COMPACT VHS-CAMCORDER

GR-AX480 GR-AX380 GR-AX285 GR-AX280

DEUTSCH

Die logische Entscheidung

PAL

Die einzigen

Compact-Video-Cassetten, die

Sie mit Ihrem VHS Videorecorder

verwenden können.*

Compact VHS

(Alle Camcorder-Abbildungen in dieser Anleitung zeigen GR-AX480)

BEDIENUNGSANLEITUNG

LYT0032-001D

2 DE

Vielen Dank für den Kauf dieses JVC Compact VHS Camcorders.

Bitte lesen Sie vor der Ingebrauchnahme die folgenden Sicherheitshinweise und Vorsichtsmaßregeln durch, um den sachgemäßen und störungsfreien Gebrauch Ihres neuen Camcorders sicherzustellen.

Zu dieser Bedienungsanleitung

•Alle Haupt- und Nebenpunkte finden Sie in der Inhaltsangabe (

•Die meisten Nebenpunkte werden durch Hinweise ergänzt, die Sie bitte gleichfalls durchlesen sollten.

•Zur erleichterten Bezugnahme ist die Anleitung in Basisfunktionen/-bedienschritte und spezielle Funktionen bzw. Bedienschritte gegliedert.

Wir empfehlen . . .

..... vor der Ingebrauchnahme die Bezugnahme auf die

Übersicht ( Anordnung etc. der Bedienelemente vertraut zu machen.

..... die folgenden Sicherheitshinweise und die

Vorsichtsmaßregeln auf Seite 51 und 52 sorgfältig durchzulesen. Sie enthalten äußerst wichtige Informationen zur sachgemäßen Handhabung Ihres neuen Camcorders.

Z S. 3) aufgelistet.

Z S. 48 bis 50), um sich mit der

SICHERHEITSHINWEISE

ACHTUNG: SCHÜTZEN SIE DIESES GERÄT

VOR NÄSSE UND FEUCHTIGKET, DAMIT ES NICHT IN BRAND GERÄT UND KEIN KURZSCHLUSS ENTSTEHT.

VORSICHTSMASSNAHMEN:

n Um elektrische Schläge zu vermeiden, das

Gehäuse nicht öffnen! Dieses Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualifizierten Service-Fachleuten.

n Bei Nichtgebrauch des Netzadapters/Ladegeräts

über einen längeren Zeitraum wird empfohlen, das Netzkabel von der Netzsteckdose abzuziehen.

Warnhinweise zur Lithiumbatterie

Die hier verwendete Batterie kann bei unsachgemäßer Handhabung Brandgefahr oder Ätzungen verursachen. Die Batterie nicht wiederaufladen, zerlegen, über 100°C erhitzen oder verbrennen. Ausschließlich CR2025 (Maxell, Panasonic, Sanyo, Sony) verwenden. Bei Verwendung eines anderen Batterietyps kann es zu Brandgefahr oder zum Platzen der Batterie kommen. n Für schnelle und sachgemäße Entsorgung der

gebrauchten Batterie sorgen.

n Vor dem Zugriff von Kindern schützen. n Nicht zerlegen oder verbrennen.

Durchkreuztes Mülleimer-Kennzeichen

n Dieses am Batteriesatz

aufgedruckte Kennzeichen bestätigt die Übereinstimmung mit den EECRichtlinien 91/157 und 93/86.

n Nickel-Cadmium-

Batteriesätze müssen zur Entsorgung an der Verkaufsstelle zurückgegeben werden.

Dieser Camcorder ist für PAL-Farbsignale ausgelegt. Die Wiedergabe ist mit einem Fernsehgerät einer anderen Farbnorm nicht möglich. Aufnahmebetrieb und Wiedergabe über den Sucher sind selbstverständlich überall möglich. Batteriesatz BN-V12U, BN-V22U oder BN-V25U verwenden. Zur Aufladung von Batteriesätzen den mitgelieferten Netzadapter/ Batterielader (mit variabler Netzspannung) verwenden. (In Ländern mit einer anderen Netzsteckdosennorm muß ein geeigneter Netzsteckeradapter verwendet werden.)

HINWEISE:

●

Das Typenschild (mit der Seriennummer) und Sicherheitshinweise befinden sich an der Unter- und/oder Rückseite des Geräts.

●

Das Typenschild (mit der Seriennummer) des Netzadapters/Ladegeräts befindet sich an dessen Unterseite.

PAL

n Dieser Camcorder ist ausschließlich für die

Verwendung von VHS-C-Videocassetten ausgelegt. Daher bei diesem Gerät nur Cassetten mit der Kennzeichnung VHS-C verwenden.

n HQ VHS ist mit herkömmlichen VHS-Geräten

kompatibel.

Dieses Gerät entspricht IEC-Norm Veröff. 65.

Programm-Manager II (Z S. 18 – 31)

n Programmautomatik mit

Effektvorwahl (Z S. 18, 19)

•Automatikverriegelung

•Abschaltbare Automatik

•Nebel-Effekt •Neutralfilter-Effekt

•Sepiaton •Dämmerlicht •Sport

•Schnelle Shutterzeit (1/1000 Sek.)

•Schnelle Shutterzeit (1/2000 Sek.)

n Kurzaufnahme (5-Sek.-Aufnahme)

(Z S. 15)

n 22 x Hyper-Zoom (optisch)

(Z S. 14)

n Integrierte Videoleuchte

(nur GR-AX480) (Z S. 16)

MITGELIEFERTES ZUBEHÖR

•Netzadapter/

Ladegerät AA-V15EG

•Cassettenadapter C-P7U (nur GR-AX480/380/280)

INHALTBESONDERHEITEN

VORBEREITENDE SCHRITTE

Spannungsversorgung ....................... 4

Einsetzen und Entnehmen der

Lithium-Uhrenbatterie...................... 6

Einstellung von Datum und Zeit ............ 7

Einstellung der Bandlänge ................... 8

Einlegen und Entnehmen einer Cassette .... 9

Einstellung der Griffschlaufe .............. 10

Suchereinstellung ........................... 10

Anbringung des Schultergurtes ........... 11

Stativanbringung ........................... 11

AUFNAHME

Einfache Aufnahme ......................... 12

Allgemeine Funktionen .................... 14

Spezielle Funktionen ....................... 18

WIEDERGABE

Einfache Wiedergabe ...................... 32

Spezielle Funktionen ....................... 33

Gebrauch des Cassettenadapters ........ 35

Anschlüsse .................................. 36

BANDKOPIEREN

DE 3

VORBEREITENDE SCHRITTE

AUFNAHME

WIEDERGABE

•RM-V705U Fernbedienung (nur GR-AX480)

•Batteriesatz BN-V12U

•Lithiumbatterie CR2025

• 2 Batterien für GR-AX480 (für eingebaute Uhr und Fernbedieneinheit)

• 1 Batterie für GR-AX380/ AX285/AX280 (für eingebaute Uhr)

•Kabeladapter (nur GR-AX480)

•Schultergurt

•AV-Kabel (Audio/Video)

•Gleichspannungskabel

VERWENDUNG DER FERNBEDIENUNG (nur GR-AX480)

Random Assemble-Schnitt ................ 40

Insert-Schnitt ............................... 44

Nachvertonung ............................. 45

STÖRUNGSSUCHE GERÄTEÜBERBLICK

Bedienelemente............................. 48

Anschlüsse .................................. 48

Anzeigen .................................... 48

Andere Bereiche ............................ 48

Sucheranzeigen ............................. 50

VORSICHTSMASSREGELN TECHNISCHE DATEN

4 DE

Markierungen

Ladeanzeige (CHG.)

Auffrisch-Taste

(REFRESH) Auffrischanzeige (REFRESH)

AUFFRISCHFUNKTION

Mit der REFRESH-Funktion des Netz-/ Ladegeräts kann der Batteriesatz vor der Aufladung zunächst vollständig entladen werden. Die REFRESH-Funktion erst nach mindestens 5 herkömmlichen Ladevorgängen durchführen.

Zum Entladen des Batteriesatzes . . .

..... zunächst den Batteriesatz wie oben

gezeigt am Netz-/Ladegerät aufsetzen. Dann die Taste REFRESH drücken. Die Anzeige REFRESH leuchtet auf und erlischt, sobald der Batteriesatz vollständig entladen ist.

An Netzsteckdose

VORBEREITENDE SCHRITTE

Spannungsversorgung

Dank der flexiblen Camcorder-Auslegung für drei verschiedene Spannungsquellen können Sie stets die am besten geeignete Spannungsquelle benutzen.

HINWEISE:

●

Ohne Spannungsversorgung arbeitet keine der Gerätefunktionen.

●

Stets nur eine geeignete Spannungsquelle verwenden.

●

Keinesfalls Spannungsquellen verwenden, die für andere Geräte vorgesehen sind.

LADEN EINES BATTERIESATZES

VERSORGEN SIE DAS LADEGERÄT MIT SPANNUNG

Schließen Sie dessen Netzkabel an einer

Netzsteckdose an.

BRINGEN SIE DEN BATTERIESATZ AN

Richten Sie die Markierungen aufeinander aus und schieben Sie den Batteriesatz bis zum Einrasten in

Pfeilrichtung auf.

•Die blinkende Anzeige CHG. bestätigt, daß der Ladebetrieb ausgelöst wurde.

NEHMEN SIE DEN BATTERIESATZ AB

Wenn die blinkende Anzeige CHG. auf ein Dauerleuchtsignal wechselt, ist der Ladevorgang

abgeschlossen. Ziehen Sie den Batteriesatz gegen die Pfeilrichtung ab.

BATTERIESATZ Ladedauer Entladedauer BN-V12U ca. 1 Std. 10 Min. ca. 3 Std. 30 Min. BN-V22U ca. 2 Std. 10 Min. ca. 7 Std. BN-V25U ca. 2 Std. 40 Min. ca. 10 Std.

Einklinken

Andrücken

BATT. RELEASE

ACHTUNG

Vor Abtrennen der Spannungsversorgung unbedingt den Camcorder ausschalten. Andernfalls können Camcorder-Fehlfunktionen auftreten.

GEBRAUCH EINES BATTERIESATZES

BRINGEN SIE DEN BATTERIESATZ AN

Klinken Sie die Batteriesatzoberkante am Camcorder ein und drücken Sie dann den Batteriesatz an, bis er

einrastet.

NEHMEN SIE DEN BATTERIESATZ AB

Entriegeln Sie den Batteriesatz mit dem Riegel BATT. RELEASE und nehmen Sie den Batteriesatz ab.

Ungefähre Aufnahmezeit (Einheit: Min.)

BATTERIESATZ GR-AX480/AX280 GR-AX380

BN-V12U 75 (40) 75 BN-V22U 155 (95) 150 BN-V25U 200 (120) 200

( ) : Bei eingeschalteter Videoleuchte (nur GR-AX480).

DE 5

LadezustandsMarkierung

LADEZUSTANDS-MARKIERUNG

Ein am Batteriesatz befindlicher Schieber kann Sie sofort über den Batterie-Ladezustand informieren. Bestimmen Sie die Farbe, rot oder schwarz, die den jeweiligen Ladezustand, “geladen” oder “entladen”, anzeigen soll.

HINWEISE:

●

Die Nutzungsdauer für einen voll aufgeladenen Batteriesatz variiert in Abhängigkeit von der Häufigkeit und Dauer der Aufnahmebereitschaft und des Motorzoombetriebs. Es empfiehlt sich, stets Reservebatteriesätze bereitzuhalten.

●

Die auf Seite 4 angeführten Ladezeiten gelten für einen vollständig entladenen Batteriesatz, die Entladezeiten gelten für einen vollständig geladenen Batteriesatz.

●

Lade- und Entladezeiten schwanken in Abhängigkeit von der Umgebungstemperatur und dem Gebrauchszustand des Batteriesatzes.

●

Nach dem Aufladen eines Batteriesatzes oder Abnehmen eines entladenen Batteriesatzes nicht vergessen, den Ladezustand wie erforderlich mit dem Schieber zu kennzeichnen.

●

Die REFRESH-Funktion erst nach mindestens 5 herkömmlichen Ladevorgängen durchführen.

●

Wenn das Netzkabel des Netz-/Ladegeräts von der Netzsteckdose abgezogen ist, kann der angebrachte Batteriesatz entladen werden. Hierzu den Schalter REFRESH drücken. Während des Entladevorgangs findet kein Ladebetrieb statt. Nach vollständiger Entladung den Batteriesatz vom Netz-/Ladegerät abnehmen und aufbewahren.

●

Die Einwirkung hoher Temperaturen kann zu Batteriesatzschäden führen. Darauf achten, daß ausreichender Temperaturausgleich gegeben ist. Den Batteriesatz niemals in einem geschlossenen Behälter (Tasche etc.) entladen.

●

Falls der Lade- oder Entladevorgang vorzeitig abgebrochen werden soll, zunächst den Batteriesatz abnehmen und dann erst das Netzkabel des Netz-/Ladegeräts abziehen.

●

Nach der vollständigen Entladung den Batteriesatz unverzüglich vom Netz-/Ladegerät abnehmen.

●

Das Netz-/Ladegerät nicht zu nahe bei einem Radioempfänger betreiben, um Empfangsbeeinträchtigungen zu vermeiden.

●

Vor dem Laden oder Entladen eines Batteriesatzes unbedingt das Gleichspannungskabel abziehen.

●

Die Leuchtanzeige CHG. arbeitet ggf. beim Laden eines neuen oder eines für lange Dauer gelagerten Batteriesatzes nicht einwandfrei. In diesem Fall den Batteriesatz abnehmen und erneut anbringen und erneut aufladen. Beim erneuten Aufladen sollte die Anzeige CHG. einwandfrei leuchten. Falls dies nicht der Fall ist, wenden Sie sich bitte an Ihren JVC Service.

An die DC IN-Buchse

Gleichspannungskabel

AUTO-BORDNETZ-BETRIEB

Den Auto-Bordnetz-Adapter/Lader (Sonderzubehör) verwenden (die Anschlüsse wie oben gezeigt vornehmen).

HINWEISE:

●

Bei Bordnetz-Spannungsversorgung (von der Autobatterie) den Motor im Leerlauf eingeschaltet lassen.

●

Auto-Bordnetz-Adapter/Lader BH-V3E kann auch zum Laden eines Batteriesatzes verwendet werden.

●

Bei Gebrauch des Auto-Bordnetz-Adapters/Laders (Sonderzubehör) bitte die jeweils zugehörige Bedienungsanleitung durchlesen.

An Netzsteckdose

An die DC OUT-Buchse

Netzadapter/ Ladegerät AA-V15EG

An den Zigarettenanzünder im Auto

Auto-Bordnetz-Adapter/Lader BH-V3E (Sonderzubehör)

NETZBETRIEB

Das Netz-/Ladegerät verwenden (die Anschlüsse wie oben gezeigt vornehmen).

HINWEIS:

Das mitgelieferte Netz-/Ladegerät arbeitet mit automatischer Netzspannungsanpassung für Versorgungsnetze von 110 V bis 240 V Wechselspannung.

6 DE

VORBEREITENDE SCHRITTE

Einsetzen und Entnehmen der Lithium-

(Forts.)

Uhrenbatterie

Diese Batterie versorgt die eingebaute Uhr, so daß Datum und Zeit eingestellt werden können.

TRENNEN SIE DIE SPANNUNGSQUELLE AB

Schalten Sie den Camcorder aus und trennen Sie die

Spanungsquelle ab.

ÖFFNEN SIE DAS UHRENBATTERIEFACH

Drücken Sie den Riegel und klappen Sie den

Batteriefachdeckel auf.

ENTNEHMEN SIE DIE BATTERIE (bei Batteriewechsel)

Führen Sie einen spitzen, nichtmetallischen

Gegenstand zwischen Batterie und Batteriefachrand (A) ein und stemmen Sie die Batterie nach außen.

LEGEN SIE DIE BATTERIE EIN

Legen Sie die Lithiumbatterie CR2025 mit nach

außen weisendem Pluspol (+) ein.

SCHLIESSEN SIE DAS UHRENBATTERIEFACH

Schließen Sie den Batteriefachdeckel, bis er

einrastet.

HINWEIS:

Beachten Sie bitte die Angaben zur Handhabung der Lithiumbatterie im Abschnitt “SICHERHEITSHINWEISE” (Z S. 2).

Einstellung von Datum und Zeit

RUFEN SIE DAS MENÜ AUF

Bringen Sie den Hauptschalter in Position “CAMERA” und die Wählscheibe in eine beliebige

Position (außer AUTO LOCK) und drücken Sie dann den MENU-Jogregler.

DE 7

Wählscheibe

MENUJogregler

Sucher

MENU END FOCUS EXPOSURE

DATE TIME

TELE MACRO TAPE LENGTH M. W. B. ZOOM SPEED

DATE TIME

YEAR

MONTH DAY TIME

EXIT

MENU END

FOCUS EXPOSURE DATE TIME TELE MACRO TAPE LENGTH M. W. B. ZOOM SPEED

AUTO AUTO

1. 1. 98 OFF T30 AUTO FAST

1998

22:50

AUTO AUTO

25. 12. 98 OFF T30 AUTO FAST

1 1

Menütafel

DATE/TIMEEinstellmenü

24-StundenAnzeige

HINWEIS:

Zur Einblendung der Datum/Zeit-Anzeige auf dem Sucherbildschirm oder dem Bildschirm eines angeschlossenen TV-Geräts siehe “Datum/Zeit-Titeleinblendung” (Z S. 17).

WÄHLEN SIE DEN EINSTELLBEREICH AN

Drehen Sie den MENU-Jogregler, um den

Leuchtbalken auf Anzeige “DATE/TIME” zu versetzen. Drücken Sie nun diesen Regler, um das Einstellmenü “DATE/TIME” aufzurufen.

•Soll erneut die zuvor gültige Datums- und Zeiteinstellung verwendet werden, den MENUJogregler drehen, um den Leuchtbalken auf Anzeige “EXIT” zu versetzen, und dann drücken. Weiter bei Schritt 6.

•Soll nur die Zeit, nicht das Datum neu eingestellt werden, weiter bei Schritt 4.

GEBEN SIE DAS DATUM EIN

Versetzen Sie den Leuchtbalken durch Drehen des

MENU-Jogreglers auf den Eingabebereich und drücken Sie hierauf den Regler. Sobald die Anzeige blinkt, können Sie den Einstellwert durch Drehen des MENU-Jogreglers eingeben. Liegt der gewünschte Einstellwert vor, drücken Sie den MENU-Jogregler, so daß die Anzeige nicht mehr blinkt.

•Wiederholen Sie diese Bedienschritte, bis das Datum (“YEAR”, “MONTH” und “DAY”) vollständig eingestellt ist.

GEBEN SIE DIE UHRZEIT EIN

Versetzen Sie den Leuchtbalken durch Drehen des

MENU-Jogreglers auf Anzeige “TIME” und drücken Sie hierauf den Regler. Sobald der Stundenanzeigebereich blinkt, können Sie den Einstellwert durch Drehen des MENU-Jog-Reglers eingeben. Liegt der gewünschte Einstellwert vor, drücken Sie den MENU-Jogregler an, so daß die Blinkanzeige auf den Minutenanzeigebereich wechselt. Wiederholen Sie den Einstellvorgang und drücken Sie abschließend den MENU-Jogregler. Die Anzeige blinkt nicht mehr.

LÖSEN SIE DIE UHRZEITMESSUNG AUS

Wenn keine Blinkanzeige für YEAR, MONTH, DAY oder TIME mehr vorliegt, versetzen Sie den

Leuchtbalken durch Drehen des MENU-Jogreglers auf “EXIT” und drücken hierauf den Regler an. Die Menütafel erscheint, wobei der Leuchtbalken auf “MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler an.

8 DE

MENU END FOCUS EXPOSURE DATE TIME TELE MACRO

TAPE LENGTH

M. W. B. ZOOM SPEED

T30

T45 T60

Wählscheibe

Sucher

TAPE LENGTH

T60

AUTO AUTO

25. 12. 98 OFF

T60

AUTO FAST

MENU-Jogregler

Bandlängenzeige

Menütafel

TAPE LENGTHEinstellmenü

VORBEREITENDE SCHRITTE

(Forts.)

Einstellung der Bandlänge

Stellen Sie die Bandlänge entsprechend der verwendeten Cassette ein.

RUFEN SIE DAS MENÜ AUF

Bringen Sie den Hauptschalter in Position “CAM-

ERA” und die Wählscheibe in eine beliebige Position (außer AUTO LOCK) und drücken Sie dann den MENU-Jogregler.

WÄHLEN SIE DEN EINSTELLBEREICH AN

Drehen Sie den MENU-Jogregler, um den

Leuchtbalken auf Anzeige “TAPE LENGTH” zu versetzen. Drücken Sie nun diesen Regler an, um das Einstellmenü “TAPE LENGTH” aufzurufen.

GEBEN SIE DIE BANDLÄNGE EIN

Versetzen Sie den Leuchtbalken durch Drehen des

MENU-Jogreglers auf den gewünschten Einstellbereich: T30 (30 Minuten), T45 (45 Minuten) oder T60 (60 Minuten).

•Soll erneut die zuvor gültige Bandlängeneinstellung verwendet werden, den MENU-Jogregler drehen, um den Leuchtbalken auf Anzeige “EXIT” zu versetzen.

SCHLIESSEN SIE DAS MENÜ

Drücken hierauf den MENU-Jogregler. Die

Menütafel erscheint, wobei der Leuchtbalken auf “MENU END” steht. Drücken Sie nun den MENUJogregler nochmals an, um das Menü zu löschen.

HINWEISE:

●

Die Sucher-Bandrestzeitanzeige (Z S. 13) arbeitet nur meßgenau, wenn die Bandlänge zuvor eingestellt wurde.

●

Die gewählte Bandlängeneinstellung wird unverändert beibehalten, selbst wenn die Wählscheibe erneut auf AUTO LOCK eingestellt wird.

EXIT

MENU END

FOCUS EXPOSURE DATE TIME TELE MACRO TAPE LENGTH M. W. B. ZOOM SPEED

AUTO AUTO

25. 12. 98 OFF T30 AUTO FAST

Aufnahmezunge Transportrad

Zur Straffung des Bandes drehen.

DE 9

Einlegen und Entnehmen einer Cassette

ÖFFNEN SIE DEN CASSETTENHALTER

Öffnen Sie den Halter mit dem Riegel EJECT.

Öffnen Sie den Cassettenhalter niemals mit Gewalt.

LEGEN SIE EINE CASSETTE EIN/ ENTNEHMEN SIE DIE CASSETTE

Das Etikett muß nach außen weisen.

SCHLIESSEN SIE DEN CASSETTENHALTER

Drücken Sie auf PUSH. Stellen Sie sicher, daß der

Halter beim Schließen einwandfrei einrastet.

HINWEISE:

●

Der Cassettenhalter kann nur bei mit Spannung versorgtem Camcorder geöffnet werden.

●

Vor dem Einlegen der Cassette sicherstellen, daß das Band gestrafft ist. Falls das Band durchhängt, das an der Cassette befindlichen Transportrad in Pfeilrichtung drehen, um das Band zu straffen.

●

Sicherstellen, daß der Löschschutzschieber in der Aufnahmeposition steht (im erforderlichen Fall auf diese Position schieben). Andernfalls kann Ihre Cassette eine Aufnahmezunge vorweisen. Falls diese entfernt ist, muß die Löschschutzöffnung durch Klebeband abgedeckt werden.

●

Der Cassettenhalter kann bei auf Aufnahme geschaltetem Camcorder nicht geöffnet werden.

10 DE

Aufnahme-Start/Stopp-Taste

Motorzoomregler

VORBEREITENDE SCHRITTE

Einstellung der Griffschlaufe

ERWEITERN SIE DIE SCHLAUFE

Öffnen Sie den Klettverschluß.

FÜHREN SIE IHRE HAND EIN

Stecken Sie Ihre rechte Hand durch die Schlaufe

und fassen Sie den Griff.

STELLEN SIE DIE GRIFFBANDLÄNGE EIN

Stellen Sie die Länge so ein, daß die Aufnahme-

Start/Stopp-Taste und der Motorzoomregler bequem bedient werden können. Drücken Sie nun den Klettverschluß an.

Suchereinstellung

RICHTEN SIE DEN SUCHER AUS

Schwenken Sie den Sucher wie links gezeigt in die

am besten geeignete Stellung.

(Forts.)

Den Hauptschalter auf “CAMERA” stellen

WÄHLEN SIE DEN MODUS

Bringen Sie den Hauptschalter in Position CAMERA.

STELLEN SIE DIE DIOPTRIENZAHL EIN

Drehen Sie den Dioptrienring, bis die

Sucheranzeigen einwandfrei scharf abgebildet werden.

Anbringung des Schultergurtes

DE 11

BRINGEN SIE DEN GURT AN

Führen Sie, wie links gezeigt, das Gurtende von

oben durch die Öse 1, dann durch die Lasche 2, so daß eine Schlaufe entsteht, und abschließend durch die Schnalle 3. Wiederholen Sie diesen Vorgang für die andere Öse 4 und stellen Sie sicher, daß der Gurt nicht verdreht ist.

STELLEN SIE DIE GURTLÄNGE EIN

Gehen Sie wie links gezeigt vor. Stellen Sie die

Länge ein 1 und schieben Sie dann beidseitig die Laschen in Richtung der Ösen, damit der Gurt nicht verrutscht 2.

Stativanbringung

SCHRAUBEN SIE DEN CAMCORDER FEST

Richten Sie die Schraube und den Paßstift des Stativs

auf den Stativsockel des Camcorders aus und ziehen Sie die Schraube fest.

VORSICHT:

Bei Gebrauch eines Stativs darauf achten, daß alle Stativbeine vollständig ausgezogen und eingerastet sind, so daß der Camcorder sicher aufgestellt ist. Kein zu kleines Stativ verwenden, da andernfalls eine stabile Camcorderaufstellung nicht erzielt werden kann.

12 DE

Start/Stopp-Taste

Rotlicht (nur GR-AX480) (leuchtet während des Aufnahmebetriebs)

LENS COVER-Schalter

Betriebsanzeige

Hauptschalter

AUFNAHME

Einfache Aufnahme

HINWEIS:

Der Camcorder muß einsatzbereit sein. Falls dies nicht der Fall ist, zunächst die Einsatzbereitschaft herstellen.

●

Spannungsversorgung (Z S. 4)

●

Einstellung der Bandlänge (Z S. 8)

●

Einstellung der Griffschlaufe (Z S. 10)

LEGEN SIE EINE CASSETTE EIN

Öffnen Sie nun den Cassettenhalter mit Taste EJECT

und legen Sie eine Cassette mit nach außen weisendem Etikett ein. Drücken Sie PUSH, um den Halter vollständig zu schließen und zu verriegeln.

SCHALTEN SIE AUF AUFNAHMEBEREITSCHAFT

Öffnen Sie den Objektivschutz mit dem Schalter

LENS COVER. Bringen Sie den Hauptschalter in

Position CAMERA.

•Die Betriebsanzeige leuchtet, und der Camcorder wird auf Aufnahmebereitschaft geschaltet.

•Der Sucher zeigt die erfaßte Szene mit der Einblendung “PAUSE”.

STARTEN SIE DIE AUFNAHME

Drücken Sie die Aufnahme-Start/Stopp-Taste.

•Während der Aufnahme erscheint die Suchereinblendung “

REC

”.

DE 13

Restzeitanzeige

25MIN

Start/Stopp-Taste

MIN

(Berechnete Restzeit)

60MIN

59MIN

3MIN

2MIN

(Blinksignal)

1MIN

(Blinksignal)

0MIN

(Blinksignal)

STOPPEN SIE DIE AUFNAHME

Drücken Sie nochmals die Aufnahme-Start/Stopp-

Taste.

•Der Camcorder schaltet erneut auf Aufnahmebereitschaft.

HINWEISE:

●

Der Cassettenhalter kann nur bei mit Spannung versorgtem Camcorder geöffnet werden.

●

Nach Betätigen des Riegels EJECT kann eine leichte Verzögerung bis zum Öffnen des Cassettenhalters auftreten. Den Halter niemals mit Gewalt öffnen.

●

Die angezeigte Restzeit ist ein Annäherungswert.

●

Die zur Berechnung der Restzeit erforderliche Zeitdauer sowie die Meßgenauigkeit variieren in Abhängigkeit von der verwendeten Cassette.

●

Die Sucher-Bandrestzeitanzeige arbeitet nur meßgenau, wenn die Bandlänge zuvor eingestellt wurde (Z S. 8).

●

Bei Erreichen des Bandendes erscheint die Anzeige “TAPE END”. Unterbleibt hierauf für 5 Minuten jeder weitere Bedienschritt, schaltet der Camcorder automatisch ab. Diese Anzeige erscheint auch, wenn eine Cassette eingelegt wird, die bereits das Bandende erreicht hat.

●

Verbleibt der Camcorder für 5 Minuten auf Aufnahmebereitschaft geschaltet, ohne daß ein Bedienschritt (Zoomen etc.) erfolgt, schaltet er sich automatisch aus. Zur erneuten Einschaltung den Hauptschalter zunächst auf “POWER OFF” und dann auf “CAMERA” stellen.

●

Wird die Aufnahme-Start/Stopp-Taste betätigt, wenn der Camcorder länger als 5 Minuten auf Aufnahmebereitschaft geschaltet war, kann der Aufnahmestart verzögert werden.

●

Wird eine Aufnahme an einer Bandstelle zwischen Bandanfang und -ende ausgelöst (z.B. nach Entnahme und erneutem Einlegen einer Cassette), die RetakeFunktion verwenden (Z S. 15), um das Ende des letzten Aufnahmeabschnittes aufzufinden, so daß kein bereits vorhandener Aufnahmeabschnitt versehentlich gelöscht wird.

●

Bei geschlossenem Objektivschutz blinkt die Anzeige LENS COVER nach der Camcorder-Einschaltung für ca. 5 Sekunden.

14 DE

Einzoomen

Wählscheibe

MENU END FOCUS EXPOSURE DATE TIME TELE MACRO TAPE LENGTH M. W. B.

ZOOM SPEED

FAST

SLOW

Motorzoomtaste

Sucher

AUTO AUTO

25. 12. 98 OFF T30 AUTO

FAST

Auszoomen

Zoombalken

MENU-Jogregler

Menütafel

ZOOM SPEEDEinstellmenü

AUFNAHME

FUNKTION: Zoomen AUFGABE: Einzoomen oder Auszoomen, oder

BEDIENUNG:

HINWEIS:

Allgemeine Funktionen

plötzliche Änderung in der Bildvergrößerung.

Einzoomen

Drücken Sie die Motorzoomtaste im Bereich “T” an.

Auszoomen

Drücken Sie die Motorzoomtaste im Bereich “W” an. n Die Zoomgeschwindigkeit kann

vierfach gesteuert werden. 2 Geschwindigkeiten (langsam/schnell) können verwendet werden, indem die Motorzoomtaste vollständig (schnelles Zoomen) oder nur halb (langsames Zoomen) hinuntergedrückt wird. Im Menü ZOOM SPEED können 2 Geschwindigkeitsstufen (FAST/SLOW) vorgewählt werden, je nachdem, welche Zoomgeschwindigkeit Sie bevorzugen.

Beachten Sie hiezu die untenstehende Tabelle.

Einstellung mit dem Menü ZOOM SPEED

1) Bringen Sie die Wählscheibe in eine

beliebige Position (außer AUTO LOCK) und drücken Sie dann den MENU-Jogregler. Die Menütafel erscheint.

2) Drehen Sie den MENU-Jogregler, um

den Leuchtbalken auf Anzeige “ZOOM SPEED” zu versetzen. Drücken Sie nun diesen Regler an, um das Einstellmenü “ZOOM SPEED” aufzurufen.

3) Versetzen Sie den Leuchtbalken

durch Drehen des MENU-Jogreglers auf die gewünschte Geschwindigkeit und drücken Sie den Regler zweimal an. Die Menütafel erlischt und der Einstellvorgang ist abgeschlossen.

Während des Zoomvorgangs kann die Scharfeinstellung beeinträchtigt werden. In diesem Fall bei Aufnahmebereitschaft zoomen, manuell scharfstellen und die Focus-Verriegelung verwenden (

27). Dann bei der Aufnahme ein- oder auszoomen.

EXIT

Zoomgeschwindigkeiten (4 Stufen, von schnell zu langsam)

Vorwahl im Menü ZOOM SPEED

FAST 1 3

SLOW 2 4

Drücken der Motorzoomtaste

Voll nach unten Leicht nach drücken unten drücken

(Am schnellsten)

(Am langsamsten)

: Wählscheibe in Position AUTO LOCK

5SEC. REC

RETAKE (R/F)

Sucher

PAUSE

5-Sek.-Kurzaufnahme-Symbolanzeige

DE 15

FUNKTION: Schnellüberprüfung AUFGABE: Ermöglicht die schnelle Überprüfung

BEDIENUNG: 1) Drücken Sie bei Aufnahmebereit-

HINWEIS:

FUNKTION: Retake-Funktion AUFGABE: Ermöglicht die Versetzung des

BEDIENUNG: 1) Stellen Sie sicher, daß sich der

HINWEIS:

FUNKTION: 5-Sekunden-Aufnahme AUFGABE: Die Aufnahme erfolgt für genau 5

BEDIENUNG: 1) Bei Aufnahmebereitschaft

HINWEIS:

des vorhergehenden Aufnahmeabschnittendes.

schaft die Taste “

” kurz an.

•Das Band wird automatisch um einen ca. 2 Sekunden langen Bandabschnitt zurückgesetzt und abgespielt. Hierauf wird auf Aufnahmebereitschaft für die nächste Aufnahmeszene geschaltet.

Bei Wiedergabestart können Bildverzerrungen auftreten. Dies ist keine Fehlfunktion.

Aufnahmestartpunktes.

Camcorder in Aufnahmebereitschaft befindet.

2) Verwenden Sie die Tasten RETAKE

wie erforderlich, um einen neuen Aufnahmestartpunkt anzuwählen. Das Band kann mit Taste “F” vorversetzt und mit Taste “R” rückversetzt werden.

Zum Aufnahmestart die AufnahmeStart/Stopp-Taste drücken.

Bei der Retake-Suche können Bildbeeinträchtigungen auftreten. Dies ist keine Fehlfunktion.

Sekunden, so daß lhre Aufnahmen tempobetonte Szenenwechsel enthalten.

5SEC.REC drücken. Das Symbol “

5 S” erscheint und der 5-Sek.Kurzaufnahmemodus wird vorgemerkt.

2) Die Aufnahme-Start/Stopp-Taste

drücken. Die Aufnahme wird für 5 Sekunden ausgelöst und wechselt hierauf automatisch auf Aufnahmebereitschaft.

n Zur Deaktivierung der 5-Sek.-

Kurzaufnahmefunktion nochmals 5SEC.REC drücken, so daß das Symbol “ 5 S” erlischt.

Die Faderfunktion (Z S. 20) kann mit der Taste 5SEC. REC nicht ausgelöst werden.

16 DE

LIGHT OFF/AUTO/ON-Schalter

GEFAHR

● Die Videoleuchte ist bei und für einige Zeit nach dem Ausschalten noch sehr heiß. Nicht berühren. Andernfalls besteht Verletzungsgefahr!

● Den Camcorder niemals unmittelbar nach Gebrauch der Videoleuchte im Tragekoffer unterbringen! Die Videoleuchte strahlt auch nach Gebrauch noch einige Zeit sehr hohe Temperaturen ab.

● Bei Gebrauch darauf achten, daß zwischen der Videoleuchte und Personen bzw. Gegenständen ein Mindestabstand von 30 cm eingehalten wird.

● Die Videoleuchte nicht in der Nähe von entflammbaren Materialien verwenden.

● Wir empfehlen, den Birnenwechsel bei Ihrem JVC Fachhändler vornehmen zu lassen.

AUFNAHME

FUNKTION: Videoleuchte (nur GR-AX480) AUFGABE: Bei unzureichender Umgebungs-

BEDIENUNG: 1) Den Wahlschalter LIGHT OFF/

HINWEIS: ●

Allgemeine Funktionen (Fort.)

chelligkeit kann die Aufnahmeszene mit der Videoleuchte aufgehellt werden.

AUTO/ON in die erforderliche Position bringen:

ON : Die Leuchte bleibt

eingeschaltet, solange der Camcorder eingeschaltet ist.

AUTO : Die Leuchte wird nur im

erforderlichen Fall automatisch zur Aufhellung eingeschaltet.

OFF : Zur Ausschaltung der

Videoleuchte.

n Die Leuchte kann bei

eingeschaltetem Camcorder verwendet werden.

n Bei Verwendung der Leuchte

wird die WeißbalanceEinstellung ( ) HALOGEN (Z S. 29) empfohlen.

n Bei nicht erforderlicher

Aufhellung die Leuchte ausschalten, um die Batterie zu schonen.

Selbst bei nicht blinkender Batterie-Warnanzeige ( ) kann bei niedriger Batterieleistung eine automatische CamcorderAbschaltung erfolgen, wenn bei Aufnahme die Videoleuchte eingeschaltet bzw. wenn bei eingeschalteter Videoleuchte die Aufnahme gestartet wird.

●

Bei auf “AUTO” gestelltem Wahlschalter LIGHT OFF/AUTO/ ON:

•

Je nach Umgebungslichtverhältnissen kann die Ein- oder Ausschaltung der Leuchte ausbleiben. In diesem Fall die Leuchte manuell ein- oder ausschalten.

•

Bei HochgeschwindigkeitsShutter oder SPORTS-Shutter-Zeit (Z S. 19) bleibt die Leuchte ggf. eingeschaltet.

•

Bei TWILIGHT-Betrieb (Z S. 19) arbeitet die Leuchte nicht.

DATE/TIME

Wählscheibe

Datumsanzeige

Zeitanzeige

Datum/Zeit-Anzeige

Automatische Datumsaufnahme

Der von Ihnen mit dem Titelgenerator erstellte

Z S. 22)

Titel (

Datumsanzeige

25.12.98

Zeitanzeige

22:50:00

Datum/

Zeit-Anzeige

25.12.98

22:50:00

Datumanzeige aus (Keine Anzeige)

Automatische

Datumsaufnahme

AUTO DATE

Datumsaufnahmebereitschaft

25.12.98

Datumsaufnahme durchgeführt

DE 17

FUNKTION: Datum-/Zeit-/Titeleinblendung AUFGABE: Datum, Zeit und Titel können in das

BEDIENUNG: 1) Bringen Sie die Wählscheibe in

HINWEISE:

Sucherbild oder das Bild eines angeschlossenen TV-Geräts eingeblendet werden. Diese Einblendungen können mit manueller oder automatischer Steuerung aufgenommen werden.

eine beliebige Position (außer AUTO LOCK).

2) Tippen Sie DATE/TIME wiederholt

bei Aufnahmebereitschaft an, um den gewünschten Modus (siehe linke untere Abbildung) aufzurufen.

n Datum und Zeit sollten bereits

korrekt eingestellt sein. Falls nicht, bitte wie auf Seite 7 beschrieben vorgehen.

●

Die gewählte Anzeige kann als Einblendung aufgenommen werden.

●

Soll die Anzeige nicht aufgenommen werden, vor dem Aufnahmestart “Datumsanzeige aus” wählen.

●

Soll die Einblendung während der Aufnahme unterbleiben, DATE/ TIME drücken.

●

Um erneut eine Einblendung aufzurufen, bei Aufnahmebereitschaft DATE/TIME wiederholt antippen, bis der gewünschte Anzeigemodus vorliegt.

AUTOMATISCHE DATUMSAUFNAHME

●

Das Datum wird in den folgenden Fällen automatisch nach Drücken der Aufnahme-Start/Stopp-Taste für ca. 5 Sekunden aufgenommen:

•

Nach einer Datumsumstellung.

•

Nach einem Cassettenwechsel.

•

Nach dem Funktionsaufruf mit der Taste

DATE/TIME

. In diesem Modus wird das Datum nach 5 Sekunden durch die Anzeige AUTO DATE ersetzt. Diese Anzeige wird jedoch nicht aufgezeichnet.

●

Bei auf AUTO LOCK eingestellter Wählscheibe ist stets auf automatische Datumsaufnahme geschaltet und es kann kein anderer Modus angewählt werden.

18 DE

Der Modus wird mit 1. Sek. Verzögerung ausgelöst.

Sucher

Nach 1 Sek.

Wählmarke

EFFECT

WIDE TITLE

SUPER LOLUX

SEPIA

Wählscheibe

AUFNAHME

Spezielle Funktionen

Programmautomatik mit Effektvorwahl

Mit der Wählscheibe lassen sich Aufnahmeeinstellungen und -effekte mit einem Handgriff vorwählen.

BESTIMMEN SIE DEN MODUS

Drehen Sie die Wählscheibe PROGRAM AE, bis die

Wählmarke auf das erforderliche Symbol weist.

•Betriebsart-Symbol und -Bezeichnung werden gleichzeitig für ca. 1 Sekunde eingeblendet. Hierauf erlischt die Bezeichnung, das Symbol wird weiterhin angezeigt. Der Modus wird ausgelöst.

•Bei Anwahl von AUTO MODE LOCK oder RELEASE wird ausschließlich die ModusBezeichnung angezeigt. Sobald diese Anzeige erlischt, wird der Modus ausgelöst.

HINWEISE:

●

Es kann jeweils nur ein Programm/Effekt aufgerufen werden.

●

Beim Fader-Betrieb mit Sepiaton kann ein leichter Rotstich im Bild auftreten (Z S. 20).

●

Beim schnellen Shutterzeit-Programm wird das Bild leicht abgedunkelt. Dieses Programm daher nur bei hoher Umgebungshelligkeit verwenden.

●

Im Sport- oder schnellen Shutterzeit-Programm können bei Beleuchtung durch Lichtquellen mit Wechselentladung (z.B. Leuchtstoff- oder Quecksilberlampen) Farbverfälschungen auftreten.

Wählscheiben-

symbol

Sucheranzeige Betriebsart

Wählscheiben-

symbol

DE 19

Sucheranzeige Betriebsart

LOCK AUTO LOCK

Automatikverrriegelung

Automatikverriegelung

Die Vollautomatik ist verriegelt, so daß Fehlbedienungen durch versehentliche Tastenbedienung etc. verhindert werden.

•In diesem Modus arbeiten die folgenden Bedienelemente nicht: Taste DATE/TIME und MENU-Jogregler.

RELEASE AUTO RELEASE

Abgeschaltete Automatik

Alle bei verriegelter Automatik gesperrten Funktionen sind verfügbar.

FG FG : FOG

Nebel-Effekt

Das Bild erscheint mit einem “verschwommenen” Effekt (wie bei Verwendung eines ObjektivWeichzeichners). Das Bild erscheint weicher, “künstlerischer”.

ND ND:ND EFFECT

Neutralfilter-Effekt

Das Bild wird abgeschattet (wie bei Verwendung eines Objektiv-Neutralfilters). Vermindert Überstrahlungen des Motivs.

SEPIA

Sepiaton

TWILIGHT

Dämmerlicht

So werden Sonnenuntergänge, Feuerwerke etc. in natürlichen Farben aufgenommen. Bei aktiviertem Dämmerlicht-Modus geschieht folgendes:

•Die Gain-Funktion ist ausgeschaltet.

•Die Weißbalance ist auf “ ” (Tageslicht (sonnig)Modus) (FINE) eingestellt; die manuelle Umstellung auf einen anderen WeißbalanceModus ist möglich (Z S. 29).

•Die Auto-Focus-Funktion arbeitet nur für den Bereich zwischen 10 m und unendlich. Befindet sich das Hauptmotiv näher als 10 m zum Camcorder, muß manuell scharfgestellt werden (Z S. 27).

SPORTS

Sport

Die schnelle Shutterzeit garantiert verwischungsfreie Aufnahmen von schnellen Bewegungen.

1/1000 S 1/1000

1/2000 S 1/2000

Schnelle Shutterzeit

Schnelle Shutterzeit (1/1000, 1/2000)

Im Vergleich zum Sport-Programm ist eine noch schnellere Shutterzeit gegeben

Sepiaton

Die Aufnahme erfolgt in einem einfarbigen Sepiaton. Bei Hinzuschalten des Cinema-Effektes (Z S. 20) können Sie einen “Kintoppklassiker” drehen.

20 DE

Einblenden

Sucher

EFFECT

FADER

EFFECT

WIDE

Nach 2 Sek.

AufnahmeStart/Stopp-Taste

Ausblenden

AUFNAHME

Spezielle Funktionen (Forts.)

Fader

Die weiche Ein-/Ausblendung von einem/auf einen schwarzen Bildschirm ist wie folgt verfügbar: FaderEinblendung bei Aufnahmestart, Fader-Ausblendung bei Umschaltung auf Aufnahmestopp oder Aufnahmebereitschaft.

SCHALTEN SIE AUF FADERBEREITSCHAFT

Drücken Sie hierzu den Bereich EFFECT an.

•Die Anzeige “ Sekunden. Hierauf erlischt “FADER” und nur das Symbol “

STARTEN ODER BEENDEN SIE DIE AUFNAHME

Bei Betätigen der Aufnahme-Start/Stopp-Taste wird einoder ausgeblendet.

DEAKTIVIEREN SIE DEN FADERMODUS

Drücken Sie bei gezeigtem Symbol “

EFFECT an.

•Die Anzeige “OFF” erscheint für ca. 2 Sekunden. Hierauf ist der Fader-Bereitschaftsmodus deaktiviert.

HINWEISE:

●

Solange die Aufnahme-Start/Stopp-Taste gedrückt gehalten wird, kann ein schwarzer Bildschirm aufgenommen werden.

●

Beim Faderbetrieb mit dem Sepia-Effekt kann ein leichter Bildrotstich auftreten (

●

Ist der elektronische Nebeleffekt (Z S. 19) aktiviert, wird von einem/auf einen weißen Bildschirm ein- oder ausgeblendet.

FADER” erscheint für ca. 2

” bleibt eingeblendet.

S. 19).

” den Bereich

Sucher

Cinema-Effekt

Am oberen und unteren Bildrand werden schwarze Balken aufgezeichnet, so daß das Bild später im “Breitformat” wiedergegeben wird.

SCHALTEN SIE AUF BREITFORMAT

Cinema-Effekt

HINWEIS (für Fader, Breitformat, Super Lolux und Festtitel):

Ist die Wählscheibe auf AUTO LOCK eingestellt, gilt für die obigen Funktionen die Einstellung ab Werk (FaderBereitschaft: OFF”, Breitformat: aus, Super Lolux: “MAX”, Festtitel: aus). Wird hierauf die Wählscheibe auf eine andere Position als AUTO LOCK gedreht, gilt für die oben genannten Funktionen jeweils der zuletzt vor Umschaltung auf AUTO LOCK gültige Einstellstatus. Wird allerdings eine Funktionseinstellung vorgenommen, während das Gerät auf AUTO LOCK geschaltet ist, gilt der neue Einstellstatus, wenn eine andere Position als AUTO LOCK gewählt wird.

Drücken Sie hierzu WIDE.

•Zur Rückschaltung auf das normale Bildformat nochmals WIDE drücken.

Sucher

S.LX

MAX

NORM

OFF

MAX

Nach 2 Sek.

TITLE SUPER LOLUX

DE 21

Super Lolux (Lichtverstärkung)

Bei unzureichender Beleuchtung kann ohne zusätzliche Beleuchtung aufgenommen werden.

SCHALTEN SIE AUF DEN SUPER LOLUX-MODUS

Tippen Sie SUPER LOLUX wiederholt an, bis der

gewünschte Modus angezeigt wird. Der angezeigte Modus wird aktiviert.

•Die Moduanzeige erscheint für ca. 2 Sekunden und erlischt hierauf.

MAX : Bei Aufnahmen unter dunklen

NORM : Bei Aufnahmen unter dunklen

OFF : Auch bei dunklen Szenen wird ohne

Lichtverhältnissen wird das Bild elektronisch aufgehellt. Das Motiv ist besser erkennbar, jedoch tritt hierbei erhöhtes Bildrauschen auf.

Lichtverhältnissen wird das Bild elektronisch leicht aufgehellt. Das Motiv ist leicht abgedunkelt; es tritt hierbei nur leichtes Bildrauschen auf.

elektronische Aufhellung gefilmt.

Sucher

Titelanzeige

HAPPY BIRTHDAY Keine Anzeige

HAPPY HOLIDAYS

OUR FAMILY

MOVIE STAR

PARTY TIME

MERRY CHRISTMAS

WEDDING DAY

CONGRATULATIONS

Der von Ihnen mit dem Titelgenerator erstellte Titel (Z S. 22)

Feste Titel

Im Camcorder sind bereits 8 feste Titel ab Werk gespeichert. Je ein fester Titel kann, wie links gezeigt, über einem individuell erstellten Titel eingeblendet werden.

RUFEN SIE EINEN FESTTITEL AUF

Durch wiederholtes Antippen der Taste TITLE

können Sie die Festtitel nacheinander aufrufen und einen Titel anwählen.

22 DE

BACK

Wählscheibe

MENU END FOCUS EXPOSURE DATE TIME TELE MACRO TAPE LENGTH M. W. B.

ZOOM SPEED

BACK REC TIME INT. TIME TALLY LAMP

CHARACTER

JLIP ID NO. DEMO MODE

  4

MENU END

Sucher

AUTO AUTO

25. 12. 98 OFF T30 AUTO

FAST

OFF OFF ON

07 OFF

MENU-Jogregler

Menütafel

Nur GR-AX480

AUFNAHME

Spezielle Funktionen (Forts.)

Titelgenerator

Sie können einen Titel von bis zu 18 Zeichen Länge erstellen.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige

Position (außer AUTO LOCK) und drücken Sie dann den MENU-Jogregler. Die Menütafel erscheint.

RUFEN SIE DIE ZEICHENTABELLE AUF

Drehen Sie den MENU-Jogregler, um den

Leuchtbalken auf Anzeige “CHARACTER” zu versetzen und drücken Sie den Regler an.

TIPPEN SIE EINEN TITEL EIN

Versetzen Sie den Cursor (Blinksignal) durch Drehen

des MENU-Jogreglers auf das gewünschte Zeichen und drücken Sie den Regler an. Das angewählte Zeichen erscheint auf der Titelzeile. Rufen Sie weitere Zeichen (bis zu 18) auf.

•Um in der Titelzeile die nächste Stelle anzuwählen, drehen Sie den MENU-Jogregler, bis die Anzeige “ der Titelzeile blinkt. Dann den Regler so oft antippen, bis der Cursor (Blinksignal) an der gewünschten Stelle steht. Hierauf den MENUJogregler erneut drehen, um den Cursor wieder in die Zeichentabelle zu versetzen.

” oder “

” unterhalb

CHARACTER

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Ä Ö Ü

À È Ì Ò Ù Ñ Æ Ø Å & : . , ’ – / ! ? ¿ k 0 1 2 3 4 5 6 7 8 9

I L I

BACK NEXT4 EXIT CLEAR

CHARACTER

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Ä Ö Ü

À È Ì Ò Ù Ñ Æ Ø Å & : . , ’ – / ! ? ¿ k 0 1 2 3 4 5 6 7 8 9

I L I KE YOU k

BACK NEXT4 EXIT CLEAR

BEENDEN SIE DIE TITELEINGABE

Drehen Sie den MENU-Jogregler, bis die Anzeige

“EXIT” unterhalb der Titelzeile blinkt. Drücken Sie hierauf den Regler. Die Menütafel erscheint, wobei der Leuchtbalken auf “MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler.

HINWEISE:

●

Soll ein versehentlich eingegebenes Zeichen gelöscht

werden, den MENU-Jogregler drehen, bis die Anzeige “CLEAR” unterhalb der Titelzeile blinkt, und dann drücken (Gesamtlöschung der Titelzeile) oder erst das zu löschende Zeichen in der Titelzeile mit dem Cursor markieren (Blinksignal) und dann durch Drehen des MENU-Jogreglers in der Zeichentabelle das Leerzeichen “ Regler drücken (Einzellöschung eines Titelzeichens).

●

Zum Aufruf des erstellten Titels wie in Abschnitt

“Datum-, Zeit- und Titeleinblendung” ( “Feste Titel” (

●

Die Titeleingabe kann ausschließlich bei

Aufnahmebereitschaft erfolgen.

” anwählen und abschließend den

S. 21) beschrieben vorgehen.

S. 17) oder

Wählscheibe

Sucher

MENU END

FOCUS

EXPOSURE DATE TIME TELE MACRO TAPE LENGTH M. W. B. ZOOM SPEED

Menütafel 1

BACK

REC TIME

INT. TIME TALLY LAMP CHARACTER JLIP ID NO. DEMO MODE

  4

MENU END

Menütafel 2

OFF 1 4 S 1 2 S

1 S

5 S

EXIT

Einstellmenü

(Beispiel: REC TIME)

BACK REC TIME INT. TIME TALLY LAMP CHARACTER JLIP ID NO. DEMO MODE

 

MENU END

Bildschirmanzeige

REC TIME

Normale

AUTO

25. 12. 98 OFF T30 AUTO FAST

OFF

OFF ON

07 OFF

1S OFF ON

07 OFF

MENU-Jogregler

Nur GR-AX480

DE 23

Menü-Einstellungen

Dieser Camcorder arbeitet mit einem übersichtlichen Benutzer-Menü, wodurch individuelle CamcorderEinstellungen deutlich erleichtert werden.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige Position (außer AUTO LOCK) und drücken Sie dann den MENU-

Jogregler. Die Menütafel erscheint.

WÄHLEN SIE DIE FUNKTION AN

Drehen Sie den MENU-Jogregler, um den Leuchtbalken auf die gewünschte Anzeige zu versetzen.

•Erreicht der Leuchtbalken die unterste Menüzeile, erfolgt automatisch der Wechsel auf Menütafel 2. Erreicht der Leuchtbalken deren oberste Menüzeile, erfolgt automatisch der Wechsel auf Menütafel 1.

•Enthält die Menütafel nicht die gewünschte Funktion, den Leuchtbalken auf “MENU END” versetzen. Weiter bei Schritt 5.

NEHMEN SIE DIE EINSTELLUNG VOR

Drücken Sie den MENU-Jogregler an. Das Einstellmenü der angewählten Funktion erscheint. Der Einstellvorgang

variiert in Abhängigkeit von der Funktion.

Wurde Funktion “FOCUS”, “EXPOSURE”, “DATE/ TIME” oder “CHARACTER” gewählt . . .

.... Siehe die zugehörigen Angaben (FOCUS: Z S. 26,

27, EXPOSURE: CHARACTER:

Wurde Funktion “JLIP ID NO” gewählt . . .

..... Den MENU-Jogregler andrücken, so daß die ID-

Nummer blinkt. Nun den Regler drehen, bis die erforderliche ID-Nummer angezeigt wird, und dann den Regler andrücken. Hierauf den MENUJogregler drehen, um den Leuchtbalken auf Anzeige “EXIT” zu versetzen.

Wurde eine andere Funktion angewählt . . .

.....

Den MENU-Jogregler drehen, um den Leuchtbalken auf die gewünschte Einstellanzeige zu versetzen.

• Soll erneut die vorher gültige Einstellung verwendet werden, den MENU-Jogregler drehen, um den Leuchtbalken auf Anzeige “EXIT” zu versetzen.

BEENDEN SIE DIE EINSTELLUNG

Drücken Sie den MENU-Jogregler. Die Menütafel erscheint erneut, wobei der Leuchtbalken auf “MENU

END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie den MENU-Jogregler. Die normale Bildschirmanzeigen erscheinen.

HINWEISE:

●

Beim Aufnahmebetrieb sind die Menüfunktionen, außer “FOCUS” und “EXPOSURE”, nicht verfügbar.

●

Bei Modell GR-AX380/AX285/AX280 ist keine

Rotlichtlampe eingebaut. Für Menüanzeige “TALLY LAMP” gilt stets der Einstellstatus “OFF”. Eine Umschaltung auf “ON” ist nicht möglich.

Z S. 28, DATE/TIME: Z S. 7,

Z S. 22).

24 DE

Erklärung der Menüs

AUFNAHME

Spezielle Funktionen (Forts.)

FOCUS

EXPOSURE

DATE/TIME TELE MACRO

TAPE LENGTH M.W.B.

ZOOM SPEED

AUTO MANU AUTO MANU

Dient der Einstellung von Datum und Zeit (Z S. 7).

OFF ON

Erlaubt die Bandlängeneinstellung entsprechend der verwendeten Cassette (Z S. 8).

AUTO

: FINE : CLOUD : HALOGEN

MWB

FAST SLOW

Automatische Scharfstellung. Erlaubt die manuelle Scharfstellung (Z S. 26, 27). Automatische Belichtungsregelung. Erlaubt die manuelle Belichtungsregelung (Z S. 28).

Die Schärfentiefe ist vom eingestellten Zoombereich abhängig. Im Normalfall kann bei einem Abstand von unter 1m zum Motiv nicht in der maximalen Telezoom-Position scharfgestellt werden. Bei Position “ON” kann bis zu einem Minimalabstand von 60 cm in der maximalen Telezoom-Position scharfgestellt werden.

•Je nach Zoomposition kann Bildunschärfe auftreten.

Das automatische Farbtemperatur-Meßsystem des Camcorders ermittelt die Farbtemperatur des Umlichts für korrekte Weißbalance automatisch. In den folgenden Fällen arbeitet die automatische Weißbalanceeinstellung jedoch nicht ordnungsgemäß:

•Wenn eine Farbe in verschiedenen Farbtönen vorliegt.

•Wenn bei Außenaufnahmen Braun- oder Rottöne vorherrschen. In solchen Fällen müssen zur Kompensierung für eine korrekte

Weißbalance die eingebauten Filter verwendet werden (Z S . 29).

Erlaubt die Einstellung der Zoomgeschwindigkeit (

Z S. 14).

DE 25

REC TIME INT. TIME

TALLY LAMP

CHARACTER JLIP ID NO.

DEMO MODE

= Einstellung ab Werk, wenn die Wählscheibe auf AUTO LOCK eingestellt ist.

Dient der Vorwahl-Einstellung für Trickfilmeffekt und Zeitrafferaufnahme (Z S. 31). Dient der Vorwahl-Einstellung für Selbstauslöser (

(Z S. 31).

OFF

Erlaubt die Titeleingabe (bis zu 18 Zeichen) (Z S. 22). Dient der zukünftig erhältlichen JLIP-Schnittstelle für Anschluß an einen Personal

Computer etc. Der Einstellbereich reicht von 01 bis 99. Die Einstellung ab Werk ist

07.

OFF ON

Während der Aufnahme leuchtet die Rotlichtanzeige (nur für GR-AX480).

Die Rotlichtanzeige bleibt stets ausgeschaltet. (Bei GR-AX380/AX285/AX280 ist nur dieser Einstellstatus verfügbar)

Es erfolgt keine Demo-Funktion. Einige Funktionen, wie Fader, Festtitel etc. werden vorgeführt.

Wenn für “DEMO MODE” die Eingabe “ON” vorliegt, wird das Menü geschlossen und der Demo-Modus wird ausgelöst.

HINWEISE:

● Ist eine bespielbare Cassette eingelegt (Cassetten-Löschschutz deaktiviert), arbeitet die Demo-Funktion nicht.

● Wenn der Camcorder ausgeschaltet oder eine bespielbare Cassette in diesen eingelegt wird, wird der Demo-Modus automatisch deaktiviert (“DEMO MODE” “OFF”).

● Im Demo-Modus sind alle Funktionen, mit Ausnahme der Zoomfunktion, gesperrt.

Z S. 30) und Zeitrafferaufnahme

26 DE

Focus-Meßbereich

AUFNAHME

Spezielle Funktionen (Forts.)

Scharfstellung

Auto-Focus

Das Vollbereichs-Auto-Focus-System ermöglicht automatisch und kontinuierlich die korrekte Scharfstellung vom Nahaufnahmebereich bis unendlich. In den folgenden Fällen arbeitet das Auto-Focus-System ggf. nicht einwandfrei (hier wird die manuelle Scharfstellung erforderlich):

•Wenn sich zwei unterschiedlich entfernte Motive überlappen.

•Wenn schwache Lichtverhältnisse vorherrschen.*

•Wenn das Motiv kaum Kontrast vorweist (z.B. einfarbige Wand, wolkenloser Himmel etc.).*

•Wenn sich das Hauptmotiv nicht vom Hintergrund abhebt.*

•Wenn feine gleichförmige oder regelmäßig auftretende Muster vorliegen.

•Wenn starkes Licht (Sonnenlicht) einfällt oder Licht auf besonders hellen oder glänzenden Flächen reflektiert wird.

• Wenn der Hintergrund besonders starken Kontrast vorweist.

* Wenn die Unterbelichtungsanzeige “

HINWEISE:

●

Falls das Objektiv verschmutzt oder beschlagen ist, ist keine einwandfreie Scharfstellung erzielbar. Das Objektiv stets sauber halten. Verunreinigungen und Kondensationsniederschlag mit einem weichen Tuch entfernen oder warten, bis sich die Kondensationsfeuchtigkeit verflüchtigt.

●

Wenn sich das Motiv dicht vor dem Camcorder befindet, zuerst auszoomen (Z S. 14). Wenn bei AutoFocus eingezoomt ist, kann der Camcorder ggf. (je nach Abstand zwischen Motiv und Camcorder) automatisch auszoomen. Bei Tele-Makro-Betrieb (Z S. 24) zoomt der Camcorder nicht automatisch aus.

” erscheint.

Wählscheibe

Sucher

MENU END

FOCUS

EXPOSURE DATE TIME TELE MACRO TAPE LENGTH M. W. B. ZOOM SPEED

FOCUS

AUTO

MANU

EXIT

AUTO

25. 12. 98 OFF T30 AUTO FAST

MENU-Jogregler

Menütafel

Keine Anzeige während der Aufnahme

FocusEinstellmenü

Keine Anzeige während der Aufnahme

DE 27

Manuelle Scharfstellung

HINWEIS:

Die erforderlichen Suchereinstellungen sollten bereits erfolgt sein. Falls nicht, bitte wie auf S. 10 beschrieben vorgehen.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige Position (außer AUTO LOCK) und drücken Sie dann den MENU-

Jogregler. Die Menütafel erscheint mit dem Leuchtbalken auf Anzeige “FOCUS”.

RUFEN SIE DAS EINSTELLMENÜ “FOCUS” AUF

Drücken Sie hierzu den MENU-Jogregler.

SCHALTEN SIE AUF MANUELLE SCHARFSTELLUNG

Versetzen Sie den Leuchtbalken durch Drehen des MENU-Jogreglers auf “MANU” und drücken Sie hierauf

den Regler an. Die Symbole “ ” und “ ” erscheinen. Zu diesem Zeitpunkt ist die Scharfeinstellung verriegelt.

STELLEN SIE DIE SCHÄRFE EIN

Weiter entfernte Motive . . .

Drehen Sie den MENU-Jogregler nach oben. Die blinkende Anzeige “ Weiter bei Schritt 5.

Nähere Motive . . .

Drehen Sie den MENU-Jogregler nach unten. Die blinkende Anzeige “ Weiter bei Schritt 5.

” erscheint.

Anzeige für manuelle Scharfstellung

BEENDEN SIE DEN EINSTELLVORGANG

Drücken Sie hierzu den MENU-Jogregler. Die Menütafel wird erneut gezeigt, wobei der Leuchtbalken auf

“MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler. Die Menütafel erlischt und die Symbole “

Bestätigung, daß auf Focus-Verriegelung geschaltet ist.

HINWEISE:

●

Zur Rückschaltung auf die automatische Scharfstellung in Schritt 3 “AUTO” anwählen.

●

Um erneut manuell scharfzustellen, wie oben beschrieben ab Schritt 1 vorgehen.

●

Die manuelle Scharfstellung muß in der maximalen Teleposition erfolgen. Falls die Scharfstellung im Weitwinkelbereich erfolgt, wird das Motiv beim Einzoomen unscharf abgebildet, da die Schärfentiefe bei längerer Brennweite abnimmt.

●

Wenn keine weitere Scharfstellung möglich ist, blinkt die Anzeige “

” oder “ ”.

” erscheinen zur

28 DE

Wählscheibe

MENU END FOCUS

EXPOSURE

DATE TIME TELE MACRO TAPE LENGTH M. W. B. ZOOM SPEED

Sucher

AUTO

25. 12. 98 OFF T30 AUTO FAST

MENU-Jogregler

Menütafel

Keine Anzeige während der Aufnahme

AUFNAHME

Spezielle Funktionen (Forts.)

Belichtungsregelung

Die automatische Blendeneinstellung kann deaktiviert werden, so daß eine manuelle Blendeneinstellung vorgenommen werden kann.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige

Position (außer AUTO LOCK) und drücken Sie dann den MENU-Jogregler an. Die Menütafel erscheint.

WÄHLEN SIE “EXPOSURE” AN

Drehen Sie den MENU-Jogregler, um den

Leuchtbalken auf “EXPOSURE” zu versetzen, und drücken Sie den Regler an.

SCHALTEN SIE AUF MANUELLE BELICHTUNGSREGELUNG

Drehen Sie den MENU-Jogregler, um den

Leuchtbalken auf “MANU” zu versetzen, und drücken Sie den Regler an. Die Belichtungspegelanzeige “00” erscheint.

EXPOSURE

AUTO

MANU

EXIT

Anzeige für manuelle

Belichtungsregelung

Aufblenden

–

BelichtungsEinstellmenü

Keine Anzeige während der Aufnahme

Belichtungspegelanzeige

Abblenden

REGELN SIE DIE BELICHTUNG

Bildaufhellung . . .

Drehen Sie den MENU-Jogregler nach oben. Der Belichtungspegelwert wird erhöht (bis. maximal +06).

Weiter bei Schritt 5.

Bildabdunkelung . . .

Drehen Sie den MENU-Jogregler nach unten. Der Belichtungspegelwert wird verringert (bis. minimal –06). Weiter bei Schritt 5.

BEENDEN SIE DEN EINSTELLVORGANG

Drücken Sie hierzu den MENU-Jogregler. Die

Menütafel wird erneut gezeigt, wobei der Leuchtbalken auf “MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler. Die

Menütafel erlischt und die Belichtungspegelanzeige erscheint zur Bestätigung, daß die Belichtung korrigiert wurde.

HINWEISE:

●

Zur Rückstellung auf die Einstellung ab Werk in Schritt

3 “AUTO” wählen.

●

Zur erneuten manuellen Belichtungsregelung erneut ab

Schritt 1 vorgehen.

Sucher

MENU END FOCUS EXPOSURE DATE TIME TELE MACRO TAPE LENGTH

M. W. B.

ZOOM SPEED

AUTO AUTO

25. 12. 98 OFF T30

AUTO

FAST

Menütafel

DE 29

Manuelle Weißbalanceeinstellung (M.W.B.)

Die Weißbalance wird im Normalfall automatisch geregelt. Je nach Aufnahmeerfordernissen oder nach Geschmack kann die Weißbalance auch manuell eingestellt werden.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige Position (außer AUTO LOCK) und drücken Sie dann den MENU-

Jogregler. Die Menütafel erscheint.

M. W. B.

AUTO : FINE : CLOUD : HALOGEN

MWB

EXIT

Wählscheibe

M.W.B.-Menütafel

MENUJogregler

HINWEISE:

●

Zur Umschaltung auf die automatische Weißbalance wählen Sie im Einstellmenü M.W.B. “AUTO” an oder bringen Sie den Hauptschalter in Position “AUTO LOCK”.

●

Die manuelle Weißbalance muß in den folgenden Fällen erneut durchgeführt werden: Bei veränderten Lichtverhältnissen, nach Aus- und Wiedereinschaltung des Camcorders und nach Umstellunge der Wählscheibe.

●

Wird in Schritt 1 (MWB) eine farbige Vorlage verwendet, stellt der Camcorder die Weißbalance entsprechend der gemessenen Farb-temperatur “verfärbt” ein. So können Sie Szenen in einem bestimmten Farbton aufnehmen. Wenn Sie z.B. eine rote, blaue oder gelbe Vorlage verwenden, ist das Aufnahmebild entsprechend grün, orange oder violett eingefärbt.

●

Zur Einstellung der Weißbalance empfiehlt sich die Bildsignalüberwachung auf einem angeschlossenen TV-Monitor (Z S. 36).

WÄHLEN SIE “M.W.B.” AN

Drehen Sie den MENU-Jogregler, um den Leuchtbalken auf “M.W.B.” zu versetzen, und drücken Sie hierauf den

Regler an.

SCHALTEN SIE AUF MANUELLE WEISSBALANCE

Drehen Sie den MENU-Jogregler, um den Leuchtbalken auf die erforderliche Anzeige zu versetzen.

“AUTO” ..................... Automatische Weißbalance

: FINE” ............... Tageslicht (sonnig)

“

: CLOUD” .......... Tageslicht (bewölkt)

“

: HALOGEN” ..... Kunstlicht (Halogen-/

“

“MWB”....................... Verwendung einer

Wolframlampe)

abgespeicherten Weißbalanceeinstellung (siehe unten).

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierauf den MENU-Jogregler an. Die Menütafel erscheint. Drücken Sie nun den MENU-

Jogregler nochmals an, um das Menü zu löschen.

MWB

Mit der manuellen Weißbalance kann das bildwichtige Motiv farbrichtig aufgenommen werden, selbst wenn gleichzeitig verschiedene Lichtquellen und Farbtemperaturen vorliegen.

HALTEN SIE EINE WEISSE VORLAGE BEREIT

Richten Sie den Camcorder auf eine weiße Vorlage (z.B. einen weißen Papierbogen).

WÄHLEN SIE FUNKTION “MWB” AN

Gehen Sie hierzu wie oben in Schritt 1 bis 3 beschrieben vor.

SPEICHERN SIE DIE WEISSBALANCE AB

Drücken Sie den MENU-Jogregler, bis die Anzeige “MWB” zu blinken beginnt. Die Blinkanzeige erfolgt,

solange der Weißbalancewert abgespeichert wird. Nach der Abspeicherung erscheint erneut die Menütafel.

SCHLIESSEN SIE DAS MENÜ

Drücken hierzu den MENU-Jogregler.

30 DE

Aufnahma Start/Stopp- Taste

AUFNAHME

Spezielle Funktionen (Forts.)

Selbstauslöser

Der Aufnahmestart, nach Drücken der Aufnahme-Start/ Stopp-Taste, kann verzögert werden, so daß die aufnehmende Person mit ins Bild kommen kann. Der Camcorder muß hierbei stabil aufgestellt sein.

HINWEIS:

Vor Durchführung der folgenden Bedienschritte sicherstellen, daß der Camcorder auf Aufnahmebereitschaft geschaltet ist.

Wählscheibe

Sucher

MENU END FOCUS EXPOSURE DATE TIME TELE MACRO TAPE LENGTH M. W. B.

ZOOM SPEED

BACK

REC TIME

INT. TIME TALLY LAMP CHARACTER JLIP ID NO. DEMO MODE

  4

MENU END

OFF

15 S

30 S 1 MIN 5 MIN

EXIT

INT. TIMEEinstellmenü

Selbstauslöseranzeige

INT. TIME

AUTO AUTO

25. 12. 98 OFF T30 AUTO

FAST

OFF

OFF ON

07 OFF

MENU-Jogregler

Menütafel

Nur GR-AX480

REC TIME

OFF 1 4 S 1 2 S

1 S

5 S

EXIT

REC TIMEEinstellmenü

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige

Position (außer AUTO LOCK) und drücken Sie dann denn MENU-Jogregler.

WÄHLEN SIE “INT. TIME” AN

Drehen Sie den MENU-Jogregler, um den

Leuchtbalken auf “INT. TIME” zu versetzen, und drücken Sie hierauf den Regler an.

STELLEN SIE DIE VERZÖGERUNGSZEIT EIN

Drehen Sie den MENU-Jogregler, um den

Leuchtbalken auf die gewünschte Zeitanzeige zu versetzen, und drücken Sie hierauf den Regler an. Die Menütafel wird erneut gezeigt, wobei der Leuchtbalken auf “MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler.

STARTEN SIE DIE SELBSTAUSLÖSERAUFNAHME

Drücken Sie hierzu die Aufnahme-Start/Stopp-Taste.

Nach Ablauf der voreingestellten Verzögerungszeit wird die Aufnahme automatisch ausgelöst.

So deaktivieren Sie den Selbstauslösemodus . . .

... Vor dem Aufnahmestart die Aufnahme-Start/Stopp-

Taste drücken, so daß die Anzeige “ erscheint. Dann im Einstellmenü “INT. TIME” “OFF” eingeben.

PAUSE

”

15S

Aufnahmedaueranzeige

Die Selbstauslöserund Aufnahmedaueranzeigen werden im normalen Anzeigemodus eingeblendet.

Trickfilmfunktion

Durch das Aneinanderreihen von kurzen Aufnahmeschritten für unbewegte Bildszenen (wobei man für jede Bildszene eine kleine Änderung (Position, Haltung, Farbe etc.) vornimmt) wird der Eindruck eines Bewegungsablaufs erzeugt.

HINWEIS:

Vor Durchführung der folgenden Bedienschritte sicherstellen, daß der Camcorder auf Aufnahmebereitschaft geschaltet ist.

RUFEN SIE DAS MENÜ AB

Bringen Sie die Wählscheibe in eine beliebige Position (außer AUTO LOCK) und drücken Sie

dann den MENU-Jogregler.

STELLEN SIE DIE AUFNAHMEDAUER EIN

Versetzen Sie den Leuchtbalken durch Drehen des MENU-Jogreglers auf “REC TIME” und

drücken Sie hierauf den Regler an. Das Einstellmenü “REC TIME” erscheint. Drehen Sie den MENU-Jogregler, um den Leuchtbalken auf die gewünschte Zeitanzeige zu versetzen, und drücken Sie hierauf den Regler an. Die Menütafel wird erneut gezeigt. Drücken Sie nun den MENU-Jogregler an, um die Menütafel zu löschen.

STARTEN SIE DIE AUFNAHME

Stellen Sie die Entfernung korrekt ein und drücken Sie die Aufnahme-Start/Stopp-Taste.

Die Aufnahme wird automatisch nach Ablauf der voreingestellten Aufnahmedauer gestoppt.

REIHEN SIE MEHRERE AUFNAHMESCHRITTE ANEINANDER

Wiederholen Sie Schritt 3 wie erforderlich.

DE 31

Zeitrafferaufnahme

Kurze Aufnahmeschritte können automatisch in regelmäßigen Intervallen durchgeführt werden. Wenn der Camcorder kontinuierlich auf das gleiche Motiv gerichtet ist, kann ein normalerweise besonders langsamer Vorgang (Bewegungsablauf) beschleunigt dargestellt werden.

HINWEIS:

Vor Durchführung der folgenden Bedienschritte sicherstellen, daß der Camcorder auf Aufnahmebereitschaft geschaltet ist.

RUFEN SIE DAS MENÜ AB

Bringen Sie die Wählscheibe in eine beliebige Position (außer AUTO LOCK) und drücken Sie

dann den MENU-Jogregler.

STELLEN SIE DIE INTERVALLDAUER EIN

Drehen Sie den MENU-Jogregler, um den Leuchtbalken auf “INT. TIME” zu versetzen,

und drücken Sie hierauf den Regler an. Drehen Sie den MENU-Jogregler, um den Leuchtbalken auf die gewünschte Zeitanzeige zu versetzen, und drücken Sie hierauf den Regler an. Die Menütafel wird erneut gezeigt.

STELLEN SIE DIE AUFNAHMEDAUER EIN

Versetzen Sie den Leuchtbalken durch Drehen des MENU-Jogreglers auf “REC TIME” und

LÖSCHEN SIE DEN TRICKFILMMODUS

Stellen Sie das Einstellmenü “REC TIME” auf “OFF” ein.

HINWEISE:

●

Bei Trickfilm- und Zeitraffer-Aufnahme sollte der Camcorder stabil aufgestellt (Stativ etc.) sein, um optimale Aufnahmeresultate zu erzielen.

●

Bei aktiviertem Trickfilm- oder Zeitraffer-Modus arbeitet die Fader-Funktion nicht.

●

Vor der Durchführung weiterer Bedienschritte nach der Trickfilm- oder Zeitrafferfunktion unbedingt sicherstellen, daß der Trickfilm- oder Zeitraffermodus ausgeschaltet ist.

●

Der Selbstauslöse-, Trickfilm- und Zeitraffermodus wird jeweils gelöscht, wenn der Camcorder ausgeschaltet oder wenn die Cassette entnommen wird.

STARTEN SIE DIE ZEITRAFFERAUFNAHME

Drücken Sie die Aufnahme-Start/Stopp-Taste.

Aufnahmeschritte und Warteintervalle wechseln sich gegenseitig ab.

LÖSCHEN SIE DEN ZEITRAFFERMODUS

Zur Löschung bei Anzeige “ für die Einstellmenüs “REC TIME” und INT.

TIME” die Einstellung “OFF” vorliegen. Zur Löschung, wenn “ angezeigt werden, die Aufnahme-Start/StoppTaste drücken, um Anzeige “ aufzurufen. Hierauf für die Einstellmenüs “REC TIME” und INT. TIME” den Einstellstatus”OFF” wählen.

PAUSE

” und “

PAUSE

REC

” muß

” nicht

”

32 DE

PLAY/PAUSE

Hauptschalter

M–0:23:45

Bandzähler

STOP

Bandlaufanzeige

: Wiedergabe

: Vorspulen/

Bildsuchlauf vorwärts

: Rückspulen/

Bildsuchlauf rückwärts

6 : Standbild-

wiedergabe

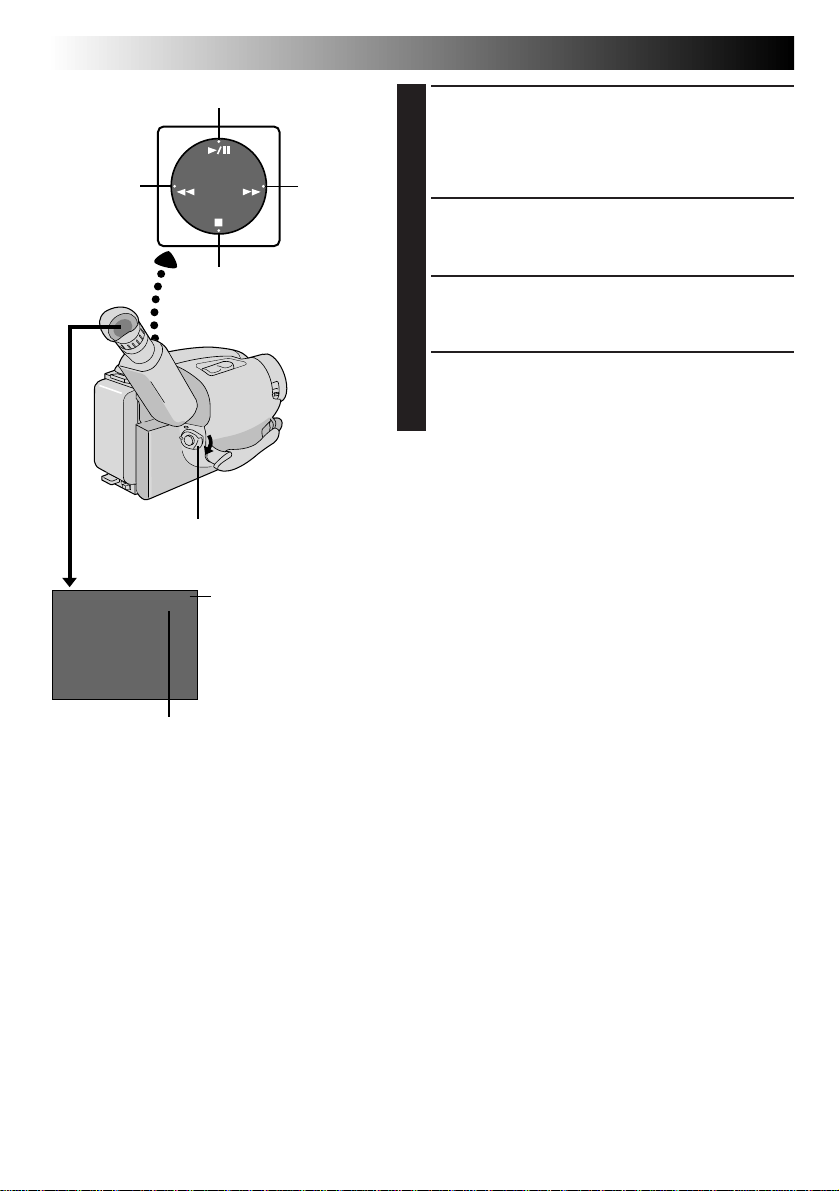

WIEDERGABE

Einfache Wiedergabe

LEGEN SIE EINE CASSETTE EIN

Öffnen Sie den Cassettenhalter mit Riegel EJECT und

legen Sie eine Cassette mit nach außen weisendem Etikett ein. Drücken Sie PUSH, um den Halter

FFREW

vollständig zu schließen und zu verriegeln.

WÄHLEN SIE DEN MODUS

Stellen Sie den Hauptschalter auf PLAY. Die

Betriebsanzeige leuchtet.

SPIELEN SIE DAS BAND AB

Drücken Sie die Taste PLAY/PAUSE. Das

Wiedergabebild wird gezeigt.

STOPPEN SIE DIE WIEDERGABE

Drücken Sie STOP.

Bandumspulen

Zum Bandumspulen vorwärts oder rückwärts drücken Sie bei auf Stopp geschalteten Camcorder die Taste FF oder REW.

HINWEIS:

Ist der Camcorder mehr als 5 Minuten auf Stopp geschaltet, schaltet sich der Camcorder selbsttätig aus. Zur erneuten Einschaltung den Hauptschalter zunächst auf POWER OFF und dann auf PLAY stellen.

WIEDERGABE

Spezielle Funktionen

MENU-Jogregler

DE 33

Spurlagekorrektur

Die Spurlagekorrektur dient der Unterdrückung von Störstreifen, die bei Wiedergabe auf dem Bildschirm auftreten können. Automatische und manuelle Spurlagekorrektur stehen zur Verfügung. Die Anfangseinstellung ist die automatische Spurlagekorrektur.

AKTIVIEREN SIE DIE MANUELLE SPURLAGEKORREKTUR

Drücken Sie bei Wiedergabe den MENU-Jogregler

an und drehen Sie diesen, bis die Störstreifen nicht mehr sichtbar sind.

•Zur Rückschaltung auf die automatische Spurlagekorrektur den MENU-Jogregler drücken. Die Anzeige “AT” blinkt. Nach Durchführung des automatischen Spurlagekorrekturvorgangs erlischt diese Anzeige.

HINWEISE:

●

Treten bei Wiedergabe Störstreifen im Bild auf, löst der

Camcorer die automatische Spurlagekorrektur aus. Die Anzeige “AT” erscheint.

●

Wenn die eingelegte Cassette auf einem anderen

Camcorder oder einem Videorecorder bespielt wurde, kann die manuelle Spurlagekorrektur ggf. nicht einwandfrei durchgeführt werden.

34 DE

WIEDERGABE

Spezielle Funktionen (Forts.)

REW

STOP

COUNTER R/M

PLAY/PAUSE

FUNKTION: Standbildwiedergabe AUFGABE: Ermöglicht die kurzzeitige

BEDIENUNG: 1)Drücken Sie bei Wiedergabe die

HINWEIS:

FUNKTION: Bildsuchlauf AUFGABE: Ermöglicht die Zeitrafferwiedergabe

BEDIENUNG:

HINWEIS:

FUNKTION: Zählerspeicherfunktion AUFGABE: Erleichtert das Auffinden eines

BEDIENUNG: 1)Halten Sie die Taste COUNTER

HINWEISE: ●

Wiedergabeunterbrechung.

Taste PLAY/PAUSE.

2)Drücken Sie zur Wiedergabe-

fortsetzung nochmals die Taste PLAY/PAUSE.

Bei Standbildwiedergabe können Störstreifen und/oder Farbausfall auftreten. Dies ist keine Fehlfunktion.

vorwärts oder rückwärts.

Bildsuchlauf vorwärts:

1)Drücken Sie bei Wiedergabe die Taste FF.

Bildsuchlauf rückwärts:

1)Drücken Sie bei Wiedergabe die

Taste REW.

Bei Bildsuchlauf können Störstreifen und/oder Farbausfall bzw. Bildverdunkelungen auftreten. Dies ist keine Fehlfunktion.

bestimmten Bandabschnittes.

R/M für mehr als 1 Sekunden gedrückt. Die Zähleranzeige wird auf “0:00:00” rückgestellt.

2)Drücken Sie die Taste COUNTER R/M kürzer als 1 sekunde an. Die

Anzeige “M” erscheint.

3)Drücken Sie nach der Aufnahme oder Wiedergabe die Taste STOP und dann die Taste REW. Das Band wird bei Erreichen der Zähleranzeige “0:00:00” gestoppt.

4)Drücken Sie zum Wiedergabestart die Taste PLAY/PAUSE.

Die Zählerspeicherfunktion arbeitet beim Vor- und Rückspulen.

●

Zur Abschaltung der Zählerspeicherfunktion die Taste COUNTER R/M kürzer als 1 Sekunde drücken, so daß die Anzeige “M” erlischt.

WIEDERGABE

Videorecorder

Gebrauch des Cassettenadapters

Cassettenadapter

Dient dem Abspielen einer in Ihrem Camcorder bespielten VHS-C-Cassette auf einem VHS Videorecorder. Der Cassettenadapter C-P7U (zu Modell GR-AX480/AX380/AX280 mitgeliefert) und C-P6U (Sonderzubehör) ist batteriebetrieben und führt die BandEin- und -ausfädelung automatisch durch.

LEGEN SIE EINE BATTERIE EIN

Schieben Sie den Batteriefachdeckel nach oben und

nehmen Sie ihn ab. Legen Sie eine Batterie “R6(AA)” wie gezeigt ein und bringen Sie den Batteriefachdeckel wieder an.

DE 35

VHS-C-Cassette

Löschschutzöffnung

Cassettenfachklappe

Riegel

Naben

LEGEN SIE EINE CASSETTE IN DEN ADAPTER EIN

Entriegeln Sie die Cassettenfachklappe. Legen Sie

die Cassette ein und schließen Sie die Cassettenfachklappe.

SPIELEN SIE DIE CASSETTE AUF EINEM VIDEORECORDER AB

Legen Sie den Cassettenadapter in einen

Videorecorder ein und starten Sie die Wiedergabe wie üblich.

ENTNEHMEN SIE DIE CASSETTE AUS DEM ADAPTER

Entriegeln Sie die Cassettenfachklappe. Die Klappe

öffnet sich automatisch. Dies kann ca. 10 Sekunden dauern. Niemals versuchen, den Adapter gewaltsam zu öffnen. Drücken Sie die Cassette wie links gezeigt mit einem Finger durch die am Adapterboden befindliche Öffnung nach außen. Nun kann die Cassette entnommen werden.

HINWEISE:

●

Während der Bandeinfädelung und -ausfädelung niemals die Naben berühren, um Verletzungen und Schäden zu vermeiden.

●

Bei Spezialeffekt-Wiedergabe (Zeitlupe, Standbild etc.) können Bildvibrationen und/oder Störstreifen auftreten.

●

Soll für eine im Adapter eingelegte Cassette im Videorecorder eine Aufnahme durchgeführt werden, muß die am Adapter befindliche Löschschutzöffnung mit Klebeband abgedeckt werden.

36 DE

WIEDERGABE

Im wesentlichen bestehen drei grundsätzliche Anschlußmöglichkeiten. Beachten Sie bitte auch die den Anschluß betreffenden Angaben in der zum Videorecorder oder TVGerät mitgelieferten Bedienungsanleitung.

Anschluß an einen Videorecorder

Anschlüsse

(Schneiden, Überspielen und Wiedergabe)

Vor dem Kabelanschluß die Anschlußfachklappe öffnen.

Wenn lhr TV/ Videorecorder über eine Eurobuchse (SCART) verfügt, den Kabeladapter verwenden. (Nur zu GR-AX480 mitgeliefert)

Videorecorder

Antenne

HF-Adapter

RF-V5E

(Sonderzubehör)

An AUDIO- und VIDEO OUT

Audio/Video-Kabel (mitgeliefert)

An AUDIOund VIDEO IN

An AUDIO- und VIDEO OUT sowie RF DC OUT

HINWEISE:

●

Es wird empfohlen, den Camcorder per Netz-/Ladegerät mit Spannung zu versorgen.

●

Soll das Ton- und Bildsignal des Camcorders ohne eingelegte Cassette überwacht werden, den Hauptschalter des Camcorders auf “CAMERA” stellen. Dann das TV-Gerät auf den geeigneten Eingangsmodus schalten.

●

Falls das TV-Gerät oder Lautsprecherboxen keine magnetische Abschirmung besitzen, auf ausreichenden Abstand achten. Andernfalls wird das Wiedergabebild durch magnetische Einstreuungen gestört.

HINWEIS:

Verwenden Sie das mitgelieferte Audio/Video-Kabel.

SCHLIESSEN SIE DEN CAMCORDER AN DEN VIDEORECORDER AN

Stellen Sie, wie links gezeigt, die Kabelverbindung

für die AUDIO- und VIDEO-Buchsen zwischen Videorecorder und Camcorder her.

SCHALTEN SIE DIE GERÄTE EIN

Schalten Sie den Camcorder, Videorecorder und das

TV-Gerät ein.

WÄHLEN SIE DEN GEEIGNETEN MODUS

Schalten Sie den Videorecorder auf AUX-Betrieb

und das TV-Gerät auf VIDEO-Betrieb.

Anschluß an ein TV-Gerät mit AV-Eingang

(NUR Wiedergabe)

HINWEIS:

Verwenden Sie das mitgelieferte Audio/Video-Kabel.

SCHLIESSEN SIE DEN CAMCORDER AN DAS TV-GERÄT AN

Stellen Sie, wie links gezeigt, die Kabelverbindung

für die AUDIO- und VIDEO-Buchsen zwischen TVGerät und Camcorder her.

WÄHLEN SIE DEN GEEIGNETEN MODUS

Schalten Sie das TV-Gerät auf VIDEO- oder AV-

Betrieb (beachten Sie die TV-Bedienungsanleitung).

Anschluß an ein TV-Gerät ohne AVEingang (NUR Wiedergabe)

HINWEIS:

Verwenden Sie den HF-Adapter RF-V5E (Sonderzubehör).

* Angaben zum Anschluß entnehmen Sie bitte der zum

RF-V5E mitgelieferten Installationsanleitung.

BANDKOPIEREN

DE 37

Bandkopieren

PLAY/PAUSE

Hauptschalter

Vor dem Kabelanschluß die Anschlußfachklappe öffnen.

Audio/Video-Kabel (mitgeliefert)

Wenn lhr TV/ Videorecorder über eine Eurobuchse (SCART) verfügt, den Kabeladapter verwenden. (Nur zu GR-AX480 mitgeliefert)

An AUDIO- und VIDEO OUT

An AUDIO- und VIDEO IN

Videorecorder

(Aufnahmegerät)

STELLEN SIE DIE ERFORDERLICHEN ANSCHLÜSSE HER

Verbinden Sie den Camcorder wie links gezeigt mit

Ihrem Videorecorder.

BEREITEN SIE BEIDE GERÄTE VOR

Stellen Sie den Camcorder-Hauptschalter auf

“PLAY” und schalten Sie den Videorecorder ein. Legen Sie jeweils eine geeignete Cassette ein.

SCHALTEN SIE DEN VIDEORECORDER AUF AUX-BETRIEB

Schalten Sie den Videorecorder auf externen

Eingang (AUX) und hierauf auf Aufnahmepause.

BESTIMMEN SIE DEN SCHNITTEINSTIEG

Spielen Sie die im Camcorder eingelegte Cassette

ab. Drücken Sie kurz vor dem vorgesehenen Schnittstartpunkt die Taste PAUSE am Camcorder.

STARTEN SIE DEN SCHNITT

Drücken Sie am Camcorder die Taste PLAY und

schalten Sie den Videorecorder auf Aufnahme.

STOPPEN SIE DEN SCHNITT KURZZEITIG

Schalten Sie den Videorecorder auf Aufnahmepause

und drücken Sie am Camcorder die Taste PAUSE.

FÜHREN SIE WEITERE SCHNITTAUFNAHMEN DURCH

Wiederholen Sie die Schritte 4 bis 6 wie

erforderlich. Schalten Sie nach dem letzten Schnitt Videorecorder und Camcorder auf Stopp.

38 DE

@ 4 6

Die Vollfunktions-Fernbedienung ist für diesen Camcorder und die grundsätzlichen Laufwerksfunktionen Ihres Videorecorders (Wiedergabe, Stopp, Pause, Umspulen vor-/rückwärts) ausgelegt. Zudem sind zusätzliche Aufnahmefunktionen verfügbar.

VERWENDUNG DER FERNBEDIENUNG (nur GR-AX480)

Riegel

8 9

! 5

0 3

Lasche

Einlegen der Batterie

ZIEHEN SIE DEN BATTERIEHALTER HERAUS

Den Batteriehalter je nach Ausführung

der Fernbedienung wie erforderlich entnehmen.

Ausführung A: Zum Herausziehen in Nut

Ausführung

LEGEN SIE DIE BATTERIE EIN

Die Lithium-Batterie (CR2025)* mit nach

oben weisendem Pluspol (+) einlegen.

einen spitzen

Gegenstand einführen.

: Bei verschobenem Riegel

nach außen ziehen.

Bei gedrückt gehaltener Lasche nach außen ziehen.

SCHIEBEN SIE DEN

RM-V705U

(Nur zu GR-AX480

mitgeliefert)

TASTEN Camcorder-Hauptschalter in Position Camcorder-Hauptschalter in Position

1 Fernbediensignal-Fenster Gibt das Fernbediensignal ab. 2 ZOOM (T/W)-Tasten Ein-/Auszoomen (Z S. 14) — 3 PLAY-Taste — Wiedergabestart (Z S. 34) 4 STOP-Taste — Stopp (Z S. 34) 5 REW-Taste Retake (Rückspulen)/Schnellüberprüfung Rückspulen/Bildsuchlauf rückwärts

6 INSERT-Taste — Insert-Schnitt (Z S. 44) 7 START/STOP-Taste Funktion wie bei der Start/Stopp-Taste des Camcorders. 8 INT. TIME-Taste Selbstauslöser/Zeitraffer (Z S. 39) — 9 REC TIME-Taste Trickfilmeffekt/Zeitraffer (Z S. 39) — 0 PAUSE-Taste — Pause (Z S. 34) ! FF-Taste Retake (Vorspulen) (Z S. 15) Vorspulen/Bildsuchlauf vorwärts

@ A. DUB-Taste — Nachvertonung (Z S. 45) # PAUSE IN — Z S. 41 $ MBR (Recordercode-

Voreinstelltaste) SET

% VISS-Taste Setzen von Index-Codes (Z S. 39) — ^ VCR CTL-Taste — Z S. 40 & R. A. EDIT-Taste — Z S. 42

# — & : nur RM-V700U.

RM-V700U

(Sonderzubehör)

“CAMERA”. “PLAY”.

Z S. 15) (Z S. 32, 34)

(

—

BATTERIEHALTER EIN

Den Batteriehalter in Pfeilrichtung

einschieben, bis er einrastet.

* Siehe “Warnhinweise zur Lithium-

Batterie” auf. (Z S. 2)

FUNKTIONEN

Z S. 32, 34)

(

Z S. 40

DE 39

Wirkungsbereich des Fernbediensignals

15°

30°

15°

30°

Sensorfenster für Fernbediensignal

Bei Gebrauch die Fernbedienung unbedingt auf den Fernbediensensor des Camcorders ausrichten. Die Abbildung zeigt den Wirkungsbereich der Fernbedienung in geschlossenen Räumen. Bei Außenaufnahmen oder wenn der Fernbediensensor direkter Sonneneinstrahlung oder einer anderen sehr hellen Lichtquelle ausgesetzt ist, kann die Übertragung des Fernbediensignals behindert werden, bzw. können Fehlfunktionen auftreten.

Intervallzeitanzeige

Sucher

1 2S

INDEX1MIN

Setzen von Index-Marken

Aufnahmezeitanzeige

START/STOP

VISS INT. TIME REC TIME

RM-V700U

(Sonderzubehör)

ODER

RM-V705U

(Nur zu GR-AX480

mitgeliefert)

FUNKTION: Selbstauslöser, Trickfilmfunktion,

AUFGABE: Die Fernbedienung ermöglicht die

BEDIENUNG:

HINWEIS:

FUNKTION: Setzen von Index-Marken (nur RM-V700U) AUFGABE: Index-Marken können automatisch oder

BEDIENUNG:

HINWEIS:

Zeitrafferaufnahme

Einstellung/Löschung von Intervallzeiten und Aufnahmedauer anstelle der Menüverwendung.

Selbstauslöser

1) Einstellung

Anstelle der Bedienschritte 1 bis 4 von Seite 30 (Selbstauslöser) die Taste INT. TIME der Fernbedienung antippen. Bei jedem Betätigen der Taste INT. TIME wechselt die Intervallzeitanzeige in der Reihenfolge: 15S, 30S, 1MIN, 5MIN und keine Anzeige (aus).

2) Löschung

Anstelle der Menü-Einstellung “OFF” für “INT. TIME” die Taste INT. TIME der Fernbedienung antippen, bis die Intervallzeitanzeige erlischt.

Trickfilmfunktion

1) Einstellung

Anstelle der Bedienschritte 1 und 2 von Seite 31 (Trickfilmfunktion) die Taste REC TIME der Fernbedienung antippen. Bei jedem Betätigen der Taste Rec Time wechselt die Aufnahmezeitanzeige in der Reihenfolge: 1/4S, 1/2S, 1S, 5S und keine Anzeige (aus).

2) Löschung

Anstelle der Menü-Einstellung von Schritt 5 auf Seite 31 die Taste REC TIME der Fernbedienung antippen, bis die Aufnahmezeitanzeige erlischt.

Zeitrafferaufnahme

1) Einstellung

Anstelle der Bedienschritte 1 bis 3 von Seite 31 (Zeitrafferaufnahme) die Taste INT. TIME und REC TIME der Fernbedienung verwenden. Bei jedem Betätigen der Taste INT. TIME wechselt die Intervallzeitanzeige in der Reihenfolge: 15S, 30S, 1MIN, 5MIN und keine Anzeige (aus). Bei jedem Betätigen der Taste REC TIME wechselt die Aufnahmezeitanzeige in der Reihenfolge: 1/4S, 1/2S, 1S, 5S und keine Anzeige (aus).

2) Löschung

Anstelle der Menü-Einstellung von Schritt

5 auf Seite 31 die Taste INT. TIME und REC TIME der Fernbedienung antippen,

bis die zugehörigen Anzeigen erlöschen.

Siehe auch Seite 30 und 31.

manuell gesetzt werden.

Manuelles Setzen

1) Drücken Sie einmal die Taste VISS.

Während der Markierung blinkt die Anzeige “INDEX”.

Wenn VISS bei Aufnahmebereitschaft gedrückt wird, wird die Marke bei Betätigen der Taste START/STOP gesetzt.

40 DE

VERWENDUNG DER FERNBEDIENUNG (nur GR-AX480)

MBR SET

2 3

5 6

VCR CTL

RM-V700U (sonderzubehör)

VIDEORECORDER-CODE-TABELLE

VIDEORECORDERHERSTELLER

AKAI 6 2

BLAUPUNKT 1 3 FERGUSON 9 7

GRUNDIG 1 4

HITACHI 6 6

JVC A

MITSUBISHI

NEC

PANASONIC 1 3

TASTEN (A) (B)

6 4 7 7

9 8 3 2

3 4

6 3

9 1

9 6

9 3

6 7 6 8

3 7 3 8

1 7 1 1 9 4 1 8

VIDEORECORDERHERSTELLER

PHILIPS 1 9

SANYO 3 6

SELECO, REX 9 1

SHARP

SONY

THOMSON, TELEFUNKEN, SABA, NORDMENDE

TOSHIBA 6 9

TASTEN (A) (B)

9 5 1 1 9 4 9 1 9 6 1 2 3 3 7 2

3 5

9 6

1 5 1 `

6 5 6 ` 3 9

 3 1

9 1 9 6 9 7 3 2

6 1

(Forts.)

Random-Assemble-Schnitt (Schnittcomputer)

Der Schnittbetrieb kann deutlich vereinfacht werden, da der als Wiedergabegerät eingesetzte Camcorder 8 beliebige Szenen speichern kann, die in der vorbestimmten Reihenfolge automatisch zum Videorecorder überspielt werden. Diese Schnittcomputerfunktion wird erleichtert, wenn die als Sonderzubehör erhältliche Multi Brand-Fernbedienung RM-V700U (Z S. 38) auf den Videorecorder-Fernbediencode eingestellt ist (siehe untere Videorecorder-Code-Tabelle). Andernfalls kann der Videorecorder manuell bedient werden.

Vor dem Gebrauch sicherstellen, daß die Lithium-Batterie in Fernbedieneinheit RM-V700U eingelegt ist (

STELLEN SIE DEN FERNBEDIEN-/ RECORDERCODE EIN

SPEICHERN SIE DEN CODE AB

Schalten Sie den Videorecorder aus und richten Sie die

Fernbedienung auf dessen Infrarot-Empfangssensor. Halten Sie nun die Taste MBR SET gedrückt und betätigen Sie zunächst Taste (A) und hierauf Taste (B).

•Der Code wird automatisch abgespeichert, sobald

Sie die Taste MBR SET loslassen und der Videorecorder eingeschaltet wird.

BEDIENEN SIE DEN VIDEORECORDER

Der Videorecorder muß eingeschaltet sein. Bei

gedrückt gehaltener Taste VCR CTL können Sie nun die gewünschte Funktion fernbedienen: PLAY, STOP, PAUSE, FF, REW und REC STBY (letztere arbeitet auch, wenn Taste VCR CTL nicht gedrückt gehalten wird).

Nun sind Sie für den Ramdom Assemble-Schnitt vorbereitet.

WICHTIG

Obwohl die Multi Brand-Fernbedienung mit Videorecordern der Firma JVC und anderer Hersteller kompatibel ist, kann sie ggf. für Ihren Videorecorder nicht oder nur eingeschränkt geeignet sein.

HINWEISE:

●

Wenn Ihr Videorecorder in Schritt 1 nicht eingeschaltet wird, sollten Sie einen anderen Tabellen-Code ausprobieren.

●

Bei einigen Videorecorder-Geräten ist die automatische Einschaltung nicht möglich. In diesem Fall den Videorecorder per Hand einschalten und Schritt 2 ausführen.

●

Falls mit RM-V700U keine Funktion am Recorder steuerbar ist, müssen die Bedienelemente am Recorder verwendet werden.

Z S. 38).

Die Klappe öffnen

An Buchse (JLIP)

Schnittsteuerkabel ((Sonderzubehör) 3,5 min ø, Ministeckerkabel)

An AUDIO- und VIDEO OUT

Audio/VideoKabel (mitgeliefert)

STELLEN SIE DIE ERFORDERLICHEN ANSCHLÜSSE HER

BEI ANSCHLUSS AN EINEN JVC

VIDEORECORDER MIT FERNSTEUERPAUSE-EINGANG

Schließen Sie das Schnittsteuerkabel an die Fernsteuer-PAUSE-Buchse an.

BEI ANSCHLUSS AN EINEN JVC VIDEORECORDER MIT R.A. EDITBUCHSE (OHNE FERNSTEUER-PAUSEEINGANG)

Schließen Sie das Schnittsteuerkabel an die Buchse R.A. EDIT an.

BEI ANSCHLUSS AN EINEN JVC VIDEORECORDER OHNE ANSCHLUSSMÖGLICHKEIT

Schließen Sie das Schnittsteuerkabel an die Pause-Eingangs-Buchse von RM-V700U an.

ODER

DE 41

An Fernbedienungs-PAUSE

An PauseEingang

RM-V700U (Sonderzubehör)

Videorecorder

(Aufnahmegerät)

An AUDIOund VIDEO IN

Wenn lhr TV/Videorecorder über eine Eurobuchse (SCART) verfügt, den Kabeladapter verwenden. (Nur zu GR-AX480 mitgeliefert)

BEREITEN SIE DEN CAMCORDER VOR

Legen Sie eine bespielte Cassette ein und stellen Sie

den Hauptschalter auf “PLAY”.

BEREITEN SIE DEN VIDEORECORDER VOR

Schalten Sie ein, legen Sie eine bespielbare Cassette

ein und schalten Sie auf externes Eingangssignal (AUX-Betrieb) (siehe die Bedienungsanleitung des Videorecorders).

42 DE

VERWENDUNG DER FERNBEDIENUNG (nur GR-AX480)

FFPLAY/PAUSE

WÄHLEN SIE GEEIGNETE SCHNITTSZENEN

(Forts.)

AUS

REW

PLAY

IN/OUT

IN OUT

1 0:00:25 -- :--: - 2 3 4 5 6 7 8 COUNTER 0:00:25 TOTAL 0:00:00

IN OUT

1 0:00:25 0:01:05 2 0:03:18 0:03:31 3 0:02:33 0:02:53 4 0:04:11 -- :- -: - 5 6 7 8 COUNTER 0:04:11 TOTAL 0:01:13

REW

STOP

RM-V700U (Sonderzubehör)

FF PAUSE

ON/OFF CANCEL

RUFEN SIE DAS R.A. EDITSCHNITTMENÜ AUF

Drücken Sie zunächst die Taste PLAY/PAUSE und

dann ON/OFF. Das Schnittmenü wird im Sucher und auf dem TV-Bildschirm gezeigt.

SPEICHERN SIE DEN SCHNITTEINSTIEG AB

Wählen Sie den Anfang der Schnittszene mit den

Tasten REW und FF an. Drücken Sie hierauf die Taste IN/OUT. Die zugehörige Bandstelle wird unter “IN (Einstieg)” abgespeichert und angezeigt.

SPEICHERN SIE DEN SCHNITTAUSSTIEG AB

Wählen Sie das Ende der Schnittszene mit den Tasten

REW und FF an und drücken Sie die Taste IN/OUT.

Diese Bandstelle wird unter “OUT (Ausstieg)” abgespeichert und angezeigt. Die Zeile TOTAL zeigt die Gesamtdauer der Schnittszene(n) an.

SPEICHERN SIE WEITERE SCHNITTSZENEN AB

Speichern Sie weitere Schnittszenen (bis zu 8) wie in

den Schritten 2 und 3 beschrieben ab.

SO KÖNNEN SIE KORREKTUREN VORNEHMEN

Bei den Schritten 2 und 3 kann die Taste CANCEL

gedrückt werden, um die jeweils letzte Schnittstelle (Ein- oder Ausstieg) zu löschen.

HINWEISE:

●

Der Abstand zwischen Schnitteinstieg und -ausstieg muß mindestens 1 Sekunde betragen.

●

Zur Gewährleistung einwandfreier Schnittabläufe muß der Abstand zwischen Ausstieg und dem nächsten Einstieg mindestens 15 Sekunden betragen.

●

Für unbespielte Bandabschnitte kann kein Einstieg oder Ausstieg gespeichert werden.

●

Falls die Suche nach einem Einstieg oder Ausstieg 5 Minuten überschreitet, schaltet der AufnahmeVideorecorder automatisch von Aufnahmepause auf Stopp. In diesem Fall kann kein Schnittbetrieb erfolgen.

●

Mit der Taste ON/OFF können alle gespeicherten Einstiege und Ausstiege gelöscht werden.

●

Zwischen Einstieg/Ausstieg und Zähleranzeige können geringfügige Abweichungen auftreten. Stets einen ausreichenden Spielraum berücksichtigen, um Schnittszenen vollständig zu überspielen!

Originalaufnahme (Camcorder)

1 3 2

IN OUT IN OUT IN OUT

Schnittaufnahme (Videorecorder)

STOP

MENU-Jogregler

AUTOMATISCHE VIDEORECORDERSCHNITTAUFNAHME

SCHALTEN SIE DEN VIDEORECORDER AUF AUFNAHMEPAUSE

Richten Sie die Fernbedienung auf den

Videorecorder-Fernbediensensor und drücken Sie die Taste VCR REC STBY bzw. schalten Sie am Videorecorder auf Aufnahmepause.

STARTEN SIE DEN SCHNITTCOMPUTER-SCHNITT

Drücken Sie am Camcorder den MENU-Jogregler

an, um die Überspielung der vorbestimmten Szenen in der Eingabereihenfolge auszulösen. Während des Schnittbetriebs blinkt die Zeitanzeige der zu diesem Zeitpunkt bearbeiteten R.A. EditSchnittmenüszene.

STOPPEN SIE DEN SCHNITTCOMPUTER-SCHNITT

Nach vollständiger Aufnahme aller Schnittszenen

schalten Videorecorder und Camcorder auf Pause bzw. Standbild. Drücken Sie an beiden Geräten die Stopptaste. Zur Löschung der R.A.Edit-Zähleranzeige die Taste ON/OFF drücken.

•Nach Abschluß der Schnittaufnahme unbedingt Schnittkabel und AV-Kabel abtrennen.

DE 43

VCR REC STBY

RM-V700U (Sonderzubehör)

ON/OFF

HINWEISE:

●

Falls der Anschluß 1 C von Seite 41 vorgenommen wurde, muß die Fernbedienung während des Schnittvorgangs auf den Videorecorder gerichtet sein.

●

Die Bildschirmanzeige erscheint nur während des Camcorder-Szenensuchlaufs.

●

Bei einigen Videorecordern kann am Einstieg/Ausstieg eine Bildstörung auftreten.

44 DE

COUNTER R/M

PLAY/PAUSE

VERWENDUNG DER FERNBEDIENUNG (nur GR-AX480)

(Forts.)

Insert-Schnitt

In ein bereits bespieltes Band kann eine neue Szene eingefügt werden, wobei die Schnittübergänge weitgehend verzerrungsfrei sind. Die Tonspur wird hierbei nicht neu bespielt.

REW

HINWEIS:

Für diese Funktion ist die Fernbedienung RM-V705U oder RM-V700U erforderlich.

M–0:12:34

Sucher

RM-V700U

(Sonderzubehör)

Hauptschalter

START/STOP

REW

PLAY

PAUSE

REW

INSERT

ODER

(Nur zu GR-AX480

STOP

Bandzähler

Insert-SchnittAnzeige

RM-V705U

mitgeliefert)

WÄHLEN SIE DEN MODUS

Stellen Sie den Hauptschalter auf “PLAY”.

BESTIMMEN SIE DEN SCHNITTAUSSTIEG

Starten Sie die Wiedergabe und drücken Sie am Ausstiegspunkt die Taste PAUSE des Camcorders oder

der Fernbedienung.

STELLEN SIE DEN ZÄHLER AUF DIE NULLANZEIGE

Halten Sie hierzu die Taste COUNTER R/M zunächst für mehr als 1 Sekunde und dann nochmals für weniger als

eine Sekunde gedrückt. Stellen Sie sicher, daß die Anzeige “M” vorliegt.

BESTIMMEN SIE DEN SCHNITTEINSTIEG

Spulen Sie das Band mit der Taste REW bis kurz vor den Einstiegspunkt. Schalten Sie mit der Taste PLAY auf

Wiedergabe und drücken Sie exakt am Einstiegspunkt die Taste PAUSE.

SCHALTEN SIE AUF DEN INSERTSCHNITT-MODUS

Halten Sie die Taste INSERT gedrückt und tippen Sie dabei die Taste PAUSE an. Der Camcorder schaltet auf

Insertschnittmodus und im Sucher wird das vorliegende erfaßte Motiv gezeigt.

STARTEN SIE DEN INSERT-SCHNITT

Drücken Sie die Start/Stopp-Taste. Bei Erreichen der Zähler-Nullanzeige wechselt der Camcorder

automatisch von Schnittaufnahme auf Wiedergabe.

BEENDEN SIE DIE INSERT-AUFNAHME

Drücken Sie hierzu die Taste STOP.

HINWEISE:

●

Nach Schritt 5 kann die Retake-Funktion (Z S. 15) eingesetzt werden.

●

Die Insert-Schnittaufnahme kann mit geringfügiger Abweichung, d.h. vor oder nach der vorgegebenen Bandstelle beendet werden, und es können kurzzeitig Störstreifen auftreten. Hierbei handelt es sich nicht um Camcorder-Fehlfunktionen.

●

Beim Insert-Schnitt wird ausschließlich das Videosignal aufgenommen.

Mikrofon

RM-V700U

(Sonderzubehör)

Nachvertonungsanzeige

M–0:05:20

Sucher

REW

PLAY

PAUSE

REW

A. DUB

ODER

RM-V705U

(Nur zu GR-AX480

mitgeliefert)

DE 45

Nachvertonung

Die Tonspur (Normal-Audio) kann nachträglich neu bespielt werden.

Führen Sie vor der Nachvertonung zunächst die Schritte 1 bis 3 von Abschnitt “Insert-Schnitt” (Z S. 44) durch.

•Als Tonsignal dient das Mikrofonsignal.

BESTIMMEN SIE DEN NACHVERTONUNGSEINSTIEG

Spulen Sie das Band mit der Taste REW bis kurz vor

den Nachvertonungseinstieg. Schalten Sie mit der Taste PLAY auf Wiedergabe und drücken Sie exakt beim gewünschten Einstiegspunkt die Taste PAUSE.

SCHALTEN SIE AUF NACHVERTONUNGSBEREITSCHAFT

Halten Sie die Taste A.DUB gedrückt und tippen Sie

dabei die Taste PAUSE an.

STARTEN SIE DIE NACHVERTONUNG

Drücken Sie die Taste PLAY. Bei Erreichen der

Nullanzeige (0:00:00) wird automatisch von Nachvertonung auf Nachvertonungsbereitschaft geschaltet.

BEENDEN SIE DIE NACHVERTONUNGSAUFNAHME

Drücken Sie hierzu die Taste STOP.

HINWEISE:

●

Bei der Nachvertonungsbereitschaft nicht die Tasten FF und REW betätigen. Andernfalls verschlechtert sich die Schnittgenauigkeit.

●

Wenn sich das Camcorder-Mikrofon zu nahe am TV-Gerät befindet, bzw. wenn die TV-Lautstärke zu hoch eingestellt ist, kann akustische Rückkopplung auftreten.

HINWEISE (für Insert-Schnitt und Nachvertonung):

●

Die Ausführung von Insert-Schnitt und Nachvertonung kann beeinträchtigt werden, wenn das Band unbespielte Abschnitte enthält oder Abschnitte mit unterschiedlicher Aufnahmegeschwindigkeit enthält.

●

Eine Cassette kann zur Schnitt-/Nachvertonungsaufnahme verwendet werden, wenn der Löschschutzschieber in der Aufnahmeposition steht (im erforderlichen Fall auf diese Position schieben). Andernfalls kann Ihre Cassette eine Aufnahmezunge vorweisen. Falls diese entfernt ist, muß die Löschschutzöffnung durch Klebeband abgedeckt werden.

●

Beim Insert-Schnitt und bei der Nachvertonung niemals die Taste STOP betätigen. Andernfalls treten Störungen an den Aufnahmeübergängen auf.

●

Wenn bei Insert-Schnitt bzw. Nachvertonung auf Insert-Pause bzw. Nachvertonungsbereitschaft geschaltet

wird, kann der Zähler die Nullanzeige leicht überschreiten. Die Aufnahme wird jedoch exakt an der Nullposition unterbrochen.

46 DE

STÖRUNG MÖGLICHE URSACHE(N)

SPANNUNGSVERSORGUNG

Keine Spannungsversorgung.

Die Spannungsversorgung wird plötzlich beendet und ist nicht mehr aktivierbar.

AUFNAHME

Aufnahme ist nicht möglich.

Kein Aufnahmestart.

WIEDERGABE

Band läuft ohne Bildwiedergabe.

Verschwommenes Bild oder Bildaussetzer.

Verwischte Zähleranzeige beim Standbild.

STÖRUNGSSUCHE

●

Der Batteriesatz ist nicht einwandfrei angebracht. (Z S. 4).

● Der Batteriesatz ist nicht geladen. (Z S. 4).

● Die Spannungsquelle ist nicht einwandfrei angebracht.

(Z S. 5).

● Der Batteriesatz ist vollständig entladen.

● Die Cassette entnehmen und die Spannungsquelle

abtrennen. Nach einigen Minuten das Gerät erneut mit Spannung versorgen und einschalten. Falls die Einschaltung unterbleibt, wenden Sie sich bitte an Ihren JVC Service.

● Eine Cassette kann zur Schnitt-/Nachvertonungsaufnahme verwendet werden, wenn daß der Löschschutzschieber in der Aufnahmeposition steht (im erforderlichen Fall auf diese Position schieben). Andernfalls kann Ihre Cassette eine Aufnahmezunge vorweisen. Falls diese entfernt ist, muß die Löschschutzöffnung durch Klebeband abgedeckt werden.

● Der Camcorder-Hauptschalter ist nicht auf CAMERA gestellt. (

● Das TV-Gerät ist nicht auf den VIDEO-Modus geschaltet.

● Bei AV-Anschluß ist der VIDEO/TV-Schalter des TV-Geräts

nicht auf VIDEO gestellt.

● Der HF-Adapter ist nicht auf den erforderlichen Kanal eingestellt.

● Die Videoköpfe sind verschmutzt oder abgenutzt. Wenden Sie sich zur Reinigung bzw. Überholung an Ihren JVC Service.

● Dies ist keine Fehlfunktion.

Z S. 12).

BANDUMSPULEN

Band wird beim Umspulen gestoppt.

Umspulen ist nicht möglich.

● Die Zählerspeicherfunktion ist aktiviert (Z S. 34).

● Das Band ist vollständig auf einer Seite aufgespult.

STÖRUNG MÖGLICHE URSACHE(N)

SONSTIGES

Kein Cassettenauswurf.

Einige Funktionen arbeiten nicht.

Senkrechte weiße Balken bei der Aufnahme von sehr hellen Objekten.

Lichtreflexionen im Objektiv.

Sucherglas oder Objektivlinse sind verunreinigt (Fingerabdrücke etc.).

Fehlercodemeldung (z.B. E03).

Unscharfes Bild

Titelgenerator-Titel, Datum- und Zeitanzeige erlöschen.

Datum und Zeit werden falsch angezeigt/aufgenommen.

Die Objektivschutz-Warnanzeige blinkt, obwohl der Objektivschutz geöffnet ist.

DE 47

● Der Batteriesatz ist nahezu entladen.

● Die Wählscheibe ist auf “AUTO-LOCK” eingestellt.

● Dies ist bei besonders starkem Bildkontrast zwischen

Motiv und Hintergrund möglich. Dies ist keine Fehlfunktion.

● Dies ist bei direktem Sonneneinfall ins Objektiv möglich.

● Mit einem weichen Tuch vorsichtig sauberwischen.

● Den Camcorder ausschalten und die Spannungsquelle

abtrennen. Nach einigen Minuten das Gerät erneut mit Spannung versorgen und einschalten. Falls die Meldung nicht erlischt, wenden Sie sich bitte an Ihren JVC Service.

● Es ist eine Dioptrienkorrektur erforderlich (Z S. 10).

● Das Motiv ist für den Auto-Focus-Betrieb ungeeignet (Z S. 26).

● Wird die Spannungsquelle bei eingeschaltetem Camcorder

abgetrennt, werden alle Einstellungen gelöscht. Unbedingt erst den Camcorder ausschalten, bevor die Spannungsquelle abgetrennt wird!

● Falls keine Datum/Zeit-Einstellung vorgenommen wurde (Z S. 7), ist eine einwandfreie Anzeige und Aufnahme von Datum und Zeit nicht möglich. Die Datum/ZeitEinstellung daher unbedingt vornehmen.

● Die Objektivschutz-Warnanzeige kann ungeachtet der Stellung des Objektivschutzes blinken, wenn der Camcorder bei extremer Dunkelheit verwendet wird.

Dieser Camcorder ist ein Mikrocomputer-gesteuertes Gerät. Externe Störsignale und Interferenzen (TVGerät, Radio etc.) können Funktionsbeeinträchtigungen verursachen. In diesem Fall die Spannungsquelle (Batteriesatz, Netzadapter etc.) abtrennen und die Uhrenbatterie entnehmen. Die Spannungsquelle und Uhrenbatterie wieder anbringen und hierauf die erforderlichen Bedienschritte zum Camcorder-Betrieb vornehmen.

48 DE

GERÄTEÜBERBLICK

u i

(

$#!

) q w e

^E& r

Bedienelemente

1 Motorzoomtaste .................................... Z S. 14

2 Wählscheibe ......................................... Z S. 18

3 Mehrzweckregler

•Effekttaste (EFFECT) ............................. Z S. 20

•Breitformattaste (WIDE) ......................

•Titeltaste (TITLE) .................................

•Lichtverstärkungstaste

(SUPER LOLUX) .................................

4 Cassettenhalter-Schließtaste [PUSH]......Z S. 9

5 Datum/Zeit-Taste (DATE/TIME) ..............Z S. 17

Bandzähler-Rückstell-/Speichertaste

[COUNTER R/M] ..................................

6 Kurzaufnahmetaste (5SEC. REC) ............ Z S. 15

7 Rückspul- [REW] ...................................Z S. 32

Retake/Schnellüberprüfungs-Taste

[RETAKE R] ...........................................

8 Wiedergabe-/Pausetaste

[PLAY/PAUSE] ....................................... Z S. 32

9 Vorspul- [FF] ......................................... Z S. 32

Retake-Taste [RETAKE F] ........................ Z S. 15

0 Stopptaste [STOP] .................................Z S. 32

! Cassettenauswurfriegel [EJECT] ............. Z S. 9

@ Funktionsnavigator (MENU-Jogregler) ....Z S. 7

# LIGHT OFF/AUTO/ON-Schalter

(nur GR-AX480) .................................... Z S. 16

$ Batteriesatzriegel [BATT. RELEASE] ........Z S. 4

% Dioptrienring ......................................... Z S. 10

^ Aufnahme-Start/Stopp-Taste ...................Z S. 12

& Hauptschalter [POWER] ................. Z S. 12, 32

* Riegel für Objektivschutz

[LENS COVER] ...................................... Z S. 12

Z S. 20 Z S. 21

Z S. 21

Z S. 34

Z S. 15

DE 49

Anschlüsse

( Gleichspannungs-Eingangsbuchse

(DC IN) ................................................. Z S. 5

Die Buchsen ) bis e befinden sich im durch eine Klappe abgedeckten Anschlußfach.

) JLIP-Buchse [Joint Level Interface Protocol].

•Bei Random-Assemble-Schnitt das Schnittsteuerkabel hier anschließen (nur GRAX480) (Z S. 40 – 43).

•Der Camcorder kann über diese Buchse mit einem Personal Computer verbunden werden. Bitte wenden Sie sich an Ihren JVC Fachhändler.

•Der JLIP-gesteuerte Schnittbetried zwischen Camcorder und Videorecorder ist nicht möglich, wenn der Videorecorder keine JBuchse vorweist.

q Video-Ausgangsbuchse

[VIDEO OUT] ....................................... Z S. 36

w HF-Gleichspannungs-Ausgangsbuchse

[RF DC OUT] ........................................Z S. 36

e Audio-Ausgangsbuchse

[AUDIO OUT] ......................................Z S. 36

Anzeigen

r Betriebsanziege .....................................Z S. 12

t Rotlicht (nur GR-AX480) ....................... Z S. 12

Andere Bereiche

y Videoleuche (nur GR-AX480) ................ Z S. 16

u Mikrofon ............................................... Z S. 45

i • Meßsensor

Diesen Bereich niemals abdecken, da er die zum Videofilmen erforderlichen Meßsensoren enthält.

•Sensorfenster für Fernbediensignal

(nur GR-AX480) .................................

o Uhrenbatteriefach ................................. Z S. 6

p Batteriesatzhalter ...................................Z S. 4

Q Schultergurt-Ösen ................................. Z S. 11

W Elektronischer Sucher ............................Z S. 10

E Griffschlaufe ......................................... Z S. 10

R Stativsockel ........................................... Z S. 11

Z S. 39

50 DE

GERÄTEÜBERBLICK

1 5 62 3 4

(Forts.)

30MIN

REC

444

S.LX T30

TWILIGHT

LENS COVER

PAUSE

5MIN

1 4S

Sucheranzeigen

1 Cassetten-Warnanzeige/

Restzeitanzeige .....................................

Ist keine Cassette eingelegt, blinkt die CassettenWarnanzeige ( ungeeignete Cassette (entfernte/verschobene Aufnahmezunge) eingelegt, leuchtet die Cassetten-Warnanzeige ( die Bandrestzeit angezeigt. Kurz vor Erreichen des Bandendes blinkt die Bandende- Warnanzeige. Bei auf “PLAY” gestelltem Hauptschalter und eingelegter Cassette: Das Cassettensymbol ( Aufnahmezungeneinstellung angezeigt.

2, 8 Programmautomatikanzeige ............. Z S. 18

Bei Umstellung der Wählscheibe PROGRAM AE erfolgt Anzeige bei bleibt Anzeige

2, 9 Faderbereitschaftsanzeige ................ Z S. 20

Anzeige bei 2 für ca. 2 Sekunden, wenn mit Taste EFFECT auf den Fadermodus geschaltet wird. Hierauf verbleibt nur Anzeige

3 Mehrfunktionen-Anzeige ...................... Z S. 20

Anzeige erfolgt, wenn der Mehrzweckregler verwendet wird. Die Anzeige erlischt nach ca. 2 Sekunden.

4 Super Lolux-Anzeige.............................Z S. 21

5 Bandlängenanzeige .............................. Z S. 8

6 Zoomanzeigebalken ............................. Z S. 14

7 Aufnahmeanzeige................................. Z S. 12

0 •Aufnahmebereitschaftsanzeige ........... Z S. 12

•Objektivschutzwarnanzeige:

LENS COVER .....................................

8 eingeblendet.

25. 12. 98 22:50:00

). Ist eine für Aufnahme

). Andernfalls wird

) wird ungeachtet der

2 für ca. 1 Sekunde. Hierauf

TAPE END

MERRY CHRISTMAS

Z S. 13

NORM

MWB

(

! Anzeige für Selbstauslöser/

Aufnahmedauer/5-Sek.-

Kurzaufnahme ................................

@ Feste Titel ............................................. Z S. 21

# Datum/Zeit/Titelanzeige ....................... Z S. 17

$ Batteriesatz-Ladezustandanzeige

Der Ladezustand wird wie folgt angezeigt: “ Batteriesatz blinkt “ und der Camcorder schaltet automatisch ab. Den Batteriesatz gegen einen frischen austauschen. (Hinweis: Die Anzeige der drei Batteriesegmente —

— bedeutet nicht in jedem Fall, daß der

Batteriesatz maximal aufgeladen ist.)

% Fokussierungsanzeige ...........................Z S. 27

^ Belichtungspegelanzeige ......................Z S. 28

& Weißbalance-Betriebsartanzeige ........... Z S. 29

* Warnanzeige für Uhrenbatterie

Blinkt nach der Einschaltung für ca. 10 Sekunden. Blinkt zudem, wenn die Uhrenbatterie (Lithium) entladen oder nicht eingelegt ist. In diesem Fall eine frische Lithium-Batterie einlegen (

( • Bandendeanzeige: TAPE END ............Z S. 13

Erscheint bei Wiedergabe, Aufnahme oder Vorspulen.

•Kondensationsanzeige: Wenn diese Anzeige erscheint, sind alle

Funktionen, mit Ausnahme des Cassettenauswurfs und der Ein-/Ausschaltung gesperrt. Den Camcorder ausschalten (die Spannungsquelle angeschlossen lassen) und einige Stunden warten. Beim erneuten Einschalten sollte diese Anzeige erlöschen.

”. Bei nahezu erschöpftem

” (Batteriewarnanzeige)

Z S. 15, 30

S. 6).

VORSICHTSMASSREGELN

Videoleuchte

GEFAHR

• Die Videoleuchte ist bei und für einige Zeit nach dem Ausschalten noch sehr heiß. Nicht berühren. Andernfalls besteht Verletzungsgefahr!

• Den Camcorder niemals unmittelbar nach Gebrauch der Videoleuchte im Tragekoffer unterbringen! Die Videoleuchte strahlt auch nach Gebrauch noch einige Zeit sehr hohe Temperaturen ab.

• Bei Gebrauch darauf achten, daß zwischen der Videoleuchte und Personen bzw. Gegenständen ein Mindestabstand von 30 cm eingehalten wird.

• Die Videoleuchte nicht in der Nähe von entflammbaren Materialien verwenden.

• Wir empfehlen, den Birnenwechsel bei Ihrem JVC Fachhändler vornehmen zu lassen.

Allgemeine BatterieSicherheitshinweise

• Wenn C-P6U oder C-P7U (Cassettenadapter) bei einwandfreier Handhabung nicht arbeiten, ist die eingelegte Batterie erschöpft. Legen Sie eine frische Batterie ein.

• Verwenden Sie ausschließlich die geeignete Batterieausführung:

Für C-P6U oder C-P7U.............. R6 (AA)

Bitte beachten Sie unbedingt die folgenden BatterieHandhabungshinweise. Bei unsachgemäßer Handhabung können Batterien auslaufen oder platzen.

1. Lesen Sie vor einem Batteriewechsel stets die

diesbezüglichen Angaben in der mitgelieferten Anleitung durch.

2. Setzen Sie niemals die Batterie extrem hohen

Temperaturen aus. Andernfalls kann es zum Auslaufen oder Platzen der Batterien kommen.

3. Verbrennen Sie niemals die Batterie.

4. Entnehmen Sie vor längerem Nichtgebrauch

(Lagerung) die Batterie, um ein Auslaufen der Batterieflüssigkeit zu verhindern. Ausgelaufene Batterieflüssigkeit kann zu Geräteschäden führen.

Batteriesätze

Der mitgelieferte Batteriesatz ist eine Nickel-Cadmium-Ausführung. Bitte beachten Sie vor der Verwendung des mitgelieferten oder eines optionalen Batteriesatzes unbedingt die folgenden Angaben:

1. Zur Unfallverhütung

Batteriesätze . . .

..... niemals verbrennen.

..... niemals an den Polkontakten kurzschließen.

..... niemals zerlegen oder umbauen.

..... ausschließlich mit einem zulässigen Ladegerät

laden.

2. Zur Schadensverhütung und für eine

verlängerte Nutzungsdauer Batteriesätze . . .

..... niemals heftigen Erschütterungen aussetzen.

..... niemals wiederholt aufladen, ohne sie

vollständig entladen zu haben.

Kontakte

DE 51

..... nur bei zulässigen Umgebungstemperaturen

(siehe die nachfolgende Tabelle) laden. Die verwendete Batteriesatzausführung arbeitet mit chemischer Reaktion — bei zu niedrigen Temperaturen wird der chemische Ablauf beeinträchtigt, bei zu hohen Temperaturen kann keine vollständige Aufladung erzielt werden.

..... an einem kühlen und trockenen Ort

aufbewahren. Bei übermäßig langer Einwirkung von hohen Temperaturen wird die natürliche Entladung beschleunigt und die Nutzungsdauer verkürzt.

..... nicht im ungeladenen Zustand für längere Zeit

lagern.

..... bei Nichtgebrauch vom Ladegerät oder

betriebenen Gerät abnehmen, da Geräte auch im abgeschalteten Zustand Strom verbrauchen können.

HINWEISE:

●

Die Erwärmung des Batteriesatzes nach dem Ladevorgang bzw. nach dem Gebrauch ist normal.

Zulässige Umgebungstemperaturbereiche

Ladebetrieb .............................. 10°C bis 35°C

Betrieb...................................... 0°C bis 40°C

Lagerung .................................. –10°C bis 30°C

Die Ladedauer ist auf eine Umgebungstemperatur

●

von 20°C bezogen.

●

Je geringer die Umgebungstemperatur, desto länger die Ladedauer.

Cassetten

Bitte beachten Sie die folgenden Angaben zur einwandfreien Handhabung und Lagerung Ihrer Cassetten:

1. Bei Cassettengebrauch . . .

..... sicherstellen, daß die Cassette das Zeichen

VHS-C trägt.

..... werden durch die Aufnahme auf einem bereits

bespielten Band die ursprünglichen Video- und Audiosignale automatisch gelöscht.

..... sicherstellen, daß die Cassette einwandfrei

eingesetzt wird.

..... die Cassette nicht wiederholt einlegen und

entnehmen, ohne daß das Band transportiert wurde. Andernfalls kann das Band durchhängen und beschädigt werden.

..... niemals die Bandschutzklappe öffnen.

Andernfalls wird das Band der Einwirkung von Fingerabdrücken und Staub ausgesetzt.

2. Achten Sie bitte bei der Cassettenaufbewahrung darauf, daß . . .

..... stets ausreichender Abstand zu Heizkörpern und

anderen Hitze abstrahlenden Orten gewährleistet ist.

..... Cassetten niemals direkter Sonneneinstrahlung

ausgesetzt sind.

..... Cassetten niemals übermäßigen Erschütterungen

und Vibrationen ausgesetzt sind.

..... Cassetten niemals starken Magnetfeldern

(Motoren, Transformatoren, Magneten etc.) ausgesetzt sind.

..... Cassetten, in ihrer Schutzhülle, senkrecht

aufgestellt werden.

52 DE

VORSICHTSMASSREGELN

(Forts.)

Camcorder

1. Aus Sicherheitsgründen NIEMALS . . .

..... Gehäuseteile entfernen.

..... das Gerät zerlegen oder umbauen.

..... die Batteriepole kurzschließen. Einen

Batteriesatz bei Aufbewahrung von metallischen Gegenständen entfernt halten.

..... entflammbare oder metallische Gegenstände

bzw. Flüssigkeit in das Geräteinnere gelangen lassen.

..... den Batteriesatz oder die Spannungsquelle bei

eingeschaltetem Gerät abtrennen.

..... den Batteriesatz bei Nichtgebrauch des

Camcorders angebracht lassen.

2. Das Gerät NIEMALS an Orten verwenden, . . .

..... die hoher Luftfeuchtigkeit oder Staubeinwirkung

ausgesetzt sind.

..... die Dampf- oder Rußeinwirkung (Kochstelle

etc.) ausgesetzt sind.

..... die Erschütterungen oder Vibrationen ausgesetzt

sind.

..... die starken magnetischen oder

elektromagnetischen Feldern (von Lautsprecher, Sendeantenne etc.) ausgesetzt sind.

..... wo zu geringer Abstand zu einem TV-Gerät

gegeben ist.

..... die extremen Temperaturen (über 40° C bzw.

unter 0° C) ausgesetzt sind.

3. Das Gerät NIEMALS an Orten aufbewahren, . . .

..... die extrem hohen Temperaturen (über 50° C)

ausgesetzt sind.

..... die extrem geringer (unter 35 %) oder hoher

(über 80 %) Luftfeuchtigkeit ausgesetzt sind.

..... die direkter Sonneneinstrahlung ausgesetzt sind.

..... an denen Hitzestaus auftreten

(Fahrzeuginnenraum im Sommer etc.) können.

..... wo zu geringer Abstand zu einem Heizkörper

gegeben ist.

4. Das Gerät NIEMALS . . .

..... Nässe aussetzen.

..... fallenlassen oder gegen harte Gegenstände

stoßen lassen.

..... beim Transport Erschütterungen oder starken

Vibrationen aussetzen.

..... mit dem Objektiv für lange Zeit auf eine

besonders helle Lichtquelle richten.

..... so halten, daß Sonnenlicht direkt in das Okular

einfallen kann.

..... beim Transportieren am Sucher halten. Den

Camcorder mit beiden Händen fassen oder am

Griff halten.

..... niemals am Schultergurt schwingen.

Feuchtigkeitskondensation . . .

• Wenn ein Glas mit kalter Flüssigkeit gefüllt wird, bilden sich an der Glasaußenfläche Kondenswassertropfen. Dementsprechend tritt Kondensationsniederschlag im Camcorderinneren auf, wenn Ihr Camcorder einem starken Temperaturwechsel von kalt zu warm (Ortswechsel, Aufheizen eines kalten Raumes etc.), extremer Luftfeuchtigkeit oder direkt dem Luftstrom einer Klimaanlage ausgesetzt ist.

• Bei Kondensationsniederschlag an der Kopftrommel kann das Band und/oder der Bandmechanismus ernsthaft beschädigt werden.

Schwerwiegende Betriebsstörungen

Bei einer schwerwiegenden Betriebsstörung den Camcorder auf keinen Fall benutzen. Wenden Sie sich umgehend an Ihren JVC Fachhändler.

So behandeln Sie Ihren Camcorder richtig

1. Nach dem Gebrauch

1 Stellen Sie den Hauptschalter auf POWER

OFF (Camcorder-Abschaltung).

2 Öffnen Sie den Cassettenhalter mit Riegel

EJECT und entnehmen Sie die Cassette.

3 Schließen und verriegeln Sie den

Cassettenhalter, indem Sie PUSH drücken.

4 Betätigen Sie BATT. RELEASE, um den

Batteriesatz abzunehmen.

5 Schließen Sie den Objektivschutz mit dem

Riegel LENS COVER.

2. Reinigung des Camcorders

1 SO REINIGEN SIE DAS GEHÄUSE

Benutzen Sie ein weiches Tuch und üben Sie keinen zu hohen Druck aus.

2 SO REINIGEN SIE DAS OBJEKTIV

Entfernen Sie Staub zunächst mit einem Blasebalg-Pinsel und säubern Sie die Glasoberfläche vorsichtig mit speziellem Linsenreinigungspapier.

3 SO NEHMEN SIE DAS OKULAR AB

Drehen Sie das Okular gegen den Uhrzeigersinn und ziehen Sie es ab.

4 SO REINIGEN SIE DEN SUCHER

Entfernen Sie Staub mit einem BlasebalgPinsel.

5 SO BRINGEN SIE DAS OKULAR WIEDER AN

Richten Sie Markierungen aufeinander aus. Schieben Sie das Okular auf und drehen Sie es im Uhrzeigersinn.

HINWEISE:

●

Keine starken Reinigungsmittel wie Benzin oder Alkohol verwenden.

●

Vor der Reinigung unbedingt den Batteriesatz oder die Spannungsquelle abtrennen.

●

Bei langdauernder Verunreingung der Objektivlinse kann sich Schimmel bilden.

TECHNISCHE DATEN

ALLGEMEIN

Format : VHS PAL-Standard Spannungsversorgung : 6 V Gleichstrom Leistungsaufnahme

• GR-AX480 bei eingeschalteter Videoleuchte : 7,9 W

• GR-AX480 bei ausgeschalteter Videoleuchte/ GR-AX285/AX280 : 5,0 W

• GR-AX380 : 5,1 W

Signalsystem : PAL-Farbsignal Aufnahmesystem

Luminanz : FM-Aufnahme Farbe : Direktaufnahme mit

herabgesetztem Hilfsträger/Entspricht dem

VHS-Standard Cassette : Cassette Bandgeschwindigkeit : 23,39 mm/Sek. Max. Aufnahmezeit : 60 Min. (EC-60-Cassette) Betriebstemperatur : 0°C bis +40°C Luftfeuchtigkeit : 35% bis 80% Lagerungstemperatur : –20°C bis +50°C Gewicht

• GR-AX480 : Ca. 800 g

• GR-AX380 : Ca. 770 g

• GR-AX285/AX280 : Ca. 790 g

Abmessungen

(Einschließlich Sucher)

• GR-AX480/AX285/ AX280 : 113 (W) x 117 (H) x

242 (D) mm

• GR-AX380 : 113 (W) x 117 (H) x

222 (D) mm

KAMERA

Bildwandler : 1/4”-CCD Objektiv : F1,6, f = 3,8 bis 83,6 mm,

22:1-Motorzoom-Objektiv mit automatischer Blendenregelung und Makroposition, Filterdurchmesser 46 mm

Sucher : Elektronischer Sucher mit

• 0,5”-Schwarzweißröhre (GR-AX480/AX285/ AX280)

• 0,55”-Farb-LCD (GR-AX380)

Weißbalance-Regelung : Automatisch/manuell

DE 53

VIDEO

Ausgang : 1 Vss, 75 Ohm,

unsymmetrisch (über VIDEO OUTBuchse)

AUDIO

Ausgang : –8 dBs, 1 kOhm

(über AUDIO OUTBuchse)

NETZADAPTER/LADEGERÄT (AA-V15EG)

Spannungsversorgung : 110 bis 240 V Netzstrom,

50/60 Hz Leistungsaufnahme : 23 W Nennabgabe

Laden : 8,5 V , Gleichstrom,

1,3 A

Camcorder 6,3 V , Gleichstrom,

1,8 A Ladesystem : Konstanter Strom,

Spitzenwert-Abtastung,

Schaltuhr-Steuerung Abmessungen : 140 (B) x 42 (H) x

68 (T) mm Gewicht : Ca. 300g

CASSETTENADAPTER (C-P7U) (Zu Modell GR-AX480/AX380/AX280 mitgeliefert)

Abmessungen : 188 (B) x 25 (H) x

104 (T) mm Gewicht : Ca. 240 g Zubehör : R6 (AA) Batterie x 1

Mitgeliefertes Zubehör ..................... Z S. 3

Sonderzubehör

•Batteriesatz BN-V12U, BN-V22U, BN-V25U

•Auto-Bordnetz-Adapter/Ladegerät BH-V3E

•HF-Adapter RF-V5E

•Compact VHS (VHS-C)-Cassette EC-60/45/30

•Cassettenadapter C-P6U

•Tragetasche CB-V7U

•Fernbedienung RM-V700U

RM-V700U ist für GR-AX380, GR-AX285 und GR-AX280 ungeeignet.

Einige Zubehörteile sind nicht in allen Verkaufsgebieten erhältlich. Informationen bzgl. Sonderzubehör erhalten Sie bei Ihrem JVC Fachhändler.

Irrtümer sowie Änderungen des Designs und der technischen Daten vorbehalten.

VICTOR COMPANY OF JAPAN, LIMITED

GR-AX480

GR-AX380

GR-AX285

GR-AX280

Gedruckt in Japan 1298AYV*UN*VP

JVC GR-AX480, GR-AX380, GR-AX285, GR-AX280 Instruction Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
