For Customer use :

Enter below the serial No. which is
located on the side of the cabinet.
Retain this information for future
reference.

Model No. DLA-RS10

Serial No.

Instrucción para el cliente :

Introduzca a continuación el nº de
serie que aparece en la parte
inferior lateral de la caja. Conserve
esta información como referencia
para uso ulterior.

Modelo Nº DLA-RS10

Nº de serie

Pour utilisation par le client :

Entrer ci-dessous le N° de série qui
est situé sous le boîtier. Garder
cette information comme référence
pour le futur.

N° de modèle DLA-RS10

N° de série

DLA-RS10

D-ILA PROJECTOR

INSTRUCTIONS

PB006585599-1

ENGLISH FRANÇAIS ESPAÑOL/CASTELLANO

PROJECTEUR D-ILA

MANUEL D’INSTRUCTIONS

PROYECTOR D-ILA

MANUAL DE INSTRUCCIONES

1108TTH-AO-AO

© 2008 Victor Company of Japan, Limited

DLA-RS10

D-ILA PROJECTOR

PROYECTOR D-ILA

PROJECTEUR D-ILA

DLA-RS10

1

Safety Precautions

IMPORTANT INFORMATION

About the installation place

Do not install the projector in a place that cannot support
its weight securely.

If the installation place is not sturdy enough, the projector
could fall or overturn, possibly causing personal injury.

IMPORTANT SAFEGUARDS

Electrical energy can perform many useful functions. This
unit has been engineered and manufactured to assure your
personal safety. But IMPROPER USE CAN RESULT IN
POTENTIAL ELECTRICAL SHOCK OR FIRE HAZARD. In
order not to defeat the safeguards incorporated into this
product, observe the following basic rules for its installation,
use and service. Please read these Important Safeguards
carefully before use.

- All the safety and operating instructions should be read
before the product is operated.

- The safety and operating instructions should be retained
for future reference.

- All warnings on the product and in the operating instructions
should be adhered to.

- All operating instructions should be followed.

- Place the projector near a wall outlet where the plug can
be easily unplugged.

- Unplug this product from the wall outlet before cleaning.
Do not use liquid cleaners or aerosol cleaners. Use a damp
cloth for cleaning.

- Do not use attachments not recommended by the product
manufacturer as they may be hazardous.

- Do not use this product near water. Do not use immediately
after moving from a low temperature to high temperature,
as this causes condensation, which may result in fire,
electric shock, or other hazards.

- Do not place this product on an unstable cart, stand, or
table. The product may fall, causing serious injury to a
child or adult, and serious damage to the product. The
product should be mounted according to the manufacturer’s
instructions, and should use a mount recommended by
the manufacturer.

- When the product is used on a cart, care
should be taken to avoid quick stops,
excessive force, and uneven surfaces
which may cause the product and cart to
overturn, damaging equipment or causing
possible injury to the operator.

- Slots and openings in the cabinet are
provided for ventilation. These ensure reliable operation of
the product and protect it from overheating. These openings
must not be blocked or covered. (The openings should
never be blocked by placing the product on bed, sofa, rug,
or similar surface. It should not be placed in a built-in installation
such as a bookcase or rack unless proper ventilation is
provided and the manufacturer’s instructions have been
adhered to.)

Th is p ro du ct h as a H ig h In te ns it y
Discharge (HID) lamp that contains
mercury.

Disposal of these materials may be
regulated in your community due to
environmental considerations . For
disposal or recycling information, please
contact your local authorities or for USA,
the Electronic Industries Alliance:
http://www.eiae.org.

WARNING:

TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT
EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

WARNING:

THIS APPARATUS MUST BE EARTHED.

CAUTION:

To reduce the risk of electric shock, do not remove cover.
Refer servicing to qualified service personnel.

This projector is equipped with a 3-blade grounding
type plug to satisfy FCC rule. If you are unable to insert
the plug into the outlet, contact your electrician.

FCC INFORMATION (U.S.A. only)

CAUTION:

Changes or modification not approved by JVC could
void the user’s authority to operate the equipment.

NOTE:

This equipment has been tested and found to comply
with the limits for Class B digital devices, pursuant to
Part 15 of the FCC Rules. These limits are designed to
provi d e r ea s on ab le pr ot ec t io n ag a in st h a rm fu l
interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation.
If this equipment does cause harmful interference to
radio or television reception, which can be determined
by turning the equipment off and on, the user is encourage
to try to correct the interference by one or more of the
following measures:

●Reorient or relocate the receiving antenna.

●Increase the separation between the equipment and

receiver.

●Connect the equipment into an outlet on a circuit different

from that to which the receiver is connected.

●Consult the dealer or an experienced radio/TV technician

for help.

MACHINE NOISE INFORMATION (Germany only)

Changes Machine Noise Information Ordinance 3. GSGV,
January 18, 1991: The sound pressure level at the operator
position is equal or less than 19 dB (A) according to
ISO 7779.

PORTABLE CART WARNING
(symbol provided by RETAC)

S3126A

-

To allow better heat dissipation, keep a clearance between
this unit and its surrounding as shown below. When this
unit is enclosed in a space of dimensions as shown below,
use an air-conditioner so that the internal and external
temperatures are the same.

-
the type of power supply to your home, consult your
product dealer or local power company.

- This product is equipped with a three-wire plug. This plug
will fit only into a grounded power outlet. If you are unable
to insert the plug into the outlet, contact your electrician to
install the proper outlet. Do not defeat the safety purpose
of the grounded plug.

- Power-supply cords should be routed so that they are not
likely to be walked on or pinched by items placed upon or
against them. Pay particular attention to cords at doors,
plugs, receptacles, and the point where they exit from the
product.

- For added protection of this product during a lightning
storm, or when it is left unattended and unused for long
periods of time, unplug it from the wall outlet and
disconnect the cable system. This will prevent damage to
the product due to lightning and power line surges.

- Do not overload wall outlets, extension cords, or
convenience receptacles on other equipment as this can
result in a risk of fire or electric shock.

- Never push objects of any kind into this product through
openings as they may touch dangerous voltage points or
short out parts that could result in a fire or electric shock.
Never spill liquid of any kind on the product.

- Do not attempt to service this product yourself as opening
or removing covers may expose you to dangerous
voltages and other hazards. Refer all service to qualified
service personnel.

-

Unplug this product from the wall outlet and refer service to

qualified service personnel under the following conditions:

a) When the power supply cord or plug is damaged.

b) If liquid has been spilled, or objects have fallen on the product.

c) If the product has been exposed to rain or water.
d) If the product does not operate normally by following the

operating instructions. Adjust only those controls that are
covered by the Operation Manual, as an improper adjustment
of controls may result in damage and will often require
extensive work by a qualified technician to restore the product

to normal operation.
e) If the product has been dropped or damaged in any way.
f) When the product exhibits a distinct change in performance -

this indicates a need for service.

- When replacement parts are required, be sure the service
technician has used replacement parts specified by the
manufacturer or with same characteristics as the original
part. Unauthorized substitutions may result in fire, electric
shock, or other hazards.

-

Upon completion of any service or repairs to this product,
ask the service technician to perform safety checks to
determine that the product is in proper operating condition.

- The product should be placed more than one foot away
from heat sources such as radiators, heat registers,
stoves, and other products (including amplifiers) that
produce heat.

- When connecting other products such as VCR’s, and DVD
players, you should turn off the power of this product for
protection against electric shock.

- Do not place combustibles behind the cooling fan. For
example, cloth, paper, matches, aerosol cans or gas
lighters that present special hazards when over heated.

- Do not look into the projection lens while the illumination
lamp is turned on. Exposure of your eyes to the strong
light can result in impaired eyesight.

- Do not look into the inside of this unit through vents
(ventilation holes), etc. Do not look at the illumination lamp
directly by opening the cabinet while the illumination lamp
is turned on. The illumination lamp also contains ultraviolet
rays and the light is so powerful that your eyesight can be
impaired.

- Do not drop, hit, or damage the light-source lamp (lamp
unit) in any way. It may cause the light-source lamp to
break and lead to injuries. Do not use a damaged light
source lamp. If the light-source lamp is broken, ask your
dealer to repair it. Fragments from a broken light-source
lamp may cause injuries.

- The light-source lamp used in this projector is a high
pressure mercury lamp. Be careful when disposing of the
light-source lamp. If anything is unclear, please consult
your dealer.

- Do not ceiling-mount the projector to a place which tends
to vibrate; otherwise, the attaching fixture of the projector
could be broken by the vibration, possibly causing it to fall
or overturn, which could lead to personal injury.

- Use only the accessory cord designed for this product to
prevent shock.

*DO NOT allow any unqualified person to install the

unit.

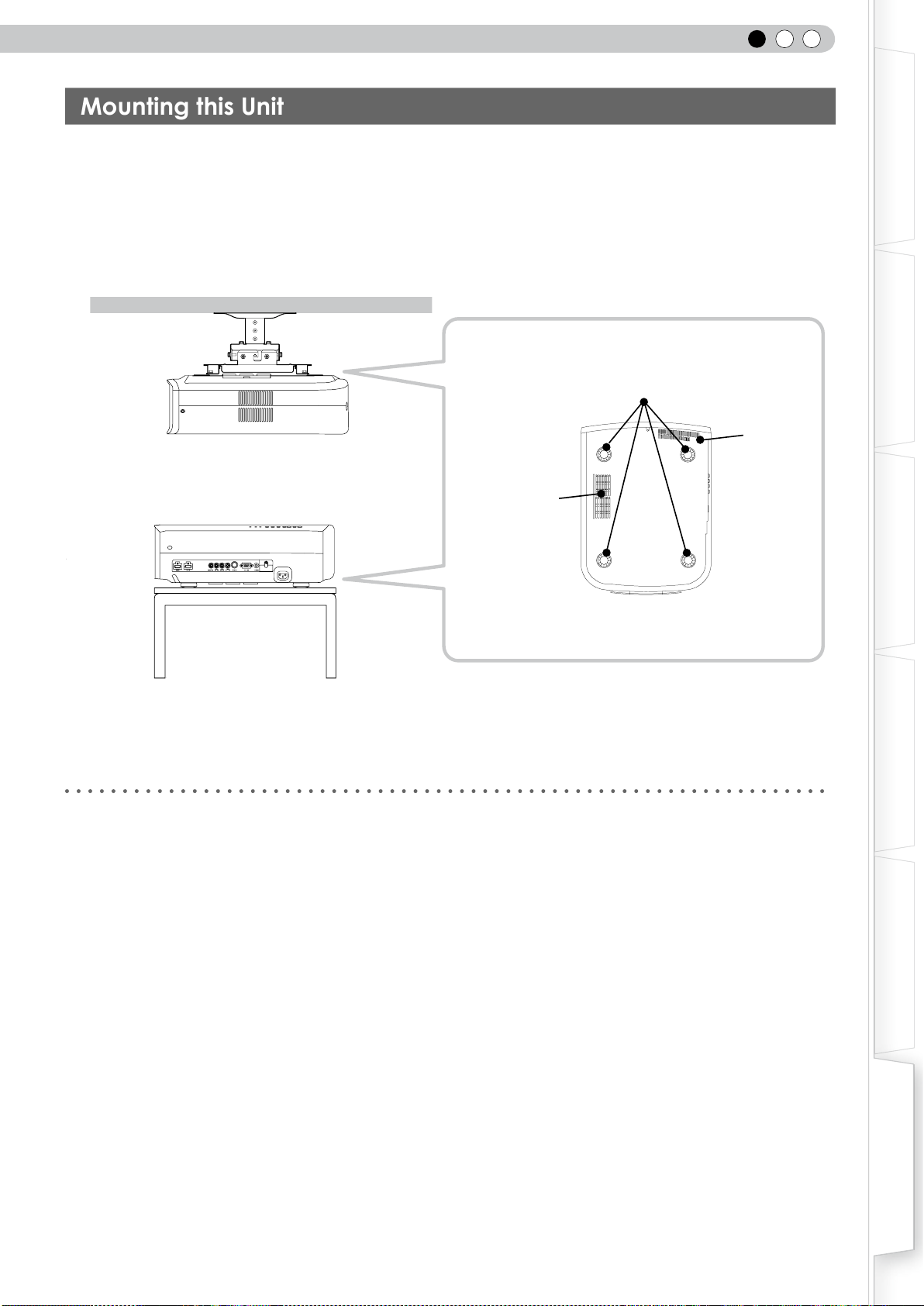

Be sure to ask your dealer to install the unit (e.g.
attaching it to the ceiling) since special technical
knowledge and skills are required for installation. If
installation is performed by an unqualified person, it
may cause personal injury or electrical shock.

power source indicated on the label. If you are not sure of

150 mm

and above

150 mm and above

300 mm
and above

200 mm
and above

Getting started

Safety Precautions

2

ENGLISH

Getting Started

-

To allow better heat dissipation, keep a clearance between
this unit and its surrounding as shown below. When this
unit is enclosed in a space of dimensions as shown below,
use an air-conditioner so that the internal and external
temperatures are the same.

150 mm and above

300 mm
and above

150 mm

and above

200 mm
and above

power source indicated on the label. If you are not sure of

­the type of power supply to your home, consult your
product dealer or local power company.

- This product is equipped with a three-wire plug. This plug
will fit only into a grounded power outlet. If you are unable
to insert the plug into the outlet, contact your electrician to
install the proper outlet. Do not defeat the safety purpose
of the grounded plug.

- Power-supply cords should be routed so that they are not
likely to be walked on or pinched by items placed upon or
against them. Pay particular attention to cords at doors,
plugs, receptacles, and the point where they exit from the
product.

- For added protection of this product during a lightning
storm, or when it is left unattended and unused for long
periods of time, unplug it from the wall outlet and
disconnect the cable system. This will prevent damage to
the product due to lightning and power line surges.

- Do not overload wall outlets, extension cords, or
convenience receptacles on other equipment as this can
result in a risk of fire or electric shock.

- Never push objects of any kind into this product through
openings as they may touch dangerous voltage points or
short out parts that could result in a fire or electric shock.
Never spill liquid of any kind on the product.

- Do not attempt to service this product yourself as opening
or removing covers may expose you to dangerous
voltages and other hazards. Refer all service to qualified
service personnel.

-

Unplug this product from the wall outlet and refer service to

qualified service personnel under the following conditions:

a) When the power supply cord or plug is damaged.

b) If liquid has been spilled, or objects have fallen on the product.

c) If the product has been exposed to rain or water.
d) If the product does not operate normally by following the

operating instructions. Adjust only those controls that are
covered by the Operation Manual, as an improper adjustment
of controls may result in damage and will often require
extensive work by a qualified technician to restore the product

to normal operation.
e) If the product has been dropped or damaged in any way.
f) When the product exhibits a distinct change in performance -

this indicates a need for service.

- When replacement parts are required, be sure the service
technician has used replacement parts specified by the
manufacturer or with same characteristics as the original
part. Unauthorized substitutions may result in fire, electric
shock, or other hazards.

Upon completion of any service or repairs to this product,

­ask the service technician to perform safety checks to
determine that the product is in proper operating condition.

- The product should be placed more than one foot away
from heat sources such as radiators, heat registers,
stoves, and other products (including amplifiers) that
produce heat.

- When connecting other products such as VCR’s, and DVD
players, you should turn off the power of this product for
protection against electric shock.

- Do not place combustibles behind the cooling fan. For
example, cloth, paper, matches, aerosol cans or gas
lighters that present special hazards when over heated.

- Do not look into the projection lens while the illumination
lamp is turned on. Exposure of your eyes to the strong
light can result in impaired eyesight.

- Do not look into the inside of this unit through vents
(ventilation holes), etc. Do not look at the illumination lamp
directly by opening the cabinet while the illumination lamp
is turned on. The illumination lamp also contains ultraviolet
rays and the light is so powerful that your eyesight can be
impaired.

- Do not drop, hit, or damage the light-source lamp (lamp
unit) in any way. It may cause the light-source lamp to
break and lead to injuries. Do not use a damaged light
source lamp. If the light-source lamp is broken, ask your
dealer to repair it. Fragments from a broken light-source
lamp may cause injuries.

- The light-source lamp used in this projector is a high
pressure mercury lamp. Be careful when disposing of the
light-source lamp. If anything is unclear, please consult
your dealer.

- Do not ceiling-mount the projector to a place which tends
to vibrate; otherwise, the attaching fixture of the projector
could be broken by the vibration, possibly causing it to fall
or overturn, which could lead to personal injury.

- Use only the accessory cord designed for this product to
prevent shock.

*DO NOT allow any unqualified person to install the

unit.

Be sure to ask your dealer to install the unit (e.g.
attaching it to the ceiling) since special technical
knowledge and skills are required for installation. If
installation is performed by an unqualified person, it
may cause personal injury or electrical shock.

Preparation

Basic Operation

Settings

Troubleshooting

Others

3

1

Dear Customer,

This apparatus is in conformance with the valid European directives and standards regarding electromagnetic
compatibility and electrical safety.

European representative of Victor Company of Japan, Limited is:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Germany

Safety Precautions (Continued)

POWER CONNECTION

WARNING:
Do not cut off the main plug from this equipment.

If the plug fitted is not suitable for the power points in
your home or the cable is too short to reach a power
point, then obtain an appropriate safety approved
extension lead or adapter or consult your dealer.
If nonetheless the mains plug is cut off, dispose of the
plug immediately, to avoid a possible shock hazard by
inadvertent connection to the main supply. If a new main
plug has to be fitted, then follow the instruction given
below.

WARNING:
THIS APPARATUS MUST BE EARTHED.

For USA and Canada only
Use only the following power cord.

Power cord

The power supply voltage rating of this product is
AC110V – AC240V. Use only the power cord designated
by our dealer to ensure Safety and EMC.

Ensure that the power cable used for the projector is the
correct type for the AC outlet in your country. Consult
your product dealer.

Power cord

For United Kingdom For European continent
countries

IMPORTANT (Europe only):

The wires in the mains lead on this product are colored
in accordance with the following cord:
Green-and-yellow : Earth
Blue : Neutral
Brown : Live
As these colors may not correspond with the colored
making identifying the terminals in your plug, proceed
as follows:
The wire which is colored green-and-yellow must be
connected to the terminal which is marked M with the
letter E or the safety earth or colored green or green­and-yellow.
The wire which is colored blue must be connected to
the terminal which is marked with the letter N or colored
black.
The wire which is colored brown must be connected to
the terminal which is marked with the letter L or colored
red.

POWER CONNECTION

(United Kingdom only)

HOW TO REPLACE THE FUSE:

When replacing the fuse, be sure to use only a correctly
rated approved type, re-fit the fuse cover.

IF IN DOUBT —— CONSULT A COMPETENT ELECTRICIAN.

Open the fuse compartment with the blade screwdriver,
and replace the fuse.
(* An example is shown in the illustration below.)

Fuse

Getting started

4

ENGLISH

Dear Customer,

This apparatus is in conformance with the valid European directives and standards regarding electromagnetic
compatibility and electrical safety.

European representative of Victor Company of Japan, Limited is:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Germany

Getting Started

Preparation

Basic Operation

Settings

Troubleshooting

Others

5

1

Getting started

ENGLISH

Information for Users on Disposal of Old Equipment and Batteries

[European Union only]

These symbols indicate that equipment with these symbols should not be disposed of
as general household waste. If you want to dispose of the product or battery, please
consider the collection systems or facilities for appropriate recycling.

Notice: The sign Pb below the symbol for batteries indicates that this battery

contains lead.

Battery

Products

DEUTSCH

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

[Nur Europäische Union]

Diese Symbole zeigen an, dass derartig gekennzeichnete Geräte nicht als normaler
Haushaltsabfall entsorgt werden dürfen. Wenden Sie sich zur Entsorgung des Produkts
oder der Batterie an die hierfür vorgesehenen Sammelstellen oder Einrichtungen, damit
eine fachgerechte Wiederverwertung möglich ist.

Batterie

Hinweis: Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie

Blei enthält.

Produkte

FRANÇAIS

Informations relatives à l’élimination des appareils et des piles usagés, à l’intention des utilisateurs

[Union européenne seulement]

Si ces symboles figurent sur les produits, cela signifie qu’ils ne doivent pas être jetés
comme déchets ménagers. Si vous voulez jeter ce produit ou cette pile, veuillez
considérer le système de collection de déchets ou les centres de recyclage appropriés.

Notification: La marque Pb en dessous du symbole des piles indique que cette pile

contient du plomb.

Pile

Produits

NEDERLANDS

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

[Alleen Europese Unie]

Deze symbolen geven a an dat apparatuur met dit s ymbool niet mag worden
weggegooid als algemeen huishoudelijk afval. Als u het product of de batterij wilt
weggooien, kunt u inzamelsystemen of faciliteiten voor een geschikte recycling
gebruiken.

Batterij

Opmerking: Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood

bevat.

Producten

6

ENGLISH

ESPAÑOL / CASTELLANO

Información para los usuarios sobre la eliminación de baterías/pilas usadas

[Sólo Unión Europea]

Estos símbolos indican que el equipo con estos símbolos no debe desecharse con la
basura doméstica. Si desea desechar el producto o batería/pila, acuda a los sistemas
o centros de recogida para que los reciclen debidamente.

Atención: La indicación Pb debajo del símbolo de batería/pila indica que ésta contiene

plomo.

ITALIANO

Informazioni per gli utenti sullo smaltimento delle apparecchiature e batterie obsolete

[Solo per l’Unione Europea]

Questi simboli indicano che le apparecchiature a cui sono relativi non devono essere
smaltite tra i rifiuti domestici generici. Se si desidera smaltire questo prodotto o questa
batteria, prendere in considerazione i sistemi o le strutture di raccolta appropriati per il
riciclaggio corretto.

Nota: Il simbolo Pb sotto il simbolo delle batterie indica che questa batteria contiene

piombo.

PORTUGUÊS

Informação para os utilizadores acerca da eliminação de equipamento usado e pilhas

[Apenas União Europeia]

Estes símbolos indicam que o equipamento com estes símbolos não deve ser eliminado
juntamente com o restante lixo doméstico. Se pretende eliminar o produto ou a pilha,
utilize os sistemas de recolha ou instalações para uma reciclagem apropriada.

Aviso: O sinal Pb abaixo do símbolo para pilhas indica que esta pilha contém chumbo.

ΕΛΛΗΝΙΚΑ

Πληροφορίες για την απόρριψη παλαιού εξοπλισμού και μπαταριών

[Ευρωπαϊκή Ένωση μόνο]

Αυτά τα σύμβολα υποδηλώνουν ότι ο εξοπλισμός που τα φέρει δεν θα πρέπει να
απορριφθεί ως κοινό οικιακό απόρριμμα. Εάν επιθυμείτε την απόρριψη αυτού του
προϊόντος ή αυτής της μπαταρίας, χρησιμοποιήστε το σύστημα περισυλλογής ή
εγκαταστάσεις για ανάλογη ανακύκλωση.

Σημείωση: Το σύμβολο Pb κάτω από το σύμβολο μπαταρίας υποδηλώνει ότι η

μπαταρία περιέχει μόλυβδο.

Productos

Baterías/pilas

Prodotti

Batteria

Produtos

Pilha

Προϊόντα

Μπαταρία

Getting Started

Preparation

Basic Operation

Settings

Troubleshooting

Others

7

1

Getting started

DANSK

Brugerinformation om bortskaffelse af gammelt udstyr og batterier

[Kun EU]

Disse symboler angiver, at udstyr med disse symboler ikke må bortskaffes som
almindeligt husholdningsaffald. Hvis du ønsker at smide dette produkt eller batteri ud,
bedes du overveje at bruge indsamlingssystemet eller steder, hvor der kan ske korrekt
genbrug.

Batteri

Bemærk: Tegnet Pb under symbolet for batterierne angiver, at dette batteri indeholder

bly.

Produkter

Tietoja vanhojen laitteiden ja akkujen hävittämisestä

[Vain Euroopan unioni]

Nämä symbolit ilmaisevat, että symboleilla merkittyä laitetta ei tulisi hävittää tavallisen
kotitalousjätteen mukana. Jos haluat hävittää tuotteen tai sen akun, tee se hyödyntämällä
akkujen keräyspisteitä tai muita kierrätyspaikkoja.

Huomautus: Akkusymbolin alapuolella oleva Pb-merkintä tarkoittaa, että akku sisältää

lyijyä.

Akku

Tuotteet

Information för användare gällande bortskaffning av gammal utrustning och batterier

SUOMI

SVENSKA

[Endast den Europeiska unionen]

Dessa symboler indikerar att utrustning med dessa symboler inte ska hanteras som
vanligt hushållsavfall. Om du vill bortskaffa produkten eller batteriet ska du använda
uppsamlingssystem eller inrättningar för lämplig återvinning.

Observera! Märkningen Pb under symbolen för batterier indikerar att detta batteri

innehåller bly.

Batteri

Produkter

Opplysninger til brukere om kassering av gammelt utstyr og batterier

[Bare EU]

Disse symbolene viser at utstyr med dette symbolet, ikke skal kastes sammen med
vanlig husholdningsavfall. Hvis du vil kassere dette produktet eller batteriet, skal du
vurdere å bruke innsamlingssystemene eller andre muligheter for riktig gjenbruk.

Merk: Tegnet Pb under symbolet for batterier, viser at batteriet inneholder bly.

Batteri

Produkter

NORSK

8

ENGLISH

РУССКИЙ

Сведения для пользователей по утилизации старого оборудования и батарей

[только для Европейского союза]

Данные символы указывают на то, что оборудование, на которое они нанесены,
не должны утилизироваться, как обычные бытовые отходы. При необходимости
утилизировать такое изделие или батарею обратитесь в специальный пункт
сбора для их надлежащей переработки.

Уведомление: Надпись Pb под символом батарей указывает на то, что данная

батарея содержит свинец.

ČESKY

Informace pro uživatele k likvidaci starého zařízení a baterií

[Pouze Evropská unie]

Tyto symboly označují, že produkty s těmito symboly se nesmí likvidovat jako běžný
odpad. Pokud chcete produkt nebo baterii zlikvidovat, využijte sběrný systém nebo
jiné zařízení, které zajistí řádnou recyklaci.

Upozornění: Značk a Pb pod symbolem pro baterie zname ná, že tato baterie

obsahuje olovo.

POLSKI

Informacje dla użytkowników dotyczące pozbywania się zużytego sprzętu i baterii

[Tylko kraje Unii Europejskiej]

Te sym bole ozn acza ją, że sprz ętu nie nale ży w yrz ucać raz em z odp adam i
gospodarczymi. Jeśli trzeba pozbyć się tego produktu lub ba terii, proszę skorzystać
z sy stemu odbioru lub urządzeń do zbió rki odpadów elekt ronicznych, w cel u
odpowiedniego ponownego ich przetworzenia.

Uwaga: Oznaczenie Pb, znajdujące się pod symbolem baterii wskazuje, że ta bateria

zawiera ołów.

MAGYAR

Felhasználói információ az elhasznált berendezések és akkumulátorok elhelyezéséről

[Csak az Európai Unióban]

Ez a szimbólum azt jelzi, hogy a berendezés nem helyezhető az általános háztartási
hulladék közé. Ha meg szeretne szabadulni a terméktől vagy az akkumulátortól, akkor
legyen tekintettel az gyűjtő rendszerre vagy intézményekre a megfelelő hasznosítás
érdekében.

Megjegyzés: Az alábbi Pb szimbólum - ha az akkumulátoron megtalálható - azt jelzi,

hogy az akkumulátor ólmot tartalmaz.

Изделия

Батарея

Produkty

Baterie

Produkty

Bateria

Termékek

Akkumulátor

Getting Started

Preparation

Basic Operation

Settings

Troubleshooting

Others

9

Main Features

Supports Multiple Digital Devices

●

Comes with 2 independent HDMI terminals that allows digital

transmission of high denition signals. (

P18

)

Beautiful Images on Big Screen

●

Enjoy smooth and high resolution video images with

no visible grid, brought about by full high denition
resolution of 1920 x 1080 pixels. (

P26

)

Perfect for Any Location

●

Comes with an 80% vertical and 34% horizontal lens

shift function. (

P23

)

1

Getting started

Contents

Getting started

Safety Precautions.............................................2

Main Features...................................................10

Contents...........................................................12

How to Read this Manual/Accessories/

Optional Accessories.......................................13

About this Manual................................................13

Check the Accessories.......................................13

Optional Accessories..........................................13

Controls and features.............................................14

How to Use the Remote control ......................17

Loading Batteries..................................................17

Effective Range of Remote Control Unit...........17

Settings

Setting Menu...................................................30

Procedures for Menu Operation......................30

Setting Menu......................................................31

Customizing Projected Images....................42

Changing the Initial Setting of Picture Mode .42

Registering User-dened Picture Mode...........43

Registering User-dened Picture Mode from the

Menu...................................................................43

Troubleshooting

Troubleshooting...............................................44

What to Do When these Messages

Preparation

Selecting Connecting Devices....................18

Connecting......................................................19

Connecting via Video Cable and S-Video

Cable................................................................19

Connecting via Component Video Cable........19

Connecting via HDMI Cable..............................20

Connecting via HDMI-DVI Conversion Cable...20

Connecting via SCART-RCA Cable....................21

Connecting via RGB Video Cable......................21

Connecting via Trigger Cable.............................22

Installing the Projector and Screen.................23

Set Angle..................................................................23

Shift Adjustment.....................................................23

Screen Size and Projection Distance...............25

Are Displayed.................................................46

About Warning Indicators

.............................

47

Actions to Be Taken for Warning Mode...........47

Replacing the Lamp........................................48

Procedure for Lamp Replacement.................48

Resetting Lamp Time.........................................50

Cleaning and Replacing the Filter.................51

Others

RS-232C Interface...........................................52

RS-232C Specications.......................................52

Command Format..............................................52

RS-232C Communication Examples................55

Copyright and Caution.................................56

About Trademarks and Copyright....................56

　 Caution.................................................................56

Basic Operation

Projecting Image..............................................26

Convenient Features during Projection...........28

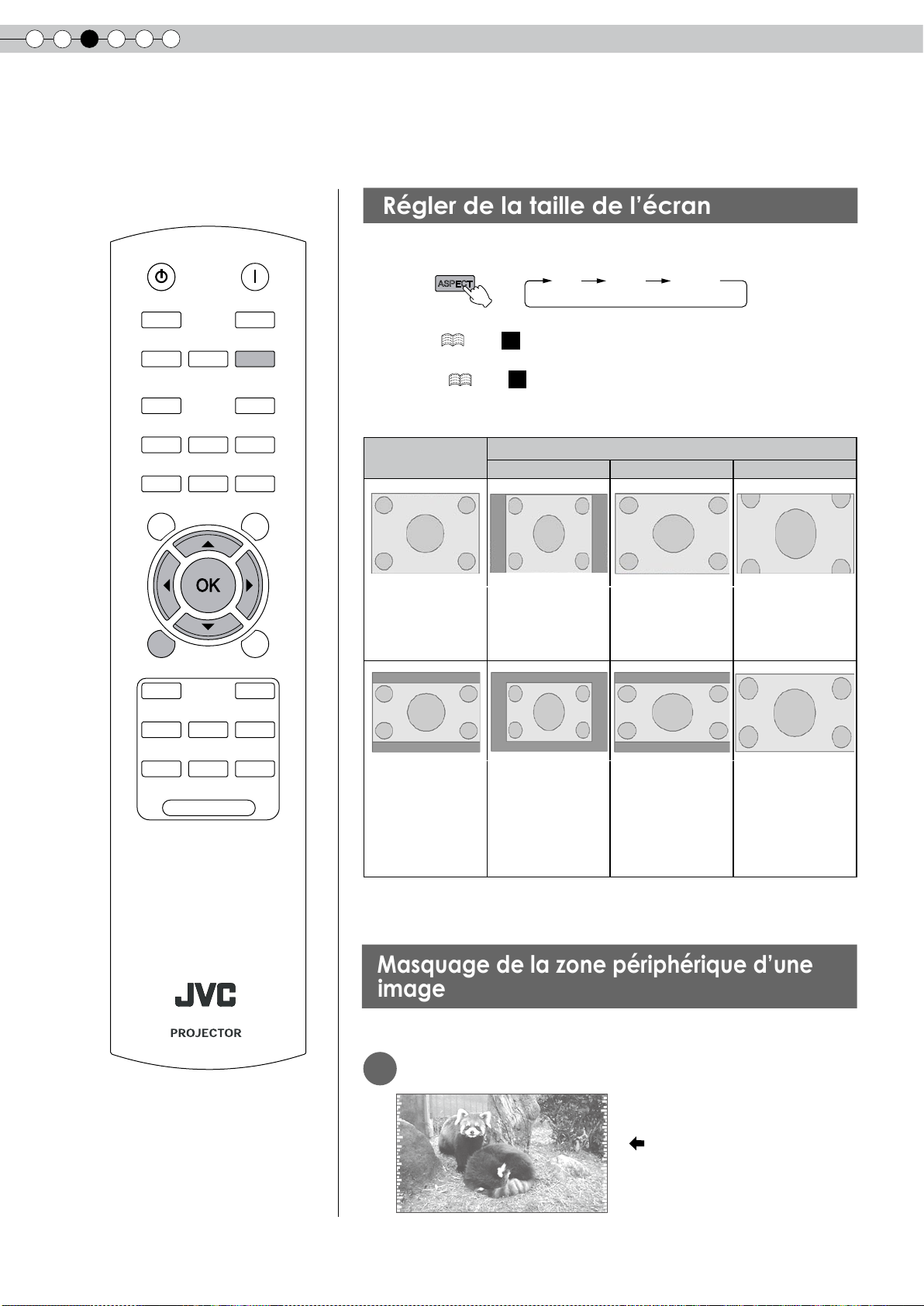

Setting the Screen Size........................................28

Masking the Surrounding Area of an Image......28

12

Mounting this Unit..............................................57

Specications..............................................58

Dimensions..........................................................59

ENGLISH

Optional Accessories

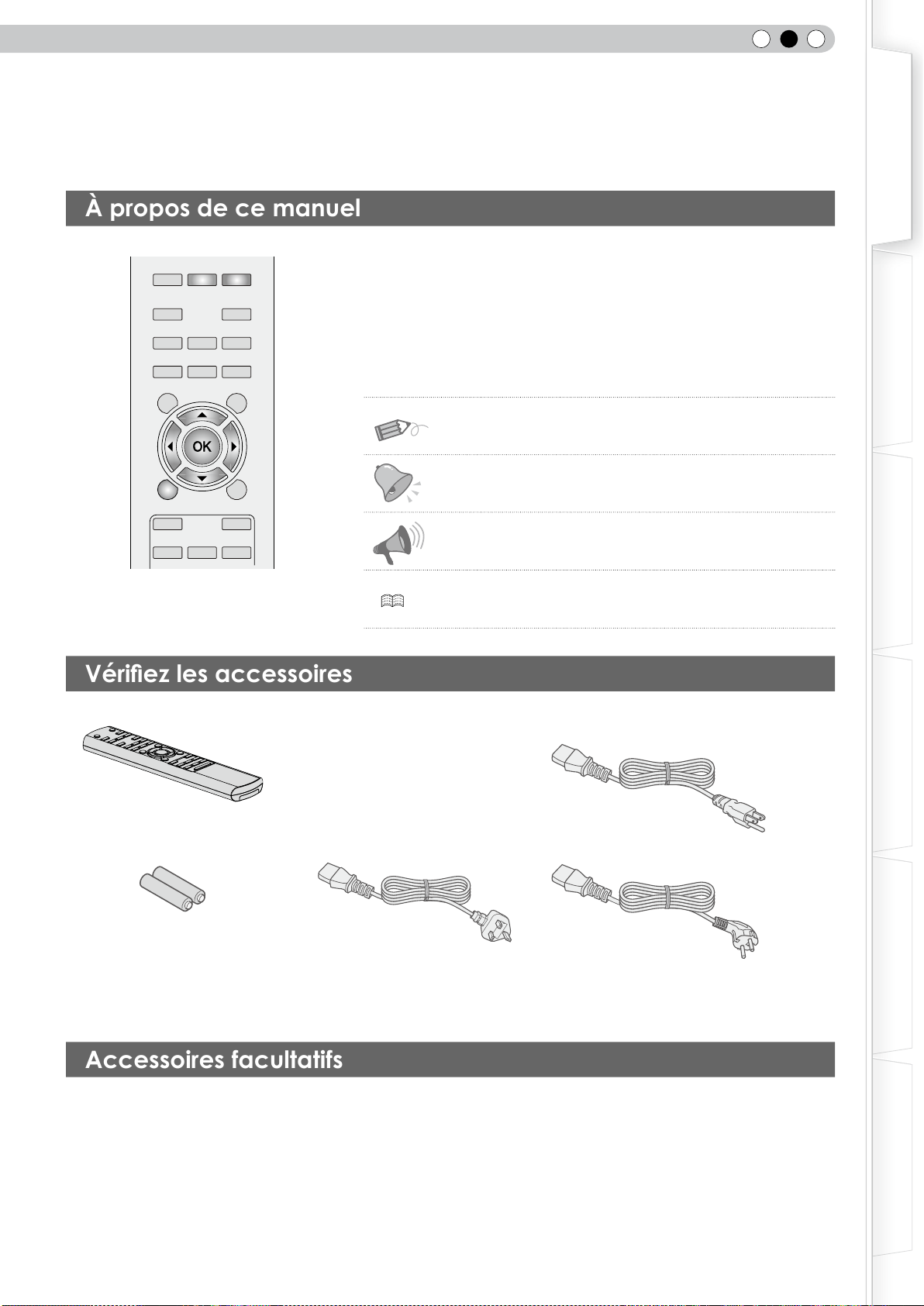

About this Manual

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

MENU

CINEMA1

CINEMA2

NATURAL

DYNAMIC

STAGE

Check the Accessories

How to Read this Manual/ Accessories/Optional Accessories

Getting Started

This manual mainly describes the operating method using the remote control.

● Buttons on the remote control are described as [Button Name].

● Items on the menu are described as “Selection Item”.

Buttons to be used are colored in a darker

shade.

■

Conventions in this manual

Describes the limitations of the functions or usage.

Indicates good-to-know information.

Describes operational precautions.

P13 Indicates relevant pages for reference.

Preparation

Basic Operation

The power cord supplied varies depending on the destination.

For the US market (X1):

Remote Control

For the EU market (X2):

AAA size Batteries

(for operation conrmation)

● Instruction manual, warranty card and other printed material are also included.

Power Cord

For UK (2m)

Please check with your authorized dealer for details.

● Replacement Lamp: BHL5010-S (Lamp Unit)

● Replacement Filter (black in appearance): PB006560999 (Inner Filter)

Power Cord

For USA (2m)

Power Cord

For European continent countries (2m)

Settings

Troubleshooting

Others

13

1

Getting started

Controls and features

■

Front Side/Left Side

Do not place your fingers in the gap at the lens

●

during lens shift adjustment. This may cause injuries
if your ngers are caught in between the gap.

(

Do not let your ngers or other objects get caught in

●

between the lens cover while closing the cover. This
can cause injuries or malfunction.

■

Rear Side/Top Side/Right Side

P23

)

CAUTION

Exhaust Vent

Remote Sensor

(

P17

)

Lens Cover

Air Inlet

Lens Cover (opened)

(

P26

)

(closed)

14

To connect the power cord (

Lamp Cover (

)

P26

Remote Sensor (

)

P48

P17

)

ENGLISH

WARNING

LAMP

STANDBY/ON

INPUT

HIDE

MENU

BACK

OK

Light on (Red): Warning mode

(

P47

)

Getting Started

Light on (Red):

Standby mode

Light on (Green):

During projection

Blinking (Green):

Image is temporarily hidden

(
Blinking (Red)

(

P27

Cool Down mode

P27

)

:

)

Left button

Down button

To display the menu

(

P30

Light on/Blinking (Orange):

Lamp warning

(

)

P47

To turn on/off the power

To switch input (

To hide the image temporarily

(

Up button

Right button

To return to the previous menu

)

P26

P27

)

)

Preparation

Basic Operation

■

Bottom Surface

Air inlets/Filter (

Feet: The height (0 to 5 mm) can be adjusted by turning the foot.

Air inlets

)

P52

Manual button for lens cover:

Press and hold the button to open the lens cover.

Do not close lens cover when projecting. Otherwise

●

it will cause malfunction, heat and re.

CAUTION

Settings

Troubleshooting

Others

15

1

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

STAGE DYNAMIC

USER1

USER2

USER3

RM-MH2GB

LIGHT

Getting started

Controls and features (continued)

■

Remote Control

To control lens (

To display information (

Lens Aperture (

To set gamma (

To adjust color density (

To adjust hue (

To adjust brightness (

To display/close the menu

To turn off the power

P26

P41

P42

P42

P42
P42
P42

To display test pattern

(

P30

To turn on the power

)

)

To select input mode (

To set the screen size (

P26

P28

)

)

)
)

)

To adjust color temperature (

To adjust noise reduction (

P42

P42

)

)

)
)

To adjust sharpness (
To adjust contrast (
To hide the image temporarily (

P42

P42

)

)

)

P27

To select or conrm

)

To return to the previous menu

To switch picture mode (

P42

)

16

To illuminate buttons on the remote control
for 7 seconds

ENGLISH

Effective Range of Remote Control Unit

30°

30°

20°

20°

30°

30°

20°

20°

A

B

Loading Batteries

How to Use the Remote control

Getting Started

1

2 3

● If the remote control has to be brought closer to the projector to operate, it means that the batteries are wearing out.

When this happens, replace the batteries. Insert the batteries according to the + - marks.

● Be sure to insert the - end rst.

● If an error occurs when using the remote control, remove the batteries and wait for 5 minutes. Load the batteries again

and operate the remote control.

■ When directing the remote control

toward this unit

This unit

● When aiming the remote control towards the

remote sensor on this unit, ensure that the
distance to the sensor in front or at the rear of

this unit is within 7 m.

● If the remote control fails to work properly,

move closer to this unit.

Preparation

Basic Operation

Settings

■

When reecting off a screen

● Ensure that the total of distance A between

this unit and screen and distance B between

remote control and screen is within 7 m.

● As the efciency of signals reected from the

remote control unit differ with the type of

screen used, operable distance may decrease.

Screen

Remote control

Remote control

This unit

Troubleshooting

Others

17

2

G B R

SYNC

S-VIDEO

VIDEO

RS-232C

TRIGGER

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

Preparation

Selecting Connecting Devices

● Do not turn on the power until connection is complete.

● The connection procedures differ according to the device used. For details, refer to the instruction manual of the device to be

connected.

● For audio output, connect the device to an amplier.

● The images may not be displayed depending on the devices and cables to be connected.

Use an HDMI compliant cable (sold separately) with the HDMI logo.

● It may not be possible to connect to this unit depending on the dimension of the connector cover of the cables to be

connected.

DVD Recorder

To connect via HDMI terminal (

)

P20

To connect via component video terminals (

To connect RS-232C terminal

(external control) (

DVD Player

)

P52

P19

)

18

To connect via video terminal (

Notebook PC

To connect via Trigger terminal (

P19

)

To connect via S-video terminal (

P19

)

P22

)

VCR and camcorder

Connecting

Connecting via Component Video Cable

Connecting via Video Cable and S-Video Cable

B R

G

SYNC

S-VIDEO

VIDEO

RS-232C

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

TRIGGER

SYNC

B

R

G

SYNC

S-VIDEO

RS-232C

VIDEO

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

ENGLISH

Getting Started

This unit

To video input termina

To S-video input terminal

This unit

video cable

(sold separately)

l

S-video cable

(sold separately)

Video output

VCR and camcorder

S-video output

Preparation

Basic Operation

Settings

To component video input terminals

Component video cable

(sold separately)

●

Set “COMP.” in the setting menu to “Y Pb/Cb Pr/Cr”. ( P35 - 12 )

DVD player

Component video output
terminals

CR/PR (red)

CB/PB (blue)

Y (green)

Troubleshooting

Others

19

2

Connecting via HDMI Cable

Connecting via HDMI-DVI Conversion Cable

B

R

G

SYNC

VIDEO

HDMI 1

HDMI 2

Y

CB/P

B

CR/PR

G B

R

SYNC

S-VIDEO

VIDEO

RS-232C

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

Connecting(Continued)

Preparation

This unit

DVD recorder

This unit

To HDMI 1 or HDMI 2 input terminal

HDMI cable (sold separately)

HDMI output terminal

Notebook PC

To HDMI 1 or HDMI 2 input terminal

HDMI-DVI conversion cable

(sold separately)

● If noise is produced, take PCs (including notepads) away from this unit.

20

DVI output terminal

Connecting via SCART-RCA Cable

Connecting via RGB Video Cable

RS-232C

G B

R

SYNC

S-VIDEO

VIDEO

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

RS-232C

This unit

To RGB video and
sync signal input terminals

ENGLISH

Getting Started

Preparation

DVD player for European market

Basic Operation

SCART-RCA cable

(sold separately)

● Set “COMP.” in the setting menu to “SCART”.( P35 -

This unit

12

SCART terminal

)

Settings

Troubleshooting

Device equipped with RGB output

To RGB video input terminals

RGB video cable

(sold separately)

● Set “COMP.” in the setting menu to “RGB”.( P35 -

● For information on compatible input signals, see “Specications”. ( P58)

12

)

RGB video output terminals

R(Red)

B(Blue)

G(Green)
(Includes sync signals)

Others

21

2

SYNC

B RG

SYNC

S-VIDEO

VIDEO

RS-232C

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

TRIGGER

Connecting via Trigger Cable

Preparation

Connecting(Continued)

This unit

To Trigger output terminal

Screen

Trigger cable

(sold separately)

Do not supply the power to the other devices.

●

Do not connect audio terminals of the other devices such as

●

CAUTION

headphones etc. Otherwise, this may cause a malfunction of
the other devices or injury.

Using beyond the rated value will cause malfunction.

●

Exercise adequate caution to prevent short circuit as the trigger

●

terminal outputs a voltage of 12V.

Trigger input terminal

(Φ3.5)

22

ENGLISH

Set Angle

Shift Adjustment

80%

34%34%

80%

Lens center

Installing the Projector and Screen

While installing, please place this unit and the screen perpendicular to each other. Failing to do so may
increase trapezoidal distortion. Please refer to “Keystone”. ( P38 -

● The angle range which can be set for this unit is ±10°.

24

)

Getting Started

10°

10°

● Malfunctions may occur if the angle is not set within the above-mentioned range.

10°

10°

Installing the projector and screen

1

■

* 0% up/down position (center)

* 0% left/right position (center)

Left/Right position

■

Up/Down position

Approximately 34% (maximum) of

the projected image

Approximately 34% (maximum) of

the projected image

Preparation

Basic Operation

Settings

■

Shifting range of projected image

Approximately 80% (maximum) of

the projected image

Troubleshooting

Approximately 80% (maximum) of

the projected image

Others

23

2

BACK

Back

Operate

Select

Exit

MENU

Focus

Lens Control

BACK

Back

Operate

Select

Exit

MENU

Zoom

Lens Control

BACK

Back

Operate

Select

Shift

Lens control

LENS

LENS

LENS

Preparation

Installing the Projector and
Screen(Continued)

2

Adjust such that the projected image is in the center of the screen

1

2

3

4

Adjust the image position to the center of the screen by pressing (the up, down, left and right buttons).

● It may be necessary to set “Pixel Adjust” in the setting menu after adjusting the image position. ( P38 -

22

)

24

Screen Size and Projection Distance

Determine the distance from the lens to the screen to achieve your desired screen size.
This unit uses a 2.0x power zoom lens for projection.

■

Relationship Between Projection Screen Size and Projection Distance

Projection Screen Size

(Diagonal Length)

Aspect Ratio 16:9

Approximate Projection Distance

W(Wide) to T(Tele

)

Projection Screen Size

(Diagonal Length)

Aspect Ratio 16:9

ENGLISH

Approximate Projection Distance

W(Wide) to T(Tele

)

Getting Started

Preparation

60"

(Approx. 1.52m)

70"

(Approx. 1.78m)

80"

(Approx. 2.03m)

90"

(Approx. 2.29m)

100"

(Approx. 2.54m)

110"

(Approx. 2.79m)

120"

(Approx. 3.05m)

130"

(Approx. 3.30m)

Approx. 1.78m to

Approx. 2.09m to Approx. 4.28m

Approx. 2.40m to Approx. 4.89m

Approx. 2.70m to Approx. 5.51m

Approx. 3.01m to Approx. 6.13m

Approx. 3.31m to Approx. 6.75m

Approx. 3.62m to Approx. 7.36m

Approx. 3.92m to Approx. 7.98m

Approx. 3.66m

140"

(Approx. 3.56m)

150"

(Approx. 3.81m)

160"

(Approx. 4.06m)

170"

(Approx. 4.32m)

180"

(Approx. 4.57m)

190"

(Approx. 4.83m)

200"

(Approx. 5.08m)

Approx. 4.23m to Approx. 8.60m

Approx. 4.53m to Approx. 9.22m

Approx. 4.84m to Approx. 9.84m

Approx. 5.14m to Approx. 10.45m

Approx. 5.45m to Approx. 11.07m

Approx. 5.75m to Approx. 11.68m

Approx. 6.06m to Approx. 12.30m

● The projection distances in the table are provided only as a guide. Use them as a reference during installation.

● To adjust the installation, use a projected image of aspect ratio 16:9.

Basic Operation

Settings

Troubleshooting

Others

25

3

WARNING

LAMP

ST ANDBY/ON

INPUT

ON

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

STAGE

DYNAMIC

USER1

USER2

USER3

LIGHT

RM-MH2GB

BACK

Back

Operate

Select

Exit

MENU

Focus

Lens Control

HDMI 1 HDMI 2 　 COMP． Video S-Video

LENS

INPUT

Basic Operation

Projecting Image

This section describes the basic operations to project input images on the screen.

Preparation

1

Insert the power plug to the power

outlet

① Connect to this unit

STANDBY/ON

② Connect to the power outlet

Light on (Red)

①

2

Turn on the power

Power Cord

(Supplied)

②

STANDBY/ON

Light on (Green)

● You can also press the button on the unit to turn on the power.

( P15)

● The lens cover will be opened.

3

Project the image

1 Select input mode

26

● You can also select the input mode by pressing the
unit. ( P15)

2 Play back the selected device

4

Adjust the position of the projection

screen

● See “Installing the Projector and Screen” ( P23) and “Lens

Control” ( P38 - 21 ) for the adjustment method.

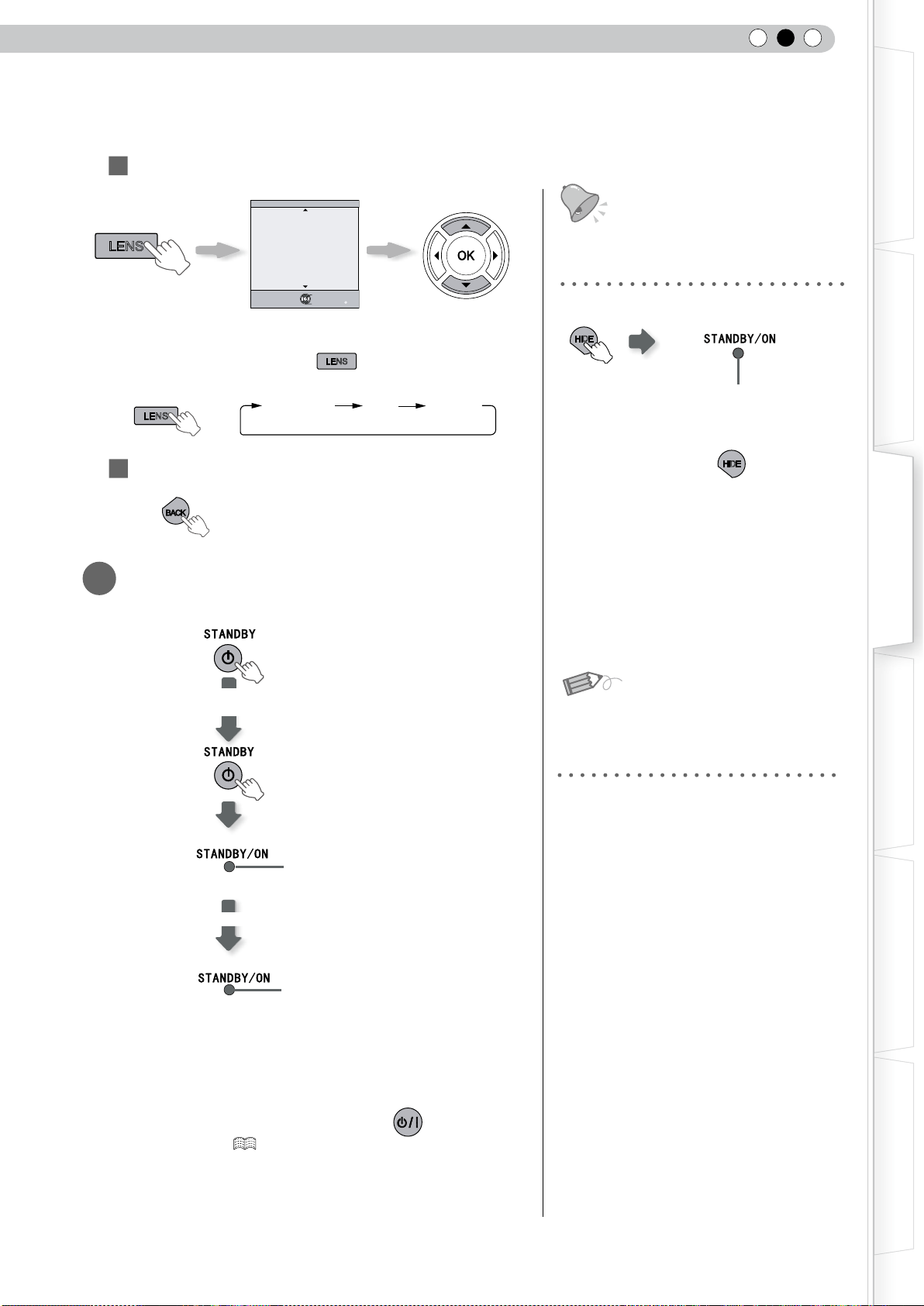

5

Adjust the image size (zoom) and the

focus

1 Adjust the focus

Adjust accordingly by pressing

the up/down buttons

button on the

Adjust the image size (zoom)

LENS

Focus

Zoom

Shift

LENS

BACK

HIDE

HIDE

BACK

Back

Operate

Select

Exit

MENU

Zoom

Lens Control

LENS

2

ENGLISH

Getting Started

TIPS

You can hide the image temporarily

● Every time the

will be switched among “Focus”, “Zoom” and “Shift”.

3 To end

Turn off the power

6

While a confirmation

screen is displayed

Adjust accordingly by

pressing the up/down

buttons

button is pressed, the adjustment item

You can hide the image temporarily.

Green light blinks
when the image is

● Press the

image.

hidden.

button again to display

● The power cannot be turned off when the

image is temporarily hidden.

MEMO

About Cool Down mode

Preparation

Basic Operation

Settings

Blinking (Red Lamp)

Cool Down mode

Light on (Red Lamp)

● When power off, the lens cover will be closed.

● The power cannot be turned off within approximately 90 seconds

after it has been turned on. Start operation only after 90 seconds
time.

● You can also press the button on the unit to turn off the

power. ( P15)

● Pull out the power plug when the unit will not be used for a

prolonged time.

● The Cool Down mode is a function to

cool down the lamp for approximately 60

seconds after projection is complete. This

function prevents the internal parts of the
unit from deformation or damage due to

overheating of the lamp. It also prevents

lamp blowout and premature shortening

of lamp life.

During Cool Down mode, the [STANDBY/

●

ON] indicator blinks in red.

● After the Cool Down mode is complete,

the unit automatically returns to standby

mode.

● Do not pull out the power plug during

Cool Down mode. This may shorten the
lamp life and cause a malfunction.

Troubleshooting

Others

27

3

Setting the Screen Size

Masking the Surrounding Area of an Image

ASPECT

4:3 16:9 zoom

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

STAGE

DYNAMIC

USER1

USER2

USER3

LIGHT

RM-MH2GB

Basic Operation

Convenient Features during Projection

You can change the screen size of the projected image or hide the surrounding area of an image for which
quality at the outer area has deteriorated.

The projected image can be set to a most appropriate screen size

(aspect ratio).

● The screen size can also be set from “Aspect(Video)” of the setting menu.

( P36 - 14 )

● When PC signals are input, the “Aspect(Computer)” setting will be available

instead. ( P36 - 15 )

■

Input Image and Projected Image by Different Screen Size

Settings

Input Image

4:3

Screen Size

16:9 Zoom

SDTV(4:3) Aspect Ratio:

SDTV(4:3)

Image recorded in

landscape (black

bands on top and
bottom) of DVD
software

Same
Most appropriate
screen size

Aspect Ratio:
Same
Small image is
projected

Aspect Ratio:
Landscape
Image is stretched
horizontally

Aspect Ratio:
Landscape
Image is stretched
horizontally

Aspect Ratio:
Same
Top and bottom
of the image are
missing

Aspect Ratio:
Same
Most appropriate
screen size

● Depending on the input image, selecting “4:3” may result in a vertically

stretched image, while selecting “16:9” provides you with the most

appropriate screen size.

28

Images for which quality at the outer area has deteriorated can be projected by

masking (hiding) the surrounding area of the projected image.

1

Project the image

Image for which quality
at the outer area has

deteriorated.

MENU

Mask the image

MENU

Exit

BACK

Back

Select

Operate

0

0
0

0

6500K

2

Normal

Picture Mode

Contrast
Brightness
Color
Tint
Color Temp.
Gamma
Advanced
Lens Aperture

Picture Adjust

Natural

Reset

Video/S-Video

COMP.

Aspect（Video）
Aspect（Computer)

V-stretch
Picture Position
Over scan

Film Mode

Exit

MENU

BACK

Back

Select

Operate

HDMI

16:9
Auto

Auto

Off

Off

Mask

Off

5%

Off

2.5%

Input Signal

自动

Exit

MENU

BACK

Back

Select

Operate

Off

Off

5%

16:9

Video/S-Video

COMP.

Aspect（Video）
Aspect（Computer)
V-stretch
Picture Position
Over scan

Film Mode

HDMI

Auto

Auto

Mask

5%

2.5%

Off

Input Signal

MENU

2

1 Display the setting menu

2 Select “Input Signal” “Mask”

ENGLISH

Getting Started

MEMO

● Masking is available only when high

denition images are input.

Preparation

①Select

②Confirm

3 Set a mask value

①Select

②Confirm

Basic Operation

Settings

Troubleshooting

3

Example:
When the “Mask” value is
changed from “Off” “5%”

To end

Others

29

4

MENU

MENU

Exit

BACK

Back

Select

Operate

0

0
0

0

6500K

2

Normal

Picture Mode

Contrast

Brightness

Color

Tint

Color Temp.

Gamma

Advanced

Lens Aperture

Picture Adjust

Natural

Reset

4:3

4:3

16:9

Zoom

Exit

MENU

BACK

Back

Select

Operate

Off

Off

5%

Video/S-Video

COMP.

Aspect（Computer)

Aspect（

Video

)

V-stretch
Picture Position
Over scan

Film Mode

HDMI

Auto

Auto

Mask

Input Signal

4:3

16:9

16:9

Zoom

Exit

MENU

BACK

Back

Select

Operate

Off

Off

5%

Video/S-Video

COMP.

Aspect（Computer)

Aspect（

Video

)

V-stretch
Picture Position
Over scan

Film Mode

HDMI

Auto

Auto

Mask

Input Signal

MENU

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

STAGE

DYNAMIC

USER1

USER2

USER3

LIGHT

RM-MH2GB

Procedures for Menu Operation

Settings

Setting Menu

Projected images can be adjusted to a desired view by changing the initial settings.

Example:

When changing “Aspect(Video)” from “4:3” to “16:9”

1

Display the setting menu

2

Select “Input Signal” “Aspect(Video)”

①Select

②Confirm

3

Set to “16:9”

30

①Select

4

To end

②Confirm

Setting Menu

Item values shown in are factory settings.

● Items that can be congured differ according to the input signals.

ENGLISH

Getting Started

Picture Adjust

01

Picture Mode

Adjusts the pattern of the projected image.

Cinema 1, Cinema 2, Natural, Stage, Dynamic, User 1, User 2 and User 3.

02

Contrast

Adjusts the contrast of the projected image.

(Black) –50 to 50 (White)

03

Brightness

Adjusts the brightness of the projected image.

(Darken) –50 to 50 (Brighten)

04

Color

Adjusts the color density of the projected image.

(Lighten) –50 to 50 (Darken)

05

Tint

Adjusts the hue of the projected image.

(Red) –50 to 50 (Green)

● “Contrast”, “Brightness”, “Color” and “Tint” can also be congured from the remote control. ( P16)

Preparation

Basic Operation

Settings

Troubleshooting

Others

31

4

Settings

Setting Menu (Continued)

Picture Adjust > Color Temp.

06

Color Temp.

Sets the color temperature of the projected image.

5800K

6500K Select this to have a balanced image.

7500K

9300K

High Bright Select this to get the brightest image.

Custom 1

Custom 2

Custom 3

Select this to give a reddish tinge to the

image.

Select this to give a bluish tinge to the

image.

Select this to give a greater bluish tinge

than 7500K.

Gain

(Bright part)

Offset

(Dark part)

Gain

(Bright part)

Offset

(Dark part)

Gain

(Bright part)

Offset

(Dark part)

Red (Less red) –255 to 0 (More red)

Green (Less green) –255 to 0 (More green)

Blue (Less blue) –255 to 0 (More blue)

Red (Less red) –50 to 50 (More red)

Green (Less green) –50 to 50 (More green)

Blue (Less blue) –50 to 50 (More blue)

Red (Less red) –255 to 0 (More red)

Green (Less green) –255 to 0 (More green)

Blue (Less blue) –255 to 0 (More blue)

Red (Less red) –50 to 50 (More red)

Green (Less green) –50 to 50 (More green)

Blue (Less blue) –50 to 50 (More blue)

Red (Less red) –255 to 0 (More red)

Green (Less green) –255 to 0 (More green)

Blue (Less blue) –255 to 0 (More blue)

Red (Less red) –50 to 50 (More red)

Green (Less green) –50 to 50 (More green)

Blue (Less blue) –50 to 50 (More blue)

Only offset can be set.

● The red, green and blue colors can be adjusted and registered respectively.

● This setting can also be congured from the remote control. ( P16)

32

>

1023

512

50

100(%)

Exit

MENU

BACK

Back

Select

Operate

A
B

C

0

2.2

Gamma

Correction Value

White

Red
Green
Blue

Copy

Paste

Reset

Normal

Costom1

Costom2

Costom3

Picture Adjust

>

1023

512

50

100(%)

Exit

MENU

BACK

Back

Back

Select

Operate

A
B
C

0

2.2

Gamma

Correction Value

White

Red
Green
Blue

Copy

Paste
Reset

Normal

Costom1
Costom2
Costom3

Picture Adjust

Input: 10%
Output:100

>

1023

512

50

100(%)

Exit

MENU

BACK

Back

Back

Select

Operate

A
B

C

0

2.2

Gamma

Correction Value

White

Red

Green

Blue

Copy
Paste

Reset

Normal

Costom1

Costom2

Costom3

Picture Adjust

Input: 50%

Output: 580

BACK

BACK

OK

Yes

No

Save gamma data?

Picture Adjust > Gamma

07

Gamma

Sets the gradation characteristics of the projected image.

Normal

A Set gamma to “A”.
B Set gamma to “B”.
C Set gamma to “C”.

Custom 1
Custom 2
Custom 3

(Gamma Setup)

For normal circumstances, select this

setting.

Three different kinds of gamma can be set according to your preferences.

Correction

Value

The coefcient (1.8 to 2.6) of the gamma curve can be selected.

The gamma curve for the colors (Red, Green, Blue) can be adjusted

Gamma

Adjustment*

separately.

Adjusting “White” will adjust for all “Red, Green, Blue” values. The

gamma curve displays the value for "Green".

Copy Copy the adjusted gamma data.

Paste Paste the copied gamma data.

Reset

Return the gamma coefficients to the values 2.2 set by “Correction

Value”.

ENGLISH

Gamma adjustment cannot be performed,

and only copy is valid.

Getting Started

Preparation

Basic Operation

● “Normal” is suitable for normal circumstances but other settings can be selected according to your preferences.

● This setting can also be congured from the remote control. ( P16)

* “Gamma Adjustment”
① Select the reference gamma curve coefcient (1.8 ～ 2.6) in “Correction Value”.
② Select the color to be adjusted in the gamma adjustment screen.

③ Adjust the gamma curve in the gamma curve adjustment screen.

Select the point where the gradation (brightness)
is to be adjusted with the / buttons.

Adjust the gradation (brightness) with
the / buttons.

Settings

Troubleshooting

④ To end

● If gamma curve is adjusted repeatedly, calculation errors will be accumulated and the gamma curve may not be able to

revert back to its original form. In that case, select “Reset”.

Others

33

4

Settings

Setting Menu (Continued)

Picture Adjust

08

Advanced

Adjusts the contours of the image and detailed composition of the image.

Sharpness (Soft) 0 to 100 (Sharp) Adjusts the outline of image.

Sharpness

NR*

CTI*

09

Lens Aperture

Lens Aperture

10

Reset

Reset the setting.

Detail
Enhancement

RNR (Soft) 0 to 16 (Strong)

MNR (Soft) 0 to 16 (Strong)

BNR

(Soft) –50 to 50 (Strong) Emphasizes the details of image.

On Reduces block noise.
Off Input signal remains unchanged.

Off Input signal remains unchanged.

Low

Middle

High

1 Dark
2 Medium
3 Bright

Adjusts the intensity of removing

image noise.

Adjusts the intensity of removing

mosquito noise.

Reduces color smear.

* In case of HD signals or PC signals, NR and CTI cannot be set.

● Abbreviations

NR: Noise Reduction
RNR: Random Noise Reduction
MNR: Mosquito Noise Reduction
BNR: Block Noise Reduction
CTI: Color Transient Improvement

34

Input Signal > HDMI

11

HDMI

Congures HDMI input signal.

Auto Automatically congures the input signals.

Input

Color Space

Control with HDMI

Standard

Enhanced

Auto Automatically congures the input signals.

YCbCr(4:4:4)

YCbCr(4:2:2)

RGB Select this when the RGB video signals are input.

On Enables CEC communications.
Off Disables CEC communications.

● The setting is available only if the HDMI terminal is selected.

● Abbreviation

CEC: Consumer Electronics Control

ENGLISH

Select this when the dynamic range of the input images is

16-235.

Select this when the dynamic range of the input images is

0-255.

Select this when the Y Cb Cr(4:4:4) video signals are
input.

Select this when the Y Cb Cr(4:2:2) video signals are
input.

Getting Started

Preparation

Basic Operation

Input Signal > COMP.

12

COMP.

Congures the input signal for the component video input terminals.

Y Pb/Cb Pr/Cr Select this when the component video signals are input.

Color Space

RGB Select this when the RGB video signals are input.

SCART

Select this when RGB video signals and sync signals are

input via the SCART interface for European markets.

● The setting is available only if the component video terminals are selected.

Input Signal > Video/S-Video

13

Video/S-Video

Congures the Video/S-Video input signals.

NTSC Setup Level

Adjust this only when NTSC signals are input via Video or S-Video terminal.

●

Color System

0IRE Adjusts the gradation for signals without the 7.5 IRE setup.

7.5IRE Adjusts the gradation for signals with the 7.5 IRE setup.

Auto Congures the color system automatically.
NTSC Select this when the color system is NTSC.
NTSC4.43 Select this when the color system is NTSC4.43.
PAL Select this when the color system is PAL.
PAL-M Select this when the color system is PAL-M.
PAL-N Select this when the color system is PAL-N.
SECAM Select this when the color system is SECAM.

Settings

Troubleshooting

Others

● The setting is available only when the Video or S-Video input image is projected.

35

4

Settings

Setting Menu (Continued)

Input Signal > Aspect (Video)

14

Aspect (Video)

Congures the screen size of the projected image.

4:3 Sets the screen size of the projected image as 4:3.
16:9 Sets the screen size of the projected image as 16:9.
Zoom Zooms the images. (This item cannot be selected in the case of HD signals.)

● This setting can also be congured from the remote control. ( P16)

● The items cannot be set in the case of PC signals.

Input Signal > Aspect (Computer)

15

Aspect (Computer)

Congures the screen size of the projected image.

Auto

1:1

Full Enlarges the PC signal horizontally/vertically.

Enlarges the PC signal horizontally/vertically until it ts the panel height, and displays
it in the original aspect ratio.

Displays the PC signal corresponding to the panel at one dot per pixel ratio. The PC
screen can be shown in the original size.

● This setting can also be congured from the remote control. ( P16)

● This setting cannot be set in the case of SD or HD signals.

Input Signal > V-Stretch (when HD or SD video signals are input)

16

V-Stretch

When set to “On”, the projected 2.35:1 image will be stretched vertically to the panel resolution.

On The projected 2.35:1 image will be stretched vertically to the panel resolution.
Off Projects the 2.35:1 image as-is. (Black bands will be displayed on the top and bottom.)

● This setting cannot be set in the case of PC signals.

Off

“

”

Input Signal > Picture Position

17

Picture Position

Adjusts the horizontal/vertical position of the projected image.

The position of the image varies depending on the input signals. The image of some signals may not be fully displayed. Adjust the position

●

of image using this menu to display the image properly.

“

On

”

36

Input Signal > Over Scan

18

Over Scan

Selects whether or not to set over scan for the SD video signal.

On Over scan the top, left, bottom and right at 2.5% each.
Off Do not over scan.

This setting is not available when HD signal or PC signal is input.

●

Input Signal > Mask

19

Mask

Masks (Hides) the outer area of the projected image.

2.5% Mask 2.5% of the screen.
5% Mask 5% of the screen.
Off No masking.

● Masking is available only when high denition images are input.

ENGLISH

Getting Started

Preparation

Basic Operation

Input Signal > Film Mode

20

Film Mode

Selects this to view movies shot on lm.

Auto For normal circumstances, select this setting.
Off Select this when you are not watching movies shot on lm.

This setting is not available when a progressive signal is input.

●

Settings

Troubleshooting

Others

37

4

Settings

Setting Menu (Continued)

Installation > Lens Control

21

Lens Control

Controls the individual motorized function of the lens when setting up the projector

Focus Function for adjusting the lens focus.
Zoom Function for adjusting the lens zoom.
Shift Function for adjusting lens shift. (Press the up/down/left/right button to shift the screen).
Image Pattern

Displays the image pattern in conjunction with the above setting items.

On

Off Do not display the image pattern.

Lock

On

Off Enables lens adjustment.

Display Display for “Focus”:
for “Zoom” and “Shift”:

(Picture of big green grids) (Picture of small green grids)

Disables lens adjustment.
A warning message appears when the [LENS] button on the remote control is pressed.

Installation > Pixel Adjust

22

Pixel Adjust

Makes ne adjustments of 1 pixel unit for each minor color shift in the horizontal/vertical direction of the image.

Horiz. Red (Move red to left) 1 to 7 (Move red to right)
Horiz. Green (Move green to left) 1 to 7 (Move green to right)
Horiz. Blue (Move blue to left) 1 to 7 (Move blue to right)
Vert. Red (Move red down) 1 to 5 (Move red up)
Vert. Green (Move green down) 1 to 5 (Moves green up)
Vert. Blue (Move blue down) 1 to 5 (Move blue up)

● The horizontal and vertical directions are reversed when the image is ipped to the left or right, or ipped up or down.

● To adjust, use still images with distinct outlines.

● As the adjustments are minor, the effect may be difcult to see for some images.

Installation > Installation Style

23

Installation Style

Flips the image to the left or right, up or down according to the projection state of the projector.

Front Select this for tabletop front projection.
Ceiling Mount (F) Select this for ceiling front projection.
Rear Select this for tabletop rear projection.
Ceiling Mount (R) Select this for ceiling rear projection.

Installation > Keystone

24

Keystone

Compensates for trapezoidal distortion caused by installation.

●

Refer to “Installing the Projector and Screen”.

(

P23

)

38

ENGLISH

Display Setup

Back Color

Menu Position

Menu Display

Exit

MENU

BACK

Back

Select

Operate

Line Display

Source Display
Logo

Language

English

On

On

5sec

15sec

Blue

Display Setup > Back Color

25

Back Color

Congures the screen color displayed when there is no input signal.

Blue Sets screen color to “Blue” .
Black Sets screen color to “Black” .

Display Setup > Menu Position

26

Menu Position

Sets the display position of the menu. The possible positions for displaying the menu are at the four corners or at center of
the screen.

Getting Started

Preparation

Basic Operation

Display Setup > Menu Display

27

Menu Display

Sets the duration for displaying the menu.

15 sec Display for 15 seconds.
On Always display.

Display Setup > Line Display

28

Line Display

Sets whether to display the input setting when switching the input.

5 sec Display for 5 seconds.
Off Do not display.

Display Setup > Source Display

29

Source Display

Sets whether to display the source of input signals when changing the input.

On Display the source of input signals.
Off Do not display.

Settings

Troubleshooting

Display Setup > Logo

30

Logo

Sets whether to display “Logo” during startup.

On Display for 5 seconds.
Off Do not display.

Others

39

4

Settings

Setting Menu (Continued)

Display Setup > Language

31

Language

Sets the language of the menu display.

日本語

English English
Deutsch German
Español Spanish
Italiano Italian
Français French
Português Portuguese
Nederlands Dutch
Svenska Swedish
Norsk Norwegian

Русский Russian

中文

Japanese

Chinese

Function > Lamp Power

32

Lamp Power

Congures the output of the light-source lamp.

Normal For normal circumstances, select this setting. (150W)
High Select this when it is difcult to see the image in a bright room. (200W)

● The setting cannot be changed within approximately 90 seconds after this unit has been turned on.

● Settings cannot be changed within approximately 60 seconds after they are made.

Function > Trigger

33

Trigger

Congures the output of Trigger terminal.

Off Do not activate.
On(Power) Move the screen UP/DOWN in conjunction with the power.
On(V-Stretch) Operate the anamorphic lens in conjunction with the “V-Stretch”.

Function > Test Pattern

34

Test Pattern

Display 6 types of test patterns.

40

This can also be displayed by the remote control. (

●

P16

)

ENGLISH

Function > Off Timer

35

Off Timer

Automatically powers off when there is no operation for a certain duration.

Off Disables the off timer.
1 hour Auto power off after 1 hour.
2 hours Auto power off after 2 hours.
3 hours Auto power off after 3 hours.
4 hours Auto power off after 4 hours.

Function > High Altitude Mode

36

High Altitude Mode

Selects this when using the projector in a location of low atmospheric pressure (higher than 900 meters above sea level).

On Enable.
Off Disable.

Getting Started

Preparation

Basic Operation

Information

Input Displays the currently selected video input.

Source

Resolution In the case of PC signal, the resolution is displayed.
H Frequency In the case of PC signal, the horizontal frequency is displayed.
V Frequency In the case of PC signal, the vertical frequency is displayed.

Deep Color

Lamp Time Displays the accumulated hours of usage of the light-source lamp.

Displays the type of the current video input signal.
(If PC signal is input, this item cannot be displayed)

Displays the bit depth (color depth) of the video signals input from the HDMI terminals.
[Deep Color is not displayed when Y Cb Cr (4:2:2) is input.]

Settings

Troubleshooting

Others

41

4

NATURAL

DYNAMIC

CINEMA1

CINEMA2

STAGE

Contrast

0

Exit

MENU

BACK

Back

Select

Operate

6500K

2

0
0
0
0

Picture Mode

Contrast
Brightness
Color
Tint
Color Temp.
Gamma
Advanced
Lens Aperture

Picture Adjust

Reset

Natural

Normal

BACK

MENU

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

DYNAMIC

USER1

USER2

USER3

LIGHT

STAGE

RM-MH2GB

MENU

Changing the Initial Setting of

Picture Mode

Settings

Customizing Projected Images

You can adjust the projected image to a desired image quality and register the adjusted value. (Picture
Mode) Besides the ve default “Cinema 1”, “Cinema 2”, “Natural”, “Stage” and “Dynamic” settings, there are

3 more types of user-dened settings for Picture Mode.

“Contrast”, “Brightness”, “Color”, “Tint”, “Color Temp.”, “Gamma”, “Sharpness”,
“NR”, “CTI” and “Lens aperture” are registered in the Picture Mode.

Select picture mode

1

2

Adjust picture quality
Example: To adjust “Contrast”

1 Display the setting menu

Select “Picture Adjust” “Contrast”

2

Select

Adjust the setting

To end the adjustments

3

Adjust

4

42

Other items can also be adjusted

3

4

To end

● “Contrast”, “Brightness”, “Color”, “Tint”, “Color

Temp.”, “Gamma”, “Sharpness”, “NR” and “Lens

aperture” can also be adjusted from the remote
control. ( P16)

ENGLISH

Exit

MENU

BACK

Back

Select

Operate

6500K

2

Normal

0
0
0
0

Picture Mode

Contrast
Brightness
Color
Tint
Color Temp.
Gamma
Advanced
Lens Aperture

Picture Adjust

Natural

Reset

Cinema２

Cinema１

Dynamic
User１
User２
User３

Stage

Natural

MENU

MENU

USER2USER1

USER3

Registering User-dened Picture Mode

Registering User-dened Picture Mode

from the Menu

Getting Started

Select the picture mode

1

2

Adjust picture quality

● See “Changing the initial setting of picture Mode” for procedures
on adjusting the picture quality. ( P42)

3

To end

Adjust picture quality

1

● See “Changing the Initial Setting of Picture Mode” for procedures

on adjusting the picture quality. ( P42)

CAUTION

● Adjustment settings of image quality

will not be registered if other picture
mode is selected before registering

these settings.

Preparation

Basic Operation

2

Display the setting menu

3

Select “Picture Adjust”

“Picture Mode” “Natural

①Select

②Confirm

4

Register the setting

Settings

”

Troubleshooting

Others

43

5

Troubleshooting

Troubleshooting

Before sending the unit to your authorized dealer for repair, please check the following points.

The following situations are not malfunctions.

■

You do not need to worry about the following situations if there is no abnormality on the screen.

● Part of the top surface or front of the unit is hot.

● A creaking sound is heard from the unit.

● An operating sound is heard from the inside of the unit.

● Color smear occurs on some screens.

■

Perform the following operations when the unit is unable to operate normally due to external static or

noise.

① When the unit is in standby mode, please pull out the power plug, then insert again.

② Press the power button on the unit to turn on the power again.

■

A sound may be heard when the lamp is off but there is no danger.

■

D-ILA device is manufactured using high-precision technology but there may be some

missing pixels or pixels that remain permanently lit up.

Power is not supplied

Is the power cord disconnected?

Is the lamp cover properly shut?

Is the lamp in Cool Down mode?

Insert the power cord (plug) rmly.

Remove the power plug when the unit is in standby mode and

close the lamp cover properly. After that, insert the plug again.

After the Cool Down mode is complete, turn on the power

again.

Projected image is dark

Check the lamp time on the information menu. Prepare a

Is the lamp near exhaustion?

new lamp unit or replace as soon as possible when the

lamp is near exhaustion.

The unit works when power is turned on but stops abruptly after a few minutes

Are the air inlets and exhaust
vent blocked

?

Is the lter dirty?

Remove the power plug when the unit is in standby mode and

remove any blocking object. After that, insert the plug again.
Clean the lter.

Video image does not appear

Is the correct external input
selected?
Is the AV device properly
connected?
Is the power of the AV device turned
on?
Are the correct signals being
output from the AV device?
Is the setting of the input terminal
correct?
Is the video image temporarily
hidden?

Select the correct external input.

Connect the AV device properly.

Turn on the power of the AV device and play the video.

Set the AV device properly.

Set “COMP.” and “HDMI” in the setting menu according to

the input signal.

Press the [HIDE] button to display the video image again.

P26

P49

P27

P48 to 50

P14 to 15

P51

P26

P18 to 21

P26

P18 to 21

P35 -

11 12

P27

44

ENGLISH

The image cannot output by HDMI terminal

Is the setup of “Control with HDMI”
function

Even if the “Control with HDMI” function is “On”, there are still some devices cannot reveal image normally.

●

“Off”

?

Set up the “Control with HDMI” function to “Off”.

Color does not appear or looks strange

P35 -

Getting Started

11

Is the image correctly adjusted?

Adjust “Color” and “Tint” in the setting menu.

Video image is fuzzy

Is the focus correctly adjusted? Adjust the focus.
Is the unit placed too near or too far away

from the screen?

Set the unit at a correct distance from the screen.

Video images are missing

Has setting been performed for
screen mask?

Is the display out of position?

Set “Mask” in the setting menu to “Off”.

Alter the “Picture Position” value in the setting menu to

ensure that images are not missing.

Remote control does not work

Are batteries installed correctly?

Are batteries exhausted?

Match the polarities ( or ) correctly when inserting
the batteries.

Replace with new batteries.

Is there an obstructive object
between the remote control and

Remove any obstructive objects.

remote sensor?
Is the remote control held too far
away from the unit?

Hold the remote control closer to the sensor when

using.

P31 - 04

P26

P23 to 25

P29，37 -

P36 -

17

P17

P17

P17

P17

05

19

Preparation

Basic Operation

Settings

Power is cut off suddenly

Has setting been performed for off
timer?

Set “Off Timer” in the setting menu to “Off”.

P41 -

35

Troubleshooting

Others

45

5

COMP.

No Input

COMP.

BACK

Back

Lamp replacement

Troubleshooting

What to Do When these Messages Are Displayed

Message Cause (Details)

No device is connected to the input terminal.
The input terminal is connected but there is no signal.

Input the video signals.

A video signal that cannot be used in this unit has been input.

Input video signals that can be used.

* The names of input terminals such as COMP. will be displayed in yellow.

This message is displayed when the accumulated lamp time has

exceeded 1900 hours.
To clear the message, press the [Back] button.

Get ready a new lamp unit and replace as soon as possible. Reset the

lamp time after replacing the lamp. (

P48 to 50

)

46

ENGLISH

About Warning Indicators

The accumulated lamp time or warning mode of this unit is displayed by the indicators.
For information on indicator display during normal operation, see “Controls and Features”. (

Indicator

No.

WARNING LAMP STANDBY/ON

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

- -

- -

- -

- -

-

-

Light on

(Red)

Blinking

(Red)

Light on

(orange)

Light on

(orange)

Blinking

(orange)

Blinking

(orange)

Light on (Red)

Light on

(Green)

Blinking

(Green)

Blinking (Red)

-

Blinking

Time

Blinking

Frequency

- - -

- - -

0.5

second

0.5

second

continuous

continuous

- - - -

- - - -

0.25

second

-

-

0.25

second

0.25

second

0.25

second

0.25

second

0.25

second

0.25

second

0.25

second

0.25

second

0.25

second

0.25

second

1 time

2 times

3 times

1 time

2 times

3 times

4 times

1 time

2 times

3 times

4 times

Interval

between

Blinks

-

-

0.75

second

0.75

second

0.75

second

0.75

second

0.75

second

0.75

second

0.75

second

0.75

second

0.75

second

0.75

second

0.75

second

Content

During standby

When the power on
(Hide Off)

When the power on
(Hide On)

During cool down

Lamp replacement is near (
(When accumulated lamp time has

exceeded 1900 hours)
Lamp has reached the end of life

(

P48 to 50

(When accumulated lamp time has

exceeded 2000 hours)
Lamp does not light up and unit is

unable to project

Lamp is turned off during projection

Lamp cover is removed

Abnormalities in the power supply

Cooling fan stops

(cooling fan gets caught)

Internal temperature is too high

(abnormal internal temperature)

External temperature is too high

(abnormal external temperature)

Abnormal electrical circuit

(abnormal startup of drive circuit)

Abnormal electrical circuit

(abnormal communication of the

drive circuit)
Abnormal electrical circuit

(abnormal drive circuit of image)

Abnormalities in the automatic lens cover

)

P14

Indicator
display
in normal

conditions.

P48 to 50

Getting Started

)

Preparation

)

Basic Operation

Settings

Troubleshooting

Actions to Be Taken for Warning Mode

When the unit enters into warning mode (No. 7 to 17), it will automatically stop projection, and run the cooling
fan for about 60 seconds.

After the cooling fan has stopped, pull out the power plug from the power outlet.
Then, follow the procedures below.

No. Check Action

7
8

9
17
10

11
12
13
14
15
16

If the warning indication is displayed again, please wait for the cooling fan stopped, then pull out the power plug from the power outlet.
Then call your authorized dealer for repair.

Check that an impact shock has not occurred during operation.

●

Check that the lamp unit and lamp cover are correctly installed.

●

Check that nothing is blocking the auto lens cover.

●

Check that nothing is blocking the air inlets.

●

Check that the external temperature is normal.

●

Turn on the power again.

Leave the unit until it cools down.
After that, turn on the power again.

Others

47

5

Procedure for Lamp Replacement

Troubleshooting

Replacing the Lamp

The lamp is a consumable item. If the image is dark or the lamp is turned off, replace the lamp unit.

● When the lamp replacement time approaches, a message is displayed on the screen and the condition is indicated by the

indicator. ( P47)

CAUTION

Pull the power plug from the power

●

outlet. Failure to do so may cause
injuries or electric shocks.

Do not replace the lamp immediately

●

after the unit has been used, and
allow a cooling period of 1 hour

or more before replacement. The

temperature of the lamp is still high

and this may cause a burn.

Do not apply shock to the lamp unit.

●

It may cause lamp blowout.

Do not use ammable air duster to

●

clean the internal parts of the unit.
This may cause re.

1

Remove the lamp cover

●

Remove the screws with a screwdriver.

MEMO

Usable Lamp Life

The usable lamp life for this unit is

●

approximately 2000 hours. The

usable lamp life of 2000 hours is
merely the average usable life of
lamps and we do not provide any

guarantee for this gure.

The lamp life may not reach

●

2000 hours depending on the

operating conditions.

When the lamp has reached the

●

end of its usable life, deterioration

progresses rapidly.

If the image is dark or the color tone

●

is abnormal, replace the lamp unit

as soon as possible.

Setting "Lamp Power" to "Standard"

●

will help to prolong the lamp life.

Purchasing the Lamp Unit

Please consult your authorized dealer.

■

Lamp Unit

Part No.: BHL5010-S

Loosen the screws on the lamp unit

2

●

Loosen the screws with a screwdriver.

Pull out the lamp unit

3

●

Grasp the handle and pull out the lamp unit.

48

Handle

Install the new lamp unit

4

Handle

ENGLISH

CAUTION

Use only genuine replacement parts

●

for the lamp unit. Also, never attempt
to reuse an old lamp unit. This may
cause a malfunction.

Do not touch the surface of a new lamp.

●

This may shorten the lamp life and

cause lamp blowout.

MEMO

Getting Started

Preparation

Tighten the screws of the new

5

lamp unit

●

Tighten the screws with a screwdriver.

6

Attach the lamp cover

●

Insert the top part (with 2 claws) of the lamp cover into

the unit.

●

Fasten the screws with a screwdriver.

After Replacing the Lamp

Do not place the removed lamp unit at

●

locations that is reachable by children
or near combustible items

Dispose used lamp units in the same

●

way as uorescent lamps. Follow your
local community rules for disposal.

.

Basic Operation

Settings

Troubleshooting

Others

49

5

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

STAGE

DYNAMIC

USER1

USER2

USER3

LIGHT

Resetting Lamp Time

W ARNING

LAMP

ST ANDBY/ON

HIDE

BACK

Troubleshooting

Replacing the Lamp (Continued)

After replacing the lamp, reset the lamp time.

Insert the power plug to the power

1

outlet

Light on (Red)

2

Must operate with the remote control

in the standby mode (the projector is
powered, but is not turned on).

Press in the order as shown.

●

Press each button within 2-second intervals and press the last

●

button for 2 seconds or more.

CAUTION

Reset the lamp time only when you

●

have replaced the lamp.

Never reset the service time when

●

the lamp is still in use. Otherwise,

the approximate standard for gauging
replacement time may be inaccurate

and lamp blowout may occur.

Press for 2 seconds or more

[STANDBY/ON] indicator and [LAMP] indicator blink alternately for

●

3 seconds. After that, the unit switches to standby mode.

50

ENGLISH

Cleaning and Replacing the Filter

Clean the lter regularly or air intake efciency may deteriorate and malfunction may occur.

Remove the inner lter

1

CAUTION

Getting Started

Lift up while pushing the claw

2

Clean the lter

Wash the lter with water and dry it in a shaded area.

●

In extremely soiled cases, using a neutral detergent is recommended.

●

Put on rubber gloves when using a neutral detergent.
After washing the lter with water, make sure that it is completely dry

●

before reinstalling. Otherwise electric shock or malfunctions may occur.

Do not clean the lter with a vacuum cleaner or air duster. The lter is

●

soft and may be damaged.

Pull the power plug from the power

●

outlet.

Preparation

Basic Operation

MEMO

If the lter is damaged or too

dirty to be cleaned

Replace with a new lter. A dirty lter

●

will dirty the internal parts of the unit
and cause shadows on the video

image.

To purchase a new lter or when it

●

is dirty in the internal parts, consult
your authorized dealer.

■

Inner Filter Part No.:

Replacement Filter:
the appearance is black

PB006560999 (Inner Filter)

Settings

Troubleshooting

Reinstall the inner lter

3

Check that the left
and right claws are
locked onto the unit

Others

51

Others









D6 D7D4 D5D2 D3D0 D1

Command Format

RS-232C Specications

6

RS-232C Interface

Control of this unit via a computer is possible by connecting the computer to this unit with a RS-232C
cross cable (D-Sub 9 pin).

his unit

T

Pin No. Signal Function Signal Direction

2 RxD Receive data PC→This unit

3 TxD Transmit data This unit→PC

5 GND Signal ground

-

1,4,6 - 9

N/C

- -

● PC refers to the controller such as a personal computer.

Mode

Character Length

Parity

Start Bit

Stop Bit

Data rate

Data format

The command between this unit and the computer consists of “Header”, “Unit ID”, “Command”, “Data” and “End”.

Non-synchronous

8 bit

None

1

1

19200 bps

Binary

Start Bit Stop Bit

● Header (1 byte), Unit ID (2 bytes), Command (2 bytes), Data (n bytes), End (1 byte)

■

Header

This binary code indicates the start of communication.

Binary code Type Description

21 Operating command PC→This unit

3F

40

06 ACK

■

Unit ID

This code species the unit. The binary code is xed at “8901”.

52

Reference command PC→This unit

Response command This unit→PC

This unit→PC

(When the command is accepted without error, it returns to

PC)

■

Command and data

Operating command and data (Binary code)

Command Type Data description

0000 Connection check

5057

4950

5243

Power supply

Input

Remote Control

Check whether communication is available between this unit

and the PC during standby.

During standby

31: Turn on the power.

During power on

30: Turn off the power. (Standby mode)

During power on
30: S-VIDEO
31: VIDEO

32: COMP.

36: HDMI 1
37: HDMI 2

Sends the same code as the supplied remote control.

Remote control code” ( P54)

●

“

ENGLISH

Getting Started

Preparation

Basic Operation

Reference command and data (Binary code)

Command Type Data description

During standby or power on
30: Standby mode

■

End

5057 Power supply

4950

Input

31: Power-on mode
32: During Cool Down mode

34: Warning mode

During power on
30: S-VIDEO
31: VIDEO

32: COMP.

36: HDMI 1
37: HDMI 2

This code indicates the end of communication. The binary code is xed at “0A”.

Settings

Troubleshooting

Others

53

Others

6

RS-232C Interface (Continued)

■

Remote control code

Binary code is sent during communication.

●

Remote control button

name

BACK 37 33 30 33 TEST 37 33 35 39

ON 37 33 30 35 STAGE 37 33 36 37

STAND BY 37 33 30 36 CINEMA2 37 33 36 38

INPUT 37 33 30 38 CINEMA1 37 33 36 39

BRIGHT 37 33 30 39 NATURAL 37 33 36 41

CONT 37 33 30 41 DYNAMIC 37 33 36 42

SHARP 37 33 31 34 USER1 37 33 36 43

COLOR 37 33 31 35

TINT 37 33 31 36

N.R 37 33 31 38 INFO 37 33 37 34

HIDE 37 33 31 44 GAMMA 37 33 37 35

LENS.AP 37 33 32 30

Binary code

37 33 30 31 37 33 33 34

37 33 30 32 37 33 33 36

Remote control button

name

USER2 37 33 36 44

USER3 37 33 36 45

C.TEMP 37 33 37 36

Binary code

MENU 37 33 32 45 ASPECT 37 33 37 37

OK 37 33 32 46

LENS 37 33 33 30

54

RS-232C Communication Examples

This section shows the communication examples of RS-232C.

■

Operating command

Type Command Description

PC

This unit: 21 89 01 00 00 0A

Connection check

Power (On)

Power (Off)

Input (COMP.)

Remote Control

(MENU)

■

Reference command

→

This unit→PC: 06 89 01 00 00 0A
PC

This unit: 21 89 01 50 57 31 0A

→

This unit→PC: 06 89 01 50 57 0A
PC

This unit: 21 89 01 50 57 30 0A

→

This unit→PC: 06 89 01 50 57 0A
PC

This unit: 21 89 01 49 50 32 0A

→

This unit→PC: 06 89 01 49 50 0A

PC

This unit: 21 89 01 52 43 37 33 32 45 0A

→

This unit→PC: 06 89 01 52 43 0A

ENGLISH

Connection check

When power is turned on from standby

mode

When power is turned off (standby mode)

from power-on mode

When video input is set to component

When the same operation as pressing
the [MENU] button on the remote control

is made

Getting Started

Preparation

Basic Operation

Type Command Description

PC

This unit: 3F 89 01 50 57 0A

Power (On)

Input (S-VIDEO)

→

This unit
This unit

PC

→

This unit
This unit

PC: 06 89 01 50 57 0A

→

PC: 40 89 01 50 57 31 0A

→

This unit: 3F 89 01 49 50 0A

PC: 06 89 01 49 50 0A

→

PC: 40 89 01 49 50 30 0A

→

When information of power-on mode is

acquired

When information of S-VIDEO input is

acquired

Settings

Troubleshooting

Others

55

Others

About Trademarks and Copyrigh

t

Caution

6

Copyright and Caution

HDMI, HDMI logo and high denition multimedia interface

●

are trademarks or registered trademarks of HDMI Licensing

LCC.

D-ILA Device Characteristics

Do not project still pictures or pictures that have still

segments for a long period of time. The still parts of the
picture may remain on the screen.

Take special notice of images on the screens of video

games and computer programs. There is no problem when
playing normal video images such as movies.

When Unit is Unused for a Long
Time

Prolonged disuse of the unit may effect an error on the

functions. Turn on the power occasionally and operate the
unit.

Usage Environment

Avoid direct exposure of screen to direct sunlight and

●

illumination. Block light using a curtain. Images can be
well projected by darkening the brightness of the room.

Do not use this unit in rooms with cigarette smoke or oily

●

smoke. This may cause the unit to malfunction.

Parts Replacement

Maintenance Procedures

Dirt on the cabinet

Gently clean dirt on the cabinet with a soft cloth. In the case

●

of heavy soiling, soak a cloth in water, wring dry and wipe,

followed by wiping again with a dry cloth. Pay attention to

the following as the cabinet may deteriorate in condition or

paint may come off.

● Do not wipe with thinner or benzene.

● Do not spray with volatile chemicals like insecticide.

● Do not allow prolonged contact with rubber or plastic

products.

Dirt in the air inlets

Use a vacuum cleaner to suck up the dirt. Otherwise, use a

●

cloth to wipe off the dirt. If dirt is allowed to accumulate in

the air inlets, the internal temperature cannot be adjusted

and this may cause a malfunction.

Dirt on the lens

● Clean the dirt using commercial blowers or lens cleaning

papers for cleaning glasses and cameras. Do not use
uid-type cleaning agents. This may lead to peeling of the
surface coating lm.

This unit contains parts (optical part, cooling fan, etc.) that
require replacement to maintain its functioning. The

estimate d ti me for parts replac ement varie s grea tly

depending on the usage and environment. Please consult
your authorized dealer for replacement.

56

ENGLISH

Mounting this Unit

Measures to prevent the unit from toppling or dropping should be taken for safety reasons and accident

prevention during emergencies including earthquakes.
When mounting this unit on a pedestal or ceiling, remove the 4 feet on the bottom surface and use all the 4

screw holes (M5 screws) to mount.

Ceiling

■

Bottom Surface

4 locations

Air inlets

Air inlets

Getting Started

Preparation

Basic Operation

Precautions for Mounting

Special expertise and techniques are required for mounting

●

this unit. Be sure to ask your dealer or a specialist to
perform mounting.

Depth of the screw holes (screw length) is 23 mm. Use

●

screws shorter than 23 mm but longer than 13 mm.

Using other screws will result in
malfunctioning or cause the unit to drop.

When mounting to a pedestal, ensure sufcient space

●

(foot height of 10 mm or higher) around the unit so that
the air inlets are not blocked.

Do not tilt this unit more than ±5 degrees from side to

●

side when using.

Regardless whether the unit is still under guarantee,

●

JVC is not liable for any product damage caused by

mounting the unit with non-JVC ceiling ttings or when
the environment is not suitable for ceiling-mount.

When using the unit hanging from a ceiling, pay

●

attention to the surrounding temperature. When a

heater is in use, temperature around the ceiling is

higher than expected.

Settings

Troubleshooting

Others

57

Others

6

Specications

Product Name

Model Name

Display Panel/Size

Projection Lens

Light-source Lamp

Screen Size

objection Distance

Color System

Analog Video Input Format

Digital Video Input Format

Resolution

Terminals

Video Input

VIDEO

（

）

S-video Input

S-VIDEO

（

）

Component Video Input

COMPONENT

（

）

HDMI Input

HDMI 1, HDMI 2

（

Trigger Output

）

D-ILA Projector

DLA-RS10
D-ILA device

0.7" (1920pixels x 1080pixels) x 3 (Total no. of pixels: Approx. 6.22million)

2.0 x power zoom lens (1.4:1 to 2.8:1)(Zoom/Focus: Power)

200 W Ultra-high pressure mercury lamp [Part No. : BHL5010-S]

Approx. 60" to 200" (Aspect ratio: 16:9)

Approx. 1.8m to 12m

NTSC, NTSC4.43, PAL, PAL-M, PAL-N, SECAM (Auto/Manual switch)

480i, 480p, 576i, 576p, 720p/50Hz, 720p/60Hz, 1080i/50Hz, 1080i/60Hz
480i, 480p, 576i, 576p, 720p/50Hz, 720p/60Hz, 1080i/50Hz, 1080i/60Hz,

1080p/24Hz, 1080p/50Hz, 1080p/60Hz, PC compatible signals ( P59)
1920 dots x 1080 dots

1-line, RCA pin jack x 1

1.0V(p-p), 75Ω

1-line, mini DIN 4 pin x 1
Y：1.0V(p-p), 75Ω
C：0.286V(p-p), 75Ω(NTSC): 0.3V(p-p), 75Ω(PAL)

1-line, RCA pin jack x 3
Y：1.0V(p-p), 75Ω
CB/PB, CR/PR: 0.7V(p-p), 75Ω

2-line, HDMI 19 pin x 2(HDCP compliant)

12V 100mA

*1 *2

/

*3

Power Requirements

Power Consumption

Operation Environment

Installation Height
Dimensions

(Width x Height x Depth)

Mass

Accessories

*1 D-ILA is the abbreviation for Direct drive Image Light Amplier.

*2

D-ILA devices are manufactured using extremely high-precision technology. Pixel effectiveness is 99.99%. Only 0.01% or

less of the pixels are either missing or would remain permanently lit up.

*3 HDCP is the abbreviation for High-bandwidth Digital Content Protection system.
The image of HDMI input terminal may not be displayed due to HDCP specication change.

AC 110V-240V 50/60 Hz

280W (Standby mode: 1W)

Temperature: 5

Humidity: 20% to 80% (No condensation)
(Storage Temperature: -10℃ to 60℃)

Below 1524m

365mm X 167mm X 477.5mm

11.0Kg

(See

P13

to 35

℃

)

℃

● Design and specications are subject to change without prior notice.

● Please note that some of the pictures and illustrations may have been abridged, enlarged or contextualized in order to aid

comprehension. Images may differ from the actual product.

58

■

Dimensions

365

236

64.5

225.4

Φ42

12

95

167

297

477.5

90.6

42.5 105

198

Lens center

Lamp cover

PC compatible signals

ENGLISH

Getting Started

No.

Designation Resolution

1 VGA 60 640 X 480 31.500 60.000 25.200 - - 800 525 640 480

2 VGA 59.94 640 X 480 31.469 59.940 25.175 - - 800 525 640 480

3 SVGA 60 800 X 600 37.879 60.317 40.000 + + 1,056 628 800 600

4 XGA 60 1024 X 768 48.363 60.004 65.000 - - 1,344 806 1,024 768

5 WXGA 60 1280X 768 47.760 60.000 79.998 - + 1,675 796 1,280 768

6 WXGA +60 1440 X 900 55.919 59.999 106.470 - + 1,904 932 1,440 900

7 SXGA 60 1280 X 1024 63.981 60.020 108.000 + + 1,688 1,066 1,280 1,024

8 WSXGA +60 1680 X 1050 65.222 60.002 147.140 - + 2,256 1,087 1,680 1,050

9 WUXGA 60 1920 X 1200 74.038 59.95 154.000 + - 2,080 1,235 1,920 1,200

Images may not be displayed if the above timings are not met.

fh

[kHz]

fv

[Hz]

Dot CLK

[MHz]

H V

Polarity

Total No.

of dots

[dot]

Total No.

of lines

[line]

No. of

effective

dots
[dot]

No. of

effective

lines
[line]

Preparation

Basic Operation

■

Top Surface

■

Front

■

Bottom Surface

(Unit: mm)

Settings

Troubleshooting

■

Back Surface

Others

59

Others

6

MEMO

60

PROJECTEUR D-ILA

DLA-RS10

FRANÇAIS

Pour commencer

MANUEL D’INSTRUCTIONS

Préparation

Fonctionnement

Réglages

Dépannage

Autres

1

AVERTISSEMENT :

Les transformations ou les modifications n’étant pas
approuvées par JVC pourraient annuler le droit de
l’utilisateur d’utiliser l’équipement.

NOTE :

Cet équipement a été testé et a été reconnu comme
respectant les limites des appareils numériques de classe
B, conformément à la partie 15 des règles du FCC. Ces
limites sont conçues pour fournir une protection
raisonnable contre les interférences nuisibles. Cet
équipement génère, utilise et peut émettre de l’énergie
sous forme de fréquence radio et, s’il n’est pas installé et
utilisé en accord avec les instructions, il pourrait causer
des interferences nuisibles aux communications radio.
Néanmois, il n’y a aucune garantie que l’interférence
n’apparaitra pas dans une installation particulière. Si cet
équipement cause en effet des interférences nuisibles à la
réception radio ou TV, ce qui peut être vérifié en éteignant

et rallumant l’équipement, l’utilisateur est encouragé à
essayer de corriger l’interférence avec l’une ou plusieurs
des mesures suivanteso:

ƽRéorientez ou déplacez l’antenne de reception.
ƽAugmentez la distance entre l’équipement et le récepteur.
ƽConnectez l’équipement à une prise ou à un circuit électrique

différent de celui sur lequel le récepteur est branché.

ƽConsultez votre revendeur ou un technician expérimenté en

radio / TV pour de l’aide.

Ce projecteur est équipé d’une prise comprenant une fiche
de terre afin de respecter les règles du FCC. Si vous êtes
dans l’impossibilité d’insérer la prise dans la prise murale,

contactez votre électricien.

Ce pr od uit c onmpr end u ne la mpe à
dé charg e à h aute inten sité (H ID)
co nte na nt du merc ure.
Éliminer ce s d éch ets est suj et à l a
réglemen tat ion de votre comm una uté
pour des ra iso ns environneme nta les .
Pour de plu s a mpl es informat ion s
concerna nt leu r é limination ou leu r
recyclag e, veu ill ez contacte r v os
autorité s l oca les ou, pour l es É-U ,
l’Electr oni c I ndu stries Alli anc eo:
http://w ww. eia e.o rg.

Importantes Mesures De Sécurité

IMPORTANT INFORMATION

À propos du choix de l’emplacement

IMPORTANTES MESURES DE SÉCURITÉ

-

-

-

-

-

-

-

-

-

-

-

AVERTISSEMENT:

AVERTISSEMENT:

ATTENTION:

INFORMATIONS DU FCC (seulement aux É-U)

POUR ÉVITER TOUT RISQUE D’INCENDIE OU
D’ÉLÉCTROCUTION, N’EXPOSEZ PAS CET APPAREIL À
LA PLUIE OU À L’HUMIDITÉ.

CET APPAREIL DOIT ETRE MIS A LA TERRE.

Pour réduire les risques d’électrocution, ne retirez pas le
couvercle de l’appareil. Référez-vous à un technicien
qualifié.

N’installez pas le projecteur dans un endroit qui ne peut pas
soutenir son poids en toute sécurité.

Si l’emplacement de l’installation n’est pas suffisamment
solide, le projecteur risque de tomber ou de se renverser et
de blesser quelqu’un.

L’énergie électrique peut remplir beaucoup de fonctions utiles.
Cet appareil a été conçu et fabriqué pour assurer votre propre
sécurité. Mais UNE UTILISATION INCORRECTE PEUT
ENTRAÎNER UN RISQUE POTENTIEL D’ÉLECTROCUTION
OU D’INCENDIE. Afin de ne pas annuler les dispositifs de
sécurité incorporés dans cet appareil, observez les règles

fondamentales suivantes pour son installation, son utilisation
et sa réparation. Veuillez lire attentivement ces Importantes
mesures de sécurité avant d’utiliser l’appareil.

Toutes les instructions de sécurité et de fonctionnement
doivent être lues avant l’utilisation de l’appareil.

Les instructions de sécurité et de fonctionnement doivent
être conservées à titre d’information.

Tous les avertissements sur l’appareil et dans le mode
d’emploi doivent être compris et acceptés.

Toutes les instructions de fonctionnement doivent être suivies.

Mettre le projecteur près d’une prise de courant, de façon à
pouvoir le brancher et débrancher facilement.

Débranchez cet appareil de la prise murale avant de le
nettoyer. Ne pas utiliser de netoyyant ou en aérosol. Utilisez
un chiffon humide pour le nettoyage.

N’utilisez pas d’accessoires non recommandés par le fabricant

de l’appareil car ils pourraient être dangereux.
N’utilisez pas ce produit près de l’eau. Ne pas l’utiliser non plus
après l’avoir déplacé d’une basse température à une tempéra­ture élévée. Cela produit une condensation d’humidité qui peut
entraîner un incendie, une électrocution ou d’autres dangers.

Ne placez pas cet appareil sur un chariot, une table ou tout
autre support instable. L’appareil pourraît tomber, et ainsi
blesser gravement un enfant ou un adulte, ainsi qu’être ui
même sérieusement endommagé. L’appareil doit être monté

conformément aux instructions du fabricant et doit utiliser un
support recommandé par le fabricant.

Quand vous utilisez l’appareil sur un
chariot, faites attention aux arrêts brusques,
aux forces excessives et aux surfaces
accidentées qui pourraient causer un
renversement de l’appareil, risquant de
l’endommager ou de blesser l’opérateur.

Les fentes et les ouvertures du coffret sont nécessaires pour la
ventilation. Elles assurent un fonctionnement sûr de l’appareil
et le protège d’une surchauffe. Ces ouvertures ne doivent pas
être bloquées ou recouvertes. (Les ouvertures ne doivent
jamais être bloquées en plaçant l’appareil sur un lit, un divan,
un tapis ou une surface similaire. Il ne doit pas être encastré
dans un emplacement comme une bibliothèque ou un bâti sauf
si une ventilation correcte existe et si les instructions du
fabricant ont été respectées.)

INFORMATION CONCERNANT LES NUISANCES
SONORES DES MACHINES (seulement en Allemagne)

Modifie l’ordonnance 3. GSGV concernant les nuisances
sonores des machines du 18 janvier 1991 : Le niveau de
pression sonore à la position de l’utilisateur est inférieur
ou égal à 19 dB (A) conformément à l’ISO 7779.

Au moins
200 mm

Au moins
300 mm

Au moins
150 mm

-

-

-

-

-

-

-

-

-

-

-

-

Au moins 150 mm

Afin de permettre une meilleure dissipation de la chaleur,
laissez un espace libre tout autour de cet appareil, tel
qu’illustré ci-dessous. Lorsque cet appareil se trouve dans
un espace dont les dimensions correspondent à celles
indiquées ci-dessous, utilisez un climatiseur pour que la
température soit la même à l’intérieur et à l’extérieur de cet
espace.

-

-

-

-

-

-

-

-

Cet appareil est équipé d’une fiche à trois broches. Elle ne
peut être branchée que dans une prise secteur avec mise à
la terre. Si vous ne pouvez pas insérer la fiche dans la prise,
contactez votre électricien afin qu’il installe une prise
correcte. N’essayez pas de défaire le principe de sécurité de
la fiche avec mise à la terre.
Les cordons d’alimentation doient être positionnés de façon
à ce qu’ils ne soient pas écrasés ou coincés par des objets
placés sous ou contre eux. Faites particulièrement attention
aux cordons au niveau des portes, des fiches et prises ainsi
qu’au niveau de la sortie de l’appareil.
Pour une meilleure protection pendant un orage ou quand il
est laissé sans surveillance ou n’est pas utilisé pendant une
longue période de temps, débranchez-le de la prise secteur
murale et déconnectez le système de câbles. Cela évitera
qu’il soit endommagé du fait d’un éclair ou d’une surtension.
Ne surchargez pas les prises murales, les cordons prolonga-
teurs ou les prises de courant sur les autres appareils car
cela pourrait entraîner un risaue d’incendie ou
d’électrocution.
Ne jamais insérer d’objet d’aucune sorte à l’intérier de cet
appareil à travers les ouvertures car ils pourraient toucher
des points de tension dangeureuse ou créer un court circuit
qui pourrait entraîner un incendie ou une éléctrocution. Ne
jamais verser de liquide d’aucune sorte sur l’appareil.
N’essayez pas de réparer cet appareil vous-même car
l’ouvrir ou retirez les couvercles peut vous exposer à des
tensions dangeureuses ou à d’autres dangers. Référezvous
à un personnel qualifié pour toute réparation.
Débranchez l’appareil de la prise secteur murale et
contactez un réparateur qualifié dans les conditions
suivantes:
a) Quand le cordon ou la fiche d’alimentation secteur est

endomagé.

b) Si un liquide à coulé ou si un objet est tombé l’intérieur

de l’appareil.
c) Si l’appareil a été exposé à la pluie ou à l’eau.
d) Si l’appareil ne fonctionne pas normalement en suivant

les instructions de fonctionnement. Ajustez uniquement

les commandes couvertes par le mode d’emploi, car un

ajustement incorrect des commandes peut endommager

l’appareil et demandera souvent beaucoup de temps à

un technicien qualifié pour ramener l’appareil en état de

fonctionnement normal.
e) Si le produit est tombé ou a été endommagé de n’importe

quelle autre façon.
f ) Quand l’appareil montre un changement évident dans

ses performances, cela indique qu’il doit être réparé.

Quand le remplacement des pièces est nécessaire,
assurezvous que le réparateur a utilisé les pièces de
rechange spécifiées par le fabricant ou possédant les
mêmes caractéristiques que la pièce originale. Un
remplacement non autorisé peut entraîner in incendie,
une éléctrocution ou autres dangers.
Après que cet appareil a subi une réparation ou un
entretien, demandez au réparateur de réaliser les
vérifications de sécurité pour déterminer si l’appareil est
en état de fonctionnement correct.
L’appareil doit être placé à plus de trente centimètres de
sources de chaleur, comme un radiateur, un accumula-
teur de chaleur, un fourneau ou tout autre appareil
(amplificateurs inclus) produisant de la chaleur.
Lors d’un raccordement avec un magnétoscope ou un
lecteur de DVD, vous devez mettre cet appareil hors
tension pour éviter tout choc électrique.
Ne placez pas de produits combustibles derrière le
ventilateur de refroidissement. Par exemple, du tissu,
du papier, des allumettes, une bombe aérosol ou un
briquet à gaz qui présentent des dangers particuliers
s’ils sont chauffés.
Ne regardez pas dans l’objectif de projection quand la
lampe du projecteur est allumée. Une exposition des
yeux à une forte lumière peut affaiblir votre vue.
Ne regardez pas à l’intérieur de l’appareil au travers de
évents (orifices de ventilation), etc. Ner regardez pas
directement la lampe de projection en ouvrant le coffret
pendant que celle-ci est allumée. La lampe de projec-
tion émet aussi des rayons ultrviolets et la lumière est si
forte que votre vue pourrait être affaiblie.
Ne pas laisser tomber, frapper ou autrement endom-
mager la source de lumière (module lampe). La source
de lumière peut se briser et entraîner des blessures. Ne
jamais utiliser de lampe endommagée. Si la source de
lumière est cassée, demandez à votre revendeur
d’eefectuer la réparation. Des fragments provenants
d’une lampes brisée pourraient causer des blessures.
La lampe utiliser dans ce projecteur est une lampe au
mercure sous haute pression. Faire attention lorsque
cette lampe doit être jetée. S’il y a quelque chose que
vous ne comprenez pas, contactez votre revendeur.
N’effectuez pas de “montage au plafond” du projecteur
dans endroit soumis à beaucoup de vibrations. Les
fixations pourraient se défaire du fait des vibrations
causant ainsi la chute de l’appareil et une éventuelle
blessure physique.
Utilisez uniquement le cordon fourni conçu pour cet
appareil afin d’éviter tout choc éléctrique.

*NE LAISSEZ PAS une personne non qualifiée installer

l’appareil.

Demandez au revendeur d’installer l’appareil (par
exemple, la fixation au plafond) car cela demande des
connaissances et des techniques spéciales. Si
l’installation est réalisée par une personne non qualifiée,
cela pourrait entraîner des blessures personnelles ou une
éléctrocution.

Alimentation électrique indiquée sur l'étiquette. Si vous
n’êtes pas sûr du type d’alimentation électrique domestique,
consultez un revendeur ou votre entreprise locale de
distribution d’énergie.

Importantes Mesures De Sécurité

Pour commencer

2

-

Afin de permettre une meilleure dissipation de la chaleur,
laissez un espace libre tout autour de cet appareil, tel
qu’illustré ci-dessous. Lorsque cet appareil se trouve dans
un espace dont les dimensions correspondent à celles
indiquées ci-dessous, utilisez un climatiseur pour que la
température soit la même à l’intérieur et à l’extérieur de cet
espace.

Au moins
150 mm

-

Alimentation électrique indiquée sur l'étiquette. Si vous
n’êtes pas sûr du type d’alimentation électrique domestique,
consultez un revendeur ou votre entreprise locale de
distribution d’énergie.

-

Cet appareil est équipé d’une fiche à trois broches. Elle ne
peut être branchée que dans une prise secteur avec mise à
la terre. Si vous ne pouvez pas insérer la fiche dans la prise,
contactez votre électricien afin qu’il installe une prise
correcte. N’essayez pas de défaire le principe de sécurité de
la fiche avec mise à la terre.

-

Les cordons d’alimentation doient être positionnés de façon
à ce qu’ils ne soient pas écrasés ou coincés par des objets
placés sous ou contre eux. Faites particulièrement attention
aux cordons au niveau des portes, des fiches et prises ainsi
qu’au niveau de la sortie de l’appareil.

-

Pour une meilleure protection pendant un orage ou quand il
est laissé sans surveillance ou n’est pas utilisé pendant une
longue période de temps, débranchez-le de la prise secteur
murale et déconnectez le système de câbles. Cela évitera
qu’il soit endommagé du fait d’un éclair ou d’une surtension.

-

Ne surchargez pas les prises murales, les cordons prolonga­teurs ou les prises de courant sur les autres appareils car
cela pourrait entraîner un risaue d’incendie ou
d’électrocution.

-

Ne jamais insérer d’objet d’aucune sorte à l’intérier de cet
appareil à travers les ouvertures car ils pourraient toucher
des points de tension dangeureuse ou créer un court circuit
qui pourrait entraîner un incendie ou une éléctrocution. Ne
jamais verser de liquide d’aucune sorte sur l’appareil.

-

N’essayez pas de réparer cet appareil vous-même car
l’ouvrir ou retirez les couvercles peut vous exposer à des
tensions dangeureuses ou à d’autres dangers. Référezvous
à un personnel qualifié pour toute réparation.
Débranchez l’appareil de la prise secteur murale et

­contactez un réparateur qualifié dans les conditions
suivantes:
a) Quand le cordon ou la fiche d’alimentation secteur est

endomagé.

b) Si un liquide à coulé ou si un objet est tombé l’intérieur

de l’appareil.
c) Si l’appareil a été exposé à la pluie ou à l’eau.
d) Si l’appareil ne fonctionne pas normalement en suivant

les instructions de fonctionnement. Ajustez uniquement

les commandes couvertes par le mode d’emploi, car un

ajustement incorrect des commandes peut endommager

l’appareil et demandera souvent beaucoup de temps à

un technicien qualifié pour ramener l’appareil en état de

fonctionnement normal.
e) Si le produit est tombé ou a été endommagé de n’importe

quelle autre façon.
f ) Quand l’appareil montre un changement évident dans

ses performances, cela indique qu’il doit être réparé.

Au moins 150 mm

Au moins
300 mm

Au moins
200 mm

FRANÇAIS

-

Quand le remplacement des pièces est nécessaire,
assurezvous que le réparateur a utilisé les pièces de
rechange spécifiées par le fabricant ou possédant les
mêmes caractéristiques que la pièce originale. Un
remplacement non autorisé peut entraîner in incendie,
une éléctrocution ou autres dangers.

-

Après que cet appareil a subi une réparation ou un
entretien, demandez au réparateur de réaliser les
vérifications de sécurité pour déterminer si l’appareil est
en état de fonctionnement correct.

-

L’appareil doit être placé à plus de trente centimètres de
sources de chaleur, comme un radiateur, un accumula­teur de chaleur, un fourneau ou tout autre appareil
(amplificateurs inclus) produisant de la chaleur.

-

Lors d’un raccordement avec un magnétoscope ou un
lecteur de DVD, vous devez mettre cet appareil hors
tension pour éviter tout choc électrique.

-

Ne placez pas de produits combustibles derrière le
ventilateur de refroidissement. Par exemple, du tissu,
du papier, des allumettes, une bombe aérosol ou un
briquet à gaz qui présentent des dangers particuliers
s’ils sont chauffés.

-

Ne regardez pas dans l’objectif de projection quand la
lampe du projecteur est allumée. Une exposition des
yeux à une forte lumière peut affaiblir votre vue.

-

Ne regardez pas à l’intérieur de l’appareil au travers de
évents (orifices de ventilation), etc. Ner regardez pas
directement la lampe de projection en ouvrant le coffret
pendant que celle-ci est allumée. La lampe de projec­tion émet aussi des rayons ultrviolets et la lumière est si
forte que votre vue pourrait être affaiblie.

-

Ne pas laisser tomber, frapper ou autrement endom­mager la source de lumière (module lampe). La source
de lumière peut se briser et entraîner des blessures. Ne
jamais utiliser de lampe endommagée. Si la source de
lumière est cassée, demandez à votre revendeur
d’eefectuer la réparation. Des fragments provenants
d’une lampes brisée pourraient causer des blessures.

-

La lampe utiliser dans ce projecteur est une lampe au
mercure sous haute pression. Faire attention lorsque
cette lampe doit être jetée. S’il y a quelque chose que
vous ne comprenez pas, contactez votre revendeur.

-

N’effectuez pas de “montage au plafond” du projecteur
dans endroit soumis à beaucoup de vibrations. Les
fixations pourraient se défaire du fait des vibrations
causant ainsi la chute de l’appareil et une éventuelle
blessure physique.

-

Utilisez uniquement le cordon fourni conçu pour cet
appareil afin d’éviter tout choc éléctrique.

*NE LAISSEZ PAS une personne non qualifiée installer

l’appareil.

Demandez au revendeur d’installer l’appareil (par
exemple, la fixation au plafond) car cela demande des
connaissances et des techniques spéciales. Si
l’installation est réalisée par une personne non qualifiée,
cela pourrait entraîner des blessures personnelles ou une
éléctrocution.

Pour commencer

Préparation

Fonctionnement

Réglages

Dépannage

Autres

3

1

Importantes Mesures De Sécurité (Suite)

CONNEXION ELECTRIQUE

AVERTISSEMENT:
Ne débranchez pas la fiche principale de cet appareil.

AVERTISSEMENT:
CET APPAREIL DOIT ETRE MIS A LA TERRE.

Aux É-U et au Canada seulement.
N’utilisez que le cordon d’alimentation suivant.

Cord. d‘alimentation

Cord. d‘alimentation

Pour le Royaume-Uni Pour les pays du continent

européen

IMPORTANT (Eureope seulement):

Vert et jaune
Bleu
Marron

CONNEXION ELECTRIQUE

(Royaume-Uni seulement)

REMPLACEMENT DU FUSIBLE:

Fusibles

La tension d’alimentation secteur de cet appareil est de
110V – 240V CA. N’utilisez que le cordon d’alimentation
désigné par nos revendeurs pour la sécurité et la compati­bilité électromagnétique (EMC).
Assurez- vous que le cordon d’alimentation utilisé pour le
projecteur correspond bien au type de prise de votre pays.
Consultez votre revendeur.

Si la fiche existante ne convient pas aux prises de courant
de votre maison ou si le cordon est trop court pour atteindre
une prise de courant, procurez-vous un cordon prolongateur
ou un adapteur de sécurité approuvé ou consultez votre
revendeur.
Si la fiche secteur etait coupée, jetez la prise immédiate­ment, pour éviter tout danger d’électrocution par une
connexion accidentelle à l’alimentation secteur. Si la
nouvelle fiche secteur doit être adapté, suivez les instruc­tions données ci-dessous.

Les codes couleurs des fils du cordon d’alimentation de cet
appareil sont les suivants:

:Terre
:Neutre
:Sous tension

Comme ces couleurs ne correspondent peut être
pas avec les couleurs identifiant les bornes de votre
fiche. Procédez comme suit:

Le fil coloré en vert et jaune doit être connecté à la
borne marquée M par la lettre E ou le symbole de
terre ou de couleur vert et jaune.

Le fil qui est coloré en bleu doit être connecté à la
borne qui est marqué par la lettre N ou de couleur
noire.

Le fil qui est coloré en marron doit être connecté à
la borne qui est m

arquée de la lettre L ou de couleur

rouge.

Lors du remplacement du fusible, assurez-vous d’utiliser
seulement un fusible de valeur correcte et de type
approuvé. Remettez en place le couvercle du fusible.

EN CAS DE DOUTE —— CONSULTEZ UN ELEC­TRICIEN QUALIFIE.

Ouvrez le compartiment à fusible avec la lame d’un
tournevis et remplacer le fusible.

(* Voir l’illustration ci-dessous.)

Cher(e) client(e),

Représentant européen de la société Victor Company of Japan, Limited:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Allemagne

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique
et à la sécurité électrique.

Pour commencer

4

FRANÇAIS

Cher(e) client(e),

Représentant européen de la société Victor Company of Japan, Limited:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Allemagne

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique
et à la sécurité électrique.

Pour commencer

Préparation

Fonctionnement

Réglages

Dépannage

Autres

5

1

ENGLISH

Information for Users on Disposal of Old Equipment and Batteries

[European Union only]

These symbols indicate that equipment with these symbols should not be disposed of
as general household waste. If you want to dispose of the product or battery, please
consider the collection systems or facilities for appropriate recycling.

Notice: The sign Pb below the symbol for batteries indicates that this battery

contains lead.

DEUTSCH

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

[Nur Europäische Union]

Diese Symbole zeigen an, dass derartig gekennzeichnete Geräte nicht als normaler
Haushaltsabfall entsorgt werden dürfen. Wenden Sie sich zur Entsorgung des Produkts
oder der Batterie an die hierfür vorgesehenen Sammelstellen oder Einrichtungen, damit
eine fachgerechte Wiederverwertung möglich ist.

Hinweis: Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie

Blei enthält.

FRANÇAIS

Informations relatives à l’élimination des appareils et des piles usagés, à l’intention des utilisateurs

[Union européenne seulement]

Si ces symboles figurent sur les produits, cela signifie qu’ils ne doivent pas être jetés
comme déchets ménagers. Si vous voulez jeter ce produit ou cette pile, veuillez
considérer le système de collection de déchets ou les centres de recyclage appropriés.

Notification: La marque Pb en dessous du symbole des piles indique que cette pile

contient du plomb.

NEDERLANDS

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

[Alleen Europese Unie]

Deze symbolen geven a an dat apparatuur met dit s ymbool niet mag worden
weggegooid als algemeen huishoudelijk afval. Als u het product of de batterij wilt
weggooien, kunt u inzamelsystemen of faciliteiten voor een geschikte recycling
gebruiken.

Opmerking: Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood

bevat.

Products

Battery

Produkte

Batterie

Produits

Pile

Producten

Batterij

Pour commencer

6

ESPAÑOL / CASTELLANO

Información para los usuarios sobre la eliminación de baterías/pilas usadas

[Sólo Unión Europea]

Estos símbolos indican que el equipo con estos símbolos no debe desecharse con la
basura doméstica. Si desea desechar el producto o batería/pila, acuda a los sistemas
o centros de recogida para que los reciclen debidamente.

Atención: La indicación Pb debajo del símbolo de batería/pila indica que ésta contiene

plomo.

ITALIANO

Informazioni per gli utenti sullo smaltimento delle apparecchiature e batterie obsolete

[Solo per l’Unione Europea]

Questi simboli indicano che le apparecchiature a cui sono relativi non devono essere
smaltite tra i rifiuti domestici generici. Se si desidera smaltire questo prodotto o questa
batteria, prendere in considerazione i sistemi o le strutture di raccolta appropriati per il
riciclaggio corretto.

Nota: Il simbolo Pb sotto il simbolo delle batterie indica che questa batteria contiene

piombo.

PORTUGUÊS

Informação para os utilizadores acerca da eliminação de equipamento usado e pilhas

[Apenas União Europeia]

Estes símbolos indicam que o equipamento com estes símbolos não deve ser eliminado
juntamente com o restante lixo doméstico. Se pretende eliminar o produto ou a pilha,
utilize os sistemas de recolha ou instalações para uma reciclagem apropriada.

Aviso: O sinal Pb abaixo do símbolo para pilhas indica que esta pilha contém chumbo.

ΕΛΛΗΝΙΚΑ

Πληροφορίες για την απόρριψη παλαιού εξοπλισμού και μπαταριών

[Ευρωπαϊκή Ένωση μόνο]

Αυτά τα σύμβολα υποδηλώνουν ότι ο εξοπλισμός που τα φέρει δεν θα πρέπει να
απορριφθεί ως κοινό οικιακό απόρριμμα. Εάν επιθυμείτε την απόρριψη αυτού του
προϊόντος ή αυτής της μπαταρίας, χρησιμοποιήστε το σύστημα περισυλλογής ή
εγκαταστάσεις για ανάλογη ανακύκλωση.

Σημείωση: Το σύμβολο Pb κάτω από το σύμβολο μπαταρίας υποδηλώνει ότι η

μπαταρία περιέχει μόλυβδο.

Productos

Baterías/pilas

Prodotti

Batteria

Produtos

Pilha

Προϊόντα

Μπαταρία

FRANÇAIS

Pour commencer

Préparation

Fonctionnement

Réglages

Dépannage

Autres

7

1

DANSK

Brugerinformation om bortskaffelse af gammelt udstyr og batterier

[Kun EU]

Disse symboler angiver, at udstyr med disse symboler ikke må bortskaffes som
almindeligt husholdningsaffald. Hvis du ønsker at smide dette produkt eller batteri ud,
bedes du overveje at bruge indsamlingssystemet eller steder, hvor der kan ske korrekt
genbrug.

Bemærk: Tegnet Pb under symbolet for batterierne angiver, at dette batteri indeholder

bly.

SUOMI

Tietoja vanhojen laitteiden ja akkujen hävittämisestä

[Vain Euroopan unioni]

Nämä symbolit ilmaisevat, että symboleilla merkittyä laitetta ei tulisi hävittää tavallisen
kotitalousjätteen mukana. Jos haluat hävittää tuotteen tai sen akun, tee se hyödyntämällä
akkujen keräyspisteitä tai muita kierrätyspaikkoja.

Huomautus: Akkusymbolin alapuolella oleva Pb-merkintä tarkoittaa, että akku sisältää

lyijyä.

SVENSKA

Information för användare gällande bortskaffning av gammal utrustning och batterier

[Endast den Europeiska unionen]

Dessa symboler indikerar att utrustning med dessa symboler inte ska hanteras som
vanligt hushållsavfall. Om du vill bortskaffa produkten eller batteriet ska du använda
uppsamlingssystem eller inrättningar för lämplig återvinning.

Observera! Märkningen Pb under symbolen för batterier indikerar att detta batteri

innehåller bly.

NORSK

Opplysninger til brukere om kassering av gammelt utstyr og batterier

[Bare EU]

Disse symbolene viser at utstyr med dette symbolet, ikke skal kastes sammen med
vanlig husholdningsavfall. Hvis du vil kassere dette produktet eller batteriet, skal du
vurdere å bruke innsamlingssystemene eller andre muligheter for riktig gjenbruk.

Merk: Tegnet Pb under symbolet for batterier, viser at batteriet inneholder bly.

Produkter

Batteri

Tuotteet

Akku

Produkter

Batteri

Produkter

Batteri

Pour commencer

8

FRANÇAIS

РУССКИЙ

Сведения для пользователей по утилизации старого оборудования и батарей

[только для Европейского союза]

Данные символы указывают на то, что оборудование, на которое они нанесены,
не должны утилизироваться, как обычные бытовые отходы. При необходимости
утилизировать такое изделие или батарею обратитесь в специальный пункт
сбора для их надлежащей переработки.

Уведомление: Надпись Pb под символом батарей указывает на то, что данная

батарея содержит свинец.

ČESKY

Informace pro uživatele k likvidaci starého zařízení a baterií

[Pouze Evropská unie]

Tyto symboly označují, že produkty s těmito symboly se nesmí likvidovat jako běžný
odpad. Pokud chcete produkt nebo baterii zlikvidovat, využijte sběrný systém nebo
jiné zařízení, které zajistí řádnou recyklaci.

Upozornění: Značk a Pb pod symbolem pro baterie zname ná, že tato baterie

obsahuje olovo.

POLSKI

Informacje dla użytkowników dotyczące pozbywania się zużytego sprzętu i baterii

[Tylko kraje Unii Europejskiej]

Te sym bole ozn acza ją, że sprz ętu nie nale ży w yrz ucać raz em z odp adam i
gospodarczymi. Jeśli trzeba pozbyć się tego produktu lub ba terii, proszę skorzystać
z sy stemu odbioru lub urządzeń do zbió rki odpadów elekt ronicznych, w cel u
odpowiedniego ponownego ich przetworzenia.

Uwaga: Oznaczenie Pb, znajdujące się pod symbolem baterii wskazuje, że ta bateria

zawiera ołów.

MAGYAR

Felhasználói információ az elhasznált berendezések és akkumulátorok elhelyezéséről

[Csak az Európai Unióban]

Ez a szimbólum azt jelzi, hogy a berendezés nem helyezhető az általános háztartási
hulladék közé. Ha meg szeretne szabadulni a terméktől vagy az akkumulátortól, akkor
legyen tekintettel az gyűjtő rendszerre vagy intézményekre a megfelelő hasznosítás
érdekében.

Megjegyzés: Az alábbi Pb szimbólum - ha az akkumulátoron megtalálható - azt jelzi,

hogy az akkumulátor ólmot tartalmaz.

Изделия

Батарея

Produkty

Baterie

Produkty

Bateria

Termékek

Akkumulátor

Pour commencer

Préparation

Fonctionnement

Réglages

Dépannage

Autres

9

Principales caractéristiques

Supporte plusieurs
appareils numériques

●

Livré avec 2 bornes HDMI qui permettent des transmissions

numériques de signaux haute dénition. (

P18

)

Superbes images sur grand écran

●

Protez d’images vidéo lisses à résolution élevée, sans scin­tillement, grâce à la résolution full HD de 1920 x 1080 pixels.
(

P26

)

Parfait dans tous les endroits

●

Livré avec une fonction de décalage de l’objectif: 80 %

verticalement et 34 % horizontalement. (

P23

)

1

Pour commencer

Contenu

Pour commencer

Importantes Mesures De Sécurité ...... 2

Principales caractéristiques ............. 10

Contenu ...............................................12

Comment lire ce manuel/Accessoires/

Accessories facultatifs ................................1

À propos de ce manuel ...........................13

Vérier les accessoires ...............................13

Accessoires facultatifs ...............................13

Commandes et fonctionnalités ........ 14

Comment utiliser la télécommande ....1

Mise en place des batteries .................... 17

Portée efcace de la télécommande ...17

3

5

Réglages

Menu de conguration ........................30

Procédures d'utilisation du menu .............. 30

Menu de conguration ...............................31

Personnalisation des images projetées

Changer le réglage initial des modes ..... 42

Enregistrer un mode déni par l'utilisateur ........

Enregistrer un mode déni par l'utilisateur dans

le Menu ................................................................

Dépannage

Dépannage ..........................................44

Que faire lorsque ces messages

...42

43

43

Préparation

Sélectionner les périphériques à

raccorder .............................................

Raccordement

Raccordement via un câble vidéo et un

câble S-vidéo ............................................19

Raccordement via un câble vidéo
composantes

Raccordement par un câble HDMI.........20

Raccordement par un câble de conversion
HDMI-DVI

Raccordement via un câble SCART-RCA .....

Raccordement via câble vidéo RGB ..... 21

Raccordement par un câble Trigger ...... 22

................................................ 20

........................................

.................................................19

18
19

21

Installation le projecteur et l’écran ..23

Réglage l'angle .......................................... 23

Réglage du décalage .............................. 23

Taille de l'écran et distance de projection ...

25

Fonctionnement

Projection d'image .............................26

s'afchent ..............................................46

A propos des indicateurs d'alerte ......47

Mesures à prendre en cas d’avertissement .....

4

Remplacement de la lampe ..............48

Procédure pour le remplacement de la

lampe .........................................................48

Remettre à zéro le temps lampe ..............50

Nettoyage et remplacement du ltre

......51

Autres

Interface RS-232C ................................50

Caractéristiques RS-232C ...........................52

Format de commande ..............................52

Exemples de communications RS-232C .. 55

Droits d'auteur et mise en garde ...... 56

A propos des marque de commerce

et droits d'auteurs .........................................56

　 Mises en garde ........................................... 56

Fixation de l'appareil..................................57

Caractéristiques ...............................58

Dimensions .................................................. 59

7

Fonctions utiles pendant la projection ....

Réglage de la taille de l'écran ................28

Masquage de la zone périphérique d'une


..........................................................28

12

28

FRANÇAIS

Vériez les accessoires

Accessoires facultatifs

À propos de ce manuel

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

MENU

CINEMA1

CINEMA2

NATURAL

DYNAMIC

STAGE

Comment lire ce manuel/Accessoi­res/Accessoires facultatifs

Ce manuel décrit principalement le mode de fonctionnement de
l’appareil au moyen de l

Les boutons sur la télécommande sont décrits par [Nom du bouton].

●

a télécommande.

Pour commencer

Préparation

●

Les boutons devant être utilisés sont as­sombris comme montré sur l'illustration au

dessus.

P13 Indique les pages de renvoi.

Le cordon d'alimentation varie suivant le pays.

Pour le marché américain (X1) :

Les éléments du menu sont décrits comme “Élément à sélectionner”.

■

Conventions utilisées dans ce manuel

Décrit les limites des fonctions ou de son utilisation.

Indique une information “bonne à savoir”.

Décrit les précautions d'utilisation à observer.

Fonctionnement

Réglages

Cordon d'alimentation

Télécommande

Pour le marché européen (X2) :

Piles AAA

(pour conrmation du fonctionnement)

● Le manuel d’instructions, la carte de garantie ainsi que les autres documents imprimés sont également inclus.

Veuillez vérier auprès de votre revendeur agréé pour de plus amples détails.

● Lampe de rechange: BHL5010-S (Module de lampe)

Cordon d'alimentation

Pour le Royaume-Uni (2 m)

Pour les É-U (2 m)

Cordon d'alimentation
Pour les pays du continent

européen (2 m)

● Filtre de rechange: ltre noir: PB006560999 (Filtre intérieur)

Dépannage

Autres

13

1

Pour commencer

Commandes et fonctionnalités

■

Face avant / Face gauche

AVERTISSEMENT

Ne mettez pas vos doigts dans l’ouverture de l’ob-

●

jectif lorsque vous réglez le décalage de l’objectif,
cela pourrait vous blesser si vos doigts se retrouvent

coincés. (

● Faites attention à ne pas vous faire coincer les doigts

ou à laisser tout objet entraver la fermeture lorsque

vous refermez l’objectif, car cela pourrait entraîner

des blessures ou une casse du mécanisme.

P23

)

Fermeture de l'objectif

(fermé)

Sorties d'air

■

Face arrière / Face du dessus / Face droite

Capteur de
télécommande

(

P17

)

Entrées d’air

Fermeture de l'objectif (ouvert)
(

P26

)

14

Couvercle de la lampe (

Pour connecter le cordon d'alimentation

(

P26

)

Capteur de télécommande

(

P17

)

)

P48

FRANÇAIS

WARNING

LAMP

STANDBY/ON

INPUT

HIDE

MENU

BACK

OK

Témoin allumé (rouge):
Mode avertissement (

P47

Pour commencer

)

Témoin allumé (rouge):
Mode veille.
Témoin allumé (vert):

Au cours de la projection

Clignotant (vert):

L’image est temporairement

cachée (

Clignotant (rouge)

Mode de refroidissement

(

P27

Pour afcher le menu

)

)

P27

:

Bouton gauche

Bouton bas

(

P30

)

Témoin allumé/clignotant (orange)

Témoin d’avertissement de lampe

(

Pour allumer/éteindre l'appareil

Pour changer d'entrée (

Sélectionner le mode d'entrée

(

Bouton Haut

Bouton droit

Pour retourner au menu précédent

P47

P27

)

)

P26

)

:

Préparation

Fonctionnement

■

Face inférieure

Entrées d'air/Filtre (

Pieds: Vous pouvez ajuster la hauteur (0 à 5 mm) en tournant les pieds.

Entrées d’air

)

P51

Bouton manuel du cache de l'objectif
Maintenez ce bouton appuyé pour ouvrir

le cache de l’objectif.

AVERTISSEMENT

Ne fermez pas le cache de l'objectif lors de

●

la projection. Sinon, cela va provoquer un

dysfonctionnement, une surchauffe et un

feu.

Réglages

Dépannage

Autres

15

1

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

STAGE DYNAMIC

USER1

USER2

USER3

RM-MH2GB

LIGHT

Pour commencer

Commandes et fonctionnalités (Suite)

■

Télécommande

Pour éteindre l’appareil

Pour contrôler l'objectif (

Pour afcher des informations (

Ouverture de l'objectif (

Pour régler le gamma (

Pour régler la densité de couleur (

Réglage de la teinte (

Pour régler la luminosité (

Pour afcher la mire de test

Afcher / Masque le menu

Pour allumer l’appareil

)

P26

P41

P42

P42

P42

P42

P42

)

)
)

)

)

)

Pour changer d'entrée (

P26

)

Pour régler la taille de l'écran

(

P28

)

Pour régler la température de couleur

(

P42

)

Réglage du ltre de réduction du bruit
(

Pour régler la netteté (

Pour régler le contraste (

P42

)

)

P42

)

P42

Pour masquer temporairement l'image

(

P27

)

Pour sélectionner ou conrmer

Pour retourner au menu précédent

(

P30

)

Pour changer de mode(

P42

)

16

Pour allumer les boutons de la télécommande
pour 7 secondes

FRANÇAIS

30°

30°

20°

20°

30°

30°

20°

20°

A

B

Mise en place des piles

Portée efcace de la télécommande

Comment utiliser la télécommande

Pour commencer

1

2 3

● S’il est nécessaire de rapprocher la télécommande du projecteur pour qu’elle fonctionne, cela signie que les piles sont

faibles. Quand cela survient, remplacer les piles. Insérer les piles selon les marques + - .

● Assurez-vous d’insérer le côté - en premier.

● Si une erreur survient lors de l’utilisation de la télécommande, retirez les piles et attendez 5 minutes. Remettez en place les

piles et utilisez la télécommande.

■

En dirigeant la télécommande en

Cet appareil

direction de l’appareil

● En visant le récepteur de commande à distance

avec la télécommande, s’assurer que le capteur

situé à l’avant ou l’arrière de l’appareil se trouve à
une distance de moins de 7 m.

● Si la télécommande ne fonctionne pas correcte-

ment, rapprochez-vous de l’appareil.

Préparation

Fonctionnement

Réglages

■

En cas de réexion à partir de l’écran

● S'assurer que la distance totale (A + B) entre

this unit et l'écran (A) et entre la télécommande et
l'écran (B) est de 7 m.

● Dans la mesure où le rendement des signaux réé-

chis depuis la télécommande different selon le type
d’écran utilisé, la distance de fonctionnement peut

diminuer.

Écran

Télécommande

Télécommande

Cet appareil

Dépannage

Autres

17

2

G B R

SYNC

S-VIDEO

VIDEO

RS-232C

TRIGGER

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

Préparation

Sélectionner les périphériques à raccorder

● Ne pas allumer avant d’avoir ni le raccordement.

● Les procédures de raccordement peuvent varier selon le type de périphérique utilisé. Pour les détails, se reporter au manuel

d’instructions du périphérique à raccorder.

● Pour une sortie audio, raccorder l’appareil à un amplicateur.

● Il est possible que les images ne s'afchent pas, suivant les câbles et les périphériques à brancher.

Utilisez un câble compatible HDMI (vendu séparément), présentant le logo HDMI.

● Suivant la dimension du couvercle du connecteur du câble à brancher, il peut être impossible de brancher cet appareil.

Enregistreur DVD

Connexion à une borne HDMI (

Lecteur DVD

)

P20

Connexion à des bornes de vidéo à composantes (

P19

)

Connexion à une borne RS-232C
(contrôle externe) (

P52

)

18

Connexion à une borne vidéo (

PC portable

P19

Pour raccordement via une borne Trigger

)

(

Connexion à une borne S-Vidéo (

P22

)

)

P19

Magnétoscope et caméscope

Raccordements

Raccordement via un câble vidéo et un câble S-vidéo

SYNC

B

R

G

SYNC

S-VIDEO

RS-232C

VIDEO

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

B R

G

SYNC

S-VIDEO

VIDEO

RS-232C

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

TRIGGER

Raccordement via un câble vidéo composantes

FRANÇAIS

Pour commencer

Cet appareil

Cet appareil

Câble vidéo

(vendu séparément)

à une borne d’entrée vidéo

à une borne d’entrée S-vidéo

Câble S-Vidéo

(vendu séparément)

Sortie vidéo

Magnétoscope et caméscope

Sortie S-vidéo

Préparation

Fonctionnement

Réglages

aux bornes d’entrée vidéo composantes

Sortie vidéo composantes
bornes

Câble vidéo composantes

CR/PR (rouge)

(vendu séparément)

CB/PB (bleu)

● Choisissez “COMP.” dans le menu conguration à “Y Pb/Cb Pr/Cr”. ( P35 -

12

)

Y (vert)

Lecteur DVD

Dépannage

Autres

19

2

B

R

G

SYNC

VIDEO

HDMI 1

HDMI 2

Y

CB/P

B

CR/PR

G B

R

SYNC

S-VIDEO

VIDEO

RS-232C

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

Raccordement par un câble de conversion HDMI-DVI

Raccordement par un câble HDMI

Préparation

Raccordements (Suite)

Cet appareil

Enregistreur DVD

Cet appareil

à une borne d’entrée HDMI 1 ou HDMI 2

Câble HDMI (vendu séparément)

Borne de sortie HDMI

PC portable

à une borne d’entrée HDMI 1 ou HDMI 2

Câble de conversion HDMI-DVI

(vendu séparément)

Si du bruit apparaît, écartez tout PC (dont portable) de ce produit.

●

20

Borne de sortie DVI

RS-232C

RS-232C

G B

R

SYNC

S-VIDEO

VIDEO

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

Cet appareil

Raccordement via câble vidéo RVB

Raccordement via un câble SCART-RCA

vers une vidéo RVB et
sync les bornes d'entrée
signal

Câble SCART-RCA

(vendu séparément)

FRANÇAIS

Pour commencer

Préparation

Lecteur DVD pour le marché européen

Fonctionnement

Borne SCART

● Réglez “COMP.” dans le menu conguration à “SCART”. ( P35 -

Cet appareil

à des bornes d’entrée vidéo RVB

câble vidéo RVB

(vendu séparément)

12

)

Réglages

Dépannage

Appareil équipé d'une sortie RVB

Bornes de sortie vidéo RVB

R (Rouge)

B (Bleu)

V (vert) :
(Inclut des signaux de syn-

chronisation)

Autres

● Réglez “COMP.” dans le menu conguration à “RVB”. ( P35 -

12

)

● Pour plus de renseignements sur les signaux d’entrée, consultez “Caractéristiques”. ( P58)

21

2

SYNC

B RG

SYNC

S-VIDEO

VIDEO

RS-232C

HDMI 1

HDMI 2

Y

CB/PB

CR/PR

TRIGGER

Raccordement par un câble Trigger

Préparation

Raccordements (Suite)

Cet appareil

Pour commander la borne de sortie

Écran

Câble Trigger

(Vendu séparément)

N’alimentez pas les autres appareils.

●

Ne connectez pas les câbles audio d'autres appareils tels que

●

AVERTISSEMENT

Les écouteurs, etc. Sinon, cela peut entraîner un dysfonctionnement

des autres appareils ou des blessures.

Utiliser plus que la valeur indiquée entraînera un dysfonctionnement.

●

Faites très attention à éviter tout court-circuit avec à l’esprit que les

●

sorties des bornes produisent du 12 V.

Entrée borne Trigger

(Φ3,5)

22

FRANÇAIS

80%

34%34%

80%

Centre de
l'objectif.

Réglage du décalage

Régler l'angle

Installation le projecteur et l’écran

Lors de l'installation, veuillez placer cet appareil et l'écran perpendiculairement l'un par rapport à l'autre.
À défaut, vous risquez d'augmenter la distorsion trapézoïdale. Veuillez vous référer à “Trapèze”. ( P38 -

● L'angle maximal pouvant être donné pour cet appareil est de ±10°.

10°

10°

24

)

Pour commencer

Préparation

10°

10°

● Des dysfonctionnements peuvent survenir si l'angle n'est pas réglé dans la plage de valeurs susmentionnées.

Installer le projecteur et l’écran

1

■

Position gauche / droite

* Centrage vertical (0 % de décalage sur l’axe vertical)

Approximativement 34 %

(au maximum) de l’image projetée

Approximativement 34 %

(au maximum) de l’image projetée

■

Position dans l’axe vertical

* Centrage horizontal (0 % de décalage sur l’axe horizontal)

Fonctionnement

Réglages

■

Changer la portée de l’image projetée

Approximativement 80%

(au maximum) de l’image projetée

Dépannage

Approximativement 80%

(au maximum) de l’image projetée

Autres

23

2

BACK

Exit

MENU

Mise au point

Contrôle Objectif

Retour

Activation

Sélection

BACK

Exit

MENU

Zoom

Contrôle Objectif

Retour

Activation

Sélection

BACK

Retour

Activation

Sélection

Contrôle Objectif

Décalage

LENS

LENS

LENS

Préparation

Installation le projecteur et l’écran (Suite)

2

Régler de telle façon que l’image projetée soit au centre de l’écran

1

2

3

Réglez la position de l'image au centre de l'écran en appuyant sur (les boutons Haut, Bas, Gauche et Droite).

4

● Il peut être nécessaire de régler “Décalage pixels” dans le menu de conguration après avoir réglé la position de l’image.

( P38 - 22)

24

Déterminer la distance entre l’objectif et l’écran pour obtenir la taille d’écran que vous souhaitez.

Taille de l’écran et distance de projection

Cet appareil utilise un objectif avec zoom de facteur x2,0 pour la projection.

■

Taille de l’écran projeté par rapport à la distance de projection

Taille de l'écran de pro-

jection

(Diagonale)

Format d'image 16:9

60"

(Approx. 1,52m)

70"

(Approx. 1,78m)

80"

(Approx. 2,03m)

90"

(Approx. 2,29m)

100"

(Approx. 2,54m)

110"

(Approx. 2,79m)

120"

(Approx. 3,05m)

130"

(Approx. 3,30m)

Distance approximative de projec-

tion W (Wide ou Grand angle) à

T (Téléobjectif)

D'environ 1,78m à

D'environ 2,09m à environ 4,28m

D'environ 2,40m à environ 4,89m

D'environ 2,70m à environ 5,51m

D'environ 3,01m à environ 6,13m

D'environ 3,31m à environ 6,75m

D'environ 3,62m à environ 7,36m

D'environ 3,92m à environ 7,98m

environ 3,66m

Taille de l'écran de pro-

jection

(Diagonale)

Format d'image 16:9

140"

(Approx. 3,56m)

150"

(Approx. 3,81m)

160"

(Approx. 4,06m)

170"

(Approx. 4,32m)

180"

(Approx. 4,57m)

190"

(Approx. 4,83m)

200"

(Approx. 5,08m)

Distance approximative de projec-

tion W (Wide ou Grand angle) à

D'environ 4,23m à environ 8,60m

D'environ 4,53m à environ 9,22m

D'environ 4,84m à environ 9,84m

D'environ 5,14m à environ 10,45m

D'environ 5,45m à environ 11,07m

D'environ 5,75m à environ 11,68m

D'environ 6,06m à environ 12,30 m

FRANÇAIS

Pour commencer

Préparation

T (Téléobjectif)

Fonctionnement

● Les distances de projection du tableau ci-dessus sont fournies uniquement à titre indicatif. Veuillez en tenir compte lors de

l’installation du projecteur.

● Pour régler l’installation, utiliser une image projetée au format 16:9.

Réglages

Dépannage

Autres

25

3

WARNING

LAMP

ST ANDBY/ON

ON

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

STAGE

DYNAMIC

USER1

USER2

USER3

LIGHT

RM-MH2GB

BACK

Exit

MENU

Mise au point

Contrôle Objectif

Retour

Activation

Sélection

HDMI 1 HDMI 2 　 COMP． Video S-Video

INPUT

LENS

INPUT

Fonctionnement

Projection d'images

Ce chapitre décrit les opérations de base pour projeter des images en entrée sur l’écran.

Préparation

1

Branchez la prise du câble d’alimenta-

tion dans la prise électrique

① Raccordez le câble à cet

appareil

② Raccordez à la prise

d’alimentation

①

2

Allumez l’appareil

Cordon d'alimentation
(Fourni)

②

STANDBY/ON

Témoin allumé (vert)

● Vous pouvez aussi appuyer sur le bouton sur l'appareil pour

l'allumer. ( P15)

● L’objectif s’ouvrira.

3

Projete l’image

1

Sélectionnez le mode d'entrée

STANDBY/ON

Témoin allumé

(rouge)

26

● Vous pouvez également sélectionner le mode d'entrée en appuyant

sur le bouton

2

Afche les images du périphérique sélectionné

4

Réglez la position de l’écran de

sur l'appareil. ( P15)

projection

● Consultez les sections “Installer le projecteur et l'écran”

( P23) and “Contrôle objectif” ( P38 - 21 ) pour la
méthode d'ajustement.

5

Réglez la taille de l’image (zoom) et la

mise au point

1

Réglez la mise au point.

Ajustez en conséquence en appuyant

sur les boutons Haut / Bas

BACK

HIDE

BACK

Exit

MENU

Zoom

Contrôle Objectif

Retour

Activation

Sélection

Mise au point

Zoom

Décalage

LENS

LENS

HIDE

LENS

Ajuster la taille de l'image (le zoom)

2

Ajustez en conséquence en

appuyant sur les boutons

● A chaque pression du bouton

sera de “Mise au point”, “Zoom” and “Décalage”.

, l'élément à régler pas-

Haut / Bas

FRANÇAIS

CONSEILS

Vous pouvez masquer
temporairement l’image.

Vous pouvez masquer temporairement

l’image.

Le témoin vert clignote
lorsque l’image est
masquée

Pour commencer

Préparation

Pour terminer

3

Eteingnez l’appareil

6

Lorsqu'’un écran de
confirmation s'affiche

Clignotement (témoin rouge)

Mode de refroidissement

Témoin allumé (rouge)

● Lorsque vous éteignez l’appareil, l’objectif se ferme.

● L'appareil ne peut pas être éteint pendant les 90 secondes

suivant l'allumage de l'appareil. Commez l'utilisation après 90
secondes.

● Vous pouvez aussi appuyer sur le bouton sur l'appareil

pour l'éteindre. ( P15)

● Débranchez le câble d’alimentation lorsque vous n’utilisez pas

l’appareil pour une longue période.

● Appuyez sur le bouton

pour afcher l' image.

à nouveau

● L’appareil ne peut pas être éteint lorsque

l’ image est temporairement masquée.

NOTE

À propos du mode de
refroidissement

● Le mode de refroidissement est une fonc-

tion permettant le refroidissement de la
lampe pendant les 60 secondes suivant la
n de la projection. Cette fonction empê­che la déformation ou l’endommagement

des pièces internes de l’appareil du fait de
la surchauffe de la lampe. Elle empêche

également un éclatement ou un raccour­cissement prématuré de la durée de vie

de la lampe.

● Pendant la phase de refroidissement, le

témoin [STANDBY/ON] clignote en rouge.

● Suivant la phase de refroidissement,

l’appareil retourne automatiquement en

mode veille.

● Ne débranchez pas la prise d'alimentation

pendant la phase de refroidissement.

Cela pourrait réduire la durée de vie de la

lampe et causer un dysfonctionnement.

Fonctionnement

Réglages

Dépannage

Autres

27

3

Régler de la taille de l’écran

ASPECT

4:3 16:9 zoom

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

STAGE

DYNAMIC

USER1

USER2

USER3

LIGHT

RM-MH2GB

Masquage de la zone périphérique d’une


Fonctionnement

Fonctions utiles pendant la projection

Vous pouvez modier la taille de l’écran de l’image projetée ou masquer la zone entourant une image dont

la qualité de la zone périphérique s’est détériorée.

L’image projetée peut être réglée pour correspondre à la taille d’écran
la plus appropriée. (Format d'image).

● La taille de l'écran peut aussi être réglée à partir d'Aspect du menu de con-

guration. ( P36 - 14 )

● Lorsque des signaux PC sont en entrée, le réglage “Aspect(PC)” sera disponible

à la place. ( P36 - 15 )

■

Image source et image projetée par différents paramètres de taille

d’écran

Image source

SDTV (4:3) Format d'image:

SDTV (4:3)

L’image a été
enregistrée au
format paysage

(bandes noires en

haut et en bas)
avec le logiciel de
DVD

Identique
Taille d’écran la
plus appropriée

Format d'image:
Identique

Une petite image

est projetée

4:3

Taille de l'écran

16:9 Zoom

Format d'image:
Paysage
L’image est étirée
horizontalement

Format d'image:
Paysage
L’image est étirée
horizontalement

Format d'image:
Identique
Le haut et le bas
de l’image sont
manquants

Format d'image:
Identique
Taille d’écran la
plus appropriée

28

● Suivant l'image d'entrée, sélectionner 4:3 peut causer un étirement vertical de

l'image, alors que 16:9 vous offre la taille d'écran la plus appropriée.

Les images dont la qualité de la bordure externe est détériorée peuvent être

projetées en masquant (cachant) le pourtour de l’image projetée.

1

Projete l’image

Image dont la qualité
de la bordure externe

est détériorée.

MENU

MENU

BACK

0

0
0

0

6500K

2

Normal

Modes

Contraste
Luminosité
Couleur
Teinte
Temp. Couleur
Gamma
Avancé
Ouverture

Qualité image

Naturel

R.A.Z.

Retour

Activation

Sélection

Sortie

Video/S-Video

COMP.

Aspect (Vidéo)
Aspect (PC)

Etirement V
Position image
Surbalayage

Film

MENU

BACK

HDMI

16:9

Auto

Auto

Arrêt

Arrêt

Masque

Arrêt

5%

Arrêt

2.5%

Signal d'entrée

Retour

Activation

Sélection

Sortie

自动

MENU

BACK

5%

16:9

Video/S-Video

COMP.

HDMI

Auto

Auto

5%

2.5%

Aspect (Vidéo)
Aspect (PC)

Etirement V
Position image
Surbalayage

Film

Arrêt

Arrêt

Masque

Arrêt

Signal d'entrée

Retour

Activation

Sélection

Sortie

MENU

Masquer l’image

2

1

Afchez le menu de conguration

2

Choisissez “Signal d'entrée” “Masque”

FRANÇAIS

Pour commencer

NOTE

● Le masquage n'est disponible que lorsque

des images haute dénition sont en

entrée.

Préparation

①Sélectionner

3

Régler une valeur de masque

①Sélectionner

Fonctionnement

②Confirmer

Réglages

②Confirmer

Dépannage

Exemple:
Lorsque la valeur “Masque” est
changée de “Off” “5%”

Pour terminer

3

Autres

29

4

Procédures d’utilisation du menu

MENU

MENU

BACK

0

0
0

0

6500K

2

Normal

Modes

Contraste
Luminosité
Couleur
Teinte
Temp. Couleur
Gamma
Avancé
Ouverture

Qualité image

Naturel

R.A.Z.

Retour

Activation

Sélection

Sortie

4:3

4:3

16:9

Zoom

MENU

BACK

Video/S-Video

COMP.

HDMI

Auto

Auto

Aspect (Vidéo)
Aspect (PC)
Etirement V
Position image
Surbalayage

Film

Arrêt

Arrêt

Masque

5%

Signal d'entrée

Retour

Activation

Sélection

Sortie

4:3

16:9

16:9

Zoom

MENU

BACK

5%

Video/S-Video

COMP.

HDMI

Auto

Auto

Aspect (Vidéo)
Aspect (PC)

Etirement V
Position image
Surbalayage

Film

Arrêt

Arrêt

Masque

Signal d'entrée

Retour

Activation

Sélection

Sortie

MENU

BACK

TEST

HIDE

BRIGHT

CONT

SHARP

COLOR

TINT

N.R

GAMMA

C.TEMP

INFO

LENS.AP

ASPECT

LENS

INPUT

STANDBY

ON

MENU

CINEMA1

CINEMA2

NATURAL

STAGE

DYNAMIC

USER1

USER2

USER3

LIGHT

RM-MH2GB

Réglages

Menu de conguration

Les images projetées peuvent être réglées pour correspondre au format souhaité en changeant les
paramètres par défaut.

Exemple:

Changer l' “Aspect (Vidéo)” de “4:3” à “16:9”

Afchez le menu de conguration

1

2

Choisissez “Signal d'entrée”

“Aspect (Vidéo)”

①Sélectionner

②Confirmer

3

Régler sur “16:9”

30

①Sélectionner

4

Pour terminer

②Confirmer

Menu de conguration

Les valeurs des éléments présentés en sont les réglages d'usine prédénis.

● Les éléments pouvant être congurés varient selon les signaux entrants.

Qualité image

01

Modes

Règle le modèle de l’image projetée.

Cinema 1, Cinema 2, Naturzl,

02

Contraste

Règle le contraste de l’image projetée.

(Noir) -50 à 50 (Blanc)

03

Luminosité

Règle la luminosité de l’image projetée.

(Plus sombre) –50 à 50 (plus clair)

04

Couleur

Règle la densité de la couleur de l’image projetée.

(Plus sombre) –50 à 50 (plus clair)

05

Teinte

Règle la teinte de l’image projetée.

(Rouge) –50 à 50 (Vert)

Scène, Dynamique, Util. 1, Util. 2 et Util. 3.

FRANÇAIS

Pour commencer

Préparation

Fonctionnement

● “Contraste”, “Luminosité”, “Couleur” et “Teinte” peuvent aussi être congurés à partir de la télécommande. ( P16)

Réglages

Dépannage

Autres

31

4

Réglages

Menu de conguration (suite)

Qualité image > Temp. Couleur

06

Temp. Couleur

Règle la température de la couleur de l’image projetée.

5 800K

6 500K

7 500K

9 300K

Haute luminosité Sélectionnez ceci pour obtenir l’image la plus claire.

Perso 1

Perso 2

Perso 3

Sélectionnez ceci pour donner un ton

rouge à l'image.

Sélectionnez ceci pour avoir une image

balancée.

Sélectionnez ceci pour donner un ton bleu

à l'image.

Choisissez cette option pour donner une

teinte bleue supérieure à 7500K.

Gain (Partie

lumineuse)

Décalage

(Partie som-

bre)

Gain (Partie

lumineuse)

Décalage

(Partie som-

bre)

Gain (Partie

lumineuse)

Décalage

(Partie som-

bre)

Rouge (Moins rouge) -255 à 0 (Plus rouge)

Vert (Moins vert) -255 à 0 (Plus vert)

Bleu (Moins bleu) -255 à 0 (Plus bleu)

Rouge (Moins rouge) -50 à 50 (Plus rouge)

Vert (Moins vert) -50 à 50 (Plus vert)

Bleu (Moins bleu) -50 à 50 (Plus bleu)

Rouge (Moins rouge) -255 à 0 (Plus rouge)

Vert

(Moins vert) -255 à 0 (Plus vert)

Bleu (Moins bleu) -255 à 0 (Plus bleu)

Rouge (Moins rouge) -50 à 50 (Plus rouge)

Vert (Moins vert) -50 à 50 (Plus vert)

Bleu (Moins bleu) -50 à 50 (Plus bleu)

Rouge (Moins rouge) -255 à 0 (Plus rouge)

Vert (Moins vert) -255 à 0 (Plus vert)

Bleu (Moins bleu) -255 à 0 (Plus bleu)

Rouge (Moins rouge) -50 à 50 (Plus rouge)

Vert (Moins vert) -50 à 50 (Plus vert)

Bleu (Moins bleu) -50 à 50 (Plus bleu)

Seul le décalage peut être réglé.

32

●

Les couleurs rouge, verte et bleur peuvent être respectivement réglées et enregistrées.

●

Ce réglage peut aussi être conguré à partir de la télécommande. ( P16)

>

1023

512

50

100(%)

MENU

BACK

A
B
C

0

2.2

Normal

Gamma

Réglage de Base

Blanc

Rouge

Vert
Bleu

Copier

Coller
R.A.Z.

Perso 1

Perso 2

Perso 3

Qualité image

Retour

Activation

Sélection

Sortie

>

1023

512

50

100(%)

MENU

BACK

A
B
C

0

2.2

Input: 10%

Output: 100

Normal

Gamma

Réglage de Base

Blanc
Rouge

Vert
Bleu

Copier

Coller
R.A.Z.

Perso 1
Perso 2
Perso 3

Qualité image

Retour

Retour

Activation

Sélection

Sortie

>

1023

512

50

100(%)

MENU

BACK

A
B
C

0

2.2

Normal

Gamma

Réglage de Base

Blanc

Rouge

Vert
Bleu

Copier
Coller

R.A.Z.

Perso 1

Perso 2

Perso 3

Qualité image

Retour

Retour
Activation

Sélection

Sortie

Input: 50%
Output: 580

BACK

BACK

OK

Oui

Non

Voulez vous enregistrer les réglages Gamma ?

Qualité image > Gamma

07

Gamma

Règle les caractéristiques de la gradation de l’image projetée.

Normal

A Régle le gamma à sur “A”.
B Régle le gamma à sur “B”.
C Régle le gamma à sur “C”.

Perso 1
Perso 2
Perso 3

(Réglage gamma)

Dans les cas habituels, choisissez ce

paramétrage.

Trois différents types de gamma peuvent être réglés suivant suivant vos préférences.

Réglage de

Base

Vous pouvez choisir le coefcient (1,8 à 2,6) de la courbe gamma.

Vous pouvez ajuster séparément la courbe gamma des couleurs (Rou-

Réglage
gamma*

ge, Vert, Bleu).
Régler “Blanc” affectera les valeurs “Rouge, Vert, Bleu”. La courbe
gamma trace les valeurs pour le “Vert”.

Copier Copie la donnée gamma ajustée.

Coller Colle la donnée gamma collée.

R.A.Z.

Remet les coefcients gamma aux valeurs 2,2 réglées dans “Réglage de
Base”.

FRANÇAIS

Le réglage du gamma ne peut pas être

effectué, et seule la copie est valide.

Pour commencer

Préparation

Fonctionnement

● “Normal” convient aux cas habituels, mais d’autres réglages peuvent être sélectionnés selon vos préférences.

● Ce réglage peut aussi être conguré à partir de la télécommande. ( P16)

* “Réglage gamma”

① Sélectionne le coefcient de courbe gamma de référence (1,8 ～ 2,6) fznd “Réglage de Base” .
② Sélectionnez la couleur que vous désirez ajuster dans l’écran d’ajustement gamma.

③ Ajustez la courbe gamma dans l’écran d’ajustement courbe gamma.

Sélectionnez le point où la gradation (luminosité)
sera ajustée au moyen des boutons / .

Ajustez la gradation (luminosité) au
moyen des boutons / .

Réglages

Dépannage

● Si la courbe gamma est ajustée plusieurs fois, des erreurs de calcul seront accumulés et la courbe gamma peut ne pas

④ Pour terminer

être capable de revenir à sa valeur initiale. Dans ce cas, sélectionnez “R.A.Z.”.

Autres

33

4

Réglages

Menu de conguration (suite)

Qualité image > Avancé

08

Avancé

Règle les contours de l’image et sa composition détaillée.

Netteté (Doux) de 0 à 100 (Net) Ajuste le contour de l'image

Netteté

NR*

CTI*

09

Ouverture

Ouverture

10

R.A.Z.

Réinitialiser le réglage.

Amélior. Détail (Doux) de –50 à 50 (Fort)

RNR (Doux) de 0 à 16 (Fort)

MNR (Doux) de 0 à 16 (Fort)

Marche Réduit le bruit Block Noise

BNR

Arrêt

Arrêt Le signal d’entrée reste inchangé.

Bas

Haut

1
2 Medium
3 Clair

Réduit la tache de couleur.Moyen

Souligne les détails de
l'image

Règle l'intensité de la

réduction du bruit de l'image

Règle l’intensité de la
réduction de l’Effet Gibb.

Le signal d’entrée reste

inchangé.

Sombre

* Dans le cas de signaux HD ou PC, l'NR et le CTI ne peuvent pas être réglés.

●

Abréviations
NR: Réduction du bruit
RNR: Réduction aléatoire du bruit
MNR: Réduction du bruit 'moustique'
BNR: Réduction du bruit de bloc
CTI: Amélioration des transitoires de couleurs

34

Signal d'entrée > HDMI

11

HDMI

Congure le signal d'entrée HDMI.

Entrée

Espace color.

Contrôle avéc HDMI

FRANÇAIS

Auto Règle automatiquement les signaux d'entrée.

Standard

Amélioré

Auto Règle automatiquement les signaux d’entrée.

Y Cb Cr (4:4:4)

Y Cb Cr (4:2:2)

RVB

Marche Active les communications CEC.

Arrêt Désactive les communications CEC.

Sélectionnez ceci lorsque la plage dynamique des images

d'entrée est 16 - 235.

Sélectionnez ceci lorsque la plage dynamique des images

d'entrée est 0 - 255.

Sélectionnez ceci lorsque les signaux vidéos YCbCr(4:4:4)
sont en entrée.

Sélectionnez ceci lorsque les signaux vidéos YCbCr(4:2:2)
sont en entrée.

Sélectionnez ceci lorsque les signaux vidéo RVB sont en

entrée.

Pour commencer

Préparation

Fonctionnement

● Le réglage est disponible uniquement si le terminal HDMI est choisi.

●

Abréviations
CEC: Commande des composants électroniques grand public

Signal d'entrée > COMP.

12

COMP.

Congure le signal d'entrée pour les terminaux d'entrée de la vidéo en composantes.

Sélectionnez ceci lorsque les signaux de composantes

vidéo sont en entrée.

Sélectionnez ceci lorsque les signaux vidéo RVB sont en

entrée.

Sélectionnez ceci lorsque des signaux vidéo RGB et des
signaux de synchronisation sont entrés via l'interface

SCART sur les marchés européens.

Espace color.

Y Pb/Cb Pr/Cr

RVB

SCART

● Le réglage est disponible uniquement si les bornes vidéo à composantes sont choisies.

Signal d'entrée > Vidéo / S-Vidéo

13

Vidéo / S-Vidéo

Règle les signaux d'entrée Vidéo / S-Vidéo.

Niveau NTSC

0IRE Règle la gradation des signaux sans le réglage 7.5 IRE.
7,5IRE Règle la gradation des signaux avec le réglage 7.5 IRE.

Réglages

Dépannage

Réglez ceci seulement lorsque les signaux NTSC sont en entrée via la borne vidéo ou S-Vidéo.

●

Auto Congure le système de couleurs automatiquement.
NTSC Sélectionnez ceci lorsque le système couleur est NTSC.

Sélectionnez ceci lorsque le système couleur est
NTSC4,43.

Système Couleur

NTSC4,43

PAL Sélectionnez ceci lorsque le système couleur est PAL.
PAL-M Sélectionnez ceci lorsque le système couleur est PAL-M.
PAL-N Sélectionnez ceci lorsque le système couleur est PAL-N.
SECAM Sélectionnez ceci lorsque le système couleur est SECAM.

● Le réglage n'est disponible que lorsque l'image d'entrée vidéo ou S-vidéo est projetée.

Autres

35

4

Réglages

Menu de conguration (suite)

Signal d'entrée > Aspect (Vidéo)

14

Aspect (Vidéo)

Congure la taille de l'écran de l'image projetée.

4:3 Dénit la taille de l'écran à 4:3 pour l'image projetée.
16:9 Dénit la taille de l'écran à 16:9 pour l'image projetée.
Zoom Zoom les images. (ne peut pas être sélectionné dans le cas de signaux HD.)

● Ce réglage peut aussi être conguré à partir de la télécommande. ( P16)

● Les éléments ne peuvent pas être dénis dans le cas de signaux de PC.

Signal d'entrée > Aspect (PC)

15

Aspect (PC)

Congure la taille de l'écran de l'image projetée.

Auto

1:1

Plein écran Agrandi le signal PC horizontalement / verticalement.

Agrandi le signal PC horizontalement et verticalement jusqu’à ce qu’il prenne la
hauteur de l’écran, en afchant le signal dans son format original.

Afche le signal PC correspondant à l’écran avec un rapport 1 point par pixel. L’écran
de PC peut être afché dans sa taille originale.

● Ce réglage peut aussi être conguré à partir de la télécommande. ( P16)

● Ce réglage ne peut pas être déni dans le cas de signaux SD ou HD.

Signal d'entrée > Etirement V (lorsque des signaux HD ou SD sont en entrée)

16

Etirement V

Lorsque réglé à “Marche”, l'image 2,35:1 projetée sera étirée verticalement à la résolution de l'écran.

Marche L'image 2,35:1 projetée sera étirée verticalement à la résolution de l'écran.

Arrêt

Projette l'image 2,35:1 telle quelle.
(Des bandes noires apparaîtront en haut et en bas.)

● Ce réglage ne peut pas être déni dans le cas de signaux PC.

“Arrêt” “Marche”

Signal d'entrée > Position image

17

Position image

Ajuste la position horizontale / verticale de l'image projetée.

La position de l’image varie suivant les signaux d’entrée. L’image provenant de même signaux peut ne pas être

●

complètement afchée. Règle la position de l’image à l’aide de ce menu pour afcher l’image correctement.

36

Signal d'entrée > Surbalayage

18

Surbalayage

Choisit s'il faut utiliser le surbalayge ou non pour le signal vidéo SD.

Marche Surbalayage le haut, la gauche, le bas et la droite, chacun à 2,5%.
Arrêt Ne pas surbalayer.

Ce réglage n'est pas disponible lorsque un signal PC ou HD est en entrée.

●

Signal d'entrée > Masque

19

Masque

Masque (cache) la zone externe de l’image projetée.

2,5% Masque 2,5% de l'écran.
5% Masque 5 % de l'écran.
Arrêt Aucun masque.

FRANÇAIS

Pour commencer

Préparation

Fonctionnement

● Le masquage est disponible uniquement pour des images haute dénition.

Signal d'entrée > Film

20

Film

Sélectionnez ceci pour visionner des lms tournées sur pellicule.

Auto Dans les cas habituels, choisissez ce paramétrage.
Arrêt Sélectionnez ceci lorsque vous ne regardez pas un lm tourné sur pellicule.

Ce réglage n'est pas disponible en cas de signal progressif en entrée.

●

Réglages

Dépannage

Autres

37

4

Réglages

Menu de conguration (suite)

Installation > Contrôle Objectif

21

Contrôle Objectif

Contrôle le déplacement motorisé de l’objectif lors du réglage du projecteur.

Mise au point Fonction pour régler la mise au point de l’objectif.
Zoom Fonction pour régler le zoom de l’objectif.

Décalage

Mire de test

Marche

Fonction pour régler le décalage de l’objectif.
(Appuyez sur les boutons haut / bas / gauche / droite pour faire décaler l’écran).

Afche la mire de test avec les réglages ci-dessus.

Afchage pour

le “Zoom” et
le “Décalage”:

Afchage

pour la
“Mise au
point”:

Arrêt N’afche pas la mire de test.

Verrouillage

Marche

Arrêt Permet le réglage de l’objectif.

Désactive le réglage de l’objectif. Un message d’alarme apparaît lorsque le bouton
[LENS] de la télécommande est pressé.

(Image de grandes grilles vertes)

(Image de petites grilles vertes)

Installation > Décalage pixels

22

Décalage pixels

Effectuez des réglages ns d'un pixel pour chaque décalage de couleur mineur dans le sens horizontal / vertical de l'image.

Rouge Horiz. (Déplacer le rouge vers la gauche) 1 à 7 (déplacer le rouge vers la droite)
Vert Horiz. (Déplacer le vert vers la gauche) 1 à 7 (déplacer le vert vers la droite)
Bleu Horiz. (Déplacer le bleu vers la gauche) 1 à 7 (déplacer le bleu vers la droite)
Rouge Vert. (Déplacer le rouge vers le bas) 1 à 5 (déplacer le rouge vers le haut)
Vert Vert. (Déplacer le vert vers le bas) 1 à 5 (déplacer le vert vers le haut)
Bleu Vert. (Déplacer le bleu vers le bas) 1 à 5 (déplacer le bleu vers le haut)

● Les axes horizontaux et verticaux sont inversés lorsque l'image est renversée vers la gauche, la droite, vers le haut ou vers

le bas.

● Lors de l'ajustement, utilisez des images xes avec des contours forts.

● Comme les ajustements sont mineurs, leur effet pourrait être difcile à voir avec certaines images.

Installation > Type d'installation

23

Type d'installation

Inverse l’image suivant l’axe vertical (haut ou bas), horizontal (droite ou gauche), suivant l’état de projection du projecteur.

Proj. Avant Sélectionnez ceci pour une projection avant depuis une table.
Mont. Plafond AV Sélectionnez ceci pour une projection avant depuis le plafond.
Rétro proj. Sélectionnez ceci pour une projection arrière depuis une table.
Mont. Plafond AR Sélectionnez ceci pour une projection arrière depuis le plafond.

Installation > Trapèze

24

Trapèze

Compense la distorsion trapézoïdale causée par l'installation.

● Reportez-vous à “Installation le projecteur et l'écran”. ( P23)

38

FRANÇAIS

Affichage

Couleur fond

Position menus

Affichage menus

MENU

BACK

Aff. source

Aff. source
Logo

Langue

Français

Marche

Marche

5sec

15sec

Bleu

Retour

Activation

Sélection

Sortie

Afchage > Couleur fond

25

Couleur fond

Congure la couleur de l’écran afchée en l’absence de signaux entrants.

Bleu Congure la couleur de l'écran à “Bleu”.
Noir Congure la couleur de l'écran à “Noir”.

Afchage > Position menus

26

Position menus

Règle la position de l'afchage du menu. Les positions possibles pour l'afchage du menu sont les quatre coins ou le centre
de l’écran.

Pour commencer

Préparation

Fonctionnement

Afchage > Afchage menus

27

Afchage menus

Dénit la durée de l'afchage du menu.

15 sec Afchage pendant 15 secondes.
Marche Afchage permanent.

Afchage > Aff. source

28

Aff. source

Afche ou non le réglage d’entrée lors du changement de source.

5 sec Afchage pendant 5 secondes.
Arrêt Ne pas afcher.

Afchage > Aff. source

29

Aff. source

Afche ou non l'entrée source lors du changement d'entrée.

Marche Afche la source des signaux d'entrée.
Arrêt Ne pas afcher.

Réglages

Dépannage

Afchage > Logo

30

Logo

Détermine si “Logo” doit être afché lors du démarrage.

Marche Afchage pendant 5 secondes.
Arrêt Ne pas afcher.

Autres

39

4

Réglages

Menu de conguration (suite)

Afchage > Langue

31

Langue

Détermine la langue d’afchage du menu.

日本語

English Anglais
Deutsch Allemand
Español Espagnol
Italiano Italien
Français Français
Português Portugais
Nederlands Hollandais
Svenska Suédois
Norsk Norvégien

Русский Russe

中文

Japonais

Chinois

Fonction > Puissance lampe

32

Puissance lampe

Congure la puissance de la lampe source de lumière.

Normal Dans les cas habituels, choisissez ce paramétrage. (150 W)
Haut Sélectionnez ceci lorsqu'’il est difcile de voir l’image dans une pièce éclairée. (200 W)

● Les réglages ne peuvent être changés pendant environ 90 secondes après que cet appareil ait été allumé.

● Les réglages ne peuvent être changés pendant environ 60 secondes après qu’ils aient été réglés.

Fonction > Trigger

33

Trigger

Congure la sortie de la borne Trigger.

Arrêt La désactive.
Marche(Power) Déplace l’écran vers le HAUT/BAS suivant la puissance.
Marche(Etir. V.) Commande l’objectif anamorphique suivant l’ “Etirement-V”.

Fonction > Mire de test

34

Mire de test

Afche 6 types de mires de test.

Cela peut également être conguré à partir de la télécommande. (

●

P12

)

40
