JVC CS-AW6240, CS-AW6040 User Manual

CS-AW6240
CS-AW6040

CS-AW6240 CS-AW6040

FRANÇAIS ENGLISHESPAÑOL

INSTRUCTIONS

MANUEL D’INSTRUCTIONS

MANUAL DE INSTRUCCIONES

For Customer Use:

Enter below the Model No. and Serial No.
which is located either on the rear or bottom
of the speaker unit. Retain this information
for future reference.

Model No.
Serial No.

LVT1692-001A

[J]

How to install

AMP

Speaker wire

(not supplied)

13/32 inch ~ 19/32 inch (10~15mm)

Amplifier

Thank you for purchasing the ARSENAL Car Stereo Speaker. For
the secure installation and perfect operation of your speaker, please
read the following carefully.

ENGLISH

For proper installation and use

Before connecting the speakers to the amplifier, confirm that the

1.
power has been turned off. The click noise generated by the con­nection if the power is on may damage the speakers.
When cleaning the speakers, use a soft cloth and wipe the sur-

2.
face gently. Do not apply thinner or solvent.

If a kit is necessary for your car, consult your telephone directory for
the nearest car audio speciality shop.

[European Union only]

Accessories

Screw: Dia. 3/16 inch (4mm) x 1-3/16 inch (30mm) ............................. x 8

1

2

2.6

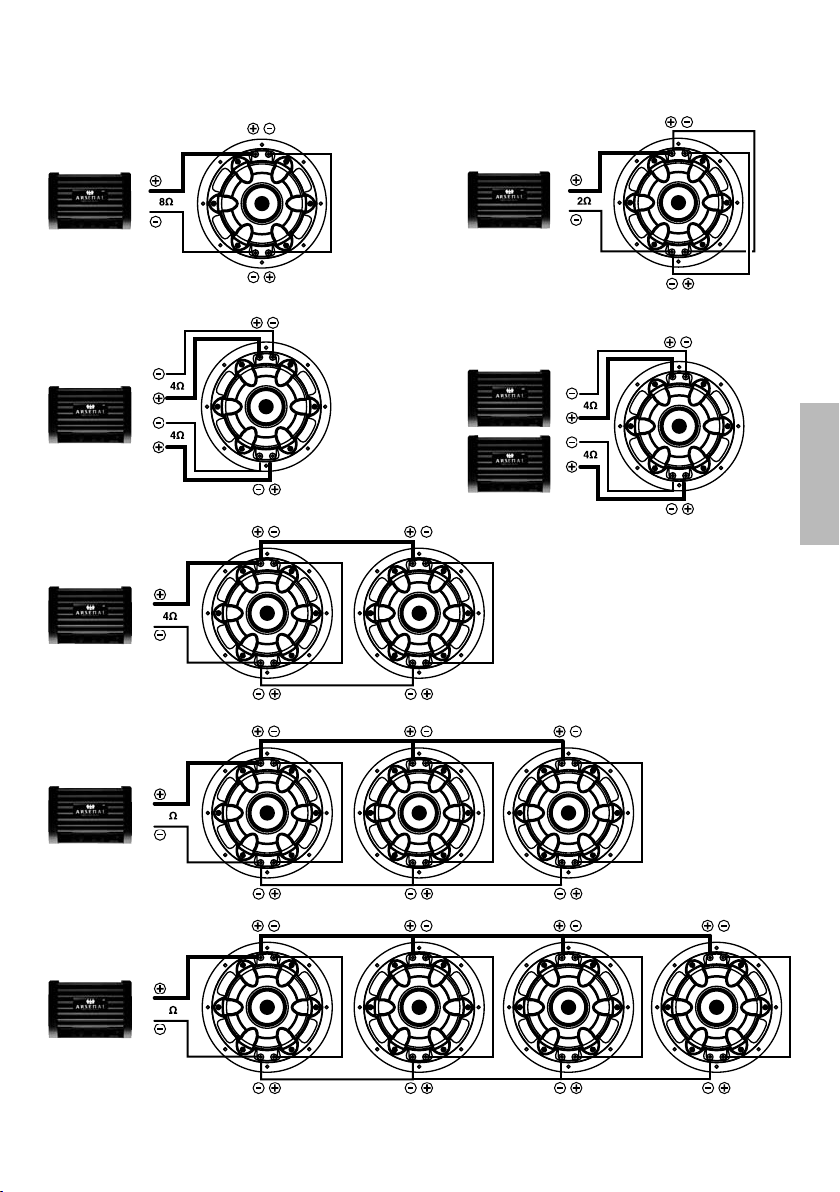

EXAMPLE 3
One Amplifier and One Subwoofer ( 2 ch Output, 4Ω + 4Ω Loaded )

EXAMPLE 1
One Amplifier and One Subwoofer ( 1 ch Output, 8Ω Loaded )

EXAMPLE 2
One Amplifier and One Subwoofer ( 1 ch Output, 2Ω Loaded )

EXAMPLE 4
Two Amplifiers and One Subwoofer ( Bi-Amp, 4Ω Loaded )

EXAMPLE 5
One Amplifier and Two Subwoofers ( 1 ch Output , 4Ω Loaded )

EXAMPLE 6
One Amplifier and Three Subwoofers ( 1 ch Output, 2.6Ω Loaded )

EXAMPLE 7
One Amplifier and Four Subwoofers ( 1 ch Output , 2Ω Loaded )

Dual 4Ω APPLICATION DIAGRAMS

ENGLISH

2

Front & Rear Baffle Boards (x 2)

Left & Right Sides (x 2)

To install the sealed enclosure

When the speaker cannot be attached in the car, make the sealed enclosure as recommended
in the table below—3/4 inch (20 mm) MDF is also recommended for the enclosure materials.

Top & Bottom Sides (x 2)

* Screw: Dia. 3/16 inch (4 mm) x 1-3/16 inch (30mm) (x 8) (supplied)

* Screw: Dia. 3/16 inch (4 mm) x 1-3/16 inch (30mm)
(x 8) (supplied)

To install the ported enclosure

When the speaker cannot be attached in the car, make the sealed enclosure as recommended
in the table below—3/4 inch (20 mm) MDF is also recommended for the enclosure materials.

Front & Rear Baffle Boards (x 2)

Left & Right Sides (x 2)

Top & Bottom Sides (x 2)

Mounting Hole
Dimension

Dia. D

Dia. E

Dia. F

Port Hole
Dimension

CS‑AW6240 CS‑AW6040
A 15‑3/8 inch (400 mm) 12‑5/8 inch (320 mm)
B 15‑3/8 inch (400 mm) 12‑5/8 inch (320 mm)
C 11‑13/16 inch (300mm) 11‑1/32 inch (280 mm)
D 11‑13/32 inch (289 mm) 9‑3/8 inch (238 mm)
E 11‑29/32 inch (302 mm) 10 inch (254 mm)
F 1/8 inch (3 mm) 1/8 inch (3 mm)

CS‑AW6240 CS‑AW6040

A

15‑3/8 inch (400 mm) 12‑5/8 inch (320 mm)

B

20‑1/2 inch (520 mm) 17‑11/32 inch (440 mm)

C

11‑13/16 inch (300 mm) 11‑1/32 inch (280 mm)

D

11‑13/32 inch (289 mm) 9‑3/8 inch (238 mm)

E

11‑29/32 inch (302 mm) 10 inch (254 mm)

F
G
H

1/8 inch (3 mm) 1/8 inch (3 mm)
3‑15/16 inch (100 mm) 3 inch (76 mm)

11‑13/16 inch (200 mm) 5‑15/16 inch (150 mm)

Mounting
Hole
Dimension

Dia. D

Dia. G

Dia. E

Dia. F

*

*

*

*
*

*

*

*

H

*

*

*

*
*

*

*

*

ENGLISH

3

ENGLISH

CS-AW6040CS-AW6240

NOTES

SPL: Sound pressure level

Re : DC voice coil resistance

BL : Product of Flux density and Effective Voicecoil-wire length

Vas : Volume of air equal to the driver compliance

Me : Effective mass

D : Effective cone diameter

Fs : Driver free air resonance

Qms : Q of driver at Fs considering only non-electrical resistance

Qes : Q of driver at Fs considering only electrical resistance

Qts : Total Q of driver at Fs

Pe[max.] : Maximum continuous input power

Xmax. : Maximum effective voicecoil travel without distortion

Hvc : Voice coil Height

Hag : Gap Height

Parameters

Nominal Impedance (K)
SPL (dB,1W/1M)
Displacement (Liter)
Hole Cutout Diameter (mm)
Hole Cutout Diameter (inch)
Mounting Depth (mm)
Mounting Depth (inch)
Re (K)
BL (T.M)
Vas (Liter)
Vas (CuFt)
Me (g)
D (cm)
Fs (Hz)
Qms
Qes
Qts
Pe [max.] (W)
Xmax.(mm)
Freq.Response (Hz)
Magnet Mass (g)
Magnet Mass (oz)
Voice Coil(Aluminium)Dia.(mm)
Voice Coil(Aluminium)Dia.(mm)
Hvc (mm)
Hag (mm)

4+4

87

2.13
289

11 - 13/32

143

5 - 21/32

3.4

9.28

86.4

3.05

171.6

25.6

25.4

4.557

1.27

0.998
350

9

25 - 2 000

1 523

53.7
50

2

26

8

4+4

86

1.83
238

9 - 3/8

130

5 - 1/8

3.4

8.7

30.2

1.07

124.5

20.6

32.6

3.865

1.346

0.993
350

9

25 - 2 500

1 523

53.7
50

2

26

8

Specification

CS-AW6240

Type : 12 inch (30 cm) Subwoofer
Power Handling Capacity : 1 000 W (MAX. MUSIC POWER)
350 W (RMS)
Impedance : 4 K + 4 K
Magnet Mass : 53.7 oz (1 523 g)
Mass : 11.7 lbs (5.32 kg)

CS-AW6040

Type : 10 inch (25 cm) Subwoofer
Power Handling Capacity : 1 000 W (MAX. MUSIC POWER)
350 W (RMS)
Impedance : 4 K + 4 K
Magnet Mass : 53.7 oz (1 523 g)
Mass : 11.3 lbs (5.08 kg)

(Design and specifications are subject to change without notice.)

4

Dia. 10-31/32 inch (278 mm)

Dia. 1/4 inch (6.3 mm) x 8 HOLES

Dia. 10 inch (254 mm)

Dia. 9-5/16 inch (236 mm)

5-1/8 inch (130 mm)

27/32 inch (21.2 mm)

Dia. 1/4 inch (6.3 mm) x 8 HOLES

Dia. 11-29/32 inch (302 mm)

Dia. 12-15/16 inch (328 mm)

Dia. 11-5/16 inch (287 mm)

5-21/32 inch (143 mm)

7/8 inch (22.2 mm)

Dimensions

ENGLISH

CS-AW6240 CS-AW6040

5

ENGLISH

Features

Butyl Rubber
Surround

Dual-Cap
Construction

Woven Tinsel Lead Wire

Ultra Heat Resistant
Resin Magnet Cover

4 (2+2) Layer Voice Coil

Air Vent Cooling Hole

53.7 oz Strontium
Magnet

Aluminum Voice
Coil Former

Long Stroke
Conex Spider

Nickel plated
Screw Terminal

Metal Sputtering
Olefin Diaphragm

Rubber Trim Ring

Die Cast
Aluminum Basket

6

Installation

Fil d’enceinte (non fourni)

10-15mm (13/32-19/32 pouce)

AMP

Amplificateur

Nous vous remercions pour I’achat d’un haut-parleur auto stéréo de
ARSENAL dans le coffre de votre véhicule. Pour un montage sûr et
un fonctionnement parfait de ce haut-parleur, il est conseillé de lire
attentivement ce qui suit.

Montage et utilisation corrects

1.

Vérifier que l’alimentation est coupée avant de raccorder les
haut-parleurs à l’amplificateur. Les craquements produits par le
raccordement lorsque l’alimentation est fournie peuvent endom­mager les haut-parleurs.

2.

Nettoyer le haut-parleur en le frottant légèrement à l’aide d’un
chiffon doux. Ne jamais utiliser de solvants ni de détergents.

FRANÇAIS

Si un kit est nécessaire pour votre voiture, consulter votre annuaire
téléphonique pour chercher le revendeur d’accessoires audio pour
automobile le plus proche.

[Union européenne seulement]

Accessoires

: Vis: 4mm (3/16 pouce) x 30mm (1-3/16 pouce) ............................. x 8

1

FRANÇAIS

2

2.6

EXEMPLE 3
Un amplificateur et un caisson de grave (sortie sur 2 canaux,

résistance à 4Ω + 4Ω)

EXEMPLE 1
Un amplificateur et un caisson de grave (sortie sur 1 canal,

résistance à 8Ω)

EXEMPLE 2
Un amplificateur et un caisson de graves (sortie sur 1 canal,

résistance à 2Ω)

EXEMPLE 4
Deux amplificateurs et un caisson de graves

(deux amplificateurs, résistance à 4Ω)

EXEMPLE 5
Un amplificateur et deux caissons de graves (sortie sur 1 canal, résistance à 4Ω)

EXEMPLE 6
Un amplificateur et trois caissons de graves (sortie sur 1 canal, résistance à 2,6Ω)

EXEMPLE 7
Un amplificateur et quatre caissons de graves (sortie sur 1 canal, résistance à 2Ω)

SCHÉMA DE DE MONTAGE double 4 Ω

2

Écrans acoustiques avant et arrière (x 2)

Faces gauche et droite (x 2)

Faces supérieure et inférieure (x 2)

* Vis: 4mm (3/16 pouce) x 30mm (1-3/16 pouce) (x 8) (fournis)

Écrans acoustiques avant et arrière (x 2)

Faces gauche et droite (x 2)

Dimension du
trou de montage

Dimension
du trou de
montage

G

CS‑AW6240 CS‑AW6040
A 400 mm (15‑3/8 pouce) 320 mm (12‑5/8 pouce)
B 400 mm (15‑3/8 pouce) 320 mm (12‑5/8 pouce)
C 300 mm (11‑13/16 pouce) 280 mm (11‑1/32 pouce)
D 289 mm (11‑13/32 pouce) 238 mm (9‑3/8 pouce)
E 302 mm (11‑29/32 pouce) 254 mm (10 pouce)
F 3 mm (1/8 pouce) 3 mm (1/8 pouce)

CS‑AW6240 CS‑AW6040

A

400 mm (15‑3/8 pouce) 320 mm (12‑5/8 pouce)

B

520 mm (20‑1/2 pouce) 440 mm (17‑11/32 pouce)

C

300 mm (11‑13/16 pouce) 280 mm (11‑1/32 pouce)

D

289 mm (11‑13/32 pouce) 238 mm (9‑3/8 pouce)

E

302 mm (11‑29/32 pouce) 254 mm (10 pouce)
F
G
H

3 mm (1/8 pouce) 3 mm (1/8 pouce)

100 mm (3‑15/16 pouce) 76 mm (3 pouce)

200 mm (11‑13/16 pouce) 150 mm (5‑15/16 pouce)

Faces supérieure et inférieure (x 2)

*

*

*

*
*

*

*

*

* Vis: 4mm (3/16 pouce) x 30mm (1-3/16 pouce)

Dimensions
de l’évent

Pour installer l’enceinte hermétique

Si le haut-parleur ne peut pas être fixé directement dans cette voiture, fabriquez une enceinte
hermétique de façon recommandéeà l’aide des spécifications données dans le tableau ci-dessous;
le MDF—20 mm (3/4 pouce) est recommandé pour le matériau de l’enceinte.

Pour installer l’enceinte hermétique

Si le haut-parleur ne peut pas être fixé directement dans cette voiture, fabriquez une enceinte
hermétique de façon recommandéeà l’aide des spécifications données dans le tableau ci-dessous;
le MDF—20 mm (3/4 pouce) est recommandé pour le matériau de l’enceinte.

(x 8) (fournis)

H

*

*

*

*
*

*

*

*

FRANÇAIS

3

FRANÇAIS

CS-AW6040CS-AW6240

REMARQUES

SPL : Niveau de pression sonore

Re : Résistance de la bobine mobile en CC

BL : Product of Flux density and Effective Voicecoil-wire length

Vas : Volume d'air égal à la conformité de l’excitateur

Me : Masse effective

D : Diamètre effectif du cône

Fs : Résonance à l’air libre de l’excitateur

Qms : Q de l’excitateur à Fs considérant uniquement la résistance non-électrique

Qes : Q de l’excitateur à Fs considérant uniquement la résistance électrique

Qts : Q total de l’excitateur à Fs

Pe[max.] : Puissance d’entrée continue maximum

Xmax. : Déplacement effectif maximum de la bobine mobile sans distorsion

Hvc : Hauteur de la bobine mobile

Hag : Hauteur de l’entrefer

Paramètres

Impédance nominale (K)
SPL (dB,1W/1M)
Déplacement (Liter)
Diamètre du trou de découpe (mm)
Diamètre du trou de découpe (pouces)
Profondeur de montage (mm)
Profondeur de montage (pouces)
Re (K)
BL (T.M)
Vas (Litre)
Vas (CuFt)
Me (g)
D (cm)
Fs (Hz)
Qms
Qes
Qts
Pe [max.] (W)
Xmax.(mm)
Réponse en fréquence (Hz)
Masse de l’aimant (g)
Masse de l’aimant (oz)
Diamètre de la bobine mobile (mm)
Diamètre de la bobine mobile (pouces)
Hvc (mm)
Hag (mm)

4+4

87

2.13
289

11 - 13/32

143

5 - 21/32

3.4

9.28

86.4

3.05

171.6

25.6

25.4

4.557

1.27

0.998
350

9

25 - 2 000

1 523

53.7
50

2

26

8

4+4

86

1.83
238

9 - 3/8

130

5 - 1/8

3.4

8.7

30.2

1.07

124.5

20.6

32.6

3.865

1.346

0.993
350

9

25 - 2 500

1 523

53.7
50

2

26

8

Spécification

CS-AW6240

Type : 30 cm (12 fournis) caisson de grave
Puissance admissible : 1 000 W (PUISSANCE MUSICALE MAX.)
350 W (RMS)
Impédance : 4 K + 4 K
Masse de l’aimant : 1 523 g (53.7 oz)
Masse : 5.32 kg (11.7 lbs)

CS-AW6040

Type : 25 cm (10 fournis) caisson de grave
Puissance admissible : 1 000 W (PUISSANCE MUSICALE MAX.)
350 W (RMS)
Impédance : 4 K + 4 K
Masse de l’aimant : 1 523 g (53.7 oz)
Masse : 5.08 kg (11.3 lbs)

(La conception et les spécifications sont sujettes à changement sans notification.)

4

278 mm (10-31/32 pouch)

6.3 mm (1/4 pouch) x 8 TROUS

254 mm (10 pouch)

236 mm (9-5/16 pouch)

130 mm (5-1/8 pouch)

21.2 mm (27/32 pouch)

6.3 mm (1/4 pouch) x 8 TROUS

302 mm (11-29/32 pouch)

328 mm (12-15/16 pouch)

287 mm (11-5/16 pouch)

143 mm (5-21/32 pouch)

22.2 mm (7/8 pouch)

Dimensions

FRANÇAIS

CS-AW6240 CS-AW6040

5

FRANÇAIS

Fonctionnalités

Contour en
caoutchouc butyl

Conception à
deux coiffes

Fil de raccord métallique tissé

Couvert d’aimant en résine
à haute résistance à la chaleur

Bobine mobile à 4 couches (2+2)

Trou de refroidissement à air

Aimant en strontium
vde 53,7 onces

Gabarit de
bobine de voix
en aluminium

Étoile à course
allongée Conex

Borne de raccord
plaquée au nickel

Diaphragme
en oléfine
à pulvérisation
métallique

Bord du cône en caoutchouc

Panier en aluminium
moulé sous pression

6

Cómo Instalarlos

Cable de altavoz (no

suministrado)

Amplificador

10-15mm (13/32-19/32

pulg.

)

AMP

Le agradecemos la adquisición del Altavoz Estereofónico para
Automóvil de ARSENAL. Para efectuar una instalación segura y
para que el altavoz funcione correctamente, lea detenidamente las
siguientes instrucciones.

Instalación y uso correctos

1.

Antes de conectar los altavoces con el amplificador, confirme
que esté cortada la alimentación eléctrica. El ruido producido al
realizar la conexión con la alimentación conectada puede causar
daños en los altavoces.

2.

Cuando limpie los altavoces, utilice un paño suave y frote la
superficie con cuidado. No aplique solventes ni diluyentes.

[Sólo Unión Europea]

Si fuera necesario un juego de instalación para su automóvil,
consulte la guía telefónica para ubicar la tienda especialista en
audio para automóviles más cercana.

Accesorios

ESPAÑOL

Tornillo: 4mm (3/16 pulg.) x 30mm (1-3/16 pulg.) ............................. x 8

1

ESPAÑOL

2

2.6

Ejemplo 3
Un amplificador y un subwoofer (sortie sur 2 canaux,

4Ω + 4Ω cargados)

Ejemplo 1
Un amplificador y un subwoofer (salida 1 canal, 8Ω cargados)

Ejemplo 2
Un amplificador y un subwoofer (salida 1 canal, 2Ω cargados)

Ejemplo 4
Dos amplificadores y un subwoofer

(Bi-Amp, 4Ω cargados)

Ejemplo 5
Un amplificador y dos subwoofers (salida de 1 canal, 4Ω cargados)

Ejemplo 6
Un amplificador y tres subwoofers (salida de 1 canal, 2.6ǡ cargados)

Ejemplo 7
Un amplificador y cuatro subwoofers (salida de 1 canal, 2ǡ cargados)

DIAGRAMAS DE APLICACION Duel 4 Ω

2

CS‑AW6240 CS‑AW6040
A 400 mm (15‑3/8 pulg.) 320 mm (12‑5/8 pulg.)
B 400 mm (15‑3/8 pulg.) 320 mm (12‑5/8 pulg.)
C 300 mm (11‑13/16 pulg.) 280 mm (11‑1/32 pulg.)
D 289 mm (11‑13/32 pulg.) 238 mm (9‑3/8 pulg.)
E 302 mm (11‑29/32 pulg.) 254 mm (10 pulg.)
F 3 mm (1/8 pulg.) 3 mm (1/8 pulg.)

CS‑AW6240 CS‑AW6040

A

400 mm (15‑3/8

pulg.

) 320 mm (12‑5/8

pulg.

)

B

520 mm (20‑1/2

pulg.

) 440 mm (17‑11/32 pulg.)

C

300 mm (11‑13/16

pulg.

) 280 mm (11‑1/32 pulg.)

D

289 mm (11‑13/32

pulg.

) 238 mm (9‑3/8 pulg.)

E

302 mm (11‑29/32 pulg.) 254 mm (10 pulg.)

F
G

H

3 mm (1/8 pulg.) 3 mm (1/8 pulg.)
100 mm (3‑15/16 pulg.)

76 mm (3 pulg.)

200 mm (11‑13/16 pulg.) 150 mm (5‑15/16 pulg.)

Pantallas acústicas delantera y trasera (x 2)

Lados izquierdo y derecho (x 2)

Lados superior e inferior (x 2)

Pantallas acústicas delantera y trasera (x 2)

Lados izquierdo y derecho (x 2)

Dimensión del
orificio de montaje

Dimensión
del orificio
de montaje

Lados superior e inferior (x 2)

*

*

*

*
*

*

*

*

H

*

*

*

*
*

*

*

*

* Tcrnillo: 4mm (3/16

pulg.

) x 30mm (1-3/16

pulg.

) (x 8) (suministrado)

* Tcrnillo: 4mm (3/16

pulg.

) x 30mm (1-3/16

pulg.

) (x 8) (suministrado)

Dimensions
de l’évent

G

Para instalar la caja sellada

Cuando el altavoz no se pueda instalar en el automóvil, construya la caja sellada recomendada
en la tablade abajo—Asimismo, serecomienda usar MDF—20 mm (3/4 pulg.) como material para
la caja.

Para instalar la caja sellada

Lados superior e inferior (x 2)Cuando el altavoz no se pueda instalar en el automóvil, construya
la caja sellada recomendada en la tablade abajo—Asimismo, serecomienda usar MDF—20 mm
(3/4 pulg.) como material para la caja.

ESPAÑOL

3

ESPAÑOL

CS-AW6040CS-AW6240

NOTAS

SPL : Nivel de presión de sonido

Re : Resistencia de la bobina móvil de CC

BL : Producto de densidad de flujo y longitud efectiva del cable de la bobina móvil

Vas: Volumen de aire equivalente en conformidad con el excitador

Me : Masa efectiva

D : Diámetro efectivo del cono

Fs : Resonancia del aire sin excitador

Qms : Q del excitador a Fs considerando sólo la resistencia no eléctrica

Qes : Q del excitador a Fs considerando sólo la resistencia eléctrica

Qts : Total Q dei excitador a Fs

Pe[max.] : Potencia máxima de entrada contínua

Xmax. : Máximo desplazamiento efectivo de la bobina móvil sin distorsón

Hvc : Altura de bobina móvil

Hag : Altura de entrehierro

Parámetros

Impedancia nominal (K)
SPL (dB,1W/1M)
Desplazamiento (Litro)
Diámetro del orificio cortado (mm)
Diámetro del orificio cortado (pulgada)
Profundidad de montaje (mm)
Profundidad de montaje (pulgada)
Re (K)
BL (T.M)
Vas (Litro)
Vas (pies cúbicos)
Me (g)
D (cm)
Fs (Hz)
Qms
Qes
Qts
Pe [máx.] (W)
Xmax.(mm)
Respuesta de frec (Hz)
Masa del imán (g)
Masa del imán (oz)
Diám.de la bobina móvil (mm)
Diám.de la bobina móvil (pulgada)
Hvc (mm)
Hag (mm)

4+4

87

2.13
289

11 - 13/32

143

5 - 21/32

3.4

9.28

86.4

3.05

171.6

25.6

25.4

4.557

1.27

0.998
350

9

25 - 2 000

1 523

53.7
50

2

26

8

4+4

86

1.83
238

9 - 3/8

130

5 - 1/8

3.4

8.7

30.2

1.07

124.5

20.6

32.6

3.865

1.346

0.993
350

9

25 - 2 500

1 523

53.7
50

2

26

8

Epecificacione

CS-AW6240

Tipo : 30 cm (12 pulg.) subwoofer
Potencia máxima : 1 000 W (POTENCIA MUSICAL MAX)
350 W (RMS)
Impedancia : 4 K + 4 K
Masa del imán : 1 523 g (53.7 oz)
Peso : 5.32 kg (11.7 lbs)

CS-AW6040

Tipo : 25 cm (10 pulg.) subwoofer
Potencia máxima : 1 000 W (POTENCIA MUSICAL MAX)
350 W (RMS)
Impedance : 4 K + 4 K
Masa del imán : 1 523 g (53.7 oz)
Peso : 5.08 kg (11.3 lbs)

(El diseño y las especificaciones se encuentran sujetos a cambios sin previo aviso.)

4

278 mm (10-31/32 pulg.)

6.3 mm (1/4 pulg.) x 8 ORIFICIOS

254 mm (10 pulg.)

236 mm (9-5/16 pulg.)

130 mm (5-1/8 pulg.)

21.2 mm (27/32 pulg.)

6.3 mm (1/4 pulg.) x 8 ORIFICIOS

302 mm (11-29/32 pulg.)

328 mm (12-15/16 pulg.)

287 mm (11-5/16 pulg.)

143 mm (5-21/32

pulg.

)

22.2 mm (7/8 pulg.)

Dimensiones

ESPAÑOL

CS-AW6240 CS-AW6040

5

ESPAÑOL

Características

Marco de
caucho butílico

Construcción
de doble tapa

Hilo de plomo tejido

Tapa del imán de resina
altamente resistente al calor

Bobina móvil de altavoz
de 4 (2+2) capas

Orifico para refrigeración

Imán de estroncio de 53,7 onzas

Molde de la bobina móvil
de altavoz de aluminio

Araña de Conex
de largo impulso

Terminal con tornillos
recubierto de níquel

Diafragma de olefina
de pulverización
catódica

Anillo compensador de caucho

Cesta de aluminio
troquelado

6

TO OUR VALUED CUSTOMER

IS HERE TO HELP!

Do not attempt to service the product yourself

Caution

To prevent electrical shock, do not open the cabinet.
There are no user serviceable parts inside.
Please refer to qualified service personnel for repairs.

NEED HELP ON HOW TO HOOK UP?

NEED ASSISTANCE ON HOW TO OPERATE?

NEED TO LOCATE A JVC SERVICE CENTER?

LIKE TO PURCHASE ACCESSORIES?

THANK YOU FOR PURCHASING THIS JVC PRODUCT.
WE WANT TO HELP YOU ACHIEVE A PERFECT EXPERIENCE.

Remember to retain your Bill of Sale for Warranty Service.

TOLL FREE: 1(800)252-5722

http://www.jvc.com

2007 Victor Company of Japan, Limited

EN, FR, SP

0207SKMSANTCN

USA only
