JVC AA-P30 User Manual

AC ADAPTER CHARGER

NETZ-/LADEGRÄT
ADAPTATEUR SECTEUR/CHARGEUR DE BATTERIE

AA-P30

BEDIENUNGSANLEITUNG

MANUAL D'INSTRUCTIONS

English

Deutsch

INSTRUCTIONS

Français

For Customer Use:

Enter below the Serial No. which is
located on the body. Retain this
information for future reference.

Model No.

Serial No.

AA-P30

LWT0033-001D

IMPORTANT SAFEGUARDS

(1) Read these instructions.

(2) Keep these instructions.

(3) Heed all warnings.

(4) Follow all instructions.

(5) Do not use this apparatus near water.

(6) Clean only with a dry cloth.

(7) Do not block any ventilation openings. Install in accordance with the manufacturer’s

instructions.

(8) Do not install near any heat sources such as radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce heat.

(9) Only use attachments/accessories specified by the manufacturer.

(10) Use only with the cart, stand, tripod, bracket, or table specified by the

manufacturer, or sold with the apparatus. When a cart is used, use

caution when moving the cart/apparatus combination to avoid injury

from tip-over.

(11) Unplug this apparatus during lightning storms or when unused for long

periods of time.

(12) Refer all servicing to qualified service personnel. Servicing is required

when the apparatus has been damaged in any way, such as power-supply cord or plug

is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus

has been exposed to rain or moisture, does not operate normally, or has been dropped.

S3125A

2

FOR USA AND CANADA

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE
PA RTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead sym­bol, within an equilateral triangle is in­tended to alert the user to the presence of
uninsulated “dangerous voltage” within the
product's enclosure that may be of suffi­cient magnitude to constitute a risk of elec­tric shock to persons.

The exclamation point within an equilat­eral triangle is intended to alert the user
to the presence of important operating and
maintenance (servicing) instructions in the
literature accompanying the appliance.

INFORMATION FOR USA

INFORMATION

This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Par t 15 of
the FCC Rules.
These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the
instructions, may cause harmfull interfrence to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:

● Reorient or relocate the receiving antenna.

●

Increase the separation between the equipment and receiver.

● Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.

●

Consult the dealer or an experienced radio/TV technician for help.

CAUTION

CHANGES OR MODIFICATIONS NOT APPROVED BY
JVC COULD VOID USER’S AUTHORITY TO OPERATE
THE EQUIPMENT.

THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES.
OPERATION IS SUBJECT TO THE FOLLOWING TWO
CONDITIONS : (1) THIS DEVICE MAY NOT CAUSE
HARMFUL INTERFERENCE, AND (2) THIS DEVICE
MUST ACCEPT ANY INTERFERENCE RECEIVED,
INCLUDING INTERFERENCE THAT MAY CAUSE
UNDESIRED OPERATION

Due to design modfications, data given in this
instruction book are subject to possible change
without prior notice.

WARNING:
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE
THIS APPLIANCE TO RAIN OR
MOISTURE.

AVERTISSEMENT :
POUR EVITER LES RISQUES
D’INCENDIE OU D’ELECTROCUTION,
NE PAS EXPOSER L’APPAREIL A
L’HUMIDITE OU A LA PLUIE.

The apparatus shall not be exposed to dripping or
splashing and that no objects filled with liquids, such
as vases, shall be placed on the apparatus.

INFORMATION (FOR CANADA)

This Class B digital apparatus complies with
Canadian ICES-003.

RENSEIGNEMENT (POUR CANADA)

Cet appareil numérique de la class B est conforme
á la norme NMB-003 du Canada.

POWER SYSTEM

Connection of POWER supply

The power for the network pack is supplied through
the camera that is connected to the network pack.

English

Information for USA

This device complies with part 15 of the FCC Rules.
Changes or modifications not approved by JVC could
void the user’s authority to operate the equipment.

3

Safety Precautions

Thank you for purchasing this product.
(These instructions are for AA-P30U.)
Before beginning to operate this unit, please read the instruction manual care­fully in order to make sure that the best possible performane is obtained.

This equipment is in conformity with the pro­visions and protection requirements of the cor­responding European Directives. This equip­ment is designed for professional video appli­ances and can be used in the following envi­ronments:

● residential area (in houses) or rural area

● commercial and light industry; e.g. offices

or theatres

● urban outdoors

In order to keep the best performance and fur­thermore for electromagnetic compatibility we
recommend to use cables not exceeding the
following length:

Port Cable Length

DC OUT Exclusive Cable

AC IN Exclusive Cable

The inrush current of this apparatus is 16 amperes.

CAUTION

●

Where there are strong electromagnetic
waves or magnetism, for example near a
radio or TV transmitter, transformer, mo­tor, etc., the picture may be disturbed. In
such case, please keep the apparatus
away from the sources of the disturbance.

● The mains plug shall remain readily
operable.

Information for Users on Disposal of Old Equipment

[European Union]

This symbol indicates that the electrical and electronic equipment should
not be disposed as general household waste at its end-of-life. Instead, the
product should be handed over to the applicable collection point for the
recycling of electrical and electronic equipment for proper treatment, recovery
and recycling in accordance with your national legislation.

By disposing of this product correctly, you will help to conserve natural
resources and will help prevent potential negative effects on the environ-

Attention:

This symbol is
only valid in
the European
Union.

ment and human health which could otherwise be caused by inappropriate
waste handling of this product. For more information about collection point
and recycling of this product, please contact your local municipal office,
your household waste disposal service or the shop where you purchased the
product.

Penalties may be applicable for incorrect disposal of this waste, in accordance
with national legislation.

(Business users)

If you wish to dispose of this product, please visit our web page
europe.com to obtain information about the take-back of the product.

[Other Countries outside the European Union]

If you wish to dispose of this product, please do so in accordance with
applicable national legislation or other rules in your country for the treatment
of old electrical and electronic equipment.

Approx. 2 meters

Approx. 2 meters

www.jvc-

4

● This unit is an AC Adapter Charger designed exclusively for use with JVC DV camcorders.

● For detailed operations, refer to the instruction manual for your DV camcorder.

For the safe use of this equipment, be sure to read this instruction manual, the instruction manu­als of any other equipment in use.

● This unit can be used to recharge the BN-V416, BN-V428 or BN-V438 lithium ion battery
packs.

● This unit can be used to supply AC power from a wall outlet to the equipment.

● This instruction calls this unit the "AC Adapter/Charger."

English

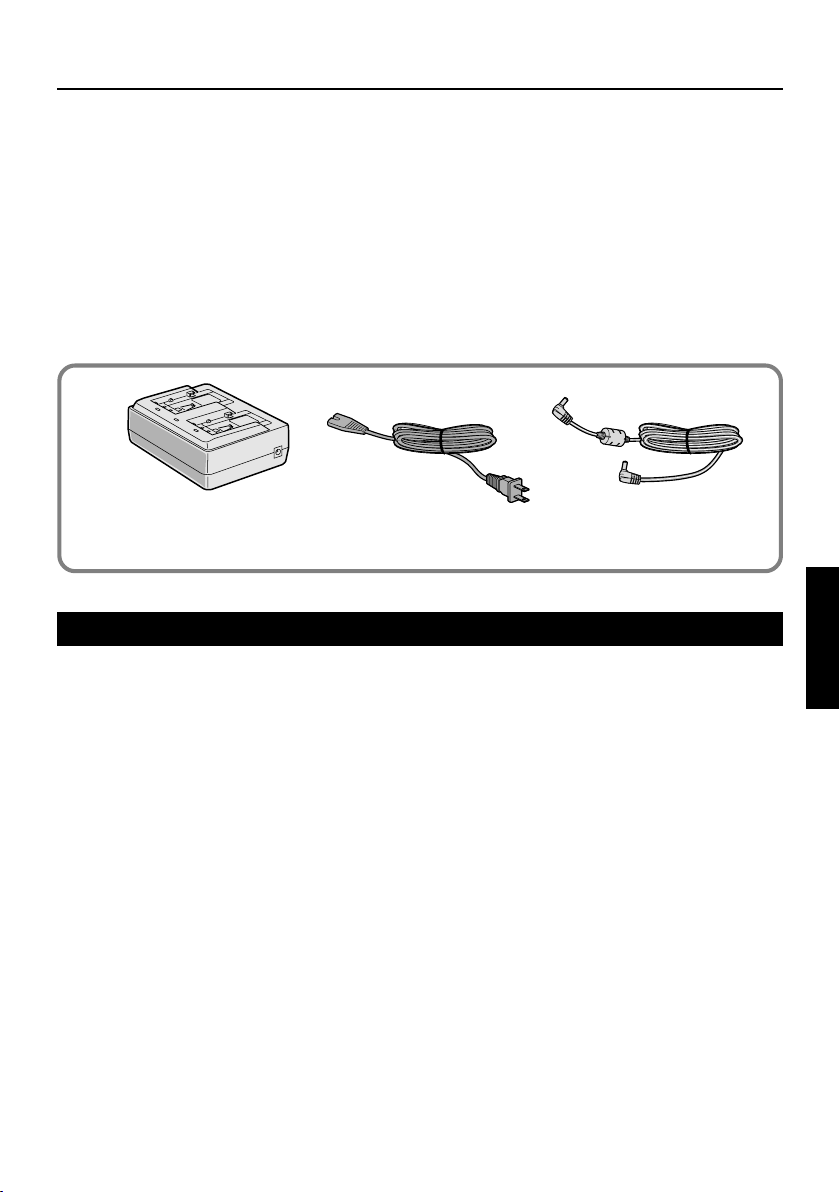

AC Adapter/Charger

AA-P30

Power cord

Length: Approx. 2 m

DC cable

Length: Approx. 2 m

PRECAUTIONS FOR PROPER USE

When the equipment is installed in a cabinet or on a shelf, make sure that is has sufficient space on
all sides to allow for ventilation (10 cm (3-15/16") or more on both sides, on top and at the rear).
Do not block the ventilation holes. (If the ventilation holes are blocked by a newspaper, or cloth
etc. the heat may not be able to get out.)
No naked flame sources, such as lighted candles, should be placed on the apparatus.
When discarding batteries, environmental problems must be considered and the local rules or
laws governing the disposal of these batteries must be followed strictly.
The apparatus shall not be exposed to dripping or splashing.
Do not use this equipment in a bathroom or places with water. Also do not place any containers
filled with water or liquids (such as cosmetics or medicines, flower vases, potted plants, cups etc.)
on top of this unit. (If water or liquid is allowed to enter this equipment, fire or electric shock may
be caused.)
This unit stops automatically when excessive noise such as lightning is applied. When this happens
(when the POWER LED goes out), unplug the power cord, leave it for a minute and then plug it in
again. In an environment in which events such as lightning are expected often, use a product such
as a surge absorber, which can be plugged into the AC line and may be purchased, separately from
a store.

5

CHARGING THE BATTERY PACK

2

1

AC Adapter/Charger

AA-P30

CHARGE indicator 1

POWER indicator

CHARGE indicator 2

3

Power cord

Make sure you unplug the DC cable from

1

the AC Adapter/Charger. Connect one end
of the power cord to the AC Adapter/
Charger and the other end to the wall
outlet. The POWER indicator lights.

Remove the battery pack’s protective cap.

2

Attach the battery pack with the
mark aligned with the corresponding
marks on the AC Adapter/Charger. The
CHARGE Indicator begins blinking to
indicate charging has started. When two
battery packs are attached, they will be
recharged in the order that they are
attached.

When the CHARGE indicator stops

3

blinking but stays lit, charging is finished.
Slide the battery and lift off. Remember to
unplug the AC Adapter/Charger’s power
cord from the AC outlet.

MEMO:

●

Perform charging where the temperature
is between 10°C (50°F) and 35°C (95°F).
20°C (68°F) to 25°C (77°F) is the ideal
temperature range for charging. If the
environment is too cold, charging may
be incomplete.

●

When plugging the power cord into an
AC Adapter/Charger, push it all the way
in until it stops.

TIME TAKEN FOR RECHARGING

Battery pack Recharging time of a single pack

BN-V416 Approx. 2 hr. 10 min. Approx. 4 hr. 20 min.

BN-V428 Approx. 3 hr. 20 min. Approx. 6 hr. 40 min.

BN-V438 Approx. 4 hr. 20 min. Approx. 8 hr. 40 min.

* When charged at temperatures between 20°C (68°F) and 25°C (77°F).

•When charging Battery Packs after a long storage period, charging time will be longer than

the time indicated above.

6

Successive recharging time of two packs

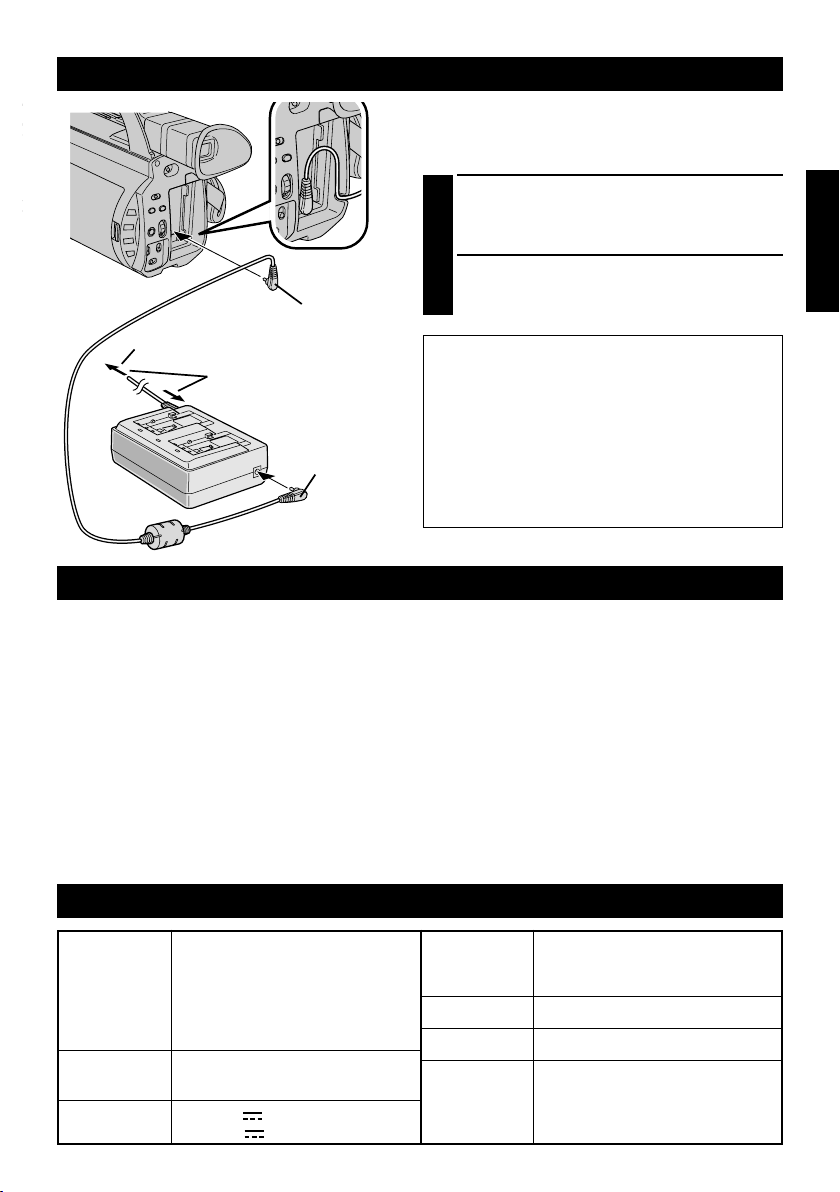

SUPPLYING POWER

You can connect the camcorder to an AC outlet
using the AA-P30 AC Adapter/Charger.

Connect one end of the power cord to the

1

AC Adapter/Charger and the other end to
the wall outlet.

Connect the AC Adapter/Charger to the

2

DC cable

Power
cord

To AC outlet

2

To DC Input
connector

1

AC Adapter/Charger

2

To DC Output
connector

camcorder.

MEMO:

●

Be sure to use the DC cable provided
with the AC Adapter/Charger.

●

When using the DC cable, make sure to
connect the end of the cable with the
core filter to the AC Adapter/Charger.
The core filter improves the performance
of the equipment.

DURING USE . . .

● The AC Adapter/Charger AA-P30 is specifically designed to charge the BN-V416, BN-V428

or BN-V438 Battery Packs. It cannot be used to charge a BN-V408.

● When charging a brand new Battery Pack, or one that’s been in storage for an extended

period, the Charging Indicator may not come on. In this case, remove the Battery Pack, then
reattach and try charging again.

● If you connect the DC cable to the DC Connector while a Battery Pack is being charged,

power will be supplied to the camcorder and charging will end incomplete.

● Vibration noise can sometimes be heard coming from the inside of the AC Adapter/Charger.

This is normal.

● The AC Adapter/Charger processes electricity internally, and will become warm during use.

This is normal. Make sure to use the AC Power Adapter/Charger in well-ventilated areas only.

● If the battery operation time remains extremely short even after having been fully charged,

the battery is worn out and needs to be replaced. Please purchase a new one.

English

SPECIFICATIONS

Power

Power
consumption

Output power

USA and Canada
AC 120 V`, 60 Hz
European countries
AC 220 V to 240 V `, 50 Hz/60Hz
Other countries
AC 110 V to 240 V`, 50 Hz/60 Hz

23 W

DC 7.2 V , 1.2 A (charge)
DC 7.2 V , 2.3 A (VTR)

Operating
temperature

Dimensions

Mass

Accessories

0°C to 40°C (32°F to 104°F)
[when charging, 10°C to 35°C
(50°F to 95°F)]

122 mm (W) x 51 mm (H) x 92 mm (D)

Approx. 280 g (Main body only)

Power cord : Approx. 2 m
DC cable : Approx. 2 m
Warranty Card
(USA and Canada only)

7

Sicherheitshinweise

Wir bedanken uns für den Kauf eines Produktes.
(Bedienungsanleitungen gelten für das AA-P30U.)
Bitte lessen Sie vor der Verwendung diese Bedienungsanleitung durch, um die
bestmögliche Leistung zu erhalten.

Änderungen der in dieser Bedienungsanleitung
enthaltenen Daten sind vorbehalten.

ACHTUNG:
SCHÜTZEN SIE DIESES GERÄT VOR
REGEN UND FEUCHTIGKEIT, DAMIT
ES NICHT IN BRAND GERÄT UND KEIN
KURZSCHLUSS ENTSTEHT.

Das Gerät muss unbedingt gegen die Einwirkung von
Wassertropfen oder Spritzwasser geschützt werden.
Niemals Flüssigkeit enthaltende Behälter wie
Blumenvasen etc. auf dem Gerät platzieren.

STROMVERSORGUNGSSYSTEM

Anschluss der Stromversorgung

Die Stromversorgung für den Network Pack erfolgt
von der an diesem angeschlossenen Kamera aus.

Diese Gerät entspricht allen in den betreffenden
europäischen Richtlinien festgelegten Regelungen
und Schutzvorschriften.
Diese Gerät entspricht allen in den betreffenden
europäischen Richtlinien festgelegten Regelungen
und Schutzvorschriften. Dieses Gerät ist für
professionelle Videoausrüstungen vorgesehen und
kann in den nachfolgend aufgeführten
Umgebungen verwendet werden:

● In Wohngebieten (im Gebäudeinnern) oder auf

dem Land

● In Geschäftsgebieten und Gebieten mit leichter

Industrie, z.B. Büros oder Filmtheater

● Im Freien innerhalb von Städten

Um eine optimale Leistung zu garantieren und
um elektromagnetische Störungen zu vermeiden,
wird empfohlen, daß die verwendeten Kabel die

nachstehend angegebenen Länge nicht
überschreiten:

Anschluß Kabel Länge

DC OUT Spezialkabel Ca. 2 Meter

AC IN Spezialkabel Ca. 2 Meter

Der Einschaltstoßstrom dieses Geräts beträgt 16 A.

VORSICHT

ei starken elektromagnetischen Wellen oder

● B
Magnetismus, wie z.B. in Nähe von Radio­oder Fernsehsendern, Transformatoren,
Motoren, usw., könnte das Bild gestört werden.
In solch einem Fall, das Gerät von der
Störquelle entfernt halten.

● Der Hauptanschluss soll betriebsbereit
bleiben.

Benutzerinformationen zur Entsorgung alter Geräte

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler
Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten
Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der
Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer
und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche
Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße
Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und
dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen

Hinweis:

Dieses Symbol
ist nur in der
Europäischen
Union gültig.

Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.
Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung

Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc­europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die
entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung
elektrischer und elektronischer Geräte.

8

● Dieses Netz-/Ladegerät ist ausschließlich für den Gebrauch mit einem JVC DV-Camcorder
vorgesehen.

● Einzelheiten zur Anwendung entnehmen Sie bitte der zum DV-Camcorder gehörigen
Bedienungsanleitung.
Um den betriebssicheren Gebrauch dieses Produktes zu gewährleisten, lesen Sie bitte diese
Bedienungsanleitung, die jeweils zu allen weiteren verwendeten Geräten gehörige
Bedienungsanleitung.

● Dieses Produkt kann verwendet werden, um einen Lithium-Ionen-Akku vom Typ BN-V416,
BN-V428 oder BN-V438 wiederaufzuladen.

● Dieses Produkt kann verwendet werden, um ein angeschlossenes geeignetes Gerät im
Netzbetrieb mit Spannung zu versorgen.

● Dieses Produkt wird in dieser Bedienungsanleitung als Netz-/Ladegerät bezeichnet.

Deutsch

Netz-/Ladegerät

AA-P30

Netzkabel

Länge: Ca. 2 m

Gleichstromkabel

Länge: Ca. 2 m

VORISCHTSMASSNAHMEN FÜR KORREKTEN BETRIEB

Wird dieses Gerät in einem offenen oder geschlossenen Gehäuse oder Gestell installiert, muß
an allen Seiten ausreichender Abstand (jeweils mindestens 10 cm neben, über und hinter dem
Gerät) zur Gewährleistung eines einwandfreien Temperaturausgleichs eingehalten werden.
Niemals die Ventilationsöffnungen blockieren!
(Werden die Ventilationsöffnungen durch Papier, Stoffdecken etc. blockiert, kann ein Hitzestau
auftreten.)
Niemals offenes Feuer (z.B. Kerze etc.) auf dem Gerät plazieren.
Bei der Entsorgung von Batterien müssen unbedingt die geltenden Gesetze und Verordnungen
zum Umweltschutz und zur Müllbeseitigung beachtet werden!
Das Gerät niemals Spritzwasser etc. aussetzen.
Das Gerät niemals in einem Badezimmer oder einem Raum mit Wasserversorgung verwenden.
Auf diesem Gerät dürfen keine Behälter, die Flüssigkeit (Kosmetik, Medizin, Blumenvase oder

-topf, Trinkgefäß etc.) enthalten, abgestellt werden.

(Falls Wasser in das Geräteinnere eindringt, kann dies Stromschläge mit Feuergefahr zur Folge
haben.)
Bei der Einwirkung von Spannungsspitzen (z.B. Gewitter) schaltet sich das Gerät selbsttätig
aus. In diesem Fall (bei erloschener POWER-LED) das Netzkabel abziehen, mindestens eine
Minute warten und erneut anschließen. Falls die Netzleitung von häufig einwirkenden
Spannungsspitzen betroffen ist, sollte an der Netzsteckdose ein Überspannungsschutz installiert
werden, der im Fachhandel erhältlich ist.

9

AUFLADEN DES BATTERIESATZES

2

1

Netz-/Ladegerät

AA-P30

CHARGE-Anzeige 1

POWER-Anzeige
CHARGE-Anzeige 2

3

Netzkabel

MEMO:

Den Ladebetrieb im Umgebungstemperatur-bereich zwischen

●

10°C und 35°C durchführen. (Die ideale Umgebungstemperatur
für den Ladebetrieb liegt zwischen 20°C und 25°C). Bei zu
niedrigen Umgebungstemperaturen kann der Batteriesatz ggf.
nicht vollständig geladen werden.

●

Beim Anschluß an das Netz-/Ladegerät muss das Netzkabel bis
zum Anschlag eingesteckt werden.

Trennen Sie unbedingt das

1

Gleichspannungskabel vom Netz-/
Ladegerät ab. Schließen Sie das Netzkabel
an das Netz-/Ladegerät und dann an eine
Netzsteckdose an. Die Betriebsanzeige
(POWER) leuchtet.

Nehmen Sie die Schutzkappe vom

2

Batteriesatz ab. Den Batteriesatz am Netz-/
Ladegerät so anbringen, dass die Plus- und
Minuspolmarkierungen jeweils korrekt
aufeinander ausgerichtet sind. Die
Ladeanzeige (CHARGE) beginnt zu
blinken. Dies bestätigt, dass der
Ladevorgang begonnen hat.
Wenn gleichzeitig zwei Akkus angebracht
sind, beginnt der Ladevorgang bei dem
zuerst angebrachten Akku.

Wenn die Ladeanzeige (CHARGE) vom

3

Blink- auf ein Dauerleuchtsignal wechselt,
ist der Ladevorgang abgeschlossen. Den
Batteriesatz abziehen und anheben.
Vergessen Sie nicht, das Netzkabel des
Netz-/Ladegeräts von der Netzsteckdose
abzuziehen.

LADEDAUER

Batteriesatz Ladedauer für einen einzelnen Akku. Ladedauer in Folge für zwei Akkus.

BN-V416 Ca. 2 Std. 10 Min. Ca. 4 Std. 20 Min.
BN-V428 Ca. 3 Std. 20 Min. Ca. 6 Std. 40 Min.
BN-V438 Ca. 4 Std. 20 Min. Ca. 8 Std. 40 Min.

* Ladebetrieb bei einer Umgebungstemperatur zwischen 20°C und 25°C.

●Wurde der Batteriesatz lange gelagert, kann eine längere als die oben angegebene

Ladedauer erforderlich sein.

10

SPANNUNGSVERSORGUNG

Der Camcorder kann bei Verwendung des
Netz-/Ladegeräts mit Netzspannung versorgt
werden (wenn der Camcorder mit einem
Gleichspannungskabel ausgestattet ist).

Schließen Sie das Netzkabel an das

1

Netz-/Ladegerät und dann an eine

Gleichspannungskabel

An Netzsteckdose

2

An Gleichspannungs­eingang

Netzsteckdose an.

Das Netz-/Ladegerät am Camcorder

2

anschließen.

1

Netzkabel

BEI GEBRAUCH . . .

●

Das Netz-/Ladegerät ist speziell für den Ladebetrieb von Batteriesatz BN-V416, BN-V428 und/oder BN­V438 vorgesehen. Der Ladebetrieb für einen Batteriesatz der Ausführung BN-V408 ist nicht möglich.

● Bei Ladebetrieb für einen neuen oder besonders lange gelagerten Batteriesatz leuchtet die

Ladeanzeige ggf. nicht auf. In diesem Fall den Batteriesatz abnehmen und erneut anbringen.

● Wird während des Ladebetriebs das Gleichspannungskabel am Netz-/Ladegerät angebracht, erfolgt

die Spannungsversorgung für den Camcorder und der Ladebetrieb wird vorzeitig abgebrochen.
Gelegentlich kann das Netz-/Ladegerät bei Betrieb leichte Brummvibrationen abgeben. Dies ist keine Fehlfunktion.

●

● Das Netz-/Ladegerät erwärmt sich während des Betriebs. Dies ist keine Fehlfunktion. Sicherstellen,

daß das Netz-/Ladegerät an einem Ort aufgestellt wird, an dem kein Hitzestau auftreten kann.

● Falls sich die Batteriesatz-Nutzungsdauer nach voller Aufladung deutlich verkürzt, ist der Batteriesatz

verbraucht und nicht mehr nutzbar. Einen neuen Batteriesatz verwenden.

Netz-/Ladegerät

2

An die DC
OUT-Buches

MEMO:

Unbedingt das zum Netz-/Ladegerät

●

mitgelieferte Gleichspannungskabel verwenden.

●

Bei Verwendung des Gleichspannungskabels
das mit dem Kabelfilter versehene Kabelende
am Netz-/Ladegerät anschließen. Dies dient
der verbesserten Arbeitsweise des Systems.

Deutsch

TECHNISCHE DATEN

Spannungs­versorgung

Leistungs­aufnahme

Leistungs­abgabe

USA und Kanada:
120 V Wechselspannung, 60 Hz
Europaische Lander:
220V bis 240V Wechselspannung,
50 Hz/60 Hz
Andere Lander:110 V bis 240 V
Wechselspannung, 50 Hz/60 Hz

23 W

7,2 V Gleichspannung,
1,2 A (bei Ladebetrieb)
7,2 V Gleichspannung,
2,3 A (bei Adapterbetrieb)

Umgebungs­Betriebs­temperatur

Umgebungs­Ladebetriebs­temperatur

Abmessungen

Gewicht

Zubehör

0°C bis 40°C

10°C bis 35°C

122 mm (B) x 51 mm (H) x 92 mm (T) mm

Ca. 280 g (nur Hauptgerat)

Netzkabel : Ca. 2 m
Gleichspannungskabel
Garantiebescheinigung
(USA und Kanada)

: Ca. 2 m

11

Précautions de sécurité

Merci d'avoir porté votre choix sur un produit.
(Ces instructions sont prévues pour le AA-P30U.)
Avant utilisation, veuillez lire ce manuel d’instructions afin d’obtenir les meilleures
performances possibles.

Compte tenu des changements possibles sur
l’appareil, ce manuel d’instructions peut être sujet à
d’eventuelles modifications sans préavis.

Cet appareil ne doit être exposé ni dégouttement ni
aux éclaboussures, et aucun objet rempli de liquide,
un vase par exemple, ne doit être placé dessus.

AVERTISSEMENT :
POUR EVITER LES RISQUES D’INCENDIE
OU D’ELECTROCUTION, NE PAS EXPOSER
L’APPAREIL A L’HUMIDITE OU A LA PLUIE.

Cet appareil est conforme aux stipulations et
aux exigences de protection des Directives
Européennes correspondantes. Elle est conçue
pour les appareils vidéo professionnels et peut
s'utiliser dans les environnements suivants:

SYSTEME D'ALIMENTATION

Raccordement de l'alimentation

L'alimentation de la carte de réseau interne est
assurée via la caméra accordée à la carte.

Port Câble Longueur

DC OUT Câble exclusif Env. 2 mètres

AC IN Câble exclusif Env. 2 mètres

L’appel de courant de cet appareil est de 16 A.

● zones résidentielles (dans les maisons) ou

zones rurales

● pour le commerce ou l'industrie légère; par

exemple, les bureaux ou théâtres

● dans la rue.

Pour maintenir la meilleure qualité de
fonctionnement et aussi pour assurer la compatibilité
électromagnétique, nous recommandons l'emploi
de câbles ne dépassant pas la longueur suivante:

ATTENTION

●

Aux emplacements à ondes électromagnétiques
ou magnétisme puissants, par exemple près
d'un émetteur de radio ou de télévision, d'un
transformateur, d'un moteur etc., l'image
peuvent être déformés. Dans ce cas, éloigner
l'appareil des sources de perturbation.

●

La prise secteur doit être opérationnelle.

Informations relatives à l’élimination des appareils usagés, à l'intention des
utilisateurs

[Union européenne]

Lorsque ce symbole figure sur un appareil électrique et électronique, cela signifie qu'il
ne doit pas être éliminé en tant que déchet ménager à la fin de son cycle de vie. Le
produit doit être porté au point de pré-collecte approprié au recyclage des appareils
électriques et électroniques pour y subir un traitement, une récupération et un recyclage,
conformément à la législation nationale.

En éliminant correctement ce produit, vous contriburez à la conservation des ressources
naturelles et à la prévention des éventuels effets négatifs sur l'environnement et la santé
humaine, pouvant être dus à la manipulation inappropriée des déchets de ce produit.

Attention :

Ce symbole
n’est reconnu
que dans
l’Union
européenne.

Pour plus d'informations sur le point de pré-collecte et le recyclage de ce produit, contactez
votre mairie, le service d’évacuation des ordures ménagères ou le magasin dans lequel
vous avez acheté le produit.

Des amendes peuvent être infligées en cas d’élimination incorrecte de ce produit,
conformément à la législation nationale.

(Utilisateurs professionnels)

Si vous souhaitez éliminer ce produit, visitez notre page Web www.jvc-europe.com afin
d'obtenir des informations sur sa récupération.

[Pays ne faisant pas partie de l'Union européenne]

Si vous souhaitez éliminer ce produit, faites-le conformément à la législation nationale
ou autres règles en vigueur dans votre pays pour le traitement des appareils électriques et
électroniques usagés.

12

● Cet appareil est un adaptateur secteur/chargeur conçu exclusivement pour les camescopes
DV JVC.

● Pour le détail des opérations, consultez le mode d'emploi de votre camescope DV. Pour
utiliser cet appareil en toute sécurité, lisez attentivement ce mode d'emploi, le mode d'emploi
des autres équipements utilisés.

● Cet appareil peut s'utiliser pour recharger des batteries aux ions lithium BN-V416, BN-V428
ou BN-V438.

● Cet appareil peut s'utiliser pour assurer l'alimentation secteur de l'équipement à partir d'une
prise murale.

● Cet appareil est appelé "adaptateur secteur/chargeur" dans ce mode d'emploi.

Adaptateur secteur/chargeur

AA-P30

Cordon d'alimentation

Longueur: env. 2 m

Câble CC

Longueur: env. 2 m

PRECAUTIONS POUR ASSURER LE FONCTIONNEMENT CORRECT

Si le matériel est installé dans un coffret ou sur une étagère, s’assurer qu’il y a un espace suffisant
sur tous les côtés pour permettre la ventilation (10 cm ou plus sur les deux côtés, au dessus et à
l’arrière).
Ne pas boucher les orifices de ventilation.
(Si les orifices de ventilation sont bouchés par un journal, un tissu, etc., la chaleur peut ne pas
s’éliminer.)
Aucune source à flamme nue, telle que des bougies allumées, ne doit être placée sur l’appareil.
En jetant des batteries aux ordures, les problèmes d’environnement doivent être pris en considération
et les réglementations locales ou la législation concernant le rebut de ces batteries doivent être
strictement respectées.
L’appareil ne doit pas être exposé à l’égouttage ni aux éclaboussements.
Ne pas utiliser cet appareil dans une salle de bain, ni dans des endroits avec de l’eau.
Aussi, ne pas placer de récipient rempli d’eau ou de liquides (tels des produits cosmétiques, des
médicaments, des vases de fleurs, des plantes en pot, des tasses, etc.) sur le dessus de cet appareil.
(Si de l’eau ou un liquide entre dans ce matériel, un incendie ou un choc électrique risque de se
produire.)
Cet appareil s'arrête automatiquement de fonctionner à l'application d'un bruit excessif, comme la
foudre. Dans ce cas (quand POWER LED s'éteint), débrancher le cordon d'alimentation et attendre
une minute avant de rebrancher le cordon. Dans un environnement dans lequel des phénomènes
comme la foudre sont fréquents, utiliser un produit tel que limitateur de tension, disponible
séparément dans le commerce, qui peut se brancher dans la ligne secteur.

Français

13

RECHARGE DE LA BATTERIE

2

Cordon d'alimentation

1

Adaptateur

secteur/chargeur

AA-P30

Témoin CHARGE 1

Témoin POWER
Témoin CHARGE 2

3

S’assurer de débrancher le cordon CC du

1

camescope de l’adaptateur secteur/
chargeur. Raccordez une extrémité du
cordon d'alimentation de l'adaptateur
secteur/chargeur à l'appareil et l'autre
extrémité dans une prise murale. Le témoin
POWER s’allume.

Retirer le capuchon de protection de la

2

batterie. Monter la batterie avec les
marques et alignées avec les marques
correspondantes sur l’adaptateur secteur/
chargeur. Le témoin CHARGE se met à
clignoter pour indiquer que la recharge a
commencé.
Si deux batteries sont installées, elles
seront chargées dans leur ordre
d'installation.

Quand le témoin CHARGE cesse de

3

clignoter mais reste allumé, la recharge est
terminée. Faire coulisser la batterie et
l’enlever. N’oubliez pas de débrancher le
cordon d’alimentation de l’adaptateur
secteur/chargeur de la prise de courant.

MEMO:

Effectuer la recharge où la température

●

est entre 10˚C et 35˚C. 20˚C à 25˚C est
la gamme de température idéale pour la
recharge. Si l’environnement est trop
froid, la recharge peut être incomplète.

●

Au branchement du cordon
d'alimentation dans l'adaptateur secteur/
chargeur, l'enfoncer à fond.

TEMPS REQUIS POUR LA RECHARGE

Batterie

BN-V416 Evn. 2 heure 10 mn Evn. 4 heure 20 mn

BN-V428 Evn. 3 heure 20 mn Evn. 6 heure 40 mn

BN-V438 Evn. 4 heure 20 mn Evn. 8 heure 40 mn

* En rechargeant à des températures entre 20˚C et 25˚C.

•En rechargeant des batteries après une longue période de stockage, la durée de recharge

sera plus longue que la durée indiquée ci-dessus.

14

Temps de recharge pour une seule batterie Recharge successive de deux batteries

FOURNITURE DE L’ALIMENTATION

Vous pouvez raccorder le camescope à une
prise secteur en utilisant l’adaptateur secteur/
chargeur AA-P30.

Raccordez une extrémité du cordon

1

d'alimentation de l'adaptateur secteur/
chargeur à l'appareil et l'autre extrémité
dans une prise murale.

Câble CC

Vers une prise secteur

Cordon
d'alimentation

Adaptateur

1

secteur/chargeur

2

Vers la prise
d'entrée CC

2

Vers prise
DC OUT

Raccorder l’adaptateur secteur/chargeur au

2

camescope.

MEMO:

●

Utilisez bien le câble CC fourni avec
l'adaptateur secteur/chargeur.

●

A l'utilisation du câble CC, raccordez bien
l'extrémité du câble avec filtre en ligne à
l'adaptateur secteur/chargeur. Le filtre en
ligne améliore les performances du matériel.

PENDANT L’UTILISATION . . .

● L’adaptateur secteur/chargeur AA-P30 est spécialement conçu pour la recharge des batteries

BN-V416, BN-V428 ou BN-V438. Il ne peut pas être utilisé pour charger une BN-V408.

● Quand vous rechargez une batterie neuve, ou une pile qui n’a pas été utilisée pendant

longtemps, le témoin de charge peut ne pas s’allumer. Dans ce cas, enlevez la batterie puis
remettez-la en place.

● Si vous raccordez le câble CC au connecteur CC quand une batterie est en cours de recharge,

l’alimentation sera fournie au camescope et la recharge sera partielle.

● Un bruit de vibration provenant de l’intérieur de l’adaptateur secteur/chargeur peut être

audible. C’est normal.

● L’adaptateur secteur/chargeur produit de l’électricité et peut devenir chaud pendant la

recharge. C’est normal. Assurez-vous que l’adaptateur secteur/chargeur se trouve dans un
endroit bien aéré.

● Si la durée de fonctionnement de la batterie reste très courte même après l’avoir

complètement rechargée, la batterie est usée et elle a besoin d’être remplacée. Veuillez en
acheter une nouvelle.

Français

SPÉCIFICATIONS

Alimentation

Consommation

Puissance de
sortie

Etats-Unis et Canada
CA 120 V`, 60 Hz
Pays europeens:
Secteur 220 á 240 V`, 50/60 Hz
Autres pays
CA 110 V à 240 V`, 50 Hz/60 Hz

23 W

CC 7,2 V, 1,2 A (recharge)
CC 7,2 V, 2,3 A (magnétoscope)

Température de
fonctionnement

Dimensions

Poids

Accessoires

0°C à 40°C (pendant la recharge,
10°C à 35°C)

122 mm (L) x 51 mm (H) x 92 mm (P)

Env. 280 g

Cordon d'alimentation : Env. 2 m
Câble CC : Env. 2 m
Carte de garantie
(Etats-Unis et Canada seulement)

(corps principal seulement)

15

AA-P30 AC ADAPTER CHARGER

© 2007 Victor Company of Japan, Limited.

LWT0033-001D
