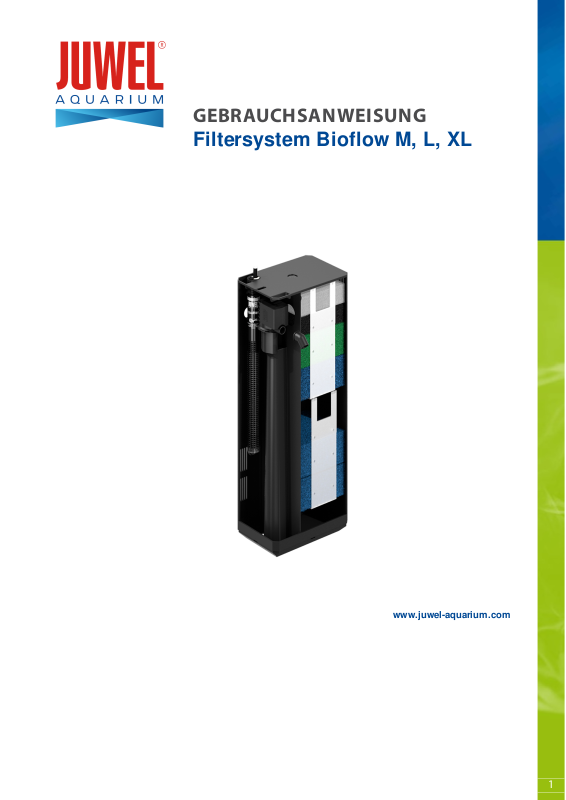

GEBRAUCHSANWEISUNG

Filtersystem Bioflow M, L, XL

www.juwel-aquarium.com

1

Einleitung

Wir freuen uns, dass Sie sich zum Erwerb eines JUWEL Aquarium Produktes entschieden haben und danken Ihnen für das in
uns gesetzte Vertrauen. Unsere Produkte werden stets mit größter Sorgfalt und unter Einsatz modernster Technik gefertigt. Sie
vereinen 50 Jahre Erfahrung in der Herstellung von Aquarien und deren Zubehör und sind nach dem jeweils neuesten Stand der
Technik und wissenschaftlicher Untersuchungen für ihren Einsatzbereich konzipiert und hergestellt.

Bitte lesen Sie zunächst alle Kapitel dieser Gebrauchsanweisung sorgfältig durch und überprüfen Sie Ihr JUWEL Produkt auf
Vollständigkeit. Bitte beachten Sie die Sicherheitshinweise sowie die Empfehlungen zu Wartung und Pflege.
Wir haben bei der Entwicklung dieser Gebrauchsanweisung größte Sorgfalt walten lassen, um korrekte und akkurate
Informationen zu geben. Für möglicherweise vorhandene Druckfehler und Irrtümer können wir jedoch keine Haftung
übernehmen.
Technische Angaben verstehen sich als Circa-Angaben. Wir behalten uns technische Änderungen vor.

Das Produkt entspricht den Richtlinien der Europäischen Gemeinschaft (EU) und ist somit CE konform.

www.juwel-aquarium.de/Konformitaetserklaerung/

Das JUWEL Filter System Bioflow

SICHERHEITSHINWEISE:

Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie
beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen und müssen bei der Reinigung und
Benutzer-Wartung beaufsichtigt werden.

•

Die Netzstecker der elektrischen Geräte dürfen nicht feucht werden.
Schließen Sie die Netzstecker an das Stromnetz auf einer Höhe an, so dass
eine Schlaufe in der Anschlussleitung entsteht, an der eventuell Wasser
abtropfen könnte.

•

Betreiben Sie die elektrischen Geräte zu Ihrem Aquarium (Beleuchtung,
Heizer, Pumpe etc.) stets nur über einen Fehlerstrom-Schutzschalter (FI­Schutzschalter) mit einem Auslösestrom von max. 30 mA. Sollte die von
Ihnen benutzte Steckdose Ihrer Hausinstallation nicht über einen derartigen
Schutzschalter abgesichert sein, so verwenden Sie bitte eine im Handel
erhältliche Steckdosenleiste mit integriertem Fehlerstrom-Schutzschalter.

•

Ziehen Sie die Netzstecker aller im Wasser betriebenen Geräte, bevor Sie in
Kontakt mit dem Wasser kommen.

•

Die elektrischen Geräte dürfen nur in Räumen betrieben werden.•

Das JUWEL Filter System Bioflow ist ein hochwirksames biologisches 2-Phasen
Filtersystem, das in seinen Komponenten optimal aufeinander abgestimmt ist.

Durch den Einbau des Filters in das Aquarium sind Schlauchverbindungen
überflüssig

und Undichtigkeiten ausgeschlossen. Die Leistung der Pumpe wird nicht durch
Schlauchkupplungen, Ansaugrohre o. Ä. gemindert.

Die Pumpe ist in ihrer Kapazität so ausgelegt, dass die biologische Filterung durch
eine angemessene Durchströmung des Filtermaterials optimal gewährleistet ist.
Das große Filtervolumen sorgt dabei für eine hervorragende mechanische Filterung

und
ermöglicht lange Reinigungsintervalle.

Die Konstruktion des Filtersystems ermöglicht Ihnen den schnellen Zugriff zu den
einzelnen Komponenten Heizer, Pumpe und Filtermedien, wodurch eine komfortable
Bedienung bei der Reinigung und Wartung des Filtersystems möglich ist.

2

Jedes Bioflow Filtersystem ist im Auslieferungszustand mit
fünf hochwertigen Filtermedien ausgestattet:

1. bioPad - Filterwatte (weiß)

Das Wattevlies dient als mechanischer Vorfilter. Es verhindert,
dass grober Schmutz, wie zum Beispiel abgestorbene
Pflanzenteile, tiefer in den Filter gelangt.

3. bioCarb - Aktivkohleschwamm (schwarz)

Der Schwamm mit gebundener Aktivkohle entgiftet das
Wasser von schädlichen Schwermetallen und organischen
Verunreinigungen.

5. Nitrax - Nitratentferner (grün)

Der Schwamm enthält Mikroorganismen, die in der Lage sind
Nitrate abzubauen. Dazu bietet der JUWEL Filter ein
besonders gutes Milieu.

6. bioPlus coarse - Filterschwamm grob (blau)

Der grobporige Filterschwamm in der Mitte des Filters bewirkt
durch die Ansiedelung von Bakterienkulturen die biologische
Klärung des Wassers.

8. bioPlus fine - Filterschwamm fein (blau)

Die im unteren Bereich des Filters befindlichen feinporigen
Filterschwämme halten auch kleinste Schwebstoffe zurück
und sorgen für kristallklares Wasser.

Weitere optionale Filtermedien vervollständigen die optimalen
Nutzungsmöglichkeiten Ihres JUWEL Innenfilters:

2. Zwischen 1. & 3. BioBoost - Filterbeschleuniger

Der JUWEL bioBoost aktiviert sofort die neuen Filtermedien
und beschleunigt die Filterleistung in Ihrem Aquarium. Fische
und Pflanzen werden in ihrer Vitalität gefördert.

7. Amorax -Ammoniumentferner

Amorax ist ein hocheffizientes Filtermedium aus natürlichem
Zeolith. Es bindet schnell und wirksam Ammonium, verhindert
so die Entstehung von Ammoniak und fördert die Vitalität ihrer
Fische.

4. Carbax - Hochwirksame Aktivkohle

Die hervorragenden Absorptionseigenschaften von Carbax
binden langanhaltend und schnell Verfärbungen,
Geruchsstoffe sowie toxische Substanzen und sorgen für
kristallklares Wasser.

7. Cirax - Keramikgranulat

Cirax ist ein biologisches Filtermedium, welches durch seine
hochporöse und große Oberfläche nützlichen Bakterien
optimale Eigenschaften zur Besiedelung bietet.

7. Phorax – Phosphatentferner

JUWEL Phorax ist ein hocheffizientes Filtermedium zum
Abbau von Phosphaten in Ihrem Aquarium. Der Abbau
reduziert wirksam das Algenwachstum und kann zum
verbesserten Pflanzenwachstum beitragen.

3

Einbau des Filters in Ihr Aquarium

Inbetriebnahme des JUWEL Filtersystems Bioflow M, L, XL

Der JUWEL Filter ist für den Einbau in der rechten hinteren Ecke Ihres Aquariums
vorgesehen.

Für den Einbau empfehlen wir Ihnen, alle Komponenten des Filters zu entnehmen.
Wir haben Ihnen für den sicheren Einbau Silikon beigefügt. Bitte bringen Sie auf den

in der Zeichnung angegebenen Seiten jeweils 4 Silikonpunkte an.
Das Aquarium sollte so weit geleert sein, dass Sie die Scheiben trocken wischen

können.
Der Filter sollte im Aquarium so positioniert sein, dass er bei befülltem Aquarium

mindestens 1 cm aus dem Wasser herausragt.
Drücken Sie das Filtergehäuse fest an die Seiten- und die Rückscheibe und halten

Sie es einige Minuten fest.
Danach sollten Sie das Silikon ca. 24 Stunden austrocken lassen, um einen sicheren

Halt des Filters zu gewährleisten.

Bevor Sie das Aquarium einrichten, sollten Sie den Filter betriebsbereit machen.
Schließen Sie die elektrischen Komponenten aber noch nicht an die
Stromversorgung an.

Zur Inbetriebnahme des JUWEL Filter Systems Bioflow beachten Sie bitte die
folgenden
Hinweise:
Das JUWEL Filter System besteht aus:

- 1 Heizer (nur in Komplett-Aquarien enthalten)

- 1 Heizerhalter

- 1 Pumpe

- 1 Ausströmer

- 2 Filtereinsätzen

- 3 weißen bioPad - Filterwatten, verpackt

- 1 bioCarb - Aktivkohleschwamm, verpackt

- 1 grünen Nitrax - Nitrat Entferner Schwamm, verpackt

- 1 blauen bioPlus coarse - grobporiger Filterschwamm

- 2 blauen bioPlus fine - feinporiger Filterschwamm

Setzen Sie die Pumpe mit dem Unterteil in die Pumpenaufnahme des Filters und
drücken Sie diese fest hinein. Der Pumpenauslass zeigt dabei in Richtung der
Ausströmeröffnung. Überprüfen Sie den richtigen Sitz des Dichtungsringes in
der Ausströmeröffnung (er dient der Minderung von Vibrationsübertragungen).

1.

Setzen Sie vorsichtig von außen den Ausströmer durch die Öffnung auf den
Pumpenauslass und achten Sie auf einen festen Sitz.

2.

Schieben Sie den Heizerhalter in die Führungsschiene der Filtertrennwand.3.
In den Heizerhalter setzen Sie von oben den Heizer hinein.4.
Bereiten Sie nun die Filterschwämme vor, indem Sie zunächst die

Plastikverpackung vom Kohleschwamm sowie vom Nitrat Entferner Schwamm
entfernen. Spülen Sie nur die blauen Filterschwämme unter fließendem Wasser
gut aus.

5.

Legen Sie dann die blauen "feinen" Filterschwämme in den unteren Filtereinsatz.
Danach den blauen "groben" Filterschwamm, den grünen Nitrat Entferner
Schwamm, den Kohleschwamm, ggf. bioBoost und an oberster Position eine
Filterwatte in den oberen Filtereinsatz und schieben beide Filtereinsätze in das
Filtergehäuse hinein.

6.

Setzen Sie den Filterdeckel auf das Filtergehäuse.7.
Das JUWEL Filter System Bioflow ist nun betriebsbereit.8.

Bitte beachten Sie, dass das Filter System ca. 14 Tage benötigt, bis sich
in den blauen Filterschwämmen eine Bakterienkultur gebildet hat, die
das Wasser biologisch reinigt.

•
