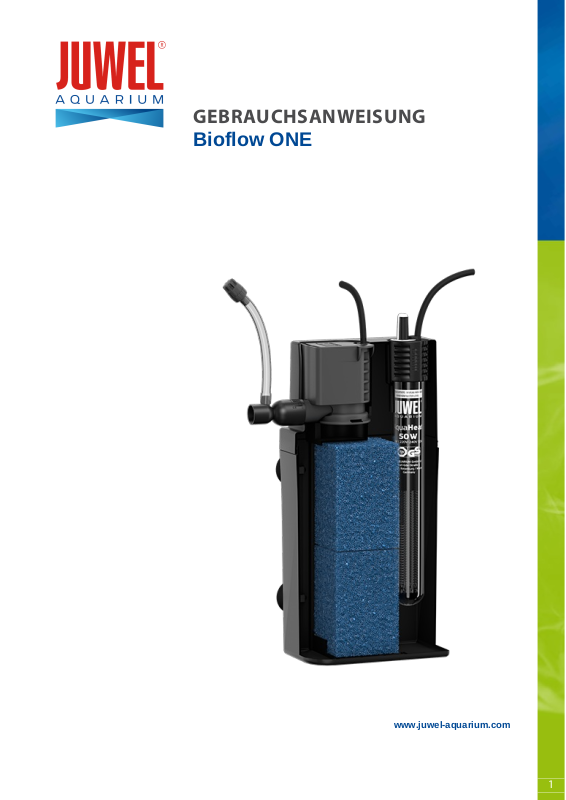

Page 1
GEBRAUCHSANWEISUNG
Bioflow ONE
www.juwel-aquarium.com
1
Page 2
Einleitung
Wir freuen uns, dass Sie sich zum Erwerb eines JUWEL Aquarium Produktes entschieden haben und danken Ihnen für das in
uns gesetzte Vertrauen. Unsere Produkte werden stets mit größter Sorgfalt und unter Einsatz modernster Technik gefertigt. Sie
vereinen 50 Jahre Erfahrung in der Herstellung von Aquarien und deren Zubehör und sind nach dem jeweils neuesten Stand der
Technik und wissenschaftlicher Untersuchungen für ihren Einsatzbereich konzipiert und hergestellt.
Bitte lesen Sie zunächst alle Kapitel dieser Gebrauchsanweisung sorgfältig durch und überprüfen Sie Ihr JUWEL Produkt auf
Vollständigkeit. Bitte beachten Sie die Sicherheitshinweise sowie die Empfehlungen zu Wartung und Pflege.
Wir haben bei der Entwicklung dieser Gebrauchsanweisung größte Sorgfalt walten lassen, um korrekte und akkurate
Informationen zu geben. Für möglicherweise vorhandene Druckfehler und Irrtümer können wir jedoch keine Haftung
übernehmen.
Technische Angaben verstehen sich als Circa-Angaben. Wir behalten uns technische Änderungen vor.
Das Produkt entspricht den Richtlinien der Europäischen Gemeinschaft (EU) und ist somit CE konform.
2014/53/EU (Funkanlagenrichtlinie)
www.juwel-aquarium.de/Konformitaetserklaerung/
Der JUWEL Filter Bioflow ONE
SICHERHEITSHINWEISE:
Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie
beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen und müssen bei der Reinigung
und Benutzer-Wartung beaufsichtigt werden.
•
Die Netzstecker der elektrischen Geräte dürfen nicht feucht werden.
Schließen Sie die Netzstecker an das Stromnetz auf einer Höhe an, so dass
eine Schlaufe in der Anschlussleitung entsteht, an der eventuell Wasser
abtropfen könnte.
•
Betreiben Sie die elektrischen Geräte zu Ihrem Aquarium (Beleuchtung,
Heizer, Pumpe etc.) stets nur über einen Fehlerstrom-Schutzschalter (FISchutzschalter) mit einem Auslösestrom von max. 30 mA. Sollte die von
Ihnen benutzte Steckdose Ihrer Hausinstallation nicht über einen derartigen
Schutzschalter abgesichert sein, so verwenden Sie bitte eine im Handel
erhältliche Steckdosenleiste mit integriertem Fehlerstrom-Schutzschalter.
•
Ziehen Sie die Netzstecker aller im Wasser betriebenen Geräte, bevor Sie in
Kontakt mit dem Wasser kommen.
•
Die elektrischen Geräte dürfen nur in Räumen betrieben werden.•
Der JUWEL Filter Bioflow ONE ist ein hochwirksames biologisches Filtersystem,
das in seinen Komponenten optimal aufeinander abgestimmt ist.
Durch den Einbau des Filters in das Aquarium sind Schlauchverbindungen
überflüssig und Undichtigkeiten ausgeschlossen. Die Leistung der Pumpe wird nicht
durch Schlauchkupplungen, Ansaugrohre o. Ä. gemindert.
Die Pumpe ist in ihrer Kapazität so ausgelegt, dass die biologische Filterung durch
eine angemessene Durchströmung des Filtermaterials optimal gewährleistet ist.
Die Konstruktion des Filtersystems ermöglicht Ihnen den schnellen Zugriff zu den
einzelnen Komponenten Pumpe und Filtermedium, wodurch eine komfortable
Bedienung bei der Reinigung und Wartung des Filtersystems möglich ist.
Zusätzlich bietet der JUWEL Filter Bioflow ONE die Möglichkeit den Heizer
(optional erhältlich) zu integrieren
2
Page 3
Inbetriebnahme des Juwel Filters Bioflow ONE
Wartung und Pflege des JUWEL Filters Bioflow ONE
BioPlus fine ONE - Wechseln Sie einen der blauen Filterschwämme in einem Intervall von ca. 3 Monaten
Sie sollten den Filter betriebsbereit machen, bevor Sie das Aquarium einrichten, die
elektrischen Komponenten aber noch nicht an die Stromversorgung anschließen.
Der JUWEL Filter Bioflow ONE besteht aus:
- Pumpe
- Filtergehäuse mit Aufnahme für den Heizer (optional erhältlich)
- 2 blaue bioPlus fine ONE - Filterschwämme fein
- 4 Saugnäpfe
- O2-Diffusor
Vor dem Erstgebrauch des Filters öffnen Sie das Filtergehäuse und entnehmen die
Filterschwämme, um diese unter fließendem Wasser auszuspülen.
Setzen Sie die Filterschwämme wieder in das Filtergehäuse ein und schließen Sie
dieses.
Nun setzen Sie die Saugnäpfe in die vorgesehenen Öffnungen des Filtergehäuses
ein und befestigen Sie den Filter in der hinteren rechten Ecke des Aquariums.
Setzen Sie nun den O2-Diffusor (mit montiertem Luftschlauch und Regler) auf den
Pumpenauslass der Pumpe auf.
Der JUWEL Filter Bioflow ONE ist nun betriebsbereit.
Bitte beachten Sie, dass das Filter System ca. 14 Tage benötigt, bis sich in den
blauen Filterschwämmen eine Bakterienkultur gebildet hat, die das Wasser
biologisch reinigt.
Hinweis:
Verwenden Sie nur original JUWEL Filtermaterialien zur Sicherstellung der
optimalen Funktionsfähigkeit des Filters.
3
Page 4
Wartung der Pumpe JUWEL Eccoflow 300
Die Pumpe JUWEL Eccoflow sollte in regelmäßigen Abständen (mind. 1x pro Monat) auf die Funktionsfähigkeit überprüft und
gereinigt werden.
Hierzu gehen Sie bitte wie folgt vor:
1. Trennen Sie alle im Wasser betriebenen elektrischen Geräte vom Stromnetz.
2. Entfernen Sie den O2-Diffusor vom Pumpenauslass.
3. Entnehmen Sie die Pumpe aus der Pumpenaufnahme des Filters.
4. Trennen Sie den Adapter (C) vom Motor (A), indem Sie ihn gegen den Uhrzeigersinn drehen.
5. Entnehmen Sie den Impeller (B) und die Achse mit deren Gummilagern aus dem Motor.
6. Reinigen Sie alle Teile sorgfältig.
Es ist notwendig, dass der Impeller aus der Kammer entnommen und diese selbst sowie der Impeller von Ablagerungen und
Verschmutzungen gereinigt werden. Verwenden Sie hierfür die Reinigungsbürste, welche der Pumpe beiliegt. Anderenfalls wird
die Funktionsfähigkeit der Pumpe beeinträchtigt. Überprüfen Sie den Impeller ebenfalls auf Beschädigungen sowie evtl.
Verschleißerscheinungen des Magneten.
7. Danach bauen Sie die Pumpe bitte in umgekehrter Reihenfolge wieder in den Filter ein. Bevor Sie die im Wasser
betriebenen Geräte wieder an das Stromnetz anschließen.
SICHERHEITSHINWEISE:
Korrekte Entsorgung (Elektromüll)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht
zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen
Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln
Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in
Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.
Hinweis:
Um die optimale Funktion und Laufruhe der Pumpe zu gewährleisten empfehlen wir
Ihnen, Verschleißteile wie Impeller und Achse mit deren Gummilagern im Abstand
von ca. 12 Monaten zu ersetzen. Fragen Sie hierzu Ihren Fachhändler.
Beachten Sie, dass die Pumpe nur im Wasser betrieben werden darf.•
Vor dem Herausnehmen der Pumpe aus dem Filter bitte alle Netzstecker ziehen.•
Die Pumpe darf nur in Räumen betrieben werden und bei einer Wassertemperatur bis zu 35 Grad Celsius. Die
Anschlussleitung darf nicht repariert werden. Ersetzen Sie bei Beschädigungen immer die komplette Pumpe.
•
4
Page 5
Garantieerklärung
Für unser JUWEL-Aquarium Produkt leisten wir dem Erwerber für die Dauer von 24 Monaten, sofern er Verbraucher ist, eine
Garantie für den Fall, dass unser Produkt mangelhaft sein sollte, nach Maßgabe der folgenden Bestimmungen:
§ 1 Garantieumfang
(1) Die Garantie erstreckt sich auf das Ihnen verkaufte JUWEL-Aquarium Produkt mit allen dazugehörigen Einzelteilen,
ausgenommen jedoch Verbrauchsteile, wie T5 oder T8 Leuchtstoffröhren und Filtermedien. Sie ist beschränkt auf das Produkt
an sich und erstreckt sich nicht auf Schäden an sonstigen Sachen und/oder Personen. Daneben gelten die Bestimmungen des
Produkthaftungsgesetzes, die durch die vorstehende Regelung nicht eingeschränkt werden.
(2) Die Garantie wird in der Form geleistet, dass nach unserer Entscheidung das komplette Produkt oder Einzelteile hiervon
ausgetauscht oder repariert werden. Bei Fehlschlagen wird nach Ihrer Wahl der Kaufpreis gemindert oder das Produkt gegen
Erstattung des Kaufpreises zurückgenommen.
§ 2 Garantiezeit und -abwicklung
(1) Die Garantie beginnt mit dem Tage der Ablieferung des JUWEL Aquarium Produktes an den Kunden. Voraussetzung der
Garantiegewährung ist, dass unser Produkt bestimmungsgemäß genutzt und nicht unsachgemäß behandelt oder gewartet
wurde, insbesondere die entsprechende Gebrauchsanweisung beachtet wurde, weiterhin, dass das Produkt oder seine
Einzelteile nicht durch hierfür nicht autorisierte Werkstätten oder Personen repariert wurden. Die Garantie kommt ferner nicht
zum Tragen, wenn das Produkt mechanische Beschädigungen, gleich welcher Art, insbesondere Glasbruch, aufweist.
(2) Zeigen sich innerhalb der Garantiezeit Mängel, so sind die Garantieansprüche unverzüglich, spätestens aber innerhalb einer
Frist von vierzehn Tagen ab dem Auftreten des Mangels bei dem Fachhändler, welcher das Produkt geliefert hat, geltend zu
machen. Die gesetzlichen Gewährleistungsrechte bleiben Ihnen dabei erhalten.
(3) Garantieansprüche werden nur dann berücksichtigt, wenn der Kassenbon über das JUWEL-Aquarium Produkt vorgelegt
wird.
Technische Änderungen vorbehalten
© JUWEL AQUARIUM
® JUWEL, Trigon, Vision, Rekord, Rio, Lido, Vio, Primo, Korall, MonoLux, DuoLux,
MultiLux, KoralLux, Violux, NovoLux, PrimoLux, SeaSkim, EccoSkim, AquaHeat, EasyFeed, SmartFeed, High-Lite, Warm-Lite,
Colour-Lite, Day-Lite, Juwel Twin-Lite, HiFlex, SmartControl, Juwel Eccoflow, Bioflow, Cirax, Nitrax, Phorax, Carbax, BioPad,
BioCarb, BioPlus, bioBoost, OxyPlus, Silexo,Conexo.
JUWEL AQUARIUM AG & CO. KG
Karl-Göx-Straße 1 27356 Rotenburg/Wümme . GERMANY
Telefon +49(0)42 61/93 79-0
Telefax +49(0)42 61/93 79-856
Service-Hotline (0800 0278274)
Service-Mail service(at)juwel-aquarium.de
JUWEL AQUARIUM UK Branch
Gateway 11 Business Park
Penfold Drive, Wymondham Norfolk NR18 0WZ
Tel.: 01953 606 363 Fax: 01953 603 839
E-Mail: [email protected]
Service-Mail: [email protected]
5
Page 6
FILTERPASS
Bioflow ONE
www.juwel-aquarium.com
6
Page 7
Aquarium Primo 60 & 70
Filter Type Bioflow ONE
Product Code
1. Eccoflow 300
INT: 85751
UK: 85761
AU: 85771
2. 85092
3. AquaHeat 50 W
INT: 85600
UK: 85800
AU: 85850
4. 85990
7
Page 8
FILTERMEDIA
Bioflow ONE
www.juwel-aquarium.com
8
Page 9
Aquarium Primo 60 & 70 Primo 110
Rio 125, 180, 240
/ Lido 120, 200/
Vision 180/ Trigon
190
Rio 350/ Vision
260
Rio 450/ Vision
450/ Trigon 350
Filter Type Bioflow ONE Bioflow Super Bioflow M Bioflow L Bioflow XL
Product Code Product Code Product Code Product Code Product Code
7. BioPad --- 88038 88049 88099 88149
9. BioCarb --- 88037 88059 88109 88159
11. Nitrax --- 88055 88055 88105 88155
12. BioPlus coarse --- --- 88050 88100 88150
14. BioPlus fine 88021 88051 88051 88101 88151
8. OPTIONAL BioBoost --- 88000 88000 88000 88000
10. OPTIONAL Carbax --- 88054 88054 88104 88154
13. OPTIONAL Amorax --- 88058 88058 88108 88158
Cirax --- 88056 88056 88106 88156
Phorax --- 88057 88057 88107 88157
9
