Centrală termică pe gaz cu tiraj forţat

JUNKERS EUROSTAR

JUNKERS

ZWE 24/28-4 MFA ...

6 720 610 704-00.1R

6 720 610 828 RO (02.01) OSW

Page 2

Cuprins

Indicaţii de siguranţă a funcţionării 3

Explicarea simbolurilor 3

1 Informaţii despre centrală 4

1.1 Declaraţie de conformitate cu modelul de construcţie al UE 4

1.2 Privire de ansamblu asupra tipurilor 4

1.3 Kit-ul de livrare 4

1.4 Descrierea aparatului 4

1.5 Accesorii (vezi și lista de preţuri) 5

1.6 Dimensiuni 5

1.7 Construcţia centralei / schema de principiu 6

1.8 Legăturile electrice 7

1.9 Date tehnice 8

2Prescripţii 9

3 Instalarea 10

3.1 Indicaţii importante 10

3.2 Alegerea locului de amplasare 10

3.3 Montarea șinei de prindere și a plăcii de racorduri 10

3.4 Instalarea conductelor 11

3.5 Montarea aparatului 11

3.6 Verificarea racordurilor 13

6 Reglarea individuală 19

6.1 Reglajul mecanic 19

6.2 Setarea parametrilor cu ajutorul sistemului Bosch Heatronic 20

7 Reglarea gazului, în funcţie de

tipul acestuia 26

7.1 Reglarea gazului 26

7.2 Transformarea pe un alt tip de gaz 30

8Întreţinerea 31

8.1 Lucrări de revizie 31

8.2 Măsurarea gazelor arse 31

8.3 Golirea instalaţiei de încălzire 32

9 Anexă 33

9.1 Codurile defectelor 33

9.2 Valorile de reglare ale presiunii de gaz la duze la ZWE 24/28-4 MFA .. 34

9.3 Debitul de gaz (l/min) 35

10 Proces verbal de punere în funcţiune 36

4 Legăturile electrice 14

4.1 Conectarea aparatului 14

4.2 Conectarea termostatului de ambianţă, a telecomenzii și a ceasurilor programatoare 15

5 Punerea în funcţiune 16

5.1 Înaintea punerii în funcţiune 16

5.2 Pornirea / oprirea centralei 17

5.3 Pornirea încălzirii 17

5.4 Reglarea temperaturii 17

5.5 Temperatura apei calde menajere 18

5.6 Funcţionarea pe timpul verii (numai apă caldă menajeră) 18

5.7 Protecţia împotriva îngheţului 18

5.8 Defecţiuni 18

5.9 Protecţia împotriva blocării pompei 18

6 720 610 828 RO (02.01)

Page 3

Indicaţii de siguranţă a funcţionării

La miros de gaze:

B Se închide robinetul de gaz (vezi pagina 16). B Se deschid geamurile. B Nu se acţionează comutatoarele electrice. B Se sting focurile deschise. B Se telefonează imediat din exterior Regiei de

Distribuţie a Gazelor și firmei autorizate de service.

La miros de gaze arse:

B Se oprește aparatul (vezi pagina 17). B Se deschid geamurile și ușile. B Se anunţă firma de specialitate autorizată.

Montarea, modificarea aparatului

B Aparatul trebuie să fie montat sau modificat numai

de către o firmă de specialitate autorizată.

B Nu se modifică componentele pentru evacuarea

gazelor arse.

B La evacuarea gazului conform B

sau se micșorează deschizăturile de aerisire din uși, geamuri și pereţi. La folosirea geamurilor etanșe trebuie asigurată alimentarea cu aerul necesar arderii.

: Nu se închid

Explicarea simbolurilor

Indicaţiile pentru siguranţa funcţionării vor fi marcate cu un

triunghi de atenţionare, care este de culoare gri.

Cuvintele de mai jos arată gravitatea pericolului, în caz că nu sunt luate măsurile de remediere ale defecţiunilor.

• Atenţie înseamnă posibilitatea apariţiei unor

defecţiuni ușoare.

• Atenţionare înseamnă posibilitatea unor ușoare

vătămări ale personalului de deservire sau defecţiuni grave la centrală.

• Pericol înseamnă posibilitatea unor vătămări

grave ale personalului de deservire. În cazurile deosebit de grave există pericolul de moarte.

Indicaţiile din text vor fi marcate cu simbolul alăturat. Ele vor fi delimitate de

text prin linii orizontale sub și deasupra textului.

Indicaţiile conţin informaţii importante pentru cazurile în care nu există pericole de vătămări ale oamenilor sau centralei.

Întreţinerea

B Recomandări pentru beneficiar contractul de

întreţinere trebuie încheiat cu o firmă specializată, autorizată ISCIR iar aparatul trebuie verificat anual.

B Beneficiarul răspunde de siguranţa centralei și de

adaptarea instalaţiei la o poluare cât mai mică a mediului.

B Se vor folosi numai piese de schimb originale!

Materiale inflamabile și cu pericol de explozie

B Materialele inflamabile (hârtie, diluanţi, vopsele

etc.) nu trebuie depozitate în apropierea aparatului.

Aerul necesar arderii și aerul din încăpere

B Aerul necesar arderii și aerul din încăpere trebuie

să fie liber de substanţe agresive (de ex. hidrocarburi ale halogenurilor sau legături ale fluorului). Astfel se evită coroziunea.

Informarea beneficiarului

B Beneficiarul trebuie informat despre modul de

funcţionare al centralei și trebuie să ia la cunoștinţă condiţiile de funcţionare.

B Beneficiarii trebuie atenţionaţi aupra faptului că nu

au voie să facă modificări ale aparatului.

6 720 610 828 RO (02.01)

Page 4

Informaţii despre centrală

1 Informaţii despre centrală

1.1 Declaraţie de conformitate cu

modelul de construcţie al UE

Această centrală corespunde cerinţelor și reglementărilor europene valabile 90/396/EWG, 92/ 42/EWG, 73/23/EWG, 89/336/EWG și ale modelelor de construcţie descrise în adeverinţa de verificare a modelului de construcţie al UE.

Corespunde cerinţelor cazanelor ce funcţionează la temperaturi reduse.

Nr. ID al prod. ZWE 24/ 28-4 MFA

Categoria ZWE 24-4

ZWE 28-4

Tipul aparatului C42, C32, C12, C

CE- 0085 AS 0001

2H 3+

Tab. 1

1.2 Privire de ansamblu asupra

tipurilor

ZWE 24-4 MF A 23

ZWE 24-4 MF A 31

ZWE 28-4 MF A 23

Tab. 2

Z Aparat de încălzire centrală W Preparare apă caldă menajeră în regim instantaneu E Seria aparatelor Euro’ 24 Puterea de încălzire 24 kW 28 Puterea de încălzire 28 kW

-4 Generaţia

MF Display multifuncţional A Tiraj forţat 23 Gaz metan tip H 31 GPL

Indicele arată familia de gaze, conform EN 437:

Indice Indice Wobbe Familia de gaze

23 12,7 -

15,2 kWh/m

Gaze naturale și din petrol, grupa 2H

1.3 Kit-ul de livrare

• Centrala termică pe gaz pentru încălzire centrală

• Materiale de prindere (șuruburile cu accesoriile

aferente)

• Documentaţia aparatului

• Placa de racorduri (opţional, contra cost).

1.4 Descrierea aparatului

• Aparat pentru montare pe perete, cu tiraj forţat (excepţie C

• Schimbător de căldură pentru apa caldă menajeră

• Sistem Bosch Heatronic compatibil Bus, cu

display multifuncţional)

• Putere modulată continuu

• Aprindere electronică

• Siguranţă deplină, prin intermediul Heatronic, cu

supraveghere prin ionizare și ventil magnetic, conform EN 298

• Limitator de temperatură, în circuit electric de 24 V

• Dezeaerator automat la pompă, dezaerator

manual la vasul de expansiune

• Vas de expansiune

• Senzor de temperatură și termostat pentru

sistemul de încălzire

• Termostat pentru apa caldă menajeră

• Prioritate de ACM

• Nu este necesar un debit minim de apă pentru

circulaţie

• Sistem antiîngheţ pentru circuitul de încălzire

• Posibilitate de diminuare a puterii de încălzire, cu

menţinerea concomitentă a puterii maxime pe circuitul apei calde menajere

• Sistem de antiblocare a pompei de circulaţie

• Manometru pentru presiunea circuitului de

încălzire

• Tubulatură dublă pentru gazele evacuate / aerul necesar arderii ardere și ștuţ de masură a

/CO.

)

31 20,2 -

24,1 kWh/m

Tab. 3

Grupa 3+

6 720 610 828 RO (02.01)

Propan/Butan

Page 5

1.5 Accesorii (vezi și lista de preţuri)

• Accesoriu pentru evacuarea gazelor arse 80/110

• Accesoriu pentru evacuarea gazelor arse 80/80

• Regulator de temperatură cu sondă de exterior

• Termostat de ambianţă

• Ceas programator

• Set de transformare pe alt tip de gaz

• Seturi pentru montare cu placa de montare a

racordurilor la sisteme de prindere orizontale pentru sisteme de prindere verticale al mărcii Junkers (înlocuirea aparatelor vechi)

• Seturi pentru montare cu placa de montare a racordurilor la sisteme de prindere orizontale pentru sisteme de prindere orizontale al mărcii Vulcano (înlocuirea aparatelor vechi).

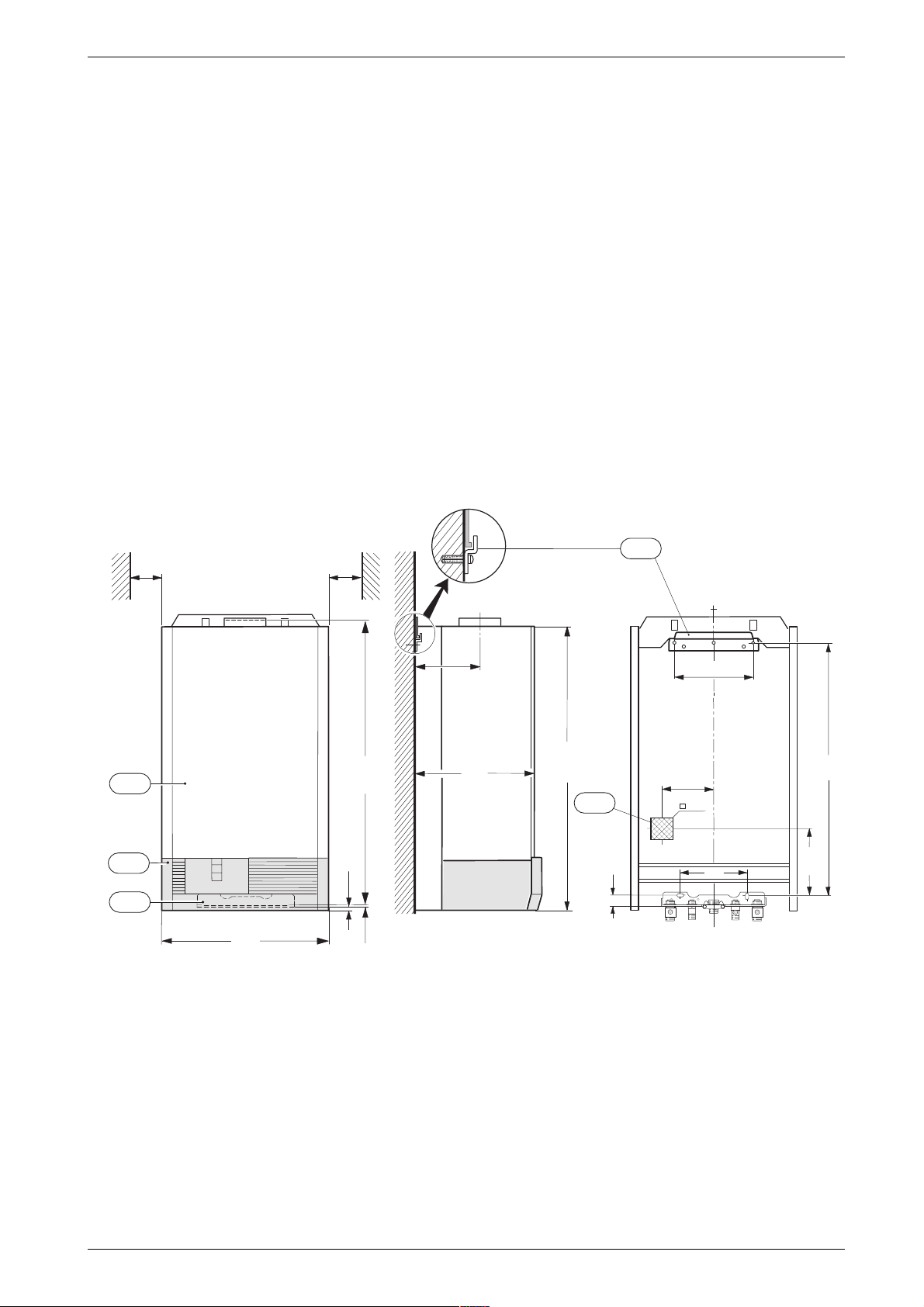

1.6 Dimensiuni

Informaţii despre centrală

min.

100

101

min.

100

860

103

8,5

512

1,5

Fig. 1

13 Placa de racorduri 101 Manta 103 Clapetă 320 Șina de prindere 338 Locaș pentru ieșirea cablurilor electrice prin perete

185

360

850

338

320

240

160

200

801

215

4 130-6.2 R

6 720 610 828 RO (02.01)

Page 6

Informaţii despre centrală

ECO

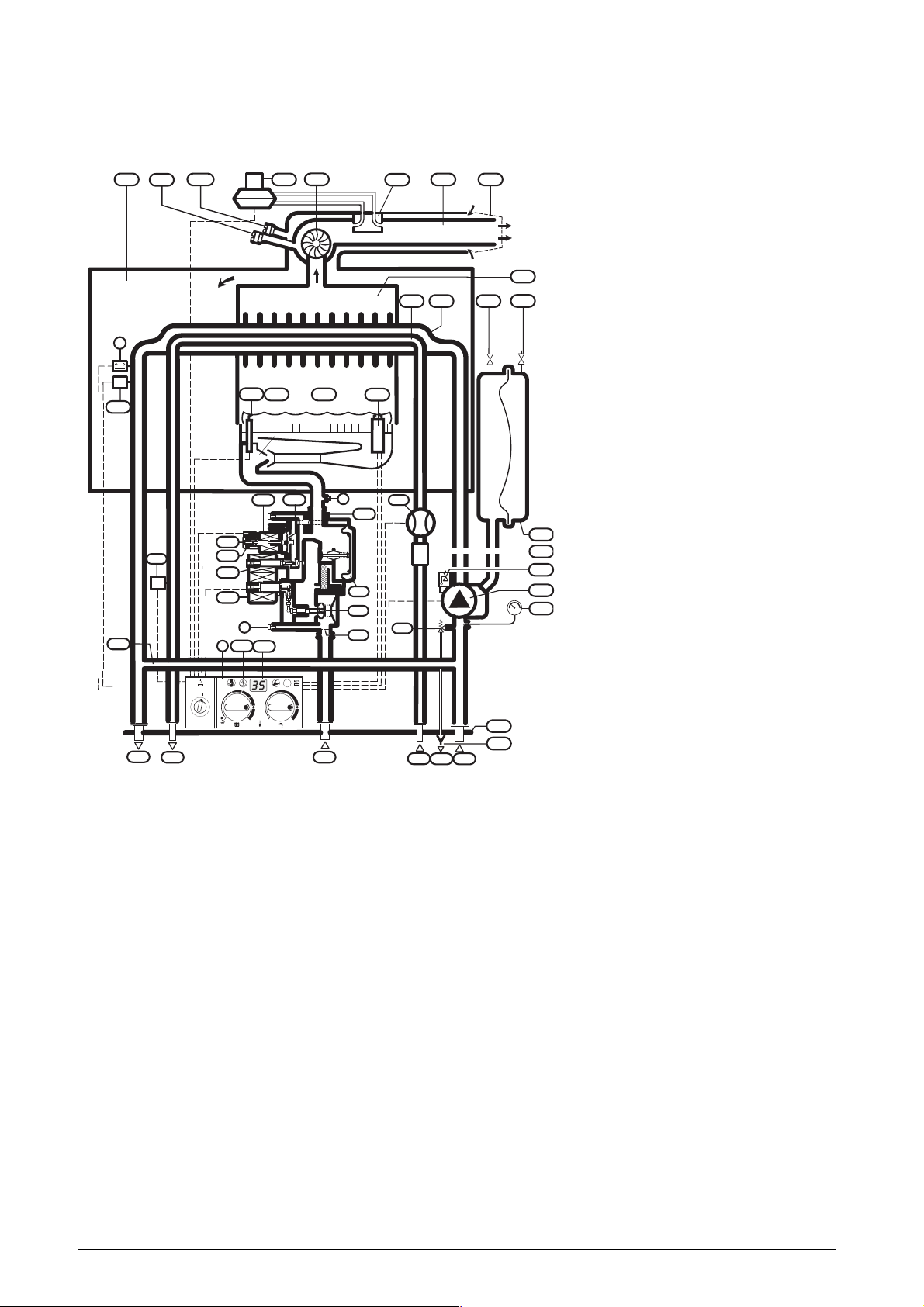

1.7 Construcţia centralei / schema de principiu

1.7.1 ZWE 24/28 -4 MFA...

234.1

234

6.3

52.1

317

226

228229

3032

224

413

34 35

221

220

27.2

411

20 93

27.1

8.1

Fig. 2

3 Ștuţ de măsură a presiunii la duze 4 Bosch Heatronic 6 Limitator de temperatură al schimbătorului de căldură

6.3 Sondă de temperatură pentru apa caldă menajeră 7 Ștuţ de măsură a presiunii de intrare

8.1 Manometru 11 Conductă bypass 13 Placa de racorduri 14 Sifon pâlnie 15 Supapă de siguranţă (pentru circuitul de încălzire) 18 Pompa de circulaţie 20 Vas de expansiune 26 Ventil pentru umplere cu azot

27.1 Dezaerator automat

27.2 Dezaerator manual 29 Duză 30 Arzător 32 Electrod de ionizare 33 Electrod de aprindere 34 Conducta pentru apa caldă menajeră 35 Schimbător de căldură 36 Sondă de temperatură pe tur 43 Turul încălzirii 44 Apă caldă menajeră 45 Gaz 46 Apă rece

6 720 610 704-01.1R

47 Returul încălzirii 48 Scurgere 52 Ventil magnetic 1

52.1 Ventil magnetic 2 53 Regulator al presiunii de gaz 55 Filtru de gaz 56 Vană de gaz 57 Diafragma ventilului principal 61 Tasta de avarie 63 Șurubul de reglare al debitului maxim de gaz 64 Șurubul de reglare al debitului minim de gaz 68 Ventil magnetic de modulare continuă 69 Ventil de reglare 93 Regulator al debitului cu filtru de apă 220 Protecţie împotriva vântului 221 Tubulatura de avacuare a gazelor arse 224 Sondă diferenţială de presiune 226 Ventilator 228 Presostat diferenţial 229 Cameră etanșă 234 Ștuţ de măsură a gazelor arse

234.1 Ștuţ de măsură a aerului necesar arderii 317 Display multifuncţional 411 Camera de ardere 413 Senzor pentru debitul apei calde menajere (turbină)

6 720 610 828 RO (02.01)

Page 7

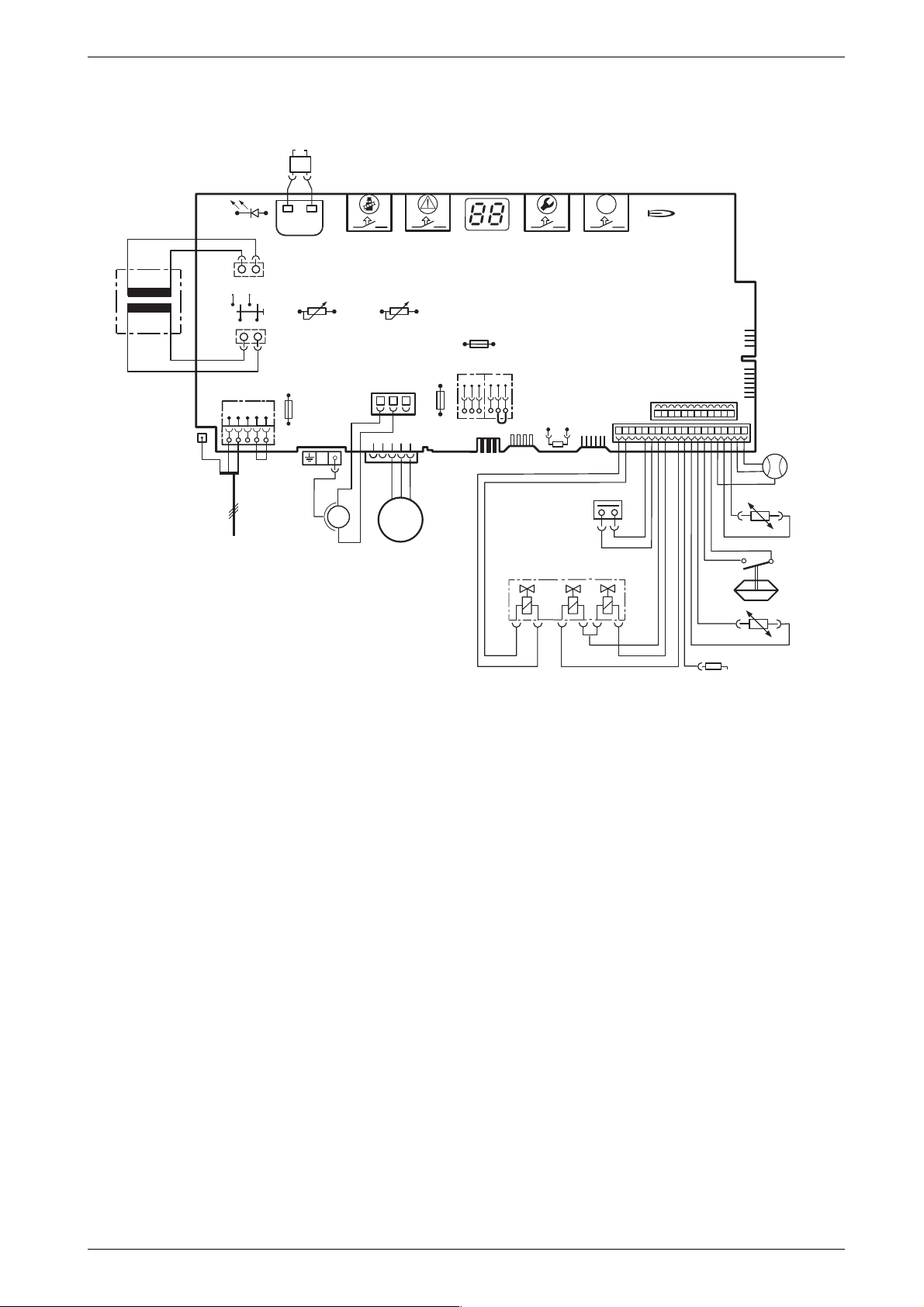

1.8 Legăturile electrice

ECO

364

4.1

365

317

366

367

Informaţii despre centrală

363

25 V

153

230V/AC

135

302

230 V

328

NLs

136

310

151

328.1

226

Fig. 3

4.1 Transformator de aprindere

6 Limitator de temperatură al schimbătorului de căldură

6.3 Sondă de temperatură pentru apa caldă menajeră

18 Pompa de circulaţie 32 Electrod de ionizare 33 Electrod de aprindere 36 Sondă de temperatură pe tur 52 Ventil magnetic 1

52.1 Ventil magnetic 2

56 Vană de gaz 61 Tasta de avarie 68 Ventil magnetic de modulare continuă 135 Întreruptor principal 136 Termostat pentru încălzire 151 Siguranţă T 2,5 A, 230 Vca 153 Transformator 161 Punte 226 Ventilator 228 Presostat diferenţial 300 Ștecher codat 302 Conexiune pentru racordul de protecţie 303 Regletă pentru NTC boiler 310 Termostat pentru apa caldă menajeră 312 Siguranţă T 1,6 A 313 Siguranţă T 0,5 A 314 Regletă pentru regulatorul electronic TA 211 E 315 Regletă pentru termostat 317 Display multifunc ional 318 Regletă pentru ceas programator 319 Regletă pentru termostatul boilerului 325 Placă electronică

313

325

312

315

1247

319

161

300

314

318

329

303

52.1

6 720 610 704-02.1

328 Regletă 230 Vca

328.1 Punte 329 Regletă pentru LSM 363 LED de control a funcţionării arzătorului 364 LED de control al prezenţei tensiunii 365 Tasta “coșar” 366 Tasta “service” 367 Tasta “ECO” 413 Senzor pentru debitul apei calde menajere (turbină)

413

6.3

228

6 720 610 828 RO (02.01)

Page 8

Informaţii despre centrală

1.9 Date tehnice

Unitatea

de măsură

Gaz metan

Puterea termică utilă nominală max. kW 24,0 24,0 28,0 Puterea termică nominală max. la focar kW 26,7 26,7 31,1 Puterea termică utilă minimă kW 7,9 7,9 9,2 Puterea termică minimă la focar kW 8,8 8,8 10,3 Consumul de gaz “23” gaz metan (G 20) m

/h 2,8 3,3 “31” butan (G 30)/propan (G 31) kg/h 2,1 Presiunea dinamică de gaz admisibilă “23” gaz metan (G 20) mbar 18 - 24 18 - 24 “31” butan (G 30)/propan (G 31) mbar 28 - 37 Vasul de expansiune Presiunea de preîncărcare bar 0,5 Volumul l 8 Volumul util l 4,2 Încălzire Volum nominal încălzire l 1,3 Temperatura maximă pe tur ˚C 87 Temperatura minimă pe tur ˚C 45 Presiunea maximă admisibilă de lucru (încălzire) bar 3 Presiunea minimă de lucru (încălzire) bar 0,5 Apa caldă menajeră Volum nominal ACM l 0,6 Debitul minim l/min 2 Debitul maxim l/min 10 - 12 Temperatura de ieșire ˚C 40 - 60 Presiunea maximă admisibilă bar 10 Presiunea minimă necesară bar 0,2 Debitul specific l/min 11,9 Valorile medii ale gazelor arse, conform DIN 4705 Debitul de gaze arse la puterea nominală kg/h 58 59 66 Temperatura gazelor arse la puterea maximă / minimă ˚C 140/90 140/90 140/90

la puterea maximă

la puterea minimă

% Racordul la coș mm Ø 80/110 Clasa NO

Racordul electric Tensiunea Vca 230 Frecvenţa Hz 50 Puterea: Pompa pe poziţia 1 Pompa pe poziţia 2 Pompa pe poziţia 3

W Clasa de protecţie IP X 4 D Conexiune pentru termostat 24-V-reglare continuă Diverse Greutate (fără ambalaj) kg 53 Înălţime mm 850 Lăţime mm 512 Adâncime mm 360

Tab. 4

ZWE 24-4 ZWE 28-4

“23”

“31” GPL

(G 20)

1,7

(G 31)

6,24

1,8

120 140 160

“23”

Gaz metan

(G 20)

5,2 1,6

6 720 610 828 RO (02.01)

Page 9

2 Prescripţii

Trebuie respectate următoarele prescripţii și reglementări:

• Legislaţia în construcţii

Normativ pentru proiectarea și executarea sistemelor de alimentare cu gaze naturale I 6-98 Normativ pentru proiectarea și executarea instalaţiilor electrice, la consumator, cu tensiuni până la 1000 V I 7-98 Normativ pentru proiectarea și executarea instalaţiilor sanitare I 9-94 Normativ pentru proiectarea și executarea instalaţiilor de încălzire centrală I 13-94 Normativ pentru exploatarea instalaţiilor de încălzire centrală I13/1-96 Normativ pentru proiectarea și executarea sistemelor de alimentare cu GPL I 31-99 Normativ pentru exploatarea și întreţinerea instalaţiilor de utilizare a gazului petrolier lichefiat I

33-99

Prescripţii tehnice pentru regimul chimic al generatoarelor de abur și apă fierbinte C 18-85 Prescripţii tehnice pentru proiectarea, execuţia, montarea, instalarea, exploatarea, repararea și verificarea cazanelor de abur de joasă presiune și a cazanelor de apă caldă C 31-84 Normativ de siguranţă la foc a construcţiilor

P 118-99.

Prescripţii

6 720 610 828 RO (02.01)

Page 10

Instalarea

3Instalarea

Pericol: explozie!

B Înainte de a efectua lucrări la

componentele de gaz, închideţi întotdeauna robinetul de alimentare cu gaz.

Montarea, racordarea curentului, racordarea la instalaţia de gaz și de

evacuare a gazelor arse, precum și punerea în funcţiune trebuie efectuate doar de firme specializate și autorizate în acest sens.

3.1 Indicaţii importante

B Înainte de instalare trebuie obţinute aprobările

necesare de la întreprinderea de distribuţie a gazului și de la firma de coșerit.

B Aparatul va fi montat doar într-un sistem închis de

încălzire, conform DIN 4751, partea 3.

B Instalaţiile cu vase de expansiune deschise vor fi

transformate în sisteme închise.

B La instalaţii de putere mare: aparatul va fi racordat

printr-un separator hidraulic la reţeaua de conducte existentă.

B A nu se folosi corpuri de încălzit sau conducte

zincate. Astfel se preîntâmpină formarea gazului.

B La utilizarea unui termostat de ambianţă: a nu se

monta un robinet termostatat la radiatorul din încăperea în care este montat termostatul de ambianţă.

B Pentru a preîntâmpina zgomotele în instalaţie:

montaţi un ventil de suprapresiune (accesoriul nr.

687) sau, în cazul instalaţiilor bitubulare, un ventil cu trei căi la radiatorul cel mai îndepărtat.

B Centrala poate fi folosită la instalaţii cu ţevi din

material plastic (P.E.R.).

B A se dota fiecare radiator cu un dezaerator

(manual sau automat), de asemenea a se folosi robineţi de umplere și golire în punctele cele mai jos ale instalaţiei.

Pentru curăţare nu trebuie folosiţi diluanţi sau hidrocarburi aromate.

B Este permisă folosirea substanţei de protecţie

împotriva coroziunii Varidos 1+1 (Schilling Chemie) sau Cillit HS.

3.2 Alegerea locului de amplasare

Prescripţii pentru locul de amplasare

Pentru instalaţiile de până la 50 kW trebuie respectate prescripţiile DVGW-TRGI, iar pentru aparatele pe GPL trebuie respectate prescripţiile TRF.

B A se respecta normele și prescripţiile specifice

ţărilor în care se montează aparatele.

B Trebuie respectate întotdeauna distanţele minime

de montare, cât și dimensiunile gurilor de aerisire, Fig. 1.

Aerul necesar arderii

Pentru prevenirea coroziunii, aerul necesar arderii trebuie să fie liber de substanţe agresive.

Ca substanţe care duc la coroziune sunt considerate hidrocarburile halogenate care conţin legături ale clorului și fluorului.

Acestea pot fi prezente de exemplu în diluanţi, vopsele, adezivi, carburanţi și substanţe de curăţat.

Temperatura la suprafaţa centralei

Temperatura maximă la suprafaţa centralei este sub 85˚C. De aceea, nu sunt necesare măsuri speciale de protecţie pentru materiale de construcţie inflamabile și mobilă. Trebuie însă respectate prescripţiile speciale ale ţărilor în care sunt montate aparatele.

Instalaţiile pe GPL sau amplasate sub nivelul solului

Centrala îndeplinește cerinţele prescripţiilor TRF 1996, alineatul 7.7, la amplasarea sub nivelul solului. Recomandăm montarea unui ventil magnetic, astfel încât alimentarea cu GPL să se facă numai în timpul cererii de căldură.

3.3 Montarea șinei de prindere și a plăcii de racorduri

Se stabilește locul de amplasare a aparatului, astfel încât să se respecte următoarele restricţii:

• Distanţa maximă faţă de toate denivelarile

suprafeţei, cum ar fi furtune, ţevi, nișe etc.

• Condiţii de acces pentru toate lucrările de

întreţinere etc. (a se păstra pe cât posibil distanţa minimă de 50 mm în jurul centralei).

Este necesar un spaţiu liber de 200 mm sub centrală, pentru demontarea

panoului de comandă.

6 720 610 828 RO (02.01)

Page 11

Instalarea

Prinderea pe perete

B Șablonul de montare trebuie amplasat la locul

dorit pe perete și fixat de acesta.

B Se realizează găurile pentru șuruburile de prindere

(Ø 8 mm).

B Daţi gaură prin perete pentru tubulatura de

evacuare.

Șablonul de montare se îndepărtează înainte de montarea șinei de prindere, a

plăcii de racorduri și a accesoriilor.

B Se fixează șina de prindere prin intermediul celor

două șuruburi și dibluri, care sunt și ele livrate.

B Se prinde de perete placa de racordare, cu

ajutorul diblurilor și șuruburilor livrate.

B Se verifică poziţia șinei și a plăcii de racordare și

se strâng șuruburile.

Racordarea gazului și a apei

3.4 Instalarea conductelor

3.4.1 Apa caldă menajeră

În cazul în care sunt închiși toţi robineţii, presiunea statică nu are voie să depășească 10 bar.

În caz contrar: B Se montează pe instalaţie un limitator de presiune.

Dacă instalaţia are la intrarea apei menajere o clapetă antiretur sau un limitator de presiune:

B se montează un set de siguranţă care prevede

racordarea la o instalaţie de scurgere vizibilă în cazul unei suprapresiuni în cadrul circuitului.

Conductele de apă caldă și armăturile se amplasează astfel încât, în funcţie de presiunea de alimentare existentă, să existe o curgere a apei fără pierderi la toate punctele de preluare a acesteia.

3.4.2 Instalaţia de încălzire

Supapa de siguranţă a instalaţiei de încălzire

Aceasta are menirea de a proteja instalaţia de încălzire și aparatul de o eventuală suprapresiune care poate apărea. Din fabricaţie, supapa de siguranţă intră în funcţiune atunci când presiunea în circuit atinge valoarea de aproximativ 3 bar.

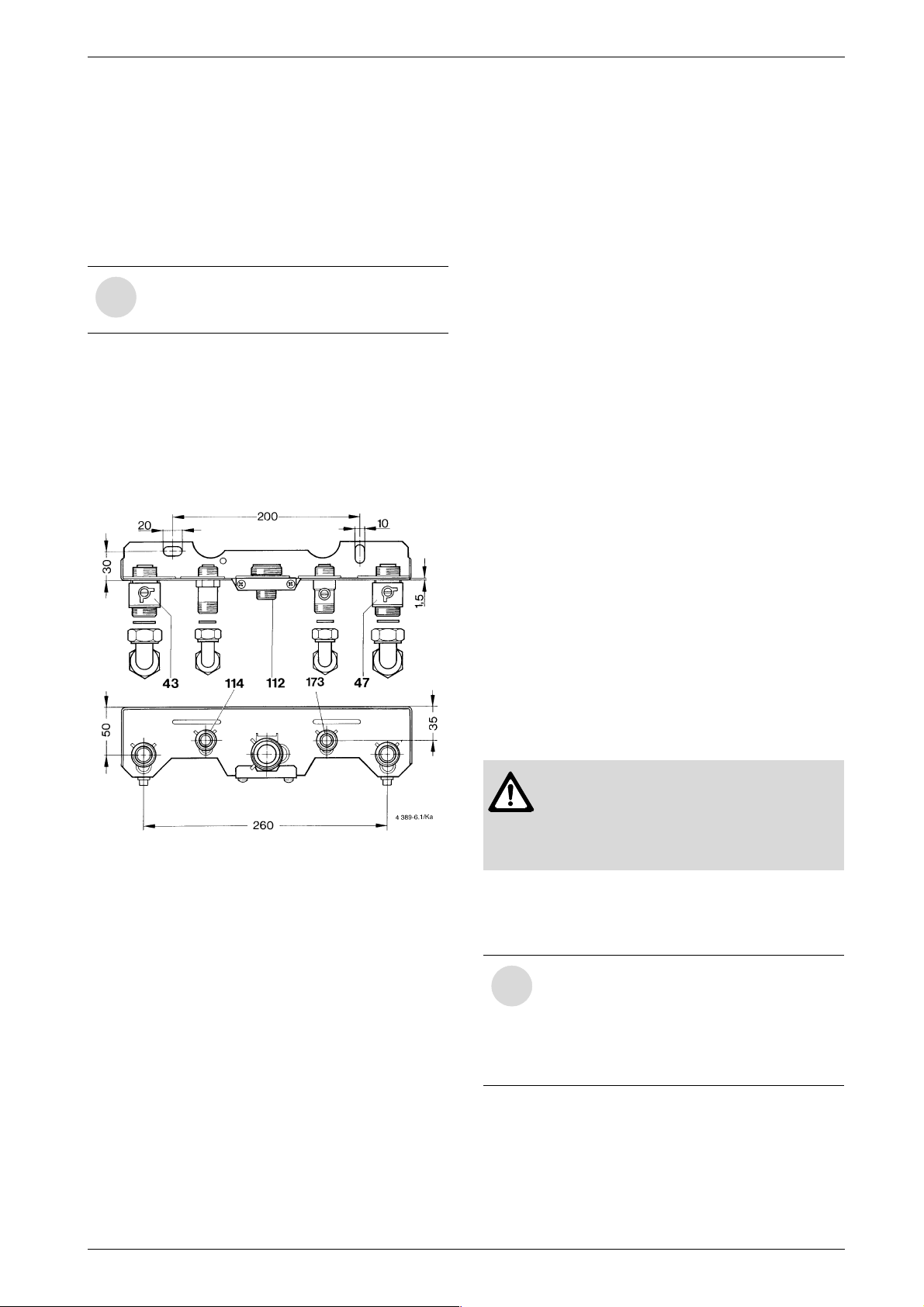

Fig. 4 Racordarea

43 Turul încălzirii 47 Returul încălzirii 112 Racordul de gaz 114 Racordul de apă caldă menajeră (1/2 ") 173 Racordul de apă rece

3.4.3 Racordarea gazului

Conducta de gaz trebuie amplasată și dimensionată astfel încât să fie asigurată alimentarea cu gaz a tuturor aparatelor conectate la ea.

3.5 Montarea aparatului

Atenţie: Pot apărea distrugeri ale

instalaţiei prin resturi rămase de la montare.

B Se spală reţeaua de conducte, pentru

a înlătura resturile.

B Se înlătură ambalajul, respectând indicaţiile de pe

el.

Scoaterea mantalei

Din motive de siguranţă electrică, mantaua este asigurată cu un șurub

împotriva dezasamblării neautorizate (siguranţă pe partea electrică).

B Mantaua trebuie prinsă întotdeauna

cu acest șurub.

6 720 610 828 RO (02.01)

B Se înlătură șurubul de siguranţă din partea

dreaptă lateral.

B Se dă la o parte mantaua, trăgând-o în faţă.

Page 12

Instalarea

4 377-15.2O

B Se dă la o parte mantaua, trăgând-o în faţă.

Fig. 5

Pregătirea prinderii

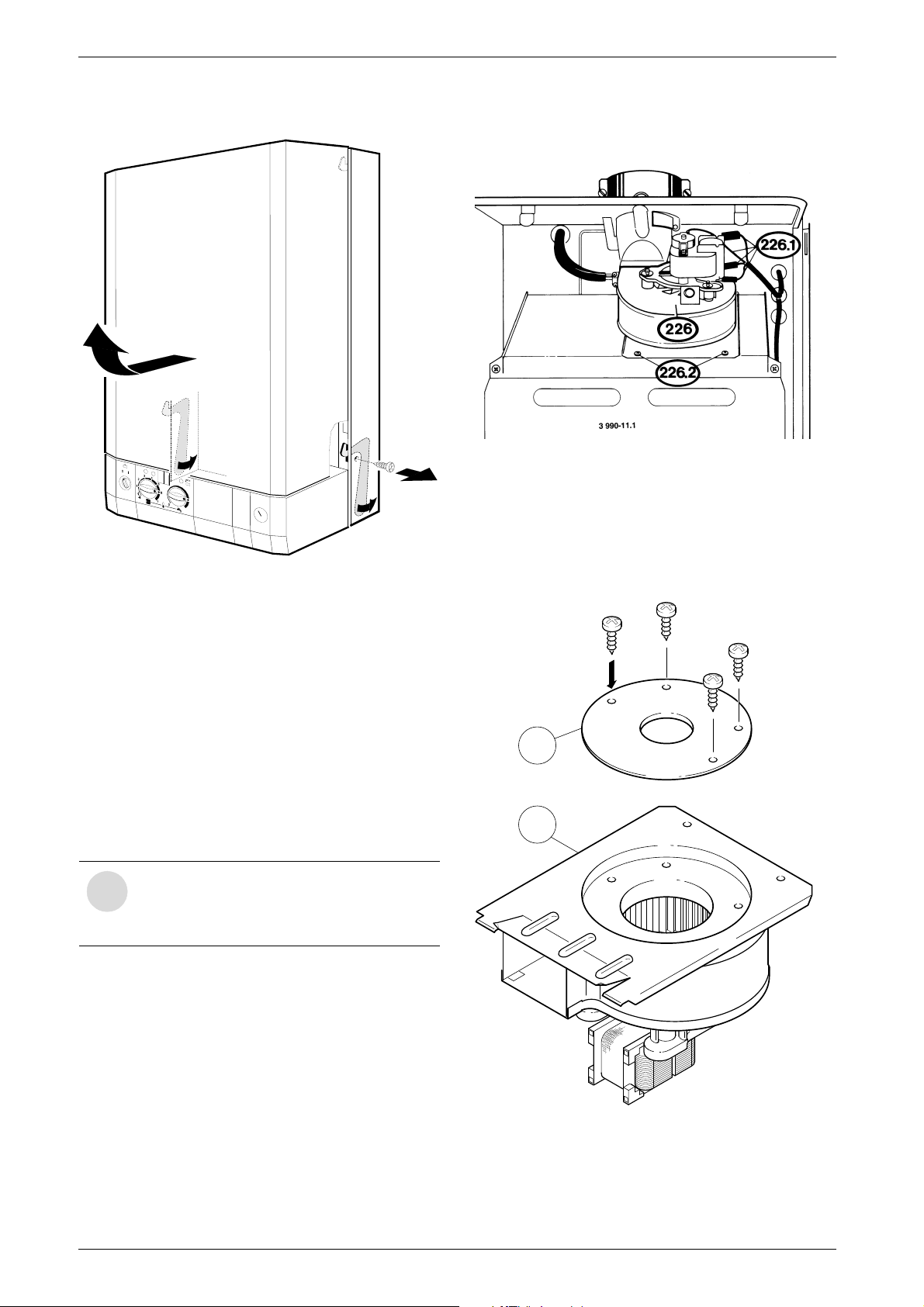

B Se înlătură legătura electrică (226.1) de la

ventilator.

Fig. 6

B Se înlătură șuruburile de prindere (226.2) și se

scoate spre înainte ventilatorul (226).

B Se înlătură șuruburile din partea tirajului

ventilatorului (226) și se prinde diafragma de laminare (1.3) corespunzătoare de partea direcţiei de absorbţie a ventilatorului (226).

B Se îndepărtează neapărat toate dopurile de

protecţie de pe toate racordurile și se așează garniturile originale livrate.

Prinderea aparatului

B Se așează aparatul pe placa de racorduri. B Se ridică aparatul și se agaţă în șină. B Se verifică dacă garniturile sunt corect

poziţionate, apoi se strâng racordurile conductelor cu ajutorul piuliţelor olandeze.

Montarea accesoriilor pentru gazele arse

Pentru a preîntâmpina coroziunea, trebuie folosite numai burlane din

aluminiu. Burlanele trebuie montate etanș.

B Se alege diafragma corespunzător cu

documenaţia accesorilor.

B Se oprește centrala. B Se scoate mantaua. B Se înlătură capacul camerei de ardere.

1.3

226

6 720 604 873-32.1O

Fig. 7

6 720 610 828 RO (02.01)

Page 13

Instalarea

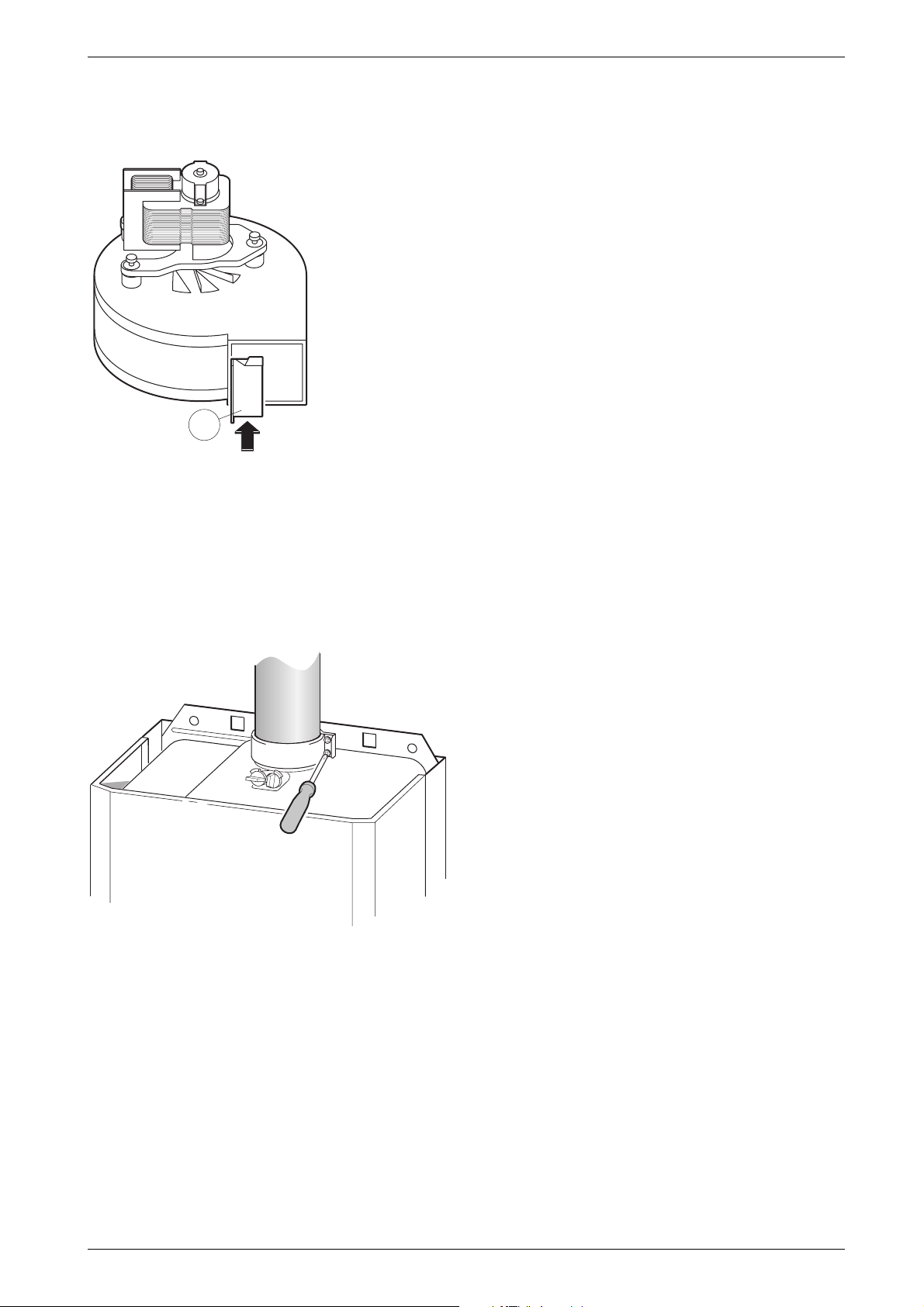

B Se montează la ventilator (226) tabla de reducţie

(1.7) corespunzătoare.

1.7

4873-30.1J

Fig. 8

B Se montează ventilatorul (226) în centrala. B Se prinde capacul camerei de ardere cu ajutorul

șuruburilor.

B Se montează carcasa și se asigură cu șuruburi. B Se fixează accesoriul de evacuare a gazelor arse. B Se asigură accesoriul de evacuare a gazelor arse.

3.6 Verificarea racordurilor

Racordurile pentru apă

B Se deschide robinetul apei reci și se umple

circuitul de apă caldă (presiunea de verificare: max. 10 bar).

B Se deschid robineţii de separare de pe turul și

returul plăcii de racorduri și se umple instalaţia de încălzire.

B Se aerisește aparatul cu ajutorul dezaeratorului

manual.

B Se verifică etanșeitatea tuturor îmbinărilor

centralei.

Aerisirea instalaţiei de încălzire

Pe vasul de expansiune este montat un dezaerator manual 27.1 iar pe pompă se află suplimentar un dezaerator automat 27.2 .

B Se umple instalaţia de încălzire la o presiune de 1

până la 2 bar.

B Se deschid ambele dezaeratoare, se aerisește

instalaţia.

B Se închid ambele dezaeratoare. B Se umple din nou instalaţia de încălzire la o

presiune de 1 până la 2 bar.

Conducta de gaz

Fig. 9

B Se închide robinetul de gaz, pentru a proteja vana

de gaz de defecţiuni datorate unor suprapresiuni (presiunea maximă 150 mbar).

B Se verifică instalaţia de gaz.

B Se realizează depresurizarea.

Evacuarea gazelor arse

B Se verifică partea finală a tubulaturii de evacuare

și protecţia împotriva vântului și se se verifică totodată libera trecere a gazelor arse.

6 720 610 206-09.1R

6 720 610 828 RO (02.01)

Page 14

Legăturile electrice

4 Legăturile electrice

Pericol: de electrocutare!

B Se deconectează tensiunea

(siguranţe, comutatorul LS) întotdeauna înainte de a efectua lucrări la componentele electrice.

Toate componentele de reglare, comandă și de siguranţă sunt legate și verificate din fabrică.

B Cablul trebuie lăsat cel puţin 50 cm în afara

peretelui.

B Pentru protecţia împotriva apei rezultate prin

stropire (IP): Se alege orificiul de trecere a cablului în concordanţă cu diametrul acestuia, Fig. 12.

B La reţelele bifazice (reţeaua IT):

Se montează o rezistenţă (cod 8 900 431 516) între conductorul - N și legătura conductorului de protecţie, pentru realizarea unui curent de ionizare suficient.

4.1 Conectarea aparatului

Legăturile electrice trebuie să corespundă reglementărilor valabile

pentru instalaţiile electrice de uz casnic.

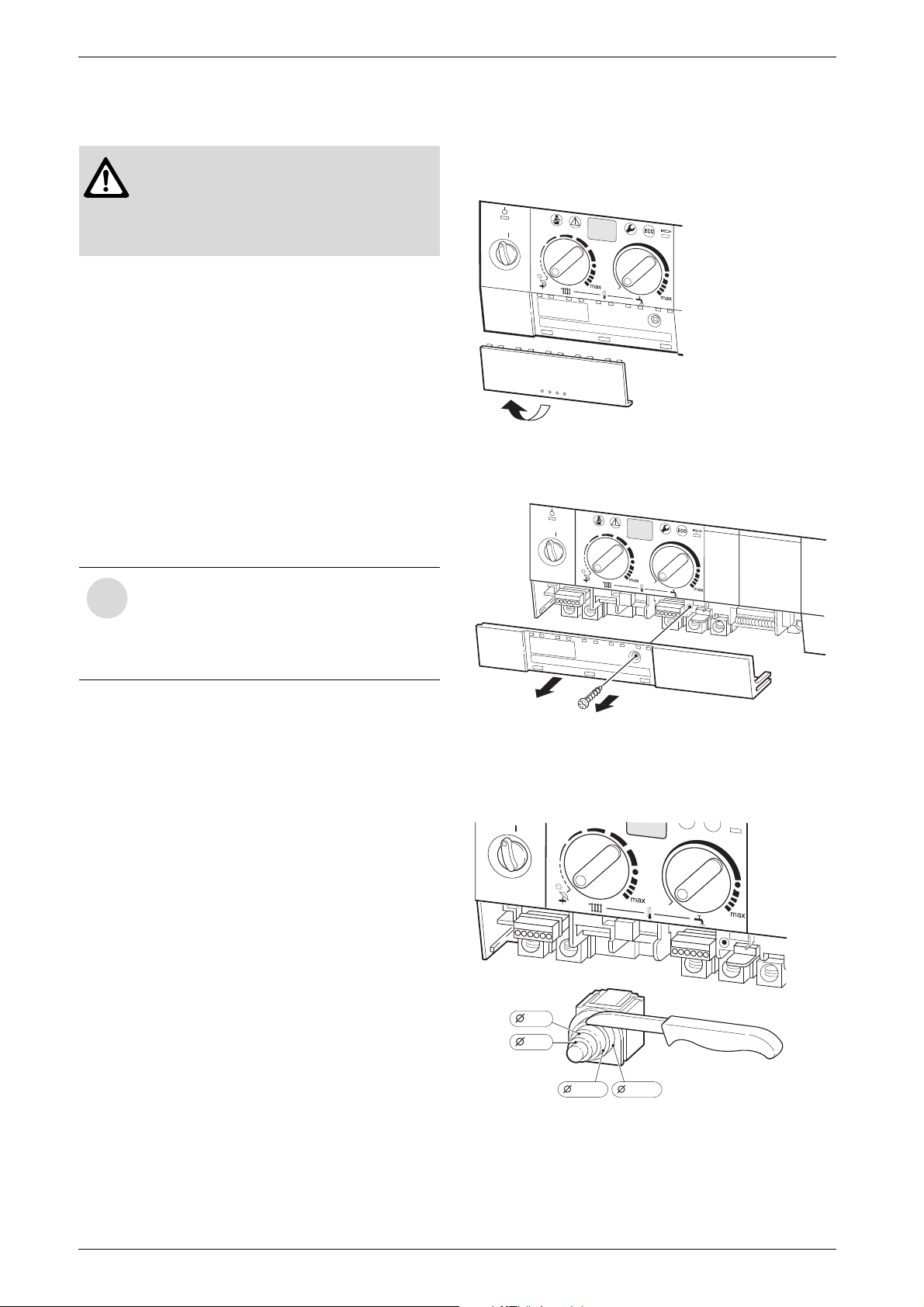

Deschiderea panoului de comandă

B Trageţi masca în jos și îndepărtaţi-o.

6 720 610 332-10.1R

Fig. 10

B Se desface șurubul și se trage spre înainte

capacul, pentru a-l scoate.

B Este obligatorie legarea la

împământare.

B Legăturile electrice se realizează printr-o instalaţie

de separare cu o distanţă min. de 3 mm între elementele de contact (de ex. siguranţe, comutatoare-LS).

• Pentru protecţia împotriva apei rezultate prin stropire (IP): Se alege orificiul de trecere a cablului în concordanţă cu diametrul acestuia (vezi Fig. 12).

• Se recomandă următoarele tipuri de cablu: – NYM-I 3 x 1,5 mm

– HO5VV-F 3 x 0,75 mm2 (nu se poate utiliza în

apropierea căzilor sau dușurilor; domeniul 1 și 2, conform VDE 0100, partea 701)

– HO5VV-F 3 x 1,0 mm

(nu se poate utiliza în apropierea căzilor sau dușurilor; domeniul 1 și 2, conform VDE 0100, partea 701).

6 720 610 332 -11.1

Fig. 11

B Se taie presetupa, corespunzător diametrului

cablului.

8-9

5-7

10-12

13-14

6 720 610 332-12.1R

Fig. 12

B Se introduce cablul prin orificiul presetupei și se

realizează legăturile, în conformitate cu Fig. 13.

6 720 610 828 RO (02.01)

Page 15

Legăturile electrice

B Se asigură cablul de reţea cu ajutorul presetupei.

Firul pentru conectarea la împământare trebuie să fie netensionat, în timp ce celelalte cabluri au fost deja întinse.

4130-14.1R

4.2 Conectarea termostatului de ambianţă, a telecomenzii și a ceasurilor programatoare

Regulator electronic cu sondă de exterior TA 211 E

B Se montează în conformitate cu instruc iunile de

instalare ale aparatului.

Termostat de ambianţă cu modulare continuă, la 24 V

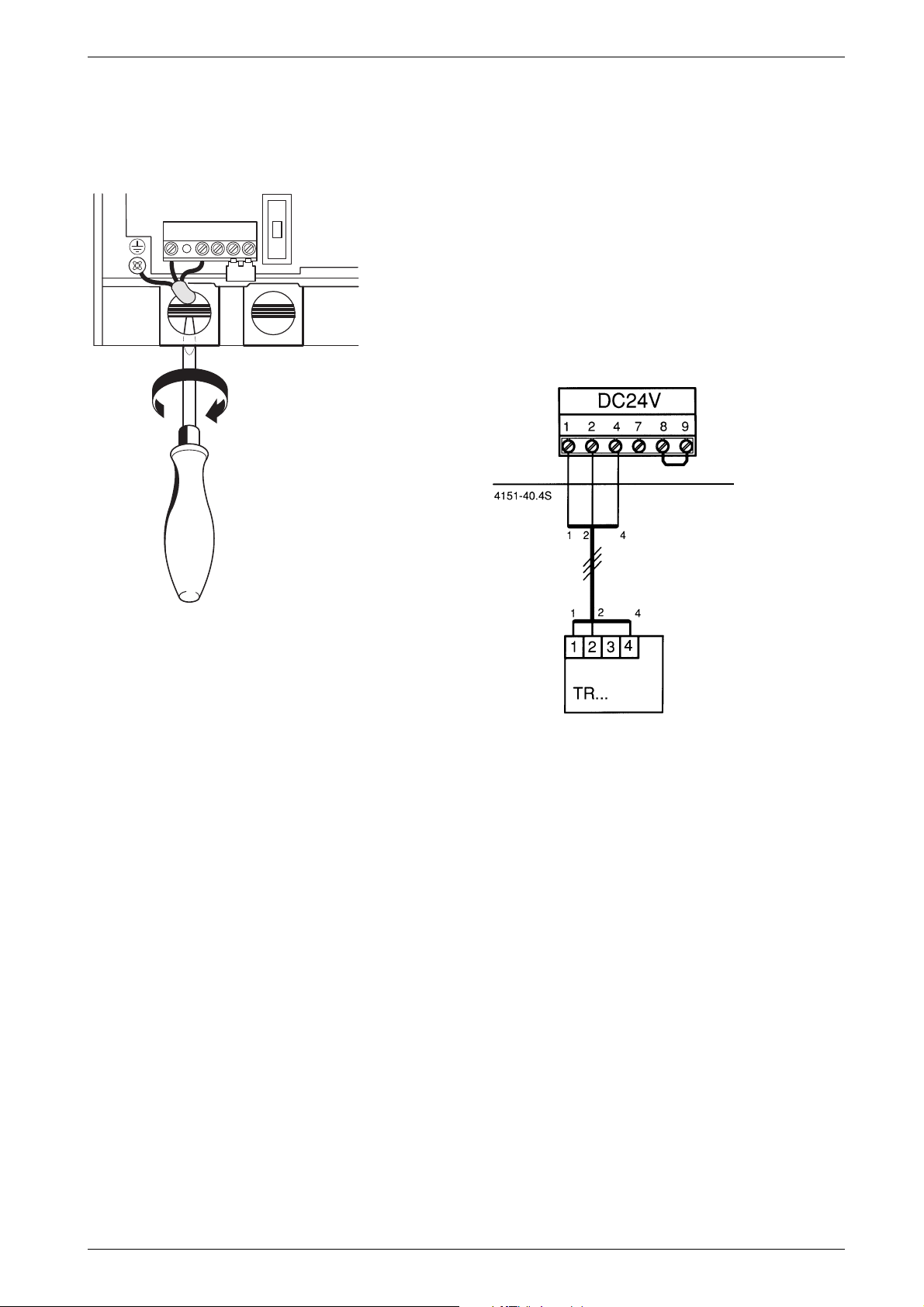

B TR 100, TR 200 se montează conform schemei de

mai jos:

Fig. 13

Fig. 14

Telecomenzi și ceasuri programatoare

B Telecomenzile TF 20, TW 2, TFQ 2 T/W sau

ceasurile pogramatoare DT 1, DT 2 se montează în conformitate cu instrucţiunile de instalare ale aparatelor respective.

6 720 610 828 RO (02.01)

Page 16

Punerea în funcţiune

5 Punerea în funcţiune

Fig. 15

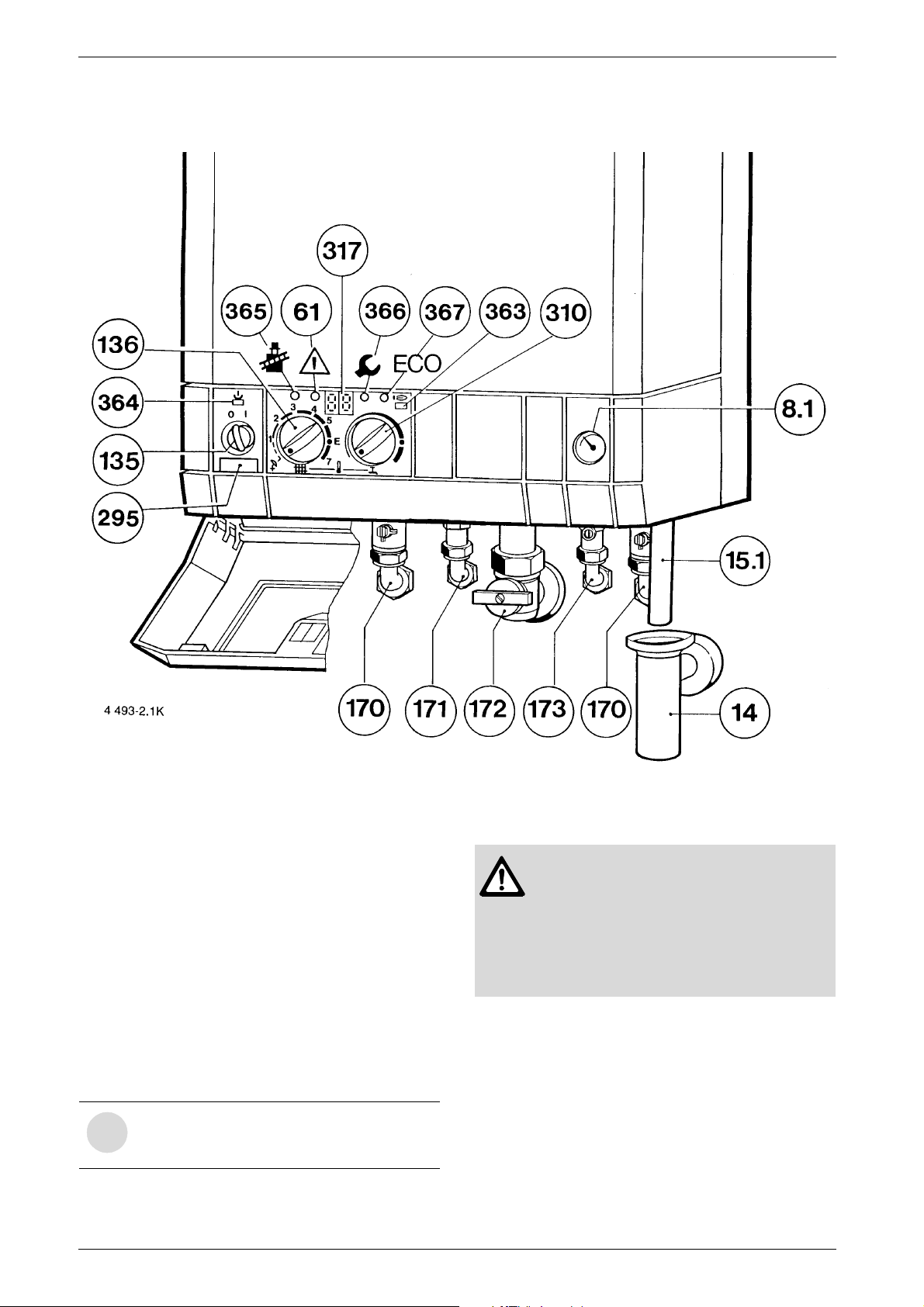

8.1 Manometru 14 Sifon pâlnie

15.1 Ţeavă de evacuare 61 Tasta de avarie 135 Întreruptor principal 136 Termostat pentru încălzire 170 Robinete de separare pe tur și retur 171 Cot pentru apa caldă menajeră 172 Robinet de gaz (închis) 173 Racordul de apă rece 295 Eticheta aparatului 310 Termostat pentru apa caldă menajeră 317 Display multifuncţional 363 LED de control a func ionării arzătorului 364 LED de control al prezenţei tensiunii 365 Tasta “coșar” 366 Tasta “service” 367 Tasta “ECO”

După punerea în funcţiune, trebuie completat un proces verbal de punere

în funcţiune (pag. 36) .

5.1 Înaintea punerii în funcţiune

Atenţionare: Nu puneţi în funcţiune

centrala fără apă; în caz contrar, se produce defectarea aparatului!

B Nu se folosește centrala fără apă. B Nu se deschide robinetul de

alimentare cu gaz înainte de a umple instala ia cu apă.

B Se deschide robinetul pentru apă rece (173) și se

aerisește ţeava de apă caldă menajeră.

B Se corelează presiunea de preîncărcare a vasului

de expansiune cu înălţimea statică a instalaţiei de încălzire (vezi 19).

B Se deschid ventilele radiatoarelor. B Se deschid robineţii de separare (170). B Se umple încet instalaţia de încălzire, până când

presiunea ajunge la 1-2 bar.

6 720 610 828 RO (02.01)

Page 17

Punerea în funcţiune

B Se aerisesc radiatoarele. B Se deschid dezaeratorul automat (27.1) și

dezaeratorul manual de pe vasul de expansiune (27.2), care corepund circuitului de încălzire și se închid din nou după aerisire.

B Se umple din nou instalaţia până la o presiune de

1-2 bar.

B Se verifică dacă felul gazului men ionat pe eticheta

centralei corespunde cu cel care alimentează aparatul.

B Se deschide robinetul de gaz (172).

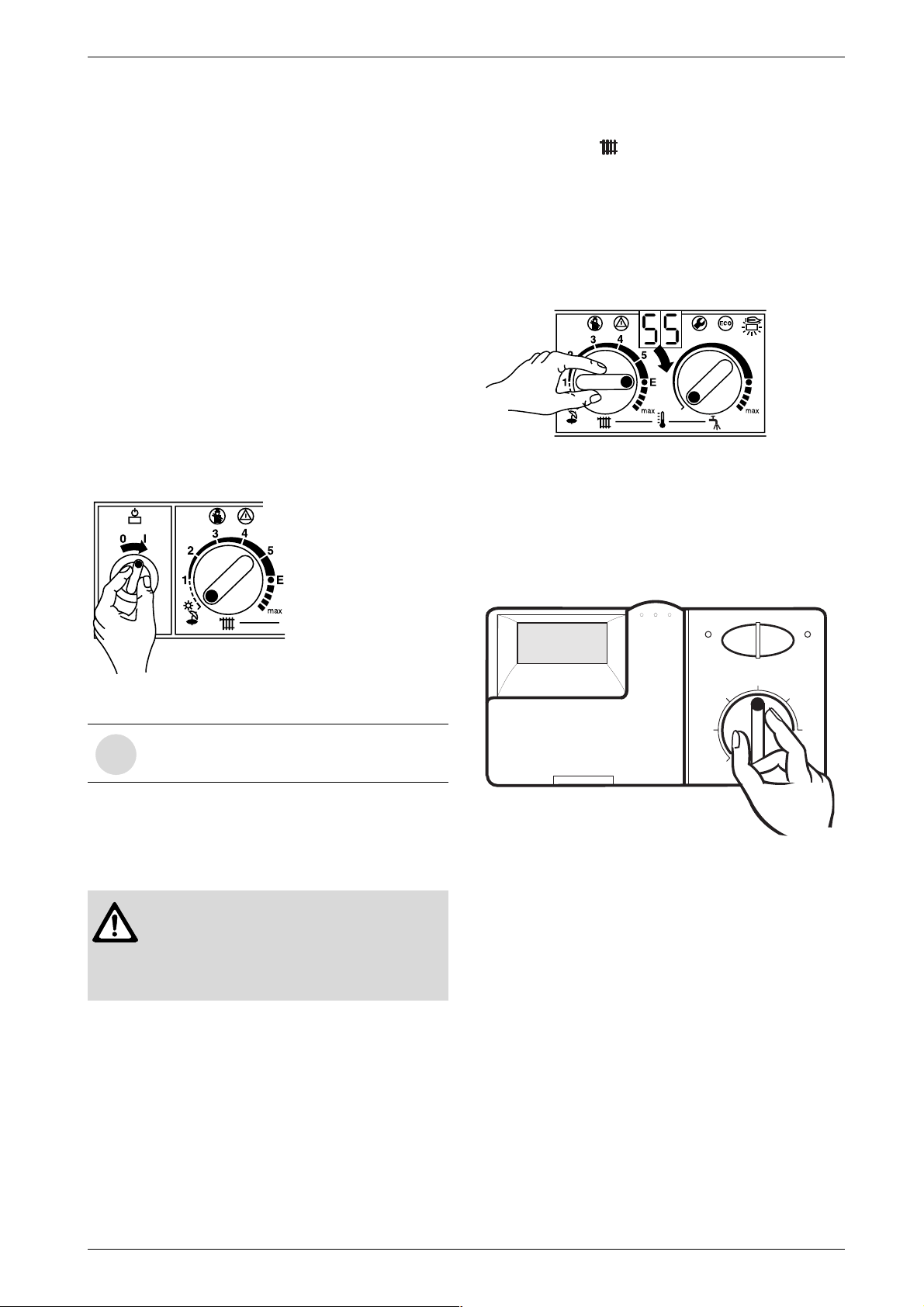

5.2 Pornirea / oprirea centralei

Pornirea

B Rotiţi întreruptorul principal pe poziţia (I).

LED-ul verde de control se aprinde, iar display-ul va afișa temperatura pe tur a circuitului de încălzire.

5.3 Pornirea încălzirii

B Rotiţi butonul al termostatului circuitului de

încălzire, pe o valoare dorită a temperaturii pe tur:

– temperatură redusă pe tur: poziţia E (cca. 75˚C) – temperatură pe tur de până la 90˚C: poziţia max

(vezi pagina 19, “anularea temperaturilor reduse pe tur”.

Atunci când arzătorul este în funcţiune, se aprinde LED-ul roșu.

6 720 610 333-05.1O

Fig. 17

5.4 Reglarea temperaturii

B Puneţi termostatul de ambianţă (TR ..) pe

temperatura dorită.

6 720 610 333-04.1O

Fig. 16

După pornire, pe display va fi afișat pentru cca. 10 s P1, P2 sau P3 .

Oprirea

B Rotiţi întreruptorul principal pe poziţia (0).

LED-ul verde se stinge, ceasul programator va trece pe alimentarea de la bateria lui internă.

Pericol: de electrocutare! B Se deconectează tensiunea

(siguranţe, comutatorul LS) întotdeauna înainte de a efectua lucrări la componentele electrice.

6 720 610 296-23.2O

Fig. 18

20°C

6 720 610 828 RO (02.01)

Page 18

Punerea în funcţiune

5.5 Temperatura apei calde menajere

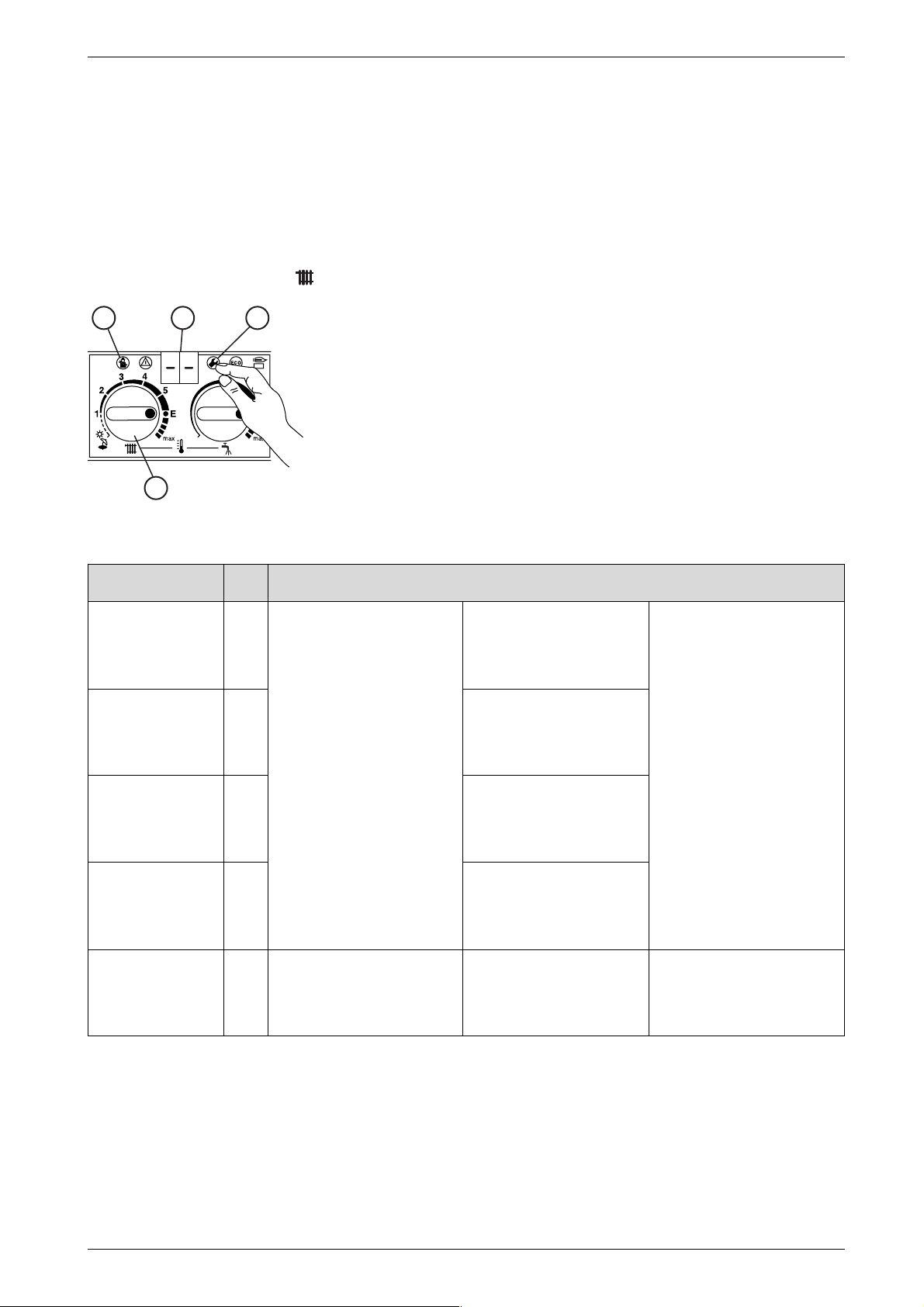

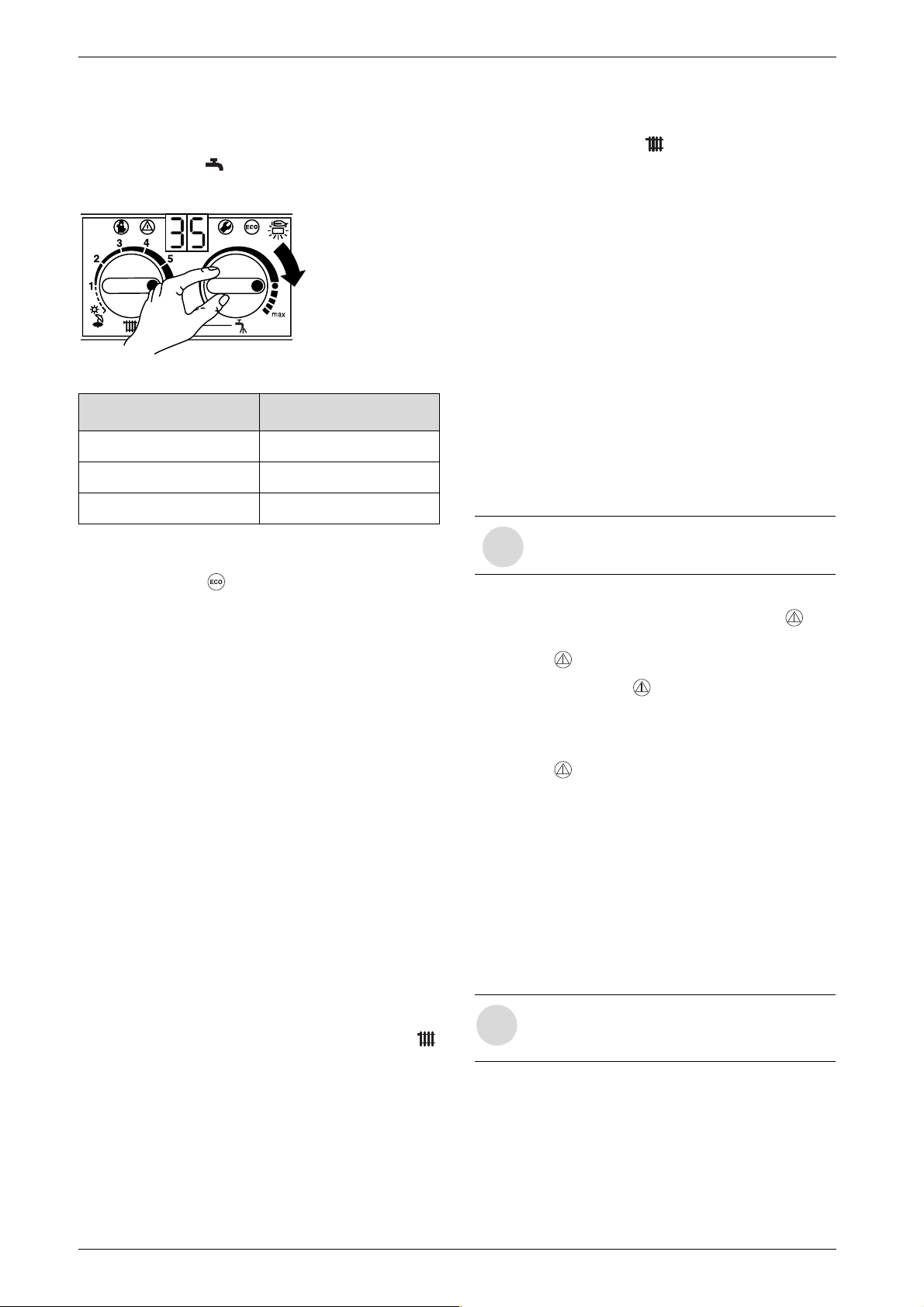

Temperatura apei calde menajere poate fi reglată cu ajutorul butonului între cca. 40˚C și 60˚C.

Temperatura reglată nu va fi afișată de display.

6 720 610 333-07.1O

Fig. 19

Poziţia butonului Temperatura apei

Stânga maxim cca. 40˚C

 cca. 55˚C

Dreapta maxim cca. 60˚C

Tab. 5

Tasta ECO

Prin apasarea tastei perioada de timp în aceasta pozitie, se realizeaza comutarea între modurile de

Modul de lucru confort, tasta nu lumineaza (setare din fabrica)

În schimbătorul de căldură, apa este menţinută permanent la o anumită temperatură. Prin urmare, timpul de obţinere a apei calde este redus. Din această cauză, arzătorul pornește din când în când, pentru scurt timp, chiar dacă nu există cerere de apă caldă menajeră.

Modul de lucru ECO, tasta lumineaza În schimbătorul de căldură, apa nu este menţinută

permanent la aceeași temperatură. La deschiderea

robinetului, apa va începe să fie încălzită la temperatura dorită.

si mentinerea ei pentru o scurta

lucru confort si ECO.

În cazul termostatului de ambianţă

B Butonul termostatului de la centrală se rotește

spre stânga, până la capăt. Regimul de încălzire este oprit. Pentru acest mod de lucru, este activată numai producerea apei calde menajere. Alimentarea cu tensiune a termostatului de ambianţă sau a cronotermostatului rămâne activată.

5.7 Protecţia împotriva îngheţului

B Se lasă încălzirea pornită.

-sau-

B Se amestecă apa din instalaţia de încălzire cu

antigel FSK, Schilling Chemie (în propor ie de 22%-55%) sau cu glicerină N, BASF (Glythermin) (în propor ie de 20%-62%) sau cu Antifrogen N, Hoechst/Ticona (în propor ie de 20%-40%).

5.8 Defecţiuni

Puteţi găsi o imagine de ansamblu a defecţiunilor în tabelul de la pagina 33.

În timpul funcţionării pot apărea defecţiuni. Display-ul va afișa un cod de avarie iar tasta

poate clipi. Dacă tasta clipește:

B Ţineţi apăsată tasta până când display-ul va

afișa. Centrala își reia modul de lucru iar display-ul va afișa temperatura pe tur.

Dacă tasta nu clipește: B Opriţi, apoi reporniţi centrala.

Centrala își reia modul de lucru și este afișată temperatura pe tur.

Dacă codul de avarie reapare: B Sunaţi la firma specializată de service și anunţaţi

defecţiunea.

5.6 Funcţionarea pe timpul verii (numai apă caldă menajeră)

În cazul regulatorului electronic cu sondă de exterior

B Nu se schimbă pozi ia butonului termostatului

de la centrală. De la o anumită temperatură exterioară, regulatorul oprește în mod automat pompa de circulaţie și regimul de încălzire.

5.9 Protecţia împotriva blocării pompei

Această funcţie împiedică blocarea pompei de circulaţie în cazul unei mai

lungi perioade de nefuncţionare.

Dupa fiecare oprire a pompei, se activează un temporizator care pornește pompa de circulaţie pentru câteva minute, la fiecare 24 ore de nefuncţionare.

6 720 610 828 RO (02.01)

Page 19

6 Reglarea individuală

Reglarea individuală

6.1 Reglajul mecanic

6.1.1 Verificarea mărimii vasului de expansiune cu membrană

Următoarea diagramă face posibilă evaluarea, în linii mari, dacă vasul de expansiune existent este suficient sau este necesar un vas de expansiune suplimentar (nu este cazul încălzirii prin pardoseală).

Pentru curbele reprezentate, s-au respectat următoarele condiţii:

• 1% din apă preexistentă în vasul de expansiune

sau 20% din valoarea nominală a volumului nominal în vasul de expansiune

• diferenţa presiunii de lucru pentru supapa de

siguranţă este 0,5 bar, conform normelor

• presiunea de preîncărcare a vasului de

expansiune corespunde înălţimii statice a instalaţiei de deasupra aparatului

• presiunea maximă de lucru: 3 bar.

tv ( °C )

80 75 70

60 55 50

500

150100

Fig. 20

I Presiunea de preîncărcare 0,2 bar II Presiunea de preîncărcare 0,5 bar III Presiunea de preîncărcare 0,75 bar IV Presiunea de preîncărcare 1,0 bar V Presiunea de preîncărcare 1,3 bar A Domeniul de lucru al vasului de expansiune B Necesită un vas de expansiune suplimentar

Temperatura pe tur

Volumul, în litri, al instalaţiei

B În cazul situaţiilor limită: Se va stabili mărimea

exactă a vasului de expansiune conform normelor.

B În cazul în care punctul de intersecţie se situează

în dreapta curbei: Se montează un vas de expansiune suplimentar.

200

250

300

400

350

6 720 610 421-07.1O

450 500

( l )

6.1.2 Reglarea temperaturii pe tur

Temperatura pe tur poate fi reglată în intervalul 45˚C și cca. 90˚C.

Limitarea temperaturii maxime pe tur

Butonul termostatului este limitat din fabrică la poziţia E. Aceasta corespunde unei temperaturi maxime pe tur de 75˚C.

Nu este necesară o reglare a puterii de încălzire pe necesarul de căldură calculat.

Anularea limitării temperaturii maxime pe tur

La instalaţiile de încălzire care necesită temperaturi mai mari pe tur, limitarea poate fi anulată.

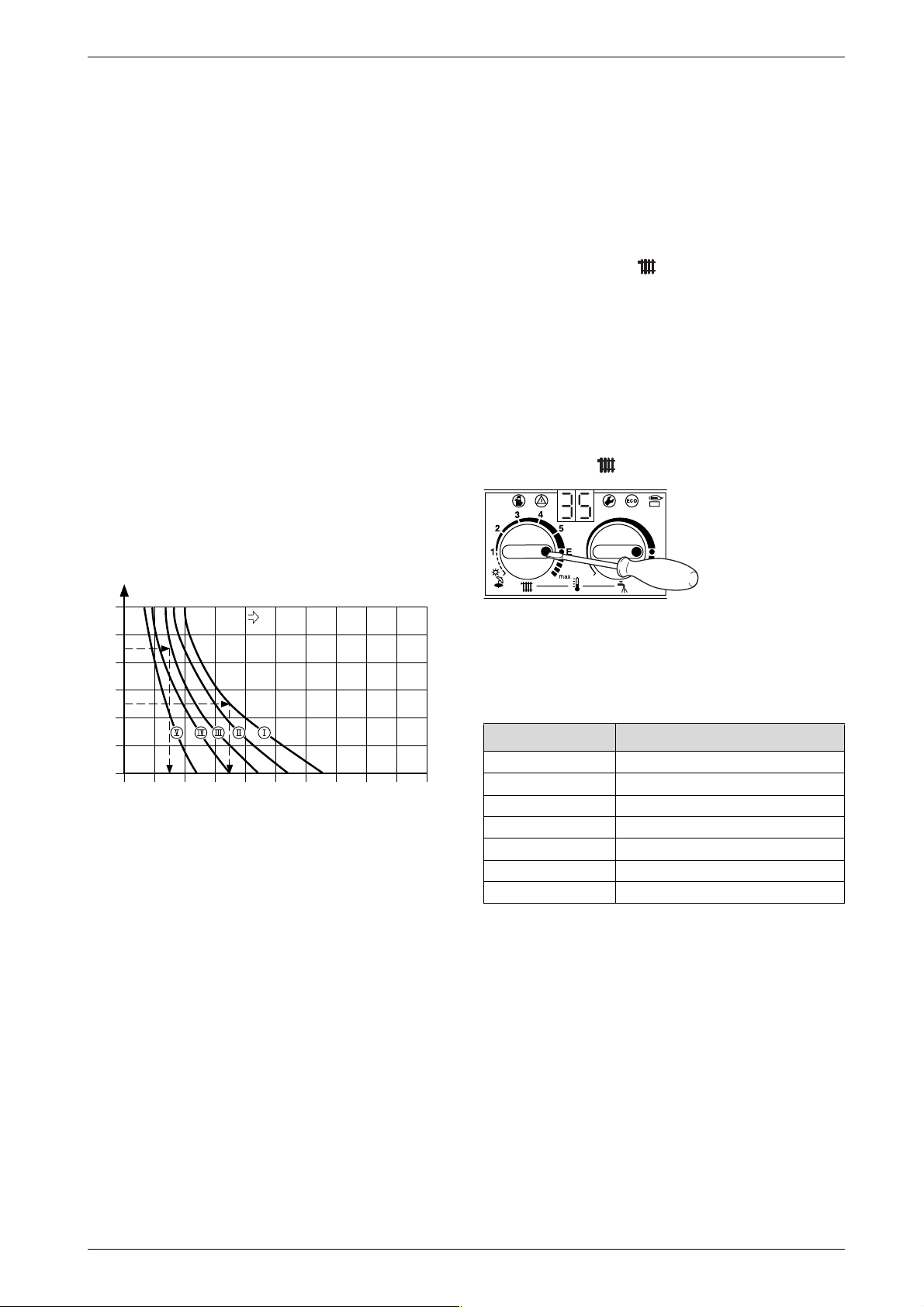

B Scoateţi butonul galben de pe butonul

termostatului cu ajutorul unei șurubelniţe.

6 720 610 332-27.1O

Fig. 21

B Introduceţi butonul galben la loc, dar rotit cu 180˚

(punctul trebuie să se afle spre interior). Temperatura pe tur nu mai este limitată.

Poziţia Temperatura pe tur

1 cca. 45˚C 2 cca. 51˚C 3 cca. 57˚C 4 cca. 63˚C 5 cca. 69˚C

E cca. 75˚C

max cca. 87˚C

Tab. 6

6 720 610 828 RO (02.01)

Page 20

Reglarea individuală

6.1.3 Modificarea curbei de funcţionare a pompei

În cazul în care au fost instalate mai multe pompe înseriate (una dupa alta),

este necesară o separare hidraulică între acestea.

B Turaţia pompei se schimbă de la butonul cutiei de

borne a acesteia.

0,5

(bar)

0,4

III

0,3

0,2

0,1

Fig. 22

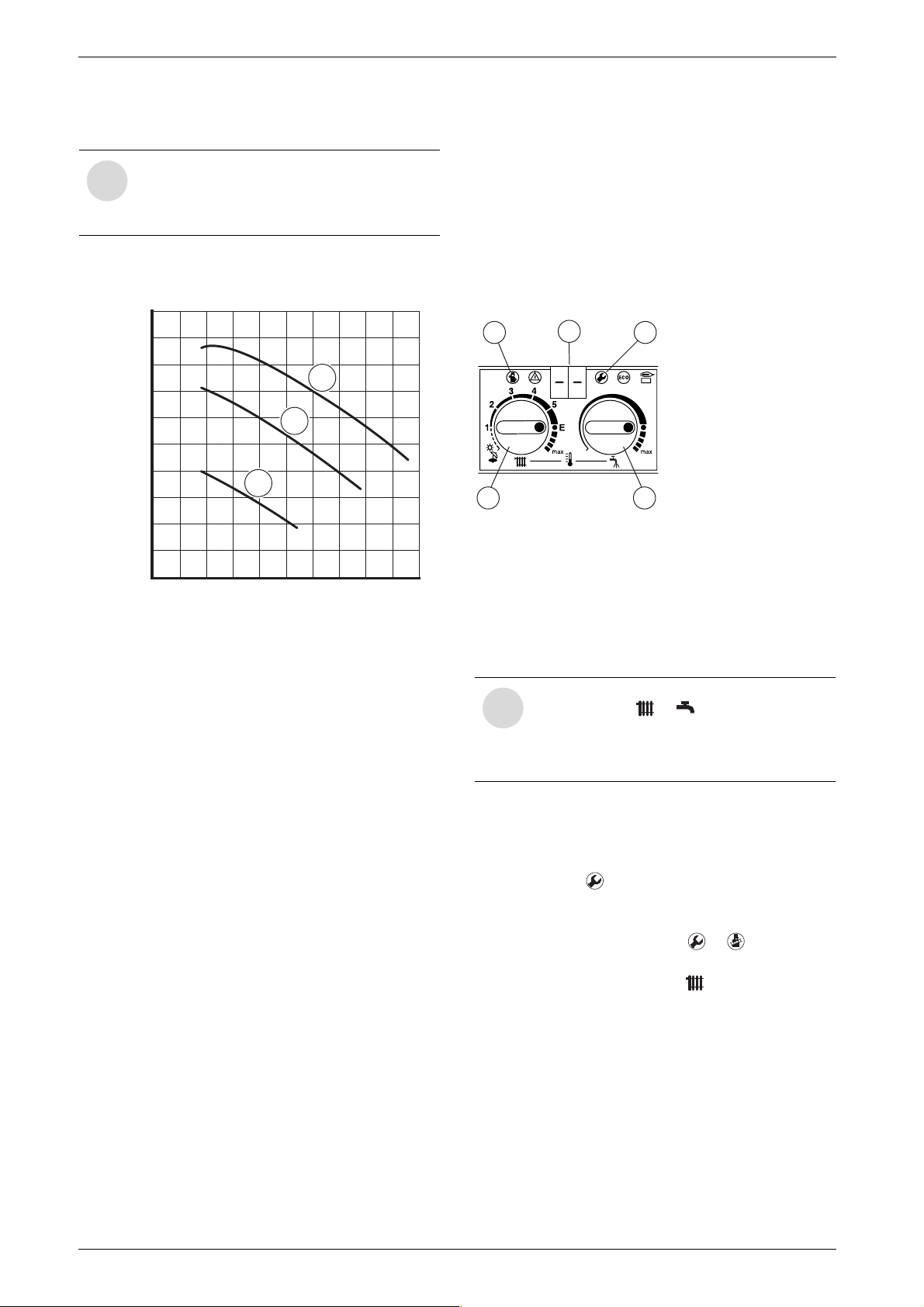

I Curba de funcţionare a pompei pentru poz. I II Curba de funcţionare a pompei pentru poz. II III Curba de funcţionare a pompei pentru poz. III H Înălţimea de pompare Q Debitul pompei

200 400 600 800 1000

(l/h)

6 720 610 704-06.1R

6.2 Setarea parametrilor cu ajutorul sistemului Bosch Heatronic

6.2.1 Utilizarea sistemului Bosch Heatronic

Bosch Heatronic face posibilă reglarea, pogramarea și verificarea mai multor funcţii ale centralei.

Această prezentare se rezumă la funcţiile necesare pentru punerea în funcţiune.

O descriere detailată o găsiţi în caietul Service al specialistului service.

2 1

Fig. 23 Privire de ansamblu asupra elementelor de

1 Tasta service 2 Tasta coșar 3 Butonul termostatului circuitului de încălzire 4 Butonul termostatului apei calde menajere 5 Display

Alegerea funcţiei service:

6 720 610 332-30.1O

comandă

Reţineţi poziţiile butoanelor termostatelor și . După efectuarea reglajelor, readuceţi butoanele termostatelor în poziţiile iniţiale.

Funcţiile service se împart în două nivele: nivelul 1 cuprinde funcţiile service până la 4.9, iar nivelul 2 cuprinde funcţiile service de la 5.0.

B Pentru a alege o funcţie service din nivelul 1:

apăsaţi tasta și menţineţi-o astfel, până când pe dispay apare -- .

B Pentru a alege o funcţie service din nivelul 2:

apăsaţi concomitent tastele și și menţineţile astfel, până când pe display apare == .

B Rotiţi butonul termostatului pentru a alege o

funcţie service.

6 720 610 828 RO (02.01)

Page 21

Reglarea individuală

vezi

Funcţia service Indice

pagina

Modul de lucru al pompei 2.2 21 Timpul de oprire 2.4 22 Temperatura maximă pe

2.5 22

tur Ecartul de conectare 2.6 23 Puterea maximă de

5.0 23

încălzire

Tab. 7

Reglarea valorii

B Pentru a regla o valoare, rotiţi butonul

termostatului .

B Notaţi valoarea respectivă în procesul verbal de

punere în funcţiune (pagina 36).

Memorarea valorii

B Nivelul 1: Apăsaţi tasta și menţineţi-o astfel,

până când pe display apare [] .

B Nivelul 2: Apăsaţi concomitent tastele și și

menţineţi-le astfel, până când pe display apare [].

După terminarea tuturor reglajelor

B Rotiţi butoanele termostatelor și pe valorile

iniţiale.

6.2.2 Alegerea modului de lucru al pompei în regimul de lucru încălzire (funcţia service 2.2)

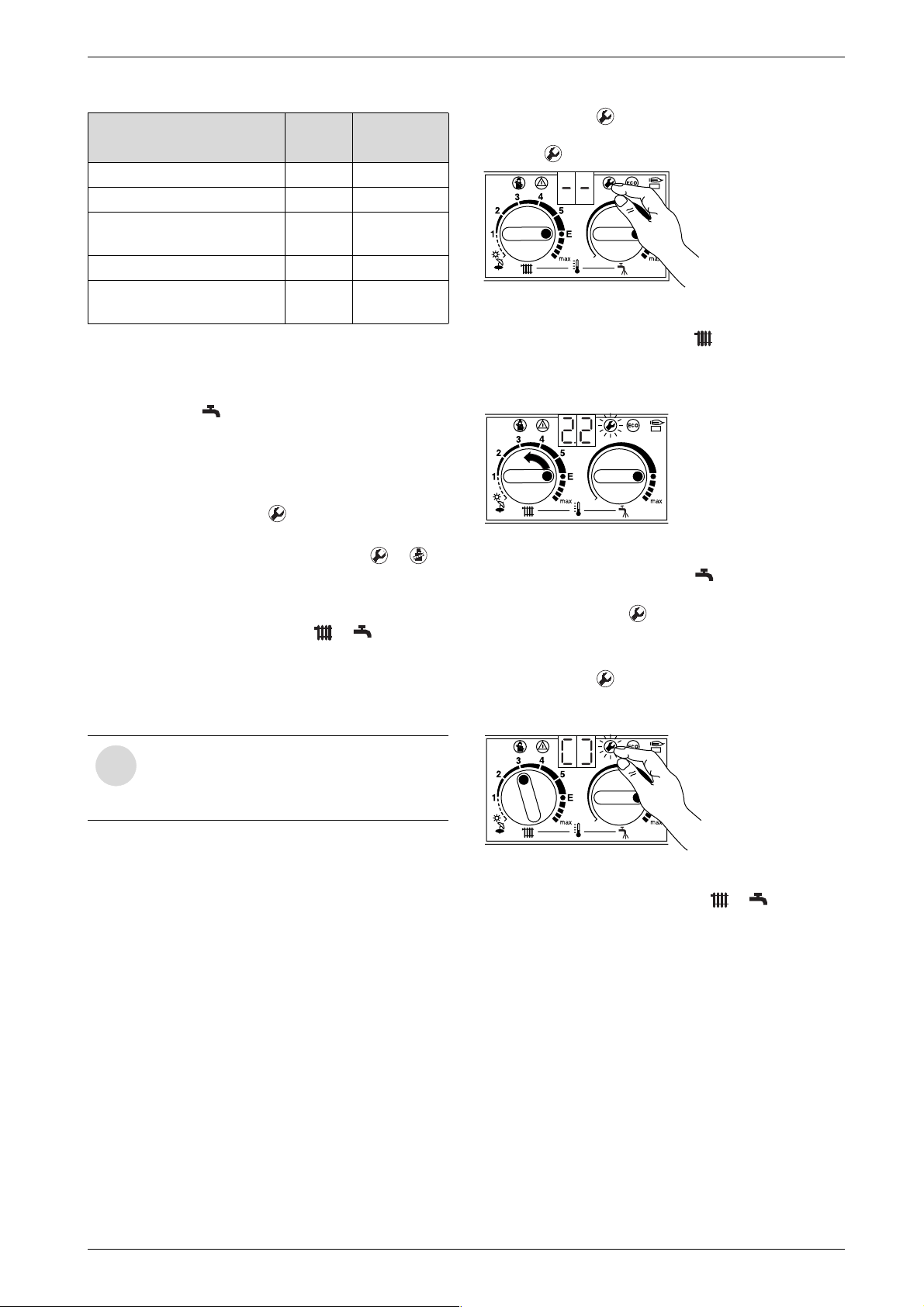

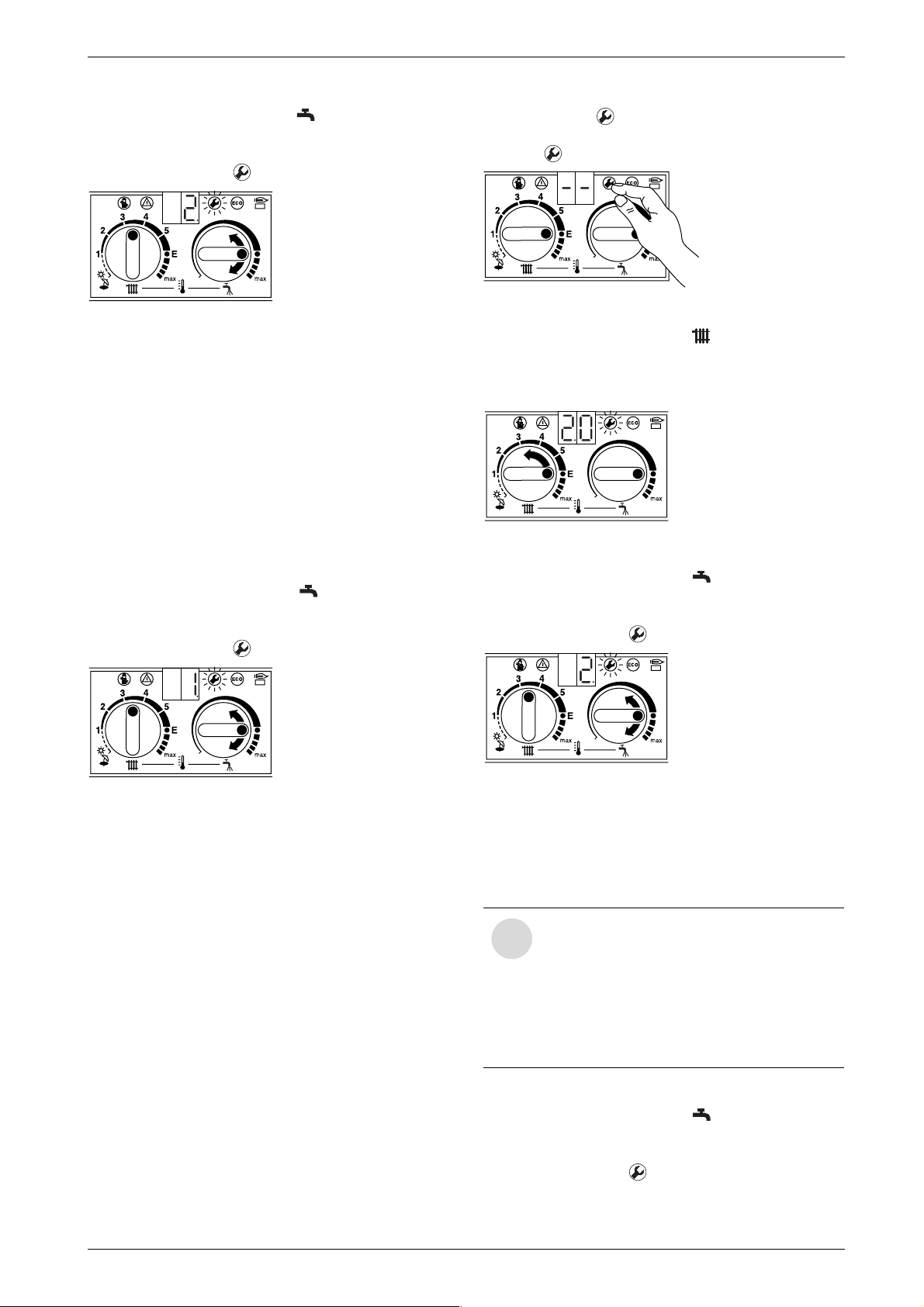

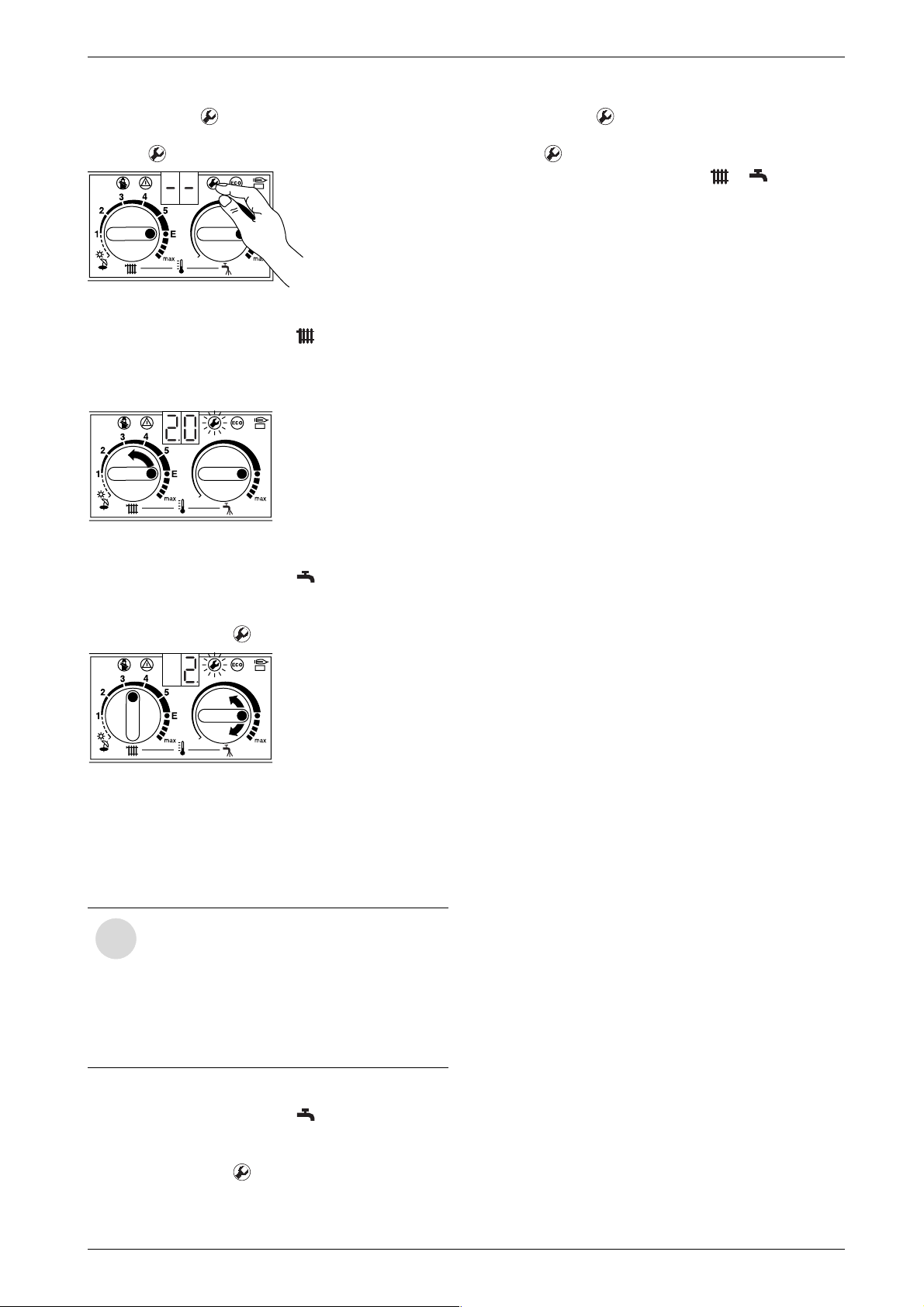

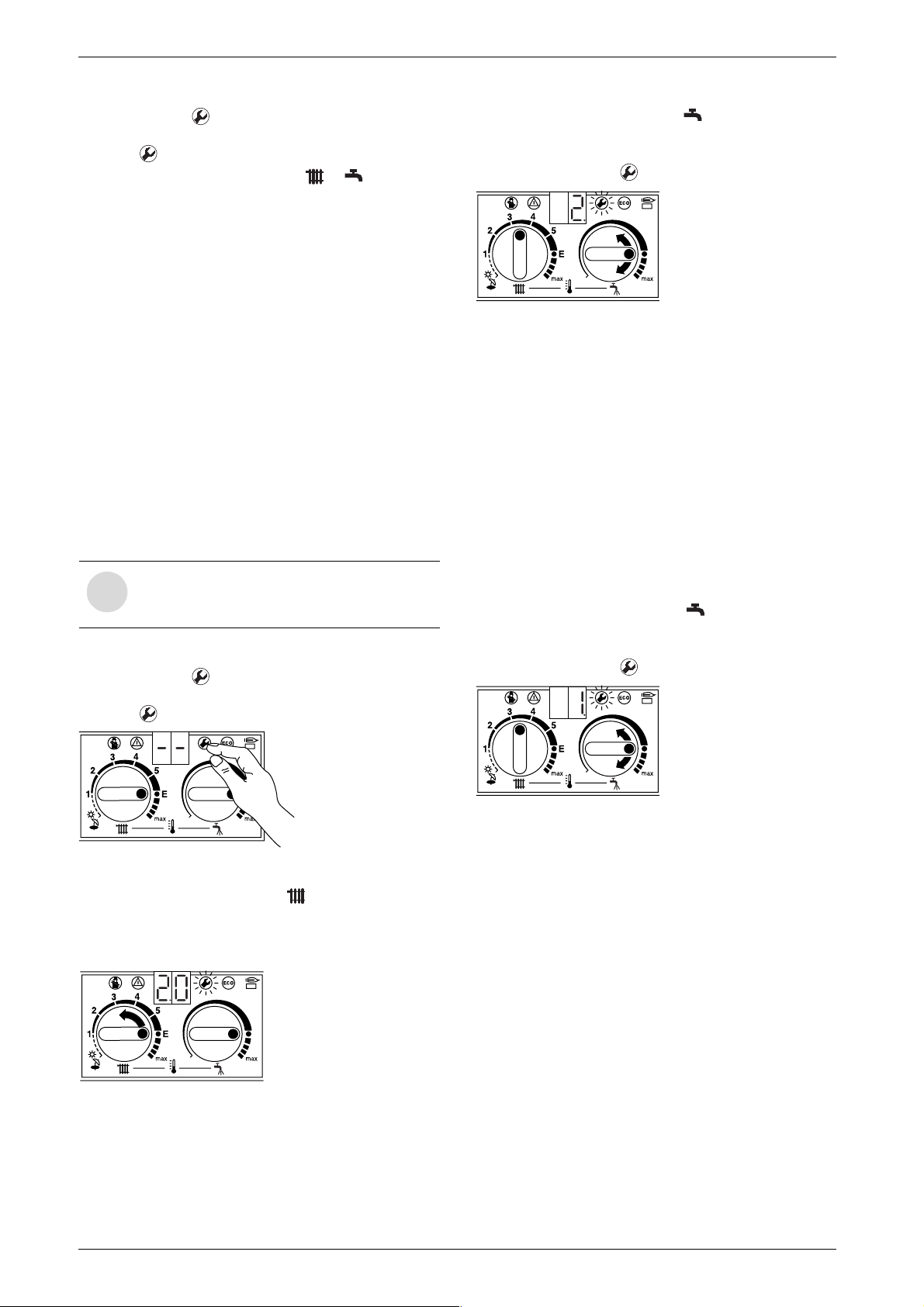

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

6 720 610 332-32.1O

Fig. 24

B Rotiţi butonul termostatului până când pe

display apare 2.2 . După puţin timp, display-ul va indica modul de lucru al pompei.

6 720 610 332-33.1O

Fig. 25

B Rotiţi butonul termostatului până când pe

display apare indicele dorit, cuprins între 1 și 3 . Display-ul și tasta clipesc.

B Notaţi valoarea respectivă în procesul verbal de

punere în funcţiune (pagina 36).

B Apăsaţi tasta și menţineţi-o astfel, până când

pe display apare []. Modul de lucru a fost memorat.

La legarea unui regulator de temperatură cu sondă de exterior,

centrala trece în mod automat pe modul 3 de lucru al pompei.

Modurile de lucru sunt:

• Modul de lucru 1 pentru centralele fără nici un

dispozitiv auxiliar de reglare. Pompa este comandată de către termostatul de lucru al centralei.

• Modul de lucru 2 (setat din fabrică) pentru

instalaţiile cu termostat de ambianţă. Termostatul de lucru al centralei va opri numai vana de gaz, iar pompa va circula în continuare. Termostatul de ambinţă oprește atât vana de gaz cât și pompa. Pompa mai circulă 3 minute.

• Modul de lucru 3 pentru instalaţiile cu regulator

de temperatură cu sondă de exterior. Regulatorul oprește pompa. La funcţionarea pe timpul verii, pompa circulă numai atunci când este cerere de apă caldă menajeră.

6 720 610 332-34.1O

Fig. 26

B Rotiţi butoanele termostatelor și pe valorile

iniţiale. Display-ul indică din nou temperatura pe tur.

6 720 610 828 RO (02.01)

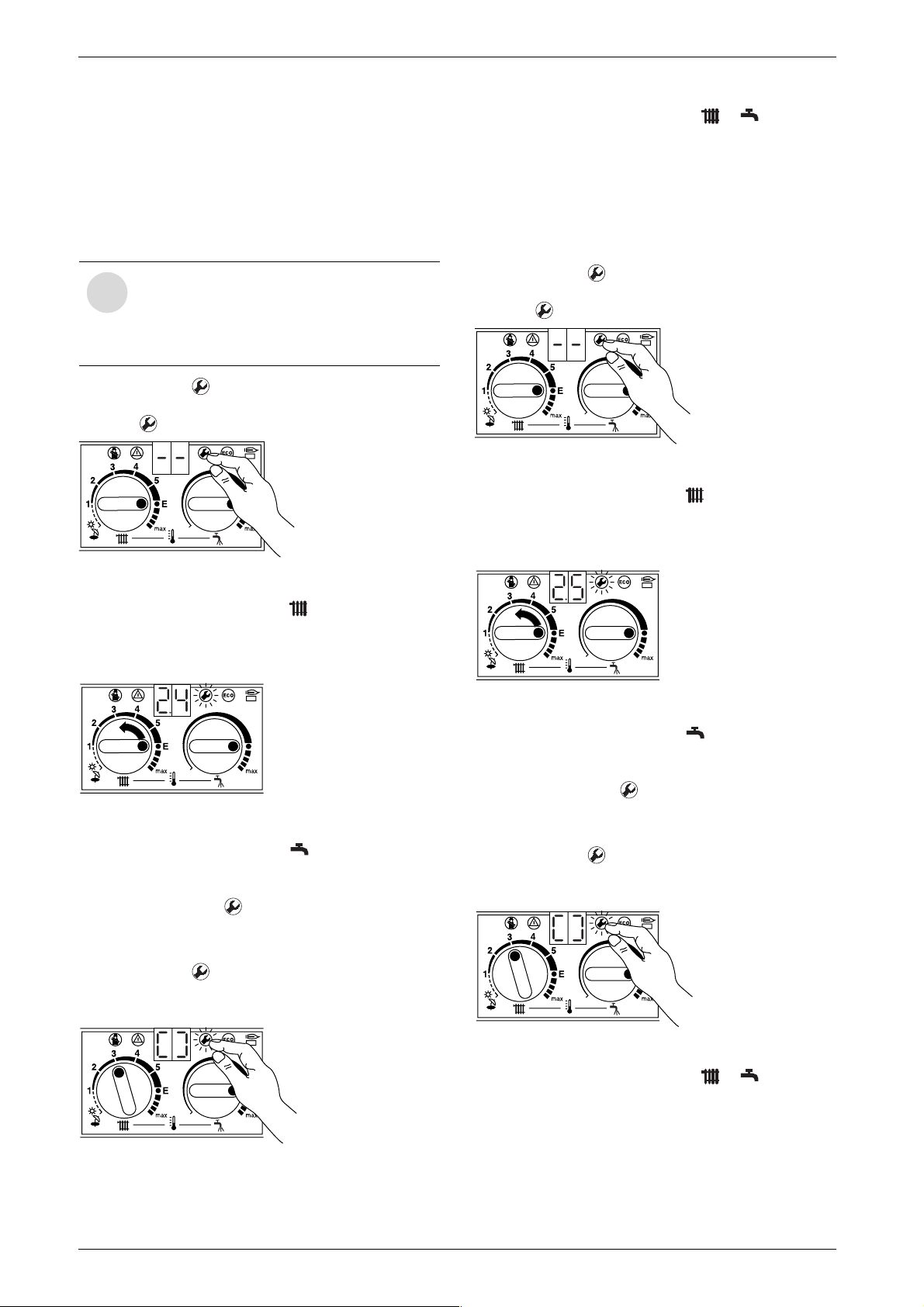

Page 22

Reglarea individuală

6.2.3 Modificarea timpului de oprie (funcţia service 2.4)

Timpul de oprire poate fi setat în intervalul de la 0 la 15 minute (setarea din fabrică: 3 minute).

Cel mai scurt timp de oprire posibil este de 1 minut (recomandat la instalaţiile monotubulare).

Pe valoarea 0, timpul de oprire este blocat.

La legarea unui regulator de temperatură cu sondă de exterior, nu

este necesară nici o modificare a timpului de oprire. Regulatorul va optimiza acest timp.

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

6 720 610 332-32.1O

Fig. 27

B Rotiţi butonul termostatului până când pe

display apare 2.4 . După puţin timp, display-ul va indica timpul de oprire memorat.

6 720 610 332-39.1O

Fig. 28

B Rotiţi butonul termostatului până când pe

display apare timpul de oprire dorit, cuprins între 0 și 15 . Display-ul și tasta clipesc.

B Notaţi valoarea respectivă în procesul verbal de

punere în funcţiune (pagina 36).

B Apăsaţi tasta și menţineţi-o astfel, până când

pe display apare []. Modul de lucru a fost memorat.

B Rotiţi butoanele termostatelor și pe valorile

iniţiale. Display-ul indică din nou temperatura pe tur.

6.2.4 Setarea temperaturii maxime pe tur (funcţia service 2.5)

Temperatura maximă pe tur poate fi setată între 45˚C și cca. 90˚C (setată din fabrică).

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

6 720 610 332-32.1O

Fig. 30

B Rotiţi butonul termostatului până când pe

display apare 2.5 . După puţin timp, display-ul va indica temperatura maximă pe tur memorată.

6 720 610 332-42.1O

Fig. 31

B Rotiţi butonul termostatului până când pe

display apare temperatura maximă dorită pe tur, cuprinsă între 45 și cca 90 . Display-ul și tasta clipesc.

B Notaţi valoarea respectivă în procesul verbal de

punere în funcţiune (pagina 36).

B Apăsaţi tasta și menţineţi-o astfel, până când

pe display apare []. Modul de lucru a fost memorat.

6 720 610 332-34.1O

Fig. 32

B Rotiţi butoanele termostatelor și pe valorile

iniţiale. Display-ul indică din nou temperatura pe tur.

Fig. 29

6 720 610 332-34.1O

6 720 610 828 RO (02.01)

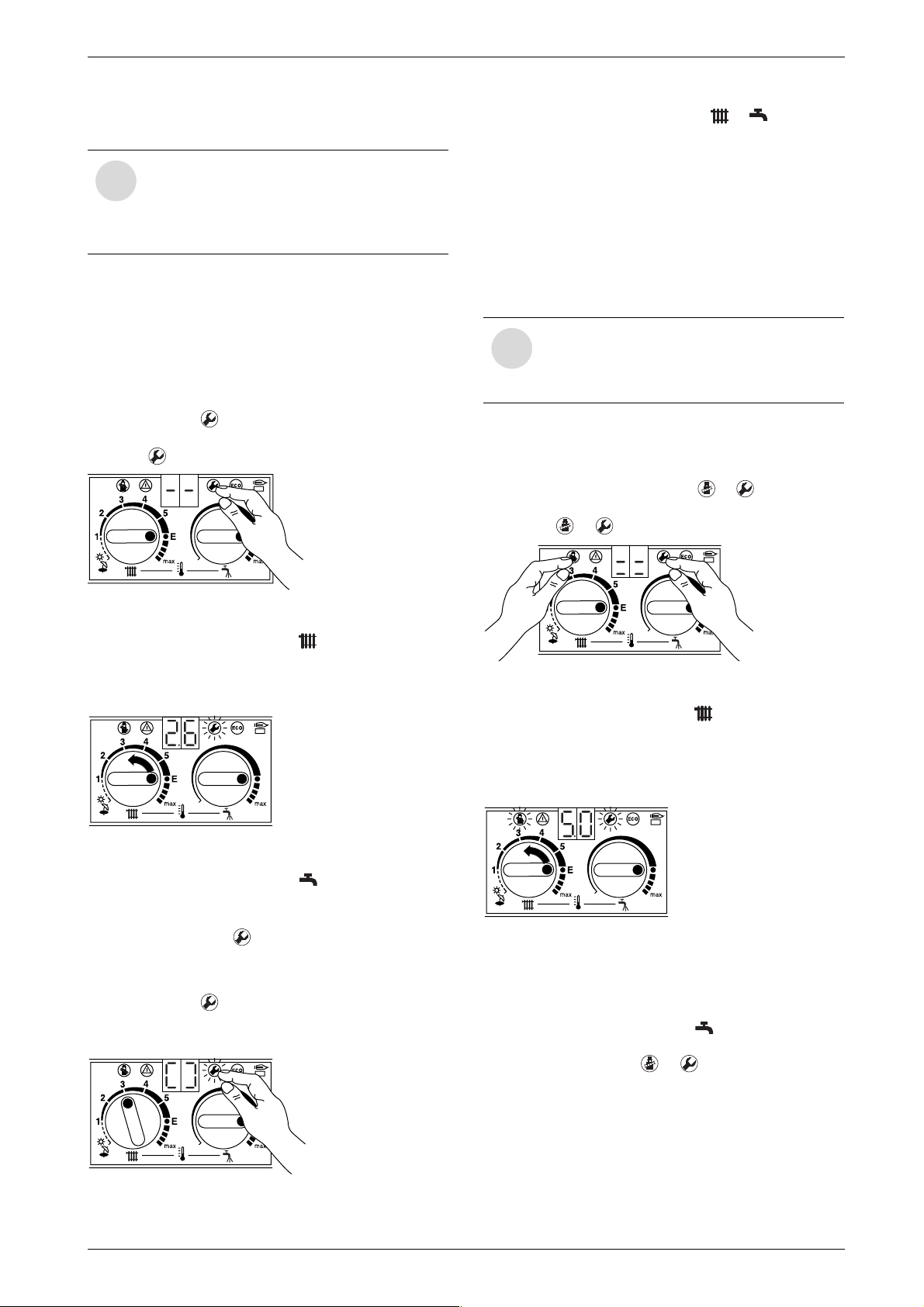

Page 23

Reglarea individuală

6.2.5 Setarea ecartului de conectare (∆t)

(funcţia service 2.6)

La racordarea unui regulator de temperatură cu sondă de exterior,

ecartul de conectare este preluat de către regulator. Nu este necesară setarea la aparat.

Ecartul de conectare reprezintă diferenţa admisă faţă de temperatura de referinţă de pe tur. Ea poate fi setată în trepte de 1 K. Domeniul de setare se află în intervalul cuprins între 0 și 30 K (setarea din fabrică: 0 K). Temperatura minimă pe tur este de 45˚C.

B Deconectaţi timpul de oprire (setarea 0., vezi

funcţia service 2.4).

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

B Rotiţi butoanele termostatelor și pe valorile

iniţiale. Display-ul indică din nou temperatura pe tur.

6.2.6 Setarea puterii maxime de încălzire (funcţia service 5.0)

Unele Regii de Distribuţie a Gazului soliciă un preţ de bază, care depinde de puterea centralei.

Puterea de încălzire poate fi setată între puterea termică minimă și puterea termică nominală maximă, la valoarea specifică a necesarului de căldură.

Și în cazul puterii maxime de încălzire reduse, puterea termică utilă maximă

pentru apa caldă menajeră stă la dispoziţia beneficiarului.

Setarea din fabrică a puterii maxime de încălzire este puterea termică nominală maximă, afișată pe display ca 99.

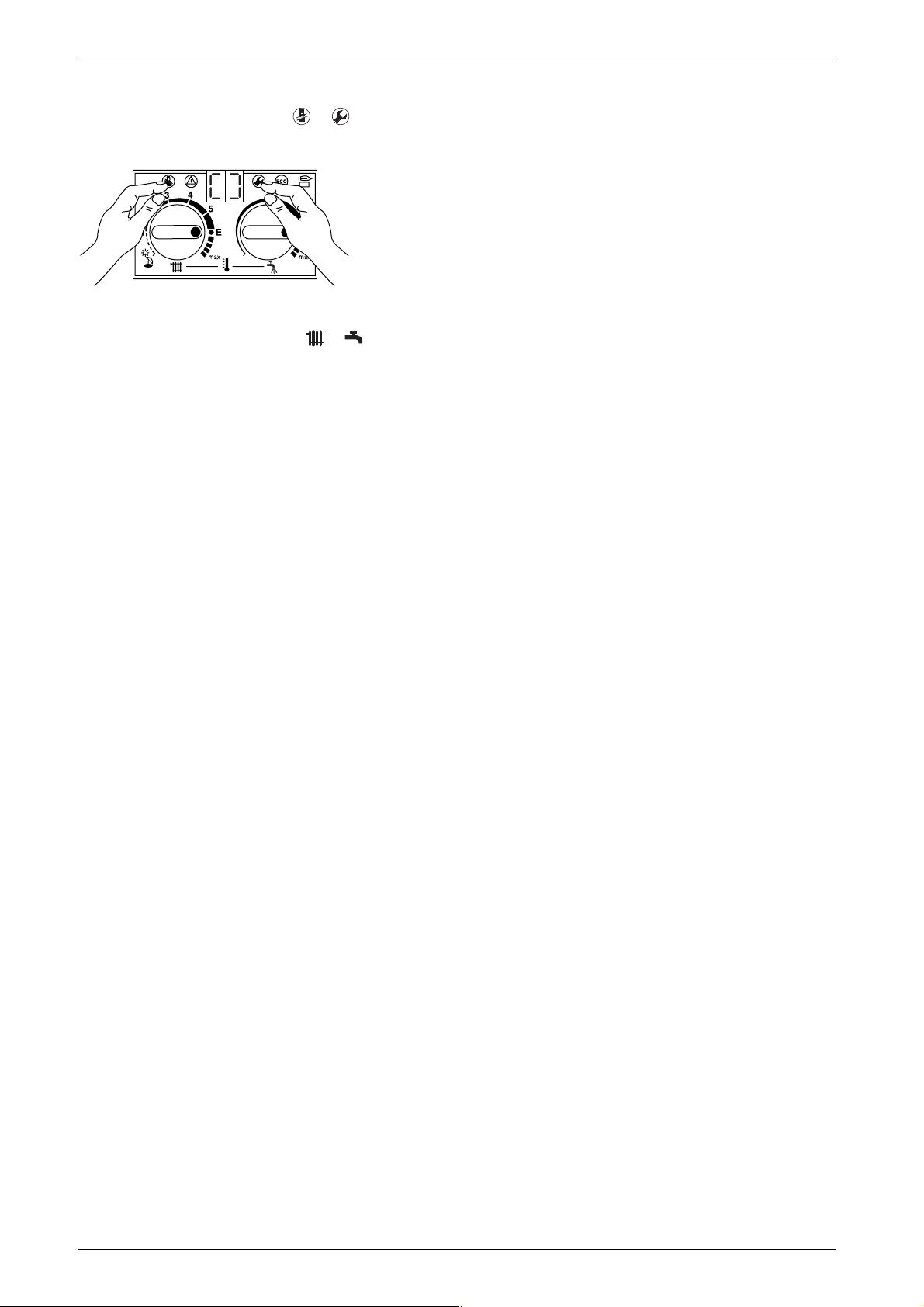

B Apăsaţi concomitent tastele și și menţineţi-

le astfel, până când pe display apare == . Tastele și clipesc.

6 720 610 332-32.1O

Fig. 33

B Rotiţi butonul termostatului până când pe

display apare 2.6 . După puţin timp, display-ul va indica ecartul de conectare memorat.

6 720 610 332-45.1O

Fig. 34

B Rotiţi butonul termostatului până când pe

display apare ecartul de conectare dorit, cuprins între 0 și 30 . Display-ul și tasta clipesc.

B Notaţi valoarea respectivă în procesul verbal de

punere în funcţiune (pagina 36).

B Apăsaţi tasta și menţineţi-o astfel, până când

pe display apare []. Modul de lucru a fost memorat.

6 720 610 332-34.1O

Fig. 35

6 720 610 332-50.1O

Fig. 36

B Rotiţi butonul termostatului până când pe

display apare 5.0. După puţin timp, display-ul va indica, în procente, puterea maximă de încălzire memorată (99. = puterea nominală).

6 720 610 332-51.1O

Fig. 37

B În funcţie de puterea de încălzire exprimată în kW,

extrageţi indicele corespunzător din tabelele pentru reglare (vezi pag. 34 sau 35).

B Rotiţi butonul termostatului până când pe

display apare indicele dorit. Display-ul și tastele și clipesc.

B Măsuraţi debitul de gaz și comparaţi-l cu valoarea

existentă în tabel, în dreptul indicelui dorit. În cazul unor diferenţe, corectaţi indicele!

B Notaţi valoarea respectivă în procesul verbal de

punere în funcţiune (pagina 36).

6 720 610 828 RO (02.01)

Page 24

Reglarea individuală

B Apăsaţi concomitent tastele și și menţineţi-

le astfel, până când pe display apare [] . Modul de lucru a fost memorat.

6 720 610 332-52.1O

Fig. 38

B Rotiţi butoanele termostatelor și pe valorile

iniţiale. Display-ul indică din nou temperatura pe tur.

6 720 610 828 RO (02.01)

Page 25

6.2.7 Citirea valorilor la sistemul Bosch Heatronic

În cazul unei reparaţii, reinstalarea valorilor este considerabil simplificată.

B Citiţi valorile setate (vezi tabelul 8) și treceţi-le în

procesul verbal de punere în funcţiune.

După citire: B Rotiţi butonul termostatului pe valoarea iniţială.

1 4 2

6 720 610 332-56.1O

Reglarea individuală

Fig. 39

Funcţia service Cum se citește?

(Rotiţi (3), până când (4)

Modul de lucru

al pompei

2.2

indică 2.2. Așteptaţi,

până când (4) indică un

număr. Notaţi numărul.

Rotiţi (3), până când (4)

Timpul de oprire 2.4

Temperatura

maximă pe tur

2.5

Ţineţi apăsat (2) , până

când (4) indică -- .

Așteptaţi, până când (4)

indică 00. sau 01.

indică 2.4. Așteptaţi,

până când (4) indică un

număr. Notaţi numărul.

Rotiţi (3), până când (4)

indică 2.5. Așteptaţi,

până când (4) indică un

număr. Notaţi numărul.

Rotiţi (3), până când (4) Ecartul de conectare

2.6

indică 2.6. Așteptaţi,

până când (4) indică un

număr. Notaţi numărul.

Puterea maximă

de încălzire

Ţineţi apăsat (1) și (2),

până când (4) indică == .

5.0

Așteptaţi, până când (4)

indică 0.

(Rotiţi (3), până când (4)

indică 5.0. Așteptaţi,

până când (4) indică un

număr. Notaţi numărul.

Ţineţi apăsat (2), până

când (4) indică -- .

Ţineţi apăsat (1) și (2),

până când (4) indică == .

Tab. 8

6 720 610 828 RO (02.01)

Page 26

Reglarea gazului, în funcţie de tipul acestuia

7 Reglarea gazului, în funcţie de tipul acestuia

7.1 Reglarea gazului

În mod special, în urma trecerii pe un alt tip de gaz, trebuie verificat, respectiv reglat debitul de gaz pentru puterea minimă și puterea nominală maximă de încălzire.

Următoarele reglaje sunt făcute din fabrică:

• Gaz metan: Aparatele pe gaz metan sunt reglate

și sigilate din fabrică pentru o valoare a indicelui Wobbe de 14,9 kWh/m 20 mbar.

• GPL: Aparatele pe GPL sunt reglate și sigilate din

fabrică coform cu presiunea dinamică înscrisă pe eticheta aparatului.

Puterea termică nominală poate fi reglată cu ajutorul metodei presiunii la duze sau cu ajutorul metodei volumetrice. Pentru ambele metode este necesar un manometru cu tub U.

Metoda presiunii la duze este mai rapidă și de aceea este de preferat.

7.1.1 Pregătirea

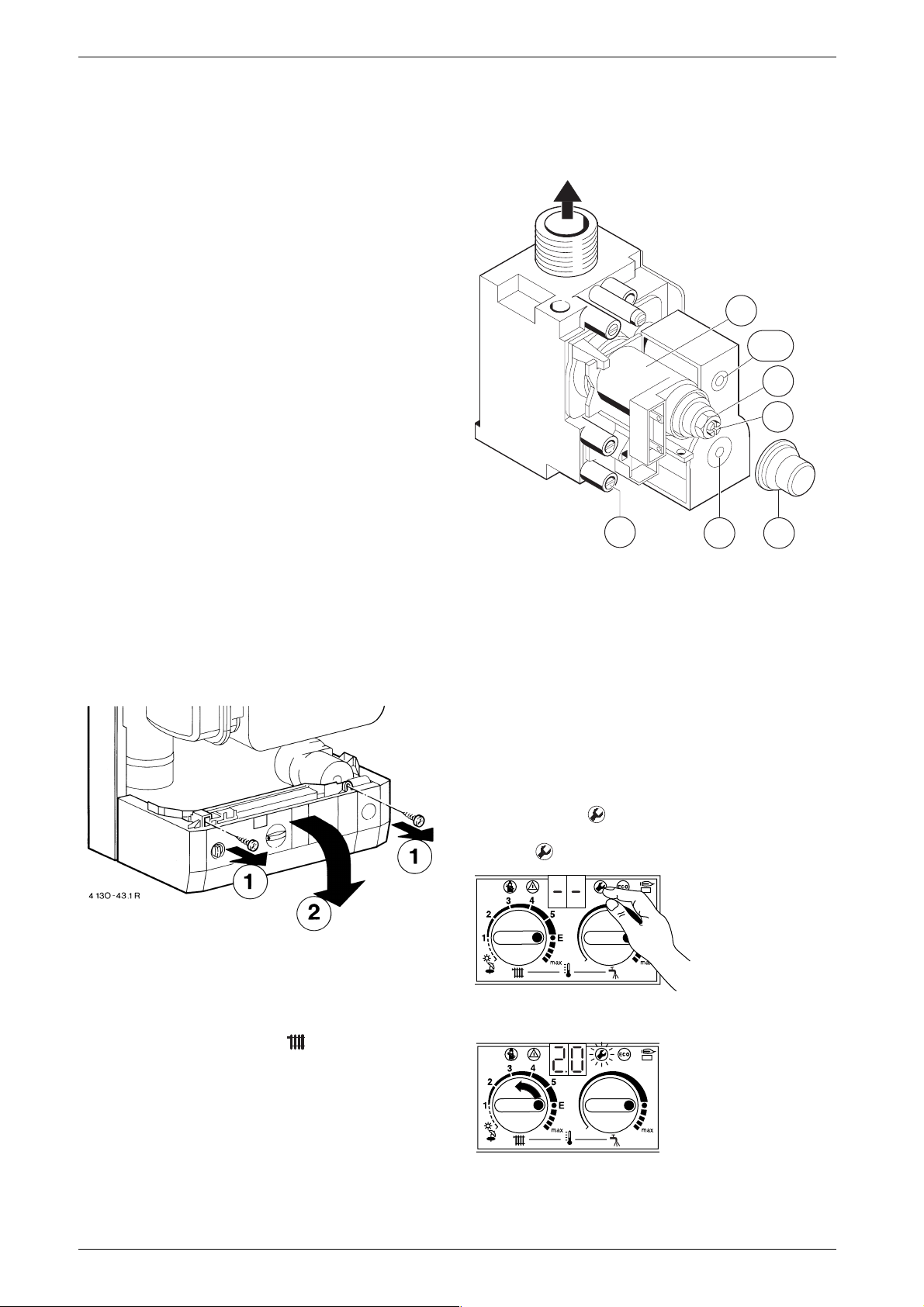

B Scoateţi mantaua (vezi capitolul Scoaterea

mantalei).

B Scoateţi cele două șuruburi ale panoului de

comandă și rabataţi-l în jos.

și o presiune dinamică de

Fig. 41

7 Ștuţ de măsură a presiunii dinamice de intrare 52 Ventil magnetic de siguranţă

52.1 Ventil magnetic de siguranţă 63 Șurub de reglare a presiunii maxime de gaz 64 Șurub de reglare a presiunii minime de gaz 65 Capac 68 Ventil magnetic de modulare continuă

52.1

6 720 610 704-04.1R

Fig. 40

B Rotiţi butonul termostatului până când pe

display apare 2.0. După puţin timp, display-ul va indica modul de lucru memorat (0. = mod normal de lucru).

7.1.2 Metoda presiunii la duze

Presiunea la duze la puterea termică utilă maximă

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

6 720 610 332-32.1O

Fig. 42

6 720 610 332-60.1O

Fig. 43

6 720 610 828 RO (02.01)

Page 27

Reglarea gazului, în funcţie de tipul acestuia

B Rotiţi butonul termostatului până când pe

display apare 2. (= puterea termică nominală maximă (apă caldă menajeră)). Display-ul și tasta clipesc.

6 720 610 332-61.1O

Fig. 44

B Desfaceţi șurubul de etanșeitate (3) și atașaţi

manometrul cu tub U la ștuţul de măsură.

B Scoateţi capacul sigilat (Fig. 41) de pe cele două

șuruburi de reglare a gazului.

B Extrageţi din tabelul de la pag. 34 presiunea

“max” la duze (mbar). Reglaţi presiunea la duze cu ajutorul șurubului de reglare (63). Rotirea spre dreapta înseamnă gaz mai mult, iar rotirea spre stânga înseamnă gaz mai puţin.

Presiunea la duze la puterea termică utilă minimă (Apă caldă menajeră)

B Rotiţi butonul termostatului spre stânga, până

când pe display apare 1. (= puterea termică utilă min.). Display-ul și tasta clipesc.

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

6 720 610 332-32.1O

Fig. 46

B Rotiţi butonul termostatului până când pe

display apare 2.0. După puţin timp, display-ul va indica modul de lucru memorat (0. = mod normal de lucru).

6 720 610 332-60.1O

Fig. 47

B Rotiţi butonul termostatului până când pe

display apare 2. (= puterea termică nominală maximă (apă caldă menajeră)). Display-ul și tasta clipesc.

6 720 610 332-63.1O

Fig. 45

B Extrageţi din tabelul de la pagina 34 presiunea

“min (apă caldă menajeră)” la duze (mbar). Reglaţi presiunea la duze cu ajutorul șurubului de reglare (64).

B Verificaţi valorile reglate min. și max. și, dacă este

cazul, corectaţi-le.

Presiunea dinamică de intrare

B Opriţi centrala, închideţi robinetul de gaz, scoateţi

manometrul cu tub U și strângeţi șurubul de etanșeitate (3).

B Desfaceţi șurubul de etanșeitate (7) și atașaţi

manometrul cu tub U la ștuţul de măsură.

B Deschideţi robinetul de gaz și porniţi centrala.

6 720 610 332-61.1O

Fig. 48

B Verificaţi presiunea în regim dinamic.

– la gaz metan trebuie să fie între 18 și 24 mbar. – la GPL trebuie să fie cea înscrisă pe eticheta

aparatului.

La presiuni dinamice de gaz metan sub 18 sau peste 24 mbar nu este permisă

nici reglarea și nici punerea în funcţiune. Trebuie mai întâi detectată cauza, iar apoi remediată anomalia. Dacă acest lucru nu este posibil, se oprește alimentare cu gaz a centralei și se anunţă Regia de Distribuţie a Gazului.

Reinstalarea modului normal de lucru

B Rotiţi butonul termostatului în întregime spre

stânga, până când pe display apare 0. (= mod normal de lucru). Display-ul și tasta clipesc.

6 720 610 828 RO (02.01)

Page 28

Reglarea gazului, în funcţie de tipul acestuia

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

B Rotiţi butoanele termostatelor și pe valorile

iniţiale. Display-ul indică din nou temperatura pe tur.

B Dacă forma sau culoarea flăcării vă nemulţumesc,

verificaţi duzele.

B Opriţi centrala, închideţi robinetul de gaz, scoateţi

manometrul cu tub U și strângeţi șurubul de etanșeitate (7).

B Puneţi la loc capacul peste șuruburile de reglare a

gazului și sigilaţi-l.

7.1.3 Metoda volumetrică

La alimentarea cu un amestec de GPL/aer, în perioada de timp de consum maxim, reglarea trebuie să fie verificată cu ajutorul metodei presiunii la duze.

B Valorile indicelui Wobbe (W

), respectiv a puterii calorifice inferioare (PCI) a

), a puterii calorifice

gazului trebuie cerute Regiei Locale de Distribuţie a Gazului.

Pentru a putea efectua reglarea, centrala trebuie să funcţioneze mai mult

de 5 minute.

Debitul la puterea termică utilă maximă

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

B Rotiţi butonul termostatului până când pe

display apare 2. (= puterea termică nominală maximă (apă caldă menajeră)). Display-ul și tasta clipesc.

6 720 610 332-61.1O

Fig. 51

B Desfaceţi șurubul de etanșeitate (3) și atașaţi

manometrul cu tub U la ștuţul de măsură.

B Scoateţi capacul sigilat (Fig. 41) de pe cele două

șuruburi de reglare a gazului.

B Extrageţi din tabelul de la pag 35 debitul “max” de

gaz (l/min). Reglaţi presiunea la duze cu ajutorul șurubului de reglare (63), urmărind indicaţiile contorului de gaz. Rotirea spre dreapta înseamnă gaz mai mult, iar rotirea spre stânga înseamnă gaz mai puţin.

Debitul la puterea termică utilă minimă (Apă caldă menajeră)

B Rotiţi butonul termostatului spre stânga, până

când pe display apare 1. (= puterea termică utilă min.). Display-ul și tasta clipesc.

6 720 610 332-32.1O

Fig. 49

B Rotiţi butonul termostatului până când pe

display apare 2.0. După puţin timp, display-ul va indica modul de lucru memorat (0. = mod normal de lucru).

6 720 610 332-60.1O

Fig. 50

6 720 610 332-63.1O

Fig. 52

B Extrageţi din tabelul de la pagina 35 debitul “min

(apă caldă menajeră)” de gaz (l/min). Reglaţi presiunea la duze cu ajutorul șurubului de reglare (64).

B Verificaţi valorile reglate min. și max. și, dacă este

cazul, corectaţi-le.

Presiunea dinamică de intrare

B Opriţi centrala și închideţi robinetul de gaz. B Desfaceţi șurubul de etanșeitate (7) și atașaţi

manometrul cu tub U la ștuţul de măsură.

B Deschideţi robinetul de gaz și porniţi centrala.

6 720 610 828 RO (02.01)

Page 29

Reglarea gazului, în funcţie de tipul acestuia

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

6 720 610 332-32.1O

Fig. 53

B Rotiţi butonul termostatului până când pe

display apare 2.0. După puţin timp, display-ul va indica modul de lucru memorat (0. = mod normal de lucru).

6 720 610 332-60.1O

Fig. 54

B Rotiţi butonul termostatului până când pe

display apare 2. (= puterea termică nominală maximă (apă caldă menajeră)). Display-ul și tasta clipesc.

B Apăsaţi tasta și mentineţi-o astfel, până când

pe display apare -- . Tasta clipește.

B Rotiţi butoanele termostatelor și pe valorile

iniţiale. Display-ul indică din nou temperatura pe tur.

B Dacă forma sau culoarea flăcării vă nemulţumesc,

verificaţi duzele.

B Opriţi centrala, închideţi robinetul de gaz, scoateţi

manometrul cu tub U și strângeţi șurubul de etanșeitate (7).

B Puneţi la loc capacul peste șuruburile de reglare a

gazului și sigilaţi-l.

6 720 610 332-61.1O

Fig. 55

B Verificaţi presiunea în regim dinamic.

– la gaz metan trebuie să fie între 18 și 24 mbar. – la GPL trebuie să fie cea înscrisă pe eticheta

aparatului.

La presiuni dinamice de gaz metan sub 18 sau peste 24 mbar nu este permisă

Reinstalarea modului normal de lucru

B Rotiţi butonul termostatului în întregime spre

stânga, până când pe display apare 0. (= mod normal de lucru). Display-ul și tasta clipesc.

6 720 610 828 RO (02.01)

Page 30

Reglarea gazului, în funcţie de tipul acestuia

7.2 Transformarea pe un alt tip de gaz

La transformarea aparatului pe un alt tip de gaz decât cel pentru care a fost prevăzut, este necesar să achiziţionaţi un set de transformare.

Trebuie respectate indicaţiile ce însoţesc setul de transformare.

De pe tipul de gaz

23 31 7 719 002 138 21 23 7 719 002 141

Tab. 9

B Rotiţi întreruptorul principal pe poziţia (0). B Închideţi robinetul de alimentare cu gaz. B Scoateţi mantaua (vezi capitolul Scoaterea

mantalei).

B Scoateţi capacul camerei de ardere. B Demontaţi arzătorul. B Demontaţi distribuitorul de gaz. B Înlocuiţi duzele (29). B Montarea se face în sens invers demontării.

Pe tipul de gaz

Setul de transformare

B Deschideţi panoul de comandă, vezi capitolul

Scoaterea mantalei).

B Înlocuiţi ștecherul codat.

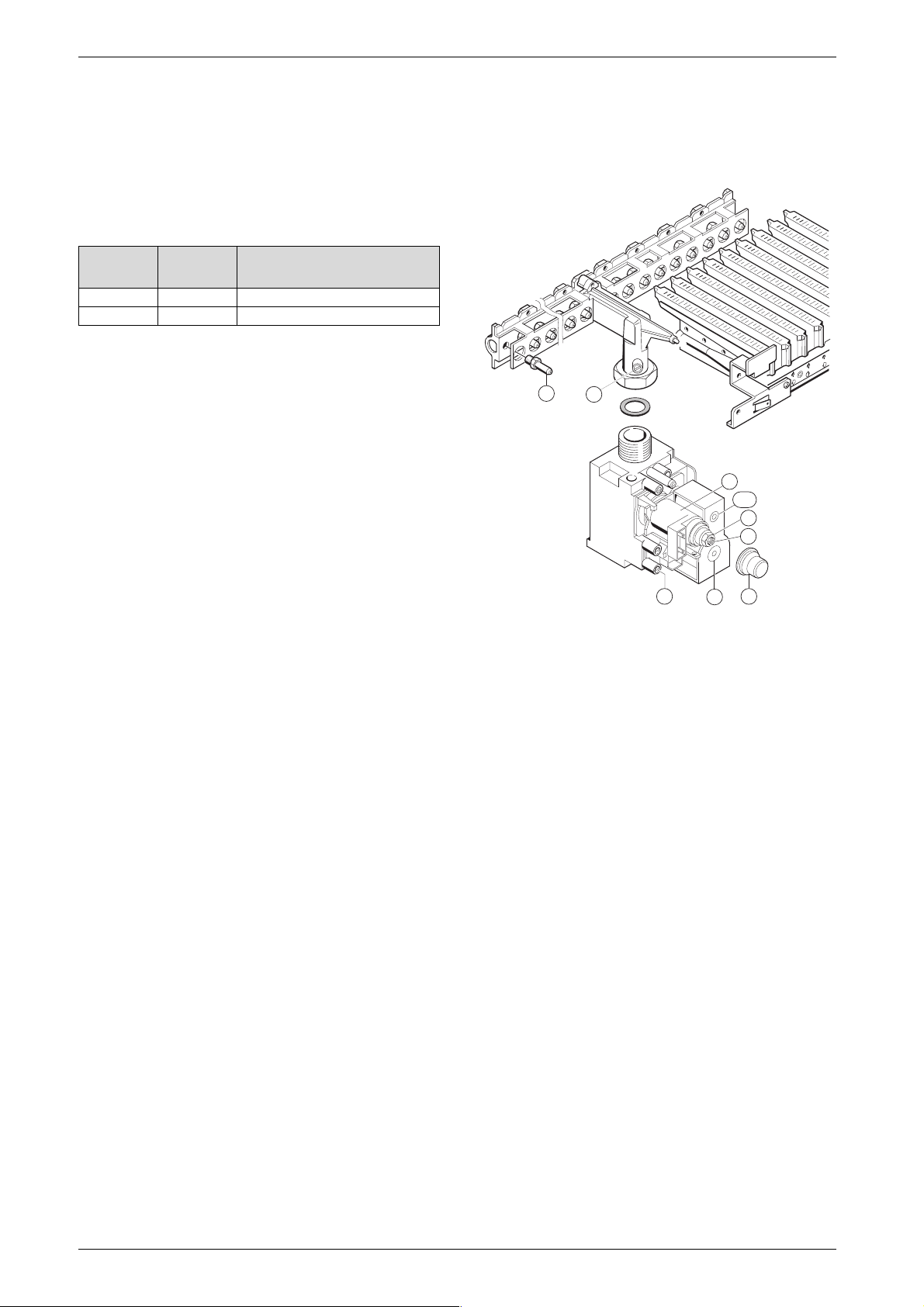

52.1

Service centrale Junkers NON STOP www.imoca.ro www.reparatii-centrale-termice-nonstop.ro

6 720 610 704-05.1R

Fig. 56

3 Ștuţ de măsură a presiunii la duze 7 Ștuţ de măsură a presiunii dinamice de intrare 29 Duză 52 Ventil magnetic de siguranţă

52.1 Ventil magnetic de siguranţă 63 Șurub de reglare a presiunii maxime de gaz 64 Șurub de reglare a presiunii minime de gaz 65 Capac 68 Ventil magnetic de modulare continuă

După transformarea pe un alt tip de gaz: B Puneţi centrala în funcţiune și efectuaţi reglajele

conform capitolului 7.1.

6 720 610 828 RO (02.01)

Page 31

8 Întreţinerea

Întreţinerea

Pericol: de electrocutare!

B Se deconectează tensiunea

(siguranţe, comutatorul LS) întotdeauna înainte de a efectua lucrări la componentele electrice.

B Întreţinerea poate fi efectuată numai de către o

firmă specializată și autorizată în acest sens.

B Pot fi folosite numai piese de schimb originale. B Garniturile și O-ringurile demontate trebuie

înlocuite cu altele noi.

8.1 Lucrări de revizie

Schimbătorul de căldură

B Verificaţi schimbătorul de căldură dacă este

murdar.

Dacă schimbătorul de căldură trebuie curăţat:

B Închideţi robinetele de separare. B Goliţi aparatul. B Scoateţi limitatorul de temperatură (6) și sonda de

temperatură de pe tur (36).

B Demontaţi schimbătorul de căldură. B Spălaţi schimbătorul cu un jet puternic de apă. B La o murdărire mai puternică a schimbătorului de

căldură, introduceţi-l cu lamelele în jos în apă caldă care conţine detergenţi, apoi spălaţi-l bine și clătiţi-l.

Verificarea etanșeităţii schimbătorului de căldură:

o presiune de max. 4 bar.

Arzătorul

B Arzătorul trebuie verificat anual și, dacă este

cazul, se curăţă.

Dacă arzătorul trebuie curăţat:

B Închideţi robinetul de alimentare cu gaz. B Demontaţi electrodul de aprindere și electrodul de

ionizare.

B Curăţaţi cu o perie vârfurile electrozilor. B Curăţaţi cu peria fantele și orificiile de absorbţie a

aerului de la duzele injectorului.

B În cazul în care arzătorul este murdărit puternic cu

grăsimi, zgură etc., dezmembraţi-l și înmuiaţi-l în apă care conţine detergenţi, apoi clătiţi-l.

Pericol: Scăpări gaze! B Garnitura arzătorului trebuie înlocuită

după fiecare demontare!

Ţevile pentru apă caldă menajeră

Dacă nu se mai atinge temperatura de ieșire dorită:

B Demontaţi schimbătorul de căldură. B Îndepărtaţi depunerile de calcar, astfel:

– utilizaţi substanţe de curăţat care se găsesc în

comerţ și o pompă electrică de curăţare a calcarului.

– conectaţi pompa la racodurile de apă caldă

menajeră ale schimbătorului de căldură.

Vasul de expansiune

B Eliminaţi presiunea din aparat. B Verificaţi vasul de expansiune și, dacă este cazul,

refaceţi, cu ajutorul unei pompe de mașină, perna de aer la cca. 1 bar.

B Corelaţi presiunea de preîncărcare a vasului de

expansiune cu înălţimea statică a instalaţiei.

Elementele de siguranţă, reglare și comandă

B Verificaţi funcţionarea tuturor elementelor de

siguranţă, reglare și comandă.

B Înlocuiţi, la fiecare 3 ani, electrodul de ionizare.

Piesele de schimb

B Se comandă conform listei de piese de schimb,

specificând denumirea și codul acestora.

Vaseline pentru întreţinere

B Se vor folosi numai următoarele vaseline:

– pentru componentele în contact cu apa:

Unisilkon L 641 (8 709 918 413)

– pentru filete: HFt 1 v 5 (8 709 918 010).

8.2 Măsurarea gazelor arse

B Apăsaţi tasta și menţineţi-o astfel, până când

pe display apare - - . Acum este activat modul de lucru “coșar”. Tasta pe tur.

B Îndepărtaţi dopul (234) ștuţului de măsură a

gazelor arse.

B Introduceţi sonda aparatului de măsură până la

opritor în ștuţul de măsură a gazelor arse si se etanșeizaţi orificiul.

B Măsuraţi valorile CO, CO2 și ale temperaturii

gazelor arse.

clipește iar display-ul indică temperatura

Pentru a efectua măsurătorile, vă stau la dispoziţie 15 minute. Dupa aceea modul de lucru “coșar” este dezactivat automat și se revine la modul normal de lucru.

6 720 610 828 RO (02.01)

Page 32

Întreţinerea

B Puneţi înapoi dopul pe ștuţul de măsură. B Îndepărtaţi dopul (234/1) ștuţului pentru admisia

aerului necesar arderii.

B Introduceţi sonda pe o lungime de 35 mm în ștuţ

și etanșeizaţi orificiul de măsură.

B Măsuraţi temperatura aerului necesar arderii. B Puneţi înapoi dopul pe ștuţul de măsură.

Dacă nu s-au obţinut valorile dorite ale gazelor arse, trebuie să curăţaţi arzătorul și schimbătorul de căldură, apoi să verificaţi diafragma de laminare și tubulatura de evacuare a gazelor arse.

8.3 Golirea instalaţiei de încălzire

Circuitul apei calde menajere

B Se închide robinetul de intrare al apei reci în

aparat.

B Se deschid toate robinetele de apă caldă

menajeră alimentate de centrală.

Circuitul de încălzire

B Se golesc radiatoarele. B Centrala se golește prin deschiderea robinetului

de pe returul circuitului de încălzire.

Racordaţi un furtun la robinetul de golire, pentru ca apa să se scurgă într-

un loc bine stabilit.

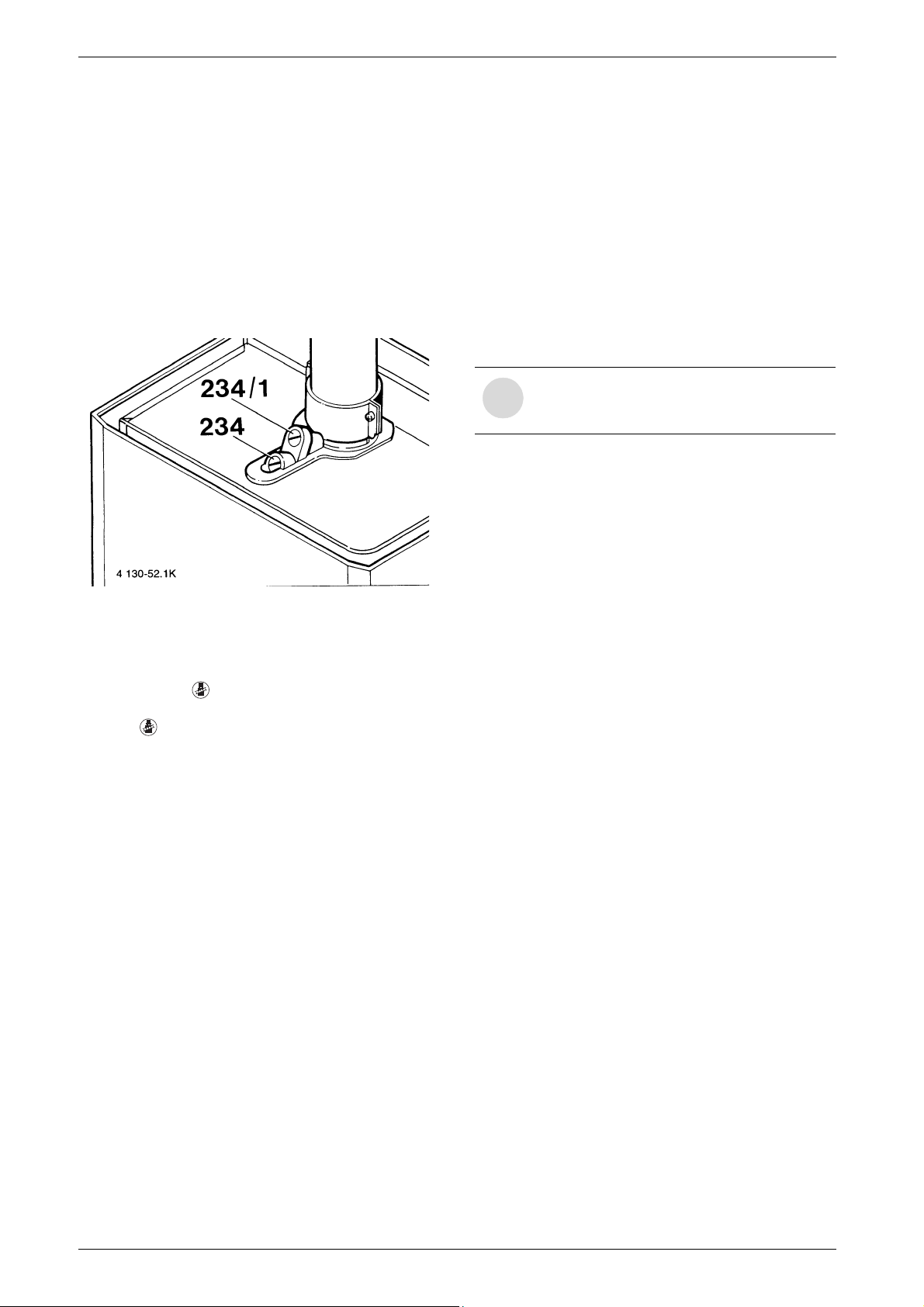

Fig. 57

234 Ștuţ de măsură a gazelor arse 234/1 Ștuţ de măsură a aerului necesar arderii

B Se monteaza din nou dopul de obturare. B Apăsaţi tasta și menţineţi-o astfel, până când

pe display apare -- . Tasta se stinge iar display-ul indică temperatura pe tur.

6 720 610 828 RO (02.01)

Page 33

9 Anexă

9.1 Codurile defectelor

Display Descriere Indicaţii

Anexă

A7 Sonda de temperatură de pe apa caldă

menajeră are întreruperi sau scurtcircuit.

AC Nu există legătură electrică între modulul

auxiliar introdus și Heatronic.

Ad Sonda boilerului este defectă Se verifică sonda și cablul de racordare.

b1 Ștecherul codat. Se introduce corect ștecherul codat,

C1 Presostatul diferenţial a deconectat în timpul

funcţionării

C4 Presostatul diferenţial nu deconectează în

regim de repaos

C6 Presostatul nu se conectează Verificaţi presostatul diferenţial și tubulatura

CC Sonda de exterior a TA’ este întreruptă. Se verifică sonda de exterior și cablul de

d1 Nu există semnal de răspuns de la LSM. Se verifică cablajul LSM. Limitatorul încălzirii

E0 Defect intern pe placa electronică. Se verifică dacă contactele ștecherului,

Se verifică sonda și cablul de racordare.

Se verifică cablul de racordare dintre modul și Heatronic.

respectiv se măsoară și, eventual, se înlocuiește.

Verificaţi presostatul diferenţial și tubulatura de evacuare

Verificaţi presostatul diferenţial

de evacuare

racordare.

prin pardoseală a deconectat.

cablurile de aprindere RAM și modulul Bus sunt bine fixate, iar dacă este cazul, se înlocuiește placa electronică sau modulul Bus.

E2 Sonda de temperatură de pe tur este

întreruptă sau are scurtcircuit.

E9 Limitatorul de temperatură STB a deconectat. Se aerisește centrala, se verifică sonda NTC

EA Nu există curent de ionizare. Robinetul de gaz este deschis? Se verifică

F7 Semnal fals de ionizare. Se verifică dacă cablul electrodului de

FA Rămâne curent de ionizare după

deconectarea alimentării vanei de gaz.

Tab. 10

Se verifică sonda și cablul de racordare.

de pe tur, pompa, precum și siguranţele de pe placa electronică.

presiunea dinamică a gazului, electrodul de aprindere și cablul, electrodul de ionizare și cablul, tubulatura de evacuare și CO

ionizare prezintă crăpături sau tăieturi. Se verifică dacă panoul de comanda al sistemul Heatronic este umezit; dacă da, atunci se usucă.

Se verifică vana de gaz și cablurile de racordare ale acesteia.

6 720 610 828 RO (02.01)

Page 34

Anexă

9.2 Valorile de reglare ale presiunii de gaz la duze la ZWE 24/28-4 MFA ..

ZWE 24

Indice

Wobbe

kWh/m

“23” Gaz metan G20 “31”

GPL

G31

13,5 13,8 14,2 14,5 15,0 15,2 15,6 25,6

Display Puterea kW

(la t

tur/tretur

Presiunea de gaz (mbar) Presiunea de

gaz (mbar)

80/60˚C) 30 8,0 1,4 1,4 1,3 1,2 1,2 1,1 1,1 2,6 35 8,5 1,6 1,5 1,5 1,4 1,3 1,3 1,2 3,2 45 10,9 2,7 2,6 2,4 2,3 2,2 2,1 2,0 5,4 55 13,3 4,0 3,8 3,6 3,5 3,3 3,2 3,0 8,0 65 15,8 5,6 5,4 5,1 4,9 4,6 4,4 4,2 11,3 75 18,0 7,4 7,1 6,7 6,5 6,0 5,9 5,6 14,9 85 20,4 9,6 9,2 8,7 8,3 7,8 7,6 7,2 19,1 95 22,9 12,0 11,5 10,9 10,4 9,7 9,5 9,0 24,0 99 24,0 13,3 12,7 12,0 11,5 10,8 10,5 9,9 26,5

Indice duze 110 69

ZWE 28

Tab. 11

kWh/m

MJ/m

kcal/m

30 8,0 1,2 1,1 1,0 1,0 0,9 0,9 0,9 35 9,9 1,8 1,7 1,6 1,5 1,4 1,4 1,3 45 12,7 2,9 2,8 2,6 2,5 2,4 2,3 2,2 55 15,6 4,4 4,2 3,9 3,8 3,5 3,4 3,3 65 18,3 6,1 5,8 5,5 5,3 4,9 4,8 4,6 75 21,1 8,1 7,8 7,3 7,0 6,6 6,4 6,1 85 23,8 10,4 10,0 9,4 9,0 8,4 8,2 7,8 95 26,5 13,0 12,4 11,7 11,3 10,5 10,3 9,7 99 28,0 14,4 13,8 13,1 12,5 11,7 11,4 10,8

Indice duze 115

13,49 13,84 14,19 14,54 14,89 15,24 15,58 22,56 25,59

48,57 49,82 51,08 52,34 53,59 54,85 56,10 81,22 92,22

11600 11900 12200 12500 12800 13100 13400 19400 22000

Tab. 12

6 720 610 828 RO (02.01)

Page 35

9.3 Debitul de gaz (l/min)

Anexă

“23” Gaz metan G20

ZWE 24

PC (kWh/m3)

(kWh/m3)

9,3 7,9

9,8 8,3

10,2

8,7

10,7

9,1

11,2

9,5

11,6

9,9

12,1 10,3

12,6 10,7

13,0 11,0

Display Puterea kW Debitul de gaz (l/min)

30 8,0 191817161515141413 35 8,5 201918171616151514 45 10,9 25 24 23 22 21 20 19 19 18 55 13,3 31 30 28 27 26 25 24 23 22 65 15,8 37 35 33 32 30 30 28 27 26 75 18,0 42 40 38 37 35 34 32 31 30 85 20,4 48 46 44 42 40 38 37 35 34 95 22,9 53 51 49 47 45 43 41 40 38 99 24,0 56 54 51 49 47 45 43 42 40 30 8,0 191817161515141413 35 9,9 232221201918181716 45 12,7 30 28 27 26 25 24 23 22 21 55 15,6 36 34 33 31 30 29 28 27 26

ZWE 28

Tab. 13

kWh/m

MJ/m

kcal/m

Tab. 14

65 18,3 43 41 39 37 36 34 33 32 30 75 21,1 50 47 45 43 41 40 38 36 35 85 23,8 56 53 51 48 46 45 43 41 40 95 26,5 62 59 57 54 52 50 48 46 44 99 28 66 63 60 57 55 52 50 49 47

PC= 9,30 9,77 10,23 10,70 11,16 11,63 12,10 12,56 13,03

PCI= 7,91 8,35 8,72 9,13 9,54 9,89 10,29 10,70 11,05

PC= 33,49 35,17 36,84 38,52 40,19 41,87 43,54 45,22 46,89

PCI= 28,47 29,94 31,40 32,87 34,33 35,59 37,05 38,52 39,77

PC= 8000 8400 8800 9200 9600 10000 10400 10800 11200

6 720 610 828 RO (02.01)
