Centrala termică pe gaz
JUNKERS EUROLINE
ZS 23 AE 23
ZW 23 AE 23
6 720 606 354 (01.12) AL
ZS 23 AE 31
ZW 23 AE 31
Page 2
Cuprins
Cuprins
Indicaţii de siguranţă a funcţionării 3
Explicarea simbolurilor 3
1 Informaţii despre centrală 4
1.1 Declaraţie de conformitate cu modelul
de construcţie al UE 4
1.2 Privire de ansamblu asupra tipurilor 4
1.3 Kit-ul de livrare 4
1.4 Descrierea aparatului 4
1.5 Accesorii (vezi și lista de preţuri) 4
1.6 Dimensiuni 5
1.7 Construcţia centralei ZS .. 6
1.8 Construcţia centralei ZW .. 7
1.9 Legăturile electrice 8
1.10 Descrierea modului de funcţionare 8
1.10.1 Încălzirea 8
1.10.2 Apa caldă menajeră 8
1.10.3 Pompa 8
1.11 Vasul de expansiune 9
1.12 Date tehnice 10
2 Prescripţii 11
3 Instalarea 12
3.1 Indicaţii importante 12
3.2 Alegerea locului de amplasare 12
3.3 Distanţe minime 13
3.4 Montarea șinei de prindere și a plăcii
de racorduri 13
3.5 Instalarea conductelor 13
3.6 Montarea aparatului 14
3.7 Verificarea racordurilor 14
5 Punerea în funcţiune 17
5.1 Înaintea punerii în funcţiune 17
5.2 Pornirea/Oprirea aparatului 18
5.3 Pornirea încălzirii 18
5.4 Reglarea încălzirii cu termostat de
ambianţă 18
5.5 Reglarea temperaturii boilerului (ZS ..) 19
5.6 Temperatura și debitul apei calde
menajere (ZW ..) 19
5.7 Funcţionarea pe timpul verii (numai
apă caldă menajeră) 19
5.8 Protecţia împotriva îngheţului 19
6 Reglarea gazului 20
6.1 Prereglarea din fabrică 20
6.2 Modul service 20
6.3 Puterea termică la focar 20
6.3.1 Metoda de reglare a presiunii la duze 20
6.3.2 Metoda de reglare volumetrică 21
6.4 Puterea de încălzire 22
6.4.1 Metoda de reglare a presiunii la duze 22
6.4.2 Metoda de reglare volumetrică 22
6.5 Trecerea pe alt tip de gaz 23
7 Întreţinerea 24
7.1 Lucrări de revizie 24
7.2 Golirea instalaţiei de încălzire 25
7.3 Punerea în funcţiune după lucrările
de revizie 25
8 Defecte 26
8.1 Semnalizarea defectelor 26
8.2 Remedierea defectelor 26
4 Legăturile electrice 15
4.1 Conectarea aparatului 15
4.2 Conectarea termostatelor și a ceasului
programator 15
4.3 Conectarea boilerului (ZS ..) 16
6 720 606 354 (01.12)2
Page 3
Indicaţii de siguranţă a funcţionării
Indicaţii de siguranţă a funcţionării
La miros de gaze
B Se închide robinetul de gaz.
B Se deschid geamurile.
B Nu se acţionează comutatoarele electrice.
B Se sting focurile deschise.
B Se telefonează imediat din exterior întreprinderii
de distribuţie a gazelor și firmei autorizate de service.
La miros de gaze de evacuare
B Se oprește aparatul (vezi pagina 19).
B Se deschid geamurile și ușile.
B Se anunţă firma de specialitate autorizată.
Montarea, modificarea aparatului
B Aparatul trebuie să fie montat sau modificat numai
de către o firmă de specialitate autorizată.
B Nu se modifică componentele care evacuează
gazele arse.
B Nu se închid sau se micșorează deschizăturile de
aerisire din uși, geamuri și pereţi. La folosirea geamurilor etanșe trebuie asigurată alimentarea cu
aerul necesar arderii.
Întreţinerea
B Recomandări pentru beneficiar: contractul de
întreţinere trebuie încheiat cu o firmă specializată,
autorizată ISCIR iar aparatul trebuie verificat
anual.
B Beneficiarul răspunde de siguranţa centralei și de
adaptarea instalaţiei la o poluare cât mai mică a
mediului.
B Se vor folosi numai piese de schimb originale!
Explicarea simbolurilor
Indicaţiile pentru siguranţa
funcţionării vor fi marcate cu un
triunghi de atenţionare, care este
de culoare gri.
Cuvintele de mai jos arată gravitatea pericolului, în
caz că nu sunt luate măsurile de remediere ale
defecţiunilor.
• Atentie înseamnă posibilitatea apariţiei unor
defecţiuni ușoare.
• Atenţionare înseamnă posibilitatea unor ușoare
vătămări ale personalului de deservire sau
defecţiuni grave la centrală.
• Pericol înseamnă posibilitatea unor vătămări
grave ale personalului de deservire. În cazurile
deosebit de grave există pericol de moarte.
Indicaţiile din text vor fi marcate cu
simbolul alăturat. Ele vor fi delimitate de
i
text prin linii orizontale sub și deasupra
textului.
Indicaţiile conţin informaţii importante pentru
cazurile în care nu există pericole de vătămări ale
oamenilor sau centralei.
Service centrale Junkers NON STOP
www.imoca.ro
www.reparatii-centrale-termice-nonstop.ro
Materiale inflamabile și cu pericol de explozie
B Materiale inflamabile (hârtie, diluanţi, vopsele etc.)
nu trebuie depozitate în apropierea aparatului.
Aerul necesar arderii și aerul din încăpere
B Aerul necesar arderii și aerul din încăpere trebuie
să fie liber de substanţe agresive (de ex. hidrocarburi ale halogenurilor sau legături ale fluorului).
Astfel se evită coroziunea.
Informarea beneficiarului
B Beneficiarul trebuie informat despre modul de
funcţionare al centralei și trebuie să ia la
cunoștinţă condiţiile de funcţionare.
B Beneficiarii trebuie atenţionaţi aupra faptului că nu
au voie să facă modificări ale aparatului.
6 720 606 354 (01.12)
3
Page 4
Informaţii despre centrală
1 Informaţii despre centrală
1.1 Declaraţie de conformitate cu
modelul de construcţie al UE
Această centrală corespunde cerinţelor și
reglementărilor europene valabile 90/396/EWG, 92/
42/EWG, 73/23/EWG, 89/336/EWG și ale modelelor
de construcţie descrise în adeverinţa de verificare a
modelului de construcţie al UE.
Categoria II
Tipul
aparatului
2H3+
B22, C12, C32, C52, C62 , C
C
32X
12X
,
Tab. 1
1.2 Privire de ansamblu asupra tipurilor
ZS 23 AE 23
ZS 23 AE 31
ZW 23 AE 23
ZW 23 AE 31
Tab. 2
Z Aparat de încălzire centrală
S Racord pentru boiler
W Pregătire apă caldă menajeră în regim instantaneu
23 Puterea de încălzire 23 kW
A Centrală cu cameră de ardere etanșă și tiraj forţat
E Aprindere electronică
23 Indice al gazului metan H
31 Indice al GPL
Indicele arată familia (tipul) de gaze, conform En 437:
Familia (tipul) de
Indice Indice Wobbe
23 12,7-15,2 kWh/m
gaze
3
Gaze naturale și din
petrol, grupa H
• Șina de montare pentru prinderea pe perete
• Materiale de prindere (șuruburile cu accesoriile
aferente)
• Set de montare
• Documentaţia aparatului.
1.4 Descrierea aparatului
• Aparat pentru montare pe perete
• Indicatoare pentru temperatură, funcţionarea
arzătorului și defecţiuni
• Arzător atmosferic pentru gaz metan / GPL
• Aprindere electronică
• Pompă de circulaţie cu evacuator al aerului
• Vas de expansiune cu dezaerator automat
• Senzor si regulator pentru debitul de apă
• Manometru
• Elemente de siguranţă:
– Supravegherea flăcării (electrod de ionizare)
– Supapă de siguranţă (suprapresiune în circuitul
de încălzire)
– Limitator de temperatură (110 ˚C)
– Supraveghetor al gazelor de ardere
• Conectarea electrica: 230 V, 50 Hz.
1.5 Accesorii (vezi și lista de preţuri)
• Placă de racorduri
• Ceas programator analogic EU 9 T cu programare
zilnică
• Te rm ost at d e a m b ia n ţă:
– TR 12
– TRZ 12 T cu programare zilnică
– TRZ 12 W cu programare săptămânală
• Accesorii pentru evacuarea gazelor arse.
31 22,6-25,6 kWh/kg Propan/Butan
Tab. 3
1.3 Kit-ul de livrare
• Centrala termică pe gaz pentru încălzire centrală
6 720 606 354 (01.12)4
Page 5
1.6 Dimensiuni
Informaţii despre centrală
Fig. 1

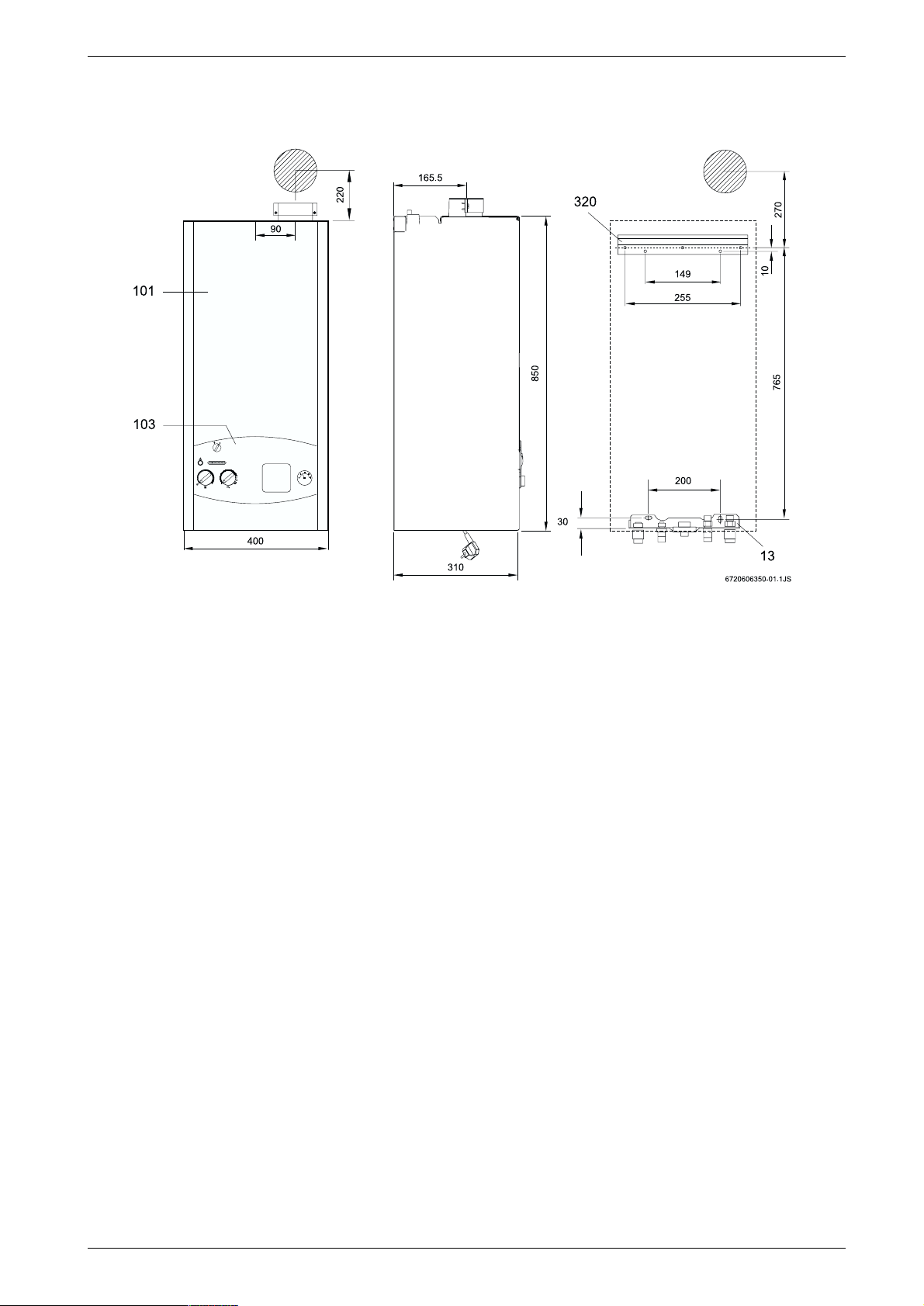

13 Placa de racorduri
101 Manta
103 Panoul de comandă
320 Șina de prindere
6 720 606 354 (01.12)
5
Page 6
Informaţii despre centrală
1.7 Construcţia centralei ZS ..

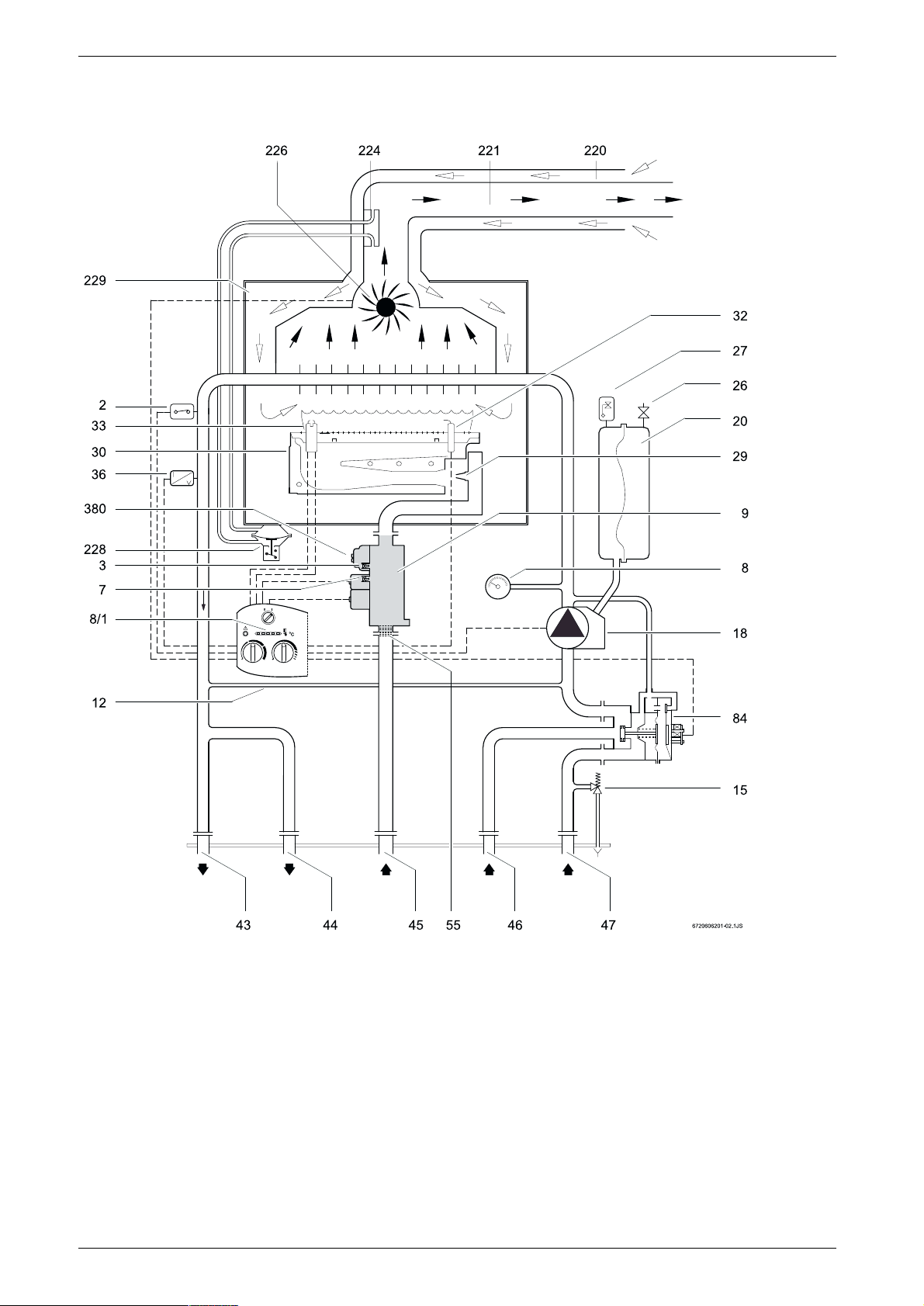

Fig. 2
2 Limitator de temperatură
3 Ștuţ de măsură a presiunii la duze
7 Ștuţ de măsură a presiunii de intrare
8 Manometru
8/1 Termometru
9 Vana de gaz
12 Conductă bypass
15 Supapă de siguranţă
18 Pompa de circulaţie
20 Vas de expansiune
26 Ventil pentru umplere cu azot
27 Dezaerator automat
29 Duză
30 Arzător
32 Electrod de ionizare
33 Electrozi de aprindere
36 Sondă de temperatură pe tur
43 Turul instalaţiei de încălzire
44 Tur ul b oi le ru lu i
45 Gaz
46 Returul boilerului
47 Returul instalaţiei de încălzire
55 Filtru de gaz
84 Vană cu trei căi
220 Protecţie împotriva vântului
221 Tu bulat ur ă du bl ă
224 Sondă presostat diferenţial
226 Vent ila tor
228 Presostat diferenţial
229 Camera de ardere
380 Șurub de reglare a gazului - MAX
6 720 606 354 (01.12)6
Page 7
1.8 Construcţia centralei ZW ..

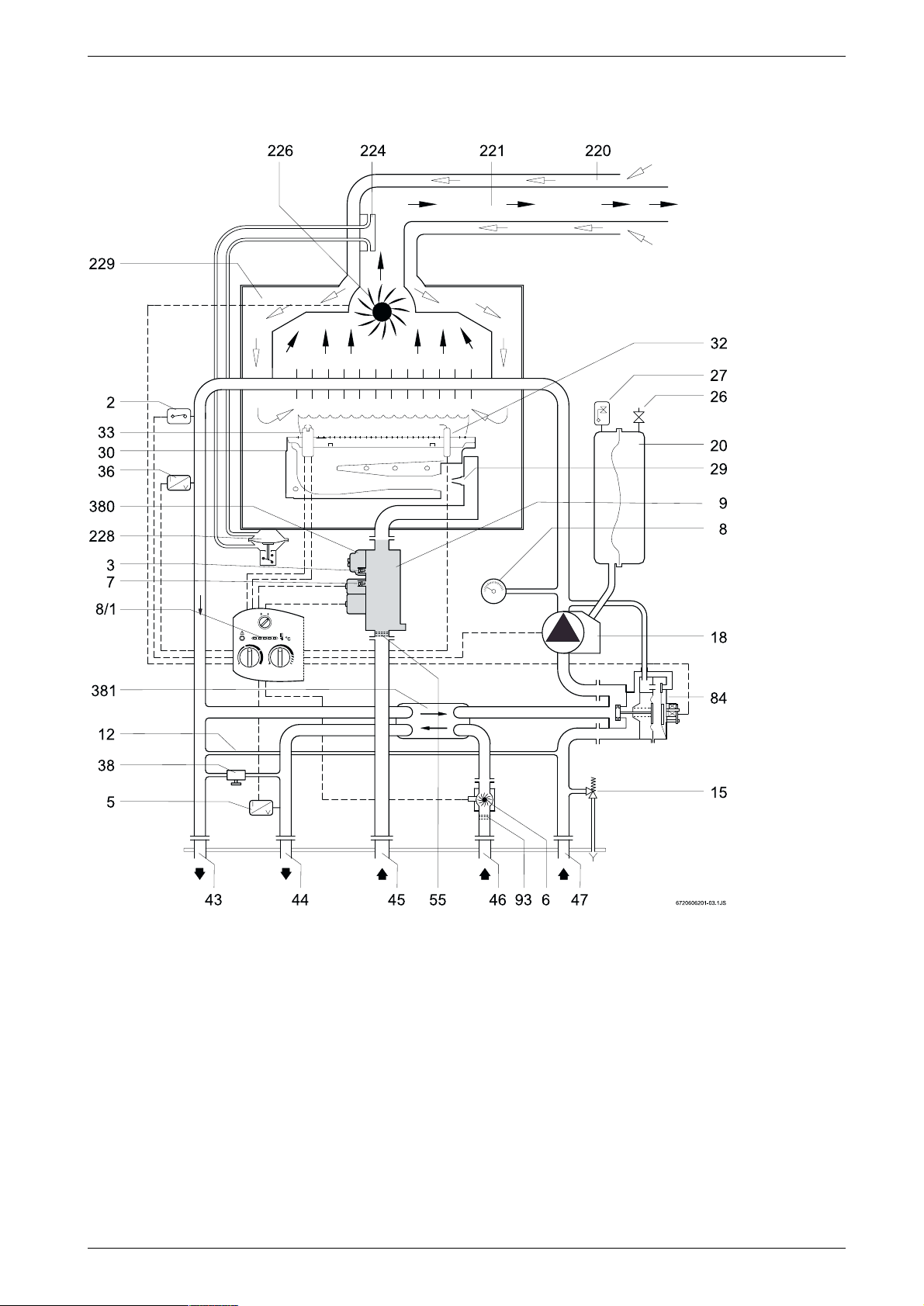

Informaţii despre centrală
Fig. 3
2 Limitator de temperatură
3 Ștuţ de măsură a presiunii la duze
5 Sondă de temperatură a apei calde menajere
6 Senzor pentru debitul apei calde menajere
7 Ștuţ de măsură a presiunii de intrare
8 Manometru
8/1 Ter mo me tr u
9 Vană de gaz
12 Conductă bypass
15 Supapă de siguranţă
18 Pompa de circulaţie
20 Vas de expansiune
26 Ventil pentru umplere cu azot
27 Dezaerator automat
29 Duză
30 Arzător
32 Electrod de ionizare
33 Electrozi de aprindere
6 720 606 354 (01.12)
36 Sondă de temperatură pe tur
38 Robinet de umplere (circuitul de încălzire)
43 Turul instalaţiei de încălzire
44 Apă caldă menajeră
45 Gaz
46 Apă rece
47 Returul instalaţiei de încălzire
55 Filtru de gaz
84 Vană cu trei căi
93 Filtru de apă
220 Protecţie împotriva vântului
221 Tubulatură dublă
224 Sondă presostat diferenţial
226 Ventilator
228 Presostat diferenţial
229 Camera de ardere
380 Șurub de reglare a gazului - MAX
381 Schimbător de căldură în plăci
7
Page 8
Informaţii despre centrală

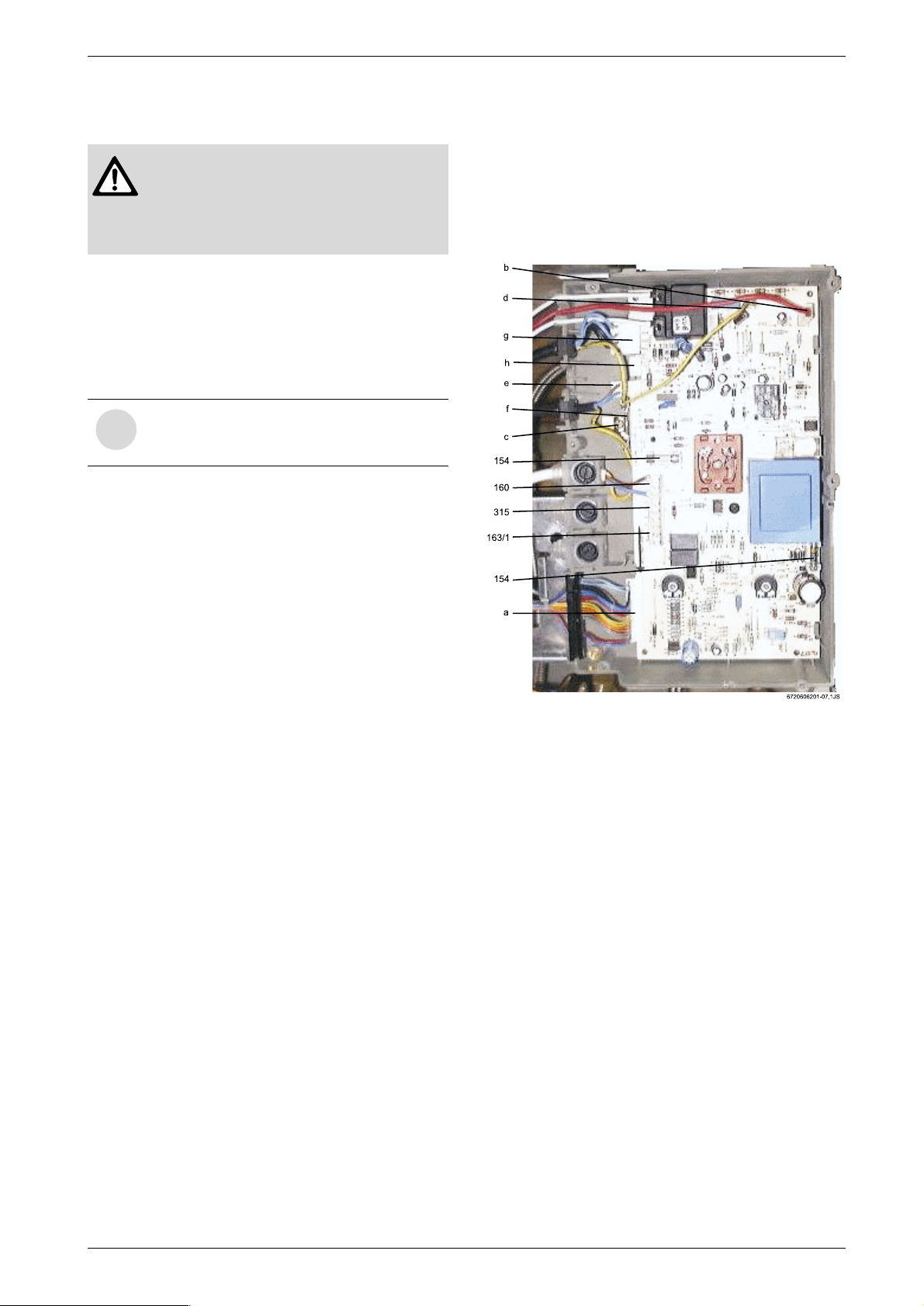

1.9 Legăturile electrice
1.10 Descrierea modului de funcţionare
1.10.1 Încălzire
La solicitarea de căldură prin termostatul aparatului:
• pornește pompa de circulaţie (18).
• se deschide ventilul de gaz (371)
• vana cu trei căi (84) deschide returul instalaţiei de
încălzire (47).
Panoul de comandă declanșează aprinderea la
deschiderea vanei de gaz (9):
• La cei doi electrozi de aprindre (33) apare o scânteie de tensiune ridicată, care aprinde amestecul
aer-gaz.
• Electrodul de ionizare preia supravegherea flăcării.
Oprirea de siguranţă la depășirea timpului de
siguranţă
Dacă pe durata timpului de siguranţă (10 secunde)
nu apare flacăra, se realizează automat o nouă
încercare de aprindere. Dacă nici această încercare
nu reușește, se realizează o oprire automată de
siguranţă.
Fig. 4

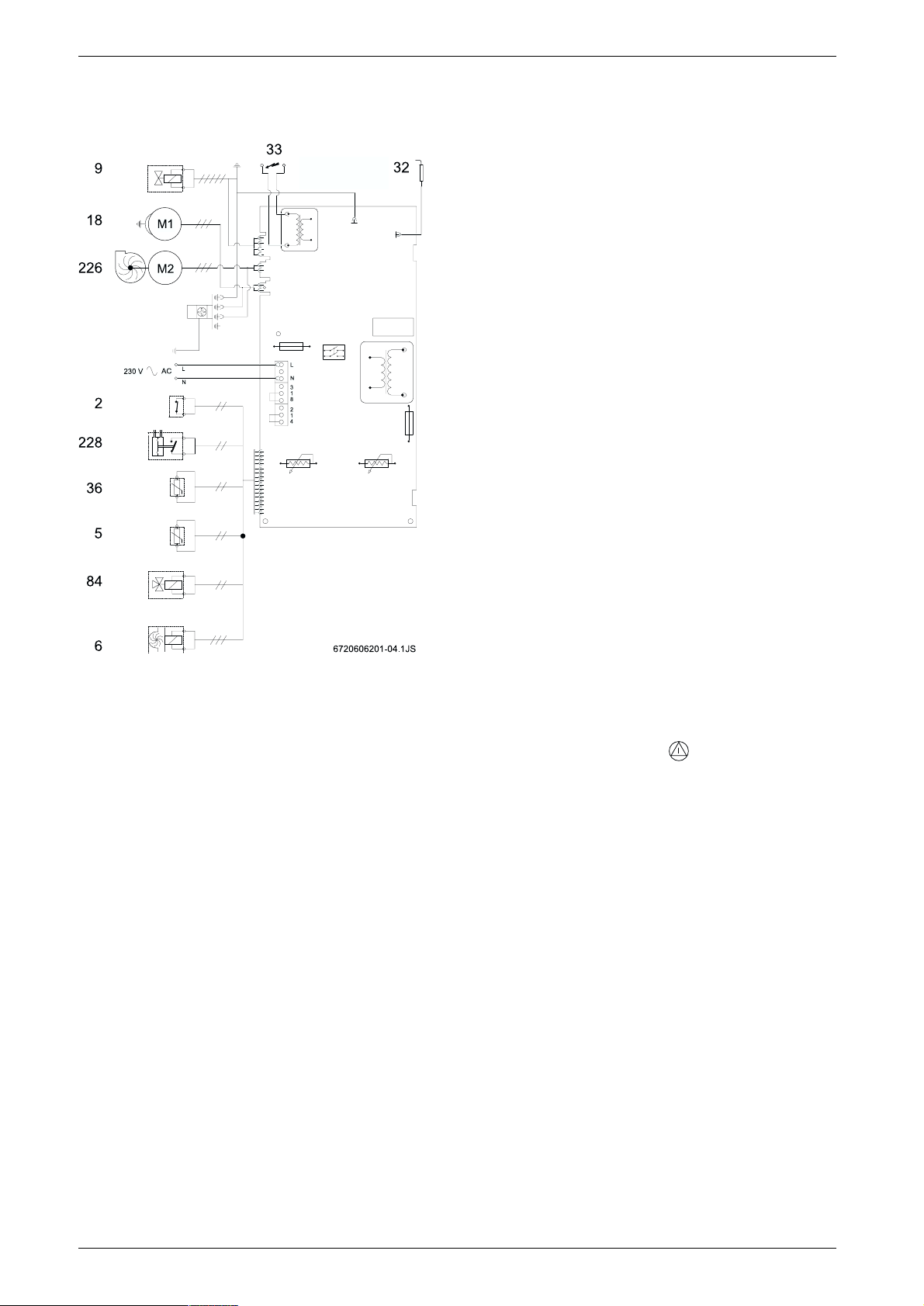

2 Limitator de temperatură
5 Sondă de temperatură
6 Senzor pentru debitul de apă caldă
9 Vană de gaz
18 Pompa de circulaţie
32 Electrod de ionizare
33 Electrozi de aprindere
36 Sondă de temperatură pe tur (NTC)
84 Vană cu trei căi
226 Ventilator
228 Presostat diferenţial
Oprirea de siguranţă la temperaturi prea ridicate
pe tur
Panoul de comandă înregistrează temperatura de pe
tur prin rezistenţa sondei NTC (36). La o temperatură
prea ridicată limitatorul de temperatură declanșează
o oprire de siguranţă.
Pentru a pune centrala din nou în funcţiune după o
oprire de siguranţă:
B Se apasă tasta de avarie .
1.10.2 Apa caldă menajeră
Dacă se deschide robinetul de apă caldă menajeră,
senzorul de debit al apei (6) emite un semnal către
panoul de comandă.
Semnalul duce la:
• aprinderea arzătorului
• pompa de circulaţie începe să funcţioneze
• vana cu trei căi (84) închide circuitul de încălzire.
Panoul de comandă înregistrează temperatura apei
calde menajere cu ajutorul rezistenţei NTC a
circuitului de apă caldă menajeră și modulează
puterea arzătorului în funţie de necesar.
6 720 606 354 (01.12)8
Page 9
1.10.3 Pompa
Dacă la centrală nu este conectat nici un termostat
sau cronotermostat, pompa pornește în momentul în
care centrala este pusă pe modul de lucru căldură.
Cu termostat de ambianţă sau cronotermostat,
pompa pornește atunci când.
• temperatura camerei este mai coborâtă decât
temperatura reglată din termostat (TR 12).
• centrala funcţionează iar temperatura încăperii
este mai coborâtă decât cea reglată din cronotemostat (TRZ 12 W).
• centrala se află în perioda de temperatură de
gardă iar temperatura încăperii este mai coborâtă
decât temperatura de gardă (TRZ 12 W)
• centrala funcţionează (EU 9 T).
Informaţii despre centrală

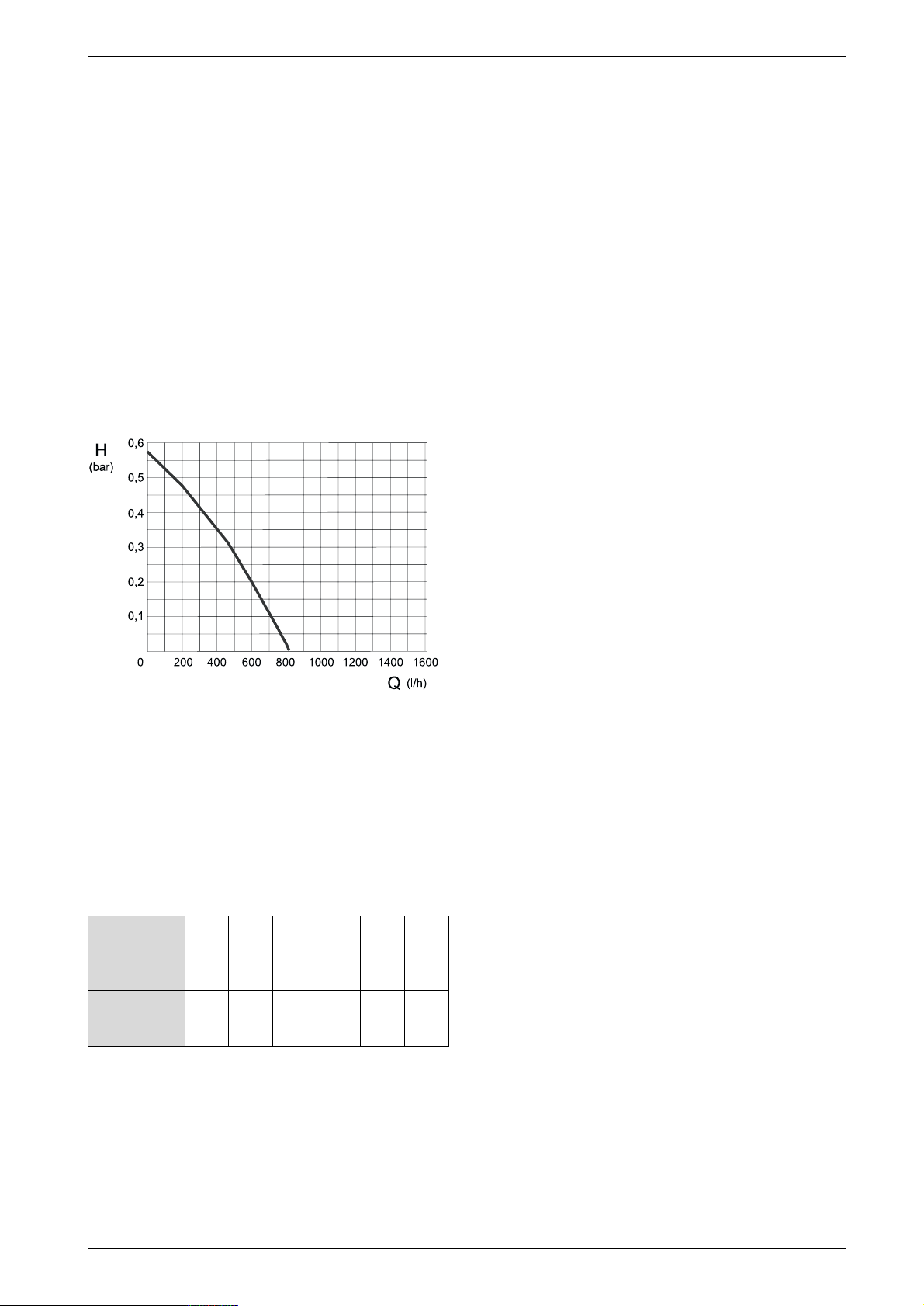

Fig. 5 Diagrama pompei
1.11 Vasul de expansiune
Centrala are un vas de expansiune cu o capacitate
de 8 litri și o presiune de preîncărcare de 0,5 bar,
pentru a compensa și echilibra creșterile de presiune
datorate creșterii temperaturii.
La o temperatură maximă pe tur de 90˚C, se poate
stabili volumul maxim de apă a instalaţiei prin intermediul presiunii maxime a instalaţiei de încălzire.
Presiunea
maximă
(bar)
Volumul
de apă (l)
Tab. 4
Pentru a mări capacitatea:
B se deschide ventilul pentru umplerea cu azot (26)
și se micșorează presiunea iniţială până la 0,5 bar.
0,5 0,6 0,7 0,8 0,9 1,0
150 143 135 127 119 111
6 720 606 354 (01.12)
9
Page 10
Informaţii despre centrală
1.12 Date tehnice
Unitatea de
măsură
Puterea
Apă caldă menajeră
Puterea nominală
Puterea la focar
kW
kW
Încălzirea
Puterea nominală
Puterea la focar
kW
kW
Racordul de gaz
Gaz metan H (P
GPL (P
=12,8 kWh/kg) kg/h 2,0
C
=9,5 kWh/m3)m
Ci
3
/h 2,7
Presiunea admisă de alimentare cu gaz
Gaz metan H mbar 17 - 25
GPL mbar 28 - 37
Vasul de expansiune
ZS/ZW 23 AE ..
7,0 - 23,0
8,4 - 25,6
10,0 - 23,0
11,8 - 25,6
Presiunea de preîncărcare bar 0,5
Volumul l 8
Valorile gazelor arse
Tirajul necesar mbar <0,015>
Debitul gazelor arse kg/h 57
Temperatura gazelor arse ˚C 140
Încălzirea
Temperatura ˚C 45 - 90
Presiunea maximă bar 3
Debitul nominal la ∆t = 20 K, 14 kW l/h 600
Pierderile de sarcină la debitul nominal bar 0,2
Apa caldă menajeră (ZW ..)
Temperatura ˚C 40 - 60
Presiunea maximă a apei bar 12
Debitul maxim de apă l/min 10
Presiunea minimă de funcţionare bar 0,35
Diverse
Dimensiuni (hxlxa) mm 850 x 400 x 310
Greutatea, fără ambalaj kg 37,5
Tensiunea electrică VAC 230
Frecvenţa Hz 50
Puterea absorbită W 160
Clasa de protecţie IP X4D
Verificat după EN 483
Tab. 5
6 720 606 354 (01.12)10
Page 11
2 Prescripţii
Trebuie respectate următoarele prescripţii și
reglementări:
• Legislaţia în construcţii
• Normativ pentru proiectarea și executarea
sistemelor de alimentare cu gaze naturale I 6-98
• Normativ pentru proiectarea și executarea
instalaţiilor electrice I 7-98
• Normativ pentru proiectarea și executarea
instalaţiilor sanitare I 9-94
• Normativ pentru proiectarea și executarea
instalaţiilor de încălzire centrală I 13-94
• Normativ pentru exploatarea instalaţiilor de
încălzire centrală I 13/1-96
• Normativ pentru proiectarea și executarea
sistemelor de alimentare cu GPL I 31-99
• Normativ pentru exploatarea sistemelor de
alimentare cu GPL I 33-99
• Prescripţii tehnice pentru regimul chimic al
generatoarelor de abur și apă fierbinte C 18-85
• Prescripţii tehnice pentru proiectarea, execuţia,
montarea, instalarea, exploatarea, repararea și
verificarea cazanelor de abur de joasă presiune și
a cazanelor de apă caldă C 31-84
• Normativ de siguranţă la foc a construcţiilor
P 118-99.
Prescripţii
6 720 606 354 (01.12)
11
Page 12
Instalarea
3 Instalarea
Montarea, racordarea curentului,
racordarea la instalaţia de gaz și de
i
evacuare a gazelor arse, precum și punerea în funcţiune trebuie efectuate
doar de firme specializate și autorizate
în acest sens.
3.1 Indicaţii importante
B Înainte de instalare trebuie obţinute aprobările
necesare de la întreprinderea de distribuţie a
gazului și de la firma de coșerit.
B Aparatul va fi montat doar într-un sistem închis de
încălzire, conform DIN 4751, partea 3.
B Instalaţiile cu vase de expansiune deschise vor fi
transformate în sisteme închise.
B La instalaţii de putere mare: aparatul va fi racordat
printr-un separator hidraulic la reţeaua de conducte existentă.
B A nu se folosi corpuri de încălzit sau conducte zin-
cate. Astfel se preîntâmpină formarea gazului.
B La utilizarea unui termostat de ambianţă: a nu se
monta un robinet termostatat la radiatorul din
încăperea în care este montat termostatul de
ambianţă.
B A se dota fiecare radiator cu un dezaerator
(manual sau automat), de asemenea a se folosi
robineţi de umplere și golire în punctele cele mai
de jos al instalaţiei.
3.2 Alegerea locului de amplasare
Prescripţii pentru locul de amplasare
B A se respecta normele și prescripţiile specifice
ţărilor în care se montează aparatele.
B Centrala trebuie amplasată într-un loc bine aerisit
și protejat de îngheţ.
B Se montează o tubulatură adecvată de evacuare a
gazelor arse.
B Trebuie ţinut cont de distanţele minime de insta-
lare, trecute în Instrucţiunile de Instalare ale tubulaturii de evacuare.
Aerul necesar arderii
Pentru prevenirea coroziunii, aerul necesar arderii
trebuie să fie liber de substanţe agresive.
Ca substanţe care duc la coroziune sunt considerate
hidrocarburile halogenate care conţin legături ale
clorului și fluorului. Acestea pot fi prezente de
exemplu în diluanţi, vopsele, adezivi, carburanţi și
substanţe de curăţat.
Temperatura la suprafaţa centralei
Temperatura maximă la suprafaţa centralei este sub
85˚C. De aceea, nu sunt necesare măsuri speciale de
protecţie pentru materiale de construcţie inflamabile
și mobilă, conform cu TRGI, respectiv TRF. Trebuie
însă respectate prescripţiile speciale ale ţărilor în
care sunt montate aparatele.
Înainte de punerea în funcţiune a centralei:
B Se curăţă instalaţia prin circularea apei, pentru a
înlătura corpurile străine sau particulele de
grăsime care pot exista. Acestea pot duce la o
funcţionare defectuoasă a aparatului
Pentru curăţare nu trebuie folosiţi
diluanţi sau hidrocarburi aromate
i
(benzină, petrol etc)
B În unele cazuri pot fi folosite substanţe de
curăţare, dar ulterior instalaţia trebuie clătită.
B Este permisă folosirea substanţei de protecţie
împotriva coroziunii Varidos 1+1 (Schilling
Chemie).
.
.
6 720 606 354 (01.12)12
Page 13
Instalarea
3.3 Distanţe minime
La alegerea locului de amplasare trebuie respectate
următoarele condiţii:
B Trebuie respectate distanţele maxime de la toate
suprafeţele denivelate (furtunuri, conducte, nișe
etc.)
B Trebuie asigurate spaţii necesare pentru lucrările
de montare/întreţinere - trebuie respectate
indicaţiile referitoare la distanţele minime din
Figura 6.
B Se prinde placa de racorduri pe perete, cu ajutorul
diblurilor și șuruburilor livrate - încă nu se strâng
șuruburile.

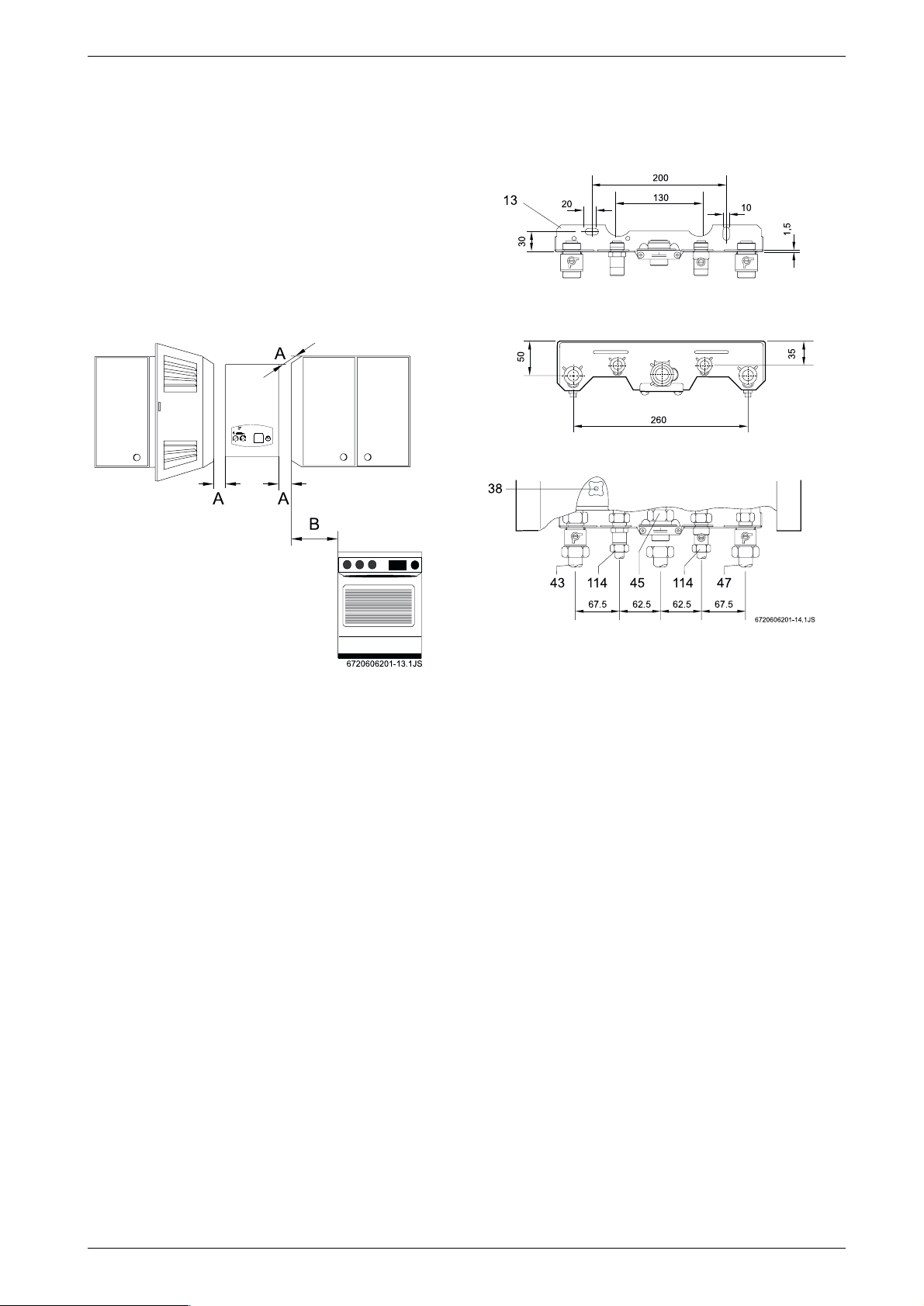

Fig. 6 Distanţe minime
A în faţă >= 2 cm, lateral >= 1 cm
B >= 40 cm
3.4 Montarea șinei de prindere și a
plăcii de racorduri
B Șabloanele pentru montare trebuie prinse într-o
poziţie corespunzătoare în încăperea în care
urmează a fi amplasată centrala (vezi capitolul
3.3).
B Se marchează locurile pentru prinderea șinei și
pentru placa de racorduri și se dau găurile.
B Se dă gaura pentru tubulatura de evacuare.
B Se dă la o parte șabloanul pentu montare.
B Se prinde șina de perete cu ajutorul diblurilor care
sunt livrate - șuruburile încă nu se strâng.
Fig. 7 Placa de racorduri
13 Placa de racorduri
38 Robinetul de umplere
43 Turul instalaţiei de încălzire
45 Gazul
47 Returul instalaţiei de încălzire
114 Niplu de racord R 1/2 pentru apă rece și caldă
B Se verifică amplasarea șinei și a plăcii de
racorduri, dacă este necesar se fac noi amplasări
și se strâng șuruburile
3.5 Instalarea conductelor
B Conductele de apă caldă și armăturile se
amplasează astfel încât să existe o curgere a apei
fără pierderi.
B Pentru umplerea și golirea instalaţiei trebuie atașat
în punctul cel mai de jos al instalaţiei un robinet de
umplere și de golire.
B Conductele de gaz trebuie astfel amplasate și
dimensionate încât să fie asigurat debitul de gaz al
aparatelor conectate.
B Conductele trebuie legate fără a exista tensiuni
între ele.
6 720 606 354 (01.12)
13
Page 14
Instalarea
3.6 Montarea aparatului
Atentie: Pot apărea distrugeri ale in-
stalaţiei prin resturi rămase de la montare!
B Se clătește reţeaua de conducte, pen-
tru a înlătura resturile.
B Se înlătură ambalajul, respectând indicaţiile de pe
el.
B Se verfică conţinutul dacă este complet.
B Se înlătură dopurile de la racordurile pentru gaz și
apă.
Se scoate mantaua
Din motive de siguranţă electrică, mantaua este asigurată cu ajutorul a două
i
șuruburi împotriva dezasamblării neautorizate.
B Mantaua trebuie prinsă întotdeauna
cu aceste șuruburi.
B Se înlătură șuruburile de siguranţă.
B Se dă la o parte mantaua, trăgând-o în faţă.
B Se verifică dacă garniturile sunt corect poziţionate
- ulterior se strâng racordurile conductelor cu
ajutorul piuliţelor olandeze.

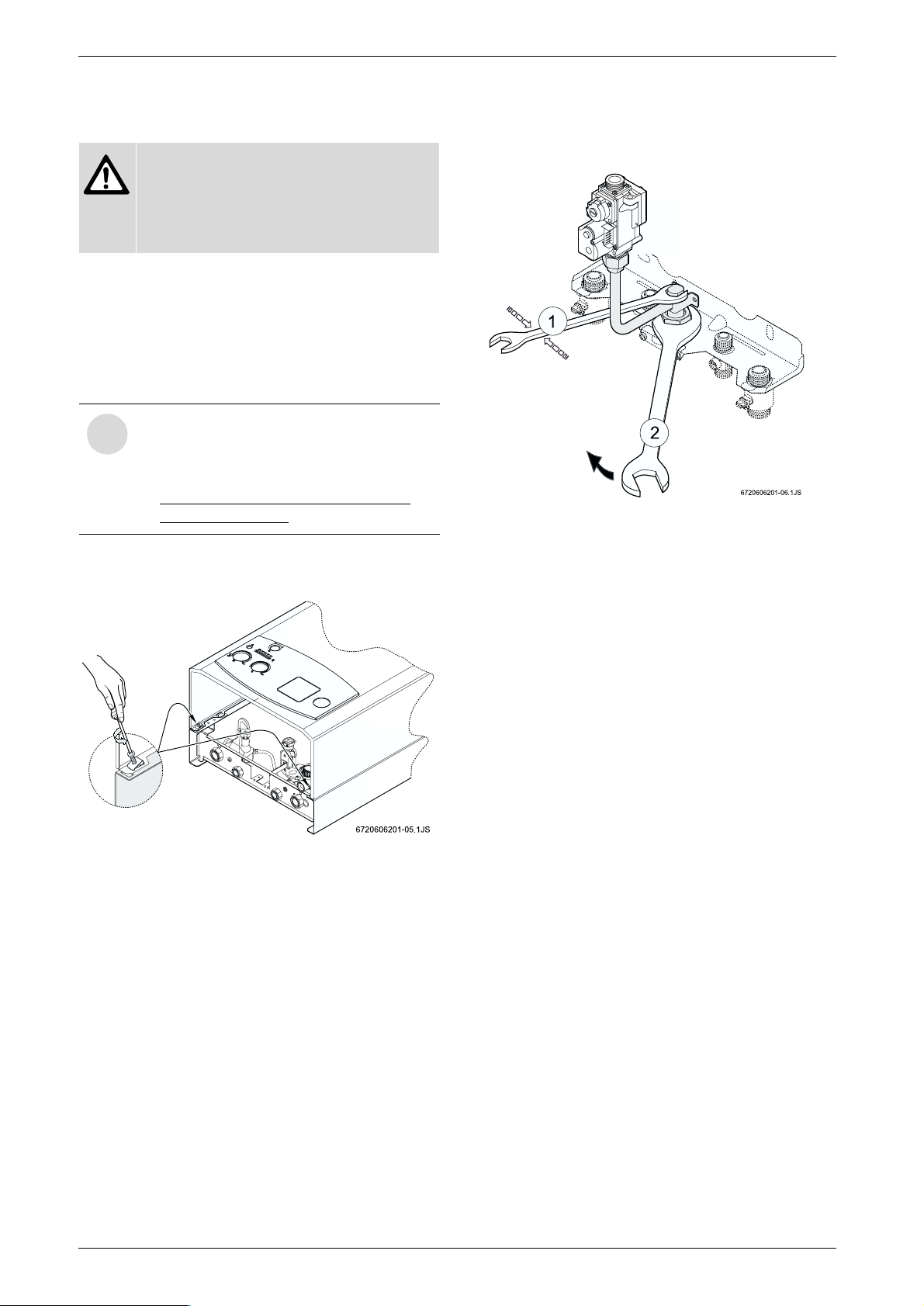

Fig. 9 Racordul conductei de gaz
Montarea accesoriilor pentru gazele arse
B La montare tubulaturii de evacuare, ţineţi cont de
Instrucţiunile de Instalare livrate o dată cu acesta.
Fig. 8 Mantaua
Prinderea aparatului
B Se așează garniturile pe niplurile duble ale plăcii
de racorduri.
B Se așează aparatul pe racordurile conductelor
dinainte pregătite.
B Se ridică aparatul și se agaţă în șină.
3.7 Verificarea racordurilor
Racordurile pentru apă
B La ZW: Se deschide ventilul apei reci și se umple
circuitul de apă caldă (presiunea de verificare:
max. 10 bar).
B Se deschid robineţii de separare de pe turul și retu-
rul plăcii de racorduri și se umple instalaţia de
încălzire.
B Se verifică etanșeitatea garniturilor și a racordurilor
(presiunea de verificare: max 2,5 bar la manometru).
B Se aerisește aparatul cu ajutorul dezaeratorului
automat.
B Se verifică etanșeitatea tuturor îmbinărilor cent-
ralei.
Conducta de gaz
B Se închide robinetul de gaz, pentru a proteja vana
de gaz de defecţiuni datorate unor suprapresiuni
(presiunea maximă 150 mbar).
B Se verifică instalaţia de gaz.
B Se realizează depresurizarea.
Evacuarea gazelor arse
B Se verifică tubulatura de evacuare a gazelor arse.
B Se verifică posibilele defecţiuni în partea finală a
conductei de evacuare și, dacă este cazul,
mijloacele de protecţie împotriva vântului care
asigură libera circulaţie a gazelor.
6 720 606 354 (01.12)14
Page 15
4 Legăturile electrice
Legăturile electrice
Pericol: Pericol de electrocutare!
B Se deconectează tesiunea (siguranţe,
comutatorul LS) întotdeauna înainte
de a efectua lucrări la componentele
electrice.
Centrala este livrată cu un cablu și un ștecker pentru
reţea, gata montate. Toate componentele de reglare,
comandă și de siguranţă sunt legate și verificate din
fabrică.
4.1 Conectarea aparatului
Legăturile electrice trebuie să
corespundă reglementarilor valabile
i
pentru instalaţiile electrice de uz casnic.
B Cablul de reţea trebuie conectat la o priză cu
împământare.
B La reţelele bifazice (Reteaua - IT):
Se montează o rezistenţă (cod 8 900 431 516) între
conductorul - N și legătura conductorului de
protecţie, pentru realizarea unui curent de ionizare
suficient.
4.2 Conectarea termostatelor și a
ceasului programator
B Se demontează panoul de comandă (vezi
pagina 24).
B Se deschide panoul de comandă.
Fig. 10
154 Siguranţă
160 Regletă pentru legătura la reţea
163/1 Regletă pentru termostatul de ambianţă (TR 12,
TRZ 12 T/W)
315 Regletă pentru ceasul programator (EU 9 T)
a Ștecker de legătură: limitatorul de temperatură, senzorul
pentru debitul de apă, termostatul, tur + apă caldă menajeră, supraveghetorul gazelor arse, vana cu trei căi
b Ștecker de legătură pentru electrodul de ionizare
c Conductorul de protecţie al reţelei
d Legătura conductorului de protecţie pentru placa de
comandă
e Șteckerul de legătură pentru pompă
f Legătura conductorului de protecţie pentru pompă, vana
de gaz
g Ștecker de legătură pentru vana de gaz
h Ventilator
6 720 606 354 (01.12)
15
Page 16
Legăturile electrice
Ter mo sta tu l d e ambi an ţă

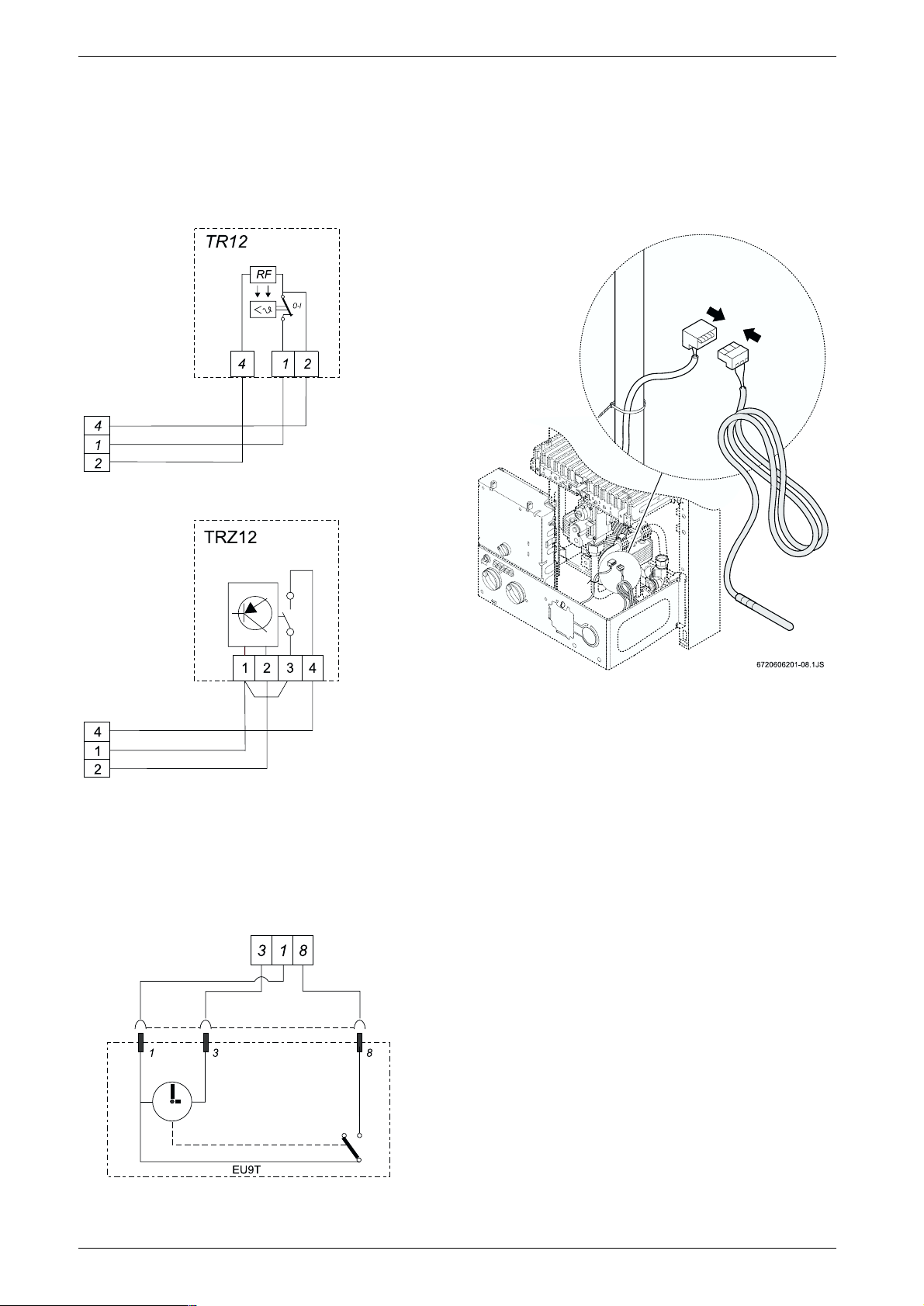

B Se îndepărtează puntea 1 - 4 (Figura 10, poz. 163/
1).
B Se conectează termostatul de ambianţă TR 12,
TRZ 12 T/W conform figurilor de mai jos.
Fig. 11 TR 12
4.3 Conectarea boilerului (ZS ..)
Boiler încălzit indirect cu sondă NTC
Boilerele JUNKERS cu sondă NTC se leagă direct la
cablurile centralei. Cablul cu ștecker se găsește
împreună cu boilerul.
Fig. 12 TRZ 12 T/W
Ceasul programator
B Se îndepărtează puntea 1 - 8 (Figura 10, poz. 315).
B Se conecteaza ceasul programator EU 9 T con-
form figurii de mai jos
Fig. 14
Fig. 13 EU 9 T
6 720 606 354 (01.12)16
Page 17
5 Punerea în funcţiune
Punerea în funcţiune
Fig. 15

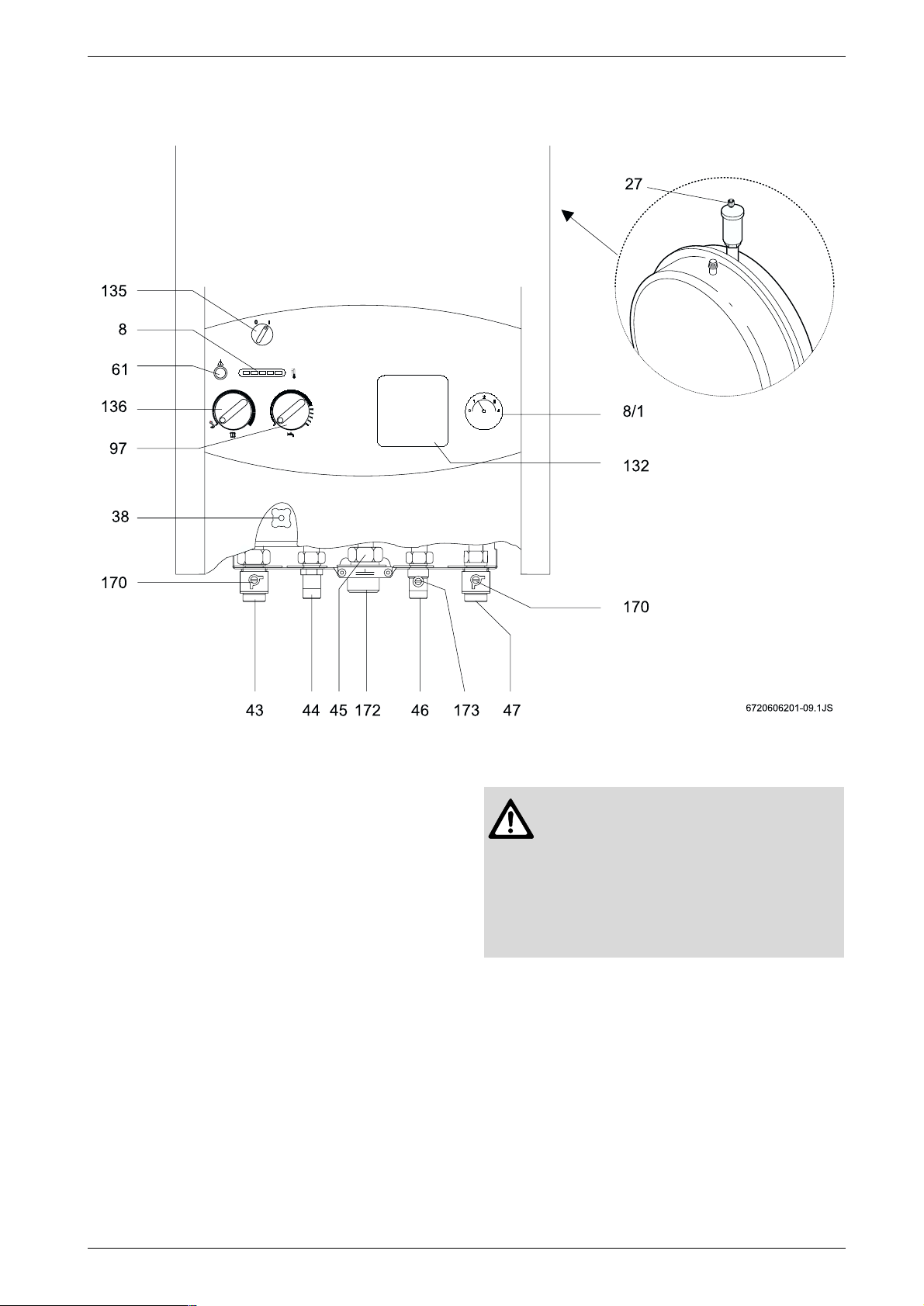

8 Ter mo me tr u
8.1 Manometru
27 Dezaerator automat
38 Robinet de umplere
43 Turul instalaţiei de încălzire
44 Apă caldă menajeră
46 Racordul apei reci
47 Returul instalaţiei de încălzire
61 Tas ta d e av ar ie
97 Termostatul apei calde menajere
132 Loc pentru montarea ceasului programator
135 Întreruptorul principal
136 Termostatul circuitului de încălzire
170 Robinete de separare pentru tur și retur
172 Racord gaz
173 Robinet de închidere a apei reci
5.1 Înaintea punerii în funcţiune
Atenţionare:
B A nu se pune în funcţiune centrala fără
apă.
B În zonele cu apă calcaroasă: Se
atașează un sistem de înlaturare a
depunerilor de calcar sau se umple
circuitul de încălzire cu apă dedurizată.
B Se adaptează presiunea vasului de expansiune la
înălţimea statică a instalaţiei de încălzire.
B Centralele ZW: Se deschide robinetul de închidere
a apei reci (173).
B Se deschid ventilele radiatoarelor.
B Se deschid robineţii de separare (170).
B Se deschide robinetul de umplere (38) și se umple
încet instalaţia de încălzire până când presiunea
ajunge la 1-2 bari.
B Se deschide dezaeratorul automat (27) pentru cir-
cuitul de încălzire și se închide din nou după aerisire.
6 720 606 354 (01.12)
17
Page 18
Punerea în funcţiune
B Se umple din nou instalaţia cu ajutorul robinetului
de umplere (38) până la o presiune de 1-2 bari
B Se verifică dacă felul gazului menţionat pe eti-
cheta centralei corespunde cu cel care alimentează aparatul.
B Se deschide robinetul de gaz.
5.2 Pornirea/oprirea centralei
Pornirea
B Se aduce întreruptorul principal în poziţia I.
Temometrul indică temperatura turului circuitului
de încălzire.
5.3 Pornirea încălzirii
Temperatura turului poate fi programată la o valoare
cuprinsă între 45˚C și 90˚C. Modularea va adapta
puterea arzătorului la necesarul de căldură.
B Se rotește butonul termostatului , pentru a
adapta temperatura turului la necesarul instalaţiei
de încălzire (în domeniul cuprins între 45˚C și
90˚C).
Dacă funcţionează arzătorul, luminează și LED-ul
arzătorului. Termometrul indică temperatura turului.
Fig. 16
Oprirea
B Se pune întreruptorul principal în poziţia 0.
Ceasul programator se oprește după 70 de
minute, care constituie o rezervă de timp de
funcţionare.
Fig. 17
5.4 Reglarea încălzirii cu termostat de
ambianţă

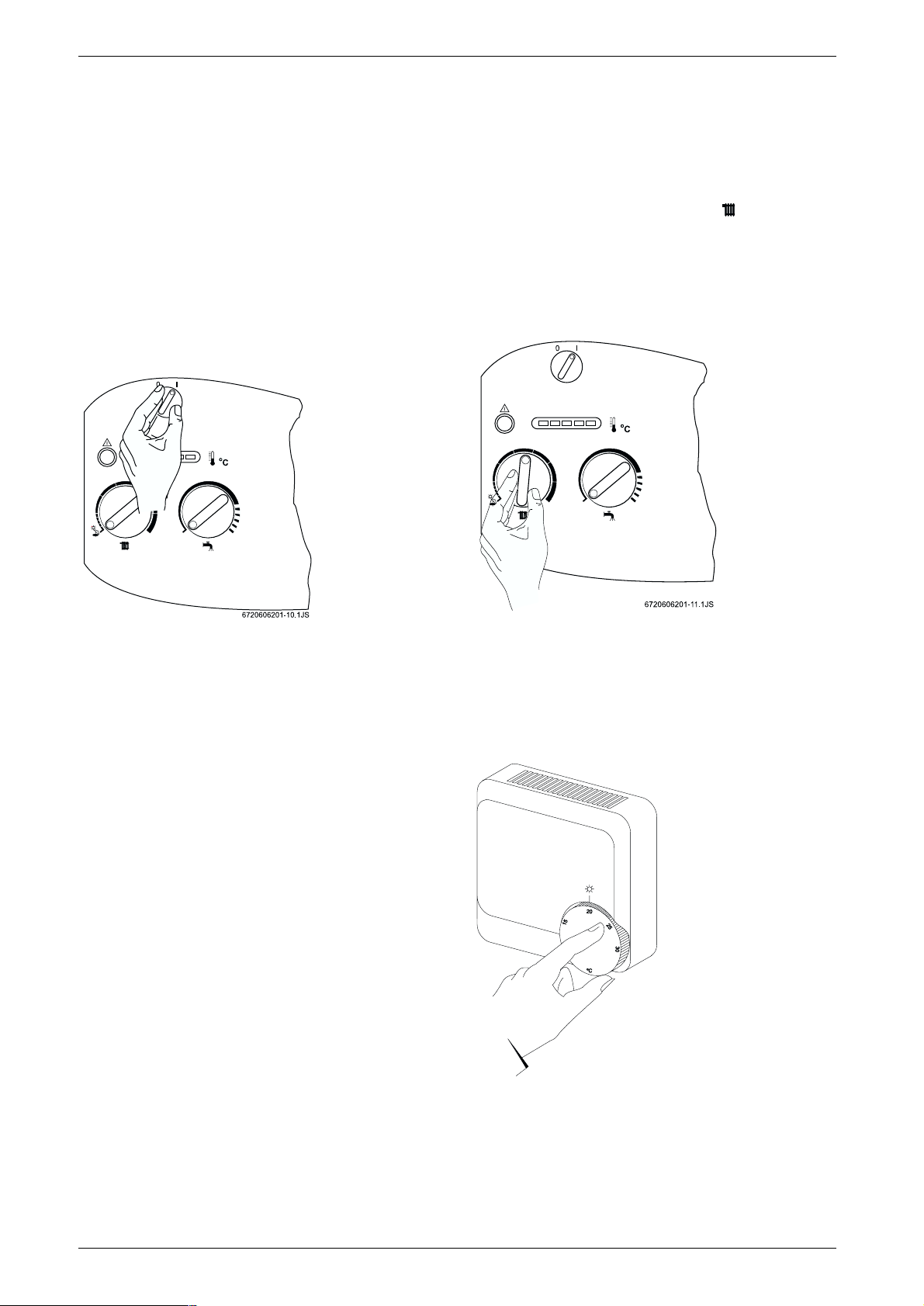

B Se reglează termostatul de ambianţă (TR ..) pe
temperatura dorită în încăpere.
Fig. 18
6 720 606 354 (01.12)18
Page 19
Punerea în funcţiune
5.5 Reglarea temperaturii boilerului (ZS ..)
Atenţionare: Pericol de opărire!
B Temperatura nu trebuie reglată la pes-
te 60˚C în timpul unei funcţionări normale.
B Reglări ale temperaturii de până la
70˚C se fac doar pentru o scurtă perioadă de timp (dezinfecţie termică).
La boilerele cu sondă NTC
B Se reglează temperatura boilerului cu ajutorul
termostatului al centralei.
Temperatura apei calde este indicată de către
boiler.
5.6 Temperatura și debitul apei calde
(ZW ..)

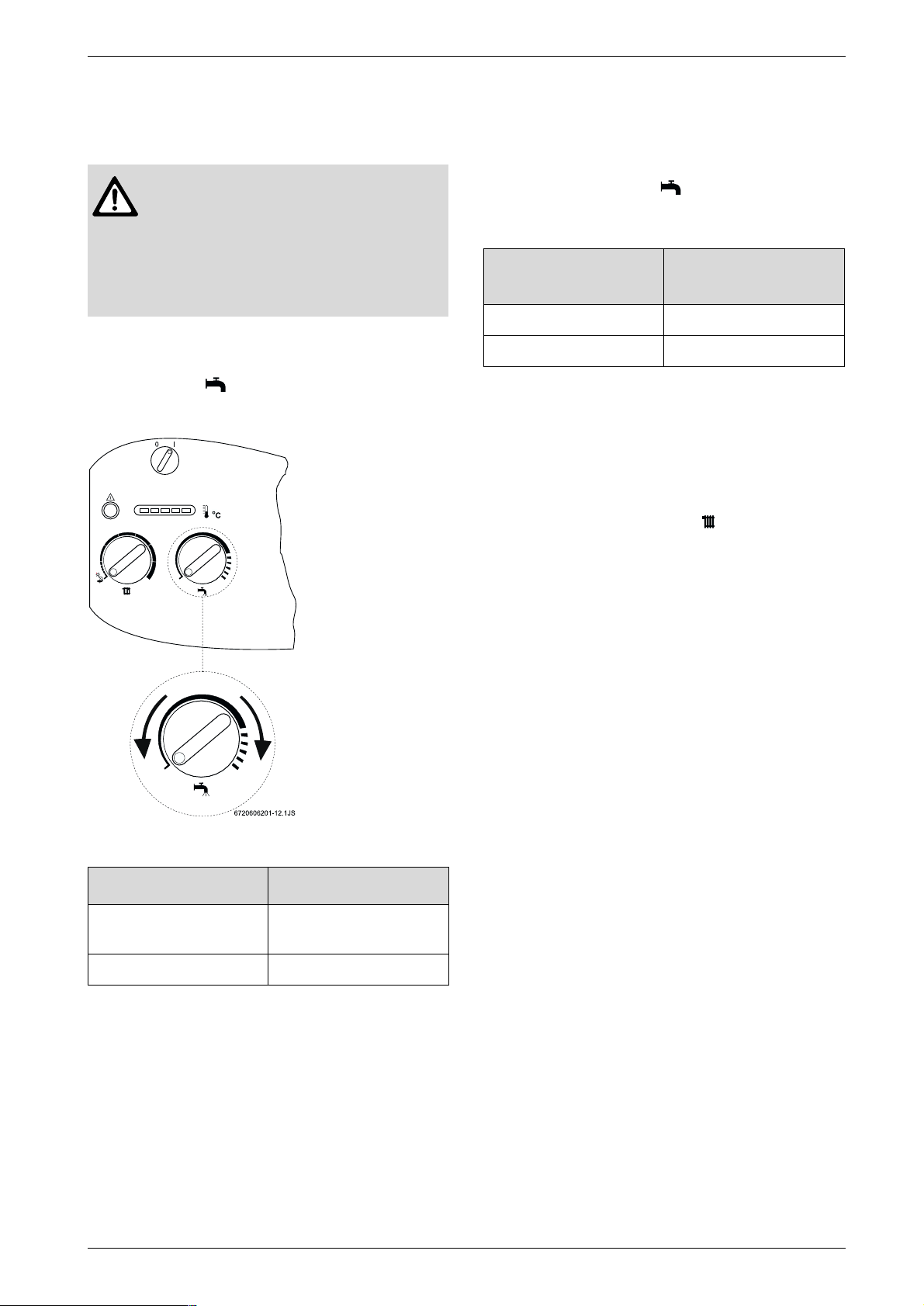

La centralele ZW temperatura apei calde poate fi
reglată de la termostatul între cca. 40˚C și 60˚C
(Figura 19).
Debitul de apă caldă va fi limitat la cca. 10 l/min.
Temperatura apei
Poziţia termostatului
Stânga maxim cca. 40˚C
Dreapta maxim cca. 60˚C
Tab. 7
calde menajere
5.7 Funcţionarea pe timpul verii (producere numai a apei calde menajere)
Cu termostatul încălziri
B Se poziţionează termostatul în poziţia maxim
stânga.
Încălzirea este deconectată. Se menţine însă
alimentarea cu apă caldă menajeră, cât și
tensiunea necesară pentru reglarea încălzirii
precum și pentru ceasul programator.
Fig. 19
Poziţia termostatului Temperatura apei
Maxim stânga cca. 10˚C (protecţie
împotriva îngheţului)
Maxim dreapta cca.70˚C
Tab. 6
5.8 Protecţia împotriva îngheţului
B Se lasă încălzirea conectată
-sau-
B Se amestecă antigel FSK (Schilling Chemie) sau
glicerina N (BASF) (Glythermin) în apa instalaţiei,
într-un procent de 20%-50% (protecţia împotriva
îngheţului este numai pentru instalaţia de
încălzire!).
6 720 606 354 (01.12)
19
Page 20
Reglarea gazului
6 Reglarea gazului
Puterea termică utilă și puterea termică la focar
poate fi reglată cu ajutorul metodei presiunii la duze
sau metodei volumetrice.
În fiecare dintre cazuri este necesar un manometru
cu tub U sau un manometru digital.
Metoda de reglare a presiunii duzelor
necesită un timp mai scurt, de aceea ea
i
poate fi folosită cu precădere
.
6.1 Prereglarea din fabrică
Gaz metan
Aparatele grupei de gaz metan H (G 20) sunt reglate
și sigilate pentru un indice Wobbe de 15 kWh/m
presiune dinamică a gazului de 20 mbar.
Centralele nu trebuie puse în funcţiune
la o presiune dinamică a gazului mai
i
mică de 15 mbar sau mai mare de 25
mbar.
GPL
Aparatele cu propan/butan (G31/G30) sunt reglate
și sigilate conform datelor înscrise pe eticheta
acestora.
3
și o
6.2 Modul service
Pentru reglarea puterii termice la focar și a puterii
nominale, trebuie să fiţi conectat la modul service.
6.3 Puterea termică la focar

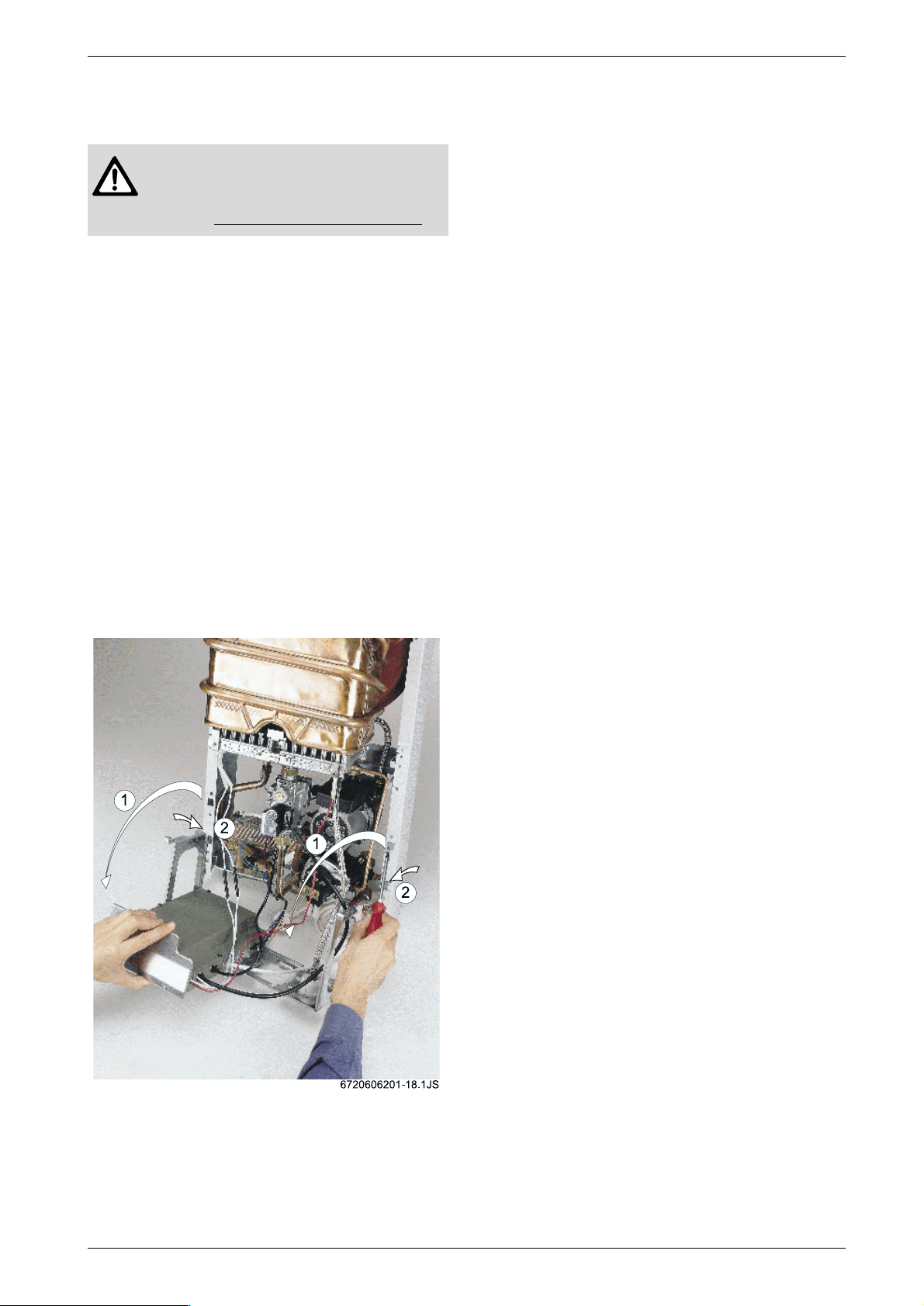

6.3.1 Metoda de reglare a presiunii la duze
B Se oprește centrala de la întreruptorul principal
(O).
B Se înlătură mantaua (vezi pagina 14).
B Se așează panoul de comandă în poziţia service.
Fig. 20 Poziţia service
B Se desface șurubul de etanșeitate (3) și se
atașează manometrul cu tub U la ștuţul de
măsură.
Înainte de conectarea modului service:
B Deschideţi ventilele radiatoarelor, astfel încât să se
poată realiza circulaţie de căldură.
Conectarea modului service:
B Se porneste centrala, ţinând apăsată tasta de ava-
rie - tasta trebuie ţinută apasat încă cel puţin
5 secunde după ce a pornit centrala.
LED-ul arzătorului clipește. Centrala se găsește în
modul service.
B Se începe reglarea (vezi capitolul 6.3 până la 6.4).
Memorarea reglării (putera de încălzire):
B Se ţine apăsată tasta de avarie cel puţin 2
secunde, pentru a memora reglarea.
LED-ul arzătorului clipește. Se pot efectua și alte
reglări în modul service.
Deconectarea modului service:
B Se oprește și se repornește centrala.

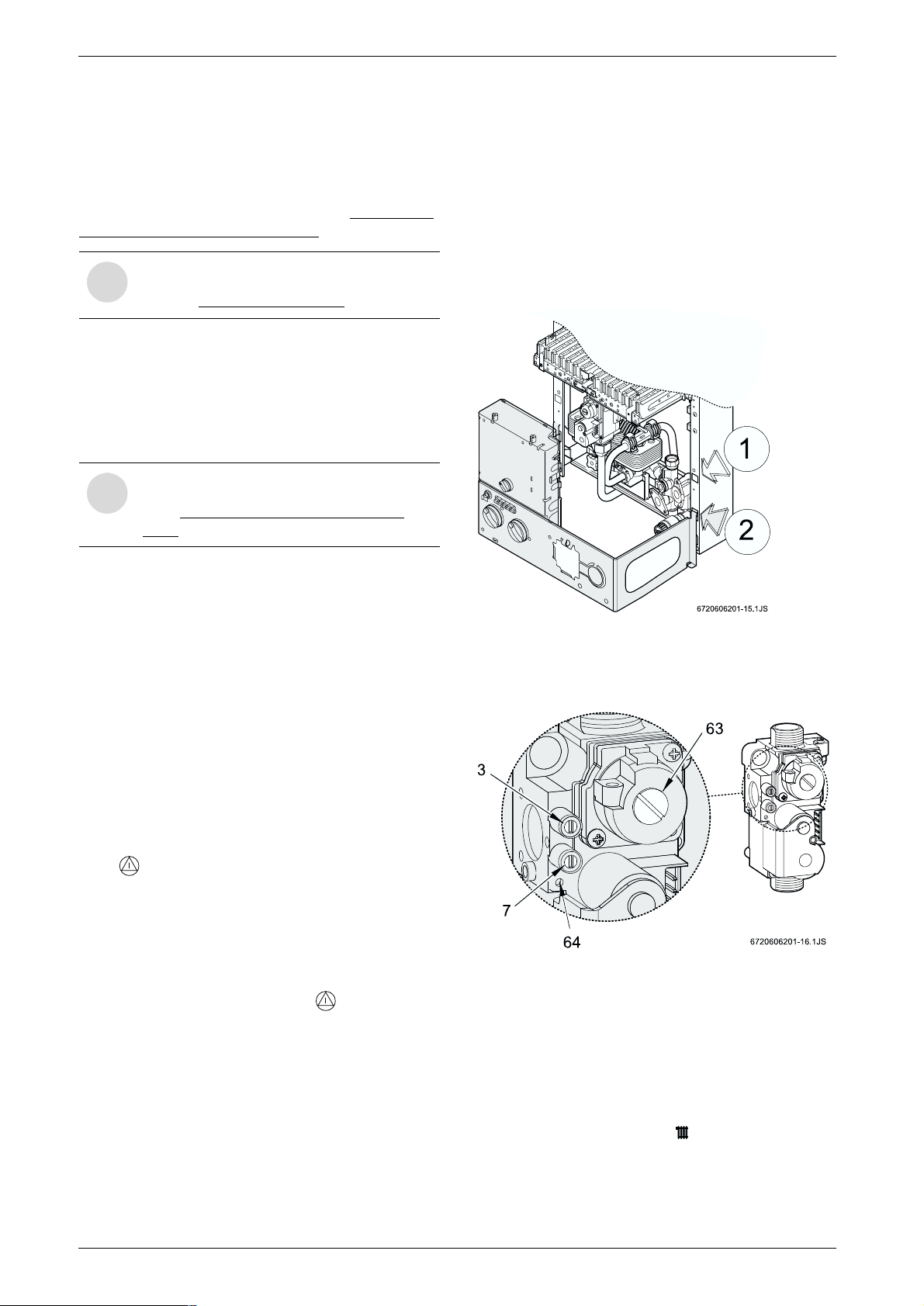

Fig. 21 Vana de gaz
3 Ștuţul de măsură a presiunii la duze
7 Ștuţul de măsură a presiunii dinamice de intrare
63 Șurub de reglare a debitului maxim de gaz
64 Șurub de reglare a debitului minim de gaz
B Se deschide robinetul de alimentare cu gaz.
B Se pornește centrala în modul service (vezi capi-
tolul 6.2).
B Se rotește potenţiometrul pe poziţia de mijloc.
Cele patru LED-uri ale termometrului clipesc.
6 720 606 354 (01.12)20
Page 21
Reglarea gazului
Reglarea presiunii maxime la duze
B Se scoate capacul sigilat (63) al șurubului de
reglare a gazului.
B Se rotește termostatul până la capăt în
dreapta. Reglajul realizează presiunea maximă la
duze.
B La gaz metan: Se reglează presiunea de MAX la
duze cu ajutorul șurubului de reglare (63)
(Tabelul 8).
Gaz metan
H Butan Propan
Indicele
duzelor
Presiunea
dinamică de
alimentare
(mbar)
Presiunea
MAX la duze
(mbar)
120 74 74
20 29 37
11,8 24,0 - 27,0 31,0 - 35,0
B Se controlează presiunea dinamică de alimentare
cu gaz: valoarea necesară pentru gaz metan este
cuprinsă între 18 și 25 mbar.
La o presiune de racordare cu gaz
metan cuprinsă între 15 și 18 mbar,
i
puterea termică la focar trebuie să fie
reglată la =< 85 % din puterea termică
nominală la focar. Centrala nu are voie
să fie reglată sau pusă în funcţiune la
mai puţin de 15 mbari / peste 25 mbari
.
B La dereglări: se stabilește cauza și se înlătură
defectul.
B Dacă nu se poate înlătura defectul: se anunţă
întrepinderea de distribuţie a gazului.
B La o forma ciudată a flăcării: se verifică duzele
arzătorului.
B Se închide robinetul de gaz, se înlătură man-
ometrul cu tub U și se strânge șurubul de
etanșeizare (7).
B Se pune mantaua la loc și se prinde cu șuruburile
de siguranţă.
Presiunea MIN
la duze (mbar)
1,4 3,0 4,0
Tab. 8 Presiunea la duze
B La GPL: Se înșurubează în întregime șurubul de
reglare (63).
B Se acoperă din nou cu capacul și se sigilează
șurubul de reglare (63).
Reglarea presiunii minime la duze
B Se rotește termostatul până la capăt în
stânga. Reglajul realizează presiunea minimă la
duze.
B Se reglează presiunea de MIN la duze cu ajutorul
șurubului de reglare (64) (Tabelul 9).
B Se verifică reglajul printr-o nouă rotire la stânga și
la dreapta a termostatului , iar dacă este necesar se corectează reglajul.
B Se oprește centrala, pentru a ieși din modul serv-
ice.
B Se închide robinetul de alimentare cu gaz, se
demontează manometrul cu tub U și se închide
șurubul de etanșeizare (3).
Controlul presiunii dinamice de alimentare
B Se deschide șurubul de etanșeitate (7) și se
atașează manometrul cu tub U.
B Se deschide robinetul de gaz.
B Se pornește centrala și se rotește termostatul
până la capăt în dreapta.
6.3.2 Metoda de reglare volumetrică
La alimentarea cu un amestec de GPL aer, în perioda de timp de consum
i
maxim, reglarea trebuie să fie efectuată/
verificată prin metoda volumetrică.
B Indicele Wobbe (Wo) și valoarea puterii calorifice
inferioare (Pci) trebuie cerută la întreprinderea de
distribuţie a gazului.
B Se oprește centrala de la întreruptorul principal
(O).
B Se îndepărtează mantaua (vezi pagina 14).
B Se deschide robinetul de alimentare cu gaz.
B Se pornește centrala pe modul service (vezi capi-
tolul 6.2).
B Se rotește termostatul pe poziţia de mijloc.
Cele patru LED-uri ale termometrului clipesc.
Reglarea debitului maxim de gaz
B Se scoate capacul sigilat al șurubului de reglare a
gazului (63) (Figura 21)
B Se rotește termostatul până la capăt în
dreapta.
Reglajul realizează debitul maxim de gaz.
B La gaz metan: Se reglează debitul de MAX cu aju-
torul șurubului de reglare (63) (Tabelul 10).
6 720 606 354 (01.12)
21
Page 22
Reglarea gazului
Indicele
duzelor
Presiunea
dinamică de
gaz (mbar)
Debitul MAX
Debitul MIN
Gaz metan
H
120 74 74
20 29 37
44,9 l/min 2,0 kg/h 2,0 kg/h
14,7 l/min 0,6 kg/h 0,6 kg/h
Butan Propan
Tab. 9 Debitul de gaz
B La GPL: Se înșurubează în întregime șurubul de
reglare (63).
B Se acoperă din nou cu capacul și se sigilează
șurubul de reglare (63).
Reglarea debitului minim de gaz
B Se rotește termostatul până la capăt în
stânga.
Reglajul realizează debitul minim de gaz.
B Se reglează debitul de MIN cu ajutorul șurubului
de reglare (64) (Tabelul 9).
B Se verifică reglajul printr-o nouă rotire la stânga și
la dreapta a termostatului , iar dacă este necesar se corectează reglajul.
B Se oprește centrala pentru a ieși din modul serv-
ice.
B Se închide robinetul de alimentare cu gaz.
Controlul debitului dinamic al gazului
B Pentru controlul debitului dinamic al gazului
trebuie consultat alineatul corespunzător din
capitolul 6.3 Metoda de reglare a presiunii la
duze.
Reglarea puterii minime de încălzire
B Se rotește termostatul până la capăt în stânga.
Cele două LED-uri din stânga ale termometrului
clipesc.
B Se rotește termostatul până la capăt în
dreapta.
B Termostatul se rotește încet, de la dreapta
spre stânga, până se atinge presiunea la duze
necesară puterii minime de încălzire (Tabelul 10).
Puterea de
încălzire (kW)
10 2,7 5,6 7,3
Gaz metan
H Butan Propan
Tab. 10 Presiunea la duze pentru puterea minimă de
încălzire
B Se memorează reglajul (vezi capitolul 6.2)
Reglarea puterii maxime de încălzire
B Se rotește termostatul până la capăt în
dreapta.
Cele două LED-uri din dreapta ale termometrului
clipesc.
B Se rotește termostatul până la capăt în
stânga.
B Termostatul se rotește încet, de la stânga
spre dreapta, până se atinge presiunea la duze
necesară puterii maxime de încălzire (Tabelul 11).
Puterea de
încălzire
(kW)
12 3,5 7,9 9,8
14 4,6 10,2 12,8
Gaz
metan H
Butan Propan
6.4 Puterea de încălzire
Puterea de încălzire poate fi reglată între puterea
minimă și maximă, în funcţie de necesarul de caldură.
6.4.1 Metoda de reglare a presiunii la duze
B Se oprește centrala de la întreruptorul principal
(O).
B Se îndepărtează mantaua (vezi pagina 14).
B Se desface șurubul de etanșeizare (3) și se
atașează manometrul cu tub U la ștuţurile de
măsură.
B Se deshide robinetul de alimentare cu gaz.
B Se pornește centrala în modul service (vezi capi-
tolul 6.2).
16 5,9 13,3 16,7
18 7,4 16,8 21,1
1)
20
22 11,2 23,6 30,5
23 11,8 24-27 31-35
9,2 20,7 26,0
Tab. 11 Presiunea la duze pentru puterea maximă de
încălzire
1) Prereglare din fabrică
B Se memorează reglajul (vezi capitolul 6.2)
6 720 606 354 (01.12)22
Page 23
Reglarea gazului
Verificarea reglajului
Valorile măsurate pot varia într-un
domeniu cuprins între ± 0,5 mbar faţă
i
de valorile reglate
.
B Se rotește termostatul p ân ă la ca păt în stânga.
Cele două LED-uri din stânga ale termometrului
clipesc.
Această comandă stabilește putera minimă de
încălzire.
B Se verifică presiunea la duze și, dacă este cazul,
se corectează.
B Se rotește termostatul până la capăt în
dreapta.
Cele două LED-uri din dreapta ale termometrului
clipesc.
Această comandă stabilește puterea maximă de
încălzire.
B Se verifica presiunea la duze și, dacă este cazul,
se corectează.
B Se oprește centrala, pentru a ieși din modul serv-
ice.
B Se închide robinetul de alimentare cu gaz, se
demontează manometrul cu tub U și se strânge
șurubul de etanșeizare (3).
6.4.2 Metoda de reglare volumetrică
B Se oprește centrala la întreruptorul principal (O).
B Se îndepărtează mantaua (vezi pagina 14).
B Se deschide robinetul de alimentare cu gaz.
B Se pornește centrala în modul service (vezi capi-
tolul 6.2).
Reglarea puterii minime de încălzire
B Se rotește termostatul până la capăt în stânga.
Cele două LED-uri din stânga ale termometrului
clipesc.
B Se rotește termostatul până la capăt în
dreapta.
B Termostatul se rotește încet, de la dreapta
spre stânga, până se atinge debitul de gaz pentru
puterea minimă de încălzire (Tabelul 12).
Debitul
Puterea de
încălzire (kW)
10 20,1 0,9 0,9
Gaz metan
H (l/min)
Butan
(kg/h)
Propan
(kg/h)
Tab. 12 Debitul de gaz necesar pentru puterea min-
imă de încălzire
B Se memorează reglajul (vezi capitolul 6.2).
Reglarea puterii maxime de încălzire
B Se rotește termostatul până la capăt în
dreapta.
Cele două LED-uri din dreapta ale termometrului
clipesc.
B Se rotește termostatul până la capăt în
stânga.
B Termostatul se rotește încet, de la stânga
spre dreapta, până se atinge debitul corespunzător puterii maxime de încălzire (Tabelul 13).
Debitul
Puterea de
încălzire (kW)
12 24,2 1,1 1,1
14 28,2 1,3 1,2
16 32,2 1,4 1,4
18 36,3 1,6 1,6
20 39,0 1,8 1,8
22 42,9 1,9 1,9
23 44,9 2,0 2,0
Gaz metan
H (l/min)
Butan
(kg/h)
Propan
(kg/h)
Tab. 13 Debitul de gaz necesar pentru puterea de
maximă de încălzire
B Se memorează reglajul (vezi capitolul 6.2).
Verificarea reglajului
Valorile măsurate pot varia într-un
domeniu cuprins între ± 0,5 mbar faţă
i
de valorile reglate
.
B Se rotește termostatul până la capăt în stânga.
Cele două LED-uri din stânga ale termometrului
clipesc. Această comandă stabilește putera minimă de încălzire.
B Se verifica debitul de gaz și, dacă este cazul, se
corectează.
B Se rotește termostatul până la capăt în
dreapta.
Cele două LED-uri din dreapta ale termometrului
clipesc. Această comandă stabilește puterea
maximă de încălzire.
B Se verifică debitul de gaz și, daca este cazul, se
corectează.
B Se oprește centrala pentru a ieși din modul serv-
ice.
B Se închide robinetul de alimentare cu gaz.
6 720 606 354 (01.12)
23
Page 24
Reglarea gazului
6.5 Trecerea pe alt tip de gaz
În cazul în care tipul de gaz înscris pe eticheta
aparatului nu coincide cu tipul gazului care alimentează centrala, aceasta trebuie modificată.
B Se închide robinetul de alimentare cu gaz.
B Se oprește centrala la întreruptorul principal și se
scoate mantaua.
B Se demontează arzătorul.

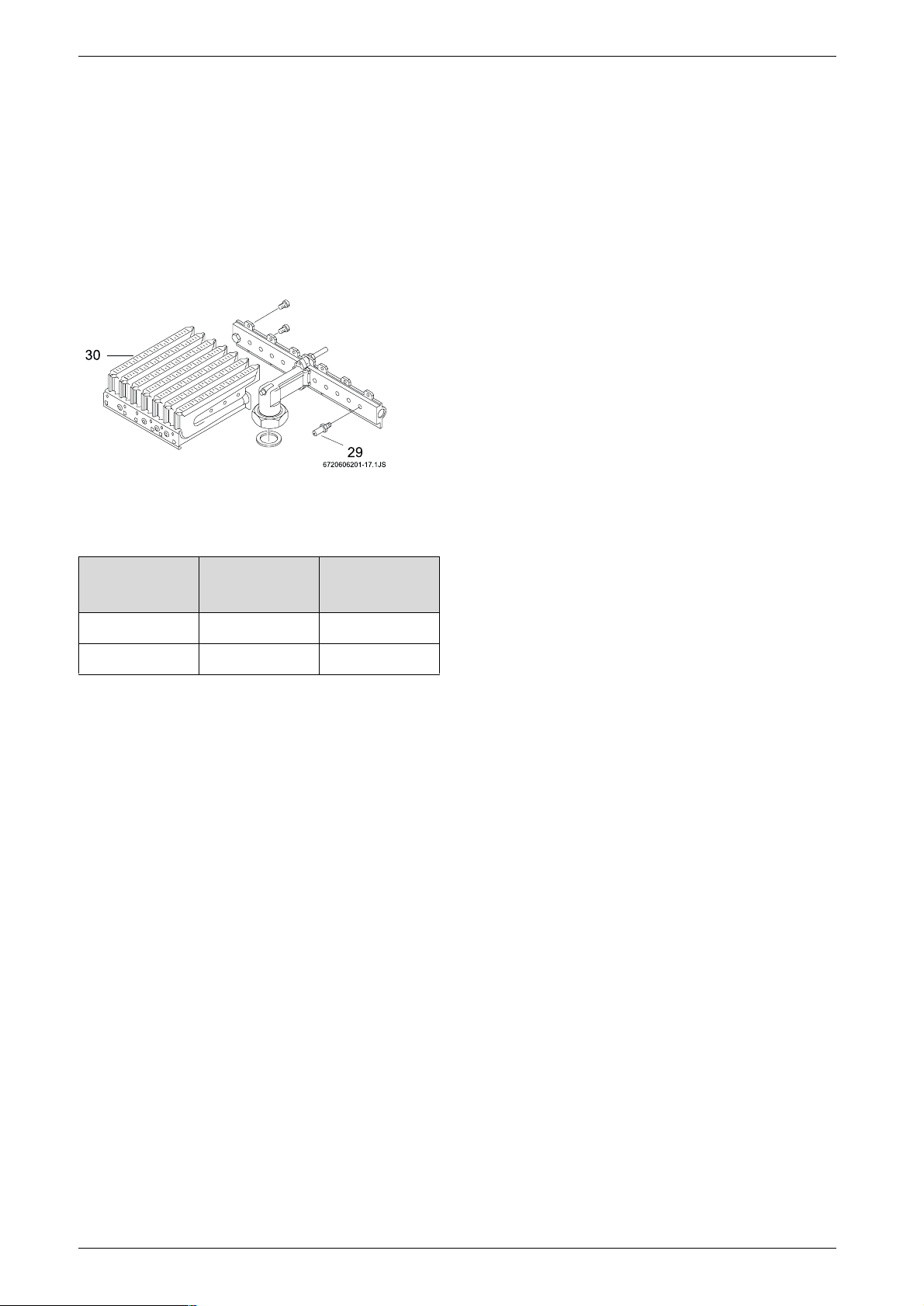

Fig. 22
B Se demontează ambele grupuri ale arzătorului și
se înlocuiesc duzele.
Indicele
Tipul gazului
Gaz metan 120 14
GPL 74 14
Tab. 14
B Se montează la loc arzătorul.
B Se verifică etanșeitatea.
B Se face reglarea gazului (vezi capitolul 6.3 până la
6.4).
B Se notează tipul gazului pe eticheta centralei.
duzelor
Bucăţi
6 720 606 354 (01.12)24
Page 25
7 Întreţinerea
Întreţinerea
Pericol: Pericol de electrocutare!
B Se deconectează componentele elec-
trice înainte de a efectua lucrări asupra lor (siguranţă, întreruptor general)
B Revizia aparatului poate fi făcută numai de o firmă
de specialitate, autorizată.
B Se vor folosi numai piese de schimb originale.
B Piesele de schimb trebuie comandate conform
listei de piese de schimb.
B Garniturile și O-ringurile demontate trebuie
înlocuite cu altele noi.
B Se vor folosi următoarele vaseline:
– pentru componentele în contact cu apa:
Unisilicon L 641 (8 709 918 413)
– pentru filete: Hft 1 v 5 (8 709 918 010).
Accesul la părţile componente ale centralei
B Se îndepărtează mantaua (vezi pagina 14)..
B Se scot șuruburile de prindere ale panoului de
comandă.
B Se rabate panoul de comandă și se aduce în
poziţia de service.
.
7.1 Lucrări de revizie
Verificarea funcţionării
B Se verifică funcţionarea tuturor elementelor de
siguranţă, reglare și comandă.
Camera de ardere
B Se verifică curăţenia camerei de ardere.
B Dacă este murdară:
– Se desface camera de ardrere și se scoate lim-
itatorul de temperatură.
– Se curăţă camera cu un jet puternic de apă.
B În cazul unui grad mare de murdărire: se introduc
lamelele în apă caldă și se curăţă foarte bine.
B Daca este necesar: se înlătură calcarul din interi-
orul schimbătorului de căldură și din conductele
de legătură.
B Se montează la loc camera de ardere, utilizând
garnituri noi.
B Se pune la loc în suport limitatorul de temperatură.
Arzătorul
B Arzătorul trebuie verificat anual și, dacă este
cazul, se curăţă.
B În cazul unei murdăriri puternice (grăsimi, zgură):
se demontează arzătorul, se introduce în apă
caldă și se curăţă foarte bine.
Fig. 23
Regulatorul debitului de apă
B Se închide robinetul de intrare a apei reci.
B Se demontează senzorul și regulatorul debitului de
apă.
B Se curăţă filtrul de apă.
Vasul de expansiune (la fiecare trei ani)
B Se golește centrala de apă..
B Se verifică vasul de expansiune iar dacă este cazul
se reface perna de aer (cca. 0,5 bar) cu ajutorul
unei pompe.
B Presiunea de preîncărcare a vasului de
expansiune se adaptează la înălţimea statică a
instalaţiei de încălzire.
6 720 606 354 (01.12)
25
Page 26
Întreţinerea
7.2 Golirea instalaţiei de încălzire
Circuitul apei calde menajere
B Se închide robinetul de intrare al apei reci în
aparat.
B Se deschid toate robinetele de apă caldă
menajeră alimentate de centrală.
Circuitul de încălzire
B Se golesc radiatoarele.
B Se deșurubează șurubul de evacuare.

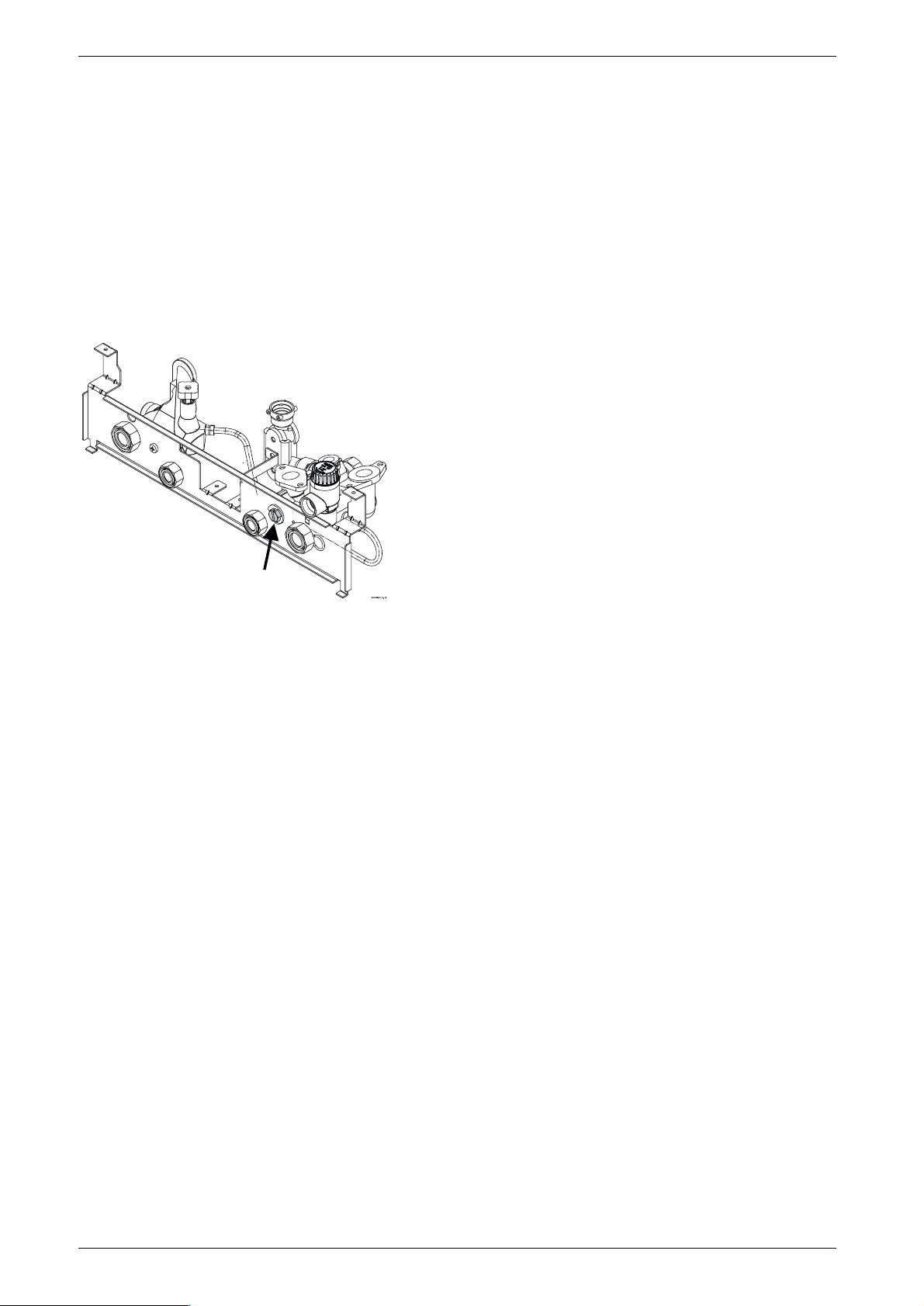

Fig. 24
7.3 Punerea în funcţiune după lucrările
de revizie
B Se strâng toate șuruburile încă o dată.
B Se citesc: capitolul 5 Punerea în funcţiune și cap-
itolul 6 Reglarea gazului .
B Se verifică modul de reglare a g azu lui (presiun ea la
duze).
B Se verifica evacuarea gazelor arse pe coș (dupa
ce a fost montată mantaua).
6 720 606 354 (01.12)26
Page 27
8 Defecte
8.1 Semnlizarea defectelor
La apariţia unuii defect în timpul funcţionării centralei, aceasta afișează anumite indicaţii, în funcţie de
natura defectului. Acestea permit specialistului să
detecteze cauza defectului.
Anunţarea defectului Cauza posibilă Verificare
Defecte
Tasta de avarie clipește de 2 x pe
secunda (2 Hz), împreună cu
LED-ul de 45˚C.
Tasta de avarie clipește de 1 x pe
secundă (1 Hz), împreună cu
LED-ul de 60˚C.
Tasta de avarie clipește 1 x la
fiecare a 2-a secundă (0,5 Hz),
împreună cu LED-ul de 75˚C.
Tasta de avarie clipește 1 x la fiecare a 4-a secundă (0,25 Hz),
împreună cu LED-ul de 90˚C.
LED-ul de 90˚C clipește Supraveghetorul de temperatură Tempreatura > 95˚C?
Tab. 15
Pentru a repune în funcţiune centrala:
B Se remediază defectul.
B Se apasă tasta de avarie .
Limitatorul de temperatură NTC de pe tur, pompă
Nu există semnal de ionizare, timpul de siguranţă s-a scurs.
pierderi de curent Ionizarea, placa electronică de
Alte defecţiuni Presostatul diferenţial, calea de
Aprinderea, ionizarea, ventilele
comandă, umezeală pe placa
electronică de comanda
evacuare a gazelor arse, NTC
pentru tur încălzire și pentru ACM
(scurtcircuit, întrerupere)
8.2 Remedierea defectelor
Centrala funcţionează dar radiatoarele rămân
reci
B Se deschid ventilele radiatoarelor.
B Se verifică vana cu trei căi.
B Se verifică pompa de circulaţie (vezi și alineatul
următor).
B Daca radiatoarele rămân în continuare reci: Se
oprește centrala și se cheamă specialistul.
Arzătorul se oprește după scurt timp de funcţionare.
B Se verifică vana cu trei.
B Se verifică pompa de circulaţie.
La oprirea pompei:
B Se scoate șurubul de etanșeizare al pompei și se
rotește cu atenţie arborele cu ajutorul unei șurubelniţe.
B Se strânge din nou șurubul de etanșeizare al
pompei.
6 720 606 354 (01.12)
27
Loading...
