Page 1

Centrală termică murală pe gaz cu dispozitiv de conectare orizontală

Junkers Euromaxx

ZWC 24-1 MF2A 23 ZWC 24-1 MF2A 31 ZWC 28-1 MF2A 23 ZWC 28-1 MF2A 31

6 720 610 421- 00.1O

ZC 24-1 MFA 23 ZC 24-1 MFA 31 ZC 28-1 MFA 23 ZC 28-1 MFA 31

6 720 611 046 E (02.12) OSW

Page 2

Cuprins

Indicaţii de siguranţă 3

Explicarea simbolurilor 3

1 Informaţii despre centrală 4

1.1 Declaraţie de conformitate cu modelul de construcţie omologat CE 4

1.2 Privire de ansamblu asupra tipurilor 4

1.3 Kit-ul de livrare 4

1.4 Descrierea aparatului 4

1.5 Accesorii speciale (a se vedea şi lista de preţuri) 5

1.6 Dimensiuni 5

1.7 Construcţia centralei/schema de funcţionare 6

1.8 Legăturile electrice 8

1.9 Date tehnice 9

2 Prescripţii 10

3 Instalarea 11

3.1 Indicaţii importante 11

3.2 Alegerea locului de amplasare 11

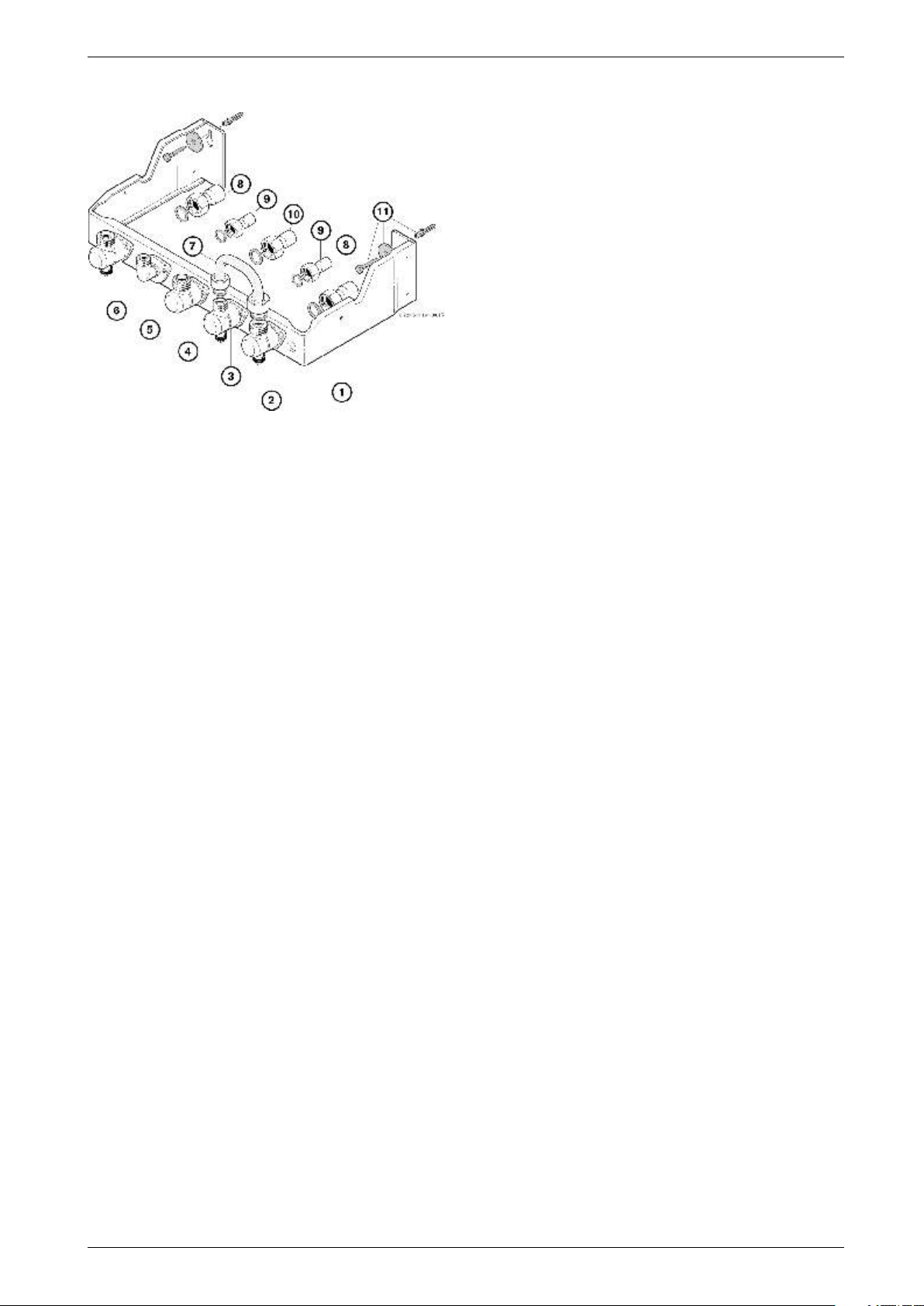

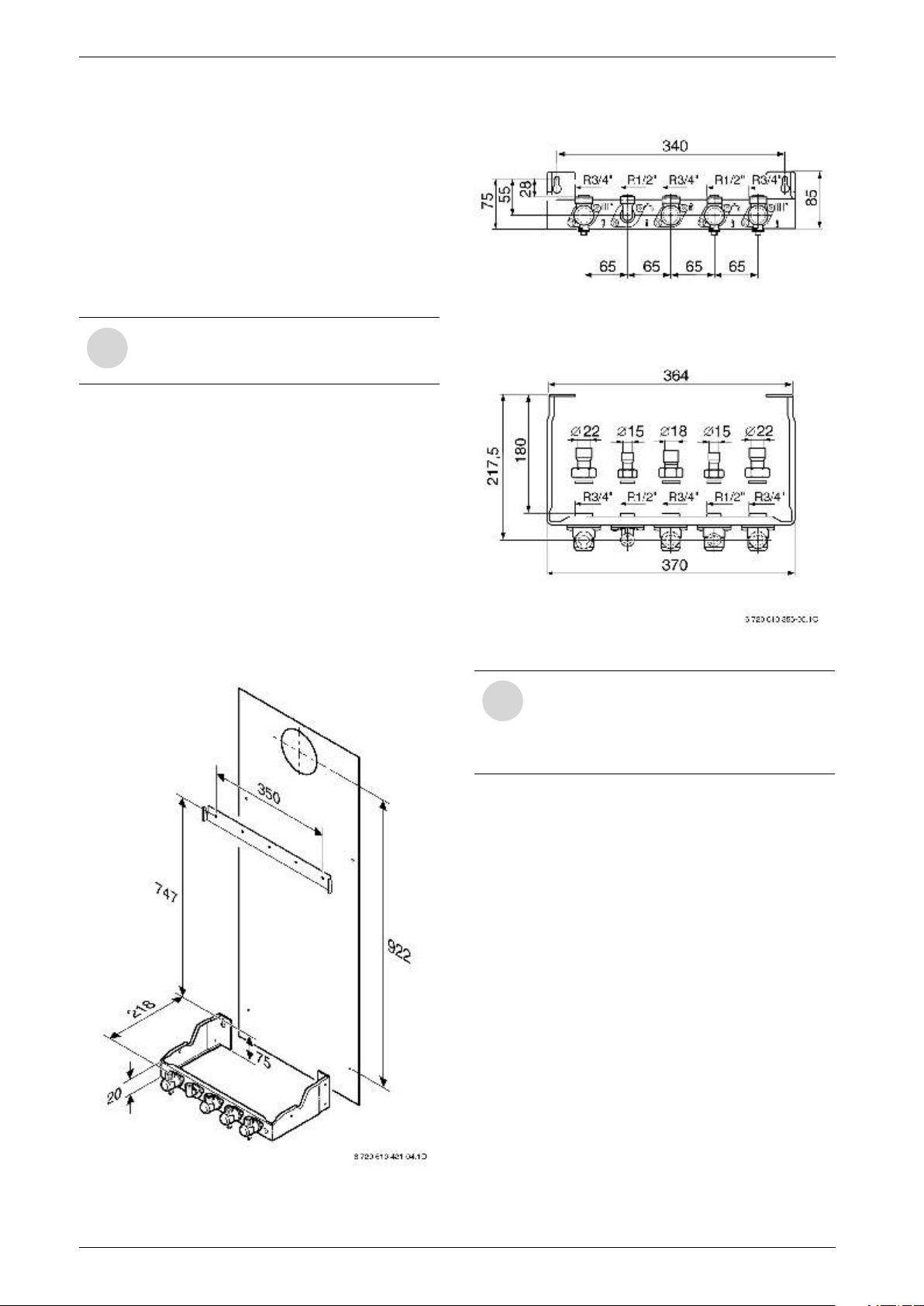

3.3 Montarea şinei de prindere şi a plăcii de racorduri 12

3.4 Instalarea conductelor 13

3.4.1 Apa menajeră (ZWC) 13

3.4.2 Aparate ZC fără acumulator 13

3.4.3 Încălzirea 13

3.4.4 Racordul de gaz 13

3.5 Montarea aparatului 14

3.6 Verificarea racordurilor 15

4 Legăturile electrice 16

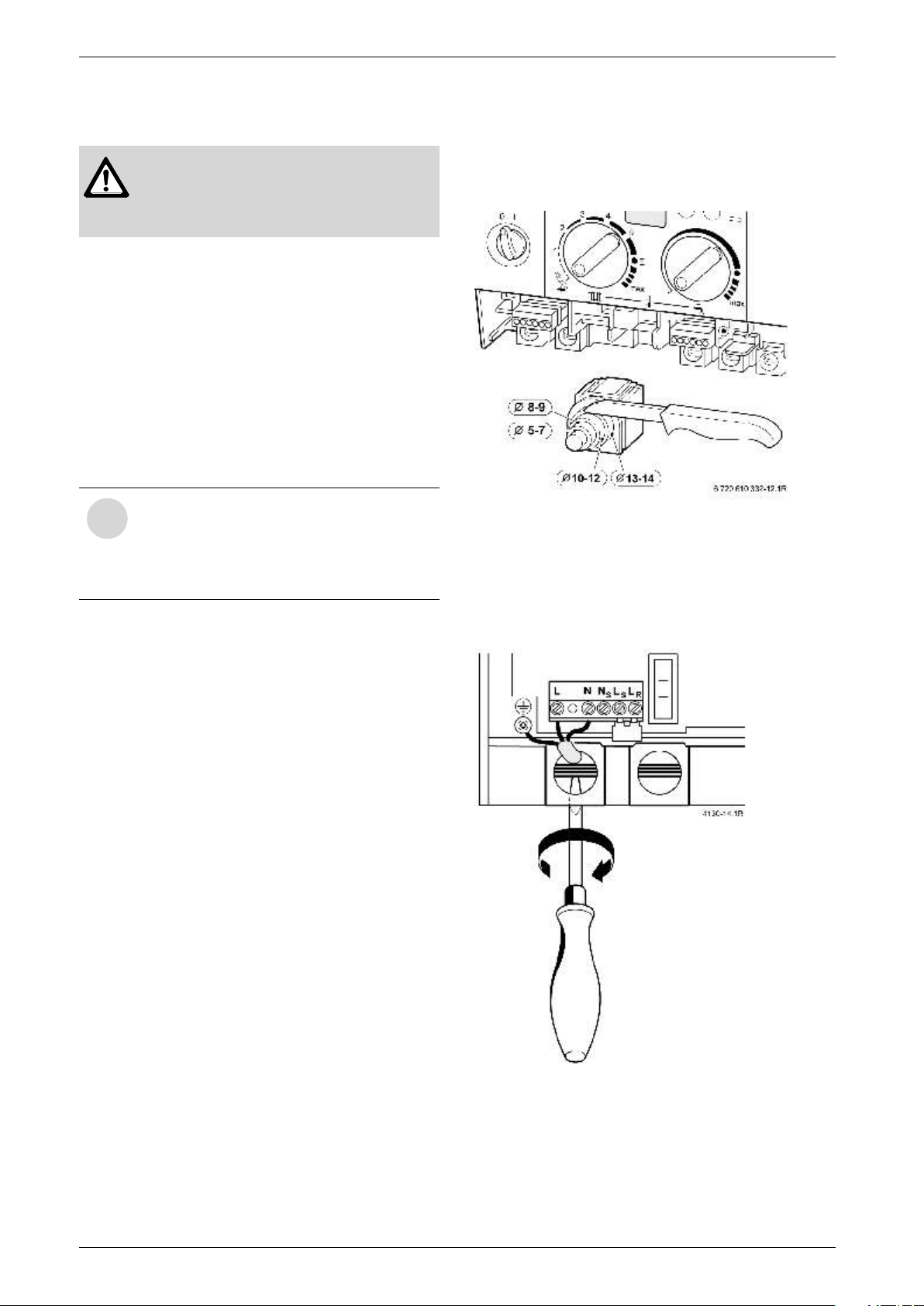

4.1 Conectarea aparatului 16

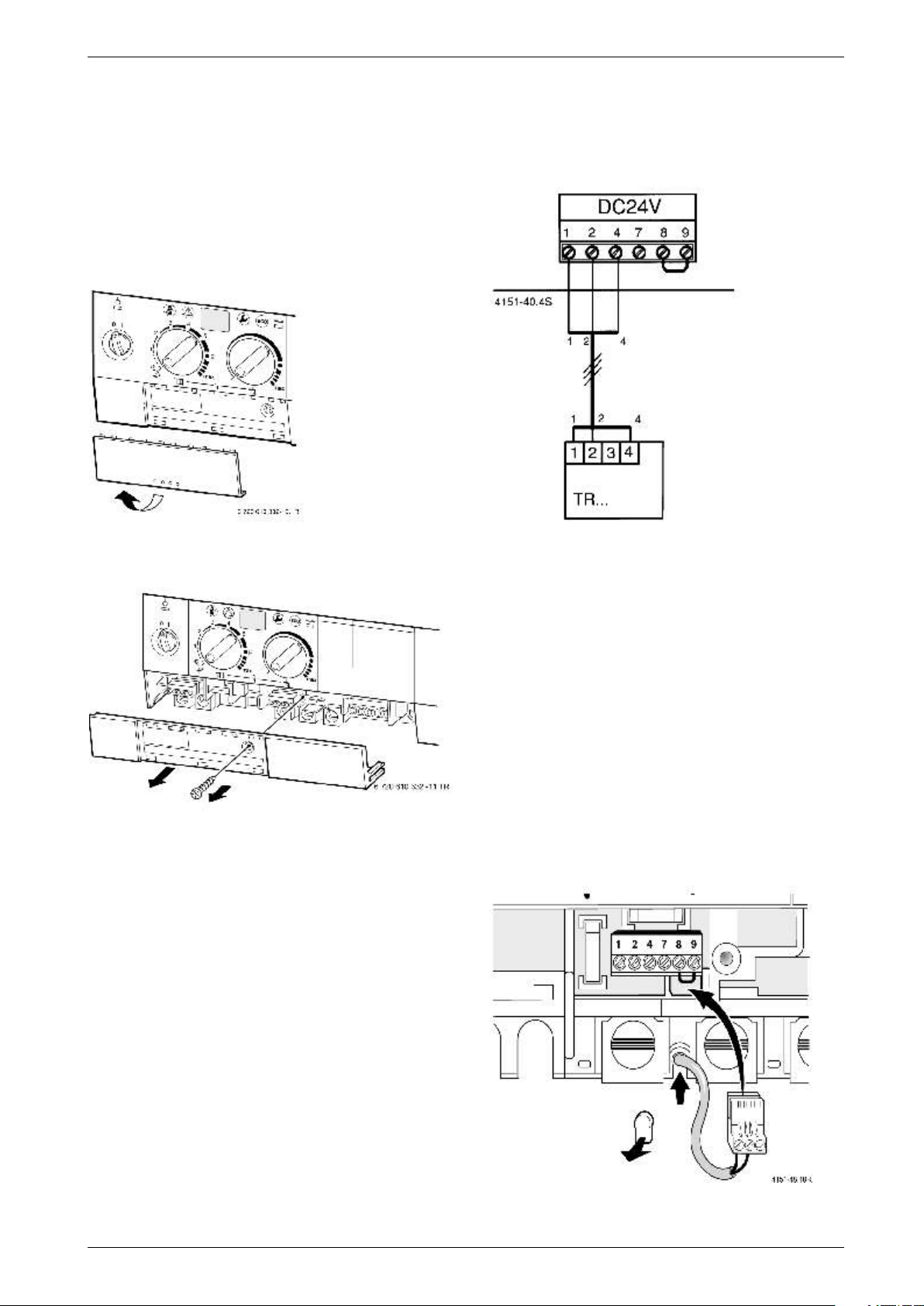

4.2 Conectarea termostatelor, a telecomenzilor sau a ceasurilor programatoare 17

4.3 ZC: conectarea acumulatorului 17

6 Reglarea aparatului 22

6.1 Reglarea mecanică 22

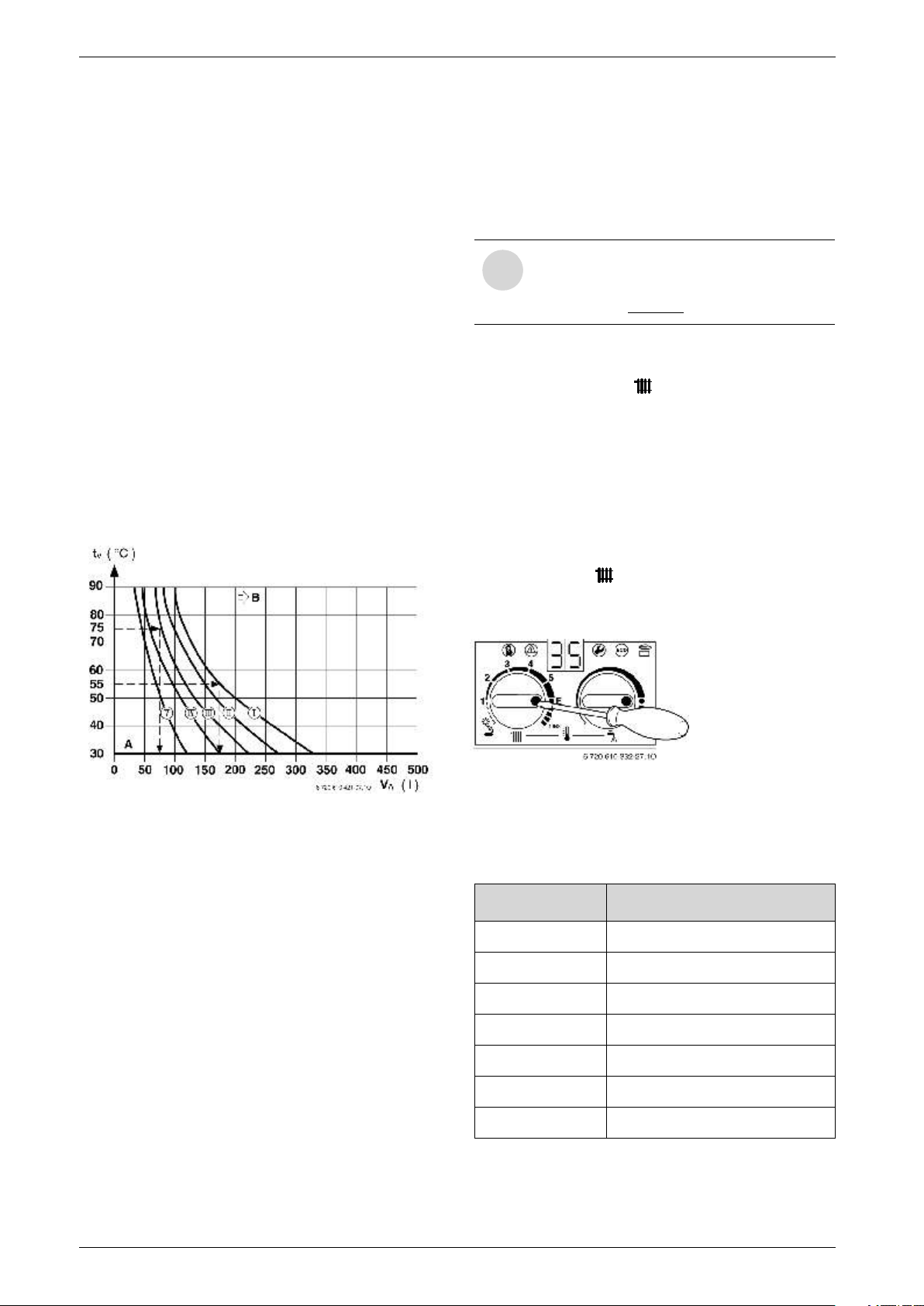

6.1.1 Verificarea dimensiunii vasului de expansiune 22

6.1.2 Reglarea temperaturii pe tur 22

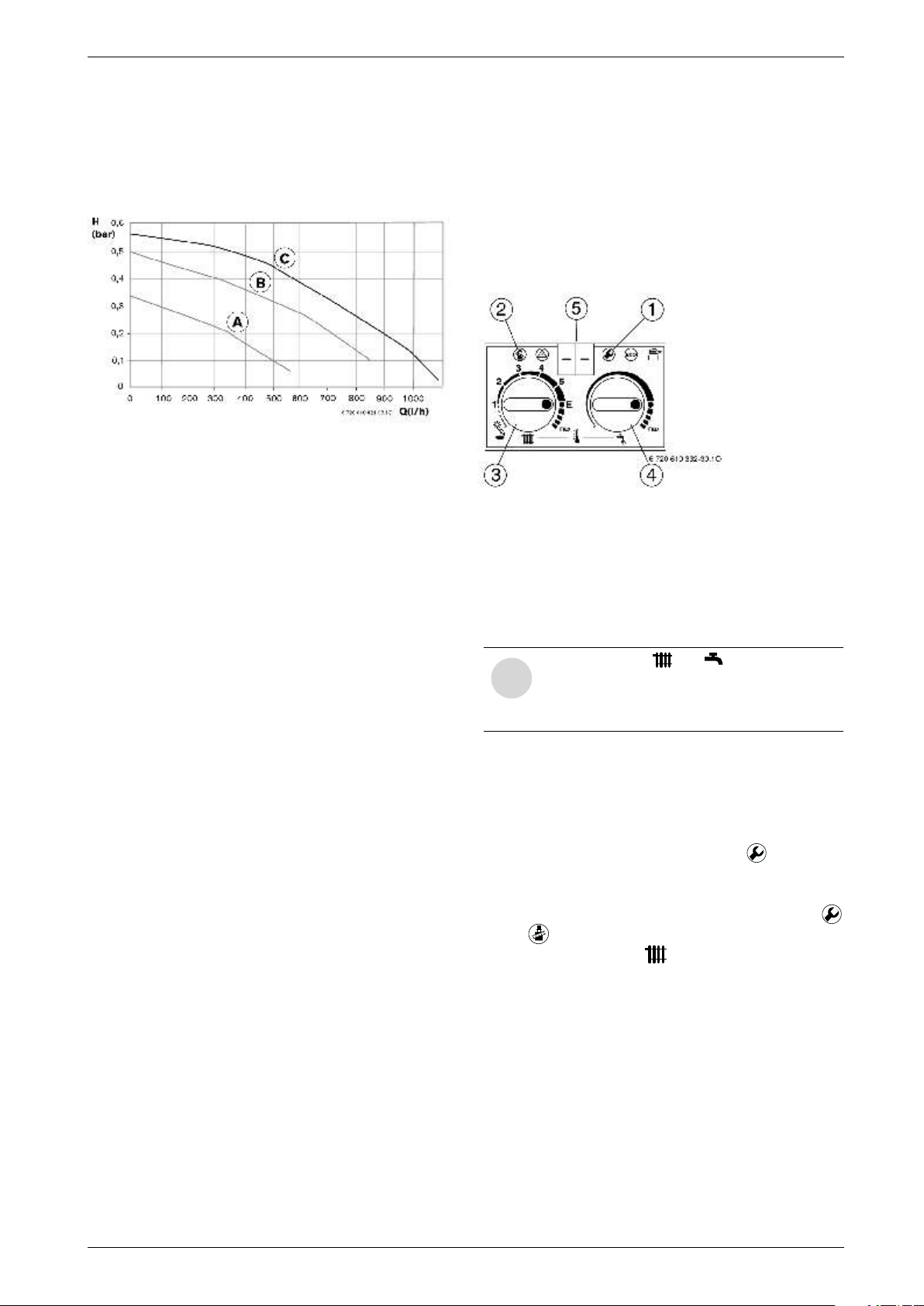

6.1.3 Modificarea curbei de funcţionare a pompei de circulaţie 23

6.2

Programarea sistemului de comandă Bosch Heatronic

6.2.1 Utilizarea sistemului Bosch Heatronic 23

6.2.2 Alegerea modului de lucru al pompei

în timpul încălzirii (Funcţia service 2.2) 24

6.2.3 Setarea puterii de încălzire a acumulatorului (Funcţia service 2.3) (ZC) 25

6.2.4 Alegerea semnalului de tact (Funcţia service 2.4) 25

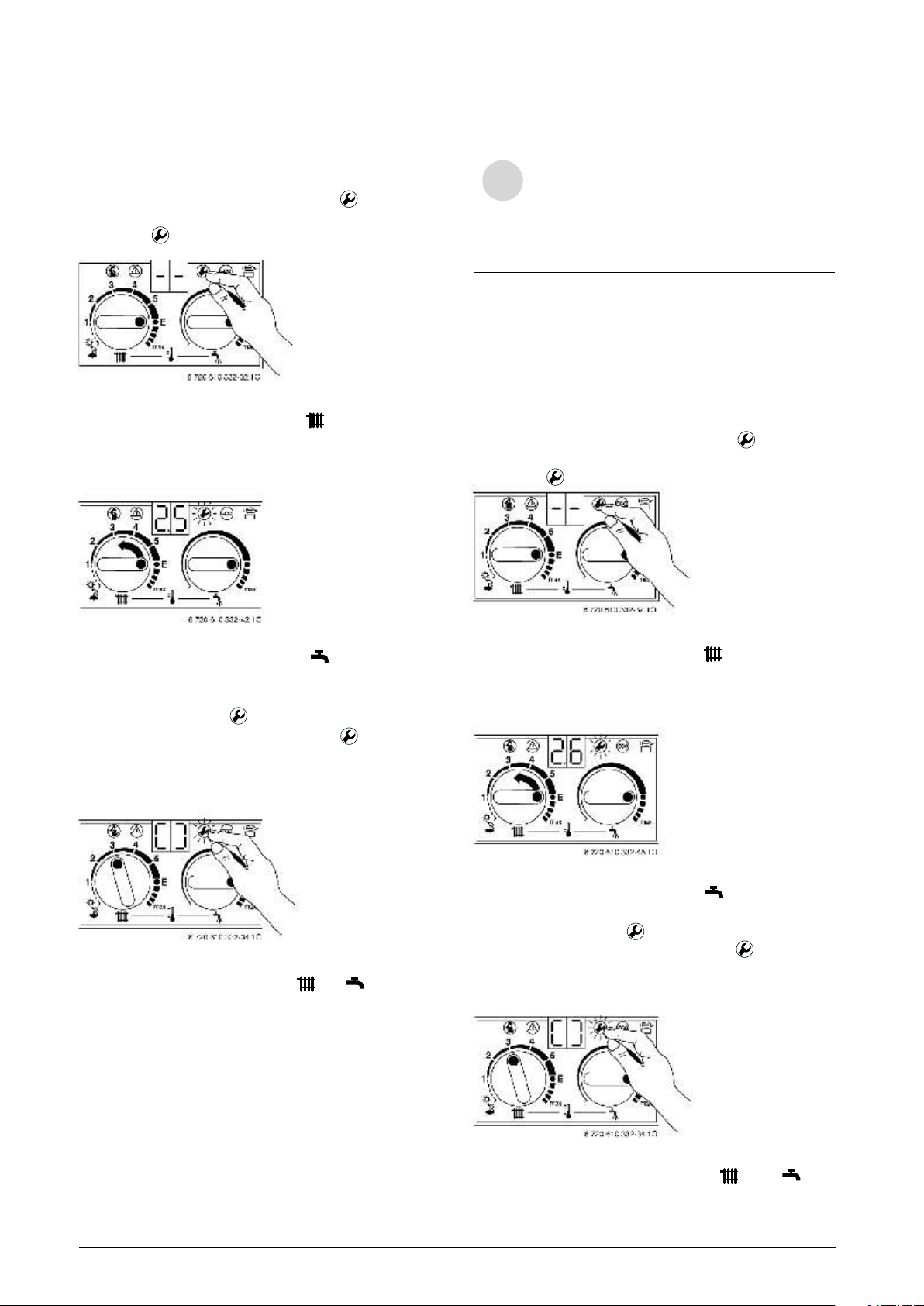

6.2.5 Reglarea temperaturii maxime pe tur (Funcţia service 2.5) 26

6.2.6 Reglarea ecartului de pornire (∆t) (Funcţia service 2.6) 26

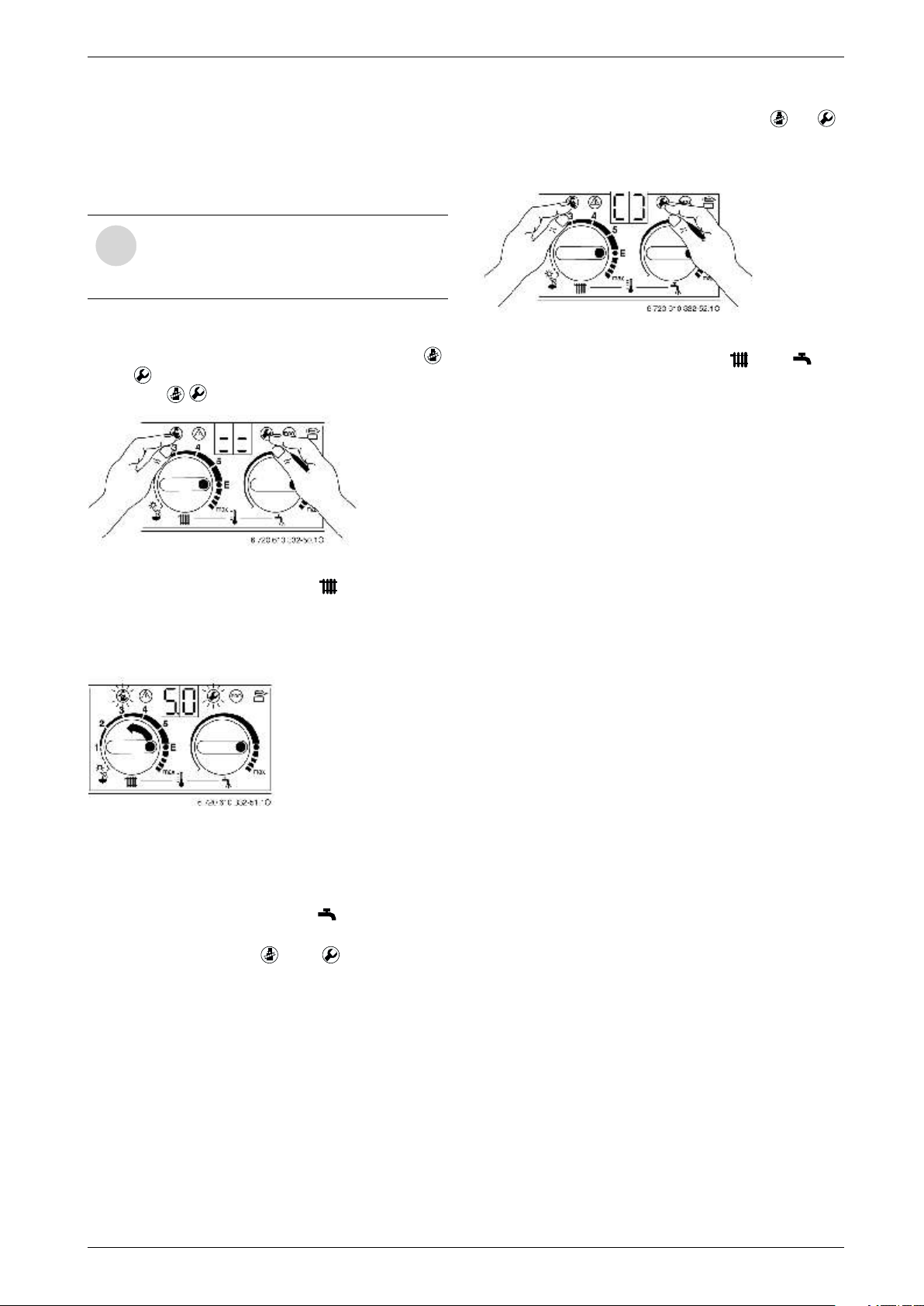

6.2.7 Reglarea puterii de încălzire (Funcţia service 5.0) 27

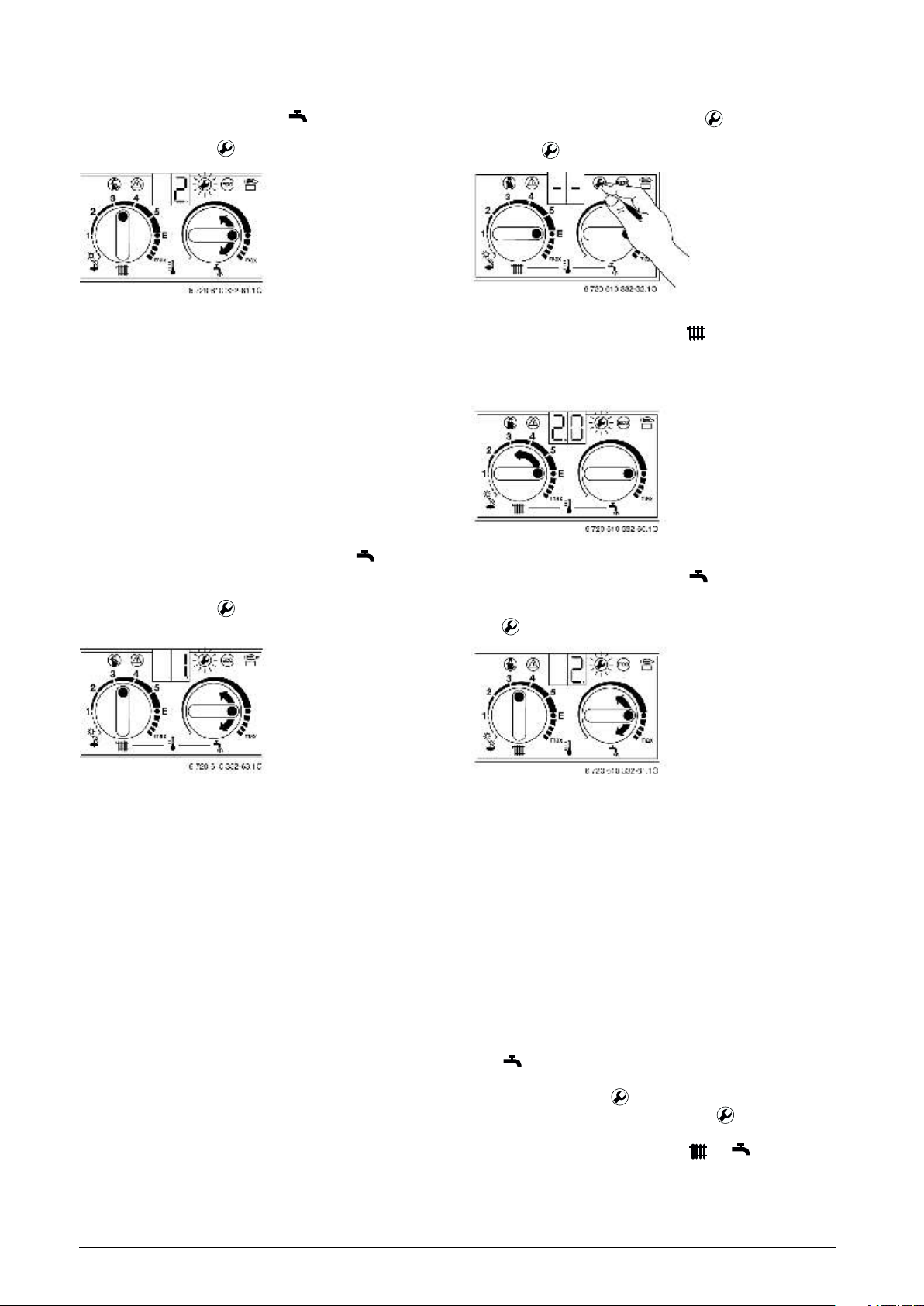

6.2.8 Citirea valorilor sistemului Bosch Heatronic 28

7 Adaptarea la diferite tipuri de gaz 29

7.1 Setarea tipului de gaz 29

7.1.1 Pregătirea 29

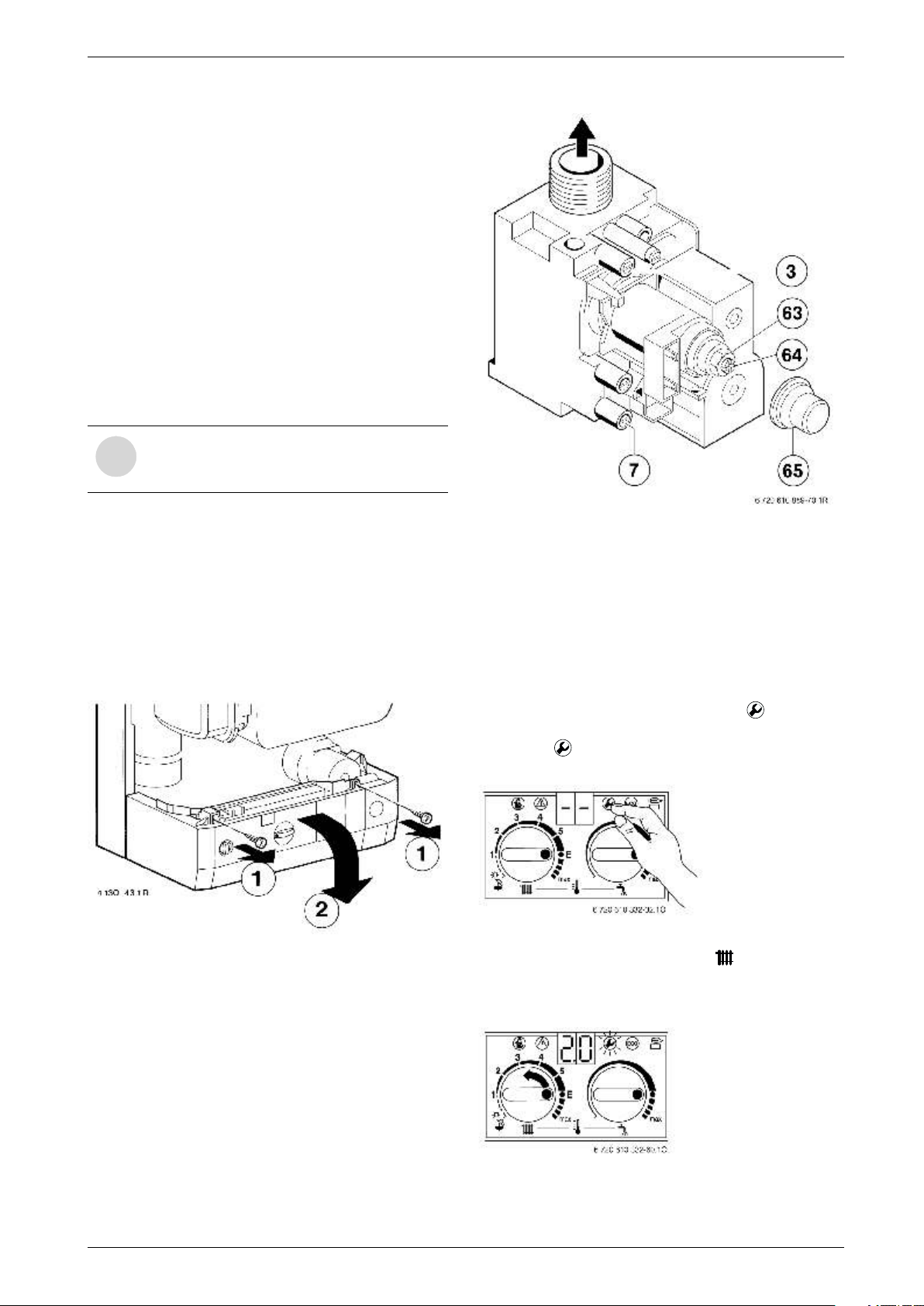

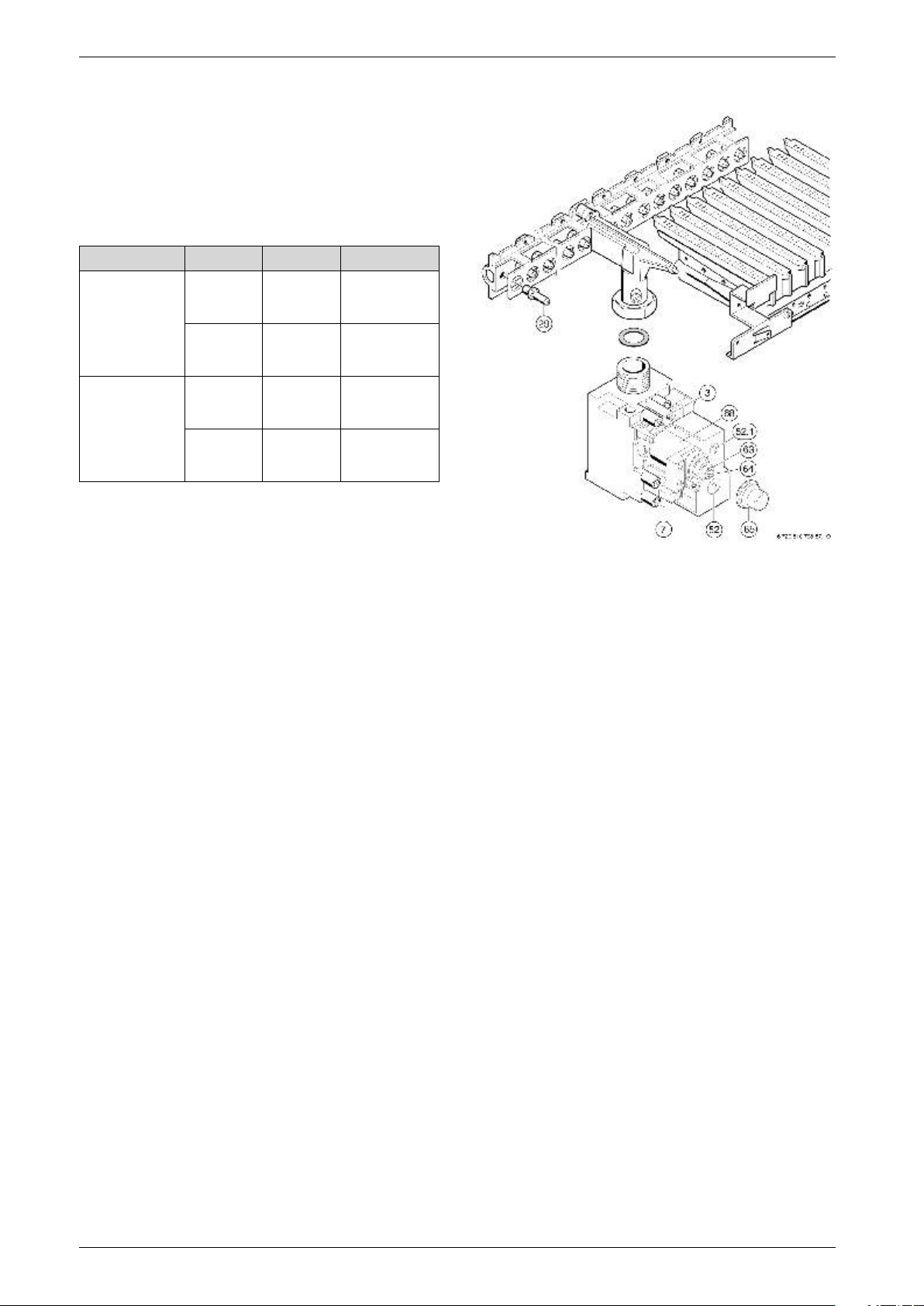

7.1.2 Metoda reglării presiunii la duze 29

7.1.3 Metoda reglării volumetrice 31

7.2 Trecerea pe alt tip de gaz 32

8 Întreţinerea 33

8.1 Lucrări de revizie 33

8.2 Măsurarea pierderilor la produsele de combustie 33

8.3 Golirea instalaţiei de încălzire 34

8.4 Încălzire cu convectori (la instalaţiile monotubulare) 34

8.5 Încălzire cu radiatoare sau convectori (la instalaţiile bitubulare) 34

5 Punerea în funcţiune 18

5.1 Înainte de punerea în funcţiune 18

5.2 Pornirea şi oprirea aparatului 19

5.3 Pornirea încălzirii 19

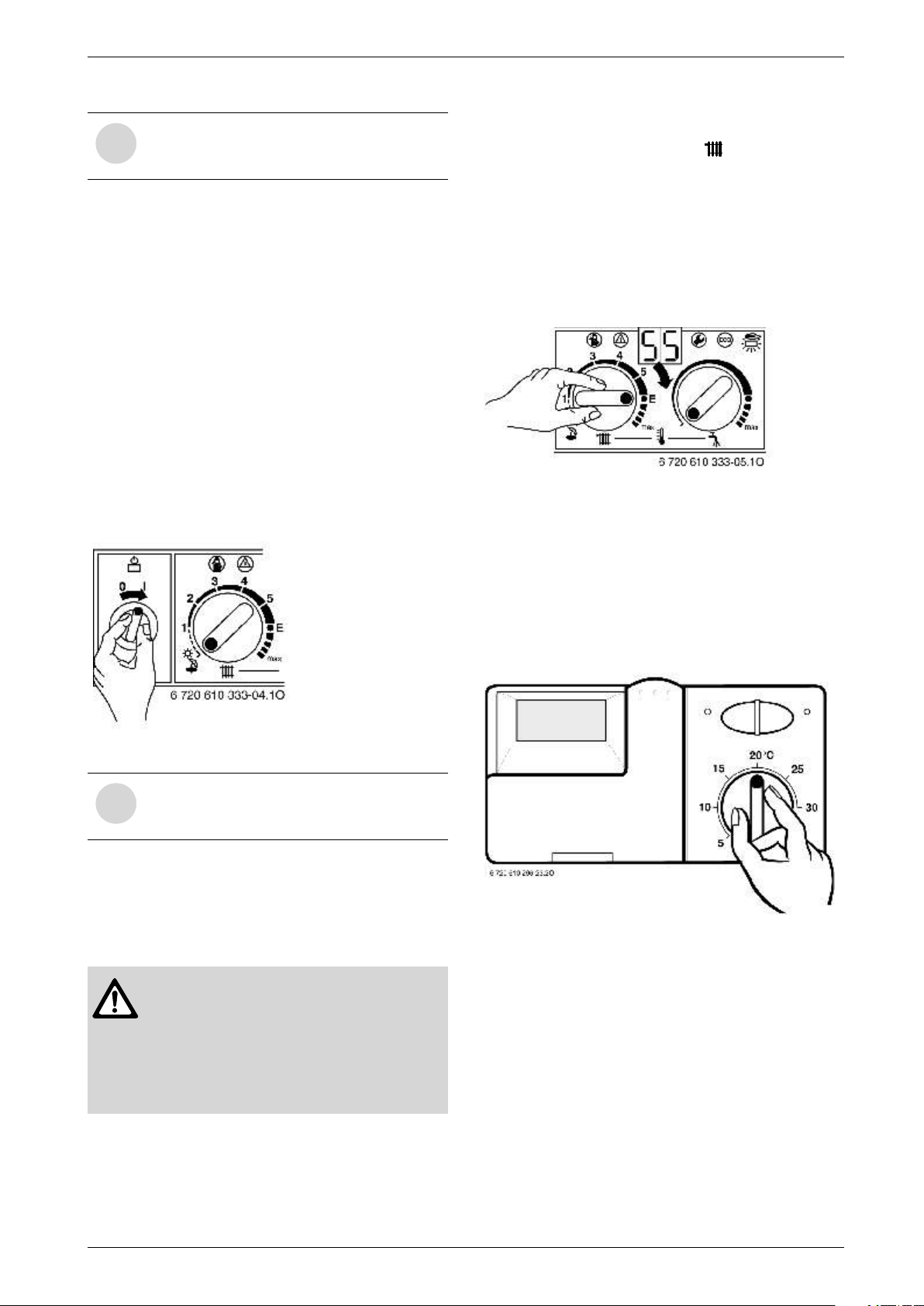

5.4 Reglarea încălzirii 19

5.5 Aparate ZC cu acumulatori de apă caldă:

Reglarea temperaturii apei calde 20

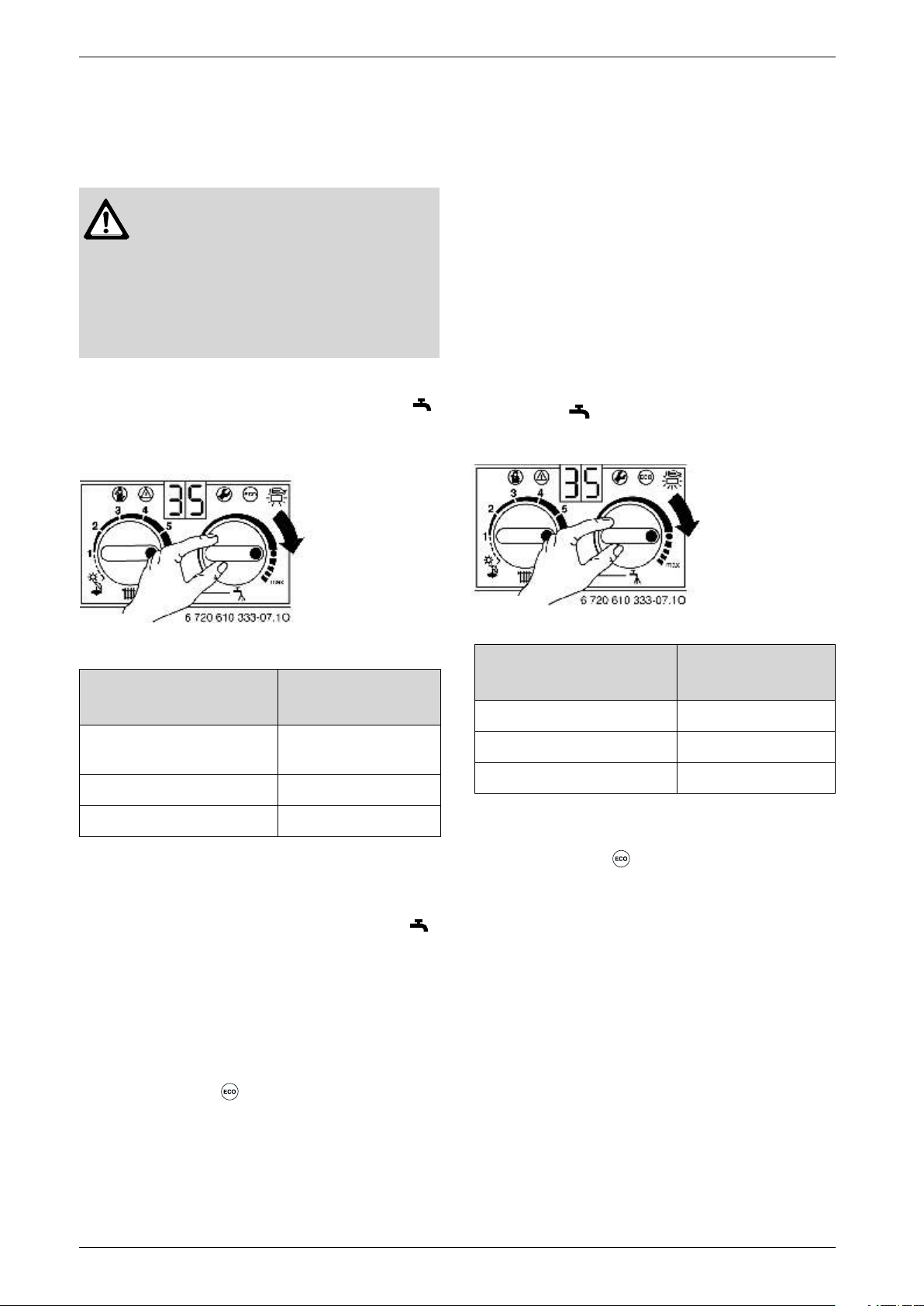

5.6 Aparate ZWC: Temperatura apei calde 20

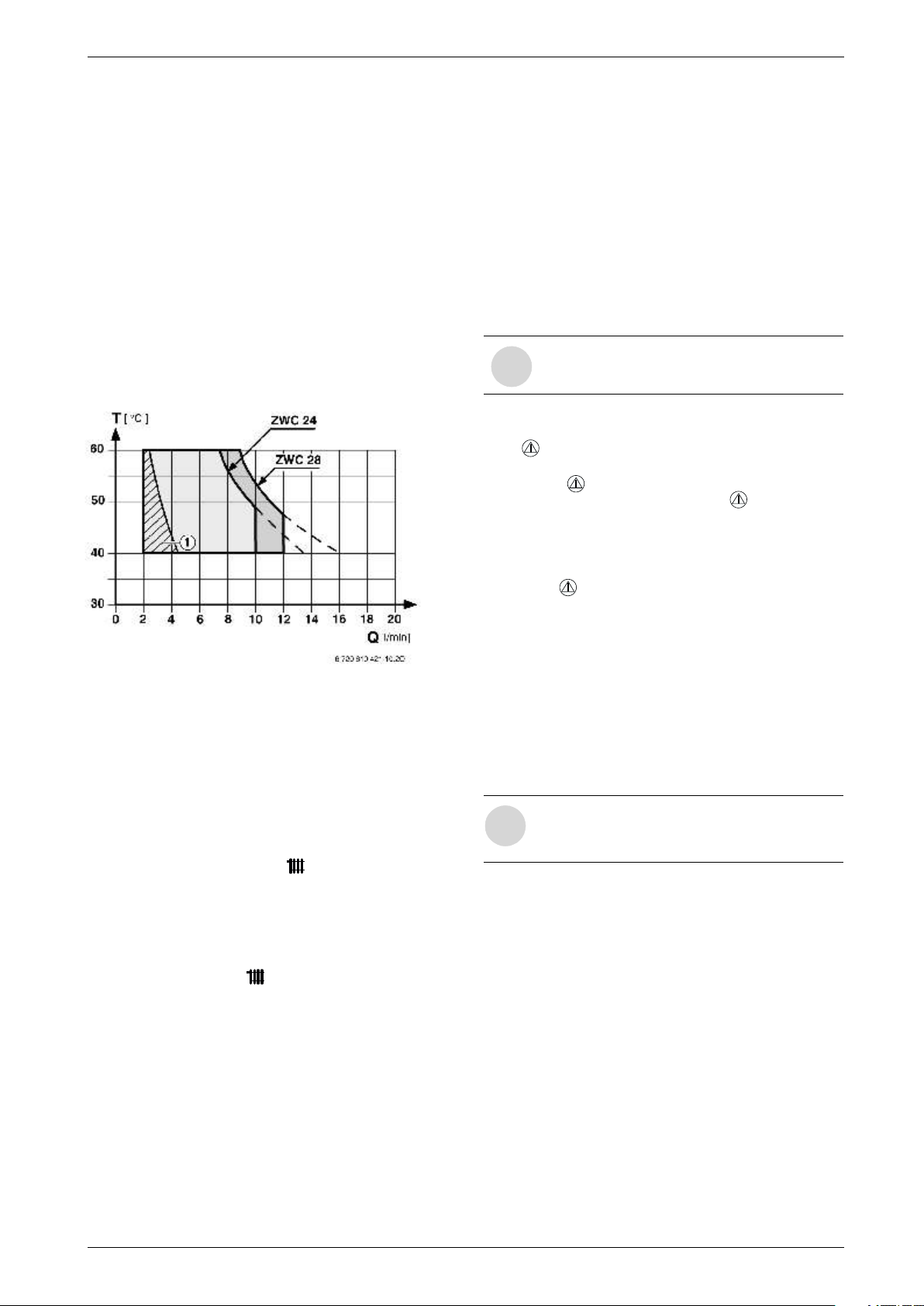

5.7 Debitul şi temperatura apei calde 21

5.8 Funcţionarea pe timp de vară (numai apă caldă menajeră) 21

5.9 Protecţia împotriva îngheţului 21

5.10 Defecţiuni 21

5.11 Protecţia împotriva blocării pompei 21

9 Anexa 35

9.1 Codurile defecţiunilor 35

9.2 Valorile de reglare a debitului de gaz

pentru puterea de încălzire la aparatele ZWC/ZC 24-1 MF.A… 36

9.3 Valori de reglare a debitului de gaz pentru puterea de încălzire la aparatele ZWC/ZC 28-1 MF.A... 37

9.4 Valorile de reglare a presiunii la duze pentru puterea de încălzire la aparatele ZWC/ZC 24-1 MF.A… 38

9.5 Valorile de reglare a presiunii la duze pentru puterea de încălzire la aparatele ZWC/ZC 28-1 MF.A… 39

6 720 611 046 E (02.12)

Page 3

Indicaţii de siguranţă

În caz de miros de gaze: Explicarea simbolurilor

În cazul în care simţiţi miros de gaze: ► Închideţi robinetul de gaz, pagina 18;

► Deschideţi geamurile; ► Nu acţionaţi comutatoarele electrice; ► Închideţi eventualele surse de flăcări deschise; ► Telefonaţi imediat din exterior companiei

distribuitoare de gaz si firmei autorizate de service.

În cazul în care se simte miros de gaze arse: ► Opriţi centrala, pagina 19;

► Deschideţi geamurile şi uşile; ► Anunţaţi firma de specialitate autorizată.

Montarea, modificarea aparatului ► Aparatul trebuie să fie montat sau modificat numai

de către o firmă de specialitate autorizată.

► Nu folosiţi alte tipuri de tubulaturi de evacuare a

gazelor arse în afara celor originale.

► În conductele de evacuare - admisie conform

B32: Nu obturaţi nici chiar parţial prizele şi orificiile cu care sunt prevăzute uşile, geamurile şi pereţii.

Dacă încăperea este prevăzută cu geamuri ermetice, va trebui să apelaţi la o altă modalitate de ventilaţie.

Întreţinerea

► Recomandări pentru beneficiar: contractul de

întreţinere trebuie încheiat cu o firmă specializată, iar aparatul trebuie verificat anual.

► Utilizatorul răspunde pentru siguranţa şi

compatibilitatea centralei cu mediul înconjurător.

► Se vor utiliza numai piese de schimb originale!

Indicaţiile pentru siguranţa funcţionării vor fi marcate cu un

triunghi cu semnul exclamării în interior,

pe fundal gri.

Termenii de avertizare folosiţi indică gravitatea pericolului în cazul în care nu sunt luate măsurile de remediere a defecţiunilor.

! Atenţie indică posibilitatea apariţiei unor

defecţiuni minore.

! Avertisment indică riscul unor vătămări corporale

minore sau a unor defecţiuni majore ale centralei.

! Pericol indică riscul unor vătămări corporale

majore care pot fi fatale.

Indicaţiile din text sunt marcate prin simbolul alăturat. Ele vor fi delimitate de

text prin linii orizontale.

Indicaţiile conţin informaţii importante pentru cazurile în care nu există riscuri de vătămări ale oamenilor sau

ale centralei.

Service centrale NON STOP www.imoca.ro www.reparatii-centrale-termice-nonstop.ro

Materiale inflamabile şi cu pericol de explozie ► Materialele inflamabile (hârtie, diluanţi, vopsele,

etc.) nu trebuie depozitate în apropierea aparatului.

Aerul necesar arderii şi aerul din încăpere ► Aerul necesar arderii şi aerul din încăpere nu

trebuie să conţină substanţe agresive (cum ar fi hidrocarburi halogenate cu conţinut de compuşi de clor şi fluor). Astfel se evită coroziunea.

Informarea beneficiarului ► Beneficiarul trebuie informat despre modul de

funcţionare şi manevrare a centralei.

► Beneficiarul va fi avertizat asupra interdicţiei de a

efectua orice reparaţie sau modificare a

aparatului.

6 720 611 046 E (02.12)

Page 4

Informaţii despre centrală

1 Informaţii despre centrală

1.1 Declaraţie de conformitate cu modelul de construcţie omologat CE

Această centrală corespunde cerinţelor şi reglementărilor europene în vigoare 90/396/CEE, 92/42/CEE, 73/23/CEE, 89/336/CEE şi cu cele ale

modelelor de construcţie prezentate în certificatul de omologare CE corespunzător.

Nº Prod ID: ZWC 24-1 MF2A CE-0049 BL 3185

Nº Prod ID: ZWC 28-1 MF2A CE-0049 BL 3186

Nº Prod ID: ZC 24-1 MFA CE-0049 BL 3720

Nº Prod ID: ZC 28-1 MFA CE-0049 BL 3721

Categorie II

Tip

Tabelul 1

1.2 Privire de ansamblu asupra tipurilor

ZWC 24-1 MF2 A 23

ZWC 24-1 MF2 A 31

ZWC 28-1 MF2 A 23

ZWC 28-1 MF2 A 31

ZC 24-1 MF A 23

ZC 24-1 MF A 31

ZC 28-1 MF A 23

ZC 28-1 MF A 31

Tabelul 2

Z Aparat pentru încălzire centrală W Pregătire apă caldă menajeră în regim instantaneu C Aparate din seria Euromaxx 24 Putere de încălzire 24 kW 28 Putere de încălzire 28 kW MF Display multifuncţional A Centrală cu cameră de ardere etanşă şi tiraj forţat 23 Indice al gazului natural H 31 Indice al gazului lichefiat

Indicele reprezintă tipul de gaz conform normei

EN 437 :

Nº indicator

23 11,4-15,2 kWh/m

31 20,2-21,3 kWh/kg

Tabelul 3

Indice Wobbe (15°C) Tip de gaz

2H 3+

, C32, C42, C52,

C82, B

Gaz natural, grup 2H

Propan/Butan grup 3+

1.3 Kit-ul de livrare

Materialele necesare pentru montarea centralei sunt incluse într-un ambalaj.

! Acesta conţine centrala termică în sine,

materialele de prindere (şuruburi şi accesorii aferente), discuri de strangulare pentru adaptare la accesoriu, documentaţia aparatului şi placa de racorduri.

1.4 Descrierea aparatului

! Aparat pentru montare pe perete, indiferent de

tipul de coş şi de mărimea încăperii

! Schimbător de căldură pentru apa menajeră

(ZWC)

! Heatronic cu sistem colector şi display

multifuncţional

! Manometru pentru circuitul de încălzire ! Puterea modulată continuu ! Posibilitatea de diminuare a puterii de încălzire, cu

menţinerea puterii maxime de încălzire a apei menajere

! Protecţie completă prin intermediul sistemului

Heatronic cu control al ionizării şi electroventile conform normei EN 298.

! Sistem integrat de protecţie împotriva îngheţului

numai pentru circuitul de încălzire şi protecţie împotriva blocării pompei de circulaţie

! Sondă de temperatură şi termostat pentru

încălzire

! Limitator de temperatură în circuit electric de 24 V ! Bloc hidraulic al returului cu: pompă de circulaţie

în 3 trepte, dezaerator, separator de particule, vană cu 3 căi, ventil de încălzire (3 bar), robinet de golire

! Z W C : B l o c h i d ra u li c a l t ur u lu i c u:

rezervor/schimbător de căldură în plăci, prevăzut cu termoizolaţie, sondă de temperatură pentru apa caldă menajeră, filtru pentru apa menajeră, sesizor al debitului de apă, limitator al debitului de apă, ventil de siguranţă pentru apa menajeră (10 bar), racord pentru circulaţia apei menajere (accesoriu).

! ZC: Racord prevăzut pentru sistemul NTC al

acumulatorului

! Dezaerator automat ! Vas de expansiune ! Robinet de reumplere ! Potenţiometru pentru reglarea temperaturii apei

calde menajere

! Dispozitiv pentru prioritatea de apă caldă

menajeră

! Ventilator ! Tubulatură dublă, pentru evacuarea gazelor

arse/admisia aerului necesar arderii, cu ştuţ pentru măsurarea CO2/CO.

6 720 611 046 E (02.12)

Page 5

Informaţii despre centrală

1.5 Accesorii speciale (a se vedea şi lista de preţuri)

! Accesoriu 80/110 ! Accesoriu 80/80 ! Regulator de temperatură cu sondă de exterior ! Termostat de ambianţă ! Ceas programator ! Accesoriu special 949 pentru conectarea la

acumulator

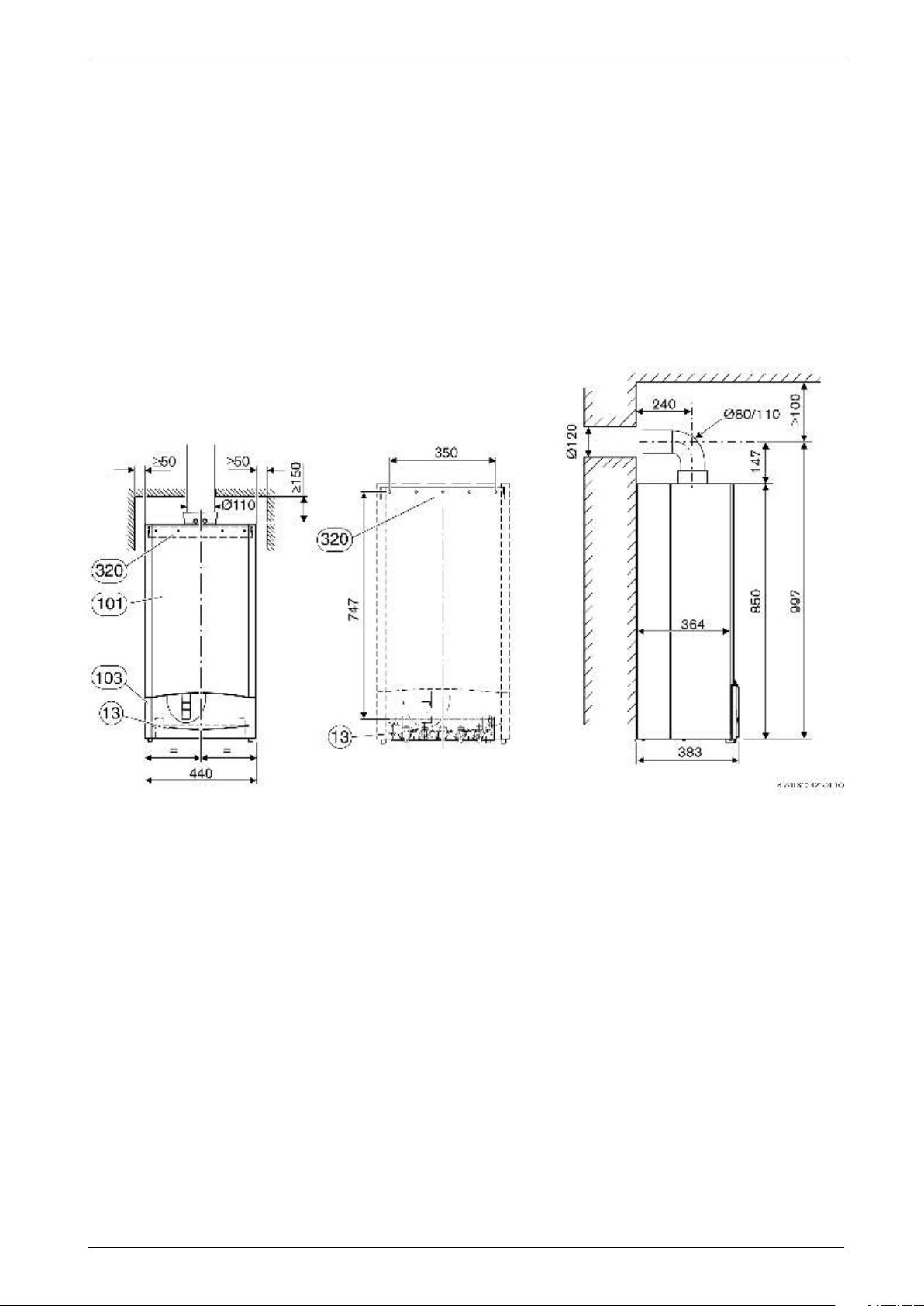

1.6 Dimensiuni

! Acumulator de apă caldă (ZC) ! Set de modificare a tipului de gaz ! Placă de racorduri pentru tehnica de racordare

orizontală cu robinete de închidere

! Set de modificare a plăcii de racorduri pentru

tehnica de racordare verticală, care aparţin mărcii JUNKERS, pe placa de racorduri cu tehnica de racordare orizontală (pentru înlocuirea centralelor mai vechi).

Fig. 1

13 Placă de racorduri pentru tehnica de racordare orizontală 101 Manta 103 Clapetă 320

Şină de prindere

6 720 611 046 E (02.12)

Page 6

Informaţii despre centrală

1.7 Construcţia centralei/schema de funcţionare

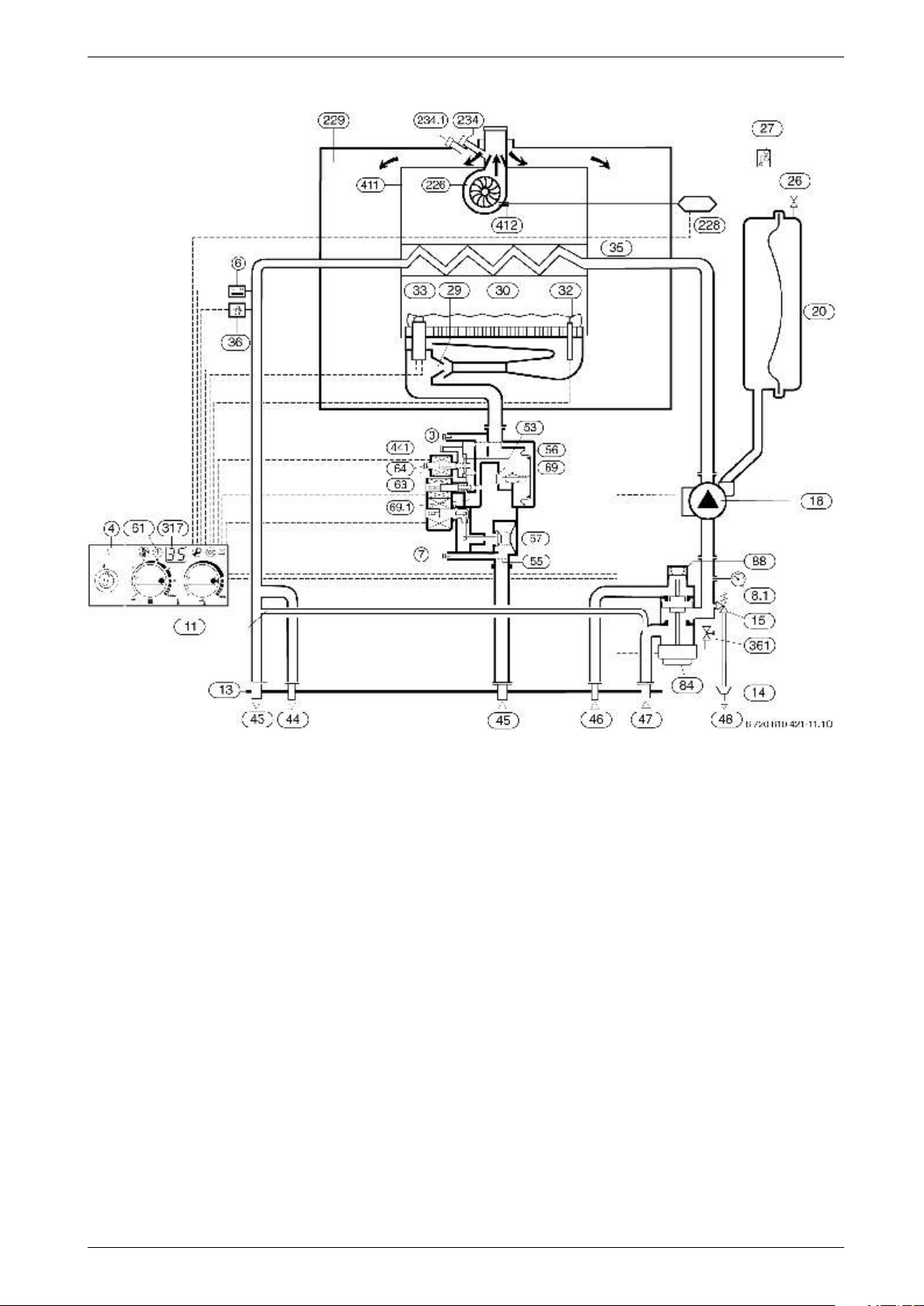

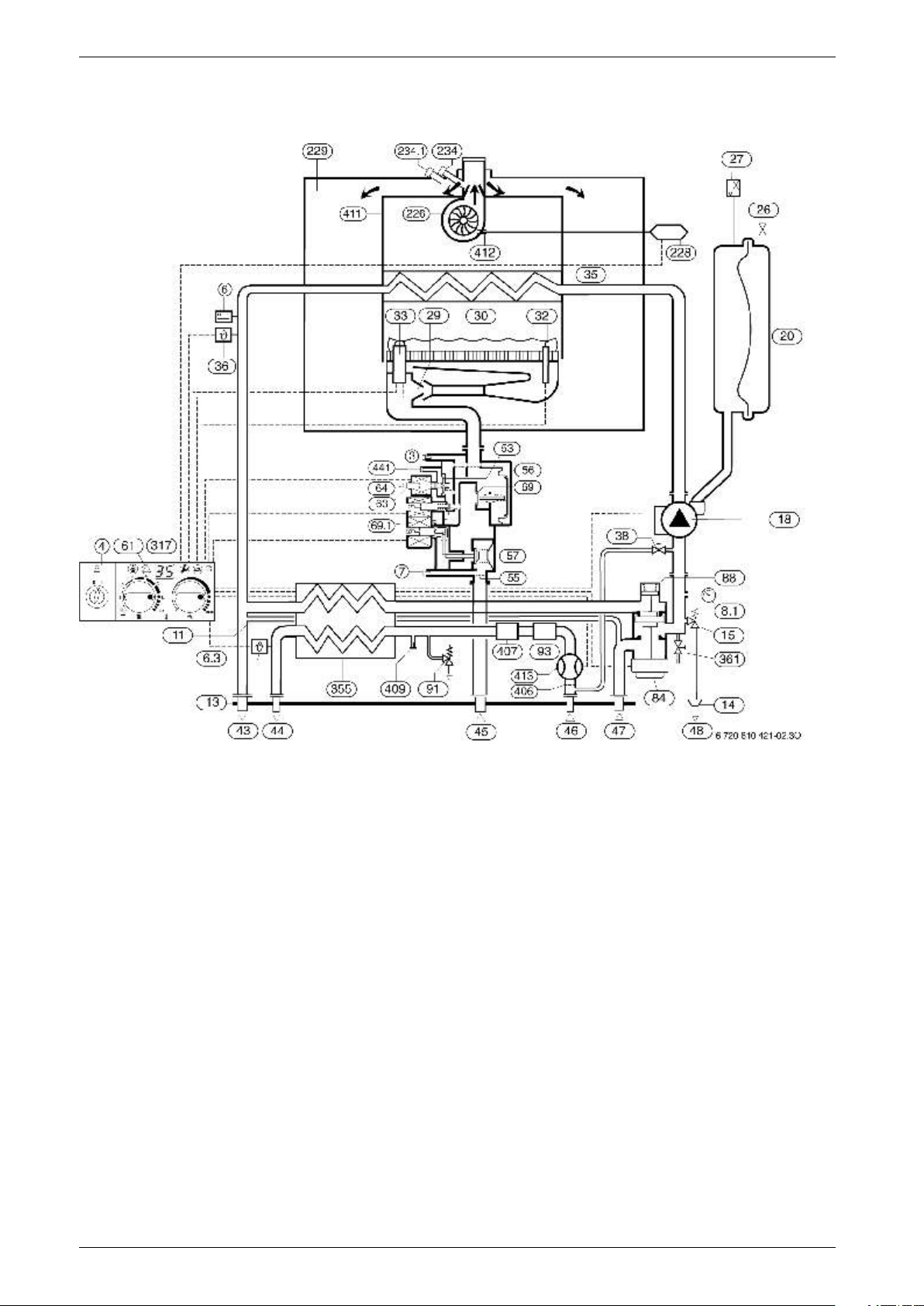

Fig. 2 Schema de funcţionare a ZWC

Ştuţ de măsurare a presiunii la duze

3 4 Heatronic 6 Limitator de temperatură al schimbătorului principal de căldură

6.3 Sonda de temperatură a apei calde menajere 7 Ştuţ de măsurare a presiunii de intrare

8.1 Manometru 11 Bypass 13 Placa de racorduri pentru tehnica de racodare orizontală 14 Sifon pâlnie 15 Supapa de siguranţă (pentru circuitul de încălzire) 18 Pompă de circulaţie 20 Vas de expansiune 26 Ventil pentru umplere cu azot 27 Dezaerator automat 29 Duze arzător 30 Arzător 32 Electrod de ionizare 33 Electrod de aprindere 35 Schimbătorul principal de căldură 36 Sondă de temperatură pe tur 38 Robinet de reumplere 43 Turul instalaţiei de încălzire 44 Ieşire apă caldă menajeră 45 Intrare gaz 46 Intrare apă rece 47 Returul instalaţiei de încălzire 48 Evacuare 53 Regulator de presiune

55 Filtru de gaz 56 Vană de gaz cu trei electroventile 57 Talerul ventilului magnetic principal 61 Indicatorul de avarie şi tasta de resetare 63 Şurub de reglare a debitului maxim de gaz 64 Şurub de reglare a debitului minim de gaz 69 Talerul ventilului magnetic de reglare

69.1 Presiunea de comandă a valvei de reglare 84 Motor (vană cu trei căi) 88 Comutator hidraulic (vană cu trei căi) 91 Supapă de siguranţă (apă caldă menajeră) 93 Regulator al debitului de apă (reglabil) 226 Ventilator 228 Presostat diferenţial 229 Cameră de ardere etanşă 234 Ştuţ de măsură pentru gazele arse

234.1 Ştuţ de măsură pentru aerul necesar arderii 317 Display multifuncţional 355 Schimbător de căldură pentru apă caldă menajeră 361 Robinet de golire 406 Filtru pentru apa menajeră 407 Limitator al debitului cu filtru 409 Racord pentru circulaţia apei menajere 411 Camera de ardere 412 Racordul presostatului diferenţial 413 Senzor al debitului de apă (Turbină) 441 Deschidere pentru compensarea presiunii

6 720 611 046 E (02.12)

Page 7

Informaţii despre centrală

Fig. 3 Schema de funcţionare a ZC cu accesoriu nº 949 pentru racordarea la acumulator

3 Ştuţ de măsurare a presiunii la duze 4 Heatronic 6

Limitator de temperatură al schimbător ului principal de căldură

7 Ştuţ de măsurare a presiunii de intrare

8.1 Manometru

11 Bypass 13 Placă de racorduri pentru tehnica de racordare orizontală 14 Sifon pâlnie 15 Supapă de siguranţă (pentru circuitul de încălzire) 18 Pompă de circulaţie 20 Vas de expansiune 26 Ventil pentru umplere cu azot 27 Dezaerator automat 29 Duze arzător 30 Arzător 32 Electrod de ionizare 33 Electrod de aprindere 35 Schimbătorul principal de căldură 36 Sondă de temperatură pe tur 43 Turul instalaţiei de încălzire 44 Intrare în acumulator 45 Intrare gaz 46 Ieşire din acumulator 47 Returul instalaţiei de încălzire 48 Evacuare 53 Regulator de presiune 55 Filtru de gaz 56 Vană de gaz cu trei electroventile

57 Talerul ventilului magnetic principal 61 Indicator de avarie şi tasta de resetare 63 Şurub de reglare a debitului maxim de gaz 64 Şurub de reglare a debitului minim de gaz 69 Talerul ventilului magnetic de reglare

69.1 Presiune de comandă a electrovalvei de reglare 84 Motor (vană cu trei căi, accesoriul nr. 949) 88 Comutator hidraulic (vană cu trei căi) 91 Supapă de siguranţă (apă caldă menajeră) 93 Regulator al debitului de apă (reglabil) 226 Ventilator 228 Presostat diferenţial 229 Cameră etanşă de ardere 234 Ştuţ de măsură pentru gazele arse

234.1 Ştuţ de măsură pentru aerul necesar arderii 317 Display multifuncţional 361 Robinet de golire 411 Camera de ardere 412 Racord presostat diferenţial 441 Deschidere pentru compensarea presiunii

6 720 611 046 E (02.12)

Page 8

Informaţii despre centrală

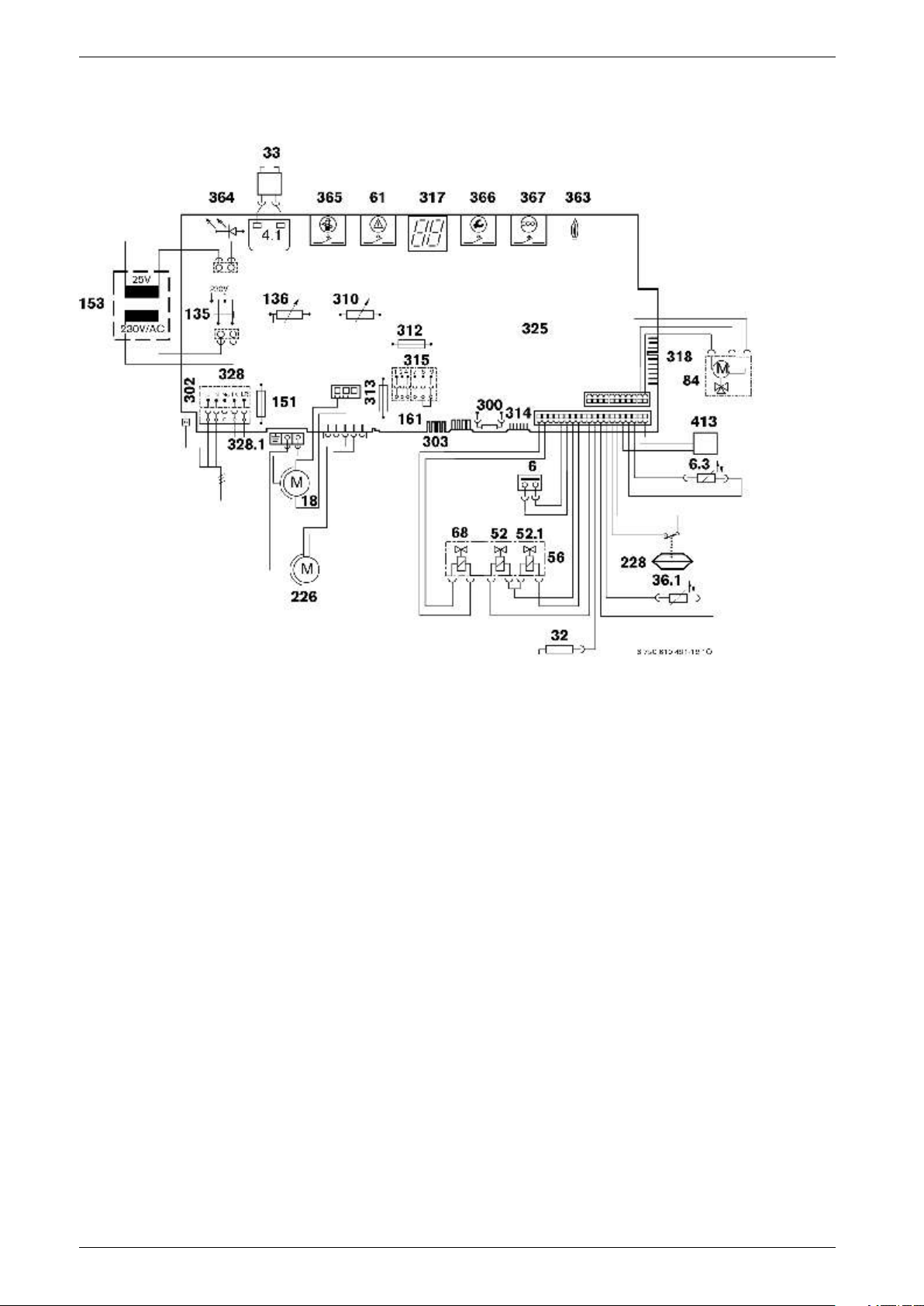

1.8 Legaturile electrice

Fig. 4

4.1 Transformator de aprindere 6 Limitator de temperatură al schimbătorului principal de căldură

6.3 NTC pentru apă caldă (ZWC) 18 Pompa de circulaţie 32 Electrod de ionizare 33 Electrod de aprindere

36.1 Sondă de temperatură pe tur 52 Ventil magnetic 1 (de siguranţă)

52.1 Ventil magnetic 2 (de siguranţă şi modulare) 56 Vană de gaz 61 Tasta de resetare 68 Ventil magnetic de reglare 84 Motor (vană cu trei căi) 135 Întrerupător principal 136 Potenţiometrul circuitului

de încălzire

151 Siguranţă T 2,5 A, AC 230 V 153 Transformator 161 Punte 226 Ventilator 228 Presostat diferenţial 300 Ştecker codat 302 Conexiune pentru nulul de protecţie 303 Conexiune NTC acumulator (ZC) 310 Potenţiometrul circuitului de apă caldă menajeră 312 Siguranţă T 1,6 A 313 Siguranţă T 0,5 A 314 Mufă pentru şteckerul regulatorului

electronic TA 211 E

315 Regletă pentru termostatul de ambianţă 317 Display digital

318 Mufă pentru şteckerul ceasului programator adaptabil

DT 1/2

325 Placă electronică 328 Regletă pentru 230 V c.a.

328.1 Regletă pentru termostat de 230 V

(se înlătură puntea LS/LR)

363 LED de control pentru funcţionarea arzătorului 364 LED de control pentru conectarea la reţeaua de curent electric 365 Tasta coşar 366 Tasta service 367 Tasta ECO 413 Senzor al debitului de apă (turbină, ZWC)

6 720 611 046 E (02.12)

Page 9

Informaţii despre centrală

1.9 Date tehnice

ZWC/ZC 24-1 ZWC/ZC 28-1

Unitate

măsură

Putere nominală max. kW 24,0 Putere termică nominală max. la focar kW 26,5 Putere termică nominală min. kW 10,0 Putere termică nominală min. la focar kW 11,5 Putere termică nominală max. (apă caldă) kW 24,0 Putere termică nominală max. la focar (apă caldă) kW 26,5 Putere termică nominală min. (apă caldă) kW 8 8 Putere termică nominală min. la focar (apă caldă) kW 9,5 Racordul de gaz

“23” Gaz metan (G20) “31” Butan (G30)/Propan (G31) kg/h – 2,06 – 2,41

Presiune admisă de alimentare cu gaz

“23” Gaz metan (G20) mbar 20 – 20 – “31” Butan (G30)/Propan (G31) mbar – 28-30/37 – 28-30/37 Vas de expansiune

Presiune de preîncărcare bar 0,5 Capacitate totală l 8 Volumul utilizat l 4,2 Volumul total admis al instalaţiei de încălzire la o temperatură a turului de până la 75 °C l 120 Încălzire Volumul nominal pentru încălzire l 2,0 2,0 Temperatura max. pe tur °C 90 90 Temperatura min. pe tur °C 45 45 Presiune max. admisă (încălzire) bar 3 3 Presiune min. admisă (încălzire) bar 0,5 0,5 Apă caldă menajeră (ZWC)

Debit min. de apă caldă l/min 2 Debit max. de apă caldă l/min 10 12

Temperatura de ieşire °C 40 - 60 Presiunea max. de apă menajeră admisă bar 10 Presiunea min. de apă menajeră bar 0,3 Valorile necesare calculului valorilor medii, conform DIN 4705 Debitul de gaze arse/putere min. Valoare nom./min. putere de încălzire g/s 15,47/17,02 15,94/17,7 Temperatura gazelor arse la putere nominală max./min. °C 136/110 154/122

CO2 la putere max.

la putere min.

Racordul de evacuare a gazelor arse mm Ø 80/110 Clasa de NOx

Valorile electrice Tensiune electrică AC ... V 230 Frecvenţă Hz

Putere:

Pompa de circulaţie în poziţia 1 Pompa de circulaţie în poziţia 2 Pompa de circulaţie în poziţia 3 Clasa de protecţie IP 44 Termostatul de ambianţă ce poate fi conectat Regulador continuo de 24 V ó 230 V ON/OFF Diverse Greutate (fără ambalaj) + placă de racorduri Înălţime mm 850 Lăţime mm 440

Adâncime mm 383

m3/h 2,8 – 3,28 –

% %

W W W

“23” Gaz

metan (G 20)

7,6 2,6

Tabelul 4

“31” GPL

(G 31)

24,0 26,5 10,0 11,5 24,0 26,5

9,5

8,5

3 2

“23” Gaz

metan (G 20)

28,0 28,0

31 31 11,5 11,5 13,5 13,5

28,0 28,0

31 31

9,5 9,5

7,6 2,7

100 130 150

44 + 2

“31” GPL

(G 31)

8,8 3,2

6 720 611 046 E (02.12)

Page 10

Reglementări

2 Reglementări

La instalarea acestui aparat se va ţine cont de următoarele prescripţii şi reglementări:

! Regulamentul privind instalaţiile de gaz pentru

sisteme de alimentare cu gaz de uz casnic, colectiv sau comercial

! Regulamentul privind instalaţiile termice în clădiri. ! Acte normative regionale din fiecare Comunitate

Autonomă.

! Act e normat iv e inter ne ale co mp an ie i

distribuitoare de gaz.

! Legislaţia locală.

6 720 611 046 E (02.12)

Page 11

Instalarea

Instalarea, conectarea electrică, racordarea la reţeaua de gaz, racordarea conductelor

de evacuare, precum şi punerea în funcţiune se vor r eal iza exc lusi v de căt re Departamentul Tehnic Autorizat JUNKERS.

3.1 Indicaţii importante

► Dacă este necesar, înainte de instalare, consultaţi

companiile distribuitoare de gaz şi de apă;

► Montaţi aparatul numai într-un sistem închis de

încălzire, conform DIN 4751, partea a treia.

Pentru funcţionare nu este necesar un debit minim de

apă.

► Transformaţi instalaţiile de încălzire cu vase de

expansiune deschise în sisteme închise.

► La instalaţiile de putere mare: racordaţi aparatul

printr-un separator hidraulicla reţeaua de conducte existentă.

► Nu folosiţi radiatoare, corpuri de încălzit cu

conducte zincate pentru a evita formarea de gaz.

► La utilizarea unui termostat de ambianţă: nu

montaţi un robinet termostatat la radiatorul din încăperea în care este montat termostatul de ambianţă.

► Zgomotul produs de circulaţia apei poate fi

prevenit p rin u ti liz are a unei ven ti l de suprapresiune (accesoriu nr. 687) sau, în cazul instalaţiilor de încălzire bitubulare, prin utilizarea unei vane cu trei căi ataşată celui mai îndepărtat radiator.

► Centrala este adecvată pentru instalaţiile de

încălzire cu conducte din material plastic (P.E.R.).

► La încălzirea prin pardoseală: reglaţi temperatura

pe tur în funcţie de temperatura maximă admisă.

► Fiecare radiator trebuie dotat cu un dezaerator

(manual sau automat), precum şi robineţi de umplere şi golire în cele mai de jos puncte ale instalaţiei.

3.2 Alegerea locului de amplasare

Recomandări privind locul de amplasare

► Respectaţi normele şi dispoziţiile specifice

fiecărei ţări.

► Respectaţi distanţele minime de instalare

prezentate în instrucţiunile de instalare a accesoriilor.

Aerul necesar arderii

Pentru prevenirea coroziunii, aerul necesar arderii nu trebuie să conţină substanţe agresive. Se consideră a fi extrem de corozive hidrocarburile halogenate care conţin compuşi de clor şi fluor. Acestea pot fi conţinute de exemplu în diluanţi, vopsele, adezivi, carburanţi şi substanţe de curăţare de uz casnic.

Temperatura la suprafaţa centralei

Temperatura maximă la suprafaţa centralei este sub 85 °C. Nu se impun măsuri speciale de protecţie nici pentru materialele de construcţie inflamabile, nici pentru piesele de mobilier. Va trebui totuşi să ţineţi cont din acest punct de vedere de legislaţia specifică fiecărei ţări în care sunt montate aparatele.

Instalaţii de GPL sub nivelul solului

Aparatul respectă prevederile TRF1996, paragraful

7.7, pentru instalaţiile amplasate sub nivelul solului. Se recomandă montarea în clădire a unui ventil magnetic de admisie pentru ca gazul lichefiat să fie furnizat numai în momentul dorit.

Înainte de punerea în funcţiune a centralei: ► Instalaţia se curăţă prin circularea apei, pentru a

elimina astfel orice corp străin sau particulele de grăsime care ar putea afecta funcţionarea corespunzătoare a aparatului.

Pentru curăţare nu trebuie folosiţi diluanţi

sau dizolvanţi.

► Pentru instalaţiile mai vechi sau pentru încălzirea

prin pardoseală puteţi folosi ca agent anticoroziv Varidos 1+1 sau Cillit HS.

6 720 611 046 E (02.12)

Page 12

Instalarea

3.3 Montarea şinei de prindere şi a plăcii de racorduri

La alegerea locului de amplasare a aparatului trebuie respectate următoarele condiţii:

! Trebuie respectate distanţele maxime faţă de

toate suprafeţele denivelate, cum sunt furtunuri, conducte, nişe, etc.

! Trebuie asigurate spaţii necesare pentru

efectuarea lucrărilor de întreţinere (dacă este posibil, trebuie asigurată o distanţă minimă de 50 mm în jurul centralei).

Este necesar un spaţiu liber de 200 mm sub centrală pentru îndepărtarea panoului de

comandă.

Prinderea pe perete

► Fixaţi şablonul de montare într-o poziţie

corespunzătoare în încăperea în care urmează a fi amplasată centrala.

► Practicaţi găuri (Ø 8mm) pentru şuruburile de

fixare.

► Realizaţi o deschizătură în perete pentru

accesoriile de evacuare.

► Fixaţi placa de racorduri pe perete cu ajutorul

şuruburilor şi diblurilor livrate împreună cu aparatul.

► Fixaţi pe perete placa de racorduri cu şuruburile şi

diblurile existente.

► Aliniaţi şina şi placa de racorduri şi strângeţi

şuruburile.

Racordarea la reţelele de gaz şi apă

Fig. 6 Racordarea conductelor de alimentare

Trebuie neapărat avut în vedere prinderea conductelor cu console în apropierea

centralei, astfel încât racordurile să nu fie suprasolicitate.

Fig. 5

6 720 611 046 E (02.12)

Page 13

Fig. 7 Placa de racorduri

1 Placa de racorduri 2 Returul instalaţiei de încălzire 3 Intrare apă rece (ZWC),

Ieşire acumulator (ZC)

4 Racordul de gaz 5 Racordul de apă caldă (1/2") (ZWC),

Intrare acumulator (1/2")(ZC)

6 Turul instalaţiei de încălzire 7 Racord flexibil pentru realizarea probei

hidraulice a instalaţiei de încălzire

8 Mufă Ø 22 mm cu olandez G 3/4” 9 Mufă Ø 15 mm cu olandez G 1/2” 10 Mufă Ø 18 mm cu olandez G 3/4” 11 Dibluri şi şuruburi

Instalarea

3.4 Instalarea conductelor

3.4.1 Apa caldă menajeră (ZWC)

Atunci când sunt închise toate robinetele, presiunea statică nu trebuie să depăşească 10 bar.

În caz contrar: ► Instalaţia trebuie echipată cu un reductor de

presiune .

Dacă instalaţia este prevăzută cu o clapetă antiretur sau cu un reductor de presiune la intrarea apei menajere: ► Montaţi un grup de siguranţă prevăzut cu racord la

o instalaţie de scurgere pentru eventualitatea în

care ar apărea o suprapresiune în circuit. Conductele şi accesoriile pentru apa menajeră trebuie calibrate astfel încât să se asigure un debit suficient de apă în punctele de consum în funcţie de presiunea predominantă.

3.4.2 Aparate ZC fără acumulator

Dacă aparatul funcţionează fără acumulator: ► Închideţi intrarea şi ieşirea din acumulator cu

buşoanele livrate.

3.4.3 Încălzirea

Supapa de siguranţă de pe circuitul de încălzire

Aceasta are rolul de a proteja circuitul de încălzire şi întreaga instalaţie împotriva unei posibile suprapresiuni. Supapa este setată din fabricaţie astfel încât să se deschidă în momentul în care presiunea din circuit atinge aproximativ 3 bari. O conductă de scurgere montată în dreptul supapei permite evacuarea apei în surplus.

6 720 611 046 E (02.12)

Pentru deschiderea manuală a supapei: ► Apăsaţi maneta.

Pentru închidere: ► Eliberaţi maneta.

3.4.4 Racordul de gaz

Conductele de racordare a gazului trebuie dimensionate corespunzător pentru asigurarea alimentării tuturor aparatelor conectate.

► Montaţi robinetul pentru gaz într-un loc adecvat.

Page 14

Instalarea

3.5 Montarea aparatului

Atenţie: Spălaţi reţeaua de conducte pentru a îndepărta eventualele reziduuri care ar putea deteriora instalaţia.

► Îndepărtaţi ambalajul respectând instrucţiunile

înscrise pe acesta.

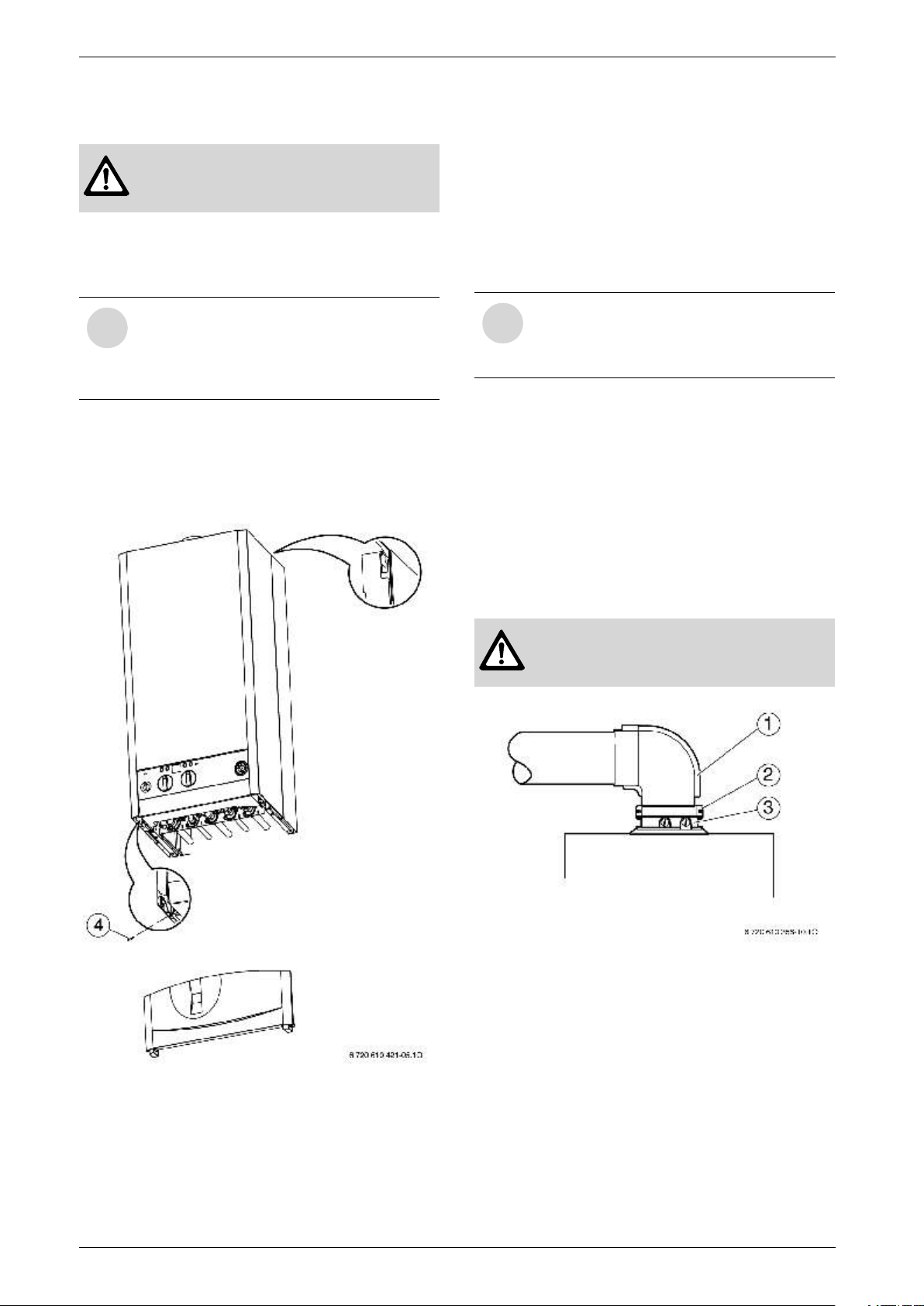

Scoaterea mantalei

Din motive de siguranţă electrică, mantaua este asigurată prin două şuruburi pentru a

evita o demontare neautorizată a acesteia . Prindeţi întotdeauna mantaua cu

aceste şuruburi.

► Înlăturaţi clapeta. ► Scoateţi şuruburile de siguranţă (4) din partea

inferioară, dreaptă şi stângă.

► Trageţi carcasa înainte şi scoateţi-o prin ridicare.

Fixarea aparatului

► Aşezaţi aparatul pe placa de racorduri. ► Ridicaţi aparatul şi apoi coborâţi-l încet de-a

lungul peretelui pentru a-l agăţa de şină.

► Asiguraţi-vă că toate garniturile sunt montate

corect pe placa de racorduri şi strângeţi toate racordurile conductelor cu ajutorul olandezilor.

Montarea accesoriilor pentru evacuarea gazelor arse

Pentru mai multe informaţii referitoare la

instalare, citiţi instrucţiunile de instalare ale accesoriului respectiv.

► Introduceţi cotul de evacuare prin ţeava de

evacuare a gazelor de combustie din aparat şi apăsaţi complet în jos.

► Aliniaţi cotul de evacuare şi apăsaţi ferm clapeta.

-sau-

► Centraţi cotul de evacuare a gazelor, daţi două

găuri cu diametrul de 3 mm în accesoriul de evacuare şi pe flanşa de ieşire a gazelor şi fixaţi accesoriul de evacuare cu şuruburile livrate.

Fig. 8

Atenţie: Adâncimea maximă a orificiului 8 mm. Conducta de evacuare a gazelor nu trebuie deteriorată!

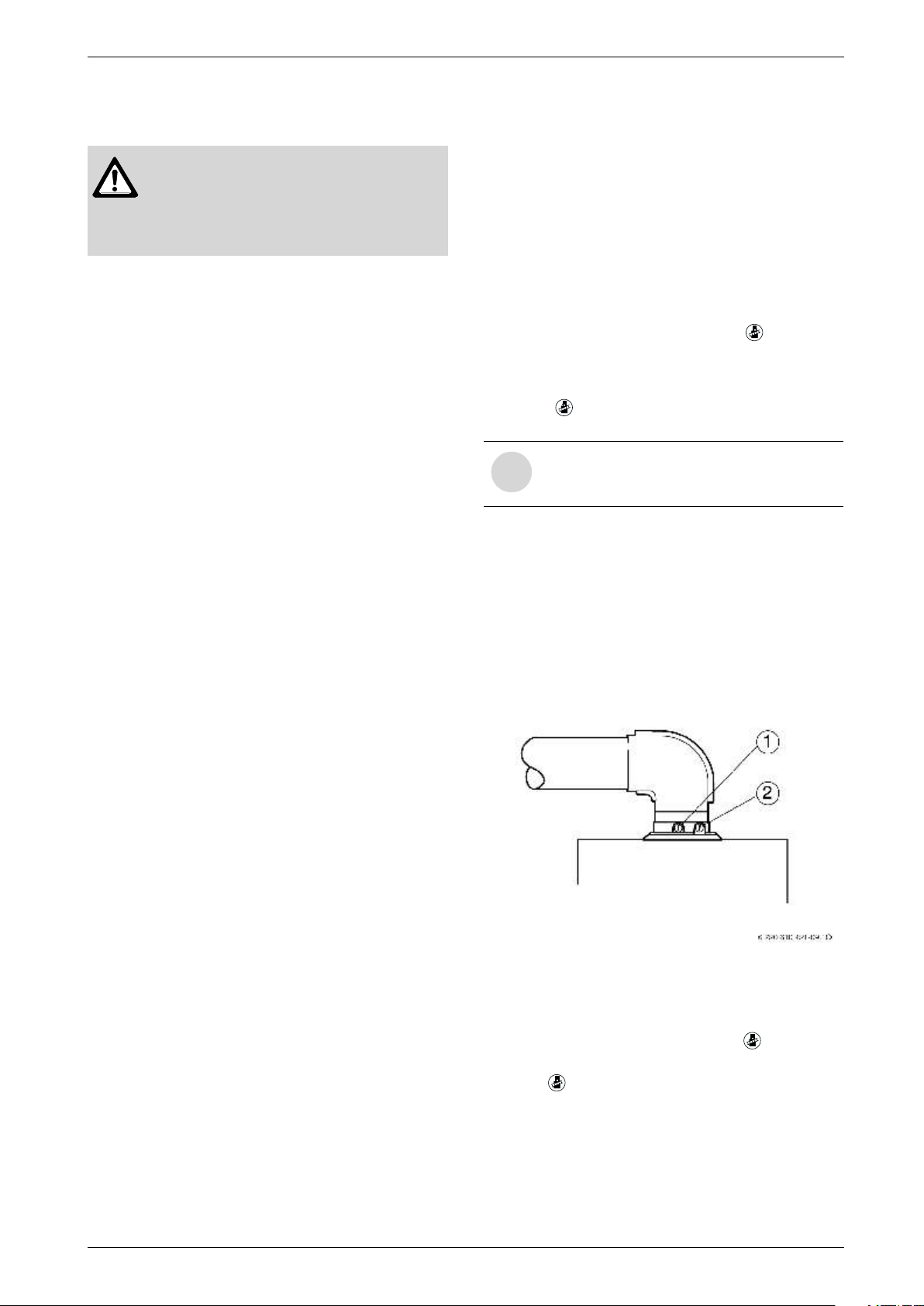

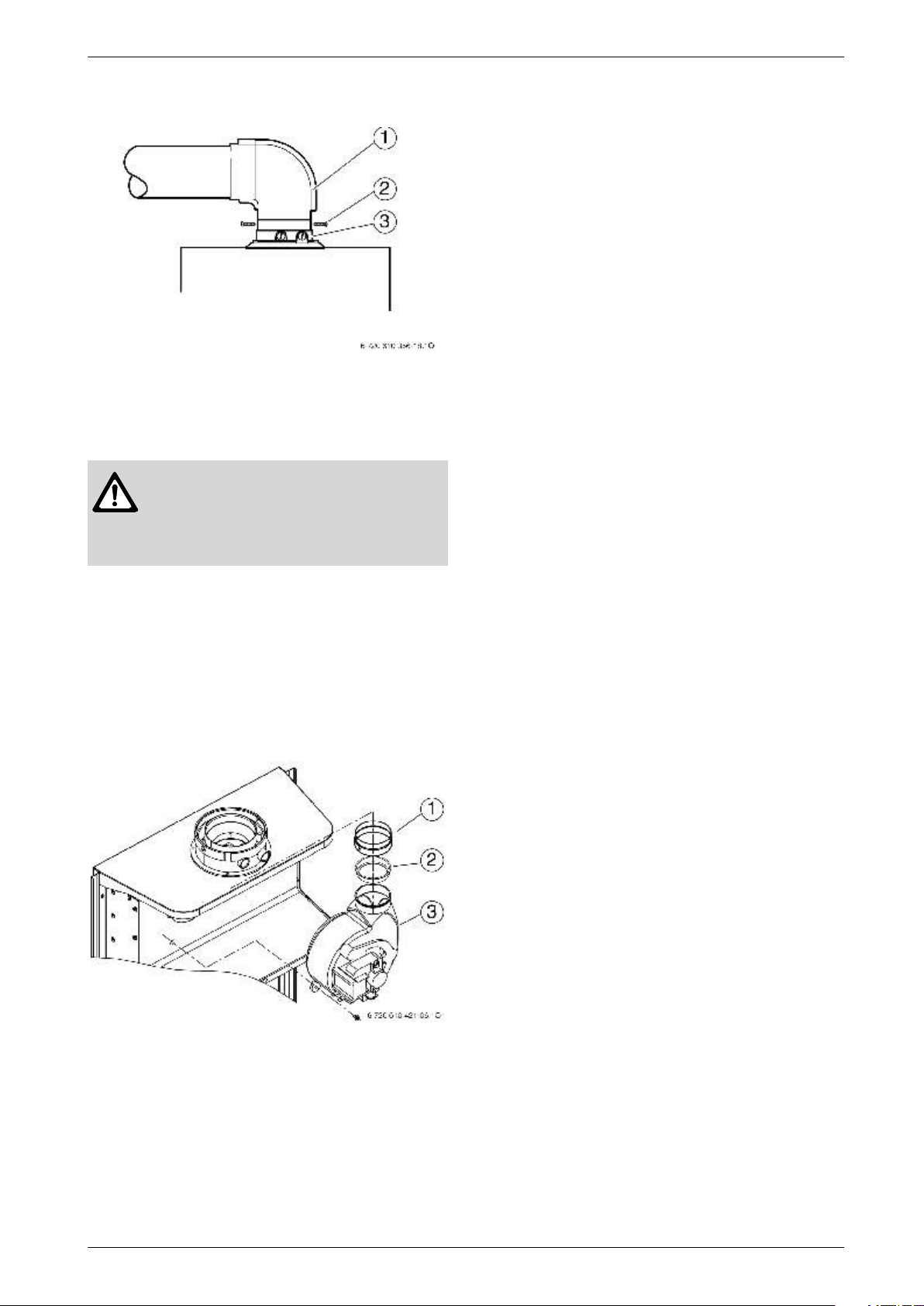

Fig. 9 Fixarea cotului de evacuare

cu clapetă

1 Accesoriu pentru evacuarea gazelor arse 2 Clapetă 3 Flanşă de ieşire din aparat

Înainte de fixare

► Se înlătură toate dopurile de protecţie ale

racorduri şi se montează garniturile originale livrate împreună cu aparatul.

6 720 611 046 E (02.12)

Page 15

Fig. 10 Fixarea cotului de evacuare cu şuruburi

1 Accesoriu pentru evacuarea gazelor arse 2 Şuruburi 3 Flanşă de ieşire din aparat

Atenţie: centrala trebuie adaptată la accesoriu cu ajutorul discurilor de strangulare corespunzătoare (vezi instrucţiunile de instalare ale accesoriului pentru evacuarea gazelor arse utilizat).

Montarea discului de strangulare în segmentul de evacuare

► Demontaţi carcasa. ► Scoateţi capacul camerei de combustie. ► Deconectaţi cablul ventilatorului. ► Demontaţi ventilatorul. ► Montaţi discul de strangulare (2) în partea pentru

evacuare a ventilatorului.

Instalarea

3.6 Verificarea racordurilor

Racordarea la reţeaua de apă

► La aparatele ZWC: Deschideţi robinetul de

admisie a apei reci şi încărcaţi circuitul de apă

caldă (presiune de probă: max. 10 bar). ► Deschideţi robineţii de separare pe turul şi returul

instalaţiei şi umpleţi cu apă instalaţia de încălzire. ► Verificaţi etanşeitatea garniturilor şi a racordurilor

(presiune de probă: max. 3 bar la manometru). ► Evacuaţi aerul din aparat folosind dezaeratorul

rapid incorporat. ► Verificaţi etanşeitatea tuturor îmbinărilor centralei.

Aerisirea instalaţiei

Aparatele de încălzire sunt dotate, pe returul instalaţiei, cu un sistem dezaerator (separator de aer şi dezaerator cu flotor). Este totuşi necesară conectarea aparatelor la un circuit de încălzire aerisit şi fără impurităţi.

Pentru simplificarea aerisirii, la punerea în funcţiune: ► Umpleţi circuitul de încălzire la o presiune de 1,5

bar.

În cazul în care nu respectaţi aceste instrucţiuni de instalare este posibilă apariţia unei diminuări a puterii sau a unei creşteri a zgomotului instalaţiei.

Conductele de gaz

► Verificaţi etanşeitatea conductei de gaz, până la

robinetul de gaz. ► Închideţi robinetul de gaz pentru a proteja vana de

ga z îm pot ri va a var ii lor provo cat e de

suprapresiune (presiune max. 150 mbar).

► Verificaţi instalaţia de gaz. ► Realizaţi depresurizarea.

Fig. 11 Demontarea ventilatorului

Garnitură

2 Disc de strangulare 3 Ventilator

► Montaţi ventilatorul şi conectaţi-l. ► Montaţi capacul camerei de combustie şi carcasa.

6 720 611 046 E (02.12)

Conducta de evacuare - admisie

► Verificaţi ca racordul conductei de evacuare şi

dispozitivul de blocare a intrării aerului să nu fie

obturate.

Page 16

Legăturile electrice

4 Legăturile electrice

Pericol: Pericol de electrocutare!

Înainte de a efectua lucrări asupra componentelor electrice, deconectaţi

aparatul de la orice sursă electrică

(siguranţă, comutator LS).

Componentele de reglare, comandă şi siguranţă sunt integral cablate şi verificate în fabrică. ► Aparatul se livrează împreună cu un cablu de

reţea montat fix prevăzut cu un ştecker de reţea.

► În reţele bifazice (reţele IT):

Pentru optimizarea alimentării cu energie electrică, intercalaţi o rezistenţă (Nr. de comandă.

8900431516) între conductorul N şi conexiunea conductorului de protecţie (împământare).

4.1 Conectarea aparatului

Conectarea electrică trebuie realizată conform normelor în vigoare privind

instalaţiile electrice de uz casnic. ► Împământarea este absolut necesară.

► Conectarea electrică trebuie efectuată cu un

separator de min. 3 mm distanţă între contacte (ex. siguranţe, comutator LS).

► Presetupa se taie în funcţie de diametrul cablului.

Fig. 12

► Treceţi cablul prin presetupă şi conectaţi-l, figura

13.

► Fixaţi cablul de alimentare prin şurubul de plastic

de fixare.

Conductorul de masă trebuie să rămână liber până când celelalte cabluri vor fi fixate.

În cazul înlocuirii cablului de reţea:

! Folosiţi un cablu izolat (IP) şi treceţi-l întotdeauna

prin presetupă, alegând un orificiu potrivit diametrului său exterior.

! Este adecvat următorul tip de cablu: NYM-I 3 x 1,5

mm2

► Se deschide panoul de comandă, pagina 17,

figurile 14 şi 15.

Fig. 13

6 720 611 046 E (02.12)

Page 17

Legăturile electrice

4.2 Conectarea termostatelor, a telecomenzilor sau a ceasurilor programatoare

Centrala poate fi comandată numai cu regulatoare

JUNKERS.

Deschiderea panoului de comandă ► Trageţi capacul în jos şi scoateţi-o.

Fig. 14

► Desfaceţi şurubul şi trageţi capacul în faţă.

Termostate de ambianţă la 24V cu reglare continuă

► Montaţi termostatele de ambianţă TR 100, TR 200

conform indicaţiilor următoare:

Fig. 16

Telecomenzi şi ceasuri programatoare

Fig. 15

Termostat cu sondă de exterior TR 220, TA 250, TA 270

► Efectuaţi conectarea conform instrucţiunilor de

instalare ale regulatorului .

Regulator de temperatură cu sondă de exterior TA 211 E

► Conectaţi-l la aparat conform instrucţiunilor de

instalare a regulatorului.

► Montaţi telecomenzile TF 20, TW 2, TFQ 2T/W

sau ceasurile programatoare DT 1, DT 2 conform instrucţiunilor de instalare alăturate.

4.3 ZC: conectarea acumulatorului

Acumulator de încălzire indirectă prevăzut cu NTC

Acumulatorii JUNKERS cu NTC se conectează direct pe placa electronică a aparatului. Cablul şi conectorul

se ataşează la acumulator. ► Rupeţi clapeta de plastic. ► Aşezaţi cablul NTC al acumulatorului. ► Montaţi conectorul pe placa electronică.

6 720 611 046 E (02.12)

Fig. 17

Page 18

Punerea în funcţiune

5 Punerea în funcţiune

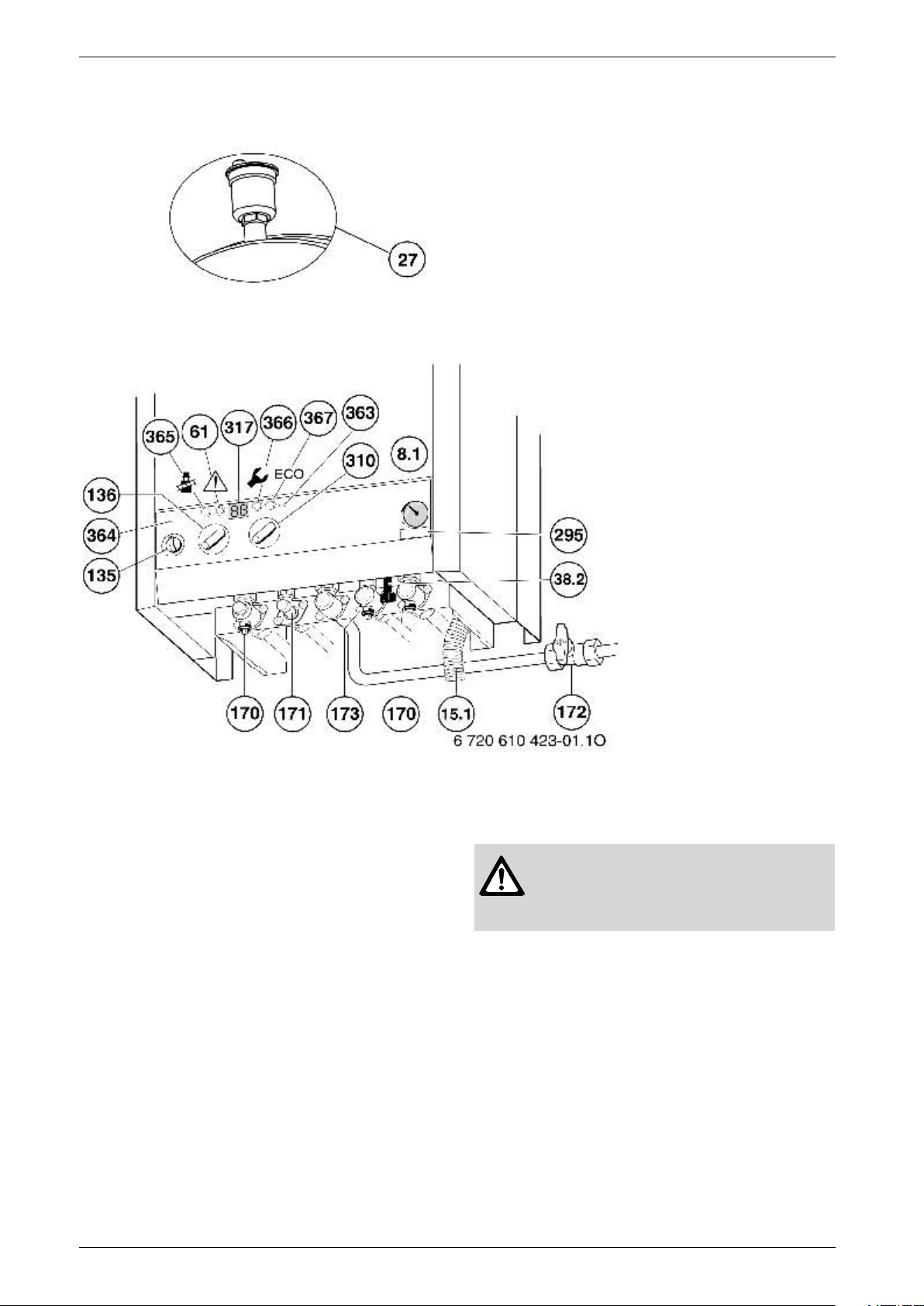

Fig. 18

8.1 Manometru

15.1 Furtun de evacuare 27 Dezaerator automat

38.2 Robinet pentru umplerea instalaţiei 61 Tastă de avarie 135 Întrerupător principal 136 Selector de temperatură pentru circuitul tur al instalaţiei

de încălzire şi poziţia de vară (numai apă caldă)

170 Robinete de separare pentru tur şi retur a instalaţiei

de încălzire

171 Robinet de evacuare a apei calde menajere (ZWC)

Robinet de intrare în acumulator (ZC)

172 Robinet de gaz (închis) 173 Robinet de închidere a apei reci (ZWC),

Evacuare din acumulator (ZC)

295 Plăcuţă de identificare 310 Selector de temperatură pentru apă caldă 317 Display multifuncţional 363 LED de control privind funcţionarea arzătorului 364 LED de control pentru conectarea la reţeaua electrică 365 Tasta coşar 366 Tasta service 367 Tasta ECO

5.1 Înainte de punerea în

funcţiune

Atenţie: nu puneţi niciodată în funcţiune

centrala fără apă. Nu deschideţi niciodată robinetul de alimentare cu gaz fără umplerea prealabilă a instalaţiei cu apă.

► ZWC: Deschideţi robinetul de apă menajeră rece

(173) şi aerisiţi instalaţia.

► Adaptaţi presiunea vasului de expansiune la

înălţimea statică a instalaţiei de încălzire (vezi pagina 22).

► Deschideţi ventilele radiatoarelor. ► Deschideţi robineţii de separare pentru tur şi retur

(170).

► Umpleţi lent instalaţia de încălzire cu ajutorul

robinetului de umplere (38.2, ZWC).

6 720 611 046 E (02.12)

Page 19

Se recomandă umplerea instalaţiei de

încălzire la o presiune de 1,5 bar.

► Aerisiţi radiatoarele. ► Deschideţi dezaeratorul automat (27) al circuitului

de încălzire şi apoi închideţi-l imediat după

aerisire.

► Umpleţi instalaţia de încălzire prin robinetul de

umplere (38) până când aceasta ajunge la o presiune de 1-2 bar.

► Verificaţi dacă tipul de gaz menţionat pe plăcuţa

centralei corespunde cu cel de alimentare a aparatului.

► Deschideţi robinetul de gaz (172).

5.2 Pornirea şi oprirea aparatului

Pornirea

► Se aduce întrerupătorul principal în poziţia (I).

LED-ul de control luminează în verde iar displayul

indică temperatura turului centralei.

Punerea în funcţiune

5.3 Pornirea încălzirii

► Rotiţi butonul termostatului [...] pentru a adapta

temperatura turului la necesarul de încălzire:

- temperatură joasă: poziţia E (aprox. 75°C)

- temperaturi ale turului de până la 90°C: poziţia max. (vezi pagina 22, “ Anularea limitării la

temperaturi inferioare”).

În timpul funcţionării arzătorului, LED-ul de control roşu se aprinde.

Fig. 20

5.4 Reglarea încălzirii

Fig. 19

După pornire, timp de aprox. 10 s pe

display apar P1 până la P6.

Oprirea

► Se aduce întrerupătorul principal în poziţia (0).

Ceasul programator (dacă există) se opreşte în

cazul în care se depăşeşte autonomia de funcţionare.

Pericol de electrocutare!

Siguranţa (151), pagina 8, se află încă sub tensiune. Deconectaţi întotdeauna aparatul de la reţeaua de alimentare (siguranţă,

comutator LS) înainte de a efectua lucrări asupra componentelor electrice.

► Reglaţi regulatoarele de temperatură cu sondă de

exterior (TA [...] ) pe curba de încălzire şi modul de funcţionare corespunzătoare.

► Reglaţi termostatul de ambianţă (TR [...] ) la

temperatura dorită în încăpere.

Fig. 21

6 720 611 046 E (02.12)

Page 20

Punerea în funcţiune

5.5 Aparate ZC cu acumulatori de apă caldă: Temperatura apei

calde menajere

Avertisment: Pericol de arsuri! ► În cazul unei funcţionări normale nu

trebuie să se regleze o temperatură mai mare de 60°C.

► Temperaturi de până la 70°C nu

trebuie selectate decât pentru perioade scurte de timp, în vederea realizării unei dezinfecţii termice.

Acumulator fără termostat (cu NTC)

► Reglaţi temperatura apei calde în termostat.

În acumulatorii cu termometru se indică temperatura apei calde în interiorul acestora.

Modul de funcţionare Confort, tasta nu luminează (setare din fabrică)

În modul Confort, se acordă prioritate acumulatorului. Mai întâi se încălzeşte la temperatura setată apa din acumulator. Apoi se încălzeşte apa din instalaţia de încălzire.

Modul de funcţionare ECO, tasta luminează

In modul ECO, încălzirea apei din instalaţia de încălzire şi din acumulator se realizează alternativ la

fiecare doisprezece minute.

5.6 Aparate ZWC: Temperatura apei calde menajere

Temperatura apei calde se poate regla cu ajutorul termostatului […] la valori cuprinse între aprox. 40 °C şi 60 °C. Temperatura reglată nu se afişează pe display.

Bild 22

Temperatura

Poziţia selectorului

Maxim stânga aprox. 10°C

(protecţie la îngheţ)

[...] aprox. 60 °C

Maxim dreapta

Tab. 5

Acumulator cu termostat

Dacă acumulatorul este prevăzut cu termostat propriu, se impune dezactivarea termostatului [ ] aparatului (anulaţi funcţia de protecţie la îngheţ).

► Setaţi temperatura apei calde in termostatul

acumulatorului.

Într-un acumulator cu termometru se indică temperatura apei calde în acumulator.

Tasta ECO

Apăsând tasta ECO până la aprinderea acestuia, se comută între modurile de funcţionare Confort şi

ECO.

aprox. 70°C

apei

Fig. 23

Temperatura

Poziţia selectorului

Maxim stânga aprox. 40 °C

[...] aprox. 55 °C

Maxim dreapta aprox. 60 °C

Tabelul 6

Tasta ECO

Apăsând tasta ECO până când acesta se aprinde, veţi putea alege între modurile de funcţionare Confort şi ECO.

Modul de funcţionare Confort, tasta nu luminează (setare din fabrică)

Centrala păstrează constant temperatura reglata. Timpul de aşteptare pentru obţinerea apei calde este, prin urmare, minim. Aparatul se conectează chiar şi atunci când nu este deschis un robinet de apă caldă.

Modul de funcţionare ECO, tasta luminează

Centrala nu este menţinută permanent la temperatura reglata. Procesul de încălzire a apei calde rămâne activat.

[…]

apei

! Cu deschidere a robinetului de apă caldă

Deschizând şi închizând scurt robinetul de apă caldă, apa se încălzeşte la temperatura reglata. După puţin timp, veţi dispune de apă caldă.

6 720 611 046 E (02.12)

Page 21

Punerea în funcţiune

! Fără deschidere a robinetului de apă caldă

Procesul de încălzire ajunge la sfârşit in momentul deschiderii robinetului de apă caldă. Timpul de aşteptare până la obţinerea apei calde este prin urmare mai mare. Prin deschiderea robinetului de apă caldă realizaţi o economie maximă de gaze şi apă.

5.7 Debitul şi temperatura apei calde

Temperatura apei calde se poate regla între 40 °C şi 60°C . Dacă debitul de apă caldă este ridicat, atunci temperatura apei se reduce conform figurii 24.

5.9 Protecţia împotriva îngheţului

► Lăsaţi instalaţia de încălzire conectată.

-sau-

► adăugaţi în apa de încălzire antigel FSK - Schilling

Chemie (proporţie 22 % - 55 %), Glythermin N BASF (proporţie 20 % - 62 %), sau Antifrogen N Hoechst/Ticona (proporţie 20 % - 40 %).

5.10 Defecţiuni

?????????????????????????????

Este posibil ca pe parcursul funcţionării să apară diferite defecţiuni. Pe display se va indica avaria, iar tasta [...] va clipi.

Dacă tasta [...] clipeşte: ► Apăsaţi şi menţineţi apăsat tasta până când

displayul indică - -. Centrala se repune în funcţiune şi va fi afişată temperatura pe tur în instalaţia de încălzire.

[...]

Fig. 24

1 Aparatul funcţionează intermitent (comutare alternativă

între DESCHIS şi ÎNCHIS)

5.8 Funcţionarea pe timp de vară (numai pregătirea apei calde)

Cu regulator de temperatură cu sondă de exterior

► Nu modificaţi termostatul . Regulatorul opreşte

automat pompa circuitului de încălzire la o

anumită temperatură exterioară si prin aceasta determină oprirea încălzirii.

Cu termostat de ambianţă

► Rotiţi termostatul aparatului complet spre

stânga. Încălzirea este oprită. Se menţin în acest timp atât furnizarea de apă caldă, cât şi alimentarea cu tensiune a termostatului de ambianţă şi a ceasului programator.

[...]

[ ]

Dacă tasta nu clipeşte: ► Opriţi şi reporniţi aparatul:

Centrala se repune în funcţiune şi va fi afişată temperatura pe tur în instalaţia de încălzire.

Dacă defecţiunea nu poate fi remediată: ► Apelaţi la unitatea service autorizată

[...]

5.11 Protecţia împotriva blocării pompei

Această funcţie preîntâmpină blocarea pompei de circulaţie şi a comutatorului hidraulic dacă

acestea nu funcţionează o perioadă lungă de timp.

După fiecare deconectare a pompei se realizează o măsurare a timpului, pentru ca după 24 de ore de nefuncţionare, comutatorul hidraulic şi pompa de circulaţie să fie puse în funcţiune timp de cinci minute.

6 720 611 046 E (02.12)

Page 22

Reglarea aparatului

6 Reglarea aparatului

6.1 Reglarea mecanică

6.1.1 Verificarea dimensiunii vasului de expansiune

Cu ajutorul diagramelor de mai jos poate fi estimată cu aproximaţie dimensiunea vasului de expansiune

instalat din fabrică sau dacă este necesară ataşarea unui vas de expansiune suplimentar (nu este necesar la încălzirea prin pardoseală). Curbele caracteristice indicate au la bază următoarele date: ! În vasul de expansiune se află 1 % apă sau 20 %

din volumul nominal.

! Presiune diferenţială de funcţionare a supapei de

siguranţă este de 0,5 bar, corespunzătoare normelor.

! Presiunea de preîncărcare a vasului de

expansiune corespunde înălţimii statice a instalaţiei deasupra centralei.

! Presiunea maximă de funcţionare: 3 bar.

6.1.2 Reglarea temperaturii pe tur

Temperatura pe tur poate fi reglată între 45 °C şi 90 °C.

La încălzirea prin pardoseală, respectaţi valoarea maximă a temperaturii pe tur. Aceste

instalaţii se vor conecta numai prin intermediul unui separator hidraulic.

Limitatorul temperaturii inferioare

În poziţia E termostatul este setat din fabrică pentru o temperatură limită de încălzire de maxim 75 °C. Nu se impune reglarea puterii de încălzire la magnitudinea cererii de căldură calculate.

Anularea limitării la temperaturi inferioare

La instalaţiile de încălzire care necesită temperaturi pe tur mai ridicate, această limitare poate fi anulată. ► Scoateţi butonul galben de pe butonul

termostatului cu ajutorul unei şurubelniţe.

Fig. 25

I Presiune de preîncărcare 0,2 bar II Presiune de preîncărcare 0,5 bar III Presiune de preîncărcare 0,75 bar IV Presiune de preîncărcare 1,0 bar V Presiune de preîncărcare 1,3 bar t

Temperatura pe tur

Volumul instalaţiei, în litri

A Câmp de funcţionare al vasului de expansiune B Este necesar un vas suplimentar de expansiune

► În domeniu: se determină dimensiunea exactă a

vasului conform normei.

► Dacă punctul de intersectare se află în dreapta

curbei: se montează un vas de expansiune suplimentar.

Fig. 26

► Puneţi din nou butonul galben la loc, însă rotit

cu 180° (punctul trebuie să rămână orientat spre interior).

Temperatura de tur nu mai este astfel limitată.

Poziţia Temperatura pe tur

1 aprox. 45 °C

2 aprox. 51 °C

3 aprox. 57 °C

4 aprox. 63 °C

5 aprox. 69 °C

E aprox. 75 °C

max aprox. 90 °C

Tabelul 7

6 720 611 046 E (02.12)

Page 23

Reglarea aparatului

6.1.3 Modificarea curbei de funcţionare a pompei de circulaţie

► Turaţia pompei de circulaţie se modifică de la

cutia de borne a acesteia.

Fig. 27

A Curba pentru poziţia 1 a comutatorului pompei B Curba pentru poziţia 2 a comutatorului pompei C Curba pentru poziţia 3 a comutatorului pompei H PÎnălţimea de pompare Q Debitul pompei

6.2 Programarea sistemului de comandă Bosch Heatronic

6.2.1 Utilizarea sistemului Bosch Heatronic

Sistemul Bosch Heatronic permite reglarea facilă şi verificarea multor parametri ai centralei aparatului. Această descriere se limitează la funcţiile necesare

punerii în funcţiune a aparatului. Puteţi consulta o prezentare detaliată în caietul de diagnoză JUNKERS.

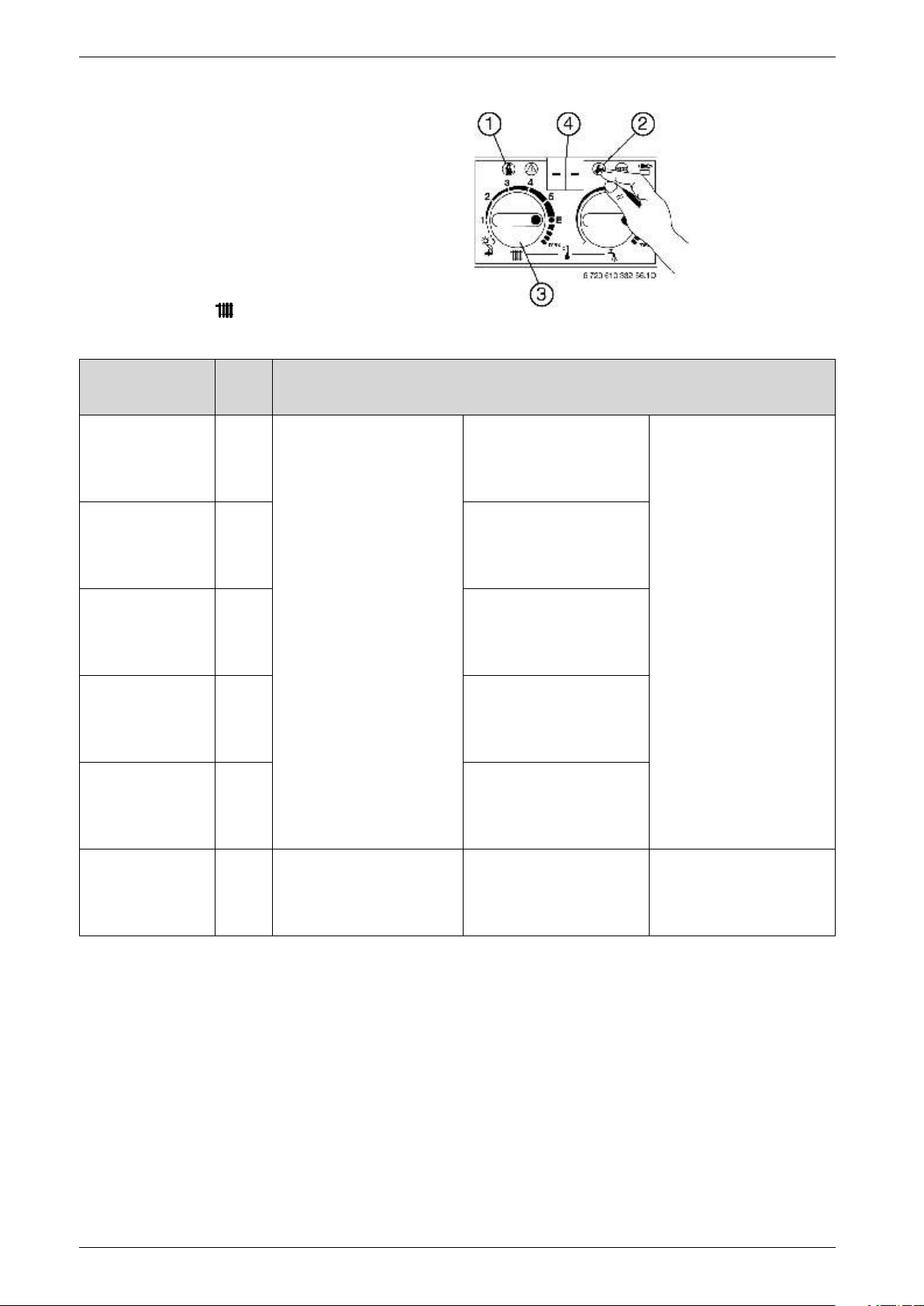

Fig. 28 Privire de ansamblu asupra elementelor de comandă

1 Tastă Service 2 Tastă Coşar 3 Termostat de tur 4 Termostat de apă caldă menajeră 5 Display

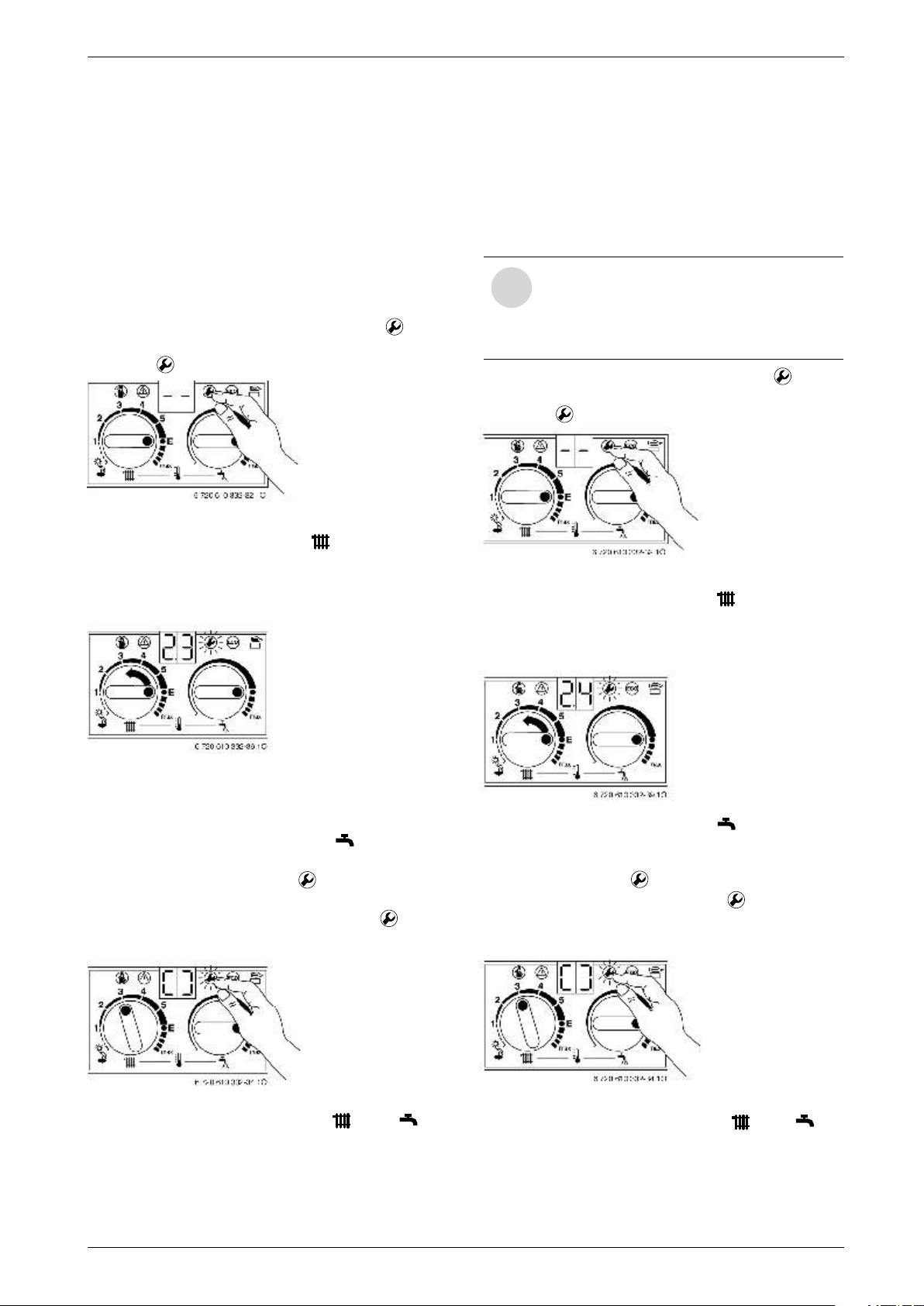

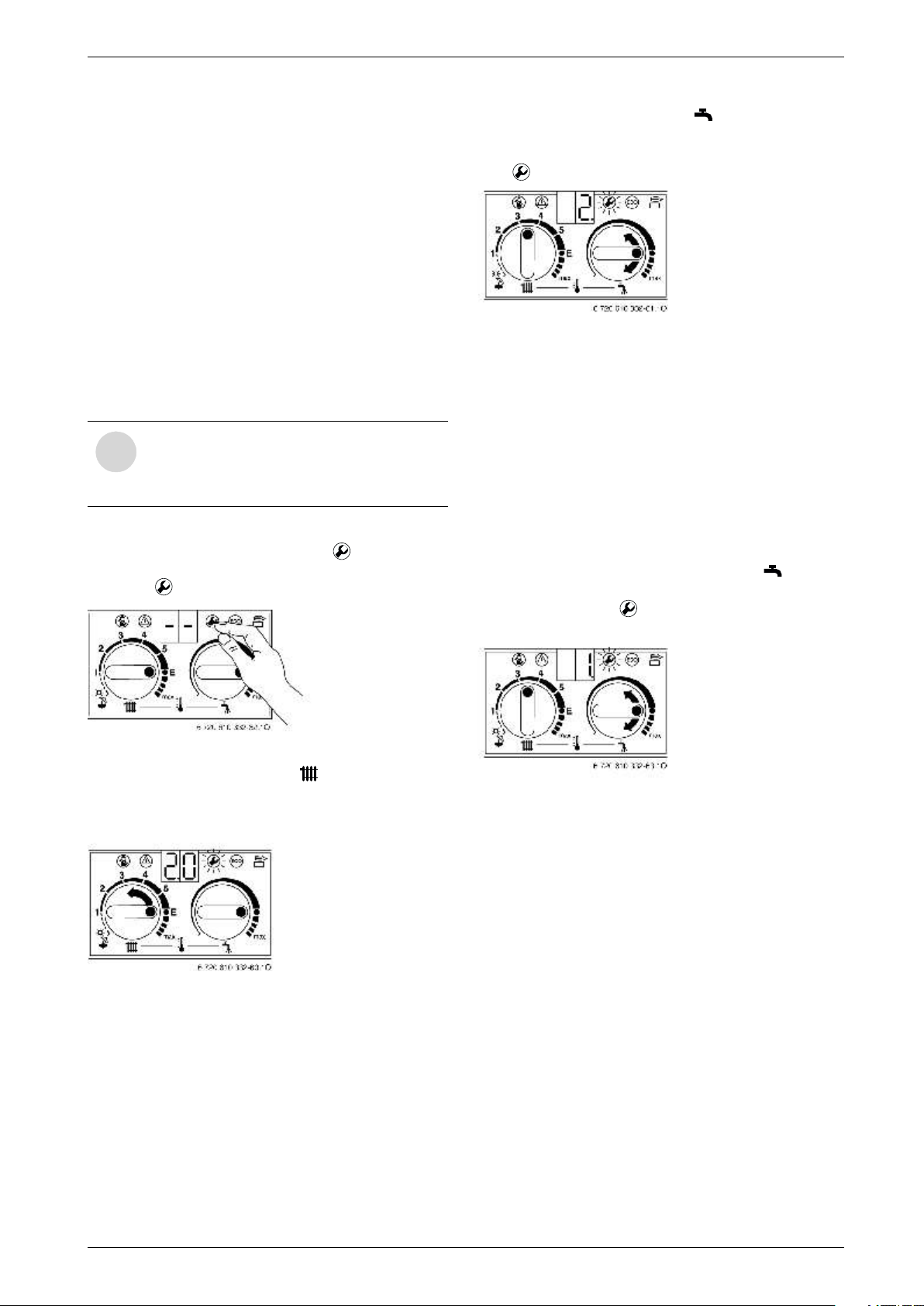

Selectarea funcţiei service:

Notaţi poziţiile [...] şi [...] ale termostatelor. După efectuarea setării,

rotiţi termostatele în poziţiile iniţiale.

Funcţiile service sunt structurate în două grupe: prima

grupă cuprinde funcţiile service până la 4.9, cea de-a doua include funcţiile service de la 5.0 în sus.

► Pentru a selecta o funcţie service din grupa întâi:

apăsaţi şi menţineţi apăsată tasta până când

[...]

pe display apare -- .

► Pentru a selecta o funcţie service din grupa a doua:

apăsaţi simultan şi menţineţi apăsate tastele şi până când pe display apare == .

[...]

► Rotiţi termostatul pentru a selecta funcţia

[...]

service dorită.

6 720 611 046 E (02.12)

Page 24

Reglarea aparatului

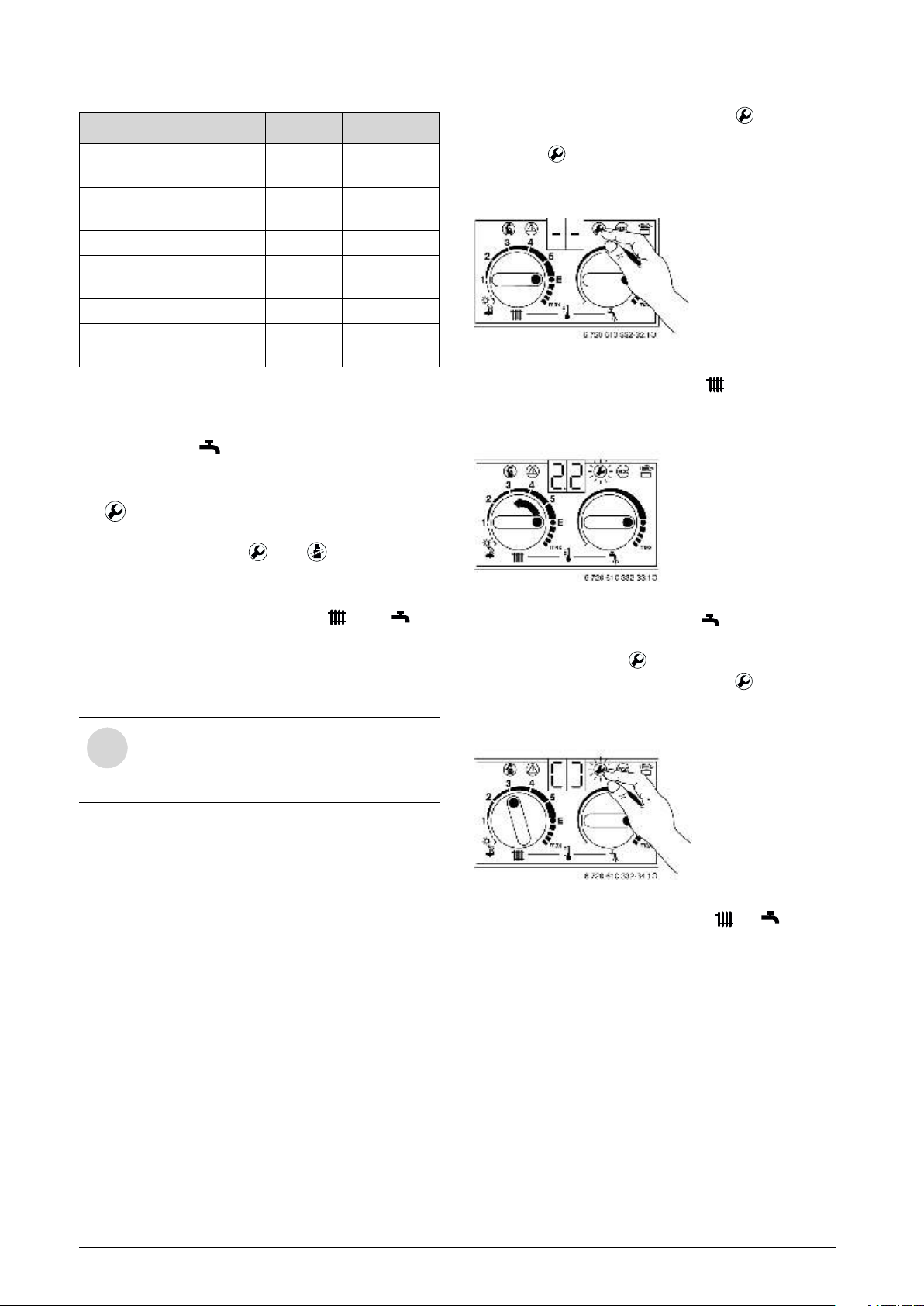

Funcţia service Indice Vezi pagina

Modul de funcţionare

a pompei 2.2 24 Puterea de încălzire a

apei din acumulator

Semnalul de tact 2.4 25 Temperatura max.

pe tur 2.5 26

Diferenţa de cuplare 2.6 26 Putere max. de

încălzire 5.0 27

Tabelul 8

Reglarea valorilor

► Pentru a regla un parametru rotiţi butonul

termostatului . [...]

Memorarea valorilor

► Primul nivel: apăsaţi şi menţineţi apăsată tasta

[...]

, până când pe display apare [ ] .

► Al doilea nivel: apăsaţi simultan şi menţineţi

apăsate butoanele şi până când pe display apare [ ] .

După efectuarea reglajelor

► Rotiţi butoanele termostatelor şi la

valorile iniţiale.

6.2.2 Alegerea modului de lucru al pompei pe timpul încălzirii (Funcţia service 2.2)

La conectarea unui regulator cu sondă de

exterior se instalează automat modul de funcţionare al pompei 3.

2.3 25

[...] [...]

► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare -- .

[...]

Tasta se aprinde.

Fig. 29

► Rotiţi butonul termostatului până când pe

display se afişează 2.2. După puţin timp, pe display se indică modul de funcţionare a pompei.

Fig. 30

► Rotiţi butonul termostatului până când pe

display apare codul, de la 1 la 3. Display-ul şi tasta semnalizează intermitent.

► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare .

Modul de funcţionare este astfel memorat.

[...]

[…]

[...]

Pot fi selectate următoarele moduri de funcţionare:

! Modul de funcţionare 1 pentru instalaţii de

încălzire fără reglare.

Termostatul de pe turul instalaţiei de încălzire comandă pompa.

! Modul de funcţionare 2 (setare din fabrică)

pentru instalaţii de încălzire cu termostat de ambianţă.

Termostatul de pe turua instalaţiei de încălzire

comandă numai gazul, pompa continuă să funcţioneze. Termostatul de ambianţă comandă atât gazul cât şi pompa de circulaţie. După oprirea gazului,pompa continuă să funcţioneze 3 minute, iar ventilatorul 35 secunde.

! Modul de funcţionare 3 pentru instalaţii de

încălzire cu regulator de temperatură cu sondă de exterior.

Regulatorul comandă pompa. În timpul funcţionării pe timp de vară pompa se activează numai pentru pregătirea apei calde menajere.

Fig. 31

► Rotiţi butoanele termostatelor şi în

dreptul valorilor iniţiale. Display-ul indică temperatura pe tur.

[...] [...]

6 720 611 046 E (02.12)

Page 25

Reglarea aparatului

6.2.3 Setarea puterii de încălzire a acumulatorului (funcţia de operare 2.3)

(ZC)

Puterea de încălzire a acumulatorului poate poate fi reglată între valorile minimă şi maximă ale puterii nominale pentru apă caldă.

Setarea din fabrică corespunde puterii nominale max. a apei calde: 99. ► Slăbiţi şurubul obturator (3) (vezi pagina 29) şi

conectaţi manometrul conductelor comunicante în U.

► Apăsaţi şi menţineţi apăsat tasta până

când pe display apare - - .

Tasta se aprinde.

[...]

Fig. 32

► Rotiţi butonul termostatului până când este

afişat pe display. După scurt timp, pe display va fi afişată puterea de încălzire setată în acumulator.

[...]

6.2.4 Reglarea semnalului de tact (Funcţia service 2.4)

Tactul poate fi reglat în intervalul 0 până la 15 minute (setarea din fabrică: 3 minute). Timpul minim de declanşare este de 1 minut (recomandat în instalaţiile termice monotubulare şi cu aer).

La montarea unui regulator cu sondă de exterior nu este necesară reglarea tactului

centralei. Reglarea tactului va fi optimizată prin intermediul regulatorului.

► Apăsaţi şi menţineţi apăsat tasta până

când pe display apare -- .

[...]

Tasta se aprinde.

Fig. 35

► Rotiţi butonul termostatulului până când pe

display apare 2.4 .

După puţin timp, pe display se poate vizualiza

semnalul de tact instalat.

[...]

Fig. 33

► Selectaţi puterea de încălzire a acumulatorului în

kW şi presiunea la duze corespunzătoare din

tabelele prezentate, cu începere de la pagina 36. ► rotiţi butonul termostatului până când obţineţi presiunea la duze dorită.

► Apăsaţi şi menţineţi apăsată tasta până

Fig. 34

► Rotiţi butoanele termostatelor şi în poziţiile corespunzătoare valorilor iniţiale.

Dis play -ul şi t ast a sem nali zea ză

intermitent.

când pe display apare [ ] .

Valoarea a fost memorată.

Display-ul indică temperatura pe tur.

[...]

[. ..]

[...]

[...] [...]

Fig. 36

► Rotiţi butonul termostatulului până când pe

display este afişat semnalul de tact dorit, între 0 şi

15. Display-ul şi tasta semnalizează intermitent.

► Apăsaţi şi menţineţi apăsat tasta până când pe

display apare [ ] .

Semnalul de tact a fost memorat.

Fig. 37

► Rotiţi butoanele termostatelor şi în

dreptul valorilor iniţiale.

Display-ul indică temperatura pe tur.

[...]

[...] [...]

6 720 611 046 E (02.12)

Page 26

Reglarea aparatului

6.2.5 Reglarea temperaturii maxime pe tur (Funcţia service 2.5)

Temperatura maximă pe tur poate fi reglată între 45 °C şi 90 °C (setare din fabrică). ► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare -- .

Tasta se aprinde.

[...]

Fig. 38

► Rotiţi butonul termostatului până când pe

display apare 2.5 .

După puţin timp pe display se afişează temperatura maximă reglată pe tur.

[...]

6.2.6 Reglarea ecartului de pornire (∆t) (Funcţia service 2.6)

În cazul conectării unui regulator de

temperatură cu sondă de exterior, nu este necesară reglarea ecartului de pornire. Reglarea ecartului va f optimizată de către regulator.

Ecartul de pornire reprezintă devierea admisă a temperaturii pe tur faţă de temperatura cerută de termostatul de tur. Acesta poate fi reglată în trepte de câte 1 K. Ecartul de pornire poate fi reglat între 0 şi 30 K (setare din fabrică: 0 K). Temperatura minimă pe tur este de 45°C. ► Dezactivaţi semnalul de tact (reglajul 0, (vezi

capitolul 6.2.4)).

► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare -- .

Tasta se aprinde.

[...]

Fig. 39

► Rotiţi butonul termostatului până când pe

display apare afişată temperatura maximă dorită

pe tur, între 45 şi 90. Display-ul şi tasta semnalizează intermitent.

► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare [ ] . Temperatura maximă pe tur a fost memorată.

Fig. 40

► Rotiţi butonul termostatului şi la valorile

iniţiale. Pe display se va afişa temperatura pe tur.

[...]

[...] [...]

Fig. 41

► Rotiţi butonul termostatului până când pe

display apare 2.6 . După scurt timp, pe display apare valoarea reglată a ecartului de pornire.

Fig. 42

► Rotiţi butonul termostatului până când pe

display apare ecartul de pornire dorit, între 0 şi 30. Display-ul şi tasta semnalizează intermitent.

► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare [ ] . Ecartul de pornire este astfel memorat.

[...]

Fig. 43

► Rotiţi butoanele termostatelor şi în

dreptul valorilor iniţiale. Display-ul indică temperatura pe tur.

[...] [...]

6 720 611 046 E (02.12)

Page 27

Reglarea aparatului

6.2.7 Reglarea puterii de încălzire (Funcţia service 5.0)

Puterea de încălzire a centralei poate fi limitată la necesarul de căldură dorit, cuprins între puterea

minimă nominală şi puterea maximă nominală.

Independent de limitarea capacităţii pe tur, pentru prepararea apei calde se dispune de

puterea nominală integrală.

Setarea din fabrică corespunde puterii nominale

indicate pe display ca 99. ► Apăsaţi simultan şi menţineţi apăsate tastele

[...]

şi până când displayul indică == . Tastele se aprind.

Fig. 44

► Rotiţi butonul termostatului până când pe

display apare 5.0 .

După scurt timp, pe display se indică procentajul puterii de încălzire reglate (99. = putere nominală).

[...]

► Apăsaţi şi menţineţi apăsate tastele şi

până când pe display apare [ ] . Astfel, puterea de încălzire este memorată.

Fig. 46

► Rotiţi butoanele termostatului şi în

dreptul valorilor iniţiale. Display-ul indică temperatura pe tur.

[...] [...]

Fig. 45

► Selectaţi puterea de încălzire în kW şi indicele

corespunzător din tabelele pentru reglarea puterii de încălzire (vezi pagina 36 sau 37).

► Rotiţi butonul termostatului până când pe

display se afişează indicele dorit. Display-ul şi tastele şi semnalizează intermitent.

► Măsuraţi debitul de gaz necesar şi comparaţi-l cu

datele indicate în dreptul indicelui. În cazul în care există neconcordanţe, corectaţi indicele!

6 720 611 046 E (02.12)

[...]

[...] [...]

Page 28

Reglarea aparatului

6.2.8 Citirea valorilor sistemului Bosch Heatronic

În cazul efectuării unei lucrări de reparaţii, acesta uşurează în mod considerabil reglarea. ► Citiţi valorile reglate (vezi tabelul 9) şi înregistraţi-

le în procesul verbal de punere în funcţiune.

► Păstraţi procesul verbal de punere în funcţiune

într-un loc vizibil pe aparat .

După citire: ► procesul verbal în dreptul valorii iniţiale.[...]

Funcţia

service

Fig. 47

Cum se citeşte?

Modul

de funcţionare

a pompei

Semnalul de tact

???????

????

Temperatura

maximă

pe tur

Ecart de pornire 2.6

Puterea max.

de încălzire

2.2

2.3

2.4

2.5

5.0

Apăsaţi (2) până când

pe (4) apare -- .

Aşteptaţi până când

pe (4) apare 00. sau 01. .

Apăsaţi (1) şi (2) până când

pe (4) apare == .

Aşteptaţi până când pe

(4) apare 0. .

Rotiţi (3) până când

pe (4) apare 2.2 . Aşteptaţi până când (4) se modifică.

Înregistraţi valoarea.

Rotiţi (3) până când pe

(4) apare 2.3 . Aşteptaţi

până când (4) se modifică.

Înregistraţi valoarea.

Rotiţi (3) până când pe

(4) apare 2.4 . Aşteptaţi

până când (4) se modifică.

Înregistraţi valoarea.

Rotiţi (3) până când pe

(4) apare 2.5 . Aşteptaţi

până când (4) se modifică.

Înregistraţi valoarea.

Rotiţi (3) până când pe

(4) apare 2.6 . Aşteptaţi

până când (4) se modifică.

Înregistraţi valoarea.

Rotiţi (3) până când pe

(4) apare 5.0 . Aşteptaţi

până când (4) se modifică.

Înregistraţi valoarea.

Apăsaţi (2) până

când pe (4) apare -- .

Apăsaţi (1) şi (2) până când pe (4) apare == .

Tabelul 9

6 720 611 046 E (02.12)

Page 29

7 Reglarea gazului

7.1 Reglarea gazului

ÎÎn special după efectuarea unei modificări, pentru a adapta aparatul la alt tip de gaz va trebui să verificaţi reglajul de maxim sau de minim. Reglaje realizate în fabrică:

! Gaz metan: Centralele pe gaz metan sunt reglate

şi sigilate din fabrică pentru o valoare a indicelui

Wobbe de 14,9 kWh/m3 şi o presiune de intrare de 20 mbar.

! GPL: Centralele pe GPL sunt reglate şi sigilate din

fabrică pentru o presiune de intrare de 35 mbar.

Pentru a seta regla de gaz utilizaţi o şurubelniţă nemagnetică cu o lăţime a

capătului de 5 mm.

Reglarea gazului

7.1.1 Pregătirea

► Demontaţi mantaua (vezi pagina 14). ► Scoateţi clapeta de acoperire a panoului de

comandă.

► Desfaceţi cele două şuruburi ale panoului de

comandă şi rabataţi panoul în jos.

Fig. 48

Fig. 49 Vana de gaz

3 Racord de măsurare a presiunii la duze 7 Racord de măsurare a presiunii la nivelul racordului 63 Şurub de setare a presiunii maxime 64 Şurub de setare a presiunii minime 65 Protecţie

7.1.2 Metoda reglării presiunii la duze Presiunea la duze la puterea maximă

de încălzire

► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare .

Tasta se aprinde.

[...]

Fig. 50

► Rotiţi butonul termostatului până când pe

display apare 2.0. După puţin timp, este afişat modul de funcţionare setat (0. = funcţionare

normală).

[...]

6 720 611 046 E (02.12)

Fig. 51

Page 30

Reglarea gazului

► Rotiţi butonul termostatului până când pe

display apare 2. (= putere nominală (apă caldă)). Display-ul şi tasta semnalizează intermitent.

[...]

Fig. 52

► Desfaceţi şurubul de etanşeizare (3) şi montaţi

manometrul cu tub U.

► Scoateţi capacul sigilat (figura 49) amplasat

deasupra şuruburilor de reglare a gazului.

► Selectaţi din tabelele de la paginile 38 - 39

presiunea la duze “max.” indicată (mbar). Reglaţi presiunea la duze cu ajutorul şurubului de reglare (63). Prin rotirea acestuia spre dreapta se măreşte presiunea gazului, iar spre stânga se reduce.

Presiunea la duze la puterea minimă de încălzire (apă caldă)

► Rotiţi spre stânga butonul termostatului până

când pe display apare 1. (= putere nominală minimă de încălzire). Display-ul şi tasta semnalizează intermitent.

[...]

► Apăsaţi şi menţineţi apăsată tasta până când pe

display apare . Tasta se aprinde. [...]

Fig. 54

► Rotiţi butonul termostatului până când pe

display apare 2.0. După puţin timp apare afişat modul de funcţionare selectat (0. = funcţionare normală).

[...]

Fig. 55

► Rotiţi butonul termostatului până când pe

display apare 2..

(= putere nominală (apă caldă)). Displayul şi tasta

semnalizează intermitent.[...]

Fig. 53

► Selectaţi din tabelele de la paginile 38 - 39

presiunea la duze “min.” (mbar) indicată. Reglaţi presiunea la duze cu ajutorul şurubului de reglare a gazului (64).

► Verificaţi valorile min. şi max. reglate şi corectaţi-le

dacă este necesar.

Presiunea de racordare

► Opriţi centrala termică de perete şi închideţi

robinetul de gaz, demontaţi manometrul cu tub U şi strângeţi şurubul de etanşeizare (3).

► Desfaceţi şurubul de etanşeizare (7) şi aşezaţi

manometrul cu tub U la ştuţul de măsurare.

► Deschideţi robinetul de gaz şi porniţi centrala.

Fig. 56

► Verificaţi presiunea de alimentare cu gaz.

- pentru gaz metan între 18 şi 24 mbar.

- pentru GPL 35 mbar.

La funcţionarea pe gaz metan nu se va efectua reglarea şi nici nu se va pune aparatul în funcţiune, dacă valoarea presiunii este sub 18 mbar sau peste 24 mbar. În aceste cazuri se va stabili cauza şi se va remedia defecţiunea apărută. Dacă remedierea este imposibilă, închideţi robinetul de gaz al aparatului şi solicitaţi asistenţă companiei

distribuitoare de gaz.

Reinstalarea modului normal de funcţionare

► Rotiţi complet spre stânga butonul termostatului

până când pe display apare 0. (= funcţionare

[...]

normală). Display-ul şi tasta semnalizează intermitent.

► Apăsaţi şi menţineţi apăsată tasta [...] până când

pe display apare .

► Rotiţi butoanele termostatelor şi în dreptul

valorilor iniţiale. Pe display apare temperatura pe tur.

[...]

[…]

[...] [...]

6 720 611 046 E (02.12)

Page 31

Adaptarea la diferite tipuri de gaz

► Dacă forma flăcării nu este adecvată, se realizează

controlul duzelor.

► Opriţi centrala, închideţi robinetul de alimentare cu

gaz, demontaţi manometrul cu tub U şi strângeţi şurubul de etanşeizare (7).

► Fixaţi şi sigilaţi elementele de protecţie a

şuruburilor de reglare a gazului.

7.1.3 Metoda reglării volumetrice

În cazul alimentării cu un amestec de GPL/aer în perioada de consum maxim, verificaţi reglarea efectuată prin metoda presiunii la duze. ► Solicitaţi companiei distribuitoare de gaz indicele

Wobbe (Wo) şi puterea calorifică (Hs) sau indicele calorific de funcţionare (HiB).

Pentru secvenţa de reglare prezentată în continuare, aparatul trebuie să se afle în stare de

funcţionare de cel puţin 5 min.

Debitul de gaz la puterea maximă de încălzire

► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare.

Tasta se aprinde.

[...]

► Rotiţi butonul termostatului până când pe

display apare 2.

(= putere nominală (apă caldă)). Display-ul şi tasta

semnalizează intermitent.

[...]

Fig. 59

► Slăbiţi şurubul de etanşeizare (7) şi montaţi

manometrul cu tub U.

► Desfaceţi capacul sigilat (figura 49) amplasat

deasupra şuruburilor de reglare a gazului.

► Stabiliţi debitul max. (l/min) indicat în tabelele de la

paginile 36 - 37. Reglaţi debitul cu ajutorul şurubului

de reglare a gazului (63). Prin rotirea acestuia spre dreapta se creşte debitul gazului, iar spre stânga se

reduce.

Debit de gaz la putere minimă de încălzire (apă caldă)

► Rotiţi spre stânga butonul termostatului până

când pe display apare 1. (= putere nominală min.). Display-ul şi tasta semnalizează intermitent.

[...]

Fig. 57

► Rotiţi butonul termostatului până când pe

display apare 2.0 . După puţin timp, apare indicat modul de funcţionare reglat (0. = funcţionare

normală).

[...]

Fig. 58

Fig. 60

► Stabiliţi debitul “min. (apă caldă)” (l/min) indicat în

tabelele de la paginile 36 - 37. Reglaţi debitul gazului cu ajutorul şurubului de reglare (64).

► Verificaţi reglajele min. şi max. şi corectaţi-le dacă

este necesar.

► Verificaţi presiunea gazului la nivelul conexiunii,

vezi pagina 30.

► Selectaţi din nou modul de funcţionare normal, vezi

pagina 30.

6 720 611 046 E (02.12)

Page 32

Reglarea gazului

7.2 Trecerea pe alt tip de gaz

În cazul în care doriţi să adaptaţi aparatul la un tip de gaz diferit de cel pentru care acesta a fost prevăzut, se poate

obţine un set cu piesele necesare. Se va ţine cont de instrucţiunile incluse în setul pentru

transformarea pe alt tip de gaz.

Centrală

ZWC/ZC 24-1 MF.A

ZWC/ZC 28-1 MF.A

Din tip de gaz

“23” gaz natural G20 “31” GPL G31 “23” gaz natural G20 “31” GPL G31

În tip de gaz

“31” GPL G31 “23” gaz natural G20 “31” GPL G31 “23” gaz natural G20

Nº comandă

7 719 002 210

7 719 002 233

7 719 002 211

7 719 002 233

Tabelul 10

► Opriţi centrala de la întrerupătorul principal şi închideţi

robinetul de alimentare cu gaz.

► Îndepărtaţi mantaua. ► Scoateţi capacul camerei de ardere. ► Demontaţi arzătorul. ► Demontaţi suportul duzelor. ► Înlocuiţi duzele (29). ► Montarea se va efectua urmând aceiaşi paşi în ordine

inversă.

► Puneţi aparatul în funcţiune şi efectuaţi reglarea gazului

conform instrucţiunilor din capitolul 7.1.

Fig. 61

3 Racord de măsurare a presiunii la duze 7 Racord de măsurare a presiunii instalaţiei 29 Duzele 52 Ventil magnetic 1 (siguranţă)

52.1 Ventil magnetic 2 (siguranţă şi modulare) 63 Şurub de reglare a presiunii maxime 64 Şurub de reglare a presiunii minime 65 Protecţie 68 Ventil magnetic de reglare

6 720 611 046 E (02.12)

Page 33

8 Întreţinerea

Întreţinerea

Pericol: Pericol de electrocutare!

► Întrerupeţi întotdeauna alimentarea

electrică a aparatului (siguranţă,

comutator LS) înainte de a efectua orice lucrare electrică.

► Lucrările de întreţinere a aparatului se vor efectua

doar de Departamentul Tehnic Autorizat JUNKERS.

► Nu se vor folosi decât piese de schimb originale.

La comandarea pieselor de schimb, transcrieţi

denumirea şi numărul piesei la baza listei pieselor de schimb.

► Garniturile şi O-ringurile demontate trebuie

8.1 Lucrări de revizie

Apă caldă (ZWC)

În cazul în care nu se ating temperaturile de tur

indicate: ► Demontaţi schimbătorul de căldură. ► Decalcifiaţi schimbătorul de căldură cu mijloace

de curăţare uzuale din comerţ, procedând astfel:

- Aşezaţi schimbătorul cu racordurile orientate în

sus.

- Introduceţi complet schimbătorul de căldură în

soluţia de înlăturare a calcarului şi lăsaţi-o să

acţioneze timp de 24 de ore. ► Recomandări: înlocuiţi schimbătorul de căldură la

fiecare 7 ani de funcţionare.

Vaseline

► Se vor folosi numai următoarele vaseline:

- Pentru componentele aflate în contact cu apa: Unisilcon L 641 (8709918413)

- Pentru filete: Hft 1 v 5 (8709918010).

8.2 Măsurarea pierderilor la gazele

de ardere

► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare --.

În acest caz se activează modul de funcţionare a coşului.

Tasta se aprinde, iar pe display apare

[...]

temperatura pe tur.

Acest mod se menţine timp de 15 minute. Ulterior acesta comută automat în modul

de funcţionare anormal.

► Demontaţi buşonul racordului de măsurare a

gazelor de ardere (1), figura 62.

► Introduceţi sonda aprox. 60 mm în racord şi

obturaţi-o.

► Măsuraţi valorile CO2 şi temperatura produselor

de combustie. Dacă nu se ating aceste valori ale gazelor de ardere, curăţaţi arzătorul şi blocul de

căldură, discul de strangulare şi conducta de evacuare-admisie.

[...]

Vasul de expansiune

► Goliţi centrala. ► Verificaţi vasul de expansiune, iar dacă este cazul

refaceţi perna de aer (aprox. 1 bar) cu ajutorul unei pompe.

► Adaptaţi presiunea de preîncărcare a vasului de

expansiune la înălţimea statică a instalaţiei de încălzire.

Elemente de siguranţă, reglare şi comandă

► Verificaţi dacă toate elementele de siguranţă,

reglare şi comandă funcţionează corect.

► Înlocuiţi electrodul de ionizare la fiecare 3 ani.

Piese de schimb

► La comandarea pieselor de schimb menţionaţi

denumirea, codul şi numărul piesei conform listei de piese de schimb.

Fig. 62 Măsurarea gazelor de ardere

1 Punct de măsurare a gazelor de ardere 2 Punct de măsurare a aerului necesar arderii

► Montaţi şurubul de etanşeizare. ► Apăsaţi şi menţineţi apăsată tasta până când

pe display apare --. Tasta se stinge şi pe display apare temperatura pe tur.

[...]

6 720 611 046 E (02.12)

Page 34

Întreţinerea

8.3 Golirea instalaţiei de încălzire

Circuitul de apă caldă menajeră (ZWC)

► Închideţi robinetul de intrare a apei reci în aparat. ► Deschideţi toate robinetele de apă caldă

menajeră alimentate de la centrală.

Circuitul de încălzire

► Goliţi toate radiatoarele. ► Goliţi centrala prin deschiderea robinetului de

golire de pe returul instalaţiei.

Montaţi un furtun la robinetul de golire pentru a putea evacua apa din instalaţia de

încălzire în locul dorit.

8.4

Încălzire cu convectori (la instalaţiile monotubulare)

Fiecare convector dispune de o clapetă de reglare. Prin orientarea acesteia se poate regla căldura radiată de convector.

► Nu aşezaţi niciodată nici un fel de obiecte care ar

putea împiedica difuzarea aerului cald deasupra sau dedesubtul convectorilor.

► Curăţaţi periodic interiorul elemenţilor.

8.5 Încălzire cu radiatoare sau convectori (la instalaţiile bitubulare)

Fiecare radiator este prevăzut cu un robinet care permite oprirea sau reglarea fluxului de căldură.

La încălzirea prin pardoseală: montaţi un

dispozitiv de amestecare.

► Trebuie să evitaţi ca toate radiatoarele să fie

închise, întrucât astfel s-ar împiedica circularea apei, caz în care centrala ar înregistra o avarie şi

s-ar deconecta. În cazul opririi centralei din cauza unei avarii: ► Anulaţi avaria apăsând tasta de avarie (61) de pe

panoul de comandă.

6 720 611 046 E (02.12)

Page 35

9 Anexa

9.1 Codurile defecţiunilor

Display Cauza defecţiunii Soluţii

C4 C6

CA CC

d3 E2

Sonda apei calde menajere este întreruptă sau scurtcircuitată.

Comunicarea între modulul BUS- CAN şi regulator este întreruptă.

Diferenţă excesivă de temperatură între circuitul tur al instalaţiei de încălzire şi ieşirea apei calde menajere.

Întreruperea conexiunii electrice între modulul principal şi sistemul Heatronic.

Nu s-a detectat NTC-ul acumulatorului. Verificaţi NTC-ul acumulatorului şi cablul de

Şteckerul de codare Introduceţi corect şteckerul de codare, efectuaţi o

Presostatul a acţionat în timpul funcţionării. Verificaţi presostatul, extractorul şi conductele de

Presostatul nu se deschide în poziţia de repaus. Verificaţi presostatul. Presostatul nu se închide. Verificaţi presostatul, extractorul şi conductele de

Turaţie prea mare a turbinei. Verificaţi turbina. Sonda de exterior a TA 211 E sau a regulatorului

BUS are întreruperi. Clema 8-9 este deschisă. Nu s-a montat şteckerul; lipseşte puntea.

NTC-ul turului este întrerupt sau este scurtcircuitat.

S-a declanşat limitatorul de temperatură STB. Verificaţi NTC-ul turului, funcţionarea pompei,

Verificaţi dacă sonda apei calde menajere sau cablul de conexiune prezintă întreruperi sau este scurtcircuitat.

Verificaţi cablul de conexiune între modulul BUS

şi regulator. Verificaţi NTC-ul instalaţiei de încălzire şi al apei

menajere. Verificaţi dacă există depuneri de calcar în rezervor /schimbătorul de căldură.

Verificaţi cablul de conexiune între modulul şi Heatronic.

conexiune.

măsurare şi dacă este necesar înlocuiţi-l.

conectare.

Verificaţi dacă sonda de exterior sau cablul de racordare prezintă întreruperi.

Verificaţi NTC-ul turului şi cablul de conexiune.

siguranţele plăcii electronice, aerisiţi centrala.

Anexa

Tabelul 11

Nu există curent de ionizare. Robinetul de gaz este deschis? Verificaţi presiunea

Defecţiune internă pe placa electronică Asiguraţi-vă că toate contactele electrice, contactele

Semnal pentru ionizare incorect. Verificaţi cablul electrodului de ionizare pentru a

Curentul de ionizare se menţine după deconectarea regulatorului.

Tastă de avarie apăsată fără a exista o avarie.

de intrare a gazului, conexiunea de reţea, electrodul de ionizare şi cablul de, tubulatura de evacuarea gazelor arse şi nivelul CO2.

prin priză, cablurile de aprindere RAM şi modulul de colectare au fost corespunzător fixate; dacă este necesar înlocuiţi placa electronică sau modulul BUS.

detecta eventualele fisuri, tăieturi, etc. Verificaţi dacă există umiditate în interiorul panoului de comandă al sistemului Heatronic.

Verificaţi cablurile vanei de gaz.

Apăsaţi din nou tasta de avarie.

6 720 611 046 E (02.12)

Page 36

Anexa

9.2 Valorile de reglare a debitului de gaz la aparatele

ZWC/ZC 24-1 MF.A…

“23” Gaz metan G20 “31”

GPL G31

7,9 8,3 8,7 9,1 9,5 9,9 10,3 10,7 11,1

)

Display Putere kW

HiB (kWh/m

Sarcină kW Debit de gaz (l/min) Debit de

(a tV/tR = 80/

60 °C)

99 24 26,5 55,9 53,2 50,8 48,5 46,5 44,6 42,9 41,3

95 22,6 25,0 52,7 50,2 47,9 45,8 43,9 42,1 40,5 38,9

90 21,2 23,5 49,6 47,2 45,0 43,0 41,2 39,6 38,0 36,6

85 19,8 22,0 46,4 44,2 42,1 40,3 38,6 37,0 35,6 34,3

80 18,4 20,5 43,2 41,2 39,3 37,5 36,0 34,5 33,2 31,9

75 17,0 19,0 40,1 38,2 36,4 34,8 33,3 32,0 30,7 29,6

70 15,6 17,5 36,9 35,1 33,5 32,1 30,7 29,5 28,3 27,3

65 14,2 16,0 33,8 32,1 30,7 29,3 28,1 26,9 25,9 24,9

60 12,8 14,5 30,6 29,1 27,8 26,6 25,4 24,4 23,5 22,6

39,8

37,5

35,3

33,0

30,8

28,5

26,3

24,0

21,8

gaz (kg/h)

2,06

1,94

1,83

1,71

1,59

1,48

1,36

1,24

1,13

55 11,4 13,0 27,4 26,1 24,9 23,8 22,8 21,9 21,0 20,2

Min

(încălzire)

Min

(apă caldă)

Tabelul 12

10 11,5 24,3 23,1 22,0 21,1 20,2 19,4 18,6 17,9

8 9,5 20,0 19,1 18,2 17,4 16,7 16,0 15,4 14,8

19,5

17,3

14,3

1,01

0,89

0,74

6 720 611 046 E (02.12)

Page 37

9.3 Valorile de reglare a debitului de gaz la aparatele ZWC/ZC 28-1 MF.A…

“23” Gaz metan G20 “31”

Anexa

GPL

G31

7,9 8,3 8,7 9,1 9,5 9,9 10,3 10,7 11,1

)

Display Putere kW

(a tV/tR = 80/

HiB (kWh/m

Puterea la focar kW

60 °C)

99 28 31,0 65,4 62,2

95 26,2 29,1 61,3 58,3

90 24,3 27,1 57,2 54,4

85 22,5 25,2 53,1 50,5

80 20,7 23,2 49,0 46,6

75 18,8 21,3 44,9 42,7

70 17,0 19,3 40,8 38,8

65 15,2 17,4 36,7 34,9

60 13,3 15,4 32,6 31,0

Debit de gaz (l/min) Debit de

gaz (kg/h)

59,4

56,8 54,4 52,2 50,2 48,3 46,5 2,41

55,7

53,2 51,0 48,9 47,0 45,3 43,6 2,26

51,9

49,7 47,6 45,6 43,9 42,2 40,7 2,11

48,2

46,1 44,2 42,4 40,7 39,2 37,8 1,96

44,5

42,5 40,7 39,1 37,6 36,2 34,9 1,80

40,8

39,0 37,3 35,8 34,4 33,1 31,9 1,65

37,0

35,4 33,9 32,5 31,3 30,1 29,0 1,50

33,3

31,8 30,5 29,3 28,1 27,1 26,1 1,35

29,6

28,3 27,1 26,0 25,0 24,1 23,2 1,20

Min

(încălzire)

Min

(apă caldă)

Tabelul 13

11,5 13,5 28,5 27,1

8 9,5 20,0 19,1

25,9

24,7 23,7 22,7 21,8 21,0 20,3 1,05

18,2

17,4 16,7 16,0 15,4 14,8 14,3 0,74

6 720 611 046 E (02.12)

Page 38

Anexa

9.4 Valorile de reglare a presiunii de gaz la duze la aparatele ZWC/ZC 24-1 MF.A…

“23” Gaz metan G20 “31”

GPL

G31

Indice

13,5 13,8 14,2 14,5 15,0 15,2 15,6

Wobbe

)

Presiunea la duze (mbar)

Display Putere kW

(a tV/tR = 80/

(kWh/m

Puterea la focar kW

60 °C)

99 24,0 26,5 13,3 12,8 12,1 11,6 10,8 10,5 10,0 33,5

95 22,6 25,0 11,9 11,4 10,7 10,3 9,6 9,4 8,9 29,8

90 21,2 23,5 10,5 10,0 9,5 9,1 8,5 8,3 7,9 26,3

85 19,8 22,0 9,2 8,8 8,3 8,0 7,4 7,2 6,9 23,1

80 18,4 20,5 8,0 7,6 7,2 6,9 6,5 6,3 6,0 20,0

75 17,0 19,0 6,9 6,6 6,2 5,9 5,6 5,4 5,1 17,2

70 15,6 17,5 5,8 5,6 5,3 5,0 4,7 4,6 4,4 14,6

65 14,2 16,0 4,9 4,7 4,4 4,2 3,9 3,8 3,6 12,2

60 12,8 14,5 4,0 3,8 3,6 3,5 3,2 3,1 3,0 10,0

55 11,4 13,0 3,2 3,1 2,9 2,8 2,6 2,5 2,4 8,1

Min

(încălzire)

Min

(apă caldă)

Tabelul 14

10,0 11,5 2,5 2,4 2,3 2,2 2,0 2,0 1,9 6,3

8,0 9,5 1,7 1,6 1,5 1,5 1,4 1,4 1,3 4,3

6 720 611 046 E (02.12)

Page 39

9.5 Valori de reglare a presiunii de gaz la duze la aparatele ZWC/ZC 28-1 MF.A…

“23” Gaz metan G20 “31”

Anexa

GPL

G31

Indice

13,5 13,8 14,2 14,5 15,0 15,2 15,6

Wobbe

)

Presiunea la duze (mbar)

Display Putere kW

(a tV/tR = 80/

(kWh/m

Puterea la focar kW

60 °C)

99 28,0 31,0 17,7 16,9 16,0 15,3 14,3 13,9 13,2 34,8

95 26,2 29,1 15,5 14,8 14,0 13,4 12,6 12,2 11,6 30,6

90 24,3 27,1 13,5 12,9 12,2 11,7 10,9 10,7 10,1 26,6

85 22,5 25,2 11,6 11,1 10,5 10,1 9,4 9,2 8,7 22,9

80 20,7 23,2 9,9 9,5 9,0 8,6 8,0 7,8 7,4 19,5

75 18,8 21,3 8,3 8,0 7,5 7,2 6,7 6,6 6,2 16,4

70 17,0 19,3 6,9 6,6 6,2 6,0 5,6 5,4 5,1 13,5

65 15,2 17,4 5,6 5,3 5,0 4,8 4,5 4,4 4,2 10,9

60 13,3 15,4 4,4 4,2 4,0 3,8 3,5 3,5 3,3 8,6

Min

(încălzire)

Min

(apă caldă)

Tabelul 15

11,5 13,5 3,3 3,2 3,0 2,9 2,7 2,6 2,5 6,6

8,0 9,5 1,7 1,6 1,5 1,4 1,3 1,3 1,2 3,3

6 720 611 046 E (02.12)

Page 40

Robert Bosch S.R.L

Departamentul Termotehnică Splaiul Unirii nr. 74 Sector 4, Bucureşti

Tel: 4057500 Fax: 3301030
