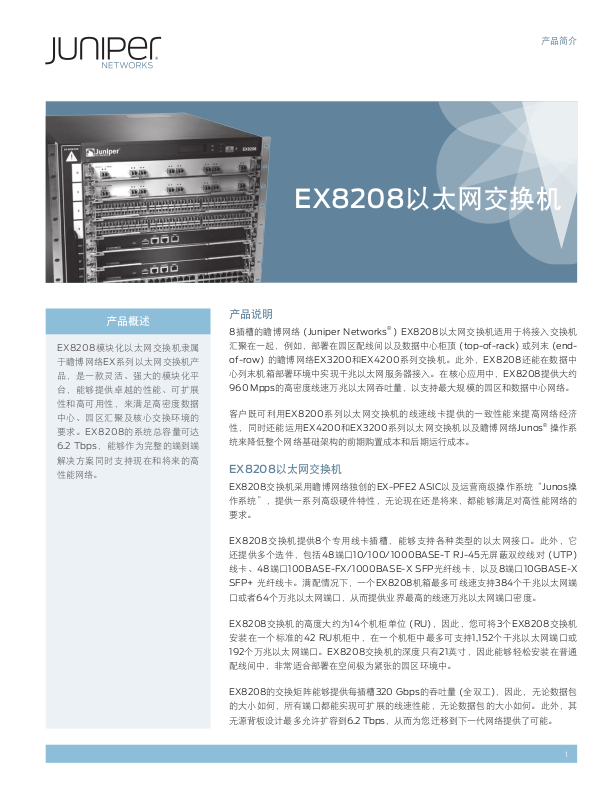

产品简介
EX8208以太网交换机
产品概述
EX8208模块化以太网交换机隶属
于瞻博网络EX系列以太网交换机产
品，是一 款灵活、强大的模 块化平
台，能够 提供卓越的性能、 可扩展
性和高可 用性，来满足高密 度数据
中心、园 区汇聚及核心交换 环境的
要求。EX8208的系统总容量可达
6.2 Tbps，能够作为完整的端到端
解决方案 同时支持现在和将 来的高
性能网络。
产品说明
8插槽的瞻博网络 (Juniper Networks® ) EX8208以太网交换机适用于将接入交换机
汇聚在一起，例如，部署在园区配线间以及数据中心柜顶 (top-of-rack) 或列末 (end-
of-row) 的瞻博网络EX3200和EX4200系列交换机。此外，EX8208还能在数据中
心列末机箱部署环境中实现千兆以太网服务器接入。在核心应用中，EX8208提供大约
960 Mpps的高密度线速万兆以太网吞吐量，以支持最大规模的园区和数据中心网络。
客户既可利用EX8200系列以太网交换机的线速线卡提供的一致性能来提高网络经济
性，同时还能运用EX4200和EX3200系列以太网交换机以及瞻博网络Junos® 操作系
统来降低整个网络基础架构的前期购置成本和后期运行成本。
EX8208以太网交换机
EX8208交换机采用瞻博网络独创的EX-PFE2 ASIC以及运营商级操作系统“Junos操
作系统”，提供一系列高级硬件特性，无论现在还是将来，都能够满足对高性能网络的
要求。
EX8208交换机提供8个专用线卡插槽，能够支持各种类型的以太网接口。此外，它
还提供多个选件，包括48端口10/ 100/1000BASE-T RJ-45无屏蔽双绞线对 (UTP)
线卡、48端口100BASE-FX/1000BASE-X SFP光纤线卡，以及8端口10GBASE-X
SFP+ 光纤线卡。满配情况下，一个EX8208机箱最多可线速支持384个千兆以太网端
口或者64个万兆以太网端口，从而提供业界最高的线速万兆以太网端口密度。
EX8208交换机的高度大约为14个机柜单位 (RU)，因此，您可将3个EX8208交换机
安装在一个标准的42 RU机柜中，在一个机柜中最多可支持1,152个千兆以太网端口或
192个万兆以太网端口。EX8208交换机的深度只有21英寸，因此能够轻松安装在普通
配线间中，非常适合部署在空间极为紧张的园区环境中。
EX8208的交换矩阵能够提供每插槽320 Gbps的吞吐量 (全双工)，因此，无论数据包
的大小如何，所有端口都能实现可扩展的线速性能，无论数据包的大小如何。此外，其
无源背板设计最多允许扩容到6.2 Tbps，从而为您迁移到下一代网络提供了可能。
1
2

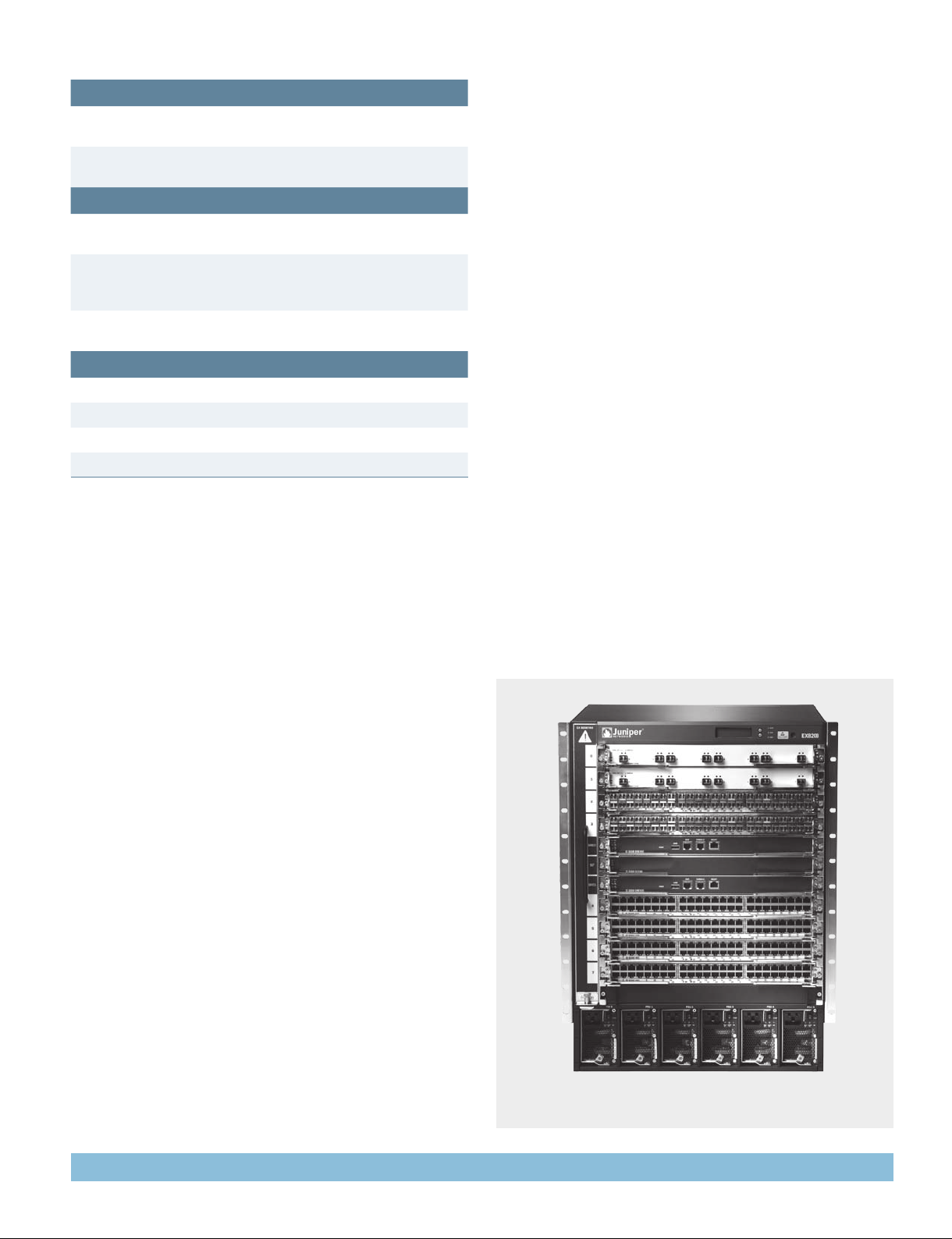

EX8208以太网交换机的基本配置中包括：1个安装在侧面的热
插拔风扇托架，带变速风扇；1个交换矩阵和路由引擎 (SRE) 模
块；1个专用的交换矩阵模块。此外，EX8208的基本配置中还
带有2个2000瓦的内置电源及6个电源托架，以便用户通过调配
机箱来满足任何应用的用电和冗余要求。EX8208的冗余配置中
包含备用的SRE模块，用于通过热备份来实现业务的永续；此
外，冗余配置中还提供全部6个电源，从而实现了完全冗余以及
卓越的可靠性和可用性。您可从前端安装EX8208交换机的所有
组件，大大简化了维修和升级工作。
EX8 2 0 8 在前端面板中提供 了 用 于 监 控整个机箱的LCD显示
板，它能够同时显示路由引擎状态和设备组件的告警信息，以便
您快速识别并解决问题 ，大大简化了整个运行流程。LCD还提
供友好、灵活 的用户界面，方便您开展多项工作， 如设备初始
化、配置回退、报告系统状态及告警通知，以及将交换机恢复为
默认设置等。
表1：EX8208特性速览
特性 说明
●
机箱
电源
冷却
矩阵
路由引擎
操作系统
高可用性 旨在实现持续运行的硬件设计：
14 RU；21英寸 (53厘米) 深；17.25英寸
(43.8厘米) 宽
●
8个专用的I/O插槽
●
6.2 Tbps的背板容量
●
专用的数据、控制和管理平面
●
LCD显示板，用于系统监控
●
能效：每瓦功耗最多支持每秒处理19.5万
个数据包
●
6个负载分担电源
●
最大6000瓦的电源配置
●
110-240伏的通用输入电源，N+1或N+N
冗余
●
冗余的风扇和控制器
●
端到端的气流
●
每个插槽320 Gbps (全双工) 的矩阵容量
●
两个SRE和SF卡，支持2+1冗余
●
完全线速转发，系统中包含两个矩阵
●
1+1冗余
●
主用和备用SRE
●
2 GB DRAM；2 GB闪存
●
控制台端口 + 辅助串口 + 以太网管理端口
●
USB存储接口
●
Junos操作系统
●
安全的模块化架构，能够隔离故障组件
●
独立的控制平面和转发平面，能够增强可
扩展性和永续性
●
透明的故障切换和网络恢复
●
平滑的路由引擎故障切换 (GRES)
●
不间断路由 (NSR)*
特性 说明
●
L2特性
L3特性
硬件隧道穿越
组播
防火墙过滤器
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
– 端口ACL
– VLAN ACL
– 路由ACL
●
●
服务质量 (QoS)
管理
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
巨型帧 (9216字节)
4,096个VLAN
VLAN注册协议 (GVRP)
802.3ad——链路汇聚控制协议 (LACP)
802.1D——生成树协议
802.1w——快速生成树
802.1s——多实例生成树
冗余中继组 (RTG)
VLAN 生成树协议 (VSTP)
静态路由
RIP v1/v2
OSPF v2
基于过滤器的转发
虚拟路由器冗余协议 (VRRP)
BGP (高级特性许可)
IS-IS (高级特性许可)
IPv6 (高级特性许可——roadmap)
双向转发检测 (BFD)
虚拟路由器
GRE隧道 (高级特性许可——roadmap)
MPLS功能 (高级特性许可——roadmap)
互联网组管理协议 (IGMP) v1/v2/v3
IGMP侦听v1/v2/v3
协议独立式组播PIM-SM、PIM-SSM、
PIM-DM、MSDP
入 口 和 出 口 处 的 L 2- L 4访 问 控 制 列 表
(ACL) :
控制平面拒绝服务 (DoS) 攻击防御
每个机箱支持2,000个警管器
每个端口在出口处提供8个队列
加权随机早期丢弃 (WRED) 调度
整形差额加权轮询 (SDWRR) 排队
严格优先级排队
面向调度和重写的多域分类 (L2-L4)
Junos操作系统的命令行接口 (CLI)
JUNOScript
基于Web的嵌入式管理工具——J-Web
Network and Security Manager (NSM)
支持
LCD显示板
SNMP v1/v2/v3
RADIUS
TACACS+
广泛的MIB支持
本地和远程分析器 (镜像)
链路层发现协议 (LLDP)
Advanced Insight Solutions (AIS)
* Roadmap
M系列 M系列
EX8208 EX8208
EX4200 EX4200 EX4200 EX4200 EX4200 EX4200

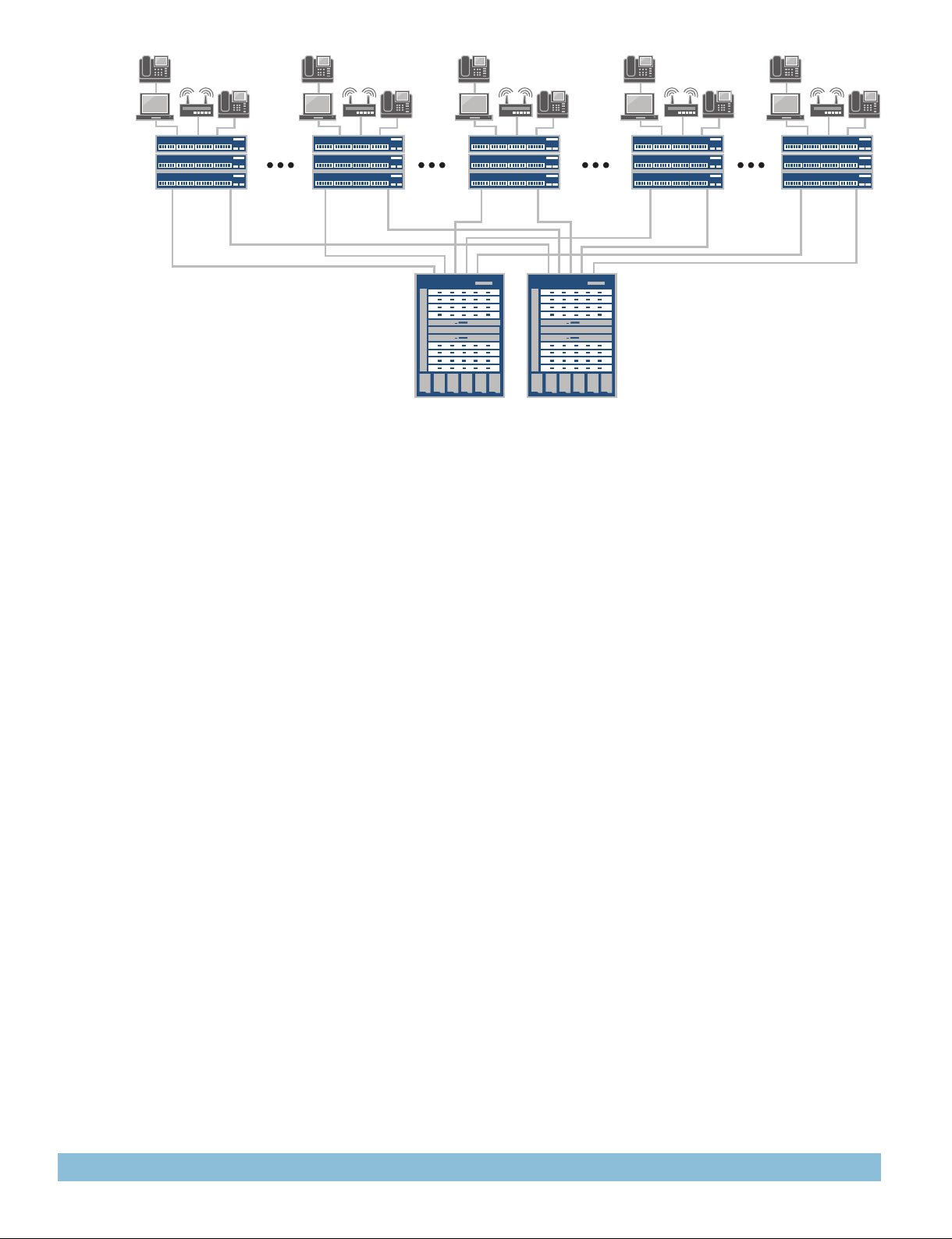

图1：EX8208以太网交换机提供高密度、可扩展的解决方案，
能够汇聚连接数据中心接入层设备的万兆以太网上行链路。
部署环境
EX8208交换机专为实现数据中心及园区环境中的汇聚层与核心
层的优化应用而设计。
在数据中心，EX8208交换机作为一款高性能、高密度的平台，
不仅能够大幅降低成本和复杂性，还能提高总体可扩展性，提高
运营商级可靠性。如果安装了万兆以太网线卡，EX8208将能
够提供大量的线速上行链路，以便连接EX4200交换机等部署
在集群交换柜顶交换机中的接入层设备，无论数据包规模如何。
EX8208交换机作为一项可扩展的解决方案，能够通过更少的交
换机来支持更多服务器。
EX8208支持高密度的千兆以太网端口，也可作为列末服务器来
接入交换机。高密度的千兆以太网及万兆以太网端口使EX8208
能够整合多个汇聚层与核心层，从而简化数据中心的架构，同时
降低电力、空间和冷却要求，进而降低总体拥有成本 (TCO)。
EX8208交换机适用于园区的汇聚层与核心层。与传统的解决方
案相比，这款交换机能够凭借高密度端口和运营商级性能，利用
更少设备支持更多用户。例如，采用集群交换配置的EX4200系
列交换机，园区中的所有楼宇和楼层都能通过万兆以太网上行链
路来接入网络；高密度的EX8208能够将众多集群交换上行链路
汇聚到一个平台中，以便通过高性能的链路，以线速连接核心交
换机或广域网边缘路由器。
架构和主要组件
EX8200系列以太网交换机采用了具有独特架构的多个组件。
SRE模块上的路由引擎运行Junos操作系统，能够处理所有的L2
和L3协议，并能管理设备中的所有组件。交换矩阵模块提供中央
交叉矩阵，以便控制所有数据流量的传输。如果将SRE和交换矩
阵模块协同使用，您将获得路由引擎和交换矩阵的全部功能。
EX 8200系 列线卡中 包括基于ASIC 的数据包 转发引擎“ EXPF E 2”，能 够 线速处理网 络流量；E X8200 系 列线卡中 还 包
括线卡处理器 ，能够提供可扩展的本地控制和状态 处理功能。
EX8208机箱背板能够通过独立路径将数据、控制和管理平面的
信号分配给系统组件，并为整个系统配电。风扇托架能够通过冗
余的变速风扇来冷却线卡和控制模块；电源能够将建筑物用电转
变成内部电压，以便满足系统的要求。
在EX8208中，所有的组件都是热插拔组件，并且所有的中央功
能都采用冗余配置，因此能够提供极高的运行可用性，以便在您
开展维修工作时确保系统的持续运行。
交换矩阵和路由引擎 (SRE) 模块
EX8208 SRE模块主要发挥两个作用。第一，它能够将交换矩
阵、控制平面和管理平面的功能全部集成到一个模块中；第二，
它支持一个集成路由引擎，提供1.2 GHz处理器和2 GB DRAM存
储容量以及2 GB闪存。SRE模块在前端面板上提供专用的RJ-45
