Juki HZL DX User Manual

ШВЕЙНАЯ МАШИНА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

2016.3.16

HZL-DX series

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ

Перед началом работы внимательно прочитайте эту инструкцию по эксплуатации,

как она содержит важную информацию

так по работе с машиной а также по технике безопасности.

2016.3.16

“ОСНОВНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ”

2016.3.16

При пользовании электроприбором всегда соблюдайте основные правила техники безопасности, включая следующее правило: «Перед началом эксплуатации прочтите все инструкции».

“ОПАСНО

1. Никогда не оставляйте включённую в электросеть машину без присмотра.

2. По окончании работы и перед чисткой отключайте машину от электросети.

“ПРЕДУПРЕЖДЕНИЕ

1. Не разрешайте пользоваться машиной в качестве игрушки. Необходимо тщательно следить за машиной, когда дети работают на ней или находятся рядом. Эта швейная машина может использоваться детьми в возрасте от 8 лет и старше и людьми с ограниченными физическими, сенсорными или умственными возможностями или недостатком опыта и знаний, если они находятся под наблюдением или ознакомились с инструкцией по безопасному использованию швейной машины и понимают насколько это опасно. Дети не должны играть со швейной машиной. Чистка и пользовательское техобслуживание не должны выполняться детьми без присмотра.

2. Используйте машину только для целей, описанных в данном Руководстве. Пользуйтесь только теми принадлежностями, которые рекомендованы производителем и описаны в данном руководстве.

3. Никогда не пользуйтесь машиной с повреждённым электрошнуром или штепселем, если она работает ненормально, если её уронили или повредили, а также если она побывала в воде. Верните машину ближайшему уполномоченному дилеру или в центр обслуживания для осмотра, ремонта, регулировки электрической или механической частей.

4. Не эксплуатируйте машину при закрытых вентиляционных отверстиях. Не допускайте накапливания пыли, пуха, очесов в вентиляционных отверстиях швейной машины и в ножной педали.

5. Следите за тем, чтобы пальцы рук не находились вблизи движущихся деталей машины - особенно иглы. Всегда используйте соответствующую игольную пластину. Неподходящая игольная пластина может сломать иглу.

7. Не пользуйтесь гнутыми иглами.

8. При работе на машине не тяните и не толкайте ткань – это может привести к поломке иглы.

9. Выключайте швейную машину “O”, занимаясь любыми регулировками в области иглы, продевая нить в иглу, заменяя иглу, или заменяя прижимную лапку и т. п.

10. Всегда, удаляя крышки, отключайте штепсельную вилку машина от электророзетки, когда открываете крышки, чтобы смазать или делать любые другие пользовательские регулировки при обслуживании, упомянутые в инструкции.

11. Нельзя ронять или вставлять какие-либо предметы в отверстия машины.

12. Не эксплуатируйте машину на открытом воздухе.

13. Не работайте на машине там, где применяются аэрозоли или подводится кислород. Чтобы отсоединить машину от сети, поставьте все ручки управления на («0»), затем извлеките вилку из розетки.

14.

15. Не извлекайте вилку из розетки, держась за шнур. Беритесь за вилку, а не за шнур.

16. В основном машина должна быть отключена от электропитания, если она не используется.

17. Если шнур питания этого устройства поврежден, он должен быть заменен специальным шнуром с помощью ближайшего уполномоченного дилера или сервисного центра.

18. (Кроме США/ Канады) Эта машина снабжена двойной изоляцией. Используйте только идентичные сменные детали. Смотрите инструкцию для обслуживания машины с двойной изоляцией.

____ для снижения риска поражения электрическим током:”

____ для снижения риска ожога, пожара, поражения током или травм:”

“ОБСЛУЖИВАНИЕ ИЗДЕЛИЙ С ДВОЙНОЙ ИЗОЛЯЦИЕЙ (Кроме США/ Канады)”

В изделии с двойной изоляцией используются две системы изоляции вместо заземления. Средства заземления не предназначены для использования на изделии с двойной изоляцией, и не добавляются к изделию. Обслуживание изделия с двойной изоляцией требует особой осторожности и знания системы и должно выполняться только компетентным обслуживающим персоналом. Сменные детали для изделия с двойной изоляцией должны быть идентичными соответствующим деталям в изделии. Изделие с двойной изоляцией имеет надпись DOUBLE INSULATION (ДВОЙНАЯ ИЗОЛЯЦИЯ) или DOUBLE INSULATED (С ДВОЙНОЙ ИЗОЛЯЦИЕЙ). Символ

может также быть изображен на изделии.

“СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ”

Машина предназначена только для пользования в быту.

Поздравляем Вас с покупкой швейной машины JUKI.

2016.3.16

Пожалуйста, перед началом работы обязательно ознакомьтесь с мерами безопасности в разделе “Безопасное использование швейной машины” Руководства по эксплуатации, чтобы полностью понять функции и порядок работы швейной машины. Это позволит вам использовать швейную машину на протяжение долгого времени. После прочтения руководства по эксплуатации, пожалуйста, не забудьте сохранить его вместе с гарантией, для того, чтобы вы могли им пользоваться при необходимости.

Безопасная эксплуатация швейной машины

Знаки и пиктограммы, включенные в Руководство по эксплуатации и указанные на швейных машинах, используются для обеспечения безопасной эксплуатации швейной машины, а также для предупреждения возможных рисков получения травмы пользователем, либо другими людьми. Предупреждающие знаки используются для различных целей, описанных ниже.

Указывает, что есть возможный риск получения серьезных травм или смерти

ВНИМАНИЕ!

ОСТОРОЖНО!

при игнорировании данного знака, а также при неправильной эксплуатации швейной машины.

Указывает операции и т.п., которые могут привести к получению травм и / или физическомуповреждению при игнорирование данного знака, а также при неправильной эксплуатации швейной машины.

Пиктограммы означают следующее:

Предупреждение о неопределенной опасности

Запрет, который не определен

Требуется обычное поведение

Существует риск поражения электрическим током

Запрет разборки/ изменения

Отсоедините разъем питания

Существует риск возникновения пожара

Не располагайте руки под иглой

Существует риск травмирования рук, и т.п.

Не заливайте масло и т.п.

ВНИМАНИЕ

2016.3.16

Для комбинации материала, нити и иглы, смотрите пояснительную таблицу в разделе “Замена иглы”. Если игла или нить не соответствуют используемому материалу, например, в случае, если пошив очень тяжелого материала (например, джинса) производится тонкой иглой (# 11 или выше), игла может сломаться и привести к возникновению травмы.

Другие меры предосторожности

● Не ставьте машину под прямыми солнечными лучами или в местах с повышенной влажностью.

Помните, что следующие ситуации могут возникать, так как в швейной машине используются полупроводниковые электронные компоненты и точные электронные схемы.

● Обязательно используйте швейную машину в диапазоне температур от 5 º C до 40 º C.

При слишком низкой температуре могут возни-

кать сбои в работе швейной машины.

● Не протирайте машину средствами, такими как растворитель.

В случае загрязнения

швейной машины, добавьте небольшое количество нейтрального моющего средства на кусок мягкой ткани и тщательно протрите швейную машину.

● Защитное устройство швейной машины останав-

ливает ее работу, для предотвращения перегрева, при продолжительном шитье на низкой скорости или в условиях высокой температуры окружающей среды. В этом случае кнопка

Start (Пуск)/Stop (Останов)

не подсвечена.

Швейная машина вер-

нется к рабочему режиму примерно через 10 минут.

Cтои!

* Рабочая температура швейной машины находится в диапазоне от 5 º C до 40 º C. Не используйте швейную

машину под прямыми солнечными лучами, рядом с горящей плитой, либо свечами, или во влажном месте. В таких случаях, температура внутренней части швейной машины может подняться или покрытие шнура питания может расплавиться, что приведет к пожару или поражению электрическим током.

Содержание

2016.3.16

“ОСНОВНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ” ..........................................1

Содержание ...................................................4

Главные детали .............................................6

Принадлежности ............................................7

ОСНОВНЫЕ ОПЕРАЦИИ

Подключение к электросети ..........................8

Функции кнопок управления ..........................9

Наименование и функции других кнопок

управления ...................................................10

Контроль скорости .......................................12

Регулировка начальной скорости шитья

............................................................ 13

Шитье на низкой скорости ............................ 13

Регулировка скорости обратного хода

Перемещение прижимной лапки вверх/вниз

Автоматический подъем прижимной лапки . 14 Кнопка автоматического подъема прижимной

лапки ............................................................... 14

Рычаг для подъема прижимной лапки ......... 14

Установка рычага для подъема колена ....... 15

.. 13

. . 14

ШВЕЙНАЯ ПРАКТИКА

Прямая строчка ............................................37

Направляющая линия края ткани на игольной

пластинке .......................................................38

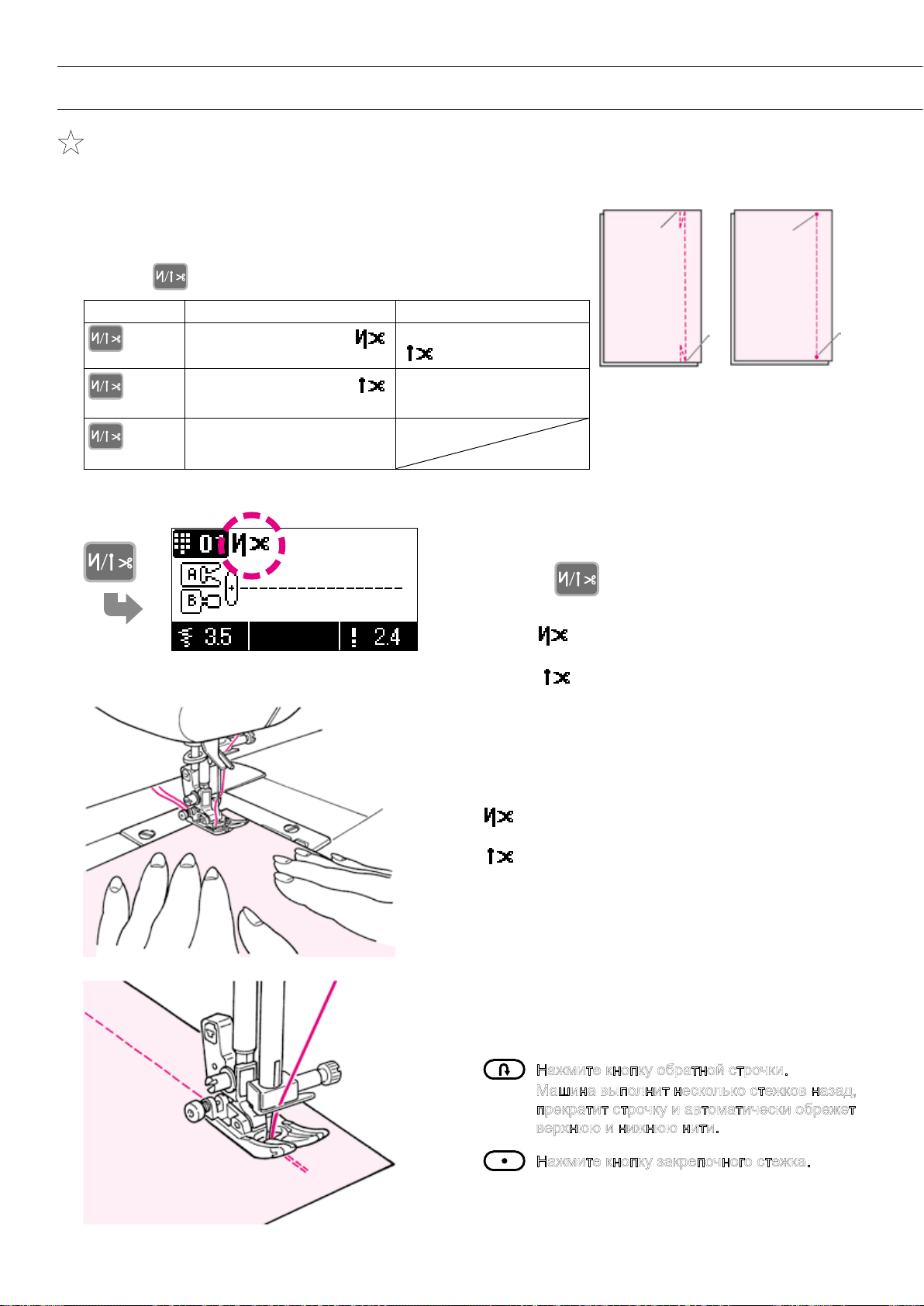

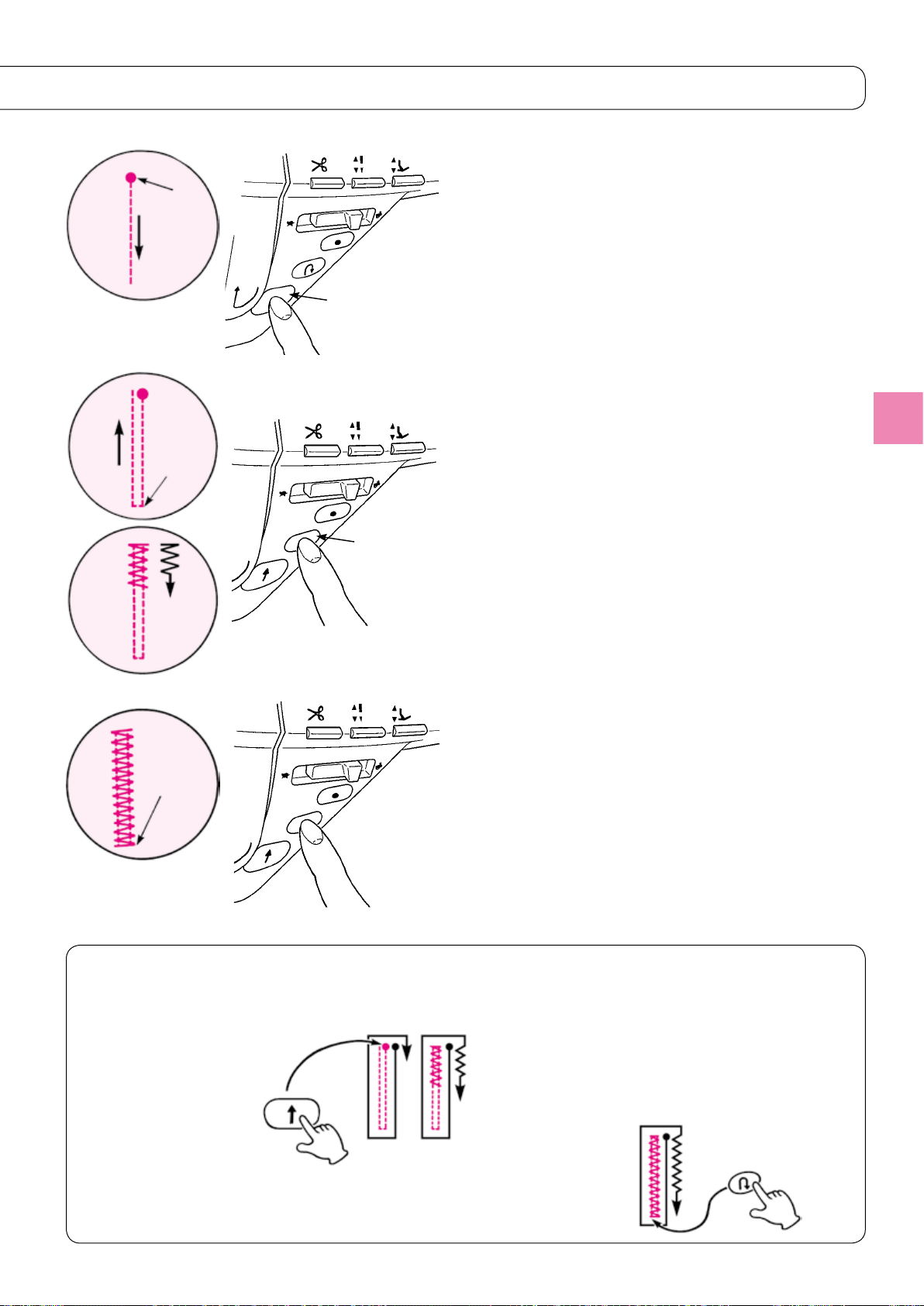

Автоматическое закрепление строчки и обрыв

нитей ............................................................... 40

Как изменить положение иглы ...................... 41

Как изменить длину стежка ........................... 41

Другие образцы прямых строчек .................. 42

Строчка зигзаг ..............................................43

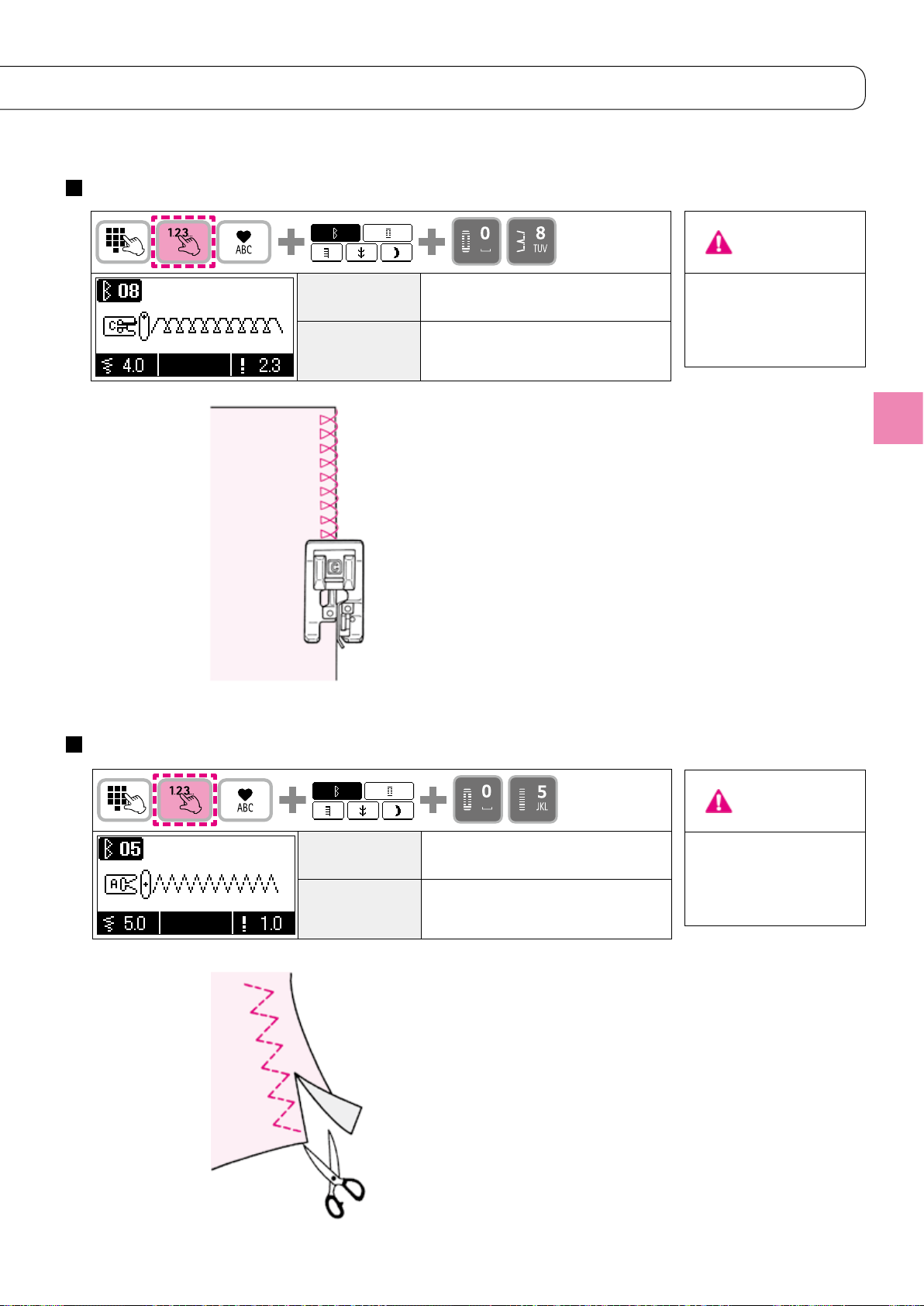

Краеобметочный стежок ..............................44

Потайной шов ...............................................46

Строчки для обметывания пуговичных пе-

тель ...............................................................49

Пуговичная петля с каркасной нитью .......... 53

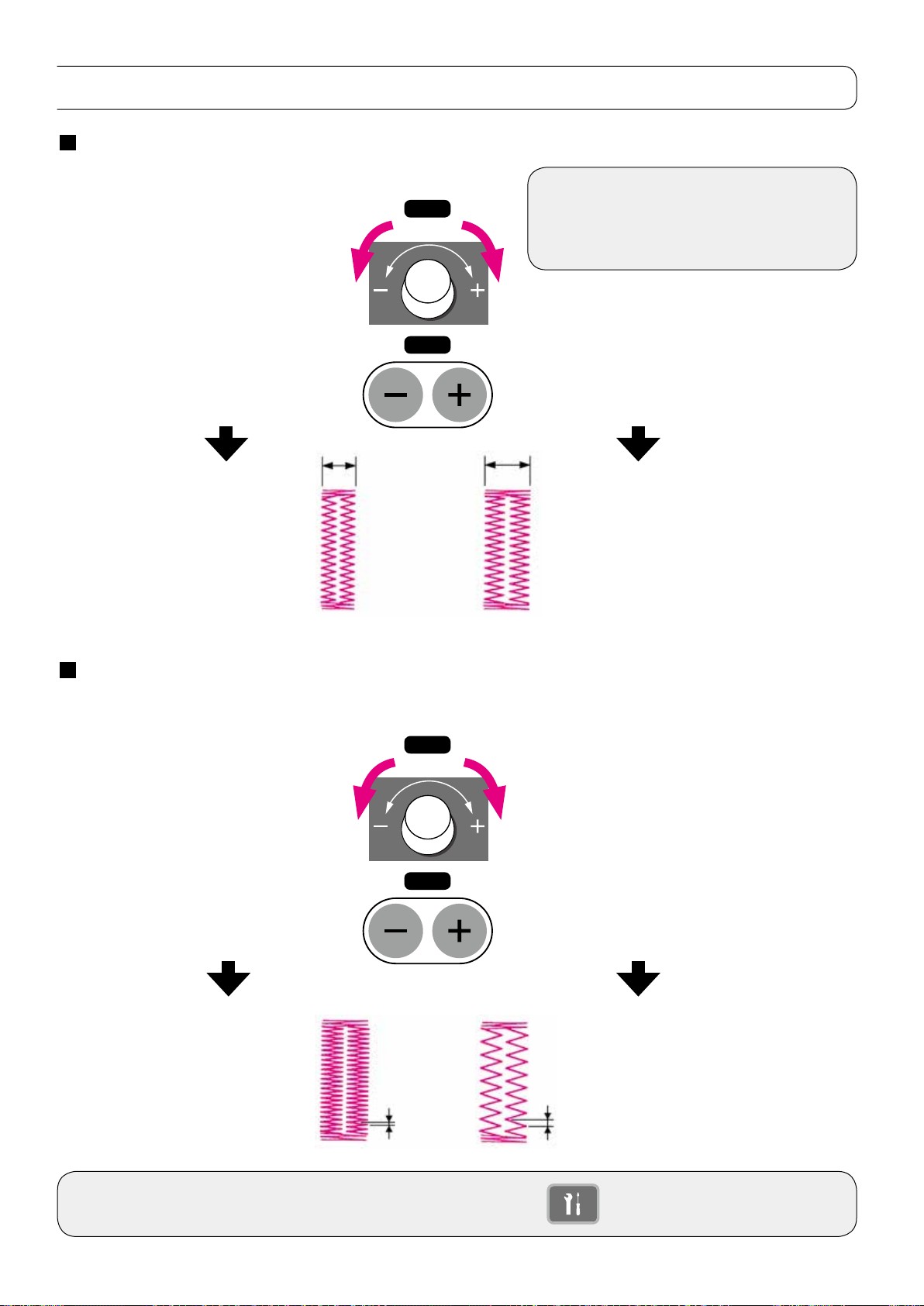

Для изменения ширины пуговичной петли . . 54

Для изменения плотности шва ..................... 54

Ручная пуговичная петля в 2 этапа ............55

Пришивание пуговиц ...................................57

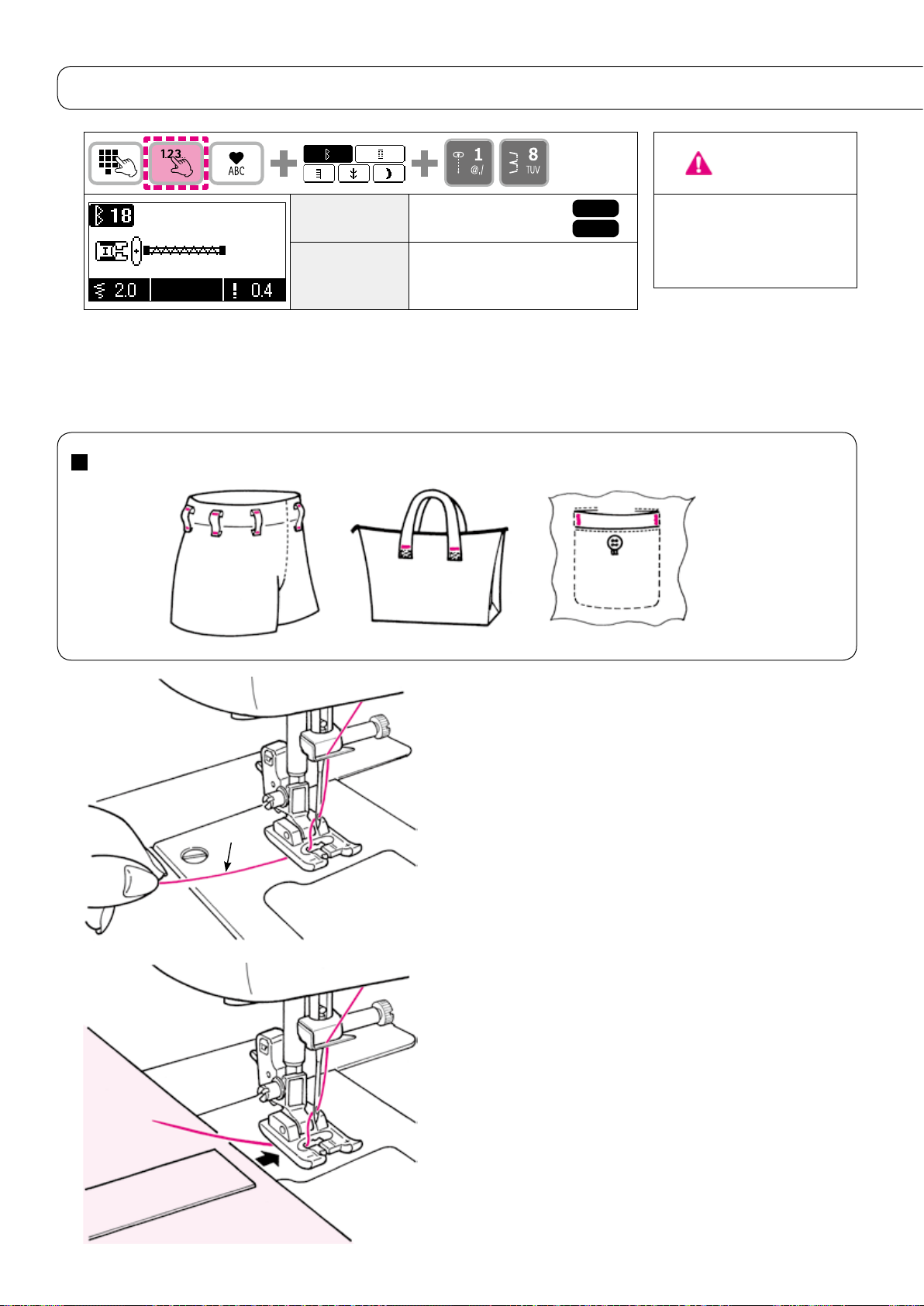

Выполнение закрепки ..................................58

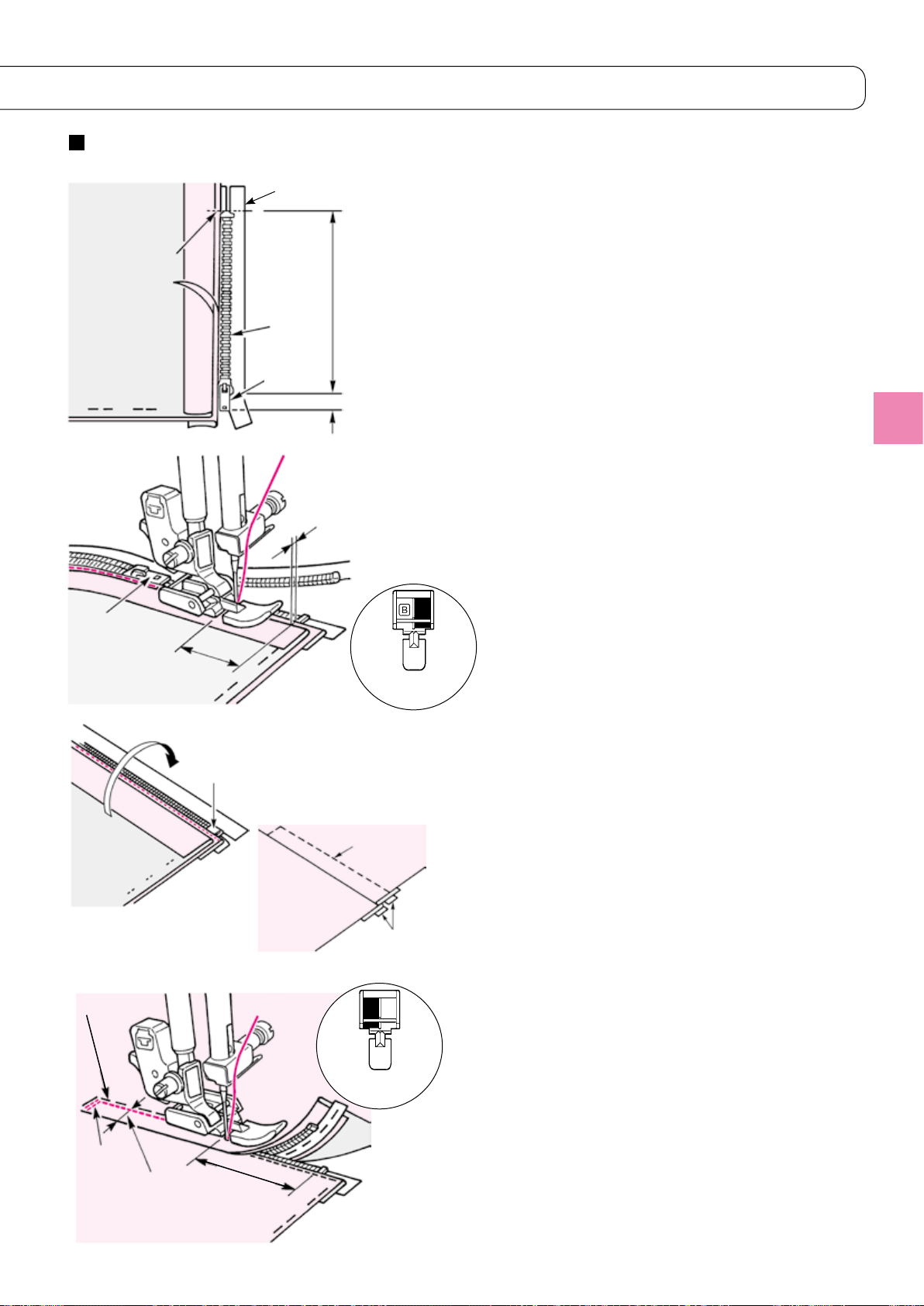

Вшивание застежки-молнии ........................60

Втачивание застежки-молнии внахлест ....... 61

Как использовать направляющую для квил-

тинга ..............................................................62

Функция педали

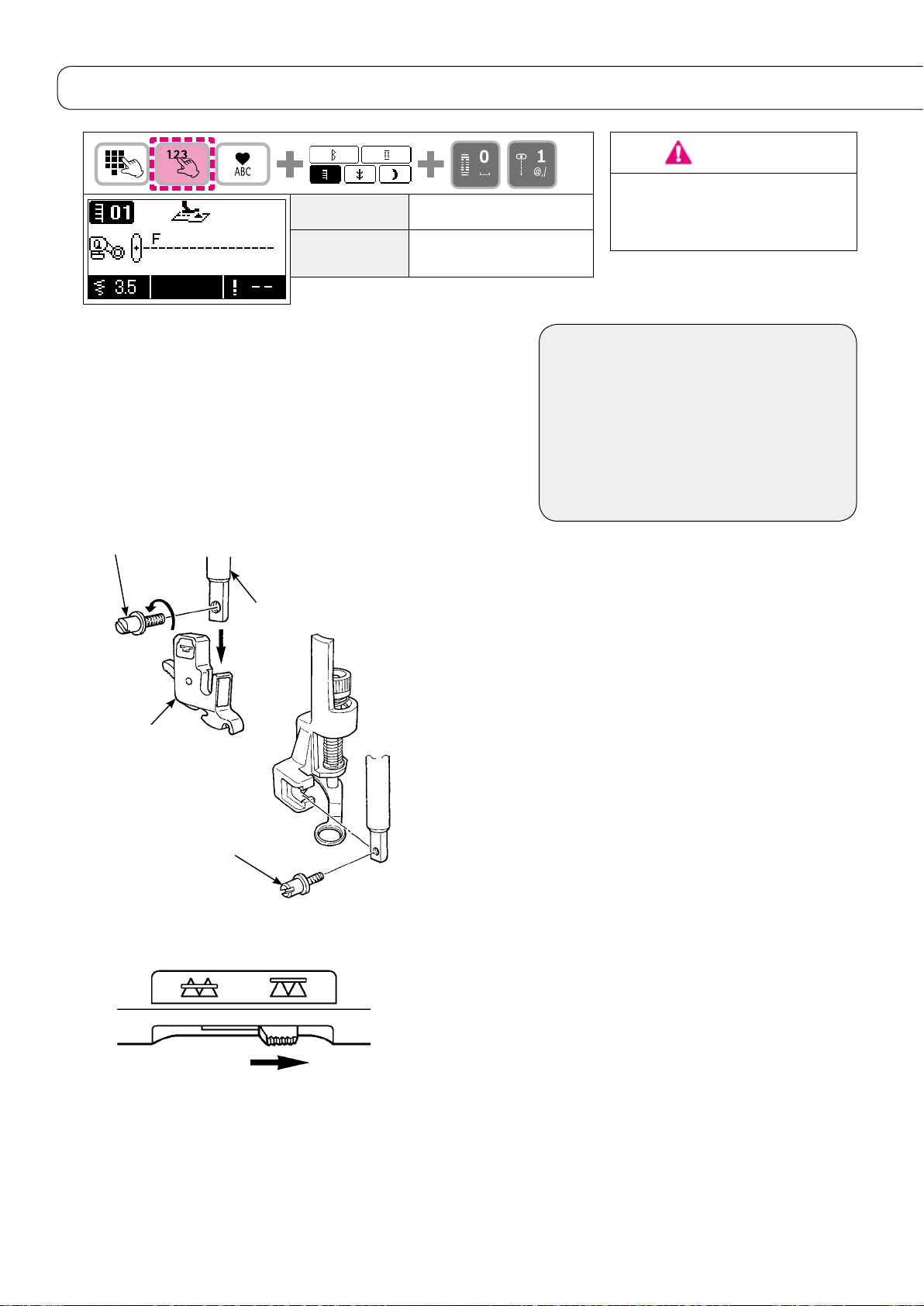

Зaмeна прижимной лапки ...........................16

Подгoтoвкa нижней нити .............................18

Подготовка верхней нити ............................22

Заправка верхней нити в машину ................22

Устройство для автоматической заправки

нити в иглу ...................................................... 24

Извлечение нижней нити .............................. 25

Установка иглы .............................................26

Таблица сочетаемости тканей, нитей и игл

Как отрегулировать натяжение нити ..........28

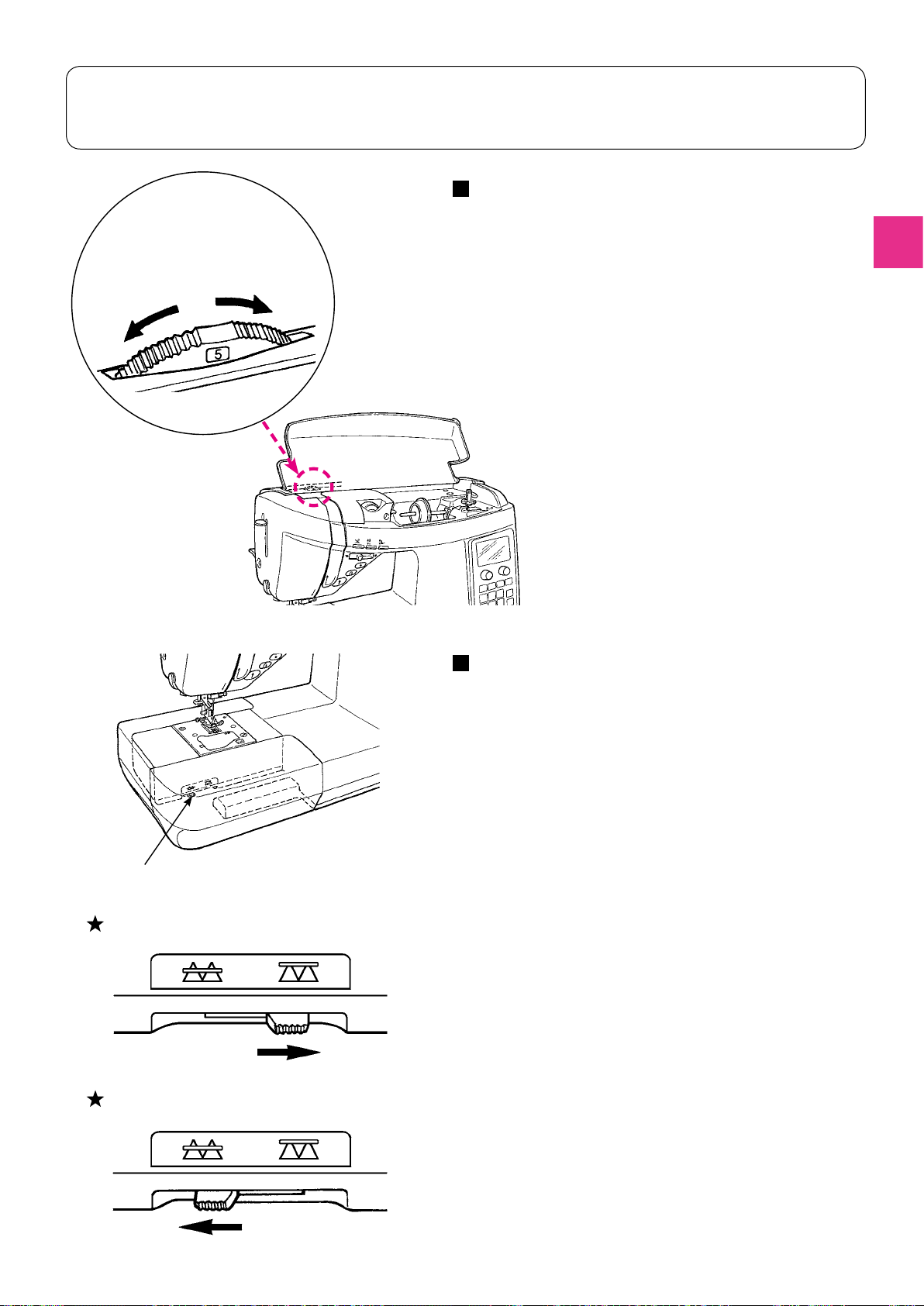

Как отрегулировать силу нажима прижимной

лапки .............................................................29

Как уменьшить скорость подачи .................29

Смена игольных отверстий (сдвижная пла-

стина для выполнения прямой строчки) ....30

DX7

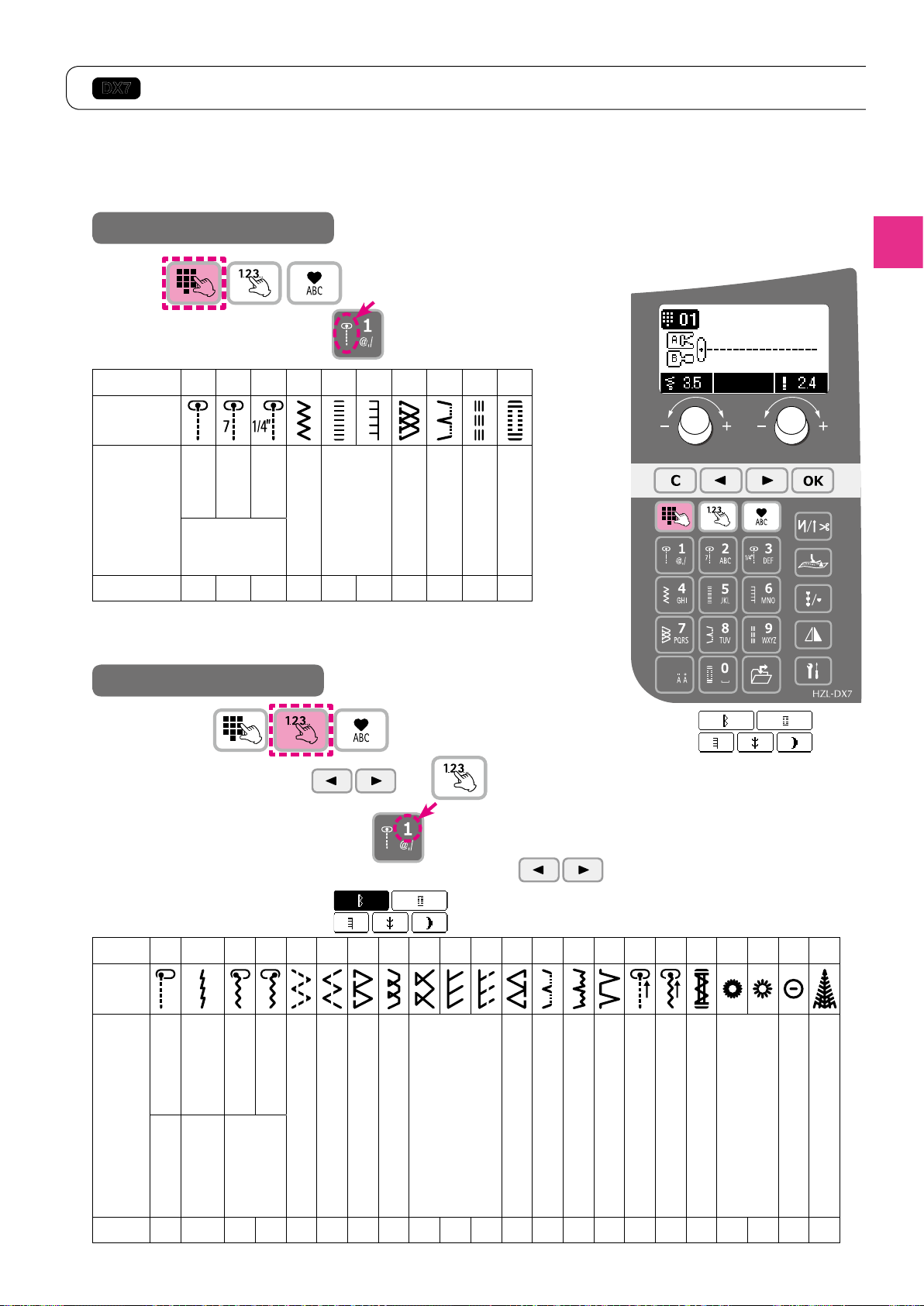

Как выбрать образец строчки ..........31

DX5

Как выбрать образец строчки ..........34

................................ 15

.. 27

Фестоны ........................................................63

Декоративные строчки .................................64

ПЭЧВОРК

Пэчворк .........................................................66

Аппликация (1) .............................................67

Аппликация (2) .............................................68

Художественный квилтинг ...........................69

Объемный квилтинг .....................................70

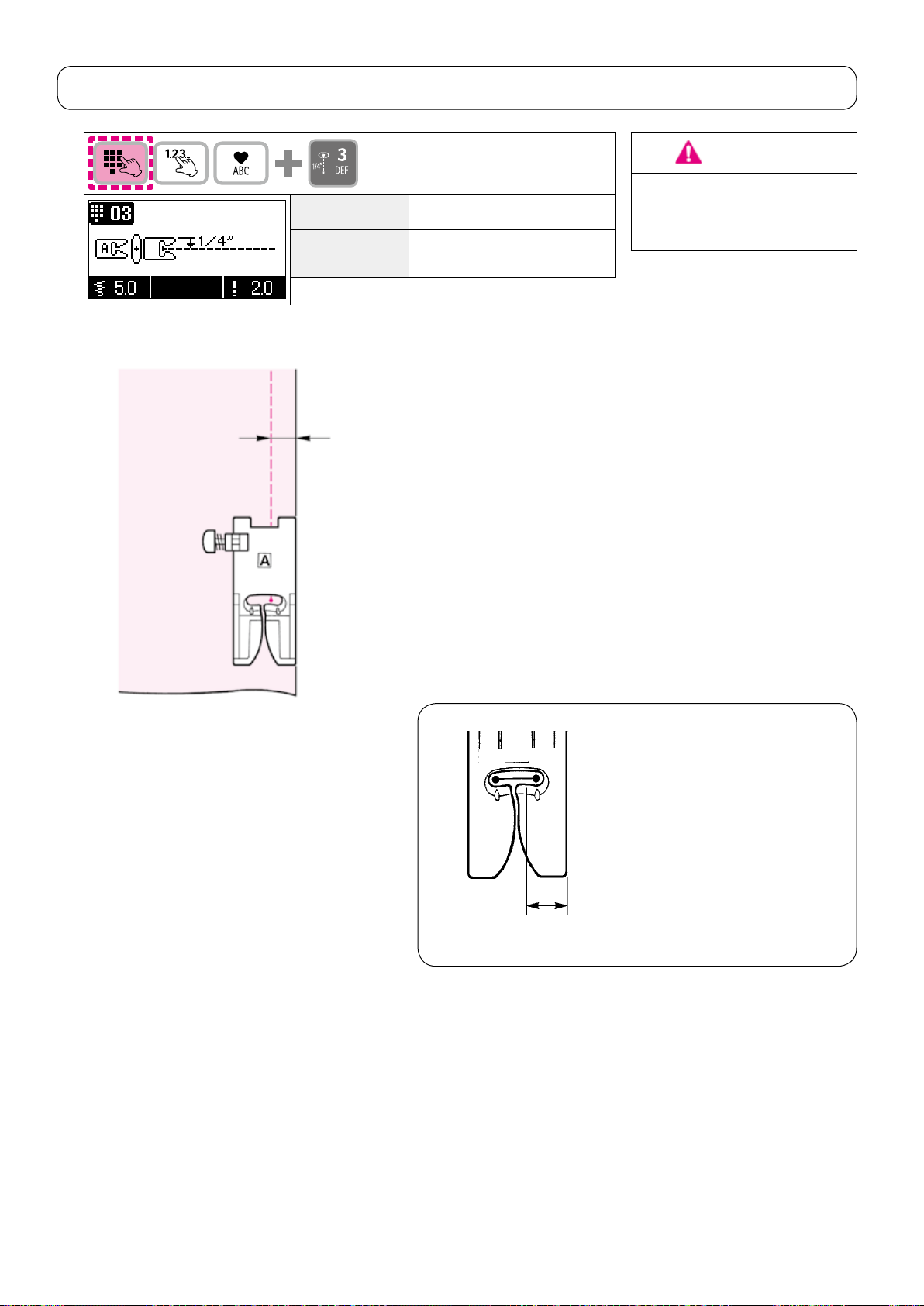

Квилтинг (прямая строчка) ..........................71

Квилтинг (свободное движение) .................72

ОСНОВНЫЕ ОПЕРАЦИИ

2016.3.16

ДЕКОРАТИВНЫЕ СТРОЧКИ

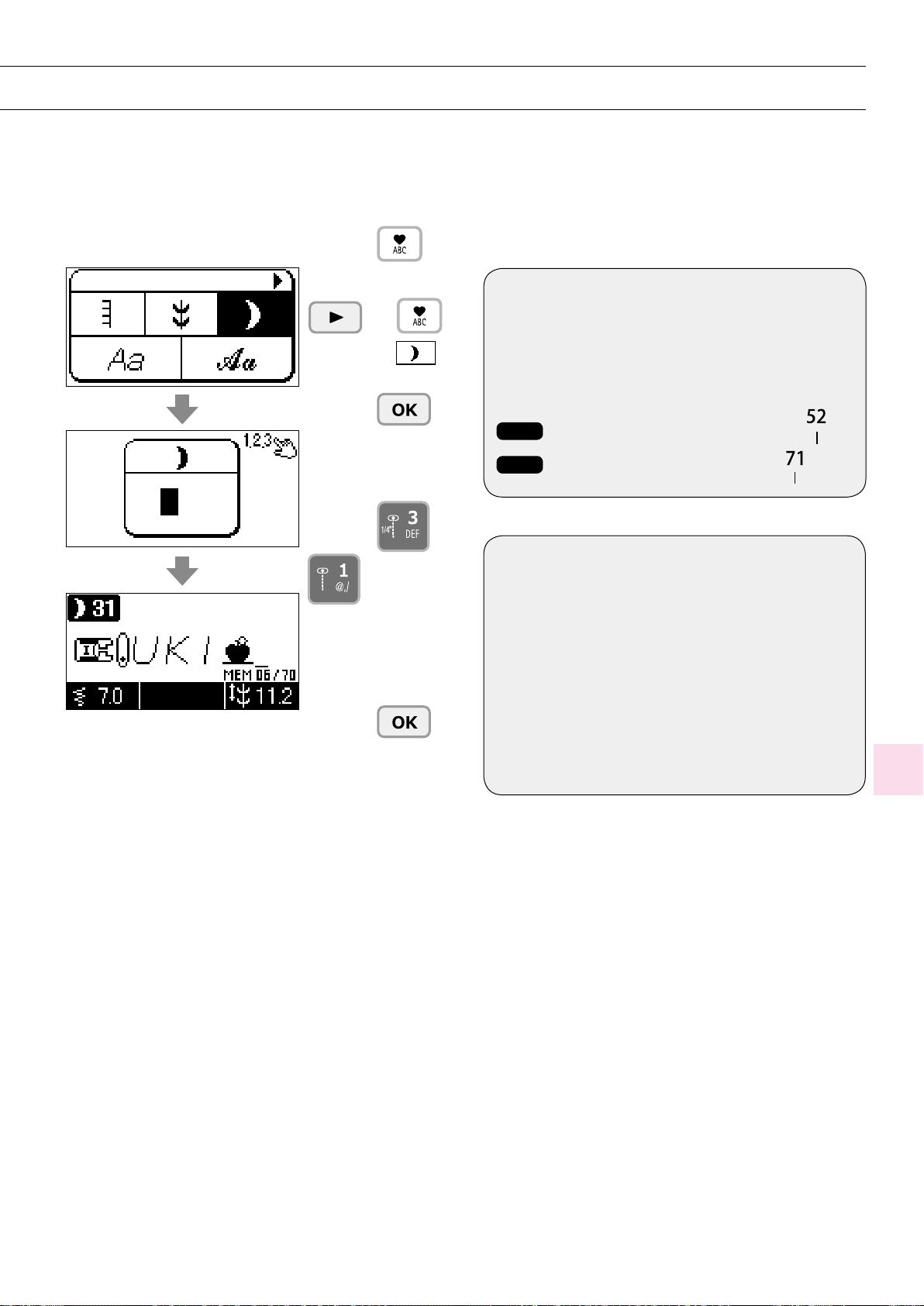

Вышивание букв...........................................74

Подготовка перед началом строчки ............. 74

Тестовая строчка ........................................... 74

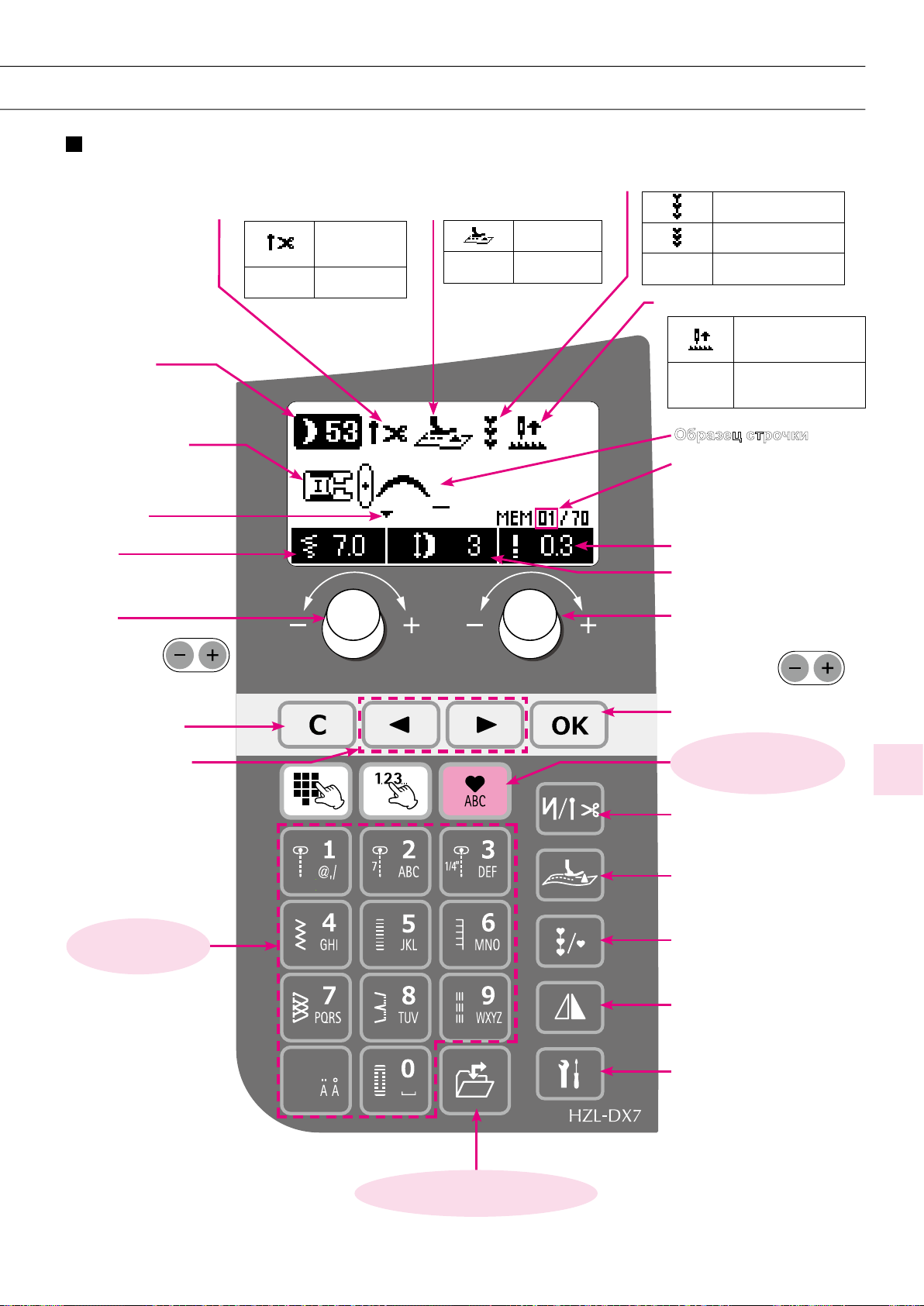

Экран и кнопки управления ........................... 75

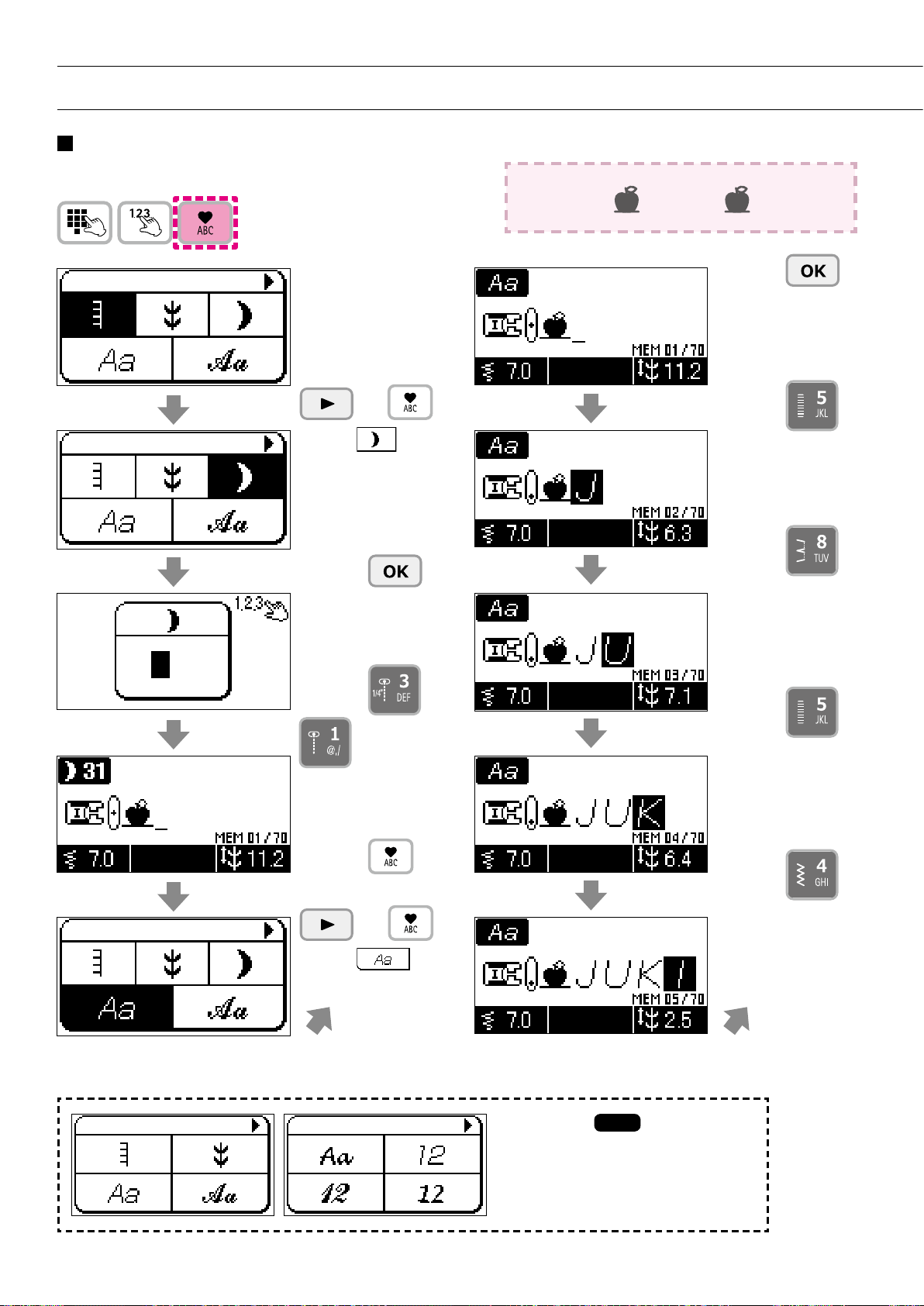

Как выбрать образцы (буквы) ....................... 76

Как редактировать образцы (буквы) ............. 78

Как вышить образец (буквы) ......................... 79

Расположение концов нити при переходе от

одного элемента вышивки к другому ........... 79

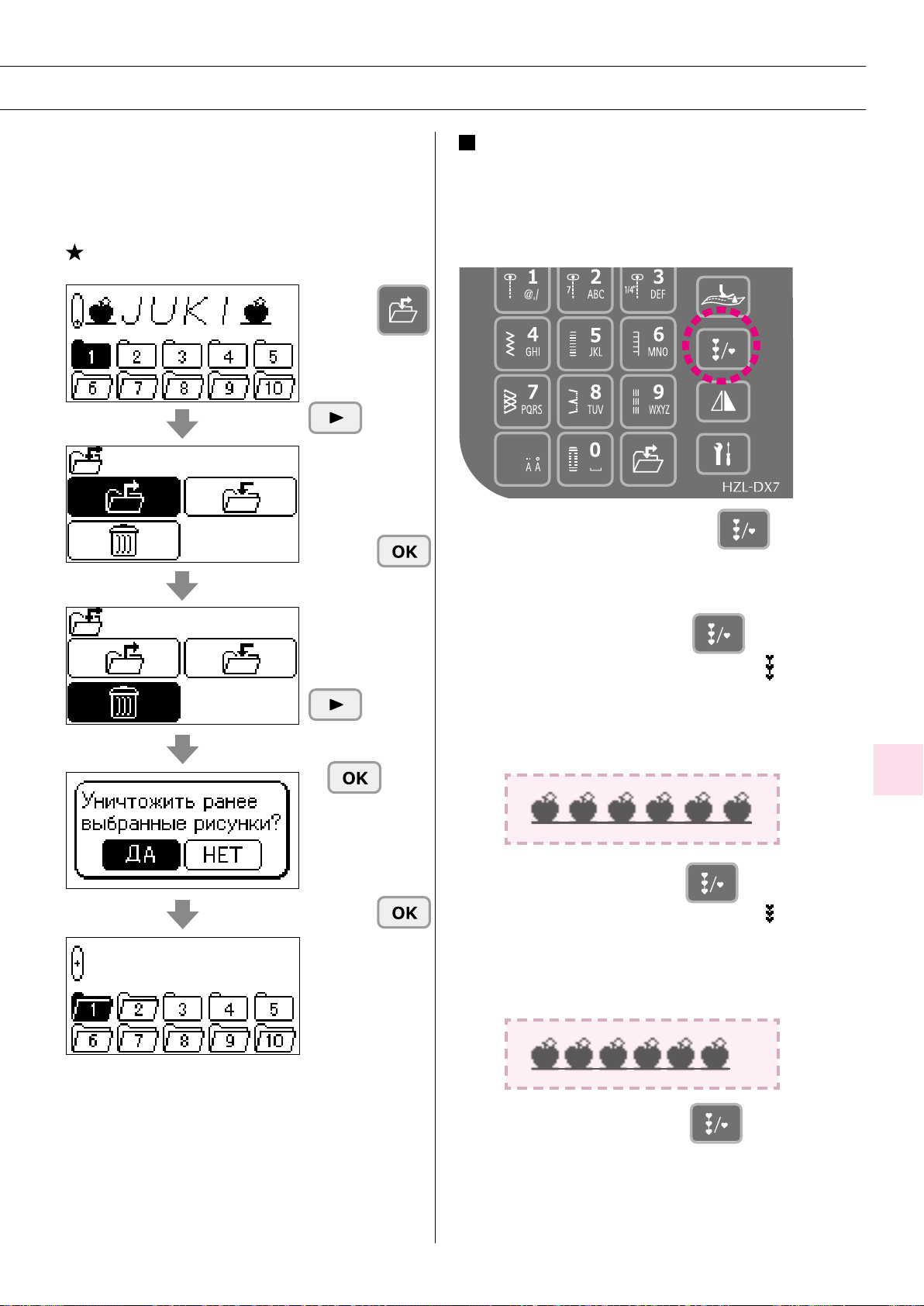

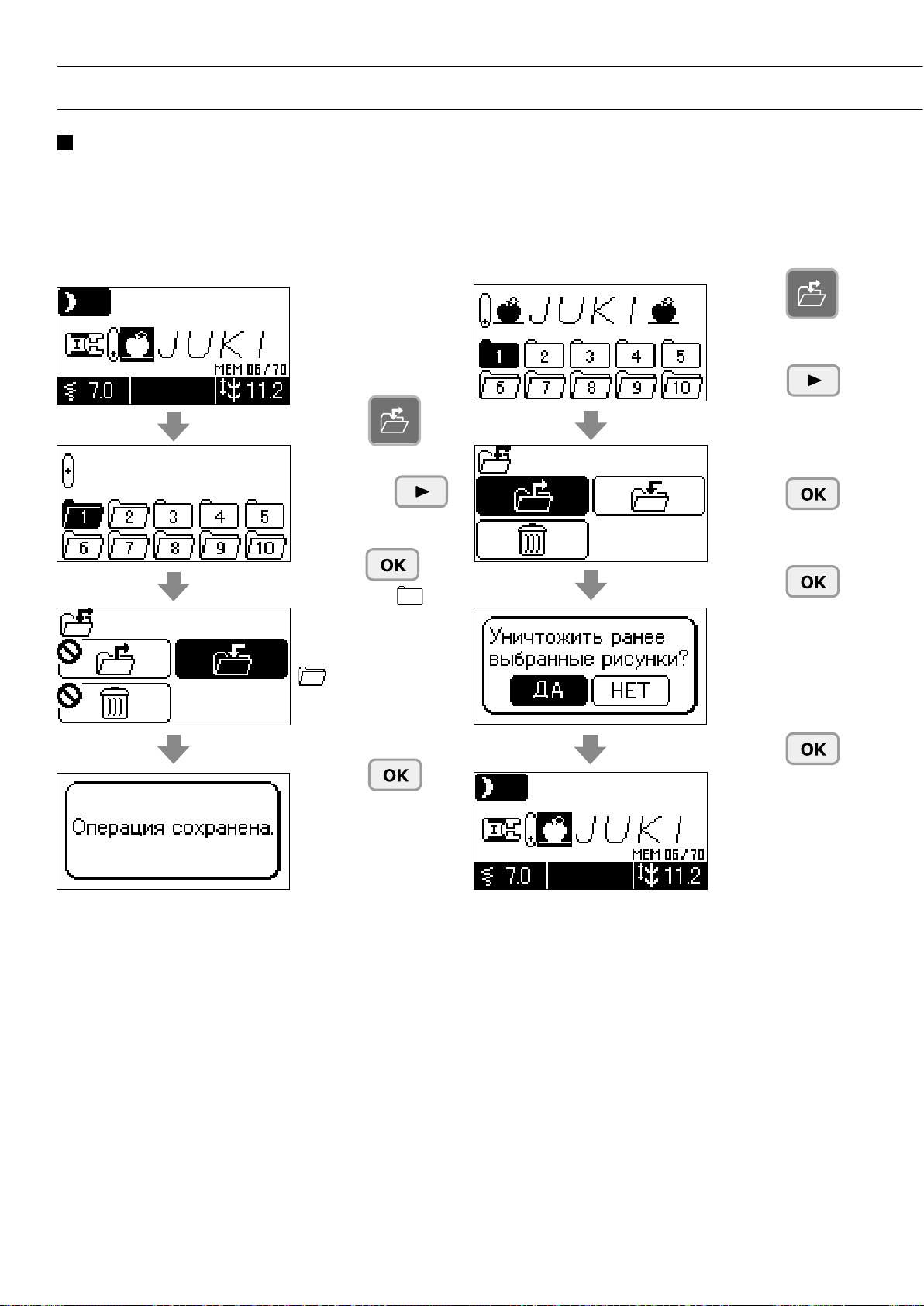

Сохранение/ вызов образцов (букв) ............. 80

Для непрерывного шитья выбранных про-

грамм .............................................................. 81

Методы выбора букв ....................................82

Тип и использование опций ............83

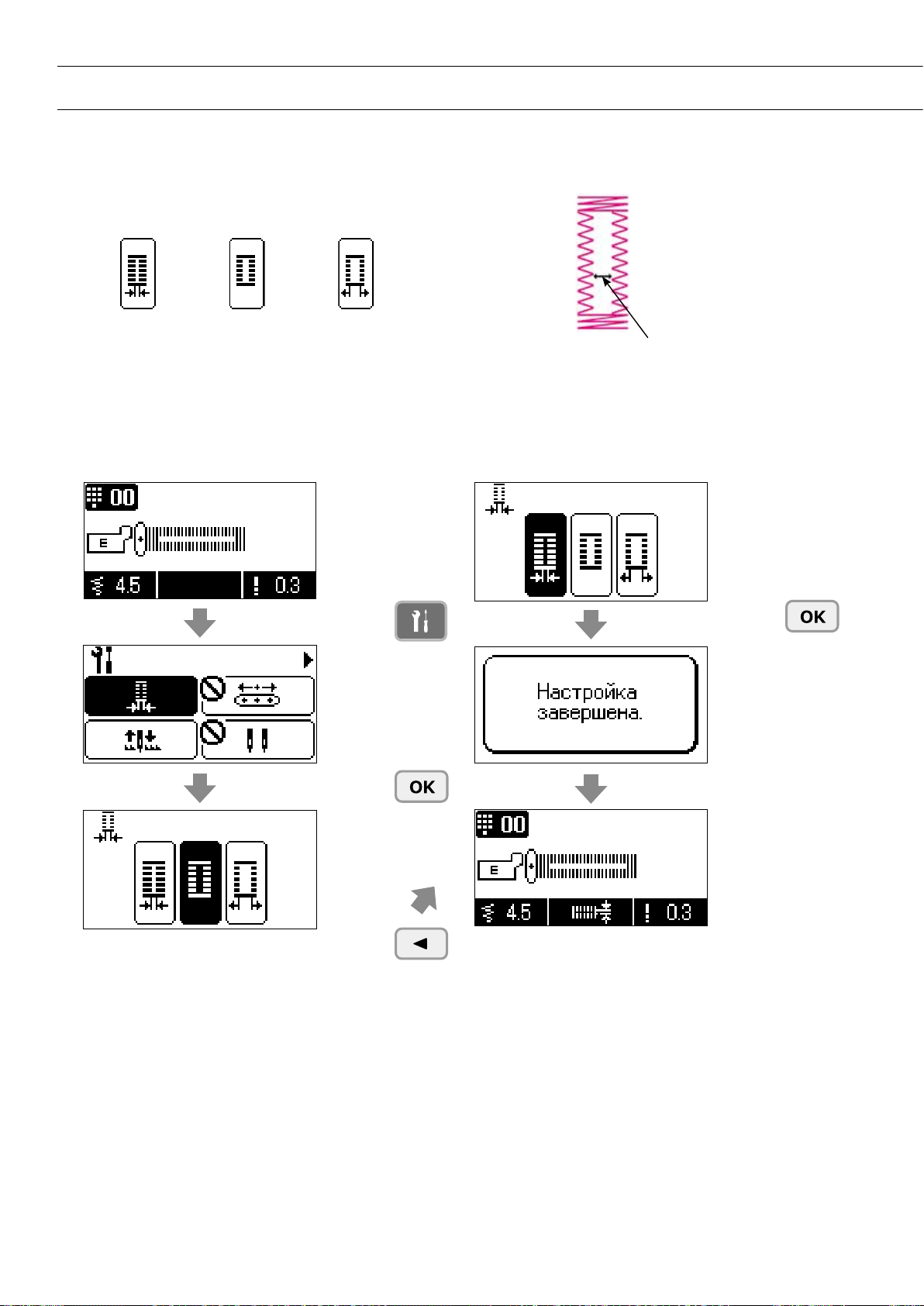

Изменение ширины шва для обметывания

петель ........................................................ 84

Изменение положения иглы ..................... 85

Выбор положения останова иглы ............ 86

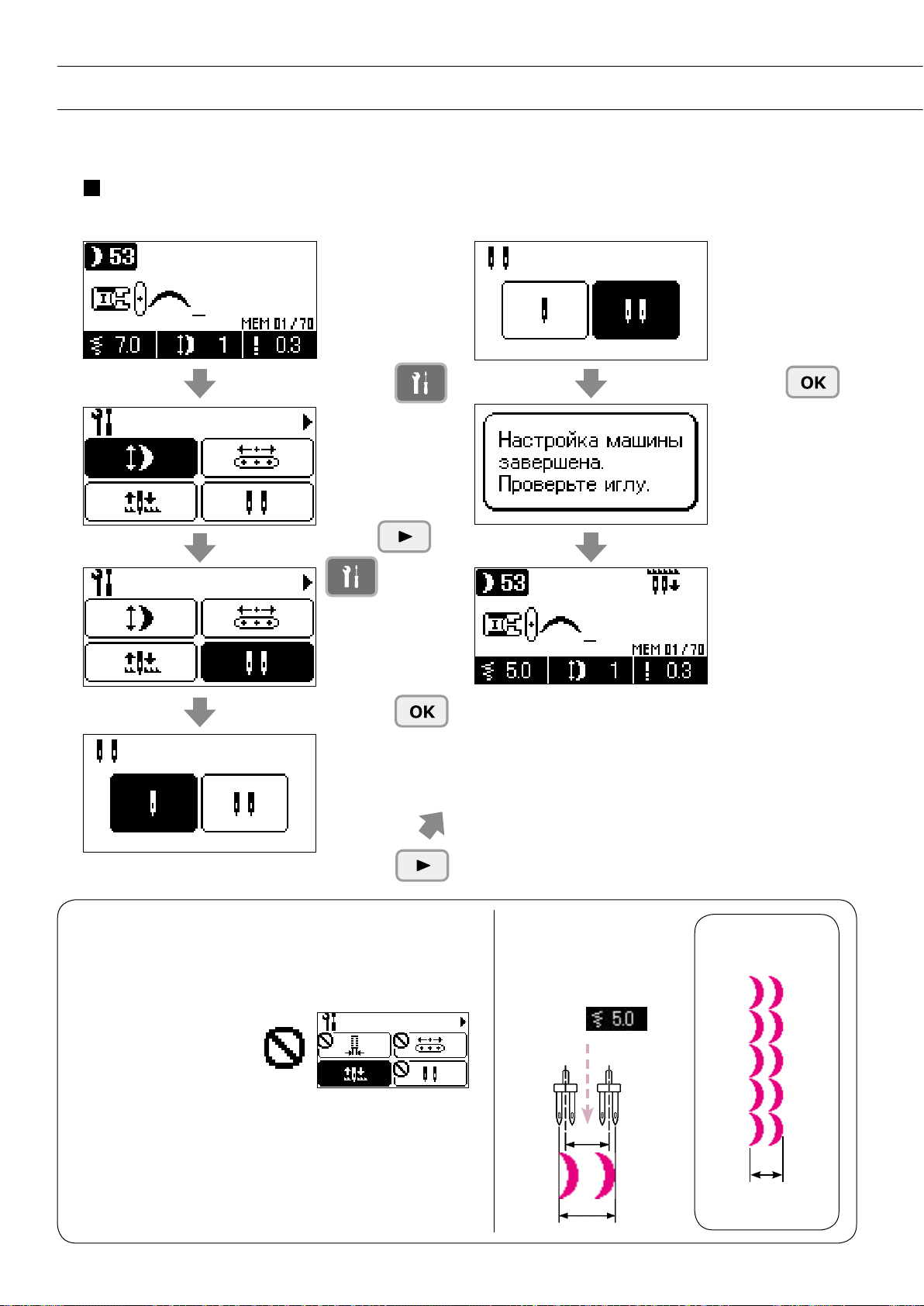

Работа с двойной иглой ............................ 87

Функции педали ......................................... 89

Функция подъёма прижимной лапки при

повороте изделия ..................................... 90

Регулировка высоты подъёма прижимной

лапки при повороте изделия .................... 91

Регулировка подъёма прижимной лапки

при включении функции «скольжения» .. 92

Установка высоты подъёма прижимной

лапки после обрезки нити ........................ 93

Регулировка штопки .................................. 94

Регулируемая начальная скорость шитья

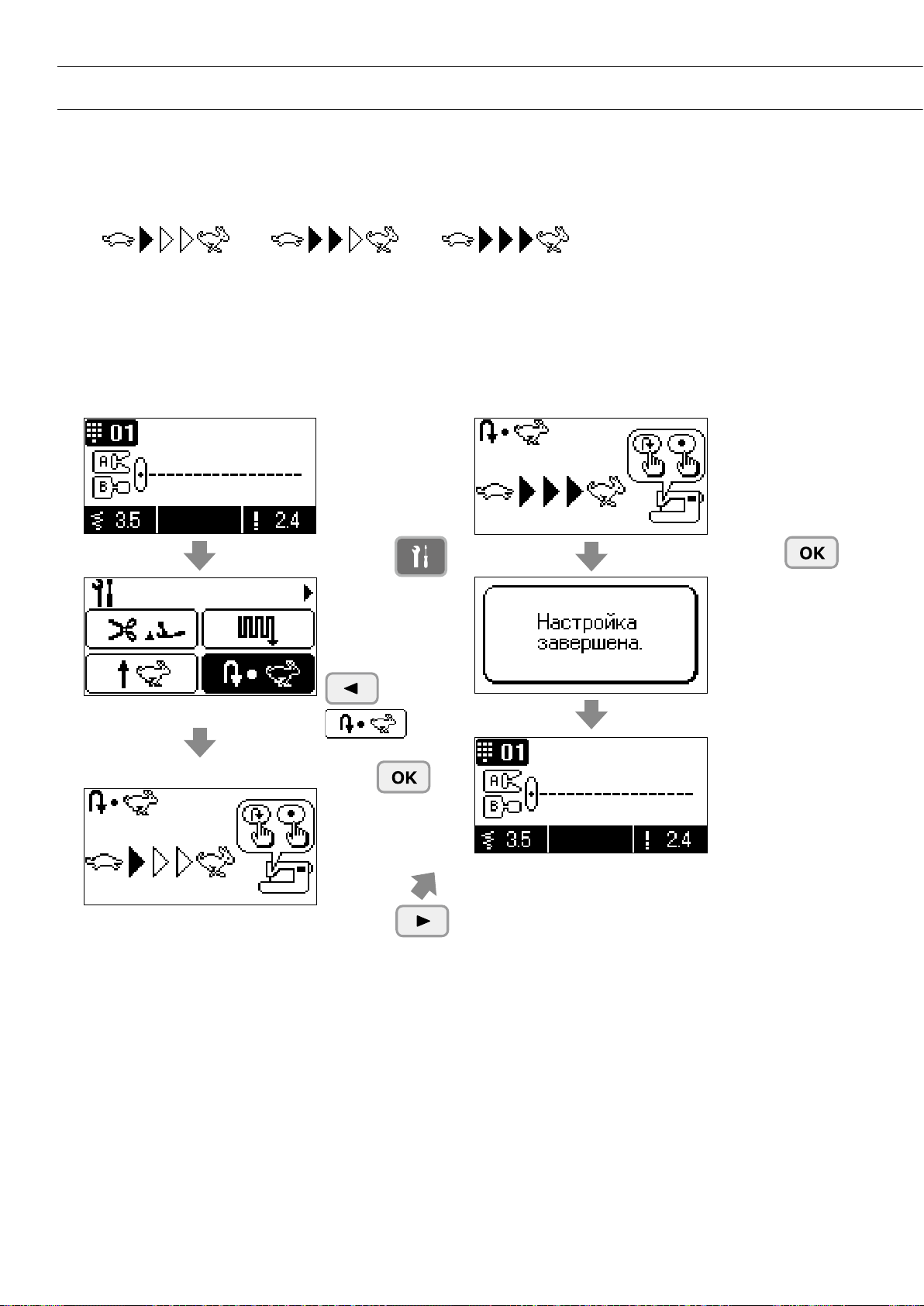

Регулируемая скорость обратного хода . . 96

Руководство ............................................... 97

Регулировка чувствительности сенсорной

панели ....................................................... 98

Контрастность жидкокристаллического

дисплея .....................................................99

Настройка громкости звука при нажатии

на кнопки ................................................. 100

Настройка языка .....................................101

Удлиннение .............................................. 102

Стирание настроек .................................. 104

. . 95

Перечень сообщений ................................105

Описание дополнительных вспомогатель-

ных компонентов ........................................107

● Прижимная лапка с рубильником ........... 107

Прижимная лапка для пришивания пуговиц

●

● Прижимная лапка для квилтинга

(Прозрачный тип зигзаг) ........................... 107

● Прижимная лапка для пришивания

тесьмы и вышивки .................................... 107

Прижимная лапка для притачивания бисера . .

●

● Прижимная лапка с направляющей ........ 107

● Прижимная лапка для притачивания

косой бейки ...............................................107

● Прижимная лапка с рубильником для

строчки зигзаг ............................................ 107

Прижимная лапка для квилтинга (открытая)

●

● Прижимная лапка для пришивания

аппликаций ................................................ 107

Прижимная лапка для пришивания шнуров

●

● Прижимная лапка для пришивания засте-

жек-молний (невидимка) .......................... 108

● Гладкая прижимная лапка ....................... 108

● Дыропробиватель ..................................... 108

● Приставной столик ................................... 108

● Открытая прижимная лапка ..................... 108

● Прижимная лапка для обработки краев

ткани .......................................................... 108

● Увеличительное стекло ............................ 109

● Держатель бобины ниток ......................... 109

. . 107

107

. . 107

. . 108

Как установить широкий стол ...................110

Техническое обслуживание машины........ 111

Лист выполнения проверок .......................112

DX7

Перечень образцов строчки ........... 114

DX5

Перечень образцов строчки ........... 116

Спецификация ...................................обложка

ШВЕЙНАЯ ПРАКТИКА

ПЭЧВОРК

ДЕКОРАТИВНЫЕ СТРОЧКИ

Главные детали

2016.3.16

Кнопка автоматического подъема прижимной лапки

Кнопка для подъема/опускания иглы Кнопка для обрезания нити

Регулятор давления прижимной лапки Крышка лицевой панели

Рычаг заправки нити Регулятор скорости

Рычаг для подъема прижимной лапки Датчик для петель

Нитеобрезатель

Кнопка пуск/останов

Выдвижной столик (коробка для принадлежностей)

Ручка управления зубчатой рейкой

Диск регулятора натяжения нити

Колпачок катушки (большой)

Катушечный стержень

Стержень моталки

ЖК экран Подсветка

DX7 только

Кнопки управления Кнопка выполне-

ния закрепочного стежка

Кнопка реверса строчки

Отверстие для поднятия коленчатого рычага

* Не размещайте тяже-

лые предметы на твердом ящике и широком столе.

Твердый ящик

Широкий стол

DX7 только

Кнопка фиксатора прижимной лапки

Винт держателя прижимной лапки Держатель прижимной лапки

Транспортер Игольная пластинка

Крышка с крючком

* Не удаляйте пенопласт

из твердого ящика. В случае его удаления швейная машина может быть повреждена, или могут возникнуть другие проблемы, в случае помещения машины в ящик без пенопласта.

Маховик (шкив)

Выключатель питания

Штепсельное гнездо контроллера

Штепсельная розетка машины

Винт иглодержателя

Игла

Прижимная лапка Рычаг съёмной пла-

стины Игольная пластина

Кнопка для открывания крышки с крючком

Принадлежности

2016.3.16

Отодвиньте выдвижной столик влево.

● Bнутри выдвижного столика

Лапка для вымeты-

Лапка для вышивания пуговичныx петель (E)

Лапка для подрубки края (C)

Лапка для втачивания заcтeжки-молнии (B)

вания пeтeль (I)

Лапка для потайной cтрочки (D)

Катушка (3)

● Поcтавляeтcя в комплeктe c машиной

Cтандартная прижимная лапка (A)

● B cумкe для принадпeжноcтей

Шагающая лапка (N)

Открытая лапка (O)

DX7 только

Лапка для пeчворка (P)

Лапка для квилтинга (Q)

Катушка (1)

Дополнительный катушeчный cтержeнь

Лапка для отcтрочки по краю (R)

DX7 только

Колпачок катушки (большой)

Лапка для плоcкогo шва (T)

DX7 только

Отвeртка в формe T

Комплeкт игл HA X 1 # 11 (1) # 14 (1) # 16 (1) для трикотажа # 11 (1)

Раcпорочный нож

Щeтка

Колпачок катушки (малeнький)

Колпачок катушки (cрeдний)

Направляющая для квилтинга

● Bнутри жecткого чexла

Ножная пeдаль

(модель; JC-001)

Шнур элeктрoпитания

Рычаг для подъема колена

Пинцeт

DX7 только

Двойная игла (один комплект)

Рукoвoдcтвo по экcплуатации (даннoe рукoвoдcтвo)

DVD

Подключение к электросети

2016.3.16

• Когда машина не используется, отключите ее от сети (поверните выключатель на «0») и выдерните шнур питания. В противном случае может произойти короткое замыкание и/или пожар.

* Помните, что при включении машины с поднятой при-

жимной лапкой она опускается автоматически.

OFF

Управление кнопкой питания:

Выключение машины производится переключением в положение «О». Включение машины производится переключением в по-

ложение «I».

ПРЕДУПРЕЖДЕНИЕ

Выключатель

Гнездо машины

Выключатель

Розетка

Когда используется кнопка Пуск/Останов:

1. Поверните выключатель на «O», вставьте вилку шнура питания в гнездо машины.

2. Вставьте штепсель в розетку.

3. Поверните выключатель на «I».

Если используется ножная педаль:

1. Поверните выключатель на «O», вставьте вилку шнура питания в гнездо машины.

2. Вставьте штепсель в розетку.

3. Поверните выключатель на «I».

* Когда используется ножная педаль, кнопка пуска/оста-

нова:

Начало строчки: не работает Окончание строчки: работает

Штепсельный разьем кoнтроллера

Вилка

Ножная педаль

Функции кнопок управления

2016.3.16

Кнопка для подъема/ опускания иглы

Когда машина останавливается, нажмите эту кнопку для изменения положения иглы (когда игла находится в верхней позиции, то при нажатии кнопки она опускается, и наоборот). Если эту кнопку удерживать нажатой в течение продолжительного времени, швейная машина будет работать на низкой скорости. * Игла не будет двигаться, когда прижимная

лапка находится верхнем положении или не выбрана программа шитья.

Кнопка автоматического

подъема прижимной лапки

При нажатии этой кнопки во время простоя швейной машины положение прижимной лапки изменится. Если прижимная лапка находится в верхнем положении, она опустится в нижнее положение и наоборот.

Регулятор скорости

Скорость строчки можно регулировать во время шитья.

Кнопка выполнения закрепки

При нажатии этой кнопки швейная машина выполняет закрепочный стежок. При нажатии этой кнопки во время шитья при выбранном режиме, швейная машина остановится после выполнения одного цикла / одного шага программы.

Кнопка обратного хода

Для прямой строчки/строчки зиг-заг: при удерживании этой

кнопки в нажатом положении швейная машина будет шить в обратном направлении.

Для других типов строчки: швейная машина выполняет

закрепочный стежок.

Кнопка Пуск/останов

При нажатии этой кнопки машина начинает шить медленно и

Кнопка для обрезки нити

На эту кнопку, чтобы автоматически обрезать обе нити.

Замечания по обрезке нити:

1. Не используйте нить толще №30.

2. После обрезки стежок можно сделать без натягивания нижней нити.

3. При возобновлении строчки после обрезки нити, если вы снова натянете нижнюю нить и поместите ее под прижимную лапку вместе с верхней нитью, сможете избежать спутанных нитей на обратной стороне ткани.

4. Регулярно чистите машину (см. стр. 111), так как пыль, которая собирается рядом с узлом для обрезки нити, может привести к неисправности машины.

затем набирает скорость, установленную при помощи регулятора скорости. Повторное нажатие кнопки останавливает швейную машину. Статус машины отражает цвет кнопки. Зеленый: Готовность к работе и/или выполнение строчки Красный: Машина не готова к работе Оранжевый: При нажатии кнопки выполнения закрепки во

время шитья при выбранном режиме (швейная машина после выполнения одного цикла шитья выполнит закрепку. Затем швейная машина остановится).

Наименование и функции других кнопок управления

2016.3.16

Кнопки управления и экран

Описание экрана

Номер образца

Прямая строчка Используемые

образцы Пуговичные петли

Квилт Декоративные

строчки 1 Декоративные

строчки 2 Буквы

Требуемая прижимная лапка (маркировка)

Положение иглы

(В этом образце игла расположена по центру.)

Ширина зигзага

Диск для регулиров

ния ширины зигзага

* Кнопки для

регулировки DX5.

Кнопка выбора

а-

Установка автоматической закрепки и обрезки нити

Обратный стежок и обрезка нити

Закрепочный стежок и обрезка нити

Отсутствие

символа

Параметр не установлен

Положение останова иглы

Игла останавливается в крайней верхней точке

Отсутствие

символа

Игла останавливается в крайней нижней точке

Настройка функции скольжения

Функция скольжения

Отсутствие

символа

Параметр не установлен

Образец стежка

* Будет выполнена

строчка по образцу на экране

Длина стежка

Диск для ре-

гулирования длины стежка

* Кнопки для

регулировки DX5.

Кнопка сброса

Кнопка переклю

выбора образца

Можно выбрать 10 наиболее часто используемых образцов.

Выбор программы осуществляется путем ввода ее номера. (Обратитесь на страницы 114-117 для выбора номера программы.)

Можно выбрать сочетания образцов, например, с буквами.

Кнопка выбора образца

Прямой выбор

Выбор по номеру (ввести номер)

Буквы

чения

Кнопка сохранить/выз

ов

Кнопка под

тв

ерждения

выбора

Кнопка авт

оматического останова строчки и обрезки нити

Кнопка функции

ск

ольжения

Кнопка непре

рывной строчки

Кнопка зеркаль-

ного отображения

Кнопка выбора

Наименование кнопок управления

Наименование и функции кнопок управления

2016.3.16

Диск для регулирова-

Используется для изменения ширины зигзага и положения иглы.

ния ширины зигзага

* Кнопки для регулировки DX5.

Диск для регулирования длины стежка

* Кнопки для регулировки DX5.

Кнопка подтверждения выбора

Кнопка выбора

Кнопка сброса

Кнопка автоматического останова строчки и обрезки нити

Настройка функции скольжения

Кнопка непрерывной строчки

Кнопка зеркального отображения

Кнопка выбора

Кнопка сохранить/ вызов

Кнопка выбора образца

Используется для изменения длины стежка. Во время свободного-ходовой стежки эта рукоятка применяется для регулировки высоты положения прижимной лапки.

Используется для подтверждения выбора образца и/или какой-либо настройки.

Используется для перемещения курсора.

Используется для сброса выбора образца строчки и для отмены конкретной установки. При удержании кнопки сбрасываются все сохраненные образцы строчки.

При нажатии этой кнопки на экран выводится символ или . Машина автоматически закрепляет строчку в начале и конце и затем обрезает обе нити.

При нажатии этой кнопки на экран выводится символ . При использовании функции скольжения, швейная машина работает при слегка поднятой прижимной лапке. Эта функция применяется при шитье трудных материалов, например, вельвета, а так же при выполнении свободно-ходовой стежки, когда возможно проскальзывание материала между двумя слоями. При повторном нажатии кнопки функция отключается. (См. более подробную информацию на стр. 92.)

Эта кнопка активна только в режиме « ».

При нажатии этой кнопки на экран выводится символ строчка с увеличенными интервалами).

При повторном нажатии этой кнопки на экран выводится символ прерывная строчка с уменьшенными интервалами). (Интервал между буквами и рисунками изменить невозможно). Машина будет выполнять выбранный образец строчки непрерывно. При повторном нажатии произойдет отмена этой функции. * При нажатии кнопки во время выполнения строчки машина остановится

после того, как полностью завершит отстрачивать выбранные образцы.

После выбора образца строчки нажмите эту кнопку для зеркального отражения выбранного образца. * Зеркальное отражение некоторых образцов выполнить невозможно. *

При использовании программы зеркальное шитье, меняется положение начала шитья и отображается символ ▼.

Могут быть установлены дополнительные функции (19 функций). * Дополнительные функции варьируются в зависимости от образца

строчки. (См. более подробную информацию на стр. 83.)

Эта кнопка используется для сохранения/вызова образца. Машина может хранить в памяти максимально 10 образцов одновременно. (См. более подробную информацию на стр. 80.)

При помощи этой кнопки можно выбрать образец строчки. * В зависимости от режима выбора образца использование кнопок ва-

рьируется. (См. более подробную информацию на стр. 31 и 34.)

(непрерывная

(не-

Кнопка переключения выбора образца

Когда необходимо изменить режим выбора образца, нажмите желаемую кнопку. Выбранная кнопка будет подсвечена.

Контроль скорости

2016.3.16

Регулировка скорости:

Болеe мeдленнaя скорость

Мeдленнee

Быcтрee

Болеe быcтрaя скорость

Регулятор скорости

Максимальную скорость выполнения строчки можно задать при помощи регулятора скорости.

Ножной регулятор

Для запуска машины нажмите на ножной регулятор. Чем больше нажим, тем быстрее работает машина. Регулятор скорости установит максимальную скорость выполнения строчки.

Нажим сильнее → скорость выше Нажим слабее → скорость ниже

* Всегда содержите ножной регулятор в чистоте.

Важно не размещать какие-либо предметы на ножном регуляторе, так как это может привести к травме оператора и неисправности машины.

Функция педали

Швейную машину можно запрограммировать на выполнение различных операций при нажатии передней части педали:

Обратный ход

Закрепочный стежок

Выполнение половинчатого стежка

Выполнение пошагового стежка

Подъем прижимной лапки

Обрезка нити

Функция отсутствует

(См. стр. 89.)

На момент поставки установлена заводская функция «1 Обратный

стежок».

★

2016.3.16

Регулировка начальной скорости

шитья

С помощью кнопки дополнительных настроек можно увеличить начальную скорость шитья.

(

См. стр.

★

При нажатии кнопки перемещения иглы вверх/вниз швейная машина выполняет шитье на низкой скорости.

95.)

Шитье на низкой скорости

Регулировка скорости обратного хода

★

С помощью кнопки дополнительных настроек можно увеличить скорость обратного хода.

(

См. стр.

96.)

Перемещение прижимной лапки вверх/вниз.

2016.3.16

Автоматический подъем прижимной лапки

Прижимная лапка швейной машины автоматически немного поднимается вверх при остановке машины. (функция подъёма прижимной лапки при повороте изделия) При повторном пуске швейной машины прижимная лапка опускается автоматически, позволяя оператору начать шить, не предпринимая никаких дополнительных действий. При нажатии кнопки обрезки нити прижимная лапка автоматически поднимается после завершения операции обрезки. Эта функция может быть отключена с помощью кнопки дополнительной настройки. Кроме того, когда задано положение останова иглы в «верхнем положении», функция подъёма прижимной лапки при повороте изделия автоматически отключается.

Кнопка

автоматического подъема

Прижимная лапка может подниматься/опускаться при нажатии кнопки автоматического подъёма прижимной лапки.

(

См. стр.

9.)

прижимной лапки

Кнопка автоматического подъёма прижимной лапки и рычаг подъёма прижимной лапки функционально взаимозаменяемы. Когда рычаг подъёма прижимной лапки один раз поднят в положение 3 после того, как прижимная лапка была поднята с помощью кнопки автоматического подъёма прижимной лапки в верхнее положение, рычаг подъёма прижимной лапки может быть в дальнейшем использован для перемещения прижимной лапки вверх/вниз.

Рычаг для подъема прижимной лапки

Перемещение прижимной лапки вверх/вниз осуществляется с помощью рычага подъёма прижимной лапки.

Рычаг для подъема прижимной лапки

Прижимной лапки

Прижимная лапка может быть поднята выше стандартного верхнего положения. Эта функция полезна при шитье тяжёлых материалов. Даже после того, как прижимная лапка была поднята при помощи рычага подъёма прижимной лапки, она может быть опущена с помощью кнопки автоматического подъема прижимной лапки.

Нижнее положение

.....Во время выполнения строчки лапку необходимо

3 2 1

Обычное приподнятое положение

.....Это положение используется для извлечения тка-

Крайнее верхнее положение

.....Это положение используется для размещения

опустить.

ни и/или замены прижимной лапки.

тяжелых материалов под прижимной лапкой.

* Соблюдайте осторожность, чтобы прижимная лапка

и игла не мешали друг другу, когда игла находится в нижнем положении, а прижимная лапка – в крайнем верхнем.

Установка рычага для подъема колена

2016.3.16

Рычаг для подъема колена используется для квилтинга и других проектов, для которых задействованы обе руки. При помощи рычага для подъема колена вы можете контролировать положение прижимной лапки без использования рук.

Вогнутая часть

Выпуклая часть

Толкните рычаг в сторону правой руки, чтобы поднять

Рычаг для подъема колена

Подъем

прижимную лапку. Прижимная лапка опускается, когда рычаг возвращается в первоначальное положение.

* Во время выполнения строчки не прикасайтесь к рыча-

гу для поднятия колена.

Это может привести к нарушению строчки.

Вставьте рычаг для подъема колена таким образом, чтобы вогнутая и выпуклая части состыковались.

Функция педали

При помощи дополнительных функций может быть задано, например, перемещение прижимной лапки вверх/вниз при нажатии на педаль.

(См. стр. 89).

Зaмeна прижимной лапки

2016.3.16

Демонтаж и установка

прижимной лапки

Деpжaтeль прижимной лапки

Кнопкa отпуcкaния пpижимной лапки

Паз в держателе прижимной лапки

Прижимнaя лапкa

Штифт

Метка прижимной лапки

Перед заменой прижимной

Внимание

* Не поднимайте прижимную лапку при помощи

кнопки автоматического подъема прижимной лапки перед отключением питания.

Демонтаж прижимной лапки

★

1. Поднимите иглу и прижимную лапку.

2. Нажмите на кнопку демонтажа прижимной лапки, чтобы демонтировать прижимную лапку.

Установка прижимной лапки

★

Совместите штифт прижимной лапки и паз в держателе прижимной лапки. Затем опустите держатель прижимной лапки с помощью рычага для поднятия прижимной лапки.

* На каждой прижимной лапке есть метка. Используй-

те соответствующую прижимную лапку для выполнения строчки по выбранному образцу.

лапки отключите машину от электросети.

Демонтаж и установка держателя прижимной лапки

Демонтаж держателя прижимной лапки

Деpжaтeль прижимной лапки

Установочный винт держателя лапки

Прижимная планкa

Деpжaтeль прижимной лапки

★

1. Поднимите иглу и рычаг для подъема прижимной лапки.

2. Ослабьте установочный винт держателя прижимной лапки, повернув его влево, и демонтируйте держатель прижимной лапки.

Установка держателя прижимной лапки

★

Совместите отверстие винта на прижимной планке с отверстием держателя прижимной лапки (длинный паз). Должным образом затяните установочный винт, повернув его вправо.

Тип и назначение прижимной лапки

2016.3.16

Маркировка прижимной лапки

↓

Стандартная прижимная лапка

Лапка для пришивания застежек-молний

Лапка для подрубки края

Лапка для потайной строчки

Лапка для вышивания пуговичных петель

Лапка для выметывания петель вручную

Преимущественно используется для выполнения прямой

строчки и строчки зигзаг. Используйте эту лапку особенно для стачивания плотных тканей.

Используется для пришивания застежек-молний.

Эта прижимная лапка используется исключительно для

обметывания ткани через край для предотвращения износа кромки ткани.

Эта прижимная лапка используется для выполнения потай-

ной строчки на подшитых краях брюк, юбок или рукавов.

Эта лапка используется для автоматического вышивания

пуговичных петель.

Эта лапка используется для выполнения декоративных

строчек, букв и закрепок, а также для выметывания петель вручную (образец № 03).

Шагающая лапка N

Лапка для пэчворка

Лапка для плоского шва только

DX7 только

Открытая лапка

только

DX7 только

Лапка для

квилтинга

Лапка для

отстрочки по краю только

DX7 только

В общем, лапка используется для тканей, которые тяжело стачивать, таких как трикотаж, джерси, винил, искусственная кожа и кожа, а также лапка используется для квилтинга.

Эта прижимная лапка используется для пэчворка. Выполня-

ются две линии шва на расстоянии ¼ и 1/8 дюйма от центра иглы.

Эта лапка используется для стачивания нескользких мате-

риалов, таких как винил и сатин.

Эта лапка используется для выполнения аппликаций и декоративных строчек. (Для лучшей видимости передняя часть прижимной лапки открыта).

Эта лапка предназначена для квилтинга. (Настройка машины: position прямая строчка и центральное положение иглы)

Эта лапка используется для пэчворка, выполнения при помощи направляющей центральной линии стачиваемых слоев ткани, расположенной равномерно относительно центра лапки. * Точная регулировка положения иглы производится при

помощи диска для регулировки ширины строчки зигзаг.

Подгoтoвкa нижней нити

2016.3.16

Извлечение шпульки

Пaнeль с крючком

Отключайте машину от сети (поворачивайте

Внимание

Откройте крышку с крючком.

* Если на шпульке осталось слишком мало ниток,

не используйте шпульку, так как нить может спутаться.

* Используйте только подходящую шпульку, чтобы

избежать неисправность в работе машины.

выключатель на «O»), когда шпулька извлека ется и/или помещается

в шпульный к

олпачок.

Установка шпульки с нитками

Шпульный колпачок

Mаленькaя шпулькa

большaя шпулькa

<Уникальная шпулька> Изготовлена из прозрачного пластика

11,5 мм

20,5 мм

Поместите шпульку с нитками и

шпульный колпачок на стержень.

* Будьте внимательны, при небольшом остаточном

количестве нити на шпульке возможно запутывание или проскальзывание нити.

Шпульные колпачки бывают 3 типов – большой, средний и маленький. В зависимости от размеров шпульки выбирайте соответствующий колпачок.

Намотка нитки на шпульку

2016.3.16

Напpaвляющaя нити

Стержeнь шпульки

* Для намотки нитки на шпульку пред-

усмотрен отдельный двигатель, так что вы мо любое время.

жете намотать нить на шпульку в

Поместите шпульку с нитками на штифт.

Ось для намотки шпульки

Пропустите нить через

направляющую A и затем протяните ее по кругу для намотки на шпульку.

Установите шпульку на ось для намотки

шпульки.

Намотайте нить на шпульку 4-5 оборотов

по часовой стрелке.

Вставьте конец нити в направляющую у

оси для намотки шпульки и дерните ее вправо, чтобы обрезать.

Направляющaя (c обрезыватeлeм)

Регулятор намотки шпульки

Обрезыватель

Переместите регулятор намотки шпульки

по направлению к шпульке, чтобы начать намотку.

* Будьте внимательны, так как регулятор намотки

шпульки работает как переключатель.

Когда намотка завершена, ость

автоматически прекращает вращаться, регулятор намотки шпульки перемещается вправо и возвращается в первоначальное положение. Снимите шпульку с оси для намотки и обрежьте нить при помощи обрезывателя.

* Намотка шпульки автоматически остановится, если

скорость намотки уменьшается из-за нагрузки на двигатель для намотки, при спутывании нити.

Установка шпульки

2016.3.16

Отключайте машину от сети (поворачивайте

Внимание

Поместите шпульку в шпульный

колпачок.

* Поместите шпульку таким образом, чтобы

нить разматывалась против часовой стрелки.

Протяните конец нити через пазы A и B.

выключатель на «O»), когда шпулька извлека ется и/или помещается в шпу

льный к

олпачок.

* Если слегка нажать на шпульку пальцем, то

можно легче пропустить нить через пазы.

Потяните нить влево через

направляющую C.

2016.3.16

Протяните нить через направляющие D

и E и оставьте нить внизу. (Протяните нить сначала через направляющую E, а затем к направляющей D.)

* При заправке нижней нити шпулька враща-

ется против часовой стрелки. Если шпулька вращае шпульку.

Обрежьте нить при помощи встроенного

обрезывателя

тся по часовой стрелке, переверните

Закройте крышку с крючком.

Вы можете теперь начать выполнять строчку (не вытаскивая нижнюю нить на поверхность), однако если хотите шить таким образом, чтобы нижняя нить была на поверхности, см п. «Извлечение нижней нити» на стр. 25.

Подготовка верхней нити

2016.3.16

Заправка верхней нити в машину

Внимание

Отключите питание перед заправкой швейной машины.

Примечание:

Убедитесь, что при установке иглы протолкнули ее вв

Невозможно выполнить строчку, если игла неправильно установлена или погнута. Во избежание неисправности машины уделяйте этому моменту особое внимание.

* Используйте иглу № 11-

16 и нить: № 30-90.

* При работе с двойной

иглой нельзя использо вать устройство для автоматической заправки.

х до упора.

ер

Шпульный колпачок

Mаленькaя шпулькa

большaя шпулькa

* Совместите метку махо-

вика с меткой на корпусе машины.

Поднимите рычаг для поднятия

прижимной лапки.

Поместите катушку с нитками и

шпульный колпачок на стержень.

2016.3.16

Протяните нить через направляющую

Придерживая конец нити, заправьте ее согласно меткам (стрелки).

* Убедитесь, что прижимная лапка поднята. В противно

произведена неправильно.

м случае заправка нити в машину

* Проверьте, чтобы нить была

правильно заправлена в натяжное приспособление.

Протяните нить через направляющую

справа налево.

Протяните игольную нить приблизительно на 10 см через нитенаправитель.

Устройство для автоматической заправки нити в иглу

2016.3.16

* Будьте осторожны, так как об-

Нитеобрезыватель

резыватель находится внутри.

Рычаг для заправки нити в иглу

Опустите прижимную лапку.

* Иногда при поднятой прижимной лапке не

получается заправить нить в иглу при помощи автоматического устройства.

Протяните нить через направляющую

и обрежьте ее при помощи

нитеобрезывателя.

Опустите рычаг для заправки нити в

иглу до упора.

Опускайте рычаг медленно.

Отпустите рычаг для заправки нити в

иглу, и нить уже заправлена.

Поднимите прижимную лапку. Затем

проденьте нить через ушко иглы.

Вытяните нить через ушко на длину около 10 см или 4 дюймов.

Извлечение нижней нити

2016.3.16

Основная операция: Вы можете теперь начать выполнять строчку (не вытаскивая нижнюю нить на поверхность), однако если хотите шить таким образом, чтобы нижняя нить была на поверхности, следуйте следующим инструкциям.

Поднимите прижимную лапку и слегка

придерживайте конец верхней нити.

Поверните маховик на себя, чтобы

переместить иглу вверх и вниз. Если осторожно потянуть верхнюю нить, на поверхности появится петля нижней нити.

Вытяните обе нити – верхнюю и

нижнюю примерно на 10 см (4 дюйма), заведите их под прижимную лапку и назад.

Установка иглы

2016.3.16

Предупреждение

При замене иглы отключайте машину от электросети.

Отвертка

Винт для установки иглы

Стопрoный штифт

Демонтаж иглы

1. Поверните маховик на себя, пока игла не окажется в крайней верхней точке, и опустите прижимную лапку.

2. Поверните винт для установки иглы на себя на 1-2 оборота и демонтируйте иглу.

Установка иглы

(Иглу можно вставить в паз, только правильно расположив ее.)

Держите иглу плоской стороной от себя, вставьте ее полностью до упора в стопорный штифт. Надежно затяните винт для установки иглы.

Держите иглу плоской стороной от себя

Рекомендуемые иглы

При покупке запасных игл выбирайте HA×1 (130/705H) или HA×1 SP (игла для трикотажной ткани).

Проверка иглы

Регулярно проверяйте, не погнута ли игла.

Тeпо иглы

Плоский объект

Плocкaя стopoнa иглы

При выполнении строчки погнутой иглой появляются пропущенные стежки, случается обрыв нити или повреждении ткани.

Внимание:

Размер иглы:

Чем больше порядковый номер маркировки, тем толще игла.

Если игла неправильно установлена или изогнута, возможна поломка иглы. Это станет причиной неисправности машины.

Таблица сочетаемости тканей, нитей и игл

2016.3.16

Ткань Нить Игла

HA×1

Легкие материалы

Средние по весу материалы

Тяжелые материалы

Батист

Жоржет

Трикотаж Нити из волокон ........... № 60-90

Шерстяные и синтетические ткани

Хлопчатобумажные и синтетические ткани

Легкий джерси

Обычная шерсть и синтетические материалы

Деним Нити из волокон ........... № 30-50 № 14-16

Джерси

Шелковая нить ..............№ 80,90

Нити из волокон ............№ 80,90

Шелковая нить ...................№ 80

Нити из волокон ........... № 60-90

Нити из волокон ...........№ 50, 60 № 11-14

Шелковая нить ...................№ 50

Нити из волокон ...........№ 50, 60

Шелковая нить ...................№ 50

Нити из волокон ...........№ 50, 60

Шелковая нить ...................№ 50

Нити из волокон ...........№ 50, 60

No.11

Игла для трико-

тажа № 11

№ 11-14

Игла для трико-

тажа № 11

№ 11-14

Игла для трико-

тажа № 11-14

Мех Шелковая нить ...................№ 50 № 11-14

* Как правило, один и тот же тип и размер нити используется в качестве верхней и нижней. * Тонкие нить и игла используется для легких тканей, а толстые нить и игла – для тяжелых тканей. * Перед началом выполнения строчки потренируйтесь на кусочке такой же ткани, чтобы убедиться, что ком-

бинация ткани, иглы и нитей подобрана правильно.

* Игла для трикотажа хорошо подходит для тянущихся тканей (таких как трикотаж), а также синтетических

тканей. * Используйте нитки № 30 - 90. * Если тяжело заправить несколько слоев ткани, направьте ткань рукой. * При использовании режимов «свободно-ходовой стежки», «декоративного шитья» или «вышивания текста»

(см. стр. 31 — 36) лучшего результата можно достичь при использовании трикотажной иглы.

Как отрегулировать натяжение нити

2016.3.16

Ткань

(правильная cтoрoна)

Ткань (нeправильная cтoрoна)

Нижняя нить

Диcк для регулировки

натяжения нити

Натяжение

слaбee

Натяжение

сильнее

Верхняя нить

Хорошо отругулированное натяжение нити

Прямая строчка: При каждом стежке верхняя и

нижняя нити переплетаются в между стачиваемыми слоями ткани. (

Строчка зигзаг: Верхняя нить немного перетяги-

вается на неправильную сторону

ткани. Если машина установлена на автоматический режим, такая настройка подходит для большинства типов ткани. Однако может потребоваться отрегулировать натяжение нити для некоторых тканей и аппликаций. Если натяжение нити задано неправильно, стежки могут быть неравномерными, образовываться сборки и/или нить может обрываться.

)

Верхняя нить

Ткань

(правильная cтoрoна)

Ткань (нeправильная cтoрoна)

Нижняя нить

Верхняя нить

Ткань

(правильная cтoрoна)

Ткань (нeправильная cтoрoна)

Нижняя нить

Когда натяжение нити слишком сильное:

Нижняя нить будет выступать на лицевой стороне ткани. Поверните диск для регулировки натяжения нити на «-1» - «-3».

Когда натяжение нити слишком слабое:

Верхняя нить будет выступать на изнаночной стороне ткани. Поверните диск для регулировки натяжения нити на «+1» - «+3». Если не достигается оптимальное натяжение нити, проверьте, правильно ли заправлены верхняя и нижняя нити.
