JOY-IT DEBO MATRIXCTRL Instructions [de]
MATRIXMODUL & ERWEITERUNGSPLATINE
Inbetriebnahme und Verwendung der LED-Matrix01 und der RB-MatrixCTRL Platine
Joy-IT powered by Simac GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net
INHALTSVERZEICHNIS
1. Allgemeine Informationen
2. Verwendung der Matrix an der GPIO-Leiste
3. Verwendung des Matrix-Controllerboards
4. Installation der Matrix
5. Verwendung mit Python
6. Anzeigen von Bildern & Videos
7. Verwendung in eigenen Projekten
8. Informations- & Rücknahmepichten
9. Support
1. ALLGEMEINE INFORMATIONEN
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so
können Sie uns selbstverständlich gerne kontaktieren.
2. VERWENDUNG DER LED-MATRIX AN DER GPIO-LEISTE
Für die Verwendung der LED-Matrix ist ein separates Netzteil erforderlich.
Dieses sollte mit 5V und ~4A (pro LED-Matrix) dimensioniert sein. Bitte
achten Sie auch auf einen ausreichenden Kabelquerschnitt. Verbinden Sie
zunächst das beiligende Kabel zur Stromversorgung mit der LED-Matrix und
Ihrem Netzteil.

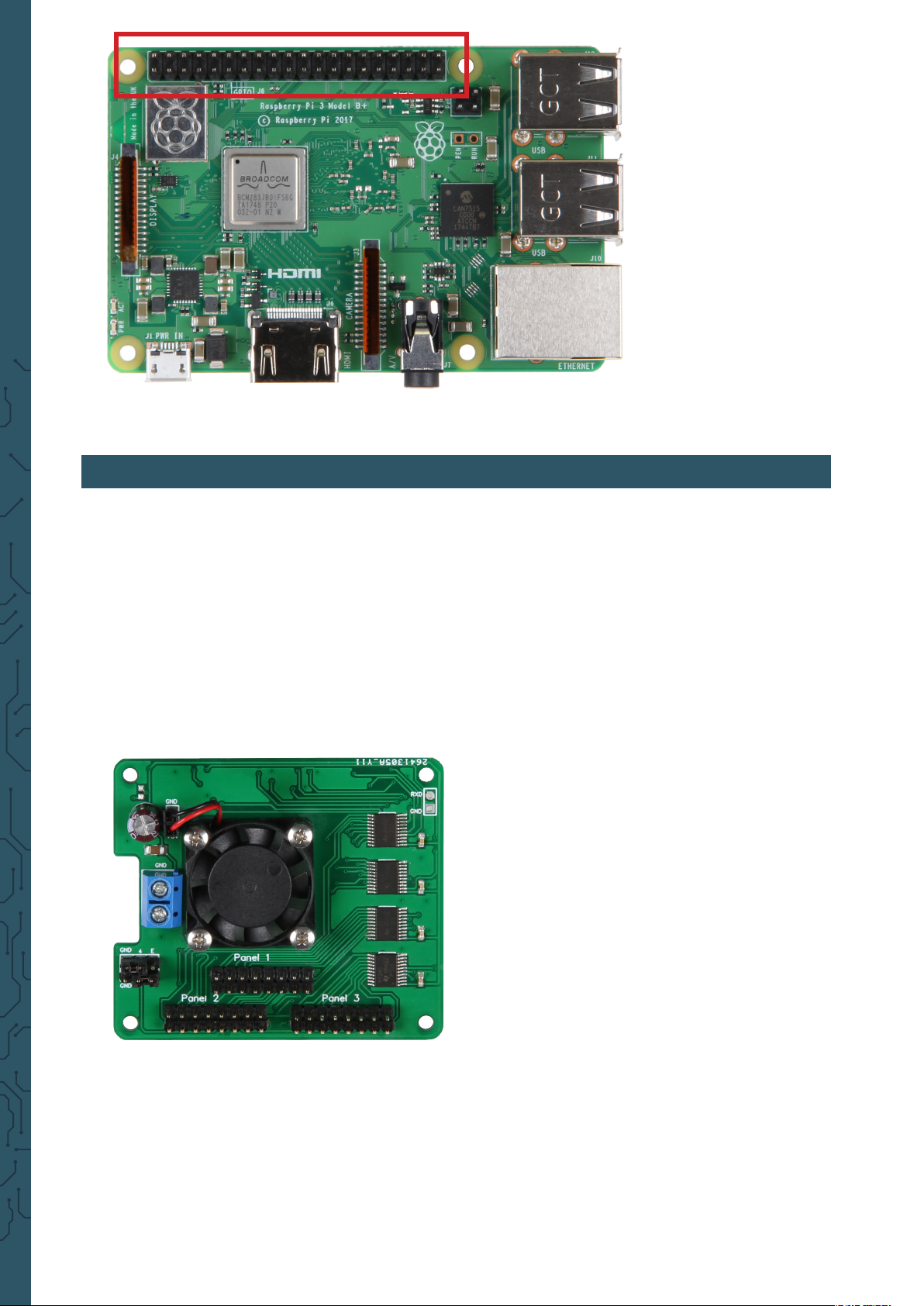

Mit Hilfe der 40-poligen GPIO-Leiste des Raspberry Pis lassen sich bis zu drei
Matrizen parallel betreiben. Selbstverständlich können an jede Matrix noch
weitere Matrizen in Reihe geschaltet werden. Bitte achten Sie hierbei darauf
ihre Stromversorgung dementsprechend anzupassen.

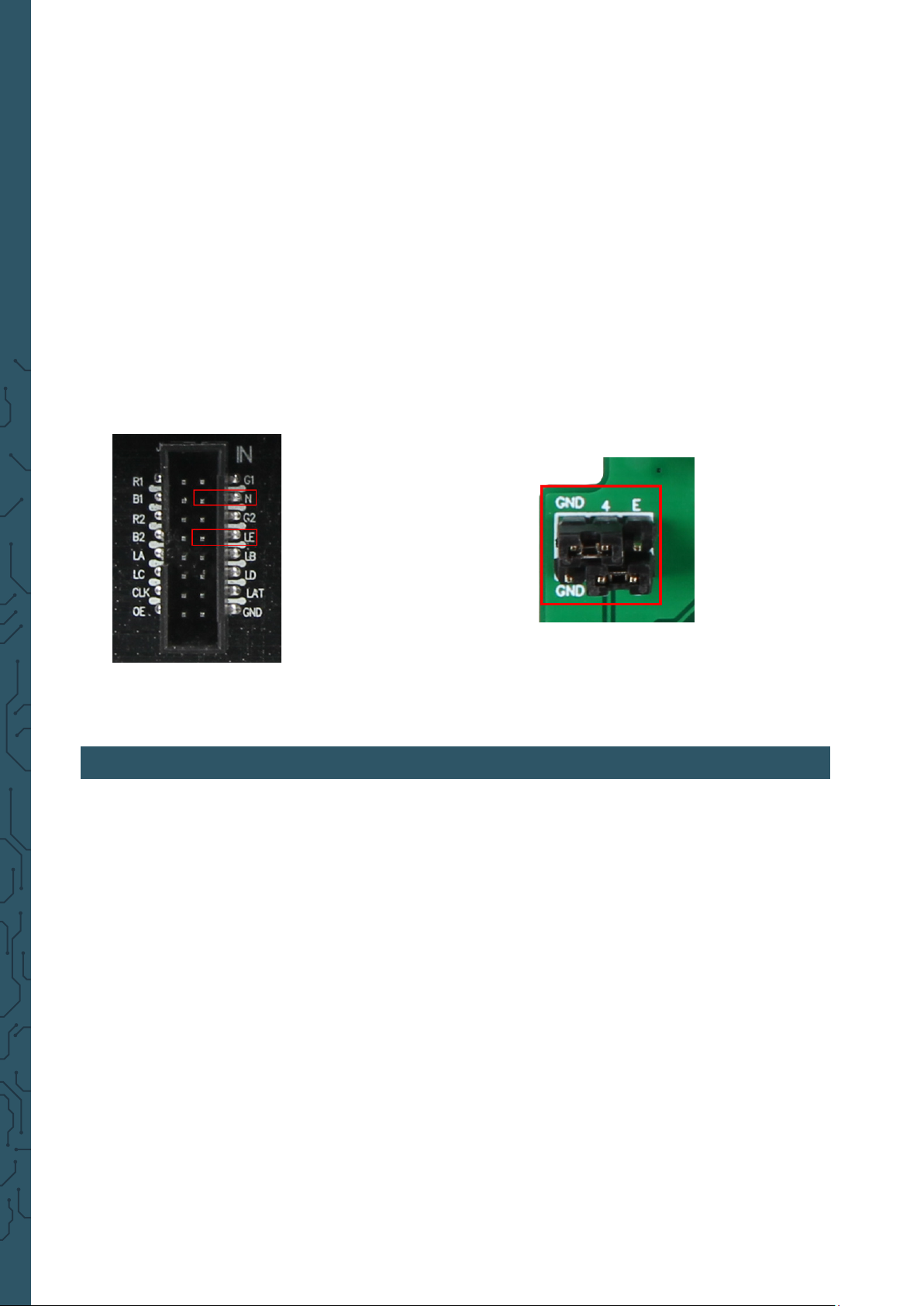

Verwenden Sie hierzu den HUB75 Steckerkontakt, der auf der Matrix mit
IN gekennzeichnet ist. Weitere Matrizen können über den OUT Kontakt in
Reihe geschaltet werden.
Das folgende Diagramm zeigt ein Schema der GPIO-Leiste des Raspberry
Pis, sowie welche Pins für welche der drei parallel geschalteten Matrizen zu
nutzen sind.
VERBINDUNG
-
G1 (Matrix 3)
B1 (Matrix 3)
LAT (Matrix 1+2+3)
-
CLK (Matrix 1+2+3)
G1 (Matrix 1)
LA (Matrix 1+2+3)
-
B2 (Matrix 1)
G2 (Matrix 1)
R1 (Matrix 1)
-
01 02
03 04
05 06
07 08
09 10
11 12
13 14
15 16
17 18
19 20
21 22
23 24
25 26
VERBINDUNGPIN PIN
-
-
GND / N (Matrix 1+2+3)
R1 (Matrix 3)
E (Matrix 1+2+3)
OE (Matrix 1+2+3)
-
LB (Matrix 1+2+3)
LC (Matrix 1+2+3)
-
LD (Matrix 1+2+3)
R2 (Matrix 1)
B1 (Matrix 1)
-
G1 (Matrix 2)
B1 (Matrix 2)
G2 (Matrix 2)
R2 (Matrix 2)
R2 (Matrix 3)
-
27 28
29 30
31 32
33 34
35 36
37 38
39 40
-
-
R1 (Matrix 2)
-
G2 (Matrix 3)
B2 (Matrix 2)
B2 (Matrix 3)
