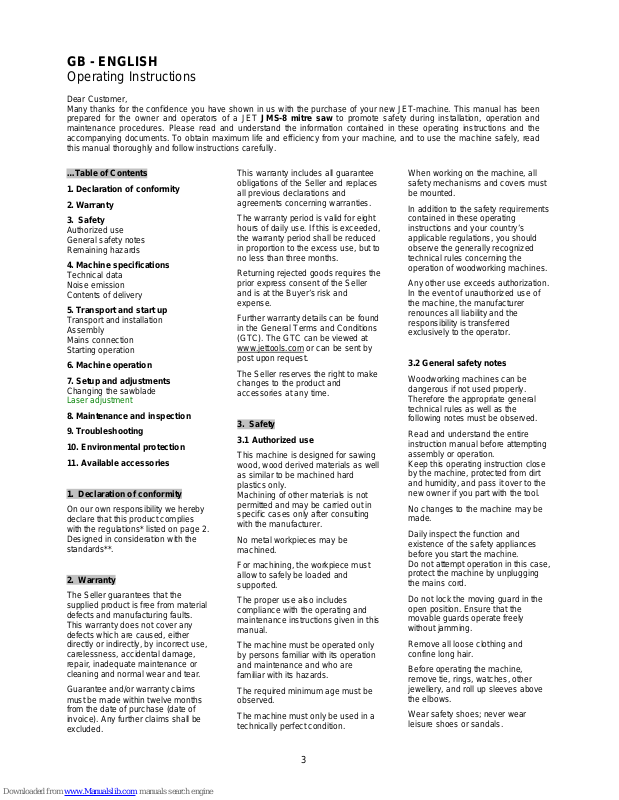

GB - ENGLISH
Operating Instructions
Dear Customer, Many thanks for the confidence you have shown in us with the purchase of your new JET-machine. This manual has been prepared for the owner and operators of a JET JMS-8 mitre saw to promote safety during installation, operation and maintenance procedures. Please read and understand the information contained in these operating instructions and the accompanying documents. To obtain maximum life and efficiency from your machine, and to use the machine safely, read this manual thoroughly and follow instructions carefully.
…Table of Contents
1. Declaration of conformity
2. Warranty
3. Safety
Authorized use General safety notes Remaining hazards
4. Machine specifications Technical data Noise emission Contents of delivery
5. Transport and start up Transport and installation Assembly Mains connection Starting operation
6. Machine operation
7. Setup and adjustments
Changing the sawblade
Laser adjustment
8. Maintenance and inspection
9. Troubleshooting
10. Environmental protection
11. Available accessories
1. Declaration of conformity
On our own responsibility we hereby declare that this product complies with the regulations* listed on page 2. Designed in consideration with the standards**.
2. Warranty
The Seller guarantees that the supplied product is free from material defects and manufacturing faults. This warranty does not cover any defects which are caused, either directly or indirectly, by incorrect use, carelessness, accidental damage, repair, inadequate maintenance or cleaning and normal wear and tear.
Guarantee and/or warranty claims must be made within twelve months from the date of purchase (date of invoice). Any further claims shall be excluded.
This warranty includes all guarantee obligations of the Seller and replaces all previous declarations and agreements concerning warranties.
The warranty period is valid for eight hours of daily use. If this is exceeded, the warranty period shall be reduced in proportion to the excess use, but to no less than three months.
Returning rejected goods requires the prior express consent of the Seller and is at the Buyer’s risk and expense.
Further warranty details can be found in the General Terms and Conditions (GTC). The GTC can be viewed at www.jettools.com or can be sent by post upon request.
The Seller reserves the right to make changes to the product and accessories at any time.
3. Safety
3.1 Authorized use
This machine is designed for sawing wood, wood derived materials as well as similar to be machined hard plastics only. Machining of other materials is not permitted and may be carried out in specific cases only after consulting with the manufacturer.
No metal workpieces may be machined.
For machining, the workpiece must allow to safely be loaded and supported.
The proper use also includes compliance with the operating and maintenance instructions given in this manual.
The machine must be operated only by persons familiar with its operation and maintenance and who are familiar with its hazards.
The required minimum age must be observed.
The machine must only be used in a technically perfect condition.
When working on the machine, all safety mechanisms and covers must be mounted.
In addition to the safety requirements contained in these operating instructions and your country’s applicable regulations, you should observe the generally recognized technical rules concerning the operation of woodworking machines.
Any other use exceeds authorization. In the event of unauthorized use of the machine, the manufacturer renounces all liability and the responsibility is transferred exclusively to the operator.
3.2 General safety notes
Woodworking machines can be dangerous if not used properly. Therefore the appropriate general technical rules as well as the following notes must be observed.
Read and understand the entire instruction manual before attempting assembly or operation. Keep this operating instruction close by the machine, protected from dirt and humidity, and pass it over to the new owner if you part with the tool.
No changes to the machine may be made.
Daily inspect the function and existence of the safety appliances before you start the machine. Do not attempt operation in this case, protect the machine by unplugging the mains cord.
Do not lock the moving guard in the open position. Ensure that the movable guards operate freely without jamming.
Remove all loose clothing and confine long hair.
Before operating the machine, remove tie, rings, watches, other jewellery, and roll up sleeves above the elbows.
Wear safety shoes; never wear leisure shoes or sandals.
4
Always wear the approved working outfit:
- safety goggles
- ear protection
- dust protection Do not wear gloves while operating
this machine. For the safe handling of saw blades
wear work gloves. Control the stopping time of the
machine, it may not be longer than 10 seconds.
Do NOT stop the blade by forcing the machine or by using sideways pressure.
Insure that the workpiece does not roll when cutting round pieces. Use suitable table extensions and supporting aids for difficult to handle workpieces.
Never use just your hands for sawing
Take care when slotting Always hold and guide the
workpieces safely during machining. Never cut pieces that are too small.
For safety reasons this machine requires the use of two hands and should not be operated standing on a staircase or leather.
Install the machine so that there is sufficient space for safe operation and workpiece handling.
Keep work area well lighted. The machine is designed to operate
in closed rooms and must be placed stable on firm and levelled ground.
Make sure that the power cord does not impede work and cause people to trip.
Keep the floor around the machine clean and free of scrap material, oil and grease.
Remove cut and jammed workpieces only when motor is turned off and the machine is at a complete standstill.
Make sure that the motor ventilation holes are clean and open.
Stay alert! Give your work undivided attention. Use common sense.
Keep an ergonomic body position. Maintain a balanced stance at all times.
Do not operate the machine when you are tired. Do not operate the machine under the influence of drugs, alcohol or any medication. Be aware that medication can change your behaviour.
Keep children and visitors a safe distance from the work area.
Never reach into the machine while it is operating or running down.
Never leave a running machine unattended. Before you leave the workplace switch off the machine.
Do not operate the electric tool near inflammable liquids or gases. Normal brushfire might ignite.
Observe the fire fighting and fire alert options, for example the fire extinguisher operation and place.
Do not use the machine in a dump environment and do not expose it to rain.
Wood dust is explosive and can also represent a risk to health. Dust form some tropical woods in particular, and from hardwoods like beach and oak, is classified as a carcinogenic substance. Always use a suitable dust extraction device
Before machining, remove any nails and other foreign bodies from the workpiece.
Specifications regarding the maximum or minimum size of the workpiece must be observed.
Do not force the power tool. It will do a better and safer job and give you much better service if it is used at the rate for which it was designed.
Do not remove chips and workpiece parts until the machine is at a complete standstill.
Never operate with the guards not in place – serious risk of injury!
Connection and repair work on the electrical installation may be carried out by a qualified electrician only
Always unwind any extension cords fully.
Damaged extension cords replace immediately.
Do not use the power tool if the ON/OFF switch does not turn the power tool ON and OFF.
Make all machine adjustments or maintenance with the machine unplugged from the power source.
Do not use blades made from High Speed Steel (HSS).
Remove defective saw blades immediately.
Select saw blade in relation to material to be cut.
Use only sawblades recommended by manufacturer.
Replace table insert when worn. Do not stare into beam of laser. Do not point the laser beam at people
or animals. Do not use the laser beam on highly
reflective materials. Reflected light is dangerous.
Repair work on the laser beam may only be carried out by a specialist.
3.3 Remaining hazards
When using the machine according to regulations some remaining hazards may still exist
The moving saw blade in the work area can cause injury.
Broken saw blades can cause injuries.
Thrown workpieces can lead to injury Wood chips and sawdust can be
health hazards. Be sure to wear personal protection gear such as safety goggles ear- and dust protection. Use a suitable dust exhaust system.
The use of incorrect mains supply or a damaged power cord can lead to injuries caused by electricity. Avoid body contact with earthed or grounded surfaces (e.g. pipes, radiators, ranges and refrigerators).
4. Machine specifications
4.1 Technical data
Saw blade size 210x 2,8x 16mm No load speed 4500 rpm Max cutting height 90°/45° 60/25mm Max. cutting length 90°/45° 120/80mm Bevel capacity left 0°-45° Mitre capacity left/right 46°/46° Weight 9,5 kg
Mains 230V ~1L/N 50-60Hz Motor input power 1200W Reference current 5,2 A Extension cord (H05VV-F) 2x1mm² Installation fuse protection 10A
The machine has double insulation in accordance with EN61029.
5
Laser class 2 <1mW, 400-700nm Laser power supply 2 batteries AAA
4.2 Noise emission
(Inspection tolerance 4 dB) Acoustic power level
(according to EN ISO 3746): Idling LwA 100,5 dB(A)
Acoustic pressure level (according to EN ISO 11202): Idling LpA 87,7 dB(A)
The specified values are emission levels and are not necessarily to be seen as safe operating levels. This information is intended to allow the user to make a better estimation of the hazards and risks involved.
4.3 Content of delivery
1 mitre saw 2 table extension pieces 1 dust extraction bag 1 sawblade 24 tooth Operating tools Operating manual Spare parts list
4.4 Mitre saw description
Fig 1
A….Unlock button B….Motor housing C….Workpiece fence L….Table extension pieces F….Machine table G….Dust bag H….Sawblade I…..Bevel lock knob J….Protective cover for blade
Fig 2
M….Handgrip with switch O….Cutting head lock button P….Bevel scale R….Bevel lock knob
5. Transport and start up
5.1 Transport and installation
The machine is designed to operate in closed rooms and must be placed stable on firm and levelled surface. The machine can be bolted down if required.
For packing reasons the machine is not completely assembled.
5.2 Assembly
If you notice any transport damage while unpacking, notify your supplier immediately. Do not operate the machine!
Dispose of the packing in an environmentally friendly manner.
Clean all rust protected surfaces with a mild solvent.
Mounting the rubber pads
Press the 5 rubber pads (A, Fig 3 ) into the holes.
Fig 3
Mounting the table extensions
Use the screws (S, Fig 4) to lock the table extensions ( L) in place.
Fig 4
Mounting the dust bag
Use the dust bag (G, Fig 1) to collect the dust emissions. You can slide the dust bag onto the dust port on the rear of the machine.
The dust port is also suitable for the connecting to a dust collector.
Unlocking the cutting head The mitre saw is supplied with the cutting head in locked position. The cutting head lock button (O, Fig 2) can be pulled out by pushing the cutting head down at the same time. Allow the cutting head to slowly rise.
The cutting head should be relocked for transportation.
5.3 Mains connection
Mains connection and any extension cords used must comply with applicable regulations.
The mains voltage must comply with the information on the machine licence plate.
The mains connection must have a 10A surge-proof fuse.
Only use power cords marked H05VV-F
Connections and repairs to the electrical equipment may only be carried out by qualified electricians.
5.4 Starting operation
You can start the machine by pressing the trigger on the handle with your fingers. To stop the saw release the trigger.
6. Machine operation Correct working position:
In front of the machine standing in the direction of cutting.
6
Workpiece handling:
Support long workpieces with helping roller stands.
During cutting operation the workpiece must be locked against the fence with the workpiece clamp.
Do not perform any operation freehand.
Operating hints: Always observe the safety instructions and adhere to the current regulations.
Ensure that the saw blade protective cover is in the correct position before you start sawing.
The mitre saw is switched on by means of the trigger button that is situated on the inside of the handgrip (M, Fig 2).
The cutting blade must first reach the maximum rpm before cutting may begin.
Slide the unlock button (A, Fig 1) to the side and by using the handgrip, push the cutting head slowly and evenly downwards.
The cutting head must be returned carefully to its starting position after cutting.
Attention:
The condition of the blade should be checked before each machining process. Work only with a sharp and flawless sawblade.
Select saw blade in relation to material to be cut.
Use a suitable wedge to prevent round timber from turning under the pressure of the cut
Take care when slotting.
Laser Beam:
The laser beam allows you to precisely line up your workpiece.
The laser beam can be switched on and off as required (S, Fig 13).
Attention:
Class 2 Laser Product Do not stare into beam of laser. Do not point the laser beam at people
or animals. Do not use the laser beam on highly
reflective materials. Reflected light is dangerous.
Cutting profiles:
Profiles can be cut. They should be cut in such a way that the blade is cutting through the smallest possible cross section first (Fig 5).
Fig 5
This operation is potentially dangerous (Fig 6).
Fig 6
Cutting wrapped material:
Wrapped or bowed material should be positioned so that the workpiece is supported near the cutting point by the workpiece fence (Fig 7).
Fig 7
This operation is potentially dangerous (Fig 8).
Fig 8
Bevel cutting:
Bevel angle can be adjusted between 0° and 45°.
Fig 9
The locking knob (C, Fig 9) on the rear of the machine must be loosened for bevel setting.
Tilt the cutting head to the left until the desired angle on the scale (B) has been reached.
Retighten the cutting head lock knob (C) before machine operation.
Mitre cutting:
The mitre angle can be adjusted between -46° and +46°.
The 2 table locking knobs behind the fence must be loosened.
Rotate the cutting head until the desired angle on the table scale has been reached.
Retighten the table locking knobs before machine operation.
Mitre bevel cutting:
Select the correct bevel and mitre angles.
7. Setup and adjustments General note: Setup and adjustment work may
only be carried out after the machine is protected against accidental starting by pulling the mains plug.
7
7.1 Changing the sawblade
The sawblade has to meet the technical specification.
Check sawblade for flaws (cracks, broken teeth, bending) before installation. Do not use faulty sawblades.
The sawblade teeth must point in cutting direction (down)
Always wear suitable gloves when handling sawblades.
The sawblades may only be changed when the mains plug is pulled!
Remove the blade’s protective cover (B, Fig 9) by unscrewing the two screws (A) on the side.
Fig 10
Blade disassembly:
Lock the saw flange with the special spanner (B, Fig 11) and loosen the sawblade clamping screw (A) with the supplied wrench (C).
Caution left hand thread!
Fig 11
Remove the outer clamping flange. Replace the sawblade. The flanges should be cleaned before
the new blade is fitted. The teeth of the blade must point in
the same direction as the arrow on the protective cover.
Fit the outer clamping flange back into position and tighten the clamping screw.
Lock the saw flange with special spanner (B, Fig 12) and tighten the sawblade clamping screw with the supplied wrench (C).
Fig 12
Reposition the plastic protective cover and tighten the two screws (A, Fig 10).
7.2 Laser Adjustment
The line laser (S, Fig 13) must be adjusted so that the beam meets the cutting line.
Fig.13
Attention: Class 2 laser product, do not stare into beam of laser.
8. Maintenance and inspection General notes: Maintenance, cleaning and repair
work may only be carried out after the machine is protected against accidental starting by pulling the mains plug.
Repair and maintenance work on the electrical system may only be carried out by a qualified electrician.
Repair work on the laser beam may only be carried out by a specialist.
Defective safety devices must be replaced immediately.
Replace table insert when worn.
Cleaning:
Regularly clean the machine housing with a soft cloth preferably after each use. Keep the ventilation slots free from dust and dirt.
If the dirt does not come off use a soft cloth moistened with soapy water.
Never use solvents such as petrol, alcohol, ammoniac water, etc. These solvents may damage the plastic parts.
Saw blades:
The servicing of saw blades should only be performed by a trained person.
Only use sharp saw blades. Select saw blade in relation to
material to be cut. Use only sawblades recommended
by manufacturer. Replace a damaged sawblade
immediately.
Motor brushes:
The collector brushes are due to wear and may need replacement.
- Disconnect the machine form the power source, pull mains plug.
-remove the brush covers.
-Replace the collector brushes (Jet Article Number: JMS8-105 ….2 pieces needed).
-reattach the brush covers.
9. Trouble shooting Motor doesn’t start
*No electricity­check mains and fuse.
*Defective switch, motor or cord­consult an electrician.
*Motor brushes worn­Replace brushes.
Laser doesn’t work
*No electricity­replace batteries (2 pieces AAA)
*Defective line laser­replace entire line laser unit.
Machine vibrates excessively *Stand on uneven surface-
adjust base for even support. *sawblade damaged-
replace sawblade immediately
8
Cut is not square
*Bevel stop setting is bad. *Workpiece fence setting is bad
Cutting surfaces is bad
*Wrong sawblade used *resin collection on sawblade *sawblade is dull *workpiece inhomogeneous *Feed pressure too high-
Do not force the workpiece.
10. Environmental protection
Protect the environment. Your appliance contains valuable
materials which can be recovered or recycled. Please leave it at a specialized institution.
11. Available accessories
Refer to the JET-Pricelist for various saw blades.
9
DE - DEUTSCH
Gebrauchsanleitung
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Diese
Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Kapp- und Gehrungssäge JMS-8 erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die Maschine zusammenbauen, in Betrieb nehmen oder warten. Um eine maximale Lebensdauer und Leistungsfähigkeit Ihrer Maschinen zu erreichen befolgen Sie bitte sorgfältig die Anweisungen.
Inhaltsverzeichnis
1. Konformitätserklärung
2. Garantieleistungen
3. Sicherheit
Bestimmungsgemäße Verwendung Allgemeine Sicherheitshinweise Restrisiken
4. Maschinenspezifikation Technische Daten Schallemission Lieferumfang Beschreibung der Maschine
5. Transport und Inbetriebnahme Transport und Aufstellung Montage Elektrischer Anschluss Inbetriebnahme
6. Betrieb der Maschine
7. Rüst- und Einstellarbeiten
Montage des Sägeblattes Linienlaser Einstellung
8. Wartung und Inspektion
9. Störungsabhilfe
10. Umweltschutz
11. Lieferbares Zubehör
1. Konformitätserklärung
Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Richtlinien* übereinstimmt. Bei der Konstruktion wurden folgende Normen** berücksichtigt.
2. Garantieleistungen
Der Verkäufer garantiert, dass das gelieferte Produkt frei von Material­und Fertigungsfehlern ist. Diese Garantie trifft nicht auf jene Defekte zu, welche auf direkten oder indirekten, nicht fachgerechten Gebrauch, Unachtsamkeit, Unfallschaden, Reparatur, mangelhafte Wartung bzw. Reinigung sowie normalen Verschleiß zurückzuführen sind.
Garantie- bzw. Gewährleistungs­ansprüche müssen innerhalb von 12 Monaten ab dem Verkaufsdatum (Rechnungsdatum) geltend gemacht werden. Weitergehende Ansprüche sind ausgeschlossen.
Die vorliegende Garantie umfasst sämtliche Garantieverpflichtungen seitens des Verkäufers und ersetzt alle früheren Erklärungen und Vereinbarungen betreffend Garantien.
Die Garantiefrist gilt für eine tägliche Betriebszeit von 8 Stunden. Wird diese überschritten, so verkürzt sich die Garantiefrist proportional zur Überschreitung, jedoch höchstens auf 3 Monate.
Die Rücksendung beanstandeter Ware bedarf der ausdrücklichen vorherigen Zustimmung vom Verkäufer und geht auf Kosten und Gefahr des Käufers.
Die ausführlichen Garantieleistungen sind den Allgemeinen Geschäftsbedingungen (AGB) zu entnehmen. Die AGB sind unter www.jettools.com einzusehen oder werden auf Anfrage per Post zugestellt.
Der Verkäufer behält sich das Recht vor, jederzeit Änderungen am Produkt und Zubehör vorzunehmen.
3. Sicherheit
3.1 Bestimmungsgemäße Verwendung
Die Maschine ist geeignet zum Sägen von Holz und Holzersatzstoffen, sowie diesen ähnlich zu bearbeitende harte Kunststoffe. Die Bearbeitung anderer Werkstoffe ist nicht zulässig bzw. darf in Sonderfällen nur nach Rücksprache mit dem Maschinenhersteller erfolgen.
Es dürfen keine metallischen Werkstoffe bearbeitet werden.
Es dürfen nur Werkstücke bearbeitet werden welche sicher aufgelegt und festgehalten werden können.
Die bestimmungsgemäße Verwendung beinhaltet auch die Einhaltung der vom Hersteller angegebenen Betriebs- und Wartungsanweisungen.
Die Maschine darf ausschließlich von Personen bedient werden, die mit Betrieb und Wartung vertraut und über die Gefahren unterrichtet sind.
Das gesetzliche Mindestalter ist einzuhalten.
Die Maschine nur in technisch einwandfreiem Zustand benutzen.
Beim Arbeiten an der Maschine müssen sämtliche Schutzeinrichtungen und Abdeckungen montiert sein.
Neben den in der Gebrauchsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbeitungsmaschinen allgemein anerkannten fachtechnischen Regeln zu beachten.
10
Jeder darüber hinaus gehende Gebrauch gilt als nicht bestimmungsgemäß und für daraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Benutzer.
3.2 Allgemeine Sicherheitshinweise
Holzbearbeitungsmaschinen können bei unsachgemäßem Gebrauch gefährlich sein. Deshalb ist zum sicheren Betreiben die Beachtung der zutreffenden Unfallverhütungs­vorschritten und der nachfolgenden Hinweise erforderlich.
Lesen und verstehen Sie die komplette Gebrauchsanleitung bevor Sie mit Montage oder Betrieb der Maschine beginnen.
Bewahren Sie die Bedienungsanleitung, geschützt vor Schmutz und Feuchtigkeit, bei der Maschine auf, und geben Sie sie an einen neuen Eigentümer weiter.
An der Maschine dürfen keine Veränderungen, An- und Umbauten vorgenommen werden.
Überprüfen Sie täglich vor dem Einschalten der Maschine die einwandfreie Funktion und das Vorhandensein der erforderlichen Schutzeinrichtungen.
Die bewegliche Schutzabdeckung darf nicht in der geöffneten Position festgeklemmt werden.
Festgestellte Mängel an der Maschine oder den Sicherheitseinrichtungen sind zu melden und von den beauftragten Personen zu beheben. Nehmen Sie die Maschine in solchen Fällen nicht in Betrieb, sichern Sie die Maschine gegen Einschalten durch Ziehen des Netzsteckers.
Zum Schutz von langem Kopfhaar Mütze oder Haarnetz aufsetzen.
Enganliegende Kleidung tragen, Schmuck, Ringe und Armbanduhren ablegen.
Tragen Sie Schutzschuhe, keinesfalls Freizeitschuhe oder Sandalen.
Verwenden Sie die durch Vorschriften geforderte persönliche Schutzausrüstung:
- Augenschutz
- Gehörschutz
- Staubschutz Beim Arbeiten an der Maschine keine
Handschuhe tragen.
Zum Handhaben des Sägeblattes geeignete Arbeitshandschuhe tragen.
Verwenden Sie bei den Arbeiten mit längeren Werkstücken geeignete Tischverlängerungen, Rollbahnen, etc.
Achten Sie auf die Auslaufzeit der Maschine, sie darf in keinem Fall 10 s übersteigen.
Das Stoppen des Sägeblattes durch seitlichen Druck ist nicht zulässig.
Beim Sägen von Rundholz das Werkstück gegen Verdrehen sichern. Beim Sägen von unhandlichen Werkstücken geeignete Hilfsmittel zum Abstützen verwenden.
Sägen Sie niemals aus der freien Hand.
Bei Schlitzarbeiten ist besondere Vorsicht geboten.
Es ist darauf zu achten dass alle Werkstücke beim Bearbeiten sicher gehalten und sicher geführt werden. Zu kleine Werkstücke nicht schneiden.
Aus Sicherheitsgründen benötigt diese Maschine den Gebrauch mit zwei Händen und sollte nicht benutz werden, falls man auf Treppen steht.
Die Maschine so aufstellen, dass genügend Platz zum Bedienen und zum Führen der Werkstücke gegeben ist.
Sorgen Sie für gute Beleuchtung. Achten Sie darauf, dass die Maschine
standsicher auf festem und ebenem Grund steht.
Beachten Sie dass die elektrische Zuleitung nicht den Arbeitsablauf behindert und nicht zur Stolperstelle wird.
Den Arbeitsplatz frei von behindernden Werkstücken, etc. halten.
Abgesägte, eingeklemmte Werkstücke nur bei ausgeschaltetem Motor und Stillstand des Sägeblattes entfernen.
Darauf achten dass die Motor­Lüftungsschlitze immer frei und sauber sind.
Seien Sie aufmerksam und konzentriert. Gehen Sie mit Vernunft an die Arbeit.
Achten Sie auf ergonomische Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Arbeiten Sie niemals unter dem Einfluss von Rauschmitteln wie Alkohol und Drogen an der Maschine. Beachten Sie, dass auch Medikamente Einfluss auf Ihr Verhalten nehmen können.
Halten Sie Unbeteiligte, insbesondere Kinder vom Gefahrenbereich fern.
Niemals in die laufende Maschine greifen.
Die laufende Maschine nie unbeaufsichtigt lassen. Vor dem Verlassen des Arbeitsplatzes die Maschine ausschalten.
Benützen Sie die Maschine nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. Normales Bürstenfeuer könnte zur Entzündung führen.
Beachten Sie die Brandmelde- und Brandbekämpfungsmöglichkeiten z.B. Standort und Bedienung von Feuerlöschern.
Benützen Sie die Maschine nicht in feuchter Umgebung und setzen Sie sie nicht dem Regen aus.
Achten Sie stets darauf, dass keine zu große Staubkonzentration entsteht – verwenden Sie stets eine geeignete Absauganlage Holzstaub ist explosiv und kann gesundheitsschädigend sein. Insbesondere tropische Hölzer und harte Hölzer wie Buche und Eiche sind als krebserregend eingestuft.
Vor der Bearbeitung Nägel und andere Fremdkörper aus dem Werkstück entfernen.
Angaben über die min. und max. Werkstückabmessungen müssen eingehalten werden.
Die Maschine nicht überfordern. Sie arbeitet viel besser und hält länger, wenn sie der Leistung entsprechend eingesetzt wird.
Späne und Werkstückteile nur bei stehender Maschine entfernen.
Die Maschine nie bei entfernten Schutzeinrichtungen in Betrieb nehmen – große Verletzungsgefahr!
Arbeiten an der elektrischen Ausrüstung der Maschine dürfen nur durch eine Elektrofachkraft vorgenommen werden.
Verlängerungskabel immer ganz von der Trommel abwickeln.
Tauschen Sie ein beschädigtes Verlängerungskabel sofort aus.
11
Niemals Elektrowerkzeug benutzen, wenn der Ein-Ausschalter nicht ordnungsgemäß funktioniert.
Umrüst-, Einstell- und Reinigungsarbeiten nur im Maschinenstillstand und bei gezogenem Netzstecker vornehmen.
Sägeblätter aus Schnellarbeitsstahl (HSS) dürfen nicht benutzt werden.
Schadhafte Sägeblätter sofort ersetzen.
Verwenden Sie nur Sägeblätter welche für das zu zerspanende Material geeignet sind.
Verwenden Sie nur vom Hersteller empfohlene Sägeblätter.
Eine verschlissene Tischeinlage sofort ersetzen.
Niemals in den Laserstrahl schauen. Richten Sie den Laserstrahl nicht auf
Personen oder Tiere. Verwenden Sie den Linienlaser nicht
bei stark reflektierendem Material. Reflektiertes Licht ist gefährlich.
Reparaturen am Linienlaser dürfen nur von einer Fachkraft ausgeführt werden.
3.3 Restrisiken
Auch bei vorschriftsmäßiger Benutzung der Maschine bestehen die nachfolgend aufgeführten Restrisiken:
Verletzungsgefahr durch das frei laufende Sägeblatt im Arbeitsbereich.
Gefährdung durch Bruch des Sägeblattes.
Gefährdung durch wegfliegende Werkstückteile.
Gefährdung durch Lärm und Staub. Unbedingt persönliche Schutzausrüstung wie Augen- Gehör­und Staubschutz tragen. Eine geeignete Absauganlage einsetzen!
Gefährdung durch Strom bei nicht ordnungsgemäßer Verkabelung. Körperkontakt mit geerdeten Geräten (z.B. Rohre, Heizkörper, Kochherde etc.) vermeiden.
4. Maschinenspezifikation
4.1 Technische Daten
Sägeblattgröße 210 x 2,8x 16mm Leerlaufdrehzahl 4500 U/min Max Schnitthöhe 90°/45° 60/25mm Max. Schnittlänge 90°/45° 120/80mm
Sägeblattneigung 0°-45° Tischschwenkung links/rechts 46°/46° Maschinengewicht 9,5 kg
Netzanschluss 230V ~1L/N 50-60Hz Aufnahmeleistung 1200W Betriebsstrom 5,2 A Anschlussleitung(H05VV-F) 2x1mm² Bauseitige Absicherung 10A
Die Maschine ist gemäß EN61029 zweifach isoliert.
Klasse 2 Laser <1mW, 400-700nm Stromversorgung 2 Batterien AAA
4.2 Schallemission
(Messunsicherheitsfaktor 4 dB) Schalleistungspegel
(nach EN ISO 3746): Leerlauf LwA 100,5 dB(A)
Schalldruckpegel (nach EN ISO 11202): Leerlauf LpA 87,7 dB(A)
Die angegebenen Werte sind Emissionspegel und sind nicht notwendigerweise Pegel für sicheres Arbeiten. Sie sollen dem Anwender der Maschine eine bessere Abschätzung der Gefährdung und des Risikos ermöglichen.
4.3 Lieferumfang
1 Kapp-und Gehrungssäge 2 Verlängerungsstücke 1 Staubbeutel 1 Sägeblatt 24Zähne Bedienwerkzeug Gebrauchsanleitung Ersatzteilliste
4.4 Beschreibung der Maschine
Fig 1
A…...Entriegelungsschalter B…..Motorgehäuse C….Werkstückanschlag L….Verlängerungsstücke F….Maschinentisch G….Staubsack H….Sägeblatt I…..Schwenkklemmung J…Sägeblattschutzhaube
Fig 2
M….Handgriff mit Schalter O…. Sägekopfverriegelungsbolzen P….Schwenkskala R….Schwenkklemmung
5. Transport und Inbetriebnahme
5.1.Transport und Aufstellung
Die Aufstellung der Maschine sollte in geschlossenen Räumen erfolgen, tischlerübliche Bedingungen in der Werkstatt sind dabei ausreichend.
Die Aufstellfläche muss ausreichend eben und belastungsfähig sein. Die Maschine kann bei Bedarf auf der Aufstellfläche befestigt werden.
Aus verpackungstechnischen Gründen ist die Maschine nicht komplett montiert.
5.2 Montage
Wenn Sie beim Auspacken einen Transportschaden feststellen benachrichtigen Sie umgehend Ihren Händler, nehmen Sie das Gerät nicht in Betrieb!
Entsorgen Sie die Verpackung bitte umweltgerecht.
Entfernen Sie das Rostschutzfett vom Maschinentisch mit einem milden Lösungsmittel.
Montage der Gummifüsse
Die 5 Gummifüsse (A, Fig 3 ) in die Bohrungen eindrücken.
12
Fig 3
Montage der Verlägerungsstücke
Die Verlängerungsstücke (L) mit den Schrauben (S) im Maschinensockel festklemmen.
Fig 4
Montage des Staubsackes
Verwenden Sie zum Auffangen von Spänen und Staub den Staubsack (G, Fig 1). Der Staubsack kann über den Anschluss an der Rückseite der Maschine geschoben werden, indem die beiden Klemmen auf dem Staubsack eingedrückt werden.
An diesen Anschluss kann auch eine Absauganlage angeschlossen werden.
Entriegelung des Sägekopfes
Die Maschine wird standardmäßig mit verriegeltem Sägekopf geliefert. Der Sägekopfverriegelungsbolzen (O, Fig 2) kann herausgezogen werden. Lassen Sie den Sägekopf langsam nach oben gleiten. Während des Transports der Maschine muss der Sägekopf wieder verriegelt werden.
5.3 Elektrischer Anschluss
Der kundenseitige Netzanschluss sowie die verwendeten Verlängerungsleitungen müssen den Vorschriften entsprechen.
Die Netzspannung und Frequenz müssen mit den Leistungsschilddaten an der Maschine übereinstimmen.
Die bauliche Absicherung muss 10A betragen.
Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F.
Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt werden.
5.4 Inbetriebnahme
Mit dem Schalter am Handgriff kann die Maschine gestartet werden: Sobald Sie den Schalter loslassen wird damit die Maschine stillgesetzt.
6. Betrieb der Maschine Richtige Arbeitsstellung:
Vor der Maschinen in Schnittrichtung stehend.
Werkstückhandhabung:
Lange Werkstücke durch Rollenböcke abstützen.
Während des Sägens muss das Werkstück mit der Werkstückklemme fest an den Werkstückanschlag geklemmt werden.
Sägen Sie niemals aus der freien Hand.
Bedienung: Berücksichtigen Sie immer die Sicherheitsanweisungen und halten Sie sich an die geltenden Vorschriften.
Gewährleisten Sie, dass die Schutzhaube für das Sägeblatt in der richtigen Position steht, bevor Sie mit dem Sägen beginnen.
Die Trennsäge wird mit dem Schalter an der Innenseite des Handgriffs (M, Fig 2) in Betrieb genommen.
Das Sägeblatt muss die volle Drehzahl erreichen, bevor Sie mit dem Sägen beginnen können.
Schieben Sie den Entriegelungsschalter (A, Fig 1) zur Seite und drücken Sie den Sägekopf mit dem Handgriff langsam und gleichmäßig nach unten.
Nach Beendigung des Sägens, muss der Sägekopf wieder in die Ausgangsposition zurückgebracht werden.
Achtung:
Kontrollieren Sie vor jeder Bearbeitung zuerst den Zustand des Sägeblattes. Nur mit scharfem fehlerfreiem Sägeblatt arbeiten!
Verwenden Sie nur Sägeblätter welche für das zu zerspanende Material geeignet sind.
Rundholz gegen Drehen durch den Schnittdruck sichern.
Bei Schlitzarbeiten ist besondere Vorsicht geboten.
Linienlaser:
Der Laserstrahl kann zum genauen Positionieren des Werkstücks verwendet werden.
Der Linienlaser (S, Fig 13) kann ein­und ausgeschaltet werden.
Achtung:
Klasse 2 Laser Niemals in den Laserstrahl schauen. Richten Sie den Laserstrahl nicht auf
Personen oder Tiere. Verwenden Sie den Linienlaser nicht
bei stark reflektierendem Material. Reflektiertes Licht ist gefährlich.
Schnitt von Profilen:
Der Schnitt von Profilen ist möglich. Sie müssen so bearbeitet werden, dass das Sägeblatt immer das kleinste Querprofil trifft (Fig 5).
Fig 5
Diese Operation ist potentiell gefährlich (Fig 6).
13
Fig 6
Schnitt von krummem Werkstück:
Das krumme oder gebogene Werkstück muss so positioniert werden, dass die Schnittstelle vom Werkstückanschlag abgestützt wird (Fig 7).
Fig 7
Diese Operation ist potentiell gefährlich (Fig 8).
Fig 8
Schräger Kappschnitt:
Der Sägekopf kann in einem Winkel von 0° bis 45° eingestellt werden.
Fig 9
Vor dem Schrägschnitt muss der Drehgriff (C, Fig 9) auf der Rückseite der Maschine gelöst werden.
Drehen Sie den Sägekopf nach links in die gewünschte Einstellung entsprechend Skala (B).
Drehen Sie den Griff (C) wieder fest, bevor Sie mit dem Sägen beginnen.
Gehrungsschnitt:
Der Sägekopf kann in einem Winkel von -46° bis +46° eingestellt werden.
Die 2 Klemmgriffe hinter dem Werkstückanschlag müssen gelöst werden.
Der Sägekopf kann in die gewünschte Winkeleinstellung gebracht werden.
Drehen Sie die 2 Klemmgriffe wieder fest, bevor Sie mit dem Sägen beginnen.
Kombinierter Schrägschnitt:
Wählen Sie die gewünschte Kapp­und Gehrungseinstellung.
7. Rüst- und Einstellarbeiten Allgemeine Hinweise:
Vor Rüst- und Einstellarbeiten muss die Maschine gegen Inbetriebnahme gesichert werden. Netzstecker ziehen.
7.1 Montage des Sägeblattes
Das Sägeblatt muss den angegeben technischen Daten entsprechen.
Das Sägeblatt vor dem Auflegen auf Fehler überprüfen (Risse, schadhafte Zähne, Verbiegung). Fehlerhafte Sägeblätter nicht verwenden.
Achten Sie darauf, dass die Zähne des Sägeblattes in Schnittrichtung (abwärts) zeigen.
Zum Handhaben des Sägeblattes immer geeignete Arbeitshandschuhe tragen.
Der Sägeblattwechsel darf nur bei gezogenem Netzstecker erfolgen.
Entfernen Sie die Sägeblattschutzhaube (B, Fig 10), indem Sie die beiden Schrauben (A) an der Seite der Schutzhaube löse.
Fig 10
Blatt Demontage:
Fixieren Sie die Sägewelle mit dem Zweilochschlüssel (B, Fig 11) und lösen Sie die Spannschraube (A) mit dem gelieferten Ringschlüssel (C).
Achtung Linksgewinde!
Fig 11
Entfernen Sie den Spannflansch. Tauschen Sie das Sägeblatt aus. Bevor Sie das Sägeblatt montieren,
müssen die Flansche gereinigt werden.
Die Zähne des Sägeblattes müssen in Richtung des Pfeils auf der Schutzhaube zeigen.
Bringen Sie den Außenflansch wieder in Position.
Fixieren Sie die Sägewelle mit dem Zweilochschlüssel (B, Fig 12) und ziehen Sie Spannschraube mit dem gelieferten Ringschlüssel (C) fest.
Fig 12
Montieren Sie die Sägeblattsschutzhaube mit den beiden Schrauben.
14
7.2 Linienlaser Einstellung
Der Linienlaser (S, Fig 13) muss so eingestellt werden dass der Laserstrahl die Schnittlinie anzeigt.
Fig.13
Achtung:
Klasse 2 Laser, niemals in den Laserstrahl schauen
8. Wartung und Inspektion Allgemeine Hinweise:
Vor Wartungs- Reinigungs- und Reparaturarbeiten muss die Maschine gegen Inbetriebnahme gesichert werden. Netzstecker ziehen!
Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt werden.
Reparaturen am Linienlaser dürfen nur von einer Fachkraft ausgeführt werden.
Ersetzen Sie beschädigte Schutzeinrichtungen sofort.
Eine verschlissene Tischeinlage sofort ersetzen.
Reinigung:
Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüftungsschlitze frei von Staub und Schmutz.
Entfernen Sie hartnäckigen Schmutz mit einem weichen, mit Seifenwasser angefeuchteten Tuch.
Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw. Derartige Stoffe beschädigen die Kunststoffteile.
Sägeblätter:
Die Sägeblattpflege sollte nur ausgebildetem Personal anvertraut werden.
Verwenden Sie nur ausreichend geschärfte Sägeblätter.
Verwenden Sie nur Sägeblätter welche für das zu zerspanende Material geeignet sind.
Verwenden Sie nur vom Hersteller empfohlene Sägeblätter.
Schadhafte Sägeblätter sofort ersetzen.
Kollektorbürsten:
Die Kollektorbürsten des Motors unterliegen dem Verschleiß und müssen gegebenenfalls ersetzt werden.
- Die Stromzufuhr durch Ziehen des Netzsteckers trennen.
-Bürstendeckel abschrauben
-Neue Kollektorbürsten einsetzen (Jet Teilenummer: JMS8-105 …2 Stück erf.).
-Bürstendeckel wieder anbringen.
9. Störungsabhilfe Motor startet nicht
*Kein Strom­Zuleitung und Sicherung prüfen.
*Motor, Schalter oder Kabel defekt­Elektrofachkraft kontaktieren.
*Kollektorbürsten verschlissen­Kollektorbürsten tauschen.
Linienlaser leuchtet nicht
*Kein Strom­Batterien tauschen (2Stück AAA)
*Linienlaser defekt­Kompletten Linienlaser tauschen.
Starke Maschinenvibrationen
*Maschine steht uneben­Ausgleich schaffen.
*Sägeblatt beschädigt­Sägeblatt sofort ersetzen.
Schnittwinkel nicht 90°
*Schwenkanschlag falsch eingestellt *Werkstückanschlag falsch eingestellt
Schnittbild ist schlecht
*Falsches Sägeblatt gewählt *verharztes Sägeblatt *Sägeblatt stumpf *Werkstück inhomogen *Vorschubdruck zu hoch-
Bearbeitung nie erzwingen.
10. Umweltschutz
Schützen Sie die Umwelt! Ihr Gerät enthält mehrere
unterschiedliche , wiederverwertbare Werkstoffe. Bitte entsorgen Sie es nur an einer spezialisierten Entsorgungsstelle.
10. Lieferbares Zubehör
Sägeblätter unterschiedlicher Zahnung finden Sie in der Jet Preisliste.
15
FR - FRANCAIS
Mode d‘emploi
Cher client, Nous vous remercions de la confiance que vous nous portez avec l’achat de votre nouvelle machine JET. Ce manuel a été
préparé pour l’opérateur de la scie à onglet JMS-8. Son but, mis à part le fonctionnement de la machine, est de contribuer à la sécurité par l’application des procédés corrects d’utilisation et de maintenance. Avant de mettre l’appareil en marche, lire les consignes de sécurité et de maintenance dans leur intégralité. Pour obtenir une longévité et fiabilité maximales de votre scie, et pour contribuer à l’usage sûr de la machine, veuillez lire attentivement ce mode d’emploi et suivre les instructions.
Table des Matières
1. Déclaration de conformité
2. Prestations de garantie
3. Sécurité
Utilisation conforme Consignes de sécurité Risques
4. Spécifications Indications techniques Emission de bruit Contenu de la livraison
5. Transport et montage Transport Montage Raccordement au réseau électr. Mise en exploitation
6. Fonctionnement de la machine
7. Réglages
Montage de la lame Réglage du laser de guidage
8. Entretien et inspection
9. Détecteur de pannes
10. Protection de l'environnement
11. Accessoires
1. Déclaration de conformité
Par le présent et sous notre responsabilité exclusive, nous déclarons que ce produit satisfait aux normes conformément aux lignes directrices indiquées page 2.
2. Prestations de garantie
Le vendeur garantit que le produit livré est exempt de défauts de matériel et de fabrication. La présente garantie ne s’applique pas aux défauts résultant d’une utilisation incorrecte directe ou indirecte, de l’inattention, d’un accident, d’une réparation, d’une maintenance ou d’un nettoyage insuffisant, ou encore de l’usure normale.
Il est possible de faire valoir des prétentions en garantie dans les 12 mois suivant la date de la vente (date de la facture). Toute autre prétention est exclue.
La présente garantie comprend toutes les obligations de garantie incombant au vendeur et remplace toutes les déclarations et conventions antérieures en termes de garanties.
Le délai de garantie s’applique pour une durée d’exploitation de huit heures par jour. Au-delà, le délai de garantie diminue proportionnellement au dépassement, mais pas en deçà de trois mois.
Le renvoi d’une marchandise faisant l’objet d’une réclamation requiert l’accord préalable exprès du vendeur et s’effectue aux frais et aux risques de l’acheteur.
Les prestations de garantie détaillées figurent dans les Conditions générales (CG). Ces dernières sont disponibles sur www.jettools.com ou peuvent être envoyées par la poste sur demande.
Le vendeur se réserve le droit de modifier à tout moment le produit et les accessoires.
3. Sécurité
3.1 Utilisation conforme
Cette scie convient au sciage du bois et des dérivés du bois ainsi qu’aux caoutchoucs d’une dureté similaire.
Le travail d’autres matériaux est interdit et ne peut être effectué que dans des cas spéciaux et après accord du fabricant de la machine.
La machine n’est pas conçue pour le sciage de matériaux métalliques.
La pièce doit se laisser poser et fixer sans problème.
L’utilisation conforme implique le strict respect des instructions de service et de maintenance indiquées dans ce manuel.
La machine doit être exclusivement utilisée par des personnes familiarisées avec le fonctionnement, la maintenance et la remise en état, et qui sont informées des dangers correspondants.
L’âge requis par la loi est à respecter.
La machine ne doit être utilisée que si elle est en parfait état.
N’utiliser la machine que si tous les dispositifs de sécurité et de protection sont en place.
Toutes les directives relatives à la prévention des accidents ainsi que les consignes de sécurité doivent être scrupuleusement respectées.
En cas d’utilisation non-conforme de la machine, le fabricant décline toute responsabilité qui est en tel cas rejetée exclusivement sur l’utilisateur.
3.2 Consignes de sécurité
L’utilisation non-conforme d‘une scie peut être très dangereuse. C’est pourquoi vous devez lire attentivement ce mode d’emploi avant de monter ou d’utiliser votre appareil.
Conserver à proximité de la machine tous les documents fournis avec l’outillage (dans une pochette en plastique, à l’abri de la poussière, de l’huile et de l’humidité) et veiller à joindre cette documentation si vous cédez l‘appareil.
Ne pas effectuer de modifications à la machine. Utiliser les accessoires recommandés, des accessoires incorrects peuvent être dangereux.
16
Chaque jour avant d’utiliser la machine, contrôler les dispositifs de protection et le fonctionnement impeccable.
Le dispositif de protection mobile ne peut pas être fixé en position ouverte.
En cas de défauts à la machine ou aux dispositifs de protection avertir les personnes compétentes et ne pas utiliser la machine. Déconnecter la machine du réseau.
Avant de mettre la machine en marche, retirer cravate, bagues, montre ou autres bijoux et retrousser les manches jusqu’aux coudes. Enlever tous vêtements flottants et nouer les cheveux longs.
Porter des chaussures de sécurité, surtout pas de tenue de loisirs ou de sandales.
Porter équipement de sécurité personnel pour travailler à la machine :
- des lunettes protectrices,
- une protection acoustique
- une masque anti poussier. Ne pas porter de gants. Pour manœuvrer les lames porter des
gants appropriés. Utiliser des rallonges de table pour le
travail des pièces longues. Le temps de freinage de la machine
ne doit pas dépasser 10 secondes. Ne pas arrêter la lame en forçant sur
la scie ou en utilisant de la pression latérale.
Pour le sciage de bois ronds s’assurer que la pièce ne peut pas tourner. Pour le sciage de pièces difficiles à manœuvrer, utiliser un support.
Ne jamais scier en tenant la pièce seulement dans la main.
Il faut être très prudent lors de tous travaux d’encoche ou de fente.
Bien tenir et guider les pièces pendant le travail. Ne jamais couper des pièces trop petites.
Pour des raisons de sécurité, il faut travailler sur cette machine avec les deux mains. Elle ne doit pas être utilisée par une personne se trouvant sur une marche.
Placer la machine de sorte à laisser un espace suffisant pour la manœuvre et le guidage des pièces à usiner.
Veiller à un éclairage suffisant. Placer la machine sur un sol stable et
plat.
S’assurer que le câble d’alimentation ne gêne pas le travail ni risque de faire trébucher l‘opérateur.
Conserver le sol autour de la machine propre, sans déchets, huile ou graisse.
Ne pas enlever les copeaux et les pièces usinées avant que la machine ne soit à l‘arrêt.
S´assurer que les fentes de ventilation sont toujours propres et sans poussières.
Prêter une grande attention à votre travail et rester concentré.
Eviter toute position corporelle anormale. Veiller à une position stable et garder un bon équilibre à tout moment.
Ne pas travailler sous l’influence de drogues, d’alcool ou de médicaments.
Eloigner de la machine toutes personnes incompétentes, surtout les enfants.
Ne jamais mettre la main dans la machine pendant le travail.
Ne jamais laisser la machine en marche sans surveillance. Arrêter la machine avant de quitter la zone de travail.
Ne pas mettre la machine à proximité de liquides ou de gaz inflammables. De simples étincelles aux balais peuvent produire une inflammation.
Tenir compte des possibilités de prévention et de lutte d’incendie, par ex. lieu et utilisation des extincteurs.
Préserver la machine de l’humidité et ne jamais l’exposer à la pluie.
Utiliser un collecteur de poussières afin d’éviter une production de poussières trop élevée. La poussière de bois est explosive et peut être nocive pour la santé. Les poussières de certains bois exotiques et de bois durs, tels que le hêtre et le chêne sont classées comme étant cancérigènes.
Retirer les clous et autres corps étrangers de la pièce avant de débuter l‘usinage.
Se tenir aux spécifications concernant la dimension maximale ou minimale de la pièce à usiner.
Ne pas faire forcer le moteur. Votre scie vous rendra de meilleurs services et donnera de meilleurs résultats, sans nuire à la sécurité, si elle est utilisée selon la fréquence pour laquelle elle a été conçue.
Ne pas enlever les copeaux et les pièces usinées avant que la machine ne soit à l‘arrêt.
Ne jamais mettre la machine en service sans les dispositifs de protection – risque de blessures graves!
Tous travaux de branchement et de réparation sur l’installation électrique doivent être exécutés uniquement par un électricien qualifié.
Toujours dérouler entièrement les rallonges.
Remplacer immédiatement les rallonges endommagées.
Ne pas utiliser la scie, si l’ìnterrupteur ON/OFF n´arrête ni ne met la scie en marche de manière effective.
Faire tous les travaux de réglage ou de maintenance seulement après avoir débranché la machine du réseau.
Ne pas utiliser de lames en acier rapide.
Remplacer immédiatement toutes lames endommagées.
S’assurer que la lame choisie correspond bien au matériau à travailler.
Utilisez uniquement les lames de scie recommandées par le fabricant.
Toute grille de scie usée doit être remplacée.
Ne jamais regarder dans le rayon laser.
Ne jamais pointer le rayon laser vers des personnes ou des animaux.
Ne pas utiliser le laser de guidage en liaison avec des matériaux fortement réfléchissants. La lumière réfléchie est dangereuse.
Les réparations au niveau du laser de guidage doivent uniquement être réalisées par un spécialiste.
3.3 Risques
Même en respectant les directives et les consignes de sécurité les risques suivants existent.
17
Danger de blessures par une lame en travaillant sans dispositif de protection.
Danger par rupture de la lame. Danger de pièces éjectées. Risque de nuisance par poussières de
bois, copeaux et bruit. Porter équipements de sécurité personnels tels que lunettes, cache­visage pour travailler à la machine. Utiliser un collecteur de poussières!
Danger par câble électrique endommagé, usé ou mal branché. Éviter le contact du corps avec les surfaces conductrices ou reliées à la terre ( ex. tuyaux, radiateurs, enfilades et réfrigérateurs.)
4. Spécifications JMS-8
4.1 Indications techniques
Dimensions de lame 210x 2,8x 16mm Vitesse rot. course libre 4500 T/min Hauteur max. coupe 90°/45° 60/25mm Long. max. coupe 90°/45° 120/80mm Inclinaison de lame 0°-45° Pivotement table gauche/d 46°/46° Poids 9,5 kg
Voltage 230V ~1L/N 50-60Hz Puissance 1200W Courant électrique 5,2 A Raccordement (H05VV-F) 2x1mm² Fusible secteur électrique 10A
La machine a une double isolation, conforme au EN 61029, c`est pourquoi elle ne nécessite pas de prise de terre.
Laser Classe 2 < 1mW, 400-700nm Alimentation 2 piles AAA
4.2 Emission de bruit
(Incertitude de mesure 4 dB) Puissance sonore
(selon EN ISO 3746): Marche à vide LwA 100,5 dB(A)
Niveau de pression sonore (selon EN ISO 11202): Marche à vide LpA 87,7 dB(A)
Les indications données sont des niveaux de bruit et ne sont pas forcément les niveaux pour un travail sûr. Cette information est tout de même importante, ainsi l’utilisateur peut estimer les dangers et les risques possibles.
4.3 Contenu de la livraison
1 scie 2 Rallonges 1 Sac à poussière 1 lame de scie 24 dents Outils de travail Mode d‘emploi Liste pièces de rechange
4.4 Description de la scie
Fig 1
A….Bouton de déverrouillage B….Logement du moteur C….Butée de pièce L….Rallonges F….Table de machine G….Sac à poussière H…..Lame de scie I…..Fixation du pivotement J….Capot de protection lame de scie
Fig 2
M….Poignée à interrupteur O…..Goupille verrouillage tête de scie P…..Indicateur du pivotement R…..Bouton tournant
5. Transport et mise en exploitation
5.1.Transport
Effectuer le montage de la machine dans un local fermé ou un atelier respectant les conditions de menuiserie.
Placer la machine sur une surface stable et plane. La machine peut aussi être fixée à la surface.
Pour des raisons techniques d’emballage la machine n’est pas complètement montée à la livraison.
5.2 Montage
Déballer la machine. Avertir immédiatement JET si vous constatez des pièces endommagées par le transport et ne pas monter la machine.
Eliminer l’emballage dans le respect de l’environnement.
Enlever la protection antirouille sur la table avec un dissolvant.
Montage pieds en caoutchouc
Enfoncer les 5 pieds en caoutchouc (A, Fig 3 ) dans les orifices.
Fig 3
Montage des rallonges
Fixer les rallonges (L) sur le socle de la machine avec les vis (S).
Fig 4
Montage du sac à poussière
Utiliser le sac à poussière (G, Fig 1) pour recueillir la poussière qui se libère. En exerçant une pression sur les deux grippes sur le sac à poussière, on peut faire glisser celui-ci sur le raccordement à l`arrière du protecteur de la scie.
18
Ce raccord peut aussi servir pour le raccordement d`un aspirateur.
Déverrouillage de la tête de scie
La scie standard est livrée avec la tête de scie verrouillée. Le bouton de verrouillage de la tête de scie (O, Fig
2) peut être sorti en poussant la tête de scie par la poignée vers le bas. Faire revenir lentement la tête de scie vers le haut.
Pour tout transport de la scie, la tête devra être à nouveau être verrouillée.
5.3 Raccordement au réseau électr.
Le raccordement ainsi que les rallonges utilisées doivent correspondre aux instructions.
Le voltage et la fréquence doivent être conformes aux données inscrites sur la machine.
Le fusible de secteur électrique doit avoir 10A.
Utiliser pour le raccordement des câbles H05VV-F.
Tous travaux de branchement et de réparation sur l’installation électrique doivent être exécutés uniquement par un électricien qualifié.
5.4 Mise en exploitation
Appuyer sur l’interrupteur pour mettre la machine en marche. Relâcher l’interrupteur pour arrêter la scie.
6. Fonctionnement de la machine Position de travail:
Debout devant la machine en direction de la coupe.
Manoeuvrage des pièces:
Poser des pièces trop longues sur un support roulant.
Pendant la coupe, les pièces doivent être bloquées sur la butée de pièces avec des pinces.
Ne jamais scier en tenant la pièce seulement dans la main.
Commande: Prendre toujours en considération les instructions de sécurité et se tenir aux règlements en vigueur.
Veillez à ce que le capot de protection de la lame de scie se trouve dans la position correcte, avant de commencer le sciage.
La scie est mise en marche par le bouton interrupteur à l`intérieur de la poignée (M, Fig 2).
Avant de commencer le sciage, la lame de scie doit tourner à plein régime.
Glisser le bouton de déverrouillage (A, Fig 1) de côté et pousser lentement et uniformément la tête de scie vers le bas par la poignée.
Apres la fin des travaux, la tête de scie doit être replacée dans sa position de base.
ATTENTION ! L`état de la lame de scie doit être contrôlée avant chaque travail.
Ne travailler qu’avec des lames bien aiguisées et en parfait état!
S’assurer que la lame choisie correspond bien au matériau à travailler.
S’assurer que les bois ronds ne seront pas entraînés par le mouvement de rotation.
Il faut être très prudent lors de tous travaux d’encoche ou de fente.
Laser de guidage:
Le faisceau laser peut être utilisé pour assurer un positionnement précis de la pièce.
Le laser de guidage (S, Fig. 7) peut être activé et désactivé.
Attention :
Laser classe 2 Ne jamais regarder dans le rayon
laser. Ne jamais pointer le rayon laser vers
des personnes ou des animaux. Ne pas utiliser le laser de guidage
en liaison avec des matériaux fortement réfléchissants. La lumière réfléchie est dangereuse
Coupe de profilés:
La scie peut couper des profilés. Les profilés doivent être coupés de façon à ce que la lame coupe toujours à travers la plus petite section transversale (Fig 5).
Fig 5
Cette opération est potentiellement dangereuse (Fig 6).
Fig 6
Pièces fléchies ou voilées:
Il faut positionner de telles pièces de façon à ce que le point de coupe soit supporté par le guide (Fig 7).
Fig 7
Cette opération est potentiellement dangereuse (Fig 8).
Fig 8
19
Sciage en biais: La tête de scie peut être réglée en continu pour le sciage en biais dans un angle entre 0° et 45°.
Fig 9
Avant le sciage en biais, dévisser le bouton tournant (C, Fig 9) qui se trouve à l`arrière de la machine.
Faire pivoter la tête de scie vers la gauche jusqu`à l`obtention de l`angle désiré (B).
Revisser la tête de scie à l`aide du bouton tournant (C) avant de commencer à scier.
Sciage en onglet horizontal: La tête de scie peut être réglée en continu pour le sciage en onglet entre
-45° et + 45°. Débloquer les 2 griffes de serrage se
trouvant derrière la butée de pièce. Positionner la tête de scie dans la
position souhaitée. Resserrer les 2 griffes de serrage
avant de commencer le sciage. Les rallonges doivent être étirées au
maximum.
Coupe de sciage combinée: Choisir l`angle en biais et à onglet exact.
7. Réglages Attention:
Faire tous les travaux de maintenance ou de réglage après avoir débranché la machine du réseau.
7.1 Montage de la lame
La lame de scie doit correspondre aux indications techniques mentionnées.
Contrôler la lame de scie avant le montage (déchirure, dents endommagées, déformation). Ne pas utiliser une lame de scie endommagée.
Monter la lame de scie avec les dents en direction de la coupe (vers le bas).
Pour ce travail toujours porter des gants appropriés.
Avant le montage déconnecter la machine du réseau.
Retirer le protège-lame (B, Fig 10), en desserrant les 2 vis (A) se trouvant sur le côté de celui-ci.
Fig 10
Démontage de la lame de scie:
Bloquer le support de lame avec la clé à ergots réglables (B, Fig 11) et desserrer la vis de serrage (A) avec la clé polygonale (C) livrée.
Attention filetage à gauche!
Fig 11
Retirer la flasque de serrage. Remplacer la lame de scie. Avant de placer la lame de scie,
nettoyer la flasque.. Les dents de la lame doivent se
trouver dans la direction indiquée par la flèche se trouvant sur le protège-lame.
Remettre la flasque extérieure en place
Bloquer le support de lame avec la clé à ergots réglables (B, Fig 12) et serrer la vis de serrage avec la clé polygonale (C) livrée.
Fig 12
A l`aide des deux vis remonter le capot de protection de la lame de scie.
7.2 Réglage du laser de guidage
Le laser de guidage (S, Fig. 12) doit être réglé de sorte que le faisceau laser indique le trait de coupe.
Fig.12
Attention :
Laser classe 2, ne jamais regarder dans le rayon laser.
8. Entretien et inspection Attention:
Faire tous les travaux de maintenance, réglage ou nettoyage après avoir débranché la machine du réseau!
Tous travaux de branchement et de réparation sur l’installation électrique doivent être exécutés uniquement par un électricien qualifié.
Les réparations au niveau du laser de guidage doivent uniquement être réalisées par un spécialiste.
Remplacer immédiatement les dispositifs de protection endommagés.
Toute grille de scie usée doit être remplacée.
20
Nettoyage: Nettoyer régulièrement le carter au moyen d`un chiffon doux, de préférence à l`issue de chaque utilisation. Veiller à ce que les fentes d`aération soient exemptes de poussières et de saletés.
En présence de saleté tenace, employer un chiffon doux humecté d`eau savonneuse. Proscrire l`emploi de solvants comme l`essence, l`alcool, l`ammoniaque etc. car ces substances attaquent les pièces en plastiques.
Lames de scie:
L’entretien des lames de scie ne doit être confié qu’à un personnel qualifié.
N’utiliser que des lames suffisamment aiguisées.
S’assurer que la lame choisie correspond bien au matériau à travailler.
Utilisez uniquement les lames de scie recommandées par le fabricant.
Remplacer immédiatement toutes lames endommagées.
Balais à charbon:
Les brosses de collecteur s’usent à l’usage et peuvent avoir besoin d’être remplacées.
-Débranchez la machine du réseau.
-Enlevez les carters.
-Remplacez les balais à charbon. (Nombre d'article Jet : JMS8-105 ….2 balais nécessaires).
-Remonter les carters
9. Détecteur de pannes Moteur ne se met pas en route
*Pas de courant­Vérifier le voltage. *Défaut au moteur, bouton ou câble­Contacter un électricien qualifié. *Les balais à charbon usé­Remplacer des balais.
Le laser de guidage ne s'allume pas *Pas de courant -
remplacer les piles (2 piles AAA) *Laser de guidage défectueux -
remplacer le laser de guidage complet.
Vibration violente de la machine
*La machine n’est pas sur un sol plat­Repositionner la machine.
Equerre de coupe pas 90°
*Mauvais réglage du guide d’inclinaison *Mauvais réglage du guide-lame
Résultat du sciage insuffisant
*Mauvaise lame de scie *Lame de scie résineuse *Lame de scie émoussée *Pièce à usiner non homogène *Trop de pression sur le travail-
Ne jamais forcer sur le travail.
10. Protection de l'environnement
Protégez l'environnement ! Votre appareil comprend plusieurs
matières premières différentes et recyclables. Pour éliminer l'appareil usagé, veuillez l'apporter dans un centre spécialisé de recyclage.
11. Accessoires
Pour diverses lames voir liste de prix JET.
Loading...
