Jenn-Air Gas Slide-In Range User Manual

Printed in USA ©2005 Maytag Corporation REV 0-10/05 8101P701-60

INSTALLER: Leave these instructions with the appliance./INSTALLATEUR: Laissez ces instructions avec l’appareil./
INSTALADOR: Deje estas instrucciones con el electrodoméstico.

Jenn-Air Downdraft

Gas Slide-In Range

Cuisinière à gaz encastrable à circulation descendante Jenn-Air

Estufa deslizante a gas de corriente descendente Jenn-Air

Instructions/Instructions d’installation/Instrucciones de Instalación

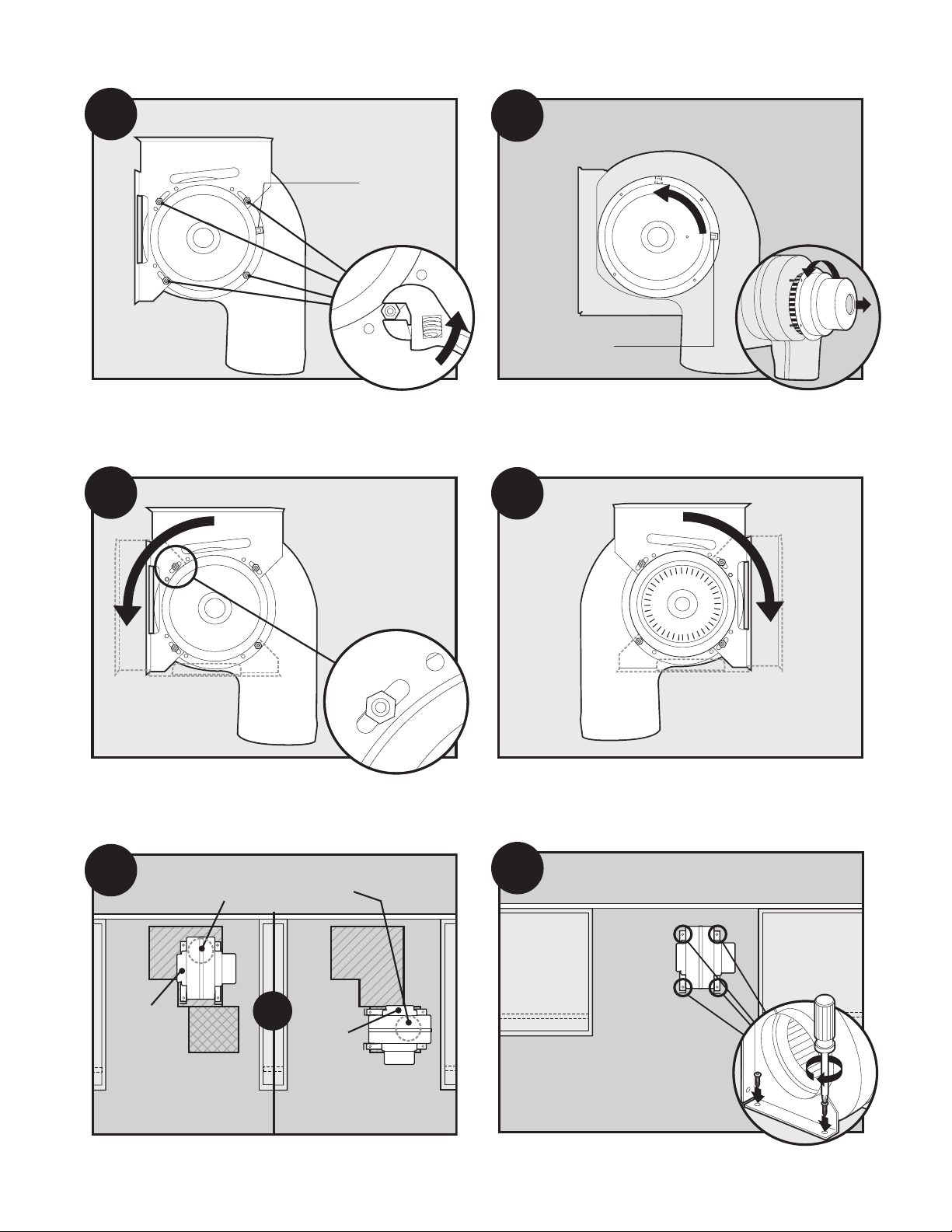

Jenn-Air Downdraft Gas Slide-In Range

INSTALLATION INSTRUCTIONS

PLEASE KEEP THIS MANUAL FOR FUTURE REFERENCE

This manual is intended to assist in the initial installation and adjustments of the range.

• Only qualified personnel should install or service this range.

• Read “Safety Instructions” in Use & Care book before using range.

• Improper installation, adjustment, alteration, service, maintenance or use of range
can result in serious injury or property damage.

• Installer, take care not to damage flooring.

Do not lift or move range by grasping door handles or main top.

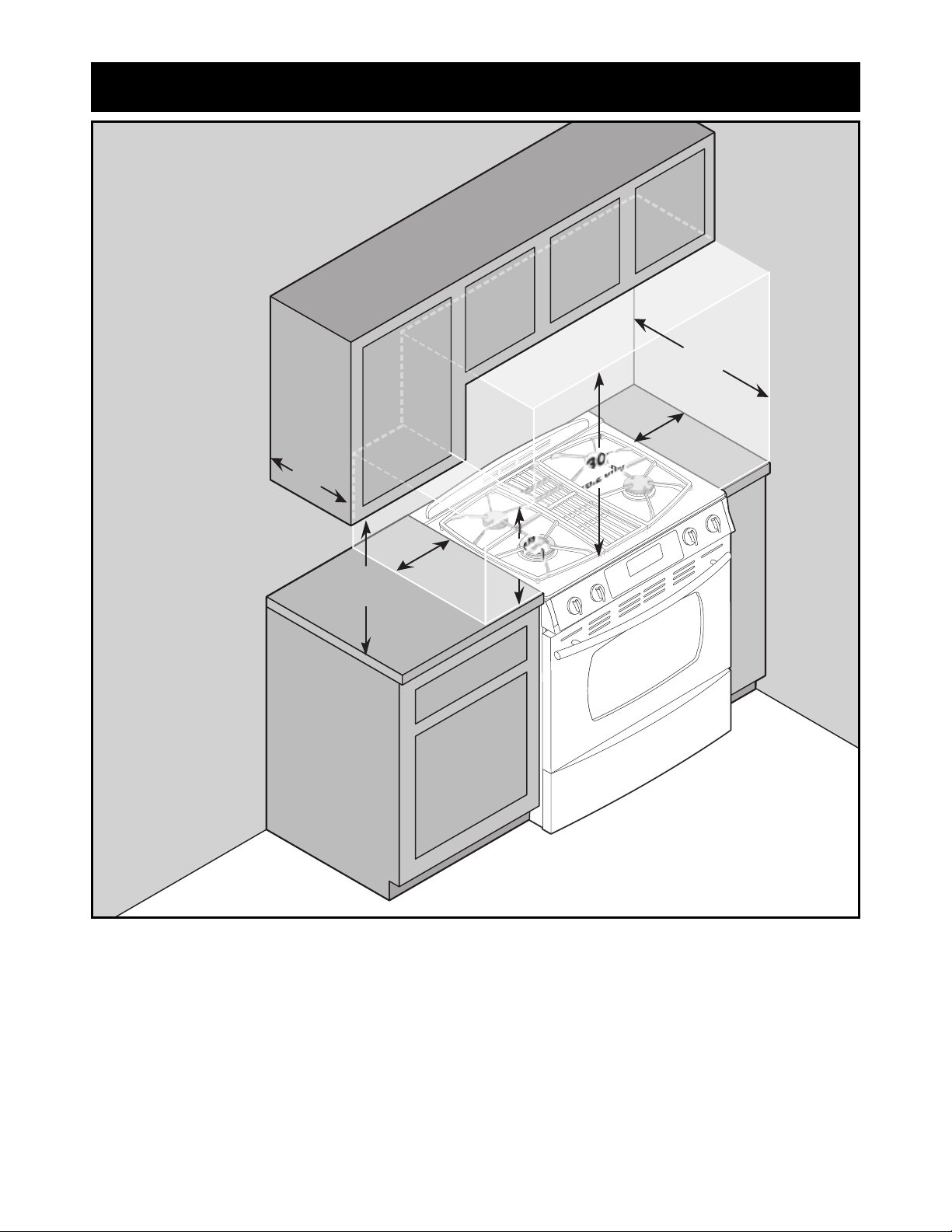

This range has been designed in accordance with the
requirements of various safety agencies and complies with
the maximum allowable wood cabinet temperatures of 194˚F.
If this range is installed with cabinets that have a lower
working temperature than 194˚F, discoloration, delamination
or melting may occur.

Place range in a well lit area. Do not set range over holes in
the floor or other locations where it may be subject to strong
drafts. Any opening in the wall behind the range and in the
floor under the range should be sealed. Make sure the flow
of cooling/ventilation air is not obstructed below the range.
Note: A range should NOT be installed over kitchen carpeting.

High Altitude Notice: The specified gas burner ratings
typically apply to elevations up to 2000 feet. For higher
altitudes, the rates may need to be reduced to achieve
satisfactory operation. A local certified gas servicer will be
able to advise if a reduction is necessary.

A risk of range tip-over exists if the appliance is not installed in
accordance with the provided installation instructions. The proper use
of the ANTI-TIP device minimizes the risk of TIP-OVER. In using this
device the consumer must still observe the safety precautions as
stated in the USE and CARE MANUAL and avoid using the oven doors as
a step stool. Installation instructions are provided for wood and cement
in either floor or wall. Any other type of construction may require
special installation techniques as deemed necessary to provide
adequate fastening of the ANTI-TIP bracket to the floor or wall. The
bracket must be installed to engage the RIGHT rear leveling foot. Install
the bracket as shown in step 3.

MOBILE HOMES

The installation of a range designed for mobile home installation must
conform with the Manufactured Home Construction and Safety
Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for
Mobile Home Construction and Safety,Title 24 HUD, Part 280) or, when
such standard is not applicable, the Standard for Manufactured Home
Installations ANSI A225.1/NFPA 501A, or with local codes. In Canada
the range must be installed in accordance with the current CSA
Standard C22.1 - Canadian Electrical Code Part 1 and Section Z240.4.1

- Installation Requirements for Gas Burning Appliances in Mobil Homes
(CSA Standard CAN/CSA - Z240MH).

RECREATIONAL PARK TRAILERS

The installation of a range designed for recreational park trailers must
conform with state or other codes or, in the absence of such codes,
with the Standard for Recreational Park Trailers, ANSI A119.5-latest
edition. In Canada the range must be installed in accordance with
CAN/CSA - Z240.6.2 - Electrical Requirements for R.V.’s (CSA Standard
CAN/CSA - Z240 RV Series) and Section Z240.4.2 - Installation
Requirements for Propane Appliances and Equipment in R.V.’s (CSA
Standard CAN/CSA - Z240 RV Series).

CONNECTING THE RANGE

Electric Supply

The appliance, when installed, must be electrically grounded in
accordance with local codes or, in the absence of local codes, with the
National Electrical Code, ANSI/NFPA 70. In Canada the range must be
installed in accordance with the current CSA Standard C22.1 ­Canadian Electrical Code Part 1.

Electrical Supply Connection

The range requires 120 volts, 60 cycle alternating current from a
dedicated grounded outlet with a 15 amp circuit breaker.

The kilowatt
rating for the range is on the rating plate. See step 2 for location of rating
plate.

User may experience occasional circuit tripping if Ground Fault

Circuit Interrupter (GFCI) outlet or breaker is in use.

Electrical Grounding Instructions – This appliance is equipped
with a (three-prong) grounding plug for your protection against
shock hazard and should be plugged directly into a properly
grounded receptacle. Do not cut or remove the grounding prong
from this plug.

WARNING

WARNINGCAUTIONS

• All RANGES CAN TIP AND CAUSE
INJURIES TO PERSONS.

• INSTALL ANTI-TIP DEVICES PACKED
WITH RANGE.

• FOLLOW ALL INSTALLATION
INSTRUCTIONS.

CONNECTING THE RANGE (cont)

A QUALIFIED SERVICEMAN OR GAS APPLIANCE INSTALLER
MUST MAKE THE GAS SUPPLY CONNECTION. Leak testing of the
appliance shall be conducted by the installer according to the
instructions given in Step 9.

Apply a non-corrosive leak detection fluid to all joints and fittings in
the gas connection between the supply line shut-off valve and the
range. Include gas fittings and joints in the range if connections were
disturbed during installation. Check for leaks! Bubbles appearing
around fittings and connections will indicate a leak. If a leak appears,
turn off supply line gas shut-off valve, tighten connections, turn on the
supply line gas shut off valve, and retest for leaks.

CAUTION: NEVER CHECK FOR LEAKS WITH A FLAME. WHEN
LEAK CHECK IS COMPLETE, WIPE OFF ALL RESIDUE.

NATURAL GAS SUPPLY LINE MUST HAVE A NATURAL GAS SERVICE
REGULATOR. INLET PRESSURE TO THIS APPLIANCE SHOULD BE
REDUCED TO A MAXIMUM OF 14 INCHES WATER COLUMN (0.5 POUNDS
PER SQUARE INCH (P.S.I.) LIQUEFIED PETROLEUM (L.P.)/PROPANE GAS
SUPPLY LINE MUST HAVE A L.P. GAS PRESSURE REGULATOR. INLET
PRESSURE TO THIS APPLIANCE SHOULD BE REDUCED TO A MAXIMUM
OF 14 INCHES WATER COLUMN (0.5 P.S.I.). INLET PRESSURES IN
EXCESS OF 0.5 P.S.I. CAN DAMAGE THE APPLIANCE PRESSURE
REGULATOR AND OTHER GAS COMPONENTS IN THIS APPLIANCE AND
CAN RESULT IN A GAS LEAK.

GAS SUPPLY CONNECTION

Follow these procedures to remove appliance for servicing:

1. Slide range forward to disengage range from the anti-tip bracket.

2. Shut off gas supply to appliance.

3. Disconnect electrical supply to appliance, if equipped.

4. Disconnect gas supply tubing to appliance.

5. Reverse procedure to reinstall. If gas line has been disconnected,
check for gas leaks after reconnection.

6. To prevent range from accidentally tipping, range must be secured to the floor by sliding rear leveling leg into the anti-tip bracket.

NOTE:

A qualified servicer should disconnect and reconnect the gas supply. The servicer MUST follow installation instructions provided with the gas

appliance connector and the warning label attached to the connector.

HOW TO REMOVE RANGE FOR SERVICING

SERVICE-PARTS INFORMATION

When your range requires service or replacement parts, contact your dealer or authorized service agency. Please give the complete model and serial
number of the range which is located on front frame behind storage drawer.

Your range may not be equipped with some of the features referred to in this manual.

Gas Supply

Installation of this range must conform with local codes or, in the
absence of local codes, with the National Fuel Gas Code,ANSI Z223.1­latest edition. In Canada the range must be installed in accordance
with the current CGA Standard CAN/CGA-B149 - Installation Codes for
Gas Burning Appliances and Equipment and/or local codes.

In The Commonwealth Of Massachusetts

This product must be installed by a licensed plumber or gas fitter when
installed within the Commonwealth of Massachusetts. A “T” handle
type manual gas valve must be installed in the gas supply line to this
appliance. A flexible gas connector, when used, must not exceed a
length of three (3) feet / 36 inches.

Gas supply pressure for testing regulator must be at least 1” water
column pressure above manifold pressure shown on serial plate.

Check Pressure of House Piping System

1. The appliance and its individual shutoff valve must be
disconnected from the gas supply piping system during any
pressure testing of that system at test pressures in excess of
1/2 lbs./sq. in. (3.5 kPa) (13.8 in. water column).

2. The appliance must be isolated from the gas supply piping
system by closing its individual manual shutoff valve during any
pressure testing of the gas supply piping system at test
pressures equal to or less than 1/2 lbs./sq. in. (3.5 kPa)
(13.8 in. water column).

A GAS SHUT-OFF VALVE SHOULD BE PUT IN AN ACCESSIBLE LOCATION
IN THE SUPPLY LINE AHEAD OF THE RANGE, FOR TURNING ON AND
TURNING OFF GAS SUPPLY. CONNECTOR NUTS MUST NOT BE
CONNECTED DIRECTLY TO PIPE THREADS. THE CONNECTORS MUST BE
INSTALLED WITH ADAPTORS PROVIDED WITH THE CONNECTOR.

The house piping and/or range connector used to connect the range to
the main gas supply must be clean, free of metal shavings, rust, dirt
and liquids (oil or water). Dirt, etc. in the supply lines can work its way
into the range manifold and in turn cause failure of the gas valves or
controls and clog burners and/or pilot orifices.

Gas leaks may occur in your system and result in a dangerous
situation. Gas leaks may not be detected by smell alone. Gas
suppliers recommend you purchase and install an UL approved
gas detector. Install and use in accordance with manufacturer’s
instructions.

NOTE: It is recommended to use a new CSA certified 1/2” flexible connector no longer than 36” (91.4 cm) with a minimum BTU/HR rating of
60,000 be used. Rigid pipe may also be used.

DISCONNECT ELECTRICAL SUPPLY BEFORE SERVICING
THE APPLIANCE.

WARNING

WARNING

Cuisinière à gaz encastrable à circulation
descendante Jenn-Air

INSTRUCTIONS D’INSTALLATION

VEUILLEZ CONSERVER CE MANUEL POUR CONSULTATION ULTÉRIEURE

Ce manuel est prévu pour vous aider dans l’installation et les réglages de la cuisinière.

• Seul du personnel qualifié doit installer ou faire l’entretien de cette cuisinière.

• Lisez les « Instructions de sécurité » dans le guide d’utilisation et d’entretien avant d’utiliser la cuisinière.

• Une installation, des réglages, des modifications, une utilisation ou un entretien, effectués de façon
inappropriée, peuvent entraîner de graves blessures ou des dégâts matériels.

• Installateur : Faites attention de ne pas endommager le sol.

Ne soulevez pas et ne déplacez pas la cuisinière en la prenant
par les poignées de porte ou par le dessus.

Cette cuisinière a été conçue conformément aux exigences de
diverses agences concernées par la sécurité et respecte les
températures maximales permises de 90 °C (194 °F) pour les
armoires en bois. Si cette cuisinière est installée près d’armoires
ne supportant qu’une température inférieure à 90 °C (194 °F),
il y a risque de décoloration, délamination ou fusion.

Placez la cuisinière dans un endroit bien éclairé. Ne l’installez
pas au-dessus de trous dans le plancher ou à d’autres endroits
où elle risque d’être soumise à de forts courants d’air. Toute
ouverture dans le mur derrière la cuisinière et dans le sol sous
la cuisinière doit être fermée hermétiquement. Assurez-vous
que la circulation de l’air de refroidissement/ventilation n’est
pas entravée sous la cuisinière. REMARQUE : N’installez PAS
une cuisinière sur de la moquette de cuisine.

Avis pour altitude élevée. Les caractéristiques nominales des
brûleurs à gaz précisées sont prévues pour des altitudes de
610 m (2 000 pieds) max. À des altitudes plus importantes, ces
valeurs peuvent avoir à être réduites pour obtenir un résultat
satisfaisant. Un réparateur/installateur certifié pour le gaz
sera en mesure de vous indiquer si cela est nécessaire.

Un risque que la cuisinière se renverse existe si l’appareil n’est pas installé
conformément aux instructions d’installation fournies. L’utilisation correcte
du dispositif ANTIRENVERSEMENT minimise le risque de RENVERSEMENT.
Même avec ce dispositif, le consommateur doit toujours observer les mesures
de sécurité précisées dans le MANUEL D’UTILISATION ET D’ENTRETIEN et
éviter de monter sur les portes des fours. Les instructions d’installation sont
fournies pour des endroits où les murs et les sols sont en bois ou en ciment.
Tout autre type de construction peut nécessiter des techniques d’installation
spéciales, pour permettre la fixation du support ANTIRENVERSEMENT au mur
ou au sol. Le support doit être installé afin de retenir le pied de mise à
niveau arrière DROIT. Installez le support comme il est indiqué en étape 3.

MAISONS MOBILES

L’installation d’une cuisinière conçue pour une maison mobile doit être
conforme à la Manufactured Home Construction and Safety Standard
(norme de sécurité et de construction des résidences préfabriquées), titre
24 CFR, partie 3280 (antérieurement, la Federal Standard for Mobile
Home Construction and Safety, titre 24 HUD, partie 280) ou, lorsqu’une
telle norme n’est pas applicable, à la norme pour les installations de
résidences préfabriquées ANSI A225.1/NFPA 501A, ou conformément
aux codes locaux. Au Canada, la cuisinière doit être installée selon la
norme courante CSA C22.1 - Code canadien de l’électricité, partie 1 et
section Z240.4.1 – exigences d’installation pour appareils à gaz des
maisons mobiles : (norme CSA CAN/CSA - Z240MH).

MAISONS MOBILES POUR PARC RÉCRÉATIF

L’installation d’une cuisinière conçue pour les maisons mobiles de parc
récréatif doit être conforme aux règlements de l’état ou à d’autres codes, ou
en l’absence de tels codes, conforme à la norme Standard for Recreational
Park Trailers, (norme pour maisons mobiles de parc récréatif) ANSI A119.5,
édition la plus récente. Au Canada, la cuisinière doit être installée selon
CAN/CSA Z240.6.2 - exigences électriques pour véhicules récréatifs
(norme CSA CAN/CSA – Z240 séries VR) et section Z240.4.2 – exigences
d’installation pour équipement et appareils au propane dans véhicules
récréatifs (norme CSA CAN/CSA – Z240 séries VR).

RACCORDEMENT À LA CUISINIÈRE

Alimentation Électrique

L’appareil, une fois installé, doit être mis à la terre conformément aux
codes locaux ou, en l’absence de tels codes, conformément au
National Electrical Code, ANSI/NFPA 70. Au Canada, la cuisinière doit
être installée conformément à la norme CSA C22.1 du Code canadien
de l’électricité, partie 1.

Raccordement Électrique

L'alimentation nécessaire doit être un courant alternatif de 120 V, 60 Hz
provenant d'une prise réservée mise à la terre avec un disjoncteur de 15 A.
Le nombre de kilowatts requis pour la cuisinière se trouve sur la plaque
signalétique. Voir l’étape 2 pour connaître l’emplacement de la plaque
signalétique. Si le circuit est équipé d’une prise à disjoncteur différentiel ou
d’un disjoncteur, celui-ci peut se déclencher de temps à autre.

Instructions de mise à la terre – cet appareil comporte une fiche à
trois broches (avec mise à la terre) pour vous protéger contre les
risques de décharge électrique. Cette fiche doit être branchée
directement dans une prise correctement mise à la terre. Ne coupez
pas ou n’enlevez pas la broche de mise à la terre de cette fiche.

AVERTISSEMENT

ATTENTION

AVERTISSEMENT

• TOUTES LES CUISINIÈRES PEUVENT SE
RENVERSER ET BLESSER.

• INSTALLEZ DES DISPOSITIFS
ANTIRENVERSEMENT FOURNIS AVEC
LA CUISINIÈRE.

• SUIVEZ TOUTES LES INSTRUCTIONS
D’INSTALLATION.

RACCORDEMENT À LA CUISINIÈRE (suite)

UN INSTALLATEUR D’APPAREILS À GAZ OU UN RÉPARATEUR
QUALIFIÉ DOIT EFFECTUER CE RACCORDEMENT DE
L’ALIMENTATION EN GAZ. La vérification d’absence de fuite de
l’appareil doit être effectuée par l’installateur conformément
aux instructions fournies en étape 9.

Appliquez un liquide de détection des fuites non corrosif sur tous les
joints et raccords du système de raccordement entre le robinet d’arrêt
de la conduite d’alimentation et la cuisinière. Vérifiez aussi les raccords
au niveau de la cuisinière si ces raccords ont été perturbés pendant
l’installation. La présence de fuite se remarque par des bulles autour
des raccords et connexions. En cas de fuite, fermez le robinet de
l’alimentation en gaz, serrez les raccords, ouvrez le robinet et revérifiez
l’absence de fuite.

ATTENTION : NE VÉRIFIEZ JAMAIS L’ABSENCE DE FUITE AVEC
UNE FLAMME. LORSQUE LE TEST EST TERMINÉ, ENLEVEZ TOUS
LES RÉSIDUS.

LA CONDUITE D’ALIMENTATION EN GAZ NATUREL DOIT AVOIR UN
DÉTENDEUR POUR GAZ NATUREL. LA PRESSION D’ARRIVÉE DE CET
APPAREIL DOIT ÊTRE RÉDUITE À UN MAXIMUM DE 35,6 cm (14 po) À LA
COLONNE D’EAU (0,5 livre / po

2

). LA CONDUITE D’ALIMENTATION EN GAZ
DE PÉTROLE LIQUÉFIÉ (P.L./GAZ PROPANE) DOIT AVOIR UN DÉTENDEUR
GPL. LA PRESSION D’ARRIVÉE À CET APPAREIL DOIT ÊTRE RÉDUITE À UN
MAXIMUM DE 35,6 cm (14 po) À LA COLONNE D’EAU (0,5 livre / po

2

).

LES PRESSIONS D’ARRIVÉE SUPÉRIEURES À (0,5 livres / po

2

) PEUVENT
ENDOMMAGER LE DÉTENDEUR ET LES AUTRES ÉLÉMENTS DU
SYSTÈME DE GAZ DE CET APPAREIL ET ENTRAÎNER UNE FUITE DE GAZ.

RACCORDEMENT DE L’ALIMENTATION EN GAZ

Suivez ces méthodes pour déplacer l’appareil :

1. Faites glisser la cuisinière en avant pour la dégager du support
antirenversement.

2. Coupez l’alimentation en gaz arrivant à l’appareil.

3. Débranchez l’alimentation électrique de l’appareil, le cas échéant.

4. Débranchez la conduite d’alimentation en gaz arrivant à l’appareil.

5. Procédez inversement pour la réinstallation. Si la conduite de gaz a été
déconnectée, vérifiez l’absence de fuite après avoir refait la connexion.

6. Pour empêcher la cuisinière de se renverser, fixez-la au sol en faisant coulisser le pied de mise à niveau arrière dans le support antirenversement.

REMARQUE : Un réparateur qualifié doit débrancher ou rebrancher l’alimentation en gaz. Il DOIT suivre les instructions d’installation fournies
avec le tuyau de raccordement pour appareils à gaz et avec l’étiquette d’avertissement fixée à celui-ci.

COMMENT DÉPLACER LA CUISINIÈRE POUR PROCÉDER À L’ENTRETIEN

RENSEIGNEMENTS SUR LES SERVICES ET LES PIÈCES

Lorsque des pièces de rechange ou de l’entretien/des réparations sont nécessaires pour votre cuisinière, contactez votre détaillant ou agence de service
après-vente. Veuillez fournir le numéro de modèle et le numéro de série au complet. Ils sont situés à l'avant du cadre, derrière le tiroir de rangement.

Votre cuisinière peut ne pas être équipée de certaines caractéristiques mentionnées dans ce manuel.

Alimentation En Gaz

L’installation de cette cuisinière doit être conforme aux codes locaux
ou, en l’absence de tels codes, conforme au National Fuel Gas Code
ANSI Z223.1 - édition la plus récente. Au Canada, la cuisinière doit être
installée conformément à la norme de l’ACG, CAN/ACG-B149 – Codes
d’installation pour l’équipement et les appareils à gaz ou
conformément aux codes locaux.

Pour The Commonwealth Of Massachusetts

Ce produit doit être installé par un plombier ou un installateur agréé
d’appareils à gaz. Un robinet à poignée en T doit être installé sur la
conduite d’alimentation en gaz allant à cet appareil. Un tuyau de
raccordement flexible pour le gaz, le cas échéant, ne doit pas dépasser
une longueur de 0,9 m (3 pieds / 36 pouces).

La pression d’alimentation en gaz pour vérifier le détendeur doit être
d’au moins 2,5 cm (1 po) à la colonne d’eau au-dessus de la pression du
circuit de distribution indiquée sur la plaque signalétique.

Vérifiez la pression du système d’alimentation de la maison.

1. L’appareil et son robinet doivent être déconnectés du système
d’alimentation en gaz lors de tout essai de pression du système
à des pressions d’essai supérieures à 3,5 kPa (1/2 lb/po

2

) 35

cm (13,8 po) à la colonne d’eau.

2. L’appareil doit être isolé du système d’alimentation en gaz en
fermant son robinet lors de tout essai de pression du système à
des pressions d’essai égales ou inférieures à 3,5 kPa (1/2
lb/po

2

) 35 cm (13,8 po) à la colonne d’eau.

APOSEZ TOUJOURS UN ROBINET D'ARRÊT DE GAZ DANS UN ENDROIT
ACCESSIBLE SUR LA CONDUITE D'ALIMENTATION EN AMONT DE LA
CUISINIÈRE, POUR POUVOIR OUVRIR OU COUPER LE GAZ. LES ÉCROUS
DU RACCORD NE DOIVENT PAS ÊTRE VISSÉS DIRECTEMENT SUR LE
FILETAGE DES TUYAUX. LES RACCORDS DOIVENT ÊTRE INSTALLÉS AVEC
DES ADAPTATEURS FOURNIS AVEC LE RACCORD.

Le tuyau de raccordement de la cuisinière et la canalisation de la maison
utilisés pour raccorder la cuisinière à l’alimentation principale en gaz doivent
être propres, exempts de copeaux métalliques,rouille, saleté et liquide (huile
ou eau). La saleté, etc.,dans les conduites d’alimentation peut arriver au
circuit de distribution de la cuisinière et entraîner une panne des soupapes
ou commandes et colmater les orifices des brûleurs et de la veilleuse.

Des fuites de gaz peuvent se produire dans votre installation et
entraîner une situation dangereuse. Les fuites de gaz peuvent ne
pas être décelées par l’odeur seulement. Les fournisseurs de gaz
vous recommandent d’acheter et d’installer un détecteur de gaz
approuvé UL. Installez-le et utilisez-le conformément aux
instructions du fabricant.

REMARQUE : Il est recommandé d'utiliser un raccord flexible neuf certifié CSA de 1/2 po (1,3 cm) d'une longueur maximale de 36 po (91,4 cm)
prévu pour une capacité nominale minimale de 60 000 BTU/H. Un tuyau rigide peut également être utilisé.

DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE AVANT DE
PROCÉDER À L’ENTRETIEN DE CET APPAREIL.

AVERTISSEMENT

AVERTISSEMENT

Estufa deslizante a gas de corriente
descendente Jenn-Air

INSTRUCCIONES DE INSTALACIÓN

POR FAVOR GUARDE ESTE MANUAL PARA REFERENCIA FUTURA

Este manual está diseñado para asistirlo en la instalación y ajustes iniciales de la estufa.

• La instalación o reparación de esta estufa debe ser realizada únicamente por personal calificado.

• Lea las instrucciones de seguridad en la guía de uso y cuidado antes de usar la estufa.

• La instalación, ajuste, alteración, servicio, mantenimiento o uso inapropiados de la estufa puede resultar en lesiones
graves o daños a la propiedad.

• Instalador: tenga cuidado de no dañar el piso.

No levante o mueva la estufa por las manijas de la puerta o por la
cubierta.

Esta estufa fue diseñada de acuerdo con los requerimientos de
varias agencias de seguridad y cumple con la temperatura máxima
para armarios de madera de 194°F (90°C). Si esta estufa se instala
con armarios con temperaturas de trabajo menores de 194°F (90°C),
los mismos pueden descolorarse, deslaminarse o derretirse.

Coloque la estufa en un área bien iluminada. No coloque la estufa
sobre agujeros en el piso o en otras ubicaciones donde esté
expuesta a ráfagas de viento fuertes. Cualquier abertura en la
pared detrás de la estufa y en el piso debajo de la estufa deben
sellarse. Asegúrese de que el aire de enfriamiento/ventilación no
se obstruya debajo de la estufa. Nota: NO se debe instalar una
estufa sobre el alfombrado de la cocina.

Aviso sobre grandes elevaciones: La potencia del quemador de
gas que se indica generalmente se aplica a elevaciones de hasta

2.000 pies (600 m). Es posible que sea necesario reducir la
potencia de los quemadores en elevaciones mayores para obtener
un funcionamiento satisfactorio. Un técnico de gas certificado de
su localidad podrá indicarle si es necesario hacer una reducción
de potencia.

Si no se siguen las instrucciones de instalación provistas, existe el riesgo de que
la estufa se vuelque. El uso correcto del dispositivo ANTIVUELCO minimiza el riesgo
de que la estufa SE VUELQUE. Cuando se utilice este dispositivo, el consumidor
aún debe seguir las advertencias de seguridad indicadas en la GUÍA DE USO Y
CUIDADO y evitar usar la puerta del horno como peldaño. Las instrucciones de
instalación son específicas para instalaciones de la estufa en paredes o pisos de
madera y concreto. Cualquier otro tipo de material de construcción requerirá el
uso de técnicas especiales para fijar debidamente el soporte ANTIVUELCO al piso
o a la pared. El soporte debe instalarse para fijar el tornillo nivelador trasero
DERECHO. Instale el soporte como se indica en lo paso 3.

CASAS RODANTES

La instalación de una estufa diseñada para su instalación en casas rodantes debe
hacerse de acuerdo con la Norma de Construcción y Seguridad de Viviendas
Prefabricadas (Manufactured Home Construction and Safety Standard), Título
24 CFR, Parte 3280 (anteriormente la Norma Federal de Construcción y
Seguridad de Viviendas Prefabricadas,Título 24, Parte 280) o, cuando dicha norma
no se aplique, con la Norma de Instalación en Viviendas Prefabricadas (Standard
for Manufactured Home Installations) ANSI A225/NFPA 501A o con los códigos
locales. En Canadá, esta estufa debe instalarse de acuerdo con la Norma CSA
vigente C22.1 del Código Canadiense de Electricidad, Parte 1 y sección
Z240.4.1 – Requerimientos de Instalación para Electrodomésticos a Gas en
Viviendas Móviles (Norma CSA CAN/CSA – Z240MH).

REMOLQUES RECREACIONALES

La instalación de una estufa diseñada para remolques recreacionales debe
hacerse de acuerdo con los códigos estatales o cualquier otro código que se
aplique, o, en ausencia de un código que se aplique, con la Norma de
Remolques Recreacionales (Standard for Recreational Park Trailers), ANSI
A119.5, última edición. En Canadá, esta estufa debe instalarse de acuerdo con
los requerimientos eléctricos para vehículos recreacionales de la Norma
CAN/CSA, sección 240.6.2 (Norma CSA CAN/CSA –Serie Z240 RV) y con los
requerimientos de instalación de equipos y electrodomésticos a gas propano
en vehículos recreacionales de la sección Z240.4.2 (Norma CSA CAN/CSA
–Serie Z240 RV).

CONEXIÓN DE LA ESTUFA

Suministro Eléctrico

Cuando se instale, esta estufa debe ser puesta a tierra de acuerdo con
los códigos locales, o, en ausencia de ellos, con el Código Nacional de
Electricodad ANSI/NFPA 70. En Canadá, esta estufa debe instalarse de
acuerdo con la norma CSA vigente C22.1 del Código Canadiense de
Electricidad, Parte 1.

Conexión al suministro eléctrico

Esta estufa requiere un suministro eléctrico de 120 V, 60 Hz, de corriente alterna
de un circuito dedicado puesto a tierra con un disyuntor de 15 Amp. La potencia
nominal de la estufa está indicada en la placa de información. Obtenga la
ubicación de la placa de información en el paso 2. El circuito puede disparar el
disyuntor ocasionalmente si se está usando un tomacorriente o disyuntor de
interrupción del circuito por falla de conexión a tierra (GFCI).

Instrucciones de puesta a tierra – Este electrodoméstico viene
equipado con un enchufe de tres clavijas con puesta a tierra para su
protección contra el riesgo de choque eléctrico y debe ser enchufado
directamente en un tomacorriente debidamente puesto a tierra. No
corte o elimine la clavija de puesta a tierra de este enchufe.

ADVERTENCIA

PRECAUCIONES

ADVERTENCIA

• TODAS LAS ESTUFAS SE PUEDEN
VOLCAR Y CAUSAR LESIONES
PERSONALES.

• INSTALE LOS DISPOSITIVOS
ANTIVUELCO PROVISTOS CON LA
ESTUFA.

• SIGA TODAS LAS INSTRUCCIONES
DE INSTALACIÓN.
