ENGLISH OPERATION MANUAL

OPERATION MANUAL

Thank you forbuying this BriteQ®product. To take full advantageof all possibilities and for your own safety, pleaseread these operatinginstructions very carefully beforeyou start using this unit.

FEATURES

This unit is radio-interferencesuppressed. Thisproduct meetsthe requirements of the current European and nationalguidelines. Conformityhas been establishedand therelevant statements and documents have been depositedby the manufacturer.

 Powerfulintelligent movingwashfor use in discotheques,theater,studio and hiring companies  16 DMX channels:(Pan * tilt * speed * dimmer* shutter/strobe * color * Cyan * Magenta * Yellow * CMY

preset colors * CMY-speed * diagonal lens rotation + frost * zoom * pan 16bit * tilt 16bit * reset + remote lamp on/off)

 Can beused in Master/slave modewith built-in programs and optional CA-8controller  Built-in menus with 4digit blueLEDdisplay  Smooth540° panning and 270° tiltmovements  CMY Color mixing:Cyan 0-100%* Magenta 0-100%* Yellow0-100%  Extra color wheelwith 9 dichroiccolors  SelectableFrost filter and diagonal lens + DMX zoom 11° to 28°  Dimmer0-100% + variablespeed strobe  Easily controlled by our Scanmaster 1612, iLEAD controller or any other DMX controller

BEFORE USE

 Before you start using this unit, please check ifthere’s no transportation damage. Should there be any, do

not use the device and consult your dealer first.

Important:



for the user to strictly follow the safety instructionsand warnings in this user manual. Any damage caused by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects orproblems caused by disregarding this user manual.

 Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

Check thecontents:

Check thatthe cartoncontains the following items:

 BT-575W unit  Operatinginstructions

SAFETY INSTRUCTIONS:

This device left our factory in perfect condition and well packaged. It is absolutely necessary

CAUT ION

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock. The exclamation point within the equilateral triangle is intended to alert the user to the presence of important operation and maintenance (servicing) instructions in the literature accompanying this appliance.

This symbol means: indoor useonly. This symbol means:Readinstructions.

CAUTION: To reduce the risk of electric shock, do not remove the top cover. No user-serviceable parts inside. Refer servicing to qualified service personnelonly.

ENGLISH OPERATION MANUAL

This symbol determines:the minimum distance fromlighted objects. The minimum distancebetween light-output and the illuminated surfacemust be more than 1 meters.

 To protectthe environment, please try to recyclethe packing material as much as possible.  A new light effect sometimes causes some unwanted smoke and/or smell. This is normal and disappears

aftersome minutes.

 To prevent fire orshock hazard, do not exposethis appliance to rain ormoisture.  To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance or mayeven cause damages.

 This unit is for indoor useonly.  Don’t place metal objects or spill liquid insidethe unit. Electric shock or malfunction may result. If a foreign

object enters theunit, immediately disconnect the mainspower.

 Locate the fixture in a well ventilated spot, away from any flammable materials and/or liquids. The fixture

must be fixed at least 50cmfromsurrounding walls.

 Don’t cover any ventilation openingsasthis mayresult in overheating.  Preventuse in dustyenvironmentsand clean the unit regularly.  Keep the unit away from children.  Inexperienced persons should not operate this device.  Maximumsave ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.  The units’ surface temperaturemay reach up to 85°C. Don’t touch the housing with bare hands during its

operation.

 Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging

andservicing.

 Allowthe device about 10 minutes to cooldown beforereplacing the bulb or start servicing.  Alwaysunplug the unit when it is not usedfor a longer time orbefore replacing the bulbor startservicing.  The electricalinstallation should be carried out by qualified personal only, according to the regulations for

electricaland mechanicalsafetyin your country.

 Check thatthe available voltage isnot higher than the one stated onthe rear panel of theunit.  The powercord should always be in perfectcondition. Switch the unitimmediately offwhen the power cord

is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified personsin order toavoid a hazard.

 Never let the power-cord come into contact with other cables!  This fixturemust be earthedto in order comply with safety regulations.  Don’t connectthe unit to any dimmer pack.  Alwaysuse an appropriate and certified safetycablewhen installing the unit.  In order to prevent electric shock, do not open the cover. Apartfrom the lamp and mains fuse there are no

user serviceableparts inside.

 Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse ofthe same

type and electrical specifications!

 In the event of serious operatingproblems, stop using the fixtureand contactyour dealer immediately.  The housing and the lenses must be replaced ifthey are visiblydamaged.  Pleaseuse the original packing when the deviceis to be transported.  Due tosafety reasons itis prohibited to make unauthorized modifications to the unit.

Important:

from epilepsy.

Never look directlyinto the light source! Don’t use the effectin the presence of persons suffering

BRITEQ

1/68 BT-575W

BRITEQ

2/68 BT-575W

ENGLISH OPERATION MANUAL

LAMP (RE)PLACEMENT

In case of replacement of the lamp or maintenance, do not open the fixture within 10 minutes until the unit cools down after switching off. Always unplug the unit before servicing! Always use the same type of spare parts (bulbs, fuses, etc.) When replacing

 Switchoff themain supplyand unplug theunit.  Wait for about 15 minutesuntil the unit has been cooled down.  Open the lamp compartment on the back of the fixtureby unscrewing screws X, Y and Z ( Aand B on the

picture below )

 Remove the old lamp (never handle the lamp when it is hot)

Attention! Checkthe label on the backside of the device or see the technical specifications in this manual to know which lampshould beused. Neverinstall lampswith ahigher wattage!

 Don’t touch the bulb with bare hands! Thisdrastically shortens the lifespan of the lamp. If you touched the

lamp, clean it with a cloth and a littledenatured alcohol. Wipethe lamp off before installing.

 Put the new lamp back insidethe unit.Be sure thatthe wiresdon’t touch the lamp.  Close the lamp compartment with the3 screws X, Y and Z  Make sure the lamp is located in the center of the reflector for the best spot. Switch the unit on and adjust

lamp positionby screws A, B and C, locatedon the back of the head. ( B on thepicture below)

 Done!

parts, please only genuine spare parts.

away from any flammable materials and/or liquids. The fixture must be fixed surroundingwalls.

 The deviceshould be installed out of reach of people and outside areas where persons may walk by or be

seated.

 Beforerigging make sure that the installation areacan hold a minimum point load of10times the device’s

weight.

 Alwaysuse a certified safety cable that can hold 12times the weight of the device when installingthe unit.

This secondary safety attachment should be installed in a way that no part of the installation can drop more than 20cm if the main attachment fails.

 The deviceshouldbe well fixed; a free-swingingmountingis dangerous and maynot be considered!  Don’t cover any ventilation openings asthis mayresult in overheating.  The operator has to make sure that the safety-relatingand machine-technicalinstallations are approvedby

an expert before using them for the first time. The installations should be inspected everyyearby a skilled person to be sure that safety is stilloptimal.

at least 50cm

from

HOW TO SET UP THE UNIT

CONTROL PANEL:

OVERHEAD RIGGING

Important: The installation must be carried



out by qualified service personal only. Improper installation can result in serious injuries and/or damage to property. Overhead rigging requires extensive experience! Working load limits should be respected, certified installation materials should be used, the installed device shouldbe inspected regularly for safety.

 Make sure the area below the installation

place is free from unwanted persons during rigging, de-rigging andservicing.

 Locate the fixture in a well ventilated spot, far

BRITEQ

3/68 BT-575W

1. DISPLAY shows the variousmenus and the selectedfunctions.

2. LEDS

3. BUTTONS

BRITEQ

DMX On DMXinput present MASTER On Master mode SLAVE On Slavemode SOUND Flashing Soundactivation

MENU Toselecttheprogramming functions DOWN To go backward in the selectedfunctions UP To goforward in the selectedfunctions ENTER To confirm the selected functions

4/68 BT-575W

ENGLISH OPERATION MANUAL

4. REMOTE CONTROL INPUT: Used to connect a simple CA-8 hand controller whiletheunit is used in standaloneor master/slavemode.

5. SENSITIVITY:Used to adjust the sensitivity of the micro when the unit isused in standaloneor master/slavemode.

6. DMX INPUT/OUTPUT: used for DMX512 linking. Use good quality3pin XLR M/F balanced cable tolink the unitstogether.

MAINMENU:

 To select any of the pre-set functions, press the MENU button up to when the required one is shown on

thedisplay.

 Select the function withthe ENTER button. The display willblink.  UseDOWN and UP button to change the mode.  Once the required mode has been selected,press the ENTER button to select. After8 seconds the display

will automatically return to the main functions without any change. Togo back to the functions without any change presstheMENU button.The main functions are shown on the right.

Used to set thestarting address ina DMXsetup.

 Pressthe MENU button until is shown on the

display.

 Pressthe ENTERbutton, the displaystarts blinking.  Use DOWN and UP buttons to change the DMX512

address.

 Once the correct address shows on the display,

press the ENTER button to save it. (or automatically return to the main functions without any changeafter8 seconds) To go back to the functions without any change press the MENU button again.

 Pressthe MENU button until is shown on the

display.

 Press the ENTER button so the display starts

blinking.

 Use DOWN and UP button to select the (16

Channel ) or (8 Channel)mode.

 Once the mode isselected,press the ENTER button

tosetup

( or automatically return to the main functions

without any change after 8seconds. )

To go back to the functions without any change

press the MENU buttonagain.

DMX512Address Setting

ChannelMode

ENGLISH OPERATION MANUAL

Show 1 mode- Fixture is placed on the floor.Tilt movement angle210°. Show 2 mode-Fixture is fixed under ceiling. Tilt movement angle90°. Show 3 mode - Fixture is placed on a podium, in front of the audience

The spotis always projecting tothe audience’s direction;i.e infront ofthe stage.Pan movement angle (left to right to left ): 160°. Tilt movement angle: 90° ( 60° above horizon;30° belowhorizon.)

Show 4 mode - Fixture is fixed under ceiling. The spot is mainly projecting in front of the stage. Pan movement angle ( left to right to left ) :160°. Tilt movement angle: 90° ( vertically,front 75°; back 15° )

Used to make the slave unit work in opposite to the master or to work in complete sync.

 Pressthe MENU button until isshown on the display.  Pressthe ENTERbutton, the displaystarts blinking.

 UseDOWN and UP button toselect (normal) or (2 lightshow)mode.  Once the mode has been selected, press the ENTER button save it.

(or automaticallyreturn tothe mainfunctions without any change after 8 seconds) To go back to the functions without any changepress the MENU button again.

Blackout mode: when no DMX-signal is detected, the unit goes in blackout and waits for the DMXsignal. No blackout mode: when no DMX-signal is detected, the unit automatically switches to standalone mode.

 Pressthe MENU button until is shownonthe display.  Pressthe ENTERbutton, the displaystarts blinking.

 UseDOWNandUP button toselect (yes blackout) or (no blackout) mode.  Once the mode hasbeen selected, press the ENTER button to save it.

(or automaticallyreturn tothe main functions withoutany change after 8 seconds) To go back to the functions without any changepress the MENU button again.

Normal: Panning movement is not inversed. Pan inversion: Panningmovementis inversed

 Pressthe MENU button until isshown on the display.  Pressthe ENTERbutton, the displaystarts blinking.

 UseDOWNandUP button toselect (normal) or (pan inversion)mode.  Once the mode has been selected, pressthe ENTERbutton to save it.

(or automaticallyreturn tothe main functions withoutany change after 8 seconds) To go back to the functions without any changepress the MENU button again.

SlaveMode

BlackoutMode

PanInversion

Used to choose the Showmode when used in standaloneor master/slave mode.

 Press the MENU button until is showing on

thedisplay.

 Pressthe ENTERbutton, the displaystarts blinking.  Use DOWN and UP buttonsto select (show 1), (show 2), (show 3) or (show

4) mode.

 Once the right mode shows on the display, press the ENTER button to save it.

(or automaticallyreturn tothe mainfunctions without any change after 8 seconds)

To go back to the functions without any changepress the MENU button again.

BRITEQ

Show Mode

5/68 BT-575W

Normal: Tilt movement is not inversed. Tilt inversion: tiltmovementis inversed

 Pressthe MENU button until isshown on the display.  Pressthe ENTERbutton, the displaystarts blinking.

 UseDOWNandUP buttons toselect (normal) or (tilt inversion) mode.  Once the mode has been selected, pressthe ENTERbutton to save it.

BRITEQ

Tilt Inversion

(or automaticallyreturn tothe main functions withoutany change after 8 seconds) To go back to the functions without any changepress the MENU button again.

6/68 BT-575W

ENGLISH OPERATION MANUAL

Display on: displayis always on. Display off: display is off whennot used.

 Pressthe MENU button untilthe display shows .  Pressthe ENTERbutton, the displaystarts blinking.

 UseDOWNandUP buttons toselect (display alwayson) or (displayoffwhen not used).  Once the mode has been selected, pressthe ENTERbutton to save it.

(or automaticallyreturn tothe main functions withoutany change after 8 seconds) To go back to the functions without any changepress the MENU button again.

Display normal: display is readable when the unit is on the floor. Display inversion: displayis readable when the unitis mounted upside down.

 Press the MENUbutton until is blinking on the display. (normal display)

 Use the ENTER button tochange to the mode (display inversion), the option will be automatically

stored after8 seconds.Or press theENTER button again return to the mode (normal display).

To go back to the functionspress the MENU button.

Used to help you adjusting the focus of the lightbeam .

 Pressthe MENU button untilthe display shows .  Pressthe ENTERbutton, the displaystarts blinking.  Use DOWNand UP button to select a value between 0 and 255.  Once the value hasbeen selected,press the ENTER buttonto setup

(or automaticallyreturn tothe main functions without anychange after8 seconds. )

To go back to the functions without any change press the MENUbutton again.

Used to activate theinternal “self-test” programwhich shows all possibilitiesof the unit.

 PresstheMENU button until is blinking on the display.  Press the ENTER button tostart theinternal self-test program.  To go back to the functions press the MENU button.

Used to show thetemperature inside the lamp compartment

 PresstheMENU button until the sign is blinking on thedisplay.  Pressthe ENTER buttonand the ambient temperatureof lamp will show on the display.  To go back to the functions press the MENU button again.

Used to show the number of working hours of the unit.

 PresstheMENU button until is blinking on the display.  Pressthe ENTER button to showthe numberofworking hours in the display.  To go back to the functions press the MENU button.

Led Display

DisplayInversion

FocusAdjust

Self-Test

Ambienttemperature of lamp

Fixture Hours

Used to switch the lamp ON/OFF soyou can cool the lampwith the internal fans before transportation

 PresstheMENU button until is blinking onthe display.  Press ENTER button so the display starts blinking.

 UseDOWNandUP button to select the (Lamp on) or (Lamp off) mode.  Once the mode isselected,press the ENTER button to setup

 To go back to the functions without any changepress the MENU buttonagain.

 Pressthe MENU button until the is showing on the display.  PressENTER button so thedisplay startsblinking.

 UseDOWN and UP button to select the ( Lamp modeon ) or ( Lamp mode off ) mode.

Used to force a reset of the unit.

 PresstheMENU button until is blinking on the display.  Press the ENTER toreset all channels totheir standard position.  To go back to the functions press the MENU button.

Pleasealso check the chapter about the DMX-channel configuration of the unit to find out how you can force a reset by DMX.

Lamp Display

(or automaticallyreturn to the main functions without any change after8 seconds)

Lamp Mode

Once the mode has been selected,press the ENTER button tosetup (or automaticallyreturn tothe main functions withoutany change after 8 seconds.) To go back to the functions without any changepress the MENU button again.

Reset

HOME POSITION ADJUST

 Press MENU button for at least 5

secondsto go intooffset mode

 Now you can adjust the home position

( this is the zeroposition )

 When you want to adjust gobo and

color home position, you should run

 The functions are shown below:

 Press the MENU button for at least 5

 Use DOWNandUP buttons until is shown on thedisplay.  Press the ENTER button so the displaystarts blinking.  Use DOWNand UP button toadjust the pan homeposition.  Once the position hasis selected,press the ENTER button to setup OR Automatically return to the offset

mode first

Panoffset

secondsto activate offset mode

functionswithout any changesby pressing the MENU button To goback to the main functions without anychange wait 8 seconds.

BRITEQ

 Pressthe MENUbutton for at least 5 seconds to activate offset mode  Use DOWNandUP buttonuntil is shown on the display.

 Pressthe ENTER button so thedisplay starts blinking.  Use DOWNand UP button toadjust the tilt home position.

7/68 BT-575W

BRITEQ

Tilt offset

8/68 BT-575W

ENGLISH OPERATION MANUAL

 Once the position hasis selected, press the ENTER button to setup OR Automatically return to the offset

functionswithout any changes by pressing the MENU button To goback tothe main functions without any change wait 8 seconds.

 Pressthe MENU button forat least5 seconds to activate offset mode  Use DOWNandUP buttonuntil is shown on the display.

 Pressthe ENTER buttonso the display starts blinking.  Use DOWNand UP button toadjust the color homeposition.  Once the color is selected, press the ENTER button to setup OR automatically return to the offset

 Pressthe MENUbutton for at least 5 seconds to activate offset mode  use DOWNand UP button until the is shownonthe display.

 Pressthe ENTER buttonso the display starts blinking.  Use DOWN and UP button to adjust the dimmerhome position(0~255).  Once the mode has been selected,press the ENTER button to setup or automatically return to the offset

Coloroffset

functionswithout any changes by pressing the MENU button To goback tothe main functions without any change wait 8 seconds.

Dimmeroffset

functionswithout anychange press the MENU buttonagain. To go back to the main functions withoutany change after8 seconds.

HOW TO CONNECT THE UNIT BY DMX

The DMX-protocol is a widely used high speed signal to control intelligent light equipment. You need to “daisy chain” your DMX controller and all the connected light effects with a goodquality XLR M/F balanced cable. To prevent strange behavior of the light effects, due to interferences, you must use a 90Ω to 120Ω terminator at the end of the chain. Never use Y-splitter cables, this simply won’t work!

 HOW TO SET THE THE RIGHT STARTING ADDRESS:

Refer to theprevious chapter (DMX-512address setting) to learn how to set the startingaddress on this unit. The starting address of each unit is very important. Unfortunately it is impossible to tell you in this user manual which starting addresses you haveto set because this completely depends on the controlleryou will use… So please refer to the user manual of your DMX-controller to find out which starting addresses you must set.

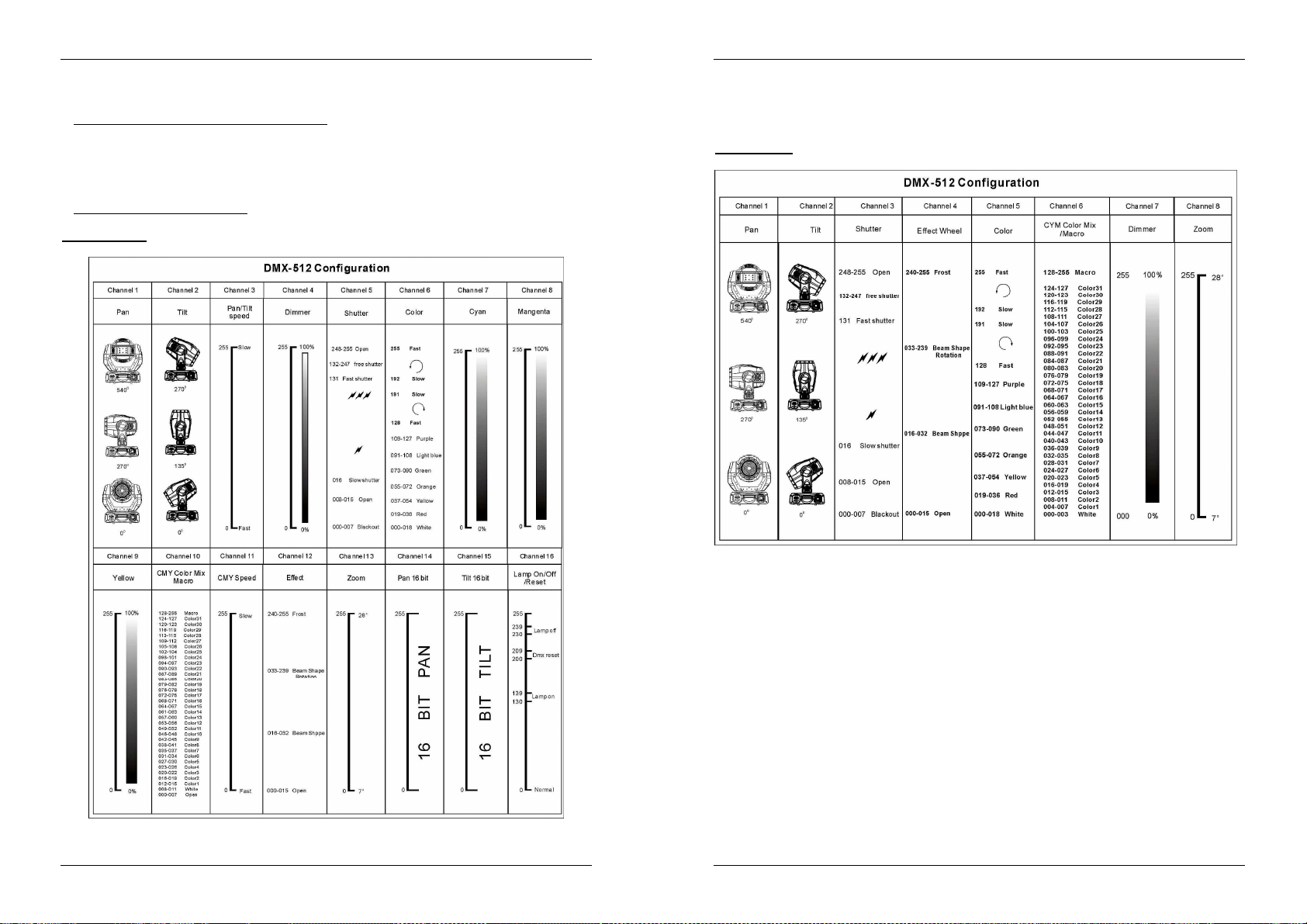

DMX-CONFIGURATIONOF BT-575W:

16 channel modus

Each lighteffectin the chain needs tohave its proper starting address so it knows which commands from the controllerit has to decode.

BRITEQ

9/68 BT-575W

BRITEQ

10/68 BT-575W

ENGLISH OPERATION MANUAL

Thevalues below will beeffective after about five seconds:

 For DMX reset, put DMX value of CH-16 to 200-209  For DMXlamp on, put DMX valueof CH-16 to 130-139.  For DMXlamp off, put DMX value of CH-16 to 230-239.

8 channel modus

HOW TO OPERATE THE UNIT

Every time you turn the unit on, it will show575U on the display and move all the motors to their ‘home’ position and you may hear some noises for about 20 seconds. After that the unit will be ready to receive DMXsignal or run the built-in programs.

YOU CAN OPERATE THE UNITIN FOUR WAYS:

 BY MASTER/SLAVE BUILT-IN PREPROGRAM FUNCTION:

Select this function when you want an instant show. By linking the units in master/slave

connection, the first unit will control the other units to give an automatic, sound activated,

synchronized light show. Its DMX input will have nothing plugged into it, and its master-

LED will be constantlyonand sound-LED will flash to the music.

Important! This function only works when the blackout mode in the menu of the

master is set to OFF, otherwise nothing will happen! Read more about this option in

the “Main Menu” paragraph.

o By master/slave built-in preprogram function o By CA-8 easy controller o By universal DMXcontroller( 8 & 16 channel DMXmode ) o By iLead controller( The BT-575W must be switched to 8 channel DMX

mode )

 MASTER has 4 built-inshows: You can select (show1), (show2), (show 3) or

(show4) directly in the menu of the master.

 SLAVES have 2 workingoptions: The other units are set to slave mode (slave-LED is constantlyon).

In order to create a great light show you can introduce contrast movements (pan/tilt of slave is inversed) In the menu of the slave units you can goto option and select:

o  Normalslave: slave works in sync with the master. o  2 lightshow: slave worksin opposite with the master.

 BY EASY CONTROLLER:

When used in Master/slave mode we strongly advice you to use the CA-8 “Easy controller” Just connect this small controller to the 1/4” jack of the master unit, and you will be able to control the following

FUNCTIONS:

Stand by

Function

Mode

Blackout the unit

Strobe

1.Gobo/Colorsync. strobe

2.Sync. strobe

3.Two-lightstrobe

Sound1 (LED off )

X/Ymoving show modeselection ( Show1 ~ Show 4 )

Sound2 (LED normal blinking)

Colorselection X/Ymoving setting

Slow/Sound3 (LED on)

1.Pan position

2.Tiltposition

3.Dimmer First set Masterunit, then set Slaveunits’ position.

Position/Latch (LED fast blinking)

MAINTENANCE

 Makesure the area below the installation place is free fromunwanted persons during servicing.  Switch off the unit, unplug the mains cable and wait untilthe unit has been cooled down.

During inspection the following points should be checked:

 All screws used for installing the device and any of its parts should be tightly fastened and may not be

corroded.

 Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any

deformation.

 When an optical lens is visibly damaged due tocracks or deep scratches, it mustbe replaced.  The mains cables must be in impeccable condition and should be replaced immediately when even a

small problemis detected.

 In order to protect the device from overheat the cooling fans (if any) and ventilation openings should be

cleanedmonthly.

 The interiorofthe device should be cleaned annually using a vacuum cleaner or air-jet.  The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to

optimizelight output. Cleaning frequency depends on the environment in which the fixtureoperates: damp, smoky or particularly dirtysurroundings can causegreater accumulation of dirt onthe unit’s optics.

 Clean with a soft clothusing normalglass cleaning products.  Always dry the parts carefully.  Clean the external optics at leastonce every 30 days.  Clean the internal optics at least every 90 days.

Attention: We strongly recommendinternal cleaning to be carried out by qualifiedpersonnel!

BRITEQ

11/68 BT-575W

BRITEQ

12/68 BT-575W

ENGLISH OPERATION MANUAL

SPECIFICATIONS

Mains Input: AC230V, 50Hz Fuse: 10 A/250V SoundControl: Internalmicrophone Pan/Tilt: 540° / 270°with automatic correction Beam angle: 11-28° DMX connections: 3pin XLR male/ female Lamp: MSR575/2 Size: 428 x387 x 491mm Weight: 30,5 kg

You can download the latest versionof this user manual on our website: www.beglec.com

Every information is subject to change withoutprior notice

FRANCAIS MODE D’EMPLOI

Merci d’avoir choisi ce produit BriteQ®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l’appareil, lisezattentivement cette noticeavant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS

TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:

NOUVEAUTES,ACTIONS SPECIALES,JOURNEES PORTES OUVERTES, ETC.

 SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS 

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La conformité aété établieet les déclarations et documents correspondants ont étédéposés parle fabricant.  Lyrewash puissanteetintelligentepour une utilisation dans les discothèques, théâtres, studioset pour les

sociétés delocation.

 16 canaux DMX: (pan * tilt * vitesse * dimmer * shutter/strobo* roue couleurs * Cyan * Magenta * Jaune *

couleurs CMJ préréglées * vitesse CMJ * rotation de la lentille en diagonale + Frost * zoom * pan 16 bit * tilt 16 bit * remise à zéro + miseen ethors servicede lalampe à distance)

 Peutêtre utilisé en mode Maître/Esclave grâce à ses programmes etson micro intégrés  Menus intégrésavec écran LEDbleu à 4 caractères  Mouvements pan de 540°et tilt de 270°sans saccades  Mixage de couleurs CMY (CMJ): Cyan 0-100%* Magenta0-100% * Jaune 0-100%  Rouede couleurs supplémentaireà 9 couleursdichroïques  Sélection du filtre Frostet lentille diagonale  Gradation0-100% + stroboscopeà vitesse variable  Angledu faisceauajustable (zoom) par DMX 11°- 28°  Solideboîtier styléen matière composite  Un contrôleur CA-8est disponible en option pour différentsmodesd'exploitation et fonctions  Facilement pilotableavec le “Scanmaster1216”, la iLEAD ou autres consolesDMX.

BRITEQ

AVANT UTILISATION

 Avant d’utiliser cet appareil, assurez-vous de l’absence de dommages liés au transport. En cas

d’endommagement,n’utilisez pas l’appareilet contactez le vendeur.

Important:



l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant dufait de n’avoir pas tenu compte des mises en garde de ce manuel.

 Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,

assurez-vous d’yjoindre cemanuel également.

Vérifiez lecontenu:

Vérifiezsi l’emballagecontient les articles suivants:

 Moded'emploi  AppareilBT-575W

13/68 BT-575W

BRITEQ® 14/68 BT-575W

Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que

FRANCAIS MODE D’EMPLOI

INSTRUCTIONS DE SECURITE:

CAUTION

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolationdans l'appareilqui peutcauser un risqued'électrocution. Un point d'exclamation dans un triangle prévient de laprésence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbolesignifie:uniquement pourusage à l'intérieur Ce symbole signifie: Lire le mode d’emploi. Ce symbole détermine: la distance minimum des objets allumés. La distance minimum entre le

projecteur et la surface à éclairer doit être plusde 1 mètre.

 Afin deprotéger l’environnement, merci de recycler les emballages autant que possible.  Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après

quelquesminutes.

 Afin d’évitertout risque d’incendie ou de chocélectrique, ne pas exposer cet appareil à la pluie ou l’humidité.  Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser

l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l’unité de fonctionner en performanceoptimale et peut même causer des dommages.

 Cette unitéest destinée à une utilisation à l’intérieuruniquement.  Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Aucun objet rempli de liquides, tels que

des vases, ne peut être placé surcet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l’unité, déconnectez immédiatement de la sourced’alimentation.

 Aucune source de flamme nue, telle que les bougies allumées, ne peut êtreplacée sur l'appareil.  Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit

être fixé à 50cm minimum desmurs.

 Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.  Ne pas utiliser dansun environnement poussiéreuxet nettoyez l’unité régulièrement.  Ne pas laisser l’unité à portée des enfants.  Les personnes non expérimentées ne doivent pas utiliser cet appareil.  La température ambiante maximum d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette

température.

 La température des parois de l’unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de

fonctionnement.

 Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirablespendant

le montage,le démontageet lesopérations de maintenance.

 Laissez l’appareil refroidir environ 10 minutes avant de remplacer l’ampoule ou d’effectuer des réparations.  Débranchez toujours l’appareil si vous ne l’utilisez pas de manièreprolongée avant de changer une ampoule ou

d’entreprendre desréparations.

 Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux

régulations de sécurité électrique et mécaniqueen vigueur dans votrepays.

 Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous

trouvez ne dépasse pas celui indiqué à l’arrière de l’appareil.

 Le cordon d’alimentation doit toujoursêtre en parfait état. Mettez immédiatement l’unité hors tension si le cordon

devait êtreécrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur,son agentou un technicienqualifié.

 Ne laissez jamais le cordon d’alimentation entrer en contact avecd’autres câbles !  L’appareil doit être à la masse selon les règles de sécurités.  Ne pas connecter l’unité à un variateur de lumière.  Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité.  Pour éviter tout chocélectrique, ne pas ouvrir l’appareil. En dehors desampoules et du fusible principal, il n’y a

pas de pièces pouvantêtre changées parl’utilisateur à l’intérieur.

 Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un

fusible de même type et ayant les mêmes spécifications électriques !

 En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre

revendeur immédiatement.

ATTENTION: afin de réduire le risque d’électrocution, n’enlevez jamais le couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur del’appareil que vous pouvezremplacer vous-même. Confiezl’entretien uniquement à des techniciensqualifiés.

 La coque et les lentilles doivent être remplacées si visiblement endommagées.  Utilisez l’emballage d’origine si l’appareil doit être transporté.  Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement autorisée

par les parties responsables.

Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de personnes souffrant d’épilepsie.

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d’opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l’installation dans les 10 minutes suivant la fin de l’utilisation jusqu’à ce que l’appareil ait refroidi. Débranchez systématiquement l’appareil avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.) Lors

 Coupezl’alimentationet débranchezl’appareil.  Attendez environ 15 minutes jusqu’àce que l’appareil ait refroidi.  Ouvrez le compartiment de la lampesitué à l'arrière del'appareil en dévissant les vis X, Y et Z (A et B sur

 Retirez la lampe usagée (ne manipulezjamaisla lampe tant qu’elle est chaude)

 Ne touchez pas l’ampoule à mains nues ! Cela réduit considérablement la durée de vie de l’ampoule. Si

 Remettez la nouvelleampouledans l’appareil. Assurez-vous que les fils ne touchentpas l’ampoule.  Refermez le compartiment de la lampe au moyen des 3 vis X, Y et Z.

 Assurez vous que la lampe soit bien placée au centre du réflecteur afin de lui garantir un rendement

 Voilà, tout est prêt !

du remplacement, n’utilisez que des pièces d'origine.

la figureci-dessous. Attention! Reportez-vous à l’étiquette à l’arrière de l’appareil ou aux spécifications techniques de ce

manuel pour savoir quelle ampouleutiliser. Ne jamais installer d’ampoulesà puissanceplus élevée!

vous avez touché l’ampoule, nettoyez-la à l’aide d’un chiffon et un peu d’alcool dénaturé. Frottez l’ampoule avant de l’installer.

optimal. Allumez l'appareil et ajustez laposition de la lampe. Utilisez à cet effet les vis A, B et C situées à l'arrière de l'appareil. (Bsur la figure ci-dessous)



BRITEQ® 15/68 BT-575W

BRITEQ® 16/68 BT-575W

FRANCAIS MODE D’EMPLOI

INSTALLATION EN HAUTEUR

 Important: L’installation doit être faite par du

personnel qualifié uniquement. Une

installation incorrecte peut causer des

blessures sévères et/ou endommager

l’appareil. L’installation en hauteur exige de

l’expérience! Les limites de charge doivent

être respectées, du matériel d’installation

certifié doit être utilisé, et l’appareil installé

doit subir des inspections de sécurité

régulièrement.

 Assurez-vous que la zone au-dessous du lieu

d’installation ne comporte pas de personnes

indésirables lors de l’installation, la désinstallation

ou lamaintenance.

 Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil

doit être fixé à

 L’appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des

zones où le publicestinstallé.

 Avantl’installationassurez-vous que la zoned’installation supporteun point localisé minimum de 10fois le

poids de l’appareil.

 Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l’appareil lors de

l’installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu’aucune partie de

l’appareilne puissedescendre deplus de 20 cm si lesupportprincipal tombe.

 L’appareil doit être bien fixé,un montage à balancement est dangereux et ne devrait pasêtre considéré !  Ne pas couvrir lesouvertures de ventilation pour éviter tout risque de surchauffe.  L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien approuvées par un

expert avant la première utilisation. Les installations doivent être inspectées chaque année par du

personnelqualifié pour assurerune sécurité optimale.

50cm minimum

des murs à l’entour.

COMMENT REGLER L’APPAREIL

 PANNEAU DE CONTRÔLE:

DMX Allumé Présence d’unsignalDMX MASTER Allumé Mode maître SLAVE Allumé Mode esclave SOUND Clignote Activationmusicale

3. TOUCHES

4. ENTREE POUR LE CONTROLEUR A DISTANCE : connectez le contrôleur à distanceoptionnel (CA-8)

via l'entréejack¼" afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode.

5. SENSITIVITY: vouspouvez réglerla sensibilité du micro si vousutilisez cet appareil de façon autonome ou en mode maître/esclave.

6. DMX IN/OUT: est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entreeux.

MENU PRINCIPAL:

 Pour sélectionner une des fonctions pre-set, appuyez

sur la touche MENU jusqu’à ce que la fonction que vous désirezapparaisse à l’écran.

 Sélectionnez la fonction à l’aide de la touche ENTER.

L’écranclignotera.

 Utilisez les touches DOWN et UP pour changer de

mode.

 Dès que vous avez sélectionné le mode requis,

appuyez sur la touche ENTER pour confirmer. Après 8 secondes l’écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctionsprincipales sont affichées à droite.

MENU Poursélectionner les fonctionsde programmation DOWN Pour reculerdansles fonctions sélectionnées UP Pouravancer dans lesfonctions sélectionnées ENTER Pour confirmerla fonctionsélectionnée

1. ECRAN affiche les différents menus et les fonctions sélectionnées.

2. LEDS

BRITEQ® 17/68 BT-575W

Est utilisé pourrégler l’adresse de départ dansune configuration DMX.

 Appuyez sur la touche MENU jusqu’à ce que

soit affiché à l’écran.

 Appuyez sur la touche ENTER, l’écran commence à

clignoter.

 Utilisez les touches DOWN et UP pour changer

l’adresseDMX512.

 Quand l’adresse désirée est affiché à l’écran,

appuyez sur la touche ENTER pour confirmer votre choix.

principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Reglagedel’adresseDMX512

(Où il retournera automatiquement aux fonctions

BRITEQ® 18/68 BT-575W

FRANCAIS MODE D’EMPLOI

ChannelMode (Mode canal)

 Appuyezsur le bouton MENUjusqu'à ce que les lettres soient affichéespar l'écran.  Appuyezsur le bouton ENTER,ce qui a pourconséquence quel'écran commence à clignoter.

 Utilisez les boutons DOWN et UP pour sélectionner l'un des deuxmodes : (16 canaux) ou

(8 canaux).

 Une fois que lemode est sélectionné, appuyez sur le bouton ENTER pour confirmer(ou vousretournerez

vers les fonctionsprincipales si aucuneactivitén'estdétectée par l'appareilpendant 8 secondes ). Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Est utilisé pourchoisir le Show quandl’appareil fonctionne de façon autonome ou en maître/esclave.

 Appuyezsur latoucheMENU jusqu’à ceque est affichéà l’écran.  Appuyezsur latouche ENTER, l’écran commence à clignoter.

 Utilisezles touches DOWN et UPpour sélectionner (show 1) ou (show 2) ou (show

3) ou ( show4 ).

 Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix. (Où il retourneraautomatiquementaux fonctions principales sans aucune modification après 8 secondes) Pour retourner auxfonctionssans effectuer dechangements, appuyezà nouveausur la touche MENU.

Est utilisé pourque l’appareil esclave fonctionne de façon opposée au maître ou pour fonctionnerde façon complètementsynchronisé.

 Appuyezsur latoucheMENU jusqu’à ceque est affichéà l’écran.  Appuyezsur la touche ENTER,l’écran commenceà clignoter.

 Utilisezles touches DOWN etUP pour sélectionner (normal) ou (2 lightshow).  Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix.

(Où il retourneraautomatiquementaux fonctions principalessans aucunemodification après 8secondes)

Pour retourner auxfonctionssans effectuer dechangements, appuyezà nouveausur la touche MENU.

Black-out mode: quand aucun signal DMX est détecté, l’appareil se met en black-out et attends un signal DMX. Mode « pas de black-out»: quand aucun signalDMX est détecté, l’appareil se met automatiquement à fonctionner de façon autonome.

 Appuyezsur latoucheMENU jusqu’à ceque est affichéà l’écran.  Appuyezsur la touche ENTER,l’écran commenceà clignoter.  Utilisezles touches DOWN et UPpour sélectionner (yesblack-out) ou (no black-out).  Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix.

(Où ilretournera automatiquement aux fonctionsprincipales sans aucune modificationaprès 8 secondes)

Show Mode

Show 1 mode- l’appareil estplacé parterre. Angle du mouvementtilt : 210°. Show 2 mode- l’appareil est fixéau plafond.Angle du mouvement tilt : 90°. Mode show 3 : l'appareil estplacé sur le haut-parleur.

Le projecteur restecontinuellementdirigé versle public, donc, devantla scène. Angledu mouvementpan (de gauche à droiteà gauche): 160°. Angle du mouvement tilt : 90°(60° audessus de l'horizontale; 30° en dessous de l'horizontale).

Mode show 4 : l'appareil est fixéau plafond. La plupart du temps, le spot projette son faisceau devant la scène. Angle du mouvement pan (de gauche à droite à gauche) : 160°. Angle du mouvement tilt : 90°(verticalement, devant 75°; derrière 15 °).

SlaveMode

ModeBlack-out

Pour retourner auxfonctionssans effectuer dechangements, appuyezà nouveausur la touche MENU.

Normal: le mouvementpan n’est pas inversé. Pan inversion: le mouvement panest inversé

 Appuyezsur latoucheMENU jusqu’à ceque est affichéà l’écran.  Appuyezsur la touche ENTER,l’écran commenceà clignoter.

 Utilisezles touches DOWN et UPpour sélectionner (normal) ou (pan inversion).  Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

Normal: le mouvementtiltn’est pas inversé. Tilt inversion: le mouvementtilt est inversé

 Appuyezsur latoucheMENU jusqu’à ceque est affichéà l’écran.  Appuyezsur la touche ENTER,l’écran commenceà clignoter.

 Utilisezles touches DOWN et UPpour sélectionner (normal) ou (tilt inversion).  Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix. (Où il retourneraautomatiquementaux fonctionsprincipales sans aucunemodificationaprès 8 secondes) Pour retourner auxfonctionssans effectuer dechangements, appuyezà nouveausur la touche MENU.

Display on: l’écran esttoujoursallumé. Display off: l’écran est éteint quandil n’est pas utilisé.

 Appuyezsur latouche MENU jusqu’à ce que l’écran affiche .  Appuyezsur la touche ENTER,l’écran commenceà clignoter.

 Utilisezles touches DOWN et UPpour sélectionner (écrantoujours allumé) ou (écranéteint

si pas utilisé).

 Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix. (Où il retourneraautomatiquementaux fonctions principales sans aucune modification après 8 secondes) Pour retourner auxfonctions sans effectuerde changements, appuyezà nouveau sur la toucheMENU.

Display normal: possibilitéde lire ce quiest affichéà l’écran quand l’appareil estposé par terre. Displayinversion: possibilité de lire ce qui est affichéà l’écran quandl’appareil estsuspendu.

 Appuyezsur latoucheMENU jusqu’à ceque clignote surl’écran. (affichage normal)  Utilisez la touche ENTER pour changer l’affichage (affichage inversé), l’option sera

automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour retournerà l’affichage normal

Pour retourner versles fonctions, appuyez surla touche MENU.

Est utilisépour vous aider à ajuster le foyer du rayon lumineux.

InversionPan

InversionTilt

Led Display

InversionDisplay

FocusAdjust

 Appuyez sur le boutonMENU jusqu'à ce que l'écran affiche .  Appuyez sur le boutonENTER, ce qui a pour conséquenceque l'écran commence à clignoter.  Utilisezles boutonsDOWN et UPpour sélectionnerune valeur comprise entre 0 et 255.  Une fois que la valeur est sélectionnée, appuyez sur leboutonENTER pour confirmer.

(ou vous retournerez vers les fonctions principales si aucune activité n'est détectéepar l'appareil pendant

8 secondes )

BRITEQ® 19/68 BT-575W

BRITEQ® 20/68 BT-575W

FRANCAIS MODE D’EMPLOI

Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton

MENU.

Est utilisé pour activer le programme interne “self-test” qui passeraen revue toutes les possibilités de l’appareil.

 Appuyezsur latoucheMENU jusqu’à ceque clignote à l’écran.  Appuyezsur la touche ENTER pour démarrerle programme intégré « self-test ».  Pour retourner auxfonctions, appuyez surla touche MENU.

Utilisé pour afficher la température à l'intérieur du compartimentde la lampe.

 Appuyezsur le bouton MENUjusqu'à ce que les lettres se mettentà clignoter sur l'écran.  Appuyez sur le boutonENTER etla températurede service de la lampe sera affichée sur l'écran.  Pour retourner versles fonctions, appuyez de nouveausur le bouton MENU.

Vouscommunique le nombred’heures de service de l’appareil.

 Appuyezsur latoucheMENU jusqu’à ceque clignote à l’écran.  Appuyezsur la touche ENTER pour que l’appareilaffichele nombre d’heures de service àl’écran.  Pour retourner auxfonctions, appuyez surla touche MENU.

Utilisé pour allumer et éteindre la lampe de manière à pouvoir refroidir la lampe grâce aux ventilateursinternes avantde la transporter.

 Appuyezsur le bouton MENUjusqu'à ce que les lettres se mettentà clignoter sur l'écran.  Appuyezsur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.  Utilisezles boutons DOWN et UP poursélectionner l'un des deux modes : (la lampe sera allumée)

ou (la lampe sera éteinte).

 Une fois que le mode est sélectionné, appuyez surle bouton ENTER pour confirmer (ou vous retournerez

vers les fonctionsprincipales si aucune activitén'est détectée parl'appareilpendant 8 secondes).

 Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton

MENU.

Self-Test

Ambienttemperature of lamp

Fixture Hours

Lamp Display

Lamp Mode

 Appuyez sur le boutonMENU jusqu'à ce que les lettres soient affichées par l'écran.  Appuyez sur le boutonENTER, ce qui a pour conséquenceque l'écran commence à clignoter.  Utilisezles boutonsDOWN et UPpour sélectionner l'un desdeux modes: (la lampesera allumée)

ou (la lampe sera éteinte). Unefois que le mode est sélectionné, appuyez sur le boutonENTER

pour confirmer.

(ou vous retournerezvers lesfonctionsprincipales si aucune activitén'est détectée parl'appareilpendant

8secondes).  Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton

MENU.

Poureffectuer une miseà zérode l’appareil.

 Appuyezsur latoucheMENU jusqu’à ceque clignote à l’écran.  Appuyezsur ENTER pourrenvoyertous les canaux à leur position d’origine.  Pour retourner auxfonctions, appuyez surla touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir commenteffectuerune mise à zéro (reset)par commande DMX.

Reset

HOME POSITION ADJUST

 Appuyezsur lebouton MENU pendant

au moins 5 secondes pour aller vers le mode Offset.

 Vous êtes maintenant en mesure

d'ajuster la position de référence ('home position', qui est donc la position"zéro").

 Quand vous désirez ajuster la position

de référence ('home position') des gobos et des couleurs, vous devez

d'abord choisir le mode .

 Les fonctions sont décrites ci-

dessous.

 Appuyez sur le boutonMENU pendantau moins 5 secondes pour activer lemode Offset.  Utilisezles boutons DOWN et UP jusqu'à ce queleslettres soient affichées par l'écran.

 Appuyezsur le bouton ENTER, ce quiapour conséquence que l'écran commence à clignoter.  Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement pan (pan home

 Un fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou retournez

 Appuyez sur le boutonMENU pendantau moins 5 secondes pour activer lemode Offset.  Utilisezles boutons DOWN etUP jusqu'à ce queleslettres soient affichéespar l'écran.

 Appuyezsur le bouton ENTER, ce quiapour conséquence que l'écran commence à clignoter.  Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement tilt (tilt home

 Un fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou retournez

 Appuyez sur le boutonMENU pendantau moins 5 secondes pour activer lemode Offset.  Utilisezles boutons DOWN etUP jusqu'à ce queleslettres soient affichées par l'écran.

 Appuyezsur le boutonENTER, ce quia pour conséquence que l'écran commenceà clignoter.  Utilisez les boutons DOWN et UP pour ajuster la position de référence de la couleur (color home

 Un fois que la couleur a été sélectionnée, appuyez sur le bouton ENTER pour confirmer, ou retournez

Panoffset

position). automatiquementaux fonctions offsetsans effectuer le moindre changement en appuyant sur le bouton

MENU. Pour retournervers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

Tilt offset

position). automatiquementaux fonctions offsetsans effectuer le moindre changement en appuyant sur le bouton

MENU. Pour retourner vers lesfonctions principales sans effectuer le moindre changement, attendezpendant 8 secondes.

Coloroffset

position). automatiquementaux fonctions offsetsans effectuer le moindre changement en appuyant sur le bouton

MENU. Pour retourner vers lesfonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

BRITEQ® 21/68 BT-575W

BRITEQ® 22/68 BT-575W

FRANCAIS MODE D’EMPLOI

 Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset.  Utilisezles boutons DOWN etUP jusqu'à ce queleslettres soient affichées par l'écran.

Dimmeroffset

 Appuyez sur lebouton ENTER, ce qui a pour conséquence quel'écran commence à clignoter.

 Utilisez les boutons DOWN et UP pour ajuster la position de référence du gradateur ('dimmer home

position').

 Un fois que le mode a été déterminé, appuyez sur le bouton ENTER pour confirmer ou pour retourner

automatiquement aux fonctions offset sans effectuer le moindre changement, appuyez sur le bouton MENU.

 Pour retourner vers lesfonctions principales sans effectuer le moindre changement, attendez pendant 8

secondes

COMMENT BRANCHER LES APPAREILS EN DMX

Le protocoleDMX est un signalà haute vitesse qui sert à contrôler lesprojecteurs dits« intelligents ». Vous devez relierle contrôleur DMX et tous les appareils “en chaîne” à l’aide d’un câble symétrique XLR M/F de très bonne qualité. Pour éviter un comportement étrange des appareils, suite aux interférences,vous devez utiliser un « terminal» de 90Ù à 120Ù à la fin de la chaîne. N’utilisez jamaisdes câblesrépartiteurs-Y, ceci ne fonctionnera tout simplement pas!

 CONFIGURATIONDMXDU BT-575W:

Modeà 16 canaux

Chaque appareil dans la chaîne doit avoir sa propre adresse de départ afin de savoirquelles commandes, venant du contrôleur, il doit décoder.

 COMMENTREGLERL’ADRESSE DE DEMARRAGE EXACTE:

Référez-vous au chapitre précédent (réglage de l’adresse DMX-512) pour apprendre à régler l’adresse de départ sur cet appareil. L’adresse de départ de chaque appareil est très importante. Malheureusementil est impossible de vous expliquer dans ce mode d’emploi quel adresse de démarrage vous devez introduire car cela dépends entièrement du contrôleur que vous utiliserez … veuillez donc vous référer au mode d’emploi de votre contrôleurDMX pour savoir quelle adresse vous devez utiliser.

BRITEQ® 23/68 BT-575W

Les valeursci-dessousprendronteffectivementcours après environcinqsecondes :

 Pour lacommandeDMX 'reset', réglez lavaleur DMX de CH-16entre 200et 209 ;  Pour la commandeDMX 'lampon', réglez la valeur DMXde CH-16 entre 130 et139 ;  Pour lacommande DMX 'lamp off', réglez la valeur DMXde CH-16 entre 230et 239.

BRITEQ® 24/68 BT-575W

FRANCAIS MODE D’EMPLOI

Modeà 8 canaux

COMMENT UTILISER L’APPAREIL

Chaque fois que vous allumerez l’appareil, l’écran affichera 575U et tous les moteurs retourneront à leur position ‘initiale’ ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l’appareilsera prêtà recevoir des signauxDMXou à parcourir ses programmes.

Vous pouvez utiliser l’appareil selon 3 façons:

 EN UTILISANT LES PROGRAMMES INTÉGRÉSMAÎTRE/ESCLAVE:

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les

appareils selon le principe maître/esclave, le premier appareil contrôlera tous les autres

appareils en effectuant un show automatique et synchronisé au rythme de la musique.

Rien ne sera branché à son entrée DMX et son Led « master » sera constamment

allumé,le Led « sound» clignotera au rythmede la musique.

o En utilisant les programmes intégrés maître/esclave o En utilisant le petit contrôleur o En utilisant un contrôleurDMX universel o En utilisant le contrôleur iLead (dans ce cas, le BT-575W doit être configuré en mode DMX à

8 canaux).

 L’appareil Maître possède 2 shows préprogrammés: vous pouvez sélectionner

(show 1), (show 2), (show 3) ou (show 4)

immédiatement dans le menu du master (maître).

 Les appareils Esclaves possèdent 2 options: les autres appareils sont réglés en

mode esclave (le Led « slave » est constamment allumé). Afin de créer un magnifique show vous pouvez introduire des mouvements contrastés (pan/tilt de l’appareil esclave est inversé)  dans lemenu desappareils esclaves vous pouvez

allerà l’option et sélectionner:

o  Normal slave: l’appareil esclave fonctionne de façon synchronisé par rapport à

l’appareil maître.

o  2 light show: l’appareil esclavefonctionneà l’opposé de l’appareil maître.

 EN UTILISANT LE CONTRÔLEUR CA-8:

Si vous utilisez l’appareil en mode maître/esclave nous vous recommandons d’utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l’entrée jack 1/4” de l’appareil maître. Ceci vous permettrade contrôler les fonctions suivantes:

Stand by

Fonction

Mode

L'appareil esttotalement éteint. Strobe

1.Gobo / Color sync. strobe

2.Sync. strobe

3.Two-lightstrobe Son 1 (la LEDest éteinte)

Sélectiondu mode moving showX/Y (Show1 - Show4)

Son 2 (la LEDclignote normalement)

Sélection dela couleur

Lent/son3 (la LED est allumée)

Réglage du mouvement X/Y.

1. Positionpan.

2. Position tilt. D'abord régler l'appareilMaster, ensuiterégler lesappareils Slave. Position/Latch (la LEDclignoterapidement)

MAINTENANCE

 Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables

lors dela maintenance

 Mettezl’unité hors tension, débranchez lecordon d’alimentationet attendez quel’appareil ait refroidi.

Pendant l’inspection,les points suivants doivent être vérifiés :

 Toutes les vis utilisées pour l’installation de l’appareil ou de chacune de ses pièces doivent être bien

fixéeset non corrodées.

 Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement

intactes,sans aucunedéformation.

 Lorsqu’une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être

remplacée.

 Les câblesdoiventêtre enparfaitecondition etdoivent êtreremplacés immédiatement en cas de détection

d’un problème,mêmebénin.

 Pour protéger l’appareil de toute surchauffe, les ventilateurs(si applicable) et les ouvertures de ventilation

doiventêtre nettoyées mensuellement.

 L’intérieur del’appareil doit être nettoyé annuellementà l’aide d’un aspirateur ou jetd’air.  Le nettoyage deslentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement

pour optimiser la production de lumière. La fréquence de nettoyage dépend de l’environnement dans lequel l’appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent entraînerune accumulationdesaleté plusimportantessur lesoptiques de l’appareil.

 Nettoyezà l’aide d’unchiffondoux avec des produits denettoyagepour verresnormaux.  Séchez toujours les parties soigneusement.  Nettoyezles optiques externes ou moins unefois tous les 30 jours.  Nettoyezles optiquesinternes oumoins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

BRITEQ® 25/68 BT-575W

BRITEQ® 26/68 BT-575W

FRANCAIS MODE D’EMPLOI

SPECIFICATIONS

Alimentation: AC230V, 50Hz Fusible: 10 A/250V Contrôle de son: Microphoneinterne MouvementsPan/Tilt: 540° /270° avec correctionautomatique Angle du faisceau : 11-28° ConnexionsDMX : connecteur XLR mâle / femelleà 3 broches Ampoule: MSR575/2 Taille: 428 x387 x 491mm Poids: 30,5kg

Chacune de ces informations peut être modifiée sansavertissement préalable. Vouspouvez

télécharger la dernière version dece mode d’emploide notre siteWeb: www.beglec.com

NEDERLANDS HANDLEIDING

Hartelijk dank voor de aankoop van dit BriteQ®product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat tegebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE

 SURF NAAR: WWW.BEGLEC.COM EN SCHRIJF U IN 

ACTIES, OPENDEURDAGEN, ENZ.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

 Krachtige,intelligentemoving washvoor gebruik in discotheken, theaters,studio’s enverhuurbedrijven.  16 DMXkanalen: (Pan * tilt * snelheid * dimmer* shutter/strobe * kleuren * Cyaan * Magenta * Geel * CMY

preset kleuren * CMY-snelheid * diagonale lens rotatie + frost * zoom * pan 16bit * tilt 16bit * reset + remotelamp aan/uit)

 Ingebouwdeprogramma'sen microfoonvoor eeneenvoudigeautonome werking in “Master/slave” mode!  Kleine optionele CA-8 controllervoor een eenvoudige bediening  Blauwedigitale display voor talrijkeopties!  Soepele540° panning en 270° tiltbewegingen  CMYkleurenmixing: Cyaan 0-100%* Magenta 0-100% * Geel0-100%  Extra kleurenwiel met 9 dichroide kleuren  Instelbarefrost filter en diagonalelens rotatie + DMX zoomvan 11°tot 28°  Dimmer0-100% + strobe metvariabele snelheid  Kan ook bestuurd worden met onze “Scanmaster1612”, de iLEADcontrollerof met om heteven welke

andere DMX controller

BRITEQ® 27/68 BT-575W

VOOR DE IN GEBRUIKNAME

Controleer voor het eerste gebruik van het apparaat of hettijdens het transport beschadigd werd. Mocht er schade zijn,gebruik het dan niet,maarraadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen doorhet veronachtzamen van deze gebruiksaanwijzing. Bewaardeze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aanom de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleerof de doos volgendeonderdelen bevat:

 Handleiding  BT-575W toestel

BRITEQ® 28/68 BT-575W

NEDERLANDS HANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op hetgebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutiein te houden. Het uitroepteken binnende gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dater in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructiesvermeld staan betreffende dit onderdeel.

Dit symbool betekent:hetapparaat mag enkel binnenhuis worden gebruikt. Dit symbool betekent: Leesde handleiding! Dit symbool bepaalt: de minimumafstand van te belichten voorwerpen. De minimumafstand tussen

projectoren het verlichte voorwerp moet meerdan 1 meters zijn.

 Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.  Een nieuw lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normaal en verdwijnt na een

paarminuten.

 Stel dit apparaat nietbloot aan regen of vocht, dit om het risico op branden elektrische schokkente voorkomen.  Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur

wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect tefunctioneren. Het kan soms zelfs schadeaan hetapparaat toebrengen.

 Gebruik dit apparaat uitsluitendbinnenshuis.  Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te

vermijden. Indien een vreemd voorwerp in hetapparaat geraakt, moet U het direct van het lichtnet afkoppelen.

 Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De

installatiemoet op minstens 50 cm van demuren rondom geplaatst worden.

 Bedek geen enkeleventilatieopening om oververhitting te vermijden.  Zorg dat het toestel niet in een stoffige omgeving wordt gebruikten maak hetregelmatig schoon.  Houd het apparaat uit debuurt van kinderen.  Dit apparaatmag niet dooronervaren personen bediend worden.  De maximum veiligeomgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.  De temperatuur van het oppervlak van het apparaat kan 85°C bereiken. Raak de metalen ombouw tijdens het

gebruik niet met blotehanden aan.

 Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen

bevinden tijdens het bevestigen en losmaken alsookbij hetonderhoud.

 Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of alvorens te starten met de

onderhoudsbeurt.

 Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te

vervangen of alvorenste beginnen metde onderhoudsbeurt.

 De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw

land geldende regels betreffende elektrische en mechanische veiligheid.

 Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.  De elektrische kabel behoort altijd in uitstekendestaat te zijn. Zet het apparaat onmiddellijk af als de elektrische

kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of

vergelijkbarebekwame personen om een brand te voorkomen.

 Laat de elektrische draad nooit in contactkomen met andere draden.  Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.  Sluit het apparaatniet aan op een elektronische dimmer.  Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.  Om elektrische schokken te voorkomen, moetU de behuizing niet openen. Afgezien van delamp en de zekering

zitten er geen onderdelen in die door de gebruikermoeten worden onderhouden.

 Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds

door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.

 Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan.

Contacteer uw dealer voor een eventuele reparatie.

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkeluitvoeren door eenbevoegde technicus.

 De behuizing en de lenzen moeten vervangen wordenals ze zichtbaar beschadigd zijn.  Gebruik best de origineleverpakking als het toestel vervoerd moet worden.  Om veiligheidsredenen is het verboden om ongeautoriseerdemodificatiesaan het toestelaan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie.

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het vervangen van een lamp of van het geven van een onderhoudsbeurt, 15 minuten na het uitzetten van de installatie met het openen ervan totdat het apparaat is afgekoeld. Trek altijd de stekker uit het stopcontact voor U begint aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het vervangen van onderdelen uitsluitend authentieke

 Schakel het toestel uit en trek de stekker uit het stopcontact.  Wacht gedurende ongeveer 15 minutentot het toestelafgekoeldis.  Open het lampcompartiment aan de achterzijde van het toestel door schroeven X, Y en Z los te maken

( A en B op de foto hieronder)

 Verwijder de oude lamp (raak de lamp nooit aan terwijl zij warm is)

Opgelet! Controleer het label op de achterkant van het toestel of raadpleeg de technische kenmerken in deze handleidingom tewetenwelke lamp u moetgebruiken.

 Raak de lamp nooit aan met blote handen! Dit verkort drastisch de levensduur van de lamp. Indien u de

lamp heeft aangeraakt, reinig deze dan met een doek en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installeren.

 Plaatsde lamp in het toestel.Let er op dat de draden de lamp niet raken.  Sluit het lampcompartimentmet de 3 schroeven X, Y en Z  Wees er zeker van dat de lamp in het centrum van de reflector geïnstalleerd wordt. Schakel het toestel

aan en pas de lamp positie aan met behulp van de schroeven A, B en C (B op de foto hieronder)

 Klaar!

reserveonderdelen.

BRITEQ® 29/68 BT-575W

BRITEQ® 30/68 BT-575W

NEDERLANDS HANDLEIDING

OPHANGEN VAN HET APPARAAT

Belangrijk: De installatie van het toestel mag



uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig wordengecontroleerd.

 Overtuig U ervan dat het gebied onder

installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud.

 Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het

toestelmoet worden bevestigd op

 Het toestel moet worden geïnstalleerd buiten het bereik vaniedereen en wegvan plaatsen waarmen mag

lopen en zitten.

 Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de

installatieplaats 10 keer het gewichtvan het toestel bedraagt.

 Gebruik bij hetinstalleren van het toestel altijd een gewaarmerkteveiligheidskabel die 12 keer het gewicht

van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van hettoestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.

 Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag zelfs niet gedacht

worden.

 Bedekgeen ventilatieopeningen, anders zou dit oververhitting totgevolg kunnenhebben.  De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de

technische mechaniek door een expertzijn goedgekeurd alvorens ze voor de eerste keer te gebruiken.Elk jaar moeten deinstallaties worden gekeurd dooreen vakmanom tecontrolerenof de veiligheid nog steeds perfectis.

minstens 50 cm

van deomringendemuren.

INSTELLEN VAN HET TOESTEL

 Bedieningspaneel:

1. DISPLAY geeftde verschillende menu’s en de gekozen functies weer.

2. LEDS

3. TOETSEN

4. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de ¼” microfoon jack

om zo het toestel te controleren voor stand by, functie en modus

5. SENSITIVITY: wordt gebruikt om de gevoeligheid van de microfoon in te stellen wanneer het toestel gebruikt wordt in standaloneof master/slave mode.

6. DMX INPUT/OUTPUT: wordt gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

DMX Aan DMXsignaal aanwezig MASTER Aan Master mode SLAVE Aan Slavemode SOUND Knippert Geluidsactivering

MENU Omprogrammeringfuncties teselecteren DOWN Om terug te gaan in de geselecteerde functies UP Om verderte gaan in de geselecteerde functies ENTER Om de geselecteerde functies te bevestigen

HOOFDMENU:

 Druk op de MENU toets om een van de pre-set

functies te kiezen. Druk op de toets tot de gewenste functieop dedisplay verschijnt.

 Selecteer de functie met de ENTER toets. De

display zal knipperen.

 Gebruik de DOWN en UP toetsen om de modus te

wijzigen.

 Eens u de gewenste modus geselecteerd hebt moet

u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden zal de display automatisch naar de hoofdfuncties terugkeren zonder iets veranderd te hebben. Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken. De hoofdfunctieswordenhier rechts weergegeven.

BRITEQ® 31/68 BT-575W

Wordt gebruikt omhet startadresvan het toestel in te stellen in een DMX configuratie.

 Druk op de MENU toets tot op de display  Druk op de ENTER toets, de display begint te  Gebruik de DOWN en UP toetsen om het DMX512  Wanneer het juiste adres op de display wordt

DMX512Adresinstelling

weergegeven wordt. knipperen. adres te wijzigen. weergegeven, druk dan op de ENTER toets om uw

keuze te bevestigen. (anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moetu weerop de MENU toetsdrukken.

BRITEQ® 32/68 BT-575W

NEDERLANDS HANDLEIDING

ChannelMode

 Druk op de MENU toetstot op de display weergegevenwordt.  Druk op de ENTER toets, de display begint te knipperen.

 Gebruik de DOWN en UP toetsen om de (16 kanalen ) of de (8 kanalen) modus te

selecteren.

 Wanneer de juiste modus op de displaywordtweergegeven, druk dan op de ENTER toetsom uw keuze te

bevestigen. (anderskeert hijna 8 seconden automatisch weernaar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonderiets te wijzigen moet u weer op de MENU toetsdrukken.

Wordt gebruikt omde Show werkmodus te kiezen wanneerhet toestel standaloneof in master/slave configuratiegebruiktwordt.

 Druk opde MENU toetstot op de displayweergegevenwordt.  Druk op de ENTER toets, de display begint te knipperen.

 Gebruik de DOWN en UP toetsen om (show 1), (show 2), (show 3) of (show

4) te selecteren.

 Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw

keuze te bevestigen. (anderskeert hijna 8 seconden automatisch weernaar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug tekeren zonder iets te wijzigen moetu weer op de MENU toetsdrukken.

Wordt gebruikt omhet slavetoestelsynchroon of tegenovergesteld te laten werken ten opzichte van de master.

 Druk op de MENU toetstot op de displayweergegevenwordt.  Druk opde ENTER toets, de display begint te knipperen.

 Gebruik de DOWN en UP toetsenom (normal) of (2 light show) te selecteren.  Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw

keuze te bevestigen. (anderskeert hijna 8 seconden automatisch weernaar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toetsdrukken.

Black-outmode: wanneer geen enkel DMX signaal gedetecteerd wordt,dangaat het toestel over naar de black-out modusen wacht op het volgende DMX signaal. No blackout mode: wanneer geen enkel DMX signaal gedetecteerd wordt, dan schakelt het toestel automatischover naarstandalone werking.

 Druk op de MENU toetstot op dedisplay weergegevenwordt.  Druk op de ENTER toets, de display begint te knipperen.

 Gebruik de DOWN en UP toetsenom (yes blackout) of (no blackout) teselecteren.  Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw

keuze te bevestigen.

Show Mode

Show 1 mode- Het toestel staat op de grond. Tiltbewegingshoek 210°. Show 2 mode- Het toestelhangt onder het plafond. Tilt bewegingshoek 90°. Show 3 mode – Hettoestel staat op een podium,tegenover het publiek

De spotprojecteertsteeds in de richtingvan hetpubliek en staat dus aan de voorkantvan het podium. Pan bewegingshoek( links naar rechtsnaar rechts ): 160°.Tiltbewegingshoek: 90° ( 60° boven de horizon; 30° onder dehorizon.)

Show 4 mode – Hettoestel hangt onder het plafond. De spot projecteertvooral aan de voorzijdevan het podium. Pan bewegingshoek ( links naar rechts naar links ): 160°.Tiltbewegingshoek: 90°( verticaal, voorzijde 75°; achterzijde 15° )

SlaveMode

BlackoutMode

(anderskeert hijna 8 seconden automatisch weernaar de hoofdfuncties zonder iets gewijzigd te hebben)

Om naar defuncties terug tekeren zonder iets te wijzigen moet u weer op de MENU toetsdrukken.

Normal: Pan bewegingwordt niet omgekeerd. Paninversion:Panbeweging werkttegenovergesteld

 Druk op de MENU toetstot op de displayweergegevenwordt.  Druk opde ENTER toets,de displaybegintte knipperen.

 Gebruik de DOWN en UP toetsenom (normal) of (pan inversion)te selecteren.  Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw

keuze te bevestigen. (anders keert hijna 8 seconden automatischweer naar de hoofdfuncties zonder iets gewijzigd tehebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toetsdrukken.

Normal: Tilt bewegingwordtniet omgekeerd. Tilt inversion: tilt bewegingwerkttegenovergesteld

 Druk op de MENU toetstot op de displayweergegevenwordt.  Druk op de ENTER toets, de display begint te knipperen.

 Gebruik de DOWN en UP toetsenom (normal) of (tilt inversion) te selecteren.  Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw

keuze te bevestigen. (anderskeert hijna 8 seconden automatisch weernaar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toetsdrukken.

Display on: display is steedsaan. Display off: display is uitwanneer deze niet gebruikt wordt.

 Druk op de MENU toetstot op de displayweergegevenwordt.  Druk opde ENTER toets, de display begint te knipperen.

 Gebruik de DOWN en UP toetsen om (display steeds aan) of (display uit wanneer niet in

gebruik).

 Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw

keuze te bevestigen. (anders keert hijna 8 seconden automatischweer naar de hoofdfuncties zonderiets gewijzigd tehebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toetsdrukken.

Display normal: displaykan afgelezenworden wanneerhet toestel op de grond staat. Display inversion: display kan afgelezenwordenwanneer het toestel ondersteboven opgehangenis.

 Druk op de MENU toetstot knippert op dedisplay. (gewone weergave)  Gebruik de ENTER toets om over te gaan naar (omgekeerde weergave), deze optie zal

automatischbehouden worden na 8 seconden. Of druk weer op de ENTER om terug te gaan naar (gewone weergave).

 Druk op de MENU toets om naarde functies weer te keren.

PanInversion

Tilt Inversion

Led Display

DisplayInversie

BRITEQ® 33/68 BT-575W

BRITEQ® 34/68 BT-575W

NEDERLANDS HANDLEIDING

Wordt gebruikt om de focus vande lichtstraal aan te passen

 Druk op de MENU toetstot knippert opde display  Druk op de ENTER toets, de display begint te knipperen.  Druk op de DOWN en UP toetsen om eenwaarde tussen 0 en 255te selecteren.  Wanneer de gewenste waarde hebt geselecteerd, druk dan op de ENTER toets om uw keuze te

bevestigen. (anderskeert hijna 8 seconden automatisch weernaar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toetsdrukken.

Wordt gebruikt om het interne“zelftest” programma in te schakelen. Alle mogelijkheden vanhet toestel zullen dan automatischoverlopenworden.

 Druk op de MENU toetstot knippert op dedisplay.  Druk op de ENTER toetsom het interne self-testprogramma testarten.  Druk op de MENU toets om naarde functies weer te keren.

Wordt gebruikt om de temperatuur in het lampcompartiment aante duiden .

 Druk op de MENU toetstot knippertop de display.  Druk op de ENTER toets en de omgevingstemperatuurvande lamp zal getoond worden op de display .  Druk op de MENU toets om naarde functies weer te keren.

Wordt gebruikt omhet aantal werkuren van hettoestel weerte geven.

 Druk op de MENU toetstot knippert op dedisplay.  Druk op de ENTER toets om het aantal werkurenvan het toestelweer te geven op dedisplay.  Druk op de MENU toets om naarde functies weer te keren.

Wordt gebruikt om de lamp AAN/UIT te zetten zodat u de lamp kan afkoelen met de interne koelvinnenvooraleer te transporteren.

 Druk op de MENU toetstot knippert op de display.  Druk op de ENTER toets, de display begint te knipperen.

 Gebruik de DOWN en UP toetsenom (lamp AAN) of (lamp UIT) modus te selecteren.  Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw

keuze te bevestigen. (anderskeert hijna 8 seconden automatisch weernaar de hoofdfuncties zonder iets gewijzigd te hebben)

Om naar de functies terug tekeren zonder iets te wijzigen moet u weer op de MENU toetsdrukken.

 Druk op de MENU toetstot knippertop de display.  Druk op de ENTER toets, de display begint te knipperen.

 Gebruik de DOWN en UP toetsen om (lamp modus AAN) of (lamp modus UIT) modus te

selecteren.

 Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw

keuze te bevestigen. (anderskeert hijna 8 seconden automatisch weernaar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toetsdrukken.

FocusAdjust

Self-Test

Ambienttemperature of lamp

Fixture Hours

Lamp Display

Lamp Modus

Wordt gebruikt omeen algemene reset vanhet toestel uit te voeren.

 Druk op de MENU toetstot knippert op dedisplay.  Druk op de ENTER toetsom allekanalen terug in te stellenvolgens hunstandaardwaarde.  Druk op de MENU toets om naarde functies weer te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel om een reset via DMX uit te voeren.

Reset

 HOME POSITION ADJUST:

 Druk op de MENU voor tenminste 5

seconden om de offset modus te activeren.

 Nu kan u de home position ( dit is de

zero positie ) aanpassen.

 Wanneer u de gobo en kleur home

position wilt aanpassen dient u eerst de modus tegebruiken.

 De mogelijke functies worden

hieronderweergegeven:

 Druk op deMENU voor tenminste 5 seconden om de offset modus te activeren.  Gebruik de DOWN en UP toetsen tot tot op de display weergegeven wordt.

 Druk op de ENTER toets,de display begint te knipperen.  Gebruik DOWN en UPom depan homeposition aan tepassen.  Wanneer de positie is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug naar de

 Druk op deMENU voor tenminste 5 seconden om de offset modus te activeren.  Gebruik de DOWN en UP toetsen tot tot op de display weergegeven wordt.

 Druk op de ENTER toets,de display begint te knipperen.  Gebruik DOWN en UP om de tilt home position aante passen.  Wanneer de positie is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug naar de

 Druk op deMENU voor tenminste 5 seconden om de offset modus te activeren.  Gebruik de DOWN en UP toetsen tot tot op de display weergegeven wordt.

 Druk op de ENTER toets,de display begint te knipperen.  Gebruik DOWN en UP om de color home position aante passen.  Wanneer de kleur is geselecteerd,druk dan op de ENTER toets OF ga automatisch terug naar de offset

Pan offset

offsetfuncties zonder veranderingen door te voeren doorop deMENU toets te drukken Om terug te gaan naarde hoofdfuncties zonderenige veranderingen door tevoeren wacht 8 seconden.

Tilt offset

offsetfuncties zonder veranderingen door te voeren doorop deMENU toets te drukken Om terug te gaannaar de hoofdfuncties zonderenige veranderingen door tevoeren wacht8 seconden.

Coloroffset

functieszonder veranderingendoorte voeren door opde MENU toetste drukken Om terug te gaan naar de hoofdfunctieszonder enigeveranderingen door te voeren wacht8 seconden.

BRITEQ® 35/68 BT-575W

BRITEQ® 36/68 BT-575W

NEDERLANDS HANDLEIDING

 Druk op deMENU voor tenminste 5 seconden om de offset modus te activeren.  Gebruik de DOWN enUP toetsen tottot op de display weergegeven wordt.

 Druk op de ENTER toets,de display begint te knipperen.  Gebruik DOWN en UP om de dimmer homeposition aante passen. (0 – 255 )  Wanneer de modus geselecteerd is, druk dan op de ENTER toets OF ga automatisch terug naar de

Dimmeroffset

offsetfuncties zonder veranderingen door te voeren doorop deMENU toets te drukken Om terug te gaan naar de hoofdfunctieszonder enigeveranderingen door te voeren wacht8 seconden.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van “intelligente”lichteffecten.U moet een “kettingverbinding” makentussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit.Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zijn aan allerlei storingen, moet u een signaalbegrenzer van 90Ω tot 120Ω plaatsen aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, ditzaleenvoudigwegniet werken!

 DMX-CONFIGURATE VAN DE BT-575W: 16-kanaalsmodus:

Elk lichteffectin de ketting moet haareigen startadreshebben zodat het toestelweet welke instructies er van de controller moetenopgevolgd worden en welkeniet.

 HOE HET JUISTE STARTADRESINSTELLEN:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Hetstartadres van elk toestel iszeer belangrijk. Het is echter onmogelijk om u in deze handleiding uit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken… gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadresu moet instellen.

BRITEQ® 37/68 BT-575W

De waardenhieronder worden effectief na ongeveer 5 seconden:

 VoorDMX reset,stel deDMX waardevan CH-16tussen 200-209in  Voor DMX lampaan, stel de DMX waarde van CH-16 tussen 130-139 in.  Voor DMX lampuit, stel de DMX waarde van CH-16 tussen 230-239 in.

BRITEQ® 38/68 BT-575W

NEDERLANDS HANDLEIDING

8-kanaals modus:

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er 575U op de display verschijnen en zullen alle motoren naar hun basispositieterugkeren. Misschien zult u wat geluiden horengedurende 20 seconden.Daarna zal het toestel klaar zijn om DMX signalen te ontvangen of om de ingebouwde programma’s uit te voeren.

U kunt dit toestelop 3 manieren gebruiken:

 VIADE INGEBOUWDE MASTER/SLAVEPROGRAMMA’S:

Kies dezefunctie wanneer u onmiddellijk een kant-en-klare show wilt. Wanneer de toestellen via master/slave met elkaar te verbonden zijn, dan zal het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zijn op de DMX ingang van het eerste toestel, zijn masterLED zal continu aan zijn en de sound LED zal knipperen op het ritme van de muziek.

o Via de ingebouwdemaster/slaveprogramma’s o Via de eenvoudigeCA-8 controller o Via een universele DMX controller o Via de iLead controller( De BT-575W dientdan op de 8 kanaals DMX modus ingeschakeld

te worden )

 De MASTER beschikt over 2 ingebouwde shows: u kunt (show 1),

(show 2), (show 3) of (show 4) onmiddellijk in het menu van de master kiezen.

 De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld

(slave-LED is continu aan). Om een prachtige lichtshow te creëren kunt u gecontrasteerde bewegingen invoeren(pan/tilt van het slavetoestel werktomgekeerd) 

In the menu van het slave toestel kunt u naar optie gaan en de volgende selectie maken:

o  Normalslave: slave werkt synchroon met demaster. o  2 lightshow: slave werkt tegenovergesteld ten opzichte van de master.

 VIADE EENVOUDIGE CA-8 CONTROLLER:

Wanneer de toestellen in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 “Easy controller” te gebruiken. Sluit deze kleinecontroller aan op de 1/4” jack van demaster. Zo kunt u de volgende functies van op afstand bedienen:

Stand by

Functie

Modus

Blackout het toestel Strobo

1.Gobo / kleur sync. strobo

2.Sync. strobo

3.”Two-light”strobo geluid 1

(LED uit)

X/Ybewegingsshow modus selectie ( Show1 ~ Show 4 )

geluid 2 (LEDknippert normaal)

Kleur verandering

Traag/geluid 3 (LED aan)

X/Ybeweginginstelling

1.Pan positie

2.Tiltpositie Stel eerst het Master toestel in, stel daarna de de positievan de Slave toestellen in. Positie/vergrendelen ineen positie (LED knippertsnel)

ONDERHOUD

 Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het

onderhoud.

 Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgende punten worden gecontroleerd.

 Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid

zijn en mogen niet verroest zijn.

 Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet

verwrongenzijn.

 Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen, dan moet deze

vervangenworden.

 De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar

een klein probleem ontdekt werd.

 Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de

ventilatieopeningenelke maand gereinigd te worden.

 De binnenkantvan het toestel behoort elkjaar gereinigdte wordenmet een stofzuiger of een luchtspuit.  Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden

uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgevingkaneengrotereopeenhoping vanvuil veroorzaken op de optischeuitrusting.

 Reinig met eenzachtedoek en gebruik normaleglasreinigendeproducten.  Droog deonderdelen altijd zorgvuldig af,  Reinig de uitwendigeoptischeuitrusting minstens één keer per maand.  Reinig de inwendige optischeuitrusting minstens om de3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaampersoneel!!

BRITEQ® 39/68 BT-575W

BRITEQ® 40/68 BT-575W

NEDERLANDS HANDLEIDING

TECHNISCHE KENMERKEN

Netvoeding: AC 230V, 50 Hz Zekering: 10 A/250V Geluidscontrole: Inwendigemicrofoon Pan/Tilt: 540°/270° metautomatischecorrectie Stralingshoek: 11-28° DMX verbinding: 3 pinsXLR mannelijk/ vrouwelijk Lamp: MSR575/2 Afmetingen: 428 x 387 x491mm Gewicht: 30,5 kg

U kandelaatste versie van deze handleiding downloadenvia Onze website:www.beglec.com

Elkeinlichtingkanveranderenzonderwaarschuwing vooraf

DEUTSCH BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses BriteQ®-Produkt entschieden haben. Bitte lesen siediese Bedienungsanleitungsorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietetsowie,zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentationliegtbeim Herstellervor.  Leistungsfähiger und intelligenter Moving Wash für den Einsatz in Diskotheken, Theater, Studio und

Verleihfirmen

 16 DMX-Kanäle: (Pan * Tilt * Geschwindigkeit * Dimmer * Shutter/Stroboskop * Farbe* Zyan * Magenta*

Gelb * voreingestellte CMY-Farben * CMY-Geschwindigkeit * diagonaleLinsen-Rotation + Frost * Zoom * Pan 16bit* Tilt16bit * Zurücksetzen+ FerngesteuerteLampeAN/AUS)

 Kann im Master/Slave-Modus mit eingebauten Programmen und optionalen Controller CA-8 verwendet

werden

 EingebauteMenüs mit 4-stelligemblauen LED-Display  Weiche540° Pan- und270° Tilt-Bewegungen  CMY Farbmischer:Zyan 0-100% * Magenta 0-100% * Gelb 0-100%  ZusätzlichesFarbrad mit 9 dichroitischen Farben  Wählbarer Frostfilter und diagonaleLinse + DMX-Zoom 11° bis 28°  Dimmer0-100% +variableStroboskopgeschwindigkeit  Einfache Steuerung mit unserem Scanmaster 1612, iLEAD-Controller oder einem beliebigen anderen

DMX-Controller

VOR DER ERSTBENUTZUNG

 Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen

Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen.

Wichtiger Hinweis:



dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.

 Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger

WeitergabedesGerätes,bitte Bedienungsanleitung beifügen.

Packungsinhaltprüfen:

Bitte überprüfenSie, dass die Packung folgende Einzelteile enthält:

 Bedienungsanleitung  BT-575W Gerät

Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig,

BRITEQ® 41/68 BT-575W

SICHERHEITSHINWEISE

CAUTION

Sie Reparaturen dem qualifiziertenKundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier dieGefahreines elektrischen Schlages besteht. Das Ausrufezeichen im Dreieck weist denBenutzer auf wichtige Bedienungs- undWartungshinweise in den Dokumenten hin,die dem Gerät beiliegen.

DiesesSymbol bedeutet: Nurinnerhalbvon Räumenverwenden.

BRITEQ

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

42/68 BT-575W

DEUTSCH BEDIENUNGSANLEITUNG

DiesesSymbolbedeutet:Achtung! Bedienungsanleitung lesen! Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale

Abstandzwischen Projektor und dem belichtetenGegenstandmuß mehr als 1 Metersein.

 AusUmweltschutzgründen, Verpackung bittewiederverwenden,oderrichtig trennen.  Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen

Minuten.

 Zur Vermeidung von Stromschlagoder Feuer,Gerät bittenicht Regen oder Feuchtigkeit aussetzen.  Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warmeUmgebung

einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder garBeschädigung führen.

 Gerätnicht im Freienund in feuchten Räumen undUmgebungenverwenden.  Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluß oder

Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.

 Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten

betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.

 Ventilationsöffnungen nichtabdecken,daÜberhitzungsgefahr!  Nicht in staubigerUmgebung verwenden und regelmäßigreinigen.  Für Kinder unerreichbar aufbewahren.  UnerfahrenePersonen sollen das Gerät nicht bedienen.  Umgebungstemperaturdarf40ºC nicht überschreiten.  Die Oberflächentemperatur kann bis zu 85ºC erreichen, Gerät während des Betriebs nicht mit bloßen

Händenanfassen.

 Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts

befinden.

 Vordem Auswechseln desLeuchtmittels oder sonstigen Eingriffen,10 Minuten Abkühlzeit einhalten.  Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartetwird.  ElektrischeAnschlüsse nurdurch qualifiziertes Fachpersonalüberprüfenlassen.  Sicherstellen,daßNetzspannung mitGeräteaufkleber übereinstimmt.  Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch

den Hersteller,seinen Vertrieb oder durch eine Qualifizierte Person ersetztwerden.

 Netzkabelnicht mit anderen Kabeln in Berührung kommenlassen!  Zur Einhaltung derSicherheitsbestimmungenmuß dasGerät geerdet sein.  Gerät nicht an einen Dimmeranschließen.  Ausschließlichvorschriftsmäßige Kabel zur Installationverwenden.  Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden

Bauteileim Gerät enthalten.

 Sicherung  Bei Fehlfunktion, Gerät nichtbenutzen und mit Händlerin Verbindung setzen.  BeisichtbarenBeschädigungenmüssenGehäuseund Optik ersetztwerden.  Bei Transport bitteOriginalverpackung verwenden, um Schäden am Gerätzu vermeiden.  AusSicherheitsgründen dürfenan demGerät keine unbefugtenVeränderungenvorgenommenwerden.

WichtigerHinweis:

Raum befinden, die unter Epilepsie leiden.

niemals

reparieren oder überbrücken,sondern

Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im

immer

mit gleichartiger Sicherung ersetzen!

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 15 Minuten abkühlen lassen. StetsNetzstecker ziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile

 Gerätausschaltenund Netzstecker ziehen.  Etwa15 Minuten abwarten, bis sich dasGerät abgekühlt hat.  Öffnen sie das Lampenfach auf der Rückseitedes Gerätes mit den Schrauben X, Y und Z ( siehe A und B

 AlteLichtquelleentfernen (Lichtquelle nichtberühren, wenn heiß).

 Lichtquelle nicht mit bloßen Händen berühren! Das führt zu einer dramatischen Verkürzung der

 NeueLeuchtquelle einsetzen und sicherstellen, dasskeineKabelberührtwerden.  Schließensie dasLampenfach mitden 3 Schrauben X,Y und Z  Stellensie sicher, das die Lampe in der Mitte des Reflektors sitzt. Schalten sie das Gerätein und justieren

 Fertig!

(Lichtquelle,Sicherungetc) verwenden.Original-Ersatzteileverwenden.

auf dem unteren Bild ) Achtung! Geräteaufkleber oder in Technischen Einzelheiten in dieser Bedienungsanleitung befragen,

welcherTyp Lichtquelleverwandt werden muss.KeinesfallsLichtquelle mit höherer Wattzahleinsetzen! Lebensdauer der Lichtquelle. Sollten Sie die Lichtquelle doch einmal berührt haben, mit etwas

Brennspiritus reinigen undgutabwischen.

sie dieLampe mit Hilfeder Schrauben A, Bund C, an der Rückseite des Gerätes. ( siehe Punkt B auf dem unteren Bild )

BRITEQ

ÜBERKOPF-MONTAGE

 Wichtig: Montage ausschließlich durch

qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte

43/68 BT-575W

BRITEQ

44/68 BT-575W

DEUTSCH BEDIENUNGSANLEITUNG

Gerät mußin regelmäßigen Abständen überprüftwerden.

 Sicherstellen,dass sich keine unbefugten Personen unterhalb des Gerätsbefinden, während esinstalliert

oder gewartet wird.

 Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder

Flüssigkeiten. Einen Seitenabstandvon mindestens50cm einhalten.

 Gerät außerhalb der Reichweitevon Personen, und nicht in niedrigen Durchgängenoder in der Nähevon

Sitzgelegenheiteninstallieren.

 Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht

aufnehmenkann.

 Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht

aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cmverhindert, solltedieBefestigung brechen.

 Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in

Betrachtgezogen werden!

 Ventilationsöffnungen nichtabdecken, da Überhitzungsgefahr!  Betreibermuß sicherstellen,dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb

fachmännischvorgenommenwordensind.

 Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen

sicherenBetrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

 BEDIENFELD:

3. TASTEN

4. EingangFernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der1/4” Mikrofonbuchse

zur Steuerung von Stand-by,Funktionund Modusan.

5. EMPFINDLICHKEIT:Zur Einstellung der Empfindlichkeit desMikrofons im Einzel- oderReihenbetrieb.

6. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitativ

hochwertiger3-StiftXLR M/F abgeglichenerKabel empfohlen.

HAUPTMENÜ:

 Zur Auswahl jeglicher voreingestellter Funktion MENÜ-Taste so lange drücken, bis das gewünschte

Display angezeigt wird.

 Auswahlder Funktionmit EINGABE (ENTER), das Display blinkt.  Mit ABWÄRTS und AUFWÄRTS Betriebsartwählen.  Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigen. Nach 8

Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderungmit MENÜ-Taste.DieHauptfunktionen sind rechts abgebildet.

ZumEinstellen der Startadressein DMX Einstellung.

 MENU-Taste drücken bis im Display

angezeigtwird.

 EINGABE (ENTER) drücken und das Display

beginnt zu blinken.

 Mit ABWÄRTS und AUFWÄRTS die DMX512

Adresseverändern.

 Sobald die richtige Adresse im Display angezeigt

wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den HauptfunktionenohneÄnderung). Zur Rückkehr zu den Funktionen ohne VeränderungMENÜ-Tasteerneutdrücken.

MENÜ Zur Auswahl der Programmfunktionen ABWÄRTS Zurück in den gewählten Funktionen AUFWÄRTS Vorwärts in den gewählten Funktionen EINGABE Bestätigung der gewählten Funktionen

DMX512 EinstellungAdresse

1. DISPLAY zeigtdie verschiedenenMenüs sowie ausgewählteFunktionen.

2. LEDs

BRITEQ

DMX An GegenwärtigDMXEingang HAUPTGERÄT An Hauptgerätin Betrieb UNTERGERÄT An Untergerät in Betrieb TON Blinkt Tonsteuerung

45/68 BT-575W

ChannelMode

 Drücken Sie MENU, bis im Display

angezeigtwird.

 Drücken Sie ENTER, damit beginnt das Display

zu blinken.

 Mit DOWN und UP wählen Sie den (16-

Kanal) oder (8-Kanal)Modus.

 Nach der Modusauswahl drücken Sie ENTER

zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen,wenn keine Eingabe innerhalb8 Sekunden). Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck aufMENU.

BRITEQ

46/68 BT-575W

DEUTSCH BEDIENUNGSANLEITUNG

Zur Auswahl des Showbetriebs in Einzel- oderReihenbetrieb.

 MENU-Tastedrückenbis im Displayerscheint.  Dann EINGABE(ENTER)drücken undDisplay beginntzu blinken.

 Mit AUFWÄRTSund ABWÄRTS (Show 1), (Show 2), (show3)oder (show4)

auswählen.

 Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls

nach8 SekundenRückkehr zudenHauptfunktionen ohne Änderung). Zur Rückkehr zu den FunktionenohneVeränderung MENÜ-Taste erneut drücken.

Untergerät arbeitetentgegengesetzt oder synchronmitdemHauptgerät.

 MENÜ-Tastedrückenbis im Display angezeigtwird.  Dann EINGABE(ENTER)drücken und Display beginntzu blinken.

 Mit AUFWÄRTSund ABWÄRTS (Normal) oder (2Lightshow) auswählen.  Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls

nach8 SekundenRückkehr zudenHauptfunktionen ohne Änderung). Zur Rückkehr zu den FunktionenohneVeränderung MENÜ-Taste erneut drücken.

Blackout:Wird kein DMX-Signal erkannt,gehtdas Gerät in Blackout und wartet auf das DMX-Signal. Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatischauf Einzelbetriebum.

 MENÜ-Tastedrückenbis im Displayerscheint.  Dann EINGABE(ENTER)drücken undDisplay beginntzu blinken.

 Mit AUFWÄRTSund ABWÄRTS (Blackoutein) oder (kein Blackout)auswählen.  Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls

nach8 SekundenRückkehr zudenHauptfunktionen ohne Änderung). Zur Rückkehr zu den FunktionenohneVeränderung MENÜ-Taste erneutdrücken.

Showbetrieb

Show1 – Bodenmontage,Neigungswinkel210°. Show2 – Deckenmontage,Neigungswinkel90°. Show3 – Montage auf demLautsprecher,

Der Scheinwerferist stetsauf das Publikumausgerichtet, beispielsweise vor der Bühne. Schwenkwinkel (von links nach rechts): 160°. Neigungswinkel: 90° (60° oberhalbdesHorizonts, 30° unterhalb des Horizonts).

Show4 - Montage unter der Decke. Der Scheinwerfer projeziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160°. Neigungswinkel: 90° (vertikal, vorn 75°, hinten 15°).

Reihenbetrieb

Blackout

Normal: Neigungsbewegung ist nicht umgekehrt. NeigungUmkehrung:Neigungsbewegungistumgekehrt.

 MENÜ-Tastedrückenbis im Displayerscheint.  Dann EINGABE(ENTER)drücken und Displaybeginnt zu blinken.

 Mit AUFWÄRTSund ABWÄRTS (Normal) oder (NeigungUmkehrung)einstellen.  Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls

nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den FunktionenohneVeränderung MENÜ-Taste erneut drücken.

Display an: Displayist ständigeingeschaltet. Display aus: Display ist ausgeschaltet,wenn nicht in Benutzung.

 MENÜ-Tastedrückenbis imDisplayerscheint.  Dann EINGABE(ENTER)drücken undDisplay beginntzu blinken.

 Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder (Display

ausgeschaltet,wennnicht in Benutzung)auswählen.

 Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls

nach8 SekundenRückkehr zudenHauptfunktionen ohne Änderung). Zur Rückkehr zu den FunktionenohneVeränderung MENÜ-Taste erneut drücken.

Display Normal: Display ist lesbar, wennGerät auf dem Boden installiert ist. Display Umkehrung: Displayist lesbar, wennGerät aufdemKopf stehend installiert ist.

 MENÜ-Tastedrückenbis im Displayblinkt (NormalDisplay).  Mit EINGABE (ENTER) zu Betriebsart (Display Umkehrung) umschalten, dieEinstellungwird nach

8 Sekunden automatisch gespeichert oder EINGABE(ENTER) erneut drückenund so zu (Normal Display)zurückkehren. Zur Rückkehr zu den FunktionenMENÜ-Tastedrücken.

Wird benutzt, umden Lichtstrahl zu fokussieren.

 MENU-Tastedrückenbis . Im Displayerscheint  ENTER Tastedrücken,das Displaybeginnt zu blinken.  Mit der DOWNund UP Tastekönnen sie einen Wert von 0 bis 255 einstellen.  Wennsie den Wert eingestellt haben, drückensie dieENTER Taste zumspeichern.

(drücken sie nicht innerhalb von 8 Sekunden die ENTER Taste, kehrt das Programm zur Hauptfunktion zurück). Zur Rückkehrzu den FunktionenMENÜ Tastdrücken.

NeigungUmkehrung

LED Display

DisplayUmkehrung

FocusJustierung

Normal: Schwenkbewegung ist nichtumgekehrt. Schwenk Umkehrung: Schwenkbewegungistumgekehrt.

 MENÜ-Tastedrückenbis im Display angezeigtwird.  Dann EINGABE(ENTER)drücken undDisplay beginntzu blinken.

 Mit AUFWÄRTSund ABWÄRTS (Normal) oder (SchwenkUmkehrung)auswählen.  Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls

nach8 SekundenRückkehr zudenHauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Tasteerneutdrücken.

BRITEQ

SchwenkUmkehrung

47/68 BT-575W

Zur Aktivierung des eingebautenSelbsttest-Programms, das alle Möglichkeiten des Geräts anzeigt.

 MENÜ-Tastedrückenbis im Displayblinkt.  Mit EINGABE(ENTER) Selbsttest starten.  Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.

Anzeige der TemperaturimBeleuchtungskörper

 DrückenSie MENU,bis im Displayblinkt.  Mit ENTER wirddieUmgebungstemperaturdes Beleuchtungskörpers im Display angezeigt.  Rückkehr zu den Funktionen mit erneutemTastendruck auf MENU.

BRITEQ

Selbsttest

Ambienttemperature of lamp

48/68 BT-575W

DEUTSCH BEDIENUNGSANLEITUNG

ZurAnzeige der Arbeitsstundendes Geräts.

 MENÜ-Tastedrückenbis im Displayblinkt.  Mit EINGABE(ENTER) die Arbeitsstunden im Displayanzeigen.  Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.

ON/OFFschalten des Beleuchtungskörpers, damitdie Lampe durchden Lüfter vor Transport heruntergekühltwerdenkann

 DrückenSie MENU,bis im Displayblinkt.  Mit ENTER beginnt das Displayzu blinken.

 Mit DOWN und UPwählen Sie (Lampe on) oder (Lampeoff) Modus.  Nachder Modusauswahl drücken Sie ENTER zurEinstellung

(oderzur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabeinnerhalb 8 Sekunden).

 Rückkehr zu den Funktionenohne Veränderung mit erneutem Tastendruck auf MENU.

 MENU Taste drücken bis im Displayerscheint.  ENTER Tastedrücken,bis das Displayblinkt.

 Mitder DOWN und UP Tastewählensie ( Lampen Modus an ) oder (Lampen Modusaus)  Nachder Modusauswahl drücken Sie ENTER zurEinstellung

Rückkehr zu den Funktionen ohneVeränderung mit erneutemTastendruck auf MENU.

Zurerzwungenen Rückstellungdes Geräts.

 MENÜ-Tastedrückenbis im displayblinkt.  Mit EINGABE (ENTER)alleEinstellungen in die Standardeinstellungenzurücksetzen.  Zur Rückkehr zu den FunktionenMENÜ-Tastedrücken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung inDMXnach.

Stundenzähler

Lamp Display

Lampen Modus

(oderzur automatischenRückkehrzu den Hauptfunktionen,wennkeine Eingabeinnerhalb8 Sekunden).

Zurückstellung

 HOME POSITION

ADJUST

 Halten Sie MENU für wenigstens 5

Sekunden gedrückt, um den Offsetmodusaufzurufen.

 Nun können Sie die home position

(das ist die Nullstellung) einstellen.

 Zur Einstellung der Gobo und Farbe

home position lassen Sie erst den

 Die Funktionen sind nachstehend

Modus ablaufen.

erklärt:

Zur Rückkehr zu den HauptfunktionenohneVeränderung 8 Sekundenabwarten.

 Halten Sie MENU für wenigstens 5 Sekunden zur Aktivierung des Offsetmodusgedrückt.  Drücken Sie DOWN undUP,bis im Displayangezeigt wird.

 DrückenSie ENTER, bis dasDisplay blinkt.  Mit DOWN und UP stellenSie die tilt homeposition ein.  Nach Auswahl der Position drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den

 Halten Sie MENU für wenigstens 5 Sekunden zur Aktivierung des Offsetmodusgedrückt.  DrückenSie DOWN undUP, bis im Displayangezeigt wird.

 DrückenSie ENTER, bis dasDisplay blinkt.  Mit DOWN und UP stellenSie die Farbe homeposition ein.  Nach Auswahl der Farbe drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den

 Halten Sie MENU für wenigstens 5 Sekunden zur Aktivierung des Offsetmodusgedrückt.  DrückenSie DOWN undUP,bis im Display angezeigt wird.

 DrückenSie ENTER, bis dasDisplay blinkt.  Drückensie die DOWN und UP Taste bis sie den Dimmereingestellthaben(0~255).  Nach Auswahl des Dimmer Wertes drücken Sie ENTER zur Speicherung der Einstellung ODER kehren

Tilt offset

Offsetfunktionen ohne Veränderung mit Tastendruck auf MENUzurück. Zur Rückkehr zu den HauptfunktionenohneVeränderung 8 Sekundenabwarten.

Coloroffset

Offsetfunktionenohne Veränderung mitTastendruck aufMENUzurück. Zur Rückkehr zu den HauptfunktionenohneVeränderung 8 Sekundenabwarten.

Dimmeroffset

automatischzu denOffsetfunktionenohneVeränderung mit Tastendruck auf MENUzurück. Zur Rückkehr zu den HauptfunktionenohneVeränderung 8 Sekundenabwarten.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protocoll ist ein weit verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX Controller und sämtliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichenen Kabel (z.B. BriteQ ref. 7-0063)in Reihe geschaltet sein. Zur Verhinderung von unerwünschten Effekten durch Störungen muss ein 90Ω bis 120Ω Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, das funktionierteinfach nicht!

 Halten Sie MENU für wenigstens 5 Sekunden zur Aktivierung des Offsetmodusgedrückt.  DrückenSie DOWN undUP,bis im Display angezeigtwird.

 DrückenSie ENTER, bis dasDisplay blinkt.  Mit DOWN und UP stellenSie die pan homeposition ein.  Nach Auswahl der Position drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den

BRITEQ

Panoffset

Offsetfunktionen ohne Veränderung mit Tastendruck auf MENUzurück.

49/68 BT-575W

BRITEQ

50/68 BT-575W

DEUTSCH BEDIENUNGSANLEITUNG

Jeder Lichteffekt in der Reihenschaltung benötigt seine eigene Startadresse, so dass ihn Kommandos vom Controllerauch erreichen und dekodiertwerdenkönnen.

 EINSTELLENDER RICHTIGENSTARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich, Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hängt vollständig von dem verwandten Controllerab… Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellenist.

 DMX-KONFIGURATION BT-575W:

16-Kanal Modus

Die Werte unten, werdennachca. 5 Sekundenwirksam:

 Für DMX Reset,setzen sieden DMX Wert vonCH-16 auf 200-209  Für DMXLampe an,setzen sieden DMXWert von CH-16 auf 130-139.  Für DMXLampe aus,setzen sieden DMX Wert vonCH-16 auf230-239.

8-Kanal Modus

BRITEQ

51/68 BT-575W

BRITEQ

52/68 BT-575W

DEUTSCH BEDIENUNGSANLEITUNG

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display 575U angezeigt und sämtliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hören Sie einige Betriebsgeräusche. Danach ist das Gerät betriebsbereitund kann DMX-Signaleempfangenoderdie eingebautenProgrammeabspielen.

Sie können das Gerät auf3 verschiedene Weisen bedienen:

 ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN

FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen lassen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erste Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur,wenn Betriebsart Blackout im Menü des Hauptgeräts AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazu bitte im Kapitel„Hauptmenü”nachlesen.

 MIT EASY CONTROLLER:

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller”. Diesenkleinen Controllereinfach an der 1/4” Buchse des Hauptgeräts anschließen und dannfolgende Funktionen steuern:

o Als Haupt-/Untergerätmiteingebauten,vorprogrammiertenFunktionen o Mit Easy Controller o Mit Universal DMX Controller o Mit iLead controller( 8 Kanal Modus )

 HAUPTGERÄThat 2 eingebaute Shows: Sie können (Show1), (Show 2),

(show3) oder (show 4) direkt im Menüdes Hauptgerätsauswählen.

 UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät

eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen (Schwenk/Neigung des Untergeräts ist umgekehrt)  im Menü der

Untergerätezu Option gehenund auswählen:

o  NormalUntergerät: Untergerät arbeitetsynchron mitHauptgerät. o  2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Stand-by Blackoutdes Geräts

Funktion

Modus

Strobe

1.Gobo / Color sync. strobe

2.Sync. strobe

3.Two-lightstrobe Sound1

(LED off )

X/YbewegteShow Modusauswahl ( Show1 ~ Show 4 ) Einzelheitenunter Showmodusin 4.2 MainFunction Sound2 (LED blinktnormal)

Farbwechsel X/Y

Langsam/Sound 3 (LED on)

Bewegungseinstellung

1.Panposition

2.Tiltposition Erst Master einstellen, dannSlaveposition einstellen. Position/Latch (LED blinkt schnell)

WARTUNG UND INSTANDHALTUNG

 Sicherstellen,dass sich keine unbefugten Personenunterhalb des Geräts befinden, während es gewartet

wird.

 Gerätausschalten, Netzstecker ziehen undwarten,bis essich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

 Sämtliche Schrauben zur Installationund Befestigung jeglicher Teile müssen fest angezogen und rostfrei

sein.

 Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine

Anzeichenvon Verformung zeigen.

 Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile

ausgewechseltwerden.

 Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert

werden.

 Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze

monatlichgereinigt werden.

 Gerätinnen mindestenseinmal pro Jahr mit Staubsauger oder Airjet reinigen.  Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen

Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte,verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf denLinsen.

 Mit weichemTuch und gewöhnlichem Glasreinigersäubern.  Alle Teile stets gut abtrocknen.  ÄußereOptikmindestens alle 30 Tagesäubern.  InnereOptik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen!

TECHNISCHE EINZELHEITEN

Netzspannung: AC230V, 50Hz Sicherung: 10 A/250V Klangregler: EingebautesMikrofon Pan/Tilt: 540°/270° mitautomatischer Korrektur Abstrahlwinkel: 11-28° DMXAnschlüsse: 3-pinXLR Stecker/Buchse Lichtquelle MSR575/2 Abmessungen: 428 x387 x 491mm Gewicht: 30,5 kg

BRITEQ

TechnischeÄnderungen könnenauch ohne Vorankündigungvorgenommenwerden!

Sie können sich die neuesteVersion diesesBenutzerhandbuches von unserer Website

53/68 BT-575W

BRITEQ

herunterladen: www.beglec.com

54/68 BT-575W

ESPAÑOL MANUAL DE INSTRUCCIONES

MANUAL DE FUNCIONAMIENTO

Gracias porcomprar este producto BriteQ®. Para sacar el máximo rendimientoa sus posibilidades y por su propia seguridad, lea estas instrucciones de funcionamiento detenidamente antes de comenzar a utilizar estaunidad.

CARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio.Este producto cumple losrequisitos de las directrices nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos correspondienteshan sidodepositados por elfabricante.

 Potentemóvil wash inteligentepara uso en discotecas, teatros, estudio y compañías de alquiler  16 canales DMX: (pan * tilt * velocidad * dimmer * parpadeo/temblor* color * Cian * Magenta* Amarillo *

colorespreestablecidos CMY* velocidad CMY * giro diagonal de lente + frost * zoom* pan 16bit* tilt 16bit * reinicio+ encendido/apagado de lámparapor DMX)

 Puede usarse en modomaestro/esclavocon programasintegrados y controlador opcional CA-8  Menús integrados con pantalla LED azulde 4 dígitos  Movimientossuaves de pan540° y tilt270°  Mezcla de color CMY: Cian 0-100% * Magenta 0-100% * Amarillo0-100%  Rueda de color extra con 9 colores dicroicos  Filtrofrost seleccionable y lente diagonal + zoom DMX11° a 28°  Dimmerde 0-100% +estroboscopiode velocidad variable  Fácilmentecontroladocon nuestro Scanmaster 1612, iLEADo cualquierotrocontrolador DMX

ANTES DE UTILIZAR EL APARATO

 Antes de comenzar a utilizar esta unidad, compruebe que no haya habido daños duranteel transporte.Si

observaalgún daño, no utilice el dispositivos y consulteprimeroa su distribuidor.

Importante:



absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario.Cualquier daño producido por un manejo innecesario queda excluido de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o problemaque surja por no haber seguido el manual deusuario.

 Guarde estefolleto en unlugar seguro para consultarlo en el futuro. Si vende este aparato más adelante,

asegúresede incluireste manual de usuario.

Compruebeel contenido:

Compruebeque la caja contienelos siguientes elementos:

 UnidadBT-575W  Instruccionesde funcionamiento

INSTRUCCIONES DE SEGURIDAD:

Este dispositivo a salido de nuestras instalaciones en perfecto estado y bien embalado. Es

CAUTION

El símbolo de un rayo en el interior de un triángulo alerta sobre la presencia o el uso de elementos no aislados donde un voltaje peligroso constituye un riesgo grande para causar una eventual electrocución. El punto deexclamación en el interiorde un triánguloalertaal usuario sobre la presencia de importantesinstrucciones de operación y de mantenimiento tenidas en cuenta en el manual de uso.

Este símbolo significa : uso para el interior solamente. Estesímbolo significa: Lealasinstrucciones. Este símbolo se determina:la distanciamínima de objetos iluminado. La distancia mínima entre el

proyectory el objetoiluminadodebe ser más de 1 metro.

PRECAUCIÓN: Para reducir el riesgo de electrocución, no quite la cubierta superior . Ninguna pieza usable adentro para el utilizador. Diríjase únicamente a personal cualificado.

ESPAÑOL MANUAL DE INSTRUCCIONES

 Afín de evitar todo riesgo de incendio o electrocución, no exponer el aparato a la lluvia o ambiente

húmedo.

 Un nuevo efecto de luz algunas veces causa algún olor y/o humo no deseados. Esto es normal y

desaparecedespués de algunosminutos.

 Para evitar fuego o riesgos dedescargas noexponga este aparatoa la lluvia o humedad.  Para evitar que se forme condensación en el interior, permita que la unidad se adapte a las temperaturas

circundantes cuando la llevea una habitación cálida después de transporte.Condensación algunas veces impideque la unidadfuncionea rendimiento pleno o puede incluso causardaños.

 Esta unidades sóloparauso interior.  No coloque objetos metálicos o derrame líquidos dentro de la unidad. Podría resultar descarga eléctrica o

mal funcionamiento. Si un objeto extraño entrara en la unidad, desconecte inmediatamente la fuente de alimentación.

 Coloque la instalación en unlugar bien ventilado, alejado decualquier material inflamable y/olíquidos. La

instalación debe ser fijada almenos a 50 cm. de distancia de los muros circundantes.

 No cubra ningunaaperturade ventilación yaque estopodríaresultar ensobrecalentamiento.  Evitesu uso en ambientes polvorientosy limpie launidad regularmente.  Mantengala unidad alejada de los niños.  Personas sin experiencia no deberían manejar este aparato.  La temperatura máxima de ambiente es40°C. No useesta unidada temperaturas máselevadas.  La temperaturade la superficie de launidad puede alcanzar los 85°C. No toque la carcasa con las manos

sin proteger cuando estéfuncionando.

 Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el

montaje,desmontaje y reparación.

 Deje al aparatoenfriarsepor unos 10 minutos antes de cambiar la bombilla o empezar su reparación.  Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes de cambiar la

bombillao comenzar una reparación.

 La instalación eléctricadebería ser llevada a cabo sólopor personal cualificado, acorde a las regulaciones

paraseguridad eléctricay mecánica de su país.

 Compruebe queelvoltaje disponibleno es superior al que apareceen el panel trasero de la unidad.  El cable de alimentación debería estar siempre en perfectas condiciones: apague el aparato

inmediatamente cuando el cable de alimentación esté roto o dañado. Debe ser substituido por el fabricante,su servicio técnico o otra persona cualificada.

 ¡Nunca deje el cable de alimentación entrar en contacto con otros cables!  Esta instalación debe ser conectadaa tierra para cumplir con las regulacionesde seguridad.  No conecte launidad aningún paquetede reducción de luz.  Siempreuse un cable deseguridad apropiado y certificado cuando instale la unidad.  Para prevenir descargas eléctricas, no abra la tapa. Aparte de la lámpara y fusibles principales no hay

partesque puedan ser reparadas por el usuario en su interior.

Nunca



 En el caso de problemas serios de manejo, deje de usar la instalación y contacte con su vendedor  La carcasa y laslentes deben ser cambiadassi hay dañovisible.

 Por favor, use el empaquetado originalcuando el aparatodeba ser transportado.  Debido a motivosde seguridad está prohibido hacermodificacionessin autorizara launidad.

Importante:

sufran deepilepsia.

repare un fusibleo haga un bypass al fusible. ¡

del mismo tipo y especificaciones eléctricas! inmediatamente.

¡Nunca mire directamente a la fuente de luz! No use el efecto en presencia de personas que

Siempre

sustituya el fusible dañadopor un fusible

BRITEQ

55/68 BT-575W

BRITEQ

56/68 BT-575W

ESPAÑOL MANUAL DE INSTRUCCIONES

REEMPLAZO Y COLOCACIÓN DE LA LÁMPARA

Cuando tenga que reemplazar la lámpara o realizar el mantenimiento de ésta, no abra el aparato hasta 10 minutos después de haberla apagado para que se enfríe. ¡Desconecte siempre la unidad antes de realizar el mantenimiento! Utilice siempre el mismo tipo de piezas de repuesto (bombillas, fusibles, etc.) Cuando reemplace

 Apagueel suministroeléctricoy desenchufela unidad.  Espereunos 15 minutos hastaque la unidad se haya enfriado.  Abrael compartimentode la lámpara en la parte traseradel aparato desatornillando los tornillos X, Y y Z (

A y B en el gráficode abajo)

 Retire la lámparavieja (nuncamanipule lalámparacuando esté caliente)

¡Atención! Compruebe la etiqueta en el lado posterior del dispositivo o lea las especificaciones técnicas en este manual para saberqué lámpara utilizar. ¡Nunca instalelámparasconun vatiaje superior!

 ¡No toque la bombilla sin protegerse las manos! Esto reduce drásticamente la vida útil de la lámpara. Si

ha tocado la lámpara, límpiela conun paño y alcohol dequemar. Limpie la lámpara antes de instalarla.

 Vuelva a colocar la nueva lámpara dentro de la unidad. Asegúrese de que los cables no toquen la

lámpara.

 Cierre el compartimento de la lámpara con los tres tornillosX, Y y Z  Asegúrese de quela lámpara esté situada en el centro del reflectorpara una mejor iluminación. Ajuste la

posición de lalámpara con los tornillos A, B y C, situados en la partetrasera del cabezal. ( B en el gráfico de abajo )

 ¡Ya está!

piezas,utilice sólo piezas de repuesto originales.

 Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje,

desmontajeo mantenimiento.

 Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato

debecolocarse a al menos 50cm de las paredes.

 El dispositivo debe instalarse lejos del alcance de las personas y de las áreas exteriores donde éstas

puedan andar osentarse.

 Antes del montaje asegúrese de que el área de la instalación puede soportar una carga mínima de 10

veces el peso de la unidad.

 Utilice siempre un cable de seguridad homologado que pueda soportar 12 veces el peso del dispositivo

cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna pieza de la instalación pueda caerse más 20 cm si falla elaccesorioprincipal.

 El dispositivodebe fijarse correctamente; ¡un montajecon girolibre es peligroso y no debe considerarse!  No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la

unidad.

 El operario debe asegurarsede que las instalacionesrelacionadascon laseguridad son aprobadas por un

experto antes de utilizarlas por primera vez. Las instalaciones deberán inspeccionarse anualmente por una persona cualificadapara asegurar que la seguridad es óptima.

CONFIGURACIÓN DE LA UNIDAD:

PANEL DE CONTROL:

MONTAJE SUPERIOR

 Importante: La instalación sólo debe llevarse a

cabo por personal técnico cualificado. Una instalaciónincorrecta puede provocarlesiones graves y/o daños en la propiedad. ¡El montaje superior requiere mucha experiencia! Deben respetarse los límites de carga de funcionamiento, debenutilizarse materiales de instalación homologados, el dispositivo instalado debe inspeccionarse regularmente por su seguridad.

BRITEQ

57/68 BT-575W

1. DISPLAY muestralos varios menús y las opcionesseleccionadas.

2. LEDs

BRITEQ

DMX Fijo Entrada DMX presente MASTER Fijo Modalidad maestra SLAVE Fijo Modalidad esclava SOUND Parpadeando Activaciónde sonido

58/68 BT-575W

ESPAÑOL MANUAL DE INSTRUCCIONES

3. Botones

4. ENTRADA DE CONTROLREMOTO: Se utiliza para conectar un controlador manual CA-8 sencillo

cuando launidad seutiliza en modalidadindependiente o maestra/esclava.

5. SENSIBILIDAD: Se utilizaparaajustar lasensibilidad del micrófonocuando la unidad se utiliza en modalidad independiente o maestra/esclava.

6. ENTRADA/SALIDADMX: Seutiliza para unión DMX512. Utilice un cable XLR equilibrado de 3 clavijas M/H de buena calidad para unir lasunidades.

MENÚ PRINCIPAL:

 Para seleccionar cualquiera de las funciones preestablecidas, pulse el botón MENU hasta que aparezca

en pantalla la opción que desee.

 Seleccione la función con el botón ENTER. La pantallaparpadeará.  Utilicelos botones DOWN y UP para cambiar lamodalidad.  Una vez que haya seleccionado la modalidad necesaria, pulse el botón ENTER para seleccionar.

Después de 8 segundos la pantalla volverá automáticamente a las funciones principales sin ningún cambio.Para volver a lasfunciones sin hacer cambios pulse el botón MENU. Lasfunciones principales se muestran a la derecha.

Se utiliza para ajustar la dirección de inicio en una configuraciónDMX.

 Pulse el botón MENU hasta que se muestre

en lapantalla.

 Pulse el botón ENTER, la pantalla comienza a

parpadear.

 Utilice los botones DOWN y UP para cambiar la

direcciónDMX512.

 Una vez que se muestre la dirección correcta en

pantalla,pulse elbotón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios pulse el botón MENUotra vez.

 Pulse el botón MENU hasta que se muestre

en lapantalla.

 Pulse el botón ENTER y la pantalla comienza a

parpadear.

 Utilice el botón DOWN y UP para seleccionar la

modalidad (16 canales) u (8 canales).

 Una vez que haya seleccionado la modalidad, pulse

el botón ENTER ara configurar. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios pulse el botón MENUotra vez.

MENU Para seleccionar lasfunciones de programación DOWN Para ir hacia atrásen las funciones seleccionadas UP Para ir hacia delante en las funcionesseleccionadas ENTER Para confirmarlas funciones seleccionadas

Ajuste de la direcciónDMX512

ModalidadCanal

Se utiliza para seleccionar la modalidad Espectáculo cuandose utilizade forma independienteo en modalidadmaestra/esclava.

 Pulse el botón MENU hastaquese muestre en la pantalla.  Pulse el botón ENTER,la pantallacomienza a parpadear.

 Utilice los botones DOWN y UP para seleccionar las modalidades (Espectáculo 1) ,

(Espectáculo2) , (Espectáculo 3) o (Espectáculo4).

 Una vez que se muestre lamodalidadcorrectaen pantalla,pulse elbotón ENTER para guardarla.

(ovolverautomáticamentea las funcionesprincipales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios pulseelbotón MENU otra vez.

Se utiliza para hacerque la unidad esclava funcione de manera opuesta a la maestra o en total sincronización.

 Pulse el botón MENU hastaque se muestre en la pantalla.  Pulse el botón ENTER,la pantallacomienza a parpadear.

 Utilice el botón DOWN y UP para seleccionar entre las modalidades (normal) o

(Espectáculo de 2 luces).

 Una vez que haya seleccionadola modalidad, pulseel botón ENTERpara guardarla.

(ovolver automáticamentea las funciones principalessin hacer ningúncambiotras8 segundos) Para volver a las funciones sin hacer cambios pulse elbotón MENU otra vez.

ModalidadOscurecimiento: cuando no se detecta ninguna señal DMX, la unidad entra en modalidad Oscurecimiento y esperaa la señal DMX. Sin modalidad Oscurecimiento: cuando no se detecta ninguna señal DMX, la unidad pasa automáticamente a modalidad independiente.

 Pulse el botón MENU hastaque se muestre en la pantalla.  Pulse el botón ENTER,la pantalla comienza aparpadear.

 Utilice el botón DOWN y UP para seleccionar la modalidad (oscurecimiento sí) o

(oscurecimientono).

 Una vez que haya seleccionadola modalidad, pulseel botón ENTERpara guardarla.

(o volver automáticamente a las funciones principalessin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios pulse elbotón MENU otra vez.

Modalidad Espectáculo

Modalidad Espectáculo 1 - El aparato se coloca en el suelo. Ángulo de movimiento de inclinación

210°. ModalidadEspectáculo2 - El aparato se fija debajo del techo.Ángulo de movimiento de inclinación

90°. ModalidadEspectáculo3 - El aparatose colocaen un podio,delantede los espectadores.

El focosiempre se proyecta en dirección en la dirección de la audiencia;p.ej. delante delescenario. Ángulo demovimientopanorámico(de izquierdaa derecha a izquierda): 160°. Ángulode movimientode inclinación: 90° ( 60° por encima delhorizonte;30° por debajo del horizonte.)

ModalidadEspectáculo4 - El aparatose fija debajo del techo. El foco se proyecta principalmente delante del escenario. Ángulo de movimiento panorámico (izquierda a derecha a izquierda) :160°. Ángulo demovimiento de inclinación: 90° ( vertical,frontal 75°; trasero15° )

Modalidadesclava

Modalidad Oscurecimiento

BRITEQ

59/68 BT-575W

BRITEQ

60/68 BT-575W

ESPAÑOL MANUAL DE INSTRUCCIONES

Normal: El movimiento panorámicono se invierte. Inversión panorámica: El movimientopanorámico se invierte.

 Pulse el botónMENU hastaque se muestre en la pantalla.  Pulse el botón ENTER,la pantallacomienza a parpadear.

 Utilice el botón DOWN y UP para seleccionar la modalidad (normal) o (inversión

panorámica).

 Una vez que haya seleccionado la modalidad,pulse el botónENTER paraguardarla.

(ovolverautomáticamentea las funcionesprincipales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios pulse elbotón MENU otra vez.

Normal: El movimientode inclinaciónnose invierte. Inversión de inclinación: El movimiento de inclinaciónse invierte.

 Pulse el botón MENU hastaque se muestre en la pantalla.  Pulse el botón ENTER,la pantallacomienza a parpadear.

 Utilice el botón DOWN y UP para seleccionar la modalidad (normal) o (inversión de

inclinación).

 Una vez que haya seleccionadola modalidad, pulseel botón ENTERpara guardarla.

(ovolverautomáticamentea las funcionesprincipales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacercambios pulseelbotón MENU otravez.

Pantallaencendida: la pantallasiempre está encendida. Pantallaapagada: la pantalla está apagada cuando no se utiliza.

 Pulse el botón MENU hasta que la pantallamuestre .  Pulse el botón ENTER, la pantalla comienzaa parpadear.

 Utilicelos botones DOWN y UP para seleccionar (pantalla siempre encendida) o (pantalla

apagadacuando no se utiliza).

 Una vez que haya seleccionadola modalidad, pulseel botón ENTERpara guardarla.

(ovolverautomáticamentea lasfuncionesprincipales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios pulse elbotón MENU otra vez.

Pantallanormal: la pantalla se puedeleer cuando la unidad está enel suelo. Inversión de pantalla la pantallase puede leer cuandola unidadestá montada alrevés.

 Pulse el botón MENU hastaque parpadeeen la pantalla. (pantallanormal)  Utilice el botón ENTER para cambiar a la modalidad (inversión de pantalla), la opción se

almacenará automáticamente despuésde 8 segundos.O pulse el botón ENTER de nuevo para volver a la modalidad (pantalla normal).

Para volver a las funciones pulse el botón MENU.

Inversiónpanorámica

Inversiónde inclinación

Pantallade LED

Inversiónde pantalla

Se utilizapara activarun programa de “autodiagnóstico”que muestra todaslas posibilidades de la unidad.

 Pulse el botón MENU hastaque parpadeeen la pantalla.  Pulse el botón ENTERpara iniciarel programade autodiagnóstico interno.  Paravolvera lasfunciones pulse el botón MENU.

Se utiliza para mostrar la temperaturadentro del compartimento de la lámpara

 Pulse el botón MENUhastaque elsigno parpadee en la pantalla.  Pulse el botón ENTERy la temperaturaambientede la lámpara se mostrará en la pantalla.  Paravolvera las funciones pulse el botón MENU otra vez.

Se utilizapara mostrar el número de horas de funcionamiento de la unidad.

 Pulse el botón MENU hastaque parpadeeen la pantalla.  Pulse el botón ENTER para mostrar el númerode horas de funcionamientoen la pantalla.  Paravolvera las funciones pulse el botón MENU.

Se utiliza para ENCENDER/APAGAR la lámpara de forma que puedaenfriar la lámpara con los ventiladoresinternos antes deltransporte.

 Pulse el botón MENU hasta que parpadee en la pantalla.  Pulse el botón ENTERy la pantalla comienzaa parpadear.

 Utilice el botón DOWN y UP para seleccionar la modalidad (lámpara encendida) o (lámpara

apagada).

 Una vez que hayaseleccionado la modalidad,pulse el botón ENTER araconfigurar.

(ovolverautomáticamentea las funcionesprincipales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios pulse elbotón MENU otra vez.

 Pulse el botón MENU hasta que se muestre en la pantalla.  Pulse el botón ENTERy la pantalla comienzaa parpadear.

 Utilicelos botones DOWN y UP para seleccionar la modalidad (lámparaencendida) o

(lámpara apagada). Una vez que haya seleccionado la modalidad, pulseelbotónthe ENTER para configurarla. (ovolverautomáticamentea las funcionesprincipales sin hacer ningún cambio tras 8 segundos.) Para volver a las funciones sin hacer cambios pulse elbotón MENU otra vez.

Autodiagnóstico

Temperatura ambiente de la lámpara

Horas del aparato

Pantallade lámpara

Modalidad de lámpara

Se utiliza para ayudarle a ajustarel enfoquedel haz de luz.

 Pulse el botón MENU hasta que la pantallamuestre .  Pulse el botón ENTER,la pantallacomienza a parpadear.  Utilicelos botonesDOWN(abajo) y UP (arriba)para seleccionar un valor entre 0 y 255.  Una vez que haya seleccionado el valor, pulse el botón ENTERparaconfigurarlo.

(ovolverautomáticamentea las funcionesprincipales sin hacer ningún cambiotras 8 segundos ) Para volver a las funciones sin hacer cambios pulse elbotón MENU otra vez.

BRITEQ

Ajuste de enfoque

61/68 BT-575W

Se utilizapara restaurar la unidad.

 Pulse el botón MENU hastaque parpadeeen la pantalla.  Pulse ENTER para restaurar todos los canales a su posición estándar.  Paravolvera las funciones pulse el botón MENU.

Compruebe también el capítulosobre la configuración del canal DMX de la unidad para saber cómo forzar una restauración medianteDMX.

BRITEQ

Restaurar

62/68 BT-575W

ESPAÑOL MANUAL DE INSTRUCCIONES

AJUSTE DE POSICIÓN ORIGINAL

 Pulse el botón MENU duranteal menos 5

segundos para entrar en la modalidad compensación.

 Ahora puede ajustar la posición original

(estaes la posición cero).

 Cuando desee ajustar la posición original

de gobo y de color gobo, deberá ejecutar la modalidad primero.

 Las se muestrana continuación:

 Pulse el botón MENU duranteal menos 5

 Utiliceel botón DOWNy UPhasta que se muestre en la pantalla.  Pulse elbotón ENTER y la pantalla comienzaa parpadear.  Utiliceel botón DOWNy UPparaajustar la posición original de panorámica.  Una vez que se ha seleccionado la posición, pulse el botón ENTER para configurar O volver

 Pulse el botón MENU durante al menos 5 segundos paraentrar en la modalidad compensación.  Utiliceel botón DOWNy UPhasta que se muestre en la pantalla.

 Pulse elbotón ENTER y la pantalla comienzaa parpadear.  Utiliceel botón DOWNy UPpara ajustar la posición original deinclinación.  Una vez que se ha seleccionado la posición, pulse el botón ENTER para configurar O volver

 Pulse el botón MENU durante al menos 5 segundos paraentrar en la modalidad compensación.  Utiliceel botón DOWNy UPhasta que se muestre en la pantalla.

 Pulse elbotón ENTER y la pantalla comienzaa parpadear.  Utiliceel botón DOWNy UPpara ajustar la posición original de color.  Una vez que se ha seleccionado el color, pulse el botón ENTER para configurar O volver

Compensaciónde panorámica

segundos paraentrar enla modalidad compensación.

automáticamente a lasfunciones decompensaciónsin cambios pulsando el botón MENU Paravolver a lasfunciones principales sin hacer cambios, espere 8 segundos.

Compensación de inclinación

automáticamente a lasfunciones decompensaciónsin cambios pulsando el botón MENU Para volver a las funcionesprincipales sin hacer cambios, espere 8 segundos.

Compensaciónde color

automáticamente a lasfunciones decompensaciónsin cambios pulsando el botón MENU Paravolver a lasfunciones principales sin hacer cambios, espere 8 segundos.

CONEXIÓN DE LA UNIDAD MEDIANTE DMX

El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipo de iluminación inteligente. Necesita conectar en cadena tipo margarita su controlador DMX y todos los efectos luminosos conectados con un cable XLR M/F equilibrado de buena calidad. Para evitar un comportamiento anómalo de los efectos luminosos, debido a interferencias, debe utilizar un terminador de 90Ω a 120Ω al final de la cadena. Nunca utilicecables divisores en Y,¡No funcionarán!

Cada efecto luminoso en la cadena necesita disponer de su propia dirección de inicio de forma que sepa qué comandodel controlador debedescodificar.

 AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:

Consulte el capítulo anterior (ajustede dirección DMX-512) para saber cómo ajustar la dirección de inicio en esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá completamente del controlador que utilice… Consulte el manual de usuario de su controlador DMX para saberque direcciones de inicio debe ajustar.

 Pulse el botón MENU durante al menos 5 segundos paraentrar en la modalidad compensación.  utiliceel botón DOWNy UP hasta que semuestre en la pantalla.

 Pulse elbotón ENTER y la pantalla comienzaa parpadear.  Utilice DOWN y UP para ajustar la posición inicialdelreguladorde intensidad luminosa (0~255).  Una vez que se ha seleccionado la modalidad, pulse el botón ENTER para configurar o volver

BRITEQ

Compensacióndel regulador de intensidadluminosa(dimmer)

automáticamente a lasfunciones decompensación sin cambios pulsandodenuevo el botón MENU Paravolver a lasfunciones principalessin hacercambiostras 8 segundos.

63/68 BT-575W

BRITEQ

64/68 BT-575W

ESPAÑOL MANUAL DE INSTRUCCIONES

CONFIGURACIÓNDMXDE BT-575W:

Modo de 16 canales

Los valores de abajo seránefectivos después decinco segundos:

 Para reiniciar DMX, establezcael valor DMXde CH-16 entre 200-209  Para encender la lámpara DMX, establezca el valor DMX de CH-16 entre 130-139  Para apagar la lámpara DMX, establezcael valorDMX de CH-16entre230-239

Modo de 8 canales

MANEJO DE LA UNIDAD

Cada vez que encienda launidad, se mostrará I575 en la pantalla,todos los motoresvolverán a su posición original y puedeque oiga algunos ruidos durante 20 segundos. Después de esto, la unidad estará lista para recibir la señal DMXoejecutar losprogramasincorporados.

PUEDE MANEJAR LA UNIDADDE CUATRO FORMAS:

 MEDIANTE LA FUNCIÓN PREPROGRAMADA INCORPORADA

MAESTRA/ESCLAVA:

Seleccione esta unidad cuando desee un espectáculo luminoso instantáneo. Uniendo las unidades en conexión maestra/esclava, la primera unidad controlará el resto de unidades para proporcionarun espectáculo luminoso automático,sonoro y sincronizado. Su entrada DMX no tendrá nada conectado y su LED de maestra estará encendido constantementeyel LED de sonido parpadeará con la música.

¡Importante! ¡Esta función sólo funciona cuando la modalidad de oscurecimiento en el menú de la unidad maestra esté desactivada, en caso contrario, no ocurrirá nada!Lea más sobre esta opción en el párrafo“Menúprincipal”.

o Mediante lafunción preprogramadaincorporadamaestra/esclava o Mediante el controlador fácil CA-8 o Mediante controladoruniversalDMX ( 8 & 16canales en modalidad DMX) o Mediante controladoriLead (El BT-575W debe cambiarse a modalidadDMX de 8 canales)

 MAESTRA dispone de 4 espectáculos incorporados: Puede seleccionar

(espectáculo 1), (espectáculo 2), (espectáculo 3) o (espectáculo 4) directamenteenel menú de la unidad maestra.

BRITEQ

65/68 BT-575W

BRITEQ

66/68 BT-575W

ESPAÑOL MANUAL DE INSTRUCCIONES

 ESCLAVA dispone de 2 opciones de funcionamiento: Las otras unidades se ajustan en modalidad

esclava (el LED de esclava está constantemente encendido). Para crear un gran espectáculo luminoso, puedeintroducir movimientos de contraste (panorámica/inclinación de la unidad esclava se

invierte)  En el menú de las unidades esclavaspuede ira la opción y seleccionar:

o  Esclavanormal: launidad esclava funcionaensincronización con la maestra. o  Espectáculo de2 luces: la unidad esclavafuncionaen oposición ala maestra.

 MEDIANTECONTROLADORFÁCIL:

Cuando se utiliza en modalidad maestra/esclava, le recomendamos encarecidamente que utilice el "controlador fácil" CA-8. Conecte este pequeño controlador al jack de 1/4” de la unidad maestra y podrá controlarlassiguientes FUNCIONES:

Stand by

Función

Modalidad

Oscurece launidad

Estroboscópica

1.Estroboscópica sinc. Gobo/ Color

2.Estroboscópica

sinc.

3.Estroboscópica2

luces Sonido1

(LED apagado )

Selecciónde modo de espectáculode movimiento X/Y ( Espectáculo 1 ~ Espectáculo4 )

Sonido2 (LED parpadeando normalmente)

Selecciónde

color

Lento/Sonido 3 (LED encendido)

Ajuste de movimiento X/Y

1.Posición de panorámica

2.Posición deinclinación

3.Reguladordeintensidad luminosa Primero,ajuste launidad maestra, luego, ajustela posición de la unidadesclava.

Posición/Enganche (LED parpadeandorápidamente)

MANTENIMIENTO

 Asegúresede quedebajo dela zona del lugarde instalación nohaya personasdurante el mantenimiento.  Apaguela unidad, desenchufe el cable dered y espere hasta quela unidad se haya enfriado.

Durante la inspección deberá comprobar los siguientespuntos:

 Todos los tornillos utilizados para instalar el dispositivo y cualquiera de sus piezas deberán apretarse

firmementey no corroerse.

 Las carcasas, las fijaciones y los puntos de instalación (techo, suspensiones) no deberán presentar

ningunadeformidad.

 Cuando una lente óptica esté visiblemente dañada por grietas o rasguños profundos, deberá ser

reemplazada.

 Los cables de red deberán estar en perfecto estado y deberán reemplazarse inmediatamenteincluso si el

problema detectadoes pequeño.

 Paraproteger al aparatodel sobrecalentamiento, lasaletas de refrigeración (si las hubiera) y las aberturas

de ventilación deberán limpiarsemensualmente.

 El interiordel dispositivo deberálimpiarse anualmentemediante una aspiradorao chorrode aire.  La limpieza de las lentes internas y externas y/o espejos deberá llevarse a cabo periódicamente para

optimizar la emisión luminosa. La frecuencia de limpieza depende del entorno en el que funcione el aparato: los ambientes húmedos, con humo o especialmente sucios pueden provocar una mayor acumulación de suciedad en los elementos ópticos del aparato.

 Limpie conun paño suave utilizando productos de limpiezade cristales normales.  Seque siempre las piezas con cuidado.  Limpie loselementosópticos externosal menos una vez cada 30 días.  Limpie loselementosópticos internos al menos una vez cada90 días.

Atención: ¡Le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por personal cualificado!

ESPECIFICACIONES

Entrada de red: CA230V,50Hz Fusible: 10 A/250V Control de sonido: Micrófono interno Panorámica/inclinación: 540°/ 270°con corrección automática Ángulo de haz: 11-28° Conexiones DMX: 3 clavijas XLR macho / hembra Lámpara: MSR575/2 Tamaño: 428 x387 x 491mm Peso: 30,5kg

Puede descargarla última versiónde este manualde usuario en nuestra páginaWeb:

Toda la informaciónestá sujeta a cambios sin previoaviso

www.beglec.com

BRITEQ

67/68 BT-575W

BRITEQ

68/68 BT-575W

JBSYSTEMS LIGHT BT-575W, BT-575W User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
