ENGLISH OPERATION MANUAL

Thank you for buying this JB Systems product. To take full advantage of all possibilities, please read these operating instructions very carefully.

FEATURES

This unit is radio-interference suppressed. This appliance meets the requirements of the current European and national guidelines. Conformity has been established and the relevant statements and documents have been deposited by the manufacturer.

• 12 inputs on 6 channels (7line, 2phones, 3micros)

• 1 separate balanced DJ micro with talkover

• Gain, treble, mid, bass controls on all channels

• Assignable and easy replaceable crossfader

• High quality, easy gliding “steel rail” DJ faders

• 2 Master outputs with individual balance controls

• Master1 with balanced XLR outputs

• LED VU-meters on input channels and masters

• Automatic beat counters with offset indicators

• Crossfader starts for compatible CD players

• Pre-fade listening with cue mix option

BEFORE USE

• Before you start using this unit, please check if there’s no transportation damage. Should there be any, do not use the device and consult your dealer first.

• Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects or problems caused by disregarding this user manual.

• Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user manual.

• To protect the environment, please try to recycle the packing material as much as possible.

Check the contents:

Check that the carton contains the following items:

• Mixer

• Mains cable

• Operating instructions

JB SYSTEMS 1/46 BEAT6 Mk2

SAFETY INSTRUCTIONS:

CAUTION

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock. The exclamation point within the equilateral triangle is intended to alert the user to the presence of important operation and maintenance (servicing) instructions in the literature accompanying this appliance.

This symbol means: indoor use only.

This symbol means: Read instructions.

• To prevent fire or shock hazard, do not expose this appliance to rain or moisture.

• To avoid condensation to be formed inside, allow the unit to adapt to the surrounding

temperatures when bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance or may even cause damages.

• This unit is for indoor use only.

• Don’t place metal objects or spill liquid inside the unit. No objects filled with liquids, such

as vases, shall be placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit, immediately disconnect the mains power.

• No naked flame sources, such as lighted candles, should be placed on the appliance.

• Don’t cover any ventilation openings as this may result in overheating.

• Prevent use in dusty environments and clean the unit regularly.

• Keep the unit away from children.

• Inexperienced persons should not operate this device.

• Maximum save ambient temperature is 45°C. Don’t use this unit at higher ambient

temperatures.

• Minimum distances around the apparatus for sufficient ventilation is 5cm.

• Always unplug the unit when it is not used for a longer time or before you start servicing.

• The electrical installation should be carried out by qualified personal only, according to

the regulations for electrical and mechanical safety in your country.

• Check that the available voltage is not higher than the one stated on the rear panel of the unit.

• The socket inlet shall remain operable for disconnection from the mains.

• The power cord should always be in perfect condition: switch the unit immediately off

when the power cord is squashed or damaged.

• Never let the power-cord come into contact with other cables!

• When the power switch is in OFF position, this unit is not completely disconnected from

the mains!

• This appliance must be earthed to in order comply with safety regulations.

• In order to prevent electric shock, do not open the cover. Apart from the mains fuse

there are no user serviceable parts inside.

•

repair a fuse or bypass the fuse holder.

Never

fuse of the same type and electrical specifications!

• In the event of serious operating problems, stop using the appliance and contact your dealer immediately.

JB SYSTEMS 2/46 BEAT6 Mk2

CAUTION: To reduce the risk of electric shock, do not remove the top cover. No user-serviceable parts inside. Refer servicing to qualified service personnel only.

replace a damaged fuse with a

Always

ENGLISH OPERATION MANUAL

• Please use the original packing when the device is to be transported.

• Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

INSTALLATION GUIDELINES:

• Install the unit in a well-ventilated location where it will not be exposed to high temperatures or humidity.

• Placing and using the unit for long periods near heat-generating sources such as amplifiers, spotlights, etc. will affect its performance and may even damage the unit.

• The unit can be mounted in 19-inch racks. Attach the unit using the 4 screw holes on the front panel. Be sure to use screws of the appropriate size. (screws not provided) Take care to minimize shocks and vibrations during transport.

• When installed in a booth or flight case, please make sure to have good ventilation to improve heat evacuation of the unit.

• To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance.

CLEANING THE MIXER:

Clean by wiping with a polished cloth slightly dipped with water. Avoid getting water inside the unit. Do not use volatile liquids such as benzene or thinner which will damage the unit.

ENGLISH OPERATION MANUAL

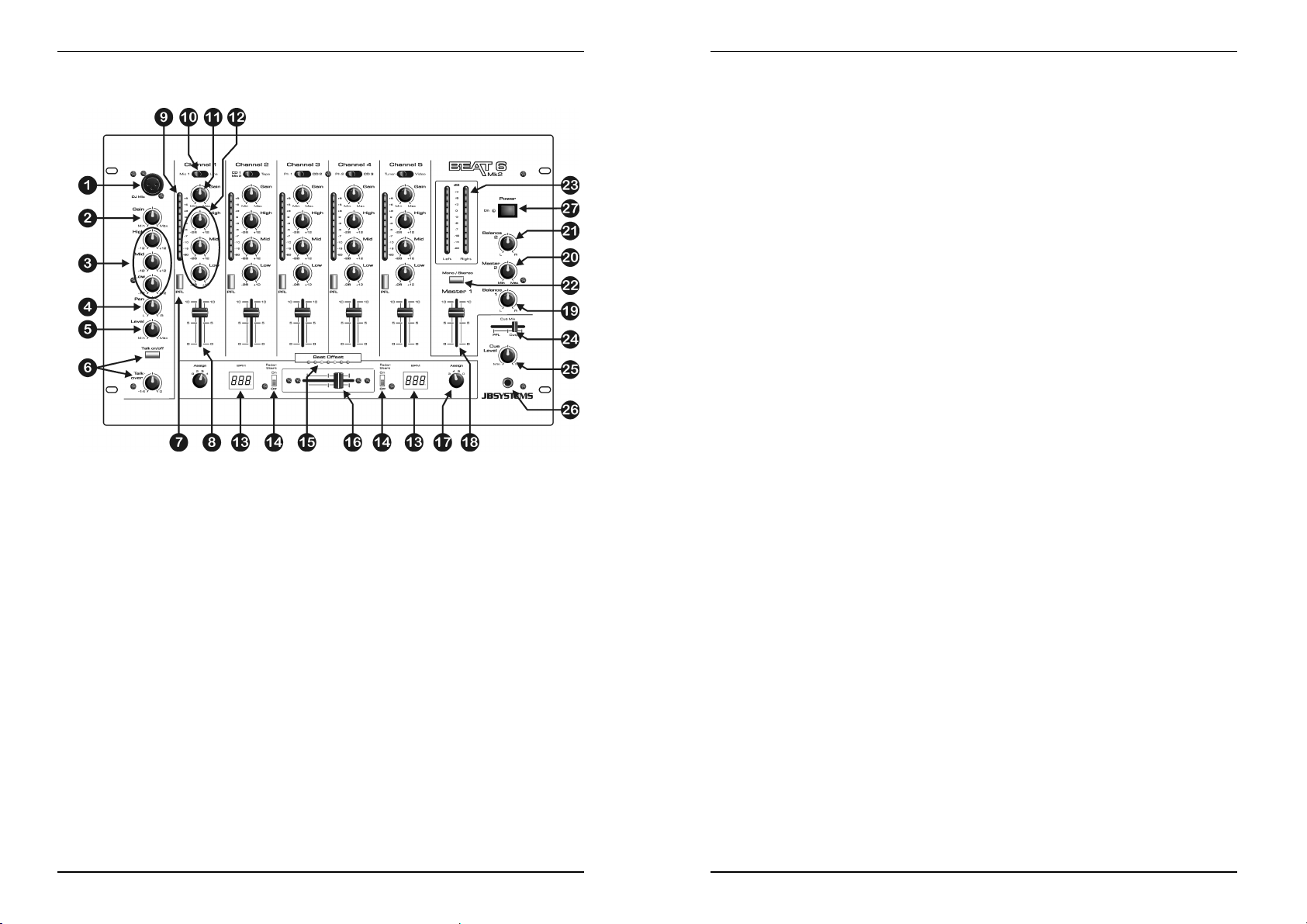

CONTROLS AND FUNCTIONS

CONNECTIONS

Except for microphones, headphone and master outputs, all connections are cinch. Use good quality cinch-cinch cables to prevent bad audio quality. (example: JB Systems code: 2-0370) For more information on connections, please refer to the next chapter. Be sure to turn off the mixer before you make changes to the different connections. In this manual we talk about “line inputs”. This is a global name for inputs with a level between 750mV and 2V. This includes tuners, videos, CD-players, etc.

1. DJ MIC INPUT JACK: Combo jack. Accepts either a balanced microphone with an

XLR connector or an unbalanced microphone with 1/4” mono jack. This input is mainly used as DJ-microphone. The talk over does not affect the signal level of this input.

2. GAIN LEVEL: Adjusts the input level of the DJ input. Use this control to adjust the level of the DJ microphone on the VU-meter at about 0dB.

3. 3-BAND TONE CONTROL: The frequency of the DJ micro can be controlled over a +/-12dB range.

4. PANPOT CONTROL: Used to place the sound from the DJ micro somewhere in the stereo field. A panpot control does the same for mono signals as a balance control does for stereo signals.

5. DJ MIC VOLUME: Used to adjust the level of the DJ micro.

6. TALKOVER: Use the switch to automatically mute the input channels 1 to 5 while you

are talking through the DJ microphone. You can adjust the amount of muting on input channels 1 to 5. The more you turn the talkover level to the right, the more these channels are muted while talking through the DJ Micro(1).

7. PFL SELECTOR: Used to select the source (CH-1 to CH-5) to be monitored via the headphones output. Pressing multiple Cue-buttons makes it possible to derive a mixed sound from the selected sources.

8. CHANNEL FADER: Used to set the level of each channel separately.

9. CHANNEL VU METER: Each channel has its own LED VU-meter so you can adjust

the gain level (11) very quickly. Make sure the levels do not exceed 0dB (or 100%). The audio risks to be distorted when the signal level comes in the red zone of the VUmeter.

JB SYSTEMS 3/46 BEAT6 Mk2

JB SYSTEMS 4/46 BEAT6 Mk2

ENGLISH OPERATION MANUAL

10. INPUT SOURCE SELECTOR: Used to select the correct input on each channel:

Phono, line, aux or mic. On some channels there are additional input selectors on the back.

Hint: Line, Aux, CD, Tuner, etc… are different names for inputs with almost the same signal levels.

11. GAIN LEVEL: Adjusts the input level on each channel. Use this control to adjust the level on the VU-meter at about 0dB.

12. 3-BAND TONE CONTROLS: The frequency of each channel can be controlled separately over a range from -26dB to +12dB. In the center position the tone control is flat. (switched off)

13. BEAT COUNTER DISPLAY: Shows the number of beat per minute (BPM) of the music on the channel selected with the crossfader assign selector (17). To have a reliable result on the display the music must have a clear and steady beat.

14. FADER START ON/OFF SWITCH: When you have a compatible CD-player connected to the fader control connectors, you can control its start/stop (re-cue) functions with the cross fader. With this switch you can turn the fader start control on and off.

15. BEAT OFFSET INDICATOR: This indicator has several colored LEDs which indicate if the beat on both beat counters are well synchronized. When both beat counters are completely out of sync, the red LEDs will be lit. You will have to adapt the speed of the connected audio sources so the beats will be nicely synchronized. When the synchronization becomes better the yellow LEDs will turn on. Finally, when both beats are in perfect sync, the green led in the center turns on. Now you can mix the beat of 2 audio sources together.

16. CROSSFADER: With this fader you can mix over between the channels you selected with the crossfader assign selectors (17). The crossfader only works when you move the selected channel faders (8) to the desired level! The crossfader also integrates the optical fader starts. See the next chapter for more information on this issue.

17. CROSSFADER ASSIGN: Selects the input channels to be used with the crossfader (16) and beat counters (13). When set to “0” the crossfader is switched off.

18. MASTER1 LEVE L: Used to adjust the level of the balanced Master1 output.

19. BALANCE MASTER1: used to adjust the balance between left and right output on

Master1.

20. MASTER2 LEVE L: Used to adjust the level of the unbalanced Master2 output.

21. BALANCE MASTER2: used to adjust the balance between left and right output on

Master2.

22. MONO/STEREO SWITCH: used to switch both masters in mono or stereo mode.

23. MASTER1 VU METERS: Monitors the output level of master1. Make sure the levels

do not exceed 0dB (or 100%). The audio risks to be distorted when the signal level comes in the red zone of the VU-meter.

24. CUE MIX: With this fader you can mix the master output and any of the input channels through the headphone output (26):

• Put the fader in the extreme left position to monitor a selected PFL signal (7).

• Put the fader in the extreme right position to hear the master output.

• Put the fader in any other position to hear a mix of the two signals.

This option makes it possible to check your mix before you put it on the master output.

25. CUE LEVEL: Used to control the output level of the headphone output.

26. HEADPHONE jack: You can monitor all inputs/outputs when you connect any modern

stereo headphone to this 6.3mm jack.

27. POWER s witch: Used to turn the power of the mixer on and off. The blue led is lit when the mixer is turned on.

ENGLISH OPERATION MANUAL

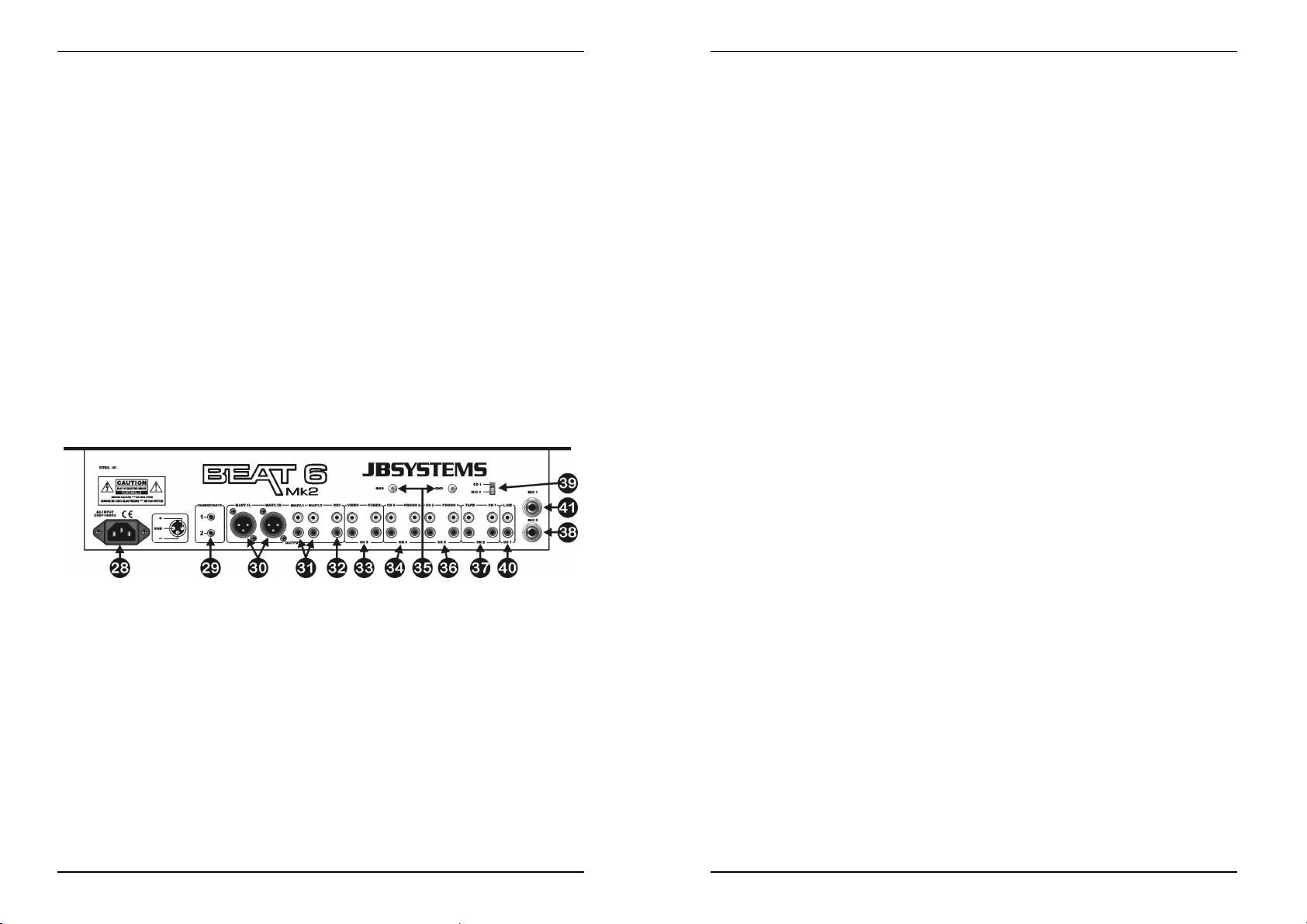

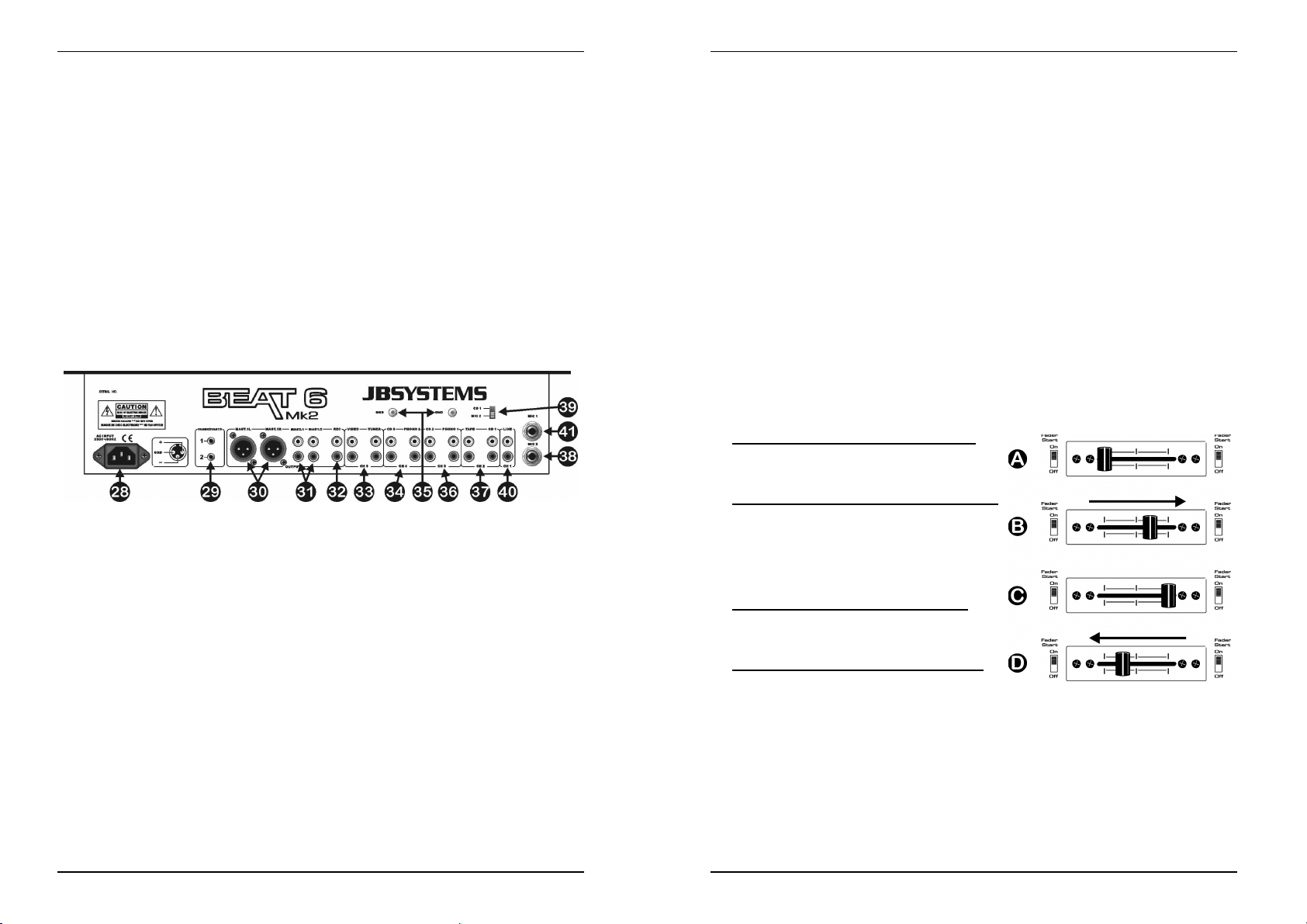

REAR PANEL

28. MAINS CABLE: connect this cable to a 230V/50Hz mains outlet. Before use, inspect

the cable to be sure it’s not damaged!

29. FADER CONTROL: When connected to these inputs, compatible CD-players can be

controlled by the fader starts of this mixer.

30. MASTER1 BALANCED OUTP UT: The XLR-connectors can be used to connect this

mixer to any balanced amplifier input, using special balanced signal cables.

31. MASTER UNBALANCED OUTPUTS: The “mast.1” output has the same output signal

as the balanced master output(30) but unbalanced. The “mast.2” output carries the same signal but can be controlled independently by the master2 level/balance (20/21). Use the outputs to connect unbalanced amplifiers.

32. RECORD OUTPUT: Carries the same signal as the master outputs but is not

influenced by the master level, balance and mono/stereo controls. Used to connect analog recording equipment.

33. INPUT CHANNEL 5: used to connect two different line level audio signals. The input

source selector (10) on the front determines which input will be active.

34. INPUT CHANNEL 4: used to connect a turntable and/or a line level audio signal. The

input source selector (10) on the front determines which input will be active.

35. GROUND (GND) CONNECTION: Many Turntables have a GND-connection. It is

preferable to connect this signal ground to the GND-connector. If your turntable does not have a ground wire, you don’t have to use this connector.

36. INPUT CHANNEL 3: used to connect a turntable and/or a line level audio signal. The

input source selector (10) on the front determines which input will be active.

37. INPUT CHANNEL 2: used to connect two different line level audio signals. Refer to

switch (39) to change one line input to microphone level. The input source selector (10) on the front determines which input will be active.

38. MIC2 INPUT: Used to connect an unbalanced microphone to channel 2. Refer to

switch (39) to change the CD1 input to mic2.

39. MIC2/CD1 SWITCH: This switch makes it possible to switch between the CD1 input

(37) and the mic2 input (38) on channel2.

40. LINE INPUT CHANNEL1: used to connect a line level audio signal to channel1.

41. MIC1 INPUT CHANNEL1: used to connect a microphone to channel1.

JB SYSTEMS 5/46 BEAT6 Mk2

JB SYSTEMS 6/46 BEAT6 Mk2

ENGLISH OPERATION MANUAL

FRANCAIS MODE D’EMPLOI

CROSSFADER STARTS

The crossfader integrates the optical fader start switches. These fader starts are compatible with all current JB Systems CD-players. This is how it works:

A. CROSSFADER IN LEFT POSITION:

CD-player connected to fader start connector 1 is playing, the other CD-player is paused.

B. CROSSFADER MOVES TO THE RIGHT:

CD-player connected to fader start connector 1 stops playing, returns to its previously programmed cue point and waits in pause. The other CD-player starts playing from its previously programmed cue point.

C. CROSSFADER IN RIGHT POSITION:

CD-player connected to fader start connector 2 is playing, the other CD-player is paused.

D. CROSSFADER MOVES TO THE LEFT:

CD-player connected to fader start connector 2 stops playing, returns to its previously programmed cue point and waits The other CD-player starts playing from its previously programmed cue point.

Important: Both fader start switches must be in “ON” position!

in pause.

SPECIFICATIONS

Power Supply: AC 230 V, 50Hz Frequency response: 20-20.000Hz (+/-2dB) THD + noise: <0.09% @ 1kHz, 0dB S/N Ratio (IHF-A): >86dB @ 1kHz. Micro inputs: 1.5mV @ 10kΩ Line/CD inputs: 150mV @ 22kΩ Phono inputs: 3mV @ 47kΩ Record output: 775mV @ 600Ω Master A/B output: 1.5V @ 4k7Ω unbal. Master A/B output: 850mV @ 600Ω bal. Talkover: 0dB Æ -15dB Tone controls: +12dB / -26dB Headphone: 1.5V@33Ω Dimensions: 483(W) x 308(H) x 95(D) mm (19”/7U) Weight: 6kg

Nous vous remercions d’avoir acheté ce produit JB Systems. Veuillez lire ce mode d’emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• 12 entrées sur 6 canaux (7line, 2phonos, 3micros)

• 1 micro DJ séparé avec talkover

• Contrôle du Gain, des aigus, médiums et basses sur tous les canaux

• Crossfader assignable, facilement remplaçable

• Curseurs DJ du type «steel rail» de haute qualité, glissant facilement

(curseur doté de rails en acier pour une plus longue durée de vie)

• 2 sorties Master avec contrôle de balance individuelle

• Master1 avec sorties XLR symétriques

• VU-mètres LED sur les canaux d’entrés et les masters

• Compteurs automatiques du beat avec indicateurs offset

• Démarrage par Crossfader pour les lecteurs CD compatibles

• Pré écoute « Pre-fader » avec option cue mix

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d’utiliser cet appareil, assurez-vous de l’absence de dommage lié au transport. En cas d’endommagement, n’utilisez pas l’appareil et contactez le vendeur.

•

Important:

primordial que l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en garde de ce manuel.

• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil, assurez-vous d’y joindre ce manuel également.

• Afin de protéger l’environnement, merci de recycler les emballages autant que possible.

Vérifier le contenu:

Vérifiez que l'emballage contienne les différents éléments:

• Unité de mixage BEAT6 Mk2

• Mode d'emploi

• Câble d’alimentation

Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est

JB SYSTEMS 7/46 BEAT6 Mk2

JB SYSTEMS 8/46 BEAT6 Mk2

FRANCAIS MODE D’EMPLOI

INSTRUCTIONS DE SECURITE:

CAUTION

l’appareil que vous pouvez remplacer vous-même. Confiez l’entretien uniquement aux techniciens qualifiés. La flèche dans un triangle met l'utilisateur en garde de la présence de haut voltage sans isolation dans l'appareil qui peut causer un risque d'électrocution. Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

Ce symbole signifie : Lire le mode d’emploi.

• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l’humidité.

• Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l’unité de fonctionner en performance optimale et peut même causer des dommages.

• Cette unité est destinée à une utilisation à l’intérieur uniquement.

• Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Aucun objet

rempli de liquides, tels que des vases, ne sera placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l’unité, déconnectez immédiatement de la source d’alimentation.

• Aucune source de flamme nue, telle que les bougies allumées, ne devrait être placée sur l'appareil.

• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.

• Ne pas utiliser dans un environnement poussiéreux et nettoyez l’unité régulièrement.

• Ne pas laisser l’unité à portée des enfants.

• Les personnes non expérimentées ne doivent pas utiliser cet appareil.

• La température ambiante maximum d’utilisation de l’appareil est de 45°C. Ne pas

l’utiliser au-delà de cette température.

• La distance minimum autour de l'appareil pour une ventilation suffisante est 5cm.

• Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée ou avant

d’entreprendre des réparations.

• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.

• Assurez-vous que le voltage de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l’arrière de l’appareil.

• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.

• Le cordon d’alimentation doit toujours être en condition parfaite. Mettez immédiatement l’unité hors tension si le cordon est écrasé ou endommagé.

• Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !

• Quand l’interrupteur principal est dans la position OFF, cet appareil n'est pas

complètement isolé du courant 230V!

JB SYSTEMS 9/46 BEAT6 Mk2

ATTENTION: afin de réduire le risque d’électrocution, n’enlevez jamais le couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur de

FRANCAIS MODE D’EMPLOI

• L’appareil doit être à la masse selon les règles de sécurités.

• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité.

• Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors du fusible principal,

il n’y a pas de pièces pouvant être changées par l’utilisateur à l’intérieur.

•

Ne jamais

fusible endommagé par un fusible de même type et spécifications électriques !

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur immédiatement.

• Utilisez l’emballage d’origine si l’appareil doit être transporté.

• Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non

spécifiquement autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.

• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,… pourrait affecter ses performances et même endommager l'appareil.

• L'appareil peut être installé dans un rack 19''. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.

• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.

• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil.

NETTOYAGE:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager l'appareil.

CONNECTIONS

Mis à part pour les micros, les écouteurs et les sorties master, toutes les connections sont cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex.: JB Systems code: 2-0370) Pour plus d'informations sur les connections, voyez le chapitre suivant. Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connections. Dans ce mode d'emploi, il est question d'entrée ligne ou “line inputs”. Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclus les lecteurs de CD, tuners, vidéos,…

JB SYSTEMS 10/46 BEAT6 Mk2

réparer ou court-circuiter un fusible. Remplacez

systématiquement

FRANCAIS MODE D’EMPLOI

FACE AVANT

1. DJ MIC INPUT JACK: jack Combo. Accepte les micros symétriques pourvus d’un

connecteur XLR, ainsi que les micros asymétriques pourvus d’un connecteur jack mono de 1/4”. Cette entrée est principalement utilisée pour le micro DJ. Le talkover n’affecte pas le niveau du signal de cette entrée.

2. GAIN LEVEL: règle le niveau d’entré du micro DJ. Utilisez ce potentiomètre pour régler le niveau du micro DJ jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.

3. RÉGLAGE DE TONALITÉ à 3 bandes: la fréquence du micro DJ peut être réglé avec une portée de +/-12dB.

4. Réglage PAN: est utilisé pour placer le son du micro DJ à un endroit précis dans le champs stéréo. Un réglage « pan » fait la même chose pour les signaux mono, comme le fait le contrôle de balance pour les signaux stéréo.

5. DJ MIC VOLUME: Est utilisé pour régler le niveau du micro DJ.

6. TALKOVER: utilisez cet interrupteur pour atténuer automatiquement les canaux

d’entrés 1 à 5 pendant que vous parlez dans le micro DJ. Vous pouvez régler le niveau d’atténuation des canaux d’entrés 1 à 5. Au plus que vous tournez le bouton « talkover » vers la droite, au plus ces canaux seront atténués pendant que vous parlez dans le micro DJ (1).

7. SELECTEUR PFL: est utilisé pour sélectionner la source (CH-1 à CH-5) que vous voulez pré écouter par la sortie casque. Si vous enfoncez plusieurs touches Cue, il est possible d’obtenir un son mixé des sources sélectionnés.

8. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparément.

9. VU MÈTRE / CANAL: chaque canal possède son propre VU-mètre LED ce qui vous

permet de régler le niveau gain (11) très rapidement. Faites attention que les niveaux ne dépassent pas 0dB (ou 100%). Le signal audio risque d’être déformé si le niveau du signal entre dans la zone rouge du VU-mètre.

JB SYSTEMS 11/46 BEAT6 Mk2

FRANCAIS MODE D’EMPLOI

10. SELECTEUR DE SOURCE D’ENTRÉE: est utilisé pour sélectionner la source

d’entrée exacte pour chaque canal: Phono, line, aux ou mic. Sur quelques canaux il y a des sélecteurs d’entrés supplémentaires à l’arrière de la table de mixage.

Avis: Line, Aux, CD, Tuner, etc… sont différents noms pour des entrées qui ont un niveau de signal pratiquement identique.

11. GAIN LEVEL: règle le niveau d’entré de chaque canal. Utilisez ce bouton pour régler le niveau jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.

12. Réglage de TONALITÉ à 3 bandes: la fréquence de chaque canal peut être réglé séparément dans une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (éteint)

13. BEAT COUNTER DISPLAY: affiche le nombre de « beats » (battements) par minute (BPM) de la musique du canal sélectionné par le sélecteur d’assignement du crossfader (17). Pour obtenir un résultat fiable sur le cadran, il faut que la musique ait un « beat » clair et constant.

14. INTERRUPTEUR FADER START ON/OFF: quand vous avez un lecteur CD compatible connecté aux connecteurs « fader control », vous pouvez contrôler ses fonctions départ/arrêt (re-cue) avec le cross fader. Avec cet interrupteur vous pouvez engager ou désengager la fonction fader start.

15. INDICATEUR BEAT OFFSET: cet indicateur possède différents LEDs de couleur qui indiquent si le battement (beat) des deux compteurs « beat » sont bien synchronisés. Quand les deux compteurs de « beat » sont complètements désynchronisés, les LEDs rouges s’allumeront. Vous devrez adapter la vitesse des sources audio connectées pour bien synchroniser les beats. Quand la synchronisation s’améliore, les LEDs jaunes s’allumeront. Finalement, quand les deux beats sont parfaitement synchronisés, le LED vert central s’allumera. Maintenant vous pouvez mixer le beat des 2 sources audio.

16. CROSSFADER: avec ce curseur vous pouvez mixer les canaux que vous avez sélectionnés avec les sélecteurs d’assignement du crossfader (17). Le crossfader ne fonctionnera que si vous avez réglés les curseurs des canaux (8) sélectionnés au niveau désiré! Le crossfader est également pourvu de interrupteurs optiques de démarrage. Voyez le chapitre suivant pour plus d’informations à ce sujet.

17. CROSSFADER ASSIGN: sélectionne les canaux d’entrés qui seront utilisés avec le crossfader (16) et les compteurs de battements « beat counter » (13). Si vous les mettez sur “0” le crossfader est coupé.

18. NIVEAU MASTER1: est utilisé pour régler le niveau de la sortie symétrique Master1.

19. BALANCE MASTER1: est utilisé pour régler la balance entre la sortie gauche et

droite du Master1.

20. NIVEAU MASTER2: est utilisé pour régler le niveau de la sortie asymétrique Master2.

21. BALANCE MASTER2: est utilisé pour régler la balance entre la sortie gauche et

droite du Master2.

22. SELECTEUR MONO/STEREO: est utilisé pour mettre les deux sorties Master en mode mono ou stéréo.

23. VU MÈTRES MASTER1: affiche le niveau de sortie du master1. Faites attention que les niveaux ne dépassent pas 0dB (ou 100%). Le son risque d’être déformé si le niveau du signal entre dans la zone rouge du VU-mètre.

24. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n’importe quel canal d’entré dans la sortie casque (26):

• Mettez le curseur complètement à gauche pour pré écouter le signal PFL

sélectionné (7).

• Mettez le curseur complètement à droite pour écouter la sortie master.

• Mettez le curseur dans une autre position pour écouter le mixage des deux signaux.

JB SYSTEMS 12/46 BEAT6 Mk2

+ 17 hidden pages

JBSYSTEMS LIGHT BEAT 6 MK2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

ENGLISH OPERATION MANUAL

FRANCAIS MODE D’EMPLOI
