SCS200.5/230 en SCS200.6/230
SURROUND CINEMA LUIDSPREKERS
HANDLEIDING
®
Afgebeeld is het SCS200.6 systeem.
Nederlands
VOORDAT U BEGINT! Belangrijk voor uw veiligheid!
1. Uitpakken. Controleer het product zorgvuldig. Wanneer het tijdens transport beschadigd is, dient u deze schade direct aan de leverancier en/of de transporteur te melden.
2. Verbindingen. Schakel bij het maken of veranderen van verbindin­gen altijd alle apparatuur uit. Daar­mee voorkomt u schakelknallen en andere geluiden die de apparatuur kunnen beschadigen en ook uzelf in gevaar kunnen brengen. Houd alle verbindingen buiten bereik van kinde­ren. Voordat u het apparaat ver­plaatst alle verbindingen met andere apparaten losnemen en alle stekkers uit het stopcontact nemen.
3. Lees de aanwijzingen. Lees voor­dat u dit product in gebruik neemt alle veiligheidsaanwijzingen aandachtig door.
4. Bewaar deze aanwijzingen op een veilige plaats voor als u ze later nog eens nodig heeft.
5. Lees alle aanwijzingen. Lees alle aanwijzingen op het apparaat en in de handleiding.
6. Volg de aanwijzingen op. Alle waarschuwingen op het product en in de handleiding nauwgezet opvol­gen.
7. Water en vocht. Het product niet in de nabijheid van water gebruiken, zoals een badkuip, wasbak, goot­steen, wastobbe, in een vochtige kel­der of bij een zwembad en dergelijke.
8. Toebehoren. Plaats dit product nooit op een wankel karretje, stan­daard, statief, steun of tafel. Het pro­duct kan vallen, wat tot ernstige ver-
wondingen kan lei­den. Gebruik alleen een kar, stand, sta­tief, schap of tafel die door de fabrikant wordt aanbevolen of
bij het product wordt verkocht. Bij het monteren van het product dienen de instructies van de fabrikant te worden opgevolgd en dient montagemateriaal te worden gebruikt dat door de fabrikant wordt aanbevolen.
9. Montage aan muur of plafond. Het product alleen aan de muur of het plafond bevestigen wanneer dit door de fabrikant wordt aanbevolen.
10. Schoonmaken. Haal voordat u het product schoonmaakt, de stekker uit het stopcontact. Gebruik nooit vloei­bare schoonmaakmiddelen of spuit­bussen. Gebruik voor het schoonma­ken uitsluitend een zachte doek.
11. Toebehoren. Gebruik geen toebe­horen die door de fabrikant niet wor­den aanbevolen, daar dit gevaar kan opleveren.
12. Vervangen van onderdelen. Let er bij het vervangen van onderdelen op dat onderdelen worden gebruikt die door de fabrikant worden aanbevo­len, of die dezelfde eigenschappen hebben als de originelen. Het gebruik van andere onderdelen kan brand, elektrische schokken of andere gevaarlijke situaties met zich mee­brengen.
13. Veiligheidscontrole. Vraag de monteur na onderhoud of een repara­tie aan dit product, een veiligheids­controle uit te voeren om vast te stel­len of het product naar behoren func­tioneert.
14. Voetjes/Spikes. Bij het opstellen opletten dat het product wordt opge­tild en niet over de vloer of de kast geschoven waardoor de ondergrond wordt beschadigd. Let op! Pootjes of voetjes van rubber of plastic kunnen in een enkel geval reageren met het al dan niet bewerkte houten opper-
vlak. Het gebruik van een bescher­ming wordt aanbevolen.
15. Garantie: in onderstaande geval­len kan de garantie ongeldig zijn:
a. het serienummer is verwijderd of veranderd;
b. wanneer reparaties of modificaties zijn uitgevoerd door niet-geautori­seerd personeel, dan wel toebehoren zijn gebruikt die niet door de impor­teur of fabrikant zijn goedgekeurd.
16. Garantie: in onderstaande geval­len wordt geen garantie verleend:
a. Bij schade die is ontstaan door ver-
keerde behandeling ondanks de aanwijzingen in deze handleiding;
b. schade aan mechanische onderde-
len (zoals opname/weergavekop­pen, rubber en plastic onderdelen en zekeringen), naast normale slij-
tage; c. schade door geweld van buitenaf; d. schade door verkeerd gebruik; e. schade door te hoge netspanning
of blikseminslag; f. schade ten gevolge van brand,
water of rook;
g. schade die al voor de aankoop
bekend was; h. schade door professioneel gebruik
van home entertainment produc-
ten, zoals bij catering, restaurants,
public address, eindeloos afspelen,
enzovoort.
17. Wanneer een buitenantenne aan­gesloten is, denk er dan aan dat het systeem geaard dient te zijn als bescherming tergen de opbouw van statische lading. Wend u eventueel tot een gespecialiseerde antenne­bouwer.
18. Stel een buitenantenne nooit op in de nabijheid van hoogspanningsmas­ten of andere elektriciteitskabels, of op plaatsen binnen de invloed daar­van. Bij het oprichten van een buite­nantenne dient uiterste voorzichtig­heid betracht te worden met elke andere soort bekabeling. Aanraking ervan kan levensgevaarlijk zijn.
19. Technische gegevens: alle gege­vens kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Afbeelding A. Voorbeeld van een antenneaansluiting
zoals die in de Verenigde Staten is voorgeschreven.
Nederlands
Antennekabel
Massaklem
Antennebeveiliging (NEC 810-20)
Massakabels (NEC 810-21)
Elektrische apparatuur
Massaklemmen
Massa-elektrode (NEC Art. 250, Part H)
WAARSCHUWING
KANS OP ELEKTRISCHE
SCHOKKEN. NIET OPENEN
LET OP: VERMIJD HET RISICO VAN ELEKTRISCHE SCHOKKEN. OPEN NOOIT ZELF DE BEHUIZING. IN HET APPARAAT BEVINDEN ZICH GEEN ONDERDELEN DIE DOOR DE GEBRUIKER ZELF KUNNEN WORDEN ONDERHOUDEN, GEREPAREERD EN/OF VERVANGEN. LAAT ONDERHOUD EN REPARATIE OVER AAN GEKWALIFICEERDE TECHNICI.
Het symbool van de bliksemschicht met pijlpunt en een gelijkzijdige driehoek waarschuwt de gebruiker voor de aan­wezigheid van ongeïsoleerde gevaarlijke voltages binnen in de behuizing van het apparaat. Deze voltages kunnen elek­trische schokken veroorzaken.
WAARSCHUWING: VERKLEIN BRANDGEVAAR EN DE KANS OP ELEKTRISCHE SCHOKKEN; STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT.
Het uitroepteken in een gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van belangrijke infor­matie aangaande onderhoud en service in de gebruiksaanwijzing.
Passieve Producten
20. Versterkers: de versterkers die
voor deze luidsprekers worden gebruikt dienen voldoende vermogen te kunnen leveren. Te weinig vermo­gen kan leiden tot het ‘clippen’ en dat kan weer tot schade aan de luidspre­kers leiden die niet onder de garantie valt.
Actieve Producten (met voeding)
21. Ventilatie. De kast is voorzien van
ventilatiesleuven. Deze dienen ook om een betrouwbare werking op lange termijn te verzekeren en het product te beschermen tegen over­verhitting. Deze sleuven nooit blokke­ren of afdekken. Zet het product nooit op een bed, bank, tapijt of ander zacht oppervlak. Het product niet in een inbouwsysteem plaatsen, zoals in een boekenkast of stereomeubel, ten­zij er voor voldoende ventilatie is gezorgd en de aanwijzingen van de fabrikant worden opgevolgd.
Zorg ervoor dat er voldoende ruimte (minimaal 10 cm) om het product vrij blijft voor ventilatie. Wordt de verster­ker geïnstalleerd in een afgesloten kast, zorg dan dat er in die ruimte vol­doende ventilatie is, zodat de warme lucht weg kan en koele lucht wordt aangevoerd.
Sluit de ventilatieopeningen van het apparaat niet af door er bijvoorbeeld iets op te zetten. Eindversterkers pro­duceren warmte en de koellichamen en ventilatieopeningen zijn ervoor deze af te voeren. Door andere elek­tronische apparatuur in de nabijheid van deze voorzieningen te plaatsen kan de levensduur van zowel de ver­sterker als de andere apparatuur in gevaar brengen. Leg ook nooit CD’s hoezen van platen, handleidingen of andere zaken op of onder de appara­tuur, evenmin tussen op elkaar gesta­pelde producten. Dit belemmert de luchtstroom, wat kan leiden tot terug­lopende prestaties en zelfs brand.
22. Voedingsbronnen. Dit product uit­sluitend aansluiten op een lichtnet als op de achterzijde aangegeven. Weet u niet zeker wat voor een lichtnet u heeft, neem dan contact op met uw leverancier of het energiebedrijf ter plaatse. Raadpleeg de handleiding voor producten die hun voeding van batterijen of andere energiebronnen krijgen.
23. Aarde en polarisatie. Dit product kan zijn uitgerust met een stekker voor een gepolariseerd wisselstroom­net (niet van toepassing in Neder­land). Raadpleeg in zo’n geval een elektricien of uw leverancier om de aansluiting te laten aanpassen.
24. Bescherming netsnoer. Netsnoe­ren zodanig leggen dat niemand erop kan gaan staan en dat ze niet afge­klemd worden door voorwerpen of deuren. Let vooral op het punt waar het snoer overgaat in de stekker en waar dit het apparaat verlaat; daar kan het snoer gemakkelijk afbreken. Gebruik uitsluitend het bijgeleverde netsnoer en als dit vervangen dient te worden, let er dan op dat een snoer van dezelfde dikte wordt gebruikt. Wij raden het gebruik van verlengsnoe­ren af. En net als bij alle elektrische apparatuur ook het onder tapijt door­trekken van kabels en het plaatsen van zware objecten op (net)kabels. Laat beschadigde netsnoeren door een vakman direct vervangen door exemplaren met dezelfde eigen­schappen. Bij het uit het stopcontact nemen van een stekker nooit aan het snoer trekken maar aan de stekker zelf.
25. Afwezigheid. Neem de stekker uit het stopcontact wanneer u het pro­duct voor langere tijd niet zult gebrui­ken.
26. Onweer. Als extra beveiliging tegen bliksemschade, of wanneer u het product voor langere tijd niet zult gebruiken, de stekker uit het stopcon­tact nemen en de antenne of kabel loskoppelen. Zo voorkomt u beschadi­ging van het product door bliksem of overbelasting van het elektriciteits­net.
27. Overbelasting. Zorg ervoor dat stopcontacten en verlengsnoeren niet overbelast, omdat dit kan leiden tot brand of elektrische schokken.
28. Schade die reparatie vereist. Pro­beer nooit het apparaat zelf te repa­reren omdat openen van het apparaat u kan blootstellen aan gevaarlijke spanningen. Neem de stekker uit het stopcontact en laat in de volgende gevallen reparatie over aan een gekwalificeerde technicus:
a. het netsnoer of de stekker is
beschadigd; b. er voorwerpen in het product zijn
gevallen of een vloeistof in het pro-
duct is gemorst; c. het product is blootgesteld aan
regen of vocht; d. het product niet normaal functio-
neert terwijl u de aanwijzingen
heeft opgevolgd. Gebruik alleen de
bedieningsorganen die in de hand-
leiding worden vermeld, aangezien
foutieve instelling van andere
bedieningsorganen kan leiden tot
beschadiging. De reparaties die
hieruit kunnen volgen om het pro-
duct weer in zijn normale staat
terug te brengen, kunnen ingrij-
pend zijn; e. het product is gevallen of de behui-
zing is beschadigd; f. het product niet normaal lijkt te
werken, of de prestaties ervan
variëren.
29. Binnendringen van voorwerpen of vloeistoffen. Steek geen voorwerpen
door de openingen van dit product, aangezien zij in contact kunnen heb­ben met gevaarlijke spanningen en kortsluiting kunnen veroorzaken, wat kan leiden tot brand of elektrische schokken. Zorg ervoor dat er geen vloeistoffen op het product worden gemorst.
30. Warmte. Het product uit de buurt houden van warmtebronnen, zoals radiatoren, luchtroosters met warme lucht, kachels of andere apparaten die warmte produceren zoals verster­kers. Vermijd extreem warme of koude plaatsen, opstelling in direct zonlicht of in de nabijheid van de ver­warming. Bij het kiezen van een definitieve plaats zorgen voor ade­quate ventilatie aan alle zijden.
Nederlands
DE SET OMVAT
DANK U VOOR HET KIEZEN VAN JBL
JBL is al meer dan vijftig jaar betrokken bij alle aspecten van muziek en film, zowel opname als reproductie, bij live uitvoeringen en bij het afspelen van opnamen thuis, op uw werk en onderweg.
Wij zijn er van overtuigd dat het door u gekozen JBL sys­teem u in alle opzichten het
plezier zal verschaffen dat u beoogt en dat u – wanneer u extra audioapparatuur voor uw auto, huis of kantoor nodig heeft, wederom voor JBL zult kiezen.
Wij vragen u even de moeite te nemen uw product op www.jbl.com te registreren. Dan kunnen wij u op de
hoogte houden van de nieuwste ontwikkelingen en krijgen we tevens een beter inzicht in de wensen van onze klanten en zo produc­ten ontwikkelen die daarmee in overeenstemming zijn.
JBL Consumenten Producten
Vijf (vier bij het SCS200.5 sys­teem) satellieten voor links, rechts en surrounds. Muurbeu­gels. Tafelstands.
Eén center luidspreker met tafelstand.
Actieve subwoofer
Drie luidsprekerkabels van 6 m voor het aansluiten van front links, center en rechts, dan wel naar de subwoofer wanneer de luidsprekerniveau ingan­gen worden gebruikt (zie pagina 10).
Twee luidsprekerkabels van 4,6 m voor het verbinden van de front luidspre­kers met de subwoofer wanneer de luidsprekerniveau ingangen worden gebruikt (zie pagina 10).
Drie (twee bij het SCS200.5 systeem) luidsprekerkabels van 12 m voor het verbinden van de receiver met de ach­ter satellieten.
Eén cinch stereokabel van 4,6 m voor verbinding van de receiver met de LFE ingang van de subwoofer.
Nederlands
LUIDSPREKER OPSTELLING
SUBWOOFER
SURROUND LUIDSPREKERS
1.5 – 1.8m 5
– 6 ft
FRONT LUID­SPREKERS
0-0.6m
0-2 ft
De front luidsprekers dienen op dezelfde onderlinge af­stand te staan als de afstand tot de luisteraar. Tevens die­nen ze ongeveer op de oor­hoogte van de luisteraar te staan, en mogen iets naar de luisteraar toegekeerd zijn.
De center luidspreker dient iets achter de lijn tussen de linker en rechter front luid­sprekers geplaatst te wor­den en maximaal 50 cm boven of onder de hoogte van de tweeters van de lin­ker en rechter luidspreker. Vaak is het handig de center luidspreker bovenop de tele­visie te plaatsen als in de tekening aangegeven.
Twee van de surround luid­sprekers worden iets achter de luisterpositie opgesteld en ‘kijken’ in het ideale geval naar elkaar, op een iets
hoger niveau dan de oren van de luisteraar. Wanneer dat niet mogelijk is, plaats ze dan naar voren gericht tegen de wand achter de luisteraar. De surround achter luidspre­ker (alleen SCS200.6 sys­teem) wordt tegen de ach­terwand geplaatst, recht tegenover de center luid­spreker. De surround luid­sprekers mogen niet zelf de aandacht trekken. Experi­menteer met de opstelling tot u een diffuus klankbeeld hoort dat het geluid van de hoofd luidsprekers onder­steunt.
Het is niet nodig en zelfs niet wenselijk de surround luid­sprekers op het luistergebied te richten. Zij dienen recht vooruit af te stralen om zo het gewenste effect te berei­ken.
Het laagfrequent materiaal dat door de subwoofer wordt gereproduceerd is voorna­melijk richtingloos en daar­door kan deze luidspreker op vrijwel elke geschikte plaats in de ruimte worden opge­steld. Het laag wordt echter benadrukt door de sub­woofer in een hoek te plaat­sen van dezelfde wand als waarvoor de front luidspre­kers zijn geplaatst. Experi­menteer met de opstelling van de subwoofer door deze op de luisterpositie te zetten en door de ruimte te lopen en te luisteren waar het laag het beste klinkt. Dat is dan de definitieve plaats van de sub­woofer.
CENTRUM LUIDSPREKER
Mogelijke opstellingen van de surround luidsprekers, alleen in een SCS200.5 systeem.
Surround achter luidspreker wordt alleen toegepast in een SCS200.6 systeem.
Nederlands
MONTAGEMOGELIJKHEDEN

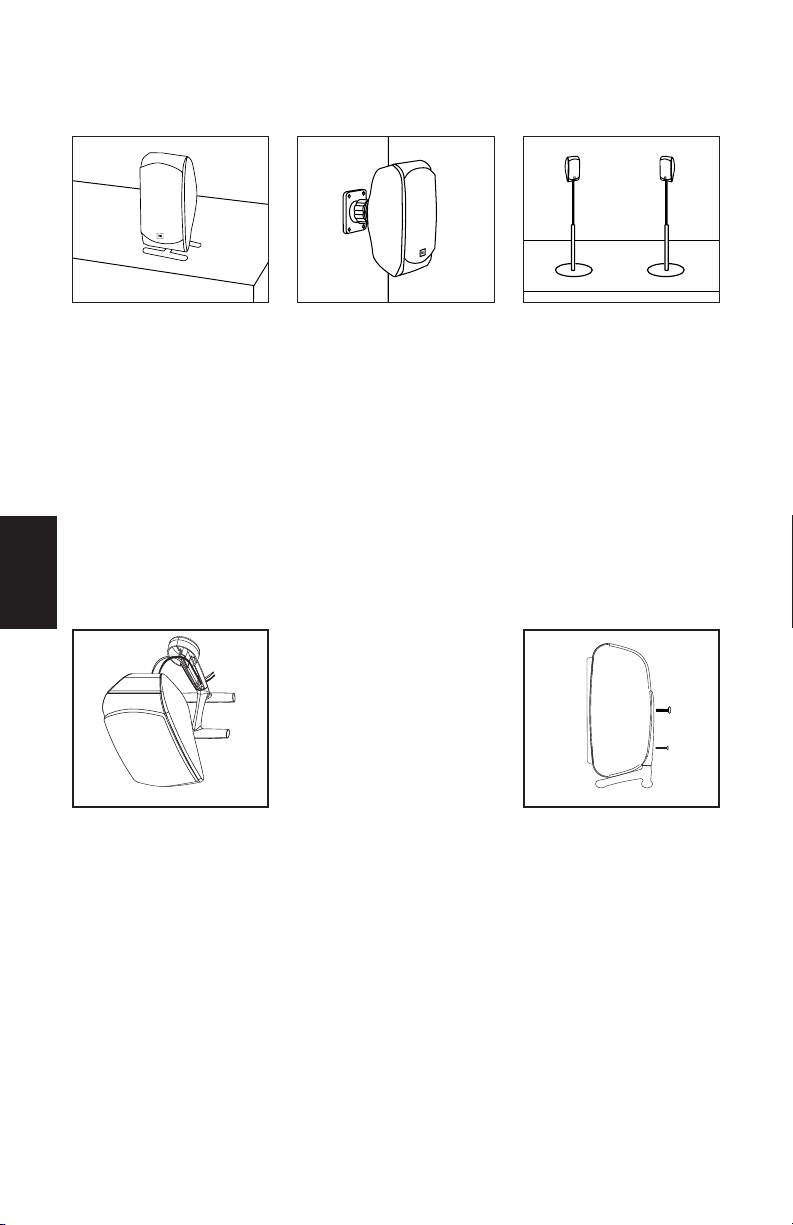

Op een plank. Tegen de wand. Muur-
beugels zijn bijgeleverd.
Op de extra leverbare stands.
SATELLIETEN EN SURROUNDS
Behandel de bedrading als beschreven op pagina 8. Leid de beide draden door de gaten in de stand. Let daarbij op de juiste polariteit door de positieve ader (+) door het linker gat en de negatieve (-) door het rechter gat te lei-
den. Druk de rode aansluiting in en steek het blanke draa­deinde in het gaatje onder de rode dop. Laat de dop los en trek zacht aan de draad om te controleren of deze vast zit. Doe hetzelfde met de negatieve aansluiting.
Draai de grote schroef in het bovenste en de kleine in het onderste schroefgat.
BEVESTIGEN VAN DE TAFELSTAND AAN DE LUIDSPREKER
Trek de draad voorzichtig strak en schroef de tafel­stand met de beide schroe­ven op de achterzijde van de luidspreker als aangegeven.
Nederlands
+
Belangrijk voor uw veilig­heid: alleen de gebruiker is
verantwoordelijk voor de juiste keuze en toepassing van het montagemateriaal en voor de juiste montage van de muurbeugels, inclusief maar daartoe niet beperkt, de keuze van steunen die het gewicht kunnen dragen en de juiste montage van de muurbeugel. JBL weigert elke aansprakelijkheid voor de keuze van materiaal en/of wijze van monteren. Volg de aanwijzingen bij de beugel en voor de montage nauw­gezet op. Heeft u vragen of bent u er niet zeker van dat u het zelf kunt, neem dan con­tact op met uw JBL leveran­cier.

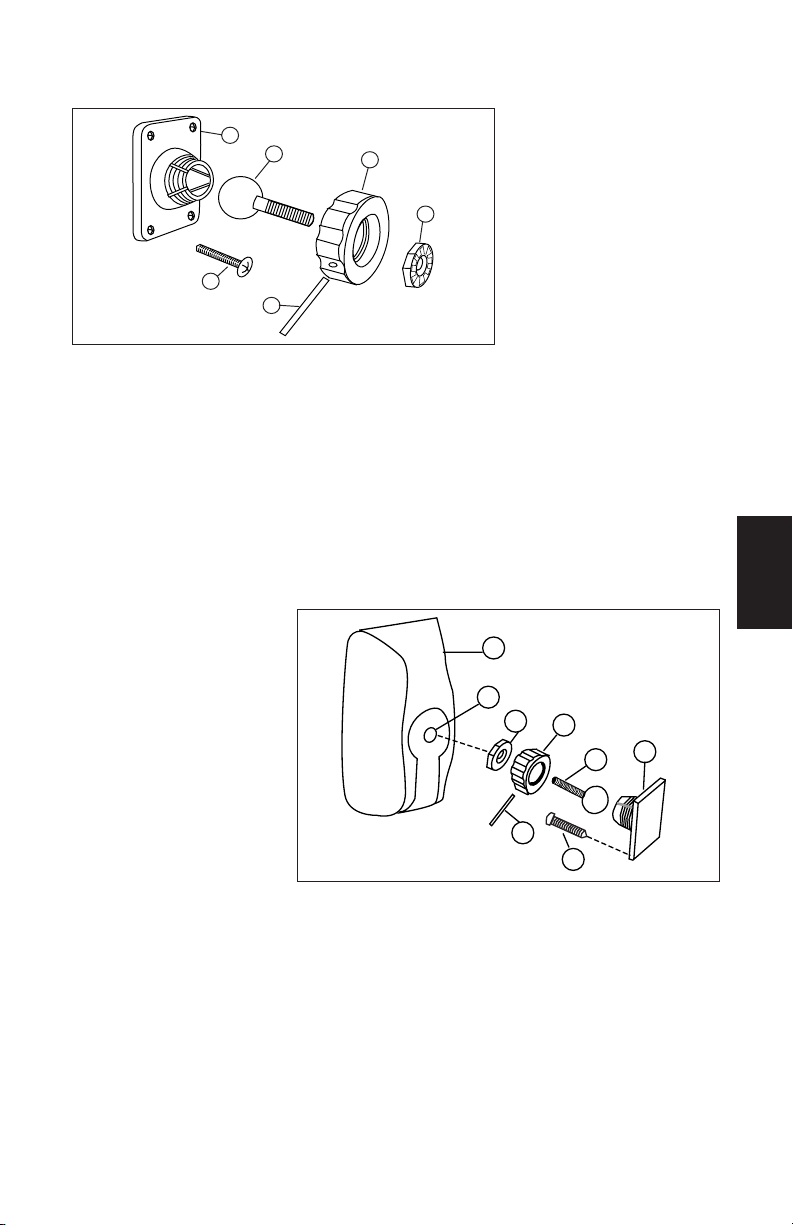

Stap 1: draai de grote moer
los en verwijder deze. Gebruik zonodig het bijgele­verde staafje
als hefboom door het in één van de gaten in de buitenrand van de moer
te steken.
Stap 2: trek nu het kogelge­wricht
£
uit de bevesti-
gingsplaat
¢
. Doe dat zo recht mogelijk om beschadi­ging of afbreken van de lip­pen te voorkomen.
Stap 3: schuif de moer
op
het kogelgewricht
£
met de zijde met schroefdraad naar de kogel. Draai de metalen
moer
¡
helemaal tegen de
kogel met schroefdraad
£
met de sterrevet van de kogel afgekeerd. Kijk naar de tekening om te zien hoe deze drie delen ten opzichte van elkaar staan.
Stap 4: schroef het kogelge­wricht
£
in de opening met
schroefdraad
§
op de ach-
terzijde van de satelliet luid-
spreker
tot deze in deze
opening
§
goed vastzit, maar NIET te vast daar dan de schroefdraad
§
bescha­digd kan raken. Dergelijke schade valt niet onder de garantie!
Stap 5: Draai de metalen moer
¡
met de sterrevet
zijde tussen de metalen moer
¡
en de achterzijde van de
satelliet luidspreker
vast met een passende punttang tot deze stevig tegen de ach­terzijde van de luidspreker
zit en zo de kogel en het
draadeinde
£
en de luid-
spreker
bijeen houdt.
Nadat de metalen moer
¡
geheel is aangedraaid kan deze geringe sporen op de achterzijde van de satelliet
luidspreker
achterlaten, maar deze worden geheel afgedekt door de metalen
moer
¡
.
Stap 6: monteer de bevesti­gingsplaat
¢
tegen de wand – bij een tussenwand op een steunbalk – met vier pas­sende hout- of muurschroe-
ven
van minimaal 3 cm lengte. Bij een tussenwand goed opletten of de schroe­ven in een steunbalk komen en niet alleen in het plaat­werk.
Wanneer de beugels aan een tussenwand worden bevestigd dienen daartoe geschikte muurankers of speciale gipswand schroe­ven gebruikt te worden.
WANDMONTAGE
Nederlands
4
8
3
5
2
1
7
6
1
2
3
5
8
4
VERBINDINGEN
LUIDSPREKER AANSLUITINGEN

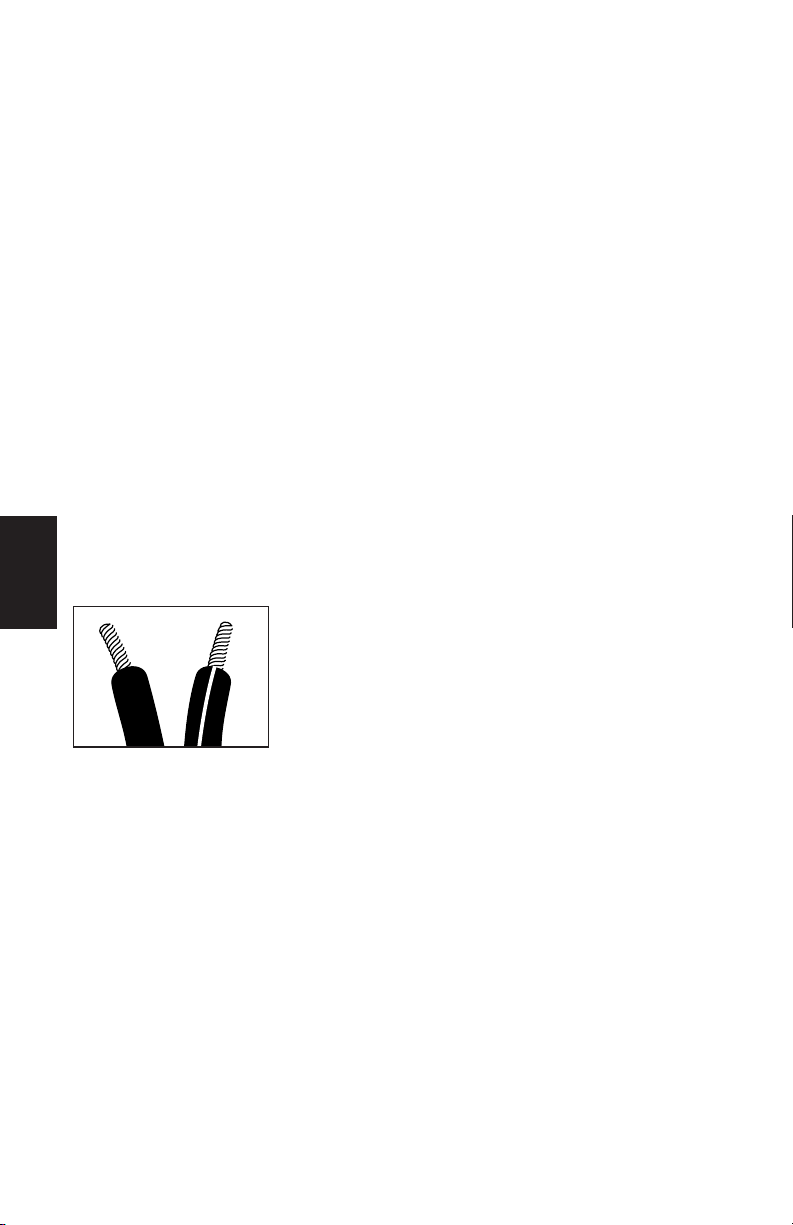

Splits en strip de uiteinden van de kabels als afgebeeld. De bij het systeem geleverde kabels zijn meestal al ge­stript en vertind voor gemak­kelijke aansluiting. Wel kan het nodig zijn de beide aders te splitsen om ze door de gaten in de tafel- of vloer­stand te kunnen voeren. Luidsprekers en elektronica hebben overeenkomende (+) en (-) aansluitingen. De meeste fabrikanten van luid­sprekers en elektronica, inclusief JBL, gebruiken rood om de + en zwart om de – pool aan te geven.
De + van de kabel is boven­dien gemarkeerd met een strip. Het is belangrijk dat beide luidsprekers identiek worden aangesloten: (+) op de luidspreker aan de (+) van de versterker en (-) op de luidspreker aan de (-) van de versterker. Verkeerde “uit fase” verbinding van de luid­sprekers geeft een kaal geluid met zwak laag en een vaag stereobeeld. Met de komst van meerka­naals surround sound syste­men is het met de juiste fase aansluiten van alle luidspre­kers extra belangrijk gewor­den om het juiste klankbeeld en richting van het program­mamateriaal te behouden. Om de bijgeleverde kabels aan te sluiten op de satelliet en center luidsprekers drukt u op de rode of zwarte dop van de aansluiting, u steekt het blanke draadeinde in het
gaatje onder de dop en u laat de dop weer los.
Trek dan even voorzichtig aan de kabel om te zien of deze goed vast zit.

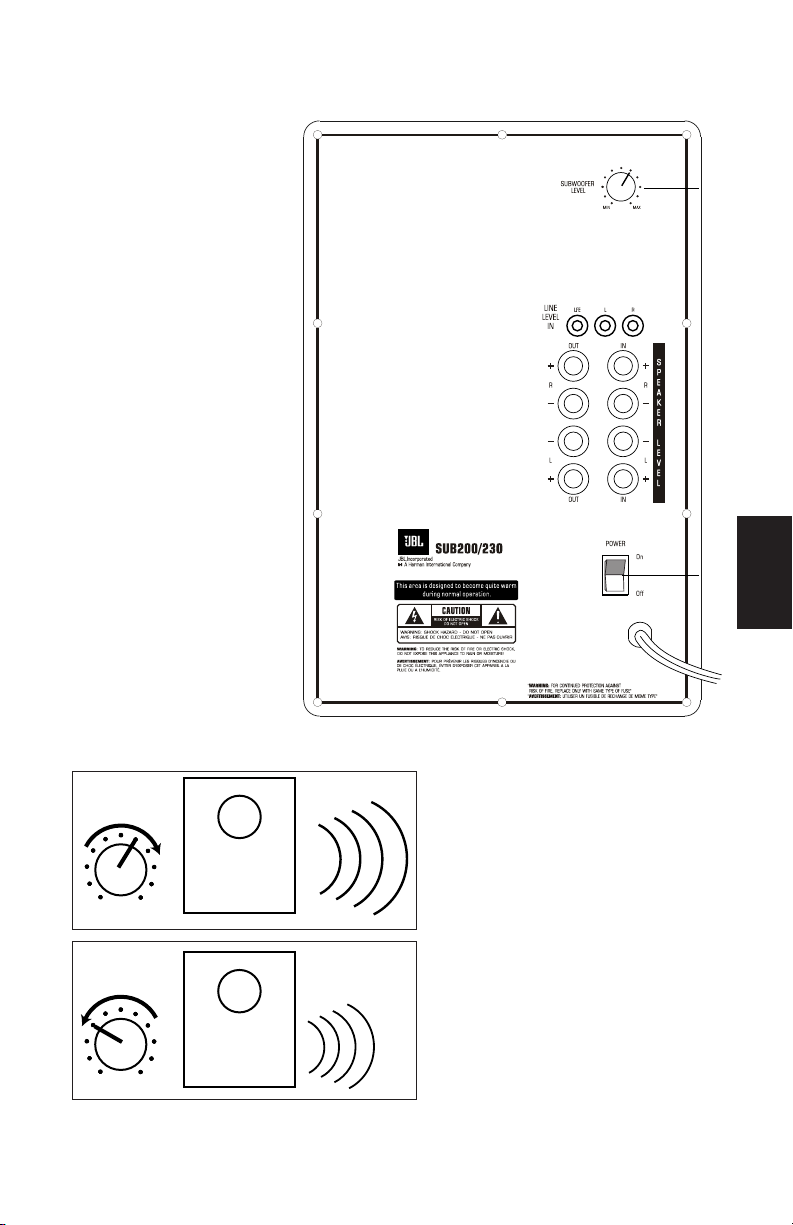

Om de klemmen op de sub­woofer te gebruiken draait u de gekleurde wartel los tot de opening eronder vrij komt. Steek het blanke draadeinde er in en draai de wartel vast tot de verbinding stevig zit. Het gat in het midden van de klem is bedoeld voor ban­aanstekkers. Conform de Europese CE certificering zijn deze gaten geblokkeerd met een plastic inzetstukje. Om banaanstekkers te kunnen gebruiken dienen deze te worden verwijderd. Verwij­der deze stukjes niet wan­neer het apparaat wordt gebruikt in een gebied waar de Europese CE regelgeving van kracht is.
BELANGRIJK: de metalen moer
¡
geheel vastdraaien
tegen de satelliet luidspre-
ker
als beschreven in stap 5 voordat u naar stap 7 gaat om te voorkomen dat de
schroefdraad
§
beschadigd wordt. Dergelijke schade valt niet onder de garantie.
Stap 7: houd de satelliet luidspreker
met beide
handen vast en steek het
kogelgewricht
£
weer in de
bevestigingsplaat
¢
.
Stap 8: draai de grote moer
handvast terwijl u de luid­spreker naar wens richt. Het kogelgewricht maakt het mogelijk de luidspreker naar alle richtingen te draaien.
Wanneer de geprofileerde
moer
moeilijk met de hand vast te draaien is, steek dan de hefboom
in één van de gaten in de buiten­zijde van de geprofileerde
moer
en draai de moer vast. Draai de moer niet te vast. Hoewel het stereo­beeld, vooral bij muziek­weergave, wellicht kan wor­den verbeterd door de front luidsprekers op de luisterpo­sitie te richten, dienen de surround luidsprekers pri­mair voor het oproepen van een diffuus klankbeeld en dat bereikt u het beste door ze recht van de wand te laten afstralen. Door ze op
de luisterpositie te richten wordt het beoogde effect teniet gedaan en vragen deze luidsprekers teveel aandacht voor de informatie in deze kanalen.
Stap 9: zodra de richting van de luidsprekers is bepaald, steekt u het metalen staafje
in één van de gaten in de
buitenzijde van de moer
en u draait de moer™stevig aan. Bewaar het metalen
staafje
zorgvuldig voor later gebruik, wanneer u wellicht de richting van de luidsprekers weer wilt wijzi­gen.
8
Nederlands
DOLBY PRO LOGIC* (NIET DIGITAAL) – LIJNNIVEAU
Gebruik deze methode voor Dolby Pro Logic* toepassin­gen (niet Dolby Digital, DTS, of andere digitale bewer­king), wanneer de receiver/ processor is uitgerust met een subwoofer uitgang, of een lijnuitgang van een voor­versterker waarvan het
volume geregeld is: Gebruik cinch kabels om de
lijnniveau subwoofer uitgang van uw receiver of verster­ker te verbinden met de lij­ningang van de subwoofer. BELANGRIJK: gebruik nooit de LFE ingang van de sub-
woofer met Dolby Pro Logic processoren.
OPMERKING: wanneer de receiver of versterker slechts één subwoofer uit­gang heeft, dan heeft u een Y-adapter nodig (niet meege­leverd). Verbind de stekker van de Y-adapter met de subwoofer uitgang van de receiver of versterker en ver­bind de beide andere einden met een afzonderlijke stereo­kabel. Verbind tenslotte de stereokabels met de lijnin­gangen van de subwoofer.

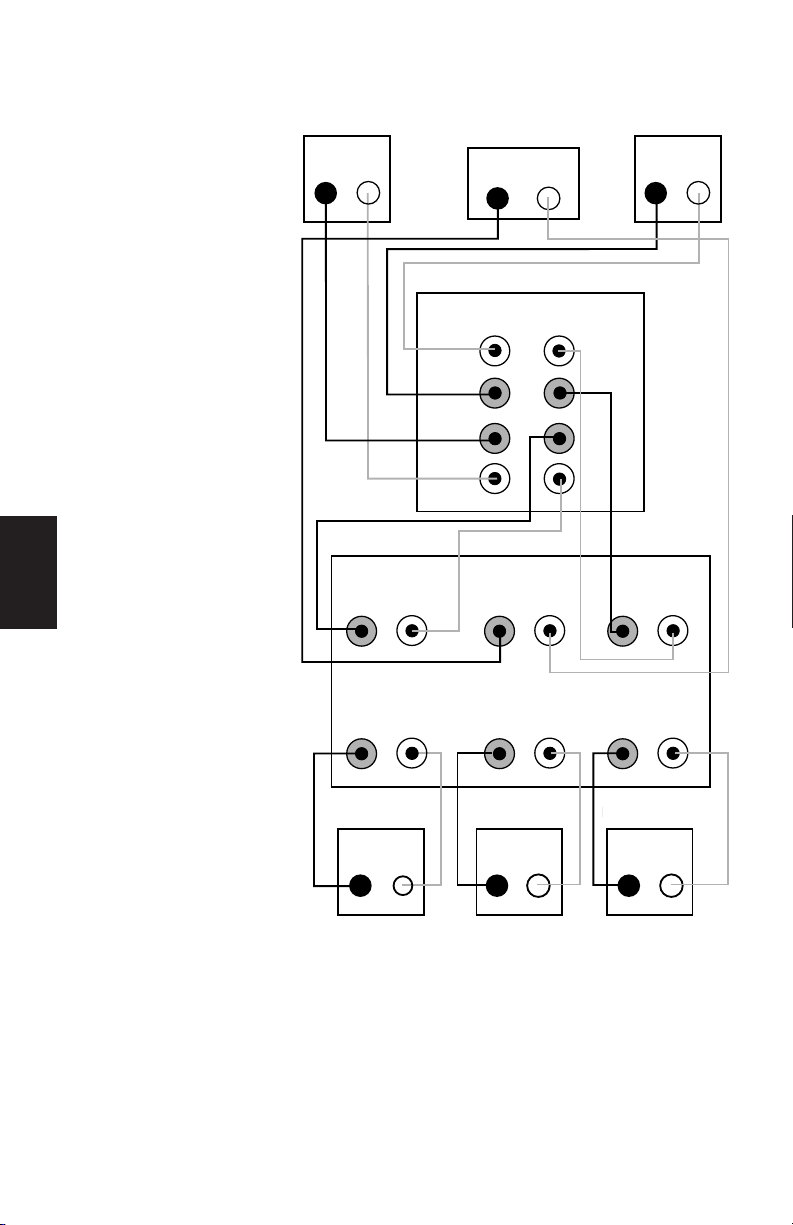

Verbind elke luidspreker met de juiste luidsprekeruitgan­gen van uw receiver of ver­sterker.
Controleer of uw receiver of processor correct is geconfi­gureerd op subwoofer “On” (aan).
Opmerking voor gevorderde gebruikers: wanneer uw receiver/processor een inge­bouwd laagdoorlaat filter heeft voor de subwoofer uit­gang, kan de LFE ingang worden gebruikt om het ingebouwde wisselfilter in de subwoofer te passeren.
Gebruik deze methode voor Dolby* Digital, DTS
®
of andere digitale surround processoren:
Gebruik de lijningang “LFE” voor het Low Frequency Effects kanaal. Verbind deze aansluiting met de LFE uit-
gang of de subwoofer uit­gang van uw versterker of receiver. Verbind elke luid­spreker met de overeenkom­stige luidsprekeruitgangen op uw versterker of receiver.
Denk er aan dat u uw sur­round sound processor in­stelt op “Subwoofer On” (aan).
Voor het SCS200.6 systeem dient de receiver geconfigu­reerd te worden voor 6.1
kanaals gebruik. Voor zowel de SCS200.5 als de SCS200.6 systemen dienen de front luidsprekers links, rechts, center alle op “Small” (klein) te worden ingesteld.
Wanneer uw receiver de mogelijkheid heeft om de wisselfrequentie tussen de subwoofer en de hoofd luid­sprekers in te stellen, kies dan 120 Hz of een instelling daar zo dicht mogelijk onder.
DOLBY* DIGITAL OF DTS®(OF ANDERE DIGITALE SURROUND FUNCTIE) VERBINDING
LINE
LEVEL
IN
LFE L R
LFE OUT
SUBWOOFER
RECEIVER
– +
– +
– +
– +
– +
– +
– +
– +– +
Receiver
Subwoofer
Out
Left
Front
Left
Surround
– +
Right Front
Right
Surround
Subwoofer
R L
Center
Surround Back
Line-
Level In
Right Surround
Right Front
Left Surround
Left Front
Center
R
L
– +
Surround Back
– +
Nederlands
LINKS FRONT
LINKS SURROUND
RECHTS SURROUND
RECHTS FRONT
10
DOLBY PRO LOGIC (NIET DIGITAAL) – LUIDSPREKERNIVEAU
Gebruik deze installatie voor Dolby Pro Logic toepassin­gen (niet Dolby Digital, DTS, of andere digitale proces­sing), wanneer de receiver/ processor geen subwoofer uitgang heeft, of een in volume geregelde voorver­sterker lijnuitgang.
Verbind de front luidspreke­ruitgangen van uw receiver of versterker met de links en rechts aansluitingen op de subwoofer met de tekst “Speaker Level In”. Verbind de links en rechts uitgangen op de subwoofer met de tekst “Speaker Level Out” met de overeenkomstige aansluitingen op de achter­zijde van uw linker en rech­ter front luidsprekers.
Verbind de uitgangen van de versterker of receiver voor de center, surround en sur­round achter luidsprekers met de overeenkomstige aansluitingen op de achter­zijde van uw center en sur­round luidsprekers.
Right Front
Right Surround
Left Front
Left Surround
Center
– + – +
– +
– + – +
– +
– +
– + – +
– +
Left Front Center
Left Surround
Right Front
Right Surround
Surround Back
Surround Back
Subwoofer
Receiver
S P E A K E R
L E V E L
R
L
R
L
OUT IN
+
+
+
+
– + – +
Surround Achter luidspreker alleen in het SCS200.6 systeem.
Nederlands
LINKS FRONT
LINKS SURROUND
LINKS SURROUND
RECHTS SURROUND
RECHTS SURROUND
CENTER
RECHTS FRONT
LINKS FRONT
CENTER
RECHTS FRONT
11
BEDIENING
MIN MAX
Subwoofer
Level
MIN MAX
Subwoofer
Level
Zet de netschakelaar (Power
å
) op “•” (aan) om de SUB200 subwoofer in te schakelen.
Wanneer u wat langer van huis bent of de subwoofer langere tijd niet zal worden gebruikt, zet dan de hoofd­schakelaar Power
å
weer
op Off (uit).
VOLUME
Het volume wordt geregeld met de Subwoofer Level
instelling als aangegeven.
Nederlands
å
12
Geen geluid uit alle luid­sprekers:
• Controleer of de receiver/
versterker aan staat en de bron signaal geeft.
• Controleer of de stekker
van de subwoofer in het stopcontact zit en de net­schakelaar
å
op “•” (aan)
staat.
• Controleer alle kabels en
verbindingen tussen de receiver/versterker en luid­sprekers. Controleer ook of alle kabels aangesloten zijn en controleer de kabels op breuk en kortsluiting.
• Controleer de juiste instel-
lingen van de versterker.
Geen geluid uit één luid­spreker:
• Controleer de “balans”
instelling van uw verster­ker/receiver.
• Controleer alle kabels en
verbindingen tussen de receiver/versterker en luid­sprekers. Controleer ook of alle kabels aangesloten zijn en controleer de kabels op breuk en kortsluiting.
• In de Dolby Digital of DTS
functies controleren of de receiver/processor correct is geconfigureerd voor de gebruikte luidsprekers.
• Schakel alle apparatuur uit
en verwissel de luidspreker die het niet doet met één van de anderen die het wel doet. Schakel alles weer in kijk of dezelfde luidspreker het nu niet doet, of het­zelfde kanaal. Is het het­zelfde kanaal dan schuilt
het probleem hoogstwaar­schijnlijk in de versterker. Raadpleeg eventueel de handleiding van dat appa­raat voor nadere informatie. Blijft dezelfde luidspreker stom, raadpleeg dan uw leverancier voor assistentie of wend u tot www.jbl.com
Geen geluid uit de center luidspreker:
• Controleer alle kabels en verbindingen tussen de receiver/versterker en luid­sprekers. Controleer ook of alle kabels aangesloten zijn en controleer de kabels op breuk en kortsluiting.
• Wanneer uw receiver/pro­cessor in de Dolby Pro Logic functie staat contro­leren of de center luidspre­ker niet in de ‘fantoom’ functie is gezet.
• Wanneer de receiver/pro­cessor in de Dolby Digital of DTS functie staat, controle­ren of de receiver/proces­sor zo is geconfigureerd dat de center luidspreker actief is.
Het systeem werkt goed op laag niveau, maar schakelt uit wanneer het luider wordt gezet:
• Controleer alle kabels en verbindingen tussen de receiver/versterker en luid­sprekers. Controleer ook of alle kabels aangesloten zijn en controleer de kabels op breuk en kortsluiting.
• Wordt meer dan één paar hoofd luidsprekers gebruikt, controleer dan de minimum impedantie van uw recei­ver/versterker.
Er is weinig of geen laag in de weergave:
• Controleer de polariteit van de linker en rechter luid­spreker aansluitingen (+ en -).
• Controleer of de stekker van de subwoofer in het stopcontact zit en de net­schakelaar
å
op “•” (aan)
staat.
• Wanneer de receiver/pro­cessor in de Dolby Digital of DTS functie staat, controle­ren of de receiver/proces­sor zo is geconfigureerd dat de subwoofer en LFE uit­gang actief zijn.
PROBLEMEN
Nederlands
13
Geen geluid uit de surround luidsprekers:
• Controleer alle kabels en verbindingen tussen de receiver/versterker en luid­sprekers. Controleer ook of alle kabels aangesloten zijn en controleer de kabels op breuk en kortsluiting.
• Controleer ook of de recei­ver/versterker en speciaal de surround functies juist zijn ingesteld.
• Controleer of de film of TV show die u bekijkt wel in surround is opgenomen. Zo niet, controleer dan of de receiver/versterker andere surround functies heeft die u kunt gebruiken.
• Wanneer de receiver/pro­cessor in de Dolby Digital of DTS functie staat, controle­ren of de receiver/proces­sor zo is geconfigureerd dat de surround luidsprekers actief zijn. Wanneer alle vijf satellieten in gebruik zijn dient de receiver of processor geconfigureerd te zijn voor
6.1 kanaals gebruik.
• Controleer de instelling van de DVD-speler en de aan­sluiting van de DVD om er zeker van te zijn dat deze de gewenste Dolby Digital of DTS functies ondersteunt en dat u die functie ook heeft gekozen, zowel in het menu van de DVD-speler als in dat van de disc.
Nederlands
SCS200.5/230 EN SCS200.6/230 SYSTEMEN
Frequentiebereik 35 Hz – 20 Hz (-6 dB)
SATELLIETEN
Maximum Aanbevolen Versterkervermogen
100 watt
Belastbaarheid (Continu/Piek)
50 watt/160 watt
Nominale Impedantie 8 ohm Gevoeligheid 86 dB @ 1 watt/1 meter Frequentiebereik 110 Hz – 20 kHz (-6 dB) Tweeter
Eén 13 mm (1/2") titanium-laminaat dome, video afgeschermd
Middentoner
Eén 75 mm (3") eenheid, video afgeschermd
Afmetingen (H x B x D) (exclusief tafelstand)
184 x 102 x 89 mm Gewicht 0,8 kg
CENTER
Maximum Aanbevolen Versterkervermogen
100 watt
Belastbaarheid (Continu/Piek)
50 watt/200 watt
Nominale Impedantie 8 ohm Gevoeligheid 88 dB @ 1 watt/1 meter Frequentiebereik 100 Hz – 20 kHz (-6 dB) Tweeter
Eén 13 mm (1/2") titanium-laminaat dome, video afgeschermd
Middentoner
Dubbele 75 mm (3") eenheid, video afgeschermd
Afmetingen (H x B x D) (exclusief tafelstand)
102 x 292 x 89 mm Gewicht 1,4 kg
SUBWOOFER
Versterker 100 watt RMS Frequentiebereik 35 Hz – 160 Hz (-6 dB) Woofer 200 m (8") Behuizing Basreflex Afmetingen (H x B x D) (inclusief voetjes)
413 x 279 x 349 mm Gewicht 12,7 kg
Specificaties en eigenschappen kunnen zonder voorafgaande kennisgeving worden gewijzigd.
* Handelsmerk van Dolby Laboratories .
DTS is een geregistreerd handelsmerk van Digital Theater Systems, Inc.
TECHNISCHE GEGEVENS
TOEPASSING:
Op realistische wijze weergeven van live-opnamen en
muziek in huis, dankzij de toonaangevende techniek van JBL.
SATELLIETTYPE:
Tweeter met titaanlaminaat conus,
gesloten kast
TYPE SUBWOOFER:
Basreflex
POORT ONTWERP:
Freeflow™ afgerond
PROFESSIONELE REFERENTIE:
Cinema Loudspeaker Series
HANDLEIDING
COLLECTIE:
MODEL:
SCS200.5/230 en SCS200.6/230
SURROUND CINEMA SPEAKERS
© 2004 Harman International Industries, Incorporated
JBL is een geregistreerd handelsmerk van Harman International Industries, Incorporated.
Part No.
406-000-00955
PRO SOUND COMES HOME
JBL Consumer Products
250 Crossways Park Drive, Woodbury, NY 11797
Europe: 2. Route de Tours, 72500 Château du Loir, France
www.jbl.com
Verklaring van Conformiteit
Wij, Harman Consumer Group International
2, route de Tours 72500 Château-du-Loir France
Verklaren in eigen verantwoordelijkheid dat de producten beschreven in deze handleiding voldoen aan de volgende technische richtlijnen:
EN 61000-6-3:2001 EN 61000-6-1:2001 EN 55013:2001 EN 55020:2002 EN 61000-3-2:2000 EN 61000-3-3:1995+A1:2001 EN 60065:2002
Nederlands
Gary Mardell
Harman Consumer Group International
France 05/04
Loading...
