ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ

Janome

MyLock 714

ｔＭＹＹ

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Ваш оверлок разработан и сконструирован только для ДОМАШНЕГО ИСПОЛЬЗОВАНИЯ. Перед началом работы прочитайте все инструкции по пользованию.

ОПАСНО – Во избежание риска удара электрическим током:

1. Никогда не оставляйте включенную в сеть машину без присмотра. Всегда отключайте прибор от сети сразу же после работы и перед началом чистки.

2. Всегда отключайте от сети при замене лампочки. Вставляйте лампочку такого же типа на 15 Ватт.

3. Не прикасайтесь к машине, если она упала в воду. Немедленно отключите от сети.

4. Не располагайте и не храните машину так, чтобы она могла упасть в раковину или ванну. Не ставьте и не роняйте в воду или другую жидкость.

ВНИМАНИЕ– Во избежание ожогов, пожара, удара электрическим током или нанесения

повреждений пользователю:

1. Не позволяйте играть с машиной. Будьте внимательны при работе, если в помещении находятся дети.

2. Используйте прибор только по его прямому назначению, описанному в этой инструкции. Используйте приспособления, только рекомендуемые производителем и описанные в инструкции.

3. Не используйте машину, если у нее поврежденный шнур или вилка, в случае, если она падала, была повреждена, попала в воду или работает неправильно. Отнесите машину к ближайшему авторизированному дилеру для ремонта или наладки.

4. Машина должна работать только с открытыми вентиляционными отверстиями. Периодически чистите вентиляционные области машины и ножную педаль от пыли, грязи и остатков материи.

5. Ничего не кидайте и не вставляйте в вентиляционные отверстия.

6. Работайте на машине только в помещении.

7. Не работайте в помещении, где распылялись аэрозоли или использовался кислород.

8. Чтобы отключить питание, поставьте все выключатели в положение ВЫКЛ.(«0»). Затем вытащите вилку из розетки.

9. Не тяните вилку из розетки за шнур, берите вилку за корпус.

10. Будьте осторожны при работе с движущимися частями машины. Особое внимание уделяйте рабочей области вокруг иглы.

11. Используйте только надлежащую игольную пластину. Из-за неправильной пластины может сломаться игла.

12. Не используйте гнутые иглы.

13. Не тяните и не толкайте ткань при шитье, может сломаться игла.

14. Всегда ставьте выключатель на «0» при регулировки или замене деталей в области работы иглы: заправке нити в иглу, смене иглы, заправке нижней нити, смене прижимной лапки и т.д.

15. Всегда отключайте машину от электрической розетки при проведении профилактических работ, снятии панелей и других процедур, описанных в этой инструкции.

СОХРАНЯЙТЕ ЭТИ ИНСТРУКЦИИ

Что следует делать:

1. Помните о движениях иглы вверх-вниз, не отвлекайтесь при работе на машине.

2. Когда оставляете машину без присмотра, отключайте питание кнопкой выключения или вытаскивайте вилку из розетки.

3. При чистке машины, съеме панелей или замене лампочки основное питание должно быть отключено: следует вытащить вилку из розетки.

4. Не кладите ничего на ножную педаль. В противном случае машина может неожиданно заработать, может сгореть педаль или мотор.

5. Максимальная разрешенная мощность лампы подсветки 15 Ватт.

6. При использовании машины впервые подложите кусочек ткани под прижимную лапку и поработайте на ней несколько минут, не заправляя нити. Вытрите выступившее на машине масло.

ПОДГОТОВКА

Наименование частей . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Установка мусоросборника . . . . . . . . . . . . . . . . . . . . . . . . .5

Хранение аксессуаров . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Стандартные аксессуары . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Расположение нитевдевателя . . . . . . . . . . . . . . . . . . . . . . .5

Подключение питания к машине . . . . . . . . . . . . . . . . . . . .6

Контроль скорости шитья . . . . . . . . . . . . . . . . . . . . . . . . . .6

Для Вашей безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Как повернуть маховое колесо . . . . . . . . . . . . . . . . . . . . . .7

Боковая крышка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Крышка отсека петлителей . . . . . . . . . . . . . . . . . . . . . . . . .7

Установка антенны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Установка катушечных колпачков и сетки . . . . . . . . . . . .8

Смена игл . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Как использовать иглодержатель . . . . . . . . . . . . . . . . . . .9

Подъем и опускание прижимной лапки . . . . . . . . . . . . .10

Снятие прижимной лапки . . . . . . . . . . . . . . . . . . . . . . . . .10

Установка прижимной лапки . . . . . . . . . . . . . . . . . . . . . .10

Регулировка давления лапки на ткань . . . . . . . . . . . . . . .10

Изменение длины стежка . . . . . . . . . . . . . . . . . . . . . . . . . .11

Дифференциальная подача ткани . . . . . . . . . . . . . . . . . .11

Как отрегулировать подачу ткани . . . . . . . . . . . . . . . . . . .11

Отключение верхнего ножа . . . . . . . . . . . . . . . . . . . . . . . .12

Подключение верхнего ножа . . . . . . . . . . . . . . . . . . . . . . .12

Регулировка ширины обрезки . . . . . . . . . . . . . . . . . . . . . .13

Установочный винт игольной пластины . . . . . . . . . . . . .14

Установки предварительного натяжения

нижнего петлителя и сменного нитенаправителя . .15

Работа с двухниточным стежком . . . . . . . . . . . . . . . . . . .16

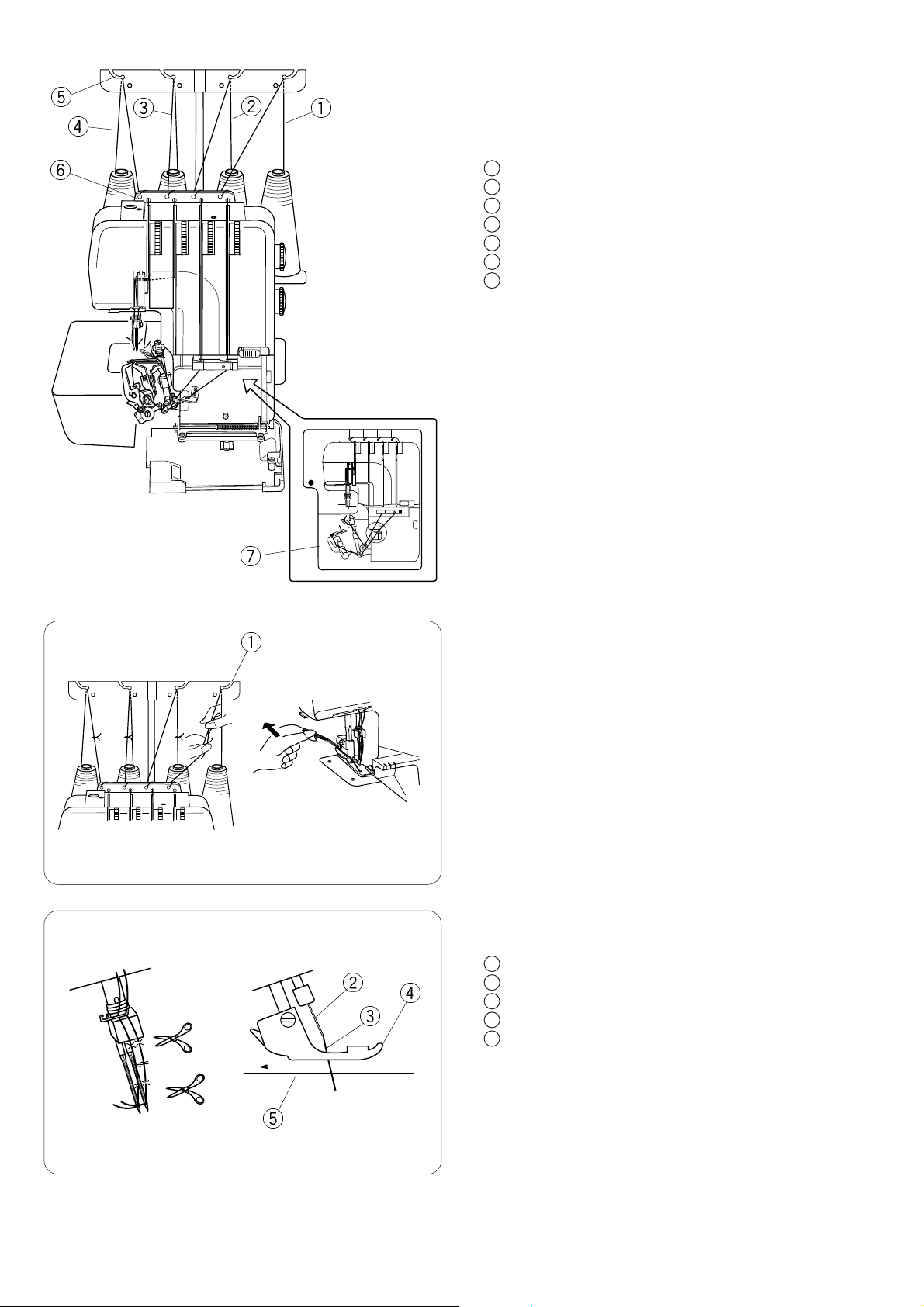

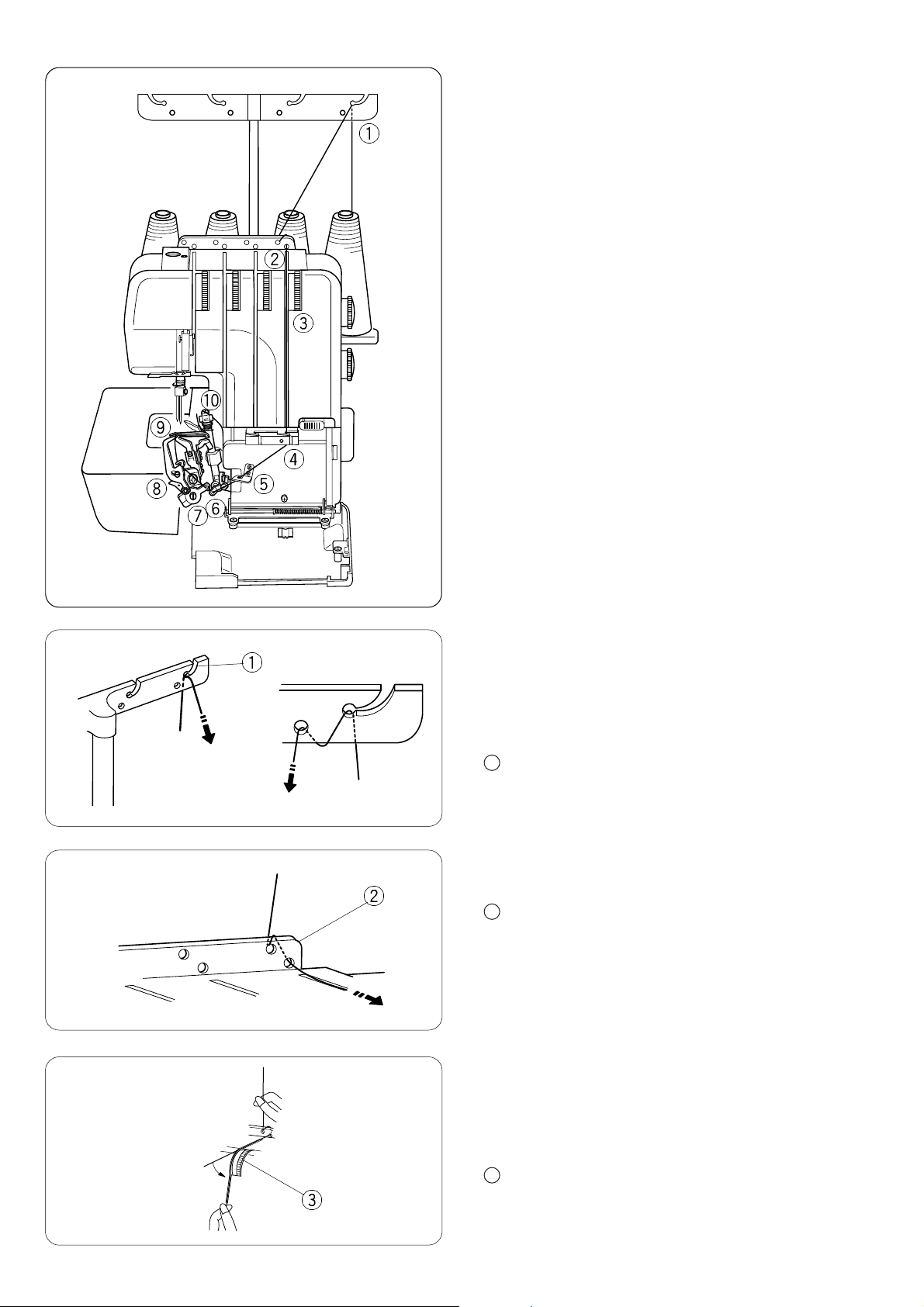

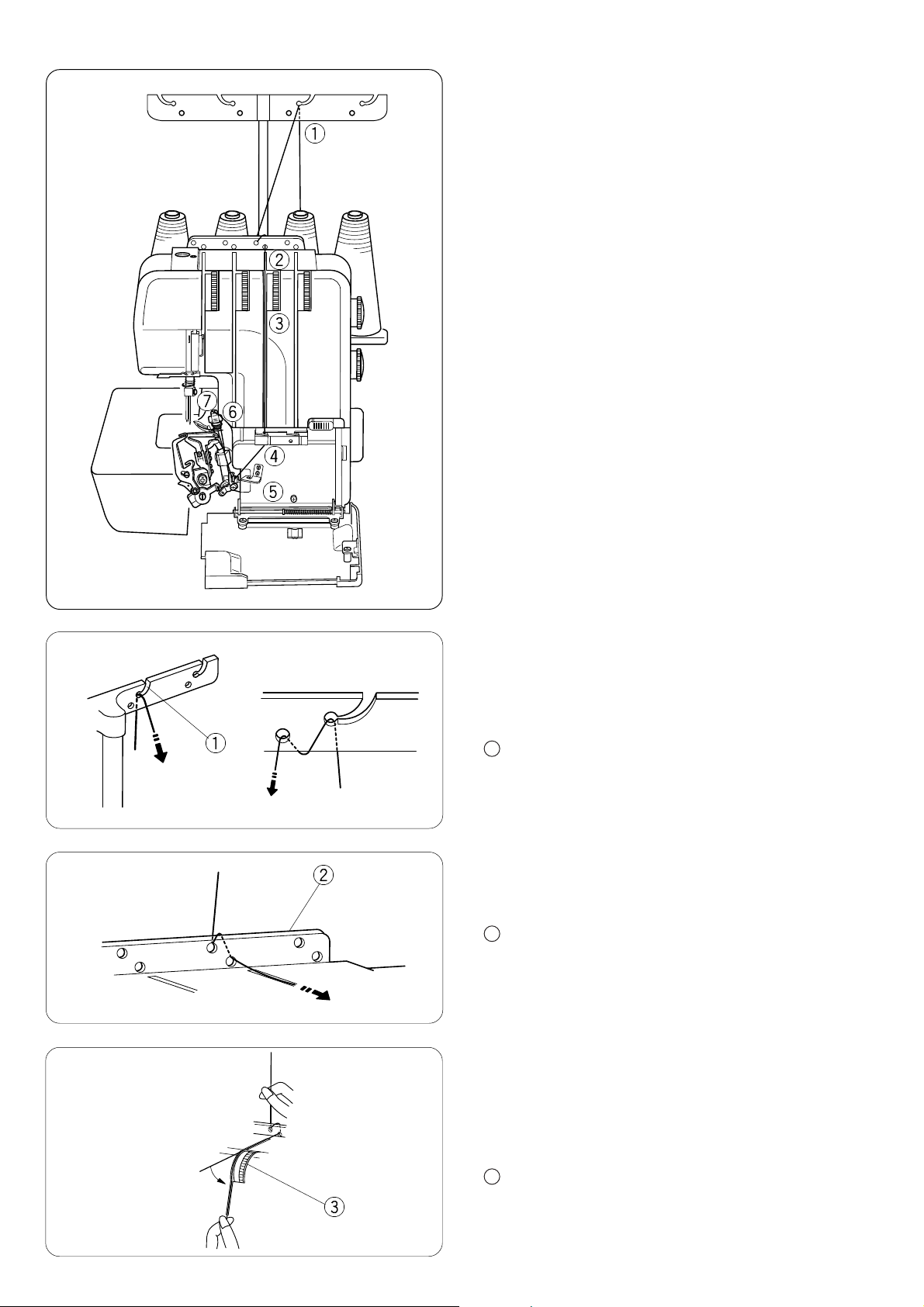

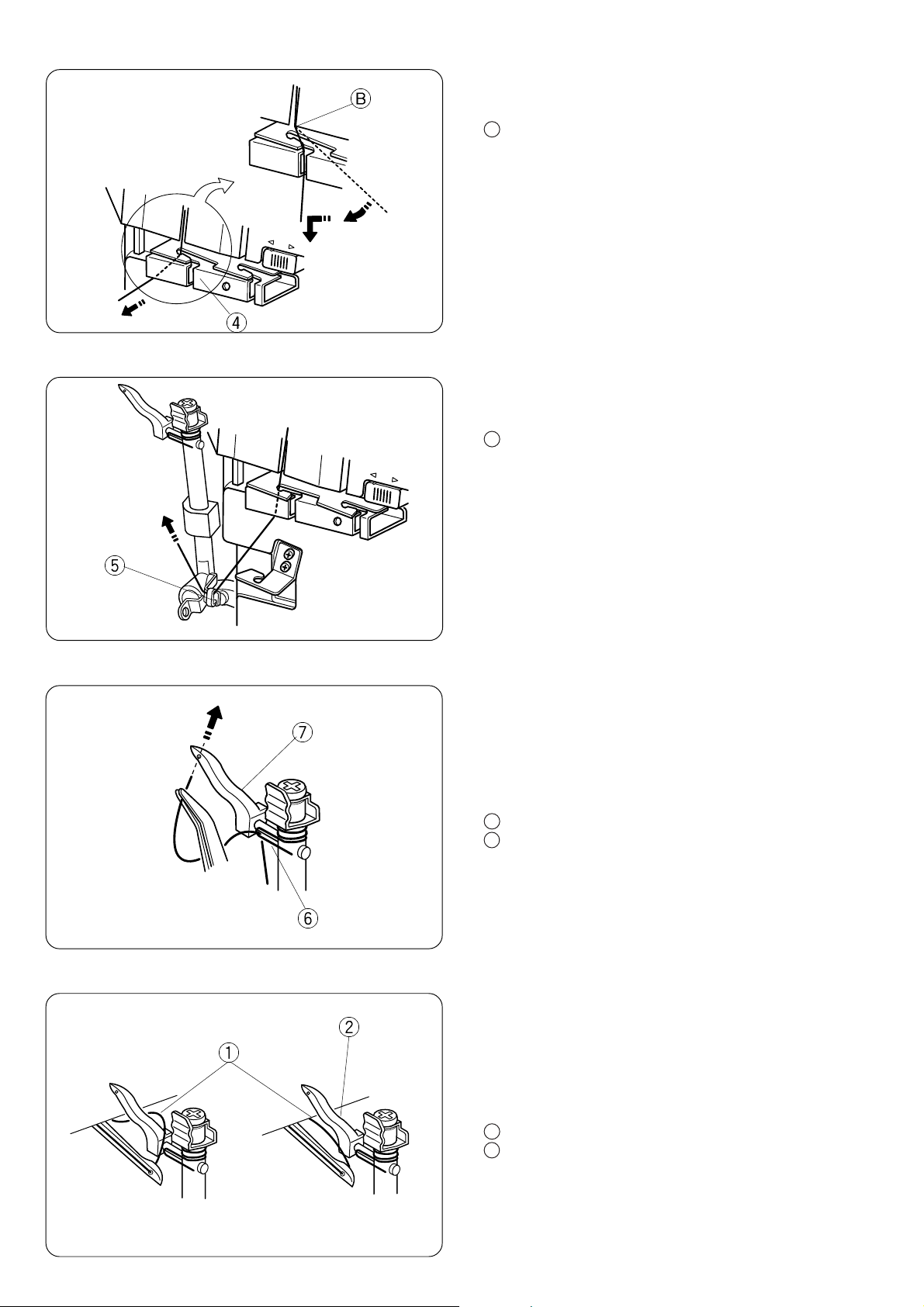

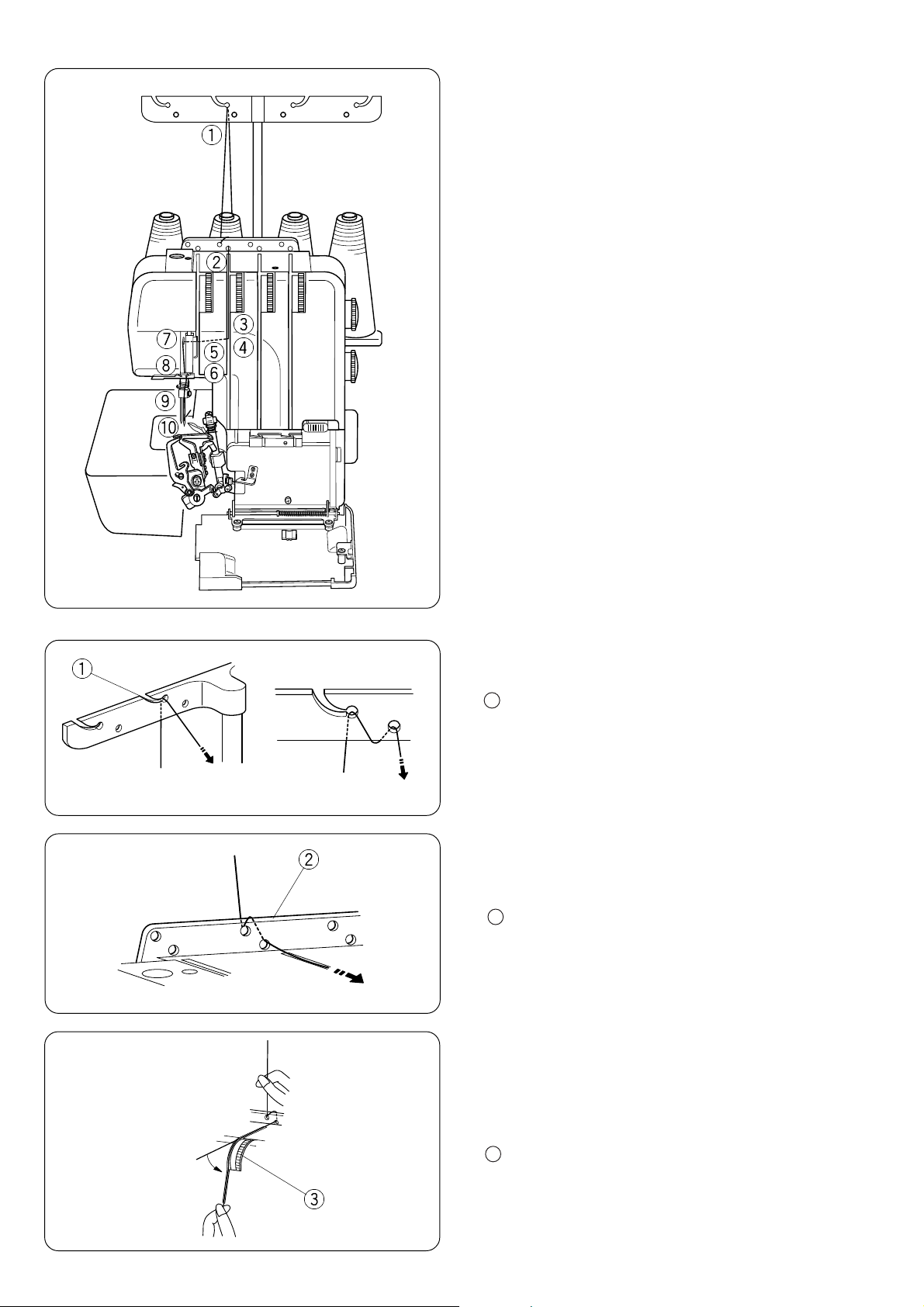

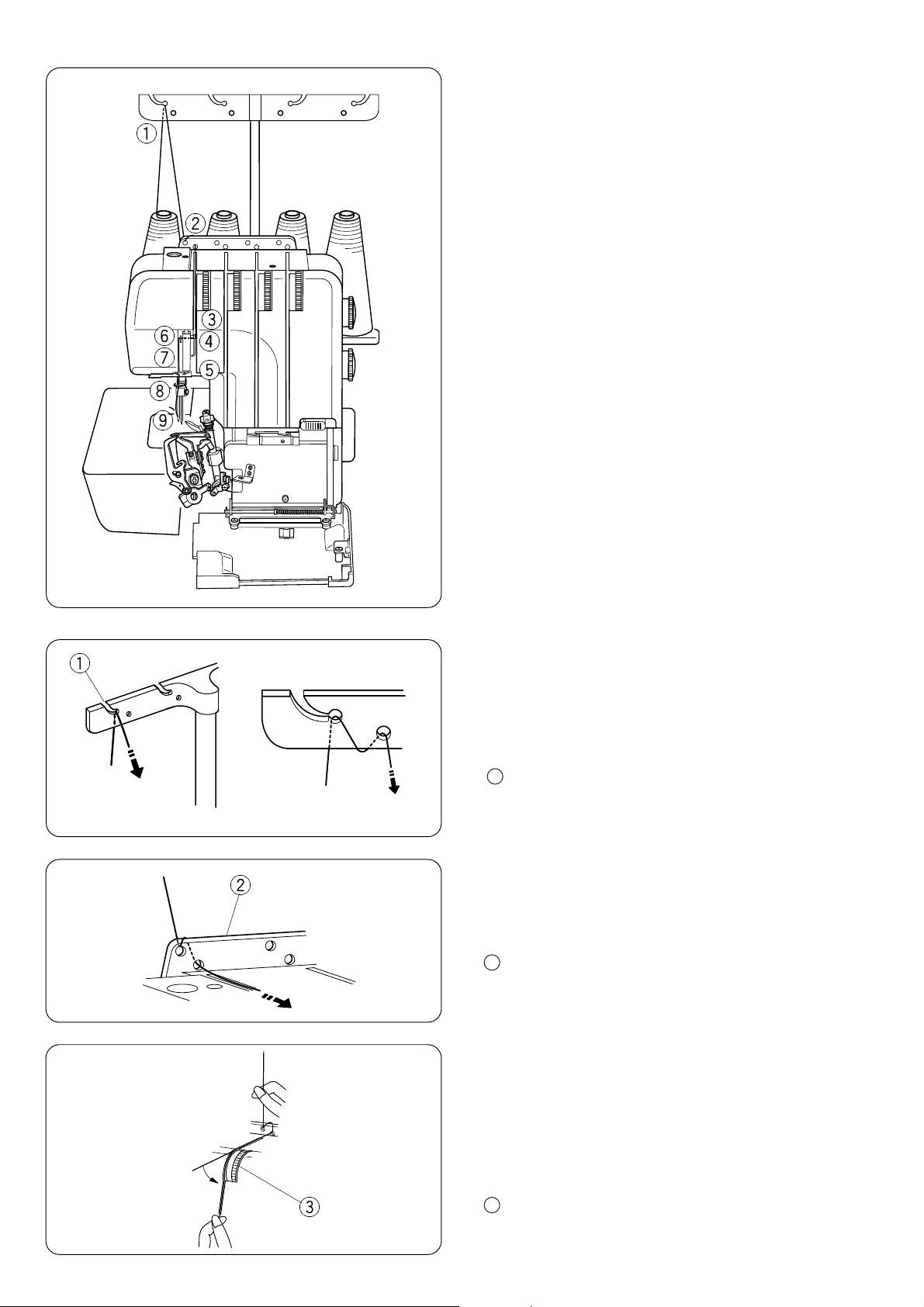

Заправка нитей в машину . . . . . . . . . . . . . . . . . . . . . . .17-27

• Заправка нижнего петлителя . . . . . . . . . . . . . . . . . .19

• Заправка верхнего петлителя . . . . . . . . . . . . . . . . . .22

• Заправка только верхнего петлителя . . . . . . . . . . .23

• Заправка правой иглы . . . . . . . . . . . . . . . . . . . . . . . .24

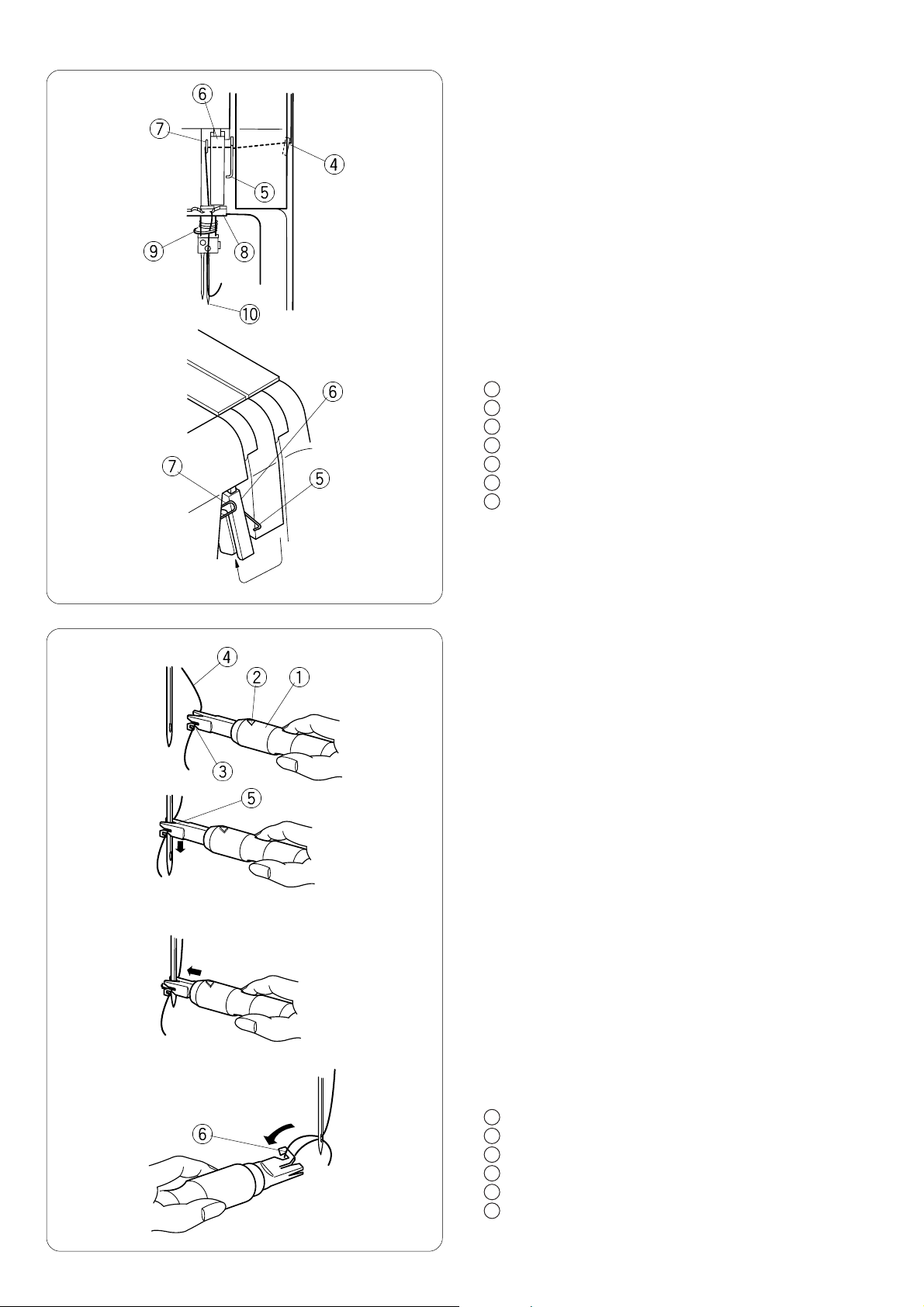

• Нитевдеватель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

• Заправка левой иглы . . . . . . . . . . . . . . . . . . . . . . . . .26

НАЧАЛО ШИТЬЯ

Начало шитья . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Завершение шитья . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Последовательное шитье . . . . . . . . . . . . . . . . . . . . . . . . .28

Направительные линии . . . . . . . . . . . . . . . . . . . . . . . . . . .28

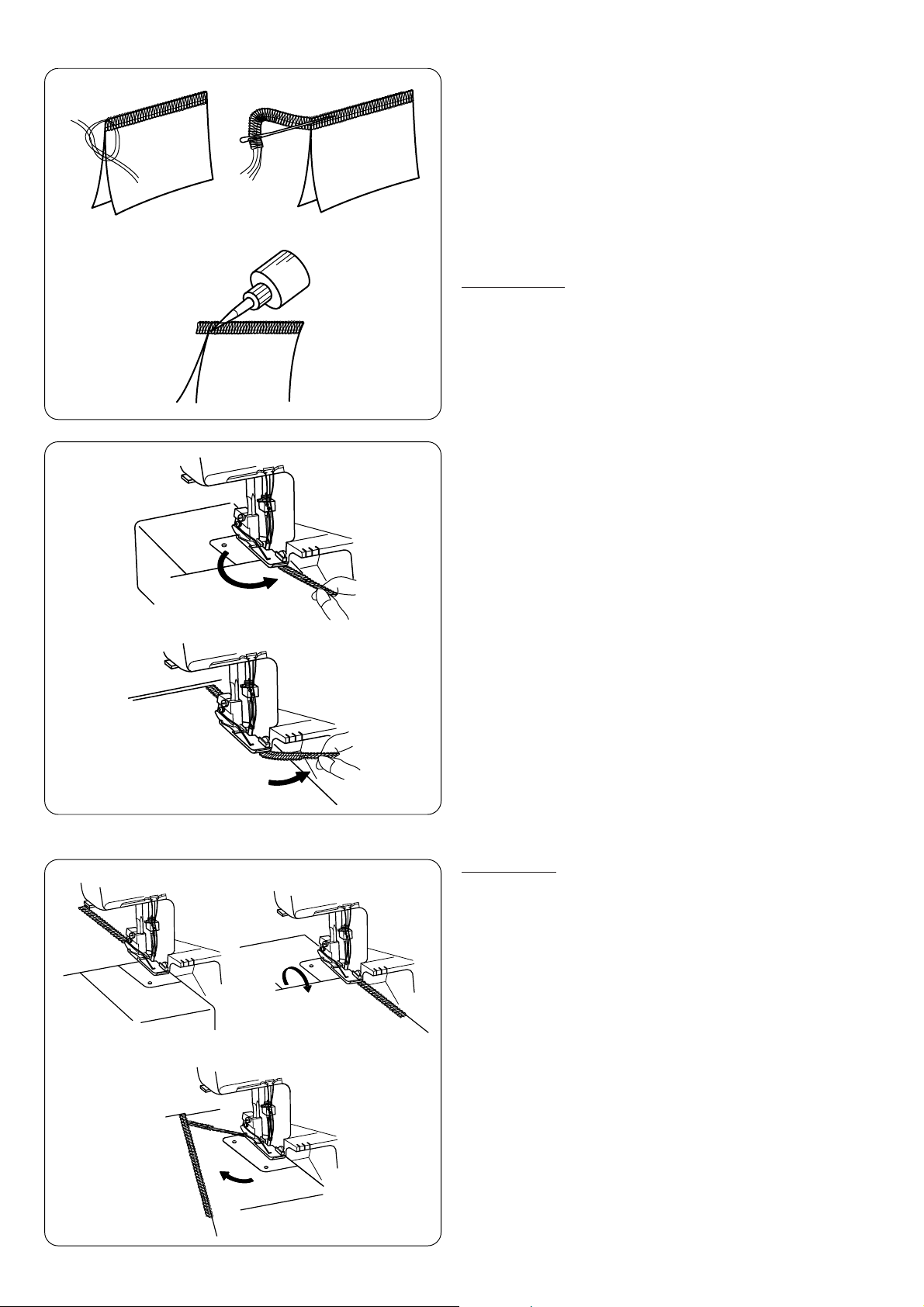

Закрепление концов нитей . . . . . . . . . . . . . . . . . . . . . . . .29

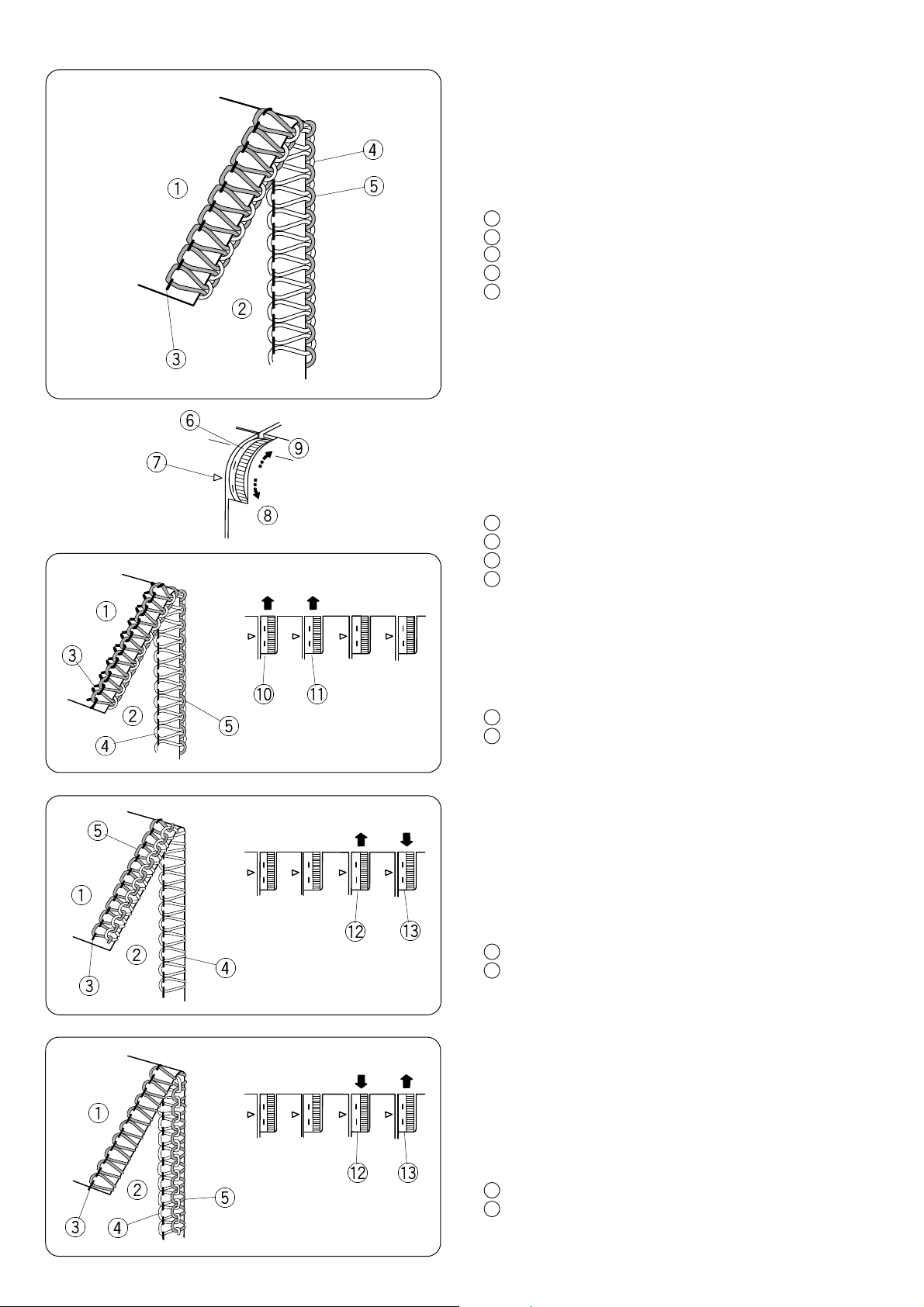

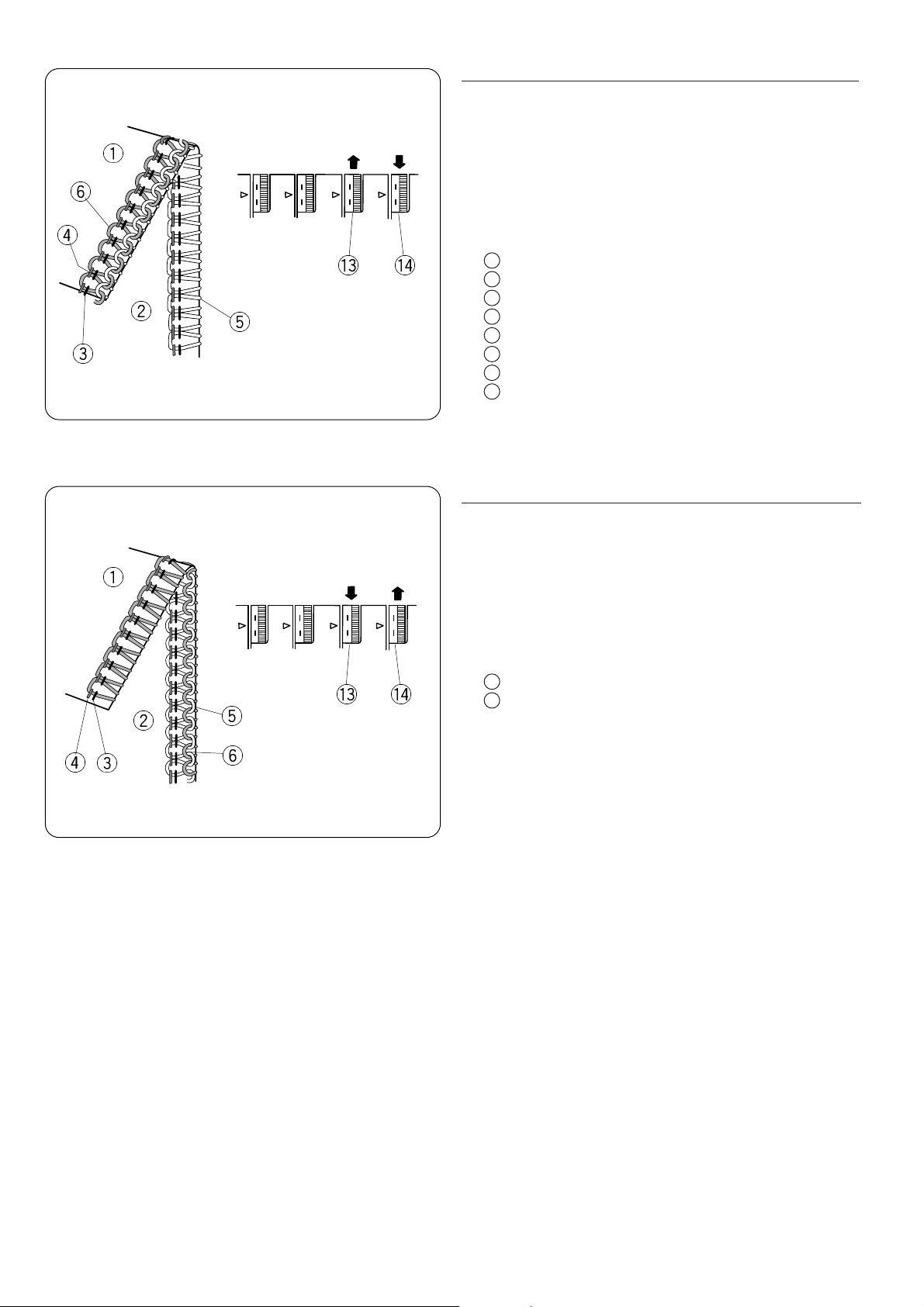

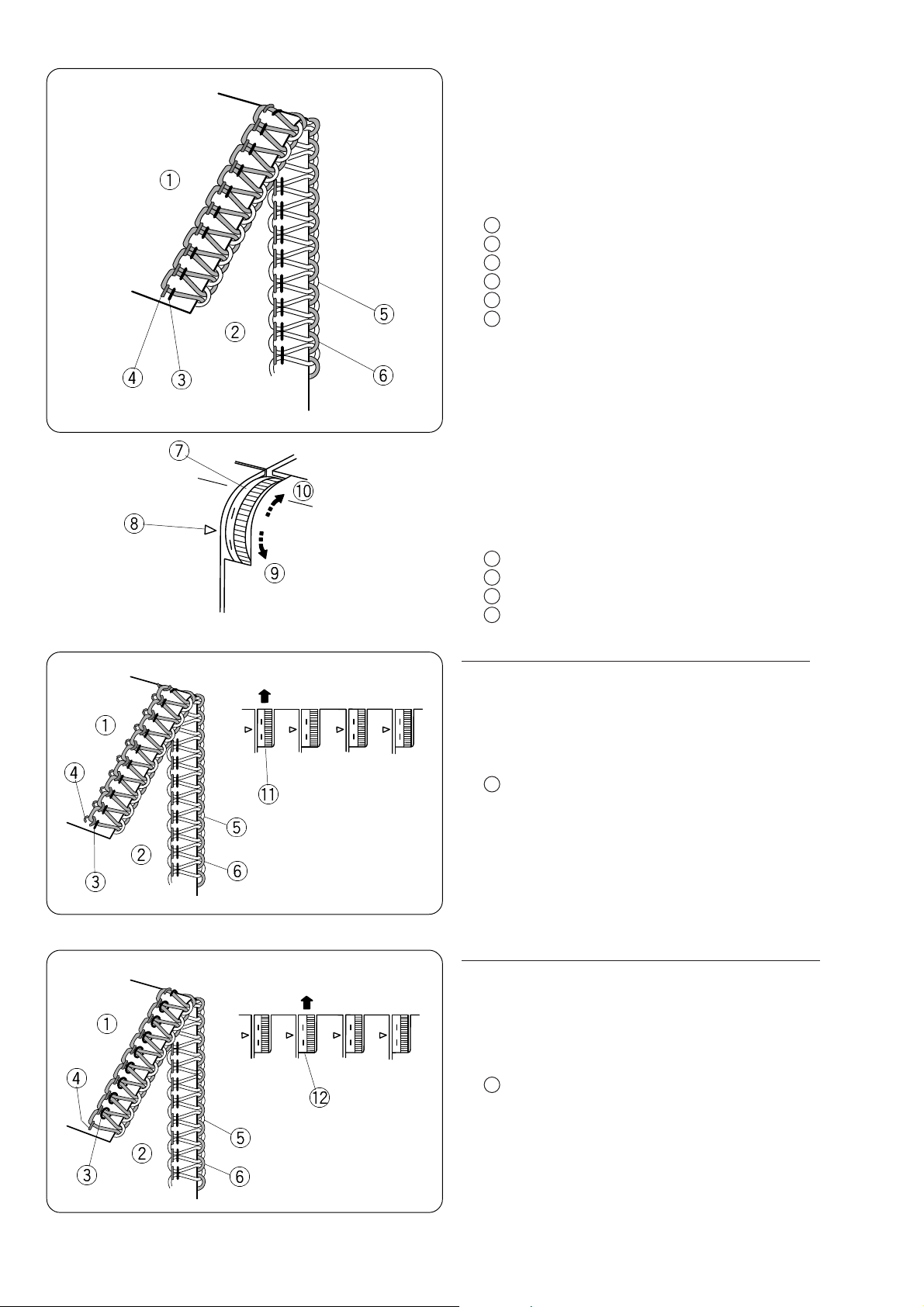

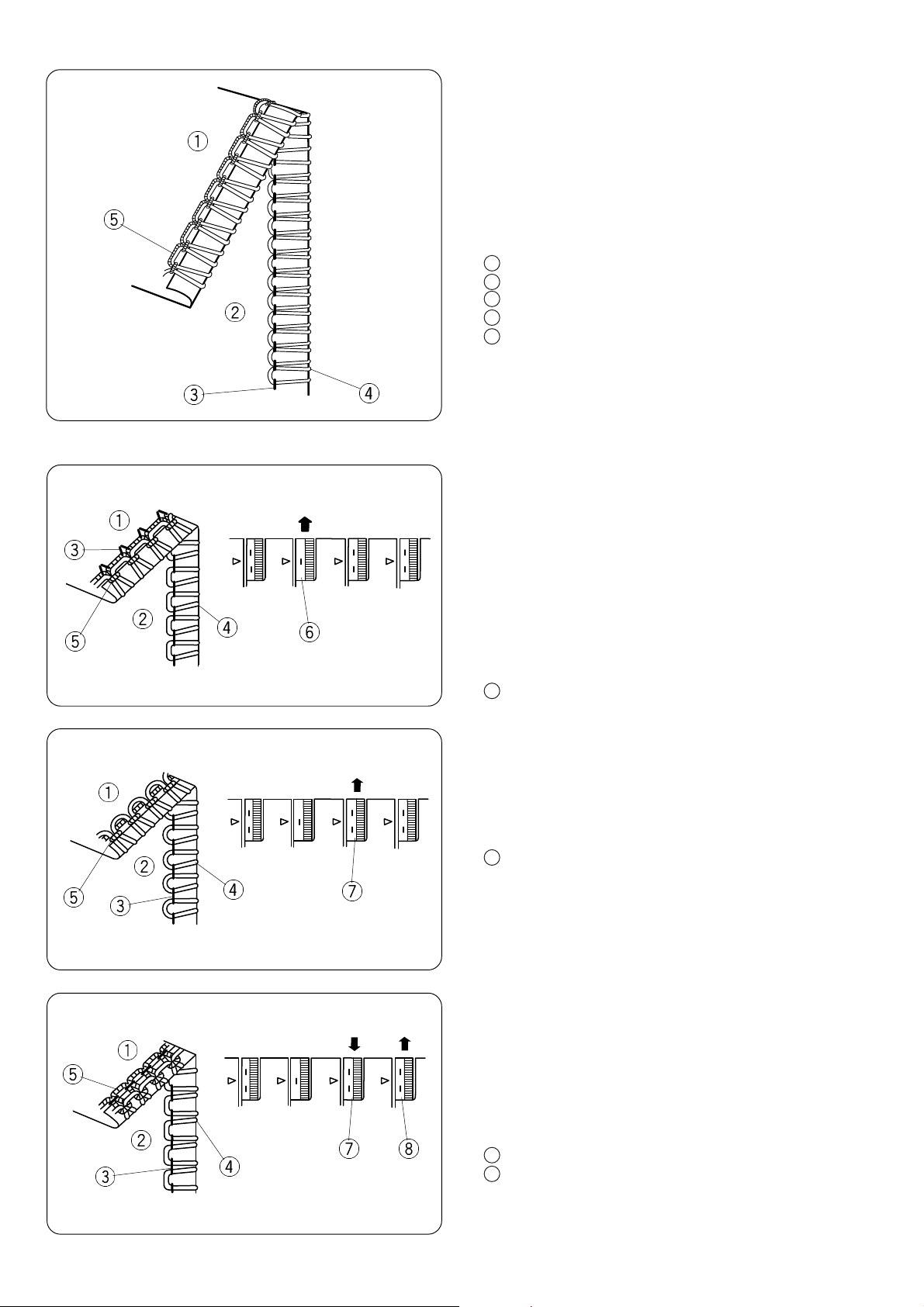

Натяжение нитей (4 нити) . . . . . . . . . . . . . . . . . . . . . .30-31

Заправка нитей в машину (3 нити) . . . . . . . . . . . . . . . . .32

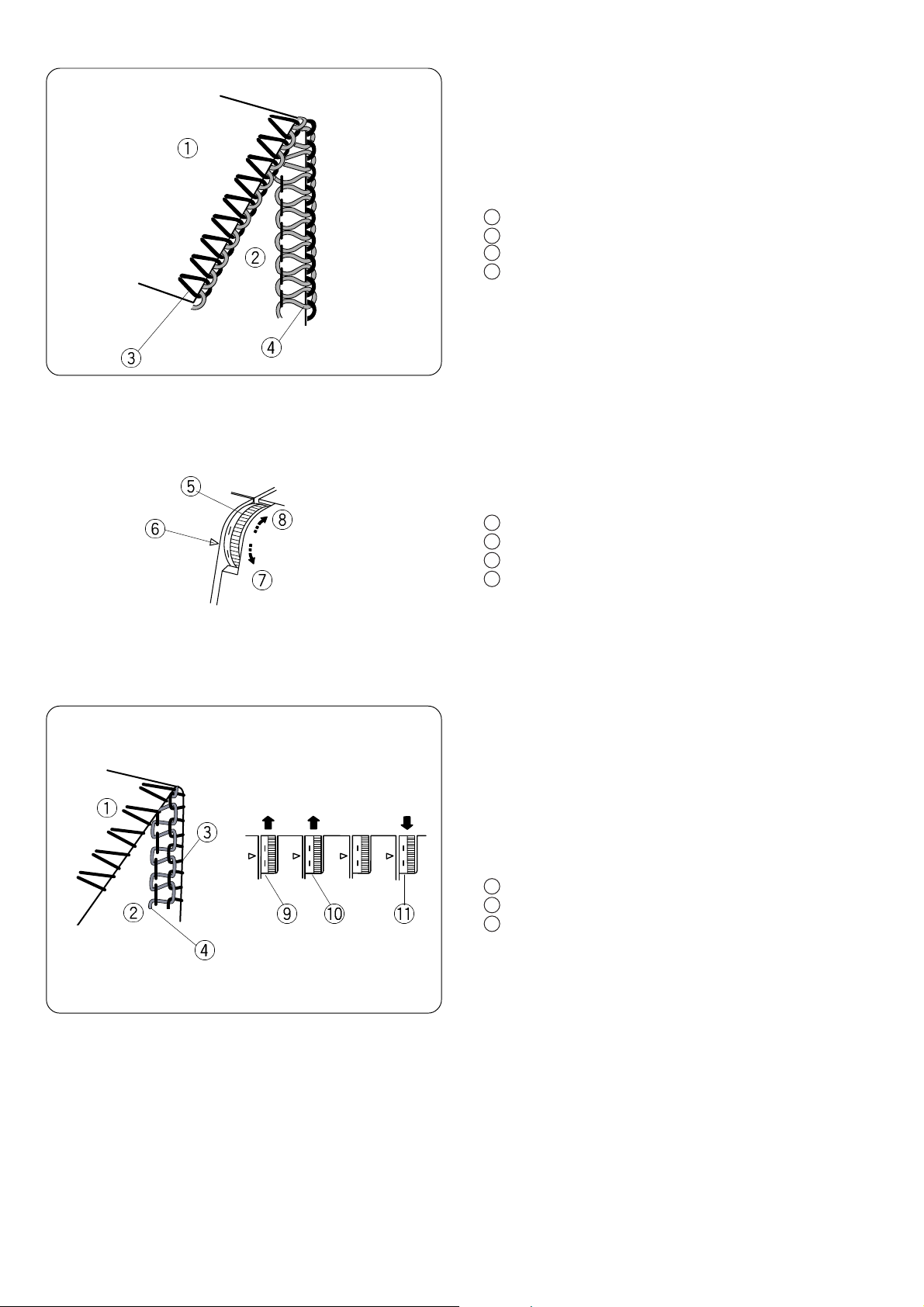

Натяжение нитей (3 нити) . . . . . . . . . . . . . . . . . . . . . . . . .33

Заправка нитей в машину (2 нити) . . . . . . . . . . . . . . . . .34

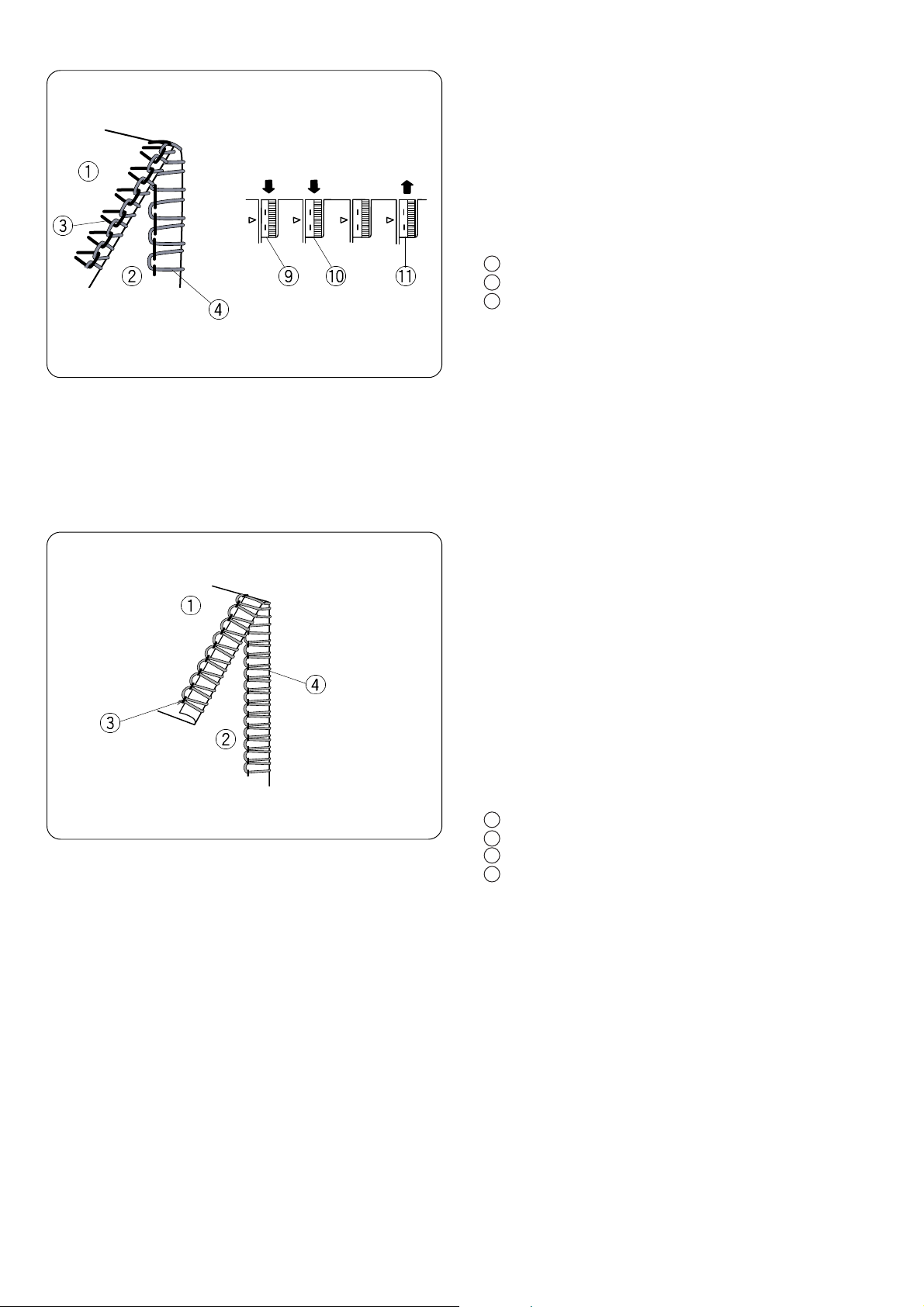

Натяжение нитей (2 нити) . . . . . . . . . . . . . . . . . . . . . .35-36

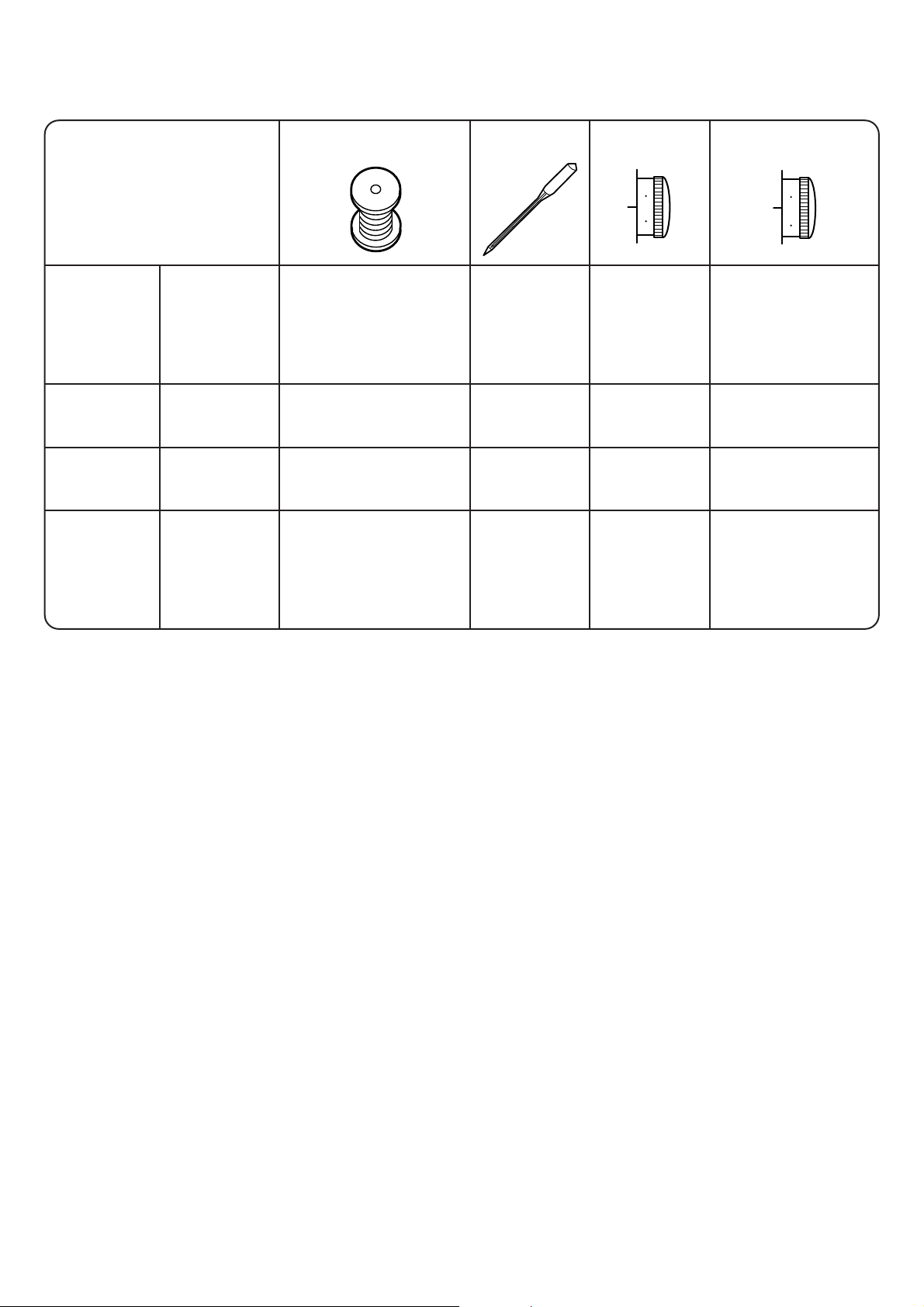

Соотношение игл и нитей . . . . . . . . . . . . . . . . . . . . . . . . .37

РОЛИКОВЫЙ ШОВ, ОБРАБОТКА КРАЯ И УЗКИЙ ШОВ

Установка машины, а также нитка,

ткань и реле натяжения . . . . . . . . . . . . . . . . . . . . . . . .38

Натяжение нити . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Для достижения лучших результатов . . . . . . . . . . . . . . .40

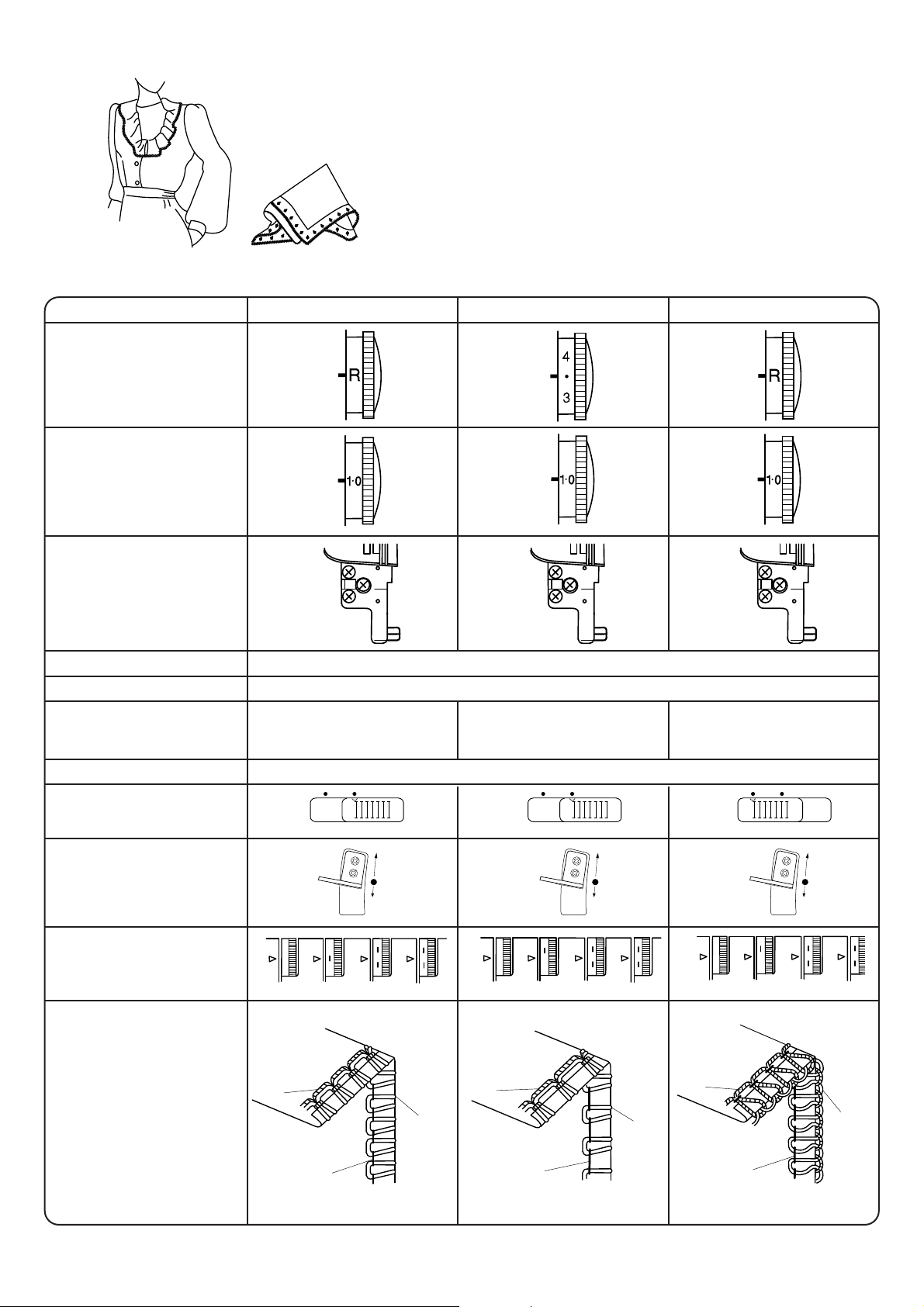

ДЕКОРАТИВНАЯ ОБРАБОТКА

Нить и ткань . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Установки машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

СБОРКИ

Нить и ткань . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Установки машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

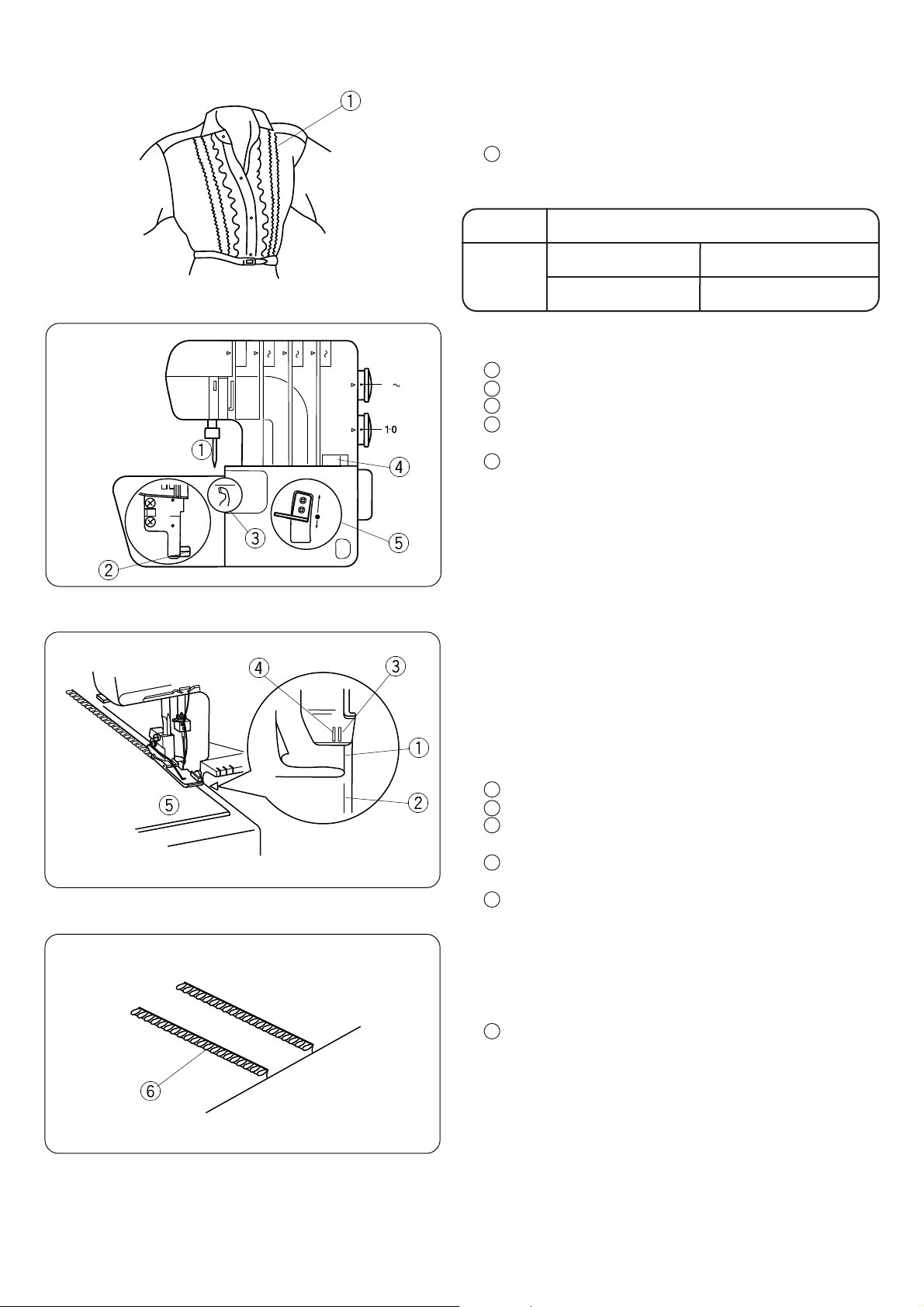

МЕЛКИЕ СКЛАДКИ

Нить и ткань . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Установки машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Шитье . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

УХОД ЗА МАШИНОЙ

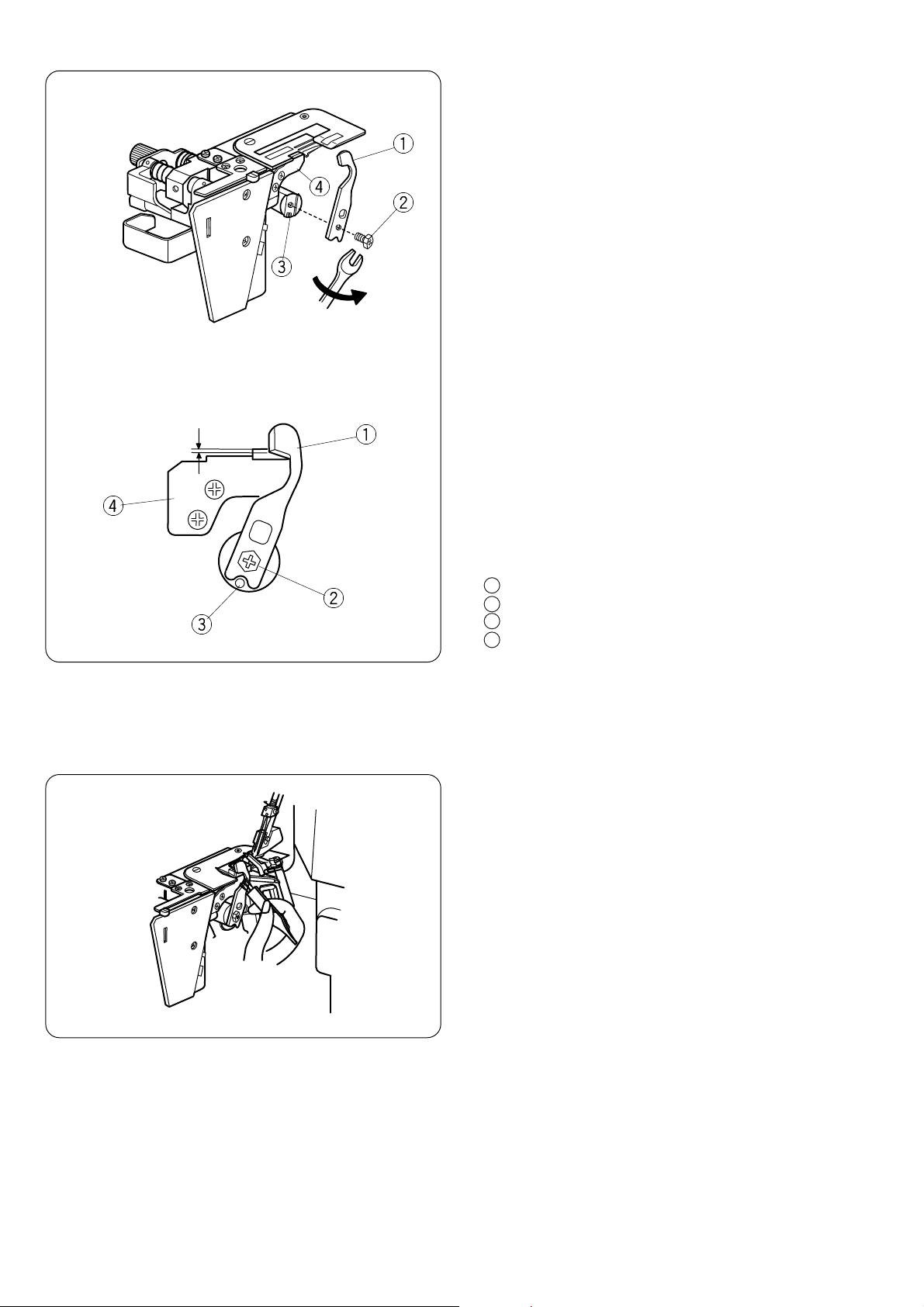

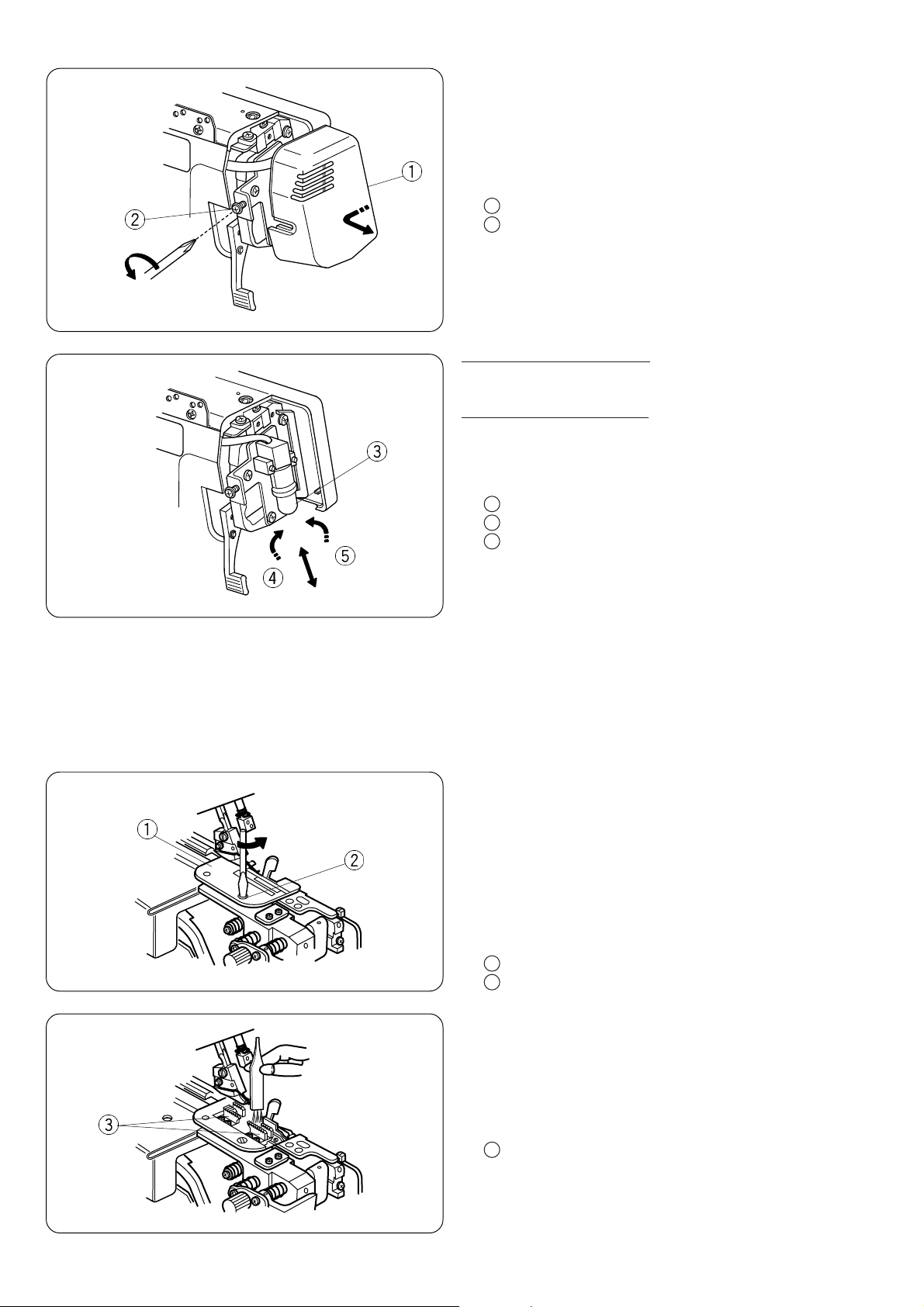

Замена верхнего ножа . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Чистка области верхнего ножа . . . . . . . . . . . . . . . . . . . . .43

Замена лампочки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Чистка тканенаправителей . . . . . . . . . . . . . . . . . . . . . . . .44

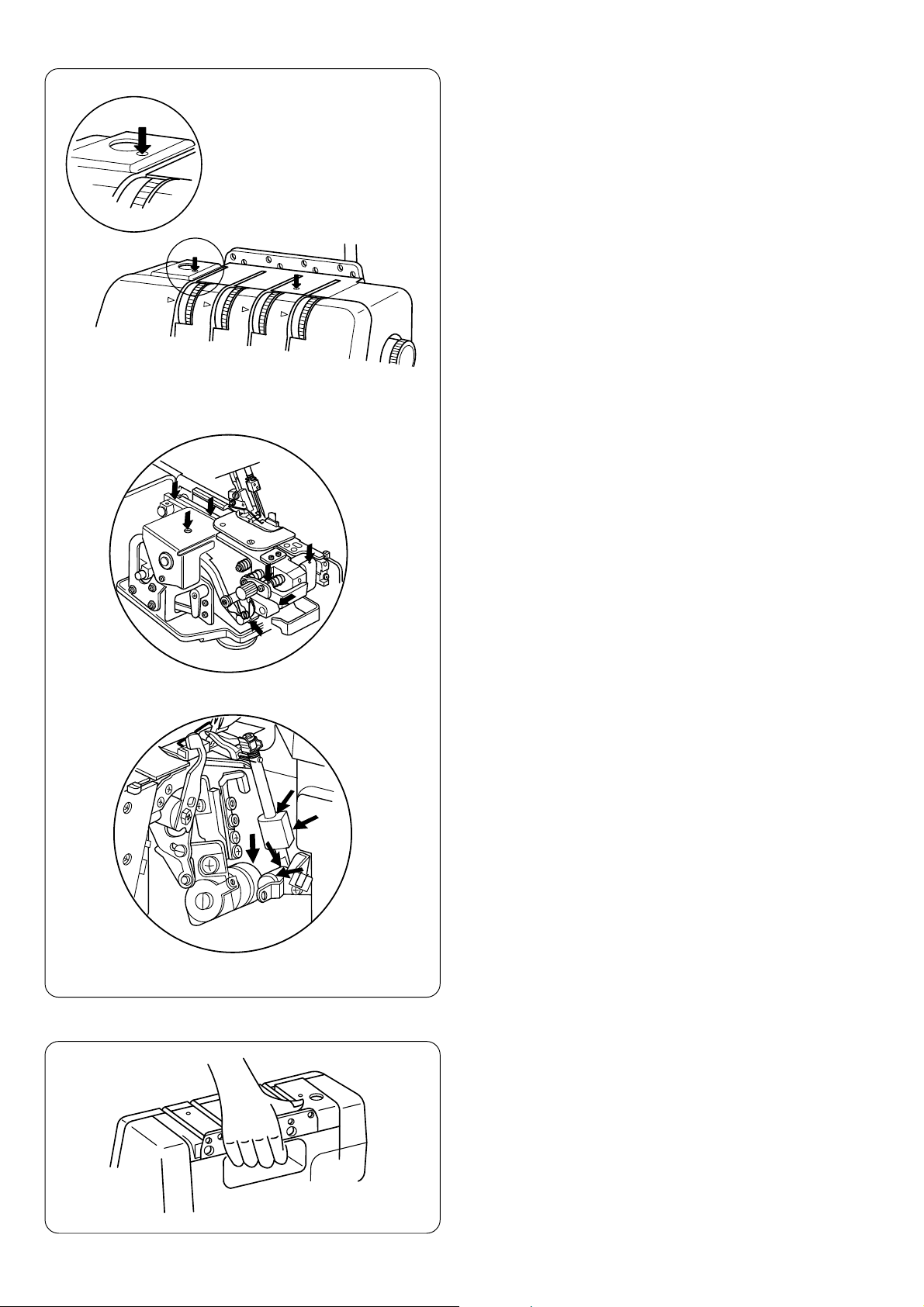

Смазка машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Транспортировка машины . . . . . . . . . . . . . . . . . . . . . . . .45

Устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . .46

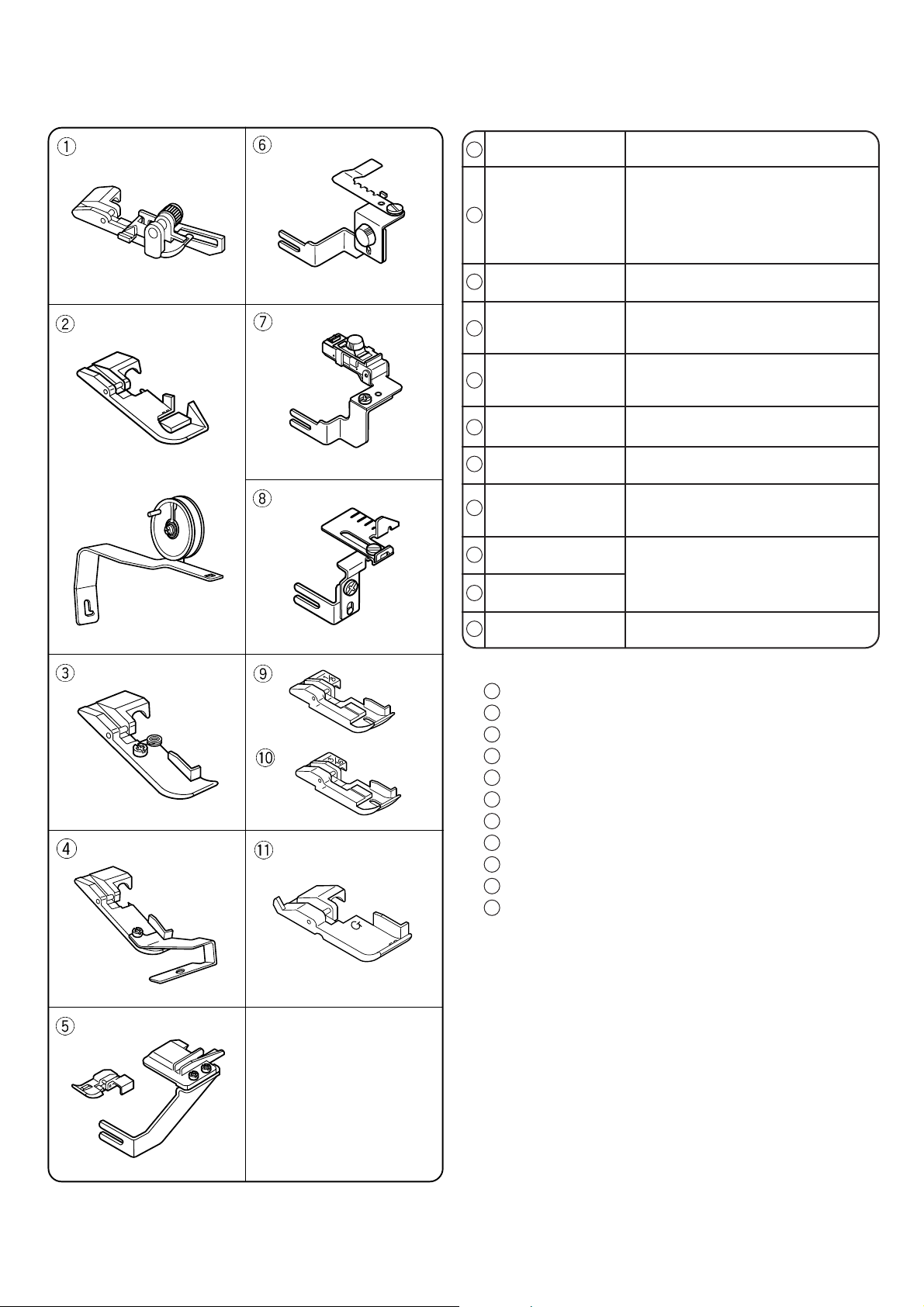

ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ . . . . . . . . . . . . . . . . . . . . . .47

СОДЕРЖАНИЕ

ПОДГОТОВКА

Наименование частей

Диск натяжения левой нити Диск натяжения правой нити Диск натяжения нити верхнего петлителя Диск натяжения нити нижнего петлителя Боковая крышка Крышка отсека петлителей Маховое колесо Выключатель питания Разъем машины Регулятор дифференциальной подачи Регулятор длины стежка Подставка для катушек Держатель катушки Катушечный стержень Нитенаправительная антенна Нитенаправитель Винт регулировки давления лапки на ткань Рычаг предварительного натяжения нижнего петлителя Рычаг установки игольной пластины Прижимная лапка Нитеобрезатель Рычаг подъема прижимной лапки Игольная пластина Штифт отключения верхнего ножа Регулятор ширины обрезки Нижний петлитель Верхний петлитель Верхний нож Нижний нож Сменный нитенаправитель

Установка мусоросборника

Установите выступ в паз на крышке отсека петлителей и наденьте мусоросборник.

Паз Крышка отсека петлителей Мусоросборник Выступ

Хранение аксессуаров

Вставьте коробку с аксессуарами в мусоросборник.

Мусоросборник Коробка с аксессуарами

Стандартные аксессуары

Отвертка (большая) Отвертка (малая) Пинцет Набор игл №11, №14 Сетка Колпачки держателя катушки Щеточка от пыли Нитевдеватель Масло Конвектор верхнего петлителя (для 2-ниточного шва) Гаечный ключ Верхний нож

Расположение нитевдевателя

Вы можете хранить нитевдеватель внутри панели петлителей непосредственно в держателе. Держатель очень удобен. Если нитевдеватель хранится в держателе, вы можете постоянно его использовать. Надавите на нитевдеватель и вставьте его в держатель.

Крышка отсека петлителей Держатель Выемка Нитевдеватель

Подключение питания к машине

1. Отключите питание и вставьте вилку машины в разъем машины.

2. Вставьте электрическую вилку в розетку на стене.

3. Включите питание.

Выключатель питания Вилка подключения Разъем машины Вилка машины Шнур питания Педаль контроля скорости

Контроль скорости шитья

Скорость шитья регулируется ножной педалью. Чем сильнее нажимать на педаль, тем быстрее работает машина. Поднимите прижимную лапку, нажмите на ножную педаль и потренируйтесь работать с разной скоростью.

Педаль контроля скорости

Для Вашей безопасности:

• Во время работы всегда смотрите на область шитья. Не дотрагивайтесь до движущихся частей машины, а именно: нитеводитель, петлители, маховое колесо, игла, ножи.

• Всегда отключайте питание, если: —оставляете машину без присмотра —меняете или добавляете какие-нибудь части —заправляете нить или чистите машину

• Не кладите ничего на ножную педаль, особенно во время работы машины.

Как повернуть маховое колесо

Всегда поворачивайте маховое колесо на себя (по часовой стрелке).

Маховое колесо

Боковая крышка

Как открыть: Подтолкните боковую крышку влево.

Как закрыть: Подтолкните боковую крышку вправо.

Боковая крышка

Крышка отсека петлителей

Как открыть: (А) Отодвигая пальцем крышку отсека петлителей вправо до конца, потяните ее на себя.

Как закрыть: (В) Поднимите крышку отсека петлителей и подтолкните ее к машине. Крышка отсека петлителей пристегнется на место автоматически.

Крышка отсека петлителей

Примечание:

Всегда закрывайте панель петлителей время работы машины.

Установка антенны

1. Поднимите антенну на полную высоту.

2. Поверните антенну так, чтобы нитенаправители располагались прямо над катушечными стержнями.

Антенна Нитенаправитель Стопоры Катушечный стержень

* Убедитесь, что два стопора на стержне антенны

установлены в правильном положении, как показано на рисунке.

Установка катушечных колпачков и сетки

1. При использовании маленьких катушек снимите с катушечных стержней держатели катушек. Затем установите катушки, узкой прорезью вверх, сверху наденьте колпачки.

Держатель катушки Катушечные стержни Колпачки Узкая прорезь

2. Если нить соскакивает с катушки во время заправки нити и/или шитья, наденьте на катушку сетку как показано на рисунке, чтобы нить не запуталась.

Сетка Катушечный стержень

Смена игл

Выключите питание и отключите машину от сети. Поднимите иглу в верхнее положение. Затем ослабьте винт фиксатора правой или левой иглы в зависимости от того, какую иглу Вы меняете.

Винт игольного стержня слева Винт игольного стержня справа

• Используйте иглы НА-1SP №14 или №11

Чтобы установить иглу справа

Вставьте новую иглу в фиксатор иглы плоской стороной назад, верхняя часть иглы должна касаться стопора. Затем затяните винт справа.

Чтобы установить иглу слева

Вставьте новую иглу в фиксатор плоской стороной назад, верхняя часть иглы должна касаться края игловодителя. Затем затяните винт слева.

• Если иглы установлены правильно, то левая игла должна быть выше правой.

• Используйте иглы НА-1SP №14 или №11

Фиксатор иглы Игла Стопор Край игловодителя Винты иглодержателя Плоской стороной назад

• Не используйте тупые и гнутые иглы.

Как использовать иглодержатель

Чтобы легко вставить иглу, используйте иглодержатель.

1. Выключите питание и отключите машину от сети.

2. Вставьте иглу в иглодержатель плоской стороной назад как показано на рисунке.

3. При помощи иглодержателя вставьте иглу в фиксатор иглы до упора. Туго затяните винт фиксатора иглы, удерживая при этом иглодержатель на месте.

4. Потяните иглодержатель вниз и уберите его.

Отверстие Плоская сторона Ручка иглодержателя

Подъем и опускание прижимной лапки

Прижимная лапка поднимается и опускается при помощи рычага подъема лапки.

• При работе лапка всегда должна быть опущена за исключением случаев, когда Вы заправляете машину или тестируете ее без заправки нитей.

Натяжение нитей не ослабеет до тех пор, пока не будет поднят рычаг прижимной лапки.

Прижимная лапка Рычаг прижимной лапки

Снятие прижимной лапки

1. Выключите питание и отключите машину от сети.

2. Поднимите иглу и прижимную лапку.

3. Нажмите на рычаг позади держателя прижимной лапки. Лапка отскочит.

Игла Рычаг подъема прижимной лапки Держатель лапки Рычаг

Установка прижимной лапки

1. Выключите питание и отключите машину от сети.

2. Расположите прижимную лапку так, чтобы стержень находился прямо под выемкой держателя.

3. Опустите держатель лапки и пристегните ее.

4. Поднимите рычаг прижимной лапки и проверьте, что лапка пристегнута крепко.

Держатель лапки Выемка Стержень

Регулировка давления лапки на ткань

Для обычного шитья нет необходимости регулировать давление лапки на ткань.

При обработке тяжелых или легких тканей поверните регулирующий винт: — по часовой стрелке для тяжелых тканей — против часовой стрелки для легких тканей

• Для обычного шитья установите винт так, чтобы его головка была на 2 мм ниже поверхности машины. См. рисунок.

Уменьшить Увеличить Регулирующий винт Поверхность машины

2 mm

Изменение длины стежка

Поверните регулятор для выбора длины стежка. Чем больше цифра, тем больше длина стежка. Длину стежка можно изменять от 1 до 5 мм. Положение «R» - для роликовых и узких швов.

Регулятор длины стежка Установочная отметка

Дифференциальная подача ткани

Значение дифференциальной подачи ткани можно изменить поворотом регулятора. Цифры в окошке обозначают соотношение между основной и второстепенной подачей.

1.0 обозначает нейтральное положение. Регулятор дифференциальной подачи Установочная отметка

Как отрегулировать

• Если обрабатываемая ткань растягивается, поверните регулятор против часовой стрелки (по направлению к 2.2).

• Если обрабатываемая ткань собирается, поверните регулятор по часовой стрелке (по направлению к 0.5).

Растягивается Собирается

* Когда длина стежка установлена от 1 до 4,

максимально эффективное значение дифференциальной подачи 2.2. Если длина стежка установлена от 4 до 5, максимальное значение дифференциальной подачи будет автоматически установлено от 2.2 до 1.8.

Отключение верхнего ножа

1. Отключите питание и вытащите вилку из розетки.

2. Откройте крышку отсека петлителей и боковую крышку.

3. Вытяните штифт отключения верхнего ножа и поверните вниз вдоль направителя до тех пор, пока он не опустится в самое низшее положение.

4. Поворачивайте на себя маховое колесо до тех пор, пока верхний нож не будет отключен.

5. Закройте боковую крышку и крышку отсека петлителей.

Штифт отключения верхнего ножа Верхний нож

Подключение верхнего ножа

1. Отключите питание и вытащите вилку из розетки.

2. Откройте крышку отсека петлителей и боковую крышку.

3. Вытяните штифт отключения верхнего ножа и поверните вниз вдоль направителя до тех пор, пока он не поднимется в самое верхнее положение.

4. Поворачивайте на себя маховое колесо до тех пор, пока верхний нож не будет подключен.

5. Закройте боковую крышку и крышку отсека петлителей.

Штифт отключения верхнего ножа Верхний нож

Регулировка ширины обрезки

Если ширина обрезки слишком узкая или слишком широкая по отношению к ширине шва, то ее следует отрегулировать.

1. Отключите питание и вытащите вилку из розетки.

2. Откройте боковую крышку и крышку отсека петлителей.

3. Поверните регулятор ширины обрезки и установите желаемое положение нижнего ножа.

Регулятор ширины обрезки Нижний нож Направительные линии на игольной пластине

• Ширина обрезки на этой модели может устанавливаться от 3.0 до 5.0 мм от позиции правой иглы в зависимости от желания и обрабатываемой ткани. (Ширину обрезки следует установить так, чтобы получить результаты, как на рис. ).

(А) Когда ширина обрезки слишком маленькая.

Поверните регулятор ширины обрезки по часовой стрелке. Нижний нож передвинется вправо.

(В) Когда ширина обрезки слишком большая.

Поверните регулятор ширины обрезки против часовой стрелки. Нижний нож передвинется влево.

4. Закройте боковую крышку и крышку отсека петлителей.

5. Сделайте образец и проверьте ширину обрезки.

(B)

(A)

(B)

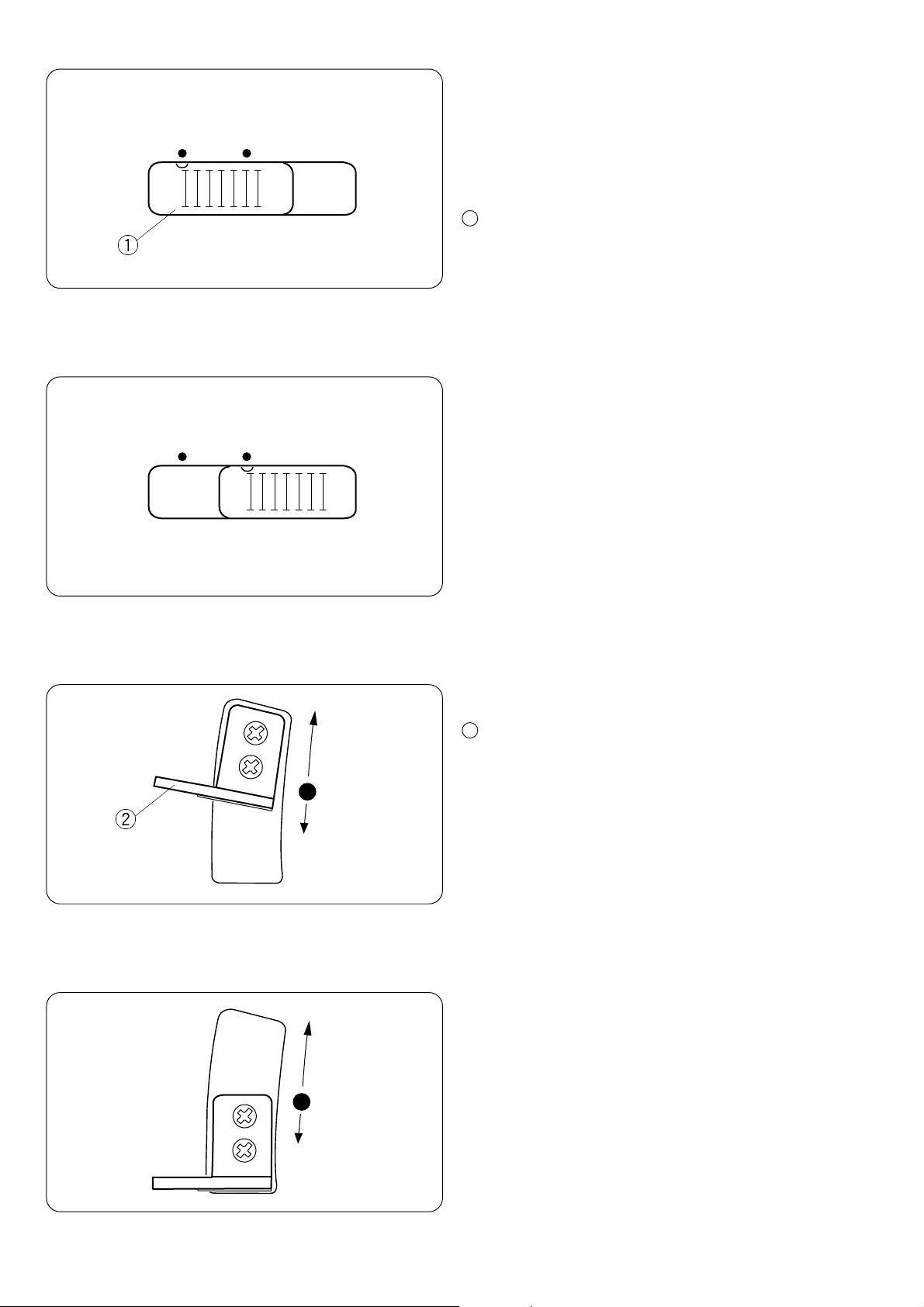

Установочный винт игольной пластины (Возврат к стандартному оверлочиванию или роликовым швам)

Установочный винт игольной пластины регулирует положение цепного штифта. Цепной штифт будет двигаться вперед и назад, когда рычаг установки игольной пластины будет установлен на «S» или «R».

1. Отключите питание и вытащите вилку из розетки.

2. Снимите дополнительный столик и откройте боковую крышку и крышку отсека петлителей.

3. Отодвиньте регулятор ширины обрезки вправо до конца. Затем передвиньте рычаг установки игольной пластины к направительной линии S (для стандартного оверлочивания) или к R (для роликовых швов). Осторожно передвиньте регулятор ширины обрезки влево.

4. Закройте боковую крышку и крышку отсека петлителей.

Цепной штифт Рычаг установки игольной пластины Регулятор ширины обрезки

(А) Стандартное оверлочивание

* Цепной штифт расположен около игольной пластины,

как показано на диаграмме (А), для направления плоского края ткани для оверлочивания.

Цепной штифт Рычаг установки игольной пластины Направительная линия S

(В) Роликовые швы

* Потяните на себя рычаг установки игольной пластины

и переставьте его из положения «S» в положение «R» так, чтобы по краю ткани создавался роликовый шов или узкий шов.

Цепной штифт Рычаг установки игольной пластины Направительная линия R

(A)

(B)

+ 33 hidden pages
