JANOME 5270QDC User guide [pl]

Page 1

INSTRUKCJA OBSŁUGI

Page 2

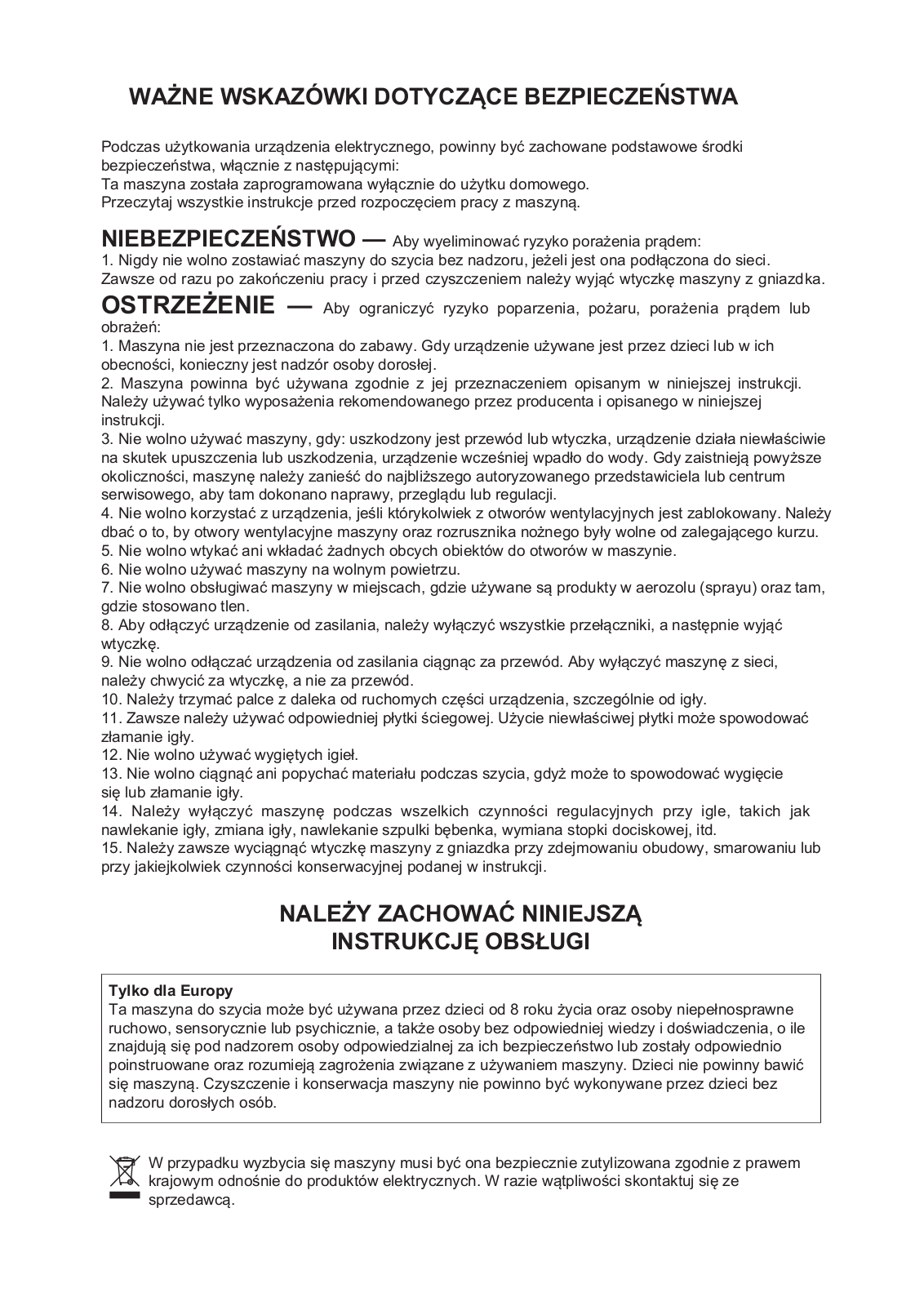

WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Podczas użytkowania urządzenia elektrycznego, powinny być zachowane podstawowe środki bezpieczeństwa, włącznie z następującymi:

Ta maszyna została zaprogramowana wyłącznie do użytku domowego.

Przeczytaj wszystkie instrukcje przed rozpoczęciem pracy z maszyną.

NIEBEZPIECZEŃSTWO — Aby wyeliminować ryzyko porażenia prądem:

1. Nigdy nie wolno zostawiać maszyny do szycia bez nadzoru, jeżeli jest ona podłączona do sieci.

Zawsze od razu po zakończeniu pracy i przed czyszczeniem należy wyjąć wtyczkę maszyny z gniazdka.

OSTRZEŻENIE — Aby ograniczyć ryzyko poparzenia, pożaru, porażenia prądem lub obrażeń:

1. Maszyna nie jest przeznaczona do zabawy. Gdy urządzenie używane jest przez dzieci lub w ich obecności, konieczny jest nadzór osoby dorosłej.

Maszyna powinna być używana zgodnie z jej przeznaczeniem opisanym w niniejszej instrukcji. Należy używać tylko wyposażenia rekomendowanego przez producenta i opisanego w niniejszej instrukcji.

3. Nie wolno używać maszyny, gdy: uszkodzony jest przewód lub wtyczka, urządzenie działa niewłaściwie na skutek upuszczenia lub uszkodzenia, urządzenie wcześniej wpadło do wody. Gdy zaistnieją powyższe okoliczności, maszynę należy zanieść do najbliższego autoryzowanego przedstawiciela lub centrum serwisowego, aby tam dokonano naprawy, przeglądu lub regulacji.

4. Nie wolno korzystać z urządzenia, jeśli którykolwiek z otworów wentylacyjnych jest zablokowany. Należy dbać o to, by otwory wentylacyjne maszyny oraz rozrusznika nożnego były wolne od zalegającego kurzu.

5. Nie wolno wtykać ani wkładać żadnych obcych obiektów do otworów w maszynie.

6. Nie wolno używać maszyny na wolnym powietrzu.

7. Nie wolno obsługiwać maszyny w miejscach, gdzie używane są produkty w aerozolu (sprayu) oraz tam, gdzie stosowano tlen.

8. Aby odłączyć urządzenie od zasilania, należy wyłączyć wszystkie przełączniki, a następnie wyjąć wtyczkę.

9. Nie wolno odłączać urządzenia od zasilania ciągnąc za przewód. Aby wyłączyć maszynę z sieci, należy chwycić za wtyczkę, a nie za przewód.

10. Należy trzymać palce z daleka od ruchomych części urządzenia, szczególnie od igły.

11. Zawsze należy używać odpowiedniej płytki ściegowej. Użycie niewłaściwej płytki może spowodować złamanie igły.

12. Nie wolno używać wygiętych igieł.

13. Nie wolno ciągnąć ani popychać materiału podczas szycia, gdyż może to spowodować wygięcie się lub złamanie igły.

14. Należy wyłączyć maszynę podczas wszelkich czynności regulacyjnych przy igle, takich jak nawlekanie igły, zmiana igły, nawlekanie szpulki bębenka, wymiana stopki dociskowej, itd.

15. Należy zawsze wyciągnąć wtyczkę maszyny z gniazdka przy zdejmowaniu obudowy, smarowaniu lub przy jakiejkolwiek czynności konserwacyjnej podanej w instrukcji.

NALEŻY ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ OBSŁUGI

Tylko dla Europy

Ta maszyna do szycia może być używana przez dzieci od 8 roku życia oraz osoby niepełnosprawne ruchowo, sensorycznie lub psychicznie, a także osoby bez odpowiedniej wiedzy i doświadczenia, o ile znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały odpowiednio poinstruowane oraz rozumieją zagrożenia związane z używaniem maszyny. Dzieci nie powinny bawić się maszyną. Czyszczenie i konserwacja maszyny nie powinno być wykonywane przez dzieci bez nadzoru dorosłych osób.

W przypadku wyzbycia się maszyny musi być ona bezpiecznie zutylizowana zgodnie z prawem krajowym odnośnie do produktów elektrycznych. W razie wątpliwości skontaktuj się ze sprzedawcą.

Page 3

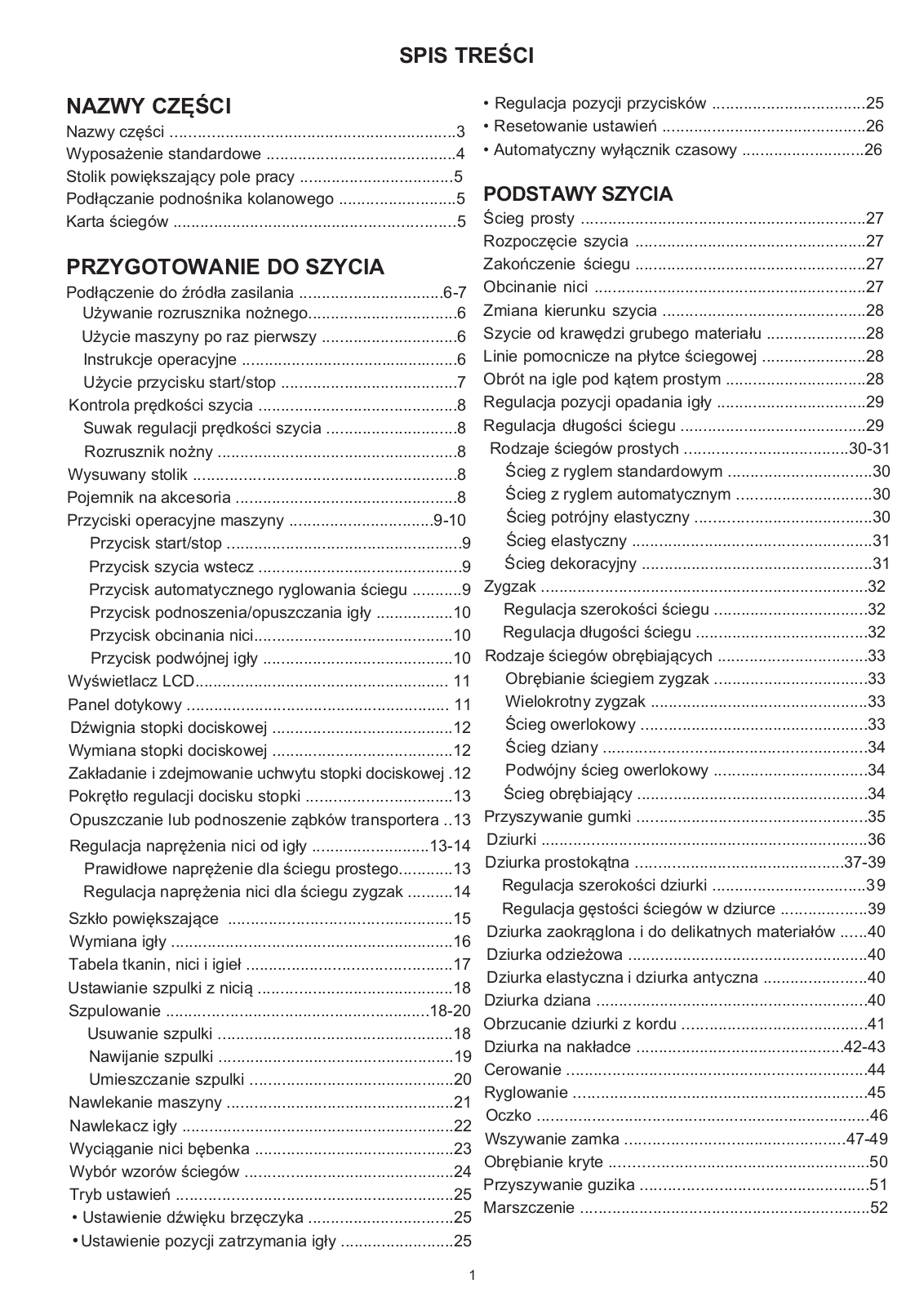

SPIS TREŚCI

NAZWY CZĘŚCI

Nazwy części	3
Wyposażenie standardowe	4
Stolik powiększający pole pracy	5
Podłączanie podnośnika kolanowego	5
Karta ściegów	5

PRZYGOTOWANIE DO SZYCIA

Podłączenie do źródła zasilania	6-7
Używanie rozrusznika nożnego	6
Użycie maszyny po raz pierwszy	6
Instrukcje operacyjne	6
Użycie przycisku start/stop	7

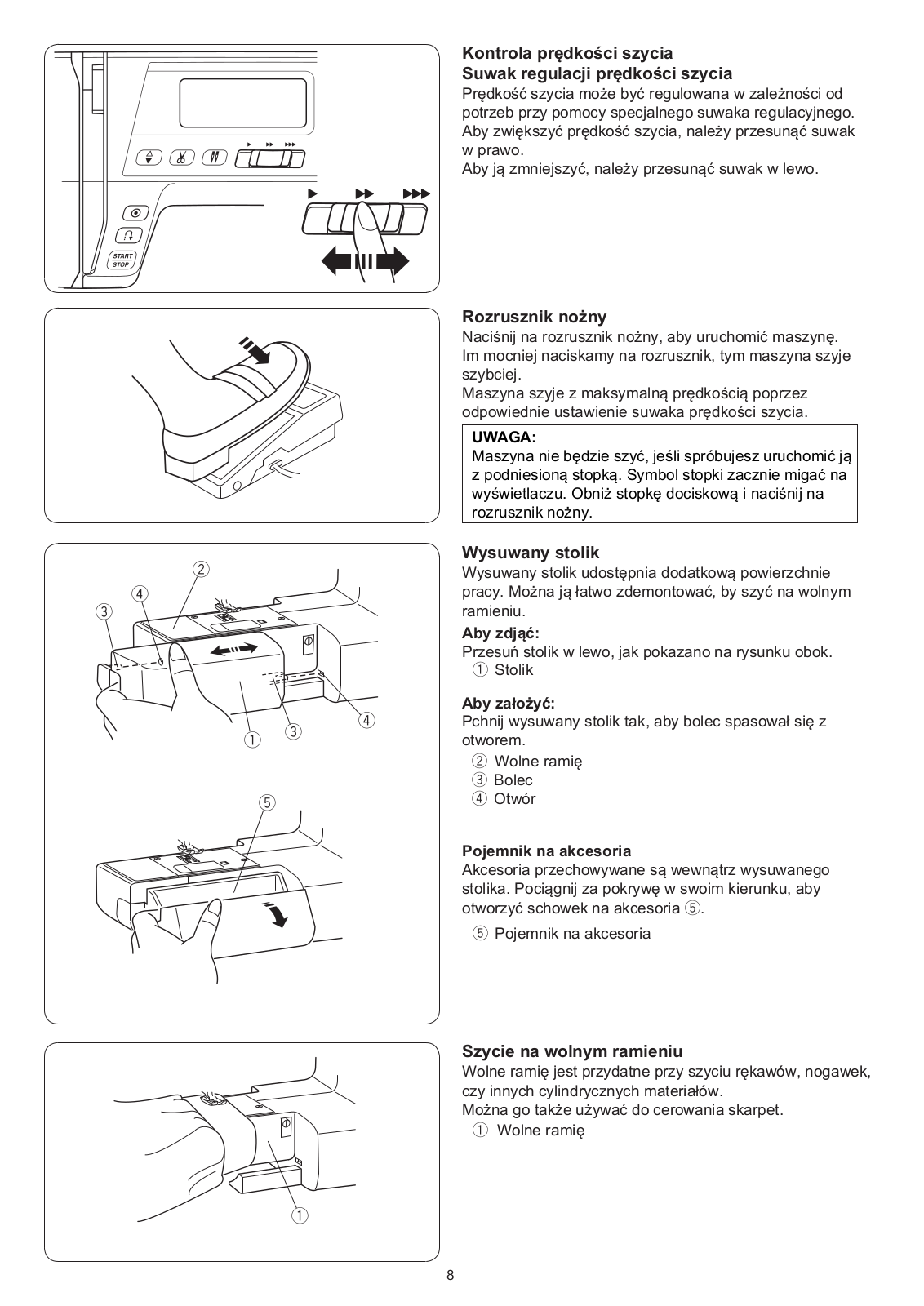

Kontrola prędkości szycia	8
Suwak regulacji prędkości szycia	8
Rozrusznik nożny	8
Wysuwany stolik	8
Pojemnik na akcesoria	8

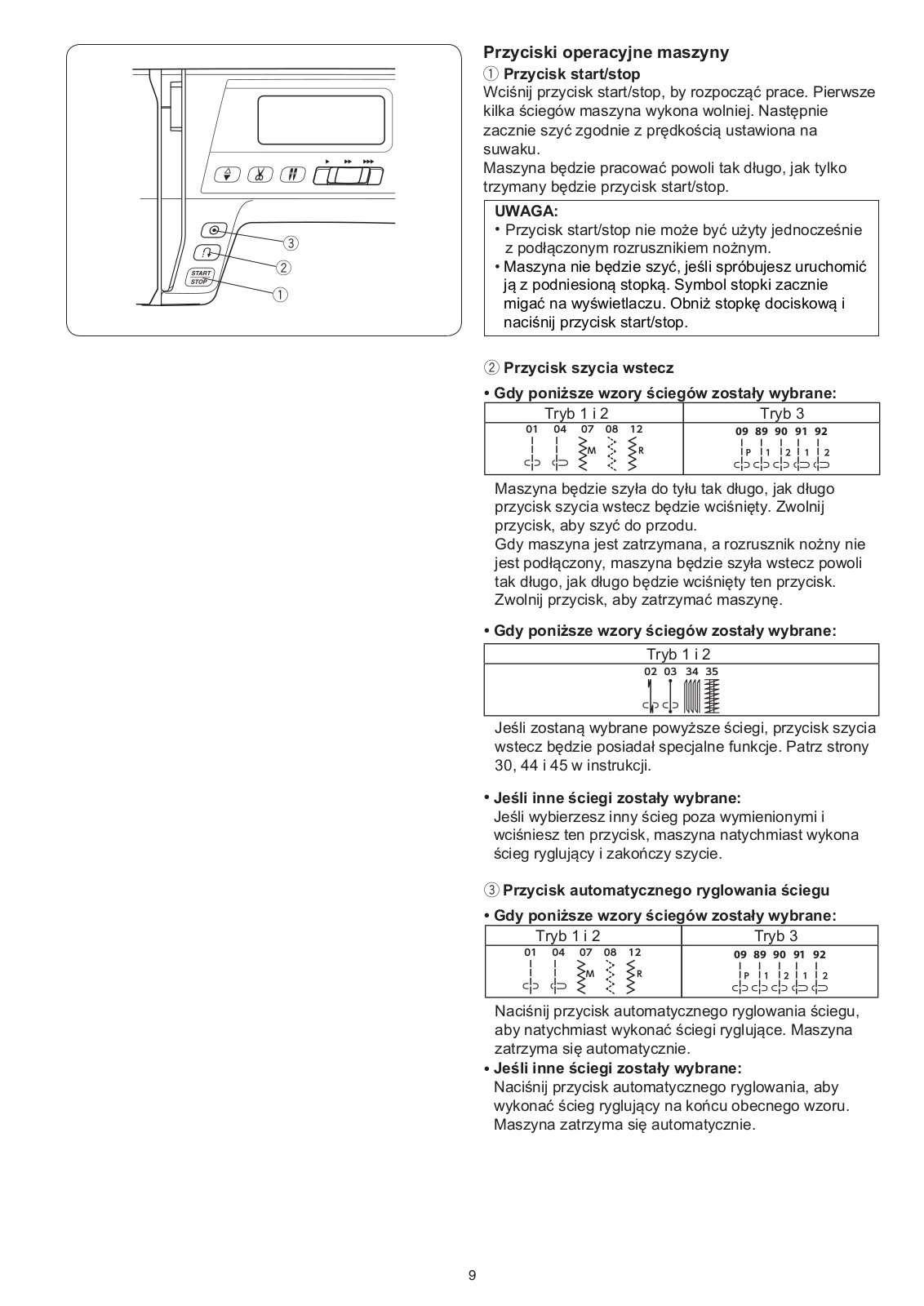

Przyciski operacyjne maszyny	9-10
Przycisk start/stop	9
Przycisk szycia wstecz	9
Przycisk automatycznego ryglowania ściegu	9

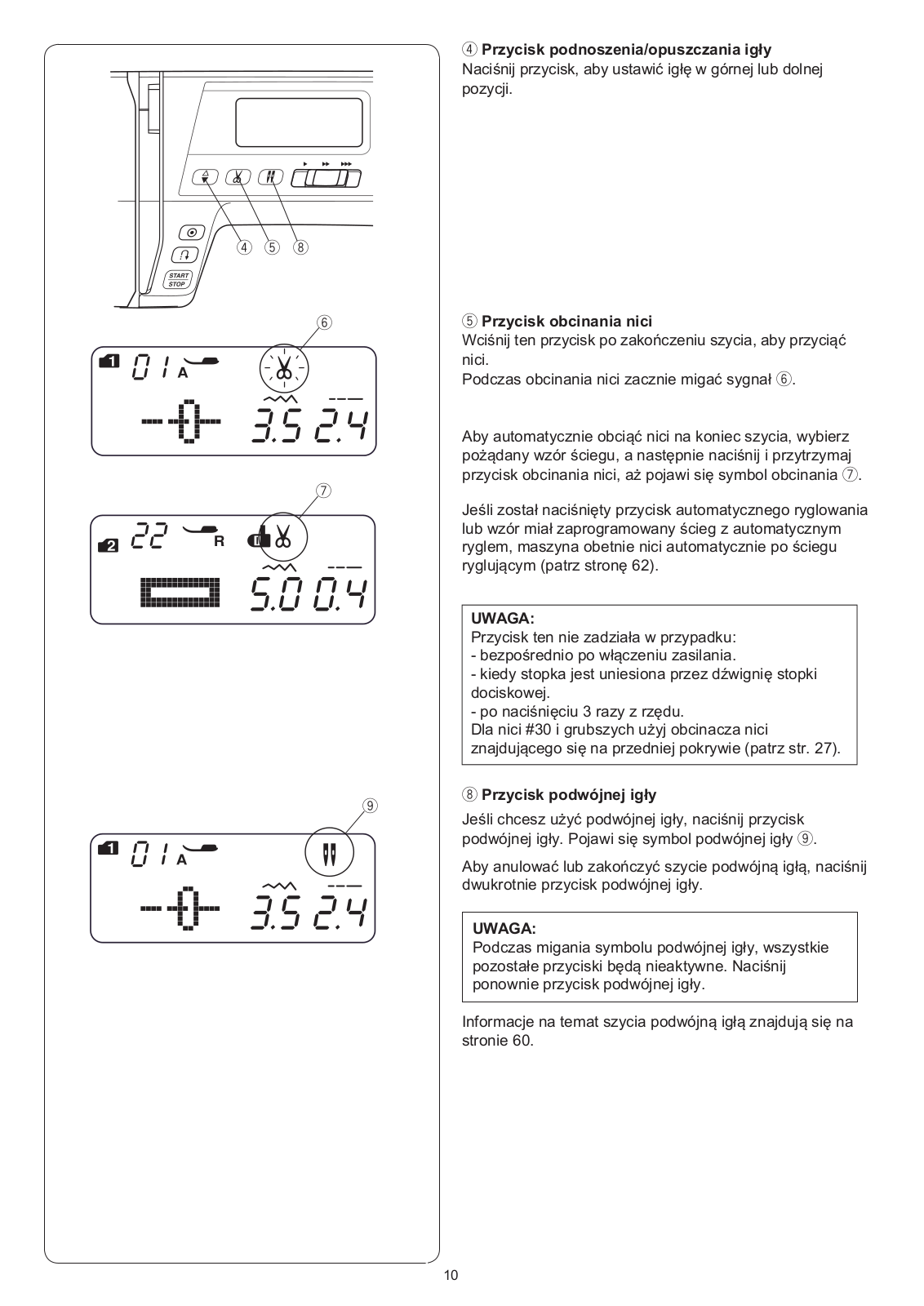

Przycisk podnoszenia/opuszczania igły	10
Przycisk obcinania nici	10
Przycisk podwójnej igły	10
Wyświetlacz LCD	11
Panel dotykowy	11
Dźwignia stopki dociskowej	12
Wymiana stopki dociskowej	12
Zakładanie i zdejmowanie uchwytu stopki dociskowe	ej .12
Pokrętło regulacji docisku stopki	13
Opuszczanie lub podnoszenie ząbków transportera	i13
Regulacja naprężenia nici od igły1	3-14
Prawidłowe naprężenie dla ściegu prostego	13

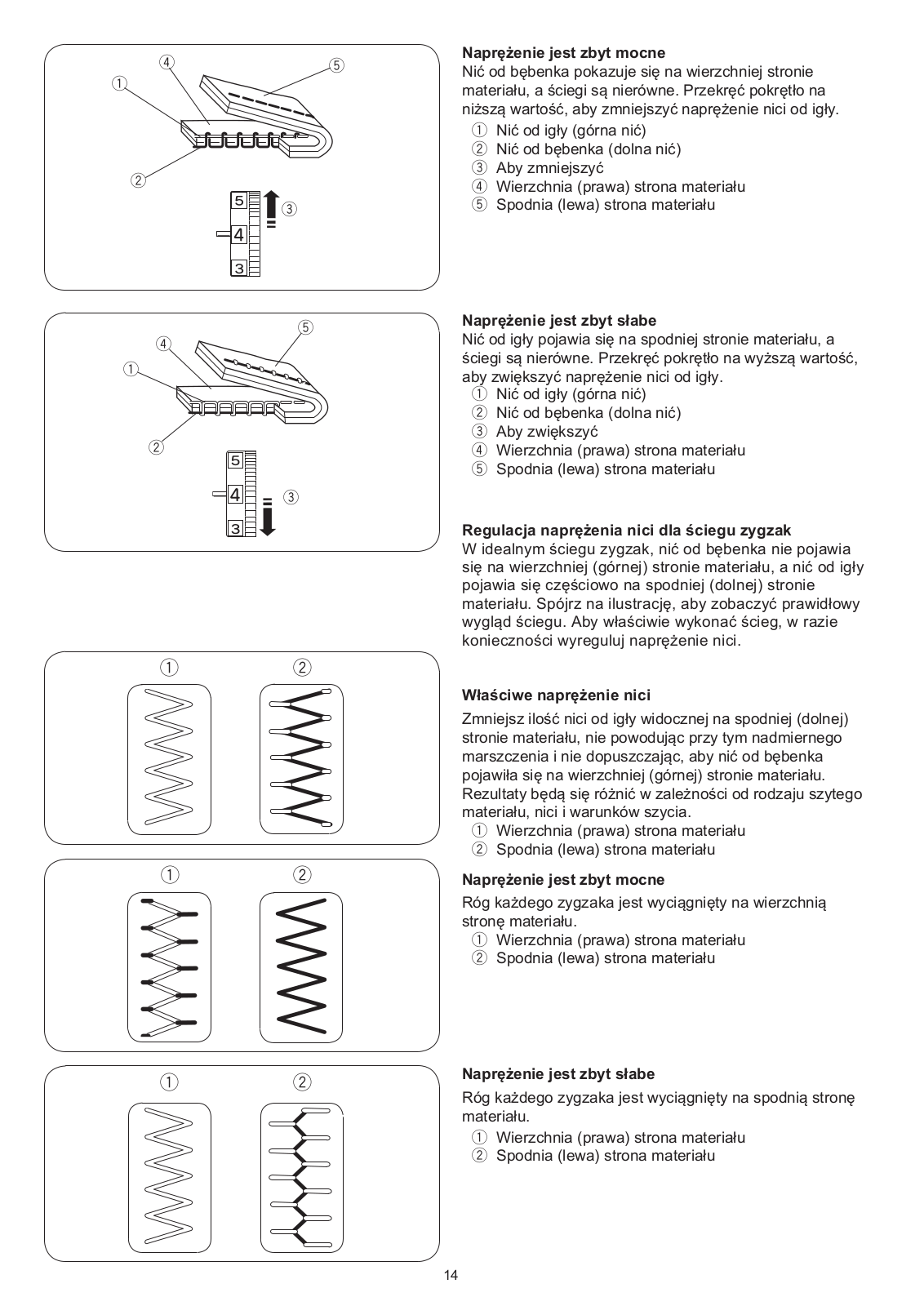

Regulacja naprężenia nici dla ściegu zygzak	14

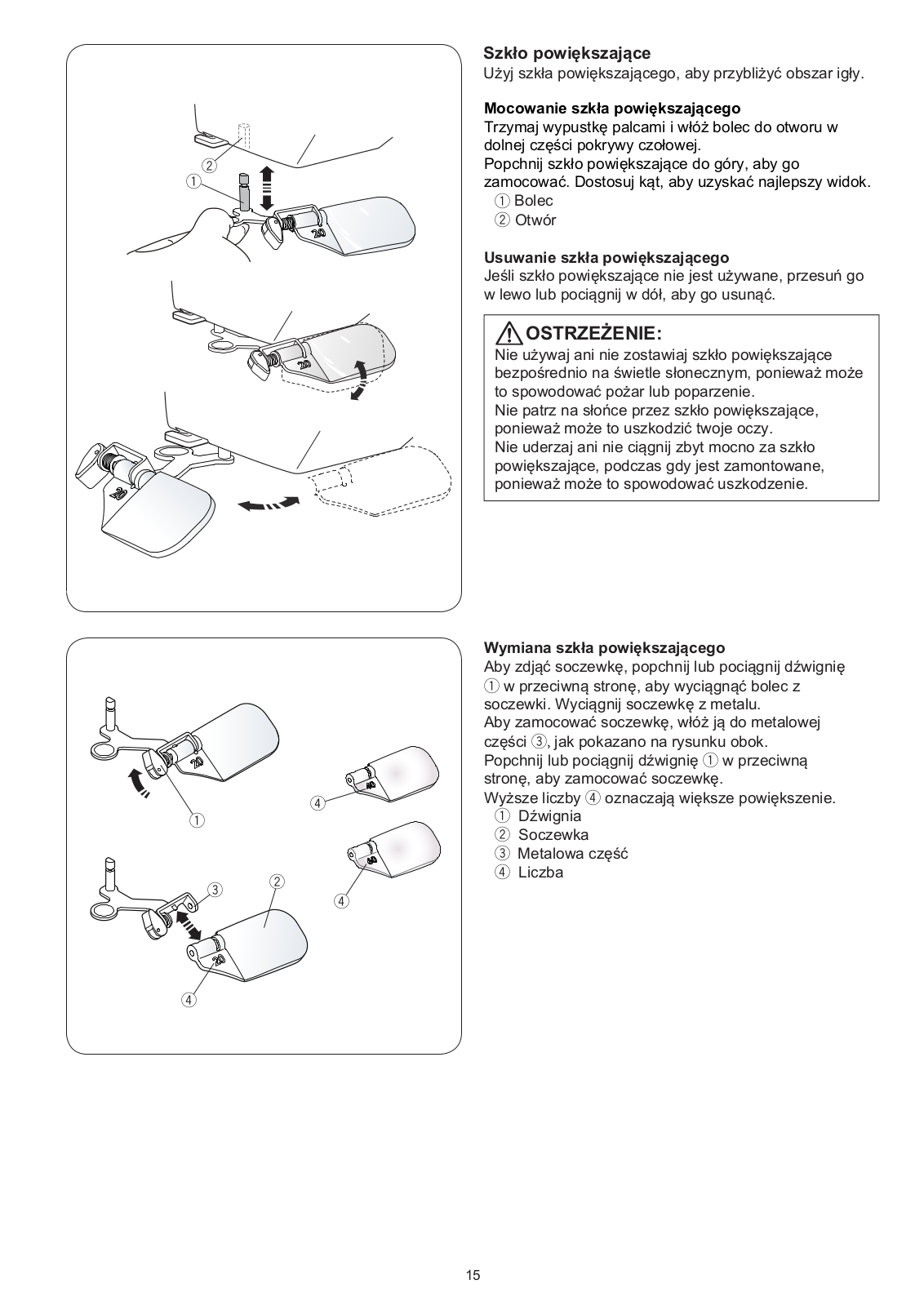

Szkło powiększające	15

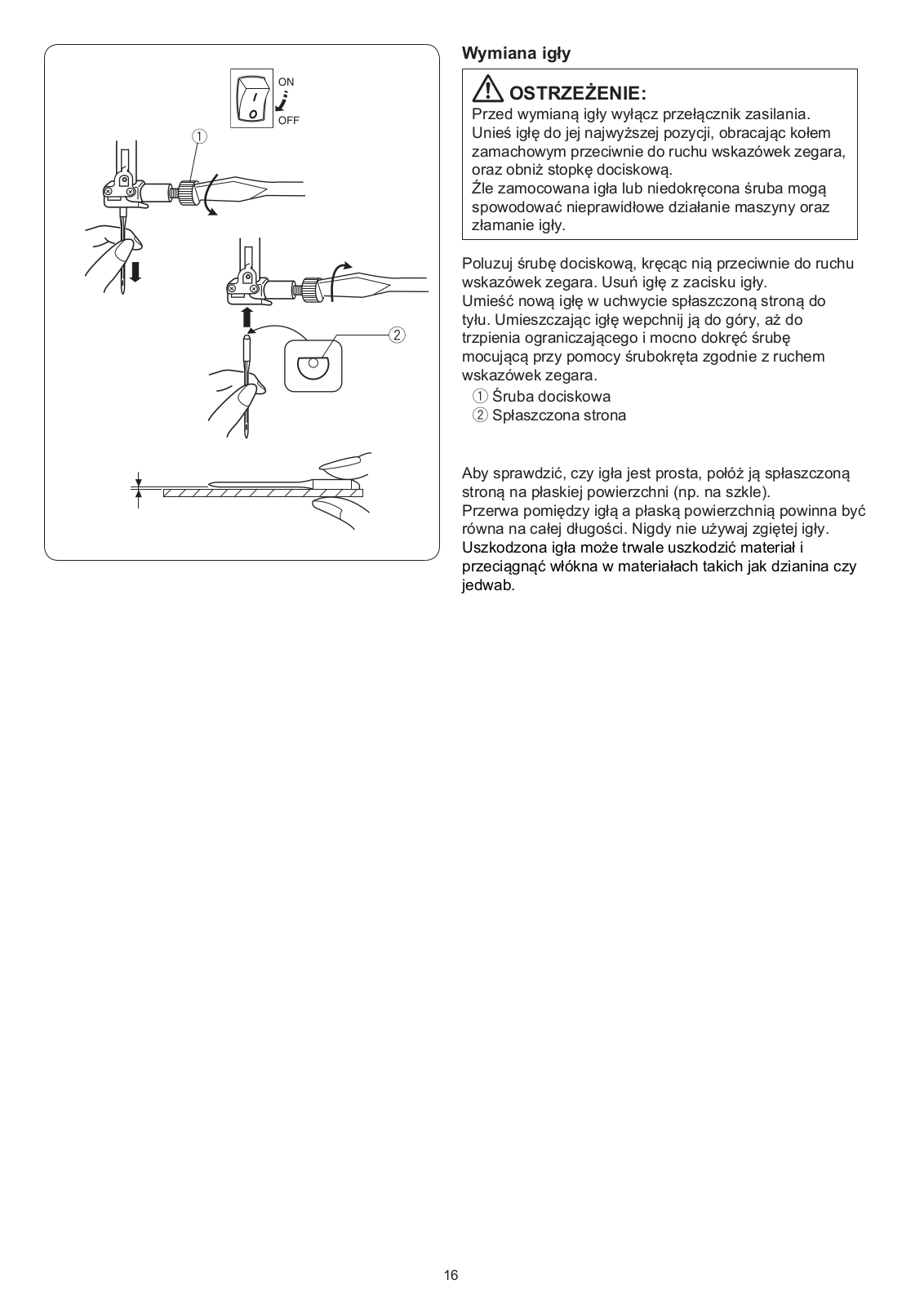

Wymiana igły	16

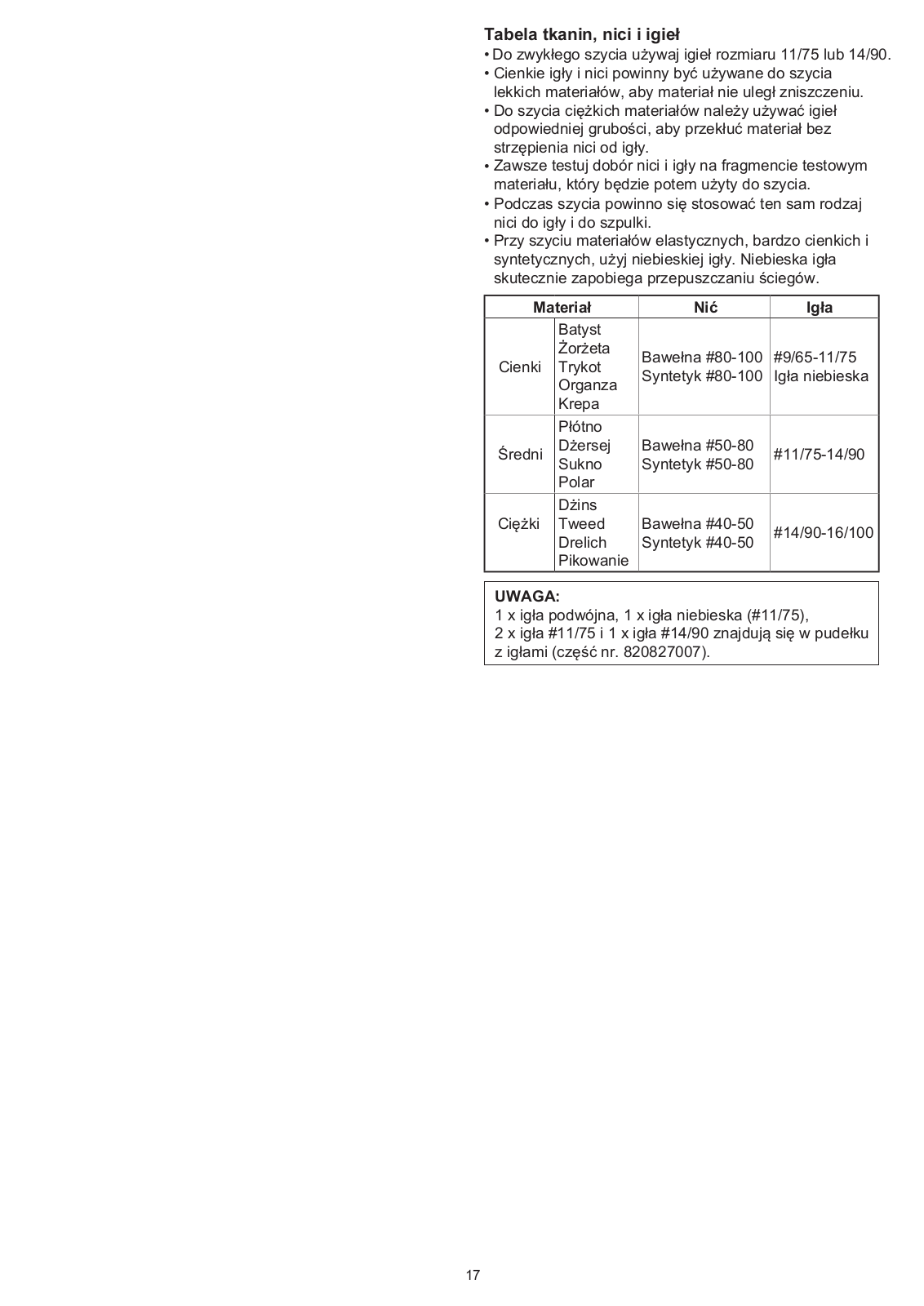

Tabela tkanin, nici i igieł	17

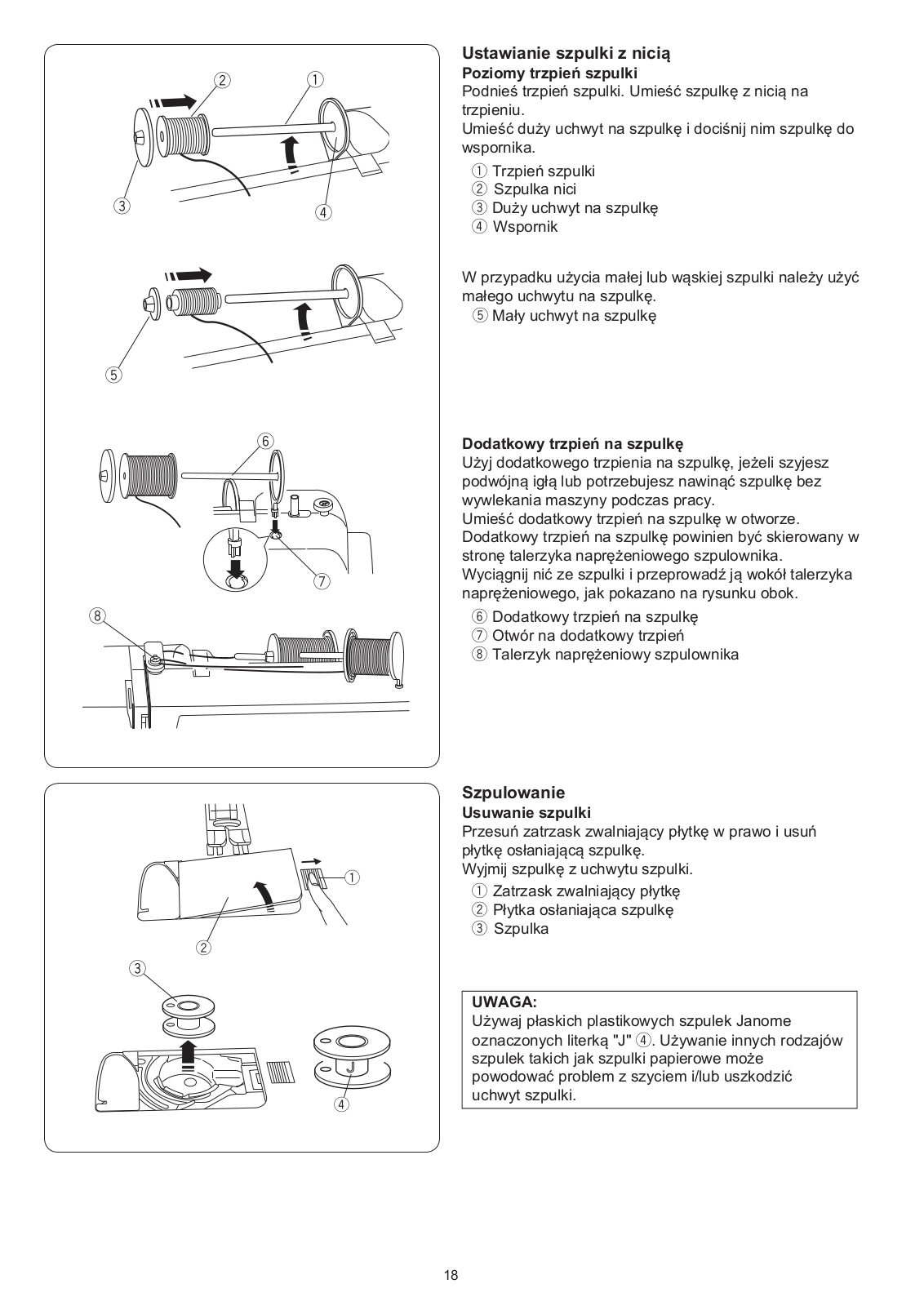

Ustawianie szpulki z nicią	18
Szpulowanie	8-20
Usuwanie szpulki	18
Nawijanie szpulki	19

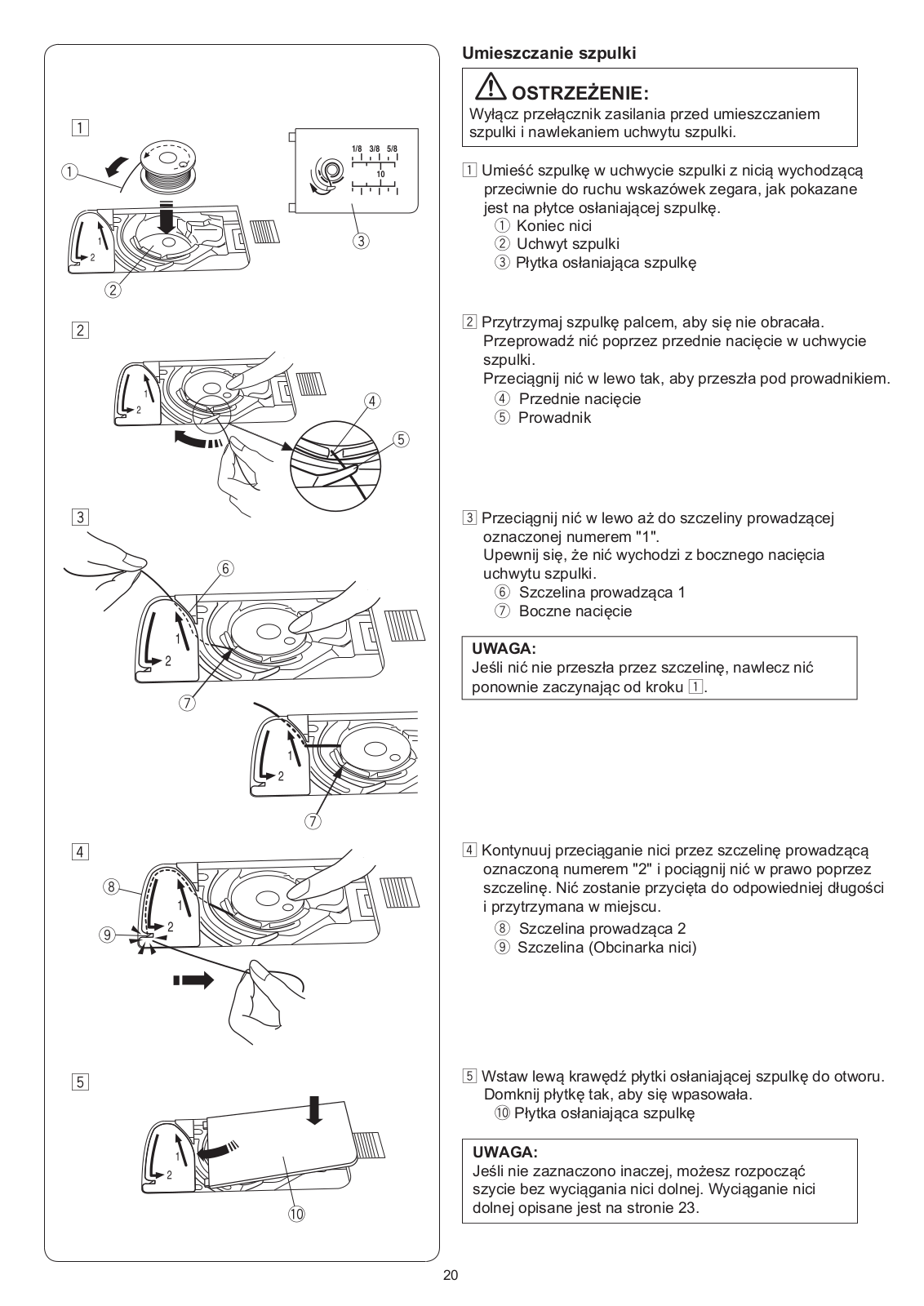

Umieszczanie szpulki	20

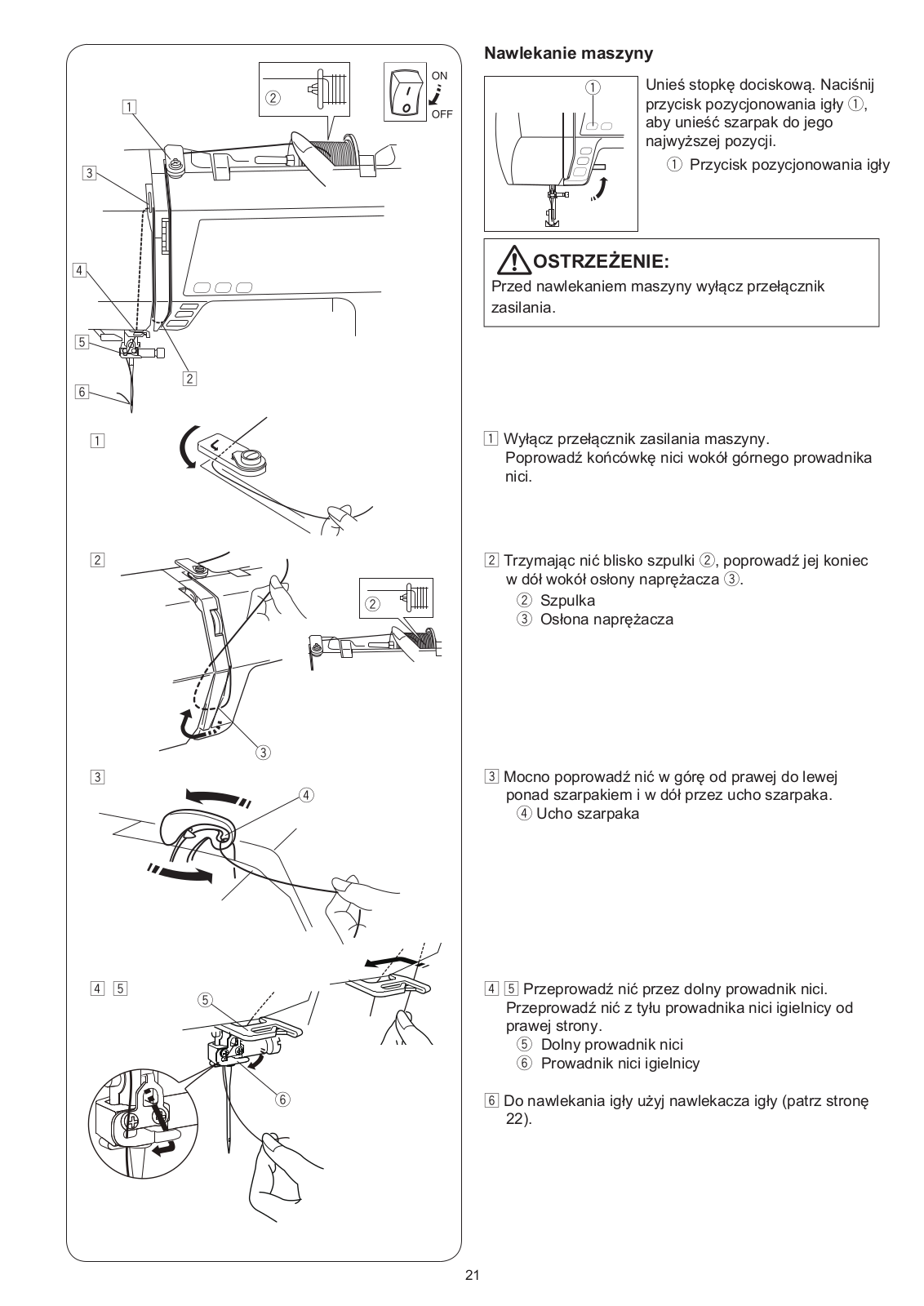

Nawlekanie maszyny	21

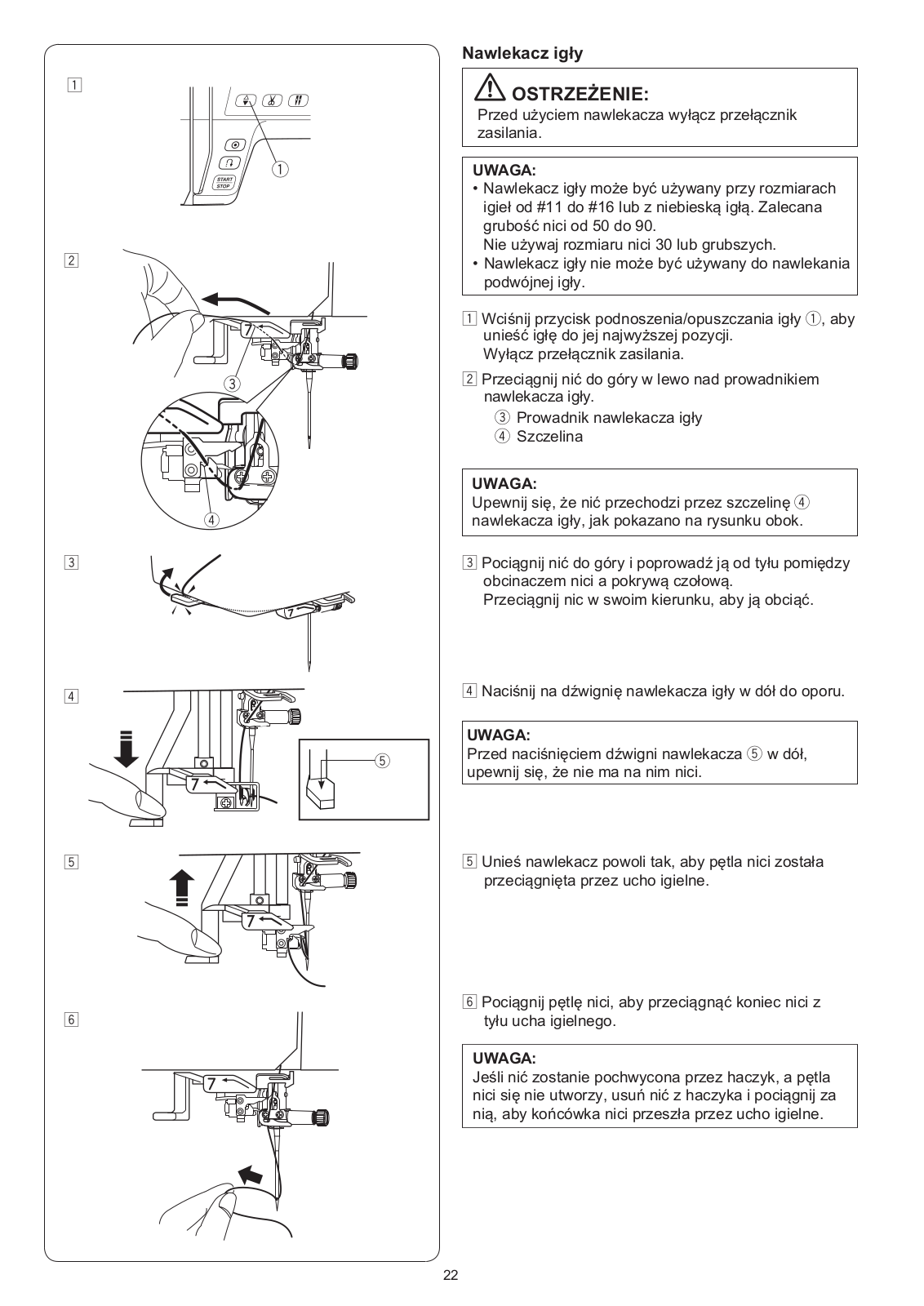

Nawlekacz igły	22

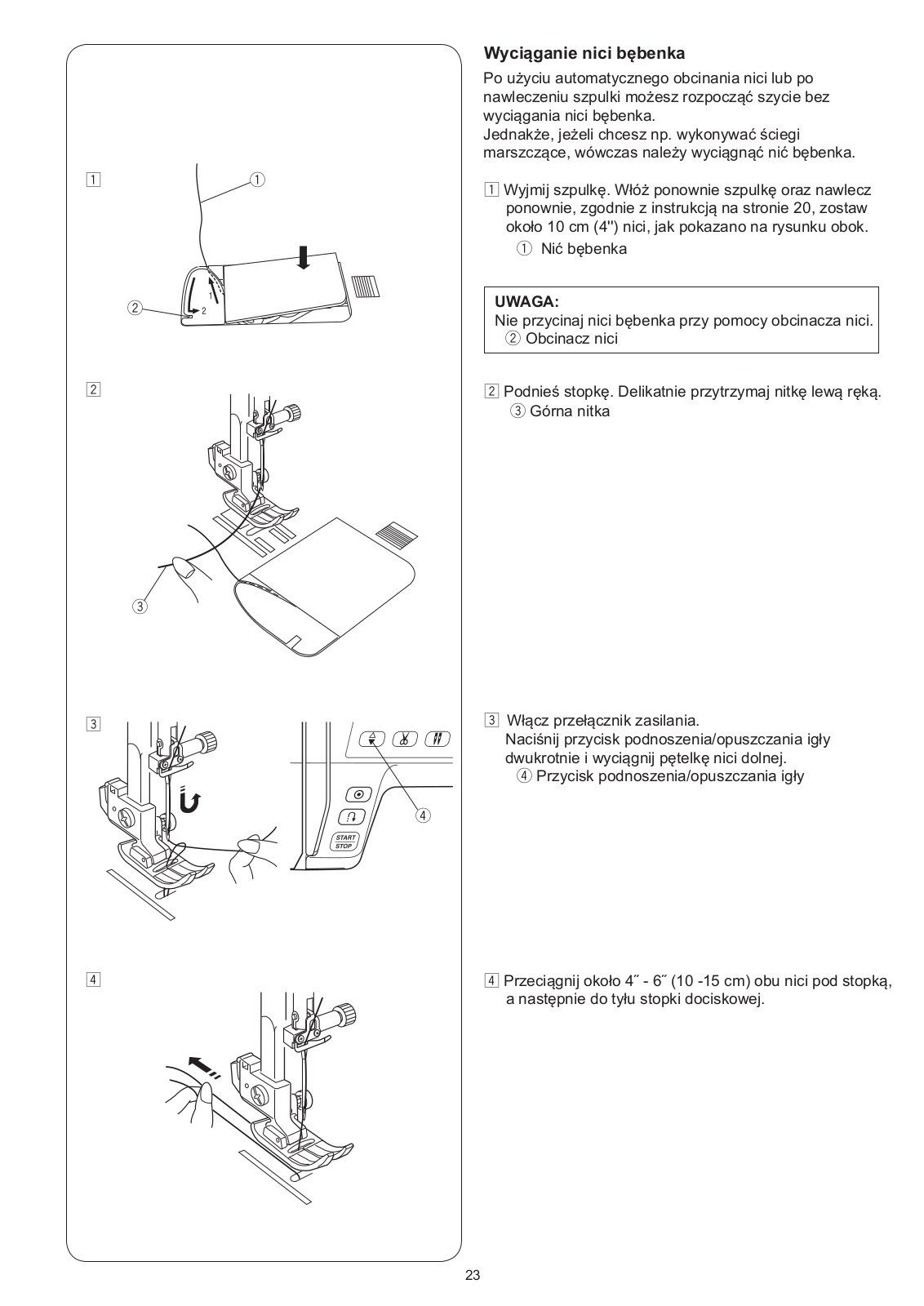

Wyciąganie nici bębenka	23

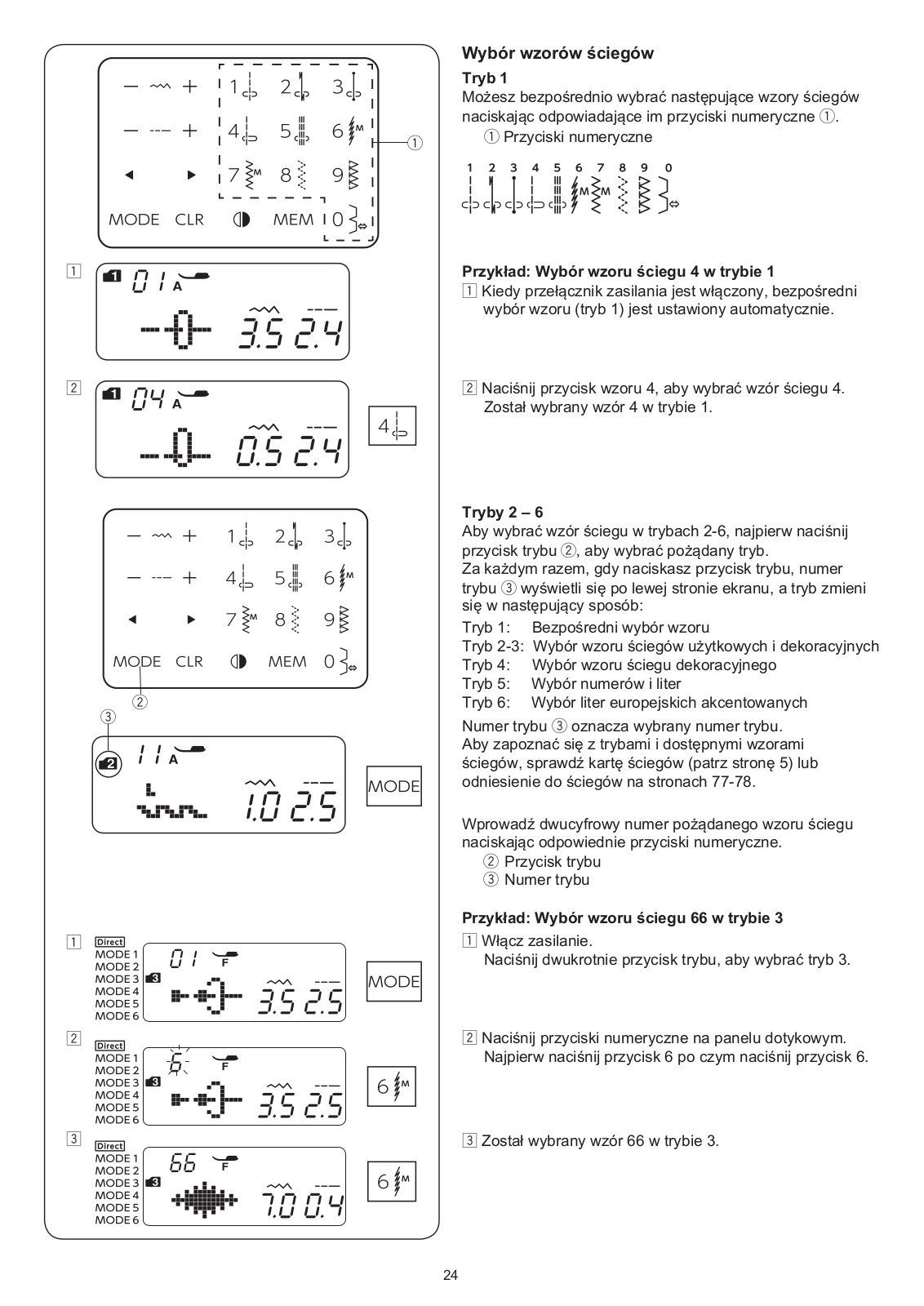

Wybór wzorów ściegów	24

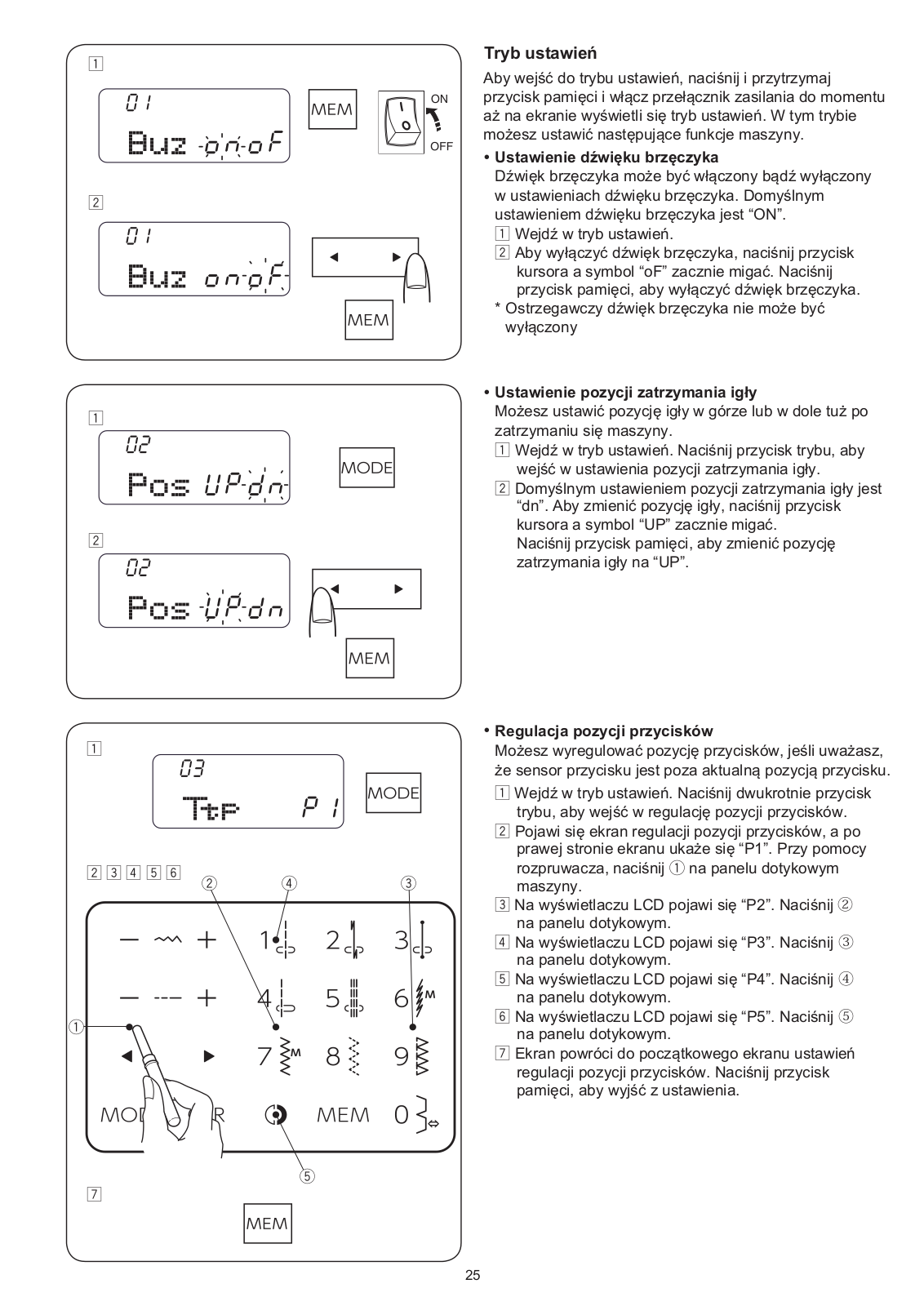

Tryb ustawień	25
Ustawienie dźwięku brzęczyka	25
• Ustawienie pozycji zatrzymania igły	25

Regulacja pozycji przycisków	25
Resetowanie ustawień	26
Automatyczny wyłącznik czasowy	.26

PODSTAWY SZYCIA

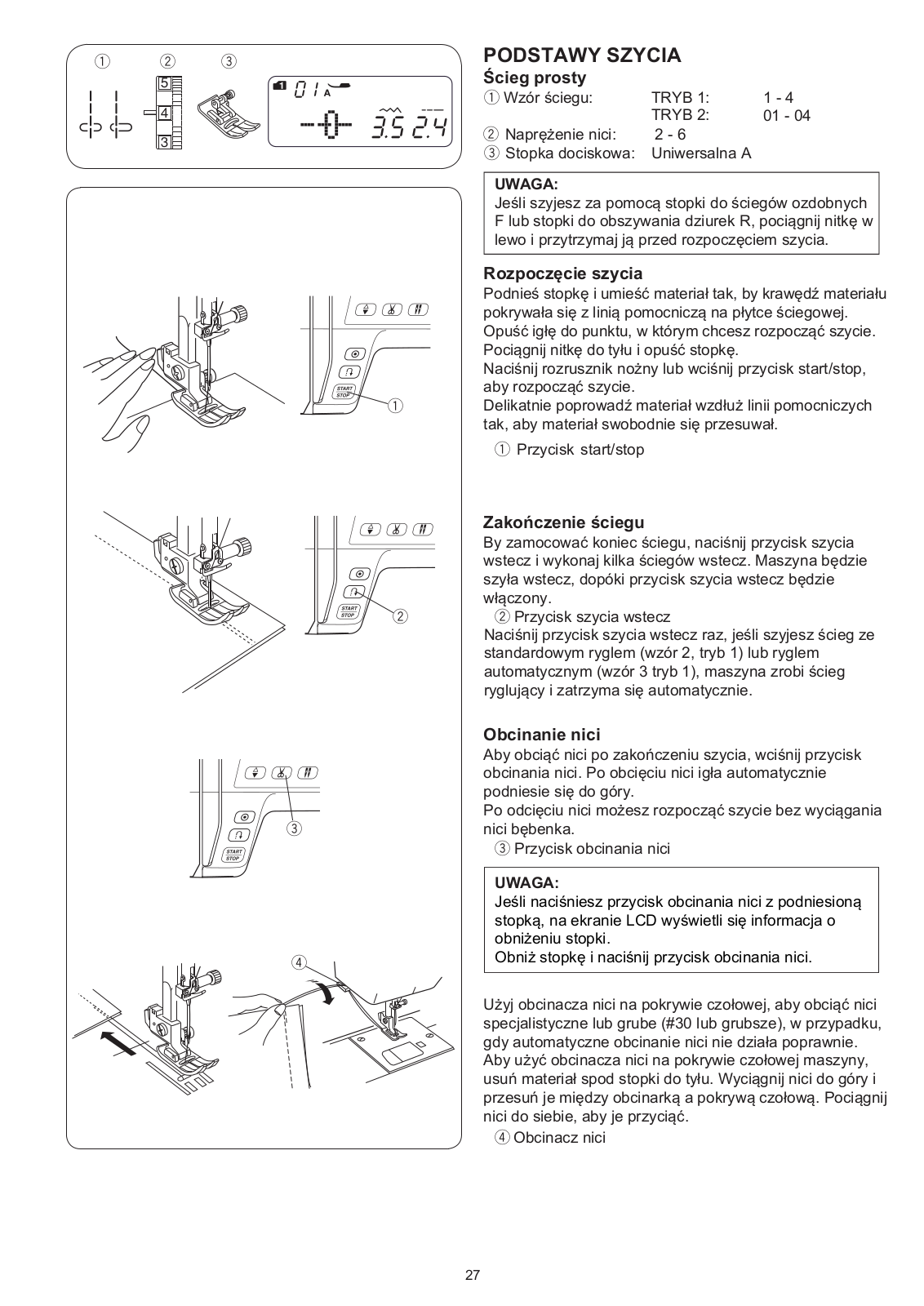

Ścieg prosty	27
Rozpoczęcie szycia	27
Zakończenie ściegu	27
Obcinanie nici	27

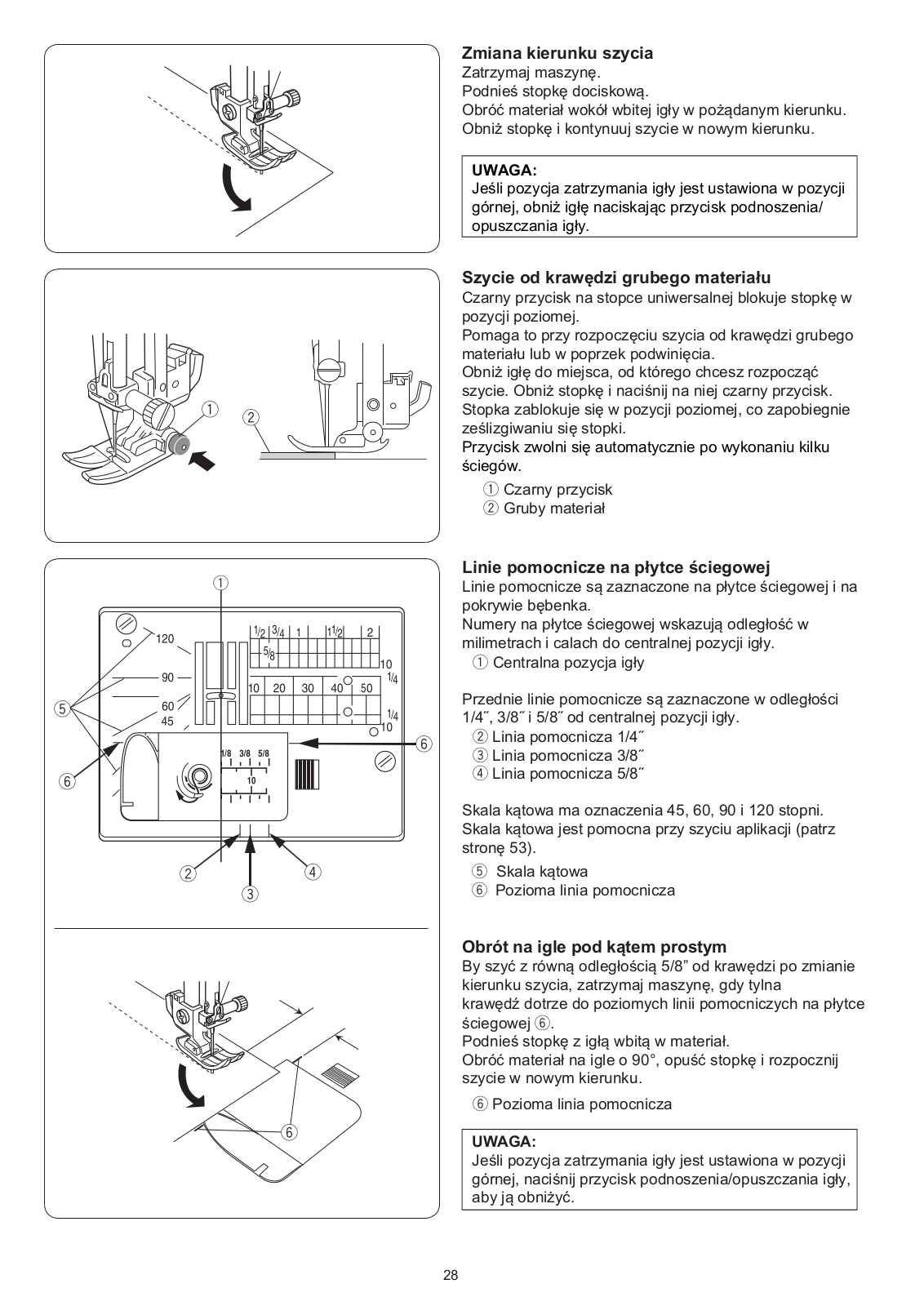

Zmiana kierunku szycia	28
Szycie od krawędzi grubego materiału	28
Linie pomocnicze na płytce ściegowej	28
Obrót na igle pod kątem prostym	28

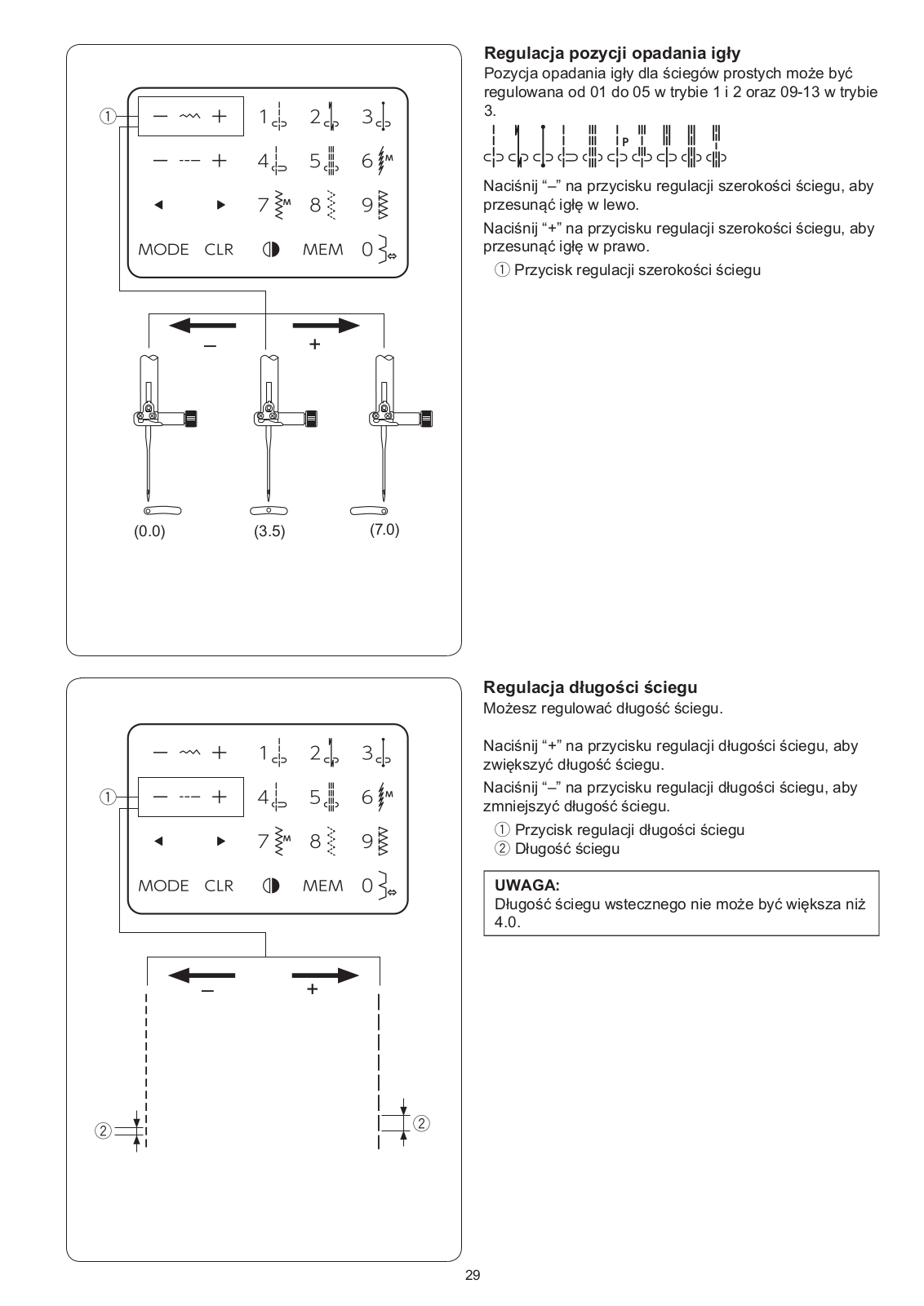

Regulacja pozycji opadania igły	29
Regulacja długości ściegu	29

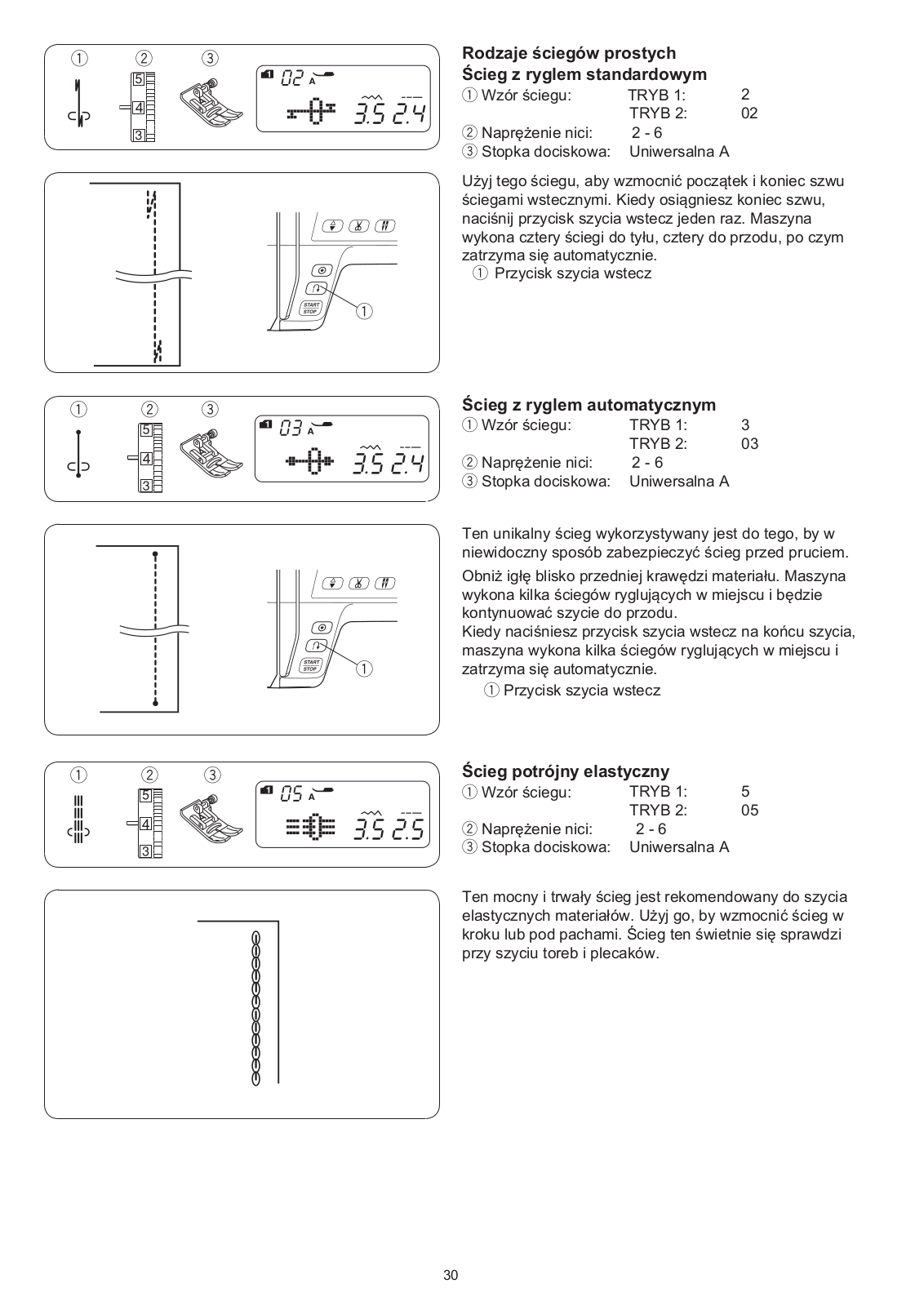

Rodzaje ściegów prostych	30-31
Ścieg z ryglem standardowym	30
Ścieg z ryglem automatycznym	30
Ścieg potrójny elastyczny	30

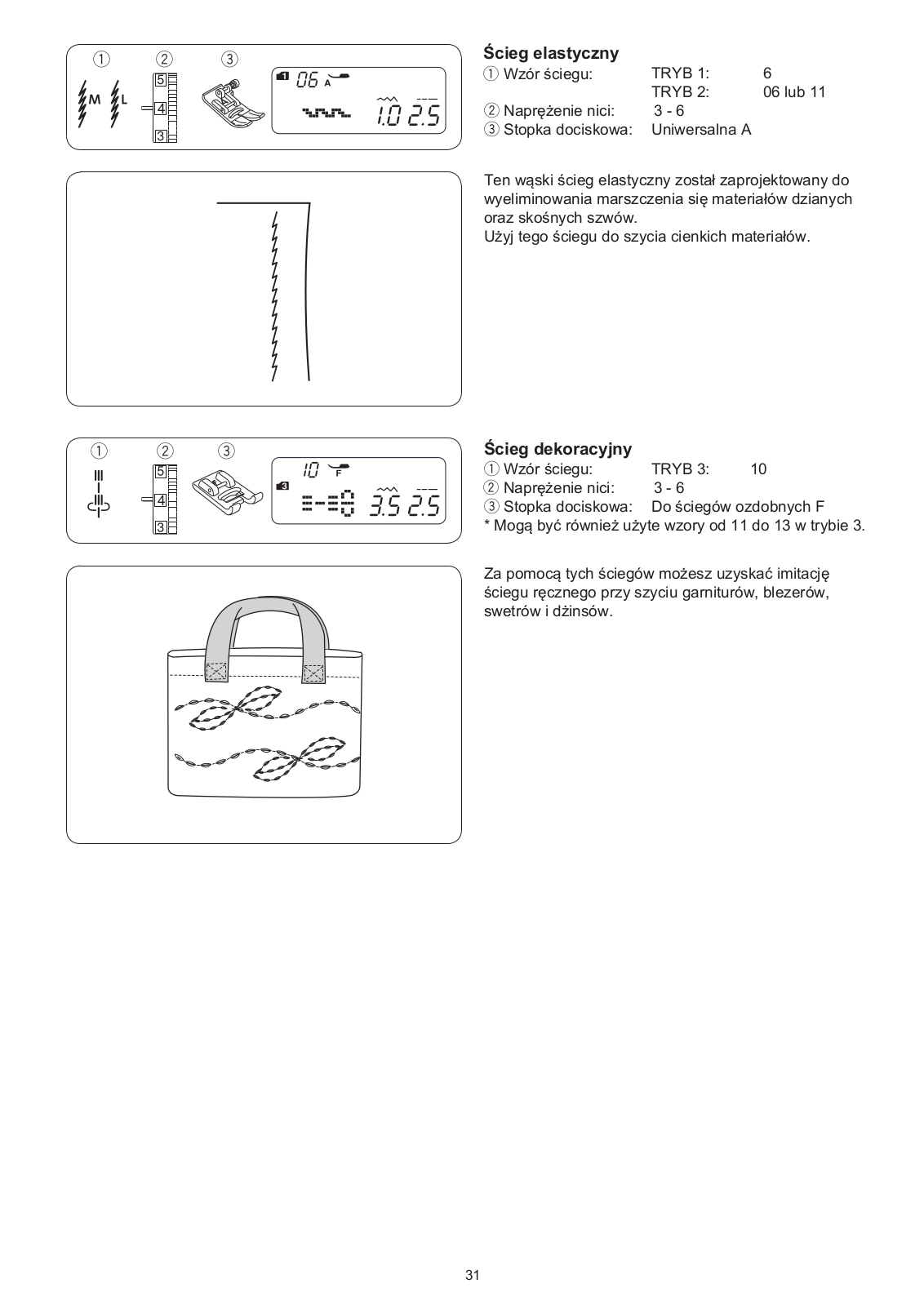

Ścieg elastyczny	31
Ścieg dekoracyjny	31

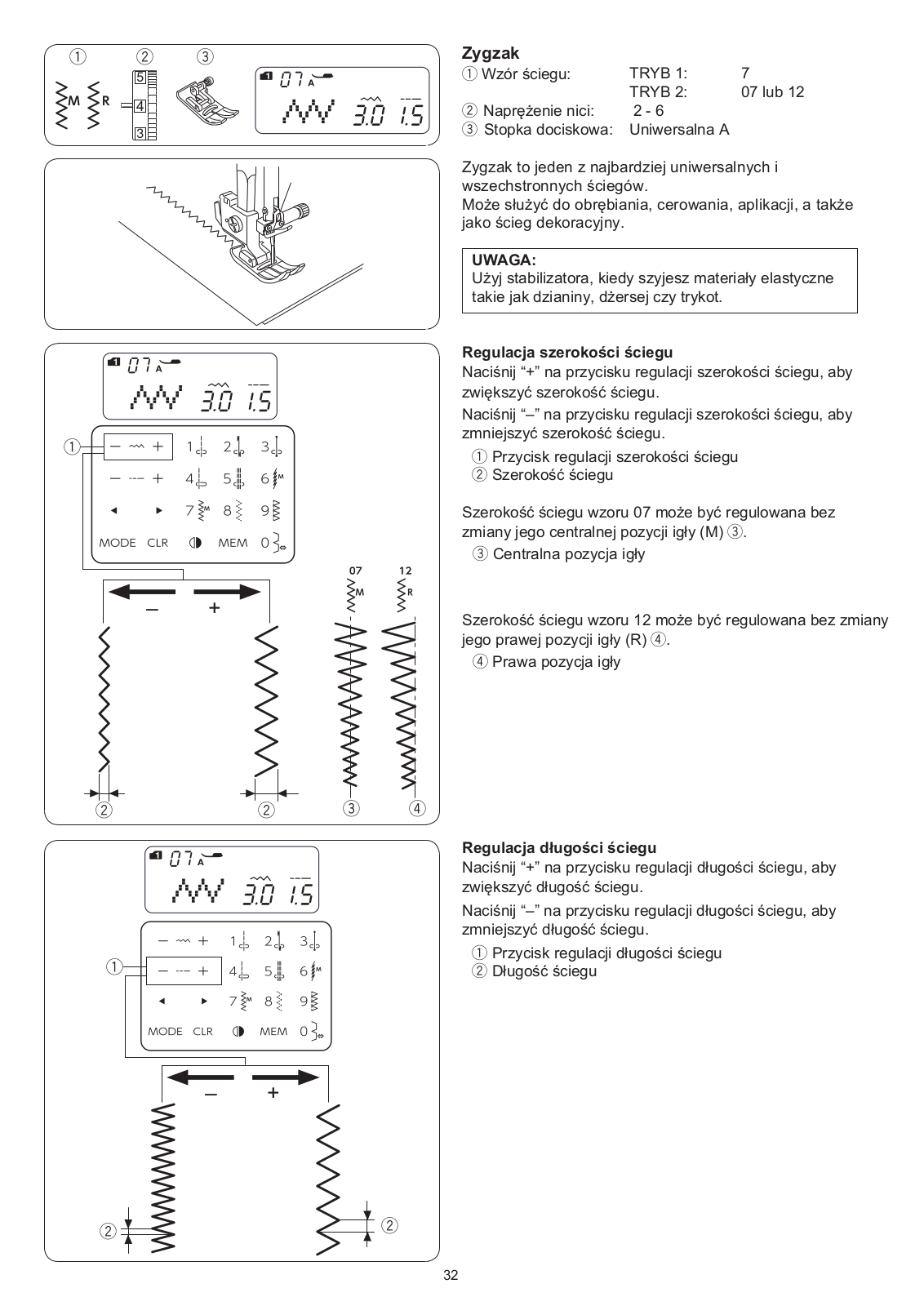

Zygzak	32
Regulacja szerokości ściegu	32
Regulacja długości ściegu	32

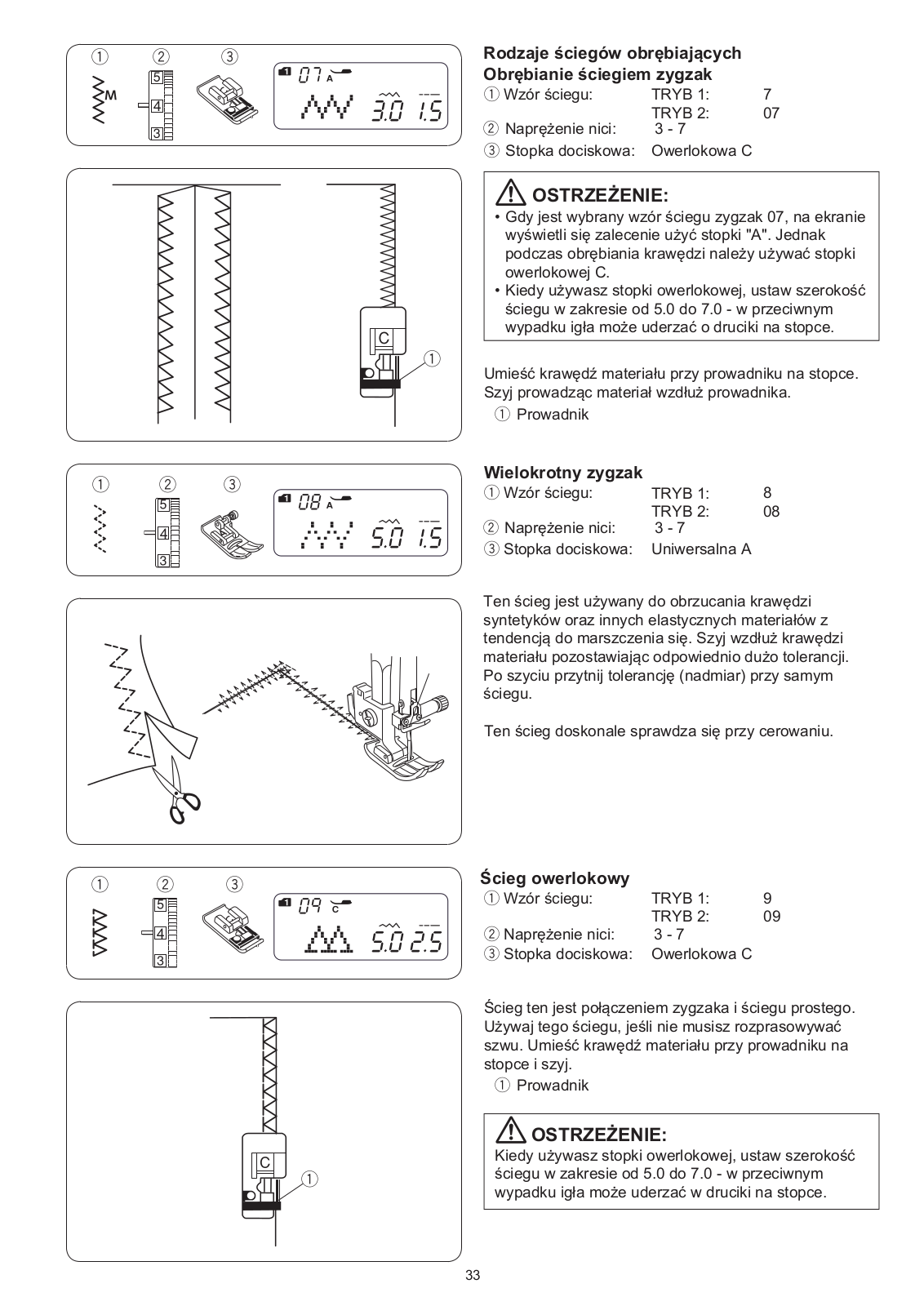

Rodzaje ściegów obrębiających	33
Obrębianie ściegiem zygzak	33
Wielokrotny zygzak	33
Ścieg owerlokowy	33

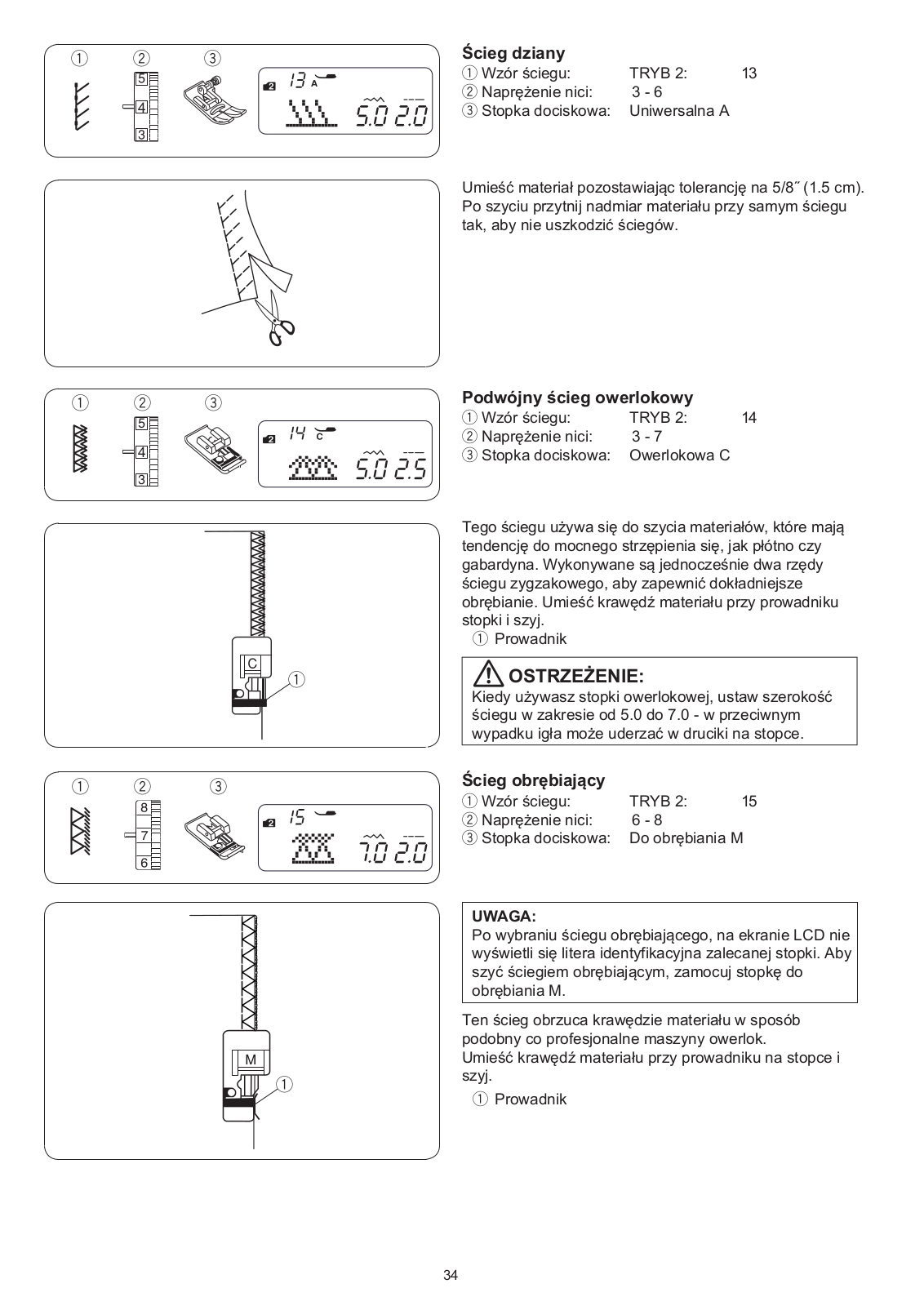

Ścieg dziany	34
Podwójny ścieg owerlokowy	34
Ścieg obrębiający	34

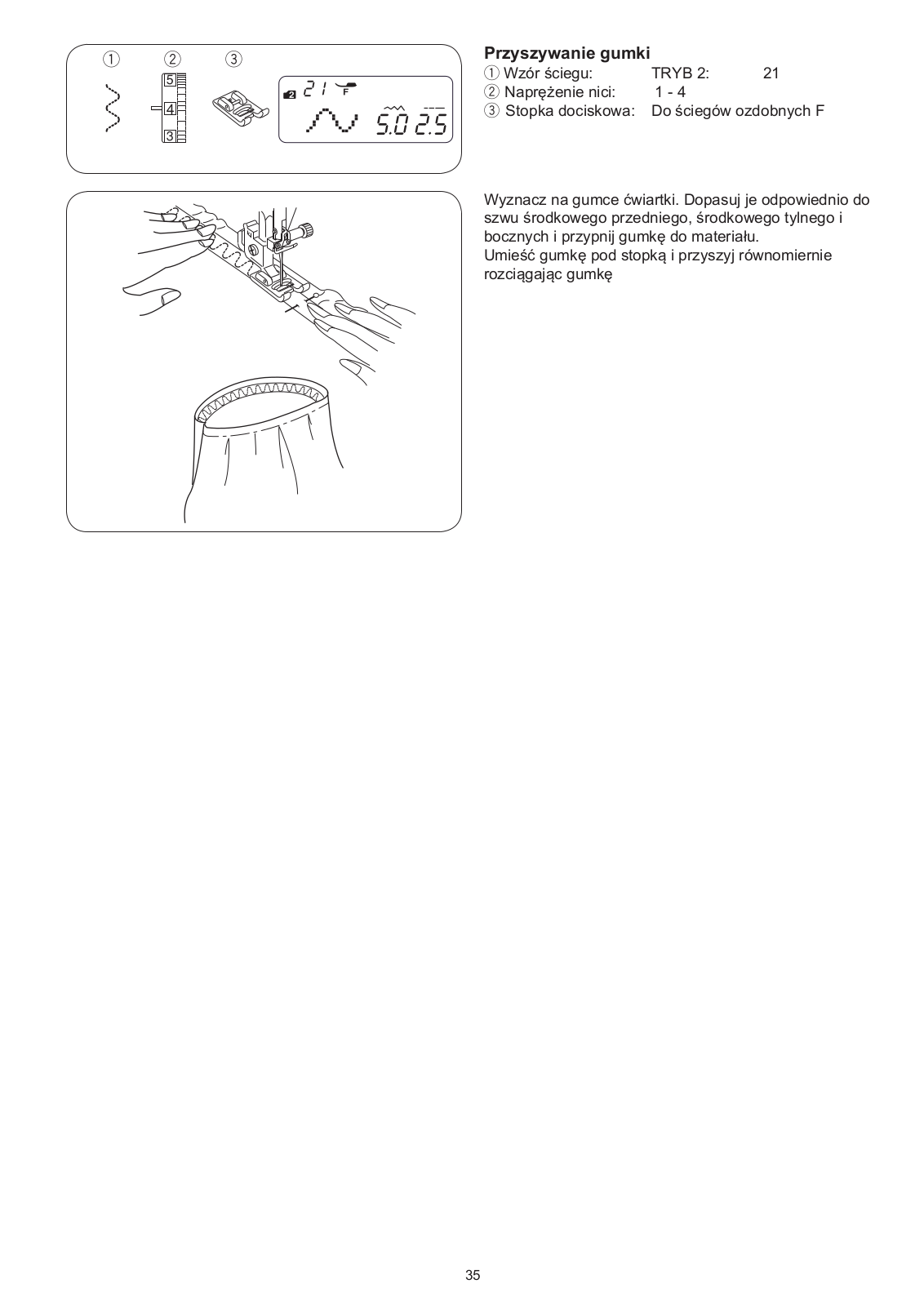

Przyszywanie gumki	35

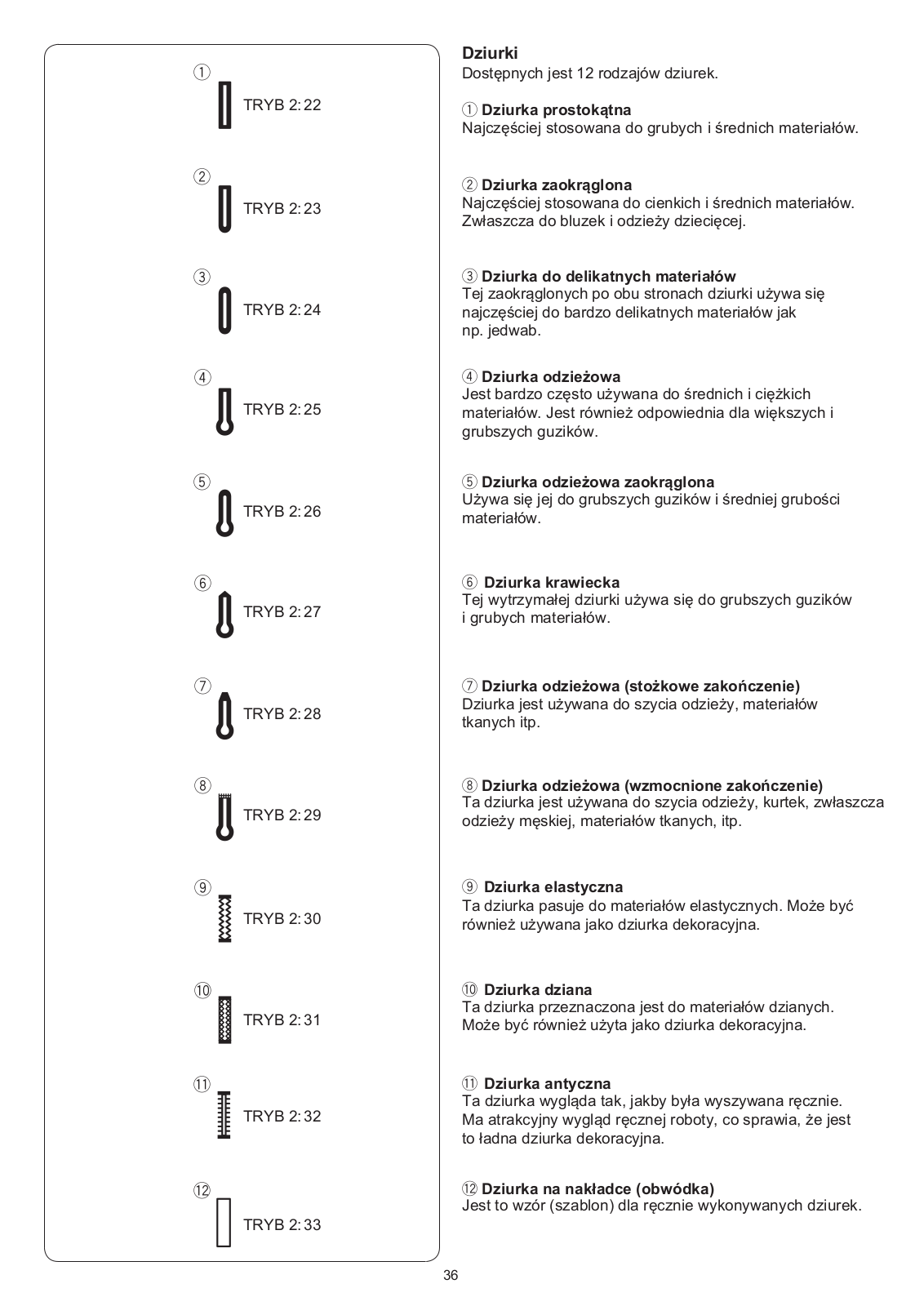

Dziurki	36

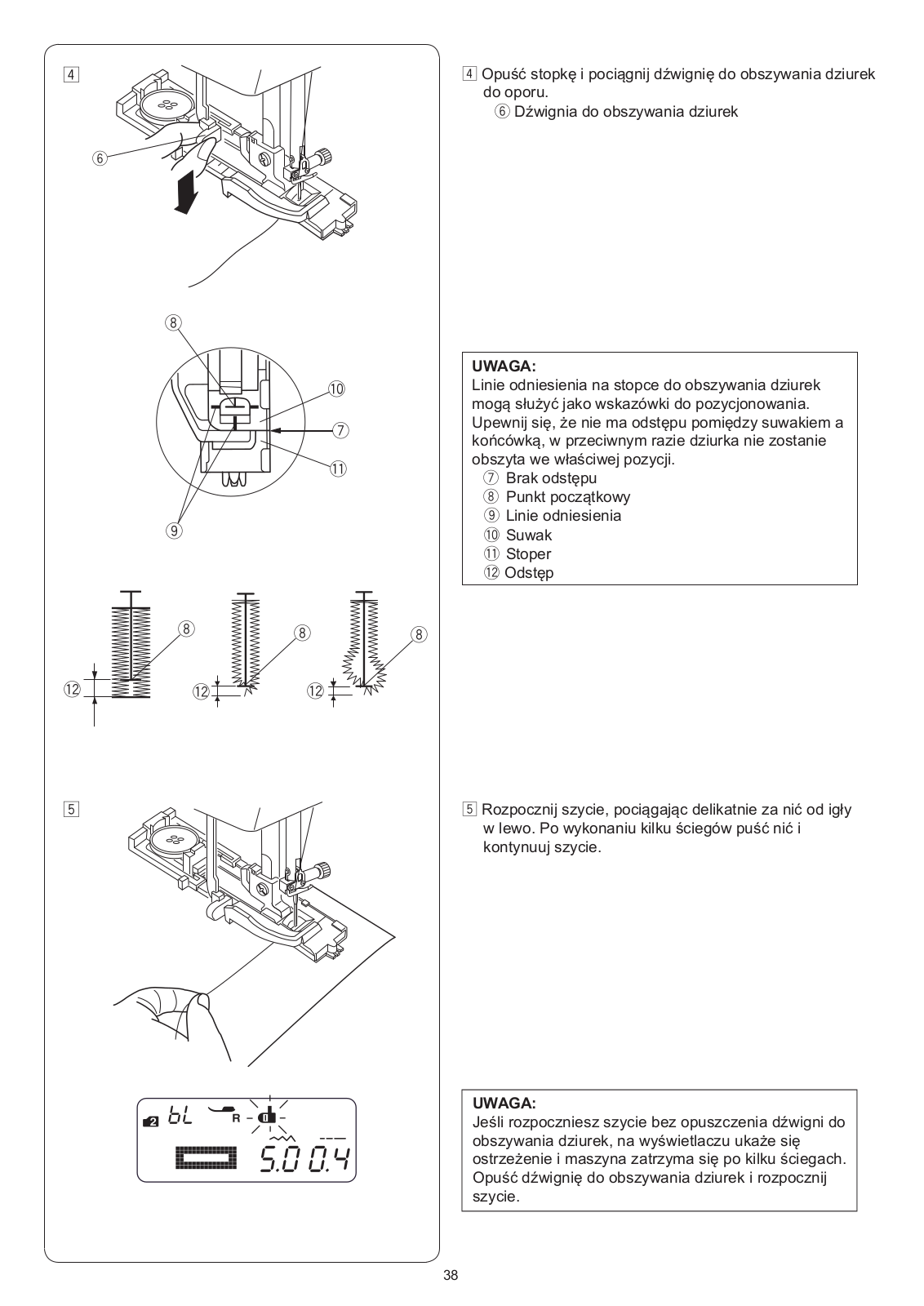

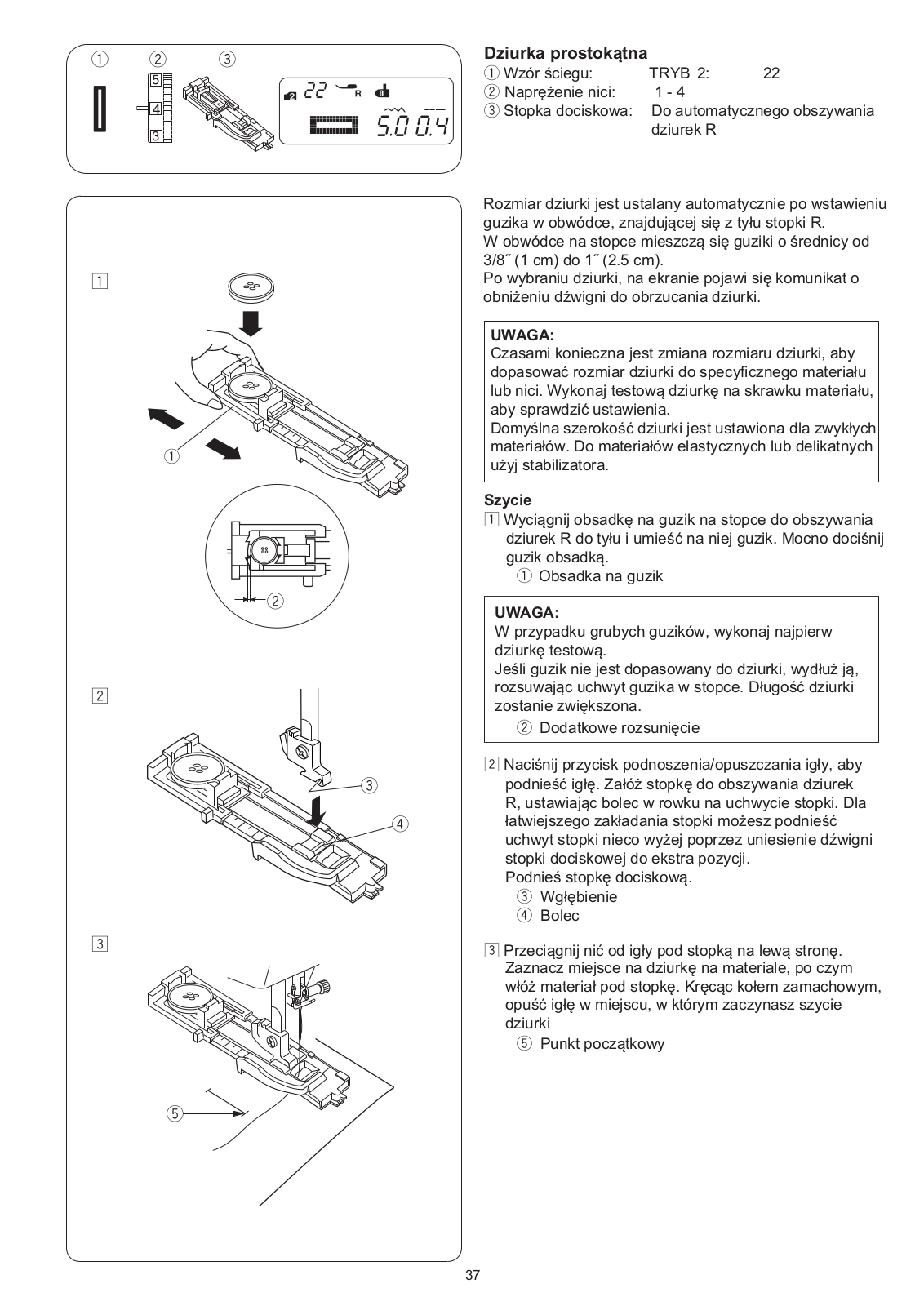

Dziurka prostokątna	.37-39

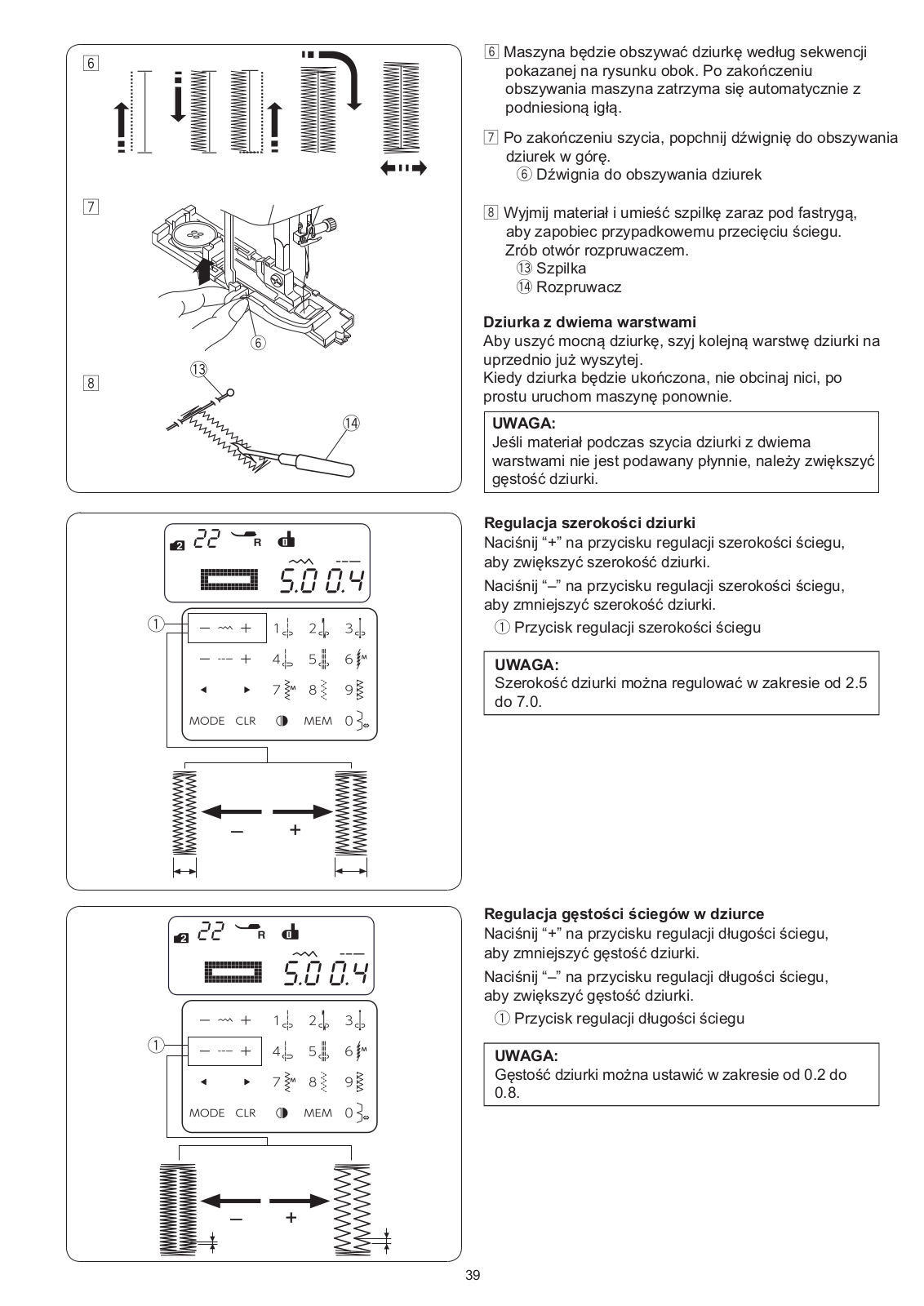

Regulacja szerokości dziurki	39
Regulacja gęstości ściegów w dziurce	39

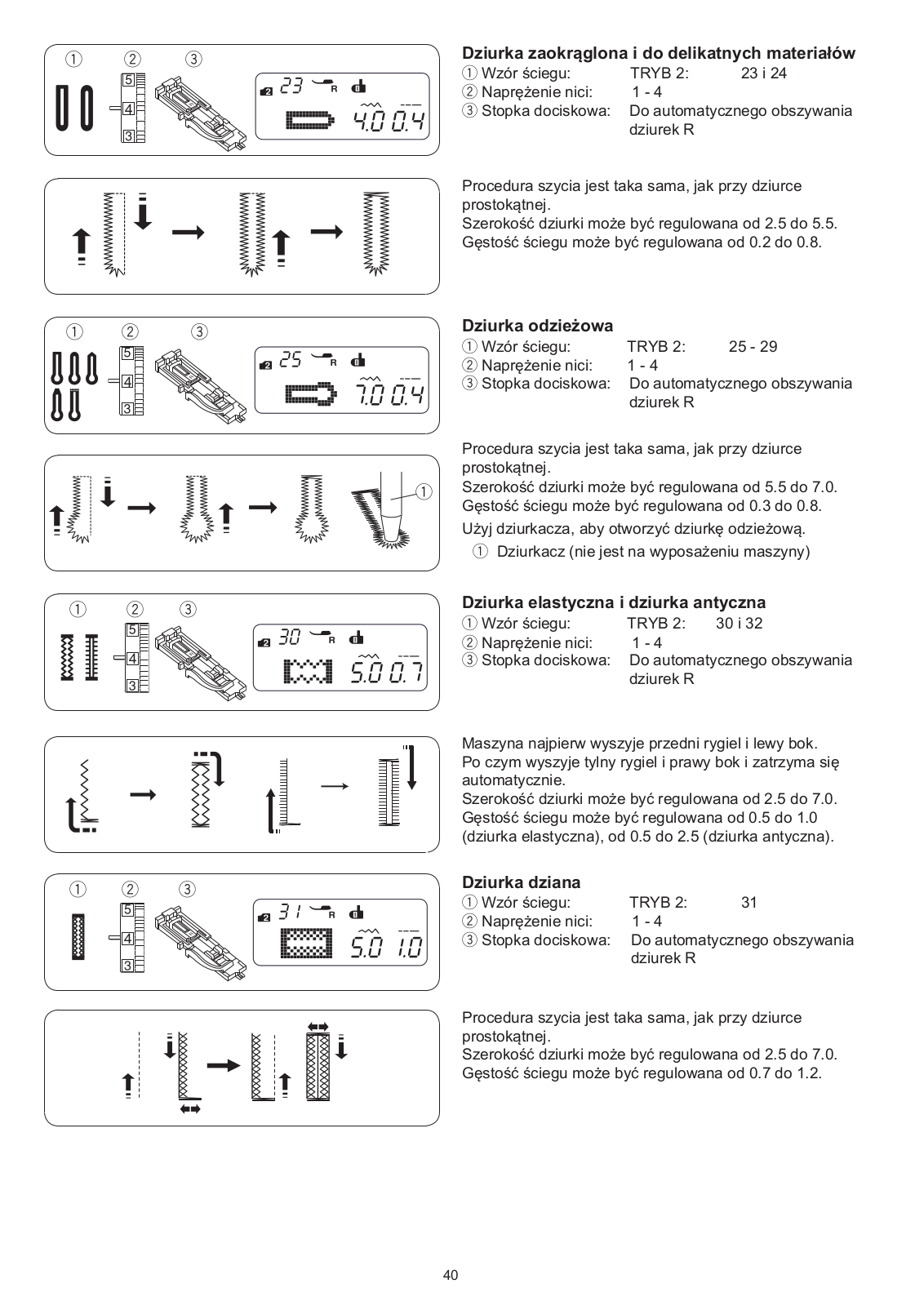

Dziurka zaokrąglona i do delikatnych materiałów	40
Dziurka odzieżowa	40
Dziurka elastyczna i dziurka antyczna	40
Dziurka dziana	40

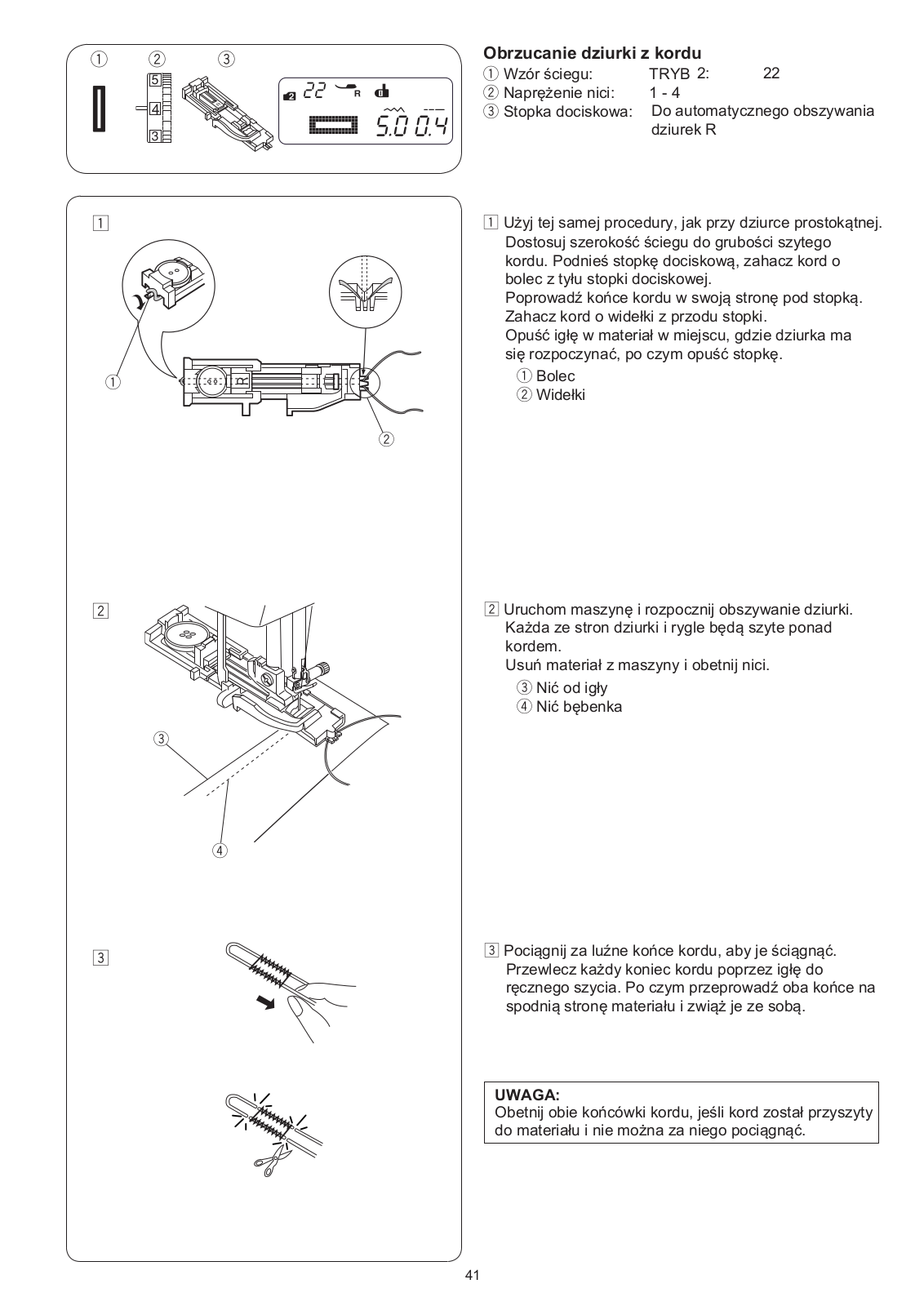

Obrzucanie dziurki z kordu	41

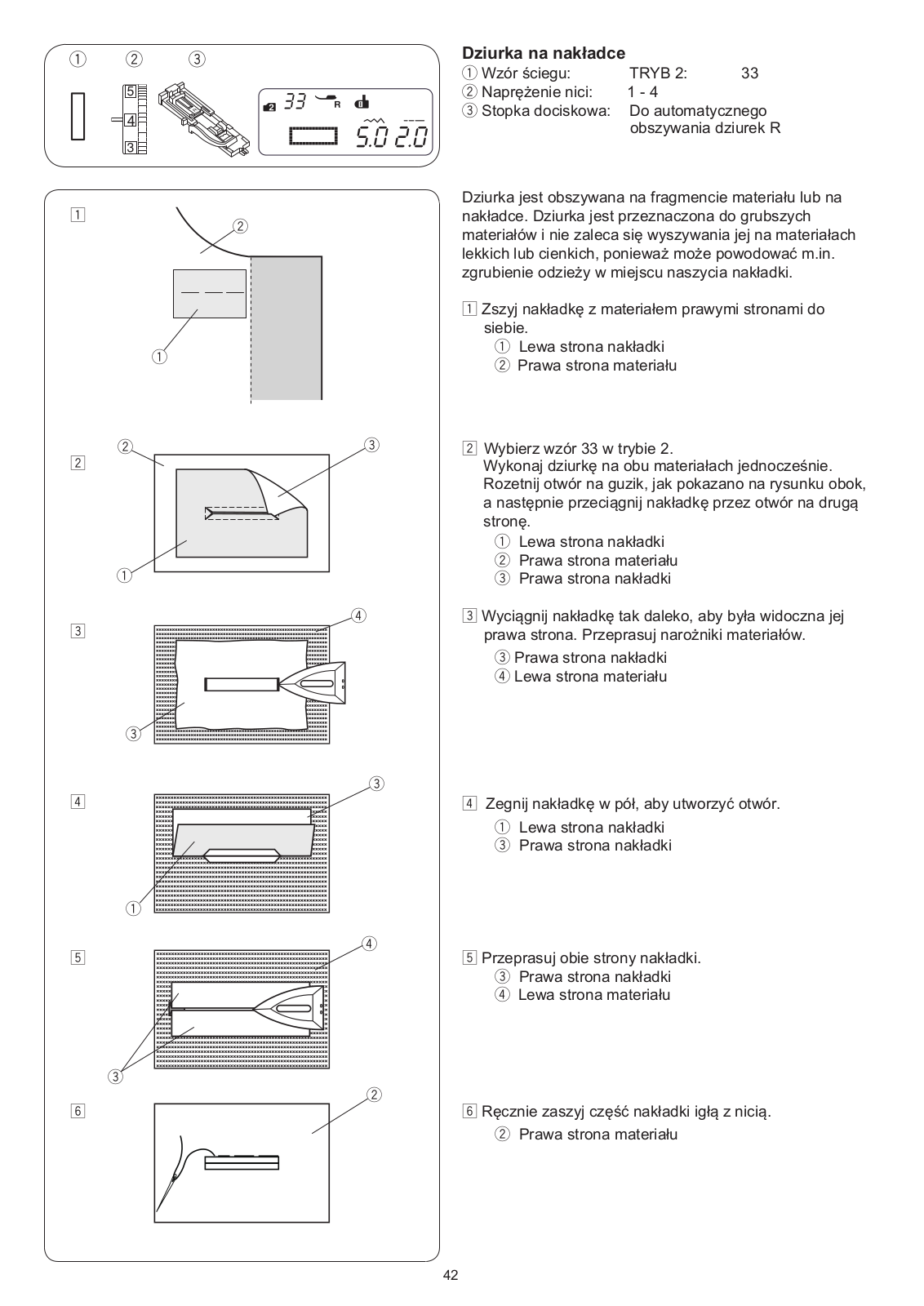

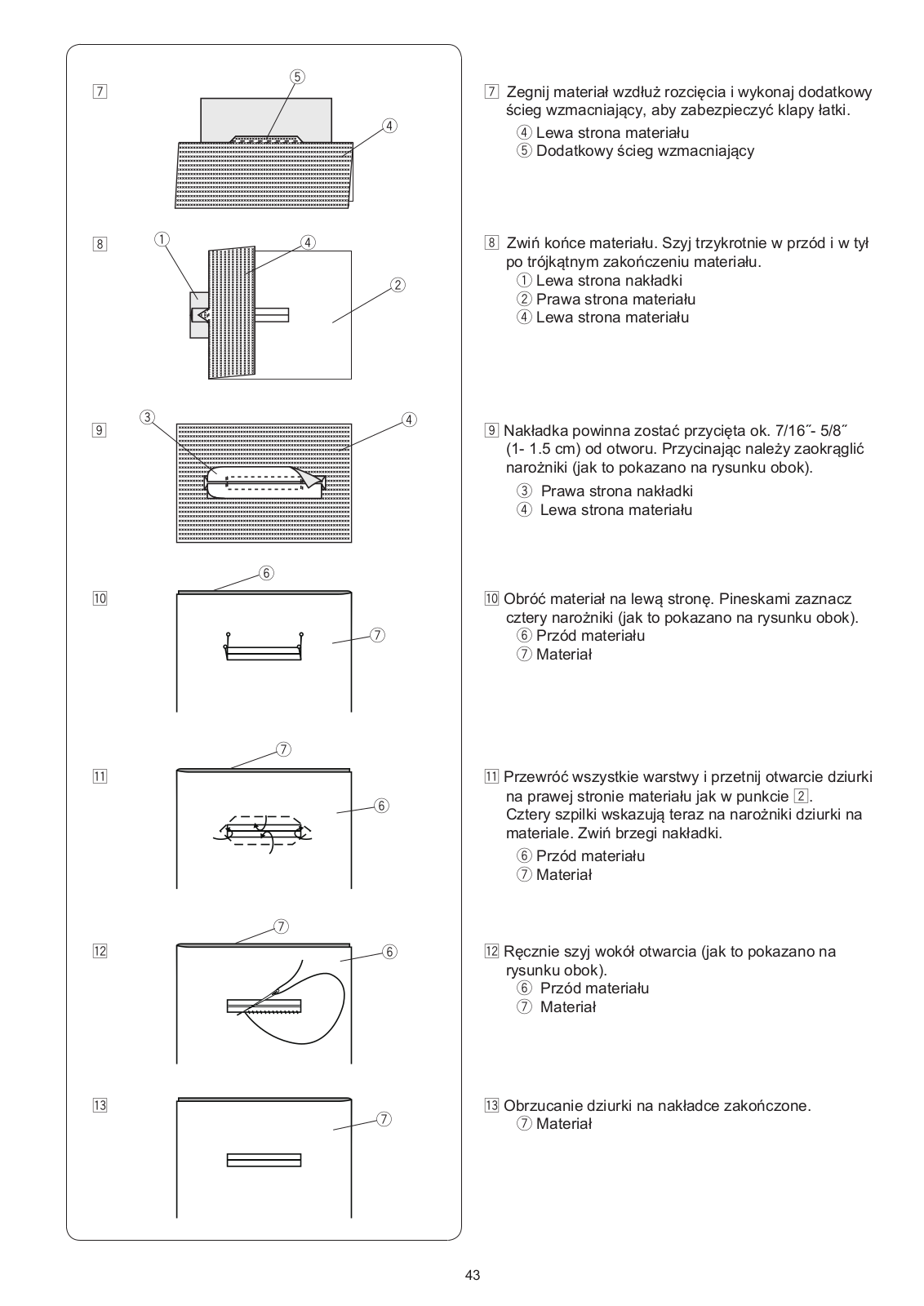

Dziurka na nakładce	.42-43

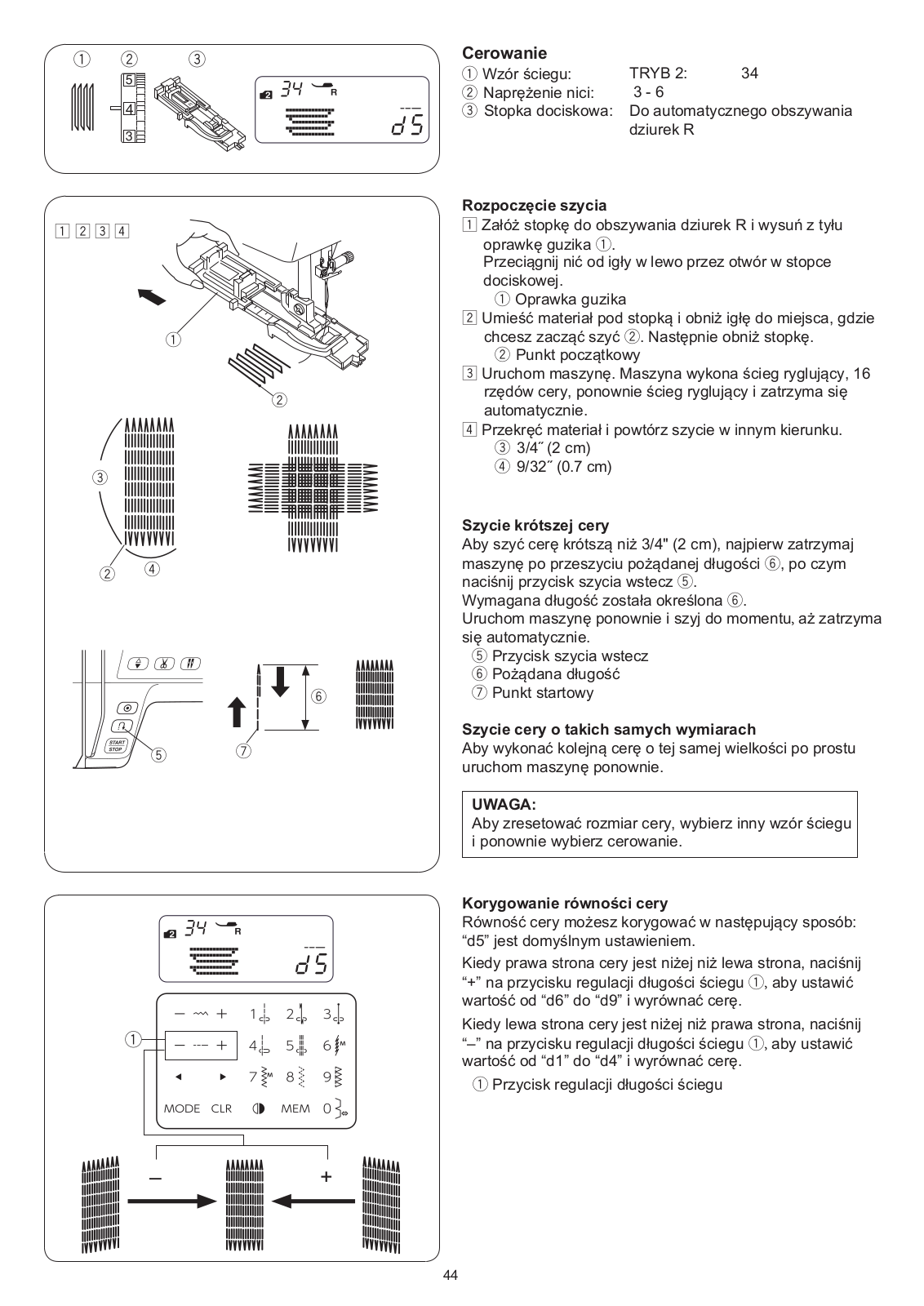

Cerowanie	44

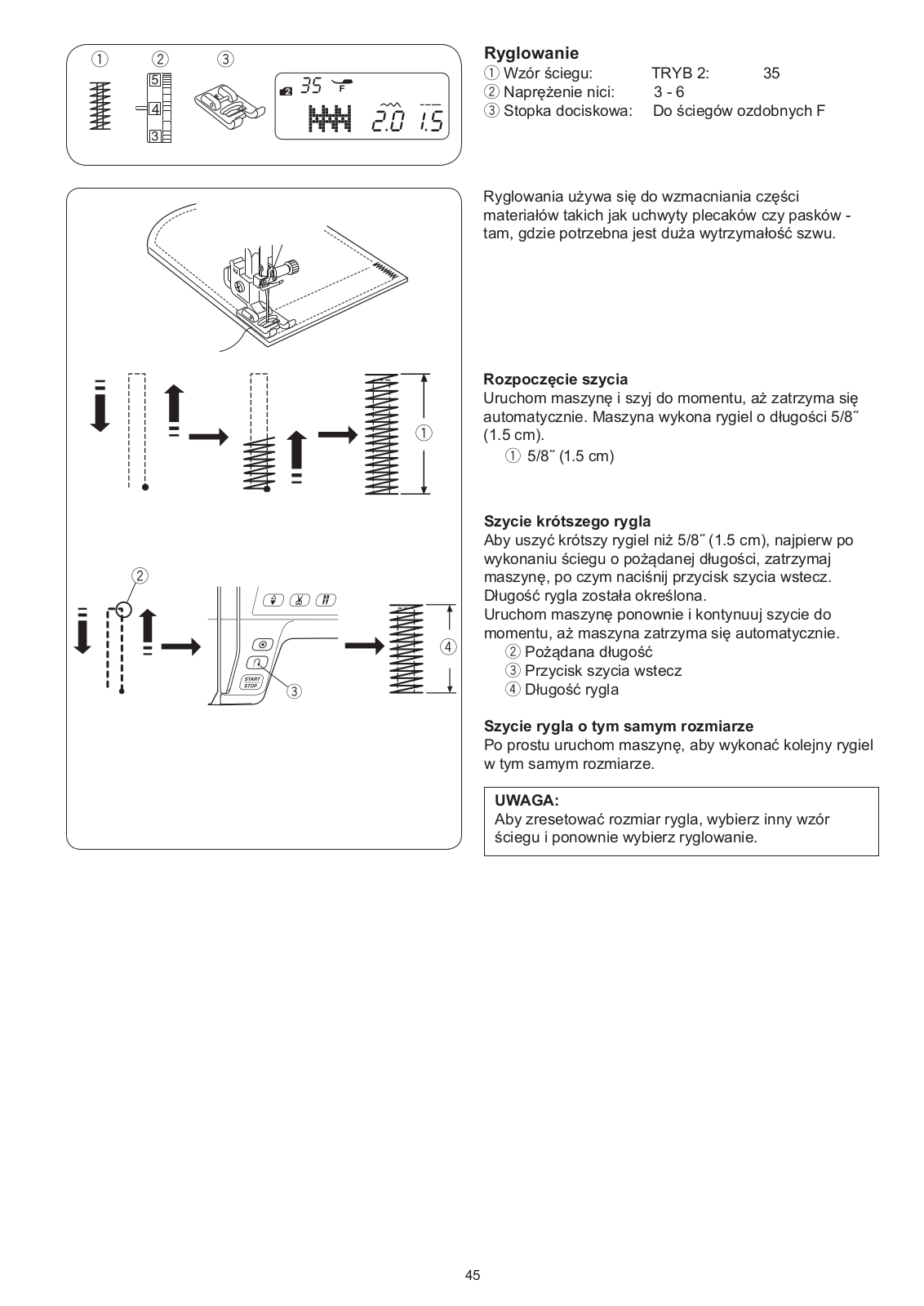

Ryglowanie	45

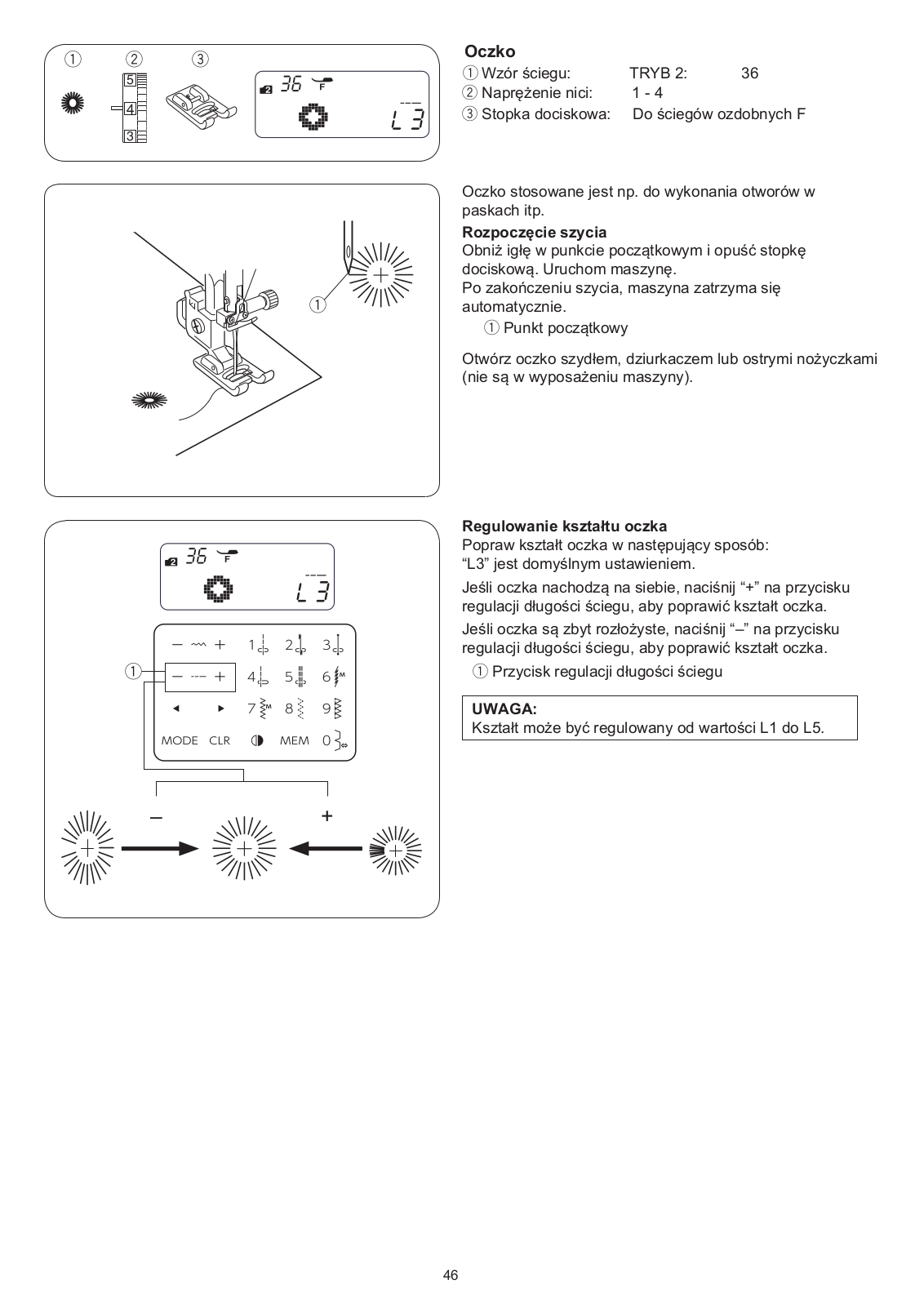

Oczko	46

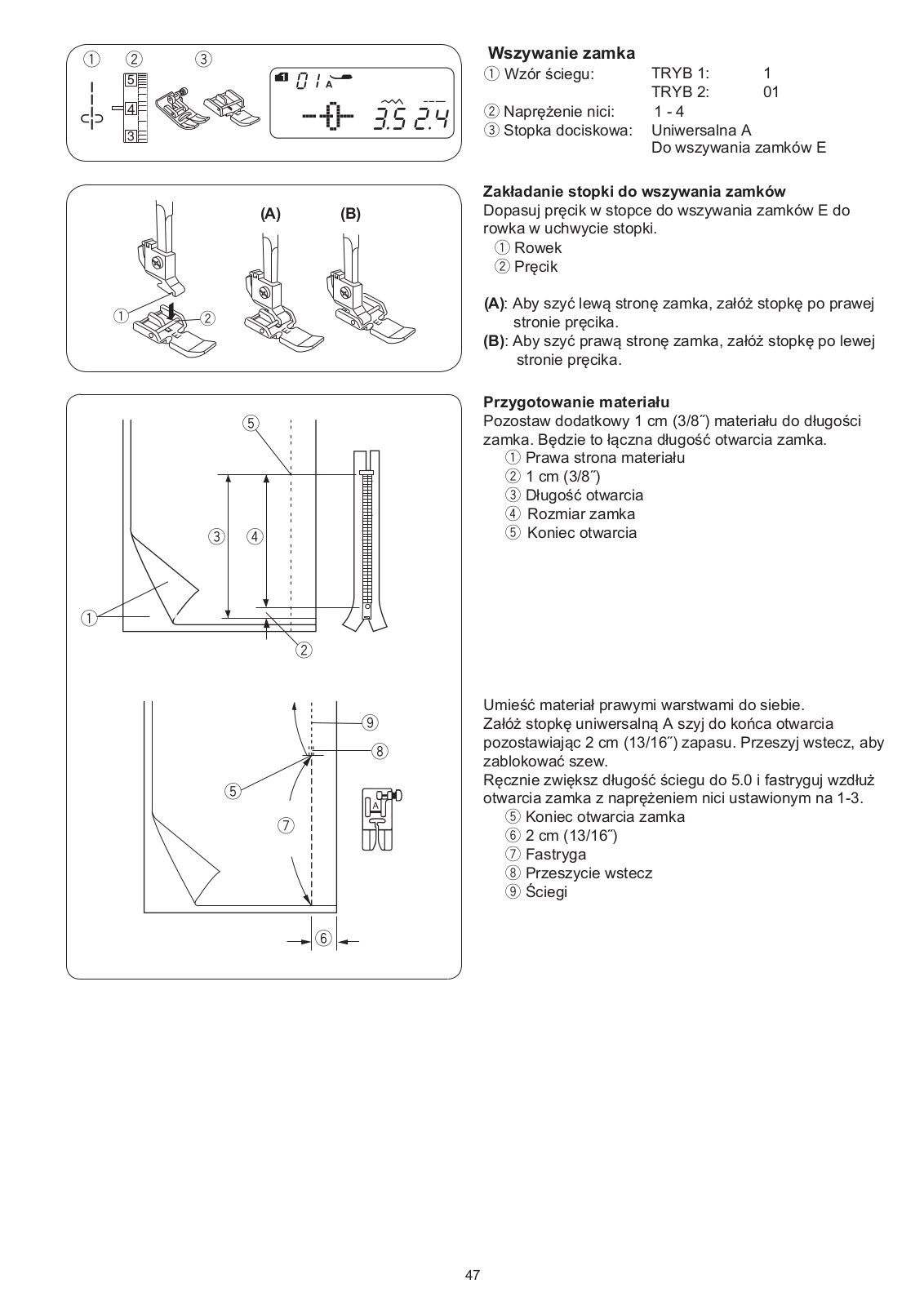

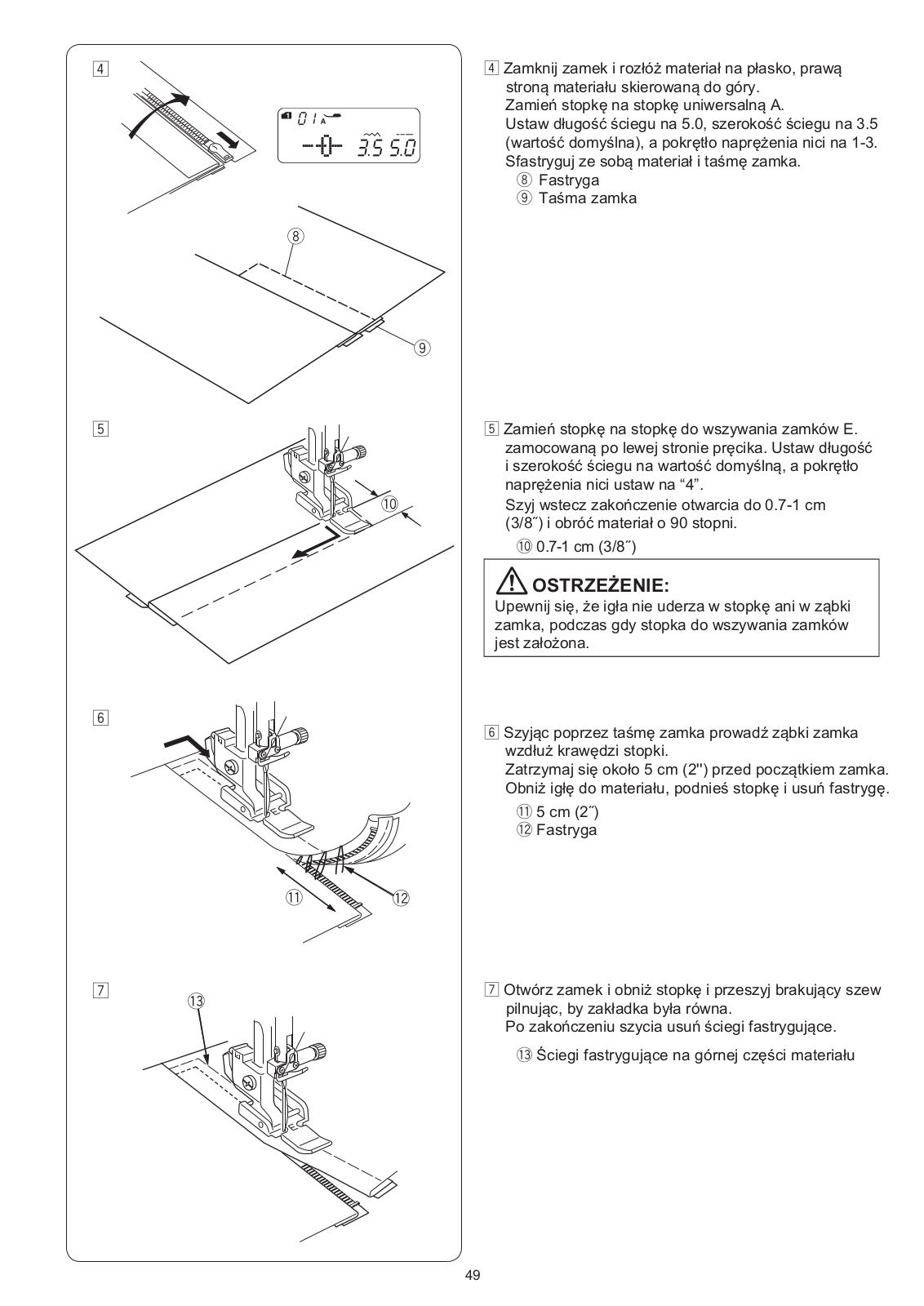

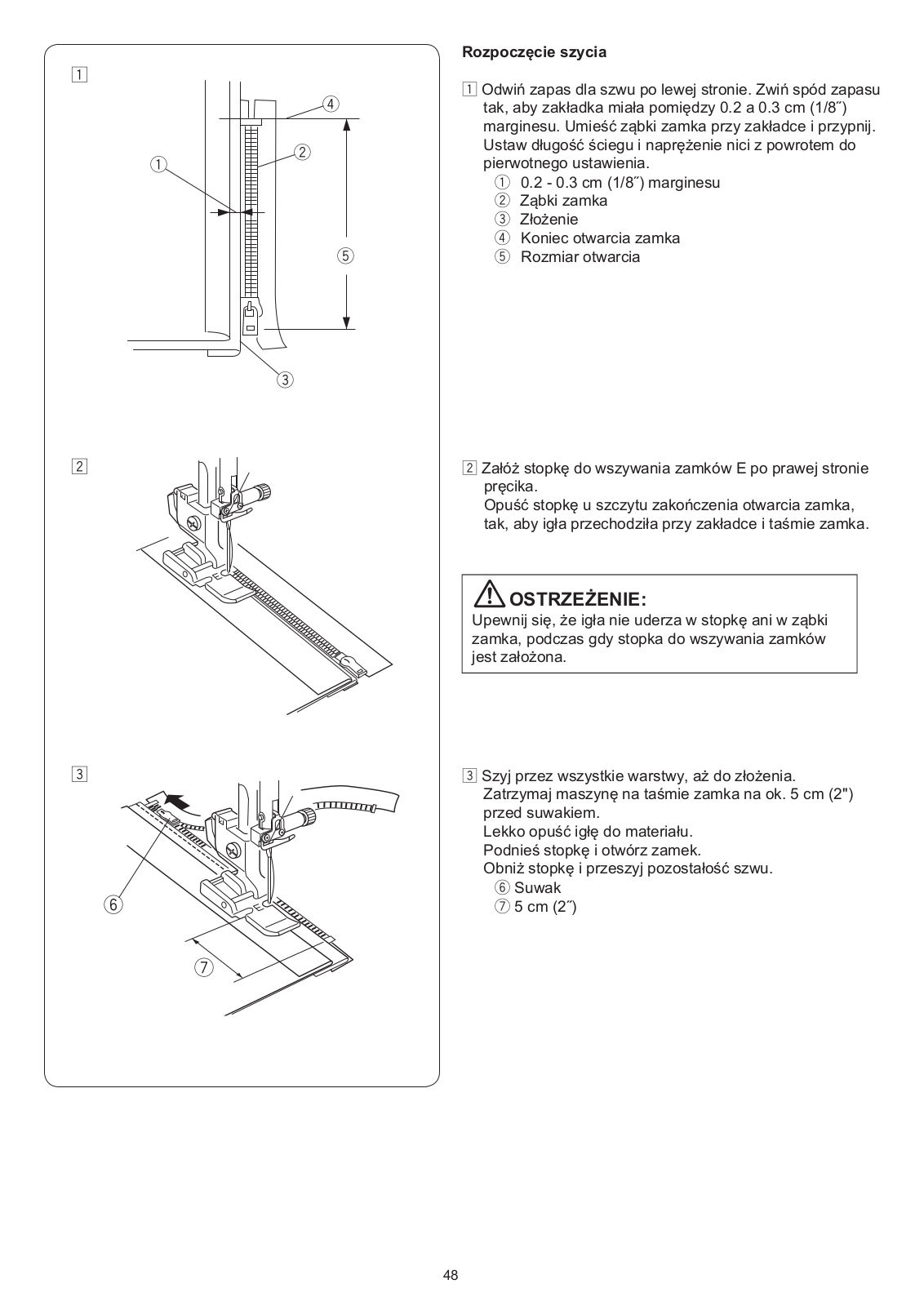

Wszywanie zamka	.47-49

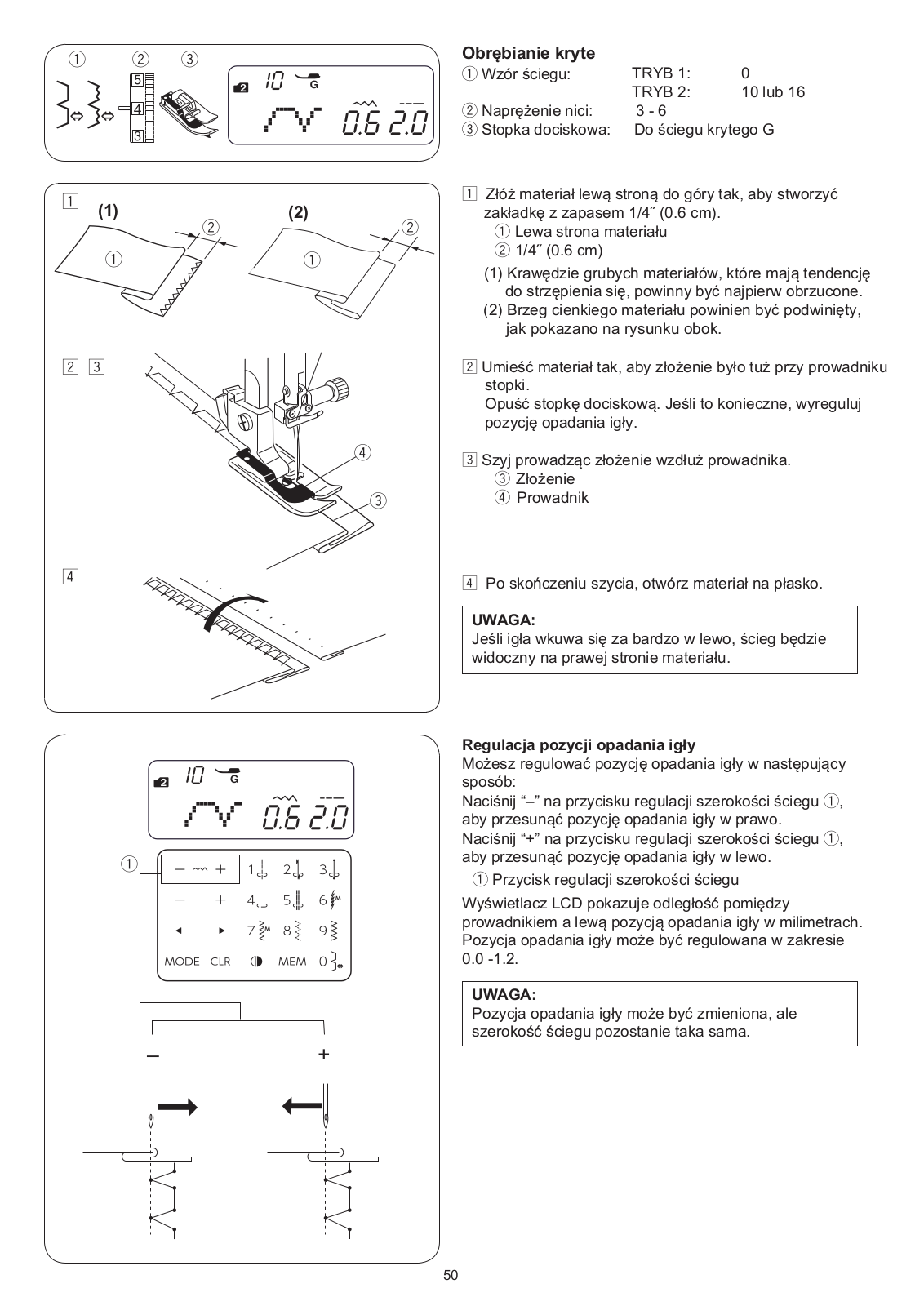

Obrębianie kryte	50

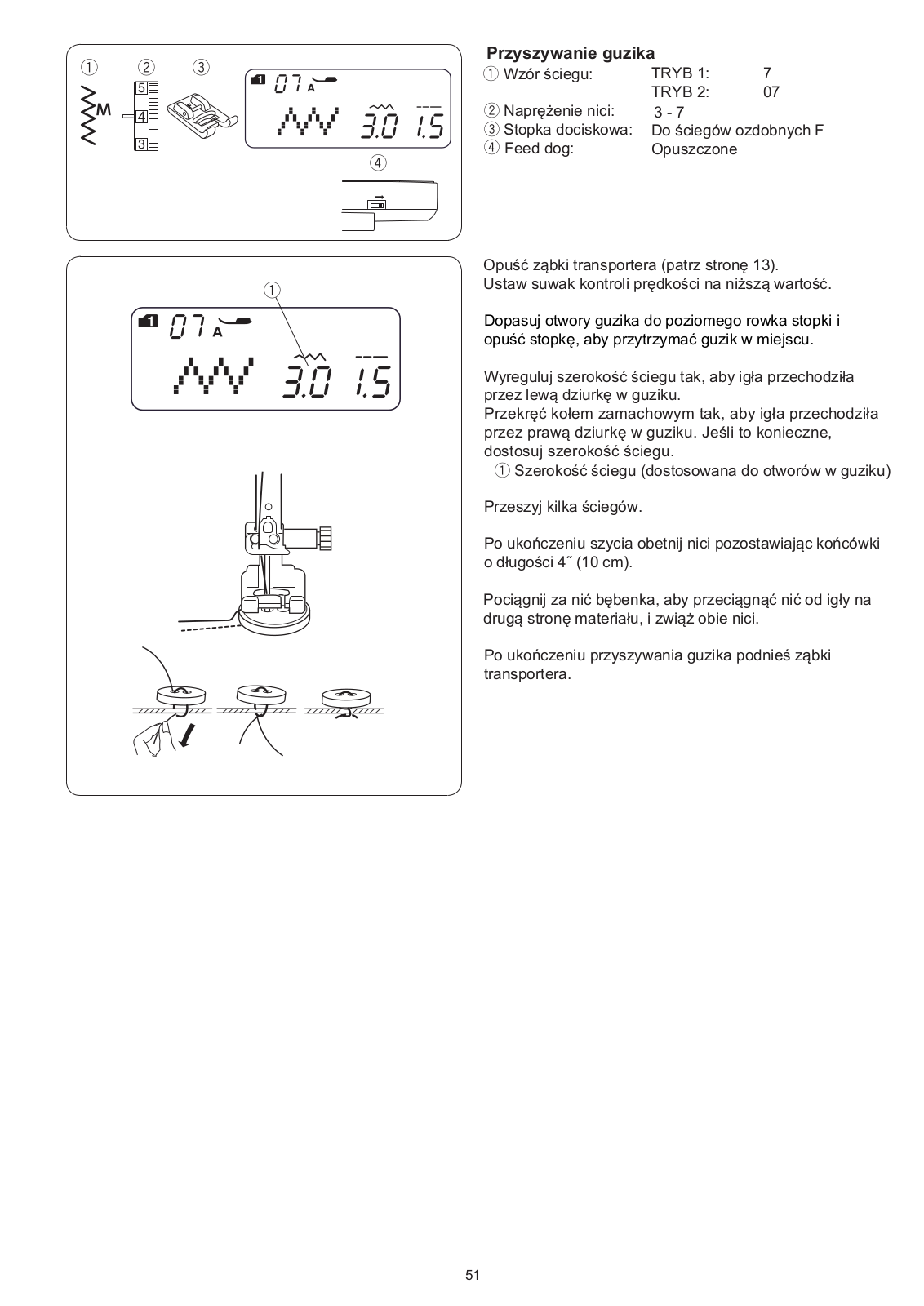

Przyszywanie guzika	51

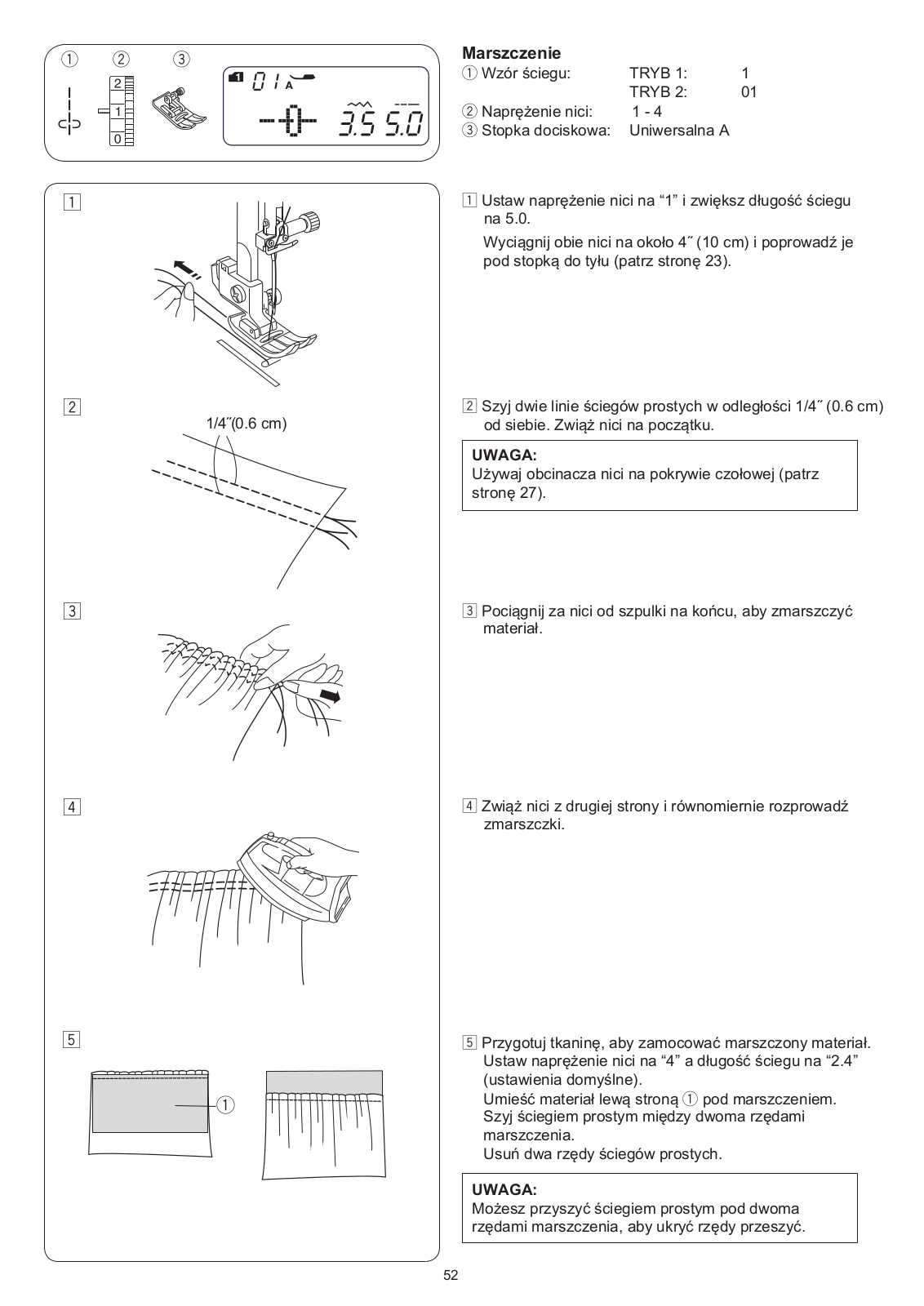

Marszczenie	52

Page 4

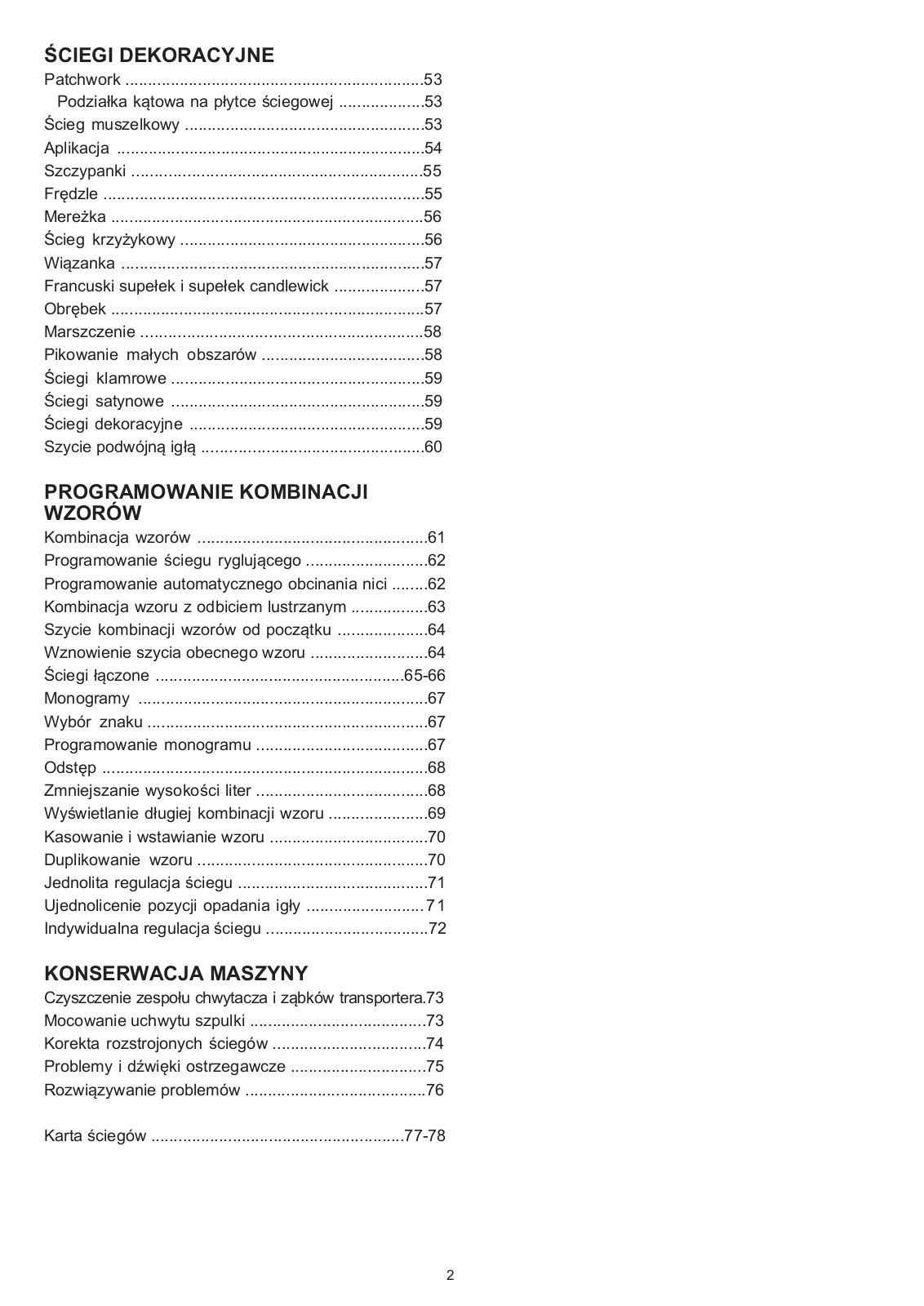

ŚCIEGI DEKORACYJNE

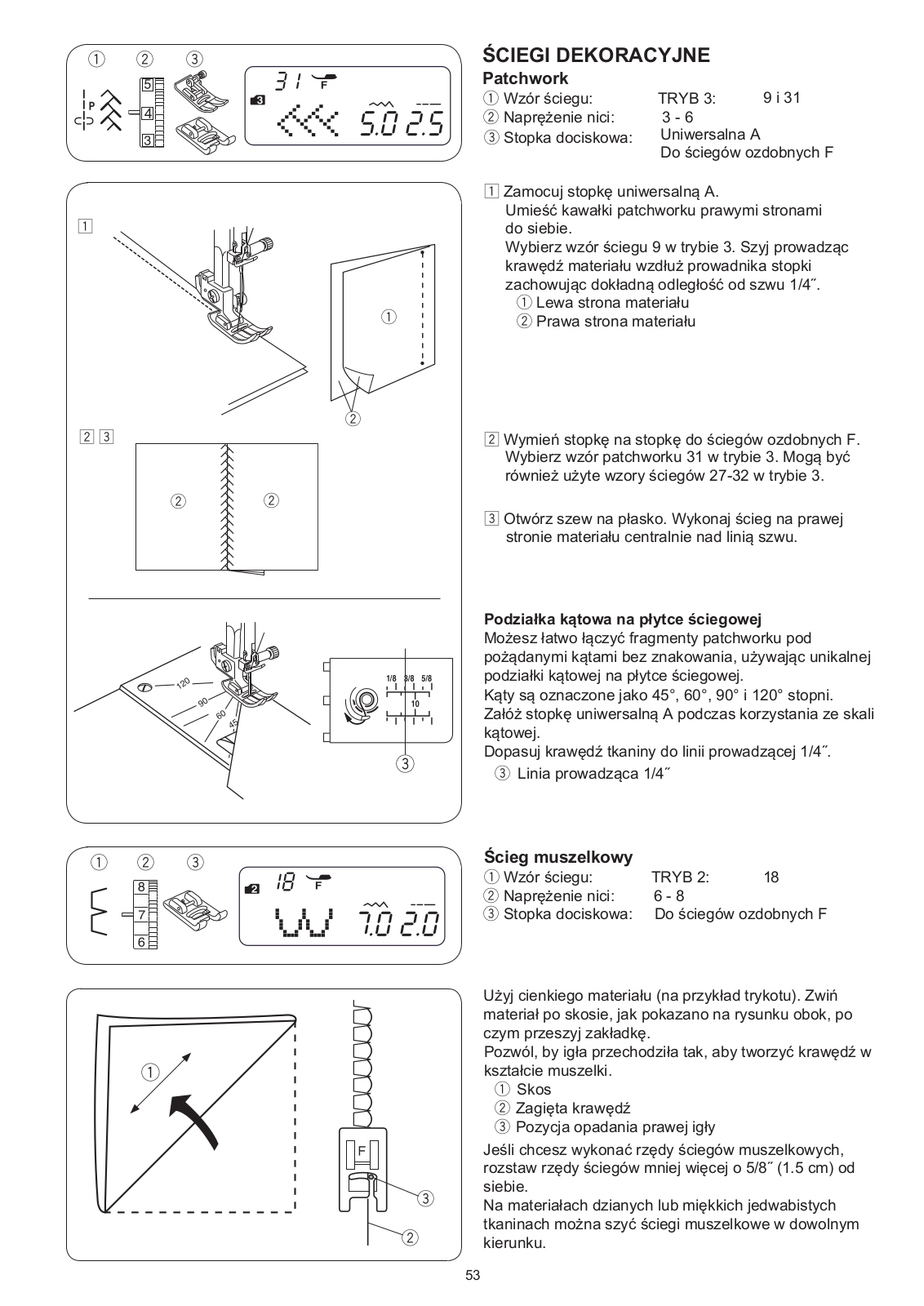

Patchwork	53
Podziałka kątowa na płytce ściegowej	53
Ścieg muszelkowy	53

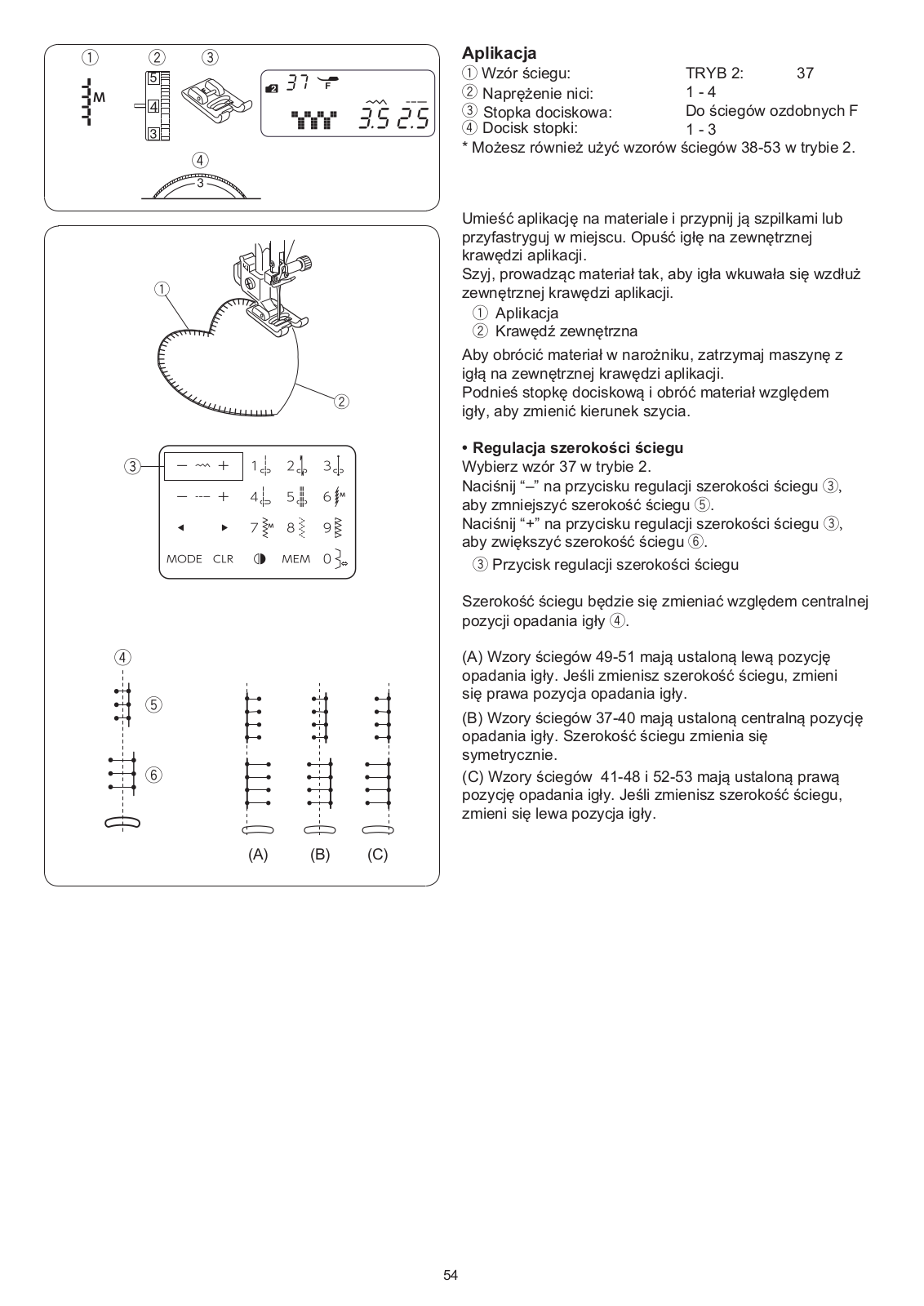

Aplikacja	54
Szczypanki	55
Frędzle	55

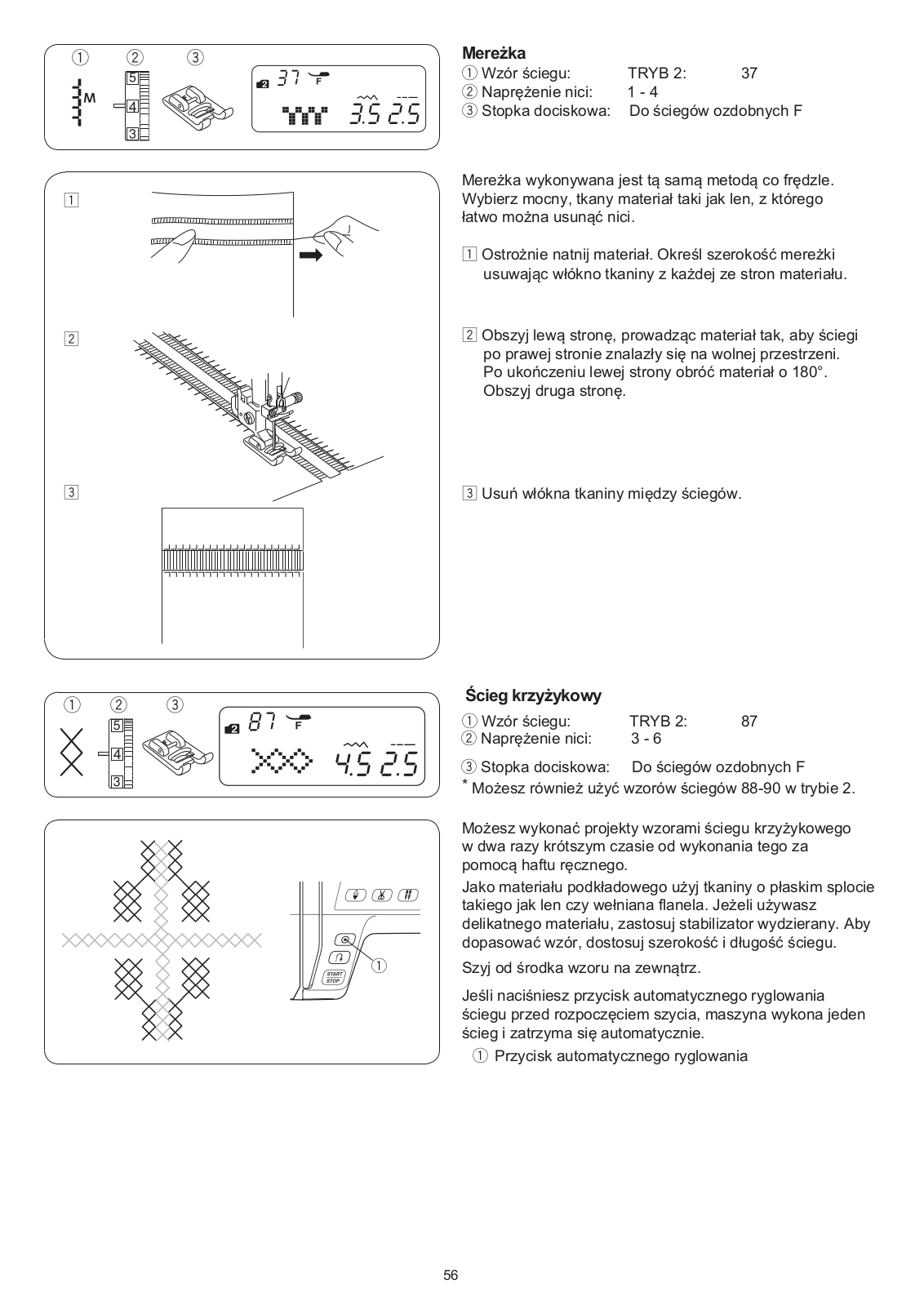

Mereżka	56
Ścieg krzyżykowy	56

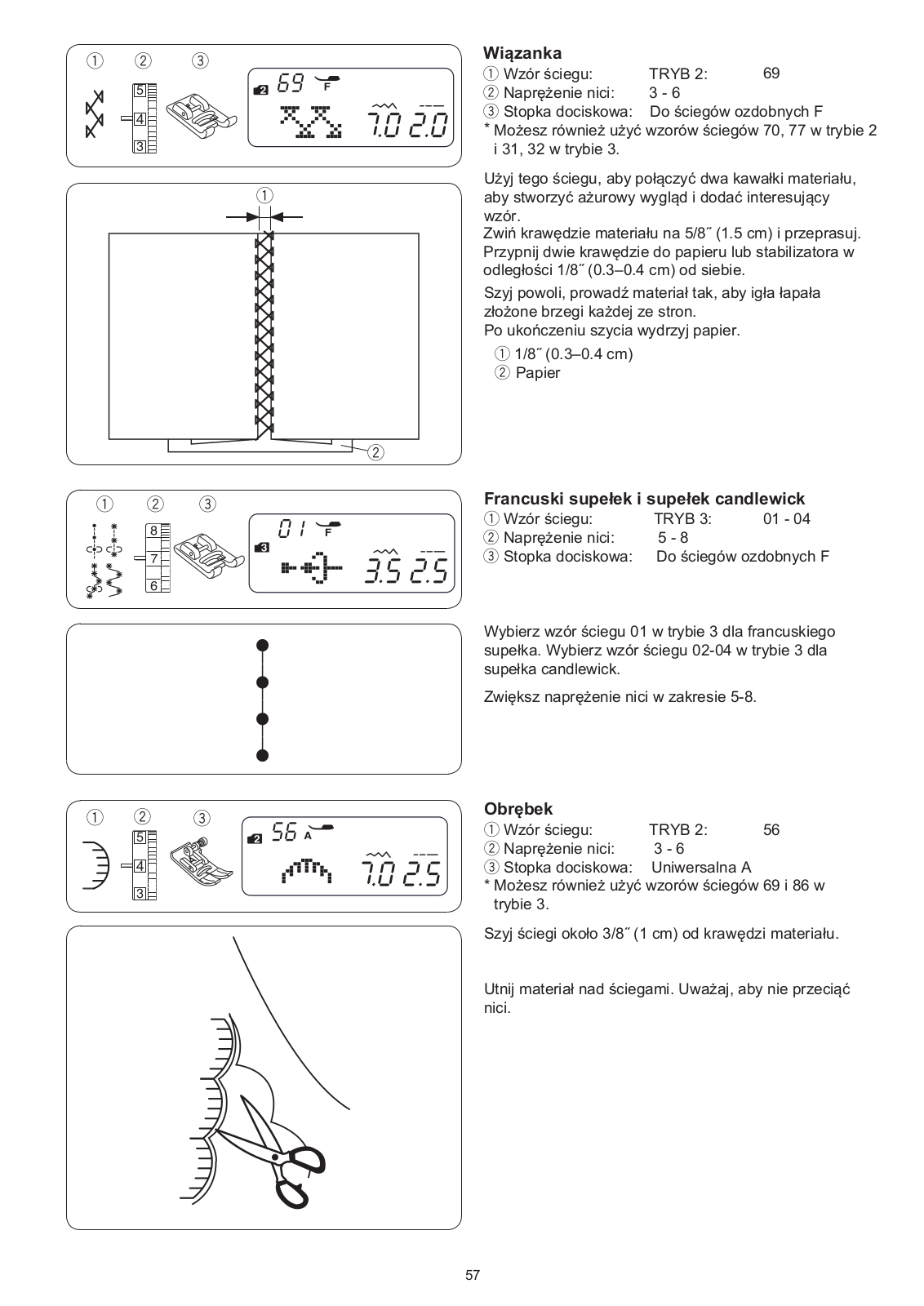

Wiązanka	57
Francuski supełek i supełek candlewick	57
Obrębek	57

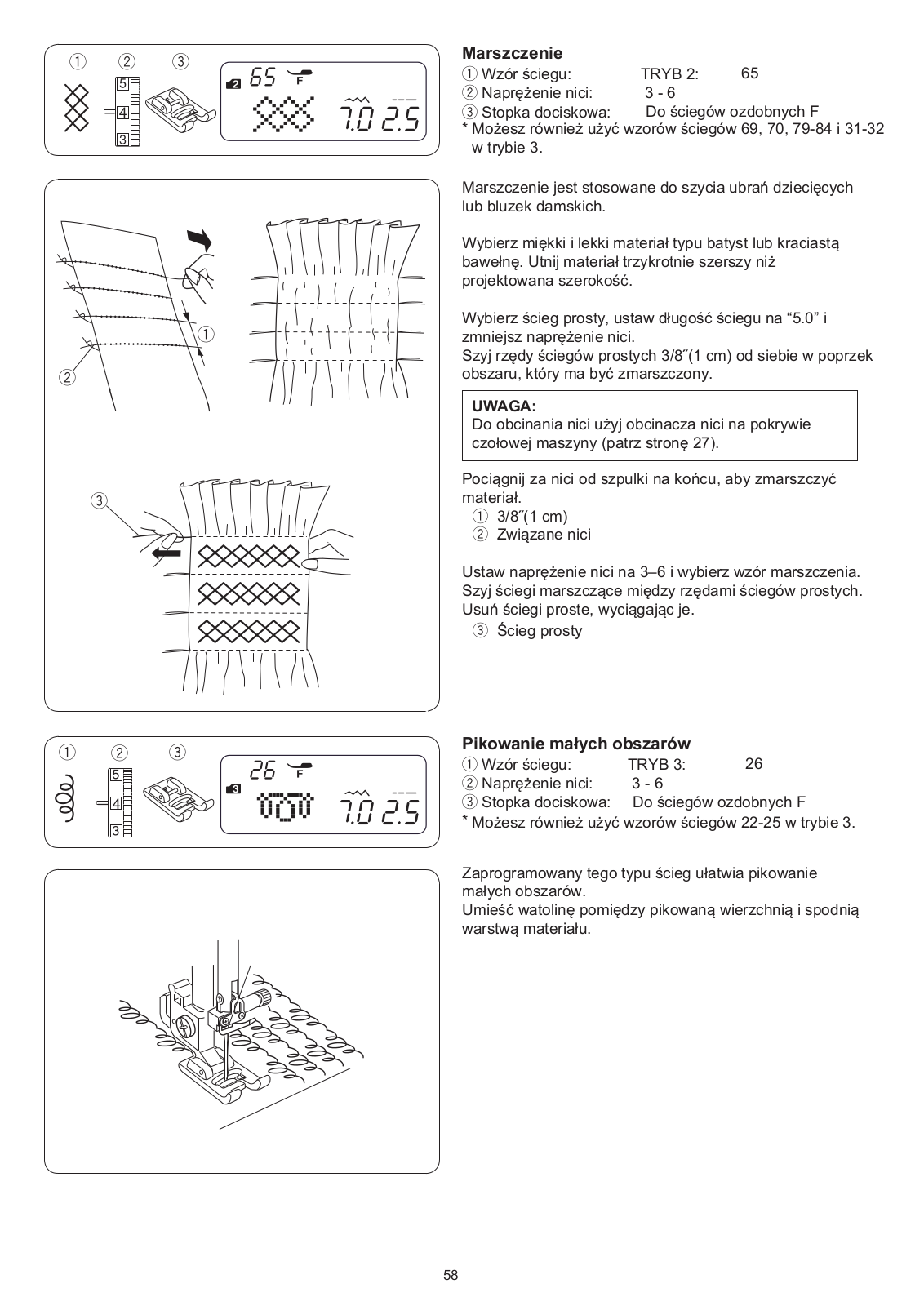

Marszczenie	58
Pikowanie małych obszarów	58

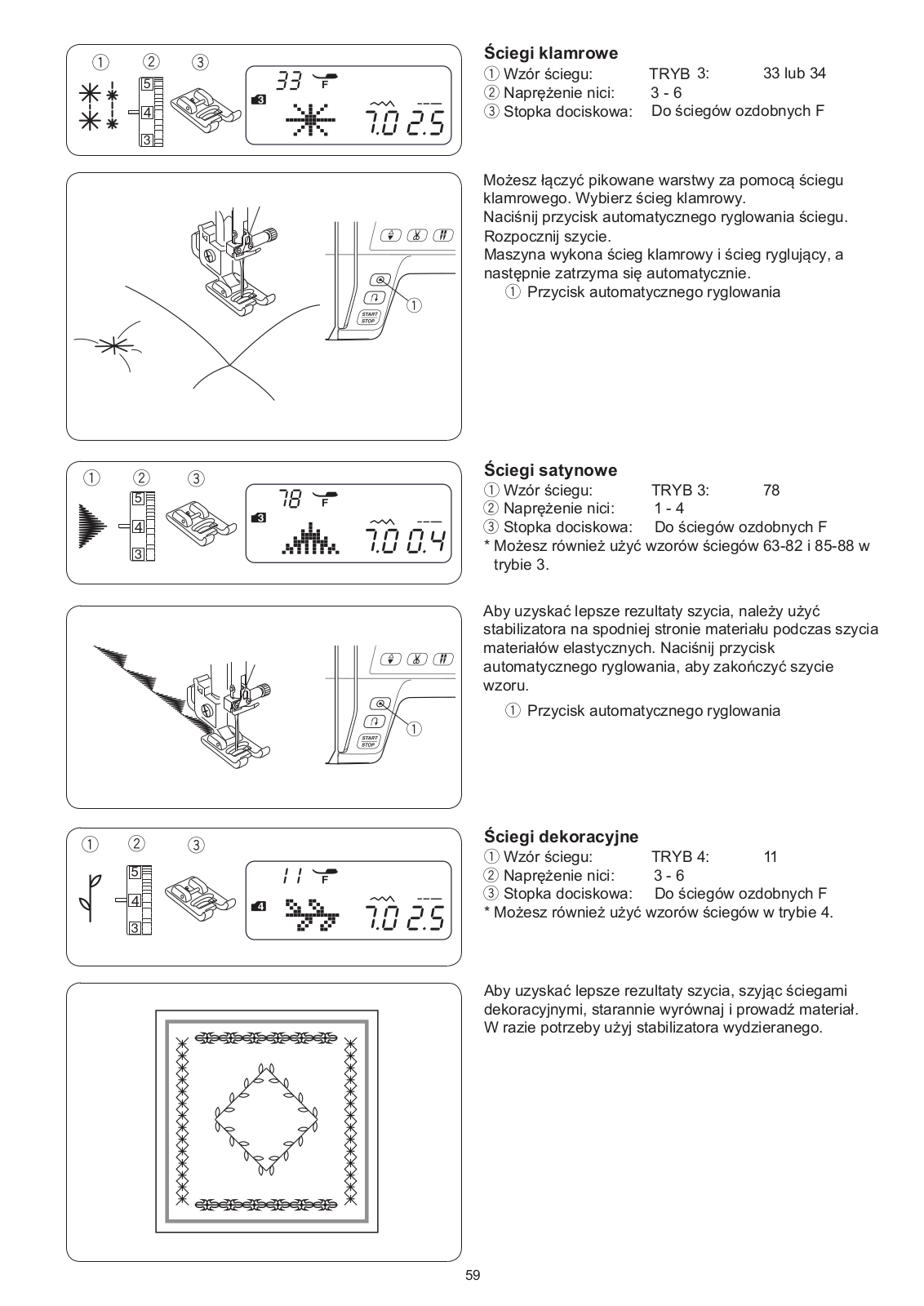

Ściegi klamrowe	59
Ściegi satynowe	59
Ściegi dekoracyjne	59

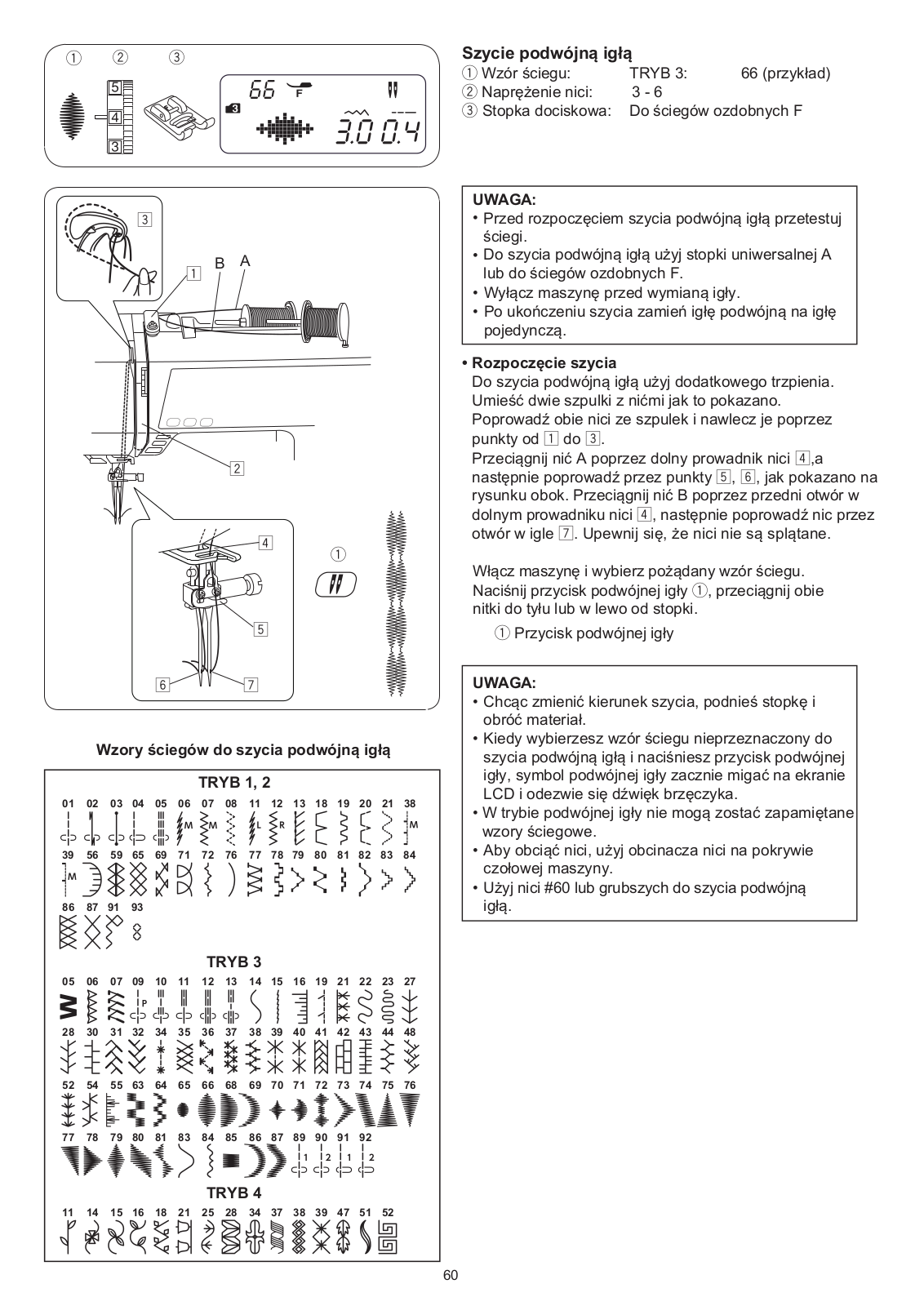

Szycie podwójną igłą	60

PROGRAMOWANIE KOMBINACJI WZORÓW

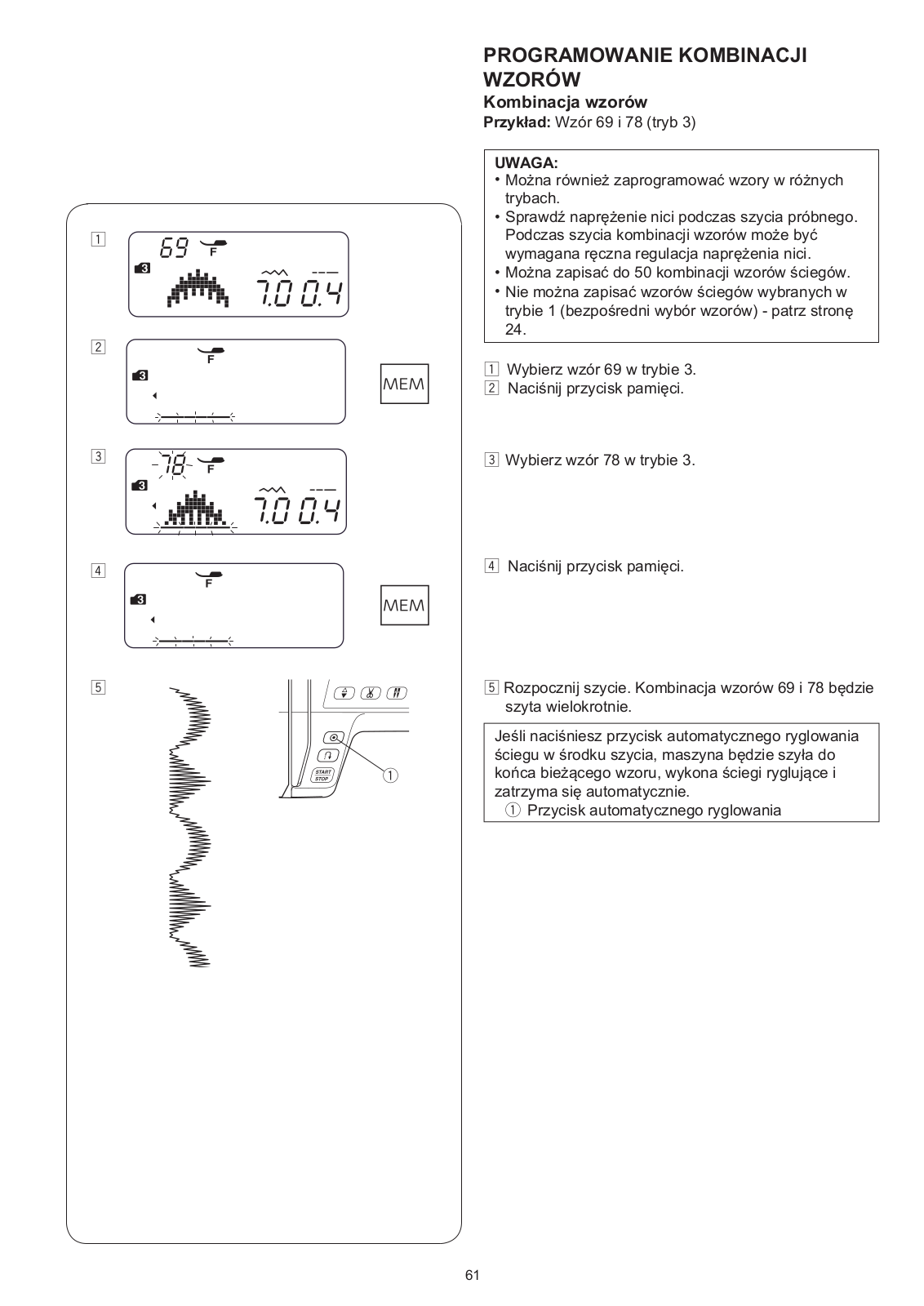

Kombinacja wzorów	61

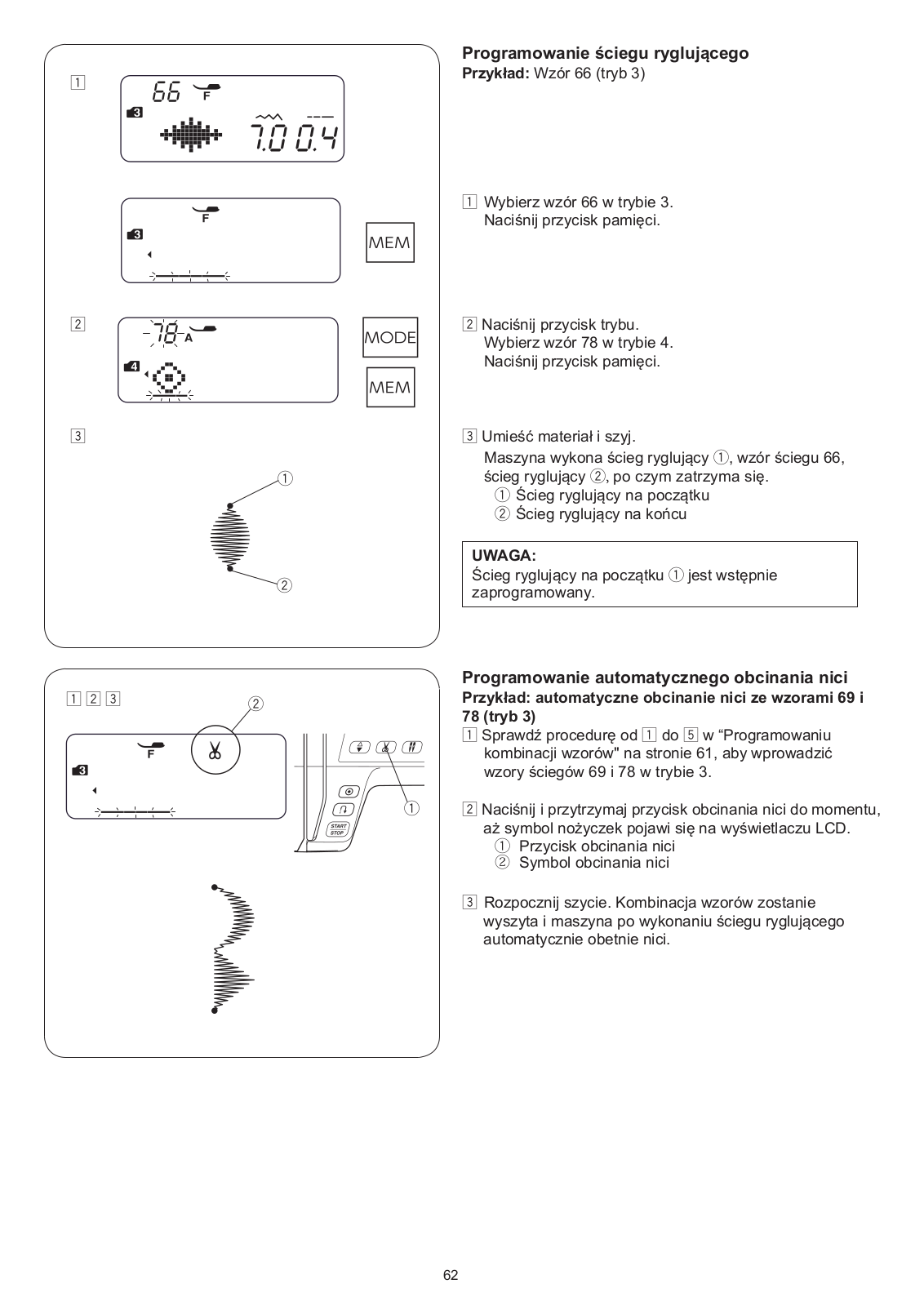

Programowanie ściegu ryglującego	62
Programowanie automatycznego obcinania nici .	62
Kombinacja wzoru z odbiciem lustrzanym	63

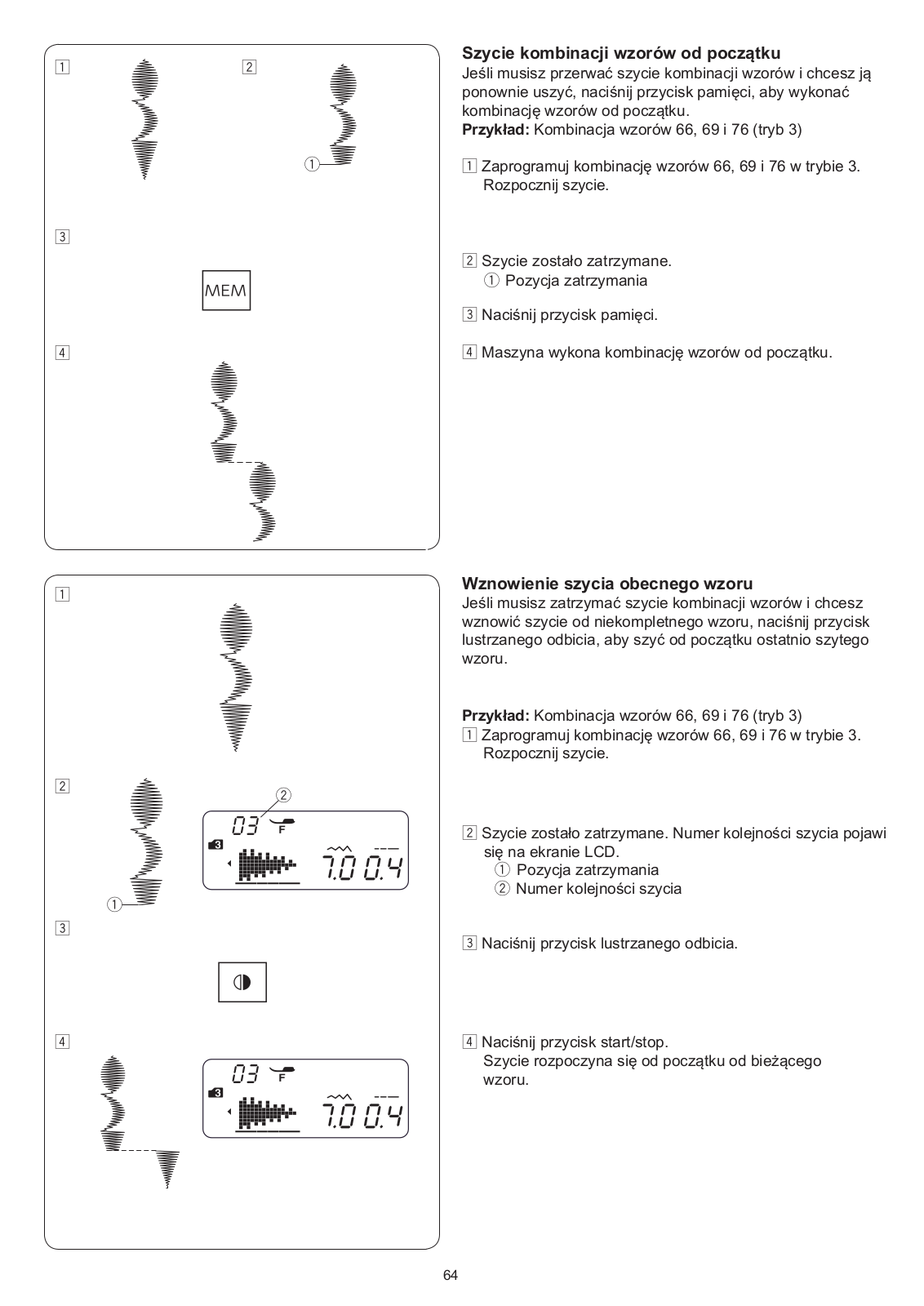

Szycie kombinacji wzorów od początku	64
Wznowienie szycia obecnego wzoru	64

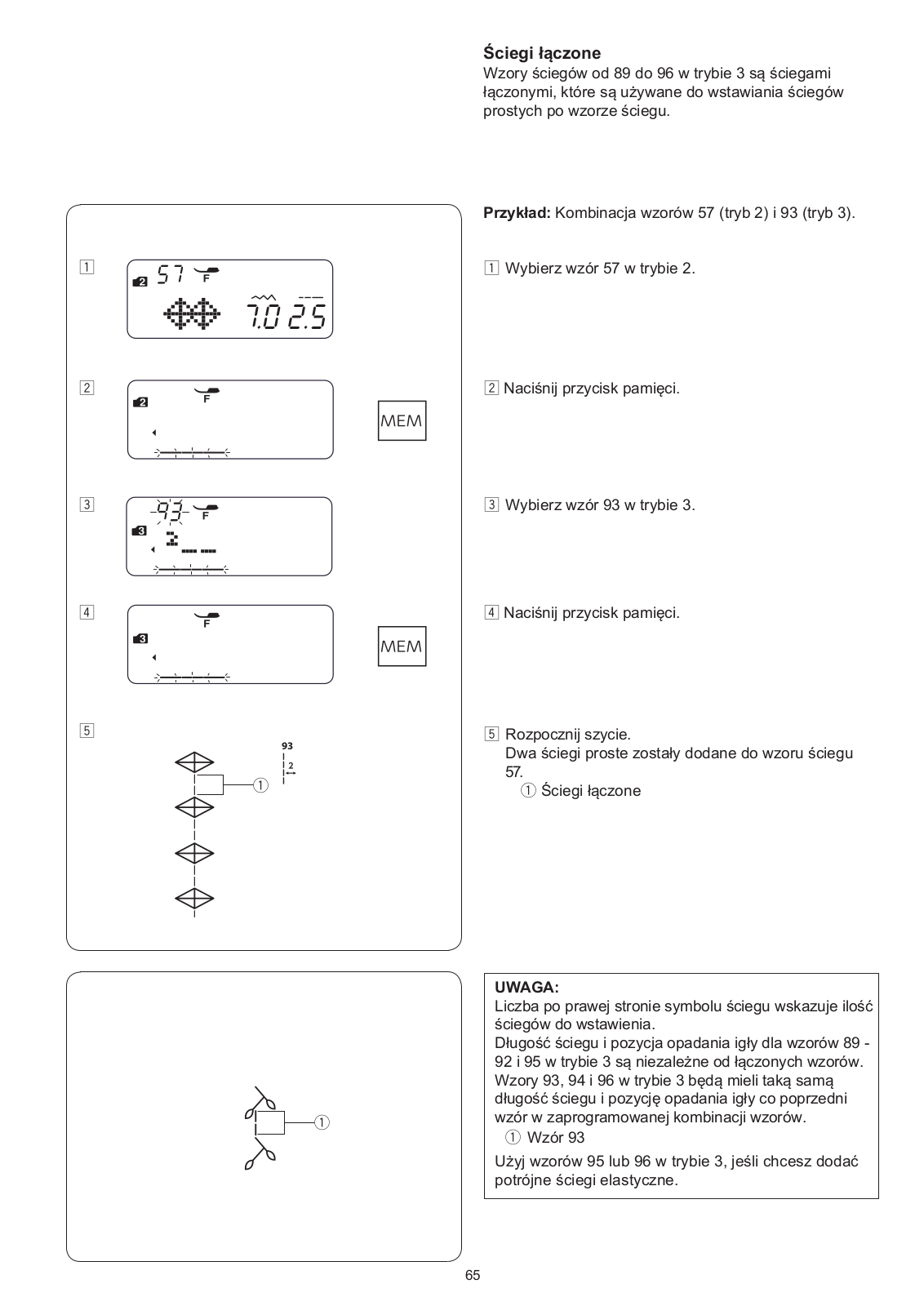

Ściegi łączone	65-66

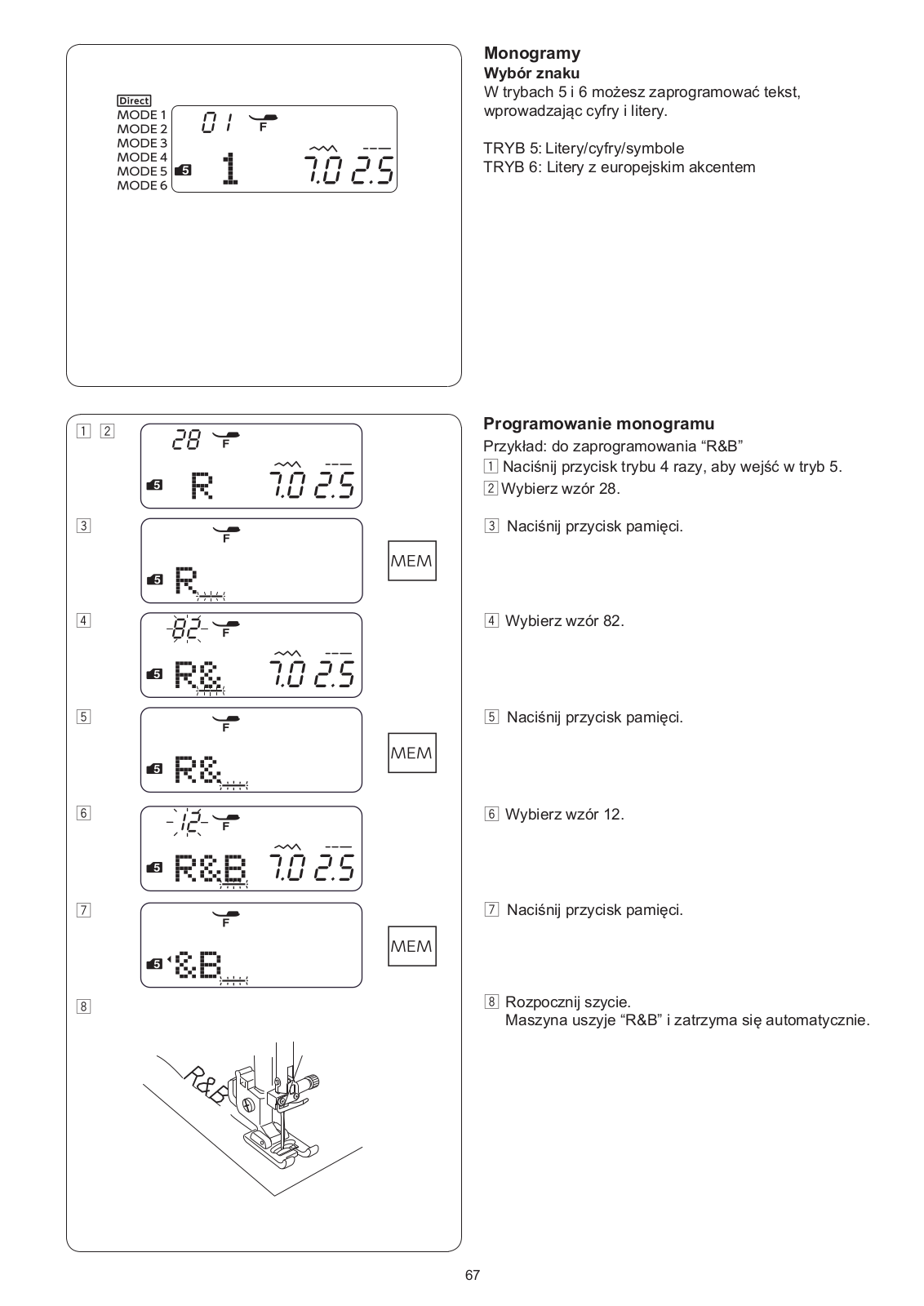

Monogramy	67
Wybór znaku	67
Programowanie monogramu	67

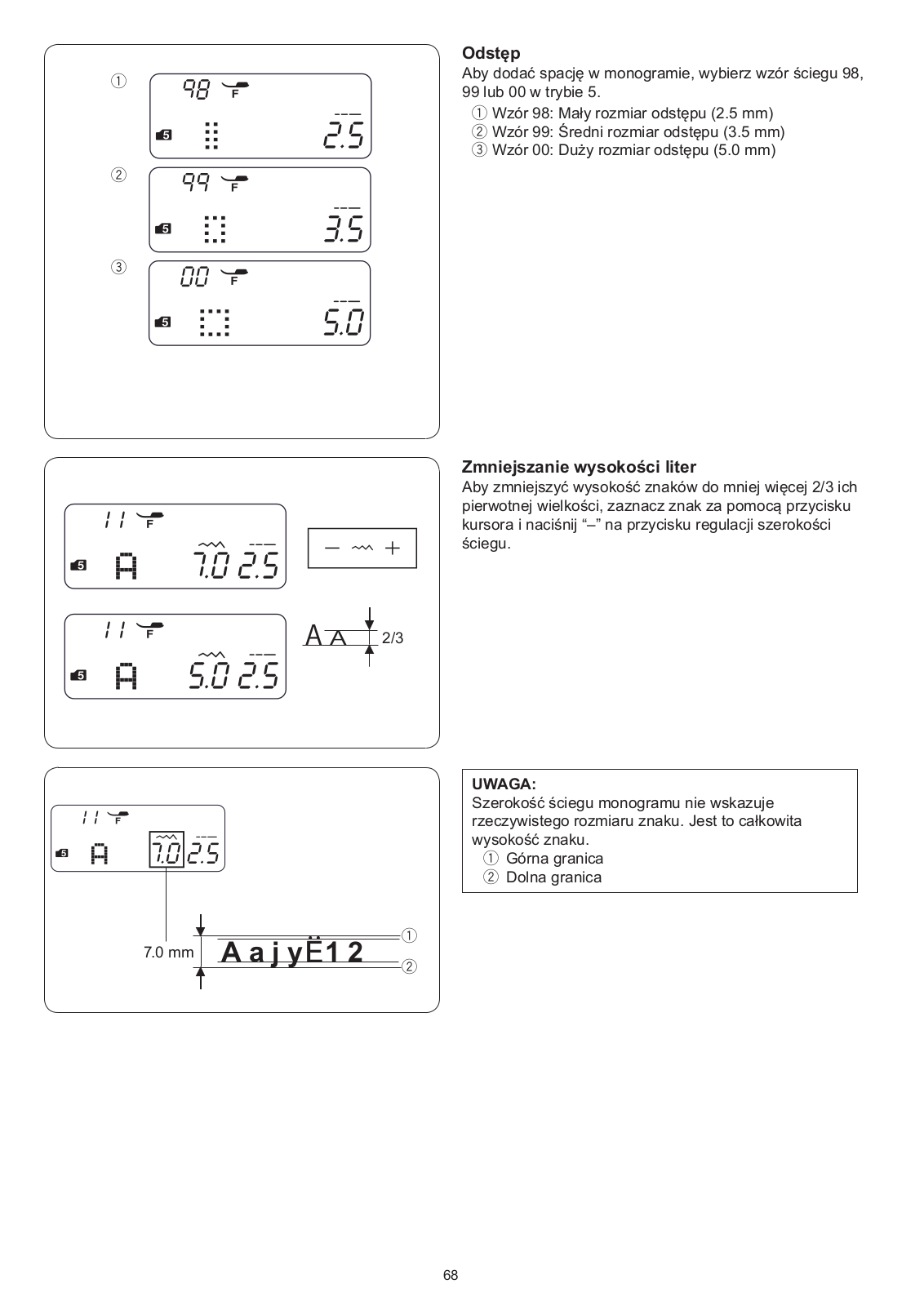

Odstęp	68
Zmniejszanie wysokości liter	68
Wyświetlanie długiej kombinacji wzoru	69

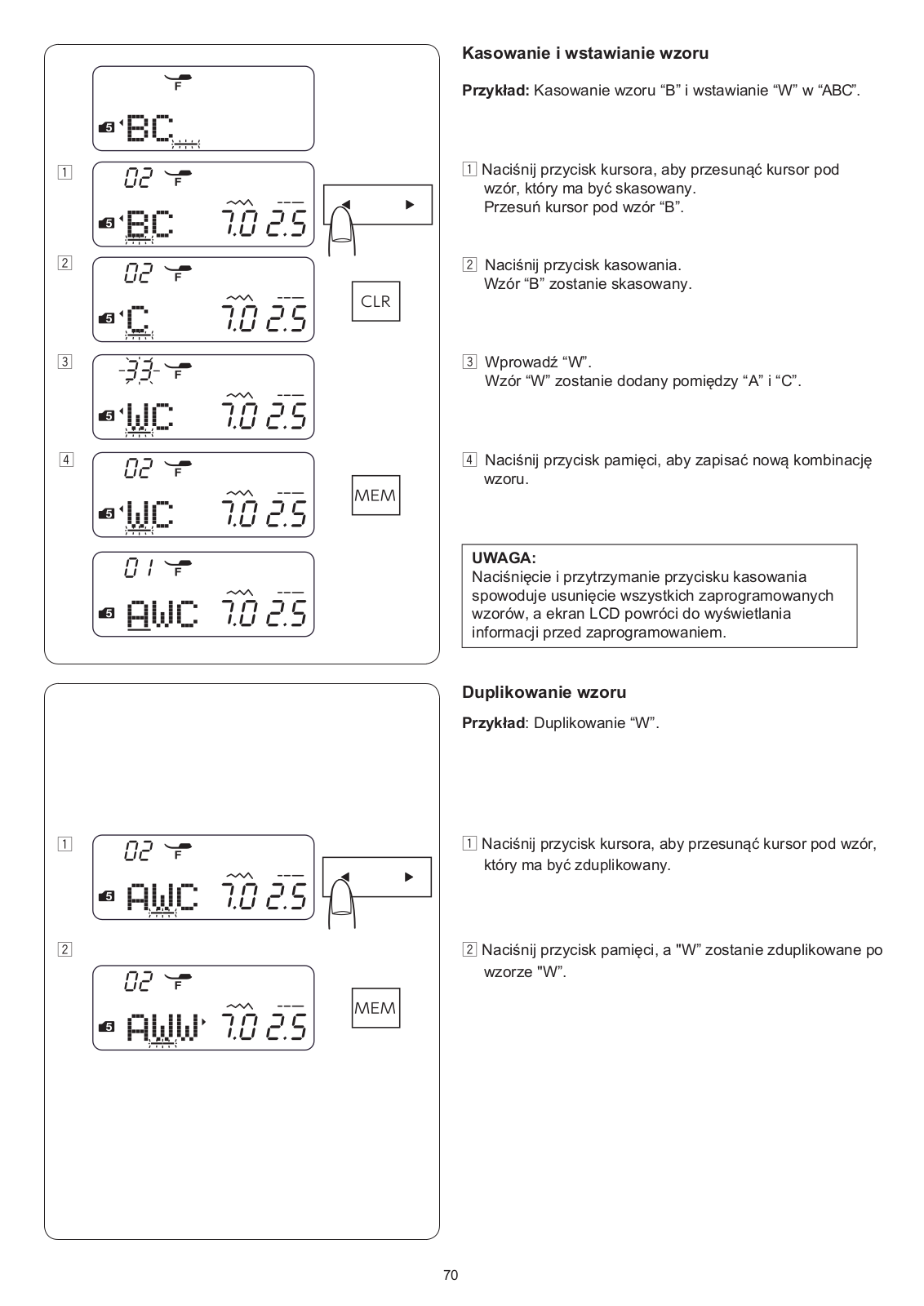

Kasowanie i wstawianie wzoru	70
Duplikowanie wzoru	70

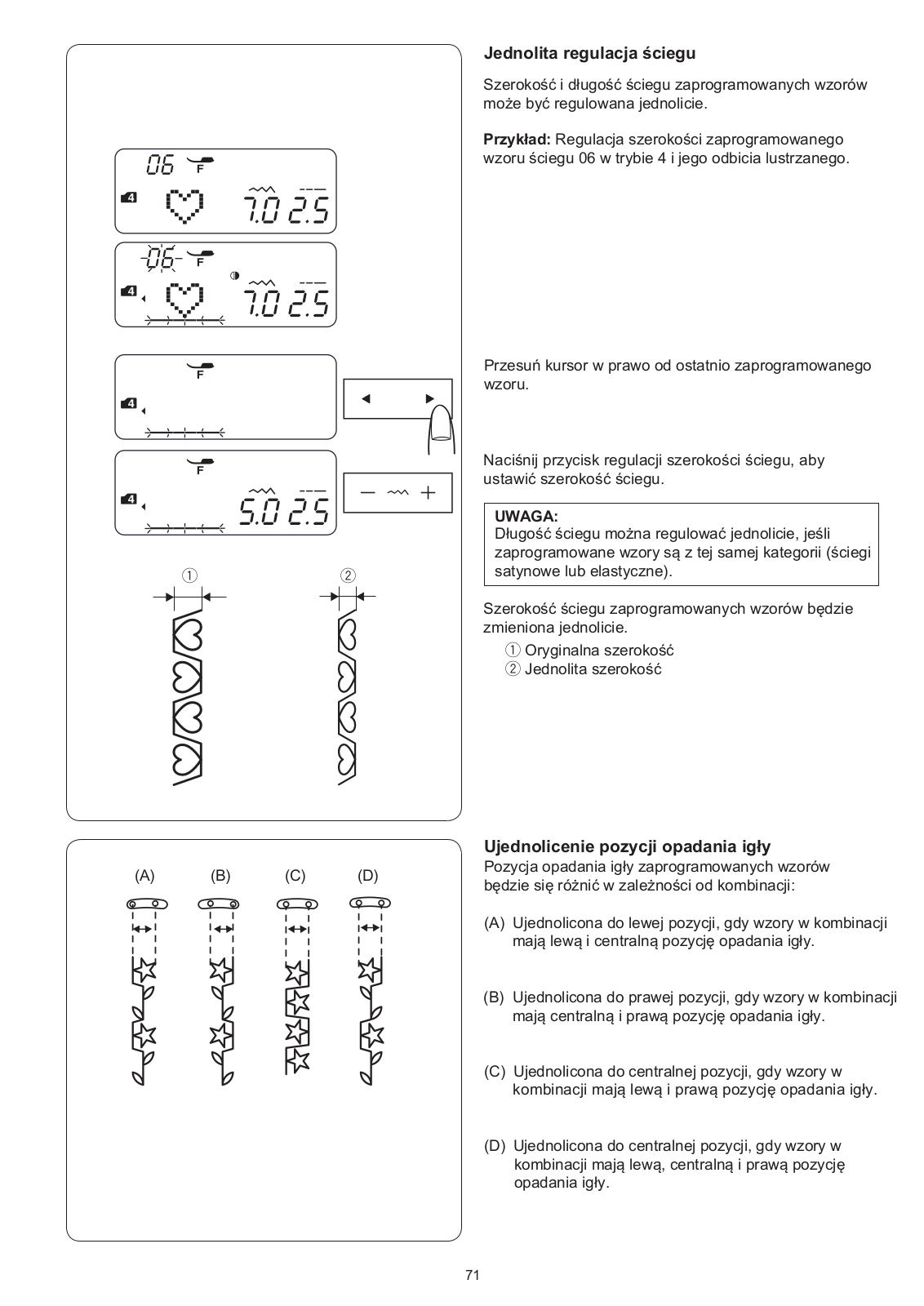

Jednolita regulacja ściegu	71
Ujednolicenie pozycji opadania igły	71

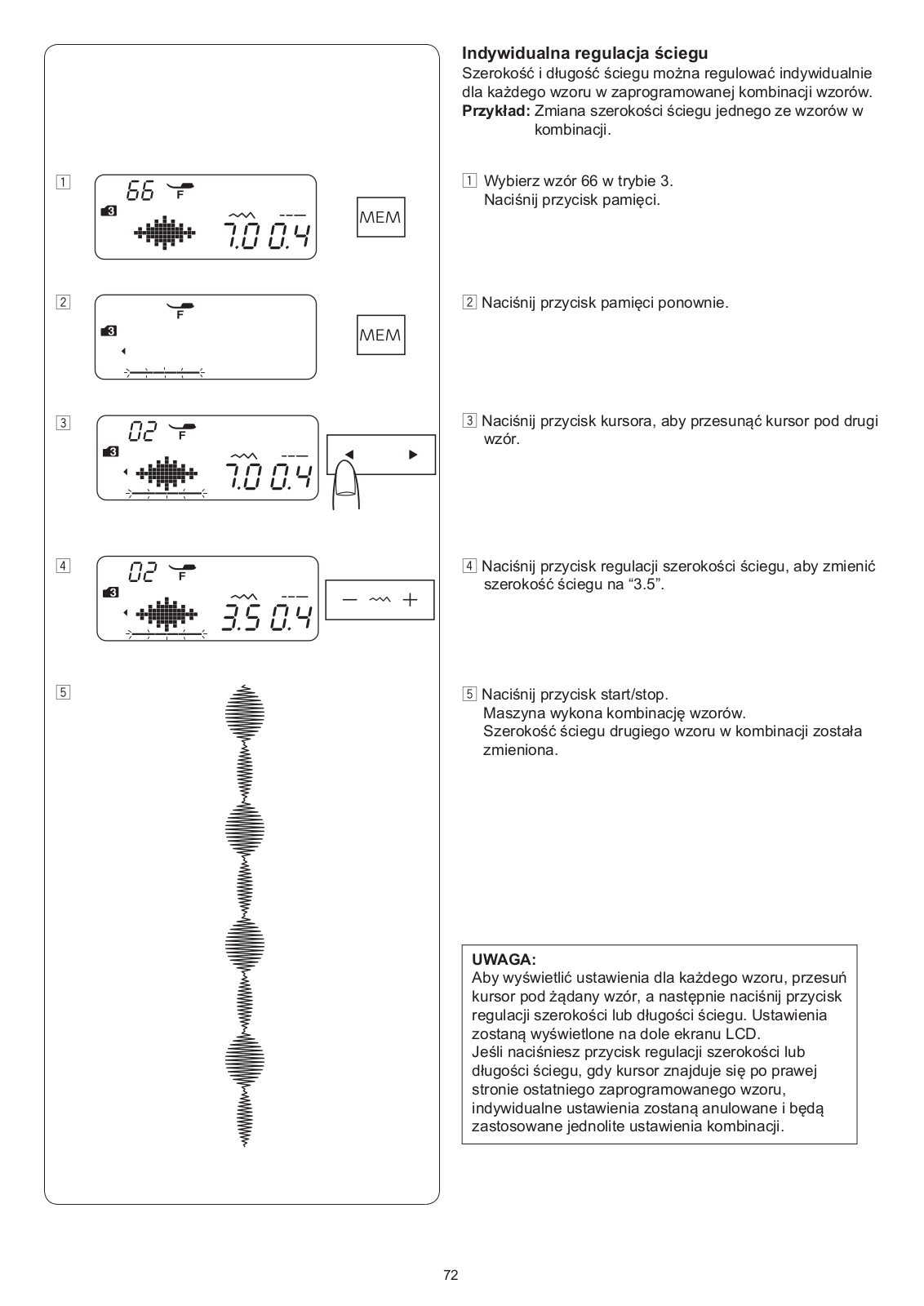

Indywidualna regulacja ściegu	72

KONSERWACJA MASZYNY

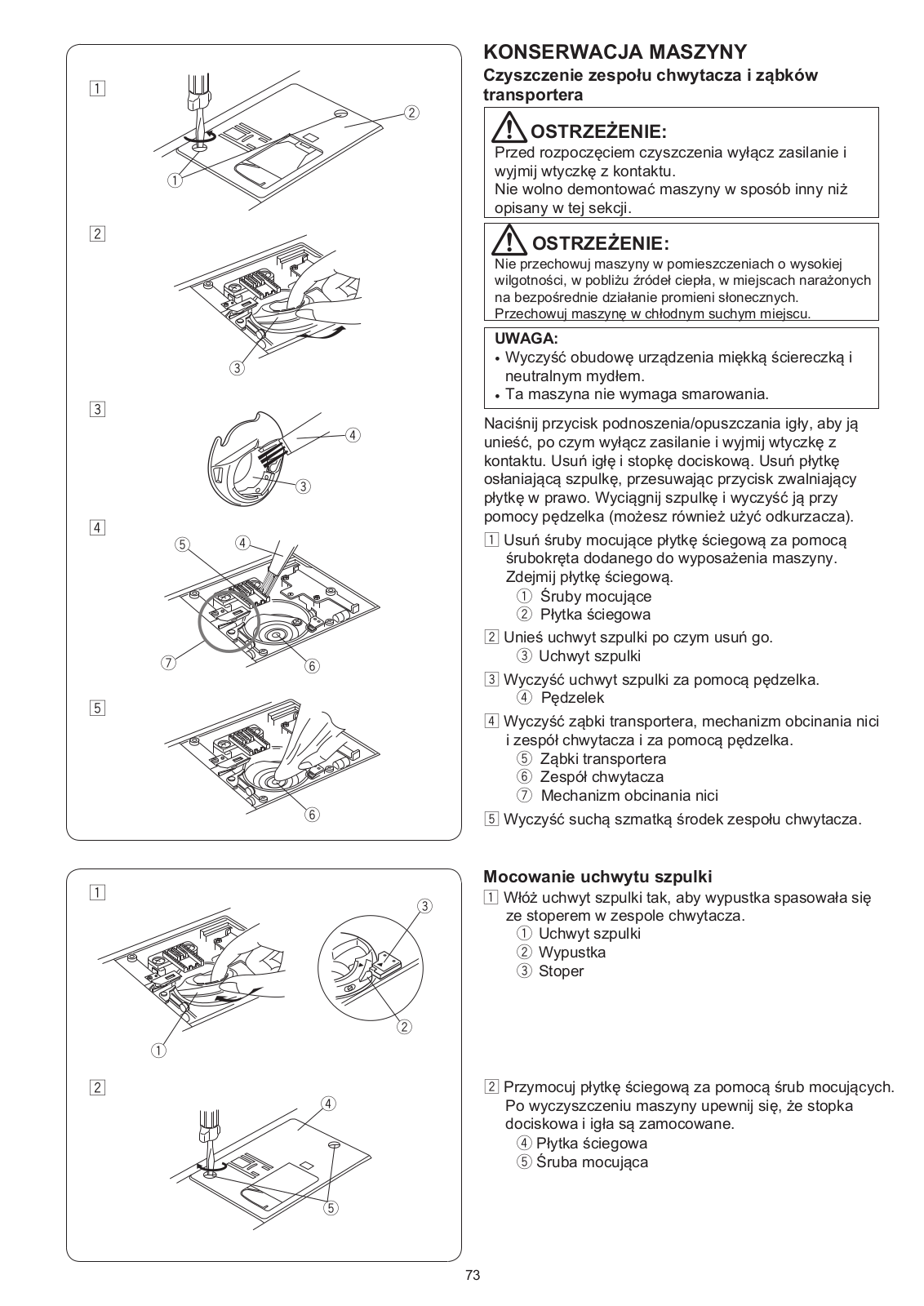

Czyszczenie zespołu chwytacza i ząbków transp	ortera.73
Mocowanie uchwytu szpulki	73

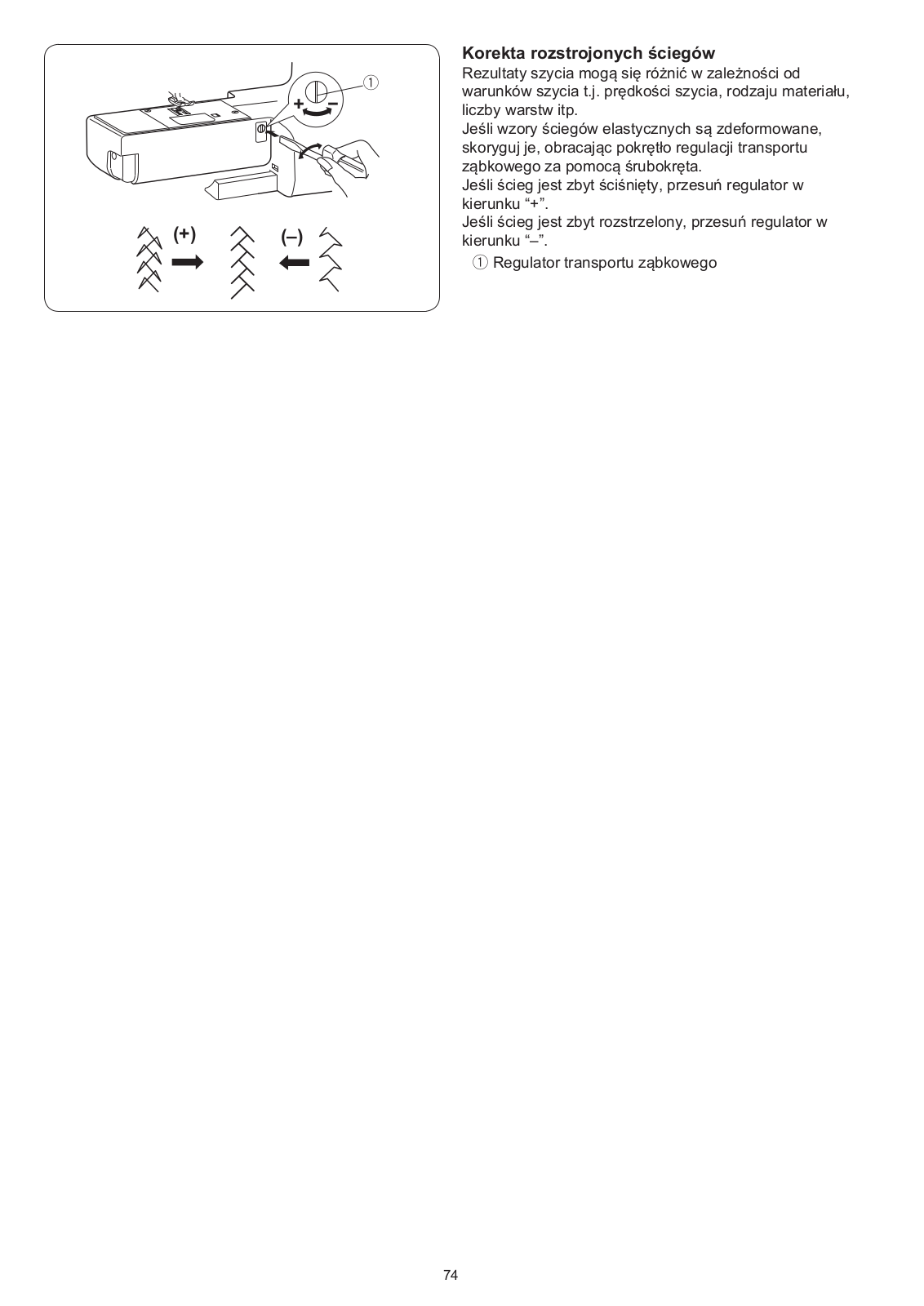

Korekta rozstrojonych ściegów	74
Problemy i dźwięki ostrzegawcze	75

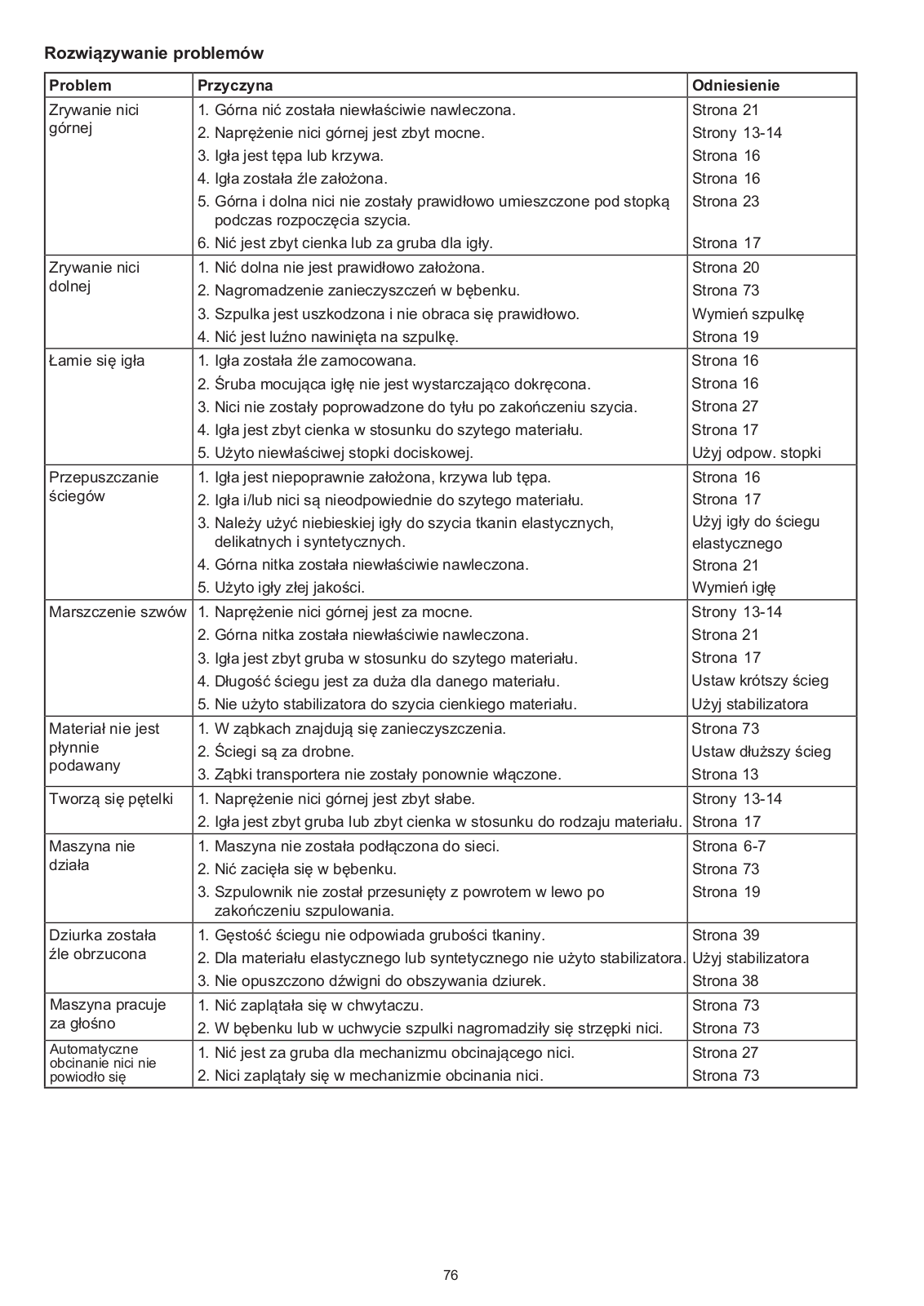

Rozwiązywanie problemów	76

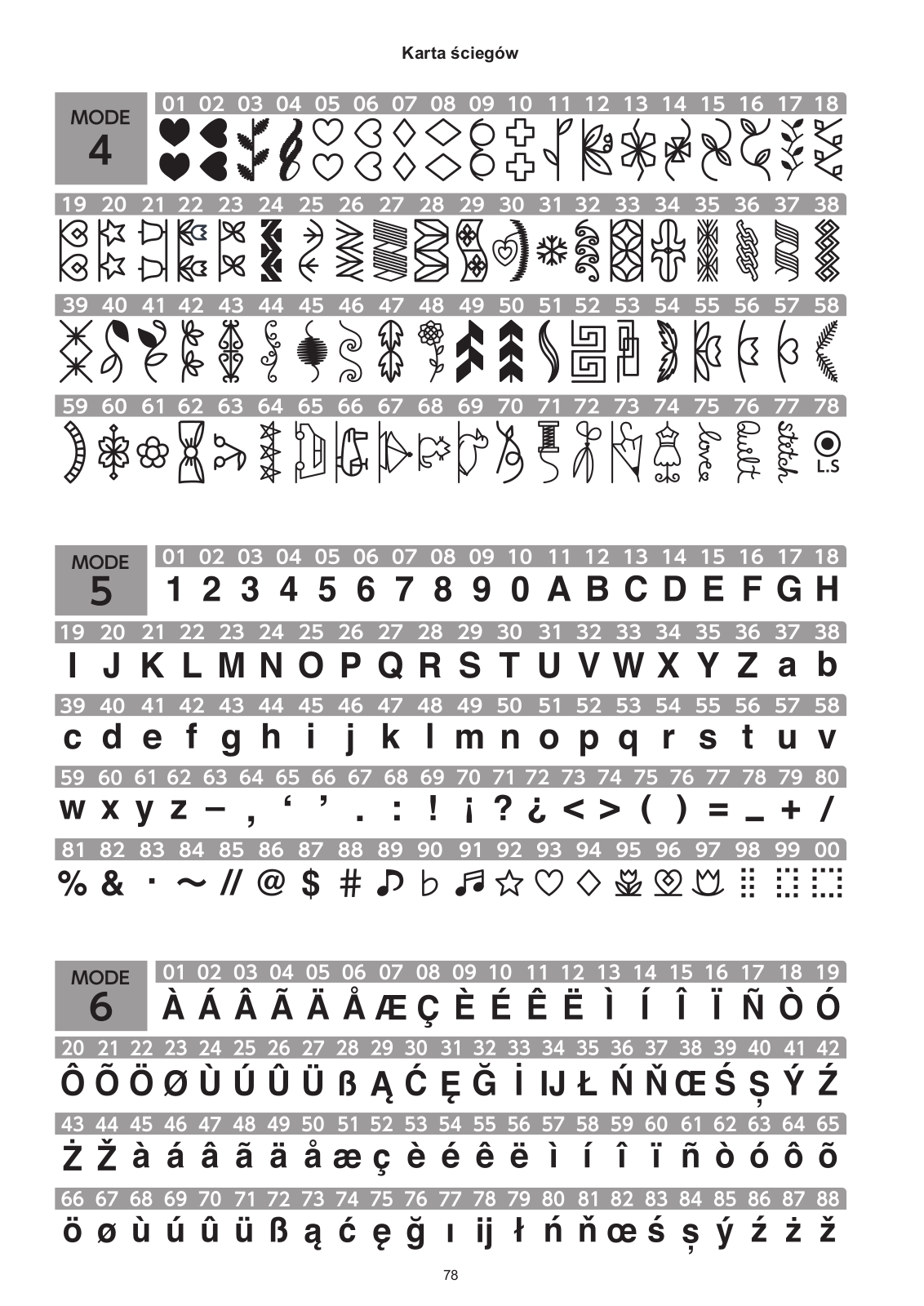

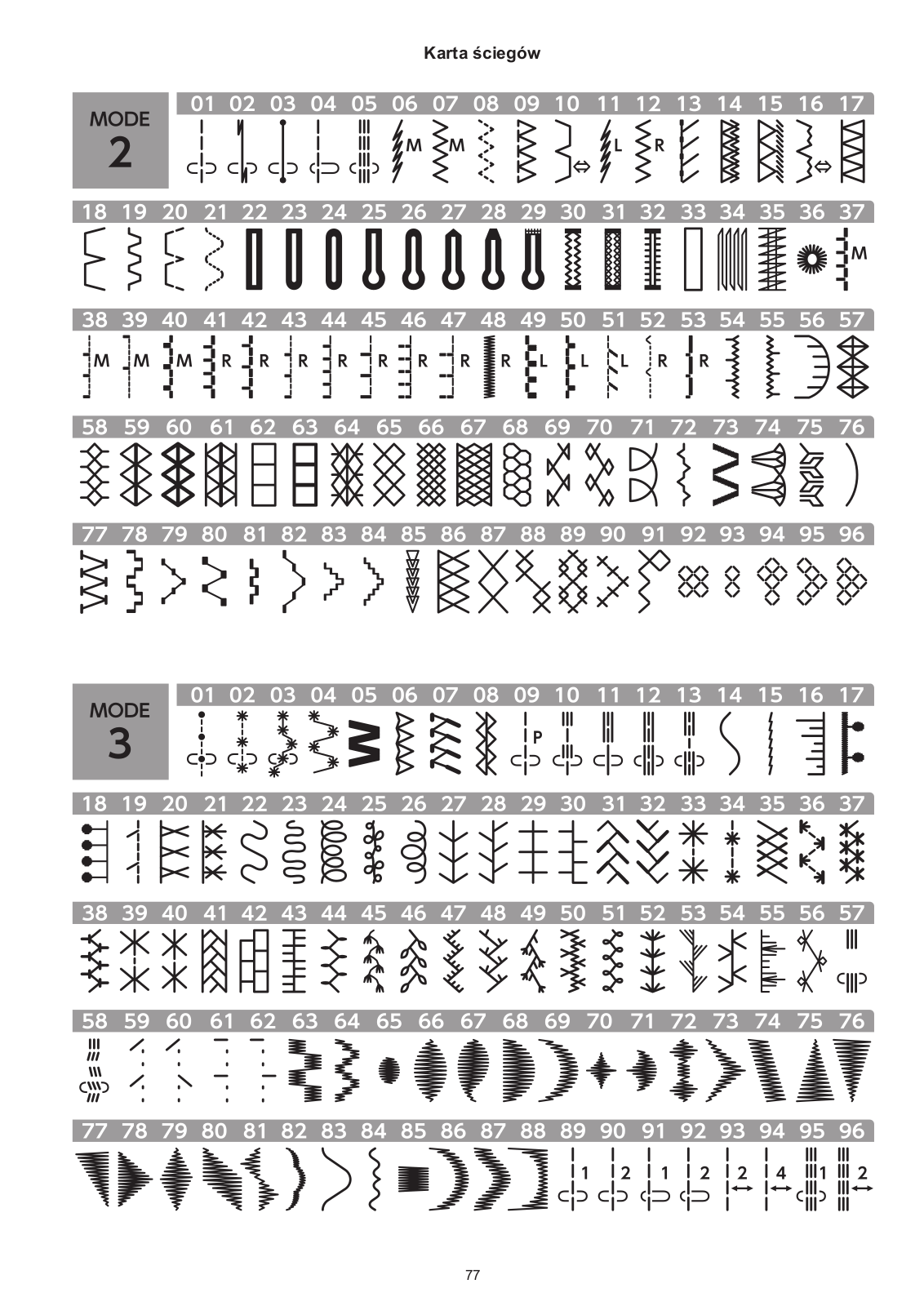

Karta ściegów		.77	'-7	78	3

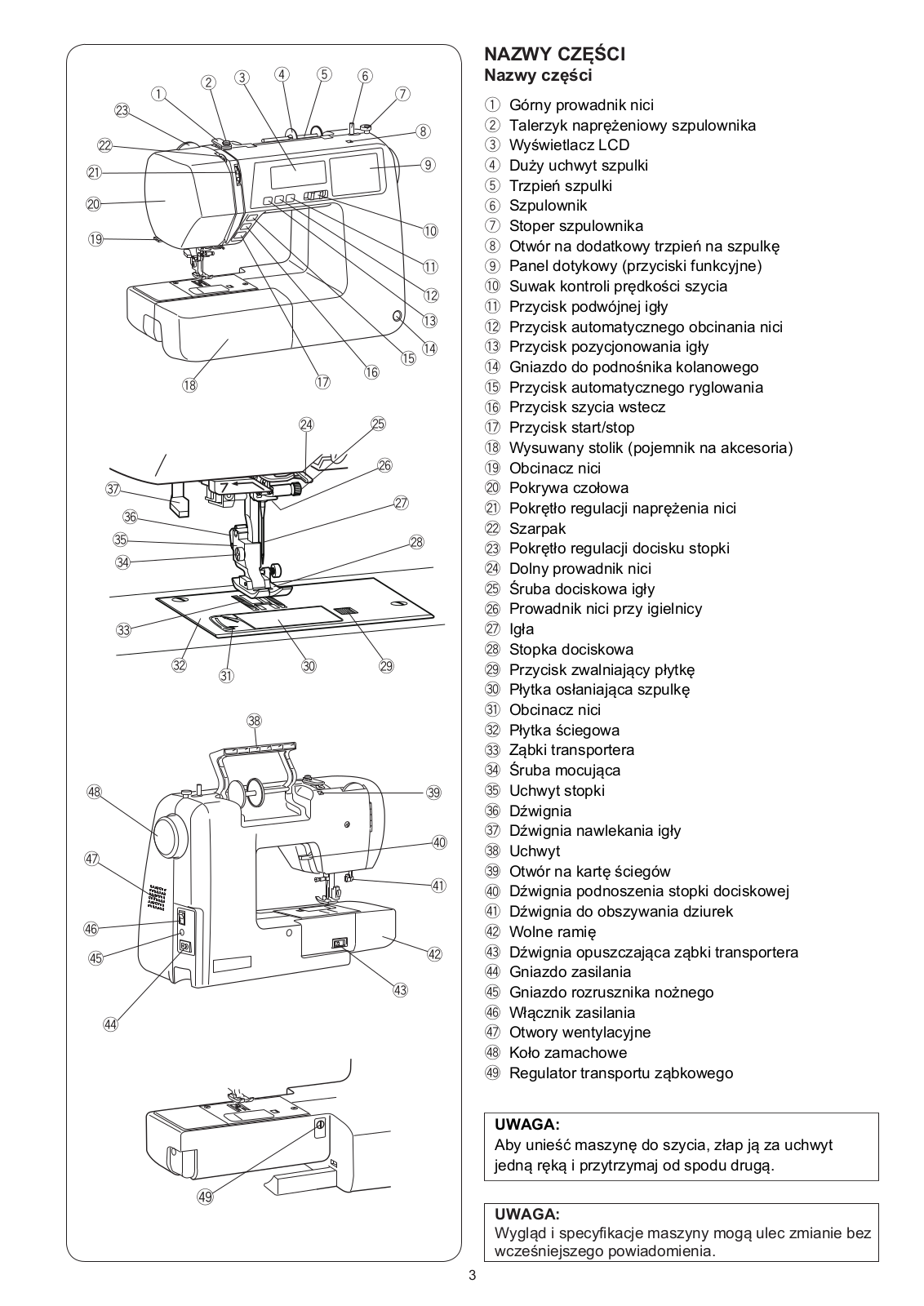

Page 5

NAZWY CZEŚCI Nazwy cześci

(1) Górny prowadnik nici
Talerzyk napreżeniowy szpulownika
③ Wvświetlacz LCD
④ Dużv uchwyt szpulki
(5) Trzpień szpulki
6 Szpulownik
Stoper szpulownika
(8) Otwór na dodatkowy trzpień na szpulke
9 Panel dotykowy (przyciski funkcyine)
10 Suwak kontroli prędkości szycia
1 Przycisk podwójnej igły
12 Przycisk automatycznego obcinania nici
13 Przycisk pozycionowania igły
(14) Gniazdo do podnośnika kolanowego
15 Przycisk automatycznego ryglowania
16 Przycisk szvcia wstecz
17 Przycisk start/stop
(18) Wysuwany stolik (poiemnik na akcesoria)
(19) Obcinacz nici
20 Pokrywa czołowa
21) Pokretło regulacji napreżenia nici
22 Szarbak
23 Pokretło regulacii docisku stopki
24 Dolny prowadnik nici
25 Śruba dociskowa igły
26 Prowadnik nici przy igielnicy
27) Iqła
28 Stopka dociskowa
29 Przycisk zwalniajacy płytke
30 Płytka osłaniająca szpulkę
3 Obcinacz nici
32 Płytka ściegowa
33 Zabki transportera
3 Śruba mocujaca 35 Uchwyt stopki
36 Dźwignia
37 Dźwignia nawlekania igły
38 Uchwyt
39 Otwór na kartę ściegów
40 Dźwignia podnoszenia stopki dociskowej
(41) Dźwignia do obszywania dziurek
42 Wolne ramie
43 Dźwignia opuszczajaca zabki transportera
(4) Gniazdo zasilania
45 Gniazdo rozrusznika nożnego
(46) Włacznik zasilania
(47) Otwory wentylacyine
48 Koło zamachowe
(49) Regulator transportu zabkowego

UWAGA:

Aby unieść maszyne do szycia złap ja za uchwyt jedną ręką i przytrzymaj od spodu druga.

UWAGA:

Wyglad i specyfikacie maszyny moga ulec zmianie bez wcześniejszego powiadomienia

Page 6

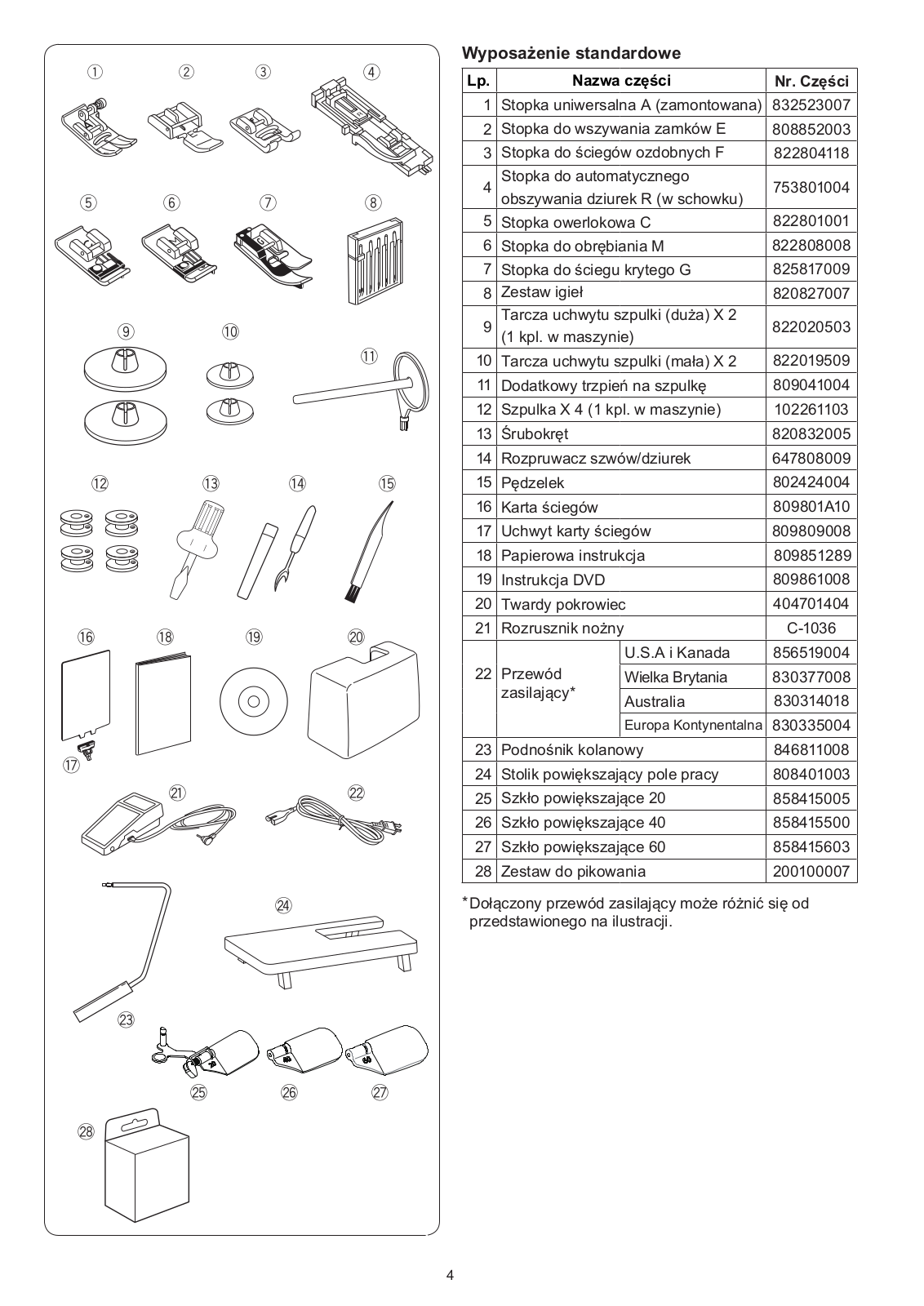

Lp.	Nazwa części		Nr. Części
1	Stopka uniwersalna A (zamontowana)		832523007
2	Stopka do wszywania zamków E		808852003
3	Stopka do ściegó	w ozdobnych F	822804118
Д	Stopka do autom	atycznego	753801004
	obszywania dziur	ek R (w schowku)	700001004
5	Stopka owerlokov	wa C	822801001
6	Stopka do obrębi	ania M	822808008
7	Stopka do ściegu	krytego G	825817009
8	Zestaw igieł		820827007
9	Tarcza uchwytu s	zpulki (duża) X 2	822020503
10	(1 kpi. w maszyni		000040500
10	Tarcza uchwytu s	zpulki (mała) X 2	822019509
11	Dodatkowy trzpie	n na szpulkę	809041004
12	Szpulka X 4 (1 kp	ol. w maszynie)	102261103
13	Srubokręt		820832005
14	Rozpruwacz szwów/dziurek		647808009
15	Pędzelek		802424004
16	Karta ściegów		809801A10
17	Uchwyt karty ście	egów	809809008
18	Papierowa instrul	kcja	809851289
19	Instrukcja DVD		809861008
20	Twardy pokrowie	С	404701404
21	Rozrusznik nożny	/	C-1036
		U.S.A i Kanada	856519004
22	Przewód	Wielka Brytania	830377008
	zasnający	Australia	830314018
		Europa Kontynentalna	830335004
23	Podnośnik kolanowy		846811008
24	Stolik powiększający pole pracy		808401003
25	Szkło powiększające 20		858415005
26	Szkło powiększaj	ące 40	858415500
27	Szkło powiększające 60		858415603
28	Zestaw do pikowania		200100007

*Dołączony przewód zasilający może różnić się od przedstawionego na ilustracji.

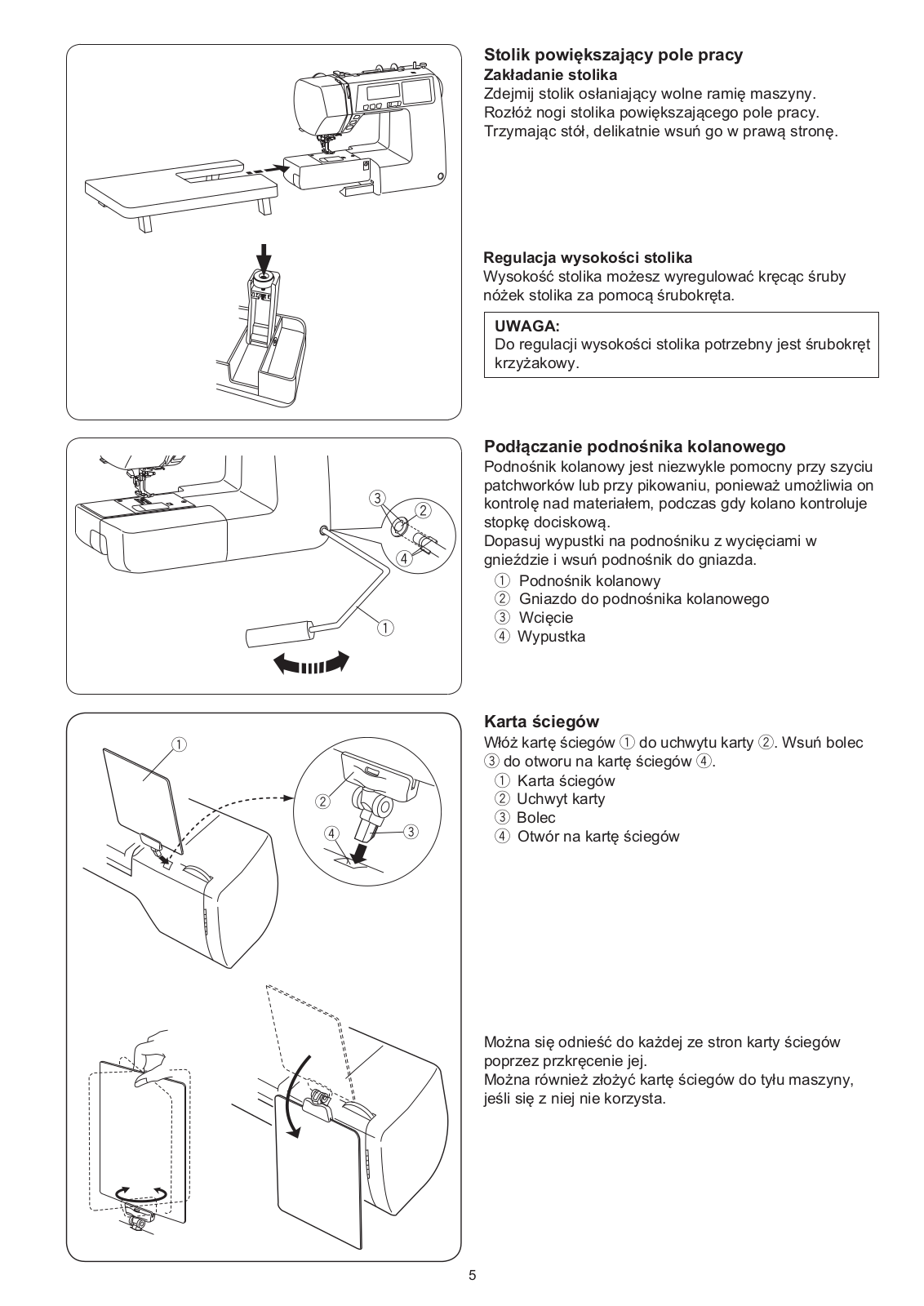

Page 7

Stolik powiększający pole pracy Zakładanie stolika

Zdejmij stolik osłaniający wolne ramię maszyny. Rozłóż nogi stolika powiększającego pole pracy. Trzymając stół, delikatnie wsuń go w prawą stronę.

Regulacia wysokości stolika

Wysokość stolika możesz wyregulować kręcąc śruby nóżek stolika za pomocą śrubokręta.

UWAGA:

Do regulacji wysokości stolika potrzebny jest śrubokręt krzyżakowy.

Podłączanie podnośnika kolanowego

Podnośnik kolanowy jest niezwykle pomocny przy szyciu patchworków lub przy pikowaniu, ponieważ umożliwia on kontrolę nad materiałem, podczas gdy kolano kontroluje stopkę dociskową.

Dopasuj wypustki na podnośniku z wycięciami w gnieździe i wsuń podnośnik do gniazda.

1 Podnośnik kolanowy
② Gniazdo do podnośnika kolanowego
③ Wcięcie
(4) Wypustka

Karta ściegów

Włóż kartę ściegów ① do uchwytu karty ②. Wsuń bolec ③ do otworu na kartę ściegów ④.

1 Karta ściegów
Uchwyt karty
3 Bolec
④ Otwór na kartę ściegów

Można się odnieść do każdej ze stron karty ściegów poprzez przkrecenie jej.

Można również złożyć kartę ściegów do tyłu maszyny, jeśli się z niej nie korzysta.

5

Page 8

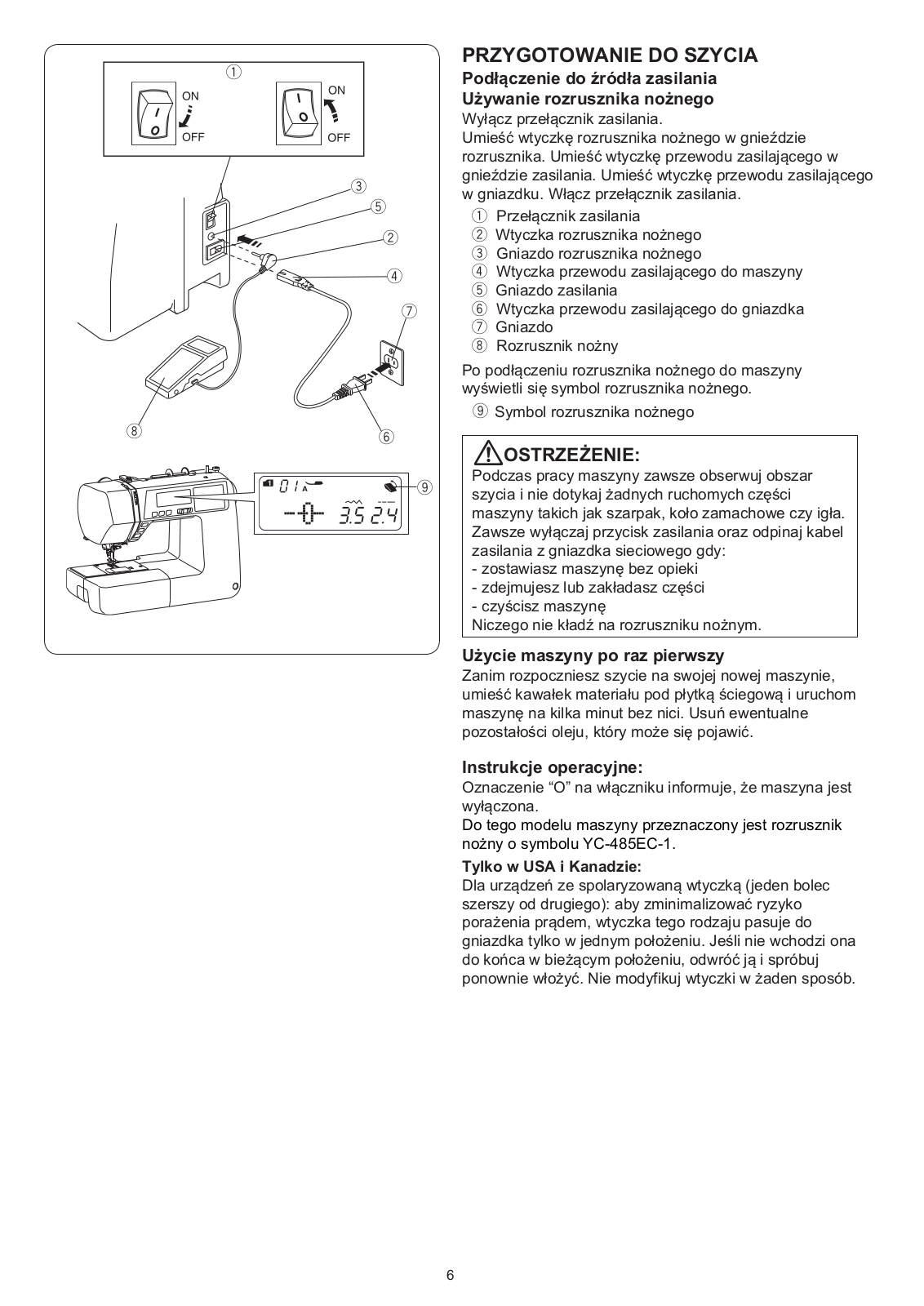

PRZYGOTOWANIE DO SZYCIA

Podłączenie do źródła zasilania Używanie rozrusznika nożnego

Wyłącz przełącznik zasilania.

Umieść wtyczkę rozrusznika nożnego w gnieździe rozrusznika. Umieść wtyczkę przewodu zasilającego w gnieździe zasilania. Umieść wtyczkę przewodu zasilającego w gniazdku. Włacz przełacznik zasilania.

1 Przełącznik zasilania
2 Wtyczka rozrusznika nożnego
3 Gniazdo rozrusznika nożnego
④ Wtyczka przewodu zasilającego do maszyny
5 Gniazdo zasilania
6 Wtyczka przewodu zasilającego do gniazdka
Gniazdo
8 Rozrusznik nożny

Po podłączeniu rozrusznika nożnego do maszyny wyświetli się symbol rozrusznika nożnego.

(9) Symbol rozrusznika nożnego

Podczas pracy maszyny zawsze obserwuj obszar szycia i nie dotykaj żadnych ruchomych części

maszyny takich jak szarpak, koło zamachowe czy igła. Zawsze wyłączaj przycisk zasilania oraz odpinaj kabel zasilania z gniazdka sieciowego gdy:

zostawiasz maszynę bez opieki
zdejmujesz lub zakładasz części
czyścisz maszynę

Niczego nie kładź na rozruszniku nożnym.

Użycie maszyny po raz pierwszy

Zanim rozpoczniesz szycie na swojej nowej maszynie, umieść kawałek materiału pod płytką ściegową i uruchom maszynę na kilka minut bez nici. Usuń ewentualne pozostałości oleju, który może się pojawić.

Instrukcje operacyjne:

Oznaczenie "O" na włączniku informuje, że maszyna jest wyłączona.

Do tego modelu maszyny przeznaczony jest rozrusznik nożny o symbolu YC-485EC-1.

Tylko w USA i Kanadzie:

Dla urządzeń ze spolaryzowaną wtyczką (jeden bolec szerszy od drugiego): aby zminimalizować ryzyko porażenia prądem, wtyczka tego rodzaju pasuje do

gniazdka tylko w jednym położeniu. Jeśli nie wchodzi ona do końca w bieżącym położeniu, odwróć ją i spróbuj ponownie włożyć. Nie modyfikuj wtyczki w żaden sposób.

Page 9

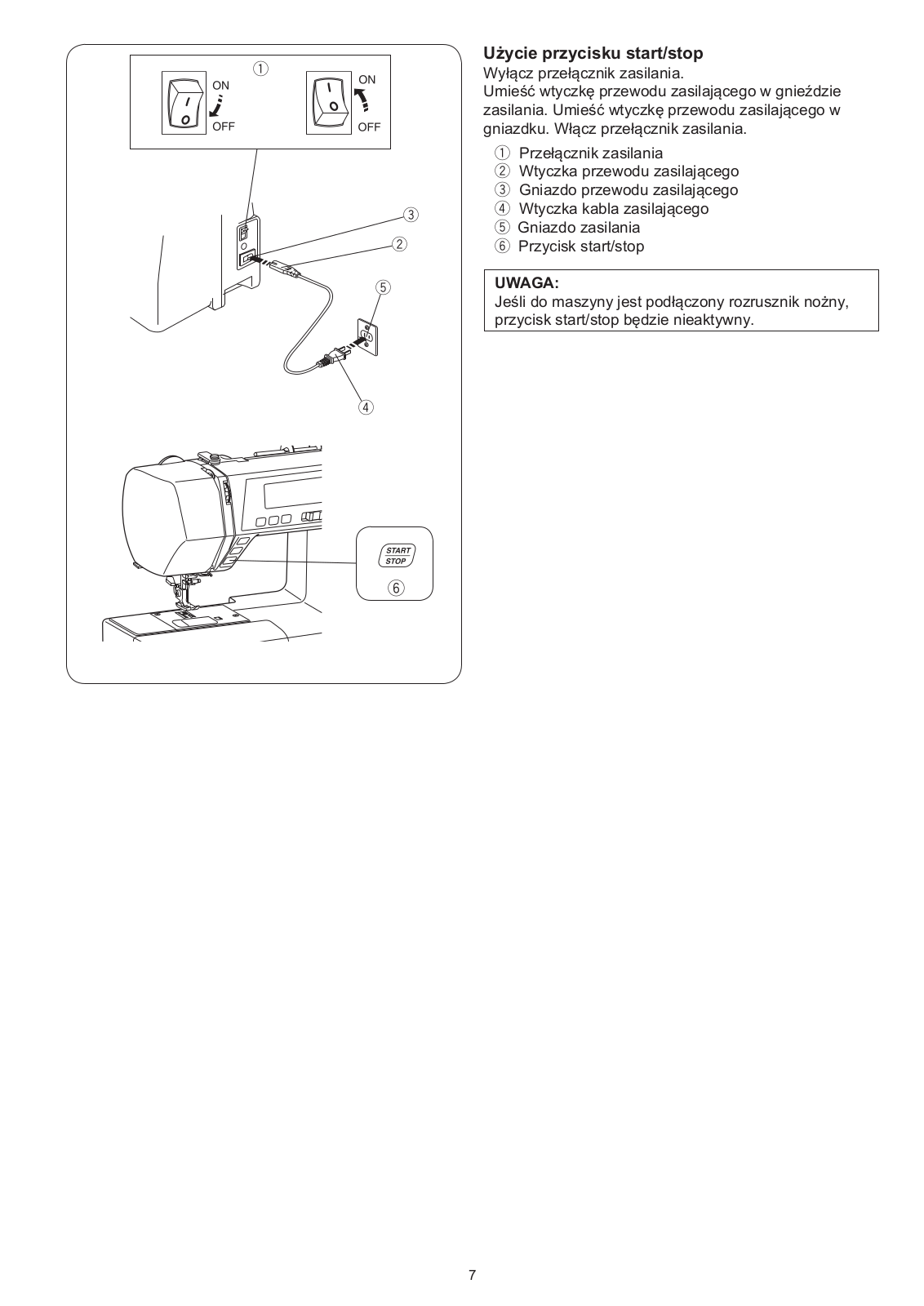

Użycie przycisku start/stop

Wyłącz przełącznik zasilania.

Umieść wtyczkę przewodu zasilającego w gnieździe zasilania. Umieść wtyczkę przewodu zasilającego w gniazdku. Włącz przełącznik zasilania.

1) Przełacznik zasilania
Wtyczka przewodu zasilajacego
Gniazdo przewodu zasilającego
Wtyczka kabla zasilającego
(5) Gniazdo zasilania
6 Przycisk start/stop

UWAGA:

Jeśli do maszyny jest podłączony rozrusznik nożny, przycisk start/stop będzie nieaktywny.

Page 10

Kontrola prędkości szycia Suwak regulacji predkości szycia

Predkość szycia może być regulowana w zależności od potrzeb przy pomocy specjalnego suwaka regulacyjnego. Aby zwiekszyć predkość szycia, należy przesunać suwak

w prawo.

Aby ja zmniejszyć, należy przesunać suwak w lewo.

Rozrusznik nożny

Naciśnii na rozrusznik nożny, aby uruchomić maszynę. Im mocniej naciskamy na rozrusznik, tym maszyna szyje szvbciei

Maszyna szvie z maksymalna predkościa poprzez odpowiednie ustawienie suwaka predkości szycia.

Maszyna nie bedzie szyć jeśli spróbujesz uruchomić ja z podniesiona stopka. Symbol stopki zacznie migać na wyświetlaczu. Obniż stopke dociskowa i naciśnii na rozrusznik nożny.

Wysuwany stolik

Wysuwany stolik udostępnia dodatkową powierzchnie pracy Można ja łatwo zdemontować, by szyć na wolnym ramieniu

Aby zdiać:

Przesuń stolik w lewo, jak pokazano na rysunku obok. 1) Stolik

Aby założvć:

Pchnij wysuwany stolik tak, aby bolec spasował się z otworem.

(2) Wolne ramie
3 Bolec
(4) Otwór

Poiemnik na akcesoria

Akcesoria przechowywane są wewnatrz wysuwanego stolika. Pociągnij za pokrywę w swoim kierunku, aby otworzyć schowek na akcesoria (5).

5 Pojemnik na akcesoria

Szycie na wolnym ramieniu

Wolne ramie jest przydatne przy szyciu rekawów, nogawek, czy innych cylindrycznych materiałów. Można go także używać do cerowania skarpet.

(1) Wolne ramie

Page 11

Przyciski operacyjne maszyny

1) Przycisk start/stop

Wciśnij przycisk start/stop, by rozpocząć prace. Pierwsze kilka ściegów maszyna wykona wolniej. Następnie zacznie szyć zgodnie z prędkością ustawiona na suwaku.

Maszyna będzie pracować powoli tak długo, jak tylko trzymany będzie przycisk start/stop.

UWAGA:

Przycisk start/stop nie może być użyty jednocześnie z podłaczonym rozrusznikiem nożnym.
Maszyna nie będzie szyć, jeśli spróbujesz uruchomić ją z podniesioną stopką. Symbol stopki zacznie migać na wyświetlaczu. Obniż stopkę dociskową i naciśnij przycisk start/stop.

2 Przycisk szycia wstecz

Gdy poniższe wzory ściegów zostały wybrane:


Tryb 1 i 2	Tryb 3
01 04 07 08 12 \| \| >M >> >R c\|> c\|> <	09 89 90 91 92 \| \| \| P \| 1 \| 2 \| 1 \| 2

Maszyna będzie szyła do tyłu tak długo, jak długo przycisk szycia wstecz będzie wciśnięty. Zwolnij przycisk, aby szyć do przodu.

Gdy maszyna jest zatrzymana, a rozrusznik nożny nie jest podłączony, maszyna będzie szyła wstecz powoli tak długo, jak długo będzie wciśnięty ten przycisk. Zwolnij przycisk, aby zatrzymać maszyne.

Gdy poniższe wzory ściegów zostały wybrane:

Jeśli zostaną wybrane powyższe ściegi, przycisk szycia wstecz będzie posiadał specjalne funkcje. Patrz strony 30. 44 i 45 w instrukcji.

Jeśli inne ściegi zostały wybrane:

Jeśli wybierzesz inny ścieg poza wymienionymi i wciśniesz ten przycisk, maszyna natychmiast wykona ścieg ryglujący i zakończy szycie.

③ Przycisk automatycznego ryglowania ściegu

Gdy poniższe wzory ściegów zostały wybrane:


Tryb 1 i 2	Tryb 3
01 04 07 08 12 \|	09 89 90 91 92 \| \| \| P \| 1 \| 2 \| 1 \| 2 - コン

Naciśnij przycisk automatycznego ryglowania ściegu, aby natychmiast wykonać ściegi ryglujące. Maszyna zatrzyma się automatycznie.

• Jeśli inne ściegi zostały wybrane:

Naciśnij przycisk automatycznego ryglowania, aby wykonać ścieg ryglujący na końcu obecnego wzoru. Maszyna zatrzyma się automatycznie.

Page 12

④ Przycisk podnoszenia/opuszczania igły Naciśnij przycisk, aby ustawić igłę w górnej lub dolnej pozycii.

5 Przycisk obcinania nici

Wciśnij ten przycisk po zakończeniu szycia, aby przyciąć nici.

Podczas obcinania nici zacznie migać sygnał 6.

Aby automatycznie obciąć nici na koniec szycia, wybierz pożądany wzór ściegu, a następnie naciśnij i przytrzymaj przycisk obcinania nici, aż pojawi się symbol obcinania ⑦.

Jeśli został naciśnięty przycisk automatycznego ryglowania lub wzór miał zaprogramowany ścieg z automatycznym ryglem, maszyna obetnie nici automatycznie po ściegu ryglującym (patrz stronę 62).

UWAGA:

Przycisk ten nie zadziała w przypadku:

bezpośrednio po włączeniu zasilania.
kiedy stopka jest uniesiona przez dźwignię stopki dociskowej.
po naciśnięciu 3 razy z rzędu.
Dla nici #30 i grubszych użyj obcinacza nici
znajdujacego się na przedniej pokrywie (patrz str. 27).

(8) Przycisk podwójnej igły

Jeśli chcesz użyć podwójnej igły, naciśnij przycisk podwójnej igły. Pojawi się symbol podwójnej igły 9.

Aby anulować lub zakończyć szycie podwójną igłą, naciśnij dwukrotnie przycisk podwójnej igły.

UWAGA:

Podczas migania symbolu podwójnej igły, wszystkie pozostałe przyciski będą nieaktywne. Naciśnij ponownie przycisk podwójnej igły.

Informacje na temat szycia podwójną igłą znajdują się na stronie 60.

Page 13

Wvświetlacz LCD

Zakłócenia magnetyczne lub elektrostatyczne moga powodować migotanie wyświetlacza

Nie używai maszyny w pobliżu urzadzeń

wytwarzających pole magnetyczne lub elektrostatyczne takich jak kuchenki mikrofalowe

Kiedy maszyna jest właczona, wyświetlacz LCD pokazuje nastepuiace informacie:

1) Wzór ściegu
(2) Trvb
Numer wzoru ściegu
(4) Typ stopki dociskowej
5 Szerokość ściegu
Długość ściegu

Panel dotykowy

1) Przycisk trybu

Kiedy przełacznik zasilania jest właczony, bezpośredni wybór wzoru (tryb 1) ustawiony jest automatycznie Naciśnij przycisk trybu, aby zmienić tryb. Patrz strone 24

2 Przycisk kasowania

Naciśnii przycisk kasowania, aby skasować wprowadzony wzór, i wybierz pierwszy wzór ściegu z wybranego trybu.

• W kombinacii wzorów:

Naciśnij przycisk kasowania, aby skasować zapamiętany wzór ściegu. Naciśnii przycisk kasowania, aż usłyszysz brzeczyk, aby skasować wszystkie zapamietane wzory. Patrz stronę 70.

③ Przycisk odbicia lustrzanego

Naciśnii przycisk lustrzanego odbicia, aby obrócić wybrany wzór w pionie Patrz strone 63

(4) Przycisk pamieci

Naciśnij przycisk pamięci, aby zapisać wybrany wzór. Patrz strone 61.

(5) Przyciski numeryczne (patrz strone 24)

• Bezpośredni wybór ściegu Możesz bezpośrednio wybrać wzory od 01 do 10 w trybie 1 (tryb bezpośredniego wyboru wzoru).

Wybór wzoru numerycznego Wprowadź 2-cyfrowy numer wzoru, aby wybrać pożadany wzór ściegu w trybach od 2 do 6.
6 Przycisk regulacij szerokości ściegu Naciśnij "+" lub "-", aby zmienić szerokość ściegu lub pozycie opadania idły w zależności od wybranego wzoru Patrz strony 29, 32, 39 i 50

7 Przycisk regulacii długości ściegu

Naciśnij "+" lub "-", aby zmienić długość ściegu wybranego wzoru. Za pomoca danego przycisku możesz również regulować gestość dziurki, korvgować równość cery i rozmiar oczka. Patrz strony 29, 32, 39, 44 i 46.

8 Przycisk kursora

Naciśnij " ◀ " lub " ▶ ", aby przesunąć kursor w celu sprawdzenia lub edvtowania kombinacii wzorów. Patrz strony 69 i 70.

Page 14

Dźwignia stopki dociskowej

Dźwignia stopki dociskowej podnosi i opuszcza stopkę dociskową. Możesz podnieść stopkę o około 1/4" (0.7 cm) wyżej niż jej normalna pozycja, aby łatwiej zdjąć stopkę lub umieścić grubszy materiał pod stopką.

1 Dźwignia stopki dociskowej
2 Normalna górna pozycja
3 Najwyższa pozycja

Wymiana stopki dociskowej

Przed wymianą stopki dociskowej wyłącz maszynę.
Do wybranego ściegu użyj właściwej stopki. Niewłaściwie dobrana stopka może uszkodzić igłę. Każda stopka jest oznaczona literą identyfikacyjną. (1) Litera identyfikacyjna

Zdejmowanie stopki dociskowej

Unieś igłę do najwyższej pozycji, obracając koło zamachowe przeciwnie do ruchu wskazówek zegara. Podnieś stopkę dociskową i naciśnij dźwignię z tyłu uchwytu stopki.

2 Dźwignia

Zakładanie stopki dociskowej

Umieść wybraną stopkę dociskową tak, aby pręcik na stopce znalazł się tuż pod rowkiem w uchwycie stopki.

Opuść pręt dociskowy, aby zablokować stopkę w miejscu.

③ Rowek
④ Pręcik

NU_ûUXUb]Y']'nXY⁄ackUb]Y'iW(kmli 'ghcd_]'XcW]g_ckY^

🕂 OSTRZEŻENIE:

NXY⁄ack Ub]YïW(kmliʻghcd_]

Odkręć śrubę mocującą, kręcąc ją śrubokrętem w lewo.

① Śruba mocująca
② Uchwyt stopki
3 Śrubokręt

Mocowanie uchwytu stopki

Dopasuj otwór w uchwycie stopki do gwintowanego otworu

w pręcie dociskowym.

Ostrożnie dokręć śrubę śrubokrętem, obracając ją w prawo.

④ Otwór
5 Gwintowany otwór

Page 15

Pokrętło regulacji docisku stopki

Docisk stopki można regulować, obracając pokrętło regulacji docisku stopki.

Ustaw docisk pomiędzy "3" a "6" dla zwykłego szycia. Ustaw docisk pomiędzy "1" a "3" dla szycia cienkich materiałów i aplikacii.

Ustaw docisk pomiędzy "5" a "6" dla szycia ciężkich tkanin.

1) Pokrętło regulacji docisku stopki

Opuszczanie lub podnoszenie ząbków transportera

Suwak opuszczania ząbków transportera znajduje się z tyłu maszyny u dołu wolnego ramienia.

Aby opuścić ząbki, przesuń suwak zgodnie z kierunkiem strzałki (1).

Aby podnieść ząbki, przesuń suwak zgodnie z kierunkiem strzałki ②, jak pokazano na rysunku obok, i przekręć kołem zamachowym w kierunku do siebie.

Ząbki transportera muszą być podniesione do zwykłego szycia.

Regulacja naprężenia nici od igły Prawidłowe naprężenie dla ściegu prostego

Idealny ścieg prosty posiada nici wiążące się pomiędzy dwiema warstwami materiału, jak to pokazano na rysunku obok (przybliż, aby zobaczyć szczegóły). Jeśli spojrzysz na wierzch i spód szwu, zauważysz, że ściegi sa równomiernie rozłożone.

1) Nić od igły (górna nić)
2 Nić od bebenka (dolna nić)
3 Aby zmniejszyć
(4) Aby zwiększyć

Przy regulacji naprężenia nici od igły należy pamiętać: im wyższa wartość, tym większe naprężenie nici od igły.

Rezultaty zależą od:

sztywności i grubości materiału
ilości warstw materiału
typu ściegu

Page 16

Naprężenie jest zbyt mocne

Nić od bębenka pokazuje się na wierzchniej stronie materiału, a ściegi są nierówne. Przekręć pokrętło na

niższą wartość, aby zmniejszyć naprężenie nici od igły.

① Nić od igły (górna nić)
2 Nić od bębenka (dolna nić)
3 Aby zmniejszyć
(4) Wierzchnia (prawa) strona materiału
5 Spodnia (lewa) strona materiału

Naprężenie jest zbyt słabe

Nić od igły pojawia się na spodniej stronie materiału, a ściegi są nierówne. Przekręć pokrętło na wyższą wartość,

aby zwiększyć naprężenie nici od igły.
1 Nić od igły (górna nić)
2 Nić od bębenka (dolna nić)
3 Aby zwiększyć
④ Wierzchnia (prawa) strona materiału
5 Spodnia (lewa) strona materiału

Regulacja naprężenia nici dla ściegu zygzak

W idealnym ściegu zygzak, nić od bębenka nie pojawia się na wierzchniej (górnej) stronie materiału, a nić od igły pojawia się częściowo na spodniej (dolnej) stronie materiału. Spójrz na ilustrację, aby zobaczyć prawidłowy wygląd ściegu. Aby właściwie wykonać ścieg, w razie konieczności wyreguluj napreżenie nici.

Właściwe naprężenie nici

Zmniejsz ilość nici od igły widocznej na spodniej (dolnej) stronie materiału, nie powodując przy tym nadmiernego marszczenia i nie dopuszczając, aby nić od bębenka pojawiła się na wierzchniej (górnej) stronie materiału. Rezultaty będą się różnić w zależności od rodzaju szytego materiału, nici i warunków szycia.

(1) Wierzchnia (prawa) strona materiału
Spodnia (lewa) strona materiału

Naprężenie jest zbyt mocne

Róg każdego zygzaka jest wyciągnięty na wierzchnią stronę materiału.

① Wierzchnia (prawa) strona materiału
2 Spodnia (lewa) strona materiału

Naprężenie jest zbyt słabe

Róg każdego zygzaka jest wyciągnięty na spodnią stronę materiału.

① Wierzchnia (prawa) strona materiału
Spodnia (lewa) strona materiału

Page 17

Szkło powiększające

Użyj szkła powiększającego, aby przybliżyć obszar igły.

Mocowanie szkła powiększającego

Trzymaj wypustkę palcami i włóż bolec do otworu w dolnej części pokrywy czołowej.

Popchnij szkło powiększające do góry, aby go

zamocować. Dostosuj kąt, aby uzyskać najlepszy widok.

2 Otwór

Usuwanie szkła powiększającego

Jeśli szkło powiększające nie jest używane, przesuń go w lewo lub pociągnij w dół, aby go usunąć.

Nie używaj ani nie zostawiaj szkło powiększające bezpośrednio na świetle słonecznym, ponieważ może to spowodować pożar lub poparzenie. Nie patrz na słońce przez szkło powiększające, ponieważ może to uszkodzić twoje oczy. Nie uderzaj ani nie ciągnij zbyt mocno za szkło powiększające, podczas gdy jest zamontowane, ponieważ może to spowodować uszkodzenie.

Wymiana szkła powiększającego

Aby zdjąć soczewkę, popchnij lub pociągnij dźwignię (1) w przeciwną stronę, aby wyciągnąć bolec z soczewki. Wyciągnij soczewkę z metalu. Aby zamocować soczewkę, włóż ją do metalowej części (3), jak pokazano na rysunku obok. Popchnij lub pociągnij dźwignię (1) w przeciwną stronę, aby zamocować soczewkę.

Wyższe liczby ④ oznaczają większe powiększenie.

1 Dźwignia
Soczewka
3 Metalowa część
④ Liczba

Page 18

Wymiana igły

Przed wymianą igły wyłącz przełącznik zasilania. Unieś igłę do jej najwyższej pozycji, obracając kołem zamachowym przeciwnie do ruchu wskazówek zegara, oraz obniż stopkę dociskową.

Źle zamocowana igła lub niedokręcona śruba mogą spowodować nieprawidłowe działanie maszyny oraz złamanie igły.

Poluzuj śrubę dociskową, kręcąc nią przeciwnie do ruchu wskazówek zegara. Usuń igłę z zacisku igły. Umieść nową igłę w uchwycie spłaszczoną stroną do tyłu. Umieszczając igłę wepchnij ją do góry, aż do trzpienia ograniczającego i mocno dokręć śrubę mocującą przy pomocy śrubokręta zgodnie z ruchem wskazówek zegara.

1) Śruba dociskowa
② Spłaszczona strona

Aby sprawdzić, czy igła jest prosta, połóż ją spłaszczoną stroną na płaskiej powierzchni (np. na szkle). Przerwa pomiędzy igłą a płaską powierzchnią powinna być równa na całej długości. Nigdy nie używaj zgiętej igły. Uszkodzona igła może trwale uszkodzić materiał i przeciągnąć włókna w materiałach takich jak dzianina czy jedwab.

Page 19

Tabela tkanin, nici i igieł

• Do zwykłego szycia używaj igieł rozmiaru 11/75 lub 14/90.

Cienkie igły i nici powinny być używane do szycia
lekkich materiałów, aby materiał nie uległ zniszczeniu. • Do szycia cieżkich materiałów należy używać igieł
odpowiedniej grubości, aby przekłuć materiał bez strzępienia nici od igły.
Zawsze testuj dobór nici i igły na fragmencie testowym materiału, który będzie potem użyty do szycia.
Podczas szycia powinno się stosować ten sam rodzaj nici do igły i do szpulki.
Przy szyciu materiałów elastycznych, bardzo cienkich i syntetycznych, użyj niebieskiej igły. Niebieska igła skutecznie zapobiega przepuszczaniu ściegów.

Ма	teriał	Nić	lgła
Cienki	Batyst Żorżeta Trykot Organza Krepa	Bawełna #80-100 Syntetyk #80-100	#9/65-11/75 Igła niebieska
Średni	Płótno Dżersej Sukno Polar	Bawełna #50-80 Syntetyk #50-80	#11/75-14/90
Ciężki	Dżins Tweed Drelich Pikowanie	Bawełna #40-50 Syntetyk #40-50	#14/90-16/100

UWAGA:

1 x igła podwójna, 1 x igła niebieska (#11/75),

2 x igła #11/75 i 1 x igła #14/90 znajdują się w pudełku

z igłami (część nr. 820827007).

Page 20

Ustawianie szpulki z nicią Poziomy trzpień szpulki

Podnieś trzpień szpulki. Umieść szpulkę z nicią na trzpieniu.

Umieść duży uchwyt na szpulkę i dociśnij nim szpulkę do wspornika.

1) Trzpień szpulki
2 Szpulka nici
3 Duży uchwyt na szpulkę
④ Wspornik

W przypadku użycia małej lub wąskiej szpulki należy użyć małego uchwytu na szpulkę.

(5) Mały uchwyt na szpulke

Dodatkowy trzpień na szpulkę

Użyj dodatkowego trzpienia na szpulkę, jeżeli szyjesz podwójną igłą lub potrzebujesz nawinąć szpulkę bez wywlekania maszyny podczas pracy. Umieść dodatkowy trzpień na szpulkę w otworze. Dodatkowy trzpień na szpulkę powinien być skierowany w stronę talerzyka naprężeniowego szpulownika. Wyciągnij nić ze szpulki i przeprowadź ją wokół talerzyka naprężeniowego, jak pokazano na rysunku obok.

6 Dodatkowy trzpień na szpulkę
⑦ Otwór na dodatkowy trzpień
8 Talerzyk naprężeniowy szpulownika

Szpulowanie

Usuwanie szpulki

Przesuń zatrzask zwalniający płytkę w prawo i usuń płytkę osłaniającą szpulkę.

Wyjmij szpulkę z uchwytu szpulki.

① Zatrzask zwalniający płytkę
2 Płytka osłaniająca szpulkę
3 Szpulka

UWAGA

Używaj płaskich plastikowych szpulek Janome oznaczonych literką "J" ④. Używanie innych rodzajów szpulek takich jak szpulki papierowe może powodować problem z szyciem i/lub uszkodzić

uchwyt szpulki.

Page 21

Page 22

Umieszczanie szpulki

Wyłącz przełącznik zasilania przed umieszczaniem szpulki i nawlekaniem uchwytu szpulki.

Umieść szpulkę w uchwycie szpulki z nicią wychodzącą przeciwnie do ruchu wskazówek zegara, jak pokazane jest na płytce osłaniającej szpulkę.
- 1 Koniec nici
- 2 Uchwyt szpulki
- 3 Płytka osłaniająca szpulkę
Przytrzymaj szpulkę palcem, aby się nie obracała. Przeprowadź nić poprzez przednie nacięcie w uchwycie szpulki.
- Przeciągnij nić w lewo tak, aby przeszła pod prowadnikiem.
  - ④ Przednie nacięcie
  - 5 Prowadnik
3 Przeciągnij nić w lewo aż do szczeliny prowadzącej

oznaczonej numerem "1". Upewnij się, że nić wychodzi z bocznego nacięcia uchwytu szpulki.

6 Szczelina prowadząca 1
⑦ Boczne nacięcie

UWAGA:

Jeśli nić nie przeszła przez szczelinę, nawlecz nić ponownie zaczynając od kroku 1.

4 Kontynuuj przeciąganie nici przez szczelinę prowadzącą oznaczoną numerem "2" i pociągnij nić w prawo poprzez szczelinę. Nić zostanie przycięta do odpowiedniej długości i przytrzymana w miejscu.
- 8 Szczelina prowadząca 2
- (9) Szczelina (Obcinarka nici)
5 Wstaw lewą krawędź płytki osłaniającej szpulkę do otworu. Domknij płytkę tak, aby się wpasowała. 10 Płytka osłaniająca szpulkę

UWAGA:

Jeśli nie zaznaczono inaczej, możesz rozpocząć szycie bez wyciągania nici dolnej. Wyciąganie nici dolnej opisane jest na stronie 23.

Page 23

Nawlekanie maszyny

Unieś stopkę dociskową. Naciśnij przycisk pozycjonowania igły ①, aby unieść szarpak do jego najwyższej pozycji.

① Przycisk pozycjonowania igły

Przed nawlekaniem maszyny wyłącz przełącznik zasilania.

Wyłącz przełącznik zasilania maszyny. Poprowadź końcówkę nici wokół górnego prowadnika nici.
2 Trzymając nić blisko szpulki 2, poprowadź jej koniec w dół wokół osłony naprężacza 3.
- ② Szpulka
- 3 Osłona naprężacza

Mocno poprowadź nić w górę od prawej do lewej ponad szarpakiem i w dół przez ucho szarpaka. (4) Ucho szarpaka

4 5 Przeprowadź nić przez dolny prowadnik nici. Przeprowadź nić z tyłu prowadnika nici igielnicy od prawej strony.
- 5 Dolny prowadnik nici
- 6 Prowadnik nici igielnicy
6 Do nawlekania igły użyj nawlekacza igły (patrz stronę 22).

Page 24

Nawlekacz igły

Przed użyciem nawlekacza wyłącz przełącznik zasilania.

UWAGA:

Nawlekacz igły może być używany przy rozmiarach igieł od #11 do #16 lub z niebieską igłą. Zalecana grubość nici od 50 do 90.
Nie używaj rozmiaru nici 30 lub grubszych. • Nawlekacz igły nie może być używany do nawlekania
podwójnej igły.
Wciśnij przycisk podnoszenia/opuszczania igły ①, aby unieść igłę do jej najwyższej pozycji. Wyłacz przełacznik zasilania.
2 Przeciągnij nić do góry w lewo nad prowadnikiem nawlekacza igły.
- ③ Prowadnik nawlekacza igły
- ④ Szczelina

UWAGA:

Upewnij się, że nić przechodzi przez szczelinę ④ nawlekacza igły, jak pokazano na rysunku obok.

Pociągnij nić do góry i poprowadź ją od tyłu pomiędzy obcinaczem nici a pokrywą czołową. Przeciągnij nic w swoim kierunku, aby ją obciąć.
4 Naciśnij na dźwignię nawlekacza igły w dół do oporu.

UWAGA:

Przed naciśnięciem dźwigni nawlekacza (5) w dół, upewnij się, że nie ma na nim nici.

5 Unieś nawlekacz powoli tak, aby pętla nici została przeciągnięta przez ucho igielne.
6 Pociągnij pętlę nici, aby przeciągnąć koniec nici z tyłu ucha igielnego.

UWAGA:

Jeśli nić zostanie pochwycona przez haczyk, a pętla nici się nie utworzy, usuń nić z haczyka i pociągnij za nią, aby końcówka nici przeszła przez ucho igielne.

Page 25

Wyciąganie nici bębenka

Po użyciu automatycznego obcinania nici lub po nawleczeniu szpulki możesz rozpocząć szycie bez wyciągania nici bębenka.

Jednakże, jeżeli chcesz np. wykonywać ściegi marszczace, wówczas należy wyciagnać nić bebenka.

Wyjmij szpulkę. Włóż ponownie szpulkę oraz nawlecz ponownie, zgodnie z instrukcją na stronie 20, zostaw około 10 cm (4") nici, jak pokazano na rysunku obok. Nić bębenka

UWAGA:

Nie przycinaj nici bębenka przy pomocy obcinacza nici. ② Obcinacz nici

Podnieś stopkę. Delikatnie przytrzymaj nitkę lewą ręką. Górna nitka

Włącz przełącznik zasilania. Naciśnij przycisk podnoszenia/opuszczania igły dwukrotnie i wyciągnij pętelkę nici dolnej. Przycisk podnoszenia/opuszczania igły

Przeciągnij około 4" - 6" (10 -15 cm) obu nici pod stopką, a następnie do tyłu stopki dociskowej.

Page 26

Wybór wzorów ściegów

Trvb 1

Możesz bezpośrednio wybrać następujące wzory ściegów naciskając odpowiadające im przyciski numeryczne ①.

1) Przyciski numeryczne

$\begin{array}{cccccccccccccccccccccccccccccccccccc$

Przykład: Wybór wzoru ściegu 4 w trybie 1

1 Kiedy przełącznik zasilania jest włączony, bezpośredni wybór wzoru (tryb 1) jest ustawiony automatycznie.
2 Naciśnij przycisk wzoru 4, aby wybrać wzór ściegu 4. Został wybrany wzór 4 w trybie 1.

Tryby 2 – 6

Aby wybrać wzór ściegu w trybach 2-6, najpierw naciśnij przycisk trybu ②, aby wybrać pożądany tryb. Za każdym razem, gdy naciskasz przycisk trybu, numer trybu ③ wyświetli się po lewej stronie ekranu, a tryb zmieni się w następujący sposób:

Tryb 1: Bezpośredni wybór wzoru
Trvb 2-3: Wybór wzoru ściegów użytkowych i dekoracyjnych
Tryb 4: Wybór wzoru ściegu dekoracyjnego
Tryb 5: Wybór numerów i liter
Tryb 6: Wybór liter europejskich akcentowanych

Numer trybu ③ oznacza wybrany numer trybu. Aby zapoznać się z trybami i dostępnymi wzorami ściegów, sprawdź kartę ściegów (patrz stronę 5) lub odniesienie do ściegów na stronach 77-78.

Wprowadź dwucyfrowy numer pożądanego wzoru ściegu naciskając odpowiednie przyciski numeryczne.

2 Przycisk trybu
③ Numer trybu

Przykład: Wybór wzoru ściegu 66 w trybie 3

1 Włącz zasilanie.

Naciśnij dwukrotnie przycisk trybu, aby wybrać tryb 3.

2 Naciśnij przyciski numeryczne na panelu dotykowym. Najpierw naciśnij przycisk 6 po czym naciśnij przycisk 6.
3 Został wybrany wzór 66 w trybie 3.

Page 27

Tryb ustawień

Aby wejść do trybu ustawień, naciśnij i przytrzymaj przycisk pamięci i włącz przełącznik zasilania do momentu aż na ekranie wyświetli się tryb ustawień. W tym trybie możesz ustawić następujące funkcje maszyny.

Ustawienie dźwięku brzęczyka

Dźwięk brzęczyka może być włączony bądź wyłączony w ustawieniach dźwięku brzęczyka. Domyślnym ustawieniem dźwięku brzęczyka jest "ON".

1 Wejdź w tryb ustawień
2 Aby wyłączyć dźwięk brzęczyka, naciśnij przycisk kursora a symbol "oF" zacznie migać. Naciśnij przycisk pamięci, aby wyłączyć dźwięk brzęczyka.
* Ostrzegawczy dźwięk brzęczyka nie może być wyłaczony
Ustawienie pozycji zatrzymania igły

Możesz ustawić pozycję igły w górze lub w dole tuż po zatrzymaniu się maszyny.

1 Wejdź w tryb ustawień. Naciśnij przycisk trybu, aby wejść w ustawienia pozycji zatrzymania igły.
2 Domyślnym ustawieniem pozycji zatrzymania igły jest "dn". Aby zmienić pozycję igły, naciśnij przycisk kursora a symbol "UP" zacznie migać. Naciśnij przycisk pamięci, aby zmienić pozycję zatrzymania igły na "UP".

Regulacja pozycji przycisków

Możesz wyregulować pozycję przycisków, jeśli uważasz, że sensor przycisku jest poza aktualna pozycja przycisku.

1 Wejdź w tryb ustawień. Naciśnij dwukrotnie przycisk trybu, aby wejść w regulację pozycji przycisków.
Pojawi się ekran regulacji pozycji przycisków, a po prawej stronie ekranu ukaże się "P1". Przy pomocy rozpruwacza, naciśnij ① na panelu dotykowym maszyny.
3 Na wyświetlaczu LCD pojawi się "P2". Naciśnij 2 na panelu dotykowym.
4 Na wyświetlaczu LCD pojawi się "P3". Naciśnij na panelu dotykowym.
5 Na wyświetlaczu LCD pojawi się "P4". Naciśnij ④ na panelu dotykowym.
6 Na wyświetlaczu LCD pojawi się "P5". Naciśnij 5 na panelu dotykowym.
Ekran powróci do początkowego ekranu ustawień regulacji pozycji przycisków. Naciśnij przycisk pamięci, aby wyjść z ustawienia.

Page 28

Resetowanie ustawień

Następujące niestandardowe ustawienia można przywrócić do pierwotnych ustawień (domyślnych ustawień fabrycznych):

Ustawienie dźwieku brzeczyka
Ustawienie pozycji opadania igły
Regulacja pozycji przycisków
Automatyczny wyłącznik czasowy
1 Wejdź w tryb ustawień. Naciśnij trzykrotnie przycisk trybu, aby wejść w tryb resetowania.
2 Naciśnij ">" na przycisku kursora. Na ekranie pojawi się potwierdzenie.
Aby zresetować niestandardowe ustawienia, naciśnij " na przycisku kursora. Aby anulować resetowanie, naciśnij " na przycisku kursora
Ekran powróci do trybu resetowania. Naciśnij przycisk pamięci, aby wyjść z trybu resetowania.

Automatyczny wyłącznik czasowy

UWAGA:

Ustawienie automatycznego wyłącznika czasowego jest dostępne w państwach EU i niektórych regionach, w których stosowane są standardy napięcia 200-240 V.

Maszyna się wyłączy, jeśli nie będzie używana w ciągu ustawionego wcześniej czasu.

Wejdź w tryb ustawień. Naciśnij przycisk trybu 4 razy, aby wejść w ustawienia automatycznego wyłącznika czasowego.

Domyślnym ustawieniem jest 7 godzin i oznaczenie "07" pojawi się na ekranie.

2 Naciśnij przyciski kursorów, aby zwiększyć lub zmniejszyć ustawioną wartość. Automatyczny wyłącznik czasowy może być ustawiony od 1 do 12 godzin. Jeśli chcesz wyłączyć wyłącznik czasowy, naciśnij i przytrzymaj przycisk kursora, do momentu, aż oznaczenie "oFF" pojawi się na ekranie.
3 Naciśnij przycisk pamięci, aby zapisać ustawienie.

Page 29

PODSTAWY SZYCIA

Ścieg prostv 1) Wzór ście

qu:	TRYB 1:	1 - 4
	TRYB 2:	01 - 04
e nici:	2 - 6

3 Stopka dociskowa: Uniwersalna A

UWAGA:

Jeśli szyjesz za pomoca stopki do ściegów ozdobnych F lub stopki do obszvwania dziurek R. pociagnii nitke w lewo i przytrzymaj ja przed rozpoczecjem szycja

Rozpoczecie szvcia

Podnieś stopkę i umieść materiał tak, by krawędź materiału pokrywała się z linia pomocnicza na płytce ściegowej.

Opuść igłę do punktu, w którym chcesz rozpocząć szycie. Pociagnii nitke do tvlu i opuść stopke.

Naciśnii rozrusznik nożny lub wciśnii przycisk start/stop. aby rozpocząć szycie.

Delikatnie poprowadź materiał wzdłuż linii pomocniczych tak aby materiał swobodnie się przesuwał

1) Przycisk start/stop

Zakończenie ściegu

By zamocować koniec ściegu, naciśnii przycisk szycia wstecz i wykonaj kilka ściegów wstecz. Maszyna będzie szyła wstecz, dopóki przycisk szycia wstecz bedzie właczony.

2 Przycisk szycia wstecz

Naciśnij przycisk szycia wstecz raz, jeśli szyjesz ścieg ze standardowym ryglem (wzór 2, tryb 1) lub ryglem automatycznym (wzór 3 tryb 1) maszyna zrobi ścieg ryglujacy i zatrzyma się automatycznie.

Obcinanie nici

Aby obciać nici po zakończeniu szycia, wciśnii przycisk obcinania nici. Po obcieciu nici igła automatycznie

podniesie sie do góry.

Po odcieciu nici możesz rozpoczać szycie bez wyciagania nici bebenka.

③ Przycisk obcinania nici

UWAGA:

Jeśli naciśniesz przycisk obcinania nici z podniesiona stopka, na ekranie LCD wyświetli się informacja o obniżeniu stopki.

Obniż stopke i naciśnii przycisk obcinania nici.

Użvi obcinacza nici na pokrywie czołowei, aby obciać nici specialistyczne lub grube (#30 lub grubsze), w przypadku.

gdy automatyczne obcinanie nici nie działa poprawnie. Aby użyć obcinacza nici na pokrywie czołowej maszyny. usuń materiał spod stopki do tyłu. Wyciagnii nici do góry i przesuń je między obcinarką a pokrywa czołowa. Pociągnij nici do siebie, aby je przyciać.

(4) Obcinacz nici

Page 30

Zmiana kierunku szycia

Zatrzymaj maszynę. Podnieś stopke dociskowa.

Obróć materiał wokół wbitej igły w pożądanym kierunku. Obniż stopkę i kontynuuj szycie w nowym kierunku.

UWAGA:

Jeśli pozycja zatrzymania igły jest ustawiona w pozycji górnej, obniż igłę naciskając przycisk podnoszenia/ opuszczania igły.

Szycie od krawędzi grubego materiału

Czarny przycisk na stopce uniwersalnej blokuje stopkę w pozycji poziomej.

Pomaga to przy rozpoczęciu szycia od krawędzi grubego materiału lub w poprzek podwinięcia.

Obniż igłę do miejsca, od którego chcesz rozpocząć

szycie. Obniż stopkę i naciśnij na niej czarny przycisk. Stopka zablokuje się w pozycji poziomej, co zapobiegnie ześlizgiwaniu się stopki.

Przycisk zwolni się automatycznie po wykonaniu kilku ściegów.

(1) Czarny przycisk
2 Gruby materiał

Linie pomocnicze na płytce ściegowej

Linie pomocnicze są zaznaczone na płytce ściegowej i na pokrywie bębenka.

Numery na płytce ściegowej wskazują odległość w milimetrach i calach do centralnej pozycji igły.

① Centralna pozycja igły

Przednie linie pomocnicze są zaznaczone w odległości

1/4", 3/8" i 5/8" od centralnej pozycji igły.

2 Linia pomocnicza 1/4
Linia pomocnicza 3/8"
(4) Linia pomocnicza 5/8"

Skala kątowa ma oznaczenia 45, 60, 90 i 120 stopni. Skala kątowa jest pomocna przy szyciu aplikacji (patrz stronę 53).

5 Skala kątowa
6 Pozioma linia pomocnicza

Obrót na igle pod kątem prostym

By szyć z równą odległością 5/8" od krawędzi po zmianie kierunku szycia, zatrzymaj maszynę, gdy tylna

krawędź dotrze do poziomych linii pomocniczych na płytce ściegowej 6.

Podnieś stopkę z igłą wbitą w materiał.

Obróć materiał na igle o 90°, opuść stopkę i rozpocznij szycie w nowym kierunku.

6 Pozioma linia pomocnicza

UWAGA:

Jeśli pozycja zatrzymania igły jest ustawiona w pozycji górnej, naciśnij przycisk podnoszenia/opuszczania igły, aby ją obniżyć.

Page 31

Regulacja pozycji opadania igły

Pozycja opadania igły dla ściegów prostych może być regulowana od 01 do 05 w trybie 1 i 2 oraz 09-13 w trybie

Naciśnij "--" na przycisku regulacji szerokości ściegu, aby przesunąć igłę w lewo.

Naciśnij "+" na przycisku regulacji szerokości ściegu, aby przesunąć igłę w prawo.

1 Przycisk regulacji szerokości ściegu

Regulacja długości ściegu

Możesz regulować długość ściegu.

Naciśnij "+" na przycisku regulacji długości ściegu, aby zwiększyć długość ściegu.

Naciśnij "--" na przycisku regulacji długości ściegu, aby zmniejszyć długość ściegu.

Przycisk regulacji długości ściegu Długość ściegu

UWAGA:

Długość ściegu wstecznego nie może być większa niż 4.0.

Page 32

Rodzaie ściegów prostvch Ścieg z ryglem standardowym

1) Wzór ściegu: TRYB 1: TRYB 2:

2 Naprężenie nici: 2 - 6 3 Stopka dociskowa: Uniwersalna A

Użyj tego ściegu, aby wzmocnić poczatek i koniec szwu ściegami wstecznymi. Kiedy osiagniesz koniec szwu, naciśnii przycisk szycia wstecz jeden raz. Maszyna wykona cztery ściegi do tyłu, cztery do przodu, po czym zatrzyma się automatycznie.

1) Przycisk szycia wstecz

Ścieg z ryglem automatyczny


1) Wzór ściegu:	TRYB 1:	3
-	TRYB 2:	(
2 Naprężenie nici:	2 - 6

3 Stopka dociskowa: Uniwersalna A

Ten unikalny ścieg wykorzystywany jest do tego, by w niewidoczny sposób zabezpieczyć ścieg przed pruciem.

Obniż igłe blisko przedniej krawedzi materiału. Maszyna wykona kilka ściegów ryglujących w miejscu i bedzie kontynuować szycie do przodu

Kiedy naciśniesz przycisk szycia wstecz na końcu szycia, maszvna wykona kilka ściegów ryglujących w miejscu i zatrzyma się automatycznie.

(1) Przycisk szycia wstecz

Ścieg potróiny elastyczny

1 Wzór ściegu:	TRYB 1:	5
C C	TRYB 2:	05
2 Napreżenie nici:	2 - 6

2 - 6

③ Stopka dociskowa: Uniwersalna A

Ten mocny i trwały ścieg jest rekomendowany do szycia elastycznych materiałów. Użyj go, by wzmocnić ścieg w kroku lub pod pachami. Ścieg ten świetnie się sprawdzi przv szvciu toreb i plecaków.

Page 33

Ścieg elastyczny

1) Wzór ściegu:	TRYB 1:	6
-	TRYB 2:	06 lub 11
2 Naprężenie nici:	3 - 6
3) Stopka dociskowa:	Uniwersalna A

Ten wąski ścieg elastyczny został zaprojektowany do wyeliminowania marszczenia się materiałów dzianych

Użyj tego ściegu do szycia cienkich materiałów.

Ścieg dekoracyjny

1) Wzór ściegu:
2 Naprężenie nici: 3 - 6
3 Stopka dociskowa: Do ściegów ozdobnych F
* Mogą być również użyte wzory od 11 do 13 w trybie 3.

TRYB 3:

Za pomoca tych ściegów możesz uzyskać imitacie ściegu ręcznego przy szyciu garniturów, blezerów, swetrów i dżinsów.

Page 34

Zygzak

Wzór ściegu:	TRYB 1:	7
-	TRYB 2:	07 lub

② Naprężenie nici: 2 6
③ Stopka dociskowa: Uniwersalna A

Zvozak to ieden z naibardziei uniwersalnych i

wszechstronnych ściegów.

Może służyć do obrębiania, cerowania, aplikacji, a także jako ścieg dekoracyjny.

UWAGA:

Użyj stabilizatora, kiedy szyjesz materiały elastyczne takie jak dzianiny, dżersej czy trykot.

Regulacja szerokości ściegu

Naciśnij "+" na przycisku regulacji szerokości ściegu, aby zwiekszyć szerokość ściegu.

Naciśnij "–" na przycisku regulacji szerokości ściegu, aby zmniejszyć szerokość ściegu.

① Przycisk regulacji szerokości ściegu
2 Szerokość ściegu

Szerokość ściegu wzoru 07 może być regulowana bez zmiany jego centralnej pozycji igły (M) ③.

③ Centralna pozycja igły

Szerokość ściegu wzoru 12 może być regulowana bez zmiany jego prawej pozycji igły (R) ④.

④ Prawa pozycja igły

Regulacja długości ściegu

Naciśnij "+" na przycisku regulacji długości ściegu, aby zwiększyć długość ściegu.

Naciśnij "–" na przycisku regulacji długości ściegu, aby zmniejszyć długość ściegu.

① Przycisk regulacji długości ściegu
Długość ściegu

Page 35

Rodzaie ściegów obrebiaiacych

Obrebianie ściegiem zygzak 1) Wzór ściegu: TRYB 1.

TRYB 2: 07

3 Stopka dociskowa: Owerlokowa C

Gdy jest wybrany wzór ściegu zygzak 07, na ekranie wyświetli sie zalecenie użyć stopki "A". Jednak podczas obrebiania krawedzi należy używać stopki owerlokowej C.
Kiedy używasz stopki owerlokowej, ustaw szerokość ściegu w zakresie od 5.0 do 7.0 - w przeciwnym wypadku jela może uderzać o druciki na stopce

Umieść krawedź materiału przy prowadniku na stopce. Szvi prowadzac materiał wzdłuż prowadnika.

1) Prowadnik

Wielokrotny zvozak

1) Wzór ściegu:	TRYB 1:	8
	TRYB 2:	08
2) Naprężenie nici:	3 - 7

(3) Stopka dociskowa: Uniwersalna A

Ten ścieg jest używany do obrzucania krawedzi syntetyków oraz innych elastycznych materiałów z tendencja do marszczenia sie. Szyj wzdłuż krawedzi materiału pozostawiając odpowiednio dużo tolerancii. Po szyciu przytnii tolerancie (nadmiar) przy samym ściegu.

Ten ścieg doskonale sprawdza się przy cerowaniu.

Ścieg owerlokowy

1) Wzór ściegu:	TRYB 1:	9
	TRYB 2:	09
② Naprężenie nici:	3 - 7
③ Stopka dociskowa:	Owerlokowa C

Ścieg ten jest połaczeniem zvozaka i ściegu prostego. Używai tego ściedu, jeśli nie musisz rozprasowywać szwu. Umieść krawędź materiału przy prowadniku na stopce i szvi.

1) Prowadnik

Kiedy używasz stopki owerlokowej, ustaw szerokość ściegu w zakresie od 5.0 do 7.0 - w przeciwnym wypadku igła może uderzać w druciki na stopce.

Page 36

Page 37

Przyszywanie gumki

TRYB 2: 21

Wzór ściegu: TRYE Napreżenie nici: 1 - 4

3 Stopka dociskowa: Do ściegów ozdobnych F

Wyznacz na gumce ćwiartki. Dopasuj je odpowiednio do szwu środkowego przedniego, środkowego tylnego i bocznych i przypnij gumkę do materiału.

Umieść gumkę pod stopką i przyszyj równomiernie rozciągając gumkę

Page 38

Ta dziurka iest używana do szycia odzieży, kurtek, zwłaszcza

(9) Dziurka elastvczna

Ta dziurka pasuje do materiałów elastycznych. Może być również używana jako dziurka dekoracyjna.

Ta dziurka przeznaczona jest do materiałów dzianych. Może być również użyta jako dziurka dekoracyjna.

Ta dziurka wygląda tak, jakby była wyszywana ręcznie. Ma atrakcviny wyolad recznej roboty, co sprawja, że jest to ładna dziurka dekoracyjna

12 Dziurka na nakładce (obwódka)

Jest to wzór (szablon) dla ręcznie wykonywanych dziurek.

Dostępnych jest 12 rodzajów dziurek.

1) Dziurka prostokatna

Naicześciej stosowana do grubych i średnich materiałów.

2 Dziurka zaokrąglona

Najczęściej stosowana do cienkich i średnich materiałów. Zwłaszcza do bluzek i odzieży dzieciecei.

(3) Dziurka do delikatnych materiałów

Tej zaokraglonych po obu stronach dziurki używa się naicześciej do bardzo delikatnych materiałów jak

Jest bardzo często używana do średnich i cieżkich materiałów. Jest również odpowiednia dla wiekszych i

5 Dziurka odzieżowa zaokragiona

Użvwa sie iei do grubszych guzików i średniei grubości

Tej wytrzymałej dziurki używa się do grubszych guzików

Dziurka jest używana do szycia odzieży, materiałów

(8) Dziurka odzieżowa (wzmocnione zakończenie)

odzieży meskiei, materiałów tkanych, itp.

Page 39

Dziurka prostokatna

1) Wzór ściegu:
2 Napreżenie nici:
TRYB 2: 22 1 - 4
③ Stopka dociskowa: Do automatycznego obszywania

dziurek R

Rozmiar dziurki iest ustalany automatycznie po wstawieniu guzika w obwódce, znajdującej się z tyłu stopki R

W obwódce na stopce mieszcza się guziki o średnicy od 3/8" (1 cm) do 1" (2.5 cm).

Po wybraniu dziurki na ekranie pojawi sie komunikat o obniżeniu dźwigni do obrzucania dziurki.

IIWAGA.

Czasami konieczna jest zmiana rozmiaru dziurki, abv dopasować rozmiar dziurki do specyficznego materiału

lub nici. Wykonaj testowa dziurke na skrawku materiału, aby sprawdzić ustawienia

Domyślna szerokość dziurki jest ustawiona dla zwykłych materiałów. Do materiałów elastycznych lub delikatnych użvi stabilizatora

Szvcie

1 Wyciągnij obsadkę na guzik na stopce do obszywania dziurek R do tvłu i umieść na niej duzik. Mocno dociśnij duzik obsadka
- 1) Obsadka na guzik

UWAGA:

W przypadku grubych guzików, wykonaj najpierw dziurke testowa.

Jeśli guzik nie jest dopasowany do dziurki, wydłuż ją, rozsuwając uchwyt guziką w stopce. Długość dziurki zostanie zwiekszona.

2 Dodatkowe rozsuniecie
2 Naciśnii przycisk podnoszenia/opuszczania jąły, aby podnieść igłę. Załóż stopkę do obszywania dziurek R. ustawiajac bolec w rowku na uchwycie stopki. Dla łatwiejszego zakładania stopki możesz podnieść

uchwyt stopki nieco wyżej poprzez uniesienie dźwigni stopki dociskowej do ekstra pozvcij. Podnieś stopke dociskowa.

3 Wałebienie
3 Przeciągnij nić od igły pod stopką na lewą stronę. Zaznacz miejsce na dziurke na materiale, po czym włóż materiał pod stopke. Krecac kołem zamachowym, opuść igłe w miejscu, w którym zaczynasz szycie dziurki
- (5) Punkt poczatkowy

Page 40

Opuść stopkę i pociągnij dźwignię do obszywania dziurek do oporu.
- 6 Dźwignia do obszywania dziurek

UWAGA:

Linie odniesienia na stopce do obszywania dziurek mogą służyć jako wskazówki do pozycjonowania.

Upewnij się, że nie ma odstępu pomiędzy suwakiem a końcówką, w przeciwnym razie dziurka nie zostanie obszyta we właściwej pozycji.

⑦ Brak odstępu
8 Punkt początkowy
9 Linie odniesienia
10 Suwak
① Stoper
12 Odstęp

5 Rozpocznij szycie, pociągając delikatnie za nić od igły w lewo. Po wykonaniu kilku ściegów puść nić i kontynuuj szycie.

UWAGA:

Jeśli rozpoczniesz szycie bez opuszczenia dźwigni do obszywania dziurek, na wyświetlaczu ukaże się ostrzeżenie i maszyna zatrzyma się po kilku ściegach. Opuść dźwignię do obszywania dziurek i rozpocznij szycie.

Page 41

6 Maszyna będzie obszywać dziurkę według sekwencji pokazanej na rysunku obok. Po zakończeniu obszywania maszyna zatrzyma się automatycznie z podniesioną igłą.
7 Po zakończeniu szycia, popchnij dźwignię do obszywania dziurek w górę.

6 Dźwignia do obszywania dziurek

8 Wyjmij materiał i umieść szpilkę zaraz pod fastrygą, aby zapobiec przypadkowemu przecięciu ściegu. Zrób otwór rozpruwaczem.
- 13 Szpilka
- 14 Rozpruwacz

Dziurka z dwiema warstwami

Aby uszyć mocną dziurkę, szyj kolejną warstwę dziurki na uprzednio już wyszytej.

Kiedy dziurka będzie ukończona, nie obcinaj nici, po prostu uruchom maszynę ponownie.

UWAGA:

Jeśli materiał podczas szycia dziurki z dwiema warstwami nie jest podawany płynnie, należy zwiększyć gęstość dziurki.

Regulacja szerokości dziurki

Naciśnij ^*+" na przycisku regulacji szerokości ściegu, aby zwiększyć szerokość dziurki.

Naciśnij "--" na przycisku regulacji szerokości ściegu, aby zmniejszyć szerokość dziurki.

① Przycisk regulacji szerokości ściegu

UWAGA:

Szerokość dziurki można regulować w zakresie od 2.5 do 7.0.

Regulacja gęstości ściegów w dziurce

Naciśnij "+" na przycisku regulacji długości ściegu, aby zmniejszyć gęstość dziurki.

Naciśnij "–" na przycisku regulacji długości ściegu, aby zwiększyć gęstość dziurki.

1 Przycisk regulacji długości ściegu

UWAGA:

Gęstość dziurki można ustawić w zakresie od 0.2 do 0.8.

Page 42

Dziurka zaokraglona i do delikatnych materiałów TRYB 2: 23 i 24

1) Wzór ściegu:
2 Napreżenie nici:
3 Stopka dociskowa:

1 - 4 Do automatycznego obszywania

25 - 20

dziurek R

Procedura szvcia jest taka sama, jak przv dziurce prostokatnei.

Szerokość dziurki może być regulowana od 2.5 do 5.5. Gestość ściegu może być regulowana od 0.2 do 0.8.

Dziurka odzieżowa

(1) Wzór ściegu: TRVB 2. 1 /
2 Napreżenie nici:
③ Stopka dociskowa: Do automatycznego obszywania dziurek R

Procedura szycia jest taka sama jak przy dziurce prostokatnej.

Szerokość dziurki może być regulowana od 5.5 do 7.0. Gęstość ściegu może być regulowana od 0.3 do 0.8.

Użvi dziurkacza, aby otworzyć dziurke odzieżowa.
1) Dziurkacz (nie jest na wyposażeniu maszyny)

Dziurka elastyczna i dziurka antyczna

1) Wzór ściegu: TRYB 2. 30 i 32
2 Napreżenie nici: 1_4
Do automatycznego obszywania 3 Stopka dociskowa:

dziurek R

Maszvna naipierw wyszyje przedni rygiel i lewy bok. Po czym wyszyje tylny rygiel i prawy bok i zatrzyma się automatycznie.

Szerokość dziurki może być regulowana od 2.5 do 7.0. Gestość ściegu może być regulowana od 0.5 do 1.0 (dziurka elastyczna), od 0.5 do 2.5 (dziurka antyczna).

TRYB 2.

Dziurka dziana

1) Wzór ściegu:
2 Napreżenie nici:

3 Stopka dociskowa:

1_4 Do automatycznego obszywania dziurek R

Procedura szycia jest taka sama, jak przy dziurce prostokatnei.

Szerokość dziurki może być regulowana od 2.5 do 7.0 Gestość ściegu może być regulowana od 0.7 do 1.2.

Page 43

Obrzucanie dziurki z kordu

1) Wzór ściegu: TRYB 2: 2 Napreżenie nici:
- 1 4
(3) Stopka dociskowa: Do automatycznego obszywania dziurek R

1 Użvi tej samej procedury, jak przy dziurce prostokatnej Dostosuj szerokość ściegu do grubości szytego kordu. Podnieś stopke dociskowa, zahacz kord o bolec z tyłu stopki dociskowej.

Poprowadź końce kordu w swoja strone pod stopka. Zahacz kord o widełki z przodu stopki.

Opuść igłe w materiał w miejscu, gdzie dziurka ma się rozpoczynać, po czym opuść stopkę.

1) Bolec
2 Widełki

2 Uruchom maszyne i rozpocznii obszywanie dziurki. Każda ze stron dziurki i rygle będą szyte ponad kordem.

Usuń materiał z maszyny i obetnii nici

③ Nić od iałv
A) Nić bebenka

3 Pociagnii za luźne końce kordu, aby je ściagnać Przewlecz każdy koniec kordu poprzez igłę do recznego szycia. Po czym przeprowadź oba końce na spodnja strone materiału i zwiaż je ze soba

IIWAGA.

Obetnii obie końcówki kordu, jeśli kord został przyszyty do materiału i nie można za niego pociągnąć.

Page 44

Page 45

Page 46

Cerowanie

1) Wzór ściegu: 2 Napreżenie nici:
3 Stopka dociskowa:

TRYB 2: 34

Do automatycznego obszywania dziurek R

Rozpoczęcie szycia 1 Załóż stopke do obszywania dziurek R i wysuń z tyłu oprawkę guzika ①

Przeciągnij nić od igły w lewo przez otwór w stopce dociskowei

3 - 6

1) Oprawka guzika

2 Umieść materiał pod stopką i obniż igłę do miejsca, gdzie chcesz zaczać szvć 2. Nastepnie obniż stopke. 2 Punkt poczatkowy
3 Uruchom maszyne. Maszyna wykona ścieg ryglujacy, 16 rzedów cerv. ponownie ścied rydujacy i zatrzyma sie automatycznie
4 Przekreć materiał i powtórz szvcie w innym kierunku.
- (3) 3/4" (2 cm)
- ④ 9/32″ (0 7 cm)

Szvcie krótszei cerv

Aby szyć cerę krótszą niż 3/4" (2 cm), najpierw zatrzymaj maszynę po przeszyciu pożądanej długości 6, po czym

naciśnij przycisk szycia wstecz (5)

Wymagana długość została określona 6.

Uruchom maszvne ponownie i szvi do momentu, aż zatrzyma sie automatycznie.

(5) Przycisk szycia wstecz
6 Pożadana długość
7 Punkt startowy

Szvcie cerv o takich samych wymiarach

Aby wykonać koleina cere o tej samej wielkości po prostu uruchom maszyne ponownie.

Aby zresetować rozmiar cery, wybierz inny wzór ściegu i ponownie wybierz cerowanie.

Korvgowanie równości cerv

Równość cerv możesz korygować w następujący sposób: "d5" jest domyślnym ustawieniem.

Kiedy prawa strona cery jest niżej niż lewa strona, naciśnij "+" na przycisku regulacji długości ściegu (1), aby ustawić wartość od "d6" do "d9" i wyrównać cere.

Kiedy lewa strona cery jest niżej niż prawa strona, naciśnij "--" na przycisku regulacii długości ściegu (1), aby ustawić wartość od "d1" do "d4" i wyrównać cerę.

(1) Przycisk regulacii długości ściegu

Page 47

Rvalowanie

1) Wzór ściegu:
2 Napreżenie nici:

TRYB 2: 35 3 - 6

③ Stopka dociskowa: Do ściegów ozdobnych F

Ryglowania używa się do wzmacniania części materiałów takich jak uchwyty plecaków czy pasków tam, gdzie potrzebna jest duża wytrzymałość szwu.

Rozpoczecie szycia

Uruchom maszyne i szyj do momentu, aż zatrzyma się automatycznie. Maszyna wykona rygiel o długości 5/8" (1.5 cm)

① 5/8″ (1.5 cm)

Szycie krótszego rygla

Aby uszyć krótszy rygiel niż 5/8" (1.5 cm), najpierw po wykonaniu ściegu o pożądanej długości, zatrzymaj maszynę, po czym naciśnij przycisk szycia wstecz. Długość rygla została określona

Uruchom maszynę ponownie i kontynuuj szycie do momentu, aż maszyna zatrzyma się automatycznie.

2 Pożadana długość
③ Przycisk szycia wstecz
4 Długość rygla

Szycie rygla o tym samym rozmiarze

Po prostu uruchom maszyne, aby wykonać kolejny rydjel w tym samym rozmiarze.

UWAGA

Aby zresetować rozmiar rygla, wybierz inny wzór ściegu i ponownie wybierz ryglowanie.

Page 48

Oczko

1) Wzór ściegu: 2 Napreżenie nici:

TRYB 2:

1 - 4 ③ Stopka dociskowa: Do ściegów ozdobnych F

Oczko stosowane jest np. do wykonania otworów w paskach itp.

Rozpoczecie szvcia

Obniż igłe w punkcie początkowym i opuść stopke dociskowa. Uruchom maszyne. Po zakończeniu szvcia, maszvna zatrzyma sie automatycznie

1) Punkt poczatkowy

Otwórz oczko szydłem dziurkaczem lub ostrymi nożyczkami (nie są w wyposażeniu maszyny).

Regulowanie kształtu oczka

Popraw kształt oczka w następujący sposób: "L3" iest domyślnym ustawieniem.

Jeśli oczka nachodza na siebie, naciśnii "+" na przycisku regulacji długości ściegu, aby poprawić kształt oczka. Jeśli oczka sa zbyt rozłożyste, naciśnii "--" na przycisku regulacji długości ściegu, aby poprawić kształt oczka.

1) Przycisk regulacii długości ściegu

UWAGA:

Kształt może być regulowany od wartości I 1 do I 5

Page 49

Wszywanie zamka

1 Wzór ściegu:	TRYB 1:	1
-	TRYB 2:	01
② Naprężenie nici:	1 - 4
3 Stonka dociskowa:	l Iniwersalna A

Do wszywania zamków E

Zakładanie stopki do wszywania zamków

Dopasuj pręcik w stopce do wszywania zamków E do rowka w uchwycie stopki.

1 Rowek
2 Pręcik
(A): Aby szyć lewą stronę zamka, załóż stopkę po prawej stronie pręcika.
(B): Aby szyć prawą stronę zamka, załóż stopkę po lewej stronie pręcika.

Przygotowanie materiału

Pozostaw dodatkowy 1 cm (3/8") materiału do długości zamka. Będzie to łączna długość otwarcia zamka.

1 Prawa strona materiału
2 1 cm (3/8")
③ Długość otwarcia
(4) Rozmiar zamka
5 Koniec otwarcia

Umieść materiał prawymi warstwami do siebie.

Załóż stopkę uniwersalną A szyj do końca otwarcia pozostawiając 2 cm (13/16″) zapasu. Przeszyj wstecz, aby zablokować szew.

Ręcznie zwiększ długość ściegu do 5.0 i fastryguj wzdłuż

otwarcia zamka z naprężeniem nici ustawionym na 1-3.

5 Koniec otwarcia zamka
6 2 cm (13/16")
⑦ Fastryga
8 Przeszycie wstecz
9 Ściegi

Page 50

Rozpoczęcie szycia

Odwiń zapas dla szwu po lewej stronie. Zwiń spód zapasu tak, aby zakładka miała pomiędzy 0.2 a 0.3 cm (1/8") marginesu. Umieść ząbki zamka przy zakładce i przypnij. Ustaw długość ściegu i naprężenie nici z powrotem do pierwotnego ustawienia.
- ① 0.2 0.3 cm (1/8″) marginesu
- 2 Ząbki zamka
- ③ Złożenie
- ④ Koniec otwarcia zamka
- 5 Rozmiar otwarcia

2 Załóż stopkę do wszywania zamków E po prawej stronie precika.

Opuść stopkę u szczytu zakończenia otwarcia zamka, tak, aby igła przechodziła przy zakładce i taśmie zamka.

Upewnij się, że igła nie uderza w stopkę ani w ząbki zamka, podczas gdy stopka do wszywania zamków jest założona.

Szyj przez wszystkie warstwy, aż do złożenia. Zatrzymaj maszynę na taśmie zamka na ok. 5 cm (2") przed suwakiem.

Lekko opuść igłę do materiału.

Podnieś stopkę i otwórz zamek.

Obniż stopkę i przeszyj pozostałość szwu.

6 Suwak

⑦ 5 cm (2″)

Page 51

4 Zamknij zamek i rozłóż materiał na płasko, prawą stroną materiału skierowaną do góry. Zamień stopkę na stopkę uniwersalną A. Ustaw długość ściegu na 5.0, szerokość ściegu na 3.5 (wartość domyślna), a pokrętło naprężenia nici na 1-3. Sfastryguj ze sobą materiał i taśmę zamka. (8) Fastryga
- 9 Taśma zamka

5 Zamień stopkę na stopkę do wszywania zamków E. zamocowaną po lewej stronie pręcika. Ustaw długość i szerokość ściegu na wartość domyślną, a pokrętło
- naprężenia nici ustaw na "4".
- Szyj wstecz zakończenie otwarcia do 0.7-1 cm
- (3/8") i obróć materiał o 90 stopni.
- (1) 0.7-1 cm (3/8")

Upewnij się, że igła nie uderza w stopkę ani w ząbki zamka, podczas gdy stopka do wszywania zamków jest założona.

Szyjąc poprzez taśmę zamka prowadź ząbki zamka wzdłuż krawędzi stopki. Zatrzymaj się około 5 cm (2") przed początkiem zamka. Obniż igłe do materiału, podnieś stopke i usuń fastryge.
- 1) 5 cm (2″) 2 Fastrvga

Otwórz zamek i obniż stopkę i przeszyj brakujący szew pilnując, by zakładka była równa. Po zakończeniu szycia usuń ściegi fastrygujące.
- 13 Ściegi fastrygujące na górnej części materiału

Page 52

Obrębianie kryte

TRYB 2: 10 lub 16

2 Naprężenie nici: 3 - 6

TOVD 1.

③ Stopka dociskowa: Do ściegu krytego G
1 Złóż materiał lewą stroną do góry tak, aby stworzyć zakładkę z zapasem 1/4" (0.6 cm).
- (1) Lewa strona materiału
- (2) 1/4" (0.6 cm)
- (1) Krawędzie grubych materiałów, które mają tendencję do strzępienia się, powinny być najpierw obrzucone.
- (2) Brzeg cienkiego materiału powinien być podwinięty, jak pokazano na rysunku obok.
2 Umieść materiał tak, aby złożenie było tuż przy prowadniku stopki.

Opuść stopkę dociskową. Jeśli to konieczne, wyreguluj pozycję opadania igły.

3 Szyj prowadząc złożenie wzdłuż prowadnika.
- 3 Złożenie
- (4) Prowadnik
4 Po skończeniu szycia, otwórz materiał na płasko.

UWAGA:

Jeśli igła wkuwa się za bardzo w lewo, ścieg będzie widoczny na prawej stronie materiału.

Regulacja pozycji opadania igły

Możesz regulować pozycję opadania igły w następujący sposób:

Naciśnij "–" na przycisku regulacji szerokości ściegu ①, aby przesunąć pozycję opadania igły w prawo. Naciśnij "+" na przycisku regulacji szerokości ściegu ①, aby przesunąć pozycję opadania igły w lewo.

① Przycisk regulacji szerokości ściegu

Wyświetlacz LCD pokazuje odległość pomiędzy prowadnikiem a lewą pozycją opadania igły w milimetrach. Pozycja opadania igły może być regulowana w zakresie 0.0 -1.2.

UWAGA:

Pozycja opadania igły może być zmieniona, ale szerokość ściegu pozostanie taka sama.

Page 53

Przyszywanie guzika

1) Wzór ściegu:	TRYB 1:	7
-	TRYB 2:	07
2 Nanrażenie nici:	2 7

3 Stopka dociskowa: Do ściegów ozdobnych F Opuszczone

(4) Feed dog:

Opuść ząbki transportera (patrz stronę 13). Ustaw suwak kontroli predkości na niższa wartość.

Dopasuj otwory guzika do poziomego rowka stopki i opuść stopke, aby przytrzymać guzik w miejscu.

Wyreguluj szerokość ściegu tak, aby igła przechodziła przez lewa dziurke w guziku.

Przekreć kołem zamachowym tak, aby jgła przechodziła przez prawą dziurkę w guziku. Jeśli to konieczne, dostosuj szerokość ściegu.

① Szerokość ściegu (dostosowana do otworów w guziku)

Przeszvi kilka ściegów.

Po ukończeniu szycia obetnij nici pozostawiając końcówki o długości 4" (10 cm).

Pociagnij za nić bebenka, aby przeciagnać nić od igły na druga strone materiału, i zwiaż obie nici.

Po ukończeniu przyszywania guzika podnieś zabki transportera.

Page 54

Page 55

ŚCIEGI DEKORACYJNE Patchwork

1) Wzór ściegu:

Wzor solegu. Napreżenie nici:

TRYB 3: 3 - 6

3 Stopka dociskowa: Uniwersalna A
- Do ściegów ozdobnych F

9 i 31

1 Zamocuj stopkę uniwersalną A.

Umieść kawałki patchworku prawymi stronami do siebie.

Wybierz wzór ściegu 9 w trybie 3. Szyj prowadząc krawędź materiału wzdłuż prowadnika stopki zachowując dokładną odległość od szwu 1/4".

1 Lewa strona materiału
2 Prawa strona materiału
Wymień stopkę na stopkę do ściegów ozdobnych F. Wybierz wzór patchworku 31 w trybie 3. Mogą być również użyte wzory ściegów 27-32 w trybie 3.
3 Otwórz szew na płasko. Wykonaj ścieg na prawej stronie materiału centralnie nad linią szwu.

Podziałka kątowa na płytce ściegowej

Możesz łatwo łączyć fragmenty patchworku pod pożądanymi kątami bez znakowania, używając unikalnej podziałki kątowej na płytce ściegowej.

Kąty są oznaczone jako 45°, 60°, 90° i 120° stopni. Załóż stopkę uniwersalną A podczas korzystania ze skali kątowej.

Dopasuj krawedź tkaniny do linii prowadzacej 1/4".

③ Linia prowadząca 1/4"

Ścieg muszelkowy

1 Wzór ściegu:
TRYB 2:

2 Naprężenie nici: 6 - 8 3 Stopka dociskowa: Do ściegów ozdobnych F

Użyj cienkiego materiału (na przykład trykotu). Zwiń materiał po skosie, jak pokazano na rysunku obok, po

materiał po skosie, jak pokazano na rysunku obok, po czym przeszyj zakładkę.

Pozwól, by igła przechodziła tak, aby tworzyć krawędź w kształcie muszelki.

1) Skos
2 Zagięta krawędź
3 Pozycja opadania prawej igły

Jeśli chcesz wykonać rzędy ściegów muszelkowych, rozstaw rzędy ściegów mniej więcej o 5/8" (1.5 cm) od siebie.

Na materiałach dzianych lub miękkich jedwabistych tkaninach można szyć ściegi muszelkowe w dowolnym kierunku.

Page 56

Aplikacja

1) Wzór ściegu:
3 Stopka dociskowa:
TRYB 2: 37 1 - 4
Do ściegów ozdobnych F
4 Docisk stopki:

1 - 3

* Możesz również użyć wzorów ściegów 38-53 w trybie 2.

Umieść aplikację na materiale i przypnij ją szpilkami lub przyfastryguj w miejscu. Opuść igłę na zewnętrznej krawędzi aplikacji.

Szyj, prowadząc materiał tak, aby igła wkuwała się wzdłuż zewnętrznej krawędzi aplikacji.

1 Aplikacja
2 Krawędź zewnętrzna

Aby obrócić materiał w narożniku, zatrzymaj maszynę z

igłą na zewnętrznej krawędzi aplikacji

Podnieś stopkę dociskową i obróć materiał względem igły, aby zmienić kierunek szycia.

Regulacja szerokości ściegu

Wybierz wzór 37 w trybie 2.

Naciśnij "–" na przycisku regulacji szerokości ściegu ③, aby zmniejszyć szerokość ściegu ⑤.

Naciśnij "+" na przycisku regulacji szerokości ściegu (3), aby zwiększyć szerokość ściegu (6).

③ Przycisk regulacji szerokości ściegu

Szerokość ściegu będzie się zmieniać względem centralnej pozycji opadania igły ④.

(A) Wzory ściegów 49-51 mają ustaloną lewą pozycję opadania igły. Jeśli zmienisz szerokość ściegu, zmieni się prawa pozycja opadania igły.

(B) Wzory ściegów 37-40 mają ustaloną centralną pozycję opadania igły. Szerokość ściegu zmienia się symetrycznie.

(C) Wzory ściegów 41-48 i 52-53 mają ustaloną prawą pozycję opadania igły. Jeśli zmienisz szerokość ściegu, zmieni się lewa pozycja igły.

Page 57

Szczypanki

1) Wzór ściegu:	TRYB 1:	4
	TRYB 2:	04
② Naprężenie nici:	3 - 6
③ Stopka dociskowa:	Do ściegu k	rytego G

UWAGA:

Po wybraniu wzoru ściegu prostego 04, na ekranie LCD wyświetli się stopka uniwersalna A. Aby szyć szczypanki, należy użyć stopki do ściegu krytego G.

Złóż materiał lewymi stronami do siebie.

Włóż złożony materiał pod stopkę.

Wyrównaj krawędź zgięcia z prowadnicą na stopce i opuść stopkę.

Szyj prowadząc krawędź zgięcia wzdłuż prowadnika na stopce.

TRYB 2:

Otwórz materiał i zaprasuj zakładki na jedną stronę.

Frędzle

1) Wzór ściegu:
2 Napreżenie nici: 1 4

3 Stopka dociskowa: Do ściegów ozdobnych F

Dzięki frędzlom można oryginalnie wykończyć materiały typu obrusy czy szale. Wybierz mocny, tkany materiał taki jak len, z którego łatwo można usunąć nici.

1 Ostrożnie natnij materiał. Wyjmij jedno włókno tkaniny, będzie to miejsce gdzie frędzle będą się zaczynać.
2 Obszyj lewą stronę materiału, tak aby ściegi po prawej stronie znalazły się na wolnej przestrzeni.
3 Usuń nadmiar włókien znajdujących się po prawej stronie szwu i stwórz frędzle.

Page 58

Mereżka

① Wzór ściegu:
2 Naprężenie nici: 3 Stopka dociskowa:

1 - 4 va: Do ściegów ozdobnych F

Mereżka wykonywana jest tą samą metodą co frędzle. Wybierz mocny, tkany materiał taki jak len, z którego łatwo można usunąć nici.

TRYB 2:

1 Ostrożnie natnij materiał. Określ szerokość mereżki usuwając włókno tkaniny z każdej ze stron materiału.
Obszyj lewą stronę, prowadząc materiał tak, aby ściegi po prawej stronie znalazły się na wolnej przestrzeni. Po ukończeniu lewej strony obróć materiał o 180°. Obszyj druga stronę.

3 Usuń włókna tkaniny między ściegów.

Ścieg krzyżykowy

1) Wzór ściegu:	TRYB 2:	87
2 Naprężenie nici:	3 - 6

③ Stopka dociskowa: Do ściegów ozdobnych F

* Możesz również użyć wzorów ściegów 88-90 w trybie 2.

Możesz wykonać projekty wzorami ściegu krzyżykowego w dwa razy krótszym czasie od wykonania tego za pomocą haftu ręcznego.

Jako materiału podkładowego użyj tkaniny o płaskim splocie takiego jak len czy wełniana flanela. Jeżeli używasz delikatnego materiału, zastosuj stabilizator wydzierany. Aby dopasować wzór, dostosuj szerokość i długość ściegu.

Szyj od środka wzoru na zewnątrz.

Jeśli naciśniesz przycisk automatycznego ryglowania ściegu przed rozpoczęciem szycia, maszyna wykona jeden ścieg i zatrzyma się automatycznie.

① Przycisk automatycznego ryglowania

Page 59

Zwieksz napreżenie nici w zakresie 5-8

Obrebek

1 Wzór ściegu: TRYB 2: 56
2 Naprężenie nici: 3 6
3 Stopka dociskowa: Uniwersalna A
* Możesz również użyć wzorów ściegów 69 i 86 w trybie 3.

Szyj ściegi około 3/8" (1 cm) od krawędzi materiału.

Utnij materiał nad ściegami. Uważaj, aby nie przeciąć nici.

56 🛁

Page 60

Marszczenie

Wzór ściegu: Napreżenie nici:
TRYB 2: 65
prężenie nici: 3 6
③ Stopka dociskowa: Do ściegów ozdobnych F
* Możesz również użyć wzorów ściegów 69, 70, 79-84 i 31-32 w trybie 3.

Marszczenie jest stosowane do szycia ubrań dziecięcych lub bluzek damskich.

Wybierz miękki i lekki materiał typu batyst lub kraciastą bawełnę. Utnij materiał trzykrotnie szerszy niż projektowana szerokość.

Wybierz ścieg prosty, ustaw długość ściegu na "5.0" i zmniejsz naprężenie nici.

Szyj rzędy ściegów prostych 3/8"(1 cm) od siebie w poprzek obszaru, który ma być zmarszczony.

UWAGA:

Do obcinania nici użyj obcinacza nici na pokrywie czołowej maszyny (patrz stronę 27).

Pociągnij za nici od szpulki na końcu, aby zmarszczyć materiał.

① 3/8″(1 cm)
2 Zwiazane nici

Ustaw naprężenie nici na 3–6 i wybierz wzór marszczenia. Szyj ściegi marszczące między rzędami ściegów prostych. Usuń ściegi proste, wyciągając je.

③ Ścieg prosty

Pikowanie małych obszarów

1) Wzór ściegu:

TRYB 3:

Stopka dociskowa: Do ściegów ozdobnych F

* Możesz również użyć wzorów ściegów 22-25 w trybie 3.

Zaprogramowany tego typu ścieg ułatwia pikowanie małych obszarów.

Umieść watolinę pomiędzy pikowaną wierzchnią i spodnią warstwą materiału.

Page 61

Ściegi klamrowe

Wzór ściegu: Napreżenie nici:
TRYB 3: 33 lub 34 3 - 6
(3) Stopka dociskowa: Do ściegów ozdobnych F

Możesz łączyć pikowane warstwy za pomocą ściegu klamrowego. Wybierz ścieg klamrowy.

Naciśnij przycisk automatycznego ryglowania ściegu. Rozpocznij szycie.

Maszyna wykona ścieg klamrowy i ścieg ryglujący, a następnie zatrzyma się automatycznie.

1 Przycisk automatycznego ryglowania

Ściegi satynowe

Wzór ściegu: Napreżenie nici:
TRYB 3: 78
③ Stopka dociskowa: Do ściegów ozdobnych F
* Możesz również użyć wzorów ściegów 63-82 i 85-88 w trybie 3.

Aby uzyskać lepsze rezultaty szycia, należy użyć stabilizatora na spodniej stronie materiału podczas szycia materiałów elastycznych. Naciśnij przycisk automatycznego ryglowania, aby zakończyć szycie wzoru.

1) Przycisk automatycznego ryglowania

Ściegi dekoracyjne

1 Wzór ściegu: TRYB 4:
2 Naprężenie nici: 3 6
3 Stopka dociskowa: Do ściegów ozdobnych F
* Możesz również użyć wzorów ściegów w trybie 4.

Aby uzyskać lepsze rezultaty szycia, szyjąc ściegami dekoracyjnymi, starannie wyrównaj i prowadź materiał. W razie potrzeby użyj stabilizatora wydzieranego.

Page 62

Wzory ściegów do szycia podwójną igłą

Szycie podwójną igłą TRYB 3:

1) Wzór ściegu:
66 (przykład)
2 Naprężenie nici:
3 6
(3) Stopka dociskowa: Do ściegów ozdobnych F

UWAGA

Przed rozpoczęciem szycia podwójną igłą przetestuj ściegi.
Do szycia podwójną igłą użyj stopki uniwersalnej A lub do ściegów ozdobnych F.
Wyłacz maszyne przed wymiana igły
Po ukończeniu szycia zamień igłe podwójna na igłe poiedvncza.

Rozpoczęcie szycia

Do szycia podwójną igłą użyj dodatkowego trzpienia Umieść dwie szpulki z nićmi jak to pokazano. Poprowadź obie nici ze szpulek i nawlecz je poprzez punkty od 1 do 3

Przeciągnij nić A poprzez dolny prowadnik nici 4,a następnie poprowadź przez punkty 5, 6, jak pokazano na rysunku obok. Przeciągnij nić B poprzez przedni otwór w dolnym prowadniku nici 4, następnie poprowadź nic przez otwór w igle 7. Upewnij się, że nici nie są splątane.

Włacz maszyne i wybierz pożadany wzór ściegu Naciśnii przycisk podwójnej jąły (1), przecjagnij obje nitki do tvlu lub w lewo od stopki.

1) Przycisk podwójnej igły

UWAGA:

Chcac zmienić kierunek szycia, podnieś stopkę i obróć materiał
Kiedy wybierzesz wzór ściegu nieprzeznaczony do szycia podwójna igła i naciśniesz przycisk podwójnej igły, symbol podwójnej igły zacznie migać na ekranie LCD i odezwie się dźwięk brzęczyka.
W trybie podwójnej igły nie mogą zostać zapamiętane wzory ściegowe.
Aby obciąć nici, użyj obcinacza nici na pokrywie czołowei maszvny.
Użvi nici #60 lub grubszych do szycia podwóina. igła

Page 63

PROGRAMOWANIE KOMBINACJI WZORÓW

Kombinacia wzorów

Przykład: Wzór 69 i 78 (tryb 3)

UWAGA:

Można również zaprogramować wzory w różnych trybach.
Sprawdź naprężenie nici podczas szycia próbnego. Podczas szycia kombinacji wzorów może być wymagana ręczna regulacja naprężenia nici.
Można zapisać do 50 kombinacji wzorów ściegów.
Nie można zapisać wzorów ściegów wybranych w trybie 1 (bezpośredni wybór wzorów) - patrz stronę 24.

1 Wybierz wzór 69 w trybie 3.

2 Naciśnij przycisk pamięci.
3 Wybierz wzór 78 w trybie 3.
4 Naciśnij przycisk pamięci.
5 Rozpocznij szycie. Kombinacja wzorów 69 i 78 będzie szyta wielokrotnie.

Jeśli naciśniesz przycisk automatycznego ryglowania ściegu w środku szycia, maszyna będzie szyła do końca bieżącego wzoru, wykona ściegi ryglujące i zatrzyma się automatycznie.

1 Przycisk automatycznego ryglowania

Page 64

Programowanie automatycznego obcinania nici Przykład: automatyczne obcinanie nici ze wzorami 69 i 78 (tryb 3)

1 Sprawdź procedurę od 1 do 5 w "Programowaniu kombinacji wzorów" na stronie 61, aby wprowadzić wzory ściegów 69 i 78 w trybie 3.
2 Naciśnij i przytrzymaj przycisk obcinania nici do momentu, aż symbol nożyczek pojawi się na wyświetlaczu LCD.
- 1 Przycisk obcinania nici
- Symbol obcinania nici
3 Rozpocznij szycie. Kombinacja wzorów zostanie wyszyta i maszyna po wykonaniu ściegu ryglującego automatycznie obetnie nici.

Page 65

Page 66

Szycie kombinacji wzorów od początku

Jeśli musisz przerwać szycie kombinacji wzorów i chcesz ją ponownie uszyć, naciśnij przycisk pamięci, aby wykonać kombinację wzorów od początku.

Przykład: Kombinacja wzorów 66, 69 i 76 (tryb 3)

1 Zaprogramuj kombinację wzorów 66, 69 i 76 w trybie 3. Rozpocznij szycie.
2 Szycie zostało zatrzymane.1 Pozycja zatrzymania
3 Naciśnij przycisk pamięci.
4 Maszyna wykona kombinację wzorów od początku.

Wznowienie szycia obecnego wzoru

Jeśli musisz zatrzymać szycie kombinacji wzorów i chcesz wznowić szycie od niekompletnego wzoru, naciśnij przycisk lustrzanego odbicia, aby szyć od początku ostatnio szytego wzoru.

Przykład: Kombinacja wzorów 66, 69 i 76 (tryb 3)

1 Zaprogramuj kombinację wzorów 66, 69 i 76 w trybie 3. Rozpocznij szycie.
2 Szycie zostało zatrzymane. Numer kolejności szycia pojawi się na ekranie LCD.
- 1 Pozycja zatrzymania
- 2 Numer kolejności szycia
3 Naciśnij przycisk lustrzanego odbicia.
4 Naciśnij przycisk start/stop. Szycie rozpoczyna się od początku od bieżącego wzoru.

Page 67

Ściegi łączone

Wzory ściegów od 89 do 96 w trybie 3 są ściegami łączonymi, które są używane do wstawiania ściegów prostych po wzorze ściegu.

Page 68

Użyj wzoru ściegu 00 (puste miejsce) w trybie 5, jeśli chcesz wstawić odstęp między wzorami ściegów. ② Puste miejsce

Odstępy (domyślna długość ściegu) Wzór 98 (Tryb 5) 2.5 mm Wzór 99 (Tryb 5) 3.5 mm Wzór 00 (Tryb 5) 5 mm

UWAGA:

Możesz zmieniać wielkość odstępu od 0.5 do 5.0, regulując długość ściegu.

Page 69

Page 70

Odstęp

Aby dodać spację w monogramie, wybierz wzór ściegu 98, 99 lub 00 w trybie 5.

① Wzór 98: Mały rozmiar odstępu (2.5 mm)
2 Wzór 99: Średni rozmiar odstępu (3.5 mm)
3 Wzór 00: Duży rozmiar odstępu (5.0 mm)

Zmniejszanie wysokości liter

Aby zmniejszyć wysokość znaków do mniej więcej 2/3 ich pierwotnej wielkości, zaznacz znak za pomocą przycisku kursora i naciśnij "–" na przycisku regulacji szerokości ściegu.

Szerokość ściegu monogramu nie wskazuje rzeczywistego rozmiaru znaku. Jest to całkowita

wysokość znaku.
- ① Górna granica
- Dolna granica

Page 71

Wyświetlanie długiej kombinacji wzoru

Ekran LCD pokazuje tylko jeden wzór na raz. Jeśli cała kombinacja nie jest wyświetlana, naciśnij przycisk kursora, aby wyświetlić resztę kombinacji.

Naciśnij prawą strzałkę" ▶" ① na przycisku kursora, aby przewinąć wzór w prawo. Naciśnij lewą strzałkę " ◀ " ② na przycisku kursora, aby

przewinąć wzór w lewo.

UWAGA:

Znaki strzałek (◀, ▶) ④ na ekranie LCD wskazują, w którym kierunku znajduje się kombinacja.

Po rozpoczęciu szycia kursor pojawi się pod pierwszym wzorem i będzie się przesuwał w prawo podczas szycia.

Naciśnij ponownie przycisk kursora, aby wyświetlić ukryte wzory lub edytować kombinację wzorów. Kursor zacznie migać i można będzie go ustawić w żądanej pozycji.

① Prawa strzałka
2 Lewa strzałka
3 Kursor
(d) Znak strzałki

Page 72

Kasowanie i wstawianie wzoru

Przykład: Kasowanie wzoru "B" i wstawianie "W" w "ABC".

Naciśnij przycisk kursora, aby przesunąć kursor pod wzór, który ma być skasowany. Przesuń kursor pod wzór "B".
Naciśnij przycisk kasowania. Wzór "B" zostanie skasowany.
Wprowadź "W".Wzór "W" zostanie dodany pomiędzy "A" i "C".
4 Naciśnij przycisk pamięci, aby zapisać nową kombinację wzoru.

UWAGA:

Naciśnięcie i przytrzymanie przycisku kasowania spowoduje usunięcie wszystkich zaprogramowanych wzorów, a ekran LCD powróci do wyświetlania informacji przed zaprogramowaniem.

Duplikowanie wzoru

Przykład: Duplikowanie "W".

1 Naciśnij przycisk kursora, aby przesunąć kursor pod wzór, który ma być zduplikowany.
2 Naciśnij przycisk pamięci, a "W" zostanie zduplikowane po wzorze "W".

Page 73

Jednolita regulacja ściegu

Szerokość i długość ściegu zaprogramowanych wzorów może być regulowana jednolicie.

Przykład: Regulacja szerokości zaprogramowanego wzoru ściegu 06 w trybie 4 i jego odbicia lustrzanego.

Przesuń kursor w prawo od ostatnio zaprogramowanego wzoru.

Naciśnij przycisk regulacji szerokości ściegu, aby ustawić szerokość ściegu.

UWAGA:

Długość ściegu można regulować jednolicie, jeśli zaprogramowane wzory są z tej samej kategorii (ściegi satynowe lub elastyczne).

Szerokość ściegu zaprogramowanych wzorów będzie zmieniona jednolicie.

1 Orvginalna szerokość
2 Jednolita szerokość

Ujednolicenie pozycji opadania igły

Pozycja opadania igły zaprogramowanych wzorów będzie się różnić w zależności od kombinacji:

(A) Ujednolicona do lewej pozycji, gdy wzory w kombinacji mają lewą i centralną pozycję opadania igły.
(B) Ujednolicona do prawej pozycji, gdy wzory w kombinacji mają centralną i prawą pozycję opadania igły.
(C) Ujednolicona do centralnej pozycji, gdy wzory w kombinacji mają lewą i prawą pozycję opadania igły.
(D) Ujednolicona do centralnej pozycji, gdy wzory w kombinacji mają lewą, centralną i prawą pozycję opadania igły.

Page 74

Indywidualna regulacja ściegu

Szerokość i długość ściegu można regulować indywidualnie dla każdego wzoru w zaprogramowanej kombinacji wzorów. Przykład: Zmiana szerokości ściegu jednego ze wzorów w kombinacji.

1 Wybierz wzór 66 w trybie 3. Naciśnij przycisk pamięci.
2 Naciśnij przycisk pamięci ponownie.
3 Naciśnij przycisk kursora, aby przesunąć kursor pod drugi wzór.
4 Naciśnij przycisk regulacji szerokości ściegu, aby zmienić szerokość ściegu na "3.5".
5 Naciśnij przycisk start/stop. Maszyna wykona kombinację wzorów. Szerokość ściegu drugiego wzoru w kombinacji została zmieniona.

UWAGA:

Aby wyświetlić ustawienia dla każdego wzoru, przesuń kursor pod żądany wzór, a następnie naciśnij przycisk regulacji szerokości lub długości ściegu. Ustawienia zostaną wyświetlone na dole ekranu LCD.

Jeśli naciśniesz przycisk regulacji szerokości lub długości ściegu, gdy kursor znajduje się po prawej stronie ostatniego zaprogramowanego wzoru,

indywidualne ustawienia zostaną anulowane i będą zastosowane jednolite ustawienia kombinacji.

Page 75

KONSERWACIA MASZYNY

Czyszczenie zespołu chwytacza i zabków transportera

OSTRZEŻENIE :

Przed rozpoczeciem czyszczenia wyłacz zasilanie i wyjmij wtyczkę z kontaktu.

Nie wolno demontować maszvny w sposób inny niż opisanv w tei sekcii

ie przechowuj maszyny w pomieszczeniach o wysokiej wilgotności, w pobliżu źródeł ciepła, w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Przechowuj maszynę w chłodnym suchym miejsci

UWAGA:

Wyczyść obudowe urządzenia miekka ściereczka i neutralnym mydłem
Ta maszyna nie wymaga smarowania

Naciśnii przycisk podnoszenia/opuszczania jąły, aby ja unieść po czym wyłacz zasilanie i wyimii wtyczke z kontaktu. Usuń igłe i stopke dociskowa. Usuń płytke osłaniająca szpulke, przesuwając przycisk zwalniający płytkę w prawo. Wyciągnij szpulkę i wyczyść ją przy pomocy pedzelka (możesz również użyć odkurzacza).

1 Usuń śruby mocujące płytke ściegowa za pomoca
- śrubokreta dodanego do wyposażenia maszyny. Zdeimii płytke ściegowa.
  - 1 Śruby mocujące
  - 2 Płvtka ściegowa
2 Unieś uchwyt szpulki po czym usuń go. (3) Uchwyt szpulki
3 Wyczyść uchwyt szpulki za pomocą pędzelka.
4 Wyczyść ząbki transportera, mechanizm obcinania nici i zespół chwytacza i za pomoca pedzelka.
- 5 Zabki transportera
- 6 Zespół chwytacza
- ⑦ Mechanizm obcinania nici
5 Wyczyść suchą szmatką środek zespołu chwytacza.

Mocowanie uchwytu szpulki

1 Włóż uchwyt szpulki tak, aby wypustka spasowała się ze stoperem w zespole chwytacza.
- 1) Uchwyt szpulki
- 2 Wvpustka
- ③ Stoper
2 Przymocuj płytkę ściegową za pomocą śrub mocujących. Po wyczyszczeniu maszyny upewnii sie, że stopka dociskowa i joła sa zamocowane.
- (4) Płytka ściegowa
- 5 Śruba mocujaca

Page 76

Korekta rozstrojonych ściegów

Rezultaty szycia mogą się różnić w zależności od warunków szycia t.j. prędkości szycia, rodzaju materiału, liczby warstw itp.

Jeśli wzory ściegów elastycznych są zdeformowane, skoryguj je, obracając pokrętło regulacji transportu ząbkowego za pomocą śrubokręta.

Jeśli ścieg jest zbyt ściśnięty, przesuń regulator w kierunku "+".

Jeśli ścieg jest zbyt rozstrzelony, przesuń regulator w kierunku "–".

① Regulator transportu ząbkowego

Page 77

Problemy i dźwięki ostrzegawcze

Jeśli usłyszysz dźwięk brzęczyka, a na ekranie ukaże się ostrzeżenie, postępuj zgodnie z poniższą instrukcją:

Ostrzeżenie	Przyczyna	Rozwiązanie
	Przycisk start/stop został naciśnięty, podczas gdy podłączony jest rozrusznik nożny. Nie działa rozrusznik nożny. (miga znak rozrusznika)	Odłącz rozrusznik nożny. Skontaktuj się z serwisem lub ze sklepem, w którym została zakupiona maszyna.
	Maszynę uruchomiono bez opuszczenia stopki dociskowej. Maszyna zatrzyma się, jeśli stopka zostanie podniesiona podczas szycia.	Obniż stopkę i uruchom maszynę ponownie. Obniż stopkę i uruchom maszynę ponownie.
8	Szpulownik jest przesunięty w prawo.	Przesuń szpulownik w lewo.
	Maszyna zatrzyma się, jeśli przy obszywaniu dziurki nie obniżono dźwigni do obszywania dziurek.	Opuść dźwignię obszywania dziurek i uruchom maszynę ponownie.
	Przycisk szycia podwójną igłą jest włączony, podczas gdy został wybrany wzór, nieodpowiedni do szycia podwójną igłą.	Wybierz wzór odpowiedni do szycia podwójną igłą.
	Naciśnięto przycisk szycia podwójną igłą, podczas gdy symbol podwójnej igły już widnieje na ekranie dotykowym.	Zamień podwójną igłę na igłę pojedynczą, po czym naciśnij przycisk podwójnej igły.
	Maszyna zatrzymuje się z powodu przeciążenia.	Odczekaj przynajmniej 15 sek. po czym uruchom maszynę ponownie. Usuń zaplątane nici z szarpaka, bębenka lub z mechanizmu obcinania nici. Podczas pracy maszyny nie obniżaj ząbków transportera, nie podnoś stopki dociskowej ani nie przesuwaj szpulownika.
(E1-E7) E 4	Maszyna źle działa z powodu awarii systemu elektronicznego.	Skontaktuj się z serwisem lub ze sklepem, w którym została zakupiona maszyna.

Sygnał dźwiękowy	Sygnał dźwiękowy włącza się gdy:
pip	Normalne działanie.
pip-pip-pip	Niewłaściwe polecenie lub działanie.
реер	Awaria E1-E7.
pip pi-pi-pi-peep	Zakończenie obrzucania dziurki.

Podczas pracy maszyny słychać szumienie wewnętrznych silników, jest to normalna praca maszyny. Ekran LCD może się nagrzać po kilku godzinach nieustannej pracy maszyny.

Page 78

Rozwiązywanie problemów

Problem	Przyczyna	Odniesienie
Zrywanie nici	1. Górna nić została niewłaściwie nawleczona.	Strona 21
górnej	2. Naprężenie nici górnej jest zbyt mocne.	Strony 13-14
	3. Igła jest tępa lub krzywa.	Strona 16
	4. Igła została źle założona.	Strona 16
	5. Górna i dolna nici nie zostały prawidłowo umieszczone pod stopką podczas rozpoczęcia szycia.	Strona 23
	6. Nić jest zbyt cienka lub za gruba dla igły.	Strona 17
Zrywanie nici	1. Nić dolna nie jest prawidłowo założona.	Strona 20
dolnej	2. Nagromadzenie zanieczyszczeń w bębenku.	Strona 73
	3. Szpulka jest uszkodzona i nie obraca się prawidłowo.	Wymień szpulkę
	4. Nić jest luźno nawinięta na szpulkę.	Strona 19
Łamie się igła	1. Igła została źle zamocowana.	Strona 16
	2. Śruba mocująca igłę nie jest wystarczająco dokręcona.	Strona 16
	3. Nici nie zostały poprowadzone do tyłu po zakończeniu szycia.	Strona 27
	4. Igła jest zbyt cienka w stosunku do szytego materiału.	Strona 17
	5. Użyto niewłaściwej stopki dociskowej.	Użyj odpow. stopki
Przepuszczanie	1. Igła jest niepoprawnie założona, krzywa lub tępa.	Strona 16
ściegów	2. Igła i/lub nici są nieodpowiednie do szytego materiału.	Strona 17
	3. Należy użyć niebieskiej igły do szycia tkanin elastycznych,	Użyj igły do ściegu
	delikatnych i syntetycznych.	elastycznego
	4. Górna nitka została niewłaściwie nawleczona.	Strona 21
	5. Użyto igły złej jakości.	Wymień igłę
Marszczenie szwów	1. Naprężenie nici górnej jest za mocne.	Strony 13-14
	2. Górna nitka została niewłaściwie nawleczona.	Strona 21
	3. Igła jest zbyt gruba w stosunku do szytego materiału.	Strona 17
	4. Długość ściegu jest za duża dla danego materiału.	Ustaw krótszy ścieg
	5. Nie użyto stabilizatora do szycia cienkiego materiału.	Użyj stabilizatora
Materiał nie jest	1. W ząbkach znajdują się zanieczyszczenia.	Strona 73
płynnie	2. Ściegi są za drobne.	Ustaw dłuższy ścieg
podawany	3. Ząbki transportera nie zostały ponownie włączone.	Strona 13
Tworzą się pętelki	1. Naprężenie nici górnej jest zbyt słabe.	Strony 13-14
	2. Igła jest zbyt gruba lub zbyt cienka w stosunku do rodzaju materiału.	Strona 17
Maszyna nie	1. Maszyna nie została podłączona do sieci.	Strona 6-7
działa	2. Nić zacięła się w bębenku.	Strona 73
	Szpulownik nie został przesunięty z powrotem w lewo po zakończeniu szpulowania.	Strona 19
Dziurka została	1. Gęstość ściegu nie odpowiada grubości tkaniny.	Strona 39
źle obrzucona	2. Dla materiału elastycznego lub syntetycznego nie użyto stabilizatora.	Użyj stabilizatora
	3. Nie opuszczono dźwigni do obszywania dziurek.	Strona 38
Maszyna pracuje	1. Nić zaplątała się w chwytaczu.	Strona 73
za głośno	2. W bębenku lub w uchwycie szpulki nagromadziły się strzępki nici.	Strona 73
Automatyczne	1. Nić jest za gruba dla mechanizmu obcinającego nici.	Strona 27
powiodło się	2. Nici zaplątały się w mechanizmie obcinania nici.	Strona 73

Page 79

Karta ściegów

Page 80

Karta ściegów

MODE 0 AB g С F N R S VWX h d Ī k m n o е WXV 2 ? ¿ < > ( % &

MODE 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 À Á Â Æ Ç È É É Ê Î Í Í Ĩ Ñ Ñ Ø<

Page 81

Page 82

Page 83

Page 84
