Page 1
INSTRUKCJA OBSŁUGI
Page 2
WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Podczas użytkowania urządzenia elektrycznego, powinny być zachowane podstawowe środki
bezpieczeństwa, włącznie z następującymi:
Ta maszyna została zaprogramowana wyłącznie do użytku domowego.
Przeczytaj wszystkie instrukcje przed rozpoczęciem pracy z maszyną.
NIEBEZPIECZEŃSTWO — Aby wyeliminować ryzyko porażenia prądem:
1. Nigdy nie wolno zostawiać maszyny do szycia bez nadzoru, jeżeli jest ona podłączona do sieci.
Zawsze od razu po zakończeniu pracy i przed czyszczeniem należy wyjąć wtyczkę maszyny z gniazdka.
OSTRZEŻENIE — Aby ograniczyć ryzyko poparzenia, pożaru, porażenia prądem lub
obrażeń:
1. Maszyna nie jest przeznaczona do zabawy. Gdy urządzenie używane jest przez dzieci lub w ich
obecności, konieczny jest nadzór osoby dorosłej.
2. Maszyna powinna być używana zgodnie z jej przeznaczeniem opisanym w niniejszej instrukcji.
Należy używać tylko wyposażenia rekomendowanego przez producenta i opisanego w niniejszej
instrukcji.
3. Nie wolno używać maszyny, gdy: uszkodzony jest przewód lub wtyczka, urządzenie działa niewłaściwie
na skutek upuszczenia lub uszkodzenia, urządzenie wcześniej wpadło do wody. Gdy zaistnieją powyższe
okoliczności, maszynę należy zanieść do najbliższego autoryzowanego przedstawiciela lub centrum
serwisowego, aby tam dokonano naprawy, przeglądu lub regulacji.
4. Nie wolno korzystać z urządzenia, jeśli którykolwiek z otworów wentylacyjnych jest zablokowany. Należy
dbać o to, by otwory wentylacyjne maszyny oraz rozrusznika nożnego były wolne od zalegającego kurzu.
5. Nie wolno wtykać ani wkładać żadnych obcych obiektów do otworów w maszynie.
6. Nie wolno używać maszyny na wolnym powietrzu.
7. Nie wolno obsługiwać maszyny w miejscach, gdzie używane są produkty w aerozolu (sprayu) oraz tam,
gdzie stosowano tlen.
8. Aby odłączyć urządzenie od zasilania, należy wyłączyć wszystkie przełączniki, a następnie wyjąć
wtyczkę.
Nie wolno odłączać urządzenia od zasilania ciągnąc za przewód. Aby wyłączyć maszynę z sieci,
9.
należy chwycić za wtyczkę, a nie za przewód.
10. Należy trzymać palce z daleka od ruchomych części urządzenia, szczególnie od igły.
11. Zawsze należy używać odpowiedniej płytki ściegowej. Użycie niewłaściwej płytki może spowodować
złamanie igły.
12. Nie wolno używać wygiętych igieł.
13. Nie wolno ciągnąć ani popychać materiału podczas szycia, gdyż może to spowodować wygięcie
się lub złamanie igły.
14. Należy wyłączyć maszynę podczas wszelkich czynności regulacyjnych przy igle, takich jak
nawlekanie igły, zmiana igły, nawlekanie szpulki bębenka, wymiana stopki dociskowej, itd.
15. Należy zawsze wyciągnąć wtyczkę maszyny z gniazdka przy zdejmowaniu obudowy, smarowaniu lub
przy jakiejkolwiek czynności konserwacyjnej podanej w instrukcji.
NALEŻY ZACHOWAĆ NINIEJSZĄ
INSTRUKCJĘ OBSŁUGI
Tylko dla Europy
Ta maszyna do szycia może być używana przez dzieci od 8 roku życia oraz osoby niepełnosprawne
ruchowo, sensorycznie lub psychicznie, a także osoby bez odpowiedniej wiedzy i doświadczenia, o ile
znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały odpowiednio
poinstruowane oraz rozumieją zagrożenia związane z używaniem maszyny. Dzieci nie powinny bawić
się maszyną. Czyszczenie i konserwacja maszyny nie powinno być wykonywane przez dzieci bez
nadzoru dorosłych osób.
W przypadku wyzbycia się maszyny musi być ona bezpiecznie zutylizowana zgodnie z prawem
krajowym odnośnie do produktów elektrycznych. W razie wątpliwości skontaktuj się ze
sprzedawcą.
Page 3
SPIS TREŚCI
PODSTAWOWE ELEMENTY ŚCIEGI DEKORACYJNE
Nazwy części .. ................................................................. 2 Ścieg muszelkowy .......................................................... 25
Wyposażenie standardowe .............................................. 3 Marszczenie ................................................................... 25
Wysuwany stolik ............................................................... 4 Aplikacja ......................................................................... 26
Pojemnik na akcesoria ...................................................... 4 Wiązanka ........................................................................ 26
Szycie na wolnym ramieniu .............................................. 4 Ściegi elastyczne ............................................................ 27
PRZYGOTOWANIE DO SZYCIA Dekoracyjne ściegi satynowe ......................................... 27
Podłączenie do źródła zasilania ........................................ 5 KONSERWACJA MASZYNY
Kontrola prędkości szycia ................................................. 5 Czyszczenie bębenka i chwytacza .................................. 28
Dźwignia podnoszenia stopki dociskowej ......................... 6 Aby wyciągnąć chwytacz ................................................ 28
Regulacja docisku stopki .................................................. 6 Aby zamontować chwytacz ............................................. 28
Wymiana stopki dociskowej .............................................. 7 Czyszczenie ząbków transportera .................................. 28
Zakładanie i zdejmowanie uchwytu stopki Rozwiązywanie problemów ............................................ 29
dociskowej ........................................................................ 7
Wymiana igły .................................................................... 8
Karta materiałów, nici i igieł .............................................. 8
Trzpienie na szpulkę ......................................................... 9
Wyjmowanie i zakładanie bębenka ................................... 9
Nawijanie szpulki ............................................................ 10
Nawlekanie bębenka ...................................................... 10
Nawlekanie maszyny....................................................... 11
Nawlekacz igły ................................................................ 11
Wyciąganie nici z bębenka .............................................. 12
Pokrętło regulacji naprężenia nici ................................... 12
Pokrętło wyboru ściegu ................................................... 13
Pokrętło regulacji długości ściegu .................................. 13
Pokrętło regulacji szerokości ściegu .............................. 13
Przycisk szycia wstecz ................................................... 14
Opuszczanie lub podnoszenie ząbków transportera …… 14
SZYCIE PODSTAWOWE
Szycie ściegiem prostym ............................................... 15
Zmiana kierunku szycia ................................................. 15
Linie pomocnicze ........................................................... 16
Obrót na igle pod kątem prostym ................................... 16
ŚCIEGI UŻYTKOWE
Zygzak ............................................................................ 16
Obrzucanie ..................................................................... 17
Ścieg trykotowy ....... ....................................................... 17
Ścieg dziany ................................................................... 18
Prosty ścieg elastyczny .................................................. 18
Wzmocniony zygzak ....................................................... 19
Przyszywanie guzików .................................................... 19
Dziurka automatyczna ............................................... 20-21
Obrzucanie dziurki z kordu .............................................. 22
Wszywanie zamka .......................................................... 23
Obrębianie kryte ............................................................. 24
Page 4
!1
!2
!3
!4
#4
!5
!0
@7
@6
@2
io
@5
@4
@3
@1
@8
u
!8
!9
@0
y
!6
!7
t
r
e
w
q
@9
#0
PODSTAWOWE ELEMENTY
Nazwy części
q
Przycisk szycia wstecz
Pokrętło wyboru wzoru ściegu
w
Pokrętło regulacji długości ściegu
e
Pokrętło regulacji szerokości ściegu
r
Stoper szpulownika
t
Szpulownik
y
Trzpień na szpulkę
u
Prowadnik nici do szpulownika
i
Prowadnik nici
o
Szarpak
!0
Regulator naprężenia nici
!1
Pokrywa czołowa
!2
Regulator docisku stopki
!3
Obcinacz nici
!4
Wysuwany stolik (Schowek na akcesoria)
!5
Dolny prowadnik nici
!6
Śruba mocująca igłę
!7
Prowadnik nici igielnicy
!8
!9
Igła
@0
Stopka dociskowa (uniwersalna A)
@1
Płytka ściegowa
@2
Ząbki transportera
@3
Śruba mocująca uchwyt stopki
@4
Uchwyt stopki
@5
Dźwignia
@6
Nawlekacz igły
@7
Dźwignia do obszywania dziurek
@8
Uchwyt
Dźwignia podnoszenia stopki
@9
Wolne ramię
#0
Gniazdo zasilania
#1
Włącznik zasilania
#2
Otwory wentylacyjne
#3
#4
Koło zamachowe
Rozrusznik nożny*
#5
#3
#2
#1
#5
UWAGA:
Aby unieść maszynę do szycia, złap ją za
uchwyt jedną ręką i przytrzymaj od spodu drugą.
UWAGA:
Projekt i specyfikacja mogą ulec zmianie bez
wcześniejszego powiadomienia.
*
Dołączony rozrusznik nożny może różnić się
od przedstawionego na ilustracji.
2
Page 5
q w e
r
t y
u i
o !0

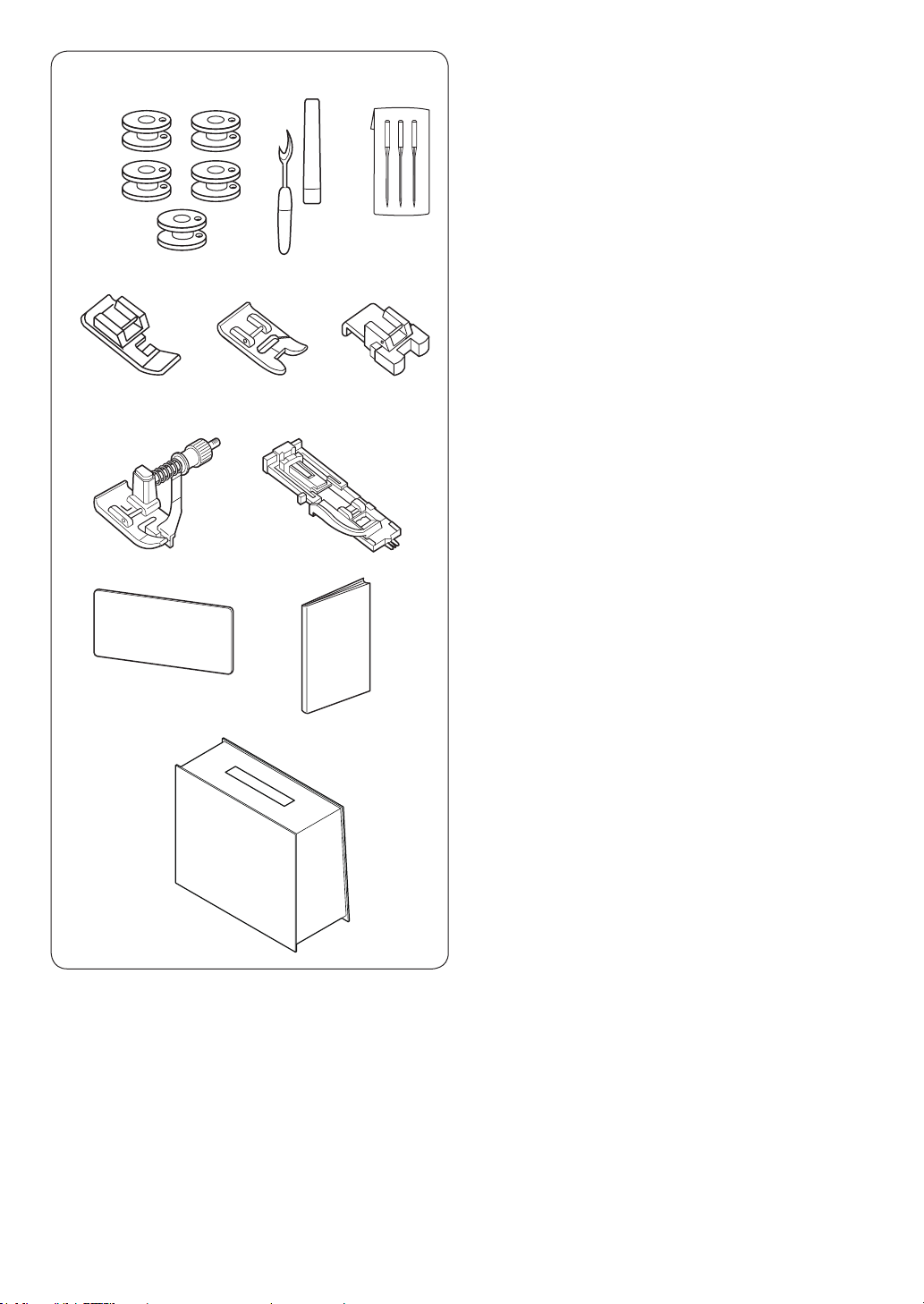

Wyposażenie standardowe
q
Szpulka x 5 (1 kpl. w maszynie)
w
Rozpruwacz szwów/dziurek
Zestaw igieł
e
Stopka do wszywania zamków
r
Stopka do ściegów ozdobnych
t
Stopka do przyszywania guzików
y
Stopka do podwijania
u
Stopka do automatycznego obszywania dziurek
i
Karta
o
Instrukcja
!0
Pokrowiec (opcja)
!1
!1
3
Page 6
e
r
w
Wysuwany stolik
Wysuwany stolik udostępnia dodatkową powierzchnie
pracy. Można ją łatwo zdemontować, by szyć na
wolnym ramieniu.
Aby zdjąć:
Przesuń stolik w lewo, jak pokazano na rysunku
obok.
q Stolik
t
q
e
r
Aby założyć:
Pchnij wysuwany stolik tak, aby bolec spasował
się z otworem.
w Wolne ramię
e Bolec
r Otwór
Pojemnik na akcesoria
Akcesoria przechowywane są wewnątrz
wysuwanego stolika. Pociągnij za pokrywę w
swoim kierunku, aby otworzyć schowek na
akcesoria.
t Pojemnik na akcesoria
Szycie na wolnym ramieniu
Wolne ramię jest przydatne przy szyciu rękawów,
nogawek, czy innych cylindrycznych materiałów.
4
Page 7
w
r
t
q
e
PRZYGOTOWANIE DO SZYCIA
Podłączenie do źródła zasilania
z Wyłącz przełącznik zasilania.
x Umieść odpowiedni koniec kabla zasilania w
gnieździe w maszynie.
c Wtyczkę kabla zasilania podłącz do gniazdka.
Włącz maszynę przełącznikiem zasilania.
v
q Wtyczka kabla zasilania
w Przełącznik zasilania
e Gniazdko
r Gniazdo zasilania w maszynie
t Wtyczka kabla zasilania
OSTRZEŻENIE:
Przed podłączeniem kabla zasilania należy
sprawdzić, czy wartość napięcia prądu podana
na maszynie odpowiada napięciu w gniazdku.
OSTRZEŻENIE:
Podczas pracy maszyny zawsze obserwuj
obszar szycia i nie dotykaj żadnych ruchomych
części maszyny takich jak szarpak, koło
zamachowe czy igła.
Zawsze wyłączaj przycisk zasilania oraz odpinaj
kabel zasilania z gniazdka sieciowego gdy:
- zostawiasz maszynę bez opieki
- zdejmujesz lub zakładasz części
- czyścisz maszynę
Nie kładź niczego na rozruszniku nożnym.
Kontrola prędkości szycia
Prędkość szycia jest regulowana rozrusznikiem
nożnym. Im mocniej naciskamy na rozrusznik, tym
maszyna szyje szybciej.
5
Page 8
q
3
e
w
Dźwignia podnoszenia stopki dociskowej
Możesz podnieść bądź opuścić stopkę za pomocą
dźwigni stopki dociskowej.
Stopkę dociskową możesz podnieść około 1/4˝ (0.6
cm) wyżej niż jej normalne położenie, aby łatwo
wymienić stopkę lub umieścić pod nią grubszy
materiał.
q Dolna pozycja
w Normalna górna pozycja
e Maksymalna górna pozycja
Regulacja docisku st
Pokrętło regulacji docisku stopki powinno być
ustawione na 3 podczas zwykłego szycia.
Zmniejsz docisk do 2 dla szycia aplikacji, cerowania,
fastrygowania bądź haftowania, aby łatwiej było
manewrować materiałem podczas szycia.
2
Dla weluru i dzianiny o dużej rozciągliwości
należy ustawić docisk na 1.
opki
1
6
Page 9
w
q
e
Wymiana stopki dociskowej
OSTRZEŻENIE:
•
rzed wymianą stopki należy wyłączyć
P
maszynę.
•
Dobieraj zawsze odpowiednią stopkę do
branego wzoru ściegu.
wy
Użycie nieodpowiedniej stopki może
spowodować złamanie igły.
Aby zdjąć:
Unieś igłę do najwyższej pozycji, obracając koło
zamachowe przeciwnie do ruchu wskazówek
zegara.
Podnieś stopkę dociskową i naciśnij dźwignię z
tyłu uchwytu stopki.
q Dźwignia
Aby założyć:
Umieść wybraną stopkę dociskową tak, aby
pręcik na stopce znalazł się tuż pod rowkiem w
uchwycie stopki.
Opuść pręt dociskowy, aby zablokować stopkę
w miejscu.
w Rowek
Pręcik
e
q
w
q
e
Zakładanie i zdejmowanie uchwytu stopki
dociskowej
OSTRZEŻENIE:
Przed wymianą uchwytu stopki zawsze upewnij
się, że maszyna jest wyłączona.
q Śruba mocująca
w Uchwyt
e Gwintowany otwór
Aby zdjąć:
Odkręć śrubę mocującą, obracając ją przeciwnie
do ruchu wskazówek zegara śrubokrętem.
Aby założyć:
Dopasuj otwór w uchwycie stopki do gwintowanego
otworu w pręcie dociskowym.
Ostrożnie dokręć śrubę śrubokrętem, obracając ją
zgodnie ze wskazówkami zegara.
stopki
7
Page 10
Wymiana igły
OSTRZEŻENIE:
Przed wymianą igły zawsze upewnij się, że
przełącznik zasilania jest wyłączony, a maszyna
jest odłączona od zasilania.
Podnieś igłę, obracając kołem zamachowym i
opuść stopkę dociskową.
Wyłącz przełącznik zasilania.
Poluzuj śrubę mocującą igłę, obracając ją w
z
kierunku przeciwnym do ruchu wskazówek
zegara. Wysuń igłę z uchwytu.
x
Umieść nową igłę w uchwycie płaską stroną do
tyłu. Umieszczając igłę wepchnij ją do góry aż
do trzpienia ograniczającego i mocno dokręć
śrubę mocującą.
Sprawdzenie igły:
Aby sprawdzić czy igła jest prosta, połóż ją
spłaszczoną stroną na płaskiej powierzchni (np. na
szkle). Przerwa pomiędzy igłą a płaską powierzchnią
powinna być równa na całej długości.
Nigdy nie używaj zgiętej igły.
Materiał Nić Igła
Batyst
Żorżeta
Cienki
Średni
Ciężki
UWAGA:
Igły 3 x #14/90 znajdują się na wyposażeniu
maszyny. (Część nr. 639804000).
Trykot
Organza
Krepa
Płótno
Dżersej
Sukno
Polar
Dżins
Tweed
Drelich
Pikowanie
Bawełniana
#80-100
Syntetyczna
#80-100
Bawełniana
#50-80
Syntetyczna
#50-80
Bawełniana
#40-50
Syntetyczna
#40-50
#9/65-11/75
#11/75-14/90
#14/90-16/100
Karta materiałów, nici i igieł
•
Do zwykłego szycia używaj igieł o rozmiarze
11/75 lub 14/90.
Cienkie igły i nici powinny być używane do
•
szycia lekkich materiałów, dzięki temu
materiał nie ulegnie uszkodzeniu.
Do szycia grubych materiałów używaj
•
grubej igły, aby przebić materiał bez
strzępienia nici.
Zawsze testuj dobór nici i igły na
•
fragmencie testowym materiału, który
będzie potem użyty do szycia.
•
Podczas szycia powinno się stosować
ten sam rodzaj nici do igły i do szpulki.
UWAGA:
W celu uniknięcia przepuszczania szwów,
używaj niebieskiej igły do szycia materiałów
lekkich lub syntetycznych (cześć nr. 990311000,
sprzedawana osobno).
8
Page 11
z
q
e
q
w
Trzpienie na szpulkę
Dzięki trzpieniom, szpulka nitki trzyma się w
odpowiedniej pozycji podczas szycia. Aby ich
użyć, wyciągnij trzpienie z obudowy. Wciśnij je
w dół, aby schować.
UWAGA:
Jeśli używasz nici, które mają tendencję do
plątania się wokół trzpienia szpulki, nawlekając
maszynę, należy przeciągnąć nić przez dziurkę
w trzpieniu.
Górna nić
q
w Otwór
e Wplątana nić
Wyjmowanie i zakładanie bębenka
Zdejmij stolik powiększający pole pracy,
z
iągając go w lewo.
poc
Otwórz osłonę bębenka.
q Osłona bębenka
x
c
q
e
x Podnieś igłę, kręcąc kołem zamachowym w
kierunku do siebie.
Wyciągnij bębenek łapiąc za zatrzask.
w Zatrzask
w
c Zakładając bębenek, umieść bolec we wnęce.
e Bolec
9
Page 12
Nawijanie szpulki
z
v
b
c
x
z
Pociągnij za nić od szpulki.
Poprowadź nić dookoła naprężacza szpulownika.
x
Przewlecz nić przez otwór w szpulce od wewnątrz
na zewnątrz.
Umieść szpulkę na szpulowniku.
Pchnij szpulkę w prawo.
c
v Trzymając wolny koniec nici w dłoni, naciśnij na
rozrusznik nożny. Kiedy na szpulkę nawinie
się kilka warstw nici, zatrzymaj maszynę i
obetnij nić blisko szpulki.
b
Naciśnij ponownie na rozrusznik nożny.
Kiedy szpulka będzie w pełni nawinięta,
zatrzyma się automatycznie.
Przywróć szpulownik do jego pierwotnej
pozycji poprzez pchnięcie go w lewą stronę i
obetnij nić, jak pokazano na rysunku obok.
UWAGA:
Przywróć szpulownik do jego pierwotnej pozycji,
gdy maszyna się zatrzyma.
z
x
c
Nawlekanie bębenka
Umieść szpulkę w bębenku.
z
Upewnij się, że nitka rozwija się na zewnątrz,
w kierunku strzałki.
x Przeciągnij nitkę przez szczelinę bębenka.
Pociągnij za nitkę, aż trafi do otworu wyjściowego
c
pod sprężynkę napinającą.
*
Zostaw około 10 cm (4˝) zapasu nici.
10
Page 13
z c
Kręcąc kołem zamachowym w swoim kierunku,
unieś szarpak do jego najwyższej pozycji.
Podnieś stopkę dociskową.
Umieść szpulkę na trzpieniu szpulki tak, aby
nitka wychodziła z tyłu szpulki.
Nawlekanie maszyny
z
v
b
z
c
x
v
x
b
z
Przeciągnij nitkę przez górny prowadnik nici.
x
Przytrzymując nić na szpulce, przeciągnij ją w
dół wzdłuż prawego kanału i dookoła spodu
osłony naprężacza.
c
Mocno przeciągnij nitkę przez szarpak w
kierunku od prawej do lewej.
v
Następnie poprowadź nić w dół i przeprowadź ją
za igielnicą od lewej strony.
b
Nawlecz igłę, przeciągając nić od frontu do tyłu.
Nawlekacz igły
Unieś igłę do jej najwyższej pozycji.
z
Naciśnij do oporu na dźwignię nawlekacza.
x
c
x
Odwróć dźwignię od siebie, aby haczyk
przeszedł przez ucho igielne od tyłu.
Zwracaj szczególną uwagę na czubek igły i
przeciągnij nić wokół prowadnika i pod
haczykiem.
q Haczyk
c
Obróć pokrętło do siebie, aby przeciągnąć nić
przez ucho igielne. Powoli puść dźwignie,
trzymając koniec nici. Pętla nici zostanie
przeciągnięta przez ucho igielne.
11
Page 14
z
x
c
Wyciąganie nici z bębenka
z Podnieś stopkę dociskową i delikatnie
przytrzymaj nić od igły lewą ręką.
x
Prawą ręką powoli obróć kołem zamachowym
do siebie, aż igła opuści się, następnie
kontynuuj obracać kołem zamachowym, aż
szarpak znajdzie się w górnej pozycji.
Lekko pociągnij za nić od igły, tworząc pętlę
nici dolnej.
c
Wyciągnij 10 cm (4˝) obu nici pod stopką, a
następnie do tyłu stopki dociskowej.
q
w
e
r
y
t
Pokrętło regulacji naprężenia nici
Właściwe naprężenie
•
Naprężenie nici powinno być dostosowane do
rodzaju szytego materiału, liczby warstw oraz
rodzaju ściegu.
Przy idealnym zygzaku nić bębenkowa nie
powinna być widoczna na wierzchniej stronie
materiału, zaś nić od igły powinna być delikatnie
widoczna na spodniej stronie materiału.
q
Nić od igły (nić górna)
w Nić bębenkowa (nić dolna)
e Wierzchnia strona materiału
r Spodnia strona materiału
t Regulator naprężenia nici
y Znacznik
•
Naprężenie nici od igły jest zbyt duże
Nić dolna pojawia się na wierzchniej stronie
materiału. Zmniejsz naprężenie nici od igły
poprzez przestawienie pokrętła na niższą
wartość.
•
Naprężenie nici od igły jest zbyt małe
Nić od igły pojawia się na spodniej stronie
materiału. Zwiększ naprężenie nici od igły poprzez
przestawienie pokrętła na wyższą wartość.
12
Page 15
q
q
Pokrętło wyboru ściegu
Przekręć pokrętłem wyboru ściegu, aby symbol
pożądanego wzoru zrównał się ze znacznikiem.
q Znacznik
OSTRZEŻENIE
Podczas wyboru ściegu, aby uniknąć
uszkodzenia igły lub tkaniny, upewnij się, że
igła znajduje się w górnej pozycji i nie jest wbita
w materiał.
Pokrętło regulacji długości ściegu
Przekręć pokrętłem regulacji długości ściegu,
aby zrównać pożądaną cyfrę długości ściegu ze
znacznikiem. Im wyższa cyfra, tym dłuższy
ścieg.
q Znacznik
q
S+ –
•
Ustaw długość ściegu w zakresie 0.5–4, gdy
chcesz szyć ściegiem zygzak.
•
Ustaw długość ściegu na “S.S.”, aby szyć
ciegiem elastycznym.
ś
•
Jeśli ścieg elastyczny jest nierówny, ustaw
pokrętło regulacji długości ściegu na “–”, aby
zagęścić ścieg, lub na “+”, aby go rozciągnąć.
Pokrętło regulacji szerokości ściegu
Przekręć pokrętłem regulacji szerokości ściegu,
aby ustawić pożądaną wartość poprzez zrównanie
jej ze znacznikiem. Im wyższa cyfra, tym szerszy
ścieg.
q Znacznik
UWAGA:
Podnieś igłę, gdy obracasz pokrętłem regulacji
szerokości ściegu.
13
Page 16
z
q
Przycisk szycia wstecz
Maszyna będzie szyła wstecz tak długo, jak będzie
wciśnięty przycisk szycia wstecz.
Opuszczanie lub podnoszenie ząbków
transportera
Zdejmij stolik powiększający pole pracy,
pociągając go w lewo.
z
Otwórz osłonę chwytacza.
q Osłona chwytacza
x
c
x Aby opuścić ząbki transportera, naciśnij na
dźwignię i przesuń ją w kierunku strzałki, jak
pokazano na rysunku obok.
c Aby podnieść ząbki transportera,
dźwignię i przesuń ją w kierunku strzałki, jak
pokazano na rysunku obok, następnie przekręć
koło zamachowe w kierunku do siebie.
naciśnij na
14
Page 17
q w e
r t
SZYCIE PODSTAWOWE
Szycie ściegiem prostym
q Wzór ściegu:
w Stopka dociskowa:
e Naprężenie nici:
r Długość ściegu:
t
Szerokość ściegu:
Rozpoczęcie szycia
•
Podnieś stopkę i umieść materiał tak, by krawędź
materiału pokrywała się z linią pomocniczą na
płytce ściegowej. Opuść igłę do punktu, w którym
chcesz rozpocząć szycie. Pociągnij nitkę do tyłu i
opuść stopkę. Naciśnij rozrusznik nożny.
Delikatnie poprowadź tkaninę wzdłuż linii
pomocniczych ściegu tak, aby tkanina swobodnie
się przesuwała.
UWAGA:
Przeciągnij nici w lewo podczas szycia stopką

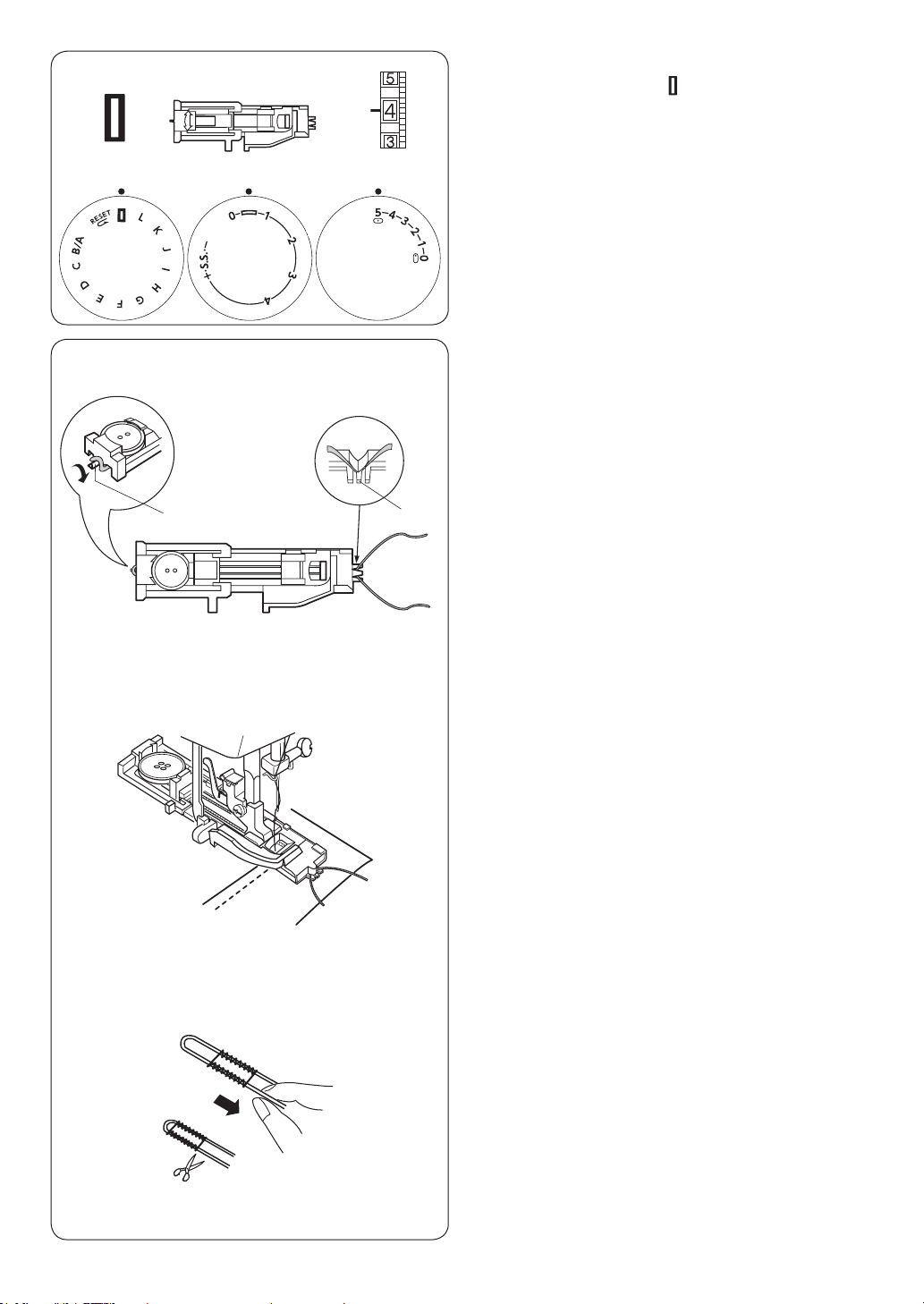

do automatycznego obszywania dziurek.
Aby wykonać rygiel na początku ściegu,
najpierw wykonaj kilka ściegów wstecz, a
następnie przeszyj do przodu.
B/A
Uniwersalna
2–6
1.5–4
(0) lub (5)
q
•
Zakończenie szycia
Aby zamocować koniec ściegu, naciśnij przycisk
szycia wstecz i wykonaj kilka ściegów wstecz.
Podnieś stopkę dociskową, a następnie usuń
szyty materiał, pociągając jednocześnie nici do
tyłu
Pociągnij nici do góry w kierunku obcinacza nici
q
. Pozostanie długość nitki, odpowiednia dla
rozpoczęcia kolejnego szycia.
q Obcinacz nici
Zmiana kierunku szycia
OSTRZEŻENIE:
Podczas prowadzenia materiału nie zbliżaj
palców do stopki dociskowej, ponieważ śruba
mocująca igłę może uderzyć i zranić palce.
Zatrzymaj maszynę i, kręcąc kołem zamachowym
w swoim kierunku, obniż igłę w materiał. Podnieś
stopkę dociskową.
Obróć materiał wokół igły, aby ustawić pożądany
kierunek szycia.
Opuść stopkę dociskową i kontynuuj szycie.
15
Page 18
Linie pomocnicze
Numery na płytce ściegowej wskazują odległość
pomiędzy centralną pozycją igły a linią pomocniczą.
Numery z przodu pokazują odległość w
centymetrach.
Numery z tyłu pokazują odległość w calach.
Numery
10 15 20 3/8 4/8 5/8 6/8
q
e
q w e
r t
w
q
Odległość (cm)
Odległość (cal)
q Centralna pozycja igły
w Linie pomocnicze
e Numery
1 1.5 2 — — — —
— — — 3/8 1/2 5/8 3/4
Obrót na igle pod kątem prostym
by obrócić materiał pod kątem prostym z
A
odległością 5/8” (1.6 cm) od krawędzi, zatrzymaj
m
aszynę, następnie podnieś stopkę z igłą wbitą w
materiał i obróć materiał tak, aby jego krawędź
zrównała się z linią pomocniczą 5/8” (1.6 cm).
Opuść stopkę dociskową i rozpocznij szycie w
nowym kierunku.
Wyrównaj krawędź tkaniny zgodnie z prowadnicą
kątową.
rowadnica kątowa
q P
Ś
CIEGI UŻYTKOWE

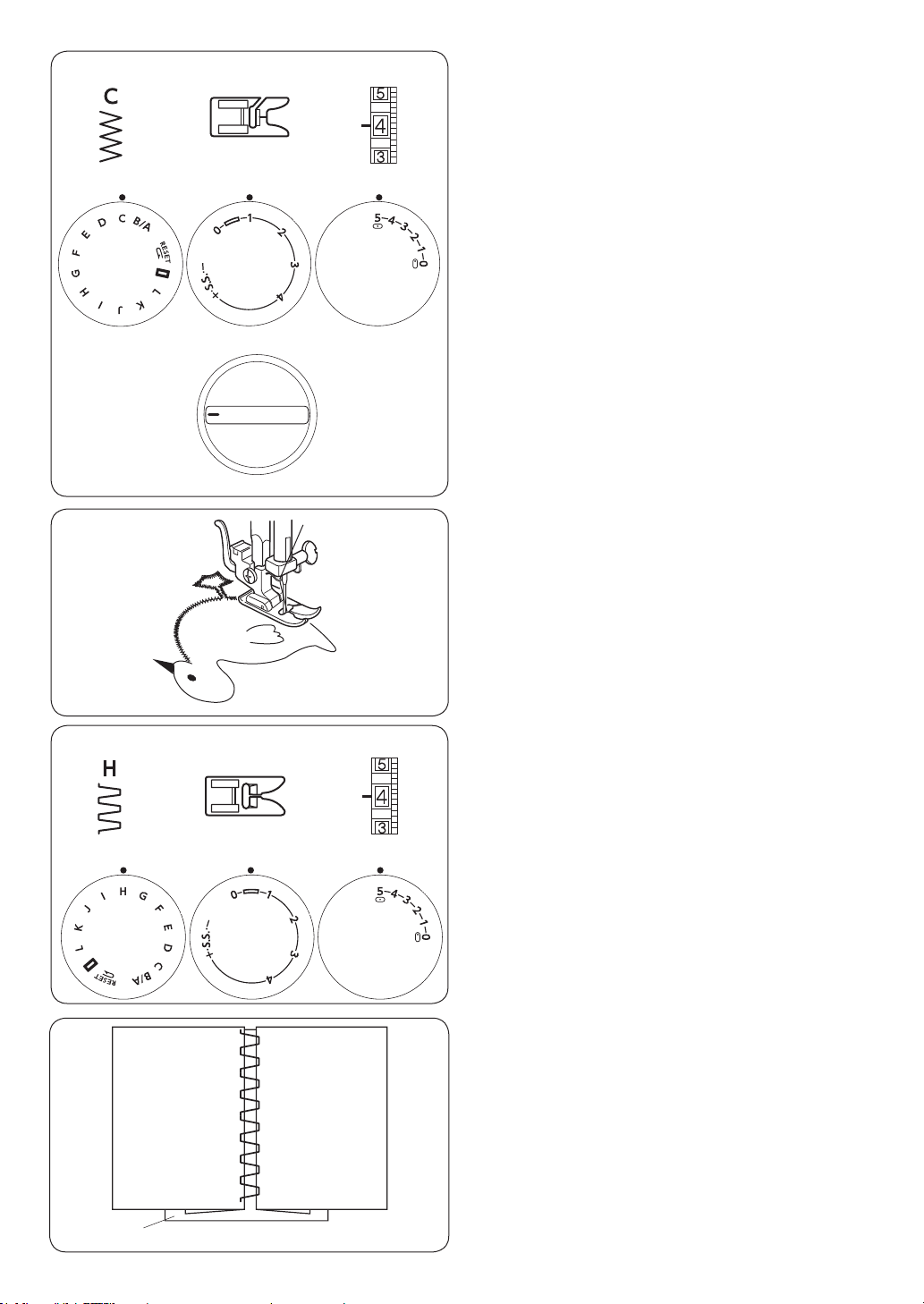

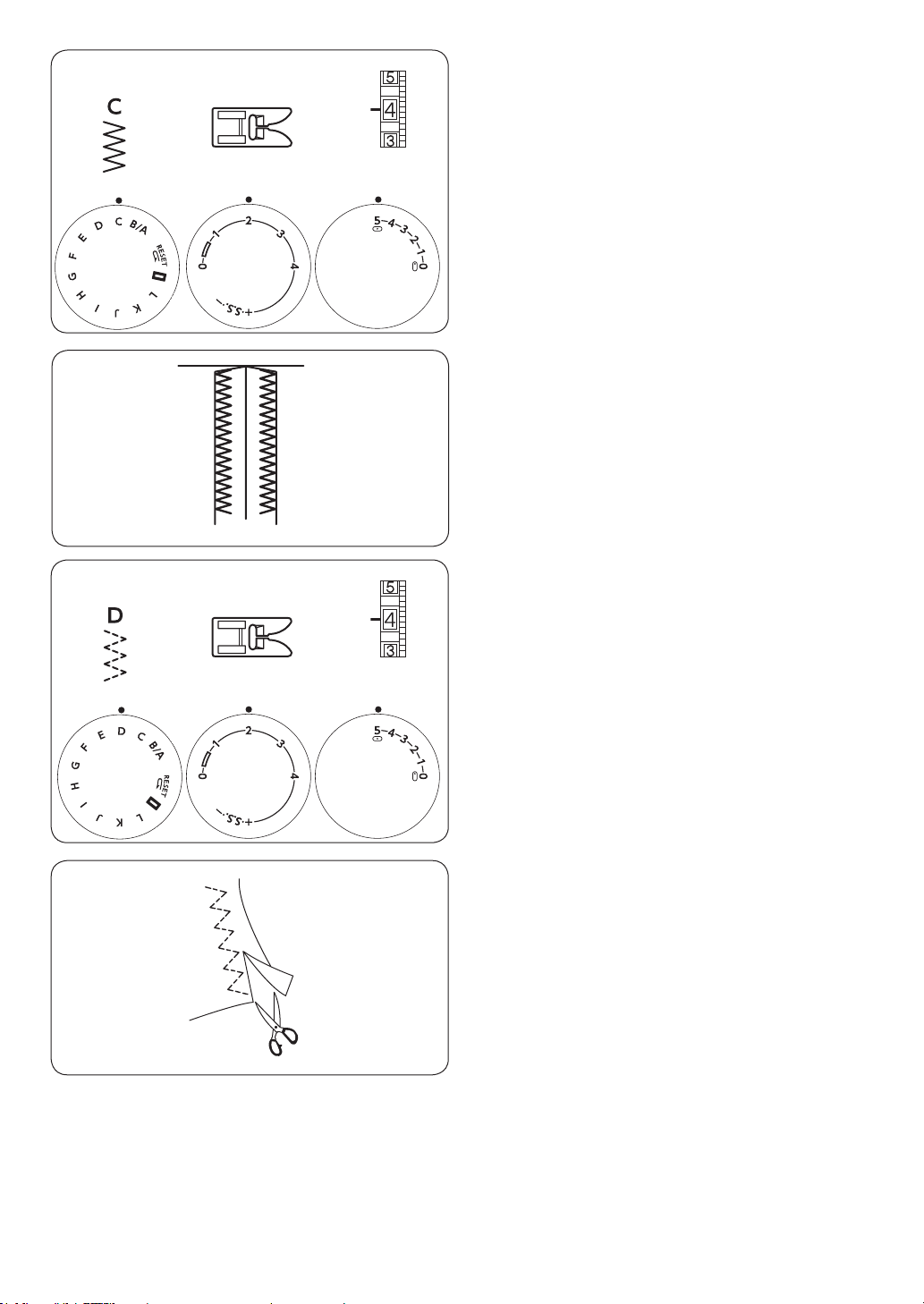

Zygzak
q Wzór ściegu:
w Stopka dociskowa:
e
Naprężenie nici:
r Długość ściegu
t Szerokość ściegu:
C
Uniwersalna
2–5
0.5–4
5
Standardowy ścieg zygzakowy jest szeroko
stosowany do obrzucania, przyszywania guzików
itp.
Dostosuj długość ściegu do swoich potrzeb.
16
Page 19
q w e
r t
Obrzucanie
q Wzór ściegu: C
w Stopka dociskowa:
e
Naprężenie nici:
r
Długość ściegu:
t Szerokość ściegu:
Prosty ścieg zygzakowy jest używany do
wykańczania krawędzi szwów (obrzucania)
większości tkanin, aby zapobiec strzępieniu się
materiału. To jest najszybszy sposób na
wykończenie krawędzi.
Umieść materiał i szyj.
Uniwersalna
1–4
1–2
5
q w e
r t
Ścieg trykotowy
q Wzór ściegu:
w Stopka dociskowa:
e Naprężenie nici:
r
Długość ściegu:
t Szerokość ściegu:
Ten ścieg jest używany do obrzucania krawędzi
syntetycznych oraz elastycznych materiałów z
tendencją do marszczenia się. Szyj wzdłuż
krawędzi materiału, pozostawiając odstęp 1.6 cm
(5/8˝). Po szyciu przytnij nadmiar materiału przy
samym ściegu. Uważaj, aby nie przyciąć szwów.
D
Uniwersalna
1–4
0.5–4
5
17
Page 20
q w e
r t
Ścieg dziany
q Wzór ściegu: G
w Stopka dociskowa:
e Naprężenie nici: 1–4
r Długość ściegu: S.S.
t Szerokość ściegu: 5
Ścieg ten jest idealny do szycia kostiumów
kąpielowych i elastycznego weluru ponieważ
zapewnia największą elastyczność i
wytrzymałość.
Połóż materiał tak, aby zostawić ok. 1.6 cm (5/8˝)
zapasu. Po zakończeniu szycia ostrożnie
odetnij nadmiar tkaniny, aby nie uszkodzić ściegu.
Uniwersalna
q w e
r t
Prosty ścieg elastycz
q Wzór ściegu: A/B
Stopka dociskowa:
w
e Naprężenie nici:
r Długość ściegu:
t Szerokość ściegu:
Wzór jest szyty dwoma ściegami do przodu i
jednym do tyłu, tworząc szew, który nie da się
łatwo rozpruć.
Użyj go, by wzmocnić ścieg w kroku lub pod
pachami oraz aby zapobiec marszczeniu
się elastycznych materiałów.
Ścieg ten świetnie się sprawdzi przy szyciu
wzmocnienia ramion plecaka.
Ostrożnie prowadź materiał podczas szycia,
ponieważ materiał przesuwa się do przodu i do
tyłu.
ny
Uniwersalna
2–6
S.S.
(0) lub (5)
18
Page 21
q w e
r t
Wzmocniony zygzak
q Wzór ściegu: C
w Stopka dociskowa:
e
Naprężenie nici:
r Długość ściegu:
t Szerokość ściegu:
Ten ścieg stosuje się przy szyciu materiałów
elastycznych zamiast zwykłego zygzaka.
Ścieg ten również można użyć jako ścieg ozdobny.
Uniwersalna
2–6
S.S.
2–5
q w e
r t
y
Przyszywanie guzików
q Wzór ściegu:
w Stopka dociskowa:
e Naprężenie nici:
r Długość ściegu:
t Szerokość ściegu:
y Ząbki transportera:
z Wyłącz ząbki transportera. Umieść guzik pod
stopką tak, aby otwory w guziku wyrównały się z
otworami w stopce. Opuść stopkę dociskową,
aby przytrzymać guzik w miejscu.
x Dostosuj szerokość ściegu tak, aby igła
wchodziła do otworów w guziku.
Wyciągnij nić z igły, aby ustawić szerokość
ściegu.
c Przekręć kołem zamachowym tak, aby igła
znalazła się w skrajnym lewym położeniu, a
następnie opuść igłę w lewy otwór w guziku.
Nawlec igłę.
Wykonaj około dziesięciu (10) ściegów.
v
Aby wzmocnić trzon guzika, obetnij nici,
pozostawiając około 4˝ (10.0 cm) zapasu.
Przełóż nić od igły przez jeden z otworów w
guziku i nawiń ją na trzon, następnie zawiąż
nici.
C
Do przyszywania guzików
2–6
Dowolna
Dostosuj w razie potrzeby
Opuszczone
19
Page 22
q w e
r t
z
x
r
A
e
c
t
v
q
B
u
o
i
w
iurka automatyczna
Dz
q Wzór ściegu:
w Stopka dociskowa:
e Naprężenie nici: 1–5
r
Długość ściegu:
t Szerokość ściegu:
*
Rozmiar dziurki jest ustalany automatycznie po
wstawieniu guzika w obwódce, znajdującej się z
tyłu stopki.
*
W obwódce na stopce mieszczą się guziki o
średnicy do 1˝ (2.5 cm).
*
Wykonaj testową dziurkę na skrawku materiału,
aby sprawdzić ustawienia.
*
Do materiałów elastycznych lub delikatnych
użyj stabilizatora.
z
Podnieś igłę, obracając koło zamachowe do
siebie. Podnieś dźwignię stopki dociskowej.
Zamocuj stopkę do automatycznego obszywania
dziurek.
q Wgłębienie
w Bolec
x
Pociągnij uchwyt guzika do tyłu A i umieść w
nim guzik.
Pchnij uchwyt guzika do siebie B tak daleko,
jak to możliwe.
e Uchwyt guzika
*
W przypadku grubych guzików, wykonaj najpierw
dziurkę testową. Jeśli trudno jest dopasować
guzik do dziurki testowej, wydłuż dziurkę,
przesuwając uchwyt guzika do tyłu, aby
utworzyć odstęp.
Odstęp
r
Opuść dźwignię do obszywania dziurek do
c
oporu.
Dźwignia do obszywania dziurek
t
Umieść materiał pod stopką. Wykonaj jeden
v
obrót kołem zamachowym do siebie i przeciągnij
materiał w lewo, aby przeciągnąć obie nici w
lewo. Umieść szyty materiał pod stopką i opuść
igłę w punkcie początkowym. Następnie opuść
stopkę do automatycznego obszywania dziurek.
y
Punkt początkowy
UWAGA:
Upewnij się, że nie ma odstępu pomiędzy
suwakiem a końcówką, w przeciwnym razie
dziurka nie zostanie obszyta we właściwej
pozycji.
Do automatycznego
obszywania dziurek
0.5–1
5
y
!0
20
u Suwak
i
Końcówka
o
Brak odstępu
!0
Odstęp
Page 23
b
nm
,
!2
!3
!1
b Maszyna automatycznie wykona rygiel przedni
rząd lewy, rygiel tylny i rząd prawy. Zatrzymaj
maszynę w punkcie końcowym.
!1 Punkt końcowy
Podnieś stopkę dociskową i odetnij nici,
n
pozostawiając 10 cm (4˝).
Przeciągnij nić od igły na lewą stronę materiału,
pociągając za nić od szpulki.
Następnie zawiąż nici.
Umieść szpilkę zaraz pod fastrygą, aby zapobiec
m
przypadkowemu przecięciu ściegu.
Zrób otwór rozpruwaczem.
!2 Szpilka
!3 Rozpruwacz
•
Aby powtórzyć szycie dziurki
,
Aby powtórzyć szycie dziurki, przekręć pokrętło
wyboru ściegu na , a następnie z powrotem
na , jak pokazano obok. Naciśnij na rozrusznik
nożny, aby wykonać identyczną dziurkę.
.
!4
.
Po zakończeniu szycia dziurki popchnij dźwignię
do obszywania dziurek do góry do oporu.
Dźwignia do obszywania dziurek.
!4
•
Regulowanie gęstości ściegów w dziurce
Przekręć pokrętło regulacji długości ściegu w
prawo, aby zmniejszyć gęstość ściegu.
Przekręć pokrętło regulacji długości ściegu w
lewo, aby zwiększyć gęstość ściegu.
21
Page 24
q w e
r t
z
q w
Obrzucanie dziurki z kordu
q Wzór ściegu:
w Stopka dociskowa:
e Naprężenie nici: 1–5
r Długość ściegu:
t Szerokość ściegu:
z Podnieś stopkę dociskową, zahacz kord o
bolec z tyłu stopki dociskowej.
Poprowadź końce kordu w swoją stronę pod
stopką.
Zahacz kord o widełki z przodu stopki.
olec
q B
w Widełki
Do automatycznego
obszywania dziurek
0.5–1
5
x
c
x
Opuść igłę w materiał w miejscu, gdzie dziurka
ma się rozpoczynać, po czym opuść stopkę.
Naciśnij na rozrusznik nożny i rozpocznij
obszywanie dziurki.
Każda ze stron dziurki i rygle będą szyte
ponad kordem.
*
P
rocedura szycia jest taka sama, jak przy
dziurce automatycznej.
c
Usuń materiał z maszyny i obetnij nici.
Pociągnij za luźne końce kordu, aby je
ściągnąć. Przewlecz każdy koniec kordu
poprzez igłę do ręcznego szycia. Po czym
przeprowadź oba końce na spodnią stronę
materiału i zwiąż je ze sobą.
22
Page 25
q w e
r t
Wszywanie zamka
q Wzór ściegu: A
w Stopka dociskowa:
e
Naprężenie nici:
r
Długość ściegu:
t Szerokość ściegu:
Przypnij lub przyfastryguj taśmę zamka do
materiału i umieść go pod stopką.
Poprowadź nici do tyłu i opuść stopkę dociskową.
Aby uszyć lewą stronę zamka, poprowadź ząbki
zamka wzdłuż krawędzi stopki i przeszyj materiał
i taśmę zamka.
Obróć materiał i szyj drugą stronę zamka w taki
sam sposób jak lewą stronę.
Do wszywania zamków
2–6
1.5–4
5
23
Page 26
q w e
r t
Obrębianie kryte
q Wzór ściegu: E lub F
w Stopka dociskowa:
e Naprężenie nici:
r Długość ściegu:
t Szerokość ściegu:
Do podwijania
2–4
1–3
5
[A] [B]
z
q q
xc
v
w w
e
r
t
z Krawędzie grubych materiałów, które mają
tendencję do strzępienia się, powinny być
najpierw obrzucone. Złóż materiał tak, aby
stworzyć zakładkę z zapasem 1/4˝ (0.7 cm).
q Lewa strona materiału
w 1/4˝ (0.7 cm)
[A] Grube materiały
[B] Materiały cienkie lub średnie
x
Umieść materiał tak, aby igła po lewej stronie
przebijała krawędź zagięcia.
c
Wyreguluj śrubę prowadnika tak, aby wyrównać
go ze złożoną krawędzią.
Szyj wzdłuż zagiętej krawędzi prowadząc
materiał tak, aby igła zahaczyła o zagięty brzeg.
e Śruba prowadnika
r Prowadnik
t Zagięcie
v
Po zakończeniu szycia zaprasuj obie strony
zagięcia. Na wierzchniej stronie materiału
powinien być widoczny tylko ścieg kryty.
24
Page 27
q w e
r t
ŚCIEGI DEKORACYJNE

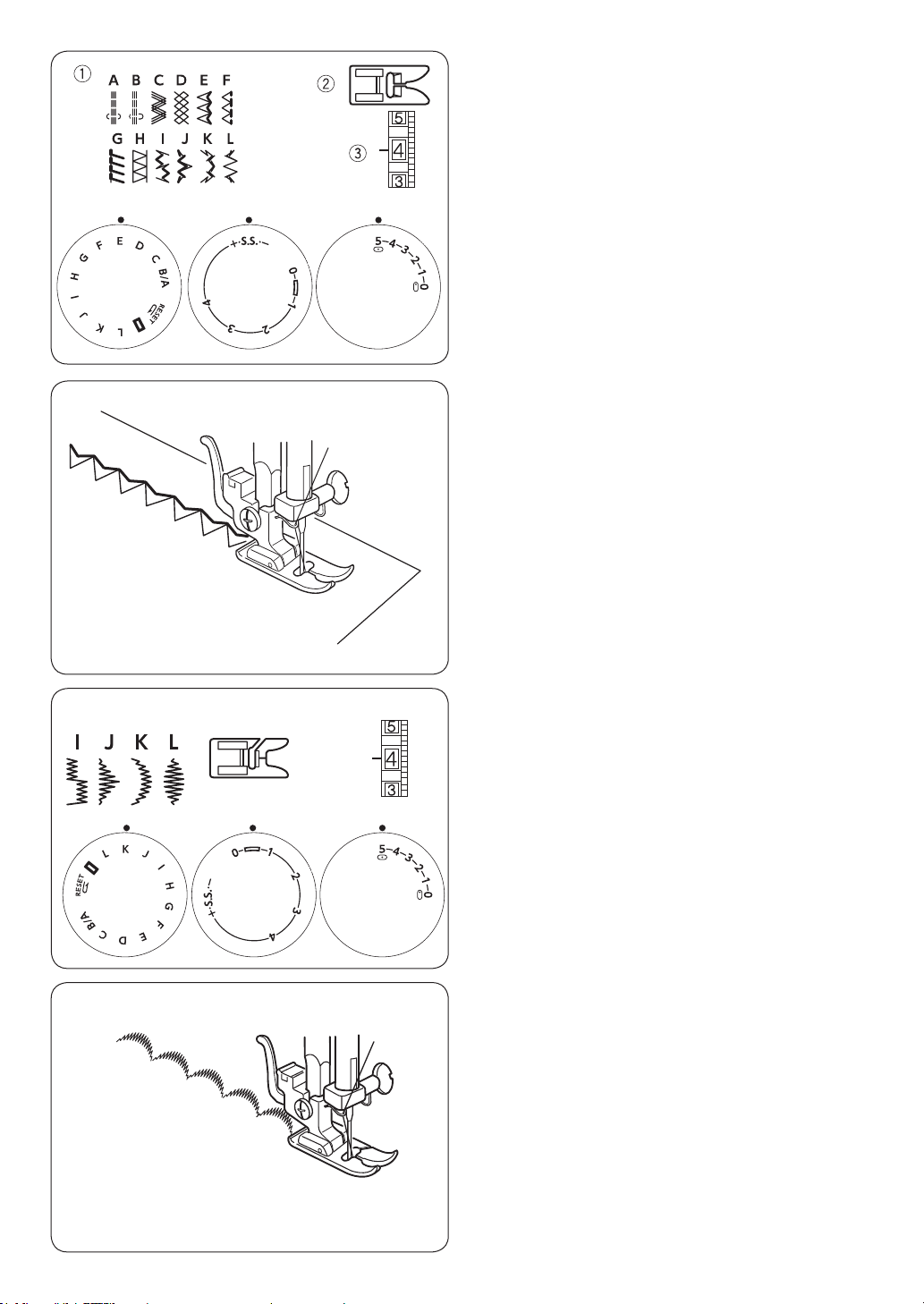

Ścieg muszelkowy
q Wzór ściegu:
w Stopka dociskowa:
e Naprężenie nici:
Długość ściegu:
r
t Szerokość ściegu:
Użyj cienkiego materiału (na przykład trykotu).
Zwiń materiał po skosie i przeszyj zakładkę. W
razie potrzeby zwiększ naprężenie nici od igły.
Pozwól, by igła przechodziła tak, aby tworzyć
krawędź w kształcie muszelki.
Jeśli chcesz wykonać rzędy ściegów
muszelkowych, rozstaw rzędy ściegów mniej
więcej o 5/8˝ (1.5 cm) od siebie. Na materiałach
dzianych lub miękkich jedwabistych tkaninach
można szyć ściegi muszelkowe w dowolnym
kierunku.
G
Uniwersalna
6 – 8
2 – 3
5
q w e
r t
Marszczenie
q Wzór ściegu: D
Stopka dociskowa:
w
e Naprężenie nici:
r Długość ściegu:
t Szerokość ściegu:
Ustaw długość ściegu na “4”, szyj rzędy ściegów
prostych równolegle w odległości 1 cm (3/8˝) od
siebie, wyznaczając w ten sposób obszar, który
ma być pomarszczony.
Zwiąż nici wzdłuż jednej krawędzi. Pociągnij za
nitkę od bębenka, aby zmarszczyć materiał.
Zwiąż nici po drugiej stronie.
Szyj ściegiem dekoracyjnym pomiędzy liniami
ściegów prostych.
Wyciągnij nici ściegu prostego.
q 3/8˝ (1 cm)
Uniwersalna
1–4
S.S.
5
25
Page 28
q w
3
y
2
r t
1
e
Aplikacja
q Wzór ściegu:
w Stopka dociskowa:
Naprężenie nici:
e
r Długość ściegu:
t Szerokość ściegu:
y Docisk stopki: 2
Pr
zyfastryguj aplikację na materiale bądź przyklej
ją klejem tymczasowym.
Prowadź materiał aplikacji tak, aby igła,
poruszając się w prawo, przechodziła przez
krawędź aplikacji.
Podczas szycia narożników aplikacji, wbij igłę w
materiał, podnieś stopkę i obróć materiał w
lewą lub prawą stronę.
C
Do ściegów ozdobnych
1–4
0.5-1
5
q
w
e
Wiązanka
q Wzór ściegu: H
Uniwersalna
3–6
0.5−1
3−5
r t
w Stopka dociskowa:
e Naprężenie nici:
Długość ściegu:
r
t Szerokość ściegu:
Użyj tego ściegu, aby połączyć dwa kawałki
materiału, aby stworzyć ażurowy wygląd i dodać
interesujący wzór.
Zwiń krawędzie materiału na 1/2˝ (1.3 cm) i
przeprasuj.
Przypnij dwie krawędzie do papieru lub stabilizatora
w odległości 1/8˝ (0.3 cm) od siebie.
Papier
q
Szyj powoli, prowadź materiał tak, aby igła
łapała złożone brzegi każdej ze stron.
q
Po ukończeniu szycia wydrzyj papier.
26
Page 29
r t
Ściegi elastyczne
q
Wzór ściegu: A - L
w Stopka dociskowa:
e Naprężenie nici:
r Długość ściegu:
t Szerokość ściegu:
Jeśli prowadzenie materiału do przodu i do tyłu
jest nierówne, wyreguluj je pokrętłem regulacji
długości ściegu w następujący sposób:
Jeśli ściegi są zbyt gęste, przekręć pokrętło
długości ściegu na “+”.
Jeśli ściegi są zbyt rozciągnięte, przekręć pokrętło
długości ściegu na “–” (patrz str. 13)
Uniwersalna
1–4
S.S.
5
q w e
r t
Dekoracyjne ściegi satynowe
q Wzór ściegu: I - L
w
Stopka dociskowa:
e Naprężenie nici:
r Długość ściegu:
t Szerokość ściegu:
Ściegi satynowe są używane jako ściegi
dekoracyjne na obrusach itp.
Wykonaj ściegi testowe przy mniejszej długości
ściegu, aby zapewnić płynne podawanie
materiału.
Do ściegów ozdobnych
1–4
0.5−1
5
27
Page 30
KONSERWACJA MASZYNY
Cz
yszczenie bębenka i chwytacza
OSTRZEŻENIE:
•
rzed rozpoczęciem czyszczenia wyłącz
P
zasilanie i wyjmij wtyczkę z kontaktu.
Nie wolno demontować maszyny w sposób
•
inny niż opisany w tej sekcji.
OSTRZEŻENIE:
Nie przechowuj maszyny w pomieszczeniach o
wysokiej wilgotności, w pobliżu źródeł ciepła, w
miejscach narażonych na bezpośrednie działanie
promieni słonecznych.
Aby wyciągnąć chwytacz
Podnieś igłę do jej najwyższej pozycji i zdejmij
pokrywę chwytacza. Wyciągnij bębenek ze
szpulką.
Odsuń na boki ramiona pierścienia chwytacza i
wyciągnij pierścień chwytacza.
Wyciągnij chwytacz.
*
Chwytacz należy czyścić szczotecz
szmatką.
q Bębenek
w Ramiona przytrzymujące pierścień chwytacza
e Pierścień chwytacza
r Chwytacz
t Gniazdo chwytacza
ką i suchą
Aby zamontować chwytacz
Trzymając chwytacz za środkowy trzpień, dopasuj
go w gnieździe chwytacza tak, aby utworzyło się
idealne koło z wahadłem. Załóż pierścień
chwytacza, upewniając się, że dolny trzpień
wpasował się w szczelinę. Zablokuj gniazdo
chwytacza poprzez przesunięcie ramion pierścienia
chwytacza na swoją pozycję. Włóż bębenek.
Trzpień
y
u Szczelina
Cz
yszczenie ząbków transportera
OSTRZEŻENIE:
Przed rozpoczęciem czyszczenia wyłącz
zasilanie i wyjmij wtyczkę z kontaktu.
Zdejmij igłę i stopkę dociskową.
Odkręć śrubę m
zdemontuj płytkę.
q
Śruba
Przy pomocy szczoteczki usuń nagromadzone
ścinki materiałów i resztki nici z ząbków transportera.
Po zakończeniu czyszczenia załóż płytkę ściegową.
28
ocującą płytkę ściegową i
Page 31
Rozwiązywanie problemów
Problem Przyczyna Odniesienie
1.
Zrywa się nić od
igły
Zrywa się nić
od szpulki
Łamie się igła.
Przepuszczanie
ściegów.
Nić od igły jest niewłaściwie nawleczona.
2.
Naprężenie nici jest za mocne.
3.
Igła jest tępa lub krzywa.
4.
Igła została niewłaściwie założona.
5.
Przed rozpoczęciem szycia, nić dolna lub nić górna nie
zostały prawidłowo poprowadzone pod stopką.
6.
Po zakończeniu szycia materiał nie został przeciągnięty
do tyłu
7.
Nić jest za gruba lub za cienka dla igły.
1.
Nić od szpulki jest niewłaściwie nawleczona w bębenku
lub chwytaczu.
2.
W okolicach chwytacza nagromadziły się strzępki.
3.
Szpulka jest uszkodzona lub nie obraca się płynnie.
1.
Igła jest niepoprawnie założona.
2.
Igła jest krzywa lub tępa.
3.
Śruba mocująca igłę jest poluzowana
4.
Naprężenie górnej nici jest zbyt mocne.
5.
Po zakończeniu szycia materiał nie został przeciągnięty do
tyłu.
6.
Igła jest za cienka do użytego materiału.
1.
Igła jest niepoprawnie założona.
2.
Igła jest krzywa lub tępa.
2.
Igła i/lub nici są nieodpowiednie do szytego materiału.
Strona 11
Strona 12
Strona 8
Strona 8
Strona 12
Strona 15
Strona 8
Strony 9, 10
Strona 28
Wymień
szpulkę.
Strona 8
Strona 8
Strona 8
Strona 12
Strona 15
Strona 8
Strona 8
Strona 8
Strona 8
Marszczenie
szwów.
Materiał nie jest
płynnie
podawany .
Maszyna nie
działa.
Maszyna pracuje
z
a głośno.
3.
Użyto niebieskiej igły do szycia tkanin elastycznych lub
delikatnych i syntetycznych.
4.
Nić od igły jest niewłaściwie nawleczona.
5.
Użyto niewłaściwej igły.
1.
Naprężenie nici jest za mocne.
2.
Nić od igły jest niewłaściwie nawleczona.
3.
Igła jest zbyt gruba w stosunku do szytego materiału.
4.
Wybrano zbyt długi ścieg.
1.
W ząbkach znajdują się zanieczyszczenia.
2.
Ścieg jest zbyt krótki.
1.
Maszyna nie została podłączona do sieci.
2.
Nić zacięła się w bębenku.
3.
Sprzęgło koła zamachowego jest odłączone.
1.
Nić zaplątała się w bębenku.
2.
W uchwycie szpulki nagromadziły się strzępki nici.
Strona 8
Strona 11
Zmień igłę.
Strona 12
Strona 11
Strona 8
Zmniejsz ścieg.
Strona 28
Wydłuż ścieg.
Strona 5
Strona 28
Strona 10
Strona 28
Strona 28
29
Page 32
Wersja 1.00
28/04/2020
Unauthorized copy of this instruction manual will result in legal action.
30
Page 33
31
Page 34
315-XXX-XXX (PL)
Loading...
