Jabra PanaCast 50
Handleiding
© 2021 GN Audio A/S. Alle rechten voorbehouden. Jabra® is een handelsmerk van GN Audio A/S.
Bluetooth®-woordmerk en -logo's zijn geregistreerde handelsmerken die eigendom zijn van de Bluetooth
SIG, Inc. en gebruik van zulke merken door GN Audio A/S is onder licentie.
Gefabriceerd in Maleisië
MODEL: VSM020
De conformiteitsverklaring is te vinden op www.jabra.com/doc
1. Welkom .......................................... 5
2. Overzicht ....................................... 6
2.1 Overzicht Jabra PanaCast 50
2.2 meegeleverde accessoires
2.3 Extra bijbehoren
2.4 Afmetingen
3. Indicatielampjes ......................... 11
4. Installatiegids ruimte ................ 12
5. Montageopties ........................... 13
5.1 Installatie muurbevestiging
5.2 Installatie schermbevestiging
5.3 Installatie tafelstandaard
5.4 Installatie op hoogte
6. Bekabeling ................................... 17
6.1 Bekabeling Room Systems
6.2 Bekabeling van eigen apparaten (BYOD)
7. Software ......................................19
7.1 Besturingssystemen
7.2 Jabra Direct (Windows of macOS)
7.3 Jabra Xpress (Windows of macOS)
7.4 Jabra Sound+ (iOS of Android)
7.5 Microsoft Teams en Teams Rooms
7.6 Zoom en Zoom Rooms
7.7 Andere compatibele applicaties voor
video-conferencing
8. Configuratie beheer op
afstand .........................................25
8.1 Wizard snel opstarten in Jabra Direct
3
9. Functies Video conferencing .. 28
9.1 Cameracontroller in Jabra Direct en
Jabra Sound+
9.2 Intelligent Zoom
9.3 Virtual Director
9.4 Instellingen veiligheidscapaciteit
9.5 Voorinstellingen voor Pan, Tilt en Zoom
opslaan
9.6 Instellingen voor beeldkwaliteit
9.7 Flikkeren van het videobeeld
9.8 Gezichtsveld
9.9 Videosamenvoeging
9.10 Firmware bijwerken
10. Whiteboard ................................. 35
10.1 Plaatsten van het whiteboard
10.2 Weergave whiteboard instellen
10.3 Whiteboard delen met de primaire camera
10.4 Deel een aparte weergave van het
whiteboard in Microsoft Teams Rooms
10.5 Deel een aparte weergave van het
whiteboard in Zoom Rooms
11. Afstandsbediening
(optionele accessoire) ...............41
11.1 Het koppelen van de afstandsbediening
11.2 Het gebruiken van de afstandsbediening
12. Ondersteuning ...........................43
12.1 Veelgestelde vragen en technische
specificaties
12.2 Onderhoud van uw Jabra-product
12.3 Terugzetten naar standaardinstellingen
4
1. Welkom
Bedankt dat u Jabra PanaCast 50 gebruikt. We hopen dat u er plezier aan beleeft!
Kenmerken Jabra PanaCast 50
• Inclusieve vergaderingen. Panoramisch 4K-videobeeld gemaakt door drie camera's van
13 megapixels en gepatenteerde realtime videosamenvoeging voor een volledig 180°
beeld en een natuurlijker beeld van de huddle-ruimte.
• Intelligente videotechnologie. Intelligent Zoom betrekt automatisch iedereen in het
gesprek, terwijl de levendige HDR zorgt voor een optimale video-ervaring, zelfs onder
wisselende lichtomstandigheden.
• Directe samenwerking. Dankzij plug-and-play technologie kunt u sneller en eenvoudiger
samenwerken door uw huddle-ruimte zonder gedoe te vullen met beeld en geluid.
• Veelzijdige compatibiliteit. Compatibel met alle toonaangevende oplossingen voor
video- en audio-conferencing. Het is ook gecertificeerd voor gebruik met Microsoft
Teams Rooms, Zoom en Zoom Rooms.
5
2. Overzicht
2.1 Overzicht Jabra PanaCast 50
VOORKANT
Microfoons
MicrofoonsMicrofoons
Microfoons
Microfoons
Camera's
Speakers
Lampje
6
ACHTERKANT
Ventilatiegaten
Verstelbare
bevestigingssteun
POWER
USB C
Wisselstroom
Bluetooth-knop (om
afstandsbediening te
koppelen)
AUXIN RESET
ETHERNET
USB-C
3,5 mm
AUX-poort
Beginwaarden
Ethernet (voor
Jabra Xpress)
7
2.2 meegeleverde accessoires
U kunt extra accessoires kopen op jabra.com/accessories.
Wall MountWisselstroomadapter (2m)
AC-stroomkabel
(1m)
USB-C-kabel
(2m/6ft)
2 schroeven
(M5x12)
(Hardware niet
inbegrepen).
• Schroeven en ankers
voor gipsplaten
• Muurschroeven
8

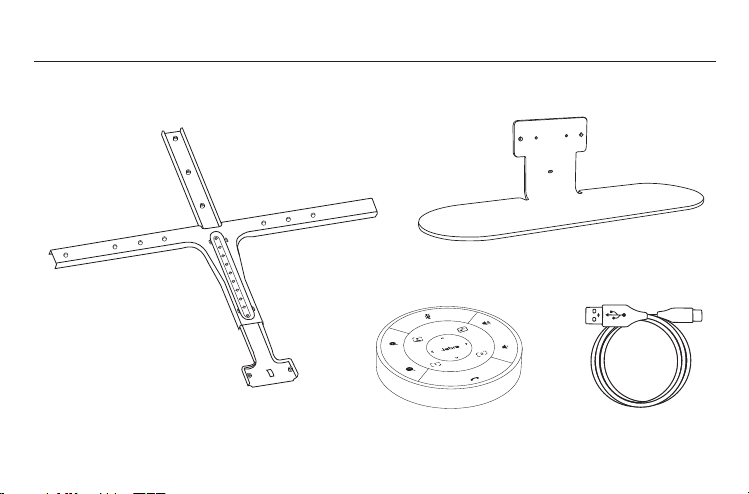

2.3 Extra bijbehoren
U kunt accessoires kopen op jabra.com/accessories.
Table Stand
Screen Mount
Afstandsbediening
USB-C-kabel
(5m)
9
2.4 Afmetingen
144 mm
650 mm
80 mm
125 mm
98 mm
80 mm
120 mm
108.6 mm
360 mm
10
3. Indicatielampjes
In gespre k of bezig met vide o/media s treamen
Statuslampje
Uit of strea mt niet
Bezig met starten
Verbonden
In gesprek, audio gedempt
Melding capaciteit ruimte
Afstandsbediening koppelen
Firmware wordt bijgewerkt
(LED uit)
(pulserend wit)
(gedurende 3 secondes aan)
(pulserend rood)
(knipperend groen en blauw)
(knippert roze)
11
4. Installatiegids ruimte
De Jabra PanaCast 50 is ontworpen voor vergaderruimten met afmetingen tot 4,5
meter x 4,5 meter en hij kan worden gemonteerd met behulp van de meegeleverde
muurbevestiging of de optionele beeldschermbevestiging of tafelstandaard. Als een
whiteboard in d e vergaderr uimte wordt gebruikt, is het ideaal om dit op d e aangrenzende
muur te plaatsten voor een optimale weergave van dat whiteboard.
Zie de pdf met installatie-instructies voor vergaderruimten hier: jabra.com/help/
panacast50/getstarted

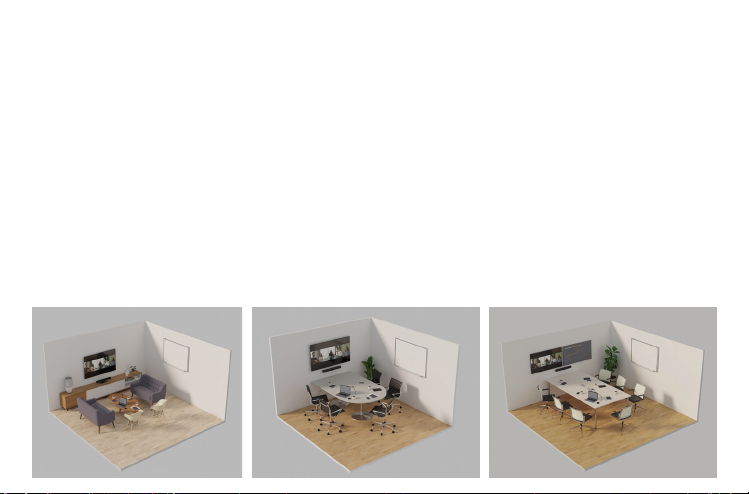

Hieronder staan enkele typische scenario's voor het indelen van een ruimte.
12

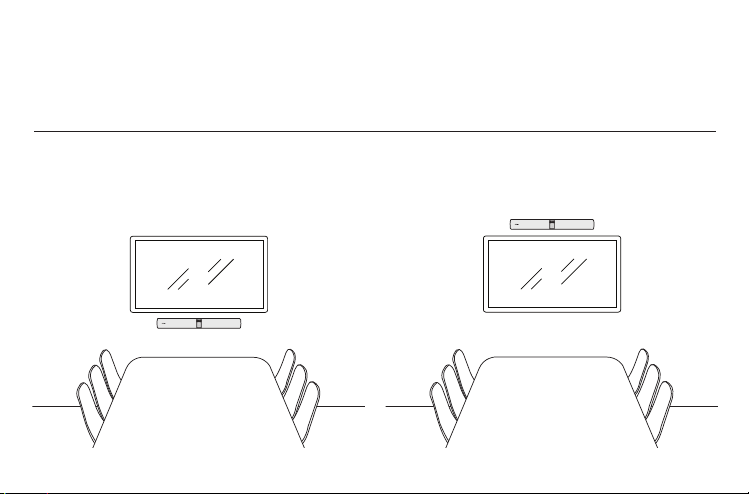

5. Montageopties
5.1 Installatie muurbevestiging
Bekijk hier de montagevideo of PDF voor de montage van de muurbevestiging:
jabra.com/help/panacast50/getstarted
13
5.2 Installatie schermbevestiging
De beeldschermbevestiging is bedoeld voor schermen tot 220 centimeter (86 inch) en
VESA-bevestigingen tot 600 millimeter.
Bekijk hier de montagevideo of PDF voor de montage van de beeldschermbevestiging:
jabra.com/help/panacast50/getstarted
14
