Jabra PanaCast 50
Panduan pengguna
© 2021 GN Audio A/S. Semua hak dilindungi undang-undang. Jabra® adalah merek terdaftar milik GN
Audio A/S. Bluetooth® adalah merek dagang terdaftar milik Bluetooth SIG, Inc. dan penggunaan merek
tersebut oleh GN Audio A/S adalah berdasarkan lisensi.
Buatan Malaysia
MODEL: VSM020
Pernyataan Kepatuhan dapat dibaca di www.jabra.com/doc
1. Selamat datang ............................ 5
2. Gambaran umum ........................ 6
2.1 Gambaran umum Jabra PanaCast 50
2.2 Aksesori yang disertakan
2.3 Aksesori pilihan
2.4 Dimensi
3. Indikator Visual ........................... 11
4. Panduan pengaturan ruangan 12
5. Opsi dudukan ..............................13
5.1 Pemasangan Dudukan Dinding
5.2 Pemasangan Dudukan Layar
5.3 Pemasangan Dudukan Meja
5.4 Tinggi pemasangan
6. Penataan Kabel .......................... 17
6.1 Penataan sistem kabel ruangan
6.2 Penataan kabel Bawa-Perangkat-Sendiri
(BYOD)
7. Perangkat lunak ......................... 19
7.1 Sistem operasi
7.2 Jabra Direct (Windows atau macOS)
7.3 Jabra Xpress (Windows atau macOS)
7.4 Jabra Sound+ (iOS atau Android)
7.5 Microsoft Teams dan Teams Rooms
7.6 Zoom dan Zoom Rooms
7.7 Aplikasi konferensi video kompatibel lainnya
8. Pengaturan manajemen
jarak jauh .....................................25
8.1 Wizard mulai cepat di Jabra Direct
9. Fitur konferensi video ...............28
9.1 Pengontrol kamera di Jabra Direct dan
Jabra Sound+
9.2 Intelligent Zoom
3
9.3 Virtual Director
9.4 Pengaturan Safety Capacity
9.5 Simpan preset Geser (Pan), Miring (Tilt),
Perbesar (Zoom)
9.6 Pengaturan kualitas gambar
9.7 Kedip video
9.8 Bidang pandang
9.9 Perangkaian video
9.10 Memperbarui firmware
10. Whiteboard ................................. 35
10.1 Atur posisi whiteboard
10.2 Atur tampilan whiteboard
10.3 Bagikan whiteboard di tampilan kamera
utama
10.4 Bagikan tampilan terpisah whiteboard di
Microsoft Teams Rooms
10.5 Bagikan tampilan terpisah whiteboard di
Zoom Rooms
11. Pengendali jarak jauh
(aksesori opsional) .....................41
11.1 Cara memasangkan pengendali jarak jauh
11.2 Cara menggunakan pengendali jarak jauh
12. Dukungan ....................................43
12.1 T&J dan spesifikasi teknis
12.2 Cara merawat perangkat Jabra Anda
12.3 Cara menyetel ulang ke pengaturan pabrik
4
1. Selamat datang
Terima kasih telah menggunakan Jabra PanaCast 50. Kami harap Anda menikmatinya!
Berbagai fitur Jabra PanaCast 50
• Rapat inklusif. Video 4K Panoramik menggunakan tiga kamera 13 megapiksel dan
penggabungan video waktu riil berpaten untuk menghadirkan cakupan 180° untuk
menampilkan ruang pertemuan yang lebih alami.
• Teknologi video cerdas. Zoom Pintar secara otomatis menyertakan semua orang yang
terlibat di dalam pembicaraan, sementara Vivid HDR memastikan pengalaman video
terbaik, bahkan di dalam kondisi pencahayaan yang sangat beragam.
• Kolaborasi seketika. Teknologi pasang dan putar (plug-and-play) memungkinkan
Anda berkolaborasi dengan yang lain dengan cepat dan mudah, menghadirkan video
dan audio tanpa repot ke ruang pertemuan Anda.
• Kompatibilitas serbabisa. Kompatibel dengan semua solusi konferensi audio dan
video terkemuka. Telah disahkan untuk penggunaan dengan Microsoft Teams Rooms,
Zoom, dan Zoom Rooms.
5
2. Gambaran umum
2.1 Gambaran umum Jabra PanaCast 50
SISI DEPAN
Mikrofon
Mikrofon
Mikrofon
Mikrofon
Kamera
Speaker
LED
6
SISI BELAKANG
Saluran udara
Braket dudukan yang
dapat disesuaikan
POWER
USB C
Daya AC
Tombol Bluetooth (untuk
menyandingkan pengendali
jarak jauh)
AUXIN RESET
ETHERNET
USB-C
Port AUX
3,5 mm
Menyetel ulang
Ethernet (untuk
Jabra Xpress)
7
2.2 Aksesori yang disertakan
Aksesori tambahan dapat dibeli di jabra.com/accessories.
Wall MountAdaptor daya AC (2 m/6 kaki)
Kabel daya AC
(1 m/3 kaki)
Kabel USB-C
(2 m/6 kaki)
2 sekrup
(M5x12)
Tidak termasuk perangkat
keras:
• S ekrup gypsu m dan
jangkar
• Sekrup tembok
8
2.3 Aksesori pilihan
Aksesori dapat dibeli di jabra.com/accessories.
Table Stand
Screen Mount
Pengendali jarak
jauh
Kabel USB-C
(5 m/15 kaki)
9
2.4 Dimensi
144 mm
650 mm
80 mm
125 mm
98 mm
80 mm
120 mm
108.6 mm
360 mm
10
3. Indikator Visual
Dalam panggilan atau media/video streaming
STAT US L ED
Mati atau tidak streaming
Memulai
Terhubung
Dalam panggilan, audio dibisukan
Pemberitahuan kapasitas Room
Menyandingkan pengendali jarak jauh
Firmware sedang diperbarui
(LED mati)
(berkedip putih)
(menyala 3 d etik)
(berkedip merah)
(berkedip hijau dan biru)
(berkedip merah muda)
11
4. Panduan pengaturan ruangan
Jabra PanaCast 50 didesain untuk ruang pertemuan berukuran hingga 4,5 meter
x 4,5 meter (15 kaki x 15 kaki) dan dapat dipasang menggunakan Wall Mount yang
disediakan atau Screen Mount atau Table Stand yang sifatnya opsional. Jika
whiteboard akan digunakan di ruang pertemuan, sebaiknya pasang pada dinding
terdekat untuk tampilan yang optimal.
Lihat PDF Panduan pengaturan ruangan di sini: jabra.com/help/panacast50/getstarted

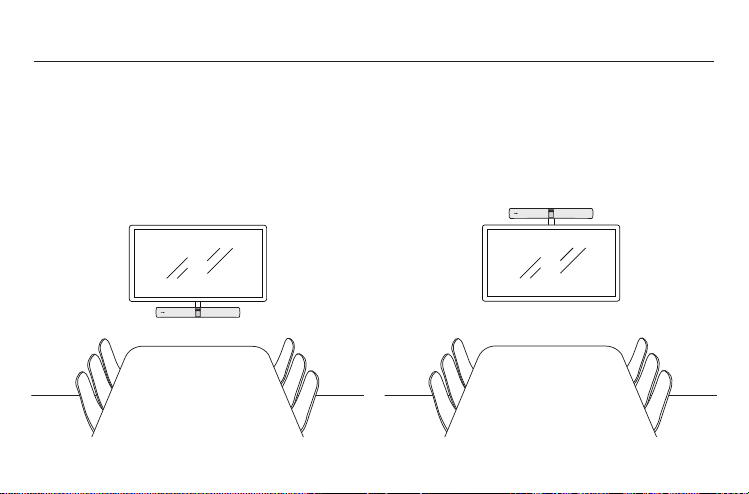

Di bawah ini adalah sejumlah skenario pengaturan ruangan yang umum.
12
5. Opsi dudukan
5.1 Pemasangan Dudukan Dinding
Lihat video atau PDF perakitan Wall Mount di sini: jabra.com/help/panacast50/getstarted
13
5.2 Pemasangan Dudukan Layar
Screen Mount dirancang untuk layar hingga 220 sentimeter (86 inci) dan VESA
menopang hingga 600 milimeter.
Lihat video atau PDF perakitan Screen Mount di sini:
jabra.com/help/panacast50/getstarted
14
