Jabra PanaCast 50
Brugervejledning
© 2021 GN Audio A/S. Alle rettigheder forbeholdes. Jabra® er et varemærke tilhørende GN Audio A/S.
Bluetooth®-navnet, -mærket og -logoerne er registrerede varemærker, som ejes af Bluetooth SIG, Inc.,
og GN Audio A/S anvender dem på licens.
Fremstillet i Malaysia
MODEL: VSM020
Overensstemmelseserklæring findes på www.jabra.com/doc
1. Velkommen ................................... 5
2. Oversigt .......................................... 6
2.1 Oversigt over Jabra PanaCast 50
2.2 Medfølgende tilbehør
2.3 Ekstraudstyr
2.4 Mål
3. Visuelle indikatorer .................... 11
4. Vejledning til opsætning af
mødelokale .................................. 12
5. Monteringsmuligheder.............13
5.1 Vægmontering
5.2 Skærmmontering
5.3 Bordstand

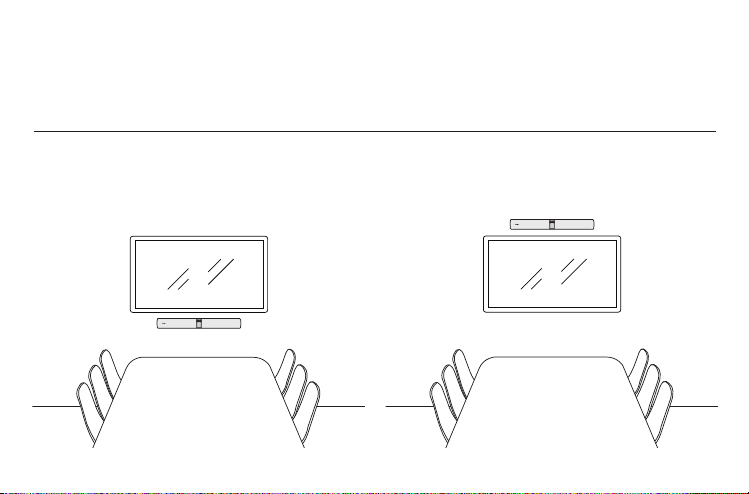

5.4 Monteringshøjde
6. Kabelføring ..................................17
6.1 Systemkabler i mødelokale
6.2 BYOD (Bring-Your-Own-Device)
7. Software ......................................19
7.1 Operativsystemer
7.2 Jabra Direct (Windows eller macOS)
7.3 Jabra Xpress (Windows eller macOS)
7.4 Jabra Sound+ (iOS eller Android)
7.5 Microsoft Teams og Teams Rooms
7.6 Zoom og Zoom Rooms
7.7 Andre kompatible applikationer til
videokonferencer
8. Nem ernadministration .........25
8.1 Hurtig start-guide i Jabra Direct
9. Videokonferencefunktioner .... 28
9.1 Camera controller i Jabra Direct og Jabra
Sound+
9.2 Intelligent Zoom
3
9.3 Virtual Director
9.4 Safety Capacity-indstillinger
9.5 Gem forudindstillinger for panorer, vip,
zoom
9.6 Indstillinger for billedkvalitet
9.7 Videoflimmer
9.8 Synsfelt
9.9 Video stitching-teknologi
9.10 Opdatér firmware
10. Whiteboard ................................. 35
10.1 Placer whiteboardet
10.2 Konfigurer whiteboard-visning
10.3 Del whiteboardet i hovedkameravisningen
10.4 Del en separat visning af whiteboardet i
Microsoft Teams
10.5 Del en separat visning af whiteboardet i
Zoom Rooms
11. Fjernbetjening (ekstraudstyr) . 41
11.1 Sådan parrer du ernbetjeningen
11.2 Sådan bruger du ernbetjeningen
12. Support ........................................43
12.1 Ofte stillede spørgsmål og tekniske
specifikationer
12.2 Sådan passer du på din Jabra-enhed
12.3 Sådan nulstiller du til fabriksindstillingerne
4
1. Velkommen
Tak, fordi du bruger Jabra PanaCast 50. Vi håber, du bliver glad for den!
Jabra PanaCast 50-funktioner
• Inkluderende møder. Panoramisk 4K-video takket være tre 13-megapixelkameraer og
patenteret videoredigering i realtid, der sikrer en 180° dækning, så du opnår et mere
naturligt billede af mødelokalet.
• Intelligent videoteknologi. Intelligent Zoom inkluderer automatisk alle i samtalen,
mens Vivid HDR sikrer den bedste videooplevelse, selv under vidt forskellige
lysforhold.
• Øjeblikkeligt samarbejde. Plug-and-play-teknologi giver dig mulighed for hurtigt og
nemt at samarbejde med andre, mens du kan nyde problemfri video og lyd i
mødelokalet.
• Alsidig kompatibilitet. Kompatibel med alle førende video- og lydkonferenceløsninger.
Certificeret til brug med Microsoft Teams Rooms, Zoom og Zoom Rooms.
5
2. Oversigt
2.1 Oversigt over Jabra PanaCast 50
FRONT
Mikrofoner
Mikrofoner
Mikrofoner
Mikrofoner
Kameraer
Højttalere
LED
6
BAGSIDE
Ventilationsåbninger
Justerbart
monteringsbeslag
POWER
USB C
Vekselstrøm
Bluetooth-knap (til parring
af fjernbetjening)
3,5 mm
AUXIN RESET
ETHERNET
AUX-port
Nulstil
Ethernet (til
Jabra Xpress)
USB-C
7
2.2 Medfølgende tilbehør
Ekstra tilbehør kan købes via jabra.com/accessories.
Strømkabel til
vekselstrøm (1m)
USB-C-kabel
(2m)
VægmonteringVekselstrømadapter (2m)
2 skruer
(M5x12)
Hardware ikke
inkluderet:
• Gipsskruer og ankre
• Murskruer
8
2.3 Ekstraudstyr
Tilbehør kan købes via jabra.com/accessories.
Bordstander
Skærmmontering
Fjernbetjening
USB-C-kabel
(5m)
9
2.4 Mål
144 mm
650 mm
80 mm
125 mm
98 mm
80 mm
120 mm
108,6 mm
108.6 mm
360 mm
10
3. Visuelle indikatorer
Slået fra e ller streamer i kke
Under et o pkald eller strea ming af video/med ie
Under et o pkald, lyd slået fra
Notifikation lokalets kapacitet
LE D - S TATUS
Starter
Tilslut tet
Parrer fjernbetjening
Firmwareopdatering
(LED fra)
(blinker hvidt)
(tændt i 3 sekunder)
(blinker rødt)
(blinker g rønt og blåt)
(blinker pink)
11
4. Vejledning til opsætning af mødelokale
Jabra PanaCast 50 er designet til mødelokaler på op til 4,5 meter x 4,5 meter og kan
monteres med den medfølgende vægmontering eller ekstraudstyret skærmmontering
eller bordstander. Hvis der skal bruges et whiteboard i mødelokalet, skal det helst
placeres på den tilstødende væg for at opnå den optimale visning.
Se PDF med vejledning til opsætning af mødelokale her: jabra.com/help/panacast50/
getstarted

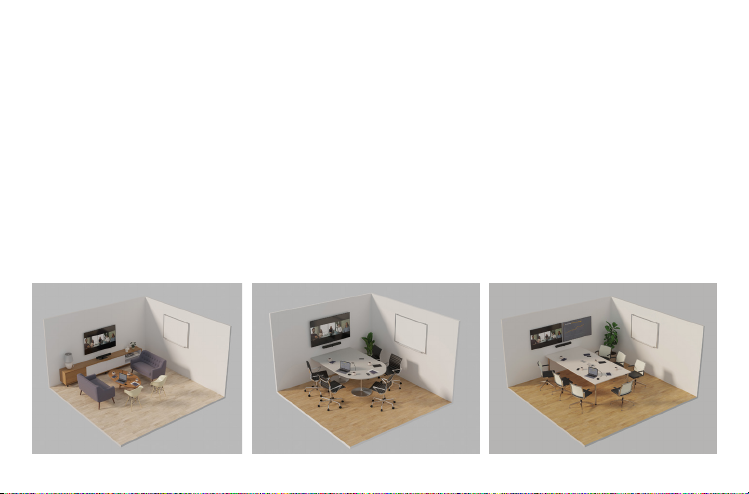

Nedenfor er nogle typiske scenarier for opsætning af lokaler
12
5. Monteringsmuligheder
5.1 Vægmontering
Se video eller PDF om samling af vægmontering her:
jabra.com/help/panacast50/getstarted
13
5.2 Skærmmontering
Skærmmonteringen er designet til skærme på op til 86” (220 cm) og VESA-monteringer
på op til 600 mm.
Se video eller PDF om samling af skærmmontering her:
jabra.com/help/panacast50/getstarted
14
