Page 1
PROD. NO. 011461
MOD. NO. SPT180V

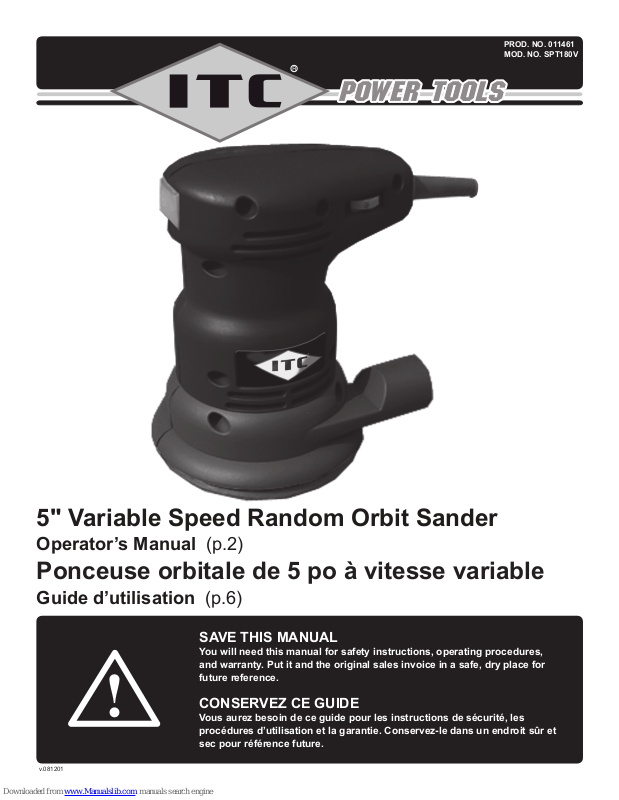

5" Variable Speed Random Orbit Sander
Operator’s Manual (p.2)
Ponceuse orbitale de 5 po à vitesse variable
Guide d’utilisation (p.6)
SAVE THIS MANUAL
You will need this manual for safety instructions, operating procedures,
and warranty. Put it and the original sales invoice in a safe, dry place for
future reference.
CONSERVEZ CE GUIDE
Vous aurez besoin de ce guide pour les instructions de sécurité, les
procédures d’utilisation et la garantie. Conservez-le dans un endroit sûr et
sec pour référence future.
v.081201
Page 2
IMPORTANT SAFETY INSTRUCTIONS
!
WARNING! When using electric tools, machines or equipment, basic safety
precautions should always be followed to reduce the risk of re, electric
shock, and personal injury.
READ ALL INSTRUCTIONS BEFORE USING THIS TOOL
1. KEEP WORK AREA CLEAN. Cluttered areas invite injuries.
2. CONSIDER WORK AREA ENVIRONMENT. Don’t use power tools in damp,
wet, or poorly lit locations. Don’t expose your tool to rain. Keep the work area
well lit. Don’t use tools in the presence of ammable gases or liquids.
ENGLISH
3. KEEP CHILDREN AND BYSTANDERS AWAY. All children should be kept
away from the work area. Don’t let them handle machines, tools or extension
cords. Visitors can be a distraction and are difcult to protect from injury.
4. GROUNDED TOOLS must be plugged into an outlet that itself is properly
installed and grounded. Grounding provides a low-resistance path to carry
electricity to ground away from the operator, should the tool malfunction electrically. Do not remove the grounding prong from the plug or alter the plug in
any way. If in doubt as to whether the outlet is properly grounded according
to code, check with a qualied electrician.
5. OBSERVE PROPER PRECAUTIONS REGARDING DOUBLE INSULATION. This tool is double insulated. It is equipped with a polarized plug. One
blade is wider than the other, so it will t into a polarized outlet only one way.
If you have difculty inserting the plug, try reversing it. If it still doesn’t t, do
not alter the plug; have a qualied electrician install a polarized outlet.
6. GUARD AGAINST ELECTRIC SHOCK. Prevent body contact with grounded
surfaces: pipes, radiators, ranges, and refrigerator enclosures. When your
body is grounded the risk of electric shock increases. When working
wherever “live” electrical wires may be encountered, try to ascertain whether
there is a danger of shock. Even so, DO NOT TOUCH ANY METAL PARTS
FRANÇAIS
OF THE TOOL while using it. Hold the tool only by the plastic grip to prevent
electric shock if you contact a live wire.
7. DO NOT ABUSE THE CORD. Never carry your tool by the power cord or
pull on the cord to unplug it. Protect the cord from potential sources of damage: heat, oil & solvents, sharp edges, or moving parts. Replace damaged
cords immediately.
8. WHEN WORKING OUTDOORS, USE AN OUTDOOR-RATED EXTENSION
CORD. An extension cord rated for outdoor use must be marked “W-A” or
“W”.
9. DO NOT EXPOSE ELECTRICAL POWER TOOLS TO MOISTURE. Rain or
wet conditions can cause water to enter the tool and lead to electric shock.
10. ENSURE THE EXTENSION CORD YOU USE IS OF SUFFICIENT GAUGE
FOR ITS LENGTH.
Recommended Minimum Wire Gauge for Extension Cords
Amps from
Tool
Nameplate
0 - 5 amps 16 ga. 16 ga. 16 ga. 14 ga. 12 ga. 12 ga.
5.1 - 8 amps 16 ga. 16 ga. 14 ga. 12 ga. 10 ga. Do Not
8.1 - 12 amps 14 ga. 14 ga. 12 ga. 10 ga. Do Not
12.1 - 15 amps 12 ga. 12 ga. 10 ga. 10 ga. Do Not
15.1 - 20 amps 10 ga. 10 ga. 10 ga. Do Not
7.62 m
(25') long
15.24 m
(50') long
22.86 m
(75') long
30.48 m
(100')
long
Use
45.72 m
(150')
long
Use
Use
Do Not
Use
60.96 m
(200')
long
Use
Do Not
Use
Do Not
Use
Do Not
Use
11. STORE IDLE EQUIPMENT. Store equipment in a dry area to inhibit rust.
Equipment also should be in a high location or locked up to keep out of reach
of children.
12. DON’T FORCE THE TOOL. It will do the job better and more safely at the
rate for which it was intended.
2
Page 3
IMPORTANT SAFETY INSTRUCTIONS
!
13. USE THE RIGHT TOOL. Don’t force a small tool or attachment to do the
work of a larger industrial tool. Don’t use a tool for a purpose for which it was
not intended.
14. DRESS PROPERLY. Don’t wear loose clothing or jewelry; they can be
caught in moving parts. Protective, non-electrically conductive gloves and
non-skid footwear are recommended when working. Wear protective hair
covering to contain long hair and keep it from harm.
15. USE EYE PROTECTION. Use a full-face mask if the work you’re doing
produces metal lings, dust or wood chips. Goggles are acceptable in other
situations. Wear a clean dust mask if the work involves creating a lot of ne
or coarse dust.
16. SECURE WORK. Use clamps or a vise to hold the work. It’s safer than using
your hands and it frees both hands to operate the tool.
17. DON’T OVERREACH. Keep proper footing and balance at all times. Do not
reach over or across machines that are running.
18. MAINTAIN TOOLS WITH CARE. Keep tools sharp and clean for better and
safer performance. Follow instructions for lubricating and safe performance.
Follow instructions for lubricating and changing accessories. Keep handles
dry, clean and free from oil and grease.
19. AVOID UNINTENTIONAL STARTING. Be sure the switch is in the OFF posi-
tion before plugging in.
20. ALWAYS CHECK AND MAKE SURE TO REMOVE ANY ADJUSTING
KEYS OR WRENCHES before turning the tool on. Left attached, these parts
can y off a rotating part and result in personal injury.
21. DO NOT USE THE TOOL IF IT CANNOT BE SWITCHED ON OR OFF.
Have your tool repaired before using it.
22. DISCONNNECT THE PLUG FROM POWER BEFORE MAKING ANY
ADJUSTMENTS. Changing attachments or accessories can be dangerous if
the tool could accidentally start.
23. STAY ALERT. Watch what you are doing & use common sense. Don’t oper-
ate any tool when you are tired.
24. CHECK FOR DAMAGED PARTS. Before using this tool, any part that is
damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts,
binding of moving parts, breakage of parts, mountings, and other conditions
that may affect its operation. Inspect screws and tighten any ones that are
loose. Any part that is damaged should be properly repaired or replaced by
an authorized service centre unless otherwise indicated elsewhere in the instruction manual. Have defective switches replaced by an authorized service
centre. Don’t use the tool if switch does not turn it on and off properly.
25. REPLACEMENT PARTS. When servicing, use only identical replacement
parts.
26. SERVICE AND REPAIRS should be made by qualied repair technicians at
an authorized repair centre. Improperly repaired tools could cause serious
shock or injury
ENGLISH
FRANÇAIS
SAFETY PRECAUTIONS FOR RANDOM ORBIT SANDER
= ALWAYS CHECK THE SPEED RATING OF ACCESSORIES. This tool will
spin accessories at 12,000 rpm. Accessories not rated for speeds this high
will very likely y apart and could cause serious injury.
WARNING! The warnings, cautions and instructions discussed in this instruction
manual cannot cover all possible conditions and situations that may occur.
It must be understood by the operator that common sense and caution are
factors which cannot be built into this product, but must be supplied by the
operator.
v.081201 3
Page 4
SPECIFICATIONS
Your new ITC SPT180V comprises:
5" Variable Speed Random Orbital Sander
Dust bag
Sandpaper disc
=Voltage:120 volts AC, 60Hz.
=Current rating: 2.5 amps
=Variable speed: 4,000 - 12,000 OPM (Oscillations Per Minute)
The 5" Variable Speed Random Orbital Sander is designed for sanding and
ENGLISH
polishing a variety of materials. Its high speed allows fast material removal while
sanding and the random orbiting feature virtually eliminates the swirl marks
usually left by rotating sanders.
OPERATING PROCEDURES
SANDING DISCS
Your 5" Variable Speed Random Orbital Sander is designed to accept only
5" (125 mm) diameter hook and loop sanding discs with a pattern of 8 dust
collection holes (similar to those used by Makita™ sanders). The dust collection
holes allow sanding dust to be picked up and collected in the dust bag, reducing
the amount of material that collects between the grit particles of the sandpaper.
This extends the useful life of the sanding discs. Check also for any damage to
an abrasive disc before you install it.
CONTROL THE DUST IN THE WORKPLACE
=At the back of your sander, you can attach a dust collector hose, or if not
available, the supplied dust bag can be used.
FRANÇAIS
=Empty the bag whenever it is half full.
=The dust bag slides onto the extraction port at the back of the tool. There is
an L-shaped locking slot on the bottom of the dust bag’s plastic opening.
=Slide this slot over the small peg on the bottom of the dust port and twist the
bag counterclockwise slightly to secure it.
INSTALLING A SANDPAPER DISC
1. Unplug the sander.
2. Turn the tool upside down.
3. Place the paper, fuzzy side down on the sanding pad so that the holes in the
paper align with the dust extraction holes on the pad.
4. Press down on the paper rmly so the hooks in the pad engage the loops in
the fuzzy backing of the paper.
5. When removing paper do so slowly and gently. Tearing the paper off quickly
can shorten the life of the small plastic hooks on the sanding pad and result
in the sandpaper discs falling off in use.
RUNNING THE SPT180V
1. Plug in the tool.
2. Hold the tool rmly.
3. Check to make sure the abrasive disc is not obstructed.
4. While the tool is off the surface, press the switch on the front of the machine
with your index nger. Switching the tool on or off under load may damage it
and will cause excessive swirl markings on the workpiece.
5. Gently lower the sander onto the surface.
MAINTENANCE
= Keep the vents clear of dust and debris. This will help prevent possible
electrical shorts and ensure proper cooling.
= Keep the tool housing clean and free of oil and grease using mild soap and a
damp (not wet) cloth.
4
Page 5
O.
!
N
10 Cord guard
11 Cord
12 Stator
13
14
DESCRIPTION
1 Switch cover
2 Switch
3 Label
4 Screw ST. 4.2 x 19
5 Right housing
6 Dust bag assembly
7 Speed dial switch
8 Screw ST. 4.2 x 14
9 Anchor
Carbon brush
Left housing
MAINTENANCE
= Avoid overloading your sander. It will become hot and lose efciency.
Running it free of load for a minute or two will allow it to cool itself to normal
temperature.
= Inspect the cord regularly and have it replaced by an authorized repair facility
if it is damaged.
= Lubrication for this tool is done at the factory and should not be necessary
again under normal use.
= Check the sanding disc regularly for tears, cracking, and other damage. A
damaged disc can allow the pad beneath to be damaged, particularly the
hooks.
NOTE: Because of the operator vigilance required in this respect, the pad is
considered a consumable part and is not covered under warranty.
= An authorized repair centre should do any repairs, modication, or
maintenance that involve disassembling the sander.
= Any damage to the tool should be corrected at an authorized repair centre.
PARTS LIST

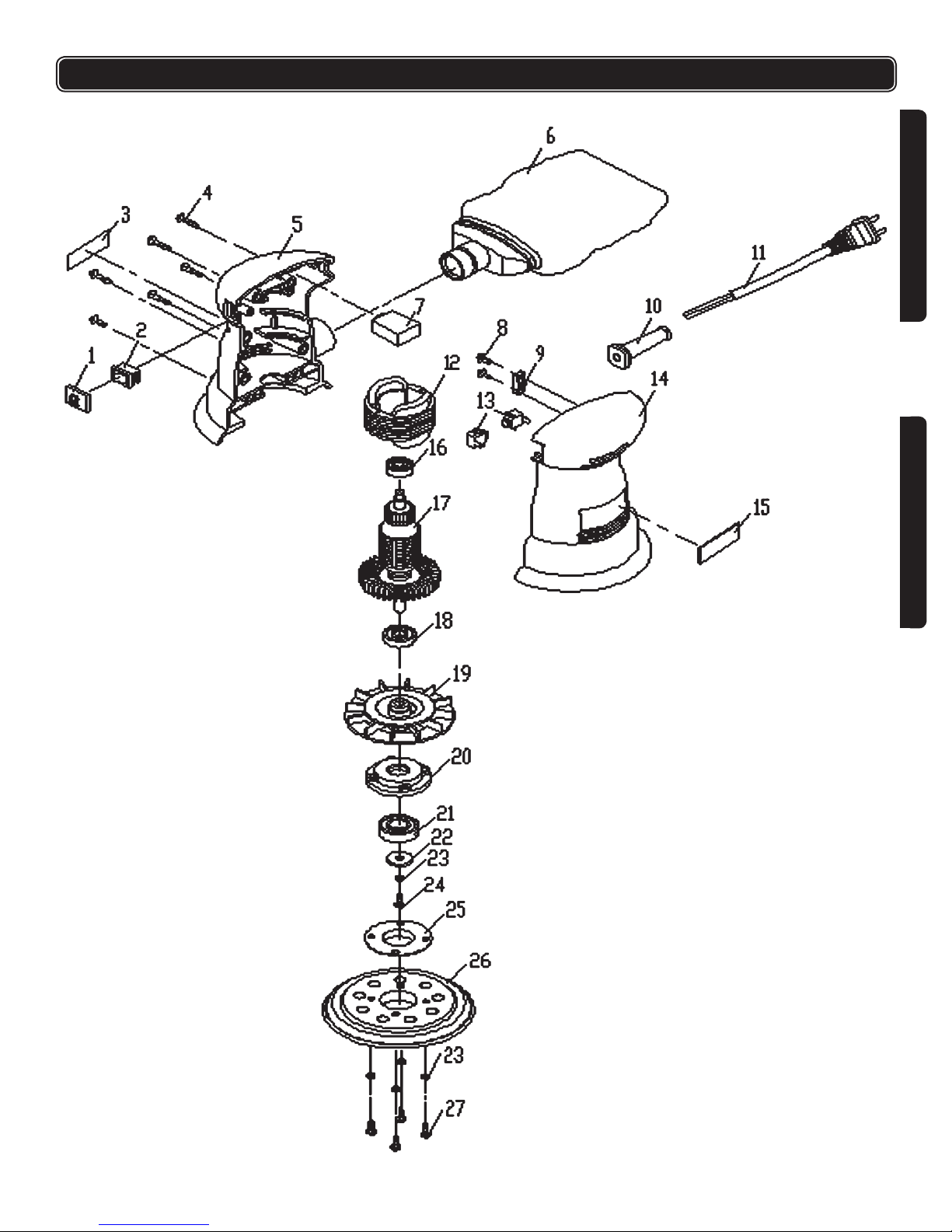

Please refer to the schematic drawing on page 11.
O.
N
15 Label
16 Bearing 608Z
17 Armature
18 Bearing 629Z
19 Fan
20 Bearing cover
21 Bearing 6002Z
22 Washer
23
24
25
26 Sanding pad
27 Screw M5 x 12
DESCRIPTION
Spring pin
Screw M5 x 15
Dust cover
ENGLISH
FRANÇAIS
v.081201 5
Page 6
IMPORTANTES DIRECTIVES DE SÉCURITÉ
!
AVERTISSEMENT : Durant l’usage des outils électriques, des machines et
de l’équipement, des précautions de sécurité de base devraient toujours
être observées pour réduire le risque d’incendie, de choc électrique et de
blessures corporelles.
LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET
OUTIL.
1. CONSERVEZ L’AIRE DE TRAVAIL PROPRE. Le désordre invite les
blessures.
ENGLISH
2. SOYEZ CONSCIENT DE VOTRE ENVIRONNEMENT DE TRAVAIL. Ne
pas utiliser les outils motorisés dans des endroits humides, mouillés ou
insufsamment éclairés. Ne pas exposer vos outils à la pluie. Conservez
l’aire de travail bien éclairée. Ne pas utiliser les outils en présence de gaz ou
de liquides inammables.
3. CONSERVEZ LES ENFANTS ET LES SPECTATEURS À L’ÉCART. Tous
les enfants doivent être tenus à l’écart de l’aire de travail. Ne leur permettez
pas de toucher les machines, les outils ou les cordes de rallonge. Les
visiteurs peuvent causer une distraction et on doit les protéger contre les
blessures corporelles.
4. LES OUTILS MIS À LA TERRE doivent être branchés dans une prise qui
elle-même a été installée et mise à la terre adéquatement. Si l’outil avait
un problème électrique, la mise à la terre offre un cheminement de faible
résistance transportant l’électricité à la mise à la terre loin de l’opérateur. Ne
jamais enlever la broche de mise à la terre ou modier la che. En cas de
doute quant à l’installation appropriée de la mise à la terre, consultez avec
un électricien qualié.
5. PRENEZ LES PRÉCAUTIONS APPROPRIÉES CONCERNANT
FRANÇAIS
L’ISOLATION DOUBLE. Cet outil est doublement isolé. Il est équipé d’une
che polarisée. Une lamelle de la che est plus large que l’autre et elle ne
s’adaptera à une prise de courant polarisée que d’une seule façon. Si vous
éprouvez des difcultés pour insérer la che, inversez-la. Si elle ne s’adapte
toujours pas, ne pas tenter de modier la che. Demandez à un électricien
qualié d’installer une prise de courant polarisée.
6. PRÉVENEZ LES CHOCS ÉLECTRIQUES. Éviter le contact de votre
corps avec les surfaces mises à terre : tuyaux, radiateurs, cuisinières et
réfrigérateurs. Si votre corps est mis à la terre, le risque de choc électrique
est augmenté. Si vous effectuez des travaux dans les secteurs où des ls
électriques sous tension pourraient être touchés, tentez de déterminer
s’il y a un risque de choc électrique. Mais en toute circonstance, NE PAS
TOUCHER AUNE PARTIE MÉTALLIQUE DE L’OUTIL durant son usage.
Toujours tenir l’outil par la poignée en plastique pour prévenir les chocs
électriques en cas de contact avec un l sous tension.
7. NE PAS ABUSER LE CORDON. Ne jamais transporter votre outil par
le cordon ou tirer sur le cordon pour le débrancher. Protégez le cordon
des sources potentielles de dommage : La chaleur, l’huile et les solvants,
les rebords aiguisés ou les pièces mobiles. Remplacez les cordons
endommagés immédiatement.
8. POUR LE TRAVAIL À L’EXTÉRIEUR, TOUJOURS UTILISER UNE CORDE
DE RALLONGE HOMOLOGUÉE POUR L’USAGE À L’EXTÉRIEUR. Une
corde de rallonge homologuée pour usage à l’extérieur doit porter la marque
« W-A » ou « W ».
9. NE PAS EXPOSER LES OUTILS ÉLECTRIQUES À L’HUMIDITÉ.
ou les conditions humides peuvent causer l’inltration d’eau dans l’outil et il
peut alors y avoir un risque de choc électrique.
La pluie
6
Page 7
IMPORTANTES DIRECTIVES DE SÉCURITÉ
10. ASSUREZ-VOUS QUE LA CORDE DE RALLONGE QUE VOUS
UTILISEZ EST DE CALIBRE SUFFISANT POUR SA LONGUEUR.
Calibre minimum recommandé pour les cordons de rallonge
Indice
d’intensité
(ampère)
0 - 5 amp. cal.16 cal.16 cal.16 cal.14 cal.12 cal.12
5,1 - 8 amp. cal.16 cal.16 cal.14 cal.12 cal.10 Ne pas
8,1 - 12 amp. cal.14 cal.14 cal.12 cal.10 Ne pas
12,1 - 15
amp.
15,1 - 20
amp.
Longeur
de
7,62 m
(25 pi)
cal.12 cal.12 cal.10 cal.10 Ne pas
cal.10 cal.10 cal.10 Ne pas
Longeur
de
15,24 m
(50 pi)
Longeur
de
22,86 m
(75 pi)
Longeur
de
30,48 m
(100 pi)
utiliser
Longeur
de
45,72 m
(150 pi)
utiliser
utiliser
Ne pas
utiliser
ENGLISH
Longeur
de
60,96 m
(200 pi)
utiliser
Ne pas
utiliser
Ne pas
utiliser
Ne pas
utiliser
11. REMISEZ L’ÉQUIPEMENT QUI N’EST PAS UTILISÉ. Remisez l’équipement
dans un endroit sec pour empêcher la rouille. L’équipement devrait aussi
être remisé dans un endroit haut ou sous clé, hors d’atteinte de la portée des
enfants.
12. NE PAS FORCER L’OUTIL. Il fera un meilleur travail, de manière plus
sécuritaire, au rythme pour lequel il est conçu.
13. UTILISEZ L’OUTIL APPROPRIÉ. Ne pas forcer un petit outil ou un
accessoire à faire le travail d’un outil industriel plus gros. Ne pas utiliser un
outil à une n pour laquelle il n’a pas été conçu.
14. HABILLEZ-VOUS DE MANIÈRE APPROPRIÉE. Ne pas porter de vêtement
ample ou de bijoux. Ils peuvent être attrapés par les pièces mobiles. Des
gants de protection à l’épreuve de la conductivité électrique et des souliers
antidérapants sont recommandés durant le travail. Portez un couvre-tête de
protection pour recouvrir les cheveux longs et prévenir les emmêlements.
15. PROTÉGEZ VOS YEUX. Utilisez un masque qui recouvre le visage tout
entier si le travail que vous effectuez produit de la limaille métallique, de la
poussière ou des éclats de bois. Des lunettes de sécurité sont appropriées
dans les autres situations. Portez un masque à poussière propre si le travail
implique la création d’une quantité appréciable de poussière ne ou à gros
grains.
16. FIXEZ SOLIDEMENT LA PIÈCE DE TRAVAIL. Utilisez des pinces ou un
étau pour tenir la pièce de travail. C’est beaucoup plus sécuritaire que
l’usage de vos mains et ceci libère vos deux mains pour contrôler l’outil.
17. NE PAS VOUS ÉTIREZ. Conservez vos pieds sur le sol et maintenez votre
équilibre en tout temps. Ne vous avancez pas au-dessus ou à travers les
machines qui sont en mode de fonctionnement.
18. MAINTENEZ L’OUTIL EN BON ÉTAT. Conservez l’outil eflé et propre pour
une meilleure performance et plus de sécurité. Observez les instructions
pour la lubrication et la performance sécuritaire. Respectez les directives
de lubrication et de changement des accessoires. Conservez les poignées
propres, sèches et libres d’huile et de graisse.
19. ÉVITEZ LA MISE EN MARCHE ACCIDENTELLE. Assurez-vous que
l’interrupteur est à la position « ARRÊT » avant de brancher l’outil.
20. TOUJOURS VÉRIFIEZ ET RETIREZ LES CLÉS DE RÉGLAGE ET LES
CLÉS ANGLAISES avant de mettre l’outil en marche. Laissez en place, ces
pièces peuvent se détacher de la pièce qui tourne et causer des blessures.
21. NE PAS UTILISER L’OUTIL SI L’INTERRUPTEUR « EN MARCHE /
ARRÊT » NE FONCTIONNE PAS CORRECTEMENT. Faire réparer votre
outil avant de l’utiliser.
22. DÉBRANCHEZ L’OUTIL DE LA PRISE DE COURANT AVANT DE FAIRE
LES RÉGLAGES. Les changements de pièce ou d’accessoire peuvent être
dangereux si l’outil peut être activé accidentellement.
23. SOYEZ ALERTE. Surveillez vos mouvements et utilisez le sens commun.
N’utilisez pas un outil quand vous êtes fatigué.
v.081201 7
FRANÇAIS
Page 8
IMPORTANTES DIRECTIVES DE SÉCURITÉ
!
24. EXAMINEZ POUR DES PIÈCES ENDOMMAGÉES. Avant d’utiliser cet
outil, toute pièce qui est endommagée devrait être soigneusement examinée
pour s’assurer qu’elle fonctionnera adéquatement et qu’elle remplira sa
fonction. Vériez pour l’alignement et le coincement des pièces mobiles,
le bris des pièces, les montures et toutes autres conditions qui pourraient
affecter dans lesonfonctionnement. Examinez les vis et resserrez celles qui
sont relâchées. Toute pièce qui est endommagée devrait être correctement
réparée ou remplacée par le centre de service autorisé, sauf si autrement
indiqué ailleurs manuel de l’utilisateur. Les interrupteurs défectueux doivent
être remplacés par un centre de service autorisé. Ne pas utiliser l’outil si
ENGLISH
l’interrupteur ne fonctionne pas correctement.
25. PIÈCES DE RECHANGE. Pour le service, n’utilisez que des pièces de
rechange identiques seulement.
26. SERVICE ET RÉPARATION doivent être effectués par des techniciens
qualiés à un centre de service autorisé. Des outils qui ne sont pas réparés
adéquatement peuvent causés un choc ou des blessures graves.
PRÉCAUTIONS DE SÉCURITÉ POUR LA PONCEUSE
= TOUJOURS VÉRIFIER LA VITESSE NOMINALE DES ACCESSOIRES.
Cet outil fera pivoter les accessoires à une révolution de 12 000 tr/min.
Les accessoires dont la vitesse nominale est inférieure à celle-ci, en toute
probabilité se désintégreront et pourraient causer des blessures graves.
AVERTISSEMENT : Les avertissements, mises en garde et instructions décrites
dans ce guide d’utilisation ne peuvent pas couvrir toute condition possible
FRANÇAIS
qui pourrait se produire. L’utilisateur doit comprendre que le bon sens et
la vigilance sont des facteurs qui ne peuvent pas être incorporés dans ce
produit; ils doivent être fournis par l’utilisateur.
DONNÉES TECHNIQUES
Votre nouvelle ponceuse ITC SPT180V comprend:
Une ponceuse orbitale de 125 mm (5 po.) à vitesse variable
Un sac à poussières
Un disque abrasif
= Tension : 120 volts AC, 60Hz.
= Intensité de courant nominale : 2,5 amp.
= Vitesse variable de 4000 à 12 000 orb/min (orbites par minute)
La ponceuse orbitale de 125 mm (5 po.) à vitesse variable est conçue pour
poncer et polir plusieurs types de matériaux. Sa grande vitesse permet d’enlever
rapidement le matériel lors du ponçage et son mouvement orbital élimine
presque toutes les traces en spirale normalement laisser par les ponceuses
rotatives.
PROCÉDURES D’UTILISATION
DISQUES ABRASIFS
Votre ponceuse orbitale de 125 mm (5 po.) à vitesse variable est conçue
de façon à accepter les disques abrasifs auto-agrippants, modèle à
8 trous d’aspiration de la poussière (semblable à ceux utilisés pour
les ponceuses Makita™). Les trous d’aspiration permettent d’aspirer la
poussière dans le sac à poussières, réduisant ainsi la quantité de débris
qui s’accumule entre les particules du papier abrasif. Ceci prolonge la vie
des disques abrasifs. Examinez soigneusement le disque abrasif pour
tout dommage avant de l’installer.
8
Page 9
PROCÉDURES D’UTILISATION
!
CONTRÔLE LA POUSSIÈRE DANS VOTRE LIEU DE TRAVAIL
= Vous pouvez attacher le tuyau d’un aspirateur de poussières derrière de
votre ponceuse, ou si celui-ci n’est pas disponible, vous pouvez utiliser le
sac à poussières fourni avec la ponceuse.
= Videz le sac lorsque celui-ci est rempli de moitié.
= Le sac à poussières se glisse sur le tube d’aspiration derrière l’outil. Une
fente de verrouillage en forme de L est situé au bas du raccord en plastique
du sac à poussières.
= Glissez cette fente sur la petite cheville au bas du tube d’aspiration et
tournez légèrement dans le sens inverse des aiguilles d’une montre pour
bien xer celui-ci.
INSTALLATION DU DISQUE ABRASIF
1 Débranchez la ponceuse.
2 Inversez l’outil de haut en bas.
3 Placez le papier, côté crépu vers le bas sur le patin abrasif de façon à ce que
les trous dans le papier s’alignent aux trous d’aspiration du patin.
4 Appuyez fermement sur le papier pour que crochets du patin s’accrochent
aux boucles du côté crépu du papier.
5 Retirez le papier lentement et doucement. Tirer le papier rapidement peut
réduire la vie des petits crochets de plastique sur le patin de la ponceuse et
les disques abrasifs pourraient alors tomber lors de l’utilisation.
UTILISATION DE LA PONCEUSE SPT180V
1 Branchez l’outil.
2 Tenez l’outil fermement.
3. Vériez que le disque abrasif n’est pas obstrué.
4. En tenant l’outil à l’écart de la surface, appuyez avec l’index sur le bouton
sur la partie avant de l’outil. Évitez le mouvement alternatif de l’interrupteur
de la position « en marche / arrêt » sous charge car ceci endommagera
l’interrupteur et causera des traces en spirale sur la pièce de travail.
5. Abaissez doucement l’outil à la surface.
ENGLISH
FRANÇAIS
ENTRETIEN
= Conservez les orices de ventilation libres de poussière et de débris. Ceci
aidera à prévenir les courts-circuits possibles et assurera la ventilation
adéquate.
= Conservez le boîtier de l’outil propres et libres de graisse et d’huile en les
nettoyant avec un linge savonneux et humide (mais non mouillé).
= Éviter de surcharger votre ponceuse. Elle chauffera et perdra son efcacité.
Le fonctionnement libre et sans charge pendant une minute ou deux lui
permettra de se refroidir à la température normale.
= Examinez le cordon régulièrement et faites-le remplacer par un centre de
service autorisé s’il est endommagé.
= La lubrication de cet outil est complétée à l’usine et ne devrait pas être
requise de nouveau sous les conditions d’usage normal.
= Vériez le disque abrasif régulièrement pour les ssures et autres
dommages. Un disque endommagé peut causé des dommages au patin,
surtout aux crochets.
NOTE: Puisque la vigilance de la part de l’opérateur est exigée, le patin est
considéré comme une pièce à la consommation et n’est pas couvert par la
garantie
= Tous les travaux de réparation, de modication ou d’entretien qui implique
le désassemblage de la ponceuse doivent être complétés par un centre de
service autorisé seulement.
= Tout dommage à l’outil doit être réparé par un centre de service autorisé
seulement.
v.081201 9
Page 10
LISTE DES PIÈCES
!
S’il vous plaît, référer au dessin schématique à la page 11.
o.
N
1 Couvercle d’interrupteur
2 Interrupteur
3 Boîtier de droite
4 Gaine de cordon
ENGLISH
5 Cordon principal
6 Vis St4.2 x 14
7 Attache de cordon
8 cage de porte-balais
9 Couvercle avant
10 Ensemble stator
11 Boîtier de gauche
12 Vis St4.2 x 19
13
14
DESCRIPTION
Couvercle arrière
Ensemble de sac à poussièrres
o.
N
15 Roulement à billes 608
16 Armature
17 Roulement à billes 629
18 Rondelle 9 x12 x 3
19 Roue d’entrée
20 Pied de roulement à billes
21 Roulement à billes
22 Rondelle
23
24
25
26 Patin
DESCRIPTION
Rondelle élastique
Vis M5 x 12
Protecteur
FRANÇAIS
WARNING: Repairs should be made by an authorized repair centre. Opening
this tool could invalidate your warranty.
AVERTISSEMENT: Toutes les réparations doivent être exécutées par le
personnel d’un centre de service autorisé. Si vous ouvrez cet outil, vous
risquez d’annuler la garantie.
10
Page 11
SCHEMATIC DRAWING / SCHÉMA
ENGLISH
FRANÇAIS
v.081201 11
Page 12
WARRANTY
ITC branded power tools, air nailers staplers and compressors are designed
for use in DIY (do-it-yourself), light or intermittent duty, semi-professional
applications. They are not intended for use in professional, production, industrial
or continual use applications.
ITC makes every effort to ensure that its products meet high quality and durability
standards and are warranted for two years against manufacturers’ faults and
defects for a period of two years from the date of purchase to the original owner.
ITC will REPAIR OR REPLACE (at our discretion) merchandise deemed by
the company to be defective, provided that it is has not been misused, abused,
ENGLISH
altered, or repaired by anyone other than an authorized repair centre.
Please consult the ITC catalogue or your nearest ITC distributor to determine
those products that are covered by our over-the counter warranty. Any ITC tool
that fails during normal use and within the specied warranty period and qualies
for over-the counter warranty must be returned to its point of purchase for
replacement or credit. Any item not listed as over-the-counter warranty must be
shipped, prepaid freight, to an authorized repair depot accompanied by a copy
of the invoice specifying the date that the item was purchased. Returned tools
that are not accompanied by a proof of purchase (Copy of Invoice) will not be
repaired or replaced under warranty.
This warranty does not extend to normal wear or consumable parts such as brad
and staple gun driver blades, grinding discs, saw blades, driver bits, electric
motor brushes, worn chords, etc. It also does not apply to ITC tools used in
professional, production, industrial or continual use applications.
For a listing of the authorized repair centers please refer to the ITC catalogue.
FRANÇAIS
GARANTIE
Les produits de marque ITC, tels que les machines-outils, les marteaux agrafeurs
et les compresseurs sont conçues pour les bricoleurs aux ns d’utilisation légère
ou à action intermittente et semi-professionnel. L’intention d’usage n’est pas pour
l’industrie professionnelle, de production, industriel ou usage continuel.
ITC fait tout les efforts de s’assurer que leurs gammes de produits rencontre les
exigences de haute qualité et durabilité. Les produits bricoleurs ITC sont garantis
contre la défectuosité de fabrication pour une période de 2 ans de la date d’achat
du premier occupant. Seulement les produits bricoleurs ITC qui font défauts par
suite d’un usage normal et pendant la période de garantie spéciée ci-dessous,
seront RÉPARÉS OU REMPLACÉS au gré de ITC. La présente garantie ne
s’applique cependant pas aux défectuosités découlant d’un usage impropre ou
abusif, d’une usure anormale ou de modications effectuées hors de l’usine.
S.V.P, consulter le catalogue pour obtenir la liste des produits qui font partie de
la garantie échange au comptoir. Lorsque le produit est admis à la garantie au
comptoir, il doit être retourné au point de vente. Si le produit ne se trouve pas
sur cette liste, il doit être retourné franco de port à un centre de service autorisé
par JET accompagné de la facture indiquant la date d’achat. Il n’y aura aucune
réparation sans la preuve d’achat.
Cette garantie ne s’accorde pas aux pièces consommables telles que les lames
pour les pousse-tocs d’agrafeuses et d’outils Brad, les meules, les brosses pour
moteur électrique, etc. ainsi que les outils usés par l’industrie professionnelle, de
production, industriel ou usage continuel.
An d’obtenir une che des centres de service autorisé s.v.p. consulter le catalogue
ITC.
12
Loading...
