Page 1
OPERATION
MANUAL
DIGITAL MULTIMETER
027551
IDMM-100
MANUEL DE
L'UTILISATEUR
MULTIMÈTRE NUMÉRIQUE
027551
IDMM-100
Page 2
2
WARRANTY
This instrument is warranted to be free from defects in material and workmanship for a period of one year. This warranty
does not cover expandable items such as batteries or fuses. If
the defect has been caused by a misuse or abnormal opera
-
tion conditions, the repair will be billed at a nominal cost.
SAFETY
ITC multimeters have been designed according to IEC1010 concerning electronic measuring instruments with a
measurement category (CAT II 600V). The max. permitted
transient voltage: 4000V, and pollution2.
ELECTRICAL SYMBOLS
Alternating Current
Fuse
Direct Current
Caution, risk of danger, refer to the operating manual
before use.
Caution, risk of electric shock.
Earth (ground) Terminal
Conforms to European Union directives
The equipment is protected throughout by double or
reinforced insulation
CATII – Measurement Category II is for measurements performed
on circuits directly connected to low voltage installation.
WARNING
To avoid possible electric shock or personal injury, follow these
guidelines:
~
GARANTIE
Cet instrument est garanti pour un an contre tout défaut
de matériel et de fabrication. Cette garantie ne couvre pas
les articles consommables comme les piles et les fusibles.
Si le défaut survient suite à un abus ou à une utilisation
anormale, la réparation sera effectuée à coût nominal.
SÉCURITÉ
Le multimètre ITC est conçu selon la norme IEC-1010 en ce qui
a trait aux instruments de mesure électroniques de catégorie
CAT II 600V. Tension transitoire maximale permise : 4000 V, et
pollution2.
SYMBOLES ÉLECTRIQUES
Courant alternatif
fusible
Courant continu
Attention, risque de danger, se reporter au manuel
d’utilisation avant la mise en fonction initiale.
Attention, risque de choc électrique.
Borne de mise à la terre
Conforme aux directives de l’Union européenne
Cet équipement est protégé par une isolation double
ou renforcée
La catégorie de mesure CATII s’applique aux mesures relevées
sur les circuits directement reliés à une installation de
basse tension.
AVERTISSEMENT
Afin d’éviter le risque de chocs électriques ou de blessures,
veuillez suivre ces directives:
~
2
Page 3
• Ne pas utiliser l'appareil s'il est endommagé. Avant l'utilisation, vérifier
le boîtier. Porter une attention particulière à l'isolation entourant les
connecteurs.
• S'assurer que les fils d'essai sont bien isolés et que le métal n'est pas
apparent. Vérifier la continuité des fils d’essai. Remplacer les fils d’essai
endommagés avant l’utilisation.
• Ne pas utiliser l'appareil s'il ne fonctionne pas normalement. La protect-
ion pourrait être compromise. Dans l'incertitude, faire vérifier l'appareil.
• Ne pas utiliser l'appareil près d'une source de gaz explosif, de vapeur ou
de poussière.
• Ne pas soumettre l'appareil, entre les bornes ou entre une borne et la
mise à la terre, à une tension supérieure à la tension nominale (indiquée
sur l'appareil).
• Avant l'utilisation, vérifier le fonctionnement de l'appareil en mesurant
une tension connue.
• Lors d'une mesure de courant, couper l'alimentation du circuit avant de
raccorder l'appareil à celui-ci. Il est essentiel de placer le multimètre en
série avec le circuit.
• Lors de l'entretien de l'appareil, n'utiliser que des pièces d'origine.
• Prendre soin lors de travaux au-dessus de 30 V c.a. efficace, 42 V de
crête ou 60 V c.c. De telles tensions posent un risque de
chocs électriques.
• Pendant l'utilisation des fils d'essai, garder les doigts derrière les
protège- doigts ceux-ci.
• Brancher le fil d'essai neutre avant celui sous tension. Débrancher
premièrement le fil d'essais sous tension.
•
Retirer les fils d'essais de l'appareil avant d'ouvrir le couvercle du
compartiment des piles.
• Ne pas faire fonctionner l'appareil si le couvercle du compartiment des
piles est ouvert, ou si des parties du boîtier sont lâches ou manquantes.
• Afin d'éviter des lectures erronées qui pourraient entraîner des blessures,
remplacer les piles aussitôt que le témoin de piles faibles apparaît.
3
• Do not use the meter if it is damaged. Before you use the
meter, inspect the case. Pay particular attention to the
insulation surrounding the connectors.
• Inspect the test leads for damaged insulation or exposed metal.
Check the test leads for continuity.Replace damaged test leads
before you use the meter.
• Do not use the meter if it operates abnormally. Protection may
be impaired. When in doubt, have the meter serviced.
• Do not operate the meter around explosive gas, vapor, or dust.
• Do not apply more than the rated voltage, as marked on the
meter, between terminals or between any terminal and earth
ground.
• Before use, verify the meter's operation by measuring a known
voltage.
• When measuring current, turn off power to the circuit before
connecting the meter to the circuit. Remember to place the
meter in series with the circuit.
• When servicing the meter, use only specified replacement parts.
• Use with caution when working above 30V ac rms, 42 V peak,
or 60V dc. Such voltages pose a shock hazard.
• When using the probes, keep your fingers behind the finger
guards on the probes.
• Connect the common test lead before you connect the live
test lead.
• When you disconnect test leads, disconnect the live test
lead first.
• Remove the test leads from the meter before you open the
battery door.
• Do not operate the meter with the battery door or portions
of the cover removed or loosened.
• To avoid false readings, which could lead to possible
electric shock or personal injury, replace the batteries as soon
as the low battery indicator appears.
3
Page 4
• Never use the meter to measure current if the circuit to be
measured might contain voltage exceeding 250V.
• Temperature measurement should be performed on non-
active part or insulation material only.
• Remaining endangerment: When an input terminal is con
nected to dangerous live potential it is to be noted that this
potential at all other terminals can occur!
• CATII-Measurement Category II is for measurements
performed on circuits directly connected to low voltage
installation. Examples are measurements on household
appliances, portable tools and similar equipments.
Do not use the meter for measurements within
Measurement Categories III and IV.
CAUTION:
To avoid possible damage to the meter or to the equipment
under test, follow these guidelines:
• Disconnect circuit power and discharge all high-voltage
capacitors before testing resistance, continuity or diodes.
• Use the proper terminals, function, and range for your
measurements.
• Before measuring current, check the meter's fuses and turn
OFF power to the circuit before connecting the meter to
the circuit
• Before rotating the function/range switch to change func-
tions, disconnect test leads from the circuit under test.
• Before attempting to insert transistors for testing, always
be sure that the test leads have been disconnected from
any measurement circuits.
• Remove test leads from the meter before opening the
meter case.
4
• Ne jamais utiliser l'appareil pour mesurer le courant d'un circuit si
celui-ci peut être muni d’une tension surpassant 250 V.
• Les mesures de température doivent être prises uniquement sur une
pièce inactive ou sur le matériel isolant.
• Risques supplémentaires: Lorsqu'une borne d'entrée est branchée
à une partie de circuit sous tension, prendre note que tous les autres
terminaux peuvent aussi être sous tension!
• La catégorie de mesure CATII s'applique aux mesures relevées sur les
circuits directement reliés à une installation de basse tension.
Par exemple, des mesures sur des appareils électroménagers, des
outils portatifs, etc. Ne pas utiliser l'appareil pour des mesures
de catégorie III et IV.
CAUTION:
Pour éviter d’endommager l’appareil ou l’équipement
vérifié, suivre ces directives:
• Débrancher le circuit d'alimentation et décharger les
condensateurs haute tension avant de vérifier la résistance,
la continuité ou les diodes.
• Utiliser les bornes, les fonctions et, une échelle adéquates
pour la mesure.
• Avant de mesurer le courant, vérifier les fusibles de l'appareil
et COUPER l’alimentation du circuit avant de brancher le
multimètre au circuit
• Avant d'utiliser le commutateur rotatif de fonction et d'échelle
pour changer de fonction, débrancher les fils d’essai du
circuit.
• Avant d'insérer un transistor pour le vérifier, s'assurer que les
fils d'essai sont débranchés du circuit à mesurer.
• Retirer les fils d'essai de l'appareil avant d'ouvrir le couvercle.
4
Page 5
MAINTENANCE
• Before opening the case, always disconnect the test leads
from all live circuits.
• For continued protection against fire, replace fuse only
with the specified voltage and current ratings:
• F 250mA/250V (Fast Blown), ø5 x 20
• Periodically wipe the case with a damp cloth and mild
detergent. Do not use abrasives or solvents.

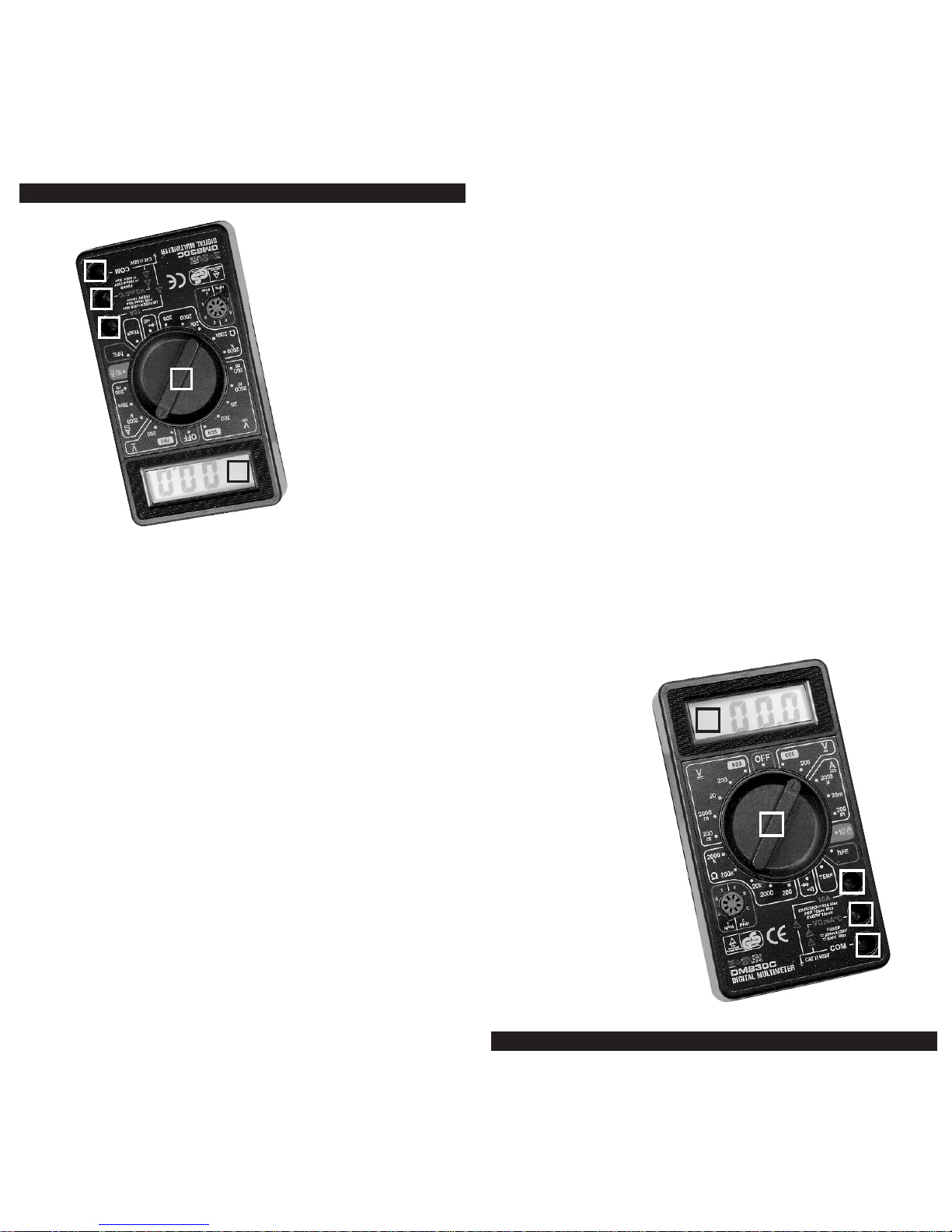

FRONT PANEL DESCRIPTION
1. FUNCTION / RANGE SWITCH
This switch is used to select the functions and desired
ranges as well as to turn ON/OFF the meter.
To extend the life of the battery, the switch should be
in the “OFF” position when the meter is not in use.
2. DISPLAY
3-1/2 digit, LCD
3. COM JACK
4. V
ΩmA JACK
5. 10A JACK
5
ENTRETIEN
• Avant d'ouvrir le couvercle, débrancher les fils d’essai des
circuits sous tension.
• Pour éviter les risques de feu, remplacer le fusible par un
nouveau possédant la tension et le courant spécifiés:
• F 250 mA/250 V (fusion rapide), ø5 x 20
• Essuyer fréquemment le boîtier avec un linge humide et
un savon doux. Ne pas utiliser d'abrasifs ni de solvants.
DESCRIPTION DU PANNEAU AVANT
1. COMMUTATEUR DE FONCTION ET D’ÉCHELLE
Ce commutateur est utilisé pour sélectionner la fonction
et l’échelle voulues ainsi que pour mettre l’appareil
en et hors fonction.
Pour prolonger la durée utile de la pile, le commutateur
doit être en position « OFF » lorsque l’appareil n’est pas
utilisé.
2. ÉCRAN D’AFFICHAGE
ACL à affichage numérique
(3,5 chiffres)
3. FICHE COM
4. FICHE
VΩMA
5. FICHE 10A
5
1
2
3
4
5
1
2
3
4
5
Page 6
SPECIFICATIONS
Accuracy is specified for a period of one year after calibration
and at 23±5ºC with relative humidity up to 75%.
Accuracy specifications take the form of:
± [ % of Reading] ± [number of Least Significant Digits]
DC VOLTAGE
RANGE RESOLUTION ACCURACY
200 mV 100 µV
2000 mV 1 mV ± 0.5% ± 5D
20 V 10 mV
200 V 100 mV
600 V 1 V ± 1.0% ± 5D
Input impedance: 1 MΩ
Max. input voltage: 200mV range: 250V AC; the other ranges:
600V DC or 600V AC rms
AC VOLTAGE
RANGE RESOLUTION ACCURACY
200 V 100 mV ± 1.2% ± 10D
600 V 1 V
Input impedance: about 500 kΩ
Frequency response: 40 – 400Hz
Max. input voltage: 600V AC rms
Display: sine wave rms. average response
6
CARACTÉRISTIQUES
La précision de l’appareil est garantie pour une période d’un an
après l’étalonnage à une température de 23 ± 5 ºC et une
humidité relative de 75 %.
Spécifications de précision:
± [% de la lecture] ± [nombre de chiffres les moins significatifs]
TENSION CC
GAMME ÉCHELLE PRÉCISION
200 mV 100µV
2000 mV 1 mV ± 0.5% ± 5D
20 V 10 mV
200 V 100 mV
600 V 1 V ± 1.0% ± 5D
Impédance d’entrée
: 1 MΩ
Tension d’alimentation maximale:
200mV gamme: 250V C.A.; Autres échelles:
600V C.C. ou
600V c.a. efficace
TENSION CA
GAMME ÉCHELLE PRÉCISION
200 V 100 mV ± 1.2% ± 10D
600 V 1 V
Impédance d’entrée
: environ 500 kΩ
Réponse en Fréquence
: 40 – 400Hz
Tension d’alimentation maximale
: 600V c.a. efficace
Affichage: ondes sinusoïdales, temps de réponse moyen efficace
6
Page 7
DC CURRENT
RANGE RESOLUTION ACCURACY
200 µA 100 mA
2000 µA 1 µA ± 1.0% ± 5D
20 mA 10 µA
200 mA 100 µA ± 1.2% ± 5D
10 A 10 mA ± 2.0% ± 5D
Overload protection: F 250 mA / 250 V Fused (10A unfused)
RESISTANCE
RANGE RESOLUTION ACCURACY
200 Ω 0.1 Ω ± 1.2% ± 5D
2000 Ω 1 Ω
20 kΩ 10 Ω ± 1.0% ± 5D
200 kΩ 100 Ω
2000 kΩ 1 k Ω ± 1.2% ± 5D
Max. open circuit voltage: about 3V
Over voltage protection: 250V AC
TEMPERATURE
RANGE RESOLUTION ACCURACY
0ºC - +1000ºC 1ºC ± 2.0% ± 3D
hFE
VCC about 3V, lb about 10µA, display hFE 1 – 1000
7
COURANT CC
GAMME ÉCHELLE PRÉCISION
200 µA 100 mA
2000 µA 1 µA ± 1.0% ± 5D
20 mA 10 µA
200 mA 100 µA ± 1.2% ± 5D
10 A 10 mA ± 2.0% ± 5D
Protection contre les surcharges:
F 250 mA / 250 V Fusible (10A unfuse)
RÉSISTANCE
GAMME ÉCHELLE PRÉCISION
200 Ω 0.1 Ω ± 1.2% ± 5D
2000 Ω 1 Ω
20 kΩ 10 Ω ± 1.0% ± 5D
200 kΩ 100 Ω
2000 kΩ 1 k Ω ± 1.2% ± 5D
Tension maximale de circuit ouvert: environ 3 V
Protection de surtension: 250 V c.a.
TEMPÉRATURE
GAMME ÉCHELLE PRÉCISION
0ºC - +1000ºC 1ºC ± 2.0% ± 3D
hFE
Vce ~3V; 1b ~ 10µA, Écran d’affichage: 1 – 1000
7
Page 8
DIODE & BUZZER
Diode: Testing Voltage about 2.8V, current about 1 mA.
The approximate forward voltage drop in mV
will be displayed.
Buzzer: The buzzer will sound when the resistance is less
than about 50Ω.
SIGNAL OUTPUT
Signal output: 50 Hz, square wave output
Level output: 3 Vp-p
BATTERY TEST
Range Description Test Condition
1.5 V
The working voltage of the battery The working current is
will be displayed on the LCD about 20 mA
so that the quality of the battery
9 V
can be judged. The working current is
about 5 mA
8
DIODE ET SONNERIE
Diode: Tension d’essai d’environ 2,8 V, et courant d’environ
1 mA. La chute de tension approximative (en mV)
sera affichée.
Sonnerie
: La sonnerie se fait entendre lorsque la résistance est
moins que 500 Ω.
Signal de sortie:
Signal de sortie: 50 Hz, Sortie d’ondes carrées
Niveau de sortie
: 3 Vp-p
ESSAI DE LA PILE
Gamme Description Condition d'essai
1.5 V
La tension de service de la pile Le courant de service
sera affichée sur l’écran ACL est d’environ 20 mA
pour visualiser la qualité
9 V
de la pile. Le courant de service
est d’environ 5 mA
8
Page 9
GENERAL SPECIFICATIONS
Display: 3-1/2 digit LCD with a max.
reading of 1999
Polarity: Auto polarity indication
Over-range indication: Only figure “1” on the display
Operating Environment: temp. 0 - 40ºC; < 75% RH
Storage environment: temp. -15ºC - 50ºC; < 85% RH
Battery: 9V 6F22
Low Battery Indication: on LCD
Dimensions: 126mm x 70mm x 26mm
Weight: app. 125g (including battery)
MEASUREMENT OPERATION
1. DC/AC VOLTAGE, DC CURRENT, RESISTANCE, DIODE,
BUZZER & BATTERY
• When testing, connect the red test lead to VΩmA jack and
the black test lead to COM jack.
• When the current being tested is more than 200mA,
connect the red test lead to 10A jack and the black test lead
to COM jack.
2. When testing the temperature, connect the temperature
probe to VΩmA jack and COM jack.
3. When testing the magnifying ratio of the transistor, turn the
switch to hFE range and connect E,B,C pins of the transistor
to the corresponding holes of hFE socket.
4. Square wave output: the frequency is 50Hz, voltage is app.
3Vp-p. The output jack is VΩmA jack and COM jack.
9
CARACTÉRISTIQUES GÉNÉRALES
Écran d’affichage: ACL à affichage numérique
(3,5 chiffres – compte 1999)
Polarité: Indication de polarité automatique
Témoin de dépassement de la gamme: L’écran ACL affiche ‘’1’’
Environnement de fonctionnement: temp. 0 - 40ºC; < 75% RH
Environnement de rangement: temp. -15ºC - 50ºC; < 85% RH
Pile: 9V 6F22
Témoin de pile faible: L’écran ACL affiche
Dimensions: 126mm x 70mm x 26mm
Poids: environ 125g (sans pile)
UTILISATION
1. TENSION CC/CA, COURANT CC, RÉSISTANCE, DIODE,
SONNERIE ET DE LA PILE
• Pendant un essai, brancher le fil d'essai rouge à la fiche VΩmA
et le fil noir à la fiche COM.
• Lorsqu'un courant de plus de 200 mA est vérifié, brancher le fil
d'essai rouge à la fiche 10A et le fil noir la fiche COM.
2. Lors d’un essai de température, brancher la sonde de tempéra
ture la fiche V
ΩmA et la fiche COM.
3. Lors de la vérification du rapport de grossissement d’un
transistor, placer le commutateur à l’échelle hFE, et brancher
les broches E, B et C du transistor aux orifices correspondants
de la fiche hFE.
4. Sortie d’ondes carrées : fréquence de 50 Hz, tension d’environ
3 Vp-p. VΩmA et COM est la fiche de sortie.
9
Page 10
BATTERY & FUSE REPLACEMENT
When battery is not sufficient, LCD will display.
You will need a 9 V battery.
The fuse rarely needs to be replaced and is blown as a result of
the operator’s error. To replace the fuse, open the case and
replace the blown fuse with the ratings specified: F 250mN250V.
WARNING
Before attempting to open the case, always be sure that test
leads have been disconnected from measurement circuits.
Close case and tighten screws completely before using
the meter to avoid electrical shock hazard.
10
REMPLACEMENT DE LA PILE ET DE FUSIBLE
Lorsque la pile est faible, l’écran ACL affiche.
Vous devez installer une nouvelle pile de 9 V.
Le fusible doit rarement être changé et est grillé en raison d’une
erreur de l’utilisateur. Pour remplacer le fusible, ouvrir le
boîtier et remplacer par un fusible identique (F 250 mN, 250 V).
AVERTISSEMENT
Avant d’ouvrir le boîtier, s’assurer que les fils d’essai ne sont
plus branchés au circuit à mesurer. Fermer le boîtier et serrer
les vis avant d’utiliser le multimètre pour prévenir les risques
de chocs électriques.
10
Loading...
