Sommario
Copyright ............................................................................................................................ 1
Capitolo 1 Introduzione a IRISPen........................................................................3
Che cos'è IRISPen?.............................................................................................3
Come funziona? ..................................................................................................5
Come procedere..................................................................................................8
Capitolo 2 Installazione.......................................................................................11
Requisiti di sistema........................................................................................... 11
Installazione di IRISPen per Mac OS X............................................................ 11
Come ricevere assistenza per il prodotto?......................................................... 12
Come effettuare la registrazione?...................................................................... 13
Capitolo 3 Come iniziare.....................................................................................15
Finestre dell'applicazione..................................................................................15
Calibrazione della penna ottica.........................................................................17
Capitolo 4 Parametri di base...............................................................................19
Selezione della modalità di lettura.................................................................... 19
Selezione della lingua ....................................................................................... 22
Scelta della destinazione................................................................................... 24
Programmazione dei tasti della penna (singolo e doppio clic) .......................... 26
Impostazione dell'allineamento testi..................................................................29
iii
IRISPen Executive 6 - Manuale dell'utente
Definizione di un insieme di caratteri di output ................................................ 32
Ottimizzazione della lettura dei codici a barre.................................................. 33
Abilitazione della riproduzione vocale..............................................................35
Ritocco delle immagini..................................................................................... 37
Capitolo 5 Opzioni aggiuntive.............................................................................41
Suono finale......................................................................................................41
Scansione mancina............................................................................................42
Testo verticale...................................................................................................43
Immagine negativa............................................................................................44
Righe multiple................................................................................................... 45
Caratteri piccoli................................................................................................. 46
Simbolo caratteri sconosciuti............................................................................ 47
Conversione caratteri ........................................................................................ 48
Conversione cornice tabella.............................................................................. 49
Capitolo 6 Salvataggio delle impostazioni ..........................................................53
Salvare/aprire/ripristinare le impostazioni.........................................................53
Indice analitico.....................................................................................................55
iv
Copyright
Copyright ©1993-2007 I.R.I.S. Tutti i diritti riservati.
I software IRISPen Mini, IRISPen Express, IRISPen Executive e IRISPen
Translator sono stati progettati e sviluppati da I.R.I.S. OCR ("Optical
Character Recognition") and Linguistic technology di I.R.I.S.
I.R.I.S. detiene il copyright dei software IRISPen Mini, IRISPen Express,
IRISPen Executive, IRISPen Translator, Read & Speak, della tecnologia PBR
("Pen Bar Code Reading"), della tecnologia PCR ("Pen Character
Recognition"), della tecnologia PHR ("Pen Handprinting Recognition"), della
tecnologia Linguistic Technology, del sistema di guida in linea e del presente
manuale.
I logo I.R.I.S., IRISPen, PBR, PCR, I.R.I.S. Linguistic Technology e Read &
Speak sono marchi di fabbrica I.R.I.S.
Tutti gli altri prodotti menzionati nella presente guida utente sono marchi di
fabbrica o marchi registrati dei rispettivi proprietari.
Conformità agli standard CE e FCC
IRISPen è stata sottoposta ai test per la conformità agli standard CEE
(Direttiva EMC 89/336/CEE e successivi emendamenti 92/31/CEE e
93/68/CE) e agli standard FCC per l'utilizzo domestico o in ufficio
(regolamento 47 CFR Parte 15 e ANSI C63.4).
1
CAPITOLO 1
NTRODUZIONE A IRISPEN
I
CHE COS'È IRISPEN?
IRISPen è una penna ottica portatile e un software che consente di
acquisire dati e convertirli istantaneamente in testo reale
modificabile grazie alla tecnologia OCR (Optical Character
Recognition) di I.R.I.S. Il risultato viene reso direttamente
disponibile in qualsiasi applicazione Windows o Mac.
Applicazioni principali
Si utilizzerà IRISPen per acquisire e inserire nell'applicazione attiva
quanto segue:
- note e brevi dati come indirizzi, numeri di telefono, ecc.,
- cifre e tabelle di controlli, fatture, conti bancari, ecc.,
- brani di testi provenienti da libri, riviste, giornali, ecc.,
- piccole immagini grafiche come firme, loghi, note scritte a mano
in stampatello, ecc.
In base alla versione di IRISPen utilizzata, si potrà inoltre leggere
3
IRISPen Executive 6 - Manuale dell'utente
codici a barre, scrittura manuale in stampatello, testo a matrice
di punti, acquisire righe multiple contemporaneamente o anche
riprodurre vocalmente o tradurre le righe acquisite.
La serie IRISPen
Di seguito vengono descritti i vari modelli che compongono la serie
IRISPen Ogni versione offre una diversa gamma di funzionalità.
- IRISPen Mini (+ versione asiatica)
- IRISPen Express (+ versione asiatica)*
- IRISPen Executive (+ versione asiatica)*
- IRISPen Translator
(*) Disponibile per Windows e Mac OS X.
Penna ottica

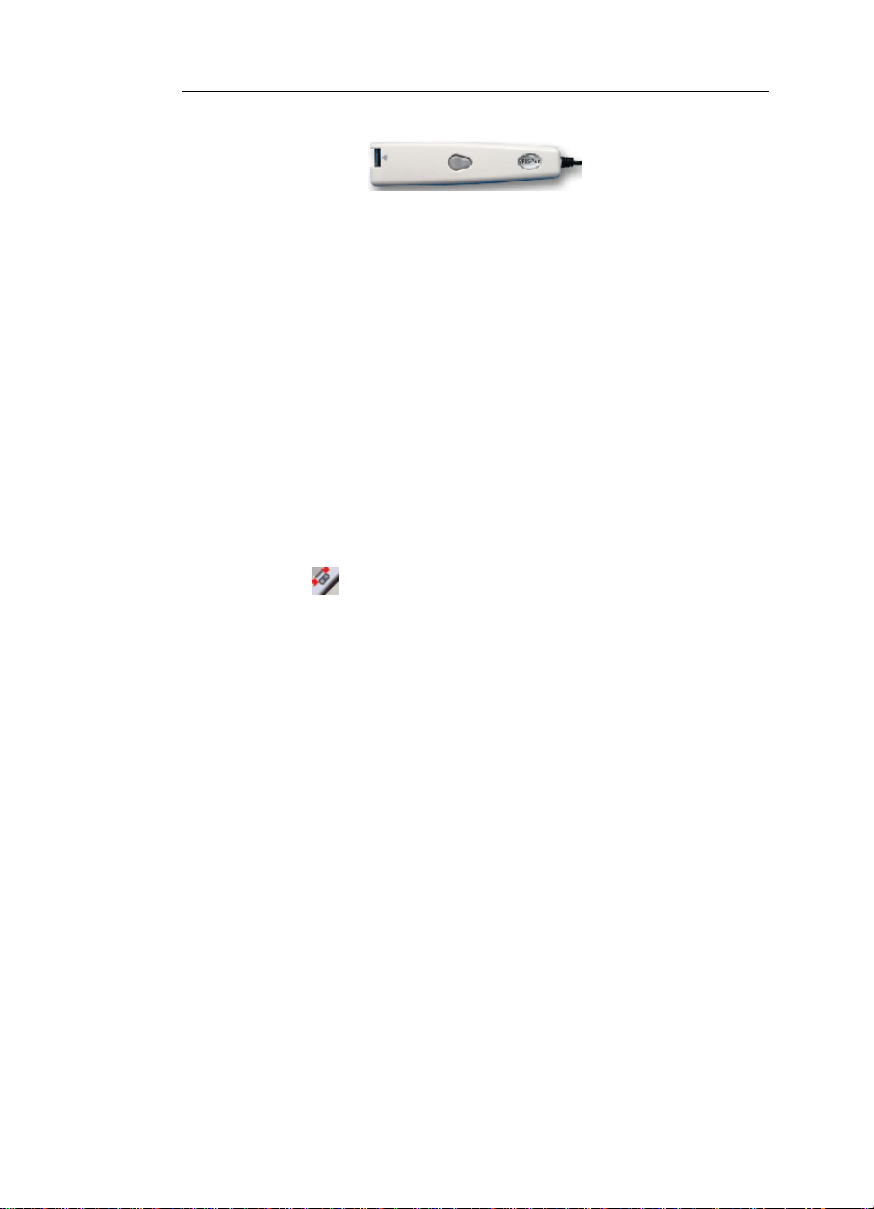

IRISPen è una penna ottica delle stesse dimensioni e forma di un
evidenziatore. Si collega alla porta USB del computer e non
richiede un alimentatore esterno. IRISPen è dotata di una testina di
scansione, una guida per righe, un rullo e due tasti programmabili.
La guida per righe è utilizzata per posizionare correttamente la
penna sulla riga da catturare.
Il rullo consente di far scorrere facilmente la penna sulla carta e
funge da interruttore di attivazione.
I due tasti della penna sono programmabili.
IRISPen si accende quando viene premuta sul foglio di carta e si
spegne quando viene staccata dal foglio. Un raggio verde illumina
l'area di testo mentre si acquisiscono i dati.
4
CAPITOLO 1 - INTRODUZIONE A IRISPEN
La tecnologia OCR
IRISPen integra il più recente motore OCR (Optical Character
Recognition) sviluppato da I.R.I.S. È in grado di riconoscere righe
di testo con la massima accuratezza e supporta fino a 125 lingue.
Supporta tutte le lingue europee e americano, comprese le lingue
dell'Europa centrale. Greco, turco, cirillico ("russo"), lingue baltiche
ed ebraico. Come opzione, IRISPen è in grado di leggere documenti
in lingue asiatiche quali il giapponese, il cinese semplificato, il
cinese tradizionale e il coreano.
IRISPen leggere praticamente qualsiasi font, in un'ampia varietà di
stili e dimensioni (da 8 a 20 punti), nonché caratteri speciali,
tacche, simboli speciali ed elementi di formattazione quali righe
verticali di separazione delle celle di tabelle.
COME FUNZIONA?
IRISPen funziona come una videocamera che invia un'immagine al
computer. L'immagine viene riconosciuta dalle routine di
riconoscimento. I dati "letti" vengono inseriti direttamente
nell’applicazione di destinazione.
Per acquisire i dati con IRISPen, occorre semplicemente fare
scorrere la penna ottica sopra una riga di testo o un'area.
5
IRISPen Executive 6 - Manuale dell'utente
Procedere come segue:
• Tenere IRISPen come una penna e posizionarla alcuni
millimetri prima del primo carattere o dato da riconoscere. La
penna ottica deve essere posizionata in modo che la riga di testo
da leggere si trovi proprio al centro della testina di scansione,
direttamente sotto la riga di guida.
! Il giallo è un colore invisibile per IRISPen. Non può essere
rilevato dalla penna ottica. Non acquisire dati stampati in giallo.
Vedere anche: Opzioni aggiuntive:Scansione mancina, Testo
verticale, Immagine negativa.
Avvertenza:
La striscia di scansione della penna ha un'ampiezza di 10,5mm
(0,41") e in molti casi copre più righe di testo. Siccome la penna
rileva solo la riga "centrale" all'interno della striscia di scansione,
posizionare correttamente la penna sulla riga da acquisire.
• Premere la penna sulla carta e farla scorrere sulla riga di
testo con una velocità costante. Dopo aver premuto si attiva
l'interruttore di avvio e i dati vengono illuminati da una luce
verde.
Avvertenza:
Assicurarsi di tenere la penna con l'inclinazione corretta, in caso
contrario i dati potrebbero non venire acquisiti correttamente.
6
CAPITOLO 1 - INTRODUZIONE A IRISPEN
Posizione corretta
Posizione non corretta
• Una volta raggiunto il termine della riga, sollevare IRISPen.
Assicurarsi di sollevarla dopo l'ultimo carattere della riga.
! Non acquisire una riga più lunga di 30,5 cm (12"). La scansione
termina appena la lunghezza massima della riga viene superata.
• Procedere allo stesso modo per la riga successiva.
Vedere anche:Opzioni aggiuntive: Righe multiple.
Nota:
verificare l'immagine generata

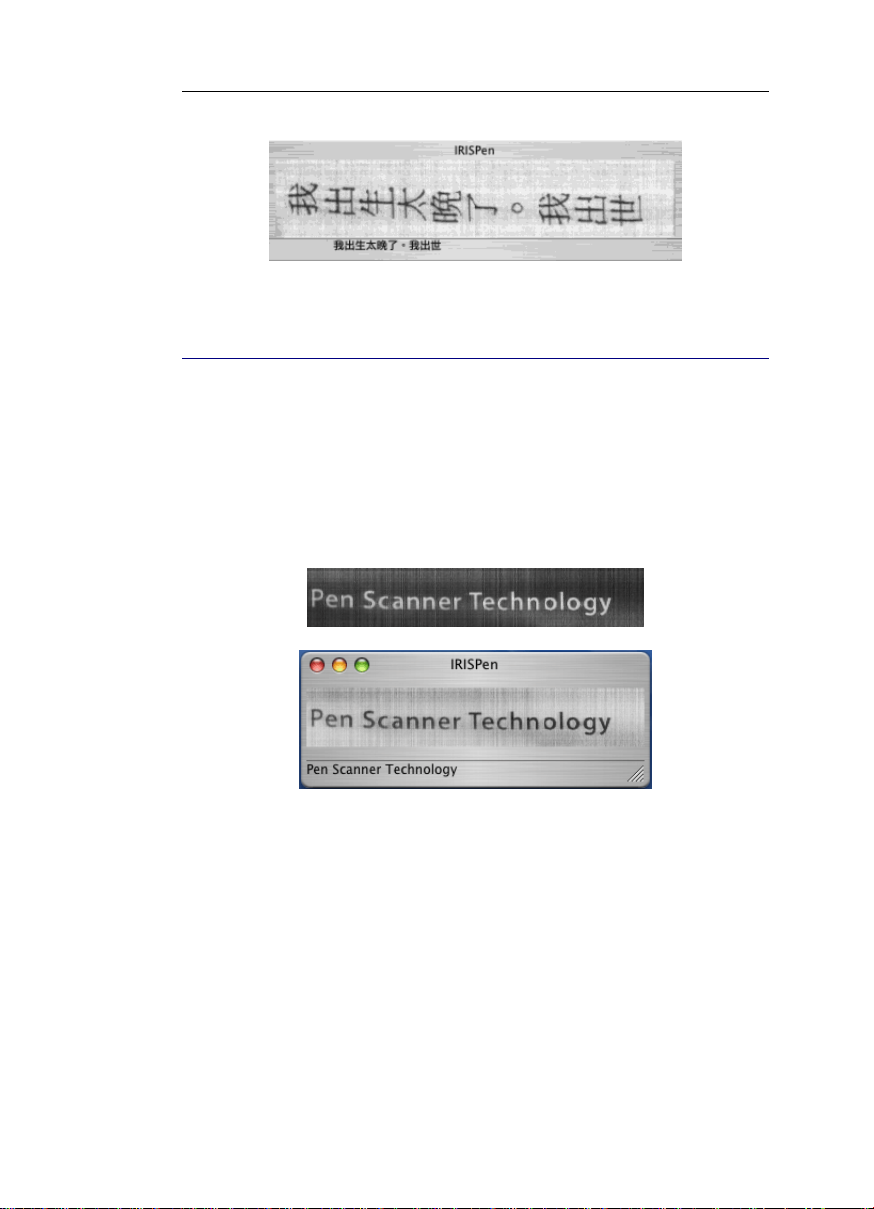

Utilizzare la la finestra di Scansione (vedere: Come iniziare: Finestre
Applicazione) per controllare la qualità delle immagini riprodotte e
migliorare le proprie abilità di scansione.
Nota:
effettuare delle prove con i fogli appositi
Si consiglia di usare i fogli di prova in dotazione con IRISPen per acquisire
familiarità con la penna ottica. I fogli di prova sono disponibili sia in formato
cartaceo che in formato PDF per la successiva ristampa (il file testsheet.pdf
viene automaticamente installato nella cartella Installazione).
7
IRISPen Executive 6 - Manuale dell'utente
COME PROCEDERE...
Ecco le principali linee guida da seguire per l'utilizzo di IRISPen.
Per maggiori istruzioni, consultare le sezioni successive di questa .
Utilizzare il Sommario e l'Indice al termine del manuale e i pulsanti
per ricercare le informazioni desiderate.
1. Definizione delle impostazioni nell'applicazione IRISPen
Prima di iniziare a utilizzare IRISPen, è necessario configurare il
software. In base al tipo di dati che si intende leggere - testi, codici
a barre, testi a matrice di punti, ecc. - e alla lingua, è necessario
selezionare le impostazioni di base appropriate e, se necessario,
ottimizzare queste impostazioni tramite i comandi più frequenti.
Consultare: Parametri di base.
2. Apertura dell'applicazione di destinazione e posizionamento
del cursore
Scegliere l'applicazione in cui si desidera inserire i dati letti: aprire
il documento, foglio elettronico, database di destinazione, ecc.
Posizionare il cursore nel punto in cui si desidera inserire i dati.
È possibile scegliere la modalità in cui trasferire i dati
nell'applicazione attiva: tramite trasferimento diretto o tramite gli
appunti. Consultare la sezione: Parametri di base, Scelta del
formato di output.
3. Selezione del documento originale e acquisizione dei dati da
rilevare
Prendere il documento, rivista, ecc. con i dati da trascrivere e
acquisirli con la penna ottica: fare scorrere semplicemente la penna
sulle righe di testo, sulle immagini, ecc. Attenersi alle istruzioni
riportate nella sezione: Introduzione a IRISPen, Come funziona ?.
8
CAPITOLO 1 - INTRODUZIONE A IRISPEN
Al termine di ogni scansione, i dati appariranno immediatamente
nell'applicazione di destinazione.
Nota importante:
Verifica della qualità di scansione
Verificare la qualità delle prime acquisizioni prima di iniziare la scansione
definitiva. Utilizzare la finestra di Scansione (consultare: Come iniziare:
finestre dell'applicazione) per valutare la qualità delle immagini e i risultati di
riconoscimento. Se necessario, eseguire alcuni ritocchi delle immagini
Tavolozza.
9
CAPITOLO 2
NSTALLAZIONE
I
REQUISITI DI SISTEMA
Di seguito viene indicata la configurazione del sistema minima per
utilizzare IRISPen per Mac OS X:
• Computer MAC OS con processore PowerPC (minimo G3) o
Intel.
• Sistema operativo MAC OS X versione 10.3.9 (processore
PowerPC), o versione 10.4.3 ("Tiger - Mac OS X on Intel")
(processore Intel).
• 150 MB di spazio libero su disco.
• Porta USB libera. IRISPen richiede una porta USB che fornisce
un'alimentazione sufficiente: Le porte USB sul computer e gli
hub USB sono adeguati allo scopo. I collegamenti USB sulle
tastiere non lo sono.
INSTALLAZIONE DI IRISPEN PER MAC OS X
Il pacchetto IRISPen contiene la penna ottica e un CD-ROM autoinstallante contenente il software IRISPen. È necessario installare il
software IRISPen prima di connettere la penna ottica.
11
IRISPen Executive 6 - Manuale dell'utente
Per installare IRISPen:
• Accendere il computer e accedere al sistema come
amministratore oppure assicurarsi di disporre dei privilegi di
amministratore necessari.
• Inserire il CD-ROM nel lettore CD-Rom.
• Fare doppio clic sull'icona CD-ROM sulla scrivania. Comparirà
la finestra IRISPen.
• Fare doppio clic sull'icona IRISPen Installer per avviare
l'installazione. Inserire quindi il proprio nome e password e
seguire le istruzioni a video.
• Accettare l'accordo di licenza facendo clic su Continua (scorrere
verso il basso per selezionare l'opzione).
• Fare clic su Installa.
• Prima di riavviare il computer, collegare la penna ottica a una
porta USB libera del computer.
• Riavviare il computer. L'installazione è completata.
COME RICEVERE ASSISTENZA PER IL PRODOTTO?
Se si ha registratoil prodotto, si ha diritto all'assistenza gratuita.
Contattare I.R.I.S.:
Europa
- Assistenza: 32-10-45 13 64 (orario d'ufficio)
- Fax: 32-10-45 34 43
- support@irislink.com
12
CAPITOLO 2 - INSTALLAZIONE
U.S.A.
- Assistenza 1-561-921-0847 / 800-447-4744 (orario d'ufficio)
- Fax: 1-561-921-0854
- support@irisusa.com
COME EFFETTUARE LA REGISTRAZIONE?
Non dimenticatevi di registrare IRISPen! In questo modo si potrà:
- mantenersi informati sui futuri sviluppi dei prodotti e sui prodotti
correlati di I.R.I.S.;
- usufruire dell'assistenza gratuita per il prodotto;
- avere diritto alle offerte speciali sui prodotti I.R.I.S.
Come effettuare la registrazione?
Modulo di registrazione
È inoltre possibile accedere direttamente al modulo di registrazione
sul sito Web I.R.I.S.: http://www.irislink.com/register. Selezionare
Registra l'IRISPen dal menu Aiuto per accedere direttamente al
sito Web.
Telefono
In alternativa, effettuare la registrazione mediante telefono:
- Europa: 32-10-45 13 64
- U.S.A.: 1-561-921-0847 / 800-447-4744
13
CAPITOLO 3
OME INIZIARE
C
FINESTRE DELL'APPLICAZIONE
Tavolozza IRISPen
La tavolozza IRISPen appare sopra alla barra sulla sinistra.
Comprende una serie di pulsanti per l'accesso a tutti i parametri di
base.
Passando il cursore del mouse su ognuno dei pulsanti, appare la
relativa descrizione.
È possibile nascondere la tavolozza IRISPen utilizzando il pulsante
di chiusura posto nell'angolo in alto oppure utilizzando l'opzione
Nascondi tavolozza del menu Visualizza. Per riaprirla selezionare
Mostra tavolozza dal menu Visualizza. È anche possibile
trascinare facilmente la tavolozza in un'altra posizione sullo
schermo.
15
IRISPen Executive 6 - Manuale dell'utente
Finestra di scansione
La finestra Scansione appare sopra alla barra. Consente di
visualizzare l'immagine creata con la penna. È possibile utilizzarla
per controllare la qualità di acquisizione. Per impostazione
predefinita, l'immagine creata è in scala di grigi. È possibile
visualizzare una versione in bianco e nero dell'immagine
deselezionando l'opzione Immagine in scala di grigi del menu
Visualizza.
La finestra contiene una barra di Stato che fornisce informazioni
all'utente. La barra di Stato visualizza inoltre:
- la modalità di lettura che è stata scelta per la lettura,
- la lingua selezionata,
- i risultati di riconoscimento ottenuti ogni volta che si acquisiscono
i dati.
È possibile chiudere o nascondere la finestra. Per riaprirla, è
sufficiente fare clic sul pulsante Finestra di scansione nella
Tavolozza IRISPen, oppure selezionare Mostra finestra di
scansione dal menu Visualizza. È anche possibile trascinare
facilmente la finestra in un'altra posizione sullo schermo.
Come cambiare la lingua dell'interfaccia utente?
La lingua delle finestre dell'applicazione dipende direttamente dalla
lingua selezionata per il sistema operativo. Se si desidera cambiare
16
CAPITOLO 3 - COME INIZIARE
la lingua dell'interfaccia, sarà necessario cambiare la lingua del
sistema operativo.
CALIBRAZIONE DELLA PENNA OTTICA
Prima di iniziare a usare IRISPen, è necessario calibrare la penna
ottica. Se la penna non viene calibrata, la qualità dell'immagine sarà
scarsa ed i risultati di riconoscimento potranno risultare mediocri.
Il sistema richiederà di calibrare la penna ottica al primo avvio del
software. Sarà sufficiente premere la penna su un foglio di carta
bianco per alcuni secondi. Il software indicherà il completamento
della fase di calibrazione.
Attenzione:
se cambia l'illuminazione ambientale - ad esempio, quando si passa
da un'illuminazione naturale a quella artificiale o viceversa, da un
ambiente molto più luminoso a uno più buio oppure se si entra in un
ambiente completamente diverso ecc. potrebbe essere necessario
eseguire nuovamente la calibrazione della penna ottica.
Nota:
verifica della qualità di scansione
È sempre possibile verificare la qualità della scansione finestra Scansione
(consultare: Come iniziare: Finestre dell'applicazione). Se la qualità
dell'immagine non è buona, eseguire nuovamente la calibrazione della penna
ottica.
17
IRISPen Executive 6 - Manuale dell'utente
Per ripetere la calibrazione:
• Selezionare Calibra dal menu Opzioni, quindi premere di nuovo
la penna su un foglio di carta bianco per alcuni secondi. Il
software indicherà il completamento della fase di calibrazione.
18
CAPITOLO 4
ARAMETRI DI BASE
P
SELEZIONE DELLA MODALITÀ DI LETTURA
Prima di iniziare a utilizzare IRISPen, è necessario selezionare la
modalità di lettura appropriata. La modalità di lettura determina la
natura dei dati che la penna può acquisire e leggere.
Per selezionare la modalità di lettura:
• Fare clic su
Tavolozza di IRISPen oppure selezionare Modalità di lettura
dal menu Impostazioni, quindi selezionare la modalità di lettura
appropriata:
Testo (valore predefinito)
Per leggere testi stampati a macchina in una certa lingua. Sono compresi i caratteri alfanumerici, i segni di punteggiatura, i dati numerici, ecc. Il set di caratteri che il software utilizza dipende direttamente dalla lingua scelta per la lettura. Tuttavia, è possibile personalizzare liberamente il set di caratteri (consultare: Parametri di base, Definizione di un insieme di caratteri di output).
Seleziona la modalità di lettura nella
19
IRISPen Executive 6 - Manuale dell'utente
Se desidera limitare la lettura ai soli dati numerici, è necessario
impostare la modalità Numerico (fare clic su
Elenco delle
lingue disponibili nella Tavolozza di IRISPen oppure
selezionare Lingua dal menu Impostazioni, quindi selezionare
Numerico. In questo modo, è possibile limitare il set di caratteri
utilizzati ai soli simboli numerici, eliminando la possibilità di
confusione tra le cifre e le lettere come, ad esempio, tra "5" e
"S", ""9" e "g", "8" e "B", ecc.
Codici a barre
Per leggere i codici a barre. Selezionare questa opzione per
leggere solo i codici a barre. La stringa di caratteri prodotta
apparirà direttamente nell'applicazione di destinazione.
Se si desidera leggere i codici a barre insieme ad altri dati, è
necessario impostare la lettura dei codici a barre come modalità
di lettura secondaria (fare clic su
Elenca tutti i codici a
barre supportati nella Tavolozza di IRISPen e selezionare
l'opzione Leggi codici a barre oppure selezionare Codici a
barre, quindi Leggi codici a barre dal menu Im postazioni ). In
questo modo è possibile leggere testi, dati numerici o in
stampatello e anche codici a barre senza dover modificare le
impostazioni.
È anche possibile ottimizzare la lettura dei codici a barre in base
alle proprie esigenze (consultare: Parametri di base,
Ottimizzazione della lettura dei codici a barre).
Immagine
Per produrre immagini in scala di grigi di piccoli elementi grafici
come firme, formule matematiche, loghi, piccole immagini, ecc.
Le immagini verranno inviate agli appunti prima di essere
incollate nell'applicazione prescelta.
Se si desidera produrre immagini in bianco e nero dei piccoli
elementi grafici e visualizzarle nella Finestra di scansione di
IRISPen, è necessario deselezionare l'opzione Immagine in
20
CAPITOLO 4 - PARAMETRI DI BASE
scala di grigi dal menu Visualizza (Immagine in scala di grigi è
selezionata per impostazione predefinita). La versione in bianco
e nero dell'immagine acquisita verrà visualizzata
automaticamente nella Finestra di scansione.
• Selezionando la modalità di lettura Testo, è necessario
specificare il tipo di testo da leggere. Selezionare Tipo di testo
dal menu Impostazioni, quindi selezionare il tipo appropriato:
Automatico (valore predefinito)
Per leggere testi "normali" realizzati con una qualsiasi qualità di
stampa: composizioni, testi dattiloscritti, a laser o a getto di
inchiostro, a matrice di punti in "qualità lettera" o in "qualità
bozza". IRISPen rileva la tipologia di font in modo automatico.
Matrice di punti
Per leggere solamente testi a matrice di punti, cioè testi a matrice
di punti in "qualità bozza" o a "9 aghi" costituiti da punti separati
e isolati.
Stampatello spaziato:
Per leggere testi in stampatello spaziato, cioè con caratteri ben
distanziati.
Stampatello contiguo:
Per leggere testi in stampatello contiguo, cioè con una spaziatura
ridotta tra i caratteri; può succedere che alcuni caratteri entrino in
21
IRISPen Executive 6 - Manuale dell'utente
contatto gli uni con gli altri e che le zone in cui vi è un solo
carattere si sovrappongano.
• Se è stato selezionato il tipo Stampatello, viene richiesto
all'utente di indicare un Livello di rifiuto per la lettura.
È possibile avere un certo controllo sulla quantità di caratteri
sconosciuti che compaiono nel risultato di riconoscimento. Se si
aumenta la soglia di rifiuto, i caratteri verranno rifiutati più
rapidamente se il software non è sicuro di riconoscerli. Ci
saranno quindi minori probabilità di errore ma il risultato della
lettura darà una quantità maggiore di caratteri sconosciuti. Se si
abbassa la soglia di rifiuto, il risultato darà una minore quantità
di caratteri sconosciuti, ma le possibilità di errore saranno
maggiori. Nelle applicazioni in cui è fondamentale un'estrema
precisione, è necessario quindi impostare un livello di rifiuto
elevato.
Per regolare il livello di rifiuto, utilizzare le frecce Su e Giù
poste sulla destra.
SELEZIONE DELLA LINGUA
È necessario indicare la lingua nella quale devono essere letti i dati.
Il sottoinsieme di caratteri utilizzati da IRISPen verrà selezionato in
base a questa selezione, al fine di ottimizzare la lettura.
Opzione avanzata
Naturalmente, è possibile personalizzare ulteriormente il set di
caratteri normalmente utilizzato per leggere la lingua scelta, al fine
22
CAPITOLO 4 - PARAMETRI DI BASE
di adattarlo alle proprie esigenze particolari. Consultare: Parametri
di base, Definizione di un sottoinsieme di caratteri di output.
Alfabeti misti
È possibile attivare un alfabeto misto greco o cirillico e con caratteri
occidentali. Ciò è utile se parole in lingue dell'Europa occidentale
compaiono nei testi in greco o cirillico (ciò spesso avviene per i
nomi propri, i marchi, ecc.). IRISPen passerà automaticamente alla
lingua scelta.
Per selezionare la lingua:
• Fare clic su
Elenco di lingue disponibili nella Tavolozza di
IRISPen o selezionare Lingua dal menu Impostazioni e
selezionare la lingua nella quale occorre leggere i dati nell'elenco
delle lingue disponibili.
La parte superiore dell'elenco contiene le lingue selezionate di
recente.
Fare clic su Altra per accedere all'elenco completo di lingue
disponibili.
Sfogliare l'elenco oppure premere semplicemente la prima lettera
della lingua prescelta. Fare clic su OK per confermare la
selezione.
• Se si vuole attivare un alfabeto misto, selezionare la
combinazione linguistica richiesta, ad esempio: Greco-inglese,
23
IRISPen Executive 6 - Manuale dell'utente
Bielorusso-inglese, ecc. Fare clic su OK per confermare la
selezione.
• Se si è scelto una lingua Asiatica, indicare anche la direzione del
testo eventualmente abilitando l'opzione Testo verticale nel
menu Opzioni nella barra degli strumenti. Consultare: Opzioni
aggiuntive, Testo verticale.
SCELTA DELLA DESTINAZIONE
È possibile scegliere la modalità in cui inserire i dati da leggere
nell'applicazione attiva: attraverso "emulazione tastiera", che invia i
dati direttamente nell'applicazione attiva oppure attraverso gli
appunti, con il comando Incolla o CTRL+V.
È anche possibile determinare alcuni altri elementi come il font e la
dimensione dei dati inseriti.
Per selezionare il formato dell'output:
• Fare clic su
Scegli la destinazione nella Tavolozza di
IRISPen oppure selezionare Destinatzione di output dal menu
Impostazioni.
• Selezionare il metodo desiderato:
24
CAPITOLO 4 - PARAMETRI DI BASE
Emulazione tastiera
Se è selezionata questa opzione, i dati da leggere vengono
inseriti nell'applicazione attiva direttamente nella posizione del
cursore.
Acquisizione di righe multiple
È possibile acquisire righe multiple contemporaneamente (ciò è
particolarmente utile se si desidera acquisire parti complete di
testi provenienti da libri, riviste, ecc.) ed eseguirne
automaticamente la lettura). Utilizzando l'emulazione tastiera, le
varie righe di testo verranno memorizzate in un buffer dal
software, quindi trasferite con un clic del pulsante della penna .
Per acquisire righe multiple, selezionare l'opzione Multi-linee
dal menu Impostazioni.
Appunti (valore predefinito)
Se è selezionata questa opzione, i dati da leggere vengono
copiati negli appunti prima di essere incollati (in modo
automatico o non automatico, consultare la sezione seguente)
nell'applicazione attiva. Se i dati vengono incollati in modo
automatico (valore predefinito, consultare la sezione seguente),
questo metodo è più rapido di Emulazione tastiera.
Se i dati non vengono incollati in modo automatico (consultare la
sezione seguente), è possibile, ad esempio, cambiare la posizione
del cursore nell'applicazione attiva prima dell'inserimento dei
dati.
Acquisizione di righe multiple
È possibile acquisire righe multiple contemporaneamente ed
inviarle agli appunti. In questo caso, sarà necessario procedere
come nel caso di righe singole: acquisire quindi incollare i dati
manualmente nell'applicazione attiva.
Per acquisire righe multiple, selezionare l'opzione Multi-linee
dal menu Impostazioni.
• Se è stato selezionato Appunti come formato di output, è
possibile accedere alle seguenti opzioni avanzate tramite il
pulsante Scegli il formato di output nella Tavolozza di IRISPen
o utilizzando il comando Opzioni dal menu Impostazioni.
25
IRISPen Executive 6 - Manuale dell'utente
Selezionare le opzioni e i valori desiderati, quindi fare clic su
OK per confermare.
Invia font e dimensione
È possibile determinare il font e le dimensioni dei dati da inserire
nell'applicazione attiva. Selezionare il pulsante Invia font e
dimensione e selezionare il font e le dimensioni desiderate
utilizzando le frecce a destra.
Incolla automaticamente (valore predefinito)
Se è selezionata questa opzione, il software incolla
automaticamente i dati inviati agli appunti nell'applicazione
attiva. In alternativa, è necessario incollare i dati manualmente
con il comando Incolla o CTRL+V.
PROGRAMMAZIONE DEI TASTI DELLA PENNA
(SINGOLO E DOPPIO CLIC)
La penna ottica è dotata di due tasti. Il singolo e il doppio clic di
ogni tasto della penna può essere programmato per eseguire
operazioni nell'applicazione di destinazione. Premendo
semplicemente i tasti della penna, sarà quindi possibile eseguire
sequenze di tasti, aggiungere caratteri, passare da una modalità di
lettura all'altra ecc. senza toccare la tastiera.
26
CAPITOLO 4 - PARAMETRI DI BASE
La programmazione dei tasti è particolarmente utile, ad esempio,
per inserire dati in un database: è possibile programmare il comando
<Tab> per passare al campo successivo e programmare
<Home><Freccia giù> per spostare il cursore nella riga successiva.
Per l'inserimento di importi in un foglio elettronico, è possibile
programmare la valuta ("$", ecc.). Nel proprio elaboratore testi, è
possibile programmare il tasto <Invio> per eseguire un ritorno a
capo ed iniziare un nuovo paragrafo ecc. Questi sono solo alcuni
degli esempi possibili.
È possibile programmare il singolo e il doppio clic di ciascun tasto,
fino ad un massimo di quattro operazioni.
Per programmare i tasti della penna:
• Fare clic su
Programma i tasti della penna nella Tavolozza
di IRISPen oppure selezionare Pulsante penna dal menu
Impostazioni.
Per impostazione predefinita, i tasti sono programmati come
segue:
Tasto sinistro:
- singolo clic: <Invio>
- doppio clic: <Tab>
Tasto destro:
- singolo clic: <Invio>
- doppio clic: <Tab>
27
IRISPen Executive 6 - Manuale dell'utente
• Selezionare il tasto da programmare (sinistro o destro), quindi
selezionare l'operazione da eseguire con un singolo clic e/o un
doppio clic (utilizzare le frecce a destra). Fare clic su OK per
confermare e chiudere la finestra.
Vengono proposte le operazioni più frequenti. L'opzione Stringa
utente può essere utilizzata per programmare operazioni
personalizzate.
Nessuno
Corrisponde a un'operazione "nulla". Un singolo o un doppio clic non
produrrà alcuna azione.
Questa opzione si utilizza generalmente per disattivare un'operazione
programmata.
28
Sequenza di tasti
Consente all'utente di programmare sequenze di tasti personalizzati,
come ad esempio: qualsiasi altro comando da tastiera, l'aggiunta di
caratteri o qualsiasi combinazione degli stessi. Per inserire una
sequenza di tasti, selezionare Sequenza di tasti, fare clic su Imposta,
quindi inserire i comandi e/o i caratteri nel campo proposto e fare clic
su OK per confermare.
CAPITOLO 4 - PARAMETRI DI BASE
Cambia modalità di lettura
Consente all'utente di programmare il passaggio alla modalità di
lettura successiva nell'elenco delle modalità di lettura disponibili.
Consultare: Parametri di base, Selezione della modalità di lettura. Se
la modalità di lettura corrente è Testo, sarà possibile passare alla
modalità di lettura Codici a barre. Se la modalità di lettura corrente è
Codici a barre, sarà possibile passare alla modalità di lettura
Immagine.
Ricordarsi che la modalità di lettura è sempre specificata nella finestra
Stato.
Stringa utente
Consente all'utente di programmare l'aggiunta di una stringa di
caratteri. Per inserire una sequenza di tasti, selezionare Stringa
utente, quindi inserire la stringa di caratteri nel campo proposto e fare
clic su OK per confermare.
IMPOSTAZIONE DELL'ALLINEAMENTO TESTI
Con la funzione Allineamento testi, è possibile indicare il numero
di righe acquisite da delimitare. Dove deve iniziare effettivamente
la lettura se una parola è stata tagliata durante l'acquisizione? Come
devono essere interpretati i trattini che compaiono alla fine di una
riga? Devono essere aggiunti prefissi o suffissi prima e/o dopo i dati
da leggere?
Per impostare l'allineamento testi:
• Fare clic su
IRISPen oppure selezionare Allineamento dal menu
Impostazioni.
Imposta l'allineamento testi nella Tavolozza di
29
IRISPen Executive 6 - Manuale dell'utente
• Indicare il modo in cui l'area acquisita deve essere isolata e quale
deve essere l'output:
- mantenere tutti i caratteri acquisiti
- mantenere tutti i caratteri prima dell'ultimo spazio
- mantenere tutti i caratteri dopo il primo spazio
- mantenere tutti i caratteri tra il primo e l'ultimo spazio
Scarta i caratteri iniziale o finale sconosciuti
Se i caratteri che compaiono all'inizio o alla fine di una riga non
vengono acquisiti o letti in modo corretto (sono rappresentati,
per impostazione predefinita, da una tilde, cioè il simbolo "~"), è
possibile scartarli dall'ouput. Questa opzione è particolarmente
utile quando lo spazio tra le parole è ridotto oppure quando si
acquisisce testo da colonne (come, ad esempio, nelle riviste,
ecc.): se l'acquisizione viene iniziata leggermente sulla
parola/colonna precedente e terminata su quella successiva, è
possibile eliminare le parti non desiderate.
Selezionare questa opzione se si desidera ignorare i caratteri
sconosciuti all'inizio e al termine dell'acquisizione. Se si rilevano
caratteri sconosciuti all'interno delle righe, questi verranno
conservati nell'output.
Vedere anche: Opzioni aggiuntive, Simbolo sconosciuto.
Reintroduci paragrafo
30
CAPITOLO 4 - PARAMETRI DI BASE
È necessario indicare il modo in cui interpretare i trattini che
compaiono alla fine di una riga. Se vengono acquisite le righe "Il
nuovo presi-" e "dente salutava dal balcone", il trattino deve
ovviamente essere eliminato per ricomporre la parola
"presidente", per ottenere il risultato: "Il nuovo presidente
salutava dal balcone".
Selezionare questa opzione si desidera cancellare i trattini finali.
Nota: se vengono cancellati i trattini, i suffissi (vedere di seguito)
verranno automaticamente cancellati per ricomporre le parole in
modo corretto.
Codice iniziale
È possibile far eseguire ad IRISPen operazioni in modo
automatico nell'applicazione di destinazione, prima o dopo il
risultato di output.
Per inserire un prefisso, selezionarlo dall'elenco a discesa oppure
selezionare Stringa utente per introdurre una stringa di caratteri
nel campo proposto, quindi fare clic su OK per confermare.
Per impostazione predefinita il prefisso è: <Nessuno>.
Codice finale
È possibile far eseguire ad IRISPen operazioni in modo
automatico nell'applicazione di destinazione, prima o dopo il
risultato di output.
Per inserire un suffisso, selezionarlo dall'elenco a discesa oppure
selezionare Stringa utente e introdurre una stringa di caratteri
nel campo proposto, quindi fare clic su OK per confermare.
Per impostazione predefinita il codice finale è: <Spazio>.
Inserendo dati in un database, è possibile selezionare il suffisso
<Tab> per posizionare automaticamente il cursore nel campo
successivo.
31
IRISPen Executive 6 - Manuale dell'utente
DEFINIZIONE DI UN INSIEME DI CARATTERI DI
OUTPUT
Il sottoinsieme di caratteri utilizzato da IRISPen per leggere i dati
viene stabilito in base alla Modalità di lettura e alla Lingua scelte
per la lettura. Come si può immaginare, il set di caratteri utilizzato
per la lettura dei dati numerici è diverso da quello utilizzato per la
lettura di testi: il primo contiene principalmente cifre mentre il
secondo contiene anche lettere. Analogamente, il sottoinsieme
utilizzato per la lettura della lingua inglese è diverso da quello
utilizzato per la lettura della lingua francese (si pensi, ad esempio,
alle lettere "é", "è", "û", ecc. che non esistono in inglese), ecc.
Utilizzando uno specifico sottoinsieme di caratteri, il software
elimina le possibilità di errori di riconoscimento. Ad esempio, se si
seleziona la modalità di lettura Numerico, si limita il set di caratteri
riconosciuti ai soli simboli numerici. In questo modo, non si crea
confusione tra "5" e "S", tra "9" e "g", tra "8" e "B", ecc. dato che il
software interpreta automaticamente i caratteri come cifre.
L'utente stesso può inoltre spingersi un passo in avanti e
personalizzare tutti i sottoinsiemi di caratteri proposti creando
sottoinsiemi di caratteri che contengano esclusivamente i simboli
che si desidera riconoscere. Ad esempio, se si desidera leggere
importi indicati solamente in dollari, selezionare la modalità di
lettura Numerico, quindi limitare il set di caratteri a cifre, segni di
punteggiatura e al simbolo "$", eliminando tutti gli altri simboli non
necessari.
Stampatello: Selezionando la modalità di lettura Stampatello, il
sottoinsieme di caratteri proposti per impostazione predefinita sarà
limitato a: numeri (0-9) e lettere maiuscole (A-Z). Questo set di
caratteri non può essere ampliato.
32
CAPITOLO 4 - PARAMETRI DI BASE
Per personalizzare un sottoinsieme di caratteri:
• Fare clic su
di IRISPen oppure selezionare Sottoinsieme di output dal m enu
Impostazioni.
Il sottoinsieme di caratteri proposti per impostazione predefinita
per il tipo di dati selezionato è abilitato.
• Per aggiungere/rimuovere gruppi di caratteri al/dal sottoinsieme
predefinito, selezionare o deselezionare le voci proposte, quindi
fare clic su OK per confermare.
Tutti: Selezionare tutti i caratteri del sottoinsieme definiti in
base alla lingua e alla modalità di lettura prescelte.
A-Z: Selezionare tutte le lettere maiuscole dalla A alla Z
a-z: Selezionare tutte le lettere minuscole dalla A alla Z
0-9: Selezionare tutti i numeri da 0 a 9
Stringa di caratteri: Digitare qualsiasi carattere da aggiungere
al sottoinsieme.
Definisci il formato di output nella Tavolozza
OTTIMIZZAZIONE DELLA LETTURA DEI CODICI A
BARRE
IRISPen consente di ottimizzare la lettura dei codici a barre. È
possibile limitare la lettura a specifici codici a barre e anche
33
IRISPen Executive 6 - Manuale dell'utente
abilitare il software a verificare e cancellare automaticamente le
cifre di controllo.
Nota:
Leggi codici a barre
L'opzione Leggi codici a barre viene utilizzata per impostare la lettura dei
codici a barre come seconda modalità di lettura e quindi leggere i codici a
barre e altri dati. In questo modo è possibile leggere testi, dati numerici o in
stampatello e anche codici a barre senza dover modificare le impostazioni.
Per ottimizzare la lettura dei codici a barre:
• Fare clic su
Elenca tutti i codici a barre supportati nella
Tavolozza di IRISPen oppure selezionare Codici a barre dal
menu Impostazioni.
• Se necessario, selezionare l'opzione Verifica e rimuovi
l'insieme del controllo per abilitare la verifica dei caratteri di
controllo dei codici a barre e rimuoverli dai risultati di
riconoscimento.
• Selezionare/deselezionare i tipi di codici a barre in base ai codici
a barre che si desidera leggere. È possibile limitare la lettura ai
seguenti codici a barre:
- EAN-JAN 8
- EAN-JAN 13
- UCP-A
- Codabar
- Interleaved 2 of 5
- Code 39
- Code 39 Extended
- Code 93
- Code 128
34
CAPITOLO 4 - PARAMETRI DI BASE
ABILITAZIONE DELLA RIPRODUZIONE VOCALE
L'opzione di riproduzione vocale consente a IRISPen di riprodurre
vocalmente i dati riconosciuti*. Basta acquisire alcuni dati e il
computer li leggerà per voi!
(*) La funzione di riproduzione vocale è disponibile in lingua inglese.
In pratica, non servirà più guardare lo schermo per verificare i
risultati del riconoscimento. Si pensi all'utilità di questa opzione per
la codifica di nuovi dati, per l'inserimento di dati nei programmi di
contabilità ecc. IRISPen può diventare uno strumento prezioso
anche per l'apprendimento di una lingua straniera: il computer,
infatti, è in grado di pronunciare all'utente tutte le nuove parole ecc.
In qualsiasi momento, il software può essere anche abilitato a
ripetere le righe pronunciate. IRISPen ripeterà sempre l'ultima
espressione pronunciata.
Nota:
la riproduzione vocale è applicabile a tutti i dati leggibili
La riproduzione vocale non è applicabile solamente al testo ma a tutti i dati
leggibili come scrittura in stampatello, dati numerici e codici a barre. In
35
IRISPen Executive 6 - Manuale dell'utente
questo modo, è possibile attivare la riproduzione vocale per ottenere un
riscontro audio per qualsiasi tipo di dati.
Nota:
non abilitare la riproduzione vocale, se non realmente necessaria. Il
riconoscimento viene infatti rallentato nell'attesa che i dati riconosciuti
vengano riprodotti vocalmente.
Nota:
se si vuole leggere frasi intere, accertarsi di selezionare la modalità di
scansione Righe multiple. In questo modo si otterranno una prosodia
naturale ed una buona intonazione.
Per attivare la riproduzione vocale:
• Assicurarsi di aver selezionato Inglese come lingua del
riconoscimento. Consultare: Parametri di base, Selezione della
lingua.
• Se si desidera leggere frasi intere, selezionare la modalità di
scansione Righe multiple. In questo modo si otterranno una
prosodia naturale, una buona intonazione e l'inserimento delle
giuste pause. Consultare: Opzioni aggiuntive, Righe multiple.
• Fare clic su
Attiva parola nella Tavolozza di IRISPen
oppure selezionare Parola dal menu Opzioni. Al termine del
processo di acquisizione, i dati verranno riprodotti vocalmente
dal computer.
Se è stato abilitato il segnale acustico, questo verrà
automaticamente disabilitato e sostituito dalla riproduzione
vocale.
Per ripetere la riproduzione vocale:
Selezionare il comando Ripeta pronuncia dal menu Opzioni.
IRISPen ripeterà direttamente l'ultima espressione pronunciata.
36
CAPITOLO 4 - PARAMETRI DI BASE
RITOCCO DELLE IMMAGINI
Le funzioni di ritocco consentono di ottimizzare le immagini
generate con la penna per il processo di riconoscimento. Queste
opzioni sono particolarmente utili nell'acquisizione di documenti di
scarsa qualità, documenti dallo sfondo colorato o documenti a
basso contrasto nei quali lo sfondo ha praticamente lo stesso colore
del testo.
Al termine di ogni ritocco, l'immagine acquisita viene direttamente
adattata e il processo di riconoscimento viene ripetuto.
Nota:
ricordarsi che il giallo è un colore invisibile per IRISPen. Non tentare di
acquisire con IRISPen dati stampati in giallo.
Per ritoccare l'immagine acquisita:
• Fare clic su
Regola l'immagine nella Tavolozza di IRISPen
oppure selezionare Regola immagine dal menu Opzioni.
Regolare le impostazioni come indicato di seguito. L'immagine
creata viene visualizzata direttamente nella finestra di Scansione.
37
IRISPen Executive 6 - Manuale dell'utente
Uniforma immagine
L'opzione Uniforma immagine rende le immagini più
omogenee "appiattendo" e uniformando le differenze di intensità.
Il risultato è un contrasto più netto tra il testo e lo sfondo.
L'opzione è abilitata per impostazione predefinita. Si consiglia di
lasciarla sempre abilitata.
Luminosità
Per luminosità si intende la soglia tra il bianco e il nero
dell'immagine.
Per impostazione predefinita, l'opzione luminosità è impostata su
Automatica. Lasciare abilitata questa impostazione predefinita
per tutti i documenti normali.
Manuale
Quando si gestiscono documenti di scarsa qualità, la modifica
manuale del livello di luminosità può uniformare la qualità
dell'immagine in bianco e nero, migliorando in tal modo il
riconoscimento del testo.
Per impostare manualmente la luminosità, fare clic su Manuale,
quindi spostare l'indicatore verso sinistra (per schiarire) o verso
destra (per scurire). Scurendo l'immagine, una maggiore quantità
di pixel diventa nera nell'immagine in bianco e nero; al contrario,
schiarendo l'immagine diventa nera una minore quantità di pixel.
Elimina imperfezioni
L'opzione Elimina imperfezioni consente di rimuovere i piccoli
punti dalle immagini. L'opzione è disabilitata per impostazione
predefinita.
Per abilitarla, spostare l'indicatore verso destra. Si possono
rimuovere punti da 1 a 20 pixel.
! Attenzione:
fare attenzione a non cancellare i punti troppo grandi, in caso
38
CAPITOLO 4 - PARAMETRI DI BASE
contrario si potrebbero eliminare i punti sulla lettera "i", parti di
lettere a matrice di punti, ecc.
39
CAPITOLO 5
PZIONI AGGIUNTIVE
O
SUONO FINALE
L'opzione Suono consente di attivare un segnale acustico durante la
scansione: verrà emesso un segnale acustico quando la penna ottica
interrompe la scansione e quando i dati riconosciuti vengono inviati
all'applicazione di destinazione o agli appunti.
Per attivare il segnale acustico:
• Selezionare Suono dal menu Opzioni.
È possibile scegliere tra un'ampia gamma di possibili suoni.
Selezionare il suono desiderato.
L'opzione Nessuno viene utilizzata per disabilitare il suono
finale.
41
IRISPen Executive 6 - Manuale dell'utente
SCANSIONE MANCINA
Per impostazione predefinita, la penna ottica è abilitata ad una
scansione da sinistra a destra, tuttavia è possibile adattare il verso di
acquisizione da destra a sinistra. Se si è mancini, sarà necessario
utilizzare quest'ultima opzione. Si procederà in questo modo anche
per la lettura di testi scritti da destra a sinistra, come l'ebraico.
Per eseguire la scansione da destra a sinistra:
• Selezionare l'opzione Scansione mancina dal menu Opzioni.
• Impugnare la penna ottica con la mano sinistra e ruotarla nel
senso contrario in modo che sia rivolta verso sinistra.
Posizionarla sull'estremità destra del testo e farla scorrere sulla
riga da destra a sinistra. Assicurarsi di tenere la penna con la
giusta inclinazione. Consultare: Introduzione a IRISPen, Com e
funziona?
Per eseguire la scansione di testi scritti da destra a sinistra (per
utenti che utilizzano la mano destra):
• È sufficiente impugnare la penna ottica con la mano sinistra e
ruotarla in senso contrario in modo che sia rivolta verso sinistra.
Posizionarla sull'estremità destra del testo e farla scorrere sulla
riga da destra a sinistra. Assicurarsi di tenere la penna con la
giusta inclinazione. Consultare: Introduzione a IRISPen, Com e
funziona?
42
CAPITOLO 5 - OPZIONI AGGIUNTIVE
Per eseguire la scansione di testi scritti da destra a sinistra se si
è mancini:
• Procedere esattamente come se si utilizzasse la mano destra
(consultare la sezione precedente).
Nota: se si seleziona l'ebraico come lingua di riconoscimento,
l'opzione Scansione mancina sarà ombreggiata.
TESTO VERTICALE
Se si intendono leggere testi asiatici verticali, è necessario indicare
al software che la direzione di sviluppo del testo è verticale e non
orizzontale. La nuova direzione di sviluppo del testo verrà indicata
nella finestra Stato.
Per eseguire la scansione di testo verticale:
• Selezionare la lingua asiatica desiderata (consultare: Parametri
di base, Selezione della lingua), quindi selezionare l'opzione
Testo verticale dal menu Opzioni.
• Ruotare il documento di 90° in senso antiorario e fare scorrere la
penna ottica sulle righe di testo da sinistra a destra. Utilizzare la
penna nel modo corretto, consultare: Introduzione a IRISPen ,
Come funziona?.
La finestra Scansione rimane orizzontale ma l'immagine viene
ruotata.
43
IRISPen Executive 6 - Manuale dell'utente
IMMAGINE NEGATIVA
IRISPen consente di acquisire immagini negative, cioè immagini o
testi di colore chiaro su sfondo scuro. L'immagine acquisita viene
automaticamente invertita dal software e visualizzata nella finestra
Scansione: i pixel neri diventeranno bianchi mentre quelli bianchi
diventeranno neri. Il riconoscimento viene eseguito sull'immagine
invertita.
Per acquisire immagini negative:
• Selezionare l'opzione Immagine al negativo dal menu Opzioni.
IRISPen è pronta ad acquisire immagini negative.
44
CAPITOLO 5 - OPZIONI AGGIUNTIVE
• Procedere come per altri tipi di dati stampati: fare scorrere
semplicemente la penna ottica sulle righe di testo. Consultare:
Introduzione a IRISPen, Come funziona?
RIGHE MULTIPLE
È possibile acquisire righe multiple contemporaneamente, cioè
durante la stessa scansione. Ciò è particolarmente utile se si
desidera acquisire parti complete di testi provenienti da libri, riviste,
ecc.
Le varie righe di testo verranno memorizzate in un buffer, quindi
trasferite con un clic del tasto della penna.
Per righe multiple:
• Selezionare l'opzione Multi-linee dal menu Impostazioni.
• Acquisire le varie righe una per una. Assicurarsi che ogni riga sia
posizionata direttamente di fronte alla riga di guida della penna.
45
IRISPen Executive 6 - Manuale dell'utente
Importante:
La striscia di scansione della penna ha un'ampiezza di 10,5mm
(0,41") e in molti casi copre più righe di testo. Ciò non significa
che tutte le righe vengano lette. La penna, infatti, rileva e
riconosce solamente una riga: quella centrale. Pertanto è
necessario acquisire ciascuna riga separatamente ed accertarsi
che sia posizionata proprio al centro della testina di scansione.
• Al termine dell'acquisizione, fare clic su qualsiasi tasto della
penna per avviare il processo di output.
CARATTERI PICCOLI
La striscia di scansione di IRISPen ha un'ampiezza di 10,5 mm
(0,41"). Può quindi leggere caratteri con dimensioni comprese tra 8
e 20 punti.
Se si devono leggere dati con dimensioni inferiori ai 10 punti, è
necessario attivare l'opzione Caratteri piccoli. In questo modo
IRISPen potrà garantire risultati ottimali.
Per leggere i caratteri piccoli:
• Selezionare l'opzione Piccoli caratteri dal menu Impostazioni.
46
CAPITOLO 5 - OPZIONI AGGIUNTIVE
• Procedere come per altri tipi di dati stampati: fare scorrere
semplicemente la penna ottica sulle righe di testo. Consultare:
Introduzione a IRISPen, Come funziona?
Avvertenza:
non utilizzare l'opzione Caratteri piccoli per leggere caratteri di dimensione
superiore ai 10 punti. Ciò diminuirebbe la precisione del riconoscimento e
rallenterebbe notevolmente l'operazione.
SIMBOLO CARATTERI SCONOSCIUTI
Se i caratteri non vengono riconosciuti correttamente da IRISPen,
verranno rappresentati per impostazione predefinita da una tilde,
cioè il simbolo "~", nel risultato di riconoscimento. È possibile
anche scegliere un simbolo diverso.
È possibile selezionare un simbolo diverso dalla tilde (predefinita).
Per definire il simbolo per caratteri sconosciuti:
• Selezionare l'opzione Simbolo caratteri sconosciuto dal menu
Impostazioni.
47
IRISPen Executive 6 - Manuale dell'utente
• Sostituire il simbolo nel campo richiesto, quindi fare clic su OK
per confermare.
CONVERSIONE CARATTERI
Dopo aver riconosciuto alcuni dati con IRISPen, è possibile
convertirli in altri dati prima di inserirli in un'applicazione attiva.
Ciò è particolarmente interessante se si desidera utilizzare termini o
simboli specifici non presenti nel documento originale. Ad esempio,
è possibile sostituire la valuta "USD" che appare nel documento
originale con il simbolo corrispondente "$" nell'applicazione attiva.
È possibile sostituire un'abbreviazione con il suo nome completo o
cancellare dati, ad esempio sostituire "$" con niente in modo tale
che "$2,99" diventi "2,99", ecc.
È possibile convertire un carattere o una stringa di caratteri
riconosciuti con: altri caratteri, comandi da tastiera o una
combinazione di entrambi.
48
CAPITOLO 5 - OPZIONI AGGIUNTIVE
Per definire conversioni di stringhe e caratteri:
• Selezionare l'opzione Conversione caratteri dal menu
Impostazioni.
• Per inserire una nuova conversione di caratteri, digitare il
carattere da sostituire nel primo campo e fare clic su Aggiungi.
Nel secondo campo selezionare il comando da tastiera desiderato
dall'elenco. Se si desidera eseguire la conversione in un altro
carattere o stringa utente completa, selezionare Stringa utente
dall'elenco, quindi digitare il carattere/stringa utente nel campo
proposto.
Fare clic su OK per confermare.
Una volta definite le conversioni delle stringhe, è possibile
modificarle o rimuoverle. È anche possibile sfogliare l'elenco
delle conversioni esistenti facendo clic su freccia giù del campo
Sostituire.
CONVERSIONE CORNICE TABELLA
IRISPen è in grado di rilevare e convertire le righe verticali che
separano i dati, ad esempio le colonne nelle tabelle. Per
impostazione predefinita, il software sostituisce le righe verticali
con il comando <Tab>. Ciò significa che ogni volta che incontra
49
IRISPen Executive 6 - Manuale dell'utente
una riga verticale durante la scansione, inserisce una tabulazione
nell'applicazione di destinazione. Se l'applicazione di destinazione è
un foglio elettronico, il <Tab> sposta il cursore nella cella
successiva e i vari bit di dati vengono inseriti in celle separate.
Per la conversione vengono proposti vari comandi da tastiera, ma
è anche possibile sostituire le righe verticali con caratteri o
qualsiasi combinazione di caratteri e comandi.
Nota:
Come ricomporre un'intera tabella?
Se, oltre al comando predefinito <Tab>, si aggiunge il suffisso di riga <Home
& Freccia giù> (consultare: Parametri di base, Impostazione
dell'allineamento testi), dopo ogni riga acquisita, il cursore verrà
riposizionato nella riga successiva. In questo modo sarà possibile ricomporre
un'intera tabella.
Per definire la conversione cornice tabella:
• Selezionare Conversione cornice tabella dal menu
Impostazioni, quindi selezionare il comando da tastiera
richiesto.
Il comando <Tab> è selezionato per impostazione predefinita.
Selezionare Stringa utente per inserire la propria conversione
cornice tabella, quindi fare clic su OK per confermare. È
possibile eseguire qualsiasi altro comando da tastiera, aggiungere
caratteri oppure eseguire una combinazione di entrambe le
opzioni.
50
CAPITOLO 5 - OPZIONI AGGIUNTIVE
Nota:
se la tabella non contiene barre verticali, la procedura più semplice è quella di
aggiungerle velocemente nel documento originale con una penna e un
righello.
Nota:
Se la tabella non contiene barre verticali, ricordarsi che è sempre possibile
sostituire i caratteri acquisiti con un comando del cursore. Ad esempio, per
inserire "2,55$ 5,99$" in un foglio di lavoro, è possibile sostituire il simbolo
"$" con il comando del cursore <Tab> per posizionare singole cifre in celle
separate. Consultare: Parametri di base, Conversione caratteri.
51
CAPITOLO 6
ALVATAGGIO DELLE
S
IMPOSTAZIONI
SALVARE/APRIRE/RIPRISTINARE LE
IMPOSTAZIONI
Al primo avvio di IRISPen, vi sono opzioni selezionate per
impostazione predefinita (ad esempio: modalità di lettura: Testo,
lingua: inglese, ecc.). Queste opzioni selezionate costituiscono le
"impostazioni di fabbrica".
Ovviamente è possibile cambiare le impostazioni predefinite per
adattare perfettamente IRISPen alle proprie esigenze. Una volta
definite le proprie impostazioni, è possibile salvarle come
predefinite oppure salvarle in un file specifico. È possibile
ripristinare le impostazioni di fabbrica originali in qualsiasi
momento.
Nel menu Impostazioni sono disponibili le seguenti opzioni:
53
IRISPen Executive 6 - Manuale dell'utente
Registra per difetto
Selezionare questa opzione se si desidera salvare le impostazioni
correnti come predefinite. Uscendo e riaprendo IRISPen, queste
impostazioni predefinite diventeranno effettive.
Apri per difetto
Selezionare questa opzione se si desidera riaprire le impostazioni
precedentemente salvate come predefinite.
Registra...
Invece di salvarle come predefinite, è possibile salvare le proprie
impostazioni personalizzate in un file. È possibile salvare tutte le
impostazioni personalizzate che si desidera. Sarà possibile riaprirle
in qualsiasi momento.
Uscendo e riaprendo IRISPen, le impostazioni predefinite
diventeranno effettive.
Apri...
Questa opzione consente di riaprire qualsiasi impostazione
personalizzata salvata in un file.
Restaura i parametri di fabbrica
In qualsiasi momento è possibile ripristinare le impostazioni di
fabbrica, cioè le impostazioni predefinite al primo avvio di
IRISPen. Se si desidera salvare le impostazioni di fabbrica come
impostazioni predefinite, fare clic su Registra per difetto.
54
INDICE ANALITICO
A
addestramento all'acquisizione......5
allineamento ...............................29
allineamento testi........................29
applicazione di destinazione.........8
assistenza....................................12
assistenza tecnica........................12
C
calibrazione.................................17
calibrazione della penna scanner.17
caratteri rifiutati..........................47
colore invisibile ............................5
conversione caratteri...................48
conversione cornice tabella.........49
E
emulazione tastiera .....................24
eseguire la scansione da destra a
sinistra ........................................42
F
Finestra di scansione...................15
G
giallo.............................................5
I
immagine negativa......................44
impostazioni (personalizzazione)53
impostazioni (ripristino).............53
impostazioni (salva)....................53
impugnatura della penna...............5
IRISPen ........................................3
L
lingua..........................................22
lingue asiatiche...........................43
55
IRISPen Executive 6 - Manuale dell'utente
P
penna scanner ...............................3
posizione corretta della penna.......5
R
registrazione ...............................13
registrazione prodotto.................13
requisiti di sistema......................11
ripristinare le impostazioni di
fabbrica.......................................53
S
scansione.......................................5
scansione striscia ..........................5
scorrimento della penna................5
supporto prodotto .......................12
T
Tavolozza...................................15
Tavolozza IRISPen..................... 15
U
uniformazione.............................37
utenti mancini.............................42
utilizzo di IRISPen .......................5
V
verifica della scansione.................5
56
57
Loading...
