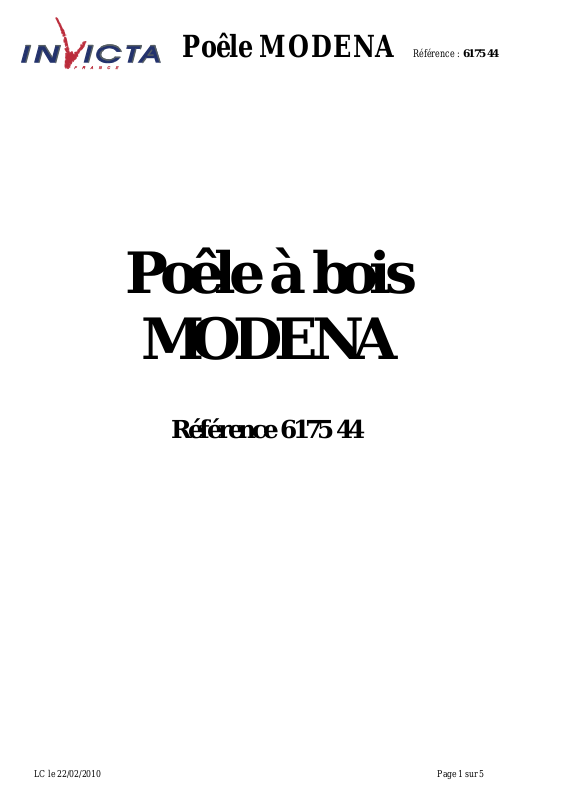

Poêle à bois
MODENA
Référence 6175 44
Poêle MODENA Référence : 6175 44
LC le 22/02/2010 Page 1 sur 5
562
179
508
764
741
Puissance nominale
12 kW
Rendement
75 %
Taux de CO%
0.3 %
T° fumées
363 °C
Mode de fonctionnement
Intermittent et Continu
Combustible recommandé
Bois / bûches de 50 cm
Débit massique des fumées
8 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant
sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une
plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents :
Arrière 50 cm / Latérale 60 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
Masse de l’appareil
170 kg
Raccordement au conduit de fumée par la buse
située sur le dessus et à l’arrière de l’appareil
diamètre 150 mm
largeur utile pour le chargement des bûches
50 cm - Chargement façade
Encombrement
h 736 mm
lg 764 mm
prof 444 mm
Dimensions de la porte
h 559 mm
lg 650 mm
Vision du feu
h 380 mm
lg 527 mm
Plaque signalétique
rivetée à l’arrière du cendrier
Poêle MODENA Référence : 6175 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques suivant EN 13240 :
LC le 22/02/2010 Page 2 sur 5
49
47
51
22
28
20
17
15
16
17
19
12
9
9
7
6
5
4
2
18
14
10
11
3
1
38
45
4
38
31
27
23
44
5
45
26
32
33
37
34
36
13
29
30
8
21
25
24
4
35
8
42
4
5
4343
50
46
40
39
41
48
48
Poêle MODENA Référence : 6175 44
LC le 22/02/2010 Page 3 sur 5
Repère
Nbr
Désignation
Référence
1
1
Tampon
FB61 0375
2
3
Vis bombée hexagonale creuse de 6x40
AV 8686400
3
1
Dessus
FB61 0374
4
10
Rondelles de 6
AV 4100060
5
8
Ecrous Ø 6
AV 7100060
6
1
Avaloir
FB61 0354
7
1
Tampon de buse
FB61 0272
8
2
Joint thermocorde Ø5 de 0,566 mètres
AI 303005
9
8
Vis à tête fraisée pozy de 6x20
AV 8656200
10
1
Rondelle
AT 610161A
11
1
Tôle de fond
AT 610160A
12
1
Déflecteur
FB61 0356
13
1
Buse Ø150mm
FB61 0271
14
1
Fond
FB61 0353
15
1
Côté extérieur gauche
FB61 0373
16
1
Côté extérieur droit
FB61 0372
17
2
Côtés
FB61 0352
18
4
Tirants
AS 610100A
19
1
Grille
FB61 0355
20
1
Socle
FB61 0350
21
1
Registre cendrier
AT 700171A
22
4
Ecrous Ø8
AV 7100080
23
4
Rondelles de 8
AV 4100080
24
2
Ressorts registre cendrier
AS 700230A
25
2
Vis à tête hexagonale de 6x20
AV 8406200
26
1
Chenet
FB61 0377
27
4
Pieds
FB61 0371
28
4
Vis à tête hexagonale de 8x30
AV 8408300
29
1
Registre d’air secondaire
AT 610133A
30
1
Guide d’air
FB61 0363
31
2
Rivets de 3x8
AV 5203080
32
1
Plaque signalétique
PS 617544
33
1
Tiroir cendrier
AT 610101A
34
3
Vis à tête cylindrique pozy de 4x8
AV 8644080
35
3
Attaches de vitre
AS 700262
36
1
Vitre
AX 606174
37
1
Porte
FB61 0370
38
2
Goupille cannelée 6x40
AV 6306400
39
1
Support d’excentrique
AT 610162A
40
1
Goupille cannelée de 6x20
AV 6306200
41
1
Poignée de porte
FB61 0376
42
1
Joint thermocorde Ø8 de 2,1 mètres
AI 303008
43
2
Vis fraisée hexagonale creuse de 6x30
AV 8636300
44
1
Façade
FB61 0351
45
2
Vis fraisée hexagonale creuse de 6x40
AV 8636400
46
4
Rondelle eventail de 8
AV 4150080
47
1
Axe excentrique
AS 700263B
48
2
Vis à tête fraisée de 6x10
AV 8606100
49
1
Ecrou bas Ø6
AV 7130060
50
1
Joint plat autocollant de 7x3 de 1.814 mètres
KAI 010080
51
1
Main froide
AS 800255
Poêle MODENA Référence : 6175 44
LC le 22/02/2010 Page 4 sur 5
Poêle MODENA Référence : 6175 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR
PÔÊLES A BOIS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe
(Hêtre, Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de
l’ouverture de la porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est
bien enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase
d’allumage, mais en maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en
service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier
ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être
respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures,
et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale :
En ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme de 2 demies bûches de bois
dur refendu, renouvelée toutes les 45 minutes, avec le réglage d’allure ouvert à ¼ de sa course. En ‘’Continu’’ la charge est portée
à 9 kg en 3 bûches, pour un renouvellement toutes les 2h30.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des
bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement
prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la
braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de
puissance et d’une baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis
refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 9 à 10 kg constituée de 1 à 2 bûches
de bois dur non refendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure.
Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise
à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide,
entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur/main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent
être très chauds.
Registre de réglage d’allure : Situé sous la porte, ce registre est utilisé pour moduler l’allure de l’appareil entre « allure
normale »’ et la « combustion lente ». Respecter les positions indiquées, en particulier, une fois l’appareil allumé, ne pas aller au
delà de la position « allure normale » .
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position « allure normale » permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue
plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant
toute la durée d’utilisation de cette position.
Registre d’air secondaire : Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre.
L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir c i
avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette
adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure (voir fig.3
page 6) pour faire varier la puissance de l’appareil.
LC le 22/02/2010 Page 5 sur 5
