INVICTA FOYER 2000 VERTICAL User Manual
FOYER 2000 Référence : 6550 44

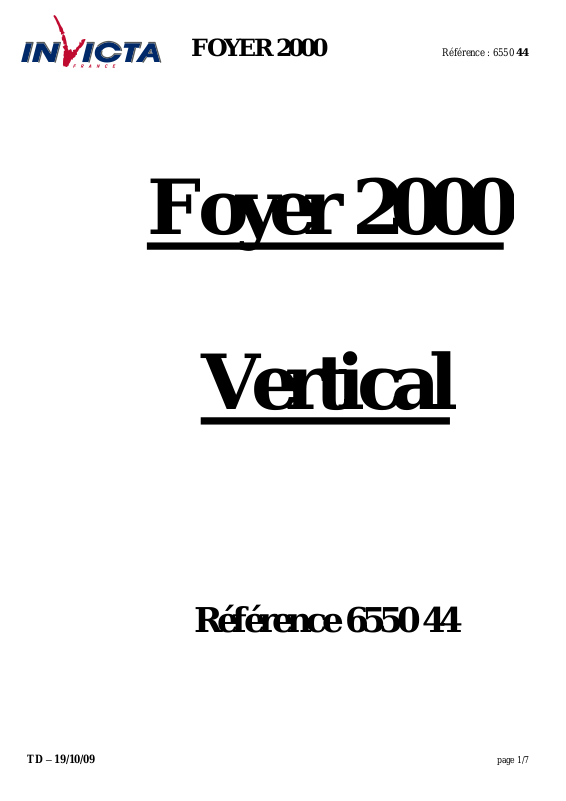

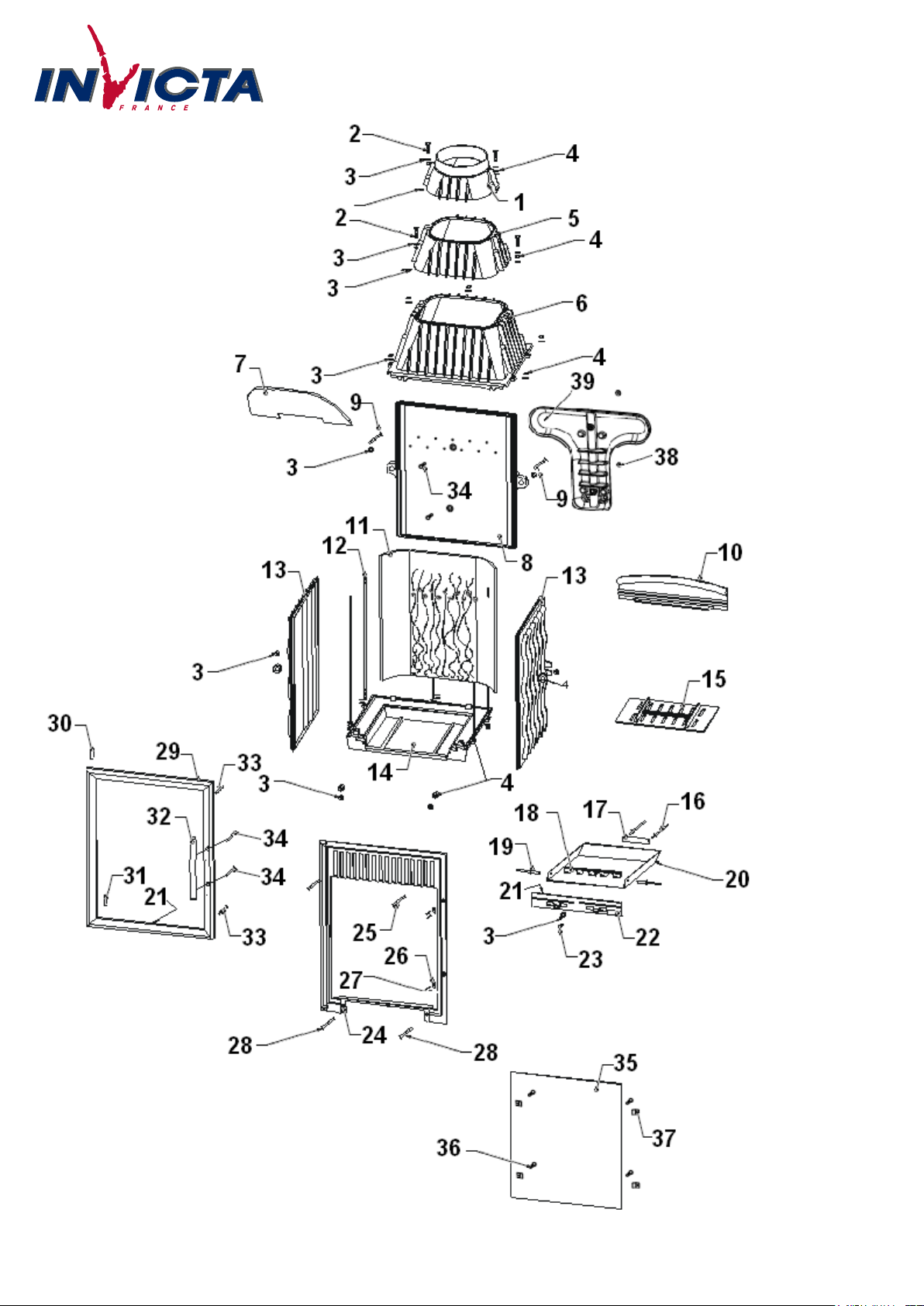

Foyer 2000
Vertical
Référence 6550 44
TD – 19/10/09 page 1/7
FOYER 2000 Référence : 6550 44
Puissance nominale
16 kW
Rendement
71.4%
Taux de CO%
0.220%
T° fumées
302°C
Mode de fonctionnement
Continu
Combustible recommandé
Bois / bûches de 50 cm
Débit massique des fumées
21.65 g/s
Distance par rapport aux matériaux
combustibles adjacents :
Latéralement : 6.5 cm (dont 5 cm d’isolant)
Au fond : 11.5 cm (dont 5cm d’isolant)
(caractéristique de l’isolant: laine de roche épaisseur 5 cm, conductivité maxi 0.04W/m°C avec face aluminium côté
foyer)
Masse de l’appareil
191 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
diamètre 230 mm
Longueur maximale des bûches
51 cm - Chargement en façade
Encombrement du foyer
Voir schéma ci-dessus
Dimensions de la porte
h 800 mm
Lg 575 mm
Vision du feu
H730 mm
lg 500 mm
Plaque signalétique
rivetée à l’arrière du cendrier
Fiche technique AD 6550 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.
Caractéristiques suivant EN 13229 :
Caractéristiques de construction :
TD – 19/10/09 page 2/7
FOYER 2000 Référence : 6550 44
INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.
Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la
température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du
schéma ci-après.
Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section
de sortie de « l’air chaud »).
Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les
organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.
