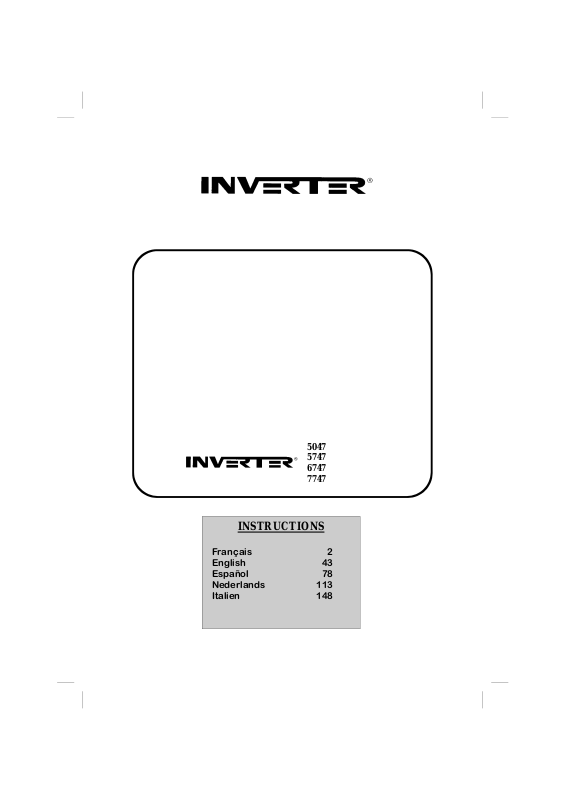

INVERTER 7747 User Manual [fr]

5047
5747
6747
7747

INSTRUCTIONS

Français 2
English 43
Español 78
Nederlands 113
Italien 148

FONCTIONNEMENT PRINCIPAL DE VOTRE APPAREIL DE

CHAUFFAGE ELECTRONIQUE

ALLUMAGE :

Appuyez sur la touche ON/OFF. Le témoin ON clignote. Après préchauffage, pendant 3 à 4 mi­nutes, l’appareil s’allume automatique ment.

VISIO CONTROLE :

Dispositif lumineux disposé sur le panneau avant de l’appareil. Il permet d’un seul coup d’œil de
connaître l’état de fonctionnement de l’ appareil. Il peut être bleu, vert ou rouge.

CONTRÔLE INVERTER DE LA TEMPERATURE :

En tenant compte du volume de la pièce à chauffer et de la durée de chauffe nécessaire, l’appareil
chauffera automatiquement jusqu’au réchauffement des murs et du sol. Un e f ois que votre appareil
est allumé, vous pouvez programmer la température voulue. Pour ce faire, appuyez sur la touche
TEMP ADJ et introduisez la température désirée.

TOUCHE “ ECO ” :

Appuyez sur la touche ECO. Le témoin lumineux ECO s’allume. Cette touche actionne deux mo­des: le mode ECO: arrivé à la température souhaitée, l’appareil se coupe, il se rallumera
automatiquement dès que la température descendra, et le mode MILD: le réducteur de puissance
est enclenché, l’appareil fonctionne à 60% de sa puissance maximale. Ce mode ne fonctionne pas
quand la température de la pièce est extrêmement basse. Pour annuler, appuyez à nouveau sur la
touche ECO e t l e témoin lumineux s’éteint.

CHILD LOCK :

Cette fonction permet d’empêcher un enfant d’allumer l’appareil ou de modifier son fonctionne­ment. Pressez le bouton CHILD LOCK 3 fois rapidement. Le témoin lumineux CHILD LOCK
s’allume en vert. Appuyez de nouveau 3 fois sur la touche CHILD LOC K pour annuler.

PROGRAMMATIONS TIMER (TM1, TM2, TM3):

Votre appareil vous permet de choisir entre trois modes de programmations (TIMER). En effet,
vous pouvez programmer votre appareil avec le TIMER (TM1): programmations multiples, quoti­diennes et hebdomadaires, avec le TIMER (TM2): mise en route quotidien ne à heure fixe pour tous
les jours de la semaine et avec le TIMER (TM3): mise en route unique par semaine.

INTERMITTENCE - COMPTE A REBOURS :

Pour des raison de sécurité, votre appareil s’éteindra automatiquement après quelques heures de
fonctionnemen t, (voir SPECIFICATION INVERTER page 6).

COMMENT ETEINDRE L’APPAREIL :

Assurez-vous que la flamme soit visible. Appuyez sur la touche ON/OFF. Le témoin ON/OFF
s’éteint. Le ventilateur continue à fonctionner pendant quelques minutes jusqu’au refroidissement
de l’appareil.

2

RECAPITULATIF DES AVERTISSEMENTS

IMPORTANT - DANGER

- Nous vous conseillons très fortement l’utilisation de la TOSAINE ou, pour encore

moins d’odeurs, de la TOSAINE PLUS, seuls combustibles dont nous garantissons la
parfaite adéquation avec votre appareil. (p. 17)

- Assurez-vous que votre appareil est éteint et qu’il n’y ait rien d’inflammable dans les

environs de l’appareil. (p. 19)

- Exception faite des cas d’urgence, ne tentez jamais d’éteindre les flammes en tapant

sur l’appareil ou en retirant la prise. (p. 32)

- Votre appareil est équipé de multiples sécurités dont une sécurité atmosphérique AIR

SENSOR
une bonne aération de celle-ci. (p. 32)

®

basée sur la mesure directe du taux de CO2 de la pièce chauffée. Veillez à

- Toute intervention ou modification du système de sécurité est interdite. Outre

l’annulation de votre garantie celle-ci risquerait d’entraîner une déficience du système
aux dépens de votre sécurité. (p. 32)

- Cet appareil de chauffage ne peut jamais être utilisé dans des locaux et pièces étanches

tels que : caravanes, bateaux, cabines de véhicules etc. (p. 33)

- Utilisez votre appareil dans une pièce suffisamment ventilée et exempt de vapeurs

inflammables. (p. 33)

- Chaque pièce où l’appareil est utilisé, doit être munie d’une entrée d’air suffisante et

d’une sortie d’air efficace (section minimale de 50 cm2 pour chaque orifice). (p. 33)

- N’utilisez pas votre foyer dans une pièce sous-dimensionnée.

- Maintenez toujours une distance de sécurité d’un mètre minimum entre le appareil et

tout objet étranger. (p. 33)

- N’utilisez pas votre appareil dans des pièces situées en dessous du niveau du sol. (p.

33)

- Dès qu’un des systèmes de sécurité s’enclenche, aérez toujours la pièce, vérifiez les

causes de l’extinction et éliminez-les avant de rallumer l’appareil. (p. 34)

- Si le câble d’alimentation de cet appareil est endommagé, il ne doit être remplacé que

par un atelier reconnu par le fabricant (ou le distributeur) car des outils spéciaux sont
nécessaires. (p. 34)

- Ne démontez jamais des parties électriques et ne les remplacez jamais avec des pièces

non-standards. (p. 39)

- Utilisez uniquement les pièces consommables d’origine disponibles chez votre reven-

deur inverter. (p. 39)

3

Nous vous remercions pour votre choix et la confiance que vous témoignez en notre
marque. Avant d’utiliser votre appareil, nous vous prions de lire attentivement le présent
manuel. Le respect scrupuleux des instructions vous permettra en effet d’utiliser votre
appareil pendant de longues années et d’éviter tout problème ou accident. N’hésitez pas à
conserver ce mode d’emploi: il pourra vous être utile par la suite.

TABLE DES MATIERES

Fiche NF. .............................................................................................................5

Spécifications. ......................................................................................................6

A. Précautions spéciales. .................. ................. ................ ................ ................ ........ 7

B. Choix de l’emplacement ....................................................................................10

C. Nomenclature .....................................................................................................11

D. Noms et fonctions des touches du tableau de bord. ............................................12

E. Affichages. .........................................................................................................14

1) Touches du tableau de bord. ......................................................................... 14

2) Afficheur LCD. ............................................................................................15

3) Visio contröle. ..............................................................................................16

F. Avant d’utiliser votre appareil. ......... .. ............. . . .. . . . .. . . . .. . . . .. . . . .. . . . .. . . . .. . . .. . . . .. . . . .. . . . 17

1) Installation de votre appareil. ......................................................................17

2) Combustible à utiliser. ..................................................................................17

3) Alimentation de combustible li qui de pour appareil de chauffage mobile. ....19

4) Vérification avant la mise en opération. .......................................................20

G. Comment faire fonctionner votre appareil. .........................................................20

1) Préparation en vue de l’allumage et points de contrôle. ................................20

2) Allumage. .....................................................................................................21

3) Hauteur de la flamme. ..................................................................................21

4) Contrôle de la température. ...........................................................................21

5) Touche Eco. .................................................................................................. 22

6) Verrouillage enfant. ......................................................................................22

7) Réglage de l’heure de l ‘horloge et du jour de la semaine. ............................23

8) Programmations TIMER (TM1, TM2, TM3). ..............................................23

9) Ventilateur ETE. ...........................................................................................31

10) Compte à rebours. .........................................................................................31

11) Comment éteindre l’appareil. .......................................................................32

H. Systèmes de sécurité. ..........................................................................................33

I. Service après-vente. ...........................................................................................34

J. Pannes : description et solutions. ........................................................................35

K. Tableau de référence des différentes causes de problèmes et leur solution. ........36

L. Rangement. ........................................................................................................37

M. Entretien courant. .................. ....................................... ......................................38

N. Vérifications périodiques. .................................................................................. 39

O. Remplacement des pièces. ...... ................. ................. ................. ................. ........ 39

P. Protection de l’environnement ............................................................................39

Q. Notes d’information. ..........................................................................................40

4

AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESSENSE

93571 SAINT DENIS LA PLAINE CEDEX

FICHE INFORMATIVE

PRINCIPALES CARACTERISTIQUES CERTIFIEES :

⋅Sécurité du dispositif d’allumage
⋅Débit calorifique
⋅Efficacité des dispositifs de sécurité
⋅Stabilité
⋅Contrôle de la teneur en No
⋅Contrôle de la qualité de la combusiton (absence de CO)
⋅Endurance
⋅Intermittence

CONSEILS D’UTILISATION ET D’ENTRETIEN
Se reporter à la notice jointe à l’appareil et à la plaque de sécurité sur l’appareil

Référence et numéro de lot ou de série de l’article : se reporter au produit

La marque NF garantit
la qualité de cet article

suivant les normes françaises

Et Règlement de certification de

l’application NF 128/02

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS

COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT

DE CERTIFICATION DE L’APPLICATION NF 128/02

dans les produits de combustion

x

En cas d’insatisfaction, consultez d’abord: votre revendeur local et

Si une difficulté subsistait, vous pouvez écrire au LNE

LABORATOIRE NATIONAL D’ESSAIS

Service Certification et Conformité Technique

1, rue Gaston Boissier - 75724 PARIS CEDEX 15

NF 128/02 01/01 (APPAREILS SRE)

si le problème subsiste, consultez :

LIGNE PLUS SA

Synergie Park

15, rue Pierre et Marie Curie

59260 Lezennes

Fax. [phone]

Email: [e-mail]

CHAUFFAGES MOBILES

A COMBUSTIBLE LIQUIDE

5

SPECIFICATIONS INVERTER

MODELES

5047

5747 6747 7747

TYPES 1 1 2 3

Brûleur
Allumage
Combustible

Consommation MAX
nominale en Moyenne

combustible (g/h) MIN 67 67 83 83

Consommation en MAX
combustible (l/h) Moyenne 0,21 0,21 0,26 0,29
MIN 0,08 0,08 0,10 0,10
Débit calorifique MAX

(Watt) Moyenne 2000 2000 2500 2825
MIN 800 800 1000 1000
Capacité du réservoir (l)
Autonomie (Jours) MIN-MAX

Compte à rebours (H)
Volume indicatif chauffé en m³ MAX
Dimensions de l’appareil en cm

(HxLxP)
Poids net en kg

Voltage et fréquence
Consommation électrique

Ne convient pas pour des pièces inférieur

à, en m3 (m2 avec 2.45m de plafond)

Systèmes de sécurité

Combustible liquide pour appareil mobile de chauffag e

267 267 333 388
167 167 208 235

0,33 0,33 0,42 0,48

3200 3200 4000 4650

5,0 7,2 7,2 7,2

0,6 -2,6 0,9 -3,5 0,7 -2,9 0,6 -2,9

59 85 69 69

128 128 160 186

45,4X40,0

X30.9

9,8 14 15 15

23 W 23 W 23 W 24 W

48 m3 50m3 50m3 62m3

Système de sécurité et d’extinction automatique,
système de prévention de la surchauffe, système de
sécurité de l’allumage, système de surveillance
automatique des flammes, système de protection en cas
de coupure de courant, système de prévention contre une
mauvaise combustion.

Gazéification avec ventilateur

Bobine haute tension

42,6X44,2

X33,4

230V AC Mono phase, 50HZ

42,6X50,4

X33,4

42,6X50,4

X33,4

Surveillance de la qualité de la venti-

lation (renouvellement d’air)

Mesure de taux de CO2:

Sous réserve de modifications techniques émanant du LNE.

DIRECT

6

DIRECT DIRECT DIRECT

A. PRECAUTIONS SPECIALES

Des précautions spéciales doivent être prises lors de l’utilisation de votre appareil de
chauffage électronique au combustible liquide.

Utilisez toujours du combustible liquide pour appareil
mobile de chauffage. N’utilisez jamais aucun combustible
hautement volatile comme de l’essence, par exemple.
L’emploi de combustible non conforme risque de
provoquer un incendie.

Evitez de choisir un emplacement situé à proximité de
tentures, etc.
Evitez un endroit poussiéreux.

Eteignez toujours l’appareil avant de le remplir de
combustible liquide pour appareil mobile de chauffage.
Nettoyez soigneusement toutes les gouttes de combustible
liquide pour appareil mobile de chauffage. Ne remplissez
pas votre appareil de combustible liquide pour appareil
mobile de chauffage dans la pièce pour éviter toute
incendie.

Lorsque vous utilisez l’appareil, aérez la pièce au moins
une à deux fois par heure et durant une à deux minutes à
chaque fois. N’utilisez jamais l’appareil sans aérer
convenablement la pièce dans laquelle il se trouve. Une
oxygénation insuffisante peut être à l’origine d’une
mauvaise combustion et créer des émanations de
monoxyde de carbone hautement toxiques.

Veillez à ce que la grille d’arrivée et de sortie de l’air ne
soit jamais obstruée ni par du papier ni par un tissu
quelconque, ni par de la poussière.

COMBUSTIBLE LIQUIDE

Eteignez toujours
l’appareil avant de le
remplir de
combustible

PÉTROLE
LAMPANT

7

Lorsque vous allez vous coucher ou que vous quittez la
pièce, assurez-vous que l’appareil soit bien éteint ou en
programmation TIMER et que les flammes aient
disparu.

En cas d’urgence ou de mauvaise combustion, éteignez
immédiatement l’appareil afin de supprimer les
flammes.

Veillez à l’installation correcte de la prise de courant et
destinez-la à cet appareil uniquement.

Placez votre appareilsur une surface plane. Evitez les
endroits sujets aux vibrations. Ne transportez jamais
votre appareil (dans un voiture, etc.) lorsque le réservoir
fixe ou/et le réservoir amovible contient du combustible
liquide pour appareil mobile de chauffage.

Evitez les emplacements directement exposés à la
lumière du soleil. Evitez les endroits humides.

Ne placez jamais ni spray, ni liquide volatile ou
inflammable, ni aucun combustible tels que l’essence,
le pétrole, le gasoil, le disolvant ou toute autre matière
combustible à proximité de l’appareil.

8

Ne touchez jamais la sortie d’air chaud lorsque l’appareil
fonctionne ou immédiatement après qu’il ait été éteint. (Les
enfants doivent en être avertis ou doivent être surveillés). Si
l’appareil est destiné à être utilisé dans une pièce où se
trouve un enfant, une personne âgée ou une personne
handicapée, un adulte doit surveiller ces personnes.

Entretenez régulièrement votre appareil.
Ne suspendez aucun vêtement à proximité de l’appareil afin
de ne pas obstruer les arrivées et les sorties d’air. L’air
chaud pourrait être refoulé et provoquer un mauvais
fonctionnement des systèmes et du panneau de contrôle.

Faites en sorte de ne jamais obstruer le système de
ventilation de l’air chaud, que ce soit avec du papier ou des
vêtements.

Ne mettez jamais vos doigts ni aucun objet dans l’arrivée
d’air.
Lorsque vous procédez au nettoyage du filtre à air, n’aspirez
jamais directement l’arrivée d’air.

Ne réutilisez pas une pièce défectueuse ou cassée.
Toute réparation doit être faite par un réparateur agréé.
Consultez votre revendeur.

* Evitez d’utiliser près de l’appareil des

sprays, aérosols, laques, peintures ou
parfums ou autres produits contenant du
silicone. Le silicone pourrait causer une
mauvaise combustion et mettrait en erreur
(E0, E2, E3, E4) votre appareil.

* Enlever la fiche de la prise si vous n’utilisez

pas l’appareil pour une longue période. De la
poussière sur la fiche peut détériorer
l’isolant et peut causer un court circuit, une
surchauffe ou un incendie. Nettoyer la prise
régulièrement.

9

* Evitez d’être tout proche de la sortie

d’air chaud. Cela peut causer une
brûlure légère ou de la déshydratation.

* Tenez la fiche pour tirer la prise. En

tirant par le cordon, vous pourriez les
sectionner ce qui causerait un choc
électrique ou un incendie dû à un court
circuit.

B. CHOIX DE L’EMPLACEMENT

Choisissez soigneusement l’emplacement de votre appareil afin d’en retirer le meilleur
rendement.

PRECAUTIONS A PRENDRE

* Veille z à ne disposer ni objet ni matériau inflammables

à proximité de l’appareil et respectez à cet effet les
distances indiquées sur l’illustration suivante. Aucune
tenture ne sera placée à proximité de l’appareil. De
même, il convient de respecter une certaine distance
entre l’appareil et le mur. Dans le cas contraire,
l’appareil risque de surchauffer et de déclencher son
système de sécurité et d’extinction automatique.

* Placez l’appareil sur une surface plane et à même le sol

ou sur chariot disponible chez votre revendeur.
* Ne le placez jamais sur ou sous une étagère instable.
* Ne l’utilisez jamais dans un endroit où des gaz

inflammables peuvent être générés ou accumulés.
* Veillez à ne l’utiliser que dans des endroits

correctement ventilés.

NE CHOISISSEZ PAS :
* Un emplacement dans une pièce fort fréquentée ou un emplacement exposé aux

courants d’air.
* Un emplacement clos, tel qu’une cheminée par exemple.
* Un emplacement où votre appareil sera directement exposé à la lumière du soleil ou

un endroit fort poussiéreux, ou encore, un endroit où la température a tendance à

augmenter rapidement.
* Un emplacement situé à plus de mille mètres au-dessus du niveau de la mer.
* Un emplacement dans une pièce où l’on utilise également des gaz ou des produits

chimiques, tels qu’un salon de beauté, un salon de coiffure, une usine chimique ou un
salon lavoir.

100 cm

EFFICACITE OPTIMALE

* Un emplacement, près d’un mur ou en-dessous d’une

fenêtre, où l’appareil est directement en contact avec l’air

extérieur est un bon choix.
* Il ne peut y avoir aucun obstacle qui pourrait limiter la

circulation de l’air devant l’appareil.
Autrement, la température de la pièce serait inconstante

et l’appareil pourrait surchauffer. Essayez d’avoir le

maximum d’espace libre devant l’appareil.

10

C. NOMENCLATURE INVERTER

PARTIE FRONTALE

Couvercle du compartiment du réservoir

Jauge du niveau de combustible)

Système de prévention de la surchauffe

Visio contrôle

Fenêtre de contrôle

Grille de propulsion de l’air chaud

Panneau avant

Socle

PARTIE ARRIERE

Thermistance d’ambiance

Réservoir Mains Propres

Bonchon de réservoir

Poignée
Tableau de bord

Pointeau
Pompe

Réservoir fixe

Arrivée d’air chaud

Cable électrique

Filtre à air

11

12

13

E. AFFICHAGES

1) TOUCHES DU TABLEAU DE BORD

a) Touche « ON/OFF »

Pressez cette touche pour allumer et éteindre l’appareil.
Quand le témoin clignote lentement: préchauffage.
Quand le témoin est allumé: allumage, appareil en fonctionnement, mode ECO
Quand le témoin clignote rapidement: mise en sécurité de l’appareil.

b) Touche « TIMER SET »

Pressez cette touche pour valider les plages de programmations.

c) Touche « TIMER RESET »

Pressez cette touche pour effacer tous les paramètres d’une plage de programma­tion en cours

d) Touche « CHILD LOCK » (sécurité enfant)

Pressez 3 fois rapidement cette touche pour verrouiller / déverrouiller les touches
du tableau de bord (verrouillage appareil allumé ou éteint)

e) Touche « MODE »

Appareil

- Chaque pression sur la touche MODE bascule vers le réglage

Affichage Réglage Réglage Réglage Réglage

Heure et Jour heure et jour TIMER TIMER TIMER

et jour et jour (TM 1) (TM 2) (TM 3)

Appareil

- Chaque pression sur la touche MODE bascule

Température Compte à rebours

Appareil

- La touche mode est inactive
Appareil

- La touche mode est inactive

à l’arrêt: - L’afficheur LCD indique l’heure et le jour (si l’heure et le

en fonctionnement: - L’afficheur LCD indique la température de la

à l’arrêt en mode ECO: - L’afficheur LCD indique les températures

à l’arrêt en mode TIMER : - L’afficheur LCD indique l’heure.

jour sont préalablement réglés)

suivant selon l’ordre indiqué ci-dessous.

pièce ainsi que la température de consigne.

vers le mode d’affichage suivant selon l’ordre
indiqué ci-dessous.

14

f) Touche « DAY »

Dans le mode réglage de l’heure ainsi que le mode réglage des TIMER TM1 et
TM3, chaque pression sur la touche DAY avance d’un jour l’indication sur l’affi­cheur LCD.

g) Touche « ECO »

Pressez sur cette touche pour activer / annuler les modes ECO et MILD.

h) Touches « TIMER »

Pressez sur l’une des touches TM1, TM2, TM3 pour activer / désactiver le mode
TIMER sélectionné.

2) AFFICHEUR LCD

Jour de la semaine

Réglage de
l’horloge

Numéro de la
plage du Timer

Réglage
des timers

Arrêt

Sunday Monday Tuesday Wednesday Thursday Friday Sadurday
Dimanche Lundi Mardi Mercredi Jeudi Vendredi Samedi

Départ

Température
de consigne

Température
de la pièce

Affichage des températures :
Gauche : la température de consigne: 22° C (entre 12 et 30°C)
A droite : la température ambiante: 18°C (entre 0 et 35°C)

Réglage de l’horloge et du jour de la semaine
Ex: Dimanche 20:35

Réglage du TIMER TM1
Ex: Départ plage 5: lundi à midi.

Réglage du TIMER TM2
Ex: Départ tous les jours à 6:20.

Réglage du TIMER TM3
Ex: Départ unique samedi à 8:40.

Affichage - - - - : lors du branchement du secteur avant tout réglage

ou après une coupure de courant.

15
