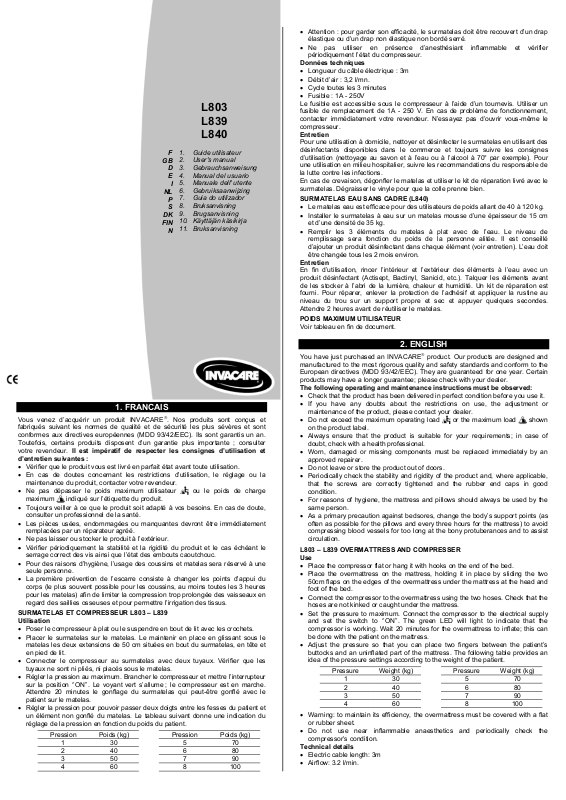

Invacare L839, L803, L840 User Manual [en, fi, fr, pt, it +6]

F

GB

D

E

I

NL

P
S

DK

FIN

N

L803
L839
L840

1. Guide utilisateur

2. User's manual

3. Gebrauchsanweisung

4. Manual del usuario

5. Manuale dell' utente

6. Gebruiksaanwijzing

7. Guia do utilizador

8. Bruksanvisning

9. Brugsanvisning

10. Käyttäjän käsikirja

11. Bruksanvisning

1. FRANCAIS

Vous venez d’acquérir un produit INVACARE. Nos produits sont conçus et
fabriqués suivant les normes de qualité et de sécurité les plus sévères et sont
conformes aux directives européennes (MDD 93/42/EEC). Ils sont garantis un an.
Toutefois, certains produits disposent d’un garantie plus importante ; consulter
votre revendeur. Il est impératif de respecter les consignes d’utilisation et
d’entretien suivantes :

• Vérifier que le produit vous est livré en parfait état avant toute utilisation.

• En cas de doutes concernant les restrictions d’utilisation, le réglage ou la

maintenance du produit, contacter votre revendeur.

• Ne pas dépasser le poids maximum utilisateur
maximum

• Toujours veiller à ce que le produit soit adapté à vos besoins. En cas de doute,
consulter un professionnel de la santé.

• Les pièces usées, endommagées ou manquantes devront être immédiatement
remplacées par un réparateur agréé.

• Ne pas laisser ou stocker le produit à l’extérieur.

Vérifier périodiquement la stabilité et la rigidité du produit et le cas échéant le

•

serrage correct des vis ainsi que l’état des embouts caoutchouc.

• Pour des raisons d’hygiène, l’usage des coussins et matelas sera réservé à une
seule personne.

• La première prévention de l’escarre consiste à changer les points d’appui du
corps (le plus souvent possible pour les coussins, au moins toutes les 3 heures
pour les matelas) afin de limiter la compression trop prolongée des vaisseaux en
regard des saillies osseuses et pour permettre l’irrigation des tissus.

SURMATELAS ET COMPRESSEUR L803 – L839
Utilisation

• Poser le compresseur à plat ou le suspendre en bout de lit avec les crochets.

• Placer le surmatelas sur le matelas. Le maintenir en place en glissant sous le

matelas les deux extensions de 50 cm situées en bout du surmatelas, en tête et
en pied de lit.

• Connecter le compresseur au surmatelas avec deux tuyaux. Vérifier que les
tuyaux ne sont ni pliés, ni placés sous le matelas.

• Régler la pression au maximum. Brancher le compresseur et mettre l’interrupteur
sur la position ‘’ON’’. Le voyant vert s’allume ; le compresseur est en marche.
Attendre 20 minutes le gonflage du surmatelas qui peut-être gonflé avec le
patient sur le matelas.

• Régler la pression pour pouvoir passer deux doigts entre les fesses du patient et
un élément non gonflé du matelas. Le tableau suivant donne une indication du
réglage de la pression en fonction du poids du patient.

indiqué sur l’étiquette du produit.

Pression Poids (kg) Pression Poids (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

ou le poids de charge

• Attention : pour garder son efficacité, le surmatelas doit être recouvert d’un drap
élastique ou d’un drap non élastique non bordé serré.

• Ne pas utiliser en présence d’anesthésiant inflammable et vérifier
périodiquement l’état du compresseur.

Données techniques

• Longueur du câble électrique : 3m

• Débit d’air : 3,2 l/mn.

• Cycle toutes les 3 minutes

• Fusible : 1A - 250V

Le fusible est accessible sous le compresseur à l’aide d’un tournevis. Utiliser un
fusible de remplacement de 1A - 250 V. En cas de problème de fonctionnement,
contacter immédiatement votre revendeur. N’essayez pas d’ouvrir vous-même le
compresseur.

Entretien

Pour une utilisation à domicile, nettoyer et désinfecter le surmatelas en utilisant des
désinfectants disponibles dans le commerce et toujours suivre les consignes
d’utilisation (nettoyage au savon et à l’eau ou à l’alcool à 70° par exemple). Pour
une utilisation en milieu hospitalier, suivre les recommandations du responsable de
la lutte contre les infections.
En cas de crevaison, dégonfler le matelas et utiliser le kit de réparation livré avec le
surmatelas. Dégraisser le vinyle pour que la colle prenne bien.

SURMATELAS EAU SANS CADRE (L840)

• Le matelas eau est efficace pour des utilisateurs de poids allant de 40 à 120 kg.

• Installer le surmatelas à eau sur un matelas mousse d’une épaisseur de 15 cm

et d’une densité de 35 kg.

• Remplir les 3 éléments du matelas à plat avec de l’eau. Le niveau de
remplissage sera fonction du poids de la personne alitée. Il est conseillé
d’ajouter un produit désinfectant dans chaque élément (voir entretien). L’eau doit
être changée tous les 2 mois environ.

Entretien

En fin d’utilisation, rincer l’intérieur et l’extérieur des éléments à l’eau avec un
produit désinfectant (Actisept, Bactinyl, Sanicid, etc.). Talquer les éléments avant
de les stocker à l’abri de la lumière, chaleur et humidité. Un kit de réparation est
fourni. Pour réparer, enlever la protection de l’adhésif et appliquer la rustine au
niveau du trou sur un support propre et sec et appuyer quelques secondes.
Attendre 2 heures avant de réutiliser le matelas.

POIDS MAXIMUM UTILISATEUR

Voir tableau en fin de document.

2. ENGLISH

You have just purchased an INVACARE product. Our products are designed and
manufactured to the most rigorous quality and safety standards and conform to the
European directives (MDD 93/42/EEC). They are guaranteed for one year. Certain
products may have a longer guarantee; please check with your dealer.

The following operating and maintenance instructions must be observed:

• Check that the product has been delivered in perfect condition before you use it.

• If you have any doubts about the restrictions on use, the adjustment or

maintenance of the product, please contact your dealer.

• Do not exceed the maximum operating load
on the product label.

• Always ensure that the product is suitable for your requirements; in case of
doubt, check with a health professional.

• Worn, damaged or missing components must be replaced immediately by an
approved repairer.

• Do not leave or store the product out of doors.

• Periodically check the stability and rigidity of the product and, where applicable,

that the screws are correctly tightened and the rubber end caps in good
condition.

• For reasons of hygiene, the mattress and pillows should always be used by the
same person.

• As a primary precaution against bedsores, change the body’s support points (as
often as possible for the pillows and every three hours for the mattress) to avoid
compressing blood vessels for too long at the bony protuberances and to assist
circulation.

L803 – L839 OVERMATTRESS AND COMPRESSER
Use

• Place the compressor flat or hang it with hooks on the end of the bed.

• Place the overmattress on the mattress, holding it in place by sliding the two

50cm flaps on the edges of the overmattress under the mattress at the head and
foot of the bed.

• Connect the compressor to the overmattress using the two hoses. Check that the
hoses are not kinked or caught under the mattress.

• Set the pressure to maximum. Connect the compressor to the electrical supply
and set the switch to ‘’ON’’. The green LED will light to indicate that the
compressor is working. Wait 20 minutes for the overmattress to inflate; this can
be done with the patient on the mattress.

• Adjust the pressure so that you can place two fingers between the patient’s
buttocks and an uninflated part of the mattress. The following table provides an
idea of the pressure settings according to the weight of the patient.

Pressure Weight (kg) Pressure Weight (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

• Warning: to maintain its efficiency, the overmattress must be covered with a flat
or rubber sheet.

• Do not use near inflammable anaesthetics and periodically check the
compressor’s condition.

Technical details

• Electric cable length: 3m

• Airflow: 3.2 l/min.

or the maximum load shown

• Complete cycle every 3 minutes

• Fuse: 1A - 250V

The fuse is accessible from under the compressor using a screwdriver. Use a 1A ­250 V replacement fuse. Contact your dealer immediately if you encounter any
problem in operation. Do not attempt to open the compressor yourself.

Maintenance

When using the appliance at home, clean and disinfect the overmattress using
normal disinfectant, always following the instructions for use (for example, cleaning
with soap and water or alcohol at 70°). For use in hospital environments, follow the
instructions of the infection control supervisor.
In the event of a puncture, deflate the overmattress and use the repair kit supplied
with the overmattress. Degrease the vinyl cover to assist adhesion.

FRAMELESS WATER OVERMATTRESS (L840)

• The water mattress is designed for users weighing from 40 to 120 kg.

• Install the water overmattress on a 15cm foam mattress with a density of 35 kg.

• Lay the overmattress flat and fill all 3 sections with water. The amount of water

required depends on the user’s weight. It is advisable to add disinfectant to each
section (see Maintenance). The water should be changed approximately every
two months.

Maintenance

After use, rinse each section internally and externally with disinfectant (Actisept,
Bactinyl, Sanicid, etc.). Talc the sections before storing them away from light, heat
and humidity. A repair kit is provided. To carry out repairs, clean and dry the area
around the hole, remove the cover from the adhesive patch and place the patch
over the hole, pressing it down firmly for a few seconds. Wait two hours before re­using the mattress.

USER’S MAXIMUM WEIGHT

Please see the table at the end of this document.

3. DEUTSCH

Sie haben ein INVACARE Produkt gekauft. Unsere Produkte werden nach
strengsten Qualitäts- und Sicherheitsstandards entwickelt und hergestellt und
entsprechen den europäischen Richtlinien (MDD 93/42/EWG). Sie haben ein Jahr
Garantie. Für bestimmte Produkte wird jedoch eine längere Garantie gewährt;
fragen Sie bitte Ihren Fachhändler.

Folgende Gebrauchs- und Pflegeanweisungen müssen unbedingt eingehalten
werden:

• Prüfen Sie vor jedem Gebrauch, ob sich das Produkt in einwandfreiem Zustand
befindet.

• In Zweifelsfällen bezüglich Gebrauchseinschränkungen, Einstellungen oder
Pflege des Produkts fragen Sie bitte Ihren Fachhändler.

• Das auf dem Produktetikett angegebene Höchstgewicht für Benutzer
angegebene Höchstlast

• Achten Sie immer darauf, daß das Produkt Ihren Bedürfnissen entspricht. Im
Zweifelsfall fragen Sie bitte einen Arzt, Therapeuten oder Ihren Fachhändler.

• Verschlissene, beschädigte bzw. fehlende Teile müssen sofort durch Ihren
Fachhändler ersetzt werden.

• Das Produkt niemals im Freien abstellen bzw. aufbewahren.

Regelmäßig die Stabilität und die Festigkeit des Produktes und gegebenenfalls

•

den festen Sitz der Schrauben und den Zustand der Gummikappen überprüfen.

• Aus Hygienegründen bleibt der Gebrauch der Kissen und Matratzen einer
einzigen Person vorbehalten.

• Die erste Vorbeugungsmaßnahme gegen Schorf besteht darin, die
Auflagepunkte des Körpers (so oft wie möglich bei den Kissen, mindestens alle 3
Stunden bei den Matratzen) zu wechseln, um eine zu lange Kompression der
Gefäße an Knochenvorsprüngen zu vermeiden und die Durchblutung des
Gewebes zu ermöglichen.

MATRATZENAUFLAGE UND KOMPRESSOR L803 – L839
Gebrauch

• Den Kompressor flach hinlegen oder am Bettende mit den Haken aufhängen.

• Die Matratzenauflage auf die Matratze legen. Die beiden 50 cm langen

Verlängerungen an den Enden der Matratzenauflage am Kopf- und Fußende
unter die Matratze schieben, damit die Auflage nicht verrutscht.

• Den Kompressor mit den zwei Schläuchen an der Matratzenauflage anschließen.
Überzeugen Sie sich, daß die Schläuche weder geknickt sind und sich nicht
unter der Matratze befinden.

• Den Druck auf den Höchstwert einstellen. Den Kompressor anschließen und den
Schalter in Stellung ‘’ON’’ bringen. Die grüne Kontrolleuchte geht an; der
Kompressor ist in Betrieb. Das Aufblasen der Matratze dauert ca. 20 Minuten
und kann unter dem Patienten erfolgen.

• Den Druck so einstellen, daß man zwei Finger zwischen dem Po des Patienten
und einem nicht aufgeblasenen Element der Matratze hindurch schieben kann.
Folgende Tabelle gibt einen Einstellungshinweis für den Druck entsprechend
dem Patientengewicht.

• Vorsicht: um wirksam zu bleiben, muß die Matratzenauflage von einem
elastischen Laken bzw. von einem nicht elastischen Laken, das nicht stramm
eingeschlagen wurde, bedeckt sein.

• Nicht verwenden, wenn brennbare Anästhetika vorhanden sind. Den Zustand
des Kompressors regelmäßig überprüfen.

Technische Daten

• Länge des Stromkabels: 3m

• Luftausstoß: 5 l/min.

• Ein Zyklus alle 3 Minuten

• Sicherung: 1A - 250V

Die Sicherung ist unter dem Kompressor mit Hilfe eines Schraubendrehers
zugänglich. Eine Ersatzsicherung von 1A - 250 V verwenden. Bei

Druck Gewicht (kg) Druck Gewicht (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

dürfen nicht überschritten werden.

bzw. die

Funktionsproblemen sofort mit Ihrem Fachhändler Kontakt aufnehmen. Niemals
versuchen, den Kompressor selbst zu öffnen.

Pflege

Bei einem Heimeinsatz die Matratzenauflage mit handelsüblichen
Desinfektionsmitteln reinigen und desinfizieren und immer die
Gebrauchsvorschriften befolgen (z. B. Reinigung mit Wasser und Seife oder mit
70%igem Alkohol). Bei einem Einsatz im Krankenhausbereich die Empfehlungen
des Verantwortlichen für die Infektionsbekämpfung befolgen.
Sollte die Matratzenauflage platzen, die Luft ablassen und den mitgelieferten
Reparatursatz verwenden. Das Vinyl entfetten, damit der Kleber gut haftet.

RAHMENLOSE MATRATZENAUFLAGE MIT WASSERFÜLLUNG (L840)

• Die Wassermatratze ist für Benutzer mit einem Gewicht von 40 bis 120 kg
wirksam.

• Die Matratzenauflage mit Wasserfüllung auf einer 15 cm dicken
Schaumgummimatratze mit einer Dichte von 35 kg/m² installieren.

• Die 3 Elemente der flach liegenden Matratze mit Wasser füllen. Der Füllstand
hängt vom Gewicht der bettlägerigen Person ab. Es wird empfohlen in jedem
Element ein Desinfektionsmittel hinzuzufügen (siehe Pflege). Das Wasser muß
etwa alle 2 Monate gewechselt werden.

Pflege

Nach dem Gebrauch die Innen- und Außenseite der Elemente mit Wasser und
einem Desinfektionsmittel (Actisept, Bactinyl, Sanicid, usw.) spülen. Die Elemente
einpudern und vor Lichteinfall, Hitze und Feuchtigkeit geschützt lagern. Es wird ein
Reparatursatz mitgeliefert. Zum Reparieren den Schutzfilm vom Klebestreifen
abziehen und den Flicken auf das Loch kleben. Auf eine saubere und trockene
Fläche achten. Einige Sekunden aufdrücken. Vor dem erneuten Gebrauch der
Matratzenauflage 2 Stunden warten.

HÖCHSTGEWICHT FÜR BENUTZER

Siehe Tabelle am Dokumentenende.

4. ESPAÑOL

Acaba Ud. de adquirir un producto INVACARE. Nuestros productos han sido
diseñados y fabricados de acuerdo con las más estrictas normas de calidad y
seguridad y se ajustan a las directivas europeas (MDD 93/42/EEC). Están
garantizados por un año. No obstante, algunos productos disponen de una garantía
más extensa; consulte con su distribuidor.

Es imprescindible observar las siguientes indicaciones de utilización y
mantenimiento:

• Antes de cualquier utilización, compruebe que el producto le haya sido
entregado en perfecto estado.

• Póngase en contacto con el vendedor si tiene dudas respecto a las limitaciones
de uso, al ajuste o al mantenimiento del producto.

• No exceda el peso máximo de usuario
indicado en la etiqueta del producto.

• Procure siempre que el producto se adapte a sus necesidades. En caso de
duda, consulte con un profesional de la salud.

• Haga sustituir inmediatamente las piezas gastadas, dañadas o que falten.

• No deje o almacene el producto en el exterior.

Compruebe periódicamente la estabilidad y rigidez del producto, y en su caso el

•

correcto apriete de los tornillos y el estado de las conteras de goma.

• Por razones de higiene, el uso de cojines y colchones se reservará a una sola
persona.

• La primera medida de prevención de escaras consiste en cambiar los puntos de
apoyo del cuerpo (con la mayor frecuencia posible en el caso de los cojines,
como mínimo cada 3 horas en el de los colchones) para limitar la compresión
demasiado prolongada de los vasos sanguíneos por las protuberancias óseas y
para permitir la irrigación de los tejidos.

SOBRECOLCHÓN Y COMPRESOR L803 – L839
Utilización

• Ponga el compresor plano o suspéndalo en el extremo de la cama con los
ganchos.

• Coloque el sobrecolchón sobre el colchón. Manténgalo en su sitio deslizando
bajo el colchón, a la cabecera y a los pies de la cama, las dos extensiones de 50
cm situadas en el extremo del sobrecolchón.

• Conecte el compresor al sobrecolchón con dos tubos. Compruebe que los tubos
no estén doblados ni situados bajo el colchón.

• Ajuste la presión al máximo. Conecte el compresor y ponga el interruptor en
posición ‘’ON’’. El piloto verde se enciende; el compresor está en marcha.
Espere 20 minutos mientras se hincha el sobrecolchón, puede hincharse con el
paciente sobre el colchón.

• Ajuste la presión de manera que quede un espacio de unos dos dedps entre la
zona de las nalgas del paciente y uno de los elementos sin hinchar del colchón.
La tabla siguiente proporciona una indicación del ajuste de la presión en función
del peso del paciente.

Presión Peso (kg) Presión Peso (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

• Atención: para conservar su eficacia, el colchón debe cubrirse con una sábana
elástica o no elástica sin introducirla debajo del mismo.

• No utilice el sobrecolchón en presencia de anestésico inflamable y compruebe
periódicamente el estado del compresor.

Datos técnicos

• Longitud del cable eléctrico: 3 m

• Flujo de aire: 3,2 l/min.

• Ciclo cada 3 minutos

• Fusible : 1A - 250V

El fusible se localiza debajo el compresor con ayuda de un destornillador. Utilice
un fusible de recambio de 1A - 250 V. En caso de problemas de funcionamiento,
póngase inmediatamente en contacto con su comerciante. No intente abrir el
compresor Ud. mismo.

o el peso máximo de carga

Conservación

En caso de utilización a domicilio, limpie y desinfecte el sobrecolchón empleando
los desinfectantes disponibles en el comercio y siga siempre las indicaciones de
utilización (limpieza con agua y jabón o con alcohol de 70º, por ejemplo). En caso
de utilización en medio hospitalario, siga las recomendaciones del responsable de
desinfección.
En caso de pinchazo, deshinche el colchón y utilice el kit de reparación
suministrado con el sobrecolchón. Desengrase el vinilo para que el pegamento se
adhiera correctamente.

SOBRECOLCHÓN DE AGUA SIN MARCO (L840)

• El colchón de agua resulta eficaz para usuarios de peso comprendido entre los
40 y los 120 kg.

• Instale el sobrecolchón de agua sobre un colchón de espuma de 15 cm de
espesor y 35 kg de densidad.

• Llene con agua los 3 elementos del colchón colocado plano. El nivel de llenado
estará en función del peso de la persona que lo use. Se recomienda añadir un
producto desinfectante en cada elemento (véase conservación). El agua debe
cambiarse aproximadamente cada 2 meses.

Conservación

Al final de la utilización, enjuague el interior y el exterior de los elementos con agua
a la que habrá añadido un producto desinfectante (Actisept, Bactinyl, Sanicid, etc.).
Ponga talco en los elementos antes de almacenarlos protegidos de la luz, el calor y
la humedad. Se suministra un kit de reparación. Para reparar, retire la protección
del adhesivo y aplique el parche a nivel del agujero sobre un soporte limpio y seco
y presione durante algunos segundos. Espere 2 horas antes de volver a utilizar el
colchón.

PESO MÁXIMO USUARIO

Consulte la tabla al final del documento.

5. ITALIANO

Complimenti per l’acquisto di un prodotto INVACARE. I nostri prodotti sono
progettati e fabbricati secondo le norme di qualità e di sicurezza più severe e sono
conformi alle direttive europee (MDD 93/42/EEC). Sono garantiti un anno. Certi
prodotti dispongono di una garanzia più importante ; consultare il vostro rivenditore.

E’ di primaria importanza rispettare le istruzioni per l’uso e manutenzione
seguenti :

• Verificare che il prodotto vi è stato consegnato in perfetto stato prima di
qualsiasi utilizzazione.

• In caso di dubbio riguardante le restrizioni di utilizzazione, la regolazione o la
manutenzione del prodotto, contattare il rivenditore.

• Non superare il peso massimo utilizzatore
indicato sull’etichetta del prodotto.

• Fare sempre attenzione che il prodotto sia adatto ai vostri bisogni. In caso di
dubbio, consultare un medico.

• I pezzi usati, danneggiati o mancanti dovranno essere immediatamente sostituiti
da un tecnico autorizzato.

• Non lasciare o conservare il prodotto all’esterno.

• Verificare periodicamente la stabilità e la rigidità del prodotto e se necessario il

corretto serraggio delle viti nonché lo stato dei puntali in gomma.

• Per delle ragioni igieniche, l’uso dei cuscini e materassi sarà riservato ad una
sola persona.

• La principale prevenzione delle piaghe da decubito consiste a cambiare i punti
d’appoggio del corpo (il più spesso possibile per i cuscini, almeno ogni 3 ore per
i materassi) allo scopo di limitare la compressione troppo prolungata dei vasi
rispetto alle sporgenze ossee e per permettere l’irrigazione dei tessuti.

COPRIMATERASSO E COMPRESSORE L803 – L839
Utilizzazione

• Posare il compressore in piano o appenderlo a capo del letto tramite gli agganci.

• Posizionare il coprimaterasso sul materasso. Mantenerlo a posto facendo

scivolare sotto il materasso le due estensioni di 50 cm situate all’estremità del
coprimaterasso, a capo ed a piedi del letto.

• Collegare il compressore al coprimaterasso con due tubi. Verificare che i tubi
non siano ne piegati, ne piazzati sotto il materasso.

• Regolare la pressione al massimo. Inserire la spina del compressore in una
presa di corrente e mettere l’interruttore sulla posizione ‘’ON’’. La spia verde si
accende ; il compressore è in funzione. Attendere 20 minuti la gonfiatura del
coprimaterasso che può essere gonfiato con il paziente sul materasso.

• Regolare la pressione in modo da poter passare due dita tra la natica del
paziente ed un elemento non gonfio del materasso. La tabella seguente da
un’indicazione della regolazione della pressione in funzione del peso del
paziente.

Pressione Peso (kg) Pressione Peso (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

• Attenzione : per mantenere la sua efficienza, il coprimaterasso deve essere
ricoperto da un lenzuolo elastico o da un lenzuolo non elastico rincalzato
abbastanza largo.

• Non utilizzare in presenza di anestetico infiammabile e verificare periodicamente
lo stato del compressore.

Caratteristiche tecniche

• Lunghezza del cavo elettrico : 3m

• Portata d’aria : 3,2 l/mn.

• Ciclo ogni 3 minuti

• Fusibile : 1A - 250V

Il fusibile è accessibile sotto il compressore con l’ausilio di un giravite. Utilizzare un
fusibile di sostituzione da 1A - 250 V. In caso di problemi di funzionamento,
contattare immediatamente il vostro rivenditore. Non cercare di aprire il
compressore, ma farlo fare da personale specializzato.

o il peso di carico massimo

Pulitura

Per un uso a domicilio, pulire e disinfettare il coprimaterasso utilizzando dei
disinfettanti disponibili in commercio e seguire sempre le indicazioni per l’uso
(pulizia con sapone e acqua o con alcool a 70° per esempio). Per un uso in
ambiente ospedaliero, seguire le raccomandazioni del responsabile della lotta
contro le infezioni.
In caso di foratura, sgonfiare il materasso ed utilizzare il kit di riparazione in
dotazione al coprimaterasso. Sgrassare il vinile per ottenere una migliore
incollatura.

COPRIMATERASSO AD ACQUA SENZA QUADRO (L840)

• Il materasso ad acqua è efficace per degli utilizzatori il cui peso va da 40 a 120
kg.

• Installare il coprimaterasso ad acqua su un materasso a spugna di 15 cm di
spessore e con una densità di 35 kg.

• Riempire i 3 elementi in piano del materasso con dell’acqua. Il livello di
riempimento sarà in funzione del peso della persona coricata. Si consiglia di
aggiungere un prodotto disinfettante in ogni elemento (vedere pulitura). L’acqua
deve essere cambiata ogni 2 mesi circa.

Pulitura

Al termine dell’utilizzazione, lavare l’interno e l’esterno degli elementi con acqua ed
un prodotto disinfettante (Actisept, Bactinyl, Sanicid, ecc.). Aggiungere del talco su
tutti gli elementi prima di conservarli al riparo della luce, calore ed umidità. Un kit di
riparazione viene fornito. Per riparare, togliere la protezione dall’adesivo ed
applicare la toppa adesiva al livello del foro su un supporto pulito ed asciutto e
premere per qualche secondo. Attendere 2 ore prima di riutilizzare il materasso.

PESO MASSIMO UTILIZZATORE

Vedere tabella alla fine del documento.

6. NEDERLANDS

U heeft zojuist een product INVACARE
ontworpen en gefabriceerd volgens de strengste kwaliteit- en veiligheidsnormen en
voldoen aan de Europese richtlijnen (MDD 93/42/EEC). Zij hebben een garantie
van één jaar. Voor sommige producten geldt een langere garantie: raadpleeg uw
leverancier. U moet zich aan de volgende regels betreffende gebruik en

onderhoud houden:

• U controleert dat het product u in perfecte staat geleverd is, voor u het gaat
gebruiken.

• Als u twijfelt over de gebruiksbeperkingen, de instelling of het onderhoud van het
product, neemt u contact op met uw leverancier.

• U moet zich houden aan het maximumgewicht gebruiker
laadgewicht

• U moet er altijd voor zorgen dat het product is aangepast aan uw behoeften. Als
u twijfelt, neemt u contact op met een deskundige.

• U moet versleten, beschadigde of ontbrekende onderdelen onmiddellijk laten
vervangen door een erkende reparateur.

• U mag het product niet buiten laten of opslaan.

• U moet regelmatig controleren dat het product nog stabiel en stevig is, dat de

eventuele schroeven goed aangedraaid zijn en dat de plastic dopjes in goede
staat verkeren.

• Voor de hygiëne, mogen de kussens en de matras maar door één persoon
worden gebruikt.

• Om doorliggen te voorkomen met men ten eerste de steunpunten van het
lichaam afwisselen (zo vaak mogelijk voor de kussens, minstens elke 3 uur voor
de matras) om te lange samendrukking van de bloedvaten rond de botten te
beperken en de weefsels te laten irrigeren.

AD-MATRAS EN COMPRESSOR L803 – L839
Gebruik

• Leg de compressor plat neer of hang hem aan de voet van het bed met de
haken.

• Leg de AD-matras op de matras. U plaatst de twee verlengstukken van 50 cm
aan het uiteinde van de AD-matras onder de matras, aan het hoofd en de voet
van het bed.

• Sluit de compressor met twee slangen op de matras aan. Controleer dat er geen
knik in de slangen zit en dat ze niet onder de matras liggen.

• Stel de druk in op het maximum. Zet de compressor aan en zet de schakelaar op
de stand "ON". Het groene lampje gaat branden, de compressor staat aan. U
wacht 20 minuten tot de AD-matras is opgeblazen. De matras kan opgeblazen
worden als de patiënt erop ligt.

• U regelt de druk zodanig dat u twee vingers tussen de billen van de patiënt en
een niet opgeblazen gedeelte van de matras kunt steken. De tabel hieronder
geeft wat aanwijzingen voor het instellen van de druk naar gelang het gewicht
van de patiënt.

• Let op: om efficiënt te blijven moet de AD-matras met een elastisch laken of een
goed aangetrokken niet elastisch laken bedekt worden.

• Niet gebruiken bij ontvlambare verdovingsmiddelen en regelmatig de toestand
van de compressor controleren.

Technische gegevens

• Lengte van de elektrische kabel: 3m

• Luchtinvoer: 3,2 l/mn.

• Cyclus elke 3 minuten.

• Zekering: 1A - 250V

Met een schroevendraaier komt u bij de zekering onder de compressor. Als u de
zekering vervangt gebruikt u een zekering van 1A - 250 V. Als u problemen heeft
met de compressor, neemt u onmiddellijk contact op met uw leverancier. U mag de
compressor niet zelf openmaken.

dat op het etiket van het product staat.

Druk Gewicht (kg) Druk Gewicht (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100



gekocht. Onze producten worden

of het maximum

Onderhoud

Voor gebruik thuis, de matrasbeschermer schoonmaken en ontsmetten met in de
handel beschikbare ontsmettingsmiddelen en altijd de gebruiksaanwijzing volgen
(reiniging met zeep en water of alcohol 70° bijvoorbeeld). Voor gebruik in
ziekenhuizen, volgt u de aanbevelingen van de chef infectiebestrijding. Bij lekken,
de matras leeg laten lopen en de bijgeleverde reparatiekit gebruiken. Het vinyl
ontvetten zodat de lijm goed hecht.

WATERMATRAS ZONDER FRAME (L840)

• De watermatras kan gebruikt worden voor personen met een gewicht van 40 tot
120 kg.

• De watermatras op een schuimrubberen matras met een dikte van 15 cm en een
dichtheid van 35 kg leggen.

• De 3 elementen van de matras met water vullen, nadat u de matras plat heeft
gelegd. Het vulniveau hangt af van het gewicht van de betrokken persoon. Het
wordt aangeraden wat ontsmettingsmiddelen in elk element toe te voegen (zie
onderhoud). Het water moet ongeveer elke twee maanden vervangen worden.

Onderhoud

Als u de matras niet meer gebruikt, spoelt u de binnenkant en de buitenkant van de
elementen met water en wat ontsmettingsmiddel (Actisept, Bactinyl, Sanicid, enz.).
De elementen met talk bestrooien voordat u ze opbergt op een donkere, koele en
droge plaats. Reparatiekit ingesloten. Om te repareren, verwijdert u de
beschermlaag van de sticker en plakt u hem op het gat dat u schoon en droog heeft
gemaakt. Enkele seconden aandrukken. 2 uur wachten voor u de matras weer gaat
gebruiken.

MAXIMUMGEWICHT GEBRUIKER

Zie tabel aan het einde van het document.

7. PORTUGUÊS

Acaba de adquirir um produto INVACARE. Os nossos produtos são concebidos e
fabricados segundo as normas de qualidade e de segurança mais severas e estão
conformes às directivas europeias (MDD 93/42/EEC). São garantidos um ano. No
entanto, alguns produtos dispõem duma garantia mais importante ; consultar o seu
revendedor.

É imperativo respeitar as seguintes indicações de utilização e de limpeza:

• Verificar se o produto que lhe foi entregue está em perfeito estado antes de
qualquer utilização.

• Em caso de dúvida respeitante às restrições de utilização, à regulação ou à
manutenção do produto, contactar o revendedor.

• Não ultrapassar o peso máximo utilizador
indicado na etiqueta do produto.

• Preste bem atenção para que o produto seja adaptado às suas necessidades.
Em caso de dúvida, consultar um profissional de saúde.

• As peças usadas, danificadas ou que faltam deverão ser imediatamente
substituídas por um reparador aprovado.

• Não deixar ou armazenar o produto no exterior.

Verificar periodicamente a estabilidade e a rigidez do produto e em caso de

•

necessidade o aperto correcto dos parafusos bem como o estado das
extremidades de borracha.

• Por razões de higiene, o uso de almofadas e colchões será reservado a uma
única pessoa.

• A primeira prevenção da escara consiste em mudar os pontos de apoio do corpo
(o mais frequentemente possível para as almofadas, ao menos todas as 3 horas
para os colchões) para limitar a compressão demasiado prolongada dos vasos
sanguíneos em relação às saliências ósseas e para permitir a irrigação dos
tecidos.

COLCHÃO E COMPRESSOR L803 – L839
Utilização

• Colocar o compressor na horizontal ou suspendê-lo na ponta da cama com
ganchos.

• Colocar o colchão sobre o outro colchão. Mantê-lo no lugar deslizando debaixo
do colchão as duas extensões de 50 cm situadas na ponta do colchão, na
cabeça e nos pés da cama.

• Ligar o compressor ao colchão com dois tubos. Verificar se os tubos não estão
dobrados, nem colocados debaixo do colchão.

• Regular a pressão ao máximo. Ligar o compressor e colocar o interruptor na
posição ‘’ON’’. O sinal luminoso verde acende-se; o compressor está em
funcionamento. Esperar20 minutos para o enchimento do colchão que pode ser
enchido com o paciente sobre o colchão.

• Regular a pressão para poder passar dois dedos entre as nádegas do paciente
e um elemento não enchido do colchão. O quadro seguinte dá uma indicação da
regulação da pressão em função do peso do paciente.

Pressão Peso (kg) Pressão Peso (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

• Atenção: para guardar a sua eficácia, o colchão deve ser recoberto com um
lençol elástico ou com um lençol não elástico não metido para dentro nas
bordas.

• Não utilizar em presença de anestesiante inflamável e verificar periodicamente o
estado do compressor.

Dados técnicos

• Comprimento do fio eléctrico: 3m

• Débito de ar: 3,2 l/mn.

• Ciclo todos os 3 minutos

• Fusível: 1A - 250V

O fusível é acessível no compressor com ajuda duma chave de parafusos. Utilizar
um fusível de substituição de 1A - 250 V. Em caso de problema de funcionamento,
contactar imediatamente o seu revendedor. Não tente abrir você mesmo o
compressor.

ou o peso de carga máximo

LIMPEZA

Para uma utilização no domicílio, limpar e desinfectar o colchão utilizando
desinfectantes disponíveis no comércio e seguir sempre as indicações de utilização
(limpeza com sabão e água ou álcool a 70° por exemplo). Para uma utilização em
meio hospitalar, seguir as recomendações do responsável da luta contra as
infecções.
No caso de arrebentar, desencher o colchão e utilizar o kit de reparação entregue
com o colchão. Retirar a gordura do vinil para que a cola pegue bem.

COLCHÃO DE ÁGUA SEM CHASSIS (L840)

• O colchão de água é eficaz para os utilizadores com peso entre 40 e 120 kg.

• Instalar o colchão de água sobre um colchão de espuma duma espessura de 15

cm e duma densidade de 35 kg.

• Encher os 3 elementos do colchão horizontalmente com água. O nível de
enchimento será em função do peso da pessoa deitada. Aconselhamos
acrescentar um produto desinfectante em cada elemento (ver limpeza). A água
deve ser mudada todos os 2 meses aproximadamente.

Limpeza

No final da utilização, enxaguar o interior e o exterior dos elementos com água com
um produto desinfectante (Actisept, Bactinyl, Sanicid, etc.). Colocar talco nos
elementos antes de os armazenar ao abrigo da luz, calor e humidade. Um kit de
reparação é fornecido. Para reparar, retirar a protecção do adesivo e aplicar o
remendo de borracha ao nível do orifício sobre um suporte limpo e seco e premir
alguns segundos. Esperar 2 horas antes de reutilizar o colchão.

PESO MÁXIMO UTILIZADOR

Ver o quadro no fim do documento.

8. SVENSKA

Du har nyss köpt en produkt från INVACARE. Våra produkter är utformade och
tillverkade enligt stränga kvalitets- och säkerhetsstandarder och överensstämmer
med europeiska direktiv (MDD 93/42/EEG). De har ett års garanti. Vissa produkter
har emellertid en längre garanti – rådfråga din återförsäljare.

Det är viktigt att du följer följande användnings- och underhållsanvisningar:

• Kontrollera att produkten som du har fått är i gott skick innan du använder

den.

• Kontakta återförsäljaren om du är tveksam om produktens
användningsrestriktioner, reglering eller underhåll.

• Överskrid inte den maximala brukarvikten
belastningsvikten

• Se alltid till att produkten är anpassad till dina behov. Rådfråga yrkesverksamma
inom sjuk- och hälsovård om du är tveksam.

• Delar som är utslitna, skadade eller saknas måste omedelbart bytas ut av en

behörig reparatör.

• Lämna inte och förvara inte produkten utomhus.

Kontrollera med jämna mellanrum produktens stabilitet och stelhet och, vid

•

behov, att skruvarna är åtdragna samt att rörändarna i gummi är i gott skick.

• Av hygienskäl får dynor och madrasser endast användas av en enda person.

• Den första förebyggande åtgärden mot trycksår består i att ändra kroppens

belastningspunkter (så ofta som möjligt på dynor och minst var tredje timme på
madrasser) så att blodkärlen inte komprimeras för länge av utskjutande ben och
blod tillåts cirkulera i vävnaderna.

BÄDDMADRASS OCH KOMPRESSOR L803 – L839
Användning

• Placera kompressorn plant eller häng upp den på krokarna vid sängändan.

• Lägg bäddmadrassen ovanpå madrassen. Håll den på plats genom att skjuta in

de två 50 cm långa förlängningarna som finns i ändan på bäddmadrassen under
madrassen vid sängens huvud- och fotända.

• Koppla kompressorn till bäddmadrassen med två slangar. Kontrollera att
slangarna varken är vikta eller ligger under madrassen.

• Ställ in trycket på maximalt läge. Anslut kompressorn och sätt strömbrytaren på
”ON”. Den gröna kontrollampan tänds – kompressorn är igång. Vänta i 20
minuter på att bäddmadrassen pumpas upp. Den kan pumpas upp med
patienten liggande på madrassen.

• Justera trycket så att du kan föra in två fingrar mellan patientens stjärt och en
icke uppumpad sektion på madrassen. Tabellen som följer ger en anvisning om
justering av trycket efter patientens vikt.

Tryck Vikt (kg) Tryck Vikt (kg)

• Obs: Bäddmadrassen måste täckas med ett elastiskt eller icke-elastiskt lakan
utan resår.

• Använd inte madrassen samtidigt som lättantändligt anestesimedel. Kontrollera
med jämna mellanrum att kompressorn är i gott skick.

Tekniska uppgifter

• Elkabelns längd: 3 m

• Luftström: 3,2 l/min

• Cykel var tredje minut

• Säkring: 1A - 250V

Säkringen under kompressorn är åtkomlig med hjälp av en skruvmejsel. Byt vid
behov ut säkringen på 1A - 250 V. Kontakta omedelbart din återförsäljare vid
funktionsproblem. Försök inte att själv öppna kompressorn.

Underhåll

Rengör och desinfektera bäddmadrassen med desinfektionsmedel som finns
tillgängliga i handeln vid användning i hemmet och följ alltid bruksanvisningarna
(rengör till exempel med tvål och vatten eller med 70°-ig sprit). Följ
hygienspecialistens rekommendationer för användning i sjukhusmiljö.
Släpp ut luften ur madrassen om den punkteras och använd reparationssatsen som
levererats med bäddmadrassen. Ta bort fettet från vinylen så att limmet fäster bra.

VATTENBÄDDMADRASS UTAN RAM (L840)

• Vattenmadrassen är avsedd för brukare som väger mellan 40 och 120 kg.

som anges på produktens etikett.

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

eller den maximala

• Installera vattenbäddmadrassen på en 15 cm tjock skummadrass som har en
densitet om 35 kg.

• Fyll madrassens tre sektioner med vatten med madrassen liggande plant. Hur
mycket vatten du ska fylla i beror på den sängliggande personens vikt. Det är
rekommenderat att tillsätta ett desinfektionsmedel i varje sektion (se underhåll).
Vattnet måste bytas ut ungefär varannan månad.

Underhåll

Skölj sektionernas in- och utsida i slutet av användningen med vatten blandat med
ett desinfektionsmedel (Actisept, Bactinyl, Sanicid etc.). Talka delarna innan de
läggs undan för förvaring i skydd för ljus, värme och fuktighet. En reparationssats
tillhandahålls. Ta bort limskyddet för att laga madrassen och sätt på lagningslappen
över hålet på ett rent och torrt underlag och tryck några sekunder. Vänta i två
timmar innan madrassen används igen.

MAXIMAL BRUKARVIKT

Se tabell i slutet av dokumentet.

9. DANSK

Du har netop købt et produkt fra INVACARE. Vore produkter er designet og
produceret i henhold til de strengeste kvalitets- og sikkerhedsnormer og er i
overensstemmelse med EU-direktiverne (MDD 93/42/EØF). Produkterne er dækket
af et års garanti. Visse af vore produkter er dog dækket af en længere garanti.
Kontakt forhandleren for yderligere oplysninger. Det er påkrævet, at følgende
anvisninger for brug og vedligeholdelse overholdes:

• Kontroller, at det leverede produkt er i perfekt stand, før det tages i brug.

• Kontakt forhandleren, hvis du er i tvivl om eventuelle begrænsninger for brug,

indstilling eller vedligeholdelse af produktet.

• Den maksimale brugervægt
produktetiketten, må ikke overskrides.

• Kontroller altid omhyggeligt, at det pågældende produkt opfylder dine krav og
behov. Kontakt en fagperson inden for sundhedsvæsenet, hvis du er i tvivl.

• Alle slidte, beskadigede og manglende dele skal udskiftes med det samme af en
autoriseret reparatør.

• Efterlad og opbevar ikke produktet udendørs.

Kontroller med regelmæssige mellemrum, at produktet er stabilt og korrekt

•

afstivet, og efterse eventuelt, at skruerne er korrekt tilspændte, og at
gummimufferne er i sikker stand.

• Af hygiejniske årsager bør brugen af puder og madras være forbeholdt en enkelt
person.

• Med henblik på at forebygge liggesår skal kroppens understøtningspunkter
ændres så ofte som muligt hvad angår puderne og mindst en gang hver 3. time
hvad angår madrassen for at begrænse sammentrykning af karrene ud for
knoglerne og for at give mulighed for irrigation af vævene.

RULLEMADRAS OG KOMRESSOR L803 - L839
Anvisninger for brug

• Læg kompressoren fladt ned, eller hæng den op for enden af sengen ved hjælp
af krogene.

• Læg rullemadrassen oven på madrassen. Skub de to forlængerstykker på 50 cm,
der sidder i hver sin ende af rullemadrassen, ind under madrassen for at holde
den på plads.

• Slut kompressoren til rullemadrassen med to slanger. Kontroller, at slangerne
hverken er foldet eller ligger under madrassen.

• Indstil trykket til maksimum. Tilslut kompressoren, og indstil afbryderen på
position ON. Den grønne kontrollampe tænder, og kompressoren er nu tændt.
Vent i 20 minutter, før rullemadrassen er pustet op. Patienten må gerne ligge på
rullemadrassen under oppustningen.

• Indstil trykket således, at det er muligt at stikke to fingre ind under patienten
(bagdelen) på et sted, hvor madrassen endnu ikke er pustet op. Følgende skema
viser indstillingen af trykket i forhold til patientens vægt.

Tryk Vægt (kg) Tryk Vægt (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

• Obs! Rullemadrassen skal dækkes med et elastisk lagen eller et ikke elastisk
lagen, hvor kanterne ikke er strammet, for at den kan bevare sin effektivitet.

• Rullemadrassen må ikke anvendes i nærheden af let antændelig bedøvelse.
Kontroller med regelmæssige mellemrum kompressorens stand.

Tekniske data

• Elledningens længde: 3 meter

• Luftmængde: 3,2 l/min.

• Cyklus for hvert 3. minut

• Sikring: 1 A - 250 V

Sikringen er tilgængelig under kompressoren ved hjælp af en skruetrækker. Udskift
sikringen med en sikring på 1 A - 250 V. Kontakt forhandleren med det samme, hvis
der er problemer med at få den til at virke. Forsøg aldrig selv at åbne
kompressoren.

VEDLIGEHOLDELSE

Hvis rullemadrassen bruges i hjemmet, skal den rengøres og desinficeres med de
tilgængelige desinficeringsmidler i handlen. Følg altid de anførte anvisninger for
brug, f.eks. rengøring med vand og sæbe eller 70° sprit. Hvis rullemadrassen
bruges i hospitalsmiljø, skal de anvisninger følges, som gives af den person, der er
ansvarlig for bekæmpelse af infektioner.
Hvis rullemadrassen punkterer, skal al luften lukkes ud. Brug derefter det
reparationssæt, der leveres med rullemadrassen, til at udbedre skaden. Affedt
vinyloverfladen, så limen får godt fat.

VANDRULLEMADRAS UDEN RAMME (L840)

• Vandrullemadrassen er effektiv til brugere, hvis vægt ligger mellem 40 og 120 kg.

• Installer vandrullemadrassen oven på en skumgummimadras, der er 15 cm tyk

og har en densitet på 35 kg.

• Fyld vand i madrassens 3 elementer, når den ligger fladt. Den mængde vand,
der fyldes i rullemadrassen, afhænger af patientens vægt. Det anbefales at

og den maksimale belastning , der er anført på

tilsætte et desinfektionsmiddel i hvert af madrassens elementer (se anvisninger
for vedligeholdelse). Vandet skal skiftes omtrent hver 2. måned.

VEDLIGEHOLDELSE

Efter brug skylles rullemadrassens elementer både indvendigt og udvendigt med
vand og et desinficeringsmiddel, f.eks. Actisept, Bactinyl, Sanicid mv. Indgnid
elementerne med talkum, før de opbevares i ly af lys, varme og fugt. Der medfølger
et reparationssæt. Ved reparation fjernes klæbestoffets beskyttelse. Sæt den runde
gummilap hen over hullet på en tør og ren flade, og tryk den fast i et par sekunder.
Vent i 2 timer, før madrassen bruges igen.

MAKSIMAL BRUGERVÆGT

Se skemaet sidst i dokumentet.

10. SUOMI

Olet hankkinut INVACARE
kaikkein tiukimpien laatu- ja turvallisuusstandardien mukaisesti ja ne ovat
eurooppalaisten direktiivien (MDD 93/42/ETY) mukaisia. Tuotteiden takuuaika on
yksi vuosi. Joillakin tuotteilla on kuitenkin pidempi takuuaika. Kysy lisätietoja
jälleenmyyjältä.

Noudata ehdottomasti seuraavia käyttö- ja kunnossapito-ohjeita:

• Tarkista tuotteen virheettömyys ennen sen käyttöä.

• Jos sinulla on kysyttävää tuotteen käyttörajoituksista, säädöistä tai

kunnossapidosta, ota yhteys jälleenmyyjään.

• Älä ylitä käyttäjän painorajoitusta
enimmäiskuormitusta

• Varmista aina, että tuote vastaa tarpeitasi. Jos sinulla on kysyttävää, ota yhteys
terveydenhoitoalan ammattilaiseen.

• Valtuutetun korjaajan on vaihdettava kuluneet, vahingoittuneet tai puuttuvat osat
välittömästi.

• Älä jätä tuotetta ulos tai säilytä sitä ulkona.

Varmista säännöllisesti tuotteen tukevuus ja lujuus ja tarvittaessa ruuvien

•

kunnollinen kiinnitys sekä kumiholkkien kunto.

• Tyynyjä ja patjoja saa käyttää vain sama henkilö hygieniasyiden takia.

• Makuuhaavojen ehkäisemiseksi on vaihdettava vartalon painopisteitä (tyynyissä

mahdollisimman usein ja patjoissa vähintään kolmen tunnin välein), jotta
vältetään verisuonten liiallinen puristus luiden kohoumien takia ja veri kulkisi
kudoksissa vapaasti.

PÄÄLLYSPATJA JA KOMPRESSORI L803 – L839
Käyttö

• Aseta kompressori tasaiselle alustalle tai ripusta se sängyn päähän koukuilla.

• Aseta päällyspatja patjan päälle. Pidä sitä paikoillaan liu’uttamalla patjan alle

kaksi 50 cm:n pituista jatkososaa, jotka sijaitsevat päällyspatjan päässä ja
sängyn päädyssä ja jalkopäässä.

• Kytke kompressori päällyspatjaan kahdella letkulla. Varmista, että letkut eivät ole
taittuneina tai puristuksissa patjan alla.

• Säädä paine maksimiin. Kytke kompressori päälle ja aseta kytkin asentoon
‘’ON’’. Vihreä merkkivalo syttyy palamaan; kompressori on toiminnassa. Odota
20 minuuttia päällyspatjan täyttymistä ilmalla. Päällyspatjan voi täyttää myös
silloin, kun potilas makaa patjan päällä.

• Säädä painetta siten, että voit työntää kaksi sormea potilaan takamuksen ja
ilmaontelon saumakohtaan. Seuraavassa taulukossa näytetään paineen säätö
potilaan painon mukaan.

Paine Paino (kg) Paine Paino (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

• Huomio: jotta päällyspatja säilyttäisi tehokkuutensa, on sen päälle vedettävä
joustolakana tai kireä, reunukseton, joustamaton lakana.

• Älä käytä päällyspatjaa samanaikaisesti tulenaran puudutusaineen kanssa.
Tarkista kompressorin kunto säännöllisesti.

Tekniset tiedot

• Sähköjohdon pituus: 3 m

• Ilmavirta: 3,2 l/min.

• Kierto: joka 3 minuutti

• Sulake: 1A - 250V

Sulake on kompressorin alla ja siihen pääsee käsiksi ruuvimeisselillä. Käytä
vaihtosulaketta 1A - 250 V. Jos ilmenee toimintahäiriöitä, ota yhteys välittömästi
jälleenmyyjään. Älä yritä avata kompressoria itse.

KUNNOSSAPITO

Jos käytät tuotetta kotona, puhdista ja desinfioi päällyspatja kaupoista saatavalla
desinfioimisaineella ja noudata aina käyttöohjeita (esimerkiksi puhdistus saippualla
ja vedellä tai 70° alkoholilla). Sairaalakäytössä noudata tulehduksien
ehkäisemisestä vastaavan henkilön suosituksia.
Jos patjaan tulee reikä, poista patjasta ilma ja paikkaa reikä päällyspatjan mukana
toimitetun korjaussarjan avulla. Pyyhi rasva pois vinyylin pinnalta, jotta liima tarttuu
hyvin.

VEDELLÄ TÄYTETTY PÄÄLLYSPATJA ILMAN KEHYSTÄ (L840)

• Vesipatja on tarkoitettu 40 - 120 kg:n painoisille henkilöille.

• Aseta vedellä täytetty päällyspatja vaahtokumipatjalle, jonka paksuus on 15 cm

ja tiheys 35 kg.

• Täytä tasaisella alustalla olevan patjan kolme lokeroa vedellä. Täytä patja
sängyssä makaavan henkilön painon mukaisesti. On suositeltavaa lisätä
desinfioimisainetta jokaiseen lokeroon (katso kohtaa ”Kunnossapito”). Vesi on
vaihdettava noin kahden kuukauden välein.

Kunnossapito

Huuhtele käytön jälkeen vedellä täytetyt lokerot ulkopuolelta ja sisäpuolelta vedellä,
johon on lisätty desinfioimisainetta (Actisept, Bactinyl, Sanicid, jne.). Talkitse
lokerot, ennen kuin laitat ne säilytykseen valolta, lämmöltä ja kosteudelta
suojattuna. Pakkauksen mukana toimitetaan korjaussarja. Paikkaa patja
poistamalla tarrasuojus ja aseta korjaustarra reiän kohdalle puhtaalle ja kuivalle
pinnalle ja paina muutama sekunti. Odota kaksi tuntia, ennen kuin käytät patjaa
uudestaan.



-tuotteen. Tuotteemme on suunniteltu ja valmistettu

tai tuotteen etikettiin merkittyä

.

KÄYTTÄJÄN PAINORAJOITUS

Katso käyttöohjeen lopussa olevaa taulukkoa.

11. NORSK

Du har nå blitt eier av et INVACARE-produkt. Våre produkter er designet og
fabrikkert ifølge de aller strengeste kvalitets- og sikkerhetsstandarder, og de er i
overensstemmelse med det europeiske direktivet (MDD 93/42/EEC). De har ett års
garanti. Imidlertid har enkelte produkter lengre garanti. Vennligst ta kontakt med din
forhandler. Det er absolutt nødvendig å overholde følgende bruks- og
vedlikeholdsinstrukser:

• Kontroller at produktet er levert i god stand før det tas i bruk.

• I tilfelle tvil angående produktets bruksrestriksjoner, justering eller vedlikehold,

vennligst ta kontakt med din forhandler.

• Ikke overskrid maksimumsvekt for bruker
angis på produktets etikett.

• Pass alltid på at produktet er tilpasset dine behov. I tilfelle tvil, ta kontakt med en
person med helsefaglig utdanning.

• Brukte, skadede eller manglende deler skal øyeblikkelig skiftes ut av godkjent
reparatør.

• Produktet skal ikke oppbevares eller lagres utendørs.

Kontroller produktets stabilitet og rigiditet regelmessig, og eventuelt at skruene er

•

skikkelig tilskrudde og gummiendestykkenes forfatning.

• Av hygieniske grunner skal puter og madrasser bare brukes av en person.

• Den viktigste måten å forebygge liggesår består i å utføre trykkavlastning (oftest

mulig når det gjelder putene, minst hver 3. time for madrassene) for å begrense
forlenget trykk på blodkarene i forhold til benknoker og for ikke å hindre
blodsirkulasjonen i vevene.

OVERMADRASS OG KOMPRESSOR L803 – L839
Bruk

• Plasser kompressoren flatt eller heng den opp ved enden av sengen ved hjelp av
krokene.

• Plasser overmadrassen på madrassen. Hold den på plass ved å stikke de to 50
cm lange forlengelsene, som befinner seg på enden av overmadrassen, under
madrassen ved sengegjerdet og foten.

• Koble kompressoren til overmadrassen med to slanger. Kontroller at slangene
verken er foldet eller plassert under madrassen.

• Juster trykket på maksimum. Tilkoble kompressoren og sett bryteren på ‘’ON’’.
Den grønne varsellampen lyser. Kompressoren er i drift. Vent i 20 minutter mens
overmadrassen blåses opp. Den kan blåses opp mens pasienten ligger på
madrassen.

• Juster trykket for å kunne legge to fingre mellom baken på pasienten og en del
av madrassen som ikke er blåst opp. Følgende tabell angir trykkjusteringen
avhengig av pasientens vekt.

Trykk Vekt (kg) Trykk Vekt (kg)

1 30 5 70
2 40 6 80
3 50 7 90
4 60 8 100

• Forsiktig: For at overmadrassen skal forbli virkningsfull, må den være dekket
med et stretchlaken eller et laken som ikke er elastisk og som ikke er strammet
under madrassen.

• Skal ikke brukes ved bruk av lettantennelige bedøvelsesmidler. Kompressorens
forfatning må kontrolleres jevnlig.

Tekniske data

• Strømledningens lengde: 3m

• Luftytelse : 3,2 l/mn.

• Syklus hver 3. minutt

• Sikring: 1A - 250V

Sikringen er tilgjengelig under kompressoren ved hjelp av et skrujern. Bruk en
reservesikring på 1A - 250 V. I tilfelle driftsproblemer, ta øyeblikkelig kontakt med
din forhandler. Ikke prøv å åpne kompressoren selv.

VEDLIKEHOLD

Ved hjemmebruk rengjøres og desinfiseres overmadrassen med desinfiserende
midler som finnes i handelen. Følg alltid bruksinstruksene (rengjøring med
såpevann eller med 70° alkohol for eksempel). Ved desinfisering i sykehus, følg
prosedyrene i hygieneforskriftene.
I tilfelle punktering, tøm luften ut av madrassen og bruk reparasjonssettet som
leveres sammen med overmadrassen. Fjern fettet fra vinylen slik at limet fester seg
godt.

OVERVANNMADRASS UTEN RAMME (L840)

• Vannmadrassen er virkningsfull for brukere som veier fra 40 til 120 kg.

• Installer overvannmadrassen på en skumgummimadrass med 15 cm tykkelse og

en egenvekt på 35 kg.

• Fyll opp de 3 madrasselementene i flat stilling med vann. Påfyllingsnivået
avhenger av den sengeliggende pasientens vekt. Det anbefales å tilføye et
desinfiserende middel i hvert element (se vedlikehold). Vannet skal skiftes ut ca.
hver 2. måned.

Vedlikehold

Ved bruksslutt renses elementenes inner- og yttersider med vann og et
desinfiserende middel (Actisept, Bactinyl, Sanicid, osv.). Gni elementene inn med
talkum før de lagres i ly for lys, varme og fuktighet. Det finnes et reparasjonssett
med i leveringen. For å reparere fjern beskyttelsen på klebemiddelet, sett på en
rund gummilapp på hullet på et rent og tørt underlag og trykk ned i noen sekunder.
Vent i 2 timer før madrassen tas i bruk igjen.

BRUKERENS MAKSIMUMSVEKT

Se tabell til slutt i dokumentet.

eller maksimums-lastvekt som

(kg)

L803 - L839 - L840 100

INVACARE INTERNATIONAL

Les Roches

F - 37230 Fondettes

MAT-U-01EU
