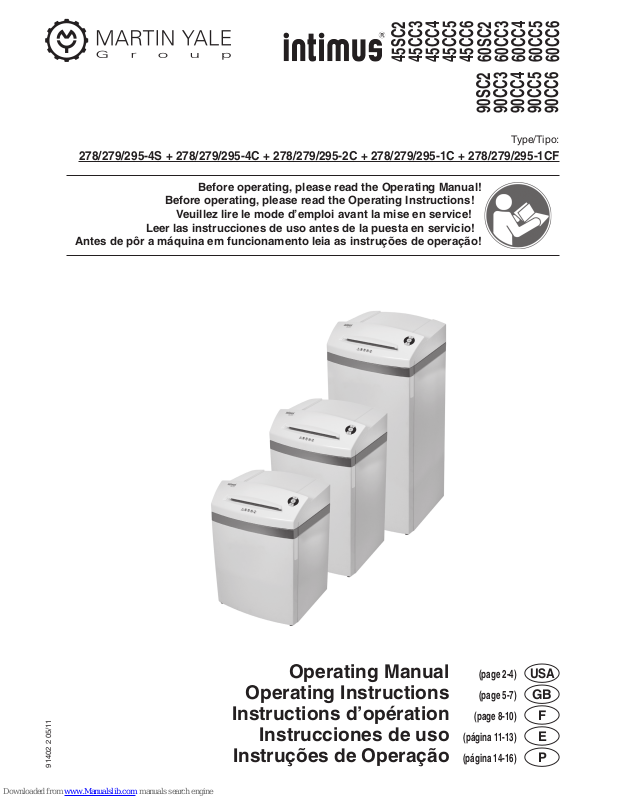

Intimus 45CC3, 45CC4, 45SC2, 45CC5, 45CC6 Operating Manual [en, es, fr, pt]

Before operating, please read the Operating Manual!
Before operating, please read the Operating Instructions!
Veuillez lire le mode d’emploi avant la mise en service!
Leer las instrucciones de uso antes de la puesta en servicio!
Antes de pôr a máquina em funcionamento leia as instruções de operação!

USA

GB

F
E
P

Operating Manual

Operating Instructions

Instructions d’opération

Instrucciones de uso

Instruções de Operação

(page 2-4)
(page 5-7)

(page 8-10)
(página 11-13)
(página 14-16)

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

Type/Tipo:

278/279/295-4S + 278/279/295-4C + 278/279/295-2C + 278/279/295-1C + 278/279/295-1CF

90SC2

90CC3

90CC4

90CC5

90CC6

91402 2 05/11

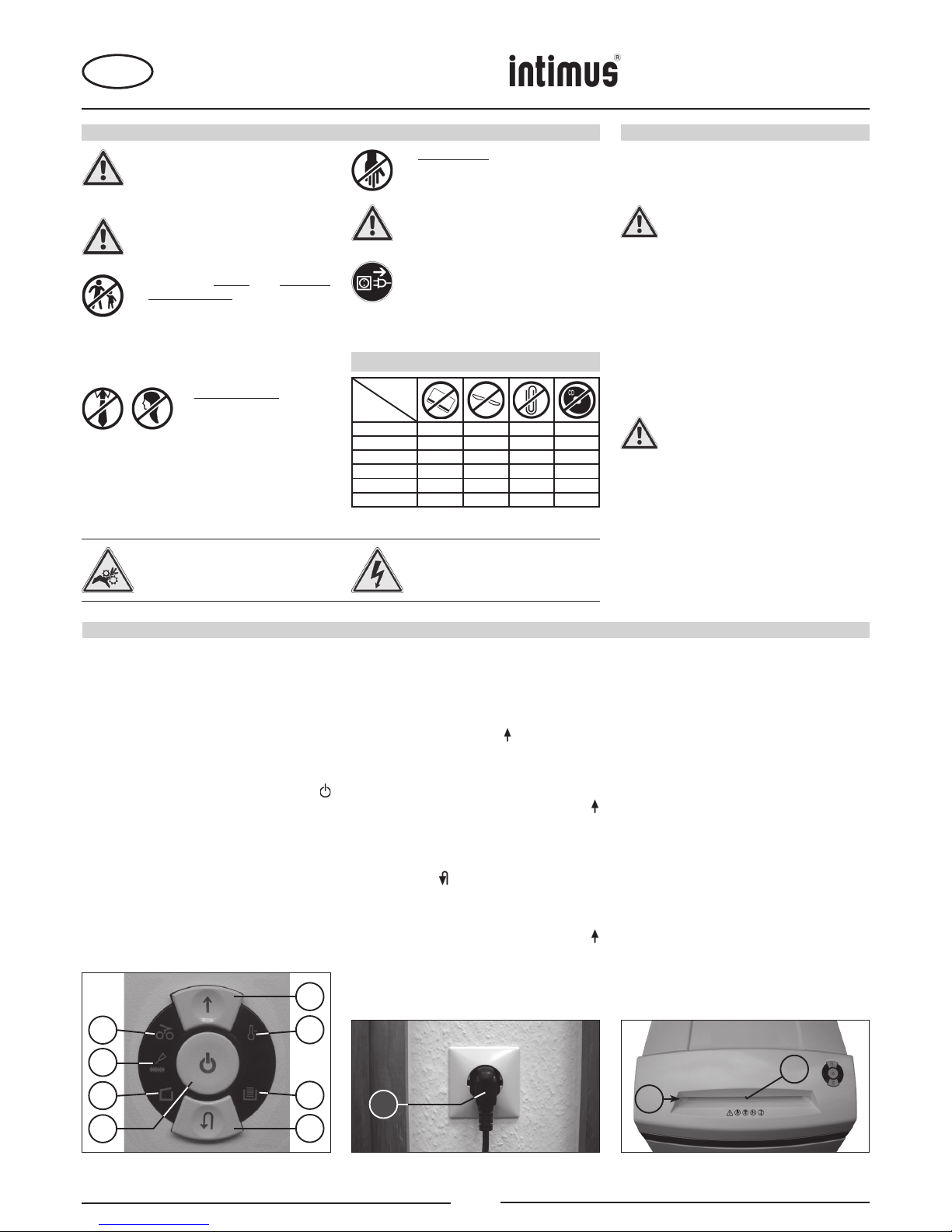

IMPORTANT SAFETY NOTES

<< The machine may not be operated by more

than one person at any given time!

The machine was designed for safe operation

by “one person only”.

<< During the shredding process no other

work may be performed on the machine
(for example cleaning, etc.)!

<< The machine is not a toy, and is not suitable

for use by children!

The overall technical safety concept of

this machine (dimensions, feed openings,
emergency shutdown devices etc.) does not
provide for any guarantee regarding hazard­free operation by children.

<< Danger of injury! Keep all

loose articles of clothing, ties,
jewelery, long hair or other loose
objects away from opening!

<< Danger of injury! Never insert fingers into

opening!

<< In case of danger switch the machine

off with the mains switch, or unplug the
machine!

<< Always unplug the machine from the

mains power supply before opening the
machine!

Repairs may only be performed by trained

personnel!

AREA OF APPLICATION:

The intimus 45/60/90SC2/CC3/CC4/CC5/CC6
data shredder is a machine used for shredding
general documents.

Generally the machine may only be
used to shred paper (deviations see
table below “special materials”)!

Shredding of other types of data carriers
may lead to injuries (for example due to
splintering of hard materials etc.) and
damage to the machine (for example
destruction of the cutter etc.).

INSTALLATION:

- Unpack the machine and put it together.

- Attach the Power Cord to the Power Connection
on the machine and plug into an AC outlet (1)
(Fig. 2) (For information on the right fuse for
the plug see “TECHNICAL DATA”).

The socket outlet shall be installed
near the equipment and shall be easily
accessible!
Only operate the machine in enclosed
rooms at temperatures between 10°C
and 25°C!
Keep enough distance to the surroun

-

dings when installing the machine.

Warning:

Moving parts can crush and cut!

Warning:

Electrical Hazard!

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

1

11

5

120SC2 - 3,8 X
120SC2 - 5,8 X
120CC3 X
120CC4 X
120CC5 X X X
120CC6 X X X X

91402 2 05/11

USA

fig. 1

fig. 2

fig. 3

2

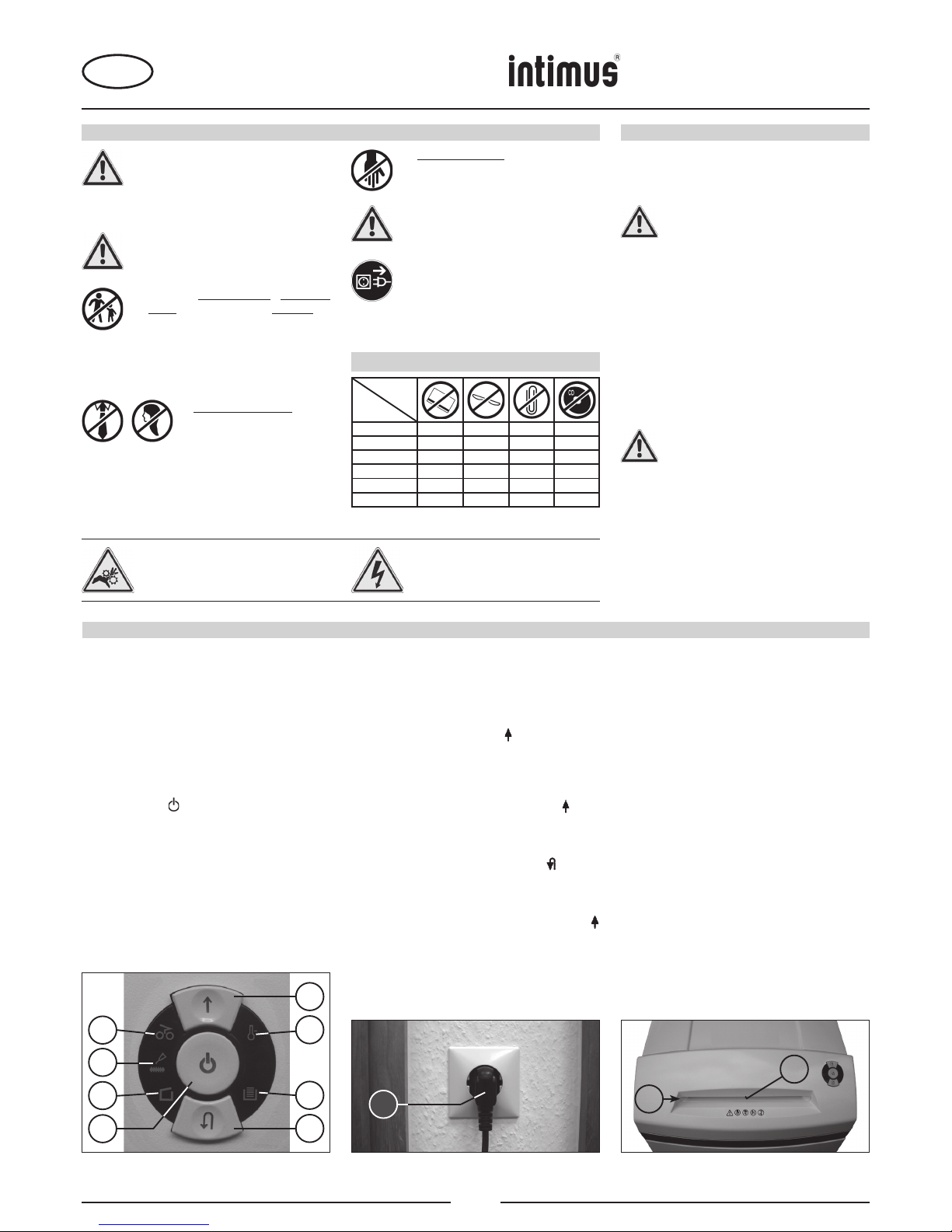

OPERATION

INITIATION

Special materials

Symbol

Model

X = not applicable for shredding

6 = Control display (fig. 1)
“Material jam in machine”/ “Light barrier

covered when door opens or when machine
turned on”

For the procedures see the relevant description

under the “MALFUNCTION” section.

a) “Material jam in machine”

Comes on when too much material has been

fed into the cutters. The cutters jam, then
run in reverse for a short time and stop. The
motor switches off.

b) “Light barrier covered

when door open”
Comes on when there is still material in

the feed slot when the door is opened. The
cutters stop. The motor switches off.

c) “Light barrier covered

when machine turned on”
Comes on when there is still material in the

feed slot when the machine is switched on.

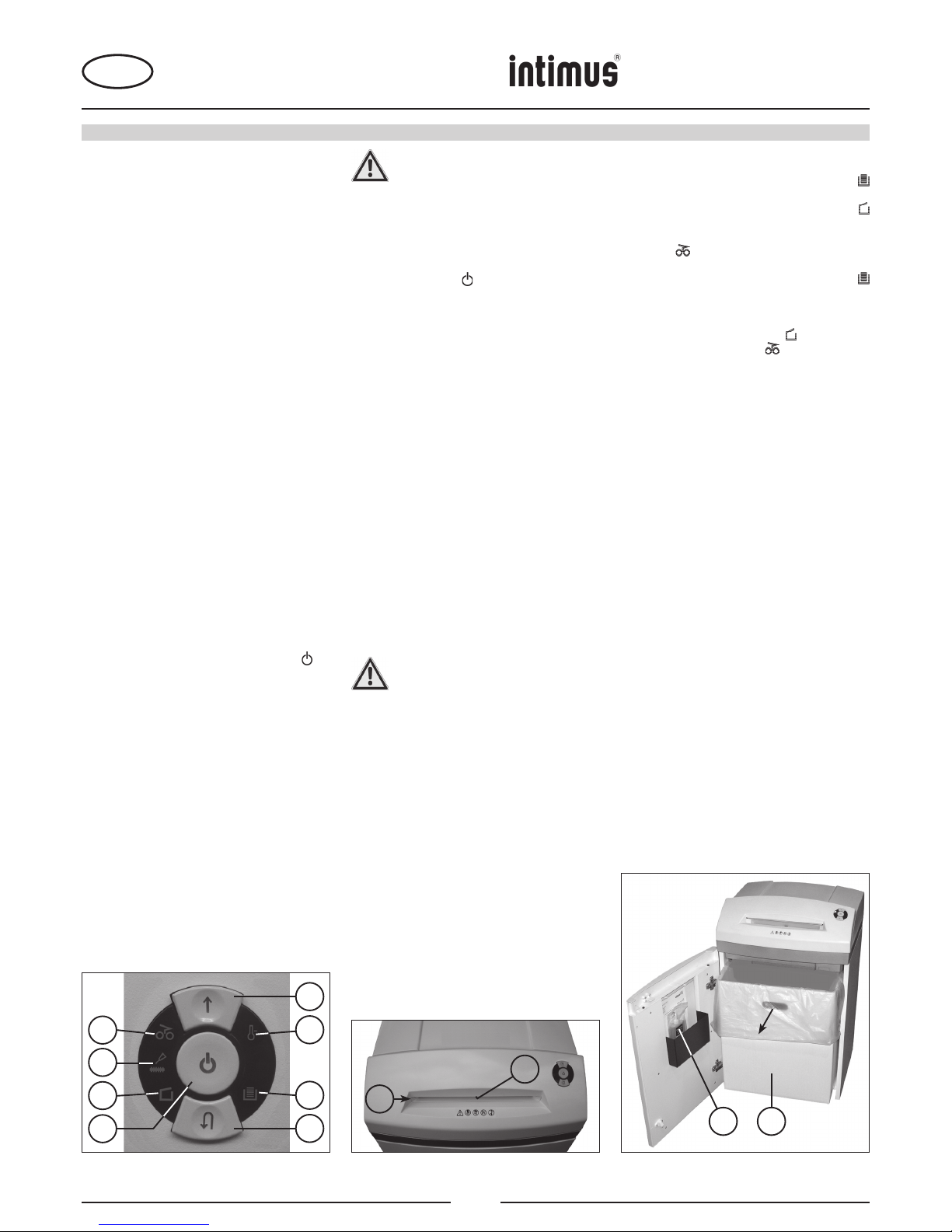

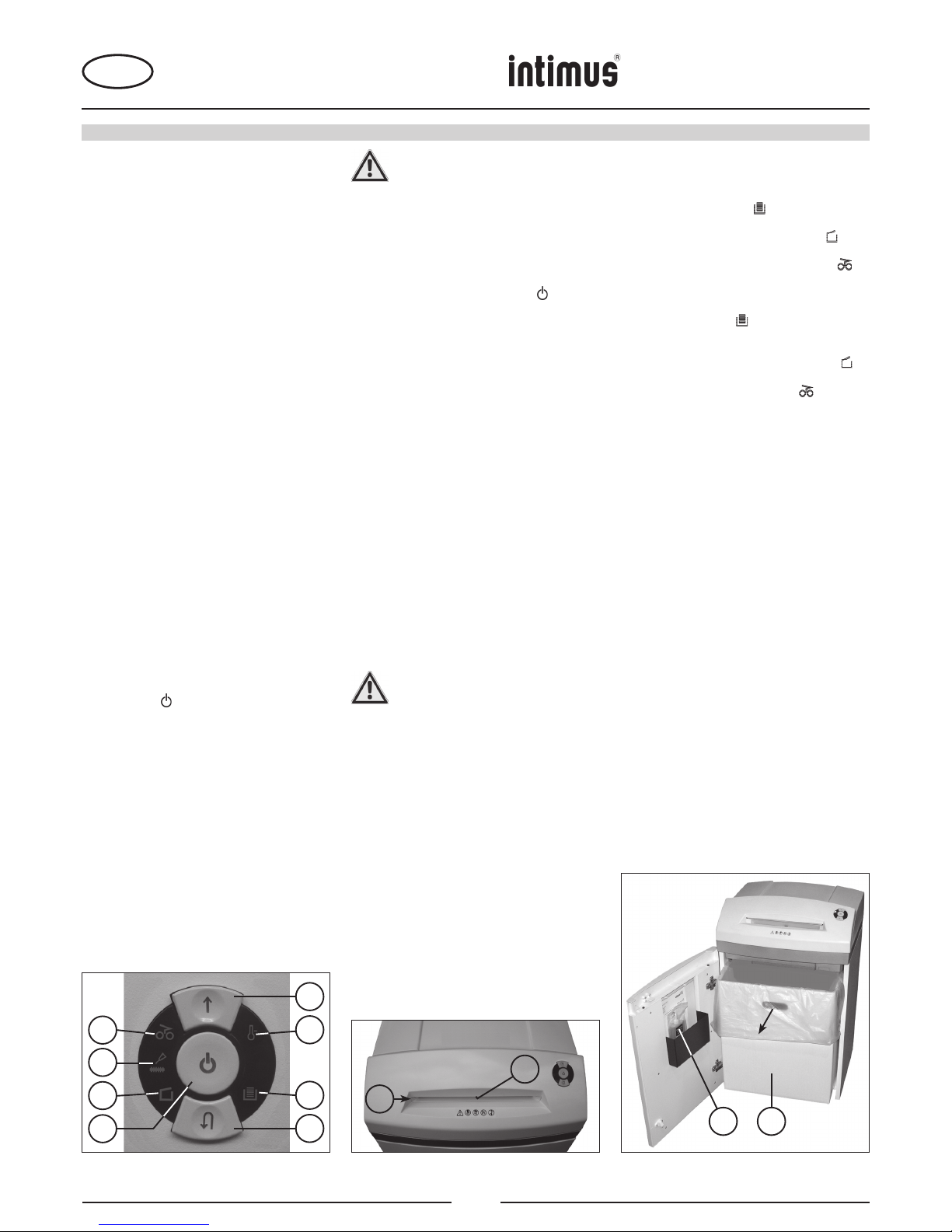

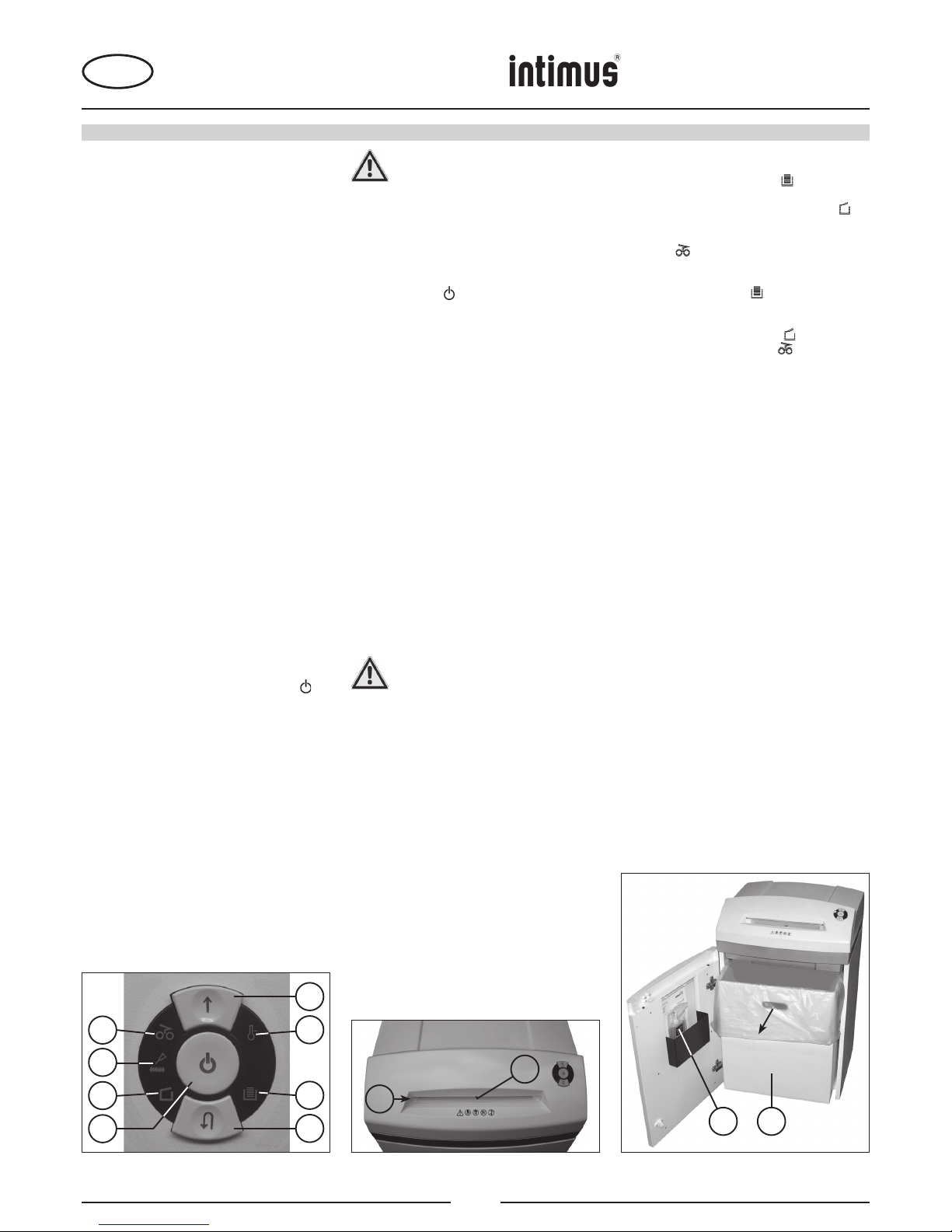

CONTROLS:
1 = Mains plug (fig. 2)

When the machine is first plugged in it is not

on.

2 = Function buttons (fig. 1)
“Ready”/ “Off” / “Stop“

This button has three functions:

a) “Ready”

The machine changes to “Ready” if you

press this button briefly.

At the same time the integral LED display

comes on.

b) “Off”

The machine switches off if it is in the “Ready”

mode and the button is held down for about 3
seconds.
Note: The machine switches off automatically
if it is not used for about 5 minutes.

c) “Stop”

If you press this button briefly when the

cutters are running they switch off and stop.

3 = Forwards button (fig. 1)

This button has two functions:

a) If this button is pressed briefly, the cutting

mechanism runs forwards for a few seconds,
e.g. to remove remaining material from the
cutting mechanism. At the same time the

integrated LED display lights up.

b) If this button is pressed and held for approx.

two secs., the cutting mechanism runs
forwards continually and materials to be
shredded can be fed into the machine. At

the same time the integrated LED display
lights up.

4 = Reverse button (fig. 1)

If you press this button the cutters run backwards

for a short time. At the same time the integral
LED display comes on.

5 = Light barrier (Forward motion) (fig. 3)

The shredding procedure starts as soon as

material is fed into the feed slot. At the same
time the integral forward button LED display

comes on.

The shredder may not be used as a
step ladder or as a seat. Danger of
falling due to breakage!

SWITCHING THE MACHINE ON:

Proceed as follows to switch the machine to
“Ready”:

- Press the function button (2) briefly.

- The function button (2) LED display

comes

on for “Ready”.

- The machine can be loaded.

MATERIAL FEED:

Feed paper into the cutting mechanism through
the paper feed slot (11) (fig. 3).
The machine automatically switches to forwards
running, draws the material in and automatically
switches off after shredding.

Note: For shredding transparent films, the
machine must be manually switched to forwards
running (press and hold the forwards button (3)
for approx. 2 secs.).
By briefly pressing the function button (2) (Stop
function), the shredding process can be stopped
at any time. To continue, press and hold the
forwards button (3) for approx. 2 secs.
If the machine is not used for a period of approx.
5 mins., it automatically switches off.

Never feed the shredder with a
quantity of material exceeding the
maximum indicated. Refer to the
TECHNICAL DATA section!

Should the machine become
overloaded, follow the instructions under
“MATERIAL JAM IN MACHINE” under
“MALFUNCTIONS”.

CONTROLS:
7 = Control display (Fig. 1)
“Oil cutters”
Comes on when the cutters in the cross

cut version must be oiled. The lubrication
procedure must be acknowledged on
the reverse button (4) (see description in
“CUTTER MAINTENANCE”).

8 = Control display (Fig. 1)
“Door open”/ “Door malfunction”

a) “Door open”

Comes on if the door on the lower part

of the machine is opened. The machine
switches off automatically and cannot
be started as long as the door remains
open.

b) “Electrical fault”

Flashes when there is an electrical fault

in the door sensor. The machine switches
off. Please contact your dealer.

9 = Control display (Fig. 1)
“Motor overload” /
“Electrical fault”
To find out what to do see the relevant

description under the “MALFUNCTION”
section.

a) “Motor protection”

Comes on when the motor has been

overloaded and has switched off. The
machine cannot be started while the
motor is cooling down.

b) “Electrical fault”

Flashes when there is an electrical fault

inside the control board. At the same
time the function button (2) LED display

flashes. The machine switches off.

Please contact your dealer.

10 = Control display
“Receptacle full” (Fig. 1)

Comes on when the receptacle is full and

needs to be emptied. At the same time the
machine switches off automatically.

11 = Paper feed slot (Fig. 3)
12 =

Receptacle (Fig. 4)

13 = Oil reservoir (Fig. 4)

EMPTYING THE RECEPTACLE (Fig. 4):

If the receptacle is full the machine switches off.
The control display

(10) comes on. Proceed

as follows:

- Open the door. The control display

(8)
comes on. If there is still material in one of
the feed slots, the control display (6) also
comes on.

- Pull out the

receptacle (12) from the lower part
of the housing and empty the contents. The
control display (11) goes out.

- Slide the emptied

receptacle (12) back into the
lower part of the housing and close the door.
The control display (8) goes out.

- If the control display

(6) comes on, press
the forward button (3) briefly. The remaining
material in the feed slot is shredded and the
display go out.

Note: The machine will only run if the door is
closed.

DYNAMIC LOAD DISPLAY:

To prevent a material jam and thus ensure a
continual, effective destruction of the data
carriers, the current load level of the motor is
displayed during the shredding process by a
coloured, diffuse light in the feed slot as follows:
Green light: load < 50%
Yellow light: load 50 - 75%
Red light: load 75 - 100%

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

11

5

91402 2 05/11

1213

USA

fig. 1 fig. 3 fig. 4

3

OPERATION

CUTTER MAINTENANCE (CROSS CUT):

Cross cut cutters must be oiled after a
specific operating time. If the control display

(7) comes on proceed as follows:

Open the door. The control display

(8) comes on

and the reverse button (4) LED display

as well

as the control display

(7) flashes. Remove the

oil reservoir (13) (Fig. 4) from the holder in the door
and close the door again.
Pour a little oil onto a sheet of paper and then
feed this through the paper feed slot (12) onto the
cutters.
The paper is drawn in and in this way the oil is
distributed to the cutters.

Note: This procedure is acknowledged as
follows to turn off the display after the cutters
have been oiled:

- Open the door until the control display (8) lights
up. The control displays

(7) and (4) flash.

Before starting any repair work and
also before cleaning/maintenance
which is not described in the follo

­wing section always disconnect the
mains power supply!

CLEANING THE PHOTOCELLS:

If paper particles should come to rest in the inlet
guide (for example after a paper jam) it is possible
that the machine will not turn off, due to the broken
light barrier.
To remove these paper strips and also to clean
the photocell, pass another sheet of paper through
the feed slot, or switch the machine to reverse and
wipe both “eyes” of the photocell with a brush.

- Press the reverse button

(4) and keep it held

down until the control display (7) goes out.

- Close the door again.
The cutters now start a cleaning cycle automatically
(forward and reverse run) and then switch off.
The machine is ready for use again. Should you
need to re-order the special oil see “SPECIAL
ACCESSORIES”.

AUTOMATIC ENERGY SAVING:

If the machine is not used for a while it automatically
switches off after about 5 minutes. The function

button (2) LED display

for “Ready” goes out.

Press the function button briefly to turn it on again.

DISPOSING OF THE MACHINE:

Dispose of the machine in an
environmentally friendly fashion at the end
of its useful service life. Do not dispose of
any of the parts included in the machine or
its packaging with household waste.

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

91402 2 05/11

USA

4

Model Type Cutting width Cutting capacity Working width Noise level Dimensions Weight

paper paper W x D x H

intimus 45SC2 278-4S 0.15 in. 22-24 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 25.59 in. 68.43 lb.

intimus 45CC3 278-4C 0.15x1.18 in. 16-18 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 25.59 in. 70.64 lb.

intimus 45CC4 278-2C 0.07x0.59 in. 11-13 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 25.59 in. 70.64 lb.

intimus 45CC5 278-1C 0.03x0.47 in. 7-8 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 25.59 in. 70.64 lb.

intimus 45CC6 278-1CF 0.03x0.18 in. 5-6 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 25.59 in. 70.64 lb.

intimus 60/90SC2 279/295-4S 0.15 in. 22-24 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 30.31/38.98 in. 72.85/81.68 lb.

intimus 60/90CC3 279/295-4C 0.15x1.18 in. 16-18 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 30.31/38.98 in. 75.06/83.88 lb.

intimus 60/90CC4 279/295-2C 0.07x0.59 in. 11-13 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 30.31/38.98 in. 75.06/83.88 lb.

intimus 60/90CC5 279/295-1C 0.03x0.47 in. 7-8 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 30.31/38.98 in. 75.06/83.88 lb.

intimus 60/90CC6 279/295-1CF 0.03x0.18 in. 5-6 sheets* 10.24 in. app. 55 dB(A)

17.72 x 15.35 x 30.31/38.98 in. 75.06/83.88 lb.

Description Order-No.

Plastic bag, 17.32x13.00x23.62x0.002 in. (45) 83079
Plastic bag, 17.32x13.00x38.58x0.002 in. (60/90) 99977
Lubricant, 000 ml bottle 00000
Note: For orders of special accessories and spare parts,
please contact your dealer.

MAINTENANCE / DISPOSING

MALFUNCTIONS

MATERIAL JAM IN THE MACHINE:
(Auto reverse function)

If a jam is caused by too much material being fed
in the following happens:

- The cutters jam, then run in reverse for a short
time (material is released) and stop. The motor
switches off. The control display

(6) comes

on.

Proceed as follows:

Paper jam in paper feed slot (11)

- Remove the paper that has been fed back.

- The cutters now run forwards automatically
and shred the remaining paper in the cutters.
During the forward run the forward button (3)

LED display

comes on. The control display

(6) goes out.

- Continue shredding with less paper.

- If necessary, switch the cutters manually
alternately from forward to reverse until the
material has gone through completely and
been shredded.

LIGHT BARRIER COVERED
WHEN DOOR OPENED:

Should there still be material in the feed slot
when the door is opened, the motor switches off
and the cutters stop. The control display

(6)
comes on.
Close the door and acknowledge the status
by pressing the forward button (3) briefly.
The existing material is fed to the cutters and
shredded.

LIGHT BARRIER COVERED
WHEN MACHINE TURNED ON:

Should there still be material in the feed slot
when the machine is switched on the control
display (6) comes on.
Remove the material and acknowledge the
status by pressing the forward button (3) briefly.

MOTOR PROTECTION:

Should the motor be overloaded it switches off.
The control display (9) comes on.
The machine can be started again after a cooling
down period of about 25 – 40 minutes.

ELECTRICAL FAULT:

If the control display

(9) flashes together with

the function button (2) LED display

or only

the control display (8)

flashes there is an

electrical fault. The machine cannot be started.
In this case please contact your dealer.

FAULT CHECK LIST:

Should the machine not work, check the following
points:

- is the

plug connected to the power supply?

- is the

door closed?

- is the

receptacle full?

Follow the instructions for “EMPTYING THE

RECEPTACLE“.

- Is there a

material jam in the machine?

Follow the instructions in “MATERIAL JAM IN

THE MACHINE”.

- Is the

motor overloaded?

See “MOTOR PROTECTION”.

If none of these test points apply, please
contact your dealer.

* based on A4-paper 70g/m² at 230V/50Hz

TECHNICAL DATA SPECIAL ACCESSORIES

Model Power supply data

supply voltage/frequency · current consumption · power

intimus 45SC2/45CC3-CC6

220-230V/50Hz · 3.0 amps · 0.7 kW 120V/60Hz · 5.6 amps · 0.7 kW 100V/50/60Hz · 7.0 amps · 0.7 kW

intimus 60SC2/60CC3-CC6

220-230V/50Hz · 3.0 amps · 0.7 kW 120V/60Hz · 5.6 amps · 0.7 kW 100V/50/60Hz · 7.0 amps · 0.7 kW

intimus 90SC2/90CC3-CC6

220-230V/50Hz · 3.0 amps · 0.7 kW 120V/60Hz · 5.6 amps · 0.7 kW 100V/50/60Hz · 7.0 amps · 0.7 kW

Listed Circuit Breaker: 220-230V = 10 amps / 120V = 15 amps / 100V = 15 amps

IMPORTANT SAFETY NOTES

<< The machine may not be operated by more

than one person at any given time!

The machine was designed for safe operation

by “one person only”.

<< During the shredding process no other

work may be performed on the machine
(for example cleaning, etc.)!

<< The machine is not a toy, and is not suitable

for use by children!

The overall technical safety concept of

this machine (dimensions, feed openings,
emergency shutdown devices etc.) does not
provide for any guarantee regarding hazard­free operation by children.

<< Danger of injury! Keep all

loose articles of clothing, ties,
jewelery, long hair or other loose
objects away from opening!

<< Danger of injury! Never insert fingers into

opening!

<< In case of danger switch the machine

off with the mains switch, or unplug the
machine!

<< Always unplug the machine from the

mains power supply before opening the
machine!

Repairs may only be performed by trained

personnel!

AREA OF APPLICATION:

The intimus 45/60/90SC2/CC3/CC4/CC5/CC6
data shredder is a machine used for shredding
general documents.

Generally the machine may only be
used to shred paper (deviations see
table below “special materials”)!

Shredding of other types of data carriers
may lead to injuries (for example due to
splintering of hard materials etc.) and
damage to the machine (for example
destruction of the cutter etc.).

INSTALLATION:

- Unpack the machine and put it together.

- Attach the Power Cord to the Power Connection
on the machine and plug into an AC outlet (1)
(Fig. 2) (For information on the right fuse for
the plug see “TECHNICAL DATA”).

The socket outlet shall be installed
near the equipment and shall be easily
accessible!
Only operate the machine in enclosed
rooms at temperatures between 10°C
and 25°C!
Keep enough distance to the surroun

-

dings when installing the machine.

Warning:

Moving parts can crush and cut!

Warning:

Electrical Hazard!

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

1

11

5

120SC2 - 3,8 X
120SC2 - 5,8 X
120CC3 X
120CC4 X
120CC5 X X X
120CC6 X X X X

91402 2 05/11

GB

OPERATION

INITIATION

fig. 1

fig. 2

fig. 3

5

Special materials

Symbol

Model

X = not applicable for shredding

6 = Control display (fig. 1)
“Material jam in machine”/ “Light barrier

covered when door opens or when machine
turned on”

For the procedures see the relevant description

under the “MALFUNCTION” section.

a) “Material jam in machine”

Comes on when too much material has been

fed into the cutters. The cutters jam, then
run in reverse for a short time and stop. The
motor switches off.

b) “Light barrier covered

when door open”
Comes on when there is still material in

the feed slot when the door is opened. The
cutters stop. The motor switches off.

c) “Light barrier covered

when machine turned on”
Comes on when there is still material in the

feed slot when the machine is switched on.

CONTROLS:
1 = Mains plug (fig. 2)

When the machine is first plugged in it is not

on.

2 = Function buttons (fig. 1)
“Ready”/ “Off” / “Stop“

This button has three functions:

a) “Ready”

The machine changes to “Ready” if you

press this button briefly.

At the same time the integral LED display

comes on.

b) “Off”

The machine switches off if it is in the “Ready”

mode and the button is held down for about 3
seconds.
Note: The machine switches off automatically
if it is not used for about 5 minutes.

c) “Stop”

If you press this button briefly when the

cutters are running they switch off and stop.

3 = Forwards button (fig. 1)

This button has two functions:

a) If this button is pressed briefly, the cutting

mechanism runs forwards for a few seconds,
e.g. to remove remaining material from the
cutting mechanism. At the same time the

integrated LED display lights up.

b) If this button is pressed and held for approx.

two secs., the cutting mechanism runs
forwards continually and materials to be
shredded can be fed into the machine. At

the same time the integrated LED display
lights up.

4 = Reverse button (fig. 1)

If you press this button the cutters run backwards

for a short time. At the same time the integral
LED display comes on.

5 = Light barrier (Forward motion) (fig. 3)

The shredding procedure starts as soon as

material is fed into the feed slot. At the same
time the integral forward button LED display

comes on.

The shredder may not be used as a
step ladder or as a seat. Danger of
falling due to breakage!

SWITCHING THE MACHINE ON:

Proceed as follows to switch the machine to
“Ready”:

- Press the function button (2) briefly.

- The function button (2) LED display

comes

on for “Ready”.

- The machine can be loaded.

MATERIAL FEED:

Feed paper into the cutting mechanism through
the paper feed slot (11) (fig. 3).
The machine automatically switches to forwards
running, draws the material in and automatically
switches off after shredding.

Note: For shredding transparent films, the
machine must be manually switched to forwards
running (press and hold the forwards button (3)
for approx. 2 secs.).
By briefly pressing the function button (2) (Stop
function), the shredding process can be stopped
at any time. To continue, press and hold the
forwards button (3) for approx. 2 secs.
If the machine is not used for a period of approx.
5 mins., it automatically switches off.

Never feed the shredder with a
quantity of material exceeding the
maximum indicated. Refer to the
TECHNICAL DATA section!

Should the machine become
overloaded, follow the instructions under
“MATERIAL JAM IN MACHINE” under
“MALFUNCTIONS”.

CONTROLS:
7 = Control display (Fig. 1)
“Oil cutters”
Comes on when the cutters in the cross

cut version must be oiled. The lubrication
procedure must be acknowledged on
the reverse button (4) (see description in
“CUTTER MAINTENANCE”).

8 = Control display (Fig. 1)
“Door open”/ “Door malfunction”
a) “Door open”
Comes on if the door on the lower part

of the machine is opened. The machine
switches off automatically and cannot
be started as long as the door remains
open.

b) “Electrical fault”
Flashes when there is an electrical fault

in the door sensor. The machine switches
off. Please contact your dealer.

9 = Control display (Fig. 1)
“Motor overload” /
“Electrical fault”
To find out what to do see the relevant

description under the “MALFUNCTION”
section.

a) “Motor protection”
Comes on when the motor has been

overloaded and has switched off. The
machine cannot be started while the
motor is cooling down.

b) “Electrical fault”
Flashes when there is an electrical fault

inside the control board. At the same
time the function button (2) LED display

flashes. The machine switches off.

Please contact your dealer.

10 = Control display
“Receptacle full” (Fig. 1)

Comes on when the receptacle is full and

needs to be emptied. At the same time the
machine switches off automatically.

11 = Paper feed slot (Fig. 3)
12 =

Receptacle (Fig. 4)

13 = Oil reservoir (Fig. 4)

EMPTYING THE RECEPTACLE (Fig. 4):

If the receptacle is full the machine switches off.
The control display

(10) comes on. Proceed

as follows:

- Open the door. The control display

(8)
comes on. If there is still material in one of
the feed slots, the control display (6) also
comes on.

- Pull out the

receptacle (12) from the lower part
of the housing and empty the contents. The
control display (11) goes out.

- Slide the emptied receptacle (12) back into the
lower part of the housing and close the door.
The control display (8) goes out.

- If the control display

(6) comes on, press
the forward button (3) briefly. The remaining
material in the feed slot is shredded and the
display go out.

Note: The machine will only run if the door is
closed.

DYNAMIC LOAD DISPLAY:

To prevent a material jam and thus ensure a
continual, effective destruction of the data
carriers, the current load level of the motor is
displayed during the shredding process by a
coloured, diffuse light in the feed slot as follows:
Green light: load < 50%
Yellow light: load 50 - 75%
Red light: load 75 - 100%

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

11

5

91402 2 05/11

1213

GB

OPERATION

fig. 1 fig. 3 fig. 4

6

CUTTER MAINTENANCE (CROSS CUT):

Cross cut cutters must be oiled after a
specific operating time. If the control display

(7) comes on proceed as follows:

Open the door. The control display

(8) comes on

and the reverse button (4) LED display

as well

as the control display

(7) flashes. Remove the

oil reservoir (13) (Fig. 4) from the holder in the door
and close the door again.
Pour a little oil onto a sheet of paper and then
feed this through the paper feed slot (12) onto the
cutters.
The paper is drawn in and in this way the oil is
distributed to the cutters.

Note: This procedure is acknowledged as
follows to turn off the display after the cutters
have been oiled:

- Open the door until the control display (8) lights
up. The control displays

(7) and (4) flash.

Before starting any repair work and
also before cleaning/maintenance
which is not described in the follo­wing section always disconnect the
mains power supply!

CLEANING THE PHOTOCELLS:

If paper particles should come to rest in the inlet
guide (for example after a paper jam) it is possible
that the machine will not turn off, due to the broken
light barrier.
To remove these paper strips and also to clean
the photocell, pass another sheet of paper through
the feed slot, or switch the machine to reverse and
wipe both “eyes” of the photocell with a brush.

- Press the reverse button

(4) and keep it held

down until the control display (7) goes out.

- Close the door again.
The cutters now start a cleaning cycle automatically
(forward and reverse run) and then switch off.
The machine is ready for use again. Should you
need to re-order the special oil see “SPECIAL
ACCESSORIES”.

AUTOMATIC ENERGY SAVING:

If the machine is not used for a while it automatically
switches off after about 5 minutes. The function

button (2) LED display

for “Ready” goes out.

Press the function button briefly to turn it on again.

DISPOSING OF THE MACHINE:

Dispose of the machine in an
environmentally friendly fashion at the end
of its useful service life. Do not dispose of
any of the parts included in the machine or
its packaging with household waste.

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

91402 2 05/11

GB

MALFUNCTIONS

7

MAINTENANCE / DISPOSING

* based on A4-paper 70g/m² at 230V/50Hz

TECHNICAL DATA SPECIAL ACCESSORIES

Description Order-No.

Plastic bag, 440x330x600x0.05 mm (45) 83079
Plastic bag, 440x330x950x0.05 mm (60/90) 99977
Lubricant, 000 ml bottle 00000
Note: For orders of special accessories and spare
parts, please contact your dealer.

MATERIAL JAM IN THE MACHINE:
(Auto reverse function)

If a jam is caused by too much material being fed
in the following happens:

- The cutters jam, then run in reverse for a short
time (material is released) and stop. The motor
switches off. The control display

(6) comes

on.

Proceed as follows:

Paper jam in paper feed slot (11)

- Remove the paper that has been fed back.

- The cutters now run forwards automatically
and shred the remaining paper in the cutters.
During the forward run the forward button (3)

LED display

comes on. The control display

(6) goes out.

- Continue shredding with less paper.

- If necessary, switch the cutters manually
alternately from forward to reverse until the
material has gone through completely and
been shredded.

LIGHT BARRIER COVERED
WHEN DOOR OPENED:

Should there still be material in the feed slot
when the door is opened, the motor switches off
and the cutters stop. The control display

(6)
comes on.
Close the door and acknowledge the status
by pressing the forward button (3) briefly.
The existing material is fed to the cutters and
shredded.

LIGHT BARRIER COVERED
WHEN MACHINE TURNED ON:

Should there still be material in the feed slot
when the machine is switched on the control
display (6) comes on.
Remove the material and acknowledge the
status by pressing the forward button (3) briefly.

MOTOR PROTECTION:

Should the motor be overloaded it switches off.
The control display (9) comes on.
The machine can be started again after a cooling
down period of about 25 – 40 minutes.

ELECTRICAL FAULT:

If the control display

(9) flashes together with

the function button (2) LED display or only
the control display (8)

flashes there is an

electrical fault. The machine cannot be started.
In this case please contact your dealer.

FAULT CHECK LIST:

Should the machine not work, check the following
points:

- is the

plug connected to the power supply?

- is the

door closed?

- is the

receptacle full?

Follow the instructions for “EMPTYING THE

RECEPTACLE“.

- Is there a

material jam in the machine?

Follow the instructions in “MATERIAL JAM IN

THE MACHINE”.

- Is the

motor overloaded?

See “MOTOR PROTECTION”.

If none of these test points apply, please
contact your dealer.

Model Type Cutting width Cutting capacity Working width Noise level Dimensions Weight

paper paper W x D x H

intimus 45SC2 278-4S 3.8 mm 22-24 sheets* 260 mm app. 55 dB(A) 450 x 390 x 650 mm 31 kg
intimus 45CC3 278-4C 3.8x30 mm 16-18 sheets* 260 mm app. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 45CC4 278-2C 1.9x15 mm 11-13 sheets* 260 mm app. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 45CC5 278-1C 0.8x12 mm 7-8 sheets* 260 mm app. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 45CC6 278-1CF 0.8x4.5 mm 5-6 sheets* 260 mm app. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 60/90SC2 279/295-4S 3.8 mm 22-24 sheets* 260 mm app. 55 dB(A) 450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 279/295-4C 3.8x30 mm 16-18 sheets* 260 mm app. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 279/295-2C 1.9x15 mm 11-13 sheets* 260 mm app. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC5 279/295-1C 0.8x12 mm 7-8 sheets* 260 mm app. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC6 279/295-1CF 0.8x4.5 mm 5-6 sheets* 260 mm app. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg

Model Power supply data

supply voltage/frequency · current consumption · power

intimus 45SC2/45CC3-CC6

220-230V/50Hz · 3.0 amps · 0.7 kW 120V/60Hz · 5.6 amps · 0.7 kW 100V/50/60Hz · 7.0 amps · 0.7 kW

intimus 60SC2/60CC3-CC6

220-230V/50Hz · 3.0 amps · 0.7 kW 120V/60Hz · 5.6 amps · 0.7 kW 100V/50/60Hz · 7.0 amps · 0.7 kW

intimus 90SC2/90CC3-CC6

220-230V/50Hz · 3.0 amps · 0.7 kW 120V/60Hz · 5.6 amps · 0.7 kW 100V/50/60Hz · 7.0 amps · 0.7 kW

Pre-fusing (slow-blow): 220-230V = 10 amps / 120V = 15 amps / 100V = 15 amps

RECOMMANDATIONS IMPORTANTES DE SÉCURITÉ

<< Risque de blessure! N’introduisez jamais

les doigts dans l’ouverture!

<< En cas de danger, arrêter la machine par

l’interrupteur principal, ou débranchez la
machine!

<< Débrancher le raccordement réseau avant

d’ouvrir l’installation!

Les travaux de réparation doivent être

effectués uniquement par un spécialiste!

<< La machine ne doit pas être utilisée par

plusieurs personnes en même temps!

La conception des éléments de sécurité

repose sur une mise en service sans danger
pour “L’utilisation de la machine par une seule
personne”.

<< Ne pas effectuer d’autres activités sur la

machine (par ex. nettoyage...) durant le
procédé de destruction!

<< La machine n’est pas un jouet et ne convient

pas pour être utilisée par des enfants!

Le concept global de sécurité (dimensions,

orifices d‘alimentation, mises hors circuit de
sécurité, etc.) de cette machine ne fournit
aucune garantie pour une manipulation sans
danger par les enfants.

<< Risque de blessure! N’approchez

jamais du bloc de coupe les vête

­ments amples, colliers, cheveux
longs, cravates etc!

DOMAINES D’UTILISATION:

Le destructeur de documents

intimus 45/60/90SC2/

CC3/CC4/CC5/CC6 est un appareil destiné à détruire

des documents courants.

En principe, l’appareil peut uniquement
être utilisé pour broyer du papier
(exceptions, voir tableau sous « Matériaux
spéciaux ») !

Le broyage d’autres supports de données
peut se traduire par des blessures de
personnes (éclatement de matériaux solides
par ex., etc.) et de dégâts à l’appareil
(destruction du mécanisme de coupe par
ex.).

INSTALLATION :

- Déballer l’appareil et l’installer.

- Relier le cordon d‘alimentation à la fiche
d‘alimentation électrique de la machine et branchez
sur la prise secteur (1) (fig. 2) (voir les indications
concernant le fusible auxiliaire requis pour la
prise secteur dans les « CARACTERISTIQUES
TECHNIQUES »).

Le raccordement au secteur de la machine
doit être librement accessible et doit se
trouver à proximité de la machine !
Utiliser la machine uniquement dans des
locaux fermés et tempérés (10 – 25 °C) !
Placer toujours la machine à une distance
suffisante du mur !

Attention:

Danger de contusion et de coupure
à cause des pièces mobiles !

Attention:

Risque de blessure à cause de la
tension électrique !

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

1

11

5

120SC2 - 3,8 X
120SC2 - 5,8 X
120CC3 X
120CC4 X
120CC5 X X X
120CC6 X X X X

91402 2 05/11

F

UTILISATION

MISE EN MARCHE

8

fig. 1

fig. 2 fig. 3

ELEMENTS DE COMMANDE:
1 = Fiche secteur (fig. 2)

Lorsqu’elle est raccordée au secteur électrique

par le biais de la fiche secteur, la machine est tout
d’abord éteinte.

2 = Touche de fonction (fig. 1)
« Prêt à fonctionner » / « Arrêt « / « Stop »

Cette touche comprend trois fonctions:
a) « Prêt à fonctionner »
Frapper brièvement sur cette touche

pour commuter la machine sur « prêt à
fonctionner ».

Simultanément, le voyant LED intégré

s’allume.

b) « Arrêt »

Maintenir enfoncée cette touche dans l’état

« prêt à fonctionner » pendant env. 3 secondes
pour éteindre la machine.
Remarque: La machine s’éteint
automatiquement en cas de non utilisation
pendant un laps de temps d’environ 5 minutes.

c) « Stop »

Frapper brièvement sur cette touche pendant

que le bloc de coupe fonctionne pour éteindre
et arrêter celui.ci.

3 = Touche de marche avant (fig. 1)

Cette touche comprend deux fonctions :
a) Une frappe brève sur cette touche a pour effet

de faire avancer le bloc de coupe pendant
quelques secondes, par ex. pour faire sortir
un document resté dans le bloc de coupe.

Simultanément, le voyant LED intégré
s’allume.

b) Si cette touche est maintenue enfoncée

pendant env. deux secondes, le bloc de coupe
fonctionne en permanence en avant et la
machine peut être alimentée. Simultanément,

le voyant LED intégré s’allume.

4 = Touche de marche arrière (fig. 1)

Un actionnement de cette touche fait reculer

brièvement le bloc de coupe. Simultanément, le
voyant LED intégré s’allume.

5 = Barrière lumineuse (marche avant) (fig. 3)

Démarre l’opération de broyage dès que du

matériau est introduit dans la fente d’alimentation.
Simultanément, le voyant LED intégré

de la

touche marche avant s’allume.

6 = Voyant de contrôle (fig. 1)
« Bourrage de matériau dans l’appareil »

/ « Barrière lumineuse occupée lors de
l’ouverture de porte ou lors de la mise en
marche »

Lire la description des manières de procéder sous

la rubrique « PANNE ».

a) « Bourrage de matériau dans l’appareil »

S’allume lorsque la quantité de matériau

chargée dans le bloc de coupe est trop
importante. Le bloc de coupe se bloque, se
déplace ensuite un peu vers l’arrière et s’arrête.
Le moteur s’éteint.

b) « Barrière lumineuse occupée
lors de l’ouverture de porte »
S’allume lorsque du matériau se trouve encore

dans la fente d’alimentation lors de l’ouverture
de la porte. Le bloc de coupe s’arrête. Le
moteur s’éteint.

c) « Barrière lumineuse occupée

lors de la mise en marche »
S’allume lorsque du matériau se trouve dans la

fente d’alimentation lors de la mise en marche
de la machine.

Matériaux spéciaux

Symbole

Modèle

X = ne convient pas pour le broyage

N’utiliser en aucun cas le destructeur
en tant que siège ou surface de
marche. Risque de chute suite à la
rupture de matériel !

MISE EN MARCHE DE LA MACHINE :

Pour mettre la machine sur « prêt à fonctionner »,
procéder comme suit:

- Actionner brièvement la touche de fonction
(2)

- Le voyant LED

de la touche de fonction (2)

s’allume et affiche « prêt à fonctionner ».

- La machine peut être alimentée.

ALIMENTATION DE MATERIAU :

Alimenter le bloc de coupe en

papier par la fente

d’alimentation de papier (11) (fig. 3).
La machine passe automatiquement en marche
avant, aspire le matériau et s’éteint de nouveau
automa tiqueme nt lorsqu e le broy age est
terminé.

Re marq ues: P our l e bro y age d e fil ms
transparents, il convient de commuter l a
machine manuellement sur la marche avant
(maintenir la touche marche avant (3) enfoncée
pendant environ 2 secondes).
Il est possible de stopper à tout moment le
broyage en actionnant brièvement la touche de
fonction (2) (fonction « stop »). Pour poursuivre,
maintenir la touche de marche avant (3)
enfoncée pendant environ 2 secondes.
La machine s’éteint automatiquement en cas
de non utilisation pendant un laps de temps
d’environ 5 minutes.

Ne ja m ais al i ment e r l ’appa reil
av ec u ne q uantité de maté ria u
supérieure au maximum indiqué
( v oi r « C A RA C TE RI S TI Q UES
TECHNIQUES »).

Si m algré tout, une q uanti té tr op
importante de matériau parvient dans
le bloc de coupe, voir la rubrique
« PANNE » sous « BOURRAGE DE
MATERIAU DANS L’APPAREIL ».

ELEMENTS DE COMMANDE :
7 = Voyant de contrôle (fig. 1)
« Lubrifier bloc de coupe »
S’allume lorsque le bloc de coupe de

la version Cross-Cut doit être lubrifié.
L’opération de lubrification doit être validée
sur la touche de marche arrière (voir
description « MAINTENANCE BLOC DE
COUPE »)

8 = Voyant de contrôle (fig. 1)
« Port e ouve r t e »/ « P e r turbat i o n

porte »
a) « Porte ouverte »
S’allume lorsque la porte de l’armoire

inférieure est ouverte. La machine
s’éteint automatiquement et ne peut
être démarrée tant que la porte reste
ouverte.

b) « Dysfonctionnement électrique »
Clignote, lorsque le capteur de porte

prés e n t e un dys f o n c tionneme n t
éle ctriq u e. La m achi n e s ’ étei n t.
Veuillez en informer votre distributeur
spécialisé.

9 = Voyant de contrôle (fig. 1)
« Surcharge du moteur » /
« Dysfonctionnement électrique »
Lire l a de sc ription des manières de

procéder sous la rubrique « PANNE ».

a) « Protection du moteur »
S’allume lorsque le moteur a subi

une surcharge et qu’il s’est éteint. La
machine ne peut être démarrée pendant
la phase de refroidissement du moteur.

b) /« Dysfonctionnement électrique »
C li g no te e n p ré s en ce d ’ un

dy sfo nct ionneme nt élec tri que sur
le circuit im primé de co mmande.

Simultanément, le voyant LED

de
la touche de fonction (2) s’allume. La
machine s’éteint. Veuillez en informer
votre distributeur spécialisé.

10 = Voyant de contrôle (fig. 1)
« Bac collecteur plein «

Luit quand le récipient collecteur est plein

et qu’il faut le vider. La machine est coupée
automatiquement.

11 = Fente d’alimentation de papier (fig. 3)
12 = Bac collecteur (fig. 4)
13 = Récipient d’huile (fig. 4)

VIDER LE BAC COLLECTEUR (fig. 4)

La machine s’éteint lorsque le bac collecteur est
rempli. Le voyant de contrôle

(10) s’allume.

Procéder comme suit :

- Ouvrir la porte. Le voyant de contrôle

(8)
s’allume. Si du matériau se trouve encore
dans la fente d’alimentation, le voyant de
contrôle (6) s’allume également.

- Tirer le bac collecteur (12) hors de la partie
inférieure du carter et vider le contenu.
L’affichage de contrôle

(10) s’éteint.

- Glisser de nouveau le bac collecteur vide (12)
dans la partie inférieure du carter et fermer la
porte. L’affichage de contrôle (8) s‘éteint.

- Si le voyant de contrôle

(6) s’allume,
actionner brièvement la touche de marche
avant (3). Le matériau resté dans la fente
d’alimentation est broyé et le voyant s’éteint.

Remarque: La machine fonctionne uniquement
lorsque la porte est fermée !

AFFICHAGE
DYNAMIQUE DE SOLLICITATION :

Afin d’éviter un bourrage de matériau et donc
pour obtenir la destruction continue et efficace
des supports de données, le degré momentané
de sollicitation du moteur est affiché comme suit
en cours de broyage par une lumière colorée et
diffuse dans la fente d’alimentation :
Lumière verte : Sollicitation < 50%
Lumière jaune : Sollicitation 50 - 75%
Lumière rouge : Sollicitation 75 - 100%

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

11

5

91402 2 05/11

1213

F

UTILISATION

9

fig. 1 fig. 3 fig. 4

MAINTENANCE DU BLOC DE COUPE (CROSS-CUT):

Les blocs de coupe Cross-Cut doivent être
lubrifiés après avoir fonctionné un certain temps.
Si le voyant de contrôle (7) s’allume, procéder
comme suit:

Ouvrir la porte. Le voyant de contrôle

(8) s’allume et le

voyant LED

de la touche de marche arrière (4) ainsi que

le voyant de contrôle (7) clignotent. Retirer le récipient
d’huile (13) (fig. 4) de son support dans la porte et refermer
la porte.
Répandre un peu d’huile sur une feuille de papier et faire
passer la feuille dans le bloc de coupe au travers de la fente
d’alimentation de papier (12).
Le papier est aspiré et l’huile parvient ainsi dans le bloc de
coupe.

Remarque: Afin de faire disparaître les voyants de
contrôle, il convient de valider la fin de l’opération de
lubrification du bloc de coupe comme suit:

- Ouvrir la porte jusqu’à ce que le voyant de contrôle
(8) s’allume. Les voyants de contrôle

(7) et (4)

clignotent.

- Actionner la touche de marche arrière (4) et la maintenir
enfoncée jusqu’à ce que le voyant de contrôle (7)
s’éteigne.

- Refermer la porte.

Le bloc de coupe commence maintenant automatiquement
un cycle de nettoyage (course marche avant/course marche
arrière) et ensuite il s’éteint. La machine est à nouveau prête
à fonctionner. Pour recommander ultérieurement de l’huile
spéciale, voir « ACCESSOIRES SPECIAUX ».

MODE AUTOMATIQUE ECONOMIE D’ENERGIE:

Lorsque la machine n’est pas utilisée pendant un certain
temps, elle s’éteint automatiquement après environ 5

minutes. Le voyant LED

de la touche de fonction (2)
indiquant « prêt à fonctionner » s’éteint. Actionner brièvement
la touche de fonction pour remettre la machine en marche.

ELIMINATION DE LA MACHINE:

Lorsqu’elle est en fin de durée de vie, toujours
éliminer la machine de façon conforme à
l’environnement. Ne jamais jeter aucune pièce
de la machine ou de l’emballage avec les ordures
ménagères.

Veuillez enlever la prise de courant
avant tous travaux de réparation, de
nettoyage et d‘entretien qui ne sont
pas mentionnés spécialement dans
le texte suivant !

NETTOYAGE DES
CELLULES PHOTOELECTRIQUES:

Il est possible que des morceaux de papier restent dans la
rainure d’admission (par ex. après un bourrage de papier)
et empêchent la barrière lumineuse « occupée » d’arrêter
l’appareil.
Il est possible d’enlever ces morceaux de papier ou de
nettoyer les cellules photoélectriques, soit en introduisant
une nouvelle feuille de papier dans le bloc de coupe, soit en
déclenchant la marche arrière et en passant brièvement un
pinceau sur les « yeux » des cellules photoélectriques.

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

91402 2 05/11

F

ENTRETIEN / ELIMINATION

COMMENT REMEDIER AUX PETITES PANNES

10

Modèle Caractéristiques branchement sur le secteur

tension de raccordement/fréquence · courant absorbé · puissance

intimus 45SC2/45CC3-CC6 220-230V/50Hz · 3,0 A · 0,7 kW 120V/60Hz · 5,6 A · 0,7 kW 100V/50/60Hz · 7,0 A · 0,7 kW
intimus 60SC2/60CC3-CC6 220-230V/50Hz · 3,0 A · 0,7 kW 120V/60Hz · 5,6 A · 0,7 kW 100V/50/60Hz · 7,0 A · 0,7 kW
intimus 90SC2/90CC3-CC6 220-230V/50Hz · 3,0 A · 0,7 kW 120V/60Hz · 5,6 A · 0,7 kW 100V/50/60Hz · 7,0 A · 0,7 kW

* se réfère à du papier A4 70g/m2 pour 230 V/50 Hz

Modèle Type Largeur de coupe Capacité de coupe

Largeur de travail

Niveau de bruit Dimensions Poids

papier papier L x P x H

intimus 45SC2 278-4S 3,8 mm 22-24 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 650 mm 31 kg
intimus 45CC3 278-4C 3,8x30 mm 16-18 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 45CC4 278-2C 1,9x15 mm 11-13 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 45CC5 278-1C 0,8x12 mm 7-8 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 45CC6 278-1CF 0,8x4,5 mm 5-6 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 60/90SC2 279/295-4S 3,8 mm 22-24 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 279/295-4C 3,8x30 mm 16-18 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 279/295-2C 1,9x15 mm 11-13 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC5 279/295-1C 0,8x12 mm 7-8 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC6 279/295-1CF 0,8x4,5 mm 5-6 feuilles* 260 mm ca. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg

CARACTÉRISTIQUES TECHNIQUES ACCESSOIRES SEPARES

Désignation Ordre-No.

Sac en plastique, 440x330x600x0,05 mm (45)

83079

Sac en plastique, 440x330x950x0,05 mm (60/90)

99977
Flacon d’huile special, 000 ml 00000
Notez: Pour les accessoires et pièces détachées,
veuillez contacter votre agent.

BOURRAGE DE
MATERIAU DANS L’APPAREIL:
[Fonction Auto-Reverse]

Si une quantité trop importante de matériau
provoque un bourrage, la machine réagit comme
suit:

- Le bloc de coupe se bloque, se déplace
ensuite un peu vers l’arrière (ce qui libère le
matériau) et s’arrête. Le moteur s’éteint. Le
voyant de contrôle (6) s’allume.

Procéder comme suit:

Bourrage de papier dans la fente
d’alimentation pour papier (11)

- Enlever le papier introduit.

- Le coupe de bloc avance maintenant
automatiquement et broie les résidus de
papier restés dans le bloc de coupe. En cours

de marche avant, le voyant LED de la
touche marche avant (3) s’allume. Le voyant
de contrôle (6) s’éteint.

- Poursuivre le broyage avec une quantité de
papier plus faible.

- Si nécessaire, commuter manuellement le bloc
de coupe en alternance en marche avant et en
marche arrière, jusqu’à ce que le matériau soit
entièrement passé et broyé.

BARRIERE LUMINEUSE OCCUPEE
LORS DE L’OUVERTURE DE PORTE:

Si du matériau se trouve encore dans la fente
d’alimentation lors de l’ouverture de la porte, le
moteur s’éteint et le bloc de coupe s’arrête. Le
voyant de contrôle (6) s’allume.
Fermer la porte et valider l’état en actionnant
brièvement la touche de marche avant (3). Le
matériau présent passe dans le bloc de coupe
et est broyé.

BARRIERE LUMINEUSE OCCUPEE
LORS DE LA MISE EN MARCHE:

Si du matériau se trouve dans la fente
d’alimentation lors de la mise en marche de la
machine, le voyant de contrôle (6) s’allume.
Retirer le matériau et valider l’état en actionnant
brièvement la touche de marche avant (3).

PROTECTION DU MOTEUR:

Le moteur s’éteint s’il est surchargé. Le voyant
de contrôle (9) s’allume.
Après une période de refroidissement d’environ
25 à 40 minutes, il est possible de redémarrer
l’appareil.

DYSFONCTIONNEMENT ELECTRIQUE:

Il y a dysfonctionnement électrique si le voyant
de contrôle

(9) clignote parallèlement avec le

voyant LED

de la touche de fonction (2) ou si

seul le voyant de contrôle

(8) clignote. Il n’est
pas possible de démarrer la machine.
Dans ce cas, veuillez informer votre distributeur
spécialisé.

LISTE DE CONTROLE EN CAS DE PANNES:

Si l’appareil ne fonctionne pas, vérifier les points
ci-après:

- La fiche secteur est-elle raccordée au

secteur ?

- La

porte est-elle fermée ?

- Le

bac collecteur est-il plein ?

Suivre les instructions « VIDER LE BAC

COLLECTEUR ».

- Y a-t-il un bourrage de matériau dans

l’appareil ?

Suivre les instructions « BOURRAGE DE

MATERIAU DANS L’APPAREIL ».

- Le

moteur a-t-il été surchargé ?

Voir sous « PROTECTION DU MOTEUR ».

Si aucun des points de contrôle n’est
pertinent, veuillez en informer votre
distributeur spécialisé.

Fusible (à action retardée): 220-230V = 10 A / 120V = 15 A / 100V = 15 A

INDICACIONES DE SEGURIDAD IMPORTANTES

<< ¡Peligro de lesión! No introducir los dedos

en la apertura de alimentación!

<< ¡En caso de emergencia desconectar el

aparato usando el interruptor principal o
extraer la clavija de red!

<< Antes de abrir el aparato hay que extraer

la clavija de red!

¡Las reparaciones solamente debe efec

-

tuarlas un técnico especialista!

<< ¡El aparato no debe ser operado por varias

personas al mismo tiempo!

La concepción de los elementos de seguri-

dad se basa en un manejo sin peligro en un
„servicio por una sola persona“.

<< ¡Durante el proceso de trituración no

se deben efectuar otros trabajos en la
máquina (p. ej. limpieza etc.)!

<< ¡La máquina no es un juguete y no es

apropiada para el empleo y uso por parte
de niños!

El concepto global en razón de la seguridad

(dimensiones, orificios de alimentación,
desconexiones de seguridad, etc.) de esta
máquina no incluye ningún tipo de garantía
en cuanto a un manejo inofensivo por parte
de niños.

<< ¡Peligro de lesión! No acercar a

la apertura de alimentación pie

­zas sueltas de ropa, corbatas,
bisutería, cabello largo u otros
objetos sueltos!

CAMPO DE APLICACIÓN:
El shredder de datos intimus 45/60/90SC2/CC3/
CC4/CC5/CC6 es un aparato para la trituración de

información escrita.

¡La máquina solamente debe ser utilizada
para el desmenuzamiento de papel (puede
consultar las excepciones en la tabla en
„Materiales especiales“)!

El desmenuzamiento de soportes de datos
de otro tipo puede tener como consecuencia
lesiones en personas (p. ej. debido a
fragmentos de materiales compactos,
etc.), así como daños en la máquina (p. ej.
destrucción del mecanismo de corte, etc.).

COLOCACIÓN:

- Desembale y coloque el aparato.

- Conecte, utilizando el cable suministrado, el
terminal de corriente del aparato a una toma de
corriente alterna (1) (Fig. 2) (ver las indicaciones
sobre el fusible previo necesario del tomacorriente
en “CARACTERÍSTICAS TÉCNICAS”).

¡La toma de conexión a la red de la
máquina tiene que encontrarse en un
lugar fácilmente accesible y en las
inmediaciones de la máquina!
¡La máquina sólo se deberá usar en
recintos cerrados y con temperaturas
comprendidas entre 10 – 25ºC.
Instale la máquina con una separación
suficiente de la pared.

Atención:

Peligro de magulladura o heridas
de corte por partes en movimiento!

Atención:

Peligro de lesiones por tensión
eléctrica!

Fig. 1

Fig. 2

Fig. 3

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

1

11

5

120SC2 - 3,8 X
120SC2 - 5,8 X
120CC3 X
120CC4 X
120CC5 X X X
120CC6 X X X X

91402 2 05/11

E

MANEJO

PUESTA EN SERVICIO

11

ELEMENTOS DE MANDO:
1 = Clavija de enchufe a la red (Fig. 2)

Al enchufar la máquina a través de la clavija de enchufe a

la red eléctrica, la máquina se encuentra en primer lugar
desconectada.

2 = Pulsador funcional (Fig. 1)
“Listo para el uso” / “Apagado” / “Parada”

Este pulsador comprende tres funciones:
a) “Listo para el uso”
Accionando brevemente este pulsador se conecta el

equipo en el modo de funcionamiento “listo para el
uso”.

Al mismo tiempo se encenderá el indicador piloto

integrado .

b) “Apagado”

Si se acciona este pulsador en el modo de

funcionamiento “Listo para el uso” aprox. por 3 seg.,
la máquina se desconectará.
Nota: Si la máquina no se utiliza durante un
periodo de tiempo de aprox. 5 min., se apagará
automáticamente.

c) “Parada”

Al accionar brevemente este pulsador mientras el

mecanismo de corte está en marcha, se desconectará
éste y se quedará parado.

3 = Pulsador de avance (Fig. 1)

Este pulsador comprende dos funciones:
a) Accionando brevemente este pulsador, el mecanismo

de corte avanzará unos pocos segundos, por ejemplo,
para sacar el material que aún se encuentra en el
mecanismo de corte. Al mismo tiempo se encenderá

el indicador piloto integrado .

b) Si este pulsador se mantiene oprimido durante unos

dos segundos, el mecanismo de corte avanzará
de modo continuo, por lo que el máquina se podrá
suministrar con material. Al mismo tiempo se

encenderá el indicador piloto integrado .

4 = Pulsador de retroceso (Fig. 1)

El mecanismo de corte retrocede brevemente al accionar

este pulsador. Al mismo tiempo se encenderá el indicador
piloto integrado .

5 = Barrera fotoeléctrica (avance) (Fig. 3)

Inicia el proceso de desmenuzamiento en el momento de

introducir material en la ranura de alimentación. Al mismo
tiempo se encenderá el indicador piloto

del pulsador

de avance.

6 = Indicador de control (Fig. 1)
“Material atascado en el aparato” / “Barrera

fotoeléctrica tapada por apertura de puerta o por
conexión”

Para el modo de proceder consulte la descripción

correspondiente en el apartado “AVERÍA”.

a) “Material atascado en el aparato”
Se encenderá al introducir demasiado material en

el mecanismo de corte. El mecanismo de corte se
bloquea, retrocede a continuación un poco y se para.
El motor se desconecta.

b) “Barrera fotoeléctrica tapada

por apertura de puerta”
Se enciende si al abrir la puerta sigue habiendo

material en la ranura de alimentación. El mecanismo
de corte se para. El motor se desconecta.

c) “Barrera fotoeléctrica tapada

por conexión”
Se enciende si al conectar la máquina sigue habiendo

material en la ranura de alimentación.

Materiales especiales

Símbolo

Modelo

X = no apropiado para el desmenuzamiento

La destructora no se debe utilizar
nun c a co m o as i e nto n i como
taburete. ¡Peligro de caída por rotura
de material!

CÓMO CONECTAR EL APARATO:

Para conectar el aparato en “listo para el uso”
proceda como sigue:

- Accione brevemente el pulsador funcional
(2).

- El indicador piloto del pulsador

funcional
(2) se encenderá para la función “Listo para el
uso”.

- A continuación se puede empezar a alimentar
el aparato con papel.

ALIMENTACIÓN DE MATERIAL:

Introduzca papel por la ranura de alimentación
de papel (11) (Fig. 3) al mecanismo de corte.
El aparato se conecta automáticamente a
la marcha de avance, mete el material y se
desconecta automáticamente después de haber
finalizado la etapa de desmenuzamiento.

Notas: Para el desmenuzamiento de láminas
transparentes se tiene que conectar la máquina
a mano en el modo de funcionamiento de
avance (mantenga accionado el pulsador de
avance (3) durante unos 2 segundos).
Accionando brevemente el pulsador funcional
(2) (función de “Parada”) se puede detener en
todo momento la etapa de desmenuzamiento.
Para continuar, mantenga accionado el pulsador
de avance (3) durante 2 segundos.
Si la máquina no se utiliza durante un periodo de
tiempo de aprox. 5 min. se desconecta.

¡No introduzca nunca en el aparato
más material del indicado como
máx i mo ( c onsu l te e l ap a rtad o
“DATOS TÉCNICOS”)!

En el caso de que se haya introducido
de todos modos demasiado material
en el mecanismo de corte, consulte en
“AVERÍAS” en el apartado “MATERIAL
ATASCADO EN EL APARATO”.

ELEMENTOS DE MANDO:
7 = Indicador de control (Fig. 1)
“Engrasar mecanismo de corte”
Se enciende cuando el mecanismo de

corte de la versión Cross-Cut (cruzado)
se tiene que engrasar. El proceso de
engrase se tiene que confirmar con el
pulsador de retroceso (4) (ver descripción
en “MANTENIMIENTO DEL MECANISMO
DE CORTE”).

8 = Indicador de control (Fig. 1)
“Puerta abierta” / “Avería eléctrica”
a) “Puerta abierta”
Se enciende si la puerta del armario

inferior está abierta. El aparato se
desconecta automáticamente y no se
puede conectar mientras la puerta siga
estando abierta.

b) “Avería eléctrica”

parpadea, si ha surgido una avería

eléctrica en los sensores de la puerta.
El aparato se desconecta. Avise al
comercio especializado más cercano.

9 = Indicador de control (Fig. 1)
“Sobrecarga de mot or” / “ Av erí a

eléctrica”

Para el modo de proceder consulte la

descripción correspondiente en el apartado
“AVERÍA”.

a) “Guardamotor”
Se enciende cuando el motor se ha

sobrecargado y desconectado. La
máquina no se puede activar durante la
fase de enfriamiento del motor.

b) “Avería eléctrica”
parpadea, si ha surgido una avería

eléctrica dentro de la placa de circuitos
impresos del sistema de mando. Al
mismo tiempo se encenderá el indicador

piloto

del pulsador funcional (2).
La máquina se desconecta. Avise al
comercio especializado más cercano.

10 = Indicador de control (Fig. 1)
“Recipiente recolector lleno”

Se enciende cuando el recipiente recolector

está lleno y se ha de vaciar. Al mismo tiempo
se desconecta el aparato automáticamen­te.

11 = Ranura de
alimentación de papel (Fig. 3)
12 = Recipiente recolector (Fig. 4)
13 = Botellita de aceite (Fig. 4)

CÓMO VACIAR
EL RECIPIENTE RECOLECTOR (Fig. 4):

En cuanto el recipiente recolector se haya
llenado de papel, el aparato se desconectará.
El indicador de control

(10) se enciende.

Proceda como sigue:

- Abra la puerta. El indicador de control (8) se
enciende. Si aún queda material en la ranura
de alimentación, el indicador de control

(6)

se encenderá también ahora.

- Extraiga el recipiente recolector (12) de la parte
inferior de la carcasa y vacíe el contenido. El
indicador de control (10) se apaga.

- Vuelva a introducir el recipiente recolector
vaciado (12) en la parte inferior de la carcasa
y cierre la puerta. El indicador de control (8)
se apaga.

- Si e l indic ador de cont rol (6) es tá
encendido, confirme brevemente con el
pulsador de avance (3). El material que se
había quedado en la ranura de alimentación
es desmenuzado y el indicador se apaga.

Nota: ¡La máquina sólo funciona con la puerta
cerrada!

INDICADOR DINÁMICO DE CARGA:

A fin de evitar el atasco de material y, por lo
tanto, lograr una destrucción continuada y
efectiva de los soportes de datos, se indica ­durante la etapa de desmenuzamiento - el grado
momentáneo de carga del motor mediante una
luz difusa, determinada por el color, en la ranura
de alimentación, como sigue:
Luz verde: Carga < 50%
Luz amarilla: Carga 50 -75%
Luz roja: Carga 75 -100%

Fig. 1 Fig. 3 Fig. 4

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

11

5

91402 2 05/11

1213

E

MANEJO

12

- Accione el pulsador de retroceso (4) y no lo suelte hasta
que el indicador de control (7) se apague.

- Cierre la puerta de nuevo.

Una vez hecho esto, el mecanismo de corte comenzará
automáticamente un ciclo de limpieza (avance/retroceso) y,
a continuación, se desconecta. La máquina vuelve a estar
lista para el uso. Si desea pedir el aceite especial, consulte
el apartado “ACCESORIOS ESPECIALES”.

FUNCIÓN AUTOMÁTICA DE AHORRO ENERGÉTICO:

Si el aparato no se utiliza durante algún tiempo, se
desconectará automáticamente tras unos 5 min. El indicador

piloto del pulsador funcional (2) para “Listo para el uso”
se apaga. Accione brevemente el pulsador funcional para
reconectar.

ELIMINACIÓN DEL APARATO USADO:

Elimine el aparato usado al final de su vida útil
respetando siempre las normas medioambientales.
No tire las partes de la máquina ni el embalaje con
la basura doméstica.

¡Antes de efectuar reparaciones así
como la limpieza y el mantenimiento,
que no estén descritos explícitamen

­te en el texto siguiente, desenchufe
la clavija!

LIMPIEZA DE LAS FOTOCÉLULAS:

En el caso de que se hayan quedado papeles adheridos
en la ranura de entrada (p. ej. tras un atasco de papel)
es posible que el aparato no se desconecte a causa de la
fotocélula “tapada”.
Puede retirar los trozos de papel o bien limpiar la fotocélula,
alimentando el mecanismo de corte con una hoja de papel
adicional, o activar la marcha de retroceso del aparato
pasando, a continuación, brevemente un pincel sobre ambas
“ópticas” de la fotocélula.

MANTENIMIENTO DEL MECANISMO DE CORTE
(CORTE CRUZADO/CROSS-CUT):

Después de haber transcurrido un determinado
tiempo de servicio, se deberá aplicar aceite en
los mecanismos de corte cruzado. Si el indicador
de control está encendido (7), proceda como
sigue:

Abra la puerta. El indicador de control (8) se enciende y el
indicador piloto del pulsador de retroceso (4) así como el

indicador de control

(7) parpadean. Tome la botellita de

aceite (13) (Fig. 4) situada en el soporte de la puerta y vuelva
a cerrar la puerta.
Distribuya un poco de aceite sobre una hoja de papel y, a
continuación, introdúzcala por la ranura de alimentación de
papel (12) al mecanismo de corte.
El papel se mete y el aceite penetrará así en el mecanismo
de corte.

Nota: Para borrar el indicador, habrá que confirmar este
proceso, después de haber engrasado el mecanismo de
corte, como sigue:

- Abra la puerta hasta que el indicador de control

(8)

se encienda. Los indicadores de control

(7) y ( 4)

parpadean.

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

91402 2 05/11

E

MANTENIMIENTO / ELIMINACIÓN

AVERIA

13

* referido a papel formato A4 70g/m2 a 230V/50Hz

Modelo Datos de conexión a la red

tensión de conexión/frecuencia · consumo de corriente · potencia

intimus 45SC2/45CC3-CC6 220-230V/50Hz · 3,0 A · 0,7 kW 120V/60Hz · 5,6 A · 0,7 kW 100V/50/60Hz · 7,0 A · 0,7 kW
intimus 60SC2/60CC3-CC6 220-230V/50Hz · 3,0 A · 0,7 kW 120V/60Hz · 5,6 A · 0,7 kW 100V/50/60Hz · 7,0 A · 0,7 kW
intimus 90SC2/90CC3-CC6 220-230V/50Hz · 3,0 A · 0,7 kW 120V/60Hz · 5,6 A · 0,7 kW 100V/50/60Hz · 7,0 A · 0,7 kW

Modelo Tipo Ancho de corte Rendimiento de corte Ancho de Nivel de ruídos Dimensiones Peso

papel papel

trabajo

A x F x A

intimus 45SC2 278-4S 3,8 mm 22-24 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 650 mm 31 kg
intimus 45CC3 278-4C 3,8x30 mm 16-18 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 45CC4 278-2C 1,9x15 mm 11-13 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 45CC5 278-1C 0,8x12 mm 7-8 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 45CC6 278-1CF 0,8x4,5 mm 5-6 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 650 mm 32 kg
intimus 60/90SC2 279/295-4S 3,8 mm 22-24 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 279/295-4C 3,8x30 mm 16-18 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 279/295-2C 1,9x15 mm 11-13 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC5 279/295-1C 0,8x12 mm 7-8 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC6 279/295-1CF 0,8x4,5 mm 5-6 hojas* 260 mm aprox. 55 dB(A) 450 x 390 x 770/990 mm 34/38 kg

DATOS TÉCNICOS ACCESSORIO ESPECIAL

Denominación N° de pedido

Saco de plástico, 440x330x600x0,05 mm (45) 83079
Saco de plástico, 440x330x950x0,05 mm (60/90) 99977
Botellita de aceite, 000 ml 00000
Inicación: En el caso de pedidos ulteriores de accesorios
especiales y de piezas de repuesto, rogamos se dirija a
nuestro representante oficial.

MATERIAL ATASCADO EN EL APARATO:
(Función de auto-retroceso)

Si se produce un atasco debido a un exceso de
material introducido, el aparato reacciona como
sigue:

- El mecanismo de corte se bloquea, retrocede
a continuación un poco (material se libera) y se
para. El motor se desconecta. El indicador de
control (6) se enciende.

Proceda como sigue:

Papel atascado en la ranura de alimentación

de papel (11)

- Retire el papel retrocedido.

- Una vez hecho esto, el mecanismo de corte
avanzará automáticamente y desmenuzará el
resto de papel contenido en el mecanismo de

corte. El indicador piloto integrado

del pulsador
de avance (3) está encendido durante el avance.
El indicador de control (6) se apaga.

- Continúe con el desmenuzamiento introduciendo
una cantidad menor de papel.

- Si fuera necesario, conecte el mecanismo
de corte a mano, alternando entre avance y
retroceso, hasta que el material haya pasado por
el mecanismo de corte y se haya desmenuzado.

BARRERA FOTOELÉCTRICA TAPADA
POR APERTURA DE PUERTA:

Si al abrir la puerta se encontrara aún material en la
ranura de alimentación, el motor se desconectará
y el mecanismo de corte se parará. El indicador de
control (6) se enciende.
Cierre la puerta y confirme la situación accionando
brevemente el pulsador de avance (3). El material
restante se introducirá en el mecanismo de corte
para ser desmenuzado.

BARRERA FOTOELÉCTRICA TAPADA POR
CONEXIÓN:

Si al conectar la máquina hubiera material en la
ranura de alimentación, el indicador de control se
enciende (6).
Retire el material y confirme la situación accionando
brevemente el pulsador de avance (3).

GUARDAMOTOR:

Si el motor se sobrecarga, se desconectará. El
indicador de control (9) se enciende.
Deje enfriar el aparato unos 25-40 minutos y vuelva
a activar entonces el aparato.

AVERÍA ELÉCTRICA:

Si el indicador de control

(9) parpadea en

combinación con el indicador piloto

del interruptor
funcional (2) o sólo el indicador de control (8),
significa que ha surgido una avería eléctrica. Con
lo que el aparato no se puede activar.
Avise en este caso al comercio especializado más
cercano.

LISTA DE VERIFICACIÓN EN LAS AVERÍAS:

Si el aparato no funciona, compruebe los siguientes
puntos:

- ¿Se ha conectado la clavija de enchufe a la red

de corriente eléctrica?

- ¿Está la

puerta cerrada?

- ¿Esta el

recipiente recolector lleno?

Siga las instrucciones en el apartado “CÓMO

VACIAR EL RECIPIENTE RECOLECTOR”.

- ¿Hay material atascado en el aparato?
Siga las instrucciones en el apartado “MATERIAL

ATASCADO EN EL APARATO”.

- ¿Se ha sobrecargado el

motor?

Consulte el apartado “GUARDAMOTOR”.

Si su aparato presenta otro problema distinto
a los alistados anteriormente, notifíquelo al
comercio especializado más cercano.

Fusible previo (lento): 220-230V = 10 A / 120V = 15 A / 100V = 15 A

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

<< Risco de ferimento! Não colocar as mãos

na abertura para alimentação!

<< Em caso de perigo, desligar a máquina no

interruptor principal, ou desligar a ficha
da tomada!

<< Antes de abrir a máquina deve desligar a

ficha da tomada!

Todas as reparações devem ser executa

-

das por especialistas!

<< O aparelho não deve ser manejado por

várias pessoas ao mesmo tempo!

Os elementos de segurança servem para

um manejo sem perigo no „servigo por um
só operador“.

<< Durante a operação de corte de papel não

devem ser realizados outros trabalhos na
máquina (por exemplo limpezas, etc.)!

<< A máquina

não é brinquedo e não é apro-

priada para a utilização por crianças!

Os asp ect os de técnica de seg urança

(dimensões, abe rturas de alimentação,
dispositivos de desligamento de segurança,
etc.) desta máquina não implicam qualquer
garantia de manuseio seguro por crianças.

<< Risco de ferimento! Manter

peças de vestuários penden

­tes, gravatas, jóias, cabelos
compridos ou outros abjectos
pendentes afastados da aber­tura para alimentação!

ÁREA DE APLICAÇÃO:

A trituradora intimus 45/60/90SC2/CC3/CC4/CC5/CC6
é uma máquina para cortar todo o tipo de material
próprio para escrita.

A máquina só deve ser empregada para
a trituração de papel (divergências: veja
tabela sob „Materiais especiais“)!

A trituração de outros suportes de dados
pode provocar ferimentos em pessoas (por
ex. devido ao estilhaçamento de produtos,
etc.), assim como, danos na máquina (por
ex. distruição das lâminas, etc.).

INSTALAÇÃO:

- Desembale a máquina e instale-a.

- Utilizando o cabo de corrente fornecido, ligue a
fonte de alimentação do aparelho à tomada de
corrente alternada (para indicações sobre o fusível
de entrada necessário da tomada de rede, veja
“DADOS TÉCNICOS”).

A ligação à rede eléctrica da máquina tem
de estar acessível, desimpedida e perto
da máquina!
A máquina só deve ser usada em espaços
fechados e com uma temperatura amena
(10 - 25 °C)!
Instalar a máquina sempre com uma
distância suficiente em relação à parede
do local.

Atenção:

Perigo de contusões e golpes
devido a peças móveis!

Atenção:

Risco de ferimento devido a tensão
eléctrica!

Fig. 1

Fig. 2

Fig. 3

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

1

11

5

120SC2 - 3,8 X
120SC2 - 5,8 X
120CC3 X
120CC4 X
120CC5 X X X
120CC6 X X X X

91402 2 05/11

P

UTILIZAÇÃO

ENTRADA EM FUNCIONAMENTO

14

ELEMENTOS DE COMANDO:
1 = Ficha de ligação à rede (Fig. 2)

Quando se liga a máquina com a respectiva ficha

à rede eléctrica, ela fica em estado de desligado.

2 = Botão das funções (Fig. 1)
“Operacional”/”Desligar”/”Parar”

Este botão inclui três funções:

a) “Operacional”

Com um breve toque neste botão, a máquina

fica em estado “Operacional”.

Ao mesmo tempo, acende-se o indicador LED

integrado .

b) “Desligar”

Mantendo este botão premido no estado

“Operacional” durante aprox. 3 segundos, a
máquina desliga-se.
Nota: Se a máquina não for usada durante
aprox. 5 minutos, desliga-se automaticamente.

c) “Parar”

Com um breve toque neste botão, estando o

mecanismo de corte a funcionar, este desliga­se e pára.

3 = Botão de avanço (Fig. 1)

Este botão inclui duas funções:

a) Com um breve toque neste botão, o mecanismo

de corte avança durante alguns segundos,
por ex. para fazer sair o material cortado que
tenha aí ficado. Ao mesmo tempo, acende-se o

indicador LED integrado .

b) Se este botão for mantido premido durante

aprox. dois segundos, o mecanismo de corte
gira continuamente para a frente e a máquina
pode ser alimentada. Ao mesmo tempo,

acende-se o indicador LED integrado .

4 = Botão de retrocesso (Fig. 1)

Premindo este botão, o mecanismo de corte

gira, por instantes, para trás. Ao mesmo tempo,
acende-se o indicador LED integrado .

5 = Dispositivo fotoeléctrico (avanço) (Fig. 3)

Inicia o processo de trituração assim que é

introduzido material na ranhura de alimentação.
Ao mesmo tempo, acende-se o indicador LED

do botão de avanço.

6 = Indicador de controlo (Fig. 1)
“Congestionamento de material no aparelho”/

”Dispositivo fotoeléctrico ocupado ao se abrir
a porta ou ao ligar”

Para a descrição do procedimento, ver na rubrica

“FALHA”.

a) “Congestionamento de

material no aparelho”
Acende-se quando é fornecido demasiado

material ao mecanismo de corte. O mecanismo
de corte bloqueia, gira um pouco para trás e
pára. O motor desliga-se.

b) “Dispositivo fotoeléctrico ocupado
ao se abrir a porta”
Acende-se quando, ao abrir a porta, ainda

há material na ranhura de alimentação

. O

mecanismo de corte pára. O motor desliga-se.

c) “Dispositivo fotoeléctrico ocupado ao

ligar”

Acende-se quando, ao ligar a máquina, há

material na ranhura de alimentação.

Materiais especiais

Símbolo

Modelo

X = inapropriado para trituração

A desfibradora nunca pode ser usada
para alguém se sentar ou subir para
cima dela. Perigo de queda devido à
ruptura de material!

LIGAR A MÁQUINA:

Para ligar a máquina no modo “Operacional”,
proceda da seguinte forma:

- Prima por instantes o botão das funções (2).

- O indicador LED

do botão das funções
(2) acende-se para indicar o modo
“Operacional”.

- A máquina pode ser alimentada.

ALIMENTAÇÃO DE MATERIAL:

Alimentar o mecanismo de corte com

papel

através da ranhura de alimentação de papel (11)
(Fig. 3).
A máquina activa automaticamente a rotação
para a frente e puxa o material, desligando­se automaticamente depois do processo de
destruição.

Nota: Para a destruição de películas
transparentes, a máquina tem de ser mudada
manualmente para a rotação para a frente
(mantenha premido o botão de avanço (3)
durante, aprox., 2 segundos).
Com um breve toque no botão das funções (2)
(função “Parar”), o processo de destruição pode
ser parado em qualquer altura. Para continuar,
mantenha premido o botão de avanço (3)
durante, aprox., 2 segundos.
Se a máquina não for usada durante aprox. 5
minutos, desliga-se automaticamente.

Nunca alimente o aparelho com uma
quantidade de material superior
à máxima indicada (veja “DADOS
TÉCNICOS”)!

Se, mesmo assim, alguma vez
entrar demasiado material no
mecanismo de corte, veja “FALHA”,
em “CONGESTIONAMENTO DE
MATERIAL NO APARELHO”.

ELEMENTOS DE COMANDO:
7 = Indicador de controlo (Fig. 1)
“Olear o mecanismo de corte”
Acende-se quando o mecanismo de corte

da versão de corte cruzado (“cross-cut“)
precisa de ser oleado. A lubrificação tem de
ser confirmada com o botão de retrocesso
(4) (veja a descrição em “MANUTENÇÃO
DO MECANISMO DE CORTE”).

8 = Indicador de controlo (Fig. 1)
“Porta aberta”/”Falha na porta”

a) “Porta aberta”

Acende-se quando a porta do armário

inferior está aberta. A máquina desliga­se automaticamente e não se pode
voltar a ligar enquanto a porta estiver
aberta.

b) “Falha eléctrica”
Pisca se houver alguma falha eléctrica

nos sensores da porta. A máquina
desliga-se. Informe o vendedor
autorizado.

9 = Indicador de controlo (Fig. 1)
“Sobrecarga do motor”/
“Falha eléctrica”
Para a descrição do procedimento, ver na

rubrica “FALHA”.

a) “Protecção do motor”
Acende-se quando o motor é

sobrecarregado e se desliga por esse
motivo. Durante a fase de arrefecimento
do motor, a máquina não pode ser
colocada em funcionamento.

b) “Falha eléctrica”

Pisca se houver alguma falha eléctrica

na placa de circuitos impressos. Ao
mesmo tempo, o indicador LED

do
interruptor de funcionamento (2) pisca. A
máquina desliga-se. Informe o vendedor
autorizado.

10 = Indicador de controlo
“Depósito colector cheio” (Fig. 1)

Acende quando o depósito colector estiver

cheio e precisa de ser esvaziado. Simulta

-

neamente a máquina desliga-se automati

-

camente.

11 = Ranhura de alimentação de papel
(Fig. 3)
12 = Depósito colector (Fig. 4)
13 = Recipiente de óleo (Fig. 4)

ESVAZIAR O DEPÓSITO COLECTOR (Fig. 4):

Quando o depósito colector estiver cheio, a
máquina desliga-se. O indicador de controlo
(10) acende-se. Proceda da seguinte forma:

- Abra a porta. O indicador de controlo
(8) acende-se. Se ainda houver material
na ranhura de alimentação, o indicador de
controlo (6) também se acende.

-

Retire da parte inferior da caixa o depósito colector
(12)

e esvazie-o

. O indicador de controlo

(10) apaga-se.

-

Encaixe o depósito colector esvaziado

(12)
novamente na parte inferior da caixa e feche a
porta

. O indicador de controlo (8) apaga-se.

- Se o indicador de controlo

(6) estiver aceso,

prima o botão de avanço (3) por instantes. O
material restante na ranhura de alimentação é
destruído e o indicador apaga-se.

Nota: A máquina só funciona com a porta
fechada!

INDICAÇÃO DINÂMICA DA CARGA:

Para evitar um congestionamento de material
e conseguir, assim, uma inutilização contínua
e eficaz dos suportes de dados, durante o
processo de destruição, é indicado o grau de
carga do motor nesse momento através de uma
luz difusa com a cor apropriada na ranhura de
alimentação:
Luz verde: Carga < 50 %
Luz amarela: Carga 50 % - 75 %
Luz vermelha: Carga 75 % - 100%

Fig. 1 Fig. 4Fig. 3

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

3
9

10

4

6
7
8
2

11

5

91402 2 05/11

1213

P

UTILIZAÇÃO

15

- Mantenha premido o botão de retrocesso (4) até o
indicador de controlo (7) se apagar.

- Volte a fechar a porta.

O mecanismo de corte inicia automaticamente um
ciclo de limpeza (rotação para a frente e para trás) e
desliga-se. A máquina volta ao estado operacional. Para
encomendar o óleo especial, consulte “ACESSÓRIOS
ESPECIAIS”.

ECONOMIZAÇÃO AUTOMÁTICA DE ENERGIA:

Se a máquina não for usada durante algum tempo,
desliga-se automaticamente depois de aprox. 5 min. O

indicador LED

do botão das funções (2) do modo
“Operacional” apaga-se. Para a voltar a ligar, prima por
instantes o botão das funções.

ELIMINAR A MÁQUINA:

No fim da sua vida útil, elimine a máquina da
forma menos prejudicial para o ambiente.
Não deite nenhuma peça da máquina nem da
embalagem no lixo doméstico.

Antes da realização de todos
os trabalhos de reparação, bem
como dos trabalhos de limpeza e
manutenção, que não se encontrem
descritos em particular no texto
que se segue, desligar o cabo de
alimentação!

LIMPEZA DAS CÉLULAS FOTOELÉCTRICAS:

Se ficarem pedaços de papel na ranhura de alimentação
(por ex. depois de um congestionamento de papel) é
possível que o aparelho já não se desligue porque o
dispositivo fotoeléctrico detecta o estado “ocupado”.
Pode retirar os pedaços de papel ou limpar a célula
fotoeléctrica introduzindo mais uma folha de papel no
mecanismo de corte ou activando a rotação inversa da
máquina e, com um pincel, limpar por instantes o dois
“olhos” da célula fotoeléctrica.

MANUTENÇÃO DO MECANISMO
DE CORTE CRUZADO (“CROSS-CUT”):

Os mecanismos de corte cruzado (“cross­cut“) têm de ser lubrificados depois de um
determinado tempo de operação. Se o indicador
de controlo (7) se acender, proceda da
seguinte forma:

Abra a porta. O indicador de controlo

(8) acende-se

e o indicador LED

do botão de retrocesso (4), bem

como o indicador de controlo

(7) piscam. Retire o

recipiente de óleo (13) (Fig. 4) do suporte da porta e
volte a fechá-la.
Distribua um pouco de óleo numa folha de papel e
introduza-a no mecanismo de corte pela ranhura de
alimentação de papel (12).
O papel é puxado e o óleo entra no mecanismo de
corte.

Nota: Para apagar a indicação, depois de lubrificar o
mecanismo de corte, confirme o procedimento desta
forma:

- Abra a porta até o indicador de controlo (8) se acender.
Os indicadores de controlo (7) e (4) piscam.

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

91402 2 05/11

P

MANUTENÇAO / DISPOSIÇÃO

AVARIAS

16

* Referente a papel A4 70g/m2 com 230V/50Hz

Modelo Dados de conexão à rede

Tensão de conexão/Frequência · Consumo de corrente · potência

intimus 45SC2/45CC3-CC6 220-230V/50Hz · 3,0 A · 0,7 kW 120V/60Hz · 5,6 A · 0,7 kW 100V/50/60Hz · 7,0 A · 0,7 kW
intimus 60SC2/60CC3-CC6 220-230V/50Hz · 3,0 A · 0,7 kW 120V/60Hz · 5,6 A · 0,7 kW 100V/50/60Hz · 7,0 A · 0,7 kW
intimus 90SC2/90CC3-CC6 220-230V/50Hz · 3,0 A · 0,7 kW 120V/60Hz · 5,6 A · 0,7 kW 100V/50/60Hz · 7,0 A · 0,7 kW

Modelo Tipo Largura do corte Produtividade do corte Lagura de Nivel de ruido Dimensões Peso

papel papel

trabalho

L x P x A

intimus 45SC2 278-4S 3,8 mm 22-24 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 650 mm 31 kg
intimus 45CC3 278-4C 3,8x30 mm 16-18 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 650 mm 32 kg
intimus 45CC4 278-2C 1,9x15 mm 11-13 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 650 mm 32 kg
intimus 45CC5 278-1C 0,8x12 mm 7-8 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 650 mm 32 kg
intimus 45CC6 278-1CF 0,8x4,5 mm 5-6 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 650 mm 32 kg
intimus 60/90SC2 279/295-4S 3,8 mm 22-24 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 770/990 mm 33/37 kg
intimus 60/90CC3 279/295-4C 3,8x30 mm 16-18 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC4 279/295-2C 1,9x15 mm 11-13 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC5 279/295-1C 0,8x12 mm 7-8 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 770/990 mm 34/38 kg
intimus 60/90CC6 279/295-1CF 0,8x4,5 mm 5-6 folhas* 260 mm 55 dB(A) (aprox) 450 x 390 x 770/990 mm 34/38 kg

DADOS TECNICOS ACESSORIOS ESPECIAIS

Designação N° de encomenda

Saco de plástico, 440x330x600x0,05 mm (45) 83079
Saco de plástico, 440x330x950x0,05 mm (60/90) 99977
Frasco de óleo, 000 ml 00000
Indicação: No caso de encomendar mais tarde peças dos
acessórios especiais e no caso de necessitar peças de
reposição, dirija-se ao seu revendedor especializado.

CONGESTIONAMENTO
DE MATERIAL NO APARELHO:
(Função Auto-Reverse)

Em caso de congestionamento devido a
fornecimento de demasiado material, a máquina
reage da seguinte forma:

- O mecanismo de corte bloqueia, retrocede um
pouco (o material é desbloqueado) e pára. O
motor desliga-se. O indicador de controlo
(6) acende-se.

Proceda da seguinte forma:

Congestionamento de papel na respectiva
ranhura de alimentação (11)

- Retire o papel reconduzido.

- O mecanismo de corte gira agora
automaticamente para a frente e destrói
o papel que resta no mecanismo de corte.
Durante a rotação para a frente, o indicador

LED do botão de avanço (3) acende-se. O
indicador de controlo (6) apaga-se.

- Continue a destruição com menos quantidade
de papel.

- Se necessário, vá alternando manualmente
entre rotação para a frente e para trás do
mecanismo de corte até todo o material estar
completamente inserido e destruído.

DISPOSITIVO FOTOELÉCTRICO
OCUPADO AO SE ABRIR A PORTA:

Se, ao abrir a porta, ainda houver material na
ranhura de alimentação, o motor desliga-se
e o mecanismo de corte pára. O indicador de
controlo (6) acende-se.
Feche a porta e confirme o estado premindo o
botão de avanço (3) por instantes. O material de
corte existente é conduzido ao mecanismo de
corte e destruído.

DISPOSITIVO
FOTOELÉCTRICO OCUPADO AO LIGAR:

Se, ao ligar a máquina, houver material na
ranhura de alimentação, o indicador de controlo

(6) acende-se.
Retire o material e confirme o estado premindo o
botão de avanço (3) por instantes.

PROTECÇÃO DO MOTOR:

Se estiver sobrecarregado, o motor desliga-se.
O indicador de controlo (9) acende-se.
Após um período de arrefecimento de aprox. 25
a 40 minutos, pode voltar a ligar o aparelho.

FALHA ELÉCTRICA:

Se o indicador de controlo

(9) piscar

juntamente com o indicador LED

do botão das

funções (2) ou apenas o indicador de controlo

(8), é porque há uma falha eléctrica. Não é
possível colocar a máquina em funcionamento.
Neste caso, informe o seu revendedor
autorizado.

LISTA DE CONTROLO EM CASO DE FALHA:

Se o aparelho não funcionar, verifique os
seguintes pontos:

- A ficha

está ligada à rede?

- A

porta está fechada?

- O

depósito colector está cheio?

Siga as instruções em “ESVAZIAR O

DEPÓSITO COLECTOR”.

- Há congestionamento de material no

aparelho?

Siga as instruções em

“CONGESTIONAMENTO DE MATERIAL NO
APARELHO”.

- O

motor ficou sobrecarregado?

Veja em “PROTECÇÃO DO MOTOR”.

Se nenhum destes pontos de verificação
se aplicar, informe o seu revendedor
autorizado.

Segurança (ociosa): 220-230V = 10 A / 120V = 15 A / 100V = 15 A

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

91402 2 05/11

17

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

91402 2 05/11

18

45SC2

45CC3

45CC4

45CC5

45CC6

60SC2

60CC3

60CC4

60CC5

60CC6

90SC2

90CC3

90CC4

90CC5

90CC6

91402 2 05/11

19

91402 2 05/11

Dieses Papier ist aus 100 % Altpapier ohne optische Aufheller hergestellt
This paper made from 100 % unbleached recycled paper
Papier recyclable à 100 %

International Network

Headquarters

USA MARTIN YALE Industries

☏

+1 / 260 563-0641
251 Wedcor Avenue fax +1 / 260 563-4575
Wabash, IN 46992 [email protected]
www.martinyale.com

Germany MARTIN YALE INTERNATIONAL GmbH

☏

+49 / (0) 7544 60-0
Bergheimer Straße 6-12 fax +49 / (0) 7544 60-248
88677 Markdorf / Bodensee [email protected]
www.martinyale.de, www.intimus.com

Branch Offices

South Africa MARTIN YALE Africa

☏

+27 / (0) 11 838 72 81
S & B House, 7 Loveday Street fax +27 / (0) 11 838 73 22
Marshall Town, Johannesburg [email protected]
P. O. BOX 1291, Houghton 2041
www.martinyale.co.za

United Kingdom MARTIN YALE International

☏

+44 / (0) 1293 44 1900
Unit C 2 The Fleming Centre, Fleming Way fax +44 / (0) 1293 61 11 55
Crawley, West Sussex, RH10 9NN [email protected]
www.intimus.co.uk

France MARTIN YALE International S.A.R.L.

☏

+33 / (1) 70 00 69 00
40 Avenue Lingenfeld fax +33 / (1) 70 00 69 24
77200 Torcy [email protected]
www.martinyale.fr

Spain MARTIN YALE Ibérica S.L.

☏

+34 / 9 02 22 31 31
C/Maestrat, n° 26 fax +34 / 9 02 22 31 32
Pol. Indus. Les Salines [email protected]
08880 Cubelles (Barcelona)
www.martinyale.es

Italy Martin Yale Italia srl

☏

+39 / 335 618 4924
Via A. Manzoni, 37 fax +39 / 039 689 3124
20052 Monza (MI) [email protected]
www.martinyale.it

Sweden MARTIN YALE Nordic

☏

+46 / 8 556 165 20
Rotebergsvägen 1 fax +46 / 8 748 02 85
S-192 78 Sollentuna [email protected]
www.martinyale.se

P.R. China MARTIN YALE Beijing

☏

+86 / (0) 10 84 47 10 70
Room 2003 D Building fax +86 / (0) 10 84 47 10 75
Guojiang No 2 Dong Sanhuan Bei Lu [email protected]
Chaoyang District, Beijing 100027
www.martinyale.com.cn
