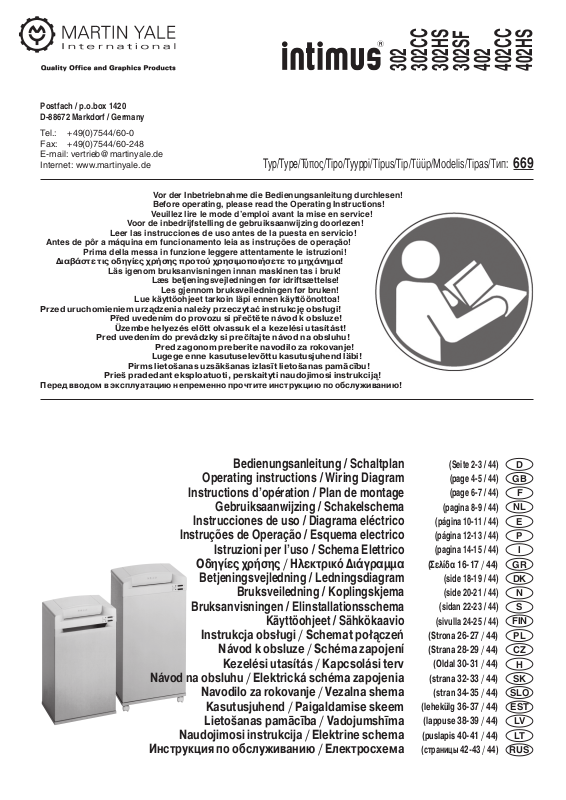

intimus 402 User Manual [en, it, es, pt, fr +15]

Page 1

302

Postfach / p.o.box 1420 D-88672 Markdorf / Germany

Tel.: +49(0)7544/60-0 Fax: +49(0)7544/60-248 E-mail: [email protected] Internet: www.martinyale.de

Vor der Inbetriebnahme die Bedienungsanleitung durchlesen! Before operating, please read the Operating Instructions! Veuillez lire le mode d’emploi avant la mise en service! Voor de inbedrijfstelling de gebruiksaanwijzing doorlezen! Leer las instrucciones de uso antes de la puesta en servicio! Antes de pôr a máquina em funcionamento leia as instruções de operação! Prima della messa in funzione leggere attentamente le istruzioni!

∆ιαβάστε τις οδηγίες χρήσης προτού χρησιµοποιήσετε το µηχάνηµα!

Läs igenom bruksanvisningen innan maskinen tas i bruk!

Lue käyttöohjeet tarkoin läpi ennen käyttöönottoa!

Przed uruchomieniem urządzenia należy przeczytać instrukcję obsługi! Před uvedením do provozu si přečtěte návod k obsluze! Üzembe helyezés előtt olvassuk el a kezelési utasítást! Pred uvedením do prevádzky si prečítajte návod na obsluhu! Pred zagonom preberite navodilo za rokovanje! Lugege enne kasutuselevõttu kasutusjuhend läbi! Pirms lietošanas uzsākšanas izlasīt lietošanas pamācību! Prieš pradedant eksploatuoti, perskaityti naudojimosi instrukciją!

Пеpед вводом в эксплyатацию непpеменно пpочтите инстpyкцию по обслyживанию!

Læs betjeningsvejledningen før idriftsættelse!

Les gjennom bruksveiledningen før bruken!

Typ/Type/Τύπος/Tipo/Tyyppi/Típus/Tip/Tüüp/Modelis/Tipas/Tип:

302CC

302HS

302SF

402

402CC

402HS

669

Bedienungsanleitung / Schaltplan

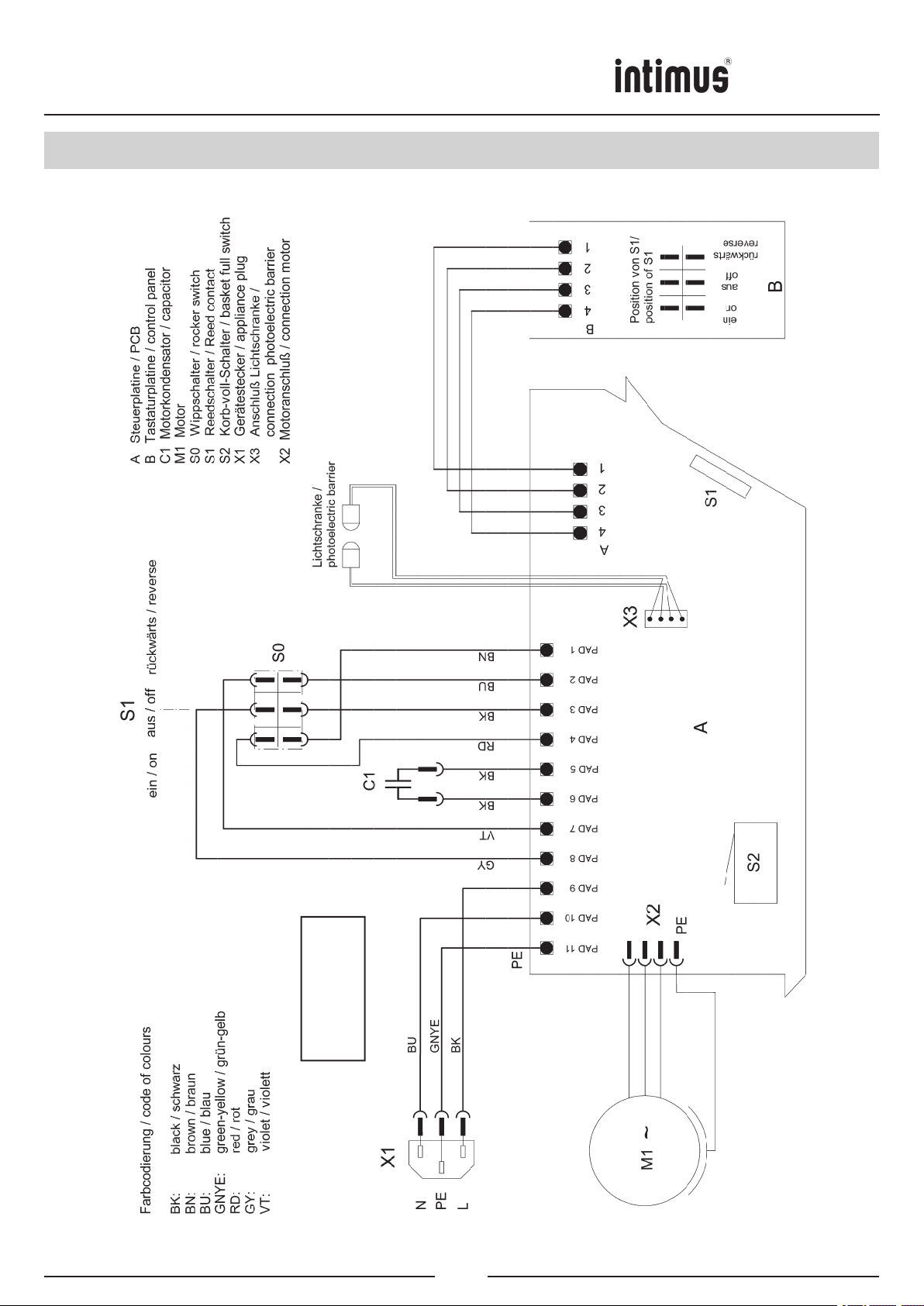

Operating instructions / Wiring Diagram

Instructions d’opération / Plan de montage

Gebruiksaanwijzing / Schakelschema

Instrucciones de uso / Diagrama eléctrico

Instruções de Operação / Esquema electrico

Istruzioni per l’uso / Schema Elettrico

Οδηγίες χρήσης / Hλεκτρικό ∆ιάγραµµα

Betjeningsvejledning / Ledningsdiagram

Bruksveiledning / Koplingskjema

Bruksanvisningen / Elinstallationsschema

Käyttöohjeet / Sähkökaavio

Instrukcja obsługi / Schemat połączeń

Návod k obsluze / Schéma zapojení

Kezelési utasítás / Kapcsolási terv

Návod na obsluhu / Elektrická schéma zapojenia

Navodilo za rokovanje / Vezalna shema

Kasutusjuhend / Paigaldamise skeem

Lietošanas pamācība / Vadojumshīma

Naudojimosi instrukcija / Elektrine schema

Инстpyкция по обслyживанию / Eлeктpocxeмa

(Seite 2-3 / 44) (page 4-5 / 44) (page 6-7 / 44)

(pagina 8-9 / 44) (página 10-11 / 44) (página 12-13 / 44) (pagina 14-15 / 44)

(Σελίδα 16-17 / 44)

(side 18-19 / 44) (side 20-21 / 44)

(sidan 22-23 / 44)

(sivulla 24-25 / 44)

(Strona 26-27 / 44) (Strana 28-29 / 44)

(Oldal 30-31 / 44)

(strana 32-33 / 44)

(stran 34-35 / 44)

(lehekülg 36-37 / 44)

(lappuse 38-39 / 44)

(puslapis 40-41 / 44)

(стpаницы 42-43 / 44)

E P

I GR DK

N S

FIN

PL CZ

SLO EST

RUS

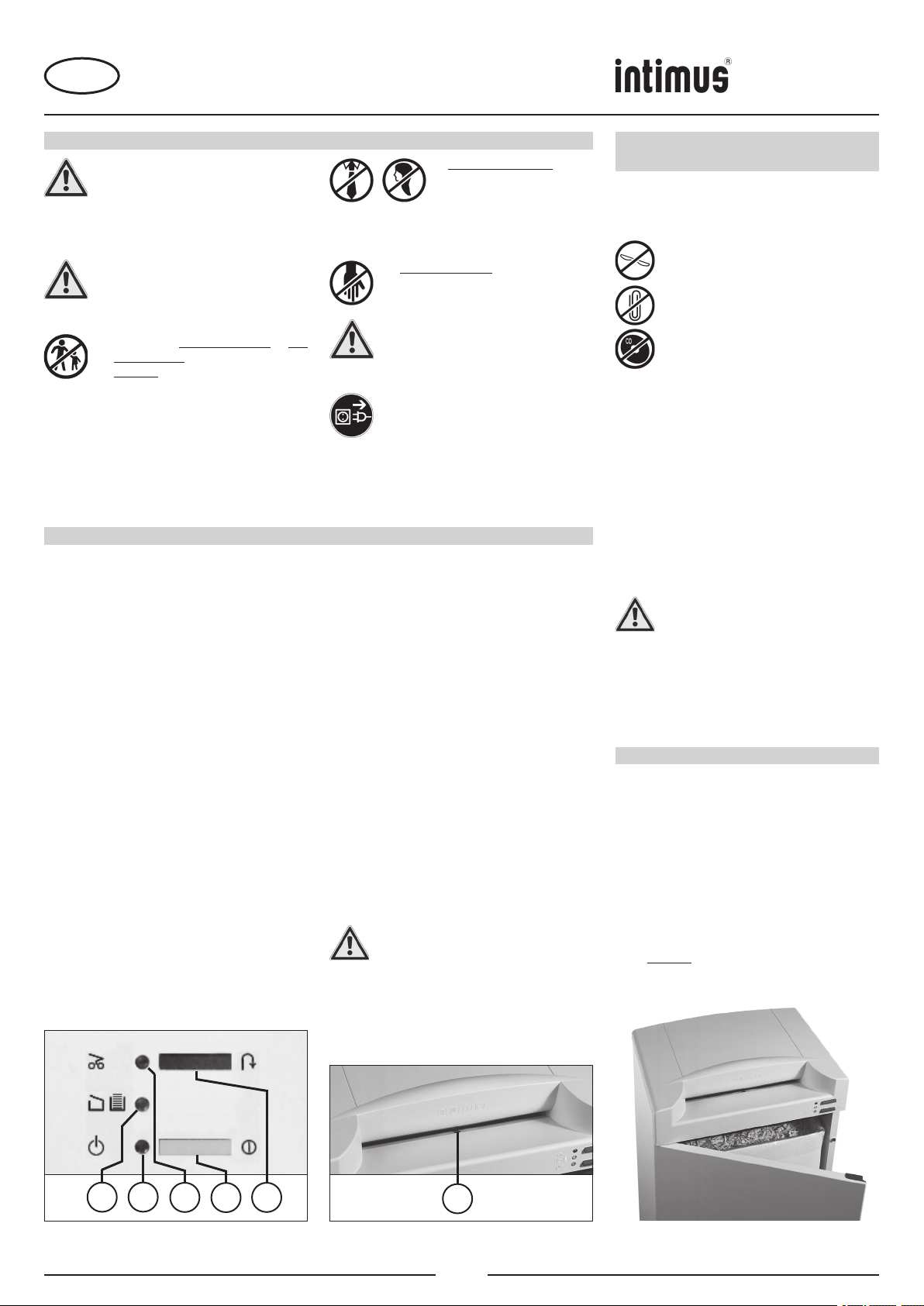

Page 2

302

302CC

302HS

302SF

402

402CC

402HS

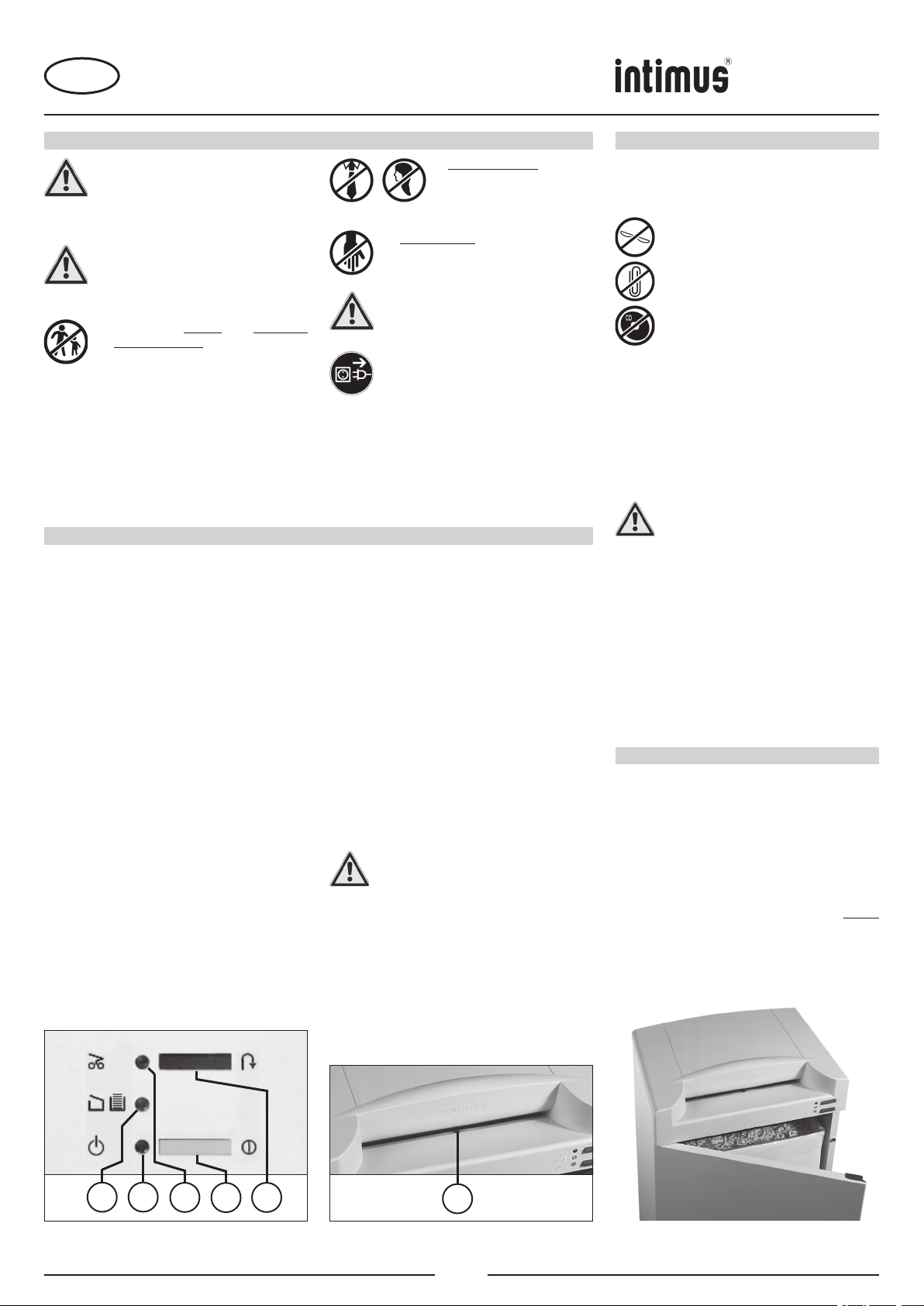

WICHTIGE SICHERHEITSHINWEISE

<< Das Gerät darf nicht von mehreren Perso-

nen gleichzeitig bedient werden!

Die Auslegung der Sicherheitselemente

beruhen auf einer gefahrlosen Bedienung im “Einmannbetrieb“.

<< Während des Zerkleinerungsvorganges

dürfen keine andere Arbeiten (z. B. Reinigung etc.) an der Maschine getätigt werden!

<< Die Maschine ist kein Spielzeug und für

Einsatz und Benutzung durch Kinder nicht geeignet!

Die sicherheitstechnische Gesamtkonzeption

(Abmessungen, Zuführöffnungen, Sicher heitsabschaltungen etc.) dieser Maschine beinhaltet keinerlei Garantien einer gefahr losen Handhabung durch Kinder.

BEDIENUNG

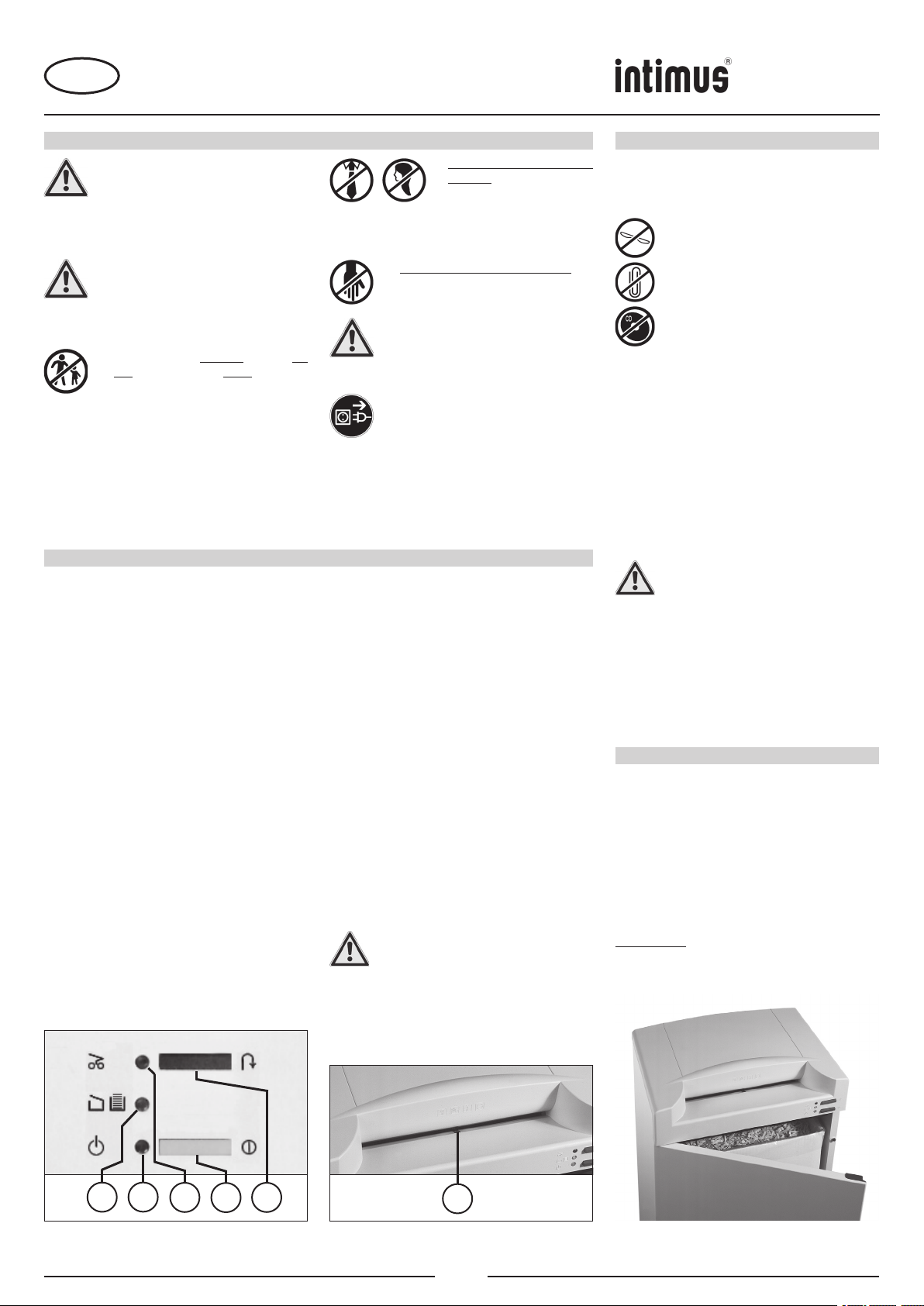

BEDIENUNGSELEMENTE: 1 = Druckschalter „Betriebsbereit“ (Abb. 1)

Mit diesem Schalter wird die Maschine ein-

bzw. ausgeschaltet.

Hinweis: Mit jedem Einschalten der Maschine

wird automatisch ein Abgleich der Lichtschranke durchgeführt. Zum Zeichen dafür blinken abwechselnd für ein paar Sekunden die beiden Kontoll-Anzeigen 4 und 5 (Abb

1).

2 = Lichtschranke (Vorwärtslauf) (Abb. 2) a) Blinkt, wenn der Druckschalter (1) einge-

schaltet ist.

b) Startet den Zerkleinerungsvorgang sobald

ein Blatt Papier in den Einlaßschlitz eingeführt wird.

3 = Druckschalter Rückwärtslauf“ (Abb. 1) Bei Betätigung dieses Schalters läuft das

Schneidwerk rückwärts.

4 = Kontroll-Anzeige „Betriebsbereit“ (Abb. 1)

Leuchtet auf, wenn der Druckschalter (1)

eingeschaltet ist.

5 = Kontroll-Anzeige „Behälter voll“ / „Tür offen“ (Abb. 1) a) Blinkt, wenn der Auffangbehälter gefüllt ist

und geleert werden muß. Gleichzeitig wird die Maschine automatisch abgeschaltet.

b) Leuchtet auf, wenn die Tür offen steht. Die

Maschine wird automatisch abgeschaltet und kann, solange die Tür auf ist, nicht gestartet werden.

<< Verletzungsgefahr! Lose Teile

von Bekleidung, Krawatten, Schmuck, langes Haar, oder andere lose Gegenstände von der Einlaßöffnung fernhalten!

<< Verletzungsgefahr! Nicht mit den Fingern

in die Einlaßöffnung fassen!

Gefahrenfalle die Maschine am Haupt-

<< Im

schalter, oder Not-Aus-Schalter ausschalten, oder den Netzstecker ziehen!

6 = Kontroll-Anzeige „Papierstau“ (Abb. 1)

Leuchtet auf, wenn dem Schneidwerk zuviel

Hinweis: Zum Zeichen eines unmittelbar

ZUFÜHRUNG VON PAPIER:

- Maschine am Druckschalter (1) (Abb. 1) ein-

Die Kontroll-Anzeige (4) (Abb. 1) leuchtet auf. Die Lichtschranke (2) (Abb. 2) blinkt.

- Papier durch den Einlaßschlitz dem Schneid-

- Maschine schaltet automatisch auf Vorwärtslauf

<< Vor dem Öffnen der Maschine ist der

Netzstecker zu ziehen!

Reparaturen dürfen nur von einem Fach

mann durchgeführt werden!

Papier zugeführt wurde. Das Schneidwerk blockiert und steht. Der Motor wird abge schaltet.

bevorstehenden Papierstaus blinkt die Kontroll-Anzeige kurz vor Erreichen der Blattleistungsgrenze auf.

schalten.

werk zuführen.

und zieht das Papier ein. Nach dem Zerkleinerungsvorgang schaltet die Maschine automatisch ab.

Führen Sie dem Gerät niemals mehr als die angegebene Höchstmenge Papier (siehe „TECHNISCHE DATEN“) zu!

Sollte trotzdem zuviel Papier in das Schneidwerk gelangt sein, siehe bei „STÖRUNG“ unter „PAPIERSTAU IM GERÄT“.

INBETRIEBNAHME

EINSATZBEREICH: Der Datenshredder intimus 302/CC/HS/SF // 402/CC/HS ist eine Maschine zum Zerkleinern

allgemeinen Schriftgutes.

Die Maschine darf nur zur Zerkleine rung von Papier verwendet werden!

Die Zerkleinerung andersartiger Daten träger sowie bei den Modellen mit der Schnittbreite 0,8x12 mm (HS) und 0,8x4,5 mm (SF) auch von Heft- und Büroklam mern, kann Verletzungen an der Person (z.B. durch Splitterung fester Materialien etc.), sowie Schäden am Gerät (z.B. Zerstörung des Schneidwerkes etc.) zur Folge haben.

Ausnahme: Bei den Modellen mit der Schnittbreite 5,8 mm Streifenschnitt können auch

CD-ROM’s zerkleinert werden.

AUFSTELLUNG:

- Gerät auspacken und aufstellen.

- Plastiksack in den Auffangbehälter einsetzen.

- Gerät mit Netzstecker am Stromnetz anschließen (Angaben über die erforderliche Vorsiche rung der Netzsteckdose siehe „TECHNISCHE DATEN“).

Die Gitteröffnungen im Gehäuse dienen zur Kühlung und dürfen nicht abge deckt oder zugestellt werden!

Der Netzanschluß des Gerätes muß frei zugängig sein! Die Maschine sollte nur in geschlos senen und temperierten (10-25°C) Räumen eingesetzt werden!

BEDIENUNG

ENTLEEREN DES AUFFANGBEHÄLTERS (Abb. 3):

Ist der Auffangbehälter gefüllt, schaltet die Maschine ab. Die Kontroll-Anzeige (5) (Abb. 1) blinkt. Entleeren Sie wie folgt den Auffangbehälter:

- Tür öffnen. Vollen Sack entnehmen und den

Inhalt entsorgen.

- Leeren Sack einsetzen und die Tür schließen.

Die Kontroll-Anzeige (5) (Abb. 1) erlischt.

Hinweis: Die Maschine läuft nur bei geschlossener Tür!

einzelne

Abb. 1

Abb. 2

Abb. 3

Page 3

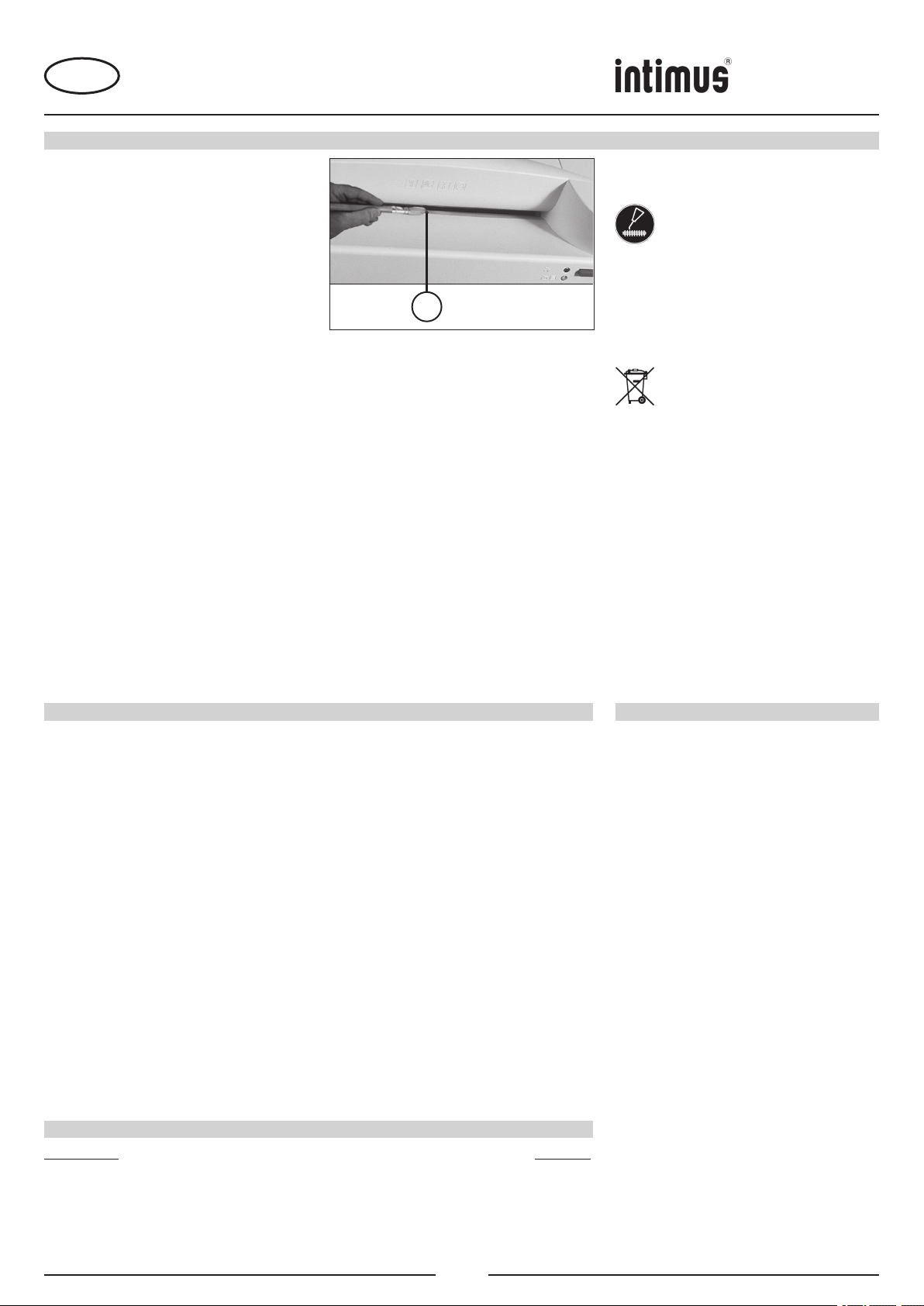

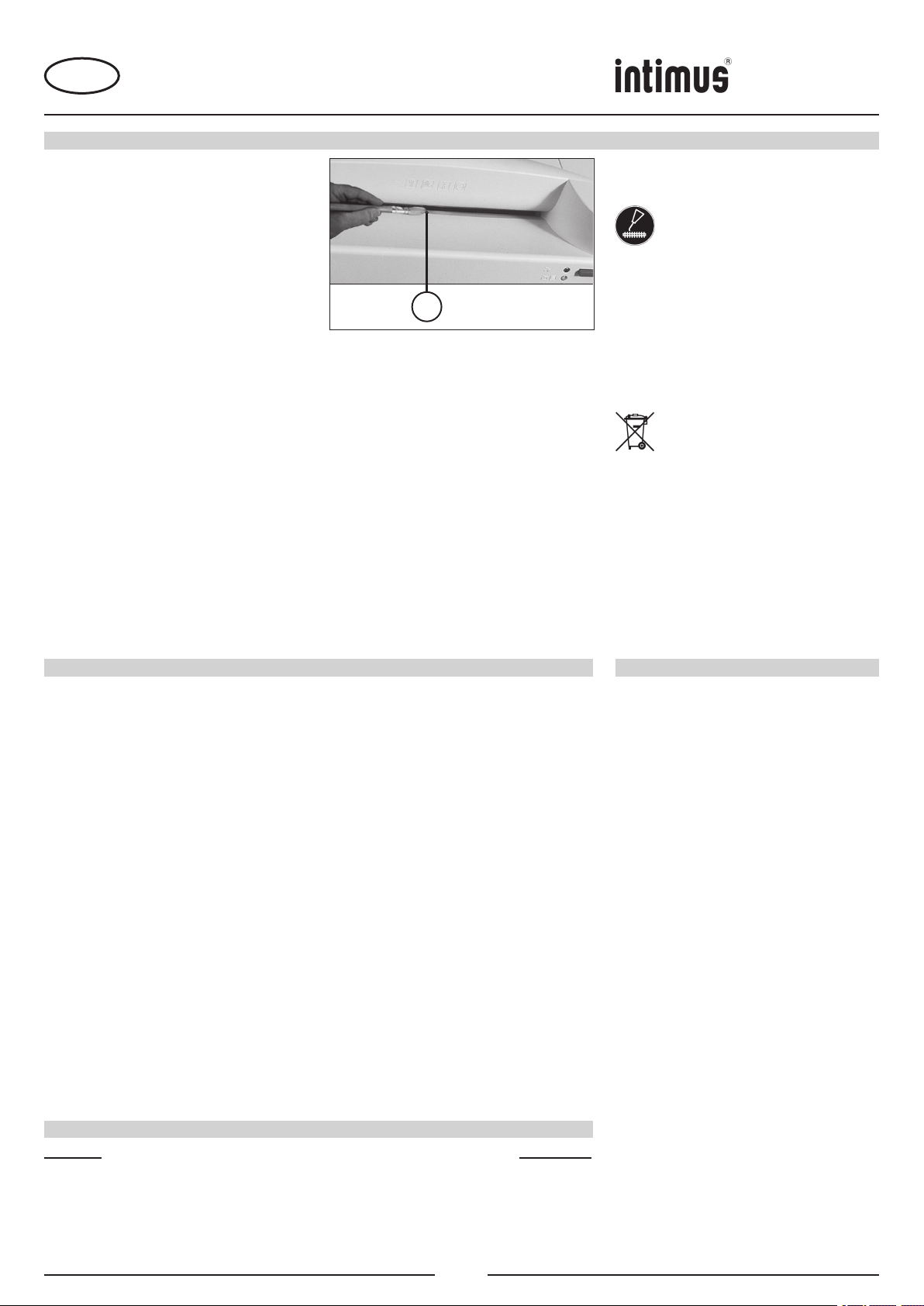

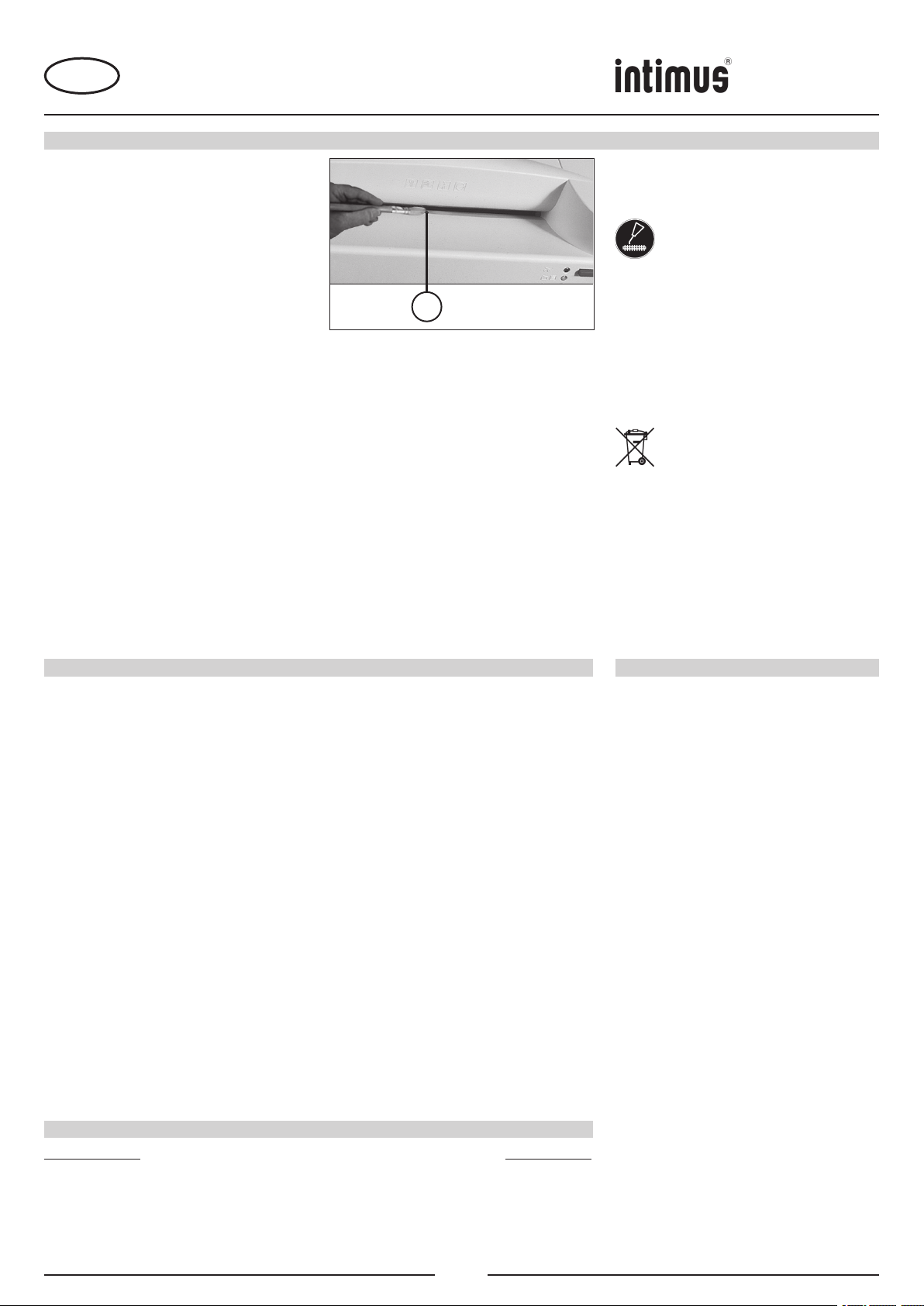

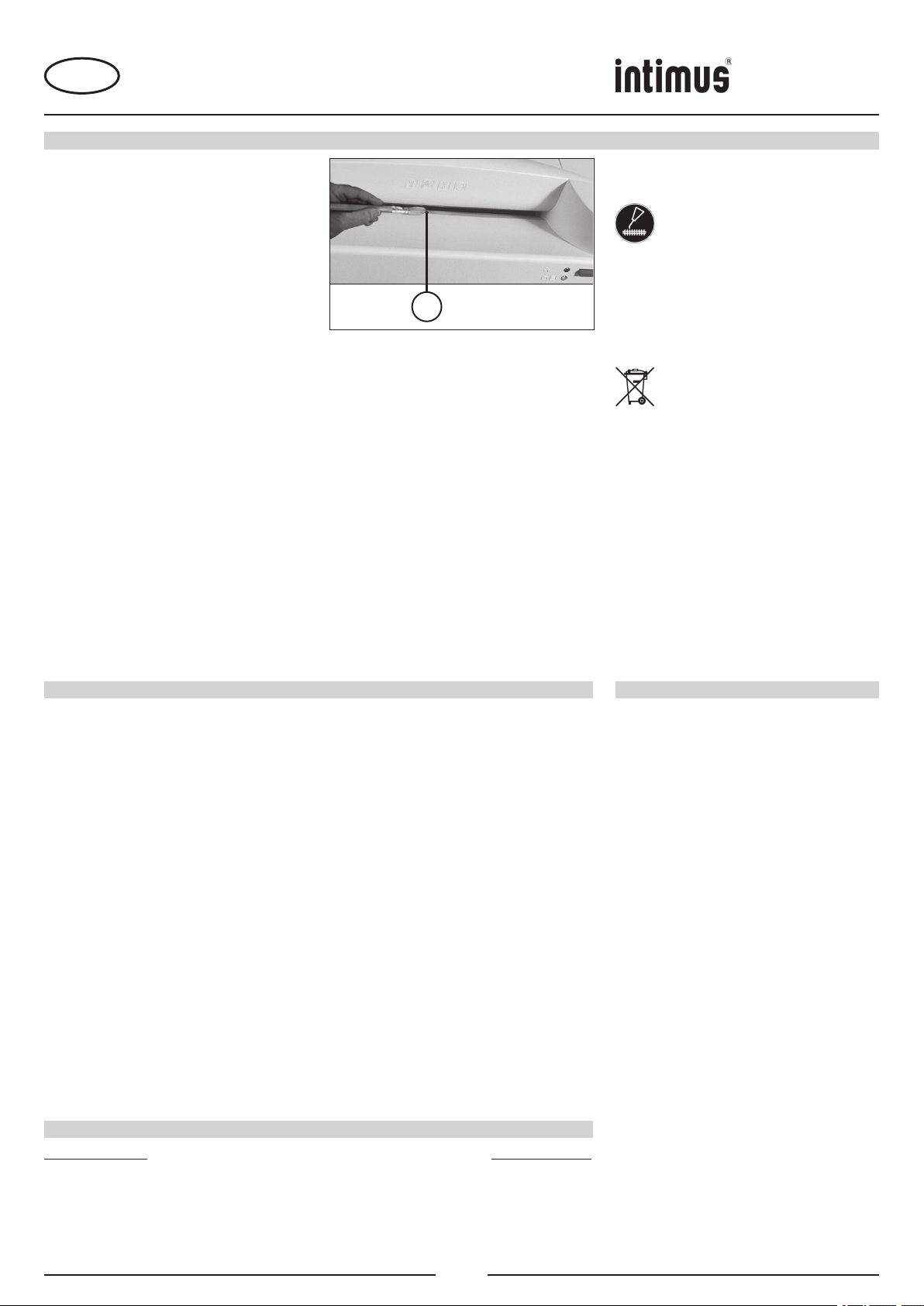

REINIGUNG DER FOTOZELLEN (Abb. 4):

Sollten Papierstücke im Einlaßschlitz zum Liegen kommen (z. B. nach einem Papierstau) ist es möglich, daß das Gerät durch die „belegte“ Lichtschranke nicht mehr ausschaltet. Sie können die Papierstücke entfernen, bzw. die Fotozelle reinigen, indem Sie dem Schneidwerk ein weiteres Blatt Papier zuführen, oder die Maschine auf Rückwärtslauf schalten und mit einem Pinsel kurz über die beiden „Augen“ der Fotozelle wischen.

WARTUNG

Abb. 4

302

302CC

302HS

302SF

402

402CC

WARTUNG SCHNEIDWERK: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm und 0,8x4,5 mm):

Nach ca. 15 Minuten Dauerbetrieb für ca. 15-20 Sekunden auf Rückwärtslauf schalten und gleichzeitig etwas von dem mitgelieferten Spezial-Öl auf das Schneidwerk sprühen.

TIP ZUR ENERGIEEINSPARUNG:

Achten Sie darauf, daß das Gerät über Nacht ausgeschaltet ist (Druckschalter (3) (Abb. 1) betätigen).

ENTSORGUNG DER MASCHINE:

Entsorgen Sie die Maschine am Ende ihrer Lebensdauer stets umweltgerecht. Geben Sie keine Teile der Maschine oder der Verpackung in den Hausmüll.

402HS

STÖRUNG

PAPIERSTAU IM GERÄT:

Ergibt sich durch zuviel zugeführtes Material ein Stau, reagiert die Maschine wie folgt:

- Das Schneidwerk blockiert, läuft anschließend ein Stückweit rückwärts (Material wird freigegeben) und steht.

- Der Motor wird abgeschaltet.

- Die Kontroll-Anzeige (6) (Abb. 1) leuchtet auf.

Gehen Sie wie folgt vor:

- Druckschalter für Rückwärtslauf (3) (Abb. 1) kurz betätigen.

- Die Kontroll-Anzeige (6) (Abb. 1) erlischt.

- Zurückgeführtes Schriftgut aus der Maschine nehmen und die Zerkleinerung mit geringerer Papiermenge fortsetzen.

MOTORSCHUTZ:

Sollte der Motor überfordert werden, so schaltet er ab. Schalten Sie das Gerät am Druckschalter (1) (Abb. 1) aus. Nach einer Abkühlzeit von ca. 15-20 Minuten (je nach Raumtemperatur) können Sie das Gerät erneut starten.

CHECKLISTE BEI STÖRUNGEN:

Sollte das Gerät nicht funktionieren, prüfen Sie folgende Punkte:

- ist der Netzstecker am Netz angeschlossen? Netzanschlußart: 2-poliger Netzschalter, interner Netzstecker, separates Netzkabel

- ist der Druckschalter (1) eingeschaltet?

- ist die Tür geschlossen?

- ist der Auffangbehälter voll? Der Behälter muß geleert werden.

- ist ein Papierstau im Gerät? Folgen Sie den Instruktionen bei „PAPIER-

STAU“.

- ist der Motor überlastet worden? Warten Sie bis er abgekühlt ist und starten

dann erneut.

Wenn keine der Prüfpunkte zutreffen, benach richtigen Sie bitte Ihren Fachhändler.

SONDERZUBEHÖR

Benennung Best.-Nr.

Plastiksack, 300 x 300 x 700 x 0,018 mm 99925 Ölﬂäschchen, 125 ml (Cross-Cut) 99943 HInweis: Bei Nachbestellung von Sonderzubehörteilen und bei Ersatzteilbedarf wenden Sie sich bitte an Ihren Fachhändler.

TECHNISCHE DATEN

Schnittbreite: 302/402: 1,9 mm (Streifen)

3,8 mm (Streifen) 5,8 mm (Streifen) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Schneidleistung: 302/402:

1,9 mm: 12-14 Blatt (70g/m 3,8 mm: 19-21 Blatt (70g/m 5,8 mm: 25-27 Blatt (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 Blatt (70g/m2) 3,8x30 mm: 15-17 Blatt (70g/m

302HS/402HS: 5-6 Blatt (70g/m2) 302SF: 3-4 Blatt (70g/m2)

Anschlußspannung: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Vorsicherung:

230V/240V/50Hz: 10 A (träge) 120V/100V/50/60Hz: 20 A (träge)

Arbeitsbreite: 240 mm Geräuschpegel: ca. 54 dB(A) Leistung: 0,55 kW Abmessungen (BxTxH): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Gewicht: 302/-CC/-HS/-SF: ca. 18,5–20 kg 402/-CC/-HS: ca. 19,5–21 kg

)

Page 4

302

302CC

302HS

302SF

402

402CC

402HS

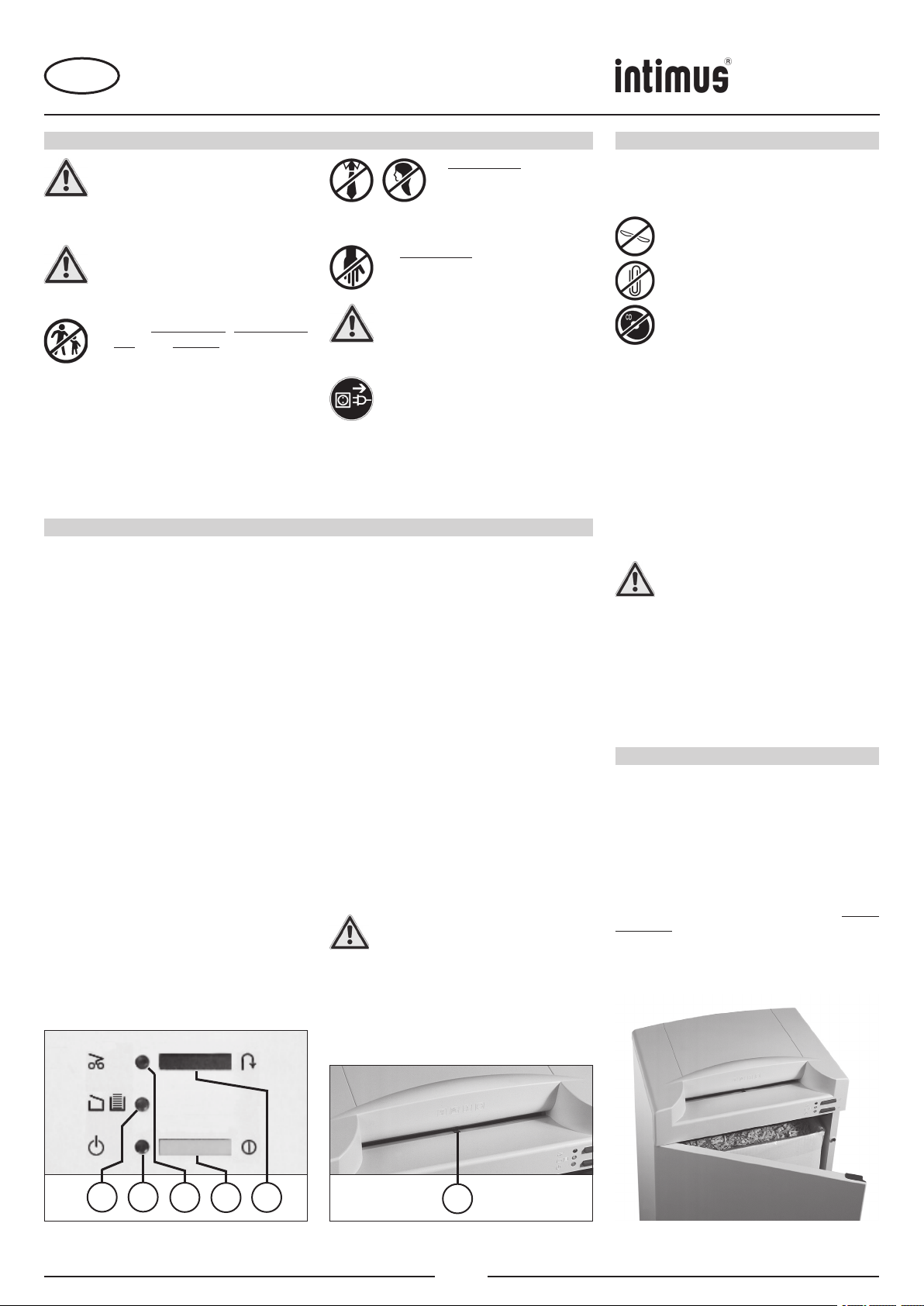

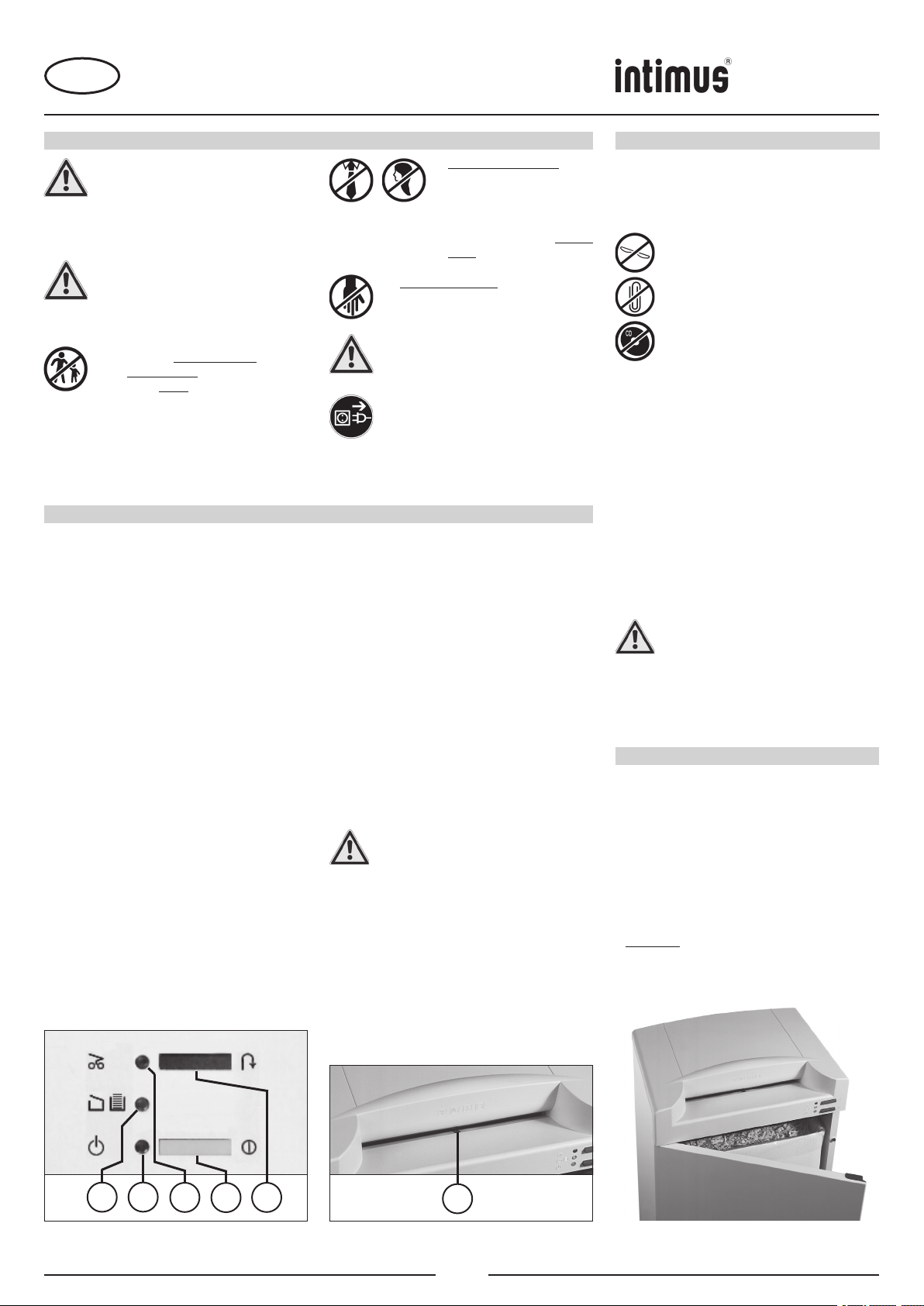

IMPORTANT SAFETY NOTES

<< The machine may not be operated by more

than one person at any given time!

The machine was designed for safe operation

by “one person only”.

<< During the shredding process no other

work may be performed on the machine (for example cleaning, etc.)!

<< The machine is not a toy, and is not suitable

for use by children!

The overall technical safety concept of

this machine (dimensions, feed openings, emergency shutdown devices etc.) does not provide for any guarantee regarding hazardfree operation by children.

OPERATION

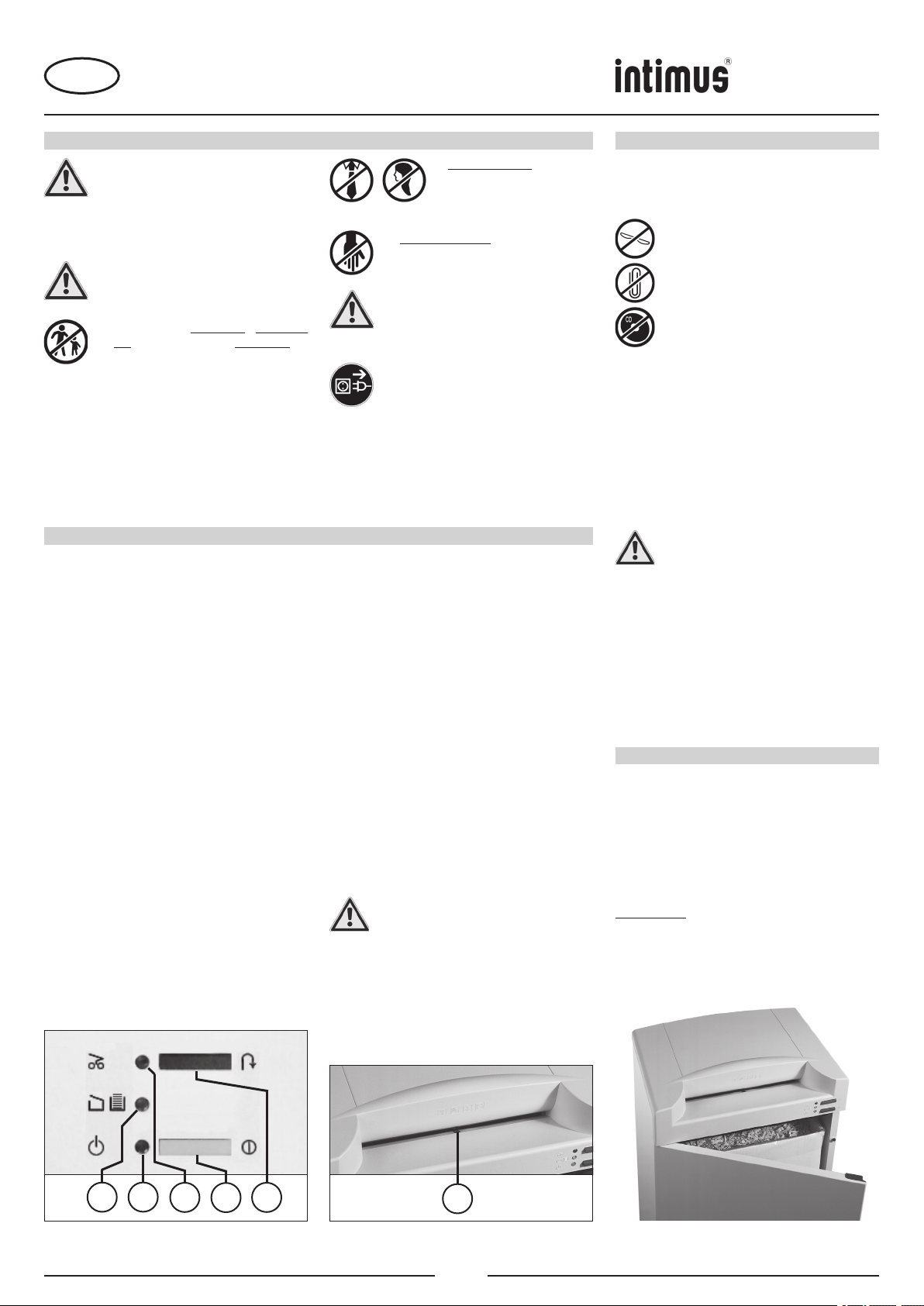

CONTROLS: 1 = Pushbutton switch „ready“ (ﬁg. 1)

Depress this switch to start the machine or

to stop the machine.

Note: each time when switching on the

shredder there is an automatic update of the light barrier. Therefore, during several seconds the 2 signal lamps 4 and 5 (ﬁg. 1) are blinking alternately.

2 = Light barrier (forward operation) (ﬁg. 2)

a) Is blinking when push button (1) is activa-

ted.

b) The shredding operation is started as soon

as a sheet of paper passes through the feed slot.

3 = Pushbutton switch „reverse“ (ﬁg. 1)

Pressing this button activates the cutting

mechanism into reverse.

4 = Pilot lamp „ready“ (ﬁg. 1)

Lights when the pushbutton switch (1) is

operated.

5 = Pilot lamp „receptacle full“ / „door open“ (ﬁg. 1)

a) Flashes when the receptacle is full and

needs to be emptied. At the same time the machine switches off automatically.

b) Lights when the door is not closed. The

machine then switches off automatically and it cannot be started as long as the door is open.

<< Danger of injury! Keep all

loose articles of clothing, ties, jewelery, long hair or other loose objects away from opening!

<< Danger of injury! Never insert ﬁngers into

opening!

<< In case of danger switch the machine off

with the mains switch, or with the emer gency switch, or unplug the machine!

<< Always unplug the machine from the

mains power supply before opening the machine!

Repairs may only be performed by trained

personnel!

6 = Pilot lamp „paper jam“ (ﬁg. 1)

Lights when too much paper is fed to the

cutters. The cutting system blocks and stops. The motor is switched off.

Note: just as a signal of a forthcoming paper

blockage, the control lamp starts blinking almost before the maximum paper input capacity is reached.

FEEDING THE PAPER:

- Turn machine on with pushbutton switch (1) (ﬁg. 1).

Pilot lamp lights up (4) (ﬁg. 1). The light barrier (2) (ﬁg. 2) blinks.

- Feed paper through the inlet guide to the cutting system.

- Machine switches automatically to forward and draws paper in. The machine switches off automatically after shredding.

Never feed the shredder with a quantity of paper exceeding the maximum indi cated in the technical details.

Should the machine be overfed, follow the instructions under „PAPER JAM“.

INITIATION

SCOPE OF APPLICATION: The document shredder intimus 302/CC/HS/SF // 402/CC/HS is a machine for the destruction of

common written material.

The machine may only be used to shred paper!

Shredding of other types of data carriers and also of staples and paper clips with the models with cutting width 0.8x12 mm (HS) or 0.8x4.5 mm (SF) may lead to

injuries (for example due to splintering of hard materials etc.) and damage to the machine (for example destruction of the cutter etc.).

Exception: Single CD ROMs can also be shredded with 5.8 mm strip-cut models.

INSTALLATION:

- Unpack and set machine upright.

- Place plastic sack into the receptacle.

- Plug in the machine (for instructions for the necessary precautions see „TECHNICAL DATA“.

The air vents in the housing are ne cessary for cooling and may not be covered or closed! The mains connection at the machine must be freely accessible! Only operate the machine in enclosed rooms at temperatures between 10°C and 25°C!

OPERATION

EMPTYING THE RECEPTACLE (ﬁg. 3):

When the receptacle is full, the machine turns off automatically. The pilot lamp (5) (ﬁg. 1) ﬂashes. Empty the receptacle as follows:

- Open door. Remove the full sack and dispose of contents.

- PLace empty sack into receptacle and close door. The pilot lamp (5) (ﬁg. 1) goes off.

Note: The machine will only run with closed door!

ﬁg. 1 ﬁg. 2 ﬁg. 3

Page 5

CLEANING THE PHOTOCELLS (ﬁg. 4):

If paper particles should come to rest in the inlet guide (for example after a paper jam) it is pos sible that the machine will not turn off, due to the broken light barrier. To remove these paper strips and also to clean the photocell, pass another sheet of paper through the feed slot, or switch the machine to reverse and wipe both „eyes“ of the photocell with a brush.

302

302CC

302HS

302SF

402

402CC

402HS

MAINTENANCE

MAINTENANCE CUTTING BLOCK:

ﬁg. 4

(1.9x15 mm, 3.8x30 mm,

0.8x12 mm and 0.8x4.5 mm)

After approximately 15 minutes of con tinuous use, run the cutting system in reverse for 15 to 20 seconds and spray some of the enclosed Special Oil onto the cutting system.

TIP FOR ENERGY SAVING:

Please make sure that the shredder is switched off over night (pushbutton switch (3) (ﬁg. 1).

DISPOSING OF THE MACHINE:

Dispose of the machine in an environmentally sound fashion at the end of its useful service life. Do not dispose of any of the parts included in the machine or its packaging with household trash.

PAPER JAM:

If too much paper is fed to the cutting system the machine will react as follows:

- The cutting system blocks, reverses a bit to release the paper and then stops.

- The motor shuts down automatically.

- The pilot lamp (6) (ﬁg. 1) lights up.

Proceed as follows:

- Brieﬂy operate the pushbutton switch for reverse (3) (ﬁg. 1).

- The pilot lamp (6) (ﬁg. 1) goes off.

- Remove excess paper from the machine and continue shredding with less paper.

MOTOR PROTECTION:

The motor shuts down automatically, should it become overloaded. Turn the machine off with the pushbutton switch (1) (ﬁg. 1). Allow the motor to cool down for 15 to 20 minutes (depending upon room temperature) and then continue shredding.

CHECKLIST IN CASE OF MALFUNCTIONS:

If the device does not function, check the following:

plug connected to the mains?

- Is the Mains connection: 2-pole mains switch, internal appliance plug, separate power cord

- Is the pushbutton switch (1) on? door closed?

- Is the

receptacle full?

The receptacle has to be emptied.

- Is there a

Follow the instructions under „paper jam“.

- has the motor been overloaded?

Wait until the motor has cooled, and then re

start.

If none of the above applies, please contact your dealer.

paper jam?

ACCESSORIES

Description Order-No.

Plastic bag, 300 x 300 x 700 x 0,018 mm 99925 Lubricant, 125 ml bottle (cross-cut) 99943

Note: For orders of special accessories and spare parts, please contact your dealer.

TECHNICAL DATAMALFUNCTIONS

Cutting width: 302/402: 1.9 mm (strips)

3.8 mm (strips)

5.8 mm (strips) 302CC/402CC: 1.9x15 mm (cross-cut)

3.8x30 mm (cross-cut)

302HS/402HS: 0.8x12 mm (cross-cut) 302SF: 0.8x4.5 mm (cross-cut) Cutting capacity: 302/402:

1.9 mm: 12-14 sheets (70g/m

3.8 mm: 19-21 sheets (70g/m

5.8 mm: 25-27 sheets (70g/m2)

302CC/402CC:

1.9x15 mm: 10-11 sheets (70g/m2)

3.8x30 mm: 15-17 sheets (70g/m

302HS/402HS: 5-6 sheets (70g/m2) 302SF: 3-4 sheets (70g/m2) Supply voltage: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Pre-fusing:

230V/240V/50Hz: 10 amps (slow-blow) 120V/100V/50/60Hz: 20 amps (slow-blow)

Working width: 240 mm Noise level: approx. 54 dB(A) Power: 0.55 kW Dimensions (WxDxH): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Weight: 302/-CC/-HS/-SF: approx. 18.5-20 kg 402/-CC/-HS: approx. 19.5-21 kg

)

Page 6

302

302CC

302HS

302SF

402

402CC

402HS

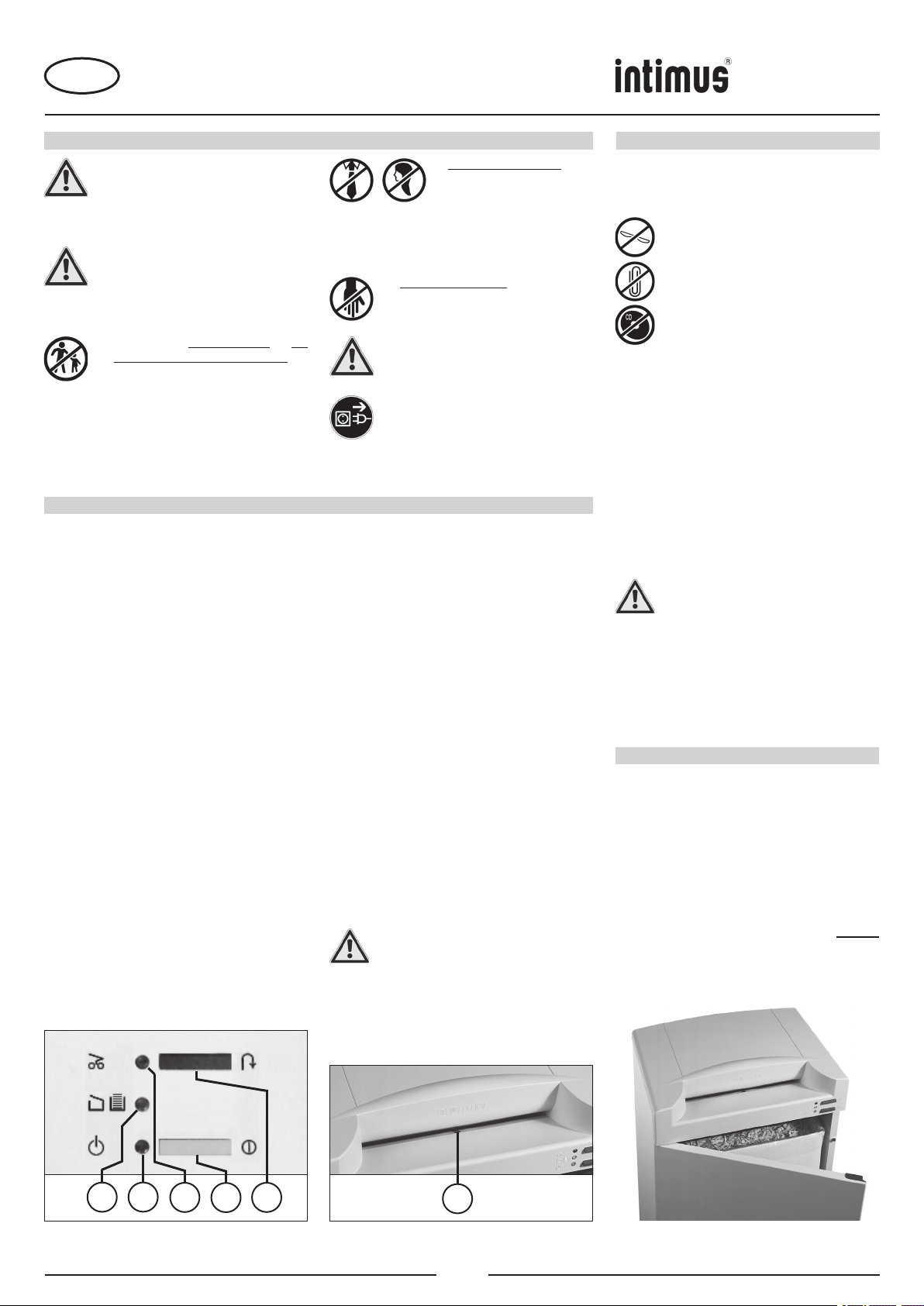

RECOMMANDATIONS IMPORTANTES DE SÉCURITÉ

<< La machine ne doit pas être utilisée par

plusieurs personnes en même temps!

La conception des éléments de sécurité

repose sur une mise en service sans danger pour “L’utilisation de la machine par une seule personne”.

<< Ne pas effectuer d’autres activités sur la

machine (par ex. nettoyage...) durant le procédé de destruction!

<< La machine n’est pas un jouet et ne convient

pas pour être utilisée par des enfants!

Le concept global de sécurité (dimensions,

oriﬁces d‘alimentation, mises hors circuit de sécurité, etc.) de cette machine ne fournit aucune garantie pour une manipulation sans danger par les enfants.

UTILISATION

ÉLÉMENTS DE COMMANDE: 1 = Interrupteur à poussoir „prêt à fonctionner“ (ﬁg. 1)

C’est par ce commutateur que vous connectez

l’appareil ou que vous l’arrêtez. Remarque: Chaque fois que vous mettez la machine en marche, le réglage de la cellule se fait automatiquement. Les deux lampes témoin 4 et 5 (ﬁg. 1) clignotent alors simultanément pendant quelques secondes.

2 = Barrière lumineuse (marche avant) (ﬁg. 2)

a) Clignote, lorsque l’interrupteur (1) est

enclenché.

b) Démarre la procédure de broyage dès

qu’une feuille de papier est introduite dans la rainure d’admission.

3 = Interrupteur à poussoir „marche arrière“ (ﬁg. 1)

En actionnant cet interrupteur, le système de

coupe se met en marche arrière.

4 = Voyant de contrôle „prêt à fonctionner“ (ﬁg. 1)

S’allume lorsque vous actionnez l’interrupteur

à poussoir (1).

5 = Voyant de contrôle (ﬁg. 1) „récipient plein“ / „porte ouverte“

S’allume lorsque a) Clignote lorsque le récipient est plein et

doit être vidé. La machine s’arrête alors automatiquement.

<< Risque de blessure! N’approchez

jamais du bloc de coupe les vêtements amples, colliers, cheveux longs, cravates etc!

<< Risque de blessure! N’introduisez jamais

les doigts dans l’ouverture!

<< En cas de danger, arrêter la machine

par l’interrupteur principal, ou par l’interrupteur d’urgence, ou débranchez la machine!

<< Débrancher le raccordement réseau avant

d’ouvrir l’installation!

Les travaux de réparation doivent être

effectués uniquement par un spécialiste!

b) S’allume lorsque la porte est ouverte. La

machine s’arrête automatiquement et ne peut être remise en marche tant que la porte reste ouverte.

6 = Voyant de contrôle „bourrage“ (ﬁg. 1)

S’allume lorsque trop de papier est introduit.

Le système de coupe se bloque et s’arrête. Le moteur est mis hors circuit. Remarque : Avant un bourrage de papier, une lampe témoin clignote et signale que la capacité de coupe est presque atteinte.

INTRODUCTION DE PAPIER:

- Appuyer sur l’interrupteur à poussoir (1) (ﬁg. 1)

de la machine. Le voyant de contrôle (4) (ﬁg. 1) s’allume. La cellule (2) (ﬁg. 2) clignote.

- Introduire le papier au bloc de coupe.

- La machine se met automatiquement en

marche avant et dédruit le papier. Après cette

opération de destruction, la machine s’arrête

automatiquement.

Ne chargez jamais la machine d’une quantité de papier supérieure à celle indiquée dans les dates techniques!

Si jamais trop de papier est introduit au bloc de coupe, voir les instructions sous: „EN CAS DE BOURRAGE“.

MISE EN MARCHE

DOMAINES D’UTILISATION: Le destructeur de documents intimus 302/CC/ HS/SF // 402/CC/HS est un appareil destiné à

détruire des documents courants.

La machine doit uniquement être utilisée pour broyer du papier !

Le broyage de supports de données d’autres types, comme pour les modèles avec une largeur de coupe 0,8x12 mm (HS) ou 0,x4,5 mm (SF), ou bien encore d’agrafes et de trombones risque de causer des blessures sur la personne (par exemple par l’éclatement de matériaux solides etc.) et d’entraîner des dégâts sur la machine (par exemple la destruction du bloc de coupe).

Exception: Les modèles avec une largeur de coupe en bandes 5,8mm peuvent également détruire des CD-ROM un par un.

INSTALLATION:

- Déballer et installer la machine.

- Mettre le sac en plastique dans la corbeille.

- Brancher la machine (voir les données de sé curité électrique sous „CARACTÉRISTQUES TECHNIQUES“).

Les grilles permettent une aération de l’appareil, par conséquent ne pas couvrir! Le branchement électrique de l’appareil doit être accessible! L’installation doit être mise en place obligatoirement dans un local fermé et tempéré (10 - 25 °C)!

UTILISATION

POUR VIDER LE RÉCIPIENT (ﬁg. 3):

Si la corbeille de réception est pleine, la machine s’arrête automatiquement. Le voyant lumineux (5) (ﬁg. 1) clignote. Videz le récipient comme suit:

- Ouvrir la porte. Retirer le sac plein et le vider.

- Placer un sac vide et refermer la porte. Le voyant de contrôle (5) (ﬁg. 1) séteint.

Remarque: la machine ne fonctionne qu’avec la porte fermée!

ﬁg. 1 ﬁg. 2 ﬁg. 3

Page 7

NETTOYAGE DES CELLULES PHOTO-ÉLECTRIQUES (ﬁg. 4):

Il est possible que des morceaux de papier restent dans la rainure d’admission (par exemple après un bourrage) et empêchent la barrière lumineuse de stopper l’appareil. Vous pouvez enlever ces morceaux de papier ou nettoyer les cellules photo-électriques, soit en faisant passer une nouvelle feuille dans l’appareil, soit en déclenchant la marche arrière et en pas sant un pinceau sur les „yeux“ des deux cellules photo-électriques.

302

302CC

302HS

302SF

402

402CC

402HS

ENTRETIEN

ENTRETIEN DU BLOC DE COUPE: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm et 0,8x4,5 mm):

Après environ 15 minutes de foncti onnement continu, il est recommandé d’enclencher la marche arrière pendant 15 à 20 secondes environ et vaporiser un peu d’huile spéciale livrée avec la machine

ﬁg. 4

sur le bloc de coupe.

CONSEIL POUR ÉCONOMISER DE L’ÉNERGIE:

Faites bien attention de mettre l’appareil hors circuit pendant la nuit en actionnant l‘ interrupteur manométrique (3) (ﬁg. 1).

ELIMINATION DE LA MACHINE:

En ﬁn de vie, éliminez toujours la machine de façon conforme à l‘environnement. Ne jetez aucun composant de la machine ou de son emballage dans les ordures ménagères.

COMMENT REMEDIER AUX PETITES PANNES

EN CAS DE BOURRAGE:

Si un bourrage arrive par l’introduction de trop de papier, la machine réagit comme suit:

- le système de coupe bloque, se met en marche arrière pour débloquer le matériel et s’arrête.

- Le moteur s’arrête automatiquement.

- Le voyant de contrôle (6) (ﬁg. 1) s’allume.

Procéder comme suit:

- Appuyer sur l’interrupteur à poussoir (3) (ﬁg.

1).

- Le voyant de contrôle (6) (ﬁg. 1) s’éteint.

- Retirer les documents relachés de la machine et recommencer à détruire avec une quantité moins importante de papier.

PROTECTION DU MOTEUR:

Si le moteur est surchargé, il s’arrête automatiquement. Déconnecter l’appareil à l’aide de l’interrupteur à poussoir (1) (ﬁg. 1). Après un temps de refroidissement de 15 à 20 minutes (selon la température ambiante) vous pouvez recommencer à détruire.

PROCEDURE EN CAS DE MAUVAIS FONCTIONNEMENT:

Si l’appareil ne fonctionne pas, veuillez effectuer les contrôles suivants:

- La ﬁche électrique est-elle convenablement

branchée dans la prise? Branchement électrique: commutateur principal bipopulaire, ﬁche de contact interne, câble électrique à part

- Est ce que l’interrupteur à poussoir (1) est

enclenche?

- La

porte est-elle fermée? récipient est-il plein?

- Le Le récipient doit être vidé.

- L’appareil est-il bloqué par un bourrage de

papier? Suivez alors les instructions données à la

rubrique „BOURRAGE“.

- L’effort fourni par le

sif? Attendez alors qu’il refroidisse puis démarrer

le à nouveau.

Si aucum des différents contrôles indiqués ci-dessus ne donne de résultat, veuillez con tacter votre agent.

moteur a-t-il été exces-

ACCESSOIRES

Désignation Ordre-No.

Sac en plastique, 300 x 300 x 700 x 0,018 mm 99925 ﬂacon d’huile special, 125 ml (coupe croisée)

Notez: Pour les accessoires et pièces détachées, veuillez contacter votre agent.

99943

CARACTÉRISTIQUES TECHNIQUES

Largeur de coupe: 302/402: 1,9 mm (en bandes)

3,8 mm (en bandes) 5,8 mm (en bandes) 302CC/402CC: 1,9x15 mm (coupe croisée) 3,8x30 mm (coupe croisée)

302HS/402HS: 0,8x12 mm (coupe croisée) 302SF: 0,8x4,5 mm (coupe croisée) Capacité de coupe: 302/402:

1,9 mm: 12-14 feuilles (70g/m 3,8 mm: 19-21 feuilles (70g/m 5,8 mm: 25-27 feuilles (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 feuilles (70g/m2) 3,8x30 mm: 15-17 feuilles (70g/m

302HS/402HS: 5-6 feuilles (70g/m2) 302SF: 3-4 feuilles (70g/m2) Tension de ligne: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Fusible:

230V/240V/50Hz: 10 A (à action retardée) 120V/100V/50/60Hz: 20 A (à action retardée)

Largeur de travail: 240 mm Niveau de bruit: ca. 54 dB(A) Puissance: 0,55 kW Dimensions (LxPxH): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Poids: 302/-CC/-HS/-SF: ca. 18,5-20 kg 402/-CC/-HS: ca. 19,5-21 kg

)

Page 8

302

302CC

302HS

302SF

402

402CC

402HS

BELANGRIJKE VEILIGHEIDSWENKEN

<< Het apparaat mag niet door verscheidene

Het ontwerp van de veiligheidselementen

personen tegelijkertijd worden bediend!

berust op een veilige bediening in eenmans bedrijf.

<< Tijdens het versnipperen mogen geen

andere werzaamheden (b.v. reinigen) aan het toestel worden uitgevoerd!

<< Dit toestel is geen speelgoed en mag dus

niet door kinderen worden gebruikt!

De veiligheidstechnische voorzieningen

(afmetingen, toevoeropeningen, veiligheids schakelaars enz.) van dit toestel garanderen op geen enkele manier een gevaarloos gebruik door kinderen.

BEDIENING

BEDIENINGSELEMENTEN: 1 = Drukschakelaar „Gereed“ (Fig. 1) Met deze schakelaar wordt het apparaat

aan- resp. uitgeschakeld. Opmerking: Iedere keer bij het inschakelen van de machine wordt de lichtsluis afgeregeld. Dit wordt door het afwisselende knipperen van de twee controlelampjes 4 en 5 aangegeven (Fig. 1).

2 = Lichtslot (vooruit) (Fig. 2)

a) Knippert wanneer de drukschakelaar (1)

ingeschakeld is.

b) Start het versnipperen zodra een blad pa-

pier in de toevoergleuf wordt gestoken.

3 = Drukschakelaar „Achteruit“ (Fig. 1) Bij bediening van deze schakelaar loopt het

snijmechanisme achteruit.

4 = Controlelampje „Gereed“ (Fig. 1) Gaat aan als de drukschakelaar (1) inge

schakeld is.

5 = Controlelampje „Opvangbak vol“ / „Deur open“ (Fig. 1)

a) Knippert wanneer de opvangbak vol is en

geleegd moet worden. Tegelijkertijd wordt de machine automatisch uitgeschakeld.

b) Gaat aan als de deur open staat. De

machine wordt automatisch uitgeschakeld en kan, zolang de deur open staat, niet worden gestart.

<< Gevaar voor verwondingen!

Losse onderdelen van kleding, dassen, sie-raden, lang haar of

<< Gevaar voor verwondingen! Geen vingers

in de toevoeropening steken!

<< Bij gevaar de machine met de hoofd-scha

kelaar of noodschakelaar uitschakelen of de stekker uit het stopcontact trekken!

6 = Controlelampje „Papierdoorvoerstoring“ (Fig. 1)

Gaat branden wanneer er aan het snijme

Opmerking: Als teken van een direct ophan-

TOEVOER VAN PAPIER:

- Machine met de drukschakelaar (1) (Fig. 1)

Controlelampje (4) (Fig. 1) gaat branden. De lichtsluis (2) (Fig. 2) knippert.

- Voer het papier via de gleuf naar het snijme-

- De machine schakelt automatisch vooruit en

<< Voordat de machine wordt geopend de

stekker uit het stopcontact trekken!

Reparaties mogen alleen door een vakman

worden uitgevoerd!

chanisme teveel papier toegevoerd is. Het snijmechanisme blokkeert en staat stil. De motor wordt uitgeschakeld.

den zijnde papierdoorvoerstoring knippert het controlelampje eventjes alvorens de maximale papierhoeveelheid bereikt wordt.

inschakelen.

chanisme.

trekt het papier naar binnen. Na het versnipperen

schakelt de machine zichzelf uit.

Nooit meer dan de aangegeven ma ximale hoeveelheid papier an het apparaat toevoeren (zie „TECHNISCHE GEGEVENS“)!

Mocht er desondanks teveel papier in het snij-mechanisme terechtgekomen zijn: Zie „STORING“ onder „PAPIER-DOORVO ERSTORING IN HET APPARAAT“.

andere losse voorwerpen uit de buurt van de toevoergleuf houden!

INBEDRIJFSTELLING

TOEPASSINGSGEBIED: De shredder intimus 302/CC/HS/SF // 402/CC/ HS is een machine voor het versnipperen van

normaal papier.

Gebruik dit apparaat uitsluitend voor het versnipperen van papier!

Het versnipperen van andere gegevensdragers, of van nietjes en paperclips bij de modellen met snijbreedte 0,8x12 mm (HS) of 0,8x4,5 mm (SF), kan persoonlijk letsel

veroorzaken (bijv. door splinters van vaste materialen enz.), en het apparaat beschadigen (bijv. vernieling van het snijwerk enz.).

Uitzondering: Bij modellen met snijbreedte 5,8 mm strokensnede kunnen ook

cd-rom’s worden versnipperd.

OPSTELLING:

- Apparaat uitpakken en opstellen.

- Plastic zak in de opvangbak plaatsen.

- Stekker van het apparaat in een stopcontact steken (voor gegevens m.b.t. de noodzakelijke zekering voor het stop-contact zie „TECHNISCHE GEGEVENS“).

De roosters in de behuizing dienen voor de koeling en mogen niet afgedekt of versperd worden! De aansluiting van het apparaat op het stroomnet moet vrij toegankelijk zijn! De machine mag alleen in gesloten en niet te koude ruimten (10 °C tot 25 °C) worden opgesteld!

afzonderlijke

BEDIENING

OPVANGBAK LEEGMAKEN (Fig. 3):

Als de opvangbak is vol, schakelt de machine zichself uit. Het controlelampje (5) (Fig. 1) knippert. Bij het legen van de opvangbak als volgt te werk gaan:

- Deur openen. Volle zak wegnemen en de inhoud afvoeren.

- Lege zak plaatsen en de deur sluiten. Het controlelampje (5) (ﬁg. 1) gaat uit.

N.B.: De machine loopt alleen bij gesloten deur!

Fig. 1 Fig. 2 Fig. 3

Page 9

REINIGEN VAN DE FOTOCELLEN (Fig. 4):

Mochten er papierstrookjes in de toevoergleuf blijven liggen (bijv. na een papierdoorvoerstoring) is het mogelijk dat het apparaat door het „bezette“ lichtslot niet meer uitschakelt. U kunt de stukjes papier verwijderen of de fotocel schoonmaken door aan het snijmechanisme nog een blad papier toe te voeren of de machine achteruit te laten lopen en dan met een kwastje even over de beide „ogen“ van de fotocel te strijken.

ONDERHOUD

Fig. 4

302

302CC

302HS

302SF

402

402CC

ONDERHOUD SNIJMECHANISME: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm en 0,8x4,5 mm):

Na ca. 15 minuten continu bedrijf gedu rende ca. 15 tot 20 se-conden op achteruit schakelen en tegelijkertijd een paar druppeltjes van de meegeleverde speciale olie op het snijmechanisme sproeien.

TIP VOOR HET BESPAREN VAN ENERGIE:

U gelieve erop te letten dat het apparaat ‚s nachts uitgeschakeld is (drukschakelaar (3) (Fig. 1) bedienen).

AFDANKEN VAN HET TOESTEL:

Indien u na hopelijk lang en tevreden gebruik het toestel wenst weg te gooien, doe dit dan milieuvriendelijk. Delen van het toestel of de verpakking niet wegwerpen met uw gewone huishoudelijk afval.

402HS

STORING

PAPIERTOEVOERSTORING IN HET APPARAAT:

Als er door een teveel aan toegevoerd materiaal een opstopping ontstaat, reageert de machine als volgt:

- Het snijmechanisme blokkeert, loopt vervolgens een eindje achteruit (het materiaal wordt vrijgegeven) en staat stil.

- De motor wordt uitgeschakeld.

- Het controlelampje (6) (ﬁg. 1) gaat aan.

Gaat u als volgt te werk:

- De drukschakelaar voor terugdraaien (3) (ﬁg. 1) even indrukken.

- Het controlelampje (6) (ﬁg. 1) gaat uit.

- Teruggevoerd te versnipperen materiaal uit de machine halen en het versnipperen met kleinere hoeveelheden papier voortzetten.

BEVEILIGING VAN DE MOTOR:

Bij overbelasting schakelt de motor zichzelf uit. In dat geval het apparaat met de drukschakelaar (1) (Fig. 1) uitschakelen. Na een afkoeling van ca. 15 tot 20 minuten (afhankelijk van de omgevingstemperatuur) kunt u het apparaat opnieuw starten.

CHECKLIST BIJ STORINGEN:

Mocht het apparaat niet werken, controleer dan de volgende punten:

stekker in het stopcontact?

- Zit de Netaansluiting: 2-polige netschakelaar, interne netstekker, afzonderlijk netsnoer

- Is de drukschakelaar (1) ingeschakeld? deur dicht?

- Is de

opvangbak vol?

De opvangbak moet worden geleegd.

- Papierdoorvoerstoring in het apparaat?

Volg de instructies onder „PAPIER-DOORVO

ERSTORING“ op.

- Is de motor overbelast?

Laat de motor afkoelen en start dan opnieuw.

Als geen van deze punten van toepassing zijn, gelieve u uw dealer in te lichten.

SPECIALE TOEBEHOREN

Benaming Best. nr.

Plastic zak, 300 x 300 x 700 x 0,018 mm- 99925 Flesje olie, 125 ml (Cross-Cut) 99943 Opmerking: Voor het nabestellen van speciale toebehoren en voor reserveonderdelen kunt u bij uw dealer terecht.

TECHNISCHE GEGEVENS

Snijbreedte: 302/402: 1,9 mm (strook)

3,8 mm (strook) 5,8 mm (strook) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Capaciteit: 302/402:

1,9 mm: 12-14 blad (70g/m 3,8 mm: 19-21 blad (70g/m

5,8 mm: 25-27 blad (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 blad (70g/m2) 3,8x30 mm: 15-17 blad (70g/m

302HS/402HS: 5-6 blad (70g/m2) 302SF: 3-4 blad (70g/m2) Aansluitspanning: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Zekering:

230V/240V/50Hz: 10 A (traag) 120V/100V/50/60Hz: 20 A (traag)

Werkbreedte: 240 mm Geluidsniveau: ca. 54 dB(A) Vermogen: 0,55 kW Afmetingen (BxDxH): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Gewicht: 302/-CC/-HS/-SF: ca. 18,5-20 kg 402/-CC/-HS: ca. 19,5-21 kg

)

Page 10

302

302CC

302HS

302SF

402

402CC

402HS

INDICACIONES DE SEGURIDAD IMPORTANTES

<< ¡El aparato no debe ser operado por varias

personas al mismo tiempo!

La concepción de los elementos de seguri-

dad se basa en un manejo sin peligro en un „servicio por una sola persona“.

<< ¡Durante el proceso de trituración no

se deben efectuar otros trabajos en la máquina (p. ej. limpieza etc.)!

<< ¡La máquina no es un juguete y no es

apropiada para el empleo y uso por parte de niños!

El concepto global en razón de la seguridad

(dimensiones, orificios de alimentación, desconexiones de seguridad, etc.) de esta máquina no incluye ningún tipo de garantía en cuanto a un manejo inofensivo por parte de niños.

MANEJO

ELEMENTOS DE MANEJO: 1 = Pulsador „Disponibilidad de servicio“ (ﬁg. 1)

Con este pulsador el aparato es activado o

bien desactivado.

Aviso: siempre que se conectar la máquina,

será hecho el ajuste de la barrera luminosa automaticamente. Como signo, se encienden ambas las luzes de controle 4 y 5 intermitentemente durante unos pocos secundos (ﬁg.

1).

2 = Barrera luminosa (avance) (ﬁg. 2)

a) Se enciende cuando el pulsador (1) está

conectado.

b) Inicia el proceso de trituración al momento

que se coloque un papel en la ranura de entrada.

3 = Pulsador „retroceso“ (ﬁg. 1)

Al accionar este pulsador el mecanismo de

corte retrocede.

4 = Indicación de control „Disponibilidad de servicio“ (ﬁg. 1)

Se ilumina cuando queda conectado el

pulsador.

5 = Indicación de control (ﬁg. 1) „Recipiente lleno“ / „Puerta abierta“

a) Se enciende, cuando el recipiente de

recogida está lleno y tiene que ser vaciado. Al mismo tiempo se desconecta automáticamente la máquina.

b) Parpadea, cuando está abierta la puerta.

La máquina se desconecta automáticamente y no puede ser puesta en marcha mientras está abierta la puerta.

<< ¡Peligro de lesión! No acercar a

la apertura de alimentación pie zas sueltas de ropa, corbatas, bisutería, cabello largo u otros objetos sueltos!

<< ¡Peligro de lesión! No introducir los dedos

en la apertura de alimentación!

<< ¡En caso de emergencia desconectar el

aparato usando el interruptor principal o el interruptor de emergencia, o extraer la clavija de red!

<< Antes de abrir el aparato hay que extraer

la clavija de red!

¡Las reparaciones solamente debe efectu-

arlas un técnico especialista!

6 = Indicación de control „Acumulación de papel“ (ﬁg. 1)

Se ilumina cuando se ha suministrado de

masiado papel al mecanismo de corte. El mecanismo de corte bloquea y se para. El motor es desconectado.

Aviso: A ﬁn de informar sobre una posible

acumulación de papel, la indicación de cont role se encienderá poco antes de lograda la cantidad máxima de hojas.

ALIMENTACION DE PAPEL:

- Conectar la máquina mediante el pulsador (1)

(ﬁg. 1). Se ilumina la indicación de control (4) (ﬁg. 1). La barrera luminosa (2) (ﬁg. 2) se enciende

intermitentemente.

- Introducir el papel en la ranura de entrada del

mecanismo de corte.

- La máquina conmuta automáticamente al

avance insertando el papel. Tras el proceso de

trituración se desconecta automáticamente la

máquina.

No alimentar la máquina con más papel que el indicado como cantidad máxima de papel (véase CARACTERISTICAS TECNICOS)!

Sin embargo si al mecanismo de corte le llaga demasiado papel. Véase „AVERIA“ bajo „ACUMULACION DE PAPEL EN EL APARATO“.

PUESTA EN SERVICIO

CAMPO DE APLICACIÓN: El shredder de datos intimus 302/CC/HS/SF //

402/CC/HS es un aparato para la trituración de

información escrita.

¡La máquina sólo se puede utilizar para desmenuzar papel!

La trituración de soportes de datos de otro tipo así como en los modelos con una anchura de corte de 0,8x12 mm (HS) o bien 0,8x4,5 (SF) mm también la trituración de grapas y clips puede conllevar lesiones en personas (p. ej. debido a la fragmentación de materiales sólidos, etc.) así como daños en el aparato (p. ej. la destrucción del mecanismo de corte, etc.).

Excepción: En los modelos con una anchura de corte de 5,8 mm de la tira cortada es posible desmenuzar también CD-ROM´s individuales.

COLOCACION:

- Desembalaje y colocación del aparato.

- Introducir saco de plástico en el recipiente de

recogida.

- Enchufar el aparato a la red (indicaciones sobre

... ver „CARACTERISTICAS TECNICAS“)

¡Las aberturas de rejilla en la caja están previstas como refrigeración y no deben ser tapadas sin cubiertas con cualquier tipo de objeto! ¡La conexión a la red del aparato tiene que ser cómodamente accesible! ¡El aparato sólo se deberá usar en recintos cerrados y con temperaturas comprendidas entre 10 - 25°C!

MANEJO

VACIADO DEL RECIPIENTE DE RECOGIDA (Fig. 3):

Si el recipiente de recogida está lleno, la máquina se desconecta automáticamente. La indicación de control (5) (ﬁg. 1) parpadea. Vacíe el recipiente de recogida tal como sigue:

- Abrir puerta. Extraer el saco lleno y vaciar el

contenido.

- Introducir el saco vacío y cerrar la puerta. La indicación de control (5) (Fig. 1) se apaga. Indicación: La máquina únicamente funciona con puerta cerrada!

Fig. 1 Fig. 2 Fig. 3

Page 11

LIMPIEZA DE LAS FOTOCELULAS (Fig. 4):

En el caso de que se hayan quedado trozos de papel adheridos en la ranura de entrada (p. ej. tras una acumulación de papel), es posible que el aparato no se desconecte a causa de la foto célula „tapada“. Puede retirar los trozos de papel o bien limpiar la fotocélula, alimentando el mecanismo de corte con una hoja adicional, o activar la marcha de retroceso de la máquina, pasando a continuación brevemente con un pincel sobre ambas „ópticas“ de las fotocélulas.

302

302CC

302HS

302SF

402

402CC

402HS

MANTENIMIENTO

MANTENIMIENTO DEL MECANISMO DE CORTE: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm y 0,8x4,5 mm):

Fig. 4

Tras aprox. unos 15 min. de servicio per manente, activar la marcha de retroceso durante 15 - 20 segundos y poverizar con el aceite especial suministrado sobre el mecanismo de corte.

RECOMENDACIONES PARA EL AHORRO ENERGETICO:

Observe que el aparato esté siempre desconecta do durante la noche (accionar el pulsador (3) (ﬁg. 1)).

ELIMINACIÓN DE LOS RESIDUOS DE LA MÁQUINA:

Elimine los residuos de la máquina al ﬁnal de su vida útil respetando siempre las normas medioambientales. No tire partes de la máquina ni el embalaje junto con la basura doméstica.

AVERIA

ACUMULACION DE PAPEL EN EL APARATO:

Si debido a una excesiva alimentación de material se produce una retención de papel, la máquina reacciona de la manera siguiente:

- El mecanismo de corte se bloquea, luego fun ciona un breve momento hacia atrás (se libera el material) y se para.

- El motor se desconecta.

- El indicador de control (6) (Fig. 1) se encien de.

Proceder ahora de la manera siguiente:

- Accionar brevemente el interruptor de presión para la marcha de retroceso (3) (Fig. 1).

- El indicador de control (6) (Fig. 1) se apaga.

- Retirar de la máquina el material de corte extraído y continuar el desmenuzamiento con una cantidad de papel más pequeña.

PROTECCION DE MOTOR:

En el caso de que el motor se sobrecargue, este se desconecta. Desconecte el aparato mediante el pulsador (1) (ﬁg. 1). Tras un tiempo de enfriamiento de aprox. 15 - 20 minutos (según la temperatura ambiente del local), puede activar de nuevo el aparato.

LISTA DE CHEQUEO EN CASO DE AVERIAS:

En el caso de que el aparato no funcione, compruebe los puntos siguientes:

- ¿Está conectada la clavija de red en la red

eléctrica?

Clase de conexión a la red: Interruptor de red de

enchufe de red interno,

cable de red separado

- ¿Está conectado el

- ¿Está cerrada la

- ¿Está lleno el recipiente de recogida? El recipiente deberá ser vaciado.

- ¿Existe acumulción de papel en el aparato? Siga las instrucciones en caso de „ACUMULA

CION DE PAPEL“.

- ¿Está sobrecargado el Espere a que se enfríe y actívelo de nuevo.

Si ninguno de los puntos indicados corres ponden a su caso, póngase en contacto con el servicio de asistencia técnica.

pulsador (1)?

puerta?

2 polos,

motor?

ACCESSORIO ESPECIAL

Denominación N° de pedido

Saco de plástico, 300 x 300 x 700 x 0,018 mm 99925 Botellita de aceite, 125 ml (Cross-Cut) 99943 Inicación: En el caso de pedidos ulteriores de accesorios especiales y de piezas de repuesto, rogamos se dirija a nuestro representante oﬁcial.

CARACTERISTICAS TECNICAS

Ancho de corte: 302/402: 1,9 mm (tiras)

3,8 mm (tiras) 5,8 mm (tiras) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Rendimiento de corte: 302/402:

1,9 mm: 12-14 hojas (70g/m 3,8 mm: 19-21 hojas (70g/m2) 5,8 mm: 25-27 hojas (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 hojas (70g/m

3,8x30 mm: 15-17 hojas (70g/m

302HS/402HS: 5-6 hojas (70g/m2) 302SF: 3-4 hojas (70g/m2) Tensión de conexión: 230V/50Hz

240V/50Hz

120V/60Hz 100V/50/60Hz

Fusible previo:

230V/240V/50Hz: 10 A (lento) 120V/100V/50/60Hz: 20 A (lento)

Ancho de trabajo: 240 mm Nivel de ruídos: aprox. 54 dB(A) Potencia: 0,55 kW Dimensiones (AxFxAl): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Peso: 302/-CC/-HS/-SF: aprox. 18,5-20 kg 402/-CC/-HS: aprox. 19,5-21 kg

)

Page 12

302

302CC

302HS

302SF

402

402CC

402HS

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

<< O aparelho não deve ser manejado por

várias pessoas ao mesmo tempo!

Os elementos de segurança servem para

um manejo sem perigo no „servigo por um só operador“.

<< Durante a operação de corte de papel não

devem ser realizados outros trabalhos na máquina (por exemplo limpezas, etc.)!

<< A máquina não é brinquedo e não

é apropriada para a utilização por crianças!

Os aspectos de técnica de segurança

(dimensões, aberturas de alimentação, dispositivos de desligamento de segurança, etc.) desta máquina não implicam qualquer garantia de manuseio seguro por crianças.

UTILIZAÇÃO

PAINEL DO UTILIZADOR: 1 = Interruotor „Pronto a funcionar“ (Fig. 1)

Com este interruptor pode ligar e desligar a

máquina.

Aviso: sempre ao ligar a máquina, será

efetuado automaticamente o ajuste da barreira luminosa. Como sinal, ambas as luzes de controle 4 e 5 piscarão durante alguns segundos (ﬁg. 1).

2 = Dispositivo fotoeléctrico „Avançar“ (Fig. 2)

a) Pisca, quando o interruptor (1) for carre-

gado.

b) Inicia a operação de corte, assim que uma

folha de papel for introduzida na ranhura de alimentação.

3 = Interruptor „Retroceder“ (Fig. 1)

Ao oremir este interruptor o mecanismo de

corte retrocede.

4 = Luz de controlo „Pronto a funcionar“ (Fig. 1)

Acende quando o interruptor „Pronto a fun-

cionar“ (1) estiver ligado.

5 = Luz de controlo (Fig. 1) „Recipiente cheio“ / „Porta aberta“

a) Pisca quando o recipiente de recolha

está enchido, e tem que ser esvaziado. A máquina é desligada automaticamente ao mesmo tempo.

<< Risco de ferimento! Manter

peças de vestuários penden tes, gravatas, jóias, cabelos compridos ou outros abjectos pendentes afastados da abertura para alimentação!

<< Risco de ferimento! Não colocar as mãos

na abertura para alimentação!

<< Em caso de perigo, desligar a máquina

no interruptor principal, ou no interruptor de emergência, ou desligar a ﬁcha da tomada!

<< Antes de abrir a máquina deve desligar a

ﬁcha da tomada!

Todas as reparações devem ser executadas

por especialistas!

b) Acende-se quando a porta está aberta. A

máquina é desligada auto-maticamente e não pode ser arrancada enquanto a porta estiver aberta.

6 = Luz de controlo „Congestionamento de papel“ (Fig. 1)

Acende quando foi introduzido demasiado

papel no mecanismo de corte. O mecanis mo de corte ﬁca bloqueado e pára. O motor desliga.

Aviso: como sinal de um possível conges

tionamento, a luz de controle piscará um pouco antes de se atingir o número máximo de folhas.

INSERÇÃO DE PAPEL:

- Ligar a máquina no interruptor (1) (Fig. 1). A luz de controlo (4) (Fig. 1) acende. A barreira luminosa (2) (ﬁg. 2) pisca.

- Inserir o papel através da ranhura de alimen tação de papel.

- A máquina avança automaticamente e puxa o papel. Após a operação de corte a máquina desliga automaticamente.

Nunca insira no apareiho uma quanti dada maior de papel do que a recomen dada (ver „DADOS TÉCNICOS“) !

Mas se se veriﬁcar um excesso de papel no mecanismo de corte consulte „AVARIAS“ em „CONGESTIONAMENTO DE PAPEL NO APERELHO“.

ENTRADA EM

FUNCIONAMENTO

CAMPO DE APLICAÇÃO:

A trituradora intimus 302/CC/HS/SF // 402/CC/HS é uma máquina para cortar todo o tipo de material próprio para escrita.

A máquina só deve ser empregada para triturar papel!

A trituração de suportes de dados de outro tipo, assim como, no caso dos modêlos com largura de corte de 0,8x12 mm (HS) ou 0,8x4,5 mm (SF), de agrafos ou grampos de metal, metálicos pode provocar ferimentos em pessoas (p.ex. através da fragmentação de materiais duros, etc.), além de provocarem danos no aparelho (p.ex. destruição das láminas, etc.).

Excepção: Alguns CD-ROMs podem ser fragmentados nos modelos com a largura de corte de 5,8 mm com um corte em faixas.

INSTALAÇÃO:

- Desempacote a máquina e coloque-a no sitio

desejado.

- Coloque os sacos de plástico no recipiente de

saida de papel.

- Ligar o aparelho corrente. (Dados as medidas

de precaução necessárias para a instalação da tomada em „DADOS TÉCNICOS“).

As aberturas de grelha no cárter ser vem para a refrigeração, e não devem ser cobertas nem fechadas! A ligação à rede da máquina tem que

ser livremente acessível! A máquina deve apenas ser instalada em salas fechadas e com uma tempe ratura de 10 a 25°!

UTILIZAÇÃO

ESVAZIAMENTO DO RECIPIENTE DE SAIDA DO PAPEL (Fig. 3):

De o recipiente de saida do papel estiver cheio, a máquina pára. A luz de controlo (5) (Fig. 1) pisca.

Esvazie o recipiente de saida do papel do se-

guinte modo:

- Abra a porta. Retire o saco cheio e despeje o

seu conteúdo.

- Introduza um saco vazio e feche a porta. A luz de controlo (5) (Fig. 1) apaga-se.

Observação: A máquina só funciona com a

porta fechada!

Fig. 1 Fig. 2 Fig. 3

Page 13

LIMPEZA DAS CÉLULAS FOTOELECTRICAS (Fig. 4):

Caso algum pedaço de papel ﬁque preso na ranhura de alimentação (por exemplo, após um congestionamento de papel) é possivel que o aparelho já não desligue através do dispositivo fotoeléctrico e ﬁque „ocupado“. Retire o pedaço de papel e respectivamente limpe a célula fotoeléctrica, introduzindo no mecanismo de corte mais uma folha de papel, rebobinando a máquina ou passando rapidamente com um pincel por cima dos dois „olhos“ da cécula fotoeléctrica.

MANUTENÇAO

Fig. 4

302

302CC

302HS

302SF

402

402CC

MANUTENÇAO - MECANISMO DE CORTE: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm e 0,8x4,5 mm):

Após cerca de 15 minutos de funcion amento da máquina mude para modo de retroceder durante quinze a vinte segundos e borrife simultaneamente o mecanismo de corte com o óleo especial que nós fornecemos.

CONSELHO PARA POUPAR ENERGIA:

Observe para que a máquina esteja desligada durante a noite (accionar o interruptor de pressão (3) (Fig. 1)).

DISPOSIÇÃO DA MÁQUINA:

Quando jogar a máquina fora, cuide que a disposição da mesma seja condizente com as normas de proteção do meio ambiente. Não disponha partes da máquina ou da sua embalagem no lixo caseiro.

402HS

AVARIAS

BLOQUEIO DE PAPEL NA MÁQUINA:

Caso que se produza um bloqueio por material aduzido em demasiada quantidade, a máquina reage da maneira seguinte:

- O equipamento de corte bloqueia, desloca-se a seguir um pouco para trás (o material é desbloqueado), e ﬁca parado.

- O motor é desligado.

- A indicação de controlo (6) (Fig. 1) está acesa.

Proceda da maneira seguinte:

- Accionar brevemente o interruptor de pressão para a marcha para trás (3) (Fig. 1).

- A indicação de controlo (6) (Fig. 1) apaga-se.

- Retirar o material reconduzido da máquina, e continuar com a trituração com uma menor quantidade de papel.

PROTECÇÃO DO MOTOR

O motor pára se estiver sobrecarregado. Desligue a máquina no interruptor de pressão (1) (Fig. 1). Após um periodo de arrefecimento de cerca de 15 a 20 minutos (consoante a temperatura da sala) pode reinicializar a máquina.

VERIFICAR EM CASO DE AVARIA:

Se o aparelho não funcionar, proceda s seguintes veriﬁcações:

- a ﬁcha Tipo de conexão à rede: Interruptor de rede de 2 polos, ﬁcha interna de rede, cabo de rede separado

- o interruptor de pressão (1) está ligado?

- a

- o O recipiente tem que ser esvaziado.

- Há algum Siga as instruções descritas em „CONGESTI

- O motor está sobrecarregado? Espere que ele arrefeça e reinicialize a máqui-

Se não se veriﬁcar nenhum destes casos, avise por favor o seu fornecedor especializado.

está ligada corrente?

porta está fechada? recipiente de saida de papel está cheiol?

congestionamento de papel?

ONAMENTO DE PAPEL“.

na.

ACESSORIOS ESPECIAIS

Designação N° de encomenda

Saco de plástico, 300 x 300 x 700 x 0,018 mm 99925 Frasco de óleo, 125 ml (Cross-Cut) 99943 Indicação: No caso de encomendar mais tarde peças dos acessórios especiais e no caso de necessitar peças de reposição, dirija-se ao seu revendedor especializado.

DADOS TECNICOS

Largura do corte: 302/402: 1,9 mm (tiras)

3,8 mm (tiras) 5,8 mm (tiras) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Produtividade do corte: 302/402:

1,9 mm: 12-14 folhas (70g/m 3,8 mm: 19-21 folhas (70g/m 5,8 mm: 25-27 folhas (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 folhas (70g/m2) 3,8x30 mm: 15-17 folhas (70g/m

302HS/402HS: 5-6 folhas (70g/m2) 302SF: 3-4 folhas (70g/m2) Tensão de ligação: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Segurança:

230V/240V/50Hz: 10 A (ociosa) 120V/100V/50/60Hz: 20 A (ociosa)

Largura de trabalho: 240 mm Nivel de ruido: ca. 54 dB(A) Potência: 0,55 kW Dimensões (LxPxA): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Peso: 302/-CC/-HS/-SF: ca. 18,5-20 kg 402/-CC/-HS: ca. 19,5-21 kg

)

Page 14

302

302CC

302HS

302SF

402

402CC

402HS

IMPORTANTI ISTRUZIONI DI SICUREZZA

<< L‘apparecchio non deve essere usato

contemporaneamente da più persone!

La disposizione degli elementi di sicurezza si

basa su un uso esente da pericoli in „Funzio namento con un solo operatore“.

<< Durante il procedimento di trinciatura è

proibito altri lavori alla macchina /ad es. interventi di pulizia ecc.)!

<< Questa macchina non è un giocattolo e

non è pertanto adatta all’uso da parte di bambini!

La concezione di sicurezza della macchina

(dimensioni, aperture di alimentazione, interdizioni di sicurezza ecc.) non prevede una manipolazione sicura da parte dei bambini.

ELEMENTI DI COMANDO: 1 = Pulsante „Pronto funzione“ (Fig. 1)

Con detto pulsante si innesta e disinnesta la

macchina..

Indicazione: Ogni volta che la macchina

viene accesa, la cellula fotoelettrica si regola automaticamente. Si riconosce dalle due spie di controllo 4 e 5 (illustr. 1) che lampeggiano per qualche secondo a turno.

2 = Cellula fotoelettrica (rotazione in senso di taglio) (Fig. 2) a) Lampeggia, quando il pulsante (1) è ac-

ceso.

b) Da l‘avvio all‘operazione di trinciatura

appena un foglio di carta viene introdotto nella bocca d‘immissione.

3 = Pulsante „Inversione rotazione“ (Fig. 1)

Premendo questo pulsante la taglierina gira

in senso inverso.

4 = Spia di controllo „Pronto funzione“ (Fig. 1)

La spia luminosa si accende appena è stato

innestato il pulsante (1).

5 = Spia di controllo (Fig. 1) „Contenitore colmo“ / „Portello aperto“

a) Lampeggia quando il contenitore di

raccolta è pieno e deve essere svuotato. Contemporaneamente la macchina viene disinserita.

<< Pericolo di lesioni! Evitare

l‘avvicinamento alla bocca

<< Pericolo di lesioni! Non avvicinarsi con le

dita alla bocca d‘immissione!

<< IIn casi di pericolo disinnestare la mac

china mediante l‘interruttore principale, oppure tramite il pulsante d‘emergenza o staccando la spina!

<< Innanzi l‘apertura della macchina staccare

la spina! Eventuali riparazioni andranno eseguite esclusivamente da personale specializzato!

d‘immission di parti di indu menti, cravatte, monili, capelli lunghi o altri oggetti sciolti!

USO

b) Si accende quando il portello è aperto.

La macchina viene disinserita automatica mente e non può essere riattivata ﬁnché il portello rimane aperto.

6 = Spia di controllo „Inceppamento“ (Fig. 1)

Indica una eccessiva alimentazione di carta.

La taglierina si blocca e si ferma. Il motore viene disinnestato.

Indicazione: La spia di controllo inizia a

lampeggiare quando sta per formarsi un inceppimento della carta e segnala che la capacità massima dei fogli e quasi raggiun ta.

INTRODUZIONE DELLA CARTA:

- Inserire la macchina tramite il pulsante (1) (ﬁg. 1).

La spia di controllo (4) (ﬁg. 1) si accende. La cellula fotoelettrica (2) (ﬁg. 2) lampeggia.

- Introduzione della carta nella bocca d‘immissione e invio alle taglierina.

- La macchina s‘innesta automaticamente con rotazione in senso di taglio assumendo la carta. Dopo l‘operazione di trinciatura la macchina si disinnesta automaticamente.

Non alimentare la macchina oltre la quantità max. consentita (vedi „DATI TECNICI“)!

Alime ntando troppo materiale alla taglierina vedi la pos. „Difetto in caso d‘inceppamento“.

MESSA IN FUNZIONE

CAMPO DI IMPIEGO: Il distruggi-documenti intimus 302/CC/HS/SF // 402/CC/HS è una macchina per la trinciatura di

carta in generale.

L’apparecchio deve essere utilizzato solo per distruggere carta!

La frantumazione di altri supporti di dati nonché di punti metallici e clip per i modelli con una larghezza di taglio pari a 0,8x12 mm (HS) oppure a 0,8x4,5 mm

(SF) può causare lesioni alle persone (ad es. per via della spaccatura di materiali solidi ecc.) così come danni all’apparecchio stesso (ad es. distruzione delle lame ecc.).

Eccezione: nei modelli con larghezza di taglio delle strisce di 5,8 mm è possibile sminuzzare anche CD-ROM singoli.

PLAZZAMENTO DELLA MACCHINA:

- Togliere l‘imballaggio e piazzare la macchina.

- Inﬁlare il sacco di raccolta in plastica o carta nella tramoggia.

- Eseguire l‘allacciamento dell‘apparecchiatura alla rete d‘alimentazione mediante l‘innesto della spina. (I dati relativi alle valvole di sicurezza sono esposti nel cap. „DATI TECNICI“).

Le aperture a griglia presenti nella cassa servono per il raffreddamento dell‘apparecchio e non devono essere né coperte né ostruite! La presa di collegamento alla rete dell‘appa-recchio deve essere facil mente accessibile! La macchina andrà piazzata e utilizzata solamente in luoghi chiusi temperati (10-25°C)!

USO

SVUOTAMENTO DEL CONTENITORE DI SCARICO (Fig. 3):

Quando il contenitore è colmo, la macchina si disinnesta automaticamente. La spia di controllo (5) (ﬁg. 1) lampeggia. Svuotare il contenitore di scarico come segue:

- Aprire il portello. Togliere il sacco pieno e smaltire il contenuto.

- Introdurre il sacco vuoto e chiudere il portello.

La spia di controllo (5) (ﬁg. 1) si spegne. Avvertenza: la macchina funziona solamente a portello chiuso!

Fig. 1 Fig. 2 Fig. 3

Page 15

PULIZIA DELLE FOTOCELLULE (Fig. 4):

Venendosi a bloccare pezzi di materiale all‘ingresso della bocca d‘immissione, (ad es. dopo un inceppamento) è possibile che la macchina non riesca a disinnestarsi a causa del mancato funzionamento delle cellule fotoelettriche. Si dovrà quindi provvedere ad alimentare un altro foglio di carta alla taglierina, oppure invertirne il senso di rotazione, pulendo allo stesso tempo ke fotocellule con un pennelino oppure stroﬁnandole con un panno.

MANUTENSIONE

Fig. 4

302

302CC

302HS

302SF

402

402CC

MANUTENZIONE DELLA TAGLIERINA: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm e 0,8x4,5 mm):

Dop cica 15 minuti di funzione ininterrotta, invertire per circa 15-20 secondi il senso di rotazione spruzzando sulla taglierina alcune gocce dell‘olio speciale fornito.

CONSIGLIO PER IL RISPARMIO ENERGETICO:

Assicurarsi che durante la notte l‘apparecchio sia sempre disinserito (pulsante (3) (ﬁg. 1).

SMALTIMENTO DELLA MACCHINA:

Smaltire la macchina nel rispetto dell’ambiente al termine della durata d‘utilizzo. Non gettare parti della macchina o dell’imballaggio nei riﬁuti domestici.

402HS

INCEPPAMENTO DELLA CARTA NELL‘APPARECCHIO:

Se a causa di un‘eccessiva alimentazione di carta si veriﬁca un inceppamento della carta nella macchina, quest‘ultima reagisce come segue:

- La taglierina viene bloccata e quindi scorre in avanti per un certo tratto (il materiale viene sbloccato) e si ferma.

- Il motore viene disinserito.

- La spia di controllo (6) (ﬁg. 1) si accende.

Procedere come segue:

- Azionare brevemente il pulsante per lo scorrimento all‘indietro (3) (ﬁg. 1).

- La spia di controllo (6) (ﬁg. 1) si spegne.

- Rimuovere dalla macchina il materiale di taglio respinto e ripetere l‘operazione di trinciatura con una minore quantità di carta.

PROTEZIONE MOTORE:

Sollecitando il motore oltre i limiti avviene il blocco. Disinserire la macchina tramite il pulsante (1) (ﬁg. 1). Dopo un periodo di raffreddamento di circa 15-20 minuti, (dipendente dalla tempertura ambiente) sarà possibile innestare nuovamente la macchina.

CHECK-LIST IN CASO DI ANOMALIE:

Se l‘apparecchiatura non dovesse funzionare, eseguire un controllo in base ai seguenti punti:

- Assicurarsi che la spina di alimentazione sia

ben collegata alla presa? Tipo di collegamento alla rete: interruttore di rete a 2 poli, spina di rete interna, cavo di alimentazione separato

- È inserito il pulsante (1)?

- Assicurarsi che il portello sia chiuso?

- Assicurarsi che il contenitore di raccolta non

sia colmo altremodo, passando eventualmente

alo svuotamento?

- Assicurarsi che non ci sia un inceppamento di

materiale, seguendo qui in caso affermativo le

istruzioni date.

- Accertarsi che il motore non sia sovraccarico,

attendendo eventualmente il raffreddamento

dello stesso prima di riavviarlo.

Non trovando il defetto in base ai punti riportati, rivolgersi al proprio rivenditore specializzato.

ACCESSORI SPECIALI

Denominazione N. di matricola.

Saco di plastica, 300 x 300 x 700 x 0,018 mm 99925 Bottiglietta olio, 125 ml (cross-cut) 99943 Nota: Per le ordinazioni di pezzi accessori speciali si prega di rivolgersi al proprio rivenditore specializzato.

DATI TECNICIANOMALIE DI FUNZIONAMENTO

Larghezza di taglio: 302/402: 1,9 mm (strisce)

3,8 mm (strisce) 5,8 mm (strisce) 302CC/402CC: 1,9x15 mm (cross-cut) 3,8x30 mm (cross-cut)

302HS/402HS: 0,8x12 mm (cross-cut) 302SF: 0,8x4,5 mm (cross-cut) Potenza di taglio: 302/402:

1,9 mm: 12-14 fogli (70g/m2) 3,8 mm: 19-21 fogli (70g/m 5,8 mm: 25-27 fogli (70g/m

302CC/402CC:

1,9x15 mm: 10-11 fogli (70g/m2) 3,8x30 mm: 15-17 fogli (70g/m2)

302HS/402HS: 5-6 fogli (70g/m2) 302SF: 3-4 fogli (70g/m2) Tensione d‘allacciamento: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Valvola di dicurezza:

230V/240/50Hz: 10 A (ritard.) 120V/100/50/60Hz: 20 A (ritard.)

Larghezza utile lavoro: 240 mm Livello rumorosità: circa 54 dB(A) Potenza assorbita: 0,55 kW Dimensioni (LxPxA): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Peso: 302/-CC/-HS/-SF: circa 18,5-20 kg 402/-CC/-HS: circa 19,5-21 kg

)

Page 16

302

302CC

302HS

302SF

402

402CC

402HS

БОЙПЛПГЕУ ПДЗГЙЕУ БУЦБЛЕЙБУ

<< П чейсйумьт фзт мзчбн¤т е∂йфсœ∂ефбй нб

гЯнефбй мьнп б∂ь œнб Ьфпмп кЬие цпсЬ!

З дйЬфбоз фщн уфпйчеЯщн буцблеЯбт вбуЯжефбй

уе буцбл¤ чс¤уз у¥мцщнб ме фпн „Xейсйумь б∂ь œнб Ьфпмп“.

<< Êáôá ô çí ä éáäé ê áóßá ôåìá ÷éóì ï‹ ä å í

е∂ й фс ∑ ∂ п н ф б й п ∂ пй е у д ¤ ∂ п ф е Ь л л е т е∂емвЬуейт уфп мзчЬнзмб (∂.ч. кбиЬсйумб кл∂.)!

<< Η µηχανή αυτή δεν είναι παιχνίδι και δεν

ενδείκνυται για την χρήση από παιδιά!

Η συνο λικ ή κατα σκε υή ανα φερ όµε νη σε

θέµατα ασφαλείας (διαστάσεις, ανοίγµατα τροφοδοσίας, απενεργοποίση σε περίπτωση κι ν δ ύνου κ λπ. ) τ ης µηχ ανή ς α υτής δ εν συµπεριλαµβάνει εγγύηση για ακίνδυνο χειρισµό από παιδιά.

¬ЕЙСЙУМПУ

УФПЙ¬ЕЙБ ¬ЕЙСЙУМПХ: 1 = Щуфйкьт дйбкь∂фзт „Ефпймьфзфб лейфпхсгЯбт“ (åéê. 1)

М’ бхфь фпн дйбкь∂фз енесгп∂пйеЯфбй кбй

∂б‹ей фп мзчЬнзмб (Ьнбммб/ув¤уймп).

Ó ç ì å ßù ó ç : Ó å ê Ü èå åê êß í ç ó ç ô çò

мзчбн¤т, ∂сбгмбфп∂пйеЯфбй мйб бхфьмбфз ехихгсЬммйуз фпх цщфпцсЬкфз. Убн œндейоз, бнбвпув¤нпхн гйб месйкЬ дехфесьле∂фб енбллЬо пй д‹п узмЬнуейт елœгчпх 4 кбй 5 (ейк. 1).

2 = ЦщфпцсЬкфзт дй∑лехузт (∂сп¥изуз) (ейк. 2)

á)

Бнбвпув¤ней ьфбн п щуфйкьт дйбкь∂фзт

(1) еЯнбй ∂бфзмœнпт.

в) ОекйнЬей фзн дйбдйкбуЯб фембчйумп‹ мьлйт

ейубчиеЯ ц‹ллп чбсфйп‹ уфзн учйум¤ фспцпдпуЯбт.

3 = Щуфйкьт дйбкь∂фзт „БнЬдспмз кЯнзуз“ (åéê. 1)

Ме ∂Ьфзмб бхфп‹ фпх дйбкь∂фз п кп∂фйкьт

мзчбнйумьт гхсЯжей бнЬуфспцб.

4 = У¤мбнуз ел∑гчпх „Ефпймьфзфб лейфпхсгЯбт“ (åéê. 1)

БнЬвей, ьфбн п щуфйкьт дйбкь∂фзт (1) еЯнбй

∂áôçì∑íïò.

5 = У¤мбнуз ел∑гчпх (ейк. 1) „КЬлбипт ∂л¤сзт“ / „‡ьсфб бнпйчф¤“

á) Бнбвпув¤ней ьфбн п кЬлбипт б∂пкпммЬфщн

œчей гемЯуей кбй ∂сœ∂ей нб еккенщиеЯ. Фбхфьчспнб, з мзчбн¤ фЯиефбй екфьт лейфпхсгЯбт.

<< Κίνδυνος τραυµατισµού! ÊÜèå

бйщсп‹менб бнфйкеЯменб ь∂щт еЯдз сп х ч й у м п ‹, г с б в Ьф е т, кпум¤мбфб, м б к с х Ь м б л л й Ь ¤ Ьллб лхфЬ б нфйкеЯме нб нб всЯукпнфбй мбксхЬ б∂п фп Ьнпйгмб фспцпдпуЯбт фпх мзчбн¤мбфпт.

<< Κίνδυνος τραυµατισµού! Мз вЬжефе фб ч∑сйб

убт кпнфЬ уфп Ьнпйгмб фспцпдпуЯбт.

<< Óå ∂åñß∂ôùóç êéíä‹íïõ óâ¤óåôå áì∑óùò ôï

мзчЬнзмб б∂п фпн генйкь дйбкь∂фз кйнд‹нпх ¤ фсбв¤офе фп кбл¥дйп б∂п фзн ∂сЯжб!

<< ‡сЯн бнпЯофе фп мзчЬнзмб, фсбв¤офе фп

êáë¥äéï ∂áñï÷¤ò á∂ï ôçí ∂ñßæá!

Фхчьн е∂йукех∑т е∂йфс∑∂ефбй нб екфелп‹нфбй

мьнпн б∂п ейдйкь фечнЯфз!

â) БнЬвей, ьфбн з ∂ьсфб ∑мейне бнпйгм∑нз.

Фп мзчЬнзмб ∂б‹ей бхфпмЬфщт фзн кЯнзуз кбй еЯнбй бд‹нбфп нб е∂бнблейфпхсг¤уей ецьупн з ∂ьсфб еЯнбй бнпйчф¤.

6 = У¤мбнуз ел∑гчпх „Е∂йу¥сехуз чбсфйп‹„ (åéê. 1)

Ç ë õ÷ í ß á á í Üâ åé ó å ∂å ñ ß∂ ôù óç

х∂есфспцпдпуЯбт чбсфйп‹, уфпн кп∂фйкь мзчбнйумь, п∂ьфбн фп кп∂фйкь ∂б‹ей фзн лейфпхсгЯб кбй м∑ней бкЯнзфп. П кйнзф¤сбт уфбмбфЬей е∂Яузт.

Óçì åßù óç: Óáí œí äåé î ç ü ôé å∂ß êåéô áé

е∂йу¥сехуз чбсфйп‹, з у¤мбнуз елœгчпх бсчЯжей нб бнбвпув¤ней лЯгп ∂сйн б∂ь фзн е∂Яфехоз фпх мœгйуфпх псЯпх е∂еоесгбуЯбт ц‹ллщн.

ФСПЦПДПУЙБ XБСФЙПХ:

- Енесгп∂пйеЯуфе фп мзчЬнзмб ме фпн щуфйкь

дйбкь∂фз (1) (ейк. 1) З у¤мбнуз ел∑гчпх (4) (ейк. 1) бнЬвей. П цщфпцсЬкфзт (2) (ейк. 2) бнбвпув¤ней.

- ‡есЬуфе чбсфЯ б∂п фзн учйум¤ ейубгщг¤т ∂спт

ôï êï∂ôéêü.

- Фп мзчЬнзмб кйнзфп∂пйеЯфбй бхфпмЬфщт ме

∂сп¥изуз кбй ∂бЯсней фп чбсфЯ ∂спт фб м∑уб.

Уфп ф∑лпт фзт дйбдйкбуЯбт фембчйумп‹ фп

мзчЬнзмб ув¤ней бхфпмЬфщт.

‡пф∑ мз фспцпдпфеЯфе фп мзчЬнзмб ме мегбл‹фесз ∂п уьфзфб б∂’ бх ф¤ ∂пх бнбц∑сефбй щт м∑гйуфз ∂пуьфзфб б∂ п дпч¤ т чбс ф й п‹ ( в л. УФПЙ¬ЕЙБ“).

Бн щуфьуп фспцпдпфзиеЯ х∂∑смефсз ∂п уьфз фб, гйб б∂бл лбг¤ вл. ∂бс . „БНЩМБЛЙБ“ уе „Е‡ЙУЩСЕХУЗ ¬БСФЙПХ УФП МЗ¬БНЗМБ“.

„Ô Å ¬ÍÉÊ Á

‡СЩФБС¬ЙКЗ ЛЕЙФПХСГЙБ

ФПМЕБУ ¬СЗУЗУ: Фп фсщкфйкь ∂лзспцпсй¥н intimus 302/CC/HS/SF // 402/CC/HS еЯнбй енб мзчЬнзмб гйб кбфбфембчйумь

гсб∂фп‹ хлйкп‹ кЬие ц‹уещт.

Η µηχανή επιτρέπεται να χρησιµοποιείται µόνο για την καταστροφή χαρτιών!

Η καταστροφή άλλων φορέων αρχείων και συνδετήρων καθώς και στα µοντέλα µε πλάτος κοπής 0,8x12 (HS) (SF) χιλ. και συρµάτων συρραπτικών µπορεί να προκαλέσει τον τραυµατισµό του ατόµου (π.χ. θριµµατισµός στερεών υλικών κλπ.), καθώς και ζηµιές στη συσκευή (π.χ. καταστροφή του κοπτικού µηχανισµού).

ЕобЯсеуз: Ôá ìïíôœëá ãéá кп∂¤ уе лщсЯдет ме ∂лЬфпт кп∂¤т 5,8 mm м∂псп‹н е∂Яузт нб чсзуймп∂пйп‹нфбй гйб фпн фембчйумь мемпнщмœнщн CD-ROM.

ФП‡ПИЕФЗУЗ:

- Б∂пухукехЬуефе фп мзчЬнзмб кбй фп∂пиеф¤уфе фп.

- Дйбуфс¥уфе фпн ∂лбуфйкь ¤ чЬсфйнп уЬккп уфпн кЬлбип ухгк∑нфсщузт бчсзуфехм∑нпх хлйкп‹.

- Ухнд∑уефе фп мзчЬнзмб ме фпн сехмбфпл¤∂фз уфп дЯкфхп ∂бспч¤т (учефйкЬ ме фзн б∂бйфп‹менз буцЬлейб се‹мбфпт фзт ∂сЯжбт фпЯчпх вл∑∂е ”ФЕ¬НЙКБ УФПЙ¬ЕЙБ”.

Фб дйкфхщфЬ бнпЯгмбфб фпх кйвщфЯпх чсзуйме‹пхн гйб фзн ш‹оз фпх мзчбн¤мбфпт кбй ден е∂йфсœ∂ефбй нб уке∂буфп‹н ¤ нб еЯнбй впхлщмœнб! З у‹ндеуз сехмбфп∂бспч¤т уфп мзчЬнзмб нб еЯнбй еле‹иесз чщсЯт ем∂ьдйб! З чс¤уз фпх мзчбн¤мбфпт е∂йфс∑∂ефбй мьнп енфьт клейуф¥н ч¥сщн м∑фсйбт иесмпксбуЯбт (10 – 25 КелуЯпх).

χιλ. 0,8x4,5

¬ЕЙСЙУМПУ

БДЕЙБУМБ ФПХ КБЛБИПХ Б¬СЗУФЩН (ейк. 3):

ƒфбн фп кблЬий еЯнбй гемЬфп, з мзчбн¤ фЯиефбй екфьт лейфпхсгЯбт. З у¤мбнуз елœгчпх (5) (ейк. 1) бнбвпув¤ней. БдейЬуфе фпн кЬлбип бчс¤уфщн щт ео¤т:

- БнпЯофе фзн ∂ьсфб. Бцбйс∑уфе фпн гемЬфп уЬккп кбй бдейЬуфе фп ∂есйечьменп.

- ВЬлфе фпн Ьдейп уЬккп уфпн кЬлбип кбй клеЯуфе фзн ∂ьсфб. З у¤мбнуз елœгчпх (5) (ейк. 1) ув¤ней.

Õ∂üøç: Фп мзчЬнзмб дпхле‹ей мьнп ме клейуф¤ ∂ьсфб.

Åéê. 1 Åéê. 2 Åéê. 3

Page 17

КБИБСЙУМБ ФЩН ЦЩФПКХФФБСЩН (ейк. 4):

Бн меЯнпхн кпммбфЬкйб чбсфйп‹ уфз учйум¤ ейубгщг¤т (∂.ч. б∂п е∂йу¥сехуз чбсфйп‹), фп мзчЬнзмб енд∑чефбй нб мз дйбкь∂фей фзн кЯнзуз льгщ фпх кблхмм∑нпх цщфпцсЬкфз. М∂псеЯфе н’ бцбйс∑уефе фб кпммЬфйб чбсфйп‹ кбй бнфЯуфпйчб нб кбибсЯуефе фп цщфпк‹ффбсп ейуЬгпнфбт уфп кп∂фйкь бкьмз енб ц‹ллп чбсфйп‹, ¤ нб енесгп∂пй¤уефе фзн бнЬуфспцз кЯнзуз фпх мзчбн¤мбфпт кбй нб укпх∂Яуефе фб ”мЬфйб” фпх цщфпкхффЬспх елбцсЬ м’ енб ∂йн∑лп.

УХНФЗСЗУЗ

Åéê. 4

302

302CC

302HS

302SF

402

402CC

УХНФЗСЗУЗ КП‡ФЙКПХ: (1,9x15 члуф., 3,8x30 члуф., 0,8x12 члуф. кбй 0,8x4,5 члуф.):

Бцп‹ лейфпхсг¤уей фп мзчЬнзмб ∂есЯ фб 15‘ ле∂фЬ уе ухнеч¤ кЯнзуз ∂бф¤уфе фзн ”кЯнзуз бнЬ∂пдб” (бнбдспм¤) гйб 15 – 20 дехфесьле∂фб кбй фбхфьчспнб шекЬуфе лЯгп б∂п фп ухнзмм∑нп ейдйкь лЬдй ∂Ьнщ уфпн кп∂фйкь мзчбнйумь.

УХМВПХЛЗ ГЙБ ПЙКПНПМЙБ ЕНЕСГЕЙБУ:

‡спу∑чефе мефЬ фп учьлбумб нб еЯнбй фп мзчЬнзмб увзуфь кбфб фзн н‹чфб [∂бф¤уфе фпн щуфйкь дйбкь∂фз (3) (ейк. 1)].

∆ΙΑΘΕΣΗ ΤΗΣ ΜΗΧΑΝΗΣ ΣΤΑ ΑΠΟΡΡΙΜΜΑΤΑ:

Η διάθεση της µηχανής στα απορρίµµατα κατά τη λήξη της διάρκειας ζωής της να γίνετε κατά τρόπο φιλικό προς το περιβάλλον. Μη πετάτε εξαρτήµατα της µηχανής ή της συσκευασίας στα οικιακά απορρίµµατα.

402HS

ЛЕЙФПХСГЙКЗ БНЩМБЛЙБ

М‡ПХКЩМБ XБСФЙПХ УФП МЗXБНЗМБ:

Бн ухмвеЯ м∂п‹кщмб льгщ х∂есвплйк¤т фспцпдпуЯбт хлйкп‹, фп мзчЬнзмб бнфйдсЬ щт ео¤т:

- Фп кп∂фйкь м∂лпкЬсей. Ен ухнечеЯб ∂бЯсней гйб лЯгп кЯнзуз „бнЬ∂пдб“ (фп фембчйжьменп гсб∂фь хлйкь елехиес¥нефбй) кбй фелйкЬ уфбмбфЬей.

- П кйнзф¤сбт (мпфœс) ув¤ней.

- З у¤мбнуз ел∑гчпх (6) (ейк. 1) бнЬвей.

КЬнфе фйт ео¤т ен∑сгейет:

- ‡бф¤уфе гйб лЯгп фпн щуфйкь дйбкь∂фз фзт „бнЬ∂пдб“ кЯнзузт (3) (ейк. 1).

- З у¤мбнуз елœгчпх (6) (ейк. 1) ув¤ней.

- Бцбйс∑уфе фп е∂йуфсецьменп хлйкь б∂п фп мзчЬнзмб кбй ухнечЯуфе фзн дйбдйкбуЯб фе м бчйум п ‹ ме мйк с ьфесз ∂ п уьфзф б чбсфйп‹.

‡СПУФБУЙБ КЙНЗФЗСБ:

Уе ∂есЯ∂фщуз х∂есцьсфщузт фпх кйнзф¤сб фп мзчЬнзмб уфбмбфЬей б∂п мьнп фпх. Ув¤уфе фп ме фпн щуфйкь дйбкь∂фз (1) (ейк. 1). Бц¤уфе фп мзчЬнзмб нб ксх¥уей г‹сщ уфб 15 – 20’ ле∂фЬ (бнЬлпгб ме фзн иесмпксбуЯб ∂есйвЬллпнфпт) кбй ен ухнечеЯб м∂псеЯфе нб фп обнбчсзуймп∂пй¤уефе.

ЛЙУФБ ЕЛЕГ¬ПХ Е‡Й БНЩМБЛЙЩН:

Бн фп мзчЬнзмб ден енесгп∂пйеЯфбй, еоефЬуфе фб бкьлпхиб:

- ЕЯнбй п сехмбфпл¤∂фзт ухндедем∑нпт уфзн

∂сЯжб дйкф‹пх; Ф‹∂пт злекфсп∂бспч¤т дйкф‹пх: дй∂плйкьт дйбкь∂фзт злекфсп∂бспч¤т, еущфесйкьт сехмбфпдьфзт, чщсйуфь кбл¥дйп злекфсп∂бспч¤т

- ЕЯнбй п щуфйкьт дйбкь∂фзт (1) ∂áôçì∑íïò;

- ЕЯнбй з ∂üñôá клейуф¤;

- Ì¤∂ùò åß í á é ï ê Ü ë á è ï ò á ÷ ñ ¤ ó ô ù í

гемЬфпт;

- Ì¤∂ùò ∑÷åé ì∂ïõê¥óåé ф п мзчЬнзмб;

БкплпхиеЯуфе фйт пдзгЯет гйб ”Е‡ЙУЩСЕХУЗ

¬БСФЙПХ”.

- М¤∂щт ∂бсбцпсф¥изке п кйнзф¤сбт;

‡ å ñ é ì ∑ í å ô å í á ê ñ õ ¥ ó å é ê á é

обнбоекйн¤уфе.

Бн ден бнфб∂ пк сЯнефбй кбммЯ б б∂п фйт еое ф б ж ьме н е т ∂ е с й∂ф ¥ у е йт е л∑ г ч п х , е∂йкпйнщн¤уфе ме фзн бнфй∂спущ∂еЯб.

ЕЙДЙКБ ‡БСЕЛКПМЕНБ

ПнпмбуЯб Áñéè.∂áñáã.

‡лбуфйкьт уЬккпт, 300 x 300 x 700 x 0,018 члуф 99925 ЦйблЯдйп лбдйп‹ 125 члуфьлйфсб (Cross-Cut) 99943 УзмеЯщуз: Гйб фзн ∂бсбггелЯб ейдйк¥н ∂бселкпмœнщн кбй фзн ∂спм¤иейб бнфбллбкфйк¥н, б∂пфбиеЯфе уфпн бнфй∂сьущ∂п.

ÔÅ¬ÍÉÊÁ ÓÔÏÉ¬ÅÉÁ

‡лЬфпт кп∂¤т: 302/402: 1,9 члуф. (лщсЯдб)

3,8 члуф. (лщсЯдб) 5,8 члуф. (лщсЯдб) 302CC/402CC: 1,9x15 ÷ëóô. (Cross-Cut) 3,8x30 ÷ëóô. (Cross-Cut)

302HS/402HS: 0,8x12 ÷ëóô. (Cross-Cut) 302SF: 0,8x4,5 члуф. (Cross-Cut) Kп∂фйк¤ б∂ьдпуз: 302/402:

1,9 ÷ëóô.: 12-14 ö‹ëëá (70 ãñ./ì 3,8 ÷ëóô.: 19-21 ö‹ëëá (70 ãñ./ì 5,8 ÷ëóô.: 25-27 ö‹ëëá (70 ãñ./ì2)

302CC/402CC:

1,9x15 ÷ëóô.: 10-11 ö‹ëëá (70 ãñ./ì 3,8x30 ÷ëóô.: 15-17 ö‹ëëá (70 ãñ./ì

302HS/402HS: 5-6 ö‹ëëá (70 ãñ./ì2) 302SF: 3-4 ц‹ллб (70 гс./м2) ФЬуз у‹ндеузт дйкф‹пх: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

БуцЬлейб ∂бсемвпл¤т:

230V/240V/50Hz: 10 A (ìå õóô∑ñåóç) 120V/100V/50/60Hz: 20 A (ìå õóô∑ñåóç)

‡лЬфпт ∑сгпх: 240 члуф. Иьсхвпт ∑сгпх: 54 нфеуйм∂∑л, ∂есЯ∂пх Йуч‹т: 0,55 kW ДйбуфЬуейт (‡xМx†): 302/-CC/-HS/-SF: 385x280x635 ÷ëóô. 402/-CC/-HS: 385x280x740 члуф. ВЬспт: 302/-CC/-HS/-SF: 18,5-20 ÷ãñ., ∂åñß∂ïõ 402/-CC/-HS: 19,5-21 ÷ãñ., ∂åñß∂ïõ

)

Page 18

302

302CC

302HS

302SF

402

402CC

402HS

VIGTIGE SIKKERHEDSOPLYSNINGER

<< Apparatet må kun betjenes af én person

ad gangen!

Sikkerhedselementerne er konstrueret til

farefri betjening i „enmandsdrift“.

<< Under makuleringen må der ikke gennem

føres andet arbejde på maskinen (f.eks. rengøring)!

<< Maskinen er ikke noget legetøj og den er

ikke egnet til at b den!

Hele denne maskines sikkerhedstekniske

konstruktion (dimensioner, tilføringsåbninger, sikkerhedsafbrydelsesmekanismer osv.) indeholder ikke nogensomhelst garanti for en farefri håndtering gennem børn.

ørn bruger og benytter

BETJENING

BETJENINGSELEMENTER: 1 = Trykkontakt „driftsklar“ (ﬁg. 1) Med denne kontakt tændes eller slukkes

maskinen.

Bemærk: Hver gang maskinen tændes,

gennemføres der automatisk en justering af fotocellen. Som tegn på denne justering blinker de to kontrolindikatorer 4 og 5 (ﬁg. 1) på skift i et par sekunder.

2 = Fotocelle (fremad) (ﬁg. 2) a) Blinker, når der er tændt på tryk-

kontakten (1).

b) Starter makuleringen, når der føres et ark

papir ind gennem sprækken.

3 = Trykkontakt „tilbage“ (ﬁg. 1)

Knivene kører baglæns, når der trykkes på

denne kontakt.

4 = Kontrolindikator „driftsklar“ (ﬁg. 1)

Tænder, når der er trykket på trykkontakt

(1).

5 = Kontrolindikator „beholder fyldt“ / „dør åben“ (ﬁg. 1)

a) Blinker, når papirbeholderen er fyldt og

skal tømmes. Samtidig slukkes maskinen automatisk.

b) Tænder, når døren står åben. Maskinen

frakobles automatisk og kan ikke startes, når døren står åben.

<< Fare for kvæstelser! Løstsid-

dende beklædningsgenstande, slips, smykker eller lignende må ikke komme i nærheden af

6 = Kontrolindikator „papirstop“ (ﬁg. 1)

Tænder, når der er ført for meget papir ind i

PAPIRTILFØRSEL:

- Maskinen tændes på trykkontakt (1) (ﬁg. 1). Kontrolindikator (4) (ﬁg. 1) tænder. Fotocellen (2) (ﬁg. 2) blinker.

- Papiret føres gennem sprækken ind til knive-

- Maskinen skifter automatisk til „fremad“ og

<< Fare for kvæstelser! Stik ikke ﬁngrene ind

i papirsprækken!

<< I tilfælde af fare slukkes der for maskinen

på hovedafbryderen, nødafbryderen eller ved at trække stikket ud!

<< Træk stikket ud, før maskinen åbnes! Reparationer må kun foretages af en

servicetekniker!

maskinen. Knivene blokerer og skærer ikke længere. Motoren frakobles. Henvisning: Som tegn på at der er ved at være papirstop i maskinen, blinker kontro- lindikatoren kort, før grænsen for hvor meget papir der kan fyldes i, er nået.

ne.

trækker papiret ind. Efter makuleringen slukker

maskinen automatisk.

Læg aldrig mere papir i maskinen end den angivne maksimale mængde (se „TEKNISKE SPECIFIKATIONER“)!

Hvis der alligevel er kommet for meget papir i, så læs afsnittet „PAPIRSTOP I MASKINEN“ under overskriften „FEJL“.

papirsprækken!

IDRIFTSÆTTELSE

ANVENDELSESOMRÅDE: Makulatoren intimus 302/CC/HS/SF // 402/CC/ HS er en maskine til makulering af almindelige

dokumenter.

Maskinen må kun anvendes til makulering af papir!

Makuleringen af andre slags datamedier og ved modellerne med skærebredden 0,8x12 mm (HS) eller 0,8x4,5 mm (SF) også i forbindelse med hæfteklammer og clips kan medføre, at personen bliver såret (f. eks. ved at faste materialer splintrer osv.) og at apparatet beskadiges (f. eks. ødelæggelse af knivene).

Undtagelse: Ved modellerne med en skærebred de på 5,8 mm strimler kan der også makuleres CD-ROM enkeltvis.

OPSTILLING:

- Maskinen pakkes ud og stilles op.

- Plasticpose sættes ind i papirbeholderen.

- Maskinen tilsluttes en stikkontakt (oplysninger om stikkontaktens krævede sikring fremgår af de „TEKNISKE SPECIFIKATIONER“).

Gitteråbningerne i kabinettet tjener til afkøling og må ikke spærres eller dækkes til! Der skal være fri adgang til den stikkontakt, som maskinen tilsluttes! Maskinen bør kun opstilles i lukkede og tempererede rum (10 - 25°C)!

BETJENING

TØMNING AF PAPIRBEHOLDEREN (Fig. 3):

Hvis beholderen er fyldt, slukker maskinen automatisk. Kontrolindikatoren (5) (ﬁg. 1) blinker. Sådan tømmes beholderen:

- Åbn døren. Den fyldte pose tages ud, og indholdet bortskaffes.

- Den tomme pose sættes i, og døren lukkes. Kontrolindikator (5) (ﬁg. 1) slukker.

Bemærk: Maskinen kører kun ved lukket dør!

Fig. 1 Fig. 2 Fig. 3

Page 19

RENSNING AF FOTOCELLERNE (Fig. 4):

Hvis der sidder papirstykker fast i sprækken (f.eks. efter papirstop), kan det ske, at maskinen ikke frakobler på grund af den blokerede fotocelle. De kan fjerne papirstykkerne eller rense fotocellen ved at føre et ekstra ark papir ind eller ved at sætte maskinen til at køre baglæns og rense fotocellens to „øjne“ med en pensel.

VEDLIGEHOLDELSE

302

302CC

302HS

VEDLIGEHOLDELSE AF KNIVENE: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm og 0,8x4,5 mm):

Efter ca. 15 minutters vedvarende drift sættes maskinen til at køre baglæns i ca. 15-20 sekunder, samtidig med at der sprayes lidt af den specielle olie, der leveres sammen med maskinen, på knivene.

302SF

402

402CC

402HS

Fig. 4

PAPIRSTOP I MASKINEN:

Hvis der opstår papirstop, fordi der er blevet tilført for meget materiale, reagerer maskinen på følgende måde:

- Knivene blokerer, kører et stykke tilbage (ma terialet frigøres) og står derefter stille.

- Motoren frakobles.

- Kontrolindikator (6) (ﬁg. 1) tænder.

Der skal nu gøres følgende:

- Trykkontakt „tilbage“ (3) (ﬁg. 1) betjenes kortvarigt.

- Kontrolindikator (6) (ﬁg. 1) slukker.

- Det tilbageførte materiale tages ud af maskinen, og makuleringen fortsættes med en mindre papirmængde.

MOTORBESKYTTELSE:

Hvis motoren overbelastes, slukker den automati sk. Sluk for maskinen på trykkontakt (1) (ﬁg. 1). Efter en afkølingstid på 15-20 minutter (alt efter rumtemperatur) kan maskinen startes igen.

EKSTRA TILBEHØR

Betegnelse Ordrenr.

Plasticpose, 300 x 300 x 700 x 0,018 mm 99925 Olieﬂaske, 125 ml (Cross-Cut) 99943 Bemærk: Ved efterbestilling af ekstra tilbehør og behov for reservedele henviser vi til nærmeste forhandler.

CHECKLISTE VED FEJL:

Kontroller følgende punkter, hvis apparatet ikke virker:

stikket tilsluttet stikkontakten?

- Er Nettilslutning: 2-polet netkontakt,

internt netstik, separat netkabel

- Er der tændt for

døren lukket?

- Er

beholderen fyldt?

Beholderen skal tømmes.

- Er der Følg vejledningen under „PAPIRSTOP“.

- er motoren blevet overbelastet? Vent, indtil den er afkølet, og start så forfra.

Hvis ingen af disse punkter hjælper, skal de

henvende Dem til forhandleren.

papirstop?

trykkontakt (1)?

TIP OM ENERGIBESPARELSE:

Husk at slukke for maskinen om natten (tryk på trykkontakt (3) (ﬁg. 1)).

BORTSKAFNING AF MASKINEN

Når maskinens levetid er omme, så bortskaf den på miljøvenlig måde. Ingen dele af maskinen eller emballagen må bortskaffes sammen med almindeligt husholdningsaffald.

TEKNISKE SPECIFIKATIONERFEJL

Skærebredde: 302/402: 1,9 mm (strimler)

3,8 mm (strimler) 5,8 mm (strimler) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Skæreeffekt: 302/402:

1,9 mm: 12-14 ark (70g/m 3,8 mm: 19-21 ark (70g/m 5,8 mm: 25-27ark (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 ark (70g/m2) 3,8x30 mm: 15-17 ark (70g/m

302HS/402HS: 5-6 ark (70g/m2) 302SF: 3-4 ark (70g/m2) Forsyningsspænding: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Sikring:

230V/240V/50Hz: 10 A (træg) 120V/100V/50/60Hz: 20 A (træg)

Arbejdsbredde: 240 mm Støjniveau: ca. 54 dB(A) Effekt: 0,55 kW Mål (BxDxH): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Vægt: 302/-CC/-HS/-SF: ca. 18,5–20 kg 402/-CC/-HS: ca. 19,5–21 kg

)

Page 20

302

302CC

302HS

302SF

402

402CC

402HS

VIKTIGE SIKKERHETSHENVISNINGER

<< Apparatet må ikke betjenes av ﬂere perso-

ner samtidig!

Sikkerhetsinnretningene er konstruert for

risikofri betjening av én person.

<< Mens oppkuttingen foregår må det ikke

utføres andre arbeider (f.eks. rengjøring o.l.) på maskinen!

<< Maskinen er ikke noe leketøy og er ikke

egnet for barn!

Det sikkerhetstekniske totalkonseptet (mål,

mateåpninger, sikkerhetsutkoblinger osv.) på denne maskinen gir ingen garanti for at den kan håndteres farefritt av barn.

BETJENING

BETJENINGSELEMENTER: 1 = Trykkbryter „Driftsklar“ (Ill. 1)

Med denne bryteren slås maskinen på og

av. Merk: Hver gang maskinen slås på, justeres fotocellen/lysskranken automatisk. Som tegn på dette blinker de to kontroll-displayene 4 og 5 (Ill. 1) avvekslende i et par sekunder.

2 = Lysskranke (Foroverkjøring) (Ill. 2) a) Blinker når trykkbryteren (1) er slått på.

b) Starter oppkuttingen så snart et ark papir

føres inn i innføringsåpningen.

3 = Trykkbryter „Retur“ (Ill. 1)

Ved trykk på denne bryteren kjører skjære-

apparatet baklengs.

4 = Kontroll-display „Driftsklar“ (Ill. 1)

Lyser når trykkbryteren (1) er slått på.

5 = Kontroll-display „Beholder ﬁll“ / „Dør åpen“ Ill. 1)

a) Blinker når oppsamlingsbeholderen er full

og må tømmes. Samtidig slås maskinen automatisk av.

b) Lyser når døren står åpen. Maskinen slås

automatisk av og kan ikke startes så lenge døren er åpen.

<< F ar e fo r pe r so ns ka de r!

Hold løse deler av k lær, s l i p s , sm yk ke r, l a ng t hår og andre løse gjenstander borte fra innføringsåpningen!

<< Fare for personskader! Grip ikke inn i

innføringsåpningen med ﬁngrene!

<< I tilfelle av fare slås maskinen av, enten med

hovedbryteren eller med nød-av-bryteren, eller ved å dra ut støpslet!

<< Før maskinen åpnes må støpslet dras ut! Reparasjoner må bare utføres av fagfolk!

6 = Kontroll-display „Papiropphopning“ (Ill. 1)

Lyser når det er ført for meget papir til skjære

apparatet. Skjæreapparatet blokkeres og står stille. Motoren slås av.

Merk: Som tegn på en umiddelbart foreståen

de papiropphopning blinker kontroll-display- et like før ytelsesgrensen nås.

TILFØRING AV PAPIR:

- Slå på maskinen med trykkbryteren (1), (Ill.

1). Kontroll-displayet (4) (Ill. 1) lyser. Fotocellen/lysskranken (2) (Ill. 2) blinker.

- Før papiret gjennom innføringsåpningen og hen

til skjæreapparatet.

- Maskinen kobles automatisk på kjøring forover

og drar inn papiret. Etter oppkuttingen slås maskinen automatisk av.

Før aldri inn mer enn angitt maksimal mengde papir i maskinen (se „TEKNISKE DATA“)!

Hvis det likevel skulle være kommet for meget papir inn i skjæreapparatet, se etter under „FUNKSJONSFEIL“ under „PAPIROPPHOPNING I APPARATET“.

BRUK

BRUKSOMRÅDE: Datashredderen intimus 302/CC/HS/SF // 402/ CC/HS er en maskin som kutter opp normalt

beskrevet papir.

Maskinen må kun benyttes for makulering av papir!

Makuleringen av andre databærere og ved modellene med skjærebredden 0,8x12 mm (HS) eller 0,8x4,5 mm (SF) også av stifter og binders kan føre til skader på personer (f.eks. ved. splintring av faste materialer etc.) og skader på apparatet (f.eks. ødeleggelse av skjæreverktøyet etc.).

Unntak: Ved modellene med snittbredde 5,8 mm båndproﬁl kan også enkelte CD-ROM´s

makuleres.

OPPSTILLING:

- Pakk ut maskinen og still den opp.

- Legg plastposen inn i oppsamlingsbeholderen.

- Slutt maskinen til strømnettet med støpslet (angivelser om nødvendig for-sikring av nettstikkontakten: se „TEKNISKE DATA“).

Gitteråpningene i huset er beregnet på kjøling og må ikke tildekkes eller lukkes!

Apparatets strømnettilkopling må være fritt tilgjengelig! Maskinen må bare brukes i lukkede og tempererte (10-25 °C) rom!

BETJENING

TØMMING AV OPPSAMLINGSBEHOLDEREN (Ill. 3):

Når oppsamlingsbeholderen er full slås maskinen av. Kontroll-displayet (5) (ill. 1) blinker. Tøm oppsamlingsbeholderen på følgende måte:

- Åpne døren. Ta ut den fulle posen og skaff bort innholdet.

- Sett inn den tomme posen og lukk døren. Kontroll-displayet (5), (Ill. 1) slukner.

Hevisning: Maskinen kjører bare når døren er lukket!

Ill. 1 Ill. 2 Ill. 3

Page 21

RENGJØRING AV FOTOCELLENE (Ill. 4):

Hvis papirbiter er blitt liggende i innføringsåpningen (f.eks. etter en papiropphopning), er det mulig at maskinen ikke kobler ut fordi lysskranken er „tildekket“. Du kan fjerne papirbitene, hhv. rengjøre fotocellen, ved å føre et ekstra ark papir hen til skjæreap paratet, eller koble om maskinen på returkjøring og viske lett over de to „øynene“ pA fotocellen med en pensel.

302

302CC

302HS

302SF

402

402CC

402HS

VEDLIKEHOLD

VEDLIKEHOLD AV SKJÆREAPPARATET: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm og 0,8x4,5 mm):

Etter ca. 15 minutters uavbrutt drift kobler du maskinen over på returkjøring i ca.

Ill. 4

15-20 sekunder. Samtidig sprøyter du litt av spesial.oljen - som er vedlagt - på skjæreapparatet.

TIPS FOR ENGERGISPARING:

Sørg for at maskinen er avslått over natten. (Slå av med trykkbryteren (3)(ill. 1).

DEPONERING AV MASKINEN:

Ta hensyn til miljøet når maskinen deponeres etter at den er utbrukt. Ikke kast deler av maskinen eller emballasjen i husholdningsavfallet.

FUNKSJONSFEIL

PAPIROPPHOPNING I APPARATET:

Dersom det blir matet inn for mye papir slik at det hoper seg opp, reagerer maskinen som følger:

- Skjæreapparatet blokkeres, går deretter et lite stykke bakover (materialet blir frigjort) og stopper.

- Motoren slås av.

- Kontroll-displayet (6), (Ill. 1) lyser.

Gå frem som følger:

- Trykk et øyeblikk på trykkbryteren for bakoverkjøring (3), (Ill. 1).

- Kontroll-displayet (6), (Ill. 1) slukner.

- Ta papiret som er ført tilbake, ut av maskinen. Fortsett makuleringen med mindre papir-meng de.

MOTORBESKYTTELSE:

Hvis motoren blir overbelastet, kobles den ut. Slå av apparatet med trykkbryteren (1)(ill. 1). Etter en nedkjølingsstid på ca. 15-20 minutter (alt etter romtemperatur) kan du starte maskinen igjen.

SJEKKLISTE VED FUNKSJONSFEIL:

Hvis maskinen ikke fungerer, så kontroller føl gende punkter:

- er nettstøpslet tilsluttet nettet? Type nettilkopling: 2-polet hovedbryter, intern nettplugg, separat nettkabel

- er trykkbryteren (1) aktivert?

- er døren lukket?

- er oppsamlingsbeholderen full? Beholderen må tømmes.

- er det papiropphopning i maskinen? Følg instruksjonene for “PAPIROPPHOP-

NING“.

- har mtoren vært overbelastet? Vent til den er nedkjølt og start igjen

Ta kontakt med forhandleren hvis av disse kontrollpunktene slår til.

SPESIALTILBEHØR

Betegnelse Best.-nr.

Plastpose, 300 x 300 x 700 x 0,018 mm 99925 Liten oljeﬂaske, 125 ml (Cross-Cut) NB: Henvend deg til forhandleren for etterbestilling av spesielle tilbehørsdeler og ved behov for reservedeler.

99943

TEKNISKE DATA

Skjærebrede:

302/402: 1,9 mm (strimler) 3,8 mm (strimler) 5,8 mm (strimler) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Skjæreeffekt: 302/402:

1,9 mm: 12-14 ark (70g/m 3,8 mm: 19-21 ark (70g/m 5,8 mm: 25-27 ark (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11ark (70g/m2) 3,8x30 mm: 15-17 ark (70g/m

302HS/402HS: 5-6 ark (70g/m2) 302SF: 3-4 ark (70g/m2) Tilslutningsspenning: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

For-sikring:

230V/240V/50Hz: 10 A (treg) 120V/100V/50/60Hz: 20 A (treg)

Arbeidsbredde: 240 mm Støynivå: ca. 54 dB(A) Effekt: 0,55 kW Dimensjoner (BxDxH): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Vekt: 302/-CC/-HS/-SF: ca. 18,5–20 kg 402/-CC/-HS: ca. 19,5–21 kg

)

Page 22

302

302CC

302HS

302SF

402

402CC

402HS

VIKTIGA SÄKERHETSFÖRESKRIFTER

<< Apparaten får inte användas av flera

personer samtidigt!

Säkerhetsorganen är byggda för att kunna

garantera riskfri „enmansmanövrering“.

<< Medan papperet rivs sönder får inga

andra arbeten (t.ex. rengöring) utföras på maskinen!

<< Maskinen är ingen leksak och är inte läm-

pad att användas och brukas av barn!

Hela maskinens säkerhetstekniska koncept

(dimensioner, tillförselöppningar, säkerhets frånkopplingar etc.) innehåller inga som helst garantier för ofarlig hantering av barn.

HANDHAVANDE

MANÖVERORGAN: 1 = Tryckknapp „Driftsklar“ (Fig. 1) Starta och stoppa maskinen med denna

knapp. Obs: Varje gång maskinen slås på genomförs automatiskt en kalibrering av ljusridån. Detta indikeras genom att de båda kontrollamporna 4 och 5 (Fig. 1) blinkar växlande i par sekunder.

2 = Fotocell (normal inmatning) (Fig. 2) a) Blinkar, när strömbrytaren är påslagen. b) Startar skärverket så snart ett papper skjuts

in i inmatningsöppningen.

3 = Tryckknapp „Backa“ (Fig. 1) Med denna knapp kan man få skärverket att

backa.

4 = Kontrollampa „Driftsklar“ (Fig. 1) Tänds när tryckknapp 1 trycks (= strömmen

påslagen). 5 = Kontrollampa „Behållaren full“ / „Dörren öppen“ (Fig.

a) Blinkar, när uppsamlingsbehållaren är full

och behöver tömmas. Samtidigt stängs maskinen automatiskt av.

b) Tänds när dörren står öppen. Maskinen

stoppas automatiskt och kan inte startas om så länge dörren är öppen.

<< Skaderisk! Löst åtsittande

kläder, slips, smycken, långt hår och andra lösa föremål måste hållas borta från inmatningsöppningen!

<< Skaderisk! Stick inte in ﬁngrarna i inmat-

ningsöppningen!

<< Om fara uppstår: Stoppa omedelbart

maskinen genom att slå från huvudström brytaren, trycka Nödstopp eller dra ur

6 = Kontrollampa „Pappersstockning“ (Fig. 1) Tänds när för mycket papper har matats in

Obs: Som indikering på en omedelbar

INMATNING AV PAPPER:

- Slå på strömmen med tryckknappen (1) (Fig. 1).

Kontrollampan (4) (Fig. 1) tänds. Ljusridån (2) (Fig. 2) blinkar.

- Mata in papper i skärverket genom inmatningsöppningen.

- Skärverket startar automatiskt och drar in papperet. När det rivits sönder stoppar maskinen automatiskt.

nätsladden!

Dra ur nätsladden innan maskinen öppnas!

Reparationer får endast utföras av fackman!

i skärverket. Detta blockeras och stoppar. Motorn stängs av.

förestående pappersstockning blinkar kontrollindikatorn strax innan gränsen för maximal arkkapacitet har nåtts.

Mata aldrig in mera papper än angiven största mängd (se „TEKNISKA DATA“)!

Om för mycket papper trots detta hamnar i skärverket, se avsnitten „STÖRNING“ och „PAPPERSSTOCKNING“.

IDRIFTTAGNING

ANVÄNDNINGSOMRÅDE: Dokumentförstöraren intimus 302/CC/HS/SF // 402/CC/HS är avsedd för sönderrivning av

vanliga dokument.

Maskinen får endast användas för att sönderdela papper!

Sönderdelning av andra databärare, för modellerna med skärbredden 0,8x12 mm (HS) eller 0,8x4,5 mm (SF) också gem och häftklamrar, kan leda till personskador (t.ex. genom att fasta material splittras),

och skador på maskinen (t.ex. skärverket förstörs).

Undantag: På modellerna med en skärbredd på 5,8 mm remsor kan också CD-ROM-skivor fragmenteras en i taget.

INSTALLATION:

- Packa upp maskinen och ställ den på plats.

- Lägg in plastsäcken i uppsamlingslådan.

- Anslut maskinens stickkontakt till ett nätuttag (uppgift om vilken säkring som krävs, se „TE KNISKA DATA“ nedan).

Galleröppningarna i kåpan ger kylning och får inte täckas över eller sättas igen! Apparatens nätanslutningar måste vara fritt tillgängliga! Maskinen bör endast användas i slutet och tempererat rum (10-25 °C)!

HANDHAVANDE

TÖMNING AV UPPSAMLINGSLÅDAN (Fig. 3):

När uppsamlingslådan är full stängs maskinen av. Kontrollampan (5) (Fig. 1) blinkar. Töm lådan så här:

- Öppna dörren. Ta ut den fulla påsen och ta hand om innehållet.

- Sätt i en ny påse och stäng dörren. Kontrollindikeringen (5) slocknar (Fig. 1).

OBS: Maskinen arbetar enbart när dörren är stängd.

Fig. 1 Fig. 2 Fig. 3

Page 23

RENGÖRING AV FOTOCELLERNA (Fig. 4):

Om pappersstycken fastnat i inmatnings-möppningen (t.ex. efter pappersstockning), så kan det hända att maskinen inte stoppar, eftersom fotocellen registrerar att det fortfarande sitter papper i inloppet. Ta då bort dessa pappersrester och rengör vid behov fotocellen genom att mata in ytterligare ett ark, eller genom att backa maskinen och putsa av fotocellens linser med en mjuk pensel.

UNDERHÅLL

Fig. 4

302

302CC

302HS

302SF

402

402CC

UNDERHÅLL AV SKÄRVERKET: (1,9x15, 3,8x30 mm, 0,8x12 mm och 0,8x4,5 mm):

Efter c:a 15 minuters kontinuerlig körning behöver maskinen smörjas. Kör den baklänges i c:a 15-20 sekunder och spreja samtidigt den medföljande specialoljan in i skärverket.

TIPS FÖR ENERGISPARANDE:

Kom ihåg att koppla ifrån apparaten för natten. (Tryck på tryckknappen (3) (Fig. 1)).

AVFALLSHANTERING AV MASKINEN:

Avfallshantera maskinen när det har bru kats färdigt på ett miljövänligt sätt. Släng inga maskindelar eller förpackningen i hushållssoporna.

402HS

STÖRNING

PAPPERSSTOCKNING I MASKINEN:

Om det blir pappersstockning genom att för mycket material har matats in, så reagerar maskinen så här:

- Skärverket blockeras och går sedan ett stycke bakåt (material friges) och stoppar.

- Motorn stängs av.

- Kontrollindikeringen (6) tänds (Fig. 1).

Gör så här:

- Tryck på knappen för bakåtkörning (3) och släpp upp den (Fig. 1).

- Kontrollindikeringen (6) slocknar (Fig. 1).

- Ta ur det papper som matats tillbaka ut ur maskinen och fortsätt körningen med reducerad pappersmängd.

MOTORSKYDD:

Om motorn överbelastas stängs den av. Koppla från maskinen med tryckknappen (1) (Fig. 1). Låt den svalna i 15-20 minuter, beroende på rum stemperaturen. Sedan kan den startas igen.

CHECKLISTA VID STÖRNINGAR:

Om maskinen inte fungerar, så kontrollera följande punkter:

nätsladden ansluten till vägguttaget?

- Är Typ av nätanslutning: 2-polig nätströmbrytare,

intern nätkontakt,

separat nätsladd

- Är tryckknappen (1) påslagen?

- Är

dörren stängd? uppsamlingslådan full?

- Är Då måste den tömmas.

- Pappersstockning? Följ anvisningarna vid „PAPPERS-STOCK

NING“.

motorn överbelastad?

- Är Vänta tills den svalnat och starta på nytt.

Om felet inte kan avhjälpas med dessa åtgärder,

så ta kontakt med närmaste återförsäljare.

SPECIALTILLBEHÖR

Benämning Best.-nr.

Plastpåse, 300 x 300 x 700 x 0,018 mm 99925 Oljekanna, 125 ml (Cross-Cut) 99943 Anmärkning: Kontakta återförsäljaren för efterbeställning av specialtillbehör och reservdelar.

TEKNISKE DATA

Skärbredd: 302/402: 1,9 mm (remsor)

3,8 mm (remsor) 5,8 mm (remsor) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Skärkapacitet: 302/402:

1,9 mm: 12-14 ark (70g/m 3,8 mm: 19-21 ark (70g/m 5,8 mm: 25-27 ark (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 ark (70g/m2) 3,8x30 mm: 15-17 ark (70g/m

302HS/402HS: 5-6 ark (70g/m2) 302SF: 3-4 ark (70g/m2) Nätspänning: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Säkring:

230V/240V/50Hz: 10 A (trög) 120V/100V/50/60Hz: 20 A (trög)

Arbetsbredd: 240 mm Bullernivå: ca. 54 dB(A) Effekt: 0,55 kW Mått (BxDxH): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Vikt: 302/-CC/-HS/-SF: ca. 18,5-20 kg 402/-CC/-HS: ca. 19,5-21 kg

)

Page 24

FIN

302

302CC

302HS

302SF

402

402CC

402HS

TÄRKEÄT TURVAOHJEET

<< Laitetta ei saa käyttää monta henkilöä

yhtäaikaa!

Turvalaitteet on suunniteltu siten, että käyttö

on vaaratonta vain, kun laitetta käyttää yksi henkilö.

<< Silppuamisvaiheen aikana kaikki muut

työt koneella ovat kiellettyjä (esim. puh distus)!

<< Kone ei ole leikkikalu eikä sitä ole missään

nimessä tarkoitettu eikä se sovellu lasten käyttöön!

Tämän koneen kokonaissuunnittelu tur-

vatekniseltä kannalta (mitat, syöttöaukot, turvakatkaisimet jne.) ei takaa minkäänlaista vaaratonta käsittelyä lasten käyttäessä konetta.

KÄYTTÖ

KÄYTTOELEMENTIT: 1 = Painike = „Käyttövalmis“ (kuva 1)

Kone kytketään päälle ja pois tällä kytkimel

lä. Huomaa: Aina, kun kone kytketään päälle, suoritetaan automaattisesti valopuomin tasaus. Merkiksi siitä vilkkuvat muutaman sekunnin ajan merkkivalot 4 ja 5 vuorotellen (kuva 1).

2 = Valopuomi (eteenpäinkäynti) (kuva 2) a) Vilkkuu painikkeen (1) ollessa painettu-

na.

b) Käynnistää silppuamisen heti kun paperi-

arkki johdetaan syöttöaukkoon.

3 = Painike = „Taaksepäinkäynti“ (kuva 1)

Kun tätä painiketta painetaan, leikkuri käy

taaksepäin.

4 = Merkkivalo „Käyttövalmis“ (kuva 1)

Syttyy kun painiketta (1) painetaan.

5 = Merkkivalo „Säiliö täynnä“ / „Ovi auki“ (kuva 1)

a) Vilkkuu, kun keräyssäiliö on täynnä ja vaatii

tyhjennystä. Samanaikaisesti kytketään kone automaattisesti pois päältä.

b) Merkkivalo syttyy kun ovi on auki. Silppurin

virta kytkeytyy automaattisesti pois päältä, eikä sitä voida käynnistää uudelleen ennen kuin ovi on kiinni.

<< Loukkaantumisvaara! Irralliset

vaatekappaleet, kravatit, korut, pitkät hiukset tai muut irralliset esineet on pidettävä loitolla syöttöaukosta!

<< Loukkaantumisvaara! Älä pane sormiasi

6 = Merkkivalo „Paperiruuhka“ (kuva 1)

Syttyy kun kun leikkuriin on syötetty liikaa

PAPERINSYÖTTÖ:

- Kone käynnistetään painikkeella (1) (kuva 1). Merkkivalo (4) (kuva 1) syttyy. Valopuomi (2) (kuva 2) vilkkuu.

- Paperi syötetään leikkuriin syöttöraosta.

- Kone kytkeytyy automaattisesti eteenpäinkäyntiin ja vetää paperin sisään. Kun paperi on silputtu, kone pysähtyy automaattisesti.

syöttöaukkoon!

<< Vaaratilanteessa kone on kytkettävä pois

päältä pääkatkaisijalla tai Hätä-Seis-kyt kimellä tai irrotettava pistoke pistorasiasta!

<< Pistoke on irrotettava pistorasiasta ennen

koneen avaamista!

Korjaustyöt saa suorittaa vain alan am-

mattimies!

paperia. Leikkuri lukkiutuu ja seisoo, moottori pysähtyy. Huomaa: Välittömästi ennen syöttösuman muodostumista vilkkuu merkkivalo, vähän ennen kuin paperinsyöttöraja tulee vastaan.

Älä koskaan syötä koneeseen suurinta ilmoitettua määrää enempää paperia (ks. „TEKNISET TIEDOT“)!

Jos leikkuriin tästä huolimatta pääsee liikaa paperia ks. kohtaa „HÄIRIÖ“ kappaleessa „PAPERIRUUHKA KONEESSA“.

KÄYTTÖÖNOTTO

KÄYTTÖALUE: Datasilppuri intimus 302/CC/HS/SF // 402/CC/ HS on tarkoitettu tavallisten asiakirjojan silppu-

amiseen.

Konetta saa käyttää vain paperin silppuamiseen!

Muunlaisten tietovälineiden, sekä malleissa, joiden leikkuuleveys on 0,8x12 mm (HS) tai 0,8x4,5 mm (SF), myös nitomanastojen ja liittimien silppuaminen voi johtaa henkilövammoihin (esim.

kovien materiaalien sirpaleista) sekä konevaurioihin (esim. teräpakan rikkoutumiseen).

Poikkeus: malleissa, joissa 5,8 mm, voidaan tuhota myös yksittäisiä CD-

ROMeja.

ASENNUS:

- Laite otetaan pakkauksestaan ja asennetaan paikoilleen.

- Muovisäkki asetetaan säiliöön.

- Liitetään laite virtaverkkoon pistokkeella (tar kistettava tarvittavat pistorasian sulaketiedot ks. „TEKNISET TIEDOT“).

Rungossa olevat ritilät ovat jäähdy tystä varten eikä niitä saa peittää tai tukkia! Laitteen verkkoliitännän on oltava sel laisessa paikassa, että siihen pääsee helposti käsiksi! Konetta tulisi käyttää ainoastaan suljetuissa ja lämmitetyissä tiloissa (10-25 °C) !

leikkausleveys on

KÄYTTÖ

SÄILIÖN TYHJENTÄMINEN (kuva 3):

Kone pysähtyy kun säiliö on täynnä. Merkkivalo (5) (kuva 1) vilkkuu. Säiliö tyhjennetään seuraavasti:

- Avataan ovi. Otetaan täysinäinen säkki koneesta ja sen sisältö hävitetään.

- Asetetaan tyhjä säkki paikoilleen ja suljetaan ovi. Näytössä vilkkuu valo (5) (kuva 1).

Huomio: Kone käy vain oven ollessa kiinni!

Kuva 1 Kuva 2 Kuva 3

Page 25

FIN

VALOKENNOJEN PUHDISTUS (kuva 4):

Jos paperinkappaleita jää syöttöaukkoon (esim. paperiruuhkan jälkeen) on mahdollista ettei kone enää kytkeydy pois päältä, koska valopuomi on „varattu“. Paperinkappaleet voidaan poistaa ja valokenno puhdistaa syöttämällä leikkuriin uusi paperiarkki tai kytkemällä se taaksepäinkäyntiin ja puhdistamalla valokennon kummatkin „silmät“ siveltimellä.

HUOLTO

Kuva 4

302

302CC

302HS

302SF

402

402CC

LEIKKURIN HUOLTO: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm ja 0,8x4,5 mm):

Laite kytketään noin 15 minuutin jatkuvan käytön jälkeen noin 15-20 sekunniksi taaksepäinkäyntiin ja ruiskutetaan sa malla leikkuriin toimituseen kuuluvaa erikoisöljyä.

ENERGIANSÄÄSTÖVIHJE:

Tarkistetaan, että laite on pysäytetty yön ajaksi (painetaan painiketta (3) (kuva 1).

KONEEN HÄVITTÄMINEN:

Hävitä kone sen käyttöiän päätyttyä ym päristönsuojelumääräyksiä noudattaen. Älä heitä mitään koneen tai pakkauksen osia talousjätteisiin.

402HS

„HAIRIÖ“

„PAPERIRUUHKA KONEESSA“

Jos silppuriin syötetään liikaa paperia, laite reagoi seuraavasti:

- Silppuri tukkeutuu, käy vähän matkaa taakse päin (paperit vapautetaan) ja pysähtyy.

- Moottori sammuu.

- Näytössä palaa valo (6) (kuva 1).

Toimi seuraavasti:

- Aseta kytkin hetkeksi taaksepäinkäynnille (3) (kuva 1).

- Näytössä vilkkuu valo (6) (kuva 1).

- Poista laitteesta syötetyt paperit ja jatka silppu amista pienempinä erinä.

MOOTTORISUOJA:

Kun moottori ylikuormittuu, se pysähtyy. Kytke laite pois päältä painikkeella (1) (kuva 1). Kone viodaan käynnistää uudelleen noin 15-20 minuutin jäähtymisajan jälkeen (riippuen ympäristön lämpötilasta).

HÄIRIÖIDEN TARKISTUSLUETTELO:

Ellei laite toimi, on suoritettava seuraavat tar kastukset:

pistoke liitetty sähköverkkoon?

- Onko Verkkoliitäntä: 2-napainen verkkokytkin, sisäinen verkkopistoke, erillinen verkkojohto

- Onko

painiketta (1) painettu? ovi suljettu?

- Onko

säiliö täynnä?

Säiliö on tyhjennettäyä.

- Onko laitteessa Noudata kappaleessa „PAPERIRUUHKA“

annettuja ohjeita.

- Onko

moottori ylikuormitettu?

Odota kunnes se on jäähtynyt ja käynnistä kone

uudelleen.

Ellei tarkistuksesta ole apua, känny alan am mattiliikkeen pouleen.

paperiruuhka?

ERIKOISVARUSTUS

Nimike Tilaus-nro.

Muovisäkki, 300 x 300 x 700 x 0,018 mm 99925 Öljypullo, 125 ml (Cross-Cut) 99943

Ohje: Kun haluat tilata lisävarusteita tai varaosia, käänny ammattiliikkeen puoleen.

TEKNISET TIEDOT

Leikkuuleveys:

302/402: 1,9 mm (liuska) 3,8 mm (liuska) 5,8 mm (liuska) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Leikkuuteho: 302/402:

1,9 mm: 12-14 arkkia (70g/m 3,8 mm: 19-21 arkkia (70g/m 5,8 mm: 25-27 arkkia (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 arkkia (70g/m2) 3,8x30 mm: 15-17 arkkia (70g/m

302HS/402HS: 5-6 arkkia (70g/m2) 302SF: 3-4 arkkia (70g/m2)

Liitäntäjännite: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Sulake:

230V/240V/50Hz: 10 A (hidas) 120V/100V/50/60Hz: 20 A (hidas)

Työleveys: 240 mm Melutaso: ca. 54 dB(A) Teho: 0,55 kW Mitat (LxSxK): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Paino: 302/-CC/-HS/-SF: ca. 18,5-20 kg 402/-CC/-HS: ca. 19,5-21 kg

)

Page 26

302

302CC

302HS

302SF

402

402CC

402HS

WAŻNE ZASADY BEZPIECZEŃSTWA

<< Urządzenie nie może być obsługiwane

przez kilka osób jednocześnie!

Elementy zabezpieczające są skonstruowane

tak, aby możliwa była bezpieczna „jednooso bowa“ obsługa urządzenia.

<< Podczas procesu rozdrabniania przy

maszynie nie wolno wykonywać innych prac (np. oczyszczania itp.)!

<< Maszyna nie jest

jest przeznaczona dla dzieci!

Koncepcja bezpieczeństwa maszyny (wy-

miary, otwory doprowadzające, wyłączniki bezpieczeństwa etc.) nie przewiduje żadnych gwarancji dotyczących bezpiecznego użycia przez dzieci.

zabawką i dlatego nie

OBSŁUGA

ELEMENTY OBSŁUGI: 1 = Przycisk „Gotowość do pracy“ (rys. 1)

Za pomocą tego przełącznika włącza się

urządzenie.

Wskazówka: Po każdym włączeniu

maszyny dokonywana jest automatyczna kompensacja fotokomórki. Wskazuje na to naprzemienne miganie obu kontrolek 4 i 5 (rys. 1) przez kilka sekund.

2 = Fotokomórka (bieg do przodu) (rys. 2) a) Miga, kiedy włączony jest przycisk (1). b) Uruchamia niszczenie dokumentów

natychmiast po włożeniu kartki papieru w szczelinę wlotową.

3 = Przycisk „Bieg do tyłu“ (rys. 1)

Po wciśnięciu tego przycisku mechanizm

tnący pracuje do tyłu.

4 = Kontrolka „Gotowość do pracy“ (rys. 1)

Świeci się, gdy włączony jest przycisk (1).

5 = Kontrolka (rys. 1) „Pojemnik pełny“ / „Drzwiczki otwarte“

a) Miga, kiedy pojemnik na ścinki jest pełny

i należy go opróżnić. Równocześnie maszyna wyłącza się automatycznie.

<< Za gro żen ie do zn an iem

obra

żeń! Luźne części odzieży,

Zagrożenie doznaniem obrażeń! Nie sięgać palcami do otworu wpustowego!

<< W razie niebezpieczeństwa maszynę

wy łączyć wyłącznik iem głównym, wyłącznikiem awaryjnym lub wyjąć wtyczkę z gniazdka sieciowego!

<< Przed otwarciem maszyny należy wyjąć

wtyczkę z gniazdka sieciowego!

Prace naprawcze mogą być wykonywane

wyłącznie przez specjalistów!

b) Świeci się, gdy drzwiczki są otwarte.

Urządzenie zostanie automatycznie wyłączone i nie może być uruchomione tak długo, jak otwarte są drzwiczki.

6 = Kontrolka „Zator papieru“ (rys. 1)

Świeci się, gdy do mechanizmu tnącego

doprowadzono zbyt dużą ilość papieru. Mechanizm tnący blokuje się i zatrzymuje. Silnik jest wyłączany.

Wskazówka: Na znak bezpośrednio

zbliżającego się zatoru papieru kontrolka miga krótko przed osiągnięciem granicy wydajności cięcia papieru.

WPROWADZANIE PAPIERU:

- Włączyć maszynę przyciskiem (1) (rys. 1). Włącza się kontrolka (4) (rys. 1). Miga fotokomórka (2) (rys. 2).

- Wsunąć papier w szczelinę wlotową do mechanizmu tnącego.

- Urządzenie włącza się automatycznie do przodu i wciąga papier. Po jego zniszczeniu urządzenie automatycznie wyłącza się.

Nigdy nie wprowadzać do urządzenia większej ilości papieru, niż podana maksymalna ilość (patrz „DANE TECHNICZNE“)!

Jeśli do mechanizmu tnącego dostałaby się jednak za duża ilość papieru, patrz „ZAKŁÓCENIE PRACY“ i „ZATOR PAPIERU W URZĄDZENIU“.

krawaty, biżuterię, długie włosy i inne luźne przedmioty należy trzymać z daleka od otworu wpustowego maszyny!

URUCHOMIENIE

ZAKRES ZASTOSOWANIA: Niszczarka dokumentów intimus 302/CC/HS/ SF // 402/CC/HS jest urządzeniem do cięcia na

kawałki wszelkich dokumentów.

Urządzenie powinno być używane jedynie do niszczenia papieru!

Niszczenie innych dokumentów również w modelach o szerokości cięcia 0,8x12 mm (HS) lub 0,8x4,5 mm (SF), w tym spinaczy i zszywek biurowych może prowadzić do zranienia osoby obsługującej (np. poprzez odpryski metalu etc.), jak również spowodować uszkodzenie urządzenia (np. zniszczenie krajarki etc.).

Wyjątek: W modelach o szerokości cięcia pasków 5,8 mm można również niszczyć jedyncze płyty CD.

USTAWIENIE

- Rozpakować i ustawić urządzenie.

- Założyć worek plastikowy w pojemnik na ścinki.

- Podłączyć urządzenie za pomocą wtyczki sieci owej do sieci elektrycznej (dane o wymaganym zabezpieczeniu gniazda sieciowego, patrz „DANE TECHNICZNE“).

Otwory z kratką w obudowie służą do chłodzenia i nie mogą być dlatego zasłaniane lub zastawiane! Przyłącze sieciowe urządzenia musi być łatwo dostępne! Urządzenie powinno być użytkowane wyłącznie w zamkniętych pomieszczeniach o temperaturze w zakresie 10-25 oC!

OBSŁUGA

OPRÓŻNIANIE POJEMNIKA NA ŚCINKI (Rys. 3):

Gdy pojemnik na ścinki zapełni się, urządzenie wyłącza się. Miga kontrolka (5) (rys. 1). Opróżnić pojemnik w następujący sposób:

- Otworzyć drzwiczki. Wyjąć pełny worek i

wyrzucić jego zawartość.

- Włożyć nowy worek i zamknąć drzwiczki.

Kontrolka (5) (rys. 1) wyłącza się.

Wskazówka: Urządzenie pracuje wyłącznie przy zamkniętych drzwiczkach!

po-

Rys. 1 Rys. 2 Rys. 3

Page 27

CZYSZCZENIE FOTOKOMÓRKI (Rys. 4):

Jeśli kawałki papieru zatrzymałyby się w szczelinie mechanizmu tnącego (np. w wyniku zatoru papieru) możliwa jest sytuacja, że urządzenie nie zostanie wyłączone przez „uruchomioną“ bramkę świetlną. Można usunąć kawałki papieru lub wyczyścić fotokomórkę poprzez włożenie w szczelinę mechanizmu tnącego kolejnej kartki papieru lub włączenie pracy urządzenia do tyłu, następnie wytarcie pędzelkiem obu elementów fotokomórki.

KONSERWACJA

Rys. 4

302

302CC

302HS

302SF

402

402CC

KONSERWACJA MECHANIZMU TNĄCEGO: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm i 0,8x4,5 mm):

Po ok. 15 minutach pracy ciągłej włączyć mechanizm na ok. 15-20 sekund na ruch do tyłu i jednocześnie spryskać mecha nizm dołączonym, specjalnym olejem.

PORADA DO OSZCZĘDNOŚCI ENERGII: Zwrócić uwagę na to, aby urządzenie było wyłączone na noc. Ustawić przełącznik funkcyjny (3) (rys. 1).

UTYLIZACJA MASZYNY:

Po upłynięciu okresu użytkowania maszynę należy zutylizować w sposób nieszkodliwy dla środowiska. Nie wyrzucać części maszyny lub opakowania razem z odpadami i śmieciami z gospodarstw domowych.

402HS

ZAKŁÓCENIE PRACY

ZATOR PAPIERU W URZĄDZENIU:

Jeśli zator spowodowała zbyt duża ilość materiału w szczelinie, urządzenie reaguje w następujący sposób:

- Mechanizm tnący blokuje się, pracuje następnie chwilę w ruchu do tyłu (materiał wychodzi z mechanizmu tnącego) i zatrzymuje się.

- Silnik wyłącza się.

- Włącza się kontrolka (6) (rys. 1).

Postępować w następujący sposób:

- Krótko wcisnąć przycisk biegu do tyłu (3) (rys. 1).

- Kontrolka (6) (rys. 1) wyłączy się.

- Wyciągnąć cofnięte dokumenty z urządzenia i kontynuować niszczenie z mniejszą ilością papieru.

STYCZNIK OCHRONNY SILNIKA: W razie przeciążenia silnika nastąpi jego wyłączenie. Wyłączyć urządzenie przyciskiem (1) (rys. 1). Po czasie schłodzenia ok. 15-20 minut (zależnie od temperatury w pomieszczeniu), można ponownie włączyć urządzenie.

LISTA KONTROLNA W RAZIE ZAKŁÓCENIA:

W razie wystąpienia zakłócenia pracy urządzenia, należy sprawdzić następujące punkty:

- czy wtyczka sieciowa jest podłączona do

sieci? Rodzaj przyłącza sieciowego: 2-biegunowy przełącznik sieciowy, wewnętrzna wtyczka sieciowa, oddzielny kabel sieciowy

- czy przycisk (1) jest włączony?

- czy drzwiczki są zamknięte?

- czy p oje mnik na ścinki j est p ełn y?

Pojemnik musi być opróżniony.

- czy w urządzeniu wystąpił zator papieru? Postępować zgodnie z instrukcją, punkt „ZA-

TOR PAPIERU“.

- czy silnik jest przeciążony? Odczekać do momentu ochłodzenia silnika i

ponownie uruchomić go.

Jeśli żaden z powyższych punktów nie odpowiada zaistniałemu zakłóceniu, zawiadomić punkt sprzedaży urządzenia.

AKCESORIA

Opis Nr kat.

Worek plastikowy, 300 x 300 x 700 x 0,018 mm Buteleczka z olejem, 125 ml (cross-cut) 99943 Wskazówka: W przypadku dodatkowego zamówienia akcesoriów lub części zamiennych proszę zwrócić się do punkt sprzedaży.

99925

DANE TECHNICZNE

Szerokość cięcia: 302/402: 1,9 mm (paski)

3,8 mm (paski) 5,8 mm (paski) 302CC/402CC: 1,9x15 mm (cinki skośne) 3,8x30 mm (cinki skośne)

302HS/402HS: 0,8x12 mm (cinki skośne) 302SF: 0,8x4,5 mm (cinki skośne) Wydajność cięcia: 302/402:

1,9 mm: 12-14 kartek (70g/m 3,8 mm: 19-21 kartek (70g/m2) 5,8 mm: 25-27 kartek (70g/m

302CC/402CC:

1,9x15 mm: 10-11 kartek (70g/m 3,8x30 mm: 15-17 kartek (70g/m

302HS/402HS: 5-6 kartek (70g/m2) 302SF: 3-4 kartek (70g/m Napięcie przyłączowe: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Bezpiecznik:

230V/240V/50Hz: 10 A (inercyjny) 120V/100V/50/60Hz: 20 A (inercyjny)

Szerokość robocza: 240 mm Poziom szumu roboczego: Osiągi: 0,55 kW Wymiary (SxGxW): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Ciężar: 302/-CC/-HS/-SF: ok. 18,5–20 kg 402/-CC/-HS: ok. 19,5–21 kg

ok. 54 dB(A)

)

Page 28

302

302CC

302HS

302SF

402

402CC

402HS

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

<< Stroj nesmí být současně obsluhován

více osobami!

Rozmístění bezpečnostních prvků je dimen-

zováno pro bezpečnou obsluhu „jedním člověkem“.

<< V průběhu řezacího procesu se nesmí na

stroji provádět žádné jiné práce (např. čistění apod.)!

<< Stroj není

tomu, aby ho používaly děti!

Celková bezpečnostně technická koncepce

(rozměry, přívodní otvory, bezpečnostní vypínání atd.) tohoto stroje nezaručuje bezpečnou manipulaci od dětí.

žádná hračka a není vhodný k

OBSLUHA

OVLÁDACÍ PRVKY: 1 = Tlačítko „Připraven k provozu“ (obr. 1)

Pomocí tohoto spínače se skartovač zap

ne. Informace: Při každém zapnutí přístroje se automaticky provádí nastavení závory řízené fotoelektrickým čidlem. Nastavování signalizují střídavým několikavteřinovým blikáním obě kontrolky 4 a 5 (obr. 1).

2 = Světelná závora (chod dopředu) (obr. 2) a) Bliká při zapnutém tlačítku (1).

b) Spustí skartování, jakmile je list papíru

vložen do vstupní štěrbiny.

3 = Tlačítko „Zpětný chod“ (obr. 1)

Při stisknutí tohoto spínače se řezací ústrojí

rozběhne pozpátku.

4 = Kontrolní indikace „Připraven k provozu“ (obr. 1) se rozsvítí, když je tlačítko (1) zapnuto.

5 = Kontrolní indikace (obr. 1) „Nádoba je plná“ / „Dveře jsou otevřené“

a) Bliká, pokud je záchytná nádoba plná a

musí se vyprázdnit. Zároveň se přístroj automaticky vypíná.

b) Se rozsvítí, když dveře zůstanou otevřené.

Stroj se automaticky vypne a pokud jsou dveře otevřené nelze jej spustit.

<< Nebezpečí poranění! Volné

části oděvu, kravaty, šperky, dlouhé vlasy nebo jiné volné předměty musejí být udržovány v bezpečné vzdálenosti od přívodního otvoru!

<< Nebezpečí poranění! Nestrkejte prsty do

přívodního otvoru!

<< V případě nebezpečí vypněte stroj hlavním

vypínačem, nouzovým vypínačem nebo vytáhněte síťovou zástrčku!

<< Před otevřením stroje vytáhněte síťovou

zástrčku!

Opravy smějí být prováděny pouze od-

borníkem!

6 = Kontrolní indikace „Nahromadění papíru“ (obr. 1)

se rozsvítí, bylo-li do řezacího ústrojí

přivedeno příliš velké množství papíru. Řezací ústrojí se zablokuje a zastaví. Motor se vypne.

Informace: Před bezprostředním za-

bl oko váním papíru začne kontrolka blikat krátce před dosažením maximálního výkonu přístroje.

PŘÍSUN PAPÍRU:

- Zapněte stroj tlačítkem (1) (obr. 1). Rozsvítí se kontrolní indikace (4) (obr. 1). Světelná závora (2) (obr. 2) bliká.

- Vstupní štěrbinou přiveďte papír do řezacího

ústrojí.

- Stroj se automaticky zapne na chod dopředu

a vtahuje papír. Po provedeném skartování se stroj automaticky vypne.

Nedávejte do skartovače nikdy více papíru než je uvedené maximální množství (viz „TECHNICKÉ ÚDAJE“)!

Dostane-li se přesto do řezacího ústrojí příliš mnoho papíru, viz „PORUCHA“ pod bodem „NAHROMADĚNÍ PAPÍRU VE SKARTOVAČI“.

UVEDENÍ DO PROVOZU

OBLAST NASAZENÍ: Skartovač intimus 302/CC/HS/SF // 402/ CC/HS je stroj ke skartování všeobecných

písemností.

Stroj smí být používán pouze pro skartování papíru!

Skartování jiných druhů nosičů dat a u modelů se šířkou řezu 0,8x12 mm (HS) nebo 0,8x4,5 mm (SF) i kancelářských svorek může mít za následek zranění osob (např. třískami z pevných materiálů apod.) a poškození přístroje (např. zničení řezacího ústrojí apod.)

Výjimka: U modelů s šířkou řezaných pásků 5,8 mm lze skartovat také jednotlivé disky CD.

INSTALACE:

- Přístroj vybalte a nainstalujte.

- Nasaďte plastový pytel do sběrné nádoby.

- Připojte skartovač pomocí síťové zástrčky na elektrickou síť (údaje o potřebném jištění síťové zásuvky viz „TECHNICKÉ ÚDAJE“).

Mřížkované otvory ve skříňce sloužící k chlazení se nesmí zakrýt nebo přistavit! Síťová přípojka skartovače musí být volně přístupná! St roj se má p ouž ívat pouze v uzavřených a temperovaných místnostech (10-25 °C)!

OBSLUHA

VYPRÁZDNĚNÍ SBĚRNÉ NÁDOBY (Obr. 3):

Je-li sběrná nádoba plná, stroj se vypne. Kontrolka (5) (obr. 1) bliká. Vyprázdněte sběrnou nádobu následovně:

- Otevřete dveře. Vyndejte plný pytel a zlikvidujte

jeho obsah.

- Nasaďte prázdný pytel a zavřete dveře. Kon-

trolní indikace (5) (obr. 1) zhasne.

Upozornění: Stroj běží pouze při zavřených dveřích!

Obr. 1 Obr. 2 Obr. 3

Page 29

ČISTĚNÍ FOTOBUNĚK (Obr. 4):

Zůstanou-li listy papíru ležet ve vstupní štěrbině (např. po nahromadění papíru) je možné, že se skartovač vlivem „obsazené“ světelné závory nevypne. Můžete listy papíru vyndat, popř. vyčistit fotobuňku tím, že do řezacího ústrojí přivedete další list papíru nebo skartovač zapnete na chod pozpátku a pomocí štětce krátce otřete obě „oči“ fotobuňky.

ÚDRŽBA

302

302CC

302HS

302SF

402

402CC

ÚDRŽBA ŘEZACÍHO ÚSTROJÍ: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm a 0,8x4,5 mm):

Po cca 15 minutách trvalého provozu zapněte na cca 15-20 sekund chod pozpátku a současně postříkejte řezací ústrojí dodávaným speciálním olejem.

TIPY K ŠETŘENÍ ENERGIE:

Dbejte na to, aby skartovač byl přes noc vypnutý (ovládáním spínače funkcí (3) (obr. 1).

402HS

Obr. 4

PORUCHA

NAHROMADĚNĺ PAPĺRU V PŘĺSTROJI:

Vznikne-li vlivem velkého množství přiváděného materiálu k jeho nahromadění, reaguje skartovač následovně:

- Řezací ústrojí se zablokuje, potom se rozběhne kousek pozpátku (materiál se uvolní) a zastaví se.

- Motor se vypne.

- Rozsvítí se kontrolní indikace (6) (obr. 1).

Postupujte následovně:

- Stiskněte krátce tlačítko pro „Zpětný chod“ (3) (obr. 1).

- Kontrolní indikace (6) (obr. 1) zhasne.

- Vyndejte zpětně přiváděné písemnosti ze skartovače a pokračujte ve skartování s menším množstvím papíru.

OCHRANA MOTORU:

Bude-li motor přetížený, tak se vypne. Vypněte skartovač tlačítkem (1) (obr. 1). Po ochlazení trvajícím cca 15-20 minut (podle teploty místnosti) můžete skartovač znovu používat.

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Název Obj. čís.

Plastový pytel, 300 x 300 x 700 x 0,018 mm 99925 Lahvička s olejem, 125 ml (Cross-Cut) Upozornění: Při dodatečném objednání dílů zvláštního příslušenství a potřebě náhradních dílů se prosím obraťte na Vašeho odborného prodejce.

KONTROLNÍ SEZNAM PŘI PORUCHÁCH:

Jestliže skartovač nefunguje, zkontrolujte nás ledující body:

- Je síťová zástrčka připojená na síť? Způsob přípojení na síť: 2-pólový síťový vypínač, interní síťová zástrčka, samostatný síťový kabel

- Je Tlačítko (1) zapnuté?

- Jsou dveře zavřené? sběrná nádoba plná?

- Je

Nádoba se musí vyprázdnit.

- Došlo ve skartovači k nahromadění papíru

Řiďte se instrukcemi pro „NAHROMADĚNÍ PAPÍRU“.

motor přetížený?

- Je

Počkejte až se motor ochladí a potom jej znovu

spusťte.

Neshodují-li se žádné kontrolní body, infor mujte prosím Vašeho odborného prodejce.

99943

LIKVIDACE STROJE:

Stroj na konci jeho životnosti likvidujte vždy s ohledem na životní prostředí. Žádné díly stroje nebo obalu nedávejte do domácího odpadu.

TECHNICKÉ ÚDAJE

Řezná šířka: 302/402: 1,9 mm (proužky)

3,8 mm (proužky) 5,8 mm (proužky) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Řezný výkon: 302/402:

1,9 mm: 12-14 listů (70g/m 3,8 mm: 19-21 listů (70g/m 5,8 mm: 25-27 listů (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 listů (70g/m2) 3,8x30 mm: 15-17 listů (70g/m

302HS/402HS: 5-6 listů (70g/m2) 302SF: 3-4 listů (70g/m2) Napájecí napětí: 230V/50Hz

240V/50Hz

120V/60Hz 100V/50/60Hz

Pojistka:

230V/240V/50Hz: 10 A (zpožděná) 120V/100V/50/60Hz: 20 A (zpožděná)

Pracovní šířka: 240 mm Hladina hluku: cca 54 dB(A) Výkon: 0,55 kW Rozměry (ŠxHxV): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Hmotnost: 302/-CC/-HS/-SF: cca 18,5–20 kg 402/-CC/-HS: cca 19,5–21 kg

)

Page 30

302

302CC

302HS

302SF

402

402CC

402HS

FONTOS BIZTONSÁGI UTASÍTÁSOK

<< A készüléket nem szabad több személy-

nek egyidejűleg üzemeltetnie!

A biztonsági elemek úgy vannak méretezve,

hogy „egyszemélyes üzemeltetésnél“ bizto sítsák a veszélytelen használatot.

<< A feldarabolási művelet közben sem

milyen más munkát (pl. tisztítást) nem szabad a gépen végezni!

<< A gép nem játékszer, nem alkalmas

arra, hogy gyerekek működtessék és használják!

A gép általános bi zton ságtec hnikai

koncepciója (méretek, hozzávezető nyílások, biztonsági lekapcsolások, stb.) egyáltalán nem garantálja azt, hogy a gyerekek veszélytelenül kezelhetik.

KEZELÉS

KEZELŐELEMEK: 1 = „üzemkész“ nyomókapcsoló (1. ábra)

Ezzel a kapcsolóval kapcsoljuk be a készü-

léket.

Tájékoztatás: A gép bekapcsolásával

automatikusan megtörténik a fotocella kompenzáció. Ennek jeleként felváltva villog néhány másodpercig az 4 és 5 jelű kijelző (1. ábra).

2 = fénysorompó (előremenet) (2. ábra) a) Akkor villog, ha a nyomógombos kapc-

soló (1) be van kapcsolva.

b) Az aprítási folyamat indul, amikor az

adagoló nyílásba papírlapot helyezünk.

3 =

nyomókapcsoló

„visszafelé járatás“ (1. ábra)

Ha ezt a kapcsolót működtetjük, a vágómű

visszafelé forog.

4 = ellenőrző kijelző „üzemkész“ (1. ábra)

Akkor gyullad ki, ha a nyomókapcsoló (1)

be van kapcsolva.

5 = ellenőrző kijelző „tartály tele“ / „ajtó nyitva“ (1. ábra)

Akkor világít, ha

a) Akkor villog, ha a felfogó tartály

tele van és ki kell üríteni. Ezzel párhuzamosan a gép automatikusan kikapcsol.

<< Sérülésveszély! A laza ruhada-

rabokat, nyakkendőt, ékszert, hosszú hajat és egyéb laza tár

b) Akkor világít, ha az ajtó nyitva van. A gép

6 = ellenőrző kijelző „papírtorlódás“ (1. ábra)

Akkor világít, ha a vágóműbe túl sok papírt

Tájékoztatás: A közvetlenül fenyegető

PAPÍRADAGOLÁS:

- Kapcsolja be a gépet a nyomókapcsolóval (1)

Az ellenőrző kijelző (4) (1. ábra) kigyullad. A fotocella (2) (2. ábra) villog.

- Vezesse be a papírt az adagoló nyíláson át a

- A gép automatikusan előremenetre kapcsol,

<< Sérülésveszély! Ne nyúljunk be az ujjaink-

kal a bevezető nyílásba!

<< Veszély esetén azonnal kapcsoljuk ki

a gépet a főkapcsolóval vagy a vész kapcsolóval, vagy húzzuk ki a hálózati dugót!

<< Mielőtt felnyitnánk a gépet, ki kell húzni

a hálózati dugót!

A készüléken javításokat csak szakember

végezhet!

automatikusan kikapcsol, és mindad dig, amíg az ajtó nyitva van, nem lehet indítani.

adagoltunk. A vágómű blokkol és leáll. A motor kikapcsol.

papírtorlódás jelzésére röviddel a lapteljesítmény-határ elérése előtt felvillan az ellenőrző kijelző.

(1. ábra).

vágóműbe.

és behúzza a papírt. Az aprítási folyamat után a gép automatikusan kikapcsol.

Soha ne juttasson be a készülékbe több papírt mint a megadott maximális mennyiség (lásd a „MŰSZAKI ADATOK“ c. részt)!

Ha ennek ellenére túl sok papír került volna be a vágószerkezetbe, akkor olvassa el az „ÜZEMZAVAROK“ részben a „PAPÍRTORLÓDÁS A KÉSZÜLÉKBEN“ c. részt.

gyakat tartsuk távol a bevezető nyílástól!

ÜZEMBE HELYEZÉS

ALKALMAZÁSI TERÜLET:

A intimus 302/CC/HS/SF // 402/CC/HS adatmegsemmisítő általános iratanyag aprítása

céljára szolgáló gép.

A gépet csak papír aprítására szabad használni!

Másfajta adathordozók aprítása valamint a 0,8x12 mm (HS) vagy 0,8x4,5 mm (SF) vágási szélességű típusoknál a füzet- és iratkapcsok aprítása is személyi sérüléseket

okozhat (pl. a kemény anyagok, stb. darabokra törése miatt), továbbá károsodhat a készülék (pl. tönkremehet a vágószerkezet, stb.).

Kivétel: Az 5,8 mm-es vágási szélességgel működő, csíkokra vágó modellek esetében egyedi CD-ROM-okat is aprítani lehet.

FELSZERELÉS:

- Csomagolja ki és helyezze el a készüléket.

- Tegye be a műanyag zsákot a felfogó tartály-

ba.

- A k ész ülé ke t há ló za t i d ug vil lá v al

csatlakoztassa a hálózatra (a hálózati dugalj szükséges elôtét biztosítékára vonatkozó adatokat a „MŰSZAKI ADATOK“ c. rész tartalmazza).

A készülékházban lévő rácsnyílások a hűtés céljára szolgálnak, és azokat nem szabad lefedni vagy eltakarni! A készülék hálózati csatlakozójának szabadon hozzáférhetőnek kell lennie! A gépet lehetôleg csak zárt és temperált helyiségekben (10-25 °C) használja!

KEZELÉS

A FELFOGÓTARTÁLY ÜRÍTÉSE (3. ábra):

Ha a felfogótartály tele van, a gép kikapcsol. Az ellenőrző kijelző (5) (1. ábra) villog. A felfogótartályt a következőképpen ürítse ki:

- Nyissa ki az ajtót. Vegye ki a teli zsákot

és a tartalmát a környezetvédelmi követelményeknek megfelelően kezelje.

- Tegye be az üres zsákot és zárja az ajtót.

Az ellenőrző kijelző (5) kialszik (1. ábra).

Tájékoztatás: A gép csak akkor jár, ha az ajtó zárva van!

1. ábra 2. ábra 3. ábra

Page 31

A FOTOCELLÁK TISZTÍTÁSA (4. ábra):

Ha az adagoló nyílásban (pl. papírtorlódás után) papírdarabok maradnak, esetleg a készülék már nem kapcsol ki, mert a fénysorompó „foglalt“. A papírdarabokat úgy tudja eltávolítani, ill. a foto cellát megtisztítani, hogy a vágószerkezetbe egy további papírlapot adagol vagy a gépet visszafelé járatásra kapcsolja és egy ecsettel röviden letörli a fotocella két „szemét“.

302

302CC

302HS

302SF

402

402CC

402HS

KARBANTARTÁS

A VÁGÓSZERKEZET KARBANTARTÁSA: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm és 0,8x4,5 mm):

Kb. 15 perc tartós üzemeltetés után kapcsoljon kb. 15-20 másodpercre visszafelé irányuló járatásra, és ezzel egyidejűleg permetezzen egy keveset a készülékkel együtt szállított speciális olajból a vágószerkezetre.

4. ábra

ÜZEMZAVAR

ÜZEMZAVAR A KÉSZÜLÉKBEN:

Ha torlódás keletkezik azért, mert túl sok anyagot adagoltak, a gép a következôképpen reagál:

- A vágószerkezet leblokkol, ezt követôen egy darabig visszafelé forog (felszabadítja az anyagot) és leáll.

- A motor leáll.

- Az ellenőrző kijelző (6) (1.ábra) kigyullad.

A következőképpen járjon el:

- Röviden működtesse a visszafelé járatáshoz (3) (1. ábra) tartozó nyomókapcsolót.

- Az ellenőrző kijelző (6) (1. ábra) kialszik.

- Vegye ki a visszajuttatott iratot a gépbôl, és folytassa az aprítást kisebb papírmennyiséggel.

MOTORVÉDELEM:

Ha a motor túl nagy terhelést kapna, akkor kikapcsol. A készüléket a nyomókapcsolóval (1) (1. ábra) kapcsolja ki. Kb. 15-20 perc lehűlési idô után (a helyiség hômérsékletétôl függôen) újból lehet papírt adagolni a készülékbe.

KÜLÖN TARTOZÉK

Megnevezés Megrendelési szám

Műanyag zsák, 300 x 300 x 700 x 0,018 mm 99925 Kis olajpalack, 125 ml (cross-cut) Tájékoztatás: Külön tartozékok utánrendelése esetén, és ha pótalkatrészre van szüksége, kérjük forduljon szakkereskedôjéhez.

ELLENÔRZÔ LISTA ÜZEMZAVAROK ESETÉN:

Ha a készülék nem működne, a következô pontokat ellenôrizze:

- Rá van csatlakoztatva a hálózati dugvilla a

hálózatra? Hálózati csatlakozó fajta: 2 pólusú hálózati kapcsoló belső hálózati dugvilla, külön hálózati kábel

- Be van kapcsolva a nyomókapcsoló (1)?

- Zárva van az ajtó?

- Tele van a felfogó tartály? A tartályt ki kell üríteni.

- Papírtorlódás van a készülékben? Tartsa be a „PAPÍRTORLÓDÁS“ c. részben

szereplô útmutatásokat

- Túlterhelést kapott a motor? Várjon addig, amíg lehűl, és utána indítja

újra.

Ha az ellenôrzési pontok közül egyik sem megfelelô, kérjük értesítse szakkereskedôjét.

99943

ENERGIA-MEGTAKARÍTÁSI TIPP:

Ügyeljen arra, hogy a készülék éjszaka ki legyen kapcsolva. (Működtesse a funkciókapcsolót (3) (1. ábra).

A GÉP MEGSEMMISÍTÉSE:

Ha lejárt a gép élettartama, akkor a gépet mindig környezetbarát módon semmisítse meg. A gép vagy a csomagolás semelyik részét ne tegye a háztartási szemét közé.

MŰSZAKI ADATOK

Vágási szélesség: 302/402: 1,9 mm (csík)

3,8 mm (csík) 5,8 mm (csík) 302CC/402CC: 1,9x15 mm (keresztvágás) 3,8x30 mm (keresztvágás)

302HS/402HS: 0,8x12 mm (keresztvágás) 302SF: 0,8x4,5 mm (keresztvágás) Vágási teljesítmény: 302/402:

1,9 mm: 12-14 lap (70g/m 3,8 mm: 19-21 lap (70g/m2) 5,8 mm: 25-27 lap (70g/m

302CC/402CC:

1,9x15 mm: 10-11 lap (70g/m 3,8x30 mm: 15-17 lap (70g/m

302HS/402HS: 5-6 lap (70g/m2) 302SF: 3-4 lap (70g/m Csatlakoztatási feszültség: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Elôtét biztosíték:

230V/240V/50Hz: 10 A (lomha) 120V/100V/50/60Hz: 20 A (lomha)

Munkaszélesség: 240 mm Zajszint: kb. 54 dB(A) Teljesítmény: 0,55 kW Méretek (Szé x Mé x Ma): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Súly: 302/-CC/-HS/-SF: kb. 18,5–20 kg 402/-CC/-HS: kb. 19,5–21 kg

)

Page 32

302

302CC

302HS

302SF

402

402CC

402HS

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

<< Prístroj nesmie byť súčasne obslu-ho-

vaný viacerými osobami!

Bezpečnostné prvky sú dimenzované s

ohľadom na bezpečnú obsluhu v „prevádzke s jednou osobou“.

<< Počas rozkúskovacieho procesu ne-smú

byť na stroji vykonávané žiadne iné práce (napr. čistenie atď.)!

<< Zariadenie nie je určené na hranie a

jeho použitie nie je vhodn deti!

Celková bezpečnostno-technická koncepcia

(rozmery, prívodné otvory, vypnutie poistiek, atď.) tohto zariadenia neobsahuje v žiadnom prípade záruky pre bezpečnosť detí pri ich manipulácii s týmto zariadením.

é a určené pre

OBSLUHA

OVLÁDACIE PRVKY: 1 = Tlačidlový spínač „Pripravený na pre-vádzku“ (obr. 1)

Týmto spínačom sa stroj zapína resp. vy-

pína. Upozornenie: Pri každom zapnutí stroja sa automaticky vykoná vyladenie svetelnej závory. Signalizuje sa to striedavým blikaním oboch kontrolných indikácií 4 a 5 počas niekoľkých sekúnd (obr. 1).

2 = Svetelná závora (Chod vpred) (obr. 2) a)

Bliká, ak je tlačidlový spínač (1) zapnutý.

b) Štartuje rozkúskovací proces akonáhle sa

do vstupnej drážky vsunie list papiera.

3 = Tlačidlový spínač „Spätný chod“ (obr. 1)

Pri stlačení tohto tlačidla sa nachádza rezací

mechanizmus v spätnom chode.

4 = Kontrolná indikácia „Pripravený na prevádzku“ (obr. 1)

Rozsvieti sa, ak je zapnutý tlačidlový spínač

(1).

5 = Kontrolná indikácia (obr. 1) „Nádoba plná“ / „Dvere otvorené“

Bliká, ak je zberná nádoba plná a má byť

vyprázdnená. Zároveň sa stroj automaticky vypne.

b) Rozsvieti sa, ak sú otvorené dvere. Stroj

sa automaticky vypne a nedá sa uviesť do činnosti, kým sú dvere otvorené.

<< Nebezpečenstvo úrazu! Dbajte

na to, aby sa voľné časti odevu, kra-vaty, šperky, dlhé vlasy, alebo iné voľné pred-mety nedostali do blíz-kosti vstupného otvoru!

<< Nebezpečenstvo úrazu! Nevsúvajte prsty

do vstupného otvoru!

<< V prípade nebezpečenstva vyp-nite

stroj hlavným vypínačom, núdzovým vypínačom, alebo od-pojte sieťový konektor!

<< Pred otvorením stroja musí byť odpojený

sieťový konekto!

Opravy smú byť vykonávané len odborní

kom!

6 = Kontrolná indikácia „Zasekávanie pa-piera“ (obr. 1)

Rozsvieti sa, ak bolo do rezaciemu mecha-

nizmu vsunuté príliš veľa papieru. Rezací mechanizmus blokuje a nie je v činnosti. Motor sa vypne.

Upozornenie: Na signalizáciu bezprostred

ne hroziaceho zasekávania papiera kontrolná indikácia krátko pred dosiahnutím hranice rezacej kapacity listov.

VSUNUTIE PAPIERA:

- Zapnite stroj tlačidlovým spínačom (1) (obr.

1). Kontrolná indikácia (4) (obr. 1) sa rozsvieti. Svetelná závora (2) (obr. 2) bliká.

- Vsuňte papier cez vstupnú drážku do rezacieho

mechanizmus.

- Stroj sa automaticky zapne do chodu vpred a

vtiahne papier. Po rozkúskovacom procese sa stroj automaticky vypne.

Nikdy nevsúvajte do stroja viac ako udané maximálne množstvo papiera (viď „TECHNICKÉ ÚDAJE“)!

Ak sa napriek tomu dostane príliš veľa papiera do rezacieho mechanizmu, viď „PORUCHA“ pod „ZASEKÁVANIE PAPIE RA V STROJI“.

zabliká

UVEDENIE DO PREVÁDZKY

OBLASŤ POUŽITIA: Skartovací stroj intimus 302/CC/HS/SF // 402/CC/HS je prístroj na ničenie všeobecných

písomných dokumentov rozkúskovaním.

Zariadenie sa môže používať len na skartovanie papiera!

Skartovanie iných nosičov dát, ako aj u modelov so šírkou rezu 0,8x12 mm (HS) alebo 0,8x4,5 mm (SF), tiež svoriek a kancelárskych spiniek môže viesť k poraneniam osôb (napr. úlomkom pevných materiálov, atď.), ako aj k poškodeniu zariadenia (napr. poškodenie rezného mechanizmu atď.).

Výnimka: Pri modeloch so šírkou rezu 5,8 mm pri skartovaní na prúžky sa môžu rozkúskovať aj ednotlivé CD-ROM médiá.

INŠTALÁCIA:

- Prístroj vybalte a umiestnite ho.

- Vrece z umelej hmoty vložte do zbernej nádo

by.

- Pístroj napojte sieťovým konektorom na elek-

trickú sieť (informácie o potrebnej predradenej poistke sieťovej zásuvky viď „TECHNICKÉ ÚDAJE“).

Otvory mriežky v kryte sú potrebné na chladenie a nesmú byť zakryté alebo zastavané! Sieťová prípojka prístroja musí byť

voľne prístupná! Stroj sa má používať len v uzavretých a vyhrievaných (10-25°C) miestnostiach!

OBSLUHA

VYPRÁZDŇOVANIE ZBERNEJ NÁDOBY (obr. 3):

Ak je zberná nádoba plná, stroj sa vypne. Kontrolná indikácia (5) (obr. 1) bliká. Vyprázdnite zbernú nádobu podľa nasledujúceho popisu:

- Otvorte dvere. Vyberte plné vrece a zlikvidujte

obsah.

- Vložte prázdne vrece a zavrite dvere. Kontrolná

indikácia (5) (obr. 1) zhasne.

Upozornenie: Stroj je schopný prevádzky len

so zatvorenými dverami!

Obr. 1 Obr. 2 Obr. 3

Page 33

ČISTENIE FOTOBUNIEK (obr. 4):

Ak ostanú kúsky papiera vo vstupnej drážke (napr. po zasekávaní papiera) môže sa stať, že sa stroj v dôsledku „obsadenej“ svetelnej závory nevypne. Kúsky papiera môžete odstrániť, resp. fotobunku vyčistiť, ak vsuniete do rezacieho mechanizmu ďalší list papiera, alebo ak zapnete stroj do spätného chodu a utriete štetcom obe „oči“ fotobunky.

ÚDRŽBA:

Obr. 4

302

302CC

302HS

302SF

402

402CC

ÚDRŽBA REZACIEHO MECHANIZMU: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm a 0,8x4,5 mm):

Po cca 15 minútach trvalej prevádzky prepnite stroj do spätného chodu na cca 15-20 sekúnd a zároveň rozstriekajte trocha zo spolu dodaného špeciálneho oleja na rezací mechanizmus.

RADA NA ÚSPORU ENERGIE:

Dbajte na to, aby bol prístroj cez noc vypnutý (stlačte tlačidlový spínač (1) (obr. 1)).

LIKVIDÁCIA ZARIADENIA:

Likvidujte zariadenia na konci jeho životnosti v zmysle predpisov pre ochranu životného prostredia. V žiadnom prípade nevyhadzujte časti tohto zariadenia alebo obalu do domového odpadu.

402HS

PORUCHA

ZASEKÁVANIE PAPIERA V PRÍSTROJI:

Ak dôjde vsunutím priveľkého množstva materiálu k zasekávaniu papiera, stroj reaguje nas le-dovne:

- Rezací mechanizmus blokuje, potom sa poh ne nakrátko do spätného chodu (materiál sa uvoľní) a zastane.

- Motor sa vypne.

- Kontrolná indikácia (6) (obr. 1) sa rozsvieti.

Postupujte nasledovne:

- Stlačte nakrátko tlačidlový spínač pre spätný chod (3) (obr. 1).

- Kontrolná indikácia (6) (obr. 1) zhasne.

- Vyberte zo stroja vysunuté dokumenty a pok ra-čujte v rozkúskovaní s menším množstvom papiera.

OCHRANA MOTORA:

V prípade preťaženia sa motor vypne. Vypnite prístroj tlačidlovým spínačom (1) (obr. 1). Po cca 15-20 minútach ochladenia (v závislosti od teploty miestnosti) môžete prístroj znovu uviesť do činnosti.

KONTROLNÁ LISTINA PRI PORUCHÁCH:

Ak prístroj nefunguje, skontrolujte nasledujúce body:

sieťový konektor napojený na sieť?

- je Druh sieťovej prípojky: 2-pólový sieťový vypínač, interný sieťový konektor, separátny sieťový kábel

- je zapnutý tlačidlový spínač (1)?

- sú zatvorené dvere

- je plná Nádoba sa musí vyprázdniť.

- došlo v prístroji ku Postupujte podľa inštrukcií pre „ZASEKÁVANIE

- bol preťažený Počkajte kým sa schladí a potom motor znovu

Ak sa žiadnou z uvedených príčin porucha nezistí, informujte prosím Vášho odborného dodávateľa.

zberná nádoba?

PAPIERA“.

zapnite.

zasekávaniu papiera?

motor?

ŠPECIÁLNE PRÍSLUŠENSTVO

Názov Obj.-čís.

Vrece z umelej hmoty, 330 x 300 x 700 x 0,018 mm 99925 Olejová fľaša, 125 ml (Cross-Cut) Upozornenie: Pri doobjednávaní častí špeciálneho príslušenstva a v prípade potreby náhradných dielov sa prosím obráťte na Vášho odborného dodávateľa.

99943

TECHNICKÉ ÚDAJE

Šírka rezu: 302/402: 1,9 mm (prúžok)

3,8 mm (prúžok) 5,8 mm (prúžok) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Rezný výkon 302/402:

1,9 mm: 12-14 listov (70g/m 3,8 mm: 19-21 listov (70g/m 5,8 mm: 25-27 listov (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 listov (70g/m2) 3,8x30 mm: 15-17 listov (70g/m

302HS/402HS: 5-6 listov (70g/m2) 302SF: 3-4 listov (70g/m2) Prípojné napätie: 230V/50Hz

240V/50Hz 120V/60Hz 100V/50/60Hz

Predradená poistka:

230V/240V/50Hz: 10 A (pomalá) 120V/100V/50/60Hz: 20 A (pomalá)

Pracovná šírka: 240 mm Hladina hluku: cca 54 dB(A) Výkon: 0,55 kW Rozmery (ŠxHxV): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Hmotnosť: 302/-CC/-HS/-SF: cca 18,5–20 kg 402/-CC/-HS: cca 19,5–21 kg

)

Page 34

SLO

302

302CC

302HS

302SF

402

402CC

402HS

POMEMBNA VARNOSTNA NAVODILA

<< S strojem ne sme upravljati več oseb

hkrati!

Načrtovanje varnostnih elementov je zasno-

vano tako, da zaradi zagotavljanja varnosti sme le ena oseba upravljati s strojem.

<< Med postopkom uničevanja doku-mentov

se na stroju ne sme opravljati nobenega drugega dela (npr. čiš-čenje ipd.)!

<< Ta stroj ni igrača in ga otroci ne smejo

uporabljati, ker za to ni primeren!

Celotna varnostno tehnična zasnova tega

stroja (mere, dovodne odprtine, varnostni odklopi itd.) ne nudi nikakršne garancije za varno rokovanje otrok z njim.

UPRAVLJANJE

UPRAVLJALNI ELEMENTI: 1 = Tipkalno stikalo „Pripravljen za obra-tovanje“ (slika 1)

S tem stikalom se stroj vklopi oz. izklopi. Opozorilo: Z vsakim vklopom stroja se

avtomatsko izvede naravnavanje fotocelice. Znak za izravnavanje je izmenično utripanje obeh kontrolnih prikazov 4 in 5 (slika 1) za nekaj sekund.

2 = Fotocelica (pomik naprej) (slika 2) a) Utripa, ko je stikalo (1) vklopljeno.

b) Postopek uničevanja dokumenta se

prične, kolikor hitro se list papirja vstavi v vstopno zarezo.

3 = Tipkalno stikalo „Pomik nazaj“ (slika 1)

Pri aktiviranju stikala teče rezalnik v povratni

smeri.

4 = Kontrolni prikaz

„Pripravljen za obratovanje“ (slika 1) Se zasveti, ko je stikalo (1) aktivirano.

5 = Kontrolni prikaz

„Zaboj poln“ / „Vrata odprta“ (slika 1)

Utripa, ko je zaboj poln in ga je potrebno

izprazniti. izklopi.

b) Se zasveti, ko so vrata odprta. Stroj

se avtomatsko izklopi. Dokler so vrata odprta, ga ni moč vklopiti.

Istočasno se stroj avto-matsko

<< Nevarnost poškodb! Zavarujte

vstopno odpr-tino pred ohlap nimi deli oblačil, kravatami, naki-tom, lasmi ali pred drugimi nefiksiranimi pred-meti!

<< Nevarnost poškodb! V vstopno odprtino

ne smete se-gati s prsti!

<< V primeru nevarnosti izklopite stroj na

glavnem stikalu ali stikalu za prisilni izklop ali izvlecite vtič z električnega omrežja!

<< Pred odprtjem stroja je pot-rebno izvleči

vtič z električnega omrežja!

Popravila sme izvajati samo strokovno

osebje!

6 = Kontrolni prikaz „Zastoj papirja“ (slika 1)

Se zasveti, ko ima rezalnik preveč papirja.

Rezalnik je blokiran in zaustavljen. Motor se izklopi.

Opozorilo: Tik preden se doseže polna

zmogljivost listov, v znak skorajšnjega zas toja papirja utripa kontrolni prikaz.

DOVAJANJE PAPIRJA:

- Stroj vklopite na tipkalnem stikalu (1) (slika

1). Kontrolni prikaz (4) (slika 1) se zasveti. Fotocelica (2) (slika 2) utripa.

- Skozi vstopno zarezo vstavite papir do rezal-

nika.

- Stroj avtomatsko preklopi na pomik naprej in

potegne papir v stroj. Po postopku uničevanja se stroj avtomatsko izklopi.

Stroju nikoli ne dovedite več papirja, kot je dovoljeno (glejte „TEHNIČNI PODATKI“)!

Če se je kljub temu preveč potegnilo do rezalnika, glejte pri „MOTNJA“ pod „ZASTOJ PAPIRJA V NAPRAVI“.

ZAGON

PODROČJE UPORABE: Uničevalec podatkov intimus 302/CC/HS/SF

// 402/CC/HS je stroj za uničevanje splošnega

papirnega materiala.

Naprava se sme uporabljati le za rezanje papirja!

Rezanje drugih podatkovnih nosilcev, pri modelih s širino reza 0,8x12 mm (HS) ali 0,8x4,5 mm (SF) tudi papirnatih sponk, lahko povzroči poškodbe ljudi (npr. zaradi drobljenja trdih materialov itd.) ter poškodbe naprave (npr. uničenje rezalnega mehanizma itd.).

Izjema: Modeli s širino reza 5,8 mm tračni rez se lahko uporabljajo tudi za uničevanje meznih CD-plošč.

POSTAVITEV:

- Odstranite embalažo z naprave in jo postavi

te.

- Vstavite plastično vrečo v prestrezalni zaboj-

nik.

- Priklopite napravo s vtičem na električno

om-režje (o podatkih glede potrebnega predva-rovanja vtičnice si preberite v „TEHNIČNI PODATKI“).

Mrežne odprtine na ohišju služijo za hlajenje, zato se ne smejo prekriti ali zadelati! Omrežni priklop naprave mora biti v prostem dosegu!

Stroj se sme uporabljati samo v za-prtih in temperiranih (10-25 °C) pros-torih!

UPRAVLJANJE

IZPRAZNITEV PRESTREZNEGA ZABOJNIKA (slika 3):

Kadar je prestrezalni zabojnik poln, se stroj izklopi.

Kontrolni prikaz (5) (slika 1) utripa.

Po naslednjem postopku izpraznite prestrezalni zabojnik:

- Odprite vrata. Vzamite polno vrečo ven in jo

izpraznite.

- Vstavite prazno vrečo in zaprite vrata. Kon-

trolna svetilka (5) (slika 1) ugasne.

Opozorilo: Stroj deluje samo, kadar so vrata zaprta!

posa-

Slika 2Slika 1

Slika 3

Page 35

SLO

ČIŠČENJE FOTOCELIC (slika 4):

V kolikor ležijo kosi papirja v vstopni zarezi (npr. po zastoju papirja) je mogoče, da se naprava zaradi „zavzete“ fotocelice ne ugasne. Lahko odstranite kose papirja, ozir. očistite fotocelico, s tem da rezalniku dovedite naslednji kos papirja ali preklopite stroj v pomik nazaj in s čopičen na kratko potegnite preko obeh „oči“ fotocelice.

VZDRŽEVANJE

Slika 4

302

302CC

302HS

302SF

402

402CC

VZDRŽEVANJE REZALNIKA: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm in 0,8x4,5 mm):

Kadar stroj neprenehoma obratuje pribl. 15 mi-nut, ga za pribl. 15-20 sekund preklopite v po-mik nazaj in istočasno pršite nekoliko od prilože-nega specialnega olja na rezalnik.

NASVET ZA VARČEVANJE Z ENERGIJO:

Pazite, da je naprava ponoči izklopljena (pritisnite tipkalno stikalo (1) (slika 1)).

ODSTRANITEV STROJA:

Stroj po koncu njegove življenjske dobe zmeraj odstranite okolju prijazno. Nobenega od delov stroja ali embalaže ne odvrzite v hišne smeti.

402HS

MOTNJA

ZASTOJ PAPIRJA V NAPRAVI:

Kadar zaradi preveč materiala v stroju nastane zastoj, stroj na sledeči način reagira:

- Rezalnik blokira, nato se za hip pomakne nazaj (material se sprosti) in se ustavi.

- Motor se izklopi.

- Kontrolni prikaz (6) (slika 1) se zasveti.

Postopajte kot sledi:

- Na kratko pritisnite tipkalno stikalo za pomik nazaj (3) (slika 1).

- Kontrolno stikalo (6) (slika 1) ugasne.

- Zavrnjen papir vzemite iz stroja in rezanje nadaljujte z manjšo količino papirja.

ZAŠČITA MOTORJA:

V kolikor se motor preobremeni, se izklopi. Na tipkalnem stikalu izklopite napravo (1) (slika 1). Po času za hlajenje, ki traja pribl. 15-20 minut (glede na temperaturo prostora) lahko stroj ponovno vklopite.

VPRAŠALNIK PRI MOTNJAH:

V kolikor stroj ne deluje, preverite naslednje točke:

- ali je omrežni vtič priklopljen na električno

omrežje? Vrsta priklopa na omrežje: 2-polno omrežno stikalo, interni omrežni vtič, ločen omrežni kabel

- ali je tipkalno stikalo (1) vklopljeno?

vrata zaprta?

- ali so

- ali je prestrezalni zabojnik poln? Zabojnik je potrebno izpraznit.

- ali je v naprav i zastoj papirja? Sledite inštrukcijam pri „ZASTOJ PAPIRJA“.

- ali se je motor preobremenil? Počakajte, da se ohladi in ga potem ponovno

preklopite.

V kolikor nobena od navedenih točk ne ustreza za odpravo napake, informirajte strokovnega trgovca.

SPECIALNA OPREMA

Naziv Naroč. štev.

Plastična vreča, 330 x 300 x 700 x 0,018 mm 99925 Steklenička z oljem, 125 ml (prečni rez) Opomba: Pri dodatnem naročilu delov specialne opreme in pri potrebi po nadomestnih delih se prosim obrnite na strokovnega trgovca.

99943

TEHNIČNI PODATKI

Širina reza: 302/402: 1,9 mm (trak)

3,8 mm (trak) 5,8 mm (trak) 302CC/402CC: 1,9x15 mm (prečni rez) 3,8x30 mm (prečni rez)

302HS/402HS: 0,8x12 mm (prečni rez) 302SF: 0,8x4,5 mm (prečni rez) Rezalna zmogljivost: 302/402:

1,9 mm: 12-14 listov (70g/m 3,8 mm: 19-21 listov (70g/m 5,8 mm: 25-27 listov (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 listov (70g/m2) 3,8x30 mm: 15-17 listov (70g/m

302HS/402HS: 5-6 listov (70g/m2) 302SF: 3-4 listov (70g/m2) Priključna napetost: 230 V/50 Hz

240 V/50 Hz 120 V/60 Hz 100 V/50/60 Hz

Zaščita:

230V/240V/50Hz: 10 A (počasno) 120V/100V/50/60Hz: 20 A (počasno)

Širina delovanja: 240 mm Hrup: ca. 54 dB(A) Zmogljivost: 0,55 kW Dimenzije (ŠxGxV): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Teža: 302/-CC/-HS/-SF: ca. 18,5–20 kg 402/-CC/-HS: ca. 19,5–21 kg

)

Page 36

EST

302

302CC

302HS

302SF

402

402CC

402HS

OLULISED OHUTUSJUHISED

<< Seadet ei tohi käsitseda mitu inimest

üheaegselt!

Turvaelementide konstruktsioon põhineb

ohutul kasutamisel «ühe-inimese-režiimis».

<< Purustusprotsessi ajal ei tohi masinal

käivitada teisi töid (nt puhastamine jne)!

<< Masin ei ol e mänguasi ja ei so bi

kasutamiseks lastele!

S e ll e ma s in a oh u tu s t e h n il i ne

ü l d k o nt s e p t s i o on ( m õ õ t m e d , sissevooluavad, turvaväljalülitused jne) ei kätke mingeid ohutu käsitsemise garantiisid lastele.

KÄITLEMINE

KÄITLUSELEMENDID: 1 = Survelüliti «Töövalmis» (joonis 1)

Antud lülitiga lülitatakse seade sisse ja

välja.

Märkus: Masina iga sisselülituse käigus

sooritatakse automaatselt fotosilma hääle stamine. Selle käigus vilguvad vaheldumisi paari sekundi vältel kontrollnäidud 4 ja 5 (joonis 1).

2 = Fotosilm (edasiliikumine) (joonis 2)

Vilgub kui survelüliti (1) on sisselülita-

tud.

b) Käivitab purustamise niipea kui paberileht

viiakse sisestuspilusse.

3 = Survelüliti «Tagasiliikumine» (joonis 1)

Selle lüliti vajutamisel liigub lõikeseade

tagurpidi.

4 = Kontrollnäit «Töövalmis» (joonis 1)

Põleb, kui survelüliti (1) on sisselülitatud.

5 = Kontrollnäit «Mahuti täis» / «Uks lahti» (joonis 1) a)

Vilgub kui kogumismahuti on täis ja vajab tühjendamist. Samaaegselt lülitub masin automaatselt välja.

b) Põleb, kui uks on lahti. Masin lülitub au-

tomaatselt välja ja kuni ukse sulgemiseni ei saa masinat käivitada.

<< Vigastusoht! Hoidke sisestu-

savast eemal riiete lahtised osad, lipsud, ehted, pi-kad juuksed või teised lahtised esemed!

<< Vigastusoht! Ärge pistke sõrmi sisestu-

savasse!

<< Ohu korral lülitage masin pealü-litist

või avariilülitist välja või võtke pistik pistikupesast!

<< Enne masina avamist võtke pistik pisti

kupesast välja!

Masinat tohib parandada vaid spetsia

list!

6 = Kontrollnäit «Paber ummistunud» (joonis 1)

Põleb, kui lõikeseadmesse suunati liiga

palju paberit. Lõikeseade on blokeeritud ja

seisab. Mootor lülitub välja.

Märkus: Kohest paberiummistust näitab vei

di enne lehemahu maksimumpiirini jõudmist korraks

süttiv kontrollnäit.

PABERI LISAMINE

- Lülitage masin survelülitiga (1) (joonis 1) sis

se. Kontrollnäit (4) (joonis 1) süttib. Fotosilm (2) (joonis 2) vilgub.

- Suunake paber sisestuspilu kaudu lõike-sead-

messe.

- Masin lülitub automaatselt edasiliikumisele ja

tõmbab paberi sisse. Purustusprotsessi järel

lülitub masin automaatselt välja.

Ärge sisestage seadmesse kunagi rohkem paberit kui ettenähtud kogus (vaata «TEHNILISED ANDMED»)!

Kui lõikeseadmesse on sellest hoo li-mata sattunud liiga palju paberit, vaata «TÕRKED» «PABERI UMMISTUS SEADMES».

KASUTUSELEVÕTT

KASUTUSALA: Paberihunt intimus 302/CC/HS/SF // 402/CC/ HS on masin tavaliste paberite purustamiseks.

Masinat tohib kasutada ainult paberi purustamiseks!

Muude andmekandjate purustamine, samuti 0,8x12 mm (HS) või 0,8x4,5 mm (SF) sööteavaga mudelitel ka kinnitusja kirjaklambrite purustamine, võib vigastada inimest (nt tugev materjal võib killustuda jne) ning kahjustada seadet (nt lõikemehhanism võib puruneda jne).

Erand: mudelitel, mille ribade lõikelaius on 5,8 mm võib ükshaaval purustada ka CD-

ROM-isid.

PAIGALDAMINE:

- Pakkige seade välja ja pange üles.

- Asetage plastikott kogumismahutisse.

- Ühendage seade võrgupistikuga vooluvõrku

(vaata võrgupistikupesa vajaliku kaitse andmeid «TEHNILISED ANDMED»).

Korpusel olevad võreavad on mõeldud jahutamiseks ja neid ei tohi kinni katta ega sulgeda! Seadme vooluvõrguga ühendusele peab olema vaba juurdepääs! Masinat tohib kasutada vaid suletud ja paraja temperatuuriga (10-25 °C)

ruumides!

KÄITLEMINE

KOGUMISMAHUTI TÜHJENDAMINE (joonis 3):

Kui kogumismahuti on täis, lülitub masin välja. Kontrollnäit (5) (joonis 1) vilgub. Tühjendage kogumismahuti vastavalt järgnevale kirjeldusele:

- Avage uks. Võtke täis kott välja ja eemaldage

sisu.

- Pange tühi kott sisse ja sulgege uks. Kontroll-

näit (5) (joonis 1) kustub.

Viide: Masin töötab vaid suletud uksega!

Joonis 1 Joonis 2 Joonis 3

Page 37

EST

FOTOSILMADE PUHASTAMINE (joonis 4):

Kui paberitükid jäävad sisestuspilusse kinni (nt peale paberiummistust), on võimalik, et seade ei lülitu «kaetud» fotosilma tõttu enam välja. Te saate paberitükke eemaldada ehk fotosilma puhastada, kui Te sisestate lõikeseadmesse veel ühe lehe paberit või käivitate masina tagasiliikumise ja tõmbate pintsliga korra üle kahe fotosilma.

HOOLDUS

Joonis 4

302

302CC

302HS

302SF

402

402CC

LÕIKESEADME HOOLDUS: (1,9x15 mm, 3,8x30 mm, 0,8x12 mm ja 0,8x4,5 mm):

Peale ca 15 minutit pidevat töötamist vajutage ca 15-20 sekundiks tagasiliikumislülitile ja pihustage samal ajal lõikeseadmele natuke kaasasolevat spetsiaalõli.

SOOVITUS ENERGIA KOKKUHOIDMISEKS:

Jälgige, et seade lülitatakse ööseks välja (vaju tada survelülitit (1) (joonis 1).

MASINA KÕRVALDAMINE:

Kõrvaldage masin tema eluea lõppedes alati keskkonnasäästlikult. Ärge visake masina või pakendi osi olmeprügi hulka.

402HS

TÕRGE

PABERI UMMISTUS SEADMES:

Kui liiga suurest sisestatud materjali kogusest tekib ummistus, reageerib masin järgmiselt:

- Lõikeseade blokeerub, liigub seejärel natukene tagurpidi (materjal vabaneb) ja seis kub.

- Mootor lülitub välja.

- Kontrollnäit (6) (joonis 1) süttib.

Tegutsege järgmiselt:

- Vajutage lühidalt tagasiliikumise survelülitile (3) (joonis 1).

- Kontrollnäit (6) (joonis 1) kustub.

- Võtke tagasiliikunud paber masinast välja ja jätkake purustamist väiksema paberikogusega.

MOOTORIKAITSE:

Kui mootor on ülekoormatud, lülitub see välja. Lülitage seade survelülitiga (1) (joonis 1) välja. Peale ca 15-20 minutilist jahtumisaega (sõltuvalt ruumi temperatuurist) võite seadme uuesti käivitada.

KONTROLLIMINE TÕRGETE KORRAL:

Kui seade ei tööta, kontrollige järgmisi punkte:

- kas võrgupistik Vooluvõrgu ühenduse liik: 2-pooliga võrgulüliti,

sisemine võrgupistik, eraldi vooluvõrgu kaabel

- kas survelüliti (1) on sisselülitatud?

uks on kinni?

- kas

kogumismahuti on täis?

Mahuti peab olema tühjendatud.

- kas seadmes on Täitke peatüki «PABERI UMMISTUS» instrukt-

sioone.

- kas

mootor on ülekoormatud?

Oodake, kuni mootor on jahtunud ja lülitage

siis uuesti sisse.

Kui ükski kontrollitav punkt pole täidetud, informeerige palun seadme müüjat.

on vooluvõrku ühendatud?

paberi ummistus?

SPETSIAALTARVIKUD

Nimetus Artikkel

Plastikkott, 330 x 300 x 700 x 0,018 mm 99925 Õlipudelid, 125 ml (Cross-Cut) Viide: Spetsiaaltarvikute hilisemal tellimisel ja kui vajate varuosasid, pöörduge palun seadme müüja poole.

99943

TEHNILISED ANDMED

Lõikelaius: 302/402: 1,9 mm (ribad)

3,8 mm (ribad) 5,8 mm (ribad) 302CC/402CC: 1,9x15 mm (Cross-Cut) 3,8x30 mm (Cross-Cut)

302HS/402HS: 0,8x12 mm (Cross-Cut) 302SF: 0,8x4,5 mm (Cross-Cut) Lõikamisvõimsus: 302/402:

1,9 mm: 12-14 leht (70g/m 3,8 mm: 19-21 leht (70g/m 5,8 mm: 25-27 leht (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 leht (70g/m2) 3,8x30 mm: 15-17 leht (70g/m

302HS/402HS: 5-6 leht (70g/m2) 302SF: 3-4 leht (70g/m2) Vooluühendus: 230 V/50 Hz

240 V/50 Hz 120 V/60 Hz 100 V/50/60 Hz

Eelkaitse:

230V/240V/50Hz: 10 A (inertne) 120V/100V/50/60Hz: 20 A (inertne)

Töölaius: 240 mm Müratase: ca 54 dB(A) Võimsus: 0,55 kW Mõõtmed (lxsxk): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Kaal: 302/-CC/-HS/-SF: ca 18,5–20 kg 402/-CC/-HS: ca 19,5–21 kg

)

Page 38

302

302CC

302HS

302SF

402

402CC

402HS

SVARĪGI NORĀDĪJUMI PAR DARBA DROŠĪBU

<< Aizliegts ierīci vienlaicīgi lietot vairākām

personām!

Ierīces drošības elementi izveidoti pēc

principa – drošs ierīces lietojums «vienas personas darbā».

<< Materiālu sasmalcināšanas laikā ierīcē

aizliegts veikt citus darbus (piem., tās tīrīšanu)!

<< Mašīna nav nekāda ro

tā nav piemērota, lai ar to darbotos vai spēlētos bērni!

Šīs mašīnas kopējais drošības tehniskais

koncepts (izmēri, ievades atveres, drošības izslēgšana u t. t.) nesatur nekādas drošas apiešanās garantijas bērniem.

talieta, un tāpēc

LIETOŠANA

VADĪBAS ELEMENTI: 1 = Nospiežams slēdzis «Darba gatavībā» (1. zīm.)

Ar šo slēdzi ierīci ieslēdz un izslēdz. Norādījums: Līdz ar katru ierīces ieslēgšanu

automātiski tiek noregulēts gaismas sen sors. Par to liecina pāris sekundes pamīšus mirgojoši kontrolindikatori 4 un 5 (1.zīm.)

2 = Gaismas sensors (nažu kustība uz priekšu) (2. zīm.) a) mirgo, kad ir nospiests slēdzis (1)

b) Sasmalcināšanas process tiek uzsākts,

tiklīdz papīrs tiek ievietots ievadīšanas atverē.

3 = Nospiežams slēdzis «Reversa funkcija» (1. zīm.)

Nospiežot šo slēdzi, nažu mehānisms dar-

bojas atpakagaitā.

4 = Kontroles indikators «Darba gatavībā» (1. zīm.)

Iedegas, kad tiek ieslēgts slēdzis (1).

5 = Kontroles indikators (1. zīm.) «Pilns grozs»/«Atvērtas durvis» a) mirgo, kad grozs ir pilns un tas ir

jāiztukšo izslēgta;

b) Iedegas, kad ir atvērtas durvis. Ierīce tiek

automātiski izslēgta un, kamēr tās durvis ir atvērtas, to nav iespējams iedarbināt.

Vienlaicīgi ierīce tiek automātiski

<< Savainošanās risks! Turēt

drošā attālumā no materiālu ievadīšanas atveres brīvu apērbu, kaklasaites, rotaslietas, garus matus, kā arī citus brīvus priekšmetus. Traumu risks!

<< Savainošanās risks! Neievietot pirkstus

materiālu ievadīšanas atverē!

<< Traumas gadījumā izslēgt ierīces galveno

slēdzi vai avārijas slēdzi, vai arī atvienot to no elektrotīkla!

<< Pirms ierīces atvēršanas atvie-nojiet

kontaktdakšu no strāvas!

Lerīces remontdarbus drīkst veikt tikai

speciālisti!

6 = Kontroles indikators «Iestrēdzis papīrs» (1. zīm.)

ledegas, kad nažu mehānismā ir ievadīts

pārāk liels papīra daudzums. Nažu mehā-

nisms nobloējas un nedarbojas. Ierīces dzinējs tiek atslēgts.

Norādījums: Par iestrēgušu papīru liecina

kontrolindikators, kas sāk mirgot neilgi pirms lapas jaudas robežas sasniegšanas.

PAPĪRA IEVADĪŠANA:

- ieslēgt ierīci, nospiežot slēdzi (1) (1. zīm.). ledegas kontroles indikators (4) (1. zīm.); Gaismas sensors (2) (2. zīm.) mirgo.

- caur atveri vadīt papīru nažu mehānisma

virzienā;

- ierīce automātiski ieslēdzas režīmā «Kustība

uz priekšu» un ievelk papīru. Pēc sasmalcināšanas procesa ierīce automātiski izslēdzas.

Nekad neievadiet ierīcē vairāk papīra par norādīto maksimālo daudzumu (skatīt nodaā «TEHNISKIE PARAMETRI»)!

Ja tomēr ierīcē ir iekuvis pārāk liels papīra daudzums, nodaā «TRAUCĒJUMI» s katīt p unktu « I ERĪCĒ IESTRĒDZIS PAPĪRS».

LIETOŠANAS UZSĀKŠANA

LIETOJUMA SFĒRA:

D ok u me n tu s m al c in ā tā j s, m o d e lis intimus 302/CC/HS/SF // 402/CC/ HS i r ierīce vispārēj ai dokume ntu sasmalcināšanai.

Smalcinātāju drīkst izmantot tikai papīra smalcināšanai!

Cita veida informācijas nesēju smalcināšana un mode u gadījumā ar strēme u izmēriem 0,8x12 mm (HS) vai 0,8x4,5 mm (SF) arī saspraužu un papīra skavu smalcināšana var izraisīt apkalpojošās personas traumēšanu (piemēram, cietu materiālu sadrumstalošanās rezultātā), vai arī smalcinātāja bojājumus (piemēram, griešanas mehānisma salaušanu un tmldz.).

Iz ē mu ms : m od e os a r gr ie zu mu 5,8 mm platās strēmelēs ir iespējams arī vienam sasmalcināt CD diskus.

UZSTĀDĪŠANA:

- ierīci izsaiot un uzstādīt,

- sasmalcinātāja grozā ievietot plastmasas maisu,

- pieslēgt ierīces kontaktdakšu elektrotīklam (norādījumus par nepieciešamo elektrotīkla rozetes konfigurāciju skatīt punktā «TEH-NIS KIE PARAMETRI»).

Režotie atvērumi korpusā ir paredzēti ierīces dzesēšanai, tāpēc tos nedrīkst pārsegt vai nosprostot! Ierīces pieslēgumam pie elektrotīkla vienmēr jābūt brīvi pieejamam! Ierīci jāekspluatē tikai slēgtās un apsildāmās (10-25 °C) telpās!

LIETOŠANA

SMALCINĀTĀJA GROZA IZTUKŠOŠANA (3. zīm.):

kad smalcinātāja grozs ir pilns, ierīce auto-mātiski izslēdzas. Kontrolindikators (5) (1.zīm.) mirgo. Smalcinātāja grozu iztukšo šādi:

- atvērt durvis. Izemt plastmasas maisu un tā

saturu utilizēt.

- Ievietot grozā tukšu maisu un aizvērt durvis.

Kontroles indikators (5) (1. zīm.) nodziest.

Norādījums: ierīce darbojas tikai tad, kad durvis ir aizvērtas!

1. zīm. 2. zīm. 3. zīm.

Page 39

FOTOELEMENTA TĪRĪŠANA (4. zīm.):

ja ievadot papīra loksnes, ierīces ievades atverē ir palicis papīrs (piem., pēc tam, kad ierīcē veido jies papīra sastrēgums) ir iespējams, ka tā vairs neizslēdzas, jo ir aizklāts gaismas sensors. Jūs varat izemt papīru, resp. attīrīt ierīces foto elementu, vadot nažu mehānisma virzienā jaunu papīra loksni vai arī ieslēdzot ierīcē reversa funk ciju un ar otu nedaudz notīrot fotoelementu.

302

302CC

302HS

302SF

402

402CC

402HS

TEHNISKĀ APKOPE

NAŽU MEHĀNISMA TĪRĪŠANA:

(1,9x15 mm, 3,8x30 mm, 0,8x12 mm un 0,8x4,5 mm):

pēc apm. 15 minūšu ilgas, nepārtrauktas ekspluatēšanas uz apm. 15-20 sekundēm ieslēgt ierīci reversa režīmā un vienlaicīgi uz griešanas mehānisma uzsmidzināt nedaudz speciālo eu, kas piegādāta komplektā ar ierīci.

4. zīm.

TRAUCĒJUMI

IERĪCĒ IESTRĒDZIS PAPĪRS:

ja pārāk liela ievadītā papīra daudzuma dē papīrs iestrēgst ierīcē, tā reaē šādi:

- nažu mehānisms nobloējas, pēc tam tas nedaudz pagriežas atpakagaitā (materiāls tiek atbrīvots) un apstājas;

- dzinējs tiek izslēgts;

- iedegas kontroles indikators (6) (1. zīm.).

Rīkojieties šādi:

- īsi nospiediet reversa funkcijas slēdzi (3) (1. zīm.);

- nodziest kontroles indikators (6) (1. zīm.);

- izemiet no ierīces izvadīto materiālu un tur piniet smalcināšanu, papīru ievadot ma-zākos daudzumos.

DZINĒJA AIZSARDZĪBA:

ja motors tiek pārslogots, tas atslēdzas. Izslēdziet ierīci, nospiežot slēdzi (1) (1. zīm.). Pēc apm. 15-20 minūšu ilgas atdzišanas (ilgums atkarīgs no telpas temperatūras) ierīci var atkal ieslēgt.

PIEDERUMI

Nosaukums Pasūt. Nr.

Plastmasas maiss, 330 x 300 x 700 x 0,018 mm 99925 Smalcinātāja ea, 125 ml (smalcināšana gabalios) 99943 Norādījums: ja Jūs vēlaties pasūtīt ierīces piederumus vai rezerves daas, griezieties pie ierīces izplatītāja.

KONTROLJAUTĀJUMI IERĪCES DARBĪBAS TRAUCŽJUMU GADĪJUMĀ:

ja ierīce nedarbojas, pārbaudiet šādus fakto rus:

- vai

kontaktdakša pieslēgta elektrotīklam?

Pieslēguma veids: 2 polu tīkla slēdzis, interna kontaktdakša, atsevišs tīkla kabelis

nospiežamais slēdzis (1) ieslēgts?

- vai

durvis ir aizvērtas?

- vai papīru grozs Iztukšot papīru grozu.

- vai papīrs iestrēdzis Rīkojieties atbilstoši instrukcijām punktā

«IERĪCĒ IESTRĒDZIS PAPĪRS».

dzinējs ir pārslogots?

- vai Nogaidiet, kamēr ierīces motors atdziest un

tad ieslēdziet to no jauna.

Ja neatbilst neviens no šiem kontroljautājumiem, griezieties pie ierīces izplatītāja.

ir pilns?

ierīcē?

PADOMS ENERIJAS IETAUPĪŠANAI:

Raugieties, lai ierīce nakts laikā būtu izslēgta (nospiest slēdzi (1) (1. zīm.)).

MAŠĪNAS AIZVĀKŠANA:

Utilizējiet mašīnu tās kalpošanas laika beigās vienmēr saudzīgi attiecībā pret vidi. Nemetiet mašīnas daas vai iepakojumu komunālajos atkritumos.

TEHNISKIE PARAMETRI

Griezuma platums: 302/402: 1,9 mm (strēmeles)

3,8 mm (strēmeles) 5,8 mm (strēmeles) 302CC/402CC: 1,9x15 mm (gabalii) 3,8x30 mm (gabalii)

302HS/402HS: 0,8x12 mm (gabalii) 302SF: 0,8x4,5 mm (gabalii) Smalcināšanas jauda: 302/402:

1,9 mm: 12-14 loksnes (70g/m 3,8 mm: 19-21 loksnes (70g/m 5,8 mm: 25-27 loksnes (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 loksnes (70g/m2) 3,8x30 mm: 15-17 loksnes (70g/m

302HS/402HS: 5-6 loksnes (70g/m2) 302SF: 3-4 loksnes (70g/m2) Pieslēguma spriegums: 230 V/50 Hz

240 V/50 Hz 120 V/60 Hz 100 V/50/60 Hz

Elektrotīkla dati:

230 V/240 V/50 Hz: 10 A (inerta) 120 V/100 V/50/60 Hz: 20 A (inerta)

Darba platums: 240 mm Skaas līmenis: apm. 54 dB(A) Jauda: 0,55 kW Izmēri (PxBxA): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Svars: 302/-CC/-HS/-SF: apm. 18,5–20 kg 402/-CC/-HS: apm. 19,5–21 kg

)

Page 40

302

302CC

302HS

302SF

402

402CC

402HS

SVARBŪS SAUGUMO NURODYMAI

<< Keletas žmonių tuo pačiu metu prietaisu

naudotis negali!

Saugumo elementų aiškinimas grindžiamas

nepavojingu naudojimusi „vieno žmogaus režimu“.

<< Smulkinimo proceso metu draudžiama

vykdyti kitus darbus su mašina (pvz. valyti ir t.t.)!

<< Mašina nėra žaislas, todėl vaikams

draudžiama su ja dirbti ir naudotis!

Šios mašinos technikinė saugumo koncep-

cija (matmenys, laidų angos, apsauginiai jungikliai ir t.t.) negarantuoja saugumo valdant vaikams.

VALDYMAS

VALDYMO ELEMENTAI: 1 = Mygtukas „Parengtas darbui“ (1 pav.) Šiuo jungikliu prietaisas įjungiamas arba

išjungiamas.

Nuoroda: Kiekvieną kartą, įjungus mašiną,

automatiškai atliekamas fotosensoriaus subalansavimas. Tai rodo kelias sekundes vienas po kito mirksintys abu kontroliniai rodmenys 4 ir 5 (1 pav.).

2 = Fotosensorius (Eiga pirmyn) (2 pav.) a) Mirksi, jei įjungtas mygtukas (1).

b) Pradeda smulkinimo procesą, kai tik po-

pieriaus lapas įvedamas į įvesties angą.

3 = Mygtukas „Atgalinė eiga“ (1 pav.) Paspaudus šį jungiklį, pjaustyklė juda atga-

line eiga.

4 = Kontrolinis rodmuo „Parengtas darbui“ (1 pav.)

Užsidega, jei įjungtas mygtukas (1).

5 = Kontrolinis rodmuo „Konteineris pilnas“ / „Durelės atidarytos“ (1 pav.) a) Mirksi, jei surinkimo konteineris pilnas

ir turi būti ištuštintas. Tuo pačiu metu mašina automatiškai išjungiama.

b) Užsidega, jei durelės atidarytos. Mašina

automatiškai išjungiama ir negali būti paleista, kol durelės atidarytos.

<< Pavojus susižeisti! Palaidas

drabužių dalis, kaklaraiščius, papuo-šalus, ilgus plaukus ar kitus laisvus daiktus laikyti toliau nuo įvesties angos!

<< Pavojus susižeisti! Nekišti pirštų į įvesties

angą!

<< Pavojaus atveju mašiną išjungti pagrin

6 = Kontrolinis rodmuo „Popieriaus strigtis“ (1 pav.)

Užsidega, jei į pjaustyklę paduodama per

Nuoroda: Netrukus įvyksiančią popieriaus

Popieriaus padavimas

- Mašiną įjungti paspaudus mygtuką (1) (1 pav.).

Užsidega kontrolinis rodmuo (4) (1 pav.). Mirksi fotosensorius (2) (2 pav.).

- Pro įvesties angą įkišti popierių į pjaustyklę.

- Mašina automatiškai įjungia eigos pirmyn režimą ir įtraukia popierių. Po smulkinimo proceso mašina automatiškai išsijungia.

diniu jungikliu arba avariniu išjungikliu arba ištraukti kištuką iš tinklo!

<< Prieš atidarant mašiną, ištraukti kištuką

iš tinklo!

Taisymus gali atlikti tik specialistas!

daug popieriaus. Pjaustyklė užsiblokuoja ir sustoja. Variklis išjungiamas.

strigtį rodo kontrolinis rodmuo, pradedantis mirksėti prieš pasiekiant didžiausią pjaustomo popieriaus ribą.

Į prietaisą įvesti ne didesnį nei nurodyta didžiausią popieriaus kiekį (žiūrėk „TECHNINIAI DUOMENYS“)!

Jei nepaisant to, į pjaustyklę patenka per daug popieriaus, žiūrėk skyriaus „SUTRIKIMAI“ punktą „POPIERIAUS STRIGTIS PRIETAISO VIDUJE“.

ĮDIEGIMAS Į EKSPLOATACIJĄ

NAUDOJIMO SRITIS: intimus 302/CC/HS/SF // 402/CC/HS

dokumentų naikiklis yra mašina, skirta bendrų dokumentų naikinimui.

Mašiną galima naudoti tik popieriaus smulkinimui!

Kitų duomenų laikmenų smulkinimas ir modeliuose, kurių pjūvio plotis 0,8x12 mm (HS) arba 0,8x4,5 mm (SF), sąsagėlių bei sąvaržėlių smulkinimas

gali sužeisti asmenis (pvz., kietų medžiagų atplaišomis ir t.t.) ir sugadinti prietaisą (pvz., sugadinti peilius).

Išimtis: Modeliais, kurių karpymo plotis 5,8 mm pjaustant juostelėmis, gali būti naikinami ir atskiri CD-ROM diskai.

PASTATYMAS:

- Prietaisą išpakuoti ir pastatyti.

- Pl astikinį ma išelį įstatyti į surinkimo konteinerį.

- Prietaisą prijungti prie elektros tinklo (Duomenis apie reikiamą kištukinio lizdo apsaugą rasite skyriuje „TECHNINIAI DUOMENYS”).

Korpuse esančios angos su grotelėmis skirtos aušinimui ir jų negalima uždengti ar užstatyti! Prietaiso prijungimas prie elektros tinklo turi būti laisvai prieinamas! Mašina turėtų būti naudojama tik uždarose ir vėsiose (10-25°C) patalpose!

VALDYMAS

SURINKIMO KONTEINERIO IŠTUŠTINIMAS (3 pav.):

Kai surinkimo konteineris prisipildo, mašina išsijungia. Mirksi kontrolinis rodmuo (5) (1 pav.). Ištuštinkite surinkimo konteinerį:

- Atidarykite dureles. Išimkite pilną maišą ir

pašalinkite turinį.

- Tuščią maišą įstatykite atgal ir uždarykite

dureles.

Kontrolinis rodmuo (5) (1 pav.) užgęsta. Nuoroda: Mašina dirba tik tuomet, kai durelės uždarytos!

1 pav. 2 pav. 3 pav.

Page 41

FOTOELEMENTŲ VALYMAS (4 pav.):

Jei įvesties angoje lieka popieriaus gabaliukų (pvz. po popieriaus strigties), gali būti, kad pri etaisas dėl „uždengto“ fotosensoriaus daugiau nebeįsijungia. Norėdami pašalinti popieriaus gabaliukus arba nuvalyti fotoelementus, įveskite į pjaustyklę kitą popieriaus lapą arba įjunkite mašiną atgalinės eigos režimu ir teptuku trumpai perbraukite per abi fotoelemento „akis“.

302

302CC

302HS

302SF

402

402CC

402HS

PATIKRA:

PJAUSTYKLĖS PATIKRA:

4 pav.

(1,9x15 mm, 3,8x30 mm, 0,8x12 mm und 0,8x4,5 mm):

Po maždaug 15 minučių ilgalaikio darbo režimo, maždaug 15-20 sekundžių įjungti atgalinės eigos režimą ir tuo pačiu metu ant pjaustyklės papurkšti truputį speciali os alyvos, patiektos kartu su mašina.

PATARIMAS DĖL ENERGIJOS TAUPYMO:

Žiūrėkite, kad prietaisas per naktį būtų išjungtas (paspausti mygtuką (1) (1 pav.)).

MAŠINOS ŠALINIMAS:

Pasibaigus mašinos tarnavimo laikui, pašalinkite ją atsižvelgdami į aplinkos apsaugą. Nešalinkite jokių mašinos dalių ar pakuotės su buitinėmis atliekomis.

SUTRIKIMAS

POPIERIAUS STRIGTIS PRIETAISO VIDUJE:

Jei dėl per didelio įvestos medžiagos kiekio kyla strigtis, mašina reaguoja taip:

- Pjaustyk lė užsib lokuoja, po to truputį pajuda atgal (medžiaga atlaisvinama) ir sustoja.

- Variklis išjungiamas.

- Užsidega kontrolinis rodmuo (6) (1 pav.). Darykite taip:

- Trumpai spustelėkite mygtuką atgalinės eigos režimui (3) (1 pav.).

- Kontrolinis rodmuo (6) (1 pav.) užgęsta.

- Atlaisvintą medžiagą išimti iš mašinos ir pratęsti smulkinimą, imant mažesnius popieriaus kiekius.

VARIKLIO APSAUGA:

Jei variklis perkraunamas, jis išsijungia. Išjunkite prietaisą mygtuku (1) (1 pav.). Praėjus maždaug 15-20 minučių atvėsimo laiko (priklausomai nuo patalpos temperatūros), prietaisą galite vėl įjungti.

KONTROLINIS SĄRAŠAS ESANT SUTRIKIMAMS:

Jei prietaisas neveikia, patikrinkite šiuos punktus:

- ar

kištukas prijungtas prie tinklo?

Prijungimo prie tinklo rūšis: 2-polis tinklo jungiklis, vidinis kištukinis lizdas, atskiras tinklo kabelis

- ar mygtukas (1) įjungtas?

- ar durelės

- ar surinkimo konteineris pilnas? Konteineris turi būti ištuštintas.

- ar kilo popieriaus strigtis prietaiso viduje? Vykdykite nurodymus dėl „POPIERIAUS

STRIGTIES”.

- ar variklis perkrautas? Palauk ite, kol jis atvė s i r tuo met vėl

pradėkite.

Je i netinka n ė vienas i š kontrolinių punktų, praneškite savo specializuotam pardavėjui.

uždarytos?

SPECIALŪS PRIEDAI

Pavadinimas Užsakymo Nr.

Plastikinis maišelis, 330 x 300 x 700 x 0,018 mm 99925 Alyvos buteliukas, 125 ml (Skersinis pjaustymas) Nuoroda: Norėdami papildomai užsakyti specialių priedų ir atsarginių dalių, kreipkitės į specializuotą pardavėją.

99943

TECHNINIAI DUOMENYS

Karpymo plotis: 302/402: 1,9 mm (Juostelės)

3,8 mm (Juostelės) 5,8 mm (Juostelės) 302CC/402CC: 1,9x15 mm (Skersinis pjaustymas) 3,8x30 mm (Skersinis pjaustymas)

302HS/402HS: 0,8x12 mm (Skersinis pjaustymas) 302SF: 0,8x4,5 mm (Skersinis pjaustymas) Karpymo kiekis: 302/402:

1,9 mm: 12-14 lapų (70g/m 3,8 mm: 19-21 lapų (70g/m 5,8 mm: 25-27 lapų (70g/m2)

302CC/402CC:

1,9x15 mm: 10-11 lapų (70g/m2) 3,8x30 mm: 15-17 lapų (70g/m

302HS/402HS: 5-6 lapų (70g/m2) 302SF: 3-4 lapų (70g/m2) Naudojama 230V/50Hz įtampa: 240V/50Hz

120V/60Hz 100V/50/60Hz

Įvadiniai saugikliai:

230V/240V/50Hz: 10 A (inertinis) 120V/100V/50/60Hz: 20 A (inertinis)

Darbinis plotis: 240 mm Triukšmo lygis: Galia: 0,55 kW Matmenys (PxGxA): 302/-CC/-HS/-SF: 385x280x635 mm 402/-CC/-HS: 385x280x740 mm Svoris: 302/-CC/-HS/-SF: apie 18,5–20 kg 402/-CC/-HS: apie 19,5–21 kg

maždaug 54 dB(A)

)

Page 42

RUS

302

302CC

302HS

302SF

402

402CC

402HS

BA±H≥E ≠KAπAHÅØ ¥O ™EXHÅKE ¡EπO¥ACHOC™Å

<< Aÿÿapa∫ ªoæ∏e| åcÿoæ¿µo–a∫¿cø oª|o–

pe¯e||o ∫oæ¿®o oª|å¯ ñeæo–e®o¯!

≠®aµa||≈e eæe¯e|∫≈ ÿpeªoc∫opo∏|oc∫å

o¢ o c | o –a||≈ ¢ eµoÿac|o Ω pa¢ o ∫ e c aÿÿapa∫o¯ ∫oæ¿®o oª|o¨o ñeæo–e®a.

<< Bo –pe¯ø ÿpoıecca åµ¯eæ¿ñe|åø |a

ÿpå¢ope |e paµpeòae∫cø ÿpo–oªå∫¿ |å®a®åe ªpº¨åe pa¢o∫≈ (|aÿpå¯ep, ñåc∫å∫¿ e¨o)!

<< Ma ши на н e и гр уш к а, о на н е

предназначена и не рассчитана на

Конструкция и исполнение машины с

детей!

точки зрен ия техник и без оп аснос ти (размеры, входные отверстия, защитные блокировки и т. д.) этой машины не даю т никакой гарантии безопасного обращения с ней детей.

O¡CÆ≠±ÅBAHÅE

ÕÆEMEH™≥ ≠¥PABÆEHÅØ: 1 = ¥epe®æ÷ña∫eæ¿ ”∑o∫o–|oc∫¿ ® pa¢o∫e“ (påc. 1) C ÿo¯oó ¿ ÷ õ∫ o ¨ o ÿe p e ® æ ÷ña∫eæø

¯aòå|®a –®æ÷ñae∫cø åæå –≈®æ÷ñae∫cø.

≠®aõa|åe: ÿocæe ®a∏ªo¨o Œ®æ÷ñe|åø

2 = C–e∫oªa∫ñå® (–paóe|åe –ÿepëª) (påc. 2)

a) Må¨ ae∫, ®o ¨ªa ÿepe®æ÷ña ∫e æ¿ (1)

|a∏a∫.

b) B ® æ ÷ ñ a e ∫ ÿp o ı e c c åµ¯eæ ¿ ñ e | å ø

®a® ∫oæ¿®o æåc∫ ¢º¯a¨å ––oªå∫cø –o –xoª|oΩ ÿaµ.

3 = ¥epe®æ÷ña∫eæ¿ ”O¢pa∫|≈Ω xoª“ (påc. 1)

B õ ∫o¯ ÿ o æo∏e | åå ÿ epe® æ ÷ña∫ e æø

pe∏ºóåΩ ¯exa|åµ¯ –paóae∫cø – o¢pa∫|o¯ |aÿpa–æe|åå.

4 = Ko|∫poæ¿|aø æa¯ÿoñ®a ”∑o∫o–|oc∫¿ ® pa¢o∫e“ (påc. 1)

πa¨opae∫cø ÿpå –®æ÷ñe|åå ÿepe®æ÷ña∫eæø

(1)

Må¨ae∫, ecæå ÿpåe¯|aø ®opõå|a |aÿoæ|e|a ªo ®paeŒ å ªoæ∏|a ¢≈∫¿ oÿopo∏|e|a. Oª | oŒpe¯ e ||o c µ ∫å¯ ÿ p o åcxo ª å ∫ aŒ∫o¯a∫åñec®oe Œ≈®æ÷ñe|åe ¯aòå|®å.

¢) πa¨opae∫cø ecæå, o∫®p≈∫a ª–ep®a.

Maòå|®a a–∫o¯a∫åñec®å –≈®æ÷ñae∫cø å |e ¯o∏e∫ ¢≈∫¿ –®æ÷ñe|a ÿo®a ª–ep®a |e ¢ºªe∫ µa®p≈∫a.

Опасность т р а в м и р ования!

H e ÿo ª| o c å ∫e ¢æ åµ ® o ® –xoª|o¯º ÿaµº ¨aæc∫º®å, c–åca÷óåe º®paòe|åø, ªæå||≈e –oæoc≈ åæå ªpº¨åe |eµa®peÿæe||≈e ÿpeª¯e∫≈, o|å ¯o¨º∫ ¢≈∫¿ –∫ø|º∫≈ –|º∫p¿!

<< Опасность травмирования! He –c∫a–

æøΩ∫e ÿaæ¿ı≈ –o –xoª|oΩ ÿaµ.

B cæºñae oÿac|oc∫å –≈®æ÷ñå∫e ¯aòå|®º ÿpå ÿo¯oóå ¨æa–|o¨o åæå a–apåΩ|o¨o –≈®æ÷ña∫eæeΩ, åæå –≈∫aóå∫e –åæ®º åµ poµe∫®å!

<< ¥epeª o∫®p≈–a|åe¯ ¯aòå|®å |eo¢xoªå¯o

–≈∫aóå∫¿ ce∫e–º÷ –åæ®º åµ poµe∫®å!

P e¯ o| ∫ ÿ på ¢o pa ª oæ ∏ e | ÿ po–

oªå∫¿cø ∫oæ¿®o ®–aæåíåıåpo–a||≈¯ cÿeıåaæåc∫o¯!

6 = Ko|∫poæ¿|aø æa¯ÿoñ®a ”C®oÿæe|åe ¢º¯a¨å“ (påc. 1)

πa¨opae∫cø ecæå – pe∏ºóåΩ ¯exa|åµ¯

≠®aõa|åe: Œ ® a ñ e c ∫ Œ e c å ¨ |a æ a,

¥O©AÑA ¡≠MA∑Å:

- B ® æ÷ ñ å∫ e ¯ aò å |® º c ÿ o ¯o ó¿ ÷ ÿepe®æ÷ña∫eæø (1) (påc. 1).

πa¨opae∫cø ®o|∫poæ¿|aø æa¯ÿoñ®a (4)

(påc. 1).

Må¨ae∫ ío∫opeæe (2) (påc. 2).

- B–ec∫å ¢º¯a¨º – pe∏ºóåΩ ¯exa|åµ¯ ñepeµ –xoª|oΩ ÿaµ.

a–∫o¯a∫åñec®å –≈®æ÷ñae∫cø.

Ecæå –ce -∫a ®å – ¯ exa |åµ ¯ ¢ ≈æo ––eªe|o cæåò®o¯ ¯|o¨o ¢º¯a¨å, ∫o ÿoc∫ºÿaΩ∫e ∫a®, ®a® oÿåca|o – paµªeæe ”HEÅC¥PABHOC™Å“ ÿoª µa¨oæo–®o¯ ”CKO¥ÆEHÅE ¡≠MA∑Å B ¥PÅ¡OPE“

O¡ÆAC™Ÿ ¥PÅMEHEHÅØ:

Maшину разрешается использовать только для измельчения бумаги!

Измельчение других носителей информации, а также, в случае моделей с шириной резки 0,8x12 мм (HS) или 0,8x4,5 мм (SF), наличие канцелярских и конторских скрепок, могут привести к травмам (напр., при раскалывании твердых материалов и т. п.) и повреждению прибора (напр., разрушению режущего механизма и т. д.).

≠C™AHOBKA:

- Pacÿa®ºΩ∫e å ºc∫a|o–å∫e ÿpå¢op.

- Bc∫a–¿∫e ÿoæåµ∫åæe|o–≈Ω ¯eòo® – ÿpåe¯|º÷ ®opµå|º.

- Bc∫a–¿∫e ce∫e–º÷ –åæ®º ÿpå¢opa – poµe∫®º (ªa||≈e –xoª|o¨o ÿpeªoxpa|å∫eæø, |eo¢xo-ªå¯o¨o ªæø ce∫e–oΩ poµe∫®å, –≈ |aΩªe∫e ÿoª µa¨oæo–®o¯ ”™EXHÅÑECKÅE ©AHH≥E“).

Peòe∫ñ a ∫ ≈e o ∫ –epc∫å ø – ®o p ÿ yce cæy∏a∫ ªæø oxæa∏ªe|åø å åx |eæ¿µø µa®æaª≈–a∫¿ åæå µac∫a–æø∫¿ ªpyŒå¯å ÿpeª¯e∫a¯å! Mec∫o ÿoª®æ÷ñe|åø aÿÿapa∫a ® ce∫¿÷ ªoæ∏|o ¢≈∫¿ æe¨®o ªoc∫ºÿ|o! Maòå|®º paµpeòae∫cø ÿpå¯e|ø∫¿ ∫oæ¿®o – µa®p≈∫≈x ÿo¯eóe|åøx c ÿoc∫oø||≈¯ ∫e¯ÿepa∫ºp|≈¯ pe∏å¯o¯ (10-25 °C)!

O¡CÆ≠±ÅBAHÅE

O¥≠C™OÒEHÅE ¥PÅEMHOœ KOPπÅH≥ (påc. 3):

¥på µaÿoæ|e|åå ÿpåë¯|oΩ ®opµå|≈ ¯aòå|®a a–∫o¯a∫åñec®å –≈®æ÷ñae∫cø. Ko|∫poæ¿|aø æa¯ÿoñ®a (5) (påc. 1) ¯å¨ae∫. Oÿºc∫oòå∫e ®opµå|º – |å∏eÿpå–eªë||oΩ ÿocæeªo–a∫eæ¿|oc∫å:

- O∫®po Ω ∫ e ª–ep®º. ¥ o æ | ≈Ω ¯e ò o ® –

≈∫aóå∫¿ å o∫ÿpa–å∫¿ e¨o coªep∏å¯oe |a ÿepepa¢o∫®º.

- Bc∫a–å∫¿ ÿºc∫oΩ ¯eòo® – ¯aòå|®º å µa®p≈∫¿

ª–ep®º. Ko|∫poæ¿|≈Ω å|ªå®a∫op (5) (påc.

1) ¨ac|e∫.

≠®aµa|åe: Maòå|®a pa¢o∫ae∫ ∫oæ¿®o ÿpå µa®p≈∫oΩ ª–ep®e!

Påc. 1 Påc. 2 Påc. 3

Page 43

RUS

Ecæå ®ºcoñ®å ¢º¯a¨å µac∫pøæå – ÿoªa÷óe¯ òæåıe (|aÿpå¯ep ÿocæe ¢º¯a∏|oΩ ÿpo¢®å), ∫o |e åc®æ÷ñe|a –epoø∫|oc∫¿, ñ∫o ¯aòå|®a åµ-µa ”µa∫e¯|ë||o¨o“ c–e∫oªa∫ñå®a |e –≈®æ÷ñae∫cø. B≈ ¯o∏e∫e ºªaæå∫¿ õ∫å ®ºcoñ®å ¢º¯a¨å, ∫o ec∫¿ oñåc∫å∫¿ c–e∫oªa∫ñå®, ∫e¯ ñ∫o B≈ ––eªë∫e –o –xoª|oΩ ÿaµ |o–≈Ω æåc∫ ¢º¯a¨å, åæå B≈ ÿepe®æ÷ñå∫e |aÿpa–æe|åe –paóe|åø pe∏ºóe¨o ¯exa|åµ¯a |a o¢pa∫|oe, ºªaæå∫e oc∫a∫® å ¢º¯a¨ å å c ÿ o¯oó¿÷ ®åc∫o ñ®å oñåc∫å∫e o¢a ”¨æaµa“ c–e∫oªa∫ñå®a.

302

302CC

302HS

302SF

402

402CC

402HS

≠XO©

Påc. 4

|a o¢pa∫|oe å oª|o–pe¯e||o c¯aµ≈– a∫¿ pe∏ºóåΩ ¯exa|åµ¯ ÿpåæa¨ae¯≈¯ ® ¯aòå|e cÿeıåaæ¿|≈¯ ¯acæo¯.

Cæeªå∫e µa ∫e¯, ñ∫o¢≈ ÿpå¢op – |oñ|oe –pe¯ø ¢≈æ –≈®æ÷ñe| c ÿo¯oó¿÷ ÿepe®æ÷ña∫eæø (3) (påc. 1).

УТИЛИЗАЦИЯ MAШИНЫ:

По окончании срока эксплуатации утилизируйте машину с учетом экологии. Не кладите детали машины или ее упаковки просто в домашни мусор.

HEÅC¥PABHOC™Å

CKO¥ÆEHÅE ¡≠MA∑Å B ¥PÅ¡OPE:

Ecæå – peµºæ¿∫a∫e ÿoªañå cæåò®o¯ ¢oæ¿òo¨o ®oæåñec∫–a ¢º¯a¨å –oµ|å® µa∫op, ¯aòå|a pea¨åpºe∫ cæeªº÷óå¯ o¢paµo¯:

- Õæe®∫poª–å¨a∫eæ¿ o∫®æ÷ñae∫cø.

- πa¨opae∫cø ®o|∫poæ¿|≈Ω å|ªå®a∫op (6) (påc. 1).

- Ha∏¯å∫e |a ®opo ∫®oe –p e¯ø ®æa–åòº o¢pa∫|o¨o xoªa (3) (påc. 1).

- Ko | ∫ poæ¿|≈ Ω å| ª å®a∫op (6 ) ( p å c . 1 ) ¨ac|e∫.

- B≈|¿∫e –≈–eªe||≈Ω åµ ¯aòå|≈ ¯a∫epåaæ å ÿpoªoæ∏aΩ∫e åµ¯eæ¿ñe|åe, ÿoªa–aø e¨o – ¯e|¿òe¯ ®oæåñec∫–e.

KOH™POÆŸH≥œ ÆÅC™ HEÅC¥PABHOC™Eœ:

ecæå ÿpå¢op |e íº|®ıåo|åpºe∫, ÿpo–ep¿∫e cæeªº÷óåe ÿº|®∫≈:

- –c∫a–æe|a æå ce∫e–aø –åæ®a – poµe∫®º? ¥oª®æ÷ñe|åe ® ce∫å: 2-ÿoæ÷c|≈Ω ce∫e–oΩ –≈®æ÷ña∫eæ¿, –|º∫pe||åΩ ce∫e–oΩ paµ√e¯, o∫ªeæ¿|≈Ω ce∫e–oΩ ®a¢eæ¿

- –®æ÷ñe| æå ÿepe®æ÷ña∫eæ¿ (1)?

- µa®p≈∫a æå ª–ep®a?

- |e c®oÿåæac¿ æå ¢º¯a¨a – ÿpå¢ope? B õ∫o¯ cæºñae cæeªºΩ∫e º®aµa|åø¯ ÿoª

µa¨oæo–®o¯ ”CKO¥ÆEHÅE ¡≠MA∑Å“;

- |e ¢≈æ æå ÿepe¨pº∏e| ª–å¨a∫eæ¿? B ªa||o¯ cæºñae |º∏|o ÿoªo∏ªa∫¿, ÿo®a

o| |e oc∫≈|e∫, å c|o–a –®æ÷ñå∫¿ ÿpå¢op.

Haå¯e|o–a|åe ¬ ªæø µa®aµa

Òåpå|a peµ®å : 302/402: 1,9 ¯¯ (ÿoæoc≈)

3,8 ¯¯ (ÿoæoc≈) 5,8 ¯¯ (ÿoæoc≈) 302CC/402CC: 1,9x15 ¯¯ (Cross-Cut) 3,8x30 ¯¯ (Cross-Cut)

302HS/402HS: 0,8x12 ¯¯ (Cross-Cut) 302SF: 0,8x4,5 ¯¯ (Cross-Cut) ¥poåµ–oªå∫eæ¿|oc∫¿: 302/402:

1,9 ¯¯: 12-14 æåc∫o– (70¨/¯2) 3,8 ¯¯: 19-21 æåc∫o– (70¨/¯2) 5,8 ¯¯: 25-27 æåc∫o– (70¨/¯

302CC/402CC:

1,9x15 ¯¯: 10-11 æåc∫o– (70¨/¯2) 3,8x30 ¯¯: 15-17 æåc∫o– (70¨/¯2)

302HS/402HS: 5-6 æåc∫o– (70¨/¯2) 302SF: 3-4 æåc∫o– (70¨/¯2) |aÿpø∏e|åe: 230B/50∑ı

240B/50∑ı 120B/60∑ı 100B/50/60∑ı

Bxoª|oΩ ÿpeªoxpa|å∫eæ¿:

230B/240B/50∑ı: 10 A (ÿæa–®åΩ) 120B/100B/50/60∑ı: 20 A (ÿæa–®åΩ)

Òåpå|a ÿaµa: 240 ¯¯ ≠po–e|¿ òº¯a: o®. 54 ª¡ Moó|oc∫¿: 0,55 ®B∫ Paµ¯ep≈ (©xÒxB): 302/-CC/-HS/-SF: 385x280x635 ¯¯ 402/-CC/-HS: 385x280x740 ¯¯ Bec: 302/-CC/-HS/-SF: o®. 18,5-20 ®¨ 402/-CC/-HS: o®. 19,5-21 ®¨

)

Page 44

302

SCHALTBILD / WIRING DIAGRAM / PLAN DE MONTAGE / SCHAKELSCHEMA /

DIAGRAMA ELÉCTRICO / ESQUEMA ELECTRICO / SCHEMA ELETTRICO

302CC

302HS

302SF

402

402CC

402HS

SB-No.

991.0281.4-a

Page 45

302

302CC

302HS

302SF

402

402CC

402HS

Page 46

302

302CC

302HS

302SF

402

402CC

402HS

Page 47

302

302CC

302HS

302SF

402

402CC

402HS

Page 48

...Data Shredders

...Cutting Machines

...Folding Machines

...Letter Openers

www.martinyale.de

Dieses Papier ist aus 100 % Altpapier ohne optische Aufheller hergestellt This paper made from 100 % unbleached recycled paper Papier recyclable à 100 %

88865 1 05/08
