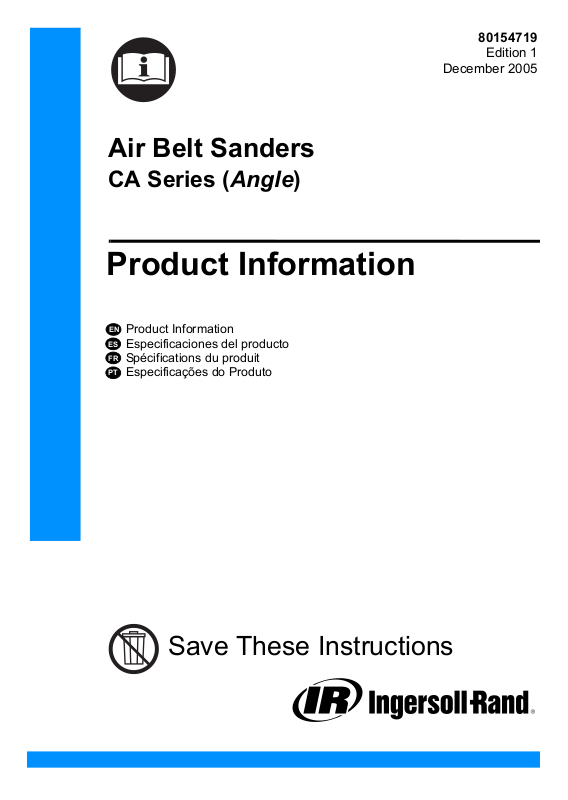

Ingersoll-Rand CA Series, CA200RS418, CA120RS812, CA200RS812, CA120RS818 Product Information
...Page 1
Air Belt Sanders
CA Series (Angle)
Product Information
EN
Product Information
ES
Especificaciones del producto
FR
Spécifications du produit
PT
Especificações do Produto
80154719
Edition 1
December 2005
Save These Instructions
Page 2
10
8h
(Dwg. 16577249)
PMAX
3
9
48h
2
1
4
8
7
24h
5
6
3
1
2
I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R #
C28231-800 C18-C3-FGGO-29 5/16 (8) 1/4 MSCF32 10 67 1
5
6 7
9
10
cm
2 80154719_ed1
3
Page 3
EN
Product Safety Information
Intended Use:
These Air Belt Sanders are designed for light sanding such as smoothing edges and welds.
For additional information refer to Product Safety Information Manual Form 04584942.
Manuals can be downloaded from www.irtools.com.
Product Specifications
Model(s)
CA120RS812 12 x 1/2 (305 x 13) 12,000 2,700
CA120RS418 18 x 1/4 (457 x 6) 12,000 2,700
CA120RS818 18 x 1/2 (457 x 13) 12,000 2,700
CA200RS812 12 x 1/2 (305 x 13) 20,000 4,500
CA200RS418 18 x 1/4 (457 x 6) 20,000 4,500
CA200RS818 18 x 1/2 (457 x 13) 20,000 4,500
Installation and Lubrication
Size air supply line to ensure tool's maximu m operating pressure (PMAX) at tool inlet. Drain condensate from
valve(s) at low point(s) of piping, air filter a nd compressor tank daily. Install a properly sized Safety Air Fuse
upstream of hose and use an anti-whip device acr oss any hose coupling without internal shut-off, to prevent
hose whipping if a hose fails or coupling disconnects. See drawing 16577249 and table on page 2.
Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items
identified as:
1. Air filter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-off valve 9 Oil
5. Hose diameter 10. Grease
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts
be separated by material so that they can be recycle d.
The original language of this manual is Engli sh.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll-Rand Office or Distributor.
Belt Size Arbor Speed Belt Speed
inch (mm) rpm sfpm
80154719_ed1 EN-1
Page 4
ES
Información de seguridad sobre el producto
Uso indicado:
Estas lijadoras de banda neumática están diseñadas para trabajos de lijado ligeros, como el lijado de
bordes o soldaduras.
Para más información, consulte el Manual de información de seguridad de producto 04584942
Amoladora neumática con muela cónica.
Los manuales pueden descargarse en www.irtools.com.
Especificaciones
Modelo
CA120RS812 12 x 1/2 (305 x 13) 12,000 2,700
CA120RS418 18 x 1/4 (457 x 6) 12,000 2,700
CA120RS818 18 x 1/2 (457 x 13) 12,000 2,700
CA200RS812 12 x 1/2 (305 x 13) 20,000 4,500
CA200RS418 18 x 1/4 (457 x 6) 20,000 4,500
CA200RS818 18 x 1/2 (457 x 13) 20,000 4,500
Tamaño de la banda Velocidad del eje
Pulgadas (mm) rpm sfpm
Instalación y lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en l a
entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de
aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de
seguridad de tamaño adecuado y utilice un dispo sitivo antilatigazos en cualquier acoplamiento de manguera
sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de
que el acoplamiento se desconecte. Consulte la di bujo 16577249 y la tabla en la página 2.
La frecuencia de mantenimiento se muestra en for ma de flecha circular y se define como h=horas, d=días y
m=meses. Los elementos se identifican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regul ador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de segur idad
4. Vál vula de corte de emergencia 9. Aceite
5. Diáme tro de la manguera 10. Grasa
Piezas y mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarma r la herramienta, desengrasarla y separar
las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
El idioma original de este manual es el in glés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de
Servicio Autorizado.
Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersol l-Rand más próximo.
Velocidad de
la banda
ES-1 80154719_ed1
Page 5
FR
Informations de sécurité du produit
Utilisation prévue:
Ces ponceuses pneumatiques à bande sont conçues pour les travaux de ponçage léger, tels que le
lissage des soudures et le chanfreinage.
Pour des informations complémentaires, reportez-vous au manuel 045849 42 d'information de sécurité
du produit Meuleuse pneumatique à meule conique ou cylindrique.
Les manuels peuvent être téléchargés à l'adr esse www.irtools.com.
Spécifications du produit
Modèle
CA120RS812 12 x 1/2 (305 x 13) 12,000 2,700
CA120RS418 18 x 1/4 (457 x 6) 12,000 2,700
CA120RS818 18 x 1/2 (457 x 13) 12,000 2,700
CA200RS812 12 x 1/2 (305 x 13) 20,000 4,500
CA200RS418 18 x 1/4 (457 x 6) 20,000 4,500
CA200RS818 18 x 1/2 (457 x 13) 20,000 4,500
Dimension de la Bande Vitesse d’arbre
Pouces (mm) t/m sfpm
Installation et lubrification
Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée
d'air de l'outil. Drainez quotidiennement le condensa t des vannes situées aux points bas de la tuyauterie, du
filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée
au tuyau et placez-le en amont de celui-ci, pu is utilisez un dispositif anti-débattement sur tous les raccords
pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou
si le raccord se détache. Reportez-vous à l'illustration 16577249 et au tableau de la page 2.
Les intervalles d'entretien sont indiqués à l'aid e d'une flèche circulaire et définis à l'aide de lettres (h = heures,
d = jours et m =mois). Eléments identifiés en tant que :
1. Filtre à air 6. Taille du filetage
2. Régulateur 7. Raccord
3. Lubrificateur 8. Raccordement à air de sûreté
4. Vanne d'arrêt d'urgence 9. Huile
5. Diamètre du tuyau 10. Graisse
Pièces détachées et maintenance
A la fin de sa durée de vie, il est recommandé de dé monter l'outil, de dégraisser les pièces et de les séparer
en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.
Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.
Vitesse de la
bande
80154719_ed1 FR-1
Page 6
PT
Informações de Segurança do Produto
Utilização prevista:
Estas lixadoras de cinta pneumática foram concebidas para trabalhos de lixagem ligeiros como, por
exemplo, alisamento de arestas e de soldaduras.
Para obter informações mais detalhadas, consulte o manual com as informações de segurança do
produto do rectificador de mó cilíndrica e cónica pneumático 04584942.
Pode transferir manuais do seguinte endereço da Internet: www.irtools.com.
Especificações do Produto
Modelo
CA120RS812 12 x 1/2 (305 x 13) 12,000 2,700
CA120RS418 18 x 1/4 (457 x 6) 12,000 2,700
CA120RS818 18 x 1/2 (457 x 13) 12,000 2,700
CA200RS812 12 x 1/2 (305 x 13) 20,000 4,500
CA200RS418 18 x 1/4 (457 x 6) 20,000 4,500
CA200RS818 18 x 1/2 (457 x 13) 20,000 4,500
Tamanho da Correia
Polegadas (mm) rpm sfpm
Velocidade da
Árvore
Instalação e lubrificação
Dimensione a linha de alimentação de ar de modo a asse gurar a presença da pressão de serviço máxima
(PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado da(s) válvula(s)
instalada(s) no(s) ponto(s) mais baixo( s) da(s) tubagem(ens), do filtro de ar e do reservatório do compressor.
Instale um fusível de ar de segurança de tamanho adequad o a montante da mangueira e utilize um
dispositivo antivibração e antiflexão em tod as as uniões de mangueiras que não estejam equipadas com um
sistema interno de interrupção, para evitar que as mangu eiras se agitem se uma mangueira falhar ou se a
união se desligar. Consulte o desenho 16577249 e a tabela da página 2.
A frequência da manutenção é indicada por uma seta circular e é definida como h=horas, d=dias e m=meses.
Itens identificados como:
1. Filtro de ar 6. Tamanho da rosca
2. Regulador 7. União
3. Lubrificador 8. Fusível de ar de segurança
4. Válvula de interrupção de emergência 9. Óleo
5. Diâmetro da mangueira 10. Massa lubrificante
Peças e Manutenção
Quando a ferramenta não mais funcionar eficazmente , recomenda-se que a mesma seja desmontada, limpa
e que as suas peças sejam separadas por tipo de m aterial para poderem ser recicladas.
O idioma original deste manual é o inglês.
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de Assistência
Técnica Autorizado.
Envie toda a correspondência ao Escritório ou Di stribuidor Ingersoll-Rand mais próximo.
Velocidada da
Correia
PT-1 80154719_ed1

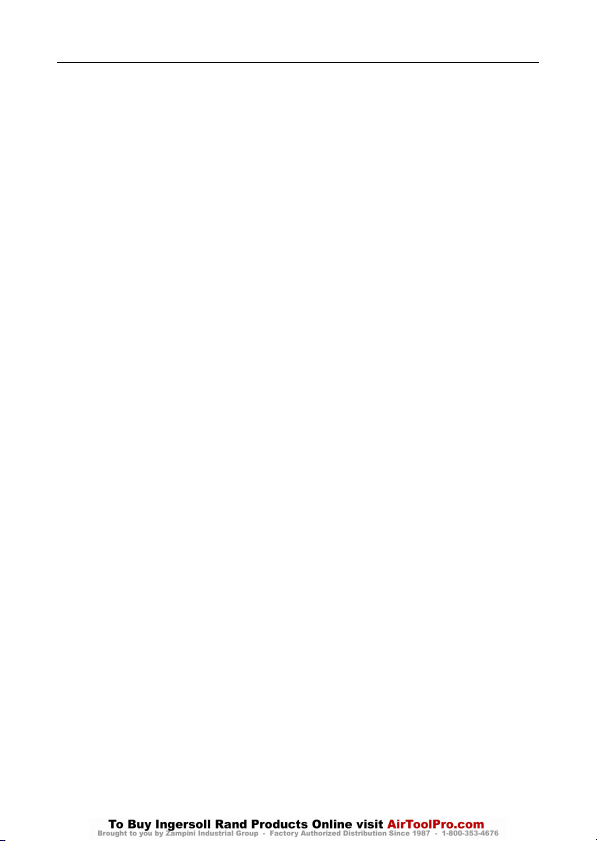

Page 7
Notes

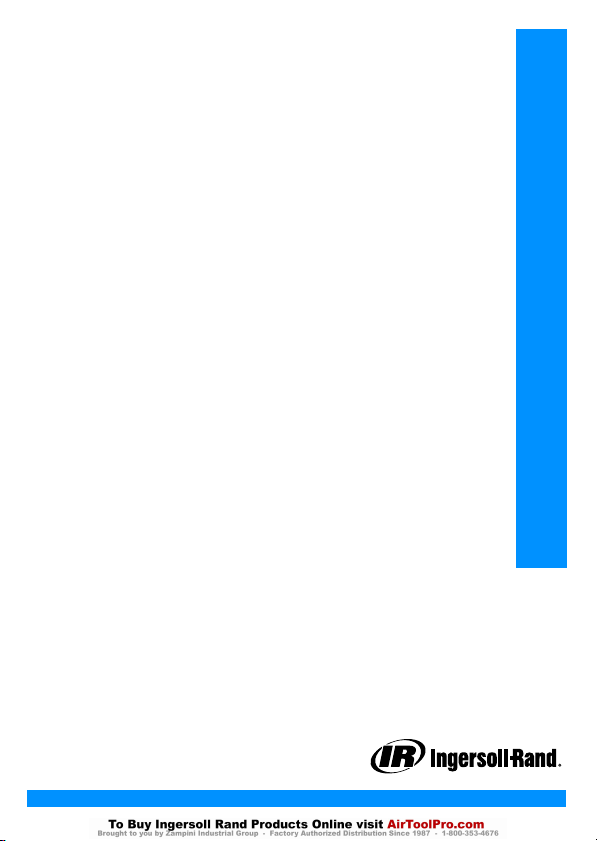

Page 8
www.irtools.com
© 2005 Ingersoll-Rand Company
