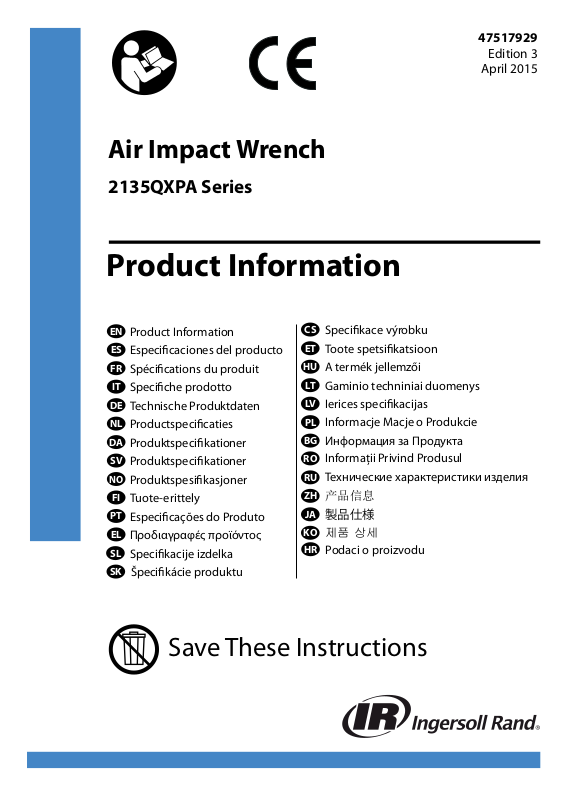

Ingersoll-Rand 2135QXPA, 2135QXPA-2, 2135PQXPA, 2235TiMAX, 2235TiMAX-2 Product Information

Air Impact Wrench

2135QXPA Series

Product Information

CS

EN

Product Information

ES

Especicaciones del producto

FR

Spécications du produit

IT

Speciche prodotto

DE

Technische Produktdaten

NL

Productspecicaties

DA

Produktspecikationer

SV

Produktspecikationer

NO

Produktspesikasjoner

FI

Tuote-erittely

PT

Especicações do Produto

EL

Προδιαγραφές προϊόντος

SL

Specikacije izdelka

SK

Špecikácie produktu

Specikace výrobku

ET

Toote spetsikatsioon

HU

A termék jellemzői

LT

Gaminio techniniai duomenys

LV

Ierices specikacijas

PL

Informacje Macje o Produkcie

BG

Информация за Продукта

RO

Informaţii Privind Produsul

RU

Технические характеристики изделия

ZH

产品信息

JA

製品仕様

KO

제품 상세

HR

Podaci o proizvodu

47517929

Edition 3

April 2015

Save These Instructions

4

7

5

3

2

1

9

6

11

48h

48h

PMAX

9

8h

24h

8

10

1

3

2

5

6

7

9

10

(Dwg. 47132782)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm

C38341-810 C383D1-810 3/8 (10) 1/4 MSCF33 10P 105-1lb 4 105-1lb 4

2 47517929_ed3

3

EN

WARNING

Product Safety Information

Intended Use:

These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Air Impact Wrench Product Safety Information Manual
Form 04580916.

Manuals can be downloaded from ingersollrandproducts.com.

Power Management System

For models that include a power management system, the system allows operator reduction
of maximum output power in the forward direction. The power management system does not
aect the output power in the reverse direction.
To adjust the power, rotate the Power Regulator to the desired level indicator.
The power level indicators are for reference and DO NOT indicate a specic power. The power
output can be further reduced in forward or reverse by using the variable throttle.

Product Specications

Models Style

2135QXPA Pistol Square 1/2” 1250

2135QXPA-2 Pistol

2135PQXPA Pistol

Drive

Type Size

Square

extended

Square

(Pin Retainer)

1/2” x 2” 1250

1/2” 1250

Impacts

per

min.

Recommended

Torque Range

Forward

ft-lbs (Nm)

700 MAX

(949 MAX)

700 MAX

(949 MAX)

700 MAX

(949 MAX)

Reverse

ft-lbs (Nm)

780 MAX

(1057 MAX)

780 MAX

(1057 MAX)

780 MAX

(1057 MAX)

Impacting Sound Level dB(A)

Models

2135QXPA 90.7 101.7 86.0 97.0 13.3 4.6
2135QXPA-2 90.7 101.7 86.0 97.0 9.7 1.8
2135PQXPA 90.7 101.7 86.0 97.0 13.3 4.6

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty

Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.

47517929_ed3 EN-1

(ISO15744)

† Pressure

(Lp)

‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw) Level *K

Free Speed Sound Level dB(A)

(ISO15744)

Vibration (m/s²)

(ISO28927-2)

EN

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon­nects. See drawing 47132782 and table on page 2. Maintenance frequency is shown in a circular
arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-o valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through tting

6. Thread size

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

EN-2 47517929_ed3
