Ingersoll-Rand 121, 121-EU Instruction Manual

Refer All Communications to the Nearest
Ingersoll--Rand Office or Distributor.

 Ingersoll--Rand Company 2001

PrintedinU.S.A.

03523768

Form P5847
Edition 17
August, 2001

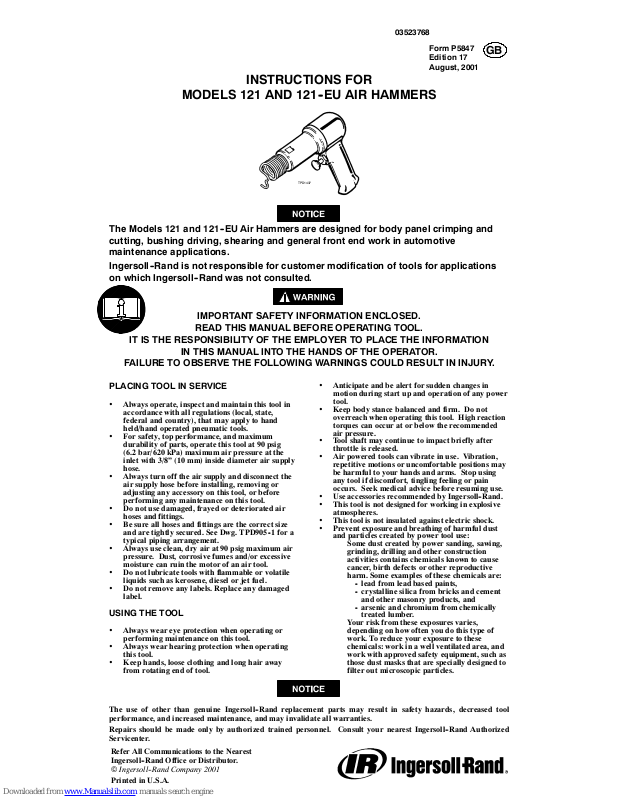

INSTRUCTIONS FOR

MODELS 121 AND 121--EU AIR HAMMERS

TPD1437

The Models 121 and 121--EU Air Hammers are designed for body panel crimping and
cutting, bushing driving, shearing and general front end work in automotive
maintenance applications.

Ingersoll--Rand is not responsible for customer modification of tools for applications
on which Ingersoll--Rand was not consulted.

IMPORTANT SAFETY INFORMATION ENCLOSED.

READ THIS MANUAL BEFORE OPERATING TOOL.

IT IS THE RESPONSIBILITY OF THE EMPLOYER TO PLACE THE INFORMATION

IN THIS MANUAL INTO THE HANDS OF THE OPERATOR.

FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.

PLACING TOOL IN SERVICE

• Always operate, inspect and maintain this tool in
accordance with all regulations (local, state,
federal and country), that may apply to hand
held/hand operated pneumatic tools.

• For safety, top performance, and maximum
durability of parts, operate this tool at 90 psig
(6.2 bar/620 kPa) maximum air pressure at the
inlet with 3/8” (10 mm) inside diameter air supply
hose.

• Always turn off the air supply and disconnect the
air supply hose before installing, removing or
adjusting any accessory on this tool, or before
performing any maintenance on this tool.

• Do not use damaged, frayed or deteriorated air
hoses and fittings.

• Be sure all hoses and fittings are the cor rect size
and are tightly secured. See Dwg. TPD905--1 for a
typical piping arrangement.

• Always use clean, dry air at 90 psig maximum air
pressure. Dust, corrosive fumes and/or excessive
moisture can ruin the motor of an air tool.

• Do not lubricate tools with flammable or volatile
liquids such as kerosene, diesel or jet fuel.

• Do not remove any labels. Replace any damaged
label.

USING THE TOOL

• Always wear eye protection when operating or
performing maintenance on this tool.

• Always wear hearing protection when operating
this tool.

• Keep hands, loose clothing and long hair away
from rotating end of tool.

• Anticipate and be alert for sudden changes in
motion during start up and operation of any power
tool.

• Keep body stance balanced and firm. Do not
overreach when operating this tool. High reaction
torques can occur at or below the recommended
air pressure.

• T ool shaft may continue to impact briefly after
throttle is released.

• Air powered tools can vibrate in use. Vibration,
repetitive motions or uncomfortable positions may
be harmful to your hands and arms. Stop using
any tool if discomfort, tingling feeling or pain
occurs. Seek medical advice before resuming use.

• Use accessories recommended by Ingersoll--Rand.

• This tool is not designed for working in explosive

atmospheres.

• This tool is not insulated against electric shock.

• Prevent exposure and breathing of harmful dust

and particles created by power tool use:

Some dust created by power sanding, sawing,
grinding, drilling and other construction
activities contains chemicals known to cause
cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:

-- lead from lead based paints,

-- crystalline silica from bricks and cement
and other masonry products, and

-- arsenic and chromium from chemically
treated lumber.

Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed to
filter out microscopic particles.

The use of other than genuine Ingersoll-- Rand replacement parts may result in safety hazards, decreased tool
performance, and increased maintenance, and may invalidate all warranties.

Repairs should be made only by authorized trained personnel. Consult your nearest Ingersoll--Rand Authorized
Servicenter.

GB

2

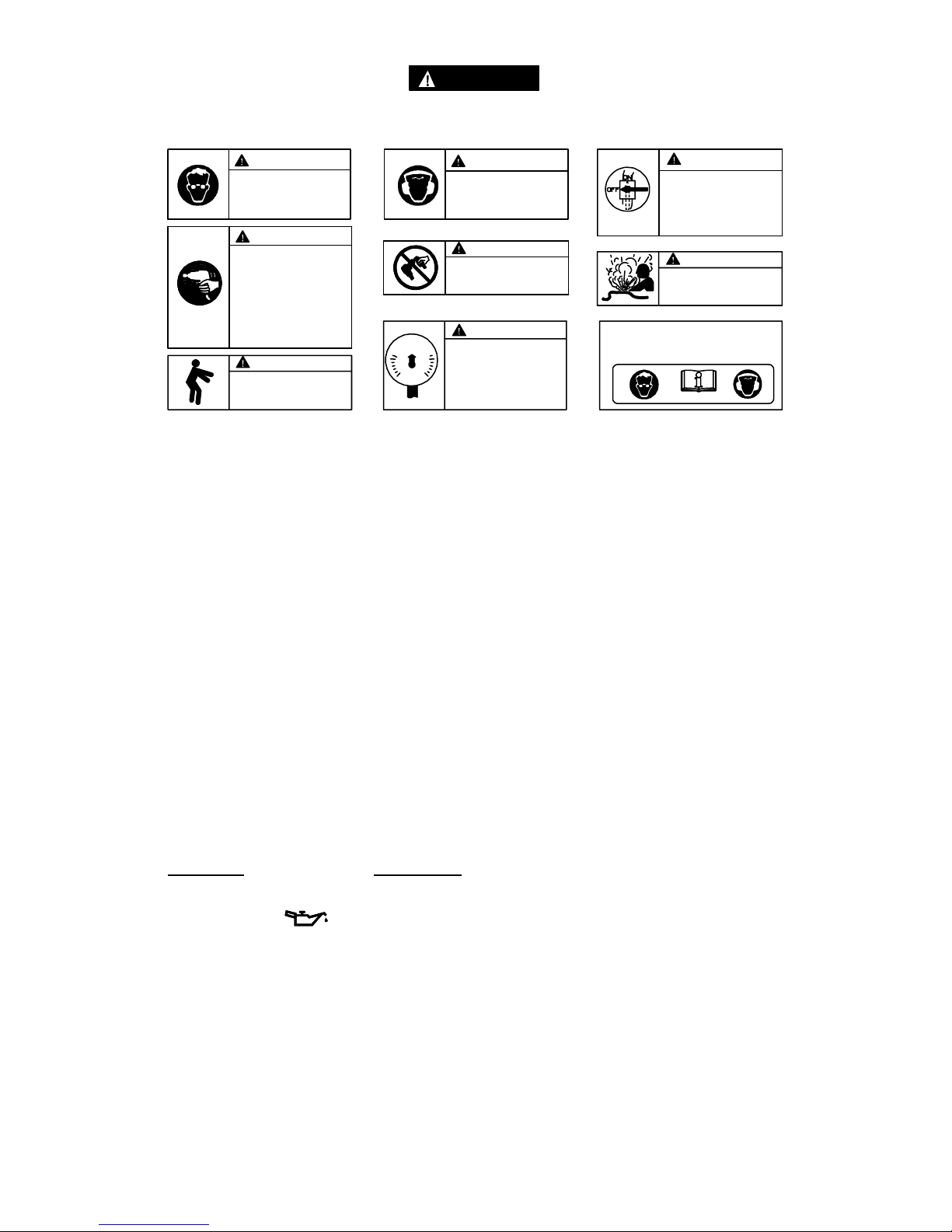

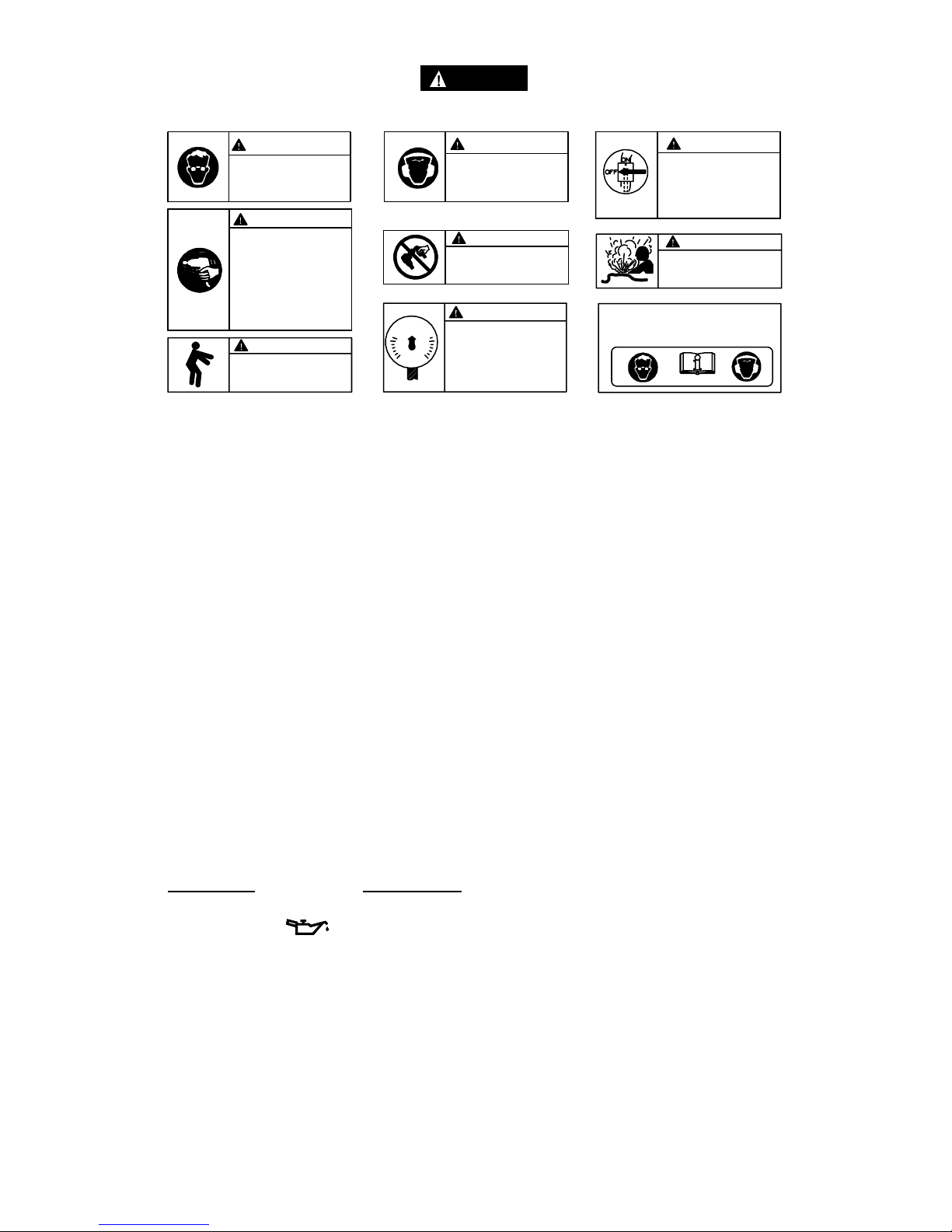

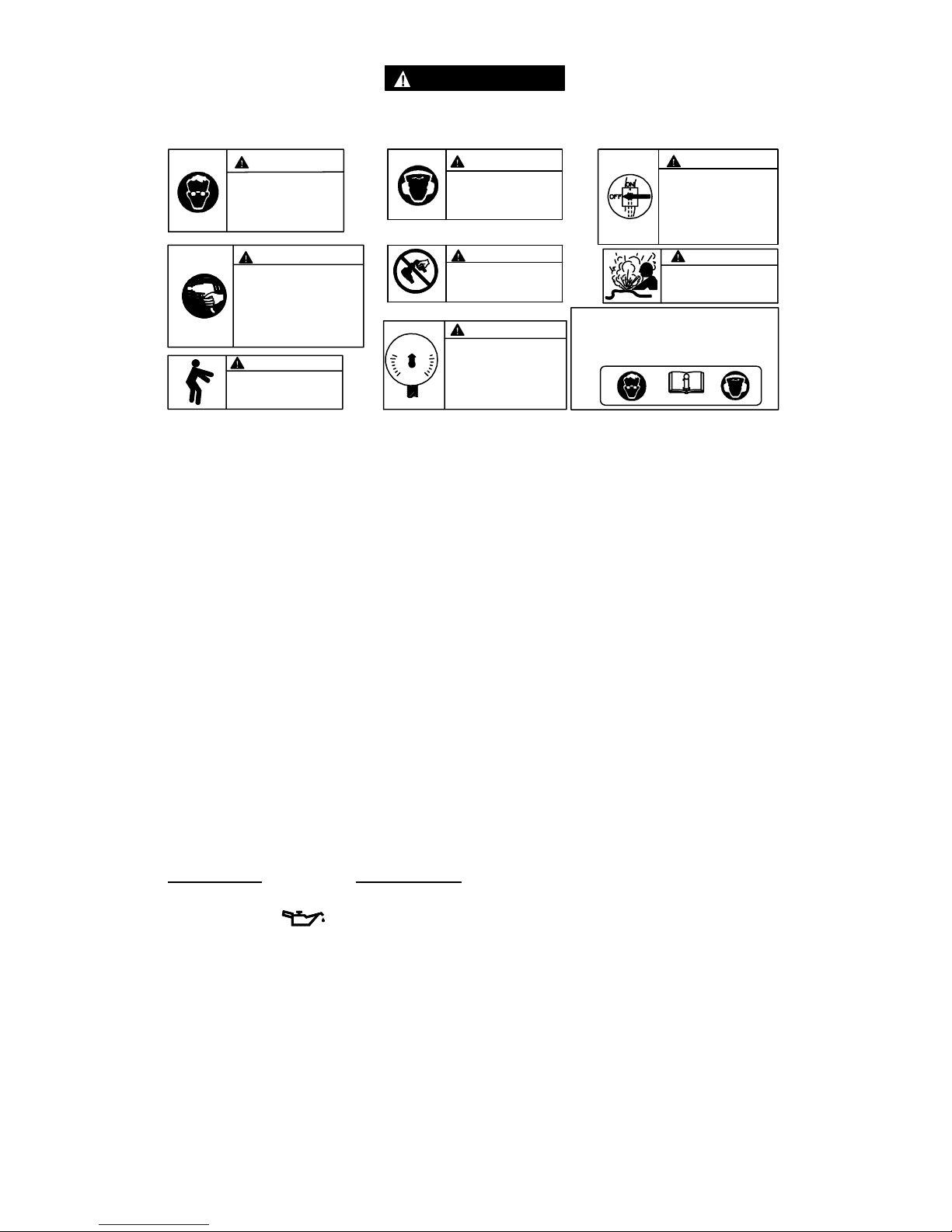

WARNING LABEL IDENTIFICATION

FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.

Always wear eye protection
when operating or perform­ing maintenance on this tool.

WARNING

WARNING

Always wear hearing
protection when ope rating
this tool.

Always turn off the air sup­ply and disconnect the air
supply hose be fore instal­ling, removing or adjusting
any accessory on this tool,
or before pe rforming any
maintenance on this tool.

WARNING

Air powered tools can vibrate
in use. Vibration, re petitive
motions or uncomfor table
positions may be harmful to
your hands and arms. Stop
using any tool if discomfort,
tingling feeling or pain occurs.
Seek medical advice before re­suming use.

WARNING

Do not carry the tool by the
hose.

WARNING

WARNING

Do not use damaged, frayed
or deteriorated air hoses
and fittings.

WARNING

Keep body stance balanced
and firm. Do not overreach
when operating thi s tool.

WARNING

Operate at 90 psig (6.2 bar/
620 kPa) Maximum air pres­sure.

90 psig

(6.2bar/620kPa)

International Warning Label:
Order Part No. ___________

PERCUSSIVE TOOL SPECIFIC WARNINGS

• When wearing gloves and operating models with
inside trigger, always be sure that the gloves will
not prevent the trigger from being released.

• Wear safety shoes, hard hat, safety goggles, gloves,
dustmask and any other appropriate protective
clothing while operating the tool.

• Do not indulge in horseplay . Distraction can cause
accidents.

• Keep hands and fingers away from the throttle
lever until it is time to operate the tool.

• Never rest the tool or chisel on your foot.

• Never point the tool at anyone.

• Compressed air is dangerous. Never point an air

hose at yourself or co--workers.

• Never blow clothes free of dust with compressed
air.

• Be sure all hose connections are tight. A loose hose
not only leaks but can come completely off the tool
and while whipping under pressure, can injure the
operator and others in the area. Attach safety
cables to all hoses to prevent injury in case a hose
is accidentally broken.

• Never disconnect a pressurized air hose. Always
turn off the air supply and bleed the tool before
disconnecting a hose.

• The operator must keep limbs and body clear of
the chisel. If a chisel breaks, the tool with the
broken chisel projecting from the tool will
suddenly surge forward.

• Do not ride the tool with one leg over the handle.
Injury can result if the chisel breaks while riding
the tool.

• Know what is underneath the material being
worked. Be alert for hidden water, gas, sewer,
telephone or electric lines.

• Use only proper cleaning solvents to clean parts.
Use only cleaning solvents which meet current
safety and health standards. Use cleaning solvents
in a well ventilated area.

• Do not flush the tool or clean any parts with diesel
fuel. Diesel fuel residue will ignite in the tool when
the tool is operated, causing damage to internal
parts. When using models with outside triggers or
throttle levers, take care when setting the tool
down to prevent accidental operation.

• Do not operate the tool with broken or damaged
parts.

• Never start the tool when it is lying on the ground.

• This tool is not designed for working in explosive

atmospheres.

• This tool is not insulated against electric shock.

PLACING TOOL IN SERVICE

LUBRICATION

Ingersoll--Rand No. 10

Always use an air line lubricator with this tool.
We recommend the following Filter--Lubricator--Regulator
Unit:

For International -- No. C08--C2--FKG0
F o r U S A -- N o . C 0 8 -- 0 2 -- F K G 0 -- 2 8

Before starting the new tool, pour about 1/2 teaspoon

(1.5 cc) of Ingersoll--Rand No. 10 Oil into the air inlet of

the tool and attach the air hose. Insert a Chisel into the
tool and, with the Chisel held firmly against some
relatively solid object, operate the tool momentarily so
that the oil reaches all working parts.

After each two or three hours of operation, unless the
air line lubricator is used, detach the air hose and pour
three or four drops of Ingersoll--Rand No. 10 Oil into the
air inlet.

If the action of the tool becomes sluggish, remove the air
hose, pour about one teaspoon (3 cc) of a cle an, suitable,
cleaning solution (never use lacquer thinner) into the air
inlet and operate the tool no longer than thirty seconds.

3

PLACING TOOL IN SERVICE

Immediately after cleaning, pour about 1/2 teaspoon
(1.5 cc) of Ingersoll--Rand No. 10 Oil into the air inlet of
the tool and operate momentarily so that the oil reaches all
working parts.

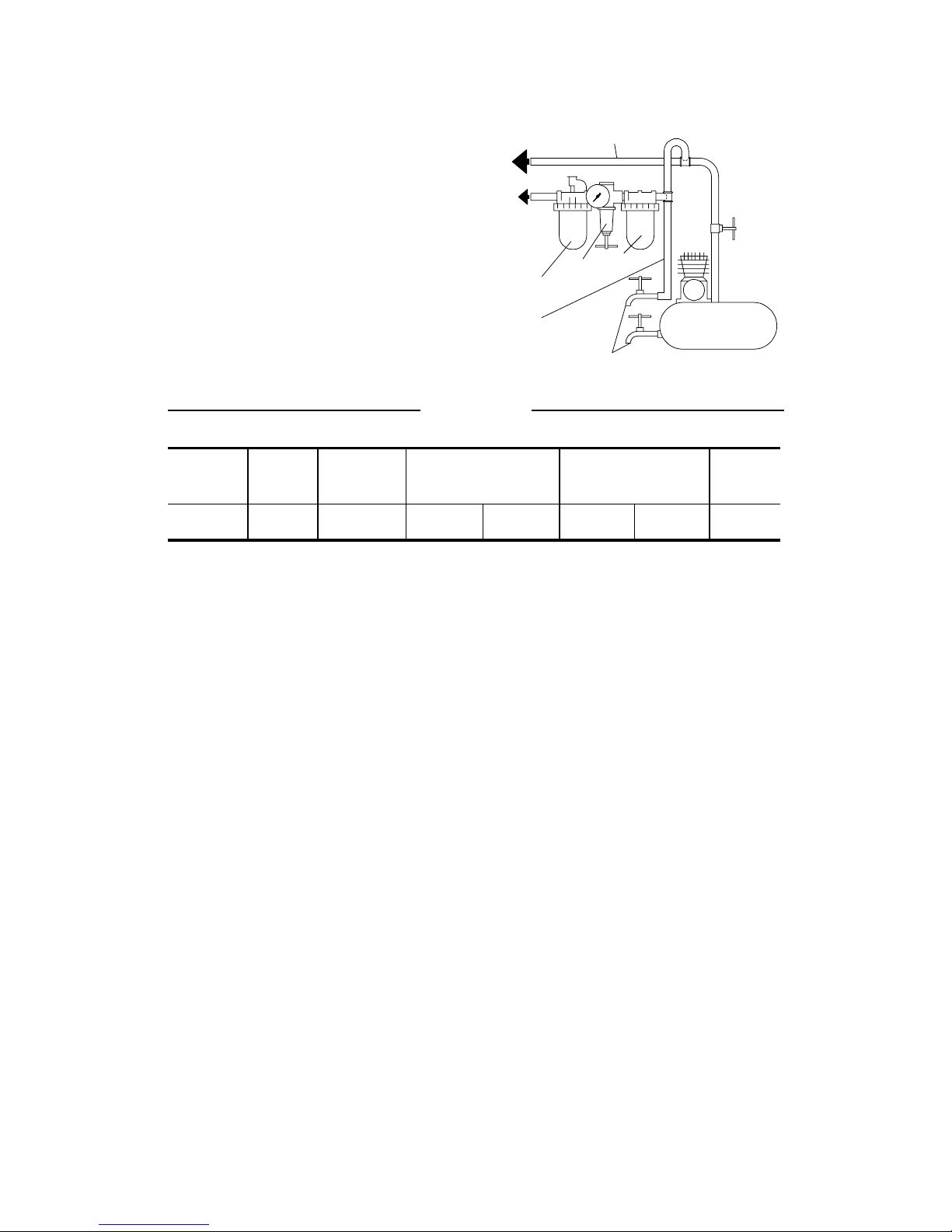

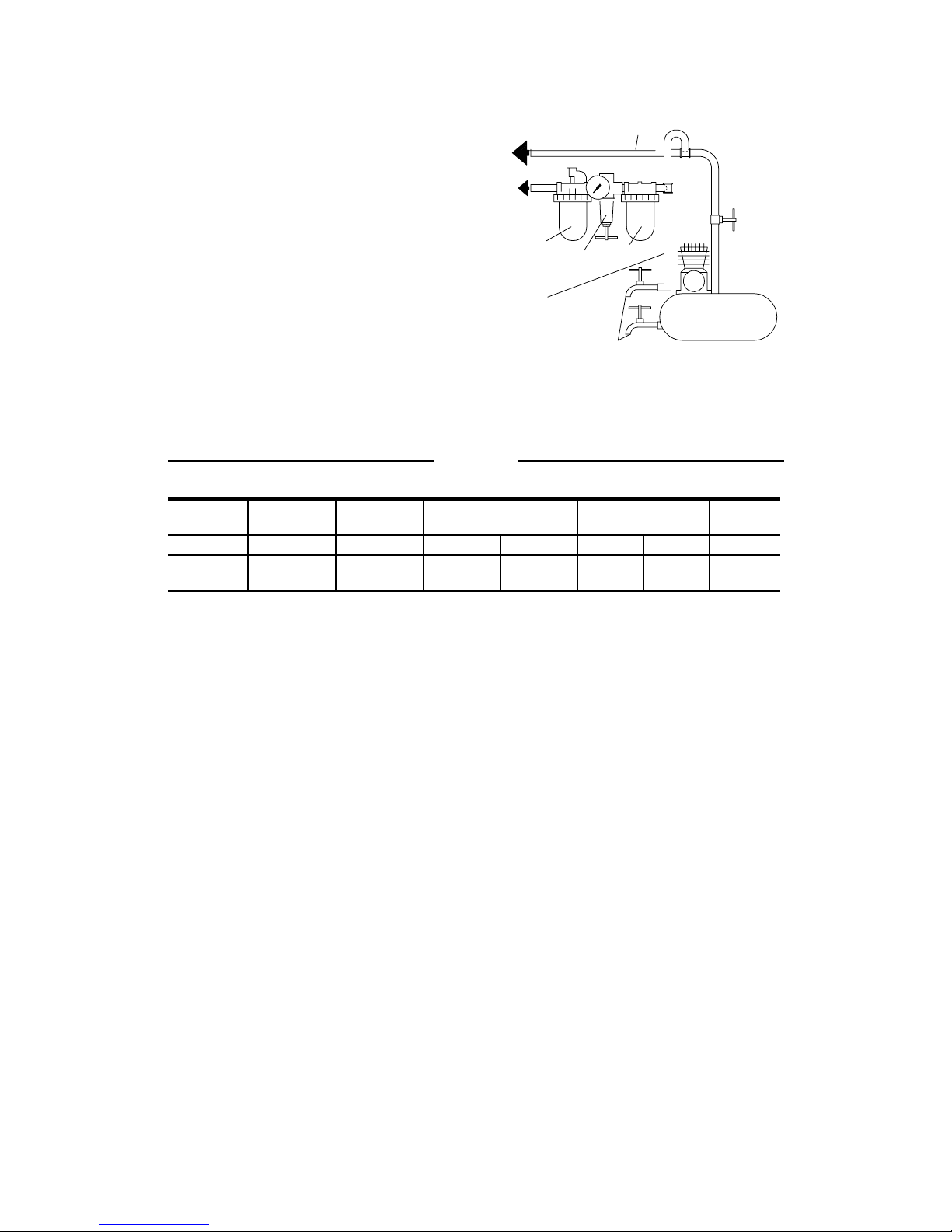

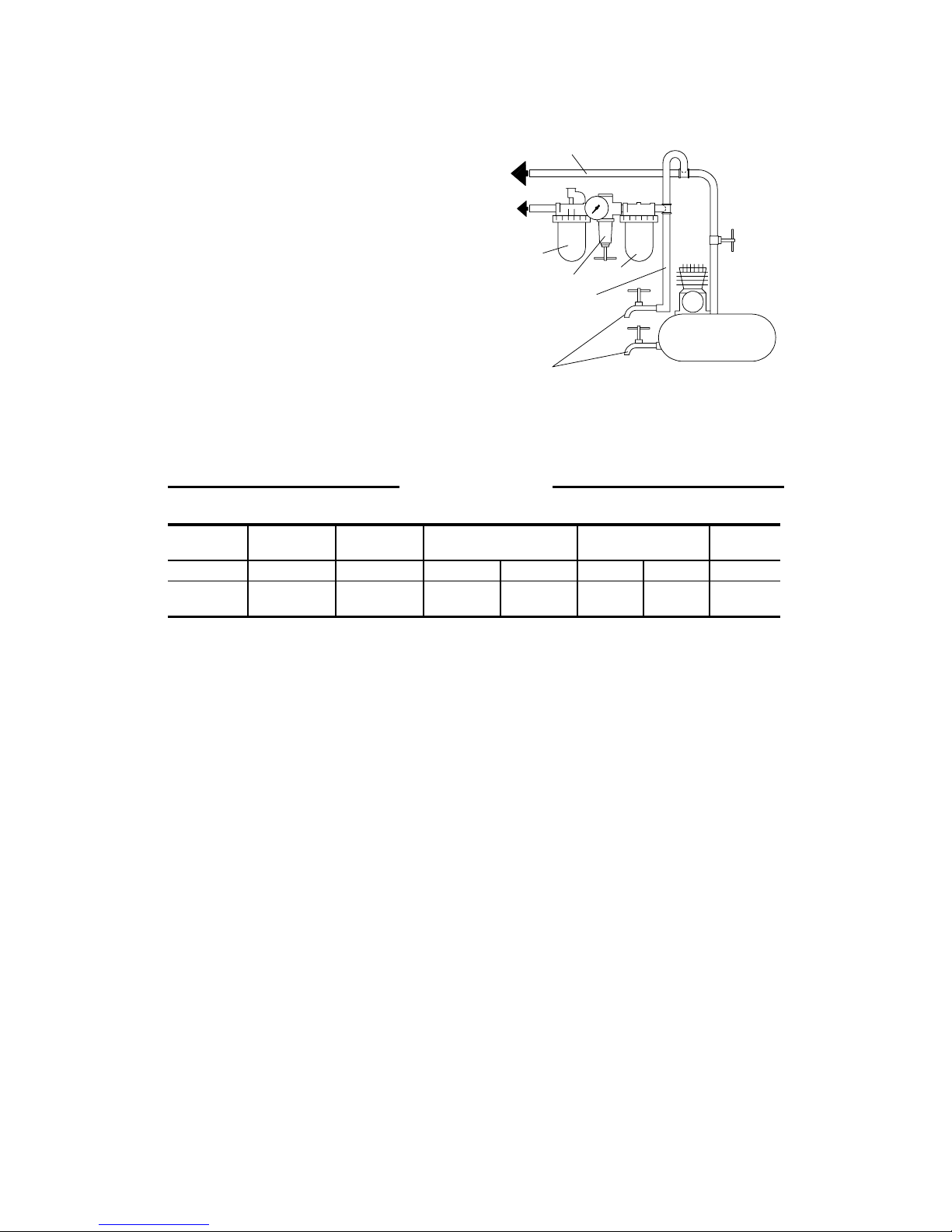

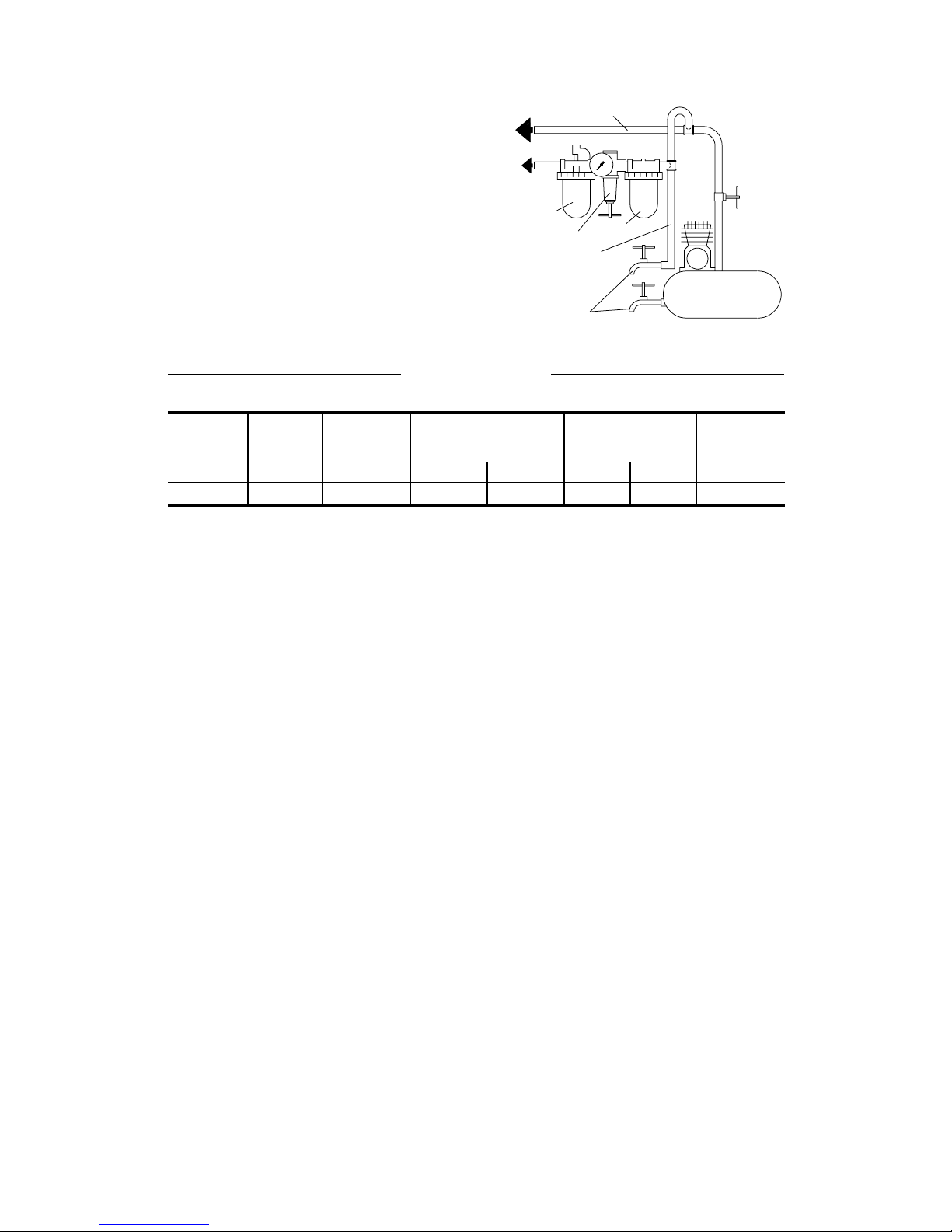

MAIN LINES 3 TIMES
AIR TOOL INLET SIZE

TO
AIR
SYSTEM

TO
AIR
TOOL

LUBRICATOR

REGULATOR

FILTER

BRANCH LINE 2 TIMES
AIR TOOL INLET SIZE

DRAIN REGULARLY

COMPRESSOR

(Dwg. TPD905--1)

SPECIFICATIONS

Model Type of

Handle

Impacts/min.

Piston Stroke

HSound Level

dB (A)

♦Vibrations

Level

in mm Pressure •Power m/s

2

121, 121--EU Pistol Grip 3 000 2-- 9/32 58 98.3 111.3 10.8

H Tested in accordance with PNEUROP PN8NTC1.2 under load

♦ Tested in accordance with ISO8662--2

• ISO3744

Ingersoll- Rand, Co.

Swan Lane, Hindley Green, Wigan WN2 4EZ

August, 2001

EN292 ISO8662 PNEUROP PN8NTC1

(1994 → ) XUA XXXXX →

Model 121 - EU Air Hammer

98/37/EC

August, 2001

4

DECLARATION OF CONFORMITY

We

(supplier’s name)

(address)

declare under our sole responsibility that the product,

to which this declaration relates, is in compliance with the provisions of

Directives.

By using the following Principle Standards:

Serial No. Range

D. Vose Patrick S. Livingston

Name and signature of authorised persons Name and signature of authorised persons

Date Date

SAVE THESE INSTRUCTIONS. DO NOT DESTROY.

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Adressez toutes vos communications au Bureau
Ingersoll--Rand ou au Distributeur le plus proche

 Ingersoll--Rand Company 2001

Imprimé aux É.U.

03523768

Manuel P5847
Révision 17
Août, 2001

MODE D’EMPLOI DES MARTEAUX

PNEUMATIQUES MODÈLES 121 ET 121--EU

TPD1437

NOTE

Les marteaux pneumatiques Modèles 121 et 121--EU sont destinés au sertissage de
panneaux de carrosseire, à la découpe, au montage de bagues, au cisaillement et aux
opérations générales des applications d’entretien.

Ingersoll--Rand ne peut être tenu responsable de la modification des outils par le client
pour les adapter à des applications qui n’ont pas été approuvées par Ingersoll--Rand.

ATTENTION

D’IMPORTANTES INFORMATIONS DE SECURITÉ SONT JOINTES.

LIRE CE MANUEL AVANT D’UTILISER L’OUTIL.

L’EMPLOYEUR EST TENU DE COMMUNIQUER LES INFORMATIONS

DE CE MANUEL AUX EMPLOYÉS UTILISANT CET OUTIL.

LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES.

MISE EN SERVICE DE L’OUTIL

• Cet outil doit toujours être exploité, inspecté et
entretenu conformément à toutes les réglementations
(locales, départementales, fédérales et nationales),
applicables aux outils pneumatiques
tenus/commandés à la main.

• Pour la sécurité, les performances optimales et la
durabilité maximale des pièces, cet outil doit être
connecté à une alimentation d’air comprimé de 6,2
bar (620 kPa) maximum à l’entrée, avec un flexible de
10 mm de diamètre intérieur.

• Couper toujours l’alimentation d’air comprimé et
débrancher le flexible d’alimentation avant
d’installer, déposer ou ajuster tout accessoire sur cet
outil, ou d’entreprendre une opération d’entretien
quelconque sur l’outil.

• Ne pas utiliser des flexibles ou des raccords
endommagés, effilochés ou détériorés.

• S’assurer que tous les flexibles et les raccords sont
correctement dimensionnés et bien serrés. Voir Plan
TPD905--1 pour un exemple type d’agencement des
tuyauteries.

• Utiliser toujours de l’air sec et propre à une pression
maximum de 6,2 bar. La poussière, les fumées
corrosives et/ou une humidité excessive peuvent
endommager le moteur d’un outil pneumatique.

• Ne jamais lubrifier les outils avec des liquides
inflammables ou volatiles tels que le kérosène, le gasol
ou le carburant d’aviation.

• Ne retirer aucune étiquette. Remplacer toute étiquette
endommagée.

UTILISATION DE L’OUTIL

• Porter toujours des lunettes de protection pendant
l’utilisation et l’entretien de cet outil.

• Porter toujours une protection acoustique pendant
l’utilisation de cet outil.

• Tenir les mains, les vêtements flous et les cheveux
longs, éloignés de l’extrémité rotative de l’outil.

• Prévoir, et ne pas oublier, que tout outil motorisé est
susceptible d’à--coups brusques lors de sa mise en
marche et pendant son utilisation.

• Garder une position équilibrée et ferme. Ne pas se
pencher trop en avant pendant l’utilisation de cet
outil. Des couples de réaction élevés peuvent se
produire à, ou en dessous, de la pression d’air
recommandée.

• La percussion des accessoires de l’outil peut continuer
pendant un certain temps après le relâchement de la
gâchette.

• Les outils pneumatiques peuvent vibrer pendant
l’exploitation. Les vibrations, les mouvements
répétitifs et les positions inconfortables peuvent
causerdesdouleursdanslesmainsetlesbras.
N’utiliser plus d’outils en cas d’inconfort, de
picotements ou de douleurs. Consulter un médecin
avant de recommencer à utiliser l’outil.

• Utiliser les accessoires recommandés par
Ingersoll-Rand.

• Cet outil n’est pas conçu pour fonctionner dans des
atmosphères explosives.

• Cet outil n’est pas isolé contre les chocs électriques.

• Evitez toute exposition et respiration des poussières et

particules nocives créées par l’emploi de l’outil
pneumatique:

Certaines poussières produites par les opérations
de ponçage, sciage, meulage, perçage et autres
activités de construction contiennent des produits
chimiques qui sont reconnus comme pouvant
causer le cancer, des infirmités de naissance ou
d’autres risques à effets nocifs. Parmi ces
produits chimiques on trouve:

-- le plomb des peintures à base de plomb,

-- les cristaux de silice contenus dans les
briques, le ciment et d’autres produits de
maçonnerie, et

-- l’arsenic et le chrome des bois traités
chimiquement.

Le risque présenté par l’exposition à ces
poussières est fonction de la fréquence et du type
de travail effectué. Pour réduire l’exposition à ces
produits chimiques : travaillez dans une zone
bien aérée, et utilisez les équipements de sécurité
approuvés, tels que les masques à poussière qui
sont spécialement conçus pour filtrer et arrêter
les particules microscopiques.

NOTE

L’utilisation de rechangesautres que les pièces d’origineIngersoll--Randpeut causer des risquesd’insécurité, réduireles
performances de l’outil et augmenter l’entretien, et peut annuler toutes les garanties.

Les réparations ne doivent être effectuées que par des réparateurs qualifiés autorisés. Consultez votre Centre de Service
Ingersoll--Rand le plus proche.

F

6

SIGNIFICATION DES ÉTIQUETTES D’AVERTISSEMENT

ATTENTION

LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES

Porter toujour s des lunettes
de protection pendant
l’utilisation et l’entretien de
cet outil.

ATTENTION ATTENTION

Porter toujours une
protection acousti que pen­dant l’utilisation de cet
outil.

Les outils pneumatiques
peuvent vibrer pendant
l’exploitation. Les vibrations,
les mouvements répétitifs et les
positions inconforta bles
peuvent causer des douleurs
dans les mains et les bras.
N’utiliser plus d’outils en cas d’in­confort, de picotements ou
de douleurs. Consulter un
médecin avant de recommencer
à utiliser l’outil.

ATTENTION

Ne pas tra nsporter l’outil
par son flexible.

ATTENTION

ATTENTION

Garder une position équilibrée et
ferme. Ne pas se pencher trop
en avant pendant
l’utilisation de cet outil.

ATTENTION

Utiliser de l’air comprimé
à une pression maximum
de 6,2 bar (620 kPa).

90 psig

(6.2bar/620kPa)

Etiquette d’avertissement
internationale:
Commander Pièce No.________

Couper toujours l’alimentation
d’air comprimé et débrancher le
flexible d’alimentation avant
d’installer, dépos er ou ajuster
tout accessoir e sur cet outil, ou
d’entreprendre une opération
d’entretien quel conque sur l’ou­til.

ATTENTION

ATTENTION

Ne pas utiliser des flexibles ou
des raccords endommageés,
effilochés ou détériorés.

AVERTISSEMENTS SPÉCIFIQUES AUX OUTILS À PERCUSSION

• Lorsque vous portez des gants et que vous utilisez un
outil à gâchette intérieure, vérifiez toujours que les
gants n’empêcheront pas le relâchement de la
gâchette.

• Lorsque vous utilisez cet outil, portez des chaussures
de sécurité, un casque, des lunettes de sécurité, des
gants, un masque et tout autre vêtement de protection
approprié.

• Ne jouez pas avec l’outil. Toute distraction peut
causer un accident.

• Tenez vos mains et vos doigts éloignés du levier de
commande lorsque vous n’utilisez pas l’outil.

• Ne posez jamais l’outil sur vos pieds.

• Ne pointez jamais l’outil vers quelqu’un.

• L’air comprimé est dangereux. Ne pointez jamais un

flexible d’air comprimé sur vous ou vos collègues.

• Ne nettoyez jamais la poussière de vos vêtements avec
un jet d’air comprimé.

• Vérifiez le serrage de toutes les connexions d’air
comprimé. Un flexible desserré peut non seulement
fuir mais aussi se détacher complètement de l’outil et
l’effet de fouet causé par la pression peut blesser
l’opérateur ou d’autres personnes à proximité.
Attacher des câbles de sécurité sur le flexible pour
empêcher toute blessure au cas où le flexible serait
accidentellement coupé.

• Ne débranchez jamais un flexible sous pression.
Coupez toujours l’alimentation d’air comprimé et
purgez l’outil avant de débrancher un flexible.

• Tenez vos bras et vos jambes éloignés du burin. En
cas de rupture du burin, l’outil et le reste du burin
seront violemment projetés vers l’avant.

• Ne montez jamais sur l’outil avec une jambe par
dessus la poignée. La rupture du burin pourrait vous
blesser.

• N’oubliez pas que des dangers peuvent se trouver
sous la surface où vous travaillez. Prenez soin de ne
pas couper des tuyaux d’eau, de gaz ou d’égout, des
câbles électriques ou de téléphone.

• N’utilisez que des solvants de nettoyage appropriés
pour nettoyer les pièces. Utilisez seulement les
solvants répondant aux réglementations de santé et de
sécurité en vigueur, et dans une zone bien aérée.

• Ne rincez jamais l’outil ou les pièces dans du gazole.
Les résidus de gazole pourraient s’enflammer dans
l’outil lors de sa mise en marche et causer
l’endommagement des pièces internes. Lorsque vous
utilisez des modèles à gâchette extérieure ou à levier
de commande, posez soigneusement l’outil pour
empêcher toute mise en marche accidentelle.

• N’utilisez jamais un outil ayant des pièces cassées ou
endommagées.

• Ne mettez jamais l’outil en marche lorsqu’il est posé
au sol.

• Cet outil n’est pas conçu pour fonctionner dans des
atmosphères explosives.

• Cet outil n’est pas isolé contre les chocs électriques.

MISE EN SERVICE DE L’OUTIL

LUBRIFICATION

Ingersoll--Rand No. 10

Utiliser toujours un lubrificateur avec cet outil.
Nous recommandons l’emploi du
filtre--régulateur--lubrificateur suivant :

International -- No. C08--C2--FKG0
É . U . -- N o . C 0 8 -- 0 2 -- F K G 0 -- 2 8

Avant de mettre un outil neuf en marche, verser environ

une demie cuillerée (1,5 cm

3

) d’huile Ingersoll--Rand
No. 10 dans le raccord d’admission de l’outil et brancher
le flexible d’alimentation. Insérer un burin dans l’outil et,
le burin étant fermement plaqué contre un objet
relativement solide, ac tionner momentanément l’outil
pour que l’huile atteigne toutes les pièces en mouvement.

T outes les deux ou trois heures de fonctionnement,siun
lubrificateur de ligne n’est pas utilisé, débrancher le
flexible d’alimentation et verser environ 3 ou 4 gouttes
d’huile Ingersoll--Rand No. 10 dans le raccord
d’admission de l’outil.

7

MISE EN SERVICE DE L’OUTIL

Si l’action de l’outil ralentit, débrancher le flexible
d’alimentation, verser environ un cuillerée (3 cm

3

) d’une
solution de nettoyage appropriée propre (ne jamais utiliser
un diluant de laque) dans le raccord d’admission et
actionner l’outil pendant un maximum de 30 secondes.
Immédiatement après le nettoyage verser une demie
cuillerée (1.5 cm

3

) d’huile Ingersoll--Rand No 10 dans le
raccord d’admission et actionner momentanément l’outil
de manière à lubrifier toutes les pièces mobiles.

TU

Y

A

UTERIE PRINCIPALEAU
MOINS 3 FOIS LA DIMENSION DE
L’ADMISSION D’AIR DE L’OUTIL

VERS LE
RÉSEAU D’AIR
COMPRIMÉ

VERS
L’OUTI L
PNEU-­MATIQUE

LUBRIFICATEUR

RÉGULATEUR

FILTRE

LIGNE SECONDAIRE AU
MOINS 2 FOIS LA DIMEN­SION DE L’ADMISSION
D’AIR DE L’OUTIL

VIDANGER
RÉGULIÈREMENT

COMPRESSEUR

(Plan TPD905--1)

SPÉCIFICATIONS

Modèle Poignée à

levier

Impacts/min.

Course du piston

HNiveau de son

dB (A)

♦Niveau de

vibration

pouces mm Pression •Puissance m/s

2

121, 121--EU poignée

pistolet

3.000 2-- 9/32 58 98,3 111,3 10,8

H Testé conformément à PNEUROP PN8NTC1.2 en charge

♦ Testé conformément à ISO8662--2

• ISO3744

Ingersoll- Rand, Co.

Swan Lane, Hindley Green, Wigan WN2 4EZ

EN292 ISO8662 PNEUROP PN8NTC1

Août, 2001

(1994 → ) XUA XXXXX →

Marteaux Pneumatiques Modèle 121-EU

98/37/CE

Août, 2001

8

CERTIFICAT DE CONFORMITÉ

Nous

(nom du fournisseur)

(adresse)

déclarons sous notre seule responsabilité que le produit:

objet de ce certificat, est conforme aux prescriptions des Directives:

en observant les normes de principe suivantes:

No.Serie:

D. Vose Patrick S. Livingston

Nom et signature des chargés de pouvoir Nom et signature des chargés de pouvoir

Date Date

NOTE

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS. NE PAS LES DÉTRUIRE.

A la fin de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de les séparer en

fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Wenden Sie sich bei Rückfragen an Ihrenächste Ingersoll-- Rand-­Niederlassung oder den autorisierten Fachhandel

 Ingersoll-- Rand Company 2001

Druck: U.S.A.

03523768

Form--Nr. P5847
Ausgabe 17
August, 2001

BEDIENUNGSANLEITUNG FÜR

HÄMMER 121 UND 121--EU

TPD1437

HINWEIS

Schlaghämmer Baureihe 121 und 121--EU werden eingesetzt zum Falzen und Schneiden
von Karosserieblechen, dem Einpassen von Buchsen, Scherschneiden und
Kfz--Wartungsarbeiten.

Ingersoll--Rand lehnt jede Haftung für Veränderungen an Werkzeugen ab, die ohne
vorherige Rücksprache mit Ingersoll--Rand vorgenommen werden.

ACHTUNG

NACHFOLGEND WICHTIGE SICHERHEITSHINWEISE.

DIESE BETRIEBSANWEISUNG VOR INBETRIEBNAHME DES WERKZEUGES

UNBEDINGT LESEN.

DER ARBEITGEBER IST VERPFLICHTET, DIE IN DIESEM HANDBUCH GEGEBENEN

INFORMATIONEN DEM BEDIENER ZUGÄNGLICH ZU MACHEN.

DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.

INBETRIEBNAHME DES WERKZEUGES

• Das Werkzeug stets nach den örtlich und landesweit
geltenden V orschriften für
handgehaltene/handbetriebene Druckluftwerkzeuge
betreiben.

• Zur Erzielung höchster Sicherheit, Leistung und
Haltbarkeit der Teile sollte dieses Werkzeug mit
einem maximalen Luftdruck von
6,2 bar/620 kPa am Lufteinlaß und einem
Luftzufuhrschlauch 10 mm Innendurchmesser
betrieben werden.

• Vor Montage, Demontage oder Verstellung von
Aufsetzteilen bzw. Wartung dieses Werkzeugs die
Druckluftversorgung allseitig abschalten und
Druckluftschlauch abschließen.

• Keine beschädigten, durchgescheuerten oder
abgenutzten Luftschläuche und Anschlüsse
verwenden.

• Darauf achten, daß alle Schläuche und Anschlüsse die
passende Größe haben und korrekt befestigt sind.
Siehe Zeichnung. In Zeichnung TPD905--1 ist eine
typische Rohrleitungsanordnung abgebildet.

• Stets saubere, trockene Luft verwenden und einen
Luftdruck von 6,2 bar verwenden. Staub, ätzende
Dämpfe und/oder Feuchtigkeit können den Motor
eines Druckluftwerkzeuges beschädigen.

• Die Werkzeuge nicht mit brennbaren oder flüchtigen
Flüssigkeiten wie Kerosin und Diesel schmieren.

• Keine Schilder entfernen. Beschädigte Schilder
austauschen.

WERKZEUGEINSATZ

• Beim Betreiben oder Warten dieses Werkzeuges stets
Augenschutz tragen.

• Beim Betreiben dieses Werkzeuges stets Gehörschutz
tragen.

• Hände, lose Bekleidungsstücke und lange Haare vom
schlagenden Ende des Werkzeuges fernhalten.

• Bei Start und Betrieb eines Werkzeuges auf
Rückschlag achten und darauf vorbereitet sein.

• Während des Betreibens für festen Halt sorgen und
den Körper nicht zu weit vorlehnen. Bei Betrieb mit
empfohlenem oder niedrigerem Luftdruck können
hohe Reaktionsdrehmomente auftreten.

• Nach dem Loslassen des Drückers kann das
Werkzeug noch kurz weiterschlagen.

• Druckluftbetriebene Werkzeuge können während des
Betriebs vibrieren. Vibrationen, häufige gleichförmige
Bewegungen oder unbequeme Positionen können
schädlich für Hände und Arme sein. Bei Unbehagen,
Kribbeln oder Schmerzen das Werkzeug nicht mehr
benutzen. Vor dem erneuten Arbeiten mit dem
Werkzeug ärztliche Hilfe aufsuchen.

• Stets von Ingersoll--Rand empfohlenes Zubehör
verwenden.

• Das Werkzeug ist nicht für die Arbeit in explosiven
Atmosphären geeignet.

• Dieses Werkzeug ist nicht gegen elektrischen Schlag
isoliert.

• Vermeiden Sie, sich den Schadstoffen auszusetzen und
die Schadstoffe einzuatmen, die bei Verwendung von
Elektro-- und Druckluftwerkzeugen freigesetzt werden:

Bei der Nutzung von Maschinen zum Schleifen,
Sägen, Trennschleifen, Bohren und weiteren
Tätigkeiten auf dem Bausektor entstehen Stäube,
die ihrerseits Chemikalien enthalten, die
bekanntermaßen Krebs, Schädigungen der
Nachkommen oder andere Schädigungen des
menschlichen Reproduktionssystems
verursachen. Zu Beispielen für diese Chemikalien
zählen:

-- Blei, freigesetzt aus bleihaltigen
Anstrichstoffen,

-- Kristallines Silikat, abgegeben von Ziegeln
und Zement sowie weiteren Baustoffen und

-- Arsen und Chrom, freigesetzt aus chemisch
behandelten Hölzern.

Die durch solche Aussetzungen bedingten Risiken
für die Gesundheit unterscheiden sich je nach der
Häufigkeit, mit der solche Tätigkeiten
durchgeführt werden. Um die Aussetzung zu
diesen chemischen Stoffen herabzusetzen, s ind
folgende Maßnahmen zu ergreifen: Alle Arbeiten
sind in gut belüfteten Bereichen durchzuführen
und bei allen Arbeiten sind zugelassene
persönliche Schutzausrüstungen zu tragen.
Hierzu gehören beispielsweise
Atemschutzmasken, die spezifisch auf das
Herausfiltern mikroskopisch kleiner Partikel
ausgelegt sind.

HINWEIS

Die Verwendung von nicht Original--Ingersoll--Rand--Ersatzteilen kann Sicherheitsrisiken, verringerte Standzeit und
erhöhten Wartungsbedarf nach sich ziehen und alle Garantieleistungen ungültig machen.
Reparaturen sollen nur von geschultem Personal durchgeführt werden. Wenden Sie sich an Ihre nächste
Ingersoll--Rand--Niederlassung oder den autorisierten Fachhandel.

D

10

ANWEISUNGEN AUF WARNSCHILDERN

ACHTUNG

DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.

Beim Betrei ben oder Warten
dieses Werkzeuges stets
Augenschutz tra gen.

ACHTUNG

Beim Betreiben dieses
Werkzeuges stets
Gehörschutz tragen.

Druckluftbetriebene Werkzeuge
können während de s Betriebs
vibrieren. Vibrationen, häufige
gleichförmige Bewegungen oder
unbequeme Positione n können
schädlich für Hände und Arme
sein. Bei Unbehagen, Kribbeln
oder Schmerzen das Werkzeug
nicht mehr benutzen. Vor dem
erneuten Arbeiten mit dem
Werkzeug ärztliche Hilfe auf­suchen.

Das Werkzeug nicht am
Schlauch tragen.

Während des Betreibens für
festen Halt sorgen und den Körper
nicht zu weit nach vorne beugen.

Mit einem maximalen
Luftdruck von 6,2 bar/620
kPa (90 psig) betreiben.

90 psig

(6.2bar/620kPa)

Internationales Warnschild:
Teile Nr. _______________

Vor Wartungsarbeiten oder
dem Austausch von Zubehör
ist das Werkzeug von der
Druckluftversorgung ab­zuschalten.

Keine beschädigten,
durchgescheuerten oder
abgenutzten Luftschl äuche
und Anschlüsse verwenden.

ACHTUNG

ACHTUNG

ACHTUNG

ACHTUNG

ACHTUNG

ACHTUNG

ACHTUNG

SPEZIFISCHE WARNHINWEISE FÜR SCHLAGWERKZEUGE

• Werden beim Betreiben von Modellen mit
Innendrücker Handschuhe getragen, so ist darauf zu
achten, daß die Handschuhe das Auslösen des
Drückers nicht behindern.

• Beim Arbeiten mit diesem Werkzeug stets
Sicherheitsschuhe, Schutzhelm, Sicherheitsbrille,
Handschuhe, Staubmaske und andere geeignete
Schutzkleidung tragen.

• Aufmerksam arbeiten. Ablenkung kann Unfälle
verursachen.

• Hände und Finger vom Drosselhebel fernhalten, bis
das Werkzeug tatsächlich betätigt werden soll.

• Niemals das Werkzeug oder die Meißel auf dem Fuß
abstellen.

• Das Werkzeug niemals auf andere Personen richten.

• Druckluft ist nicht ungefährlich. Niemals einen

Druckluftschlauch auf sich selbst oder auf Kollegen
richten. Niemals Kleidung mit Druckluft staubfrei
blasen.

• Darauf achten, daß alle Schlauchanschlüsse fest sind.
Ein loser Schlauch ist nicht nur undicht, sondern
kann sich vollständig vom Werkzeug lösen, unter
Druck wie eine Peitsche wirken und so den Bediener
und andere in dem Bereich befindliche Personen
verletzen. An alle Schläuche Sicherheitskabel
anschließen, um Verletzungen im Falle eines
versehentlich gebrochenen Schlauches zu verhüten.

• Niemals einen unter Druck befindlichen Schlauch
abtrennen. Stets die Druckluftversorgung abdrehen
und vor dem Abtrennen eines Schlauches das
Werkzeug entlüften.

• Der Bediener muß Beine und Körper von dem Meißel
fernhalten. Bricht ein Meißel, so springt das
Werkzeug mit dem von ihm abstehenden gebrochenen
Meißel plötzlich nach vorne.

• Nicht mit einem Bein über dem Griff auf dem
Werkzeug reiten. Es kann zu V erletzungen kommen,
wenn der Meißel beim Reiten auf dem Werkzeug
bricht.

• Man sollte wissen, was sich unter dem bearbeiteten
Material befindet. Auf versteckte Wasser--, Gas--,
Abfluß--, Telefon-- oder Stromleitungen achten.

• Nur geeignete Re inigungslösungen zum Reinigen von
Teilen benutzen. Nur Reinigungslösungen benutzen,
die den einschlägigen Sicherheits-- und
Gesundheitsnormen entsprechen. Reinigungslösungen
nur in gut belüfteten Bereichen verwenden.

• Keinen Diesel verwenden, um das Werkzeug
abzuspülen oder Teile zu reinigen. Dieselrückstände
entzünden sich im Werkzeug bei Betrieb, was interne
Teile beschädigt.

• Bei der Benutzung von Modellen mit Außendrückern
oder Drosselhebeln ist beim Absetzen des Werkzeuges
darauf zu achten, daß ein versehentlicher Betrieb
ausgeschlossen ist.

• Das Werkzeug nicht mit gebrochenen oder
beschädigten Teilen betätigen.

• Das Werkzeug niemals starten, wenn es auf dem
Boden liegt.

• Das Werkzeug ist nicht für die Arbeit in explosiven
Atmosphären geeignet.

• Dieses Werkzeug ist nicht gegen elektrischen Schlag
isoliert.

INBETRIEBNAHME DES WERKZEUGES

SCHMIERUNG

Ingersoll--Rand Nr. 10

Das Werkzeug stets mit einem Leitungsöler verwenden.
Es wird folgende Filter--Regler--Öler--Kombination
empfohlen:

Ingersoll--Rand Modell--Nr. C08--C2--FKG0

Vor der Inbetriebnahme des neuen Werkzeuges

ungefähr 1,5 ccm Ingersoll--Rand Nr. 10 Öl in den

Lufteinlaß geben und den Luftschlauch anschließen. Ei nen
Meißel in das Werkzeug einführen und gegen einen festen
Gegenstand halten. Das Werkzeug kurz laufenlassen, um
alle Antriebsteile mit dem Öl zu schmieren.

Wird kein Leitungsöler verwendet nach jeweils zwei bis
drei Betriebsstunden das Werkzeug von der
Druckluftversorgung abschalten und drei bis vier Tropfen
Ingersoll--Rand Nr. 10 Öl in den Lufteinlaß geben.

Arbeitet das Werkzeug schwergängig, das Werkzeug
von der Druckluftversorgung abschalten und etwa 3 ccm
einer geeigneten Reinigungslösung (keine
Lackverdünnung verwenden) in den Lufteinlaß geben und
das Werkzeug maximal 30 Sekunden lang laufen lassen.

11

INBETRIEBNAHME DES WERKZEUGES

Unmittelbar nach dem Reinigen etwa 1,5 ccm
Ingersoll--Rand Nr. 10 Öl in den Lufteinlaß geben und das
Werkzeug zum Schmieren der Antriebsteile kurz laufen
lassen.

HAUPTROHRLEITUNG MIT DREIFACHEM
DURCHMESSER DES
LUFTEINLASSES

ZUM
DRUCKLUFT­SYSTEM

ZUM
DRUCKLUFT­WERKZEUG

ÖLER

REGLER

FILTER

NEBENROHRLEITUNG
MIT ZWEIFACHEM
DURCHMESSER DES

LUFTEINLASSES

REGELMÄSSIG
ABLASSEN

KOMPRESSOR

.(Zeichn. TPD905--1)

TECHNISCHE DATEN

Modell Griffart Schläge/Min.

Kolbenhub

HSchallpegel

dB (A)

♦Schwin-

gungs--

intensität

Zoll mm Druck •Leistung m/s

2

121, 121--EU Pistolengriff 3.000 2-- 9/32 58 98,3 111,3 10,8

H Gemäß PNEUROP PN8NTC1.2 unter Bela stung getestet

♦ Gemäß ISO8662--2

• ISO3744

Ingersoll- Rand, Co.

Swan Lane, Hindley Green, Wigan WN2 4EZ

EN292 ISO8662 PNEUROP PN8NTC1

(1994 → ) XUA XXXXX →

Hämmer 121- EU

August, 2001

98/37/EG

August, 2001

12

KONFORMITÄTSERKLÄRUNG

Wir

(Name des Herstellers)

(Adresse)

erklären hiermit, gemäß unserer alleinigen Verantwortung, daß die Geräte:

auf die sich diese E rklärung bezieht, den Richtlinien:

unter Anlehnung an die folgenden Grundnormen

entsprechen:

Serien--Nr. --Bereich:

D. Vose Patrick S. Livingston

Name u nd Untersch rift der Be vollmächtigten Name u nd Unterschrift der Be vollmächtigten

Datum Datum

HINWEIS

DIESE ANWEISUNGEN SIND SORGFÄLTIG AUFZUBEWAHREN. NICHT ZERSTÖREN.

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten

getrennt der Wiederverwertung zuzuführen.

Indirizzare tutte le comunicazioni al più vicino
concessionario od ufficio Ingersoll--Rand.

 Ingersoll--Rand Company 2001

Stampato in U.S.A.

03523768

Modulo P5847
Edizione 17
Augusti, 2001

ISTRUZIONI PER

MARTELLI PNEUMATICI MODELLI 121 E 121--EU

TPD1437

AVVISO

I martelli pneumatici modelli 121 e 121--EU sono stati progettati per tranciatura di
pennelli di carrozzerie e lavori in genere di applicazioni di manutenzione di autoveicoli.
La Ingersoll--Rand non è responsabile delle modifiche apportate alle pompe dai clienti
per adattarli ad applicazioni per le quali la Ingersoll--Rand non sia stata interpellata.

AVVERTENZA

IMPORTANTE INFORMAZIONE DI SICUREZZA ACCLUSA.

LEGGERE IL PRESENTE MANUALE PRIMA DI USARE L’ATTREZZO.

È RESPONSABILITÀ DEL DATORE DI LAVORO DI METTERE

QUEST’INFORMAZIONE NELLE MANI DELL’OPERATORE.

LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒ CAUSARE

LESIONI FISICHE.

MESSA IN SERVIZIO DELL’ATTREZZO

• Usare, ispezionare e mantenere sempre quest’attrezzo
secondo tutti i regolamenti (locali, statali, federali e
nazionale), che possano essere applicabili agli attrezzi
a mano pneumatici.

• Per sicurezza, massime prestazioni e massima
durabilità delle parti, usare quest’attrezzo ad una
massima pressione d’aria di 90 psig (6,2 bar/
620 kPa) all’ingresso con un flessibile di alimentazione
dell’aria con diametro interno di 3/8” (10 mm).

• Disinserire sempre l’alimentazione aria e staccare il
relativo tubo dall’attrezzo, prima di installare, togliere
o regolare qualsiasi accessorio, oppure prima di
eseguire qualsiasi operazione di manutenzione
dell’attrezzo.

• Non adoperare tubi e raccordi danneggiati, consunti o
deteriorati.

• Assicurarsi che tutti i tubi ed i raccordi siano delle
corrette dimensioni e saldamente serrati. Consultare
il disegno TPD905--1 per una tipica disposizione dei
tubi.

• Usare sempre aria pulita ed asciutta alla pressione
max di 90 psig. Polvere, fumi corrosivi e/o un eccesso
di umidità possono rovinare il motore di un attrezzo
pneumatico.

• Non lubrificare gli utensili con liquidi infiammabili o
volatili come kerosene, gasolio o combustibile per
aviogetti.

• Non togliere nessuna etichetta. Sostituire eventuali
etichette danneggiate.

COME USARE L’ATTREZZO

• Indossare sempre degli occhiali protettivi quando si
adopera questo attrezzo o se ne esegue la
manutenzione.

• Indossare sempre delle cuffie protettive quando si
adopera questo attrezzo.

• Tenere le mani, gli indumenti sciolti ed i capelli lunghi
distanti dall’estremità battente dell’attrezzo.

• Fare attenzione e cercare di anticipare improvvise
variazioni di movimento durante l’avviamento e l’uso
di qualsiasi utensile pneumatico.

• Nell’usare l’attrezzo, mantenere con il corpo una
posizione salda e ben bilanciata. Non sbilanciarsi
durante l’uso di questo attrezzo. Delle elevate reazioni
di coppia si possono verificare alla pressione d’aria
raccomandata o inferiore.

• L’albero dell’utensile potrebbe continuare a
funzionare brevemente dopo che stata disinserita
l’immissione.

• Gli attrezzi pneumatici possono vibrare durante l’uso.
Le vibrazioni, i movimenti ripetitivi o le posizioni
scomode possono risultare dannosi per le mani e le
braccia. Interrompere l’uso dell’utensile se si
avvertono sintomi di disagio fisico, formicolio o
dolore. Interpellare un medico prima di riprendere il
lavoro.

• Usare accessori raccomandati dalla Ingersoll--Rand.

• Questo utensile non è stato progettato per operare in

atmosfere esplosive.

• Questo utensile non è isolato contro le scosse
elettriche.

• Prevenire l’esposizione e la respirazione di polvere e
particelle pericolose dovute all’uso si stumenti
elettrici:

La polvere causata da smerigliatura, segatura,
macinatura, trapanatura e altre attività relative
alla costruzione contiene sostanze chimiche note
come cause di cancro, di menomazioni alla
nascita o di altri danni legati alla riproduzione.
Tali sostanze chimiche sono, ad esempio:

-- vernici a base di piombo,

-- silice cristallina derivante da mattoni e
cemento e altri prodotti per muratura,

-- arsenico e cromo derivanti da legname
trattato chimicamente.

I rischi causati dalle esposizioni variano in base
alla frequenza con cui viene eseguito questo tipo
di lavori. Per ridurre l’esposizione a tali sostanze
chimiche: lavorare in una zona ben ventilata, con
attrezzature di sicurezza approvate come le
maschere per protezione dalla polvere progettate
specificamente per eliminare con il filtro le
particelle microscopiche.

AVVISO

L’usodi ricambi non originali Ingersoll--Rand potrebbe causare condizioni di pericolosità, compromettereleprestazioni
dell’attrezzo ed aumentare la necessità di manutenzione, inoltre potrebbe invalidare tutte le garanzie.

Le riparazioni devono essere effettuate soltanto da personale autorizzato e qualificato. Rivolgersi al più vicino centro di
assistenza tecnica Ingersoll--Rand.

I

14

IDENTIFICAZIONE DELLE ETICHETTE DI AVVERTENZA

AVVERTENZA

LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒ CAUSARE

LESIONI FISICHE

Indossare sempre degli
occhiali prote ttivi quando si
adopera questo attrezzo o se
ne esegue la manutenzione.

AVVERTENZA

Indossare sempre delle
cuffie protettiv e quando si
adopera questo attrezzo.

Gli attrezz i pneumatici possono
vibrare durate l’uso. Le
vibrazioni, i movimenti ripetitivi
o le posizioni scomode possono
risultare da nnosi per le mani e le
braccia. Interrompere l’uso
dell’utensile se si avvertono
sintomi di disagio fisico,
formicolio o dolore. Interpellare
un medico prima di riprendere il
lavoro.

Non trasportar e l’attrezzo
tenendolo per il tubo.

AVVERTENZA

Nell’usare l’attrezzo, mantenere
con il corpo una posizione salda
e ben bilanciata. Non sbilanciarsi
durante l’uso di questo attrezzo.

Lavorare con massima
pressione aria di 90 psig
(6,2 bar/620 kPa).

90 psig

(6.2bar/620kPa)

Etichette di avvertenza
internazionali:
Ordine Parte Nr. __________

Disinserire sempre
l’alimentazione aria e staccare il
relativo tubo, prima di installare,
togliere o regolare qualsiasi
accessorio, oppure prima di
eseguire qual siasi operazione di
manutenzione dell’attrezzo.

Non adoperare tubi e raccordi
danneggiati, consunti o
deteriorati.

AVVERTENZA

AVVERTENZA

AVVERTENZA

AVVERTENZA

AVVERTENZA

AVVERTENZA

AVVERTIMENTI SPECIFICI PER ATTREZZI A PERCUSSIONE

• Quando si indossano dei guanti e si azionano modelli
con il grilletto interno, assicurarsi sempre che i guanti
non possano impedire il rilascio del grilletto.

• Quando si adopera questo utensile, indossare scarpe
da lavoro di sicurezza, elmetto, occhiali di sicurezza,
guanti, mascherina antipolvere e qualsiasi altro
appropriato indumento protettivo.

• Non indulgere in scherzi e facezie. La distrazione può
essere causa di incidenti.

• Non avvicinare le mani o le dita alla leva
dell’immissione fino a quando non è il momento di
azionare l’utensile.

• Non appoggiare mai l’utensile o lo scalpello sul
proprio piede.

• Non puntare mai l’utensile in direzione di qualcuno.

• L’aria compressa è pericolosa. Non puntare mai un

tubo dell’aria verso di sé o i propri colleghi. Non
adoperare mai l’aria compressa per asportare la
polvere dagli indumenti.

• Assicurarsi che tutti i collegamenti dei tubi siano ben
serrati. Un tubo allentato non solo perde ma può
staccarsi completamente dall’utensile e sferzando per
effetto della pressione dell’aria può arrecare lesioni
all’operatore ed alle altre persone presenti. Fissare dei
cavi di sicurezza a tutti i tubi onde evitare lesioni nel
caso che un tubo venga rotto accidentalmente.

• Non staccare mai un tubo in pressione. Disinserire
sempre l’erogazione dell’aria e scaricare l’utensile
prima di staccare un tubo.

• L’operatore deve mantenere le proprie membra e
parti del corpo a distanza di sicurezza dallo scalpello.
Se uno scalpello si spezza, l’utensile con lo spezzone di

scalpello sporgente subirà un improvviso scatto in
avanti.

• Non mantenere l’utensile con una gamba a cavalcioni
dell’impugnatura. Se lo scalpello si spezza mentre si
mantiene l’utensile in questo modo si corre il rischio
di lesioni.

• Informarsi su cosa c’è sotto il materiale su cui si sta
lavorando. Fare attenzione a linee elettriche o
telefoniche e tubazioni dell’acqua, del gas o delle
fognature nascoste.

• Usare soltanto solventi detergenti di tipo adatto per
pulire le parti. Usare soltanto solventi detergenti che
siano conformi alle norme vigenti in materia di
sicurezza e prevenzione infortuni. Usare i solventi
detergenti in un’area ben ventilata.

• Non lavare l’utensile o pulire le parti con del gasolio.
Il gasolio residuo si accenderà nell’utensile quando
quest’ultimo viene azionato, danneggiando le parti
interne.

• Quando si adoperano modelli con grilletto o leva
dell’immissione esterni, fare attenzione quando si
appoggia l’utensile a terra, onde evitare che entri in
funzione accidentalmente.

• Non azionare l’utensile con parti rotte o danneggiate.

• Non azionare mai l’utensile quando è appoggiato al

suolo.

• Questo utensile non è stato progettato per operare in
atmosfere esplosive.

• Questo utensile non è isolato contro le scosse
elettriche.

MESSA IN SERVIZIO DELL’ATTREZZO

LUBRIFICAZIONE

Ingersoll--Rand Nr. 10

Con questo attrezzo usare sempre un lubrificatore di linea.
Si raccomanda l’uso del seguente gruppo
filtro--regolatore--lubrificatore:

per gli USA -- Nr. C08-- 02 --FKG0--28
per gli altri paesi -- Nr. C08--C2--FKG0

Prima di avviare il nuovo utensile, versare circa 1/2

cucchiaino (1,5 cc) di Ingersoll--Rand Nr. 10
nell’immissione aria dell’utensile e collegare il tubo
flessibile dell’aria. Inserire uno scapello contro una
superficie relativamente solida, azionare
momentaneamente l’utensile in modo che l’olio ragginga
tutti i componenti mobili.

Dopo ogni due o tre ore di funzionamento, amenoche
venga usato un lubrificatore di linea, staccare il tubo
dell’aria e versare tre o quattro gocce di olio
Ingersoll--Rand Nr. 10 nel raccordo d’aria.

15

MESSA IN SERVIZIO DELL’ATTREZZO

Se l’azione dell’attrezzo diviene lenta, togliere il tubo
dell’aria versare circa un cucchiaino (3 cc) di una
soluzione detergente adatta (non usare mai solvente per
lacca) nell’immissione aria ed azionare l’attrezzo per non
più di trenta secondi.
Immediatamente dopo la pulizia, versare circa 1/2
cucchiaino (1,5 cc) di olio Ingersoll--Rand Nr. 10
nell’immissione aria dell’attrezzo ed azionare
momentaneamente quest’ultimo in modo che l’olio
raggiunga tutti i componenti mobili.

TUBAZIONE
PRINCIPALE, 3 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE

ALL’IMPIANTO
PNEUMATICO

ALL’UTENSILE
PNEUMATICO

LUBRIFICATORE

REGOLATORE

FILTRO

DIRAMAZIONE, 2 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE

SVUOTARE
REGOLARMENTE

COMPRESSORE

(il disegno TPD905--1)

SPECIFICA

Modello Tipo

d’impugnatura

Impulsi per

min.

Corsa del pistone

HLivello suono

dB (A)

♦Livello di

vibrazione

poll. mm Pressione •Potenza m/s

2

121, 121--EU guangetta a

pistola

3.000 2--9/32 58 98,3 111,3 10,8

H Collaudato secondo i criteri PNEUROP PN8NTC1.2 sotto carico

♦ Collaudato secondo i criteri ISO8662--2

• ISO3744

Ingersoll- Rand, Co.

Swan Lane, Hindley Green, Wigan WN2 4EZ

EN292 ISO8662 PNEUROP PN8NTC1

(1994 → ) XUA XXXXX →

Martelli pneumatici modello 121-EU

Augusti, 2001

98/37/CE

Augusti, 2001

16

DICHIARAZIONE DI CONFORMITÀ

Noi

(nome del fornitore)

(indirizzo)

dichiariamo sotto la nostra unica responsabilità che il prodotto:

a cui si riferisce la presente dichiarazione è conforme alle normative delle direttive:

secondo i seguenti standard:

Numeri di Serie:

D. Vose Patrick S. Livingston

Nome e firma delle persone autorizzate Nome e firma delle persone autorizzate

Data Data

AVVISO

CONSERVARE QUESTE INSTRUZIONI. NON DISTRUGGERLE.

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti secondo i

materiali in modo da poterli riciclare.

Toda comunicación se deberá dirigir a la oficina o
al distribuidor Ingersoll--Rand más próximo.

 Ingersoll--Rand Company 2001

Impreso en EE. UU.

03523768

Impreso P5847
Edición 17
Agosto, 2001

INSTRUCCIONES P ARA

MARTILLOS NEUMÁTICOS MODELOS 121 Y 121--EU

TPD1437

NOTA

Los martillos neumáticos modelo 121 y 121--EU están diseñados para cortado y rebordeado en
carrocerías, remachado de casquillos, cizallamiento y trabajos generales en la parte frontal en
aplicaciones de mantenimiento en automoción.
Ingersoll--Rand no aceptará responsabilidad alguna por la modificación de las herramientas
efectuada por el cliente para las aplicaciones que no hayan sido consultadas con
Ingersoll--Rand.

AVISO

SE ADJUNTA INFORMACIÓN IMPORTANTE DE SEGURIDAD.
LEA ESTE MANUAL ANTES DE UTILIZAR LA HERRAMIENTA.

ES RESPONSABILIDAD DE LA EMPRESA ASEGURARSE DE QUE EL OPERARIO

ESTÉ AL TANTO DE LA INFORMACIÓN QUE CONTIENE ESTE MANUAL.

EL HACER CASO OMISO DE LOS AVISOS SIGUIENTES PODRÍA OCASIONAR

LESIONES.

PARA PONER LA HERRAMIENTA EN
SERVICIO

• Utilice, inspeccione y mantenga esta herramienta
siempre de acuerdo con todas las normativas locales y
nacionales que se apliquen a las herramientas
neumáticas de utilización manual o que se sujeten con
la mano.

• Para mayor seguridad, rendimiento óptimo y larga
vida útil de las piezas, utilice esta herramienta a una
presión de aire máxima de 90 psig (6,2 bar/
620 kPa) con una manguera de suministro de aire con
diámetro interno de 10 mm.

• Corte siempre el suministro de aire y desconecte la
manguera de suministro de aire antes de instalar,
desmontar o ajustar cualquier accesorio de esta
herramienta, o antes de realizar cualquier operación
de mantenimiento de la misma.

• No utilice mangueras de aire y racores dañados,
desgastados o deteriorados.

• Asegúrese de que todos los racores y mangueras sean
del tamaño correcto y estén bien apretados.
El Esq. TPD905--1 muestra una disposición
característica de las tuberías.

• Use siempre aire limpio y seco a una presión máxima
de 90 psig (6,2 bar/620 kPa). El polvo, los gases
corrosivos y el exceso de humedad pueden estropear
el motor de una herramienta neumática.

• No lubrique las herramientas con líquidos inflamables
o volátiles tales como queroseno, gasoil o combustible
para motores a reacción.

• No saque ninguna etiqueta. Sustituya toda etiqueta
dañada.

UTILIZACIÓN DE LA HERRAMIENTA

• Use siempre protección ocular cuando utilice esta
herramienta o realice operaciones de mantenimiento
en la misma.

• Use siempre protección para los oídos cuando utilice
esta herramienta.

• Mantenga las manos, la ropa suelta y el cabello largo
alejados del extremo giratorio de la herramienta.

• Anticipe y esté atento a los cambios repentinos en el
movimiento durante la puesta en marcha y utilización
de toda herramienta motorizada.

• Mantenga una postura del cuerpo equilibrada y
firme. No estire demasiado los brazos al manejar la
herramienta. Pueden darse elevados pares de reacción
a la presión de aire recomendada, e incluso a
presiones inferiores.

• El vástago podría seguir martilleando brevemente
después de haber soltado la palanca de
estrangulación.

• Las herramientas neumáticas pueden vibrar durante
el uso. La vibración, los movimientos repetitivos o las
posiciones incómodas pueden dañarle los brazos y
manos. En caso de incomodidad, sensación de
hormigueo o dolor, deje de usar la herramienta.
Consulte con el médico antes de volver a utilizarla.

• Utilice únicamente los accesorios Ingersoll--Rand
recomendados.

• Esta herramienta no ha sido diseñada para trabajar
en ambientes explosivos.

• Esta herramienta no está aislada contra descargas
eléctricas.

• Evite respirar el polvo y partículas nocivos que se
producen al utilizar la herramienta, así como
exponerse a ellos:

Ciertos tipos de polvo que se producen al lijar,
serruchar, rectificar o taladrar y durante otras
actividades de la construcción contienen
sustancias químicas que son conocidos como
causantes de cáncer, defectos de nacimiento y
otros daños reproductivos. Algunos ejemplos de
estas sustancias químicas:

-- el plomo de las pinturas con base de plomo,

-- la sílice cristalina de ladrillos y hormigón y
otros productos asociados con la albañilería, y

-- el arsénico y el cromo que produce la madera
sometida a tratamientos químicos.

Elriesgoalapersonaquepresentauna
exposición de este tipo varia en función de la
frecuencia con que se realiza esta clase de
trabajo. Para reducir la exposición a estas
sustancias químicas: trabaje en una zona bien
ventilada y utilice equipo de protección
homologado, por ejemplo una mascarilla
especialmente diseñada para filtrar partículas
microscópicas.

NOTA

El uso de piezas de recambio que no sean las auténticas piezas Ingersoll--Rand puede poner en peligro la seguridad, reducir el
rendimiento de la herramienta y aumentar los cuidados de mantenimiento necesarios, así como invalidar toda garantía.

Las reparaciones sólosedebenencomendar a personal debidamentecualificadoyautorizado.Consulteconelcentro deservicio
autorizado Ingersoll--Rand más próximo.

E

18

ETIQUETAS DE AVISO

AVISO

EL HACER CASO OMISO DE LOS AVISOS SIGUIENTES PODRÍA OCASIONAR

LESIONES.

ADVERTENCIA

Las herramientas neumáticas
pueden vibrar durante el uso.
La vibración, los movimientos
repetitivos o las posiciones
incómodas podrían dañarle los
brazos y las manos. E n caso
de incomodidad, sensación de
hormigueo o dolor, dejar de
usar la herramienta. Consultar
al médico antes de volver a uti­lizarla.

No coger la herramienta
por la manguer a para le­vantarla.

ADVERTENCIA

Mantener una postura del cuerpo
equilibrada y firme. No estirar de­masiado los brazos al manejar la
herramienta.

Manejar la herramienta a una
presión de aire máxima de 90
psig (6,2 bar/620 kPa).

90 psig

(6.2bar/620kPa)

Etiqueta de Aviso
Internacional:
Pida Pieza No. ___________

Cortar siempre el suministro
de aire y desconectar la man­guera de suministro de aire
antes de instalar, retirar o ajus­tar cualquier accesorio de esta
herramienta, o antes de reali­zar cualqui er operación de
mantenimiento de la misma.

No utilizar mangueras de aire
y accesori os dañados, des­gastados ni deteriorados.

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

Use siempre protección ocular
cuando utilice esta herramienta
o realice operaciones de
mantenimiento en la misma.

Use siempre protección para
los oídos cuando utilice esta
herramienta.

AVISOS ESPECÍFICOS PARA HERRAMIENTAS DE PERCUSIÓN

• Cuando use guantes y trabaje con los modelos de
gatillo interno, asegúrese siempre que los guantes no
evitan que se suelte el gatillo.

• Utilice calzado de seguridad, casco protector, gafas de
seguridad, guantes, máscara contra polvo y cualquier
otra vestimenta protectora apropiada cuando use esta
herramienta.

• No juegue. La distracción puede causar accidentes.

• Mantenga sus manos y dedos fuera de la palanca de

mando hasta que esté preparado para usar la
herramienta.

• No apoye nunca la herramienta o su cincel sobre el
pie.

• No apunte nunca la herramienta a nadie.

• El aire comprimido es peligroso. No apunte nunca la

manguera de aire hacia usted o sus compañeros. No
quite nunca el polvo de su ropa con aire comprimido.

• Asegúrese que las conexiones de aire estén bien
apretadas. Una manguera floja no solamente pierde
aire sino que puede salirse completamente de la
herramienta y sus latigazos, mientras tenga presión,
puedenheriraloperarioyaotrosqueseencuentren
en esa zona. Ponga cables de seguridad a todas las
mangueras por si se rompen accidentalmente.

• No desconecte nunca una manguera de aire con
presión. Desconecte siempre el suministro de aire y
purgue la herramienta antes de desconectar una
manguera.

• El operario debe mantener su cuerpo y miembros a
distancia del cincel. Si s e rompe el cincel, la

herramienta con el cincel roto proyectando de la
herramienta saltará adelante repentinamente.

• No se siente sobre la herramienta con una pierna por
encima de la empuñadura. Puede causarle daño si se
rompe el cincel mientras está sentado sobre la
empuñadura.

• Conozca lo que hay debajo del material que está
trabajando. Esté alerta por si hay escondidas
conducciones de agua, gas, alcantarillado, teléfono o
suministro eléctrico.

• Use solamente los disolventes apropiados para la
limpieza de las piezas. Use solamente los disolventes
de limpieza que cumplan las normas actuales de salud
y seguridad. Use los disolventes de limpieza en una
zona bien ventilada.

• No limpie la herramienta ni ninguna de sus piezas con
gasoil. Los residuos del gasoil se inflamarán en la
herramienta cuando se use, dañando así las piezas
internas.

• Cuando use modelos con gatillos o palancas de mando
externos, tenga cuidado cuando descanse la
herramienta para evitar que se ponga en marcha
accidentalmente.

• No use la herramienta con piezas rotas o dañadas.

• No ponga en marcha nunca la herramienta cuando

esté tumbada sobre el suelo.

• Esta herramienta no ha sido diseñada para trabajar
en ambientes explosivos.

• Esta herramienta no está aislada contra descargas
eléctricas.

PARA PONER LA HERRAMIENTA EN SERVICIO

LUBRICACIÓN

Ingersoll--Rand Nº 10

Utilice siempre un lubricador de aire comprimido con esta
herramienta.
Recomendamos utilizar el siguiente conjunto de
filtro--lubricador--regulador:

Internacional -- Nº C08--C2--FKG0
Para EE.UU. -- Nº C08--02--FKG0--28

Antes de poner en marcha una herramienta nueva,

ponga una 1/2 cucharadita (1,5 cc) de aceite
Ingersoll--RandNº10enlaadmisióndeairedela
herramienta y conecte la manguera de aire. Inserte un
cincel en la herramienta y, con el cincel apoyado
firmemente contra algún objeto relativamente sólido, haga
funcionar la herramienta momentariamente para que el
aceite llegue a todas las piezas.

19

PARA PONER LA HERRAMIENTA EN SERVICIO

Después de cada dos o tres horas de funcionamiento, a
menos que se use un lubricante de línea de aire ,
desconecte la manguera de aire y ponga tres o cuatro gotas
de aceite Ingersoll--Rand Nº 10 en la admisión de aire.

Si la herramienta funciona lentamente, saque la
manguera de aire, ponga aproximadamente una
cucharadita (3 cc) de una solución de limpieza apropiada
(no use nunca un disolvente de laca) en la admisión de
aire y haga funcionar la herramienta durante treinta
segundos o menos.

Inmediatamente después de la limpieza, ponga
aproximadamente 1/2 cucharadita (1,5 cc) de aceite
Ingersoll--Rand Nº 10 en la admisisón de aire de la
herramienta y hágala funcionar momentariamente para
que el aceite llegue a todas sus piezas.

TUBERÍAS PRINCIPALES 3
VECES EL TAMAÑO DE
ENTRADA DE HERRAMIENTA
NEUMÁTICA

AL SISTEMA
NEUMÁTICO

ALA
HERRA-­MIENTA
NEUMÁTICA

LUBRICADOR

REGULADOR

FILTRO

TUBERÍA DE RAMAL
2 VECES EL TAMAÑO
DE ENTRADA DE
HERRAMIENTA
NEUMÁTICA

PURGAR
PERIÓDICAMENTE

COMPRESOR

(Esq. TPD905--1)

ESPECIFICACIONES

Modelo Tipo de em-

puñadura

Impactos/

Min.

Carrera de pistón

HNivel de sonido

dB (A)

♦Nivel de

vibraciones

pulg. mm Presión •Potencia m/s

2

121, 121--EU Em puñadura de

pistola

3.000 2--9/32 58 98,3 111,3 10,8

H Probado en conformidad con PNEUROP PN8NTC1.2 bajo carga

♦ Probado en conformidad con ISO8662--2

• ISO3744

Ingersoll- Rand, Co.

Swan Lane, Hindley Green, Wigan WN2 4EZ

EN292 ISO8662 PNEUROP PN8NTC1

(1994 → ) XUA XXXXX →

Martillos Neumáticos Modelo 121- EU

Agosto, 2001

98/37/CE

Agosto, 2001

20

DECLARACION DE CONFORMIDAD

Los abajo firmantes

(nombre del proveedor)

(domicilio)

Declaramos que, bajo nuestra responsabilidad exclusiva, el producto:

a los que se refiere la presente declaración, cumplen con todo lo establecido en las
directivas:

conforme a los siguientes estándares:

Gama de No. de Serie:

D. Vose Patrick S. Livingston

Nombre y firma de las personas autorizadas Nombre y firma de las personas autorizadas

Fecha Fecha

NOTA

GUARDE ESTAS INSTRUCCIONES. NO DESTRUYA.

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

Richt al uw communicatie tot het dichtstbijzijnde
Ingersoll--Rand Kantoor of Wederverkoper.

 Ingersoll--Rand Company 2001

Gedrukt in U.S.A.

03523768

Form P5847
Versie 17
August, 2001

INSTRUCTIES VOOR

TYPEN 121 EN 121--EU HAKHAMERS

TPD1437

LET WEL

De Typen 121 en 121--EU Hakhamers zijn bedoeld voor het felsen en snijden van panelen voor
carosserieën, indrijven van bussen, knippen en algemeen voorfrontwerk bij autotechnisch
onderhoudswerk.
Ingersoll--Rand is niet aansprakelijk voor door de klant aangebrachte veranderingen aan de
gereedschappen voor toepassingen waarover met Ingersoll--Rand geen voorafgaand overleg werd
gepleegd.

WAARSCHUWING

BELANGRIJKE VEILIGHEIDSINFORMATIE IS INGESLOTEN.

EERST DIT HANDBOEK LEZEN, DAN HET GEREEDSCHAP BEDIENEN.

HET BEHOORT TOT DE VERANTWOORDELIJKHEID VAN DE WERKGEVER DE IN DIT

HANDBOEK GEGEVEN INFORMATIE AAN DE GEBRUIKER TER HAND TE STELLEN.

EEN NALATEN DE HIERNAVOLGENDE WAARSCHUWINGEN OP TE VOLGEN

KAN LICHAMELIJK LETSEL TOT GEVOLG HEBBEN.

INGEBRUIKNEMING VAN HET
GEREEDSCHAP

• Dit gereedschap altijd bedienen, controleren en
onderhouden in overeenstemming met alle
voorschriften (plaatselijk, staat, federaal en land), die
betrekking hebben op hand--gehouden/hand--bediende
pneumatische gereedschappen.

• Voor veiligheid, topprestatie, en maximale
bestendigheid van de onderdelen dit gereedschap
laten werken bij een maximale luchtdruk van
90 psig (6.2 bar/620 kPa) bij de inlaat met een
luchttoevoerslang, die een inwendige diameter van
3/8” (10 mm) heeft.

• Men dient te allen tijde de luchtinlaat af te sluiten en
de luchttoevoerslang te ontkoppelen voordat enig deel
aan dit gereedschap wordt aangebracht, verwijderd
of afgesteld, of voordat enig onderhoud aan dit
gereedschap mag worden uitgevoerd.

• Geen beschadigde, gerafelde of versleten luchtslangen
of fittingen gebruiken.

• Zorg ervoor dat alle slangen en fittingen de juiste
afmetingen hebben en goed zijn vastgemaakt. Zie
tekening TPD905--1 voor een typisch leidingnet.

• Altijd schone, droge lucht gebruiken bij een
maximum luchtdruk van 90 psig. Stof, corroderende
uitwasemingen en/of te grote vochtigheid kunnen de
motor van een drukluchtgereedschap ruïneren.

• De gereedschappen niet smeren met ontvlambare of
vluchtige vloeistoffen als petroleum, diesel of (straal)
vliegtuigbrandstoffen.

• Geen typeplaatjes verwijderen. Beschadigde
typeplaatjes moeten worden vervangen.

GEBRUIK VAN HET GEREEDSCHAP

• U moet te allen tijde oogbeschermers dragen wanneer
u dit gereedschap bedient of er
onderhoudswerkzaamheden aan uitvoert.

• Altijd oorbeschermers dragen wanneer dit
gereedschap wordt bediend.

• Houd handen, losse kleding of lang haar weg van het
draaiende eind van het gereedschap.

• Let op en anticipeer op plotselinge veranderingen in
de werking van enig persluchtgereedschap zowel
tijdens de start als gedurende het in bedrijf zijn.

• Steeds in een goede houding staan. Als u het
gereedschap bedient mag u zich niet te ver
uitstrekken. Hoge reactiekoppels kunnen voorkomen
bij of beneden de aanbevolen luchtdruk.

• De as van het gereedschap kan even blijven bewegen
nadat de bediening is losgelaten.

• Persluchtgereedschappen kunnen tijdens gebruik
ervan trillen. Trillingen, zich herhalende bewegingen,
of ongemakkelijke houdingen kunnen schadelijk zijn
voor uw handen en armen. Stop met bediening van
enig gereedschap wanneer u ongemak, een tintelend
gevoel of pijn ervaart. Zoek medisch advies alvorens
het werk te hervatten.

• Uitsluitend de door Ingersoll--Rand aanbevolen
bijbehorende hulpstukken gebruiken.

• Dit gereedschap is niet ontworpen om er mee in
explosieve omgevingen te werken.

• Dit gereedschap is niet geïsoleerd tegen elektrische
schokken.

• Voorkom blootstelling aan en inademen van
schadelijke stoffen een deeltjes die vrijkomen bij
gebruik van elektrisch gereedschap:

De stof die veroorzaakt wordt door schuren,
zagen, afslijpen en boren met elektrisch
gereedschap, alsmede andere
constructiewerkzaamheden, bevat chemicaliën
die bekend staan als kankerverwekkend en die
geboorteafwijkingen of andere voor de
voortplanting nadelige gevolgen kunnen hebben.
Enkele van deze chemicaliën zijn:

-- lood uit loodhoudende verf ;

-- kristallijnsilica in baksteen, cement en
andere metselwerkproducten;

-- arsenicum en chroom in met chemicaliën
behandeld timmerhout.

De risicofactor op grond van deze blootstellingen
varieert, afhankelijk van de regelmaat waarmee u
deze werkzaamheden verricht. De blootstelling
aan deze chemicaliën kan als volgt worden
gereduceerd: werk in een goed geventileerde
ruimte en met goedgekeurde
beschermingsmiddelen, zoals stofmaskers die
specifiek ontworpen zijn voor het uitfilteren van
microscopische deeltjes.

LET WEL

Het gebruiken van andere dan originele Ingersoll--Rand onderdelen kan gevaar opleveren voor de veiligheid, en een
verminderingmet zich brengenvan het prestatievermogenvanhetgereedschapeneen toenemingvanhet onderhoud ervan; het
kan een vervallen van alle garantie--bepalingen tot gevolg hebben.

Reparaties mogen uitsluitend worden uitgevoerd door hiertoe gemachtigd en geschoold personeel. Raadpleeg uw
dichtstbezijnde erkende Ingersoll-- Rand Servicenter.

NL

22

LABELS MET WAARSCHUWINGSINSTRUCTIES

WAARSCHUWING

EEN NALATEN DE HIERNAVOLGENDE WAARSCHUWINGEN OP TE VOLGEN KAN

LICHAMELIJK LETSEL TOT GEVOLG HEBBEN.

U moet te allen tijde oog-­beschermers dragen wanneer
u dit gereedschap bedient of er
onderhoudswerkzaa mheden
aan uitvoert.

Altijd oor beschermers
dragen wanneer dit
gereedschap wor dt be­diend.

Men dient te allen tijde de
luchtinlaat af te sluiten en de
luchttoevoerslang te
ontkoppelen voordat enig deel
aan dit gere edschap wordt
aangebracht, verwijderd of
afgesteld, of voordat enig
onderhoud aan dit gereedschap
mag worden uitgevoerd.

Persluchtgere edscappen kunnen
tijdens gebruik ervan trillen.
Trillingen, zich herhalende
bewegingen, of ongemakkelijke hou­dingen kunnen schadelijk zijn voor
uw handen en armen. Stop met
bediening van enig gereedschap
wanneer u ongema k, een tintelend
gevoel of pijn ervaart. Zoek medisch
advies alvorens werk te hervatten.

Het gereedschap niet aan
de slang dragen.

Geen beschadigde, gerafelde
of versleten luchtslangen of
fittingen gebruik en.

Steeds in een goede houding
staan. Als u het gereed-­schap bedient mag U zich niet
te ver uitstrekken.

Bedienen tot een maximum
luchtdruk van 90 psig (6.2
bar/620 kPa),

90 psig

(6.2bar/620kPa)

Internationale waarschuwing­slabel:
Bestel onderdeel nr. __________

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

SLAGGEREEDSCHAP SPECIFIEKE WAARSCHUWINGEN

• Wanneer handschoenen worden gedragen en
modellen met een inwendige trekker worden bediend
dan moet u er altijd voor zorgdragen dat de trekker
er bij het uitschakelen niet door wordt verhinderd.

• Wanneer u dit gereedschap bedient moet u te allen
tijde veiligheidsschoeisel, veiligheidshelm,
veiligheidsbril, handschoenen, stofmasker en enige
andere passende kleding dragen.

• Sta geen dollen toe. Afleiding kan ongelukken
veroorzaken.

• Houd uw handen en vingers weg van de
bedieningshendel tot de tijd is gekomen het
gereedschap in gebruik te nemen.

• Laat het gereedschap of beitel nooit op uw voet
rusten.

• U mag het gereedschap nooit op iemand richten.

• Perslucht is gevaarlijk. Richt de luchtslang nooit op

uzelf of op een van uw collega’s.

• U mag uw kleding nooit met perslucht schoonblazen.

• Zorg ervoor dat alle slangaansluitingen goed vast

zitten. Een loszittende slang zal niet alleen lekken
maar kan van het gereedschap losraken en door de
druk heen en weer slaan; hierdoor kunnen de
operateur en anderen die zich in de omgeving
bevinden letsel oplopen. Maak aan alle slangen
beveiligingskabels vast om zo te voorkomen dat
iemand letsel oploopt wanneer een slang per ongeluk
kapot gaat.

• Nooit een slang ontkoppelen die onder druk staat.
Altijd eerst de luchttoevoer afsluiten en het
gereedschap ontluchten voordat de slang wordt
ontkoppeld.

• De operateur moet ledematen en lichaam van de beitel
vrij houden. W anneer een beitel breekt zal het

gereedschap met de gebroken beitel met een
plotselinge slag in voorwaartse richting van het
gereedschap weg worden gegooid.

• Bedien het gereedschap nooit met een been over de
hendel. Wanneer u dit doet en de beitel zou breken
dan kan dit letsel veroorzaken.

• Stel u ervan op de hoogte wat er zich onder het
materiaal bevindt waarop wordt gewerkt. Let goed op
verborgen water--, gas--, telefoon-- en
elektricteitsleidingen en rioleringen.

• Voor het schoonmaken van de onderdelen alleen
oplosmiddelen gebruiken. Gebruik uitsluitend
oplosmiddelen die aan de huidige veiligheids-- en
gezondheidsstandaards voldoen. De oplosmiddelen
moeten te allen tijde in goed geventileerde ruimten
worden gebruikt.

• Het gereedschap niet met dieselbrandstof doorspoelen
of de onderdelen ervan mee schoonmaken. Het residu
van deze dieselbrandstoffen zal tot ontsteking komen
wanneer het gereedschap in werking wordt gesteld,
hetgeen schade aan de inwendige delen zal
veroorzaken.

• Wanneer modellen worden gebruikt voorzien van
uitwendige trekker of bedieningshendel dan moet u
het gereedschap voorzichtig neerleggen om te
voorkomen dat het per ongeluk in bedrijf zal komen.

• U dient niet met het gereedschap te werken wanneer
het kapotte of beschadigde onderdelen heeft.

• Het gereedschap niet in bedrijf stellen wanneer het op
de grond ligt.

• Dit gereedschap is niet ontworpen om er mee in
explosieve omgevingen te werken.

• Dit gereedschap is niet geïsoleerd tegen elektrische
schokken.

INGEBRUIKNEMING VAN HET GEREEDSCHAP

DE SMERING

Ingersoll--Rand Nr. 10

Men moet steeds een in--lijn aangesloten
drukluchtsmeerinrichting gebruiken.
Wij bevelen u de volgende
Filter--Smeerinrichting--Regeleenheid aan:

Voor Internationaal -- Nr. C08--C2--FKG0

Voor de USA -- Nr. C08--02--FKG0--28

Voordat een nieuwe gereedschap wordt gestart,

ongeveer een halve theelepel (1.5 cc) Ingersoll--Rand Nr.
10 Olie in de luchtinlaat van het gereedschap gieten en
vervolgens de luchtslang bevestigen. Vervolgens een
Beitel in de Hakhamer aanbrengen en, terwijl u de Beitel
tegen een relatief vast object houdt het gereedschap even
laten lopen zodat de olie alle werkende delen bereikt.

Na elke twee of drie bedrijfsuren, tenzij een in--lijn
aangesloten olienevelaar wordt gebruikt, de luchtslang
loskoppelen en drie of vier druppels Ingersoll--Rand Nr. 10
Olie in de luchtinlaat laten vallen.

23

INGEBRUIKNEMING VAN HET GEREEDSCHAP

Wanneer de werking van het gereedschap traag wordt,
de luchtslang verwijderen en ongeveer een theelepel (3cc)
van een hiertoe geschikte schoonmaakoplossing (u mag
nooit een verfverdunner gebruiken) in de luchtinlaat
gieten en het gereedschap daarna niet langer dan dertig
seconden laten lopen.
Onmiddellijk na het doorspoelen van het gereedschap,
ongeveer een halve theelepel (1.5 cc) Ingersoll--Rand
Nr. 10 Olie in de luchtinlaat gieten en het gereedschap
daarna even laten lopen zodat de olie alle werkende delen
bereikt.

HOOFDLEIDINGEN
3 MAAL AFMETING
VAN INLAAT
VOOR DRUKLUCHT-­GEREEDSCHAP

NAAR
LUCHTSYSTEEM

NAAR
DRUKLUCHT-­GEREED-­SCHAP

SMEERINRICHTING

REGELAAR

FILTER

AFTAKKENDE
LEIDING
2 MAAL AFMETING
VAN INLAAT VOOR
DRUKLUCHT-­GEREEDSCHAP

REGELMATIG
AFTAPPEN

COMPRESSOR

(

TekeningTPD905--1

)

SPECIFICATIES

Type Soort

Hendel

Slagen/min.

Zuigerslag

HGeluidsniveau

dB (A)

♦Trillings--

niveau

in. mm Deuk •Vermogen m/s

2

121, 121--EU pistool-

greep

3.000 2--9/32 58 98,3 111,3 10,8

H Getest volgens PNEUROP PN8NTC1.2 onder belasting

♦ Getest volgens ISO8662--2

• ISO3744

Ingersoll- Rand, Co.

Swan Lane, Hindley Green, Wigan WN2 4EZ

EN292 ISO8662 PNEUROP PN8NTC1

(1994 → ) XUA XXXXX →

Typen 121- EU Hakhamers

Augustus, 2001

98/37/EG

Augustus, 2001

24

SCHRIFTELIJKE VERKLARING VAN CONFORMITEIT

Wij

(naam leverancier)

(adres)

verklaren, onder onze uitsluitende aansprakelijkheid, dat het produkt:

waarop deze verklaring betrekking heeft overeenkomt met de bepalingen
van directieven:

overeenkomstig de volgende hoofdstandaards:

Serienummers:

D. Vose Patrick S. Livingston

Naam en handtekening van gemachtigde personen Naam en handtekening van gemachtigde personen

Datum Datum

LET WEL

DEZE INSTRUCTIES GOED BEWAREN. NIET VERNIETIGEN.

Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedschap te demonteren en

ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij gerecycled kunnen worden.

25

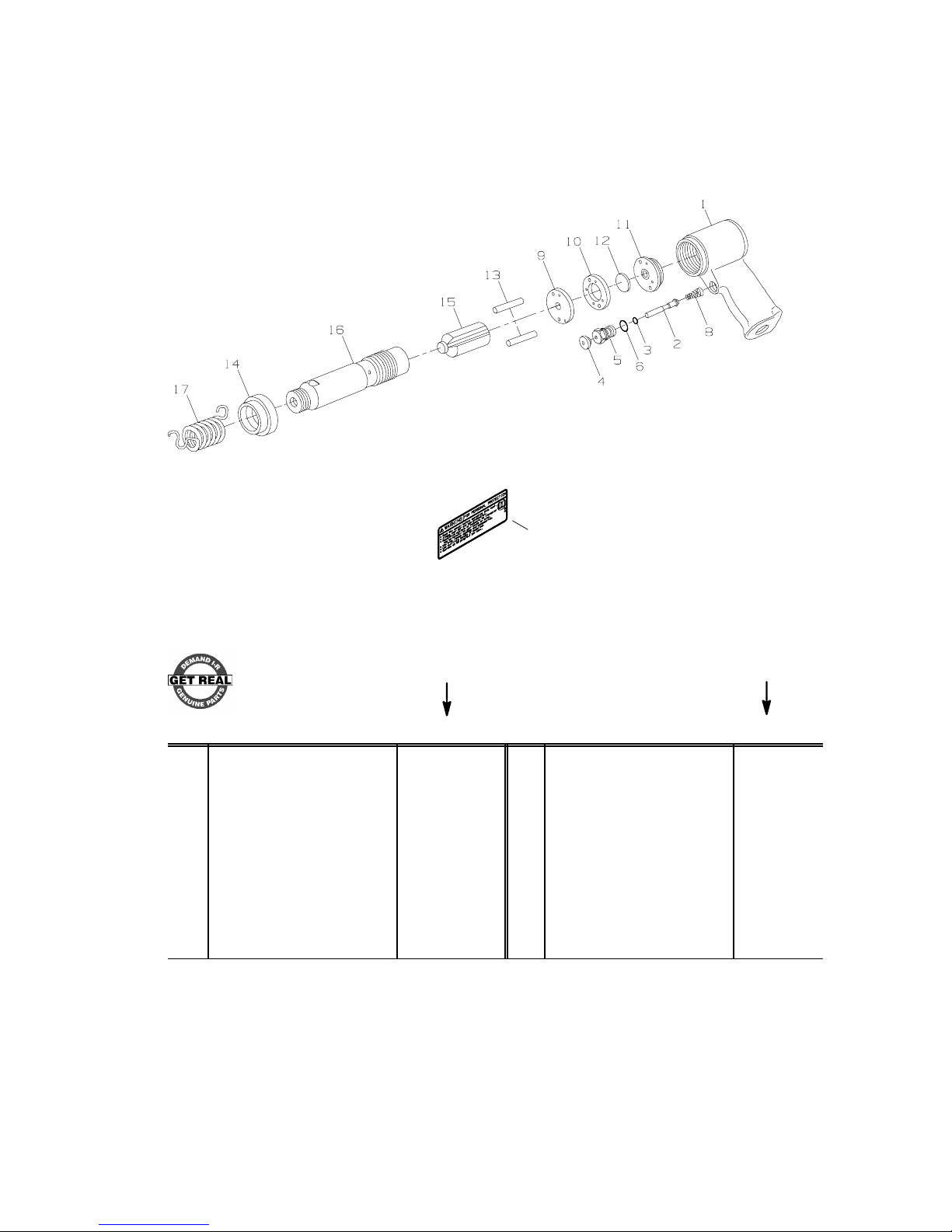

MAINTENANCE INSTRUCTIONS

SECTION D’ENTRETIEN

WARTUNG

SEZIONE DI MANUTENZIONE

INSTRUCCIONES DE MANTENIMIENTO

ONDERHOUD

(TPC507)

1A

PART NUMBER FOR ORDERING

REFERENCE POUR COMMANDE DE LA PIECE

BESTELLNUMMER

NUMERO DEL PEZZO PER L’ORDINAZIONE

SIMBOLO DE LA PIEZA PARA PEDIDOS

BESTELNUMMERS

1 Offset Handle Assembly 9 ValveSeat.....................MC121--3

for121 ............... NMC10B--A59 10 Valve Spacer ................. MC121--8

for121--EU ........... N M C 1 0 B -- E U -- A 5 9 11 ValveCap ................... MC121--4

1A Warning Label 12 Valve....................... MC121--2

for121 ............... WARN I NG--6- -9 9 13 DowelPin(2) ................ MC121--32

for121--EU ........... 7801--EU--99 14 ExhaustDeflector............. AV11 --85

Throttle Valve Assembly ..... MC10B--A302 15 Piston ...................... MC121--5

2 Throttle Valve ........... MC121--302 16 Barrel ...................... NMC121--6

3 Throttle Valve Face ..... R00B1--159 17 Quick--ChangeToolRetainer.... AVC10--183A

4 Throttle Valve Button ..... R00AR2C--305A

5 Throttle Valve Bushing

Assembly ................. MC10B--A503

6 Throttle Valve Bushing Seal R000BR--210

8 Throttle Valve Spring ........ 508--51

26

Service Centers

Centres d’entretien

Ingersoll--Rand Niederlassungen

Centri di Assistenza

Centros de Servicio

Service Centra

Ingersoll--Rand Company
510 Hester Drive
White House, TN 37188
USA
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Sales Company Limited
Chorley New Road
Horwich, Bolton
Lancashire BL6 6JN
England -- UK
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Equipements de Production
111 Avenue Roger Salongro
BP 59
F--59450 Sin Le Noble
France
Tel: [phone]
Fax: [phone]

Ingersoll--Rand GmbH
Gewerbeallee 17
45478 Mülhelm/Ruhr
Deutschland
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Italiana SpA
Casella Postale 1232
20100 Milano
Italia
Tel: [phone]
Fax: [phone]

Ingersoll--Rand
Camino de Rejas 1, 2--18 B1S
28820 Coslada (Madrid)
España
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Nederland
Produktieweg 10
2382 PB Zoeterwoude
Nederland
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Company SA
PO Box 3720
Alrode 1451
South Africa
Tel: [phone]
Fax: [phone]

Ingersoll--Rand
Scandinavian Operations
Kastruplundgade 221
DK--2770 Kastrup
Danmark
Tel: [phone]
Fax: [phone]

Ingersoll--Rand SA
The Alpha Building
Route des Arsenaux 9
CH--1700 Fribourg
Schweiz/Suisse
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Company
Kuznetsky Most 21/5
Entrance 3
103698 Moscow
Russia
CIS
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Company
16 Pietro
Ul Stawki 2
PL--00193 Warsaw
Poland
Tel: [phone]
Fax: [phone]

27
