SUPPLIED MATERIAL *)
LIEFERUMFANG EQUIPEMENT FOURNI MATERIAL SUMINISTRADO MATERIALE FORNITO MATERIAL FORNECIDO VEDLAGT MATERIELL
A
LCD Projector with lenscap
LCD Projektor mit Schutzkappe
Projecteur LCD avec protection lentille
Proyector LCD con tapa del lente
Proiettore LCD con coperchietto
Projetor LCD com protetor de lente
LCD-projektor med linsedeksel
Audio/Video Cable
Audio/Videokabel
Câble audio/vid
éo
Conexi
ón de audio/v
ídeo
Cavo audio/video
Cabo de
Áudio/Vídeo
Audio/Videokabel
Audio Cable
Audiokabel
Câble audio
Cable de audio
Cavo audio
Cabo de
Áudio
Audiokabel
USB Mouse Cable
USB Mauskabel
Câble souris USB
Cable raton USB
Cavo mouse USB
Cabo de Mouse USB
USB-musekabel
Power cord
Netzkabel
Cordon d’alimentation
Cable de alimentaci
òn
Cavo alimentazione
Cabo de alimentação
Strømledning
Analog Computer Cable (VGA)
Analogkabel (VGA)
Câble ordinateur analogique (VGA)
Cable para ordenador anal
ógico (VGA)
Cavo analogico per il computer (VGA)
Cabo de Computado Anal
ógico (VGA)
Analog Datamaskinkabel (VGA)
Remote control with batteries
Fernbeienung mit Batterien
T
él
écommande avec batteries
Control remoto con pilas
Telecomando con batterie
Controle remoto com pilhas
Fjernkontroll med batterier
Digital Computer Cable (DVI)
Digitalkabel (DVI)
Câble ordinateur digital (DVI)
Cable para ordenador digital (DVI)
Cavo digitale per il computer (DVI)
Cabo de Computador Digital (DVI)
Digital Datamaskinkabel (DVI)
Soft Case
Tragetasche
Etui souple
Funda
Valigetta
Maleta
Myk veske
SCART adapter
SCART-Anschluß
Adaptateur audio
Adaptador de Scanner
Presa scart
Adaptador SCART
SCART-adapter
A
H
E
C
G
*) Country dependent Länder abhängig D
épendant du pays Depende del paísDipendentemente al paese di destinazione Dependendo do pa
ís Områdeavhengig
*)
*)
B
Mouse Cable
Mauskabel
Câble souris
Cable raton
Cavo mouse
Cabo de Mouse
Musekabel
*) Country dependent Länder abhängig D
épendant du pays Depende del paísDipendentemente al paese di destinazione Dependendo do pa
ís Områdeavhengig
PS/2 mouse adapter
PS/2 Adapter der Maus
PS/2 Adaptateur de la souris
PS/2 Adaptador del rat
ón
PS/2 Adattotore del mouse
PS/2 Adaptador do rato
PS/2 Musadapter
Serial PC mouse adapter
Serien PC Mausadapter
Adaptateur s
équentiel de souris de PC
Adaptador serial del rat
ón de la PC
Adattatore seriale del mouse del PC
Adaptador de s
érie do rato do PC
Serie PC Musadapter
User guide
Benutzer Handbuch
Guide d’utilisateur
Gu
ía del usario
Manuale d’uso
Guia do usu
ário
Bruker veiledning
SUPPLIED MATERIAL *)
LIEFERUMFANG EQUIPEMENT FOURNI MATERIAL SUMINISTRADO MATERIALE FORNITO MATERIAL FORNECIDO VEDLAGT MATERIELL
5
F F2F1
SETTING UP PROCEDURE
ANSCHLUSS INSTALLATION PROCEDIMIENTO DE CONEXIÔN PROCEDIMENTO DI IMPOSTAZIONE INSTALAÇÃO OPPSETT
6
1. Koble projektoren til: - datakilden med den analoge datamaskinkabelen (A) til ANALOG COMPUTER VGA (2) eller
- datakilden med den digitale datamaskinkabelen (B) til DIGITAL COMPUTER DVI (1)
- videokilden med videokabelen (C) til VIDEO / AUDIO IN
- videokilden med S-VIDEO-kabelen (valgfritt) (D) til S-VIDEO
2. Musekontroll kobles til: - med USB-musekabelen (E) til MOUSE 2 (USB), bare med DIGITAL COMPUTER DVI (1) eller
ANALOG COMPUTER VGA (2)
- med Musekabel (F) til MOUSE 1 med korrekt adapter (F1 eller F2), bare med ANALOG COMPUTER VGA (3)
3. Lyd fra datamaskinen kobles til med audiokabelen (G) til AUDIO IN
4. Koble strømledningen til projektoren (H)
5. Slå på projektoren, og deretter kilden(e)
1. Conecte o projetar à: - fonte de dados com o Cabo de Computador Analógico (A) em ANALOG COMPUTER VGA (2) ou
- fonte de dados com o Cabo de Computador Digital (B) em DIGITAL COMPUTER DVI (1)
- fonte de video com o Cabo de Video (C) em VIDEO IN/AUDIO IN
- fonte de video com o Cabo de S-Video (opcional) (D) em S-VIDEO
2. Para o controle do rato ligue: - o cabo USB do mouse (E) a MOUSE 2 (USB), somente com DIGITAL COMPUTER DVI (1) ou
ANALOG COMPUTER VGA (2)
- o Cabo do Rato (F) a MOUSE 1 com o adaptador adequado (F1 ou F2), somente com ANALOG COMPUTER VGA (3)
3. Para a conexäo do computador, use o Cabo de Áudio (G) em AUDIO IN
4. Conecte o cabo de alimentaçâo no projetor (H)
5. Ligue o projetor, depois a(s) fonte(s)
1. Collegare il proiettore: - alla sorgente dei dati con il cavo analogico per computer (A) al ANALOG COMPUTER VGA (2) o
- alla sorgente dei dati con il cavo digitale per computer (B) al DIGITAL COMPUTER DVI (1)
- Alla sorgente video con il cavo video (C) sulla presa VIDEO IN/AUDIO IN
- Alla sorgente video con il cavo S-Video (opzionale) (D) sulla presa S-VIDEO
2. Per il controllo del mouse collegare: - il cavo USB del mouse (E) collegato a MOUSE 2, solo con DIGITAL COMPUTER DVI (1) o
ANALOG COMPUTER VGA (2)
- il Cavo del Mouse (F) a MOUSE 1 con l’apposito adattatore (F1 o F2), solo con ANALOG COMPUTER VGA (3)
3. Per il collegamento audio con il computer, usare il cavo audio (G) collegato a AUDIO IN
4. Collegare il cavo di alimentazione al proiettare (H)
5. Accendere prima il proiettore e poi la/e sorgente/i
1. Conectar el proyector a: - la fuente de datos conectando el cable para ordenador analógico (A) al ANALOG COMPUTER VGA (2) o
- la fuente de datos conectando el cable para ordenador digital (B) al DIGITAL COMPUTER DVI (1)
- la fuente de video conectando el cable de video (C) a la entrada VIDEO/AUDIO IN
- la fuente de video conectando el cable de VÍDEO S (opcional) (D) al S-VIDEO
2. Para el control del ratón, conecte: - el Cable de ratón USB (E) al MOUSE 2, solamente con el DIGITAL COMPUTER DVI (1) o con
el ANALOG COMPUTER VGA (2)
- el Cable del Rat
ón (F) a MOUSE 1 con el adaptador apropiado (F1
ó F2), solamente con el ANALOG COMPUTER VGA(3)
3. Para conectar el sonido del ordenador, conecte el cable de audio (G) a la entrada AUDIO IN
4. Conectar el cable de alimentación al proyector (H)
5. Poner en marcha el proyector, luego la(s) fuente(s)
B
1. Connect the projector to: - the data source with the Analog Computer Cable (A) to ANALOG COMPUTER VGA (2) or
- the data source with the Digital Computer Cable (B) to DIGITAL COMPUTER DVI (1)
- the video source with the Video Cable (C) to VIDEO/AUDIO IN
- the video source with the S-Video Cable (optional) (D) to S-VIDEO
2. For the mouse control connect: - the USB Mouse Cable (E) to MOUSE 2 (USB), when using DIGITAL COMPUTER DVI (1) or
ANALOG COMPUTER VGA (2)
- the Mouse Cable (F) to MOUSE 1 with appropriate adapter (F1 or F2), when using ANALOG COMPUTER VGA (3)
3. For computer sound connection, use: - the Audio Cable (G) to AUDIO IN
4. Connect power cord to projector (H)
5. Turn on the projector, then the source(s)
1. Projektor anschließen: - mit dem Analogkabel (A) an ANALOG COMPUTER VGA (2) (Datenquelle) oder
- mit dem Digitalkabel (B) an DIGITAL COMPUTER DVI (1)(Datenquelle)
- mit Videokabel (C) an VIDEO/AUDIO IN (Videoquelle)
- mit S-Videokabel (optional) (D) an S-VIDEO (Videoquelle)
2. Für Maussteuerung: - das USB-Mauskabel (E) in den Anschluss MOUSE 2 stecken, nur bei DIGITAL COMPUTER DVI (1) oder
ANALOG COMPUTER VGA (2)
- Mauskabel (F) mit passendem Adapter (F1 oder F2) an MOUSE 1 anschließen, nur bei ANALOG COMPUTER (3)
3. Für Klang aus dem Computer das Audiokabel (G) in den Anschluss AUDIO IN stecken
4. Netzstecker des Projektors einstecken (H)
5. Zuerst Projektor und dann Quellgerät(e) einschalten
1. Connectez le projecteur à: - la source de donnée avec le Câble ordinateur analogique (VGA) (A) à la ANALOG COMPUTER VGA (2)
- la source de donnée avec le Câble ordinateur digital (DVI) (B) à la DIGITAL COMPUTER DVI (1)
- la source vidéo avec le Câble video (C) à la prise VIDEO IN/AUDIO IN
- la source vidèo avec le Câble S-Video (en option) (D) à la prise S-VIDEO
2. Pour travailler avec la souris, connectez: - le câble souris USB (E) à MOUSE 2, uniquement avec un DIGITAL COMPUTER DVI (1) ou un
ANALOG COMPUTER VGA (2)
- le Câble (F) de la souris à MOUSE 1 avec un adaptateur ad
équat
(F1 ou F2), uniquement avec un ANALOG COMPUTER VGA (3)
3. Pour la connexion au son de l’ordinateur, reliez le Câble audio (G) à AUDIO IN
4. Branchez le cordon d’alimentation sur le projecteur (H)
5. Allumez d’abord le projecteur, puis la (les) source(s).
SETTING UP PROCEDURE
ANSCHLUSS INSTALLATION PROCEDIMIENTO DE CONEXIÒN PROCEDIMENTO DI IMPOSTAZIONE INSTALAÇÂO OPPSETT
7
Switch to external monitor
Schalter für externen Monitor
Commutateur pour
écran autonome
Enchufe para monitor externo
Interruttore per monitor esterno
Interruptor para monitor externo
Bytt til ekstern skjerm
*) Optional equipment Zusatzausstattung Equipment optionnel Equipamiento opcional Componenti optional Equipamento opcional Tilleggsutstyr
H
A
B
G
D
C
E
F
*)
?
REMOTE
CONTROL
MOUSE 2
MOUSE 1
S-VIDEO
VIDEO
AUDIO
AUDIO
IN
OUT
AUDIO
DIGITAL COMPUTER
DVI (1)
ANALOG COMPUTER
VGA (2)
ANALOG COMPUTER
VGA (3)
MONITOR
S-VIDEO
VIDEO
L
AUDIO
R
F1 or F2
I0I0I
F2
Mouse cable
F1
Mouse cable
START - STOP
START - STOP MISE EN/HORS SERVICE ENCENDIDO - APAGADO AVVIO - ARRESTO LIGAR - DESLIGAR START - STOP
8
Install batteries
Batterien einlegen
Mettre des piles en place
Colocar las bater
ías
Inserimento pile
Colocar as pilhas
Sett inn batteriene
Switch ON to operate remote control
Auf ON stellen, um die Ferbedienung einzuschalten
Mettez sur position ON pour utiliser la t
él
écommande
Poner el conmutador en ON para activar el control remoto
Posizionare su ON per attivare il telecomando
Coloque em on para ligar o controle remoto
Trykk på ON for å slå på fjernkontrollen
C
1
2

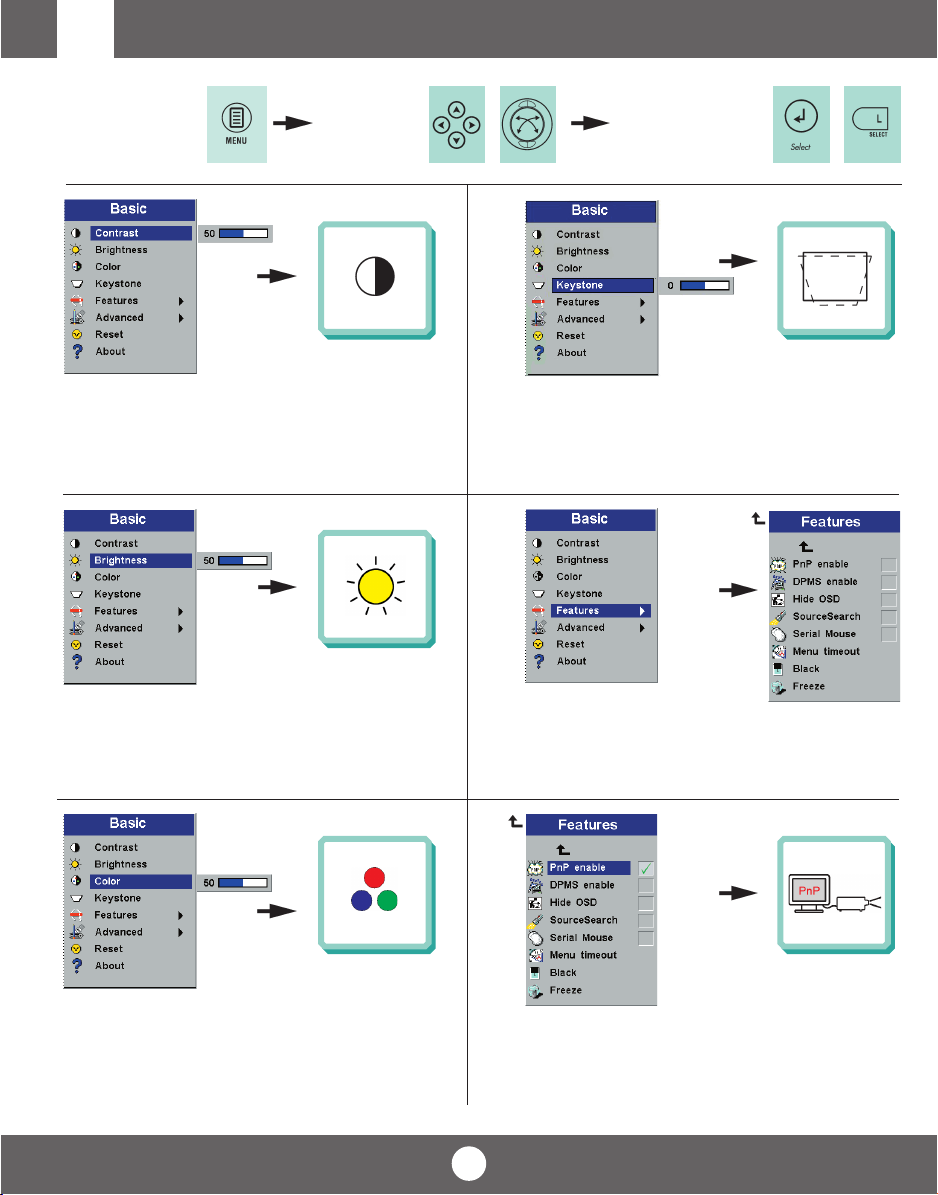

IMAGE ADJUSTMENT
BILDEINSTELLUNG MISE AU POINT DE L
‘IMAGE ADJUSTE DE LA IMAGEN REGOLAZIONE ELL`IMMAGINE ADJUSTES DA IMAGEM JUSTERE BILDET
9
D
Zoom: adjust picture size
Zoom: Einstellen der Bildgröße
Zoom: règle les dimensions de l‘image
Zoom: adjusta el tamaño de la imagen
Zoom: regola le dimensioni dell‘immagine
Zoom: adjusta o tamanho da imagem
Zoom: justerer bildets størrelse
Focus: adjusts picture clearness
Focus: Einstellen der Bildschärfe
Focus: règle la nettet
é de l‘image
Foco: adjusta la claridad de la imagen
Focus: regola la messa a fuoco dell‘immagine
Foco: adjusta a nitidez da imagem
Fokus: justerer bildets skarphet
Release projector feet to adjust display angle (1) or manually adjust feet (2)
Fuß zur Einstellung des Projektionswinkels lösen (1) oder drehen (2)
Libère les pieds du projecteur pour régler l‘angle de projection (1) ou régler les pieds manuellement (2)
Liberar la pata del proyector pare ajustar el ángulo de presentación de imagen (1) o ajustar la pata manualmente (2)
Sblocca i piedi del proettore per regolare l‘angolazione dello schermo (1) o per regolare manualmente l‘altezza dei piedi (2)
Solte os pés do projetor para ajustar o ângulo de exibição (1) ou ajuste os pés manualmente (2)
Frigjør projektorens føtter for a justere visningsvinkelen (1), eller justere føttene manuelt (2)
1
2
1 2
REMOTE CONTROL & KEYBOARD FERNBEDIENUNG UND BEDIENFELD TELECOMANDE ET CLAVIER
CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR
10
E
RED light indicates lamp replacement required. Ref. N (MAINTENANCE)
Das ROTE Licht zeigt an, daß die Lampe ausgewechselt werden muß. Ref. N (WARTUNG)
La lumière ROUGE indique que la lampe doit être remplacée. Ref. N (MAINTENANCE)
La luz ROJA indica que se debe de reemplazar la bombilla. Ref. N (MANTENIMIENTO)
La luce ROSA indica che bisogna sostituire la lampadina. Rif. N (MANUTENZIONE)
A luz VERMELHA indica que a lâmpada deve ser substituída. Ref. N (MANUTENÇÃO)
RØDT lys angir at lampen må byttes ut. Se kap. N (VEDLIKEHOLD)
RED FLASHING when the projector is overheated. Power off and let cool down
ROTES BLINKLICHT zeigt Überhitzung des Projektors an. Ausschalten und abkühlen lassen
Un CLIGNOTEMENT ROUGE signale la surchauffe du projecteur. Débrancher l‘alimentation et laisser refroidir
LUZ ROJA PARPADEANTE cuando el proyector está sobrecalentado. Desconectar la alimentación y dejar enfriar
La luce ROSSA INTERMITTENTE indica che il proiettore si è surriscaldato. Scollegare l‘alimentazione e lasciare raffreddare
A luz VERMELHA intermitente indica superaquecimento do projector. Desligar e deixar esfriar
RØDT BLINKENDE når projektoren er overopphetet. Slå av og la projektoren avkjøle seg
Active when RED light blinks
Laser aktiv, wenn rotes Licht blinkt
Actif lorsque la lumière ROUGE clignote
Activo cuando la luz ROJA parpadea
È attivo quando la luce ROSSA lampeggia
Ativo quando a luz VERMELHA pisca
Aktiv når det RØDE lyset blinker
Alarm
Alarm
Turns the projector ON/OFF
Projektor ein-/ausschalten
Allume (ON)/Eteint (OFF) le projecteur
Encender (ON)/Apagar (OFF) el proyector
Accensione del proiettore ON/OFF
Liga e Desliga o projetor
Slår projektoren PÅ/AV
Adjust volume
Lautstärke einstellen
Réglage du volumen
Ajustar el volumen
Regolazione del volume
Ajusta o volume
Juster lydstyrken
Switch between connected sources
Zwischen angeschlossenen Geräten
hin- und herschalten.
Passage d‘une source connectée à une autre source
connectée.
Conmutar entre las fuentes conectadas
Commutazione fra le sorgenti collegate
Alterna entre as fontes conectadas
Bytt mellom de tilkoblede kildene
Adjust keystone angle
Winkel Trapezentzerrung einstellen
Réglage de l‘angle de la clef de voûte
Ajustar el ángulo de distorsión de imagen
Regolazione dell‘angolo di distorsione
Ajusta o ângulo trapezóide
Juster keystone-vinkelen
Activates/deactivates on screen menu (OSD)
Bildschirmmenü aktivieren/deaktivieren (OSD)
Active/Désactive le menu sur l‘écran (OSD)
Activa/desactiva el menú en pantalla
Attivazione/disattivazione del menù sullo schermo
Ativa/desativa o menu da tela
Aktiverer/deaktiverer menyvisning på skjermen (OSD)
Blackens the projected image
Bild verdunkeln
Assombrit l‘image
Bajar la imagen proyectada a negro
Oscuramento dell‘immagine proiettata
Preteja a imagem projetada
Gjør bildet som vises sort
-Activate by pressing actual key(s).
-Zum Aktivieren jeweilige Taste(n) drüken.
-Aktiver en pressant la (les) touches correspondante(s).
-Activar pulsando la(s) tecla(s) indicativa(s).
-Attivare premendo il / i tasto / i attivi.
-Ativar pressionando a(s) tecla(s) correspondante(s).
-Aktiver ved å trykke på aktuell(e) tast(er).

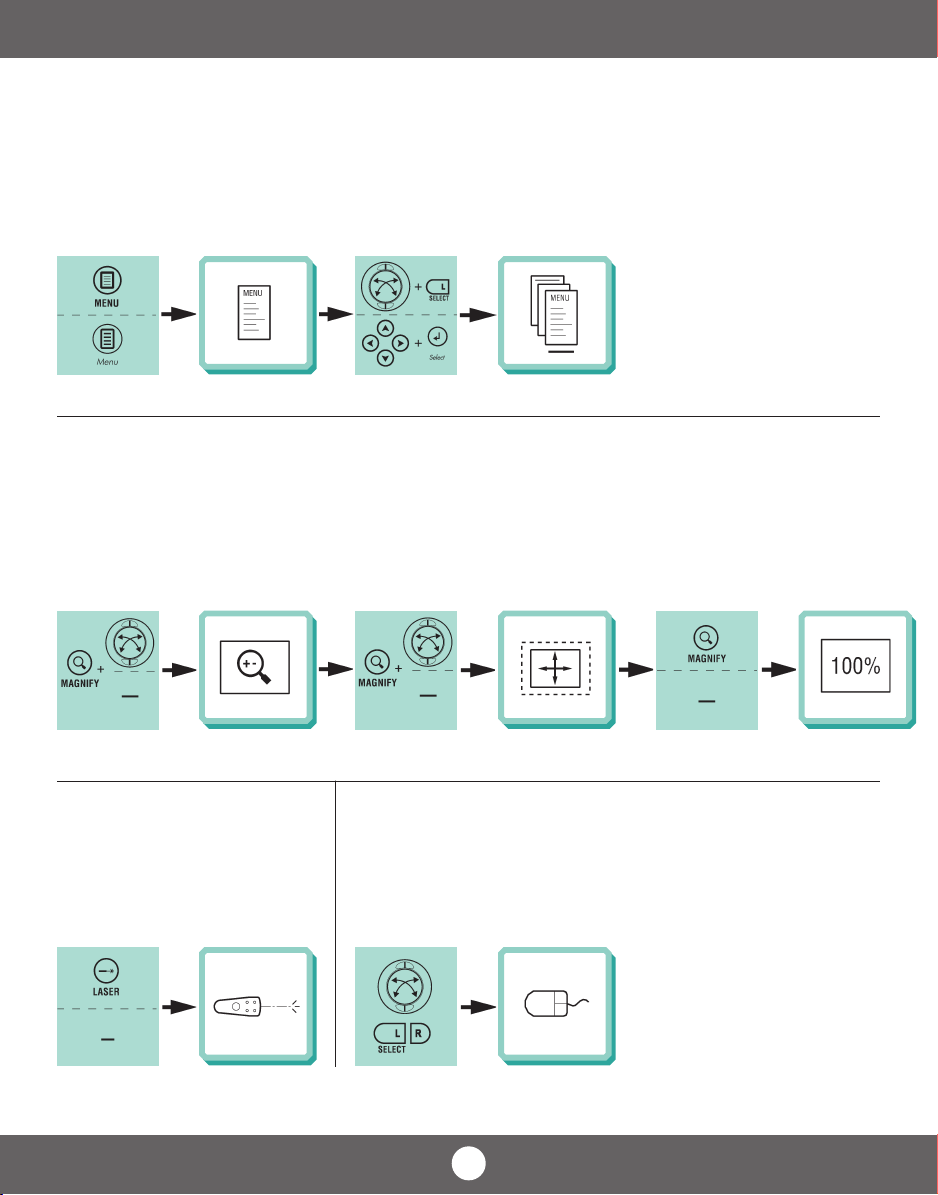

REMOTE CONTROL & KEYBOARD FERNBEDIENUNG UND BEDIENFELD TELECOMMANDE ET CLAVIER
CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR
11
Remote
Control
Keyboard
Loading...
