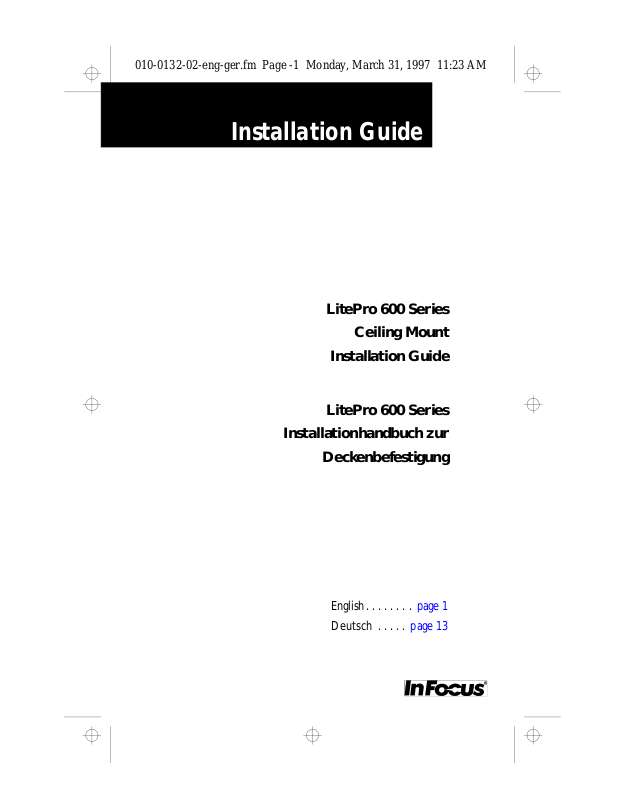

Infocus LP620, LP610 User Manual

Installation Guide

LitePro 600 Series

Ceiling Mount

Installation Guide

LitePro 600 Series

Installationhandbuch zur

Deckenbefestigung

English. . . . . . . . page 1

Deutsch . . . . . page 13

010-0132-02

Copyright © 1997 by In Focus Systems, Inc.

Wilsonville, Oregon. All rights reserved..

Copyright © 1997 by In Focus Systems, Inc.

Wilsonville, Oregon, USA. Alle Rechte vorbehalten.

CEILING MOUNT INSTALLATION GUIDE

The LitePro 600 Series LiteMount

TM

makes it easy
to hang your LitePro from the ceiling for fixed
installation use in meeting, auditorium and
training room settings.

You must determine the suitability of this prod­uct for your intended use and assume all risk
and liability in connection therewith. In Focus
recommends that a professional contractor or
other facilities professional assist you in mount­ing this device. Be sure to take precautions to
meet all local building codes.

Additional LiteMount Products

In Focus offers two additional LiteMount prod­ucts that may make your ceiling mount installa­tion easier.

•

The LiteMount False Ceiling Plate

SP-LTMT-PLT

(

) is designed for suspended ceil­ings with acoustic tiles. It mounts in your ceil­ing in place of a ceiling tile. It is pre-drilled
with holes to install the LiteMount brackets.

WARNING: This installa­tion must be performed in
compliance with your
local building code require­ments. Local require­ments take precedence
over any instructions given
in this guide.

•

The LiteMount Pipe Tubing Extension (

LTMT-EXT

) allows you to install the projector

SP-

in a room with a high ceiling. With the exten­sion, you can place the projector from 12”
(30.5) to 46” (117 cm) from the ceiling.

Contact your In Focus dealer to order these
products.

Placing the Projector

To ensure that the projected image is not dis­torted, the projector must be installed so that the
center of the lens is at the same height as the top
of the projection screen.

1

Placing the Projector

The distance from the projector lens to the screen
determines the size of the projected image. Refer
to the Appendix of the LitePro User’s Guide for
charts and tables showing these measurements.

Figure 1 shows an example of a proper LitePro

600 LiteMount installation. The room in this
example has a high ceiling, so the projector is
mounted on the LiteMount Pipe Tubing Exten­sion. Note that the projector’s lens is at the same
height as the top of the projection screen.

F

1

IGURE

Ceiling-Mounted LP600 Series Projector

2

Contents

The LitePro 600 Series Ceiling Mount package
contains:

1 Installation Guide
2 ceiling mount base box
3 projector mounting bracket
4 hardware for installing the projector mount-

ing bracket on the projector:

•

four (4) 10/32 x 3/8” Phillips-head screws
with washers

5 hardware for installing the projector (with

mounting plate) to the base box in the ceiling:

•

two (2) 8mm hinge pin bolts

•

two (2) 10mm black spacers

•

two (2) 8mm washers

•

four (4) 6mm slotted angle locking bolts

3

Install the Ceiling Mount Base Box on the Ceiling

Install the Ceiling Mount Base Box on the
Ceiling

Instructions for installing the ceiling mount on

WARNING: The ceiling

structure must be able to

support at least 5 times

the weight of the projector

and mounting hardware. If

not, it must be reinforced

according to your local

building codes.

the LiteMount Flase Ceiling Plate and the Lite­Mount Pipe Tubing Extension are given in this
installation guide. If you have not purchased
either of these products, consult a professional
contractor or other facilities professional to
ensure a safe installation.

Please refer to the LiteMount False Ceiling Plate
and LiteMount Pipe Tubing Extension installa­tion instructions for lists of included hardware.

1 Center the ceiling mount base box on the ceil-

ing plate as shown in Figure 2.

2a LiteMount False Ceiling Plate - Align the

holes in the base box with the threaded studs
on the plate. Install the 4 washers and nuts as
shown in Figure 2.

2b LiteMount Pipe Tubing Extension - Line up

NOTE: Refer to the

installation instructions

that came with the

LiteMount False Ceiling

Plate and the LiteMount

Pipe Tubing Extension for

important additional

information.

the holes in the base box with the holes in the
plate at the end of the pipe extension. Install
the hardware as shown in Figure 3.

4

3 Place the ceiling plate or pipe extension in the

ceiling so that the base box hangs down into
the room.

4 Route the projector’s cables through your

ceiling and out the hole in the ceiling
(Figure 6).

WARNING: The cables
are not rated for use in
air-handling plenums. If
the dropped ceiling is an
air-handling plenum, the
cables should be installed
within conduit.

IGURE

F

Install the base box to the LiteMount False Ceiling Plate

2

NOTE: When the projec­tor is mounted on the ceil­ing from the LiteMount
False Ceiling Plate, it
descends 12.25 inches
(31 cm) from the ceiling.

5

Install the Ceiling Mount Base Box on the Ceiling

F

3

IGURE

Install the base box to the LiteMount Pipe Tubing Extension

6

Attach the Mounting Plate to the LitePro

1 Set the LitePro on its side on a table. Align the

4 holes in the mounting plate with the holes
in the bottom of the projector (Figure 4).

2 Install the 4 screws.

CAUTION: Use only the
hardware that is provided
with the LitePro 600
Series Ceiling Mount.
Using different hardware
may damage the projector .

F

IGURE

Attach the mounting plate to the projector

4

7

Hang the LitePro on the Ceiling

Hang the LitePro on the Ceiling

1 Assemble the hinge pin bolts, washers and

spacers to each side of the base box as shown
in Figure 5. Be sure to place the flat side of the
black spacers towards the base box. Do not
tighten the bolts at this time, leave them very
loose.

NOTE: One surface of

the black spacers

appears to be flat, but it is

actually slightly concave.

When you hang the

projector on the base box,

be sure the concave side

of the spacer is towards

the base box.

black spacer

silver washer

slide projector

bracket here between

the base box and the spacer

5

IGURE

F

Attach hinge pin bolt, washer and spacer to the side of the
base box

2 Carefully lift the projector and turn it upside

down so the mounting plate faces the ceiling.

3 Slide the slot openings of the mounting plate

onto the hinge pins in the base box. Make
sure the mounting plate is between the black
spacers and the base box (Figure 5).

4 Slide the projector until the hinge pin bolts

rest fully at the end of the slots and support
the projector.

5 Insert the angle locking bolts (6mm slotted

bolts), two on each side of the base box (Fig­ure 6). Hand-tighten them.

8

6 Adjust the angle of the projector so that it will

project correctly.

7 Tighten the hinge pin bolts and the 4 angle

locking bolts to secure the projector in posi­tion.

8 Check all fasteners to make sure they are

properly tightened.

9 Connect the power cord and the CableW izard

cables to the projector. (Refer to your LitePro
User’s Guide for information about connecting
the cables.)

angle locking bolt

hinge pin bolt
with washer
and spacer

F

IGURE

Install the projector in the ceiling base box

6

9

Inverting the Image

Inverting the Image

1 Press the menu button on the remote or key-

pad to display the projector’s on-screen
menu.

2 Using the disk mouse, move the cursor to the

Controls tab to display the Controls menu.

3 Slide the cursor to the Ceiling Mount box.
4 Click either of the two buttons below the disk

mouse to invert the image.

Replacing the Lamp Module

Remove the projector from the ceiling base box
to replace the lamp. Refer to the LitePro User’s
Guide for lamp removal instructions.

10

Limited Warranty

In Focus Inc. warrants that each Ceiling Mount (“Product”) sold hereunder will conform to
and function in accordance with the written specifications of In Focus. Said limited war­ranty shall apply only to the first person or entity that purchases the Product for personal or
business use and not for the purpose of distribution or resale. Said warranty shall continue
for a period of one (1) year from the date of such purchase. Proof of pur chase is r equired for
all warranty claims. In Focus does not warrant that the Product will meet the specific
requirements of the first person or entity that purchases the Product for personal or business
use. In Focus’ liability for the breach of the foregoing limited warranty is limited to the
repair or replacement of the Product or refund of the purchase price of the Product, at In
Focus’ sole option. To exercise the Purchaser’s rights under the foregoing warranty, the
Product must be returned at the Purchaser’s sole cost and expense, to In Focus, and must be
protected by packaging comparable to the original packaging. The Product must be accom­panied by the attached warranty card or a written letter that includes (i) proof of date of
purchase, (ii) the dealer’s name, and (ii) the part number of the accessory item or the projec­tor/panel model number.

Warranty Limitation and Exclusion

In Focus shall have no further obligation under the foregoing limited warranty if the Prod­uct has been damaged due to abuse, misuse, neglect, accident, unusual physical stress,
unauthorized modifications, tampering, alterations, or service other than by In Focus,
causes other than from ordinary use or failure to properly use the Pr oduct in the application
for which said Product is intended.

Disclaimer or Unstated Warranties

The warranty printed above is the only warranty applicable to this purchase. All other war­ranties, express or implied, including, but not limited to, the implied warranties of mer­chantability and fitness for a particular purpose are disclaimed. There are no warranties that
extend beyond the face hereof and the foregoing warranty shall not be extended, altered or
varied except by written instrument signed by In Focus.

Limitation of Liability

It is understood and agreed that In Focus’ liability whether in contract, in tort, under any
warranty, in negligence or otherwise shall not exceed the return of the amount of the pur­chase price paid by purchaser and under no circumstances shall In Focus be liable for spe­cial, indirect or consequential damages. The price stated for the product is a consideration in
limiting In Focus’ liability. No action, regardless of form, arising out of the agreement to
purchase the product may be brought by purchaser more than one year after the cause of
action has accrued.



Warranty Return Card

SP-CEIL-LM6

Date of Purchase
Name
Address
Phone Number
Reason for Return

Projector Model

INSTALLATIONSANLEITUNG FÜR DIE DECKENBEFESTIGUNG

Mit dem LiteMount

TM

der LitePro-Serie 600 kön­nen Sie Ihren Projektor mühelos zur permanen­ten Verwendung in Besprechungs-, Vortrags­und Schulungsräumen an der Decke befestigen.

Sie müssen die Eignung dieses Produkts für den
beabsichtigten Verwendungszweck überprüfen
und übernehmen das gesamte Risiko und die
volle Haftung in Zusammenhang mit diesem
Produkt. In Focus empfiehlt, daß Ihnen ein
Berufshandwerker bei der Befestigung dieses
Geräts behilflich ist. Vergewissern Sie sich, daß
alle örtlich geltenden Bauvorschriften beachtet
werden.

LiteMount-Zusatzprodukte

In Focus bietet zwei zusätzliche LiteMount-Pro­dukte an, die die Installation der Deckenbefesti­gung erleichtern.

•

Die LiteMount-Zwischendeckenplatte (

LTMT-PLT

) ist für abgehängte Decken mit

SP-

Schallschutzfliesen vorgesehen. Sie wird an
der Decke anstelle einer Deckenfliese ange­bracht und verfügt über vorgebohrte Löcher
zur Montage der LiteMount-Halterung.

WARNUNG: Diese
Installation muß gemäß
den jeweils geltenden Bau­vorschriften durchgeführt
werden. Die örtlichen Bau­vorschriften haben Vor­rang vor den Anleitungen
in dieser Unterlage.

•

Mit der LiteMount-Rohrverlängerung (

LTMT-EXT

) können Sie den Projektor in einem

SP-

Raum mit einer hohen Decke installieren. Mit
Hilfe der Verlängerung können Sie den Pro­jektor 30,5 bis 117 cm von der Decke entfernt
anbringen.

Diese Produkte können Sie bei Ihrem In Focus­Händler bestellen.

13

Plazierung des Projektors

Plazierung des Projektors

Um zu gewährleisten, daß das projizierte Bild
nicht verzerrt ist, muß der Projektor so installiert
werden, daß sich die Mitte des Objektivs auf der­selben Höhe wie der obere Rand des Projektions­schirms befindet.

Die Größe des projizierten Bildes hängt vom
Abstand des Projektorobjektivs zum Bildschirm
ab. Der Anhang im LitePro-Bedienerhandbuch ent-
hält Diagramme und Tabellen mit diesen Maßen.

14

A

BBILDUNG

An der Decke befestigter Projektor der Serie LP600

1

In Abbildung 1 wird ein Beispiel für die richtige
Installation des LiteMount der Serie LiePro 600
dargestellt. Der Raum in diesem Beispiel hat eine
hohe Decke, so daß der Projektor auf der Lite­Mount-Rohrverlängerung befestigt wurde.
Beachten Sie, daß sich das Projektorobjektiv auf
derselben Höhe wie der obere Rand des Projekti­onsschirms befindet.

Lieferumfang

Das Paket mit der Deckenbefestigung für Lite­Pro-Projektoren der Serie 600 enthält folgendes:

1 Installationsanleitung
2 Deckenbefestigungssockel
3 Projektor-Befestigungsbügel
4 Befestigungsmaterial zur Anbringung des

Projektor-Befestigungsbügels am Projektor:

•

vier (4) 10/32 x 3/8 inch Kreuzschlitz­schrauben

5 Befestigungsmaterial zur Anbringung des

Projektors (mit der Montageplatte) am Sockel
an der Decke:

•

zwei (2) 8-mm-Gelenkbolzen

•

zwei (2) schwarze 10-mm-Abstandshalter

•

zwei (2) 8-mm-Unterlegscheiben

•

vier (4) geschlitzte 6-mm-Winkelsperrbol­zen

15

Lieferumfang

WARNUNG: Die

Deckenstruktur muß

mindestens das fünffache

Gewicht des Projektors

und des

Befestigungsmaterials

tragen können. Ist dies

nicht der Fall, muß sie

entsprechend der örtlichen

Bauvorschriften verstärkt

werden.

Den Deckenbefestigungssockel an der Decke
montieren

Anweisungen für die Montage der Deckenbefe­stigung auf der LiteMount-Zwischendecken­platte und der LiteMount-Rohrverlängerung
sind in der vorliegenden Installationsanleitung
enthalten. Wenn Sie keines dieser beiden Pro­dukte erworben haben, wenden Sie sich an einen
Berufshandwerker, um eine sichere Montage zu
gewährleisten.

Eine Liste der mitgelieferten Befestigungsteile
finden Sie in der Installationsanleitung zur Lite­Mount-Zwischendeckenplatte.

Eine Liste der mitgelieferten Befestigungsteile
finden Sie in der Installationsanleitung zur Lite­Mount-Rohrverlängerung.

1 Legen Sie den Deckenbefestigungssockel mit-

tig auf die Deckenplatte, wie in Abbildung 2
gezeigt.

HINWEIS: Lesen Sie

auch die

Installationsanleitungen,

die mit der LiteMount-

Zwischendeckenplatte

und der LiteMount-

Rohrverlängerung

geliefert werden, da diese

wichtige zusätzliche

Informationen enthalten.

16

2a LiteMount-Zwischendeckenplatte - Richten

Sie die Löcher im Sockel an den Gewindestre­ben auf der Platte aus. Montieren Sie die vier
Unterlegscheiben und Muttern, wie in Abbil-

dung 2 gezeigt.

2b LiteMount-Rohrverlängerung - Richten Sie

die Löcher im Sockel an den Löchern in der
Platte am Ende der Rohrverlängerung aus.
Montieren Sie die Befestigungsteile, wie in

Abbildung 3 gezeigt.

3 Montieren Sie die Deckenplatte bzw. die

Rohrverlängerung so an der Decke, daß der
Sockel in den Raum herabhängt.

4 Führen Sie die Projektorkabel durch die

öffnung in der Decke (Abbildung 6).

WARNUNG: Die Kabel
sind nicht zur Verwen­dung in Luftverteilerkä­sten geeignet. Handelt
es sich bei der abgehäng­ten Decke um einen
Luftverteilerkasten, soll­ten die Kabel in einem
Kabelkanal verlegt wer­den.

BBILDUNG

A

Befestigung des Sockels an der LiteMount-Zwischendeckenplatte

2

HINWEIS: Wenn der
Projektor mit der Lite­Mount-Zwischendecken­platte an der Decke
befestigt wird, hängt er ca.
31 cm von der Decke
herab.

17

Lieferumfang

18

A

BBILDUNG

3

Befestigung des Sockels an der LiteMount-Rohrverlängerung

Die Montageplatte am LitePro-Projektor befestigen

1 Legen Sie den LitePro-Projektor seitlich auf

einen Tisch. Richten Sie die vier Löcher in der
Montageplatte an den Löchern auf der Unter­seite des Projektors aus (Abbildung 4).

2 Befestigen Sie die vier Schrauben.

ACHTUNG: V erwenden
Sie nur die mit der Dek­kenbefestigung für Lite­Pro-Projektor der Serie
600 gelieferten Befesti­gungsteile. Die Verwen­dung anderer
Befestigungsteile kann
zur Beschädigung des
Projektors führen.

A

BBILDUNG

Montage der Befestigungsplatte am Projektor

4

19

Lieferumfang

HINWEIS: Eine Seite der

schwarzen Abstandshalter

erscheint flach, sie ist
jedoch leicht gewölbt.

Achten Sie beim

Aufhängen des Projektors

am Sockel darauf, daß die

gewölbte Seite des

Abstandshalters zum

Sockel hin zeigt.

Den LitePro-Projektor an der Decke aufhängen

1 Stecken Sie die Gelenkbolzen, Unterlegschei-

ben und Abstandshalter an jeder Seite des
Sockels zusammen, wie in Abbildung 5
gezeigt. Achten Sie darauf, daß die flache
Seite der schwarzen Abstandshalter zum Sok­kel hin zeigt. Ziehen Sie die Schrauben jetzt
noch nicht an, sondern lassen Sie sie sehr lok­ker.

Schwarzer

Abstandshalter

Silberne

Unterlegscheibe

Gelenkbolzen

Projektorhalterung hier

zwischen Sockel und

Abstandshalter hineinschieben

20

BBILDUNG

A

Anbringung von Gelenkbolzen, Unterlegscheibe und
Abstandshalter an der Seite des Sockels

5

2 Heben Sie den Projektor vorsichtig hoch, und

drehen Sie ihn um, so daß die Befestigungs­platte zur Decke hin zeigt.

3 Schieben Sie die Schlitzöffnungen der Monta-

geplatte auf die Gelenkbolzen im Sockel.
Achten Sie darauf, daß sich die Montage­platte zwischen den schwarzen Abstandshal­tern und dem Sockel befindet (Abbildung 5).

4 Schieben Sie den Projektor, bis sich die

Gelenkbolzen vollständig am Ende der

Schlitzöffnungen befinden und den Projektor
tragen.

5 Führen Sie jeweils zwei Winkelsperrbolzen

(6-mm-Schlitzbolzen) auf jeder Seite des Sok­kels ein (Abbildung 6). Ziehen Sie von
Hand an.

6 Stellen Sie den Winkel des Projektors so ein,

daß Bilder ordnungsgemäß projiziert werden.

7 Ziehen Sie die Gelenkbolzen und die vier

Winkelsperrbolzen an, um den Projektor in
der gewünschten Position zu befestigen.

8 Überprüfen Sie alle Befestigungsteile, um

sich zu vergewissern, daß sie ordnungsge­mäß angezogen sind.

9 Schließen Sie das Netzkabel sowie die Cable-

Wizard-Kabel am Projektor an. (Das LitePro-
Bedienerhandbuch enthält Anweisungen zum
Anschließen der Kabel.)

Winkelsperrbolzen

Gelenkbolzen mit
Unterlegscheibe
und Abstandshalter

A

BBILDUNG

Befestigung des Projektors am Deckensockel

6

21

Das Bild invertieren

Das Bild invertieren

1 Drücken Sie auf der Fernbedienung bzw. der

Konsole die Menütaste, um das Bildschirm­menü des Projektors aufzurufen.

2 Führen Sie den Cursor mit der Disk-Maus

zum Register Bedienelemente, um das Menü
Bedienelemente einzublenden.

3 Führen Sie den Cursor zum Feld Deckenbefe-

stigung.

4 Klicken Sie auf eine der beiden Tasten unter

der Disk-Maus, um das Bild zu invertieren.

Die Lampe austauschen

Nehmen Sie den Projektor zum Austauschen der
Lampe vom Deckensockel herunter . Anleitungen
zum Herausnehmen der Lampe finden Sie im
LitePro-Bedienerhandbuch.

22

Eingeschränkte Garantie

In Focus Inc. garantiert, daß jede Deckenbefestigung ("Produkt"), die unter dieser Garantie verkauft
wird, den schriftlichen Spezifikationen von In Focus entspricht und dementsprechend funktioniert.
Die eingeschränkte Garantie gilt nur für die erste Person bzw. Organisation, die das Produkt zur per­sönlichen bzw. geschäftlichen Verwendung und nicht zum Zweck der Verteilung bzw. des Wieder­verkaufs erwirbt. Die genannte Garantie gilt für einen Zeitraum von einen (1) Jahre ab Kaufdatum.
Für alle Garantieansprüche ist ein Kaufnachweis erforderlich. In Focus garantiert nicht, daß das Pro­dukt den spezifischen Anforderungen der ersten Person bzw. Organisation, die das Produkt zur per­sönlichen bzw. geschäftlichen Verwendung erwirbt, entspricht. Die Haftung von In Focus
hinsichtlich eines Verstoßes gegen die oben genannte eingeschränkte Garantie ist nach ausschließli­chem Ermessen von In Focus auf die Reparatur bzw. den Ersatz des Produkts oder die Rückerstattung
des Kaufpreises für das Produkt beschränkt. Um von seinen Rechten unter der oben genannten Ga­rantie Gebrauch zu machen, muß der Käufer das Produkt auf seine eigenen Kosten an In Focus zu­rücksenden; das Produkt muß dabei durch eine Verpackung geschützt sein, die mit der
Originalverpackung vergleichbar ist. Dem Produkt muß die beigefügte Garantiekarte beigelegt wer­den oder ein Brief, der (i) einen Kaufnachweis mit Datum, (ii) den Namen des Händlers und (iii) die
Teilenummer des Zubehörteils bzw. die Modellnummer des Projektors/der Konsole enthält.

Einschränkung und Ausschluß der Garantie

In Focus hat im Rahmen der oben genannten eingeschränkten Garantie keine weiteren Verpflichtun­gen, wenn das Produkt aufgrund von Mißbrauch, unsachgemäßer Verwendung, Fahrlässigkeit, eines
Unfalls, ungewöhnlicher physikalischer Beanspruchung, nicht genehmigten Änderungen bzw. Mo­difikationen, Service-Arbeiten, die nicht von In Focus vorgenommen wurden, Ursachen, die von un­gewöhnlicher Verwendung herrühren, oder nicht sachgemäßem Einsatz des Produkts auf eine Weise,
für die das Produkt nicht vorgesehen ist, beschädigt wurde.

Haftungsausschluß und nicht aufgeführte Garantien

Die oben aufgeführte Garantie ist die einzige Garantie, die für diesen Kauf gilt. Alle anderen vertrag­lichen oder stillschweigenden Gewährleistungen, einschließlich, jedoch nicht beschränkt auf die Eig­nung für den gewöhnlichen Gebrauch oder einen bestimmten Zweck sind ausgeschlossen. Es gibt
keinerlei Garantien, die über die oben genannte Garantie hinausgehen, und die oben genannte Ga­rantie kann nur durch ein von In Focus unterzeichnete es Dokument erweitert oder geändert werden.

Haftungsbeschränkung

Es wird vereinbart, daß die Haftung von In Focus aus Vertrag, unerlaubter Handlung, irgendeiner
Gewährleistung, Fahrlässigkeit oder aus anderweitigen Gründen nicht über die Rückerstattung des
Kaufpreises, den der Käufer gezahlt hat, hinausgeht, und daß In Focus unter keinen Umständen für
spezielle, mittelbare oder Folgeschäden haftbar ist. Bei der Beschränkung der Haftung von In Focus
ist der für das Produkt angegebene Preis zu berücksichtigen. Klagen, die sich aus der Vereinbarung
zum Kauf des Produkts ergeben, dürfen vom Käufer unabhängig von der Form nicht später als ein
Jahr nach Auftreten der Ursache für die Klage vorgebracht werden.



Garantierücksendekarte

SP-CEIL-LM6

Kaufdatum
Name
Adresse
Telefonnummer
Grund für Rücksendung

Projektormodell

27700B SW Parkway Avenue

Wilsonville, OR 97070-9215 USA

1-800-294-6400

010-0132-02 (English-Deutsch)

9 Raffles Place

#27-01 Republic Plaza

Singapore 048619

65-334-9005

http://www.infocus.com

Planetenweg 91

NL-2132 HL

Hoofddorp, The Netherlands

31-23-5540300
