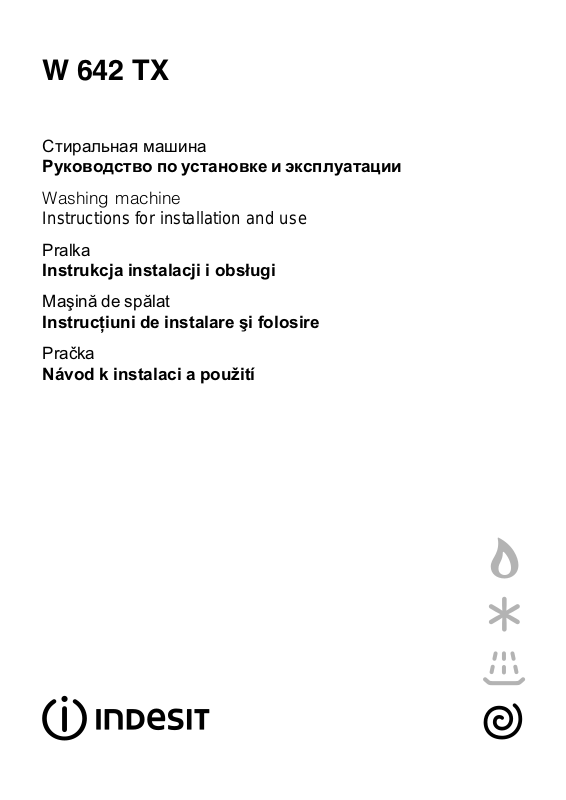

W 642 TX

Cтиральная машина

Руководство по установке и эксплуатации

Washing machine

Instructions for installation and use

Pralka

Instrukcja instalacji i obs³ugi

Maºinã de spãlat

Instrucþiuni de instalare ºi folosire

Praèka

Návod k instalaci a pouití

Cтиральная машина 1

CIS

Руководство по установке и эксплуатации

Washing machine 13

Instructions for installation and use

Pralka 25

Instrukcja instalacji i obs³ugi

Maºinã de spãlat 37

Instrucþiuni de instalare ºi folosire

Praèka 49

Návod k instalaci a pouití

Краткий путеводитель

Прочитайте, изучите и извлеките максимальную выгоду!

Настоящее Руководство содержит 11 разделов. Внимательно изучите их. Вы откроете для себя множество секретов эффективной стирки, узнаете возможности своей стиральной машины, научитесь обращаться с ней. Настоятельно рекомендуем обратить особое внимание на правила техники безопасности.

1. Установка и подключение (с. 10)

Установка  очень важная операция, от которой во многом зависит, как будет работать ваша стиральная машина. Обязательно проверьте:

1. Соответствие характеристик стиральной машины и электрической сети в вашем доме.

2. Правильность подключения заливного и сливного шлангов. Не используйте шланги повторно.

3. Горизонтальность установки  это влияет на срок службы

стиральной машины и качество стирки.

4. Что фиксирующие барабaн болты, которые находятся нa зaдней стороне мaшины, удaлены.

2. Подготовка белья и запуск машины (с. 2)

Правильный подбор стираемых вещей и равномерность загрузки гарантируют высокое качество стирки и долгий срок службы машины. В этом разделе вы найдете много полезных советов.

3. Что на этикетках (с. 5)

8. Обслуживание и уход (с. 11)

Cтиральная машина  ваш настоящий друг. Проявите к нему внимание, и он ответит вам преданностью и благодарностью. Не слишком обременительный уход за стиральной машиной продлит срок ее службы на многие годы.

9. Возможные неисправности и способы

Многие проблемы вы сможете решить сами, если внимательно изучите приведенные в этом разделе рекомендации. В сложных ситуациях немедленно вызывайте техников сервисного центра Indesit.

их устранения (с. 8 и 9)

Вы должны научиться читать этикетки, прикреплямые к одежде и белью, чтобы правильно выбирать режимы стирки, сушки и глажения.

4. Типичные ошибки и как их избежать (с. 6)

Раньше вы обращались за советами к своим бабушкам. Но в их времена еще не было синтетических тканей и стирка считалась простым делом. Сегодня лучший консультант  Cтиральная машина. Благодаря ей вы сможете стирать даже шерстяные изделия, и результат будет лучше, чем при ручгой стирке.

5. Распределитель моющих средств (с. 7)

Как исполъзоватъ ячейку под моющие средства.

10. Технические характеристики (с. 9)

Краткие технические данные, которые необходимо знать владельцу стиральной машины: модель, потребление электроэнергии, расход воды, габариты, скорость вращения барабана в разных режимах, соответствие итальянским и европейским нормам и стандартам и пр.

11. Ваша безопасность и безопасность

Как обеспечить безопасность дома и семьи  это самое главное, что вы должны знать как владелец и пользователь стиральной машины.

6. Панель управления (с. 3)

Конструкция панели управления Cтиральная машина проста: всего несколько кнопок, с помощью которых вы выбираете режим стирки (от интенсивного до деликатного). При правильном выборе режима высокое качество стирки и долговечность машины гарантированы.

7. Программы стирки (с. 4)

Таблица программ позволит вам правильно выбрать температурный режим, моющие средства, ополаскиватели и смягчители. Правильный выбор программы  это не только высокое качество стирки, но и существенная экономия электроэнергии и воды.

ваших детей (с. 12)

1 Руководство по установке и эксплуатации

Как пользоваться машиной

Вы сделаете большое дело, если перед стиркой рассортируете белье по материалу и цвету, прочитаете этикетки на отдельных вещах и смешаете крупные вещи с мелкими.

Подготовка белья.

Разберите белье по материалу и по устойчивости окраски. Белое и цветное белье стирайте отдельно. Не забудьте вынуть все из карманов, особенно мелкие предметы, (монеты, значки, иголки и др.), которые могут повредить машину. Проверьте, хорошо ли держатся пуговицы и застегните молнии.

Пуск машины

После установки новой машины включите цикл стирки по программе 1 с температурой 90°С.

Правильный пуск машины очень важен с точки зрения повышения качества стирки и увеличения срока эксплуатации оборудования. После загрузки машины и заправки моющих средств и различных добавок обязательно убедитесь в том, что:

Для защиты предметов

одежды из деликатных

тканей (нижнее белье,

чулки) поместите их

в холщевые мешочки

Сверяйтесь с этикетками.

На одежде и белье имеются этикетки, показывающие как ухаживать за этими изделиями. В таблице (см. с. 5) приведены символы, проставляемые на этикетках, и раскрыто их содержание. Соблюдение правил стирки надолго сохранит ваши вещи.

1. Дверца машины надежно закрыта.

2. Машина включена в электрическую сеть.

3. Открыт кран подачи воды.

4. проверьте, что кнопка G не нажата (находится в положении O).

Выбор программы

Выберите нужную программу по таблице, которая приведена на с. 4. Переведите рукоятку выбора программ A на выбранный Âами номер программы. Установите значение температуры рукояткой выбора температуры B и, если необходимо, нажмите кнопки управления (D, E, F); переведите кнопку включения/ выключения G в положение I (Включено).

По окончании стирки

Ждите, когда погаснет индикатор I  это должно произойти приблизительно через 3 минуты после окончания стирки. Выключите стиральную машину нажатием кнопки G (положение O). Откройте дверцу машины. Вынув белье, оставьте дверцу машины приоткрытой, чтобы дать испариться оставшейся влаге. Перекройте кран подачи воды.

Для получения

хороших результатов

очень важно разобрать

белье по ткани и цвету

Как избавиться от пятен: общие рекомендации

Паста шариковых ручек или фломастер: нанесите метиловый спирт на кусочек ваты и протрите пятно, затем стирайте при 90 °С. Деготь и смазка: счистите толстый слой загрязнения, размягчите остаток маргарином или сливочным масом, оставьте на время;

затем снимите скипидаром и сразу же простирайте вещь. Âîñê: счистите воск, положите ткань между двумя листами рыхлой бумаги и прогладьте горячим утюгом; сразу же обработайте ватным тампоном, смоченным скипидаром или метиловым спиртом.

Жевательная резинка: удалите с помощью жидкостьи для снятия лака, затем протрите чистой тканью. Плесень: хлопковые и льняные ткани замочите в растворе 1 части жидкого моющего средства на 5 частей воды и добавьте столовую

ложку уксуса. Тотчас простирайте. Загрязнения иных белых тканях смочите в 10%-ном растворе перекиси водорода и простирайте.

Губная помада: хлопок или шерсть обработайте жидким моющим средством и протрите; шелк очищайте пятновыводителем. Лак для ногтей: положите ткань между двумя листами рыхлой бумаги, смочите жидкостью для снятия лака. Пятна от травы: используйте тампон, смоченный этиловым спиртом.

Руководство по установке и эксплуатации

Панель управления

Управляя машиной  главное сделать правильный выбор. И это очень просто!

H I

Рукоятка выбора программ

Используйте рукоятку для выбора одной из 15 программ стирки, подходящую для ткани, в соответствии с рекомендациями (см. таблицу программ на страницах 4).

Запомните: рукоятку выбора программ следует поворачивать по часовой стрелке и при выключенной стиральной машине.

Рукоятка выбора программ

Рукоятка предназначена для выбора температуры стирки согласно таблице программ. Кроме того, с помощью этой рукоятки вы можете установить температуру ниже рекомендованной или

( )

выполнить холодную стирку

Распределитель моющих средств

Распределитель моющих средств имеет три отделения: 1 - моющее средство для предва-

рительной стирки

2 - моющее средство для стирки 3 - добавки

Кнопка остановки с водой

Машина прерывает цикл стирки, оставляя белье замоченным в воде перед циклом отжима, что применяется в программах для синтетики и шерсти. Это сделано для того, чтобы белье не сминалось, если Вы забудете вынуть его сразу после стирки и белье может пролежать в барабане несколько часов. Используйте кнопку только при программах стирки синтетики и шерсти. ВАЖНО: Перед тем, как открыть дверь машины, слейте из нее воду, установив рукоятку А в положение Ñëèâ ( завершить стирку все-таки отжимом, просто нажмите кнопку D.

Кнопка исключения отжима

Используйте кнопку для исключения отжима из программы стирки. Рекомендуем применять эту функцию для стирки изделий из легкосминаемых и трудно разглаживаемых тканей.

Кнопка экстра-экономии

Уменьшает потребление воды при полоскании. Рекомендуется использовать эту функцию при неполной загрузке машины, пропорционально уменьшая количество моющего средства.

). Для того, чтобы

Кнопка включения / выключения

Нажатие на кнопку включает машину. Повторным нажатием на эту же кнопку машина выключается.

Индикатор включения / выключения

Горит при включенном состоянии машины.

Индикатор блокировки дверцы

Индикатор показывает, что дверца машины блокирована. Попытка с силой открыть дверцу может привести к поломке машины. Дождитесь, когда индикатор N погаснет. Обычно индикатор гаснет через 3 минуты после окончания стирки.

Распределитель моющих средств находится здесь.

3 Руководство по установке и эксплуатации

Что стираем сегодня?

Программы на все случаи жизни

Тк ани и степень загр язнен ия Прогр а-

ÕËÎÏ ÎÊ È ËÅÍ

Сил ьно загря зненно е белое белъ е (простъ²ни, скатерти и т.д)

Ñèë üíî çàãð ÿçíå ííîå áå ëîå áåë úå

Слабо загрязненное белое и прочно ок рашенное бел ъе

Ñèë üíî çàãð ÿçíå ííîå áå ëîå áåë úå

Слабо загрязненное белое и прочно ок рашенное бел ъе

Ñèë üíî çàãð ÿçíå ííîå áå ëîå áåë úå

Цветное белъе

Полоскание

Смягчение

Отжим Отжим

ÑÈÍ ÒÅÒ ÈÊ À

Цв ет ная про чноо краше нная

Нормально з агрязне нная прочно ок рашенная

Линяющая

Полоскание

Смягчение

Отжим Деликатный отжим

ììà

1MAX

2MAX

2 60°C

2 40°C

3 60°C

3 40°C

4 40°C

5 60°C

5 50°C

5 40°C

6 50°C

7 40°C

Термостат

ÌÑ/ïðå-

дв. стирка

◆◆◆

МС/осн. стирка

Смягчитель

◆◆

Длителъностъ цикла (мин)

150

140

115

◆

◆◆

◆

Описание цикла ст ирки

Пре дварител ьная ст ирка в т еплой воде - с тирк а при 90° C - полос кание - смягче ние - от жим

Стирка при 90°C - п олоск ание - смягчение отжим

Стирка при 60°C - п олоск ание - смягчение отжим

Стирка при 40°C - полос кание - смягчение отжим

Стирка при 60°C - п олоск ание - смягчение отжим

Стирка при 40°C - полос кание - смягчение отжим

Полоскание - смягчение - отжим

Стирка при 60°C - п олоск ание - смягчение остановка с водой или деликатный отжим

Стирка при 50°C - п олоск ание - смягчение остановка с водой или деликатный отжим

Стирка при 40°C - полос кание - смягчение остановка с водой или деликатный отжим

Стирка при 50°C - п олоск ание - смягчение остановка с водой или деликатный отжим

Стирка при 40°C - полос кание - смягчение остановка с водой или деликатный отжим

Полоскание - смягчение - отжим

Полоскание со смягчением - отжим

ДЕЛИК АТ. ТК АНИ

Шерст ъ (выдерживающая мащинну стирку)

Полоскание

Смягчение

Отжим Деликатный отжим

Ñëèâ Слив без отжима

Данные, приведенные в таблице, являются всего лишь справочными и могут меняться в зависимости от конкретных условий стирки (объем стирки, температура воды в водопроводной системе, комнатная температура и др.)

8 40°C

◆◆

◆

Стирка при 40°C - полос кание - смягчение остановка с водой или деликатный отжим

Полоскание - смягчение - отжим

Полоскание со смягчением - отжим

Руководство по установке и эксплуатации 4

Символика на этикетках

Символы на этикетках, прикрепляемых к одежде, это своего рода инструкции, выполнение которых позволит вам добиться замечательных результатов при стирке и дольше сохранит вашу одежду.

В странах Европы символика на этикетках одежды несет очень важную информацию. Вы должны научиться понимать эти символы, чтобы правильно ухаживать за одеждой.

Полезные советы

Рубашки выверните наизнанку  это позволит добиться лучших результатов при стирке и рубашки прослужат дольше.

Обязательно выньте все из карманов. Перед стиркой сверьтесь с этикетками на

одежде. При загрузке машины смешивайте крупные

и мелкие предметы одежды.

Изучите предлагаемую таблицу, постарайтесь запомнить символьные обозначения. Это поможет вам лучше ухаживать за своей одеждой и использовать стиральную машину Indesit Cтиральная машина с наибольшим эффектом.

Все символы разделяются на пять групп: стирка глажение

, отбеливание ,

, õèì-

чистка и сушка .

Температуру надо выбирать правильно!

Íîðì-

альная

Стирка Отбеливание Глажение Химчистка Сушка

Делик-

атная

Стирка при

95°C

Стирка при

60°C Не отбеливать

Отбеливать только

в холодной воде

Гладить при

max200° C

Гладить при

max1 50°C

Химчистка с любым

перхлорид, бензин,

спирт, R111 и R113

растворителем

Химчистка: только

Âûñî êàÿ

темпе-

ðàò óðà

Машинная

сушка

Нельзя сушить в

ìàø èíå

Стирка при

40°C

Стирка при

30°C Не гладить

Ручная стирка

Гладить при

max110°C

Химчистка: бензин,

ñï èðò è R 11 3

Не подвергать

химчистке

Сушить

расправленным

Сушить на

веревк е

Сушить на

плечиках

Умерен н ая

òåì ïå ð à òóð à

Не стирать

5 Руководство по установке и эксплуатации

Типичные ошибки и как их избежать

Не стирайте в машине.

- ветхие, непрочные и нежные вещи. Если все-таки требуется постирать эти вещи в машине, поместите их в льняной мешочек;

- глубоко окрашенные вещи вместе с белыми вещами.

Не превышайте рекомендованные нормы загрузки.

Если вы хотите добиться наилучших результатов стирки, не перегружайте машину. Нормы загрузки сухого белья приведены ниже:

Прочные ткани: 5 кг (максимум) Синтетические ткани: 2,5 кг (максимум) Деликатные ткани: 2 кг (максимум) Шерсть: 1 кг (максимум)

Что и сколько весит?

1 простыня: 400-500 г 1 наволочка: 150-200 г 1 скатерть: 400-500 г 1 халат: 900-1200 г 1 полотенце: 150-200 г

Тенниски и бумажные

свитера, окрашенные или с

надписями, при стирке лучше выворачивать наизнанку. Гладить только с внутренней стороны.

Комбинезоны.

Модные комбинезоны имеют множество шнурков, ремешков и замков, которые могут повредить барабан стиральной машины. Мелкие детали одежды во время стирки рекомендуется поместить в отдельный мешочек или положить во внутренний карман.

Отпуск: выключите

электроприборы.

Если вы не собираетесь пользоваться стиральной машиной достаточно долгое время (например, во время отпуска), то выключите ее из электросети, перекройте кран подачи воды и оставьте дверцу слегка приоткрытой, чтобы внутри машины не скапливался неприятный запах.

Шерсть

Для достижения наилучших результатов рекомендуем не загружать более 1 êã белья и использовать специальные порошки для стирки

шерстяных изделий.

Стирать можно практически все

Занавески и шторы.

Занавески и шторы обычно сильно мнутся. Чтобы этого избежать, сложите их аккуратно и положите в наволочку. Стирайте отдельно, убедившись, что вес не превышает половины рекомендуемой нормы загрузки.

Стеганые одеяла и вет-

ронепроницаемые куртки.

В машине можно стирать пуховые одеяла и куртки, при этом не следует загружать более 2-3 кг изделий сразу. Полоскание выполните 1-2 раза, отжим производите на пониженной скорости.

Парусиновые туфли.

Парусиновые туфли предварительно очистите от грязи и стирайте с прочными тканями или джинсами, если позволяет цвет. Не стирайте с белыми вещами.

Руководство по установке и эксплуатации

Для качества стирки это важно

Секреты распределителя моющих средств

Первый секрет самый простой  распределитель открывается наружу.

Рекомендуемая дозировка моющих средств и добавок обычно указывается изготовителем на упаковке продукции. При заполнении распределителя моющих средств следует учитывать объем предстоящей стирки, жесткость воды и степень загрязненности белья. В дальнейшем, приобретя некоторый опыт, Вы сможете сами определять, какое количество моющих средств и добавок требуется в том или ином случае. Это уже будет ваш собственный секрет. Не переполняйте ополаскивателями отделение 3 выше решетки. Действуя по программе, машина сама подает добавки моющих средств в воду. Жидкое моющее средство заливается в отделение 2 за непосредственно перед пуском машины.

Помните, что жидкие моющие средства пригодны для стирки при температуре до 60°С и для программ, не предусматривающих предварительную стирку. Существуют порошки и жидкие моющие средства в специальных контейнерах, которые закладываются прямо в барабан. Действуйте согласно инструкции на упаковке этих средств. Не пользуйтесь средствами, предназначенными только для ручной стирки, поскольку обильное пенообразование может вывести из строя стиральную машину. В скором времени ожидается появление моющих средств, предназначенных и для ручной, и для машинной стирки. В заключение еще один секрет: при стирке в холодной воде уменьшайте количество моющего средства, так как в холодной воде оно растворяется лучше, чем в теплой.

Отделение 1: моющее средство для предварительной стирки (порошок)

Отделение 2:

моющее средство для стирки (порошок или жидкое)

Отделение 3: Добавки (смягчители, ароматизаторы и пр.)

Для того, чтобы помыть распределитель моющих средств, потяните его на себя, как указано на рисунке. Затем оставьте его под струей воды на несколько минут.

Как снизить расходы

МАКСИМАЛЬНАЯ ЗАГРУЗКА

Старайтесь максимально загружать машину, этим вы сэкономите электроэнергию, воду, моющие средства и время. Например, при полной загрузке расход электроэнергии будет на 50% меньше, чем при загрузке наполовину.

НУЖНА ЛИ ПРЕДВАРИТЕЛЬНАЯ СТИРКА?

Программы предварительной стирки нужны только для сильно загрязненного белья! Отказ от предварительной стирки сбережет моющие средства, воду и затраты электроэнергии на 5-15%, не говоря уже о вашем личном времени.

ТАК ЛИ НЕОБХОДИМА ГОРЯЧАЯ ВОДА?

Перед стиркой замочите белье, обработайте пятна специальными средствами, и вам не потребуется слишком горячая вода. Стирка при 60 троэнергии.

ПЕРЕД ВЫБОРОМ ПРОГРАММЫ СУШКИ ...

После отжима белья на высоких оборотах сушка белья пойдет быстрее.

Экономная эксплуатация бытовых приборов не наносит ущерба окружающей среде.

С способна сэкономить до 50% элек-

7 Руководство по установке и эксплуатации

Неисправности и их устранение

Разберитесь с проблемой сами...

Возможно вам придется столкнуться с какой-либо неисправностью, но не торопитесь вызывать мастера. Во многих случаях вы сами можете решить возникшие проьблемы

Машина не включается.

Вставлена ли вилка в розетку? Вы могли выклю-

чить машину на время чистки.

Не отключено ли электричество? Из-за перегрузки

мог сработать автомат электросети. Не исключено, что в вашем районе произошла какая-то авария.

Закрыта ли дверца машины? Стиральная

машина не может быть включена, если дверца открыта. Это сделано из соображений безопасности.

Нажата ли кнопка включения/выключения?

Если кнопка нажата, но машина все же не включается, то, значит, был задан программный пуск (по таймеру).

Правильно ли установлена ручка программного пуска? Проверьте (на

тех машинах, где такая ручка есть).

Открыт ли кран подачи воды? Машина, не запол-

ненная водой, не может включиться. Это сделано из соображений безопасности.

Где же вода в машине?

Просто: с новой технологией Indesit вы затратите воды два раза меньше, а эффект от стирки будет в два раза выше! Вот почему вы не можете видеть воду через дверцу: ее очень мало. Это забота об окружающей среде без отказа от максимальной чистоты. И вдобавок ко всему, вы экономите электричество.

ПРАВИЛЬНО

Закрывайте кран после каждой стирки. Ограничьте использование гидравлической системы машины, когда никого нет дома  этим вы уменьшите опасность протечки.

Оставляйте дверцу в приоткрытом положении, чтобы в машине не скапливался неприятный запах.

Внешние панели машины протирайте с большой осторожностью. Корпус машины и резиновые детали протирайте чистой тканью, смоченной в теплой воде с мылом.

НЕПРАВИЛЬНО

При чистке оставьте стиральную машину подключенной к сети. Во время обслуживания машина всегда должна быть отключена от сети.

Используйте растворители и активные абразивы. Никогда не применяйте растворители или абразивы для чистки внешних и резиновых частей стиральной машины.

Не заботьтесь о распределителе моющих средств. Съемный распределитель можно легко промыть под проточной водой.

Уезжая надолго, не вспомните о машине. Перед отъездом всегда проверяйте, что стиральная машина отключена и закрыт кран подачи воды.

Машина не заливает воду.

Правильно ли подсоединен шланг?

Не перекрыта ли подача воды в доме? Возможно,

в вашем доме или поблизости ведется ремонт и водоснабжение временно отключено.

Достаточно ли давление в водопроводе? Возмож-

но, неисправен автоклав.

Не засорен ли фильтр?

Фильтр на заливном шланге может быть забит известковыми частицами или мусором, оставшимся после ремонта водопровода.

Не пережат ли шланг подачи воды? Проследи-

те, как проложен шланг, нет ли изгибов и переломов.

Машина заливает и сливает воду одновременно.

Не слишком ли низко расположен сливной шланг? Конец шланга

должен находится на высоте 60-100 см.

Не оказался ли конец шланга в воде?

Имеется ли отводная трубка в сливной системе?

Если попытки устранить неисправность не увенчались успехом, выключите машину, перекройте воду и обратитесь в сервисный центр за помощью.

На верхних этажах зданий может сказаться так называемый сифонный эффект. Для его устранения устанавливают специальный антисифон.

Руководство по установке и эксплуатации

Не пережат ли сливной шланг? Проследите, как

проложен шланг, нет ли изгибов и переломов.

Нет ли засоров в канализации? В каком состянии

удлинитель сливного шланга? Нестандартный удлинитель может задерживать воду.

Достаточен ли зазор между машиной, стеной и окружающими предметами? Åñëè ýòî íå

встраиваемая модель, то ей необходимо обеспечить некоторое пространство (несколько сантиметров) для перемещений во время отжима.

Проблемы при сливе воды и отжиме.

Предполагает ли выбранная программа автоматический слив? В некоторых

программа слив выполняется вручную.

Включен ли режим остановки с водой в машине?

Эта функция предполагает ручной слив воды из машины.

Не засорен ли сливной насос? Для проверки зак-

ройте кран, выключите машину из сети, далее  см. инструкции на с. 11. При необходимости вызовите специалиста сервисного центра.

Не пользуйтесь

услугами лиц, не

уполномоченных

Производителем.

При ремонте

требуйте

использования

Сильная вибрация при отжиме.

Сняты ли транспортировочные ограничители?

См. инструкции по установке машины на следующей странице.

Хорошо ли выровнена машина? Регулярно про-

веряйте горизонтальность установки машины. Отрегулируйте положение ножек машины.

Протечки.

Плотно ли затянуто металлическое кольцо на конце заливного шланга?

Закройте кран, выключите машину из сети, подтяните кольцо руками без особыз усилий.

Нет ли засора в распределителе моющих средств? Извлеките рас-

пределитель и промойте его в проточной воде.

Надежно ли закреплен сливной шланг? Закрой-

те кран, выключите машину из сети, подтяните соединение.

оригинальных

запасных частей.

Технические характеристики

Избыточное пенообразование.

Подходит ли моющее средство для данной машины? Проверьте, есть

упаковке надпись: Для машинной стирки или Для ручной и машинной стирки.

Правильно ли вы дозируете моющее средство? Ïå-

редозировка моющего не только ухудшает качество стирки, но и может привести к поломке машины.

Если после проверки машина продолжает работать не должным образом, свяжитесь с сервисным центром, обслуживающим продукцию марки Ariston, и не забудьте сообщить следующую информацию:

 характер неисправности;  модель стиральной

машины (Mod. ...);

 заводской номер (S/N...). Эти данные указаны в табличке на задней стенке вашей стиральной машины.

модель W 642 TX

рамеры ширина 59,5 см

загрузка îò 1 äî 5 êã

электрические параметры

гидравлические параметры

скорост ь олтжима

Соответствие программ

управления

нормам IEC 456

высота 85 см глубина 53,5 см

напряжение 220/230, час тот а 50 Г ц max потребляемая мощность 2300 Вт

max давление 1 M Пa (10 бaр) min давление 0,05 MПa (0,5 бaр) объем барабана 42 л

äî 600 îá/ìèí

Программа стирки X/б ткани: Рукоятка A на программе 2; Рукоятка B на 60°C.

Машина соответствует следующим директивам:

-73/23 ЕЕС от 19.02.73 (низкого напряжения) и последующие модификации

-89/336 ЕЕС от 03.05.89 (элек тромагнит ной совмест имости) и последующие модификац ии

9 Руководство по установке и эксплуатации

Распаковка и установка

Позаботьтесь о правильной установке стиральной машины, и у вас не будет многих проблем.

Распакуйте машину. Убедитесь в отсутствии внешних повреждений. Если у вас возникли какие-то сомнения, не включайте машину  немедленно свяжитесь с квалифицированным уполномоченным специалистом.

На время транспортировки подвижные узлы машины крепятся четырьмя винтами через заднюю стенку.

Транспортировочные винты должны быть удалены до того, как вы начнете пользоваться машиной. Образовавшиеся отверстия закройте пластиковыми заглушками (входят в комплект поставки машины). Внимание! Закупорите пробкой (входящей в комплект) 3 отверстия, в которых была размещена вилка и которые расположены на задней части

стиральной машины, снизу.

Выравнивание

Правильное выравнивание очень важно для работы машины. После установки машины на место, отрегулируйте ее устойчивое положение путем вращения передних ножек. Проверьте по уровню горизонтальность верхней крышки корпуса. Отклонение от горизонтали не должно быть более 2°. машина установлена на ковровом покрытии, проверьте, не перекрыты ли вентиляционные отверстия в днище машины.

Регулируемые передние ножки.

Сохраняйте блокирующие

винты и втулки, которые

могут опять понадобиться

при транспортировке

машины.

Åñëè

Подключение к водопроводной сети

Давление воды в водопроводе должно находиться в пределах, указанных в информационной табличке на задней панели стиральной машины. Наверните заливной шланг на вывод водопровода, имеющий наружную резьбу 3/4 дюйма, и проверьте надежность соединения. Соединение уплотняется резиновой прокладкой, совмещенной с фильтром.

Фильтр на резиновом шланге.

Если машина подключается к новому водопроводу или к водопроводу, который долго не использовался, то перед подключением шланга откройте кран и слейте грязную воду. Это предохранит машину от повреждений. Присоедините загнутый конец шланга к водоприемнику стиральной машины.

Водоприемник наверху, справа.

Подключение сливного шланга

На задней стенке машины имеются два крюка, правый и левый, которыми крепится сливной шланг. Присоедините сливной шланг к трубопроводу канализационной системы или повесьте его конец на край раковины или ванны. Шланг не должен перегибаться. Верхняя точка сливного шланга должна располагаться на высоте 60-100 см. Если необходимо закрепить конец шланга на высоте ниже 60 см, то

зафиксируйте сливной шланг на задней стенке корпуса машины с помощью зажима.

Крюк, используемый для крепления шланга на высоте ниже 60 см.

Если шланг вставляется в слив раковины или ванной, используйте пластиковую направляющую, которая будет держать конец шланга строго вниз и предотвратит разбрызгивание воды.

Пластиковая направляющая и крепление шланга в сливе ванной (раковины).

Конец шланга ни при каких условиях не должен находиться в воде. Допускается наращивание сливного шланга другим шлангом с таким же диаметром и длиной до 150 см. Если сливной шланг встроен в канализацию, на верхних этажах может создаться сифонный эффект  машина одновременно сливает и заливает воду. Для предотвращения подобного эффекта на сливном шланге устанавливается антисифон (продается в хозяйственных магазинах).

Руководство по установке и эксплуатации 10

Электрические соединения

Перед включением машины в сеть убедитесь, что:

1) Розетка и проводка соответствуют максимальной нагрузке, указанной в табличке на задней стенке машины, а также отвечают требованиям действующих стандартов.

2) Напряжение питания находится в пределах, указанных в табличке на задней стенке машины.

3) Розетка и вилка должны быть одного типа. В противном случае замените розетку или вилку, но ни в коем случае не пользуйтесь переходниками.

4) Все электрические домашние приборы имеют надежное заземление.

дением указанных норм установки.

Фирма снимает с себя всякую

ответственность, в случае

несоблюдения этих правил.

пенопласты, гвозды и другие

компоненты упаковки не

подходят для детских игр,

потенциальным источником

вызванный несоблю-

Внимание!

Целлофановые пакеты,

поскольку являются

опасности.

Уход и обслуживание  это просто

При хорошем обращении Cтиральная машина  ваш друг на долгие годы

Ваша машина предназначена для обеспечения безопасной

работы в течение многих лет. От вас требуется совсем не многое, чтобы поддерживать исправное состояние машины. Во-первых, после каждой стирки обязательно закрывайте водопроводный кран, так как постоянный напор воды может привести к короблению некоторых деталей машины. Кроме того, этим вы снизите риск появления протечек. Если вода в вашей местности слишком жесткая, пользуйтесь средствами, удаляющими известь. (Жесткая вода обычно оставляет белесые следы на кранах и сливных отверстиях. Обратитесь в жилищноэксплуатационную контору, если хотите получить более подробную информацию о качестве воды в вашей местности.) Перед стиркой одежды удалите из карманов все мелкие, твердые и острые предметы. Корпус машины мойте теплой водой с мылом.

Важно регулярно

промывать распредели-

тель моющих средств. Чтобы предотвратить

присыхание остатков

стирального порошка,

поместите на несколько

минут распределитель

под струю воды.

Не превышайте рекомендованные дозы

моющих средств.

В состав всех средств, предназначенных для стиральных машин, входит антинакипин. Если вода в вашей местности отличается особой жесткостью, то кроме использования смягчителя воды при каждой стирке, изредка производите очистку, пустив машину на выполнение программы стирки без белья и моющего средства с одним лишь удалителем накипи. Не используйте слишком много моющих средств и добавок, так как это приводит к образованию избыточной пены, накипи и, в конце концов, может повредить машину.

Ваша стиральная машина  надежный спутник и помощник в доме. Важно только следить, чтобы машина всегда была в надлежащей форме.

Не забудьте проверить все корманы: маленькие предметы могут повредить вашему другу Cтиральная машина.

При необходимости проверяйте насос и резиновый шланг

Стиральная машина оснащена насосом самоочищающегося типа, который не требует специальной чистки. Однако мелкие предметы (монеты, пуговицы и пр.) могут случайно попасть в насос. Для их извлечения насос оборудован уловителем, или фильтром, доступ к которому закрыт нижней передней панелью.

С помощью отвертки откройте панель (рис. 1), поверните крышку против часовой стрелки (рис. 2) и извлеките фильтр. Осмотрите фильтр.

Резиновый шланг

Проверяйте шланг не реже одного раза в год. При любых признаках течи или повреждения немедленно замените шланг. Неисправный шланг, находящийся под давлением, может внезапно лопнуть во время работы машины.

Ðèñ. 1

Внимание: Перед тем как открыть панель и вынуть фильтр, а также перед выполнением любых операций по техническому обслужи-

ванию, убедитесь, что машина закончила цикл стирки, и выключите машину из сети. Во время извлечения фильтра может вылиться немного воды  это нормальное явление. Установите фильтр на место и плотно закройте крышку. Проследите, чтобы крюки в нижней части вошли в соответствующие отверстия.

11 Руководство по установке и эксплуатации

Ðèñ. 2

Не просто важно, а сверхважно

Ваша собственная безопасность

Cтиральная машина сконструирована и

и безопасность ваших детей

изготовлена в соответствии с самыми строгими международными нормами и стандартами, чтобы вы и ваша семья чувствовали себя защищенными.

Внимательно прочитайте этот раздел. Он содержит информацию, касающуюся Вашей личной безопасности при установке, эксплуатации и техническом обслуживании стиральной машины.

1.Машина предназначена для установки в помещении. Ни при каких обсто-

ятельствах не используйте машину на улице, хотя бы и под навесом (особенно опасно во время дождя и грозы).

2.Машина предназначена для взрослых пользователей и только для бытовой

стирки при строгом соблюдении инструкций и правил, изложенных в настоящем документе.

3.Машина обладает большим весом. Передвигайте

машину очень осторожно и только с помощью двухтрех человек.

4.Перед загрузкой новой порции белья проверяйте,

не осталось ли в машине что-либо от предыдущей стирки.

5. Не касайтесь работающей

машины, åñëè âàøè ðóêè

или ноги мокрые или сырые; не пользуйтесь машиной босиком.

6.Не пользуйтесь удлините-

лями или тройниками  ýòî

опасно, особенно в среде с повышенной влажностью. Убедитесь в отсутствии перегибов, изломов и иных повреждений на кабеле электропитания.

Только квалифицированный специалист и только подлинные запасные детали Indesit!

7. Не пользуйтесь моющими средствами для ручной стирки, так как повышен-

ное пенообразование, характерное для этих средств, может привести к поломке машины.

8.Не тяните провод, чтобы вынуть вилку из розетки: это очень опасно.

9.Будьте осторожны: вода, сливаемая из работающей машины, может быть очень горячей. Дверца машины в процессе работы также разогревается. Ñëå-

дите, чтобы дети не подходили к работающей машине и не прикасались к дверце. Не пытайтесь с силой открыть дверцу, так как это приведет к поломке механизма замка.

10. Если вы заметили что-то необычное в работе машины, перекройте кран подачи воды и выньте вилку из розетки. Не пытайтесь са-

мостоятельно вскрыть и отремонтировать машину.

Как заменить питающий кабель

Замену кабеля питания могут производить единственно право способные электрики.

Руководство по установке и эксплуатации

Quick guide

Here are the 1 1 topics explained in this manual. Read, learn and have fun: you will discover many secret ways to get a better wash, more easily and making your washing machine last longer .

Installation and removal (p. 22)

Installation, after delivery or transport, is the most important operation for the correct functioning of your washing machine. Always check:

1. That the electric system conforms to regulations;

2. That the inlet and draining pipes are connected correctly . Never use pipes that have already been used;

3. That the washing machine is levelled properly; something

worth checking to aid the performance of your washing machine;

4. That the drum's fixing screws have been removed from the back of the washing machine.

2. What goes in your washing machine and how

to start it (p. 14)

A correct distribution of your laundry is vital to the successful outcome of the wash and the life of the washing machine. Learn all the tips and secrets to dividing your linen: colour , type of fabric.

8. Care and maintenance (p. 23)

With just a bit of care, it will repay you with loyalty and devotion. With the necessary upkeep, it will wash for years and years to come.

Problems and solutions (p. 20 and 21)

Guide to understanding labels (p. 17)

The symbols on the labels of your garments are easy to understand and equally important for the success of your wash. The guide includes simple instructions to help you choose the right temperature, wash cycles and ironing methods.

Useful tips to avoid mistakes (p. 18)

Years bac k, our gr andmothers w ere the ones who gave us good advice - and in those days synthetic fibres did not exist: washing was easy . Today, y our washing machine offers y ou helpful advice allowing you to wash wool even better than an expert laundress would by hand.

The detergent dispenser (p. 19)

How to use the detergent dispenser.

Understanding the control panel (p. 15)

Washing machine’ s control panel is very simple. It has only a fe w essential buttons to help you choose any type of wash cycle, ranging from the most energetic, capable of cleaning a mechanic’ s overalls, to the most delicate f or wool. F amiliarising yourself with it will help you get the best out of your wash while helping your washing machine last longer. It’ s easy.

Before calling a technician, read these pages: immediate solutions may be found for a number of problems. If the problem persists, call your local Indesit customer services who will be pleased to help. Any failure will be repaired, as soon as possib le.

10.

Herein are the technical features of your washing machine: model type number, electric and water specifications, size, capacity, speed of the spin cycle and compliance with Italian and European regulations.

T e chnical characteristics (p. 21)

1 1. Safety for you and your family (p. 24)

Here you will find the necessary safety guidelines, and it is important for you to read this section carefully .

7. Guide to the wash programmes (p. 16)

Herein is an easy table to help you choose the right programme, temperature, detergents and possible additives. Choose the right programme and you will get better results with your wash while saving time, water and energy, day after day .

Instructions for installation and use

What goes in your washer?

Before washing, you can do a great deal to ensure better results. Divide your garments according to fabric and colour. Read the labels, follow their guidelines.

Before washing.

Divide your washing according to the type of fabric and colour fastness. Empty all pockets (coins, paper , money and small obejects) and ensure all loose buttons are repaired or removed prior to loading.

Starting the washer

After installing your new washing machine, start a wash cycle by setting programme "1" at 90 degrees.

Starting your washing machine in the right way is important for the quality of your wash, to help prevent future problems and enhance life expectancy of your appliance. Once you have loaded your washing machine and added the detergent together with any fabric conditioner, alwa ys check that:

For more delicate

garments:

protect underwear, tights and stockings and delicate items by placing them in a

canvas pouch

The labels say it all.

Always look at the labels: they tell you everything about your garment and how to wash it in the best possible way. The table on page 17 shows all meanings behind these symbols. Their recommendations are important to achieve better wash results.

1. The door is closed correctly.

2. The plug is secured in the socket.

3. The water supply is turned on.

4. Check that button G is not pressed in (O position).

Choose the desired programme

The programme is selected according to the type of garments that need to be washed. T o choose a programme, refer to the table on page 16. Turn dial A to the programme number you have chosen. Set the temperature on dial B and, if necessar y, press function button (D, E, F); set ON/ OFF button G to position I.

At the end of the wash cycle...

The I lamp to extinguish: it will take about three minutes. Then turn the washing machine off by pressing on-off button G (O position). You can now open the washing machine door safely . After having remo ved the freshly cleaned washing, leave the door open to allow air circulation inside the drum. Always disconnect electricity at the socket and turn off the water supply .

Dividing your garments

according to fabric and

colour, is very important

for good results

How to eliminate the most common stains

Ink and biro Dab with a wad of cotton soaked in methyl alcohol or alcohol at 90°. Tar Dab with fresh butter, rub in turpentine then wash immediately. Wax Scrape away, then run a hot iron between two sheets of absorbent paper. Then rub in cotton with turpentine or

methyl alcohol.

Chewing gum Rub in nail polish remover and wipe with a clean rag. Mold Cotton and white linen should be placed in a solution of 5 parts water, one bleach and a spoon of vinegar, then

washed immediately. For other white fabrics, use hydrogen peroxide at 10 volumes and wash immediately.

Lipstick Dab with ether on wool or cotton. Use tricloroetilene for silk. Nail polish Place a sheet of absorbent paper on the side of the stain, wet it with nail polish remover, shifting the

garment as the sheet gradually changes colour. Grass Dab with a wad of cotton soaked in methyl alcohol.

Instructions for installation and use

Understanding the control panel

Here I’m in command

Making the right choice is important. And it’s easy.

Programme selector knob

Use this dial to select one of the 15 wash programmes available for all your laundry requirements (see programme table on page

16).

Remember that this dial should be turned in a clockwise direction and only when the machine is off.

Temperature contr ol knob

It is used to set the wash temperature indicated in the programme table. It also allows you to reduce the temperature recommended for the selected programme, and even to set a cold wash cycle (

Detergent dispenser

It is divided into three compartments:

1.Detergent for pre-wash;

2.Detergent for the main cycle wash;

3. F abric conditioner.

Anti-crease

This button allows you to interrupt the programme (on symbol soaking in water before the spin cycle. It is a very useful button, because it prevents delicate and synthetic fabrics from creasing (for example, when you cannot take the washing out at the end of the wash cycle but only after a few hours). It can only be used in programmes for synthetic fabrics and for wool. A TTENTION! Before opening the door, you must drain the water by setting knob A to symbol you prefer to carry on with the spin cycle, just press button D again.

Spin Exclusion

Use this button to exclude the spin cycle. This function should be used for items that are difficult to iron.

), keeping the washing

. If, on the other hand,

H I

Extra economy

Reduces water consumption during the rinse cycles. We recommend that you use this function only with small laundry loads, dosing the detergent proportionally.

On-off

When button G is pressed, the washing machine is switched on, when it is not the machine is switched off.

The on-off lamp

When this is lit, the machine is on.

The door block lamp

The safety lamp indicates that the washing machine door is locked to prevent it from being opened accidentally. To avoid any damages to lock mechanism, you must wait for the lamp to extinguish, before attempting to open the door which takes around three minutes.

The detergent dispenser is here.

Instructions for installation and use

What are you washing today?

A programme for all seasons

Type of Fabric & How Dirty Cycle

COTTON

Extremely dirty whites (sheets, tablecl ot hs, et c.)

Very dirty whites (sheets, tablecl ot hs, et c.)

Very dirty heavy whites and colours

Very dirty heavy whites and colours.

Fairly dirty heavy whites and colours (coloured under wear, ho use coat s, etc. )

Whites and delicate colou rs that ar e not very dirty.

Whites and delicate colou rs that ar e not very dirty (shirts, T- shir ts, et c.)

Rinses Softener

Spin Drain and final spin.

SYNTHETICS

Very dirty heavy synth et ic co lou rs (underwear for infa nts, etc. ).

Very dirty synthetic co lour s.

Very dirty, delicate synth etic colo ur s.

Fairly dirty delicate synthetic colours .

Not very dirty delicat e s ynth et ic co lou rs (all types of und er wear).

Rinses Softener

Spin Drain and delicat e spin.

WOOL

Wool (machine washable)

Rinses Softener

Spin Drain and delicat e spin. Drain Drain without spin.

Temp.

Knob

1MAX 2MAX 2 60°C 2 40°C 3 60°C 3 40°C 4 40°C

5 60°C 5 50°C 5 40°C 6 50°C 7 40°C

8 40°C

Pre-wash Detergent

Wash Detergent

Softener Length of

◆◆◆

◆◆

◆

◆◆

◆

◆◆

◆

the cycle (minutes)

150

140

115

Description o f Wash Cycle

Warm prewash, wash at 90°C, rinses,

intermediate and final spins.

Wash at 90°C, rinses, intermediate and final spins.

Wash at 60°C, rinses, intermediate and final spins.

Wash at 40°C, rinses, intermediate and final spins.

Wash at 60°C, rinses, intermediate and final spins.

Wash at 40°C, rinses, intermediate and final spins.

Rinses, intermediate and final spins. Rinses with auto ma tic softener dispensing,

intermediate and final spins.

Wash at 60°C, rinses, wri nkle-g uard or delicate spin.

Wash at 50°C, rinses, wri nkle-g uard or delicate spin.

Wash at 40°C, rinses, wri nkle-g uard or delicate spin.

Wash at 50°C, rinses, wri nkle-g uard or delicate spin.

Wash at 40°C, rinses, wri nkle-g uard or delicate spin.

Rinse, wrinkle-guar d or delic ate sp in. Rinse with automatic softe ner dispen sing ,

wrinkle-guard or delicate spin.

Wash at 40°C, rinses, wri nkle-g uard or delicate spin.

Rinse, wrinkle-guar d or delic ate sp in. Rinse with automatic softe ner dispen sing ,

wrinkle-guard or delicate spin.

The data found in the table is purely indicative, and can vary according to the quantity and type of washing, the water system temperature and the room temperature.

Instructions for installation and use

Understanding labels

Learn the meaning of these symbols and you will get better results, your garments will last longer resulting in an improved wash.

All over Europe, garment labels contain messages expressed in small yet important symbols. Understanding them is very important if you want to get

These symbols are divided in five different categories and shapes: washing

, bleaching

, ironing , dry cleaning

and drying . better results and treat your garments the way they deserve to be treated.

Useful tips

Turn shirts inside out to get better results and make them last longer.

Always empty pockets of their contents. Look at the label: it will always give you useful

advice. When loading your washing, try to have a mixture

of large to small items.

Consult and learn the symbols in this table: they will help you obtain a better wash, treat your clothes properly, and get a better performance out of your washing machine.

Make sure you select the right temperature!

Strong

action

Wash Bleaching Ironing Dry cleaning Drying

Wash at

95°C

Delicate

action

Bleaching only in

cold water

Hot iron at max

200°C

Dry clean with any

solvent Machine dryable

High

Temp.

Dry clean only with

Wash at

60°C Do not bleach

Medium hot

ironing at

max 150°C

perchloride, benzine

av., pure alcohol,

R111 and R113

Do not machine

Wash at

40°C

Wash at

30°C Not ironable Do not dry clean

Hand wash

Not

washable in

water

Iron at max

110°C

Dry clean with av.

benzine, pure alcohol

and R113 Spread to dry

Hang to dry without s p in

drying

Dry on clothes

hanger

Low

Temperat.

dry

Instructions for installation and use

+ 44 hidden pages
