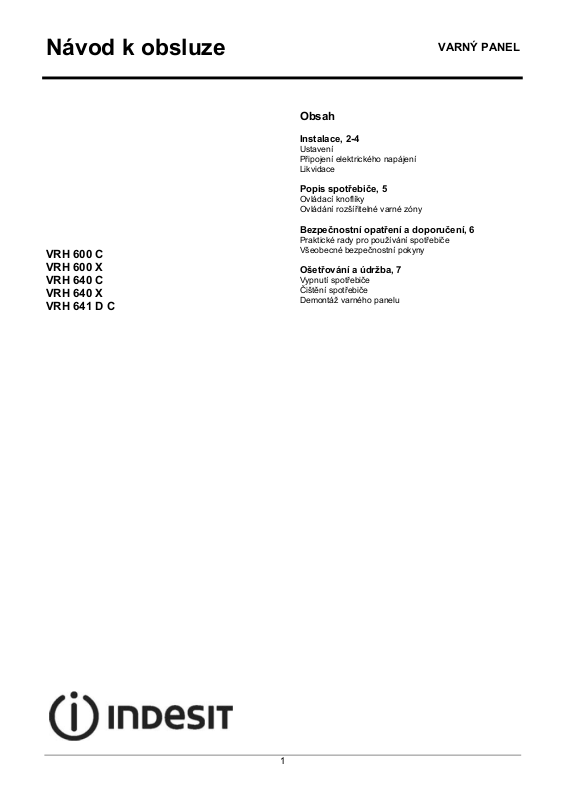

Návod k obsluze
VARNÝ PANEL
VRH 600 C
VRH 600 X
VRH 640 C
VRH 640 X
VRH 641 D C
Obsah
Instalace, 2-4
Ustavení
Připojení elektrického napájení
Likvidace
Popis spotřebiče, 5
Ovládací knoflíky
Ovládání rozšířitelné varné zóny
Bezpečnostní opatření a doporučení, 6
Praktické rady pro používání spotřebiče
Všeobecné bezpečnostní pokyny
Ošetřování a údržba, 7
Vypnutí spotřebiče
Čištění spotřebiče
Demontáž varného panelu
1
Instalace
! Před uvedením Vašeho nového spotřebiče do
provozu si laskavě přečtěte pozorně tento návod
k obsluze. Obsahuje důležité informace týkající se
bezpečného provozu, instalace a údržby spotřebiče.
! Uschovejte si laskavě tento návod k obsluze pro
nahlédnutí v případě budoucí potřeby. Předejte jej
případným novým vlastníkům spotřebiče.
Ustavení
! Uchovávejte veškerý obalový materiál mimo dosah
dětí. Může představovat nebezpečí uškrcení nebo
udušení. (Viz Bezpečnostní opatření a doporučení.)
! Spotřebič musí instalovat kvalifikovaný odborník ve
shodě s dodanými pokyny. Nesprávná instalace může
způsobit úraz/zranění osob, zvířat nebo může poškodit
majetek.
Vestavba spotřebiče
Pro zajištění správné funkce spotřebiče použijte
vhodnou skříňku.
• Nosná plocha musí být odolná proti teplu až do
teploty přibližně 100 °C.
• Pokud se má spotřebič instalovat nad troubu,
trouba musí být vybavena chladicím systémem s
nucenou ventilací.
• Vyvarujte se instalace varného panelu nad myčku
nádobí: Pokud se tomu nelze vyhnout, dejte mezi
oba spotřebiče vodotěsné oddělovací zařízení.
• Podle toho, který varný panel chcete instalovat,
musí mít skříňka následující rozměry (viz obrázek):
PŘIHRÁDKAPŘIHRÁDKA
TROUBA
TROUBA
S POMOCNÝM
S POMOCNÝM
VENTILÁTOREM
VENTILÁTOREM
PŘEDNÍ STRANA
PŘEDNÍ STRANA
VARNÉHO PANELU
VARNÉHO PANELU
NOSNÁ
NOSNÁ
PLOCHA
PLOCHA
SPODNÍ STRANA
SPODNÍ STRANA
VARNÉHO PANELU
VARNÉHO PANELU
Ventilace
Aby bylo možné přiměřené větrání a aby se předešlo
přehřátí okolních ploch, varný panel by se měl umístit
následovně:
• V minimální vzdálenosti 40 mm od zadní stěny
nebo jakékoliv svislé plochy.
• Tak, aby byla zachována minimální vzdálenost
20 mm mezi instalační dutinou a skříňkou pod ní.
2
vrch
vrch
Instalace
Upevnění
Zařízení se musí instalovat na dokonale vodorovnou
nosnou plochu.
Jakékoliv deformace způsobené nesprávným
připevněním by mohly ovlivnit vlastnosti a provoz
varného panelu.
Při vybírání délky šroubů montážních háků by se měla
zohlednit tloušťka nosné plochy:
• Tloušťka 30 mm: šrouby 17,5 mm
• Tloušťka 40 mm: šrouby 7,5 mm
Varný panel přimontujte následovně:
1. Použijte krátké šrouby s plochým spodkem
a přimontujte 4 vyrovnávací pružiny do otvorů
připravených uprostřed každé strany varného
panelu.
2. Dejte varný panel do dutiny, ujistěte se, že je
uprostřed a zatlačte dolů po celém obvodu, dokud
varný panel nepřilne k nosné ploše.
3. Pro varné panely se zvýšenými okraji: Po vložení
varného panelu do dutiny vložte 4 montážní háky
(každý má svůj čep) do spodních hran varného
panelu a pomocí šroubováku s dlouhou špičkou je
upevněte na místě, dokud sklo nepřilne k nosné
ploše.
! Šrouby pro vyrovnávací pružiny musejí zůstat
přístupné.
! Pro dodržení bezpečnostních norem spotřebič
nesmí po namontování přijít do styku s elektrickými
díly.
! Všechny díly, které zajišťují bezpečný provoz
spotřebiče, nesmí být možné demontovat bez pomoci
nářadí.
Připojení varného panelu k troubě
Tento spotřebič může pracovat, jen je-li připojen ke
konkrétní troubě uvedené v seznamu v souboru
přiložených dokumentů.
VRH 600 C - VRH 600 X - VRH 640 C - VRH 640 X
VESTAVNÉ KERAMICKÉ VARNÉ PANELY
BÍLÁ ČERVENÁ ŽLUTÁ MODRÁ ZELENÁ
BÍLÁ ČERVENÁ ŽLUTÁ MODRÁ ZELENÁ
TROUBA
TROUBA
VRH 641 D C
VESTAVNÉ KERAMICKÉ VARNÉ PANELY
MODRÁ BÍLÁ ČERVENÁ ŽLUTÁ ZELENÁ
MODRÁ BÍLÁ ČERVENÁ ŽLUTÁ ZELENÁ
TROUBA
TROUBA
3
