Indesit PR 642 IWH User Manual

PR 642 /I(WH)

Español

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1 Advertencias,4 Asistencia,10 Descripción del aparato,12 Instalación,27 Puesta en funcionamiento y uso,31 Precauciones y consejos,31 Mantenimiento y cuidados,32 Anomalías y soluciones,32

Italiano

Istruzioni per l’uso

PIANO

Sommario

Istruzioni per l’uso,1 Avvertenze,3 Assistenza,10 Descrizione dell’apparecchio,12 Installazione,15 Avvio e utilizzo,19 Precauzioni e consigli,19 Manutenzione e cura,20 Anomalie e rimedi,20

English

Operating Instructions

HOB

Contents

Operating Instructions,1 Warnings,3 Assistance,10 Description of the appliance,12 Installation,21 Start-up and use,25 Precautions and tips,25 Maintenance and care,26 Troubleshooting,26

Portuges

Instruções para a utilização

PLANO

Índice

Instruções para a utilização,1 Advertências,4 Assistência,11 Descrição do aparelho,12 Instalação,33 Início e utilização,37 Precauções e conselhos,37 Manutenção e cuidados,38 Anomalias e soluções,38

Česky

Pokyny pro použití

VARNÁ DESKA

Obsah

Pokyny pro použití,1 Upozornění,5 Servisní služba,11 Popis zařízení,13

Instalace,39

Uvedení do činnosti a použití,43 Opatření a rady,43 Údržba a péče,44 Identikace a řešení problémů,44

Slovensky

Български

Návod na použitie

VARNÁ DOSKA

Obsah

Návod na použitie,2

Upozornenie,5

Servisná služba,11

Popis zariadenia,13

Inštalácia,45 Uvedenie do činnosti a použitie,49

Opatrenia a rady,49

Údržba a starostlivosť,50 Identikácia a riešenie problémov,50

Magyar

Használati útmutató

Főzőlap

Tartalomjegyzék

Használati útmutató,2

Figyelmeztetések,6

Szerviz,11

A készülék leírása,13 Üzembe helyezés,51 Üzembe helyezés,55 Óvintézkedések és tanácsok,55 Karbantartás és ápolás,56

Hibaelhárítás,56

Инструкции за употреба

ГОТВАРСКИ ПЛОТ

Съдържание

Инструкции за употреба,2 Предупреждения,7 Техническо обслужване,11 Описание на уреда,14 Инсталиране,63 Пуск и експлоатация,67 Предпазни мерки и препоръки,67 Поддръжка и почистване,68 Отстраняване на неизправности,68

Русскии

Руководство по эксплуатации

ВАРОЧНАЯ ПАНЕЛЬ

Содержание

Руководство по эксплуатации,2 Предупреждения,8 Сервисное обслуживание,11 Описание изделия,14 Установка,70 Включение и эксплуатация,74 Предосторожности и рекомендации,74 Техническое обслуживание и уход,75 Неисправности и методы их устранения,75

Ελληνικά

Οδηγίες χρήσης

ΠΆΓΚΟΣ

Περιεχόμενα

Οδηγίες χρήσης,2 Προειδοποίηση,6 Τεχνική υποστήριξη,11 Περιγραφή της συσκευής,13 Εγκατάσταση,57 Εκκίνηση και χρήση,61 Προφυλάξεις και συμβουλές,61 Συντήρηση και φροντίδα,62 Ανωμαλίες και λύσεις,62

Қазақша

Пайдалану нұсқаулығы

ПЛИТА

Мазмұны

Пайдалану нұсқаулығы,2 Ескертулер,8 Көмек,11 Құрылғы сипаттамасы,14 Орнату,77 Қосу және пайдалану,81 Сақтандырулар мен кеңестер,81 Жөндеу және күтім,82 Ақаулықтарды жою,82

ATTENZIONE: In caso di danneggiamento del piano in vetro:

- spegnere immediatamente tutti i bruciatori e

Avvertenze

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con

ridotte capacità siche, sensoriali o mentali oppure

con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere una

amma/incendio con acqua, bensì bisogna spegnere l’apparecchio e coprire la amma per esempio con

un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare

oggetti sulle superci di cottura.

eventuali elementi riscaldanti elettrici e scollegare l’apparecchio dalla rete elettrica

- non toccare la superce dell’apparecchio.

Warnings

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or

oil can be dangerous and may result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Eliminare eventuali liquidi presenti sul coperchio

prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

ATTENZIONE: l’uso di protezioni del piano inappropriate può causare incidenti.

WARNING: Danger of re: do not store items on the

cooking surfaces.

Never use steam cleaners or pressure cleaners on the appliance.

Remove any liquid from the lid before opening it. Do

not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

CAUTION: the use of inappropriate hob guards can cause accidents.

CAUTION: In case of hotplate glass breakage:

- shut immediately off all burners and any electrical heating element and isolate the appliance from the power supply

- do not touch the appliance surface.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

ATENCIÓN: Si se dañara la supercie de vidrio:

- apague inmediatamente todos los quemadores y eventuales elementos calentadores eléctricos y desconecte el aparato de la red eléctrica.

- no toque la supercie del aparato.

Advertencias

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con grasas o aceites

sin vigilancia puede ser peligroso y provocar un

incendio. NUNCA intente apagar una llama/incendio

con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no deje objetos

sobre las supercies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa

antes de abrirla. No cierre la tapa de vidrio (si existe)

cuando los quemadores o la placa eléctrica todavía

están calientes.

El aparato no se debe poner en funcionamiento a

través de un temporizador externo o de un sistema

de mando a distancia.

Advertências

ATENÇÃO: Este aparelho e as suas partes

acessíveis aquecem muito durante a utilização.

É preciso ter atenção e evitar tocar os elementos

que aquecem. Manter afastadas as crianças com

menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam

adequadamente vigiadas ou caso tenham recebido

instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou

de alta pressão para limpar o aparelho.

Elimine os líquidos presentes na tampa antes de

abri-la. Não feche a tampa de vidro (se presente) se

os queimadores ou a chapa eléctrica ainda estiverem quentes.

O aparelho não é destinado a ser colocado em

funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

ATENÇÃO: O uso de protecções do plano

inadequadas pode causar incidentes.

kryt (je-li součástí) s ještě teplými plynovými hořáky

nebo elektrickou plotnou.

Přístroj není určen k uvedení do provozu pomocí externího časovače nebo samostatného systému dálkového ovládání.

ATENÇÃO: Em caso de danos do plano em vidro:

- desligue imediatamente todos os queimadores e eventuais elementos de aquecimento eléctricos e desligue o aparelho da rede eléctrica.

- não toque na superfície do aparelho.

UPOZORNNÍ: Použití nevhodných ochran varné desky može zposobit nehody.

UPOZORNĚNÍ: V případě prasknutí skla varné

desky:

- okamžitě vypněte všechny hořáky a jakákoli elektrická topná tělesa a odizolujte zařízení od

napájení,

- nedotýkejte se povrchu zařízení.

Upozornění

UPOZORNĚNÍ: Toto zařízení a jeho přístupné části dosahují během použití velmi vysoké teploty. Je třeba dávat pozor a zabránit styku s topnými články. Udržujte děti mladší 8 let v dostatečné vzdálenosti, pokud nejsou pod neustálým dohledem. Toto zařízení mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osoby bez zkušeností a znalostí, které se nacházejí pod náležitým dohledem nebo které byly poučeny ohledně použití zařízení bezpečným způsobem a které si uvědomují související nebezpečí. Děti si nesmí hrát se zařízením. Děti nesmí provádět operace čištění a údržby bez dohledu.

UPOZORNĚNÍ: Ponechání sporáku s ohřívanými tuky a oleji může být nebezpe-čné a může způsobit požár.NIKDY není třeba hasit plamen/požár vodou, ale je nutné vypnout zařízení a zakrýt plamen například víkem nebo hydrofobní dekou.

VAROVÁNÍ: Nebezpečí požáru, nenechávejte nic na vaření.

Nikdy nepoužívejte k čištění zařízení vyso-kotlaký parní čistič.

Upozornenie

UPOZORNENIE: Toto zariadenie a jeho prístupné časti dosahujú počas použitia veľmi vysokú teplotu. Je potrebné venovať pozornosť a zabrániť styku s výhrevnými článkami. Udržujte deti mladšie ako 8 rokov v dostatočnej vzdialenosti, ak nie sú pod neustálym dohľadom. Toto zariadenie môže byť použité deťmi staršími ako 8 rokov a osobami so zníženými fyzickými, senzorickými nebo duševnými schopnosťami nebo osobami bez skúseností a znalostí, ktoré sa nachádzajú pod náležitým dohľadom, alebo ktoré boli poučené ohľadne použitia zariadení bezpečným spôsobom a ktoré si uvedomujú súvisiace nebezpečenstvo. Deti sa nesmú hrať so zariadením. Operácie čistenia a údržby nesmú byť vykonávané deťmi bez dohľadu.

UPOZORNENIE: Ponechanie šporáku s ohrievanými tukmi a olejmi môže byť nebezpečné a môže spôsobiť požiar. NIKDY nie je potrebné hasiť plameň/požiar vodou, ale je potrebné vypnúť zariadenie a zakryť plameň

napríklad vekom alebo hydrofóbnou dekou.

Před otevřením krytu setřete případné kapaliny, které se na něm nacházejí. Neza-vírejte skleněný

VAROVANIE: Nebezpečenstvo požiaru, nenechávajte nič na varenie.

Nikdy nepoužívajte na čistenie zariadenia parné čistiace zariadenia alebo zariadenia s vysokým

tlakom.

Pred otvorením krytu zotrite prípadné tekutiny, ktoré sa na ňom nachádzajú. Nezavárajte sklenený kryt (ak je súčasťou), ak sú plynové horáky alebo elektrická platňa ešte teplé.

zárja el a készüléket, és takarja le a lángot például fedővel vagy tűzálló takaróval.

FIGYELEM: Tűzveszély! Ne tároljon semmit a főző felületeken!

A készülék tisztításához soha ne használ-jon gőztisztítót vagy nagynyomású tisz-títót.

Prístroj nie je určený na uvedenie do prevádzky pomocou externého časovača alebo samostatného systému diaľkového ovládania.

UPOZORNENIE: Použitie nevhodných ochrán varnej dosky môže spôsobiť nehody.

UPOZORNENIE: V prípade prasknutia skla varnej

dosky:

- okamžite vypnite všetky horáky a akékoľvek elektrické výhrevné telesá a odpojte zariadenie

z elektrickej siete,

- nedotýkajte sa povrchu zariadenia.

A fedő kinyitása előtt távolítsa el az összes folyadékot! Ne csukja be az üveg fedőt (típustól függően) ha a gáz égők vagy elektromos főzőmezők még melegek!

A készüléket nem szabad külső időmérővel vagy különálló távirányító rendszerrel használni.

FIGYELEM: A főzőlap nem megfelelő használata

balesetet okozhat.

VIGYÁZAT: Amennyiben a főzőlap üvege eltörne:

- azonnal kapcsoljon ki minden égőt és bármilyen elektromos fűtőegységet és válassza le a készüléket

az elektromos hálózatról

- ne érintse meg a készülék felületét.

Figyelmeztetések

FIGYELEM: A készülék és annak hozzáférhető részei a használat közben rendkívüli módon felmelegedhetnek. Vigyázzon, hogy nehogy hozzáérjen a fűtőelemekhez. Ha a gyermekek nincsenek folyamatos felügyelet alatt, tartsa távol a 8 éven aluli gyermekeket. Ezt a készüléket a 8 éves kort betöltött gyermekek, valamint a testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek csak megfelelő felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják. Vigyázzon, hogy a gyermekek ne játsszanak a készülékkel. A tisztítási és karbantartási műveleteket gyermekek felügyelet nélkül nem végezhetik.

FIGYELEM: A tűzhelyen felügyelet nélkül otthagyott zsír vagy olaj veszélyes lehet, és tüzet okozhat. SOHA ne próbálja meg vízzel eloltani a tüzet, hanem

Προειδοποίηση

ΠΡΟΣΟΧΉ: Η συσκευή αυτή και τα προσβάσιμα μέρη της καθίστανται πολύ θερμά κατά τη χρήση. Θα πρέπει να προσέχετε και να αποφεύγετε να αγγίζετε τα θερμαντικά στοιχεία. Κρατάτε μακριά τα παιδιά ηλικίας μικρότερης των 8 ετών ή να τα επιτηρείτε συνεχώς. Η παρούσα συσκευή μπορεί να χρησιμοποιηθεί από παιδιά μεγαλύτερα των 8 ετών και από άτομα με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες ή χωρίς εμπειρία και γνώση αν βρίσκονται υπό κατάλληλη επιτήρηση ή αν έχουν εκπαιδευτεί στη χρήση της συσκευής με τρόπο ασφαλή και αν αντιλαμβάνονται τους σχετικούς κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Οι ενέργειες καθαρισμού και συντήρησης δεν πρέπει να διενεργούνται από τα παιδιά χωρίς επιτήρηση.

ΠΡΟΣΟΧΉ: Είναι επικίνδυνο και μπορεί να προκληθεί πυρκαγιά αν αφήσετε φούρνο αφύλακτο με λίπη και λάδια. Δεν πρέπει ΠΟΤΕ να προσπαθείτε να σβήσετε μια φλόγα/πυρκαγιά με νερό, αλλά θα πρέπει να σβήσετε τη συσκευή και να καλύψετε τη φλόγα, για παράδειγμα, με ένα καπάκι ή μια πυρίμαχη κουβέρτα.

ΠΡΟΣΟΧΉ: Κίνδυνος πυρκαγιάς: Μην αφήνετε αντικείμενα στις επιφάνειες μαγειρέματος. Μη χρησιμοποιείτε ποτέ ατμοκαθαριστές ή μηχανήματα καθαρισμού σε υψηλή πίεση για τον καθαρισμό της συσκευής.

Απομακρύνετε ενδεχόμενα υγρά που υπάρχουν στο καπάκι πριν το ανοίξετε. Μην κλείνετε το γυάλινο καπάκι (αν υπάρχει) όσο οι καυστήρες αερίου ή η ηλεκτρική εστία είναι ακόμα θερμά.

Η συσκευή δεν είναι desitnato να τεθούν σε λειτουργία με τη βοήθεια ενός εξωτερικού χρονοδιακόπτη ή ένα απομακρυσμένο σύστημα ελέγχου.

ΠΡΟΣΟΧΉ: η χρήση ακατάλληλων προστατευτικών για την επιφάνεια μαγειρέματος μπορεί να προξενήσει ατυχήματα.

ΠΡΟΣΟΧΉ: Σε περίπτωση βλάβης της γυάλινης επιφάνειας:- σβήστε αμέσως όλους τους καυστήρες και ενδεχόμενα ηλεκτρικά θερμαντικά στοιχεία και αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυομην αγγίζετε την επιφάνεια της συσκευής.

инструктирани относно употребата на уреда от човек, отговорен за тяхната безопасност и запознат с произтичащите рискове. С уреда не трябва да си играят деца. Почистването и поддръжката на уреда не могат да се извършват от деца, без наблюдение.

ВНИМАНИЕ: Оставянето без контрол на котлон, върху който има мазнина или олио, е много опасно и може да предизвика пожар. НИКОГА не трябва да се прави опит да се гаси пламъка/ пожара с вода, а трябва веднага да се изключи уреда и пламъка да се покрие, примерно, с капак или с огнеустойчиво одеяло.

ВНИМАНИЕ: Риск от пожар: не оставяйте предмети върху повърхността за готвене.

За почистването на уреда, никога не използвайте уреди за почистване с пара или под високо налягане.

Премахнете евентуално наличните течности от капака, преди да го отворите. Не затваряйте стъкления капак (ако има такъв) когато газовите котлони или електрическите котлони са още топли.

Устройството не е пригодено да се включва с помощта на външен таймер или отделна система с дистанционно управление.

ВНИМАНИЕ: Използването на неподходящи защитни капаци за плота може да доведе до аварии.

Предупреждения

ВНИМАНИЕ: Този уред и неговите части се нагорещяват по време на употреба. Бъдете внимателни и избягвайте допира до нагорещените елементи. Деца под 8 години да се държат далеч от уреда, освен ако не са постоянно под наблюдение. Този уред може да се използва от деца, навършили 8 години, от хора с намалени физически, сетивни или умствени възможности или с липса на опит и знания, само ако са под наблюдението или са предварително

ВНИМАНИЕ: В случай на повреда на стъкления плот:

- загасете веднага всички горелки и евентуално нагрятите електрически елементи и изключете уреда от електрическата мрежа.

- не докосвайте повърхността на уреда.

Предупреждения

ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации.Будьте осторожны и не касайтесь нагревательных элементов.Не разрешайте детям младше 8 лет приближаться к изделию без контроля.Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

                                  

        

ВНИМАНИЕ: В случае повреждения стекла:

- Немедленно выключите все горелки и любые электрические нагревательные элементы и отключите устройство от сети.

- Не прикасайтесь к поверхности устройства.

Ескертулер

ЕСКЕРТУ: Құрылғы мен оның қол жететін бөліктері жұмыс кезінде қызуы мүмкін. Қыздыру элементтеріне тимеуге назар аударыңыз. 8-ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулақ ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және оған қызмет көрсетуге болмайды.

ЕСКЕРТУ: Плитада майға тамақ пісірген кезде бақылап тұрмау қауіпті болуы және өрт шығуға әкелуі мүмкін. Өртті ЕШҚАШАН сумен өшіруші болмаңыз, оның орнына құрылғыны өшіріп, жалынды жабыңыз, мысалы қақпақпен немесе өртенбейтін матамен.

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Удалите жидкость из крышки перед открытием. Не закрывать стеклянную крышку (если имеется) с газовыми горелками или электрическая плита еще горячая.

            

ВНИМАНИЕ: Использование несоответствующих план защиты может привести к несчастным случаям.

ЕСКЕРТУ: Өрт қаупі бар: пісіру беттерінде заттарды сақтамаңыз.

Автоматты түрде тазарту кезінде құрылғының беті ыстық болатындықтан балаларды одан алыс жерде ұстаңыз.

Металл заттарды (пышақтар, қасықтар, таба қақпақтары, т.б.) конфоркаға қоймаңыз, себебі олар қызып кетуі мүмкін.

Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен басқарылуға арналмаған.

АБАЙ БОЛЫҢЫЗ: сәйкес келмейтін конфоркалардың қорғану құралдарын пайдалану жазатайым оқиғаларға себеп болуы мүмкін.

НАЗАР АУДАРЫҢЫЗ: Егер шыны пісіру панелі зақымдалған жағдайда:

- тез арада барлық конфоркаларды және барлық мүмкіндіктегі қыздыру элементтерін өшіріңіз, сонымен қатар құрылғыны электр желісінен ажыратыңыз.

- қондырғының беткейін қолыңызбен ұстамаңыз.

Assistenza

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Assistance

! Never use the services of an unauthorised technician.

Please have the following information to hand:

• the type of problem encountered.

• the appliance model (Mod.).

• the serial number (S/N).

The latter two pieces of information can be found on the data plate located on the appliance.

The following information are applicable only for the UK and Republic of Ireland.

Repairs and After Sales

For product help and advice, repairs, spare parts or accessories, we’re here to help.

For local repair engineers - 03448 111 606 ROI - 0818 313 413

For Parts and Accessories visit:

parts.hotpoint.co.uk/shop

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione

dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente

che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.

Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede

la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven.

dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di

Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. aristonchannel.com.

Please remember to register your appliance at www.hotpointservice.co.uk to activate your 10 year parts guarantee.

Asistencia

Comunique:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el

aparato y/o en el embalaje.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de

funcionamiento.

En el SAT encontrará recambios, accesorios y productos especícos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Assistência

Comunique:

• o tipo de avaria

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identicação situada no aparelho e/ou na embalagem.

Τεχνική υποστήριξη

Γνωστοποιήστε:

• τον τύπο της ανωμαλίας

• το μοντέλο της μηχανής (Mod.)

• τον αριθμό σειράς (S/N) Αυτές οι τελευταίες πληροφορίες βρίσκονται στην ταμπελίτσα χαρακτηριστικών που βρίσκεται στη συσκευή.

Servisní služba

! Nikdy se neobracejte na neautorizované techniky.

Uveďte:

• Druh poruchy;

• Model zařízení (Mod.);

• Výrobní číslo (S/N). Tyto informace se nacházejí na štítku s jmenovitými údaji, umístěném na zařízení.

Servisná služba

! Vždy požiadať o pomoc oprávnených.

Uveďte:

• Typ anomálie;

• model zariadenia (Mod.)

• výrobné číslo (S/N) Tieto informácie sú uvedené na štítku s technickými údajmi, nachádzajúcom sa na zariadení a/alebo na obale.

Техническо обслужване

! Никога не използвайте услугите на неоторизиран техник.

Подгответе следната информация:

• тип на възникналия проблем.

• модел на уреда (Mod.).

• сериен номер (S/N). Тази информация се намира на табелката с данни върху уреда.

Сервисное обслуживание

Перед тем как обратиться в Центр Технического Обслуживания:

• тип неисправности;

• модель изделия (Мод.)

• номер тех. паспорта (серииныи №) Эти данные вы наидете на паспортнои табличке, расположеннои на изделии.

Szerviz

! Sohase hívjon engedéllyel nem rendelkező szakembert!

Adja meg az alábbiakat:

• az anomália típusa;

• a készülék modellje (Mod.)

• a készülék szériaszáma (S/N) Az utóbbi információk a készüléken elhelyezett adattáblán találhatók.

Көмек

Байланыс ақпараты:

• туындаған проблема түрі.

• құрылғының моделі (Мод.).

• сериялық нөмірі (С/н). Бұл ақпарат құрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.

Descrizione dell’apparecchio

Descripción del aparato

Vista d’insieme

1. Griglie di appoggio per RECIPIENTI DI COTTURA

2. BRUCIATORI GAS

3. Manopole di comando dei BRUCIATORI GAS

4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello

più adatto al diametro del recipiente da utilizzare.

• Manopole di comando dei BRUCIATORI GAS per la regolazione della

amma.

• Candela di accensione dei BRUCIATORI GAS permette l’accensione

automatica del bruciatore prescelto.

• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della

amma, interrompe l’uscita del gas.

Description of the appliance

Overall view

1. Support Grid for COOKWARE

2. GAS BURNERS

3. Control Knobs for GAS BURNERS

4. Ignition for GAS BURNERS

5. SAFETY DEVICES

• GAS BURNERS differ in size and power. Use the diameter of the cookware

to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS adjust the size of the ame.

• GAS BURNER IGNITION enables a specic burner to be lit automatically.

• SAFETY DEVICE stops the gas flow if the flame is accidentally

extinguished.

Vista en conjunto

1. Parrillas de apoyo para RECIPIENTES DE COCCIÓN

2. QUEMADORES A GAS

3. Mandos de los QUEMADORES A GAS

4. Bujía de encendido de los QUEMADORES A GAS

5. DISPOSITIVO DE SEGURIDAD

• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija

siempre el más adecuado para el diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS para la regulación de la llama.

• Bujía de encendido de los QUEMADORES A GAS: permite el encendido

automático del quemador.

• DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama,

interrumpe la salida de gas.

Descrição do aparelho

Vista de conjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA

2. QUEIMADORES A GÁS

3. Selectores de comando dos QUEIMADORES A GÁS

4. Vela para acender os QUEIMADORES A GÁS

5. DISPOSITIVO DE SEGURANÇA

• Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o

mais adequado ao diâmetro do recipiente a ser utilizado.

• Selectores de comando dos QUEIMADORES A GÁS para a regulação

da chama.

• Vela para acender os QUEIMADORES A GÁS permite o acendimento

automático do queimador escolhido.

• DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague

acidentalmente, interrompe a saída do gás.

Popis zařízení

A készülék leírása

Celkový pohled

1. Mřížky pro uložení NÁDOBY NA VAŘENĺ

2. PLYNOVÉ HOŘÁKY

3. Otočné ovladače PLYNOVÝCH HOŘÁKŮ

4. Zapalovací svíčka PLYNOVÝCH HOŘÁKŮ

5. BEZPEČNOSTNÍ ZAŘÍZENÍ

• PLYNOVÉ HOŘÁKY jsou různých rozměrů a výkonu. Zvolte si ten, který

je nejvhodnější pro průměr použité nádoby.

• Otočné ovladače PLYNOVÝCH HOŘÁKŮ pro ovládání plamene nebo

výkonu.

• Zapalovací svíčka PLYNOVÝCH HOŘÁKŮ umožňuje automatické

zapálení zvoleného hořáku.

• BEZPEČNOSTNÍ ZAŘÍZENÍ pro případ náhodného zhasnutí plamene

přeruší výstup plynu.

Popis zariadenia

Celkový pohľad

1. Oporné mriežky pre NÁDOBY NA PECENIE

2. PLYNOVÉ HORÁKY

3. Otocné ovládace PLYNOVÝCH HORÁKOV

4. Zapalovacia sviečka PLYNOVÝCH HORÁKOV

5. BEZPEČNOSTNÉ ZARIADENIE

A készülék áttekintése

1. Főzőedénytartó RÁCSOK

2. GÁZÉGŐK

3. Gázégő vezérlő TEKERŐGOMBOK

4. GYÚJTÓGYERTYA gázégők

5. BIZTONSÁGI SZERKEZET

• GÁZÉGŐK: Különböző méretűek és teljesítményűek. Válassza a

használni kívánt edény átmérőjének leginkább megfelelőt.

• Gázégő vezérlő TEKERŐGOMBOK: A teljesítmény szabályozására

szolgálnak.

• GYÚJTÓGYERTYA gázégők: A kiválasztott gázégő automatikus

meggyújtására szolgál.

• BIZTONSÁGI SZERKEZET: A láng véletlen kialvása esetén a gázellátás

kikapcsolására szolgál.

Περιγραφή της συσκευής

Συνολική άποψη

1. Εστίες απόθεσης για ΣΚΕΥΗ ΜΑΓΕΙΡΕΜΑΤΟΣ

2. ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ

3. Διακόπτες χειρισμού των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ

4. Κουμπί ανάφλεξης των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ

5. ΔΙΑΤΑΞΗ ΑΣΦΑΛΕΙΑΣ

• PLYNOVÉ HORÁKY majú rôzne priemery a rôzne výkony. Zvoľte si ten,

ktorý je najvhodnejší pre priemer použitej nádoby.

• Otočné ovladače PLYNOVÝCH HORÁKOV pre regulovanie plameňa.

• Zapalovacia sviečka PLYNOVÝCH HORÁKOV umožňuje automatické

zapálenie zvoleného horáka.

• BEZPEČNOSTNÉ ZARIADENIE pre prípad náhodného zhasnutia

plameňa preruší prívod plynu.

• ΚΑΥΣΤHΡΕΣ ΑΕΡIΟΥ είναι διαφόρων διαστάσεων και ισχύος. Επιλέξτε

τον πλέον κατάλληλο για τη διάμετρο του δοχείου προς χρήση.

• Επιλογείς χειρισμού των ΚΑΥΣΤHΡΩΝ ΑΕΡIΟΥ για τη ρύθμιση της

φλόγας.

• Σπινθηριστής ανάφλεξης των ΚΑΥΣΤHΡΩΝ ΑΕΡIΟΥ επιτρέπει το

αυτόματο άναμμα του επιλεγμένου καυστήρα.

• ΔΙAΤΑΞΗ ΑΣΦΑΛΕIΑΣ σε περίπτωση τυχαίου σβησίματος της φλόγας,

διακόπτει την έξοδο αερίου.

Описание на уреда

Құрылғы сипаттамасы

Общ преглед

1. Носеща скара за ГОТВАРСКИТЕ СЪДОВЕ

2. ГАЗОВИ ГОРЕЛКИ

3. Контролни превключватели за ГАЗОВИТЕ ГОРЕЛКИ

4. Запалване за ГАЗОВИТЕ ГОРЕЛКИ

5. МЕХАНИЗМИ ЗА БЕЗОПАСНОСТ

• ГАЗОВИТЕ ГОРЕЛКИ се различават по размер и мощност.

Използвайте диаметъра на готварския съд, за да изберете найподходящата горелка, с която да готвите.

• Контролните превключватели за ГАЗОВИТЕ ГОРЕЛКИ регулират

големината на пламъка.

• ЗАПАЛВАНЕТО ЗА ГАЗОВИ ГОРЕЛКИ позволява определена

горелка да се запали автоматично.

• МЕХАНИЗМЪТ ЗА БЕЗОПАСНОСТ спира потока от газ, ако пламъкът

бъде неволно изгасен.

Описание изделия

Общии вид

1. Опорные решетки для КАСТРЮЛЬ И СКОВОРОД

2. ГАЗОВЫЕ КОНФОРКИ

3. Регуляторы ГАЗОВЫХ КОНФОРОК

4. Свеча зажигания ГАЗОВЫХ ГОРЕЛОК

5. ЗАЩИТНОЕ УСТРОЙСТВО

Жалпы шолу

1. ЫДЫСТАРҒА арналған тіреуіш тор

2. ГАЗ КОНФОРКАЛАРЫ

3. ГАЗ КОНФОРКАЛАРЫН реттеу тұтқасы

4. ГАЗ ЖАНАРҒЫЛАРЫН тұтандыру оттығы

5. ҚОРҒАНЫС ҚҰРАЛЫ

• ГАЗ КОНФОРКАЛАРЫ өлшемі мен қуатына қарай әртүрлі болады.

Тамақ пісіру үшін тиісті оттықты ыдыстың диаметріне қарай таңдаңыз.

• ОТТЫҚТАРДЫ басқару тұтқалары жалынның өлшемін реттейді.

• ГАЗ ОТТЫҒЫНЫҢ ТҰТАТУ ҚҰРАЛЫ белгілі бір оттықты автоматты

түрде жандыруға мүмкіндік береді.

• ҚАУІПСІЗДІК ҚҰРЫЛҒЫСЫ жалын байқаусыз өшірілсе, газ ағынын

тоқтатады.

• ГАЗОВЫЕ КОНФОРКИ имеют разную мощность и размер. Выберите

конфорку, наиболее соответствующую диаметру используемой посуды.

• Регуляторы ГАЗОВЫХ КОНФОРОК служат для регуляции пламени.

• Свеча ЗАЖИГАНИЯ ГАЗОВЫХ КОНФОРОК для автоматического

зажигания нужной конфорки.

• УСТРОЙСТВО БЕЗОПАСНОСТИ при случайном гашении пламени

перекрывает подачу газа.

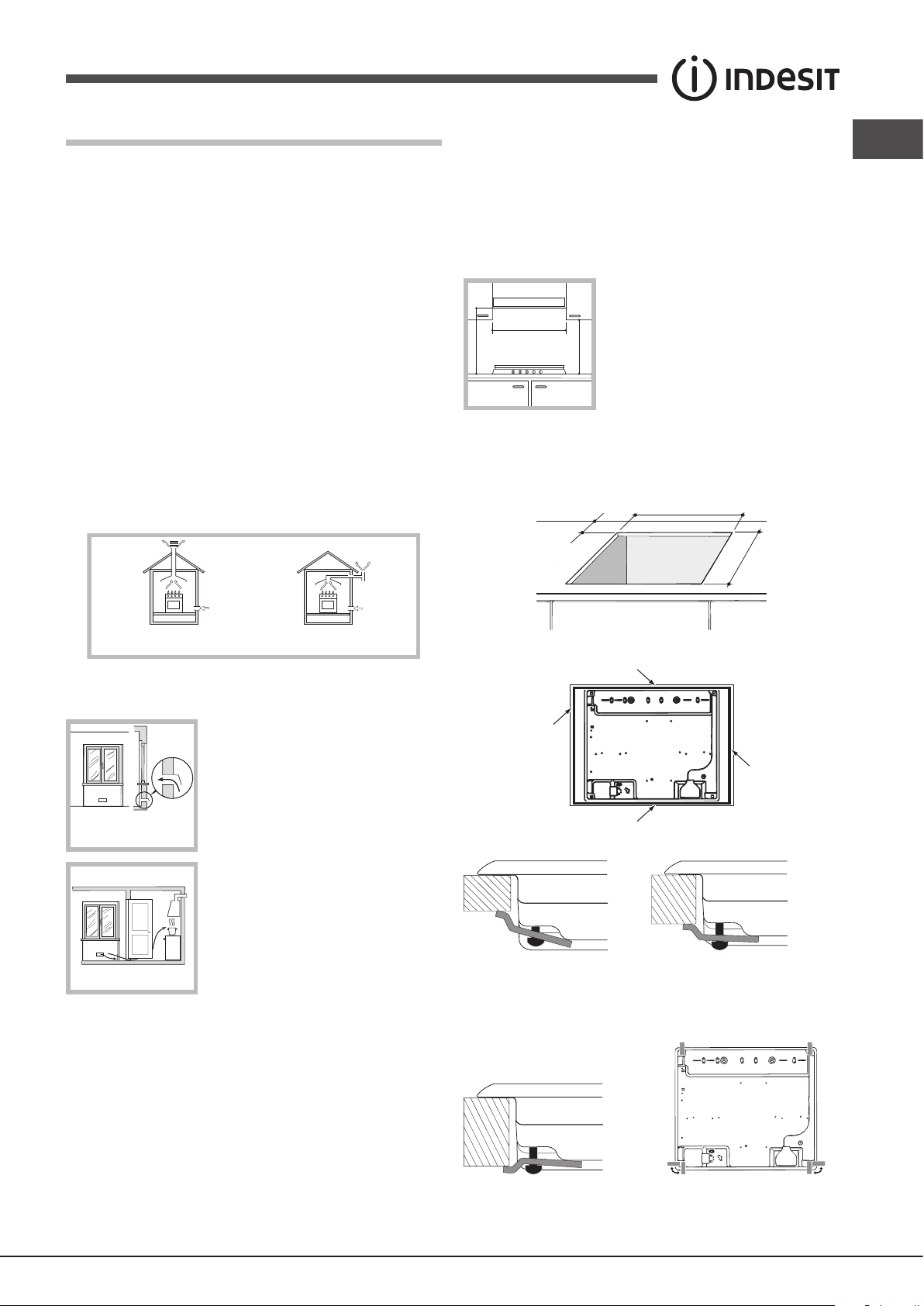

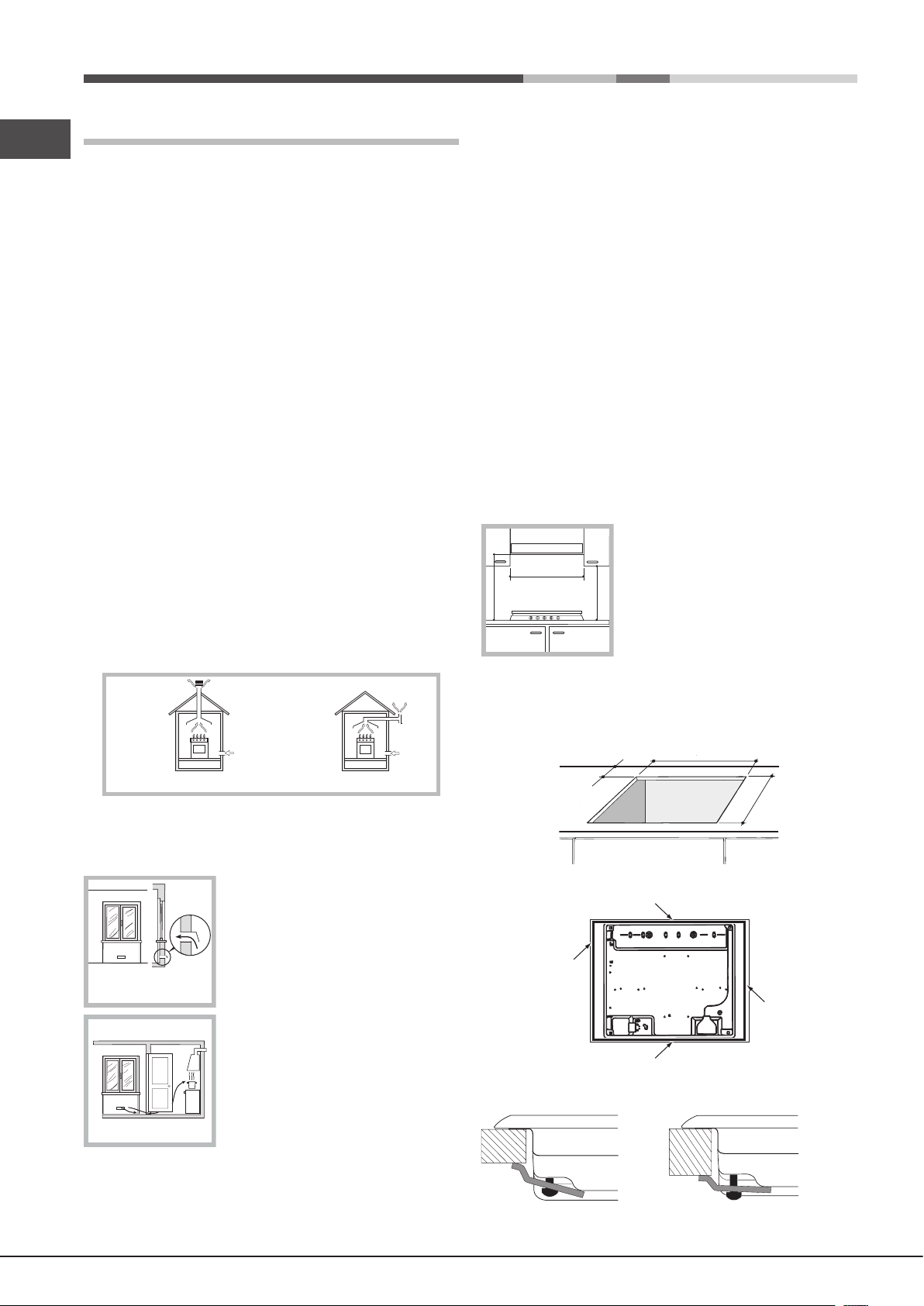

Installazione

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all’esterno

Esempi di aperture di ventilazione per l’aria comburente

Maggiorazione della fessura fra porta e pavimento

Locale adiacente

Locale da ventilare

555 mm

55 mm

475 mm

600mm min.

420mm min.

650mm min.

! È importante conservare questo libretto per poterlo consultare in ogni

momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata installazione può causare danni a

persone, animali o cose.

! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme Nazionali in

vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio.

il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a

temperature superiori ai 50°C.

Incasso

Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a anco, la cui altezza superi quella del piano di lavoro,

debbono essere situati ad almeno 200 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm (vedi gura).

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di

420 mm (vedi gura).

Allorchè il piano di cottura venga installato sotto

un pensile, quest’ultimo dovrà mantenere una

distanza minima dal top pari a 700 mm.

• Il vano del mobile dovrà avere le dimensioni indicate nella gura.

Sono previsti dei ganci di ssaggio che consentono di ssare il piano

su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è

consigliabile usare tutti i ganci a disposizione.

• Il locale deve prevedere un sistema che consenta l’afusso dell’aria

necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m installata.

• Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una

areazione supplementare, per esempio l’apertura di una nestra o una areazione più efcace, aumentando la potenza di aspirazione meccanica

se già esistente.

• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso.

Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture

verso l’esterno così da permettere l’evacuazione dal basso delle eventuali

fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo

/h per kW di potenza

Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio

• Prima di procedere al ssaggio al top, posizionare la guarnizione (in

tramite un condotto di almeno 100 cm

di sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti,

Schema di ssaggio dei ganci

dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con pericolo di incendio, o camere da letto.

Posizione gancio per top H=20mm Posizione gancio per top H=30mm Avanti

Posizione gancio per top H=40mm Dietro

! Usare i ganci contenuti nella “confezione accessori”

dotazione) lungo il perimetro del piano come rappresentato in gura.

• Nel caso in cui il piano non sia installato su di un forno incasso, è

560 mm.

45 mm.

necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x

560 mm (vedi gure).

! E’ possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme Norme Nazionali in vigore, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori

di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

Allaccio con tubo rigido (rame o acciaio)

! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas

all’apparecchio è lettato 1/2 gas maschio cilindrico.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per

il funzionamento con corrente alternata alla tensione e frequenza di

alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio

elettrico del piano e quello del forno deve essere realizzato separatamente,

sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il

lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione

deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici

autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste norme non vengano

Allaccio con tubo essibile in acciaio inossidabile a parete continua con attacchi lettati

Il raccordo di entrata del gas all’apparecchio è lettato 1/2 gas maschio

cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000

mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico essibile non

venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio o guarnizioni in gomma conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi

utilizzando una soluzione saponosa e mai una amma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta ssata nella parte inferiore del piano o

sull’imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. Togliere le griglie del piano e slare i bruciatori dalle loro sedi.

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli

con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei

bruciatori ed ugelli”).

3. Rimontare le parti eseguendo all’inverso le operazioni.

4. Al termine dell’operazione, sostituite la vecchia etichetta taratura con

quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri

Centri Assistenza Tecnica.

• Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell’aria primaria.

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire sulla vite di regolazione posta all’interno o di

anco all’astina del rubinetto no ad ottenere una piccola amma regolare.

3. Vericare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

rispettate.

4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in

Collegamenti elettrici

TARGHETTA CARATTERISTICHE

vedi targhetta caratteristiche

Questa apparecchiatura è conforme al Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 30-2-1.

ECODESIGN

caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca

o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

! Al termine dell’operazione sostituire la vecchia etichetta di taratura con

quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri

Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella

prevista, è necessario installare, sulla tubazione d’ingresso un appropriato regolatore di pressione (secondo le Norme Nazionali in vigore).

Caratteristiche dei bruciatori ed ugelli

Naturale P. C.S. = 37.78 MJ/m

Tabella 1 Gas Liquido Gas Naturale

Bruciatore

Rapido (R)

Semi Rapido (S)

Ausiliario (A)

Pressioni di alimentazione

* A 15°C e 1013,25 mbar-gas secco ** Propano P. C.S. = 50.37 MJ/Kg *** Butano P. C.S. = 49.47 MJ/Kg

Diametro

(mm)

100

Potenza termica

kW (p.c.s.*)

Nomin. Ridot.

3.00

1.65

1.00

0.70

0.40

Nominale (mbar) Minima (mbar) Massima (mbar)

By-pass

1/100

(mm)

Ugello

1/100

(mm) ***

218

120

28-30

Portata*

20 35

g/h

214

118

37 25 45

Ugello

1/100

(mm)

116(Y)

96(Z)

79(6)

Portata*

l/h

286

157

20 17 25

PR 642 /I(WH)

Avvio e utilizzo

Ø Diametro recipienti (cm)

Rapido (R)

Semi Rapido (S)

Ausiliario (A)

24 - 26

16 - 20

10 - 14

Bruciatore

Precauzioni e consigli

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

● Spento

Massimo

Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una amma o un

accenditore, premere a fondo e ruotare la manopola corrispondente in senso

antiorario no alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta

la manopola per circa 2-3 secondi nchè non si scalda il dispositivo che mantiene automaticamente accesa la amma .

Modelli sono dotati di accensione integrata all’interno della manopola. Per

accendere il bruciatore prescelto è sufciente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario no alla posizione di massima potenza, tenendola premuta no alla avvenuta accensione.

! Nel caso di una estinzione accidentale delle amme del bruciatore, chiudere

la manopola di comando e ritentare l’accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario no all’arresto (corrispondente al simbolo “●”).

Consigli pratici per l’uso dei bruciatori

Al ne di ottenere il massimo rendimento è utile ricordare quanto segue:

• Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al ne di evitare che le amme fuoriescano dal fondo dei recipienti.

• Utilizzare sempre recipienti a fondo piatto e con coperchio.

• Al momento dell’ebollizione ruotare la manopola no alla posizione di

minimo.

Per identicare il tipo di bruciatore fate riferimento ai disegni presenti nel

paragrafo “Caratteristiche dei bruciatori ed ugelli”.

• Per la massima stabilità dei recipienti, assicurarsi sempre che le griglie siano montate in modo corretto e che ogni recipiente sia centrato sul bruciatore.

• Le maniglie delle pentole devono essere posizionate in linea con una delle razze della griglia.

• Le maniglie delle pentole devono essere posizionate in modo da non sporgere oltre il bordo anteriore del piano di cottura.

massima stabilità.

L’aspetto più variabile in termini di stabilità delle pentole può essere spesso la pentola stessa (o il suo posizionamento durante l’uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le maniglie posizionate in linea con una delle razze della griglia offrono ovviamente la

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli

gurano sul libretto e sulla targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato,

perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone

adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso

(ad esempio: riscaldamento di ambienti) è da considerarsi improprio

e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando

l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì

afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini

compresi) con ridotte capacità siche, sensoriali o mentali, da persone

inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per

mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,

così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui riuti di apparecchia¬ture elettriche ed elettroniche (RAEE), prevede che gli elettrodo¬mestici non debbano essere smaltiti nel normale usso dei riuti solidi urbani. Gli apparecchi

dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Quando si acquista una nuova apparecchiatura equivalente si può

consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono

essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con supercie di vendita superiore a 400 mq). Per

ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione rubinetti gas

Con il tempo può vericarsi il caso di un rubinetto che si blocchi o presenti difcoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione

del rubinetto stesso.

Risparmiare e rispettare l’ambiente

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno

acqua possibile. Cucinare senza coperchio aumenterà notevolmente il

consumo in termini di energia.

• Usare pentole e padelle piatte.

• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare

l’assistenza, vediamo che cosa si può fare. Innanzi tutto vericare che non ci

siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Manutenzione e cura

Il bruciatore non si accende o la amma non è uniforme.

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulizia del piano di cottura

• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente

neutro.

• L’acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superci in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua, sugo, caffè, ecc.) prima che

si secchino.

• Pulire con acqua calda e detergente neutro, quindi asciugare con un panno morbido o una pelle di daino. In caso di sporco difcile, usare esclusivamente detergenti indicati per le superci in acciaio inox.

• Pulire le superci in acciaio inox solo con un panno morbido o una spugna.

• Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

• Non utilizzare pulitrici a getto di vapore.

• Non utilizzare prodotti inammabili.

• Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

Pulizia dei componenti del piano

• Pulire le parti smaltate e in vetro solo con un panno morbido o una spugna.

• Le griglie, i cappellotti e i bruciatori sono rimovibili per facilitarne la pulizia.

• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura

di eliminare eventuali incrostazioni e controllando che nessuna delle aperture del bruciatore sia otturata.

• Sciacquare e asciugare.

• Rimontare correttamente bruciatori e cappellotti nelle rispettive sedi.

• Nel riposizionare le griglie, assicurarsi che la zona di appoggio delle pentole sia allineata con il bruciatore.

• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un’accurata pulizia della parte terminale

della candelina per assicurarne il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, pulirli con un panno umido.

Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono correnti d’aria nelle vicinanze del piano.

La amma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

• Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per un tempo

sufciente ad attivare il dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d’aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.

• Le griglie sono state invertite.

! Per evitare danni all’accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

Installation

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

Examples of ventilation holes for comburant air.

Enlarging the ventilation slot between window and floor.

Adjacent Room

Room to be Vented

555 mm

55 mm

475 mm

600mm min.

420mm min.

650mm min.

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied professional according to the

instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

! This unit may be installed and used only in permanently ventilated rooms

in accordance with current national regulations. The following requirements

must be observed:

• The room must be equipped with an air extraction system that expels

any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

Fitting the appliance

The following precautions must be taken when installing the hob:

• Kitchen cabinets adjacent to the appliance and taller than the top of the hob must be at least 200 mm from the edge of the hob.

• Hoods must be installed according to their relative installation instruction

manuals and at a minimum distance of 650 mm from the hob (see gure).

• Place the wall cabinets adjacent to the hood at a minimum height of 420

mm from the hob (see gure).

If the hob is installed beneath a wall cabinet, the latter must be situated at a minimum of 700 mm above the hob.

• The installation cavity should have the dimensions indicated in the gure.

Fastening hooks are provided, allowing you to fasten the hob to tops that

are between 20 and 40 mm thick. To ensure the hob is securely fastened to the top, we recommend you use all the hooks provided.

• The room must also allow proper air circulation, as air is needed for

combustion to occur normally. The ow of air must not be less than 2 m3/h

per kW of installed power.

The air circulation system may take air directly from the outside by means of a pipe with an inner cross section of at least 100 cm

; the opening must not be vulnerable to any type of blockages.

The system can also provide the air needed for combustion indirectly, i.e. from adjacent rooms

tted with air circulation tubes as described

above. However, these rooms must not be communal rooms, bedrooms or rooms that

may present a re hazard.

• Intensive and prolonged use of the appliance may necessitate supplemental ventilation, e.g. opening a window or increasing the power of the air intake system (if present).

• Liquid petroleum gas sinks to the oor as it is heavier than air. Therefore, rooms containing LPG cylinders must also be equipped with vents to allow

gas to escape in the event of a leak. As a result LPG cylinders, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not

subject to heat produced by external sources (ovens, replaces, stoves,

etc. ) which could raise the temperature of the cylinder above 50°C.

• Before fastening the cooktop in place, position the seal (supplied) along

the perimeter of the countertop, as shown in the gure.

Hook fastening diagram

Hooking position for top H=20mm Hooking position for top H=30mm

Front

Hooking position for top H=40mm Back

! Use the hooks contained in the “accessory pack”.

• Where the hob is not installed over a built-in oven, a wooden panel must

560 mm.

45 mm.

be installed as insulation. This must be placed at a minimum distance of 20 mm from the lower part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be

removed. It is advisable to install the oven so that it rests on two strips of

wood, or on a completely at surface with an opening of at least 45 x 560

mm (see diagrams).

! The hob can only be installed above built-in ovens with a cooling ventilation system.

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data

plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated in the paragraph “Adapting to different types of gas.”

When using liquid gas from a cylinder, install a pressure regulator which

complies with current national regulations.

! Check that the pressure of the gas supply is consistent with the values

indicated in Table 1 (“Burner and nozzle specications”). This will ensure the safe operation and longevity of your appliance while maintaining efcient

energy consumption.

Connection with a rigid pipe (copper or steel)

! Connection to the gas system must be carried out in such a way as not to place any strain of any kind on the appliance.

There is an adjustable L-shaped pipe tting on the appliance supply ramp and this is tted with a seal in order to prevent leaks. The seal must always be replaced after rotating the pipe tting (seal provided with appliance). The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

Connecting a flexible jointless stainless steel pipe to a threaded attachment

The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

These pipes must be installed so that they are never longer than 2000 mm when fully extended. Once connection has been carried out, make sure that

the exible metal pipe does not touch any moving parts and is not compressed.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

• the appliance is earthed and the plug is compliant with the law.

• the socket can withstand the maximum power of the appliance, which is

indicated on the data plate.

• the voltage is in the range between the values indicated on the data plate.

• the socket is compatible with the plug of the appliance. If the socket is

incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by authorised technicians

only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

! Only use pipes and seals that comply with current national regulations.

Checking the tightness of the connection

! When the installation process is complete, check the pipe ttings for leaks using a soapy solution. Never use a ame.

Adapting to different types of gas

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Sticker are available from any of our Service Centres.

• Adjusting the burners’ primary air

Does not require adjusting.

• Setting the burners to minimum

1. Turn the tap to the low ame position;

2. Remove the knob and adjust the adjustment screw, which is positioned

in or next to the tap pin, until the ame is small but steady.

3. Having adjusted the ame to the required low setting, while the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the ame does not go out.

4. Some appliances have a safety device (thermocouple) tted. If the device fails to work when the burners are set to the low ame setting, increase this low ame setting using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation screw must be

fastened as tightly as possible.

! Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Stickers are available from any of our Service Centres.

! Should the gas pressure used be different (or vary slightly) from the

recommended pressure, a suitable pressure regulator must be tted to the

inlet pipe (in order to comply with current national regulations).

DATA PLATE Electrical

connections

see data plate

ECODESIGN

This appliance conforms to the EU Regulation no. 66/2014 implementing Directive 2009/125/EC. standard EN 30-2-1

Burner and nozzle specifications

Natural P. C.S. = 37.78 MJ/m

Table 1 Liquid Gas Natural Gas

Burner

Rapid (R)

Semi Rapid (S)

Auxiliary (A)

Supply pressures

* At 15°C and 1013,25 mbar - dry gas ** Propane P. C.S. = 50.37 MJ/Kg *** Butane P. C.S. = 49.47 MJ/Kg

Diameter

(mm)

100

Thermal Power

kW (p.c.s.*)

Nomin. Reduc.

3.00

1.65

1.00

Nominal (mbar) Minimum (mbar) Maximum (mbar)

0.70

0.40

By-pass

1/100

(mm)

Nozzle

1/100

(mm) ***

28-30

218

120

20 35

Flow*

g/h

214

118

37 25 45

Nozzle

1/100

(mm)

116(Y)

96(Z)

79(6)

Flow*

l/h

286

157

20 17 25

PR 642 /I(WH)

Start-up and use

Rapid (R)

Semi Rapid (S)

Auxiliary (A)

Ø Cookware Diameter (cm)

24 - 26

16 - 20

10 - 14

Burner

Precautions and tips

! The position of the corresponding gas burner is shown on every knob.

Gas burners

Each burner can be adjusted to one of the following settings using the corresponding control knob:

● Off

Minimum

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting.

Since the burner is tted with a safety device, the knob should be pressed

for approximately 2-3 seconds to allow the automatic device keeping the

ame alight to heat up. Models are equipped with an ignition button incorporated into the control knob. To

light a burner, simply press the corresponding knob all the way in and then turn it anti-clockwise to the “High” setting, keeping it pressed in until the burner lights.

! If a ame is accidentally extinguished, turn off the control knob and wait for

at least 1 minute before trying to relight it.

To switch off the burner, turn the knob in a clockwise direction until it stops

(when reaches the “●” position).

Practical advice on using the burners

To ensure the burners operate efciently:

• Use appropriate cookware for each burner (see table) so that the ames

• Always use cookware with a at base and a cover.

• When the contents of the pan reach boiling point, turn the knob to minimum.

To identify the type of burner, refer to the designs in the section entitled, “Burner

and Nozzle Specications”.

• For maximum stability, always make sure that the pan supports are

• Pan handles should be positioned in line with one of the support bars on

• Pan handle should be positioned so not to protrude beyond the front edge

greatest stability.

Maximum

do not extend beyond the bottom of the cookware.

correctly tted and that each pan is placed centrally over the burner.

the pan support grid.

of the hob.

The more variable aspect in terms of pan stability can often be the pan itself, (or the positioning of that pan during use).

Well balanced pans, with at bases that

are placed centrally over the burner, with the pan handles aligned with one

of the support ngers obviously offer the

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• This is a class 3 built-in appliance.

• Gas appliances require regular air exchange to maintain efcient

operation. When installing the hob, follow the instructions provided in the paragraph on “Positioning” the appliance.

• These instructions are only valid for the countries whose symbols

appear in the manual and on the serial number plate.

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or damp hands and feet.

• The appliance must be used by adults only for the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable

use of the appliance.

• The openings used for ventilation and dispersion of heat must never be covered.

• Always make sure the knobs are in the “●”/“○” position when the appliance is not in use.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work without having detached the plug from the mains.

• In case of malfunction, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Do not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

• The appliance is not intended to be operated by means of an external timer or separate remote-control system.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must

not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment.The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information

concerning the correct disposal of their old appliance.

Respecting and conserving the environment

• Cook your food in closed pots or pans with well-tting lids and use as little

water as possible. Cooking with the lid off will greatly increase energy consumption.

• Use purely at pots and pans.

• If you are cooking something that takes a long time, it’s worth using a pressure cooker, which is twice as fast and saves a third of the energy.

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the hob surface

• All the enamelled and glass parts should be cleaned with warm water and neutral solution.

• Stainless steel surfaces may be stained by calcareous water or aggressive detergents if left in contact for too long. Any food spills (water, sauce, coffee, etc.) should be wiped away before they dry.

• Clean with warm water and neutral detergent, and then dry with a soft

cloth or chamois. Remove baked-on dirt with specic cleaners for stainless

steel surfaces.

• Clean stainless steel only with soft cloth or sponge.

• Do not use abrasive or corrosive products, chlorine-based cleaners or pan scourers.

• Do not use steam cleaning appliances.

• Do not use ammable products.

• Do not leave acid or alkaline substances, such as vinegar, mustard, salt, sugar or lemon juice on the hob.

Troubleshooting

It may happen that the appliance does not function properly or at all. Before calling the service centre for assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and electrical supplies, and, in particular, that the gas valves for the mains are open.

The burner does not light or the ame is not even around the burner.

Check whether:

• The gas holes on the burner are clogged.

• All the movable parts that make up the burner are mounted correctly.

• There are draughts near the appliance.

The ame dies in models with a safety device.

Check to make sure that:

• You pressed the knob all the way in.

• You keep the knob pressed in long enough to activate the safety device.

• The gas holes are not blocked in the area corresponding to the safety device.

The burner does not remain lit when set to minimum.

Check to make sure that:

• The gas holes are not blocked.

• There are no draughts near the appliance.

• The minimum setting has been adjusted properly.

The cookware is unstable.

Check to make sure that:

• The bottom of the cookware is perfectly at.

• The cookware is positioned correctly at the centre of the burner.

• The pan support grids have been positioned correctly.

Cleaning the hob parts

• Clean the enamelled and glass parts only with soft cloth or sponge.

• Grids, burner caps and burners can be removed to be cleaned.

• Clean them by hand with warm water and non-abrasive detergent, removing any food residues and checking that none of the burner openings is clogged.

• Rinse and dry.

• Ret burners and burner caps correctly in the respective housings.

• When replacing the grids, make sure that the panstand area is aligned with the burner.

• Models equipped with electrical ignition plugs and safety device require

thorough cleaning of the plug end in order to ensure correct operation.

Check these items frequently, and if necessary, clean them with a damp

cloth. Any baked-on food should be removed with a toothpick or needle.

! To avoid damaging the electric ignition device, do not use it when the burners are not in their housing.

Gas tap maintenance

Over time, the taps may become jammed or difcult to turn. If this happens,

the tap must be replaced.

! This procedure must be performed by a qualied technician authorised by the manufacturer.

Instalación

En chimenea o tubo de chimenea ramificado (reservado a los aparatos de cocción)

Directamente al externo

Ejemplos de aperture de ventilación para aire comburente

Aumento de la ranura entre puerta y suelo

Habitación adyacente

Habitación por ventilar

555 mm

55 mm

475 mm

600mm min.

420mm min.

650mm min.

! Es importante conservar este manual para poder consultarlo en todo

momento. En caso de venta, de cesión o de mudanza, verifique que

permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal

profesionalmente calicado. Una instalación incorrecta puede producir daños

a personas, animales o cosas.

botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo del suelo

(sótanos, etc.) Es conveniente conservar en el ambiente sólo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción

directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de llevarla a temperaturas superiores a 50°C.

Empotramiento

Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la supercie

de trabajo, deben estar situados a 200 mm., como mínimo, del borde de la misma.

• Las campanas deben ser instaladas de acuerdo con los requisitos

establecidos en los manuales de instrucción de las mismas, siempre

manteniendo una distancia mínima de 650 mm (ver la gura).

• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la supercie de trabajo, de 420 mm. (ver la gura).

! Este aparato puede ser instalado y funcionar sólo en lugares ventilados permanentemente, de acuerdo a las prescripciones de las Normas Nacionales

en vigencia. Deben ser observados los siguentes requisitos:

• El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador

que entre automáticamente en funcionamiento cada vez que se enciende

el aparato.

• El espacio para el mueble deberá tener las dimensiones indicadas en la

gura. Se han previsto ganchos de jación que permiten jar la encimera a supercies de 20 a 40 mm. de espesor. Para un buena jación de la encimera, es aconsejable usar todos los ganchos que se suministran.

Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la supercie

de trabajo de 700 mm.

• El ambiente debe poseer un sistema que permita la entrada del aire

necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2 m3/h por cada kilovatio (kW) de potencia instalada.

El sistema puede tomar aire del exterior del

edicio a través de un conducto de 100 cm2, como mínimo, de sección útil de modo que no

pueda ser obstruido accidentalmente.

También puede hacerlo de manera indirecta, desde ambientes adyacentes que posean un

conducto de ventilación hacia el exterior, como

se describe más arriba, y que no sean partes

en común del inmueble, ambientes con peligro de incendio o dormitorios.

• Un uso intensivo y prolongado del aparato puede requerir una aireación

suplementaria, por ejemplo, la apertura de una ventana o una aireación

más ecaz aumentando la potencia de aspiración mecánica ya existente.

• Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen

botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las

• Antes de proceder a la jación a la encimera, coloque la junta (suministrada con el equipo) a lo largo del perímetro de la placa de cocción como se representa en la gura.

Esquema de jación de los ganchos

Posición del gancho para Posición del gancho para

supercies H=20mm supercies H=30mm

Adelante

560 mm.

45 mm.

• la tensión de alimentación eléctrica esté comprendida dentro de los valores

indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya

la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben

ser fácilmente accesibles.

Posición del gancho para Atrás

supercies H=40mm

! Use los ganchos contenidos en el “paquete de accesorios”

• Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos

listeles de madera o sobre una supercie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las guras).

! Es posible instalar la encimera sólo sobre hornos empotrados dotados de ventilación.

Conexión eléctrica

Las encimeras que poseen cable de alimentación tripolar, se fabrican para

funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno

empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como

para facilitar la eventual extracción del horno.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre

los contactos de 3 mm., dimensionado para esa carga y que responda a

las normas vigentes (el conductor de tierra no debe ser interrumpido por el

interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la

temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del

cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina

indicada en la placa de características;

! El cable no debe sufrir pliegues ni compresiones.

! El cable debe ser revisado periódicamente y sustituido sólo por técnicos

autorizados (ver Asistencia).

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

Conexión de gas

La conexión del aparato a la tubería o a la botella de gas se deberá efectuar

de acuerdo a lo prescripto por las Normas Nacionales vigentes, sólo después de haber vericado que el mismo está regulado para el tipo de gas con el

cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo “Adaptación a los distintos tipos de gas”.

En el caso de alimentación con gas líquido, desde botella, utilice reguladores

de presión conformes con las Normas Nacionales vigentes.

! Para un funcionamiento seguro, un adecuado uso de la energía y una

mayor duración del aparato, verique que la presión de alimentación cumpla con los valores indicados en la tabla 1 “Características de los quemadores

e inyectores”.

Conexión con tubo rígido (cobre o acero)

! La conexión a la red de gas se debe efectuar de modo que no provoque

esfuerzos de ningún tipo al aparato. En el tubo de alimentación del aparato se encuentra una unión en “L”

orientable, cuya estanqueidad está asegurada por una junta. Si resultara

necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato).

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

Conexión con tubo exible de acero inoxidable de pared continua con

uniones roscadas

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verique que el tubo metálico exible no permanezca en contacto con partes móviles o no quede aplastado.

! Utilice exclusivamente tubos y juntas estancas conformes a la Normas Nacionales en vigencia.

Control de la estanqueidad

! Finalizada la instalación, controle la perfecta estanqueidad de todas las

uniones utilizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas

Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta jada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores

efectuando las siguientes operaciones:

1. Quite las parrillas de la encimera y extraiga los quemadores.

2. Desenrosque los inyectores utilizando una llave tubular de 7mm. y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 “Características de los quemadores e inyectores”).

3. Vuelva a colocar las piezas realizando las operaciones en sentido

contrario.

4. Al nalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.

• Regulación de aire principal de los quemadores

Los quemadores no necesitan de ninguna regulación de aire principal.

• Regulación de los mínimos

1. Lleve la llave hasta la posición de mínimo;

2. Quite el mando y accione el tornillo de regulación situado en el interior

o al costado de la varilla de la llave hasta conseguir una pequeña llama

regular.

3. Verique que girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.

4. En los aparatos provistos del dispositivo de seguridad (termopar), si dicho

dispositivo no funcionara con los quemadores al mínimo, aumente la

capacidad de los mínimos utilizando para ello el tornillo de regulación.

5. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados

en los by-pass con lacre o un material equivalente.

! En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo.

! Al nalizar la operación, sustituya la anterior etiqueta de calibrado con la

correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.

! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.

PLACA DE CARACTERÍSTICAS Conexiones

eléctricas

ver placa de características

ECODISEÑO

Este aparato es conforme con el Reglamento (UE) nº 66/2014, por el que se aplica la Directiva 2009/125/CE. Reglamento EN 30-2-1

Características de los quemadores e inyectores

Natural P. C.S. = 37.78 MJ/m³

Tabla 1

Quemador Diametro

Ràpido (R)

Semi Ràpido (S)

Auxiliar (A)

Presiones de suministro

* A 15°C y 1013,25 mbar-gas seco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P. C.S. = 49,47 MJ/Kg

(mm)

100

Potencia t

kW (p.c.s*)

0,70

0,40

Nominal (mbar) Mínimo (mbar) Màximo (mbar)

rmica

NominalReduzido

3,00

1,65

1,00

By-pass

1/100 (mm)

Gas líquido Gas Natural

Inyector

1/100 (mm)

Capacidad*

g/h

***

218

120

28-30

20 35

214

118

37 25 45

Inyector

1/100 (mm)

116(Y)

96(Z)

79(6)

Capacidad*

l/h

286

157

20 17 25

PR 642 /I(WH)

Puesta en funcionamiento y uso

Rápido (R)

Semi Rápido (S)

Auxiliar (A)

Ø Diámetro Recipientes(cm)

24 - 26

16 - 20

10 - 14

Quemador

Precauciones y consejos

! En cada mando está indicada la posición del quemador a gas

correspondiente.

Quemadores a gas

El quemador elegido se puede regular con el mando correspondiente de la

siguiente manera:

● Apagado

Máximo

Mínimo

Para encender uno de los quemadores, acerque al mismo una llama o

un encendedor, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

En los modelos que poseen dispositivo de seguridad es necesario mantener presionado el mando durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama.

Modelos están dotados de encendido integrado dentro del mando. Para

encender el quemador elegido es suciente primero apretar a fondo el

mando correspondiente, luego girarlo en sentido antihorario hasta la posición

de máxima potencia, manteniéndolo apretado hasta que se produzca el

encendido.

! Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo.

Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo “●”).

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• Utilice recipientes adecuados para cada quemador (ver la tabla) con el n de evitar que las llamas sobresalgan por el fondo de los recipientes.

• Utilice siempre recipientes con el fondo plano y con tapa.

• Cuando se produce la ebullición, gire el mando hasta la posición de mínimo.

Para identicar el tipo de quemador ver los diseños presentes en el párrafo “Características de los quemadores y boquillas”.

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se reere a un aparato empotrable de clase 3.

• Para su correcto funcionamiento, los aparatos a gas necesitan un

regular cambio de aire. Verique que en su instalación se respeten

los requisitos contenidos en el párrafo correspondiente a la “Colocación”.

• Las instrucciones son válidas sólo para los países de destino, cuyos símbolos guran en el manual y en la placa de características.

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está

protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las

tormentas.

• No toque el aparato descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por

personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso.

El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero

el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para

intentar una reparación. Llame al Servicio de Asistencia Técnica (ver

Asistencia).

• No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica todavía están calientes.

• No está previsto que el aparato sea utilizado por personas (niños incluidos)

con reducidas capacidades físicas, sensoriales o mentales, por personas

inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no

hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a través de un

temporizador externo o de un sistema de mando a distancia.

• Para obtener la máxima estabilidad, asegurarse de que los soportes para los recipientes de cocción estén colocados correctamente y de que cada recipiente se encuentre en posición central sobre el quemador.

• Asegurarse de que los mangos de los recipientes de cocción estén

alineados con una de las barras de apoyo del soporte de los recipientes.

• Colocar los mangos de los recipientes de cocción de manera tal que no

sobresalgan con respecto al lado delantero de la encimera.

máxima estabilidad.

El aspecto más variable en cuanto a estabilidad de las cacerolas a menudo es la cacerola en sí (o su colocación durante

el uso). Unas cacerolas bien equilibradas,

con fondo plano, centradas sobre el

quemador, con el mango alineado con una

barra de la parrilla, ofrecen obviamente la

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/UE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser

recogidos selectivamente para optimizar la recuperación y reciclado de

los componentes y materiales que los constituyen, y reducir el impacto

en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para

informarse en relación a la correcta eleminación de su electrodoméstico

viejo.

Ahorrar y respetar el medioambiente

• Cocine los alimentos en ollas o sartenes cerrados con tapas que ajusten

bien y usen la menor cantidad de agua posible. Cocinar sin la tapa, aumentará enormemente el consumo de energía.

• Utilice ollas y sartenes completamente planos.

• Si usted está cocinando algo que toma mucho tiempo, vale la pena usar

una olla a presión, que es dos veces más rápido y ahorra un tercio de la

energía.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dicultad

para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

! Esta operación la debe efectuar un técnico autorizado por el fabricante.

Anomalías y soluciones

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpieza de la supercie de la placa

• Todas las partes esmaltadas y vitricadas deben limpiarse con agua tibia

y una solución de jabón neutro.

• Las supercies de acero inoxidable pueden mancharse debido a la cal del agua o al uso de detergentes abrasivos que se dejan en contacto durante mucho tiempo. Limpie los restos de alimentos (agua, salsas, café, etc.) antes de que se sequen.

• Limpie la placa con agua tibia y detergente neutro y séquela a fondo con un paño suave o una gamuza. Limpie los restos de alimentos quemados con productos especícos para supercies de acero inoxidable.

• Para las supercies de acero inoxidable utilice solo un paño suave o una

esponja.

• No utilice productos abrasivos o corrosivos, limpiadores con cloro ni estropajos metálicos.

• No utilice aparatos de limpieza con vapor.

• No emplee productos inamables.

• No deje sustancias ácidas o alcalinas, como vinagre, mostaza, sal, azúcar o zumo de limón sobre la placa.

Limpieza de las piezas de la placa

• Limpie las partes esmaltadas y vitricadas con un paño suave o una esponja.

• Para limpiarlas, es necesario quitar las parrillas, las tapas y los quemadores.

• Limpie estos accesorios a mano con agua tibia y detergente no abrasivo,

quite con cuidado los residuos de alimentos y compruebe que las aberturas de los quemadores no están obstruidas.

• Enjuague y seque con cuidado.

• Vuelva a colocar los quemadores y las tapas en su sitio.

• Al colocar las parrillas, asegúrese de que el área de las parrillas donde se apoyan las ollas está alineada con el quemador.

• Los modelos equipados con dispositivo de encendido eléctrico y dispositivos de seguridad requieren una limpieza exhaustiva del extremo

de la bujía para asegurarse un funcionamiento correcto. Compruebe estos elementos con frecuencia y si fuera necesario, límpielos con un

paño húmedo. Los restos de alimentos quemados deben eliminarse con

un palillo o una aguja.

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los oricios de salida de gas del quemador están obstruidos.

• Se han colocado correctamente todas las partes móviles que componen el quemador.

• Hay corriente de aire en las cercanías de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

• No ha presionado a fondo el mando.

• No ha mantenido presionado a fondo el mando por un tiempo suciente

como para activar el dispositivo de seguridad.

• Están obstruidos los oricios de salida del gas a la altura del dispositivo

de seguridad.

El quemador en posición de mínimo no permanece encendido.

Controle si:

• Están obstruidos los oricios de salida del gas.

• Hay corriente de aire en las cercanías de la encimera.

• La regulación del mínimo es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente es perfectamente plano.

• El recipiente está centrado en el quemador o en la placa eléctrica.

• Las parrillas fueron invertidas.

! Para evitar daños al dispositivo de encendido eléctrico, no lo utilice

si los quemadores están fuera de su alojamiento.

Instalação

Em chaminé ou tubo de chaminé ramificado (reservado aos aparelhos de cocçáo)

Directamente para fora

Exemplos de abertura de ventilação para ar comburente

Aumento da fenda entre porta e soalho

Local adjacente

Local a ser ventilado

555 mm

55 mm

475 mm

600mm min.

420mm min.

650mm min.

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o

mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas

em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal

prossional qualicado. Uma instalação errada pode causar danos a pessoas,

animais ou objectos.

! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem

ser observados os seguintes requisitos:

• O local deve prever um sistema de descarga para o externo dos fumos

de combustão, realizado mediante uma capa ou um ventilador eléctrico que entre automaticamente em função cada vez que se acender o

aparelho.

mesmo vazios ou parcialmente cheios, não devem ser instalados nem

guardados em lugares ou vãos a nível mais baixo do que o solo (caves

etc.). É oportuno deixar na cozinha apenas o cilindro sendo utilizado, colocado de maneira a não ser sujeito à acção directa de fontes de calor

(fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas

superiores a 50°C.

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as

seguintes regras:

• Os móveis situados ao lado, com altura superior aquela do plano de

trabalho, devem ser situados ao menos 200 mm do bordo do mesmo plano.

• Os exaustores devem ser instalados segundo os requisitos indicados nos

livretes de instruções dos próprios exaustores e, em todo o caso, a uma

distância mínima de 650 mm (veja a gura).

• Posicionar as partes suspensas adjacentes à capa em uma altura mínima

do top de 420 mm (veja a gura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho.

• O vão do móvel deverá ter as medidas indicadas na gura. Há ganchos prendedores que possibilitam prender o plano sobre um

top desde 20 até 40 mm. de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver.

• Na cozinha deve haver um sistema que possibilite um uxo de ar necessário para uma combustão regular. O uxo de ar necessário à

combustão não deve ser inferior a 3 m

/h para kW de potência instalada.

O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício

através de um tubo de pelo menos 100 cm2 de secção útil que não se entupa acidentalmente.

Outro sistema possível, seria o de capturar o ar em forma indirecta, a partir de locais

adjacentes que não constituam partes comuns

do imóvel, ambientes com perigo de incêndio,

nem quartos de dormir, que possuam um

conduto de ventilação comunicadora com a parte externa.

• Uma utilização intensa e prolongada do aparelho pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou

um sistema mais ecaz, aumentando a potência de aspiração mecânica,

se já existente.

• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnamse embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento

para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP,

• Antes de realizar a xação do tampo, posicionar a guarnição (fornecida) ao longo do perímetro do plano, da maneira apresentada na gura.

Esquema para prender os ganchos

Posição do gancho para H=20mm Posição do gancho para H=30mm

Frente

560 mm.

45 mm.

• a tensão de alimentação seja entre os valores da placa de identicação;

• a tomada seja compatível com a cha do aparelho. Em caso contrário,

substitua a tomada ou a cha; não empregue extensões nem tomadas

múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada

da corrente deve ser fácil.

Posição do gancho para H=40mm Atrás

! Utilize os ganchos fornecidos dentro da “embalagem dos acessórios”.

• Se o plano de cozedura não for instalado sobre um forno de encaixar,

é necessário inserir um painel de madeira como isolamento. O mesmo

deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas

de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560

mm. (veja as guras).

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser vericado periodicamente e substituído somente por

técnicos autorizados (veja a Assistência Técnica).

! A empresa exime-se de qualquer responsabilidade se estas regras não

forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter

controlado que o mesmo esteja regulado para o tipo de gás com o qual será

alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo “Adaptação a diferentes tipos de gás”.

Em caso de alimentação com gás líquido de botija, utilizar reguladores de

pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro, uma utilização de energia

apropriada e maior duração da aparelhagem, assegurar-se que a pressão

de alimentação respeite os valores indicados na tabela 1 “Características

dos queimadores e dos bicos”.

Ligação com tubo rígido (cobre ou aço)

! A ligação do sistema de gás deve ser realizada de maneira a não provocar

! É possível instalar o plano somente sobre fornos de encaixe equipados com

solicitações de nenhum género ao aparelho.

ventilação de arrefecimento.

Na rampa de alimentação do aparelho há uma junta em “L” dirigível, cuja

Ligação eléctrica

Os planos equipados com cabo de alimentação de três pólos são

predispostos para o funcionamento com uma corrente alternada na

tensão e a frequência de alimentação indicada na placa de identicação

retenção é assegurada por uma guarnição. Se for preciso girar a união será

absolutamente necessário trocar a guarnição de vedação (fornecida com

o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás

macho cilíndrica.

(situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de

encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar

uma eventual remoção do forno.

Ligação com tubo exível de aço inoxidável de parede contínua com

engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efectuada de maneira que o seu

comprimento, em condições de máxima extensão, não seja maior de 2.000

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma cha em conformidade com as normas para a carga

mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico exível não entre em contacto com as partes móveis ou que amassado.

indicada na placa de identicação.

No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

com as normas em vigor (a ligação à terra não deve ser interrompida pelo

interruptor). O cabo de alimentação deve ser colocado de maneira que em

nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

Controle da vedação

! Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

! O técnico instalador é responsável pela realização certa da ligação eléctrica

e da obediência das regras de segurança.

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual

Antes de efectuar a ligação, certique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência

estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante

as seguintes operações:

1. Tire as grades do plano e solte os queimadores do lugar.

da máquina, indicada na placa de identicação;

2. Desparafusar os bicos utilizando uma chave a tubo de 7mm, e substituí-

los com aqueles apropriados para o novo tipo de gás (ver tabela 1 “Características dos queimadores e dos bicos”).

3. Monte outra vez as partes, realizando estas operações na ordem contrária.

4. No nal da operação, troque a velha etiqueta de calibragem por outra corresponda ao novo tipo de gás utilizado, que se encontram nos nossos centros de assistência técnica.

• Regulação do ar primário dos queimadores

Os queimadores não necessitam de qualquer regulação de ar primário.

• Regulação dos mínimos

1. Coloque a torneira na posição de mínimo;

2. Retire o selector e ajuste o parafuso de regulação situado no interior ou

ao lado da haste da torneira até obter uma pequena chama regular.

3. Verique se ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.

4. Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no

mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.

5. Depois de realizar a regulação, restabeleça os lacres situados nos ‘by-pass’

com cera lacre ou materiais equivalentes.

! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo.

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica.

! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão

(conforme as Normas Nacionais em vigor).

PLACA DAS CARACTERÍSTICAS Ligações

eléctricas

ver quadro das características

CONCEPÇÃO ECOLÓGICA

Este aparelho é em conformidade com as Regulamento UE no. 66/2014 integrando a Directiva 2009/125/CE. Regulamento EN 30-2-1

Características dos queimadores e bicos

Natural P. C.S. = 37,78 MJ/m

Tabela 1

Queimador Diâmetro

Ràpido (R)

(mm)

100

Poténcia térmica

kW (p.c.s.*)

NominalReduzido

0,70

3,00

By-pass

1/100

(mm)

Gás Líquido Gás Natural

Capacidad*

214

Bico

1/100

(mm)

116(Y)

l/h

286

Bico

1/100

(mm)

Capacidad*

g/h

***

218

Semi Ràpido (S)

Auxiliar (A)

Pressões de alimentação

* A 15°C e 1013,25 mbars-gás seco ** Propano P. C.S. = 50,37 MJ/Kg. *** Butano P.C.S. = 49,47 MJ/Kg.

0,40

Nominal (mbar) Minima (mbar) Màxima

1,65

1,00

(mbar)

PR 642 /I(WH)

120

28-30

20 35

118

37 25 45

96(Z)

76(6)

157

20 17 25

Início e utilização

Rápido (R)

Semi Rápido (S)

Auxiliar (A)

Ø Diâmetro Recipientes (cm)

24 - 26

16 - 20

10 - 14

Queimador

Precauções e conselhos

! Em cada selector está indicada a posição do queimador de gás

correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da

seguinte maneira :

● Apagado

Máximo

Mínimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro,

fósforo ou acendedor automático, pressione e faça girar o selector escolhido

no sentido anti-horário até a posição de máxima potência. Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 2-3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Modelos são dotados de acendedor integrado internamente ao botão. Para

acender o queimador escolhido basta premer até o fundo e girar o respectivo manípulo no sentido anti-horário até a posição de máxima potência e mantê-lo premido até que se acenda.

! Se apagar-se acidentalmente a chama do queimador feche o botão de

comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “●”) na direcção horária até que se apague.

Conselhos práticos para utilização dos queimadores

Para obter a máxima performance é bom lembrar-se do seguinte:

• Utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objectivo de evitar que as chamas ultrapassem o fundo

dos recipientes.

• Utilize sempre recipientes de fundo chato e com tampa.

• No momento em que começar a ferver, rode o botão para a posição de

mínimo.

Para identicar o tipo de queimador, consultar os desenhos apresentados no parágrafo “Características dos queimadores e dos bicos”.

• Para a máxima estabilidade, verique se os suportes dos recipientes de

cozedura estão posicionados corretamente e se cada recipiente está

centrado no queimador.

• Verique se as pegas dos recipientes de cozedura estão alinhadas com

uma das barras de apoio do suporte dos recipientes.

• Posicione as pegas dos recipientes de cozedura de modo que não se

projetem para fora do lado dianteiro do plano de cozedura.

grelha oferecem obviamente a máxima estabilidade.

O aspecto mais variável em termos de estabilidade das panelas depende na maioria das vezes da própria panela (ou do seu posicionamento durante o uso).

Panelas bem equilibradas, com fundo plano, centradas no queimador e com as

pegas alinhadas com uma das linhas da

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3

• Para os aparelhos a gás funcionarem correctamente é necessário

uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo “Posicionamento” no momento da instalação”.

• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identicação

do aparelho.

• Este aparelho foi concebido para utilização de tipo não prossional no

âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio

protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés

estiverem molhados ou húmidos.

• O aparelho deve ser utilizado para cozinhar alimentos, somente por

pessoas adultas e conforme as instruções contidas neste livrete.

Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve

ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando

não estiver a utilizar o aparelho.

• Não puxe pelo cabo para desligar a cha da tomada eléctrica, pegue pela cha.

• Não realize limpeza nem manutenção sem antes ter desligado a cha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos

para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eléctrica ainda estiverem quentes.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso

crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por

pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso

do aparelho.

• Não permita que as crianças brinquem com o aparelho.

• O aparelho não é destinado a ser colocado em funcionamento por

meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de

maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2012/19/UE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no uxo normal dos resíduos sólidos urbanos. Os aparelhos

desactualizados devem ser recolhidos separadamente para optimizar a

taxa de recuperação e reciclagem dos materiais que os compõem e impedir

potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de

venda para solicitar informação referente ao local apropriado onde devem

depositar os electrodomésticos velhos.

Economia e respeito do meio ambiente

• Cozinhar os seus alimentos em panelas ou caçarolas fechadas com tampas bem ajustadas e usar o mínimo de água possível. Cozinhar com a tampa aberta aumentará aumentará ortemente o consumo de energia.

• Usar exclusivamente panelas e caçarolas planas.

• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é dua vezes mais rápido e poupa um terço da

energia.

Manutenção e cuidados

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente diculdades na rotação, portanto será necessário substituir a

torneira mesma.

! Esta operação deve ser efectuada por um técnico autorizado pelo

fabricador.

Anomalias e soluções

Pode acontecer do plano não funcionar ou não funcionar bem. Antes de

chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verique que não haja interrupções nas redes de alimentação

de gás e electricidade, especialmente se as torneiras do gás antes do plano estão abertas.

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpar a superfície da placa

• Todas as partes de esmaltadas e de vidro, devem ser limpas com água

quente e uma solução neutra.

• As superfícies em aço inoxidável podem car manchadas por água calcária ou detergentes agressivos, se carem em contacto com estes durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) deve ser limpo antes que seque.

• Limpe com água quente e detergente neutro e, de seguida, seque com

um pano macio ou camurça. Retire a sujidade acumulada com produtos

de limpeza especícos para superfícies de aço inoxidável.

• Limpe o aço inoxidável apenas com um pano macio ou com uma esponja.

• Não utilize produtos abrasivos ou corrosivos, produtos de limpeza à base de cloro, ou esfregões da louça.

• Não utilize aparelhos de limpeza a vapor.

• Não utilize produtos inamáveis.

• Não deixe substâncias ácidas ou alcalinas, tais como vinagre, mostarda, sal, açúcar ou sumo de limão, sobre a placa de fogão.

Limpar as partes da placa

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com uma esponja.

• Grelhas, tampas dos queimadores e queimadores, podem ser retirados

para limpeza.

• Limpe-os manualmente com água quente e detergente não abrasivo, removendo quaisquer resíduos de alimentos e vericando se nenhum dos orifícios do queimador está entupido.

• Enxague e seque.

• Torne a colocar os queimadores e as tampas corretamente nos respetivos

locais.

• Quando tornar a colocar as grelhas, certique-se de que a área onde assentam a panelas está alinhada com o queimador.

• Os modelos equipados com isqueiro elétrico e dispositivo de segurança,

exigem uma limpeza mais aprofundada da extremidade do acendedor

para garantir uma operação correta. Verique estas partes frequentemente e, se necessário, limpe-as com um pano húmido. Quaisquer restos de

alimentos devem ser retirados com um palito ou uma agulha.

O queimador não se acende ou a chama não é uniforme.

Foi controlado se:

• Estão entupidos os furos de saída do gás do queimador.

• Estão instalados correctamente todos os componentes móveis que compõem o queimador.

• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurança.

Foi controlado se:

• O botão não foi premido até o fundo.

• Não foi mantido premido até o fundo o botão durante um tempo suciente

para activar o dispositivo de segurança.

• Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança.

O queimador em posição de mínimo não permanece aceso.

Foi controlado se:

• Estão entupidos os furos de saída do gás.

• Há correntes de ar nas proximidades do plano.

• A regulação do mínimo não está correcta.

Os recipientes são instáveis.

Foi controlado se:

• O fundo do recipiente é perfeitamente plano.

• O recipiente está no centro do queimador ou na da chapa eléctrica.

• As grades foram invertidas.

! Para evitar danicar o isqueiro elétrico, não o utilize quando os

queimadores não estiverem instalados.

Instalace

•

! Před použitím vašeho nového zařízení si pozorně přečtěte tento návod. Je zdrojem důležitých informací týkajících se bezpečného použití, instalace a péče o zařízení.

! Uschovejte si jej, aby jej bylo možné kdykoli konzultovat. Odevzdejte jej případným novým majitelům zařízení.

Umístění

! Obalový materiál se musí nacházet mimo dosah dětí. Jeho přítomnost představuje riziko uškrcení nebo zadušení (viz Opatření a rady).

! Instalace zařízení musí být provedena kvalifikovaným personálem podle uvedených pokynů. Nesprávná instalace může způsobit ublížení na zdraví osob a zvířat nebo škody na majetku.

! Toto zařízení může být nainstalováno a používáno výhradně v nepřetržitě větraných místnostech, v souladu s platnými národními předpisy: Je třeba dodržet níže uvedené požadavky:

• Místnost musí být vybavena odsávacím systémem, který odstraní spaliny. Může být tvořen odsavačem nebo elektrickým ventilátorem, který bude automaticky uveden do činnosti při každém zapnutí zařízení.

Instalace zařízení

Při instalaci varné desky je třeba dodržet níže uvedená opatření:

• Skříňky kuchyňské linky, které sousedí s varnou deskou nebo se nacházejí nad ní, se musí nacházet ve vzdálenosti nejméně 200 mm od okraje varné

desky.

• Odsavače musí být nainstalovány v souladu s jejich návody pro instalaci, v minimální vzdálenosti 650 mm od varné desky (viz obrázek).

• Umístěte horní skříňky kuchyňské linky, které sousedí s odsavačem, do minimální výšky 420 mm nad varnou deskou (viz obrázek).

Když je varná deska nainstalována pod horní skříňkou kuchyňské linky, horní skříňka musí

600mm min.

být umístěna nejméně 700 mm nad varnou

deskou.

650mm min.

420mm min.

• Prostor pro instalaci musí mít rozměry uvedené na obrázku.

Spolu s varnou deskou jsou dodány také upevňovací háčky, které

umožňují upevnit varnou desku k pracovní desce s tloušťkou od 20 do 40 mm. Pro zajištění bezpečného připevnění varné desky k pracovní desce doporučujeme použít dodané háčky.

555 mm

55 mm

475 mm

Odvádění kouře prostřednictvím komína nebo rozvětvené kouřové trubky (vyhrazené pro zařízení na pečení

)

• Místnost musí dále umožňovat vhodný oběh vzduchu, protože vzduch je

Přímo ven

• Před připevněním varné desky umístěte po obvodu kuchyňské linky těsnění (dodané), a to způsobem znázorněným na obrázku.

běžně potřebný k hoření. Průtok vzduchu nesmí být menší než 2 m3/h pro každý kW instalovaného výkonu.

Systém oběhu vzduchu může odebírat vzduch přímo zvenčí, prostřednictvím trubky s vnitřním průměrem nejméně 100 cm2; otvor nesmí být

Příklady ventilačních otvorů pro vzduch podporující hoření

ohrožen žádným zablokováním.

Schéma upevnění háčků

Vedlejší místnost

Větraná místnost

Systém může dodávat vzduch potřebný k hoření i nepřímo, např. z vedlejších místností vybavených trubkami pro oběh vzduchu, v souladu s výše uvedeným popisem. Nesmí se však jednat o veřejné místnosti, ložnice nebo

Zvětšení spáry mezi dveřmi a podlahou

místnosti s rizikem vzniku požáru.

Poloha háčku pro přichycení k pracovní Poloha háčku pro přichycení k pracovní desce kuchyňské linky H=20mm desce kuchyňské linky H=30mm

• Intenzívní a dlouhodobé používání spotrebiče si může vyžadovat doplňující větrání, například otevření okna nebo účinnější větrání pro zvýšení výkonu

Přední část

mechanického odsávání, jestliže existuje.

• LPG klesá k podlaze, protože je těžší než vzduch. Proto musí být místnosti, ve kterých jsou uložené tlakové láhve s LPG, rovněž vybaveny odvzdušňovacími otvory, které umožní v případě úniku plynu jeho vyvětrání. Proto se částečně nebo zcela plné tlakové láhve s LPG nesmí

instalovat ani skladovat v místnostech nebo skladovacích prostorech,

které se nacházejí se pod úrovní terénu (sklepy apod.). Doporučuje se skladovat v místnosti pouze jednu tlakovou nádobu, která se právě používá a je umístěna tak, aby nebyla vystavena působení tepla produkovaného vnějšími zdroji (troubami, ohništi, pecemi apod.), které mohou způsobit

Poloha háčku pro přichycení k pracovní Zadní část desce kuchyňské linky H=40mm

zvýšení teploty tlakové láhve na teplotu nad 50 °C.

! Použijte háčky, které najdete v „balení příslušenství“.

• V případě, že varná deska nebude nainstalována na vestavěné troubě,

je třeba vložit dřevěný panel sloužící jako izolace. Musí být umístěn v minimální vzdálenosti 20 mm od spodní části samotné varné desky.

Ventilace

Aby byla zajištěna vhodná ventilace, je třeba odstranit zadní stěnu úložného prostoru. Doporučuje se nainstalovat troubu tak, aby se opírala o dvě dřevěné lišty nebo o rovnou plochu s otvorem nejméně 45 x 560 mm (viz obrázky).

! Výrobce neponese žádnou odpovědnost za nedodržení těchto bezpečnostních opatření.

Připojení k rozvodu plynu

Zařízení musí být připojeno k hlavnímu přívodu plynu nebo k tlakové láhvi s plynem v souladu s platnými národními předpisy. Před realizací připojení se ujistěte, že je varná deska kompatibilní s přívodem plynu, se kterým ji chcete používat. Není-li tomu tak, postupujte podle pokynů uvedených v odstavci „Přizpůsobení jiným druhům plynu“. V případě napájení tekutým plynem z tlakové láhve použijte regulátor tlaku odpovídající platným národním předpisům.

45 mm.

560 mm.

! Varná deska může být nainstalována výhradně nad vestavěné trouby s chladicím ventilačním systémem.

Připojení do elektrické sítě

Varné desky vybavené třípólovým napájecím kabelem jsou navrženy pro činnost se střídavým proudem při napětí a frekvenci, které jsou uvedeny na identifikačním štítku (je umístěn na spodní části zařízení). Zemnicí vodič napájecího kabelu je označen žlutozeleným izolačním pláštěm. Když má být zařízení nainstalováno nad elektrickou troubu, elektrické připojení varné desky a trouby musí být provedeno odděleně, a to z elektrických důvodů a kvůli snadnějšímu vyjmutí trouby.

Připojení napájecího kabelu do elektrické sítě

Proveďte instalaci standardní zástrčky odpovídající zátěži uvedené na identifikačním štítku zařízení. Zařízení musí být připojeno přímo do sítě s použitím omnipolárního jističe s minimální rozpínací vzdáleností kontaktů 3 mm, nainstalovaného mezi zařízení a síť. Jistič musí být vhodný pro uvedenou zátěž a musí být ve shodě s platnými elektrickými předpisy (zemnicí vodič nesmí být přerušen jističem). Napájecí kabel nesmí přicházet do styku s povrchy s vyšší teplotou než 50 °C.

! Instalatér musí zajistit správnou realizaci elektrického připojení v souladu s platnými bezpečnostními předpisy.

Před připojením zařízení k elektrickému napájení se ujistěte, že:

• zařízení je řádně uzemněno, a že jeho zásuvka odpovídá platným

předpisům.

• zásuvka je schopna snášet maximální výkon zařízení, uvedený na

identifikačním štítku.

• napájecí napětí se pohybuje v rozmezí hodnot uvedených na identifikačním

štítku.

• zásuvka je kompatibilní se zástrčkou zařízení. Když zásuvka není

kompatibilní se zástrčkou, požádejte autorizovaného technika o její výměnu. Nepoužívejte prodlužovací kabely ani rozvodky.

! Po ukončení instalace zařízení musí zůstat napájecí kabel a elektrická zásuvka snadno přístupné.

! Kabel se nesmí ohýbat ani stlačovat.

! Kabel musí být pravidelně kontrolován a dle potřeby vyměněn výhradně

autorizovanými techniky (viz Servisní služba).

! Zkontrolujte, že tlak přiváděného plynu je v souladu s hodnotami uvedenými v Tabulce 1 („Technické parametry hořáků a trysek“). To zajistí bezpečnost a dlouhou životnost vašeho zařízení při zachování účinné spotřeby energie.

Připojení prostřednictvím potrubí (měděného nebo ocelového)

! Připojení k rozvodu plynu musí být provedeno takovým způsobem, aby nedocházelo k žádnému druhu namáhání zařízení.

Na přípojce se nachází nastavitelná hadicová spojka ve tvaru L a je dodána spolu s těsněním za účelem předcházení únikům. Po každém otočení hadicové spojky je třeba vyměnit těsnění (těsnění dodaná se zařízením). Hadicová spojka je vybavena vnějším závitem 1/2 po plyn.

Připojení hadicové spojky z nerezavějící oceli k přípojce se závitem

Hadicová spojka je vybavena vnějším závitem 1/2 po plyn. Tyto hadice musí být nainstalovány tak, aby jejich délka při plném rozvinutí nepřesahovala 2000 mm. Pro realizaci připojení se ujistěte, že se kovová hadice nedotýká žádných pohybujících se součástí a že není stlačena.

! Používejte pouze hadice a těsnění vyhovující platným národním předpisům.

Kontrola těsnosti připojení

! Po dokončení procesu instalace zkontrolujte případné úniky z hadicových spojek použitím mýdlového roztoku. Nikdy nepoužívejte plameny.

Přizpůsobení různým druhům plynu

Pro přizpůsobení varné desky různým druhům plynu, které se liší od druhu, pro který byla deska vyrobena (uvedený na štítku připevněném ve spodní části desky nebo obalu), je třeba vyměnit trysky hořáků provedením následujících úkonů:

1. Odložte mřížky a vytáhněte hořáky z jejich uložení.

2. Odšroubujte trysky s použitím 7 mm trubkového klíče a nahraďte je těmi, které jsou vhodné pro nový druh plynu (viz tabulka 1 „Údaje hořáků a

trysek“).

3. Proveďte zpětnou montáž součástí realizací výše uvedených úkonů v opačném pořadí.

4. Po ukončení výměny nahraďte starý štítek se seřízením novým, který odpovídá nově používanému plynu; tento štítek lze získat v našich střediscích servisní služby.

• Regulace primárního vzduchu hořáků

Hořáky nevyžadují regulaci primárního vzduchu.

• Regulace primárního vzduchu hořáků

1. Přetočte otočný ovladač do polohy odpovídající minimu;;

2. Sejměte knoík otočného ovladače a prostřednictvím šroubu umístěného uvnitř nebo na boku dříku otočného ovladače seřiďte průtok až do dosažení pravidelného malého plamene.

3. Zkontrolujte, zda při rychlém přetočení otočného ovladače z polohy

odpovídající maximu do polohy odpovídající minimu nedojde ke zhasnutí

hořáku.

4. U zařízení vybavených bezpečnostním zařízením (termočlánkem) v případě chybějící činnosti zařízení s hořáky na minimu zvyšte jejich průtok prostřednictvím seřizovacího šroubu.

5. Po uskutečnění nastavení obnovte pečetě na obtoku pečetním voskem

nebo ekvivalentními materiál.

! V případě tekutých plynů musí být seřizovací šroub zašroubován až na doraz.

! Po ukončení výměny nahraďte starý štítek se seřízením novým, který

odpovídá nově používanému plynu; tento štítek lze získat v našich střediscích servisní služby.

! Když se tlak plynu liší (nebo mění) ve srovnání s předepsanou hodnotou, je třeba nainstalovat na vstupní potrubí regulátor tlaku (v souladu s platnými národními normami pro „Regulátory pro kanalizované plyny“).

IDENTIFIKAČNÍ ŠTÍTEK

Připojení do elektrické sítě

EKODESIGN

Zařízení bylo vyprojektováno, vyrobeno a uvedeno na trh v souladu s nařízením Komise (EU) č. 66/2014 doplňující směrnici č. 2009/125/ES. Nařízení EN 30-2-1

viz identifikační štítek

Parametry hořáku a trysky

Tabulka 1 LPG Zemní plyn (G20)

Hořák

Průměr

(mm)

Rychlý (R)

Polorychlý (S)

Pomocný (A)

Přívodní tlak

100

* Při 15 °C a 1013,25 mbar - suchý plyn ** Propan (G31) Výhřevnost = 50,37 MJ/kg *** Butan (G30) Výhřevnost = 49,47 MJ/kg Zemní plyn (G20) Výhřevnost = 37,78 MJ/m

Model

Třída

Tepelný výkon

(kW)

(spalné teplo*)

Jmenovitý Snížený

3.10

1.75

1.05

0.80

0.45

Jmenovitý (mbar) Minimální (mbar) Maximální (mbar)

Část plynu

Jmenovitý výkon (kW)

Obtok 1/100

(mm)

Tryska

1/100

(mm) ***(G30)

(1)

Průtok*

g/h

**(G31)

225

127

221

125

30 20 35

Elektrická část

Napětí a frekvence

Tryska

1/100

(mm)

116(Y)

96(Z)

79(6)

Průtok*

l/h

295

167

100

20 17 25

Výkon (W)

PR 642 /I(WH)

(1)

Hodnoty v g/h se vztahují k průtoku kapalnéhu plynu (butan, propan).

II2H3B/P

7,65 (556 g/h-G30) (546 g/h-G31)

PR 642 /I(WH)

220-240V~ 50/60Hz

0,6

Uvedení do činnosti a použití

Rychlý (R)

Polorychlý (S)

Pomocný (A)

Ø Průměr hrnců (cm)

24 - 26

16 - 20

10 - 14

Hořák

Opatření a rady

! Na každém otočném ovladači je uvedena odpovídající poloha plynového hořáku.

Plynové hořáky

Zvolený hořák může být regulován odpovídajícím otočným ovládačem následujícím způsobem:

● Vypnutý

Pro zapálení jednoho z hořáků přibližte k k hořáku plamen nebo zapalovač, stiskněte na doraz a pootočte příslušný otočný ovladač proti směru pohybu hodinových ručiček až do polohy maximálního výkonu. U modelů vybavených bezpečnostním zařízením je třeba přidržet otočný ovladač přibližně 2-3 sekund, dokud nedojde k ohřátí zařízení, které automaticky udrží plamen zapálený. Modely jsou vybaveny zapalováním integrovaným uvnitř otočného ovladače; K zapálení zvoleného hořáku stačí nejdříve stisknout na doraz příslušný otočný ovladač, poté jej otočit proti směru pohybu hodinových ručiček až do polohy odpovídající maximálnímu výkonu a přidržet jej ve stisknutém stavu až do uskutečnění zapálení.

! V případě náhodného zhasnutí plamene hořáku zavřete otočný ovladač a pokuste se o zapálení po uplynutí nejméně 1 minuty.

Pro zhasnutí hořáku stačí otočit otočný ovladač ve směru hodinových ručiček až do polohy vypnutí hořáku (odpovídající symbolu “●”)

Praktické rady pro použití hořáků.

Pro dosažení maximální účinnosti je vhodné pamatovat na následující doporučení:

• Používejte nádoby vhodné pro každý hořák (viz tabulka), abyste zabránili

• Pokaždé používejte nádoby s plochým dnem a víkem.

• V okamžiku varu otočte otočný ovladač až do polohy odpovídající minimu.

Při identikaci druhu hořáku vycházejte z nákresů uvedených v části nazvané „Technické parametry hořáků a trysek“.

• Aby se zachovala maximální stabilita, zkontrolujte si, zda jsou rošty pro

• Rukojeti varných nádob musí být otočeny tak, aby byly zarovnány s

• Otočte rukojeti varných nádob tak, aby nevyčnívaly z varné desky směrem

samozřejmě, maximální stabilitu.

Maximum

Minimum

vycházení plamenů kolem dna nádob.

varné nádoby správně osazeny a zda se každá varná nádoba nachází nad hořákem přesně uprostřed.

některým okrajem roštu.

dopředu.

Nejdůležitějším faktorem z hlediska stability bývá často samotný hrnec (nebo způsob, jakým je umístěný během vaření). Dobře vyvážené hrnce s plochým dnem, umístěné na hořáku přesně středem dna, s uchy otočenými souběžně s některým z paprsků mřížky hořáku, dosáhnou,

! Toto zařízení bylo navrženo a vyrobeno v souladu s mezinárodními bezpečnostními normami. Tato upozornění jsou uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst.

Základní bezpečnost

• Jedná se o vestavné zařízení třídy 3.

• Plynové zařízení vyžaduje pravidelnou výměnu vzduchu kvůli zachování účinné činnosti. Při instalaci varné desky postupujte dle pokynů uvedených v odstavci „Umístění“.

• Tento návod je platný pouze v zemích, jejichž symboly jsou uvedeny v návodu a na identikačním štítku.

• Toto zařízení bylo navrženo pro domácí použití a není určeno pro profesionální nebo průmyslové použití.

• Toto zařízení nesmí být nainstalováno v exteriéru, a to ani v případě, že se jedná o chráněný prostor. Jeho vystavení dešti nebo bouři je mimořádně nebezpečné.

• Nedotýkejte se zařízení bosýma nohama ani mokrýma nebo vlhkýma rukama či nohama.

• Zařízení musí být používáno výhradně dospělými osobami k přípravě jídel, a to dle pokynů uvedených v tomto návodu. Jakékoli jiné použití (např. pro ohřev místnosti) představuje nevhodné, a proto nebezpečné použití. Výrobce nemůže být považován za odpovědného za případné škody vyplývající z nesprávného, chybného nebo neracionálního použití.

• Ujistěte se, že se napájecí kabely dalších elektrospotřebičů nedostávají do styku s horkými součástmi trouby.

• Nezakrývejte ventilační otvory a otvory pro únik tepla.

• Pokaždé, když se zařízení nepoužívá, se ujistěte, že se otočné ovladače nacházejí v poloze „●“/„○“.

• Při odpojování zařízení nevytahujte zástrčku ze zásuvky taháním za kabel, ale tak, že uchopíte zástrčku.

• Nečistěte varnou desku ani neprovádějte její údržbu dříve, než vytáhnete zástrčku z elektrické sítě.

• V případě poruchy se v žádném případě nepokoušejte opravit zařízení vy sami. Opravy provedené nezkušenými osobami mohou způsobit úraz nebo chybnou činnost zařízení. Obraťte se na Servisní středisko (viz Servisní služba).

• Zařízení nesmí být používáno osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo duševními schopnostmi, neznalými osobami nebo osobami, které nemají zkušenosti s výrobkem. Tito jednotlivci musí být přinejmenším pod dohledem osoby zodpovědné za jejich bezpečnost nebo musí být předběžně poučeni o použití zařízení.

• Zabraňte tomu, aby si děti hrály se zařízením.

• Zařízení není určeno k použití prostřednictvím externích časovačů nebo samostatného systému dálkového řízení.

Likvidace

• Při likvidaci obalového materiálu dodržujte místní předpisy za účelem opětovného použití obalů.

• Evropská směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) předepisuje, aby elektrospotřebiče nebyly likvidovány v rámci běžného pevného domovního odpadu. Staré elektrospotřebiče musí být shromažďovány odděleně kvůli optimalizaci opětovného použití a recyklace materiálů, které omezují dopad na lidské zdraví a na životní prostředí. Symbol „přeškrtnutého koše“ na výrobku vám připomíná povinnost shromažďovat zařízení při jeho likvidaci odděleně.

Spotřebitelé mohou odevzdat své staré elektrospotřebiče na veřejných

sběrných místech nebo v případě, že jim to dovoluje národní legislativa, jej mohou vrátit prodejci při zakoupení nového podobného výrobku.

Většina výrobců elektrospotřebičů se aktivně podílí na vytváření systémů

pro správu sběru a likvidace starých elektrospotřebičů.

Identifikace a řešení problémů

Rešpektovanie a ochrana životného prostredia

• Jedlo varte v uzavretých hrncoch alebo panviciach s dobre priliehajúcimi pokrievkami a použite tak málo vody, ako je to možné. Varenie bez pokrievky výrazne zvýši spotrebu energie.

• Používajte iba ploché hrnce a panvice.

• Ak ohrievate niečo, čo trvá dlho, oplatí sa použiť tlakový hrniec, ktorý je dvakrát tak rýchlo a šetrí tretinu energie.

Údržba a péče

Vypnutí zařízení

Před jakoukoli operací odpojte zařízení ze sítě elektrického napájení.

Čištění povrchu varné desky

• Všechny smaltované a skleněné části čistěte teplou vodou a neutrálním

roztokem.

• Jestliže na plochách z nerezové oceli byla příliš dlouho vápenatá voda nebo agresivní čisticí prostředky, mohou na nich zůstat skvrny. Rozlité tekutiny (voda, omáčka, káva, apod.) je vhodné setřít dříve, než zaschnou.

• Po použití povrch umyjte vodou s neutrálním čisticím prostředkem a vysušte je měkkým hadříkem nebo jelenicí.

• Připečené nečistoty odstraňte speciálními čisticími prostředky pro nerezové

povrchy.

• Nerezové plochy čistěte pouze měkkým hadříkem nebo houbou.

• Nepoužívejte výrobky s drsnými částicemi, korozivní čisticí prostředky nebo prostředky na bázi chlóru a drátěnky.

• Nepoužívejte čisticí přístroje na páru.

• Nepoužívejte hořlavé přípravky.

• Na varné desce nenechávejte kyselé ani zásadité látky, jako ocet, hořčici, sůl, cukr nebo citronovou šťávu.

Může se stát, že zařízení nebude fungovat správně nebo že nebude fungovat vůbec. Dříve, než se telefonicky obrátíte na servisní středisko se žádostí o servisní zásah, zkontrolujte, zda můžete něco udělat sami. Především zkontrolujte, zda nedošlo k výpadku dodávky plynu nebo elektrické energie, a zejména, zda jsou plynové ventily hlavního přívodu otevřené.

Nedochází k zapálení hořáku nebo plamen nevychází z celého hořáku.

Zkontrolujte, zda:

• nejsou ucpané otvory pro výstup plynu;

• jsou správně namontované všechny pohyblivé součásti hořáku;

• v blízkosti zařízení nedochází k průvanu.

U modelů s bezpečnostním prvkem dochází ke zhasnutí plamene.

Proveďte kontrolu, abyste se ujistili, že:

• jste stiskli otočný ovladač až na doraz;

• držíte otočný ovladač stisknutý dostatečně dlouho pro aktivaci

• otvory pro výstup plynu nejsou zablokované právě v prostoru odpovídajícím

Při nastavení na minimum hořák nezůstane rozsvícen.

Proveďte kontrolu, abyste se ujistili, že:

• nejsou zablokované otvory pro výstup plynu;

• v blízkosti zařízení nedochází k průvanu;

• bylo správně provedeno nastavení minima.

Hrnec je nestabilní.

Proveďte kontrolu, abyste se ujistili, že:

• spodní část hrnce je dokonale plochá;

• hrnec je umístěn správně uprostřed hořáku;

• jsou správně umístěny opěrné mřížky.

bezpečnostního prvku;

bezpečnostnímu prvku.

Čištění částí varné desky

• Smaltované a skleněné části čistěte pouze měkkým hadříkem nebo

houbou.

• Mřížky, kryty hořáku a hořáky můžete k čištění odstranit.

• Vyčistěte je ručně teplou vodou a neabrazivním čisticím prostředkem, odstraňte všechny zbytky jídla a zkontrolujte, zdanení žádný otvor hořáku zanesený.

• Opláchněte a osušte.

• Hořáky a kryty hořáků opět správně nasaďte do příslušných umístění.

• Při usazování mřížek se přesvědčte, zda prostor stojanu nádoby odpovídá hořáku.

• Modely vybavené zástrčkami pro elektrické zapalování a bezpečnostním zařízením vyžadují důkladné čištění zástrčky, které zajistí jejich správnou funkčnost. Tyto součásti často kontrolujte a podle potřeby je vyčistěte vlhkým hadříkem. Připečené jídlo odstraňte párátkem nebo jehlou.

! Jsou-li hořáky vytažené ven, nepoužívejte elektrické zapalovací zařízení, mohlo by se poškodit.

Údržba plynových kohoutků

Časem může dojít k ucpání nebo k obtížnému otáčení kohoutků. V takovém případě je třeba provést jejich výměnu.

! Tento postup musí být proveden kvalikovaným technikem, který byl autorizován výrobcem.

Inštalácia

Odvádzanie dymu prostredníctvom komína alebo rozvetvenej dymovodnej rúrky (vyhradenej pre zariadenie na pečenie)

Priamo navonok

555 mm

55 mm

475 mm

Pred použitím vášho nového zariadenia si pozorne prečítajte tento návod. Sú v ňom uvedené dôležité informácie, týkajúce sa bezpečného použitia, inštalácie a starostlivosti o zariadenie.

! Uschovajte ho, aby ste doňho mohli kedykoľvek nahliadnuť. Odovzdajte ho prípadným novým majiteľom zariadenia.

Umiestnenie

! Obalový materiál sa musí nachádzať mimo dosahu detí. Predstavuje riziko uškrtenia alebo zadusenia (viď Opatrenia a rady).

! Inštalácia musí byť vykonaná kvalifikovaným technikom podl’a uvedených pokynov. Nesprávna inštalácia môže spôsobiť ubliženie na zdraví osôb a zvierat alebo škody na majetku.

! Toto zariadenie môže byť nainštalované a používané výhradne v nepretržite vetraných miestnostiach, v súlade s platnými národnými predpismi: Je potrebné dodržať nižšie uvedené požiadavky:

• Miestnosť musí byť vybavená odsávacím systémom, ktorý odstráni spaliny.

Môže byť tvorený odsávačom alebo elektrickým ventilátorom, ktorý bude automaticky uvedený do činnosti pri každom zapnutí zariadenia.

Inštalácia zariadenia

Pri inštalácii varnej dosky je potrebné dodržať nižšie uvedené opatrenia:

• Skrinky kuchynskej linky, ktoré susedia s varnou doskou alebo sa nachádzajú nad ňou, sa musia nachádzať vo vzdialenosti najmenej 200

mm od okraja varnej dosky.

• Odsávače musia byť nainštalované v súlade s návodom na inštaláciu, v minimálnej vzdialenosti 650 mm od varnej dosky (viď obrázok).

• Umiestnite horné skrinky kuchynskej linky, ktoré susedia s odsávačom, do minimálnej výšky 420 mm nad varnou doskou (viď obrázok).

Keď je varná doska nainštalovaná pod hornou

skrinkou kuchynskej linky, horná skrinka musí

600mm min.

byť umiestnená najmenej 700 mm nad varnou

doskou.

650mm min.

420mm min.

• Priestor pre inštaláciu musí mať rozmery uvedené na obrázku.

Spolu s varnou doskou sú dodané tiež upevňovacie háčiky, ktoré umožňujú

upevniť varnú dosku o pracovnú dosku s hrúbkou od 20 do 40 mm. Pre zaistenie bezpečného pripevnenia varnej dosky o pracovnú dosku odporúčame použiť dodané háčiky.

• V miestnosti musí byť zabezpečená dostatočná cirkulácia vzduchu, pretože vzduch sa pri horení spotrebuje. Cirkulácia vzduchu nesmie byť menšia

ako 2 m3/h pre každý kW inštalovaného výkonu.

Systém cirkulácia vzduchu môže odoberať

vzduch priamo zvonku, prostredníctvom rúrky

s vnútorným priemerom najmenej 100 cm2;

Príklady ventilačných otvorov pre vzduch podporujúci horenie

Priľahlá miestnosť

Miestnosť, ktorá má byť vetraná

otvor musí byť zabezpečený proti upchatiu.

Systém môže dodávať vzduch potrebný na horenie aj nepriamo, napr. z vedľajších miestností, vybavených rúrkami pre obeh vzduchu v súlade s vyššie uvedeným popisom. Nemôžu to byť ale verejné miestnosti, spálne alebo miestnosti s rizikom vzniku požiaru.

Zväčšenie medzery medzi dverami a podlahou

• Intenzívne a dlhodobé používanie spotrebiča si môže vyžadovať doplňujúce vetranie, napríklad otvorenie okna alebo účinnejšie vetranie na zvýšenie výkonu mechanického odsávania, ak existuje.

• LPG klesá k podlahe, pretože je ťažší ako vzduch. Preto miestnosti, v ktorých sú uložené tlakové fľaše s LPG, musia byť tiež vybavené ventilačnými otvormi, ktoré umožnia vyvetranie miestnosti v prípade úniku plynu. Preto sa čiastočne alebo úplne plné tlakové nádoby s LPG nesmú inštalovať ani skladovať v miestnostiach alebo skladovacích priestoroch, ktoré sa nachádzajú pod úrovňou terénu (pivnice, atď.). Odporúča sa skladovať v miestnosti len jednu, práve používanú tlakovú nádobu, umiestnenú tak, aby nebola vystavená pôsobeniu tepla, produkovaného vonkajšími zdrojmi (rúry, ohniská, pece, atď.), ktoré môžu spôsobiť zvýšenie teploty tlakovej nádoby na teplotu nad 50 °C.

• Pred pripevnením varnej dosky umiestnite po obvode kuchynskej linky

dodané tesnenie, spôsobom znázorneným na obrázku.

Schéma upevnenia háčikov

Poloha háčika pre prichytenie k Poloha háčika pre prichytenie k

pracovnej doske kuchynskej linky pracovnej doske kuchynskej linky H=20mm H=30mm

Predná časť

Poloha háčika pre prichytenie k Zadná časť

pracovnej doske kuchynskej linky

H=40mm

! Použite háčiky, ktoré sa nachádzajú v „balíčku s príslušenstvom“.

• Keď varná doska nie je nainštalovaná nad vstavanou rúrou, je potrebné

nainštalovať drevený panel slúžiaci ako izolácia. Tento panel musí byť umiestnený vo vzdialenosti najmenej 20 mm od spodnej časti varnej dosky.

Ventilácia

Na zaistenie vhodnej ventilácie je potrebné odmontovať zadný panel skrinky. Ďalej je vhodné nainštalovať rúru tak, aby sa opierala o dva drevené prúžky alebo na úplne plochý povrch s otvorom najmenej 45 x 560 mm (viď schémy).

! Výrobca neponesie žiadnu zodpovednosť, ak nebudú dodržané tieto bezpečnostné opatrenia.

Pripojenie k rozvodu plynu

Zariadenie musí byť pripojené k hlavnému prívodu plynu alebo k tlakovej nádobe s plynom v súlade s platnými národnými predpismi. Pred pripojením sa uistite, že je varná doska vhodná pre daný typ plynu. Ak tomu tak nie je, postupujte podľa pokynov uvedených v odseku „Prispôsobenie iným druhom

plynu“.

V prípade napájania tekutým plynom z tlakovej nádoby použite regulátor tlaku odpovedajúci platným národným predpisom.

45 mm.

560 mm.

! Varná doska môže byť nainštalovaná len nad rúry s ventiláciou.

Pripojenie do elektrickej siete

Varné dosky vybavené trojpólovým napájacím káblom sú navrhnuté pre činnosť so striedavým prúdom, s napätím a frekvenciou uvedenými na identifikačnom štítku (je umiestnený na spodnej časti zariadenia). Zemniaci vodič napájacieho kábla je označený žltozelenou izoláciou. Keď má byť zariadenie nainštalované nad elektrickú rúru, varná doska ako aj rúra musia byť pripojené ku zdroju el. energie samostatne a to z elektroinštalačných dôvodov, ako aj kvôli jednoduchšiemu vybratiu rúry.

Pripojenie napájacieho kábla do elektrickej siete

Nainštalujte štandardnú zástrčku odpovedajúcu záťaži uvedenej na identifikačnom štítku zariadenia. Zariadenie musí byť pripojené priamo do siete s použitím omnipolárneho ističa s minimálnou rozpínacou vzdialenosťou kontaktov 3 mm, nainštalovaného medzi zariadenie a sieť. Istič musí byť vhodný pre uvedenú záťaž a musí byť v zhode s platnými elektrickými predpismi (zemniaci vodič nesmie byť prerušený ističom). Napájací kábel nesmie prichádzať do styku s povrchmi s vyššou teplotou ako 50 °C.

! Inštalatér musí zaistiť správne elektrické pripojenie, v súlade s platnými bezpečnostnými predpismi.

Pred pripojením zariadenia k elektrickej sieti sa uistite, že:

• zariadenie je riadne uzemnené, a že jeho zásuvka odpovedá platným

predpisom.

• zásuvka je vhodná pre maximálny výkon zariadenia, uvedený na

identifikačnom štítku.

• napájacie napätie sa pohybuje v rozmedzí hodnôt uvedených na

identifikačnom štítku.

• zásuvka je vhodná pre zástrčku zariadenia. Ak zásuvka nie je vhodná

pre danú zástrčku, požiadajte autorizovaného technika o jej výmenu. Nepoužívajte predlžovacie káble ani rozvodky.

! Skontrolujte, či je tlak privádzaného plynu v súlade s hodnotami uvedenými v Tabuľke 1 („Technické parametre horákov a trysiek“). To zaistí bezpečnosť a dlhú životnosť vášho zariadenia pri zachovaní optimálnej spotreby energie.

Pripojenie prostredníctvom potrubia (medeného alebo oceľového)

! Zariadenie musí byť pripojené k rozvodu plynu tak, aby nedochádzalo k žiadnemu namáhaniu.

Na prípojke sa nachádza nastaviteľná hadicová spojka v tvare L a je dodaná spolu s tesnením kvôli predchádzaniu únikom. Po každom otočení hadicovej spojky je potrebné vymeniť tesnenie (tesnenie dodané so zariadením). Hadicová spojka je vybavená vonkajším závitom 1/2 pre plyn.

Pripojenie hadicovej spojky z nehrdzavejúcej ocele k prípojke so závitom

Hadicová spojka je vybavená vonkajším závitom 1/2 pre plyn. Tieto hadice musia byť nainštalované tak, aby ich dĺžka pri plnom rozvinutí nepresahovala 2 000 mm. Po pripojení sa uistite, že kovová hadica sa nedotýka žiadnych pohybujúcich sa častí a že nie je stlačená.

! Používajte len hadice a tesnenia vyhovujúce platným národným predpisom.

Kontrola tesnosti pripojenia

! Po dokončení inštalácie skontrolujte prípadné úniky z hadicových spojok použitím mydlového roztoku. Nikdy nepoužívajte plameň.

Prispôsobenie rôznym druhom plynu

Na prispôsobenie varnej dosky rôznym druhom plynu, odlišným od toho, pre ktorý bola vyrobená (uvedený na štítku pripevnenom v spodnej časti dosky alebo obalu), je potrebné vymeniť trysky horákov podľa nasledujúcich

pokynov:

1. Odložte mriežky a vytiahnite horáky z ich uložení.

2. Odskrutkujte trysky s použitím 7mm trubkového kľúča a nahraďte ich tými, ktoré sú vhodné pre nový druh plynu (viď tabuľka 1 „Parametre horákov

a trysiek“).

3. Vykonajte spätnú montáž tak, že budete postupovať v opačnom poradí ako pri demontáži.

4. Po výmene nahraďte starý štítok s nastavením za nový, ktorý zodpovedá novému používanému plynu; tento štítok je možné zadovážiť v našich strediskách servisnej služby.

• Regulácia primárneho vzduchu horákov

Horáky varnej dosky nevyžadujú reguláciu primárneho vzduchu.

! Po ukončení inštalácie zariadenia musia zostať napájací kábel a elektrická zásuvka ľahko prístupné.

! Kábel nesmie byť ohýbaný ani stláčaný.

! Kábel musí byť pravidelne kontrolovaný a podľa potreby vymenený výhradne

autorizovaným technikom (viď Servisná služba).

• Nastavenie minimálnych hodnôt

1. Pretočte otočný ovládač do polohy odpovedajúcej minimu.

2. Odložte gombík otočného ovládača a prostredníctvom skrutky, umiestnenej vo vnútri alebo na boku drieku otočného ovládača, nastavte prietok, až kým nedosiahnete pravidelný malý plameň.

3. Skontrolujte, či pri rýchlom pretočení otočného ovládača z polohy odpovedajúcej maximu do polohy odpovedajúcej minimu, nedôjde

k zhasnutiu horáka.

4. Na zariadeniach vybavených bezpečnostným systémom (termočlánkom), ak zariadenie s horákmi na minime nie je v činnosti, zvýšte prietok

prostredníctvom nastavovacej skrutky.

5. Po nastavení obnovte pečate na obtoku pečatným voskom alebo ekvivalentným materiálom.

! Pri použití tekutých plynov musí byť nastavovacia skrutka zaskrutkovaná až na doraz.

! Po výmene nahraďte starý štítok s nastavením za nový, ktorý zodpovedá novému používanému plynu; tento štítok je možné zadovážiť v našich strediskách servisnej služby.

! Keď sa tlak použitého plynu líši (alebo mení) v porovnaní s predpísanou hodnotou, je potrebné nainštalovať na vstupné potrubie regulátor tlaku (v súlade s Národnými normami v platnom znení „regulátory pre plyny vedené

potrubím“).

IDENTIFIKAČNÝ ŠTÍTOK

Pripojenie do elektrickej siete

EKODIZAJN

Zariadenie bolo vyprojektované, vyrobené a uvedené na trh v súlade s nariadením

doplňujúca smernicu č. 2009/125/ES. Norma EN 30-2-1

viď identifikačný štítok

Komisie (EÚ) č. 66/2014

Parametre horáka a trysky

PR 642 /I(WH)

Tabuľka 1 LPG Zemný plyn (G20)

Horák

Rýchly (R)

Polorýchly (S)

Pomocný (A)

Prívodný tlak

* Pri 15 °C a 1013,25 mbar - suchý plyn ** Propán (G31) Výhrevnosť = 50,37 MJ/kg *** Bután (G30) Výhrevnosť = 49,47 MJ/kg Zemný plyn (G20) Výhrevnosť = 37,78 MJ/m

Model

PR 642 /I(WH)

II2H3B/P

Priemer

(mm)

100

Tepelný výkon

(kW)

(spalné teplo*)

Menovitý Znížený

3.10

1.75

1.05

Menovitý (mbar) Minimálny (mbar) Maximálny (mbar)

Časť plynu

7,65 (556 g/h-G30) (546 g/h-G31)

0.80

0.45

Menovitý výkon (kW)Trieda

Obtok 1/100

(mm)

Tryska

1/100

(mm) ***(G30)

(1)

225

127

Elektrická časť

Napätie a kmitočet

220-240V~ 50/60Hz

Prietok*

g/h

**(G31)

30 20 35

221

125

Tryska

1/100

(mm)

116(Y)

96(Z)

79(6)

Výkon (W)

Prietok*

l/h

295

167

100

20 17 25

0,6

)

Hodnoty vyjadrené v g/h sa vzťahujú na hmotnostné prietoky kvapalného plynu (bután, propán).

Uvedenie do činnosti a použitie

Opatrenia a rady

! Na každom otočnom ovládači je uvedená odpovedajúca poloha plynového

horáka.

Plynové horáky

Zvolený horák môže byť regulovaný odpovedajúcim otočným ovládačom nasledujúcim spôsobom:

● Vypnutý

Maximum

Minimum

Pre zapálenie jedného z horákov, priblížte k nemu plameň alebo zapaľovač, stlačte na doraz príslušný otočný ovládač a potočte ním proti smeru pohybu hodinových ručičiek, až do polohy maximálneho výkonu. Pri modeloch vybavených bezpečnostným systémom je potrebné pridržať otočný ovládač približne 2-3 sekúnd, kým nedôjde k ohriatiu zariadenia, ktoré automaticky udrží plameň zapálený. Modely sú vybavené zapaľovaním, vstavaným vo vnútri otočného ovládača. Na zapálenie zvoleného horáka stačí najprv stlačiť na doraz príslušný otočný ovládač, potom ho otočiť proti smeru pohybu hodinových ručičiek, až do polohy odpovedajúcej maximálnemu výkonu, a pridržať ho v stlačenom stave, až kým sa horák nezapáli.

! V prípade náhodného zhasnutia plameňa horáka zatvorte otočný ovládač a

pokúste sa znovu o zapálenie po uplynutí najmenej 1 minúty.

Na zhasnutie horáka stačí otočiť otočný ovládač v smere hodinových ručičiek

do polohy pre vypnutie horáka (odpovedajúcej symbolu “•”).

Praktické rady pre použitie horákov

Pre dosiahnutie maximálnej účinnosti je vhodné pamätať na nasledujúce odporúčania:

• Používajte nádoby vhodné pre každý horák (viď tabuľka), aby ste zabránili vychádzaniu plameňov okolo dna nádob.

• Vždy používajte nádoby s plochým dnom a vekom.

• Po dosiahnutí varu otočte otočný ovládač do polohy odpovedajúcej minimu.

Horák Ø Průměr hrnců (cm)

Rýchly (R)

Polorýchly (S)

Pomocný (A)

Pri identikácii druhu horáka vychádzajte z nákresov uvedených v časti „Technické parametre horákov a trysiek“.

• Aby sa zachovala maximálna stabilita, skontrolujte si, či sú rošty pod varnými nádobami správne osadené a či sa každá nádoba nachádza nad

horákom presne uprostred.

• Rukoväte varných nádob musia byť otočené tak, aby boli zarovnané s niektorou z roštových tyčí.

• Otočte rukoväte varných nádob tak, aby nevyčnievali z varnej dosky

smerom dopredu.

Z hľadiska stability býva často najdôležitejší samotný hrniec (alebo spôsob, akým je umiestnený pri varení). Je samozrejmé, že najvyššiu stabilitu dosiahnu dobre vyvážené hrnce s plochým dnom, položené na horáku presne stredom dna, pričom uši budú otočené súbežne s

niektorým lúčom mriežky horáku.

24 - 26

16 - 20

10 - 14

! Zariadenie bolo navrhnuté a vyrobené v súlade s medzinárodnými bezpečnostnými normami. Tieto upozornenia sú uvádzané z bezpečnostných dôvodov a je potrebné si ich pozorne prečítať.

Základná bezpečnosť

• Toto zariadenie má triedu ochrany 3 a je určené na vstavanie.

• Plynové zariadenia vyžadujú pre správnu cinnost pravidelnú výmenu vzduchu. Uistite sa, že pri ich inštalácii boli dodržané všetky požiadavky uvedené v odstavci “Umiestnenie”

• Tieto pokyny platí pre krajiny určenia, ktoré sú označené symbolmi uvedenými v návode a v tabuľke s technickými údajmi zariadenia.

• Toto zariadenie bolo navrhnuté pre neprofesionálne použitie vo vnútri bytu/

domu.

• Zariadenie nesmie byť nainštalované v exteriéri, a to ani v prípade, keď sa jedná o chránený priestor, pretože jeho vystavenie dažďu alebo búrke je mimoriadne nebezpečné.

• Nedotýkajte sa zariadenia bosými nohami ani mokrými alebo vlhkými rukami či nohami.

• Zariadenie môžu používať iba dospelé osoby, a to podľa pokynov uvedených v tomto návode.

• Nezakrývajte ventilačné otvory a otvory pre odvod tepla.

• Keď sa zariadenie nepoužíva, vždy sa uistite, že sa otočné ovládače nachádzajú v polohe “●”/“○”.

• Nevyťahujte zástrčku zo zásuvky ťahaním za kábel, ale uchopením za zástrčku.

• Nečistite rúru ani nevykonávajte údržbu skôr, ako vytiahnete zástrčku z elektrického rozvodu.

• V prípade poruchy sa v žiadnom prípade nepokúšajte zasahovať do vnútorných častí, v snahe o jej odstránenie. Obráťte sa na servisnú službu (viď Servisná služba).

• Nezavárajte sklenený kryt (ak je súčasťou), ak sú plynové horáky ešte teplé.

• Nepočíta sa s tým, že zariadenie budú používať osoby (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, neznalé osoby alebo osoby, ktoré nemajú skúsenosti s používaním výrobku, ak nie sú pod dohľadom osoby zodpovednej za ich bezpečnosť, alebo keď neboli poučené o použití zariadenia.

• Zabráňte tomu, aby sa deti so zariadením hrali.

• Zariadenie nie je určené na uvedenie do činnosti prostredníctvom vonkajšieho časovača alebo samostatného systému diaľkového

ovládania.

Likvidácia

• Likvidácia obalového materiálu: Obaly zlikvidujte v súlade s miestnymi predpismi kvôli ich recyklácii.

• Európska smernica 2012/19/ES o odpadových elektrických a elektronických zariadeniach (OEEZ) predpisuje, ako majú byť použité materiály zlikvidované, z dôvodu zamedzenia možných škôd na zdraví a na životnom prostredí. Vyradené zariadenia musia byť zozbierané oddelene kvôli optimalizácii stupňa opätovného použitia a recyklácie materiálov, z ktorých sú vyrobené, a kvôli zamedzeniu možných škôd na zdraví a na životnom prostredí. Symbol preškrtnutého koša na všetkých takýchto výrobkoch upozorňuje na povinnosť separovaného zberu.

Vyradené elektrospotrebiče bude možné odovzdať do verejných zberných

stredísk, dopraviť ich na príslušné komunálne skládky alebo, ak to vyžaduje príslušný zákon s národnou pôsobnosťou, vrátiť ich predajcovi pri zakúpení obdobného výrobku.Všetci významní výrobcovia elektrospotrebičov sa podieľajú na vytváraní a správe systému zberu a likvidácie použitých

zariadení.

Rešpektovanie a ochrana životného prostredia

• Jedlo varte v uzavretých hrncoch alebo panviciach s dobre priliehajúcimi pokrievkami a použite tak málo vody, ako je to možné. Varenie bez pokrievky výrazne zvýši spotrebu energie.

• Používajte iba ploché hrnce a panvice.

• Ak ohrievate niečo, čo trvá dlho, oplatí sa použiť tlakový hrniec, ktorý je dvakrát tak rýchlo a šetrí tretinu energie.

Údržba a starostlivosť

Vypnutie zariadenia

Pred akýmkoľvek úkonom čistenia a údržby odpojte zariadenie z elektrickej

siete.

Čistenie povrchu varnej dosky

• Všetky smaltované a sklenené časti sa musia čistiť teplou vodou s prídavkom neutrálneho čistiaceho prostriedku.

• Na antikorových povrchoch môžu ostať škvrny vodného kameňa alebo škvrny po dlhodobom pôsobení agresívneho čistiaceho prostriedku. Ak niečo vykypelo (voda, omáčka, káva a pod.), odstráňte zvyšky ešte predtým, ako sa priškvaria.

• Povrch čistite teplou vodou a neutrálnym čistiacim prostriedkom, potom osušte mäkkou handrou alebo jelenicou. Zapečené škvrny odstráňte špeciálnym čističom na antikorové povrchy.

• Antikorový povrch čistite výhradne mäkkou handrou alebo špongiou.

• Nepoužívajte abrazívne alebo korozívne prostriedky, čističe s obsahom chlóru alebo drôtenky na panvice.

• Nepoužívajte spotrebiče využívajúce na čistenie paru.

• Nepoužívajte horľavé výrobky.

• Nenechajte na varnej doske pôsobiť kyselinu alebo alkalické látky, ako ocot, horčicu, soľ, cukor alebo citrónovú šťavu.

Čistenie dielcov varnej dosky

• Všetky smaltované a sklenené časti sa musia čistiť handričkou alebo

hubkou.

• Mriežky, viečka horákov a horáky môžete pred čistením vybrať.

• Umývajte ich ručne v teplej vode a neabrazívnym čistiacim prostriedkom, pozorne odstráňte všetky zvyšky jedál a skontrolujte, či nie sú upchaté

otvory horáka.

• Opláchnite a pozorne osušte.

• Horáky a viečka horákov vráťte na miesta.

• Pri umiestňovaní mriežok dávajte pozor, aby oblasť položenia hrncov bola

zarovnaná s horákmi.

• Modely vybavené elektrickým zapaľovaním a bezpečnostnou poistkou vyžadujú dokonalé očistenie zapaľovania, aby bola zabezpečená ich správna činnosť. Kontrolujte tieto prvky často a podľa potreby ich čistite vlhkou handričkou. Akékoľvek zapečené zvyšky jedál treba odstrániť špáradlom alebo ihlou.

Identifikácia a riešenie problémov

Môže sa stať, že zariadenie nebude fungovať správne alebo že nebude fungovať vôbec. Skôr, ako telefonicky požiadate o pomoc servisné stredisko, preverte, či poruchu nie je možné odstrániť svojpomocne. Predovšetkým skontrolujte, či nedošlo k výpadku dodávky plynu alebo elektrickej energie, a hlavne či sú plynové ventily hlavného prívodu otvorené

Nedochádza k zapáleniu horáka alebo plameň nevychádza z celého horáka.

Skontrolujte, či:

• otvory pre výstup plynu nie sú upchaté;

• sú všetky vymeniteľné časti horáka namontované správne;

• v blízkosti zariadenia nie je prievan.

V prípade modelov s bezpečnostným prvkom dochádza k zhasnutiu plameňa.

Skontrolujte, či:

• ste stlačili otočný ovládač až na doraz;

• držíte otočný ovládač stlačený dostatočne dlho na aktiváciu bezpečnostného

prvku;

• otvory pre výstup plynu nie sú zablokované práve v priestore odpovedajúcom bezpečnostnému prvku.

Pri nastavení na minimum horák zhasne.

Skontrolujte, či:

• otvory pre výstup plynu nie sú zablokované;

• v blízkosti zariadenia nie je prievan;

• bolo správne nastavené minimum.

Hrniec je nestabilný.

Skontrolujte, či:

• spodná časť hrnca je dokonale plochá;

• hrniec je umiestnený správne v strede horáka;

• oporné mriežky sú umiestnené správne..

! Aby ste predišli poškodeniu zariadenia elektrického zapaľovania, nepoužívajte ho, keď horáky nie sú na svojich miestach

Údržba plynových kohútikov

Časom môže dôjsť k tomu, že sa kohútiky zablokujú, alebo sa budú ťažko otáčať. V takom prípade je potrebné ich vymeniť.

! Tento postup musí byť vykonaný kvalikovaným technikom, ktorý bol autorizovaný výrobcom.

Üzembe helyezés

Kéményen vagy (főzőkészülékekhez való) elágazó füstgázelvezető csövön keresztül

Közvetlenül a szabadba

555 mm

55 mm

475 mm

kizárólag a használatban lévő tartályt tárolja, távol azoktól a hőforrásoktól (tűzhely, kandalló, kályha stb), melyek 50 °C fölé képesek azt melegíteni.

! Fontos, hogy megtartsa ezt a kézikönyvet, hogy szükség esetén bármikor belenézhessen. Ha a készüléket eladja, elajándékozza vagy áthelyezi, győződjön meg róla, hogy a kézikönyvet is átadja vele, hogy az új tulajdonos tájékozódhasson a készülék működéséről és az azzal kapcsolatos gyelmeztetésekről.

! Olvassa el gyelmesen az utasításokat: fontos információkat tartalmaznak az üzembe helyezésről, a használatról és a biztonságról.

Elhelyezés

! A csomagolóanyag nem játékszer! A szelektív hulladékgyűjtés szabályainak megfelelően semmisítse meg (lásd Óvintézkedések és tanácsok)

! Az üzembe helyezést szakembernek kell elvégeznie az itt található utasításoknak megfeleloen. A helytelen beszerelés személyi sérülést és

anyagi károkat okozhat.

! A készüléket az érvényben lévő nemzeti szabványoknak megfelelően csak állandó szellőzéssel rendelkező helyiségben lehet beszerelni és működtetni. A következő követelményeket be kell tartani:

• A helyiségnek olyan elszívóval vagy elektromos ventilátorral ellátott füstgázelvezető rendszerrel kell rendelkeznie, mely a készülék bekapcsolásakor automatikusan működésbe lép.

Beépítés

A főzőlap megfelelő beszerelése érdekében tartsa be az alábbi óvintézkedéseket:

• A készülék melletti – a munkalap magasságát meghaladó – bútorokat a

munkalap oldalától legalább 200 mm távolságra kell elhelyezni.

• A páraelszívókat a hozzájuk mellékelt használati útmutató utasításainak megfelelően, de legalább 650 mm távolságra kell beszerelni (lásd ábra).

• Az elszívó melletti fali bútorokat a főzőlaptól legalább 420 mm távolságra

kell elhelyezni (lásd ábra).

Amennyiben a főzőlapot fali bútor alá szereli be, a főzőlap teteje és a fali bútor alja közötti

600mm min.

minimális távolságnak legalább 700 mm-nek kell lennie.

650mm min.

420mm min.

• A bútorban kiképzett mélyedésnek az ábrán jelzett méretekkel kell

rendelkeznie.

A készülékhez mellékelt rögzítőkampók a főzőlap 20–40 mm vastagságú

munkalapra való rögzítésére szolgálnak. A főzőlap megfelelő rögzítéséhez, javasoljuk, hogy az összes mellékelt kampót használja föl.

• A helyiségnek rendelkeznie kell egy, a szabályos égéshez szükséges levegő bevezetésére szolgáló rendszerrel. Az égéshez szükséges levegő térfogatárama nem haladhatja meg a beszerelt teljesítmény 1 kW-jára

vonatkoztatott fajlagos 2 m3/h-s térfogatáramot.

Példák az égési levegő szellőzőnyílására

Szomszédos helyiség

Az ajtó és padló közti rés növelése

Szellőztetendő helyiség

• A készülék huzamos ideig tartó, intenzív használata után szellőztesse ki a helyiséget, nyisson ablakot vagy biztosítson hatékonyabb szellőzést az elszívó (ha van) teljesítményének növelésével.

• A levegőnél nehezebb cseppfolyósított gázok megülnek a padlószinten. Ezért a cseppfolyósítottgáz-tartályok tárolására szolgáló helyiségeknek, az esetleges gázszivárgások elvezetésére, a padlószinten rendelkezniük kell szabadba kivezető szellőzőnyílással. Az üres vagy részben teli cseppfolyósítottgáz-tartályokat tehát tilos a padló szintjénél lejjebb lévő helyiségekben (pince stb.) üzembe helyezni vagy tárolni! A helyiségben

A közvetlenül külső levegőt bevezető rendszer szellőzőnyílásának 100 cm2 hasznos keresztmetszettel kell rendelkeznie, és úgy kell kialakítani, hogy még részben se tömődhessen

el.

Vagy amennyiben a levegőáramlás közvetve, a szomszédos helyiségekből érkezik, az ilyen helyiségeknek, a fent leírtak szerint, a szabadba nyitott szellőzőnyílással kell rendelkezniük – kivéve közös légterű helyiségek, tűzveszélyes helyiségek vagy hálószoba esetén.

• Mielőtt rögzítené a helyére főzőlapot helyezze a tömítést (tartozék) a munkapult szélére, az ábrán látható módon.

A kampók rögzítése

A kampó helyzete H=20mm munkalap A kampó helyzete H=30mm munkalap

esetén esetén

Elülső oldal

A kampó helyzete H=40mm munkalap Hátulsó oldal

esetén

! A kiegészítőként mellékelt kampók használata.

• Amennyiben a főzőlapot nem beépíthető sütő fölé szereli be, szigetelésként egy falapot be kell szerelni. Ezt a lapot a főzőlap aljától legalább 20 mm

távolságban kell elhelyezni.

Szellőzés

A jó szellőzés garantálása érdekében a sütőnek helyet adó bútorrész hátlapját le kell venni. A sütőt lehetőleg úgy kell beszerelni, hogy két fa alátétre vagy egy olyan folytonos felületre támaszkodjon, amely legalább 45 x 560 mm

nagyságú nyílással rendelkezik (lásd ábra).

45 mm.

560 mm.

! A főzőlapot csak olyan sütők fölé szabad beszerelni, melyek hűtő-szellőző

rendszerrel rendelkeznek.

Elektromos csatlakoztatás

A háromfázisú tápkábellel rendelkező főzőlapokat a főzőlap hátoldalán elhelyezett adattáblán feltüntetett feszültségű és frekvenciájú váltóáramot szolgáltató hálózatokkal való használatra tervezték. A kábel földelő ere sárgazöld színnel van megkülönböztetve. Beépíthető sütő fölé való beszereléskor – érintésbiztonsági okokból, valamint a sütő esetleges kivehetőségének megkönnyítése érdekében – a főzőlap és a sütő elektromos bekötését külön kell elvégezni.

! A fenti előírások be nem tartása esetén a gyártó elhárít minden felelősséget.

Gázbekötés

A készülék gázvezetékhez vagy gázpalackhoz való csatlakoztatása az érvényben lévő nemzeti szabványoknak megfelelően csak azután végezhető el, hogy meggyőződött arról, hogy a készülék a szolgáltatott gáz típusára van beállítva. Ellenkező esetben hajtsa végre az „Átállítás más gáztípusra” című fejezetben leírt lépéseket. Abban az esetben, ha a készüléket cseppfolyósított gázzal, palackról működteti, használjon az érvényben lévő nemzeti szabványoknak megfelelő

nyomásszabályozót.

! A biztonságos működés, az energiatakarékos használat és a készülék hosszú élettartama érdekében, bizonyosodjon meg arról, hogy a tápnyomás megfelel a „Gázégők és a fúvókák jellemző adatai” című 1. táblázatban közölt értékeknek.

Bekötés merev csővel (réz vagy acél)

! A gázhálózatra való bekötést úgy kell elvégezni, hogy az semmilyen szempontból ne vegye igénybe a készüléket. A készülék csatlakozó csonkja tömítéssel rendelkezo, forgatható „L” toldalékkal van ellátva. Amennyiben a csatlakozást el kell forgatnia, egyúttal cserélje le tömítést egy újra (a készülékhez mellékelve). A készülék gázbemeneti csatlakozása 1/2 hüvelykes csavarmenettel van ellátva.

Gázbekötés folyamatos falú, menetes végű, exibilis inox acélcsővel

A készülék gázbemeneti csatlakozása 1/2 hüvelykes csavarmenettel van

ellátva.

Az ilyen csövek bekötését úgy kell elvégezni, hogy maximális hosszuk ne haladja meg a 2000 mm-t. A bekötés elvégeztével bizonyosodjon meg arról, hogy a exibilis fémcső nem érintkezik mozgó vagy a csőre nyomást gyakorló részekkel.

Az elektromos kábel bekötése a hálózatba

Szereljen fel a kábelre egy, az adattáblán megadott terhelésnek megfelelő

szabványos csatlakozódugót.

Amennyiben a kábelt közvetlenül a hálózathoz kívánja csatlakoztatni, úgy a készülék és a hálózat közé a terhelésnek és az érvényben lévő szabványoknak megfelelő, legalább 3 mm-es omnipoláris kapcsolót kell beszerelni (a földkábelt nem szabad megszakítóval ellátni). A hálózati kábelt úgy kell elhelyezni, hogy sehol se melegedhessen a szobahőmérsékletnél 50 °C-kal magasabb hőmérsékletre.

! A készülék beszerelője felelős a megfelelő elektromos csatlakoztatásért és a biztonsági előírások betartásáért.

A csatlakoztatás előtt győződjön meg az alábbiakról:

• az aljzat rendelkezik földeléssel és megfelel a szabványnak;

• az aljzat képes elviselni a készülék adattábláján feltüntetett maximális teljesítmény terhelését;

• a tápfeszültség megfelel az adattáblán feltüntetett értékeknek;

• az aljzat kompatíbilis a készülék csatlakozódugójával. Ha nem, cserélje ki az aljzatot vagy a dugót – ne használjon hosszabbítót vagy elosztót.

! A beszerelt készülék elektromos kábelének és a fali csatlakozónak könnyen hozzáférhetőnek kell lennie.

! A kábel nem hajolhat meg és nem lehet összenyomva.

! A kábelt rendszeresen ellenőrizni kell, és cseréjét kizárólag engedéllyel

rendelkező szakember végezheti el (lásd Szerviz).

! Kizárólag az érvényben lévő nemzeti szabványoknak megfelelő csöveket és tömítéseket használjon.

A tömítés ellenőrzése

! A bekötés végeztével szappanos vízzel – semmiképp se lánggal – ellenőrizze, hogy valamennyi csatlakozás tömítése tökéletesen zár-e.

Átállítás más gáztípusra

A főzőlapnak a beállítottól (a főzőlap alsó részén vagy a csomagoláson elhelyezett címkén van feltüntetetve) eltérő gáztípusra való átállításához a következő lépések végrehajtásával cserélje le a gázégők fúvókáit:

1. Vegye le a főzőlap rácsait, és csavarozza ki helyükről a gázégőket.

2. 7 mm-es csőkulcs segítségével csavarozza ki a fúvókákat, és cserélje le őket az új gáztípushoz való fúvókákra (lásd az „A gázégők és a fúvókák jellemző adatai” című 1. táblázatot).

3. A műveletek fordított sorrendben való elvégzésével szerelje vissza az alkatrészeket.

4. A művelet végeztével cserélje le a régi gázkalibrálási címkét az új használati gáztípusnak megfelelőre, mely valamennyi hivatalos szakszervizünkben beszerezhető.

• A gázégők primer levegőjének beszabályozása

A gázégők nem igénylik a primer levegő beszabályozását

• Minimális beszabályozás

1. Csavarja a gázégő szabályozó csapját minimumra.

2. Húzza le a tekerőgombot, és csavarja a tekerőgomb tengelyében vagy

amellett elhelyezett szabályozócsavart addig, míg szabályos kis lángot nem kap.

Elektromos csatlakozások

ADATTÁBLA

lásd adattábla

A 2009/125/EK irányelvet kiegészítő 2014/66/EK irányelv. EN 30-2-1 szabvány

KÖRNYEZETBARÁT TERVEZÉS

3. Ellenőrizze, hogy ha a tekerőgombot a legnagyobb fokozatról gyorsan a legkisebb fokozatra tekeri, a gázégő nem alszik-e ki.

4. Amennyiben a biztonsági szerkezettel (hőérzékelő) rendelkező készülékeknél a szerkezet a gázégő legkisebb fokozatra állítása esetén nem működik, a szabályozó csap segítségével növelje a minimális térfogatáramot.

5. A beszabályozás elvégeztével pecsétviasszal vagy hasonló anyaggal csinálja meg a by-pass szelepek pecsétjeit.

! Cseppfolyósított gáz esetén a szabályozócsavart tövig be kell csavarni.

! A művelet végeztével cserélje le a régi gázkalibrálási címkét az új használati

gáztípusnak megfelelőre, mely valamennyi hivatalos szakszervizünkben beszerezhető.

! Abban az esetben, ha a gáz nyomása az előírt értéktől eltér (vagy ingadozik), (az érvényben lévő, gázhálózati szabályozókról szóló nemzeti szabványoknak megfelelően), a gázcső bemenete elé egy megfelelő nyomásszabályozót kell beépíteni.

1. táblázat

Névleges (mbar) Minimum (mbar) Maximum (mbar)

25 18 33

30 25 45

Gyors égő

(R)

Kőzepes égő

(S)

Segéd égő

(A)

Gázégő

Átmérő

(mm)

Hőteljesítmény

(felső fűtőérték*)

100

3.10

1.75

1.05

NévlegesCsökkentett

0.80

0.45

Kiegyenlítő

(by-pass)

1/100

(mm)

Fúvóka

1/100

Átfolyás*

g/óra

(mm)

***(G30)

Fúvóka

1/100

Áramlás*

l/óra

(mm)

116(Y)

96(Z)

79(6)

354

215

122

225

127

**(G31)

221

125

* 15°C-os, 1013,25 mbar nyomású száraz gáz ** Propán (G31) Felső fűtőérték = 50,37 MJ/Kg *** Bután (G30) Felső fűtőérték = 49,47 MJ/Kg Földgáz (G20) Felső fűtőérték = 37,78 MJ/m³

Hálózati nyomások

Gázégő és szelep specifikációk

Hőteljesítmény

(felső fűtőérték*)

Folyékony gáz

Földgáz (G20)

Hőteljesítmény

(felső fűtőérték*)

Névleges

3.20

1.94

1.10

Hőteljesítmény

(felső fűtőérték*)

Fúvóka

1/100

Áramlás*

l/óra

Földgáz (G25.1)

3.10

1.75

1.05

138(H3)

106(6)

343

194

116

25 18 33

PR 642 /I(WH)

7,65 (556 g/h-G30) (546 g/h-G31)PR 642 /I(WH)

Osztály

II2HS3B/P

Modell

220-240V~ 50/60Hz

(1)

Teljesítmény (W)

0,6

A g/óra értékek a folyékony gáz (bután, propán) szállítási kapacitásra vonatkoznak.

(1)

Névleges teljesítmény (kW)

Gáz rész Elektromos rész

Feszültség és frekvencia

Üzembe helyezés

Óvintézkedések és tanácsok

! Az egyes gombokon látható, hogy melyik gázégő tartozik hozzájuk.

Gázégők

Az egyes gázégők a következők szerint állíthatóak be a hozzájuk tartozó vezérlőgomb használatával.

● Kikapcsolva

Maximum

Minimum

A használni kívánt gázégő bekapcsolásához közelítsen hozzá lángot vagy szikragyújtót, majd nyomja be tövig és forgassa el órairánnyal ellentétesen a legnagyobb fokozatig a megfelelő tekerőgombot. A biztonsági szerkezettel ellátott modelleknél a tekerőgombot nagyjából 2-3 másodperc – míg a szerkezet fel nem melegszik és automatikusan be nem gyújtja a lángot – nyomva kell tartani.

Egyes modellek gyújtógombbal is fel vannak szerelve, melyek a

vezérlőgombba vannak integrálva. Ebben az esetben be van építve egy gyújtóberendezés. Az égő meggyújtásához egyszerűen nyomja be az ahhoz tartozó gombot, forgassa el az óramutató járásával ellentétes irányba a „High” magas állásba, amíg az égő be nem gyullad.

! A gázégő lángjának véletlen kialvása esetén forgassa kikapcsolt helyzetbe a tekerőgombot, majd 1 perc elteltével próbálkozzon meg az újragyújtással.

Az égőfej kikapcsolásához forgassa a tekerőgombot az óramutató járásával azonos irányba, ameddig lehet (a “●” szimbólumig).

Gyakorlati tanácsok a gázégők használatához

Az égők hatékony működése érdekében:

• Az egyes égőkhöz megfelelő edényt használjon (lásd a táblázatot), hogy a a láng ne érjen túl az edény alján.

• Mindig lapos fenekű edényt használjon, fedővel.

• Amikor az edény tartalma eléri a forráspontot állítsa a vezérlőgombot

minimum állásba.

Gázégő

Gyors égő (R)

Kőzepes égő (S)

Segéd égő (A)

A gázégő típusának azonosításához tekintse meg az „A gázégők és fúvókák jellemző adatai” című fejezetben található ábrákat.

Ø Főzőedény-átmérő (cm)

24 - 26

16 - 20

10 - 14

! A készülék a nemzetközi biztonsági szabványokkal összhangban lett tervezve és gyártva. E gyelmeztetéseket biztonsági megfontolásból közöljük, kérjük, olvassa el gyelmesen.

Általános biztonság

• Ez a készülék 3. osztályú beépíthető készülék.

• A gázkészülékeknek a megfelelő működésükhöz szabályos szellőzésre van szükségük. Győződjön meg arról, hogy beszerelésükkor az „Elhelyezés” című fejezetben leírt követelmények be lettek tartva.

• Az utasítások csak azon célországok számára érvényesek, melyek szimbólumai megtalálhatóak a kézikönyvön és az adattáblán.

• A készüléket otthoni, háztartási használtra tervezték.

• A készülék nem helyezhető üzembe nyitott térben, még akkor sem, ha a terület védett helyen van, mivel rendkívül veszélyes a készüléket esőnek,

viharnak kitenni.

• A készülék elmozdításához mindig használja a sütő oldalain található megfelelő fogantyúkat.

• Ne érjen a készülékhez mezítláb, illetve vizes vagy nedves kézzel vagy

lábbal.

• A készüléket kizárólag felnőttek használhatják ételek sütésére a

kézikönyvben található útmutatásoknak megfelelően. Minden más használatra (például: helyiségek fűtésére) alkalmatlan és ezért veszélyes. A gyártó nem vonható felelősségre olyan károkért, amelyek szakszerűtlen, hibás, vagy nem rendeltetésszerű használatból adódnak.

• Ne takarja el a szellőzésre és a hő elosztására szolgáló nyílásokat.

• Ha a készüléket nem használja, mindig győződjön meg arról, hogy a gombok “●”/“○” állásban vannak.

• A csatlakozót az elektromos hálózatból ne a kábelnél, hanem a

csatlakozódugónál fogva húzza ki.

• A készülék tisztítását vagy karbantartását azután kezdje el, hogy kihúzta

a csatlakozódugót az elektromos hálózatból.

• Meghibásodás esetén semmilyen körülmények között ne próbálja megjavítani a belso szerkezeteket! Hívja a szervizt (lásd Szerviz).

• Ne csukja le az üvegtetőt (ha van), ha a gázégők még melegek.

• A készüléket testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek – a gyerekeket is ideértve – csak a biztonságukért felelős személyek felügyelete mellett, illetve a készülék használatával kapcsolatos alapvető utasítások ismeretében használhatják.

• Vigyázzon, hogy a gyerekek ne játsszanak a készülékkel.

• A készülék nem úgy lett tervezve, hogy külső kapcsolóautomatával vagy különálló távvezérléssel legyen működtetve.

• A maximális stabilitás érdekében győződjön meg arról, hogy a főzőedények tartói megfelelően vannak-e elhelyezve és minden edény az égő felett középen áll-e.

• Ellenőrizze, hogy a főzőedények fogója az edénytartók egyik támasztóelemével párhozamosan álljon.

• Úgy fordítsa a főzőedények fogóját, hogy az ne álljon ki a főzőlap elülső

oldalán.

A fazekak tartósságának értelmében

legváltozatosabb szempont gyakran

maga a fazék (vagy a használat alatti elhelyezése). A jó egyensúlyban lévő, lapos fenekű fazék, amely az égőfej közepére van helyezve, egyik fogójával a

grill egyik rácsával

Hulladékkezelés

• A csomagolóanyag hulladékkezelése: tartsa be a helyi előírásokat, így a csomagolóanyag újra felhasználásra kerülhet.

• Az Európai Parlament és Tanács, elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2012/19/EU irányelve előírja, hogy e hulladékok nem kezelhetők háztartási hulladékként. A forgalomból kivont berendezéseket – az azokat alkotó anyagok hatékonyabb visszanyerése, illetve újrahasznosítása, valamint az emberi egészség és a környezet védelme érdekében – szelektíven kell gyűjteni.Az összes terméken megtalálható áthúzott szemetes szimbólum a szelektív gyűjtési kötelezettségre emlékeztet.

A tulajdonosok, elektromos háztartási gépük forgalomból történő

helyes kivonásával kapcsolatban, további információért a megfelelő közszolgálathoz, illetve a forgalmazóhoz is fordulhatnak.

Takarékosság és környezetvédelem

• Az ételt jól záródó fedéllel letakart fazékban és serpenyőben főzze meg a lehető legkevesebb víz használatával. A fedél nélküli főzés jelentősen megnöveli az energiafogyasztást.

• Teljesen sima fazekakat és serpenyőket használjon.

• Ha olyan ételt készít, melyet sokáig kell főzni, akkor használjon kuktát, mert ez kétszer gyorsabb és megspórolja vele az energia egyharmadát.

Karbantartás és ápolás

A készülék kikapcsolása

A készüléken végzett minden művelet előtt áramtalanítsa a készüléket.

A főzőlap felületének tisztítása

• A zománcozott és üvegrészeket meleg vízzel és semleges oldattal tisztítsa.

• A rozsdamentes acél felületeket foltossá teheti a meszes víz vagy az agresszív tisztítószer, ha hosszú időn keresztül érintkeznek velük. A folyadékcseppeket (víz, szósz, kávé stb.) le kell törölni, még mielőtt

megszáradnának.

• Meleg vízzel és semleges tisztítószerekkel tisztítsa meg, majd szárítsa meg a felületet egy puha ronggyal vagy bőrkendővel. Az odaégett ételmaradékokat a rozsdamentes acél felületekhez ajánlott tisztítószerrel

távolítsa el.

• A rozsdamentes acél felület tisztításához csak puha rongyot vagy szivacsot

használjon.

• Ne használjon súroló- vagy korrozív szerveket, klóros tisztítószereket vagy

dörzsszivacsot.

• Ne használjon gőznyomással működő tisztítóberendezéseket.

• Ne használjon gyúlékony termékeket.

• Ne hagyjon a tűzhelylapon savas vagy lúgos anyagokat, például ecetet,

mustárt, sót, cukrot vagy citromlevet.

Hibaelhárítás

Előfordulhat, hogy a főzőlap nem működik vagy nem működik rendesen. Mielőtt a szervizhez fordulna, próbálja meg a következőket. Először is, ellenőrizze, hogy nincsenek-e zavarok a gáz-, illetve áramellátásban, valamint azt, hogy a főzőlapba bekötött gázcsövön a gázcsap nyitva van-e.

A gázégő nem gyullad meg vagy a láng nem egyenletes.

Ellenőrizte, hogy:

• A gázégő gázkimenetei el vannak tömődve.

• A gázégő összes levehető része megfelelően a helyén van.

• A főzőlap közelében huzat van.

A biztonsági szerkezettel ellátott modelleknél a láng kialszik.

Ellenőrizte, hogy:

• Nem nyomta be tövig a tekerőgombot.

• Nem nyomta be tövig a tekerőgombot elég ideig ahhoz, hogy bekapcsoljon

a biztonsági szerkezet.

• A biztonsági szerkezethez tartozó gázkimenet eltömődött.

A gázégő a legkisebb fokozatban kialszik.

Ellenőrizte, hogy:

• A gázkimenetek eltömődtek.

• A főzőlap közelében huzat van.

• A legkisebb fokozat nincs megfelelően beszabályozva.

Az edények instabilak.

Ellenőrizte, hogy:

• Az edény feneke teljesen lapos.

• Az edény a gázégő vagy elektromos főzőlap fölött középen van elhelyezve.

• A rácsok fordítva lettek felhelyezve.

A főzőlap alkatrészeinek tisztítása

• A zománcozott és üvegrészeket tisztításához csak puha ruhával vagy

szivaccsal

• A rácsok, a gázrózsasapkák és a gázrózsák tisztítás céljából eltávolíthatók.

• Tisztítsa meg őket kézzel, meleg vízzel és nem súrolóhatású tisztítószerrel, távolítsa az ételmaradékokat, és ellenőrizze, hogy a gázrózsa nyílásai nincsenek-e eltömődve.

• Öblítse le, majd szárítsa meg.

• Illessze vissza a gázrózsákat és a gázrózsasapkákat pontosan a helyükre.

• A rács visszahelyezésekor ügyeljen arra, hogy az edénytartó terület jól

illeszkedjen a gázrózsához.

• Az elektromos szikragyújtással és biztonsági eszközzel felszerelt típusokat alaposan meg kell tisztítani a szikragyújtó csatlakozója körül a megfelelő működés érdekében. Gyakran ellenőrizze ezeket az alkatrészeket, és ha szükséges, tisztítsa meg őket egy nedves ronggyal. A rásült ételmaradékokat el kell távolítani egy fogpiszkálóval vagy tűvel.

! Az elektromos szikragyújtó berendezés sérülésének elkerülése érdekében ne használja a berendezést, ha a gázrózsák nincsenek a helyükön.

A gázcsapok karbantartása

Idővel a csapok eltömődhetnek, illetve kinyitásuk nehézzé válhat. Ebben az esetben cserélje le az érintett csapokat.

! Ezt a műveletet csak a gyártó által felhatalmazott szakember végezheti.

Εγκατάσταση

! Είναι σημαντικό να διατηρείτε το εγχειρίδιο αυτό για να μπορείτε να το συμβουλεύεστε οποιαδήποτε στιγμή. Σε περίπτωση πώλησης, παραχώρησης ή μετακόμισης, βεβαιωθείτε ότι παραμένει μαζί με τη συσκευή για πληροφόρηση του νέου ιδιοκτήτη για τη λειτουργία και τις σχετικές προειδοποιήσεις.

! Διαβάστε προσεκτικά τις οδηγίες: υπάρχουν σημαντικές πληροφορίες για την εγκατάσταση, τη χρήση και την ασφάλεια.

Τοποθέτηση

! Οι συσκευασίες δεν είναι παιχνίδια για παιδιά και απομακρύνονται σύμφωνα με τους κανόνες για τη διαφοροποιημένη συλλογή(βλέπε Προφυλάξεις και συμβουλές).

! Η εγκατάσταση διενεργείται σύμφωνα με τις οδηγίες αυτές και από προσωπικό επαγγελματικά ειδικευμένο. Μια εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ζημιές σε άτομα, ζώα ή αντικείμενα.

! Η συσκευή αυτή μπορεί να εγκατασταθεί και να λειτουργεί μόνο σε χώρους διαρκώς αεριζόμενους σύμφωνα με τις οδηγίες των Προδιαγραφών σε ισχύ και μεταγενέστερες ενημερώσεις. Θα πρέπει να τηρούνται οι ακόλουθες απαιτήσεις:

• Ο χώρος πρέπει να διαθέτει σύστημα εξαγωγής προς τα έξω των αερίων καύσης, μέσω ενός απορροφητήρα ή ηλεκτρικού ανεμιστήρα που τίθεται αυτόματα σε λειτουργία κάθε φορά που ανάβει η συσκευή.

Σε καμινάδα ή καπνοδόχο διακλαδωμένη (ειδική για συσκευέσ μαγειρέματοσ)

• Ο χώρος πρέπει να διαθέτει σύστημα που να επιτρέπει την είσοδο του αναγκαίου για την κανονική καύση αέρα. Η παροχή αναγκαίου αέρα για την καύση δεν πρέπει να είναι μικρότερη των 2 m3/h ανά kW εγκατεστημένης ισχύος.

Το σύστημα μπορεί να πραγματοποιηθεί παίρνοντας απ’ ευθείας τον αέρα εξωτερικά του κτιρίου μέσω ενός αγωγού τουλάχιστον

100 cm2 ωφέλιμης διατομής και τέτοιον που να

Παραδείγματα ανοιγμάτων αερισμού για τον αέρα καύσησ

μην μπορεί να βουλώσει κατά λάθος.

Απ’ ευθείασ προσ τα έξω

Κατ’ ακολουθία, φιάλες υγραερίου, πλήρεις ή μισογεμάτες, δεν πρέπει να τοποθετούνται ή να αποθηκεύονται σε δωμάτια ή χώρους αποθήκευσης οι οποίοι βρίσκονται υπόγεια (κελάρια, κλπ.). Είναι σκόπιμο να διατηρείται μόνο η φιάλη που χρησιμοποιείται στο δωμάτιο, τοποθετημένη έτσι ώστε να μην υπόκειται στη θερμότητα που παράγεται από εξωτερικές πηγές (φούρνοι, τζάκια, θερμάστρες, κλπ. ) οι οποίες θα μπορούσαν να ανεβάσουν τη θερμοκρασία της φιάλης άνω των 50°C.

Εντοιχισμός

Για μια σωστή εγκατάσταση της επιφάνειας μαγειρέματος πρέπει να τηρούνται οι εξής προφυλάξεις:

• Τα διπλανά έπιπλα, των οποίων το ύψος ξεπερνάει εκείνο του πάγκου εργασίας, πρέπει να βρίσκονται σε τουλάχιστον 200 mm από το χείλος του ίδιου του πάγκου.

• Οι απορροφητήρες θα πρέπει να εγκαθίστανται σύμφωνα με τις απαιτήσεις των εγχειριδίων οδηγιών τν ίδιων των απορροφητήρων, κι οπωσδήποτε σε μια ελάχιστη απόσταση 650 mm (βλέπε εικόνα).

• Τοποθετήστε τα ράφια τα γειτονικά του απορροφητήρα σε ένα ελάχιστο ύψος από το top 420 mm (βλέπε εικόνα).

Σε περίπτωση τοποθέτησης της επιφάνειας μαγειρέματος κάτω από ράφι, αυτό υα πρέπει

600mm min.

να διατηρεί μια ελάχιστη απόσταση από το top ίσο με 700 mm.

650mm min.

420mm min.

• Το διαμέρισμα του επίπλου θα πρέπει να έχει τις διαστάσεις που φαίνονται στην εικόνα. Προβλέπονται γάντζοι στερέωσης που επιτρέπουν τη στερέωση της επιφάνειας στο top από 20 έως 40 mm πάχους. Για μια καλή στερέωση της επιφάνειας συστήνεται να χρησιμοποιείτε όλους τους διαθέσιμους γάντζους.

555 mm

55 mm

475 mm

• Πριν προχωρήσετε στη στερέωση στο top, τοποθετήστε την τσιμούχα (παρέχεται) κατά μήκος της περιμέτρου της επιφάνειας όπως παριστάνεται στην εικόνα.

Γειτονικόσ χώροσ

Αεριζόμενοσ χώροσ

Δηλαδή, έμμεσα από γειτονικούς χώρους, που διαθέτουν αγωγό αερισμού με το εξωτερικό όπως περιγράφεται παραπάνω, και να μην είναι κοινά μέρη του ακινήτου, ή χώροι με κίνδυνο πυρκαγιάς, ή κρεβατοκάμαρες.

Αύξηση τησ εσοχήσ μεταξύ πόρτασ και δαπέδου

• Μία εντατική και παρατεταμένη χρήση της συσκευής μπορεί να απαιτήσει μία συμπληρωματική εξαέρωση, για παράδειγμα το άνοιγμα ενός παραθύρου ή μία πιό αποτελεσματική εξαέρωση, αυξάνοντας τη μηχανική ισχύ απορρόφησης αν υπάρχει ήδη.

• Το υγραέριο ως βαρύτερο του αέρα καταπίπτει στο δάπεδο. Συνεπώς, δωμάτια που περιέχουν φιάλες υγραερίου θα πρέπει να διαθέτουν εξαεριστήρες για να μπορεί να διαφύγει το αέριο σε περίπτωση διαρροής.

Σχέδιο στερέωσης των γάντζων

Θέση γάντζου για top H=20mm Θέση γάντζου για top H=30mm

Μπροστά

Θέση γάντζου για top H=40mm Πίσω

! Χρησιμοποιήστε τους γάντζους που περιέχονται στη “συσκευασία αξεσουάρ”

Πριν διενεργήσετε τη σύνδεση βεβαιωθείτε ότι:

• η πρίζα να διαθέτει γείωση και να είναι σύμφωνα με το νόμο.

• η πρίζα να είναι σε θέση να υποστεί το μέγιστο φορτίο ισχύος της μηχανής, που αναφέρεται στην ταμπελίτσα χαρακτηριστικών.

• η τάση τροφοδοσίας να περιλαμβάνεται στις τιμές της ταμπελίτσας χαρακτηριστικών.

• η πρίζα να είναι συμβατή με το βύσμα της συσκευής. σε αντίθετη περίπτωση αντικαταστήστε την πρίζα. μη χρησιμοποιείτε προεκτάσεις και πολύπριζα.

! Αφού εγκατασταθεί η συσκευή, το ηλεκτρικό καλώδιο και η ηλεκτρική πρίζα πρέπει να είναι εύκολα προσβάσιμα.

• Στην περίπτωση που δεν έχει εγκατασταθεί πάνω σε εντοιχιζόμενο φούρνο, απαιτείται να εισάγετε ένα ξύλινο πάνελ ως μόνωση. Αυτό θα πρέπει να τοποθετηθεί σε μια ελάχιστη απόσταση 20 mm από το κάτω μέρος της ίδιας της επιφάνειας.

Αερισμός

Για τη διασφάλιση καλού αερισμού θα πρέπει να αφαιρέσετε το πίσω τοίχωμα του διαμερίσματος. Είναι προτιμότερο να εγκαταστήσετε το φούρνο έτσι που να στηρίζεται σε δύο ξύλα ή σε έναν συνεχή πάγκο που να έχει άνοιγμα τουλάχιστον 45 x 560 mm (βλέπε εικόνες ).

45 mm.

560 mm.

! Μπορείτε να τοποθετήσετε την επιφάνεια μόνο πάνω σε εντοιχιζόμενους φούρνους που διαθέτουν αερισμό ψύξης.

Ηλεκτρική σύνδεση

Οι επιφάνειες που διαθέτουν τριπολικό καλώδιο τροφοδοσίας είναι έτοιμες για τη λειτουργία με εναλλασσόμενο ρεύμα, με τάση και συχνότητα που αναφέρονται στην ταμπελίτσα χαρακτηριστικών (που βρίσκεται στο κάτω μέρος της επιφάνειας). Ο αγωγός γείωσης του καλωδίου διακρίνεται από το κιτρινο-πράσινο χρώμα. Στην περίπτωση εγκατάστασης πάνω σε εντοιχιζόμενο φούρνο η ηλεκτρική σύνδεση της επιφάνειας του φούρνου θα πρέπει να πραγματοποιηθεί χωριστά, τόσο για λόγους ηλεκτρικής ασφαλείας όσο και για τη διευκόλυνση της ενδεχόμενης εξαγωγής του φούρνου.

Σύνδεση του καλωδίου τροφοδοσίας στο δίκτυο

Μοντάρετε στο καλώδιο ένα κανονικοποιημένο βύσμα για το φορτίο που αναφέρεται στην ταμπελίτσα χαρακτηριστικών. Σε περίπτωση άμεσης σύνδεσης στο δίκτυο πρέπει να παρεμβάλλετε μεταξύ της συσκευής και του δικτύου έναν πολυπολικό διακόπτη με ελάχιστο άνοιγμα μεταξύ των επαφών 3 mm κατάλληλο για το φορτίο και σύμφωνο με τους ισχύοντες κανονισμούς (το σύρμα της γείωσης δεν πρέπει να διακόπτεται από τον διακόπτη). Το καλώδιο τροφοδοσίας πρέπει να είναι τοποθετημένο έτσι που σε κανένα σημείο να μην ξεπερνάει κατά 50°C τη θερμοκρασία του περιβάλλοντος.

! Ο τεχνικός εγκατάστασης είναι υπεύθυνος για τη σωστή ηλεκτρική σύνδεση και για την τήρηση των κανόνων ασφαλείας.

! Το καλώδιο δεν πρέπει να διπλώνει ή να συμπιέζεται.

! Το καλώδιο πρέπει να ελέγχεται περιοδικά και να αντικαθίσταται μόνο από

εξουσιοδοτημένους τεχνικούς (βλέπε Τεχνική Υποστήριξη).

! Η επιχείρηση αποποιείται κάθε ευθύνης όταν οι κανόνες αυτοί δεν τηρούνται.

Σύνδεση αερίου

Η σύνδεση της συσκευής στις σωληνώσεις θα πρέπει να γίνει όπως περιγράφεται από τα Πρότυπα και τις μεταγενέστερες ενημερώσεις, μόνο αφού βεβαιωθείτε ότι αυτή είναι κατάλληλη για τον τύπο αερίου με την οποία θα τροφοδοτηθεί G31-37mbar ή G30-30mbar (υγραέριο).

! Για ασφαλή λειτουργία, για κατάλληλη χρήση της ενέργειας και μεγαλύτερη διάρκεια ζωής της συσκευής, βεβαιωθείτε ότι η πίεση τροφοδοσίας ευρίσκεται εντός των τιμών που αναφέρονται στον πίνακα 1 “Χαρακτηριστικά των καυστήρων και των ακροφυσίων”.

Σύνδεση με σκληρό σωλήνα (χαλκός ή χάλυβας)

! Η σύνδεση στην εγκατάσταση αερίου θα πρέπει να γίνει έτσι που να μην προκαλούνται στη συσκευή κανενός είδους καταπονήσεις.

Στη ράμπα τροφοδοσίας της συσκευής υπάρχει ένα ρακόρ τύπου “L” στρεφόμενο, του οποίου το κράτημα εξασφαλίζεται από μια τσιμούχα. Στην περίπτωση που καταστεί αναγκαίο να στρέψετε το ρακόρ αντικαταστήστε οπωσδήποτε το παρέμβυσμα (παρέχεται με τη συσκευή). Το ρακόρ εισόδου του αερίου στη συσκευή είναι σπειροειδές 1/2 gas κυλινδρικό αρσενικό.

Σύνδεση με εύκαμπτο σωλήνα από ανοξείδωτο ατσάλι συνεχούς τοιχώματος με σπειροειδείς συνδέσεις

Το ρακόρ εισόδου του αερίου στη συσκευή είναι σπειροειδές 1/2 gas κυλινδρικό αρσενικό.Η τοποθέτηση των σωλήνων αυτών πρέπει να διενεργηθεί έτσι ώστε το μήκος τους, σε συνθήκες μέγιστης επέκτασης να μην είναι μεγαλύτερο των 2000 mm. Με την ολοκλήρωση της σύνδεσης βεβαιωθείτε ότι ο μεταλλικός εύκαμπτος σωλήνας δεν έρχεται σε επαφή με κινητά μέρη ή να συνθλίβεται.

! Χρησιμοποιείτε αποκλειστικά σωλήνες με προδιαγραφές του Προτύπου και παρεμβύσματα στεγανοποίησης σύμφωνα με τους ισχύοντες Εθνικούς Κανόνες.

Έλεγχος της στεγανότητας της σύνδεσης

! Όταν ολοκληρωθεί η διαδικασία εγκατάστασης, ελέγξτε τα εξαρτήματα των σωληνώσεων για τυχόν διαρροές χρησιμοποιώντας ένα διάλυμα σαπουνιού. Μην χρησιμοποιείτε ποτέ φλόγα.

Προσαρμογή σε διαφορετικούς τύπους αερίων

υ συμπληρώνει την Οδηγία 2009/125/ΕΚ.

Για την προσαρμογή της εστίας σε ένα είδος αερίου διαφορετικού από το προεπιλεγμένο (που αναγράφεται στην ετικέτα χαρακτηριστικών στη βάση της εστίας ή στη συσκευασία), τα ακροφύσια των καυστήρων θα πρέπει να αντικατασταθούν ως ακολουθεί:

1. Αφαιρέστε τις σχάρες των εστιών και σύρετε τους καυστήρες από τις θέσεις τους.

2. Ξεβιδώστε τα ακροφύσια χρησιμοποιώντας ένα σωληνωτό κλειδί κατάλληλου μεγέθους, και αντικαταστήστε τα με τα ακροφύσια για το νέο τύπο αερίου (βλέπε πίνακα 1 “Χαρακτηριστικά καυστήρα και ακροφύσια”).

3. Συναρμολογήστε τα εξαρτήματα ακολουθώντας την παραπάνω διαδικασία με την αντίστροφη σειρά.

4. Μόλις ολοκληρωθεί η διαδικασία, αντικαταστήστε το παλιό αυτοκόλλητο χαρακτηριστικών με ένα που να υποδεικνύει το νέο τύπο αερίου που χρησιμοποιείται. Τα αυτοκόλλητα είναι διαθέσιμα σε οποιοδήποτε από τα Κέντρα Εξυπηρέτησής μας.

• Ρύθμιση πρωτογενούς αέρα των καυστήρων

Δεν απαιτείται προσαρμογή.

• Ρύθμιση των καυστήρων στο ελάχιστο

1. Στρέψατε το κουμπί στη θέση χαμηλής φλόγας;

2. Αφαιρέστε το κουμπί και ρυθμίστε τη βίδα ρύθμισης, η οποία είναι τοποθετημένη μέσα ή δίπλα στον πείρο του κουμπιού, μέχρι η φλόγα να είναι μικρή αλλά σταθερή.

ΠΙΝΑΚΊΔΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΏΝ

Ηλεκτρικέσ συνδέσεισ

βλέπε πινακίδα χαρακτηριστικών

ΟΙΚΟΛΟΓΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ

Η συσκευή αυτή είναι σύμφωνη με τον Κανονισμόσ αρ. 66/2014 τησ ΕΕ πο Κανονισμόσ EN 30-2-1

3. Αφού ρυθμιστεί η φλόγα στην απαιτούμενη χαμηλή ρύθμιση, ενώ ο καυστήρας είναι αναμμένος, αλλάξετε γρήγορα τη θέση του κουμπιού από το ελάχιστο στο μέγιστο και αντίστροφα αρκετές φορές, ελέγχοντας ότι η φλόγα δεν σβήνει.

4. Ορισμένες συσκευές έχουν τοποθετημένη μια διάταξη ασφαλείας (θερμοστοιχείο). Εάν η συσκευή δεν λειτουργεί όταν οι καυστήρες έχουν τεθεί στη χαμηλή ρύθμιση φλόγας, αυξήστε αυτή τη χαμηλή ρύθμιση φλόγας χρησιμοποιώντας τη βίδα ρύθμισης.

5. Αφού γίνει η προσαρμογή, αντικαταστήστε τις σφραγίδες στα by-pass χρησιμοποιώντας βουλοκέρι ή παρόμοια ουσία.

! Εάν η συσκευή συνδεθεί με υγραέριο, η βίδα ρύθμισης πρέπει να στερεωθεί όσο πιο σφιχτά γίνεται.

! Μόλις ολοκληρωθεί αυτή η διαδικασία, αντικαταστήστε το παλιό αυτοκόλλητο χαρακτηριστικών με ένα υποδεικνύοντας τον νέο τύπο αερίου που χρησιμοποιείται. Τα αυτοκόλλητα είναι διαθέσιμα σε οποιοδήποτε από τα Κέντρα Εξυπηρέτησής μας.

! Στην περίπτωση που η πίεση του αερίου που χρησιμοποιείται είναι διαφορετική (ή διαφέρει ελαφρώς) από τη συνιστώμενη πίεση, ένας κατάλληλος ρυθμιστής πίεσης πρέπει να τοποθετηθεί στο σωλήνα εισόδου (προκειμένου να συμμορφωθεί με τους ισχύοντες εθνικούς κανονισμούς).

* ** *** Φ

Χαρακτηριστικά των καυστήρων και των ακροφυσίων

Τραπέζι 1

Καυστήρασ

Ταχύσ (R)

Ημι-ταχύσ (S)

Εφεδρικόσ (A)

Πιέσεισ

τροφοδοσίασ

Σε 15°C και 1013,25 mbar- ξηρό αέριο Προπάνιο P. C.S. = 50.37 MJ/Kg βουτάνιο P. C.S. = 49.47 MJ/Kg

υσικό αέριο P. C.S. = 49.47 MJ/Kg

Διάμετροσ

(mm)

100

Θερμική ισχύσ

kW (p.c.s.*)

Ονομαστ.Μειωμ.

3.00

1.65

1.00

0.70

0.40

Ονομαστική (mbar)

Ελάχιστη (mbar)

Μέγιστη (mbar)

By-pass

1/100

(mm)

Ακροφύσιο

1/100

(mm)

Uγραέριο

Παροχή*

218

120

28-30

25 35

g/h

214

118

37 25 45

Φυσικό αέριο

Ακροφύσιο

1/100

(mm)

116(Y)

96(Z)

79(6)

Παροχή*

l/h

286

157

20 17 25

PR 642 /I(WH)

Εκκίνηση και χρήση

Καυστήρασ ø Διάμετροσ σκευών (cm)

Ταχύσ

(R)

Ημι-ταχύσ

(S)

Εφεδρικόσ

(A)

24 - 26

16 - 20

10 - 14

! Σε κάθε επιλογέα υποδεικνύεται η θέση του αντίστοιχου καυστήρα αερίου.

Καυστήρες αερίου

Ο επιλεγμένος καυστήρας μπορεί να ρυθμίζεται από τον αντίστοιχο διακόπτη ως εξής:

● Σβηστός Μέγιστο

Ελάχιστο

Για να ανάψετε έναν από τους καυστήρες, πλησιάστε στον ίδιο μια φλόγα ή έναν αναπτήρα, πατήστε τελείως και στρέψτε τον αντίστοιχο επιλογέα αριστερόστροφα μέχρι τη θέση της μέγιστης ισχύος. Απαιτείται να κρατάτε πατημένο τον επιλογέα για περίπου 2-3 δευτερόλεπτα μέχρι να ζεσταθεί η διάταξη που διατηρεί αυτόματα αναμμένη τη φλόγα. Ορισμένα μοντέλα διαθέτουν ενσωματωμένο σύστημα ανάμματος εντός του επιλογέα, στην περίπτωση αυτή υπάρχει ο σπινθηριστής ανάφλεξης. Για να ανάψετε τον επιλεγμένο καυστήρα αρκεί πρώτα να πατήσετε τελείως τον αντίστοιχο επιλογέα, μετά να τον στρέψετε αριστερόστροφα μέχρι τη θέση της μέγιστης ισχύος, κρατώντας τον πατημένο μέχρι να συμβεί το άναμμα.

! Στην περίπτωση τυχαίου σβησίματος των φλογών του καυστήρα, κλείστε τον επιλογέα χειρισμού και ξαναπροσπαθήστε το άναμμα μετά από τουλάχιστον 1 λεπτό.

Για να σβήσετε τον καυστήρα πρέπει να στρέψετε τον επιλογέα δεξιόστροφα μέχρι να σταματήσει (που αντιστοιχεί στο σύμβολο “●”).

Πρακτικές συμβουλές για τη χρήση των καυστήρων

Για να πετύχετε τη μέγιστη απόδοση είναι χρήσιμο να θυμόσαστε τα ακόλουθα:

• Να χρησιμοποιείτε κατάλληλα σκεύη για κάθε καυστήρα (βλέπε πίνακα) για να αποφευχθεί η έξοδος των φλογών από τη βάση των σκευών.

• Να χρησιμοποιείτε πάντα σκεύη με επίπεδη βάση και με καπάκι.

• Κατά τη στιγμή του βρασμού στρέψτε τον επιλογέα στη θέση του ελάχιστου.

Για να ταυτοποιήσετε τον τύπο καυστήρα ανατρέξτε στα σχέδια της παραγράφου “Χαρακτηριστικά των καυστήρων και των ακροφυσίων”.

• Για τη μέγιστη σταθερότητα, βεβαιωθείτε ότι οι βάσεις για τα σκεύη μαγειρέματος είναι σωστά τοποθετημένες και ότι κάθε σκεύος βρίσκεται σε κεντρική θέση σε σχέση με την εστία καύσης.

• Βεβαιωθείτε ότι τα χερούλια των σκευών μαγειρέματος είναι ευθυγραμμισμένα με μία από τις μπάρες εναπόθεσης της βάσης των σκευών.

• Γυρίστε τα χερούλια των σκευών μαγειρέματος ώστε να μην προεξέχουν από το εμπρόσθιο μέρος της εστίας μαγειρέματος.

Ο περισσότερο αστάθμητος παράγοντας όσον αφορά τη σταθερότητα της κατσαρόλας πολύ συχνά, μπορεί να είναι η ίδια η κατσαρόλα ( ή η τοποθέτησή της κατά τη χρήση). Καλά εξισορροπημένες κατσαρόλες, με επίπεδο πάτο, κεντραρισμένες στην εστία, με τα χερούλια

τοποθετημένα σε ευθεία με τις ακτίνες της σχάρας, προσφέρουν προφανώς, τη μέγιστη σταθερότητα.

Προφυλάξεις και συμβουλές

! Η συσκευή σχεδιάστηκε και κατασκευάστηκε σύμφωνα με τους διεθνείς κανόνες ασφαλείας. Οι προειδοποιήσεις αυτές παρέχονται για λόγους ασφαλείας και πρέπει να διαβαστούν προσεκτικά.

Γενική ασφάλεια

• Η συσκευή αυτή αφορά εντοιχιζόμενη συσκευή κατηγορίας 3.

• Οι συσκευές αερίου απαιτούν, για τη σωστή λειτουργία, κανονική

ανανέωση του αέρα. Βεβαιωθείτε ότι κατά την εγκατάστασή τους πληρούνται οι απαιτήσεις της παραγράφου που σχετίζεται με την “Τοποθέτηση”.

• Οι οδηγίες αυτές ισχύουν μόνο για τις χώρες προορισμού τα σύμβολα των οποίων απεικονίζονται στο εγχειρίδιο και στην πινακίδα μητρώου της συσκευής.

• Η συσκευή σχεδιάστηκε για μη επαγγελματική χρήση στο εσωτερικό κατοικίας.

• Η συσκευή δεν εγκαθίσταται σε εξωτερικό χώρο, ακόμη κι αν ο χώρος σκεπάζεται, διότι είναι πολύ επικίνδυνο να την αφήσετε εκτεθειμένη σε βροχή και κακοκαιρία.

• Μην αγγίζετε τη μηχανή με πόδια γυμνά ή με τα χέρια ή τα πόδια βρεγμένα.

• Η συσκευή πρέπει να χρησιμοποιείται για το μαγείρεμα τροφίμων, μόνο από άτομα ενήλικα και σύμφωνα με τις οδηγίες που αναφέρονται στο παρόν εγχειρίδιο. Κάθε άλλη χρήση (για παράδειγμα: θέρμανση χώρων) είναι ακατάλληλη και συνεπώς επικίνδυνη. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές προκαλούμενες από χρήσεις ακατάλληλες, εσφαλμένες και ανορθόδοξες.

• Αποφεύγετε το καλώδιο τροφοδοσίας άλλων οικιακών συσκευών να αγγίζει τα θερμά μέρη του φούρνου.

• Μη βουλώνετε τα ανοίγματα αερισμού και απαγωγής της θερμότητας.

• Να βεβαιώνεστε πάντα ότι οι επιλογείς είναι στη θέση “●”/“○” όταν η συσκευή δεν χρησιμοποιείται.

• Μη βγάζετε το βύσμα από την ηλεκτρική πρίζα τραβώντας το καλώδιο, αλλά πιάνοντας το βύσμα.

• Μην κάνετε καθαρισμό ή συντήρηση χωρίς προηγουμένως να έχετε βγάλει το βύσμα από την ηλεκτρική πρίζα.

• Σε περίπτωση βλάβης, μη επεμβαίνετε σε καμία περίπτωση στους εσωτερικούς μηχανισμούς για να επιχειρήσετε την επισκευή. Επικοινωνήστε με την Τεχνική Υποστήριξη (βλέπε Υποστήριξη).

• Δεν προβλέπεται η χρήση της συσκευής από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες, από άτομα μη έμπειρα ή χωρίς εξοικείωση με το προϊόν, εκτός κι αν εποπτεύονται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν δεχτεί προκαταρκτικές οδηγίες για τη χρήση της συσκευής.

• Η συσκευή δεν προορίζεται για να τεθεί σε λειτουργία μέσω εξωτερικού χρονιστή ή ενός χωριστού συστήματος χειρισμού εξ αποστάσεως.

Διάθεση

• Διάθεση του υλικού συσκευασίας: να εφαρμόζετε τους τοπικούς κανονισμούς, ώστε οι συσκευασίες να μπορούν να επαναχρησιμοποιηθούν.

• Η Ευρωπαϊκή Οδηγία 2012/19/EU για τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συσκευών (RAEE), προβλέπει ότι οι οικιακές ηλεκτρικές συσκευές δεν πρέπει να διατίθενται στην κανονική ροή των στερεών αστικών απορριμμάτων. Οι διατεθείσες συσκευές πρέπει να συλλέγονται χωριστά για να βελτιστοποιείται το ποσοστό ανάκτησης και ανακύκλωσης

των υλικών που τις συνθέτουν και να αποφεύγονται δυνητικές ζημιές στην υγεία και στο περιβάλλον. Το σύμβολο του διαγραμμένου καλαθιού φέρεται σε όλα τα προϊόντα για να θυμίζει τις υποχρεώσεις χωριστής συλλογής.

Για περαιτέρω πληροφορίες, για τη σωστή απομάκρυνση των οικιακών

ηλεκτρικών συσκευών, οι κάτοχοι μπορούν να απευθύνονται στην αρμόδια δημόσια υπηρεσία ή στους μεταπωλητές.

εάν απαιτείται, καθαρίστε τα με υγρό πανί. Τα υπολείμματα φαγητών που ξεράθηκαν κατά το μαγείρεμα πρέπει να αφαιρούνται με οδοντογλυφίδα ή βελόνα.

! Για να αποφύγετε τυχόν ζημιά στην ηλεκτρική ανάφλεξη, μην την χρησιμοποιείτε όταν οι καυστήρες δεν βρίσκονται στις υποδοχές τους.

Εξοικονόμηση ενέργειας και σεβασμός στο περιβάλλον

• Μαγειρεύετε τα φαγητά σας σε κλειστά σκεύη με καπάκια που έχουν καλή εφαρμογή και χρησιμοποιείτε όσο το δυνατόν πιο λίγο νερό. Το μαγείρεμα χωρίς καπάκι στο σκεύος θα αυξήσει πολύ την κατανάλωση ενέργειας.

• Χρησιμοποιείτε σκεύη με απολύτως επίπεδη βάση.

• Για φαγητά που χρειάζονται πολλή ώρα μαγείρεμα, αξίζει να χρησιμοποιείτε χύτρα ταχύτητας, που μαγειρεύει στο μισό χρόνο και εξοικονομεί το ένα τρίτο της ενέργειας.

Συντήρηση και φροντίδα

Αποκλεισμός του ηλεκτρικού ρεύματος

Πριν από κάθε εργασία να απομονώνετε τη συσκευή από το δίκτυο ηλεκτρικής τροφοδοσίας.

Καθαρισμος της επιφανειας της μοναδας εστιων

• Όλα τα εμαγιέ και γυάλινα εξαρτήματα πρέπει να καθαρίζονται με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού.

• Το σκληρό νερό και τα διαβρωτικά απορρυπαντικά μπορεί να προκαλέσουν κηλίδες στις επιφάνειες από ανοξείδωτο χάλυβα σε περίπτωση παρατεταμένης επαφής. Καθαρίζετε αμέσως τα υγρά που χύνονται (νερό, σάλτσα, καφές κ.λπ.) πριν στεγνώσουν.

• Καθαρίστε την επιφάνεια με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού και σκουπίστε την με μαλακό πανί ή δέρμα. Απομακρύνετε τα υπολείμματα που έχουν ξεραθεί με ειδικό καθαριστικό για επιφάνειες από ανοξείδωτο χάλυβα.

• Καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα μόνο με μαλακό πανί ή σφουγγάρι.

• Μην χρησιμοποιείτε αποξεστικά ή διαβρωτικά προϊόντα, καθαριστικά με βάση τη χλωρίνη ή συρμάτινα σφουγγαράκια.

• Μην χρησιμοποιείτε συσκευές καθαρισμού με ατμό.

• Μην χρησιμοποιείτε εύφλεκτα προϊόντα.

• Μην αφήνετε στη μονάδα εστιών όξινες ή αλκαλικές ουσίες όπως ξίδι, μουστάρδα, αλάτι, ζάχαρη ή χυμό λεμονιού.

Καθαρισμος των εξαρτηματων της μοναδας εστιων

• Καθαρίστε το εμαγιέ και γυάλινα μέρη μόνο με μαλακό πανί ή σφουγγάρι.

• Μπορείτε να αφαιρέσετε τις σχάρες, τα καπάκια των καυστήρων και τους καυστήρες για να τους καθαρίσετε.

• Καθαρίστε τα εξαρτήματα με το χέρι χρησιμοποιώντας ζεστό νερό και μη διαβρωτικό απορρυπαντικό, απομακρύνετε τα υπολείμματα φαγητού και βεβαιωθείτε ότι κανένα από τα ανοίγματα του καυστήρα δεν είναι φραγμένο.

• Ξεπλύνετε και σκουπίστε τα εξαρτήματα.

• Τοποθετήστε ξανά τους καυστήρες και τα καπάκια των καυστήρων σωστά στις αντίστοιχες υποδοχές.

• Κατά την επανατοποθέτηση των σχαρών, βεβαιωθείτε ότι η περιοχή στήριξης του σκεύους είναι ευθυγραμμισμένη με τον καυστήρα.

• Στα μοντέλα με ηλεκτρικούς σπινθηριστές και διατάξεις προστασίας, απαιτείται σχολαστικός καθαρισμός του άκρου του σπινθηριστή ώστε να διασφαλιστεί η σωστή λειτουργία. Ελέγχετε τα εξαρτήματα αυτά τακτικά και,

Συντήρηση κρουνών αερίου

Με τον καιρό μπορεί να συμβεί η περίπτωση ενός κρουνού που μπλοκάρει ή παρουσιάζει δυσκολίες στην περιστροφή, συνεπώς θα είναι αναγκαίο να φροντίσετε για την αντικατάσταση του κρουνού αυτού.

! Η εργασία αυτή πρέπει να γίνει από τεχνικό εξουσιοδοτημένο από τον κατασκευαστή.

Ανωμαλίες και λύσεις

Μπορεί να τύχει να μη λειτουργεί η συσκευή. Πριν τηλεφωνήσετε στην Τεχνική Υποστήριξη, ελέγξτε αν πρόκειται για πρόβλημα που αντιμετωπίζεται εύκολα με τη βοήθεια του ακόλουθου καταλόγου.

Ο καυστήρας δεν ανάβει ή η φλόγα δεν είναι ομοιόμορφη.

Ελέγξτε ότι:

• Οι οπές εξόδου του αερίου του καυστήρα είναι εμφραγμένες.

• Έχουν μονταριστεί σωστά όλα τα κινητά μέρη που συνθέτουν τον καυστήρα.

• Υπάρχουν ρεύματα αέρα πλησίον του πλαισίου.

• Οι σχισμές του σπινθηριστή και του θερμοζεύγους είναι εμφραγμένες.

Η φλόγα δεν παραμένει αναμμένη στα μοντέλα με ασφάλεια.

Ελέγξτε ότι:

• Δεν πατήσατε τελείως τον επιλογέα.

• Δεν κρατήσατε πατημένο τελείως τον επιλογέα για χρόνο επαρκή για την ενεργοποίηση της διάταξης ασφαλείας.

• Οι οπές εξόδου του αερίου, απέναντι από τη διάταξη ασφαλείας, έχουν εμφραχθεί.

Ο καυστήρας σε θέση ελάχιστου δεν παραμένει αναμμένος.

Ελέγξτε ότι:

• Οι οπές διαφυγής του αερίου έχουν εμφραχθεί.

• Υπάρχουν ρεύματα αέρα πλησίον του πλαισίου.

• Η ρύθμιση του ελάχιστου δεν είναι σωστή.

Τα σκεύη είναι ασταθή.

Ελέγξτε ότι:

• Η βάση του σκεύους είναι απολύτως επίπεδη.

• Το σκεύος είναι κεντραρισμένο στον καυστήρα ή στην ηλεκτρική εστία.

• Οι εστίες έχουν αντιστραφεί.

Инсталиране

! Моля, прочетете внимателно тази книжка с инструкции преди работа с новия уред. Тя съдържа важна информация за безопасната експлоатация, инсталиране и грижи за уреда.

Съхранявайте тези инструкции за употреба за бъдещи справки.

Предайте ги и на новите собственици на уреда.

Позициониране

! Дръжте опаковъчния материал далеч от деца. Има опасност от задавяне или задушаване (вж. „Предпазни мерки и препоръки“).

! Уредът трябва да бъде инсталиран от квалифициран специалист съгласно предоставените инструкции. Неправилното инсталиране може да причини наранявания на хора и животни или да повреди имущество.

! Този уред може да се инсталира и използва само в постоянно проветрявани помещения, съгласно текущите национални разпоредби. Трябва да се спазят следните изисквания:

• Помещението да е оборудвано със система за извличане на въздуха, която да отвежда газовете, отделени при горенето. Тя може да се състои от абсорбатор или електрически вентилатор, който се стартира автоматично при всяко включване на уреда.

инсталират или съхраняват в помещения или площи за съхранение, които са под земята (мазета и т.н.). Препоръчва се в помещението да се намира само използваната бутилка и да е разположена така, че да не е изложена на въздействието на топлина от външни източници (фурни, камини, печки и т.н.), които може да повишат температурата на бутилката над 50°C.

Място на уреда

Трябва да се вземат следните предпазни мерки при инсталиране на готварския плот:

• Кухненски шкафове, съседни на уреда и по-високи от горната част на готварския плот, трябва да са на разстояние поне 200 мм от ръба на готварския плот.

• Абсорбаторите трябва да се инсталират според съответните им ръководства за инсталиране и на разстояние минимум 650 мм от готварския плот (вж. фигурата).

• Поставете шкафовете, съседни на абсорбатора, на минимална височина 420 мм от готварския плот (вж. фигурата).

Ако готварският плот се инсталира под стенен шкаф, последният трябва да е

600mm min.

монтиран на разстояние поне 700 мм над готварския плот.

650mm min.

420mm min.

В комин или система за отвеждане на газове (специално за готварски уреди)

Директно с външната среда

• Помещението трябва също да позволява правилна циркулация на въздуха, тъй като въздухът е необходим за нормалното протичане на процеса на горене. Въздушният поток не трябва да е под 2 m3/h за kW инсталирана мощност.

Системата за циркулация на въздуха може да взема въздух директно от външната среда чрез тръба с диаметър на вътрешното сечение не по-малък от 100 cm2; отворът не

Примери за вентилационни отвори за окисляващ въздух.

Съседно помещение

Помещение за вентилиране

трябва да позволява никаква възможност за блокиране.

Системата може също да предоставя необходимия за изгаряне въздух индиректно, например от съседни стаи, снабдени с описаните по-горе тръби за циркулация на въздуха. Тези стаи обаче не може да са комунални помещения,

Увеличаване на разстоянието между прозореца и пода.

спални или помещения, които може да са потенциално опасни за възникване на

пожар.

• По-интензивната и продължителна употреба на уреда, може да изиска допълнителна аерация, например да се отвори прозорец или да се включи друга система за обмяна на въздуха, ако е налична.

• Втечненият нефтен газ потъва до пода, тъй като е по-тежък от въздуха. Затова помещения, в които има бутилки с втечнен нефтен газ (LPG), трябва да са оборудвани с отвори, които да позволяват изпускане на газа в случай на теч. Поради тази причина бутилки с втечнен петролен газ, били те пълни или частично запълнени, не трябва да се

• Отворът за инсталиране трябва да е с размерите, посочени на фигурата.

Предоставени са скрепителни елементи, които позволяват

закрепването на готварския плот към кухненски плотове с дебелина между 20 и 40 мм. За да се уверите, че готварският плот е добре закрепен към кухненския плот, препоръчваме да използвате всички предоставени скрепителни елементи.

555 mm

55 mm

475 mm

• Преди да фиксирате плота, сложете уплътнението (предоставено) по очертанията на кухненския плот, както е показано на фигурата.

Схема на монтиране на скрепителни елементи

Позиция на скрепителни елемент Позиция на скрепителни елемент за кухненски плот с височина кухненски плот с височина

H=20мм H=30мм

63BG63

Предна страна

Позиция на скрепителния елемент Задна страна за кухненски плот с височина

H=40мм

Преди да свържете захранването, се уверете, че:

• уредът е заземен, а щепселът отговаря на законовите разпоредби.

• контактът може да издържи максималната мощност на уреда,

посочена на табелката с данните.

• напрежението е в допустимите граници на стойностите, посочени на

табелката с данните за уреда.

• контактът е съвместим с щепсела на уреда. ако контактът е

несъвместим с щепсела, се обърнете към оторизиран техник, за да го замени. не използвайте удължители или разклонители.

! След инсталирането на уреда трябва да има лесен достъп до захранващия кабел и електрическия контакт.

! Използвайте скрепителните елементи, съдържащи се в „пакета с аксесоари“.

• Когато готварският плот не е инсталиран над вградена фурна, трябва да се инсталира дървен панел за изолация. Той трябва да е на разстояние поне 20 мм от долната част на готварския плот.

Вентилация

За да се осигури достатъчна вентилация, задната стена на шкафа трябва да се отстрани. Препоръчително е да се монтира фурната така, че да лежи върху две дървени летви или върху напълно гладка повърхност с отвор от поне 45 x 560 мм (вж. схемите).

45 mm.

560 mm.

! Готварският плот може да бъде инсталиран само над вградени фурни с охлаждаща вентилационна система.

Електрическо свързване

Готварски плотове, оборудвани с триполюсен захранващ кабел, са предназначени за работа с променлив ток с честота и напрежение, каквито са посочени на табелката с данни (тя се намира в долната част на уреда). Заземителният проводник в кабела е с покритие в зелено и жълто. Ако уредът трябва да се инсталира над вградена електрическа фурна, електрическото свързване на готварския плот и фурната трябва да се изпълнят отделно, както с цел електрическа безопасност, така и с цел по-лесно изваждане на фурната.

Свързване на захранващия кабел към електрическата мрежа

Монтирайте стандартизиран щепсел, съответстващ на електрическото натоварване, посочено върху табелката с данни. Уредът трябва да бъде директно свързан с мрежата чрез многополюсен прекъсвач с минимално отваряне от 3 мм, поставен между уреда и мрежата. Предпазителят трябва да е подходящ за посоченото натоварване и да отговаря на нормите за електричество (заземителният кабел не трябва да се прекъсва от предпазителя). Захранващият кабел не трябва да влиза в контакт с повърхности с температура над 50°C.

! Кабелът не трябва да бъде прегъван или притискан.

! Кабелът трябва периодично да бъде проверяван и подменян само от

оторизирани техници (вж. „Техническо обслужване“).

! Производителят не носи никаква отговорност, ако тези мерки за безопасност не са спазени.

Свързване на газоснабдяване

Уредът трябва да се свърже към газоразпределителна мрежа или с газова бутилка, в съответствие с текущите национални разпоредби. Преди осъществяване на свързването се уверете, че печката е съвместима с газоснабдяването, което желаете да използвате. Ако случаят не е такъв, следвайте инструкциите, посочени в параграф „Приспособяване към различни видове газ“. Когато използвате втечнен газ от бутилка, инсталирайте регулатор на налягане, който отговаря на текущите национални разпоредби.

! Проверете дали налягането на подавания газ отговаря на стойностите, посочени в Таблица 1 („Спецификации на горелки и дюзи“). Това ще осигури безопасната експлоатация и дълготрайността на уреда, като при това поддържа ефикасно потребление на енергия.

Свързване с твърда тръба (медна или стоманена)

! Свързването към газова система трябва да се извърши по такъв начин, че да не причинява какъвто и да е вид деформация на уреда. Има регулируема Г-образна планка в рамката за захранване на уреда и тя е снабдена с уплътнител, за да се предотвратят течове. Уплътнителят винаги трябва да се подменя след завъртане на скрепителния елемент на тръбата (уплътнителят се предоставя с уреда). Скрепителният елемент на газоснабдяващата тръба е муфа с външна цилиндрична резба 1/2".

Свързване чрез непрекъсната гъвкава тръба от неръждаема стомана и резбови съединения

Скрепителният елемент на газоснабдяващата тръба е муфа с външна цилиндрична резба 1/2". Тръбите трябва да се инсталират така, че да не са по-дълги от 2000 мм в напълно разтегнато състояние. След осъществяване на връзката се уверете, че гъвкавата метална тръба не опира в движещи се части и не е под налягане.

! Използвайте само тръби и уплътнители, които съответстват на текущите национални разпоредби.

! Лицето, монтиращо уреда, трябва да се увери, че е извършено правилно електрическо свързване и че уредът отговаря на регламентите за безопасност.

64BG64

Проверка на непропускливостта на връзката

! Когато завършите процеса на инсталиране, проверете свързващите елементи на тръбата за течове, като използвате сапунен разтвор. Никога не използвайте пламък.

Приспособяване към различни видове газ

За да приспособите готварския плот към друг вид газ, различен от стандартния (посочен на табелката с номинални данни в долната част на готварския плот или на опаковката), дюзите на горелките трябва да се сменят както следва:

1. Отстранете скарите на готварския плот и плъзнете горелките извън местата им.

2. Развийте дюзите с помощта на 7мм глух ключ и ги заменете с дюзи за новия тип газ (вж. Таблица 1 „Спецификации на горелки и дюзи“).

3. Сглобете отново частите, като следвате горната процедура в обратен ред.

4. След като завършите процедурата, заменете стария стикер с номинални стойности с подобен за използвания нов тип газ. Можете да намерите стикери във всеки сервизен център.

• Регулиране на основния въздух на горелките

Не е необходимо регулиране.

• Настройване на горелките на минимален пламък

1. Завъртете крана в позицията за минимален пламък;

2. Отстранете превключвателя и регулирайте с винта за регулиране, който се намира в или до върха на крана, докато пламъкът стане малък, но стабилен.

ТАБЕЛКА С ДАННИ

Електрически свързвания

ЕКО ДИЗАЙН

Наредба 66/2014/ЕС, включваща Директива 2009/125/EC. Наредба EN 30-2-1

Вж. табелката с данни

3. След като регулирате пламъка до желаната настройка за минимален пламък и докато горелката е в добро състояние, бързо променете позицията на превключвателя от минимален на максимален пламък и обратно няколко пъти, за да се уверите, че пламъкът не изгасва.

4. Някои уреди имат инсталиран механизъм за безопасност (термодвойка). Ако механизмът не успее да се задейства, когато горелките се настройват на минимален пламък, увеличете тази настройка за минимален пламък с помощта на съседния винт.

5. След като завършите настройките, поставете отново уплътнителите на байпасните елементи, като използвате запечатващ восък или подобно вещество.

! Ако уредът е свързан с втечнен газ, винтът за регулиране трябва да се затегне възможно най-силно.

! След като завършите процедурата, заменете стария стикер с номинални стойности с подобен за използвания нов тип газ. Можете да намерите стикери във всеки сервизен център.

! Ако налягането на използваната газ е различно (или леко варира) от препоръчителното налягане, трябва да се инсталира подходящ регулатор за газ на входната тръба (за да се осигури съответствие с текущите национални разпоредби).

65BG65

Спецификации на горелки и дюзи

PR 642 /I(WH)

Таблица 1

Бързонагряваща (R)

Полубърза (S)

Помощна (A)

Захранващи налагания

Горелка Диаметър

(мм)

100

Топлинна мощност

kW (p.c.s.*)

Номинална Намалена

3.10

1.75

1.05

Номинално (милибар)

Минимално (милибар)

Максимално (милибар)

0.80

0.45

Байпас

1/100

(

Втечнен газ

Дюза 1/100

)

(

MM)

* При 15°C и 1013,25 милибара - сух газ ** Пропан Горна топлина на изгаряне = 50,37 MJ/Kg *** Бутан Горна топлина на изгаряне = 49,47 MJ/Kg Природен газ Горна топлина на изгаряне = 37,78 MJ/m³

Част на газЕлектрическата част

одел

Номинална мощност (kW)Клас

PR 642 /I(WH)

(1)

Стойностите в g/h се отнасят за капацитета на течен газ (пропан, бутан).

7,65 (556 g/h - G30) (546 g/h - G31)II2H3B/P

(1)

Напрежение и честота

Поток*

(г/ч)

***

225

127

221

125

30 20 35

220-240V~ 50/60Hz

Природен газ

Дюза

Поток*

1/100

(

MM)

116(Y)

96(Z)

79(6)

20 17 25

Мощност (W)

0,6

л/ч

295

167

100

66BG66

Пуск и експлоатация

! Позицията на съответната горелка е показана на всеки превключвател.

Газови горелки

Всяка горелка може да се регулира до някоя от следните настройки с помощта на съответния контролен превключвател:

● Изключена Максимален пламък

Минимален пламък

За да запалите някоя от горелките, дръжте запалена клечка кибрит или запалка близо до горелката и в същото време натиснете и завъртете съответния контролен превключвател в посока, обратна на часовниковата стрелка до максималната настройка. Тъй като горелката е снабдена с механизъм за безопасност, превключвателят трябва да остане натиснат в продължение на около 2-3 секунди, за да позволи на автоматичното устройство да стабилизира пламъка за загряване. Mодели са оборудвани с бутон за запалване, вграден в контролния превключвател. За да запалите горелка, просто натиснете съответния превключвател докрай и след това го завъртете в посока, обратна на часовниковата стрелка до позицията „Висок“, като го държите натиснат докато се запали пламъка на горелката.

! Ако пламъкът бъде неволно изгасен, изключете контролния превключвател и изчакайте поне 1 минута преди да опитате отново да запалите горелката.

За да изключите горелката, завъртете превключвателя в посока по часовниковата стрелка, докато спре (когато достигне позиция „●“).

Практически съвети за използване на горелките

За да се уверите, че горелките работят ефективно:

• Използвайте подходящи съдове за готвене за всяка горелка (вж. таблицата), за да не излизат пламъците извън дъното на готварския съд.

• Винаги използвайте съдове за готвене с плоско дъно и капак.

• Когато съдържанието в готварския съд достигне точката на кипене, завъртете превключвателя на минимум.

Горелка

Бързонагряваща (R)

Полубърза (S)

Помощна (A)

За да идентифицирате типа на горелката, направете справка с различните дизайни в раздела със заглавие „Спецификации на горелки и дюзи“.

• За да осигурите максимална стабилност, се уверете, че опорите на съдовете за готвене са поставени правилно и че всеки съд е центриран върху газовата горелката.

• Уверете се, че дръжките на съдовете за готвене са на една линия с една от подпорите.

• Поставете дръжките на съдовете за готвене така, че да не излизат извън предната страна на плота за готвене.

Ø Диаметър на готварския

съд (см)

24 - 26

16 - 20

10 - 14

Нестабилността на тенджерите често може да бъде вследствие на техния вид или на неправилното им поставяне по време на готвенето. Добре балансираните тенджери, с гладка основа, центрирани върху горелката, с дръжки поставени на една линия с едно от ребрата на решетката, ще доведат до

максималната им стабилност.

Предпазни мерки и препоръки

! Този уред е проектиран и произведен в съответствие с международните стандарти за безопасност при употреба. Предупрежденията по-долу се предоставят от съображения за сигурност и трябва да бъдат внимателно прочетени.

Общи правила за безопасност

• Това е уред за вграждане от клас 3.

• Газовите уреди изискват редовен обмен на въздуха, за поддържане на ефикасна работа. Когато инсталирате готварския плот, спазвайте инструкциите в раздел „Позициониране“ за уреда. Тези инструкции са валидни само за страните, чийто символ е показан в това ръководство и на табелката със серийния номер.

• Уредът е разработен за домашна употреба на закрито и не е предназначен за търговска или промишлена употреба.

• Уредът не трябва да бъде монтиран на открито, дори и в защитени зони. Изключително е опасно уредът да бъде излаган на въздействието на дъжд и буря.

• Не докосвайте уреда с боси крака или с мокри или влажни ръце и крака.

• Уредът трябва да се използва за приготвяне на ястия единствено от възрастни в съответствие с инструкциите, изложени в тази книжка. Всяка друга употреба (напр. за отопление на помещение) се счита за неправилна и опасна. Производителят не носи отговорност за възможни щети, произтичащи от неподходяща, неправилна и неразумна употреба на уреда.

• Уверете се, че захранващите кабели на други електрически уреди не са в контакт с горещите части на фурната.

• Никога не покривайте отворите, които служат за вентилация и отвеждане на топлината.

• Винаги проверявайте дали превключвателите са в позиция „●“/„○“, когато не използвате уреда.

• Когато изключвате уреда от контакта, винаги хващайте щепсела, а не дърпайте кабела.

• Не извършвайте дейности по почистване или поддръжка, преди да сте изключили уреда от електрическата мрежа.

• Ако уредът се повреди, при никакви обстоятелства не се опитвайте да го поправите сами. Извършеният от неквалифицирани лица ремонт може да причини щети или последваща неизправност на уреда. Свържете се със сервизен център (вж. „Техническо обслужване“).

• Не затваряйте стъкления капак (ако има такъв), когато газовите горелки са все още горещи.

• Уредът не трябва да се експлоатира от хора (вкл. деца) с намалени физически, сензорни или умствени способности, от неопитни лица или от някой, който не е запознат с продукта. Такива лица трябва наймалкото да бъдат наблюдавани от някой, който поема отговорност

67BG67

за тяхната безопасност, или да получат предварителни инструкции, свързани с експлоатацията на уреда.

• Не позволявайте на децата да играят с уреда.

• Уредът не е предназначен за управление с външен таймер или отделна система за дистанционно управление.

Депониране на отпадъци

• При депониране на опаковъчния материал: спазвайте местните разпоредби за повторна употреба на опаковките.

• Европейската директива 2012/19/ЕU относно отпадъци от електрическо и електронно оборудване (ОЕЕО) предвижда старите електродомакински уреди да не се депонират чрез обикновения цикъл за твърди отпадъци. Старите уреди се събират разделно, за да се оптимизира възстановяването и рециклирането на материалите, които съдържат, за да се ограничи въздействието върху здравето на хората и околната среда. Символът със зачертан контейнер за отпадъци върху продукта ви напомня за това, че сте задължени да депонирате уреда на място за разделно събиране на отпадъци.

Потребителите трябва да се свържат с местните власти или търговци

за информация във връзка с правилното депониране на уреда.

Почистване на частите на плочата за готвене

• Почистете емайлирани и стъклени части само с мека кърпа или гъба.

• Решетките, капачките на горелките и горелките могат да се отстраняват за почистване.

• Почиствайте ги на ръка с топла вода и неабразивен почистващ препарат, като отстраните всички остатъци от храна и проверите дали отворите на горелките не са запушени.

• Изплакнете и подсушете.

• Поставете обратно правилно капачките на горелките на съответните места.

• Когато поставяте решетките, се уверете, че областта за поставяне на съдове е подравнена с горелката.

• Моделите, снабдени със свещи за електрическо запалване и защитно устройство, изискват щателно почистване на края на свещта, за да се гарантира правилното функциониране. Проверявайте често тези елементи и, ако е необходимо, ги почиствайте с влажна кърпа. Всички остатъци от запечени храни трябва да се отстраняват с клечка за зъби или игла.

! За избягване на повреда на електрическото устройство за запалване не го използвайте, когато горелките не са в гнездата си.

Пестене и опазване на околната среда

• Гответе храната в затворени съдове или съдове с плътно затварящи се капаци и използвайте възможно най-малко вода. Готвенето при отворен капак значително ще увеличи потреблението на електроенергия.

• Използвайте плоски тенджери и тигани.

• Ако приготвяте ястие, което отнема много време, струва си да използвате тенджера под налягане, което е два пъти по-бързо и спестява една трета от електроенергията.

Поддръжка и почистване

Изключване на уреда

Изключете уреда от електрическата мрежа, преди да извършвате каквито и да е дейности по него.

Почистване на повърхността на плочата за готвене

• Всички емайлирани и стъклени части трябва да се почистват с топла вода и неутрален разтвор.

• По повърхностите от неръждаема стомана може да се появят петна от варовита вода или агресивни почистващи препарати, ако те се оставят в контакт с тях прекалено дълго време. Всякакви разливи на храни (вода, сос, кафе и др.) трябва да се изтриват, преди да засъхнат.

• Почистете с топла вода и неутрален почистващ препарат, след което подсушете с мека кърпа или гюдерия. В случай на упорити петна, използвайте препарати само подходящ за повърхности от неръждаема стомана.

• Почиствайте повърхностите от неръждаемата стомана само с мека кърпа или гъба.

• Не използвайте абразивни или корозивни продукти, почистващи препарати на хлорна основа или телчета.

• Не използвайте уреди за почистване с пара.

• Не използвайте възпламеними продукти.

• Не оставяйте вещества с киселинни или основни свойства, като оцет, горчица, сол, захар, лимонов сок, върху плочата за готвене.

Поддръжка на крана на газта

С течение на времето крановете може да се запушат или трудно да се завъртат. Ако това се случи, кранът трябва да се подмени.

! Тази процедура трябва да се извърши от квалифициран техник, упълномощен от производителя.

Отстраняване на неизправности

Може да се случи така, че уредът изобщо да не функционира правилно. Преди да се обадите на сервизния център за техническо обслужване, проверете дали може да се направи нещо. Първо, проверете дали няма нарушения в подаването на газ и електричество, и особено дали клапаните за газоподаване са отворени.

Горелката не се запалва или пламъкът около нея е неравен.

Проверете дали:

• отворите за подаване на газ на горелката не са задръстени.

• всички подвижни части на горелката са монтирани правилно.

• има въздушни течения в близост до уреда.

Пламъкът изгасва в модели с механизъм за безопасност.

Уверете се, че:

• сте натиснали превключвателя докрай.

• държите превключвателя натиснат достатъчно дълго, за да се активира механизма за безопасност.

• отворите за подаване на газ не са блокирани в областта, съответстваща на механизма за безопасност.

Горелката не остава запалена, когато се превключи на минимален пламък.

Уверете се, че:

• отворите за подаване на газ не са блокирани.

• няма въздушни течения в близост до уреда.

• настройката за минимален пламък е регулирана правилно.

68BG68

Готварските съдове са нестабилни.

Уверете се, че:

• дъното на готварския съд е идеално равно.

• готварският съд е поставен правилно в центъра на горелката.

• носещата скара е поставена правилно.

69BG69

Установка

555 mm

55 mm

475 mm

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.

! Внимательно прочитайте инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

Расположение

! Не разрешайте детям играть с упаковочными материалами. Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации).

! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным.

! Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляциеи в соответствии с положениями действующих Нормативов. Необходимо соблюдать следующие требования:

• В помещении должна быть предусмотрена система дымоудаления в атмосферу, выполненная в виде вытяжного зонта или электровентилятора, автоматически включающихся каждый раз, когда включается изделие.

• Сжиженный газ пропан-бутан тяжелее воздуха и следовательно застаивается внизу. По этой причине помещения, в которых установлены баллоны с СНГ (сжиженным натуральным газом) должны иметь вентиляционные отверстия внизу, сообщающиеся с улицеи, для удаления возможных утечек газа. Поэтому баллоны с СПГ должны быть опорожнены или оставаться частично заполненными; они не должны размещаться или храниться в подземных помещениях и хранилищах (подвалах, и т.д.). Следует держать в помещении только один рабочий баллон, расположенный таким образом, чтобы он не подвергался прямому воздействию источников тепла (печеи, каминов и т.д.), которые могут привести к нагреву баллона свыше 50°C.

Встроенный монтаж

Для правильного монтажа варочной панели необходимо соблюдать следующие меры предосторожности:

• Кухонные элементы, расположенные рядом с кухонной плитой, высота которых превышает уровень варочной панели, должны находиться на расстояние не менее 200 мм от края варочной панели.

• Bытяжка должна быть установлена в соответствии с руководством по эксплуатации вытяжки и в любом случае на высоте не менее 650 мм от кухонного топа (см. рисунок).

• Pасположите навесные шкафы, прилегающие к вытяжке, на высоте не менее 420 мм от рабочей поверхности кухни (см. рисунок).

Если варочная панель устанавливается под навесным шкафом, последнии должен

600mm min.

располагаться на высоте не менее 700 мм от кухонного топа.

650mm min.

420mm min.

• Размеры ниши кухонного элемента должны соответствовать рисунку. В крепежный комплект входят крепежные крюки для крепления варочной панели на кухонной рабочей поверхности толщиной от 20 до 40 мм. Для надежного крепления варочной панели рекомендуется использовать все прилагающиеся крюки.

B камин или в дымоход с медным покрытием (для кухонных устpойств для приготовления пищи)

Нeпосредствeннo в aтмосфepy

• В помещении должна быть предусмотрена система, обеспечивающая достаточный приток воздуха для надлежащего горения. Расход воздуха, необходимого для горения, должен быть не менее 2 м3/час на кВт установленной мощности.

Приток воздуха может обеспечиваться непосредственно снаружи здания через воздуховод полезным сечением не менее 100 см2 и диаметром, исключающим

Пpимepы вeнтиляциoнных отвepстий для притокa вoздyхa для гоpeния

Cмeжное помещение

Вентилируемое помещение

возможность случаиного засорения.

Или же воздухозабор может осуществляться из смежных помещении, оснащенных вентиляционным отверстием, сообщающимся с улицеи, как описано выше, при условии, что это не общие зоны здания, пожароопасные помещения и не

Увеличение зазора между дверъю и полом

спальни.

• Интенсивное и длительное использование устройства может потребовать дополнительной вентиляции, например, открытие окна или более эффективная вентиляция с повышением механической мощности вытяжки, если она уже существует.

• Перед креплением кухонного топа установите уплотнение (прилагается) по периметру варочнои панели, как показано на схеме.

Схема крепления крюков

Монтаж крюка для опорных Монтаж крюка для опорных брусков H=20mm брусков H=30mm

Спереди

Монтаж крюка для опорных Сзади брусков H=40mm

! Используйте крюки из комплекта “вспомогательные принадлежности”

• Если варочная панель не устанавливается сверху встроенного духового шкафа, необходимо вставить деревянную панель в качестве изоляции. Эта панель должна быть установлена на расстоянии не менее 20 мм от нижнеи части варочной панели.

Вентиляция

Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45х560 мм (см чертежи).

45 mm.

560 mm.

! Варочная панель может быть установлена только над встраиваемыми духовыми шкафами с охладительной вентиляцией.

Электрическое подключение

Варочные панели, оснащенные трехполярным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке (расположенной снизу варочной панели). Провод заземления сетевого кабеля имеет желто-зеленый цвет. В случае установки варочной панели сверху духового шкафа, встроенного в кухонный элемент, электрическое подсоединение варочной панели и духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

Подсоединение сетевого шнура изделия к сети электропитания

Установите на сетевой кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке. В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующии действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C.

! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Перед подключением изделия к сети электропитания проверьте следующее:

• розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную в таблице технических характеристик;

• напряжение и частота тока сети должны соответствовать электрическим данным изделия;

• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используите удлинители или тройники.

! Изделие должно быть установлено таким образом, чтобы электрический провод и сетевая розетка были легко доступны.

! Электрический провод изделия не должен быть согнут или сжат.

! Регулярно проверяйте состояние кабеля электропитания и в случае

необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание).

! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании.

Подсоединение к газопроводу

Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляцией в соответствии с положениями действующих Нормативов, только после проверки соответствия изделия типу газа, к которому он подсоединяется. В случае несоответствия выполнить операции, описанные в параграфе “Настройка на различные типы газа”. В случае использования сжиженного газа из баллона использовать регуляторы давления, соответствующие нормативами и их последующим поправкам.

! Для надежного функционирования, рационального использования энергии и более длительного срока службы электрического изделия проверьте, чтобы давление подачи газа соответствовало значениям, указанным в таблице 1 “Характеристики газовых горелок и форсунок”.

Внимание! Перед подсоединением снимите транспортировочную заглушку с трубопровода газовой плиты.

Подсоединение при помощи твердой трубки (медной или стальной)

! Подсоединение к газопроводу не должно оказывать каких-либо нагрузок на изделие. На патрубке подачи газа в изделия имеется вращающееся колено “L” с уплотнительной прокладкой. При необходимости повернуть колено обязательно замените уплотнительную прокладку (прилагающейся к изделию). Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ.

Подсоединение при помощи гибкой трубки из нержавеющей стали со сплошными стенками с резьбовыми соединениями.

Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ. Подсоединение таких шлангов должно производиться таким образом, чтобы их длина при максимальном растяжении не превышала 2000 мм. По завершении подсоединения проверьте, чтобы металлический гибкий шланг не касался подвижных частей или не был сжат. Использовать исключительно трубки, соответствующие Нормативу, и уплотнительные прокладки, соответствующие действующим государственным нормативам.

Проверка уплотнения

! По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного раствора, но никогда не пламенем.

Подготовка к различным типам газа

Для переоснащения варочной панели для газа, отличающемуся от газа, на который варочная панель расчитана изначально (указан на этикетке на верхней части варочной панели или на упаковке), необходимо заменить форсунки конфорок следующим образом:

1. Cнимите с варочной панели опорные решетки и выньте конфорки из своих гнезд.

2. Oтвинтите форсунки при помощи полой отвертки 7 мм и замените их на форсунки, расчитанные на новый тип газа (смотрите таблицу 1 “Характеристики конфорок и форсунок”).

3. Восстановить детали на свой места, выполняя операции в обратном порядке.

4. По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.

• Регуляция первичного воздуха конфорок

Конфорки не нуждаются в какой-либо регуляции первичного воздуха.

• Регуляция минимального пламени

1. Поверните рукоятку-регулятор в положение минимального пламени.

2. Снимите рукоятку и поверните регуляционный винт, расположенный внутри или рядом со стержнем крана, вплоть до получения стабильного малого пламени.

3. Проверьте, чтобы при резком повороте рукоятки из положения максимального пламени на минимальное, конфорки не гасли.

4. В изделиях, оснащенных защитным устройством (термопарой), в случае неисправности этого устройства при минимальном пламени конфорок увеличьте расход газа минимального пламени при помощи регуляционного винта.

5. По завершении регуляции восстановите сургучные или подобные пломбы на обводном газопроводе.

! В случае использования сжиженного газа регуляционный винт должен быть завинчен до упора.

! По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.

! Если давление используемого газа отличается от предусмотренного давления (или варьирует), необходимо установить на питающем газопроводе соответствующии регулятор давления (в солaсно действующим Нормативам).

Характеристики горелок и форсунок

Та

блица 1

Сжиженный газПриродный газ

Kонфорка Диаметр

Быстрая (Большая) (R)

Средняя (S)

Малая (А)

Давление подачи Номинальное (мбар)

* При температуре 15°C и давлении 1013,25 мбар – сухой газ ** Пропан Теплотворная способность = 50,37 МДж/кг *** Бутан Теплотворная способность = 49,47 МДж/кг Природный газ Теплотворная способность = 37,78 МДж/м

(мм)

100

Теплотворная

способность

кВт (p.c.s.*)

Номин.Сокращ.

0.70

0.40

3.00

1.65

1.00

Минимальное (мбар) Максимальное (мбар)

Байпас

1/100

мм

(

)

Форсунка

1/100

мм)

(

Расход

*** **

218

120

28-30

20 35

г/час

Теплотворная

способность

кВт (p.c.s.*)

214

118

37 25 45

3.00

1.65

1.00

Форсунка

1/100

мм)

(

116(Y)

96 (Z)

79 (6)

Расход

л/час

286

157

20 17 25

Форсунка

1/100

(

143

105

мм)

Расход

л/час

286

157

6.5 18

PR 642 /I(WH)

Включение и эксплуатация

Быстрая (Большая)(R)

Средняя (S)

Малая (A)

Ø Диаметр кастрюли (см)

24 - 26

16 - 20

10 - 14

Конфорка

! На каждом регуляторе показано положение газовой конфорки, которой данная рукоятка управляет.

Газовые конфорки

При помощи соответствующего регулятор можно выбрать один из следующих режимов конфорки:

● Выключено Максимальная мощность

Минимальная мощность

Для зажигания одной из конфорок поднесите к ней зажженную спичку или зажигалку, нажмите до упора и поверните против часовой стрелки соответствующую рукоятку в положение максимального пламени. В моделях, оснащенных защитным устройством, необходимо держать рукоятку конфорки нажатой примерно 2-3 секунды до тех пор, пока не нагреется устройство, автоматически поддерживающее горение пламени. В моделях, оснащенных свечой зажигания, для включения нужной конфорки достаточно нажать до упора соответствующую рукоятку и повернуть ее против часовой стрелки в положение максимального пламени, удерживая ее нажатой вплоть до зажигания пламени.

! При случайном гашении пламени конфорки поверните рукоятку управления в положение выключено и попытаитесь вновь зажечь конфорку только по прошествии 1 минуты.

Для выключения конфорки поверните рукоятку по часовой стрелке вплоть до гашения пламени (положение, обозначенное символом “●”).

Практические советы по эксплуатации газовых горелок

Для максимальной отдачи изделия следует помнить:

• Для каждой конфорки используите подходящую посуду (смотри таблицу) с тем, чтобы пламя конфорки не выходило из-под дна посуды.

• Всегда используите посуду с плоским дном и с крышкой.

• В момент закипания поверните рукоятку в положение малого пламени.

Для определения типа конфорки смотрите рисунки в параграфе “Характеристики конфорок и форсунок”.

• Для гарантии максимальной стабильности убедитесь, что варочные емкости установлены правильно и что каждая емкость находится строго в центре горелки.

• Убедитесь, что рукоятки варочных емкостей совмещены с одним из опорных стержней держателя емкости.

• Расположите рукоятки варочных емкостей так, чтобы они не выступали за передний край варочной панели.

Наиболее изменчивой характеристикой кастрюли с точки зрения стабильности часто может быть сама кастрюля (или ее размещение во время использования). Хорошо сбалансированные кастрюли, с плоским днищем, с ручками, расположенными линейно с одним из

ребер решетки, гарантируют максимальную стабильность.

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

• Данное устройство является встраиваемым бытовым электроприбором класса 3.

• Для исправного функционирования газовых устройств необходимо отрегулировать воздухообмен. Проверьте, чтобы при установке этих устройств соблюдались требования, описанные в параграфе “Расположение”.

• Инструкции относятся только к странам, обозначения которых приведены в руководстве и на паспортнои табличке изделия.

• Данное изделие предназначается для непрофессионального использования в домашних условиях.

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

• Не прикасайтесь к изделию влажными руками, босиком или с мокрыми ногами.

• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.

• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.

• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.

• Всегда проверяйте, чтобы регуляторы находились в положении “●”/“○” , когда изделие не используется.

• Не тяните за сетевой кабель для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

• Перед началом чистки или технического обслуживания изделия всегда вынимайте штепсельную вилку из сетевой розетки.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращаитесь в Центр Сервисного обслуживания (см. Техобслуживание).

• Не закрываите стеклянную крышку варочной панели (если она имеется), если газовые или электрические конфорки еще горячие.

• Не допускается эксплуатация изделия лицами с ограниченными физическими, сенсориальными или умственными способностями

(включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с изделием.

• Не разрешайте детям играть с бытовым электроприбором.

• Изделие не рассчитано на влючение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европейской Директиве 2012/19/EU касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающеи среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющиися на всех приборах, служит напоминанием об их отдельной утилизации.

Для получения дополнительной информации о правильной

утилизации бытовой техники, владельцы должны связаться со своим местным властям или продавцу.

Экономия электроэнергии и охрана окружающей среды

• Храните продукты в закрытых горшках или кастрюлях с плотно закрывающимися крышками и используйте минимальное количество воды. В случае приготовления без крышки будет иметь место потребление значительного количества энергии.

• Используйте горшки и кастрюли с совершенно плоским дном.

• В случае приготовления блюда в течение длительного времени следует использовать скороварку, которая готовит в два раза быстрее и позволяет сберечь треть энергии.

Транспортировка и хранение.

• Bарочные панели должны перевозиться в оригинальной упаковке в горизонтальном положении.

• Во время транспортировки и хранения защищать варочные панели от атмосферного воздействия и механических повреждений.

• Панель должна храниться в упакованном виде в не отапливаемом помещении при температуре от минус 50°С до плюс 40°С.

• Мойте панель теплой водой с добавлением нейтрального моющего средства, затем протирайте ее мягкой тряпкой или замшей. Пригоревшие загрязнения удаляйте специальными средствами для чистки поверхностей из нержавеющей стали.

• Чистите поверхности из нержавеющей стали только мягкой тряпкой или губкой.

• Не пользуйтесь абразивными и коррозионными средствами, чистящими средствами на основе хлора или металлическими мочалками для чистки сковород.

• Не пользуйтесь пароочистителями.

• Не пользуйтесь горючими веществами.

• Не оставляйте на варочной панели следов кислых или щелочных веществ, таких как уксус, горчица, соль, сахар, лимонный сок и т.п.

Чистка компонентов варочной панели

• Чистите эмалированные и стеклянные детали только мягкой тряпкой или губкой.

• Решетки, крышки горелок и сами горелки перед чисткой можно снять.

• Вымойте их вручную теплой водой с неабразивным моющим средством. При этом тщательно удалите все остатки пищи и убедитесь в том, что ни одно отверстие горелок не осталось засоренным.

• Промойте под проточной водой и тщательно высушите.

• Правильно вставьте горелки и крышки горелок в соответствующие гнезда.

• При установке решеток на место проследите за тем, чтобы они были правильно выставлены относительно горелок.

• Для обеспечения нормальной работы варочных панелей, снабженных свечами электророзжига и предохранительными устройствами, требуется особая тщательность при очистке концов свечей. Следует часто проверять состояние этих деталей и, если нужно, чистить их влажной тканью. Пригоревшие остатки пищи следует удалять с помощью зубочистки или иглы.

! Во избежание повреждения устройства электророзжига не пользуйтесь им, когда горелки вынуты из своих гнезд.

Уход за рукоятками газовой варочной панели

Со временем рукоятки варочной панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену всей рукоятки.

! Данная операция должна выполняться техником, уполномоченным производителем.

Техническое обслуживание и уход

Обесточивание изделия

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка поверхности варочной панели

• Все эмалированные и стеклянные детали следует промывать теплой водой с добавлением нейтрального моющего средства.

• После продолжительного контакта с водой, в которой содержится известь, или с едкими моющими средствами на поверхностях из нержавеющей стали могут остаться пятна. Все попадающие на варочную панель брызги (воды, соусов, кофе и т.д.) следует удалять до того, как они высохнут.

Неисправности и методы их устранения

Может случиться, что варочная панель не работает или работает плохо. Перед обращением в сервисный центр давайте посмотрим, что вы можете сделать сами. Во-первых, убедитесь, что нет разрывов в энергои газоснабжении, и, в частности, что газовые краны панели открыты.

Конфорка не загорается или пламя не однородно.

Убедитесь, что:

• Форсунки газовой конфорки засорились.

• Все движущиеся части конфорки установлены правильно

• Рядом с варочной панелью нет сквозняков.

В моделях варочной панели, оснащенных защитным устройством,

конфорка загорается и сразу гаснет.

Убедитесь, что:

• Вы до упора нажали ручку.

• Вы до упора нажали ручку в течение достаточного времени, чтобы

активировать устройство безопасности.

• Отверстия выхода газа в точке нахождения предохранительного

устройства не заблокированы.

Конфорка в положении минимума не будет гореть.

Убедитесь, что:

• Отверстия выхода газа не засорены.

• Рядом с варочной панелью нет сквозняков.

• Регулировка минимального значения неправильная.

Нестабильные кастрюли

Убедитесь, что:

• Дно кастрюли идеально ровное.

• Кастрюля должна быть установлена по центру газовои или

электрическои конфорки.

• Опорные решетки на варочной панели установлены неправильно..

Орнату

555 mm

55 mm

475 mm

! Жаңа құрылғыны іске қоспас бұрын нұсқаулық кітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз қолдану, орнату және оны күту туралы маңызды ақпараттар қамтылған.

! Келешекте анықтама ретінде қарау үшін пайдалану нұсқаулығын сақтап қойыңыз. Оны құрылғының кез келген жаңа иесіне беріңіз.

Орналастыру

! Орау материалдарын балалардың қолы жетпейтін жерде сақтаңыз. Тыныс тарылу немесе тұншығып қалу қаупін туғызуы мүмкін ("Сақтандырулар мен кеңестер" бөлімін қараңыз).

! Құрылғыны нұсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс. Құрылғы дұрыс орнатылмаған жағдайда, адамдар мен жануарлар өміріне қауіп төндіруі немесе мүлікті зақымдауы мүмкін.

! Бұл құрылғы ағымдағы ұлттық ережелерге сәйкес тұрақты желдетілген бөлмелерде ғана орнатылуы және пайдаланылуы тиіс. Келесі талаптар сақталуы тиіс:

• Бөлме кез келген түтіндерді айдап шығарып жіберетін ауаны тартып алу жүйесімен жабдықталуы тиіс. Ол құрылғы қосылған кезде автоматты түрде қосылатын электр желдеткіштен немесе қалқадан тұруы мүмкін.

жоғары температураға дейін ысытып жіберуі мүмкін сыртқы қайнар көздері (пештер, каминдер және т.б.) шығаратын қызудан аулақ орналастырып, сақтаған абзал.

Құрылғыны орнату

Плитаны орнатқан кезде төмендегі сақтық шаралар орындалуы тиіс:

• Құрылғы маңында тұрған және плитаның үстіңгі жағына қарағанда биік ас үйі шкафтары плитаның шетінен кем дегенде 200 мм-ге алыс орналасуы тиіс.

• Қалқалар тиісті орнату нұсқаулықтарына сәйкес және плитадан кем дегенде 650 мм ара қашықтықта орнатылуы тиіс (суретті қараңыз).

• Қалқаның маңында тұратын қабырғаға ілінетін шкафтар плитадан кем дегенде 420 мм биіктікте орналастырылуы тиіс (суретті қараңыз).

Плита қабырғаға ілінетін шкафтың астында орнатылатын болса, сол шкаф плитадан

600 мм мин.

кем дегенде 700 мм ара қашықтықта орналасуы тиіс.

650 мм мин.

420 мм мин.

• Орнату қуысы суретте көрсетілген өлшемдерге ие болуы тиіс.

Үстінің қалыңдығы 20 мен 40 мм арасындағы шкафтарға плитаны орнатуға

мүмкіндік беретін бекіту ілмектері қамтамасыз етілген. Плита шкаф үстіне мықтап бекітілгеніне көз жеткізу үшін барлық ілмектерді пайдалану керек.

Мұрша құбырында немесе айыр түтіндікте. (тек тағам дайындау құрылғылары үшін)

Тікелей далаға

• Жану процесі қалыпты түрде өтуі үшін ауа керек болғандықтан бөлмеде тиісті ауа айналымы болуы керек. Ауаның ағымы орнатылған қуаттың әр кВт бірлігіне 2 м3/сағ мәнінен аз болмауы тиіс.

Ауа айналымы жүйесіне, ішкі диаметрі кем дегенде 100 см2 болатын түтік арқылы ауаны тікелей даладан алуына болады; тесігі кез келген бөгетпен бітеліп қалуға

Жануға арналған ауаның желдету тесіктерінің мысалдары.

Жапсарлас бөлме

Желдетілетін бөлме

бейім болмауы тиіс.

Сондай-ақ, жүйе жануға қажетті ауаны жанама жолмен қамтамасыз ете алады, яғни жоғарыда сипатталған ауа айналымы түтіктерімен жабдықталған жапсарлас бөлмелерден. Дегенмен, бұл бөлмелер

Терезе мен еден арасындағы желдету саңылауын кеңейту.

ортақ бөлме, жататын бөлме немесе өрт қаупі бар бөлмелер болмауы тиіс.

• Құрылғыны қарқынды және ұзақ пайдалану үшін қосымша желдету қажет болуы мүмкін, мысалы, терезені ашу немесе тиімділігі көбірек әдіспен – механикалық ауа кіргізу жүйесінің (бар болса) қуатын арттыру арқылы.

• Сығылған газ ауадан ауыр болғандықтан еденге түседі. Сондықтан, сығылған газ баллондары тұратын бөлмелер газдың шығуы жағдайында, ол бөлмеден шығып кетуі үшін вентиляциялық тесіктермен жабдықталуы тиіс. Сол себепті, сығылған газ баллондары, жартылай немесе толық болса да, жер деңгейінен төмен бөлмелерде не сақтау аумақтарында (төле және т.б.) орнатылмауы немесе сақталмауы тиіс. Тек пайдаланылуда болған баллонды, оны 50°C-тан

• Ас үй пешін нығайтар алдында кестеде көрсетілген пісіру панелі бойынша нығыздағышты (қоса беріледі) орнатыңыз.

Ілмекті бекіту сызбасы

Ілмек орны шкаф үстінің Ілмек орны шкаф үстінің қалыңдығы H=20мм үшін қалыңдығы H=30мм үшін

Алды

Ілмек орны шкаф үстінің Арты қалыңдығы H=40 мм үшін

! "Керек-жарақтар" орамасындағы ілмектерді қолданыңыз.

• Плита ендірілген пеш үстіне орнатылмаған жағдайда, оқшаулау үшін ағаш тақтаны орнату қажет. Оны плитаның астыңғы жағынан кем дегенде 20 мм ара қашықтықта орналастыру керек.

! Бұйымның желі шнуры майысуына немесе бүктеліп тұруына болмайды.

! Күн сайын желі шнурын тексеріп тұрыңыз және қажет болған жағдайда

оны тек уәкілетті техник мамандарға ғана ауыстыртыңыз (Техникалық қызмет көрсетуді қара).

Желдету

Тиісті желдетудің орнатылғанын тексеру үшін шкафтың артқы қабырғасын алып тастау қажет. Пешті екі ағаш тақтайға немесе кемінде 45 x 560 мм ашық тұрған тегіс жерде орналастыру ұсынылады (сызбаны қараңыз).

45 мм.

560 мм.

! Пісіру панелі қоса орнатылатын салқындататын желдеткіші бар духовка шкафының үстіне қойылады.

Электр қуатына қосу

Үш полярлі желі кабелімен жабдықталған пісіру панелдері паспорттық кестеде көрсетілген кернеумен және электр өткізгіш жиілігіне қарай ауыспалы тоқта жұмыс істеуге есептелген (пісіру панелінің төменгі жағында орналасқан).

Желі кабелінің жерге тұйықталу өткізгіші сары-жасыл түсті болады. Пісіру панелін асүй элементіне қоса жасалған духовка шкафының жоғарғы жағына орналастырылған жағдайда, пісіру панелі мен духовка шкафының электр көзіне жалғау қауіпсіздік ережелеріне сәйкес және духовка шкафын тез алу үшін бөлек-бөлек орналасуы керек.

Бұйымның желі шнурын электр өткізгіші желісіне жалғау

Электр қуаты кабеліне бұйымның паспорттық кестесінде көрсетілген жүктемеге есептелген, нормаланған штепсельдік вилканы орнатыңыз. Электр қуаты желісіне тікелей қосқан жағдайда, асүй пеші және желі арасында байланыс арасы 3 мм минималдық арақашықтықтағы мультиполярлі қосқышты орнату қажет, ол осы жүктеме есептелуі және қолданыстағы нормативтерге сәйкес болуы керек (ажыратқыш жерге тұйықтау сымына жанаспауы тиіс). Желі шнуры оның ешбір нүктесі жай температурасынан 50°С аспайтындай температурада болатындай жерде орналасуы керек.

! Электромонтер бұйымның тоқ көзіне дұрыс жалғануына және қауіпсіздік ережелерінің сақталуына жауапкершілік алады.

Бұйымды электр тоғына қосар алдында мыналарды тексеріп алыңыз:

• pозетка жерге тұйықталып, нормативтерге сәйкес жалғануы керек

• желі розеткасы бұйымның паспортына көрсетілген максималдық қуат қабылдау күшіне есептелуі тиіс;

• желідегі тоқтың кернеуі мен жиілігі бұйымның электр мәліметтеріне сәйкес болуы керек;

• желілік розетка бұйымның штепсельді вилкасына сәйкес келуі керек. Кері жағдайда, розетканы немесе вилканы ауыстырыңыз; тоқ ұзартқыштар мен көп көзді тоқ көздерін қолданбаңыздар.

! Бұйым желі шнуры мен желі розеткасы қолжетімді жерде тұратындай болып орналасуы керек.

! Өндіруші жоғарыда аталған ережелер сақталмаған жағдайда барлық жауапкершіліктен босатылады.

Газ құбырына қосу

Газ баллонына немесе газ құбырына қосу иілгіш резеңке немесе болаттан жасалған шланг арқылы қолданыстағы елдің нормативтеріне сәйкес, бұйымның осы пайдаланылатын газ түріне күйін қалай келтіруге болатынына байланысты жүзеге асырылады (қақпақтағы күйге келтіру этикетін қараңыз: кері жағдайда төмендегіге қараңыз). Баллондағы сұйытылған газды пайдаланған жағдайда қысымды реттегіштерді қолданыстағы елдің нормативтеріне сәйкес орнату керек. Газ түтігін жалғауды жеңілдету бағытталған болып табылады: бұқтырмадағы нығайтатын тежегіш гайканы әр жерінен ауыстырыңыз және қосымша тығыздағыштарды ауыстырып тұрыңыз.

! Энергия қызметі сенімді болу, оны дұрыс қолдану үшін және бұйымды ұзақ пайдаланам десеңіз, газды беру қысымы “Газ конфоркалары мен форсункалары сипаты” кестесінде көрсетілген мәліметтерге сәйкес келуі керек.

Назар аударыңыз! Қоспас бұрын газ плитасының құбырынан тасымалдағыш бітеуішін алыңыз.

Тығыз трубка көмегімен жалғау (мыс және болат)

! Газ құбырына жалғау бұйымға ешқандай жүктеме түсірмеу керек. Бұйымның газ келетін трубасында тығыздайтын төсемі қоса берілген, бұралып тұратын “L” буыны бар. Егер буынды ауыстыру керек болған жағдайда, оның тығыздау төсемін ауыстыру керек (бұйымға қоса берілетін). Бұйымдағы газ келетін трубаның цилиндрлі түрдегі ішкі ½ газ қимасы болады.

Бұрандамен жалғанып, тегіс оралған, тот баспайтын болаттан жасалған шланг арқылы газды қосу.

Бұйымдағы газ келетін трубаның цилиндрлі түрдегі ішкі ½ газ қимасы болады. Бұндай шлангілерді жалғағанда олардың максималдық жазылу ұзындығы 2000 мм аспауы керек. Оларды жалғап болғаннан кейін, металлдан жасалған иілгіш шланг қозғалмалы заттарға тимей тұруын және бүктеліп қалмауын тексеріп алыңыз. Нормативтерге сәйкес трубкаларды, сол елдің мемлекеттік нормативтеріне сәйкес келетін тығыздағыш төсемдерді пайдалану керек.

Тығыздығын тексеру

! Жалғауды аяқтағаннан кейін, барлық түтіктердің тығыздық беріктігін сабын ерітіндісінің көмегімен тексеріңіз, бірақ отпен тексермеңіз.

Әртүрлі газ түрлеріне күйге келтіру

Бұйым негізгісінен ерекшеленетін газ түріне қарай күйге келтіріледі (қақпақтағы күйге келтіру этикетінде көрсетілген). Конфорка форсункаларын келесі тәртіпте ауыстыру қажет:

1. Пісіру панеліндегі торды алыңыз және жанарғыны өз ұяшығынан алыңыз;

2. Форсункаларды 7 мм кілттің көмегімен бұрап (сур.қара), оларды жаңа газ түрлеріне есептелген форсункаларға ауыстырыңыз (Жанарғы және форсунка сипаттамасы кестесіне қара);

3. Калған жерлеріне басқа жабдықтарын жоғарыда көрсетілген тәртіпке керісінше қарай қойып шығыңыз.

4. Операцияны аяқтағаннан кейін тестілеудің ескі этикеткасын осы пайдаланылатын газ түріне сәйкес келетін жаңасына ауыстырыңыз. Этикетканы біздің Техникалық Қызмет көрсету орталықтарын тапсырыс бере аласыздар.

• Конфоркадағы бастапқы ауаны реттеу

Конфоркалар бастапқы ауаны реттеуді қажет етпейді.

• Минималды ауаны реттеу

1. Pеттегіш-тұтқаны минималды от күйіне қарай бұраңыз.

2. Tұтқаны алып, кран түтігінің ішінде немесе жанында орналасқан реттегіш винтті тұрақты аз от күйіне келгенше бұраңыз.

3. T-ұтқаны максималдық күйден минималдық күйге оқыс бұраған жағдайда конфорканың өшіп қалмауын байқаңыз.

4. Қорғаныс құрылғысы орнатылған бұйымдарда, қондырғы істен шыққан жағдайда конфорка оты минималды болған жағдайда, минималды газ күйін реттегіш винт көмегімен өзгертіңіз.

5. Реттеуді аяқтағаннан кейін газ құбырының айналасындағы сүргіштік және сол сияқты пломбаларды қалпына келтіріңіз.

! Cұйытылған газды пайдаланған жағдайда, реттегіш винт барынша қатты бұралуы керек.

! Oперация аяқталғаннан кейін, ескі этикетканы газдың түріне сәйкес келетін жаңа түріне ауыстырыңыз. Этикетканы біздің Техникалық қызмет көрсету Орталықтарына тапсырыс беру арқылы алуға болады.

! Қолданылған газ қысымы ұсынылған қысымнан өзгеше (немесе сәл өзгеше) болса, кіріс құбырға тиісті қысым реттегіші бекітілуі керек (ағымдағы ұлттық ережелерге сәйкес).

Табиғи P.C.S. = 37,78 МДж/м

Оттық пен форсункалардың сипаттары

1-кесте Сұйытылған газ

Жылу шығару

мүмкіндігі

кВт (p.c.s.)

Ном.Қысқ.

0.70

0.40

Ең төмен (мбар) Ең жоғары (мбар)

3.00

1.65

1.00

(S)

Диаметр

(мм)

100

Оттық

Жылдам (R)

Жартылай жылдам

Қосымша

Өткізу қысымы Номиналды (мбар)

(A)

Байпас

1/100

(мм)

Форсунка

1/100

(мм)

Шығын*

***

218

120

28-30

20 35

г/сағ.

214

118

37 25 45

Форсунка

1/100

(мм)

116(Y)

96(Z)

79(6)

* 15°C жəне 1013,25 мбарр жағдайында – құрғақ газ ** Пропан P.C.S. = 50,37 МДж/кг *** Бутан P.C.S. = 49,47 МДж/кг

Табиғи газ

Шығын*

л/сағ

286

157

20 17 25

PR 642 /I(WH)

Қосу және пайдалану

Ø ыдыс табанының диаметрі (см)

Жылдам (R)

Жартылай жылдам (S)

Қосымша (A)

24 - 26

16 - 20

10 - 14

Оттық

Сақтандырулар мен кеңестер

! Тиісті газ оттығының орны әрбір тұтқада көрсетілген.

Газ оттықтары

Әрбір оттықты тиісті басқару тұтқасының көмегімен төмендегі параметрлердің біріне реттеуге болады:

● Өшірулі

Ең жоғары

Ең төмен

Жанарғылардың бірін жандыру үшін, жанарғының жанына жанып тұрған сіріңке не оттық апарып, дәл сол уақытта тиісті тұтқаны басып, максималды реттеуге дейін бұраңыз. Жанарғы қауіпсіздік құрылғысымен жабдықталғандықтан, автоматты құрылғыға қыздыру үшін отты жанып тұрған күйде сақтауға мүмкіндік беру үшін тұтқаны шамамен 2-3 секунд ішінде басып тұру керек. Газ жанарғы оталуымен үлгілерді пайдаланған кезде, таңдалған жанарғыны тұтандыру үшін тиісті тұтқаны басып, жанарғы оталмағанша басылған күйде сағат бағытына кері максималды күйге дейін бұраңыз.

! Оты кенет өшіп қалған жағдайда, басқару тұтқасын өшірілген күйге әкеліп, 1 минут өткеннен кейін барып конфорканы қайта тұтандырыңыз.

Конфорканы өшіру үшін тұтқаны сағат тілі бойынша жалын өшкенге дейін бұраңыз (күй "●" белгісімен белгіленген).

Газ жанарғыларын пайдалану бойынша қарапайым кеңестер

Бұйым максималдық түрде жұмыс істеп тұруы үшін есте сақта:

• Ә конфорка үшін тиісті ыдысты пайдаланыңыз, ыдыстың түбі

конфорка жанарғысына сәйкес келуі керек (кестені қара).

• Табаны тегіс және қақпағы бар ыдысты пайдаланыңыз.

• Қайнаған жағдайда, тұтқаны оттың аз келетін жағына қарай бұраңыз.

Конфорка түрлерін анықтау үшін “Конфоркалар мен форсункалар” параграфындағы суреттерді қараңыз.

• Максималды тұрақтылық үшін, таба түпқоймалары әрқашан дұрыс түрде бекітілгеніне және әрбір таба жанарғының үстінен ортаға орналастырылғанына көз жеткізіңіз

• Таба тұтқалары таба тұғырындағы тіреу өзектерінің біріне сәйкес орналастырылуы керек.

• Таба тұтқасы плитаның алдыңғы шетінен шығып кетпейтіндей етіп орналастырылуы керек.

тураланған, жақсы теңгерілген түпқоймалар ең жоғары тұрақтылықты сөзсіз қамтамасыз етеді.

Түпқойма тұрақтылығының көзқарасынан айнымалылығы жоғары аспектіге әдетте түпқойманың өзі жатады (немесе қолдану барысында сол түпқойманың орналасуы). Тегіс негіздері жанарғы үстінен қойылған, түпқойма тұтқалары тіреуіш штифтілерінің бірімен

! Бұйым қауіпсіздік бойынша халықаралық нормативтерге сәйкес жоспарланған және дайындалған. Сіздің қауіпсіздігіңіз үшін құрастырылған осы сақтандыруды аса мұқият оқыңыз.

Қауіпсіздікке қойылатын жалпы талаптар

• Бұл құрылғы 3 класқа жататын қосалқы тұрмыстық электр құрылғысы болып табылады.

• Газ құрылғылары дұрыс қызмет атқару үшін ауа айналымын ретке келтіру керек. Осы қондырғыларды орнатқан кезде “Орналастыру” параграфында сипатталған талаптар сақталуын тексеріңіз.

• Басқару бұйымның паспорттық кестесінде және нұсқамасында келтірілген елдерге ғана жарамды болып табылады.

• Бұл бұйым үй шарттарында кәсіби емес тұрғыда пайдалануға арналған.

• Бұйымды көшеге, бастырма астында орнатуға тыйым салынады, өйткені оған жаңбыр және нажағайдың әсері өте қауіпті болып саналады.

• Бұйымға су қолмен, жалаңаяқ немесе дымқыл аяқпен жақындамаңыз.

• Бұйым тағамдық өнімдерді дайындауға арналған, оны осы техникалық нұсқаулықта көрсетілген ережелерге сәйкес тек ересек адамдар ғана пайдалана алады.

• Басқа тұрмыстық электрожабдықтардың электр қуаты өткізгіштерімен, бұйымның ыстық бөліктерімен жақын байланысқа түспеңіз.

• Желдеткіш торларды және ыстықты басатын тесіктерді жаппаңыз.

• Бұйым пайдаланылмағанда, тұтқалары “” / “” жағдайында болуын ылғи тексеріңіз.

• Бұйымның вилкасын тоқ көзінен суыру үшін желі шнурынан тартпаңыз, вилканың өзінен ұстап суырыңыз.

• Бұйымның тазалау немесе техникалық жұмыстар жасау үшін штепсельді вилканы тоқ көзінен суырыңыз.

• Жөнделмейтін жағдайда, бұйымның ішкі мехнанизмдерін өз бетінше жөндеу жұмыстарын жүргізу үшін ашуға тыйым салынады. Техникалық қызмет көрсету орталықтарына хабарласыңыздар (Техникалық қызмет көрсетуді қара).

• Егер газ және электр конфоркалары ыстық болып тұрса, пісіру панелінің шыны қақпағын (егер ол болса) жаппаңыз.

• Құрылғыны физикалық, сезімталдық және психикалық қабілеттері төмен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мұндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе құрылғының жұмысына қатысты кіріспе нұсқаулары берілуі тиіс.

• Балаларға құрылғымен ойнауға рұқсат етпеңіз.

• Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесі арқылы басқарылуға арналмаған.

Жою

• Орауыш материалды жойған кезде: орауышты қайта пайдалануға болатындай етіп жергілікті заңнаманы ұстаныңыз.

• Жарамсыз электрлік және электрондық жабдық бойынша (WEEE) 2002/19/EU Еуропалық директивасы ескі тұрмыстық құрылғыларды қалыпты сұрыпталмаған тұрмыстық қоқыс құбырына жоюды талап етеді. Ескі құрылғылар ішіндегі материалдардың қалпына келтірілуін және қайта өңделуін оңтайландыру және адам денсаулығы мен қоршаған ортағы әсерін азауту үшін ескі құрылғыларды бөлек жинау ұсынылады. Өнімдегі үсті сызылған «қоқыс себеті» белгісі құрылғыны жойған кезде бөлек жинау қажеттілігі туралы ескертеді.

Тұтынушылар өзінің ескі құрылғыларын жою туралы мәліметтер алу

үшін жергілікті үкіметке не делдалға хабарласуы керек.

Қоршаған ортаны сақтау және қорғау

• Азық-түлікті жабық құмыраларды немесе қақпағы тығыз жабылатын кастрөлдерде сақтаңыз және суды аз қолданыңыз. Қақпақсыз дайындаған жағдайда, энергия көп жұмсалатын болады.

• Түбі тегіс құмыралар мен кастрөлдерді пайдаланыңыз.

• Асты ұзақ уақыт бойы дайындаған жағдайда, екі есе жылдам дайындайтын және үштен бір энергия қуатын үнемдейтін жылдам қайнатқышты қолданыңыз.

Тасымалдау және сақтау.

• Пісіргіш панельдерін түпнұсқа орауыш ішінде көлденең күйде тасымалдау керек.

• Тасымалдау және сақтау кезінде пісіргіш панельдерін атмосфералық әсерлерден және механикалық зақымдалудан қорғаңыз.

• Панельді жылытылмаған бөлмеде минус 50°С және плюс 40°С температура аралығында орауыш ішінде сақтау керек.

Тасымалдау және сақтау.

• Пісіргіш панельдерін түпнұсқа орауыш ішінде көлденең күйде тасымалдау керек.

• Панельді жылытылмаған бөлмеде минус 50°С және плюс 40°С температура аралығында орауыш ішінде сақтау керек.

Жөндеу және күтім

Құрылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны тоқтан ажыратыңыз.

Конфорка бетін тазалау

• Барлық эмаль жағылған және әйнек бөліктер жылы су және нейтралды тазалағыш затпен тазалануы тиіс.

• Тат баспайтын болат беттер тым ұзаққа жанасып қалса, әкті су немесе қатты тазалағыш заттармен кірленуі мүмкін. Кез келген тағам қалдықтары (су, тұздық, кофе, т.б.) құрғатылуына дейін тазалануы тиіс.

• Жылы су және нейтрал тазалағыш затпен тазалаңыз және кейін жұмсақ матамен немесе күдерімен құрғатыңыз. Қатып қалған кірді тат баспайтын болат беттерге арналған тазалағыштармен тазалаңыз.

• Tат баспайтын болатты тек жұмсақ мата немесе сүлгімен тазалаңыз.

• Қатты немесе күйдіргіш өнімдерді, хлор негізіндегі тазалағыштарды

немесе металл ысқыштарды пайдаланбаңыз.

• Бу тазалағыштар құралдарды пайдаланбаңыз.

• Жанғыш өнімдерді пайдаланбаңыз.

• Сірке суы, қыша, тұз немесе лимон шырыны сияқты қышқылды

немесе сілтілі заттарды плитада қалдырмаңыз.

Конфорка бөліктерін тазалау

• Торталар, конфорка қақпақтары және конфоркалар тазалану үшін алынуы мүмкін.

• Оларды кез келген тағам қалдықтарын алып, конфорка саңылауларының бітелмегенін тексере отырып қолыңызбен жылы суды және ысқыш емес тазалағышты пайдаланып тазартыңыз.

• Шаю және құрғату.

• Конфоркалар мен конфорка қақпақтарын тиісінше сәйкес орындарына

қайта орнатыңыз.

• Торларды ауыстыру кезінде табақтар орнатылатын аймақ конфоркамен сәйкестендірілгеніне көз жеткізіңіз.

• Электрлік оталдыру қосқыштары және қауіпсіздік құрылғысымен жабдықталған үлгілер тиісінше жұмыс істеуі үшін, тұтқаларының шеттері толығымен тазалануы тиіс. Бұл элементтерді жиі тексеріңіз және қажет болса, дымқыл матамен тазалаңыз. Кез келген қатып қалған тағамдар тіс тазартқыш немесе иненің көмегімен тазалануы тиіс.

! Электрлік оталдыру құрылғысының зақымдалуын болдырмау үшін оны конфоркалар орындарына орнатылмаған жағдайда пайдаланбаңыз.

Газ шүмегіне техникалық қызмет көрсету

Уақыт өте, шүмектер тығыздануы немесе оларды бұру қиындауы мүмкін. Бұл жағдай орын алса, шүмекті ауыстыру қажет.

! Бұл рәсімді өндіруші өкілет берген білікті маман орындауы тиіс

Ақаулықтарды жою

Пісіргіш панель жұмыс істемей қалып не нашар істеуі мүмкін. Қызмет көрсету орталығына хабарласу алдында өзіңіз орындай алатын әрекеттерді қарастырайық. Алдымен, энергия мен газбен жабдықтау жүйесінде ажыраулардың жоқ, әсіресе панельдің газ шүмектері ашық екендігіне көз жеткізіңіз.

Жанарғы жанбайды немесе жалын әркелкі.

Төмендегілерге көз жеткізіңіз:

• Жанарғының газ шығару саңылаулары бітелмеген.

• Жанарғының барлық жылжымалы бөлшектері дұрыс орнатылған.

• Панельдің жанында өтпе жел жоқ.

Қауіпсіздік құрылғысы бар нұсқаларда жалын өшеді.

Төмендегілерге көз жеткізіңіз:

• Тұтқаны шегіне дейін бастыңыз.

• Тұтқаны қауіпсіздік құрылғысын белсендіру үшін жеткілікті уақыт ішінде шегіне дейін бастыңыз.

• Сақтандырғыш орналасқан жердегі газ шығару саңылаулары бұғатталмаған.

Жанарғы минималды күйде жанбайды.

Төмендегілерге көз жеткізіңіз:

• Газ шығару саңылаулары бітелмеген.

• Панельдің жанында өтпе жел жоқ.

• Минималды мән реттеуі қате.

Ыдыстар тұрақсыз.

Төмендегілерге көз жеткізіңіз:

• Ыдыстың түбі толығымен тегіс.

• Ыдыс жанарғыда не электрлік плитада ортаға келтірілген.

• Торлар аударылмаған.

Indesit Company S.p.A.

V 60044 Fabriano (AN) www.indesit.com

195145230.00

04/2016 - XEROX FABRIANO

iale Aristide Merloni,47
