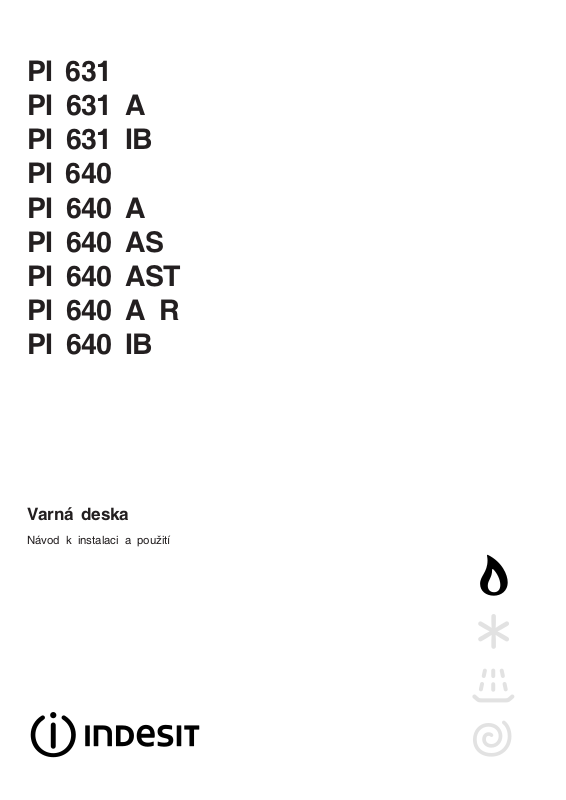

PI 631 PI 631 A PI 631 IB PI 640 PI 640 A PI 640 AS PI 640 AST PI 640 A R PI 640 IB

Varná deska

Návod k instalaci a použití

PI 631 PI 631 A PI 631 IB PI 640 PI 640 A PI 640 AS PI 640 AST PI 640 A R PI 640 IB

Varná deska

Návod k instalaci a obsluze

Vážený zákazníku,

děkujeme Vám, že jste si zakoupil výrobek společnosti MERLONI Elettrodomestici, spa.

Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Merloni Elettrodomestici spa ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o even-tuálních opravách Vašeho výrobku pečlivě uschovejte pro poskyt-nutí maximálně kvalitního záručního i pozáručního servisu.

Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku.

Než budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník.

Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení.

Pro zajištění trvalé ÚČINNOSTI a BEZPEČNOSTI tohoto zařízení doporučujeme:

• Obracejte se pouze na servisní středisko autorizované výrobcem.

• Je nutné používat pouze originální náhradní díly.

Návod k instalaci a obsluze

Obsah

VARNÁ DESKA

PI 631 PI 631 A PI 631 IB PI 640 PI 640 A PI 640 AS PI 640 AST PI 640 A R PI 640 IB

Instalace, 4-5

Umístění spotřebiče Připojení k přívodu elektřiny Připojení k přívodu plynu Štítek s technickými údaji Specifikace hořáku a trysek

Popis spotřebiče

Celkový vzhled

Uvedení do provozu

Praktické rady pro používání plynových hořáků Praktické rady pro používání elektrických plotýnek

Preventivní opatření a praktické rady

Obecné bezpečnostní zásady Vyřazení spotřebiče z provozu

Údržba a péče o spotřebič

Vypnutí spotřebiče Čištění spotřebiče Údržba regulačního plynového knoflíku

Řešení problémů uživatelem

Instalace

! Pročtěte si, prosím, pečlivě pokyny uvedené

v tomto návodu předtím, než začnete spotřebič používat. Návod obsahuje důležité údaje o bezpečném používání, instalaci a péči o spotřebič.

! Návod uschovejte pro pozdější použití, popřípadě jej předejte novému majiteli spotřebiče.

Umístění spotřebiče

! Udržujte balící materiál z dosahu dětí. Hrozí

nebezpečí spolknutí menších částí a udušení (čtěte Preventivní opatření a praktické rady).

! Spotřebič musí být instalován kvalifikovaným odborníkem v souladu s instrukcemi v tomto návodu. Nesprávná instalace může způsobit zranění osob, zvířat a škody na majetku.

! Tento spotřebič může být instalován a používán jen ve stále větraných místnostech, v souladu s British Standard Codes Of Practise: B. S. 6172/B.S. 5440, Par. 2 a B. S. 6891 současné vydání. Musí být splněny následující požadavky:

• Pro odvádění veškerých spálených plynů musí být místnost vybavena odvětrávacím systémem. Může se jednat o odsávač plynů nebo elektrický ventilátor, který se automaticky zapne při používání spotřebiče.

Sousední místnost

Větraná místnost

Systém může také brát vzduch potřebný pro hoření nepřímo, např. z vedlejších místností, které jsou opatřeny větracími trubkami, jak je popsáno výše. Tyto místnosti nesmí být

Rozšíření ventilačního otvoru mezi oknem a podlahou.

společenské místnosti, ložnice nebo místnosti představující jakýkoli druh rizika.

• Zkapalněný propanbutanový plyn je těžší než vzduch a klesá k podlaze. Proto místnosti, ve kterých jsou umístěny plynové bomby musí být také vybaveny ventilací odvádějící plyn v případě jeho úniku. Z tohoto důvodu nesmí být plynové bomby ať už částečně nebo zcela plné, skladovány v místnostech pod úrovní zemského povrchu (např. ve sklepech). Doporučuje se umístit v místnosti jen bombu, která je užívána a to tak, aby nebyla vystavena vlivům, které by zvýšily její teplotu nad 50 °C (trouby, krby, kamna, apod.).

Umístění spotřebiče

Plynové a smíšené varné panely jsou vybaveny speciální ochranou proti přehřátí. Při instalaci panelu musí být dodrženy následující preventivní opatření:

• Kuchyňské skříňky sousedící se spotřebičem, které jsou vyšší než horní část varného panelu musí být umístěny nejméně 600 mm od okraje panelu.

Do komínové hlavy nebo větracího komínu (pouze pro spotřebiče určené k vaření)

Přímo do venkovního prostoru.

• V místnosti musí být zajištěna vhodná cirkulace vzduchu, protože vzduch je nezbytný pro správné hoření. Proudění vzduchu musí být nejméně

2 m

/h na kW instalovaného výkonu.

Cirkulační systém může brát vzduch přímo z venkovního prostředí pomocí trubky s vnitřním obsahem minimálně

100 cm

. Přitom nesmí dojít

k ucpání vstupního otvoru

Příklad ventilační trubky pro odvod hořícího vzduchu.

trubky.

• Odpařovače musí být instalovány v souladu s instrukcemi pro jejich použití, ve vzdálenosti nejméně 650 mm od varného panelu.

• Nástěnné skříňky v blízkosti varného panelu musí být umístěny nejméně 420 mm nad panelem. (viz obrázek).

Pokud je varný panel instalován níže než nástěnná

600mm min.

700mm min.

skříňka, musí být vzdálenost mezi nimi alespoň 700 mm (viz obrázek).

540mm min.

• Prostor okolo spotřebiče by měl mít rozměry naznačené na obrázku.

Úchyty, které jsou dodány se spotřebičem umožňují

555 mm

jeho připevnění k povrchům o tloušťce 20 až 40 mm. Pro bezpečné upevnění spotřebiče použijte všechny dodané úchyty.

45 mm.

560 mm.

55 mm

Ukázka možného uchycení spotřebiče

Upevnění při tloušťce povrchu 20 mm

Upevnění při tloušťce povrchu 30 mm

Přední část

Upevnění při tloušťce povrchu 40 mm

Zadní část

475 m

Pokud je varný panel instalován na troubě bez nouzové chladící ventilace, je třeba zajistit adekvátní ventilaci uvnitř skříňky pomocí otvorů, kterými může proudit vzduch (viz obrázek)

! Model PI 640 AST může být instalován jedině na vestavěné troubě s chladícím ventilačním systémem.

Připojení na přívod elektřiny

Spotřebiče vybavené napájecím kabelem pro tří fázový proud pracují při střídavém proudu o napětí a frekvenci, které jsou uvedeny na štítku s technických údajů (je umístěn na spodní části spotřebiče). Zemnící vodič v kabelu je zelenožlutý. Pokud je varný panel instalován na vestavěné troubě, musí být elektrická připojení varného panelu a trouby vedena odděleně, z důvodu bezpečnosti a snadného odpojení trouby.

! Použijte jen úchyty z „balíčku příslušenství“, který je součástí zakoupeného spotřebiče.

• Pokud varný panel není instalován na vestavěné troubě, je třeba jako izolaci použít dřevěnou desku. Mezi deskou a spodní části varného panelu musí být mezera nejméně 20 mm.

Ventilace

Pro zajištění správné ventilace je třeba odstranit zadní část skříňky, ve které je spotřebič vestavěn. Doporučuje se instalovat troubu na dvě dřevěné lišty nebo na zcela rovný povrch tak, aby v zadní části zůstal otevřený prostor o rozměrech nejméně 45 × 560 mm (viz obrázky)

Připojení napájecího kabelu na hlavní elektrické vedení

Nainstalujte standardní připojení, které odpovídá proudovému zatížení uvedenému na štítku s technickými údaji. Spotřebič musí být připojen přímo na hlavní elektrické vedení přes vícefázový vypínač. Mezi kontakty vypínače ve vypnutém stavu musí zůstat mezera nejméně 3 mm. Vícefázový vypínač musí odpovídat zatěžovacímu proudu spotřebiče a musí vyhovovat daným předpisům (zemnící vodič nesmí být vypínačem přerušen). Napájecí kabel nesmí přijít do styku s povrchy jejichž teplota přesahuje 50 °C.

! Servisní technik instalující spotřebič musí zajistit správné elektrické připojení v souladu s bezpečnostními předpisy.
