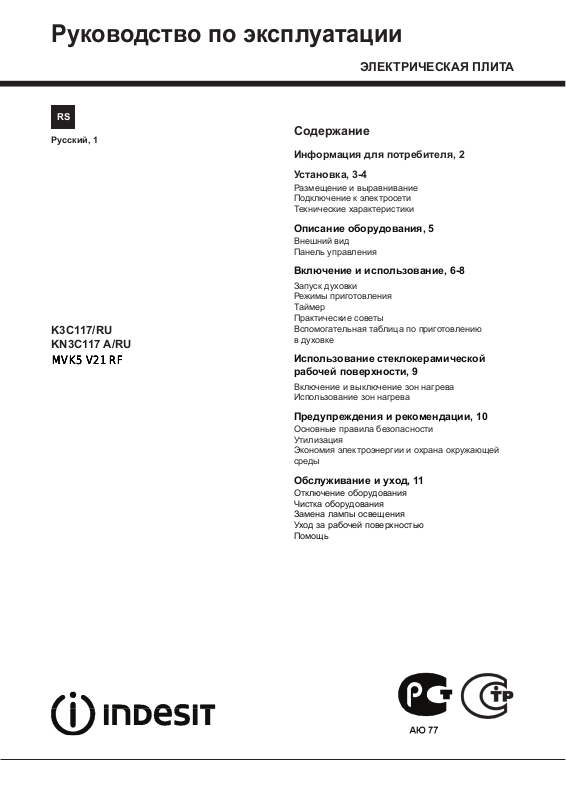

Indesit MVK5 V21 RF User Manual
Руководство по эксплуатации
ЭЛЕКТРИЧЕСКАЯ ПЛИТА
RS
Русский, 1
K3C117/RU
KN3C117 A/RU
MVK5 V21 RFMVK5 V21 RFMVK5 V21 RFMVK5 V21 RF
Содержание
Информация для потребителя, 2
Установка, 3-4
Размещение и выравнивание
Подключение к электросети
Технические характеристики

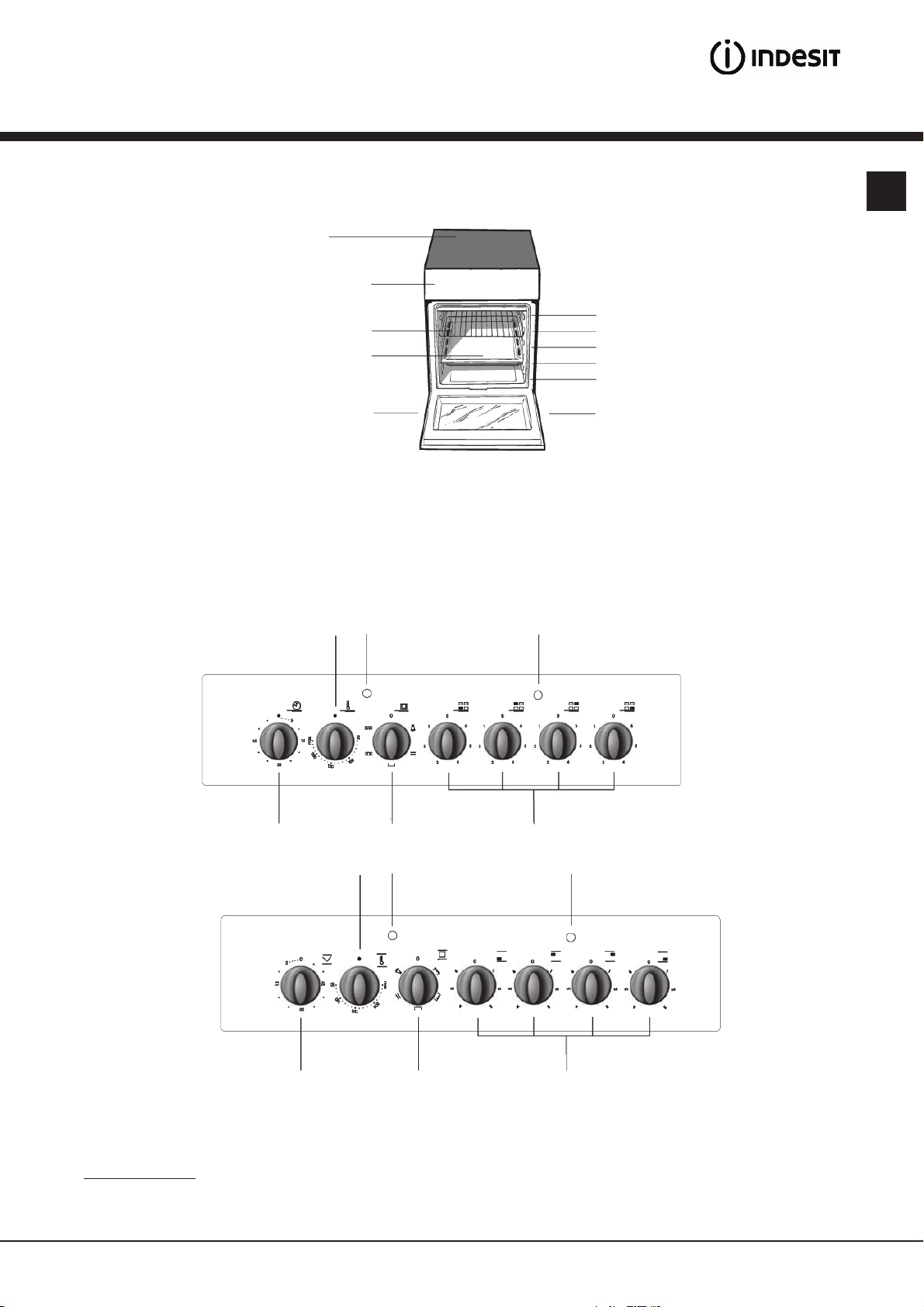

Описание оборудования, 5
Внешний вид
Панель управления
Включение и использование, 6-8
Запуск духовки
Режимы приготовления
Таймер
Практические советы
Вспомогательная таблица по приготовлению
в духовке

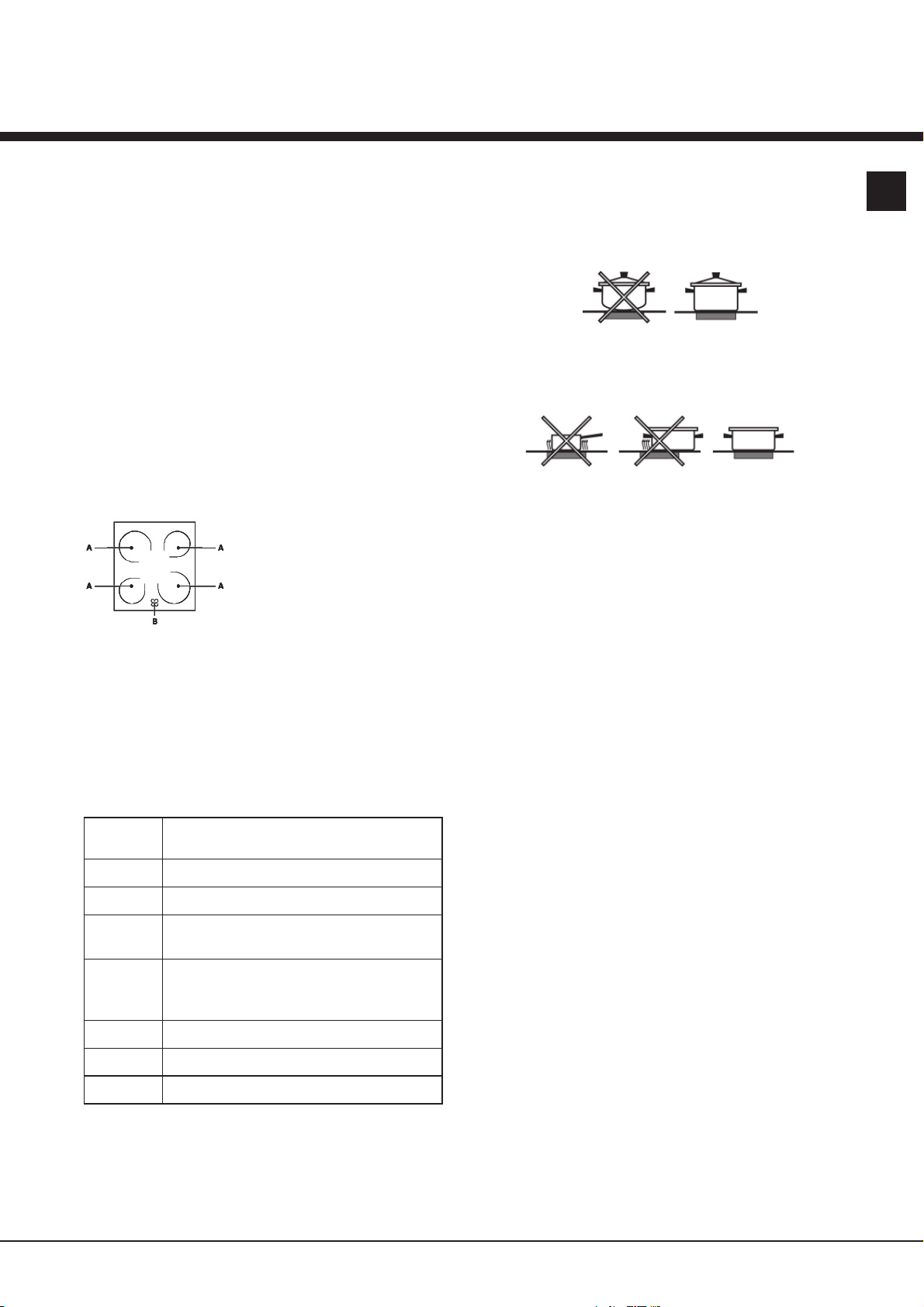

Использование стеклокерамической
рабочей поверхности, 9
Включение и выключение зон нагрева
Использование зон нагрева
Предупреждения и рекомендации, 10
Основные правила безопасности
Утилизация
Экономия электроэнергии и охрана окружающей
среды
Обслуживание и уход, 11
Отключение оборудования
Чистка оборудования
Замена лампы освещения
Уход за рабочей поверхностью
Помощь
Информация для потребителя
RS
Изделие: Электрическая плита
Торговая марка:
Торговый знак изготовителя:
Модели: K3C117/RU, KN3C117 A/RU
Изготовитель: Indesit Company
Страна-изготовитель: Польша
Номинальное значение напряжения электропитания
или диапазон напряжения
Условное обозначение рода электрического тока
или номинальная частота переменного тока
Класс защиты от поражения электрическим током Класс защиты I
Объем духового шкафа 58 л
Класс энергопотребления (духовой шкаф)A
Поглощаемая мощность 7900 Вт
В случае необходимости получения информации
по сертификатам
сертификатов соответствия на данную технику, Вы
можете отправить запрос по электронному адресу
cert.rus@indesit.com.
Дату производства данной техники можно
получить из серийного номера, расположенного
под штрих-кодом
(S/N XXXXXXXXX * XXXXXXXXXXX),
следующим образом:
Производитель оставляет за собой право без предупреждения вносить
лектацию, не ухудшающие эффективность работы оборудования. Некоторые параметры, приведенные
в этой инструкции, являются приблизительными. Производитель не несет ответственности за незначительные отклонения от указанных величин. Изготовитель не несет ответственности за возможные неточности
в этой брошюре из-за печати или копирования ошибок.
соответствия или получения копий
230 / 400 В 3N ~
50/60 Гц
- 1-я цифра в S/N соответствует последней цифре
года;
- 2-я и 3-я цифры в S/N — порядковому номеру
месяца года,
- 4-я и 5-я цифры в S/N — числу определенного
месяца и года.
изменения в конструкцию и комп-
; MVK5 V21 RF; MVK5 V21 RF; MVK5 V21 RF
Производитель: Indesit Company S.p.A.
Виале А. Мерлони 47, 60044, Фабриано (АН), Италия
Импортер: ООО «Индезит РУС»
С вопросами (в России) обращаться по адресу: Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1
2
Установка
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3x4 CEI-UNEL 35746
H05VV-F 4x4 CEI-UNEL 35746
H05VV-F 5x2.5 CEI-UNEL 35746
! Перед установкой и подключением вашего нового
оборудования внимательно прочитайте данное руководство: в нем содержатся важные сведения по
установке, безопасной эксплуатации и обслуживанию
оборудования.
! Сохраните руководство как источник справочной
информации по оборудованию и для передачи возможным новым владельцам.
! Установка оборудования должна производиться
квалифицированным персоналом в соответствии
с приводимыми
инструкциями.
! Перед регулировкой или обслуживанием оборудования его следует отключить от электросети.
Размещение и выравнивание
!
Плита может быть установлена рядом с любой
кухонной мебелью, не превышающей оборудование
по высоте.
!
Стена, соприкасающаяся с задней частью оборудо-
вания, должна быть сделана из невоспламеняющихся, термостойких материалов (выдерживать нагрев
до 90 °C).
Для правильной установки:
Разместите оборудование в кухне, столовой, но не
•
в ванной комнате.
•
Если рабочая поверхность плиты выше рядом
стоящей кухонной мебели, последняя должна
находиться на расстоянии не менее 200 мм от
оборудования.
•
Минимальное расстояние между рабочей
поверх ностью плиты и
навесными шкафами
(полками) должно составлять 420 мм. Это
расстояние следует
увеличить до 700 мм,
если навесные шкафы
сделаны из горючих мате риалов (см. рис.).
•
Шторы / жалюзи не должны находиться позади
плиты или на расстоянии менее 200 мм от ее боковых сторон.
•
Вытяжки
устанавливаются согласно их инструкци-
ям по установке.
Выравнивание
Плита снабжена регулируемыми
ножками, которые служат для
ее выравнивания. При необходимости, ножки вкручи ваются
в отверстия по углам основания
плиты (см. рис.).
Плита комплектуется надставными опорами, которые устанавливаются в отверстия под
основанием плиты.*
Подключение к электросети
Установка питающего кабеля
Кабель должен соответствовать типу электроподключения, указанному на нижепреведенных электромонтажных схемах:
H05RR-F 5x2.5 CEI-UNEL 35363
400 3N
400V 2N
H05RR-F 4x4 CEI-UNEL 35363
230V
3. Разместите провода N и
схемой подсоединения (см. рис.) и затяните как можно
туже винты на их контактах.
4. Оставшиеся провода поместите под контакты 1-2-3
и затяните их винты.
5. Зафиксируйте питающий кабель прижимным винтом.
6. Закройте клеммник и затяните винт V.
1 2
S
R
12345
R
1
2
R
4
3
T
S
N
4
3
N
1. Отверните винт V и
откройте крышку клеммника (см. рис.).
2. Разместите соединитель ную перемычку
«А» (см. рис.) в соответст вии с вышеуказанной
схемой. Оборудование
предзназначено для однофазного подключения,
230 В: контакты клеммника 1, 2 и 3 соединены друг с другом; перемычка для контактов 4-5
расположена в нижней
части клеммника
.
в соответствии со
RS
5
N
5
* Для некоторых модификаций моделей.
3
RS
Подсоединение питающего кабеля к сети
Оснастите питающий кабель стандартной вилкой,
соответствующей нагрузке, указанной в табличке
технических данных оборудования (см. справа).
Оборудование может напрямую подключаться к сети.
В этом случае должен быть установлен многолинейный автоматический выключатель с минимальным расстоя нием между разведенными контактами
3 мм, подходящий для указанной токовой нагрузки
и
соответствующий действующим правилам электробезопасности (линия заземления не должна прерываться автоматическим выключателем). Питающий
кабель следует располагать так, чтобы он нигде не
касался поверхностей, температура которых превышает 50 °С.
Перед подсоединением оборудования к электропитанию убедитесь, что:
оборудование заземлено и вилка соответствует
•
стандартам;
розетка может выдержать максимальную потреб-
•
ляемую мощность оборудования
(см. табличку
технических данных оборудования);
•
электрическое напряжение соответствует диапазону значений, указанных в табличке технических
данных оборудования;
•
розетка подходит к вилке оборудования, в противном случае — обратитесь к квалифицированному
специалисту для замены розетки. Не используйте
удлинители и многогнездовые розетки.
! После установки оборудования должен быть
обеспечен свободный доступ к питающему кабелю
и розетке.
! Кабель не должен быть перекручен или пережат.
! Кабель следует регулярно проверять, его замена
должна производиться только специалистами сервисного центра.
! Производитель не несет ответственности за
ущерб в результате несоблюдения указанных мер
безопасности.
Перед первым использованием духовки мы рекомендуем очистить ее, следуя рекомендациям § «Обслуживание и уход
».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры
Объем 58 л
Внутренние размеры
отделения
под духовкой
Электрические
параметры
Керамическая рабочая поверхность
Конфорки:
- передняя левая,
- задняя левая,
- задняя правая,
- передняя правая.
Макс. потребляемая
мощность
Энергопотребление
(маркировка)
Духовка
высота 34 см;
ширина 39 см;
глубина 44 см
высота 23 см;
ширина 42 см;
глубина 44 см
см. табличку тех. характеристик на оборудовании
1200 Вт
1700 Вт
1200 Вт
1700 Вт
5800 Вт
Директива ЕЭС 2002/40/ЕС
для электродуховок.
Стандарт EN 50304
Заявленное энергопотребление для класса естественной конвекции – режим
нагрева:
духовка
Оборудование соответствует следующим директивам
Европейского Экономического Сообщества:
- 06/95/ ЕЕС от 12.12.06
(«Низкое напряжение») и последующие модификации;
- 04/108/EEC от 15/1204
(«Электромагнитная совмес-
тимость») и последующие
модификации;
- 93/68/EEC от 22.07.93 и
последующие модификации;
- 2002/96/EC;
- 1275/2008 (режим ожидания Stand-by / Выкл.).
Статическая
4
