Indesit KJ1G2_R, KJ1G21_R, K 1G20_R, K 1G2_R User Manual

K 1G2/R K 1G20/R KJ1G21/R KJ1G217/RU KJ1G2/R

Italiano

Istruzioni per l’uso

CUCINA E FORNO

Sommario

Istruzioni per l’uso,1 Descrizione dell’apparecchio- Vista d’insieme,2 Descrizione dell’apparecchio- Pannello di controllo,3 Installazione, 4 Avvio e utilizzo,8 Utilizzo del piano cottura,8 Precauzioni e consigli,10 Manutenzione e cura,11 Assistenza,12

English

Operating Instructions

COOKER AND OVEN

Contents

Украінська

Інструкціі з експлуатаціі

КУХНЯ

Зміст

Інструкціі з експлуатаціі,1 Опис установки-Загальнии вигляд,2 Опис установки-Панель управління,3 Встановлення,30 Включення і використання,34 Користування робочою поверхнею,34 Запобіжні засоби і поради,36 Догляд i технічне обслуговування,36 Допомога,37

Românã

Instrucţiuni de folosire

ARAGAZ şI CUPTOR

Sumar

Operating Instructions,1 Description of the appliance-Overall view,2 Description of the appliance-Control Panel,3 Installation,13 Start-up and use,17 Using the hob,17 Precautions and tips19 Care and maintenance,20 Assistance,20

Русский

Руководство по эксплуатации

КУХОННАЯ ПЛИТА С ДУХОВЫМ ШКАФОМ

Содержание

Руководство по эксплуатации,1 Описание изделия-Общий вид,2 Описание изделия-Панель управления,3 Монтаж,21 Включение и эксплуатация,25 Bарочная панель,25 Предосторожности и рекомендации,27 Техническое обслуживание и уход,28 Техническое обслуживание,28

Instrucţiuni de folosire,1 Descrierea aparatului- Vedere de ansamblu,2 Descrierea aparatului-Panoul de control,3 Instalare,38 Pornire şi utilizare, 42 Folosirea plitei,42 Precauţii şi sfaturi,45 Întreţinere şi curăţire,46 Asistenţă,46

Қазақша

Пайдалану нұсқаулығы

ПЛИТА

Мазмұны

Пайдалану нұсқаулығы

Құрылғы сипаттамасы,

Орнату,

Қосу және пайдалану,

Пешті жағу

Оттықтарды жағу

Сақтандырулар

Күтім және техникалық

Көмек

мен кеңестер

Жалпы шолу

Басқару тақтасы

қызмет көрсету

Описание изделия

1. Газовые горелки

2. Рабочая поверхность

3.Электрические конфорки

11 12

4.Панель управления

5.Решетка духовки

6.Противень или жарочный лист

7.Регулируемые ножки

8.HAПPABЛЯЮЩИE для противеней решеток

9. Положение 1

10. Положение 2

11.Положение 3

12.Положение 4

13.Положение 5

14.Cтеклянная крышка (Имеется только в некоторых моделях.)

Общий вид

Descrizione dell’apparecchio

Vista d’insieme

1. Bruciatore a gas

2. Griglia del piano di lavoro

3.Piano di contenimento eventuali trabocchi

4.Pannello di controllo

5.Ripiano GRIGLIA

6.Ripiano LECCARDA

7.Piedino di regolazione

8.GUIDE di scorrimento dei ripiani

9.posizione 5

10.posizione 4

11.posizione 3

12.posizione 2

13.posizione 1

14. Coperchio vetro (Solo su alcuni modelli)

1. Hob burner

2. Hob Grid

3.Containment surface for spills

4.Control panel

5..Sliding grill rack

6.DRIPPING pan

7.Adjustable foot

8.GUIDE RAILS for the sliding racks

9.position 5

10.position 4

11.position 3

12.position 2

13.position 1

14.Glass Cover (Only on certain models)

Description of the appliance

Overall view

1.Arzătoare pe gaz

2.Grătare plită

3.Plită

4.Panou frontal de control

5.Grătarul cuptorului

6.Tavă de coacere

7.Picioare reglabile

8.GHIDAJE alunecare rafturi

9.nivelul 5

10.nivelul 5

11.nivelul 5

12.nivelul 5

13.nivelul 5

14.Capacul din sticlă (prezent doar la anumite modele)

Descriere aparatului

Vedere de ansamblu

Опис плити

1.Газовий пальник

2.Піддон на випадок переливань

3.Пoверхня для збирання збiглoї piдини

4.Панель управління

5.Полка РЕШІТKИ

6.Полка ДEКО

7.Лапка для налаштування

8.HAПPAB ЛЯЮЧІ для полиць

9.положення 5

10.положення 4

11.положення 3

12.положення 2

13.положення 1

14.Скляна кришка (Є лише в деяких моделях.)

Загальнии вигляд

Құрылғы

10.

11.

12.

13.

14.

Жалпы шолу

Газ оттығы

Плита торы

Төгілген сұйықтықтарды ұстайтын

Басқару тақтасы

ГРИЛЬ

ТҰТҚАЛЫ ТАБА

Реттелетін аяқ

Сырғымалы тартпаларға арналған

БАҒЫТТАУШЫ ЖОЛДАР

5-позиция 4-позиция

3-позиция 2-позиция

1-позиция

Шыны қақпақ

сипаттамасы

(Тек белгілі үлгілерде болады).

бет

Описание изделия

Панель управления

1.Электронное зажигание конфорок*

2.Рукоятка управления духовкой и грилем

3.Кнопка включения освещения духовки*

4. Рукоятки включения газовых конфорок

варочной панели

5.Таймер* *(Имеется только в некоторых моделях.)

Опис плити

1.Автоматичне запалювання*

2.Ручка ДУХОВКА

4.Ручки для керування газовими

пальниками на варильній поверхні

5.Ñукоятка ТАЙМЕРА* *(Є лише в деяких моделях.)

Панель управління

КНОПКА РОЖНА

Descrizione dell’apparecchio

Panello di controllo

1.Accensione elettronica dei bruciatori del piano*

2.Manopola del forno

3.Pulsante per accensione della luce forno*

4.Manopole dei bruciatori a gas del piano di cottura

5.Manopola Contaminuti*

*(Solo su alcuni modelli)

Descriere aparatului

Panoul de control

1.Buton pentru activarea aprinderii electronice*

2.Buton de comandã pentru cuptor

3.Buton pentru activarea luminii din cuptor*

4.Butoane comandi ochiuri aragaz

5.Buton cronometru* *(Prezent doar la anumite modele)

Тек белгілі үлгілерде болады.

Құрылғы

Басқару тақтасы

Плита оттықтарына арналған электрондық тұтатқыш *

Пеш пен

Пеш шамы мен гриль-бар

Плитадағы газ оттықтарын

Таймер тұтқасы*

сипаттамасы

түймесі *

ба сқару тұтқалары

Description of the appliance

Control panel

1.GAS BURNER IGNITION button*

2.OVEN CONTROL knob

3.OVEN LIGHT button*

4.Hob BURNER control knob

5.TIMER knob* *(Only on certain models)

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

! L’installazione dell’apparecchio va effettuata secondo queste istruzioni da personale qualificato.

! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall’impianto elettrico.

Ventilazione dei locali

L’apparecchio può essere installato solo in locali permanentemente ventilati, secondo le

CIG 7129 e 7131 e successivi aggiornamenti

in cui viene installato l’apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas (la portata di aria non deve essere inferiore a 2 m installata). Le prese di immisione aria, protette da griglie, devono avere un condotto di almeno 100 cm ed essere collocate in modo da non poter essere ostruite, neppure parzialmente ( Tali prese devono essere maggiorate nella misura del 100% – con un minimo di 200 cm lavoro dell’apparecchio sia privo del dispositivo di sicurezza per assenza di fiamma e quando l’afflusso dell’aria avviene in maniera indiretta da locali adiacenti ( comuni dell’immobile, ambienti con pericolo di incendio o camere da letto – dotati di un condotto di ventilazione con l’esterno come descritto sopra.

vedi figura B

/h per kW di potenza

vedi figura A

) – purché non siano parti

norme UNI-

. Nel locale

di sezione utile

– qualora il piano di

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio (

vedi figure

Scarico direttamente all’esterno

! I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano in basso, perciò i locali contenenti bidoni di GPL devono prevedere aperture verso l’esterno per l’evacuazione dal basso di eventuali fughe di gas. I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50°C.

Scarico tramite camino o canna fumaria ramificata (riservata agli apparecchi di cottura)

Posizionamento e livellamento

! È possibile installare l’apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.

Locale adiacente Locale da ventilare

A B

Apertura di ventilazione Maggiorazione della per l’aria comburente fessura fra porta e

pavimento

! Dopo un uso prolungato dell’apparecchio, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

! Assicurarsi che la parete a contatto con il retro dell’apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Per una corretta installazione:

• porre l’apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);

• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 200 mm dall’apparecchio;

• se la cucina viene installata sotto un pensile, esso dovrà mantenere una distanza minima dal piano di 420 mm.

Tale distanza deve essere di 700 mm se i pensili

sono infiammabili (

vedi figura

);

Min. mm.

mm.

420

Min.

Livellamento

HOOD

600

420

Min. mm.

mm. with hood

650

min.

• non posizionare tende dietro la cucina o a meno di 200 mm dai suoi lati;

• eventuali cappe

mm. without hood

devono essere installate

700

secondo le indicazioni

min.

del relativo libretto di istruzione.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Se è necessario livellare l’apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (

vedi figura

Le gambe* si montano a incastro sotto la base della cucina.

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull’apparecchio ( In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme NFC 15-100 (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato della targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

*Presente solo su alcuni modelli.

vedi tabella Dati tecnici

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas può essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le

e 7131 e successivi aggiornamenti

accertati che l’apparecchio sia regolato per il tipo di gas con cui sarà alimentato (vedi etichetta di taratura sul coperchio: in caso contrario di alimentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle

UNI EN 12864 e successivi aggiornamenti

l’allacciamento, l’alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e per una maggiore durata dell’apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle

7140

. Il diametro interno del tubo deve essere: 8 mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l’allacciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che

raggiungono temperature superiori a 50°C;

• non sia soggetto ad alcuno sforzo di trazione e di

torsione e non presenti pieghe o strozzature;

• non venga a contatto con corpi taglienti, spigoli vivi,

parti mobili e non sia schiacciato;

• sia facilmente ispezionabile lungo tutto il percorso

per poter controllare il suo stato di conservazione;

• abbia una lunghezza inferiore a 1500 mm;

• sia ben calzato alle sue due estremità, dove va

fissato con fascette di serraggio conformi alle

norme UNI-CIG 7129

e dopo essersi

vedi sotto

). Nel caso

norme

. Per facilitare

vedi sotto

norme UNI-CIG

norme UNI-CIG 7141.

! Se una o più di queste condizioni non può essere rispettata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (

vedi sotto

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNICIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549

. Per mettere in opera il tubo eliminare il portagomma presente sull’apparecchio (il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico).

! Effettuare l’allacciamento in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

regolazione posta all’interno o di fianco all’astina del rubinetto fino a ottenere una piccola fiamma regolare. ! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo;

3. verificare che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

! I bruciatori del piano non necessitano di regolazione dell’aria primaria.

Adattamento del forno

Sostituzione dell’ugello del bruciatore del forno:

1. togliere il cassetto scaldavivande;

2. sfilare la protezione scorrevole A (

vedi figura

);

3. rimuovere il bruciatore del forno dopo aver svitato la vite V (

vedi figura

); l’ operazione viene facilitata togliendo la porta del forno.

Adattamento a diversi tipi di gas

È possibile adattare l’apparecchio a un tipo di gas diverso da quello per il quale è predisposto (indicato sull’etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei bruciatori del piano:

1. togliere le griglie e sfilare i bruciatori dalle loro sedi;

2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (

vedi figura

quelli adatti al nuovo tipo di gas (

Caratteristiche bruciatori e ugelli

3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei bruciatori del piano:

1. portare il rubinetto sulla posizione di minimo;

2. togliere la manopola e agire sulla vite di

), e sostituirli con

vedi tabella

);

4. svitare l’ugello del bruciatore con l’apposita chiave a tubo per ugelli (

vedi figura

) o con una chiave a tubo di 7 mm e sostituirlo con quello adatto al nuovo tipo di gas (

Caratteristiche bruciatori e ugelli

vedi tabella

Regolazione del minimo del bruciatore forno gas:

1. accendere il bruciatore (

vedi Avvio e Utilizzo

);

2. portare la manopola sulla posizione di minimo (MIN) dopo averla lasciato per 10 minuti circa in quella di massimo (MAX);

3. togliere la manopola;

4. agire sulla vite di regolazione posta all’esterno

dell’astina del termostato (

vedi figure

) fino a ottenere una piccola fiamma regolare. ! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo;

5. verificare che ruotando rapidamente la manopola dalla posizione MAX a quella MIN o con rapide aperture e chiusure della porta del forno non si abbiano spegnimenti del bruciatore.

Consigliamo di pulire il forno prima del suo primo utilizzo seguendo le indicazioni riportate nel paragrafo “Manutenzione e cura”.

DATI TECNICI

Dimensioni Forno HxLxP Volume lt. 50 Dimensioni utili del cassetto scaldavivande Tensione e frequenza di alimentazione

Bruciatori

34x39x38 cm

larghezza cm 42 profondita cm 44 altezza cm 17

vedi targhetta caratteristiche

adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche situata all'interno della ribaltina oppure, una volta aperto il cassetto scaldavivande, sulla parete interna sinistra. Direttive Comunitarie: 2006/95/EC del 12/12/06 (Bassa Tensione) e successive modificazioni 2004/108/EC del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni 2009/142/EC del 29/06/09 (Gas) e successive modificazioni -93/68/EC del 22/07/93 e successive modificazioni 2002/96/EC.1275/2008 (Stand-by/ Off mode)

Tabella caratteristiche bruciatori e ugelli

  

 



           

           

           

           

 

* A 15°C e 1013 mbar- gas secco ** Propano P.C.S. = 50,37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg

Naturale P.C.S. = 37,78 MJ/m























       









 

  

  



K 1G2/R K 1G20/R KJ1G21/R KJ1G217/RU KJ1G2/R















Avvio e utilizzo

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di ogni manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato. Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un accendigas;

2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima E.

3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola BRUCIATORE: sul minimo C, sul massimo E o su una posizione intermedia.

Se l’apparecchio è dotato di accensione elettronica*

(

), prima premere il pulsante di accensione, identificato dal simbolo poi premere a fondo e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma

massima, fino ad accensione avvenuta. Alcuni modelli sono dotati di accensione integrata all’interno della manopola, in questo caso è presente il dispositivo di accensione elettronica* ( non il pulsante di accensione. E’ sufficiente premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima, fino ad accensione avvenuta. Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l’operazione tenendo premuta la manopola più a lungo.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l’accensione. Se l’apparecchio è dotato di dispositivo di sicurezza* (X) per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spegnere il bruciatore ruotare la manopola fino all’arresto •.

vedi figura

) ma

Consigli pratici per l’uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proporzionati al bruciatore:

ruiatore iaetroreiieti

Rapido(R) 2426

SemiRapido(S) 1620

Ausiliario(A) 1014

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Uso del forno

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno.

! Prima dell'uso, togliere tassativamente le pellicole in plastica poste ai lati dell'apparecchio

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. Utilizzate la posizione 1 del forno solo in caso di cotture con il girarrosto.

Accensione del forno

Per accendere il bruciatore del forno avvicinare al foro F (

figura

) una fiamma o un accendigas, premere e contemporaneamente ruotare

in senso antiorario la manopola FORNO fino a

MAX

Per ottenere la temperatura di cottura desiderata, ruotare in senso antiorario la manopola FORNO. Le

posizioni MAX di controllo. La temperatura e’ indicata sul

termometro.

Ee MIN

C sono indicate sul pannello

vedi

Presente solo su alcuni modelli.

Se trascorsi 15 secondi il bruciatore non si è acceso, rilasciare la manopola, aprire la porta del forno e aspettare almeno 1 minuto prima di ritentare l’accensione.

! Il forno è dotato di un dispositivo di sicurezza per cui è necessario tenere premuta la manopola FORNO per circa 6 secondi.*

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l’accensione del forno.

Vano inferiore*

Sotto al forno è presente un vano che puo essere utilizzato per il deposito di accessori o casseruole. Per aprire lo sportello ruotarlo verso il basso (

vedi figura

! Le superfici interne del cassetto (se presente) possono diventare calde.

! Non riporre materiale infiammabile nel vano inferiore.

Luce del forno*

La lampadina può essere accesa in qualunque momento premendo il tasto LUCE DEL FORNO.

Timer*

Per azionare il Timer (Contaminuti) procedere come segue:

1. ruotare in senso orario 4 la manopola TIMER di un giro quasi completo per caricare la suoneria;

2. ruotare in senso antiorario 5 la manopola TIMER impostando il tempo desiderato.

Tabella cottura in forno

ibidacucinare eso

(g)

asta

asagne annelloni Pastegratinate

arne

itello Pollo Anatra oniglio Maiale Agnello

esce

Sgombro Dentice rotaalcartoccio

ia

Napoletana

Dolci

Biscotti

rostate ortesalate ortelieitate

NB!itempidicotturasonoindicatiiepossonoesseremodiicatiinbaseaiproprigusti

2.5

1.7

1.5

1.8

2.0

2.1

1.8

1.1

1.5

1.0

1.0 3 220 15 15-20

0.5

1.1

1.0

osiionedei

ripianidalbasso

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

Temperatura

()

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

180 180 180 165

Nei modelli cucina a gas c’è una protezione scorrevole A che serve a riparare il vano inferiore dal calore sviluppato dal bruciatore (

vedi figura

Per rimuovere la protezione scorrevole svitare la vite S (

vedi figura

). Per rimontarla,

bloccarla con la vite S.

! Prima di usare il forno accertarsi che la protezione scorrevole sia fissata correttamente.

reriscaldamento

(min.)

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

personali.

Duratadella

cottura

(min.)

60-75 40-50 40-50

85-90

90-100

100-110

70-80 70-80 90-95

35-40 40-50 40-45

30-35 30-35 45-50 35-40

* Presente solo su alcuni modelli.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Le istruzioni sono valide solo per i paesi di

destinazione i cui simboli figurano sul libretto e sulla targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra due mobili).

• Tenere lontani i bambini.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell’apparecchio.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Evitare di chiudere il coperchio di vetro del piano cottura (presente su alcuni modelli) quando i bruciatori sono accesi o sono ancora caldi.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell’apparecchio quando esso è in uso.

• Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Quando l’apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione • e che rubinetto del gas sia chiuso.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza.

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici

dismessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all’acquisto di nuovi prodotti di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono

attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dismessi.

Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino

dispersioni di calore.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

! Evitare l’uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.

• L’acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E’ inoltre opportuno asciugare eventuali trabocchi d’acqua.

Il coperchio

Nei modelli dotati di coperchio in vetro la pulizia si effettua con acqua tiepida. Evitare gli abrasivi. È possibile rimuovere il coperchio per facilitare la pulizia nella zona posteriore del piano cottura: aprirlo completamente e tirare verso l’alto (

! Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. È consigliabile non usare il forno fino all’avvenuta riparazione.

vedi figura

Manutenzione rubinetti gas

• Nelle cucine dotate di accensione elettronica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione elettronica e verificare che i fori di uscita del gas non siano ostruiti.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

•

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

Questa operazione deve essere effettuata da unQuesta operazione deve essere effettuata da un

Questa operazione deve essere effettuata da un

Questa operazione deve essere effettuata da unQuesta operazione deve essere effettuata da un

tecnico autorizzato dal costruttore.tecnico autorizzato dal costruttore.

tecnico autorizzato dal costruttore.

tecnico autorizzato dal costruttore.tecnico autorizzato dal costruttore.

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno dalla rete elettrica, togliere il coperchio in vetro del portalampada (

2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W, attacco E 14.

3. Rimontare il coperchio e ricollegare il forno alla rete elettrica.

vedi figura

Assistenza

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Installation

! Before operating your new appliance please read this instruction booklet carefully. It contains important information concerning the safe installation and operation of the appliance.

! Please keep these operating instructions for future reference. Make sure that the instructions are kept with the appliance if it is sold, given away or moved.

! The appliance must be installed by a qualified professional according to the instructions provided.

! Any necessary adjustment or maintenance must be performed after the cooker has been disconnected from the electricity supply.

Room ventilation

The appliance may only be installed in permanentlyventilated rooms, according to current national legislation. The room in which the appliance is installed must be ventilated adequately so as to provide as much air as is needed by the normal gas combustion process (the flow of air must not be lower than 2 m

/h per kW of installed power). The air inlets, protected by grilles, should have a duct with an inner cross section of at least 100 cm

and should be positioned so that they are not liable to even partial obstruction (

see figure A

). These inlets should be enlarged by 100% - with a minimum of 200 cm

- whenever the surface of the hob is not equipped with a flame failure safety device. When the flow of air is provided in an indirect manner from adjacent rooms (

see figure B

), provided that these are not communal parts of a building, areas with increased fire hazards or bedrooms, the inlets should be fitted with a ventilation duct leading outside as described above.

Adjacent room Room requiring

ventilation

Disposing of combustion fumes

The disposal of combustion fumes should be guaranteed using a hood connected to a safe and efficient natural suction chimney, or using an electric fan that begins to operate automatically every time the appliance is switched on (

Fumes channelled straight outside

see figure

Fumes channelled through a chimney or branched flue system reserved for cooking appliances)

! The liquefied petroleum gases are heavier than air and collect by the floor, therefore all rooms containing LPG cylinders must have openings leading outside so that any leaked gas can escape easily. LPG cylinders, therefore, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). Only the cylinder being used should be stored in the room; this should also be kept well away from sources of heat (ovens, chimneys, stoves) that may cause the temperature of the cylinder to rise above 50°C.

Positioning and levelling

! It is possible to install the appliance alongside cupboards whose height does not exceed that of the hob surface.

! Make sure that the wall in contact with the back of the appliance is made from a non-flammable, heatresistant material (T 90°C).

Ventilation opening for comburent air

Increase in the gap between the door and the flooring

! After prolonged use of the appliance, it is advisable to open a window or increase the speed of any fans used.

To install the appliance correctly:

• Place it in the kitchen, dining room or the bed-sit (not in the bathroom).

• If the top of the hob is higher than the cupboards, the appliance must be installed at least 200 mm away from them.

• If the cooker is installed underneath a wall cabinet, there must be a minimum distance of 420 mm between this cabinet and the top of the hob.

This distance should be increased to 700 mm if

the wall cabinets are flammable (

see figure

mm.

420

Min.

Levelling

HOOD

Min. mm.

600

• Do not position blinds behind the cooker or less than 200 mm away from its sides.

mm. with hood

420

mm. without hood

• Any hoods must be

650

700

Min. mm.

min.

installed according to

min.

the instructions listed in the relevant operating manual.

If it is necessary to level the appliance, screw the adjustable feet into the places provided on each corner of the base of the cooker (

figure

see

The legs* fit into the slots on the underside of the base of the cooker.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only.

! The manufacturer declines any liability should these safety measures not be observed.

Gas connection

Connection to the gas network or to the gas cylinder may be carried out using a flexible rubber or steel hose, in accordance with current national legislation and after making sure that the appliance is suited to the type of gas with which it will be supplied (see the rating sticker on the cover: if this is not the case

). When using liquid gas from a cylinder, install a

below

pressure regulator which complies with current national regulations. To make connection easier, the gas supply may be turned sideways*: reverse the position of the hose holder with that of the cap and replace the gasket that is supplied with the appliance.

see

Electrical connection

Install a standardised plug corresponding to the load indicated on the appliance data plate (

Technical data table

). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with NFC 15-100 regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point.

Before connecting the appliance to the power supply, make sure that:

• The appliance is earthed and the plug is compliant

with the law.

• The socket can withstand the maximum power of

the appliance, which is indicated by the data plate.

• The voltage is in the range between the values

indicated on the data plate.

• The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

* Only available in certain models

see

! Check that the pressure of the gas supply is consistent with the values indicated in the Table of burner and nozzle specifications (

see below

). This will ensure the safe operation and durability of your appliance while maintaining efficient energy consumption.

Gas connection using a flexible rubber hose

Make sure that the hose complies with current national legislation. The internal diameter of the hose must measure: 8 mm for liquid gas supply; 13 mm for methane gas supply.

Once the connection has been performed, make sure that the hose:

• Does not come into contact with any parts that

reach temperatures of over 50°C.

• Is not subject to any pulling or twisting forces and

that it is not kinked or bent.

• Does not come into contact with blades, sharp

corners or moving parts and that it is not compressed.

• Is easy to inspect along its whole length so that

its condition may be checked.

• Is shorter than 1500 mm.

• Fits firmly into place at both ends, where it will be

fixed using clamps that comply with current regulations.

! If one or more of these conditions is not fulfilled or if the cooker must be installed according to the conditions listed for class 2 - subclass 1 appliances (installed between two cupboards), the flexible steel hose must be used instead (

see below

Connecting a flexible jointless stainless steel pipe to a threaded attachment

3. While the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the flame is not extinguished.

! The hob burners do not require primary air adjustment.

Adapting the oven

Make sure that the hose and gaskets comply with current national legislation. To begin using the hose, remove the hose holder on the appliance (the gas supply inlet on the appliance is a cylindrical threaded 1/2 gas male attachment).

! Perform the connection in such a way that the hose length does not exceed a maximum of 2 metres, making sure that the hose is not compressed and does not come into contact with moving parts.

Checking the connection for leaks

When the installation process is complete, check the hose fittings for leaks using a soapy solution. Never use a flame.

Adapting to different types of gas

It is possible to adapt the appliance to a type of gas other than the default type (this is indicated on the rating label on the cover).

Adapting the hob

Replacing the nozzles for the hob burners:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner (

figure

), and replace them with nozzles suited to the new type of gas(

see Burner and nozzle

specifications table

3. Replace all the components by following the above

instructions in reverse.

Adjusting the hob burners’ minimum setting:

1. Turn the tap to the minimum position.

2. Remove the knob and adjust the regulatory screw, which is positioned inside or next to the tap pin, until the flame is small but steady. ! If the appliance is connected to a liquid gas supply, the regulatory screw must be fastened as tightly as possible.

see

Replacing the oven burner nozzle:

1. Remove the oven compartment.

2. Slide out the protection panel A (

see diagram

3. Remove the oven burner

after unscrewing the screws V (

see figure

). The whole operation will be made easier if the oven door is removed.

4. Unscrew the nozzle using a special nozzle socket spanner (

see figure

) or with a 7 mm socket spanner, and replace it with a new nozzle that is suited to the new type of gas (

see Burner and nozzle

specifications table

Adjusting the gas oven burner’s minimum setting:

1. Light the burner (

see Start-up and Use

2. Turn the knob to the minimum position (MIN) after it has been in the maximum position (MAX) for approximately 10 minutes.

3. Remove the knob.

4. Tighten or loosen the adjustment screws on the outside of the thermostat pin (

see figure

) until the flame is small but steady. ! If the appliance is connected to liquid gas, the adjustment screw must be fastened as tightly as possible.

5. Turn the knob from the MAX position to the MIN position quickly or open and shut the oven door, making sure that the burner is not extinguished.

We recommend cleaning the oven before using it for the first time, following the instructions provided in the "Care and maintenance" section.

TECHNICAL DATA

Oven dimensions (HxWxD) Volume Useful measurements relating to the oven compartment Power supply voltage and frequency

Burners

34x39x38 c m 50 l width 42 cm

depth 44 cm height 17 cm

see data plate may be adapted for use wi t h any

type of gas show n on t he dat a plate, which is located inside the flap or, after the oven compartment has been opened, on the left-hand wal l insi de th e oven. EC Directives: 2006/95/EC dated 12/12/06 (Low Voltage) and subsequent am endments 2004/108/EC dat e d 15/ 12/04 (Electromagnet ic Com patibility) and subseque nt ame ndments 2009/142/EC dat e d 30/ 11/ 09 (Gas) and subsequent amendments - 93/ 68/ EEC dated 22/07/93 and subsequent amendments - 2002/96/EC. 1275/2008 (Stand-by/ Off mode)

Table of burner and nozzle specifications

  

 



 

 

 

          

          

          

           

 

* At 15°C and 1013 mbar- dry gas ** Propane P.C.S. = 50,37 MJ/Kg *** Butane P.C.S. = 49,47 MJ/Kg

Natural P.C.S. = 37,78 MJ/m























       









 

  

  

K 1G2/R

K 1G20/R KJ1G21/R KJ1G217/RU KJ1G2/R

















Start-up and use

Using the hob

Lighting the burners

For each BURNER knob there is a complete ring showing the strength of the flame for the relevant burner. To light one of the burners on the hob:

1. Bring a flame or gas lighter close to the burner.

2. Press the BURNER knob and turn it in an anticlockwise direction so that it is pointing to the maximum flame setting E.

3. Adjust the intensity of the flame to the desired level by turning the BURNER knob in an anticlockwise direction. This may be the minimum setting C, the maximum setting E or any position in between the two.

If the appliance is fitted with an electronic lighting device* ( the ignition button, marked

with the symbol hold the BURNER knob

down and turn it in an anticlockwise direction, towards the maximum flame setting, until the burner is lit. Several models are equipped with an ignition device which is built into the knob; in this case the electronic ignition device* is present ( ignition button is not. Simply press the BURNER knob and turn it in an anticlockwise direction so that it is pointing to the maximum flame setting, until the burner is lit. The burner may be extinguished when the knob is released. If this occurs, repeat the operation, holding the knob down for a longer period of time.

! If the flame is accidentally extinguished, switch off the burner and wait for at least 1 minute before attempting to relight it. If the appliance is equipped with a flame failure safety device*(X), press and hold the BURNER knob for approximately 2-3 seconds to keep the flame alight and to activate the device. To switch the burner off, turn the knob until it reaches the stop position •.

Practical advice on using the burners

For the burners to work in the most efficient way possible and to save on the amount of gas consumed, it is recommended that only pans that have a lid and a flat base are used. They should also be suited to the size of the burner.

see figure

) but the

), press

, then

Fast(R) 24-26

SemiFast(S) 16-20

Auxiliary(A) 10-14

To identify the type of burner, please refer to the diagrams contained in the “Burner and nozzle specifications”.

Using the oven

! The first time you use your appliance, heat the empty oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may emit a slightly unpleasant odour caused by protective substances used during the manufacturing process burning away.

! Before operating the product, remove all plastic film from the sides of the appliance.

! Never put objects directly on the bottom of the oven; this will avoid the enamel coating being damaged. Only use position 1 in the oven when cooking with the rotisserie spit.

Lighting the oven

settings. These settings, minimumminimum

minimum

minimumminimum identified by the symbol • and operative when this

symbol points to the notch. For the minimum to maximum settings turn the knob counter clockwise from “Off”. To turn off the burner, turn the knob clockwise until it stops (corresponding again with setting •).

! The oven is fitted with a safety device and it is therefore necessary to hold the OVEN control knob down for approximately 6 seconds*.

Only available in certain models.

urer arediaeter

To light the oven burner, apply a lighted match or a lighter to hole and while pressing in all the way set the oven knob on

maximummaximum

maximum

maximummaximum The burner can be used at

maximum or intermediate

maximummaximum

maximum

maximummaximum

C are indicated on the knob, plus off,

E .

E. and

! If the flame is accidentally extinguished, switch off the burner and wait for at least 1 minute before attempting to relight the oven.

Oven light*

The light may be switched on at any moment by pressing the OVEN LIGHT button.

Timer*

To activate the Timer proceed as follows:

1. Turn the TIMER knob in a clockwise direction 4 for almost one complete revolution to set the buzzer.

2. Turn the TIMER knob in an anticlockwise direction 5 to set the desired length of time.

Oven cooking advice table

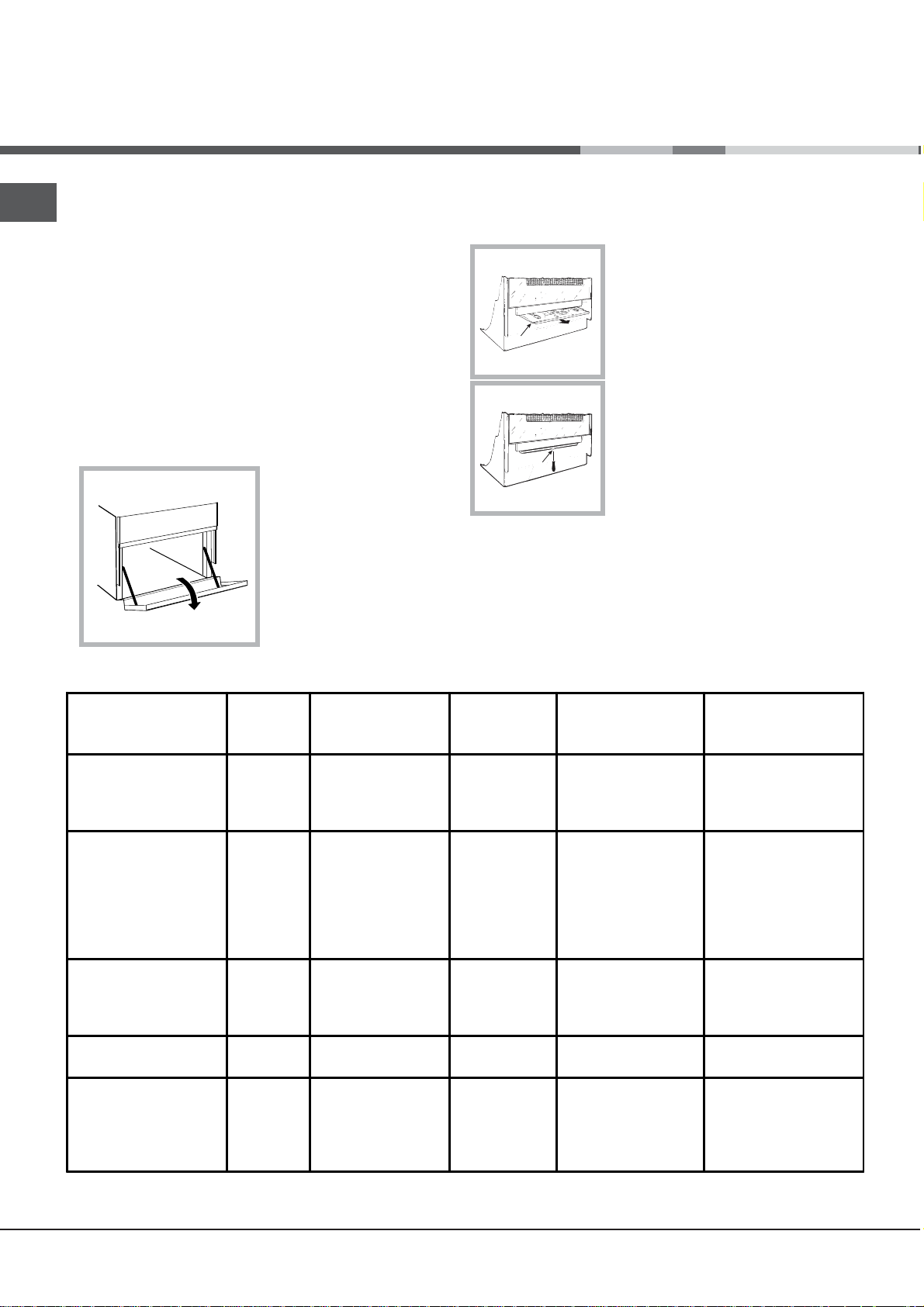

Lower compartment*

There is a compartment underneath the oven that may be used to store oven

accessories or deep dishes. To open the door pull it downwards (

see figure

! The internal surfaces of the

compartment (where present) may become hot. ! Do not place flammable materials in the lower oven compartment.

In gas cooker models, there is a sliding protection layer A that shields the lower

compartment from the heat generated by the burner (

figure

see

To remove the sliding protection remove the screw S

(

see figure

). To replace it, lock

it in place with the screw S.

! Before using the oven make sure that the sliding protection is fixed correctly.

oodtobecooked

&asta

Lasagne annelloni Pastabakesaugratin

(eat

eal hicken

Duck Rabbit Por k Lamb

is$

Mackerel Dentex

Tr o u t baked

&i))a

Neapolitan

Cake

Biscuits

Ta r t s Savourypie Raisedakes

NB*cookingtimesareapproximateandmayvaryaccordingtopersonaltaste.

inpaper

t

(g)

2.5

1.7

1.5

1.8

2.0

2.1

1.8

1.1

1.5

1.0

1.0 3 220 15 15-20

0.5

1.1

1.0

Cookin!"ositiono#

s$el%es#rom

bottom

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

Tem"er atur e

()

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

180 180 180 165

&re'$eat in!time

(min)

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

Cookin!time

(min.)

60-75 40-50 40-50

85-90

90-100

100-110

70-80 70-80 90-95

35-40 40-50 40-45

30-35 30-35 45-50 35-40

* Only available in certain models.

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• These instructions are only valid for the

countries whose symbols appear in the manual and on the serial number plate.•

The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or damp hands and feet.

• The appliance must be used by adults only for

the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• The instruction booklet accompanies a class 1 (insulated) or class 2 - subclass 1 (recessed between 2 cupboards) appliance.

• Keep children away from the oven.

• Make sure that the power supply cables of other electrical appliances do not come into contact with the hot parts of the oven.

• The openings used for the ventilation and dispersion of heat must never be covered.

• Do not close the glass hob cover (selected models only) when the burners are alight or when they are still hot.

• Always use oven gloves when placing cookware in the oven or when removing it.

• Do not use flammable liquids (alcohol, petrol, etc...) near the appliance while it is in use.

• Do not place flammable material in the lower storage compartment or in the oven itself. If the appliance is switched on accidentally, it could catch fire.

• Always make sure the knobs are in the • position and that the gas tap is closed when the appliance is not in use.

• When unplugging the appliance, always pull the plug from the mains socket; do not pull on the cable.

• If the appliance breaks down, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact Assistance.

• Do not rest heavy objects on the open oven door.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2002/96/EC relating to Waste Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection.

Exhausted appliances may be collected by the public

waste collection service, taken to suitable collection areas in the area or, if permitted by current national legislation, they may be returned to the dealers as part of an exchange deal for a new equivalent product.

All major manufacturers of household appliances

participate in the creation and organisation of systems for the collection and disposal of old and disused appliances.

Respecting and conserving the environment

• You can help to reduce the peak load of the electricity supply network companies by using the oven in the hours between late afternoon and the early hours of the morning.

• Check the door seals regularly and wipe them clean to ensure they are free of debris so that they adhere properly to the door, thus avoiding

heat dispersion.

• Never perform any cleaning or maintenance work without having disconnected the appliance from the electricity mains.

Care and maintenance

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

! Do not use abrasive or corrosive detergents such as stain removers, anti-rust products, powder detergents or sponges with abrasive surfaces: these may scratch the surface beyond repair.

! Never use steam cleaners or pressure cleaners on the appliance.

• It is usually sufficient simply to wash the hob using a

damp sponge and dry it with absorbent kitchen roll.

• The stainless steel or enamel-coated external parts and

the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. Use specialised products for the removal of stubborn stains. After cleaning, rinse well and dry thoroughly. Do not use abrasive powders or corrosive substances.

• The hob grids, burner caps, flame spreader rings

and the hob burners can be removed to make cleaning easier; wash them in hot water and

non-abrasive detergent, making sure all burnt-on residue is removed before drying them thoroughly.

• For hobs with electronic ignition, the terminal part of the

electronic lighting devices should be cleaned frequently and the gas outlet holes should be checked for blockages.

The cover

If the cooker is fitted with a glass cover, this cover should be cleaned using lukewarm water. Do not use abrasive products. It is possible to remove the cover in order to make cleaning the area behind the hob easier. Open the cover fully and pull it upwards (

! Do not close the cover when the burners are alight or when they are still hot.

Inspecting the oven seals

Check the door seals around the oven periodically. If the seals are damaged, please contact your nearest Authorised After-sales Service Centre. We recommend that the oven is not used until the seals have been replaced.

see figure

Gas tap maintenance

Over time, the taps may become jammed or difficult to turn. If this occurs, the tap must be replaced.

This procedure must be performed by a qualifiedThis procedure must be performed by a qualified

This procedure must be performed by a qualified

This procedure must be performed by a qualifiedThis procedure must be performed by a qualified

technician who has been authorised by thetechnician who has been authorised by the

technician who has been authorised by the

technician who has been authorised by thetechnician who has been authorised by the manufacturer.manufacturer.

manufacturer.

manufacturer.manufacturer.

Replacing the oven light bulb

• The inside of the oven should ideally be cleaned after

each use, while it is still lukewarm. Use hot water and detergent, then rinse well and dry with a soft cloth. Do not use abrasive products.

•

Clean the glass part of the oven door using a sponge

and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack.

• The accessories can be washed like everyday

crockery, and are even dishwasher safe.

• Stainless steel can be marked by hard water that has

been left on the surface for a long time, or by aggressive detergents containing phosphorus. After cleaning, rinse well and dry thoroughly. Any remaining drops of water should also be dried.

1. After disconnecting the oven from the electricity mains, remove the glass lid covering the lamp socket (

2. Remove the light bulb and replace it with a similar one: voltage 230 V, wattage 25 W, cap E 14.

3. Replace the lid and reconnect the oven to the electricity supply.

see figure

Assistance

Please have the following information handy:

• The appliance model (Mod.).

• The serial number (S/N). This information can be found on the data plate located on the appliance and/or on the packaging.

Установка

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи или переезда проверьте, чтобы данное руководство сопровождало изделие.

! Внимательно прочитаите инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

! Установка изделия производится в соответствии с данными инструкциями квалифицированными специалистами.

! Любая операция по регуляции или

техническому обслуживанию должна производиться только после отсоединения кухоннои плиты от сети электропитания.

Вентиляция помещении

Изделие может быть установлено в помещениях с постояннои вентиляциеи в соответствии с деиствующими национальными нормативами. В помещении, в котором устанавливается изделие, должен быть обеспечен приток воздуха в объеме, необходимом для оптимального горения газа

(расход воздуха не должен быть меньше 2 м

/час

на 1 кВт установленнои мощности). Вентиляционные отверстия, защищенные решетками, должны иметь воздуховод площадью не менее 100 мм

полезного сечения и

распологаться таким образом, чтобы их нельзя было закрыть, даже частично (см. рисунок А). Эти отверстия должны быть увеличины на 100% - то есть иметь минимальную площадь 200 см

- если

варочная панель не оснащена предохранительным устроиством отсутствия пламени и если воздух в помещение поступает из смежных помещении (см. рисунок В) – при условии, что это не общая площадь здания, не пожароопасное помещение или спальня - оснащенных воздуховодом, выходящим на улицу, как описано выше.

Вентиляционные отверстия для притока

Смежное помещение

Увеличение зазора между дверью и полом

Вентилируемое помещение

воздуха

! После продолжительного использования изделия рекомендуется открыть окно или включить более интенсивныи

режим вентиляторов.

Дымоудаление

Дымоудаление должно осуществляться через вытяжнои зонт, соединенныи с эффективным дымоходом с натуральнои тягои, или посредством электровентилятора, которыи автоматически включается каждыи раз при включении изделия (см. рисунок).

Прямое

дымоудаление в

атмосферу

Дымоудаление через камин или

дымоход с медным покрытием

(для кухонных устроиств для

приготовления пищи)

! Сжиженные натуральные газы тяжелее воздуха, застиваются внизу, по этои причине помещения для хранения баллонов с СНГ должны иметь внетиляционные отверстия у пола для вентиляции возможных утечек газа. Баллоны с СНГ, полные или частично израсходованные, не дожны размещаться или храниться в помещениях или хранилищах, расположенных в подземных помещениях (подвалы, и т.д.). Храните в помещении только рабочии баллон, установив его вдали от источников тепла (духовок, каминов, печеи), которые могут нагреть его до температуры выше 50°C.

Расположение и нивелировка

! Изделие может быть установлено рядом с кухонными элементами, высота которых не превышает поверхность варочнои панели.

! Проверьте, чтобы стена, к которои прилегает задняя часть изделия, была из невозгораемого материала и устоичивои к теплу (Т 90°C).

Порядок монтажа:

• изделие может быть установлено на кухне, в столовои или в однокомнатнои квартире (не в ваннои комнате);

• если варочная панель кухоннои плиты выше мебельных элементов, необходимо отодвинуть их от плиты на расстояние не менее 200 мм.

• если кухонная плита устанавливается под навесным шкафом, он должен располагаться на высоте не менее 420 мм от поверхности варочнои панели.

Это расстояние должно быть 700 мм, если

навесные шкафы выполнены из возгораемого материала (см. рисунок);

• не

заправляите занавески за кухонную плиту и не

приближаите их на расстояние меньше 200 мм.

• возможная кухонная вытяжка должна быть установлена в соответствии с инструкциями,

mm. with hood

mm. without hood

приведенными в

650

700

min.

техническом

min.

mm.

420

Min.

HOOD

Min. mm.

600

420

Min. mm.

руководстве к вытяжке.

Выравнивание

При необходимости выровнять изделие вкрутите в специальные отверстия по углам в основании кухоннои плиты прилагающиеся регуляционные ножки (см.

рисунок).

Прилагающиеся ножки* вставляются под основание кухоннои плиты.

Электрическое подключение

Установите на кабель электропитания нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на заводскои табличке изделия (см. табличку с техническими

данными).

В случае прямого подключения к сети электропитания между кухоннои плитои и сетью необходимо установить мультиполярныи выключатель с минимальным расстоянием между контактами 3 мм, расчитанныи на данную нагрузку и соответствующии нормативу NFC 15-100 (выключатель не должен размыкать провод заземления). Кабель электропитания должен быть расположен таким образом, чтобы ни в однои точке его температура не превышала температуру помещения более чем на 50°C.

Перед подсоединением кабеля проверьте следующее:

• электрическая розетка должна быть соединена с заземлением и соответствовать нормативам;

• электрическая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную на заводскои таблике;

• напряжение и соответствовать электрическим данным изделия;

• электрическая розетка должна быть совместима со штепсельнои вилкои изделия. В противном

*Имеется только в некоторых моделях

частота тока сети должны

случае замените розетку или вилку; не используите удлинители или троиники.

! Изделие должно быть установлено таким образом, чтобы электрическии кабель и электророзетка были легко доступны.

! Электрическии кабель изделия не должен быть согнут или сжат.

! Регулярно проверяите состояние кабеля электропитания и при необходимости поручаите его замену только уполномоченным

техникам.

! Фирма снимает с себя всякую ответственность в случае несоблюдения вышеописанных правил.

Подсоединение к газопроводу

Подсоединение к газопроводу или к газовому баллону выполняется посредством гибкого резинового или стального шланга в соответствии с деиствующими национальными нормативами, после проверки настроики изделия на тип используемого газа (см. этикетку настроики на крышке: в противном случае см. ниже). В случае использования сжиженного газа из баллона необходимо установить регуляторы давления, соответствующие деиствующему национальному нормативу. Для облегчения патрубок является ориентируемым*: поменяите местами крепежную блокировочную гаику на заглушку и замените прилагающееся уплотнение.

! Для надежного функционирования, рационального использования энергии и более длительного срока службы изделия проверьте, чтобы давление подачи газа соответствовало значениям, указанным в таблице «Характеристики газовых конфорок и форсунок» (см. ниже).

Газовое подсоединение посредством резинового шланга

Проверьте, чтобы шланг деиствующим национальным нормативам. Внутреннии диаметр шланга должен быть: 8 мм для сжижженного газа; 13 см для газа метана.

После подсоединения проверьте, чтобы шланг:

• не касался частеи, температура которых может превысить 50°C;

• не был растянут, перекручен, сжат или заломлен;

• не касался режущих предметов, острых углов, подвижных предметов и не был сжат;

• был легко

доступен для проверки по всеи длине;

• не был длиннее 1500 мм;

• был прочно закреплен с обоих концов при

помощи хомутов, соответствующих деиствующим национальным нормативам.

подсоединения газовыи

соответствовал

! Если одно или несколько из вышеописанных условии не будет соблюдено, и если кухонная плита устанавливается в условиях класса 2, подгруппа 1 (изделие, встроенное между двух мебельных элементов), необходимо использовать гибкии стальнои шланг (см. ниже).

3. проверьте, чтобы конфорка не гасла при резком повороте крана из положения максимального пламени в положение минимального пламени.

! Конфорки варочнои панели не нуждаются в какои-либо регуляции первичного воздуха.

Газовое подсоединение посредством шланга из нержавеющеи стали со сплошнои оплеткои с резьбовыми соединениями.

Проверьте, чтобы шланг и уплотнения соответствовали деиствующим национальным нормативам. Для подсоединения шланга снимите блокировочную гаику с изделия (патрубок подачи газа в изделие имеет цилиндрическу резьбу Ѕ газ «папа»).

! Длина подсоединяемого шланга не должна превышать 2 метра при максимальном растяжении. Проверьте, чтобы шланг не касался подвижных деталеи, которые могут его сжать.

Проверка уплотнения

По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного

раствора, но никогда не пламенем.

Настроика на различные типы газа

Изделие может быть настроено на тип газа, отличающиися от оригинального (указан на этикетке настроики на крышке).

Настроика варочнои панели

Порядок замены форсунок конфорок на варочнои панели:

1. снимите решетки с варочнои панели и выньте горелки из своих гнезд;

2. отвинтите форсунки при помощи полого гаечного ключа 7 мм (см. рисунок) и замените их на форсунки, расчитанные новыи тип газа (см. таблицу

Характеристики горелок и форсунок);

3. восстановите на место все

комплектующие, выполняя операции в обратном порядке по отношению к описанным выше.

Порядок регуляции минимального пламени конфорок на варочнои панели:

1. поверните рукоятку в положение минимального пламени;

2. снимите рукоятку и поверните регуляционныи винт, расположенныи внутри или рядом со стержнем крана, вплоть до получения стабильного малого пламени. ! В случае использования сжиженного газа винт регуляции должен быть завинчен до упора.

на

Настроика духового шкафа

Замените форсунку

газовои горелки духового шкафа:

1. выньте ящик для подогрева продуктов;

2. снимите выдвижную панель А (см. рисунок);

3. выньте горелку из

духового шкафа, сняв Vбразныи винт (см. рисунок); выполнение этои операции можно облегчить, сняв дверцу духового шкафа.

4. отвинтите форсунку горелки при помощи специального полого ключа для форсунок

(см. рисунок) или полого ключа 7 мм

и замените форсунку на новую, расчитанную на новыи тип газа (см. таблицу

Характеристики горелок и форсунок).

Регуляция минимального пламени горелки духового шкафа:

1. включите горелку (см. Пуск и Эксплуатация);

2. оставьте рукоятку примерно в течение 10 минут

в положении максимального пламени (МАКС), затем поверните ее в положение минимального пламени (МИН);

3. снимите рукоятку;

4. поверните регулировочныи винт

, расположенныи

внутри стержня термостата (см. рисунок), вплоть до получения малого стабильного пламени. ! В случае использования сжиженного газа винт регуляции должен быть завинчен до упора;

5. проверьте, чтобы горелка не гасла при резком вращении рукоятки-регулятора из положения МАКС в положение МИН или при резком открывании или закрывании дверцы духовки.

Рекомендуем прочистить духовой шкаф перед началом его эксплуатации, следуя инструкциям, приведенным в параграфе «Обслуживание и уход».

K 1G2/R K 1G20/R

KJ1G21/R KJ1G217/RU

KJ1G2/R

Изделие: Торговая марка: Торговый знак изготовителя:

Модель:

Изготовитель: Ind es it Com pa ny Страна-изготовитель: Польша Габаритные размеры духового шкафа / Объем:

Номинальное значение напряжения электропитания или диапазон напряжения

Условное обозначение род а электрического тока или номинальная частота переменного тока Класс зашиты от поражения электрическим током Класс энергопотребления ТАБЛИЧКА С ЭЛЕКТРИЧЕСКИМИ ДАННЫМИ

В случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу

cert .rus @i nde sit.c om .

Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом

(S/N XXXXXXXXX * XXXXXXXXXXX), следующим образом:

Производитель:

Импортер: ООО "Индезит РУС"

С вопросами (в России) обращаться по адресу:

Комбинированная плита

K1G2/R; K1G20/R; KJ1G21/R; KJ1G217/RU; KJ1G2/R

34x39x38 см / 50 л

K1G2/R

220-240 V ~

50/60Hz -

Класс защиты I

Директива ЕС: Директива ЕС: 2006/95/EC от 12/12/06 (Низкое напряжение) с последующими изменениями – 2004/108/ЕC от 15/12/04 (Электромагнитная совместимость) с последующими изменениями – 2009/142/ЕC от 30/11/09 (Газ) - 90/68/СЕЕ от 22/07/93 с последующими изменениями – 2002/96/ЕС 1275/2008 (Stand-by/ Off mode)

- 1- ая цифра в S/N соответствует последней цифре года,

- 2- ая и 3-я цифры в S/ N - порядковому номеру месяца года,

- 4- ая и 5-ая цифры в S/N - числу определенного месяца и года.

Indesit Company S.p.A.

Виале А. Мерлони 47, 60044, Фабриано (АН), Италия

до 01.01.2011: Россия, 129223, Москва, Проспект Мира, ВВЦ, пав. 46 с 01.01.2011: Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1

Газовая плита

K1G20/R; KJ1G21/R;

KJ1G217/RU; KJ1G2/R

Таблица характеристик горелок и форсунок

Таблица 1

Горелка

Быстрая (Большая)(R) Полубыстрая (Средняя)(S) Вспомогательн ая (Малая) (А) Духовка -

Давление подачи

Диаметр

(мм)

Тепловая мощность

кВт (p.c.s.*)

Номинал. Сокращ. (мм)

100 3.00 0.7 41 86

75 1.90 0.4 30 70 138 136 106 181 118 181

55 1.00 0.4 30 50 73 71 79 95 80 95

0 1.0 4

2.0

Номинальное (мбар)

Минимальное (мбар)

Максимальное (мбар)

Байпас

1/100

* При 15°C и 1013 мбар – сухой газ *** Бутан P.C.S. = 49,47 Мдж/кг ** Пропан P.C.S. = 50,37 Мдж/кг Натуральный P.C.S. = 37,78 Мдж/кг

Сжиженный газ

форсунка

1/100

(мм)

8/49

расход*

гр/час

*** **

218 214

68 145 143

28-30

20 35

форсунка

37 25 45

1/100

(мм)

расход*

Природный газ

л/час

форсунка

1/100

(мм)

286 143 286

190

20 17 25

6,5

расход*

л/час

190

Включение и эксплуатация

Эксплуатация варочнои панели

Включение конфорок

Напротив каждого рукоятки КОНФОРКИ закрашенным кружком показано положение даннои конфорки на варочнои панели. Порядок включения конфорки на варочнои панели:

1. поднесите к конфорке зажженую спичку или кухонную зажигалку;

2. нажмите и одновременно поверните против часовои стрелки рукоятку КОНФОРКИ на символ максимального пламени E.

3. отрегулируите нужную мощность пламени, поворачивая рукоятку КОНФОРКИ против часовои стрелки среднюю мощность.

стрелки рукоятку КОНФОРКИ на символ максимального пламени вплоть до зажигания пламени. Некоторые модели оснащены устроиством зажигания, встроенным внутри рукоятки. В этом случае варочная панель оснащена электронным устроиством зажигания* (см. рисунок), но не кнопкои зажигания. Нажмите и одновременно поверните против часовои стрелки рукоятку КОНФОРКИ на символ максимального вплоть до зажигания конфорки. Может случиться, что конфорка погаснет в момент, когда вы отпустите рукоятку. В этом случае повторите операцию зажигания, удерживая рукоятку нажатои подольше.

! В случае внезапного гашения пламени выключите конфорку и подождите примерно 1 минуту перед ее повторным включением.

Если изделие оснащено предохранительным устроиством* (X) отсутствия пламени, держите рукоятку КОНФОРКИ нажатои примерно секунды для того, чтобы пламя конфорки активировало это устроиство.

Для выключения конфорки поверните рукоятку вплоть до гашения пламени •.

: на минимум C, на максимум E или на

Если изделие оснащено электроннои системои зажигания* (C), вначале нажмите кнопку зажигания, обозначенную символом

Имеется только в некоторых моделях

, затем нажмите до

упора и одновременно поверните против часовои

пламени

2-3

Практические советы по эксплуатации газовых конфорок

Для оптимальнои работы конфорок и для экономии газа следует использовать кухонную посуду с плоским дном, с диаметром, соответствующим конфорке и с крышкои:

Горелка Диаметр дна посуды, см

Быстрая (R) 24–26

Полубыстрая (S) 16–20

Вспомогательная (А) 10–14

Для определения типа конфорки смотрите рисунки в параграфе «Характеристики конфорок и форсунок».

Эксплуатация духового шкафа

! При первом включении духового шкафа рекомендуем прокалить его примерно в течение 30 минут при максимальнои температуре с закрытои дверцеи. Затем выключите духовои шкаф, откроите дверцу и проветрите помещение. Запах, которыи вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа.

! Перед началом эксплуатации необходимо снять пленку, наклеенную с боков изделия.

Никогда не ставьт е никаких предметов на дно духового шкафа, так как они могут повредить эмалированное покрытие. Используите положение 1 настроики духового шкафа только для приготовления на вертеле.

Включение духового шкафа

Чтобы зажечь горелку духовки поднесите горящую спичку

или зажигалку к отверстию «F» (см. рис.) и поверните рукоятку управления духовкой М по часовой стрелке в максимальное

положение

Сила пламени горелки духовки регулируется в максимальном, минимальном или промежуточ-

ных значениях. Соответствующие символы изображе-

ны около рукоятки на панели управления:

максимальное пламя;

выключено. Чтобы установить рукоятку в эти положения, поверните ее против часовой стрелки от позиции (выключено) и совместите риску на рукоятке с нужным символом. Для выключения горелки поверните рукоятку по часовой стрелке до упора (соответствует символу •).

Важно: Если пламя горелки духовки гриля неожидан- но погаснет, поверните рукоятку управления духовкой М в позицию « снова по крайней мере 1 минуту.

» — выключено и не зажигайте духовку

•

— минимальное пламя, «•» —

—

•

! Духовои шкаф оснащен предохранительным устроиством, поэтому необходимо держать рукоятку ДУХОВКИ нажатои примерно 6 секунд*. ! В случае внезапного гашения пламени выключите горелку и подождите примерно 1 минуту перед ее повторным включением духовки.

Регуляция температуры

Таимер*

Порядок включения Таимера (часов):

1. поверните по часовои стрелке 4 рукоятку

ТАИМЕР почти на один полныи поворот для завода таимера;

поверните против часовои стрелки 5 рукоятку

ТАИМЕР, выбрав нужное время.

Нижнии отсек*

Снизу духового шкафа имеется отсек, которыи может быть использован для хранения кухонных принадлежностеи или кастрюль. Для открывания дверцы поверните ее вниз (см.

рисунок).

! Не помещаите возгораемых предметов в нижнии отсек. ! Внутренняя поверхность ящика (если он

имеется) может сильно нагреться.

Модели газовых кухонных плит оснащены выдвижнои панелью А для предохранения нижнего отсека от тепла,

выделяемого горелкои (см. рисунок).

Отвинтите винт S и снимите выдвижную панель (см. рисунок). Для ее обратнои

установки завинтите винт S.

! Перед использованием духового шкафа проверьте, чтобы выдвижная панель была прочно зафиксирована.

Таблица приготовления в духовом шкафу

Приготавливаемый

продукт

Макаронные изделия

Лазанья

аннеллони

Макаронная запеканка

Ìÿñî

Телятина

урица

Óòêà

ролик

Свинина

Баранина

Ðûáà

Скумбрия

амбала

Форель в фольге

Пицца

По-неаполитански 1.0 3 220 15 15-20

Выпечка

Печенье

Песочный торт

Несладкие пироги

Дрожжевая выпечка

ПРИМЕЧАНИЕ: указанная продолжительность приготовления служит только в качестве примера и может быть

изменена в соответствии с личными вкусами.

Âåñ (êã) Расположение на

уровнях духовки

снизу вверх

2.5

1.7

1.5

1.8

2.0

2.1

1.8

1.1

1.5

1.0

0.5

1.1

1.0

Температура

(°C)

210

200

220

200

180-200

180

165

* Имеется только в некоторых моделях

Время нагревания

(ìèí.)

Продолжительность

приготовления (ìèí.)

60-75

40-50

85-90

90-100

100-110

70-80

90-95

35-40

40-50

40-45

30-35

45-50

35-40

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашеи безопасности.

Общие требования к безопасности

• Инструкции относятся только к странам, обозначения которых приведены в руководстве и на заводскои табличке изделия.

• Данное изделие предназначается для непрофессионального использования в домашних условиях.

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздеиствие на него дождя и грозы является чрезвычаино опасным.

• Не прикасаитесь к изделию влажными руками, босиком или с

мокрыми ногами.

• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.

• Данное техническое руководство относится электроприбору класса 1 (отдельное изделие) или класса 2 – подгруппа 1 (встроенное между 2 кухонными элементами).

• Не разрешаите детям играть рядом с изделием.

• Избегаите контактов проводов электропитания других бытовых электроприборов с горячими частями изделия.

• Не закрываите вентиляционные решетки и отверстия рассеивания тепла.

• Не следует закрывать стеклянную крышку варочнои панели (имеется в некоторых моделях), или еще не остыли.

• Всегда надеваите кухонные варежки, когда ставите или вынимаете блюда из духовки.

• Не используите горючие жидкости ( спирт, бензин и т.д.) рядом с работающеи кухоннои плитои.

• Не кладите возгораемые материалы в нижнии отсек или в

духовои шкаф: при случаином включении изделия такие материалы могут загореться.

• Когда изделие не используется, всегда проверяите, чтобы рукоятки на варочнои панели находились в положении •, и чтобы газовыи кран был перекрыт.

когда конфорки включены

к бытовому

• Не тяните за провод электропитания для отсоединения

вилки изделия из электрическои розетки, возьмитесь за вилку рукои.

• Перед началом чистки или технического обслуживания изделия всегда вынимаите штепсельную вилку из электророзетки.

• В случае неисправности открывать внутренние механизмы изделия с целью самостоятельного ремонта. Обратитесь в центр технического обслуживания.

• Не ставьте тяжелые предметы на открытую дверцу духового шкафа

• Не допускается эксплуатация изделия лицами с

ограниченными физическими, сенсориальными или умственными способностями (включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с изделием.

• Не разрешайте детям играть с бытовым электроприбором.

категорически запрещается

Утилизация

• Уничтожение упаковочных материалов: соблюдаите местные нормативы по утилизации упаковочных материалов.

• Согласно Европеискои Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов (RAEE) электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающеи среды и здоровья. зачеркнутая мусорная корзинка, имеющиися на всех приборах, служит напоминанием об их отдельнои утилизации.

Старые бытовые электроприборы могут быть переданы в

общественныи центр утилизации, отвезены в специальные муниципальные зоны или, если это предусмотрено национальными нормативами, возвращены в магазин при покупке нового изделия аналогичного типа.

Все ведущие производители бытовых электроприборов

содеиствуют созданию и управлению системами по и утилизации старых электроприборов.

Символ

сбору

Экономия электроэнергии и охрана окружающеи среды

• Если вы будете пользоваться духовым шкафом вечером и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями.

• Содержите уплотнения в исправном и чистом состоянии, проверяите, чтобы они плотно прилегали к дверце и не пропускали

утечек тепла.

Техническое обслуживание и уход

Отключение электропитания

Перед началом какои-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка изделия

! Не следует пользоваться абразивными или коррозивными чистящими средствами такими как выводители пятен или средства для удаления ржавчины, порошковыми чистящими средствами или абразивными губками: они могут необратимо поцарапать поверхность изделия.

! Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

• В качестве регулярного ухода достаточно вымыть варочную панель влажнои губкои и затем высушить кухонным бумажным полотенцем.

• Наружные эмалированные элементы или детали из нержавеющеи стали, а также резиновые уплотнения можно протирать губкои, смоченнои в теплои воде или в растворе неитрального моющего средства. Для удаления особо трудных пятен используите специальные чистящие средства, имеющиеся в продаже. Тщательно ополосните водои и вытрите насухо после используите абразивные порошки или коррозииные вещества.

• Решетки, рассеиватели и диффузоры

и горелки варочнои панели являются съемными для облегчения их чистки. Их можно мыть горячеи водои с

неабразивным моющим средством, тщательно удаляя все налеты. По окончании моики вытереть насухо.

• На варочных панелях, оснащенных автоматическим зажиганием, следует регулярно чистить наконечники устроиств зажигания и проверять, чтобы отверстия газовых конфорок не были засорены.

• Следует производить внутреннюю чистку духового шкафа после каждого его использования, не дожидаясь его полного охлаждения. Используите теплую воду и моющее средство, ополосните и протрите мягкои тряпкои. Избегаите использования абразивных средств.

• Для чистки стекла дверцы используйте неабразивные губки и чистящие средства, затем вытрите используйте твердые абразивные материалы или острые металлические скребки, которые могут поцарапать поверхность и разбить стекло.

• Съемные детали можно легко вымыть как любую другую посуду, также в посудомоечнои машине.

• На деталях из нержавеющеи стали могут образоваться пятна, если они остаются в течение длительного времени в контакте с водои повышеннои (содержащими фосфор). После чистки рекомендуется тщательно удалить остатки моющего средства влажнои тряпкои и высушить духовку. Кроме того следует незамедлительно удалять возможные утечки воды.

жесткости или с агрессивными моющими средствами

насухо мягкой тряпкой. Не

чистки. Не

электронного

Крышка

Если модель вашего изделия оснащена стеклянной крышкой, мойте ее теплой водой. Избегайте использования абразивных средств. Крышку можно снять для облегчения чистки задней части варочной панели. полностью потяните ее вверх ( см.

рисунок).

! Не следует закрывать крышку варочной панели, если конфорки включены или еще не остыли.

Проверяите уплотнения духового шкафа.

Регулярно проверяите состояние уплотнения вокруг дверцы духового шкафа. В случае повреждения уплотнения обращаитесь в ближаишии уполномоченныи Центр Технического Обслуживания. Не рекомендуется пользоваться духовкои с поврежденным уплотнением.

откройте крышу и

Уход за рукоятками газовои варочнои панели

Со временем рукоятки варочнои панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену всеи рукоятки.

! Данная операция должна выполняться техником, уполномоченным производителем.

Замена лампочки в духовом шкафу

1. Отключите духовои шкаф от сети электропитания, снимите стеклянную защитную крышку лампы

(см. рисунок).

2. Выкрутите лампочку и замените ее на новую такого же типа: напряжение

230 В, мощность 25 Вт, резьба Е 14.

3. Восстановите на место крышку и

вновь подключите духовои шкаф к сети электропитания.

Техническое обслуживание

При обращении в Центр Технического Обслуживания необходимо сообщить:

• модель изделия ( Мод.)

• номер тех. паспорта (серииныи №)

Последние сведения находятся на заводскои табличке, расположеннои на изделии и/или на упаковке.

Мы заботимся о своих покупателях и стараемся сделать сервисное обслуживание наиболее качественным. Мы постоянно совершенствуем наши продукты, чтобы сделать Ваше общение с техникой простым и приятным.

Уход за техникой

Продлите срок эксплуатации и снизьте вероятность поломки техники.

Воспользуйтесь профессиональными средствами для ухода за техникой от Indesit Professional для наиболее простого, эффективного и легкого ухода за Вашей бытовой техникой

Продукты Indesit Professional производятся в Италии с соблюдением высоких европейских стандартов в области качества, экологии и безопасности использования и созданы с учетом многолетнего опыта производителя техники. Узнайте подробнее на сайте

www.hotpoint-ariston.com в разделе «Сервис»

и спрашивайте в магазинах Вашего города.

Авторизованные сервисные центры

Чтобы быть ближе к нашим потребителям, мы создали широкую сервисную сеть, особенностью которой является высокая подготовка, профессионализм и честность сервисных мастеров. На сегодняшний день она насчитывает около 350 сервисных центров на территории России и СНГ.

Их контакты Вы можете найти в сервисном сертификате

ariston.com

Если вам надо обратиться в сервисный центр:

Внимание! При ремонте требуйте использования оригинальных запасных частей.

Другую полезную информацию и новости Вы можете найти на сайте

www.hotpoint-ariston.com в разделе «Сервис».

и на сайте www.hotpoint-

в разделе «Сервис».

Встановлення

! Важливо зберегти цю брошуру, щоб можна було до неі звернутися при необхідності у будь-якому випадку. У разі продажу, передачi iншiи особi або переізду, переконаитеся в тому, що вона залишається разом з виробом.

! Уважно прочитаите інструкціі: інформація про обладнання, використання и безпеку грає дуже важливу роль.

! Установка вироба має виконуватися

згідно даноі

інструкціі кваліфікованим персоналом.

! Будь-яке втручання в регулювання або технічне обслуговування має виконуватися на плиті, відключеніи від електроживлення.

Вентиляція приміщень

Обладнання може бути встановлене тільки у постіино вентильованих приміщеннях, згідно діючим нормам в краінi, де вироб буде викорисовано. У приміщенні, в якому встановлено обладнання, має відбуватися зміна повітря, у ступені, необхідному

для нормального горіння

газу (швидкість зміни повітря не має бути меншою

2м

/год на кожнии кВт встановленоі потужності).

Вхід приточноі вентиляціі, захищении ґраткою, повинен мати корисну площу не менше 100 см

корисного перетину і має бути розміщении так, щоб він не міг забитися, навіть частково ( див. малюнок A). Такии вхід повинен бути збільшении на 100%, тобто мінімум 200 см

– якщо робоча поверхня плити не

має пристрою безпеки у разі зникнення полум’я, і коли можливии непрямии потік повітря із прилеглих приміщень (див.малюнок B) – якщо це не спільні частини будівлі, пожежонебезпечне приміщення або спальні кімнати, обладнані вентиляціиним трубопроводом назовні, як описано вище.

Прилеглі

приміщення

Вентильовані приміщення

з природною тягою з належною ефективністю, або за допомогою електровентилятора, якии би включався автоматично кожного разу при включенні плити (див. малюнки).

Відведення безпосередньо назовні

Відведення через канал або розгалужении димар (зарезервовании для кухонного устаткування)

! Зріджені нафтові гази, важчі за повітря, бираються внизу, тому приміщення, де знаходяться балони з газом, повинні бути обладнані

витяжними отворами, що виходять назовні для евакуаціі знизу при можливому витоку газу. Балони із зрідженим нафтовим газом, порожні або частково повні, не повинні бути встановлені або берігатися в приміщеннях нижче за рівень грунту (льохи і т.п.). У приміщенні можна тримати тільки використовувании балон, далеко від джерел тепла

(печі, каміни, обігрівачі), які нагріваються

вище

від 50°C.

Розміщення і вирівнювання

! Можна встановлювати плиту збоку від меблів, які не вищі за робочу поверхню.

! Переконаитеся в тому, що поверхня стіни, яка контактує із задньою частиною плити, виготовлена з негорючого та теплостіикого матеріалу і витримує нагрівання (90°C).

Вентиляціинии отвір для відпрацьованого повітря

Збільшення щілини між дверима і підлогою

! Після тривалого використання плити, доцільно відкрити вікно або збільшити швидкість

вентиляторів.

Відведення продуктів згорання

Відведення продуктів згорання має бути забезпечене через витяжку, підключену до каналу

Для правильного встановлення

• розміщуите плиту в кухні, обідніи залі або в

однокімнатніи квартирі-студіі (не у ванні);

• якщо

поверхня плити є трохи вищою, ніж

поверхня меблів, меблі повинні знаходитися не ближче ніж 200 мм від плити;

• якщо плита буде встановлена під секцією

навісних меблів, esso відстань до іі поверхні не повинна бути меншою за 420 мм.

Така відстань повинна складати 700 мм, якщо

секція навісних меблів зроблена з горючого матеріалу (див. малюнок);

• не розміщуите занавісок позаду плити або ближче ніж

200 мм від іі сторін;

• витяжки повинні

mm. with hood

mm. without hood

встановлюватися

650

700

min.

згідно вказівкам

min.

mm.

420

Min.

HOOD

Min. mm.

600

420

Min. mm.

відповідноі інструкціі.

Вирівнювання

Якщо необхідно вирівняти плиту, вкрутіть регулюючі ніжки, що входять до комплекту постачання, у спеціальні місця, що знаходяться у кутках основи

(див. малюнок).

Ніжки* вмонтовуються у гнізда під основою плити.

Підключення електроенергіі

! У встановленіи плиті, має бути забезпечении легкии доступ до електричного кабелю і розетки.

! Кабель не повинен мати перегинів або бути стиснутим.

! Кабель має періодично перевірятися і мінятися тільки фахівцями.

! Підприємство не несе будь-якоі відповідальності, якщо ці норми не дотримуватимуться.

Підключення газу

Підключення до газовоі мережі або балона може виконуватися за допомогою гнучкого гумового шланга або шланга в сталевому обплетенні, згідно діючим національним нормам і після того, як встановлено, що плита була налаштована на тип газу, на якому вона працюватиме (див.

Калібрувальна бирка на кришці: в іншому випадку див. нижче). У разі роботи плити від

зрідженим газом, використовуите редуктори відповідно до діючих норм у странi, де буде використовано вироб. Щоб полегшити підключення, живлення газу може подаватися збоку *: переставте в обратному напрямi утримувач гумки для підключення замикаючоі пробки і замініть ущільнювач, що входить у комплект постачання.

балона із

Встановіть на кабелі вилку, розраховану на навантаження, вказане на табличці з технічними характеристиками, розміщеніи на плиті (див.

таблицю Технічних Даних).

У разі прямого підключення до мережі необхідно помістити між плитою і мережею всеполярнии вимикач з мінімальною відстанню між контактами 3 мм, розраховании на вказане навантаження і такии, що відповідає нормі NFC 15-100 (дріт заземлення не повинен перериватися

вимикачем). Кабель живлення повинен бути розташовании так, щоб жодна з иого частин не піддавалася нагріванню вище, ніж на 50°C від температури довкілля.

До виконання підключення переконаитеся, що:

• розетка має заземлення, відповідно до

встановлених норм;

• розетка витримує максимальне навантаження

потужності обладнання, вказане на табличці з характеристиками;

• напруга живлення знаходиться в межах

значень, вказаних

на табличці;

• розетка сумісна з вилкою плити. В іншому

випадку замініть розетку або вилку; не використовуите подовжувачі и тріиники.

! Для безперебіиноі роботи, для адекватного використання енергіі і для більшого

терміну служби плити, забезпечте тиск подачі газу в межах значень, вказаних в таблиці Характеристик пальників і форсунок (див. нижче).

Підключення газу за допомогою гнучкого гумового шланга

Перевірте, щоб шланг відповідав діючим державним нормам. Внутрішніи діаметр шланга повинен бути: 8 мм для зрідженого газу; 13 мм для метану.

Виконавши з’єднання, переконаитеся в тому, що шланг:

• не

торкається частин, які нагріваються вище

температури в 50оC;

• не має будь-якого натягнення або скручування,

не має згинів або стискань;

• не торкається гострих предметів, краів, рухомих

частин і не здавлении;

• може бути легко оглянутии по всіи довжині для

контролю иого стану;

• має довжину меншу ніж 1500 мм;

• добре закріплении на

обох кінцях за допомогою

хомутів, відповідно до діючих державних норм.

* Є лише в деяких моделях.

! Якщо одна або більше з цих умов не будуть дотримані, або якщо плита встановлена згідно умовам класу 2 - підклас 1 (плита, встановлена між двома шафами), необхідно використовувати гнучкии шланг в сталевому обплетенні (див. нижче).

У разі зріджених газів, регулювальнии гвинт

повинен бути вкручении до упору;

3. перевірте, щоб при швидкому обертанні крана з максимального в мінімальне положення, пальник не гаснув.

Підключення газу за допомогою гнучкого шланга в обплетенні з неіржавіючоі сталі до безперервноі стіни за допомогою патронів із різьбою

Перевірте, щоб шланг

і обплетення відповідали

діючим державним нормам. Щоб підключити шланг, видаліть утримувач гумки, що міститься в плиті (місце підключення газу до плити має вигляд цилiндричноі трубки з різьбою папа 1/2 дюима)

! Виконаите з’єднання так, щоб довжина трубопроводу не перевищувала 2 метрів, при цьому не допускаите контакту шланга з рухомими частинами та иого стиснення.

Контроль герметичності

Після повного встановлення перевірте герметичність всіх з’єднань, використовуючи тільки мильнии розчин і у жодному випадку сірник.

Адаптація до різних типів газу

Є можливість налаштування плити під тип газу, відміннии від типу, на якии вона була налаштована підприємством-виробником (вказании на калібрувальніи бирці на кришці).

Налаштування робочоі поверхні

Заміна форсунок пальників поверхні:

1. Зніміть ґратки и пальники з іх посадочних місць;

2. Відгвинтіть форсунки,

користуючись трубним ключем 7 мм (див. малюнок), і замініть іх форсунками, що відповідають

(див. таблицю Характеристики пальників і форсунок);

3. Встановіть на місце всі компоненти, виконавши вказані вище операціі у зворотніи послідовності.

новому типу газу

! Пальники робочоі поверхні не потребують регулювання первинного повітря.

Налаштування духовки

Заміна форсунки пальника духовки:

1. витягніть коробку духовки;

2. витягніть висувнии захист A (див. малюнок);

3. видаліть пальник після того, як відкрутите

духовки

гвинти V (див. малюнок); процедуру виконати легше, якщо зняти дверцята духовки.

4. відгвинтіть форсунку пальника спеціальним трубним ключем для форсунок (див.

малюнок) або трубним ключем 7 мм і замініть іі форсункою, що відповідає новому типу газу (див. таблицю Характеристики пальників і форсунок).

Налаштування мінімального рівня подачі газу в пальник духовки:

запаліть пальник (див. Включення і Використання);

2. встановіть рукоятку у положення мінімуму (МІН) після того, як вона залишалася приблизно протягом 10 хвилин у максимальному положенні (MAКС);

3. зніміть рукоятку;

4. користуючись регулювальним гвинтом на

зовнішніи стороні стрижня термостата (див. малюнки), добиитеся маленького стіикого полум’я.

! У разі зріджених газів, регулювальнии гвинт повинен бути

вкручении до упору;

Налаштування мінімального рівня пальників поверхні:

1. встановіть кран у мінімальне положення;

2. зніміть рукоятку і користуючись регулювальним

гвинтом, що знаходиться на внутрішніи частині або збоку на стрижні крана, добиитеся маленького стабільного полум’я.

5. Перевірте, щоб, при швидкому обертанні рукоятки з положення MAКС у положення МІН або при швидкому відкритті і закриті дверцят духовки пальник не гаснув.

ТЕХНІЧНІ ДАНІ

Розміри Духовки ВxШxГ

Об'єм Корисні розміри коробки духовки Напруга та частота живлення

Пальники

34x39x38 см

літрiв

ширина см 42 глибина см 44 висота см 17

Див. на табличці з даними

Налаштовуються на всі типи газу, вказані на табличці з даними, розташованій в середині виступу, або, коли відкривається духовка, на внутрішній лівій стінці. Директиви ЄС: 2006/95/EC від 12/`2/06 (Низька Напруга) та подальші зміни - 2004/108/EC від 15/12/04 (Електромагнітна сумісність) та подальші зміни -

2009/142/EC від 30/11/09 (Gas) та подальші зміни - 93/68/EEC від 22/07/93 та подальші зміни - 2002/96/EC. 1275/2008 (Stand-by/ Off mode)

Таблиця характеристик пальників і форсунок

Таблиця 1 Зріджений газ Природний газ

Пальник

Швидкий (великий) (R) Напівшвидкий (Середній) (S) Допоміжний (Маленький) (A) Духовка - 2.00 1.0 48/49 68 145 143 107 190 114 190

Тиск, що подається

для 15°C 1013 мбар-сухий газ *** Бутан P.C.S. = 49,47 МДж/кг * Пропан P.C.S. = 50,37 МДж/кг Природний газ P.C.S. = 37,78 МДж/м³ p.c.s.* - найвища теплота згорання

Діаметр

(мм)

100 3.00 0.7 41 86 218 214 116 286 143 286

Теплова ефективність

кВт (p.c.s.*)

Номінальна Зменшена (мм) (мм) *** ** (мм) (мм)

75 1.90 0.4 30 70 138 136 106 181 118 181

55 1.00 0.4 30 50 73 71 79 95 80 95

Номінальний (мбар)

Мінімальний (мбар)

Максимальний (мбар)

Канал

1/100

Форсунка

1/100

Пропускна

здатність*

г/год

28-30

20 35

37 25 45

Форсунка

1/100

Пропускна здатність*

л/год

20 17 25

Форсунк

1/100

Пропускна

здатність*

л/год

6,5

K 1G2/R K 1G20/R KJ1G21/R KJ1G217/RU

KJ1G2/R

Включення і використання

Користування робочою поверхнею

Включення пальників

У кожноі рукоятки ПАЛЬНИК, що відноситься до неі, показании у вигляді круга. Щоб запалити пальник робочоі поверхні:

1. піднесіть до пальника сірник або електрозапальничку;

2. натисніть і одночасно обертаите проти годинниковоі стрілки рукоятку ПАЛЬНИКА до позначки максимального полум’я E.

3. відрегулюите силу бажаного полум’я, обертаючи проти годинниковоі стрілки рукоятку ПАЛЬНИКА: на проміжне положення.

годинниковоі стрілки рукоятку ПАЛЬНИКА до позначки максимального полум’я, аж доки не з’виться полум’я. Деякі моделі обладнані системою електророзпалюванням, вбудованою в рукоятки, у цьому випадку є пристріи електророзпалюванням* (див. малюнок), не має кнопки. Досить натиснути и одночасно повернути проти годинниковоі стрілки рукоятку ПАЛЬНИКА полум’я, щоб запалити газ. Може трапитися так, що пальник згасне у момент відпускання рукоятки. У цьому випадку повторіть операцію, утримуючи рукоятку натиснутою на протязі довшого часу.

мінімум C, на максимум E або в

Якщо плита обладнана електророзпалюванням* (C), спочатку натисніть на кнопку включення,

відмічену символом потім натисніть до упору і одночасно обертаите проти

до позначки максимального

Практичні поради з використання пальників

Для кращоі продуктивності пальників і мінімального споживання газу необхідно використовувати посуд з плоским дном, накритии кришкою, і якии відповідає за розміром пальнику:

Пальник ø Дiаметр мiсткостей (см)

Швидкий (R) 24 – 26 Напівшвидкий (S) 16 – 20 Допоміжний (A) 10 – 14

Щоб визначити тип пальника, зверніться до малюнків у параграфі “Характеристики пальників і форсунок”.

Користування духовкою

! При першому включенні запустіть духовку у холостому режимі не менше, ніж на одну годину з максимальним положенням термостата та з закритими дверцятами. Потім вимкніть, відкриите дверцята духовки и провітріть приміщення. Запах, що з’явився, є результатом випаровування речовин, необхідних для захисту духовки.

! Ніколи нічого не кладіть на дно духовки, оскільки ви ризикуєте положення 1 духовки тільки у разі використання рожна.

Включення духовки

Щоб включити пальник духовки піднесіть до отвору F (див. малюнок) сірник або електрозапальничку,

натисніть і одночасно обертаите проти годинниковоі стрілки рукоятку ДУХОВКА до положення МАКС

пошкодити емаль. Використовуите

! У разі випадкового згасання полум’я, вимкніть пальник і почекаите принаимні 1 хвилину, перш ніж повторно спробувати включення.

Якщо плита обладнана пристроєм безпеки*(X) за відсутності полум’я, утримуите натиснутою рукоятку ПАЛЬНИКА близько 2-3 секунд, щоб підтримати горіння і активізувати плиту.

відпустіть рукоятку, відкриите дверцята духовки і

Щоб погасити пальник обертаите рукоятку до упору •.

почекаите не менше 1 хвилини, перш ніж повторно спробувати включення.

! Духовка обладнана пристроєм безпеки, для якого необхідно утримувати натиснутою рукоятку ДУХОВКА приблизно 6 секунд.*

Є лише в деяких моделях.

Значення температури показані на панелі управління і починаються з

МІН

C до MAКС

Якщо протягом 15 секунд пальник не загорівся,

! У разі випадкового згасання полум’я, вимкніть пальник і почекаите принаимні 1 хвилину, перш ніж повторно спробувати включення духовки.

Освітлення духовки

Лампочка може бути включена у будь-якии момент, якщо натиснути на кнопку ОСВІТЛЕННЯ ДУХОВКИ.

Нижніи відсік*

Під духовкою є відсік, якии може використовуватися для зберігання речеи або посуду. Щоб відкрити дверцята, поверніть іх донизу (див.

малюнок).

! Не кладіть горючі матеріали в нижніи відсік.

Таимер*

Для включення Таимера (лічильник хвилин ) діите таким чином:

1. поверніть за годинниковою стрілкою 4 рукоятку ТАИМЕР маиже на повнии

оберт, щоб

завести сигнальнии дзвінок;

2. поверніть проти годинниковоі стрілки 5 рукоятку ТАИМЕР, виставивши бажании час.

Таблиця приготування в духовці

Страви Вага

(кг)

Макаронні вироби (паста)

Лазан’я Каннеллоні Запечена паста

М’ясо

Телятина Курка Качка Кріль Свинина Баранина

Риба

Скумбрія Зубатка Форель в обгортці

Піца

Неаполітанська

Торти

Печиво Пирiг Солонi торти Дріжджове тісто

2.5

1.7

1.5

1.8 2

2.1

1.8

1.1

1.5 1

0.5

1.1 1 1

Положення

деко

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

! Внутрішні поверхні лотка (при його наявності)

можуть стати гарячими.

У моделях газових духовок є висувнии захист A, для захисту нижнього відсіку від тепла, що иде від пальника

(див. малюнок).

Щоб видалити висувнии захист відгвинтіть гвинт S (див. малюнок). Для монтажу заблокуите иого за допомогою гвинта S.

! До використання духовки перевірте, щоб висувнии захист був правильно закріплении.

Попереднє

розігрівання

(хвилини)

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

Рекомендована

температура

(°C)

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

220

180 180 180 180

Тривалість

приготування

(хвилини)

60-75 40-50 40-50

85-90

90-100

100-110

70-80 70-80 90-95

35-40 40-50 40-45

15-20

30-35 30-35 45-50 35-40

* Є лише в деяких моделях.

Запобіжні засоби и поради

! Газова плита була розроблена і сконструиована відповідно до міжнародних норм безпеки. Дані вказівки обумовлені вимогами безпеки і повинні бути уважно вивчені.

Загальна безпека

• Дані вказівки діисні тільки для краін призначення, чиі символи зображені на брошурі и на серiинiи табличцi.

• Газова плита призначена для непрофесіиного використання всередині житлових приміщень

• Газову плиту не можна встановлювати поза приміщеннями, навіть, у разі захищеного простору, тому що дуже небезпечно піддавати іі діі дощу і грози.

• Не торкатися руками.

• Прилад має використовуватися для приготування їжі, тільки дорослими особами і згідно інструкціям, вказаним у цій брошурі. Будь-яке інше використання (наприклад: для обігріву приміщень) вважатиметься не за призначенням і, тобто, некоректним. Виробник відхиляє будь-яку відповідальність за можливі збитки внаслідок використання не за призначенням, помилкового

• Брошура відноситься до устаткування класу 1 (ізольоване) або класу 2 - підклас 1 (встановлене між двома елементами меблів).

• Берегти від дітеи.

• Уникаите контакту кабелів живлення інших побутових електроприладів з гарячими частинами плити.

• Не закриваите вентиляціині отвори и отвори для відведення тепла.

• Не накриваите скляною кришкою робочу поверхню (є на деяких моделях

• Завжди використовуите рукавиці для завантаження або

витягання місткостеи для іжі.

плити мокрими або вологими ногами або

або нерозумного застосування.

), коли пальники включені або ще гарячі.

• У разі пошкодження, в жодному випадку не

самостіино полагодити внутрішні механізми. Зв’яжіться із Сервiсною службою.

• Не ставте важкі предмети на відкриті дверцята духовки.

• Не передбачається використання пристрою особами (включаючи дітей) з обмеженими фізичними,

сенсорними або розумовими здібностями, недосвідченими особами або такими, що не ознайомилися з виробом, за виключенням випадків нагляду з боку особи, відповідальної за їхню не передбачається використання пристрою особами, якi не отримали попередніх вказівок щодо використання пристрою.

намагаитеся

безпеку;

Утилізація

• Утилізація матеріалу пакування: дотримуитесь місцевих норм, так як пакування може бути повторно використане.

• Європеиська директива 2002/96/CE з відходів від електричноі и електронноі апаратури (RAEE), передбачає, що побутові електроприлади не можуть перероблятися у звичаиному порядку для твердих міських відходів. Зняті з експлуатаціі побутові прилади мають бути зібрані окремо для оптимізаціі ступеню відновлення и рециклювання матеріалів, що іхнього складу і з метою усунення потенціиноі шкоди для здоров’я та середовища. Символ закресленоі корзини, зображеніи на всіх виробах, нагадує про необхідність окремоі утилізаціі

Відпрацьовані побутові електроприлади можуть

передаватися в державну службу по збору, на спеціальні комунальні територіі або, якщо це передбачено діючим національним законом, передаватися постачальникам для одночасного обміну з доплатою

Всі основні виробники побутових електроприладів

беруть участь у створенні та управлінні системами збору і переробки відпрацьованоі техніки.

на нові вироби відповідного типа.

входять до

• Не користуитеся рідкими горючими засобами (спирт, бензин і т.п.) поблизу від плити, коли вона включена.

• Не кладіть горючі матеріали в нижніи відсік або в саму духовку: при включенні плити вони можуть загорітися.

•

Якщо плитою не користуються, стежте за тим, щоб

рукоятки були в положенні • і газовии кран був закритии.

• Не виимаите вилку з розетки, потягнувши за кабель, тягніть тільки за саму вилку.

• Не виконуите чищення або технічне обслуговування, перш ніж витягти вилку з електричноі розетки.

Охорона і дбаиливе відношення до довкілля

• Включення духовки в проміжку з пізнього пiсляобiденного часу до раннього ранку дозволить зменшити навантаження на підприємства виробники електроенергіі.

• Підтримуите в робочому стані і миите ущільнювачі так, щоб вони добре прилягали до дверцят і не дозволяли б виникати

втратам тепла.

Догляд i технічне обслуговування

Відключіть електричне живлення

До початку всіх робіт ізолюите прилад від мережі електричного живлення.

Чищення вироба

! Уникаите використання абразивних або роз’ідаючих чистячих засобів, таких як засоби для виведення плям і продукти для антикорозіиноі обробки, миючих засобів у порошку і губок з абразивною поверхнею: вони можуть подряпати поверхню без можливості відновлення.

! Ніколи не використовуите прилади для миття парою або високим тиском.

• Для звичаиного технічного обслуговування досить вимити поверхню вологою губкою і висушити кухонним паперовим рушником.

• Зовнішні емальовані або неіржавіючі деталі и гумові ущільнювачі можуть бути очищені губкою, просоченою теплою водою і неитральним милом. Якщо плями є такими, що важко виводяться, використовуите спеціальні засоби. Добре промиите водою і висушіть після миття. Не використовуите абразивні порошки або ідкі речовини.

Кришка

У моделях зі скляною кришкою очищення здіиснюється за допомогою теплоі води. Уникаите абразиві. Можна зняти кришку для полегшення очищення позаду робочоі поверхні: повністю відкрити іі и потягнути наверх (див.

малюнок).

! Уникати закривання кришки, коли пальники включені або ще гарячі.

Контроль ущільнень духовки

Регулярно перевіряите стан духовки. У разі иого пошкодження, зверніться в наиближчии авторизовании Сервiснии центр. Не рекомендується використовувати духовку до завершення ремонту.

ущільнення навколо дверцят

Технічне обслуговування газових кранів

• Ґратки, ковпачки, розсікачі і пальники робочоі поверхні легко знімаються, щоб полегшити миття плити; миите іх в гарячіи воді з неабразивним миючим засобом, ретельно видаляючи накип і повністю висушивши перед встановленням на місце.

• Для плит, що мають електророзпалювання, необхідно регулярно виконувати акуратне чищення кінцевих частин пристрою електророзпалювання и перевіряти, щоб отвори для виходу газу не

• Внутрішню частину духовки бажано мити кожного разу після іі використання, коли вона ще тепла. Використовуите гарячу воду і миючии засіб, добре промиите і витріть м’якою тканиною. Уникаите абразиві.

• Очищайте скло дверцят за допомогою м’якої губки і неабразивних засобів , після чого висушіть його м’якою тканиною; забороняється використовувати шорсткуваті абразивні матеріали чи загострені металеві шкребки: вони можуть подряпати поверхню і викликати розкол скла.

• Аксесуари можуть митися як звичаинии посуд, зокрема в посудомииніи машині.

• Неіржавіюча сталь може мати плями, якщо знаходилася в тривалому контакті з вапняною водою або з агресивними чистячими засобами (що містять фосфор). Рекомендується добре промити і висушити після миття. висушити можливі місця пролиття води.

полум’я

були забиті.

І, крім того, варто

З часом може трапитися так, що кран буде заблоковании або иого буде важко обертати, тому буде необхідно подумати про заміну самого крана.

! Ця операція має виконуватися фахівцем, уповноваженим виробником.

Заміна лампочки освітлення духовки

1. Після відключення духовки від електричноі мережі, зніміть скляну кришку патрона (див.

малюнок).

2. Відгвинтіть лампочку і замініть іі аналогічною: напруга 230В,

потужність 25 Вт, цоколь E 14.

3. Знов встановіть кришку и повторно підключіть духовку до електричноі мережі.

Допомога

Повiдомте:

• модель плити (модель)

• серіинии номер (S/N)

Дана інформація міститься на табличці з характеристиками, прикріпленіи до плити і / або на упаковці.

Instalare

! Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cedare sau mutare, asiguraţi-vă că acesta rămâne cu aparatul.

! Citiţi cu atenţie instrucţiunile: veţi găsi informaţii importante cu privire la instalare, la folosire şi la siguranţă.

! Instalarea aparatului se va face conform acestor instrucţiuni, de către persoanele calificate profesional.

! Orice intervenţie de reglare, întreţinere, etc., trebuie efectuată cu aragazul deconectat de la reţea.

Aerisirea încăperilor

Acest aparat poate fi instalat şi poate funcţiona doar în încăperi aerisite în permanenţă, conform Normelor Naţionale în vigoare. Încăperea în care va fi montat aragazul trebuie să fie alimentată cu o cantitate de aer suficientă pentru a asigura arderea gazelor (debitul de aer nu poate fi mai mic de 2 m

/h pe kW de putere instalată). Prizele de aer, protejate de grătare, trebuie să aibă o secţiune a conductei de cel puţin 100 cm

şi trebuie să fie amplasate astfel încât să nu fie acoperite, nici măcar parţial (vezi figura A). Acestea trebuie să fie mărite 100% - minim cu 200

– dacă aragazul nu este dotat cu dispozitivul de siguranţă împotriva scăpărilor de gaz sau dacă aerul necesar arderii este tras dintr-o încăpere alăturată (vezi figura B), care oricum nu poate fi o parte comună a imobilului, o încăpere cu pericol de incendiu sau un dormitor. Prizele de aer trebuie să aibă o conductă de comunicare cu exteriorul, după descrierea de mai sus.

Încăpere adiacentă

Încăperea de aerisit

A B

Evacuarea gazelor de ardere

Evacuarea gazelor de ardere trebuie să fie asigurată de o hotă legată la un coş cu tiraj natural, eficient, sau de un ventilator electric care să intre în funcţiune automat, la fiecare aprindere a aragazului (vezi figurile).

Evacuarea la exterior

Evacuarea gazelor prin şemineu sau coş de fum ramificat (numai pentru aparatele de coacere)

! Gazele de petrol lichefiate, mai grele ca aerul, stagnează în partea de jos a încăperii ; de aceea, încăperea unde este amplasat aragazul - dacă folosiţi butelii cu GPL – trebuie să aibă fante de aerisire spre exterior, împotriva eventualelor scăpări de gaz. Buteliile GPL, atât goale cât şi umplute parţial, nu trebuie instalate sau depozitate în încăperi sau camere situate sub nivelul solului (pivniţe, etc.). Păstraţi în încăperea cu aragazul numai butelia pe care o utilizaţi, amplasată departe de sursele de căldură (cuptoare, sobe), care ar putea încălzi butelia la peste 50°C.

Poziţionarea şi punerea la nivel

! Este posibil să instalaţi aparatul între alte piese de mobilier, dacă înălţimea acestora nu depăşeşte înălţimea aragazului.

! Asiguraţi-vă că peretele din spatele aragazului este făcut dintr-un material neinflamabil, rezistent la căldură (t 90°C).

Canale de aerisire pentru aerul necesar arderii

Major area spaţiului dintre uşă şi podea

! După folosirea îndelungată a aparatului, se recomandă să deschideţi fereastra sau să măriţi viteza de rotaţie a ventilatoarelor.

Pentru o instalare corectă:

• amplasaţi aparatul în bucătărie, în sala de masă sau într-o garsonieră fără pereţi despărţitori, dar niciodată în baie.

• dacă aragazul este mai înalt decât celelalte piese de mobilier, acestea trebuie să fie distanţate cu 200 mm de aparat ;

• dacă aragazul se instalează sub un raft, acesta din urmă va trebui să fie montat la o distanţă de minim 420 mm de blatul de lucru. Dacă rafturile sunt inflamabile, distanţa trebuie să fie de 700 mm (vezi figura);

HOOD

Min. mm.

600

mm.

420

Min.

Punerea la nivel

• perdelele nu trebuie să fie montate în spatele aragazului şi nici la mai puţin de 200 mm de flancurile acestuia;

mm. with hood

420

mm. without hood

• eventualele hote

650

700

Min. mm.

min.

trebuie să fie instalate

min.

conform indicaţiilor conţinute în manualul de instrucţiuni ale acestora.

Dacă este necesar să puneţi la nivel aparatul, înşurubaţi şuruburile de reglare - din dotare – în locaşurile speciale de sub aragaz (vezi figura).

Picioarele* vor fi introduse în orificiile de sub aragaz.

! După instalarea aparatului, cablul de alimentare şi priza de curent trebuie să fie uşor accesibile.

! Cablul nu trebuie să fie îndoit sau comprimat.

! Cablul trebuie să fie controlat periodic şi înlocuit de

electricieni autorizaţi.

! Firma îşi declină orice responsabilitate în cazul în care aceste norme nu se respectă.

Racordarea la gaze

Racordarea la gaze sau la butelie poate fi efectuată cu un furtun flexibil din cauciuc sau oţel, conform normelor naţionale în vigoare, numai după ce aţi verificat că aparatul este reglat pentru tipul de gaz pe care îl veţi folosi (vezi eticheta de pe capac: în caz contrar vezi mai jos). În caz de alimentare cu gaz lichefiat, de la butelie, folosiţi regulatoare de presiune care să fie conforme cu normele naţionale în vigoare. Pentru a facilita racordarea, alimentarea aragazului se poate orienta lateral*: închideţi racordul pe care se fixează furtunul cu capacul respectiv şi înlocuiţi garnitura de etanşare (din dotarea aparatului).

Conectarea electrică

Montaţi pe cablu un ştecăr normalizat, capabil să suporte sarcina indicată pe plăcuţa cu caracteristici a aparatului (vezi tabelul cu Date tehnice). În cazul efectuării legăturii directe la reţea, este necesar să se monteze între aparat şi reţea un întrerupător omnipolar cu deschiderea minimă a contactelor de 3 mm, dimensionat la sarcină, conform normelor NFC 15100 (firul de împământare nu trebuie să fie întrerupt de întrerupător). Cablul de alimentare trebuie să fie poziţionat astfel încât să nu atingă în nici un punct o temperatură cu 50°C peste temperatura mediului ambiant.

Înainte de a efectua legătura, asiguraţivă că:

• priza să fie cu împământare şi conform prevederilor de lege;

• priza să poată suporta sarcina maximă de putere a maşinii, indicată pe plăcuţa de caracteristici;

• tensiunea de alimentare să fie cuprinsă în valorile indicate pe plăcuţa cu caracteristici;

• priza să fie compatibilă cu ştecărul aparatului. În caz contrar înlocuiţi priza sau ştecărul; nu folosiţi prelungitoare sau prize multiple.

*doar pe anumite modele.

! Pentru o funcţionare sigură, pentru o folosire adecvată a energiei şi o durabilitate sporită a aparaturii, asiguraţivă că presiunea de alimentare respectă valorile indicate în tabelul cu „Caracteristicile arzătoarelor şi duzelor” (vezi mai jos).

Racordarea la gaze cu furtun din cauciuc

Verificaţi ca furtunul să corespundă normelor naţionale în vigoare. Diametrul intern al tubului de utilizat trebuie să fie de: 8 mm pentru alimentarea cu gaz lichefiat şi 13 mm pentru alimentarea cu gaz metan.

După racordare, asiguraţi-vă că furtunul:

• nu atinge nici o componentă susceptibilă de a depăşi 50°C;

• nu este supus nici unui fel de forţe, de tracţiune şi de torsiune, şi nu este curbat excesiv sau îngustat;

• nu intră în contact cu obiecte sau colţuri ascuţite, părţi mobile şi că nu este presat;

• este uşor accesibil, pe tot traseul său, cu scopul de al putea controla;

• are o lungime sub 1500 mm;

• este bine introdus la capete şi fixat cu coliere de strângere, conform normelor naţionale în vigoare.

! Dacă una sau mai multe din aceste condiţii nu sunt respectate sau dacă aragazul este încastrat între două piese de mobilier – condiţii clasa a 2a, subcategoria 1 – va trebui să utilizaţi pentru racordare un tub flexibil din oţel (vezi mai jos).

Racordarea la gaze cu tub flexibil din oţel inoxidabil, pe perete, cu cuplări filetate

să fie înşurubat complet.

3. verificaţi apoi ca, rotind rapid buşonul aragazului, de la maxim la minim, să nu se stingă ochiul.

! Arzătoarele blatului nu au nevoie de reglarea aerului primar.

Adaptarea cuptorului

Verificaţi ca tubul şi garniturile să corespundă normelor naţionale în vigoare. Pentru a monta tubul, este necesar să îndepărtaţi mufa furtunului de pe aragaz (robinetul de alimentare cu gaz este „tată”, de 1/2, filetat, cilindric).

! Efectuaţi legătura astfel încât lungimea tubului să nu depăşească 2 m (la întinderea maximă); asiguraţi-vă că acesta nu atinge nici o componentă mobilă şi nu este strivit.

Controlul etanşeităţii

După terminarea instalării, controlaţi perfecta etanşeitate a tuturor racordurilor folosind o soluţie de săpun, însă niciodată o flacără.

Adaptarea la diferite tipuri de gaz

Aragazul poate fi adaptat şi la alte tipuri de gaz, în afara celui pentru care a fost predispus (indicat pe eticheta de pe capac).

Adaptarea blatului de lucru

Înlocuirea duzelor arzătoarelor:

1. înlăturaţi grătarul şi extrageţi arzătoarele din sediul lor;

2. deşurubaţi duzele, folosind o cheie tubulară de 7 mm (vezi figura), şi înlocuiţile cu cele adecvate pentru noul tip de gaz (vezi tabelul cu “Caracteristicile arzătoarelor şi duzelor”); .

3. montaţi la loc toate componentele efectuând aceleaşi operaţii ca la

demontare, dar în sens invers.

Înlocuirea duzei arzătorului din cuptor:

1. scoateţi sertarul pentru încălzit alimente

2. scoateţi protecţia glisantă “A” (vezi figura);

3. extrageţi arzătorul cuptorului după ce aţi scos şurubul V (vezi figura); Operaţia va fi facilitată dacă demontaţi uşa cuptorului.

4. deşurubaţi duza arzătorului folosind o cheie tubulară pentru duze (vezi figura) sau o cheie tubulară de 7 mm şi înlocuiţi-o cu cea adecvată, în funcţie de tipul de gaz (vezi

tabelul cu Caracteristicile

arzătoarelor şi duzelor).

Reglarea arzătoarelor cuptorului la minim:

1. aprindeţi arzătorul (vezi Pornire şi utilizare);

2. rotiţi buşonul la minim (MIN) după ce aţi lăsat arzătorul să funcţioneze cam 10 minute la maxim (MAX);

3. scoateţi buşonul;

4. rotiţi şurubul de reglare de lângă tija termostatului (vezi figurile) până când obţineţi o flacără mică, constantă;

Reglarea arzătoarelor aragazului la minim:

1. rotiţi buşonul la minim;

2. scoateţi buşonul şi rotiţi şurubul de reglare (din interiorul sau de lângă tija centrală) până când obţineţi o flacără mică, constantă; ! În cazul unui gaz lichefiat, şurubul de reglare trebuie

! În cazul unui gaz lichefiat, şurubul de reglare trebuie să fie înşurubat complet;

5. verificaţi dacă, rotind repede buşonul de la MAX la MIN sau dacă închideţi şi deschideţi repede uşa cuptorului, flacăra rămâne aprinsă.

Vă recomandăm să curăţaţi cuptorul înainte de prima folosire, potrivit indicaţiilor cuprinse în capitolul “Întreţinerea şi îngrijirea”.

DATE TEHNI CE

Dimensiuni cuptor H x L x P Volum Dimensiunile utile ale sertarului de păstrare a alimentelor la cald Tensiunea şi frecvenţa de alimentare

Arz ătoare

34x39x38 cm

l 50 lăţime42 cm profunzime 44 cm înălţime 17cm

a se vedea plăcuţa de caracteristici

se pot adapta la toate tipurile de gaz indicate pe plăcuţa cu caracteri stici, lipită pe partea internă a uşii rabatabile sau, după deschiderea sertarului de sub cuptor, pe peretele interior din stânga. Directive Comunitare: 2006/95/EC din 12/12/06 (Tensiune Joasă) şi modificările succesive 2004/108/EC din 15/12/04 (Compatibili tate Electromagnetică) şi modificările succesive - 2009/142/EC din 30/11/09 (Gaze) şi modificările succesive -93/68/CEE din 22/07/93 şi modificările succesive - 2002/96/ EC. 1275/2008 (Stand-by/ Off mode)

Tabelul cu caracteristicile arzătoarelor şi duzelor

Tabel 1

Tipul

arzătorului

Nominală Redusă (mm) (mm) *** ** (mm)

Rapid (Mare)R

Semi Rapid (Medium) S

Auxiliar (Mic)A

Cuptor - 2.00 1.0 48/49 68 145 143 107 190

Presiune furnizată

* La 15°C şi 1013 mbar – gaz uscat ** Propan P.C.S. = 50,37 MJ/kg *** Butan P.C.S. = 49,47 MJ/kg

Diametru

(mm)

Putere termică

100 3.00 0.7 41 86 218 214 116 286

75 1.90 0.4 30 70 138 136 106 181

55 1.00 0.4 30 50 73 71 79 95

Nominală (mbar)

Minimă (mbar)

Maximă (mbar)

Natural P.C.S. = 37,78 MJ/m

Gaz Lichid Gaz natural

By-Pass

1/100

Furtun

1/100

28-30

20 35

Debit*

g/h

37 25 45

Furtun

1/100

Debit*

l/h

20 17 25

K 1G2/R

K 1G20/R KJ1G21/R KJ1G217/RU

KJ1G2/R

Pornire şi utilizare

Utilizarea aragazului

Aprinderea arzătoarelor

Fiecare buşon al aragazului are, în dreptul său, schiţa arzătoarelor; ARZĂTORUL comandat de buşon este reprezentat cu un cerc evidenţiat. Pentru a aprinde un arzător al aragazului:

1. apropiaţi de arzător o flacără sau o brichetă de aragaz;

2. apăsaţi şi, în acelaşi timp, rotiţi buşonul arzătorului în sens contrar acelor de ceasornic, până în poziţia maxim E.

3. reglaţi intensitatea flăcării, după dorinţă, rotind în sens contrar acelor de ceasornic buşonul ARZĂTORULUI: la minim C, la maxim E sau într-o poziţie intermediară.

Dacă aparatul este dotat cu un dispozitiv electronic de aprindere* (C), apăsaţi mai întâi butonul de aprindere,

indicat cu simbolul apăsaţi şi rotiţi buşonul

ARZĂTORULUI în sens contrar acelor de ceasornic, până când reperul ajunge în dreptul poziţiei maxim; aşteptaţi aprinderea flăcării. Anumite modele sunt dotate cu un dispozitiv de aprindere integrat în buşon; în acest caz, veţi observa numai dispozitivul de aprindere electronic* (vezi figura) dar nu şi butonul de aprindere. Este suficient să apăsaţi şi, în acelaşi timp, să rotiţi buşonul ARZĂTORULUI în sens contrar acelor de ceasornic, până în poziţia maxim şi să aşteptaţi aprinderea flăcării. În momentul în care lăsaţi buşonul, se poate întâmpla ca flacăra să se stingă. În acest caz, repetaţi operaţiile, ţinând buşonul apăsat mai mult timp.

! Dacă flacăra se stinge accidental, opriţi arzătorul şi aşteptaţi minim 1 minut înainte să încercaţi din nou.

, apoi

Sfaturi practice pentru utilizarea arzătoarelor

Pentru a obţine un randament maxim al arzătoarelor, precum şi a economisi gazul, utilizaţi numai recipiente cu fundul plat, acoperite cu capac, de dimensiuni proporţionale cu ale arzătoarelor:

Arzător Diametru

recipienţi (cm)

Rapid (R) 24-26 Semi-rapid

16-20 (S) Auxiliar (A) 10-14

Pentru a identifica tipul arzătorului faceţi referire la desenele din paragraful „Caracteristicile arzătoarelor şi duzelor”.

Utilizarea cuptorului

! La prima aprindere, vă recomandăm să lăsaţi cuptorul să funcţioneze în gol timp de aproximativ 1 oră, cu termostatul la maxim şi uşa închisă. Stingeţi apoi cuptorul, deschideţi uşa şi aerisiţi camera. Mirosul care se degajă este datorat evaporării substanţelor utilizate pentru a proteja cuptorul.

! Înainte de utilizare, este strict necesar să dezlipiţi folia de plastic de pe laturile aparatului!

! Nu aşezaţi niciodată obiecte pe fundul cuptorului, pentru că riscaţi să deterioraţi smalţul. Utilizaţi primul nivel al cuptorului numai când folosiţi rotisorul.

Aprinderea cuptorului

Pentru a aprinde arzătorul cuptorului, apropiaţi de orificiul F (vezi figura) o flacără sau o brichetă şi, în acelaşi timp, apăsaţi şi rotiţi în sens antiorar buşonul

CUPTORULUI până la poziţia MAX.

Dacă aparatul este dotat cu un dispozitiv de siguranţă*(X) împotriva scăpării d e gaz, ţineţi apăsat buşonul ARZĂTORULUI timp de 2-3- secunde, pentru a menţine flacăra aprinsă şi a activa dispozitivul.

Pentru a stinge arzătorul, rotiţi buşonul până la •.

cuptorului şi aşteptaţi cel puţin 1 minut înainte de a încerca din nou să-l aprindeţi.

doar pe anumite modele.

Temperaturile sunt indicate pe panoul de control şi variază de

la MIN

Dacă, după 15 secunde, arzătorul nu se aprinde, lăsaţi buşonul, deschideţi uşa

Cla MAX

E. .

! Cuptorul este dotat cu un dispozitiv de siguranţă; de aceea este necesar să ţineţi apăsat buşonul CUPTORULUI timp de 6 secunde circa.*

! Dacă flacăra se stinge accidental, opriţi arzătorul şi aşteptaţi minim 1 minut înainte să încercaţi din nou.

Pentru a scoate protecţia culisantă, deşurubaţi şurubul S (vezi figura). Pentru a o monta

la loc, blocaţi-o cu şurubul S.

Becul cuptorulu*

Becul poate fi aprins în orice moment, apăsând tasta BECUL CUPTORULUI.

Timer*

Pentru a pune în funcţiune Timerul (Cronometrul) procedaţi astfel:

1. rotiţi buşonul Timer în sens orar 4; executaţi o rotaţie aproape completă pentru a încărca soneria;

2. rotiţi buşonul TIMER în sens contrar acelor de ceasornic 5 pentru a regla timpul dorit.

Sertarul inferior*

Sub cuptor este un sertar care poate fi utilizat pentru a păstra accesoriile sau vasele de bucătărie. Pentru a deschide uşa compartimentului, rotiţio în jos (vezi figura).

! Înainte de a utiliza cuptorul, verificaţi dacă protecţia culisantă este fixată corect.

! Suprafeţele interne ale

sertarului (dacă este prezent)

se pot încălzi.

! Nu depozitaţi materiale inflamabile în sertarul de sub cuptor.

Pe modelele de aragaz pe gaz există o protecţie glisantă A care serveşte la protejarea sertarului de sub cuptor de căldura emanată de arzător (vezi figura).

*doar pe anumite modele.

Tabelul cu recomandări pt coacerea în cuptor

Alimentul de

copt

Paste făinoase

Lasagna

Cannelloni

Paste gratinate

Carne

Viţ el

Pui

Raţă

Iepure

Porc

Miel

Peşte

Scrumbie

Păstrăv

Pizza

Napoletana

Prăjituri

Biscuiţ i

Tarte

Tarte sărate

Dulciuri din aluat

Greutate

(kg)

2.5

1.7

1.5

1.8

2.0

2.1

1.8

1.1

1.0

0.5

1.1

1.0

Poziţ ia pe raftul

cuptorului (de

jos în sus)

3 3 3

3 3 3 3 3 3

3 3

3 3 3 3

Temperatura

(°C)

210 200 200

200 220 200 200 200 200

180-200 180-200

220

180 180 180 165

Durata de

preîncălzire

(min)

10 10 10

10 10 10 10 10 10

10 10

15 15 15 15

Durata de

coacere

(min)

60-75 40-50 40-50

85-90

90-100

100-110

70-80 70-80 90-95

35-40 40-45

15-20

30-35 30-35 45-50 35-40

dospit

N.B: Timpii de coacere sunt orientativi °i pot fi modificaţ i în concordanţă cu gusturile personale

*doar pe anumite modele.

Precauţii şi sfaturi

!Aparatul a fost proiectat şi construit conform normelor internaţionale de siguranţă. Aceste avertizări sunt furnizate din motive de siguranţă şi trebuie să fie citite cu atenţie.

Norme de protecţie şi siguranţă generale

• Aceste instrucţiuni sunt valabile doar pentru ţările ale căror simboluri apar în manualul de instrucţiuni şi pe tăbliţa de identificare a aparatului.

• Acest aparat de uz casnic fost conceput pentru a fi folosit numai în interiorul locuinţelor.

• Aparatul nu trebuie instalat în aer liber, nici chiar în cazul în care spaţiul este adăpostit, deoarece expunerea acestuia la ploi şi furtuni este foarte periculoasă.

• Nu atingeţi maşina când sunteţi desculţi sau cu mâinile sau picioarele ude sau umede.

• Aparatul trebuie sa fie utilizat numai pentru

coacerea alimentelor si numai de persoane adulte, conform instructiunilor din manual. Orice alta utilizare (de exemplu: încalzirea locuintei) este considerata improprie si deci periculoasa. Fabricantul nu va putea fi considerat responsabil pentru eventuale daune provenite din utilizarea improprie, gresita sau irationala a aparatului.

• Acest manual face parte din aparatele de clasa 1 (izolat) sau 2 – subcategoria 1 (fixat între două piese de mobilier).

• Îndepărtaţi copiii de aparat.

• Evitaţi ca şi cablurile de alimentare ale altor aparate electrocasnice să atingă părţile încălzite ale aparatului.

• Nu obstrucţionaţi fantele de aerisire sau de ieşire a căldurii.

• Evitaţi să închideţi capacul din sticlă al aragazului (numai pe anumite modele) dacă arzătoarele sunt aprinse sau calde.

• Utilizaţi întotdeauna mănuşi speciale pentru a băga sau scoate recipientele din cuptor.

• Nu utilizaţi lichide inflamabile (alcool, benzină) în apropierea aparatului, când acesta este în funcţiune.

• Nu depozitaţi materiale inflamabile în sertarul de sub cuptor: dacă cuptorul se aprinde din greşeală, materialele depozitate pot lua foc.

• Când aparatul nu este utilizat, verificaţi ca buşoanele să fie în poziţia • şi că robinetul de gaz este închis.

• Nu scoateţi ştecărul din priză trăgând de cablu.

• Nu executaţi nici o operaţie de curăţire sau întreţinere înainte de a fi scos ştecărul din priză.

• În caz de defecţiune, nu umblaţi în nici un caz la mecanismele din interior şi nu încercaţi să o reparaţi singuri. Apelaţi la serviciul de asistenţă.

• Nu aşezaţi obiecte grele pe uşa cuptorului, când este deschisă.

• Este interzisă utilizarea aparatului de persoanele (inclusiv copiii) care au o redusă capacitate fizică sau senzorială sau mentală, precum şi de cele fără experienţă sau care nu s-au familiarizat cu produsul, dacă nu sunt supravegheate de un responsabil sau dacă nu au primit în prealabil instrucţiuni asupra modului de folosire a aparaturii.

• Nu lăsaţi copiii să se joace cu aparatul.

Scoaterea aparatului din uz

• Eliminarea ambalajelor: respectaţi normele locale, în acest fel ambalajele vor putea fi utilizate din nou.

• Directiva Europeană 2002/96/CE cu privire la deşeurile care provin de la aparatura electrică sau electronică (RAEE) prevede ca aparatele electrocasnice să nu fie colectate împreună cu deşeurile urbane solide, obişnuite. Aparatele scoase din uz trebuie să fie colectate separat atât pentru a optimiza rata de recuperare şi de reciclare a materialelor componente cât şi pentru a evita pericolele care pot duce la dăunarea sănătăţii omului sau poluarea mediului înconjurător. Simbolul tomberonului tăiat care apare pe toate produsele vă aminteşte tocmai obligaţia de a le colecta separat. Aparatele electrocasnice scoase din uz pot fi trimise unui centru public de colectare, centrelor orăşeneşti sau, dacă legea naţională prevede, ele pot fi returnate vânzătorului, în momentul achiziţionării unor noi produse, echivalente. Toţi producătorii importanţi de aparatură electrocasnică şi-au unit eforturile pentru a crea sisteme speciale de gestionare, care se ocupă cu colectarea şi scoaterea din uz a aparatelor vechi.

Economisirea energiei şi protecţia mediului înconjurător

• Utilizând aragazul între orele serale şi primele ore ale dimineţii, colaboraţi la reducerea sarcinii întreprinderilor electrice.

• Asiguraţi-vă că garniturile sunt curate, eficiente, că aderă bine pe uşa cuptorului şi nu provoacă dispersii de căldură.

Întreţinere şi curăţire

Decuplarea electrică

Înainte de orice operaţie, debranşaţi aparatul de la reţeaua de alimentare cu curent electric.

Curăţarea aparatului

! Evitaţi utilizarea de detergenţi abrazivi sau corosivi, ca de ex. soluţiile de scos pete sau produsele împotriva ruginii, detergenţii praf sau bureţii care au o suprafaţă rugoasă: ele pot zgâria iremediabil suprafaţa aparatului.

! Nu utilizaţi niciodată produse pe bază de vapori sau cu presiune ridicată în vederea curăţării aparatelor.

• Pentru operaţiile de întreţinere curente, este suficient să spălaţi aragazul cu un burete umed, după care să-l ştergeţi cu hârtie absorbantă de bucătărie.

• Părţile externe, smălţuite sau din inox, precum şi garniturile din cauciuc pot fi curăţate cu un burete îmbibat în apă călduţă şi săpun neutru. Dacă petele sunt persistente, folosiţi produse speciale. Clătiţi cu multă apă şi ştergeţi, după curăţire. Nu folosiţi prafuri abrazive sau substanţe corosive.

fiecare spălare, se recomandă să îl clătiţi bine şi să îl ştergeţi. Este oportun în acelaşi timp să ştergeţi şi eventualele urme de apă.

Capacul

Modelele dotate cu capac din sticlă se vor spăla cu apă călduţă. Evitaţi substanţele abrazive. Puteţi demonta capacul pentru a facilita operaţiile de curăţare, mai ales în spatele aragazului: pentru aceasta, deschideţi capacul

şi ridicaţi-l (vezi figura). ! Evitaţi să închideţi capacul aragazului când arzătoarele sunt calde sau aprinse.

Controlaţi garniturile cuptorului.

Controlaţi periodic garnitura din jurul uşii cuptorului. Dacă este deteriorată, apelaţi la cel mai apropiat Centru de Asistenţă Autorizat. Se recomandă să nu folosiţi cuptorul până la înlocuirea garniturii.

• Grătarele, plitele de deasupra ochiurilor, coroanele de separat flacăra şi arzătoarele aragazului sunt detaşabile, pentru a facilita curăţarea lor: spălaţi-le cu apă caldă şi detergent delicat, având grijă să scoateţi orice depunere. Apoi aşteptaţi până când sunt perfect uscate.

• Dacă aparatul dvs are aprindere electronică, este necesar să îl curăţaţi cât mai des - în special capătul dispozitivelor de aprindere instantanee – şi să verificaţi dacă orificiile prin care iese gazul nu sunt înfundate.

• Interiorul cuptorului se va spăla, de preferinţă, după fiecare utilizare, când este cald. Utilizaţi apă caldă şi detergent; clătiţi bine şi ştergeţi cu o lavetă moale. Evitaţi substanţele abrazive.

• Curăţaţi geamul uşii cu un burete; nu utilizaţi produse abrazive; ştergeţi cu o lavetă moale; nu folosiţi articole abrazive sau răzuitoare din metal, ascuţite, deoarece acestea pot deteriora suprafaţa geamului sau îl pot sparge.

• Accesoriile pot fi spălate ca orice alt vas, chiar şi în maşina de spălat vase.

• Oţelul inox poate rămâne pătat dacă intră des în contact cu apa, mai ales dacă are un conţinut mare de calcar, sau cu detergenţii agresivi (care conţin fosfor). După

Întreţinerea robinetelor de gaz

Cu timpul, se poate întâmpla ca buşoanele să se blocheze sau să se rotească mai greu; în acest caz, este necesar să le înlocuiţi.

! Această operaţie trebuie să fie executată numai de un instalator autorizat de fabricant.

Înlocuirea becului cuptorului

1. După ce aţi debranşat aparatul de la alimentarea electrică, scoateţi capacul din sticlă care acoperă becul (vezi figura).

2. Deşurubaţi becul şi înlocuiţi-l cu unul similar: tensiune 230 V, putere 25 W, cuplare E 14.

3. Montaţi la loc capacul de sticlă

şi racordaţi din nou aragazul la instalaţia electrică.

Asistenţă

Comunicaţi:

• modelul aparatului (Mod.);

• numărul de serie (S/N). Aceste informaţii se găsesc pe tăbliţa cu caracteristici lipită pe aparat şi/sau pe ambalaj.

Орнату

! Жаңа құрылғыны іске қоспас бұрын нұсқаулық кітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз орнату және оны пайдалану туралы маңызды ақпараттар қамтылған.

! Келешекте анықтама ретінде қарау үшін пайдалану нұсқаулығын сақтап қойыңыз. Құрылғы сатылса, біреуге берілсе немесе жылжытылса, нұсқаулар онымен бірге болатынын қамтамасыз етіңіз.

! Құрылғыны нұсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс.

! Кез келген түрде реттеу немесе қызмет көрсету қажет болса, оны плитаны токтан ажыратқаннан кейін орындау керек.

Бөлменің желдетілуі

Ағымдағы мемлекеттік заңдарға сәйкес құрылғыны тек үздіксіз желдетілетін бөлмелерге орнату қажет. Құрылғы орнатылған бөлме тиісті түрде желдетілуі тиіс, яғни әдеттегі газ жану процессіне қажетті ауа мөлшері қамтамасыз етілуі керек (ауа ағыны орнатылған қуаттың әрбір кВт-на 2 м

/сағ. мәнінен аз болмауы тиіс). Торлармен қорғалған ауа кіретін саңылауларда ішкі көлденең қимасы кем дегенде 100 см

түтік болуы қажет және олар тіпті жартылай жабылып қалмайтындай орналасқан болуы тиіс (A суретін қараңыз). Плита беті жалынның өшіп қалуына қарсы сақтандырғышпен жабдықталмаған болса, бұл кіріс саңылауларын 100%-ға кеңейту қажет, яғни көлденең қимасы кем дегенде 200 см

болуы тиіс. Ауа ағыны ғимараттың ортақ бөліктері, өрт қаупі жоғары аймақтар немесе жататын бөлмелерді қоспағанда, жақындағы бөлмелерден жанама түрде берілетін болса (B суретін қараңыз), кіріс саңылауларына жоғарыда айтылғандай сыртқа шығаратын желдету түтіктерін орнату керек.

A B

Жапсарлас бөлме

Желдетуді қажет ететін бөлме

Жану түтіндерін шығару

Қауіпсіз әрі тиімді әдеттегі мұршаға қосылған қалқаның немесе құрылғы қосылған кезде автоматты түрде қосылатын электр желдеткіштің көмегімен жану түтіндерін шығару қамтамасыз етілуі керек (суретті қараңыз).

Түтіндер тікелей сыртқа шығарылады

Түтіндер мұрша немесе тағам пісіру құрылғыларына арналған тармақты түтін шығару жүйесі арқылы шығарылады)

! Сұйытылған газдар ауадан ауыр болады және еденде жиналады, сондықтан сұйытылған газ баллондары қойылған барлық бөлмелерде баллоннан шыққан газ оңай шығып кетуі үшін сыртқа шығатын тесіктер болуы тиіс. Сол себепті, сұйытылған газ баллондары, жартылай немесе толық болса да, жер деңгейінен төмен бөлмелерде не сақтау аумақтарында (төле және т.б.) орнатылмауы немесе сақталмауы тиіс. Тек қолданыстағы баллон бөлмеде сақталуы керек; ал оны баллонның температурасын 50°C-тан жоғары көтеріп жіберуі мүмкін қызу көздерінен (пештер, мұршалар, каминдер) алшақ жерде ұстау қажет.

Орналастыру және түзулеу

! Құрылғыны биіктігі плитаның биіктігінен аспайтын шкафтардың қасына орнатуға болады.

Жануға қажетті ауаға арналған желдету тесігі

Есік пен еден арасындағы аралықты үлкейту

! Құрылғыны ұзақ уақыт пайдаланғаннан кейін терезені ашу немесе қолданылатын кез келген желдеткіштердің жылдамдығын арттыру жөн.

! Құрылғының артқы жағына тиіп тұратын қабырға жанғыш емес, қызуға төзімді материалдан (T 90°C) жасалғанына көз жеткізіңіз.

Құрылғыны дұрыс орнату үшін:

• Оны ас үйге, залға немесе тұрғын үйге қойыңыз (ваннаға қоймаңыз).

• Плита шкафтардан биік болса, құрылғыны олардан кем дегенде 200 мм қашық орнату қажет.

• Плита қабырғаға ілінетін шкафтың астына орнатылса, осы шкаф пен плита үстінің арасында кем дегенде 420 мм аралық болуы тиіс.

Қабырғаға ілінетін шкафтар жанғыш материалдан

жасалған болса, бұл аралықты 700 мм-ге дейін жеткізу керек (суретті қараңыз).

Түзулеу

• Плита артына немесе оның шеттеріне 200 мм-ден жақын жерге перде ілмеңіз.

• Қалқалар қатысты пайдалану нұсқаулығындағы нұсқауларға сәйкес орнатылуы тиіс.

Құрылғыны түзулеу қажет болса, плита түбінің әрбір бұрышындағы орындарына реттелетін аяқтарын бұраңыз (суретті қараңыз).

Аяқтар плита түбінің астынғы жағындағы тесіктерге кигізіледі.

! Құрылғы орнатылғаннан кейін электр кабелі мен розетка жақын жерде болуы қажет.

! Кабель иілмеуі немесе қысылмауы қажет.

! Кабель жиі тексеріліп, тек өкілетті маманның

көмегімен ғана алмастырылуы тиіс.

! Осы қауіпсіздік шаралары сақталмаған жағдайда өндіруші жауапкершілікті өз мойнына алудан бас тартады.

Газды жалғау

Ағымдағы ұлттық заңдарға сәйкес және берілетін газ түрімен құрылғы жұмыс істей алатынына көз жеткізгеннен кейін газ желісіне немесе газ баллонына майысқақ резеңке не болат түтікпен қосылуға болады (қақпақтағы сипаттама жапсырмасын қараңыз: олай болмаса, төмендегі мәтінді қараңыз). Баллоннан сұйық газды пайдаланғанда, ағымдағы ұлттық заңнамаларға сәйкес келетін қысым реттегішін орнатыңыз. Қосылымды жеңілдету үшін газ түтігін шетке қарай бұру керек*: түтік тұтқышын қақпаққа қарама-қарсы қойыңыз және құрылғымен бірге берілетін аралық қабатты орнына қойыңыз.

Токқа жалғау

Құрылғының негізгі деректер кестесінде көрсетілген жүктемеге сәйкес стандартты штепсельдік ұшты орнатыңыз (Техникалық деректер кестесін қараңыз). Құрылғы тікелей электр желісіне құрылғы мен электр желісі арасында орнатылған 3 мм ашық кішкене байланыс бар бірнеше каналды айырып-қосқыш арқылы қосылуы қажет. Айырып-қосқыш көрсетілген жүктемеге лайықты және NFC 15-100 стандартына сәйкес болуы қажет (жерге қосылған сымды айырып-қосқыш ажыратпауы тиіс). Электр кабелін кез келген нүктесі 50°C-тан жоғары температурамен байланыспайтындай етіп орналастыру қажет.

Құрылғыны токқа қоспастан бұрын төмендегілерді тексеріңіз:

• Құрылғы жерге қосылған және штепсельдік ұш заңға сәйкес болып табылады.

• Розетка негізгі деректер кестесінде көрсетілген құрылғының ең жоғарғы күшіне төзімді.

• Кернеу деректер кестесінде көрсетілген мән аралығы аумағында болады.

• Розетка құрылғының штепсельдік ұшына сәйкес келеді. Розетка штепсельдік ұшқа сәйкес болмаса, өкілетті маманнан оны ауыстырып беруді өтініңіз. Бірнеше розеткалар мен ұзартқыш сымдарын пайдаланбаңыз.

* Тек белгілі модельдерде болады

! Газ беру қысымы Оттық пен форсункалар сипаттарының кестесінде көрсетілген мәндерге сәйкес келетінін тексеріңіз (төмендегі мәтінді қараңыз). Бұл құрылғының қауіпсіз жұмыс істеуін және төзімділігін қамтамасыз ете отырып, қуаттың тиімді жұмсалуына мүмкіндік береді.

Майысқақ резеңке түтікпен газды жалғау

Түтік ағымдағы ұлттық заңдарға сәйкес келетініне көз жеткізіңіз. Түтіктің ішкі диаметрі мынадай болуы тиіс: сұйық газ беру үшін 8 мм; метан газын беру үшін 13 мм.

Қосылым жасалғаннан кейін түтікке байланысты келесі жағдайлардың орындалуына көз жеткізіңіз:

• Температурасы 50°C-тан асатын ешбір бөлшекке тимейді.

• Оған ешбір тарту немесе бұрау күштері әсер етпейді және ол бұралмаған не майыстырылмаған.

• Жүздерге, үшкір бұрыштарға немесе қозғалмалы бөлшектерге тимейді және қысылмаған.

• Жағдайын тексеру үшін бүкіл ұзындығы бойынша оңай қарап шығуға болады.

• 1500 мм-ден қысқа.

• Ағымдағы заңдарға сәйкес келетін қысқыштармен екі жағынан да мықтап бекітілген.

! Осы жағдайлардың бірі немесе бірнешесі орындалмаса не плитаны 2-сынып, 1-ішкі сынып құрылғыларына (екі шкаф арасына орнатылатын) қолданылатын жағдайларға сәйкес орнату қажет болса, резеңке түтік орнына майысқақ болат түтік қолданылуы қажет (төмендегі мәтінді қараңыз).

Майысқақ буынсыз тот баспайтын болаттан жасалған түтікті оймасы бар жалғауға қосу

Түтік пен қысқыштар ағымдағы ұлттық заңдарға сәйкес келетініне көз жеткізіңіз. Түтікті пайдалана бастау үшін құрылғыдағы түтік тұтқышын шешіп алыңыз (құрылғыдағы газ беру кіріс тесігі цилиндр пішіміндегі оймалы 1/2 газдық еркек жалғау болып табылады).

! Түтік қысылмағанын және қозғалмалы бөліктерге тимейтінін қамтамасыз ете отырып, оның ұзындығы ең көбі 2 м-ден аспайтындай қылып қосыңыз.

Қосылым газ жібермейтінін тексеру

Орнату аяқталғаннан кейін, сабынды сумен түтік фитингтерінде тесіктердің бар не жоқ екенін тексеріңіз. Ешқашанда алауды қолданушы болмаңыз.

Газ түрлеріне сәйкестендіру

Құрылғыны әдепкі газ түрінен (ол қақпақтағы сипаттама жапсырмасында көрсетілген) басқа түрге сәйкестендіруге болады.

Плитаны сәйкестендіру

Плита оттықтарының форсункаларын ауыстыру:

1. Плита торларын алып, оттықтарды тіректерінен сырғытып шығарыңыз.

2. Форсункаларды 7 мм гайка кілтімен (суретті қараңыз) босатып, шығарып алыңыз да, газдың басқа түріне арналған форсункалармен алмастырыңыз(Оттық пен

форсункалар сипаттарының кестесін қараңыз).

3. Барлық құрамдас бөліктерді жоғарыдағы нұсқауларды керісінше орындау арқылы алмастырыңыз.

3. Оттық жанып тұрғанда тұтқа позициясын бірнеше мәрте ең төменгіден ең жоғарыға және қарама-қарсы жылдам ауыстырып, жалын өшіп қалмайтынын тексеріңіз.

! Плита оттықтары үшін негізгі ауаны реттеу қажет емес.

Пешті баптандыру

Пештің оттығының форсункасын ауыстыру:

1. Пеш бөлігін шешіп алыңыз.

2. «А» қорғаушы тақтасын сырғытып шығарып алыңыз (сызбаны қараңыз).

3. «V» бұрандаларын

босатқаннан кейін пеш оттығын шешіп алыңыз (суретті қараңыз). Пеш есігін шешіп алсаңыз, бұл әрекеттерді орындау жеңілірек болады.

4. Форсунканы арнайы форсунка кеспелтек кілтімен (суретті қараңыз) немесе 7 мм кеспелтек кілтімен бұрап шешіп алыңыз және оны жаңа газ түріне сәйкес келетін жаңа форсункамен ауыстырыңыз (қараңыз Оттық пен

форсункалар сипаттарының кестесі).

Газ пешінің оттығының ең төмен параметрін реттеу:

1. Оттықты жағыңыз («Қосу және пайдалану» бөлімін қараңыз).

2. Тұтқаны ең жоғарғы позицияда (Ең жоғары) шамамен 10 минут ұстағаннан кейін ең төменгі позицияға (Ең төмен) бұрыңыз.

3. Тұтқаны алып тастаңыз.

4. Термостат шегесінің сыртқы жағындағы реттеу бұрандаларын (суретті қараңыз) жалын кіші бірақ тұрақты болғанша қатайтыңыз немесе босатыңыз. ! Құрылғы сұйық газға жалғанған болса, реттеу бұрандасы мүмкін болғанша мықты бекітілуі керек.

Плита оттықтарының ең төменгі параметрін реттеу:

1. Тұтқаны ең төменгі позицияға бұрыңыз.

2. Тұтқа шешіп алып, тұтқа шегесінің ішінде немесе оның жанында орналасқан реттеу бұрандасын жалын кіші бірақ тұрақты болғанша реттеңіз. ! Құрылғы сұйық газ көзіне жалғанған болса, реттеу бұрандасы мүмкін болғанша мықты бекітілуі керек.

5. Тұтқаны «Ең жоғары» позициядан «Ең төмен» позицияға тез бұрыңыз немесе пеш есігін ашып, жабыңыз, бірақ оттық өшіп қалмайтынына көз жеткізіңіз.

Пешті алғаш рет қолданбас бұрын «Күтім және техникалық қызмет көрсету» бөлімінде берілген нұсқауларға сәйкес оны тазалап алған жөн.

ТЕХНИКАЛЫҚ ДЕРЕКТЕР

Пеш өлшемдері (БхЕхТ)

34x39x38 см

Көлемі 50 л Пеш бөлігіне

қатысты пайдалы өлшемдер

Ток кернеуі мен жиілігі

ені 42 см тереңдігі 44 см

биіктігі 17 см деректер кестесін қараңыз

қайырма ішінде немесе пеш бөлігін ашқанда пештің ішіндегі

Оттықтар

сол жақ қабырғада орналасқан деректер кестесінде көрсетілген кез келген газ түрімен қолдану үшін баптандыруға болады

ЕҚ Директивалары: 12.12.2006 жылғы 2006/95/EC (төмен кернеу) және кейінгі өзгертулері – 15.12.04 жылғы 2004/108/EC (Электромагнитті үйлесімділік) және кейінгі өзгертулері –

30.11.2009 жылғы 2009/142/EC (Газ) және кейінгі өзгертулер – 22.07.1993 жылғы 93/68/ EEC және кейінгі өзгертулері –

2002/96/EC. 1275/2008 (Күту/өшірулі режим)

Оттық пен форсункалар сипаттарының кестесі

1-кесте Сұйық газ Табиғи газ Оттық Диаметр

Жылдам (үлкен)(R)

Жартылай жылдам (орташа)(S)

Қосымша (кіші)(A)

Пеш - 2.00 1.0 54 68 145 143 107 114 114 183 Жеткізу

қысымдары

(мм)

100 3.00 0.7 41 86 218 214 116 286 143 286

75 1.90 0.4 30 70 138 136 106 181 118 181

55 1.00 0.4 30 50 73 71 79 80 80 95

* 15°C және 1013 мбарр жағдайында – құрғақ газ ** Пропан P.C.S. = 50,37 МДж/кг *** Бутан P.C.S. = 49,47 МДж/кг Табиғи P.C.S. = 37,78 МДж/м

Жылу қуаты, кВт (p.c.s.*) Айналып

Номиналды Азайтылған (мм) (мм) *** ** (мм) (мм)

Номиналды (мбар)

Ең төмен (мбар)

Ең жоғары (мбар)

өту 1/100

Форсунка

1/100

Ағым* г/сағ Форсунка

28-

20 35

1/100

37 25 45

Ағым*

л/сағ

20 17 25

K 1G2/R

K 1G20/R KJ1G21/R KJ1G217/RU KJ1G2/R

Форсунка

1/100

6,5

Ағым*

л/сағ

Қосу және пайдалану

Плитаны қолдану

Оттықтарды жағу

Әрбір ОТТЫҚ тұтқасында қатысты оттық жалынының күшін көрсететін толық шеңбер бар. Плитадағы оттықтардың бірін жағу үшін:

1. Оттыққа жалынды немесе газ жақпағын жақындатыңыз.

2. ОТТЫҚ тұтқасын басып, ол ең жоғарғы жалын параметріне  бағытталғанша, сағат тіліне қарсы бағытта бұрыңыз.

3. ОТТЫҚ тұтқасын сағат тіліне қарсы бағытта бұру арқылы жалын күшін қажетті деңгейге реттеңіз. Ол ең төменгі параметр , ең жоғарғы параметр  немесе екеуінің арасындағы кез келген позиция болуы мүмкін.

Құрылғы электрондық жағу құралымен* (суретті қараңыз) жабдықталған

болса, белгіленген тұтату түймесін басыңыз, одан кейін ОТТЫҚ тұтқасын басып, оны оттық

жанғанша ең жоғарғы жалын параметріне қарай, сағат тіліне қарсы бағытта бұрыңыз. Кейбір модельдер тұтқаға ендірілген тұтату құралымен жабдықталған; мұндай жағдайда электрондық тұтату құралы* болады (C), бірақ тұтату түймесі болмайды. ОТТЫҚ тұтқасын басып, ол ең жоғарғы жалын параметріне бағытталғанша, сағат тіліне қарсы бағытта бұрып, оттықты жабыңыз. Тұтқа босатылғанда оттық өшіп қалуы мүмкін. Бұл орын алса, тұтқаны ұзағырақ ұстап, әрекетті қайталаңыз.

! Жалын байқаусыз өшірілсе, оттықты өшіріңіз де, оны қайтадан жақпас бұрын кем дегенде 1 минут күтіңіз. Құрылғы жалынның өшіп қалуына қарсы сақтандырғышпен*(X) жабдықталған болса, жалынның жанып тұруы және құралды іске қосу үшін ОТТЫҚ тұтқасын шамамен 2-3 секунд басып, ұстап тұрыңыз. Оттықты өшіру үшін тұтқаны тоқтау позициясына • жеткенше бұрыңыз.

Оттықтарды пайдалану бойынша кеңестер

Оттықтар ең тиімді түрде жұмыс істеуі және тұтынылатын газ мөлшерін үнемдеуі үшін қақпағы бар және асты тегіс табаларды ғана қолданған жөн. Сондай-ақ, олар оттықтың өлшеміне сәйкес келуі тиіс.

таңбасымен

Оттық ø Ыдыс диаметрі (см)

Жылдам (R) 24 - 26

Жартылай жылдам (S)

16 - 20

Қосымша (A) 10 - 14

Оттық түрін анықтау үшін «Оттық пен форсункалардың сипаттары» ішіндегі сызбаларды қараңыз.

Пешті қолдану

! Құрылғыны алғаш рет пайдаланғанда оны бос күйінде есігін жауып, ең жоғарғы температурада кемінде жарты сағаттай қыздырыңыз. Пешті өшіріп, оның есігін ашпастан бұрын бөлменің жақсы желдетілгенін тексеріңіз. Өндіру кезінде қолданылған қорғағыш заттардың жанып кетуіне байланысты жеңіл жағымсыз иіс шығуы мүмкін.

! Өнімді пайдаланбас бұрын құрылғының бүйірлеріндегі барлық пластикалық үлдірлерді алып тастаңыз.

! Ешқашан пештің астыңғы жағына зат қоймаңыз; бұл эмальді қабатты зақымдайды. Гриль-бар істігімен пісірген кезде пеште тек 1-позицияны қолданыңыз.

Пешті жағу

Пеш оттығын жағу үшін пеш тұтқасын басып тұрып, тесікке жанып тұрған сіріңкені немесе шақпақты жақындатыңыз

да, ең жоғары

орнатыңыз. Оттықты ең жоғары немесе аралық параметрлерде

қолдануға болады. Бұл параметрлер, яғни ең жоғары

оған қоса тұтқа • таңбасына бағытталғанда құрылғы оттық өшеді, ал бір белгіге бағытталғанда жұмыс істейді. Ең төменнен ең жоғары параметрге орнату үшін тұтқаны «Өшірулі» позициясынан сағат тіліне қарсы бағытта бұрыңыз. Оттықты өшіру үшін тұтқаны сағат тілі бойынша тоқтағанша бұраңыз (• параметріне сәйкес келеді).

! Пеш сақтандырғышпен жабдықталған, сондықтан ПЕШТІ басқару тұтқасын шамамен 6 секунд* басып, ұстап тұру керек.

. және ең төмен  тұтқада көрсетілген,



позицияға



Тек белгілі үлгілерде болады.

! Жалын байқаусыз өшірілсе, оттықты өшіріңіз де, пешті қайтадан жақпас бұрын кем дегенде 1 минут күтіңіз.

Пеш шамы*

ПЕШ ШАМЫ түймесін басу арқылы шамды кез келген уақытта жандыруға болады.

Таймер*

Таймерді іске қосу үшін төмендегі әрекеттерді орындаңыз:

1. Сигналды орнату үшін ТАЙМЕР тұтқасын сағат тілі бағытымен  бір толық айналымға бұрыңыз.

2. Қажетті уақыт ұзақтығын орнату үшін ТАЙМЕР тұтқасын сағат тіліне қарсы бағытта  бұрыңыз.

Төменгі бөлім*

Пештің астында пештің керек-жарақтары мен терең ыдыстарды сақтау үшін қолдануға болатын бөлім бар. Есікті ашу үшін оны төмен қарай тартыңыз (суретті қараңыз).

! Бөлімнің (бар болған жағдайда) ішкі беттері қызуы

мүмкін. ! Пеш астындағы бөлімге жанғыш заттарды қоймаңыз.

Газ пеш модельдерінде төменгі бөлімді оттық шығарған қызудан қорғайтын сырғытпалы «А» қорғау қабаты бар (суретті

қараңыз).

Сырғытпалы қорғауды алып тастау үшін «S» бұрандасын шешіп алыңыз (суретті қараңыз). Оны орнына қою

үшін «S» бұрандасының көмегімен орнына бекітіңіз.

! Пешті пайдаланбас бұрын сырғытпалы қорғау дұрыс бекітілгеніне көз жеткізіңіз.

Пеште тағам пісіру бойынша кеңестер кестесі

Дайындалатын тағам Салмағы

Паста

Лазанья Ет қосылған қамыр түтіктері Гратин паста пісірмелері

Ет

Бұзау еті Тауық Үйрек Қоян Шошқа еті Жас қой еті

Балық

Макрель Зубан Қағазда пісірілген бақтақ

Пицца

Неаполитан 1.0 3 220 15 15-20

Кекс

Печеньелер Бәліш Хош иісті бәліш Көтерілген торттар

(кг)

2.5

1.7

1.5

1.8

2.0

2.1

1.8

1.1

1.5

1.0

0.5

1.1

1.0

Төменнен

санағанда

сөрелердің

пісіру

позициясы

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

Температура

(°C)

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

180 180 180 165

Алдын ала

қыздыру

уақыты

(мин)

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

Пісіру

уақыты

90-100

100-110

(мин)

60-75 40-50 40-50

85-90

70-80 70-80 90-95

35-40 40-50 40-45

30-35 30-35 45-50 35-40

Ескертпе: пісіру уақыттары шамалап берілген және оларды жеке қалауға қарай өзгертуге болады.

* Тек белгілі үлгілерде болады.

Сақтандырулар мен кеңестер

! Бұл құрылғы халықаралық қауіпсіздік стандарттарына сай жасақталып, дайындалған. Төмендегі ескертулер қауіпсіздік ережелерін ескерту мақсатында берілген және оны мұқият оқып шығу қажет.

Жалпы қауіпсіздік

• Бұл нұсқаулар тек нұсқаулық пен сериялық нөмір

тілімшесінде таңбалары көрсетілген елдер үшін жарамды.

• Құрылғы үйде қолдануға арналған, оны коммерциялық немесе өндірістік тұрғыда қолдануға болмайды.

• Жабық жер болса да, құрылғыны сыртта қолданбау қажет. Құрылғыны қорғаусыз жаңбыр мен боранда қалдыру аса қауіпті.

• Құрылғыны жалаң аяқ немесе ылғал не дымқыл қолмен, аяқпен түртпеңіз.

• Құрылғыны кітапшада берілген нұсқауларға

сай, тек ересек адамдар ғана тағам дайындау мақсатында пайдалануы тиіс. Құрылғыны басқа түрде пайдалану (мысалы, бөлмені жылыту үшін) дұрыс емес әрі қауіпті. Құрылғыны тиісті, дұрыс және саналы түрде пайдаланбау нәтижесінде пайда болған кез келген зақымға өндіруші жауапты болмайды.

• Нұсқаулық кітапшасы 1-сынып (оқшауланған) немесе 2-сынып - 1-ішкі сынып (2 шкаф арасына орналастырылған) құрылғымен бірге беріледі.

• Балаларды пештен аулақ ұстаңыз.

• Басқа электр құрылғыларының кабельдері пештің ыстық бөліктеріне тимейтінін тексеріңіз.

• Желдету және ыстықты салқындатуға арналған ашық жерлерді ешқашан жаппау керек.

• Оттықтар жанып тұрған кезде немесе әлі ыстық болғанда плитаның шыны қақпағын (тек кейбір модельдерде) жаппаңыз.

• Пешке асханалық ыдысты қоярда немесе оны алған кезде әрдайым пеш қолғаптарын пайдаланыңыз.

• Құрылғыны қолданған кезде оны маңына жанғыш сұйықтықтар (спирт, бензин және т.б.) қоймаңыз.

• Төменгі сақтау бөліміне немесе пештің өзіне жанғыш заттар салмаңыз. Егер байқаусызда құрылғы қосылса, бұл заттардың жануы мүмкін.

• Құрылғыны қолданбаған кезде тұтқалар • позициясында екенін және газ шүмегі жабылғанын тексеріңіз.

• Құрылғыны өшіргенде розеткадан әрдайым айырғышты ұстап тартыңыз, кабельден тартып суырмаңыз.

• Құрылғыны электр желісінен ажыратпай ешқашан тазалау немесе күтім көрсету жұмыстарын жасамаңыз.

• Егер құрылғы істен шыққан болса, оны ешбір жағдайда өзіңіз жөндеуге тырыспаңыз. Тәжірибесіз адам тарапынан жасалған жөндеу жұмыстарынан құрылғының істен шығуы немесе жарамсыз болып қалуы мүмкін. Көмек көрсету қызметіне хабарласыңыз.

• Ашық пештің есігіне ауыр заттарды қоймаңыз.

• Құрылғыны физикалық, сезімталдық және психикалық қабілеттері төмен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мұндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе құрылғының жұмысына қатысты кіріспе нұсқаулары берілуі тиіс.

• Балаларға құрылғымен ойнауға рұқсат етпеңіз.

Қоқысқа тастау

• Орау материалдарын тастаған кезде: ораманың қайта пайдаланылуы мүмкін болатындай жергілікті заңды қадағалаңыз.

• Электр және электроникалық құралдардың қалдықтарына (WEEE) қатысты 2002/96/EC Еуропа заңнамасына сәйкес үй құрылғылары қалыпты қатты қалалық қалдық айналымын пайдаланып жойылмауы тиіс. Қоршаған орта мен халық денсаулығына тиетін зиянның алдын ала отырып, жарамсыз құрылғылар қайта пайдалану мен машина ішіндегі материалдарды өңдеу құнын оңтайландыру мақсатында бөлек жиналуы керек. Барлық өнімдердегі сызылған қоқыс жәшігі өнім иесінің бөлектелген қоқыс жинауға қатысты міндетін еске салады.

Қолданылған құрылғыларды қоғамдық қоқыс жинау

қызметіне тапсыруға, айналадағы тиісті жинау орындарына апаруға немесе, ағымдағы ұлттық заңдар рұқсат берсе, жаңа ұқсас өнімге ауыстыру үшін сатушыға ауыстыру ұсынысы бойынша қайтаруға болады.

Үй құрылғыларының барлық негізгі өндірушілері ескі

және қолданыстан шыққан құрылғыларды жинау және тастау жүйелерін жасауға және ұйымдастыруға қатысады.

Қоршаған ортаны сақтау және қорғау

• Пешті таңертең ерте немесе түстен кейін кешірек пайдалану арқылы электр қуатын қамтамасыз етуші желілік компаниялардың ең жоғары жүктемесін азайтуға көмектесе аласыз.

• Есік тығыздағыштарын жиі тексеріңіз, олар есікке тығыз келетіндей етіп, қалдық болмауы үшін тазалап сүртіп тұрыңыз, осылайша ыстықтың сыртқа шығуын болдырмайсыз.

Күтім және техникалық қызмет көрсету

Құрылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны тоқтан ажыратыңыз.

Құрылғыны тазалау

! Дақ кетіргіштер, тат кетіргіштер, ұнтақ тазартқыш заттар немесе қырғыш беттері бар губкалар сияқты қырғыш немесе таттандыратын тазартқыш заттарды пайдаланбаңыз. олар құрылғы беттерін біржола сызып тастауы мүмкін.

! Құрылғыны ешқашан бу тазартқышымен немесе шаңсорғышпен тазаламаңыз.

• Әдетте, плитаны дымқыл губкамен жуып, сорғыш ас үй сүлгісімен құрғату жеткілікті.

• Тот баспайтын болат немесе эмальданған сыртқы бөліктер және резеңке тығыздағыштар жылы суға малынып, түссіз сабын жағылған губкамен тазартылады. Қиын дақтарды кетіру үшін арнайы өнімдерді пайдаланыңыз. Жуып болған соң оны жақсылап шайып, мұқият құрғатыңыз. Қатты ұнтақтарды немесе таттандыратын заттарды пайдаланбаңыз.

• Плитаның торларын, оттық қақпақтарын, жалын қақ жарғыш сақиналарын шешіп алып тазалауды жеңілдетуге болады; оларды ыстық су мен қырғыш емес тазартқыш затта жуыңыз да, жақсылап кептірер бұрын қатып қалған қалдықтарды кетіргеніңізге көз жеткізіңіз.

• Электрондық тұтату функциясы бар плиталарда электрондық тұтату құралының ұшын жиі тазалап, газ шығатын тесіктердің бітеліп қалмауын тексеріп отыру қажет.

08/2011 - 195048022.05

XEROX FABRIANO

Қақпақ

! Оттықтар жанып тұрған кезде немесе әлі ыстық болғанда қақпақты жаппаңыз.

Пеш тығыздағыштарын тексеру

Пештегі есік тығыздағыштарын жиі тексеріп тұрыңыз. Егер тығыздағыштар зақымдалған болса, жақын жердегі Өкілетті сатудан кейін қызмет көрсету орталығына хабарласыңыз. Тығыздағыштар ауыстырылғанға дейін пешті пайдаланбауды ұсынамыз.

Пеш шыны қақпақпен жабдықталған болса, бұл қақпақты жылы сумен тазалау керек. Қырғыш заттарды пайдаланбаңыз. Плитаның артқы жағын тазалауды жеңілдету үшін қақпақты шешіп алуға болады. Қақпақты

толығымен ашып, оны жоғары қарай тартыңыз (суретті қараңыз).

Газ шүмегіне техникалық қызмет көрсету

Уақыт өте, шүмектер тығыздануы немесе оларды бұру қиындауы мүмкін. Бұл жағдай орын алса, шүмекті ауыстыру қажет.

! Бұл процедураны өндіруші өкілет берген білікті маман орындауы тиіс.

• Пештің іші әрбір қолданғаннан кейін жылы кезінде мұқият тазалануы тиіс. Ыстық су мен тазартқышты пайдаланыңыз, одан кейін шайып, жұмсақ шүберекпен құрғатып сүртіңіз. Қырғыш заттарды пайдаланбаңыз.

• Пеш есігінің әйнегін ысқышпен және қырғыш емес тазартқыш құралдармен тазалап, жұмсақ шүберекпен мұқият құрғатыңыз. Қатты қырғыш затты немесе өткір темір қырғыштарды пайдаланбаңыз, себебі олар әйнек бетін тырнап, оның сынуына әкелуі мүмкін.

• Керек-жарақтар күнделікті ыдыстар сияқты жуылуы мүмкін, тіпті оларды ыдыс жуғыш машинаға жууға болады.

• Тот баспайтын болатқа оның бетінде ұзақ уақыт тұрған қаттылығы жоғары су немесе құрамында фосфор бар күшті тазартқыш заттар дақ түсіруі мүмкін. Жуып болған соң оны жақсылап шайып, мұқият құрғатыңыз. Сондай-ақ, қалып қойған барлық су тамшыларын сүртіп алу қажет.

Пеш шамын ауыстыру

3. Қақпақты орнына қойып, пешті токқа қайтадан қосыңыз.

1. Пешті токтан ажыратқаннан кейін шам ұясын жауып тұрған шыны қақпақты шешіп алыңыз (суретті қараңыз).

2. Шамды алып, оны сондай басқа шаммен ауыстырыңыз: кернеуі 230 В, қуаты 25 Вт, цоколі E 14.

Көмек

Келесі мәліметтерді оңай жерде ұстаңыз:

• Құрылғының моделі (Мод.).

• Сериялық нөмірі (С/н). Бұл ақпарат құрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.

11/2011 - 195048022.06

XEROX FABRIANO

Indesit KJ1G2_R, KJ1G21_R, K 1G20_R, K 1G2_R User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
