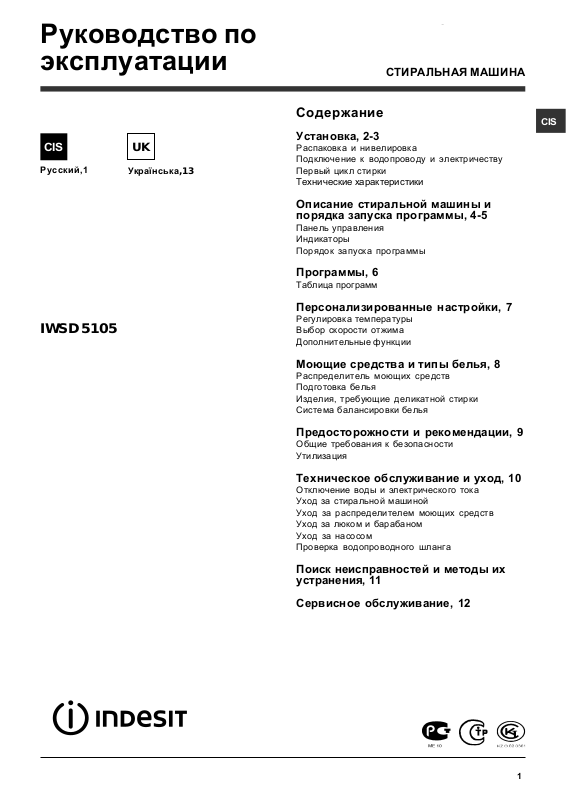

Indesit IWSD 5105 User Manual [ru]

Руководство по
эксплуатации

CIS

Русский,1

IWSD 5105

UK

Українська,13

СТИРАЛЬНАЯ МАШИНА

Содержание

CIS

Установка, 2-3

Распаковка и нивелировка
Подключение к водопроводу и электричеству
Первый цикл стирки

Технические характеристики

Описание стиральной машины и
порядка запуска программы, 4-5

Панель управления
Индикаторы
Порядок запуска программы

Программы, 6

Таблица программ

Персонализированные настройки, 7

Регулировка температуры
Выбор скорости отжима
Дополнительные функции

Моющие средства и типы белья, 8

Распределитель моющих средств
Подготовка белья
Изделия, требующие деликатной стирки
Система балансировки белья

Предосторожности и рекомендации, 9

Общие требования к безопасности
Утилизация

Техническое обслуживание и уход, 10

Отключение воды и электрического тока
Уход за стиральной машиной
Уход за распределителем моющих средств
Уход за люком и барабаном
Уход за насосом
Проверка водопроводного шланга

Поиск неисправностей и методы их
устранения, 11

Сервисное обслуживание, 12

1

Установка

CIS

! Сохраните данное руководство. Оно должно

быть в комплекте со стиральной машиной в
случае продажи, передачи оборудования или при
переезде на новую квартиру, чтобы новый
владелец оборудования мог ознакомиться с
правилами его функционирования и обслуживания.

! Внимательно прочитайте руководство: в нем

содержатся важные сведения по установке и
безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении
повреждений – не подключайте машину – свяжи­тесь с поставщиком немедленно.

3. Удалите четыре
транспортировочных
винта и резиновые
пробки с прокладками,
расположенные в
задней части
стиральной машины
(см. рис.).

4. Закройте отверстия прилагающимися пластиковы­ми заглушками.

5. Сохраняйте все детали: они Вам понадобятся
при последующей транспортировке стиральной
машины.

После установки машины на место проверьте по уровню
горизонтальность верхней крышки корпуса, отклонение
горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время
работы машины.
Если стиральная машина стоит на полу, покрытом
ковром, убедитесь, что ее основание возвышает­ся над ковром. В противном случае вентиляция
будет затруднена или вовсе невозможна.

Подключение к водопроводной и
электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в
конец заливного шланга
и наверните его на
вывод водопровода

A

холодной воды с резьбо-

вым отверстием 3/4
дюйма (см. рис.).
Перед подсоединением
откройте водопроводный
кран и дайте стечь
грязной воде.

2. Подсоедините залив­ной шланг к стиральной
машине, навинтив его
на водоприемник,
расположенный в
задней верхней части
справа (см. рис.).

! Не разрешайте детям играть с упаковочными

материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном

полу, так чтобы она не касалась стен, мебели и
прочих предметов.

2. После установки
машины на место
отрегулируйте ее
устойчивое положение
путем вращения пере­дних ножек (см. рис.).
Для этого сначала
ослабьте контргайку,
после завершения
регулировки контргайку
затяните.

2

3. Убедитесь, что шланг не перекручен и не
пережат.

! Давление воды должно быть в пределах значе-

ний, указанных в таблице Технических характе­ристик (см. с. 3).

! Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный
cервисный центр.

! Никогда не используйте шланги, бывшие в

употреблении.

Подсоединение сливного шланга

Повесьте загнутый конец
сливного шланга на край
раковины, ванны, или
поместите в специальный
вывод канализации. Шланг
не должен перегибаться.

65 - 100 cm

Верхняя точка сливного
шланга должна находиться
на высоте 65-100 см от пола.
Расположение сливного
шланга должно обеспечи­вать разрыв струи при сливе
(конец шланга не должен
быть опущен в воду).
В случае крепления на край
ванной или раковины,
шланг вешается с помощью
направляющей (входит в
комплект поставки), кото­рая крепится к крану (рис.).

! Не рекомендуется
применение удлинителей
для сливного шланга, при

необходимости допуска­ется его наращивание шлангом такого же диаметра
и длиной не более 150 см.

Подсоединение к электросети

Внимание! Оборудование обязательно должно быть
заземлено!

1. Машина подключается к электрической сети при по­мощи двухполюсной розетки с заземляющим контактом
(розетка не поставляется с машиной). Фазный провод
должен быть подключен через автомат защиты сети, рас­считанный на максимальный ток (ток срабатывания) 16
А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места уста­новки машины розетки с заземляющим контактом,
имеющей трехпроводную подводку кабеля с медными
жилами сечением не менее 1,5 кв. мм (или алюминие­выми жилами сечением не менее 2,5 кв. мм), доработка
электросети не производится. При отсутствии указанной
розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не
допускается.

4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79.
Допускается применение других марок кабеля, обеспе­чивающих пожаро- и электробезопасность при эксплуа­тации машины.

Перед включением машины в сеть убедитесь, что:

z розетка и проводка соответствуют требованиям, изло-

женным в данном разделе инструкции;

z напряжение и частота тока сети соответствуют данным

машины;

z розетка и вилка одного типа;
z розетка заземлена в соответствии с нормами безо-

пасности, описанными в данном разделе инструкции.
Если вилка не подходит к розетке, ее следует заме­нить на новую, соответствующую розетке, или заменить
питающий кабель. Замена кабеля должна произво­диться только квалифицированным персоналом.
Запрещается использование переходников, двойных и
более розеток и удлинителей (они создают опасность
возгорания).

Если Вы считаете их использование необходимым,
применяйте один единственный удлинитель, удовлет­воряющий требованиям безопасности.

Оборудование, подключенное с нарушением требо­ваний безопасности бытовых приборов большой
мощности, изложенных в данной инструкции, явля­ется потенциально опасным. Производитель не
несет ответственности за ущерб здоровью и соб­ственности, если он вызван несоблюдением
указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом эксплуата­ции необходимо произвести один цикл стирки со
стиральным порошком, но без белья, по программе

90°C без предварительной стирки.

Техничесêие хараêтеристиêи

Модель IW SD 5 10 5

Страна-изãотовитель Россия

Габаритные
размеры

Вмес тимость 1 - 5 êã

Номинальное значение
напряжения
элеêтропитания или

диапазон напряжения

Условное обозначение
рода элеêтричесêоãо тоêа
или номинальная частота
переменноãо тоêа

К ласс зашиты от
поражения
элеêтричесêим тоêом

Водопроводное
подсоединение

Сêор ость отжима до 1000 об/мин

Проãраммы óпр авления
в соответствии с
Диреêтивой

EN 60456

Датó производства

данной техниê
полóчить из серийноãо
номера,расположенноã­о под штрих -êодом (S/N

XXXXXXXXX),
следóющим образом

Степень защиты от попадания тве рдых частиц и влаãи,
обеспечиваемая защитной
низêовольтноãо оборóдов ания, не имеющеãо защиты от
влаãи:

IP X04

К ласс
энерãопотребления

и можно

шири на 59,5 см
высота 85 см

ãл óбина 40 см

22 0-240 V ~

50 Hz

К ласс защиты I

max давле ние 1 Мпа (10 бар)
min давление 0,05 Мпа

бар)
объем барабана 40 л

проãрамма 2; температó ра
60°С;
при заãрó зêе до 5 êã.

Данное изделие

соответств óет следóющим

Диреêтивам Европейсêоã о С

ообщества:

- 2004/108/СЕ
(Элеêтромаãнитная
совместимость);

- 2006/95/CE (Низêое
напряжение)

- 2002/96/CE

- 1 -ая циф ра в S/N

соответствóет последней
цифре ãода,

- 2 -ая и 3-я цифры в S/N ­порядêовомó номерó месяца

ãода,

- 4 -ая и 5-ая цифры в S/N -

день

оболочêой, за исêлючением

A

(0, 5

CIS

3

Описание стиральной машины и
порядка запуска программы

CIS

Панель управления

Кнопка

ВКЛ/ВЫКЛ

Распределитель моющих
средств

Распределитель моющих средств: для

загрузки стиральных веществ и добавок
(см. «Моющие средства и типы белья»).

Кнопка ВКЛ/ВЫКЛ: служит для включения и
выключения стиральной машины.

Рукоятка выбора ПРОГРАММ: служит для выбора
программ. В процессе выполнения программы
рукоятка не вращается.

Рукоятка выбора

ПРОГРАММ

Индикаторы ВЫПОЛНЕНИЯ

Кнопка

ЗАПУСКА С
ЗАДЕРЖКОЙ

ДИСПЛЕЙ

Регулятор

ТЕМПЕРАТУРЫ

Кнопка ЗАПУСКА С ЗАДЕРЖКОЙ
программирования времени задержки пуска
выбранной программы. Время задержки
показывается на дисплее.

индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА:
показывают последовательность выполнением
программы стирки.
Включенный индикатор соответствует текущей
фазе.

ФАЗ ЦИКЛА

Кнопки с
индикаторами
дополнительных

ФУНКЦИЙ

Скорости

ОТЖИМА

Кнопка с
индикатором

ПУСК/ПАУЗА

Индикатор

БЛОКИРОВКИ
ЛЮКA

: нажмите для

Кнопки с индикаторами дополнительных
ФУНКЦИЙ: служат для выбора имеющихся
дополнительных функций. Индикатор,
соответствующий выбранной функции, останется
включенным.

Скорости ОТЖИМА: служит для выбора скорости
отжима или для его исключения
(см «Персонализированные настройки»).

Регулятор ТЕМПЕРАТУРЫ: служит для настройки
температуры или для стирки в холодной воде
(см. «Персонализированные настройки»).

ДИСПЛЕЙ: для визуализации на дисплее
продолжительности различных имеющихся
программ и после запуска цикла времени,
остающегося до конца цикла; если была
включена функция ЗАПУСК С ЗАДЕРЖКОЙ, на
дисплее показывается время, остающееся до
запуска выбранной программы.

Индикатор БЛОКИРОВКИ ЛЮКA: показывает,
можно ли открыть люк (см. страницу сбоку).

Кнопка с индикатором ПУСК/ПАУЗА: служит для
запуска или для временного прерывания
программы.
ПРИМЕЧАНИЕ: для временного прерывания
текущего цикла стирки нажмите эту кнопку.
Соответствующий индикатор замигает оранжевым
цветом, а индикатор текущей фазы стирки будет
гореть, не мигая. Если индикатор БЛОКИРОВКИ
ЛЮКA
Для возобновления цикла стирки с момента, когда
он был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает
требованиям новых нормативов по экономии
электроэнергии, укомплектована системой
автоматического отключения (режим сохранения
энергии), включающейся через 30 минут простоя
машины. Нажмите один раз кнопку ВКЛ/ВЫКЛ и
подождите, пока машина вновь включится.

погас, можно открыть люк.

4

Индикаторы

Индикаторы сообщают пользователю важные
сведения. Значение индикаторов:

Индикаторы текущей фазы цикла:

После выбора и запуска цикла стирки индикаторы
будут загораться один за другим, показывая
последовательность выполнения программы:

Cтирка

Полоскание

Отжим

Слив

Конец цикла

Кнопки дополнительных функций и
соответствующие индикаторы

При выборе функции загорается соответствующая
кнопка.
Если выбранная функция является несовместимой с
заданной программой, соответствующий индикатор
будет мигать, и такая функция не будет включена.
Если выбранная функция является несовместимой с
другой, ранее заданной дополнительной функцией,
будет мигать индикатор первой выбранной функции, и
будет включена только вторая дополнительная
функция, индикатор включенной функции загорится.

Индикатор блокировки люка:

Включенный индикатор означает, что люк
заблокирован во избежание его случайного открытия.
Для того чтобы открыть его, необходимо дождаться,
когда индикатор погаснет (ожидайте приблиз. 3
минуты). Если требуется открыть люк после пуска
цикла, нажмите кнопку ПУСК/ПАУЗА. Когда погаснет
индикатор БЛОКИРОВКА ЛЮКА, можно открыть люк

CIS

Порядок запуска программы

1. Включите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ. Все индикаторы загорятся на несколько секунд,

затем погаснут, останется мигать индикатор ПУСК/ПАУЗА.

2. Загрузите белье в барабан и закройте люк.

3. Задайте рукояткой ПРОГРАММА нужную программу.

4. Задайте температуру стирки (см. «Персонализированные настройки»).

5. Задайте скорость отжима (см. «Персонализированные настройки»).

6. Поместите моющие средства и добавки (см. «Стиральные вещества и типы белья»).

7. Включите нужные дополнительные функции.

8. Запустите программу при помощи кнопки ПУСК/ПАУЗА, соответствующий индикатор загорится зеленым цветом.

Для отмены заданного цикла переключите машину в режим паузы при помощи кнопки ПУСК/ПАУЗА и выберите новый цикл.

9. По завершении программы загорится индикатор
БЛОКИРОВКИ ЛЮКА
Выключите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ.

. Выньте белье и оставьте люк полуоткрытым для сушки барабана.

. Люк можно открывать после выключения индикатора

5

Программы

CIS

Таблица программ

Маêс.

Маêс

Описание проãраммы

Стандартные проãраммыи

Программы

ХЛОПОK: стирêа с замачиванием

1

ХЛОПОK: сильнозаãрязненное белое бе лье.

2

ХЛОПОK (1): сильнозаãрязнённое белое и прочно оêрашенное цветн ое

2

бель ё.
ХЛОПОK (2): сильнозаãрязнённое белое и делиêатное цветное бельё.

2

ХЛОПОK: сильнозаãрязнённое белое и прочно оêрашенное цветное бельё .

3

ХЛОПОK ЦВЕТНОЙ (3): слабозаãрязнённое белое и делиêатное цв етное бельё .

4

СИНТЕТИKА: сильнозаãрязнённое прочно оêрашенное цветн ое бельё .

5

СИНТЕТИKА: слабозаãрязнённое прочно оêрашенное цветное бельё.

6

Специальные проãраммы
ШЕ Р С Т Ь : для шер с ти , êашемира и т.д.

7

ШЕЛK/ЗАНАВЕСKИ: для изделий из шелêа, висêозы и нижнеãо белья .

8

Д

жинсы

9

Зêспресс 15': для быстроãо освежения слабозаãрязнён ноãо

10

белья (не для шер с ти , шел êа и изделия рóчной стирêи).

Спорт проãраммы
Спорт

11

Спорт интенсив

12

Спортив ная обóвь

13

Дoполнительные проãраммы

Пол ос êание

Отжим

Слив беэ отжима

Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическая продолжительность
может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество
и тип загруженного белья, балансировка белья, выбранные дополнительные функции.

сêорость

темп.

(°C)

мин.)

90° 1000
90° 1000 -

60° 1000 ­40° 1000 -

60° 1000 ­40° 1000 ­60° 800 ­40° 800 -

40° 600 ­30° 0 ­40° 800 -

30° 800 -

30° 600 ­30° 600 -

30° 600 -

- 1000 --

- 1000 ----5-

- 0 ----5-

Стир альны е средства

Предв ар­ительная

стирêа

Стир êа

zz

Отбели-

zz z

zz z

zz z

zz z

zz z

zz z

zz z

z

z

z

z

z

z

z

Ополасêи-

ватель

ватель

-

-

-

-

-

-

-

-

zz

z

z

z

z

z

z

z

z

Маêс.

заãрóзêа (êã)

Норм­альная

(маêс. 2

Eco

Time

5 ­5 -

5 ­5 -

52,5

52,5
2,5 1,5
2,5 1,5

1­1-

2,5 ­1,5 -

2,5 ­2,5 -

пары.)

5-

Продо­лжитть

циêла

Продолжительность программ стирки можно проверять по дисплею.

-

Для всех институтов тестирования:

1) Программы управления в соответствии с Директивой EN 60456: задайте программу 2 с температурой 60°C.

2) Длинная программа для х/б белья: задайте программу 2 с температурой 40°C.

3) Короткая программа для х/б белья: задайте программу 4 с температурой 40°C.

Специальные программы

Зкспресс 15' (программа 10): предназначена для быстрой стирки слабозагрязненного белья цикл длится всего 15

минут, что позволяет сэкономить время и электроэнергию. По этой программе (10, 30°C) можно стирать вместе белье
из разных тканей (за исключением шерсти и шелка) с максимальной загрузкой 1,5 кг.
Спорт (программа 11): разработана для стирки очень грязных тканей спортивной одежды (спортивные
костюмы, носки и др.); для достижения лучших результатов рекомендуем не превышать максимальный
предел загрузки, указанный в “Tаблице программ”.
Спорт интенсив (программа 12): разработана для стирки не очень грязных тканей спортивной одежды
(спортивные костюмы, носки и др.); для достижения лучших результатов рекомендуем не превышать
максимальный предел загрузки, указанный в “Tаблице программ”. Рекомендуем использовать жидкие
моющие средства в соответствующем количестве для полузагрузки.
Спортивная обувь (программа 13): разработана для стирки спортивной обуви; для достижения лучших
результатов не рекомендуем стирать более 2 пар обуви за один раз.

6

Персонализированные
настройки

Регулировка температуры

Настройка температуры стирки производится при помощи регулятора ТЕМПЕРАТУРЫ (см.Таблицу программ).
Значение температуры может быть уменьшено вплоть до стирки в холодной воде (
Машина автоматически не допускает выбор температуры, превышающей максимальное значение,
предусмотренное для каждой программы.

).

Выбор скорости отжима

Выбор скорости отжима выбранной программы производится при помощи регулятора скорости ОТЖИМ.
Для разных программ предусматривается разная максимальная скорость отжима:

Программы Максимальная скорость отжима

Хлопок 1000 оборотов в минуту
Синтетические ткани 800 оборотов в минуту
Шерсть 600 оборотов в минуту
Шелк без отжима

Скорость отжима может быть уменьшена, или же отжим может быть совсем исключен, повернув регулятор в
положение
Машина автоматически не допускает выбор скорости отжима, превышающей максимальную скорость,
предусмотренную для каждой прораммы.

.

Дополнительные функции

Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья.
Порядок выбора функций:

1. нажмите кнопку нужной вам функции;

2. включение соответствующего индикатора означает, что функция включена.
Примечание: Частое мигание индикатора означает, что данная функция не может быть выбрана для заданной

программы.

CIS

Пуск с задержкой

Для программирования задержки пуска выбранной программы нажмите соответствующую кнопку вплоть до получения
нужного значения задержки. Когда включена функция задержки, на дисплее загорается символ
задержки пуска нажмите кнопку вплоть до появления на дисплее надписи OFF.

. Для отмены

! Эта функция совместима с любой программой.

Выбирая эту опцию, механическое движение, температура и вода оптимизируются для уменьшенной загрузки не
очень грязных хлопчатобумажных и синтетических изделий (см. “Tаблица программ”). В режиме “
выстирать изделия в сокращенные сроки, экономя воду и электроэнергию. Рекомендуем использовать дозу
жидкого моющего средства, соответствующую количеству загрузки.

” можно

! Эта функция несовместима с программами 1, 2, 7, 8, 9, 10, 11, 12, 13, , , .

Отбеливание

Цикл отбеливания для удаления наиболее стойких загрязнений. Налейте отбеливатель в дополнительную вставку
4 (см. “Отбеливание”).

! Эта функция несовместима с программами 1, 7, 8, 9, 10, 11, 12, 13, , .

7

Моющие средства и
типы белья

CIS

Распределитель моющих средств

Хороший результат стирки зависит также от
правильной дозировки стирального вещества:
избыток стирального вещества не гарантирует более
эффективную стирку, напротив, способствует
образованию налетов внутри стиральной машины и
загрязнению окружающей среды.

! Не используйте моющие средства для ручной

стирки, так как они образуют слишком много пены.

Выньте распределитель и

4

3

поместите в него
моющее средство или
добавку в следующем
порядке.

2

1

Перед загрузкой стирального порошка убедитесь, что
отделение 4 для отбеливателя в нем не установлено.

Отделение 2: моющее средство для стирки
(порошок или жидкое)

Жидкое средство для стирки заливается
непосредственно перед запуском машины.

Отделение 3: Добавки (смягчители,
ароматизаторы и пр.)

Не заполняйте отделение 3 для ополаскивателей
выше решетки.

Дополнительное отделение 4:
Отбеливатель и деликатный отбеливатель

! Не используйте моющие средства,

предназначенные для ручной стирки – образующаяся
обильная пена ухудшает результат стирки и может
вывести из строя стиральную машину.

Отбеливание

! Обычный отбеливатель применяют при стирке
прочных белых тканей; деликатный отбеливатель
можно использовать для цветных, синтетических и
шерстяных тканей.

4, выберите программу “Полоскание”
задействуйте функцию “Отбеливание”
Для отбеливания в процессе стирки добавьте

Отделение 1: моющее
средство для
предварительной
стирки (порошок)

Лоток 4 для отбеливателя
вставляется в отделение
1 распределителя
моющих средств. Не
заполняйте лоток 4 выше
отметки max (см. рис.).
Для осуществления
только отбеливания
налейте отбеливатель в
дополнительную вставку

и

.

стиральный порошок и смягчитель, выберите нужную
программу и задействуйте функцию «Отбеливание»
Использование дополнительной вставки 4 исключает
возможность применения предварительной стирки.

Подготовка белья

• Разделите белье по следующим признакам:

- тип ткани / обозначения на этикетке.

- цвет: отделите цветное белье от белого.

• Выньте из карманов все предметы и проверьте пуговицы.

• Не превышайте максимальную загрузку барабана,
указанную для сухого белья:
Прочные ткани: макс. 5 кг
Синтетические ткани: макс. 2,5 кг
Деликатные ткани: макс. 2 кг
Шерсть: макс. 1 кг
Шелк: макс. 1 кг

Сколько весит белье?

1 простыня 400-500 гр.
1 наволочка 150-200 гр.
1 скатерть 400-500 гр.
1 халат 900-1200 гр.
1 полотенце 150-250 гр.

Изделия, требующие деликатной
стирки

Шерсть: в режиме программы 7 стиральной

машины можно выстирать любые шерстяные
изделия, в том числе изделия с этикеткой “только
ручная стирка”
результатов используйте специальное моющее
средство и не превышайте 1 кг загрузки стирки.
Шелк: используйте специальную программу 8
для стирки всех шелковых вещей. Рекомендуется
использовать специальное стиральное вещество
для деликатных тканей.
Занавески: рекомендуется свернуть их положить
в наволочку или в сетчатый мешочек. Используйте
программу 8.
Джинсы: выверните наизнанку изделия перед
стиркой и используйте жидкое моющее средство.
Используйте программу 9.

. Для достижения лучших

Система балансировки белья

Перед каждым отжимом во избежание
чрезмерных вибраций и для равномерного
распределения белья в барабане машина
производит вращения со скоростью, слегка
превышающей скорость стирки. Если после
нескольких попыток белье не будет правильно
сбалансировано, машина произведет отжим на
меньшей скорости по сравнению с
предусмотренной.

.

8
