Page 1

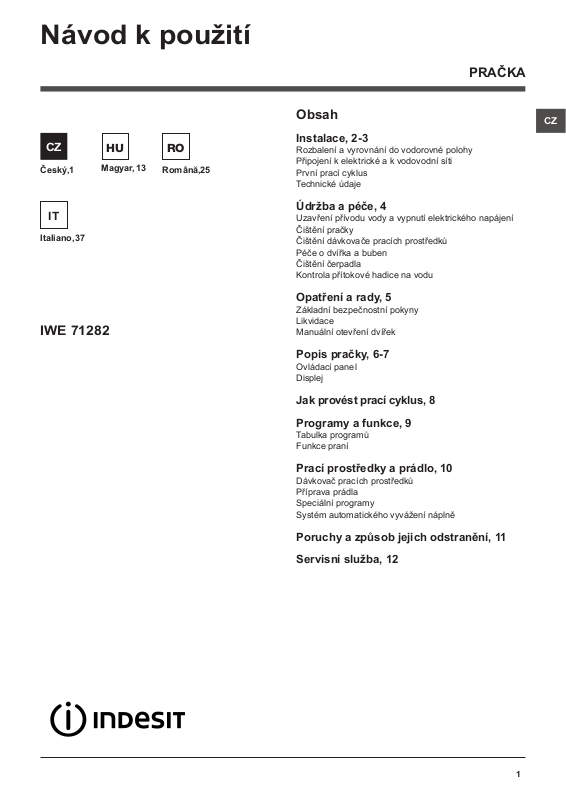

Návod k použití

PRAČKA

Český,1

Italiano,37

IWE 71282

Magyar, 13

Română,25

Obsah

Instalace, 2-3

Rozbalení a vyrovnání do vodorovné polohy Připojení k elektrické a k vodovodní síti První prací cyklus Technické údaje

Údržba a péče, 4

Uzavření přívodu vody a vypnutí elektrického napájení Čištění pračky Čištění dávkovače pracích prostředků Péče o dvířka a buben Čištění čerpadla Kontrola přítokové hadice na vodu

Opatření a rady, 5

Základní bezpečnostní pokyny Likvidace Manuální otevření dvířek

Popis pračky, 6-7

Ovládací panel Displej

Jak provést prací cyklus, 8

Programy a funkce, 9

Tabulka programů Funkce praní

Prací prostředky a prádlo, 10

Dávkovač pracích prostředků Příprava prádla Speciální programy Systém automatického vyvážení náplně

Poruchy a způsob jejich odstranění, 11

Servisní služba, 12

Page 2

Instalace

! Je důležité uschovat tento návod tak, abyste jej mohli kdykoli konzultovat. V případě prodeje, darování nebo přestěhování pračky se ujistěte, že zůstane uložen v blízkosti pračky, aby mohl posloužit novému majiteli při seznámení s její činností a s příslušnými upozorněními. ! Pozorně si přečtěte uvedené pokyny: obsahují důležité informace týkající se instalace, použití a bezpečnosti při práci.

Rozbalení a vyrovnání do vodorovné polohy

Rozbalení

1. Rozbalte pračku.

2. Zkontrolujte, zda během přepravy nedošlo k jejímu poškození. V případě, že je poškozena, ji nezapojujte a obraťte se na prodejce.

3. Odstraňte 4 šrouby chránící před poškozením během přepravy a gumovou podložku s příslušnou rozpěrkou, které se nacházejí v zadní části (viz obrázek).

Dokonalé vyrovnání do vodorovné polohy zabezpečí stabilitu zařízení a zamezí vzniku vibrací a hluku během činnosti. V případě instalace na podlahovou krytinu nebo na koberec nastavte nožky tak, aby pod pračkou zůstal dostatečný volný prostor pro ventilaci.

Připojení k elektrické a k vodovodní síti

Připojení přítokové hadice vody

1. Připojte přívodní hadici jejím zašroubováním ke kohoutku studené vody s hrdlem se závitem 3/4“ (viz obrázek). Před připojením hadice nechte vodu odtékat, dokud nebu-

de čirá.

2. Připojte přítokovou hadici k pračce prostřednictvím příslušné přípojky na vodu, umístěné vpravo nahoře (viz obrázek).

4. Uzavřete otvory po šroubech plastovými krytkami z příslušenství.

5. Uschovejte všechny díly: v případě opětovné přepravy pračky je bude třeba namontovat zpět. ! Obaly nejsou hračky pro děti!

Vyrovnání do vodorovné polohy

1. Pračku je třeba umístit na rovnou a pevnou podlahu, aniž by se opírala o stěnu, nábytek či něco jiného.

2. V případě, že podlaha není dokonale vodorovná, mohou být případné rozdíly vykompenzovány šroubováním předních nožek (viz obrázek); Úhel sklonu, naměřený na pracovní ploše, nesmí

přesáhnout 2°.

3. Dbejte na to, aby hadice nebyla příliš ohnutá ani stlačená.

! Tlak v rozvodu vody se musí pohybovat v rozmezí hodnot uvedených v tabulce s technickými údaji

(viz vedlejší strana).

! V případě, že délka přítokové hadice nebude dostatečná, obraťte se na specializovanou prodejnu nebo na autorizovaný technický personál.

! Nikdy nepoužívejte již použité hadice.

! Používejte hadice z příslušenství zařízení.

Page 3

Připojení vypouštěcí hadice

65 - 100 cm

Připojte vypouštěcí hadici, aniž byste ji ohýbali, k odpadovému potrubí nebo k odpadu ve stěně, který se nachází od 65 do 100 cm nad zemí;

nebo ji uchyťte k okraji umývadla či vany a připevněte vodicí držák z příslušenství ke kohoutu (viz obrá- zek). Volný konec vypouštěcí hadice nesmí zůstat ponořený do vody.

! Použití prodlužovacích hadic se nedoporučuje; je-li však nezbytné, prodlužovací hadice musí mít stejný průměr jako originální hadice a její délka nesmí přesáhnout 150 cm.

Připojení k elektrické síti

Před zasunutím zástrčky do zásuvky se ujistěte, že:

• Je zásuvka uzemněna a že vyhovuje normám;

• je zásuvka schopna snést maximální zátěž odpovídající jmenovitému příkonu zařízení, uvedenému v tabulce s technickými údaji

(viz vedle);

• hodnota napájecího napětí odpovídá údajům uvedeným v tabulce s technickými údaji (viz vedle);

• je zásuvka kompatibilní se zástrčkou pračky. V opačném případě je třeba vyměnit zásuvku nebo zástrčku.

! Pračka nesmí být umístěna venku – pod širým nebem, a to ani v případě, že by se jednalo o místo chráněné před nepřízní počasí, protože je velmi nebezpečné vystavit ji působení deště a bouří.

! Nepoužívejte prodlužovací kabely a rozvodky. ! Kabel nesmí být ohnutý ani stlačený. ! Výměna kabelu musí být svěřena výhradně

autorizovanému technickému personálu. Upozornění! Výrobce neponese žádnou odpovědnost za následky nerespektování uvedených předpisů.

První prací cyklus

Po instalaci zařízení je třeba ještě předtím, než je použijete na praní prádla, provést jeden zkušební cyklus s pracím prostředkem a bez náplně prádla nastavením pracího programu 2.

Technické údaje

Model IWE 71282

šířka 59,5 cm

Rozměry

Kapacita od 1 do 7 kg

Napájení

Připojení k rozvodu vody

Rychlost odstřeďování

Kontrolní programy podle směrnic 1061/2010 a 1015/2010

výška 85 cm hloubka 53,5 cm

Viz štítek s technickými údaji, aplikovaný na zařízení.

maximální tlak 1 MPa (10 bar) minimální tlak

0.05 MPa (0.5 bar) kapacita bubnu 52 litrů

až do 1200 otáček za minutu

program 3; standardní program pro bavlnu pro praní při 60°C. program 4; standardní program pro bavlnu pro praní při 40°C.

Toto zařízení odpovídá následujícím normám Evropské unie:

- 2004/108/CE (Elektromagnetická kompatibilita)

- 2006/95/CE (Nízké napětí)

- 2012/19/EU

! Po denitivní instalaci pračky musí zásuvka

zůstat snadno přístupná.

Page 4

Údržba a péče

Uzavření přívodu vody a vypnutí elektrického napájení

• Po každém praní uzavřete přívod vody. Tímto způsobem dochází k omezení opotřebení pračky a ke snížení nebezpečí úniku vody.

• Před zahájením čištění pračky a během operací údržby vytáhněte zástrčku napájecího kabelu z elektrické zásuvky.

Čištění pračky

Vnější části a části z gumy se mohou čistit hadrem navlhčeným ve vlažné vodě a saponátu. Nepoužívejte rozpouštědla ani abrazivní látky.

Čištění dávkovače pracích prostředků

Vytáhněte dávkovač jeho nadzvednutím a vytažením směrem ven (viz obrázek). Umyjte jej pod proudem vody; tento druh vyčištění je třeba provádět pravidelně.

2. Odšroubujte víko jeho otáčením proti směru hodinových ručiček (viz obrázek): vytečení malého množství vody je zcela běžným jevem;

3. dokonale vyčistěte vnitřek;

4. zašroubujte zpět víko;

5. namontujte zpět panel, přičemž se před jeho přisunutím k zařízení ujistěte, že došlo ke správnému zachycení háčků do příslušných podélných otvorů.

Kontrola přítokové hadice na vodu

Stav přítokové hadice je třeba zkontrolovat alespoň jednou ročně. Jsou-li na ní viditelné praskliny nebo trhliny, je třeba ji vyměnit: silný tlak působící na hadici během pracího cyklu by mohl způsobit její náhlé roztržení.

! Nikdy nepoužívejte již použité hadice.

Péče o dvířka a buben

• Dvířka ponechte pokaždé pootevřená, aby se zabránilo tvorbě nepříjemných zápachů.

Čištění čerpadla

Součástí pračky je samočisticí čerpadlo, které nevyžaduje údržbu. Může se však stát, že se v jeho vstupní části, určené k jeho ochraně a nacházející se v jeho spodní části, zachytí drobné předměty (mince, knoíky). ! Ujistěte se, že byl prací cyklus ukončen, a vytáhněte zástrčku ze zásuvky.

Přístup ke vstupní části čerpadla:

1. pomocí šroubováku odstraňte krycí panel nacházející se v přední části pračky (viz obrázek);

Page 5

Opatření a rady

! Pračka byla navržena a vyrobena v souladu s platnými

mezinárodními bezpečnostním předpisy. Tato upozornění jsou uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst.

Základní bezpečnostní pokyny

• Toto zařízení bylo navrženo výhradně pro použití v domácnosti.

• Toto zařízení mohou používat děti od 8

let a osoby se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osoby s nedostatečnými zkušenostmi a znalostmi, když se nacházejí pod náležitým dohledem nebo když byly náležitě vyškoleny ohledně bezpečného použití zařízení a uvědomují si související nebezpečí. Děti si nesmí hrát se zařízením. Děti nesmí provádět operace údržby a čištění bez dohledu.

• Pračku mohou používat pouze dospělé osoby podle pokynů uvedených v tomto návodu.

• Nedotýkejte se zařízení bosí nebo v případě, že máte mokré ruce či nohy.

• Nevytahujte zástrčku ze zásuvky tahem za kabel, ale uchopením za zástrčku.

• Neotvírejte dávkovač pracích prostředků během činnosti zařízení.

• Nedotýkejte se odčerpávané vody, protože může mít velmi vysokou teplotu.

• Nepokoušejte se o násilné otevření dvířek: mohlo by dojít k poškození bezpečnostního uzávěru, který zabraňuje náhodnému otevření.

• Při výskytu poruchy se v žádném případě nepokoušejte o opravu vnitřních částí zařízení.

• Vždy mějte pod kontrolou děti a zabraňte tomu, aby se přibližovaly k zařízení během pracího cyklu.

• Během pracího cyklu mají dvířka tendenci ohřát se.

• V případě potřeby přemísťujte pračku ve dvou nebo ve třech a věnujte celé operaci maximální pozornost. Nikdy se nepokoušejte zařízení přemísťovat sami, je totiž velmi těžké.

• Před zahájením vkládání prádla zkontrolujte, zda je buben prázdný.

prostředí. Symbol “přeškrtnuté popelnice” na výrobku vás upozorňuje na povinnost odevzdat zařízení po skončení jeho životnosti do odděleného sběru.

Spotřebitelé by měli kontaktovat příslušné místní úřady

nebo svého prodejce ohledně informací týkajících se správné likvidace starého zařízení.

Manuální otevření dvířek

V případě, že není možné otevřít dvířka s průzorem z důvodu výpadku elektrické energie a hodláte pověsit prádlo, postupujte následovně:

1. vytáhněte zástrčku ze zásuvky elektrické sítě.

2. Zkontrolujte, zda je hladina vody uvnitř zařízení nižší, než je úroveň otevření dvířek; v opačném případě vypusťte přebytečnou vodu vypouštěcí hadicí a zachyťte ji do vědra, jak je znázorněno na obrázku.

3. pomocí šroubováku odstraňte krycí panel nacházející se v přední části pračky (viz obrázek).

Likvidace

• Likvidace obalových materiálů: při jejich odstranění postupujte v souladu s místním předpisy a dbejte na možnou recyklaci.

• Evropská směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních stanovuje, že staré domácí elektrické spotřebiče nesmí být odkládány do běžného netříděného domovního odpadu. Staré spotřebiče musí být odevzdány do odděleného sběru, a to za účelem recyklace a optimálního využití materiálů, které obsahují, a z důvodu předcházení negativním dopadům na lidské zdraví a životní

4. s použitím jazýčku označeného na obrázku potáhněte směrem ven z dorazu plastové táhlo až do jeho uvolnění; následně jej potáhněte směrem dolů a současně otevřete dvířka.

5. namontujte zpět panel, přičemž se před jeho přisunutím k zařízení ujistěte, že došlo ke správnému zachycení háčků do příslušných podélných otvorů.

Page 6

Popis pračky

Ovládací panel

Dávkovač pracích prostředků

Tlačítko

ON/OFF

Otočný ovladač

PROGRAMŮ

Tlačítko

TEPLOTY

Tlačítko

ODSTŘEĎOVÁNÍ

FUNKČNÍ

tlačítka s kontrolkami

Displej

Tlačítko

ODLOŽENÉHO STARTU

Tlačítko s kontrolkou

START/PAUSE

Dávkovač pracích prostředků: slouží k dávkování pracích prostředků a přídavných prostředků (viz „Prací prostředky a prádlo“).

Tlačítko ON/OFF : zapněte nebo vypněte pračku krátkým stisknutím tlačítka. Kontrolka START/PAUSE pomalu blikající zeleným světlem poukazuje na to, že je stroj zapnutý. Za účelem vypnutí pračky během praní je třeba držet tlačítko stisknuté déle, přibližně 2 sek.; krátké nebo náhodné stisknutí neumožní vypnutí pračky. Vypnutí zařízení během praní způsobí zrušení probíhajícího pracího programu.

Otočný ovladač PROGRAMŮ: slouží k nastavení požadovaného programu (viz “Tabulka pracích

programů”).

FUNKČNÍ tlačítka s kontrolkami: slouží k volbě jednotlivých dostupných funkcí. Kontrolka zvolené funkce zůstane rozsvícena.

Tlačítko ODSTŘEĎOVÁNÍ : stiskněte za účelem snížení nebo úplného vyloučení odstřeďování - hodnota bude uvedena na displeji.

Tlačítko ODLOŽENÉHO STARTU : stiskněte za účelem nastavení odloženého startu zvoleného programu. Doba, o kterou bude start odložen, bude zobrazena na displeji.

Tlačítko s kontrolkou START/PAUSE: když zelená kontrolka začne pomalu blikat, stiskněte toto tlačítko pro zahájení praní. Po zahájení cyklu se kontrolka rozsvítí stálým světlem. Přejete-li si přerušit praní, opětovně stiskněte tlačítko; kontrolka bude blikat oranžovým světlem. Když symbol není rozsvícen, je možné otevřít dvířka. Za účelem opětovného zahájení cyklu z místa, v němž byl přerušen, opětovně stiskněte tlačítko.

Pohotovostní režim

Za účelem shody s novými předpisy souvisejícími s energetickou úsporou je tato pračka vybavena systémem automatického vypnutí (přechodu do pohotovostního režimu – standby), který je aktivován po uplynutí přibližně 30 minut, když se pračka nepoužívá. Krátce stiskněte tlačítko ON/OFF a vyčkejte na obnovení činnosti zařízení.

Tlačítko TEPLOTY : Stiskněte za účelem snížení nebo úplného vyloučení teploty; hodnota bude uvedena na displeji.

Page 7

Displej

Displej slouží k naprogramování zařízení a poskytuje četné informace.

V části A je zobrazována doba trvání různých programů, které jsou k dispozici, a po zahájení cyklu i zbývající doby do jeho ukončení; v případě nastavení ODLOŽENÉHO STARTU bude zobrazena doba chybějící do zahájení zvoleného programu. Kromě toho budou při stisknutí příslušného tlačítka zobrazeny maximální hodnoty „odstřeďování“ a „teploty“, kterých stroj může dosáhnout v závislosti na nastaveném programu.

V části B jsou zobrazovány „fáze praní“, které jsou součástí zvoleného cyklu, a po zahájení programu také probíhající „fáze praní“:

Praní

Máchání Odstřeďování Odčerpání vody

V části C se nacházejí, v pořadí shora dolů, ikony týkající se „teploty“ , „Odloženého startu“ a „odstřeďování“ : Rozsvícený symbol poukazuje na to, že na displeji je zobrazena hodnota nastavené „teploty“. Rozsvícený symbol poukazuje na to, že byl nastaven „Odloženého startu“. Rozsvícený symbol poukazuje na to, že na displeji je zobrazena hodnota nastaveného „odstřeďování“.

Symbol Zablokovaných dvířek Rozsvícený symbol poukazuje na zajištení dvírek. Aby se predešlo poškození, pred otevrením dvírek je treba vyckat na zhasnutí uvedeného symbolu. Za účelem otevření dvířek v průběhu pracího cyklu stiskněte tlačítko START/PAUSE; když bude symbol ZABLOKOVANÝCH DVÍŘEK zhasnutý, bude možné otevřít dvířka.

Page 8

Jak provést prací cyklus

1. ZAPNUTÍ ZAŘÍZENÍ. Stiskněte tlačítko ; kontrolka

START/PAUSE bude pomalu blikat zelenou barvou.

2. NAPLŇTE PRAČKU PRÁDLEM. Otevřete dvířka.

Naplňte pračku prádlem a dbejte přitom, aby nedošlo k překročení množství náplně, uvedeného v tabulce programů na následující straně.

3. DÁVKOVÁNÍ PRACÍHO PROSTŘEDKU. Vytáhněte

dávkovač pracích prostředků a naplňte prací prostředek do příslušných přihrádek způsobem vysvětleným v části „Prací prostředky a prádlo“.

4. ZAVŘETE DVÍŘKA.

5. ZVOLTE PRACÍ PROGRAM. Otočným ovladačem

PROGRAMŮ nastavte požadovaný prací program; ke zvolenému programu je přiřazena teplota a rychlost odstřeďování, které se dají měnit. Na displeji bude zobrazena doba trvání cyklu.

6. PROVEĎTE UŽIVATELSKÁ NASTAVENÍ PRACÍHO

CYKLU. Použijte příslušná tlačítka:

Změňte teplotu a/nebo odstřeďování. Zařízení

automaticky zvolí teplotu a maximální rychlost odstřeďování přednastavené pro zvolený program; tyto hodnoty se nesmí zvyšovat. Stisknutím tlačítka

je možné postupně snížit teplotu až po praní ve studené vodě „OFF“. Stisknutím tlačítka je možné postupně snížit rychlost odstřeďování až po jeho úplné vyloučení „OFF“. Další stisknutí tlačítek obnoví nastavení maximálních přednastavených hodnot.

7. SPUSŤTE PROGRAM. Stiskněte tlačítko START/

PAUSE. Příslušná kontrolka se rozsvítí stálým zeleným světlem a dojde k zablokování dvířek (rozsvícený symbol

ZABLOKOVANÝCH DVÍŘEK ). Za účelem změny programu během probíhajícího cyklu přerušte činnost pračky stiknutím tlačítka START/PAUSE (kontrolka START/PAUSE bude pomalu blikat oranžovým světlem); zvolte požadovaný cyklus a opětovně stiskněte tlačítko START/PAUSE.

Za účelem otevření dvířek v průběhu pracího cyklu

stiskněte tlačítko START/PAUSE; když bude symbol ZABLOKOVANÝCH DVÍŘEK zhasnutý, bude možné

otevřít dvířka. Opětovným stisknutím tlačítka START/ PAUSE znovu uveďte do činnosti prací program z bodu, ve kterém byl přerušen.

8. UKONČENÍ PROGRAMU. Bude oznámeno zobrazením nápisu „END“ na displeji. Po zhasnutí symbolu ZABLOKOVANÝCH DVÍŘEK bude možné otevřít dvířka. Otevřete dvířka, vyložte prádlo a vypněte zařízení.

! Přejete-li si zrušit již zahájený cyklus, znovu dlouze

stiskněte tlačítko . Cyklus bude přerušen a dojde k automatickému vypnutí zařízení.

Nastavte odložený start.

Pro nastavení odloženého startu zvoleného programu stiskněte příslušné tlačítko až do dosažení požadované doby odložení. Po zvolení této volitelné funkce se zobrazí symbol . Zrušení odloženého startu se provádí stisknutím tlačítka až do zobrazení

nápisu OFF.

Změňte vlastnosti cyklu.

• Stiskněte tlačítka aktivace funkce; dojde k rozsvícení odpovídající kontrolky tlačítka.

• Opětovným stisknutím můžete zvolenou funkci zrušit; příslušná kontrola zhasne.

! V případě, že zvolená funkce není kompatibilní

s nastaveným pracím programem, příslušná kontrolka začne blikat a funkce nebude aktivována.

! V případě, že zvolená funkce není kompatibilní

s jinou předem zvolenou funkcí, kontrolka první funkce bude blikat a bude aktivována pouze druhá, přičemž

kontrolka zvolené funkce se rozsvítí stálým světlem.

! Funkce mohou změnit doporučenou náplň a/nebo

dobu trvání cyklu.

Page 9

Programy a funkce

Tabulka programů

Prací pro-

Max. rychlost

(otáèky za minutu)

støedky

Praní

Pøedpraní

  

 

         

      

   

 

Zbytková

Aviváz

3,5 44 0,93 47 115’ 3,5 44 0,57 46 100’

1,5 - - - 70’

3,5 - - - 75’

- 2 - - - 60’

2,5 - - - 85’ 2,5 - - - 60’

Max. 2

páry.



vlhkost %

Max. náplò (kg)

7 53 2,21 78 170’ 7 53 2,16 72 160’

7 53 1,10 52,5 190’

7 53 1,09 92 185’ 7 53 0,66 54 90’

7 - - - 170’

1 - - - 55’

- - - 60’

7 - - - 36‘

Celkové

Spotøeba

energie kWh

mnoství vody lt

Popis programu

Programy

Programy pro kazdodenní praní (Daily) Bavlna + pøedpraní: mimoøádnì zneèištìné bílé prádlo.

Bavlna: mimoøádnì zneèištìné bílé prádlo.

Standardní program pro bavlnu pro praní při 60°C (1): silnì zneèištìné bílé a barevné prádlo z odolných tkanin.

Standardní program pro bavlnu pro praní při 40°C (2): silnì zneèištìné bílé a barevné choulostivé prádlo.

Barevná bavlna: málo zneèištìné bílé a barevné choulostivé prádlo.

Syntetika: velmi zneèištìné barevné prádlo z odolných tkanin.

Syntetika (3): èásteèné zneèištìné barevné prádlo z odolných tkanin.

Standardní program pro bavlnu pro praní při 20°C: silnì zneèištìné bílé a barevné choulostivé prádlo.

Speciální programy (Special) Vlna: pro vlnu, kašmír atd.

Hedvábí/Záclony: pro prádlo z hedvábí, viskózy, spodní prádlo.

Jeans

Outwear

Sport Sport Intensive

Sport Light

Sport Shoes

Dílèí programy

Máchání

Odstøeïování + Odèerpání vody

Doba trvání cyklu uvedená na displeji nebo v návodu představuje odhad vypočítaný na základě standardních podmínek. Skutečná doba se může měnit v závislosti na četných faktorech, jako je např. teplota a tlak vody na vstupu, teplota prostředí, množství pracího prostředku, množství a druh náplně, vyvážení náplně a zvolené volitelné funkce.

1) Kontrolní program podle normy 1061/2010: nastavte program 3 s teplotou 60°C.

Tento cyklus je vhodný pro praní běžně znečištěné bavlny a jedná se o nejúčinnější cyklus z hlediska kombinované spotřeby energie a vody určený pro prádlo, které lze prát při teplotě do 60 °C. Skutečná teplota praní se může lišit od uvedené.

2) Kontrolní program podle normy 1061/2010: nastavte program 4 s teplotou 40°C.

Tento cyklus je vhodný pro praní běžně znečištěné bavlny a jedná se o nejúčinnější cyklus z hlediska kombinované spotřeby energie a vody určený pro prádlo, které lze prát při teplotě do 40°C. Skutečná teplota praní se může lišit od uvedené.

Pro všechny Kontrolní ústavy:

2) Dlouhý program na praní bavlny: nastavte program 4 s teplotou 40°C.

3) Syntetický program spolu: nastavte program 6 s teplotou 40°C.

Max.

teplota

(°C)

90° 1200 90° 1200 -

60° 1200 -

40° 1200 40° 1200 60° 800 40° 800 20° 1200 -

40° 800 30° 0 40° 800 30° 400 -

30° 600 30° 600 -

30° 600 -

- 1200 - -

- 1200 - - - 7 - - - 16‘

Cycle duration

Funkce praní

Volbou této volitelné funkce se bude mechanický pohon, teplota a voda optimalizovat pro sníženou náplň mírně znečistěné bavlny a syntetických materiálů “Tabulka pracích programů”. Při použití “ ” můžete pracovat s kratšími dobami a ušetřit vodu a energii. Doporučuje se používat dávku tekutého pracího prostředku vhodnou pro naplněné množství. ! Tato funkce není použitelná u programů 1, 2, 7, 8, 9, 10, 11, 12, 13, 14, , .

Funkce přispívá k energetické úspoře tím, že neohřívá vodu použitou pro praní prádla – jedná se o výhodu pro životní prostředí i pro účet za elektrickou energii. Zesílený účinek a optimalizovaná spotřeba vody vskutku zaručují optimální výsledky během stejné průměrné doby odpovídající standardnímu cyklu. Pro dosažení lepších výsledků praní se doporučuje použít tekutý prací prostředek. ! Tato funkce není použitelná u programů 1, 7, 8, 9, 12, 13, 14, , .

Extra máchání

Volbou této volitelné funkce se zvýši účinnost máchání a zajistí se maximální stupeň odstranění pracího prostředku. Je užitečná zejména pro mimořádně citlivé pokožky. ! Tato funkce není použitelná u programů .

Snadné žehlení

Volbou této funkce budou praní a odstřeďování náležitě změněny za účelem snížení tvorby záhybů. Na konci cyklu pračka provede pomalá otáčení bubnu; Kontrolka volitelné funkce SNADNÉ ŽEHLENÍ a kontrolka START/ PAUSE bude blikat (první zelená, druhá oranžová). K ukončení cyklu je třeba stisknout tlačítko START/PAUSE nebo tlačítko SNADNÉ ŽEHLENÍ. V programu 9,11 zařízení ukončí cyklus s prádlem namočeným ve vodě a blikající kontrolka funkce SNADNÉ ŽEHLENÍ a kontrolka START/PAUSE budou blikat. Za účelem odčerpání vody a vyložení prádla je třeba stisknout tlačítko START/PAUSE nebo tlačítko SNADNÉ ŽEHLENÍ.

! Tato funkce není použitelná u programů 8, 12, 13, 14,

, .

Page 10

Prací prostředky a prádlo

Dávkovač pracích prostředků

Dobrý výsledek praní závisí také na správném dávkování pracího prostředku: použití jeho nadměrného množství snižuje efektivitu praní a napomáhá tvorbě vodního kamene na vnitřních částech pračky a zvyšuje znečištění životního prostředí.

! Nepoužívejte prací prostředky určené pro ruční praní,

protože způsobují tvorbu nadměrného množství pěny.

! Pro předpírku a praní při teplotě vyšší než 60 °C

používejte práškové prací prostředky pro bílé bavlněné prádlo.

! Dodržujte pokyny uvedené na obalu pracího prostředku.

Při vytahování dávkovače pracích prostředků a při jeho plnění pracími nebo přídavnými prostředky postupujte následovně.

přihrádka 1: Prací prostředek (práškový) pro předpírku přihrádka 2: Prací prostředek (v prášku nebo tekutý)

Tekutý prací prostředek se nalévá teprve těsně před zahájením pracího cyklu.

přihrádka 3: Přídavné prostředky (aviváž atd.)

Aviváž nesmí vytékat z mřížky.

Příprava prádla

• Roztřiďte prádlo podle:

- druhu tkaniny / symbolu na visačce.

- barvy: oddělte barevné prádlo od bílého.

• Vyprázdněte kapsy a zkontrolujte knoíky.

• Nepřekračujte hodnoty povolené náplně, uvedené v „Tabulka programů“, vztahující se na hmotnost suchého prádla.

Kolik váží prádlo?

1 prostěradlo 400-500 g 1 povlak na polštář 150-200 g 1 ubrus 400-500 g 1 župan 900-1.200 g 1 ručník 150-250 gSpeciální programy

Hedvábí: použijte příslušný program 9 pro praní všeho prádla z hedvábí. Doporučujeme použití pracího prostředku pro choulostivé prádlo. Záclony: přehnout je a uložit dovnitř povlaku na polštář anebo do sáčku ze síťoviny. Použijte program 9. Jeans: převraťte prádlo naruby a použijte tekutý prací prostředek. Použijte program 10. Outwear (program 11) byl navržen pro praní hydrofobních látek a větrovek (např. z goretexu, polyesteru, nylonu); pro dosažení optimálních výsledků použijte tekutý prací prostředek a dávku vhodnou pro poloviční náplň; předběžně ošetřete manžety, límce a skvrny; nepoužívejte aviváž ani prací prostředky s aviváží.

S použitím tohoto programu nelze prát péřové větrovky.

Sport Intensive (program 12) byl navržen pro velmi znečištěné látky sportovního oblečení (teplákové soupravy, šortky apod.); pro dosažení optimálních výsledků se doporučuje nepřekračovat maximální náplň uvedenou v “Tabulka pracích programů”. Sport Light (program 13) byl navržen pro mírně znečištěné látky sportovního oblečení (teplákové soupravy, šortky apod.); pro dosažení optimálních výsledků se doporučuje nepřekračovat maximální náplň uvedenou v “Tabulka pracích programů”. Doporučuje se použít tekutý prací prostředek a použít dávku vhodnou pro poloviční náplň. Sport Shoes (program 14) byl navržen pro praní sportovní obuvi; pro dosažení optimálních výsledků neperte více než 2 páry najednou.

Systém automatického vyvážení náplně

Před každým odstřeďováním buben provede otáčení rychlostí lehce převyšující rychlost praní, aby se odstranily vibrace a aby se náplň rovnoměrně rozložila. V případě, že po několikanásobných pokusech o vyvážení prádlo ještě nebude správně vyváženo, zařízení provede odstřeďování nižší rychlostí, než je přednastavená rychlost. Za přítomnosti nadměrného nevyvážení pračka provede namísto odstřeďování vyvážení. Za účelem dosažení rovnoměrnějšího rozložení náplně a jejího správného vyvážení se doporučuje míchat velké a malé kusy prádla.

Speciální programy

Standardní program pro bavlnu pro praní při 20°C

(program 7) ideální pro náplně ze znečištěné bavlny. Dobrá výkonnost i za studena, srovnatelná s praním při 40 °C, je zaručena mechanickým působením, které je založeno na změně rychlosti v krátkých nebo dlouhých intervalech. Vlna: S programem 8 je možné prát v pračce všechny druhy vlněného prádla, také ty, které jsou označené visačkou „prát pouze v ruce“ . Pro dosažení optimálních výsledků používejte specický prací prostředek a nepřekračujte 1,5 kg prádla.

Page 11

Poruchy a způsob jejich odstranění

Může se stát, že pračka nebude fungovat. Dříve, než zatelefonujete na Servisní službu (viz „Servisní služba“), zkontrolujte, zda se nejedná o problém, který lze snadno vyřešit s pomocí následujícího seznamu.

Poruchy:

Pračku nelze zapnout.

Nedochází k zahájení pracího cyklu.

Pračka nenapouští vodu (Na displeji se zobrazí blikající nápis „H2O“).

Dochází k nepřetržitému napouštění a odčerpávání vody.

Možné příčiny / Způsob jejich odstranění:

• Zástrčka není zasunuta v zásuvce nebo není zasunuta natolik, aby došlo ke spojení kontaktů.

• V celém domě je vypnutý proud.

• Nejsou řádně zavřená dvířka.

• Nebylo stisknuto tlačítko ON/OFF.

• Nebylo stisknuto tlačítko START/PAUSE.

• Nebyl otevřen kohout přívodu vody.

• Byl nastaven odložený start (viz „Jak provést prací cyklus“).

• Přívodní hadice není připojena k vodovodnímu kohoutu.

• Hadice je příliš ohnutá.

• Nebyl otevřen kohout přívodu vody.

• V celém domě je uzavřený přívod vody.

• V rozvodu vody není dostatečný tlak.

• Nebylo stisknuto tlačítko START/PAUSE.

• Vypouštěcí hadice se nachází mimo určené rozmezí od 65 do 100 cm nad zemí (viz „Instalace“).

• Koncová část vypouštěcí hadice je ponořena ve vodě (viz „Instalace“).

• Odpad ve stěně není vybaven odvzdušňovacím otvorem.

Když ani po uvedených kontrolách nedojde k odstranění problému, uzavřete přívod vody, vypněte pračku a přivolejte Servisní službu. V případě, že se byt nachází na jednom z nejvyšších poschodí, je možné, že dochází k sifonovému efektu, jehož následkem pračka nepřetržitě napouští a odčerpává vodu. Pro odstranění uvedeného efektu jsou v prodeji běžně dostupné speciální protisifonové ventily.

Nedochází k vyčerpání vody nebo k odstřeďování.

Během odstřeďování je možné pozorovat silné vibrace pračky.

Dochází k úniku vody z pračky.

Kontrolky „volitelné funkce“ a kontrolka „start/pause“ blikají a na disleji je zobrazen kód poruchy (např.: F-01, F-..).

Dochází k tvorbě nadměrného množství pěny.

• Odčerpání vody netvoří součást nastaveného programu: u některých programů je třeba jej aktivovat manuálně (viz „Programy a funkce“).

• Je aktivní funkce SNADNÉ ŽEHLENÍ: na dokončení programu stiskněte tlačítko START/PAUSE („Programy a funkce”).

• Vypouštěcí hadice je ohnutá (viz „Instalace“).

• Odpadové potrubí je ucpáno.

• Během instalace nebyl buben odjištěn předepsaným způsobem (viz „Instalace“).

• Pračka není dokonale vyrovnána do vodorovné polohy (viz „Instalace“).

• Pračka je stlačena mezi nábytkem a stěnou (viz „Instalace“).

• Přítoková hadice není správně zašroubována (viz „Instalace“).

• Dávkovač pracích prostředků je ucpán (způsob jeho vyčištění je uveden v části „Údržba a péče“).

• Vypouštěcí hadice není upevněna předepsaným způsobem (viz „Instalace“).

• Vypněte zařízení a vytáhněte zástrčku ze zásuvky, vyčkejte přibližně 1 minutu a opětovně jej zapněte.

Když porucha přetrvává, obraťte se na Servisní službu.

• Použitý prací prostředek není vhodný pro použití v automatické pračce (musí obsahovat označení „pro praní v pračce“, „pro ruční praní nebo pro praní v pračce“ nebo podobné označení).

• Bylo použito jeho nadměrné množství.

Page 12

Servisní služba

Před přivoláním Servisní služby:

• Zkontrolujte, zda nejste schopni poruchu odstranit sami (viz „Poruchy a způsob jejich odstranění“);

• Opětovně uveďte do chodu prací program, abyste ověřili, zda byla porucha odstraněna;

• V opačném případě se obraťte na Centrum servisní služby na telefonním čísle uvedeném na záručním listu.

! Nikdy se neobracejte s žádostí o pomoc na techniky, kteří nejsou k výkonu této činnosti oprávněni.

Při hlášení poruchy uveďte:

• druh poruchy;

• model zařízení (Mod.);

• výrobní číslo (S/N). Tyto informace jsou uvedeny na štítku aplikovaném na zadní částí pračky a v její přední části, dostupné po otevření dvířek.

Page 13

Használati utasítás

MOSÓGÉP

Magyar

IWE 71282

Összefoglalás

Üzembe helyezés, 14–15

Kicsomagolás és vízszintbe állítás Víz- és elektromos csatlakozás Első mosási ciklus Műszaki adatok

Karbantartás és ápolás, 16

A víz elzárása és az elektromos áram kikapcsolása A mosógép tisztítása A mosószer-adagoló ók tisztítása Az ajtó és a forgódob ápolása A szivattyú tisztítása A vízbevezető cső ellenőrzése

Óvintézkedések és tanácsok, 17

Általános biztonság Hulladékelhelyezés Az ajtó kézi nyitása

A mosógép leírása, 18-19

Kezelőpanel Kijelző

A mosási ciklusok végrehajtása, 20

Programok és funkciók, 21

Programtáblázat Mosási funkciók

Mosószerek és mosandók, 22

Mosószer-adagoló ók A mosandó ruhák előkészítése Különleges programok A bepakolt ruhák kiegyensúlyozására szolgáló rendszer

Rendellenességek és elhárításuk, 23

Szerviz, 24

Page 14

Üzembe helyezés

! Fontos, hogy megőrizze ezt a kézikönyvet, hogy mindig kéznél legyen. Ha a mosógépet eladná, átadná vagy másnál helyezné el, gondoskodjon arról, hogy e kézikönyv a mosógéppel együtt maradjon, hogy az új tulajdonos is megismerhesse a készülék funkcióit és az ezekre vonatkozó gyelmeztetéseket. ! Figyelmesen olvassa el az utasításokat: fontos információkat tartalmaznak az üzembe helyezésről, a használatról és a biztonságról.

Kicsomagolás és vízszintbe állítás

Kicsomagolás

1. Csomagolja ki a mosógépet.

2. Ellenőrizze, hogy a mosógép nem sérült-e meg a szállítás során. Ha a gépen sérülést talál, ne csatlakoztassa, és forduljon a viszonteladóhoz.

3. Csavarozza ki a gép hátsó részén található, a szállításhoz szükséges 4 védőcsavart, és távolítsa el a gumibakot (lásd ábra).

A pontos vízszintezés biztosítja a gép stabilitását, így az a működés során nem fog rezegni, zajt okozni, illetve elmozdulni. Szőnyegpadló vagy szőnyeg esetén a lábakat úgy állítsa be, hogy a mosógép alatt elegendő hely maradjon a szellőzésre.

Víz- és elektromos csatlakozás

Vízbevezető cső csatlakoztatása

1. A vízbevezető cső csatlakoztatásához csavarozza fel a csövet egy 3/4”os külső menettel rendelkező hidegvíz csapra (lásd ábra). A csatlakoztatás előtt eressze meg a csapot addig, amíg a víz teljesen átlátszóvá

nem válik.

2. A vízbevezető cső csatlakoztatásához csavarozza a csövet a mosógép hátoldalán jobbra fent található vízbemeneti csonkra (lásd ábra)!

4. Zárja le a furatokat a mellékelt műanyag dugókkal.

5. Minden darabot őrizzen meg: ha a mosógépet szállítani kell, előtte ezeket vissza kell szerelni.

! A csomagolóanyag nem gyermekjáték!

Vízszintbe állítás

1. A mosógépet sík és kemény padlóra állítsa, úgy, hogy ne érjen falhoz, bútorhoz vagy máshoz.

2. Ha a padló nem tökéletesen vízszintes, azt az első lábak be-, illetve kicsavarásával kompenzálhatja (lásd ábra). A gép felső burkolatán mért dőlés nem haladhatja meg a 2°-ot.

3. Ügyeljen arra, hogy a csövön ne legyen törés vagy szűkület!

! A csap víznyomásának a műszaki adatok táblázatában szereplő határértékek között kell lennie (lásd a szemben lévő oldalt).

! Amennyiben a vízbevezető cső nem elég hosszú, forduljon szaküzlethez vagy engedéllyel rendelkező szakemberhez.

! Soha ne használjon korábban már használt csöveket.

! Használja a készülékhez mellékelteket.

Page 15

A leeresztőcső csatlakoztatása

65 - 100 cm

Csatlakoztassa a leeresztőcsövet a lefolyóhoz vagy a padlótól 65 és 100 cm közötti magasságban lévő fali szifonhoz anélkül, hogy megtörné;

illetve akassza a mosdó vagy a kád szélére úgy, hogy a mellékelt csővezető ívet a csaphoz erősíti (lásd ábra). A leeresztőcső szabad végének nem szabad vízbe merülnie.

! Ne használjon hosszabbítót vagy elosztót. ! A kábel ne legyen se megtörve, se összen-

yomva. ! A tápkábelt csak engedéllyel rendelkező

szakember cserélheti. Figyelem! A fenti előírások gyelmen kívül

hagyása esetén a gyártó elhárít minden felelősséget.

Első mosási ciklus

Üzembe helyezés után – mielőtt a mosógépet használni kezdené – mosószerrel, mosandó ruha nélkül futtassa le az 2-es mosási programot.

Mûszaki adatok

Modell

 

! Toldások használata nem javasolt. Amennyiben feltétlenül szükséges, a toldás átmérője egyezzen meg az eredeti csőével és semmiképpen se legyen 150 cm-nél hosszabb.

Elektromos csatlakoztatás

Mielőtt a csatlakozódugót az aljzatba dugná, bizonyosodjon meg arról, hogy:

• az aljzat földelése megfelel a törvény által előírtnak;

• az aljzat képes elviselni a készülék műszaki adatait tartalmazó táblázatban megadott maximális teljesítményfelvételt (lásd szemben);

• a hálózat feszültsége a műszaki adatokat tartalmazó táblázatban szereplő értékek közé esik (lásd szemben);

• az aljzat kompatibilis a mosógép csatlakozódugójával. Ellenkező esetben cserélje ki az aljzatot vagy a csatlakozódugót!

! A mosógép nem állítható fel nyílt téren, még akkor sem, ha tető van fölötte, mivel nagyon veszélyes, ha a gép esőnek vagy zivataroknak van kitéve.

! A csatlakozódugónak a mosógép üzembe helyezett állapotában is könnyen elérhető helyen kell lennie.

Méretek

Ruhatöltet:

Elektromos csatlakozás

Vízcsatlakozások

Centrifuga fordulatszám

Az 1061/2010 és 1015/2010 rendeletek szerinti vizsgálati programok.

        

  

        

               

 

3. program: normál 60°C-os pamutprogram.

4. program: normál 40°C-os pamutprogram.

                    

Page 16

Karbantartás és ápolás

A víz elzárása és az elektromos áram kikapcsolása

• Minden mosás után zárja el a vízcsapot. Így kíméli a mosógép vízrendszerét és megszünteti a vízszivárgás kockázatát.

• A mosógép tisztításakor, illetve karbantartásakor húzza ki a hálózati csatlakozódugót az aljzatból.

A mosógép tisztítása

A külső részeket és a gumirészeket langyos, szappanos vizes ronggyal tisztíthatja. Ne használjon oldószert vagy súrolószert!

A mosószer-adagoló ók tisztítása

A ók felemelésével és kifelé húzásával vegye ki a ókot (lásd ábra). Folyó víz alatt mossa ki! Ezt a tisztítást gyakran el kell végezni.

Az ajtó és a forgódob ápolása

• Az ajtót hagyja mindig résre nyitva, nehogy rossz szagok keletkezzenek.

2. Órairánnyal ellentétesen forgatva csavarja le a fedelet (lásd ábra). Természetes, hogy egy kevés víz kifolyik;

3. Gondosan tisztítsa ki az üreg belsejét;

4. Csavarja vissza a fedelet;

5. Szerelje vissza a panelt – mielőtt a gép felé nyomná, győződjön meg arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek.

A vízbevezető cső ellenőrzése

Évente legalább egyszer ellenőrizze a vízbevezető csövet. Ha repedezett vagy hasadozott, ki kell cserélni – a mosás során a nagy nyomás hirtelen szakadást okozhat.

! Soha ne használjon korábban már használt csöveket.

A szivattyú tisztítása

A mosógép öntisztító szivattyúval van felszerelve, melynek nincs szüksége tisztítási és karbantartási műveletekre. Előfordulhat azonban, hogy apró tárgyak (aprópénz, gomb) esnek a szivattyú alsó részén található szivattyúvédő előkamrába.

! Győződjön meg róla, hogy a mosóprogram véget ért, és húzza ki a hálózati csatlakozót.

Az előkamrához való hozzáférés érdekében tegye a következőket:

1. Egy csavarhúzó segítségével távolítsa el a burkolópanelt a készülék elejéről (lásd ábra);

Page 17

Óvintézkedések és tanácsok

! A mosógép a nemzetközi biztonsági szabványoknak

megfelelően lett tervezve és gyártva. Ezeket a gyelmeztetéseket biztonsági okokból írjuk le, kérjük, olvassa el őket gyelmesen!

Általános biztonság

• Ez a készüléket háztartási használatra lett tervezve.

• Ezt a készüléket a 8 éves kort betöltött gyermekek, valamint a testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek csak megfelelő felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják. A gyerekek nem játszhatnak a készülékkel. A karbantartási és tisztítási munkálatokat felügyelet nélkül hagyott gyerekek nem végezhetik.

• Ne érjen a géphez mezítláb, illetve vizes vagy nedves kézzel vagy lábbal!

• A csatlakozódugót az aljzatból ne a kábelnél, hanem a csatlakozónál fogva húzza ki!

• Működés közben ne nyissa ki a mosószer-adagoló ókot.

• Ne nyúljon a leeresztett vízbe, mert forró lehet!

• Semmiképpen ne feszegesse az ajtót: megsérülhet a véletlen nyitást megakadályozó biztonsági retesz.

• Hiba esetén semmiképpen se nyúljon a gép belső részeihez, és ne próbálja megjavítani!

• Mindig ügyeljen arra, hogy gyermekek ne mehessenek a működő gép közelébe.

• A mosás során az ajtó meleg lehet.

• Amennyiben a gépet át kell helyezni, az áthelyezést két vagy három személy végezze, maximális odagyeléssel. Soha ne próbálja egyedül elmozdítani, mert a készülék nagyon nehéz.

• A mosandó berakása előtt ellenőrizze, hogy a forgódob üres-e.

ge ezeket a termékeket szelektíven összegyűjteni.

A fogyasztóknak a helyi hatóságot vagy kereskedőt

kell felkeresniük a régi háztartási gépek helyes elhelyezését illetően.

Az ajtó kézi nyitása

Amennyiben ki akarja teregetni a mosott ruhaneműt, de áramhiány miatt nem tudja kinyitni a mosógép ajtaját, tegye a következőket:

1. Húzza ki a dugót a konnektorból.

2. Győződjön meg arról, hogy a készülékben maradt víz szintje az ajtószint alatt van – ellenkező esetben eressze le a fölösleges vizet a leeresztőcsövön keresztül egy vödörbe, ahogy azt az ábra is mutatja.

3. Egy csavarhúzó segítségével távolítsa el a burkolópanelt a mosógép elejéről (lásd ábra).

Hulladékelhelyezés

• A csomagolóanyag megsemmisítése: tartsa be a helyi előírásokat, így a csomagolás újrahasznosítható.

• Az elektromos készülékek megsemmisítéséről szóló európai direktíva 2012/19/EU előírja, hogy a régi háztartási gépeket nem szabad a normál nem szelektív hulladékgyűjtési folyamat során összegyűjteni. A régi gépeket szelektíven kell összegyűjteni, hogy optimalizálni lehessen a bennük lévő anyagok újrahasznosítását és csökkenteni lehessen az emberi egészségre és környezetre gyakorolt hatásukat. Az áthúzott “szemeteskuka” jele emlékezteti Önt arra, hogy kötelessé-

4. Az ábrán látható fülecske kihúzásával szabadítsa ki a műanyag húzókát; húzogassa lefelé, és ezzel egyidejűleg nyissa ki az ajtót.

5. Szerelje vissza a panelt – mielőtt a gép felé nyomná, győződjön meg arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek.

Page 18

A mosógép leírása

Kezelőpanel

ON/OFF gomb

Mosószer-adagoló ók

Mosószer-adagoló ók: a mosószerek és adalékanyagok

betöltésére szolgál (lásd „Mosószerek és mosandók”).

ON/OFF gomb : a készülék be-, vagy kikapcsolásához nyomja meg röviden ezt a gombot. Amennyiben az START/PAUSE lámpa zöld fénnyel lassan villog, a készülék be van kapcsolva. A mosógép mosás közben történő leállításához hosszan, kb. 2 másodpercig tartsa lenyomva a nyomógombot – a gomb rövid, vagy véletlen megnyomása nem kapcsolja le a készüléket. A mosógép mosás közben történő leállítása magát a mosás programot is törli. A kívánt programot újból be kell állítani.

PROGRAMOK tekerőgomb: a kívánt program beállítására szolgálnak (lásd „Programtáblázat”).

FUNKCIÓ jelzőlámpás gombok: a lehetséges funkciók kiválasztására szolgál. A kiválasztott funkció jelzőlámpája égve marad.

PROGRAMOK

tekerőgomb

HŐMÉRSÉKLET

gomb

CENTRIFUGÁLÁS

gomb

START/PAUSE jelzolámpás gomb: ha a zöld jelzőlámpa lassan villog, a mosás indításához nyomja meg ezt a gombot. A ciklus elindításával a jelzőlámpa állandó fénnyel kezd világítani. A mosás szüneteltetéséhez ismételten nyomja meg ezt a gombot; a jelzőlámpa narancssárga fénnyel kezd el villogni. Amennyiben a szimbólum nem világít, az ajtót ki lehet nyitni. A mosásnak a megszakítás időpontjától való folytatásához nyomja meg ismét ezt a gombot.

Készenléti üzemmód

Ez a mosógép - az energiatakarékosságra vonatkozó legújabb eloírásoknak megfeleloen - automatikus kikapcsolási (készenléti) rendszerrel van ellátva, mely a használat megadott 30 percnyi szüneteltetése esetén bekapcsol. Nyomja meg röviden a várjon, amíg a készülék újrabekapcsol.

FUNKCIÓ

jelzőlámpás gombok

Kijelző

START/PAUSE

jelzőlámpás gomb

KÉSLELTETETT INDÍTÁS

gomb

ON/OFF

gombot, és

CENTRIFUGÁLÁS gomb: a centrifugálás sebességének csökkentéséhez, vagy annak teljes kikapcsolásához nyomja meg ezt a gombot – az érték megjelenik a kijelzőn.

HŐMÉRSÉKLET gomb: a homérséklet csökkentéséhez vagy mellozéséhez nyomja meg ezt a gombot

- az érték megjelenik a kijelzon.

KÉSLELTETETT INDÍTÁS gomb: a kiválasztott program késleltetett elindításához nyomja meg ezt a gombot. A késleltetés értéke megjelenik a kijelzőn.

Page 19

Kijelző

A kijelző a készülék programozásához nyújt segítséget, és számos információt szolgáltat.

Az A feliratmezőben a rendelkezésre álló programok hossza, illetve elindított ciklus esetén a program végéig hátralévő maradékidő látható. KÉSLELTETETT INDÍTÁS beállítása esetén a kiválasztott program elindulásáig hátralévő időt jeleníti meg. Ezenkívül a vonatkozó gomb, a készülék automatikusan kijelzi az elindított programhoz tartozó legmagasabb homérsékletet és centrifugasebességet, vagy a legutóbb kiválasztottakat, amennyiben azok kompatíbilisek a kiválasztott programmal.

A B feliratmező a kiválasztott mosási program mosási fázisait, elindított program esetén pedig az éppen folyamatban lévő mosási fázist jeleníti meg.

Mosás

Öblítés Centrifugálás Szivattyűzás

A C feliratmezoben föntrol lefelé a “homérséklet” , a “KÉSLELTETETT INDÍTÁS” és a “centrifugálás” szimbólumai jelennek meg: A világító szimbólum azt jelzi, hogy a kijelzo a beállított homérsékletet mutatja. A világító szimbólum azt jelzi, hogy késleltetett indítás van beállítva. A világító szimbólum azt jelzi, hogy a kijelzo a beállított centrifugasebességet mutatja.

Ajtózár szimbólum A világító szimbólum azt jelöli, hogy az ajtó reteszelve van. A károk elkerülése érdekében az ajtó kinyitása elott meg kell várni, hogy a szimbólum kialudjon.

Az ajtó menet közbeni kinyitásához nyomja meg az START/PAUSE gombot – ha az AJTÓZÁR szimbólum kialudt, kinyithatja az ajtót.

Page 20

A mosási ciklusok végrehajtása

1. A KÉSZÜLÉK BEKAPCSOLÁSA. Nyomja meg a

gombot, az START/PAUSE lámpa pedig lassan, zöld fénnyel villogni kezd.

2. A MOSANDÓ RUHÁK BEPAKOLÁSA. Nyissa

ki az ajtót! Tegye be a mosandó ruhákat, ügyelve arra, hogy ne lépje túl a következő oldalon található programtáblázatban feltüntetett ruhatöltetmennyiséget.

3. A MOSÓSZER ADAGOLÁSA. Vegye ki a ókot, és a

„Mosószerek és mosandók” fejezetben leírtak szerint öntse a mosószert a megfelelő tégelybe.

4. CSUKJA BE AZ AJTÓT.

5. A PROGRAM KIVÁLASZTÁSA. A PROGRAMOK

tekerőgombbal állítsa be a kívánt programot. Mindegyik programhoz tartozik egy hőmérséklet és egy centrifugasebesség, melyek megváltoztatható értékek. A kijelzőn megjelenik a ciklusidő.

6. A MOSÁSI CIKLUS EGYÉNI BEÁLLÍTÁSAI.

Használja a megfelelő gombokat:

A hőmérséklet és/vagy a centrifugasebesség

megváltoztatása. A készülék automatikusan kijelzi az elindított programhoz tartozó legmagasabb homérsékletet és centrifugasebességet, vagy a legutóbb kiválasztottakat, amennyiben azok kompatíbilisek a kiválasztott programmal. Ezen értékek további növelése nem lehetséges. A gomb nyomogatásával a hőmérséklet fokozatosan csökkenthető egészen a hidegmosásig „OFF”. A

gomb nyomogatásával a centrifugasebesség fokozatosan csökkenthető egészen annak kikapcsolásáig „OFF”. A gomb legalsó értéken történő megnyomásával visszatérhet a maximális értékekhez.

! Ha a kiválasztott funkció egy korábban beállított

programmal nem kompatibilis, az elsőként kiválasztott funkció lámpája villogni kezd, és csak a második funkció lesz bekapcsolva, a bekapcsolt funkció

lámpája folyamatosan világít.

! A funkciók megváltoztathatják az ajánlott ruhatöltet-

mennyiséget és/vagy a ciklusidőt.

7. A PROGRAM INDÍTÁSA. Nyomja meg az START/

PAUSE gombot. A megfelelő jelzőlámpa állandó zöld fénnyel világítani kezd, és az ajtózár bekapcsol (az

AJTÓZÁR szimbólum világítani kezd). A program menet közben történő megváltoztatásához az START/ PAUSE gomb megnyomásával szüneteltesse le a készülék működését – az START/PAUSE lámpa narancssárga fénnyel lassan villogni kezd. Ezután válassza ki a kívánt programot, és nyomja meg újból az START/PAUSE gombot.

Az ajtó menet közbeni kinyitásához nyomja meg

az START/PAUSE gombot – ha az AJTÓZÁR szimbólum kialudt, kinyithatja az ajtót. A mosásnak a megszakítás időpontjától való folytatásához nyomja meg ismét az START/PAUSE gombot.

8. A PROGRAM VÉGE. Ezt a kijelzőn megjelenő „END”

felirat jelzi. Ha az AJTÓZÁR szimbólum kialszik, ki lehet nyitni az ajtót. Nyissa ki az ajtót, szedje ki a mosott ruhákat, és kapcsolja ki a készüléket.

! Amennyiben nullázni szeretne egy már elindított

programot, tartsa hosszan lenyomva a gombot. A program megszakad, és a készülék kikapcsol.

Késleltetett indítás beállítása.

A kiválasztott program késleltetett indításához nyomogassa a megfelelő gombot addig, míg a késleltetés kívánt értékét el nem éri. Ha a funkció be van kapcsolva, a kijelzőn világít a szimbólum. A késleltetett indítás törléséhez nyomogassa a gombot mindaddig, míg a kijelzőn meg nem jelenik az OFF

felirat.

A program tulajdonságainak módosítása.

• A funkció bekapcsolásához nyomja meg ezt a gombot – a gombon található jelzőlámpa világít.

• A funkció kikapcsolásához ismételten nyomja meg a gombot – a lámpa kialszik.

! Ha a kiválasztott funkció a beállított programmal nem

kompatibilis, a jelzőlámpa villogni kezd, és a funkció nem lesz bekapcsolva.

Page 21

Programok és funkciók

nedvességtartalom %

Programtáblázat

Max.

Programleírás

Programok

Hétköznapi programok PAMUT ELOMOSÁS: Erosen szennyezett fehér ruhák.

PAMUT: Erosen szennyezett fehér ruhák.

NORMÁL 60°C-OS PAMUTPROGRAM (1): Erosen szennyezett fehér és magasabb

homérsékleten mosható színes ruhák. NORMÁL 40°C-OS PAMUTPROGRAM (2): Erosen szennyezett kényes fehér és színes ruhák.

SZÍNES PAMUT: Enyhén szennyezett fehér és kényes színes ruhák.

SZINTETIKUS: Erosen szennyezett, magasabb homérsékleten mosható színes ruhák.

SZINTETIKUS (3): Enyhén szennyezett, magasabb homérsékleten mosható színes ruhák.

NORMÁL 20°C-OS PAMUTPROGRAM: Erosen szennyezett kényes fehér és színes ruhák.

Speciális programok GYAPJÚ: Gyapjú, kasmír stb. ruhanemuk mosásához.

SELYEM/FÜGGÖNY: Selyem ruhanemukhöz, viszkózus anyagokhoz, fehérnemukhöz.

JEANS

OUTWEAR

Sport Sport Intensive

Sport Light

Sport Shoes

Részleges programok

ÖBLÍTÉS

CENTRIFUGÁLÁS + SZIVATTYÚZÁS

sebes-

hom.

ség

(°C)

(ford./

perc)

90° 1200

90° 1200 -

60° 1200 -

40° 1200 -

60° 800 -

40° 800 -

20° 1200 -

40° 800 -

30° 0 -

40° 800 -

30° 400 -

30° 600 -

- 1200 - -

- 1200 - - - 7 - - - 16’

A kijelzőn megjelenő vagy a kézikönyben feltüntetett ciklusidők szokásos körülmények alapján becsült értékek. A tényleges időt számos tényező befolyásolhatja – pl. a bemeneti víznyomás, a környezeti hőmérséklet, a mosószer mennyisége, a ruhatöltet mennyisége és típusa, a ruhatöltet kiegyensúlyozása, a kiválasztott további opciók.

1) 1061/2010 szabvány szerinti vezérlőprogramok: állítsa be a 3-os programot 60 °C.

Ez a ciklus egy adag, nem különösebben koszos pamut ruhadarabok mosására alkalmas, és ez a leghatékonyabb a víz- és energiafogyasztás szempontjából is. 60°C -on mosható termékekhez. A mosás tényleges hőmérséklete eltérhet a megjelölt értéktől.

2) 1061/2010 szabvány szerinti vezérlőprogramok: állítsa be a 4-os programot 40 °C.

Ez a ciklus egy adag, nem különösebben koszos pamut ruhadarabok mosására alkalmas, és ez a leghatékonyabb a víz- és energiafogyasztás szempontjából is. 40°C -on mosható termékekhez. A mosás tényleges hőmérséklete eltérhet a megjelölt értéktől.

A viszgálószervek számára:

2) Hosszú pamut program: állítsa be a 4-es programot 40 °C-ra.

3) Szintetikus program mentén: állítsa be a 6-es programot 40 °C-ra.

Mosószerek

Elo-

Mo-

mosás

sás

  

 



 

Max.

Öblíto

Maradék

ruhamennyiség (kg)

7 53 2,21 78 170’ 7 53 2,16 72 160’

7 53 1,10 52,5 190’

7 53 1,09 92 185’

7 53 0,66 54 90’ 3,5 44 0,93 47 115’ 3,5 44 0,57 46 100’

7 - - - 170’

1,5 - - - 70’

1 - - - 55’ 3,5 - - - 75’

2 - - - 60’

2,5 - - - 85’

2,5 - - - 60’

Max.

- - - 60’

2 par



7 - - - 36’

kWh

Összes víz lt

Energiafogyasztás

Programido

Mosási funkciók

Ennek az opciónak a kiválasztásakor a mechanikus mozgás, a homérséklet és a vízhasználat kis, pamut és muszálas holmikat tartalmazó töltetre van optimalizálva (lásd “programtáblázat”). Az “ ” opció használatával rövidebb ido alatt, víz- és energiatakarékosan moshat. Javasoljuk, hogy használjon folyékony mosószert a töltet mennyiségéhez illo adagban. ! Ez a funkció nem használható a 1, 2, 7, 8, 9, 10, 11, 12, 13,

14, , programok.

Az funkció a mosandó ruhák mosóvizének fel nem melegítésével energiát takarít meg – ez előnyös mind a környezet, mind a villanyszámla szempontjából. Valóban, a fokozott teljesítmény és az optimalizált vízfogyasztás kitűnő eredményt biztosít normál ciklus átlagos időtartama alatt. A legjobb mosási eredmény elérése érdekében folyékony mosószer használatát javasoljuk. ! Ez a funkció nem használható a 1, 7, 8, 9, 12, 13, 14, ,

programoknál.

Extra öblítés

Ezen opció alkalmazásával nő az öblítés, valamint a végső mosószereltávolítás hatékonysága. Használata a különösen érzékeny bőrű embereknél ajánlott.

! Ez a funkció nem használható a programoknál.

Vasaláskönnyítés

Ez a funkció a gyűrődések keletkezésének csökkentése érdekében a megfelelő időben módosítja a mosási beállításokat és a centrifugasebességet. A VASALÁSKÖNNYÍTÉS lámpa és az START/PAUSE lámpa (az első zöld, a második narancssárga fénnyel) villogni kezd. A program befejezéséhez nyomja meg az START/PAUSE gombot vagy a VASALÁSKÖNNYÍTÉS gombot. A 9,11 programnál a készülék a mosandó ruhák áztatásánál leáll, a VASALÁSKÖNNYÍTÉS lámpa és az START/PAUSE lámpa villogni kezd. Az öblítővíz leeresztéséhez és a mosott ruhák kiszedéséhez meg kell nyomni az START/ PAUSE gombot, vagy a VASALÁSKÖNNYÍTÉS gombot. ! Ez a funkció nem használható a 8, 12, 13, 14, , programoknál.

Page 22

Mosószerek és mosandók

Mosószer-adagoló ók

A mosás eredményessége függ a mosószer helyes adagolásától is: ha túl sokat adagol belőle, a mosás nem lesz hatékonyabb, de hozzájárul ahhoz, hogy lerakódás képződjön a mosógépben, valamint a környezetet is jobban szennyezi.

! Ne használjon kézi mosószert, mert túlzottan sok hab

képződik.

! Fehér színű pamut ruhadarabokhoz, előmosáshoz és

60 °C-nál magasabb hőmérsékleten történő mosásokhoz mosóport használjon.

! Kövesse a mosópor csomagolásán feltüntetett utasításokat.

Húzza ki a mosószeradagoló ókot, és a következők szerint tegye bele a mosószert, illetve az adalékot.

1-es rekesz: Mosószer előmosáshoz (por) 2-es rekesz: Mosószer mosáshoz (por vagy folyadék)

A folyékony mosószert csak az indítás előtt lehet betölteni.

3-as rekesz: Adalékok (öblítők stb.)

Az öblítő ne érjen a rács fölé.

A mosandó ruhák előkészítése

• Osztályozza a mosandókat a következők szerint:

- Szövet típusa / címkén lévő szimbólum.

- Színek Válogassa külön a színes és fehér ruhákat.

• Ürítse ki a zsebeket, és vizsgálja meg a gombokat.

• Ne lépje túl a mosandók száraz tömegére vonatkozóan a “Programtáblázat” megadott értékeket.

Milyen nehezek a mosandó ruhák?

1 lepedő: 400–500 g 1 párnahuzat: 150–200 g 1 asztalterítő: 400–500 g 1 fürdőköpeny: 900–1200 g 1 törölköző: 150–250 g

Különleges programok

Normál 20 °C-os pamutprogram (7-es program)–

Ideális a szennyezett pamut töltetekhez. A 40 C-os mosáséhoz mérhető, akár hideg mosás mellett is elérhető jó teljesítményt egy rendszeres időközönként ismétlődő sebességcsúcsokkal jellemezhető, változó sebességű mechanikus mozgás biztosítja. Gyapjú: A 8-os programmal gyapjúholmikat lehet mosni, azokat is, melyek címkéjén a „csak kézzel mosható” utasítás szerepel. A legjobb eredmény elérése érdekében használjon speciális mosószert, és ne lépje túl az 1,5 kg ruhatöltetet.

Selyem: az összes selyem ruhadarab mosásához használja az ehhez való, 9-es programot! A kényesebb ruhaneműkhöz tanácsos speciálisan rájuk kifejlesztett mosószert használni. Függönyök: hajtogatva tegye párnahuzatba (vászonzsákba) vagy hálós zacskóba. Használja a 9-es programot. Jeans: A mosás előtt fordítsa ki a ruhadarabokat, és használjon folyékony mosószert. Használja a 10-as programot. Az Outwear programot (11-es program) a vízhatlan szövetek és esőkabátok (pl. gore-tex, poliészter, nejlon) mosására tervezték. A legjobb eredmény elérése érdekében használjon folyékony mosószert féladagnak megfelelő adagban. A mandzsettákat, gallérokat és foltokat kezelje elő. Ne használjon öblítőt vagy öblítőt tartalmazó mosószert. Ezzel a programmal nem mosghatók

tollal bélelt holmik.

A Sport Intensive programot (12-es program) az nagyon koszos sportruházatok (melegítők, rövid nadrágok stb.) mosására tervezték. A legjobb eredmény érdekében javasoljuk, hogy ne lépje túl a „programtáblázat”-ban feltüntetett maximális töltetet. A Sport Light programot (13-es program) az enyhén koszos sportruházatok (melegítők, rövid nadrágok stb.) mosására tervezték. A legjobb eredmény érdekében javasoljuk, hogy ne lépje túl a „programtáblázat”-ban feltüntetett maximális töltetet. Javasoljuk, hogy használjon folyékony mosószert féladagnak megfelelő adagban. A Sport Shoes programot (14-as program) a sportcipők mosására tervezték. A legjobb eredmény érdekében ne mosson egyszerre 2 párnál többet.

A bepakolt ruhák kiegyensúlyozására szolgáló rendszer

A túlzott zajhatás megelőzésére, valamint a mosandók egyenletes eloszlása érdekében a forgódob a centrifugafázis előtt a mosási centrifugasebességnél kicsit nagyobb sebességre kapcsol. Amennyiben a töltet kiegyensúlyozására irányuló próbálkozások nem vezetnek eredményre, a készülék az elméleti centrifugasebességnél lassabb centrifugálásra kapcsol. Jelentős kiegyensúlyozatlanság esetén a mosógép, centrifugálás előtt megpróbálja a töltetet megfelelően eloszlatni. A töltet megfelelő eloszlásának biztosítása érdekében ajánlatos a nagy ruhaneműket a kicsikkel összekeverni.

Page 23

Rendellenességek és elhárításuk

Előfordulhat, hogy a mosógép nem működik. Mielőtt felhívná a szervizt (lásd „Szerviz”), ellenőrizze, hogy nem olyan problémáról van-e szó, amely a következő lista segítségével egyszerűen megoldható!

Rendellenességek:

A mosógép nem kapcsol be.

A mosási ciklus nem indul el.

A mosógép nem kap vizet (a kijelzon a “H2O” felirat villog).

A mosógép folytonosan szívja, és üríti a vizet.

Lehetséges okok / megoldás:

• A hálózati csatlakozódugó nincs bedugva az aljzatba, vagy nem eléggé ahhoz, hogy jól érintkezzen.

• Nincs áram a lakásban.

• A mosógép ajtaja nincs jól bezárva.

• Nem nyomta meg a ON/OFF gombot.

• Nem nyomta meg az START/PAUSE gombot.

• A vízcsap nincs nyitva.

• Az indítás időjelzőjén késletetés lett beállítva – késleltetésidőzítő (lásd „A mosási ciklusok végrehajtása”).

• A vízbevezető cső nincs csatlakoztatva a csaphoz.

• A cső meg van törve.

• A vízcsap nincs nyitva.

• A lakásban nincs víz.

• Nincs elegendő nyomás.

• Nem nyomta meg az START/PAUSE gombot.

• A leeresztőcső nem a padlószinttől 65 és 100 cm közötti magasságban van felszerelve (lásd „Üzembe helyezés”).

• A leeresztőcső vége vízbe merül (lásd „Üzembe helyezés”).

• A fali szifonnak nincs szellőzése.

Ha ezen vizsgálatok után a probléma nem oldódik meg, zárja el a vízcsapot, kapcsolja ki a mosógépet, és hívja ki a szervizszolgálatot. Ha a lakás egy épület legfelsőbb emeleteinek egyikén található, lehetséges, hogy a csatornaszellőző eltömődésének jelensége (szivornyahatás) lépett fel, ezért a mosógép folytonosan szívja, és leereszti a vizet. E kellemetlenség elkerülésére a kereskedelmi forgalomban rendelkezésre állnak csatornaszellőzőszelepek.

A mosógép nem üríti le a vizet, vagy nem centrifugál.

A mosógép nagyon rázkódik a centrifugálás alatt.

A mosógépből elfolyik a víz.

Az “opció” lámpák és az “START/ PAUSE” lámpa villog, a kijelzo pedig a hiba kódját mutatja (pl.: F-01, F-..).

Sok hab képződik.

• A program nem ereszti le a vizet: néhány programnál a vizet kézileg kell leereszteni (lásd „Programok és funkciók”).

• A VASALÁSKÖNNYÍTÉS funkció be lett kapcsolva – a program befejezéséhez nyomja meg az START/PAUSE gombot (lásd „Programok és funkciók”).

• A leeresztőcső meg van törve (lásd „Üzembe helyezés”).

• A lefolyó el van dugulva.

• Az üzembe helyezéskor a forgódob rögzítése nem lett eltávolítva (lásd „Üzembe helyezés”).

• A készülék nincs vízszintben (lásd „Üzembe helyezés”).

• A mosógép bútorok és falak közé van szorítva (lásd „Üzembe helyezés”).

• A vízbevezető cső nincs jól felcsavarva (lásd „Üzembe helyezés”).

• A mosószer-adagoló ók eltömődött (tisztításához lásd „Karbantartás és ápolás”).

• A leeresztőcső nincs szorosan rögzítve (lásd „Üzembe helyezés”).

• Kapcsolja ki a készüléket, és húzza ki a dugót a konnektorból, várjon körülbelül 1 percet, majd indítsa újra! Ha a hiba továbbra is fennáll, forduljon a szervizhez!

• A mosószer nem mosógépekhez való (kell, hogy szerepeljen rajta, hogy „gépi”, „kézi vagy gépi mosáshoz”, vagy hasonló).

• Túl sok mosószert használt.

Page 24

Szerviz

Mielőtt a szervizhez fordulna:

• Győződjön meg arról, hogy a hibát nem tudja saját maga is elhárítani (lásd „Rendellenességek és elhárításuk”);

• Indítsa újra a programot, hogy lássa, elhárította-e a hibát;

• Ellenkező esetben forduljon az engedéllyel rendelkező szakszervizhez a garanciajegyen található telefonszámon.

! Soha ne forduljon engedéllyel nem rendelkező szerelőhöz!

Közölje:

• a meghibásodás jellegét;

• a mosógép típusát (Mod.);

• a gyártási számot (S/N). Ezek az adatok a mosógép hátoldalán, illetve az elülső oldalon az ajtó belsején elhelyezett adattáblán találhatók.

Page 25

Instrucţiuni de folosire

MAŞINĂ DE SPĂLAT RUFE

Română

IWE 71282

Sumar

Instalare, 26-27

Despachetare şi punere la nivel Racorduri hidraulice şi electrice Primul ciclu de spălare Date tehnice

Întreţinere şi curăţare, 28

Întreruperea alimentării cu apă şi curent electric Curăţarea maşinii de spălat Curăţarea compartimentului pentru detergent Îngrijirea uşii şi a tamburului Curăţarea pompei Controlarea furtunului de alimentare cu apă

Precauţii şi sfaturi, 29

Norme de protecţie şi siguranţă generale Aruncarea reziduurilor Deschiderea manuală a uşii

Descrierea maşinii de spălat, 30-31

Panoul de control Display

Cum se desfăşoară un ciclu de spălare, 32

Programe şi funcţii, 33

Tabel de programe Funcţii de spălare

Detergenţi şi rufe albe, 34

Compartimentul pentru detergenţi Pregătirea rufelor Programe optionale Sistemul de echilibrare a încărcăturii

Anomalii şi remedii, 35

Asistenţă, 36

Page 26

Instalare

! Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, de cesiune sau de schimbare a locuinţei, acesta trebuie să rămână împreună cu maşina de spălat pentru a informa noul proprietar cu privire la funcţionare şi la respectivele avertismente. ! Citiţi cu atenţie instrucţiunile: veţi găsi informaţii importante cu privire la instalare, la folosire şi la siguranţă.

Despachetare şi punere la nivel

Despachetare

1. Scoaterea din ambalaj a maşinii de spălat.

2. Controlaţi ca maşina de spălat să nu  fost deteriorată în timpul transportului. Dacă este deteriorată nu o conectaţi şi luaţi legătura cu vânzătorul.

3. Scoateţi cele 4 şuruburi de protecţie pentru transport şi cauciucul cu respectivul distanţier, situate în partea posterioară (a se vedea gura).

4. Închideţi oriciile cu dopurile din plastic aate în dotare.

5. Păstraţi toate piesele: pentru cazul în care maşina de spălat va trebui să e transportată, piesele vor trebui montante din nou.

! Ambalajele nu sunt jucării pentru copii!

Punere la nivel

1. Instalaţi maşina de spălat pe o suprafaţă plană şi rigidă, fără a o sprijini de ziduri, mobilă sau altceva.

2. Dacă podeaua nu este perfect orizontală, compensaţi neregularităţile deşurubând sau înşurubând picioruşele anterioare

(a se vedea gura);

unghiul de înclinare, măsurat pe planul de

lucru, nu trebuie să depăşească 2°.

O nivelare precisă conferă stabilitate maşinii şi evită vibraţii, zgomote şi deplasări pe timpul funcţionării. În cazul mochetelor sau a unui covor, reglaţi picioruşele astfel încât să menţineţi sub maşina de spălat un spaţiu sucient pentru ventilare.

Racorduri hidraulice şi electrice

Racordarea furtunului de alimentare cu apă

1. Conectaţi tubul de alimentare, înşurubându-l la un robinet de apă rece cu gura letată de 3/4 gaz (a se vedea

gura).

Înainte de conectare, lăsaţi apa să curgă până când nu a devine limpede.

2. Conectaţi tubul de alimentare la maşina de spălat, înşurubându-l la sursa de apă respectivă, amplasată în partea posterioară, sus în dreapta (a se vedea gura).

3. Fiţi atenţi ca furtunul să nu e nici pliat nici îndoit.

! Presiunea apei de la robinet trebuie să e cuprinsă în valorile din tabelul Date tehnice

(a se vedea pagina alăturată).

! Dacă lungimea furtunului de alimentare nu este sucientă, adresaţi-vă unui magazin specializat sau unui instalator autorizat.

! Nu folosiţi niciodată tuburi folosite deja.

! Utilizaţi tuburile furnizate împreună cu

maşina.

Page 27

Conectarea furtunului de golire

- 2004/108/CE (Compatibi-

65 - 100 cm

Conectaţi furtunul de golire - fără a-l îndoi

- la canalizare sau la racordul de golire prevăzut pe perete, la o înălţime de 65 100 cm de sol;

Sprijiniţi-l de marginea căzii sau chiuvetei şi racordaţi şina de ghidare din dotare la robinet (a se vedea gura). Capătul liber al furtunului de golire nu trebuie să rămână cufundat în apă.

! Nu se recomandă folosirea furtunurilor prelungitoare; dacă este indispensabil, acestea trebuie să aibă acelaşi diametru ca şi furtunul original şi nu trebuie să depăşească 150 cm lungime.

Racordarea electrică

Înainte de a introduce stecherul în priză, asiguraţi-vă ca:

• priza să e cu împământare şi conform prevederilor legale;

• priza să poată suporta sarcina maximă de putere a maşinii, indicată în tabelul Date Tehnice (a se vedea alături);

• tensiunea de alimentare să e cuprinsă în valorile indicate în tabelul Date Tehnice (a

se vedea alături);

• priza să e compatibilă cu stecherul maşinii de spălat. În caz contrar înlocuiţi stecherul.

! Maşina de spălat nu trebuie instalată afară, nici chiar în cazul în care spaţiul este adăpostit, deoarece este foarte periculoasă expunerea maşinii la ploi şi furtuni.

! După instalarea maşinii de spălat, priza de curent trebuie să e uşor accesibilă.

! Cablul nu trebuie să e îndoit sau comprimat.

! Cablul de alimentare trebuie să e înlocuit doar de tehnicieni autorizaţi ai centrului de service ce apare scris pe certicatul de garantie emis de producator.

Atenţie! Producătorul îşi declină orice responsabilitate în cazul în care aceste norme nu se respectă.

Primul ciclu de spălare

După instalare, înainte de folosire, efectuaţi un ciclu de spălare cu detergent şi fără rufe, selectând programul 2.

Date tehnice

Model IWE 71282

lãrgime 59,5 cm

Dimensiuni

Capacitate de la 1 la 7 kg

Legãturi electrice

Legãturi hidrice

Viteza de centrifugare

Programe de control conform directivelor 1061/2010 şi 1015/2010

înãlþime 85 cm profunzime 53,5 cm

Vezi placuta cu caracteristicile tehnice, aplicata pe masina.

presiune maximã 1 MPa (10 bari) presiune minimã 0,05 MPa (0,5 bari) capacitatea cuvei 52 litri

pânã la 1200 de rotaþii pe minut

Programul 3: program standard la 60 °C pentru rufe din bumbac. Programul 4: program standard la 40 °C pentru rufe din bumbac.

Acest aparat este conform cu urmãtoarele Directive Comunitare:

litate Electromagneticã)

- 2006/95/CE (Tensiuni Joase)

-2012/19/EU

! Nu folosiţi prelungitoare şi prize multiple.

Page 28

Întreţinere şi curăţare

Întreruperea alimentării cu apă şi curent electric

• Închideţi robinetul de apă după ecare spălare. Se limitează astfel uzura instalaţiei hidraulice a maşinii de spălat şi se elimină pericolul scurgerilor.

• Scoateţi stecherul din priza de curent atunci când curăţaţi maşina de spălat şi când se efectuează lucrări de întreţinere.

Curăţarea maşinii de spălat

Partea externă şi părţile din cauciuc pot  curăţate cu o lavetă înmuiată în apă călduţă şi săpun. Nu folosiţi solvenţi sau substanţe abrazive.

Curăţarea compartimentului pentru detergent

Trageti afara compatimentul ridicându-l si tragându-l spre exterior (a se vedea gura). Spălaţi-l sub un jet de apă; această operaţie trebuie efectuată cât mai des posibil.

2. deşurubaţi capacul rotindu-l în sens invers acelor de ceasornic (a se vedea gura). Este normal să iasă puţină apă;

3. curăţaţi cu grijă interiorul;

4. înşurubaţi la loc capacul;

5. montaţi din nou panoul vericând, înainte de a-l împinge spre maşină, de a  introdus cârligele în oriciile respective.

Controlarea furtunului de alimentare cu apă

Controlaţi tubul de alimentare cel puţin o dată pe an. Dacă prezintă crăpături sau suri trebuie înlocuit: pe parcursul spălărilor, presiunea puternică ar putea provoca crăpături neaşteptate.

! Nu folosiţi niciodată tuburi folosite deja.

Îngrijirea uşii şi a tamburului

• Lăsaţi mereu uşa întredeschisă pentru a evita formarea de mirosuri neplăcute.

Curăţarea pompei

Maşina de spălat este dotată cu o pompă de autocurăţare care nu are nevoie de întreţinere. Se poate întâmpla însă ca unele obiecte mici (monede, nasturi) să cadă în anticamera care protejează pompa, situată în partea inferioară a acesteia.

! Vericaţi ca ciclul de spălare să e încheiat şi scoateţi stecherul din priză.

Pentru a avea acces la anticameră:

1. scoateţi panoul de acoperire din partea din faţă a maşinii de spălat folosind o şurubelniţă (a se vedea gura);

Page 29

Precauţii şi sfaturi

! Maşina de spălat a fost proiectată şi construită conform

normelor internaţionale de protecţie. Aceste avertizări sunt furnizate din motive de siguranţă şi trebuie să e citite cu atenţie.

Norme de protecţie şi siguranţă generale

• Acest aparat a fost conceput exclusiv pentru utilizarea în locuinţe unifamiliale.

• Aparat aparat poate  folosit de copii începând cu vârsta de 8 ani şi de persoane cu capacităţi zice, senzoriale sau mentale reduse sau cu experienţă şi cunoştinţe insuciente dacă sunt supravegheate sau dacă au primit o pregătire adecvată privind folosirea aparatului în mod sigur şi înţelegând pericolele respective. Copiii nu trebuie să se joace cu aparatul. Întreţinerea şi curăţarea nu trebuie să e efectuate de copii fără supraveghere.

• Nu atingeţi maşina când sunteţi desculţi sau cu mâinile sau picioarele ude sau umede.

• Nu scoateţi stecherul din priză trăgând de cablu.

• Nu deschideţi compartimentul pentru detergent în timp ce maşina se aă în funcţiune.

• Nu atingeţi apa golită din maşină: poate avea o temperatură ridicată.

• Nu forţaţi în nici un caz uşa: s-ar putea deteriora mecanismul de siguranţă care evită deschiderea accidentală.

• În caz de defecţiune, nu umblaţi în nici un caz la mecanismele din interior şi nu încercaţi să o reparaţi singuri.

• Controlaţi mereu ca în apropierea maşinii aate în funcţiune, să nu se ae copii.

• Pe durata spălării uşa se poate încălzi.

• Dacă trebuie să deplasaţi maşina, cereţi ajutor unei alte (sau 2) persoane şi ţi foarte atenţi. Niciodată nu deplasaţi maşina singuri deoarece aceasta este foarte grea.

• Înainte de a introduce rufele, controlaţi cuva să e goală.

Pentru informaţii suplimentare cu privire la scoaterea din uz

a electrocasnicelor, deţinătorii acestora pot apela la centrele de colectare a deşeurilor sau la vânzătorii de la care au achiziţionat produsele respective.

Deschiderea manuală a uşii

Dacă nu este posibil să deschideţi uşa din cauza întreruperii curentului electric şi doriţi totuşi să întindeţi rufele, procedaţi după cum urmează:

1. scoateţi stecherul din priză.

2. vericaţi ca nivelul de apă din maşină să e sub marginea uşii; în caz contrar, scoateţi apa în exces cu ajutorul furtunului de golire, punând-o într-un vas, după indicaţiile din gura.

3. scoateţi panoul de acoperire din partea din faţă a maşinii de spălat folosind o şurubelniţă (a se vedea gura).

Aruncarea reziduurilor

• Eliminarea ambalajelor: respectaţi normele locale, în acest fel ambalajele vor putea  utilizate din nou.

• Directiva Europeană 2012/19/EU cu privire la deşeurile care provin de la aparatura electrică sau electronică prevede ca aparatele electrocasnice să nu e colectate împreună cu deşeurile urbane solide, obişnuite. Aparatele scoase din uz trebuie să e colectate separat atât pentru a optimiza rata de recuperare şi de reciclare a materialelor componente cât şi pentru a evita pericolele care pot duce la dăunarea sănătăţii omului sau poluarea mediului înconjurător. Simbolul tomberonului tăiat care apare pe toate produsele vă aminteşte tocmai obligaţia de a le colecta separat.

4. utilizând dispozitivul indicat în gură, trageţi spre dumneavoastră până când eliberaţi tirantul de plastic din opritor; trageţi apoi în jos şi, în acelaşi timp, deschideţi uşa.

5. montaţi din nou panoul vericând, înainte de a-l împinge spre maşină, de a  introdus cârligele în oriciile respective.

Page 30

Descrierea maşinii de spălat

Panoul de control

Sertarul detergenţilor

Tastă

ON/OFF

Selector

PROGRAME

Tastă

TEMPERATURĂ

Tastă

CENTRIFUGARE

Taste cu led

FUNCŢII

DISPLAY

Tastă

PORNIRE ÎNTÂRZIATĂ

Tastă cu led

START/PAUSE

Sertarul detergenţilor: pentru a introduce detergenţi sau aditivi (a se vedea “Detergenţi şi rufe albe”).

Tastă ON/OFF : apăsaţi scurt tasta pentru a porni sau opri maşina de spălat. Indicatorul START/PAUSE emite un semnal intermitent de culoare verde, ceea ce vă conrmă pornirea maşinii. Pentru a opri funcţionarea maşinii de spălat în timpul spălării, este necesar să ţineţi apăsată tasta circa 2 secunde; o apăsare de scurtă durată sau accidentală nu va opri maşina. Oprirea maşinii de spălat în timpul executării unui ciclu va anula programul în curs de desfăşurare.

Selector PROGRAME: pentru a selecta programele. Pe durata desfăşurării programului selectorul rămâne în aceeaşi poziţie.

Taste cu led FUNCŢII: pentru a selecta funcţiile disponibile. Indicatorul corespunzător funcţiei alese va rămâne aprins.

Tastă CENTRIFUGARE : apăsaţi tasta pentru a reduce numărul de rotaţii sau a opri storcerea; numărul de turaţii se poate vedea pe display.

Tastă PORNIRE ÎNTÂRZIATĂ : apăsaţi pentru a pro- grama pornirea maşinii la o anumită oră. Întârzierea va  indicată pe display.

Tastă cu led START/PAUSE : când ledul verde emite un semnal intermitent, apăsaţi tasta pentru a porni ciclul de spălare. După activarea ciclului, ledul rămâne aprins. Pentru a introduce o pauză în timpul spălării, apăsaţi din nou tasta: ledul va emite o lumină intermitentă, de culoare portocalie. După stingerea indicatorului luminos , puteţi deschide uşa. Pentru a continua spălarea, de unde a fost întreruptă, apăsaţi din nou tasta.

Modalitatea de stand by

Aceasta masina de spalat rufe, conform noilor norme legate de economia de curent electric, este dotata cu un sistem de oprire automat (stand-by) care intra în functiune dupa 30 minute de neutilizare. Apasati scurt tasta ON-OFF si asteptati repunerea în functiune a masinii.

Tastă TEMPERATURĂ : apăsaţi tasta pentru a diminua sau exclude temperatura; valoarea acesteia va  aşată pe display.

Page 31

Display

Ecranul este util pentru a programa maşina şi a furniza numeroase informaţii.

În secţiunea A este aşată durata diferitelor programe la dispoziţie şi a celui rămas, în cazul unui ciclu de spălare deja în desfăşurare; dacă a fost programat un interval de PORNIRE ÎNTÂRZIATĂ, este aşat intervalul rămas până la pornirea programului selectat. În plus, prin apăsarea tastei corespunzătoare, masina aseaza automat temperatura si centrifuga maxime prevazute pentru programul ales, sau ultimele selectate, daca sunt compatibile cu programul.

În secţiunea B sunt aşate „fazele de spălare” prevăzute pentru ciclul selecţionat şi cele în curs de desfăşurare, în cazul unui program deja pornit.:

Spălare

Clătire Centrifugăre Evacuare

În secţiunea C sunt aşate, începând de sus în jos, icoanele referitoare la temperatură , la „Pornire întârziată” şi la „centrifugare” . Simbolul iluminat indică faptul că pe aşaj este indicată valoarea „temperaturii” programate. Simbolul iluminat indică faptul că a fost programat un interval de „Pornire întârziată”. Simbolul iluminat indică faptul că pe aşaj este indicată valoarea de „centrifugare” programată.

Indicator Uşă blocată Iluminarea simbolului indică blocarea hubloului. Pentru a evita daune este necesar să se aştepte ca simbolul să se stingă înainte de a deschide uşa. Pentru a deschide uşa în timpul executării unui ciclu, apăsaţi tasta START/PAUSE; când simbolul UŞĂ BLOCATĂ se stinge, puteţi deschide uşa.

Page 32

Cum se desfăşoară un ciclu de spălare

1. PUNEREA ÎN FUNCŢIUNE A MAŞINII. Apăsaţi tasta

; Indicatorul START/PAUSE va emite un semnal

intermitent de culoare verde.

2. INTRODUCEREA RUFELOR. Deschideţi uşa.

Introduceţi rufele în maşină, ind atenţi să nu depăşiţi cantitatea indicată în tabelul de programe (vezi pagina următoare).

3. DOZAREA DETERGENTULUI. Extrageţi sertarul şi

turnaţi detergent în compartimentele respective, după indicaţiile din cap. „Detergenţi şi rufe albe”.

4. ÎNCHIDEŢI UŞA.

5. ALEGEREA PROGRAMULUI. Selectaţi programul

dorit cu ajutorul selectorului de PROGRAME, împreună cu temperatura de spălare şi viteza storcătorului, acestea din urmă putând  modicate. Pe ecran va apărea şi durata ciclului.

6. PERSONALIZAREA CICLULUI DE SPĂLARE.

Apăsaţi tastele respective.

Modicare temperaturii şi/sau a vitezei de

stoarcere. Masina aseaza automat temperatura

si centrifuga maxime prevazute pentru programul ales, sau ultimele selectate, daca sunt compatibile cu programul. Apăsând tasta se poate reduce progresiv temperatura până la excluderea completă a încălzirii apei, “OFF”, care corespunde cu spălarea la rece. Apăsând tasta puteţi micşora treptat viteza de stoarcere, până la zero, anulând complet centrifuga “OFF”. Din acest moment, apăsarea ulterioară a tastelor va aduce valorile de temperatură şi viteză de stoarcere la cele maxime prevăzute.

! Cantitatea de rufe admisă precum şi durata ciclului

pot varia în funcţie de funcţia aleasă.

7. ACTIVAREA UNUI PROGRAM. Apăsaţi tasta START/

PAUSE. Indicatorul luminos se va aprinde (culoarea verde) şi uşa se va bloca (simbolul UŞĂ BLOCATĂ

se va aprinde). Pentru a modica un program în timpul executării unui ciclu, apăsaţi tasta START/ PAUSE pentru a întrerupe momentan ciclul; indicatorul corespunzător tastei START/PAUSE se va aprinde intermitent (culoarea portocalie). Alegeţi noul ciclul dorit şi apăsaţi din nou tasta START/PAUSE.

Pentru a deschide uşa în timpul executării unui ciclu,

apăsaţi tasta START/PAUSE; când simbolul UŞĂ BLOCATĂ se stinge, puteţi deschide uşa. Apăsaţi din nou tasta START/PAUSE pentru a relua programul de unde era oprit.

8. TERMINAREA PROGRAMULUI. La încheierea

ciclului, pe ecran va apărea mesajul “END”; când simbolul UŞĂ BLOCATĂ se stinge, puteţi deschide uşa. Deschideţi uşa, scoateţi rufele şi opriţi maşina de spălat.

! Dacă doriţi să anulaţi un ciclu deja demarat,ţineţi

apăsată tasta câteva secunde. Ciclul va înceta denitiv iar maşina se va opri.

Congurarea pornirii întârziate.

Pentru a programa pornirea întârziată a maşinii, apăsaţi tasta respectivă pentru a alege timpul de întârziere dorit. Când opţiunea este activă, pe ecran se va aprinde simbolul . Pentru a anula pornirea întârziată, apăsaţi tasta până când pe ecran veţi

vedea mesajul OFF.

Modicarea caracteristicilor unui ciclu.

• Apăsaţi tasta pentru a activa funcţia; ledul corespunzător butonului se va aprinde.

• Apăsaţi din nou tasta pentru a dezactiva funcţia; indicatorul luminos se va stinge.

! Dacă funcţia selectată nu este compatibilă cu

programul ales, ledul corespunzător se va aprinde intermitent iar funcţia nu se va activa.

! Dacă funcţia aleasă nu este compatibilă cu o funcţie

selectată anterior, indicatorul care corespunde primei funcţii va emite un semnal intermitent iar indicatorul celei de a doua se va aprinde: acest lucru înseamnă

că se va activa numai a doua funcţie (ultima aleasă).

Page 33

Programe şi funcţii

Tabel de programe

Viteza

Descrierea Programului

Programe

Programe zilnice (Daily)

PRESPALARE BUMBAC: Rufe albe foarte murdare.

RUFE ALBE BUMBAC: Rufe albe foarte murdare. Program standard la 60°C pentru rufe din bumbac (1): Albe ºi colorate rezistente

foarte murdare. Program standard la 40°C pentru rufe din bumbac (2): Albe ºi colorate delicate

puþin murdare.

COLORATE BUMBAC: Albe puþin murdare ºi colorate delicate.

SINTETICE: Colorate rezistente foarte murdare.

SINTETICE (3): Colorate delicate putin murdare. Program standard la 20°C pentru rufe din bumbac: Albe ºi colorate delicate puþin

murdare.

Programe Speciale (Special)

LÂNÃ: Pentru articole din lânã, caºmir.

MÃTASE /PERDELE: Pentru articolele din mãtase, viscozã, lenjerie.

JEANS

OUTWEAR Sport

Sport Intensive

Sport Light

Sport Shoes Programe parþiale

CLÃTIRE CENTRIFUGARE + EVACUARE

Durata ciclului indicată pe display sau în carte este calculată în baza unor condiţii standard. Timpul efectiv poate varia în baza a numeroşi factori, precum temperatura şi presiunea apei la intrare, temperatura mediului, cantitatea de detergent, cantitatea şi tipul încărcăturii, echilibrarea încărcăturii, opţiunile suplimentare selectate.

1) Programul de control conform normei 1061/2010: selectaţi programul 3 şi temperatura de 60°C.

Acest ciclu este potrivit pentru curăţarea unei încărcături de bumbac cu grad de murdărie normal şi este cel mai ecient din punct de vedere al consumului combinat de energie şi apă; se foloseşte pentru articole de îmbrăcăminte care pot  spălate la 60°C. Temperatura efectivă de spălare poate diferi de cea indicată.

2) Programul de control conform normei 1061/2010: selectaţi programul 4 şi temperatura de 40°C.

Acest ciclu este potrivit pentru curăţarea unei încărcături de bumbac cu grad de murdărie normal şi este cel mai ecient din punct de vedere al consumului combinat de energie şi apă; se foloseşte pentru articole de îmbrăcăminte care pot  spălate la 40°C. Temperatura efectivă de spălare poate diferi de cea indicată.

Pentru toate Instituţiile de Testare:

2) Program pentru bumbac, prelungit: selectaţi programul 4 şi temperatura de 40°C.

3) Program sintetic de-a lungul: selectaţi programul 6 şi temperatura de 40°C.

Temp.

max.

(rotaþii

(°C)

pe minut)

90° 1200 90° 1200 -

60° 1200 -

40° 1200 -

40° 1200 60° 800 40° 800 -

20° 1200 -

40° 800 30° 0 40° 800 -

30° 400 -

30° 600 30° 600 -

30° 600 -

- 1200 - -

- 1200 - - - 7 - - - 16‘

Detergenþi

Pres-

Spã-

pãlare

lare

  

 

     

 

     



   

 

Balsam

rufe

- 2 - - - 60’



(Kg)

Sarcina Max.

7 53 2,21 78 170’ 7 53 2,16 72 160’

7 53 1,10 52,5 190’

7 53 1,09 92 185’

7 53 0,66 54 90’ 3,5 44 0,93 47 115’ 3,5 44 0,57 46 100’

7 - - - 170’

1,5 - - - 70’

1 - - - 55’ 3,5 - - - 75’

2,5 - - - 85’ 2,5 - - - 60’

(Max 2

perechi.)

7 - - - 36‘

Consum

Umiditate

rezidualã %

energie kWh

- - - 60‘

Apã totalã lt

Durata ciclu-

lui de spãlare

Funcţii de spălare

Prin selectarea acestei opţiuni, mişcarea mecanică, temperatura şi apa sunt optimizate pentru o cantitate scăzută de ţesături de bumbac şi sintetice puţin murdare (vezi „Tabelul programelor”). Cu “ ” puteţi spăla în timp mai scurt, economisind apă şi energie. Se recomandă utilizarea unei cantităţi de detergent lichid adecvată cantităţii de rufe.

! Nu poate  activată cu programele 1, 2, 7, 8, 9, 10, 11, 12, 13, 14, , .

Funcţia contribuie la economia de energie, neîncălzind apa folosită pentru spălarea rufelor – un avantaj atât pentru mediul înconjurător, cât şi pentru factura de curent electric. Într-adevăr, acţiunea mai puternică şi consumul optimizat de apă garantează rezultate optime în aceeaşi durată medie a unui ciclu standard. Pentru a obţine rezultate mai bune ale spălării, se recomandă folosirea unui detergent lichid. ! Nu poate  activată cu programele 1, 7, 8, 9, 12, 13, 14,

, .

Extra Clătire

Selectând această opţiune, clătirea va  mai ecientă, ceea ce asigură eliminarea totală a detergentului din rufe. Este recomandată cu precădere persoanelor cu pielea sensibilă.

! Nu se poate activa cu programele .

Călcare Uşoară

Selectând această opţiune, spălarea şi centrifuga vor  modicate în mod oportun, pentru a reduce plierea rufelor. La încheierea ciclului, maşina de spălat va efectua o rotaţie lentă a coşului, ledul corespunzător opţiunii CĂLCARE UŞOARĂ şi cel corespunzător opţiunii START/PAUSE se vor aprinde intermitent (primul verde, cel de-al doilea portocaliu). Pentru a termina ciclul, apăsaţi tasta START/ PAUSE sau tasta CĂLCARE USOARA. Pe programul pentru 9,11 maşina va încheia ciclul lăsând rufele la înmuiat iar indicatoarele CĂLCARE USOARA şi cel de START/ PAUSE vor emite semnale intermitente. Pentru a goli apa din maşină şi a scoate rufele, apăsaţi tasta START/PAUSE sau tasta CĂLCARE USOARA.

! Nu se poate activa cu programele 8, 12, 13, 14, , .

Page 34

Detergenţi şi rufe albe

Compartimentul pentru detergenţi

Un rezultat bun la spălare depinde şi de dozarea corectă a detergentului: excesul de detergent nu garantează o spălare mai ecientă, ci contribuie la deteriorarea părţilor interne ale maşinii de spălat şi la poluarea mediului înconjurător.

! Nu introduceţi în maşină detergenţii pentru spălarea

manuală deoarece formează prea multă spumă.

! Utilizaţi detergenţi praf pentru rufele albe de bumbac,

pentru prespălare şi pentru spălarea la temperaturi mai mari de 60°C.

! Respectaţi indicaţiile de pe ambalajul detergentului.

Deschideţi compartimentul pentru detergenţi şi introduceţi detergentul sau aditivul după cum urmează:

compartiment 1: Detergent pentru prespălare (sub formă de praf) compartiment 2: Detergent pentru spălare (sub formă de praf sau lichid)

Detergentul lichid trebuie vărsat doar înainte de pornire.

compartiment 3: Aditivi (soluţie de înmuiat, balsam rufe etc.)

Soluţia de înmuiat nu trebuie să iasă deasupra grătarului.

Pregătirea rufelor

• Sortaţi rufele în funcţie de:

- tipul de material / simbolul de pe etichetă.

- culori: separaţi rufele colorate de cele albe.

• Goliţi buzunarele şi controlaţi nasturii.

• Nu depăşiţi valorile indicate în “Tabel de Programe” referitoare la greutatea rufelor uscate.

Cât cântăresc rufele?

1 cearceaf 400-500 g. 1 faţă de pernă 150-200 g. 1 faţă de masă 400-500 g. 1 halat de baie 900-1.200 g. 1 prosop 150-250 g.

Programe optionale

Program standard la 20 °C pentru rufe din bumbac

(programul 7) ideal pentru rufe de bumbac murdare. Performanţele bune şi la rece, comparabile cu o spălare la 40°, sunt garantate de o acţiune mecanică care lucrează

prin varierea vitezei la intervale repetate şi apropiate. Lână: cu programul 8 se pot spăla cu maşina toate hainele de lână, inclusiv cele cu eticheta „a se spăla numai manual” . Pentru a obţine cele mai bune rezultate, folosiţi un detergent specific şi nu depăşiţi 1,5 kg de rufe.

Mătase: utilizaţi programul special 9 pentru spălarea articolelor din mătase. Se recomandă folosirea unui detergent special pentru articole delicate. Perdele: împăturiţi-le şi aşezaţi-le într-o faţă de pernă sau într-un sac de tip plasă. Utilizaţi programul 9. Jeans: întoarceţi pe dos rufele înainte de spălare şi utilizaţi un detergent lichid. Utilizaţi programul 10. Outwear (programul 11) a fost studiat pentru spălarea ţesăturilor hidrofobe şi a gecilor rezistente la vânt (ex. goretex, poliester, nailon); pentru a obţine cele mai bune rezultate, utilizaţi detergent lichid într-o cantitate adecvată unei încărcări pe jumătate a maşinii; desfaceţi manşetele, gulerele şi scoateţi petele; nu utilizaţi balsam de rufe sau detergent cu balsam. Acest program nu poa-

te  utilizat pentru spălarea pufoaicelor căptuşite.

Sport Intensive (programul 12) a fost studiat pentru spălarea ţesăturilor utilizate la confecţionarea hainelor sportive (echipamente, pantaloni scurţi etc.) foarte murdare; pentru cele mai bune rezultate, se recomandă să nu depăşiţi cantitatea maximă admisă indicată în „Tabel

de programe”.

Sport Light (programul 13) a fost studiat pentru spălarea ţesăturilor utilizate la confecţionarea hainelor sportive (echipamente, pantaloni scurţi etc.) puţin murdare; pentru cele mai bune rezultate, se recomandă să nu depăşiţi cantitatea maximă admisă indicată în „Tabel de progra- me”. Se recomandă utilizarea detergentului lichid într-o cantitate adecvată unei încărcări pe jumătate a maşinii. Sport Shoes (programul 14) a fost studiat pentru spălarea pantolor de sport; pentru cele mai bune rezultate, nu spălaţi mai mult de 2 perechi deodată.

Sistemul de echilibrare a încărcăturii

Pentru a evita trepidaţiile excesive, înainte de stoarcere, cuva maşinii va distribui cantitatea de rufe în mod uniform, centrifuga efectuând câteva rotaţii la o viteză mai mare decât viteza de spălare. Dacă, după numeroase încercări, maşina nu reuşeşte să echilibreze greutatea, stoarcerea rufelor se va face la o viteză mai mică decât cea prevăzută în program. Dacă instabilitatea este prea mare, maşina va distribui greutatea în locul centrifugei. Pentru a favoriza o mai bună repartizare a rufelor şi echilibrarea corectă a maşinii, se recomandă să introduceţi în maşină atât articole mari cât şi mici.

Page 35

Anomalii şi remedii

Se poate întâmpla ca maşina de spălat să nu funcţioneze. Înainte de a apela serviciul de Service (a se vedea “Asistenţă”), vericaţi dacă nu este vorba de o problemă uşor de rezolvat:

Anomalii:

Maşina de spălat nu porneşte.

Ciclul de spălare nu porneşte.

Maşina de spălat nu se alimentează cu apă (pe aşaj se aprinde intermitent mesajul „H2O”).

Maşina de spălat încarcă şi descarcă apă continuu.

Cauze posibile / Rezolvare:

• Stecherul nu este introdus în priza de curent, sau nu face contact.

• Aveţi o pană de curent la domiciliu.

• Uşa nu este bine închisă.

• Tasta ON/OFF nu a fost apăsată.

• Tasta START/PAUSE nu a fost apăsată.

• Robinetul de apă nu este deschis.

• A fost xată o întârziere de pornire (a se vedea “Cum se desfăşoară un ciclu

de spălare”).

• Furtunul de alimentare cu apă nu este racordat la robinet.

• Furtunul este îndoit.

• Robinetul de apă nu este deschis

• Apa la domiciliul dumneavoastră.

• Apa nu are presiune sucientă.

• Tasta START/PAUSE nu a fost apăsată.

• Furtunul de golire nu a fost instalat la o înălţime cuprinsă între 65 şi 100 cm de pământ (a se vedea “Instalare”).

• Capătul furtunului de evacuare este cufundat în apă (a se vedea “Instalare”).

• Evacuarea din perete nu are răsuare pentru aer.

Dacă după aceste vericări problema nu se rezolvă, închideţi robinetul de apă, opriţi maşina de spălat şi chemaţi Service-ul. Dacă locuinţa se aă la ultimele etaje ale unui ediciu, este posibil să aibă loc fenomene de sifonare, motiv pentru care maşina de spălat încarcă şi descarcă apă încontinuu. Pentru a elimina acest inconvenient, se găsesc în comerţ supape anti-sifonare.

Maşina de spălat nu se goleşte sau nu stoarce.

Maşina de spălat vibrează foarte mult în timpul stoarcerii.

Maşina de spălat pierde apă.

Indicatoarele de “optiuni” si “start/pause” sunt intermitente iar ecranul aseaza un cod de eroare (de ex., F-01, F-..).

Se formează prea multă spumă.

• Programul nu prevede golirea apei: în cazul anumitor programe, este necesară activarea manuală (a se vedea “Programe şi funcţii”).

• Funcţia CĂLCARE UŞOARĂ este activă: pentru a încheia programul, apăsaţi tasta START/PAUSE (a se vedea “Programe şi funcţii”).

• Furtunul de golire este îndoit (a se vedea “Instalare”).

• Conducta de descărcare este înfundată.

• Cuva, în momentul instalării, nu a fost deblocată în mod corespunzător (a se vedea “Instalare”).

• Maşina de spălat este în pantă (a se vedea “Instalare”).

• Maşina de spălat este prea aproape de pereţi şi mobilier (a se vedea “Insta- lare”).

• Furtunul de alimentare cu apă nu este bine înşurubat (a se vedea “Instalare”).

• Compartimentul de detergenţi este înfundat (pentru a-l curăţa a se vedea

“Întreţinere şi curăţare”).

• Furtunul de golire nu este bine xat (a se vedea “Instalare”).

• Opriţi maşina şi scoateţi stecherul din priză; aşteptaţi aproximativ 1 minut înainte de a o reaprinde. Dacă nu obţineţi nici un rezultat, apelaţi Centrul de service pentru asistenţă.

• Detergentul nu este compatibil cu maşina de spălat (trebuie să e scris „pentru maşina de spălat”, „de mână sau în maşina de spălat”, sau ceva asemănător).

• Dozajul a fost excesiv.

Page 36

Asistenţă

Înainte de a lua legătura cu Service-ul:

• Vericaţi dacă puteţi rezolva singuri problema (a se vedea “Anomalii şi remedii”);

• Porniţi din nou programul pentru a controla dacă inconvenientul a fost eliminat;

• În caz negativ, luaţi legătura cu asistenţa tehnică autorizată la numărul telefonic indicat pe certicatul de garanţie.

! Nu apelaţi niciodată la persoane neautorizate.

Comunicaţi:

• tipul de anomalie;

• modelul maşinii (Mod.);

• numărul de serie (S/N). Aceste informaţii sunt specicate pe plăcuţa cu date tehnice, lipită în partea din spate a maşinii de spălat precum şi în partea anterioară, după ce deschideţi uşa.

Atenţionãri în conformitate cu legislaţia în vigoare

• Conform prevederilor legislaţiei privind gestionarea deşeurilor, este interzisã eliminarea deşeurilor de echipamente electrice şi electronice (DEEE) alãturi de deşeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societãţile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziţioneazã echipamente noi de acelaşi tip).

• Autoritãţile locale trebuie sã asigure spaţiile necesare pentru colectarea selectivã a deşeurilor precum şi funcţionalitatea acestora. Contactaţi societatea de salubrizare sau compartimentul specializat din cadrul primãriei pentru informaţii detaliate.

• Deşeurile de echipamente electrice şi electronice pot  predate şi distribuitorilor, la achiziţionarea de echipamente noi de acelaşi tip (schimb 1 la 1).

• Predarea, de cãtre utilizatori, a deşeurilor de echipamente electrice şi electronice, la punctele de colectare municipale, societãţile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziţioneazã echipamente noi de acelaşi tip) faciliteazã refolosirea, reciclarea sau alte forme de valoricare a acestora.

• Deşeurile de echipamente electrice şi electronice pot conţine substanţe periculoase care pot avea un impact negativ asupra mediului şi sãnãtãţii umane în cazul în care DEEE nu sunt colectate selectiv şi gestionate conform prevederilor legale.

• Simbolul alãturat (o pubela cu roţi, barata cu douã linii în forma de X), aplicat pe un echipament electric sau electronic, semnicã faptul cã acesta face obiectul unei colectãri separate şi nu poate  eliminat împreunã cu deşeurile municipale nesortate.

Page 37

Istruzioni per l’uso

LAVABIANCHERIA

Italiano

IWE 71282

Sommario

Installazione, 38-39

Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici

Manutenzione e cura, 40

Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblò e cestello Pulire la pompa Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 41

Sicurezza generale Smaltimento Apertura manuale della porta oblò

Descrizione della lavabiancheria, 42-43

Pannello di controllo Display

Come effettuare un ciclo di lavaggio, 44

Programmi e opzioni, 45

Tabella dei programmi Opzioni di lavaggio

Detersivi e biancheria, 46

Cassetto dei detersivi Preparare la biancheria Programmi particolari Sistema bilanciamento del carico

Anomalie e rimedi, 47

Assistenza, 48

Assistenza Attiva 7 giorni su 7

Page 38

Installazione

! È importante conservare questo libretto per

poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati. ! Gli imballaggi non sono giocattoli per bambini.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell’acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas

(vedi figura).

Prima di allacciare, far scorrere l’acqua finché non sia limpida.

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l’angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici

(vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

! Utilizzare quelli in dotazione alla macchina.

Page 39

Collegamento del tubo di scarico

65 - 100 cm

- 2006/95/CE (Bassa Tensione)

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figu- ra). L’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma 2.

Dati tecnici

Modello

Dimensioni

IWE 71282

larghezza cm 59,5 altezza cm 85 profondità cm 53,5

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a nor ma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indi

cato nella tabella Dati tecnici (vedi a fianco);

• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);

• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire

la presa o la spina. ! La lavabiancheria non va installata all’aper-

to, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a piog gia e temporali.

! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple. ! Il cavo non deve subire piegature o com-

pressioni.

Capacità

Collegamenti elettrici

Collegamenti idrici

Velocità di centrifuga

Programmi di controllo secondo la direttive 1061/2010 e 1015/2010

da 1 a 7 kg vedi la targhetta caratteristi-

che tecniche applicata sulla macchina

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 52 litri

sino a 1200 giri al minuto

programma 3; Programma cotone standard a 60°C. programma 4; Programma cotone standard a 40°C;

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2004/108/CE (Compatibilità Elettromagnetica)

- 2012/19/EU

Page 40

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita così l’usura dell’impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso l’esterno (vedi figura). Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente.

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po’ d’acqua;

3. pulire accuratamente l’interno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell’acqua

Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature. ! Non utilizzare mai tubi già usati.

Curare oblò e cestello

• Lasciare sempre socchiuso l’oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa. ! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l’ausilio di un giravite (vedi figura);

Page 41

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente

per un uso di tipo domestico.

• Questo apparecchio può essere usato da

bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all’uso dell’apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l’apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini senza supervisione.

• La lavabiancheria deve essere usata solo da persone

adulte e secondo le istruzioni riportate in questo libretto.

• Non toccare la macchina a piedi nudi o con le mani o i

piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente tirando

il cavo, bensì afferrando la spina.

• Non aprire il cassetto dei detersivi mentre la macchina

è in funzione.

• Non toccare l’acqua di scarico, che può raggiungere

temperature elevate.

• Non forzare in nessun caso l’oblò: potrebbe danneg-

giarsi il meccanismo di sicurezza che protegge da aperture accidentali.

• In caso di guasto, in nessun caso accedere ai mecca-

nismi interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino alla

macchina in funzione.

• Durante il lavaggio l’oblò tende a scaldarsi.

• Se dev’essere spostata, lavorare in due o tre persone

con la massima attenzione. Mai da soli perché la macchina è molto pesante.

• Prima di introdurre la biancheria controlla che il cestello

sia vuoto.

re il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblò

Nel caso non sia possibile aprire la porta oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina dalla presa di corrente.

2. verificate che il livello dell’acqua all’interno della macchina sia inferiore rispetto all’apertura dell’oblò; in caso contrario togliere l’acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.

3. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l’ausilio di un giravite (vedi figura).

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui rifiuti di apparec-

chiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizza-

4. utilizzando la linguetta indicata in figura tirare verso l’esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente aprire la porta.

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Page 42

Descrizione della lavabiancheria

Pannello di controllo

Tasto ON/OFF

Cassetto dei detersivi

MANOPOLA

PROGRAMMI

Cassetto dei detersivi: per caricare detersivi e additivi (vedi “Detersivi e biancheria”).

Tasto ON/OFF : premere brevemente il tasto per accendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

MANOPOLA PROGRAMMI: per impostare il programma desiderato (vedi “Tabella dei programmi”).

Tasti e spie OPZIONE: per selezionare le opzioni disponibili. La spia relativa all’opzione selezionata rimarrà accesa.

Tasto

TEMPERATURA

Tasto

CENTRIFUGA

Tasto e spia START/PAUSE : quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore arancione. Se il simbolo non è illuminato, si potrà aprire l’oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto.

Standby

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON-OFF e attendere che la macchina si riattivi.

Tasti e spie

OPZIONE

DISPLAY

Tasto

PARTENZA RITARDATA

Tasto e spia

START/PAUSE

Tasto CENTRIFUGA : premere per ridurre o escludere del tutto la centrifuga; il valore viene indicato nel display.

Tasto TEMPERATURA : premere per ridurre o esclu- dere la temperatura; il valore viene indicato nel display.

Tasto PARTENZA RITARDATA : premere per impo- stare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display.

Page 43

Display

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Nella sezione A viene visualizzata la durata dei vari programmi a disposizione e a ciclo avviato il tempo residuo alla fine dello stesso; nel caso fosse stata impostata una PARTENZA RITARDATA, viene visualizzato il tempo mancante all’avvio del programma selezionato. Inoltre, premendo il relativo tasto, la macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto.

Nella sezione B vengono visualizzate le “fasi di lavaggio” previste per il ciclo selezionato e a programma avviato la “fase di lavaggio” in corso:

Lavaggio

Risciacquo Centrifuga

Scarico

Nella sezione C sono presenti, partendo dall’alto verso il basso, le icone relative alla “temperatura” , alla “Partenza ritardata” e alla “centrifuga” . Il simbolo illuminato indica che nel display viene visualizzato il valore della “temperatura” impostato. Il simbolo illuminato indica che è stata impostata una “Partenza ritardata”. Il simbolo illuminato indica che nel display viene visualizzato il valore della “centrifuga” impostato.

Simbolo Oblò bloccato Il simbolo acceso indica che l’oblò è bloccato. Per evitare danni è necessario attendere che il simbolo si spenga prima di aprire l’oblò. Per aprire la porta mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLO’ BLOCCATO è spento

sarà possibile aprire l’oblò.

Page 44

Come effettuare un ciclo di lavaggio

1. ACCENDERE LA MACCHINA. Premere il tasto

; la spia START/PAUSE lampeggerà lentamente di colore verde.

2. CARICARE LA BIANCHERIA. Aprire la porta oblò.

Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

3. DOSARE IL DETERSIVO. Estrarre il cassetto e

versare il detersivo nelle apposite vaschette come spiegato in “Detersivi e biancheria”.

4. CHIUDERE L’OBLO’.

5. SCEGLIERE IL PROGRAMMA. Selezionare con la

manopola PROGRAMMI il programma desiderato; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO.

Agire sugli appositi tasti:

Modificare la temperatura e/o la centrifuga. La

macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con

il programma scelto. Premendo il tasto si riduce progressivamente la temperatura sino al lavaggio

a freddo “OFF”. Premendo il tasto si riduce progressivamente la centrifuga sino alla sua esclusione

“OFF”. Un’ulteriore pressione dei tasti riporterà i valori a quelli massimi previsti.

! Le opzioni possono variare il carico raccomandato

e/o la durata del ciclo.

7. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l’oblò si bloccherà (simbolo OBLO’ BLOCCATO acceso). Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLO’ BLOCCATO

è spento sarà possibile aprire l’oblò. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

8. FINE DEL PROGRAMMA. Viene indicata dalla scritta “END” sul display, quando il simbolo OBLO’ BLOCCATO si spegnerà sarà possibile aprire l’oblò. Aprire l’oblò, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a

lungo il tasto . Il ciclo verrà interrotto e la macchina si spegnerà.

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere

il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo . Per

rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta “OFF”.

Modificare le caratteristiche del ciclo.

• Premere il tasto per attivare l’opzione; la spia corrispondente al pulsante si accenderà.

• Premere nuovamente il tasto per disattivare l’opzione; la spia si spegnerà.

! Se l’opzione selezionata non è compatibile con il

programma impostato, la spia lampeggerà e l’opzione non verrà attivata.

! Se l’opzione selezionata non è compatibile con

un’altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà

attivata solo la seconda, la spia dell’opzione attivata si illuminerà.

Page 45

Programmi e opzioni

Tabella dei programmi

Detersivi

Descrizione del Programma

Programmi

Giornalieri (Daily)

Cotone con prelavaggio: bianchi estremamente sporchi.

Cotone bianchi: bianchi estremamente sporchi.

Programma cotone standard a 60°C (1): bianchi e colorati resistenti molto sporchi.

Programma cotone standard a 40°C (2): bianchi poco sporchi e colori delicati.

Cotone Colorati: bianchi poco sporchi e colori delicati.

Sintetico: colori resistenti molto sporchi.

Sintetico (3): colori delicati poco sporchi.

Programma cotone standard a 20°C: bianchi poco sporchi e colori delicati.

Speciali (Special)

Lana: per lana, cachemire, ecc.

Seta e tende: per capi in seta, viscosa, lingerie.

Jeans

Tessuti Tecnici

Sport

Sport Intensive

Sport Light

Sport Shoes

Parziali

Risciacquo

Centrifuga + Scarico

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali temperatura e pressione dell’acqua in ingresso, temperatura ambiente, quantità di detersivo, quantità e tipo di carico, bilanciamento del carico, opzioni aggiuntive selezionate.

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 3 con una temperaura di 60°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio può differire da quella indicata.

2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 4 con una temperaura di 40°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40 °C. La temperatura effettiva di lavaggio può differire da quella indicata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma 4 con una temperatura di 40°C.

3) Programma sintetico lungo: impostare il programma 6 con una temperatura di 40°C.

Temp.

max.

(°C)

Velocità max.

90° 1200 90° 1200 60° 1200 -

40° 1200 40° 1200 -

60° 800 40° 800 20° 1200 -

40° 800 30° 0 40° 800 -

30° 400 -

30° 600 30° 600 -

30° 600 -

- 1200 - -

- 1200 - - - 7 - - - 16‘

(giri al minuto)

Prelavag-

  

gio

bidente

Ammor-

Lavaggio

 

  

 

Carico max. (Kg)

7 53 2,21 78 170’ 7 53 2,16 72 160’ 7 53 1,10 52,5 190’

7 53 1,09 92 185’

7 53 0,66 54 90’ 3,5 44 0,93 47 115’ 3,5 44 0,57 46 100’

7 - - - 170’

1,5 - - - 70’

1 - - - 55’ 3,5 - - - 75’

- 2 - - - 60’

2,5 - - - 85‘ 2,5 - - - 60‘

Max.

2 Paia



7 - - - 36‘

kWh

Consumo energia

Umidità residua %

- - - 60‘

Acqua totale lt

Durata ciclo

Opzioni di lavaggio

Selezionando questa opzione la movimentazione meccanica, la temperatura e l’acqua sono ottimizzate per un carico ridotto di cotoni e sintetici poco sporchi (vedi “Tabella dei programmi”). Con “ ” puoi lavare in tempi ridotti, risparmiando acqua ed energia. Si consiglia di utilizzare una dose di detersivo liquido adatta alla quantità di carico. ! Non è attivabile sui programmi 1, 2, 7, 8, 9, 10, 11, 12, 13, 14, , .

L’opzione risparmia energia non riscaldando l’acqua utilizzata per lavare i tuoi capi, un vantaggio sia per l’ambiente che per la tua bolletta dell’elettricità. Al contrario, un’azione meccanica intensificata ed un utilizzo ottimizzato dell’acqua assicurano ottimi risultati di lavaggio nello stesso tempo di un ciclo standard. Per i migliori risultati di lavaggio, raccomandiamo l’utilizzo di detergente liquido. ! Non è attivabile sui programmi 1, 7, 8, 9, 12, 13, 14, , .

Extra Risciacquo

Selezionando questa opzione si aumenta l’efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E’ utile per pelli particolarmente sensibili. ! Non è attivabile sui programmi .

Stira facile

Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; la spia dell’opzione STIRA FACILE e quella di START/PAUSE lampeggeranno (la prima verde, la seconda arancione). Per terminare il ciclo si dovrà premere il tasto START/PAUSE o il tasto STIRA FACILE. Nel programma 9,11 la macchina terminerà il ciclo con la biancheria in ammollo, la spia della funzione STIRA FACILE e quella di START/PAUSE lampeggeranno. Per scaricare l’acqua e poter rimuovere il bucato sarà necessario premere il tasto START/PAUSE o il tasto STIRA FACILE.

! Non è attivabile sui programmi 8, 12, 13, 14, , .

Page 46

Detersivi e biancheria

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l’ambiente.

! Non usare detersivi per il lavaggio a mano, perché for-

mano troppa schiuma.

! Usare detersivi in polvere per capi in cotone bianchi e per il

prelavaggio e per lavaggi con temperatura superiore a 60°C.

! Seguire le indicazioni riportate sulla confezione di detersivo.

Estrarre il cassetto dei detersivi e inserire il detersivo o l’additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere) vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell’avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L’ammorbidente non deve fuoriuscire dalla griglia.

Seta: utilizzare l’apposito programma 9 per lavare tutti i capi in seta. Si consiglia l’utilizzo di un detersivo specifico per capi delicati. Tende: si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete. Utilizzare il programma 9. Jeans: rovesciare i capi prima del lavaggio ed utilizzare un detersivo liquido. Utilizzare il programma 10. Tessuti Tecnici (programma 11): è studiato per lavare tessuti idrorepellenti e giacche a vento (es. goretex, poliestere, nylon); per ottenere i migliori risultati utilizzare detersivo liquido e usare una dose adatta a mezzo carico; pretrattare polsini, colli e macchie; non utilizzare ammorbidente o detersivi con ammorbidente. Con

questo programma non si possono lavare i piumini imbottiti.

Sport Intensive (programma 12): è studiato per lavare tessuti per abbigliamento sportivo (tute, calzoncini, ecc.) molto sporchi; per ottenere i migliori risultati è consigliabile non superare il carico massimo indicato nella “Tabella dei programmi”. Sport Light (programma 13): è studiato per lavare tessuti per abbigliamento sportivo (tute, calzoncini, ecc.) poco sporchi; per ottenere i migliori risultati è consigliabile non superare il carico massimo indicato nella “Tabella dei programmi”. Si raccomanda di usare detersivo liquido, usare una dosa adatta a mezzo carico. Sport Shoes (programma 14): è studiato per lavare scarpe sportive; per ottenere i migliori risultati non lavarne più di 2 paia.

Preparare la biancheria

• Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sull’etichetta.

- i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

• Non superare i valori indicati nella “Tabella dei Programmi” riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr.

Programmi speciali

Programma cotone standard a 20 °C (programma

7) ideale per carichi in cotone sporchi. Le buone perfor-

mance anche a freddo, comparabili con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora

con variazione di velocità a picchi ripetuti e ravvicinati. Lana: con il programma 8 è possibile lavare in lavatrice tutti i capi in lana, anche quelli con l’etichetta “solo lavaggio a mano” . Per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1,5 kg di bucato.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Page 47

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (Sul display viene visualizzata la scritta “H2O” lampeggiante).

La lavabiancheria carica e scarica acqua di continuo.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

• In casa non c’è corrente.

• L’oblò non è ben chiuso.

• Il tasto ON/OFF non è stato premuto.

• Il tasto START/PAUSE non è stato premuto.

• Il rubinetto dell’acqua non è aperto.

• Si è impostato un ritardo sull’ora di avvio (PARTENZA RITARDATA, vedi “Come effettuare un ciclo di lavaggio”).

• Il tubo di alimentazione dell’acqua non è collegato al rubinetto.

• Il tubo è piegato.

• Il rubinetto dell’acqua non è aperto.

• In casa manca l’acqua.

• Non c’è sufficiente pressione.

• Il tasto START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Lo scarico a muro non ha lo sfiato d’aria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’acqua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

Le spie delle “opzioni” e la spia di “START/PAUSE” lampeggiano e il display visualizza un codice di anomalia (es.: F-01, F-..).

Si forma troppa schiuma.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.

• È attiva l’opzione STIRA FACILE: per completare il programma premere il tastoSTART/PAUSE (“Programmi e opzioni”).

• Il tubo di scarico è piegato (vedi “Installazione”).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell’installazione, non è stato sbloccato correttamente (vedi “Installazione”).

• La lavabiancheria non è in piano (vedi “Installazione”).

• La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”).

• Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”).

• Il tubo di scarico non è fissato bene (vedi “Installazione”).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla.

Se l’anomalia persiste, chiamare l’Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per

lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.

Page 48

Assistenza

195102653.01

10/2013 - Xerox Fabriano

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”);

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Numero Unico 199.199.199*.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;

• il modello della macchina (Mod.);

• il numero di serie (S/N). Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l’oblò.

Assistenza Attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. aristonchannel.com.
