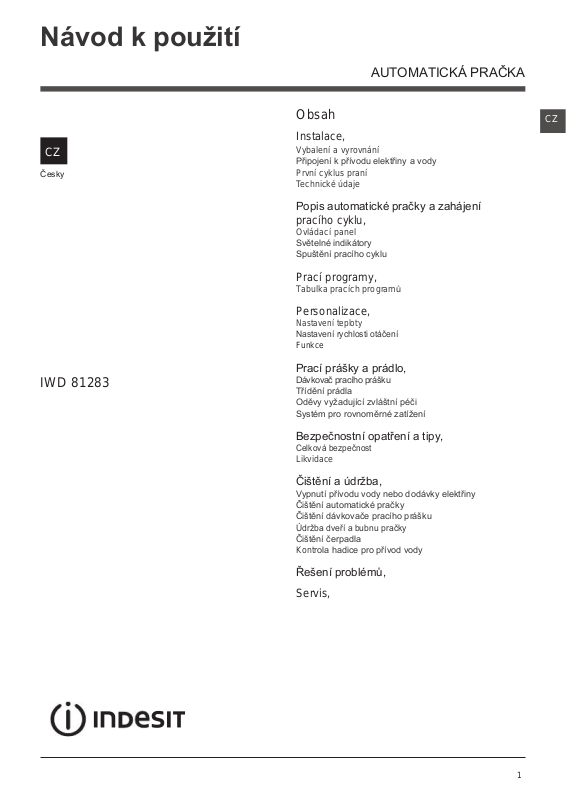

Indesit IWD 81283 User Manual [cz]
Návod k použití
AUTOMATICKÁ PRAČKA
Obsah
Instalace,
CZ
Česky
IWD 81283
Vybalení a vyrovnání
Připojení k přívodu elektřiny a vody
První cyklus praní
Technické údaje
Popis automatické pračky a zahájení
pracího cyklu,
Ovládací panel
Světelné indikátory
Spuštění pracího cyklu
Prací programy,
Tabulka pracích programů
Personalizace,
Nastavení teploty
Nastavení rychlosti otáčení
Funkce
Prací prášky a prádlo,
Dávkovač pracího prášku
Třídění prádla
Oděvy vyžadující zvláštní péči
Systém pro rovnoměrné zatížení
Bezpečnostní opatření a tipy,
Celková bezpečnost
Likvidace
Čištění a údržba,
Vypnutí přívodu vody nebo dodávky elektřiny
Čištění automatické pračky
Čištění dávkovače pracího prášku
Údržba dveří a bubnu pračky
Čištění čerpadla
Kontrola hadice pro přívod vody
Řešení problémů,
Servis,
CZ
1
CZ
Instalace
! Tento návod věnovaný obsluze přístroje uchovejte na
bezpečném místě tak, abyste jej vždy bez problémů
našli. V případě, že budete pračku prodávat, převádět
nebo stěhovat, dbejte o to, aby návod byl vždy přiložen
k pračce tak, aby se nový majitel mohl obeznámit s jejím
provozem a parametry.
! Pokyny uvedené v manuálu si důkladně přečtěte:
Obsahují důležité informace ohledně instalace a provozu
pračky.
Vybalení a vyrovnání
Vybalení
1. Vybalte pračku z obalu.
2. Zajistěte, aby se pračka během dopravy nepoškodila.
Dojde-li k jejímu poškození, obraťte se na prodejce a
přerušte proces instalace.
3. Odšroubujte 4
ochranné šrouby určené
pro přepravu a gumovou
podložku s příslušnou
distanční podložkou,
která je umístěna na
zadní části přístroje
obrázek).
4. S použitím dodaných zátek z umělé hmoty uzavřete
otvory.
5. Všechny díly uchovejte na bezpečném místě: Budete
je znovu potřebovat v situaci při stěhování pračky na
jiné místo.
!
Nedávejte balicí materiály dětem na hraní
Vyrovnání
1. Automatická pračka musí stát na rovné a pevné podlaze, aniž
by se přitom opírala o zeď, nábytek nebo cokoliv jiného
2. Není-li podlaha
dokonale rovná, musí se
nerovnost vykompenzovat
utažením nebo uvolněním
nastavitelné přední nohy
(viz obrázek) tak, aby úhel
sklonu ve vztahu
k pracovní ploše
nepřekročil 2°.
2
.
( viz
.
Správným vyrovnáním získá pračka stabilitu, což zabrání
pozdějším vibracím, nadměrnému hluku a také tomu, aby se
pračka při praní posouvala. Pokud pračka stojí na
koberci nebo na kusu látky, seřiďte nohu tak, aby pod
pračkou zůstal dostatek místa na větrání.
Připojení k přívodu elektřiny a vody
Připojení hadice pro přívod vody
1. Přívodní trubku připojíte
tím, že ji přišroubujete ke
kohoutku se studenou vodou
s použitím závitového spoje
¾ GAS (viz obrázek).
Před zapojením nechte
vodu volně téct tak dlouho,
dokud nebude úplně
průzračná.
2. Druhý konec hadice pro
přívod vody přišroubujte
k příslušnému přívodu
vody na pračce, který se
nachází na zadní stěně
pračky, vpravo nahoře (viz
3. Hadice nesmí být ohnutá ani přeložená.
! Tlak vody v kohoutku musí odpovídat hodnotám, které
jsou uvedeny v tabulce s technickými údaji (viz příští
stránka).
! Není-li přívodní hadice dostatečně dlouhá, obraťte se
na specializovaný obchod nebo autorizovaného
technika.
! Nikdy nepoužívejte použité hadice.
! Používejte hadice, které jste dostal v rámci dodávky společně s
pračkou.
obrázek).
CZ
Technické údaje
Model IWD 81283
Šířka 59,5 cm
Rozměry Výška 85 cm
Hloubka 60
Kapacita 1 až 8 kg
Připojení k proudu
viz štítek s technickými údaji na pračce
Maximální tlak 1 MPa (10 bar)
Připojení k přívodu vody Minimální tlak 0,05 MPa (0,5 bar)
Kapacita bubnu
62 litrů
Otáčky až 1 200 ot./min.
Zkušební program Program 3: Bavlna standard 60
0
C
dle podle směrnice
1061/2010 a 1015/2010
Toto zařízení splňuje následující směrnice
ES:
- 2004/108/ES z 3. 5. 1989
(elektromagnetická kompatibilita
)
- 2002/96/ES
- 2006/95/ES (nízké napětí)
Připojení odpadní hadice
Připojte odpadní hadici
k odpadní trubce nebo
odpadnímu otvoru ve zdi
umístěném ve výšce 65
65–100 cm od podlahy.
Hadici přitom neohýbejte.
Druhá možnost zajištění
odvodu odpadní vody z pračky
spočívá v tom, že hadici volně
položíte přes okraj vany a
připevníte ji ke kohoutku
vodovodu (obrázek). Volný
konec hadice by neměl být
pod vodou
!
Hadici, pokud možno,
to nezbytné, musí mít prodloužená hadice stejný průměr
jako hadice původní a nesmí být delší než 150 cm.
Připojení ke zdroji elektrického proudu
Dříve, než pračku zapojíte do elektrické zásuvky, zkontrolujte,
zda:
•
Je zásuvka uzemněná a zda splňuje veškeré platné
předpisy a zákony
•
Kapacita zásuvky odpovídá maximálnímu zatížení
motorickým proudem, které je uvedeno v tabulce
s technickými údaji (viz naproti).
•
Elektrické napětí odpovídá hodnotám uvedeným
v tabulce s technickými údaji (viz naproti).
•
Je zá su vk a kompatibilní se zástrčkou pračky.
V opačném případě vyměňte buď zásuvku, nebo
zástrčku.
Program 4: Bavlna standard 40
! Pračka není určena k instalaci ve venkovních
prostorách, a to ani v prostorách, které jsou
zastřešeny. Pračka nesmí být ponechána působení
deště, bouře nebo jiných povětrnostních vlivů – je to
velice nebezpečné.
! Nainstalujte pračku tak, aby se byla umístěna
v bezprostřední vzdálenosti od elektrické zásuvky
umožňující pohodlné zapojení.
neprodlužujte, ani nenastavujte; bude-li
.
! Nepoužívejte prodlužovací kabely ani násobné zásuvky
.
! Kabel nesmí být ohnutý ani stlačený.
! Výměnu napájecího kabelu může provádět pouze
autorizovaný technik.
Upozornění! Nebudou-li tato doporučení dodržena,
neponese výrobce za případné následky
odpovědnost.
První prací cyklus
Po nainstalování pračky a před jejím prvním
použitím nechte proběhnout jeden prací cyklus
s pracím prostředkem, ale bez prádla. Pro tyto
.
účely použijte prací program 2.
0
C;
3
CZ
Popis automatické pračky a spuštění
pracího cyklu
Ovládací panel
Dávkovač prac. prostř.
Dávkovač pracího prášku: Slouží k dávkování pracího
prášku a pracích přísad
(
viz
„Prací prostředky a prádlo
HLAVNÍ SPÍNAČ: Slouží k zapnutí a vypnutí
automatické pračky.
Tlačítko
pracího cyklu. Během pracího cyklu zůstává tlačítko
v neměnné poloze.
Tlačítka se světelnými kontrolkami FUNKCE: Slouží
k výběru dostupných funkcí. Svítit bude vždy indikátor
odpovídající zvolené funkci.
Tlačítko
studeného pracího cyklu (viz „
Tlačítko
nebo k úplnému vyřazení cyklu otáčení (viz
„Personalizace“
DISPLEJ: Používá se k zobrazení délky trvání různých
dostupných programů a zbývajícího času právě
probíhajícího programu; v případě výběru ČASOVÉ
PŘEDVOLBY se objeví odpočítávání k začátku
vybraného programu.
ODLOŽENÝ START : Stisknutím tlačítka
nastavíte časovou předvolbu pro prací program. Časová
předvolba se zobrazí na displeji.
4
PRACÍHO PROGRAMU: Slouží k programování
TEPLOTA: Slouží k nastavení teploty nebo
OTÁČKY: Slouží k nastavení rychlosti otáčení
PRŮBĚH PRACÍHO CYKLU
Kontrolka
UZAVŘENÍ
DVÍŘEK
“).
Tlačítko
ODLOŽENÝ
START
DISPLEJ
Tlačítko
HL. SPÍNAČ
TEPLOTY
Tlačítko
PRACÍ PROGRAM
OTÁČKY
Indikátory PRŮBĚHU PRACÍHO PROGRAMU: Slouží ke
sledování průběhu pracího programu.
Svítící světelný indikátor ukazuje, ve které fázi se prací
cyklus nachází.
Tlačítka se
svět. indikátory
FUNKCE
Tlačítko
Světelný indikátor ZAMČENÝCH DVEŘÍ: Tento indikátor
ukazuje, jestli lze, nebo nelze otevřít dveře (viz
následující stránka).
HLAVNÍ OVLÁDACÍ TLAČÍTKO se světelným
indikátorem: Pomocí tohoto tlačítka se spouští nebo
dočasně přerušují prací cykly.
Pozn.: Pokud stisknete toto tlačítko, přerušíte tím právě
probíhající prací cyklus; příslušný indikátor bude
Personalizace“).
).
oranžově blikat, zatímco světelný indikátor pro právě
probíhající fázi pracího cyklu zůstane stále rozsvícený.
Jsou-li právě DVEŘE UZAMČENÉ , světelný indikátor
zhasne a dveře se mohou otevřít.
Opětovným stisknutím tohoto tlačítka prací cyklus znovu
spustíte v bodě, kdy byl přerušen.
Pohotovostní režim
Tato automatická pračka je v souladu s novými předpisy
o úspoře energie vybavena automatickým systémem
pohotovostního režimu, který se spustí přibližně po 30
minutách, kdy nebude zaznamenána žádná činnost.
Krátce stiskněte HLAVNÍ SPÍNAČ a vyčkejte, dokud se
pračka znovu neuvede do provozu.
Spotřeba v off-mode : 0,5 W
Spotřeba v left-on mode : 0,5 W
Tlačítko
START/
PAUZA
