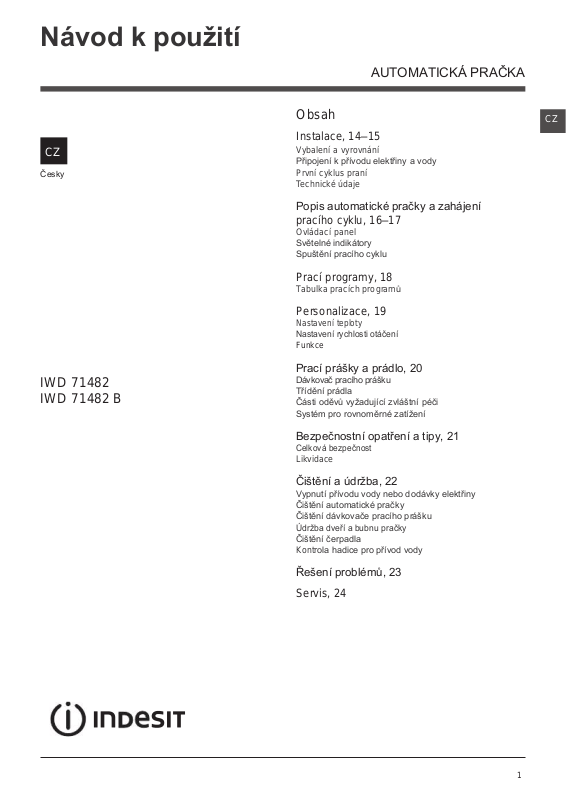

Návod k použití
CZ
Česky
IWD 71482
IWD 71482 B
AUTOMATICKÁ PRA
Obsah |
CZ |
|
Instalace, 14–15
Vybalení a vyrovnání
Připojenípřívoduk elektřiny a vody
První cyklus praní Technické údaje
Popis automatické pračky pracího cyklu, 16–17
Ovládací panel
Světelné indikátory Spuštění pracího cyklu
Prací programy, 18
Tabulka pracích programů
Personalizace, 19
Nastavení teploty
Nastavení rychlosti otáčení
Funkce
Prací prášky a prádlo, 2
Dávkovač pracíhošku prá Třídění prádla
Částiděvůo vyžadující zvláštní pé Systém pro rovnoměrné zatížení
Bezpečnostní opatření a
Celková bezpečnost
Likvidace
Čištění a údržba, 22
Vypnutí přívodu vody nebo dodá Čištění automatické pračky Čištění dávkovače pracího práš Údržbadveří a bubnu pračky
Čištění čerpadla
Kontrola hadice pro přívod vody
Řešení problémů, 23
Servis, 24
1
Instalace
CZ
!Tento návod věnovaný obsluze přístroje uchovejte na bezpečném místě tak, abyste jej vždy bez problémů našli. V případě, že budete pračku prodávat, převádět nebo stěhovat, dbejte o to, aby návod byl vždy přiložen k pračce tak, aby se nový majitel mohl obeznámit s jejím provozem a parametry.
!Pokyny uvedené v manuálu si důkladně přečtěte:
Obsahují důležité informace ohledně instalace a provozu pračky.
Vybalení a vyrovnání
Vybalení
1.Vybalte pračku z obalu.
2.Zajistěte, aby se pračka během dopravy nepoškodila. Dojde-li k jejímu poškození, obraťte se na prodejce a přerušte proces instalace.
3.Odšroubujte 4 ochranné šrouby určené pro přepravu a gumovou podložku s příslušnou distanční podložkou, která je umístěna na zadní části přístroje (viz obrázek).
4.S použitím dodaných zátek z umělé hmoty uzavřete otvory.
5.Všechny díly uchovejte na bezpečném místě: Budete je znovu potřebovat v situaci při stěhování pračky na jiné místo.
! Nedávejte balicí materiály dětem na hraní.
Vyrovnání
1. Automatická pračka musí stát na rovné a pevné podlaze, aniž by se přitom opírala o zeď, nábytek nebo cokoliv jiného.
2. Není-li podlaha dokonale rovná, musí se nerovnost vykompenzovat utažením nebo uvolněním nastavitelné přední nohy
(viz obrázek) tak, aby úhel sklonu ve vztahu
k pracovní ploše nepřekročil 2°.
Správným vyrovnáním získá pračka stabilitu, což zabrání pozdějším vibracím, nadměrnému hluku a také tomu, aby se
pračka při praní posouvala. Pokud pračka stojí na koberci nebo na kusu látky, seřiďte nohu tak, aby pod pračkou zůstal dostatek místa na větrání.
Připojení k přívodu elektřiny a vody
Připojení hadice pro přívod vody
1. Přívodní trubku připojíte tím, že ji přišroubujete ke kohoutku se studenou vodou s použitím závitového spoje
¾ GAS (viz obrázek).
Před zapojením nechte vodu volně téct tak dlouho, dokud nebude úplně průzračná.
2. Druhý konec hadice pro přívod vody přišroubujte
k příslušnému přívodu vody na pračce, který se nachází na zadní stěně pračky, vpravo nahoře (viz obrázek).
3. Hadice nesmí být ohnutá ani přeložená.
!Tlak vody v kohoutku musí odpovídat hodnotám, které jsou uvedeny v tabulce s technickými údaji (viz příští stránka).
!Není-li přívodní hadice dostatečně dlouhá, obraťte se na specializovaný obchod nebo autorizovaného technika.
!Nikdy nepoužívejte použité hadice.
!Používejte hadice, které jste dostal v rámci dodávky společně s pračkou.
2
Připojení odpadní hadice |
Připojte odpadní hadici k odpadní trubce nebo odpadnímu otvoru ve zdi umístěném ve výšce 65
65–100 cm od podlahy.
Hadici přitom neohýbejte.
Druhá možnost zajištění odvodu odpadní vody z pračky spočívá v tom, že hadici volně položíte přes okraj vany a připevníte ji ke kohoutku vodovodu obrázek( ). Volný konec hadice by neměl být pod vodou.
! Hadici, pokud možno, neprodlužujte, ani nenastavujte; bude-li to nezbytné, musí mít prodloužená hadice stejný průměr jako hadice původní a nesmí být delší než 150 cm.
Připojení ke zdroji elektrického proudu
Dříve, než pračku zapojíte do elektrické zásuvky, zkontrolujte, zda:
•Je zásuvka uzemněná a zda splňuje veškeré platné předpisy a zákony.
•Kapacita zásuvky odpovídá maximálnímu zatížení motorickým proudem, které je uvedeno v tabulce
s technickými údaji (viz naproti).
•Elektrické napětí odpovídá hodnotám uvedeným v tabulce s technickými údaji (viz naproti).
• Je zásuvka kompatibilní se zástrčkou pračky.
V opačném případě vyměňte buď zásuvku, nebo zástrčku.
!Pračka není určena k instalaci ve venkovních prostorách, a to ani v prostorách, které jsou zastřešeny. Pračka nesmí být ponechána působení deště, bouře nebo jiných povětrnostních vlivů – je to velice nebezpečné.
!Nainstalujte pračku tak, aby se byla umístěna
v bezprostřední vzdálenosti od elektrické zásuvky umožňující pohodlné zapojení.
! Nepoužívejte prodlužovací kabely ani násobné zásuvky.
! Kabel nesmí být ohnutý ani stlačený.
! Výměnu napájecího kabelu může provádět pouze
autorizovaný technik.
CZ
Upozornění! Nebudou-li tato doporučení dodržena, neponese výrobce za případné následky odpovědnost.
První prací cyklus
Po nainstalování pračky a před jejím prvním použitím nechte proběhnout jeden prací cyklus s pracím prostředkem, ale bez prádla. Pro tyto
účely použijte prací program 2.
Technické údaje
|
|
Model |
IWD 71482, IWD 71482 B |
|
|
|
Šířka 59,5 cm |
Rozměry |
Výška 85 cm |
|
Hloubka 53,5 |
|
|
Kapacita |
1 až 7 kg |
|
|
Připojení k proudu |
viz štítek s technickými údaji na pračce |
Maximální tlak 1 MPa (10 bar)
Připojení k přívodu vody Minimální tlak 0,05 MPa (0,5 bar)
Kapacitabubnu 52 litrů
Otáčky |
až 1 400 ot./min. |
||
|
|
||
Zkušební program |
Program 2; teplota 60 °C; |
||
dle EN 60456 |
při hmotnosti prádla v pračce 7 kg |
||
|
|
|
|
|
|
|
Toto zařízení splňuje následující směrnice |
|
|
|
ES: |
|
|
|
- 2004/108/ES z 3. 5. 1989 |
|
|
|
(elektromagnetická kompatibilita) |
|
|
|
- 2002/96/ES |
|
|
|
- 2006/95/ES (nízké napětí) |
|
|
|
|
|
|
|
|
|
|
|
|
3
Popis automatické pračky a spuštění pracího cyklu
|
Ovládací panel |
|
CZ |
||
|
||
|
|
HL. SPÍNAČ
Dávkovač prac. prostř.
Tlačítko
PRACÍ PROGRAM
Dávkovač pracího prášku: Slouží k dávkování pracího prášku a pracích přísad
(viz „Prací prostředky a prádlo“).
HLAVNÍ SPÍNAČ: Slouží k zapnutí a vypnutí automatické pračky.
Tlačítko PRACÍHO PROGRAMU: Slouží k programování pracího cyklu. Během pracího cyklu zůstává tlačítko
v neměnné poloze.
Tlačítka se světelnými kontrolkami FUNKCE: Slouží k výběru dostupných funkcí. Svítit bude vždy indikátor odpovídající zvolené funkci.
Tlačítko TEPLOTA: Slouží k nastavení teploty nebo studeného pracího cyklu (viz „Personalizace“).
Tlačítko OTÁČKY: Slouží k nastavení rychlosti otáčení nebo k úplnému vyřazení cyklu otáčení (viz
„Personalizace“).
DISPLEJ: Používá se k zobrazení délky trvání různých dostupných programů a zbývajícího času právě probíhajícího programu; v případě výběru ČASOVÉ PŘEDVOLBY se objeví odpočítávání k začátku vybraného programu.
ODLOŽENÝ START : Stisknutím tlačítka nastavíte časovou předvolbu pro prací program. Časová předvolba se zobrazí na displeji.
|
|
|
|
|
|
|
|
|
|
|
||
Tlačítko ODLOŽENÝ |
|
|
|
PRŮBĚH PRACÍHO CYKLU |
||||||||
|
START |
|
|
|
||||||||
|
|
Tlačítka se |
|
|
|
Tlačítko |
||||||
|
|
|
|
|||||||||
|
|
|
|
|
|
|
||||||
DISPLEJ |
|
svět. indikátory |
|
|
|
|||||||
|
|
|
|
START/ |
||||||||
|
FUNKCE |
|
|
|
||||||||
|
|
|
|
|
|
|
PAUZA |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tlačítko |
|
|
|
|
|
|
|
|
Kontrolka |
||
TEPLOTY |
|
||
|
UZAVŘENÍ |
||
|
|
DVÍŘEK |
|
|
Tlačítko |
|
|
|
OTÁČKY |
Indikátory PRŮBĚHU PRACÍHO PROGRAMU: Slouží ke sledování průběhu pracího programu.
Svítící světelný indikátor ukazuje, ve které fázi se prací cyklus nachází.
Světelný indikátor ZAMČENÝCH DVEŘÍ: Tento indikátor ukazuje, jestli lze, nebo nelze otevřít dveře (viz následující stránka).
HLAVNÍ OVLÁDACÍ TLAČÍTKO se světelným indikátorem: Pomocí tohoto tlačítka se spouští nebo dočasně přerušují prací cykly.
Pozn.: Pokud stisknete toto tlačítko, přerušíte tím právě probíhající prací cyklus; příslušný indikátor bude oranžově blikat, zatímco světelný indikátor pro právě probíhající fázi pracího cyklu zůstane stále rozsvícený. Jsou-li právě DVEŘE UZAMČENÉ , světelný indikátor zhasne a dveře se mohou otevřít.
Opětovným stisknutím tohoto tlačítka prací cyklus znovu spustíte v bodě, kdy byl přerušen.
Pohotovostní režim
Tato automatická pračka je v souladu s novými předpisy o úspoře energie vybavena automatickým systémem pohotovostního režimu, který se spustí přibližně po 30 minutách, kdy nebude zaznamenána žádná činnost. Krátce stiskněte HLAVNÍ SPÍNAČ a vyčkejte, dokud se pračka znovu neuvede do provozu.
