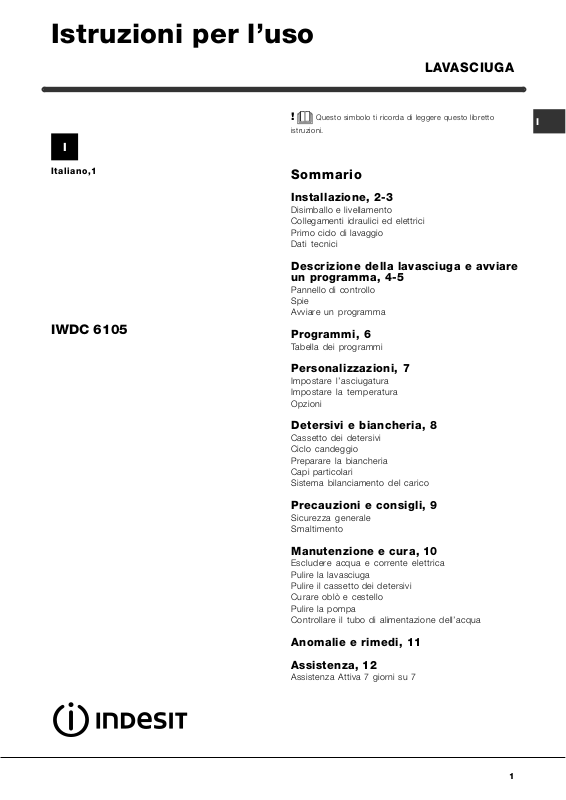

Istruzioni per luso

LAVASCIUGA

I

Italiano,1

IWDC 6105

 Questo simbolo ti ricorda di leggere questo libretto

istruzioni.

Sommario

Installazione, 2-3

Disimballo e livellamento
Collegamenti idraulici ed elettrici
Primo ciclo di lavaggio
Dati tecnici

Descrizione della lavasciuga e avviare
un programma, 4-5

Pannello di controllo
Spie
Avviare un programma

Programmi, 6

Tabella dei programmi

Personalizzazioni, 7

Impostare lasciugatura
Impostare la temperatura
Opzioni

I

Detersivi e biancheria, 8

Cassetto dei detersivi
Ciclo candeggio
Preparare la biancheria
Capi particolari
Sistema bilanciamento del carico

Precauzioni e consigli, 9

Sicurezza generale
Smaltimento

Manutenzione e cura, 10

Escludere acqua e corrente elettrica
Pulire la lavasciuga
Pulire il cassetto dei detersivi
Curare oblò e cestello
Pulire la pompa
Controllare il tubo di alimentazione dellacqua

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7

1

Installazione

! È importante conservare questo libretto per poterlo

I

consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
alla lavasciuga per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono

importanti informazioni sullinstallazione, sulluso
e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavasciuga.

2. Controllare che la lavasciuga non abbia
subìto danni nel trasporto. Se fosse danneggiata
non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti di
protezione per il traspor­to e il gommino con il
relativo distanziale, posti
nella parte posteriore
(vedi figura).

Un accurato livellamento dà stabilità alla macchina
ed evita vibrazioni, rumori e spostamenti durante il
funzionamento. In caso di moquette o di un tappeto,
regolare i piedini in modo da conservare sotto la
lavasciuga uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione
dellacqua

1. Collegare il tubo di
alimentazione avvitan­dolo a un rubinetto
d'acqua fredda con
bocca filettata da 3/4
gas (vedi figura).
Prima di allacciare, far
scorrere lacqua finché
non sia limpida.

2. Collegare il tubo di
alimentazione alla
lavasciuga
avvitandolo allapposita
presa dacqua, nella
parte posteriore in alto a
destra (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavasciuga
debba essere trasportata, dovranno essere
rimontati.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavasciuga su un pavimento piano e
rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non
fosse perfettamente
orizzontale, compensare
le irregolarità svitando o
avvitando i piedini
anteriori (vedi figura);
langolo di inclinazione,
misurato sul piano di
lavoro, non deve supe­rare i 2°.

3. Fare attenzione che nel tubo non ci siano né
pieghe né strozzature.

! La pressione idrica del rubinetto deve essere

compresa nei valori della tabella Dati tecnici

(vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non

fosse sufficiente, rivolgersi a un negozio specializzato
o a un tecnico autorizzato.

 Non utilizzare mai tubi già usati.

 Utilizzare quelli in dotazione alla macchina.

2

Collegamento del tubo di scarico

Collegare il tubo di
scarico, senza piegarlo,
a una conduttura di
scarico o a uno scarico
a muro posti tra 65 e

65 - 100 cm

100 cm da terra;

! Non usare prolunghe e multiple.

I

! Il cavo non deve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo

da tecnici autorizzati.

Attenzione! Lazienda declina ogni responsabilità
qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

oppure appoggiarlo al
bordo di un lavandino o
di una vasca, legando
la guida in dotazione al
rubinetto (vedi figura).
Lestremità libera del
tubo di scarico non
deve rimanere immersa
nellacqua.

! È sconsigliato usare tubi di prolunga; se indispen-

sabile, la prolunga deve avere lo stesso diametro del
tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente,
accertarsi che:
 la presa abbia la messa a terra e sia a norma

di legge;

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella
tabella Dati tecnici (vedi a fianco);

 la tensione di alimentazione sia compresa nei

valori indicati nella tabella Dati tecnici (vedi a
fianco);

 la presa sia compatibile con la spina della

lavasciuga. In caso contrario sostituire la

presa o la spina.

! La lavasciuga non va installata allaperto, nemme-

no se lo spazio è riparato, perché è molto pericoloso
lasciarla esposta a pioggia e temporali.

! A lavasciuga installata, la presa della corrente deve

essere facilmente raggiungibile.

Dopo linstallazione, prima delluso, effettuare un
ciclo di lavaggio con detersivo e senza biancheria
impostando il programma 2.

Dati tecnici

Modello

Dimensioni

Capacità

Collegamenti

elettrici

Collegamenti
idrici

Velo cit à di
centrifuga

Programmi di

controllo secondo
la norma
EN 50229

IWDC 6105

larghezza cm 59,5
altezza cm 85
profondità cm 53,5

da 1 a 6 kg per il lavaggio;
da 1 a 5 kg per l'asciugatura

vedi la targhetta caratteristiche
tecniche applicata sulla macchina

pressione massima 1 MPa (10 bar)
pressione minima 0,05 MPa (0,5 bar)
capacità del cesto 52 litri

sino a 1000 giri al minuto

lavaggio: programma 2; temperatura
60°C; effettuato con 6 kg di carico.
asciugatura: prima asciugatura
effettuata con 1 kg di carico e la
manopola ASCIUGATURA sulla
posizione 60 minuti;
seconda asciugatura effettuata con
5 kg di carico e la manopola
ASCIUGATURA sulla posizione .

Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:

- 89/336/CEE del 03/05/89
(Compatibilità Elettromagnetica) e
successive modificazioni

- 2002/96/CE

- 2006/95/CE (Bassa Tensione)

3

Descrizione della lavasciuga e
avviare un programma

Pannello di controllo

I

SPIE AVANZAMENTO
CICLO/PARTENZA
RITARDATA

Tasto

ON/OFF

Cassetto dei detersivi

Manopola

PROGRAMMI

Cassetto dei detersivi: per caricare detersivi e
additivi (vedi Detersivi e biancheria).

Tasto ON/OFF: per accendere e spegnere la
lavasciuga.

Manopola PROGRAMMI: per impostare i programmi.
Durante il programma la manopola resterà ferma.

Tasti e spie OPZIONE: per selezionare le opzioni
disponibili. La spia relativa allopzione selezionata
rimarrà accesa.

Manopola ASCIUGATURA per impostare
lasciugatura desiderata (vedi Personalizzazioni).

Manopola TEMPERATURA: per impostare la tempe-
ratura o il lavaggio a freddo (vedi Personalizzazioni).

Tasti e spie

OPZIONE

TEMPERATURA

Tasto e spia AVVIO/PAUSA: per avviare i program-
mi o interromperli momentaneamente.
N.B.: per mettere in pausa il lavaggio in corso,
premere questo tasto, la spia relativa lampeggerà
con colore arancione mentre quella della fase in
corso sarà accesa fissa. Se la spia OBLÒ
BLOCCATO
Per far ripartire il lavaggio dal punto in cui è stato
interrotto, premere nuovamente questo tasto.

Modalità stand by

Questa lavatrice, in conformità alle nuove normative
legate al risparmio energetico, è dotata di un
sistema di autospegnimento (stand by) che entra in
funzione dopo circa 30 minuti nel caso di non
utilizzo. Premere brevemente il tasto ON-OFF e
attendere che la macchina si riattivi.

Manopola

Manopola

ASCIUGATURA

sarà spenta, si potrà aprire loblò.

Tasto e spia

AVVIO/
PAUSA

Spia

OBLÒ
BLOCCATO

SPIE AVANZAMENTO CICLO/PARTENZA RI­TARDATA: per seguire lo stato di avanzamento del

programma di lavaggio.
La spia accesa indica la fase in corso.
Se è stata impostata lopzione Partenza Ritardata,
indicheranno il tempo mancante allavvio del pro­gramma (vedi pagina a fianco).

Spia OBLÒ BLOCCATO: per capire se loblò è
apribile (vedi pagina a fianco).

4

Spie

Le spie forniscono informazioni importanti.
Ecco che cosa dicono:

Spie fase in corso

Una volta selezionato e avviato il ciclo di lavaggio
desiderato, le spie si accenderanno progressivamen­te per indicarne lo stato di avanzamento:

I

Partenza ritardata

Se è stata attivata lopzione Partenza ritardata (vedi
Personalizzazioni), dopo avere avviato il programma,

inizierà a lampeggiare la spia relativa al ritardo selezio­nato:

Col trascorrere del tempo verrà visualizzato il ritardo
residuo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato avrà inizio il program­ma impostato.

Lavaggio

Risciacquo

Centrifuga/Scarico

Asciugatura
Fine lavaggio

Nota:

Al termine del ciclo di asciugatura, bisogna riportare la
manopola ASCIUGATURA sulla posizione 0.

Tasti opzione e relative spie

Selezionando unopzione la spia relativa si illuminerà.
Se lopzione selezionata non è compatibile con il
programma impostato la spia relativa lampeggerà e
lopzione non verrà attivata.
Se l'opzione selezionata non è compatibile con
unaltra precedentemente impostata, la spia relativa
alla prima funzione selezionata lampeggerà e verrà
attivata solo la seconda, la spia dell'opzione attivata
si illuminerà.

Spia oblò bloccato

La spia accesa indica che loblò è bloccato per
impedire lapertura; per aprire loblò è necessario
che la spia sia spenta (attendere 3 minuti circa).
Per aprire loblò mentre un ciclo è in corso premere il
pulsante AVVIO/PAUSA; se la spia OBLÒ BLOCCA­TO è spenta sarà possibile aprire loblò.

FINE

Avviare un programma

1. Accendere la lavasciuga premendo il tasto ON/OFF. Tutte le spie si accenderanno per qualche secondo, poi si
spegneranno e pulserà la spia AVVIO/PAUSA.

2. Caricare la biancheria e chiudere loblò.

3. Impostare con la manopola PROGRAMMI il programma desiderato.

4. Impostare la temperatura di lavaggio (vedi Personalizzazioni).

5. Impostare lasciugatura se necessario (vedi Personalizzazioni).

6. Versare detersivo e additivi (vedi Detersivi e biancheria).

7. Selezionare le opzioni desiderate.

8. Avviare il programma premendo il tasto AVVIO/PAUSA e la spia relativa rimarrà accesa fissa di colore verde.

Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto AVVIO/PAUSA e scegliere un
nuovo ciclo.

9. Al termine del programma si illuminerà la spia FINE. Quando la spia OBLO BLOCCATO
possibile aprire loblò. Estrarre la biancheria e lasciare loblò socchiuso per far asciugare il cestello.

Spegnere la lavasciuga premendo il tasto ON/OFF.

si spegnerà sarà

5

Programmi

Tabella dei programmi

I

Descrizi one del Pr ogramma

Programmi

Giornalieri

Cotone con prelavaggio:

1

Cotone bianchi:

2

Cotone bianchi: (1):

2

Cotone bianchi: (2):

2

Cotone:

3

Cotone:

3

Cotone Colorati (3):

4

Cotone Colorati:

4

Sintetico energico:

5

Sintetico energico:

5

Speciali

per lana, cachemire, ecc.

Lana:

6

Seta e tende:

7

Jeans

8

Sport Light

9

Special Shoes

10

Asciugatura

Cotone

11

Sinte tico

12

Express Wash & Dry

13

Parziali

Risciacquo - 1000
Centrifuga - 1000
Scarico - 0 - - - - - 6-2-

bianchi estremamente sporchi.

bianchi e colorati resistenti molto sporchi.

bianchi e colorati delicati molto sporchi.
bianchi e colorati resistenti molto sporchi.
bianchi e colorati resistenti molto sporchi.

bianchi poco sporchi e colori delicati.

bianchi poco sporchi e colori delicati.

colori resistenti poco sporchi.
colori resistenti poco sporchi.

per capi in seta, viscosa, lingerie.

bianchi estremamente sporchi.

Vel oci tà

Te m p .

max.

(giri al

Asciu­gatur a

lll l

l

l

l

l

l

l

l

l

l

l

l

l

l

l

l

max.

(°C)

minuto)

90° 1000
90° 1000
60° 1000
40° 1000
60° 1000
60° 1000
40° 1000
40° 1000
60° 800
60° 800

40° 600 - ­30° 0 - ­40° 800
30° 600 - -

30° 600 - -

- -

- -

30° 1000

Detersivi

Prela-

Lavag-

vaggio

-

-

-

-

-

-

-

-

-

-

- -- - 5 - - -

- -- - 3 - - -

-

- -

- - - - 6-16-

Ammor-

gio

bidente

ll l

ll l

ll l

ll l

ll

ll l

ll

ll l

ll

ll

ll

ll

ll

ll

ll

Candeg-

gina

ll

Carico

max. (Kg)

Nor­male

- 6 - 164 ­6 - 145 ­6 - 140 ­6 - 123 ­6 - 119 -

- - 3,5 - 102
6 - 89 -

- - 3,5 - 78

2,5 - 85 -

- - 2 - 74

- 1,5 - 55 -

- 1-55-

- 3-70-

- 3 - 68 -

Max.

-

2 paia

- 0,5 - 35 -

6-36-

Durata

ciclo

Eco

Nor-

Time

male

-50-

Eco

Time

I dati riportati nella tabella hanno valore indicativo.

Per tutti Test Institutes:

1) Programma di controllo secondo la norma EN 50229: impostare il programma 2 con una temperaura di 60°C.

2) Programma cotone lungo: impostare il programma 2 con una temperatura di 40°C.

3) Programma cotone corto: impostare il programma 4 con una temperatura di 40°C.

Programmi particolari

Sport Light (programma 9) è studiato per lavare tessuti per abbigliamento sportivo (tute, calzoncini, ecc.) poco
sporchi; per ottenere i migliori risultati è consigliabile non superare il carico massimo indicato nella Tabella dei
programmi. Si raccomanda di usare detersivo liquido, usare una dosa adatta a mezzo carico.
Special Shoes (programma 10) è studiato per lavare scarpe sportive; per ottenere i migliori risultati non lavarne
più di 2 paia.
Express Wash & Dry (programma 13) è studiato per lavare e asciugare capi leggermente sporchi in poco tempo.
Selezionando questo ciclo è possibile lavare e asciugare fino a 0,5 kg di bucato in soli 35 minuti.
Per ottenere i migliori risultati utilizzare detersivo liquido; pretrattare polsini, colli e macchie.

6

Personalizzazioni

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi).
La temperatura si può ridurre sino al lavaggio a freddo

. La macchina impedirà automaticamente di impostare

una temperatura maggiore a quella massima prevista per ogni programma.

Impostare lasciugatura

Ruotando la manopola ASCIUGATURA si imposta il tipo di
asciugatura desiderato. Sono previste due possibilità:
A - in base al tempo di asciugatura: Da 40 a 180 minuti.

Tabella tempi di asciugatura (valori indicativi)

Tipo di
tessuto

Tipo di carico Carico

max
(Kg) Extra Stampella Stiro

B - in base al livello di asciugatura desiderato:

Stiro

: indicato per capi che devono essere successiva­mente stirati. Il livello di umidità residua ammorbidisce le
pieghe e ne facilita la rimozione.

Stampella
Extra

: capi asciutti da riporre.

: adatto capi che necessitano di unasciugatura

Cotone Biancheria di diverse

dimensioni,
asciugamani in spugna

Sintetici Lenzuola, camice,

pigiami, calzini, ecc.

5 180 170 140

3 140 120 100

completa come spugne e accappatoi.
Alla fine dellasciugatura viene effettuato un periodo di raffreddamento. Se eccezionalmente il carico di biancheria da

lavare ed asciugare è superiore al massimo previsto (vedi tabella a fianco), effettuare il lavaggio, e a programma ultima­to, dividere il carico e rimetterne una parte nel cestello. Seguire a questo punto le istruzioni per effettuare solo

lasciugatura. Ripeti le stesse operazioni per il carico rimanente.

Solo asciugatura

Selezionare con la manopola dei programmi unasciugatura (11-12) in base al tipo di tessuto. È possibile impostare
anche il livello o il tempo di asciugatura desiderato con la manopola ASCIUGATURA.

Opzioni

Le varie opzioni di lavaggio previste dalla lavasciuga permettono di ottenere la pulizia e il bianco desiderati.
Per attivare le opzioni:

1. premere il tasto relativo allopzione desiderata;

2. laccensione della spia relativa segnala che lopzione è attiva.
Nota: Il lampeggio veloce della spia indica che lopzione relativa non è selezionabile per il programma impostato.

I

Selezionando questa opzione la movimentazione meccanica, la temperatura e lacqua sono ottimizzate per un
carico ridotto di cotoni e sintetici poco sporchi (vedi Tabella dei programmi).
Con 

 puoi lavare in tempi ridotti, risparmiando acqua ed energia. Si consiglia di utilizzare una dose di

detersivo liquido adatta alla quantità di carico.

 Non è attivabile sui programmi 1, 2, 6, 7, 8, 9, 10, 11, 12, 13, , , .

1000-500

Premendo questo tasto si riduce la velocità di centrifuga.

 TNon è attivabile sui programmi 7, 11, 12, 13, .

Antimacchia

Ciclo di candeggio adatto a eliminare le macchie più resistenti. Ricordarsi di versare la candeggina nella vaschetta
aggiuntiva 4 (vedi Ciclo candeggio).

 Non è attivabile sui programmi 1, 6, 7, 8, 9, 10, 11, 12, 13, , .

Partenza ritardata

Ritarda l'avvio della macchina sino a 9 ore.
Premere più volte il tasto fino a far accendere la spia relativa al ritardo desiderato. Alla quinta pressione del tasto la
lopzione si disattiverà.
N.B.: Una volta premuto il tasto AVVIO/PAUSA, si può modificare il valore del ritardo solo diminuendolo fino ad
avviare il programma impostato.

 E attivo con tutti i programmi.

7

Detersivi e biancheria

Cassetto dei detersivi

I

Il buon risultato del lavaggio dipende anche dal
corretto dosaggio del detersivo: eccedendo non si
lava in modo più efficace e si contribuisce a incro­stare le parti interne della lavasciuga e a inquinare
lambiente.

! Non usare detersivi per il lavaggio a mano, perché

formano troppa schiuma.

Estrarre il cassetto dei

4

detersivi e inserire il
detersivo o ladditivo
come segue.

3

2

1

vaschetta 1: Detersivo per prelavaggio
(in polvere)

Prima di versare il detersivo verificare che non sia
inserita la vaschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio
(in polvere o liquido)

Il detersivo liquido va versato solo prima dellavvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

Lammorbidente non deve fuoriuscire dalla griglia.

vaschetta aggiuntiva 4: Candeggina

Ciclo candeggio

! La candeggina tradizionale si usa per i tessuti

resistenti bianchi, quella delicata per i tessuti
colorati, i sintetici e per la lana.

Preparare la biancheria

 Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sulletichetta.

- i colori: separare i capi colorati da quelli bianchi.
 Vuotare le tasche e controllare i bottoni.
 Non superare i valori indicati, riferiti al peso della

biancheria asciutta:
Tessuti resistenti: max 6 kg
Tessuti sintetici: max 2,5 kg
Tessuti delicati: max 2 kg
Lana: max 1,5 kg
Seta: max 1 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particolari

Lana: con il programma 6 è possibile lavare in

lavatrice tutti i capi in lana, anche quelli con
letichetta solo lavaggio a mano
migliori risultati utilizzare un detersivo specifico e non
superare 1,5 kg di bucato.
Seta: utilizzare lapposito programma 7 per lavare
tutti i capi in seta. Si consiglia lutilizzo di un
detersivo specifico per capi delicati.
Tende: si raccomanda di piegarle e sistemarle
dentro una federa o un sacchetto a rete. Utilizzare il
programma 7.
Jeans: rovesciare i capi prima del lavaggio ed
utilizzare un detersivo liquido. Utilizzare il programma 8.

. Per ottenere i

Inserire la vaschetta
aggiuntiva 4, in dotazio­ne, nella vaschetta 1.
Nel dosare la
candeggina non supe­rare il livello max
indicato sul perno
centrale (vedi figura).

Per effettuare solo il candeggio versare la
candeggina nella vaschetta aggiuntiva 4, impostare il
programma Risciacquo
Antimacchia
Per candeggiare durante il lavaggio versare il detersi­vo e gli additivi, impostare il programma desiderato
e attivare la funzione Antimacchia
Lutilizzo della vaschetta aggiuntiva 4 esclude il
prelavaggio.

8

.

e attivare la funzione

.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni
eccessive e per distribuire il carico in modo uniforme,
il cestello effettua delle rotazioni ad una velocità
leggermente superiore a quella del lavaggio. Se al
termine di ripetuti tentativi il carico non fosse ancora
correttamente bilanciato la macchina effettua la
centrifuga ad una velocità inferiore a quella prevista.
In presenza di eccessivo sbilanciamento la
lavasciuga effettua la distribuzione anzichè la
centrifuga. Per favorire una migliore distribuzione del
carico e il suo corretto bilanciamento si consiglia di
mescolare capi grandi e piccoli.

Precauzioni e consigli

! La lavasciuga è stata progettata e costruita in

conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di
sicurezza e devono essere lette attentamente.

Sicurezza generale

 Questo apparecchio è stato concepito esclusiva-

mente per un uso di tipo domestico.

 L'apparecchio non deve essere utilizzato da

persone (bambini compresi) con capacità fisiche,
sensoriali o mentali ridotte e con esperienze e
conoscenze insufficienti, a meno che tale utilizzo
non avvenga sotto la supervisione o le istruzioni di
una persona responsabile della loro sicurezza. I
bambini devono essere sorvegliati per garantire
che non giochino con l'apparecchio.

- Non asciugare capi non lavati.

- I capi sporchi di sostanze quali l'olio di cottura,
l'acetone, l'alcol, la benzina, il cherosene, gli
smacchiatori, la trementina, la cera e le sostanze
per rimuoverla devono essere lavati in acqua calda
con una quantità maggiore di detergente prima di
asciugarli nell'asciugabiancheria.

- Oggetti come la gomma espansa (schiuma di
lattice), le cuffie per la doccia, i materiali tessili
impermeabili, gli articoli con un lato di gomma e i
vestiti o i cuscini che hanno delle parti in schiuma
di lattice non devono essere asciugati
nell'asciugabiancheria.

- Ammorbidenti o prodotti simili devono essere
usati conformemente alle istruzioni del produttore.

- La parte finale di un ciclo dell'asciugabiancheria
avviene senza calore (ciclo di raffreddamento) per
garantire che gli articoli non vengano danneggiati.
ATTENZIONE: Non arrestare mai
un'asciugabiancheria prima del termine del pro­gramma di asciugatura. In questo caso prelevare
rapidamente tutti i capi di biancheria e stenderli
per farli raffreddare rapidamente.

 La lavabiancheria deve essere usata solo da

persone adulte e secondo le istruzioni riportate in
questo libretto.

 Non toccare la macchina a piedi nudi o con le

mani o i piedi bagnati o umidi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 Non aprire il cassetto dei detersivi mentre la

macchina è in funzione.

 Non toccare lacqua di scarico, che può

raggiungere temperature elevate.

 Non forzare in nessun caso loblò: potrebbe

danneggiarsi il meccanismo di sicurezza che
protegge da aperture accidentali.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Controllare sempre che i bambini non si avvicinino

alla macchina in funzione.
 Durante il lavaggio loblò tende a scaldarsi.
 Se devessere spostata, lavorare in due o tre

persone con la massima attenzione. Mai da soli

perché la macchina è molto pesante.
 Prima di introdurre la biancheria controlla che il

cestello sia vuoto.
 Durante lasciugatura loblò tende a scaldarsi.
 Non asciugare biancheria lavata con solventi

infiammabili (es. trielina).
 Non asciugare gommapiuma o elastomeri analoghi.
 Assicurati che durante le fasi di asciugatura il

rubinetto dell'acqua sia aperto.

Smaltimento

 Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi

potranno essere riutilizzati.
 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche, preve-

de che gli elettrodomestici non debbano essere

smaltiti nel normale flusso dei rifiuti solidi urbani.

Gli apparecchi dismessi devono essere raccolti

separatamente per ottimizzare il tasso di recupero

e riciclaggio dei materiali che li compongono ed

impedire potenziali danni per la salute e l'ambien-

te. Il simbolo del cestino barrato è riportato su

tutti i prodotti per ricordare gli obblighi di raccolta

separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivol-

gersi al servizio pubblico preposto o ai rivenditori.

I

9

Manutenzione e cura

Escludere acqua e corrente elettrica

I

 Chiudere il rubinetto dellacqua dopo ogni

lavaggio. Si limita così lusura dellimpianto
idraulico della lavasciuga e si elimina il pericolo

di perdite.

 Staccare la spina della corrente quando si

pulisce la lavasciuga e durante i lavori di

manutenzione.

Pulire la lavasciuga

La parte esterna e le parti in gomma possono
essere puliti con un panno imbevuto di acqua tiepida
e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto solle­vandolo e tirandolo
verso lesterno (vedi
figura).
Lavarlo sotto lacqua
corrente; questa pulizia
va effettuata
frequentemente.

Pulire la pompa

La lavasciuga è dotata di una pompa autopulente
che non ha bisogno di manutenzione. Può però
succedere che piccoli oggetti (monete, bottoni)
cadano nella precamera che protegge la pompa,
situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e

staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello
di copertura sul lato
anteriore della
lavasciuga con lausilio
di un giravite (vedi
figura);

2. svitare il coperchio
ruotandolo in senso
antiorario (vedi figura): è
normale che fuoriesca
un po dacqua;

Curare oblò e cestello

 Lasciare sempre socchiuso loblò per evitare che

si formino cattivi odori.

3. pulire accuratamente linterno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di
spingerlo verso la macchina, di aver inserito i ganci
nelle apposite asole.

Controllare il tubo di alimentazione
dellacqua

Controllare il tubo di alimentazione almeno una volta
allanno. Se presenta screpolature e fessure va
sostituito: durante i lavaggi le forti pressioni potreb­bero provocare improvvise spaccature.

 Non utilizzare mai tubi già usati.

10

Anomalie e rimedi

Può accadere che la lavasciuga non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che
non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavasciuga
non si accende.

Il ciclo di lavaggio
non inizia.

La lavasciuga non carica acqua
(lampeggia velocemente la spia
della prima fase di lavaggio).

La lavasciuga carica e scarica
acqua di continuo.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente, o non abbastanza

da fare contatto.

 In casa non cè corrente.
 Loblò non è ben chiuso.

 Il tasto ON/OFF non è stato premuto.
 Il tasto AVVIO/PAUSA non è stato premuto.
 Il rubinetto dellacqua non è aperto.
 Si è impostato un ritardo sullora di avvio (PARTENZA RITARDATA,

vedi Personalizzazioni).

 Il tubo di alimentazione dellacqua non è collegato al rubinetto.
 Il tubo è piegato.
 Il rubinetto dellacqua non è aperto.
 In casa manca lacqua.
 Non cè sufficiente pressione.
 Il tasto AVVIO/PAUSA non è stato premuto.

 Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi Installazione).
 Lestremità del tubo di scarico è immersa nellacqua (vedi Installazione).
 Lo scarico a muro non ha lo sfiato daria.
Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dellac­qua, spegnere la lavasciuga e chiamare lAssistenza. Se labitazione si trova agli
ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per
cui la lavasciuga carica e scarica acqua di continuo. Per eliminare linconvenien­te sono disponibili in commercio apposite valvole anti-sifonaggio.

I

La lavasciuga non scarica
o non centrifuga.

La lavasciuga vibra
molto durante la centrifuga.

La lavasciuga perde acqua.

Le spie delle "opzioni" e la spia
di "avvio/pausa" lampeggiano e
una delle spie della "fase in
corso" e di "oblò bloccato" si
accendono fisse.

Si forma troppa schiuma.

La lavasciuga non asciuga.

 Il programma non prevede lo scarico: con alcuni programmi occorre

avviarlo manualmente.
 Il tubo di scarico è piegato (vedi Installazione).
 La conduttura di scarico è ostruita.

 Il cestello, al momento dellinstallazione, non è stato sbloccato

correttamente (vedi Installazione).
 La lavasciuga non è in piano (vedi Installazione).
 La lavasciuga è stretta tra mobili e muro (vedi Installazione).

 Il tubo di alimentazione dellacqua non è ben avvitato (vedi Installazione).
 Il cassetto dei detersivi è intasato (per pulirlo vedi Manutenzione e cura).
 Il tubo di scarico non è fissato bene (vedi Installazione).

 Spegnere la macchina e togliere la spina dalla presa, attendere circa 1

minuto quindi riaccenderla.

Se lanomalia persiste, chiamare lAssistenza.

 Il detersivo non è specifico per lavasciuga (deve esserci la

dicitura per lavatrice, a mano e in lavatrice, o simili).
 Il dosaggio è stato eccessivo.

 La spina non è inserita nella presa della corrente, o non abbastanza

da fare contatto.
 In casa non cè corrente.
 Loblò non è ben chiuso
 Si è impostato un ritardo sullora di avvio.

La manopola ASCIUGATURA è nella posizione 0.



11

Assistenza

195074552.02

12/2009 - Xerox Fabriano

I

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta da soli (vedi Anomalie e rimedi).
 Riavviare il programma per controllare se linconveniente è stato ovviato;
 In caso negativo, contattare il Numero Unico 199.199.199*.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

 il tipo di anomalia;
 il modello della macchina (Mod.);
 il numero di serie (S/N).
Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavasciuga e nella
parte anteriore aprendo l'oblò.

*

Assistenza Attiva 7 giorni su 7

In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.
Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico
Autorizzato più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

12

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00
e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni
consultare il sito www.aristonchannel.com.
