INSTRUÇÕES DE SEGURANÇA

É IMPORTANTE QUE LEIA E
RESPEITE ESTAS INSTRUÇÕES

Antes de utilizar o aparelho, leia
estas instruções de segurança
com atenção.
Guarde-as por perto para consulta
futura.
Estas instruções são válidas se o
símbolo do país constar no
aparelho. Caso o símbolo não
conste no aparelho é necessário
consultar as instruções técnicas
que fornecem as instruções
necessárias relativamente às
condições de utilização
especícas do país.

ATENÇÃO: a utilização do

aparelho de cozedura a gás
resulta numa produção de calor,
humidade e produtos da
combustão no espaço onde o
aparelho está instalado.
Certique-se de que a cozinha
dispõe de uma boa ventilação,
especialmente durante a
utilização do aparelho: mantenha
os orifícios de ventilação natural
abertos ou instale um dispositivo
de ventilação mecânico (exaustor
mecânico). A utilização intensiva
prolongada do aparelho pode
requerer uma ventilação adicional
como, por exemplo, a abertura de
janelas ou até de uma ventilação
mais eciente, aumentando o
nível de ventilação mecânica
onde exista.
Estas instruções e o próprio
aparelho possuem informações
importantes relativas à segurança,
as quais deverá ler e respeitar
sempre.
O fabricante não se responsabiliza
por quaisquer acontecimentos
decorrentes do incumprimento
das presentes instruções de
segurança, da utilização
inadequada do aparelho ou da
conguração incorreta dos
respetivos controlos.
Se a informação incluída neste
manual não for rigorosamente
cumprida, poderá ocorrer um
incêndio ou explosão provocando
danos materiais ou ferimentos.

AVISOS DE SEGURANÇA

Os bebés e as crianças entre os 0
e os 8 anos de idade devem ser
mantidos afastados do aparelho
exceto se estiverem sob
constante vigilância.
Este aparelho pode ser utilizado
por crianças a partir dos 8 anos e
por pessoas com capacidades
físicas, sensoriais ou mentais
reduzidas ou com falta de
experiência e conhecimento,
desde que estejam sob
supervisão ou tenham recebido
instruções quanto à utilização
segura deste aparelho e se
compreenderem os perigos
envolvidos. As crianças não
devem brincar com o aparelho. A
limpeza e a manutenção a cargo
do utilizador não devem ser
realizadas por crianças sem
supervisão.

AVISO: as crianças com idade

inferior a 8 anos deverão manter­se afastadas do aparelho e de
todas as suas peças que aqueçam
durante a utilização, a menos que
estejam sob constante
supervisão.

AVISO: evite tocar nos elementos

quentes ou na superfície interior
do aparelho, pois existe o risco de
queimaduras.
Nunca deixe o aparelho sem
vigilância durante a secagem de
alimentos.
Caso o aparelho seja adequado
para a utilização de uma sonda
de temperatura, utilize apenas
uma sonda recomendada para
este aparelho.
Mantenha quaisquer peças de
vestuário ou outros materiais
inamáveis afastados do aparelho
até que todos os componentes
deste tenham arrefecido
completamente.
As gorduras e óleos demasiado
quentes incendeiam-se
facilmente. Vigie constantemente
a preparação de alimentos ricos
em gordura, óleo ou quando
adicionar álcool (por exemplo,
rum, conhaque, vinho), pois existe
risco de incêndio.

Utilize luvas adequadas para
fornos para retirar recipientes e
acessórios, tendo o cuidado de
não tocar nas resistências.
No nal da cozedura, tome todas
as medidas de precaução quando
abrir a porta do aparelho,
deixando sair gradualmente o ar
quente ou o vapor antes de
aceder ao mesmo.
Não obstrua a ventilação de ar
quente existente na parte frontal
do aparelho.

UTILIZAÇÃO PERMITIDA

ATENÇÃO: o aparelho não deve

ser ligado a partir de um
temporizador externo, nem de
um sistema de controlo remoto
em separado.
Este aparelho destina-se apenas
para utilização doméstica e não
prossional.
Não utilize o aparelho no exterior.
Não armazene substâncias
explosivas ou inamáveis, tais
como embalagens aerossóis, nem
utilize ou armazene gasolina ou
outros materiais combustíveis no
interior ou perto do aparelho: se
o aparelho for posto a funcionar
inadvertidamente, pode provocar
um incêndio.
Estão proibidos outros tipos de
utilização (por exemplo,
aquecimento de divisões da casa).

INSTALAÇÃO

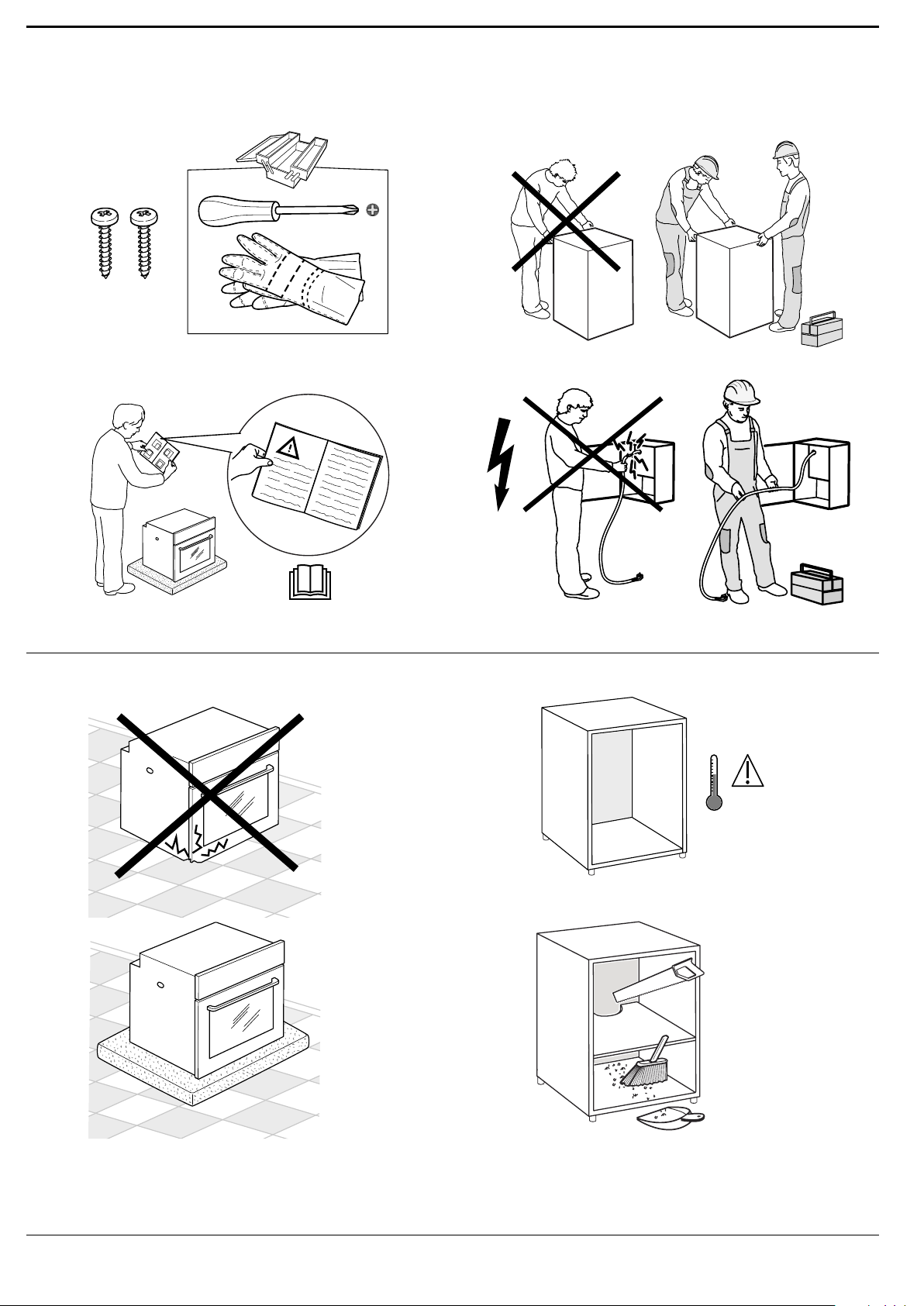

O aparelho deve ser transportado
e instalado por duas ou mais
pessoas. Use luvas de proteção
para desembalar e instalar o
aparelho.
As ligações do gás e elétricas
devem estar em conformidade
com os regulamentos locais.

AVISO: a alteração do aparelho e

do seu método de instalação são
essenciais para uma utilização
segura e correta do mesmo em
todos os países adicionais.
Utilize reguladores de pressão
adequados à pressão do gás
indicada nas Instruções.
Ligação através de um tubo

2

PT

rígido (de cobre ou de aço).
Se a pressão do gás for diferente
da pressão recomendada, é
recomendável que instale um
regulador de pressão adequado
no tubo de admissão em
conformidade com os
regulamentos atuais do país em
questão.
O espaço deve dispor de um
sistema de extração de ar que
expulse os gases de combustão.
Este sistema pode ser composto
por um exaustor ou um
ventilador elétrico que seja
ativado automaticamente sempre
que o aparelho é ligado.
Além disso, o espaço deve dispor
também de uma circulação de ar
adequada, uma vez que é
necessário existir ar para que a
combustão ocorra normalmente.
O uxo de ar não deve ser inferior

3

a 2 m

/h por kW de potência
instalada.
O sistema de circulação de ar
pode transportar o ar
diretamente a partir do exterior
através de um tubo com uma
secção transversal interna com

2

pelo menos, 100 cm

; esta
abertura não deve estar
vulnerável a quaisquer tipos de
obstruções.
O sistema poderá fornecer o ar
necessário à combustão de forma
indireta, ou seja, a partir das
divisões adjacentes que
disponham de tubos de
circulação de ar, como descrito
acima. Contudo, estas divisões
não deverão ser espaços comuns,
quartos de dormir ou divisões
que apresentem risco de
incêndio.
O gás de petróleo liquefeito
dissipa-se no chão, uma vez que
é mais pesado do que o ar. Como
tal, as divisões contendo botijas
de GPL também devem dispor
de ventilação para permitir a
libertação do gás em caso de
fuga. Deste modo, as botijas de
GPL, quer estejam parcialmente
ou totalmente cheias, não devem
ser instaladas ou armazenadas
em espaços ou áreas de
armazenamento que estejam
abaixo do nível do solo (caves,

etc.). É recomendável que
mantenha na divisão apenas a
botija em utilização, posicionado
de forma a que não esteja sujeita
ao calor produzido por fontes
externas (fornos, lareiras, fogões,
etc.), o que pode levar a um
aumento da temperatura da
botija para valores superiores a
50 °C.

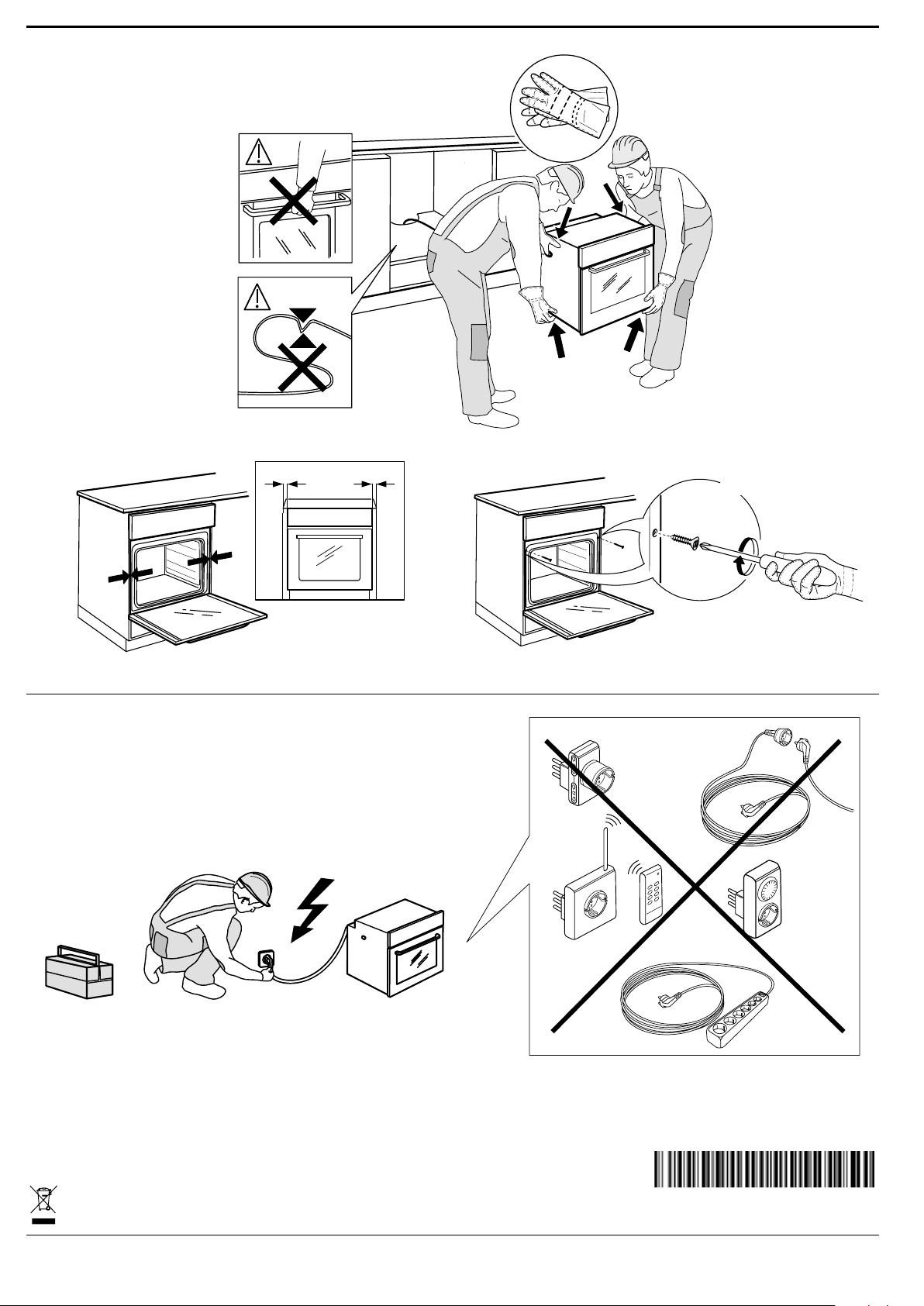

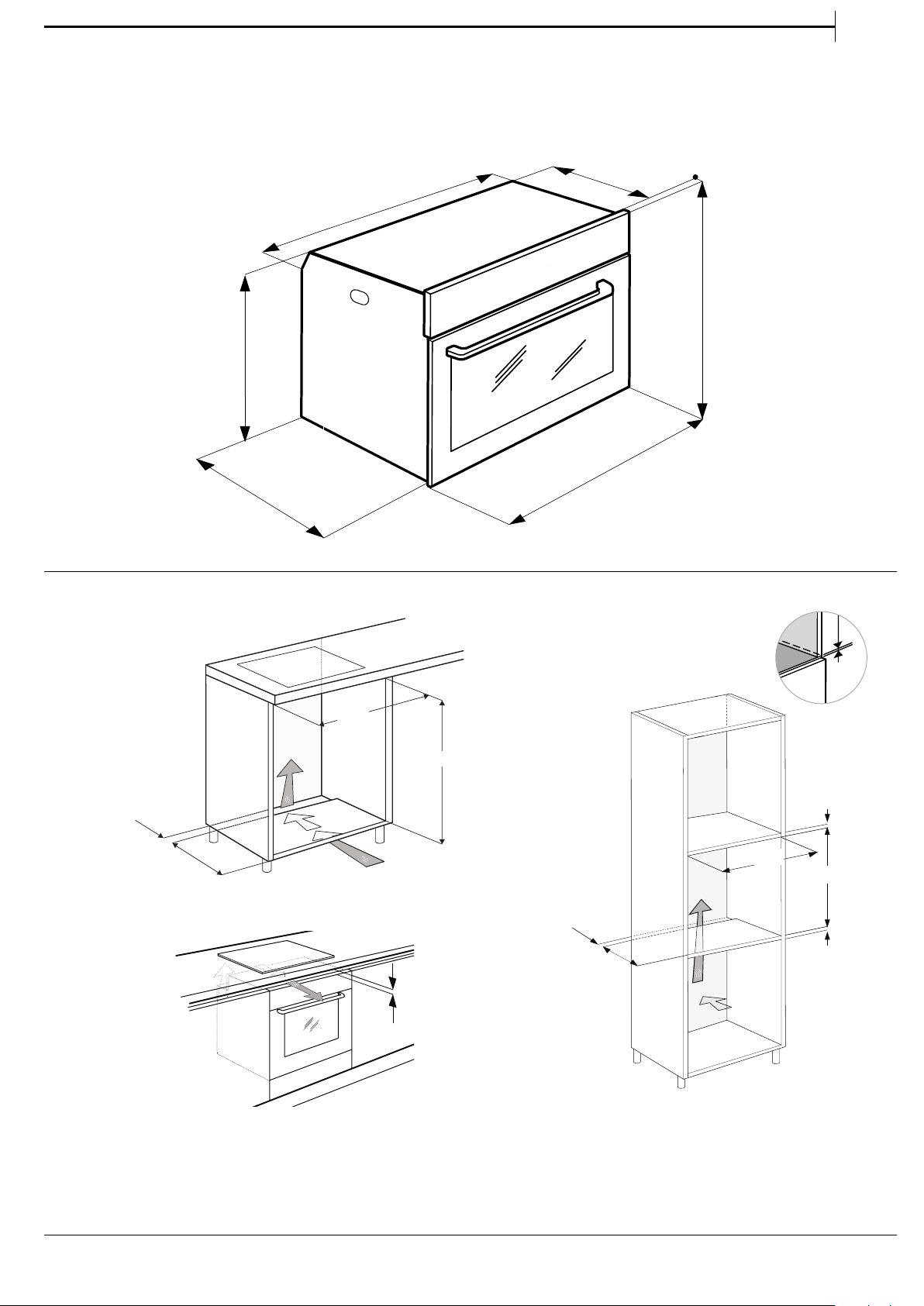

Instale o aparelho num armário
adequado para que este funcione
corretamente: para instalar o
forno por baixo de um balcão (ver
diagrama) ou numa unidade de
cozinha, o armário deve ter as
dimensões ilustradas na gura.
Para garantir uma ventilação
adequada, a parte traseira do
painel do armário deve ser
removida. É recomendável que
instale o forno sobre duas ripas
de madeira ou sobre uma
superfície completamente plana
com uma abertura de, pelo
menos, 45 x 560 mm, tal como
ilustrado na gura.

LIGAÇÃO DO GÁS

AVISO: antes da instalação,

certique-se de que as condições
de distribuição local (natureza do
gás e pressão do gás)e o ajuste do
aparelho são compatíveis.
Assegure-se de que a pressão do
fornecimento de gás é
consistente com os calores
indicados na Tabela 1
("Especicações dos queimadores
e bicos").

AVISO: as condições de ajuste

para este aparelho encontram-se
indicadas na tabela (ou na chapa
de características).

AVISO: este aparelho não está

ligado a um dispositivo de
extração de produtos da
combustão. Este deve ser
instalado e ligado de acordo com
os regulamentos de instalação
em vigor. Deve ser tomada
atenção especial aos requisitos
relevantes relativos à ventilação.
Caso o aparelho esteja ligado a
gás liquefeito, o parafuso de
regulação deve ser apertado
tanto quanto possível.

IMPORTANTE: quando utiliza

PT

uma botija de gás, esta
deve ser colocada devidamente
(na posição vertical).

AVISO: esta operação deve ser

realizada por um técnico
qualicado.
Para a ligação do gás, utilize
apenas uma mangueira exível
ou rígida de metal.

Ligação através de um tubo
rígido (de cobre ou de aço)

A ligação ao sistema de gás deve
ser realizada de forma a não
pressionar nenhum dos
aparelhos.
Existe uma junta em forma de L
na rampa de fornecimento que
dispõe de vedação para evitar
quaisquer fugas. A vedação deve
ser substituída após a rotação do
conector (a vedação vem
fornecida com o aparelho).
A junta do tubo de entrada de
gás tem rosca de 1/2 gás macho
cilíndrica.

Como ligar um tubo de aço
inoxidável exível sem juntas a
uma rosca

A junta do tubo de entrada de
gás tem rosca de 1/2 gás macho
cilíndrica. A instalação destes
tubos deve ser efetuada de
maneira que o seu comprimento,
em condições de máxima
extensão, não seja maior de 2000
mm. Quando a ligação estiver
terminada, assegure-se de que o
tubo metálico exível não entre
em contacto com as partes
móveis ou que amassado.
Utilize exclusivamente tubos e
guarnições de retenção em
conformidade com as normas
nacionais em vigor.

IMPORTANTE: se usar um tubo

de aço inoxidável, este deve ser
instalado de forma a não tocar
em qualquer parte móvel do
armário (p. ex., numa gaveta). Este
deve passar por uma área onde
não existam obstruções e onde
seja possível inspecioná-lo a todo
o seu comprimento.
O aparelho deve estar ligado ao
fornecimento de gás principal ou
à botija de gás, em conformidade
com as normas nacionais atuais.
Antes de efetuar a ligação
certique-se de que o aparelho é

3

compatível com o fornecimento
de gás que pretende utilizar. Se
não for o caso, siga as instruções
indicadas no parágrafo "Adaptar a
diferentes tipos de gás".
Após a ligação ao abastecimento
de gás, procure se existem fugas
usando água com detergente.
Ligue os queimadores e rode os
botões da posição máx. para a
posição mínima para vericar a
estabilidade da chama.

SUBSTITUIÇÃO DOS
INJETORES

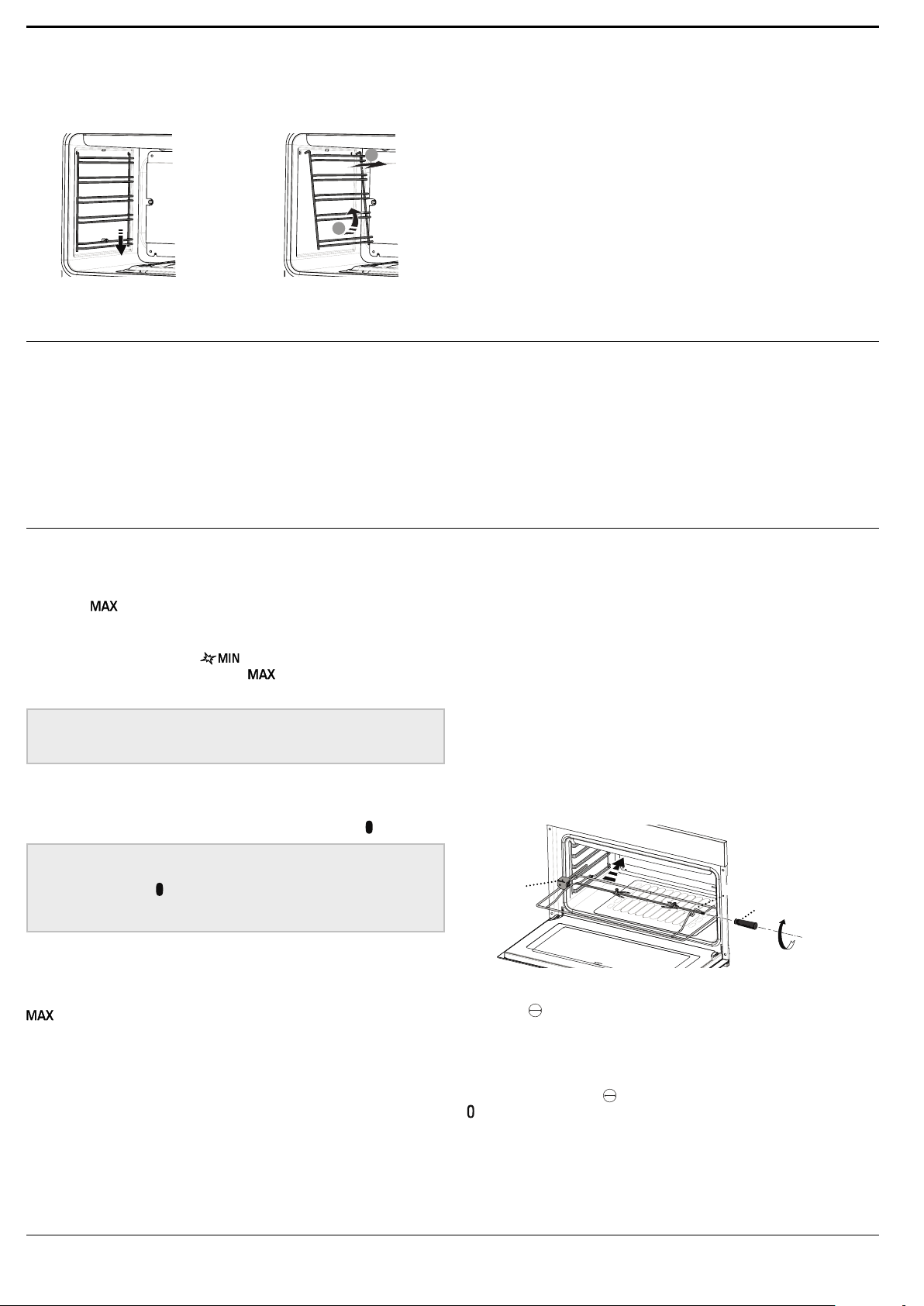

Para o forno, lado inferior Remova
a placa de cobertura do
queimador.

Remova o parafuso que xa o
queimador do forno e extraia o
queimador do suporte,
juntamente com o sensor térmico
e a vela de ignição.

Remova o bico utilizando uma
chave de caixa de 7 mm.

Substitua o queimador,
invertendo as operações
indicadas no passo 2 acima.
Substitua a placa de cobertura.
Ajustar a chama mínima.
Antes de instalar o forno, não se
esqueça de axar a placa de
calibração do gás fornecida com
os injetores, de forma que esta
cubra a informação anterior
relativa à calibração de gás.

Para o grelhador, lado superior
(apenas em alguns modelos)

Remova o parafuso do
queimador situado na parte
dianteira superior da cavidade do
forno.

Remova o queimador juntamente
com os seus elementos de
aquecimento.

Remova o injetor utilizando a
chave de caixa de 7 mm.

A instalação e a reparação devem
ser efetuadas por um técnico
qualicado, em conformidade
com as instruções do fabricante e
com as normas de segurança
locais. Não repare nem substitua
nenhuma peça do aparelho a não
ser que tal seja especicamente
indicado no manual de utilização.
As crianças não devem realizar
quaisquer operações de
instalação. Mantenha as crianças
afastadas do aparelho durante a
instalação do mesmo. Mantenha
o material da embalagem (sacos
de plástico, partes de poliestireno,
etc.) fora do alcance das crianças,
durante e após a instalação do
aparelho.
Depois de desembalar o
aparelho, certique-se de que
este não foi danicado durante o
transporte. Em caso de
problemas, contacte o
revendedor ou o Serviço Pós­Venda mais próximo.
Deve desligar o aparelho da
corrente elétrica antes de efetuar
qualquer operação de instalação.
Durante a instalação, certique-se
de que o aparelho não danica o
cabo de alimentação.
Ligue o aparelho apenas depois
de concluída a instalação do
mesmo.
Após a instalação, a base do
aparelho não deverá car
acessível.
Execute todos os trabalhos de
corte no móvel antes de instalar o
aparelho e remova
cuidadosamente todas as lascas
de madeira e a serradura.
Não obstrua o espaço mínimo
existente entre a bancada e o
rebordo superior do aparelho.
Retire a base de espuma de
poliestireno do aparelho apenas
na altura da instalação.
Não instale o aparelho atrás de
uma porta decorativa - Risco de
incêndio.

Enrosque totalmente o novo
injetor (diâmetro em centenas de
milímetros impresso no injetor),
prestando atenção para não
atravessar a rosca.

4

Aperte completamente o novo
injetor que deverá ter o diâmetro
indicado na tabela de grácos.
Recoloque o queimador e xe-o
com o parafuso.

AVISOS SOBRE ELETRICIDADE

Para que a instalação esteja em
conformidade com as normas de
segurança em vigor, deve instalar
um interruptor omnipolar com

uma distância mínima de 3 mm
entre os contactos e dispor de
ligação à terra.
Caso o cabo de ligação à rede
esteja danicado substitua-o por
outro equivalente. O cabo de
alimentação só pode ser
substituído por um técnico
qualicado, em conformidade
com as instruções do fabricante e
as normas de segurança em vigor.
Contacte um Centro de
Assistência autorizado.
Deve ser possível desligar o
aparelho da fonte de alimentação,
desligando-o na cha, caso esta
esteja acessível, ou através de um
interruptor multipolar instalado
na tomada, de acordo com as
normas de segurança elétrica
nacionais.
A chapa de características
encontra-se na extremidade
frontal do forno visível com a
porta aberta.
Em caso de substituição de
alimentação, contacte um Centro
de Assistência autorizado.

IMPORTANTE: os dados

relevantes sobre voltagem e
absorção de energia estão
indicados na placa de
características.
Caso a cha instalada não seja
adequada para a sua tomada,
contacte um técnico qualicado.
O cabo de alimentação deve ser
sucientemente comprido para
ligar o aparelho à tomada elétrica
da parede, depois de instalado no
respetivo lugar. Não puxe o cabo
de alimentação.
Não utilize adaptadores, chas
múltiplas ou extensões.

Não ligue o aparelho se este
possuir um cabo ou uma cha
elétrica danicados, se não estiver
a funcionar corretamente, se
estiver danicado ou se tiver
caído. Mantenha o cabo afastado
de superfícies quentes.
Após a instalação do aparelho, os
componentes elétricos devem
estar inacessíveis ao utilizador.
Evite tocar no aparelho com
partes do corpo que estejam
húmidas, bem como utilizá-lo
descalço.
O cabo de alimentação deve ser
sucientemente comprido para
ligar o aparelho à tomada elétrica
da parede, depois de instalado no
respetivo lugar. Não puxe o cabo
de alimentação.
A ligação deste aparelho a terra é
obrigatória por lei.
O cabo de alimentação deve ser
vericado regularmente e
substituído por um técnico
qualicado, em conformidade
com as instruções do fabricante e
as normas de segurança em vigor.

UTILIZAÇÃO ADEQUADA

Se tiver diculdade ao rodar os
botões dos queimadores,
contacte o Serviço Pós-Venda a
m de proceder à substituição da
tampa do queimador, caso
verique que está danicada.
As aberturas utilizadas para
realizar a ventilação e dispersão
do calor nunca devem ser
cobertas.

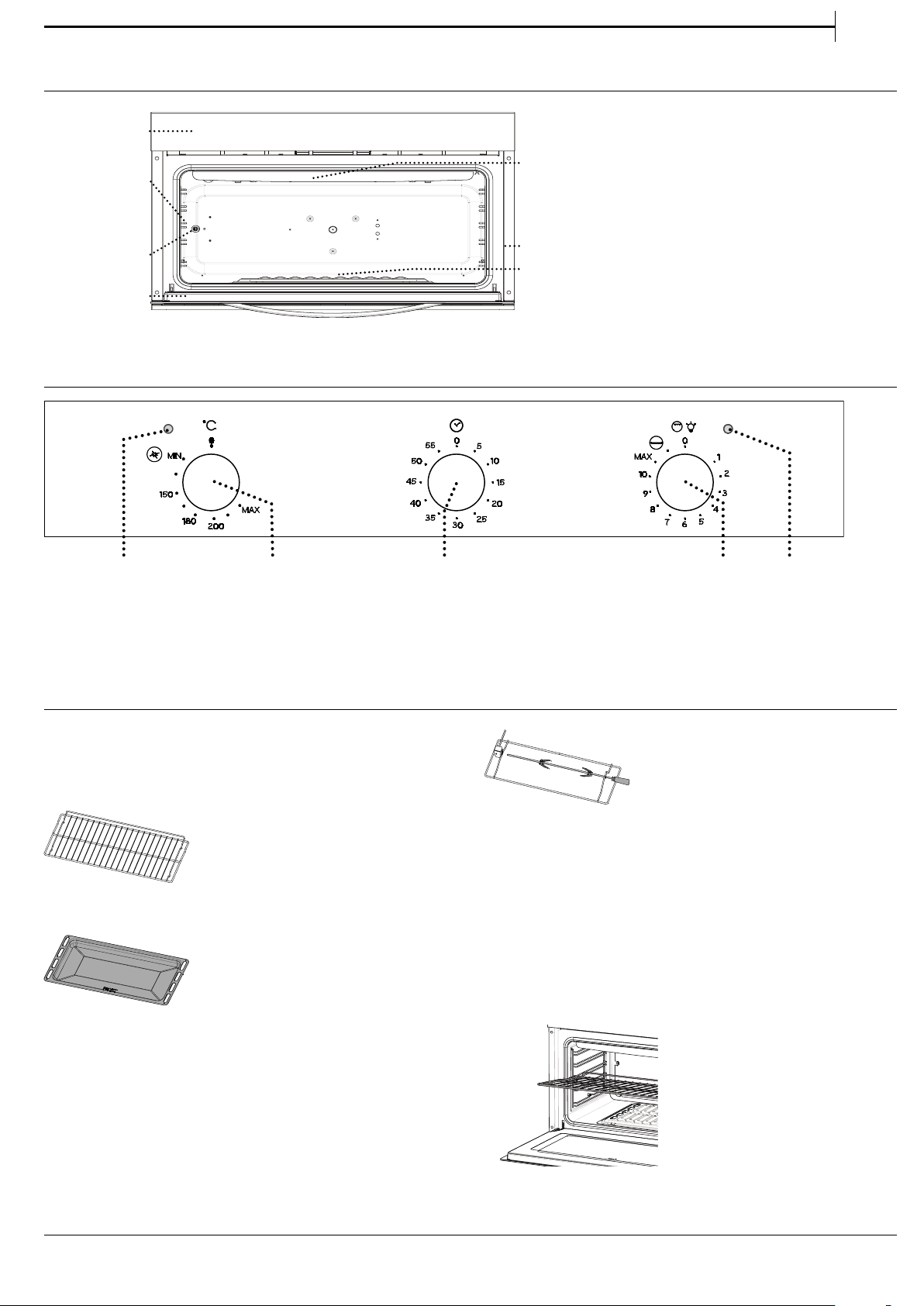

Quando colocar a grelha no
interior do forno certique-se de
que o bloqueio está direcionado

PT

para cima e no fundo da
cavidade do forno.

LIMPEZA E MANUTENÇÃO

Nunca utilize equipamento de
limpeza a vapor ou de pressão no
aparelho.

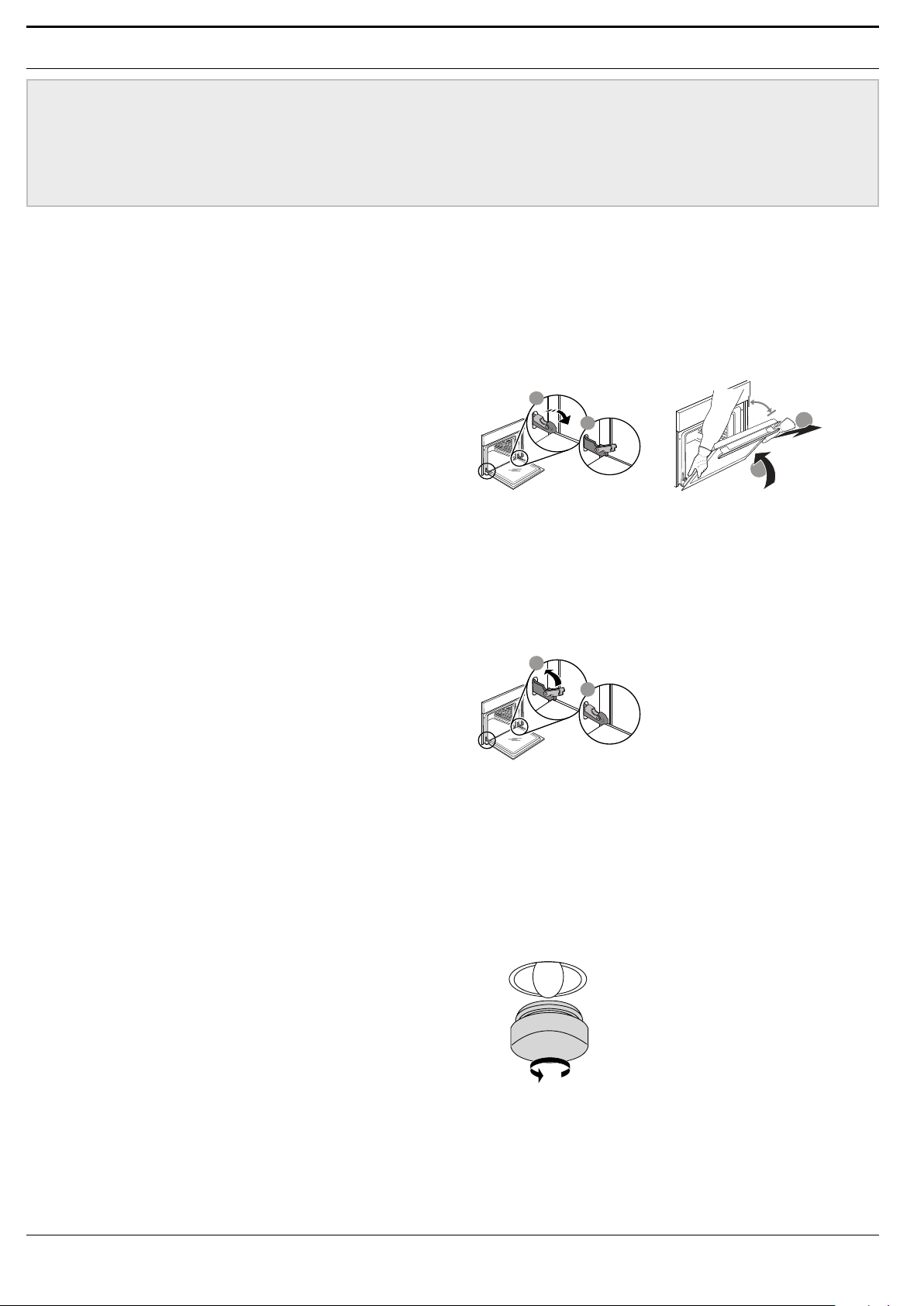

AVISO: certique-se de que o

aparelho está desligado antes de
substituir a lâmpada, evitando
assim a possibilidade de choque
elétrico.
Não utilize produtos de limpeza
abrasivos nem raspadores aados
metálicos para limpar a porta de
vidro do aparelho, pois estes
podem riscar a sua superfície, o
que pode resultar na destruição
do vidro.
Use luvas de proteção durante as
operações de limpeza e
manutenção.
Deve desligar o aparelho da
corrente elétrica antes de efetuar
qualquer operação de
manutenção.
Certique-se de que o aparelho
está frio antes de realizar
qualquer operação de limpeza ou
de manutenção.
Para evitar danicar o isqueiro
elétrico, não o utilize quando os
queimadores não estiverem
instalados.
Nunca utilize equipamento de
limpeza a vapor ou de pressão no
aparelho.
Use luvas de proteção durante as
operações de limpeza e
manutenção.

TABELA DOS INJETORES

Queimador Tipo de gás

O forno G20 20 17/25 3,4 324 l/h 130

G30/G31 28-30/37 25/45 3,4 247 g/h 88

Grelhador G20 20 17/25 2,8 267 l/h 118

G30/G31 28-30/37 25/45 2,8 204 g/h 83

Pressão do gás mbar Taxa de uxo

nom mín/máx

térmico nomi-

nal kW

Consumo

nominal

Marca do

injetor

5
