Indesit IDE1000 Operating Instructions

Download

Page 1

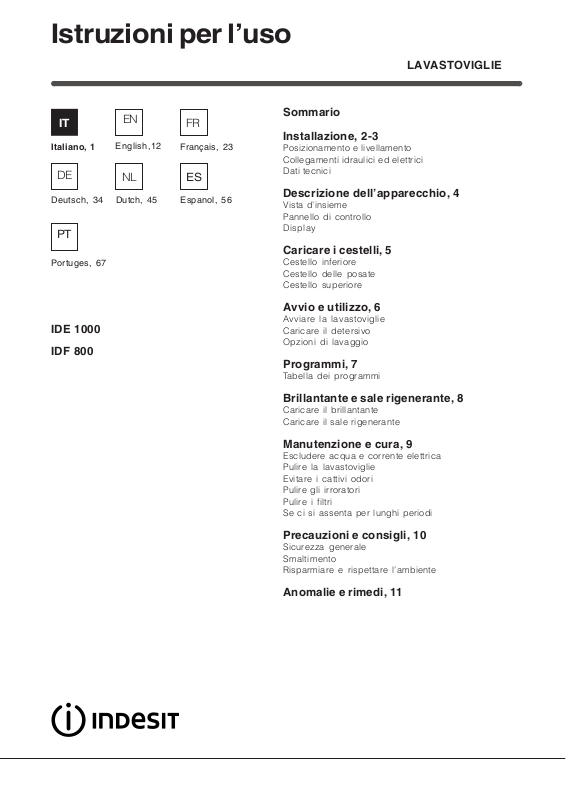

Istruzioni per luso

LAVASTOVIGLIE

Italiano, 1

D E

P T

Portuges, 67

IDE 1000

IDF 800

E N

English,12

N L

Dutch, 45 Espanol, 56Deutsch, 34

F R

Français, 23

E S

Sommario

Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Dati tecnici

Descrizione dellapparecchio, 4

Vista d’insieme Pannello di controllo Display

Caricare i cestelli, 5

Cestello inferiore Cestello delle posate Cestello superiore

Avvio e utilizzo, 6

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Programmi, 7

Tabella dei programmi

Brillantante e sale rigenerante, 8

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulire i filtri Se ci si assenta per lunghi periodi

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 11

Page 2

Installazione

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Posizionamento e livellamento

1. Disimballare l’apparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo (

Montaggio*

3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini finché l’apparecchio non sia orizzontale (non deve essere inclinato più di 2 gradi). Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

vedi foglio di

Collegamenti idraulici ed elettrici

L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato.

La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.

L’apparecchio deve essere collegato alla rete di distribuzione dell’acqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

I tubi di carico (A) e di scarico (B) dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione (

vedi figura

Collegamento del tubo di carico dellacqua

• A una presa d’acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio.

• A una presa d’acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa d’acqua fredda.

Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (

La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici

vedi sotto

(

Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

- è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno.

- è dotata di sicurezza provvista di un tubo di carico dell’acqua costituito da un tubo esterno trasparente e da uno interno rosso: entrambi i tubi sopportano pressioni molto alte. In caso di rottura del tubo interno, quello esterno si colora di un rosso vivo e convoglia l’acqua al posto di quello interno, evitando perdite.

È molto importante controllare periodicamente il tubo esterno: se lo si vede rosso vivo, deve essere cambiato al più presto dall’Assistenza tecnica autorizzata (

vedi Assistenza

Water Stop

*, cioè è

* Presente solo su alcuni modelli.

Page 3

Collegamento del tubo di scarico dellacqua

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; l’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

Lo speciale gomito* in

plastica agevola una sistemazione ottimale: fissare saldamente il gomito al muro per evitare che il tubo si muova e versi l’acqua fuori dallo scarico. La parte del tubo

contrassegnata con la lettera A deve essere a un’altezza compresa tra 40 e 100 cm da terra

vedi figura

(

È sconsigliato usare tubi di prolunga.

Collegamento elettrico

L’Azienda declina ogni responsabilità qualora

queste norme non vengano rispettate.

Avvertenze per il primo lavaggio

Dopo l’installazione, immediatamente prima del primo lavaggio, riempire completamente d’acqua il serbatoio del sale e aggiungere circa 2 Kg di sale

vedi Brillantante e sale rigenerante

(

): è normale che l’acqua trabocchi. È normale anche che dopo il caricamento del sale la spia MANCANZA SALE* continui a lampeggiare per alcuni cicli.

Dati Tecnici

Larghezza cm. 60

Dimensioni

Altezza cm. 85 Profondità cm. 60

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta

vedi Descrizione della lavastoviglie

(

);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato

vedi Assistenza

(

); non usare prolunghe o prese

multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.

Il cavo non deve subire piegature o compressioni.

Capacità

Pressione acqua alimentazione

Tensione di alimentazione

Potenza totale assorbita

Fusibile

12 coperti standard

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 4,3 psi – 145 psi

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

-73/23/EEC del 19/02/73 (Bassa Tensione) e successive modifiche

-89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

-97/17/EC (Etichettatura)

-2002/96/CE

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza)

* Presente solo su alcuni modelli.

Page 4

Descrizione dellapparecchio

Vista dinsieme

1. Cestello superiore

2. Irroratore superiore

3. Ribaltine

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

7. Cestello posate

8. Filtro lavaggio

9. Serbatoio sale

10. Vaschette detersivo e serbatoio brillantante

11. Targhetta caratteristiche

Pannello di controllo

Tasto

Avvio

Ritardato*

Tasto

Mezzo Carico*

Display

Brillantante*

Display

Tasto

Extra Asciugatura*

Spia

Mancanza

Spia

Mancanza

Sale*

Indicatore

Alfa-numericoAlfa-numerico

Alfa-numerico

Alfa-numericoAlfa-numerico

Tasto

Start/Reset

Spie

Avanzamento Ciclo

Tasto

ON-OFF

Manopola Selezione

Programma

Prelavaggio

Lavaggio

Risciacqui

Asciugatura

Spia

Avvio

Ritardato*

Spia

Mezzo

Carico*

Spia

Extra Asciugatura*

* Presente solo su alcuni modelli.

Page 5

Caricare i cestelli

Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo, vuotare bicchieri e coppe dei liquidi rimasti. Dopo aver caricato, controllare che gli irroratori ruotinoDopo aver caricato, controllare che gli irroratori ruotino

Dopo aver caricato, controllare che gli irroratori ruotino

Dopo aver caricato, controllare che gli irroratori ruotinoDopo aver caricato, controllare che gli irroratori ruotino liberamente.liberamente.

liberamente.

liberamente.liberamente.

Cesto inferiore

Sistemarvi le stoviglie più difficili da lavare secondo gli

Esempi di caricamento

• Piatti da portata e coperchi: ai lati del cestello.

• Pentole e insalatiere: sempre capovolte.

• Stoviglie molto fonde: in posizione obliqua.

e avvalendosi dei supporti ribaltabili*.

Cestino delle posate

Il cestino delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglie.

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestello delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cestello superiore in posizione orizzontale.

Se il cesto è dotato di maniglie click clack* ( su o in giù per regolare l’altezza.

vedi figura

Esempi di caricamento cesto superiore

Esempi di caricamento cesto inferiore

), tirarle in

Per dividere in due il corpo centrale*: sfilare la maniglia. Le due alette laterali* si possono staccare e agganciare al cestello superiore o inferiore. I due elementi a griglia* si inseriscono sul cestino per tenere separate le posate: inserirle nelle feritoie con i manici verso il basso.

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli

• Stoviglie leggere: sistemarle in modo che non vengano

spostate dai getti d’acqua.

• Tazze e tazzine: posizionarli sulle ribaltine**.

• Coltelli lunghi e acuminati, posate di servizio: posizionarli

sulle ribaltine**.

Regolare laltezza del cestello superiore

Per agevolare la sistemazione delle stoviglie, è possibile

Esempi di caricamento

sistemare il cesto superiore in posizione alta o bassa: aprire i fermi delle guide del cestello a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori e chiudere i fermi (

vedi figura

Ribaltine Just you

Queste speciali ribaltine servono per sistemare tazze e tazzine.Cucchiai, forchette e coltelli vanno inseriti apposite fessure.I bicchieri a calice possono essere appesi inserendo il gambo nelle fessure.

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno, in corno, con parti incollate o non espressamente indicati per il lavaggio in lavastoviglie.

• Oggetti di alluminio, rame, ottone, peltro o stagno.

• Stoviglie di plastica non termoresistente.

• Porcellane antiche o dipinte a mano.

• Argenteria antica. L’argenteria non antica può invece essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

 Si consiglia l’utilizzo di stoviglie idonee al lavaggio in

lavastoviglie.

Lavaggio delle maniglie*

Per lavare le maniglie dei cesti inferiore e superiore: estrarre i due tappini di fissaggio, sfilare le maniglie, lavarle sotto l’acqua corrente e fissarle sul cestello con i tappini.

* Presente solo in alcuni modelli. ** Variabili per numero e posizione.

Page 6

Avvio e utilizzo

Avviare la lavastoviglie

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto ON-OFF: il display si illumina.

3. Dosare il detersivo (

4. Caricare i cesti ( porta.

5. Selezionare il programma ruotando la manopola SELEZIONE PROGRAMMA in senso orario: far coincidere la tacca sulla manopola con il numero o il simbolo del programma.

6. Selezionare le opzioni di lavaggio (

7. Avviare premendo il tasto START/RESET: si sente un bip di conferma. Le spie AVANZAMENTO CICLO segnalano lo stato del programma: Prelavaggio, Lavaggio, Risciacquo, Asciugatura.

8. Alla fine si sentono tre brevi segnali acustici e sul diplay compare END. Spegnere l’apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell’acqua e staccare la spina dalla presa di corrente.

9. Aprire la porta e aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

vedi sotto

vedi Caricare i cestelli

vedi sotto

) e chiudere la

Le migliori prestazioni di lavaggio ed asciugatura, siLe migliori prestazioni di lavaggio ed asciugatura, si

Le migliori prestazioni di lavaggio ed asciugatura, si

Le migliori prestazioni di lavaggio ed asciugatura, siLe migliori prestazioni di lavaggio ed asciugatura, si

ottengono solo con l’utilizzo di detersivo in polvere,ottengono solo con l’utilizzo di detersivo in polvere,

ottengono solo con l’utilizzo di detersivo in polvere,

ottengono solo con l’utilizzo di detersivo in polvere,ottengono solo con l’utilizzo di detersivo in polvere, brillantante liquido e sale.brillantante liquido e sale.

brillantante liquido e sale.

brillantante liquido e sale.brillantante liquido e sale.

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la

Tabella dei programmi

• in polvere: vaschette A e B.

• pastiglie: vaschetta A e fondo vasca, cioè quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la seconda sul fondo della

Opzioni di lavaggio

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: tenere premuto il tasto START/RESET per 4 secondi. Dopo un bip lungo e tre brevi, la spia AVANZAMENTO CICLO si spegne: selezionare il nuovo programma e avviare premendo il tasto START/ RESET.

Demo*

la scritta dON sul display indica che è attivo un programma dimostrativo. Per disattivarlo premere contemporaneamente i tasti START/RESET e ON-OFF, comparirà la scritta dOF.

Aggiungere altre stoviglie

Premere il tasto ON/OFF, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere di nuovo il tasto ON/OFF: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, riportato dalla casa produttrice. Eccedendo non si lava in modo più efficace e si inquina l’ambiente.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detersivi per lavaggio a mano.

Avvio ritardato

È possibile posticipare da 1 a 24 ore l’avvio del programma:

1. Premere il tasto AVVIO RITARDATO: a ogni pressione si sente un segnale acustico e si illumina la spia del ritardo selezionato;

2. Selezionare il programma e premere il tasto START/ RESET: dopo il bip inizia il conto alla rovescia;

3. A tempo scaduto, la spia si spegne e il programma si avvia. Per modificare il ritardo premere il tasto AVVIO RITARDATO. Per annullarlo premere il tasto in successione finché non si avvia il programma e si illumina la spia AVANZAMENTO CICLO corrispondente all’inizio del programma stesso.

Mezzo carico sul cesto superiore *

Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Prima di selezionare il programma premere il tasto MEZZO CARICO: la spia si illumina e si attiva il lavaggio solo nel cesto superiore. Ricordarsi di caricare le stoviglie solo sul cesto superiore e di dimezzare la quantità di detersivo.

E’ preferibile utilizzare detersivo in polvere.

Extra asciugatura*

Per ottenere una asciugatura perfetta premere il tasto EXTRA ASCIUGATURA prima di selezionare il programma. Un segnale acustico prolungato indica l’attivazione di questa opzione, uno breve la sua deselezione.

Con l’extra asciugatura i programmi durano più a lungo.

* Presente solo su alcuni modelli.

Page 7

Programmi

Le lavastoviglie INDESIT sono dotate di un sistema automatico di pulizia del filtro per evitare il suo intasamento da residui di cibo. Questa operazione può prolungare la durata dei programmi. Con un elevato grado di sporco dei filtri la lavastoviglie si blocca (

del detersivo.

Vedi anomalie e rimedi - allarme filtri intasati

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose

Il numero e il tipo di programmi variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi

Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

Stoviglie e pentole

normalmente sporche.

Programma standard

giornaliero.

Lavaggio ecologico a

bassi consumi

energetici, adatto a

stoviglie e pentole.

Programma

polvere liquido pastiglie

30 g (A)

1) Energico

30 g (A) 30 ml (A) 1 (A)

2) Normale

25 g (A)

3) Eco

5 g (B)

Detersivo

(A) = vaschetta A (B) = vaschetta B

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (fondo

vasca)

1 (A)

Prelavaggio Asciugatura

•

Durata del

programma

(tolleranza

±10%)

Hrs. Min.

2:00’

1:28’

2:25’

Ciclo economico e

veloce da utilizzare

per stoviglie poco

sporche, subito dopo

l'uso.

Lavaggio preliminare

in attesa di

completare il carico al

pasto successivo.

Ciclo speciale da utilizzare per pezzi delicati, più sensibili alle alte temperature, subito dopo l'uso.

Ciclo rapido ed

economico per un

carico giornaliero di

stoviglie. Si effettua

automaticamente solo

sul cesto superiore.

4) Rapido

5) Ammollo

6) Delicati

7)Solo per Te

25 g (A) 25 ml (A) 0:24’

0:12'

25 g (A) 25 ml (A) 1 (A)

25 g (A)

25 ml (A)

• 1:38’

0:48'

Nota

Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 grammi di polvere = 15 ml di liquido circa 1 cucchiaino da cucina = 5 grammi di polvere = 5 ml di liquido circa

Page 8

Brillantante e sale rigenerante

Usare solo prodotti specifici per lavastoviglie.

Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano.

Se si usa un prodotto multifunzione non è necessario aggiungere brillantante e si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* continuino a lampeggiare.

Caricare il brillantante

Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:

• quando lo si vede vuoto attraverso la spia ottica (H). Spia

chiara: aggiungere brillantante; spia scura: brillantante sufficiente;

• quando sul pannello lampeggia la spia MANCANZA

BRILLANTANTE*;

1. Aprire il serbatoio ruotando il

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dell’asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature bluastre, girare verso i

numeri bassi (1-3).

• se ci sono gocce d’acqua o macchie di calcare girare

verso i numeri alti (4-6).

Se si utilizzano le pastiglie multifunzione e si vuole ottenere una migliore asciugatura, riempire comunque il serbatoio e regolare sul 2.

tappo (G) in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.

3. Riavvitare il tappo. Non versare MAI il brillantanteNon versare MAI il brillantante

Non versare MAI il brillantante

Non versare MAI il brillantanteNon versare MAI il brillantante

direttamente all’interno delladirettamente all’interno della

direttamente all’interno della

direttamente all’interno delladirettamente all’interno della

vasca.vasca.

vasca.

vasca.vasca.

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.

3. Posizionare l’imbuto* (

vedi figura

) e riempire il serbatoio di sale fino al bordo (circa 2 kg); è normale che trabocchi un po’ d’acqua.

4. Togliere l’imbuto*, eliminare i residui di sale dalla filettatura e avvitare bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il decalcificatore).

Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale.

Regolare la dose di sale*

È possibile regolare il consumo di sale in base alla durezza della propria acqua, dato reperibile presso l’Ente erogatore dell’acqua potabile.

1. Svitare il tappo del serbatoio.

2. Ruotare la freccia sul collare (

figura

) verso il + o verso il – facendo

riferimento alla tabella:

Durezza dell’acqua

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1.7 / 0 /

10 – 25 18 – 44 1.8 – 4.4

25 – 50 45 – 89 4.5 – 8.9 MED 40 40

> 50 > 89 > 8.9 + 60 25

Posizione

selettore

Consumo

del

- 20 60

Sale

(grammi

/ciclo)

Il decalcificatore è regolato di fabbrica sul +.

Se si utilizzano le pastiglie multifunzione riempire comunque il serbatoio del sale e regolare su –; se la durezza dell’acqua è superiore a 60°fH, regolare su +.

vedi

Autonomia

(cicli/2 kg)

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie ( riempito:

• quando il galleggiante verde* non è visibile osservando il tappo del sale;

• quando sul pannello lampeggia la spia MANCANZA SALE*;

• in assenza di spia o di galleggiante verde: circa ogni 30 cicli di lavaggio;

vedi Descrizione

) e va

* Presente solo su alcuni modelli.

Page 9

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite.

• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.

• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.

Pulire i filtri

I filtri puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

Dopo la pulizia verificare che il gruppo filtrante

sia stato correttamente inserito.

La lavastoviglie non deve essere usata senza

filtri o con filtro sganciato.

1. Estrarre i filtri tirando il manico verso l’alto.

2. Pulire i filtri:

• dopo ogni lavaggio

pulire il piatto semicircolare A e il bicchiere B (si estraggono tirando il manico) dai residui più grossi, sciacquandoli sotto acqua corrente.

• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

• una volta al mese

metallico.

3. Rimontare il gruppo filtrante e ricollocarlo nella sua sede seguendo i movimenti 1 e 2, indicati in figura, fino allo scatto.

pulire accuratamente tutto il gruppo filtrante: piatto semicircolare A, bicchiere B e filtro cilindrico C (si estrae ruotandolo in senso antiorario). Per la pulizia aiutarsi con uno spazzolino non

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e idraulici.

• Lasciare socchiusa la porta.

• Al rientro, fare un lavaggio a vuoto.

Page 10

Precauzioni e consigli

L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di

tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per il lavaggio

delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto,

nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

• È necessario chiudere il rubinetto dell’acqua e

staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.

• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

• Non toccare mai la resistenza.

• Non appoggiarsi o sedersi sulla porta aperta:

l’apparecchio potrebbe ribaltarsi.

• La porta non deve essere tenuta nella posizione aperta perchè può rappresentare il pericolo di inciampare.

• Tenere il detersivo e il brillantante fuori dalla

portata dei bambini.

• Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la

Tabella dei programmi

- per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

- se il carico è ridotto attivare l’opzione Mezzo carico (

• Se il proprio contratto di erogazione dell’energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Avvio ritardato* (

utilizzo

senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi

• Si consiglia vivamente di usare i detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente.

• Gli enzimi sviluppano un’azione particolarmente efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

• Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell’acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura.

* Presente solo su alcuni modelli.

vedi Avvio e utilizzo

) può aiutare a organizzare i lavaggi in tal

vedi Programmi

vedi Avvio e

Page 11

Anomalie e rimedi

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Qualora il problema persista chiamare il Servizio Assistenza Tecnico Autorizzato: Numero Unico Nazionale

199.199.199 (costo massimo al minuto per chiamate da rete fissa Euro 0,1426).

Anomalie: Possibili cause / Soluzione:

La lavastoviglienon parte.

La lavastoviglie non carica acqua.

La lavastoviglie non scarica acqua.

La lavastoviglie fa rumore.

Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.

 La spina non è ben inserita nella presa di corrente oppure in

casa non cè corrente.  La porta della lavastoviglie non è ben chiusa.  Si è impostato un Avvio ritardato (vedi Avvio e utilizzo).

 Manca lacqua nella rete idrica.  Il tubo di carico dellacqua è piegato (vedi Installazione).

 Il programma non è ancora terminato.  Il tubo di scarico dellacqua è piegato (vedi Installazione).  Lo scarico del lavello è ostruito.  Il filtro è intasato da residui di cibo.

 Le stoviglie sbattono tra loro o contro gli irroratori.

 Manca il sale rigenerante o la sua regolazione non è adeguata

alla durezza dellacqua (vedi Brillantante e sale).  Il tappo del serbatoio del sale non è chiuso bene.  Il brillantante è esaurito o il dosaggio è insufficiente.  Le stoviglie sono in materiale antiaderente.

Su stoviglie e bicchieri ci sono striature o sfumature bluastre.

Le stoviglie sono poco asciutte.

Le stoviglie non sono pulite.

Allarme rubinetto chiuso.

(si sentono dei brevi bip) (lampeggia sul display il codice AO6).

Allarme filtri intasati

(lampeggia sul display il codice AO5).

 Il dosaggio del brillantante è eccessivo.

 È stato selezionato un programma senza asciugatura.  Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale).  La regolazione del brillantante non è adeguata.

 I cestelli sono troppo carichi (vedi Caricare i cestelli).  Le stoviglie non sono sistemate bene.  Gli irroratori non sono liberi di ruotare.  Il programma di lavaggio è troppo blando (vedi Programmi).  Il detersivo non è dosato adeguatamente o non è adatto (vedi Avvio e utilizzo).  Il filtro è sporco o intasato (vedi Manutenzione e cura).  Manca il sale rigenerante (vedi Brillantante e sale).

 Aprire il rubinetto e lapparecchio si avvia dopo pochi minuti.

 Lapparecchio si è bloccato perché non si è intervenuti al

suono dei bip. Spegnere la macchina con il tasto ON/OFF,

aprire il rubinetto e dopo 20 secondi riaccendere premendo lo

stesso tasto. Riprogrammare la macchina e riavviare.

 Spegnere la macchina premendo il tasto ON/OFF e pulire i

filtri (vedi Manutenzione), poi riaccendere premendo lo stesso

tasto. Riprogrammare la macchina e riavviare.

Allarme guasto elettrovalvola di carico dellacqua

(lampeggia sul display il codice AO2).

 Spegnere la macchina premendo il tasto ON/OFF e

riaccendere dopo un minuto. Se lallarme permane chiudere il

rubinetto dellacqua per evitare allagamenti, staccare la spina

della corrente e chiamare lAssistenza.

Page 12

Instruction booklet

DISHWASHER

English, 12

IDE 1000

IDF 800

Contents

Installation, 13-14

Positioning and levelling Connecting the water and electricity supplies Technical data

Description of the appliance, 15

Overall view Control panel Display

Loading the racks, 16

Lower rack Cutlery basket Upper rack

Start-up and use, 17

Starting the dishwasher Loading the detergent Washing options

Wash cycles, 18

Wash cycle table

Rinse aid and refined salt, 19

Loading the rinse aid Loading the refined salt

Care and maintenance, 20

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 21

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 22

Page 13

Installation

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop* (

Assembly instruction sheet

see the

100

Connecting the water inlet hose

• To a suitable cold water connection point: before attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

• To a suitable hot water connection point: your dishwasher may be provided with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

12083

121168

148

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position (the angle of inclination must not exceed 2 degrees). If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

Connecting the water and electricity supplies

Connection to the water and electricity supplies

should only be performed by a qualified technician.

The dishwasher should not stand on top of the

water hoses or the electricity supply cable.

The appliance must be connected to the water supply network using new piping. Do not use old piping.

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (

see figure

If the inlet hose is not long enough, contact a

specialist store or an authorised technician (

Assistance

The water pressure must be within the values

indicated in the Technical data table (

The hose should not be bent or compressed.

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

- is provided with a other words it has a water inlet hose that consists of a transparent hose on the outside and a red hose on the inside: both the hoses can withstand extremely high pressure. If the internal hose breaks, the external hose becomes a bright red colour and carries the water instead, thus avoiding any leakage.

It is very important to check the external hose regularly: if it is a bright red colour, it must be replaced by an authorised technician as soon as possible (

Water Stop

see Assistance

see below

* safety device, in

see

* Only available in selected models.

Page 14

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow*

makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A should be between 40 and

100 cm above the ground (

see figure

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add approximately 2 kg of salt (

see Rinse aid and refined salt

water may overflow: this is normal and is not a cause for concern. It is also normal that the LOW SALT* indicator light continues to flash for a few cycles after the salt has been loaded.

Technical data

). The

We advise against the use of hose extensions.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

• the socket is earthed and complies with current regulations;

• the socket can withstand the maximum load of the appliance, which is indicated on the data plate located on the inside of the door (

Description of the appliance

);

see

• the power supply voltage falls within the values indicated on the data plate on the inside of the door;

• the socket is compatible with the plug of the appliance. If this is not the case, ask an authorised technician to replace the plug (

Assistance

); do not use extension cables or

see

multiple sockets.

Once the appliance has been installed, the power supply cable and the electrical socket should be easily accessible.

Dimensions

Capacity

Water supply pressure

Power supply voltage

Total absorbed power

Fuse

width 60 cm height 85 cm depth 60 cm

12 standard place-settings

0,05 ÷ 1MPa (0.5 ÷ 10 bar)

4.3 psi – 145 psi

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-73/23/ EEC dated 19/02/73 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

-2002/96/ CE W aste Electrical and Electronic Equipment (WEEE)

The cable should not be bent or compressed.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

* Only available in selected models.

Page 15

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

Control panel

Delayed Start

Display

button*

Low Rinse Aid

indicator light*

Low Salt

indicator light*

Display

Extra Drying

button*

Half Load

button*

Alphanumeric

indicator

Start/Reset

button

Wash Cycle Phase

indicator lights

ON-OFF

button

Wash Cycle select

Knob

Pre-Wash

Wash

Rinses

Drying

Delayed Start

indicator light*

Extra Drying

indicator light*

Half Load

* Only available in selected models.

Page 16

Loading the racks

Before loading the rack, remove all food residue from the crockery, and empty all remaining liquid from cups and glasses. After loading the appliance, check that the sprayer arms canAfter loading the appliance, check that the sprayer arms can

After loading the appliance, check that the sprayer arms can

After loading the appliance, check that the sprayer arms canAfter loading the appliance, check that the sprayer arms can rr

otate frotate fr

eelyeely

eely

eelyeely

otate fr

otate frotate fr

Lower rack

Arrange the more difficult items to wash using the

examples

needed.

• Serving dishes and lids: place these at the sides of the

• Saucepans and salad bowls: always turn these upside

• Very deep dishes: position these at an angle.

as a guide and use the collapsible supports* where

rack.

down.

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model.

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tip-up compartments on the upper rack.

If the rack is equipped with the click clack handles* ( them upwards or downwards to adjust the height.

see figure

Loading examples for the upper rack

Loading examples for the lower rack

), pull

To divide the central basket* into two separate pieces: pull out the handle. The two detachable side compartments* may be hooked onto the upper or lower rack. The two grids* may be positioned in the basket to separate the cutlery: place the pieces of cutlery into the appropriate compartments with the handles at the bottom.

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans that are not too soiled, using the

examples

• Lightweight crockery: position these dishes so that they

• Mugs and cups: place these on the tip-up

• Long sharp knives and serving utensils: place these on

as a guide.

will not be moved by the jets of water.

compartments**.

the tip-up compartments**.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be

moved to a higher or lower level.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front wheels are in place and close the stops (

see figure

Just you Tip-up compartments**

These special tip-up compartments can be used to arrange mugs and cups. Spoons, forks and knives should be placed in the slots provided. Stemmed glasses can be hooked on by threading the stems into the slits.

Items that should not be washed in the dishwasher

• Wooden items, objects with wooden or horn handles or glued-on parts.

• Items made from aluminium, copper, brass, pewter or tin.

• Items made from plastic that is not heat-resistant.

• Antique or hand-painted porcelain.

• Antique silver. Silver that is not antique may, however, be washed in the dishwasher using a delicate wash cycle, provided that it does not come into contact with other metals.

We recommend the use of crockery which is dishwasher

safe.

Washing the handles*

To wash the upper and lower rack handles: remove the two fastening plugs, lift out the handles and rinse them under running water, then fasten them to the rack using the same plugs.

* Only available in selected models. ** The number and position may vary.

Page 17

Start-up and use

Starting the dishwasher

1. Turn the water tap on.

2. Press the ON/OFF button: the display will light up.

3. Measure out the detergent (

4. Load the racks (see Loading the racks) and shut the door.

5. Select the programme by turning the WASH CYCLE SELECT knob in a clockwise direction: align the notch on the knob with the number or symbol representing the desired wash cycle.

6. Select the wash options (

7. Start the cycle by pressing the START/RESET button: the machine will emit a confirmation beep. The WASH CYCLE PHASE indicator lights display the status of the cycle: Prewash, Wash, Rinse, or Drying.

8. At the end of the cycle three short beeps will sound and END will appear on the display. Switch off the appliance by pressing the ON/OFF button, shut off the water tap and unplug the appliance from the electricity socket.

9. Open the door and wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

Demo*

If dON appears on the display, this means that the appliance is in demonstration mode. To deactivate it, press the START/ RESET and ON/OFF buttons simultaneously: dOF should appear on the display.

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: press and hold the START/RESET button for 4 seconds. After one long beep and three short beeps, the WASH CYCLE PHASE indicator light will switch off. Select the new cycle and switch the machine back on by pressing the START/RESET button.

Adding extra crockery

Press the ON/OFF button and open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Press the ON/OFF button again: the cycle starts from the point at which it was interrupted.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or the electricity supply is restored.

see below

To obtain the best results from each washing and drying

cycle, powder detergent, rinse aid liquid and salt should be

used. compartment Acompartment A

compartment A: Washing detergent

compartment Acompartment A compartment Bcompartment B

compartment B: Pre-wash detergent

compartment Bcompartment B

the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the

• for powder detergent use compartments A and B

• for tablets, use compartment A and the bottom of the appliance, i.e. when the cycle requires 1 tablet, place it in compartment A and close the cover; when it requires 2, place

Wash cycle table

Washing options

Delayed start

It is possible to delay the start time of the cycle for a period of time between 1 and 24 hours.

1. Press the DELAYED START button: every time the button is pressed, the time selected appears on the display and the delayed start indicator light illuminates.

2. Select the wash cycle and press the START/RESET button: after the beep sounds, the timer begins counting down.

3.Once this time is up, the indicator light switches off and the wash cycle begins.

To adjust the delay time and select a lower period of time, press the DELAYED START button. To cancel it, press the button repeatedly until the wash cycle begins and the WASH CYCLE PHASE indicator light corresponding to the start of the cycle in progress illuminates.

Half load using the upper rack*

If there are not many dishes to be washed, a half load cycle may be used in order to save water, electricity and detergent. Before selecting the wash cycle press the HALF LOAD button repeatedly: the indicator light will illuminate and the wash cycle will take place only in the upper rack. Remember to load the upper rack only, and to reduce the amount of detergent accordingly.

 It is better to use powder detergent in this case.

Loading the detergent

A successful wash also depends on the correct amount of detergent being used, as recommended by the manufacturer. Exceeding the recommended amount does not result in a more effective wash and pollutes the environment.

Only use detergent which has beenOnly use detergent which has been

Only use detergent which has been

Only use detergent which has beenOnly use detergent which has been

specifically designed for dishwashers.specifically designed for dishwashers.

specifically designed for dishwashers.

specifically designed for dishwashers.specifically designed for dishwashers.

DO NOT USE washing up liquid.DO NOT USE washing up liquid.

DO NOT USE washing up liquid.

DO NOT USE washing up liquid.DO NOT USE washing up liquid.

Extra drying*

To make sure that the crockery is completely dry at the end of the cycle, press the EXTRA DRYING button before selecting the wash cycle. A prolonged beep will sound to indicate that this option has been selected and a short beep will sound to indicate when it has been deselected.

If the Extra drying option is selected, the wash cycles will

last longer.

Page 18

Wash cycles

INDESIT dishwashers are equipped with an automatic filter cleaning system so that they do not become clogged with food residues. This function may extend the duration of the wash cycles. If there is a high level of dirt contained in the filters, the dishwasher will stop operating

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the dishwasher, reduce the amount of detergent used accordingly.

The number and type of wash cycles varies according to the model of dishwasher.

(see Troubleshooting - Blocked filter alarm)

Wash cycle selection

instructions

Extremely soiled dishes and pans (not to be used for delicate items).

Normally soiled pans and dishes. Standard daily wash cycle.

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Economic and fast wash cycle to be used for lightly soiled dishes. (Run cycle immediately after use.)

Preliminary wash cycle for dishes while the load is awaiting completion with the dishes from the next meal.

Special cycle to be used for more delicate items which are sensitive to high temperatures. Run cycle immediately after use.

Economic and fast cycle for a fairly small daily load of dishes. This may only be done on the upper rack.

Wash cycle

1) Intensive

2) Normal

3) Eco

4) Rapid

5) Soak

6) Crystal

7) Just you

•

Wash cycle

duration

(tolerance

±10%)

Hrs. Min.

2.00’

1:28’

2:25’

1:38’

Detergent (A) = compartment A (B) = compartment B

Powder Liquid Tablets

1 (A)

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A)

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 0:24’

0:12'

25 g (A) 25 g (A) 1 (A)

25 g (A) 25 ml (A) 0:48'

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (bottom

of the

appliance)

1 (A)

Pre-wash Drying

•

Note

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

Page 19

Rinse aid and refined salt

Only use products which have beenOnly use products which have been



Only use products which have been

Only use products which have beenOnly use products which have been

specifically designed for dishwashers.specifically designed for dishwashers.

specifically designed for dishwashers.

specifically designed for dishwashers.specifically designed for dishwashers. Do not use table salt or industrial salt, orDo not use table salt or industrial salt, or

Do not use table salt or industrial salt, or

Do not use table salt or industrial salt, orDo not use table salt or industrial salt, or washing up liquid.washing up liquid.

washing up liquid.

washing up liquid.washing up liquid.

If using a multi-functional product it is not necessary to add rinse aid; however, we recommend that you add salt, especially if you live in an area where the water is hard or very hard. If you do not add salt or rinse aid, the LOW SALT* and LOW RINSE AID* indicator lights will flash continuously.

Loading the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:

• whenever the indicator light (H) signals that it is empty.

Illuminated light: add rinse aid; unlit light: there is no

shortage of rinse aid in the dispenser.

• when the LOW RINSE AID* indicator light on the panel

flashes;

1. Open the dispenser by

directly into the appliance tub.directly into the appliance tub.

directly into the appliance tub.

directly into the appliance tub.directly into the appliance tub.

turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens,

clean the spill immediately with a dry cloth.

3. Screw the lid back on. NEVER pour the rinse aidNEVER pour the rinse aid

NEVER pour the rinse aid

NEVER pour the rinse aidNEVER pour the rinse aid

approximately every 30 wash cycles;

1. Remove the lower rack and unscrew the cap of the dispenser (in an anti-clockwise direction).

2. For the first wash cycle only: fill the dispenser up to the edges with water.

3. Position the funnel provided correctly ( dispenser up to the edges

(approximately 2 kg); it is normal for a little water to leak out.

4. Remove the funnel, wipe away any salt residue from the thread and screw the cap on tightly, so that detergent does not leak into the dispenser during the wash cycle (this could damage the water softening system beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

see figure

) and fill the salt

Adjusting the amount of salt*

It is possible to adjust the amount of salt used according to the hardness of the water in your area (this information is available from your local water board).

1. Unscrew the dispenser cap.

2. Turn the arrow on the neck of the dispenser ( symbols, using the table below as a guide.

see figure

) towards the + or -

Adjusting the amount of rinse aid

If you are not completely satisfied with the washing or drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster to one of the 6 pre-set positions (the default position is set to 4):

• if there are bluish streaks on the crockery, set the adjuster to a lower number (1-3).

• if drops of water remain on the crockery or there are limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

If you are using multi-functional tablets and you wish to

further improve the drying performance of the appliance, fill the dispenser and set the dosage adjuster to 2.

Loading the refined salt

In order to obtain the best possible results from a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher ( filled:

• when the green float* cannot be seen by simply looking at the cap of the salt dispenser;

• when the LOW SALT* indicator light on the panel flashes;

• if your machine is not equipped with an indicator light or a green float:

see Description

) and should be

The default setting of the water softening system is +.

- If using multi-functional tablets fill the salt dispenser and set the adjuster to -; if the hardness of the water is greater than 60°fH, set it to +.

* Only available in selected models.

Page 20

Care and maintenance

Shutting off the water and electricity supplies

• Turn off the water tap after every wash cycle to avoid leaks.

• Remove the plug from the socket when cleaning the machine and when carrying out maintenance work.

Cleaning the dishwasher

• The external surfaces of the machine and the control panel may be cleaned using a nonabrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

• Any marks on the appliance interior may be removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

• Always keep the door of the appliance ajar in order to avoid moisture from forming and being trapped inside the machine.

• Clean the seals around the door and detergent dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause of the formation of unpleasant odours.

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush.

Cleaning the filters

The filters remove food residue from the water used in the wash cycle: to obtain the best results from each wash, they should be cleaned.

Clean the filters regularly.

After cleaning check that the filter assembly has

been replaced correctly.

The dishwasher should not be used without

filters or when the filter is loose.

1. Remove the filters by pulling the handle upwards.

2. Clean the filters:

• after every wash cycle, remove the

non-metallic brush to clean these parts.

3. Reconstruct the filter assembly and replace it in the correct position, following movements 1 and 2 as shown in the figure, until it clicks into place.

largest pieces of residue from semicircular plate A and glass B (these may be removed by pulling the handle) by rinsing them under running water.

• The entire filter assembly should be cleaned thoroughly once a month: this includes the semicircular plate A, the glass B and the cylinder C (this may be removed by turning it in an anti-clockwise direction). Use a small

Leaving the machine unused for extended periods

• Disconnect the appliance from the electricity supply and shut off the water tap.

• Leave the door of the appliance ajar.

• When you return, run a wash cycle when the dishwasher is empty.

Page 21

Precautions and advice

 The appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

• The appliance was designed for domestic use

inside the home and is not intended for commercial or industrial use.

• The appliance must be used by adults only, to

wash domestic crockery according to the instructions in this manual.

• The appliance must not be installed outdoors,

even in covered areas. It is extremely dangerous to leave the machine exposed to rain and storms.

• Do not touch the appliance when barefoot.

• When unplugging the appliance always pull the

plug from the mains socket, do not pull on the cable.

• The water supply tap must be shut off and the

plug should be removed from the electrical socket before cleaning the appliance or carrying out any maintenance work.

• If the appliance breaks down, do not under any

circumstances touch the internal parts in an attempt to carry out the repair work yourself.

• Never touch the heating element.

• Do not lean or sit on the open door of the

appliance: this may cause the appliance to overturn.

• The door should not be left open as it may create a dangerous obstacle.

• Keep detergent and rinse aid out of reach of

children.

• The packaging material should not be used as a

toy: it can become a choking or suffocation hazard.

Disposal of old electrical appliances

The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out "wheeled bin" symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Saving energy and respecting the environment

Saving water and energy

• Only start a wash cycle when the dishwasher is full. While waiting for the dishwasher to be filled, prevent unpleasant odours with the Soak cycle

see Wash Cycles

(

• Select a wash cycle that is suited to the type of crockery and to the soil level of the crockery using the

- for dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- if the load is smaller than usual activate the Half load option (

• If your electricity supply contract gives details of electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start* button ( helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

• We strongly recommend that you use detergents that do not contain phosphates or chlorine, as these products are harmful to the environment.

• Enzymes provide a particularly effective action at temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

• To avoid wasting detergent, use the product in appropriate quantities based on the manufacturer’s recommendations, the hardness of the water and the soil level and quantity of the crockery. Even if they are biodegradable, detergents contain substances that may alter the balance of nature.

Wash cycle table

see Start-up and use

)

* Only available in selected models.

Page 22

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Technical Assistance Centre. Some problems are indicated by specific codes that flash on the display: make a note of any codes displayed before calling Assistance.

Malfunction: Possible causes / Solutions:

The dishwasher does not start.

No water enters the dishwasher.

No water drains out from the dishwasher.

The dishwasher makes excessive noise. The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

The crockery has not been dried properly.

The dishes are not clean.

Shut off tap alarm.

(you will hear several short beeps)

(the code AO6 flashes on the display).

Blocked filter alarm

(the code AO5 flashes on the display).

Water loading solenoid valve malfunction alarm

(the code AO2 flashes on the display).

 The plug has not been inserted into the electrical socket

properly, or there is no power in the house.  The dishwasher door has not been shut properly.  A delayed start has been programmed (see Start-up and use).  There is no water in the mains supply.  The water inlet hose is bent (see Installation).  The dishwasher cycle has not yet finished.  The water outlet hose is bent (see Installation).  The drain duct is blocked.  The filter is clogged up with food residues.

 The dishes are rattling against each other or against the

sprayer arms.  The level of the refined salt is low or the dosage setting is not

suited to the hardness of the water (see Rinse aid and salt).  The lid on the salt dispenser is not closed properly.  The rinse aid has been used up or the dosage is too low.  The crockery is made from non-stick material.

 The rinse aid dosage is too high.

 The rinse aid has been used up or the dosage is too low (see

Rinse aid and salt).  The rinse aid dispenser setting is not high enough.  A wash cycle without a drying programme has been selected.  The racks are overloaded (see Loading the racks).  The crockery has not been arranged well.  The sprayer arms cannot move freely.  The wash cycle is too gentle (see Wash cycles).  The detergent has not been measured out correctly or it is not

suited to the type of wash cycle (see Start-up and use).  The filter is dirty or blocked (see Care and maintenance).  The refined salt level is low (see Rinse aid and salt).  Turn on the tap and the appliance will start after a few

minutes.

 The appliance lock has been activated because nothing was

done when the beeps sounded. Switch off the machine using

the ON/OFF button, turn on the tap and switch the machine

back on after 20 seconds by pressing the same button. Re-

programme the machine and restart the wash cycle.  Switch off the machine by pressing the ON/OFF button and

clean the filters (see Maintenance), then switch the

dishwasher back on by pressing the same button. Re-

programme the machine and restart the wash cycle.  Switch off the appliance by pressing the ON/OFF button and

switch it back on after a minute. If the alarm continues, turn

off the water tap to reduce the risk of flooding, remove the

plug from the electrical socket and call Assistance.

Page 23

Mode demploi

LAVE-VAISSELLE

F R

Français, 23

IDE 1000

IDF 800

Sommaire

Installation, 24-25

Mise en place et mise à niveau Raccordements eau et électricité Caractéristiques techniques

Description de lappareil, 26

Vue d’ensemble Bandeau de commandes

Charger les paniers, 27

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation, 28

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 29

Tableau des programmes

Produit de rinçage et sel régénérant, 30

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 31

Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyer les filtres Si vous vous absentez pendant une longue période

Précautions et conseils, 32

Sécurité générale Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 33

Page 24

Installation

Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive toujours l’appareil.

Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

En cas de déménagement, transportez l’appareil verticalement; si besoin est, inclinez-le sur le dos.

Mise en place et mise à niveau

1. Déballez l’appareil et assurez-vous qu’il n’a pas été endommagé pendant le transport. S’il est abîmé, ne le raccordez pas et prenez contact avec votre revendeur.

2. Installez le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil peut être encastré sous un plan de travail continu* (

Montage

3. Installez le lave-vaisselle sur un sol plat et rigide. Compensez les irrégularités en vissant ou en dévissant les pieds jusqu’à ce que l’horizontalité de l’appareil soit parfaite (son angle d’inclinaison ne doit pas dépasser 2 degrés). Une bonne horizontalité garantit la stabilité de l’appareil et supprime les vibrations, les bruits et les déplacements.

voir feuille de

Raccord du tuyau damenée de leau

• A une prise d’eau froide : vissez bien le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faites couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.

• A une prise d’eau chaude : en cas d’installation de chauffage centralisé (radiateurs), le lavevaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Vissez le tuyau au robinet en procédant comme pour la prise d’eau froide.

Si la longueur du tuyau d’amenée ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé (

La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (

Faites attention à ce que le tuyau ne soit ni plié ni écrasé.

Sécurité anti-fuite

voir Assistance

voir plus bas

Raccordements eau et électricité

L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.

Utiliser des tuyaux neufs pour effectuer le raccordement de l’appareil au réseau de distribution de l’eau. Ne pas réutiliser les anciens tuyaux.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.

Les tuyaux d’amenée (A) et d’évacuation (B) de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation (

voir figure

Pour éviter tout risque d’inondation, le lavevaisselle :

- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.

- est équipé d’une sécurité autrement dit équipé d’un tuyau d’amenée de l’eau formé d’un tuyau extérieur transparent et d’un tuyau intérieur rouge : les deux tuyaux supportent des pressions très élevées. En cas de rupture du tuyau intérieur, le tuyau extérieur devient rouge vif et achemine l’eau à la place du tuyau intérieur, pour éviter tout risque de fuites.

Il est très important de contrôler périodiquement l’état du tuyau extérieur : s’il devient rouge vif, il faut le faire changer aussitôt par le service d’assistance technique agréé (

Assistance

* Présent uniquement sur certains modèles.

Water Stop

*, il est

voir

Page 25

Raccord du tuyau dévacuation de leau

Raccordez le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre. Ou bien accrochez-le au bord d’un évier; l’extrémité libre du tuyau de vidange ne doit pas être plongée dans l’eau.

Un coude* plastique

spécial facilite une installation optimale : fixez solidement le coude au mur pour éviter que le tuyau se déplace et déverse l’eau hors du conduit. La portion de tuyau repérée par la lettre A doit se trouver à une

distance du sol comprise entre 40 et 100 cm (

figure

voir

L’utilisation de tuyaux de rallonge est

déconseillé.

Nous déclinons toute responsabilité en cas de

non-respect des normes énumérées ci-dessus.

Conseils pour le premier lavage

Une fois l’installation terminée et tout de suite avant le premier lavage, remplissez complètement d’eau le réservoir à sel et ajoutez environ 2 kg de

voir Produit de rinçage et sel régénérant

sel (

) : il est tout à fait normal que de l’eau déborde. De même, il est normal qu’après avoir chargé le sel, le voyant SEL* continue à clignoter pendant quelques cycles de lavage.

Caractéristiques techniques

largeur 60 cm

Dimensions

hauteur 85 cm profondeur 60 cm

Branchement électrique

Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise dispose de mise à la terre et est conforme aux normes;

• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte

voir Description du lave-vaisselle

(

);

• la tension d’alimentation est bien comprise entre les valeurs figurant sur la plaquette signalétique de la contre-porte;

• la prise est bien compatible avec la fiche de l’appareil. Autrement, faites remplacer la fiche par un technicien agréé (

voir Assistance

);

n’utilisez ni rallonges ni prises multiples.

Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles.

Capacité

Pression eau dalimentation

Tension dalimentation

Puissance totale absorbée

Fusible

12 couverts standard

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 4,3 psi  145 psi

Voir étiquette des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

-97/17/CE (étiquetage)

-20002/96/CE (DEEE)

Le câble ne doit être ni plié ni trop écrasé.

 A fin d’éviter tout danger, faire changer le cordon d’alimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance)

* Présent uniquement sur certains modèles.

Page 26

Description de lappareil

Vue densemble

1. Panier supérieur

2. Bras de lavage supérieur

3. Etagères rabattables

4. Réglage hauteur du panier

5. Panier inférieur

6. Bras de lavage inférieur

7. Panier à couverts

8. Filtre lavage

9. Réservoir à sel

10. Bacs produit de lavage et réservoir à

produit de rinçage

11. Plaquette signalétique

Bandeau de commandes

Afficheur

Touche

Départ

Differé*

Voyant

Produit de

Rinçage*

Voyant

Afficheur

Touche

Sechage Super*

Touche

Demi-Charge*

AlphanumériqueAlphanumérique

Alphanumérique

AlphanumériqueAlphanumérique

SEL*

Indicateur

Touche

Start/Reset

Voyants

Deroulement Du Cycle

Prélavage

Lavage

Rinçages

Séchage

Touche

ON-OFF

Bouton

Selection Programmes

Voyant

Depart

Differé*

Demi-Charge *

Voyant

Séchage Super*

Voyant

* Présent uniquement sur certains modèles.

Page 27

Charger les paniers

Avant de charger votre lave-vaisselle, éliminez les déchets plus importants, videz les verres et les coupes de leur contenu. Après avoir chargé votre lave-vaisselle, assurez-vous queAprès avoir chargé votre lave-vaisselle, assurez-vous que

Après avoir chargé votre lave-vaisselle, assurez-vous que

Après avoir chargé votre lave-vaisselle, assurez-vous queAprès avoir chargé votre lave-vaisselle, assurez-vous que les bras de lavage tournent librement.les bras de lavage tournent librement.

les bras de lavage tournent librement.

les bras de lavage tournent librement.les bras de lavage tournent librement.

Panier inférieur

Rangez la vaisselle plus difficile à laver en suivant les

Exemples de chargement

rabattables*.

• Plats et couvercles : sur les côtés du panier.

• Casseroles et saladiers : toujours sens dessus

dessous.

• Vaisselle très creuse : en position oblique.

et en vous servant des supports

Panier à couverts

Le panier à couverts peut varier selon le modèle de lavevaisselle.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Si le panier est équipé de poignées click clack* ( tirez-les vers le haut ou vers le bas pour régler leur hauteur.

voir figure

Exemples de chargement du panier supérieur

Exemples de chargement du panier inférieur

Pour séparer en deux le corps central* : dégagez la poignée. Les deux ailettes sur les côtés peuvent être séparées et accrochées au panier supérieur ou inférieur. Insérez les deux éléments grillagés* dans le panier pour bien séparer les couverts entre eux : insérez-les dans les fentes, manches tournés vers le bas.

Panier supérieur

Chargez-y la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les

• Vaisselle légère : rangez-la de manière à ce qu’elle ne

risque pas d’être déplacée par les jets d’eau.

• Tasses et tasses à café : placez-les sur les étagères

rabattables**.

• Couteaux longs et pointus, couverts de service :

placez-les sur les étagères rabattables**.

Réglez la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, vous pouvez

Exemples de chargement

régler le panier supérieur en position haute ou basse : ouvrez les butées des glissières du panier à droite et à gauche et sortez le panier; positionnez-le en haut ou en bas, faites-le glisser le long des glissières jusqu’à ce que les roues avant entrent elles aussi et refermez les butées (

voir figure

Etagères rabattables Just you

fentes des étagères.

** Ces étagères rabattables spéciales servent à ranger vos tasses, grandes et petites. Glissez vos cuillères, fourchettes et couteaux dans les fentes prévues à cet effet. Vous pouvez aussi suspendre vos verres à pied dans les

Vaisselle nallant pas au lave-vaisselle

• Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.

• Objets en aluminium, cuivre, laiton ou étain.

• Vaisselle en plastique thermorésistant.

• Porcelaines anciennes ou peintes à la main.

• Argenterie ancienne. Les pièces d’argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s’être assuré qu’elles ne touchent pas à d’autres métaux. Avant tout achat de vaisselle et de couverts, nous vous

conseillons de vérifier s’ils sont bien lavables au lave-vaisselle.

Lavage des poignées*

Pour laver les poignées des paniers, inférieur et supérieur : dégagez les deux bouchons de fixation, sortez les poignées, lavez-les à l’eau courante et fixez-les au panier à l’aide des bouchons.

* Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Page 28

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

1. Ouvrez le robinet de l'eau.

2. Appuyez sur la touche ON-OFF : l'afficheur s'allume.

3. Dosez le produit de lavage (voir plus bas).

4. Chargez les paniers (voir Charger les paniers) et fermez la porte.

5. Pour sélectionner le programme souhaité, tournez le bouton SELECTION PROGRAMME dans le sens des aiguilles d'une montre : amenez le repère en face du symbole ou du numéro du programme.

6. Sélectionnez les options de lavage (voir plus bas).

7. Appuyez sur la touche START/RESET pour lancer le programme : un bip de confirmation retentit. Les voyants DEROULEMENT DU CYCLE signalent le stade d'avancement du programme : Prélavage, lavage, rinçage, séchage.

8. A la fin, trois bips retentissent et l'afficheur visualise END. Eteignez l'appareil en appuyant sur la touche ON-OFF, fermez le robinet de l'eau et débranchez la fiche de la prise de courant.

9. Ouvrez la porte et attendez quelques minutes avant de sortir la vaisselle pour éviter de vous brûler. Déchargez les paniers en commençant par celui du bas.

Demo*

L’affichage du message dON indique qu’un programme de démonstration est activé. Pour le désactiver, appuyez simultanément sur les touches START/RESET et ON-OFF, le message dOF sera affiché.

Modification dun programme en cours

Si vous vous êtes trompé, vous pouvez modifier votre sélection de programme à condition que ce dernier ait à peine démarré : gardez la touche START/RESET enfoncée pendant 4 secondes. Après un bip long et trois courts, le voyant DEROULEMENT DU CYCLE s’éteint : sélectionnez le nouveau programme et appuyez sur la touche START/RESET pour le faire démarrer.

Introduire de la vaisselle en cours de lavage

Appuyez sur la touche ON-OFF, ouvrez la porte en faisant attention à la vapeur chaude qui s’échappe et introduisez votre vaisselle. Appuyez à nouveau sur la touche de ON-OFF: le cycle redémarre.

Interruptions accidentelles

En cas d’ouverture de la porte en cours de lavage ou de coupure de courant, le programme s’arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que vous refermez la porte.

Charger le produit de lavage

Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel. bac A : bac A :

bac A : Produit de lavage

bac A : bac A : bac Bbac B

bac B : Produit de prélavage

bac Bbac B

couvercle; s’il en prévoit 2, mettez la deuxième sur le fond de la cuve.

3. Eliminez les résidus de produit de lavage sur les bords du bac et fermez le couvercle jusqu’au déclic.

1. Appuyez sur la touche D pour ouvrir le couvercle C.

2. Pour doser le produit de lavage reportez-vous au tableau

des programmes

• en poudre : bacs A et B.

• pastilles : dans le bac A et sur le fond de la cuve, ce qui signifie que si le programme en prévoit 1, placez-la dans le bac A et fermez le

Tableau

Options de lavage*

Départ différé

Il est possible de différer de 1 à 24 heures le démarrage du programme :

1. Appuyez sur la touche DEPART DIFFERE : à chaque pression sur la touche, il y a affichage du temps sélectionné et le voyant correspondant au départ différé s’allume;

2. Sélectionnez le programme et appuyez sur la touche START/RESET: après le bip le compte à rebours démarre;

3. A l’expiration du délai d’attente, le voyant s’éteint et le programme démarre.

Pour modifier le délai d’attente et sélectionner un temps inférieur appuyez sur la touche DEPART DIFFERE. Pour l’annuler, appuyez plusieurs fois de suite sur la touche jusqu’à ce que le programme démarre et jusqu’à ce que le voyant DEROULEMENT DU CYCLE correspondant au départ du programme s’allume.

Demi-charge dans le panier supérieur *

Si vous avez une petite vaisselle, vous pouvez choisir le programme demi-charge, vous ferez des économies d’eau, d’électricité et de produit de lavage. Avant de sélectionner ce programme, appuyez sur la touche DEMI-CHARGE : le voyant s’allume et le lavage n’est lancé que dans le panier supérieur. Pensez à ne ranger votre vaisselle que dans le panier supérieur et à réduire de moitié la quantité de produit de lavage.

Mieux vaut utiliser du produit de lavage en poudre

Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage, suivez les conseils du fabricant. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement.

Nutiliser que du produit de lavage spécial

lave-vaisselle.

NE PNE P

AS UTILISER de prAS UTILISER de pr



NE P

AS UTILISER de pr

NE PNE P

AS UTILISER de prAS UTILISER de pr

vaisselle à la main.vaisselle à la main.

vaisselle à la main.

vaisselle à la main.vaisselle à la main.

oduits pour laver laoduits pour laver la

oduits pour laver la

oduits pour laver laoduits pour laver la

Séchage super*

Pour obtenir un séchage parfait, appuyez sur la touche SECHAGE SUPER avant de sélectionner le programme. Un bip prolongé signale l'activation de cette fonction, un bip bref indique sa désactivation.

Si le séchage super est activé, les programmes durent plus longtemps.

* Présent uniquement sur certains modèles

Page 29

Programmes

Tableau des programmes

Les lave-vaisselle INDESIT disposent d'un système automatique de nettoyage du filtre pour éviter que ce dernier ne se bouche avec les déchets de nourriture. Cette opération peut prolonger la durée des programmes. En cas de haut degré de salissure des filtres, le lave-vaisselle se bloque (

Voir anomalies et remèdes - alarme filtres bouchés

En cas de vaisselle peu sale ou précédemment rincée à l’eau, réduire considérablement la quantité de produit de lavage.

Le nombre et les types de programmes varient selon le modèle de lave-vaisselle.

Indications sur le

choix des

programmes

Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile)

Vaisselle et casseroles normalement sales. Programme standard quotidien.

Programme

1) Intensif

2) Classe A Chrono

poudre Liquide Pastilles

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A)

Produit de lavage

(A) = bac A (B) = bac B

30 ml (A)

5 ml (B)

1 (A)

1 (fond de

cuve)

Prélavage Séchage

•

• 1:28’

•

Durée du

programme

(tolérance

±10%)

Hrs. Min.

2 :00’

Lavage écologique à faible consommation d’électricité pour vaisselle et casseroles.

Cycle économique et rapide conseillé en cas de vaisselle peu sale, tout de suite après l’usage.

Lavage préalable dans l’attente de compléter le chargement au repas suivant.

Cycle économique et rapide conseillé pour la vaisselle fragile ne supportant pas les hautes températures tout de suite après l’usage.

Programme rapide et économique pour un petit chargement de vaisselle quotidien. Il s'effectue uniquement sur le panier supérieur.

3) Eco

4) Express

5) Trempage

6) Verres

7) Solo

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 0 :24’

25 g (A) 25 ml (A) 1 (A)

25 g (A) 25 ml (A)

25 ml (A)

5 ml (B)

0 :12'

1 (A)

•

• 1 :38’

•

2 :25’

0 :48'

Remarque

Pour simplifier le dosage du produit de lavage, sachez que : 1 cuillère à soupe = 15 grammes de poudre = 15 ml de liquide environ 1 cuillère à café = 5 grammes de poudre = 5 ml de liquide environ

Page 30

Produit de rinçage et sel régénérant

N’utiliser que des produits de lavage spéciauxN’utiliser que des produits de lavage spéciaux

N’utiliser que des produits de lavage spéciaux

N’utiliser que des produits de lavage spéciauxN’utiliser que des produits de lavage spéciaux

lave-vaisselle.lave-vaisselle.

lave-vaisselle.

lave-vaisselle.lave-vaisselle.

Ne pas utiliser de sel alimentaire ou industriel ni de produitsNe pas utiliser de sel alimentaire ou industriel ni de produits

Ne pas utiliser de sel alimentaire ou industriel ni de produits

Ne pas utiliser de sel alimentaire ou industriel ni de produitsNe pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main.pour lavage de la vaisselle à la main.

pour lavage de la vaisselle à la main.

pour lavage de la vaisselle à la main.pour lavage de la vaisselle à la main.

Si vous utilisez un produit multifonction pas besoin d’ajouter du produit de rinçage mais nous vous conseillons par contre d’ajouter du sel, surtout si votre eau est dure ou très dure. Si vous n’ajoutez ni sel ni produit de rinçage, il est normal que les voyants SEL* et PRODUIT DE RINCAGE* continuent à clignoter.

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l’eau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage :

• dès que vous voyez qu’il est vide à travers l’indicateur

optique (H). Indicateur clair : ajoutez du produit de rinçage; indicateur foncé : produit de rinçage suffisant;

• quand le voyant PRODUIT DE RINCAGE* du bandeau

se met à clignoter;

1. Ouvrez le réservoir en

l’intérieur de la cuve.l’intérieur de la cuve.

l’intérieur de la cuve.

l’intérieur de la cuve.l’intérieur de la cuve.

Réglez la dose de produit de rinçage

Si le résultat du lavage ou du séchage n’est pas satisfaisant, vous pouvez régler la dose de produit de rinçage. A l’aide d’un tournevis agissez sur le dispositif de réglage (F) et amenez-le sur une des 6 positions au choix (il est réglé en usine sur 4) :

• si vous remarquez des traces bleuâtres sur votre vaisselle,

amenez-le sur des chiffres plus bas (1-3).

• s’il y a des gouttes d’eau ou des taches de calcaire,

amenez-le sur des chiffres plus élevés (4-6).

En cas d’utilisation de pastilles multifonction et pour obtenir un meilleur séchage, remplissez tout de même le réservoir et réglez sur la position 2.

tournant le couvercle (G) dans le sens inverse des aiguilles d’une montre.

2. Verser le produit de rinçage sans le faire déborder. Si cela se produit, nettoyer aussitôt avec

un chiffon sec.

3. Revissez le couvercle. Ne JAMAIS verser le liquideNe JAMAIS verser le liquide

Ne JAMAIS verser le liquide

Ne JAMAIS verser le liquideNe JAMAIS verser le liquide de rinçage directement àde rinçage directement à

de rinçage directement à

de rinçage directement àde rinçage directement à

environ tous les 30 cycles de

lavage;

1. Sortez le panier inférieur et dévissez le couvercle du réservoir dans le sens inverse des aiguilles d’une montre.

2. Lors de la première utilisation : remplissez le réservoir d’eau jusqu’au bord.

3. Utilisez l’entonnoir fourni avec l’appareil ( remplir le réservoir de sel jusqu’au bord (2 kg environ); il est tout à fait normal que de l’eau déborde.

4. Enlevez l’entonnoir, éliminez les résidus de sel sur le filetage et vissez bien le couvercle pour éviter que du produit de lavage pénètre à l’intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l’adoucisseur).

En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.

voir figure

) pour

Régler la dose de sel*

Vous pouvez régler la dose de sel en fonction de la dureté de votre eau, vous pouvez demander ce renseignement à l’organisme distributeur de l’eau potable.

1. Dévissez le bouchon du réservoir.

2. Tournez la flèche située sur la collerette ( en suivant les indications du tableau suivant :

Dureté de l’eau

°dH °fH °m mol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10  25 18  44 1,8  4,4 - 20 60

25  50 45  89 4,5  8,9 MED 40 40

> 50 > 89 > 8, 9 + 60 25

- L’adoucisseur est réglé en usine sur +. En cas d’utilisation de pastilles multifonction remplissez tout de même le réservoir de sel et réglez sur –; si la dureté de l’eau dépasse 60°fH, réglez sur +.

voir figure

Position

sélecteur

) vers + ou vers –

Consommati on

sel

(grammes/cycle)

Autonomie

(cycles/ 2Kg)

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, veillez à ce que le réservoir à sel ne soit jamais vide. Le sel régénérant élimine le calcaire présent dans l’eau et évite ainsi qu’il ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle ( doit être rempli :

• quand le flotteur vert* n’est plus visible à travers le couvercle du sel;

• quand le voyant SEL* du bandeau se met à clignoter;

• si votre appareil est dépourvu de voyant ou de flotteur vert :

voir Description

)

* Présent uniquement sur certains modèles.

Page 31

Entretien et soin

Coupure de larrivée deau et de courant

• Fermez le robinet de l’eau après chaque lavage pour éviter tout risque de fuites.

• Débranchez la fiche de la prise de courant quand vous nettoyez votre appareil et pendant tous vos travaux d’entretien.

Nettoyer le lave-vaisselle

•

Pour nettoyer l’extérieur et le bandeau de commande, utiliser un chiffon humide d’eau non abrasif. N’utiliser ni solvants ni abrasifs.

• Pour nettoyer la cuve intérieure et enlever toute tache, utilisez un chiffon imbibé d’eau additionnée d’un peu de vinaigre.

Eviter les mauvaises odeurs

• Laissez toujours la porte entrouverte pour éviter toute stagnation d’humidité.

• Nettoyez régulièrement les joints d’étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. Vous éviterez ainsi le dépôt de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l’eau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

Nettoyer les filtres

Les filtres débarrassent l’eau de lavage des résidus d’aliment et la remettent en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyez les filtres régulièrement.

Après le nettoyage, vérifiez que le groupe

filtrant ait été correctement monté.

Ne pas utiliser le lave-vaisselle sans filtres ou

avec filtre mal fixé.

1. Sortez les filtres en tirant la poignée vers le haut.

2. Nettoyer les filtres :

• après chaque lavage, débarrassez le

nettoyer, servez-vous d’une petite brosse non métallique.

3. Remontez le groupe filtrant et remettez-le à sa place en suivant dans l’ordre les mouvements 1 et 2, illustrés (voir figure) jusqu’au déclic.

plat semi-circulaire A et le gobelet B (tirez sur la poignée pour les dégager) des déchets plus importants et rincez-les à l’eau courante.

• nettoyez soigneusement, une fois par mois, tout le groupe filtrant : plat semi-circulaire A, gobelet B et filtre cylindrique C (pour le sortir tournez-le dans le sens inverse des aiguilles d’une montre). Pour le

Si vous vous absentez pendant une longue période

• Débrancher les raccordements électriques et fermer le robinet de l’eau.

• Laisser la porte entrouverte.

• Au retour, effectuer un lavage à vide.

Page 32

Précautions et conseils

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage de type

non professionnel à l’intérieur d’une habitation.

• Cet appareil est destiné au lavage de vaisselle

à usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.

• N’installez pas l’appareil à l’extérieur, même

dans un emplacement protégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages.

• Ne touchez pas au lave-vaisselle pieds nus.

• Ne tirez jamais sur le câble pour débrancher la

fiche de la prise de courant.

• Fermez le robinet de l’eau et débranchez la

fiche de la prise de courant avant d’effectuer tous travaux de nettoyage et d’entretien.

• En cas de panne, n’essayez en aucun cas

d’accéder aux mécanismes internes pour tenter de la réparer.

• Ne touchez jamais à la résistance.

• Ne pas s’appuyer à la porte ouverte ou s’y

asseoir : l’appareil pourrait basculer.

• Ne pas garder la porte ouverte pour éviter de

buter contre elle en risquant de se faire mal.

• Gardez les produits de lavage et de rinçage

hors de la porte des enfants.

• Les emballages ne sont pas des jouets pour

enfants.

Enlèvement des appareils ménagers usagés

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Economies et respect de lenvironnement

Faire des économies d’eau et d’électricité

• Ne faites fonctionner votre lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l’attente de remplir votre machine, lancez le cycle de Trempage pour éviter la formation de mauvaises odeurs (

Programmes

• Sélectionnez un programme adapté au type de vaisselle et à son degré de salissure, consultez pour cela le

programmes

- pour de la vaisselle normalement sale, choisissez le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisées.

- pour une quantité réduite de vaisselle, choisissez l’option Demi-charge (

marche et utilisation

• Si votre contrat de fourniture d’électricité prévoit des tranches horaires à prix réduit, effectuez vos lavages pendant ces heures creuses. L’option Départ différé* (

marche et utilisation

organiser vos lavages dans ce sens.

Produits de lavage sans phosphates, sans chlore et aux enzymes

• Il est vivement conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement.

• Les enzymes développent une action particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d’obtenir les mêmes résultats qu’à une température de 65°C.

• Pour bien doser le produit de lavage, tenez compte des indications du fabricant, de la dureté de votre eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature.

Tableau des

voir Mise en

) peut vous aider à

voir

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

* Présent uniquement sur certains modèles.

Page 33

Anomalies et remèdes

Si votre appareil présente des anomalies de fonctionnement, procédez aux contrôles suivants avant de prendre contact avec le service d’assistance technique (

voir Assistance

). Certaines anomalies sont signalées par des codes spéciaux qui se mettent à clignoter sur l’afficheur : prenez note des codes qui clignotent avant de faire appel au service d’assistance technique.

Anomalies Causes / Solutions possibles :

Le lave-vaisselle ne démarre pas.

Il ny a pas darrivée deau.

Le lave-vaisselle ne vidange pas.

Le lave-vaisselle est bruyant. La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.

La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.

La vaisselle nest pas bien séchée.

La vaisselle nest pas propre.

Alarme robinet fermé. (des bips sont émis)

(le code A06 clignote sur lafficheur).

Alarme filtres bouchés

(le code A05 clignote sur lafficheur).

Alarme électrovanne darrivée de leau en panne

(le code A02 clignote sur lafficheur).

 La fiche nest pas bien branchée dans la prise ou il y a une

coupure de courant.  La porte du lave-vaisselle nest pas bien fermée.  Un Départ différé (voir Mise en marche et utilisation) a été sélectionné.  Il y a une coupure deau.  Le tuyau darrivée de leau est plié (voir Installation).

 Le programme nest pas encore terminé.  Le tuyau de vidange est plié (voir Installation).  Lévacuation de lévier est bouchée.  Le filtre est bouché par des déchets de nourriture.  La vaisselle sentrechoque ou butte contre les bras de lavage.  Il manque du sel régénérant ou son réglage nest pas adapté à la

dureté de leau (voir Produit de rinçage et sel).  Le couvercle du réservoir à sel nest pas bien fermé.  Il ny a plus de produit de rinçage ou son dosage est insuffisant.  La vaisselle est en matériau antiadhésif.

 Le dosage du produit de rinçage est excessif.

 Il ny a plus de produit de rinçage ou son dosage est insuffisant

(voir Produit de rinçage et sel).  Le réglage du produit de rinçage nest pas approprié.  Vous avez sélectionné un programme sans séchage.  Les paniers sont trop chargés (voir Charger les paniers).  La vaisselle nest pas bien rangée.  Les bras de lavage ne tournent pas librement.  Le programme de lavage nest pas assez puissant (voir

Programmes).  Le produit de lavage nest pas bien dosé ou nest pas approprié

(voir Mise en marche et utilisation).  Le filtre est sale ou bouché (voir Entretien et soin).  Il manque du sel régénérant (voir Produit de rinçage et sel).  Ouvrez le robinet, lappareil se mettra en marche au bout de

quelques minutes.

 Lappareil sest bloqué car vous navez pas donné suite aux bips

davertissement. Eteignez lappareil à laide de la touche

ON/OFF, ouvrez le robinet et au bout de 20 secondes rallumez

en appuyant à nouveau sur la même touche. Reprogrammez

lappareil et remettez-le en marche.  Eteignez lappareil à laide de la touche ON/OFF et nettoyez les

filtres (voir Entretien), puis rallumez en appuyant à nouveau sur

la même touche. Reprogrammez lappareil et remettez-le en

marche.  Eteignez lappareil à laide de la touche ON/OFF et rallumez au

bout dune minute. Si lalarme continue, fermez le robinet de

leau pour éviter tout risque dinondation, débranchez la fiche de

la prise de courant et prenez contact avec le service

dassistance technique.

Page 34

Bedienungsanleitung

GESCHIRRSPÜLER

D E

Deutsch, 34

IDE 1000

IDF 800

Inhaltsverzeichnis

Installation, 35-36

Positionierung und Nivellierung Wasser- und Elektroanschlüsse Technische Daten

Beschreibung Ihres Geschirrspülers, 37

Geräteansicht Bedienblende

Beschickung der Körbe, 38

Unterkorb Besteckkorb Oberkorb

Start und Inbetriebnahme, 39

So starten Sie Ihren Geschirrspüler Einfüllen des Spülmittels Spüloptionen

Spülprogramme, 40

Programmtabelle

Klarspüler und Regeneriersalz, 41

Einfüllen des Klarspülers Einfüllen des Regeneriersalzes

Reinigung und Pflege, 42

Abstellen der Wasser- und Stromversorgung Reinigung des Geschirrspülers Vermeidung von Geruchsbildung Reinigung der Sprüharme Reinigung der Filtersiebe Was tun, bevor Sie für längere Zeit verreisen

Vorsichtsmaßregeln und Hinweise, 43

Allgemeine Sicherheit Entsorgung von Elektroaltgeräten Energie sparen und Umwelt schonen

Störungen und Abhilfe, 44

Page 35

Installation

Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet.

Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Im Falle eines Umzugs sollte das Gerät möglichst in vertikaler Position transportiert werden, falls erforderlich, neigen Sie das Gerät zur Rückseite hin.

Positionierung und Nivellierung

1. Nehmen Sie das Verpackungsmaterial ab und prüfen Sie Ihr Gerät auf eventuelle Transportschäden. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an, sondern fordern Sie den Kundendienst an.

2. Stellen Sie das Gerät so auf, dass es mit den Seitenteilen oder mit der Rückwand an den anliegenden Möbeln oder an der Wand anlehnt. Das Gerät kann auch unter einer durchlaufenden Arbeitsplatte eingebaut werden* (

Montageanleitung

3. Stellen Sie den Geschirrspüler auf einem ebenen und festen Boden auf. Gleichen Sie eventuelle Unebenheiten durch Anziehen oder Lösen der Stellfüße aus, bis das Gerät eben steht (eine Neigung von 2 Grad darf nicht überschritten werden). Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden.

siehe

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauchs

• An einen Kaltwasserhahn: Schrauben Sie den Wasserzulaufschlauch fest an einen mit ¾“Gewindeanschluss versehenen Hahn; bevor Sie ihn jedoch anschrauben, lassen Sie Wasser auslaufen, bis klares Wasser austritt, um das Gerät vor Verstopfen durch Unreinheiten zu bewahren.

• An einen Warmwasserhahn: Im Falle einer Zentralheizungsanlage kann der Geschirrspüler auch durch heißes Leitungswasser gespeist werden, vorausgesetzt dass die Temperatur 60°C nicht übersteigt. Schrauben Sie den Schlauch an den Wasserhahn, so wie für den Anschluss an den Kaltwasserhahn beschrieben.

Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Techniker (

Der Wasserleitungsdruck muss innerhalb der in der Tabelle der technischen Daten ( Werte liegen.

Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.

siehe Kundendienst

siehe unten

) angegebenen

Die Anpassung der Elektro- und Wasseranlagen zur Installation des Gerätes darf nur durch Fachpersonal erfolgen.

Für den Anschluss des Gerätes an die Wasserversorgung müssen neue Schläuche verwendet werden.

- Die alten Schläuche sollten niemals erneut verwendet werden.

Der Geschirrspüler darf nicht auf Rohrleitungen oder auf dem Netzkabel aufstützen.

Der Wasserzulaufschlauch (A), der Wasserablaufschlauch (B) und das Netzkabel können sowohl nach rechts als auch nach links ausgerichtet werden, wodurch eine optimale Installation gewährleistet wird (

siehe Abbildung

Schutz vor Überschwemmungen

Um Überschwemmungen auszuschließen, wurde der Geschirrspüler:

- mit einem System versehen, dank dessen der Wasserzulauf bei Anomalien oder internem Wasserverlust unterbrochen wird;

- mit einem ist mit einem Wasserzulaufschlauch bestückt, der aus einem durchsichtigen Außenschlauch und einem roten Innenschlauch besteht; beide Schläuche halten einem äußerst hohen Wasserdruck stand. Bei Beschädigung des Innenschlauchs verfärbt sich der Außenschlauch leuchtend rot und leitet das Wasser, anstelle des Innenschlauchs, in den Geschirrspüler, wodurch Austreten von Wasser vermieden wird.

Es ist äußerst wichtig, den Außenschlauch regelmäßig zu kontrollieren. Hat er eine leuchtend rote Farbe angenommen, muss er schnellstmöglich durch das Kundendienstpersonal ausgetauscht werden (

Kundendienst

*Nur an einigen Modellen

Water Stop

*-Schutzsystem ausgerüstet, d.h. er

siehe

Page 36

Anschluss des Ablaufschlauchs

Schließen Sie den Ablaufschlauch, ohne ihn zu krümmen, an eine Ablaufleitung mit Mindestdurchmesser von 4 cm an. Oder hängen Sie ihn in ein Becken oder eine Wanne ein; das freie Ablaufschlauchende darf nicht unter Wasser bleiben.

Der spezielle

Kunststoffbügel* erleichtert Ihnen eine optimale Anbringung. Befestigen Sie den Kunststoffbügel so an der Mauer, dass er nicht verrutscht und somit kein Wasser außerhalb des Ablaufs austritt. Der mit dem Buchstaben A

versehene Schlauchteil muss auf einer Höhe von 40 - 100 cm vom Boden liegen (

verwendet werden.

siehe Abbildung

Es sollten keine Verlängerungsschläuche

Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Hinweise zur ersten Inbetriebnahme

Füllen Sie nach der Installation des Gerätes und direkt vor dem ersten Spülgang den Salzbehälter ganz mit Wasser und fügen Sie ca. 2 kg Salz hinzu (

Klarspüler und Regeneriersalz

dass Wasser austritt. Es ist ebenfalls ganz normal, dass nach Einfüllen des Salzes die Kontrollleuchte der SALZNACHFÜLLANZEIGE* noch für einige weitere Spülgänge blinkt.

Technische Daten

Abmessungen

Fassungsvermögen

): Es ist völlig normal,

Breite 60 cm Höhe 85 cm Tiefe 60 cm

12 Maßgedecke

siehe

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;

• die Netzsteckdose die auf dem Typenschild (befindlich auf der Innentür) angegebene max. Leistungsaufnahme des Gerätes trägt (

Beschreibung Ihres Geschirrspülers

• die Versorgungsspannung den auf dem Typenschild (auf der Innentür) vermerkten Werten entspricht;

• die Steckdose mit dem Netzstecker des Gerätes kompatibel ist. Andernfalls muss der Netzstecker seitens eines autorisierten Technikers ausgetauscht werden ( verwenden Sie bitte keine Verlängerungen oder Vielfachstecker.

Der Netzstecker, das Netzkabel und die Steckdose sollten bei installiertem Gerät leicht zugänglich sein.

siehe Kundendienst

siehe

);

Wasserversorgung sdruck

Versorgungsspannung

Maximale Leistungsaufnahme

Schmelzsicherung

0,05 ÷ 1MPa (0,5 ÷10 bar) 4,3 psi – 145 psi

Siehe Typenschild

Dieses Gerät entspricht folgenden EG-Richtlinien:

- 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen;

- 89/336/EWG vom

03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

-97/17/EG (Etikettierung)

-2002/96/EC

Das Netzkabel darf nicht gebogen bzw. Eingeklemmt werden.

Sollte das Speisekabel beschädigt sein, muss es vom Hersteller oder seiner technischen Kundendienststelle ausgetauscht werden, um Unfallrisiken vorzubeugen. (Siehe Kundendienst)

*Nur an einigen Modellen

Page 37

Beschreibung Ihres Geschirrspülers

Geräteansicht

Bedienblende

1. Oberkorb

2. Oberer Sprüharm

3. Hochklappbare Ablagen

4. Einstellung der Korbhöhe

5. Unterkorb

6. Unterer Sprüharm

7. Besteckkorb

8. Spülsiebe

9. Salzbehälter

10. Spülmittelkammern und Klaspülerbehälter

11. Typenschild

Display

Startvorwahl*

Taste

HalbeFullüng*

Klarspülernachfüllanzeige

Salznachfüllanzeige

Taste

Extratrocken*

Alphanumerische

Start/Stop-

Taste

Spülphasen-

Anzeigeleuchten

Taste

EIN/AUS

Programmwählerknopf

Vorspülen

Spülen

Klarspülen

Trocknen

Kontrollleuchte

Startzeitvorwahl*

Kontrollleuchte

HalbeFullüng Oberkorb*

Kontrollleuchte

Extratrocken*

*Nur an einigen Modellen

Page 38

Beschickung der Körbe

Bevor Sie das Geschirr in den Geschirrspüler einräumen, befreien Sie es von den Speiserückständen, weichen Sie verkrustete Töpfe und Pfannen nur in klarem Wasser ein, entleeren Sie Gläser und Schalen von Getränkeresten. sichersicher

, dass sich die Sprühar, dass sich die Sprühar

sicher

, dass sich die Sprühar

sichersicher

, dass sich die Sprühar, dass sich die Sprühar

Stellen Sie nach Einräumen des GeschirrsStellen Sie nach Einräumen des Geschirrs

Stellen Sie nach Einräumen des Geschirrs

Stellen Sie nach Einräumen des GeschirrsStellen Sie nach Einräumen des Geschirrs

me frme fr

ei bewegen können.ei bewegen können.

me fr

ei bewegen können.

me frme fr

ei bewegen können.ei bewegen können.

Unterkorb

Ordnen Sie das schwerer zu reinigende Geschirr gemäß den

Beschickungs-Beispielen

klappbaren Ablagen ein*.

• Servierteller und Deckel: am Rand des Geschirrkorbes.

• Töpfe, Salatschüsseln: immer umgestülpt.

• Sehr tiefe Geschirrteile: in Schrägstellung.

und unter Verwendung der

Besteckkorb

Der Besteckkorb kann unterschiedlicher Ausführung sein, je nach Geschirrspülermodell.

Messer und andere Küchenutensilien mit scharfen

Spitzen sind mit nach unten gerichteten Spitzen in den Besteckkorb einzuordnen, oder waagerecht auf die Ablagen des oberen Geschirrkorbs zu legen.

Verfügt der Korb über „KlickKlack“-Griffe* ( dann verstellen Sie diese nach unten oder oben, um die Höhe einzustellen.

siehe Abbildung

Beschickungsbeispiele für den Oberkorb

Beschickungsbeispiele für den Unterkorb

Um den zentralen Korpus* zu teilen, ziehen Sie den Griff ab. Die beiden seitlichen Flügel* können abgenommen, und in den Ober- oder Unterkorb eingehängt werden.Die beiden gitterförmigen Teile* werden auf den Besteckkorb gesetzt, um das Besteck getrennt zu halten. Stecken Sie sie in die Schlitze mit nach unten gerichteten Griffen.

Oberkorb

Räumen Sie in diesen empfindliches und leichtes Geschirr ein, wie Gläser, Tee- und Mokkatassen, Untertassen, flache Schüsseln, Pfannen, flache, nur leicht verschmutzte Töpfe gemäß den

• Leichtes Geschirr: Ordnen Sie dieses so ein, dass es

vom Wasserstrahl nicht umgeworfen werden kann.

• Tassen und Mokkatassen: auf den hochklappbaren

Ablagen**.

• Lange und spitze Messer, Servierbesteck: auf den

hochklappbaren Ablagen**.

Höheneinstellung des Oberkorbes

Um das Einordnen des Geschirrs zu vereinfachen, kann der Oberkorb je nach Bedarf in Hoch- oder Niedrigstellung

auch die Vorderräder ein; schließen Sie die Arretierstifte (

siehe Abbildung

Beschickungsbeispielen

eingeschoben werden. Öffnen Sie den rechten und linken Arretierstift der Korbführungen und ziehen Sie den Korb heraus; schieben Sie ihn in Hoch- oder Niedrigstellung ein; lassen Sie ihn über die Führungen nach hinten gleiten und schieben Sie hierbei

Hochklappbare Ablagen Just you**

Auf diesen besonderen Ablagen können Tassen und Espressotassen untergebracht werden. Löffel, Gabeln und Messer werden in die entsprechenden Schlitze gesteckt. Kelchgläser können an ihren Stielen in die Schlitze eingehängt werden.

Nicht geschirrspülergeeignetes Geschirr

• Gegenstände aus Holz, mit Holzgriffen, aus Horn, oder mit geleimten Teilen.

• Gegenstände aus Aluminium, Kupfer, Messing, Zinn.

• Nicht hitzefestes Geschirr aus Kunststoff.

• Antikes, oder handbemaltes Porzellan.

• Antike Silberwaren. Nicht antike Silberwaren dagegen können im Geschirrspüler gespült werden. Stellen Sie ein sanftes Programm ein, und vermeiden Sie den

Kontakt mit anderem Metall.

Es empfiehlt sich, spülmaschinenfestes Geschirr

zu verwenden.

Reinigung der Griffe*

Zur Reinigung der Ober- und Unterkorbgriffe ziehen Sie die beiden Befestigungsstöpsel heraus, nehmen die Griffe ab und reinigen Sie diese unter fließendem Wasser. Befestigen Sie sie abschließend wieder mittels der Stöpsel am Korb.

* Nur an einigen Modellen. ** In unterschiedlicher Anzahl und Platzierung.

Page 39

Start und Inbetriebnahme

So starten Sie Ihren Geschirrspüler

1. Öffnen Sie den Wasserhahn.

2. Drücken Sie die Taste ON-OFF: Das Display schaltet sich ein.

3. Dosieren Sie das Spülmittel (siehe unten).

4. Befüllen Sie die Geschirrkörbe (siehe Beschickungsbeispiele) und schließen Sie die Gerätetür.

5. Wählen Sie ein Programm aus, indem Sie den Schalterknopf PROGRAMMWAHL im Uhrzeigersinn drehen: Stellen Sie die sich auf dem Knopf befindliche Bezugskerbe auf die Programmnummer bzw. das Programmsymbol.

6. Wählen Sie die Spüloptionen (siehe unten).

7. Setzen Sie das Programm durch Drücken der Taste START/RESET in Gang. Es ertönt ein kurzes BestätigungsTonsignal. Die SPÜLPHASEN-Anzeigeleuchten zeigen den Programmstand an: Vorspülen, Spülen, Klarspülen, Trocknen.

8. Abschließend vernehmen Sie drei kurze Signaltöne und auf dem Display erscheint die Anzeige END. Schalten Sie das Gerät mittels der Taste ON-OFF aus, schließen Sie den Wasserhahn und ziehen Sie den Stecker aus der Steckdose.

9. Öffnen Sie die Gerätetür und warten Sie einige Minuten, bevor Sie das Geschirr herausnehmen. Sie könnten sich daran verbrennen. Entleeren Sie die Körbe, beginnen Sie mit dem Unterkorb.

Demo*

Die Anzeige dON auf dem Display ist ein Zeichen dafür, dass der Vorführmodus eingestellt ist. Um diesen zu deaktivieren drücken Sie gleichzeitig die Tasten START/RESET und ONOFF, daraufhin erscheint die Anzeige dOF.

Änderung eines laufenden Programms

Sollten Sie irrtümlich ein falsches Programm gewählt haben, dann kann es noch geändert werden, vorausgesetzt, es wurde gerade erst in Gang gesetzt. Halten Sie die Taste START/RESET für mindestens 4 Sekunden gedrückt. Nach einem langen und 3 kurzen Bip-Tönen erlischt die SPÜLPHASEN-Anzeigeleuchte: Wählen Sie das neue Programm, und setzen Sie es durch Druck auf die Taste START/RESET in Gang.

Hinzufügen von weiterem Geschirr

Drücken Sie die ON-OFF-Taste, öffnen Sie die Gerätetür, Vorsicht, es könnte heißer Dampf austreten, und räumen Sie das Geschirr ein. Drücken Sie die ON-OFF-Taste erneut: Das Spülprogramm läuft weiter.

Unbeabsichtigtes Unterbrechen eines Spülprogramms

Wird während des Spülgangs die Gerätetür geöffnet, oder sollte ein Stromausfall stattfinden, wird der Spülgang unterbrochen. Wird die Gerätetür geschlossen, oder setzt der Stromkreislauf wieder ein, läuft das Programm dort weiter, wo es unterbrochen wurde.

Einfüllen des Spülmittels

Ein gutes Spülergebnis hängt auch von einer korrekten Spülmitteldosierung gemäß der Angabe der Herstellerfirma ab. Eine zu hohe Dosierung ist nicht gleichzusetzen mit einem besseren Spülergebnis, man belastet dadurch nur die Umwelt.

Verwenden Sie bitte ausschließlich Spülmittel für

Geschirrspüler.

VERWENDEN SIE BITTE KEIN HANDSPÜLMITTEL.

Die besten Spül- und Trockenergebnisse erhalten Sie nur durch Einsatz von Spülmitteln in Pulverform, flüssigen Klarspülern und Salz.

Kammer A: Spülmittel für den Hauptspülgang Kammer B: Spülmittel für den Vorspülgang

2 Tabs, dann geben Sie den zweiten Tab auf den Geräteboden.

3. Entfernen Sie eventuelle Spülmittelrückstände von den Kanten der Kammern und schließen Sie den Deckel so, dass er einrastet.

1. Öffnen Sie den Deckel C und drücken Sie die Taste D.

2. Hinsichtlich der Dosierung verweisen wir auf die

Programmtabelle

• Spülpulver: Kammern A und B.

• Spültabs: Kammer A und Geräteboden; erfordert das Spülprogramm 1 Tab, geben Sie diesen in Kammer A und schließen den Deckel. Erfordert es dagegen

Spüloptionen

Startzeitvorwahl

Der Start des Spülprogramms kann um 1 bis 24 Std. verschoben werden.

1. Drücken Sie die Taste STARTZEITVORWAHL. Ein jeder Druck verzögert den Start um 1 Stunde; die der gewählten Zeit entsprechende Kontrollleuchte leuchtet auf.

2. Wählen Sie das Spülprogramm und drücken Sie die Taste START/RESET. Nach einem kurzen Bip-Ton setzt sich die rücklaufende Zeitrechnung in Gang.

3. Ist die Zeit abgelaufen, erlischt die Anzeigeleuchte und das Spülprogramm startet. Zur Änderung der Startzeit und Wahl eines früheren Starts drücken Sie die Taste STARTZEITVORWAHL. Um sie zu löschen drücken Sie die Taste so oft, bis das Programm startet und die dem Anfang desselben entsprechende SPÜLPHASENANZEIGELEUCHTE aufleuchtet.

Halbe Gerätefüllung im Oberkorb*

Haben Sie nur wenig Geschirr zu spülen, wählen Sie den Spülgang "Halbe Füllung". Sie sparen Wasser, Strom und Spülmittel. Drücken Sie vor der Wahl des Spülprogramms die Taste HALBE FÜLLUNG. Die Kontrollleuchte leuchtet daraufhin auf und es wird ein Spülgang nur für den Oberkorb aktiviert. Achten Sie darauf, nur den Oberkorb zu füllen und nur die Hälfte des Spülmittels einzugeben.

In diesem Fall empfiehlt sich der Einsatz von Spülpulver.

Extratrocken*

Für ein perfektes Trocknen des Geschirrs drücken Sie die Taste EXTRATROCKEN vor der Programmwahl. Ein längeres akustisches Signal gibt an, dass diese Option aktiviert wurde; ein kurzer Signalton meldet dagegen, dass sie ausgeschaltet wurde.

Mit der Option Extratrocknen dauern die Programme

länger. * Nur an einigen Modellen.

Page 40

Spülprogramme

Programmtabelle

Die INDESIT-Geschirrspüler sind mit einem automatischen Filtersieb-Reinigungssystem ausgestattet, um ein Verstopfen des Siebes durch Speisereste zu verhindern. Die Dauer der Spülgänge könnte hierdurch verlängert werden. Im Falle eines hohen Verschmutzungsgrades der Filtersiebe schaltet der Geschirrspüler auf Sperre (

Filtersiebe verstopft

Für nur leicht verschmutztes Geschirr, oder für Geschirr, das vorher unter laufendem Wasser abgespült wurde, kann die Spülmittelmenge erheblich reduziert werden.

Die Anzahl und die Art der Spülprogramme ist abhängig vom jeweiligen Geschirrspülermodell.

Spülmittel

Hinweise zur

Programmwahl

Stark verschmutztes Geschirr, Töpfe und Pfannen (nicht geeignet für empfindliches Geschirr).

Normal verschmutztes Geschirr und Töpfe. Normaler täglicher Abwasch.

Spülpro-

gramm

pulverform

1) Intensiv

30 gr (A) 30 ml (A) 1 (A) • 1:28’

2) Normal

(A) = Dosierkammer A (B) = Dosierkammer B

30 gr (A)

5 gr (B)

flüssig Tabs

30 ml (A)

5 ml (B)

siehe Störungen und Abhilfe - Alarmanzeige

Vorspülen Trocknen

1 (A)

1 (Geräte-

boden)

• • 2.00’

Program-

mdauer

(Toleranz

±10%)

Hrs. Min.

Öko-Programm mit niedrigem Energieverbrauch, geeignet für Geschirr und Töpfe.

Kurzes Sparprogramm für nur leicht verschmutztes, sofort nach dem Gebrauch gespültes Geschirr.

Abspülen des Geschirrs, das erst später, zusammen mit weiterem Geschirr, gespült werden soll.

Spezial-Programm für temperaturempfindliches, sofort nach dem Gebrauch zu reinigendes Geschirr.

Kurzes Sparprogramm für den täglichen Abwasch. Es wird automatisch nur im Oberkorb gespült..

3) Automatik

4) Kurz

5) Einweichen

6) Kristallgläser

7) Single

25 gr (A)

5 gr (B)

25 gr (A) 25 ml (A) 0:24’

0:12'

25 gr (A)

25 ml (A)

5 ml (B)

25 gr (A)

25 ml (A)

1 (A) • • 2:25’

1 (A) •

0:48’

1:38’

Hinweis

Zur Vereinfachung der Spülmitteldosierung berücksichtigen Sie bitte Folgendes: 1 Esslöffel = ca. 15 gr Spülpulver = ca. 15 ml Flüssigspülmittel 1 Teelöffel = ca. 5 gr Spülpulver = ca. 5 ml Flüssigspülmittel

Page 41

Klarspüler und Regeneriersalz

Verwenden Sie bitte nur Spezialspülmittel für Geschirrspüler. Verwenden Sie bitte kein Koch- oder Industriesalz, und auch keine Handspülmittel.

Sollten Sie ein Multifunktionsprodukt des Typs verwenden, ist ein Hinzufügen von weiterem Klarspüler nicht erforderlich. Der Zusatz von Regeneriersalz ist jedoch ratsam, besonders bei hartem oder sehr hartem Wasser. Da weder Salz noch Klarspüler eingefüllt wird, ist es ganz normal, dass die SALZNACHFÜLLANZEIGE* und die KLARSPÜLERNACHFÜLLANZEIGE* laufend blinken.

Einfüllen des Klarspülers

Der Klarspüler fördert das Trocknen des Geschirrs, da das Wasser von der Geschirroberfläche abläuft; es verbleiben weder Streifen noch Flecken. Der Klarspülerbehälter muss aufgefüllt werden:

• wenn Sie anhand des Sichtfensters (H) sehen,

dass er leer ist. Klares Sichtfenster: Klarspüler nachfüllen; dunkles Sichtfenster: Klarspüler noch ausreichend;

• wenn auf der Bedienblende die

KLARSPÜLERNACHFÜLLANZEIGE* blinkt.

1. Behälter durch Drehen

direkt ins Innere des Geschirrspülers.

des Stöpsels (G) gegen den Uhrzeigersinn öffnen.

2. Klarspüler einfüllen, er darf nicht überlaufen. Andernfalls sofort mit einem trockenen

Tuch abwischen.

3. Stöpsel wieder

aufschrauben. Füllen Sie den Klarspüler NIEMALS

Klarspülerdosierung

Sollte das Spül- oder Trockenergebnis unzufrieden stellend sein, kann die Klarspülerdosierung neu eingestellt werden. Drehen Sie den Regler (F) mit Hilfe eines Schraubenziehers auf eine der 6 Einstellungen (werkseitig eingestellt auf 4):

• Weist das Geschirr bläuliche Streifen auf, drehen

Sie den Regler auf eine niedrige Einstellung (1-3).

• Befinden sich Wassertropfen oder Kalkflecken

darauf, drehen Sie den Regler auf höhere

Einstellungen (4-6).

Sollten Sie Multifunktionstabs verwenden und ein noch intensiveres Trocknen wünschen, empfiehlt es sich, den Klarspülerbehälter doch zu füllen und ihn auf 2 einzustellen.

Einfüllen des Regeneriersalzes

Um ein optimales Spülergebnis zu gewährleisten, sollte der Salzbehälter niemals leer sein. Durch das Regeneriersalz wird das Wasser entkalkt; demnach setzt sich kein Kalk auf Ihrem Geschirr ab. Der Salzbehälter befindet sich im Geschirrspülerboden

siehe Beschreibung

(

• Wenn der grüne Schwimmer* durch den Salzstöpsel hindurch nicht sichtbar ist;

• wenn auf der Bedienblende die SALZNACHFÜLLANZEIGE* blinkt.

• Bei Fehlen einer Salznachfüllanzeige oder eines grünen Schwimmers: ca. alle 30 Spülgänge.

3. Setzen Sie den mitgelieferten Trichter auf (

Abbildung

mit Salz (ca. 2 kg), es ist normal, wenn etwas Wasser ausläuft.

4. Nehmen Sie den Trichter ab, entfernen Sie

Salzreste vom Gewinde und schrauben Sie den Stöpsel fest auf, damit während des Spülgangs keine Spüllauge eintreten kann. (Diese könnte den Entkalker dauerhaft beschädigen).

kompletter Spülgang ohne Geschirr gestartet werden, um die übergelaufene Salzlösung zu entfernen, und somit das Gerät vor Korrosion zu schützen.

) und füllen Sie den Behälter bis zum Rand

Wird Salz nachgefüllt, sollte sofort darauf ein

) und muss aufgefüllt werden:

1. Ziehen Sie den unteren Korb heraus und schrauben Sie den Salzbehälterdeckel gegen den Uhrzeigersinn ab.

2. Nur bei erstmaliger Inbetriebnahme: Füllen Sie den Behälter bis zum Rand mit Wasser.

siehe

Salzdosierung*

Der Salzverbrauch kann je nach Härte des Wassers reguliert werden. Die Werte hinsichtlich Ihres Wassers erfahren Sie bei Ihrem Wasserwerk.

1. Salzbehälter-Deckel abschrauben.

2. Drehen Sie den am oberen Rand befindlichen Pfeil ( unter Zugrundelegung der nachstehenden Tabelle in Richtung + oder -.

Wasserhärte

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10 – 25 18 – 44 1,8 – 4,4 - 20 60

25 – 50 45 – 89 4,5 – 8,9 MITTL. 40 40

> 50 > 89 > 8,9 + 60 25

Der Entkalker wurde werkseitig auf + eingestellt. Sollten Sie Multifunktionstabs verwenden, empfiehlt es sich, den Salzbehälter doch zu füllen und ihn auf einzustellen, oder auf +, wenn der Härtegrad Ihres Wassers 60°fH übersteigt.

*Nur an einigen Modellen

Wähler-

einstellung

siehe Abbildung

Salzverbrauch

(gr/pro Zyklus

Autonomie

(Zyklen/

pro 2 kg)

)

Page 42

Reinigung und Pflege

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Spülgang zu, um Schäden durch eventuelles Austreten von Wasser auszuschließen.

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Geschirrspüler reinigen oder Wartungsmaßnahmen getroffen werden.

Reinigung des Geschirrspülers

• Die Gehäuseteile und die Bedienblende können mit einem mit Wasser angefeuchteten, weichen Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel.

• Zur Beseitigung von evtl. Flecken im Innenraum des Gerätes verwenden Sie ein feuchtes Tuch, auf das Sie etwas weißen Essig träufeln.

Vermeidung von Geruchsbildung

• Lassen Sie die Gerätetür stets nur angelehnt; auf diese Weise kann sich keine Feuchtigkeit ansammeln.

• Die Dichtungen der Tür und der Reinigerkammern sollten regelmäßig mit einem feuchten Tuch gereinigt werden. Sie vermeiden so die Ansammlung von Speiseresten, hauptsächliche Ursache von Geruchsbildung im Geschirrspüler.

Reinigung der Sprüharme

An den Sprüharmen könnten Speiserückstände festkleben, und die Wasserdüsen verstopfen. Ab und zu sollten diese demnach kontrolliert und mit einem Bürstchen, das nicht aus Metall sein darf, gereinigt werden.

Reinigung der Filtersiebe

Dank der Filtersiebe wird das Spülwasser von Speiseresten befreit und wieder in Umlauf gebracht. Um optimale Spülergebnisse zu gewährleisten, müssen diese gereinigt werden.

Reinigen Sie die Filtersiebe regelmäßig.

Stellen Sie nach der Reinigung sicher, dass die

Filtersiebkomposition korrekt wieder eingesetzt wurde.

Der Geschirrspüler darf nie ohne Filtersiebe oder

mit ausgehängten Filtern arbeiten.

1. Ziehen Sie die Siebe an ihrem Griff nach oben hin heraus.

2. Filtersiebreinigung:

• Kontrollieren Sie das

werden. Verwenden Sie hierzu eine kleine Bürste (die nicht aus Metall sein darf).

3. Fügen Sie die Einzelteile wieder zusammen und setzen Sie die Siebkomposition gemäß der Abbildung 1 und 2 wieder in ihren Sitz ein, bis sie einrastet.

halbrunde Feinsieb A und den Siebeinsatz B (am Griff herausziehen) auf Verschmutzung, und spülen Sie diese unter fließendem Wasser aus.

• Mindestens einmal pro Monat sollte die gesamte Siebkomposition, bestehend aus dem halbrunden Feinsieb A, dem Siebeinsatz B und dem Mikrosieb C (gegen den Uhrzeigersinn herausdrehen), sorgfältig gereinigt

Was tun, bevor Sie für längere Zeit verreisen

• Schalten Sie sämtliche Elektroanschlüsse ab und schließen Sie den Wasserhahn.

• Lassen Sie die Gerätetür leicht aufstehen.

• Lassen Sie nach Ihrer Rückkehr einen Spülgang ohne Geschirr durchlaufen.

Page 43

Vorsichtsmaßregeln und Hinweise

Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen

Einsatz im privaten Haushalt bestimmt.

• Das Gerät darf nur zum Spülen von

Haushaltsgeschirr verwendet werden, und nur durch Erwachsene und gemäß den Anleitungen dieses Handbuchs bedient werden.

• Das Gerät darf nicht im Freien installiert werden,

auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, wenn es Gewittern und Unwettern ausgesetzt wird.

• Berühren Sie den Geschirrspüler nicht, wenn Sie

barfuß sind.

• Ziehen Sie den Netzstecker nicht am Netzkabel

aus der Steckdose, sondern nur am Netzstecker selbst.

• Vor Reinigungs- und Wartungsmaßnahmen muss

der Wasserhahn zugedreht und der Netzstecker aus der Steckdose gezogen werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht,

Innenteile selbst zu reparieren.

• Berühren Sie bitte niemals den Heizwiderstand.

• Stützen Sie sich und setzen Sie sich bitte nicht auf

die offen stehende Gerätetür, das Gerät könnte umkippen.

• Die Gerätetür sollte nicht offen gelassen bleiben,

da man darüber stolpern könnte.

• Bewahren Sie das Spülmittel und den Klarspüler

außerhalb der Reichweite von Kindern auf.

• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung von Elektroaltgeräten

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Energie sparen und Umwelt schonen

Wasser und Strom sparen

• Setzen Sie den Geschirrspüler nur bei voller Ladung in Betrieb. Um in der Zwischenzeit, d.h. bis das Gerät ganz gefüllt ist, die Bildung schlechter Gerüche zu vermeiden, setzen Sie den Einweichzyklus in Gang (

• Wählen Sie ein für das zu spülende Geschirr und den Verschmutzungsgrad geeignetes Programm. Ziehen Sie hierzu die

- Verwenden Sie für normal verschmutztes Geschirr das umweltfreundliche Sparprogramm Eco, das einen niedrigen Wasser- und Stromverbrauch gewährleistet.

- Bei nur geringfügiger Beschickung aktivieren Sie die Option Halbe Füllung (

Inbetriebnahme

• Sieht Ihr Stromliefervertrag Billigstromzeiten vor, empfiehlt es sich, das Gerät in diesen Niedrigtarifzeiten in Betrieb zu setzen. Die Option Startzeitvorwahl* ( ist Ihnen in diesem Fall eine wertvolle Stütze.

siehe Start und Inbetriebnahme

siehe Spülprogramme

Programmtabelle

siehe Start und

zu Rate:

Phosphat- und chlorfreie, enzymhaltige Reinigungsmittel

• Wir empfehlen dringend den Einsatz von phosphatund chlorfreien Spülmitteln, da diese die Umwelt nicht zu sehr belasten.

• Die optimale Wirkung der Enzyme ist bei einer Temperatur von ca. 50°C gegeben, demnach können bei enzymhaltigen Spülmitteln Spülgänge bei Niedrigtemperaturen eingestellt und dennoch dieselben Ergebnisse erzielt werden, wie bei 65°CProgrammen.

• Dosieren Sie das Spülmittel sparsam je nach Angabe des Herstellers, Wasserhärte, Verschmutzungsgrad und Menge des Geschirrs, um Verschwendungen zu vermeiden. Obwohl sie biologisch abbaubar sind, beinhalten sie dennoch Stoffe, die die Umwelt belasten.

)

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

*Nur an einigen Modellen

Page 44

Störungen und Abhilfe

Sollten Betriebsstörungen auftreten, kontrollieren Sie bitte die nachfolgenden Punkte, bevor Sie sich an den Kundendienst wenden (

siehe Kundendienst

Störungen: Mögliche Ursachen / Lösungen:

Der Geschirrspülerstartet nicht.

Der Geschirrspüler lädt kein Wasser.

Der Geschirrspüler pumpt das Wasser nicht ab.

Der Geschirrspüler ist zu laut.

Auf dem Geschirr und auf den Gläsern befinden sich Kalkablagerungen oder ein weißer Belag.

Das Geschirr und die Gläser weisen weiße Streifen bzw. bläuliche Schattierungen

 Der Netzstecker steckt nicht fest genug in der Steckdose, oder

es besteht ein Stromausfall.  Die Gerätetür ist nicht ganz geschlossen.  Es wurde eine Startzeitvorwahl programmiert (siehe Start und

Inbetriebnahme).  Es besteht eine Unterbrechung der Wasserzufuhr.  Der Zulaufschlauch ist geknickt (siehe Installation).  Das Spülprogramm ist noch nicht ganz abgelaufen.  Der Ablaufschlauch ist geknickt (siehe Installation).  Der Ablauf des Spülbeckens ist verstopft.  Im Filtersieb haben sich Speisereste angesammelt.  Das Geschirr schlägt aneinander oder gegen die Sprüharme.

 Es fehlt Regeneriersalz bzw. die Dosierung entspricht nicht der

Wasserhärte (siehe Klarspüler und Regeneriersalz).  Der Deckel des Salzbehälters ist nicht ordnungsgemäß

geschlossen.  Es fehlt Klarspülmittel oder es wird unzureichend dosiert.  Das Geschirr besteht aus Antihaftmaterial.

 Der Klarspüler wurde zu hoch dosiert.

auf.

Das Geschirr ist nicht ganz trocken.

Das Geschirr ist nicht sauber geworden.

Alarmanzeige Wasserhahn abgedreht.

(Sie vernehmen kurze Signaltöne) (auf dem Display blinkt die Codeanzeige AO6).

Alarmanzeige "Siebe verstopft"

(auf dem Display blinkt die Codeanzeige AO5).

Alarmanzeige aufgrund einer Störung des Magnetventils der Wasserversorgung

(auf dem Display blinkt die Codeanzeige AO2).

 Es fehlt Klarspülmittel oder es wird unzureichend dosiert (siehe

Klarspüler und Regeneriersalz).  Die Klarspüler-Dosiereinstellung ist nicht angemessen.  Es wurde ein Spülprogramm, das keinen Trockengang vorsieht,

eingestellt.  Die Körbe wurden zu voll geladen (siehe Beschickung der

Körbe).  Das Geschirr wurde nicht korrekt eingeräumt.  Die Sprüharme können sich nicht frei bewegen.  Das Spülprogramm ist zu schwach (siehe Spülprogramme).  Die Spülmittel wurde unkorrekt dosiert oder es ist ungeeignet

(siehe Start und Inbetriebnahme).  Das Filtersieb ist schmutzig oder verstopft (siehe Wartung und

Pflege).  Es fehlt Regeneriersalz (siehe Klarspüler und Regeneriersalz).  Öffnen Sie den Wasserhahn; das Gerät setzt sich nach wenigen

Minuten in Gang.

 Schalten Sie das Gerät über die EIN/AUS-Taste aus, öffnen Sie den

Wasserhahn und schalten Sie das Gerät nach 20 Sekunden über dieselbe

Taste wieder ein. Wiederholen Sie die Geräteeinstellungen und starten Sie

das Gerät erneut.  Schalten Sie das Gerät durch Drücken der EIN/AUS-Taste aus und reinigen

Sie die Filtersiebe (siehe Wartung und Pflege). Wiederholen Sie die

Geräteeinstellungen und starten Sie das Gerät erneut.

 Schalten Sie das Gerät durch Drücken der EIN/AUS-Taste aus und schalten

Sie es nach einer Minute wieder ein. Besteht der Alarm weiterhin, drehen Sie

den Wasserhahn zu, um Überschwemmungen zu vermeiden, ziehen Sie den

Netzstecker aus der Steckdose und fordern Sie den Kundendienst an.

Page 45

Gebruiksaanwijzing

Inhoud

N L

Installatie, 46-47

Dutch, 45

IDE 1000

Plaatsing en nivellering Hydraulische en elektrische aansluitingen Technische gegevens

Beschrijving van het apparaat, 48

Algemeen aanzicht Bedieningspaneel

Het laden van de rekken, 49

Onderrek Bestekkorf Bovenrek

Starten en gebruik, 50

Het starten van de afwasautomaat Het afwasmiddel toevoegen Afwasopties

AFWASAUTOMAAT

IDF 800

Programmas, 51

Tabel van de programma’s

Glansmiddel en zout, 52

Het glansmiddel toevoegen Het zout toevoegen

Onderhoud en verzorging, 53

Water en elektrische stroom afsluiten Reinigen van de afwasautomaat Vermijden van vervelende luchtjes Reinigen van de sproeiarmen Reinigen van de filters Als u langere tijd geen gebruik maakt van de afwasautomaat

Voorzorgsmaatregelen en advies, 54

Algemene veiligheid Afvalverwijdering Energiebesparing en respect voor het milieu

Storingen en oplossingen, 55

Page 46

Installatie

N L

Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren.

Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Als u het apparaat verplaatst moet u het verticaal houden; als dit niet mogelijk is moet u het naar achteren kantelen.

Plaatsing en nivellering

1. Haal het apparaat uit de verpakking en controleer dat het geen schade heeft geleden tijdens het transport. Als het apparaat beschadigd is, moet u het niet aansluiten maar de dealer inschakelen.

2. De afwasautomaat moet met de zijkant of de achterkant tegen de aangrenzende kastjes of de wand worden geïnstalleerd. Dit apparaat kan ook onder het aanrecht worden ingebouwd* (

Installatieblad

3. Plaats de afwasautomaat op een rechte en stevige vloer. Compenseer eventuele onregelmatigheden door de pootjes los- of vast te draaien, totdat het apparaat horizontaal staat (het mag niet meer dan 2 graden hellen). Een correcte nivellering geeft stabiliteit en voorkomt trillingen, geluiden en verplaatsingen.

zie

Hydraulische en elektrische aansluitingen

Het voor de installatie aanpassen aan het elektrische en hydraulische systeem mag alleen door erkende technici worden uitgevoerd.

Het apparaat dient verbonden te zijn aan de waterleiding met gebruik van nieuwe buizen.

- Gebruik geen oude buizen.

De afwasautomaat mag niet bovenop de buizen of de elektrische voedingskabel worden geplaatst.

De buizen voor de toevoer (A) en de afvoer (B) van het water, en de elektrische voedingskabel kunnen voor een betere installatie zowel naar rechts of naar links worden gericht (

afbeelding

zie

Aansluiting van de buis voor de watertoevoer

• Aansluiting op de koudwaterkraan: schroef de toevoerbuis op een kraan met schroefdraad van 3/4 gas; voordat u hem vastschroeft moet u het water laten lopen totdat het compleet helder is. Zo voorkomt u dat eventuele onzuiverheden het apparaat doen verstoppen.

• Aansluiting op de warmwaterkraan: als er een centrale verwarming is met radiatoren kan de afwasautomaat worden voorzien met warm water mits dit water niet warmer is dan 60°C. Schroef de buis aan de kraan zoals beschreven voor de koudwateraansluiting.

Als de lengte van de toevoerbuis niet toereikend is, dient u zich te wenden tot een speciaalzaak of tot een erkende monteur (

Service

waarden die staan vermeld in de tabel met Technische gegevens (

samengedrukt.

Lekkagebeveiliging

Om te garanderen dat er geen lekkages worden veroorzaakt is de afwasautomaat:

- voorzien van een systeem dat de watertoevoer onderbreekt in geval van storingen of lekkages van binnenuit.

- voorzien van het veiligheidssysteem

Stop

watertoevoerbuis bestaande uit een externe transparante buis en een interne rode buis: beide buizen kunnen een erg hoge druk verdragen. In het geval de binnenste buis kapotgaat, zal de buitenste hardrood worden en zal het water hierdoor vloeien, zodat lekkages worden vermeden.

buis te controleren: als u ziet dat hij hardrood is geworden, moet hij zo spoedig mogelijk worden vervangen door de erkende Technische Dienst (

Service

De waterdruk moet zich bevinden tussen de

zie onder

Zorg ervoor dat de buis niet wordt gebogen of

*; oftewel hij is voorzien van een

Het is heel belangrijk om geregeld de externe

zie

Water

zie

*Alleen aanwezig op bepaalde modellen.

Page 47

Aansluiting van de buis op de waterafvoer

Verbindt de afvoerbuis, zonder hem te buigen, aan een afvoerleiding met een minimum doorsnede van 4cm. U kunt hem ook op de rand van een wasbak of een badkuip hangen; het vrije uiteinde van de afvoerbuis mag niet onder water liggen.

In het geval dat de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant of door uw Installateur, zodat elk risico vermeden wordt. (Zie Service)

De fabrikant kan niet verantwoordelijk worden gesteld als deze normen niet worden nageleefd.

N L

De speciale plastic

elleboogpijp* zorgt ervoor dat u hem goed vast kunt zetten: bevestig de elleboogpijp goed aan de muur om te voorkomen dat de afvoerbuis beweegt en het water lekt.

Het deel van de buis dat is aangegeven met de letter A moet zich op een hoogte van tussen de 40 en de 100 cm van de grond bevinden (

zie afbeelding

Er wordt afgeraden verlengbuizen te

gebruiken.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt, moet u zich ervan verzekeren dat:

• het stopcontact geaard is en voldoet aan de

geldende normen;

Aanwijzingen voor de eerste afwascyclus

Nadat het apparaat is geïnstalleerd, onmiddellijk voor de eerste afwasbeurt, moet u het zoutreservoir volledig met water vullen en ongeveer 2 kg zout toevoegen (

en zout

): het is normaal dat er tijdens deze

zie Glansmiddel

handeling water overloopt. Het is ook normaal dat ondanks het toevoegen van het zout, het controlelampje ZOUT TOEVOEGEN* voor enkele afwasbeurten zal blijven knipperen.

Technische gegevens

Afmetingen

Capaciteit

Waterdruk toevoer

breedte cm 60 hoogte cm 85 diepte cm 60

12 bordensets

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 4,3 psi – 145 psi

• het stopcontact in staat is het maximale

vermogen van het apparaat te dragen. Dit vermogen wordt aangegeven op het typeplaatje aan de binnenkant van de deur (

van de afwasautomaat

);

zie Beschrijving

• de spanningswaarden zich bevinden tussen de

waarden die staan aangegeven op het typeplaatje aan de binnenkant van de deur;

• de stekker van het apparaat en het stopcontact

overeenkomen. Als dit niet het geval is moet u een bevoegde monteur inschakelen om de stekker te laten vervangen (

zie Service

); gebruik geen verlengsnoeren of dubbelstekkers.

Wanneer het apparaat is geïnstalleerd, moeten de elektrische voedingskabel, de stekker en het stopcontact makkelijk te bereiken zijn.

De kabel mag niet worden gebogen of samengedrukt.

Netspanning

Totaal opnemingsvermogen

Zekering

Zie typeplaatje

Deze afwasautomaat voldoet aan de volgende EU richtlijnen:

- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen

- 97/17/EG (Etikettering)

- 2002/96/EG

*Alleen aanwezig op bepaalde modellen.

Page 48

Beschrijving van het apparaat

N L

Algemeen aanzicht

1. Bovenrek

2. Bovenste sproeiarm

3. Opklaprekjes

4. Regelen hoogte rek

5. Onderrek

6. Onderste sproeiarm

7. Bestekkorf

8. Filter

9. Zoutreservoir

10. Bakje voor afwasmiddel en

glansmiddelreservoir

11. Typeplaatje

Bedieningspaneel

Display

Uitgestelde Start*

Toets

Halve Lading*

Controlelampje

Glansmiddel

Toevoegen*

Controlelampje

Zout Toevoegen*

Display

Toets

Extra Drogen*

Alfanumerieke

indicator

Toets

Start/Reset

Controlelampjes

Verloop Wascyclus

Spoelen

Voorwas

Hoofdwas

Drogen

Toets

ON-OFF

Knop

Selecteren Programma

Controlelampje

Uitgestelde

Start*

Controlelampje

Halve Lading*

Controlelampje

Extra Drogen*

*Alleen aanwezig op bepaalde modellen.

Page 49

Het laden van de rekken

Voordat u de vaat inlaadt moet u overtollige etensresten verwijderen, en glazen en bekers legen. Nadat u alles heeft ingeladen moet u controleren of deNadat u alles heeft ingeladen moet u controleren of de

Nadat u alles heeft ingeladen moet u controleren of de

Nadat u alles heeft ingeladen moet u controleren of deNadat u alles heeft ingeladen moet u controleren of de sproeiarmen vrij kunnen ronddraaien.sproeiarmen vrij kunnen ronddraaien.

sproeiarmen vrij kunnen ronddraaien.

sproeiarmen vrij kunnen ronddraaien.sproeiarmen vrij kunnen ronddraaien.

Onderrek

Plaats hier de vaat die moeilijker te reinigen is volgens de

Inlaadvoorbeelden

• Dienschalen en deksels: aan de zijkanten van het rek.

• Pannen en slabakken: altijd ondersteboven.

• Diepe pannen of schalen: schuin.

en met behulp van de opklaprekjes*.

Bestekkorf

De bestekkorf verschilt aan de hand van het model afwasautomaat.

Messen en andere gebruiksvoorwerpen met scherpe

punten dienen met de punten naar beneden in de bestekkorf of in horizontale positie in de opklaprekjes van de het bovenrek geplaatst te worden.

Als het rek voorzien is van click clack handvaten* ( moet u ze naar beneden of naar boven trekken om de hoogte te regelen.

zie afbeelding

Voorbeelden van het inladen van het bovenrek

Voorbeelden van het inladen van het onderrek

N L

Om het middenstuk in tweeën te delen* moet u het handvat loshalen. De twee zijelementen* kunnen worden losgemaakt en aan het boven- of onderrek worden vastgehaakt. De twee roosters* kunnen op de korf worden bevestigd om het bestek gescheiden te houden: voeg het bestek in de openingen met de handvaten naar beneden gericht.

Bovenrek

Plaats hier de fijnere en lichtere vaat: glazen, theekopjes, mokken, bordjes, kleine slabakken, koekenpannen, lage, niet zo vuile pannen, zoals beschreven in de

Inlaadvoorbeelden

• Lichte vaat: plaats deze voorwerpen zodanig dat ze niet

verplaatst worden door de waterstralen.

• Mokken en kopjes: plaats deze op de opklaprekjes**.

• Lange en scherpe messen, opschepbestek: op de

opklaprekjes**.

Het regelen van de hoogte van het bovenrek

sluit vervolgens de grendeltjes (

Om de vaat beter te kunnen verdelen, kunt u het bovenrek hoger of lager zetten:

open de grendeltjes van de rails aan de rechter- en aan de linkerkant en haal het rek naar buiten; plaats het boven of onder

en schuif het over de rails totdat ook de voorste wieltjes erin zitten;

zie afbeelding

Opklaprekjes Just you

opgehangen.

Deze speciale opklaprekjes dienen voor het plaatsen van mokken en kopjes. Lepels, vorken en messen kunnen in de speciale gleuven worden geplaatst. Wijnglazen kunnen met de steel in de gleuven aan de opklaprekjes worden

Vaat die niet geschikt is voor de afwasautomaat

• Houten voorwerpen of met een handvat van hout, hoorn of met delen die vastgelijmd zijn.

• Voorwerpen van aluminium, koper, messing of tin.

• Niet hittebestendige plastic voorwerpen.

• Antiek of handbeschilderd porselein.

• Antiek zilver. Niet antiek zilver kan echter wel met een fijn programma worden gewassen. Zorg ervoor dat het niet in contact komt met andere metalen.

We raden u aan vaatwerk te gebruiken dat wel geschikt

is voor de afwasautomaat.

Het reinigen van de handvaten *

Om de handvaten van het boven- en onderrek te reinigen: verwijder de twee bevestigingsdoppen, verwijder de handvaten, was ze onder het stromend water en bevestig ze weer op het rek met de dopjes.

*Alleen aanwezig op bepaalde modellen. ** Variabele aantallen en standen.

Page 50

Starten en gebruik

N L

Het starten van de afwasautomaat

1. Open de waterkraan.

2. Druk op de ON-OFF toets: het display wordt verlicht.

3. Doseer het wasmiddel (

4. Laadt de rekken ( de deur.

5. Selecteer het programma door de knop SELECTEREN PROGRAMMA met de klok mee te draaien: de wijzer op de knop moet samenvallen met het nummer of het symbool van het desbetreffende programma.

6. Selecteer de wasopties (

7. Start door te drukken op de toets START/RESET: u hoort een geluidssignaal ter bevestiging. De controlelampjes VERLOOP WASCYCLUS geven aan op welk punt het programma is: Voorwas, Hoofdwas, Spoelen, Drogen.

8. Aan het einde van de cyclus hoort u drie korte geluidssignalen en verschijnt op het display het woord END. Schakel het apparaat uit met de ON-OFF toets, doe de waterkraan dicht en haal de stekker uit het stopcontact.

9. Open de deur en wacht enkele minuten voordat u de vaat eruit haalt om te voorkomen dat u zich verbrandt. Laadt de vaat uit door te beginnen bij het onderrek.

zie onder

zie Het laden van de rekken

zie onder

) en sluit

Demo*

De tekst dON op het display geeft aan dat er een demo programma gaande is. Om dit programma uit te schakelen moet u tegelijkertijd op de toetsen START/RESET en ONOFF drukken. De tekst dOF zal verschijnen.

Het wijzigen van een reeds gestart programma

Als u een verkeerd programma heeft geselecteerd kunt u dit wijzigen, mits het net gestart is: houdt de toets START/ RESET 4 seconden lang ingedrukt. Na één lange en drie korte pieptonen, gaat het controlelampje VERLOOP WASCYCLUS uit: selecteer een nieuw programma en start door te drukken op de toets START/RESET.

Het toevoegen van overige vaat

Druk op de toets ON-OFF, open de deur, pas op de vrijkomende hete stoom, en doe de vaat in de afwasautomaat. Druk opnieuw op de ON-OFF toets: de wascyclus wordt hervat.

Accidentele onderbrekingen

Als tijdens het wassen de deur wordt geopend of er een stroomonderbreking plaatsvindt, wordt het programma onderbroken. Het zal worden hervat op het punt waar het werd onderbroken als de deur weer wordt dichtgedaan of wanneer de stroom terugkeert.

Het afwasmiddel toevoegen

Een goed wasresultaat hangt ook af van de juiste dosering afwasmiddel die wordt aangegeven door de fabrikant. Teveel afwasmiddel betekent niet automatisch een efficiëntere reiniging. Bovendien is dit niet goed voor het milieu.

Gebruik alleen specifiek vaatwasmiddel.

GEBRUIK NOOIT afwasmiddel voor het met de

hand wassen.

De beste was- en droogprestaties bereikt u met het gebruik van een vaatwasmiddel in poedervorm, een vloeibaar glansspoelmiddel en zout. bakje A: Wasmiddel hoofdwasbakje A: Wasmiddel hoofdwas

bakje A: Wasmiddel hoofdwas

bakje A: Wasmiddel hoofdwasbakje A: Wasmiddel hoofdwas bakje B: Wasmiddel voorwasbakje B: Wasmiddel voorwas

bakje B: Wasmiddel voorwas

bakje B: Wasmiddel voorwasbakje B: Wasmiddel voorwas

programma 1 tablet vereist doet u hem in het bakje A en sluit u het deksel. Wanneer het programma 2 tabletten vereist, doet u de tweede op de bodem van de afwasautomaat.

3. Verwijder de wasmiddelresten van de rand van het bakje en sluit het deksel met een klik.

1. Open het deksel C door middel van de knop D.

2. Doseer het afwasmiddel met behulp van de

programma’s

• afwasmiddel in poeder: bakjes A en B.

• afwasmiddel in tabletten: in bakje A en op bodem afwasautomaat. Wanneer het

Tabel van de

Afwasopties

Uitgestelde start

Het is mogelijk de start van het programma 1 tot 24 uur uit te stellen:

1.druk op de toets UITGESTELDE START: elke keer dat u op de toets drukt verschijnt op het display de geselecteerde tijd en zal het controlelampje van de gekozen start oplichten;

2. Selecteer het programma en druk op de toets START/ RESET: na de pieptoon begint het terugtellen;

3. Als de tijd verstreken is gaat het controlelampje uit en wordt het programma gestart.

Om de uitgestelde start te wijzigen en een korter uitstel te selecteren moet u op de toets UITGESTELDE START drukken. Om de uitgestelde start te annuleren moet u enkele keren op de toets drukken totdat het programma begint en het controlelampje VERLOOP WASCYCLUS aangaat dat overeenkomt met het begin van het programma.

Halve lading op het bovenrek*

Als u weinig vaat heeft kunt u een halve lading wassen en zo water, energie en afwasmiddel sparen. Voordat u het programma selecteert moet u enkele keren op de toets HALVE LADING drukken: het controlelampje gaat aan en het wassen wordt alleen in het bovenrek uitgevoerd. Laadt de vaat alleen in het bovenrek en doe slechts de helft van de hoeveelheid wasmiddel in het bakje.

We raden u aan afwasmiddel in poeder te gebruiken.

Extra drogen*

Om een perfect droge vaat te verkrijgen drukt u op de toets EXTRA DROOG voor u het programma selecteert. Een lang geluidssignaal geeft de activering van deze optie weer, een kort geluidssignaal geeft aan dat deze is uitgeschakeld.

Met extra drogen duren de programma's iets langer.

*Alleen aanwezig op bepaalde modellen.

Page 51

Programmas

Tabel van de programmas

De INDESIT afwasautomaten zijn voorzien van een automatisch filterreinigingssysteem dat ervoor zorgt dat voedselresten het filter niet kunnen verstoppen. Deze handeling kan de duur van de programma's verlengen. Als de filters erg vuil zijn raakt de afwasautomaat geblokkeerd (

Als de vaat niet zo vuil is of reeds is afgespoeld, dient u de dosis vaatwasmiddel aanzienlijk te beperken.

Het aantal en het soort programma's is verschillend naar gelang het model van de afwasmachine.

Aanwijzingen voor de

programmakeuze

Zeer vuile vaat en pannen (niet voor breekbare vaat)

Normaal vuile vaat en pannen. Dagelijks standaard programma.

Ecologisch wasprogramma met laag energieverbruik, geschikt voor normaal vuile vaat en pannen.

Zie storingen en oplossingen - alarm filters verstopt

Afwasmiddel

Programma

1) Intensief

2) Normaal

3) Eco

Poeder Vloeibaar Tabletten

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A)

25 gr (A)

5 gr (B)

(A) = bakje A (B) = bakje B

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

afwasautomaat)

1 (A)

1 (bodem

1 (A)

Voorwas Drogen

•

Duur van het

programma

(tolerantie

±10%)

Hrs.Min.

2:00’

1:28’

2:25’

N L

Zuinige snelle cyclus voor niet zo vuile vaat, direct na gebruik.

Voorwas in afwachting van de lading van de volgende maaltijd.

Spe-ciale cycle voor fijn vaatwerk dat gevoeliger is voor hoge temperaturen, direct na gebruik.

Snelle en economische vaatwas voor een dagelijkse lading. ı Wordt automatisch alleen op de bovenste korf gewassen.

4) Snel

5) Inweken

6) Glaswerk

7) Alleen voor U

25 gr (A) 25 ml (A) 0:24’

0:12'

25 gr (A) 25 ml (A) 1 (A)

25 gr (A) 25 ml (A) 0:48'

N.B.

Om de dosering van het afwasmiddel te vereenvoudigen is het goed te weten dat: 1 eetlepel = 15 gram poeder = 15 ml vloeibaar wasmiddel circa 1 theelepel = 5 gram poeder = 5 ml vloeibaar wasmiddel circa

•

1:38’

Page 52

Glansmiddel en zout

N L

Gebruik uitsluitend producten die speciaal

voor afwasautomaten zijn bestemd. Gebruik geen keukenzout of industrieel zout en ook geen wasmiddelen voor handwas.

Als u een multifunctie product gebruikt is het niet nodig een glansmiddel toe te voegen. We raden u echter wel aan zout toe te voegen als het water hard of zeer hard is. Als u geen zout of glansmiddel toevoegt is het normaal dat de controlelampjes ZOUT TOEVOEGEN* en GLANSMIDDEL TOEVOEGEN* blijven knipperen.

Het glansmiddel toevoegen

Het glansmiddel bevordert het drogen van de vaat door het water van het oppervlak te laten glijden. Op deze manier voorkomt u strepen en vlekken. Het glansmiddelreservoir moet worden gevuld:

• als u door het controlelampje ziet dat het leeg is (H).

Controlelampje licht: glansmiddel toevoegen; controlelampje donker: voldoende glansmiddel;

• als op het paneel het controlelampje GLANSMIDDEL

TOEVOEGEN* knippert;

1. Open het reservoir door de

Het regelen van de dosis glansmiddel

Als u niet tevreden bent over de was- of droogresultaten, kunt u de dosis glansmiddel afregelen. U kunt met een schroevendraaier aan de regelaar (F) draaien en kiezen tussen 6 verschillende standen (de fabrieksinstelling is op stand 4):

• als u op de vaat blauwe strepen aantreft moet u een

lagere stand instellen (1-3).

• als u waterdruppels of kalkaanslag aantreft moet u een

hogere stand instellen (4-6).

Als u multifunctie tabletten gebruikt en u wilt dat de vaat droger wordt, kunt u het reservoir in elk geval vullen en instellen op stand 2.

dop (G) tegen de klok in te draaien.

2. Giet het glansmiddel in het reservoir zonder te morsen. Als u wel morst, moet u het product

gelijk met een droge doek verwijderen.

3. Draai de dop er weer op. Giet het glansmiddel NOOITGiet het glansmiddel NOOIT

Giet het glansmiddel NOOIT

Giet het glansmiddel NOOITGiet het glansmiddel NOOIT direct in de machine.direct in de machine.

direct in de machine.

direct in de machine.direct in de machine.

ongeveer na iedere 30 wasbeurten;

1. Haal het onderrek naar voren en draai de dop van het zoutreservoir tegen de klok in.

2. Alleen voor de eerste afwasbeurt: vul het reservoir tot aan de rand met water.

3. Plaats bijgeleverde trechter op de opening (

het reservoir tot aan de rand met zout (ongeveer 2 kg); het is normaal dat er wat water overloopt.

4. Verwijder de trechter, haal de zoutresten uit de groeven en schroef de dop weer op zijn plaats, zodat tijdens het wassen geen wasmiddel in het reservoir kan komen (de ontkalker zou onherstelbaar kunnen worden beschadigd).

Wanneer u onthardingszout toevoegt moet u direct daarna een wascyclus starten zodat de overgelopen zoutoplossing direct wordt verwijderd.

zie afbeelding

) en vul

Het regelen van de dosis zout*

Het is mogelijk het zoutverbruik te regelen op basis van de waterhardheid van uw leefgebied. Dit gegeven is verkrijgbaar bij uw Gemeentelijke Waterbedrijf.

1. Schroef het deksel van het reservoir los.

2. Draai de pijl op de rand (

afbeelding

baseer u op de volgende tabel:

Hardheid van het water

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10  25 18  44 1,8  4,4 - 20 60

25  50 45  89 4,5  8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

De ontkalker is in de fabriek ingesteld op +. Als u multifunctie tabletten gebruikt kunt u toch het zoutreservoir vullen en het op - afstellen; als de waterhardheid hoger is dan 60°fH, dient u het op + te zetten.

) richting de + o de - en

Stand

pijl

Zoutver

bruik (gram/

cyclus)

zie

Autono-

mie

(cycli/2kg)

Het zout toevoegen

Om goede wasresultaten te bereiken moet u altijd controleren of het zoutreservoir voldoende gevuld is. Het zout verwijdert het kalk uit het water en zorgt ervoor dat er geen kalkaanslag op de vaat achterblijft. Het zoutreservoir bevindt zich aan de onderzijde van de afwasautomaat (

Beschrijving

• als de groene drijver* niet zichtbaar is wanneer u de dop van het zoutreservoir bekijkt;

• als op het paneel het controlelampje ZOUT TOEVOEGEN* knippert;

• als er geen controlelampje of groene drijver is:

) en moet worden gevuld:

zie

*Alleen aanwezig op bepaalde modellen.

Page 53

Onderhoud en verzorging

Water en elektrische stroom afsluiten

• Sluit na elke afwasbeurt de waterkraan af om lekkage te voorkomen.

• Haal de stekker uit het stopcontact tijdens reiniging en onderhoud.

Reinigen van de afwasautomaat

• De buitenkant en het bedieningspaneel kunnen worden gereinigd met een natte, niet schurende doek. Gebruik geen oplosmiddelen of schuurmiddelen.

• De vlekken aan de binnenkant van de afwasautomaat kunnen worden verwijderd met een natte doek en wat azijn.

Vermijden van vervelende luchtjes

• Laat de deur altijd op een kier om het ophopen van damp te voorkomen.

• Reinig geregeld de afdichtingen rondom de deur en de wasmiddelbakjes met een vochtige spons. Zo vermijdt u het ophopen van etensresten die de hoofdoorzaak zijn van vervelende luchtjes.

Reinigen van de sproeiarmen

Het kan gebeuren dat er etensresten aan de sproeiarmen blijven kleven en de gaatjes waar water uit komt verstoppen: u doet er goed aan ze regelmatig te controleren en te reinigen met een nietmetalen borsteltje.

Reinigen van de filters

De filters reinigen het waswater van etensresten en zorgen dat het weer in het watercircuit komt: voor een beter resultaat moeten de filters regelmatig worden schoongemaakt.

Reinig de filters regelmatig.

Controleer na het reinigen dat het filter goed

op zijn plaats zit.

De afwasautomaat mag niet zonder filters of met

een los filter worden gebruikt.

1. Verwijder de filters door het handvat naar boven te trekken.

2. Reinigen van de filters:

• reinig na elke wasbeurt het halfronde

3. Zet de filtergroep weer op zijn plaats totdat u klik hoort volgens de handelingen 1 en 2, zoals aangegeven in de afbeelding.

bord A en de koker B (u verwijdert ze door aan het handvat te trekken). Verwijder de grootste etensresten door ze onder het stromende water af te spoelen.

• de filtergroep moet eens per maand grondig worden schoongemaakt: halfrond bord A, koker B en cilindrisch filter C (wordt verwijderd door het tegen de klok in te draaien). Gebruik voor het reinigen een nietmetalen borsteltje.

Als u langere tijd geen gebruik maakt van de afwasautomaat

N L

• Schakel de stroom uit en sluit de waterkraan af.

• Laat de deur op een kier staan.

• Laat als u terugkeert de afwasautomaat een keer leeg draaien.

Page 54

Voorzorgsmaatregelen en advies

N L

Het apparaat is ontworpen en gebouwd overeenkomstig de internationale veiligheidsnormen. Deze aanwijzingen zijn geschreven om veiligheidsredenen en moeten zorgvuldig worden doorgenomen.

Algemene veiligheid

• Dit apparaat is ontwikkeld voor niet-

professioneel gebruik binnenshuis.

• Dit apparaat moet worden gebruikt voor het

wassen van huishoudelijke vaat en alleen door volwassenen volgens de aanwijzingen die terug zijn te vinden in dit boekje.

• De afwasautomaat mag niet buitenshuis worden

geïnstalleerd, ook niet in overdekte toestand. Het is zeer gevaarlijk hem bloot te stellen aan regen en onweer.

• Raak de afwasautomaat niet blootsvoets aan.

• Haal de stekker niet uit het stopcontact door

eraan te trekken, maar door hem beet te pakken.

• Voordat u de afwasautomaat reinigt of

onderhoud uitvoert moet u de waterkraan afsluiten en de stekker uit het stopcontact halen.

• In het geval van een storing mag u in geen

enkel geval aan de interne mechanismen sleutelen om een reparatie trachten uit te voeren.

• Raak nooit de weerstand aan.

• Leun of zit nooit op de open deur: het apparaat

zou om kunnen vallen.

• De deur dient niet in openstaande positie

gelaten te worden omdat dit het gevaar met zich meebrengt dat erover gestruikeld kan worden.

• Houdt was- en glansmiddelen buiten het bereik

van kinderen.

• Het verpakkingsmateriaal is geen speelgoed

voor kinderen.

Vernietiging van oude electrische apparaten

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u

aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en respect voor het milieu

Water en energie besparen

• Start de afwasautomaat alleen als hij volledig volgeladen is. Als u moet wachten totdat de afwasautomaat gevuld is, kunt u vervelende luchtjes vermijden door het programma Inweken te gebruiken (

• Selecteer een programma wat geschikt is voor het type vaat en het soort vuil door de

van de programma’s

- voor een gemiddeld vuile vaat gebruikt u het programma Eco, dat een laag energie- en waterverbruik garandeert.

- als u een kleine vaat heeft activeert u de optie Halve lading (

• Als u elektriciteitsbedrijf op bepaalde tijden of dagen goedkopere tarieven heeft, dient u de afwasautomaat te gebruiken op deze tijden. De optie Uitgestelde start* ( kan u erbij helpen het wassen op deze wijze te organiseren.

Afwasmiddelen zonder fosfaten, zonder chloor en met enzymen.

• We raden u sterk aan afwasmiddelen zonder fosfaten of chloor te gebruiken omdat deze geschikter zijn voor het behoud van het milieu.

• Enzymen zorgen voor een effectieve werking op temperaturen van ongeveer 50°C. Daarom kan u met afwasmiddelen met enzymen op lage temperaturen resultaten bereiken die u anders pas op 65°C zou hebben.

• Doseer het afwasmiddel goed op basis van de aanwijzingen van de fabrikant, van de waterhardheid, de hoeveelheid vuil en de hoeveelheid vaat, om zo verspillingen te voorkomen. Ook al zijn ze biologisch afbreekbaar, afwasmiddelen bevatten elementen die het evenwicht van de natuur verstoren.

*Alleen aanwezig op bepaalde modellen.

zie Programma’s

te raadplegen:

zie Starten en gebruik

Tabel

zie Starten en gebruik

)

Page 55

Storingen en oplossingen

Als er storingen zijn in de werking van het apparaat dient u eerst de volgende punten na te gaan voor u zich tot de Service Dienst wendt.

Storingen: Mogelijke oorzaken / Oplossingen:

De afwasautomaatstart niet.

De afwasautomaat vult zich niet met water.

 De stekker zit niet goed in het stopcontact of het hele huis zit

zonder stroom.  De deur van de afwasautomaat is niet goed dicht.  U heeft een Uitgestelde start ingesteld (zie Starten en gebruik).  Er zit geen water in de waterleiding.  De watertoevoerbuis is gebogen (zie Installatie).

De afwasautomaat laat het water niet wegstromen.

De afwasautomaat maakt

 Het programma is nog niet beëindigd.  De waterafvoerbuis is gebogen (zie Installatie).  De afvoer van de wasbak is verstopt.  Het filter is verstopt met etensresten.  De vaat stoot tegen elkaar of tegen de sproeiarmen..

geluid. Er blijven op vaat en glazen kalkafzettingen achter of een witte aanslag.

Er blijven op vaat en glazen strepen of blauwe kringen

 Er zit niet genoeg zout in het reservoir of zijn afregeling is niet

toereikend voor de waterhardheid (zie Glansmiddel en zout).  Het deksel van het zoutreservoir is niet goed dicht.  Het glansmiddel is op of de dosering is ontoereikend.  Het vaatwerk is voorzien van een antiaanbaklaag.

 De dosis glansmiddel is te groot.

achter.

De vaat is niet droog genoeg.

De vaat is niet schoon.

Alarm kraan dicht.

(u hoort enkele korte pieptonen)

(op het display knippert de code AO6)

Alarm filters verstopt

(op het display knippert de code AO5).

Alarm storing aan de elektromagnetische klep van de watertoevoer

(op het display knippert de Code A02).

 Het glansmiddel is op of de dosering is ontoereikend (zie

Glansmiddel en zout).  De regeling van het glansmiddel is niet juist.  U heeft een programma zonder drogen ingesteld.  De rekken zijn te vol geladen (zie Het laden van de rekken).  De vaat is niet goed verdeeld.  De sproeiarmen kunnen niet vrijuit draaien.  Het wasprogramma is te zacht (zie Programmas).  Het wasmiddel is niet goed gedoseerd of is niet geschikt (zie

Starten en gebruik).  Het filter is vuil of verstopt (zie Onderhoud en verzorging).  Er is niet genoeg zout (zie Glansmiddel en zout).  Open de kraan en het apparaat start na enkele minuten vanzelf.

 Het apparaat is geblokkeerd omdat u niet heeft ingegrepen na de

pieptonen. Schakel de afwasautomaat uit met de toets ON/OFF,

open de kraan en schakel hem na 20 seconden opnieuw in door

middel van dezelfde toets. Herprogrammeer de afwasautomaat

en start hem opnieuw.  Schakel de afwasautomaat uit met de toets ON/OFF en reinig de

filters (zie Onderhoud), schakel hem opnieuw in door middel van

dezelfde toets. Herprogrammeer de afwasautomaat en start hem

opnieuw.  Schakel het apparaat uit door te drukken op de toets ON/OFF en

schakel het na een minuut weer in. Als het alarm blijft gaan moet

u de waterkraan dichtdraaien om lekkages te vermijden,

vervolgens de stekker uit het stopcontact halen en de

Servicedienst inschakelen.

N L

Page 56

Manual de Instrucciones

E S

Espanol, 56

IDE 1000

LAVAVAJILLAS

Sumario

Instalación, 57-58

Colocación y nivelación Conexiones hidráulicas y eléctricas Datos técnicos

Descripción del aparato, 59

Vista de conjunto Panel de control

Cargar los cestos, 60

Cesto inferior Cesto de los cubiertos Cesto superior

Puesta en funcionamiento y uso, 61

Poner en marcha el lavavajilla Cargar el detergente Opciones de lavado

IDF 800

Programas, 62

Tabla de programas

Abrillantador y sal regeneradora, 63

Cargar el abrillantador Cargar la sal regeneradora

Mantenimiento y cuidados, 64

Cortar el agua y la corriente eléctrica Limpiar el lavavajillas Evitar los malos olores Limpiar los rociadores Limpiar los filtros Si se ausenta durante largos períodos

Precauciones y consejos, 65

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 66

Page 57

Instalación

Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, controle que permanezca junto con el aparato.

Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

En caso de traslado mantenga el aparato en posición vertical; si fuera necesario inclinarlo, hágalo hacia la parte posterior.

Colocación y nivelación

1. Desembale el aparato y controle que no haya sufrido daños durante el transporte. Si estuviera dañado, no lo conecte y llame al revendedor.

2. Coloque el lavavajillas haciendo adherir los costados o la parte posterior a los muebles adyacentes o a la pared. El aparato también se puede empotrar debajo de una superficie de trabajo continua (

3. Coloque el lavavajillas sobre un piso plano y rígido. Compense las irregularidades del mismo, enroscando o desenroscando las patas hasta que el aparato quede en posición horizontal (no debe estar inclinado más de 2 grados). Una cuidadosa nivelación brinda estabilidad y evita vibraciones, ruidos y desplazamientos.

ver la hoja de Montaje

Conexiones hidráulicas y eléctricas

La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada sólo por personal especializado.

El lavavajillas no se debe apoyar en los tubos ni en el cable de alimentación eléctrica.

El aparato debe conectarse a la red de distribución de agua empleando tubos nuevos.

- No reutilizar los tubos viejos.

Los tubos de carga (A) y de descarga (B) de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación (

ver la figura

Conexión del tubo de carga de agua

• A una toma de agua fría: enrosque bien el tubo de carga a un grifo con boca roscada de ¾ gas; antes de enroscarlo, haga correr agua hasta que salga límpida para que las impurezas que pudiera contener no obstruyan el aparato.

• A una toma de agua caliente: en el caso de una instalación centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, mientras no supere una temperatura de 60ºC. Enrosque el tubo al grifo de la misma forma descrita para la toma de agua fría.

Si la longitud del tubo de carga no es la adecuada, diríjase a un negocio especializado o a un técnico autorizado (

La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (

estrangulaciones.

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas:

- posee un sistema que interrumpe la entrada de agua en el caso de anomalías o de pérdidas desde el interior.

- posee un dispositivo de seguridad sea, un tubo de carga de agua constituido por un tubo exterior transparente y por otro interior rojo: ambos tubos soportan presiones muy altas. Si se rompe el tubo interno, el externo se colorea de rojo fuerte y transporta el agua que contenía el interno, evitando pérdidas.

tubo externo: si se lo ve de color rojo fuerte, debe ser cambiado lo más rápido posible por el Servicio de Asistencia técnica autorizado (

Asistencia

ver más adelante

Controle que en el tubo no hayan pliegues ni

Es muy importante controlar periódicamente el

ver Asistencia

Water Stop

ver

*, o

* Presente sólo en algunos modelos.

Page 58

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm. También puede apoyarlo en el borde de un lavamanos o de una bañera; el extremo libre del tubo de descarga no debe permanecer sumergido en agua.

El codo* de plástico

especial facilita una colocación óptima: fije firmemente el codo a la pared para evitar que el tubo se mueva y vierta agua fuera de la descarga. La parte del tubo marcada con la letra A debe estar a una altura

comprendida entre 40 y 100 cm. desde el suelo

ver la figura

(

No se aconseja utilizar tubos de prolongación.

Conexión eléctrica

Antes de introducir el enchufe en la toma de corriente, controle que:

• la toma posea conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta (

ver Descripción del lavavajillas

• la tensión de alimentación esté comprendida dentro de los valores indicados en la placa de características ubicada en la contrapuerta;

• la toma sea compatible con el enchufe del aparato. Si no es así, solicite la sustitución del enchufe a un técnico autorizado (

ver Asistencia

no utilice prolongaciones ni tomas múltiples.

La Empresa declina toda responsabilidad

cuando no se hayan respetado estas normas.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 2 kg. de sal (

ver Abrillantador y sal regeneradora

): es normal que el agua se derrame. Es normal también que después de la carga de sal, el piloto FALTA DE SAL* continúe centelleando durante algunos ciclos.

Datos técnicos

ancho: 60 cm

Dimensiones

Capacidad

Presión del agua de alimentación

Tensión de alimentación

Potencia total absorbida

Fusible

);

altura: 85 cm profundidad: 60 cm

12 cubiertos estándar

0,05 ÷ 1MPa (0,5 ÷ 10 bar) 4,3 si – 145 psi

Ver la placa de características

Este aparato es conforme a las siguientes Directivas de la Comunidad:

-73/23/CEE del 19/02/73 (Bajo Voltaje) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones.

-97/17/CE (etiquetado)

-2002/96/CE

Una vez instalado el aparato, el cable de alimentación eléctrica, el enchufe y la toma de corriente deben ser fácilmente accesibles.

Si el cable de alimentación está dañado, deberá ser cambiado por el fabricante o por su servicio de asistencia técnica a fin de prevenir riesgos. (Ver Asistencia)

El cable no se debe plegar ni comprimir.

* Presente sólo en algunos modelos.

Page 59

Descripción del aparato

Vista de conjunto

1. Cesto superior

2. Rociador superior

3. Cestos adicionales

4. Regulador de la altura del cesto

5. Cesto inferior

6. Rociador inferior

7. Cesto para cubiertos

8. Filtro de lavado

9. Depósito de sal

10. Cubetas de detergente y depósito de

abrillantador

11. Placa de características

Panel de control

Ccomienzo

Retrasado*

Botón

Media Carga

Display

Piloto

Falta de

Piloto

Botón

Abrillantador*

Falta de Sal*

Display

Botón

Secado Extra*

Alfanumérico

Indicador

Botón

Start/Reset

Pilotos

Avance del ciclo

Prelavado

Lavado

Aclarados

Secado

Botón

Encendido-

Apagado

Perilla

Seleccion de programas

Piloto

Comienzo

Retrasado*

Media carga

Piloto

Secado Extra*

* Presente sólo en algunos modelos.

Page 60

Cargar los cestos

Antes de realizar la carga, elimine de la vajilla los residuos de comida, y vacíe los vasos y copas. Después de haber realizado la carga, controle que losDespués de haber realizado la carga, controle que los

Después de haber realizado la carga, controle que los

Después de haber realizado la carga, controle que losDespués de haber realizado la carga, controle que los rociadores giren libremente.rociadores giren libremente.

rociadores giren libremente.

rociadores giren libremente.rociadores giren libremente.

Cesto inferior

Coloque en este cesto la vajilla más difícil de lavar como se indica en los soportes abatibles*.

• Fuentes y tapas: a los costados del cesto.

• Ollas y ensaladeras: siempre volcadas.

• Vajilla muy honda: en posición oblicua.

Ejemplos de carga

y con la ayuda de los

Cesto de los cubiertos

El cesto de los cubiertos puede ser diferente según el modelo de lavavajillas.

Los cuchillos y utensilios con puntas cortantes deben colocarse en la cesta para cubiertos con las puntas hacia abajo o dispuestos en los cestos especiales adicionales del cesto superior en posición horizontal.

Si el cesto posee manijas click clack* (

ver la figura

bájelas para regular la altura.

), levántelas o

Ejemplos de carga del cesto superior

Ejemplos de carga del cesto inferior

Para dividir en dos partes el cuerpo central*: quite la manija. Las dos aletas laterales* se pueden desprender y enganchar en el cesto superior o inferior. Los dos elementos con rejilla* se introducen en el cesto para tener separados los cubiertos: introdúzcalos en las ranuras con los mangos dirigidos hacia abajo.

Cesto superior

Cargue en este cesto la vajilla delicada y liviana: vasos, tazas de té y de café, platitos, ensaladeras bajas, sartenes, ollas bajas poco sucias, como se indica en los

carga

• Vajilla liviana: colóquela de modo tal que no sea

desplazada por los chorros de agua.

• Tazas y tacitas: colóquelas en los cestos adicionales**.

• Cuchillos largos y puntiagudos, cubiertos para servir:

colóquelos en los cestos adicionales**.

Regular la altura del cesto superior

Para facilitar la colocación de la vajilla, se puede ubicar el

cesto superior en posición alta o

(

ver la figura

baja: abra los sujetadores de las guías

del cesto, a la izquierda y a la derecha, y extráigalo; colóquelo arriba o abajo, hágalo deslizar a lo largo de las guías hasta hacer entrar también las ruedas delanteras y cierre los sujetadores

Ejemplos de

Cestos adicionales Just you**

Estos cestos adicionales especiales sirven para colocar tazas y tacitas. Cucharas, tenedores y cuchillos se introducen en las ranuras correspondientes. Las copas se pueden colgar introduciendo el pie en las ranuras.

Vajilla no adecuada para el lavado en lavavajillas

• Objetos de madera, con empuñadura de madera o de cuerno o con partes encoladas.

• Objetos de aluminio, cobre, latón, peltre o estaño.

• Vajilla de plástico que no sea termorresistente.

• Porcelanas antiguas o pintadas a mano.

• Vajilla de plata antigua. En cambio, la vajilla de plata que no es antigua se puede lavar con un programa delicado y controlando que no esté en contacto con otros metales.

Se aconseja el uso de vajilla adecuada para el lavado

en lavavajillas.

Lavado de las manijas*

Para lavar las manijas de los cestos inferior y superior: quite los dos tapones de fijación, extraiga las manijas, lávelas con agua corriente y fíjelas al cesto con los tapones.

* Presente sólo en algunos modelos. ** Cantidad y posición variables.

Page 61

Puesta en funcionamiento y uso

Las mejores prestaciones de lavado y secado seLas mejores prestaciones de lavado y secado se



Las mejores prestaciones de lavado y secado se

Poner en marcha el lavavajillas

1. Abra el grifo de agua.

2. Presione el botón ENCENDIDO-APAGADO: se iluminará el display.

3. Dosifique el detergente (

4. Cargue los cestos ( puerta.

5. Seleccione el programa girando el mando de SELECCIÓN DE PROGRAMA en sentido horario: haga coincidir la muesca que se encuentra en el mando con el número o con el símbolo del programa.

6. Seleccione las opciones de lavado (

7. Póngalo en funcionamiento presionando el botón START/ RESET: se escuchará un sonido de confirmación. Los pilotos de AVANCE DEL CICLO indican el estado del programa: Prelavado, Lavado, Aclarado, Secado.

8. Al final se escucharán tres breves señales sonoras y en el display aparecerá la palabra END. Apague el aparato presionando el botón ENCENDIDO-APAGADO, cierre el grifo de agua y desenchufe el aparato.

9. Abra la puerta y espere algunos minutos antes de extraer la vajilla para evitar quemarse. Descargue los cestos comenzando por el inferior.

Demo*

El mensaje dON en el display indica que se ha activado un programa demostrativo. Para desactivarlo presione simultáneamente los botones START/RESET y ENCENDIDOAPAGADO, aparecerá el mensaje dOF.

Modificar un programa en curso

Si no se ha seleccionado el programa deseado, es posible modificarlo, siempre que haya comenzado recién. mantenga presionado el botón START/RESET durante 4 segundos. Después de un sonido largo y tres breves, el piloto de AVANCE DEL CICLO se apagará: seleccione un nuevo programa y póngalo en funcionamiento presionando el botón START/RESET.

Agregar vajilla

Presione el botón ENCENDIDO-APAGADO, abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Presione de nuevo el botón ENCENDIDO-APAGADO: el ciclo se reanudará.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanuda a partir del punto en el que se había interrumpido.

ver más adelante

ver Cargar los cestos

ver más adelante

) y cierre la

Las mejores prestaciones de lavado y secado seLas mejores prestaciones de lavado y secado se

obtienen sólo con el uso de detergente en polvo,obtienen sólo con el uso de detergente en polvo,

obtienen sólo con el uso de detergente en polvo,

obtienen sólo con el uso de detergente en polvo,obtienen sólo con el uso de detergente en polvo, abrillantador líquido y sal.abrillantador líquido y sal.

abrillantador líquido y sal.

abrillantador líquido y sal.abrillantador líquido y sal. cubeta Acubeta A

cubeta A: Detergente para lavado

cubeta Acubeta A cubeta Bcubeta B

cubeta B: Detergente para prelavado

cubeta Bcubeta B

y cierre la tapa; cuando el programa requiere 2, coloque la segunda en el fondo de la cuba.

3. Elimine los residuos de detergente de los bordes de la cubeta y cierre la tapa hasta el enganche.

Opciones de lavado

Comienzo retrasado

Es posible postergar el comienzo del programa hasta 24 horas:

1. presione el botón COMIENZO RETRASADO: cada vez que se presiona, aparece en el display el tiempo seleccionado y se ilumina el piloto correspondiente al retraso elegido;

2. seleccione el programa y presione el botón START/RESET: después del sonido comenzará la cuenta al revés;

3.una vez cumplido el tiempo, el piloto se apagará y comenzará el programa.

Para modificar el retraso presione el botón COMIENZO RETRASADO. Para anularlo, presione el botón varias veces hasta que se ponga en marcha el programa y se ilumine el piloto de AVANCE DEL CICLO correspondiente al comienzo de dicho programa.

Media carga en el cesto superior *

Si la vajilla que debe lavar es poca, se puede utilizar la media carga que permite ahorrar agua, energía y detergente. Antes de seleccionar el programa, presione el botón MEDIA CARGA varias veces: el piloto se iluminará y se activará el lavado sólo en el cesto superior . Recuerde cargar la vajilla sólo en el cesto superior y disminuir a la mitad la cantidad de detergente.

Es preferible utilizar detergente en polvo.

1. Abra la tapa C presionando el

botón D.

2. Dosifique el detergente consultando la

programas

• en polvo: cubetas A y B.

• en pastillas: cubeta A y fondo de la cuba, o sea, cuando el programa requiere 1. colóquela en la cubeta A

Tabla de

Cargar el detergente

El éxito del lavado depende también de la correcta dosificación del detergente, indicada por el fabricante. Si se excede la cantidad indicada, no se lava más eficazmente y se contamina el medio ambiente.

Utilice sólo detergente para lavavajillas.

NO UTILICE detergentes para lavado a mano.

Secado extra*

Para obtener un secado perfecto, presione el botón SECADO EXTRA antes de seleccionar el programa. Una señal sonora prolongada indica la activación de esta opción, una señal breve indica su desactivación.

Con el secado extra los programas duran más tiempo.

* Presente sólo en algunos modelos.

Page 62

Programas

Tabla de programas

Los lavavajillas INDESIT poseen un sistema automático de limpieza del filtro para evitar que se obstruya con los residuos de comida. Esta operación puede aumentar la duración de los programas. Cuando los filtros están muy sucios, el lavavajillas se bloquea

(Ver anomalías y soluciones - alarma por filtros obstruidos)

Si la vajilla está poco sucia o ha sido aclarada precedentemente bajo el agua, recuerde disminuir la dosis de detergente.

La cantidad y el tipo de programas varían según el modelo de lavavajillas.

Indicaciones para la

selección de

programas

Vajilla y ollas muy sucias (no usar para piezas delicadas).

Vajilla y ollas normalmente sucias. Programa estándar diario.

Programa

1) Intensivo

2) Normal

en polvo Líquido Pastillas

30 g (A)

5 g (B)

30 g (A) 30 ml (A) 1 (A) • 1:28’

(A) = cubeta A (B) = cubeta B

30 ml (A)

Detergente

5 ml (B)

1 (A)

1 (fondo

cuba

Prelavado Secado

• • 2:00’

Duración del

programa

(tolerancia

±10%)

Hrs. Min.

Lavado ecológico de bajo consumo energético, adecuado para vajilla y ollas.

Ciclo económico y veloz que se utiliza para vajilla poco sucia, inmediatamente después del uso.

Lavado preliminar a la espera de completar la carga en la comida sucesiva.

Ciclo especial que se utiliza para piezas más sensibles a las altas temperaturas, inmediatamente después del uso.

Lavado rápido y económico para una carga diaria de vajilla. Se realiza automáticamente sólo en el cesto superior.

3) Eco

4) Rápido

5) Remojo

6) Cristales

7) Sólo para Ti

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 0:24’

0:12'

25 g (A) 25 g (A) 1 (A)

25 g (A) 25 ml (A) 0:48'

25 ml (A)

5 ml (B)

1 (A) • • 2:25’

• 1:38'

Nota:

Para facilitar la dosificación del detergente, es importante saber que: 1 cucharada = 15 gramos de polvo = 15 ml. de líquido aproximadamente 1 cucharadita = 5 gramos de polvo = 5 ml. de líquido aproximadamente

Page 63

Abrillantador y sal regeneradora

Use solamente productos específicos para

lavavajillas. No use sal de cocina o industrial ni detergente para lavar a mano.

Si utiliza un producto multifunción no es necesario agregar abrillantador pero se aconseja agregar sal, especialmente si el agua es dura. Si no se agrega ni sal ni abrillantador, es normal que los pilotos FALTA DE SAL* y FALTA DE ABRILLANTADOR* continúen centelleando.

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas. El depósito del abrillantador se debe llenar:

• cuando se lo ve vacío a través del piloto (H). Piloto

claro: agregar abrillantador; piloto oscuro: cantidad de abrillantador suficiente;

• cuando en el panel centellea el piloto FALTA DE

ABRILLANTADOR*;

1. Abra el depósito girando el

tapón (G) en sentido antihorario.

2. Vierta el abrillantador evitando que se derrame. Si esto sucede, limpie rápidamente con un paño

seco.

3. Vuelva a enroscar el tapón.

No vierta NUNCA elNo vierta NUNCA el

No vierta NUNCA el

No vierta NUNCA elNo vierta NUNCA el abrillantador directamente en elabrillantador directamente en el

abrillantador directamente en el

abrillantador directamente en elabrillantador directamente en el interior de la cuba.interior de la cuba.

interior de la cuba.

interior de la cuba.interior de la cuba.

Regular la dosis de abrillantador

Si no está satisfecho con el resultado del lavado o del secado, puede regular la dosis de abrillantador. Con un destornillador gire el regulador (F) eligiendo entre 6 posiciones (la regulación de fábrica es en la posición 4):

• si en la vajilla se producen estrías azulados, gire el

regulador hacia los números bajos (1-3).

• si hay gotas de agua o manchas de caliza, gire el

regulador hacia los números altos (4-6).

Si se utilizan las pastillas multifunción y se desea obtener un mejor secado, llene el depósito y coloque el regulador en 2.

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable verificar que el depósito de sal no esté nunca vacío. La sal regeneradora elimina la caliza del agua evitando que se deposite sobre la vajilla. El depósito de sal está ubicado en la parte inferior del lavavajillas (

Descripción

• cuando, observando el tapón de sal, no se ve el

flotador verde*;

• cuando en el panel centellea el piloto FALTA DE SAL*;

• si no posee piloto o flotador verde:

) y se debe llenar:

ver

aproximadamente cada 30 ciclos de lavado;

1. Extraiga el cesto inferior y desenrosque el tapón del depósito en sentido antihorario.

2. Sólo la primera vez que se utiliza: llene el depósito de agua hasta el borde.

3. Coloque el embudo suministrado con el aparato (

) y llene el depósito de sal hasta el borde

figura

(aproximadamente 2 kg.); es normal que se derrame un poco de agua.

4. Extraiga el embudo, elimine los residuos de sal de la rosca y enrosque bien el tapón para que en el depósito no entre detergente durante el lavado (podría dañarse irremediablemente el descalcificador).

Cuando sea necesario, cargue la sal antes de un ciclo de lavado para eliminar la solución salina derramada del recipiente de sal.

ver la

Regular la dosis de sal*

Es posible regular el consumo de sal según la dureza del agua, este dato se puede obtener en la Administración que suministra el agua potable.

1. Desenrosque el tapón del depósito.

2. Gire la flecha que se encuentra en el

ver la figura

collar ( – según lo indicado en la tabla:

Dureza del agua

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10  25 18  44 1,8  4,4 - 20 60

25  50 45  89 4,5  8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

El descalcificador está regulado de fábrica en +.

- Si se utilizan las pastillas multifunción llene el depósito de sal y regule la posición en -; si la dureza del agua es mayor que 60°fH, regule la posición en +.

* Presente sólo en algunos modelos.

Posición

selector

) hacia el + o hacia el

Consumo

del

de sal

(gramos

/ciclo)

Auto-

nomía

(ciclos

/2kg)

Page 64

Mantenimiento y cuidados

Cortar el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado para eliminar el riesgo de pérdidas.

• Desenchufe el aparato antes de limpiarlo y durante los trabajos de mantenimiento.

Limpiar el lavavajillas

• La superficie externa y el panel de control se pueden limpiar con un paño empapado en agua y no abrasivo. No utilice disolventes ni productos abrasivos.

• Se pueden eliminar las manchas de la cuba interna con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

• Deje siempre semicerrada la puerta para evitar la estancación de humedad.

Limpiar los filtros

Los filtros eliminan del agua de lavado los residuos de alimentos y la reciclan: para obtener buenos resultados en el lavado, es necesario limpiarlos.

Limpie los filtros regularmente.

Después de la limpieza, verifique que el

grupo filtrante esté correctamente colocado.

El lavavajillas no se debe utilizar sin filtros o con

el filtro desenganchado.

1. Extraiga los filtros tirando el mango hacia arriba.

2. Limpie los filtros:

• después de cada

lavado elimine del plato semicircular A y del vaso B (se extraen tirando del mango) los residuos más grandes y enjuáguelos con agua corriente.

• Limpie regularmente las juntas perimétricas de la puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico.

• una vez al mes limpie

3. Vuelva a montar el grupo filtrante y colóquelo en su asiento siguiendo los movimientos 1 y 2 indicados en la figura, hasta el enganche.

cuidadosamente todo el grupo filtrante: plato semicircular A, vaso B y filtro cilíndrico C (se extrae girándolo en sentido antihorario). Para la limpieza utilice un cepillo no metálico.

Si se ausenta durante largos períodos

• Desenchufe el aparato y cierre el grifo de agua.

• Deje la puerta semicerrada.

• Al regresar, haga un lavado con el lavavajillas vacío

Page 65

Precauciones y consejos

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo

no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para el lavado de

la vajilla de uso doméstico, sólo por personas adultas y según las instrucciones contenidas en este manual.

• El aparato no se debe instalar al aire libre, ni

siquiera si el lugar está reparado porque es muy peligroso dejarlo expuesto a la lluvia o a las tormentas.

• No toque el lavavajillas si está descalzo.

• No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

• Es necesario cerrar el grifo de agua y

desenchufar el aparato antes de realizar operaciones de limpieza y mantenimiento.

• En caso de avería, no acceda nunca a los

mecanismos internos para intentar su reparación.

• No toque nunca la resistencia.

• No se apoye ni se siente sobre la puerta abierta:

el aparato podría volcarse.

• La puerta no debe dejarse abierta porque puede

significar un obstáculo con el que tropezar.

• Conserve el detergente y el abrillantador fuera

del alcance de los niños.

• Los embalajes no son juguetes para los niños.

Eliminación del electrodoméstico viejo

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

Ahorrar y respetar el medio ambiente

Ahorre agua y energía

• Ponga en funcionamiento el lavavajillas sólo con plena carga. A la espera de que la máquina esté llena, prevenga los malos olores con el ciclo Remojo (

• Seleccione un programa adecuado al tipo de vajilla y al grado de suciedad consultando la

Tabla de programas

- para vajilla normalmente sucia utilice el programa Eco que garantiza un bajo consumo energético y de agua.

- si la carga es poca, active la opción Media carga (

• Si el suministro de energía eléctrica prevé horarios de ahorro energético, realice los lavados en los horarios con tarifa reducida. La opción Comienzo retrasado* (

funcionamiento y uso

los lavados en ese sentido.

Detergentes sin fosfatos, sin cloro y que contengan enzimas

• Se aconseja usar detergentes sin fosfatos y sin cloro que son los más indicados para proteger el medio ambiente.

• Las enzimas desarrollan una acción particularmente eficaz con temperaturas próximas a los 50ºC, por lo tanto, utilizando detergentes con enzimas se pueden elegir lavados a bajas temperaturas y obtener los mismos resultados que si se realizaran a 65ºC.

• Para evitar derroches, dosifique bien el detergente, teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla que debe lavar. Aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

ver Programas

ver Puesta en funcionamiento y uso

ver Puesta en

) puede ayudar a organizar

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

* Presente sólo en algunos modelos.

Page 66

Anomalías y soluciones

Si el aparato presente anomalías de funcionamiento, controle los siguientes puntos antes de llamar al Servicio de Asistencia Técnica.

Anomalías: Posibles causas / Solución:

El lavavajillas no arranca.

El lavavajillas no carga agua.

El lavavajillas no descarga agua.

El lavavajillas hace ruido.

En la vajilla y en los vasos quedan depósitos calcáreos o una pátina blanquecina.

En la vajilla y en los vasos quedan estrías o matices azulados. La vajilla no queda bien seca.

La vajilla no queda limpia.

Alarma por grifo cerrado.

(se escuchan breves sonidos)

(centellea en el display el código AO6).

Alarma por filtros atascados

(centellea en el display el código AO5)

Alarma por avería en la electroválvula de carga de agua

(centellea en el display el código AO2).

 El enchufe no está bien introducido en la toma de corriente o en

la casa no hay corriente.  La puerta del lavavajillas no está bien cerrada.  Se ha seleccionado un Comienzo retrasado (ver Puesta en

funcionamiento y uso).

 Falta agua en la red hídrica.  El tubo de carga de agua está plegado (ver Instalación).  El programa no ha terminado aún.  El tubo de descarga de agua está plegado (ver Instalación).  La descarga del lavamanos está obstruida.  El filtro está obstruido con residuos de comida.  Los elementos de la vajilla se golpean entre sí o contra los

rociadores.  Falta la sal regeneradora o su regulación no es la adecuada para

la dureza del agua (ver Abrillantador y sal).  El tapón del depósito de sal no está bien cerrado.  El abrillantador se ha terminado o la dosificación es insuficiente.  La vajilla es de material antiadherente.

 La dosificación del abrillantador es excesiva.

 El abrillantador se ha terminado o la dosificación es insuficiente

(ver Abrillantador y sal).  La regulación del abrillantador no es la adecuada.  Se ha seleccionado un programa sin secado.  Los cestos están demasiado cargados (ver Cargar los cestos).  La vajilla no está bien distribuida.  Los rociadores no giran libremente.  El programa de lavado no es suficientemente enérgico (ver

Programas).  El detergente no está dosificado adecuadamente o no es el

adecuado (ver Puesta en funcionamiento y uso).  El filtro está sucio u obstruido (ver Mantenimiento y cuidados).  Falta sal regeneradora (ver Abrillantador y sal).

 Abra el grifo y el aparato comenzará a funcionar en pocos

minutos.

 El aparato se ha bloqueado porque no se ha intervenido al sonar

la alarma. Apague la máquina con el botón

ENCENDIDO/APAGADO, abra el grifo y después de 20 segundos

vuelva a encenderla presionando el mismo botón. Vuelva a

programar la máquina y póngala en funcionamiento.

 Apague la máquina presionando el botón ENCENDIDO/APAGADO

y limpie los filtros (ver Mantenimiento), luego vuelva a

encenderla presionando el mismo botón. Vuelva a programar la

máquina y póngala en funcionamiento.

 Apague la máquina presionando el botón ENCENDIDO/APAGADO

y vuelva a encenderla después de un minuto. Si la alarma

permanece, cierre el grifo de agua para evitar inundaciones,

desenchufe el aparato y llame al Servicio de Asistencia Técnica.

Page 67

Instruções de uso

MÁQUINA DE LAVAR LOUÇA

P T

Português, 67

IDE 1000 IDF 800

Índice

Instalação, 68-69

Posicionamento e nivelamento Ligações hidráulicas e eléctricas Dados técnicos

Descrição do aparelho, 70

Visão de conjunto Painel de controlo

Carregar os cestos, 71

Cesto inferior Cesto dos talheres Cesto superior

Início e utilização, 72

Ligar a máquina de lavar louça Carregar o detergente Opções de lavagem

Programas, 73

Tabela dos programas

Abrilhantador e sal regenerante, 74

Carregar o abrilhantador Carregar o sal regenerante

Manutenção e cuidados, 75

Excluir a água e a corrente eléctrica Limpar a máquina de lavar louça Evitar cheiros desagradáveis Limpar os braços aspersores Limpar os filtros Longos períodos de ausência

Precauções e conselhos, 76

Segurança geral Eliminação Economizar e respeitar o ambiente

Anomalias e soluções, 77

Page 68

Instalação

É importante conservar este manual para poder consultá-lo em qualquer momento. Em caso de venda, cessão ou mudança, certifique-se que o mesmo fique junto ao aparelho.

Leia atentamente as instruções: há informações importantes sobre a instalação, o uso e a segurança.

No caso de mudança mantenha o aparelho em posição vertical; se for necessário, deite-o para trás.

Posicionamento e nivelamento

1. Desembale o aparelho e controle que não tenha sofrido danos durante o transporte. Se estiver danificado, não o acenda e contacte o revendedor.

2. Posicione a máquina de lavar louça fazendo aderir as laterais ou o fundo aos móveis adjacentes ou a uma parede. O aparelho pode ser encaixado embaixo de um plano de trabalho contínuo *(

3. Posicione a máquina de lavar louça sobre um pavimento plano e rígido. Compense as irregularidades desparafusando ou parafusando os pés até que o aparelho se encontre em posição horizontal (não deve estar inclinado por mais de 2 graus). Um nivelamento cuidadoso dá estabilidade e evita vibrações, ruídos e deslocamentos.

veja a folha de Montagem

Ligações hidráulicas e eléctricas

A adaptação das instalações eléctricas e hidráulicas deve ser efectuada somente por pessoal qualificado.

A máquina de lavar louça não deve ficar apoiada sobre tubos ou sobre o cabo de alimentação eléctrica.

O aparelho terá de ser conectado à rede de distribuição de água mediante tubos novos. Não usar tubos já existentes.

Os tubos de carregamento (A) e de descarregamento (B) da água e o cabo de alimentação eléctrica podem ser virados para a direita ou para a esquerda para consentir uma melhor instalação (

veja a figura

Ligação do tubo de carregamento da água

• A uma entrada de água fria: parafusar bem o tubo de carregamento a uma torneira com boca rosqueada de 3/4 gás; antes de parafusar, deixe correr a água até que esteja límpida para que as eventuais impurezas não obstruam o aparelho.

• A uma entrada de água quente: no caso de sistema centralizado de esquentador, a máquina de lavar louça poderá ser alimentada com água quente da rede desde que não ultrapasse os 60ºC. Parafuse o tubo à torneira como descrito para a entrada de água fria.

Se o comprimento do tubo de carregamento não for suficiente, contacte uma loja especializada ou um técnico autorizado (

A pressão da água deve estar incluída entre os valores indicados na tabela dos Dados técnicos (

Preste atenção para que o tubo não esteja dobrado ou amassado.

Segurança contra alagamentos

Para garantir que não se verifiquem alagamentos, a máquina de lavar louça:

- é equipada com um sistema que interrompe a entrada da água no caso de anomalias ou vazamentos no interior.

- é dotada de uma segurança dispõe de um tubo de carregamento da água constituído por um tubo externo transparente e por um tubo interno vermelho: ambos os tubos suportam pressões muito altas. Em caso de quebra do tubo interno, aquele externo ficará vermelho vivo e transportará a água no lugar daquele interno, evitando vazamentos.

É muito importante controlar periodicamente o tubo externo: se estiver vermelho vivo, deverá ser substituído o quanto antes pela Assistência técnica autorizada (

veja abaixo

veja Assistência

Water Stop

*, ou seja,

* Presente somente em alguns modelos.

Page 69

Ligação do tubo de descarregamento da água

Ligar o tubo de descarregamento, sem dobrá-lo, a um conduto de descarga com diâmetro mínimo de 4 cm. Em alternativa, apoie-o na borda de um lavabo ou de uma banheira; a extremidade livre do tubo de descarga não deve ficar imersa na água.

O especial cotovelo* de matéria plástica facilita

o posicionamento ideal: fixe firmemente o cotovelo ao muro para evitar que o tubo se mova e derrame a água fora da descarga A parte da mangueira marcada com a letra A deve ficar entre 40 e

100 cm. de altura (

veja a figura

)

A Empresa declina qualquer responsabilidade no caso em que estas normas não sejam respeitadas.

Advertências para a primeira lavagem

Após a instalação, imediatamente antes da primeira lavagem, encha completamente de água o reservatório do sal e acrescente aproximadamente 2 kg de sal (

e sal regenerante

): é normal que a água saia do

veja Abrilhantador

reservatório. É normal também que após o carregamento do sal o indicador luminoso de FALTA DE SAL* continue a piscar por alguns ciclos.

Dados técnicos

É desaconselhado o uso de tubos de

extensão.

Ligação eléctrica

Antes de colocar a ficha eléctrica na tomada, certifique-se de que:

• a tomada tenha a ligação de terra e que esteja conforme às normas de lei;

• a tomada possa suportar a carga máxima de potência da máquina, indicada na placa das características colocada na contra porta (

Descrição da máquina de lavar louça

veja

);

• a tensão de alimentação esteja incluída nos valores indicados na placa das características colocada na contra porta;

• a tomada seja compatível com a ficha do aparelho. Caso contrário, peça a substituição da ficha a um técnico autorizado (

Assistência

); não use extensões ou tomadas

veja

múltiplas.

Uma vez que a máquina estiver instalada, o cabo de alimentação eléctrica, a ficha e a tomada deverão ser facilmente alcançáveis.

O cabo não deve ficar dobrado ou compresso.

Caso o cabo de alimentação resultar danificado, a sua substituição terá de ser efectuada pelo fabricante ou pelo Serviço de Assistência Técnica para evitar qualquer tipo de risco. (Veja a Assistência).

Dimensões

Capacidade

Pressão da água na alimentação

Tensão de alimentação

Potência total absorvida

Fusível

largura 60 cm. altura 85 cm. profundidade 60 cm.

12 pessoas padrão

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 4,3 psi – 145 psi

Veja a placa das características

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

-73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações.

-89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações.

-97/17/CE (Aplicação de rótulos)

-2002/96/CE (RAEE)

* Presente somente em alguns modelos.

Page 70

Descrição do aparelho

Visão de conjunto

1. Cesto superior

2. Braço aspersor superior

3. Peças basculantes

4. Regulação da altura do cesto

5. Cesto inferior

6. Braço aspersor inferior

7. Cesto dos talheres

8. Filtro de lavagem

9. Reservatório do sal

10. Recipientes detergente e reservatório

abrilhantador

11. Placa das características

Painel de controlo

Inicio Posterior*

Tecla

Meia Carga*

Display

Indicador luminoso

Falta de Aditivo para Brilho*

Indicador luminoso

Falta de sal*

Tecla

Display

Tecla

Extra Secagem*

Indicador

Alfanumérico

Tecla

Start/Reset

Indicadores luminosos de avanço de ciclo

Pré-lavagem

Lavagem

Enxaguadas

Enxugar

Tecla

ON-OFF

Botão selector de

programas

Indicador luminoso

Inicio Posterior*

Indicador luminoso

Extra Secagem*

Indicador luminoso

Meia Carga

* Presente somente em alguns modelos.

Page 71

Carregar os cestos

Antes de carregar, elimine os resíduos de comida das louças, esvazie os copos e as taças dos resíduos de líquido. Depois de ter carregado, controle se os aspersores rodamDepois de ter carregado, controle se os aspersores rodam

Depois de ter carregado, controle se os aspersores rodam

Depois de ter carregado, controle se os aspersores rodamDepois de ter carregado, controle se os aspersores rodam livremente.livremente.

livremente.

livremente.livremente.

Cesto inferior

Coloque as louças mais difíceis de lavar conforme os

Exemplos de carregamento

escamoteáveis*.

• Travessas e tampas: aos lados do cesto.

• Panelas e saladeiras: sempre com o fundo para cima.

• Peças muito fundas: em posição oblíqua.

e servindo-se dos suportes

Cesto dos talheres

O cesto dos talheres pode ser de tipo diferente, conforme o modelo de máquina de lavar louça.

As facas bem como os utensílios cortantes terão de ser alojados no cesto para os talheres de pontas para baixo ou posicionados nas pestanas do cesto superior em posição horizontal.

Se o cesto for dotado de pegas “click clack”* ( as para cima ou para baixo para regular a sua altura.

veja a figura

), puxe-

Exemplos de carregamento do cesto superior

Exemplos de carregamento do cesto inferior

Para dividir em dois o corpo central *: desfiar a alça. As duas linguetas laterais * podem-se destacar e enganchar ao cesto superior ou inferior. Os dois elementos tipo grelha * vão inseridos no cesto para deixar separados os talheres: enfie os talheres nas fendas com os cabos virados para baixo.

Cesto superior

Carregue as louças delicadas e leves: copos, chávenas de chá e de café, tigelas baixas, frigideiras, panelas baixas e pouco sujas, conforme os

• Peças leves: arrume-as de maneira que não se

desloquem com os jactos de água.

• Chávenas e xícaras: posicione-as sobre as peças

basculantes**.

• Facas compridas e pontiagudas, talheres de cozinha:

posicione-as sobre as peças basculantes**.

Regule a altura do cesto superior.

Para facilitar o posicionamento das louças, é possível

figura

Exemplos de carregamento

colocar o cesto superior em posição alta ou baixa: abra os trincos das guias do cesto à direita e à esquerda e retire o cesto; disponha-o no alto ou em baixo, faça-o deslizar ao longo das guias até entraram também as rodinhas anteriores e feche novamente os trincos (

veja a

Peças reclináveis Just you

Estas peças reclináveis especiais servem para colocar

chávenas grandes e pequenas. As colheres, garfos e facas devem ser enfiadas nas fendas para este fim. Os copos tipo cálices podem ser pendurados pelo pé colocado numa fenda.

Louças não adaptas à lavagem em máquina de lavar louça

• Objectos de madeira, com cabos de madeira ou osso ou com partes coladas.

• Objectos de alumínio, cobre, latão, peltre ou estanho

• Louças de plástico não termorresistente.

• Porcelanas antigas ou pintadas à mão.

• Prataria antiga. A prataria não antiga pode ser lavada com um programa delicado e controlando que não

entre em contacto com outros metais. Aconselha-se o uso de louças idóneas à lavagem à

máquina de lavar louça.

Lavagem das pegas*

Para lavar as pegas dos cestos inferior e superior: tire as duas tampinhas de fixação, desfie as pegas, lave-as com água corrente e fixe-as no cesto com as tampinhas.

* Presente somente em alguns modelos. ** Variáveis por número e posição.

Page 72

Início e utilização

Ligue a máquina de lavar louça

1. Abra a torneira da água.

2. Carregue na tecla ON-OFF: o display acende-se.

3. Doseie o detergente

4. Carregue os cestos ( porta.

5. Para seleccionar o programa rode o selector de SELECÇÃO DE PROGRAMA na direcção dos ponteiros do relógio: faça a marca no selector coincidir com o número ou o símbolo do programa.

6. Seleccione as opções de lavagem (

7. Iniciar carregando na tecla START/RESET: ouve-se um "bip" de confirmação. Os indicadores luminosos de AVANÇO DE CICLO sinalizam o estado do programa: Prélavagem, Lavagem, Enxaguadura, Secagem.

8. No fim, ouvem-se três breves sinais acústicos e no display aparece a escrita END. Para desligar o aparelho carregue na tecla ON-OFF, feche a torneira da água e desligue a ficha de tomada eléctrica.

9. Abra a porta e aguarde alguns minutos antes de tirar as louças para evitar queimaduras. Descarregue os cestos iniciando pelo inferior.

Demo*

A escrita dON no display indica que está activo um programa de demonstração. Para desactivá-lo carregue contemporaneamente nas teclas START/RESET e ON-OFF, aparecerá a escrita dOF.

Modificação do programa em curso.

Se foi seleccionado um programa errado, é possível modificá-lo desde que tenha começado há pouco tempo: mantenha pressionada a tecla START/RESET por 4 segundos. Após um “bip” longo e três breves o indicador luminoso de AVANÇO DE CICLO irá desligar-se: seleccione o novo programa e inicie carregando na tecla START/ RESET.

Acrescentar outras louças

Carregue na tecla ON-OFF, abra a porta prestando atenção à saída de vapor e introduza as louças. Carregue novamente na tecla ON-OFF: o ciclo recomeçará.

Interrupções acidentais

Se durante a lavagem for aberta a porta ou houver uma interrupção da corrente eléctrica, o programa irá interromper-se. Reiniciará do ponto em que foi interrompido quando a porta for fechada ou a electricidade voltar.

Carregar o detergente

O bom resultado da lavagem depende também da dosagem correcta do detergente, indicada pelo fabricante do mesmo. Uma dose excessiva não lava em modo mais eficaz e polui o ambiente.

(veja a seguir

veja Carregar os cestos

veja abaixo

) e feche a

As melhores performances de lavagem e secagemAs melhores performances de lavagem e secagem

As melhores performances de lavagem e secagem

As melhores performances de lavagem e secagemAs melhores performances de lavagem e secagem

são obtidas somente se empregar detergente em pó,são obtidas somente se empregar detergente em pó,

são obtidas somente se empregar detergente em pó,

são obtidas somente se empregar detergente em pó,são obtidas somente se empregar detergente em pó, abrilhantador líquido e sal.abrilhantador líquido e sal.

abrilhantador líquido e sal.

abrilhantador líquido e sal.abrilhantador líquido e sal.

recipiente Arecipiente A

recipiente A: Detergente para a lavagem

recipiente Arecipiente A recipiente Brecipiente B

recipiente B: Detergente para a pré-lavagem

recipiente Brecipiente B

detergente das beiradas do recipiente e feche a tampa até o “clique”.

1. Abra a tampa “C” carregando no botão “B”.

2. Dose o detergente consultando a

Tabela dos programas

• em pó: recipientes A e B.

• pastilhas: quando o programa pedir uma pastilha, colocá-la no recipiente A e fechar a tampa; quando pedir duas, colocar a segunda no fundo do tambor.

3. Elimine os resíduos de

Opções de lavagem

Início posterior

É possível adiar de 1 a 24 horas o início do programa:

1. carregue na tecla INÍCIO POSTERIOR: cada vez que carregar na tecla, irá aparecer no display o tempo seleccionado e se ilumina o indicador luminoso do atraso seleccionado.

2. Seleccione o programa e carregue na tecla START/ RESET: após o “bip” começará a contagem regressiva.

3. Quando terminar este tempo, o indicador apaga-se e o programa inicia.

Para modificar carregue na tecla INÍCIO POSTERIOR. Para anulá-lo carregar na tecla em sucessão até que o programa inicie e se ilumine o indicador luminoso AVANÇO DO CICLO correspondente ao início do próprio programa.

Meia carga no cesto superior *

Se houver poucas louças para lavar, pode-se efectuar a meia carga e economizar água, energia e detergente. Antes de seleccionar o programa carregue na tecla MEIA CARGA: o indicador luminoso acende-se e activa-se a lavagem apenas no cesto superior . Lembre-se de carregar as louças apenas no cesto superior e de reduzir para a metade a quantidade de detergente.

É preferível utilizar detergente em pó.

Extra secagem*

Para obter uma secagem perfeita carregue na EXTRA SECAGEM antes de seleccionar o programa. Um sinal acústico prolongado indicará a activação desta opção, um breve a sua desactivação.

Com a extra secagem os programas duram mais

tempo.

Utilize apenas detergente para a máquina de

levar louça.

NÃO UTILIZE detergentes para a lavagem à mão.

* Presente somente em alguns modelos.

Page 73

Programas

Tabela dos programas

As máquinas de lavar louça da INDESIT são equipadas com um sistema automático para limpar o filtro e evitar que se entupa com restos de comida. Pode ser que esta operação aumente a duração dos programas. Se os filtros estiverem muito sujos, a máquina de lavar louça pára (

Se a louça estiver pouco suja ou tiver antes sido enxaguada com água, diminuir bastante a dose de detergente.

O número e o tipo de programas variam conforme o modelo de máquina de lavar louça.

Indicações para

Louça e panelas muito sujas (não use com peças delicadas).

Louça e panelas normalmente sujas. Programa normal diário.

Lavagem ecológica com baixos consumos energéticos adapta para louças e panelas.

Ciclo económico e veloz a ser utilizado para louça pouco suja, logo depois de usada.

Lavagem preliminar a aguardar completar a carga na próxima refeição.

Ciclo económico e veloz a ser utilizado para peças delicadas, mais sensíveis às altas temperaturas, logo depois de usadas.

Lavagem rápida e económica para uma quantidade diária de louças para lavar. É realizado automaticamente apenas no cesto superior.

Veja as anomalias e as soluções - alarme filtros entupidos

escolha de programas

Programa

1) Intensivo

2) Normal

3) Eco

4) Rápida

5) Molho

6) Cristais

7) Só para Si

em pó líquido pastilhas

30 gr (A)

5 gr (B)

30 gr (A) 30 ml (A) 1 (A)  1:28

25 gr (A)

5 gr (B)

25 gr (A) 25 ml (A) 0:24

25 gr (A) 25 ml (A) 1 (A)  1:38

25 gr (A) 25 ml (A) 0:48'

(A) = recipiente A (B) = recipiente B

0:12'

Detergente

30 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

Duração do

Pré-

lavagem

1 (A)

1 (fundo

tambor)

1 (A)   2:25

  2:00

Enxugar

programa

(tolerância

±10%)

Hrs. Min.

Observação

Para facilitar a dosagem do detergente é bom saber que: uma colher de cozinha =15 gramas de pó=15 ml de líquido, aproximadamente uma colher de cozinha =5 gramas de pó=5 ml de líquido, aproximadamente

Page 74

Abrilhantador e sal regenerante

Use somente produtos específicos para máquinas de lavar louça. Não use sal de cozinha ou industrial nem detergentes para a lavagem à mão.

Se utilizar um produto multifunção não será necessário acrescentar abrilhantador e aconselha-se a adição de sal, especialmente se a água for dura ou muito dura. Se não forem adicionados o sal e o abrilhantador é normal que os indicadores luminosos FALTA DE SAL * e FALTA DE ABRILHANTADOR* continuem a piscar.

Carregar o abrilhantador

O abrilhantador facilita a secagem das louças fazendo escorregar a água da superfícies, de modo que não se formem listras brancas ou manchas. O recipiente do abrilhantador deve ser enchido:

• quando vê-lo vazio através do visor óptico (H).

Indicador luminoso claro: acrescentar abrilhantador; indicador luminoso escuro: abrilhantador suficiente;

• quando no painel piscar o indicador luminoso

FALTA DE ABRILHANTADOR *;

1. Abra o recipiente rodando

a tampa (G) na direcção anti-horária.

2. Deite o abrilhantador evitando que vaze. Se vazar, limpe logo com um pano seco.

3. Atarraxe novamente a

tampa.

NUNCA deitar abrilhantadorNUNCA deitar abrilhantador

NUNCA deitar abrilhantador

NUNCA deitar abrilhantadorNUNCA deitar abrilhantador directamente dentro dadirectamente dentro da

directamente dentro da

directamente dentro dadirectamente dentro da

máquina.máquina.

máquina.

máquina.máquina.

Regule a dose de abrilhantador.

Se não ficar satisfeito com o resultado da lavagem ou da secagem, será possível regular a dose de abrilhantador. Com uma chave de fendas, gire o regulador (F) escolhendo entre 6 posições (a regulação de fábrica é 4):

• se nas peças lavadas houver listras azuis, gire o

regulador em números mais baixos (1-3);

• se houver gotas de água ou manchas de calcário,

gire em números mais altos (4-6).

Se utilizar as pastilhas multifunção e quiser obter uma secagem melhor encha o recipiente e regule no número 2.

Carregar o sal regenerante

Para ter bons resultados de lavagem, é indispensável verificar que o recipiente do sal não fique nunca vazio. O sal regenerante elimina o calcário da água, evitando que se deposite sobre as louças. O recipiente do sal está colocado na parte inferior da máquina de lavar louças ( enchido:

veja Descrição

) e deve ser

• quando a bóia verde* não for visível observando a tampa do sal;

• quando no painel piscar o indicador luminoso FALTA DE SAL *;

• em caso de falta de indicador ou de bóia verde: aproximadamente a cada 30 ciclos de lavagem;

1. Extraia o cesto inferior e desatarraxe a tampa do reservatório no sentido antihorário.

2. Somente para a primeira utilização: encha o reservatório de água até a beira.

3. Posicione o funil* fornecido

em dotação (

veja a figura

) e encha o recipiente de sal até a beira (aproximadamente 2 kg); é normal que saia um pouco de água.

4. Retire o funil, elimine os resíduos de sal da rosca e atarraxe bem a tampa, para que no reservatório não ente detergente durante a lavagem (o dispositivo para descalcificar poderia ser danificado irremediavelmente).

Quando necessário, carregue o sal antes de um ciclo de lavagem de forma a eliminar a solução salina que vazou do recipiente do sal.

Regule a dose de sal*.

É possível regular o consumo de sal conforme a dureza da água, que pode ser informada pela Entidade fornecedora de água potável.

1. Desatarraxe a tampa do recipiente.

2. Rode a seta na argola ( ) na direcção do + ou do –

figura

veja a

referindo-se à tabela:

Dureza da água

°dH °fH °mmol/l

0 - 10 0 - 17 0 - 1,7 / 0 /

10  25 18  44 1,8  4,4 - 20 60

25  50 45  89 4,5  8,9 MED 40 40

> 50 > 89 > 8,9 + 60 25

Posição do

selector

Consumo de

sal (gramas

p/ ciclo)

Autonomia (ciclos/2Kg)

O dispositivo para descalcificar foi regulado na fábrica no +.

Se utilizar as pastilhas multifunção encha do mesmo jeito o recipiente do sal e regule no -; se a dureza da água for superior a 60°fH, regule no +.

* Presente somente em alguns modelos.

Page 75

Manutenção e cuidados

Excluir a água e a corrente eléctrica

• Feche a torneira da água após cada lavagem para eliminar o risco de vazamentos.

• Desligue a ficha da tomada quando limpar a máquina e durante os serviços de manutenção.

Limpar a máquina de lavar louça

• A superfície externa e o painel de comandos podem ser limpos com um pano não abrasivo embebido de água. Não usar solventes nem abrasivos.

• O tambor interno pode ser limpo de eventuais manchas com um pano embebido de água e um pouco de vinagre.

Evitar cheiros desagradáveis

• Deixe a porta sempre entreaberta para evitar estagnações de humidade.

• Limpe regularmente as guarnições perimetrais de vedação da porta e dos recipientes de detergente com uma esponja húmida. Deste modo, se evitarão estagnações de alimentos, principais responsáveis pelos cheiros desagradáveis.

Limpar os braços aspersores

Pode acontecer que restos de comida grudem-se nos braços aspersores e tampem os furos através dos quais a água deve passar: de vez em quando é bom controlá-los e limpá-los com uma escovinha não de metal.

Limpar os filtros

Os filtros limpam a água de lavagem dos resíduos de comida e a colocam novamente em circulação: para ter bons resultados de lavagem é necessário limpá-los.

Limpar os filtros com regularidade.

Após a limpeza, verifique que o grupo filtrante

tenha sido inserido correctamente.

 A máquina de lavar louça não deve ser utilizada

sem filtros nem com o filtro desenganchado.

1. Retire os filtros puxando o cabo para o alto.

2. Limpar os filtros:

• após cada lavagem, limpe o

escovinha não de metal.

3. Monte novamente o grupo filtrante e coloque-o na sua sede seguindo os movimentos 1 e 2, indicados na figura, até ouvir o “clique”.

prato semicircular A e o copinho B (para tirálos puxe o cabo) dos resíduos mais grossos, enxaguandoos debaixo de água corrente.

• Uma vez por mês é necessário limpar com cuidado todo o grupo filtrante: prato semicircular A, copinho B e filtro cilíndrico C (para tirá-lo rode-o no sentido anti-horário). Para a limpeza, empregue uma

Longos períodos de ausência

• Desligue as ligações eléctricas e a feche a torneira da água.

• Deixe a porta entreaberta.

• Na volta, realize uma lavagem com a máquina vazia.

Page 76

Precauções e conselhos

O aparelho foi projectado e construído conforme as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• O aparelho foi concebido para um uso de tipo

não profissional dentro do ambiente doméstico.

• O aparelho deve ser utilizado para a lavagem de

louças de utilização doméstica, exclusivamente por pessoas adultas e conforme as instruções escritas neste manual.

• Esta máquina de lavar louça não pode ser

instalada ao aberto, nem mesmo num lugar protegido por um telhado: é muito perigoso deixá-la exposta à chuva e aos temporais.

• Não toque a máquina com os pés descalços.

• Não tire a ficha da tomada de corrente puxando

o cabo, mas segure a ficha.

• É necessário fechar a torneira da água e tirar a

ficha da tomada da corrente eléctrica antes de efectuar operações de limpeza e manutenção.

• Em caso de avarias, jamais aceda aos

mecanismos internos para tentar consertar sozinho.

• Não toque a resistência.

• Não se apoie ou sente na porta aberta: o

aparelho poderia capotar.

• A porta não pode ficar aberta ao fim de evitar

o perigo de tropeçar.

• Guarde o detergente e o abrilhantador fora do

alcance das crianças.

• As embalagens não são brinquedos para

crianças.

Recolha dos electrodomésticos

A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o ambiente

Economizar água e energia

• Use a máquina de lavar louça somente com carga plena. Enquanto espera que a máquina fique cheia, previna os maus cheiros com o ciclo de Molho (

• Seleccione um programa adapto ao tipo de louças e ao grau de sujeira consultando a

Tabela dos programas:

- para louças normalmente sujas, utilize o programa Eco, que garante baixos consumos energéticos e de água.

- se a carga for reduzida, utilize a opção Meia carga (

• Se o próprio contrato de fornecimento de energia eléctrica previr faixas horárias de economia energética, efectue as lavagens nos horários com tarifa reduzida. A opção Início posterior * ( a organizar as lavagens com base nos horários.

Detergentes sem fosfatos, sem cloro e com enzimas

• Aconselha-se vivamente utilizar os detergentes sem fosfatos e sem cloro pois são os mais indicados para a tutela do meio ambiente.

• As enzimas desenvolvem uma acção particularmente eficaz com temperaturas próximas aos 50ºC, portanto com os detergentes com enzimas podem-se programar lavagens com baixas temperaturas e obter os mesmos resultados que se obteriam com lavagens a 65ºC.

• Dose bem o detergente conforme as indicações do produtor, a dureza da água, o grau de sujeira e a quantidade de louças para evitar desperdícios. Mesmo sendo biodegradáveis, os detergentes contém elementos que alteram o equilíbrio da natureza.

veja Início e utilização

veja Programas

veja Início e utilização

) pode ajudar

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar

* Presente somente em alguns modelos.

Page 77

Anomalias e soluções

No caso em que o aparelho apresente anomalias de funcionamento, controle os seguintes itens antes de contactar a Assistência Técnica.

Anomalias: Possíveis causas / Soluções:

A máquina de lavar louça não começa a funcionar.

A máquina de lavar louça não carrega a água.

A máquina de lavar louça não descarrega a água.

A máquina de lavar louça faz ruído. Nas louças e nos copos permanecem depósitos de calcário ou uma camada branca.

Nas louças e nos copos há listras brancas ou manchas azuis.

As louças estão pouco secas

As louças não estão limpas.

Alarme de torneira fechada

(ouvem-se "bips" breves)

(pisca no display o código AO6).

Alarme dos filtros entupidos

(pisca no display o código AO5).

Alarme por causa de defeito da válvula eléctrica de carregamento d'água.

(pisca no display o código AO2).

 A ficha não está bem inserida na tomada de corrente ou falta

corrente eléctrica em casa.  A porta da máquina de lavar louça não está bem fechada.  Foi programado um Início posterior (veja Início e utilização).  Falta água na rede hídrica.  O tubo de carregamento da água está dobrado (veja Instalação).  O programa ainda não terminou.  O tubo de descarregamento da água está dobrado (veja

Instalação).  A descarga do lavabo está obstruída.  O filtro está obstruído por resíduos de comida.  As louças chocam-se ente si ou contra os aspersores.

 Falta sal regenerante ou a sua regulação não é adequada à

dureza da água (veja Abrilhantador e sal)  A tampa do recipiente de sal não está bem fechada.  O abrilhantador acabou ou a dosagem é insuficiente.  As louças são de material antiaderente.

 A dosagem do abrilhantador é excessiva.

 O abrilhantador acabou ou a dosagem é insuficiente (veja

Abrilhantador e sal).  A regulação do abrilhantador não é adequada.  Foi seleccionado um programa sem secagem.  Os cestos estão demasiadamente carregados (veja Carregar os

cestos).  As louças não foram bem posicionadas.  Os aspersores não têm livre rotação.  O programa de lavagem é delicado demais (veja Programas).  O detergente não foi doseado adequadamente ou não é adapto

(veja Início e utilização).  O filtro está sujo ou obstruído (veja Manutenção e cuidados).  Falta o sal regenerante (veja Abrilhantador e sal).  Abra a torneira e o aparelho irá reiniciar depois de poucos

minutos.

 O aparelho bloqueou-se porque não se interveio Desligue a máquina com a tecla ON-OFF, abra a torneira e, depois de 20 segundos, ligue novamente a máquina carregando na mesma tecla. Programe novamente a máquina e reinicie.  Desligue a máquina carregando na tecla ON-OFF e limpe os

filtros (veja Manutenção), em seguida, para ligar novamente,

carregue na mesma tecla. Programe novamente a máquina e

reinicie.  Para desligar a máquina carregue na tecla ON-OFF e, após um

minuto, ligue-a novamente. Se o alarme permanecer, feche a

torneira da água para evitar alagamentos e depois retire a ficha

da tomada de corrente e chame a assistência técnica.

Page 78

787980

Page 79

Page 80

195057976.01195057976.01

195057976.01

195057976.01195057976.01

01/2007- Xerox Business Services
